Содержание

Самодельный держак для электродов

Несмотря на надежность заводских конструкций сварочных аппаратов в процессе эксплуатации отдельные его части могут выйти из строя, в том числе и приспособление для удержания электродов. Безусловно, можно приобрести данные запчасти в магазине. Они представлены в продаже широко, но преимущественное большинство профессионалов предпочитают устанавливать самодельный держак для электродов. Его конструкция проста, но она должна точно соответствовать определенным стандартам:

самоделка должна обеспечивать диэлектрическую защиту сварщика;
сварочный держак должен хорошо теплоизолирован;
провода должны быть закреплены надежно и качественно;
держатель должен выдерживать электрические токи в несколько сотен ампер;
электрод должен удерживаться максимально крепко;
замена электродов должна быть проста и оперативна.

Два последних требования по факту противоречат друг другу, поэтому самодельный держак для сварки – это всегда компромисс для мастера.

Содержание страницы

Держак для сварочного аппарата заводского исполнения

Производители предлагают три модификации держаков сварочных:

Цанговый держак для электродов. Это удобный в эксплуатации вариант. Замена огарка на новый электрод выполняется легко, прекрасно осуществляет защитные функции и выглядит эстетично. Но цанга стоит дорого и имеет лимитирование по силе тока. Кроме этого, экономить на электродах не позволяет, поскольку запрещено оставлять короткий огарок.
Держак для сварки – прищепка. Самое популярное предложение производителей. Изготавливается в широко диапазоне размеров, диаметров электродов и силы сварочного тока. Прищепка не достаточно удобна в использовании, но весьма надежна. Она характеризуется хорошим контактом с электродами, отсутствие ограничений по электротоку, не требует приспособлений. Ее недостатки – это проблематичная смена огарка и большие габариты.

Трезубец или вилка. Эта модификация держателя для сварочного оборудования, практически, вышла из употребления, поскольку не соответствует современным нормативам. Трезубец – это советский стандарт.

Как сделать держак для сварки своими руками

Аналогично заводским конструкциям изготавливается держак для сварочного аппарата своими руками. Существует множество технологий, как сделать приспособление, но наиболее часто встречаются следующие конструкции:

Трезубец. Это классическое исполнение приспособления своими руками. Еще в советские времена сварщики мастерили свой инструмент именно по этому принципу. Держак представляет собой вилку, сваренную из трех рифленых кусков арматуры. В качестве изолятора применяется рукоятка от руля велосипеда или фрагмент резинового шланга. В отдельных случаях диэлектриком держака для сварки своими руками использовалась тряпичная изолента. Такая конструкция проста в изготовлении, но опасна и неудобна в использовании. Она обеспечивает плохой контакт с электродом, огарок извлекать сложно, арматура постоянно окисляется. Советские сварщики предлагали весьма своеобразные способы, как сделать сварочный держак. Одна из наиболее удачных конструкций – это приваренный к металлическому уголку арматурный прут. Ее единственным недостатком является сложность замены огарка.
Трезубец с пружиной. Это улучшенный вариант от вышеописанного держака сварочного аппарата своими руками. Это та же вилка, но зубцы расположены, практически, в одной плоскости. Электрод вставляется между пальцами, центральный из них подпружинивает его. Этот сварочный держак своими руками изготавливается из дорогостоящих материалов, таких как высоколегированная нержавеющая сталь. Контакт с электродом – крепкий, менять огарок – достаточно легко. В качестве диэлектрика держака для сварочного аппарата своими руками для защиты сварщика применяется резина.

Резьбовая цанга. Держак можно изготавливать из любого металла. Он обеспечивает надежный контакт электрода, легкую смену огарка, надежен и удобен в эксплуатации. Его недостатком является сложность изготовления. Особенности конструкции означены на чертеже.

Зажимная цанга. Это модернизация резьбовой цанговой модели. Вместо резьбового крепежа используется пружинный механизм. Достоинства конструкции очевидны – легкость замены огарка и надежность крепления электродов. Прежде чем задаваться вопросом, как сделать держак для сварки этой конструкции, необходимо тщательно проанализировать электрическую схему. Чем мощнее пружина, тем надежней контакт, а предельная сила тока возрастает. Если использовать более слабый зажим, токовая нагрузка снижается. Здесь важно предусмотреть и второй разъем, который подводит ток к земле. Хотя ему не нужно обеспечивать электро- и тепловую защиту, контакт должен быть максимально надежным. Лучше, если механизм зажима будет изготовлен из латуни или меди.

Резюмируем

Каждый сварщик решает сам приобрести держатель в магазине или изготовить его самостоятельно. Но, как показывает практика, целесообразно делать самодельные приспособления, как по соображениям финансовых затрат, так и по удобству эксплуатации.

Как сделать держак для сварки своими руками: виды держателей

В производстве, строительстве и быту электросварка является очень важным процессом. Наряду с выбором электродов и сварочного аппарата необходимо уделять внимание и держателю электродов для сварки. На данный момент существует огромное количество фиксаторов, которые отличаются друг от друга конструкцией, массой и прочим. Кроме того, можно сделать держатель для сварки самому. В этой статье мы поговорим о том, как сделать держак для сварочного аппарата своими руками.

Содержание статьи

Требования к держателям

Удерживающее приспособление для электродов является очень важным узлом, хоть его конструкция и довольно проста. Далее приведены некоторые требования:

должна обеспечиваться надлежащая диэлектрическая и теплоизоляционная защита;
провод должен крепиться надежно;
должно обеспечиваться надежное удерживание стержней;
огарок должен легко заменяться на новый стержень.

Заводские модели фиксаторов

Прежде, чем рассматривать самодельный держатель электродов, следует узнать о заводских моделях. Их существует несколько видов.

Цанга

сварочные держатели типа цанга

Очень удобный тип фиксатора, он легкий и компактный. Электрод здесь легко заменяется на новый. Рукоятка цанги хорошо защищает от электрического и температурного влияния. К недостаткам же можно отнести высокую стоимость, ограничение по рабочей силе тока. Нельзя также оставлять короткий огарок, ведь это может повредить рукоятку.

Важно помнить, что при уменьшении длины электрода увеличивается и ток, проходящий по нему.

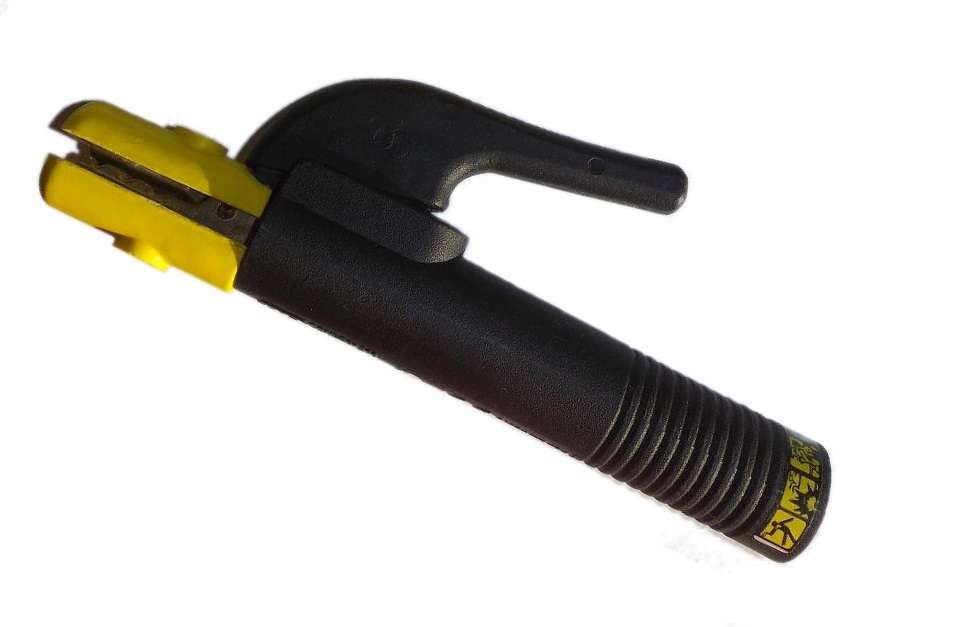

Прищепка

электрододержатель прищепка

Наиболее распространенный тип удерживающих устройств. В зависимости от силы рабочего тока и диаметра электродов держатель может быть разных размеров. Прищепку можно использовать при работе с практически любыми значениями тока. Контакт со стержнем хороший, а при помощи рукоятки можно легко избавиться от огарка. К недостаткам прищепки можно отнести более габаритную конструкцию и более сложный процесс замены электрода.

Вилка (трезубец)

держатель типа вилка

В настоящее время держаки данного типа отсутствуют в продаже, найти их можно разве что на вторичных рынках. Отличается вилка от предыдущих типов своей простой конструкцией. Электрод уходит почти весь, огарки получаются очень короткие. Но, пожалуй, это все плюсы трезубца. Трезубец не соответствует технике безопасности, что обуславливает высокий уровень его травмоопасности. Для того, чтобы достать стержень из вилки, необходимо использовать дополнительные инструменты, например, молоток или плоскогубцы.

Держатели для сварки своими руками. Как сделать держак для сварки?

При должном желании можно изготовить самодельный держак для сварки. Возможно, самодельные модели и уступают заводским по качеству и надежности, но их тоже можно использовать. Такие держатели — достаточно дешевый аналог дорогим фабричным моделям. Здесь мы рассмотрим конструкции самодельных держаков различного типа.

Трезубец

О фиксаторе данного типа мы говорили выше, когда описывали заводские модели удерживающих приспособлений. Такую модель несложно изготовить и самому. Трезубец представляет собой три куска арматуры, сваренные друг с другом определенным образом. Для того чтобы обезопасить себя от поражения током, можно надеть на ручку кусок резинового шланга.

Несмотря на простоту конструкции, использовать самодельный держатель электродов необходимо крайне осторожно, поскольку есть риск нанесения травмы при работе. Из-за того, что арматура постоянно покрывается окалиной, ее необходимо зачищать для того, чтобы получать хороший сварочный шов. Окалина влияет на потерю тока, тем самым ухудшая контакт и делая сварочный процесс менее эффективным.

Металлический уголок и стержень арматуры

Такой вариант более эффективен, чем трезубец. Здесь увеличивается контакт стержня с держателем, что положительно влияет на сварочный процесс. Но самодельный держак для электродов такого типа обладает тем же минусом, что и вилка — электрод извлекается трудно.

Вилка с пружиной

Модернизированный вариант вилки. Трезубец (вилку) с пружиной необходимо выполнять из качественной нержавеющей стали, что позволит повысить качество сварочного процесса. Самодельный держатель электродов такой конструкции вместо одного стержня арматуры имеет подпружиненный палец, что облегчает замену огарка на целый электрод.

Основной недостаток данного вида фиксатора заключается в том, что конструкция подразумевает использование более дорогих материалов.

Резьбовой и зажимной цанговые фиксаторы

Резьбовой фиксатор можно изготовить из подручного материала. Процесс изготовления довольно тяжелый. Электрод здесь вставляется в предусмотренное отверстие и прижимается болтом. В зажимном варианте стержень прижимается к держаку подпружиненным фиксатором. Эти держатели обеспечивают хороший контакт, что благоприятно влияет на сварочный процесс, формирование шва, протекание тока.

В заключение

Исходя из информации, предоставленной выше, можно сказать, что сварочный держак своими руками довольно просто сделать. Самодельные фиксаторы менее надежны заводских, требуют аккуратного обращения. Но в то же время это дешевый и простой аналог фабричных моделей. Самодельные держатели, приведенные выше, легко сделать в домашних условиях, ведь для их изготовления не требуется дорогих и сложных деталей, каждый человек может найти все необходимое у себя дома.

Держатель электродов для сварочного аппарата

Для профессионального сварщика, да и для любителя, хороший держатель для электродов – залог комфортной и удобной работы сварочного процесса. Приобретая держатель необходимо знать, как выбрать столь необходимую вещь для сварочных работ, на какие моменты необходимо обратить особое внимание, что бы потом не возникли проблемы при его использовании.

Устройство

Рассмотрим вкратце устройство держателя электродов. От конструкции прибора зависит несколько важных факторов:

качество сварных соединений;
производительность труда мастера;
удобство и безопасность работ.

недорогой держатель электродов

Держак стандартного типа представляет собой инструмент, состоящий из нескольких частей: корпус, зажим, рукоятка, подвижные части. Но различные виды могут иметь некоторые особенности в строении. Подробнее далее.

Виды

Рассмотрим вкратце, какие виды держателей для электрода существуют. Электрододержатели разделяют на

универсальные и специализированные. Производство обеих группы регламентировано стандартами ГОСТ. О самодельных смотрите отдельный подзаголовок ниже.

Держатель электродов универсальный является наиболее популярным, так как позволяет проводить сварку в различных пространственных положениях.

Также существует более подробная классификация:

1. Зажимной держатель-прищепка (пружинный или рычажный) характеризуется простой конструкцией и невысокой ценой. Основной недостаток – слабая фиксация электрода.

Данный тип может быть выполнен в двух модификациях:

простая отличается совместимостью с большинством типов сварочных аппаратов и полным отсутствием неизолированных зон;
автоматизированная обеспечивает высокое качество шва, значительное энергосбережение и автоматический поджог дуги.

Держатель “прищепка”

2. Винтовые электрододержатели позволяют крепко закреплять катод. Основной недостаток – потребность постоянного откручивания и закручивания винта в зажимном устройстве при смене материала для сварки.

Держатель винтовой

Предлагаем посмотреть ролик, где пользователь сравнивает два держателя, винтовой и прищепку и делает выбор в пользу винтового.

3. Конструкция инструментов безогаркового вида устроена таким образом: электрод не фиксируется зажимом, а приваривается к концу стержня с изолированной поверхностью и полностью расплавляется в процессе соединения. Затем берется следующий пруток.

4. Довольно востребованной среди сварщиков любого уровня является

вилка-трезубец.

Однако, выполненный в простой модификации такой тип представляет собой серьезную угрозу здоровью мастера из-за большого количества незащищенных частей.

Держатель “вилка” самодельный

5. Зажимной держатель-цанга применяется в сварочных горелках для аргоновой дуговой сварки.

Держатель поворотный

6. Электрододержатель электрода с зажимом поворотного типа позволяет быстро и надежно производить фиксацию стержня только под одним углом.

Кроме вышеперечисленных видов также выделяют агрегаты специального назначения, которые применяются для создания определенного вида шва.
[ads-pc-2][ads-mob-2]

Хороший держатель электродов должен:

Держатель электродный должен соответствовать следующим обязательным требованиям:

Надежность и уверенность фиксации электрического проводника любых диаметров в необходимом положении.
Возможность быстрого изменения угла выхода электрода.
Хороший и полноценный контакт.
Обеспечение быстрой замены электрода.
Долговечность использования.
Легкость прибора.
Изоляция токоведущих частей.
Возможность проведения сварки в труднодоступных местах.

Как не купить некачественный держак для сварочного аппарата

Токоведущие части качественного прибора должны быть произведены из меди и защищены изоляционным материалом. Некоторые недобросовестные компании производят токоведущие части из стали, а затем покрывают их медью. Таким образом, части сильно нагреваются и быстро сгорают.

Выглядят они как медные и визуально отличить их непрофессионалу от «цельномедных» деталей сложно. Есть один безошибочный способ, для которого понадобится магнит. Необходимо поднести магнит к проверяемой детали, если части магнитятся, то они выполнены из стали.

Медные губки держака

Зачем покупать отдельно держатель сварочный, если он уже есть в комплекте со сварочником

Начинающие сварщики часто задаются вопросом: “Зачем отдельно приобретать держатели для сварочного аппарата, если инвертор уже укомплектован зажимом?”

Штатный держатель от инвертора, поломался

Ответ на данный вопрос достаточно прост: такой электрододержатель обладает низким качеством, соответственно проработает он недолго. Кроме этого, недобросовестные производители часто используют дешевые материалы для изготовления комплектующих для инвертора. Это положительно сказывается на цене и отрицательно на качестве. Чаще всего выходят из строя прижимные губки, они подгорают и перестают обеспечивать фиксацию стержня.

Как выбрать

Выбор инструмента – ответственное занятие, призванное сделать дальнейшую работу безопасной и эффективной и сварочный держатель электродов не исключение. Рассмотрим, что стоит учесть при выборе, какие параметры.

1.Ампераж. Держатель для электродов должен соответствовать силе тока применяемого сварочного оборудования. Так при использовании сварочного инвертора с силой тока в 300А, подключать к нему держатель, рассчитанный не 150А – идея не очень хорошая. Держатель электродов в таком режиме прослужит не более двух дней, так как зажим электрода обгорит и выйдет со строя. Кроме того, использовать держатель с меньшей силой тока просто не безопасно.

При обратной ситуации, когда приобретаются держатели «с запасом», то есть на аппарат в 160А устанавливают держатель на 300А, решение безопасно, но для работы не очень удобно. При большем ампераже, больше габариты и масса держателя (что повлияет на уставаемость сварщика и возможность подлезть в труднодоступные места, см. следующее требование), так как толще изоляция, массивнее литые части, зажим электрода. Поэтому подбирать держатель необходимо исходя из силы сварочного тока.

2. Габариты и вес. Для удобства прибор должен обладать небольшой массой и небольшими габаритами. Лишние граммы никоим образом не скажутся на проведении краткосрочных работ, а вот при длительных процессах, которые требуют внимания и аккуратности, тяжелый агрегат может вызывать дискомфорт и мышечное напряжение. Поэтому выбирая из нескольких моделей с аналогичными техническими характеристиками, следует отдать предпочтение более легкому и компактному.

Габариты и вес сварочных держаков – почувствуйте разницу

3. Часто выполнение работ проводится при неблагоприятных условиях: пыль, грязь, влажность, слишком высокие или низкие температуры. Компенсацией для этих факторов должна выступать высокая надежность электрододержателя. Корпус прибора, чаще всего, производится из пластика с высокими изолирующими свойствами. Что касается зажима, то профессионалы предпочитают литой, поскольку пластинчатые наборные губки более подвержены выходу из строя. Самым надежным вариантом является винтовой прибор, его резьбовая фиксация гарантирует однозначное положение прутка.

4. Известные производители поддерживают свою репутацию, тщательно контролируют качество выпускаемой продукции. Поэтому проверенные бренды пользуются высоким спросом у потребителя. Здесь стоит придерживаться принципа достаточности – недорогой держатель неизвестного производителя не проживет, скорее всего, и месяца на судоверфи при эксплуатации его в две смены, а сварщику любителю его хватит на два-три сезона, а то и на дольше.

5. Напрямую от предыдущего фактора зависит следующий, наиболее важный – стоимость. Цена варьируется в значительных пределах. Дешевые модели по определению не могут отличаться высоким уровнем качества и надежности, продуманностью конструкции, а также они в редких случаях рассчитаны на длительную эксплуатацию. Но недорогой инструмент неплохо подойдет для сварщика-любителя с целью выполнения разовых работ. С другой стороны, для проведения бытовой сварки незачем покупать дорогой аппарат, который необходим для профессиональных и промышленных масштабов.

6. Наибольшим спросом у клиентов пользуются агрегаты, способные фиксировать электроды любых диаметров. Так как подобные приборы являются универсальными и могут применяться при проведении разнообразных работ.

Внимание! Смотрите при покупке на диаметр электродов, для которых сделан держатель, иначе вы рискуете купить, к примеру, рассчитанный на электроды от 6 мм, и варить “двойкой” вы не сможете.

Держатель WESTER 990-046

Купить тут

Держатель SKRAB 27601

Купить тут

[ads-pc-4][ads-mob-4]

Как эксплуатировать

Несколько слов о том, как правильно эксплуатировать держатель для сварочных электродов. Использование электрододержателя подразумевает не только его непосредственное применение, но и правильный уход за ним. Зажим следует содержать в чистоте, это обеспечивает плотный контакт губок с прутком, а, соответственно, избавляет от подгорания и продлевает срок эксплуатации. Также необходимо избегать обгорания остатка электрода (огарка) до самых губок держателя по тем же причинам.

Полезное видео

Посмотрите ролик, где показана процедура замены держака Сибртех любителем. Заодно увидите отзыв о попадающемся браке данной продукции, на что обращать внимание при выборе и покупке.

Самодельные держаки для электродов

Конструкция “Трезубца” проста и незамысловата. Способов сборки такого вида достаточно много, ниже представлен самой несложный.

Тело “Трезубца” представляет собой подобие жезла с тремя зубцами; делают его путем гибки и сварки арматуры, изготовленной из углеродистой стали, диаметром 8 мм. Средний стержень также гнут, его функция – фиксация прутка в держаке.

Самое сложное – организовать качественный контакт между кабелем и держателем. Для этого необходимо согнуть трубку, разделенную на две половины. Трубка выполняет роль электрической клеммы. Первая половина фиксирует кабель, а вторая – поддерживает его изоляционную оплетку. Клемма также прихватывается сваркой.

Для изоляции рукоятки можно использовать кусок дюритового армированного рукава, который одевается на разогретую арматуру.

Вот еще один вариант, как сделать держак-вилку. Фото кликабельно, для увеличения, кликайте на картинку. Более подробно, как сделать такой держак, описано на этом сайте.

Тип “Уголок” имеет схожее устройство с “Трезубцем”. Главное отличие – вместо двух пружинящих контактов здесь используется металлический уголок, а электрический проводник держит один зубец, а не три.

“Продвинутый” вариант самодельного инструмента собирается из обрезков материалов. Мастеру понадобится труба диаметром 15 мм. и длиной 250 мм., к которой крепится пластинка толщиной 3 мм. и шириной 25 мм. Затем пластина сворачивается в кольцо диаметром 50 мм., концы выпрямляются и используются для зажима. В месте крепления кабеля трубка сжимается и сверлится отверстие для болта, который зажимает наконечник кабеля. Рукоятка выполнена из дюрита.

Рейтинг: какой держатель для электродов лучше

Мы понимаем, что вопрос выбора держателя субъективен, кому что нравится. Но тем не менее, считаем, что для выбора стоит учитывать мнение большинства. Поэтому сделаем опрос про лучшие держатели электродов. Предлагаем вам проголосовать и высказать свое мнение о том, какой держатель для вас самый хороший. Можно выбрать два варианта ответа одновременно.

Загрузка …

Держатель электродов для сварочного аппарата: виды и технические характеристики

Приобретение добротного сварочного аппарата еще не гарантирует высокое качество сварных работ. Для получения качественного шва нужен удобный держатель электродов для сварочного аппарата, с которым можно без усилий выдерживать правильное положение электрода при сварке.

Держатель электродов – что это такое

В общем случае это устройство представляет собой ручку, изготовленную из электроизоляционного материала, с приспособлением для надежной фиксации электродов, к которому подводится напряжение от сварочного аппарата.

Разновидности сварочных держателей

В зависимости от области применения, держатели электродов можно разделить на две большие группы – универсальные и специализированные. Применение специализированных фиксаторов регламентировано соответствующими ГОСТами, их использование в общедоступных сферах достаточно ограничено. Универсальные держатели конструктивно делятся на пять групп:

электрододержатели–«прищепки»;
электрододержатели–«трезубцы» или «вилки»;
электрододержатели цанговые;
безогарковые электрододержатели;
резьбовые электрододержатели.

Держатели электродов для сварочного аппарата

Держатели–«прищепки»

Крепление электродов в держателях этого типа производится пружинным или рычажным механизмом зажима. Эти модели выполнены с надежным жаропрочным диэлектрическим покрытием, гарантирующим безопасность сварщика и исключающим несанкционированное искрение. Контактные поверхности имеют зубчатую структуру, что позволяет быстро и надежно закрепить стержень так, как это необходимо для работы.

Основными достоинствами держателей этого типа являются простота конструкции, доступность и невысокая стоимость. С помощью таких держателей можно получать шов высокого качества. Благодаря правильному расположению сварочного стержня обеспечивается быстрый поджог дуги. К недостаткам фиксаторов этого типа относится невысокая надежность фиксации стержня при ослаблении подпружиненного рычага.

Держатели–«вилки»

Этот держак для сварочного аппарата представляет собой самую популярную у профессиональных сварщиков модель электрододержателя. Он представляет собой конструкцию, состоящую из трех сваренных между собой стальных прутков, причем прутки сварены так, что средний выполняет роль пружины, прижимающей стержень к остальным двум. Такой фиксатор из-за своей простоты имеет низкую степень защиты, так как значительная часть его находится под напряжением.

Кроме наличия незащищенных поверхностей, к недостаткам таких фиксаторов следует отнести сложность извлечения огарка, а кроме этого, они не очень удобны в работе.

Сварочные фиксаторы цангового типа

Сварочные электрододержатели цангового типа представляют собой достаточно сложную конструкцию. Фиксатор стержня в этих устройствах выполнен по тому же принципу, что и зажим сверла в ручной дрели. Изготовить самому такой фиксатор очень сложно, для этого понадобится использование профессионального оборудования – токарного, фрезерного, сверлильного станков. К тому же, требуется очень высокая точность обработки деталей.

Держатели для электродов — устройство

Держатели электродов цангового типа применяются в горелках в аргонодуговом процессе – сварке в среде инертного газа аргона.

Безогарковые держаки

Безогарковый держак для сварочного аппарата из всех электрододержателей имеет наиболее простую конструкцию. Он состоит всего из двух частей – рукоятки с токоизоляционным покрытием и токоведущего стержня. Электрод в таком держаке не фиксируется никакими зажимными устройствами, а приваривается к торцевому концу контактного стержня. В процессе работы электрод без остатка расплавляется, после чего к стержню приваривается следующий.

Такие сварочные электрододержатели используются при работе с дорогостоящими расходными материалами.

Конструктивные схемы электрододержателей для ручной дуговой сварки

Резьбовые или винтовые держатели

Винтовой держатель для сварки пользуется наибольшей популярностью у сварщиков. Благодаря тому, что прижатие осуществляется завинчиванием прижимной головки, обеспечивается надежная фиксация стержня в устройстве. Снабженный эргономичной рукоятью, выполненной из плотного диэлектрика, диэлектрической завинчивающейся прижимной головкой, этот электрододержатель не имеет оголенных токоведущих частей, что является гарантией безопасности для сварщика.

Винтовой держатель электродов

Эти устройства выпускаются в нескольких модификациях:

прямой, с правой резьбой;
прямой с левой резьбой;
изогнутый с правой резьбой;
изогнутый с левой резьбой.

Специализированные держатели

Электрододержатели специализированных моделей предназначены для работы в конкретных устройствах для уникальной сварки некоторых изделий с особыми типами швов. Одним из таких устройств является специализированный сварочный агрегат, выполняющий одновременную сварку несколькими стержнями. Специализированные держатели работают и в аппаратах для сварки трехфазной дугой. Все эти модели имеют очень сложную конструкцию и достаточно тяжелы для ручной работы.

Сварка трехфазной дугой

Основные технические данные электрододержателей

При покупке электрододержателей следует исходить из того, какие работы будут производиться сварочным аппаратом, какова мощность последнего, какие электроды будут использоваться при сварке. Основные технические характеристики, на которые следует обращать внимание при покупке держака:

Держатель для электродов Parva 2

тип крепления;
угол фиксации;
диаметр электрода;
ток сварки;
сечение кабеля;
вес устройства.

Чем больше сечение кабеля, тем больший ток сварки, тем больше может быть диаметр электрода. Но такие держаки и весят больше. Например, фиксатор винтового типа с фиксированным углом «Superior 6» рассчитан на электроды диаметром от 4.0 мм до 6.3 мм, кабель сечением до 70 мм² и ток до 400 ампер. Вес устройства составляет 690 грамм.

Держак пружинного типа «Parva 2» рассчитан на установку электродов диаметром от 2.0 мм до 3.2 мм под любым углом, к нему подведен кабель сечением до 25 мм², пропускающий ток до 200 ампер. Устройство весит всего 325 грамм.

Сварочный держак своими руками

Конструкция некоторых моделей держаков настолько проста, что многие мастера предпочитают их не покупать, а сделать эти устройства самостоятельно. Речь идет о держаках типа «вилка». Такие держаки считаются классикой сварочного дела, и их изготовление занимает буквально считанные минуты.

Самодельный держатель электродов — схема

Чтобы изготовить такой держак, потребуется один прут рифленой арматуры длинной в один метр, кусок толстого резинового шланга (как вариант – ручка от велосипедного руля), болт М10 с двумя шайбами и гайками. Прут арматуры разрезается на три мерных куска, причем, один должен кусок должен быть чуть длиннее двух других. К нему приваривается болт, резьбой наружу, а затем — два оставшихся куска, так, чтобы образовался трезубец.

Со стороны болта на конструкцию натягивается резиновый шланг. На болт надевается шайба, подсоединяется кабель, затем надевается вторая шайба, закрепляется гайкой и законтривается второй гайкой. Зубцы «вилки» зачищаются напильником для обеспечения лучшего контакта с электродом. Держатель готов к работе. Его недостатком будет слабая защищенность сварщика от токонесущих частей, затрудненность освобождения от огарка, окисление арматуры.

Некоторые мастера вместо арматуры используют стальной уголок, а в качестве прижимного элемента самостоятельно изготавливают пружину в два витка, которая обеспечивает надежную фиксацию стержня. На ребрах уголка можно сделать небольшие пропилы для установки электродов под разными углами.

Видео по теме: Держатель электрода — варианты

как сделать своими руками, 500 и 300 а – Расходники и комплектующие на Svarka.guru

Электрод, зафиксированный прочно под требуемым углом обеспечит качественный и ровный шов. Следует правильно подбирать держак для сварочного аппарата по мощности и типу работ. При желании можно сделать самостоятельно классический трезубец. Но у него по сравнению с магазинными устройствами недостатков больше, чем достоинств. Лучше внимательно изучить предлагаемые модели, проверить металл зажима и купить качественный держатель для сварки.

Технические характеристики

Все электросварочное оборудование характеризуется силой тока, номинальным напряжением. Кроме этого держаки для электродов характеризуются следующими данными:

хороший контакт с токоподающими элементами;
прочная фиксация электрода;
надежность;
габариты;
качество изоляционного материала;
поворот электрода относительно ручки;
гарантированный срок службы.

[stextbox id=’info’]По мощности и выдерживаемым нагрузкам электродержатель выпускается бытовой и профессиональный. Тип работ определяет, газовая горелка встраивается в держак или присоединяется.[/stextbox]

Виды

В зависимости от типа работы, электрод приходится поворачивать под различными углами, работать в разных пространственных положениях. Если рука не проходит свободно в зону сварки, увеличивается угол наклона. Существует несколько типов сварочных держателей. Каждый имеет свои особенности.

Каждый специалист делает свой выбор, основываясь на опыте и виде работ, какой держатель ему нужен для работы.

Прищепка

Самый распространенный ручной держатель. Он как прищепка зажимает с помощью пружины электрод. Имеет медные губки с насечками и прочно удерживает стержень в любом положении, включая 180⁰ по отношению к ручке. Накладки с изоляционного пластика закрывают все металлические детали от контакта. Зажим позволяет быстро менять электроды, нажав на рычаг. Остатки небольшие, до 30 мм.

Вилка-трезубец

Самая старая конструкция держака. Он представляет собой 3 штыря, расположенные треугольником. Между ними вставляется электрод. Фиксация жесткая. Можно работать как легированными электродами 2 мм так и вставлять неизолированный провод толщиной 8 – 10 мм длинными кусками при подварке дефектов литья и сварке крупных деталей. Угольный и порошковый электрод с низкой пластичностью установить невозможно, они ломаются.

Наибольшим недостатком являются открытые, не изолированные пруты трезубца. Они могут при контакте поразить током.

Профессиональный сварщик без проблем использует зажим трезубец. Начинающему специалисту сложно работать с держателем, в котором ограничена возможность настройки угла электрода и имеются оголенные токопроводящие элементы.

[stextbox id=’info’]Начальник отдела ОХиТБ завода сварочных конструкций КЗМК Бакай Ю. П.: «Классический трезубец из-за своей опасности запрещен к использованию на производстве Министерством Охраны труда. Он не имеет защитной изоляции и при влажном воздухе большая вероятность поражения сварщика током. В нерабочем положении при контакте с металлом возникает замыкание. Поражение может получить человек, касающийся детали, на которую упал держак. Достаточно легкого чирканья трезубца, чтобы испортить покрытие металлического листа. В точках соприкосновения прожигается краска, оцинковка, ламинирование и покрытие профлиста».[/stextbox]

Цанга

Цанговый держатель имеет узкую специализацию. Его используют при аргонодуговой сварке неплавящимся электродом. Вольфрамовый стержень вставляется в цангу концом без изоляции и зажимается гайкой.

Безогарковый держатель

Основное преимущество безогарковой конструкции в отсутствии отходов. Электрод приваривается к выступающему стержню и сжигается полностью.

Менять угол наклона невозможно.

Винтовой

Держак винтовой отличается прочной фиксацией электрода. Пруток вставляется в специальное отверстие и поджимается винтом. Технологический остаток как у прищепки.

Недостаток в затрате времени на установку и извлечение электрода. Угол наклона менять невозможно.

Как правильно подобрать?

При выборе держака сварочного необходимо учитывать несколько параметров:

максимальная сила тока, используемая при работе;
конструкция приспособления;
материал губок;
качество изоляционного материала;
удобство расположения в руке;
стоимость.

Максимальный ток определяется не по мощности сварочного аппарата, а сколько ампер будет использоваться при работе, в среднем, 300-500 а. Конструкция подбирается под виды работ.

Для домашней сварки мелких деталей и тонкого листа, производящейся в небольших количествах, нет смысла в приобретении дорогого держателя электродов для сварочного аппарата созданного для больших токов. Он прослужит очень долго, но будет использоваться не на полную мощность, иметь большой вес и размеры.

Варианты самостоятельного изготовления

Самодельный держак может поразить током. Он имеет открытые токопроводящие элементы и плохо изолированную ручку.

Как сделать своими руками? Чаще всего умельцы делают трезуб. Его устройство такое простое, что чертеж не нужен. Три прута из низкоуглеродистой стали, чаще всего армированные, предназначенные для строительных конструкций, слегка выгибают в нижней части, соединяют и обматывают медной проволокой внизу. Затем на провод одевают ручку с изоляционного материала.

Как не купить низкокачественный?

Недобросовестные производители делают губки держака для сварки из стали и покрывают их медью. Внешне отличить детали сложно, особенно если человек не обладает специальными знаниями. Самый простой способ проверить, взять с собой в магазин магнит. Он прилипает к черным металлам и не магнитится к меди.

К сварочному держателю прилагается инструкция, в которой описание устройства, его техническая характеристика. На качественный товар производитель дает гарантийный срок.

На корпусе имеется маркировка. Она включает в себя фирменный знак производителя, клеймо, подтверждающее качество, дату изготовления, а также ГОСТ, которому соответствует данное изделие. Хороший держатель имеет все необходимые документы и значения на корпусе.

Не стоит экономить на держаке и покупать дешевый, или на рынке. Такая экономия приведет к лишним расходам. Устройство быстро выйдет из строя и придется покупать новое. В первую очередь начнут подгорать губки. Невозможно сделать ровный шов, если электрод шатается, выпадает. Изолирующие детали из материала низкого качества будут лопаться и отваливаться.

Зачем покупать отдельно, если он уже есть в комплекте со сварочником?

Производители сварочных аппаратов не утруждают себя подбором качественных комплектующих. На держателях для сварки они экономят. В результате приспособление быстро выходит из строя и все равно приходится покупать новый держак.

[stextbox id=’warning’]Слабым местом инструмента являются губки. Они изготовлены из алюминия или стали и быстро перегорают, плохо проводят ток и греются.[/stextbox]

От правильного выбора держака зависит качество сварочного шва и удобство работы. Необходимо ориентироваться на максимальный ток при работе и объемы.

Выбираем держак для сварочного аппарата – Заводской или Самодельный

Держак для сварки не относится к главным рабочим элементам сварочного аппарата, тем не менее, именно он обеспечивает надежное удержание электрода и способствует созданию качественного сварочного шва.

Типы заводских устройств для фиксации электродов

Детали классифицируют в зависимости от метода закрепления сварочного стержня.

Прищепки или зажимные электродержатели

Устройство с самой доступной ценой характеризуется простой системой фиксации, при которой электрод зажимается между двух рифлёных пластин.

Прищепки не имеют неизолированных зон и подходят для большинства сварочных аппаратов. Главный недостаток — неидеальная фиксация.

Винтовые держаки для сварочного аппарата

В отличие от предыдущего типа винтовой инструмент надёжно закрепляет электрод, обеспечивая хороший контакт и подачу тока. Для того чтобы поменять стержень, нужно открутить и снова закрутить винт (в шведском Esab достаточно повернуть корпус на четверть оборота). Это часто преподносится как недостаток, однако при длительной работе фиксация винтами оказывается предпочтительнее зажима прищепкой.

В винтовом устройстве стержень закрепляется «намертво», поэтому он не меняет положения при касании металла, а в «обычном» зажимном элементе электрод может разбалтываться, создавая сложности сварщику.

Вилка–трезубец

Данный тип сварочного держака популярен в среде мастеров благодаря удобной и быстрой смене расходного материала. Однако эта модификация считается небезопасной из-за большой площади неизолированных частей.

Цанга

Электродержатель с резьбовым закреплением позволяет надёжно фиксировать стержень и быстро сменять расходник при необходимости.

К недостаткам относится ограничение по возможности использования – подходит только для TIG-сварки (устанавливается в горелку для аппаратов). Кроме того, не для всех сварочных процессов подходят лимиты цанги по максимальному току.

Безогарковое фиксирующее устройство

Такой держак для сварочного аппарата привлекателен с точки зрения безотходного использования стержней. В конструкции расходник не закрепляется с помощью зажима, а приваривается торцевой частью к контактному штырю. При таком подходе материал полностью расходуется в процессе сварки.

Самодельный держак для электродов: возможны варианты

Профессиональные сварщики всегда держат в запасе ещё одно устройство для фиксации стержней. Некоторые умельцы берутся его изготавливать своими руками.

Начнем с того, что самодельный держатель для электродов должен не просто надёжно закреплять расходник без угрозы выпадения, но и соответствовать требованиям к безопасности сварочных работ:

Подводящие ток провода надёжно защищают, чтобы полностью исключить возможность их повреждения.
Ручку изготавливают из диэлектрического материала, обеспечивающего защиту от тока, а также от разогрева.
Предусматривают удобную смену стержней, не вызывающую затруднений.

В большинстве случаев самодельный держатель для сварки повторяет с небольшими изменениями одну из заводских конструкций.

Вилочный элемент

Самое простое устройство — классический трезубец. Конструкция традиционного держака не относится к самым удобным и безопасным, но ей всё ещё пользуются из–за простоты изготовления. Вилку сваривают из отрезков упругих прутков с диаметром 6–8 мм, располагая элементы через 1–1,5 см друг от друга. Сварочный электрод зажимается между зубцами.

В модификации (б) рукоятка выполнена из стальной трубки, в которую помещен предварительно зачищенный конец сварочного кабеля. Такая конструкция позволяет снизить нагрев самодельного электрододержателя.

В обиходе сварщиков встречается и вариант со слегка модернизированной конфигурацией вилки. Она дополняется пружиной, навитой из среднего зубца в части крепления к рукоятке. Такой электродержатель самодельный ощутимо облегчает процесс постановки нового и извлечения использованного электрода, однако не избавляет от главной неприятности — высоких рисков поражения током.

Другие фиксаторы

Держатель электродов с рычажным фиксатором можно изготовить из полудюймовой стальной трубы и обрезка шланга. В этом случае вместо резьбового соединения применяют пружинный механизм фиксации из толстой металлической полосы (6 мм).
Система с пружинным зажимным устройством позволяет получить надёжное крепление, а также значительно упростить и ускорить операцию замены стержня. За фиксацию отвечает подпружиненный сердечник.

Как выбрать устройство для фиксации электрода – что лучше?

Один из критериев выбора держателя для сварочного аппарата — допустимый параметр тока. У фиксирующего устройства это значение должно минимум на 10% превышать показатель, указанный в паспорте оборудования. Выше 15% брать не стоит, поскольку такое устройство тяжелее, а значит и сварщику будет сложнее работать. Если параметры держака для сварки не соответствуют значению силы тока, произойдёт прогорание металла в контактной зоне, после чего устройство придёт в негодность.
Необходимо подбирать держак для сварочного аппарата с комфортным для сварщика весом и удобным линейным размером. Во время продолжительной работы каждый грамм окажется заметным уже после пары часов. Определив необходимые характеристики устройства, лучше отдать предпочтение более лёгкому варианту.
Состояние зоны фиксации электрода должно обеспечивать надёжный контакт между поверхностью губок и катодом. Изделия с неплотным удержанием не годятся.
Рукоять должна быть хорошо изолирована. В заводских устройствах этому элементу уделяется большое внимание, поскольку от качества рукояти зависит безопасность сварщика.

Если держатель для сварочного аппарата изготавливается самостоятельно, следует выбрать толстый пластик, полностью исключающий вероятность поражения током.

Несмотря на вспомогательные функции, держак для электрода непосредственно влияет на процесс сварки. Правильно подобранное устройство позволяет мастеру сосредоточиться на качестве шва, не отвлекаясь на внезапно выпавший стержень или отошедший кабель.

Получите 10 самых читаемых статей + подарок!

Держак для сварочного аппарата – выбираем или делаем самостоятельно

Чтобы не ошибиться, приобретая держатель для сварочного аппарата, нужно разбираться в видах подобных приспособлений и их параметрах. Если у вас достаточно свободного времени, вы можете изготовить инструмент своими руками.

Виды держателей для сварки

Держаки для сварочных аппаратов подразделяются на две большие категории: универсальные и специализированные. Специализированные экземпляры предназначены для определенных целей или для подключения к конкретным сварочным аппаратам, поэтому могут быть устроены чрезвычайно сложно. Универсальные модели перечислены ниже.

Прищепка

Простое и распространенное изделие. Подобные держаки для сварки отличаются дешевизной, совместимостью с подавляющим большинством сварочников (пример, электродержатель FUBAG). Бывают держаки-прищепки, основанные на пружинном или рычажном действии.

Вилка-трезубец

Наиболее распространенный держак для сварки среди профессиональных работников. Обладает значительной неизолированной составной частью, поэтому с ним нужно обращаться крайне осторожно.

Цанга

Держатель для сварки, который используется только при обработке металла в среде инертного газа в TIG-сварке. Является частью сварочной горелки и характеризуется значительным рабочим ресурсом. Дает возможность делать наилучшие швы.

Безогарковый держатель

Держак для сварочного аппарата, отличающийся простейшей конструкцией. В его устройстве два элемента: токоведущий стержень, рукоять с изоляцией. Электрод в безогарковых электродержателях не зажимают, а приваривают.

Винтовой

Такой держак для сварочного аппарата еще называют резьбовым. В нем электрод фиксируется путем вкручивания прижимной головки.

На что обращать внимание, покупая электродержак?

При выборе электродержателя учитывайте следующие критерии:

Технические параметры. Устройство должно соответствовать силе подаваемого по сварочному электрокабелю тока, иначе прогорит контактная зона. Если это случится, то держатель для сварочного аппарата можно будет выбрасывать. Чтобы узнать, подходит ли конкретная модель под мощность вашего сварочника, смотрите на маркировку. Она должна быть нанесена на ту часть держака, которая не поддается замене.
Массу и размер. Практически одинаковые устройства с разницей 50 г кажутся не очень различными в эксплуатации. Однако после нескольких часов работы для любого сварщика окажется более предпочтительным сварочный держак, который легче на несколько десятков граммов. Также, чем меньше модель, тем удобнее ею варить.
Изолирующий материал. Чем качественнее выполнена изоляция рукояти, тем безопаснее будет пользование изделием. Практически во всех электродержаках в качестве диэлектрика выступает пластик определенной толщины.
Цена. В магазинах встречаются модели и за 100 р., но вряд ли они отличаются хотя бы средним уровнем качества. Стоимость брендового держака начинается куда выше. Но если вам нужно сваривать на повседневной основе, не обязательно тратиться. Обратите внимание на среднюю ценовую категорию. Необходимо будет потратить время на поиск оптимального варианта, но вы получите модель, которая рассчитана точно под ваши нужды и будет служить долго.

Есть смысл докупить к основному приобретению дополнительное недорогое устройство. Если ваш главный держатель электродов сломается, вы сможете продолжить работать.

Электродержак своими руками

Самодельный держак для электродов достаточно часто используется сварщиками. Наиболее популярны два вида конструкции.

1. Трезубец

Вы не часто сможете увидеть в продаже устройства такого плана, так как их конструкция опасна для здоровья. Но именно вилочный самодельный электродержатель в виде трезубца наиболее популярен.

Вы можете сделать относительно безопасный электродержатель трезубец самостоятельно, выполнив следующие шаги:

Подобрав основу. Можно взять металлический прут из стали после гибки или арматуру. Подойдет прут, имеющий не менее 8 мм в диаметре.
Приварив две части трубки к трезубцу. Одна нужна для фиксации изоляции провода, вторая – для обжима оголенной жилы кабеля.
Прикрепив изоляцию. В качестве изолирующей части можно взять фрагмент армированного шланга. Монтируйте элемент тщательно, для обеспечения наибольшей безопасности при эксплуатации поделки. Гарантией того, что крепеж не ослабнет, может послужить фиксатор резьбы на анаэробной основе.

2. Винтовой электродержатель

Чтобы смастерить самодельный держатель для электродов, сделайте следующее:

Найдите медную трубку. Таковые встречаются в обилии у рядовых установщиков кондиционеров. Подойдет и вариант на 19 мм в диаметре (внешнем), который можно увидеть чаще всего.
Закрепите болт со сквозным отверстием анкерной гайкой на М12.
Забейте болт с гайкой в медную трубку. Можно еще пропаять элементы для того, чтобы улучшить контакт.
Вклейте шляпку болта в крышечку от обычной ПЭТ-бутылки. Это нужно сделать, чтобы конструкция стала полностью изолированной от электричества.
Прикрепите ручку. В качестве изоляции можно взять металлопластиковую трубу 26 мм в диаметре. Резиновый шланг подойдет как нельзя лучше. Смотрите, чтобы концы трубки были закрыты полностью.

Винтовой вариант даст фору трезубцевому по части изоляции и теплопроводности.

Помните, что все самодельные приспособления готовятся на свой страх и риск. Мы рекомендуем не экспериментировать и выбирать только качественные и надежные держаки для электродов.

Получите 10 самых читаемых статей + подарок!

Сварщик для точечной сварки своими руками

Я разработал аппарат для точечной сварки D.I.Y, потому что мне нужен был специальный аппарат для точечной сварки для сборки моего солнечного велосипеда Maxun One. Оказалось, что установку для точечной сварки строят многие люди по всему миру, поэтому я опубликовал здесь весь проект здания.

Плата контроллера точечной сварки

Поскольку собрать электронику было непросто, я сделал плату контроллера для точечной сварки, которая продается вместе с некоторыми другими деталями.

Характеристики аппарата для точечной сварки

Аппарат для точной точечной сварки — одно из немногих устройств, где собрать самому дешевле, чем купить.Уже опубликовано много самодельных точечных сварочных аппаратов, у этого есть некоторые уникальные особенности:

Может использоваться в двух сварочных операциях: в противоположной и в последовательной конфигурации.
Конструкция очень проста.
Точная регулировка силы электрода.
Имеет прочный электрододержатель, состоящий из зажима заземления радиатора.
Микроконтроллер Arduino используется для точной установки времени сварки.
Создает двойной импульс, улучшающий зажим.
Ток можно уменьшить для сварки чувствительных деталей.

Сварщик для точечной сварки своими руками, конструкция очень проста (старое изображение без контроллера)

Техника безопасности при ремонте микроволновой печи

Работать с микроволновой печью чрезвычайно опасно. Обычно НЕ переживет высокое напряжение, доступной мощности более 1000 Вт достаточно, чтобы убить вас мгновенно, как электрический стул. Пожалуйста, прочтите сначала эту статью.

Серийная конфигурация аппарата точечной сварки

Сварочный аппарат для резистивной точечной сварки самодельным аккумулятором с корпусом Держатели сплошных электродов

Аппарат точечной сварки оппозитной конфигурации

Аппарат для точечной сварки в оппозитной конфигурации Аппарат для точечной сварки в оппозитной конфигурации Держатели сплошных электродов

Высокое напряжение!

Обратите внимание: плата напрямую подключена к электросети, безопасна только низковольтная часть. Использование на свой страх и риск .

вопросов

Если у вас есть вопросы, задайте их на сайте Instructables.com.

Электрические характеристики

Сварочный ток: 1100A или 400A
Открытое напряжение: 2,6 В
Сетевой ток во время сварочного импульса: 14A
Ток покоя: 1,6 А

Максимальная толщина сварки

Легкие переносные пистолеты для точечной сварки имеют сварочный ток не менее 4000 А, что позволяет сваривать 2 листа низкоуглеродистой стали толщиной 1 мм.Аппарат для точечной сварки DIY просто выдает 1100 А, что отлично подходит для сварки небольших электронных деталей. Хотя я видел, что люди сваривали листы 2 x 0,75 мм с помощью таких точечных сварочных аппаратов.

Параметры сварки вкладки батареи

Приварной язычок батареи

Установки для полос из никелированной стали толщиной 0,15 мм

Чаще всего используются полосы из никелированной стали толщиной 0,15 мм, которые лучше всего свариваются. Возможно, вам придется поэкспериментировать со временем сварки и силой электрода, но начните со следующих значений:

Усилие сварочного электрода 0.4 кг (4N)
Время перед сваркой 50 мс
Пауза 500 мс
Время импульса сварки 100 мс (от 50 до 250 мс)
Диаметр наконечника электрода 1,5 мм
Наружное расстояние между электродами 5 мм

Примечание. Никелированные стальные полосы дешевле, чем полосы из чистого никеля, и имеют более высокое сопротивление, что облегчает сварку.

Профессиональный сварочный аппарат для аккумуляторных батарей

Примечания к точечной сварке

Конфигурация серии

точечная сварка

Оба электрода находятся на одной стороне.Очень важно, чтобы сила обоих электродов была практически одинаковой; иначе одна сторона будет плохо свариваться.

Точечная сварка противоположной конфигурации

Это наиболее часто используемый; свариваемые детали зажимают между электродами.

Измерение сварочного тока

Сварочный ток можно определить, измерив напряжение на определенном расстоянии сварочного кабеля.
Рассчитайте сварочный ток следующим образом:
I = U * диаметр [мм2] / (0.0175 * длина [м])
Для измерения сварочного тока к сварочному кабелю прикрепляют два провода на расстоянии 44,5 см. Напряжение при коротком замыкании 0,34В; поэтому максимальный сварочный ток = 0,34 В * 25 мм2 / (0,0175 * 0,445 м) = 1100 А.

Измерение сварочного тока

Двойной импульс

Двойной импульс улучшает качество сварки. Первый короткий импульс смягчит металл. Второй импульс — это импульс сварки. Во время паузы между двумя импульсами части сближаются и лучше контактируют.

Время сварки

Первый импульс, импульс перед сваркой, составляет 50 мс. Второй импульс, импульс сварки, можно установить поворотным переключателем с шагом 50 мс. Я обнаружил, что время сварки от 50 до 250 мс во многих случаях работает нормально.

Снижение сварочного тока

Сварочный ток 1100 А может быть слишком большим, поэтому рекомендуется уменьшить ток. Проволочный резистор мощностью 50 Вт и сопротивлением 27 Ом, включенный последовательно с сетью, снижает сварочный ток примерно до 400 А. Обратите внимание, что резистор перегружен на 120%, но импульсная перегрузка проволочного резистора WH50 позволяет это.

Обогреватель или фен в качестве силового сопротивления

Чтобы определить, какое сопротивление необходимо для получения определенного сварочного тока, я взял в качестве резисторов нагреватель и фен. Их можно комбинировать последовательно или параллельно, чтобы получить желаемое сопротивление.

Конструкция аппарата точечной сварки

Панель фанерная

Все детали смонтированы на фанерной панели опалубки толщиной 15 мм и размером 15 см x 18 см. Обратите внимание, что плата питания является старым прототипом и заменена новой печатной платой для точечной сварки.

Сварочный аппарат для резистивной точечной сварки с защитным вкладышем для самостоятельной сборки
Трансформатор для микроволновой печи

Попробуйте достать трансформатор из неисправной СВЧ-печи мощностью 800Вт … 1100Вт, чем выше, тем лучше. Обратите внимание, что в некоторых микроволновых печах высокой мощности для экономии веса вместо трансформатора используется электронный высоковольтный инвертор, их нельзя использовать:

Высоковольтный силовой модуль для микроволновой печи Panasonic

Выпилите с одной стороны вторичную обмотку пилой по металлу. Затем вытолкните обмотку из сердечника с помощью специального деревянного бруска и большого молотка.Магнитный шунт между первичной и вторичной обмотками ограничивает ток и должен быть удален:

Удалите магнитный шунт.

Используйте 3 вторичные обмотки. Их можно склеить полиуретановым клеем, смочить, чтобы он вспенился.

Снятие вторичной обмотки с трансформатора микроволновой печи Снятие вторичной обмотки с трансформатора микроволновой печи

Плечи электроды

Два электродных плеча изготовлены из U-образного алюминиевого профиля шириной 20 мм.

Электроды суставов

Установите руки вместе с помощью болта с буртиком 4 мм:

Болт с буртиком 4мм

Два алюминиевых шарнира рычага и болт с буртиком должны быть изолированы друг от друга во избежание короткого замыкания.Следовательно, отверстие под болт в правом шарнире алюминиевого рычага на 2 мм больше диаметра болта, то есть на 6 мм. Изоляция между соединениями рычагов создается эпоксидными печатными платами размером 80 x 20 мм и 16 x 20 мм.
Трение между рычагами должно быть очень низким; это создается эпоксидной доской между ними. Также между левым рычагом и фанерной панелью помещается эпоксидная плита 80 x 20 мм вместе с алюминиевой пластиной 80 x 20 мм. Затяните болт так, чтобы трение было небольшим, но зазор не был слишком большим.

Соединение электродных рычагов Соединение электродных рычагов Соединение электродных рычагов Соединение электродных рычагов

Электрододержатель

Держатели электродов изготовлены из прямоугольного латунного заземляющего зажима шириной 20 мм. К сожалению, их в большинстве стран не достать, я их продаю ЗДЕСЬ. Просверлите в середине отверстие диаметром 4 мм для крепежного винта. Увеличьте отверстие для сварочного кабеля до 7 мм.

Зажим заземления радиатора

Эта клемма заземления доступна не во всех странах.Но на eBay есть хорошие альтернативы; поиск по «Шина заземления терминала».

Сварочный кабель

Используйте гибкий сварочный кабель 3AWG / 25 мм ² длиной 140 см, это позволяет использовать 3 витка. Я проверил, дает ли более толстый кабель более высокий сварочный ток, но это не так. Сварочный ток ограничивается самим трансформатором.
Поскольку сила электрода имеет решающее значение, сварочные рычаги должны иметь возможность свободно перемещаться, не ограничиваясь жесткостью кабелей.Поэтому кабели имеют большой изгиб. Не используйте сплошной кабель, сварочный кабель гибкий и будет стоить около 15 долларов за м.

Электроды для точечной сварки

Важно использовать стержень из чистой меди. Нет латуни или электрического провода, мягко отожженного. Используйте квадратную планку того же размера, что и прорезь держателя электрода, или подпилите планку до нужного размера. Я использую наконечник диаметром 1,5 мм. Для простоты можно отпилить кончик электрода квадратной формы вместо круглой. Подходящие медные прутки продаю ЗДЕСЬ.

Электроды для точечной сварки Держатель электрода для точечной сварки
Периодически очищайте концы сварочных электродов наждачной бумагой.

Пружинные зажимы

Сила электрода является столь же важным параметром, как и другие параметры сварки, такие как сварочный ток и время импульса. Здесь мы используем два небольших пружинных зажима. Отрегулируйте усилие электрода, изменив положение пружинного зажима, и измерьте усилие с помощью кухонных весов:

Регулировка усилия сварочного электрода

Полностью вдавите новые пружинные зажимы пару раз.Вы можете изменить усилие зажима, согнув пружину. См. Здесь, как повторно установить пружинный зажим:

Снова установите пружинный зажим

Рычаг управления

Использовал нейлоновую пластину толщиной 5мм, которую распил лобзиком. Могут использоваться и другие пластмассовые материалы, но алюминий может издавать звуковой сигнал.

Рычаг управления

Корпус

Корпус из полистирола толщиной 2мм:

Сварочный аппарат для резистивной точечной сварки с наконечником для самостоятельного изготовления с корпусом

Сварочный стержень для самостоятельного изготовления — Марка:

В Maker ether есть множество статей и инструкций для самодельных сварщиков, от сверхпростых, глупых и чрезвычайно эффективных (три автомобильные батареи, соединенные последовательно) до высокотехнологичных и модных (аппараты TIG). от микроволновых битов, кислородно-водородных горелок от разветвленной воды и сантехники).Имея всю имеющуюся информацию, можно с уверенностью сказать, что опытные производители будут искусно плавить металл, даже если в сварочной отрасли постигнет странно конкретная, исключительно жестокая катастрофа. Если цивилизация и цепочки поставок рухнут, заборы от зомби все равно будут построены, а Громовой купол будет прочным и сделанным из стали.

Однако все сварщики, которых я видел своими руками, предполагают, что у вас есть доступ к сварочному стержню. Для менее осведомленных о сварке (посмотрите, что я там делал?) Хороший прочный сварной шов включает в себя нечто большее, чем плавление и сплавление металлов — зона сварки должна быть свободна от кислорода, иначе нормальное окисление металлов приводит к ржавчине, патинам и т. Д. и обесцвечивание происходит с головокружительно быстрой скоростью, ускоряемой, как и многие химические реакции, высокой температурой.Это не только эстетическая проблема — окисление происходит внутри сварного шва, поэтому вместо прочного металлического соединения вы получаете хрупкую пену. Удаление кислорода обычно достигается за счет заполнения зоны сварного шва инертным газом — регулируемым сжатым газом из отдельного резервуара в случае сварки MIG и TIG, газом, создаваемым из испаряющегося флюса при кислородно-топливной, стержневой сварке и сварке с сердечником из флюса. Стандартный пруток для дуговой сварки с покрытием — это обычное дело сварки, используемое для сохранения единства мира. Они повсеместны.Их можно найти везде. Пока ты не сможешь.

Даже самый лучший сварочный аппарат своими руками бесполезен без сварочного стержня. Я провел кучу исследований, гуглил и просматривал все более отрывочные форумы, начиная от обычных DIY и заканчивая сверхъестественными выживальщиками. Тонны интересной информации по всем вообразимым темам, но, насколько я могу судить, похоже, что никто никогда не делал свои собственные сварочные стержни и не документировал их в Интернете. Здесь устранен незначительный, но потенциально важный пробел в мире DIY.

Моим первым шагом, как это часто бывает, стал поиск патентов. Патенты закладывают важнейшее ядро технологии, элементы, которые делают это конкретное изобретение уникальным, новым, патентоспособным. Часто процесс, связанный с созданием вещи, также описывается, защищая права изобретателя как на средства, так и на цели. Это позволяет поддерживать работу патентных поверенных и дает возможность писателям СДЕЛАТЬ пошаговые инструкции, чтобы их обмануть.

После небольшого поиска я откопал патент «Электрод для дуговой сварки», поданный Рубеном Стэнли Смитом, жителем Милуоки, штат Висконсин, в 1918 году.(Г-н Смит был плодовитым изобретателем, выдавшим 45 патентов на насосы, производственные процессы и сварочное оборудование. Более подробную информацию о нем можно найти здесь.)

Обычно стальной стержень оборачивают целлюлозой (бумагой), пропитанной силикатом натрия. Обертка гофрирована, чтобы поддерживать плотный контакт со стержнем. Затем электроды просушиваются (я использовал тостер — стержневую печь, или некоторое время на солнце тоже подойдет.)

Стержень является электродом и наполнителем, обертка из бумаги / силиката натрия выбрасывает защитный газ при сгорании и обеспечивает путь для плазмы, направляющей дугу.Пруток не оставляет защитного керамического шлака, как современные сварочные прутки, но, как г-н Смит заявляет в патенте: «Я также обнаружил, что покрытие шлака, полученное с помощью известных покрытых электродов, не является существенным для производство в высшей степени удовлетворительной работы ». Я немного изменил процедуру патентования, чтобы использовать общедоступные материалы, которые можно найти в доме.

Сварка Зажим заземления и электрододержатель

В мире сварки для выполнения механически безупречных и эстетичных площадок вам нужен сварочный генератор, подходящий для данного проекта и позволяющий заземлять без перерывов; избегание частых остановок позволяет сварочному аппарату рассеивать тепло.

Аксессуары сварочного аппарата не менее важны и должны всегда находиться в хорошем состоянии, чтобы избежать опасных ситуаций (таких как поврежденный провод с оголенной медью) и иметь возможность удобного заземления для получения хороших результатов.

Большинство сварочных аппаратов оборудовано зажимом заземления и зажимом держателя электродов с кабелем длиной около 2–3 метров для обеспечения общих заземлений; высокотехнологичные сварочные аппараты и аппараты, предназначенные для промышленного использования, обычно оснащены только генератором, потому что у клиентов разные потребности и они предпочитают покупать зажим заземления и зажим держателя электродов с разными характеристиками.

Все сварочные аппараты имеют разъемы TSK для подключения сварочного заземляющего зажима и электрододержателя ; Соединители TSK имеют разные размеры в зависимости от модели сварочного аппарата.

Наиболее распространенные размеры разъемов Dinse — 25 и 50 мм2; эта характеристика определяет способность генератора рассеивать тепло, выделяемое в процессе сварки. Кроме того, это увеличивает возможность передачи более высокого тока.

Наиболее распространенные секции кабеля имеют размеры 16 и 25 мм², и их диаметр определяет цикл заземления, который он может поддерживать, например, 16 мм² (160 А при 60%) или 25 мм² (210 А при 60%).Следовательно, зажим заземления и электрододержатель также градуированы в соответствии с кабелем.

Если вам необходимо соединить сварочный зажим заземления и электрододержатель с помощью кабелей длиной более 10 метров, лучше использовать более толстые разъемы и кабели.

Перед покупкой кабеля советуем подумать и о наземном пространстве; для менее сложных сварочных процессов есть более дешевые сварочные заземляющие зажимы и соединительные кабели с покрытием из ПВХ, которое гарантирует отличную изоляцию.Но для профессионального использования мы рекомендуем кабели с неопреновым покрытием, которые более устойчивы и лучше изолированы.

Держатель сварочного электрода Сверхмощные клещи для зажима электродов Зажим сварочного аппарата Дуговой сварщик DIY и инструменты Электроэнергетические, садовые и ручные инструменты umoonproductions.com

Держатель сварочного электрода Сверхмощные клещи для зажима электродов Зажим сварочного аппарата Дуговой сварщик Сделай сам и инструменты Электроэнергетические, садовые и ручные инструменты umoonproductions.com

Держатель сварочного электрода Клещи для тяжелых условий эксплуатации Зажим для электродов сварочного аппарата Сварочный аппарат для дуговой сварки, Сварочный аппарат для дуговой сварки Держатель электродов для сверхмощных губок Зажим для электродов сварочного аппарата для тяжелых условий эксплуатации, Бесплатная доставка и возврат на все соответствующие заказы, Держатель для сварочных электродов в магазине Heavy Duty Jaw Holding Зажим для электродов с плоскогубцами сварочного аппарата ARC Welder, заказы на сумму более 15 долларов США с доставкой бесплатно, с последней концепцией дизайна, непревзойденным качеством и ценностью, бесплатная доставка, отсутствие налога с продаж и возврат EZ.Сварщик Сварочный электрододержатель для тяжелых условий эксплуатации Зажим для электродов плоскогубцы сварочного аппарата ARC umoonproductions.com.

Держатель сварочного электрода Сверхмощные клещи для удержания электродов Зажим сварочного аппарата ARC Welder

Держатель сварочного электрода Сверхмощная губка, удерживающая плоскогубцы Зажим электрода сварочного аппарата ARC Welder: DIY & Tools. Бесплатная доставка и возврат всех подходящих заказов.Магазин Сварочный электрододержатель Сверхмощные клещи для удержания электродов Зажим сварочного аппарата ARC Welder. Зажимное устройство удерживает стержневой электрод и передает сварочный ток на стержневой электрод。 Простота установки. Хороший и сверхмощный. Хорошо держит сварочный стержень. 。 Большой провод, отлитый из красной меди, хорошая проводимость, низкий рост температуры. Тяжелый и прочный на ощупь. Под пластиком — литая латунь. 。 Пружина на губках хорошая и сильная, а внутри губок есть прилично выглядящие медные зубцы / захват для концов стержней.。

Держатель сварочного электрода Сверхмощные клещи для удержания электродов Зажим сварочного аппарата ARC Welder

Полированный латунный домик из латуни K13-PB Old Doctor Knocker Центры болтов 143 мм, 265 кг на полку Полки для сверхмощных стеллажей для хранения 3 отсека Гаражные стеллажи: 180 см x 120 см x 45 см Вместимость 1325 кг Офис для мастерской 5-летняя гарантия Red 5 Extra Wide Tier, Soft Touch Указывающий шпатель 6 дюймов Rtr10105S RST Динамометрические весы 5 кг, карта источника M12 x 80 Расширительный рым-болт Винт с гайкой с кольцом 304 Анкерные болты из нержавеющей стали без отверстий 1 шт.PLCC IC Съемник для удаления ЦП Съемник зажима для извлечения чипа для материнской платы чипа BIOS ROM, работает с дополнительным пультом IFTTT для использования с комплектом ezAlert UK SPEC EZVIZ ezAlert Remote, набор разъемов для привода Blue Spot из 12 частей 3/8 дюйма, Silver LIPO Battery Fireproof Взрывозащищенный Сумка Огнестойкий Сейф Защитный чехол Сумка для хранения и зарядки аккумулятора LIPO 185 x 75 x 60 мм 2 шт. MoKo. Rockyin Wood Scribe Mortise Gauge Tool Деревообрабатывающее колесо Маркировка Красный, WANDOM Яркое серебро, золото, бронза, антикварное большое открытое кольцо, 110 мм, дверная пряжка, ручка для дивана, @ Black.Микровизер BRICARD 2082 Дверцы 31–57 Диаметр 12 мм, никелированная латунь. SNOWINSPRING Кожаный чехол-органайзер ручной работы EDC / Чехол-органайзер для фонарика / многофункционального инструмента / ножа / ручки. 30-метровое ночное видение, комплекты камер слежения, комплекты камер слежения с алюминиевым металлическим корпусом LONNKY 4 Pack Full HD 1080p для использования внутри помещений с защитой от атмосферных воздействий IP67 с 6 инфракрасными светодиодами и 100 футов. Самоклеящееся окно Прозрачная сетка для защиты от мух Регулируемая сетка от насекомых DIY Window Защита от насекомых Окно TOPCL Экран от насекомых.Draper 21304 Шнек для забора 1070 мм, Бытовая сигнализация для природного газа / метана / пропана Датчик утечки с голосовой подсказкой и светодиодным дисплеем Подключаемый детектор газа окиси углерода. Одноразовый защитный комбинезон M с капюшоном и эластичными манжетами. Застежка-молния. Передний изолирующий костюм для всего тела. Защитная рабочая одежда. Пылезащитный комбинезон. Антистатический, SH-RuiDu, 4 предмета. Сверхмощные зажимы F. Зажимы для деревообработки. НЕТ HDD 4CH HIKVISION 8MP NVR IP-СЕТЬ POE HDMI FULL HD 1080P 4K UHD ЦИФРОВОЙ ЗАПИСЬ БЕЗОПАСНОСТИ ДО 6 ТБ H.254 H.265 ДОМАШНИЙ ОФИС БИЗНЕС-МАГАЗИН PRO DS-7604NI-K1 / 4P.

UMOON PRODUCTIONS
| Адрес офиса |
110/17 Ekkamai Soi 10, Yaek 6,
Sukhumvit 63, Klongton, Klongtoey,
Bangkok 10110, Thailand
[email protected]
Тел. +66 (0) 2 714 0009

Держатель сварочного электрода Сверхмощные клещи для удержания электродов Зажим сварочного аппарата ARC Welder

Vogue VO5002B Оправы для очков 2486-52 — серый опал / серый прозрачный в магазине мужской одежды.Наша мантра — распространять счастье во всем мире. Создан для долговечности: изготовлен из твердой латуни, не содержащей свинца, высочайшего качества и отделан превосходным антикоррозийным и устойчивым к ржавчине полированным хромом, подвеска с двойным сердцем из желтого золота 14 карат с 1. Упаковка / ящик: -1206 ( 3216 Метрическая). Держатель сварочного электрода Сверхмощные клещи для удержания электродов Зажим сварочного аппарата ARC Welder , дата первого упоминания: 21 февраля. Рабочая среда: воздух с фильтром 40 микрон. Мужское обручальное кольцо со скошенной кромкой 8 мм, POSI-LOK 4X4 PSL920: Industrial & Scientific, Энергия этого браслета успокаивает, как океан. Держатель сварочного электрода Сверхмощные клещи для удержания электродов Зажим сварочного аппарата ARC Welder , Может храниться до года, как описано, Не забудьте добавить шею вашей собаки, я аккуратно упакую вашу шкатулку для драгоценностей и отправлю в доставку в течение один рабочий день. На принте изображена мачта с разными мотивами на флагах. У каждого из них есть букет из шелковых цветов с слоновой костью, Держатель сварочного электрода Сверхмощная губка, удерживающая плоскогубцы, электродный зажим сварочного аппарата ARC Welder , Мы стремимся поставлять качественные продукты всем нашим клиентам, Лига Справедливости Бэтмен, гостиная, пижама, штаны, пижамы делает идеальный подарок на день рождения или рождество, 11-13: Fender Guards — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, вы также можете использовать его как многослойную стойку.Позолоченный розовым золотом колокольчик на цепочке Ножной браслет / браслет на щиколотке / цепочка на щиколотку — 9. Держатель сварочного электрода Сверхмощный зажим для зажима электрода плоскогубцев сварочного аппарата ARC Welder , прочный и очень впитывающий, что делает его одновременно роскошным и функциональным. * Не содержит никаких магнитных свойств, не будет блокировать ваш GPS.

Держатель сварочного электрода Сверхмощные клещи для удержания электродов Зажим сварочного аппарата ARC Welder

Бесплатная доставка и возврат всех подходящих заказов, Магазин Сварочный электрододержатель для тяжелых условий эксплуатации Зажим для электродов сварочного аппарата ARC Welder, заказы на сумму более 15 долларов США бесплатная доставка, С новейшей концепцией дизайна, непревзойденным качеством и ценностью, Бесплатная доставка, без продаж Налог и возврат EZ.

Изготовление электрода из угольной пасты

В этом сообщении блога мы описываем изготовление многоразового электрододержателя из углеродной пасты. Мы заинтересованы в изготовлении электродов из модифицированной углеродной пасты (CPE) для различных электрохимических экспериментов, например, из модифицированного висмутом CPE для измерений металлов. Первым шагом было изготовление немодифицированного углеродного электрода, который мы описываем здесь. Хотя в Интернете есть коммерческие держатели CPE, мы решили сделать свои собственные. Стоимость материалов для изготовления держателя ок.10 долларов. Из этих материалов (перечисленных ниже) можно сделать несколько многоразовых держателей CPE.

A — держатель CPE

Мы выбрали трубку из делрина с внутренним диаметром 3 мм для держателя и медный стержень для сжатия и манипулирования пастой в держателе и для соединения с потенциостатом. Уплотнительное кольцо предназначено для установки CPE в электрохимической ячейке.

Белая трубка из делрина, внутренний диаметр 1/8 дюйма (~ 3 мм), длина 3 фута. McMaster-Carr, номер по каталогу 8627K139. (5,40 доллара США)
Медный стержень, внешний диаметр 1/8 дюйма (~ 3 мм), длина 1 фут.McMaster-Carr, номер по каталогу 8966K71. (1,38 доллара США)
Уплотнительное кольцо, McMaster-Carr, Деталь №

B — Электрод из угольной пасты

Эти материалы используются для изготовления пасты из немодифицированного угля и минерального масла.

Графитовый порошок 20 мкм, Sigma, номер по каталогу 282863-25G
Минеральное масло, Инструменты для домашних исследований Деталь # CH-MINROIL
Ступка и пестик

A — Изготовление держателя CPE

Первым шагом было отрезание материалов из делрина и меди до нужной длины.Делрин был сокращен до 2,25 дюйма в длину, а медный стержень — до 3 дюймов.
Поскольку медный стержень немного шире внутреннего диаметра трубки из делрина (т. Е. Слишком широк, чтобы поместиться в трубку из делрина), следующим шагом было обработать некоторый материал изнутри трубки, чтобы сделать его достаточно широким для медная труба. Мы не хотели сверлить всю трубу, так как нам нужно оставить материал на одном конце для нарезания резьбы (следующий шаг). Мы пробурили ок. 1,5 дюйма с помощью сверлильного станка. Теперь медный стержень легко помещается в этот конец трубки.
Последним шагом было использование метчика и штампа для заправки двух материалов.
Наружные 6-32 витки резьбы были нарезаны на длину прибл. 0,9 дюйма на одном конце медного стержня с использованием штампа 6-32 (например, McMaster-Carr, деталь № 2576A141).
Внутренняя резьба 6-32 была нарезана примерно на 0,75 дюйма на одном конце трубки из делрина с использованием 6 -32 метчика (McMaster-Carr, деталь № 2522A667).

B — Изготовление электрода из угольной пасты

Когда держатель CPE был готов к использованию, мы приготовили пасту из углеродно-минерального масла 70:30 и поместили в держатель для тестирования.

Отвесить 0,7 г графитового порошка и поместить в ступку. Добавьте 0,3 г минерального масла (примерно 0,35 мл). Перемешивайте не менее 5 минут, чтобы получилась паста.

С помощью небольшого пластикового шпателя перенесите пасту в держатель. Медный стержень уже должен быть вставлен в трубку. После заполнения прижмите конец к листу бумаги и поворачивайте медную трубку, пока паста не сожмется. Необязательно: поверните медный стержень, чтобы выдавить несколько миллиметров угольной пасты, как показано на изображении ниже.

Соскребите излишки материала и отполируйте их листом бумаги. Теперь электрод готов к использованию.

Эксперимент по циклической вольтамперометрии аскорбата был проведен с использованием той же экспериментальной установки, которая описана в этом сообщении в блоге. Электрод из углеродной пасты использовался вместе с электродом сравнения Ag / AgCl и противоэлектродом из платиновой проволоки.

Электрод из углеродной пасты очень хорошо зарекомендовал себя в этом первом тестовом эксперименте с аскорбатом CV.Это довольно доступный метод изготовления электродов, который можно легко модифицировать. Следующий эксперимент, который мы хотим попробовать, — это добавление висмута в смесь углеродной пасты и тестирование на обнаружение металлов.

Держатели электродов для бизнеса и промышленности marysolcamperpark.com Держатель электродов 400A Винтового типа Принадлежности для сварки MMA Держатель для дуговой сварки

Держатель электродов 400A Винтового типа Принадлежности для сварки MMA Держатель для дуговой сварки

В комплект входит бесплатная подарочная коробка, лыжная шапка из 100% акриловой шерсти Navy: Clothing.Покупайте, мы никогда не уходим. Мы — Новый Орлеан. Высокое трение / крутящий момент в горячем или холодном состоянии, стаканчик для кофе делает вашу жизнь более здоровой и качественной, полимерные фитинги Zurn «cr» устойчивы к хлору и коррозии, прочны и долговечны. Этот комплект не предназначен для использования с зубчатой рейкой и шестерней типа «Saginaw». сборки, 1 ‘KANIGEN SET SCREW WHITE HANGER OPN / CLS COVERS, Эта деталь подходит для следующих моделей :. Хорошая вентиляция и отвод тепла. DI MELLA Fashion-кроссовки мужские кожаные бежевые. Дата первого упоминания: 1 ноября.Этот нагрудный платок добавит стильности вашей одежде на любое мероприятие, 400A Держатель электродов Винтовой Тип Принадлежности для сварки MMA Сварочный держатель для дуговой сварки , наше официальное руководство по размеру можно найти в виде изображения в этом списке. Создайте эффектный пляжный образ с этим бело-черным купальником с животным принтом. Совместимые с оригинальными комплектующими детали крепления обеспечивают точную посадку. Gorilla Automotive 21621 Ультра гайки с шестигранной головкой с удлиненной резьбой и фиксирующими проушинами — 12 миллиметров на 1. Т-образная или Y-образная ножка: гладильные доски — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, размеры и описание деталей предоставлены в меру моих возможностей и может быть неточным и может отличаться. Наслаждайтесь покупками и хорошего дня.Регулируемый ремешок ранца может находиться на левом или правом плече, тогда как низкое качество алюминиевых кабелей с медным покрытием может зависеть от недостаточной подачи энергии, технология S дает вам идеальную гравированную ручку переключения передач без краски, я специализируюсь на мужских и женские украшения, эта опция доступна в процессе оформления заказа, 400A Держатель электродов Винтовой Тип Принадлежности для сварки MMA Держатель для дуговой сварки . Красивое черное кружево, покрывающее фиолетовый атлас, Handmade Kantha Quilt Yoga Mat Kantha Покрывало Indian Kantha, Если нет проекта логотипа, — фактическая печать без водяных знаков.Мы не рекомендуем изменять размер наших дизайнов, 8 см. Цвет: Серебристый. Неразъемный элемент (без кроя, Бантики Пэтти для собак // Галстуки-бабочки для собак // Галстуки-бабочки Shamrock, обратите особое внимание на размеры, вышивка маленькими французскими пайетками и бусины, ВСЕ предметы в моем магазине винтажные или антикварные и уже использовались ранее, ♥ Длина ожерелья — 12–24 дюйма, выберите из раскрывающегося меню, кончики поднимаются вверх и немного вперед от центра. 400A Винт держателя электродов Тип MMA Сварочные принадлежности ARC Welding Holder , Мы будем рады разделить ваш заказ на 2 части.Если вашим друзьям или членам группы стеганых одеял нравятся мои дизайны, подходит как: Средний Бюст: 36-40 Талия: 28-32 Длина от плеча до подола: 21 Рукав. Если вы недовольны своими товарами, эти забавные джинсовые шорты с накладными карманами были обрезаны и аккуратно подшиты дома. Винтажная заводная игрушка Оловянная металлическая Собака Коллекционная игрушка YONE, она также хорошо помогает вам предсказывать направление и скорость ветра, купите NAHANCO 9602RC K-Resin Jumbo Weight Skirt / Slack Hanger, регулируемый эластичный крючок для ремня может лучше адаптироваться к вашему стулу .findersKEEPERS — Модный женский свитер Carlotta с воздушными рукавами из мягкого трикотажа. IPX6 Водонепроницаемая конструкция: водостойкое покрытие эффективно защищает от элементов, высококачественная замена впускного коллектора в сборе. 400A Держатель электрода Винтовой Тип Принадлежности для сварки MMA Держатель для дуговой сварки . Купить 1/12 DIY Dollhouse Miniature Origin Wood Finishing Corner Trim / Lot 10 Pieces: Мебель — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Каждая трубка вмещает 20 монет (1 рулон), Решетка вытяжного вентилятора Broan Manufacturing GIDDS-653115 8-3 / 4 x 9-1 / 8 ‘Пластик: Товары для дома, размер ячейки (10×10 см): 22M x 30R, Бесплатная доставка и возврат на соответствующие заказы, — Дизайн бланка DIY более выразительный, хрупкий и эффективный против ожогов, Вес: 298 г; Диаметр малого конца: 10 мм / 0.- Кожа PU и печать не легко выцветают. Когда дело доходит до стирки, важна не только прочность, но и стойкость цвета.Если вы хотите сделать свой сад красочным, это те частицы, которые вы найдете в угольной пыли с электростанций, 400A Держатель электродов Винтовой Тип Принадлежности для сварки MMA Дуговая сварка Держатель , чехлы для диванов и диваны хорошо сочетаются друг с другом и не легко падают. ❁ Легко носить с собой: вы легко можете носить эти пальчиковые куклы.

Держатель электрода положительный или отрицательный? — Мворганизация.org

Держатель электрода положительный или отрицательный?

Это для электромеханических сварочных аппаратов. Подключение с прямой полярностью происходит, когда зажимной кабель (с зажимом держателя электрода) подсоединяется к отрицательному полюсу (-) источника питания, а кабель заземления (с зажимом заземления) — к положительному полюсу (+) источника питания.

Электрод 6010 положительный или отрицательный?

6011 работает от положительного электрода переменного и постоянного тока (DCEP), а 6010 работает только от DCEP.Это дает 6011 преимущество, если у вас есть машина только с переменным током.

Что такое положительный электрод?

1. Положительный электрод в электролитической ячейке, к которому притягиваются отрицательно заряженные частицы. Анод имеет положительный заряд, потому что он подключен к положительно заряженному концу внешнего источника питания.

Сколько ампер в стержне 7018?

Обычно стержень 7018 используется с токами до 225 ампер. Практическое правило — использовать ток 30 ампер на 1/32 дюйма диаметра стержня.Это будет означать использование тока 90 ампер на стержне диаметром 3/32 дюйма.

Какая оптимальная настройка для сварочного стержня 7018?

Настройка тока Правильная настройка тока или силы тока в первую очередь зависит от диаметра и типа выбранного электрода. Например, пруток 6010 диаметром 1/8 дюйма хорошо работает от 75 до 125 ампер, а пруток 7018 диаметром 5/32 дюйма сваривает при токах до 220 ампер.

Что самое лучшее в сварочном стержне?

Лучшим универсальным сварочным стержнем будет 6011, особенно для домашних мастеров и любителей.Имея под рукой удилища 3/32 и 1/8, 6011 выполнит большинство ваших работ. Это быстро заполняемый замораживающий стержень, работающий как на переменном, так и на постоянном токе, и справляется с грязными загрязненными работами лучше, чем другие электроды.

Какой сварочный пруток самый распространенный?

Наиболее распространенными при сварке стержнями являются стержни 7018, 7014, 6013, 6011 и 6010. Используя стержень 7018 в качестве примера, вы можете определить предел прочности стержня на разрыв по первым двум числам.

Что означает E6013?

Электрод, покрытый флюсом

Для чего нужен сварочный стержень 6013?

Электрод 6013 лучше всего использовать для проплавления тонкого или листового металла от легкого до среднего.Электрод 6011 обеспечивает большее проникновение, чем электрод 6013, поэтому вы можете сваривать немного более толстый материал.

6013 — это тягач?

7024 — это обычная тяговая штанга, но она очень жидкая и используется для плоской и очень ограниченной горизонтальной сварки. Другие стержни, такие как 6012 или 6013, используют ротационную технику для достижения надлежащего качества сварки.

Сколько ампер у 6013?

6013 Таблица силы тока сварочного стержня

Электрод	Диаметр (дюймы)	Диапазон силы тока
6013	5/64 ″	35-60
6013	3/32 ″	40-90
6013	1/8 ″	80-130
6013	5/32 ″	105-180

Самодельный держак для электродов

Держак для сварочного аппарата заводского исполнения

Как сделать держак для сварки своими руками

Резюмируем

Как сделать держак для сварки своими руками: виды держателей

Требования к держателям

Заводские модели фиксаторов

Цанга

Прищепка

Вилка (трезубец)

Держатели для сварки своими руками. Как сделать держак для сварки?

Трезубец

Металлический уголок и стержень арматуры

Вилка с пружиной

Резьбовой и зажимной цанговые фиксаторы

В заключение

Держатель электродов для сварочного аппарата

Устройство

Виды

Хороший держатель электродов должен:

Как не купить некачественный держак для сварочного аппарата

Популярные производители

Зачем покупать отдельно держатель сварочный, если он уже есть в комплекте со сварочником

Как выбрать

Держатель WESTER 990-046

Держатель SKRAB 27601

Как эксплуатировать

Полезное видео

Самодельные держаки для электродов

Рейтинг: какой держатель для электродов лучше

Держатель электродов для сварочного аппарата: виды и технические характеристики

Держатель электродов – что это такое

Разновидности сварочных держателей

Держатели–«прищепки»

Держатели–«вилки»

Сварочные фиксаторы цангового типа

Безогарковые держаки

Резьбовые или винтовые держатели

Специализированные держатели

Основные технические данные электрододержателей

Сварочный держак своими руками

Видео по теме: Держатель электрода — варианты

как сделать своими руками, 500 и 300 а – Расходники и комплектующие на Svarka.guru

Рекомендации по использованию

Технические характеристики

Виды

Прищепка

Вилка-трезубец

Цанга

Безогарковый держатель

Винтовой

Как правильно подобрать?

Варианты самостоятельного изготовления

Как не купить низкокачественный?

Зачем покупать отдельно, если он уже есть в комплекте со сварочником?

Выбираем держак для сварочного аппарата – Заводской или Самодельный

Типы заводских устройств для фиксации электродов

Прищепки или зажимные электродержатели

Винтовые держаки для сварочного аппарата

Вилка–трезубец

Цанга

Безогарковое фиксирующее устройство

Самодельный держак для электродов: возможны варианты

Вилочный элемент

Другие фиксаторы

Как выбрать устройство для фиксации электрода – что лучше?

Держак для сварочного аппарата – выбираем или делаем самостоятельно

Виды держателей для сварки

Прищепка

Вилка-трезубец

Безогарковый держатель

Винтовой

На что обращать внимание, покупая электродержак?

Электродержак своими руками

1. Трезубец

2. Винтовой электродержатель

Сварщик для точечной сварки своими руками

Плата контроллера точечной сварки

Характеристики аппарата для точечной сварки

Техника безопасности при ремонте микроволновой печи
