Как сделать из блока питания от компьютера источник постоянного напряжения / Для компьютера и интернета / Самоделка.net — Сделай сам своими руками


Несколько недель назад мне для некого опыта потребовался источник постоянного напряжения 7V и силой тока в 5A. Тут-же отправился на поиски нужного БП в подсобку, но такого там не нашлось. Спустя пару минут я вспомнил о том, что под руки в подсобке попадался блок питания компьютера, а ведь это идеальный вариант!
Пораскинув мозгами собрал в кучу идеи и уже через 10 минут процесс начался.

Для изготовления лабораторного источника постоянного напряжения потребуется:
— блок питания от компьютера
— клеммная колодка
— светодиод
— резистор ~150 Ом
— тумблер
— термоусадка
— стяжки


Блок питания, возможно, найдётся где-то не нужный. В случае целевого приобретения — от $10. Дешевле я не видел. Остальные пункты этого списка копеечные и не дефицитные.

Из инструментов понадобится:
— клеевой пистолет a.

k.a. горячий клей (для монтажа светодиода)
— паяльник и сопутствующие материалы (олово, флюс…)
— дрель
— сверло диаметром 5мм
— отвертки
— бокорезы (кусачки)

Изготовление

Итак, первое, что я сделал — проверил работоспособность этого БП. Устройство оказалось исправным. Сразу можно отрезать штекера, оставив 10-15 см на стороне штекера, т.к. он вам может пригодиться. Стоит заметить, что нужно рассчитать длину провода внутри БП так, чтобы его хватило до клемм без натяжки, но и чтобы он не занимал всё свободное пространство внутри БП.

Теперь необходимо разделить все провода. Для их идентификации можно взглянуть на плату, а точнее на площадки, к которым они идут. Площадки должны быть подписаны. Вообще есть общепринятая схема цветовой маркировки, но производитель вашего БП, возможно, окрасил провода иначе. Чтобы избежать «непоняток» лучше самостоятельно идентифицировать провода.

Вот моя «проводная гамма». Она, если я не ошибаюсь, и есть стандартной.


С жёлтого по синий, думаю, ясно. Что означают два нижних цвета?
PG (сокр. от «power good») — провод, который мы используем для установки светодиода-индикатора. Напряжение — 5В.
ON — провод, который необходимо замкнуть с GND для включения блока питания.

В блоке питания есть провода, которые я здесь не описывал. Например, фиолетовый +5VSB. Этот провод мы использовать не будем, т.к. граница силы тока для него — 1А.

Пока провода нам не мешают, нужно просверлить отверстие для светодиода и сделать наклейку с необходимой информацией. Саму информацию можно найти на заводской наклейке, которая находится на одной из сторон БП. При сверлении нужно позаботиться о том, чтобы металлическая стружка не попала вовнутрь устройства, т.к. это может привести к крайне негативным последствиям.

На переднюю панель БП я решил установить клеммную колодку. Дома нашлась колодка на 6 клемм, которая меня устроила.

Мне повезло, т.к. прорези в БП и отверстия для монтажа колодки совпали, да еще и диаметр подошел. Иначе, необходимо либо рассверливать прорези БП, либо сверлить новые отверстия в БП.

Колодка установлена, теперь можно выводить провода, снимать изоляцию, скручивать и лудить. Я выводил по 3-4 провода каждого цвета, кроме белого (-5V) и синего (-12V), т.к. их в БП по одному.

Первый залужен — вывел следующий.

Все провода залужены. Можно зажимать в клемме.

Устанавливаем светодиод

Я взял обычный зелёный индикационный светодиод обычный красный индикационный светодиод (он, как выяснилось, несколько ярче). На анод (длинная ножка, менее массивная часть в головке светодиода) припаиваем серый провод (PG), на который предварительно насаживаем термоусадку. На катод (короткая ножка, более массивная часть в головке светодиода) припаиваем сначала резистор на 120-150 Ом, а к второму выводу резистора припаиваем черный провод (GND), на который тоже не забываем предварительно надеть термоусадку. Когда всё припаяно, надвигаем термоусадку на выводы светодиода и нагреваем ее.

Получается вот такая вещь. Правда, я немного перегрел термоусадку, но это не страшно.

Теперь устанавливаю светодиод в отверстие, которое я просверлил еще в самом начале.

Заливаю горячим клеем. Если его нет, то можно заменить супер-клеем.

Выключатель блока питания

Выключатель я решил установить на место, где раньше у блока питания выходили провода наружу.

Измерял диаметр отверстия и побежал искать подходящий тумблер.

Немного покопался, и нашел идеальный выключатель. За счёт разницы в 0,22мм он отлично встал на место. Теперь к тумблеру осталось припаять ON и GND, после чего установить в корпус.

Основная работа сделана. Осталось навести марафет.

Хвосты проводов, которые не использованы нужно изолировать. Я это сделал термоусадкой. Провода одного цвета лучше изолировать вместе.

Все шнурки аккуратно размещаем внутри.

Прикручиваем крышку, включаем, бинго!

Этим блоком питания можно получить много разных напряжений, пользуясь разностью потенциалов. Учтите, что такой приём не прокатит для некоторых устройств.
Вот тот спектр напряжений, которые можно получить.
В скобках первым идёт положительный, вторым — отрицательный.
24.0V — (12V и -12V)
17.0V — (12V и -5V)
15.3V — (3.3V и -12V)
12.0V — (12V и 0V)
10.0V — (5V и -5V)
8.7V — (12V и 3.3V)
8.3V — (3.3V и -5V)
7.0V — (12V и 5V)
5.0V — (5V и 0V)
3.3V — (3.3V и 0V)

1.7V — (5V и 3.3V)
-1.7V — (3.3V и 5V)
-3.3V — (0V и 3.3V)
-5.0V — (0V и 5V)
-7.0V — (5V и 12V)
-8.7V — (3.3V и 12V)
-8.3V — (-5V и 3.3V)
-10.0V — (-5V и 5V)
-12.0V — (0V и 12V)
-15.3V — (-12V и 3.3V)
-17.0V — (-12V и 5V)
-24.0V — (-12V и 12V)

Вот так мы получили источник постоянного напряжения с защитой от КЗ и прочими плюшками.

Рационализаторские идеи:
— использовать самозажимные колодки, как предложили тут, либо использовать клеммы с изолированными барашками, чтобы не хватать в руки отвёртку лишний раз.

Источник: habrahabr. ru

Вторая жизнь компьютерного блока питания ATX — Из жизни радиолюбителей

Со скуки решил сделать старый «фокус» из вышедшего на покой  компьютерного блока питания ATX 450W, сделать автономный блок питания (БП), например для радиостанции. Блок питания запускался, 12 В. выдавал, значит с ним все не так страшно. Осталось убрать лишнее, добавить необходимое и продлить ему жизнь.

Хотел по подробней заснять весь процесс, но был один, делать и фоткать не получалось.

Характеристики БП вполне приличные, что бы за питать достаточного мощного 12 вольтового потребителя, например радиостанцию.

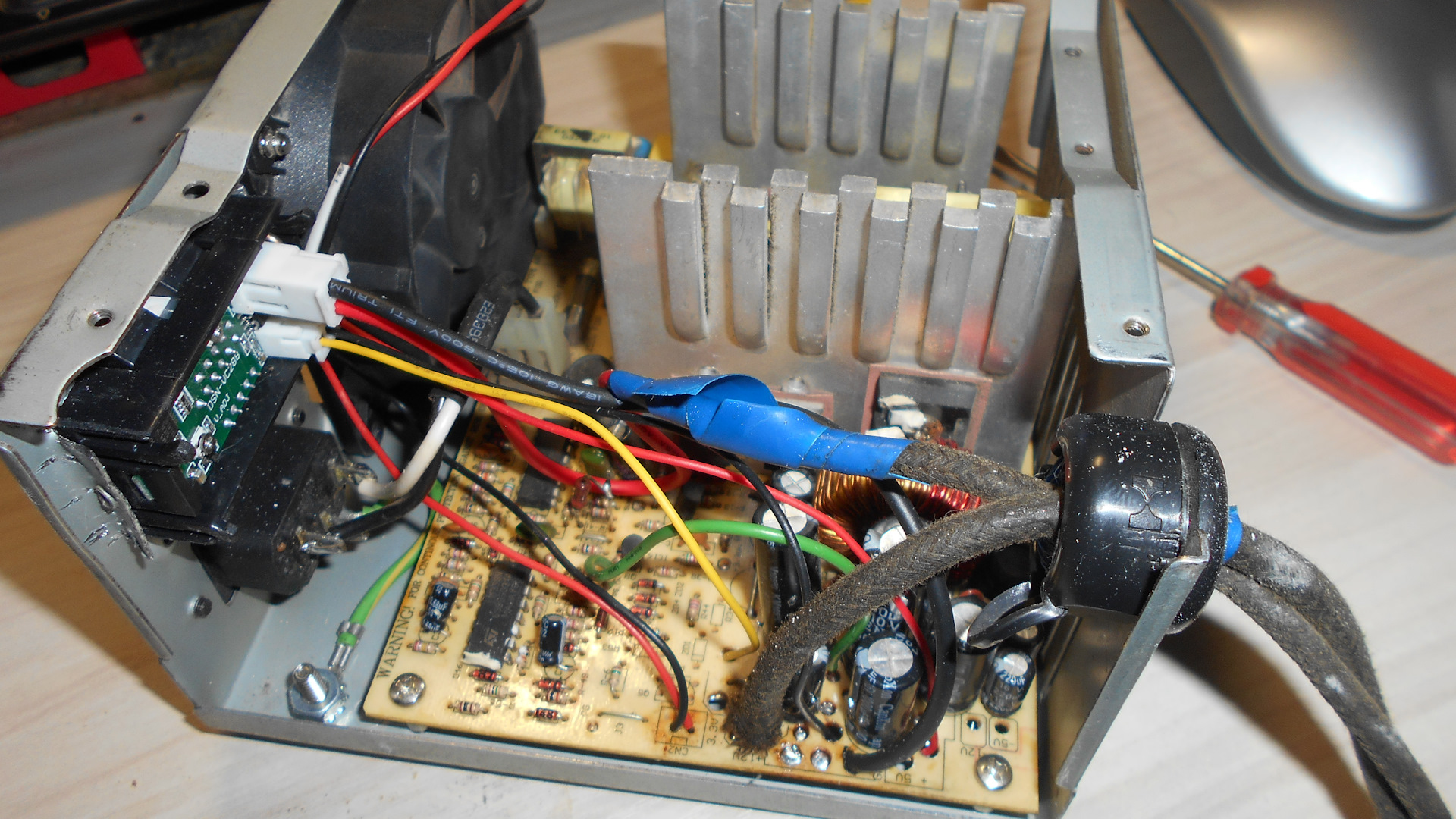

Вскрываем блок питания и смотрим какие у него проблемы и что там у нас лишнее.

После очистки выяснилось, что высохла емкость на выход 5В., это напряжение нам вообще не нужно, его проще удалить.

Убираем заодно и все провода, со всем разъемами, так  много их теперь не нужно.

Черные провода это у нас МИНУС, Желтые + 12 В.. Ну а остальное не важно, пожалуй кроме Зеленого провода, он нам пригодится. Выпаиваем всё лишние, тут кстати очень пригодится паяльник на 150 Ватт. 🙂

Зеленый провод запускает БП из режима «Standby», его в последствии надо замкнуть на минус, туда к черным проводам. Иначе блок питания не запустится.

Ну вот плата от лишнего расчищена, Зеленый провод на месте,  из толстых проводов готовим хвостики под клемники, для плюса и минуса.

Проводов нужного сечения в жгуте блока питания не было, хорошо подошли провода для  аккумулятора из сгоревшего UPS.

Вот нашел клемники и заодно готовлю светодиод индикации работы БП, это всегда пригодится.

Распаиваем выходные провода и светодиод, делаем предварительный запуск, мало ли что могло случится пока ковырялся на плате.

Осталось разметить отверстия, все просверлить и собрать, навести красоту.

Свободные места в корпусе нашлись, сверло на 8 мм. и все практически готово.

Собираем протягивает, заливаем термоклеем, то что может отвинтится, укладываем провода, впереди поверка и  небольшие испытания.

Холостой ход в норме, все стабильно, напряжение 12,3 В.. Можно конечно покопаться и добавить регулировку напряжения в небольшом диапазоне до 14 В.. Но все и так  в пределах допустимого, а время уже к концу рабочего дня.

Подключена Моторола GM 340, стоит на передаче, ток 5 А. Для экономного варианта, из БУ, совсем без денег , получился не плохой блок питания. Который еще послужит на пользу человечеству, а не будет просто валяться или разобран за запчасти.

С таким же успехом, можно сделать выводы на напряжения 5В. и 3,3В.

Переделка компьютерного блока питания своими руками | Своими руками

В современном компьютере единственное, что не устаревает стремительно, — это блок питания (БП). Если системный блок через некоторое время уже не представляет никакого интереса, то блок питания можно использовать отдельно как источник электричества малого напряжения.

Компьютерный БП ATX — довольно мощный и при этом благодаря импульсной схеме преобразования напряжения имеет малые габариты.

Блок хорошо защищен от перегрузок и по току, и по напряжению, и от короткого замыкания (фото 1). Сложная электронная схема обеспечивает на выходе ряд стандартных для всех компьютеров напряжений: +3,3 В, +5 В, +12 В, -12 В, -5 В и дежурное 5 В. В зависимости от назначения мощности различных БП. а также их максимальные токи нагрузки различаются.

Я предлагаю использовать компьютерные блоки для питания разных устройств. Для этого необходима небольшая их доработка.

Маркировка проводов и конфигурация контактного разъёма компьютерных БП — стандартны (см. таблицы и фото).

Хороший блок питания должен выдерживать диапазон изменения входного напряжения при сохранении стабильной работы. Для 110-вольтовых моделей хороший блок питания должен «держать» от 90 до 130В, для 220В — 180 до 270.

Вывод 14: PS_0N Power Supply On (active low). Это управляющий вход. При замыкании общим проводом с СОМ блок питания включается, при размыкании — отключается.

Вывод 9: +5 VSB, Standby Voltage (max 2А) — дежурное питание +5 В присутствует даже при выключенном БП.

Так как импульсный блок питания без нагрузки включать не рекомендуется, необходимо обеспечить ему хотя бы минимальную нагрузку. Я использовал два светодиода и подключил их черезрезисторы около 1 кОм к контактам +5 В и +12 В. Они и в дальнейшем будут индикаторами наличия напряжения на этих выходах.

Кроме того, на каждой линии всех требуемых напряжений необходимо установить конденсаторные фильтры. Чем больше будет их ёмкость (от 1 000 мкФ и выше), тем лучше. Для проверки работоспособности БП нужно включить его в сеть и убедиться в наличии дежурного питания (+5 В) на выводе 9 ОС. Если оно присутствует, то можно идти дальше и проводами соединить вывод 1Д PS_0N с корпусом СОМ, благодаря чему блок питания (если он исправен) сразу запустится. Эти два провода нужно подсоединить к любому переключателю (фото 2). Таким образом и будет происходить управление включением и выключением нашего блока.

Для напряжения +5 В можно использовать ионистор любой ёмкости на напряжение 5,5 В, что благоприятно отразится на работе в любом режиме. Если необходимо напряжение 3,3 В (контакт 11 на 20-контактном разъёме) для питания, например, фотоаппарата, то для него тоже лучше использовать ионистор. Эти немногочисленные элементы нужно разместить на подходящей монтажной плате (фото 3).


Читайте также: Электропроводка на даче своими руками – схемы и фото


Вот и всё, варианты размещения элементов и выключателя могут быть разными — в зависимости от конкретных возможностей. Так как на полной нагрузке (ток 15-20 А) в новых условиях блок питания вряд ли будет работать, то интенсивное охлаждение ему не потребуется, и для снижения шума внутренний вентилятор (на 12 В) можно питать через ограничительный резистор сопротивлением 100 Ом с рассеиваемой мощностью 1 Вт.

Таблица 1. Основной разъём питания.


№ кон­такта

Цепь

Цвет провода

1

+3,3 В

Оранжевый

2

+3,3 В

Оранжевый

3

СОМ

Чёрный

и

+5 В

Красный

5

СОМ

Чёрный

6

5 В

Красный

7

СОМ

Чёрный

8

PWR_OK

Серый

9

+5 В

Лиловый

10

+12 В

Жёлтый

11

+3. 3 В (дат­чик +3.3 В)

Оранжевый (коричневый)

12

-12 В

Голубой

13

СОМ

Чёрный

14

PS ON

Зелёный

15

СОМ

Чёрный

16

СОМ

Чёрный

17

СОМ

Чёрный

18

-5 В

Белый

19

+5 В

Красный

20

+5 В

Красный


Ссылка по теме: Схема проходного выключателя и его монтаж своими руками


Таблица 2.

Дополнительный соединитель для блоков с большими выходными токами.

№ кон­такта

Цепь

Цвет провода

1

СОМ

Чёрный

2

сом

Черный

3

сом

Чёрный

4

+3,3 В

Оранжевый

5

+3.3 В

Оранжевый

6

+5 В

Красный

Компьютерный блок питания как источник электричества малого напряжения – фото


1. Общий вид блока питания, извлечённого из системного блока компьютера.

2. Установив выключателя на модернизированном блоке питания.

3. Монтажные платы для установки ёмкостных фильтров на выходах с разным напряжением.

4. Разъёмы на выходе блока питания: а — 20-контактный; 6 — 4-контактный.

Схема контактов для разъемов компьютерных компонентов.


©Алексей Усков, Владивосток

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Блок питания ПК – схема, ремонт своими руками

Блок питания в компьютере (БП) – это самостоятельное импульсное электронное устройство, предназначенное для преобразования напряжения переменного тока в ряд постоянных напряжений (+3,3 / +5 / +12 и -12) для питания материнской платы, видеокарты, винчестера и других блоков компьютера.

Прежде, чем приступать к ремонту блока питания компьютера необходимо убедиться в его неисправности, так как невозможность запуска компьютера может быть обусловлена другими причинами.

Фотография внешнего вида классического блока питания АТХ стационарного компьютера (десктопа).

Где находится БП в системном блоке и как его разобрать

Чтобы получить доступ к БП компьютера необходимо сначала снять с системного блока левую боковую стенку, открутив два винта на задней стенке со стороны расположения разъемов.

Для извлечения блока питания из корпуса системного блока необходимо открутить четыре винта, помеченных на фото. Для проведения внешнего осмотра БП достаточно отсоединить от блоков компьютера только те провода, которые мешают для установки БП на край корпуса системного блока.

Расположив блок питания на углу системного блока, нужно открутить четыре винта, находящиеся сверху, на фото розового цвета. Часто один или два винта спрятаны под наклейкой, и чтобы найти винт, ее нужно отклеить или проткнуть жалом отвертки. По бокам тоже бывают наклейки, мешающие снять крышку, их нужно прорезать по линии сопряжения деталей корпуса БП.

После того, как крышка с БП снята обязательно удаляется пылесосом вся пыль. Она является одной из главных причин отказа радиодеталей, так как, покрывая их толстым слоем, снижает теплоотдачу от деталей, они перегреваются и, работая в тяжелых условиях, быстрее выходят из строя.

Для надежной работы компьютера удалять пыль из системного блока и БП, а также проверять работу кулеров необходимо не реже одного раза в год.

Структурная схема БП компьютера АТХ

Блок питания компьютера является довольно сложным электронным устройством и для его ремонта требуются глубокие знания по радиотехнике и наличие дорогостоящих приборов, но, тем не менее, 80% отказов можно устранить самостоятельно, владея навыками пайки, работы с отверткой и зная структурную схему источника питания.

Практически все БП компьютеров изготовлены по ниже приведенной структурной схеме. Электронные компоненты на схеме я привел только те, которые чаще всего выходят из строя, и доступны для самостоятельной замены непрофессионалам. При ремонте блока питания АТХ обязательно понадобится цветовая маркировка выходящих из него проводов.

Питающее напряжение с помощью сетевого шнура подается через разъемное соединение на плату блока питания. Первым элементом защиты является предохранитель Пр1 обычно стоит на 5 А. Но в зависимости от мощности источника может быть и другого номинала. Конденсаторы С1-С4 и дроссель L1 образуют фильтр, который служит для подавления синфазных и дифференциальных помех, которые возникают в результате работы самого блока питания и могут приходить из сети.

Сетевые фильтры, собранные по такой схеме, устанавливают в обязательном порядке во всех изделиях, в которых блок питания выполнен без силового трансформатора, в телевизорах, видеомагнитофонах, принтерах, сканерах и др. Максимальная эффективность работы фильтра возможна только при подключении к сети с заземляющим проводом. К сожалению, в дешевых китайских источниках питания компьютеров элементы фильтра зачастую отсутствуют.

Вот тому пример, конденсаторы не установлены, а вместо дросселя запаяны перемычки. Если Вы будете ремонтировать блок питания и обнаружите отсутствие элементов фильтра, то желательно их установить.

Вот фотография качественного БП компьютера, как видно, на плате установлены фильтрующие конденсаторы и помехоподавляющий дроссель.

Для защиты схемы БП от скачков питающего напряжения в дорогих моделях устанавливаются варисторы (Z1-Z3), на фото с правой стороны синего цвета. Принцип работы их простой. При нормальном напряжении в сети, сопротивление варистора очень большое и не влияет на работу схемы. В случае повышении напряжения в сети выше допустимого уровня, сопротивление варистора резко уменьшается, что ведет к перегоранию предохранителя, а не к выходу из строя дорогостоящей электроники.

Чтобы отремонтировать отказавший блок по причине перенапряжения, достаточно будет просто заменить варистор и предохранитель. Если варистора под руками нет, то можно обойтись только заменой предохранителя, компьютер будет работать нормально. Но при первой возможности, чтобы не рисковать, нужно в плату установить варистор.

В некоторых моделях блоков питания предусмотрена возможность переключения для работы при напряжении питающей сети 115 В, в этом случае контакты переключателя SW1 должны быть замкнуты.

Для плавного заряда электролитических конденсаторов С5-С6, включенных сразу после выпрямительного моста VD1-VD4, иногда устанавливают термистор RT с отрицательным ТКС. В холодном состоянии сопротивление термистора составляет единицы Ом, при прохождении через него тока, термистор разогревается, и сопротивление его уменьшается в 20-50 раз.

Для возможности включения компьютера дистанционно, в блоке питания имеется самостоятельный, дополнительный маломощный источник питания, который всегда включен, даже если компьютер выключен, но электрическая вилка не вынута из розетки. Он формирует напряжение +5 B_SB и построен по схеме трансформаторного автоколебательного блокинг-генератора на одном транзисторе, запитанного от выпрямленного напряжения диодами VD1-VD4. Это один из самых ненадежных узлов блока питания и ремонтировать его сложно.

Необходимые для работы материнской платы и других устройств системного блока напряжения при выходе из блока выработки напряжений фильтруются от помех дросселями и электролитическими конденсаторами и затем посредством проводов с разъемами подаются к источникам потребления. Кулер, который охлаждает сам блок питания, запитывается, в старых моделях БП от напряжения минус 12 В, в современных от напряжения +12 В.

Ремонт БП компьютера АТХ

Внимание! Во избежание вывода компьютера из строя расстыковка и подключение разъемов блока питания и других узлов внутри системного блока необходимо выполнять только после полного отключения компьютера от питающей сети (вынуть вилку из розетки или выключить выключатель в «Пилоте»).

Первое, что необходимо сделать, это проверить наличие напряжения в розетке и исправность удлинителя типа «Пилот» по свечению клавиши его выключателя. Далее нужно проверить, что шнур питания компьютера надежно вставлен в «Пилот» и системный блок и включен выключатель (при его наличии) на задней стенке системного блока.

Как найти неисправность БП нажимая кнопку «Пуск»

Если питание на компьютер подается, то на следующем шаге нужно глядя на кулер блока питания (виден за решеткой на задней стенке системного блока) нажать кнопку «Пуск» компьютера. Если лопасти кулера, хоть немного сдвинуться, значит, исправны фильтр, предохранитель, диодный мост и конденсаторы левой части структурной схемы, а также самостоятельный маломощный источник питания +5 B_SB.

В некоторых моделях БП кулер находится на плоской стороне и чтобы его увидеть, нужно снять левую боковую стенку системного блока.

Поворот на маленький угол и остановка крыльчатки кулера при нажатии на кнопку «Пуск» свидетельствует о том, что на мгновенье на выходе БП появляются выходные напряжения, после чего срабатывает защита, останавливающая работу БП. Защита настроена таким образом, что если величина тока по одному из выходных напряжений превысит заданный порог, то отключаются все напряжения.

Причиной перегрузки обычно является короткое замыкание в низковольтных цепях самого БП или в одном из блоков компьютера. Короткое замыкание обычно появляется при пробое в полупроводниковых приборах или изоляции в конденсаторах.

Для определения узла, в котором возникло короткое замыкание нужно отсоединить все разъемы БП от блоков компьютера, оставив только подключенные к материнской плате. После чего подключить компьютер к питающей сети и нажать кнопку «Пуск». Если кулер в БП завращался, значит, неисправен один из отключенных узлов. Для определения неисправного узла нужно их последовательно подключать к блоку питания.

Если БП, подключенный только к материнской плате не заработал, следует продолжить поиск неисправности и определить, какое из этих устройств неисправно.

Проверка БП компьютера


измерением величины сопротивления выходных цепей

При ремонте БП некоторые виды его неисправности можно определить путем измерения омметром величины сопротивления между общим проводом GND черного цвета и остальными контактами выходных разъемов.

Перед началом измерений БП должен быть отключен от питающей сети, и все его разъемы отсоединены от узлов системного блока. Мультиметр или тестер нужно включить в режим измерения сопротивления и выбрать предел 200 Ом. Общий провод прибора подключить к контакту разъема, к которому подходит черный провод. Концом второго щупа по очереди прикасаются к контактам, в соответствии с таблицей.

В таблице приведены обобщенные данные, полученные в результате измерения величины сопротивления выходных цепей 20 исправных БП компьютеров разных мощностей, производителей и годов выпуска.

Для возможности подключения БП для проверки без нагрузки внутри блока на некоторых выходах устанавливают нагрузочные резисторы, номинал которых зависит от мощности блока питания и решения производителя. Поэтому измеренное сопротивление может колебаться в большом диапазоне, но не должно быть ниже допустимого.

Если нагрузочный резистор в цепи не установлен, то показания омметра будут изменяться от малой величины до бесконечности. Это связано с зарядкой фильтрующего электролитического конденсатора от омметра и свидетельствует о том, что конденсатор исправный. Если поменять местами щупы, то будет наблюдаться аналогичная картина. Если сопротивление велико и не изменяется, то возможно в обрыве находится конденсатор.

Сопротивление меньше допустимого свидетельствует о наличии короткого замыкания, которое может быть вызвано пробоем изоляции в электролитическом конденсаторе или выпрямляющего диода. Для определения неисправной детали придется вскрыть блок питания и отпаять от схемы один конец фильтрующего дросселя этой цепи. Далее проверить сопротивление до и после дросселя. Если после него, то замыкание в конденсаторе, проводах, между дорожками печатной платы, а если до него, то пробит выпрямительный диод.

Поиск неисправности БП внешним осмотром

Первоначально следует внимательно осмотреть все детали, обратив особое внимание на целостность геометрии электролитических конденсаторов. Как правило, из-за тяжелого температурного режима электролитические конденсаторы, выходят из строя чаще всего. Около 50% отказов блоков питания связано именно с неисправностью конденсаторов. Зачастую вздутие конденсаторов является следствием плохой работы кулера. Смазка подшипников кулера вырабатывается и обороты падают. Эффективность охлаждения деталей блока питания снижается, и они перегреваются. Поэтому при первых признаках неисправности кулера блока питания, обычно появляется дополнительный акустический шум, нужно почистить от пыли и смазать кулер.

Если корпус конденсатора вздулся или видны следы вытекшего электролита, то отказ конденсатора очевиден и его следует заменить исправным. Вздувается конденсатор в случае пробоя изоляции. Но бывает, внешних признаков отказа нет, а уровень пульсаций выходного напряжения большей. В таких случаях конденсатор неисправен по причине отсутствия контакта между его выводом и обкладки внутри него, как говорят, конденсатор в обрыве. Проверить конденсатор на обрыв можно с помощью любого тестера в режиме измерения сопротивления. Технология проверки конденсаторов представлена в статье сайта «Измерение сопротивления».

Далее осматриваются остальные элементы, предохранитель, резисторы и полупроводниковые приборы. В предохранителе внутри вдоль по центру должна проходить тонкая металлическая проволочка, иногда с утолщением в середине. Если проволочки не видно, то, скорее всего она перегорела. Для точной проверки предохранителя нужно его прозвонить омметром. Если предохранитель перегорел, то его нужно заменить новым или отремонтировать. Прежде, чем производить замену, для проверки блока питания можно перегоревший предохранитель не выпаивать из платы, а припаять к его выводам жилку медного провода диаметром 0,18 мм. Если при включении блока питания в сеть проводок не перегорит, то тогда уже есть смысл заменять предохранитель исправным.

Как проверить исправность БП замыканием контактов PG и GND

Если материнскую плату можно проверить только подключив к заведомо исправному БП, то блок питания можно проверить отдельно с помощью блока нагрузок или запустить с помощью соединения контактов +5 В PG и GND между собой.

От блока питания на материнскую плату питающие напряжения подаются с помощью 20 или 24 контактного разъема и 4 или 6 контактного. Для надежности разъемы имеют защелки. Для того, чтобы вынуть разъемы из материнской платы нужно пальцем нажать наверх защелки одновременно, прилагая довольно большое усилие, покачивая из стороны в сторону, вытащить ответную часть.

Далее нужно закоротить между собой, отрезком провода, можно и металлической канцелярской скрепкой, два вывода в разъеме, снятой с материнской платы. Провода расположены со стороны защелки. На фотографиях место установки перемычки обозначено желтым цветом.

Если разъем имеет 20 контактов, то соединять между собой нужно вывод 14 (провод зеленого цвета, в некоторых блоках питания может быть серый, POWER ON) и вывод 15 (провод черного цвета, GND).

Если разъем имеет 24 контакта, то соединять между собой нужно вывод 16 (зеленого зеленого, в некоторых блоках питания провод может быть серого цвета, POWER ON) и вывод 17 (черный провод GND).

Если крыльчатка в кулере блока питания завращается, то блок питания АТХ можно считать работоспособным, и, следовательно, причина неработящего компьютера находится в других блоках. Но такая проверка не гарантирует стабильную работу компьютера в целом, так как отклонения выходных напряжений могут быть больше допустимых.

Проверка БП компьютера


измерением напряжений и уровня пульсаций

После ремонта БП или в случае нестабильной работы компьютера для полной уверенности в исправности блока питания, необходимо его подключить к блоку нагрузок и измерять уровень выходных напряжений и размах пульсаций. Отклонение величин напряжений и размаха пульсаций на выходе блока питания не должны превышать значений, приведенных в таблице.

Можно обойтись и без блока нагрузок измеряв напряжение и уровень пульсаций непосредственно на выводах разъемов БП в работающем компьютере.

При измерении напряжений мультиметром «минусовой» конец щупа подсоединяется к черному проводу (общему), а «плюсовой» к нужным контактам разъема.

Напряжение +5 В SB (Stand-by), фиолетовый провод – вырабатывает встроенный в БП самостоятельный маломощный источник питания выполненный на одном полевом транзисторе и трансформаторе. Это напряжение обеспечивает работу компьютера в дежурном режиме и служит только для запуска БП. Когда компьютер работает, то наличие или отсутствие напряжения +5 В SB роли не играет. Благодаря +5 В SB компьютер можно запустить нажатием кнопки «Пуск» на системном блоке или дистанционно, например, с Блока бесперебойного питания в случае продолжительного отсутствия питающего напряжения 220 В.

Напряжение +5 В PG (Power Good) – появляется на сером проводе БП через 0,1-0,5 секунд в случае его исправности после самотестирования и служит разрешающим сигналом для работы материнской платы.

Напряжение минус 12 В (провод синего цвета) необходимо только для питания интерфейса RS-232, который в современных компьютерах отсутствует. Поэтому в блоках питания последних моделей этого напряжения может не быть.

Как заменить предохранитель в БП компьютера

Обычно в компьютерных блоках питания устанавливается трубчатый стеклянный плавкий предохранитель, рассчитанный на ток защиты 6,3 А. Для надежности и компактности предохранитель впаивают непосредственно в печатную плату. Для этого применяются специальные предохранители, имеющие выводы для запайки. Предохранитель обычно устанавливают в горизонтальном положении рядом с сетевым фильтром и его легко обнаружить по внешнему виду.

Но иногда встречаются блоки питания, в которых предохранитель установлен в вертикальном положении и на него надета термоусаживаемая трубка, как на фотографии выше. В результате обнаружить его затруднительно. Но помогает надпись, нанесенная на печатной плате рядом с предохранителем: F1 – так обозначается предохранитель на электрических схемах. Рядом с предохранителем может быть также указан ток, на который он рассчитан, на представленной плате указан ток 6,3 А.

При ремонте блока питания и проверке вертикально установленного предохранителя с помощью мультиметра был обнаружен его обрыв. После выпаивания предохранителя и снятия термоусаживаемой трубки стало очевидно, что он перегорел. Стеклянная трубка изнутри вся была покрыта черным налетом от перегоревшей проволоки.

Предохранители с проволочными выводами встречается редко, но их можно с успехом заменить обычными 6,3 амперными, припаяв к чашечкам с торцов одножильные кусочки медного провода диаметром 0,5-0,7 мм.

Останется только запаять подготовленный предохранитель в печатную плату блока питания и проверить его на работоспособность.

Если при включении блока питания предохранитель сгорел повторно, то значит, имеет место отказ других радиоэлементов, обычно пробой переходов в ключевых транзисторах. Ремонтировать блок питания с такой неисправностью требует высокой квалификации и экономически не целесообразен. Замена предохранителя, рассчитанного на больший ток защиты, чем 6,3 А не приведет к положительному результату. Предохранитель все равно перегорит.

Поиск в БП неисправных электролитических конденсаторов

Очень часто отказ блока питания, и как результат нестабильная работа компьютера в целом, происходит по причине вздутия корпусов электролитических конденсаторов. Для защиты от взрыва, на торце электролитических конденсаторов делаются надсечки. При возрастании давления внутри конденсатора происходит вздутие или разрыв корпуса в месте надсечки и по этому признаку легко найти отказавший конденсатор. Основной причиной выхода из строя конденсаторов является их перегрев из-за неисправности кулера или превышения допустимого напряжения.

На фотографии видно, что у конденсатора, находящегося с левой стороны, торец плоский, а у правого – вздутый, со следами подтекшего электролита. Такой конденсатор вышел из строя и подлежит замене. В блоке питания обычно выходят из строя электролитические конденсаторы по шине питания +5 В, так как устанавливаются с малым запасом по напряжению, всего на 6,3 В. Встречал случаи, когда все конденсаторы в блоке питания по цепи +5 В были вздутые.

При замене конденсаторов по цепи питания 5 В рекомендую устанавливаю конденсаторы, которые рассчитаны на напряжение не мене, чем на 10 В. Чем на большее напряжение рассчитан конденсатор, тем лучше, главное, чтобы по габаритам вписался в место установки. В случае, если конденсатор с большим напряжение не вмещается из-за размеров, можно установить конденсатор меньшей емкости, но рассчитанный на большее напряжение. Все равно емкость установленных на заводе конденсаторов имеет большой запас и такая замена не ухудшит работу блока питания и компьютера в целом.

Чем емкость устанавливаемого конденсатора больше, тем лучше. Так что при замене лучше выбирать конденсатор, рассчитанный на большее напряжение и емкость, чем у вышедшего из строя. Заменить вышедший из строя конденсатор в блоке питания не сложно, при наличии навыков работы с паяльником. Технике пайки посвящена статья сайта «Как паять паяльником».

Нет смысла заменять электролитические конденсаторы в блоке питания, если они все вспучились. Это значит, что вышла из строя схема стабилизации выходного напряжения, и на конденсаторы было подано напряжение, превышающее допустимое. Такой блок питания можно отремонтировать, только имея профессиональное образование и измерительные приборы, но экономически такой ремонт не целесообразен.

Главное при ремонте БП не забывать, что электролитические конденсаторы имеют полярность. Со стороны отрицательного вывода на корпусе конденсатора имеется маркировка, в виде широкой светлой вертикальной полосы, как показано на фото выше. На печатной плате отверстие для отрицательного вывода конденсатора расположено в зоне маркировки белого (черного) полукруга или отверстие для положительного вывода обозначается знаком «+».

Проверка дросселя групповой стабилизации БП АТХ

Если из системного блока компьютера вдруг запахло гарью, то одной из причин может быть перегрев дросселя групповой стабилизации в БП или подгоревшая обмотка одного из кулеров. При этом компьютер обычно продолжает нормально работать. Если после вскрытия системного блока и осмотра все кулеры вращаются, то значит, неисправен дроссель. Компьютер необходимо сразу выключить и заняться ремонтом.

На фотографии показан БП компьютера со снятой крышкой, в центре которой виден дроссель, покрытый изоляцией зеленого цвета, подгоревшей сверху. Когда я подключил этот БП к нагрузке и подал на него питающее напряжение, то через пару минут из дросселя пошла тонкая струйка дыма. Проверка показала, что все выходные напряжения в допуске и размах пульсаций не превышает допустимый.

Через дроссель проходит ток всех питающих компьютер напряжений и очевидно, что произошло нарушение изоляции проводов обмоток вследствие чего, они закоротили между собой.

Обмотки можно перемотать на этот же сердечник, но в результате сильного нагрева магнитодиэлектрик сердечника может потерять добротность, в результате из-за больших токов Фуко будет нагреваться даже при целых обмотках. Поэтому рекомендую установить новый дроссель. Если аналога нет, то нужно посчитать витки обмоток, сматывая их на сгоревшем дросселе, и намотать изолированным проводом такого же сечения на новом сердечнике. При этом нужно соблюдать направление обмоток.

Проверка других элементов БП

Резисторы и простые конденсаторы не должны иметь потемнений и нагаров. Корпуса полупроводниковых приборов должны быть целыми, без сколов и трещин. При самостоятельном ремонте целесообразно выполнить замену только элементов, отображенных на структурной схеме. Если потемнела краска на резисторе, или развалился транзистор, то менять их бессмысленно, так как, скорее всего это следствие выхода из строя других элементов, которые без приборов не обнаружить. Потемневший корпус резистора не всегда свидетельствует о его неисправности. Вполне возможно просто потемнела только краска, а сопротивление резистора в норме.


Павел 02.07.2017

Здравствуйте.
У меня такой вопрос. Я заменил в блоке питания компьютера (Hiper 630Вт) электролитические конденсаторы, но не уверен, что всё правильно сделал в плане выбора конденсаторов.
Пару лет назад в нём вздулся один конденсатор и засвистел (издавал писк при включении ПК). Я заменил его на точно такой же, и по напряжению, и по ёмкости, и по градусам, а именно [10V 2200µF 105°С].
Спустя примерно 2 года заменённый мной конденсатор опять вышел из строя. ПК перестал запускаться, в Б/П появились щелчки при включении.
Разобрав Б/П я увидел, что опять вздулся замененный мной конденсатор и ещё один поменьше на [10V 1000µF 105С°] , расположенный рядом. Я их оба заменил на такие: [10V 3300µF 105°], взяв со старой ненужной донорской материнки. После процедуры замены Б/П сразу же заработал, всё пока что нормально.
В момент написания письма ПК работает на этом самом Б/П, но меня всё же беспокоит следующее:
— нормально такое увеличение ёмкости (более чем на 20%) сразу на двух конденсаторах, или посоветуете перепаять на такие же значения, как были с завода, и опять быть готовым к планируемой поломке?
— или переделать наоборот: купить конденсаторы с более высоким напряжением, а ёмкость оставить 2200 µF? Я в интернете искал по этому вопросу, и люди делятся 50/50. Кто-то говорит увеличивать ёмкость можно, а напряжение нельзя, кто-то говорит наоборот. Также советы меняются в зависимости от того, где именно перегорели конденсаторы: на материнской плате, в цепи питания процессора, либо в блоке питания ПК. Я уже не знаю кого слушать… Где правда? Заранее спасибо.
С уважением, Павел.

Александр

Здравствуйте, Павел.
При замене фильтрующих конденсаторов в любых блоках питания и материнских платах нужно руководствоваться тремя правилами:
– чем емкость больше, тем лучше будет фильтрация питающего напряжения;
– чем рабочее напряжение конденсатора выше, тем надежнее;
– чем рабочая температура конденсатора выше, тем надежнее.
Таким образом для Вашего случая лучше установить конденсатор такой же емкости, но рассчитанный на большее напряжение. Как раз конденсаторы и вспучивается из-за пробоя изоляции между его обкладками внутри. А если позволяет место, то и на большую емкость.
Дело в том, что со временем емкость электролитических конденсаторов уменьшается и как раз запас по емкости обеспечит стабильную работу на более длительный срок службы изделия в целом.
Я, например, на материнках и блоках питания при замене конденсаторов всегда устанавливаю вместо 6,3 В на 10 или 15 В, а если позволяет место, то и на большую емкость. Притом ограничений нет, можно вместо 1000 µF установить даже 4000 µF, будет только лучше.

Как из компьютерного блока сделать универсальный источник питания своими руками

Если у вас завалялся без дела блок питания от старого компьютера, то его запросто можно применить в дело и сделать из него регулируемый, лабораторный источник питания.

Данная инструкция хороша тем, что не потребует знания схемотехники импульсных источников. Схема блока останется не тронутой, а регулировка будет производится при помощи универсального преобразователя.

Понадобится

  • Универсальный преобразователь 1,25-30 В 8 A — http://alii.pub/5qwyq4
  • Монитор 4 в 1: вольтметр, амперметр, ваттметр, счетчик энергии — http://alii.pub/5qwyqw
  • Старый компьютерный блок.

Блок на 350 Вт.

Универсальный преобразователь, может не только повышать, но и понижать напряжение. Все выходные значения стабилизированы.

Пиковый ток 10 А, кратковременный 8 А, ток продолжительной работы — 6 А. Выходное напряжение 1,25-30 В.

Переделка блока ATX в универсальный, регулируемый источник питания

Отвинчиваем винты, вскрываем крышку блока.

Колодку подключения обрезаем.

Разводим провода по группам.

Если не знаете схему всех выводом, то поищите в интернете по марке источника.

На переднюю панель будут выведены: кнопка включения, светодиод наличия питания. Так же клеммы «-», «+3,3 В», «+5 В». 12 вольтовое напряжение будет подано на преобразователь, с преобразователя на монитор и уже с монитора на выходную клемму «0-25 В».

Сверлим отверстие в одном из радиаторов для крепления преобразователя.

В центре преобразователя сверлим отверстие.

Прикручиваем на саморез к радиатору через диэлектрическую прокладку.

Крепление подготовлено. Далее отвинчиваем и выпаиваем переменные резисторы. Один регулирует выходное напряжение, другой ограничивает ток.

Вместо них припаиваем выносные переменные резисторы.

Данный импульсный источник не будет работать без нагрузки на шину 5 В. Поэтому, возьмем мощный резистор на 10 Ом 10 Вт и прикрепим его к корпусу.

Припаяем провода и изолируем термоусадкой.

Далее в крышке блока сделаем все необходимые отверстия под светодиоды, кнопку включения, выходные клеммы, окно под монитор.

Для эстетического вида можно распечатать шильдик панели.

Приклеиваем его и устанавливаем все элементы на лицевую часть.

Припаиваем все правда.

Закрываем корпус, фиксируем винтами. Устанавливаем ручки потенциометров.

Лабораторный источник готов к использованию.

Смотрите видео

инструкция по исправлению неисправностей своими руками

Несмотря на кажущуюся мощь, персональный компьютер — хрупкая вещь. Чтобы вывести из строя какую-нибудь деталь, достаточно просто неаккуратного обращения с ней. Например, не чистить системный блок и его компоненты. В результате на деталях образуется много пыли, которая негативно влияет на работы устройства в целом.

Один из важнейших компонентов ПК — блок питания. Именно он распределяет электричество по системному блоку и контролирует уровень напряжения. Поэтому поломку этого устройства можно отнести к одной из самых неприятных. Тем не менее заняться ремонтом и исправить проблему своими руками под силу каждому.

Признаки неработающего блока питания

Самая критичная ситуация — это когда компьютер не реагирует на кнопку включения. Это значит, что были пропущены важные моменты, которые могли указать на скорую поломку. Например, неестественный звук во время работы, долгое включение компьютера, самостоятельное отключение и т. д. А может подобные неисправности и были замечены, но было решено к ремонту не прибегать.

Кроме самых критичных моментов, существует несколько признаков, которые помогут выявить проблемы в работе компьютерного блока питания:

  • Возникновение различных ошибок при включении ПК.
  • Внезапные перезагрузки компьютера.
  • Повышение громкости работы кулеров (небольших вентиляторов).
  • Различные ошибки при включённом ПК.
  • Прекращение работы жёсткого диска или некоторых кулеров.
  • Громкое пищание из системного блока (говорит о перегреве).
  • Удары электрическим током при прикосновении к корпусу.

Подобные признаки указывают на необходимость скорого ремонта, который можно провести своими руками. Тем не менее существуют и более серьёзные проблемы, явно указывающие на серьёзную неисправность. Например:

  • «Экран смерти» (синий экран при включении или работе устройства).
  • Появление дыма.
  • Нет реакции на включение.

Большинство людей при возникновении подобных проблем обращаются к мастеру за ремонтом. Как правило, компьютерный специалист советует приобрести новый блок питания, а затем установить его вместо старого. Тем не менее с помощью ремонта, можно своими руками «реанимировать» неработающее устройство.

Главные причины неисправностей

Чтобы полностью решить проблему, необходимо понять, из-за чего она могла появиться. Чаще всего блок питания компьютера выходит из строя по трём причинам:

  • Перепады напряжения.
  • Низкое качество самого изделия.
  • Неэффективная работа вентиляционной системы, приводящая к перегреву.

В большинстве случаев подобные неисправности приводят к тому, что блок питания не включается или перестаёт работать после непродолжительной работы. Кроме того, вышеописанные проблемы могут негативно сказаться на материнской плате. Если это случилось, то ремонтом своими руками здесь не обойтись — необходимо будет менять деталь на новую.

Реже неисправности в БП компьютера возникают из-за следующих причин:

  • Некачественное ПО (плохая оптимизация ОС плохо сказывается на работе всех компонентов).
  • Отсутствие чистки компонентов (большой объём пыли заставляет кулеры работать быстрее).
  • Много лишних файлов и «мусора» в самой системе.

Как было сказано выше, блок питания — довольно хрупкая вещь. Тем не менее она очень важна для компьютера в целом, поэтому не стоит этот компонент обделять вниманием. Иначе ремонт неизбежен.

Устройство компьютерного блока питания

Блок питания в компьютере отвечает за распределение и преобразование электрического тока. Дело в том, что каждый элемент в ПК нужен свой уровень напряжения. Кроме того, в электросетях применяется ток переменного характера, а компоненты компьютера работают от постоянного. Поэтому устройство блока питания довольно специфично и для ремонта своими руками его нужно знать.

В каждом БП есть 9 важных компонентов:

  • Основная плата (большой и плоский компонент) — сюда крепятся многие детали (по аналогии с материнской платой).
  • Входной фильтр (устройство, закреплённое на крупных проводах) или силовые конденсаторы (изделия в форме цилиндра) — нужны для «сглаживания» напряжения.
  • Инвектор напряжения (катушка из крупной медной проволоки, установленная у одной из стенок) или диодный мост (пластиковое устройство, по форме напоминает сим-карту, имеющую 4 металлических диода) — отвечает за преобразование мощности.
  • Схема контроля напряжения (системная плата, установленная вертикально рядом с инвектором) — контролирует уровень тока.
  • Трансформатор (маленькое пластиковое устройство с цифрами и буквами) — создаёт необходимое напряжение в блоке питания.
  • Импульсный трансформатор (похож на предыдущий компонент, но большего размера) — получает от инвектора высокое напряжение, чтобы поменять его в низковольтное.
  • Радиатор (обычно это решётка серого цвета) — необходим для охлаждения.
  • Плата с разъёмами для проводов (присутствует не во всех моделях блоков питания) используется для отключения неиспользованных проводов.
  • Силовой дроссер (обычно это медная катушка с разноцветными проводами) — занимается групповой стабилизацией напряжения.
  • Контроллер оборотов кулера (небольшое пластмассовое устройство, иногда устанавливается не на основную, а на дочернюю плату) — отвечает за регулировку работы вентилятора в блоке питания.

Не имея хотя бы приблизительного представления об устройстве блока питания, невозможно в полной мере провести самостоятельный ремонт.

Меры предосторожности

Перед тем как приступить к решению проблемы в компьютере своими руками, необходимо подумать о собственной безопасности. Ремонт подобного устройства — опасное занятие. Поэтому в первую очередь нужно работать вдумчиво и без спешки.

Для большей безопасности следует помнить о нескольких важных правилах:

  • Работать только с выключенным блоком питания. Несмотря на банальность совета, это очень важный момент. Никто не застрахован от «синдрома дурака», поэтому лучше проверить лишний раз, что всё выключено, а лишь затем приниматься за ремонт.
  • Чтобы сохранить компоненты, а также избежать «фейерверка», рекомендуется вместо предохранителя установить лампочку на 100 ватт. Если при включении блока питания лампочка остаётся гореть, то сеть где-то замкнуло. Если же она загорается и сразу гаснет, то всё в порядке.
  • Особенно долго под напряжением находятся силовые конденсаторы. Поэтому даже после отключения БП от сети, не следует сразу приниматься за работу.
  • Проверять работу устройства лучше вдали от воспламеняющихся веществ, т. к. существует риск короткого замыкания и «фейерверка» искр.

Необходимые инструменты

Чтобы ремонт блока питания был простым, но эффективным, каждому домашнему мастеру потребуется определённый инструментарий для работы. Все эти изделия можно без труда найти у себя дома, попросить у соседей/друзей или приобрести в магазине. Благо, стоят они недорого.

Итак, для ремонта потребуются следующие инструменты:

  • Паяльная станция со встроенной регулировкой мощности или несколько паяльников, каждый из которых рассчитан на определённую мощность.
  • Припой и флюс для припайки компонентов.
  • Для удаления припоя — оплётка или отсос.
  • Несколько отвёрток с разными наконечниками.
  • Мультиметр.
  • Бокорезы (устройства для разрезания пластиковых «хомутов», которыми скрепляются провода).
  • Лампочка на 100 Вт.
  • Пинцет (для снятия маленьких компонентов).
  • Спирт или очищенный бензин.
  • Возможно, потребуется осциллограф (если причина неисправности не установлена).

Осмотр и диагностика

Вначале необходимо разобрать блок питания. Для этого понадобится только отвёртка и аккуратность. При выкручивании болтов не нужно трясти БП, чтобы поскорее установить проблему. Неаккуратное обращение с ним может привести к тому, что ремонт своими руками будет попросту бесполезен.

Для правильной постановки «диагноза» необходимо провести первичную диагностику, а также визуальный осмотр устройства. Поэтому в первую очередь необходимо обратить внимание на вентилятор блока питания. Если кулер не может свободно крутиться и застревает в определённом месте, то проблема явно заключается в этом.

Помимо вентилятора изделия, также следует осмотреть устройство в целом. После длительного срока службы в нём скапливается много пыли, которая оказывает негативный эффект и затрудняет нормальную работу БП. Поэтому следует в обязательном порядке почистить изделие от скопления пыли.

Также некоторые изделия выходят из строя из-за перепадов напряжения. Поэтому необходимо провести визуальный осмотр на предмет сгоревших деталей. Этот признак легко выявить по вздутию конденсаторов, потемнению текстолита, обугленности изоляции или оборванности проводов.

Инструкция по ремонту

Наконец, стоит перейти к самому главному моменту — ремонту БП своими руками. Для удобства весь процесс будет представлен в виде списка. Поэтому рекомендуется не «прыгать» с одного пункта на другой, а действовать в определённом порядке:

  1. Осмотр предохранителя. При обнаружении следов плавления, не нужно сразу заменять изделие. Обычно это является следствием проблем с другими компонентами. Поэтому рекомендуется проверить силовые транзисторы и диодный мост.
  2. Если повреждений на других компонентах не обнаружено, а сам предохранитель вздулся — следует выпаять его из платы. Затем прогреть металлические заглушки и убрать их со стеклянной трубки. Наконец, необходимо вставить проволоку нужного диаметра, запаять отверстия и установить предохранитель на место.
  3. Осмотреть термистор. Практически всегда этот элемент перестаёт работать из-за скачков напряжения. Поэтому если это устройство почернело и раскалывается при прикосновении, нужно заменить термистор, а затем предохранитель.
  4. Проверить состояние элементов первичной цепи (тех, которые установлены рядом с термистором и предохранителем).
  5. Осмотреть конденсаторы. Если внешних признаков повреждения не обнаружено, можно выпаять эти элементы и проверить мультиметром.
  6. Достать кулер, смазать машинным маслом его подшипники и затем установить вентилятор на место.
  7. Мультиметром измерить сопротивление каждого диода в мосту. Если сопротивление различается — требуется замена неисправного элемента. Неработающие компоненты заменяются на диоды Шоттки.
  8. Осмотреть печатную плату. При тщательном осмотре можно выявить небольшие кольцевые трещины, которые нарушают соединение контактов. Если подобная неисправность была обнаружена, необходимо использовать пайку для закрытия трещин.
  9. Осмотреть контакты резисторов, предохранителя, трансформатора, а также индуктора. Если были замечены проблемы в соединении с платой или кольцевые трещины, то нужно исправлять повреждения пайкой.

Проблем не замечено, но БП не работает

Случается так, что внешне всё в порядке: комплектующие не расплавлены, трещин и нарушений контактов нет. В чём тогда проблема? Лучше всего ещё раз внимательно осмотреть все детали. Вполне возможно, что по невнимательности была пропущена какая-либо неисправность. Если при вторичном осмотре проблем не выявлено, то в 90% случаев неисправность кроется в дежурном питании или в контроллере ШИМ, использующего широкую импульсную модуляцию.

Чтобы исправить проблему с дежурным напряжением, необходимо знать основы работы блока питания. Этот компонент ПК работает практически всегда. Даже когда сам компьютер выключен (в не отключен от сети), блок работает в дежурном режиме. Это значит, что БП отправляет на материнскую плату «дежурные сигналы» в 5 вольт, чтобы та при включении ПК могла запустить сам блок и другие компоненты.

При запуске системы материнская плата проверяет напряжение для всех элементов. Если всё в порядке, формируется ответный сигнал «Power good» и система запускается. Если же наблюдается недостаток или избыток напряжения, запуск системы отменяется.

Это значит, что в первую очередь на плате нужно проверить наличие 5 В на контактах PS_ON и +5VSB. При проверке обычно выявляется отсутствие напряжения или его отклонение от номинала. Если проблема наблюдается в PS_ON, причина в контроллере ШИМ. Если же неисправность с контактом +5VSB, то проблема кроется в устройстве преобразования электрического тока.

Также нелишним будет проверить сам ШИМ. Правда, для этого понадобится осциллограф. Для проверки нужно выпаять ШИМ и с помощью осциллографа провести прозвоном проверку контактов (OPP, VCC, V12, V5, V3.3). Для лучшего прозвона, проверку надо проводить относительно земли. Если сопротивление между землёй и каким-либо из контактов (порядка нескольких десятков Ом), то ШИМ необходимо заменить.

И в заключение

Самостоятельный ремонт блока питания — довольно сложный процесс, для которого потребуется необходимый инструментарий, начальные знания о работе БП, а также аккуратность и внимание к деталям. Тем не менее каждый человек при должном подходе может отремонтировать блок, несмотря на его сложное устройство. Поэтому следует помнить, что всё в ваших руках.

Переделка компьютерного блока питания — Блоки питания — Источники питания

Подробное описание.

Хороший лабораторный блок питания — это довольно дорогое удовольствие и не всем радиолюбителям оно по карману.
Тем не менее в домашних условиях можно собрать не плохой по характеристикам блок питания, который вполне справится и с обеспечением питания различных радиолюбительских конструкций, и так же может служить и зарядным устройством для различных аккумуляторов.
Собирают такие блоки питания радиолюбители, как правило из компьютерных БП АТХ, которые везде доступны и дешевы.

В этой статье уделено мало внимания самой переделке АТХ, так как переделать компьютерный БП для радиолюбителя средней квалификации в лабораторный, или для каких то иных целей, обычно не составляет особого труда, а вот у начинающих радиолюбителей возникает по этому поводу много вопросов. В основном какие детали в БП нужно удалить, какие оставить, что добавить, чтобы такой БП превратить в регулируемый, ну и так далее.

Вот специально для таких радиолюбителей, я хочу в этой статье подробно рассказать о переделке компьютерных блоков питания АТХ в регулируемые БП, которые можно будет использовать и как лабораторный блок питания, и как зарядное устройство.

Для переделки нам понадобится исправный блок питания АТХ, который выполнен на ШИМ контроллере TL494 или его аналогах.
Схемы блоков питания на таких контроллерах в принципе отличаются друг от друга не сильно и все в основном похожи. Мощность блока питания не должна быть меньше той, которую планируете в будущем снимать с переделанного блока.

Давайте рассмотрим типовую схему блока питания АТХ, мощностью 250 Вт. У блоков питания «Codegen» схема почти не отличается от этой.

Схемы всех подобных БП состоят из высоковольтной и низковольтной части. На рисунке печатной платы блока питания (ниже) со стороны дорожек, высоковольтная часть отделена от низковольтной широкой пустой полосой (без дорожек), и находится справа (она меньше по размеру). Её мы трогать не будем, а будем работать только с низковольтной частью.
Это моя плата и на её примере я Вам покажу вариант переделки БП АТХ.

Низковольтная часть рассматриваемой нами схемы, состоит из ШИМ контроллера TL494, схемы на операционных усилителях, которая контролирует выходные напряжения блока питания, и в случае их несоответствия — даёт сигнал на 4-ю ножку ШИМ контроллера на выключение блока питания.
Вместо операционного усилителя на плате БП могут быть установлены транзисторы, которые в принципе выполняют ту же самую функцию.
Дальше идёт выпрямительная часть, которая состоит из различных выходных напряжений, 12 вольт, +5 вольт, -5 вольт, +3,3 вольта, из которых для наших целей будет необходим только выпрямитель +12 вольт (жёлтые выходные провода).
Остальные выпрямители и сопутствующие им детали необходимо будет удалить, кроме выпрямителя «дежурки», который нам понадобится для питания ШИМ контроллера и куллера.
Выпрямитель дежурки даёт два напряжения. Обычно это 5 вольт и второе напряжение может быть в районе 9-10 вольт (используется для дежурного питания ТЛ-ки).
Мы и будем использовать для постоянного питания ШИМа второй выпрямитель. К нему также подключается и вентилятор (куллер).
На схеме ниже, я пометил высоковольтную часть зелёной линией, выпрямители «дежурки» — синей линией, а всё остальное, что необходимо будет удалить — красным цветом.

Итак всё, что помечено красным цветом — выпаиваем, а в нашем выпрямителе 12 вольт меняем штатные электролиты (16 вольт) на более высоковольтные, которые будут соответствовать будущему выходному напряжению нашего БП. Также необходимо будет выпаять в цепи 12-ой ножки ШИМ контроллера и средней части обмотки согласующего трансформатора — резистор R25 и диод D73 (если они есть в схеме), и вместо них в плату впаять перемычку, которая на схеме нарисована синей линией (можно просто замкнуть диод и резистор не выпаивая их). В некоторых схемах этой цепи может и не быть.

Далее в обвязке ШИМа на первой его ноге оставляем только один резистор, который идёт к выпрямителю +12 вольт.
На второй и третьей ноге ШИМа — оставляем только Задающую RC цепочку (на схеме R48 C28).
На четвёртой ноге ШИМа оставляем только один резистор (на схеме обозначен как R49. Да, ещё во многих схемах между 4-ой ногой и 13-14 ножками ШИМа — обычно стоит электролитический конденсатор, его (если он есть) тоже не трогаем, так как он предназначен для мягкого старта БП. В моей плате его просто не было, поэтому я его поставил.
Ёмкость его в стандартных схемах 1-10 мкФ.
Потом освобождаем 13-14 ножки от всех соединений, кроме соединения с конденсатором, и также освобождаем 15-ю и 16-ю ножки ШИМа.

После всех выполненных операций у нас должно получиться следующее.

Вот как это выглядит у меня на плате (ниже на рисунке).
Дроссель групповой стабилизации я здесь перемотал проводом 1,3-1,6 мм в один слой на родном сердечнике. Поместилось где то около 20-ти витков, но можно этого не делать и оставить тот, что был. С ним тоже всё хорошо работает.
На плату я так же установил другой нагрузочный резистор, который у меня состоит из двух параллельно включенных резисторов по 1,2 кОм 3W, общее сопротивление получилось 560 Ом.
Родной нагрузочный резистор рассчитан на 12 вольт выходного напряжения и имеет сопротивление 270 Ом. У меня выходное напряжение будет около 40-ка вольт, поэтому я поставил такой резистор.
Его нужно рассчитывать (при максимальном выходном напряжении БП на холостом ходу) на ток нагрузки 50-60 мА. Так как работа БП совсем без нагрузки не желательна, поэтому он и ставится в схему.

Вид платы со стороны деталей.

Теперь что необходимо будет нам добавить в подготовленную плату нашего БП, чтобы превратить его в регулируемый блок питания;

В первую очередь, чтобы не пожечь силовые транзисторы, нам нужно будет решить проблему стабилизации тока нагрузки и защиту от короткого замыкания.
На форумах по переделке подобных блоков, встретил такую интересную вещь — при экспериментах с режимом стабилизации тока, на форуме pro-radio, участник форума DWD привёл такую цитату, приведу её полностью:

«Я как-то рассказывал, что не смог получить нормальную работу ИБП в режиме источника тока при низком опорном напряжении на одном из входов усилителя ошибки ШИМ контроллера.
Более 50мВ — нормально, а меньше — нет. В принципе, 50мВ это гарантированный результат, а в принципе, можно получить и 25мВ, если постараться. Меньше — ни как не получалось. Работает не устойчиво и возбуждается или сбивается от помех. Это при плюсовом напряжении сигнала с датчика тока.
Но в даташите на TL494 есть вариант, когда с датчика тока снимается отрицательное напряжение.
Я переделал схему на этот вариант и получил отличный результат.
Вот фрагмент схемы.

Собственно, всё стандартно, кроме двух моментов.
Во первых, лучшая стабильность при стабилизации тока нагрузки при минусовом сигнале с датчика тока это случайность или закономерность?
Схема прекрасно работает при опорном напряжении в 5мВ!
При положительном сигнале с датчика тока стабильная работа получается только при более высоких опорных напряжениях (не менее 25мВ).
При номиналах резисторов 10Ом и 10КОм ток стабилизировался на уровне 1,5А вплоть до КЗ выхода.
Мне ток нужен больше, по этому поставил резистор на 30Ом. Стабилизация получилась на уровне 12…13А при опорном напряжении 15мВ.
Во вторых (и самое интересное), датчика тока, как такового у меня нет…
Его роль выполняет фрагмент дорожки на плате длиной 3см и шириной 1см. Дорожка покрыта тонким слоем припоя.
Если в качестве датчика использовать эту дорожку на длине 2см, то ток стабилизируется на уровне 12-13А, а если на длине 2,5см, то на уровне 10А.»



Так как этот результат оказался лучше стандартного, то и мы пойдём таким-же путём.

Для начала нужно будет отпаять от минусового провода средний вывод вторичной обмотки трансформатора (гибкую косу), или лучше не выпаивая её (если позволяет печатка) — перерезать печатную дорожку на плате, которая соединяет её с минусовым проводом.
Дальше нужно будет впаять между разрезом дорожки токовый датчик (шунт), который будет соединять средний вывод обмотки с минусовым проводом.

Шунты лучше всего брать из неисправных (если найдёте) стрелочных ампервольтметров (цешек), или из китайских стрелочных или цифровых приборов. Выглядят они примерно так. Вполне достаточно будет куска длинной 1,5-2,0 см.

Можно конечно попробовать поступить и так, как написал выше DWD, то есть если дорожка от косы к общему проводу достаточной длинны, то попробовать её использовать в качестве токового датчика, но я этого делать не стал, у меня плата попалась другой конструкции, вот такая, где обозначены красной стрелкой две проволочные перемычки, которые соединяли вывод косы с общим проводом, а между ними проходили печатные дорожки.

Поэтому после удаления лишних деталей с платы, я выпаял эти перемычки и на их место впаял токовый датчик от неисправной китайской «цешки».
Потом на место припаял перемотанный дроссель, установил электролит и нагрузочный резистор.
Вот ка выглядит кусок платы у меня, где я красной стрелкой пометил установленный токовый датчик (шунт) на месте проволочной перемычки.


Потом отдельным проводом необходимо этот шунт соединить с ШИМом. Со стороны косы — с 15-ой ножкой ШИМа через резистор 10 Ом, а 16-ю ножку ШИМ-а соединить с общим проводом.
С помощью резистора 10 Ом можно будет подобрать максимальный выходной ток нашего БП. На схеме DWD стоит резистор 30 Ом, но начните пока с 10-ти Ом. Увеличение номинала этого резистора — увеличивает максимальный выходной ток БП.

Как я уже раньше говорил, выходное напряжение блока питания у меня около 40-ка вольт. Для этого я перемотал себе трансформатор, но в принципе можно не перематывать, а повысить выходное напряжение другим способом, но для меня этот способ оказался удобнее.
Обо всём этом я расскажу немного позже, а пока продолжим и начнём устанавливать на плату необходимые дополнительные детали, чтобы у нас получился работоспособный блок питания или зарядное устройство.

Ещё раз напомню, что если у Вас на плате между 4-ой и 13-14 ножками ШИМа не стоял конденсатор (как в моём случае), то его желательно добавить в схему.
Так же нужно будет установить два переменных резистора (3,3-47 кОм) для регулировки выходного напряжения (V) и тока (I) и соединить их с нижеприведённой схемой. Провода соединения желательно делать как можно короче.
Ниже я привёл только часть схемы, которая нам необходима — в такой схеме проще будет разобраться.
На схеме вновь установленные детали обозначены зелёным цветом.

Схема вновь установленных деталей.

Приведу немного пояснений по схеме;
— Самый верхний выпрямитель — это дежурка.
— Величины переменных резисторов показаны, как 3,3 и 10 кОм — стоят такие, какие нашлись.
— Величина резистора R1 указана 270 Ом — он подбирается по необходимому ограничению тока. Начинайте с малого и у Вас он может оказаться совсем другой величины, например 27 Ом;
— Конденсатор С3 я не пометил, как вновь установленные детали в расчёте на то, что он может присутствовать на плате;
— Оранжевой линией обозначены элементы, которые может придётся подбирать или добавлять в схему в процессе наладки БП.

Дальше разбираемся с оставшимся 12-ти вольтовым выпрямителем.
Проверяем, какое максимальное напряжение способен выдать наш БП.
Для этого временно отпаиваем от первой ноги ШИМа — резистор, который идёт на выход выпрямителя (по схеме выше на 24 кОм), затем нужно включить блок в сеть, предварительно соединить в разрыв любого сетевого провода, в качестве предохранителя — обычную лампу накаливания 75-95 Вт. Блок питания в этом случае выдаст нам максимальное напряжение, на которое он способен.

Прежде, чем включать блок питания в сеть, убедитесь, что электролитические конденсаторы в выходном выпрямителе заменены на более высоковольтные!

Все дальнейшие включения БП производить только с лампой накаливания, она убережёт БП от аварийных ситуаций, в случае каких либо допущенных ошибок. Лампа в этом случае просто загорится, а силовые транзисторы останутся целыми.

Дальше нам нужно зафиксировать (ограничить) максимальное выходное напряжение нашего БП.
Для этого резистор на 24 кОм (по схеме выше) от первой ноги ШИМа, меняем временно на подстроечный, например 50 кОм, и выставляем им необходимое нам максимальное напряжение. Желательно выставить так, что бы оно было меньше процентов на 10-15 от максимального напряжения, которое способен выдать наш БП. Вернее даже не желательно, а необходимо, для того, чтобы остался небольшой запас для регулировки ШИМ, то есть для стабилизации напряжения и тока.
Потом на место подстроечного резистора впаять постоянный.

Если Вы планируете этот БП использовать в качестве зарядного устройства, то штатную диодную сборку используемую в этом выпрямителе, можно оставить, так как её обратное напряжение 40 вольт и для зарядного устройства она вполне подойдёт.
Тогда максимальное выходное напряжение будущего зарядного нужно будет ограничить выше описанным способом, в районе 15-16 вольт. Для зарядного устройства 12-ти вольтовых АКБ это вполне достаточно и повышать этот порог не нужно.
Если планируете использовать Ваш переделанный БП в качестве регулируемого блока питания, где выходное напряжение будет больше 20-ти вольт, то эта сборка уже не подойдёт. Её нужно будет заменить на более высоковольтную с соответствующим током нагрузки.
Себе на плату я поставил две сборки в параллель по 16 ампер и 200 вольт.
При конструировании выпрямителя на таких сборках, максимальное выходное напряжение будущего блока питания может быть от 16-ти и до 30-32 вольт. Всё зависит от модели блока питания.
Если при проверке БП на максимально-выдавамое напряжение, БП выдаёт напряжение меньше планируемого, и кому то нужно будет больше напряжения на выходе (30-40 вольт например), то нужно будет вместо диодной — сборки собрать диодный мост, косу отпаять от своего места и оставить висеть в воздухе, а минусовой вывод диодного моста соединить на место выпаянной косы.

Схема выпрямителя с диодным мостом.

С диодным мостом выходное напряжение блока питания будет в два раза больше.
Очень хорошо для диодного моста подходят диоды КД213 (с любой буквой), выходной ток с которыми может достигать до 10-ти ампер, КД2999А,Б (до 20-ти ампер) и КД2997А,Б (до 30-ти ампер). Лучше всего конечно последние.
Все они выглядят вот так;

Нужно будет в таком случае продумать крепление диодов к радиатору и изоляцию их друг от друга.
Но я пошёл другим путём — просто перемотал трансформатор и обошёлся, как говорил выше. двумя диодными сборками в параллель, так как на плате было для этого предусмотрено место. Для меня этот путь оказался проще.

Перемотать трансформатор особого труда не составляет и как это сделать — рассмотрим ниже.

Для начала выпаиваем трансформатор из платы и смотрим по плате, к каким выводам припаяны 12-ти вольтовые обмотки.

В основном встречаются двух видов. Такие, как на фото.
Дальше нужно будет разобрать трансформатор. Проще конечно будет справиться с меньшими по размеру, но и бОльшие тоже поддаются.
Для этого нужно очистить сердечник от видимых остатков лака (клея), взять небольшую ёмкость, налить в неё воды, положить туда трансформатор, поставить на плиту, довести до кипения и «поварить» наш трансформатор 20-30 минут.

Для меньших трансформаторов это вполне достаточно (можно и меньше) и подобная процедура абсолютно не повредит сердечнику и обмоткам трансформатора.
Потом, придерживая сердечник трансформатора пинцетом (можно прямо в таре) — острым ножом пробуем отсоединить ферритовую перемычку от Ш-образного сердечника.

Делается это довольно легко, так как лак размягчается от такой процедуры.
Дальше так же аккуратно, пробуем освободить каркас от Ш-образного сердечника. Это тоже довольно просто делается.

Потом сматываем обмотки. Сначала идёт половина первичной обмотки, в основном около 20-ти витков. Сматываем её и запоминаем направление намотки. Второй конец этой обмотки можно и не отпаивать от места его соединения с другой половиной первички, если это не мешает дальнейшей работе с трансформатором.

Потом сматываем все вторички. Обычно идёт 4 витка сразу обеих половин 12-ти вольтовых обмоток, потом 3+3 витка 5-ти вольтовых. Всё сматываем, отпаиваем от выводов и наматываем новую обмотку.
Новая обмотка будет содержать 10+10 витков. Наматываем её проводом, диаметром 1,2 — 1,5 мм, или набором более тонких проводов (легче мотать) соответствующего сечения.
Начало обмотки припаиваем к одному из выводов, к которым была припаяна 12-ти вольтовая обмотка, мотаем 10 витков, направление намотки роли не играет, выводим отвод на «косу» и в том же направлении, что и начинали — мотаем ещё 10 витков и конец припаиваем на оставшийся вывод.
Дальше изолируем вторичку и наматываем на неё, смотанную нами ранее, вторую половину первички, в том же направлении, как она была намотана ранее.
Собираем трансформатор, впаиваем в плату и проверяем работу БП.

Если в процессе регулировки напряжения возникают какие либо посторонние шумы, писки, трески, то чтобы избавиться от них, нужно будет подобрать RC-цепочку, обведённую оранжевым эллипсом ниже на рисунке.

В некоторых случаях можно совсем убрать резистор и подобрать конденсатор, а в некоторых без резистора нельзя. Можно будет попробовать добавить конденсатор, или такую же RC цепочку, между 3 и 15 ножками ШИМа.
Если это не помогает, то нужно установить дополнительные конденсаторы (обведены оранжевым), номиналы их приблизительно 0,01 мкф. Если это мало помогает, то установить ещё и дополнительный резистор 4,7 кОм от второй ноги ШИМа к среднему выводу регулятора напряжения (на схеме не показан).

Потом нужно будет нагрузить выход БП, например автомобильной лампой ватт на 60, и попробовать регулировать ток резистором «I».
Если предела регулировки тока будет мало, то нужно увеличить номинал резистора, который идёт от шунта (10 Ом), и снова попробовать регулировать ток.
Не следует ставить вместо этого резистора подстроечный, изменяйте его величину, только установкой другого резистора с большим или меньшим номиналом.

Может случиться так, что при увеличении тока — лампа накаливания в цепи сетевого провода загорится. Тогда нужно уменьшить ток, выключить БП и вернуть номинал резистора к предыдущему значению.

Ещё, для регуляторов напряжения и тока, лучше всего попробовать приобрести регуляторы СП5-35, которые бывают с проволочными и жесткими выводами.

Это аналог многооборотных резисторов (всего на полтора оборота), ось которого совмещена с плавным и грубым регулятором. Регулируется сначала «Плавно», потом когда у него заканчивается предел, начинает регулироваться «Грубо».
Регулировка такими резисторами очень удобна, быстра и точна, гораздо лучше, чем многооборотником. Но если их достать не удастся, то приобретите обычные многооборотные, такие например;


Ну вот вроде я всё Вам и рассказал, что планировал довести по переделке компьютерного БП, и надеюсь, что всё понятно и доходчиво.

Если у кого-то возникнут какие либо вопросы по конструкции блока питания, задавайте их ЗДЕСЬ на форуме.

Удачи Вам в конструировании!



Превратите компьютерный блок питания в настольный блок питания

Есть много способов перепрофилировать и повторно использовать старую электронику. Например, компьютерный блок питания может стать отличным настольным блоком питания для вашей мастерской. В Интернете уже есть много учебных пособий, в которых показано, как преобразовать блок питания старого компьютера в настольный блок питания, но для большинства этих проектов требуется, чтобы вы постоянно его модифицировали.

Эта конструкция внешнего адаптера позволяет использовать блок питания без его модификации.К адаптеру можно подключить любой блок питания ATX. В результате получился источник питания большой емкости, который может выдавать 3,3 В, 5 В, 12 В и -12 В.

Прежде чем мы начнем, вот некоторая справочная информация о компьютерных блоках питания.

Блок питания компьютера преобразует мощность переменного тока из настенной розетки в меньшее напряжение постоянного тока, которое питает различные компоненты компьютера. Он регулирует напряжения путем быстрого подключения и отключения цепи нагрузки (импульсный источник питания).Большинство современных компьютерных блоков питания следуют соглашению ATX: они выдают + 3,3 В, + 5 В, + 12 В и -12 В по серии проводов с цветовой кодировкой.

Блоки питания

для компьютеров обладают рядом функций безопасности, которые помогают защитить вас и сам блок питания. Вот пара, о которой вам нужно знать:

  • Включение источника питания Он не включается, если он не подключен к материнской плате компьютера. Это контролируется зеленым проводом включения. Подключение этого провода к земле (любой черный провод) позволит включить питание.
  • Требования к минимальной нагрузке Многие источники питания требуют минимального тока нагрузки, чтобы оставаться включенными. Без этой нагрузки выходное напряжение может значительно отличаться от указанного напряжения или источник питания может отключиться. В компьютере ток, используемый материнской платой, достаточен для удовлетворения этих требований. Если ваш источник питания имеет минимальные требования к выходной мощности, вы можете удовлетворить это, подключив большой силовой резистор к выходным клеммам. Это обсуждается ниже.

Как выбрать блок питания ПК

Один из наименее интересных, но наиболее важных компонентов ПК — это блок питания. Конечно, компьютеры работают на электричестве, и оно не подается напрямую от стены к каждому компоненту в корпусе ПК. Вместо этого электричество переходит от переменного тока (AC), поставляемого энергокомпанией, в постоянный ток (DC), используемый компонентами ПК с требуемым напряжением.

Заманчиво купить любой блок питания для работы вашего ПК, но это не лучший выбор.Блок питания, который не обеспечивает надежное или чистое питание, может вызвать множество проблем, в том числе нестабильность, которую трудно определить. Фактически, отказ источника питания часто может вызывать другие проблемы, такие как случайные перезагрузки и зависания, которые в противном случае могут оставаться загадочными.

Таким образом, вы захотите уделить выбору источника питания столько же времени и внимания, сколько вашему ЦП, графическому процессору, оперативной памяти и вариантам хранения. Правильный выбор блока питания обеспечит максимальную производительность и поможет продлить срок службы.

Обсуждаемые цены и наличие продуктов действительны на момент публикации, но могут быть изменены.

Выходная мощность: сколько вам нужно?

Несмотря на то, что при выборе источника питания необходимо учитывать несколько важных факторов — как и в случае с любым другим компонентом ПК, — определить один из наиболее важных факторов невероятно просто. Вам не нужно проводить тесты или читать обзоры, чтобы узнать, какая мощность вам нужна.Вместо этого вы можете использовать такой инструмент, как калькулятор блоков питания Newegg , чтобы точно определить, сколько мощности требуется для вывода вашего нового блока питания.

Чтобы использовать инструмент, вам необходимо выбрать компоненты из раскрывающихся списков для каждой категории. Приведенный выше инструмент обновлен с использованием новейших опций для центрального процессора (ЦП), материнской платы, графического процессора (ГП), оперативной памяти (ОЗУ) и т. Д. Хотя инструмент не детализирует детали каждого компонента, он делает это там, где это необходимо, и исключает догадки при принятии решения о том, сколько энергии вам нужно.

Например, если вы собираете (или покупаете) ПК с процессором серии Ryzen7, графическим процессором Nvidia GeForce RTX 2060, 16 гигабайт (ГБ) оперативной памяти, состоящей из двух флешек по 8 ГБ, твердотельного накопителя емкостью 256 ГБ (SSD) ) и жесткий диск (HDD) емкостью 1 ТБ 7200 об / мин, тогда рекомендуется мощность 576 Вт. В целях безопасности вы можете выбрать блок питания на 600 Вт, а покупка подходящего варианта осуществляется одним нажатием кнопки.

Предвидеть обновления при покупке блока питания

Конечно, вы можете запустить несколько сценариев, чтобы убедиться, что вы справитесь со своими долгосрочными потребностями.Например, при обновлении до Nvidia GeForce RTX 2080 рекомендуемая мощность повышается до 631 Вт, в то время как удвоение ОЗУ увеличивает рекомендацию до 582 Вт. Если со временем вы сможете сделать и то, и другое, то вам понадобится как минимум 637 Вт.

Вы поняли. Не планируйте просто сегодня, чтобы удовлетворить свои потребности, вместо этого немного загляните в будущее и подумайте, какие изменения вы, возможно, захотите внести позже. А если вы покупаете предварительно собранный ПК, вам нужно знать, какой блок питания он использует, чтобы убедиться, что он может справиться со всем, что вы можете добавить, или что его достаточно легко заменить в какой-то момент. .

Важное замечание относительно мощности: длительная мощность и пиковая мощность — разные вещи. Как правило, показатель «максимальная мощность» блока питания относится к непрерывной (стабильной) мощности, которую блок питания будет постоянно выдавать, в то время как пиковая мощность относится к повышенной максимальной (импульсной) мощности, которую может выдавать блок питания, хотя и за очень короткое время. времени (например, 15 секунд). При покупке блока питания убедитесь, что его постоянная мощность соответствует вашим потребностям, иначе у вас могут возникнуть проблемы, когда ваш компьютер будет работать с полной нагрузкой.

Наконец, не беспокойтесь о том, что покупка блока питания с более высоким номиналом означает, что вы обязательно будете использовать больше энергии. Блок питания будет потреблять только электроэнергию, необходимую для компонентов вашего ПК, и поэтому, хотя покупка блока питания большего размера, чем вам нужно, может быть пустой тратой денег, вам не придется больше платить за работу с ПК из-за того, что Это.

Защита

Некоторые производители блоков питания встраивают средства защиты, чтобы защитить ваши компоненты от проблем, связанных с питанием.Эти средства защиты часто добавляют некоторые затраты к источнику питания, но они также могут обеспечить некоторое дополнительное спокойствие.

Первый — защита от перенапряжения, которая относится к схеме или механизму, отключающим блок питания, если выходное напряжение превышает указанный предел напряжения, который часто превышает номинальное выходное напряжение. Эта защита важна, поскольку высокое выходное напряжение может вызвать повреждение компонентов компьютера, подключенных к источнику питания.

Вторая — защита от перегрузки и сверхтока.Это схемы, которые защищают блок питания и компьютер путем отключения блока питания при обнаружении чрезмерного тока или силовой нагрузки, включая токи короткого замыкания.

Эффективность имеет значение с блоком питания

Мощность — это лишь мера производительности источника питания. Другой — его рейтинг эффективности, который является мерой того, сколько мощности постоянного тока он посылает на ПК и сколько теряется в основном на тепло. Эффективность важна, потому что она влияет на то, сколько вы потратите на поддержание вашего ПК в рабочем состоянии.

В качестве примера рассмотрим ПК, которому требуется мощность 300 Вт. Если вы используете блок питания с КПД 85%, ваш компьютер будет потреблять около 353 Вт входной мощности от вашей энергетической компании. С другой стороны, блок питания с КПД всего 70% потребляет от сети 428 Вт мощности. Выбор более эффективного источника питания сэкономит немного денег на ежемесячном счете за электроэнергию.

В то же время, блок питания с более высоким рейтингом эффективности позволит вашему ПК также работать с меньшим охлаждением.Каждый компонент ПК выделяет некоторое количество тепла, что снижает его производительность. Более эффективный источник питания будет рассеивать меньше тепла, что будет означать более тихую систему благодаря вентиляторам, которым не нужно работать так же быстро или долго, большей надежности и более длительному сроку службы.

Что такое сертификация 80 PLUS?


Когда вы будете искать блоки питания, вы увидите многие из них с наклейками сертификации 80 PLUS. 80 Plus — это программа сертификации, которую производители могут использовать, чтобы гарантировать, что их блоки питания будут соответствовать определенным требованиям к эффективности.80 PLUS имеет различные уровни, от базовой сертификации до Titanium, а источники питания оцениваются независимыми лабораториями для обеспечения следующих уровней эффективности для потребительских систем питания 115 В:

Когда вы покупаете блок питания в Newegg, вы можете выбрать фильтрацию по уровню сертификации 80 PLUS. Это упрощает достижение именно того уровня эффективности, которого вы хотите достичь на своем новом ПК.

Рельсы не только для поездов Однако мощность

— не единственный показатель способности источника питания поддерживать все ваши компоненты.Питание компонентов осуществляется по шинам, и, хотя каждая шина напряжения требует внимания, наибольшее внимание следует уделять шине (-ам) +12 В, которые обеспечивают питание наиболее энергоемких компонентов, поскольку процессор и видеокарты PCIe получают питание. их сила от них.

Современный источник питания должен выдавать не менее 18 А (ампер) на шине (-ях) +12 В для современного компьютера массового потребления, более 24 А для системы с одной видеокартой класса энтузиастов и не менее 34A, когда речь идет о высококачественной системе SLI / CrossFire.Значение выходной силы тока, о котором мы говорим, является совокупным значением для блоков питания с более чем одной шиной +12 В.

Конечно, вам следует искать это суммарное общее количество выходов, и вы не всегда можете сложить шины +12 В для расчета комбинированного выхода. Например, блок питания с маркировкой + 12V1 @ 18A и + 12V2 @ 16A может иметь суммарную выходную мощность только 30A вместо 34A. Ищите эту информацию в подробных технических характеристиках элемента или на информационной этикетке блока питания.

Если вы собираетесь использовать конфигурацию SLI / Crossfire, вы должны убедиться, что шина (и) +12 В обеспечивает не менее 34 А. Разные источники питания обозначены по-разному — некоторые показывают максимальную силу тока, обеспечиваемую каждой шиной, а некоторые обеспечивают максимальную комбинированную максимальную мощность, например, 396 Вт, что равняется 396 Вт / 12 В = 33 А.

Еще одно важное соображение — это количество шин, по которым блок питания питает свои компоненты. Проще говоря, источник питания может обеспечивать только одну шину +12 В для обеспечения всего питания компонентов вашего ПК, или он может иметь несколько шин.Использование одной шины означает, что вся мощность доступна для всех подключенных к ней компонентов — это упрощает настройку, поскольку вам не нужно беспокоиться о согласовании компонентов с направляющими, но это также означает, что сбой источника питания, такой как скачок напряжения, повлияет на все компоненты. И наоборот, наличие нескольких направляющих дает некоторую защиту от катастрофического отказа, но требует большей осторожности при настройке.

Форм-фактор — Подойдет ли ваш блок питания?

Следующее соображение простое — вам нужно выбрать форм-фактор, который, как вы уверены, физически впишется в ваш корпус.К счастью, в отношении блоков питания есть стандарты, как и в отношении корпусов и материнских плат.

Эта тема может оказаться довольно сложной, но важно помнить, что вам нужно подобрать источник питания в соответствии с корпусом и материнской платой. Ниже приводится общий обзор наиболее важных на сегодняшний день форм-факторов источников питания.

ATX

Несмотря на то, что блоки питания с форм-фактором AT все еще доступны для покупки, блоки питания с форм-фактором AT, несомненно, являются устаревшими продуктами, которые скоро исчезнут.Даже блоки питания более позднего форм-фактора ATX (ATX 2.03 и более ранние версии) теряют популярность. Основные различия между форм-факторами блоков питания ATX и AT:

  1. Источники питания ATX обеспечивают дополнительную шину напряжения + 3,3 В.
  2. Блоки питания
  3. ATX используют один 20-контактный разъем в качестве основного разъема питания.
  4. Блоки питания
  5. ATX поддерживают функцию мягкого отключения, позволяющую программно отключать питание.

ATX12V

Форм-фактор ATX12V сейчас является наиболее распространенным выбором.Существует несколько различных версий форм-фактора ATX12V, и они могут сильно отличаться друг от друга. Спецификация ATX12V v1.0 добавила к оригинальному форм-фактору ATX 4-контактный разъем +12 В для подачи питания исключительно на процессор, а также 6-контактный вспомогательный разъем питания, обеспечивающий напряжение + 3,3 В и + 5 В. В следующей спецификации ATX12V v1.3, помимо всего прочего, был добавлен 15-контактный разъем питания SATA.

Существенное изменение произошло в спецификации ATX12V v2.0, которая изменила формат основного разъема питания с 20-контактного на 24-контактный, удалив 6-контактный вспомогательный разъем питания.Кроме того, спецификация ATX12V v2.0 также изолировала ограничение тока на 4-контактном разъеме питания процессора для шины 12 В 2 (ток + 12 В разделяется на шины 12 В 1 и 12 В 2). Позже спецификации ATX12V v2.1 и v2.2 также повысили требования к эффективности и потребовали различных других улучшений.

Все блоки питания ATX12V имеют такую ​​же физическую форму и размер, что и форм-фактор ATX.

EPS12V, SFX12V и другие

В форм-факторе блока питания EPS12V используется 8-контактный разъем питания процессора в дополнение к 4-контактному разъему форм-фактора ATX12V (это не единственное различие между этими двумя форм-факторами, но для большинства пользователей настольных компьютеров, знающих этого должно быть достаточно).Форм-фактор EPS12V изначально был разработан для серверов начального уровня, но все больше и больше материнских плат для настольных ПК высокого класса теперь оснащены 8-контактным разъемом питания процессора EPS12V, который позволяет пользователям выбрать блок питания EPS12V.

Обозначение малого форм-фактора (SFF) используется для описания ряда меньших блоков питания, таких как SFX12V (SFX означает малый форм-фактор), CFX12V (CFX означает компактный форм-фактор), LFX12V (LFX означает низкопрофильный Форм-фактор) и TFX12V (TFX означает тонкий форм-фактор).Все они меньше, чем стандартные блоки питания форм-фактора ATX12V с точки зрения физических размеров, и блоки питания малого форм-фактора необходимо устанавливать в соответствующие компьютерные корпуса с малым форм-фактором.

Разъемы

Блок питания бесполезен, если он не подключается к каждому компоненту вашего ПК и не питает его. Это означает, что он должен иметь все необходимые типы разъемов.

Первый разъем, который следует рассмотреть, — это главный разъем, питающий материнскую плату.Этот разъем бывает двух типов: 20-контактный и 24-контактный. Последний становится все более популярным, и вполне вероятно, что ваш блок питания предоставит оба варианта. Просто проверьте, чтобы убедиться.

Далее идет разъем питания процессора, который выпускается в 4-контактном и 8-контактном вариантах. Как и в случае с основным разъемом питания, многие современные материнские платы перешли на больший формат. Опять же, убедитесь, что ваш блок питания совместим.

Наиболее часто используемый разъем питания — это 4-контактный разъем Molex.Он используется для множества компонентов, включая старые жесткие диски, оптические приводы, вентиляторы и некоторые другие устройства. Более новые компоненты SATA имеют собственный разъем питания SATA, и вы также можете использовать адаптеры Molex для SATA, если они у вас закончились. И вы даже можете использовать кабели-разветвители, чтобы увеличить количество подключаемых компонентов, но помните о верхних пределах вашего источника питания.

Шум вентилятора и удобство использования кабеля

Теперь, когда мы рассмотрели наиболее важные факторы, связанные с питанием, есть еще пара вещей, которые следует учитывать при выборе источника питания.Это не так важно, но они могут повлиять на то, насколько приятным будет источник питания в течение всего срока службы вашего ПК.

Шум вентилятора

Как мы уже говорили, источники питания вырабатывают тепло. Это означает, что они требуют, чтобы вентиляторы оставались прохладными и работали эффективно. Вам нужно подумать о том, насколько тихо вы хотите, чтобы ваш компьютер работал, что во многом будет зависеть от вашей среды. Если ваш компьютер работает в тихом месте, то более крупные вентиляторы, которые вращаются медленнее для перемещения того же количества воздуха, скорее всего, приведут к более тихому ПК.

Нет никаких реальных стандартов в отношении охлаждения блоков питания, поэтому вам нужно будет сравнить маркетинговые материалы для ваших вариантов блоков питания. Это одна из областей, где подробные обзоры будут особенно полезны, поскольку они, как правило, измеряют, насколько громким является источник питания на разных уровнях работы, и поэтому предлагают некоторые рекомендации относительно того, насколько громко вы можете рассчитывать на работу вашего ПК.

Кабельная проводка

Наконец, существует три основных типа кабелей питания. Независимо от того, выберете ли вы проводную, модульную или гибридную систему, будет зависеть, насколько чистым будет внутри вашего корпуса и сколько работы вам потребуется, чтобы ваш компьютер оставался незагроможденным и организованным.

Жесткая разводка кабелей означает, что каждый разъем напрямую подключен к источнику питания и поэтому будет присутствовать независимо от того, нужен он или нет. Преимущество проводных систем — и оно невелико при использовании современных источников питания — состоит в том, что они проще и не требуют дополнительного сопротивления из-за дополнительных разъемов.

Модульная кабельная разводка означает, что каждый разъем может быть добавлен по мере необходимости. Это упрощает поддержание вашего корпуса в чистоте и лаконичности, но также вносит некоторую дополнительную сложность — и цену — и некоторое дополнительное сопротивление благодаря дополнительным физическим соединениям.Однако для большинства пользователей это, скорее всего, неактуально.

В гибридных системах

есть некоторые кабели, такие как подключение к основному источнику питания, которые физически подключены, а другие являются дополнительными. Гибридная система может представлять собой хороший компромисс, поскольку требуются определенные кабели, и даже если дополнительное сопротивление модульных соединений минимально, этого достаточно легко избежать.

Время включения

Очевидно, что нужно многое выбрать для выбора блока питания, и это важное решение при сборке нового ПК.Но потратив немного времени на то, чтобы убедиться, что ваш источник питания обеспечивает компоненты вашего ПК надежным, стабильным и безопасным питанием, вы сэкономите огромное количество времени в долгосрочной перспективе и поможет сделать ваш компьютер лучше и эффективнее. машина.

Как установить блок питания в компьютер

Не стоит недооценивать важность источника питания вашего ПК. Хороший источник питания — краеугольный камень не требующего обслуживания и очень надежного компьютера.Но чаще всего готовые настольные компьютеры в штучной упаковке поставляются с самыми дешевыми блоками питания, которые соответствуют критериям гарантий на их продукцию.

Упоминается в статье

Это означает, что через два или три года после покупки компьютера вы можете обнаружить совершенно функциональный рабочий стол, который однажды решит либо не включаться, либо испустить клуб черного дыма. В зависимости от модели при обновлении видеокарты мощность блока питания вашего ПК может превысить допустимые пределы.

Но не бойся. Установка блока питания — удивительно простой процесс. Это намного проще, чем на самом деле , выбрать лучший блок питания для вашего ПК. Мы покажем вам, как безопасно снять блок питания с вашего текущего компьютера, а затем проведем вас через шаги по установке нового блока питания. Переходите к этому разделу, если вы собираете совершенно новый компьютер.

Как снять блок питания старого ПК

Silverstone

6 + 2-контактный разъем, используемый для питания видеокарт и процессоров.

Первое, что вам нужно сделать, это собрать инструменты — вероятно, пару перчаток и отвертку с крестообразным шлицем — и снять старый блок питания.

Для начала отсоедините от стены все кабели, подключенные к вашему компьютеру. Если ваш блок питания (PSU) включает переключатель питания, доступный на задней панели вашего ПК, переведите его в положение «выключено», а затем снимите боковую панель вашего корпуса, чтобы вы могли получить доступ к PSU.

Ряд различных разъемов питания выводят от блока питания и питают различные компоненты вашего компьютера.Вам нужно будет отсоединить все эти кабели перед тем, как вынуть блок питания, иначе они зацепятся за блок питания и будут удерживать его в корпусе.

Томас Райан

Не забудьте снять с материнской платы большой 24-контактный разъем питания.

Возможно, вам будет полезно сфотографировать, какие кабели питания к каким компонентам были подключены, чтобы у вас была справочная информация по подключению кабелей к новому источнику питания. Не забудьте снять четырех- или восьмиконтактный разъем питания ЦП, расположенный рядом с разъемом ЦП на материнской плате, и 24-контактный кабель питания, подключенный к материнской плате по средней линии с левой стороны.При извлечении каждого кабеля вытаскивайте его из корпуса, чтобы не запутать их с другими кабелями. Это также помогает гарантировать, что все кабели питания отключены, и упрощает извлечение блока питания из корпуса, когда вы закончите.

Затем вам нужно открутить винты, удерживающие блок питания в нужном положении. В большинстве случаев используется всего четыре винта, но конструкции у разных производителей различаются. Надежно отложите их в сторону.

Теперь вы, наконец, можете вынуть старый блок питания из корпуса.

Thomas Ryan

Как установить блок питания в ваш компьютер

Выбор блока питания на замену может быть непростой задачей, но руководство PCWorld по выбору лучшего блока питания для ПК может направить вас на верный путь. Еще один полезный инструмент — это номинальная мощность, указанная на боковой стороне вашего старого блока питания.

Упоминается в статье
EVGA 500 BA, 80+ Bronze, блок питания 500 Вт

Вы можете использовать эти два инструмента, чтобы понять, сколько мощности потребуется вашему новому блоку питания и какие функции вам понадобятся — если вы не переходите на новую, более мощную видеокарту, которая требует нового, более мощного блока питания.Имейте в виду, что нет ничего плохого в покупке блока питания, который обеспечивает большую мощность, чем вам действительно нужно, особенно если в будущем существует вероятность дальнейшего обновления компонентов ПК.

Если вы приобрели модульный блок питания со съемными кабелями, выясните, какие из них вам понадобятся для подачи энергии на компоненты, и подключите их к источнику питания, прежде чем приступить к работе — гораздо проще сделать до , когда блок питания станет встроены в ваш компьютер.

Подготовив новый блок питания, вставьте его точно в то же место, что и старый блок питания в корпусе вашего ПК.Ваш новый блок питания должен поставляться с винтами, чтобы прикрепить блок к задней панели корпуса; прикрутите их, как указано в вашем руководстве.

Томас Райан

После того, как вы установили новый блок питания на свой компьютер, пора повторно подключить питание ко всем вашим компонентам.

А теперь пора заняться подключением. Протяните кабели за материнской платой, затем используйте вырезанные в корпусе отверстия, чтобы протянуть каждый разъем рядом с соответствующим разъемом для каждого из них. Сначала подключите 24-контактный разъем питания к материнской плате, а затем выберите 4- или 8-контактный разъем питания процессора.При необходимости подключите оптические приводы, твердотельные накопители и жесткие диски. Наконец, подключите все необходимые разъемы питания PCI-E к вашей видеокарте (если применимо), затем дважды проверьте все разъемы, чтобы убедиться, что они надежно вставлены. Если вы сделали фотографии или пометили кабели на своем старом блоке питания, теперь вы можете использовать их в качестве справочника для выяснения того, как подключить кабели нового блока питания.

Если вы приобрели немодульный блок питания с кучей дополнительных проводов, спрячьте их за лотком материнской платы в задней части компьютера.Многие новые корпуса также включают кожухи блока питания, предназначенные для скрытия блока питания и любых лишних проводов.

Закройте крышку корпуса компьютера, подключите все обратно, при необходимости нажмите выключатель питания на задней панели блока питания (если он у вас есть, он будет виден с задней стороны корпуса) и включите компьютер.

Теперь у вас есть компьютер, готовый к работе в течение многих лет без проблем — или, по крайней мере, без проблем, связанных с блоком питания. Знание, как исправить простые проблемы, такие как отказ блока питания, — отличный способ получить максимальную отдачу от своих денег и не тратить деньги на совершенно новый компьютер.

Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию. Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.

Вот как вы создаете свой собственный компьютер в домашних условиях, от процессора до орехов

Наш DIY PC, все загорелось.

Анджела Ланг / CNET

Если вы ищете высокооктановый компьютер для промышленного редактирования видео или анимации, этой осенью появится рабочая лошадка Apple Mac Pro по цене от 6000 долларов. Или же полностью оборудованный персонализированный ПК от такого производителя компьютеров, как Puget Systems, может стоить примерно столько же. Но если вы готовы засучить рукава и провести небольшое исследование, вы можете собрать мускулистый компьютер, который будет стоить вам на сотни или даже тысячи долларов меньше — и у вас будет именно та машина, которую вы хотите.

Конечно, домашний ПК не для всех: если вы в основном пишете, смотрите видео и просматриваете веб-страницы, хороший бюджетный ноутбук может быть вашим билетом. Или, если вас беспокоит время автономной работы или вам нужно немного больше мощности, один из этих высокопроизводительных ноутбуков также подойдет.

Компоненты для нашей рабочей станции ПК.

Оливер Падилья / CNET

Но если ваша работа или хардкорные игры требуют серьезных вычислительных мощностей и огромного объема памяти, выбор отдельных компонентов и последующее создание собственной рабочей станции или игрового оборудования может быть лучшим вариантом.

Это путь, по которому продюсер видео CNET Оливер Падилла решил пойти, когда он разработал высокопроизводительную рабочую станцию ​​ПК для видеокоманды CNET. Вот как Оливер выбрал компоненты, а затем построил рабочую станцию. Конечно, будучи частью видеокоманды CNET, он снял на видео весь процесс.

Во-первых, давайте посмотрим на различные компоненты, которые вы захотите рассмотреть, если вы думаете о создании собственного ПК, а затем посмотрим, как все они сочетаются друг с другом.

Соберите детали, которые вам понадобятся для сборки ПК.

Если вы решили собрать свой собственный ПК, вам нужно будет провести небольшое исследование, собрать компоненты, а затем собрать ПК самостоятельно.Это действительно не так страшно, как кажется.

Взвешивание стоимости и производительности для каждого компонента может показаться сложной задачей. Но если вам нужен совет о том, куда вкладывать деньги, сабреддит Reddit r / buildapc — это полезное и активное сообщество, готовое дать советы и ответить на вопросы по конкретным компонентам.

Если вам нужны инструкции по созданию готовой машины, сабреддит r / buildapcforme — отличный источник полных списков запчастей для всего, от бюджетного ПК до топовой игровой установки.Если вы не хотите публиковать сообщения, у PCPartPicker есть отличные руководства для людей, которые могут стесняться спрашивать на форуме.

Хотя мы не можем решить, какая комбинация компонентов подходит вам, вот общий список частей, о которых вам нужно подумать:

Материнская плата нашего ПК.

Оливер Падилья / CNET

Материнская плата. Вы подключите свои компоненты к материнской плате, которая обеспечивает связь между всем остальным.Убедитесь, что ваши компоненты совместимы с вашей материнской платой и помещаются в ваш корпус.

Хранение. Не так давно выбор между жестким диском и твердотельным накопителем сводился к цене. Но теперь, когда SSD-устройства стоят примерно столько же, сколько и жесткие диски, место, где можно сэкономить несколько долларов в вашей сборке, вероятно, не с хранилищем. Используйте быстрое и надежное хранилище SSD, если у вас нет терабайтов данных для хранения — тогда вы можете подумать о жестком диске.

Чемодан. Выберите тот, который достаточно велик, чтобы вместить все ваши компоненты и любые обновления, которые вы можете сделать до базовой модели.

Используемый нами процессор AMD Ryzen Threadripper.

Оливер Падилья / CNET

ЦП. По сути, у вас есть два бренда на выбор при покупке процессора, мозгов вашего компьютера. Вы можете выбрать процессор между Intel и AMD.Здесь вы захотите проверить субреддиты ПК, чтобы узнать, какой производитель процессоров лучше подходит для ваших нужд — будь то бюджетный ПК, предназначенный для просмотра веб-страниц, или суперзаряженная игровая установка.

Видеокарта. Выбранный вами процессор или материнская плата может поставляться со встроенным графическим процессором для обработки графики и изображений. Но если вы занимаетесь не только веб-серфингом, вам, скорее всего, понадобится отдельная видеокарта, стоимость которой может быть от 100 до 1000 долларов, в зависимости от вашего предполагаемого использования, такого как редактирование видео или анимация.

Память. Для оперативной памяти ПК модули DIMM подключаются к слотам памяти на материнской плате и имеют разную скорость и размер памяти. Для машины, созданной на заказ, которую мы сделали в CNET, мы должны были обратить пристальное внимание на то, какие слоты памяти мы заполнили и оставили открытыми, чтобы в полной мере использовать архитектуру памяти системы.

В нашем случае вентилятор.

Оливер Падилья / CNET

Процессорный кулер. Хотя в вашем корпусе может быть один или два вентилятора, вам также понадобится специальный кулер для процессора. Большинство процессоров будут поставляться с одним, но покупка лучшего может улучшить производительность.

Электропитание. Вы можете выбрать блок питания со съемными кабелями — так что вы можете использовать только те, которые вам нужны и не мешаете беспорядку, — или блок питания со всеми уже подключенными кабелями. Убедитесь, что ваш блок питания может обеспечить достаточную мощность для ваших компонентов. У Newegg есть полезный калькулятор блоков питания, который рассчитывает, какой блок питания вам понадобится, исходя из ваших компонентов.

Windows 10. Конечно, для установки вам понадобится копия Windows 10 (148 долларов на Amazon) на флэш-накопителе. Используйте Microsoft Windows Media Creation Tool, чтобы создать установочный носитель на диске, который вы затем установите на свой компьютер, когда будете готовы.

Наши инструменты, в том числе магнитная отвертка Phillips.

Оливер Падилья / CNET

Инструменты и принадлежности. Для сборки вашего ПК вам понадобится несколько инструментов, некоторые из которых могут быть у вас под рукой, а другие вам, возможно, придется выследить. Если для конкретного компонента ПК требуется уникальный инструмент, производитель обычно включает его в комплект поставки.

Вот краткий список инструментов и других предметов, которые вы хотели бы иметь под рукой перед началом сборки ПК:

  • Отвертка Phillips, желательно с магнитным наконечником.
  • Флешка, с Windows 10.
  • Антистатический браслет.Если у вас его нет, периодически прикасайтесь к металлической части корпуса, чтобы снять накопившееся в вашем теле статическое электричество.
  • Застежки-липучки, застежки-молнии и завязки для фиксации кабелей.
  • Термопаста или термопрокладки для максимального увеличения теплопередачи и рассеивания. (Ваши детали могут поставляться с уже нанесенным компаундом, но они могут быть под рукой на всякий случай, особенно если вы используете подержанные детали.)
  • Противень, миска, противень с бортиком или что-то, что вы можете использовать для упорядочивания — и не потеряйте — винты и мелкие детали вам понадобятся для сборки вашего ПК.

Соберите свой ПК

Каждая сборка ПК будет отличаться — из-за выбора компонентов, конфигурации материнской платы и т. Д. — и некоторые компоненты легче установить на материнскую плату, прежде чем вы поместите ее в корпус. Вот как мы собираем ПК на дому. Для пошагового ознакомления со сборкой обязательно посмотрите видео. Мы перечисляем конкретные части, которые мы выбрали, в конце статьи.

Установка процессора AMD Ryzen Threadripper.

Оливер Падилья / CNET

Установите ЦП. Поскольку каждая материнская плата и процессор отличаются, обратитесь к руководствам по вашей материнской плате и процессору для получения инструкций по установке, специфичных для вашей установки. В общем, все процессоры имеют какую-то маркировку, которая поможет вам правильно сориентировать их на материнской плате. И убедитесь, что ЦП установлен правильно, потому что вы можете легко повредить контакты в разъеме ЦП.

Добавьте модули RAM. Опять же, в руководстве к материнской плате будут рекомендации, какие слоты использовать для модулей памяти, чтобы оптимизировать память вашего ПК.

Добавьте запоминающее устройство. Оливер установил в своей сборке два высокоскоростных флэш-накопителя NVMe. Здесь вы захотите использовать термопрокладки, которые либо идут в комплекте с дисками, либо вы покупаете отдельно.

Осторожно поместив материнскую плату в корпус.

Оливер Падилья / CNET

Вставьте материнскую плату. На этом этапе сборки Оливер готов поместить материнскую плату внутрь корпуса. После того, как вы правильно сориентировали материнскую плату, закрепите ее винтами. В этом случае отвертка с магнитным наконечником станет настоящим благословением, потому что вытащить выпавший винт из корпуса — непросто.

Подключите блок питания. Хотя ориентация вашего блока питания будет зависеть от корпуса, убедитесь, что вентилятор направлен на вентиляционное отверстие, иначе горячий воздух окажется внутри корпуса, и компьютер может перегреться.

Регулировка вентилятора в корпусе.

Oilver Padilla / CNET

Присоедините кулер процессора. См. Инструкции по установке кулера. В нашем холодильнике был термопаста, но если у вас нет, вы можете нанести немного — примерно на крупное рисовое зерно. Вероятно, вам придется подключить кулер к материнской плате и к источнику питания, следуя инструкциям в руководстве.Если у вас есть дополнительные вентиляторы, подключите и их.

Подключите хранилище. Теперь подключите запоминающее устройство к источнику питания и материнской плате.

Подключите компоненты к передней панели ввода / вывода. Вам также может потребоваться подключить аудио и USB-разъемы, а также кнопку питания и сброса к панели ввода-вывода на вашем корпусе. Обязательно подключите всех поклонников в вашем случае.

Устанавливаем нашу видеокарту.

Оливер Падилья / CNET

Установите видеокарту. Снова следуйте инструкциям в руководстве и убедитесь, что на карте нет пластиковых или защитных покрытий. Подключите к карте соответствующие разъемы питания.

Закройте корпус и подключите его. Когда будете готовы, подключите флэш-накопитель с установщиком Windows 10 и затем включите компьютер. Вы можете услышать или не услышать звуковой сигнал. Система может перезапуститься несколько раз; это нормально. Теперь вы готовы к установке Windows 10.

Установите Windows 10 с флэш-накопителя. Установка Windows зависит от ваших компонентов, поэтому конкретные инструкции см. В руководстве. Вот, в основном, как это сделать.

1. Вставьте флешку с установщиком Windows.

2. Нажмите соответствующую клавишу на клавиатуре, чтобы вызвать прошивку BIOS.

3. В BIOS найдите «bootmenu».

4. Выберите флешку и нажмите Enter. Теперь ваш компьютер загрузится с флэш-накопителя, и установщик Windows должен запуститься.

5. Следуйте инструкциям по установке Windows.

Список запчастей Оливера

Каждая сборка отличается, верно? Вот что Оливер выбрал для своей сборки с ценами. Окончательная стоимость его крепкого ПК составляет 5064 доллара, что примерно на 1000 долларов меньше, чем в базовой конфигурации Power Mac.

Внутри нашего ПК.

Анджела Ланг / CNET

CPU (1399 долларов США): AMD Ryzen Threadripper 3960x

Материнская плата ( 850 долларов США): Asus ROG Zenith Extreme II

Процессорный кулер ( 160 долларов США): Corsair h200i RGB Platinum

RAM ( 355 долларов): Corsair Vengeance RGB Pro 64 ГБ

PSU ( 240 долларов) : Corsair HX1200

GPU ( 1200 долларов): EVGA Nvidia RTX 2080ti

SSD ( 300 долларов США): 860 Evo

2 высокоскоростных SSD NVMe ( 300 долларов каждый): Samsung 970 Pro

Вентиляторы ( 130 долларов): Corsair LL120 RGB

Case ( 260 долларов США): Corsair 680X RGB

Если вы решили создать свой собственный, сообщите нам в комментариях, какие компоненты вы выбрали и как прошла установка.

Чтобы узнать больше о Windows 10, вот как вы можете обновить его бесплатно и остерегайтесь этого поддельного обновления, которое может заблокировать ваш компьютер.

Первоначально опубликовано ранее на этой неделе.

Как собрать ПК: предложения по аппаратному обеспечению, инструкции и многое другое

Большинство купленных вами компонентов будут поставляться с инструкциями по эксплуатации; держите их под рукой.Мы собираемся начать с материнской платы, поэтому откройте инструкцию на странице установки. Это может быть довольно пугающе — есть на что взглянуть, — но думайте обо всем этом как о большом наборе Lego. Каждая деталь подходит друг к другу. Что касается материнской платы, ваша первая задача — установить процессор.

Установка вашего процессора

В зависимости от того, какой процессор вы приобрели (Intel или AMD), чип будет иметь либо маленькие выступы с одной стороны (не касайтесь их), либо маленькие золотые контакты с одной стороны (не касайтесь их).Серьезно, не трогайте эту сторону чипа. Масло с кончиков пальцев может повредить контакты, или вы можете погнуть булавку. Сделайте любой из них, и ваш процессор превратится в не более чем дорогой кусок кремния.

Установить процессор довольно просто. Во-первых, еще раз проверьте инструкции к материнской плате и убедитесь, что разъем процессора разблокирован. Это будет большой квадрат с кучей маленьких отверстий (или контактов), рядом с которым будет рычаг или кнопка. В инструкциях к вашей материнской плате будет четко указано, как разблокировать сокет, чтобы вы могли без проблем вставить процессор.

После того, как вы убедились, что он разблокирован и готов, просто найдите, в каком углу вашего процессора есть маленький золотой треугольник, и совместите его с тем же символом на разъеме процессора на материнской плате. Осторожно опустите процессор в гнездо, затем осторожно откройте защелку или фиксирующий механизм. Тебе не нужно с этим бороться. Если вам нужно нажимать очень сильно, еще раз проверьте, правильно ли вставлен процессор.

Далее вам понадобится термопаста. Этот маленький пластиковый шприц с серебристой слизью очень важен для следующего шага.Теперь, когда ваш процессор установлен, взгляните на блестящий квадрат кремния в его центре. Вот где будет находиться ваш радиатор. Ваш процессор поставляется с радиатором, и на одной его стороне вы увидите медный кружок. Вы собираетесь установить радиатор прямо на процессор после того, как мы нанесем термопасту, при этом силиконовый квадрат и медный круг будут идеально совмещены.

Осторожно выдавите крошечный шарик (не больше горошины) термопасты на силиконовый квадрат на процессоре.Вам нужно, чтобы он находился как можно ближе к центру.

Теперь совместите радиатор с винтами вокруг процессора и осторожно опустите его на место. Вы собираетесь раздавить термопасту, и ваша цель — создать тонкий слой, покрывающий заднюю часть процессора. Ничего страшного, если он немного сочится, но если он просачивается через край процессора, вы использовали слишком много. Возьмите изопропиловый спирт, нанесите им безворсовую салфетку и протрите процессор и радиатор. Подождите, пока они полностью высохнут, и попробуйте еще раз.

Если все в порядке, прикрутите радиатор на место. Вернитесь к инструкции к материнской плате и найдите подходящее место рядом с разъемом процессора для подключения охлаждающего вентилятора радиатора. Он должен быть очень близко к сокету вашего процессора. Как только вы его найдете, подключите его — поздравляем, вы только что установили процессор. Это была самая сложная часть, и это вместо , хорошая работа.

Установка хранилища и памяти

Память, возможно, проще всего установить.Видите эти вертикальные розетки рядом с процессором? Выровняйте палки оперативной памяти и вставьте их, начиная с левого слота. Они зафиксируются на месте, как только вы их правильно усадите. Если у вас две палки ОЗУ, не забудьте пропустить слот между ними. В руководстве к материнской плате должно быть указано, какие слоты использовать.

Для жесткого диска или твердотельного накопителя (SSD) найдите пустой отсек в передней части корпуса. Вставьте диск и прикрутите его. Если у вас есть диск M.2 (крошечный SSD размером с кусок резинки), на материнской плате должно быть место, куда вы вставляете его напрямую.Ознакомьтесь с руководством по материнской плате, чтобы узнать, где находится слот M.2.

Установка материнской платы и источника питания

Остальное является шаблонным. Начните с того, что поместите материнскую плату в корпус. Проконсультируйтесь с инструкциями к материнской плате, совместите отверстия для винтов в корпусе с отверстиями на материнской плате и приступайте к работе.

Затем вам нужно установить блок питания. Для него должно быть место рядом с верхней или нижней частью корпуса, большое квадратное пятно, которое идеально подойдет для вашего запаса.Если вам не удается его найти, посмотрите на заднюю часть корпуса: там большой пустой квадрат. Вот куда идет блок питания (и куда вы подключите свой компьютер, когда все будет готово). Как только вы найдете его дом, вставьте его и прикрутите на место.

Преобразование блока питания ПК

Преобразование блока питания ПК Настольный блок питания

от ПК

Обновлено 13 марта 2009 г.
(см. Описание и отказ от ответственности внизу страницы)
Есть ли у вас интерес в преобразовании одного из них:

в один из этих:

Готовый блок питания ATX мощностью 145 Вт с переключателем, крепежными штырями, этикетками и ножками.Обратите внимание на застежки-молнии в вентиляционных отверстиях
. которые удерживают нагрузочный резистор.

Если вам нравится сборка собственного настольного источника питания из переработанного блока питания и нескольких деталей из местного магазина электроники, тогда возьмите некоторые инструменты, налейте себе чашку кофе (или по личным предпочтениям) и приступим. Светодиод (светоизлучающий диод) также был спасен от старый ПК. Если вы хотите добавить индикатор включения, светодиоды добавляют приятный штрих и могут быть легко подключены к шине + 5 В.Я настоятельно призываю вас чтобы прочитать содержимое этого сайта и связанные ссылки перед началом конверсии — на связанных страницах есть ряд подсказок.

Эта плата ATX PS имеет выводы для +5 (КРАСНЫЙ), -5 (БЕЛЫЙ), +12 (ЖЕЛТЫЙ), -12 (СИНИЙ) вольт, заземление (ЧЕРНЫЙ) и переключатель (ЗЕЛЕНЫЙ). Имейте в виду, что некоторые блоки питания DELL, произведенные в период с 1996 по 2000 год, не соответствуют стандартным отраслевым стандартам распиновки и цветовой кодировки.У вентилятора есть также был отключен для лучшего просмотра. Поскольку этот PS был переоборудован для использования в лабораториях логики и робототехники, выбранные напряжения прослушивались. Другим пользователям могут потребоваться комбинации +3,3 В (ОРАНЖЕВЫЙ), +5 В и / или +12 В, если они преобразуют один из новых источников питания. Для R / C-приложений выход 5 В также может служить настольным источником для управления приемниками и сервоприводами. Если используется в качестве источника питания для микроконтроллера и субмикросервоприводы, вы должны быть осторожны, чтобы не направить сервопривод к любой конечной точке, чтобы не повредить меньшие шестерни в этих устройствах.Самый стандартный сервоприводы имеют достаточно прочные зубчатые передачи и просто остановятся, если их толкнуть до механических упоров.

Измеренные напряжения на этом конкретном PS (шлюз P5-100 MHz 1996 года) были примерно 5,15 и 11,75 вольт. Остальные лиды имеют был отрезан на печатной плате.

Вид на верхнюю часть корпуса с вентилятором, крепежными стойками и переключателем. Переключатель (SPST) и зажимные стойки доступны на Радио. Хижина или другие поставщики электроники.

Блоки питания

в современных компьютерах известны как блоки питания SWITCHMODE или Switching Mode и требуют нагрузки для продолжают работать после включения (термин режим переключения фактически применяется к технике преобразования переменного тока в цифровой а не к действию включения).Эта нагрузка обеспечивается резистором с проволочной обмоткой 10 Вт и сопротивлением 10 Ом (песочная полоса — около 0,80 долл. Radio Shack) через источник +5 В. Хотя многие из новых источников питания будут Latch_On без предварительной нагрузки, вы обнаружите, что добавление резистора (1) немного увеличит измеренное напряжение на шине 12 В и (2) поможет стабилизировать уровень напряжения на этой шине за счет минимизации падения напряжения при загрузке источника питания зарядным устройством. Некоторые недорогие источники питания могут выйти из строя при принудительном включении без нагрузки, хотя Руководство по проектированию заявляет, что расходные материалы не должны быть повреждены при работе без достаточной нагрузки.Резистор песчаной косы прикреплен к корпусу с помощью молнии. нанесение небольшого количества радиатора на самую плоскую сторону резистора. Я также возьму напильник и удалю все штамповочные флешки, которые могут остаться около вентиляционных отверстий. Без охлаждения резистор сильно нагреется и может преждевременно выйти из строя; при таком расположении резистор останется едва теплым на ощупь.

Имейте в виду, что многие жары Смазки для раковин могут быть довольно токсичными, и любые излишки следует вымыть и утилизировать должным образом.Также не забудьте тщательно вымыть руки. и инструменты после использования. Хотя большинство радиаторов рассчитаны на температуру от 160 до 170 ° C, некоторые из них могут со временем высохнуть, и их эффективность снизится. уменьшить — рекомендуется периодически проверять хороший контакт между корпусом и резистором.

Дополнительные комментарии

Заявление об отказе от ответственности: представленная информация не должна рассматриваться как статья «HOWTO», а только как документация о моем преобразовании. процесс.Современные блоки питания для ПК могут создавать высокие уровни выходного тока, что может вызвать внутренний перегрев в блоке питания или повреждение. к подключенным к ним устройствам. Любому человеку, пытающемуся выполнить собственное преобразование, рекомендуется внимательно изучить свои спецификации PS. и помнить о связанных напряжениях и мощности. ЗАПРЕЩАЕТСЯ работать с открытым блоком питания, когда он включен в розетку !!!!
PS на картинке представляет собой 145-ваттный ATX, восстановленный из шлюза P5-100 MHz 1996 года выпуска — я сохранил все полезные части от более старого ПК, прежде чем их сбросить.Этот настроен для логической лаборатории, поэтому отводы +5, -5, +12, -12 вольт. Мы также используем +5 для управляйте сервоприводами в лаборатории робототехники. В этом источнике нет источника 3,3 В, но в более новых источниках он есть. INTEL продолжил чтобы изменить спецификации ATX, чтобы включить дополнительные разъемы питания для поддержки повышенных требований к питанию более новые материнские платы. Прежде чем пытаться внести какие-либо изменения в , вы должны быть уверены в типе источника питания, с которым работаете. с и выходные токи, возникающие на каждом уровне напряжения.Источники более высокой мощности могут генерировать довольно большие уровни тока и может привести к перегреву или повреждению подключенных к ним устройств. См. Таблицу Типичные текущие уровни для других мощностей запасы.

Электропроводка, отходящая от стандартной печатной платы, будет:

ОРАНЖЕВЫЙ +3,3 В
ЖЕЛТЫЙ +12 В
СИНИЙ -12 В
КРАСНЫЙ +5 В
БЕЛЫЙ -5 В (может отсутствовать на недавно произведенных расходных материалах)
ЧЕРНЫЙ ЗЕМЛЯ
ЗЕЛЕНЫЙ POWER-ON (Активный высокий уровень — необходимо замкнуть на массу для принудительного включения)
СЕРЫЙ POWER-OK Что это ??
ФИОЛЕТОВЫЙ +5 В в режиме ожидания
КОРИЧНЕВЫЙ +3.Обновление руководства по проектированию REMOTE SENSING 3 В

*** Обратите внимание, что Dell 1996-2000 годов не полностью следовала этой цветовой кодировке — проверьте уровни напряжения с помощью измерителя перед подключением ***

Желтый, красный и черный провода, скорее всего, будут сгруппированы вместе зажимом. У некоторых PS есть съемный штекер для вентилятор, а у некоторых вентилятор будет постоянно прикреплен к печатной плате. Если вентилятор прикреплен, я обычно зажимаю провода, а затем перепаять и накрыть термоусадочной трубкой — это дает больше рабочего пространства при модификации PS и позволяет мне смазывать вентилятор.

Если вы собираетесь использовать только + 12 В и + 5 В, вы можете закрепить остальные провода на уровне печатной платы или оставить неиспользуемые провода длиной около дюйма, соберите вместе взятых общих цветов, наденьте кусок термоусадочной трубки на пучок и усадите — это простой способ загнать и изолировать свободные концы.

Для блока питания +5 / +12 В вам потребуются следующие комбинации:

ЗЕЛЕНЫЙ / ЧЕРНЫЙ Переключатель питания (используйте переключатель SPST; переключатель мгновенного действия не будет работать)
КРАСНЫЙ / ЧЕРНЫЙ Резистор предварительной нагрузки (рекомендуемые значения и возможные замены см. В тексте)
ЖЕЛТЫЙ / ЧЕРНЫЙ Источник +12 В
КРАСНЫЙ / ЧЕРНЫЙ Источник +5 В
ОРАНЖЕВЫЙ / КОРИЧНЕВЫЙ См. Руководство по дизайну Обновление

Я использую один общий столб (GND — черный) для всех источников напряжения.Наши грузы легкие и нам не требуется отдельного основания для каждый.

Оставьте 3 черных провода — переключатель, нагрузочный резистор и общий контакт (GND)

Оставьте 2 красных провода — клемму 5 В и нагрузочный резистор

Оставьте 1 желтый провод — клемму 12 В

Оставьте зеленый провод — выключатель питания

При наличии сенсорных проводов см. Обновление Руководства по проектированию

. Если вы ожидаете, что ваш источник питания будет требователен по высокому току, может быть целесообразно провести два провода к каждой клеммной колодке — в то время как очень маловероятно, что провод 18 AWG будет перегреваться, были случаи расплавления проводов и разъемов. на материнские платы повышенного спроса.

Обрежьте все остальное, даже если доску или связку вместе, как указано выше. Я обычно разрезаю жгуты электропитания, чтобы держать как можно больше вместе. Оставшиеся в блоке питания провода следует оставить длинными и при необходимости обрезать их. Если вы оставите их слишком долго, они будут мешайте при упаковке, особенно если вентилятор внутренний, а не внешний. Убедитесь, что они держатся подальше от путь лопастей вентилятора.

Подключите переключатель питания между зеленой шиной (PS_ON) и любой землей постоянного тока (черный).Переключатель (однополюсный, одноходовой) и обязательные сообщения можно найти в местных магазинах электроники или в Интернете. Если в вашем источнике питания есть главный выключатель, обычно расположен рядом с вилкой переменного тока, вы можете просто припаять зеленый PS_ON непосредственно к заземлению постоянного тока и использовать главный выключатель для включения. Это работает так же хорошо и сэкономит вам деньги на коммутатор и время, необходимое для его установки.

Установите резистор предварительной нагрузки 10 Ом 10 Вт между землей постоянного тока и шиной + 5 В (красный).Не забудьте поставить на этот резистор радиатор.

Прикрепите остальные шины, заземление постоянного тока, +12 В и + 5 В, если они используются, к соответствующим клеммам. Эти стойки нельзя заземлять к корпусу источника питания, поэтому обязательно проверьте целостность цепи между корпусом и стойкой, прежде чем пытаться включить источник питания.

Если вы хотите добавить световой индикатор включения, самое время это сделать. Светодиоды довольно недорогие, имеют невероятно долгий срок службы. при работе на токе 20 мА или меньше, по существу, не выделяют тепла и могут быть подключены к шине + 5В.Однако светодиоды — это устройства, управляемые током, и для них потребуется сбросить резистор, чтобы он не перегорел сразу. Углеродный пленочный резистор мощностью 1/4 Вт с номинальным сопротивлением от 180 до 220 Ом, подключенный между двумя проводов и БП будут работать нормально. Светодиоды, будучи диодами, также поляризованы и должны подключаться к положительному проводу (аноду). подключен к шине + 5В, а отрицательный вывод (катод) подключен к земле постоянного тока. Светодиоды имеют плоскую форму на одной стороне основания — это плоское будет на той же стороне, что и катод.Если ваш светодиод новый и у него не были укорачены провода, самая длинная ножка будет положительный вывод или анод, но расположение плоского провода — самый безопасный способ определения полярности. Хотя коммерческие монтажные зажимы Имеется также резиновая втулка с внутренним диаметром 3/16 дюйма. Просверлите корпус, чтобы принять втулку, вставьте ее на место и нажмите светодиод, пока основание не упрется в втулку. Он будет выступать примерно на 1/8 дюйма для хорошей видимости. Я предпочитаю диффузные линзы. чтобы очистить, так как они лучше видны при взгляде сбоку, но любой стиль линз добавит немного шика, сделанного своими руками.

При повторной сборке корпуса обязательно снова подсоедините вентилятор — некоторые расходные материалы не будут работать без установленного вентилятора — в любом событие, вам нужно охлаждение. Этот PS на фотографиях имеет вентилятор, установленный на резиновых амортизаторах, и работает очень тихо. Я буду также разобрать вентилятор и смазать подшипники, пока я открываю PS. Поскольку они утилизированы, вентиляторы использовались для некоторое время и обычно подшипники остаются сухими — я использую высококачественное масло для швейных машин от SINGER.Подойдет любое легкое масло, просто не используйте WD40 —

Кроме того, вы можете получить 7 В на выходах +5 В и +12 В — +5 В считается отрицательным (GND), а +12 — отрицательным. положительный — некоторые гики будут использовать эту комбинацию для запуска своих вентиляторов на более низкой скорости, чтобы уменьшить шум.

Я выполнил все инструкции, но выходное напряжение на стороне +12 В все еще низкое — что мне делать? Многие из R / C люди переделывают блоки питания для использования в полевых зарядных устройствах и обнаруживают, что уровни напряжения ниже 12 вольт являются недопустимыми. иногда недостаточно для питания зарядных устройств.Прочтите эти СОВЕТЫ для некоторых варианты, которые могут помочь увеличить этот уровень напряжения, дать немного теории, определить распиновку разъема, которая есть в большинстве расходных материалов для ПК и дать несколько советов по устранению неполадок.

Есть ли способ получить больше силы тока от преобразованного блока питания?
Обновлено: 13 марта 2009 г.
Усовершенствования в аккумуляторной технологии, бесщеточные двигатели и более надежные регуляторы скорости позволили «электрике» превратиться в модель. размеры, которые когда-то были уделом только нитро- и газовых двигателей.Очевидно, что по мере того, как двигатели становились более мощными, батареи, необходимые для Мощность привода этих двигателей также увеличилась, измеряемая силой тока, которую они могут подавать в систему полета. Осознать разумное время зарядки, современные зарядные устройства должны обеспечивать больший ток для этих аккумуляторов, чем когда-либо прежде. В сфере электроники как и во всех других закрытых системах, здесь нет бесплатного обеда. Следовательно, зарядные устройства также нуждаются в источнике питания большей силы тока, чем требовалось ранее.Преобразованные блоки питания для ПК могут быть ограничены этими требованиями к большему току. Есть ли что-нибудь, что можно сделать с выжать больше усилителей из одного из этих блоков питания?

Возможно, для этой проблемы существует возможное решение, но ваш блок питания должен быть одной из более новых моделей ATX12V, чтобы вы могли применить модификация. Посетите на этой странице , чтобы узнать, доступно ли решение для вашего преобразования.

Заменитель резистора
Жизнеспособной альтернативой использованию силового резистора является замена автомобильной сигнальной лампы 1157.Это лампа с двойной нитью и его нагрузки, когда обе нити запитаны, обычно достаточно для поддержания Latch_On и повышения напряжения на шине 12 В до подходящий уровень для большинства нужд. Вы можете припаять линию 5 В (красная) к обоим положительным контактам лампы и заземлить основание. к заземлению постоянного тока или подобрать гнездо с поворотным замком при покупке лампы. Преимущество использования розетки заключается в простоте замены. лампа вышла из строя. Если вы не чувствуете себя комфортно со своими навыками пайки, вам также будет немного проще работать с проводкой на розетке. а не булавки на лампе.Просто помните, что корпус розетки — это земля, и два провода в основании должны быть прикреплены. на рейку 5в. Что еще более важно, вы должны быть очень осторожны, чтобы ни цоколь лампы, ни корпус патрона не касались каких-либо внутренних компонентов. в блоке питания. Эти лампы можно купить в любом автомобильном магазине и в большинстве Walmarts.

Я предпочитаю использовать резисторы, так как конечный преобразованный продукт полностью автономен, и у меня больше контроля над приложенной нагрузкой, но использование лампы действительно упрощает поиск и установку компонентов.Это также делает очень очевидный индикатор Power_On!

Я обычно имею дело с онлайн-поставщиками, такими как Jameco, Digikey, Mouser и т. Д., Потому что мы покупаем в больших количествах и Radio Хижина слишком дорога для большого количества предметов. Однако у вас должна быть возможность переделать комплект поставки ПК за 5 или 6 долларов. долларов — меньше, если у вас есть барахло с запчастями. Я полагаю, вы могли бы добавить светодиодный индикатор с понижающим резистором 220 Ом к шине 5 В, чтобы показать, что PS работает. включен, но вентилятор — это довольно хороший намек.У нас есть запасы, работающие 24/7 в течение нескольких месяцев без проблем — просто расход электроэнергии.

В PS есть довольно большие электролитические конденсаторы, и он все еще может немного шокировать сразу после отключения от сети. посидите пару минут, прежде чем копаться внутри. Очевидно, вас могут ударить, если вы все еще находитесь внутри футляра. подключен — вероятно, не убьет вас, но вы его отпустите (неважно, как я обнаружил эту информацию).

Если у вас есть вопросы, комментарии или исправления, напишите мне.

Обновлено 13 марта 2009 г.

Как выбрать идеальный блок питания для игрового ПК

Блок питания — это сердце вашего игрового ПК, часть, которая обеспечивает циркуляцию жизненно важной энергии для дорогостоящего процессора, материнской платы и видеокарты. Блок питания может диктовать пределы ваших амбиций, когда дело доходит до потенциальных обновлений ПК, поэтому всегда стоит внимательно следить за будущим, когда дело доходит до выбора следующего блока питания.

Сначала вы должны определить, сколько ватт потребляет ваша система или предполагаемая система, и, кроме того, вы должны оставить достаточно места для будущих обновлений. Более того, вы должны иметь в виду, что оптимальная эффективность обычно составляет около 40-50% от максимальной номинальной мощности блока питания. Этот источник питания ближе всего к максимальной выходной нагрузке и имеет самый низкий КПД.

Итак, если вашей системе требуется 500 Вт при полной нагрузке, не стоит покупать блок питания на 550 Вт, но, по крайней мере, на 650 Вт.Тем не менее, большинство из нас не будет постоянно сильно нагружать наши системы, если у вас не будет времени постоянно играть в игры. Игры могут серьезно повлиять на ваш блок питания, поскольку они, как правило, полностью загружают вашу видеокарту, что, вероятно, является наиболее изнурительной частью вашей настройки.

Чтобы получить представление о том, как ваша система или обновление вашей мечты будет выглядеть с точки зрения потребляемой мощности, вы можете легко ввести все данные в удобный калькулятор блока питания. Нам нравится использовать калькулятор источника питания OuterVision, но есть и другие.

Самый точный способ определить потребности вашей системы в питании — это использовать маловаттное устройство и снять некоторые показания при полной нагрузке, что полезно, если вы хотите заменить существующий блок питания. Обратите внимание, что эта процедура даст вам только ориентировочные показания, поскольку она не принимает во внимание эффективность вашего блока питания.

Самыми энергоемкими частями в современных системах являются графические процессоры, за которыми следуют процессоры. К сожалению, производители не предоставляют четкой информации о фактическом энергопотреблении графического процессора, и, что еще хуже, вы также должны учитывать возможные всплески мощности, которые могут перезагрузить систему, если блок питания недостаточно силен для их обработки.

Вдобавок к этому официальные значения TDP Intel и AMD для их процессоров даже близко не соответствуют фактическим показателям энергопотребления, поскольку они относятся к нормальным, а не к разгонным частотам. При повышенных частотах процессоры потребляют намного больше Вт, чем официальный TDP от блока питания, и, конечно, все становится еще хуже, если вы решите разогнать.

Даже при настройках по умолчанию некоторые высокопроизводительные процессоры могут запрашивать мощность 300 Вт или более. Да, мы смотрим на вас, мистер Core i9 11900K. Если вы объедините это с потребляемой мощностью высокопроизводительного графического процессора, вы быстро поймете, что вам нужен блок питания мощностью 850 Вт или даже более мощный для высокопроизводительной игровой системы.

(Изображение предоставлено в будущем)

Размеры блока питания играют роль в вашей следующей сборке системы. Вы не можете использовать стандартный блок питания ATX12V в шасси mini-ITX, для которого, например, требуется блок питания SFX. К счастью, распространенные форм-факторы настольных блоков питания ограничены следующими

  • ATX12V (PS / 2) [справочные размеры: 150 мм (Ш) x 86 мм (В) x 140 мм (Г)]
  • SFX12V 80-мм вентилятор [справочные размеры: 100 мм (Ш) x 63,5 мм (В) x 125 мм (Г)]
  • SFX12V 80-мм вентилятор уменьшенной глубины [справочные размеры: 125 мм (Ш) x 63.5 мм (В) x 100 мм (Г)]
  • SFX-L [справочные размеры: 125 мм (Ш) x 63,5 мм (В) x 130 мм (Г)]

SFX-L не является официальным форматом спецификации ATX, поскольку он был представлен Silverstone в 2014 году, а впоследствии его приняли несколько других брендов. Он имеет большую глубину, чем SFX, что позволяет использовать более прочную платформу.

Вы, наверное, слышали о рейтингах блоков питания из титана, платины, золота и других металлов. Они указывают на эффективность блока питания, другими словами, сколько энергии блок питания потребляет от розетки для подачи питания в вашу систему.Чем эффективнее блок питания, тем лучше для окружающей среды, поскольку он сводит к минимуму выбросы углекислого газа. Кроме того, в долгосрочной перспективе вы также экономите деньги на электроэнергии.

В настоящее время два агентства по сертификации эффективности используют почти одинаковые рейтинги, которые вы найдете ниже:

  • Бриллиант (Cybenetics)
  • Титан
  • Платина
  • Золото
  • Серебро
  • Бронза
  • Белый (80 PLUS)

(Изображение предоставлено Corsair)

Еще одно важное решение, которое вы должны принять, прежде чем вкладывать средства в новый блок питания, — это тип кабеля; модульный или нет? Обычно более дорогие источники питания, которые стоят дороже, поставляются с полностью модульными кабелями.Обычно вы найдете только фиксированные кабели в бюджетных категориях, а где-то посередине вы найдете полумодульные блоки питания. Многие из них также относятся к бюджетным или средним категориям.

Если вам нужны фиксированные кабели и вам нужен блок питания для основной системы, нет необходимости платить больше за полностью модульный блок. Но если вы стремитесь использовать минимум кабелей без огромного количества проводов, плавающих вокруг вашей системы, тогда вам подойдет полная или полумодульная установка.

Все больше и больше людей начинают понимать, какое влияние оказывает блок питания на общий уровень шума системы. Как бы странно это ни звучало, ваш блок питания может играть значительную роль в уровне шума вашего ПК под нагрузкой.

Чем выше КПД, тем ниже тепловая нагрузка, поэтому вентилятор блока питания не должен вращаться на высоких оборотах. Это означает, что лучше всего покупать бесшумный блок питания с максимально возможным рейтингом эффективности. Тем не менее, это не означает, что вы выберете абсолютно тихий источник питания, поэтому рекомендуется прочитать несколько обзоров, прежде чем продолжить покупку.

Мы отметили наши собственные протестированные рейтинги шума в нашем руководстве по лучшим источникам питания, чтобы дать вам представление о том, как звучат лучшие блоки питания. Cybenetics предлагает сертификаты шума для блоков питания, поэтому, бегло просмотрев соответствующую базу данных, вы найдете блок питания, который соответствует вашим акустическим требованиям.

Уровни шума Cybenetics перечислены ниже:

  • A ++ (<15 дБА)
  • A + (15-20 дБА)
  • A (20-25 дБА)
  • (25-30 дБА)
  • Стандарт ++ (От 30 до 35 дБА)
  • Стандартный + (от 35 до 40 дБА)
  • Стандартный (от 40 до 45 дБА)

Это все, что вам действительно нужно знать о выборе правильного источника питания для компьютерных геймеров, но если вы хотите Чтобы по-настоящему разобраться, как работает блок питания, у нас есть несколько слов для вас.Это глубокий электрический материал, но мощность, эффективность, кабели и уровни шума — самые важные вещи, о которых нужно подумать, когда вы действительно хотите купить себе новый блок питания.

Leave a Reply

Ваш адрес email не будет опубликован.
