Беседка своими руками из профильной трубы и поликарбоната: чертежи постройки из металлопрофиля, как сделать из профиля — Антемион

Содержание

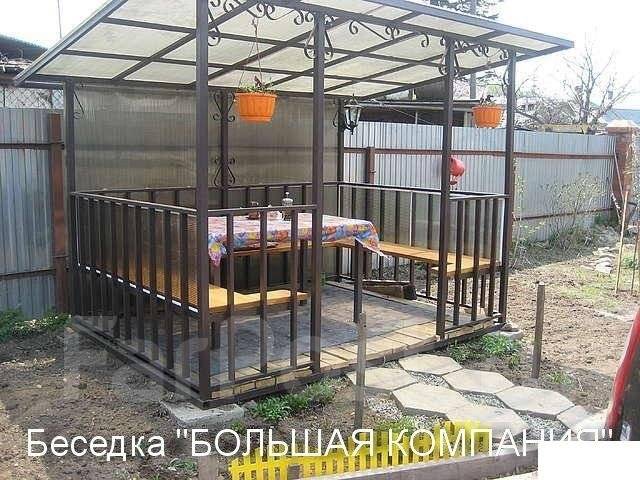

Беседка из профильной трубы и поликарбоната

Представьте картину. Трудовой день закончился. В руках чашка ароматного чая или бутылка пива, куда же без этого. Вокруг тишина, зелень, яркие цветы. Чудесно, не правда ли? А если пошел дождь или припекает солнце? Можно уйти в душный дом. А можно построить беседку из профильной трубы и поликарбоната и там переждать ненастье. Такое времяпровождение придаст бодрости, наполнит позитивом и верой в счастливое завтра.

Главный вопрос, тревожащий любого хозяина, сводится к выбору способа возведения беседки. Точнее, предстоит определиться, строить своими руками или нанять специалистов. На самом деле все просто. Если вы имеете навыки в строительстве, то лучше делать самому: беседки на заказ либо стандартного вида, либо эксклюзивные, монтаж которых обходится дорого. Вооружитесь терпением, заварите чай и ознакомьтесь с основными шагами в строительстве беседки.

Этапы строительства

Шаг 1: выбор места

От правильного выбора зависит, насколько гармонично строение будет смотреться на участке.

Чтобы выявить наиболее удачное расположение, начертите план участка. Отметьте на нем территорию для беседки:

Участок должен быть сухим, не заливаться дождями.
Желательно наличие поблизости коммуникаций. Вдруг вам захочется сделать освещение?
Доступность. Лучше, если беседка находится неподалеку от основных построек.

Совет! Если планируется декорировать беседку растениями, нужно учитывать качество почвы.

Шаг 2: выбор материала

Беседки из профтрубы и поликарбоната отличаются быстрым монтажом, легкостью конструкции, долговечностью. Для строительства потребуется:

профильная труба;
арматура;
бетон;
поликарбонат;
кровельный материал.

Совет! Перед покупкой материала нужно рассчитать его количество. В этом поможет план и чертежи строения.

Шаг 3: фундамент

Можно обойтись и без него. Но если строительство планируется на песчаном грунте или «плывунах», то этот элемент не будет лишним. Траншея под фундамент может быть неглубокой, достаточно всего 30 см. После ее копки и возведения опалубки можно приступить к вязке арматуры. Для фундамента беседки достаточно обрешетки из 4 прутьев арматуры, расположенных вдоль фундамента.

Совет! Не тратьте деньги на дорогой бетон. Достаточно марки М-100, она справится с возложенной задачей.

Шаг 4: сборка каркаса

Пока бетон схватывается, можно собирать элементы каркаса. При помощи сварки соединяются отрезки профильной трубы, согласно расчетам и чертежам.

Совет! Используйте трубы толщиной 4 мм. Они обеспечат необходимую жесткость конструкции.

Шаг 5: монтаж конструкции

Тут без помощника будет работать сложно. Главное условие – должна соблюдаться геометрия беседки, прочность соединения. Каркас не должен отклоняться в какую-либо сторону.

Совет! Для соединения можно использовать как сварку, так и болты с гайками. В последнем случае перед монтажом нужно просверлить отверстия.

Шаг 6: защита металла

Готовую конструкцию нужно обработать грунтовкой по металлу, затем покрасить. Цвет выбирайте по своему усмотрению. Черная краска придаст беседке строгость и солидность, яркая расцветка обеспечит легкость и радужность.

Совет! Оптимальный вариант – использование акриловой или эпоксидной грунтовки.

Шаг 7: монтаж поликарбоната

Стены беседки можно обшить поликарбонатом. Для этого достаточно использовать саморезы по металлу. Высоту обшивки выбирают произвольную, как правило, в пределах 1-1,3 м. такая конструкция защитит от непогоды и не помешает любоваться природой.

Совет! Можно использовать цветной поликарбонат, который придаст сооружению дополнительную оригинальность

Шаг 8: монтаж кровли

Часто в качестве кровельного материала используют тот же поликарбонат. Способ подкупает легкостью монтажа, но имеет существенный минус: материал быстро нагревается и в солнечную погоду в беседке будет душно.

Идеальным вариантом будет кровля из металлического профиля или мягкой черепицы.

Совет! При отсутствии опыта лучше строить классическую двускатную крышу: так меньше шансов ошибиться в расчетах.

Шаг 9: интерьер

В беседке должно быть комфортно. Идеально, если внутри поместить столик, лавочки. Часто в беседках устанавливают мангал, проводят освещение.

Совет! Изготовить предметы интерьера можно из дерева или использовать оставшийся от постройки материал.

Шаг 10: украшение беседки

Можно насадить рядом вьющиеся растения, высокие кустарники. Главное условие – они должны радовать глаз и создавать прохладу.

Совет! Есть растения репелленты, отпугивающие насекомых. Если их высадить рядом с беседкой, то вас не будут донимать мухи и комары.

Шаг 11: позовите друзей

Пусть вечер в беседке станет праздником. Приготовьте шашлык и наслаждайтесь природой.

Совет! Чем больше друзей, тем лучше.

Заключение: Построить беседку из профильной трубы и поликарбоната своими руками совсем нетрудно. Главное – иметь желание и навыки. Если же чего-то одного нет, то лучше не мучиться и заказать беседку у производителя.

Если вы желаете оснастить свою беседку окнами из поликарбоната, то внимательно прочитайте нашу статью, вы узнаете все нюансы монтажа полимерных окон.

Чтобы наслаждаться отдыхом в беседке в любое время года, ее нужно правильно оборудовать, мы поведаем вам, как без особых усилий сделать качественную закрытую полимерную беседку.

как построить своими руками летнюю из труб

Выбор трубы в качестве материала для изготовления беседок будет оптимальным решением: она способна выдерживать значительную нагрузку при малом весе. Профильные трубы – это изделие из стали квадратного или прямоугольного сечения. Они отлично выдерживают атмосферные нагрузки (снеговые, ветровые), вес элементов постройки. В отличие от дерева, они не гниют, их не грызут насекомые.

Обзор видов профтруб

На этапе планирования будущего украшения сада нужно определиться с типом сооружения. Какая беседка нужна – капитальная или разборная?

Разборные профильные беседки

Представляют собой сборную установку с каркасом из профильной трубы и навеса, для которого обычно используется водонепроницаемая ткань или пластик.

Причины установить на участке разборные сооружения:

Простота сборки. С ней справится даже люди, не имевшие опыта строительства.
Скорость монтажа конструкции. Они собираются всего за 2-3 часа. Если собрал беседку до обеда, днем уже можно сидеть за столом с друзьями на свежем воздухе.
Применение поздней весной и летом. Благодаря этому она не подвергается сильному воздействию ветра, снега, дождей. Достаточно просто разобрать сооружение и сложить в сухое помещение до следующей весны.
Еще один плюс – мобильность: при необходимости ее можно быстро разобрать и перенести в другое место.
Низкая стоимость. Отсутствие фундамента, использование труб меньшего размера, легкие материалы для навеса, отсутствие пола – все это существенно снижает стоимость летнего места отдыха.

Стационарные

Стационарные конструкции устанавливаются «на всю жизнь». Строят такие беседки из кирпича, профиля или дерева. Обязательным условием долговечности является фундамент.

Установки такого рода отличаются большей сложностью строения, большими требованиями к материалам и временными затратами. Также такие трубы нужно будет варить специальным оборудованием.

Стоимость строительства капитальных сооружений гораздо выше разборных. Насколько все это оправдано?

Причины выбрать капитальные беседки:

Профильные трубы и фундамент делают постройку прочной и долговечной, способной выдержать большие нагрузки от снега, ветра и дождя.
Возможность использовать различные варианты исполнения. Внутри веранды кроме мебели можно установить мангал или печь, провести электричество. Она может быть застекленной, может быть открытой или закрытой, отапливаемой и т.д.

Дополнительный плюс установки – возможность применения различных дизайнерских решений.

Технологии возведения беседок из трубы из профиля

Если выбор остановился на капитальном сооружении, нужно выбрать размеры и место на участке под стройку. Затем разработать проект с описанием комплектующих. На основании чертежа можно рассчитать количество и размеры материалов.

С чертежами беседок из дерева ознакомит данный материал.

Так как беседка не является ответственным объектом, строгих требований к закладке фундамента нет. Иногда можно и вовсе без него обойтись. Для строительства постройки на металлическом каркасе достаточно столбчатого фундамента. Однако если есть необходимость поставить барбекю или мангал, придется заливать ленточное основание.

Всю информацию про беседки с барбекю из кирпича найдете тут.

Еще один нюанс, который нужно учесть перед стройкой, – выбор размера и формы объекта. Эти критерии определяют вместимость и внешний вид постройки.

Формы каркаса:

Круглые;
Квадратные;
Прямоугольные;
Многоугольные (шестигранные, восьмигранные).

Затем следует выбрать форму крыши для будущего строения. Она может быть плоской и скатной.

Для создания стационарной постройки нужно выбрать скатные крыши:

Односкатные;
Двускатные;
Многоскатные.

Угол ската кровли в южных регионах может не превышать 25˚, а в остальных – 45˚.

Самые простые в изготовлении своими руками – квадратные и прямоугольные каркасы. Самые сложные – многоугольные каркасы из-за большого количества стыков на углах. Для выполнения схемы достаточно ответить на все вопросы, связанные с постройкой будущей беседки и сделать рисунок.

Можно использовать готовые проекты, которых очень много в сети, и «подогнать» их под нужные размеры.

Более подробно о беседках с односкатной крышей изложено здесь.

Выбираем материалы

После этапа проектирования, когда построен чертеж будущего сооружения, рассчитан металлический каркас, необходимо выбрать и рассчитать все комплектующие.

Для кровли

На строительном рынке предлагается множество материалов для навеса. Выбор ограничен только бюджетом постройки и предпочтениями.

Самые популярные стройматериалы:

Поликарбонат – бывает прозрачным, полупрозрачным. Дешевый вариант для навеса. Плохо переносит морозы, недолгий срок службы. Подходит больше для разборных беседок.
Профилированный лист – долговечный материал.
Черепица – долговечна, всегда есть широкий ассортимент и цветовая гамма.
Ондулин –хорош эстетически, выдерживает различные атмосферные нагрузки.
Тент – подходит для разборных сооружений. Может изготавливаться из брезента или ПВХ.

Не исключено, что вам будет полезен материал про беседки из металла и поликарбоната.

Для стен и перегородок

Для стен и перегородок могут быть использованы различные материалы: дерево, профильная труба, сотовый поликарбонат, стекло, художественная ковка. Выбор зависит от стиля беседки и бюджета.

Узнать как быстро нагреть воду в бассейне, можно прочитав данную статью.
Какой бассейн лучше каркасный или надувной, подробно указано в данной статье.
Сколько могут стоять стационарные бассейны для дачи, подробно рассказывается в статье здесь: https://2gazon.ru/voda/bassejny/stacionarnye-dlya-dachi.html

Стол и лавочки

Для стола и лавочек обычно выбираются доски, которые соединяются профильными трубами. Можно сэкономить на мебели, если дома есть старая (стол, диваны). Достаточно сшить новые чехлы, украсить их подушками.

Для фундамента и пола

Для опоры столбчатого типа понадобится только бетон М200 для заливки опор из профиля. Если же есть необходимость в установке ленточного фундамента, кроме бетона понадобится дополнительная продукция для опалубки и армирования. Для пола подойдут дерево, керамическая или тротуарная плитка.

При покупке стройматериалов нужно учесть необходимые затраты на средства для защиты. Так, к примеру, профтрубы нуждаются в антикоррозийной обработке, а дерево – в пропитках, предотвращающих гниение и грибок.

Составляем смету: расчет

Обязательным моментом перед закупкой материалов и началом стройки является составление сметы. На этом этапе производится расчет и возможные корректировки проекта.

Обязательные расходы:

Квадратные трубы для основания 50х50.
Трубы для верхней и нижней обвязки 40х20.
Профили металлические для монтажа стропил.
Материалы для обшивки каркаса.
Бетон и щебень.
Материал для кровли.
Саморезы, сверла по металлу.
Аппарат для сварки, электроды.
Материал для пола.
Антикоррозионные составы для стальных конструкций.
Гидроизоляционные материалы.

Самым затратным пунктом сметы являются трубы. Чтобы не переплачивать за лишнюю доставку, нужно точно рассчитать их размеры, длину и купить с небольшим запасом. Лучше сразу нарезать профиль нужной по чертежу длины.

Возведение беседки по этапам

Когда проект готов и стройматериалы куплены, можно переходить к созданию летнего сооружения.

Как сделать своими руками

Подготовка участка и заливка фундамента;
Монтаж нижней обвязки;
Монтаж верхней обвязки;
Монтаж каркаса кровли;
Внутренняя отделка;
Обшивка стен или перегородок.

Вас также может заинтересовать печь барбекю для беседки.

Подготовка участка и установка фундамента

На участке под беседку делается разметка и снимается 20 см верхнего слоя почвы. Если будущее сооружение не отягощается дополнительными элементами (застеклением, установкой мангала), будет достаточно столбчатой основы.

По углам нужно пробурить ямы. Для сооружения выше 2 м необходимо сделать заглубление не меньше 40-50 см. Затем засыпать в ямы щебень (20 см), установить профиль и залить бетоном.

Монтаж обвязки

Обвязка – это горизонтальные элементы каркаса. Устанавливаются внизу и наверху конструкции, трубы для ограждения монтируются на высоте 1 м. Для изготовления понадобится профиль меньшего размера – достаточно 40х20 мм. Горизонтальные поперечины соединяются при помощи сварки. Для надежности и устойчивости конструкции поперечные трубы привариваются к каждой вертикальной опоре каркаса.

Установка каркаса и покрытия крыши

Если беседка по форме напоминает квадрат, можно выполнять двух- или четырехскатную крышу. Стропила (трубы) и кровля должны иметь наклон 15-25˚ и 30-45˚, в зависимости от региона. Далее устанавливается обрешетка из маленьких труб, и на крышу укладывается кровельный материал. Все неровности и шероховатости от резки труб подвергаются обработке напильником.

Заключительным этапом строительства является внутренняя и внешняя отделка: застилается пол, обшивается каркас, изготавливаются скамейки и стол, проводят электричество и т.д.

Читайте также про размеры мангала из металла для шашлыка по этой ссылке.

Декорирование постройки

Главный этап создания уютного уголка на природе – его оформление. Существует множество вариантов декора. Боковые части беседки можно украсить деревянной обрешеткой, элементами ковки.

Можно задрапировать ее шторами, повесить кашпо с цветами, посадить хмель и т.д. Можно провести электричество, повесить фонари и сделать освещение внутри летней постройки. Для открытых беседок используется освещение с защитой от влаги. В целях безопасности проводка должна быть защищена футлярами.

Видео

В данном видео вам покажут как сделать беседку из профильных труб своими руками.

Заключение

Если вы приняли решение создать уютный уголок для летнего отдыха своими руками, для облегчения работ лучше выбрать открытую конструкцию прямоугольной или квадратной формы без дополнительных нагрузок на фундамент и опоры. При любом варианте без тщательного планирования и схемы не обойтись.

Возможно вам также будет интересно прочитать о проектах беседок с мангалом.

инструкция, размеры, чертежи и полезные советы

Если вы сделаете беседку из профильной трубы, то она станет не только функциональным дополнением участка, но и настоящим украшением сада. Там вы сможете спрятаться от дождя, а если установите внутри мангал, то это место будет излюбленным уголком территории загородного дома или постройки в черте города. Вообще, сегодня загородные дома с их территориями все чаще принято использовать именно для отдыха.

Что важно знать перед началом работ

В качестве исходного материала можно использовать профильные трубы, которые могут иметь квадратное или прямоугольное сечение. Этот материал превосходит по характеристикам другие разновидности проката, например уголки, прутья и круглые трубы. Особая форма сечения обеспечивает профильным трубам способность противостоять высокой нагрузке. Конструкция из этих изделий получается прочной, а весит мало. Беседка будет красивой и привлекательной.

Места крепления удобно подгонять с любой стороны, а вот о трубах круглого сечения этого сказать нельзя. Профильные трубы универсальны. Их можно использовать в качестве силовых элементов, например кровельных балок. Стойки следует выполнять из труб такого диаметра, чтобы конструкция получилась прочной и надежной. Остальные элементы можно выполнить из меньших изделий, что будет зависеть от их функционального назначения.

Какой профиль выбрать

Прежде чем изготовить беседку из профильной трубы, вы должны подумать, какие изделия будут лежать в основе. Например, опорные столбы лучше выполнить из квадратного металлопрофиля. Прямоугольный подойдет, но его лучше использовать для ограждений и обрешетки, а также элементов, которые в процессе эксплуатации не подвергаются высоким механическим нагрузкам.

В процессе работы вам понадобятся навыки использования электрического инструмента, например болгарки и дрели. Важно, чтобы вы умели работать со сварочным аппаратом. Так вы сможете выполнить швы в тех местах, где требуется. Не стоит использовать болты и гайки с этой целью, так как крепление не будет смотреться столь привлекательно и аккуратно.

Варианты изготовления

Беседка из профильной трубы может иметь форму прямоугольника или окружности. Актуально выполнить конструкцию в виде шести- или восьмигранника. Металлический каркас можно установить по одному из двух способов. Первый предусматривает бетонирование вертикальных труб в почве. Остальные элементы будут крепиться к стойкам. Фундамент при этом отсутствует.

Если нижнюю обвязку поднять над поверхностью почвы, то вы сможете выполнить настил пола, но в таких беседках покрытие выкладывается тротуарной плиткой или бетонируется. Беседка из профильной трубы может иметь столбчатый или ленточный фундамент. Вы можете залить монолитную плиту. Каркас в этом случае сооружается отдельно, а его фиксация осуществляется после установки стоек и обвязки.

Если же основание будет ленточным или столбчатым, то фундамент сооружается сначала, а трубы укладываются сверху. Их соединяют между собой на месте. Готовое сооружение поднимается с помощью техники. В вопросе надежности крепления первый способ выигрывает, ведь опоры бетонируются. Эта технология еще и дешевле, ведь нижняя обвязка и фундамент не потребуются.

Однако без пола это будет летняя беседка, а для закрытой конструкции обязательно потребуется пол. Если возводить беседку на фундаменте, то она будет иметь еще одно важное преимущество, заключающееся в наличии пола. Такое возвышение будет исключать попадание брызг и грязи внутрь.

Об особенностях сборки

Изготавливая своими руками беседку из профильной трубы, вы должны будете соединить между собой металлические изделия по методу сварки. Скорость работ будет высокой, как и надежность. Но если конструкция летняя, вам может потребоваться демонтаж и повторная сборка.

Когда дачный участок не охраняется, то оставлять там металл небезопасно. Железо могут украсть. Модули следует сварить, а после соединить болтами. Подобные сооружения представляют собой каркасы, на которые устанавливается тент или любой другой материал, который можно будет легко снять. В разборных конструкциях каркас разбивается по граням. Если конструкция имеет 4 угла, то следует изготовить отдельные контуры, а после соединить их перемычками.

Выбор материала

Изготавливая своими руками беседку из профильной трубы, вы должны будете подготовить расходные материалы. В основе, как говорилось выше, будет металлопрофиль. Ведь он реализуется по весу, а значит может обойтись гораздо дороже. Отдавая предпочтение круглым изделиям, вы должны использовать ту же толщину стенки. Работать в этом случае будет сложнее, но если есть опыт, то можно рискнуть.

Такие конструкции обходятся дешевле тех, что собраны из прямоугольного проката. Вы можете использовать еще и металлический уголок. Его толщина должна быть несколько больше. Иногда этот параметр достигает 0,3 см. Это следует учитывать, ведь такие изделия обладают меньшей жесткостью.

Конструкция довольно хорошо смотрится под обшивку. Если говорить о стали, то профильные трубы, как и уголки, изготавливаются еще и из алюминия. Вес беседки в этом случае будет меньше, что актуально при сооружении разборной конструкции. Однако в данном случае придется потратиться больше.

Технология проведения работ

Если перед вами встал вопрос о том, как сделать беседку из профильной трубы, то вы должны определить ее размеры. В статье будет рассмотрен пример сооружения конструкции с параметрами: 3 x 5, 4 м. Кровля будет двускатной.

Процесс состоит из нескольких этапов. Но для начала необходимо подготовить инструменты и материалы:

профильные трубы;
сварочный аппарат;
болгарку;
ручной бур;
уровень;
битум;
щебень;
песок;
цемент;
кувалду;
деревянные колья;
угольник;
грунтовку.

Профильные трубы должны иметь квадратное прямоугольное сечение со сторонами 4 x 4 и 4 x 2 см соответственно. Дополнительно к сварочному аппарату понадобятся 3-мм электроды.

Выполнение разметки

Когда размеры беседки из профильной трубы определены, и все необходимое подготовлено, вы можете приступать к разметке. Для этого выбранный участок расчищается, а после с него снимают дерн.

Необходимо определить один угол сооружения и вбить там деревянный колышек. От него отмеряются длина и ширина. Между кольями следует натянуть веревку. Важно измерить диагонали — они должны быть одинаковыми.

Короткие стороны необходимо разделить на 2 и зафиксировать там маяки. Длинную сторону, которая будет задней стенкой, необходимо разделить на 3. В конце следует отметить последнюю сторону. Для этого от каждого угла нужно отступить по 2,2 м и вбить в этих точках колья.

Подготовка ям под установку опор

Прежде чем вами будет изготовлена беседка из профильной трубы своими руками, чертежи необходимо подготовить. Они представлены в статье, но вы можете выбрать размеры самостоятельно и изобразить свою схему. Этот этап является обязательным, а вот следующим шагом при проведении работ станет подготовка углублений. Для этого вы должны сделать ямки по 50 см. В процессе удобнее использовать ручной бур. Почва в данном случае останется устойчивой и плотной. В итоге должно получиться 10 отверстий с одинаковыми глубиной и диаметром.

Установка опор

На этом этапе необходимо использовать трубу большего сечения и болгарку, с помощью которой изделия нарезаются на отдельные куски по 3 м. Стойки следует обработать жидким битумом на треть высоты, а после хорошо просушить. Опоры опускаются в лунки и выравниваются. Их следует забить на 0,9 м. Вертикальность опор после этого необходимо дополнительно проверить.

Полое пространство засыпается почвой. Сначала идет слой песка, а после слой щебня. Поверх заливается бетон, который необходимо проткнуть металлическим прутком в нескольких местах. Это позволит удалить пузырьки воздуха. Поверхность после этого выравнивается.

Работа над обвязкой

Чертежи беседки из профильной трубы позволят вам осуществить работы самостоятельно без профессиональной помощи. Но важно ознакомиться еще и с технологией. На следующем этапе она предусматривает проведение обвязки. Для этого используются 3-метровые отрезки трубы большего сечения, а также четыре отрезка по 5,4 м.

Обвязка крепится к опорам на высоту 90 см от поверхности грунта. Такие же работы осуществляются по верхнему краю. Так как столбы имеют одинаковую высоту, сложностей с укладкой и привариванием труб не возникнет. Для монтажа нижнего пояса на одной из опор необходимо поставить метку, после этого ее переносят на другие трубы с помощью уровня. Элементы обвязки прикладываются в соответствии с метками и привариваются. В конце необходимо укрепить верхнюю обвязку поперечными трубами, затем можно заниматься крышей.

Работа над кровлей и полом

Чертежи беседок из профильной трубы с размерами представлены в статье. Если территория вашего участка позволяет, то вы можете выбрать одну из таких конструкций. Но для успешного завершения процесса важно следовать технологии.

На следующем этапе она предусматривает работу над кровлей. Ее каркас состоит из основания, поперечных перемычек и скатов. В работе используется все та же профильная труба, но ее сечение должно составить 2 x 4 см.

Труба разрезается по размерам. Вам понадобится 8 кусков по 2 м, 3 куска по 5,4 м и 4 куска по 3 м каждый. Из этих элементов сваривается прямоугольник, после этого два двухметровых отрезка прикладываются с меньшей стороны и соединяются, чтобы нижние торцы выступали за края на 5 см.

Действуя по той же схеме, 6 кусков необходимо приварить с другой стороны и зафиксировать их на раме кровли с одинаковым шагом. Для крепления фермы следует использовать продольную трубу, тогда как снизу будут поперечины.

Конструкция должна быть установлена на опоры. В данном случае без помощника не обойтись. Каркас приподнимается, а после устанавливается поверх обвязки. Конструкцию необходимо выровнять и укрепить по углам сваркой. Места сварки зачищаются, после можно нанести грунтовку и покрасить сооружение.

Если вы хотите изготовить беседку из профильной трубы и поликарбоната, следующим шагом станет крепление укрывного материала. Он может быть монолитным или сотовым. Кровельный лист обрезается в соответствии с размерами ската, а после укладывается на каркас и фиксируется саморезами по металлу. Далее можно заняться отделкой, но некоторые мастера оставляют конструкцию открытой.

Особенности установки мангала

При желании вы можете дополнить мангалом беседку из профильной трубы. Установка оборудования для приготовления пищи должна вестись по определенным правилам, которые позволят соблюсти безопасность.

Для стационарного сооружения подойдет вытяжной зонт. Принцип его действия заключается в сборе продуктов горения и направлении их в дымоход. Он должен обладать идеальной гладкостью, ведь даже при малых шероховатостях тяга будет ослабевать.

Лучше приобрести или изготовить металлический или стальной зонт. Такой дымоход будет не только эффективным, но и надежным. Кроме того, он станет собирать меньше сажи и жира. Дымовой зонт должен иметь большое входное отверстие, тогда как его внутренний объем должен превышать объем мангала в несколько раз.

Вытяжка не должна контактировать с коммуникациями. Вытяжной зонт может быть снабжен вентилятором и фильтром, но такая конструкция стоит дорого. Приобретать ее для дачи, которая эксплуатируется время от времени, нет смысла.

В заключение

Теперь вам известно, как сварить беседку из профильной трубы. На первом этапе лучше всего осуществить проектирование и составить чертеж. Он позволит вам вписать конструкцию максимально гармонично и поможет избежать проблем с тем, что изделие получится слишком большим для вашего сада.

При желании внутри вы можете установить мангал, актуально использовать даже кирпичный. Это повышает безопасность конструкции. Вся система будет выглядеть эстетично и привлекательно. Такая конструкция не предусматривает установку вытяжного зонта. Сооружение обладает определенными преимуществами. Во-первых, оно будет совмещать вытяжку и жаровню. Во-вторых, кирпичный мангал смотрится привлекательно и вписывается в любой дизайн участка. Дым в беседке не будет задерживаться. В-третьих, такая конструкция легко поддается ремонту.

Как построить беседку из профильной трубы своими руками

Начало работ – выбор беседки

Для того чтобы начать какие-то работы по строительству беседки, нужно знать, что вы хотите получить в конечном результате. Поэтому лучше всего составить план действий и нарисовать чертеж. Лучше всего для этого выбрать определенный масштаб, чтобы вы могли себе представлять, какого размера будет ваша постройка.

На чертеже нужно четко отмерить все замеры, чтобы вы могли посчитать, сколько вам необходимо материалов. В данной статье мы будет рассматривать изготовление беседки из профильной трубы – она представляет собой полый прямоугольник из металла.

Такой материал очень прочен и сможет выдержать большие нагрузки, несмотря на его пустоту внутри. Нужно также отметить, что все трубы имеют различную толщину, что нужно знать для правильного расчета количества материалов и нагрузки на них.

Подготовка необходимого материала и оборудования

Из материалов вам понадобятся профильные трубы и несколько листов поликарбоната – этот материал может быть как матовым, так и глянцевым, вы можете выбрать прозрачный или цветной поликарбонат. Также вам понадобится специальная краска для металла или грунтовка с антикоррозийными свойствами.

Беседка из профильной трубы своими руками потребует от вас умений обращаться со сварочным аппаратом. Тут нужно помнить, что таким аппаратом умеют пользоваться не все и если вы никогда не выполняли таких работ, то лучше всего пригласить мастера. А если вы умеете варить, тогда можете смело приступать к работе.

Также вам понадобится перфоратор, дрель со сверлом по металлу и болгарка. Болгарка поможет вам подогнать материалы в соответствии с необходимыми размерами.

Сборка каркаса вашей беседки

Сначала необходимо соорудить каркас. Вы можете приваривать сначала по несколько элементов, а потом их сварить в один целый каркас. Для начинающих мастеров лучше всего выбрать форму беседки попроще – это может быть квадрат, прямоугольник или даже треугольник. Если у вас опыта побольше уже, тогда можно сделать шестиугольник и даже восьмиугольник. Все зависит от вашего уровня мастерства.

Заливка фундамента и сварка каркаса для беседки

Беседка из профильной трубы считается относительно нелегкой постройкой, поэтому требует фундамента. Вы можете выполнить столбчатый фундамент. Далее, вы можете приступить к сборке остальных элементов.

У вас будет несколько опорных вертикальных стоек, которые будут основанием вашего каркаса. Для таких стоек лучше взять профильную трубу с квадратным сечением и толщиной стенки 2,5 миллиметра. Размер ее будет около 80х80 миллиметров. После этого опоры необходимо соединить с фундаментом, главное при этом – следить, чтобы все опоры были строго по вертикали.

Также требуется и обвязка, которую необходимо выполнять с помощью поперечных труб меньшего размера. Обвязка должна быть приварена к каждой стойке, но в то же время необходимо следить, чтобы она не мешала заходить в беседку. Выбирайте такую высоту, чтобы вы могли заходить в беседку не наклоняясь.

Строительство крыши

После того как ваш каркас готов, вы можете приступать к сооружению крыши и стенок в тех местах, где это требуется. Чтобы сделать стенку, необходимо полимерные материалы прикреплять прямо к трубе. Для того чтобы выполнить крышу, вам понадобятся стропила.

Если ваша беседка имеет форму квадрата или прямоугольника, вы можете выполнять стропила в форме треугольника и приваривать их под наклоном в пятнадцать градусов.

Далее, необходимо перекрыть крышу, для этого можете использовать любые подходящие материалы – это может быть и поликарбонат, и лист металла. После всего этого вы можете приступать к оборудованию вашей беседки и ее декору. Из остатков материалов вы можете соорудить лавочки и столик, что дополнит ваше сооружение.

Facebook

Twitter

Вконтакте

Google+

Беседка из профильной трубы своими руками. Особенности конструкции

Приусадебные участки загородных коттеджей уже давно практически не используются для выращивания в летний период разных культур. Сегодня большинство владельцев земельных наделов стремятся превратить их в место релаксации и отдыха, приехав куда после трудового дня можно расслабиться или просто побыть в тишине. Для этих целей на подворье очень часто возводится комфортная беседка из профильной трубы.

Беседка — важное сооружение для современной частной усадьбы и соорудить ее можно собственноручно

Особенности конструкции

Профильная труба выгодно отличается от иных видов металлопроката (трубы круглой, листа, прутка, уголка), а для подобных сооружений подходит лучше всего. Особенно, если землевладелец планирует строить беседку своими руками.

Квадратное или прямоугольное сечение обеспечивает:

прочность конструкции в сочетании с относительно небольшим весом. Ведь внутри труба полая;
равномерное распределение нагрузок не только в самой профтрубе, но также на элементах и деталях, которые с ней сопряжены;
простое, наиболее быстрое возведение своим руками конструкции беседки;
простоту и удобство подгонки участков сопряжения с другими конструктивными элементами и подсоединения к ним как со стороны стенки, так и с торца;
беседки из профильной трубы получаются более оригинальными и красивыми по сравнению с конструкциями данного типа, выполненными из трубы круглой и прочих видов металлопроката.

Помимо этого, профильная труба является универсальным материалом. Из неё можно создавать не только силовые элементы конструкции (стойки, балки кровли), но и все остальные, включая декоративные. Не следует также забывать, что профильная труба отлично подходит для изготовления скамеек и стола.

Трубы с квадратным сечением выдерживают большие нагрузки, чем круглые, поэтому для основы беседки нужно брать именно их

Из материала для сооружения беседки потребуется только профтруба и, например, поликарбонат, или любой другой выпускаемый современной промышленностью кровельный материал. Чтобы создать своими руками максимально лёгкую и эстетически привлекательную конструкцию, специалисты рекомендуют подбирать металлопрокат различного сечения.

Для опор лучше использовать квадратные трубы.

Совет! Прямоугольные тоже подойдут, однако предпочтительней их применять для изготовления малонагруженных и несиловых элементов, таких, например, как обрешётка и ограждение беседки.

При строительстве беседки из профильной трубы своими руками потребуется владеть навыками работы с электроинструментом: электродрелью и болгаркой. Не помешает также умение обращаться с аппаратом для сварки. Тогда вы сможете соединять металлические детали с помощью сварного шва. Крепление, выполненное с применением болтов и гаек, смотрится менее эстетично и менее аккуратно.

Первый этап строительства – составление проекта

Процесс проектирования и возведения крытого сооружения для отдыха с применением профильных труб схож со строительством своими руками беседки из любого другого металла. Прежде чем нарисовать чертёж, необходимо выбрать тип конструкции. Следует отметить, что наибольшее распространение сегодня получили квадратные, прямоугольные и шестигранные формы беседок. Если вы в первый раз приступили к выполнению подобных работ, профессионалы рекомендую остановить свой выбор на одном из классических вариантов – квадратном или прямоугольном. Это облегчит расчет конструкции и её монтаж своими руками.

Начинающему мастеру лучше выбрать простую конструкцию, без вычурных и сложных элементов

Следующий этап – создание чертежа беседки из профильной трубы. На нём должны присутствовать данные о габаритах сооружения, размерах всех его деталей и элементов. Отдельно необходимо указать способы монтажа последних и то, каким методом они соединяются между собой. Кроме того, при выполнении чертежа беседки со свариваемыми уздами необходимо учитывать допуски. Если этого не сделать, габариты готового сооружения могут отличаться от указанных в проектной документации значений.

Более подробно составленный проект и грамотно нарисованный чертёж позволят легче определить количество необходимого материала. При этом сам процесс возведения сооружения для отдыха пройдёт намного проще. В некоторых случаях кроме чертежа делаются дополнительные эскизы: один общий и ещё несколько в различных ракурсах для сложных участков конструкции, требующих детализации. При этом важно учитывать некоторые моменты. Так, например, при заглублении стоек в почву с бетонированием или без него, длина труб должна превышать проектную высоту опор на величину заглубления фундамента.

Одним из существенных плюсов выбора квадратной или прямоугольной формы является то, что обустройство кровли таких конструкций (неважно какой – одно- либо двускатной) не сопряжено с особыми сложностями. Когда же возводится большое шестигранное сооружение, помимо стоек, расположенных по периметру, необходимо предусмотреть дополнительную центральную опору. Стропила кровли будут крепиться именно к ней. Её высота должна превышать значение данного параметра боковых опор из расчёта необходимого угла наклона крыши.

Собираем своими руками каркас беседки

Сначала необходимо на выбранном для размещения строения месте подготовить площадку. Чтобы получить горизонтальную поверхность, открытый грунт расчищается и выравнивается. После этого наносится разметка контуров по размерам беседки из профильной трубы.

Небольшая по размерам беседка не требует заливки фундамента и укрепления ее основы в грунте, такое сооружение можно установить где угодно и при необходимости переносить

Поскольку вес такого сооружения относительно небольшой, достаточно сделать для него столбчатый фундамент – забетонировать только места установки стоек. Диаметр ямок – порядка 40 см, а глубина — от 50 см.

Полезно знать! Для стоек наиболее оптимальным выбором будут изделия профильного трубного проката с такими размерами: сечение 80×80 мм, толщина стенок 2,5 мм.

Опоры устанавливаются вертикально в лунки и заливаются бетоном.

Если своими руками возводится беседка из профильной трубы небольших размеров, то без фундамента можно и обойтись. В этом случае устойчивость опор повышается путём приваривания снизу к стойкам пяток. Впрочем, есть один более надёжный вариант. Заключается он в том, что по периметру беседки полкой вниз укладывается швеллер либо уголок. Будучи сваренными по углам создаваемой конструкции, они будут служить в качестве основания каркаса. К нему, в свою очередь, привариваются стойки.

В любом случае, ту часть каркаса, которая будет располагаться вблизи от поверхности земли, необходимо покрыть антикоррозионной краской или грунтовкой. Тогда устойчивость металла к воздействию влаги повысится.

Установив стойки, по периметру беседки сделайте в соответствии с чертежом нижнюю и верхнюю обвязки. Для этого подойдёт труба такого же либо меньшего сечения. Приваривая пояса, необходимо учитывать антропометрические данные лиц, постоянно проживающих в коттедже. Верхняя обвязка не должна вынуждать их наклонять голову при входе в беседку, а нижняя не мешала переступать порог.

Металлические части беседки должны быть покрашены или обработаны грунтовкой для защиты от коррозии

Чтобы повысить прочность конструкции, также рекомендуется сделать между стойками диагональные распорки. Приваривать их к стойкам следует во всех проёмах, конечно, за исключением входного. Согласно общепринятым правилам, на чертежах беседок из профильной трубы с размерами основных компонентов всё это должно быть отображено.

Кровля и отделка

Обустройство кровли предполагает монтаж стропильной системы. Формируется она из труб с идентичными параметрами профильного трубного проката, использованного для изготовления стоек. Уклон стропил и, соответственно, крыши должен превышать 10-15 градусов. Когда стропила длиннее 1,5 метра (в случае, если беседка, создаваемая из профтрубы, имеет большие размеры), внутри контура системы привариваются распорки. Затем своими руками делается обрешётка в соответствии с подготовленными чертежами. То есть, приваривается через определённое количество сантиметров между стропилами тонкая профтруба.

Далее на обрешётку устанавливаются листы из поликарбоната, просверливаются отверстия (опять же, в соответствии с чертежами) и закручиваются саморезы с термошайбами. Задекорировать по периметру боковые проёмы беседки можно, приварив к стойкам разнообразные геометрические конструкции, изготовленные из тонкой профтрубы или металлических прутьев. Затем, дав волю фантазии, придумывается узор. Согласно ему материал нарезается и скрепляется с помощью сварочного аппарата.

Совет! Закрыть проёмы можно также панелями из различных композитных материалов либо сделать с этой целью деревянную обрешётку. Красивый и оригинальный узор получается из высаженных вокруг сооружения винограда или вьющихся цветов.

При помощи мебели, различных декоративных элементов и цветов можно сделать беседку уютным местом для времяпровождения всей семьи

Чтобы пребывание в беседке было комфортным, внутри нужно сделать пол. Самые простые варианты – это гравий, отсев или отсыпка из песка. Наличие под ногами брусчатки или природного камня придаст отдыху большую комфортность. Но многие владельцы загородных участков отдают предпочтение деревянным полам. Уложить их можно своими руками. Но сэкономить на этом удастся немного. Ведь натуральная древесина весьма недёшева. Кроме того, чтобы такие полы служили продолжительное время, между почвой и досками при обустройстве необходимо оставить воздушный зазор или сделать гидроизоляцию.

Не забываем, также о лавках или стульях и столике. Эту мебель можно тоже изготовить своими руками из тех же материалов. Причём докупать их совсем не обязательно. Ведь в процессе подготовки элементов конструкции строения по чертежам останется много отрезков профильных труб, которые пригодятся для реализации этой цели. Кроме того, можно использовать старую мебель, предварительно надев на неё новые чехлы и украсив подушками.

В заключение, возвращаясь к вопросу о декоре места для отдыха, следует упомянуть один реально работающий способ – подвесить в проёмы беседки горшочки с цветами. Конечно, делать это можно только в тёплую пору года. В качестве основного варианта зачастую используется подсветка из разноцветных фонариков и лампочек.

Беседка из поликарбоната своими руками — Дом и Сад

Беседка на даче – идеальное место для отдыха на свежем воздухе. В зависимости от вкусов и предпочтений хозяев участка, беседку можно построить из любого материала – дерева, металла, с использованием тентового навеса. Но есть еще один материал, легкий и прочный – поликарбонат. Построенная беседка из поликарбоната своими руками, укроет от осадков, ветра и зноя, и при этом будет пропускать большое количество дневного света, создавая комфортную атмосферу внутри. Ниже будет представлена информация, подкрепленная фото и видео-примерами, как сделать беседку из поликарбоната своими руками.

Преимущества материала

Поликарбонат отлично сгибается

Используя поликарбонат для строительства беседки, можно получить ряд преимуществ по сравнению с другими материалами:

Сооружение, построенное из поликарбоната, имеет более легкий вес, чем из дерева или металла. Этот факт означает, что под конструкцию не обязательно заливать фундамент, устанавливать тяжёлые и массивные опоры, а также, при случае, сооружение можно перенести в другое место.
Простота использования материала при строительстве. Построить беседку из поликарбоната своими руками очень просто и достаточно быстро по времени.
Невысокая стоимость поликарбоната не нанесет удар по семейному бюджету. Кроме того, можно специально не приобретать материал, а использовать остатки поликарбоната после возведения теплицы.
При строительстве беседки из этого материала его можно комбинировать с любым другим, при этом дизайн конструкции никогда не пострадает.

Сам материал также имеет множество достоинств:

Продольная и поперечная гибкость, позволяющая создавать конструкцию практически любой формы.
Материал легко поддается обработке: его очень просто отрезать, просверлить и т.д.
Прочный
Негорючий
Деформированные участки легко поддаются замене.
Срок эксплуатации поликарбоната достигает 20 лет.
Возможность использования во влажном климате.
Не поддается перепадам температур.
Обладает хорошей светопроницаемость и устойчивостью к ультрафиолетовым лучам.

Беседка для дачи из поликарбоната имеет приятный внешний вид, особенно, если сооружение построено с использованием элементов ковки. Конструкция из этого полупрозрачного материала будет выглядеть невесомо на фоне садового участка, не выделяясь громоздким видом.

Беседка для дачи из поликарбоната своими руками: выбор конструкции

Простейшая беседка

Прежде, чем приступать к постройке беседки из поликарбоната своими руками, следует определиться с типом конструкции. Самый простой вариант – это беседка, состоящая из навеса, под которым располагаются скамейки и столик. Он легко собирается и устанавливается непосредственно в грунт. Опоры при этом могут быть как деревянными, так и металлическими. Этот вариант не будет защищать от ветра, но позволит отдыхать, находясь как можно ближе к природе на свежем воздухе. Второй тип конструкции беседки – закрытый. Он представляет собой конструкцию с крышей, закрытую со всех сторон поликарбонатом. Это более сложный в строительстве вариант, зато наилучшим образом защищающий от ветра, дождя, солнца. Подобная массивная конструкция обычно требует установки фундамента.

Размеры беседки подбираются индивидуально. Как правило, размер постройки зависит от количества членов семьи и функциональности беседки. Если под навесом планируется разместить мангал, бассейн и обеденную зону, вполне по понятным причинам его размеры будут намного превышать навес с двумя скамейками и столиком.

Как построить беседку из поликарбоната своими руками

Опираясь на фото чертежей и видео-инструкции изготовления беседки из поликарбоната, можно без труда построить ее на своем садовом участке.

Подготовительные работы

В соответствии с необходимыми размерами беседки, ее формы и конструкции, нужно выбрать подходящее место для ее установки и подготовить его: расчистить, выровнять, освободить от всего ненужного. Площадка должна находиться на ровном месте без перепадов грунта, по возможности, там, где солнце меняется в течение дня, т.е. не солнечный и участок, но и не слишком затененный.

Далее следует составить подробные чертежи будущей постройки с учетом ее веса, размеров и сложностей конструкции. Схема беседки должна составляться с учетом используемых материалов для каркаса и крыши. Опоры могут изготавливаться из дерева, металлической трубы или из камня. В последнем случае на фундамент будет создаваться самое большое давление, поэтому следует его делать более прочным.

Рассмотрим, как построить беседку из металлического профиля и поликарбоната, а также закрытую беседку на бетонном основании.

Как сделать беседку из поликарбоната своими руками

Соединение листов

Беседка из профильного каркаса легкая, поэтому ее установка возможна непосредственно на грунт. Главное при этом – выбрать правильное место – ровное, на возвышенности, чтобы конструкцию не подтапливало дождевой водой.

Согласно разработанному заранее проекту, на участке размечаются места для установки опорных столбов, для чего в грунте пробуриваются отверстия. На дно ям выкладывается песчано-щебеночная подушка толщиной 20-30 см, хорошо утрамбовывается. На нижнюю часть металлических труб можно наварить металлические полоски положением крест-накрест, чтобы создать дополнительную устойчивость. После того, как столбы будут установлены в отверстия и выровнены по уровню, они заливаются бетоном. На фото можно посмотреть подробности процесса установки опорных столбов.

Далее производится сборка каркаса. Металлический каркас можно изготовить, соединив профильные трубы сваркой, но при этом нужно иметь минимальные навыки сварки и сам аппарат. Можно использовать другой метод – сборку на болтах. Столбы соединяются верхними перемычками, и на этом этапе формируется кровля. Если планируется изготовить закрытую беседку, по бокам между столбами нужно сделать обрешетку, на которую будут крепится листы поликарбоната.

Пол внутри дачного навеса можно сделать тремя способами: залить бетоном, уложить кирпичной плиткой или сделать деревянный настил. Последний вариант самый оптимальный, поскольку делается возвышенным, препятствуя затеканию дождевой воды в беседку. Для изготовления настила по периметру столбов приваривается уголок, который служит полочкой для досок. На них устанавливаются балки с шагом 500 мм, которые затем обшиваются половой доской.

На последнем этапе работ сделанная из профиля беседка обшивается поликарбонатом, листы которого отрезаются циркуляркой с диском для резки алюминия. После резки листов на необходимые размеры их торцы закрываются специальным торцевым профилем и обрабатываются герметиком. Вместо него можно использовать специальную клейкую алюминиевую ленту. Стыковка листов между собой производится с помощью специального профиля, а сам поликарбонат через просверленные отверстия крепится к каркасу на саморезы с резиновой уплотненной шайбой.

Не следует слишком туго закручивать саморезы, это может деформировать лист.

Если беседка большая или используются опорные столбы из кирпича или камня, под ее основание необходимо установить фундамент. Если беседка планируется многофункциональная, т.е. с мангалом, бассейном, обеденной зоной, ее вес будет значительным. В этом случае рекомендуется устанавливать монолитный фундамент в виде сплошной плиты. Основу монолитного фундамента составляет металлический каркас, погруженный в бетон. Если беседка менее тяжелая, для ее установки можно использовать фундамент ленточного типа: в грунте выкапывается траншея, на дно которой засыпается песчано-щебеночная подушка толщиной не менее 30 см. По краям траншеи устанавливается опалубка, внутрь укладывается армирующий слой, и заливается бетоном. Процесс установки фундамента под беседку показа на фото.

Когда беседка большого размера, ее крыша обычно сложной формы, многоскатная. Для установки листов поликарбоната на крышу опорные столбы сверху соединяются по периметру деревянными балками, образуя верхнюю обвязку. По углам крепятся стропила, соединяясь друг с другом в центре крыши. Стропила фиксируются между собой с помощью уголков и перемычек. Чтобы было понятнее, монтаж кровли и крепление листов поликарбоната можно посмотреть на видео.

Запись Беседка из поликарбоната своими руками впервые появилась СтройПомощник.

Чтобы не пропустить новые статьи, подпишитесь на сайт:

Смотрите также:

Крышка патио своими руками | Plasticsheetsshop.co.uk

Навес патио дает преимущества круглый год, так как навес над террасой не только защищает от дождя, но и создает более приятный микроклимат на террасе. Навес ограничивает приток наружного воздуха, что позволяет дольше находиться на террасе. Более того, барбекю никогда не придется отменять из-за опасной погоды, а в зимние месяцы террасу можно использовать как дополнительное место для хранения вещей.Создать навес для патио довольно просто, и когда вы используете пустотелые панели из поликарбоната, он также чрезвычайно прочен.

Шаг 1: Определите размер крыши

Прежде чем приступить к созданию навеса для террасы из поликарбоната своими руками, необходимо определить формат, здесь решающими являются три вещи:

Высота фасада — важно, если высокая сторона расположена у стены дома
Двери, открывающиеся наружу — если уклон слишком крутой, верх раздвижной двери может касаться крыши или конструкции
Минимальная габаритная высота — нижняя сторона конструкции не может быть меньше 2.20 высотой в нижней части.

Вы можете рассчитать формат на основе этих критериев. Во-первых, определите, где заканчивается покрытие террасы из поликарбоната (нижняя сторона). Затем вы рассчитываете, насколько высокая сторона соответствует внешнему виду, кровля должна иметь наклон примерно 5 градусов для отвода дождевой воды. Это соответствует уклону примерно 10 сантиметров на метр.

В качестве материала рамы используйте стойки не менее 6 * 6, балки 7 * 17 (внешние и поперечные балки) и балки лонжеронов размером 4,5 * 14,5.

Шаг 2: Начало строительства

После того, как размер террасного покрытия определен, можно приступать к строительству. По краю (нижней стороне) крыша поддерживается не менее чем тремя опорами, на которых поперечная балка проходит по всей ширине крыши. Определите место, где будут установлены столбы в земле, и просверлите ямы глубиной не менее 60 сантиметров.

Затем необходимо закрепить внешнюю балку, ее проще всего прикрепить к стене дома с помощью дюбелей.Мы рекомендуем использовать заглушку через каждые 40 сантиметров. Сначала просверлите отверстия в балке, а затем отметьте положение отверстий на стене. Далее просверливаем отверстия в стене.

Шаг 3: Настройка базовой конструкции

Возведение навеса патио начинается с установки стенного бруса у стены. Убедитесь, что балка ровная и ровная по отношению к стене. Затем поместите стойки для нижней стороны в землю. Для увеличения срока службы обработайте обратную сторону свай битумом или консервантом.Убедитесь, что вершины стоек выровнены во время установки и что эта линия ровная. Можно временно закрепить стойки подпорками, а затем залить ямы бетонным раствором. Как только бетонный раствор затвердеет, конструкцию можно наращивать.

Как только стойки будут надежно установлены, передняя поперечина может быть установлена на место. Это балка того же размера, что и настенная балка. Эта балка прикручивается к стойкам сверху толстыми шурупами. Для устойчивости спальное место также необходимо прикрепить к стойкам подкосами.Вы также можете использовать металлические кронштейны, они менее заметны, чем деревянные.

Теперь можно размещать продольные балки. Пусть вас не обманет легкий вес пустотелых пластин из поликарбоната, которые будут лежать на крышке. Из-за веса дождевой воды, снега и ветра конструкция сильно нагружается: по этой причине вы используете одну продольную балку на погонный метр, а также две продольные балки на каждую сторону. Это означает, что для крыши шириной четыре метра необходимо использовать всего шесть продольных балок.

Продольные балки крепятся к стеновой балке и перекладине с помощью металлических скоб (есть в каждом магазине DIY). Используйте прочные винты диаметром не менее 4 миллиметров и как можно более длинными.

Шаг 4: Закрепите панели из поликарбоната

Швеллер из поликарбоната очень прочен и практически не ломается. Фактически, этот лист является самым прочным звеном всего покрытия внутреннего дворика. Несмотря на огромную прочность материала, поликарбонат легко обрабатывать. Мы рекомендуем использовать поликарбонатный пустотелый лист толщиной не менее 16 миллиметров.На самом деле резка не требуется, так как вы можете заказать нарезанные по размеру листы из поликарбоната в нашем интернет-магазине. Однако просверливание отверстий под винты по-прежнему необходимо.

Установите первую панель на боковые балки, соблюдая расстояние 2-3 см между краем поликарбоната и стеной. Теперь просверлите первое отверстие для шурупа на боковом крае панели, шуруп должен выйти в углу балки стены. Теперь закрепите первую панель одним винтом. Теперь вы можете совместить панель из поликарбоната с конструкцией.Если панель установлена правильно, просверлите второе отверстие, снова в углу стенной балки, и прикрутите пластину вторым винтом. Убедитесь, что панель выровнена полностью параллельно лонжеронам. В этом случае панель теперь можно надежно закрепить. Используйте широкую шайбу под каждую головку винта. Не затягивайте винт слишком сильно, как только шайба плотно прилегает к панели, винт будет достаточно туго затянут. Начните с саморезов на балке стены, а затем на лонжеронах.Работайте от стены дома к низкой стороне и закрепляйте швеллеры из поликарбоната шурупом через каждые 50 сантиметров.

Шаг 5: Завершите покрытие внутреннего дворика и сделайте его водонепроницаемым

Чтобы сделать крышу водонепроницаемой, необходимо использовать H-образный профиль между панелями из поликарбоната. По боковым краям можно установить П-образный профиль, чтобы внутрь пустотелых листов не попадала влага и грязь. Они доступны в хозяйственном магазине; подходящий профиль можно найти для каждой толщины листа.Доступны профили с резиновыми кромками, обеспечивающими водонепроницаемое уплотнение. Если вы выбираете профили, у которых нет этой опции, края должны быть герметизированы вдоль профилей. Перед герметизацией поликарбонат необходимо тщательно обезжирить.

Для предотвращения попадания дождя на стену необходимо использовать манжетное уплотнение. Для этого на рынке есть различные продукты: лучше всего использовать алюминиевый L-образный профиль, который вы крепите к стене с помощью шурупов и дюбелей. Затем края должны быть заделаны вдоль стены и желоба из поликарбоната.

Наконец, вы можете установить желоб на нижней стороне, так как навес патио задержит много дождя. Вы прикрепляете желоб к поперечной балке с помощью скоб водостока, и водосточную трубу можно аккуратно прикрепить к одной из стоек. Тогда все, что остается, — это наслаждаться вашим навесом для патио, сделанным своими руками.

Как резать кровельный поликарбонат

Многим кажется, что разрезать кровельные панели из поликарбоната сложно. Специалисты знают, что на самом деле это очень простой процесс, потому что материал очень щадящий.

Панели из поликарбоната можно разрезать с помощью электроинструмента, но при их использовании любая допущенная вами ошибка может быть преувеличена, что приведет к быстрому разрушению листа. Мы бы порекомендовали вам использовать пилу с мелкими зубьями, такую как приведенная ниже, с плотностью 14 пикселей на дюйм и предназначенной для пластика.

В большинстве случаев применения кровли, по крайней мере, одна из кровельных панелей из поликарбоната должна быть обрезана в соответствии с вашими требованиями. Как и в случае с большинством материалов, обязательно используйте правильные средства защиты, например, средства защиты глаз и инструменты.

Пошаговая инструкция по раскрою листов поликарбоната

1. Панель из поликарбоната, которую вы собираетесь разрезать, должна быть надежно закреплена, чтобы она не вибрировала и не двигалась во время резки.

2. Требуемый размер должен быть отмечен на покровной пленке с помощью хорошо видимого маркера. Важно, чтобы вы измерили точно, потому что после того, как материал был разрезан, его нельзя снова соединить. Один старый торговец сказал: «Дважды отмерь, один раз отрежь», и мы считаем, что это самая важная вещь, о которой нужно помнить при проведении любых строительных работ.

3. Отмеченную линию на панели из поликарбоната следует провести с помощью прямой линейки, однако, если вы режете лист по длине, найти правило такой длины будет сложно. Мы обнаружили, что алюминий планок остекления часто является хорошей заменой для получения хорошей прямой линии.

4. Защитную пленку на панели из поликарбоната нельзя снимать при разрезании листа. Важно помнить, что кровельные панели из поликарбоната обычно покрываются УФ-защитой только с одной стороны.Это означает, что существует правильный и неправильный способ установки панели, и это следует учитывать при резке панелей. Покровные пленки обычно сообщают вам, какая сторона защищена от УФ-излучения (внешняя сторона), но по соглашению это та сторона, на которой есть защитная пленка с надписью.

5. После того, как вы обрежете поликарбонатную панель крыши до желаемого размера, вы можете обнаружить, что в лист попала стружка, и это, скорее всего, произойдет с электроинструментом, чем с ручной пилой.Эта стружка часто прилипает к листу из-за статического заряда, и ее трудно удалить. В идеале они должны быть удалены с помощью воздушного компрессора, чтобы выдуть их из поликарбонатной панели. Другие методы включают использование хорошего сильного вакуума или даже промывку их через лист водой (однако это вызывает свои собственные проблемы в том, что вы должны оставьте лист на долгое время для высыхания, чтобы в дальнейшем внутри листа не образовался конденсат). Часто стружка представляет собой небольшую проблему, поскольку обычно она попадает в лист только на несколько сантиметров, а листы должны выступать в желобе на 5 см, а это означает, что в этом случае этого не будет видно.

6. После разрезания листа, перед тем, как закрыть листы ПВХ, необходимо наклеить вентиляционную (дышащую) ленту на желобчатый конец листа и алюминиевую ленту на верхний конец поликарбонатной панели.

Видео, показывающее, как резать кровельную панель из поликарбоната

Посмотрите это очень раннее базовое видео, показывающее, насколько это просто, и мы знаем, что используемая здесь пила была старой и более ровной, чем та, которую мы рекомендуем.

Купить кровельный поликарбонатный лист

Являясь специалистом в области многослойных поликарбонатных листов с тех пор, как они были впервые представлены в Великобритании, C&A Building Plastics имеет самый большой ассортимент и большие складские запасы, которые вы можете купить, просто нажмите на изображение ниже, чтобы выбрать листы, которые вам нужны.

4 способа прикрепить пластик для теплицы к металлическому каркасу — сделайте это правильно с первого раза

Если вы собираетесь строить высокий туннель, дом из обруча или теплицу, вам может быть интересно, как пластик теплицы крепится к металлическому каркасу.

В этом посте вы познакомитесь с различными методами крепления пластика для теплицы к металлическому каркасу, а также сравните наиболее широко используемые методы крепления пластика для теплицы, чтобы вы могли принять более обоснованное решение о том, как установить пластик для теплицы в вашем проекте.

СВЯЗАННЫЙ: Лучший пластик для теплиц — сравнение из первых рук

Ниже мы расскажем о четырех лучших способах крепления покрытий к металлическому каркасу в высоких туннелях, теплицах и домиках.

Обычные пластиковые навесные детали для теплиц для металлического каркаса

Прикрепить пластик теплицы к металлическому каркасу очень просто. , однако, для потребуется несколько дополнительных аппаратных средств , чтобы надежно прикрепить пластик на любой срок.

Давайте рассмотрим их здесь в списке, прежде чем углубляться в каждый тип аппаратных компонентов.

Существует четыре основных способа прикрепления пластика теплицы к металлическому каркасу:

Существует несколько способов установки тепличного пластика на конструкции с металлическим каркасом. Четыре основных способа перечислены ниже, и по каждому из них предоставляется более подробная информация:

Single Poly Lock Channel и Spring Wire (ссылка на оборудование)
Двойной канал Poly Lock и пружинная проволока (ссылка на оборудование)
Зажимы с защелкой (ссылка на оборудование)
Трос и давление (ссылка на оборудование)

В то время как в приведенном выше списке представлены аппаратные средства, необходимые для крепления пластика теплицы к металлическому каркасу, некоторые имеют больше смысла в определенных сценариях, чем другие .

Кроме того, каждый из вышеперечисленных способов крепления тепличного пластика нужно будет устанавливать немного иначе, чем следующий.

Давайте рассмотрим каждый метод прикрепления по одному ниже и рассмотрим:

Лучшее применение
Где на раме должен быть установлен каждый компонент, и
Как он крепится к каркасу теплицы.

1. Канал с пружинной проволокой Poly Lock — одноканальный

Первое и самое популярное оборудование для пластиковых навесных устройств для теплиц на рынке — это Spring Wire Poly Lock Channel.

Ниже приведено изображение этого элемента вместе с соответствующим отрезком провода, который удерживает пластик на месте. Если вам нравится его внешний вид, вы можете найти страницу продукта канала здесь.

Основная информация о канале с пружинным тросом Poly Lock

Если вы хотите закрепить пластик для теплицы на постоянной или полупостоянной основе, , или если вам нужно установить пластик для теплицы на участок металлического каркаса, изгибающийся на , этот аппаратный компонент для вас.

Иногда это оборудование называют «U-образным каналом» или «C-каналом», или «зигзагообразным проводом» или «блокирующим каналом», но независимо от фирменного наименования все каналы работают одинаково, удерживая тепличный пластик на месте.

Состоящий из алюминия или иногда оцинкованной стали, канал может быть прикреплен к пиломатериалам, круглой стальной трубе или квадратной стальной трубе.

После того, как канал закреплен, пластик вставляется в канал с помощью соответствующего куска пружинной проволоки; вы будете шевелить Spring Wire взад и вперед по пластику теплицы в канал , и вы надежно прикрепите пластик к конструкции теплицы.

Это делает практически невозможным вытащить пластик из этого канала после того, как он был закреплен. Ниже представлено видео , в котором показан процесс установки пружинной проволоки в движении, о котором я упоминал выше:

Привинчивание швеллера к металлу

Хотя Spring Wire Poly Lock Channel очень прост в использовании для крепления пластика для теплицы, сам канал сначала должен быть прикреплен к металлическому каркасу вашей конструкции в любых точках, в которых вы хотите закрепить пластик.

Канал Poly Lock крепится к металлическому каркасу с помощью самонарезающих винтов.

Это звучит устрашающе, потому что вам нужно будет вкрутить канал в металл, НО Tek Screws предназначены для просверливания канала И стальной трубы под . Им можно управлять без особых усилий.

Ниже показано, как выглядит Tek Screw, удерживающий Poly Lock Channel на месте:

Независимо от того, есть ли у вас оранжерея в готическом стиле, туннель Quonset или плоская торцевая стена, вы обнаружите, что канал Spring Wire Poly Lock прочно прикрепляется к каркасу с помощью самонарезающих винтов Tek, и принимает форму на все, что находится под ним. , , продвигаясь по всей длине с помощью винтов Tek.

Изготовление непрерывного уплотнения

Преимущество этого аппаратного компонента заключается в том, что он создает непрерывное уплотнение. Эти компоненты оборудования устанавливаются одно за другим. Таким образом, они стыкаются друг с другом без остановки.

На рисунке ниже показано, как две части могут выровняться на концах.

Еще одна причина, по которой этот метод крепления настолько популярен, заключается в том, что вы можете установить пластик с помощью пружинной проволоки и вынуть его, не повредив пластик теплицы.

Это означает, что вы можете отрегулировать верхнюю крышку, если она изначально не была идеально ровной, или если вам нужно удалить кусок пластика с торцевой стенки, чтобы трактор мог входить и выходить из туннеля.

Эта особенность делает Poly Lock Channel одним из самых важных для строительства высокого туннеля или птичника . Без него вам было бы очень сложно покрыть свою структуру.

Канал с пружинным тросом Poly Lock обычно имеет длину 4 фута., 6-футовые, 8-футовые и 12-футовые детали, однако, они чаще всего продаются шестифутовыми частями из-за того, что они могут быть доставлены относительно недорого с такой длиной.

При покупке этого аппаратного компонента внимательно читайте мелкий шрифт, потому что не все поставщики включают необходимый провод вместе с самим каналом Poly Lock. Чтобы взглянуть на нашу страницу продукта для канала с проводом , нажмите здесь.

Одиночный алюминиевый канал настолько популярен среди строителей теплиц, что существует также вариант с двойным каналом, который следует учитывать при определенных аспектах любой поли-установки.Давайте рассмотрим вариант с двойным каналом еще немного ниже.

2. Двойной канал Poly Lock и пружинная проволока
Двойной алюминиевый канал очень похож на одиночный алюминиевый канал, за исключением того, что он обеспечивает в два раза больше каналов, и, таким образом, вдвое превышает потенциал защиты .
Вы можете увидеть пример двухканального Poly Lock на картинке ниже. Видно, что двойной канал более прочен по ширине и жесткости. Если вы думаете, что двойной канал подойдет для вашего проекта, вы можете взглянуть на тип, который мы предлагаем.
Чтобы узнать больше о том, где следует использовать этот канал, как его установить и многое другое, продолжайте читать.
Основная информация о канале Double Poly Lock
Этот способ крепления пластика для теплицы представляет собой, по сути, две части Single Channel Poly Lock, но вместо этого они расположены рядом (как показано выше).
Система Double Channel Poly Lock не так широко используется для крепления пластика для теплиц, поскольку ее форма двойной ширины не требуется для большинства применений.Тем не менее, у реальная выгода от этого канала заключается в двух аспектах:
Двухканальный полиэфирный замок жесткий и может использоваться как отдельная Hip Rail
.
Два отдельных канала позволяют снимать и заменять кусочки пластика отдельно
Что касается его жесткости, он становится гораздо более конструктивной особенностью, чем одноканальный замок Poly Lock.
Из-за своей жесткости двойной канал часто используется как способ устранения и замены пиломатериалов, которые иногда используются на Hip Rail конструкции.
Так как набедренные рейки из пиломатериалов имеют тенденцию портиться во влажных влажных условиях теплицы, имеет смысл использовать двойной канал отдельно.
Два примера установки двойного канала на металлический каркас можно увидеть в двух видеороликах ниже. Один метод — это метод крепления с помощью винтов TEK, а другой — с помощью болта и гайки:
Двухканальное винтовое крепление TEK Видео:
Двухканальное крепление с болтом и гайкой Видео:
Другая причина, по которой двухканальный поли-замок и пружинная проволока так ценны в качестве строительного компонента, заключается в том, что вам легче заменить крышку .
Например, если вы случайно протолкнули лопату по рулонной стороне и вы использовали двухканальный поли-замок на набедренной рейке, вы можете просто отсоединить нижнюю часть провода от набедренной рейки, разрезать пластик под верхней частью. проволоки, и вы можете заменить свернутую боковую пластиковую часть, даже не касаясь пластиковой насадки для верхней крышки.
По вышеуказанной причине потенциальная экономия времени от установки системы двойного канала Poly Lock для вашего высокого туннеля огромна.
Двойной канал Poly Lock поставляется с секциями 6 футов, 8 футов и 12 футов, хотя, если вы хотите приобрести этот материал наименее затратным способом, вы, вероятно, захотите приобрести детали, которые могут быть доставлены наземным транспортом, и их можно найти здесь: Двойной канал длиной 6 футов.
Хотя каналы Poly Lock являются наиболее популярными на рынке крепежными деталями из пластика для теплиц, существует несколько других методов, используемых для крепления пластика к металлическому каркасу.мы исследуем некоторые из них ниже.
3. Пластиковая насадка с защелкой
Защелкивающиеся зажимы отлично подходят для одних приложений, но не для других.
Тем не менее, они неоценимы для создания сворачиваемых бортов на домах с обручами , высоких туннелях и теплицах, и они представляют собой очень недорогое крепежное оборудование из пластика для теплиц.
На рисунке ниже хорошо показано, как выглядит защелкивающийся зажим до и после того, как он был надвинут на пластик и металлическую трубку.Если это то, что вы ищете, здесь вы можете найти защелкивающиеся зажимы, которые подходят для труб трех разных диаметров: защелкивающиеся зажимы.
Ниже на картинке мы подробнее рассмотрим, как работает этот тип прикрепляемого оборудования, каковы его лучшие приложения и многое другое.
Основная информация о зажимах с защелкой
Защелкивающиеся зажимы являются одними из самых простых в использовании пластиковых крепежных элементов для теплиц, однако они применимы только для конструкций с заданным наружным диаметром их металлических труб.
Хомуты с защелкой поставляются только стандартных размеров, которые подходят для трубок с внешним диаметром 1,315, 1,66 и 1,90.
Если вы работаете с конструкцией, состоящей из трубок другого типа, которые не соответствуют диаметрам, указанным здесь, вы также можете перейти к другим элементам оборудования, перечисленным в этом сообщении.
Эти аппаратные компоненты также доступны только для крепления тепличного пластика к круглым трубам, поскольку они были специально разработаны для того, чтобы надевать верхнее покрытие на круглую трубу.
Где лучше всего использовать защелкивающиеся зажимы
Защелкивающиеся зажимы отлично подходят для временного крепления пластика для теплицы или в тех случаях, когда к пластику теплицы будет приложено небольшое ветровое давление и напряжение.
Например, межкомнатные перегородки из тепличного пластика легко удерживаются на месте с помощью зажимов Snap Clamp. Ниже приведено изображение фермера, который установил перегородку с помощью зажимов Snap Clamp:
Они также являются одними из лучших элементов оборудования для крепления тепличного пластика к металлической поперечной балке с целью создания сворачиваемых сторон.
Чтобы подробнее узнать, как работают защелкивающиеся зажимы при прикреплении пластика к металлической поперечной балке со стороны теплицы, посмотрите видео ниже:

Если вы собираетесь установить тепличный пластик для верхней крышки конструкции, настоятельно рекомендуется рассмотреть один из других элементов оборудования, описанных ранее в этом сообщении в блоге.
Это в первую очередь связано с тем, что защелкивающиеся зажимы не обеспечивают надежное крепление пластика по всей длине трубки.
Вместо этого защелкивающийся зажим удерживает пластик в точке защелкивающегося зажима, длина которого составляет всего около 4 дюймов.
Да, вы можете последовательно соединить тонны этих элементов один за другим, чтобы прикрепить пластик для теплицы по всей длине, и да, вы можете вбить самонарезающий металлический винт через каждый из них и в свой металлический каркас, однако, если вы собирались пройти через эту проблему, имеет смысл вместо этого установить Spring Wire Poly Lock Channel.
С учетом вышесказанного, защелкивающиеся зажимы — это фантастический способ удерживать пластиковые панели на месте (временно), пока вы фиксируете детали более надежным образом. Ниже приведен пример того, как защелкивающиеся зажимы могут действовать как дополнительный набор рук для этого процесса:

Защелкивающиеся зажимы — очень доступный вариант для крепления пластика теплицы, но они не являются постоянными, если только не используются на сворачиваемых сторонах.
Давайте посмотрим на доступный вариант крепления, который также должен быть основным вариантом крепления верхней крышки.
4. Пластиковый трос и давление
Зажим и проводка — не единственный способ прижать пластик к металлическому каркасу; есть также давление.
Оборудование может быть прикреплено к нижней части каждого обруча, а затем веревка может быть сплетена вперед и назад с одной стороны конструкции поверх конструкции к оборудованию, которое было прикреплено к другой стороне конструкции.
Ниже приведено изображение, на котором показан этот тип прикрепления.
Ниже на картинке мы рассмотрим больше плюсов и минусов этого метода крепления.
Где и когда использовать
Использование веревки для удержания пластика теплицы на конструкции теплицы — недорогой метод удержания пластика на туннеле.
Следует отметить, что это также более рискованный способ удержания пластика на вашей конструкции. , если вы собираетесь удерживать пластик на месте постоянно.
С учетом вышесказанного, использование веревки (и давления вниз) — хороший метод удержания верхней крышки на вашей конструкции, если вы ищете чрезвычайно дешевый способ вентиляции без сворачивания сторон.
Поскольку этот метод крепления тепличного пластика не включает в себя какой-либо канал по его длине, не будет никакого оборудования, с которого можно было бы опустить рулонную сторону.
По этой причине для вентиляции конструкций, использующих этот метод крепления пластика для теплиц, достаточно просто подтолкнуть пластик вверх по стенке туннеля, чтобы воздух мог входить и выходить из конструкции.
Поскольку эта форма пластикового крепления теплицы является более элементарной и предназначена для менее постоянных конструкций, она не должна быть основной формой пластикового крепления теплицы для больших постоянных конструкций.
Тем не менее, — это отличный способ удерживать пластик в небольших конструкциях, которые часто называют туннелями Caterpillar .
Если вы ищете недорогую простую конструкцию, я определенно рекомендую вам прочитать другие сообщения в нашем блоге, связанные с туннелями Caterpillar, чтобы вы могли рассмотреть все свои варианты:
СВЯЗАННЫЙ: Тоннели Caterpillar и кольцевые дома — сравнение недорогих строительных конструкций
СВЯЗАННЫЙ: Почему туннели Caterpillar стали популярными строительными сооружениями
Если вы ищете какой-нибудь канат для своей канатной системы и системы давления, то для этого подойдет канат диаметром 3/16 дюйма и канат диаметром 1/4 дюйма.
Теперь, когда мы рассмотрели четыре наиболее распространенных способа крепления тепличного пластика к металлическому каркасу ниже, я собрал несколько рекомендаций, основанных на моем опыте.
Рекомендации
Лучшая фурнитура для крепления тепличного пластика — это Poly Lock Channel и Spring Wire.
Он доступен по цене, прослужит вечно и очень прост в использовании. Вот ссылка на управляемые 6-футовые устройства, в которые входит провод: Single Channel
Лучшая фурнитура для крепления тепличного пластика в качестве набедренной рейки — это Double Channel Poly Lock и Spring Wire.Он может заменить пиломатериалы, он легкий, с ним легко работать, он служит вечно и прост в использовании. Вот ссылка на лучший двойной канал, который мы нашли: Двойной канал Poly Lock с проволокой
Лучшим оборудованием для временного крепления деталей или для внутренних перегородок теплицы являются защелкивающиеся зажимы. Вот ссылка на защелкивающиеся зажимы, которые подходят для труб трех разных диаметров: защелкивающиеся зажимы.
