Беседка из профильной трубы своими руками: чертежи конструкций
Беседка на загородном участке давно перестала быть диковинкой, эту нехитрую постройку стараются сделать практически все хозяева фазенды. Она не только служит декоративным элементом, но и является местом, где в благоприятную погоду проводят много свободного времени все члены семьи, в ней обедают и готовят еду. Стоит рассмотреть подробнее такое простое и практичное изобретение, как беседка из профильной трубы своими руками и чертежи ее конструкций.
Особенности
Беседка на загородном участке в большинстве случаев представляет собой навес с крышей и полуоткрытыми стенами, оборудованный скамейками. Дополнением к этим обязательным деталям являются внутренний столик, печь или мангал, цветники и вьющиеся растения, остекление и другие приятные детали – все зависит от фантазии и возможностей хозяев дачи.
Каркас из профильной трубы для такой уличной постройки может обладать следующими преимуществами:
- он прочный и стойкий к деформации, механическим повреждениям;
- металл, используемый для профиля, долговечен;
- строительство такой беседки может обойтись дешевле, чем из натурального дерева и тем более из природного камня;
- металлопрофиль благодаря простоте обработки позволяет создавать любые сложные конструкции;
- в дальнейшем металлический каркас можно обшить деревом, пластиком, поликарбонатом, другими материалами.
Металлический профиль подвержен коррозии, но этот недостаток легко исправить, покрасив его поверхность любой краской на выбор или обработав защитной шпатлевкой.
Для изготовления подобных беседок обычно берутся полые трубы, имеющее в профиль прямоугольное или квадратное сечение, изготовленные из обычной или оцинкованной стали. Размеры и толщина стенок могут быть различными, главное, рассчитать, чтобы вся конструкция выдержала вес крыши и других навесных элементов. Несущие профили обычно обладают более крупным сечением, а перемычки – более тонкие.
Прямоугольный профиль легко резать, сверлить в нем отверстия, сопрягать, делать необходимые детали. Стоит учитывать, что при создании надежных беседок из профильной трубы могут понадобиться сварочные работы.Проекты
Доступность материала и простота обработки позволяют создать множество интересных проектов беседок из профильной трубы. Они значительно отличаются по внешнему оформлению, но чертежи несущих каркасов примерно одинаковые.Один из самых простых примеров – проект беседки в форме квадрата в профиль высотой 2,7 м. Благодаря небольшим размерам такую конструкцию можно поставить даже на крохотном дачном участке, тем не менее – это полноценная зона отдыха, которую можно снабдить непромокаемой крышей, оборудовать стенами, защищающими от ветра и дождя.
В качестве несущих профилей берутся полые балки с сечением 80х80 мм и толщиной стенок 2,5 мм. Для перегородок, кровли, ограждений и скамеек можно взять более тонкие металлические рейки, например, 20х50 мм.
Есть два варианта установки такой конструкции. Если она ставится на открытый грунт, то под ее стойки необходимо заложить ленточный фундамент. Под 4 несущие опоры вырываются ямки чуть шире, чем сами профили, и заливаются бетонным раствором. Другой вариант, если беседка будет стоять на твердой основе, например, на тротуарной плитке или бетонной плите. Тогда фундамента не требуется, сама конструкция будет достаточно устойчива, чтобы не обрушиться под сильным ветром.
Вертикальные несущие стойки соединяются горизонтальными перемычками в 3 – 4 ряда на трех сторонах беседки, в четвертой из тонких реек делается дверной проем.
Одна сторона квадрата получается шириной чуть более двух метров. Верх основания тоже скрепляется перемычками, крыша делается четырехскатной и симметричной. Для соединения всех элементов используется сварка, после сборки всей конструкции ее можно обшить любым понравившимся материалом: деревом, фанерой, ДСП или пластиком, крышу покрыть металлочерепицей, шифером или ондулином.
Интересен проект переносной беседки из профильной трубы с размерами 1920х1660 мм и высотой 2300 мм.
Собрать ее можно без труда за 1 день, а размещать где угодно, при необходимости переносить в любое удобное место. Для уменьшения веса берутся профильные трубы 20х40 мм с толщиной стенок 2,5 мм из оцинкованной стали.
Полукруглая кровля опирается на два дуговых профиля, сверху ее можно покрыть прозрачным поликарбонатом, а если хочется тени, то можно использовать металлический профильный лист.
Для скамеек в такой беседке с полукруглой крышей можно взять полированные доски, окрашенные или покрытые лаком, для облегчения всей конструкции лучше использовать пластиковые сиденья. Для того чтобы можно было опираться, стоит добавить сбоку удобные спинки. Посередине беседки располагается столик, за которым может свободно поместиться несколько человек. Вся конструкция создана таким образом, что ее можно без труда переносить вручную: вдвоем или втроем.
В последнее время в нашей стране приобрели огромную популярность шестигранные или восьмигранные крытые беседки, созданные в финском стиле. В центральной части они могут иметь кирпичную печь для внутреннего обогрева и приготовления еды, дымовая труба выводится через центр скатной крыши.
Чертеж каркаса шестигранной беседки в финском стиле очень прост, он включает всего лишь несколько металлических элементов.
Для несущих опор следует подобрать профили 100х100 мм, которые утапливаются в грунт и заливаются бетоном под столбчатый фундамент. Высота от низа до основания крыши может быть от 1200 до 1500 мм, перекрытия кровли состоят из профилей 50х50 мм. Боковые стены для дополнительной жесткости скрепляются горизонтальными перемычками из более тонких труб, потом наращиваются каркасы ограды, внутренних скамеек, дверного проема.
Все работы по резке профилей и сварке каркаса шестигранной беседки осуществляются за один день. Затем можно придумать, какой кровельный и отделочный материал использовать, и приступать к ее обустройству. Такие добротные постройки хорошо устанавливать на твердое основание, залить под них бетонный пол или уложить бордюрной плиткой. Достоинством является то, что в дальнейшем такую беседку можно сколько угодно модернизировать: возвести внутри каменную печь с духовкой, сделать остекление, обложить низ кирпичом и так далее.
Оригинальным является проект большой прямоугольной беседки с двускатной крышей.
Вариант является открытым, но при желании такой чертеж можно изменить, и по максимуму закрыть стены любым доступным материалом.
Для вертикальных стоек используются одинаковые полые профили 50х50 мм, нижняя часть и кровля скрепляются горизонтальными и наклонными перемычками. Наклонные скаты позволяют стекать дождевой воде, дают хорошую тень. В качестве кровельного покрытия можно использовать различные материалы: шифер, ондулин, профильный оцинкованный лист.
После монтажа пола и опорных конструкций можно соединить остальные необходимые элементы, оборудовать кровлю, сделать красивые заборчики и скамейки, другие детали декора.Дизайн
Сам по себе каркас из профильной трубы обладает многими достоинствами, он прочный, негорючий, долговечный, но не имеет приятного внешнего вида. Поэтому после создания основания нужно приступить к декору. Вариантов дизайна беседок на даче огромное количество, главное – проявить свою фантазию, и воплотить замыслы в жизнь.
Прежде всего, профиль можно покрасить.
Поверхность металла не имеет природного приятного оттенка, кроме того, подвержена коррозии, что со временем придаст еще более неблагоприятный вид.
Для покраски используют водостойкие, водоэмульсионные марки – масляные, акриловые, полиуретановые, эпоксидные, аэрозольные. Главное требование, чтобы они были стойкими к солнечному свету, воде, перепадам температур. Что касается цвета, то здесь надо выбирать такие оттенки, чтобы они гармонично сочетались с остальными деталями декора беседки.
Металлический каркас удачно сочетается с кованными или сварными решетками, которые при изготовлении мастерами могут быть настоящими произведениями искусства. Ими можно оборудовать ограды по периметру, пространство под крышей, дверной проем. Из металла можно сделать другие элементы декора и быта: скамейки, столики, урны и клумбы, мангал.
Единственный минус – металлические детали значительно увеличивают вес беседки.
Полированное, покрытое лаком дерево всегда будет хорошо сочетаться с темной фактурой металла. Из него в дополнение к беседкам из профильных труб можно изготавливать внутренние скамейки со спинками, столешницы, цветники, столики. Для крепления к металлу цельных деревянных досок можно использовать резьбовые болты с гайками или анкеры. Для декора хорошо использовать деревянные наличники, ограды, резные коньки под крышей.
Наиболее популярными породами древесины для обустройства металлических беседок являются сосна, бук, дуб, береза. Дерево должно быть хорошо высушено, отполировано, покрыто прозрачным лаком. Прочные и легкие деревянные конструкции уменьшают общий вес беседки, она меньше проседает на грунте, а если она переносная, то ее легче переместить на другое место.
Очень популярным материалом при обустройстве металлических беседок в последнее время является поликарбонат.
Это многослойный профилированный лист из полимерных материалов, легкий и простой в обработке. Крепится к профилям на болты или шурупы, так же легко снимается. Поликарбонат прозрачный или полупрозрачный материал, обычно бесцветный, но есть и различные цветные варианты. Если хочется сделать внутри беседки больше естественного света, то кровля из этого материала – самый подходящий вариант.
Односкатную или двускатную крышу на беседке из профильной трубы можно обустроить листами из цветного профнастила. Это прекрасный легкий материал, который не боится влаги и деформации. Есть возможность выбрать любой цвет, с такой крышей беседка всегда будет смотреться гармонично. Цветная металлочерепица для кровли тоже очень популярна, ею можно закрыть и шестигранную беседку. Металлические листы просто крепятся к каркасу крыши, из них же легко вырезать кусок нужных размеров и формы, а прослужат они не один сезон.
Очень эффектно будет смотреться дизайн беседки, если снабдить каркас вьющимися растениями. Сделать из металлических прутьев решетку или направляющий шест очень просто, у основания поместить цветники из любого доступного материала: камня, кирпича, дерева. Через несколько сезонов можно добиться потрясающей живой изгороди из густых зарослей, которые будут давать тень внутри постройки.
Строительство
Сделать своими руками садовую беседку из профильной трубы очень просто благодаря дешевизне материала и доступности инструментов.
Для начала стоит пошагово распределить все этапы этой работы. На своем приусадебном участке выбираем место для будущей постройки, оно должно быть максимально ровным с устойчивым сухим грунтом. Нелишним будет выбор расположения относительно солнца, проходных путей, источников шума. Место для беседки должно быть комфортным.
Затем разрабатывается чертеж конструкции с размерами, желательно в двух-трех проекциях, из него же будет видно, сколько материала и крепежных деталей необходимо заготовить. Если беседка стационарная, то сразу подготавливается ровная площадка и место для заливки фундамента. Для опорных стоек из профтрубы достаточно залить столбчатый с максимальной глубиной 0,5 м.
Лунки для заливки выкапываются вручную или садовым буром, в качестве раствора можно применять смесь песка и портландцемента, для усиления использовать щебень, гравий, мелкие камни.
В фундамент закрепляются основные опорные стойки из металлопрофиля.
После этого надо изготовить и собрать каркас из металлических элементов.
Для работы понадобятся следующие инструменты:
- дрель со сверлами по металлу;
- болгарка;
- рулетка и маркер;
- саморезы и болты по металлу;
- сварочный аппарат.
Все профили отмеряются и обрезаются в соответствии с размерами на чертежах, затем необходимо сварить каркас боковых стен, опор кровли и других металлических элементов. После сборки железного основания приступают к отделке, обустройству и декору.
Обшить стену и крышу можно любыми из доступных материалов: профлистом, поликарбонатом, фанерой, древесиной.
Здесь могут потребоваться другие инструменты:
- ножовка по дереву;
- малярный нож;
- шуруповерт;
- гвозди;
- саморезы.
Все зависит от задуманного проекта обустройства беседки.
Построить уютную и красивую беседку из профильных труб и затем украсить ее любым декором очень просто, главное, иметь желание, терпение и немного опыта в строительных работах.
Красивые примеры
Элегантная и очень простая в сборке шестигранная конструкция с деревянными скамейками, столиком и полом из досок. Ее можно обустраивать дополнительными элементами.
Беседка из профильной трубы с крышей и стенами из прозрачного поликарбоната.
Красивая конструкция с крышей из металлочерепицы и декором из дерева. Она подойдет для любого загородного участка.
Беседка из профилированных труб с декоративными элементами из кованого железа.
Элегантная конструкция из окрашенного профиля со столиком и скамейками, обшитая цветным поликарбонатом.
О том, как построить беседку из профильной трубы самостоятельно, смотрите в следующем видеоролике.
Беседка из профильной трубы своими руками: чертежи конструкций
Беседка на загородном участке давно перестала быть диковинкой, эту нехитрую постройку стараются сделать практически все хозяева фазенды.
Она не только служит декоративным элементом, но и является местом, где в благоприятную погоду проводят много свободного времени все члены семьи, в ней обедают и готовят еду. Стоит рассмотреть подробнее такое простое и практичное изобретение, как беседка из профильной трубы своими руками и чертежи ее конструкций.
Особенности
Беседка на загородном участке в большинстве случаев представляет собой навес с крышей и полуоткрытыми стенами, оборудованный скамейками. Дополнением к этим обязательным деталям являются внутренний столик, печь или мангал, цветники и вьющиеся растения, остекление и другие приятные детали – все зависит от фантазии и возможностей хозяев дачи.
Каркас из профильной трубы для такой уличной постройки может обладать следующими преимуществами:
- он прочный и стойкий к деформации, механическим повреждениям;
- металл, используемый для профиля, долговечен;
- строительство такой беседки может обойтись дешевле, чем из натурального дерева и тем более из природного камня;
- металлопрофиль благодаря простоте обработки позволяет создавать любые сложные конструкции;
- в дальнейшем металлический каркас можно обшить деревом, пластиком, поликарбонатом, другими материалами.
Металлический профиль подвержен коррозии, но этот недостаток легко исправить, покрасив его поверхность любой краской на выбор или обработав защитной шпатлевкой.
Для изготовления подобных беседок обычно берутся полые трубы, имеющее в профиль прямоугольное или квадратное сечение, изготовленные из обычной или оцинкованной стали. Размеры и толщина стенок могут быть различными, главное, рассчитать, чтобы вся конструкция выдержала вес крыши и других навесных элементов. Несущие профили обычно обладают более крупным сечением, а перемычки – более тонкие.
Преимущества металлопрофилей еще и в том, что они полые, то есть при достаточной прочности имеют малый вес.
В собранном виде элементы обеспечивают равномерное распределение нагрузок на все участки конструкции и на сопряженные с ней элементы. Прямоугольный профиль легко резать, сверлить в нем отверстия, сопрягать, делать необходимые детали. Стоит учитывать, что при создании надежных беседок из профильной трубы могут понадобиться сварочные работы.
Проекты
Доступность материала и простота обработки позволяют создать множество интересных проектов беседок из профильной трубы. Они значительно отличаются по внешнему оформлению, но чертежи несущих каркасов примерно одинаковые.
Один из самых простых примеров – проект беседки в форме квадрата в профиль высотой 2,7 м.
Благодаря небольшим размерам такую конструкцию можно поставить даже на крохотном дачном участке, тем не менее – это полноценная зона отдыха, которую можно снабдить непромокаемой крышей, оборудовать стенами, защищающими от ветра и дождя.
В качестве несущих профилей берутся полые балки с сечением 80х80 мм и толщиной стенок 2,5 мм. Для перегородок, кровли, ограждений и скамеек можно взять более тонкие металлические рейки, например, 20х50 мм.
Есть два варианта установки такой конструкции. Если она ставится на открытый грунт, то под ее стойки необходимо заложить ленточный фундамент. Под 4 несущие опоры вырываются ямки чуть шире, чем сами профили, и заливаются бетонным раствором. Другой вариант, если беседка будет стоять на твердой основе, например, на тротуарной плитке или бетонной плите. Тогда фундамента не требуется, сама конструкция будет достаточно устойчива, чтобы не обрушиться под сильным ветром.
Вертикальные несущие стойки соединяются горизонтальными перемычками в 3 – 4 ряда на трех сторонах беседки, в четвертой из тонких реек делается дверной проем. Одна сторона квадрата получается шириной чуть более двух метров. Верх основания тоже скрепляется перемычками, крыша делается четырехскатной и симметричной. Для соединения всех элементов используется сварка, после сборки всей конструкции ее можно обшить любым понравившимся материалом: деревом, фанерой, ДСП или пластиком, крышу покрыть металлочерепицей, шифером или ондулином.
Интересен проект переносной беседки из профильной трубы с размерами 1920х1660 мм и высотой 2300 мм.
Собрать ее можно без труда за 1 день, а размещать где угодно, при необходимости переносить в любое удобное место.
Для уменьшения веса берутся профильные трубы 20х40 мм с толщиной стенок 2,5 мм из оцинкованной стали. Полукруглая кровля опирается на два дуговых профиля, сверху ее можно покрыть прозрачным поликарбонатом, а если хочется тени, то можно использовать металлический профильный лист.
Для скамеек в такой беседке с полукруглой крышей можно взять полированные доски, окрашенные или покрытые лаком, для облегчения всей конструкции лучше использовать пластиковые сиденья. Для того чтобы можно было опираться, стоит добавить сбоку удобные спинки. Посередине беседки располагается столик, за которым может свободно поместиться несколько человек. Вся конструкция создана таким образом, что ее можно без труда переносить вручную: вдвоем или втроем.
В последнее время в нашей стране приобрели огромную популярность шестигранные или восьмигранные крытые беседки, созданные в финском стиле.
В центральной части они могут иметь кирпичную печь для внутреннего обогрева и приготовления еды, дымовая труба выводится через центр скатной крыши. Стены таких построек сплошные, добротные, могут быть дополнительно утеплены, внутрь есть возможность провести электрическое освещение. Подобие финской беседки можно создать и на своем загородном участке, используя металлический каркас.
Чертеж каркаса шестигранной беседки в финском стиле очень прост, он включает всего лишь несколько металлических элементов.
Для несущих опор следует подобрать профили 100х100 мм, которые утапливаются в грунт и заливаются бетоном под столбчатый фундамент. Высота от низа до основания крыши может быть от 1200 до 1500 мм, перекрытия кровли состоят из профилей 50х50 мм.
Боковые стены для дополнительной жесткости скрепляются горизонтальными перемычками из более тонких труб, потом наращиваются каркасы ограды, внутренних скамеек, дверного проема.
Все работы по резке профилей и сварке каркаса шестигранной беседки осуществляются за один день. Затем можно придумать, какой кровельный и отделочный материал использовать, и приступать к ее обустройству. Такие добротные постройки хорошо устанавливать на твердое основание, залить под них бетонный пол или уложить бордюрной плиткой. Достоинством является то, что в дальнейшем такую беседку можно сколько угодно модернизировать: возвести внутри каменную печь с духовкой, сделать остекление, обложить низ кирпичом и так далее.
Оригинальным является проект большой прямоугольной беседки с двускатной крышей.
Вариант является открытым, но при желании такой чертеж можно изменить, и по максимуму закрыть стены любым доступным материалом.
Для вертикальных стоек используются одинаковые полые профили 50х50 мм, нижняя часть и кровля скрепляются горизонтальными и наклонными перемычками. Наклонные скаты позволяют стекать дождевой воде, дают хорошую тень. В качестве кровельного покрытия можно использовать различные материалы: шифер, ондулин, профильный оцинкованный лист.
Внутреннее пространство такой беседки позволяет свободно разместить там печь с жаровней, мангал, уголок для приготовления еды, обеденный стол со скамейками. Крышу можно оборудовать таким образом, чтобы через нее выходила печная труба или вытяжка. Саму конструкцию лучше всего устанавливать на бетонное основание, стоит заранее разметить и подготовить место заливки, столбчатый фундамент для несущих металлических опор беседки.
После монтажа пола и опорных конструкций можно соединить остальные необходимые элементы, оборудовать кровлю, сделать красивые заборчики и скамейки, другие детали декора.
Дизайн
Сам по себе каркас из профильной трубы обладает многими достоинствами, он прочный, негорючий, долговечный, но не имеет приятного внешнего вида. Поэтому после создания основания нужно приступить к декору. Вариантов дизайна беседок на даче огромное количество, главное – проявить свою фантазию, и воплотить замыслы в жизнь.
Прежде всего, профиль можно покрасить.
Поверхность металла не имеет природного приятного оттенка, кроме того, подвержена коррозии, что со временем придаст еще более неблагоприятный вид.
Для покраски используют водостойкие, водоэмульсионные марки – масляные, акриловые, полиуретановые, эпоксидные, аэрозольные. Главное требование, чтобы они были стойкими к солнечному свету, воде, перепадам температур. Что касается цвета, то здесь надо выбирать такие оттенки, чтобы они гармонично сочетались с остальными деталями декора беседки.
Металлический каркас удачно сочетается с кованными или сварными решетками, которые при изготовлении мастерами могут быть настоящими произведениями искусства. Ими можно оборудовать ограды по периметру, пространство под крышей, дверной проем. Из металла можно сделать другие элементы декора и быта: скамейки, столики, урны и клумбы, мангал.
Единственный минус – металлические детали значительно увеличивают вес беседки.
Полированное, покрытое лаком дерево всегда будет хорошо сочетаться с темной фактурой металла. Из него в дополнение к беседкам из профильных труб можно изготавливать внутренние скамейки со спинками, столешницы, цветники, столики. Для крепления к металлу цельных деревянных досок можно использовать резьбовые болты с гайками или анкеры. Для декора хорошо использовать деревянные наличники, ограды, резные коньки под крышей.
Наиболее популярными породами древесины для обустройства металлических беседок являются сосна, бук, дуб, береза. Дерево должно быть хорошо высушено, отполировано, покрыто прозрачным лаком. Прочные и легкие деревянные конструкции уменьшают общий вес беседки, она меньше проседает на грунте, а если она переносная, то ее легче переместить на другое место.
Очень популярным материалом при обустройстве металлических беседок в последнее время является поликарбонат.
Это многослойный профилированный лист из полимерных материалов, легкий и простой в обработке. Крепится к профилям на болты или шурупы, так же легко снимается. Поликарбонат прозрачный или полупрозрачный материал, обычно бесцветный, но есть и различные цветные варианты. Если хочется сделать внутри беседки больше естественного света, то кровля из этого материала – самый подходящий вариант.
Односкатную или двускатную крышу на беседке из профильной трубы можно обустроить листами из цветного профнастила. Это прекрасный легкий материал, который не боится влаги и деформации. Есть возможность выбрать любой цвет, с такой крышей беседка всегда будет смотреться гармонично. Цветная металлочерепица для кровли тоже очень популярна, ею можно закрыть и шестигранную беседку. Металлические листы просто крепятся к каркасу крыши, из них же легко вырезать кусок нужных размеров и формы, а прослужат они не один сезон.
Очень эффектно будет смотреться дизайн беседки, если снабдить каркас вьющимися растениями. Сделать из металлических прутьев решетку или направляющий шест очень просто, у основания поместить цветники из любого доступного материала: камня, кирпича, дерева. Через несколько сезонов можно добиться потрясающей живой изгороди из густых зарослей, которые будут давать тень внутри постройки.
Строительство
Сделать своими руками садовую беседку из профильной трубы очень просто благодаря дешевизне материала и доступности инструментов.
Для начала стоит пошагово распределить все этапы этой работы. На своем приусадебном участке выбираем место для будущей постройки, оно должно быть максимально ровным с устойчивым сухим грунтом. Нелишним будет выбор расположения относительно солнца, проходных путей, источников шума. Место для беседки должно быть комфортным.
Затем разрабатывается чертеж конструкции с размерами, желательно в двух-трех проекциях, из него же будет видно, сколько материала и крепежных деталей необходимо заготовить. Если беседка стационарная, то сразу подготавливается ровная площадка и место для заливки фундамента. Для опорных стоек из профтрубы достаточно залить столбчатый с максимальной глубиной 0,5 м.
Лунки для заливки выкапываются вручную или садовым буром, в качестве раствора можно применять смесь песка и портландцемента, для усиления использовать щебень, гравий, мелкие камни.
В фундамент закрепляются основные опорные стойки из металлопрофиля.
После этого надо изготовить и собрать каркас из металлических элементов.
Для работы понадобятся следующие инструменты:
- дрель со сверлами по металлу;
- болгарка;
- рулетка и маркер;
- саморезы и болты по металлу;
- сварочный аппарат.
Все профили отмеряются и обрезаются в соответствии с размерами на чертежах, затем необходимо сварить каркас боковых стен, опор кровли и других металлических элементов. После сборки железного основания приступают к отделке, обустройству и декору.
Обшить стену и крышу можно любыми из доступных материалов: профлистом, поликарбонатом, фанерой, древесиной.
Здесь могут потребоваться другие инструменты:
- ножовка по дереву;
- малярный нож;
- шуруповерт;
- гвозди;
- саморезы.
Все зависит от задуманного проекта обустройства беседки.
Построить уютную и красивую беседку из профильных труб и затем украсить ее любым декором очень просто, главное, иметь желание, терпение и немного опыта в строительных работах.
Красивые примеры
Элегантная и очень простая в сборке шестигранная конструкция с деревянными скамейками, столиком и полом из досок. Ее можно обустраивать дополнительными элементами.
Беседка из профильной трубы с крышей и стенами из прозрачного поликарбоната.
Красивая конструкция с крышей из металлочерепицы и декором из дерева. Она подойдет для любого загородного участка.
Беседка из профилированных труб с декоративными элементами из кованого железа.
Элегантная конструкция из окрашенного профиля со столиком и скамейками, обшитая цветным поликарбонатом.
О том, как построить беседку из профильной трубы самостоятельно, смотрите в следующем видеоролике.
Беседка из профильной трубы своими руками: чертежи конструкций
Беседка на загородном участке давно перестала быть диковинкой, эту нехитрую постройку стараются сделать практически все хозяева фазенды.
Она не только служит декоративным элементом, но и является местом, где в благоприятную погоду проводят много свободного времени все члены семьи, в ней обедают и готовят еду. Стоит рассмотреть подробнее такое простое и практичное изобретение, как беседка из профильной трубы своими руками и чертежи ее конструкций.
Особенности
Беседка на загородном участке в большинстве случаев представляет собой навес с крышей и полуоткрытыми стенами, оборудованный скамейками. Дополнением к этим обязательным деталям являются внутренний столик, печь или мангал, цветники и вьющиеся растения, остекление и другие приятные детали – все зависит от фантазии и возможностей хозяев дачи.
Каркас из профильной трубы для такой уличной постройки может обладать следующими преимуществами:
- он прочный и стойкий к деформации, механическим повреждениям;
- металл, используемый для профиля, долговечен;
- строительство такой беседки может обойтись дешевле, чем из натурального дерева и тем более из природного камня;
- металлопрофиль благодаря простоте обработки позволяет создавать любые сложные конструкции;
- в дальнейшем металлический каркас можно обшить деревом, пластиком, поликарбонатом, другими материалами.
Металлический профиль подвержен коррозии, но этот недостаток легко исправить, покрасив его поверхность любой краской на выбор или обработав защитной шпатлевкой.
Для изготовления подобных беседок обычно берутся полые трубы, имеющее в профиль прямоугольное или квадратное сечение, изготовленные из обычной или оцинкованной стали. Размеры и толщина стенок могут быть различными, главное, рассчитать, чтобы вся конструкция выдержала вес крыши и других навесных элементов. Несущие профили обычно обладают более крупным сечением, а перемычки – более тонкие.
Преимущества металлопрофилей еще и в том, что они полые, то есть при достаточной прочности имеют малый вес.
В собранном виде элементы обеспечивают равномерное распределение нагрузок на все участки конструкции и на сопряженные с ней элементы. Прямоугольный профиль легко резать, сверлить в нем отверстия, сопрягать, делать необходимые детали. Стоит учитывать, что при создании надежных беседок из профильной трубы могут понадобиться сварочные работы.
Проекты
Доступность материала и простота обработки позволяют создать множество интересных проектов беседок из профильной трубы. Они значительно отличаются по внешнему оформлению, но чертежи несущих каркасов примерно одинаковые.
Один из самых простых примеров – проект беседки в форме квадрата в профиль высотой 2,7 м.
Благодаря небольшим размерам такую конструкцию можно поставить даже на крохотном дачном участке, тем не менее – это полноценная зона отдыха, которую можно снабдить непромокаемой крышей, оборудовать стенами, защищающими от ветра и дождя.
В качестве несущих профилей берутся полые балки с сечением 80х80 мм и толщиной стенок 2,5 мм. Для перегородок, кровли, ограждений и скамеек можно взять более тонкие металлические рейки, например, 20х50 мм.
Есть два варианта установки такой конструкции. Если она ставится на открытый грунт, то под ее стойки необходимо заложить ленточный фундамент. Под 4 несущие опоры вырываются ямки чуть шире, чем сами профили, и заливаются бетонным раствором. Другой вариант, если беседка будет стоять на твердой основе, например, на тротуарной плитке или бетонной плите. Тогда фундамента не требуется, сама конструкция будет достаточно устойчива, чтобы не обрушиться под сильным ветром.
Вертикальные несущие стойки соединяются горизонтальными перемычками в 3 – 4 ряда на трех сторонах беседки, в четвертой из тонких реек делается дверной проем. Одна сторона квадрата получается шириной чуть более двух метров. Верх основания тоже скрепляется перемычками, крыша делается четырехскатной и симметричной. Для соединения всех элементов используется сварка, после сборки всей конструкции ее можно обшить любым понравившимся материалом: деревом, фанерой, ДСП или пластиком, крышу покрыть металлочерепицей, шифером или ондулином.
Интересен проект переносной беседки из профильной трубы с размерами 1920х1660 мм и высотой 2300 мм.
Собрать ее можно без труда за 1 день, а размещать где угодно, при необходимости переносить в любое удобное место.
Для уменьшения веса берутся профильные трубы 20х40 мм с толщиной стенок 2,5 мм из оцинкованной стали. Полукруглая кровля опирается на два дуговых профиля, сверху ее можно покрыть прозрачным поликарбонатом, а если хочется тени, то можно использовать металлический профильный лист.
Для скамеек в такой беседке с полукруглой крышей можно взять полированные доски, окрашенные или покрытые лаком, для облегчения всей конструкции лучше использовать пластиковые сиденья. Для того чтобы можно было опираться, стоит добавить сбоку удобные спинки. Посередине беседки располагается столик, за которым может свободно поместиться несколько человек. Вся конструкция создана таким образом, что ее можно без труда переносить вручную: вдвоем или втроем.
В последнее время в нашей стране приобрели огромную популярность шестигранные или восьмигранные крытые беседки, созданные в финском стиле. В центральной части они могут иметь кирпичную печь для внутреннего обогрева и приготовления еды, дымовая труба выводится через центр скатной крыши. Стены таких построек сплошные, добротные, могут быть дополнительно утеплены, внутрь есть возможность провести электрическое освещение. Подобие финской беседки можно создать и на своем загородном участке, используя металлический каркас.
Чертеж каркаса шестигранной беседки в финском стиле очень прост, он включает всего лишь несколько металлических элементов.
Для несущих опор следует подобрать профили 100х100 мм, которые утапливаются в грунт и заливаются бетоном под столбчатый фундамент. Высота от низа до основания крыши может быть от 1200 до 1500 мм, перекрытия кровли состоят из профилей 50х50 мм. Боковые стены для дополнительной жесткости скрепляются горизонтальными перемычками из более тонких труб, потом наращиваются каркасы ограды, внутренних скамеек, дверного проема.
Все работы по резке профилей и сварке каркаса шестигранной беседки осуществляются за один день. Затем можно придумать, какой кровельный и отделочный материал использовать, и приступать к ее обустройству. Такие добротные постройки хорошо устанавливать на твердое основание, залить под них бетонный пол или уложить бордюрной плиткой. Достоинством является то, что в дальнейшем такую беседку можно сколько угодно модернизировать: возвести внутри каменную печь с духовкой, сделать остекление, обложить низ кирпичом и так далее.
Оригинальным является проект большой прямоугольной беседки с двускатной крышей.
Вариант является открытым, но при желании такой чертеж можно изменить, и по максимуму закрыть стены любым доступным материалом. Для вертикальных стоек используются одинаковые полые профили 50х50 мм, нижняя часть и кровля скрепляются горизонтальными и наклонными перемычками. Наклонные скаты позволяют стекать дождевой воде, дают хорошую тень. В качестве кровельного покрытия можно использовать различные материалы: шифер, ондулин, профильный оцинкованный лист.
Внутреннее пространство такой беседки позволяет свободно разместить там печь с жаровней, мангал, уголок для приготовления еды, обеденный стол со скамейками. Крышу можно оборудовать таким образом, чтобы через нее выходила печная труба или вытяжка. Саму конструкцию лучше всего устанавливать на бетонное основание, стоит заранее разметить и подготовить место заливки, столбчатый фундамент для несущих металлических опор беседки. После монтажа пола и опорных конструкций можно соединить остальные необходимые элементы, оборудовать кровлю, сделать красивые заборчики и скамейки, другие детали декора.
Дизайн
Сам по себе каркас из профильной трубы обладает многими достоинствами, он прочный, негорючий, долговечный, но не имеет приятного внешнего вида. Поэтому после создания основания нужно приступить к декору. Вариантов дизайна беседок на даче огромное количество, главное – проявить свою фантазию, и воплотить замыслы в жизнь.
Прежде всего, профиль можно покрасить.
Поверхность металла не имеет природного приятного оттенка, кроме того, подвержена коррозии, что со временем придаст еще более неблагоприятный вид. Для покраски используют водостойкие, водоэмульсионные марки – масляные, акриловые, полиуретановые, эпоксидные, аэрозольные. Главное требование, чтобы они были стойкими к солнечному свету, воде, перепадам температур. Что касается цвета, то здесь надо выбирать такие оттенки, чтобы они гармонично сочетались с остальными деталями декора беседки.
Металлический каркас удачно сочетается с кованными или сварными решетками, которые при изготовлении мастерами могут быть настоящими произведениями искусства. Ими можно оборудовать ограды по периметру, пространство под крышей, дверной проем. Из металла можно сделать другие элементы декора и быта: скамейки, столики, урны и клумбы, мангал.
Единственный минус – металлические детали значительно увеличивают вес беседки.
Полированное, покрытое лаком дерево всегда будет хорошо сочетаться с темной фактурой металла. Из него в дополнение к беседкам из профильных труб можно изготавливать внутренние скамейки со спинками, столешницы, цветники, столики. Для крепления к металлу цельных деревянных досок можно использовать резьбовые болты с гайками или анкеры. Для декора хорошо использовать деревянные наличники, ограды, резные коньки под крышей.
Наиболее популярными породами древесины для обустройства металлических беседок являются сосна, бук, дуб, береза. Дерево должно быть хорошо высушено, отполировано, покрыто прозрачным лаком. Прочные и легкие деревянные конструкции уменьшают общий вес беседки, она меньше проседает на грунте, а если она переносная, то ее легче переместить на другое место.
Очень популярным материалом при обустройстве металлических беседок в последнее время является поликарбонат.
Это многослойный профилированный лист из полимерных материалов, легкий и простой в обработке. Крепится к профилям на болты или шурупы, так же легко снимается. Поликарбонат прозрачный или полупрозрачный материал, обычно бесцветный, но есть и различные цветные варианты. Если хочется сделать внутри беседки больше естественного света, то кровля из этого материала – самый подходящий вариант.
Односкатную или двускатную крышу на беседке из профильной трубы можно обустроить листами из цветного профнастила. Это прекрасный легкий материал, который не боится влаги и деформации. Есть возможность выбрать любой цвет, с такой крышей беседка всегда будет смотреться гармонично. Цветная металлочерепица для кровли тоже очень популярна, ею можно закрыть и шестигранную беседку. Металлические листы просто крепятся к каркасу крыши, из них же легко вырезать кусок нужных размеров и формы, а прослужат они не один сезон.
Очень эффектно будет смотреться дизайн беседки, если снабдить каркас вьющимися растениями. Сделать из металлических прутьев решетку или направляющий шест очень просто, у основания поместить цветники из любого доступного материала: камня, кирпича, дерева. Через несколько сезонов можно добиться потрясающей живой изгороди из густых зарослей, которые будут давать тень внутри постройки.
Строительство
Сделать своими руками садовую беседку из профильной трубы очень просто благодаря дешевизне материала и доступности инструментов. Для начала стоит пошагово распределить все этапы этой работы. На своем приусадебном участке выбираем место для будущей постройки, оно должно быть максимально ровным с устойчивым сухим грунтом. Нелишним будет выбор расположения относительно солнца, проходных путей, источников шума. Место для беседки должно быть комфортным.
Затем разрабатывается чертеж конструкции с размерами, желательно в двух-трех проекциях, из него же будет видно, сколько материала и крепежных деталей необходимо заготовить. Если беседка стационарная, то сразу подготавливается ровная площадка и место для заливки фундамента. Для опорных стоек из профтрубы достаточно залить столбчатый с максимальной глубиной 0,5 м.
Лунки для заливки выкапываются вручную или садовым буром, в качестве раствора можно применять смесь песка и портландцемента, для усиления использовать щебень, гравий, мелкие камни.
В фундамент закрепляются основные опорные стойки из металлопрофиля. После этого надо изготовить и собрать каркас из металлических элементов.
Для работы понадобятся следующие инструменты:
- дрель со сверлами по металлу;
- болгарка;
- рулетка и маркер;
- саморезы и болты по металлу;
- сварочный аппарат.
Все профили отмеряются и обрезаются в соответствии с размерами на чертежах, затем необходимо сварить каркас боковых стен, опор кровли и других металлических элементов. После сборки железного основания приступают к отделке, обустройству и декору.
Обшить стену и крышу можно любыми из доступных материалов: профлистом, поликарбонатом, фанерой, древесиной.
Здесь могут потребоваться другие инструменты:
- ножовка по дереву;
- малярный нож;
- шуруповерт;
- гвозди;
- саморезы.
Все зависит от задуманного проекта обустройства беседки.
Построить уютную и красивую беседку из профильных труб и затем украсить ее любым декором очень просто, главное, иметь желание, терпение и немного опыта в строительных работах.
Красивые примеры
Элегантная и очень простая в сборке шестигранная конструкция с деревянными скамейками, столиком и полом из досок. Ее можно обустраивать дополнительными элементами.
Беседка из профильной трубы с крышей и стенами из прозрачного поликарбоната.

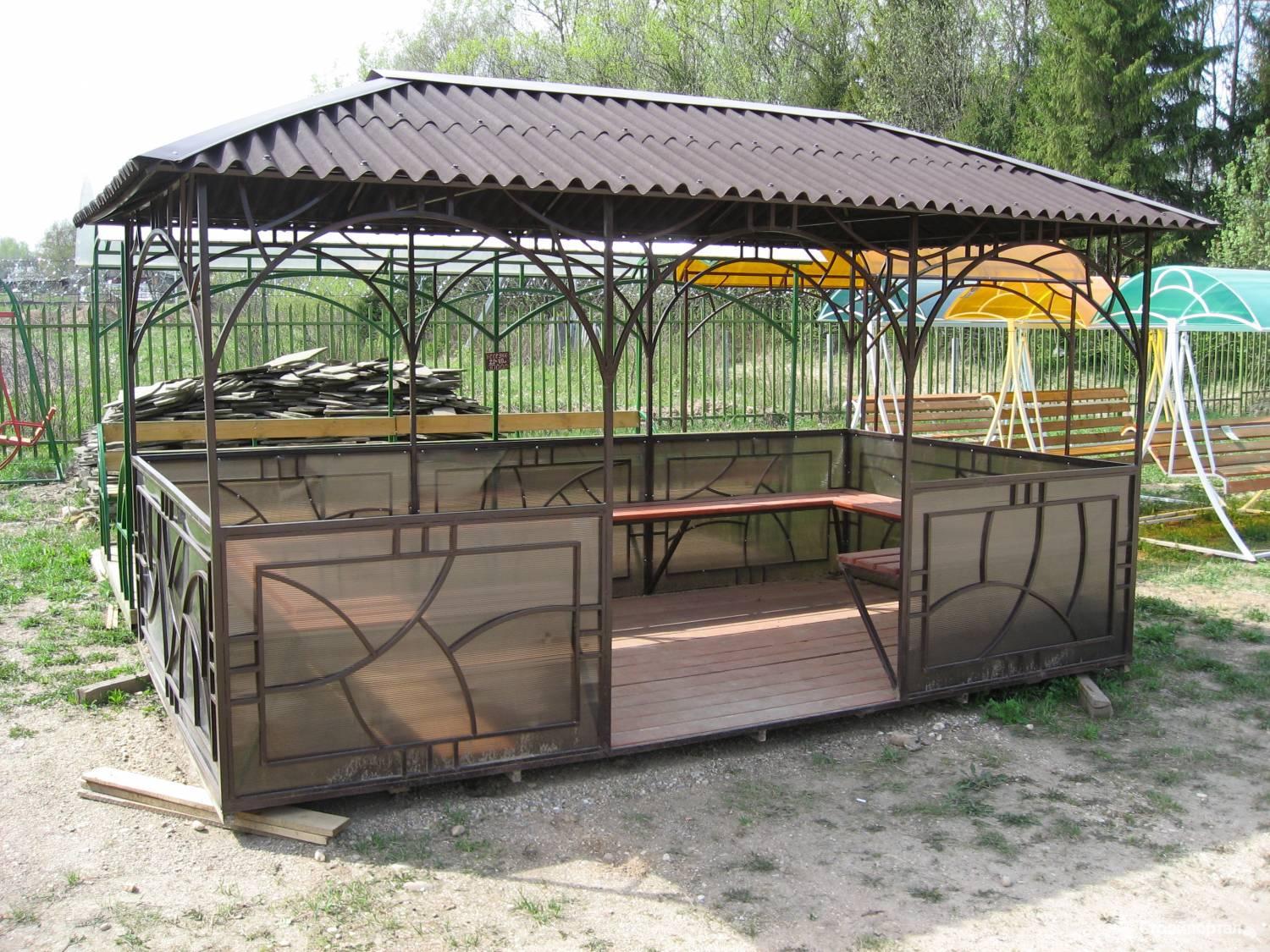

Красивая конструкция с крышей из металлочерепицы и декором из дерева. Она подойдет для любого загородного участка.
Беседка из профилированных труб с декоративными элементами из кованого железа.
Элегантная конструкция из окрашенного профиля со столиком и скамейками, обшитая цветным поликарбонатом.
О том, как построить беседку из профильной трубы самостоятельно, смотрите в следующем видеоролике.
Беседка из трубы профильной: размеры, материалы
Наверняка у каждого дачника есть желание построить на своем участке красивую, надежную и устойчивую беседку, так как она – одно из обязательных атрибутов полноценного дачного отдыха. Многие дачники пробуют самостоятельно возводить это сооружение. Конечно, это не самое простое дело, но большинству мастеров оно по силам. Начинать следует с выбора материалов. То, что лучше всего для этого купить – труба профильная размеры которой регулируются производителем. Существует всего три основных параметра у этого вида металлопроката:
- ширина;
- длинна;
- толщина стенок.
Форма сечения может быть выбрана любая: она никак не влияет на физические свойства будущей постройки. Однако перед покупкой еще раз уточните размеры, труба профильная должна быть подобрана очень внимательно в отношении этого параметра. Далее мастер может выбрать одно из готовых дизайнерских решений или составить свой чертеж: свойства выбранного материала позволяют создавать сооружения практически любой формы, размера.
Для обшивки может быть выбран любой материал как натуральный, так и искусственный. Но наиболее популярными и удобными в работе все же считаются поликарбонат или профнастил.
Процесс возведения беседки делится на несколько этапов:
- Подготовка площадки, создание фундамента. Фундамент следует делать из нескольких бетонных блоков. Прежде всего нужно вырыть несколько ям, соответствующих по количеству числу блоков. Далее изготавливается опалубка для каждой ямы, и только после этого вся конструкция заливается бетоном. Когда бетон застынет, опалубку нужно снять.
- Нижняя обвязка. Трубы укладываются так, чтобы центральная располагалась на бетонных блоках. Из этого получится нижнее основание будущей постройки.
- Установка стоек. Сначала производится установка основных боковых стоек, затем ставятся стойки для двери и противоположной ей стороны.
- Далее проводим покраску всего каркаса.
- Монтаж крыши. Чтобы кровля простой односкатной крыши не прогибалась, следует сделать ферму.
- Обшивка стен. Можно проводить из нескольких видов материалов.
- Для пола подойдут любые доски, имеющиеся в распоряжении мастера.
По окончании работы постройка может быть украшена декоративными коваными деталями, обрешеткой, зелеными насаждениями или вьющимися растениями.
Веранда из поликарбоната
В ассортименте компании «ТриоСтрой» предложена профтруба разных параметров. Купить профильную трубу нужных масштабов теперь можно прямо на этом сайте, так как мы работаем как интернет-магазин. Также будет удобно сразу же приобрести и кровельные материалы для будущей беседки: сотовый поликарбонат или профлист.
Простая летняя беседка из труб ПВХ
Летний дачный сезон закончился, но это не повод для грусти и уныния. Во время зимней спячки можно приготовить много чего интересного для дачи, а затем, с наступлением первых весенних погожих деньков, не теряя ни минуты, приступить к благоустройству своего дачного участка.
Предлагаемый пример – простая летняя беседка, изготовленная из водопроводных труб ПВХ.
Летняя беседка из пластиковых труб
Да, это не привычное для большинства из нас строение из дерева или даже кирпича и металла, возведенное на капитальном фундаменте, и именуемое летней беседкой. Но летняя беседка из труб ПВХ стоит дёшево, выглядит неплохо, долговечна, возводится моментально даже силами одного человека, а свою основную функцию – ограждение зоны отдыха на даче – выполняет достойно.
При желании и небольших усилиях такую летнюю беседку вполне можно оснастить лёгкой кровлей – например, из сотового поликарбоната, или использовать для ограждения небольшого дворика – патио.
Наша летняя беседка имеет размер 2х3 метра, но вы можете сделать ее любого необходимого вам размера.
Заготовки для изготовления летней беседки:
• Труба 2 метра – 2 шт.;
• Труба 3 метра – 2 шт.;
• Труба 2,5 метра (для стоек) – 4 шт.;
• L-образный фитинг – 2 шт.;
• Т-образный фитинг – 2 шт.;
• Труба 40 см. (установочная) – 4 шт.;
• Клей для труб из ПВХ и аэрозольная краска по пластику (опционно).
Обрезки длиной 40 сантиметров служат для установки и фиксации каркаса летней беседки на поверхности земли, поэтому трубу для них выбираем таким образом, чтобы внутренний ее диаметр был равен или чуть больше внешнего диаметра стоек летней беседки.
Собираем верхнюю часть рамы летней беседки, вставив в каждом углу Т-образные фитинги.
Используя в качестве разъемов обрезки ПВХ трубы длиной 4см, присоединяем к открытым концам конструкции L-фитинги, направив их вертикально вниз.
Чтобы L-фитинги сели плотно, разъемы перед соединением желательно слегка обработать («разлохматить» поверхность) средней шкуркой.
Выкапываем яму и устанавливаем одну из установочных труб таким образом, чтобы над поверхностью земли оставался кусок длиной 10 сантиметров. При засыпке установочной трубы песчано-щебеночной смесью тщательно следим по уровню, чтобы она стояла строго вертикально.
Теперь необходимо правильно установить остальные три установочные трубы.
Для этого на место вертикальных стоек в верхнюю раму вставляем четыре одинаковых коротких отрезка трубы ПВХ (обрезки у вас должны остаться по-любому), один из отрезков вставляем в уже установленную установочную трубу. Конечно, можно в этом случае использовать вместо отрезков и полноразмерные стойки (2,5 метра), но работать с такой конструкцией будет сложнее.
Вращая раму, находим места, где копать остальные три ямки.
Выкопав ямки, надеваем установочные трубы на остальные три отрезка, ставим конструкцию на место, выравниваем конструкцию по уровню во всех плоскостях, и производим засыпку.
Конструкция практически готова.
Можно оставить всё как есть, но лучше, всё же, летнюю беседку покрасить. Это, во-первых, придаст конструкции законченный вид, а во-вторых защитит пластик от ультрафиолетового излучения.
После того как высохнет краска, можно надевать шторы. Шторы в нашем примере – самодельные. Их, как вы понимаете, можно надеть, лишь разъединив летний каркас. Наша летняя беседка разборная – так задумано: на зиму она убирается для хранения в сарай.
Можно сделать конструкцию летней беседки более жесткой, неразборной: ничего страшного с каркасом за зиму на улице не случится. Для этого при сборке все соединения обрабатываются клеем для труб ПВХ.
Но шторы перед зимой желательно все же снимать. Самый простой выход – купить готовые шторы с пластиковыми скобами и люверсами, предназначенные для летних тентов и шатров. Их – и сплошные, и с москитными сетками, можно приобрести в магазинах типа «Метро».
Собственно, если озадачиться, нечто подобное для вашей летней беседки не особо сложно сделать и своими руками.
Беседка из профильной трубы – особенности конструкции
Беседка с профильной трубы: делаем вместеКаждый стремиться на своем дачном участке, или в загородном коттедже, создать как можно больше комфортных и уютных зон. Одним из таких мест являются беседка, которую можно построить из любого материала. Давайте рассмотрим, как сделать беседку из профильной трубы.
Начало строительства
Для создания уютного и комфортного места для отдыха, потребуется чертеж беседки из профильной трубы. Это обязательное условие любого строительства, так как в проекте предусмотрены размеры, материалы и формы.
Если за основу взята беседка из проф трубы, то это самое легкое и самое конструктивное решение:
- Такие беседки легки при установке, а приобретение материала не составит труда, так как любой строительный супермаркет, в достатке обладает таким изделием.
Следует сразу отметить преимущества беседки из трубы профильной перед другими типами беседок, для удобства которые можно отразить в таблице:
Беседка из профильных труб | Иные беседки, в том числе из камня, дерева и иных материалов |
Фундамент не требуется | В обязательно порядке необходимо делать фундамент |
Возведение стен не требуется | Для зыкрытых беседок стены необходимы |
Нет ограничений в обзоре | У кирпичных беседок одна стена закрывает обзор |
Подготовительные работы
Создание беседки своими руками, это целый комплекс работ, который может доставить огромное удовольствие:
- Подготовка грунта.
- Состыковка комплектующих и расходных материалов.
- Создание беседки.
- Декорирование интерьера.
- Обустройство беседки.
- Создание дорожек.
- Посадка зеленых насаждений и декоративных растений.
- Подключение воды (если есть такая необходимость).
Приступая к работе, следует выбрать место, которое будет находиться недалеко от дома, но, в, то же, время живописное. Лучше, если это будет сторона в тени, или место неподалеку от бассейна.
Подготовка участка
Подготовка места под строительствоТак как при возведении беседки из профильной трубы своими руками фундамент не требуется, то выбрав место, нужно выровнять участок, определив место для дорожек или посадки растений рядом с конструкцией.
Выравнивание можно произвести с помощью гравия. В практике достаточно часто встречаются варианты, когда пол в беседке сооружается в виде настила или бетонной подушки, но это не самые лучшие инженерные решения.
При строительстве беседки из профильной трубы чертежи будут верной подсказкой в определении размеров.
«При изготовлении беседки из профтрубы следует предварительно овладеть такими электроинструментами как болгарка, дрель, электросварка. Это основной инструмент, используемый при работе с металлом, поэтому его наличие будет обязательным».Современные дизайнерские решения предусматривают несколько видов конструкций беседок:
- Прямоугольной.
- Квадратной.
- Шестигранной.
- Полукруглой.
- Овальной.
- Круглой.
При этом используется крыша от 2-х до шести скатов. Все зависит от личных предпочтений и умения изготовителя.
Сборка каркаса беседки
Следует отметить, что беседка на даче из проф трубы достаточно проста при изготовлении и монтаже.Самое главное правильно отмерить каркас:
- Как известно, каркас это скелет любой конструкции и он должен быть правильно изготовлен. Для создания такого скелета, потребуются трубы определенных размеров.
- Сверяясь с чертежом, следует сварить трубы в определенных местах, при этом выдерживая правильную геометрию формы.
- Следующим технологическом процессом создания беседки будет закрепление профильных труб в земле с помощью бетона.
Процесс проходит следующим образом:
- По периметру каркас обвязывается профильной трубой, что придает ему жесткость и устойчивость.
- Чтобы уже окончательно придать беседке соответствующий внешний вид, ее следует накрыть кровлей.
- Самый оптимальный вариант для беседки из профильной трубы, это применение профметалла или металлочерепицы.
В этом случае она будет выглядеть основательней и солидней, чем при покрытии шифером или плексом.
Создание декора беседки из профтрубы
К процессу создания декора или декорированию, следует отнестись с полной ответственностью.По декору гости будут складывать собственное мнение о творении хозяев, поэтому и требуется основательный подход к выбранным материалам:
- Можно применить поликарбонат, а можно также профильную трубу, но меньшего диаметра.
- Для детей малого возраста вполне подойдет цветной поликарбонат, который будет их веселить и радовать.
- Художественная ковка с элементами орнамента тоже вполне подходящий вариант, но при этом беседка примет более солидный и респектабельный вид.
- Придать беседке дружелюбный и располагающий вид, поможет отделка беседки деревом, в виде невысокого штакетника.
- Как вариант, в качестве декора можно использовать естественные растения. Когда растения подрастут, они своим естеством и великолепием, придадут беседке уютный и комфортный вид.
Украшение территории вокруг беседки
Интереснее становится, когда начинается процесс создания ландшафтного дизайна вокруг нее.Это также не сложно, главное чтобы желание и стремление создать уникальный уголок отдыха для всей семьи:
- Следует уделить внимание дорожкам, по которым можно будет пройти к беседке. В сезон дождей это будет особенно актуально, поэтому дорожки можно усыпать мелким щебнем, или выложить из песчаника.
Обязательно в районе беседки следует создать клумбу, так как конструкции это не только место для застолья, но и для приятного и комфортного отдыха.
В заключении
Следуя советам, можно создать уникальные вещи, которые будут радовать глаз, и служить по своему прямому назначению. Это относится к тем предметам обихода, которые еще не рассматривались.
Это, конечно же, столы и стулья. Для такой беседки сочетание металла и дерева будет самым оптимальным вариантом. Стол и лавки, у которых верх из натурального дерева, а низ из кованного или гнутого металлического прута, станет завершающим аккордом в созданной симфонии обустройства дачного участка. А в помощь, рекомендуем посмотреть учебное видео о создании конструкции из профильной трубы.
Как построить стальную беседку
A Стальная беседка — это металлическая беседка, которую можно построить в общественном месте, парке или саду как укрытие от непогоды, а также как место для проведения досуга. Беседки бывают из различных материалов, таких как сталь, ПВХ, дерево или другие металлы, такие как кованое железо. Выбор стальной беседки — лучший вариант, поскольку она сравнительно более устойчива к суровым погодным условиям. Вы можете легко его построить, если немного разбираетесь в производстве металла.
Шаг 1 — Определите размер
Вам нужно будет определить с помощью рулетки размер или размер участка в вашем саду, на котором вы хотите построить стальную беседку. Используя этот размер, рассчитайте длину стальной трубы, которая вам может потребоваться.
Шаг 2 — Подготовка верхних рам
Обязательно разрежьте стальную трубу на 16 частей равной длины, если вы решили спроектировать восьмиугольную беседку. Сначала подготовьте верхнюю раму из стальных трубок восьмиугольной формы.Для этого вам нужно будет определить необходимый угол на конце каждой трубки, чтобы вы получили идеальную форму восьмиугольника. Перед началом сварки наденьте очки или другое защитное снаряжение. Сохраняя этот угол идеальным, зажмите трубы и сварите каждую трубку сварочной проволокой в сварочном оборудовании. Аналогичным образом подготовьте еще одну восьмиугольную рамку.
Шаг 3 — Соедините рамки
Соедините две восьмиугольные рамки с помощью распорок длиной 5 дюймов с интервалом 4 дюйма вокруг рамки.Сохранив проставки, приварите их тоже.
Шаг 4 — Подготовка арок
Теперь вам нужно сделать 8 арок радиусом 22 дюйма. Согните стальную трубу необходимого радиуса, затем разрежьте трубу и приварите ее к восьми углам подготовленной верхней рамы.
Шаг 5 — Подготовка панелей основания
Вам необходимо подготовить 6 панелей основания для вашей восьмиугольной беседки. Отрежьте стальные трубы одинаковой длины в соответствии с дизайном, который вы хотите придать базовой панели.Разложите отрезанные трубы по необходимому шаблону и сварите их с двух сторон.
Шаг 6 — Подготовка свитка
Нарисуйте на бумаге эскиз свитка и сделайте приспособления для придания свиткам нужной формы. Используйте приспособление, чтобы согнуть сталь, и как только свитки будут готовы, приварите их к верхней раме. Подшлифуйте все точки сварки, чтобы сделать их гладкими и избавиться от шероховатостей.
Шаг 7 — Закрепите столбы
Держите верхнюю раму на земле и отметьте восемь углов.Выкопайте яму глубиной 2 фута и заполните ее бетонной смесью, а затем закрепите стальные столбы в каждой из ям. Плотно приварите верхнюю конструкцию и нижние панели к опорам.
Открытый навес своими руками — Моя счастливая безумная жизнь
Все началось с невинной булавки на Pinterest — «Приюта для слежения за солнцем», который можно было перемещать по металлическим аркам, пока солнце движется по небу. Я подумал, что это было бы здорово для песочницы, потому что весь день на солнце, а обычные «плоские» навесы не помогают из-за угла наклона солнца.
Учитель увидел Булавку и сказал «Мы можем сделать это сами; это выглядит довольно просто ».
Так и было.
В основном.
У нас не было никаких указаний, поэтому нам приходилось во всем разбираться по ходу дела.
Сначала нужно было решить, что будет поддерживать купол. Мы сравнили и противопоставили плюсы и минусы металлического кабелепровода и пластиковой трубы из ПВХ, а затем обсудили плюсы и минусы арки и квадратной формы. В конце концов мы решили, что нам действительно нравится форма арки, и выбрали трубу из ПВХ — жесткую для «ножек» и гибкую для арки.Еще купили коннекторы. Жесткий и гибкий ПВХ имели разные внешние размеры, поэтому мы не смогли найти соединители, которые бы работали с обоими, но гибкая трубка была немного больше, поэтому Учитель планировал отшлифовать лишнюю часть с помощью инструмента Dremel.
Найти ткань для уличного навеса стало намного проще! Мы просмотрели раздел Outdoor Fabric в нашем местном магазине тканей и выбрали тот, который нам понравился. Поскольку песочница составляет 8 футов от внутреннего угла до внутреннего угла, мы купили 3 ярда ткани, чтобы убедиться, что ее хватит на карманы для арок.
Сам тканевый навес был супер-пупер-лёгким в изготовлении — самым сложным было убедиться, что мои размеры верны! Сначала я загнул и прострочил кромки снизу. Конечно, это навес для улицы, но мне хотелось, чтобы он выглядел красиво.
Затем я сделал карманы для арок: произвольно измерил вокруг соединителя, добавил 1/2 дюйма для облегчения и подгиба, и отрезал ткань до нужной длины. Затем я измерила и провела линию 4 ′ в каждую сторону от центра ткани, в итоге получив две линии на расстоянии 8 ′ друг от друга.Я сложила ткань изнаночной стороной вместе по этим линиям и прижала складку, загнула необработанные края, прижала и скрепила эту складку булавками, затем прострочила сверху вдоль закрепленной складки, чтобы сделать карманы. Я прошила вторую строчку поверх первой для усиления.
Легко и просто!
Тем временем Учитель работал над более сложной частью проекта — арками. Он разрезал жесткий ПВХ на 4 части, сошлифовал внешнюю поверхность гибкого ПВХ с помощью дремеля, затем соединил их с разъемами.Они были великолепны! Мы опробовали их в песочнице и были ТАК восхищены идеальными арками.
Затем я надел ткань, и наш баллон лопнул — вес ткани согнул гибкую часть к центру песочницы.
Снова за чертежную доску!
Отказавшись от идеи трубы из ПВХ, мы вернулись к первоначальной идее Учителя сделать наружный трубопровод из электрического кабелепровода. Я не знала, как он это согнет, но знала, что он что-нибудь придумает.И, конечно же, он это сделал.
Он зажал канал между нашими бетонными ступенями и ведром на десять галлонов. Я встал на ведро, чтобы оно не полетело, пока он тянул за канал, используя изгиб ведра, чтобы создать арку. Оно работало завораживающе.
Мой мужчина гений!
Чтобы получить две одинаковые арки, мы приклеили гибкий ПВХ к подъездной дорожке концами на 8 футов друг от друга и использовали его в качестве шаблона. Мы периодически прокладывали трубопровод поверх ПВХ для сравнения и при необходимости вносили коррективы.Готовые арки не были идеальными, но чертовски близкими!
Мы опробовали арки в песочнице и лопнули еще один воздушный шарик — они были настолько короткими, что дети не могли стоять в песочнице.
К счастью, это легко исправить! Мы купили кабелепровод и компрессионные соединители длиной 10 футов. Учитель разрезал трубу на четверти, а затем соединил их с дугами с помощью компрессионных соединителей.
Легко и просто!
Мы надвинули тканевый навес на арки трубопровода и попросили мальчиков помочь нам удерживать всю штуковину в песочнице.Это было идеально!
Мальчики вырыли глубокие ямы в углах песочницы, и мы были готовы поставить навес на улице. Мне не терпелось увидеть его полностью готовым!
Мы погрузили «ноги» глубоко в песок, затем Учитель прикрутил стяжку к каждой угловой доске, чтобы поддержать навес. На зиму ноги должны выдвигаться, а пока мы можем задвинуть тканевый навес до самой земли при сильном ветре.
Я думаю, что уличный навес получился великолепным, и мальчики тоже.Не могу дождаться, когда это увидят воспитатели!
Фотография предоставлена: Hammacher Schlemmer
Как сделать покрытие для беседки трубой ПВХ и полиэфирной тканью?
Я хочу прикрепить навесные паруса над своим внутренним двориком. У меня было 3 стальных столба, приваренных к опорам стального забора с одной стороны моего патио. Сейчас пытаюсь придумать, как атаковать… Узнать больше
Я бродил по сети и, похоже, не нашел подробного пошагового плана по обрамлению летней кухни / гриля. В конечном итоге верхний слой будет лепным, но … Узнать больше
Люси 15 мая 2020 г.У меня есть большой навес позади, который я хочу построить пристроенную крытую стоянку для моих подводных лодок и всего остального, что я хочу оставить снаружи.Никогда не строил и не уверен … Узнать больше
Можно ли временно прикрепить отдельно стоящую решетку к бетону без сверления отверстий в бетонном основании? 48 дюймов с четырьмя панелями.
Тина 14 июля 2018 г.Моя колода 10 на 13, и я бы хотел, чтобы на нее накрыли крышу.Но у нас ограниченный бюджет. Не могли бы вы рассказать мне, как это сделать легко и дешево?
Создайте свой собственный навес — CanopiesandTarps.com
С помощью компонентов от Canopies и Tarps вы можете построить свой собственный навес для всего, что вам нужно.
Независимо от того, владеете ли вы недвижимостью в несколько акров за городом или снимаете дом в городе, мы уверены, что пространство для вас всегда в цене.В частности, место для хранения: возможность защитить вещи от непогоды или воров — ценный ресурс.
Когда вы делаете собственную палатку с навесом, вы делаете собственное решение для хранения. Вы экономите деньги несколькими способами: вам не нужно вкладывать средства в дорогостоящее решение из кирпича и раствора, и вы дольше сохраняете свое оборудование или материалы защищенными от износа.
Предлагая высококачественные брезенты всех видов и фурнитуру, вы можете легко построить конструкцию, которая наилучшим образом соответствует вашим потребностям.И во многих случаях вы можете построить его без единого инструмента.
Зачем строить?
Есть много вещей, которые вы сможете построить, если научитесь строить каркас навеса:
- Гараж переносной. Вам нужно место для работы над автомобилем? Хотите обезопасить классический автомобиль, когда его не показывают? Наши передвижные гаражи идеальны.
- Абажур. Если во дворе есть место, где вы хотели бы провести день, но погода не позволяет, наши брезенты и рамы защитят вас.
- Хранилище на заднем дворе. Сказать построить сарай легче, чем сделать. Изготовление собственного навеса дает вам место для хранения газонокосилок, мотокультиваторов, триммеров и многого другого.
Полезный совет
Если вы ищете навес и хотите построить свой собственный, позвольте нам дать вам несколько полезных советов. Сегодня на рынке представлено много разных типов навесов. Выбор готового навеса может оказаться непростой задачей. Просмотр информации о палатках, навесах и переносных гаражах с одного веб-сайта на другой занимает много времени, и в конце концов, действительно ли вы знаете различия между всеми продаваемыми продуктами.Эта статья предоставит вам некоторые ответы на ваши вопросы о куполе, а также объяснит, как вы можете построить свой собственный купол.
Первый шаг при покупке или постройке навеса — это решить, какой диаметр трубы подходит для интересующего вас размера купола. Диаметр рамы, вероятно, является наиболее важным фактором при принятии любого решения о навесе.
Не обманывайтесь низкими ценами! Тот факт, что вы видите навес с невероятно низкой ценой, не означает, что это хорошая покупка.
Хорошая общая рекомендация по выбору подходящего диаметра рамы заключается в следующем. Рамы навеса размером 18 футов на 20 футов в длину или меньше должны иметь диаметр трубы не менее 1–3 / 8 дюймов и предпочтительно изготавливаться из оцинкованной стали. Для рам козырьков с размерами 20 футов x 20 футов L должен потребоваться минимальный диаметр трубы 1-5 / 8 дюйма или более.
Толщина трубы — еще один важный фактор при определении размера и диаметра рамы. Калибр трубы — это толщина стенки трубы, который является ключевым элементом при определении прочности навеса.Следует всегда избегать использования каркасов навеса, в которых используются трубы с калибром выше 18. Имея дело с трубами, помните, что с увеличением числа толщина стенки трубы уменьшается. Труба 24-го калибра намного тоньше трубы 18-го калибра. Если толщина стенки трубы слишком мала, существует большая вероятность того, что навес обрушится при первой же урагане, с которой вы столкнетесь.
Угол въезда
Второй шаг при покупке или постройке навеса — выбрать желаемый угол.Сегодня на рынке представлены три основных стиля навесов: плоская крыша, низкий козырек и высокий козырек. Наиболее распространенным из трех является высокий угол пика или А-образная рама.
- Навес для плоской крыши имеет угол 90 градусов и подходит для краткосрочной защиты от тени или однодневных мероприятий, таких как блошиные рынки. Навес для плоской крыши — не лучший выбор, если вы ищете долговременную или всесезонную защиту. Хотя навес с плоской крышей очень функциональный, форма плоского верха не идеальна для дождя или снега.Поскольку крыша не имеет угла наклона, дождь и снег могут накапливаться на поверхности и вызывать обрушение.
- Для регионов с хорошей погодой и отсутствием снегопадов, низкий пик — хороший выбор. Купол с низким пиком имеет угол наклона 110 градусов и считается пологим уклоном. Небольшой угол наклона обеспечивает некоторую форму для стекания дождя, но все же лучше подходит для условий без суровой круглогодичной погоды. Тем не менее, навес с низким пиком идеально подходит для районов, в которых объекты не видны над линией забора.
- Большой угол козырька — самый популярный стиль для навесов, он имеет большой угол наклона 120 градусов. Конструкция с высоким шагом идеально подходит для удаления снега и воды. Крутой угол препятствует скоплению снега и воды на раме навеса. В результате получается прочный всепогодный каркас навеса, который прослужит сезон за сезоном.
После того, как угол выбран, пора обсудить необходимую длину трубки, необходимую для создания желаемого стиля. Плоская крыша и низкий козырёк имеют довольно простую конструкцию.Например, если вам нужна плоская крыша или низкий козырёк размером 10 футов x 10 футов в длину, то стропила необходимо обрезать до пяти футов в длину с каждой стороны. Стропила — это элементы каркаса трубопровода, образующие козырёк крыши. Брезент, необходимый для покрытия этих рам, будет в точности соответствовать размеру каркаса навеса. Если вам нужен каркас навеса размером 10 x 10 футов, вам также понадобится брезент 10 x 10 футов, чтобы покрыть конструкцию.
Каркасы навеса с высокими пиками немного отличаются по конструкции и требуют дополнительных восьми дюймов длины трубы для добавления к стропильной трубе крыши.Ссылаясь на тот же пример, что и раньше, если вы строите козырек высотой 10 футов x 10 футов, то стропила с каждой стороны должны иметь размер 5 футов 8 дюймов. Дополнительные восемь дюймов называются подъемом и необходимы Чтобы компенсировать крутой угол в 120 градусов. Единственное отклонение от этого правила — это 18-футовые рамы навеса, которые требуют, чтобы каждый стропильный столб имел размер 9 футов 10 дюймов.
Из-за крутого угла наклона брезент для навеса с высокими пиками также должен быть на два фута больше, чем каркас навеса, который вы строите.Для примера 10 ‘W x 10’ L правильный размер брезента для этого навеса с высокими пиками будет 12 ‘x 10’. Для всех каркасов навеса наиболее важными факторами являются ширина и длина стропил. Длина навеса может быть сколь угодно большой, однако на каждые 10 футов длины должна быть установлена ножка для поддержки груза.
Собираем все вместе
При сборке любой рамы навеса лучше всего, чтобы все части были разложены на земле в соответствующих местах.Поместите все трехходовые и четырехходовые фитинги на землю вместе с соответствующими трубками. Начните с одного конца и начните соединять каждую трубу с фитингами, двигаясь спереди назад. После сборки верхней части рамы брезент можно прикрепить с помощью эластичных стяжек. Положите ножки навеса набок так, чтобы наклонился весь каркас. С этого момента можно установить другую сторону опор навеса для завершения работы.
| РАЗМЕР ТАРПА КАНОПИ | Стропила | Ридж и Боковые поручни | Ноги | ||||
| Ширина (в футах) | Длина (в футах) | Длина (в футах) | Количество Требуется | Длина (в футах) | Количество Требуется | Длина (в футах) | Количество Требуется |
| 6 футов | 8 футов | 2′-10 « | 4 | 7′-9 « | 3 | 6 ‘8 « | 4 |
| 6 футов | 10 мин | 2′-10 « | 4 | 9′-9 « | 3 | 6 ‘8 « | 4 |
| 6 футов | 12 футов | 2′-10 « | 6 | 5′-10 « | 6 | 6 ‘8 « | 6 |
| 6 футов | 16 футов | 2′-10 « | 6 | 7′-10 « | 6 | 6 ‘8 « | 6 |
| 6 футов | 20 футов | 2′-10 « | 6 | 9′-10 « | 6 | 6 ‘8 « | 6 |
| 6 футов | 30 мин. | 2′-10 « | 8 | 9′-10 « | 9 | 6 ‘8 « | 8 |
| НАВЕС ТАРП РАЗМЕР | Стропила | Ридж и Боковые поручни | Ноги | ||||
| Ширина (в футах) | Длина (в футах) | Длина (в футах) | Количество Требуется | Длина (в футах) | Количество Требуется | Длина (в футах) | Количество Требуется |
| 7 футов | 8 футов | 3 ‘4 « | 4 | 7′-9 « | 3 | 6 ‘8 « | 4 |
| 7 футов | 10 мин | 3 ‘4 « | 4 | 9′-9 « | 3 | 6 ‘8 « | 4 |
| 7 футов | 12 футов | 3 ‘4 « | 6 | 5′-10 « | 6 | 6 ‘8 « | 6 |
| 7 футов | 16 футов | 3 ‘4 « | 6 | 7′-10 « | 6 | 6 ‘8 « | 6 |
| 7 футов | 20 футов | 3 ‘4 « | 6 | 9′-10 « | 6 | 6 ‘8 « | 6 |
| 7 футов | 30 мин. | 3 ‘4 « | 8 | 9′-10 « | 9 | 6 ‘8 « | 8 |
| НАВЕС ТАРП РАЗМЕР | Стропила | Ридж и Боковые поручни | Ноги | ||||
| Ширина (в футах) | Длина (в футах) | Длина (в футах) | Количество Требуется | Длина (в футах) | Количество Требуется | Длина (в футах) | Количество Требуется |
| 8 футов | 6 футов | 3′-10 « | 4 | 5′-9 « | 3 | 6 ‘8 « | 4 |
| 8 футов | 7 футов | 3′-10 « | 4 | 6′-9 « | 3 | 6 ‘8 « | 4 |
| 8 футов | 8 футов | 3′-10 « | 4 | 7′-9 « | 3 | 6 ‘8 « | 4 |
| 8 футов | 10 мин | 3′-10 « | 4 | 9′-9 « | 3 | 6 ‘8 « | 4 |
| 8 футов | 12 футов | 3′-10 « | 6 | 5′-10 « | 6 | 6 ‘8 « | 6 |
| 8 футов | 16 футов | 3′-10 « | 6 | 7′-10 « | 6 | 6 ‘8 « | 6 |
| 8 футов | 20 футов | 3′-10 « | 6 | 9′-10 « | 6 | 6 ‘8 « | 6 |
| 8 футов | 30 мин. | 3′-10 « | 8 | 9′-10 « | 9 | 6 ‘8 « | 8 |
| НАВЕС ТАРП РАЗМЕР | Стропила | Ридж и Боковые поручни | Ноги | ||||
| Ширина (в футах) | Длина (в футах) | Длина (в футах) | Количество Требуется | Длина (в футах) | Количество Требуется | Длина (в футах) | Количество Требуется |
| 10 футов | 6 футов | 4′-10 « | 4 | 5′-9 « | 3 | 6 ‘8 « | 4 |
| 10 футов | 7 футов | 4′-10 « | 4 | 6′-9 « | 3 | 6 ‘8 « | 4 |
| 10 футов | 8 футов | 4′-10 « | 4 | 7′-9 « | 3 | 6 ‘8 « | 4 |
| 10 футов | 10 мин | 4′-10 « | 4 | 9′-9 « | 3 | 6 ‘8 « | 4 |
| 10 футов | 12 футов | 4′-10 « | 6 | 5′-10 « | 6 | 6 ‘8 « | 6 |
| 10 футов | 14 футов | 4′-10 « | 6 | 6′-10 « | 6 | 6 ‘8 « | 6 |
| 10 футов | 15 футов | 4′-10 « | 6 | 7 ‘4 « | 6 | 6 ‘8 « | 6 |
| 10 футов | 16 футов | 4′-10 « | 6 | 7′-10 « | 6 | 6 ‘8 « | 6 |
| 10 футов | 18 ‘ | 4′-10 « | 6 | 8′-10 « | 6 | 6 ‘8 « | 6 |
| 10 футов | 20 футов | 4′-10 « | 6 | 9′-10 « | 6 | 6 ‘8 « | 6 |
| 10 футов | 24 ‘ | 4′-10 « | 8 | 7′-10 « | 9 | 6 ‘8 « | 8 |
| 10 футов | 30 мин. | 4′-10 « | 8 | 9′-10 « | 9 | 6 ‘8 « | 8 |
| 10 футов | 40 ‘ | 4′-10 « | 10 | 9′-10 « | 12 | 6 ‘8 « | 10 |
| НАВЕС ТАРП РАЗМЕР | Стропила | Ридж и Боковые поручни | Ноги | ||||
| Ширина (в футах) | Длина (в футах) | Длина (в футах) | Количество Требуется | Длина (в футах) | Количество Требуется | Длина (в футах) | Количество Требуется |
| 12 футов | 6 футов | 5′-10 « | 4 | 5′-9 « | 3 | 6 ‘8 « | 4 |
| 12 футов | 7 футов | 5′-10 « | 4 | 6′-9 « | 3 | 6 ‘8 « | 4 |
| 12 футов | 8 футов | 5′-10 « | 4 | 7′-9 « | 3 | 6 ‘8 « | 4 |
| 12 футов | 10 мин | 5′-10 « | 4 | 9′-9 « | 3 | 6 ‘8 « | 4 |
| 12 футов | 12 футов | 5′-10 « | 6 | 5′-10 « | 6 | 6 ‘8 « | 6 |
| 12 футов | 14 футов | 5′-10 « | 6 | 6′-10 « | 6 | 6 ‘8 « | 6 |
| 12 футов | 16 футов | 5′-10 « | 6 | 7′-10 « | 6 | 6 ‘8 « | 6 |
| 12 футов | 18 ‘ | 5′-10 « | 6 | 8′-10 « | 6 | 6 ‘8 « | 6 |
| 12 футов | 20 футов | 5′-10 « | 6 | 9′-10 « | 6 | 6 ‘8 « | 6 |
| 12 футов | 24 ‘ | 5′-10 « | 8 | 7′-10 « | 9 | 6 ‘8 « | 8 |
| 12 футов | 30 мин. | 5′-10 « | 8 | 9′-10 « | 9 | 6 ‘8 « | 8 |
| 12 футов | 36 ‘ | 5′-10 « | 10 | 8′-10 « | 12 | 6 ‘8 « | 10 |
| 12 футов | 40 ‘ | 5′-10 « | 10 | 9′-10 « | 12 | 6 ‘8 « | 10 |
| 12 футов | 50 ‘ | 5′-10 « | 12 | 9′-10 « | 15 | 6 ‘8 « | 12 |
| 12 футов | 60 ‘ | 5′-10 « | 14 | 9′-10 « | 18 | 6 ‘8 « | 14 |
| НАВЕС ТАРП РАЗМЕР | Стропила | Ридж и Боковые поручни | Ноги | ||||
| Ширина (в футах) | Длина (в футах) | Длина (в футах) | Количество Требуется | Длина (в футах) | Количество Требуется | Длина (в футах) | Количество Требуется |
| 14 футов | 10 мин | 6′-10 « | 4 | 9′-9 « | 3 | 6 ‘8 « | 4 |
| 14 футов | 12 футов | 6′-10 « | 6 | 5′-10 « | 6 | 6 ‘8 « | 6 |
| 14 футов | 16 футов | 6′-10 « | 6 | 7′-10 « | 6 | 6 ‘8 « | 6 |
| 14 футов | 20 футов | 6′-10 « | 6 | 9′-10 « | 6 | 6 ‘8 « | 6 |
| НАВЕС ТАРП РАЗМЕР | Стропила | Ридж и Боковые поручни | Ноги | ||||
| Ширина (в футах) | Длина (в футах) | Длина (в футах) | Количество Требуется | Длина (в футах) | Количество Требуется | Длина (в футах) | Количество Требуется |
| 15 футов | 7 футов | 7 ‘4 « | 4 | 6′-9 « | 3 | 6 ‘8 « | 4 |
| 15 футов | 10 мин | 7 ‘4 « | 4 | 9′-9 « | 3 | 6 ‘8 « | 4 |
| 15 футов | 15 футов | 7 ‘4 « | 6 | 7 ‘4 « | 6 | 6 ‘8 « | 6 |
| 15 футов | 16 футов | 7 ‘4 « | 6 | 7′-10 « | 6 | 6 ‘8 « | 6 |
| 15 футов | 18 ‘ | 7 ‘4 « | 6 | 8′-10 « | 6 | 6 ‘8 « | 6 |
| 15 футов | 20 футов | 7 ‘4 « | 6 | 9′-10 « | 6 | 6 ‘8 « | 6 |
| 15 футов | 30 мин. | 7 ‘4 « | 8 | 9′-10 « | 9 | 6 ‘8 « | 8 |
| НАВЕС ТАРП РАЗМЕР | Стропила | Ридж и Боковые поручни | Ноги | ||||
| Ширина (в футах) | Длина (в футах) | Длина (в футах) | Количество Требуется | Длина (в футах) | Количество Требуется | Длина (в футах) | Количество Требуется |
| 16 футов | 6 футов | 7′-10 « | 4 | 5′-9 « | 3 | 6 ‘8 « | 4 |
| 16 футов | 7 футов | 7′-10 « | 4 | 6′-9 « | 3 | 6 ‘8 « | 4 |
| 16 футов | 8 футов | 7′-10 « | 4 | 7′-9 « | 3 | 6 ‘8 « | 4 |
| 16 футов | 10 мин | 7′-10 « | 4 | 9′-9 « | 3 | 6 ‘8 « | 4 |
| 16 футов | 12 футов | 7′-10 « | 6 | 5′-10 « | 6 | 6 ‘8 « | 6 |
| 16 футов | 14 футов | 7′-10 « | 6 | 6′-10 « | 6 | 6 ‘8 « | 6 |
| 16 футов | 15 футов | 7′-10 « | 6 | 7 ‘4 « | 6 | 6 ‘8 « | 6 |
| 16 футов | 18 ‘ | 7′-10 « | 6 | 8′-10 « | 6 | 6 ‘8 « | 6 |
| 16 футов | 20 футов | 7′-10 « | 6 | 9′-10 « | 6 | 6 ‘8 « | 6 |
| 16 футов | 24 ‘ | 7′-10 « | 8 | 7′-10 « | 9 | 6 ‘8 « | 8 |
| 16 футов | 30 мин. | 7′-10 « | 8 | 9′-10 « | 9 | 6 ‘8 « | 8 |
| 16 футов | 32 ‘ | 7′-10 « | 10 | 7′-10 « | 12 | 6 ‘8 « | 10 |
| НАВЕС ТАРП РАЗМЕР | Стропила | Ридж и Боковые поручни | Ноги | ||||
| Ширина (в футах) | Длина (в футах) | Длина (в футах) | Количество Требуется | Длина (в футах) | Количество Требуется | Длина (в футах) | Количество Требуется |
| 18 ‘ | 10 мин | 8′-10 « | 4 | 9′-9 « | 3 | 6 ‘8 « | 4 |
| 18 ‘ | 12 футов | 8′-10 « | 6 | 5′-10 « | 6 | 6 ‘8 « | 6 |
| 18 ‘ | 15 футов | 8′-10 « | 6 | 7 ‘4 « | 6 | 6 ‘8 « | 6 |
| 18 ‘ | 16 футов | 8′-10 « | 6 | 7′-10 « | 6 | 6 ‘8 « | 6 |
| 18 ‘ | 24 ‘ | 8′-10 « | 8 | 7′-10 « | 9 | 6 ‘8 « | 8 |
| 18 ‘ | 30 мин. | 8′-10 « | 8 | 9′-10 « | 9 | 6 ‘8 « | 8 |
| НАВЕС ТАРП РАЗМЕР | Стропила | Ридж и Боковые поручни | Ноги | ||||
| Ширина (в футах) | Длина (в футах) | Длина (в футах) | Количество Требуется | Длина (в футах) | Количество Требуется | Длина (в футах) | Количество Требуется |
| 20 мин. | 6 футов | 9′-10 « | 4 | 5′-9 « | 3 | 6 ‘8 « | 4 |
| 20 мин. | 7 футов | 9′-10 « | 4 | 6′-9 « | 3 | 6 ‘8 « | 4 |
| 20 мин. | 8 футов | 9′-10 « | 4 | 7′-9 « | 3 | 6 ‘8 « | 4 |
| 20 мин. | 10 мин | 9′-10 « | 4 | 9′-9 « | 3 | 6 ‘8 « | 4 |
| 20 мин. | 12 футов | 9′-10 « | 6 | 5′-10 « | 6 | 6 ‘8 « | 6 |
| 20 мин. | 14 футов | 9′-10 « | 6 | 6′-10 « | 6 | 6 ‘8 « | 6 |
| 20 мин. | 15 футов | 9′-10 « | 6 | 7 ‘4 « | 6 | 6 ‘8 « | 6 |
| 20 мин. | 16 футов | 9′-10 « | 6 | 7′-10 « | 6 | 6 ‘8 « | 6 |
| 20 мин. | 20 футов | 9′-10 « | 6 | 9′-10 « | 6 | 6 ‘8 « | 6 |
| 20 мин. | 24 ‘ | 9′-10 « | 8 | 7′-10 « | 9 | 6 ‘8 « | 8 |
| 20 мин. | 30 мин. | 9′-10 « | 8 | 9′-10 « | 9 | 6 ‘8 « | 8 |
| 20 мин. | 40 ‘ | 9′-10 « | 10 | 9′-10 « | 12 | 6 ‘8 « | 10 |
Вернуться на главную
Как сделать беседку из трубы ПВХ?
Как сделать беседку из ПВХ
- Приобретите покрытую тканью восьмиугольную беседку сверху желаемого диаметра.
- Соберите верхнюю часть беседки согласно инструкции производителя.
- Соберите верхний каркас беседки .
- Нанесите цемент PVC на 1 дюйм одного конца каждой 10-футовой трубы PVC .
- Засыпьте каждую яму ровным гравием.
Щелкните, чтобы увидеть полный ответ
Впоследствии также могут спросить, как сделать навес из трубы ПВХ?
- Шаг 1. Соберите материалы.Что вам понадобится для изготовления навеса:
- Шаг 2: Трубки и колена для окраски распылением. Поместите трубы и колена на большой кусок картона, газеты и т. Д.
- Шаг 3: Добавьте колпачки и колена к трубам.
- Шаг 4. Присоедините трубы к навесу.
- Шаг 5: Добавьте оконные шарфы.
- Шаг 6: Прикрепите к стене.
- Шаг 7: все готово.
Кроме того, как сделать навес для улицы? Для сделайте уличным навесом , начните с брезента с люверсами или небольшими металлическими кольцами в каждом углу.Затем расстелите брезент на земле и привяжите конец шеста для палатки к каждой втулке нейлоновой веревкой. Затем поднимите брезент с земли и воткните шесты палатки в землю.
В связи с этим, как сделать навес для машины из трубы ПВХ?
Как построить навес для машины из ПВХ
- Заполните пятигаллонные ведра бетоном. Вставьте одну трубу из ПВХ в бетон.
- Присоедините тройник к верхней части каждой трубы из ПВХ.
- Вставьте трубу из ПВХ горизонтально в оставшееся отверстие тройника.
- Вставьте две 8-футовые секции трубы из ПВХ в один угловой соединитель 45 градусов.
- Накройте конструкцию брезентом.
Как сделать балдахин для кровати с балдахином?
Кровать с балдахином привносит в спальню уединение и романтику. Кровать с балдахином может быть преобразована в кровать с балдахином путем добавления прочных рельсов, соединяющих верхнюю часть каждой стойки. Добавьте занавески по бокам и свяжите их вместе к , чтобы создать романтический образ , а балдахин в верхней части кровати создаст уютную гавань.
Беседка из профильной трубы своими руками (56 фото) Строительные чертежи, как сделать каркас из профиля
Беседка на дачном участке давно перестала быть уловкой; Возвести эту простую постройку стараются практически все владельцы гасиенд. Он не только служит декоративным элементом, но и является местом, где все члены семьи в хорошую погоду проводят много свободного времени, обедают и готовят в нем. Стоит более подробно рассмотреть такое простое и практичное изобретение, как беседка из профильной трубы своими руками и чертежи ее конструкций.
ИзображениеОсобенности
Беседка на дачном участке в большинстве случаев представляет собой навес с крышей и полуоткрытыми стенами, оборудованный скамейками. Помимо этих незаменимых деталей, есть внутренний стол, печь или мангал, клумбы и вьющиеся растения, остекление и другие приятные детали — все зависит от фантазии и возможностей хозяев дачи.
Каркас из профильной трубы для такой уличной застройки может иметь следующие достоинства:
- прочный и устойчивый к деформации, механическим повреждениям;
- металл, из которого изготовлен профиль, прочный;
- строительство такой беседки может быть дешевле, чем из натурального дерева, а тем более из натурального камня;
- металлический профиль, за счет простоты обработки, позволяет создавать любые сложные конструкции;
- , в перспективе металлический каркас может быть обшит деревом, пластиком, поликарбонатом и другими материалами.
Металлический профиль подвержен коррозии, но этот дефект легко исправить, покрасив его поверхность любой краской по вашему выбору или обработав защитной шпатлевкой.
Для изготовления таких беседок обычно берут полые трубы, прямоугольного или квадратного сечения в профиле, из обыкновенной или оцинкованной стали. Размеры и толщина стен могут быть разными, главное рассчитать, что вся конструкция выдержит вес кровли и других навесных элементов.Несущие профили обычно имеют большее поперечное сечение, а перемычки тоньше.
ImageImageПреимущества металлических профилей еще и в том, что они полые, то есть при достаточной прочности имеют небольшой вес . В собранном состоянии элементы обеспечивают равномерное распределение нагрузок на все участки конструкции и на связанные с ней элементы. Прямоугольный профиль легко вырезать, просверливать в нем отверстия, сопрягать, делать необходимые детали. Следует учитывать, что при создании надежных беседок из профильной трубы может потребоваться сварка.
ImageImageПроектов
Доступность материала и простота обработки позволяют создавать множество интересных проектов беседок из профильной трубы. Они существенно различаются по внешнему виду, но чертежи несущих рам примерно одинаковы.
Один из простейших примеров — проект беседки в форме квадрата в профиле высотой 2,7 м. Благодаря небольшим размерам такую конструкцию можно установить даже на крохотном дачном участке, тем не менее, это полноценная зона отдыха, которую можно оборудовать водонепроницаемой крышей, оборудовать стенками, защищающими от ветра и дождя.
ИзображениеВ качестве несущих профилей принимают пустотные балки сечением 80х80 мм и толщиной стенки 2,5 мм. Для перегородок, крыш, заборов и скамеек можно взять более тонкие металлические рейки, например, 20х50 мм.
Возможны два варианта установки данной конструкции . Если она ставится на открытый грунт, то под ее стойки необходимо закладывать ленточный фундамент. Под 4 несущие опоры ямы вытаскиваются немного шире самих профилей, и заливаются бетоном.Другой вариант — если беседка будет стоять на прочном основании, например, тротуарной или бетонной. Тогда фундамент не потребуется, сама конструкция будет достаточно устойчивой, чтобы не обрушиться при сильном ветре.
ImageВертикальные несущие стойки соединяются горизонтальными перемычками в 3-4 ряда с трех сторон беседки, дверной проем делается в четвертой из тонких реек. Одна сторона площади чуть больше двух метров в ширину. Верх основания также скрепляется перемычками, крыша делается четырехскатной и симметричной.Сварка применяется для соединения всех элементов, после сборки всей конструкции ее можно обшить любым понравившимся материалом: деревом, фанерой, ДСП или пластиком, крышу можно покрыть металлочерепицей, шифером или ондулином.
ImageImageИнтересный проект — переносная беседка из профильной трубы размером 1920х1660 мм и высотой 2300 мм.
Вы легко сможете собрать его за 1 день, разместить где угодно , при необходимости перенести в любое удобное место.Для уменьшения веса профильные трубы 20х40 мм с толщиной стенки 2,5 мм берут из оцинкованной стали. Полукруглая крыша опирается на два дуговых профиля, сверху ее можно накрыть прозрачным поликарбонатом, а при желании получить тень можно использовать лист металлического профиля.
ImageДля скамейки в такой беседке с полукруглой крышей можно взять полированные доски, крашеные или покрытые лаком; для облегчения всей конструкции лучше использовать пластиковые сиденья. Для того, чтобы можно было опереться, стоит добавить сбоку удобные спинки.Посередине беседки стоит стол, за которым свободно могут разместиться несколько человек. Вся конструкция спроектирована таким образом, что ее можно легко переносить в руке: вдвоем или втроем.
ImageВ последнее время огромную популярность в нашей стране приобрели крытые шестиугольные или восьмиугольные беседки ., Созданные в финском стиле. В центральной части может быть кирпичная печь для внутреннего обогрева и приготовления пищи, дымоход выводится через центр скатной крыши. Стены таких построек массивные, массивные, можно дополнительно утеплять, внутри можно проводить электрическое освещение.Подобие финской беседки можно создать и на своем дачном участке с помощью металлического каркаса.
ImageImageЧертеж каркаса шестиугольной беседки в финском стиле очень прост, он включает всего несколько металлических элементов.
Для несущих опор следует выбирать профили 100х100 мм, которые заглубляются в землю и заливаются бетоном под столбчатый фундамент. Высота от низа до основания кровли может составлять от 1200 до 1500 мм, плиты кровли состоят из профилей 50х50 мм.Для дополнительной жесткости боковые стены скрепляются горизонтальными перемычками из более тонких труб, затем застраиваются каркасы забора, внутренние скамейки, дверной проем.
ImageВсе работы по резке профилей и сварке каркаса шестигранной оправки выполняются за один день . После этого можно будет подумать, какой кровельный и отделочный материал использовать, и приступить к его обустройству. Такие массивные постройки хорошо устанавливать на прочный фундамент, заливать под ними бетонный пол или укладывать бордюрной плиткой.Плюс в том, что в будущем такую беседку можно сколько угодно модернизировать: построить каменную печь с духовкой внутри, сделать остекление, положить на дно кирпич и так далее.
ImageImageОригинальный проект большой прямоугольной беседки с двускатной крышей.
Опция открытая, но при желании такой рисунок можно изменить, а стены можно закрыть по максимуму любым доступным материалом. Для вертикальных стоек используются такие же полые профили 50х50 мм, нижняя часть и крыша крепятся горизонтальными и наклонными перемычками.Наклонные склоны позволяют стекать дождевой воде и обеспечивать хорошую тень. В качестве кровельного покрытия могут использоваться различные материалы: шифер, ондулин, профильный оцинкованный лист.
ImageImageВнутреннее пространство такой беседки позволяет беспрепятственно разместить там духовку с мангалом, мангал, кухонный уголок, обеденный стол со скамейками. Крышу можно оборудовать таким образом, чтобы через нее выходил дымоход или вытяжной колпак. Саму конструкцию лучше всего устанавливать на бетонное основание, стоит заранее разметить и подготовить место заливки, столбчатый фундамент под несущие металлические опоры беседки.После установки пола и несущих конструкций можно соединить остальные необходимые элементы, обустроить крышу, сделать красивые заборы и скамейки, другие детали декора.
ImageImageДизайн
Сам по себе каркас из профильной трубы имеет множество преимуществ; он прочный, негорючий, долговечный, но не имеет приятного внешнего вида. Поэтому после создания основы нужно приступать к декорированию. Вариантов оформления беседок на даче огромное количество, главное — проявить фантазию и воплотить свои задумки в жизнь.
ImageПрежде всего, профиль можно покрасить.
Поверхность металла не имеет естественного приятного оттенка , кроме того, она подвержена коррозии, что со временем придаст еще более неблагоприятный вид. Для покраски используются водостойкие, водоэмульсионные марки — масло, акрил, полиуретан, эпоксидка, аэрозоль. Главное требование — они должны быть устойчивы к солнечному свету, воде, перепадам температур. Что касается цвета, то здесь необходимо выбирать такие оттенки, чтобы они гармонично сочетались с остальными деталями декора беседки.
ImageImageМеталлический каркас удачно сочетается с коваными или сварными решетками, которые при изготовлении мастерами могут быть настоящими произведениями искусства. Их можно использовать для обустройства заборов по периметру, пространства под крышей, дверного проема. Из металла могут быть выполнены и другие элементы декора и быта: скамейки, столы, урны и клумбы, мангалы.
ImageЕдинственный минус — металлические детали значительно увеличивают вес беседки.
Полированное лакированное дерево всегда будет хорошо сочетаться с темной текстурой металла.Помимо беседок из профильных труб, из нее можно сделать внутренние скамейки со спинками, столешницы, клумбы, столики. Для крепления деревянных досок к металлу можно использовать болты с гайками или анкеры. Для украшения хорошо использовать деревянные наличники, заборы, резные коньки под крышу.
Самыми популярными породами дерева для устройства металлических беседок являются сосна, бук, дуб, береза . Древесина должна быть хорошо просушена, отполирована и покрыта прозрачным лаком. Прочные и легкие деревянные конструкции уменьшают общий вес беседки, она меньше провисает на земле, а если она переносная, ее легче перенести на другое место.
Изображение ИзображениеImageВ последнее время очень популярным материалом для устройства металлических беседок является поликарбонат.
Это многослойный профилированный лист из полимерных материалов, легкий и простой в обработке. Крепятся к профилям болтами или шурупами, так же легко снимаются. Поликарбонат — это прозрачный или полупрозрачный материал, обычно бесцветный, но существуют различные варианты цвета. Если вы хотите сделать внутри беседки больше естественного света, то крыша из этого материала — самый подходящий вариант.
Двускатная или двускатная крыша беседки из профильной трубы может быть оборудована листами цветного профнастила . Это замечательный легкий материал, не боящийся влаги и деформаций. Цвет можно выбрать любой, с такой крышей беседка всегда будет смотреться гармонично. Большой популярностью пользуется также цветная металлочерепица; так же ими можно закрыть шестиугольную беседку. Металлические листы просто прикрепляются к каркасу крыши, и из них легко вырезать кусок нужного размера и формы, и прослужат они не один сезон.
ImageImageОчень эффектно будет смотреться дизайн беседки, если снабдить каркас вьющимися растениями. Сделать решетку или направляющий столб из металлических прутьев очень просто; у основания разместить клумбы из любого доступного материала: камня, кирпича, дерева. Уже через несколько сезонов можно добиться потрясающей живой изгороди из густых зарослей, которая будет обеспечивать тень внутри постройки.
ImageImageДом
Сделать садовую беседку из профильной трубы своими руками очень просто благодаря дешевизне материала и доступности инструментов.Для начала стоит поэтапно распределить все этапы этой работы. На своем приусадебном участке выбираем место для будущей постройки, оно должно быть максимально ровным с устойчивым сухим грунтом. Нелишним будет выбрать расположение относительно солнца, пешеходных дорожек, источников шума. Место для беседки должно быть комфортным.
ImageЗатем разрабатывается чертеж конструкции с размерами, желательно в двух или трех проекциях, из которых видно, сколько материала и крепежа необходимо подготовить.Если беседка стационарная, то сразу готовится ровная площадка и место для заливки фундамента. Для опорных стоек из профтрубы достаточно залить столбчатую максимальной глубиной 0,5 м.
ImageImageОтверстия для засыпки выкапываются вручную или садовой дрелью, в качестве раствора можно использовать смесь песка и портландцемента, для ее укрепления можно использовать щебень, гравий и мелкие камни.
К фундаменту крепятся основные опорные стойки из металлического профиля.После этого нужно изготовить и собрать каркас из металлических элементов.
Для работы понадобятся следующие инструменты:
- сверло со сверлами по металлу;
- болгарский;
- рулетка и маркер;
- шурупов и болтов по металлу;
- сварочный аппарат.
Все профили обмеряются и вырезаются в соответствии с размерами на чертежах, затем необходимо сварить каркас боковых стен, опоры крыши и другие металлические элементы.После сборки железной основы приступают к отделке, обустройству и декору.
Обшить стену и крышу можно любым из подручных материалов: профлистом, поликарбонатом, фанерой, деревом.
Здесь могут потребоваться другие инструменты:
- ножовка по дереву;
- малярный нож; Отвертка
- ;
- гвоздей; Саморезы
- .
Все зависит от задуманного проекта обустройства беседки.
Соорудить уютную и красивую беседку из профильных труб и потом украсить ее любым декором очень легко, главное иметь желание, терпение и небольшой опыт строительных работ.
ИзображениеКрасивые примеры
Элегантная и очень простая в сборке шестиугольная конструкция с деревянными скамейками, столом и дощатым полом. Может оснащаться дополнительными элементами.
Беседка из профильной трубы с крышей и стенками из прозрачного поликарбоната.
ImageImageImageКрасивое строение с металлической крышей и деревянным декором. Подходит для любого дачного участка.
Беседка из профилированных труб с коваными элементами декора.
Элегантная конструкция из окрашенного профиля со столом и скамейками, обитая цветным поликарбонатом.
Image10 простых поделок из труб из ПВХ для детей всех возрастов — залитые солнцем пространства
Давайте поговорим о трубах из ПВХ. Вы понимаете, что с трубой из ПВХ можно многое сделать, кроме трубопровода , не связанного с водопроводом? Поделки из ПВХ трубок — одни из самых простых и универсальных поделок для детей всех возрастов.
Поделки из ПВХ-труб: для детей
Взгляните на эти 10 простых поделок из труб из ПВХ для детей. Вы будете поражены некоторыми вещами, которые вы умеете делать!
Поделки из ПВХ труб: Идеи
1. Первое ремесло из ПВХ-труб в этом списке заставило меня задуматься, почему я не подумал о нем первым. Это гениально! Велосипедная стойка из ПВХ поможет организовать детские велосипеды в мгновение ока.
2. Хорошо, значит, этот тоже гений. Используйте трубы из ПВХ, чтобы создать навес на открытом воздухе для семейного обеда или для детской песочницы.Самое приятное то, что навес скользит по ПВХ, поэтому вы можете регулировать его в зависимости от того, где светит солнце.
Изготовление труб из ПВХ: дворы
3. Сделайте футбольные ворота на заднем дворе, чтобы дети могли играть или тренироваться, когда захотят.
4. Для ребенка нет ничего лучше, чем пробежаться по оросителям в жаркий летний день. Вы можете сделать это еще более увлекательным, построив для них спринклерный ороситель из ПВХ-трубы.
5. Дети весело проведут время, играя на качелях из ПВХ трубы.Вы можете даже воспользоваться возможностью вздремнуть после обеда!
6. Детям нравится возможность весело поиграть в воде. Позвольте им помочь вам собрать потрясающий водный стол. Будет весело все лето!
7. Иногда детям нужно тихое место, чтобы почитать или расслабиться. Сделайте простой, но эффективный, построив каркас из трубы ПВХ.
8. Используйте трубу из ПВХ, чтобы изготовить стул, размер которого идеально подходит для самых маленьких в вашей жизни. Каркас из ПВХ, а сиденье и спинка — из симпатичной ткани.Это гениально!
9. Дети получат массу удовольствия, изучая стрельбу из лука, используя полностью безопасный набор из лука и стрел, сделанный из трубы ПВХ.
10. Проведите войну с маршмеллоу после того, как создадите несколько маршмеллоу-пушек из ПВХ. Это потрясающе веселое семейное занятие!
Поделки из ПВХ труб: как построить
Для получения дополнительной информации о любых поделках из ПВХ труб в этом посте щелкните следующие ссылки:
Крепления для велосипедов Bob Vila DIY
Навес для улицы My Happy Crazy Life
Футбольные ворота на заднем дворе Six Sisters ’Stuff
Спринклер Lindsay & Drew по индивидуальному заказу
Качели на платформе Naughty Mommy DIY
Frugal Fun 4 Boys, уровень грунтовых вод
Форт для чтения своими руками Little Miss Kim’s Class
Стул для малышей DIY Simple Projects
Перейти к My Lou ПВХ лук и стрела
.
