Замена роликовых направляющих на шариковые
Технические советыОсновные отличия эконом мебели от мебели среднего класса — это используемые материалы и фурнитура. Ну а к дорогой мебели в отличия добавляется ещё дизайн и брэнд.
Недорогую мебель можно «доработать» заменив фурнитуру, которая идёт с завода по умолчанию. Конечно, речь не идёт про замену на Blum или Hettich — мы предлагаем недорогую фурнитуру от фабрики Боярд российского производства. Несмотря на низкую стоимость — выполняет необходимый функционал и служит долго.
В чём же преимущества? Двери не хлопают, а тихо доводятся. Ящики плавно двигаются на всю длину и при необходимости также доводятся. Такая система добавляет не только комфорт в использовании, но и функционально выигрывает — удобно смотреть содержимое ящиков.
Если Вы решили произвести сборку самостоятельно, у Вас, скорее всего, возникнут вопросы:
- Присадка на боковинах не совпадает с отверстиями для крепления на шариковых направляющих
- Как крепить направляющую к ящику
Ниже представлен небольшой фотоотчёт, в котором постарались осветить эти вопросы.
Пример замены роликовых направляющих в комоде Камелия 500 мм
Для сборки Вам понадобится: Отвёртка, шуруповёрт и молоток. Две руки из правильного места и голова, чтобы забивать гвозди, шутка :).
1. Распаковали комод
Желательно подготовить место для сборки, например, это может быть кухонный стол.
Если будете собирать на полу — быстро устанут ноги и спина.
Поверхность стола накройте картоном, чтобы не повредить. Отлично подойдёт упаковка от комода.
2. Достаём боковины от комода
Определяем тыльную и лицевую часть — сзади спил под плинтус. Также, часто бывает, что тыльная часть без кромки — туда прибивается задняя стенка.
3. Установка направляющих
Шариковые направляющие будем крепить на том же уровне, что и направляющие из комплекта. Так как отверстия под крепёж на шариковых направляющих не совпадают с роликовыми — нужно сделать разметку. Простым карандашом проводим прямые линии по точкам от заводского накернения.
Для крепежа можно использовать чёрные саморезы, которые есть в комплекте. Перед установкой проверьте их размер — должны быть не более 15 мм, чтобы не поколоть ЛДСП.
4. Сборка корпуса
Корпус комода собирается только после установки направляющих. В собранный корпус их устанавливать очень не удобно.
Ответную часть направляющей (далее — планка) отсоединяем, нажав специальный пластиковый «язычок». Планку крепим на собранный ящик в самый низ боковины. Планка должна упираться в фасад. Изначально лучше закрепить планку двумя саморезами через овальные вертикальные отверстия. Это позволит в дальнейшем отрегулировать фасады относительно друг друга. И уже после — зафиксировать планку через другие отверстия.
Так как направляющие крепятся к боковинам ящика,- не забудьте как следует проколотить дно ящика,- не жалейте гвоздей! Используйте шаг не более 3 см
5. Установка ящиков
Полностью задвигаем направляющие на корпусе комода и сопоставляем с ними ответные планки.
Задвигаем ящик до упора. Понадобится приложить небольшое усилие, т.к. подшипники находятся в состоянии закрытого ящика.
Далее проверяем отцентрованность фасадов и при необходимости регулируем — как раз для этого планки крепили через овальные отверстия. После того, как ящики правильно выставлены — усиляем крепление планки саморезами через круглые отверстия.
Видео
Комод Камелия 500 с заменёнными направляющими
Комод Камелия 840 со штатными роликовыми направляющими
Комоды на видео сняты с продажи. Актуальное предложение в разделе нашего сайта — каталог комодов.
Замена направляющих ящиков корпусной мебели
Описание
Замена направляющих ящиковВещи имеют свойство ломаться.
Это может быть связано с каким-то происшествием, а может просто влияние времени. Но, не нужно расстраиваться, ведь наша компания поможет Вашим вещам получить вторую жизнь.
Одна из наших услуг – это замена направляющих мебельных ящиков. Наши мастера проводят замену направляющих мебельных ящиков в Москве и Московской области.
Что мы можем?
Вы можете заказать замену направляющих мебельных ящиков в кухонной мебели и в шкафах купе таких производителей, как:
- Indeco;
- RaumPlus
- Komandor;
- Caimi;
- Kirena;
- Hettich
- Stanley;
Также, большим преимуществом нашей компании является возможность вызова мастера на дом. Он приедет и на месте проведет замену направляющих мебельных ящиков.
Это сэкономит Ваше время и силы.
Сколько это будет стоить?
Наша компания предоставляет услуги по замене направляющих мебельных ящиков недорого. Но объём работ в каждом отдельном случае разный. Поэтому, при замене направляющих мебельных ящиков цена оговаривается индивидуально, в зависимости от сложности работы.
Почему мы?
У нас работают опытные мастера, которые сделают всю работу максимально оперативно и качественно. Мы уверены, что Вы останетесь довольны нашим обслуживанием.
Как устанавливаются шарикоподшипниковые направляющие >>>
Направляющие для выдвижных ящиков: шариковые или роликовые? — Блог
Выдвижной ящик — повсеместно используемый функциональный мебельный элемент. Фактически это емкость для хранения предметов, устанавливаемая в мебельные конструкции различного назначения.
Отличительная особенность выдвижного ящика — его практичная компактность с точки зрения эргономики интерьера. Когда нет необходимости достать какую-либо вещь, ящик находится в задвинутом положении, тем самым экономя пространство помещения и защищая свое содержимое от пыли и других возможных негативных факторов (воздействия влаги и грязи).
Говоря о бытовом или офисном интерьере, рассмотрим популярный вариант выдвижного ящика корпусной мебели, материал производства которого — древесная плита. Фасад, боковины и задняя стенка ящика изготавливаются из ДСП, а днище также из древесно-стружечной плиты или древесноволокнистой плиты (ДВП). И конечно обязательной механической составляющей, посредством которой ящик выдвигается и задвигается, являются металлические направляющие, устанавливаемые с левой и с правой стороны.
По конструктивным особенностям направляющие для выдвижных ящиков делятся на две основные группы:
Чтобы определить — какой тип выдвижных механизмов подойдет для конкретного мебельного изделия, необходимо понимать принцип работы каждого вида и его эксплуатационные возможности.
Роликовые направляющие
Вариант для бюджетной мебели, когда от направляющих не требуется расширенный функционал (полное выдвижение, доводчик, выталкиватель и т.д.), а необходима надежная работа по прямому назначению — ход ящика, его легкое выдвижение из мебельного каркаса и задвижение обратно. Роликовые направляющие для выдвижных ящиков, каждая в комплекте (левая и правая), представляет собой две пластины из металла, перемещающихся относительно друг друга при помощи пластиковых роликов.
Установка роликовых направляющих (с каждой из сторон) происходит следующим образом:
- Одна пластина монтируется на корпус мебельного модуля, фактически являясь опорным рельсом, по которому будет двигаться ящик.
- Вторая пластина крепится как уголок на боковую стенку и днище ящика.
- Далее ящик вставляется в модуль так, чтобы произошла сцепка пластин, и выдвигается/задвигается за счет движения роликов по направляющим.
Таким образом, руководствуясь схемой присадки, прилагаемой к комплекту направляющих или представленной в электронном каталоге производителя, практически любой домашний мастер сможет разобраться — как собирать роликовые направляющие.
Простой монтаж — одно из главных, но не единственных полезных особенностей выдвижных механизмов данного типа. При условии загрузки ящика легковесными предметами, роликовые направляющие гарантируют длительный срок эксплуатации и минимальные усилия при выдвижении и задвижении ящика. Но если предполагается хранение тяжелого содержимого, а также необходимо полное выдвижение ящика и дополнительные эксплуатационные свойства (самозакрывание, Push to open и прочее), то необходимо заменить роликовые направляющие на шариковые, на этапе проектировки мебели или уже на готовом изделии.
Шариковые направляющие
Более дорогая, но и куда более предпочтительная разновидность мебельной фурнитуры у современного пользователя, с точки зрения практических характеристик.
Базовый вариант шариковых направляющих для выдвижных ящиков (без дополнительных функций) представляет собой комплект из левого и правого подвижного механизма, каждый из которых включает в себя две неразрывные пластины (одна вставлена в другую) и третью, монтируемую на внутреннюю поверхность боковой стенки модуля. Ролики, как и рельсы, изготовлены из металла. В целом установка шариковых направляющих для выдвижных ящиков аналогична монтажу роликовых, но требует более тщательной разметки, согласно схеме присадки, и дополнительной регулировки по месту.
Шариковые направляющие полного выдвижения имеют ряд модификаций, которые используются в зависимости от пожеланий клиентов к производителям мебели.
- С доводчиком. Конструкция включает в себя механизм плавного закрывания, то есть при задвижении ящика, направляющие мягко и бесшумно докатывают его до закрытого состояния. Направляющие для ящиков шариковые с доводчиком также могут быть механизмами скрытого монтажа.
- С выталкивателем. Еще эта система открывания известна под названием Push to open и предполагает отсутствие ручки на фасаде. То есть вы выдвигаете и задвигаете ящик нажатием не его переднюю панель. Ящик под шариковые направляющие данного типа может быть одновременно и системой скрытого монтажа, в том числе и с доводчиком.
Отдельно стоит отметить, что шариковые направляющие выпускаются и в варианте неполного выдвижения, по аналогии со стандартными роликовыми направляющими.
Какие направляющие лучше — роликовые или шариковые
Если проводить сравнение по основным характеристикам, то объективно лучше шариковые направляющие, за счет выдерживания большей нагрузки, более длительной эксплуатации, меньшей шумности при выдвижении/задвижении ящика и ряда дополнительных функций, указанных выше. Но и у конструктивно простых роликовых направляющих, помимо длины и декора, есть техническая особенность, которую необходимо учитывать при покупке.
Это толщина металла.
На рынке фурнитуры для мебели вы можете встретить роликовые направляющие с различной толщиной металлической основы, от которой зависит допустимая нагрузка на ящик, указываемая в характеристиках изделия, заявленных производителем. В частности у роликовых направляющих бренда GTV нагрузка распределена следующим образом:
- Толщина металла 0,8 мм — нагрузка 20 кг.
- Толщина металла 1 мм — нагрузка 25 кг.
- Толщина металла 1,2 мм — нагрузка 35 кг.
Современные шариковые направляющие предполагают нагрузку, начиная от 30 кг, и достигая 75 кг у конкретных брендированных моделей. Поэтому если несущая способность ящика — один из главных критериев, то имеет смысл сразу выбирать из шариковых направляющих, одновременно учитывая и другие эксплуатационные требования. Следует помнить, что модели также различаются по высоте (помимо распространенных 45 мм, высота направляющей может составлять 35, 27, 17 мм).
В завершение стоит сказать, что если у вас есть сомнения — как правильно установить направляющие самостоятельно, особенно сложных модификаций, то лучше обратиться к профессиональным сборщикам мебели. Важно понимать, что неверно смонтированная функциональная фурнитура ухудшит эксплуатацию мебельного изделия. А когда установка качественных направляющих произведена правильно — это дополнительная гарантия их длительной и безотказной работоспособности.
Смотрите такжеКак выбрать
Кухонные выдвижные ящики Модерн Бокс (Modern Box)Модерн Боксы — назначение и особенности систем выдвижения бренда GTV
5877 просмотров
ПодробнееКак выбрать
Сетчатые корзины для шкафов и гардеробных системСетчатые корзины для шкафов — широко используемые удобные контейнеры для хранения одежды в гардеробных системах.
7846 просмотров
ПодробнееКак выбрать
Направляющие для выдвижных ящиков: шариковые или роликовые?Выдвижной ящик — повсеместно используемый функциональный мебельный элемент. Фактически это емкость для хранения предметов, устанавливаемая в мебельные конструкции различного назначения.
9324 просмотров
ПодробнееКак использовать
Установка роликовых направляющихПри сборке корпусной мебели нередко выполняется установка роликовых направляющих, при помощи которых выдвигаются ящики. На первый взгляд, это несложный процесс, который под силу даже начинающим мастерам, однако монтаж фурнитуры требует внимательного и ответственного подхода, ведь именно от него во многом зависят срок службы и функциональность готовой конструкции.
31806 просмотров
ПодробнееКак выбрать
Ручка Гола (Gola) и ее аналоги: преимущества, комплектующие, особенности монтажаПрофили Gola и их конструктивные аналоги — набирающая все большую популярность система открывания фасадов, без использования традиционных мебельных ручек.
17517 просмотров
ПодробнееКак сделать
Как установить мебельный газлифт?Мебельный газлифт прямого действия – механизм для открывания фасада вверх и закрывания вниз, а также для фиксации открытой мебельной дверцы в определенном положении.
8832 просмотров
ПодробнееКак выбрать
Амортизаторы для мебелиАмортизаторы для мебели – важные бытовые приспособления, обеспечивающие тишину при эксплуатации мебельных изделий и увеличивающие срок их службы.
7854 просмотров
ПодробнееКак выбрать
Мебельные петли для шкафов: разновидностиНовые тенденции в дизайнах современных интерьеров повышают требования к изготовлению мебели. Элементы модульных конструкций становятся функциональнее: хочется, чтобы дверцы шкафов можно было открывать наверх, распахивать максимально широко или вовсе сделать дверцы-гармошки.
8709 просмотров
ПодробнееКак выбрать
Как выбрать светодиодную лентуВиды LED-лент, их основные характеристики и блоки питания к лентам.
6996 просмотров
ПодробнееКак использовать
Рейлинги для кухниПри использовании горизонтальных рейлингов их размещают на высоте около 40–50 см от столешницы.
Расстояние от верхних модулей до трубы должно составлять не менее 8–10 см. Минимально приемлемой высотой размещения конструкций от пола является 90 см, максимум – от 170 до 180 см.
9246 просмотров
ПодробнееКак выбрать
Виды ручек для мебелиМебельные ручки – маленькая, но значимая деталь. Это акцент, который помогает поддержать выбранный в интерьере стиль. Если вы заказываете новую мебель или желаете обновить уже имеющуюся — у вас всегда есть возможность подобрать ручки отдельно, и очень важно выбрать их правильно.
10624 просмотров
ПодробнееВыдвижные ящики на роликовых направляющих делаем своими руками
Механизм роликовых направляющих представляет собой пару так называемых рельс, между которыми устанавливается несколько (2 и более) маленьких колесиков.
Роликовые направляющие – самые простые в плане устройства и монтажа направляющие.
Последние обеспечивают движение обеих частей устройства в двух противоположных направлениях, то есть позволяют как увеличивать длину конструкции, так и возвращать ее в исходное состояние.
Перемещение происходит в одной плоскости (обычно горизонтальной) и ограничено размерами полозьев.
Материал каждой составляющей оказывает значительное влияние не только на степень подвижности направляющих, но и на долговечность всего механизма. Чтобы максимально продлить срок службы устройства, рельсы изготавливаются из металла, а для обеспечения необходимого хода полозьям ролики производятся из пластика.

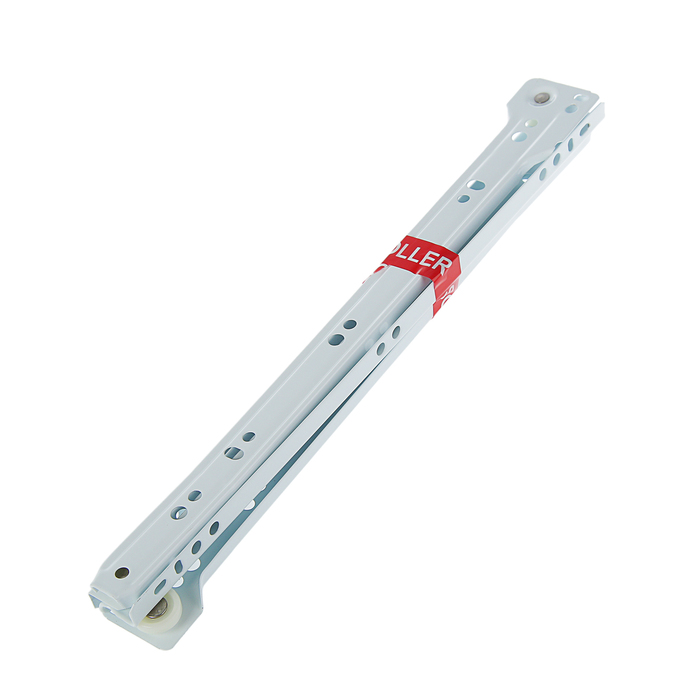

Роликовые направляющие для ящиков.
Главной причиной использования роликовых направляющих является практически полное отсутствие трения между движущимися частями. А ведь этот процесс неукоснительно приводит к повреждению и последующему разрушению взаимодействующих поверхностей и конструкции в целом.
Можно найти роликовые направляющие для ящиков глубиной от 250 до 800 мм, то есть практически на все случаи.
Вдобавок из-за трения требуется гораздо больше усилий для перемещения полозьев, которое к тому же происходит с меньшей скоростью.
Покрыты роликовые направляющие прочной эпоксидной эмалью.
Отличие шариковых направляющих от роликовых
Обладая собственным набором полезных свойств, шариковые направляющие достаточно давно конкурируют с роликовыми.
Шариковые направляющие также как и роликовые состоят их двух частей. Одна из них крепится на ящик, другая на боковую стенку.
В первом случае в роли комплектующей, обеспечивающей подвижность импровизированным рельсам, выступает небольшой шарик, а во втором – маленький ролик.
Механизм шариковых направляющих.
Механизм роликовых направляющих.
И даже несмотря на то, что при изготовлении последнего могут быть использованы подшипники, содержащие сферические элементы, именно эта особенность механизмов послужила причиной их названия.
Роликовые направляющие выдерживают динамическую нагрузку до 25 кг.
Если говорить о популярности указанных устройств, то наиболее распространенными считаются все же роликовые изделия.
Минусы роликовых направляющих это шум с которым они выдвигаются и закрываются.
На их востребованность повлиял тот факт, что шариковые направляющие гораздо чаще встречаются в неразборном варианте. Это не столько препятствует монтажу или затрудняет установку, сколько серьезно ограничивает сферу применения механизма.
Разновидностей шариковых направляющих много, различаются они в основном по высоте, а также по степени выдвижения и наличию доводчика.
Использование роликовых направляющих в конструкции выдвижного ящика
С некоторых пор область применения роликовых направляющих неразрывно связана с мебельным производством.
Именно в этой сфере чаще всего задействованы такие предметы.
Устройство обычно используется для изготовления гардеробов со складными штангами, обувных тумб со скрытыми нишами и шкафов с выдвижными ящиками.
Так как последние распространены в большей степени, о них и пойдет речь в дальнейшем.
Пример использования роликовых направляющих для выдвижения ящиков в тумбе.
Крепление механизма осуществляется на боковые стенки короба с внешней стороны, что не способствует уменьшению полезного пространства самого ящика.
Роликовые направляющие – это направляющие частичного выдвижения.
Это значит, что полностью ящик выдвинуть вы не сможете.
Для того, чтобы не повредить заднюю стенку шкафа и не отсоединить от него ящик, полозья содержат специальные ограничители, принимающие вид искусственных неровностей на поверхности рельсы.
Правильный расчет и монтаж – это основа успешного применения роликовых направляющих.
А в целях предоставления дополнительных возможностей, касающихся снятия и установки ящика, основные комплектующие имеют технологические отверстия.
Шариковые направляющие не позволили бы вытаскивать и вставлять ящик после сборки мебели без нарушения ее фасадов.
Монтаж роликовых направляющих для выдвижных ящиков
- Перед установкой устройства желательно произвести тщательный расчет – это однозначно убережет боковые стенки шкафа от лишних отверстий.
Ящики, на которые будут устанавливаться направляющие.
Крепление направляющей к боковой поверхности ящика.
- Кроме указания всех необходимых размеров нужно учесть уровень будущей конструкции: импровизированная линия, которую образуют полозья, должна по максимуму совпадать с рабочей горизонталью. Причем направляющие могут быть чуть длиннее, чем требуется, и, если позволяет глубина мебели, немного выходить за заднюю стенку ящика.
Ящик с установленными направляющими.
Разметка направляющих на стенках фасада.
- После того, как все размеры нанесены и неоднократно перепроверены, следует приступать к монтажу. Важно понимать, что боковые стенки ящика могут быть выполнены из самых различных материалов. Поэтому во избежание разрушения их поверхностей стоит просверлить отверстия дрелью.
Данную манипуляцию повторяем для всех трех пар направляющих.
Сборка короба с установленными направляющими.
Использование механизма с нажимными толкателями, выполняющими также роль ограничителей, позволяет без потери функциональности сохранить внешний вид фасадов мебели и ее заднюю стенку.
Тумба с установленными роликовыми направляющими.
Устанавливаем сами ящики внутрь короба и получаем готовый предмет мебели.
ВИДЕО: Установка роликовых направляющих.
50 фото-идей выдвижных ящиков с различными механизмами:
ПредыдущаяДругоеШирма из пластиковых труб для детского сада своими руками.
ДругоеЭкокожа для мебели. Что это такое?
Как сделать ширму своими руками.Еще несколько веков назад ширма представляла собой классический атрибут любого интерьера, претендующего на претенциозность и наличие вкуса. Со временем мода «отодвинула» ширму, превратив ее в антиквариат,…
Основное назначение мебельных петельСовременный рынок фурнитуры готов предложить широкий выбор мебельных петель. Еще со времен СССР используются шарнирные петли. К сегодняшнему дню они перетерпели немало модификаций. Теперь изделия отличаются…
Делаем подушки на стулья своими рукамиЕсли вы хотите внести нотку неповторимости и оригинальности в ваш интерьер, сделайте подушку на стул своими руками. Вы изготовите уникальную и полезную вещь, а ваш дом станет уютней и теплей! Подушки…
Мебельная кромка — что это и зачем нужно?
Мебельная кромка – полезный элемент как для мастеров, изготовляющих мебель своими руками, так и для любого хозяина.
С ее помощью вам удастся оживить старую утварь и защитить ее от быстрого разрушения….
Бытовая техника – надежный помощник в домашних делах. Все современные семьи имеют дома стиральную машинку. С ней ухаживать за вещами можно проще и быстрее. Со всей техникой в эксплуатации, возникают проблемы….
Как сделать подставку под горячую кружку своими руками?Все любят теплые напитки, такие как чай, какао или кофе. Чтобы получать максимум удовольствия и не боятся испортить каплями или поцарапать столешницу, стоит воспользоваться подставкой под горячую чашку….
Установка шариковых направляющих для ящиков
Прошло то время, когда выдвижные ящики в столах и в шкафах скользили по деревянным планкам. На замену им пришли более качественные и удобные направляющие из металла, снабженные роликами и подшипниками. Наибольшим спросом потребителей пользуются шариковые направляющие полного выдвижения.
Другое их название — телескопические направляющие полного выдвижения.
Шарикоподшипниковые направляющие используются при изготовлении мебели для осуществления работы выдвижных ящиков.
Они обладают некоторыми неоспоримыми достоинствами, к которым относится:
- доступная стоимость;
- плавный ход;
- высокая прочность;
- износостойкость;
- простота монтажа.
Шарикоподшипниковые направляющие полного выдвижения применяются как в шкафах купе, в комодах и в шкафах кухонной мебели, так и в других выдвижных конструкциях.
Для правильной установки шарикоподшипниковых направляющих полного выдвижения нужно выполнить некоторые требования. Особенно это касается тех домашних умельцев, которые делают предметы мебели своими руками.
Требования к мебели таковы:
Выдвижные ящики без учета фасада должны иметь ширину на 27 мм. меньше ширины того места, куда они будут вставляться.
С каждой стороны должен оставаться зазор в 13,5 мм для установки направляющих. У них одинаковая толщина с роликовыми 26мм, но для лучшей их работы, необходим допуск в 27мм.
Длина ящика должна совпадать с длиной направляющей для идеального выдвижения, которая может составлять от 25 до 80 см. Хотя сам ящик может быть длиннее направляющей на 50-100мм. Промежуточные размеры идут с шагом 50 мм. До задней стенки шкафа вся конструкция не доходит на 10-50мм.
Высота выдвижных ящиков зависит от желания хозяев и ничем не регламентируется. Обычно она бывает от 100 до 300 мм, но размеры могут значительно отличаться в большую сторону.
Установка направляющих
Для того чтобы произвести монтаж шарикоподшипниковых направляющих, нужно вытянуть внутреннюю их часть, прижав усики черного цвета. Разделившиеся части направляющих крепятся на наружную боковину ящика и на внутреннюю поверхность шкафа.
Для начала нужно определиться с местом крепления.
На наружной стороне боковой стенки выдвижного ящика размечается линия крепления. Она может проходить по центру, может располагаться в нижней его части. Половинка шариковой конструкции крепится на этой линии с помощью саморезов.
На внутренней поверхности стенки шкафа отмечается аналогичная линия. Место ее расположения зависит от высоты ящика. Оставшиеся половинки приспособлений приворачиваются на свое место. Ящик заводится на место до упора с силой, далее проверяется его свободный ход в сторону выдвижения и закрытия.
На половинах конструкции шарикоподшипниковых направляющих довольно много отверстий. Каждое из них имеет свое назначение. Продолговатые горизонтальные отверстия служат для перемещения направляющих по горизонтали при их регулировке. Продолговатые вертикальные — для перемещения планки вверх и вниз. После окончательной регулировки шурупы или саморезы вворачиваются в круглые отверстия для прочного крепления элементов шариковых направляющих.
На практике обычно поступают следующим образом:
Нижние роликовые направляющие устанавливают на расстоянии 30 мм от днища шкафа, а шарикоподшипниковые направляющие можно прикручивать на любом уровне по высоте каркаса ящика.
Расположение остальных деталей зависит от размера фасадов ящиков. При эксплуатации они не должны касаться друг друга. Для этого расстояние между направляющими, установленными на стенке шкафа, делается на 2-3 мм больше, чем высота фасада выдвижной конструкции.
Детали направляющих приворачиваются строго по намеченной линии.
После временного закрепления деталей через продолговатые отверстия нужно попробовать вставить ящик на свое место. Если все предыдущие операции были выполнены правильно, вы услышите легкий щелчок при срабатывании фиксатора. Это является признаком того, что направляющие можно закреплять окончательно через круглые отверстия. Если щелчка нет, то нужна регулировка с помощью небольшого перемещения деталей вниз-вверх и вперед-назад. Перед регулировкой нужно слегка ослабить крепежные шурупы.
На фото — это современная модель шариковых направляющих для ящиков, оснащенная механизмом плавного закрывания и доводчиком. Механизм позволяет полностью выдвинуть ящик и получить доступ ко всему его содержимому.
Плавное закрывание осуществляется масляным или пружинным доводчиком. Механизм гарантированно выдерживает 50 тысяч закрываний и открываний. Приспособление рассчитано на 25 кг веса. Работает совершенно бесшумно. Существуют и другие модели подобных изделий простые шарикоподшипниковые направляющие без доводчиков.
Шарикоподшипниковые направляющие для выдвижных ящиков невозможно спутать с роликовыми аналогами. Роликовые изделия обычно окрашены в белый, коричневый или черный цвета. Ящик передвигается на колесиках, выполненных из пластмассы. Устанавливать их наши специалисты не рекомендуют. Роиковые направляющие со временем издают скрип, колесики быстро разрушаются и выламываются из направляющих.
Если дно ящика вставлено в специальные пазы, его лучше закрепить с помощью клиновых уголков которые крепятся саморезами, иначе содержимое может выпасть вместе с дном.
Для тяжело нагруженных ящиков можно использовать дно из лдсп и двойной комплект шарикоподшипниковых направляющих.
Монтаж направляющих лучше проводить до сборки мебели. Работать в этом случае гораздо удобнее и времени будет затрачено значительно меньше. После сборки останется только произвести необходимые регулировки, либо навеску фасадов на ящики.
В идеале высота выдвижного ящика должна быть на 40-50 мм меньше высоты фасада с ручками на винтах. При фасадах без ручек этот размер лучше увеличить, чтобы ящик не виднелся за фрезеровкой фасада.
Собрать мебель для кухни или другой комнаты, установить механизмы закрывания и открывания выдвижных ящиков можно своими руками. Для этого нужно приобрести качественные направляющие для выдвижных ящиков и правильно их смонтировать. Но как показывает практика, лучше обращаться к профессионалам по сборке и ремонту мебели.
Замена направляющих ящиков в Санкт-Петербурге >>>
Замена направляющих ящиков в Москве >>>
Просмотров: 1693
Тэги: направляющие-ящиков-заменить
Отзывы о статье: 0 (читать все отзывы о статье, добавить отзыв о статье)
Добавить отзыв
Дата: 04.
04.2011
Ремонтируем выдвижные ящики своими руками
На современном рынке предложений мебели можно встретить множество видов и конструкций ящиков. Но нам сейчас интересен не их внешний вид. Какими бы ни были качественными направляющие и какая бы качественная ни была сборка, есть очень много случаев, когда со временем начинают возникать проблемы. Чаще всего это происходит
- при превышении нагрузки
- неправильной установке направляющих
- превышении эффективного срока службы
- деформации отдельных частей в ходе эксплуатации
Приведенные проблемы относятся к работе механики, которая используется в современной мебели для выдвижения ящиков. С самим ящиком, конструкцией – проблем меньше. Остановимся сначала на них.
Проблемы с конструкцией ящика
Самая распространенная проблема – днище ящика. Существует два типа крепления дна ящика. Можно смело сказать, что процентов 90 производителей упрощают изготовление и делают накладное дно, которое крепится снизу к ящику.
Прикрепляется по периметру к боковинам. Это значительно упрощает технологию, дно становится еще одной несущей частью, которая берет на себя еще и роль детали, которая формирует геометрию коробки ящика. Как поступить в случае, если есть проблемы с подобным видом крепления дна.
Чаще всего причиной является недостаточно прочный и продуманный крепеж. Дно крепится гвоздиками к передней и задней части, а с боковых частей его держат направляющие. Первое время такая схема вполне сносно работает, однако со временем гвозди разбалтываются и дно отходит, даже если ящик не перегружается. Выход – заменить.
Гвозди – забудьте сразу. Сегодня только ленивый и откровенно скупой их использует. Для ремонта наиболее просто и эффективно использовать мебельные скобы. Степлер для мебели стоит очень недорого, скобы еще дешевле. Если ваш ящик не нагружается «по самые не могу», вам будет достаточно скоб на 8 мм. Ими легче работать без привычки, они меньше деформируются и входят на достаточную глубиу.
Но если вы готовы предварительно потренироваться и более уверенно зафиксировать дно, возьмите каленые скобы длиной 10 мм. Можно использовать каленые никелированные – они еще прочнее и не ржавеют. После – процедура проста. Удаляем старый крепеж и «простреливаем» скобами дно по периметру. Под направляющими тоже. Снять их нетрудно – они крепятся тремя шурупами с каждой стороны. При этом нужно не нарушить геометрию ящика, поэтому пробивайте стороны последовательно.
Можно воспользоваться шурупами, если вам проблемно достать степлер и скобы. Понадобятся шурупы диаметром 3,5 мм. Есть два общепринятых стандарта длины мебельных саморезов такого диаметра – 15 и 30 мм. В принципе, хватит 15. Однако может быть так, что ящик сделан из плиты ДСП низкого качества, которая пористая внутри, поэтому лучше использовать шурупы 30 мм.
Оба приведенных метода годятся и при замене дна ящика – нужно будет вырезать материал нужного размера и закрепить его на коробке ящика.
Второй тип крепления дна – врезное дно.
Чаще всего это тонкая фанера, которая вклеена в прорези на стенках ящика. Такое дно очень редко вызывает проблемы, в большинстве случаев они вызваны его разрушением. Если же использовано ламинированное ДВП, можно столкнуться с ситуацией, когда из-за пластичности вклеенные зоны просто вырываются из пазов. Такую «болезнь» можно пару раз полечить вторичным промазыванием паза и вклеиванием на место днища, но все же лучше сразу поменять. Это непростая процедура, однако при некоторых навыках ее сделать можно.
- ящик нужно разобрать;
- зачистить пазы, не нарушая их форму и толщину;
- заказать или вырезать новую деталь дна нужного размера;
- собрать ящик заново, вклеив новое дно;
- дать время, чтобы клей хорошо просох. Не нагружать ящик.
Если ящик собран с помощью саморезов или конфирматов, это можно сделать легко. Однако, если использовались шиповые соединения, лучше обратиться для разборки к специалистам, если вы не сильны в столярном деле. Такие же действия производятся, когда нужно заменить фанерное дно.
Если оно растрескалось, повреждено, деформировано или потеряло свой вид.
Проблемы с фурнитурой ящика
В механике выдвижения ящика сегодня используются несколько типов направляющих. Здесь мы рассмотрим два. Переходные типы тоже существуют, но их используют единицы. Или в качестве эксперимента, или чтобы улучшить функциональность без переделки основной конструкции. Такие виды фурнитуры мы рассматривать не будем.
Роликовые направляющие и их «удобные» братья – метабоксы
Достоинство – простота, низкая стоимость, легкость монтажа, конструкция такова, что ящик закрывается под собственной массой – последние несколько сантиметров закрытия – под уклон. Благодаря этому такие направляющие получили очень широкое распространение. На фотографии метабокса наглядно видно, какая из частей направляющей для чего предназначена. Одна крепится на стенку мебели (маленькие детали на фото, несущая), вторая – на конструкцию ящика. В случае метабокса – вторая часть комплекта формирует боковую стенку ящика целиком.
Ящик с установленными роликовыми направляющими выглядит так
Однако, основной недостаток этого типа направляющих – неполное выдвижение. Ящик можно безопасно выдвинуть примерно на 75% глубины. Посмотрим, какие проблемы чаще всего могут возникнуть с такими направляющими. Естественно, будем считать, что в «свежекупленной» мебели все было нормально.
Неправильная установка
Эта проблема обычно диагностируется сразу, еще до покупки. Ящик с правильно установленной по техническим зазорам роликовой направляющей двигается ровно, у него достаточно малый люфт по горизонтали. Проверяется просто – практически закрытый ящик нужно попробовать «покачать» вправо-влево за ручку. Ели люфт больше трех-пяти миллиметров – установка неверна. Это может быть вызвано ошибками в размерах деталей при проектировании, а может быть технологической погрешностью самой направляющей. Не секрет, что на современном рынке мебели присутствует море мелких фирм, которые экономят буквально на всем. А дешевые направляющие сомнительных производителей часто «гуляют» по толщине зазора.
Со временем такая проблема может возникнуть из-за деформации конструкции. Сильно нагруженная мебельная коробка деформируется, если изготовить ее из плиты ненадлежащей толщины. Опять же – производитель экономил и использовал материал, не думая о запасе прочности.
С проблемами, которые вызваны изменением технического зазора, справиться трудно. Здесь уже нужно вмешиваться в конструкцию, сделать это в 90% случаев можно и не сильно сложно, однако это уже другая довольно объемная тема.
Если ящик не закрывается самостоятельно при задвигании под собственным весом – это неправильная установка несущей части направляющей. Чаще всего она установлена не по горизонтали. Переднюю часть трогать при таком ремонте не нужно – нам ведь не хочется возиться с внешним видом фронтонов ящиков. Откручиваем крепеж – кроме одной точки возле самого переднего ролика, выравниваем, прикручиваем на место. Это проделываем с частью направляющей, которая расположена на мебельной стенке.
Превышение нагрузки
Эта проблема не такая редкая, как может показаться.
Причины могут быть как банальными, вроде «производитель сэкономил» или «ну очень много всего наложили», так и нестандартными – дети просто обожают лазить по ручкам ящиков комода как по лестнице или использовать их как опору, чтобы залезть повыше. А так как последнее, на чем сейчас экономят – это ручки, страдает направляющая.
Проблему можно решить двумя способами. Основной признак – переднее колесо опорной части направляющей, той, что на мебельной стенке, «выкручивает» – плоскость перестает быть вертикальной, деформируется металл в области крепления и колесо начинает цеплять вторую направляющую. Можно вернуть колесо в исходное положение. Бить молотком не стоит, ролик можно просто расколоть, а вот с помощью тисков, зажав втулку, придать исходное положение детали можно.
Однако, чаще такая проблема вызвана производителем. Существует два основных применяемых стандарта толщины металла для таких направляющих – 0,5 и 1 мм. Производитель мог просто сэкономить. Заменить направляющие на более толстые не проблема – все места крепежей совпадают.
Достаточно просто снять старые и заменить их на новые.
Такие же «болезни» и у старших братьев роликовой направляющей – метабоксов. Если же вам кажется, что и это не поможет – замените роликовые направляющие на телескопические. Сделать это довольно просто. Ниже мы расскажем о роликовых направляющих.
Превышение эффективного срока службы
Здесь уже ничего не поделаешь. Ролики пластиковые, со временем они просто истираются. Появляется люфт, ящики уже не так уверенно открываются. Выход один – заменять. Можно, конечно, какое-то время использовать силиконовые смазки, но проблему это не решит.
Деформация отдельных частей
Это может происходить при небрежной установке направляющих. Недостаточно точек крепления у несущей части на мебельной стенке, например. Тогда направляющую выгибает, разбалтываются соединения, это отслеживается почти сразу. Чтобы не сталкиваться с такой проблемой на ровном месте, попросите продавца вытащить ящик и убедитесь, что направляющие прикреплены во всех точках, предусмотренных конструкцией.
Эта же проблема может возникнуть при превышении нагрузки. В этом случае отсутствие надлежащего жесткого крепления только усугубит развитие ситуации. «лечится» просто – деталям чаще всего достаточно вернуть исходную форму и закрепить как следует.
Шариковые направляющие
Второй тип направляющих – шариковые. Или тип «телескоп». И их старшие братья – «тандембоксы». Они дороже, но лишены всех болезней роликовых. Поэтому их часто используют те производители, которым качество дороже экономии. Выглядят они так
Шариковая направляющая выдерживает во много раз большую массу. В роликовой – две точки опоры – ролики на несущей части и части ящика. В шариковой – целый блок (средний), на котором расположены маленькие шарики по принципу подшипника качения. Плюс толщина металла, из которого изготовлены части направляющей, гораздо выше. Еще три самых заметных достоинства – такие направляющие практически невозможно поставить неправильно, они позволяют выдвигать ящик на всю глубину и дают возможность жестко фиксировать ящик в закрытом состоянии.
Кроме того, установить шариковые направляющие можно на любой высоте по конструкции.
Замена выдвижных ящиков на кухне. Цена от 3000 руб. за шт.
Конструкции надежны, имеют возможность выдвигаться полностью, при этом некоторые модели выдерживают нагрузку до 60 кг. Именно поэтому они нашли применение не только в кухонных ящиках, но и другой мебели – комодах, шкафах-купе и пр.
Удобно, что такие направляющие можно поставить в любой плоскости, а система дает возможность проводить регулировку в двух направлениях. Благодаря своей надежности, такая фурнитура обеспечивает длительные сроки эксплуатации кухонной мебели.
Стоимость таких конструкций будет выше, чем направляющих с роликами, но надежность и прочность таких механизмов в работе окупает все затраты.
Чтобы отличить шариковые направляющие от роликовых, важно знать, что последние чаще всего выполнены в белом цвете. Кроме того, они представляют собой колесики, изготовленные из пластика. Однако в последнее время ролики используют все реже, что связанно с их непрактичностью.
Со временем такая фурнитура начинает скрипеть и разрушаться.
При использовании такого типа направляющих ящики выдвигаются не полностью, при этом очень часто (если не применяются специальные резиновые покрытия) возникает шум. Максимальная нагрузка – не более 25 кг. Для более долгой эксплуатации мебели следует подбирать роликовые направляющие с толщиной не менее 1,2 мм.
Также сегодня кухонные гарнитуры оснащаются специальными системами:
- метабоксами;
- тандембоксами.
Основной фурнитурой метабоксов являются усиленные роликовые направляющие, а вот тандембоксы изготавливают на основе шариковых систем.
Чтобы отличить шариковые направляющие от роликовых, важно знать, что последние чаще всего выполнены в белом цвете. Кроме того, они представляют собой колесики, изготовленные из пластика. Однако в последнее время ролики используют все реже, что связанно с их непрактичностью. Со временем такая фурнитура начинает скрипеть и разрушаться.
Не зависимо от типа направляющих с годами ящики могут изнашиваться и требовать замены.
Чтобы произвести ее, компания «ПроРеставрация» предлагает воспользоваться своими услугами. Наши специалисты выполнят все работы качественно и своевременно.
| |||||||||||||||||||||||||||||||||||||||||||||||
Б. Хантингтон Линдгрен Питман (Л.П.) Удилища и снасти на заказ LMR Лур Йенсен Manley ManOWar Морские и наружные товары Hal Locks Марлин Мэджик Брызговики Марлин Мауи Джим Максимальный лоток для приманок Плесень Ремесло Момои Индивидуальные приманки Moyes Братья Мюррей.Оригиналы Мустад Кочевник Нортон Уэтстон Ohero Старые соленые рубанки Омега Гарпун Крючки / кольца владельца Пакула Penn Система хранения снастей Plano Играть в действие Приманки для крупной дичи Polu Kai Пун Гарпун PowerPro QuickRig R&R снасти Рапала Вертлюг для звонка Обрядовый рыболов Стойки для удочек — держатели для удочек Штанга Ронстан Шкивы Рупп Марин Сампо Satelite City Inc Savage Gear Морской волк Подводная гора Воздушные змеи SFE Shimano Кричать Подпись Морской пехотинец Замедлять Смит Оптика Софтекс Со-Ло Марин Спусковой нож спортсмена SPRO (Спортсмены) Нация кальмаров Стэн Руэр Книга Стива Кантера Стриптизеры Sufix Швабры T D Мастера снастей Продукция TaylorMade Рыбная хватка Tiburon Egineering Аутригеры и снаряжение Tigress Приманки TopGun — Турнирный кабель Toyo-Loc Цунами Tufline Крючки VMC Вильямсон приманки Winthrop Tackle ‘Индивидуальные направляющие удилищ’ Йо-Зури Даунриггеры Z Wing
75 к 41,75 долл. США
Что нельзя скопировать, так это то внимание, которое мы уделяем деталям. . .
Наша репутация ставится на карту каждый раз, когда мы поставляем комплект удилищ, и мы принимаем этот вызов с энтузиазмом и гордостью.
После многих лет проб и ошибок за наши большие деньги мы предлагаем линейку удилищ Black Hook.Все удилища имеют цельную заготовку, отличительную черную и золотую обертку с очень прочной ..
Все очень Heavy Duty, чтобы справиться с давлением полета кайта.
Изготовлен из нейлона с покрытием из ПВХ 600 денье. Фиксируется ремнем с крючком и петлей, который фиксирует носок удочки в основании цевья, обеспечивая плотное прилегание и защищая удилище от царапин. .
Направляющие выдерживают вес 30 фунтов. до неограниченного класса линии. .Запасные части направляющих и верхних частей шариковых подшипников — AFTCO
Данные кредитной карты и заказа зашифрованы и защищены.
AFTCO соответствует уровню 1 PCI и использует 256-битный SSL.
сертификаты для обеспечения безопасности деталей заказа.
Ускоренные заказы, размещенные до 11:00 по тихоокеанскому времени или до 14:00 по восточноевропейскому времени, обрабатываются в тот же день. Наземные заказы обрабатываются на следующий рабочий день. Время доставки не включает выходные и все основные праздники.
Тарифы на континентальный континент США
| МЕТОД | СТАВКА | ВРЕМЯ ПЕРЕХОДА |
|---|---|---|
| 3-дневный выбор | 14 долларов США.99 | 3 рабочих дня |
| 2 дня в воздухе | $ 19.99 | 2 рабочих дня |
| 1 день по воздуху | 39,99 долл. США | 1 рабочий день |
| Земля | 9,99 долларов США при заказе до 99,99 долларов США. Бесплатная наземная доставка для заказов на сумму более 100 долларов США. | 5 рабочих дней |
| Массовая доставка * Только рыболовные сети * | 10,99 долл. США | 5-7 рабочих дней |
| Негабаритные перевозки | 30 долларов США.00 | 5-7 рабочих дней |
| Негабаритные отгрузки (4+) | 60,00 долл. США | 5-7 рабочих дней |
Тарифы на Аляску и Гавайи
| МЕТОД | СТАВКА | ВРЕМЯ ПЕРЕХОДА |
|---|---|---|
| Стандартный | 15,00 $ | 1-5 рабочих дней |
Тарифы для Пуэрто-Рико
| МЕТОД | СТАВКА | ВРЕМЯ ПЕРЕХОДА |
|---|---|---|
| Стандартный | 15 долларов США.00 | 1-5 рабочих дней |
БЕСПЛАТНАЯ ДОСТАВКА
Для заказов на ограниченное время на сумму более 100 долларов США предоставляется бесплатная наземная доставка в континентальную часть США.
Промо-акция «Бесплатная доставка» не распространяется на Аляску, Гавайи, Пуэрто-Рико и любой заказ, который включает в себя доставку товара сверх размера и подарочную карту по электронной почте.
Массовая доставка
Bulk Shipping применяется только для рыболовных сетей. Доставка Nets осуществляется только через FedEx и недоступна для абонентских ящиков или адресов на Аляске, Гавайях или Пуэрто-Рико.
НЕГАБАРИТНАЯ ДОСТАВКА
Негабаритные отгружаемые товары включают в себя багры, ручки для багра, бирки или клюшки Tailer, стоимость доставки которых составляет 30 долларов США для 1-3 предметов и 60 долларов США для 4+ предметов. Негабаритные отправления доставляются только через FedEx и не будут доступны для абонентских ящиков или адресов, найденных на Аляске, Гавайях или Пуэрто-Рико.
P.O. ЗАКАЗЫ НА КОРОБКУ
Мы больше не предлагаем доставку на абонентские ящики на AFTCO.com, но вы можете обратиться за помощью в службу поддержки клиентов AFTCO.
Экспресс-доставка исключена из почтовых ящиков.
МЕЖДУНАРОДНЫЕ ЗАКАЗЫ
В настоящее время мы не принимаем заказы на поставки за пределы США. Чтобы просмотреть список интернет-магазинов, осуществляющих доставку по всему миру, щелкните здесь.
Направляющие Big Foot® Super Heavy Duty и Wind-On с шарикоподшипником — AFTCO
Данные кредитной карты и заказа зашифрованы и защищены. AFTCO соответствует уровню 1 PCI и использует 256-битный SSL. сертификаты для обеспечения безопасности деталей заказа.
Ускоренные заказы, размещенные до 11:00 по тихоокеанскому времени или до 14:00 по восточноевропейскому времени, обрабатываются в тот же день.Наземные заказы обрабатываются на следующий рабочий день. Время доставки не включает выходные и все основные праздники.
Тарифы на континентальный континент США
| МЕТОД | СТАВКА | ВРЕМЯ ПЕРЕХОДА |
|---|---|---|
| 3-дневный выбор | 14,99 долларов США | 3 рабочих дня |
| 2 дня в воздухе | $ 19. | 2 рабочих дня |
| 1 день по воздуху | 39 долларов США.99 | 1 рабочий день |
| Земля | 9,99 долларов США при заказе до 99,99 долларов США. Бесплатная наземная доставка для заказов на сумму более 100 долларов США. | 5 рабочих дней |
| Массовая доставка * Только рыболовные сети * | 10,99 долл. США | 5-7 рабочих дней |
| Негабаритные перевозки | 30,00 | 5-7 рабочих дней |
| Негабаритные отгрузки (4+) | 60 долларов.00 | 5-7 рабочих дней |
99Тарифы на Аляску и Гавайи
| МЕТОД | СТАВКА | ВРЕМЯ ПЕРЕХОДА |
|---|---|---|
| Стандартный | 15,00 $ | 1-5 рабочих дней |
Тарифы для Пуэрто-Рико
| МЕТОД | СТАВКА | ВРЕМЯ ПЕРЕХОДА |
|---|---|---|
| Стандартный | 15 долларов США. 00 | 1-5 рабочих дней |
БЕСПЛАТНАЯ ДОСТАВКА
Для заказов на ограниченное время на сумму более 100 долларов США предоставляется бесплатная наземная доставка в континентальную часть США. Промо-акция «Бесплатная доставка» не распространяется на Аляску, Гавайи, Пуэрто-Рико и любой заказ, который включает в себя доставку товара сверх размера и подарочную карту по электронной почте.
Массовая доставка
Bulk Shipping применяется только для рыболовных сетей. Доставка Nets осуществляется только через FedEx и недоступна для абонентских ящиков или адресов на Аляске, Гавайях или Пуэрто-Рико.
НЕГАБАРИТНАЯ ДОСТАВКА
Негабаритные отгружаемые товары включают в себя багры, ручки для багра, бирки или клюшки Tailer, стоимость доставки которых составляет 30 долларов США для 1-3 предметов и 60 долларов США для 4+ предметов. Негабаритные отправления доставляются только через FedEx и не будут доступны для абонентских ящиков или адресов, найденных на Аляске, Гавайях или Пуэрто-Рико.
P.O. ЗАКАЗЫ НА КОРОБКУ
Мы больше не предлагаем доставку на абонентские ящики на AFTCO.com, но вы можете обратиться за помощью в службу поддержки клиентов AFTCO. Экспресс-доставка исключена из почтовых ящиков.
МЕЖДУНАРОДНЫЕ ЗАКАЗЫ
В настоящее время мы не принимаем заказы на поставки за пределы США. Чтобы просмотреть список интернет-магазинов, осуществляющих доставку по всему миру, щелкните здесь.
Как заменить ролики на ящиках и направляющих шкафа | На главную
Отдельные роликовые колеса нельзя заменить на направляющих шкафа. Они вклепаны в корпус слайда и не снимаются, не повредив слайд. Даже если бы вы могли снять колеса, было бы невозможно найти запасные части.Когда колеса или ролики выходят из строя, это происходит из-за износа подшипников, втулок или нейлонового колеса. Если ваш ящик заедает, издает скрежет или вообще не двигается, вам нужно будет изменить набор направляющих на ящике и шкафу. Есть два типа: с боковым креплением и с креплением снизу.
Вы можете изменить оба типа с помощью дрели / шуруповерта.
Крепление снизу
Снимите один из ящиков шкафа. Измерьте длину. Посмотрите, какой у вас тип. Нижние направляющие прикрепляются к нижней части проема шкафа и нижней части ящика.Боковые направляющие прикрепляются к бокам проема и по бокам ящика. Приобретите комплект сменных слайдов в зависимости от длины и типа.
Переверните ящик вверх дном. Внизу каждого ящика есть два слайда: слева и справа. Удалите все винты с помощью дрели / отвертки. Выньте слайды из ящиков.
Откройте упаковку с новыми слайдами. Удалите два слайда с пометками «DL» и «DR». Отметка будет проштампована на передней части слайда.Поместите направляющие в нижней части ящика, совместив их с предыдущими отверстиями для винтов. Слайд с пометкой «DL» подходит для левой стороны. Слайд с маркировкой «DR» подходит для правой стороны. Колеса поместятся в задней части ящика. Передняя часть ползунка плотно прилегает к задней части передней части ящика.
Они подойдут только одним способом.
Прикрутите направляющие к дну ящика с помощью дрели / отвертки и винтов 1/2 дюйма из комплекта. Для этого в салазках есть отверстия. Предварительное сверление не требуется.
Выверните винты, которыми ползунки крепятся к шкафу. На обоих слайдах два спереди и два сзади. Передние две снимаем вертикально. Используйте дрель / отвертку в отверстии, чтобы вывернуть винты сзади. Они расположены на тарелке. Винты проходят сквозь пластину горизонтально. Выньте слайды из шкафа.
Выберите направляющие, помеченные «CL и« CR ». Направляющая с маркировкой« CL »подходит для левой стороны отверстия. Направляющая с маркировкой« CR »подходит для правой стороны.На передней части горки есть фиксированная пластина. Сзади есть выдвижная пластина. Прикрутите фиксированные пластины на обеих направляющих к отверстию шкафа, вставив один винт вертикально в отверстие овальной формы.
Сдвиньте скользящую пластину пальцами назад, пока она не будет заподлицо с фиксатором сзади.
Верхняя часть ползуна будет плотно прилегать к бандажу. Прикрутите скользящую пластину к скобе, вставив один винт горизонтально через отверстие овальной формы. Посмотрите на предыдущие отверстия для винтов, чтобы добиться правильного совмещения.
Поместите ящик в шкаф, поместив колесо в нижней части ящика в канал на салазках шкафа. Наклоните переднюю часть ящика вниз под углом 30 градусов, чтобы ролик вошел в канал, если это необходимо. Задвиньте ящик в шкаф и вытащите его.
Постучите молотком по направляющим шкафа влево или вправо, если необходимо, чтобы ящик работал плавно. Отверстие овальной формы позволит бегуну двигаться. Выдвиньте ящик и выдвиньте его. Постучите по направляющей в нужном направлении, пока ящик не начнет плавно сдвигаться.Вставьте винты в оставшиеся отверстия в направляющей шкафа и затяните все винты, чтобы надежно закрепить направляющие.
Боковое крепление
Снимите один из ящиков шкафа. Измерьте длину. Посмотрите, какой у вас тип.
Нижние направляющие прикреплены к нижней части проема шкафа. По бокам проема прикреплены направляющие бокового крепления. Приобретите комплект сменных слайдов в зависимости от длины и типа.
Поставьте ящик на рабочий стол.Сбоку у каждого ящика есть две направляющие: слева и справа. Удалите все винты. Выньте слайды из ящиков.
Откройте упаковку с новыми слайдами. Удалите два слайда с пометками «DL» и «DR». Отметка будет нанесена на слайд. Конец направляющей с отметками подходит к передней части и прилегает к задней части передней части ящика. Слайд с пометкой «DL» помещается слева. Слайд с пометкой «DR» помещается справа. Прикрутите направляющую к стороне ящика с помощью дрели / отвертки и двух винтов 1/2 дюйма.Используйте овальные отверстия спереди и сзади.
Выберите слайды, отмеченные «CL» и «CR». Поместите тот, который помечен «CL», с левой стороны проема шкафа. Поместите тот, который помечен «CR», с правой стороны проема шкафа. Используйте старые отверстия для винтов, чтобы выровнять их.
Прикрутите их к бокам шкафа с помощью одного винта 1/2 дюйма в левом и правом овальных отверстиях на передней и задней части ползуна.
Вставьте ящик в шкаф. Два слайда будут соединяться друг с другом спереди.Колеса будут на направляющих шкафа. Направляющая ящика вставляется в направляющую шкафа. Вставьте ящик в шкаф. Если он заедает, трется или заедает, постучите по направляющим вверх или вниз по мере необходимости, пока ящик не будет плавно входить и выдвигаться. Вставьте винты 1/2 дюйма во все отверстия на корпусе и направляющей ящика и затяните, чтобы надежно закрепить.
Наконечники
- Проверьте затяжку винтов на направляющих перед их снятием. Если винты ослабли, затяните их и попробуйте выдвинуть ящик.Это все, что нужно, чтобы они снова заработали. Можно использовать существующие отверстия от ранее установленных направляющих, если они совпадают с отверстиями в направляющих.
Предупреждения
- Не прилагайте чрезмерных усилий при затяжке винтов. Они могут раздеться. При смене слайдов надевайте защитные очки.
Они могут раздеться. При смене слайдов надевайте защитные очки.Writer Bio
Специализируясь на мебели из твердых пород дерева, столярных изделиях, шкафах, обустройстве дома и архитектурных столярных изделиях, Уэйд Шэдди работает в домостроении с 1972 года.Шэдди также работал газетным репортером и писателем, а также писал статьи для журнала Bicycling Magazine. Шэдди начал публиковаться в различных журналах в 1992 году и опубликовал роман «Темный каньон» в 2008 году.
Шариковые / роликовые подшипники, линейные направляющие, двигатели с прямым приводом для робототехники
Компании, использующие робототехническое оборудование, часто находятся на переднем крае, когда речь идет об автоматизации и эффективности. Чтобы максимально эффективно использовать это оборудование, важно выбирать поставщиков, которые предлагают максимально возможный уровень производительности и надежности, а также функции, необходимые для достижения операционных целей вашей компании.
Это особенно верно, когда речь идет о системах движения и управления. Качество таких компонентов, как линейные направляющие, роликовые подшипники для робототехники и двигатели, может существенно повлиять на эффективность работы широкого спектра робототехники. Эти элементы могут позволить машинам работать быстрее, требовать меньше обслуживания и оставаться в хорошем рабочем состоянии столько, сколько они вам нужны.
NSK — мировой лидер в производстве линейных направляющих, двигателей с прямым приводом, роликовых и шариковых подшипников для робототехники.Наша команда постоянно вводит новшества, чтобы создавать решения, повышающие производительность и дающие компаниям функции и преимущества, необходимые для максимально эффективной эксплуатации оборудования. Вот руководство по некоторым из наших инноваций и тому, что отличает эти системы автоматизации от других в отрасли.
Что сделала NSK для повышения производительности линейных направляющих для робототехники? Промышленность робототехники постоянно развивается.
Таким образом, необходимо постоянно улучшать характеристики конкретных компонентов, таких как линейные направляющие.Что касается линейных направляющих, NSK добилась значительных успехов в улучшении производительности. Многие из этих изменений связаны с увеличением номинальной грузоподъемности, более равномерным распределением давления по контактной поверхности и увеличением номинального срока службы.
В частности, компания NSK создала подшипники и компоненты, которые обеспечивают более плавную циркуляцию шариков, что обеспечивает более легкое и эффективное перемещение на протяжении всего процесса. Мы также улучшили конструкцию направляющей и ползуна, что привело к снижению шума при работе линейных направляющих.Фактически, эти обновления также позволяют оборудованию работать быстрее, поскольку более гладкие компоненты создают меньшее трение, поскольку различные части все движутся и работают вместе.
Эти усовершенствования конструкции также позволяют подшипникам и компонентам более эффективно поглощать ударные нагрузки, что в конечном итоге повышает как долговечность, так и производительность оборудования.
Фактически, способность более равномерно воспринимать эти нагрузки позволяет оборудованию работать быстрее и эффективнее, а также сводить к минимуму влияние ошибок.Таким образом, вам не нужно иметь столько простоев или обслуживания.
Это еще не все, что компания NSK сделала для более равномерного распределения ударной нагрузки и повышения производительности. Мы также добавили дополнительные ряды шаровых опор и сменных деталей. Это означает, что направляющие и шариковые направляющие можно использовать в различных комбинациях в зависимости от ваших конкретных потребностей. Их также можно комбинировать для создания линейных направляющих практически любой длины. Итак, независимо от размера или масштабов вашего проекта, обязательно найдется комбинация, которая подойдет для ваших нужд.
NSK также добавила широкий спектр других характеристик и характеристик долговечности к роботизированным подшипникам, линейным направляющим и другим продуктам. Эти функции включают в себя такие вещи, как двойные уплотнения, защиту от пыли и обработку поверхности, чтобы материал мог выдерживать экстремальные температуры.
Наконец, более гладкие подшипники, а также усовершенствования рельсов и ползунов могут помочь машинному оборудованию легко устранять монтажные ошибки, чтобы легко исправить любые проблемы, которые могли возникнуть во время установки.По сути, эти части обладают способностью самовыравниваться. Таким образом, даже если сначала что-то было сделано неправильно, компоненты исправятся автоматически, а оборудование все равно будет работать должным образом.
Глобальные OEM-производители роботов доверяют NSK точность, надежность и срок службы продукции
За все эти достижения, достигнутые за последние несколько лет и на протяжении всей долгой истории нашей компании, NSK пользуется большим уважением во всей мировой робототехнической индустрии. Производители оригинального оборудования доверяют NSK роликовые и шариковые подшипники, линейные направляющие и двигатели с прямым приводом, которые отвечают всем их требованиям к характеристикам и долговечности.
Эти компании понимают, что даже небольшие достижения, такие как создание более плавной циркуляции шариков, могут иметь большое значение в течение срока службы продукта.
Это более плавное движение, которое приводит к меньшему шуму и более высокой скорости во время работы, может сделать их оборудование более эффективным, что приведет к увеличению производства и сокращению времени простоя. Это также может привести к меньшему количеству обслуживания в течение всего срока службы, что снижает затраты и потери времени. Кроме того, это позволяет их оборудованию прослужить как можно дольше, поэтому им не нужно постоянно заменять детали или оборудование.
Кроме того, смазка может также помочь линейным направляющим, роликовым и шарикоподшипникам для робототехники работать более эффективно. Хотя это необязательно, добавление комбинации масла и смолы к этим компонентам может помочь операторам сократить объем технического обслуживания и ремонта или модификаций, необходимых на протяжении всего срока службы оборудования. Это может помочь вам уменьшить или исключить замедление или остановку ваших операций, что в конечном итоге позволит вам увеличить производство и повысить долговечность вашего оборудования.
О компании NSK
NSK Automation — глобальный производитель с более чем 100-летним опытом разработки и производства мехатроники и технологий линейного перемещения, шариковых и роликовых подшипников, автомобильных компонентов и систем рулевого управления. Мы предлагаем комплексные системные решения для перемещения и управления средствами автоматизации и производственными узлами. Мы можем выполнить полное проектирование и интеграцию системы, разработать конкретные приложения, проанализировать неисправность подшипников и найти удовлетворительные решения, отремонтировать шарико-винтовые передачи, выполнить профилактическое обслуживание и гарантировать надежность подшипников и деталей.Если вам нужны высокопрочные подшипники с максимальной производительностью, мехатроника или линейные направляющие с длительным сроком службы и непревзойденной долговечностью, обращайтесь в NSK Automation прямо сейчас.
Выбор конвейерных роликов — Ashland Conveyor
Ashland Conveyor может предложить множество различных сменных роликов в различных комбинациях в зависимости от материала, толщины, размера вала и размеров рамы.
Для многих наших роликов также предусмотрена возможность модернизации подшипников и опций, включая добавление виниловой или полиуретановой втулки.Хотя Ashland Conveyor не подходит для всех конфигураций роликов, у нас есть несколько вариантов для вашего применения.
Прокрутите эту сменную роликовую направляющую, чтобы узнать о моделях роликов Ashland Conveyor и о том, как выбрать правильный ролик для вашего применения.
Роликовые модели Ashland Conveyorобозначаются набором букв.Каждая буквенная комбинация соответствует диаметру трубы, калибру и размеру вала. За каждой буквенной комбинацией следует число. Это число является размером между рамками ролика.
Многие из наших роликов также имеют возможность установки усовершенствованного подшипника или добавления виниловой или полиуретановой втулки, которая будет указана после модели ролика и между размером рамы:
В нашей стандартной роликовой конструкции используются подшипники «коммерческого класса» (также известные как «неточные»).
В этих стандартных подшипниках используется легкая масляная смазка, которая обычно используется в гравитационных приложениях, поэтому ролики легко вращаются.
Подшипники с консистентной смазкой обычно используются в силовых установках или в суровых условиях. Уплотнения на подшипниках с консистентной смазкой относятся к материалам, которые используются для предотвращения попадания частиц (нежидких) в подшипники.
Подшипники ABEC 1 имеют значительно более низкий уровень шума, более длительный срок службы, большую грузоподъемность и могут использоваться в приложениях с высокой мощностью.Они также обеспечивают отличную концентричность.
Подшипникитакже можно приобрести отдельно, но они не взаимозаменяемы с существующими роликами конвейера Ashland, поскольку подшипники запрессованы в трубку ролика. Чтобы увидеть наши варианты подшипников, нажмите здесь.
Тип подшипника и Смазка | Аббревиатура | Заявка | Льгота | Номинальная скорость | Грузоподъемность |
| Нефть товарная | CO LO / * Пусто * | Гравитационный конвейер | Свободное движение, Экономически выгодно | до 200 об / мин | Низкий |
| Полупрецизионное легкое масло с тефлоновым уплотнением | МЕСТА | Гравитационный конвейер | Коррозионностойкий, фиксатор шарика | 1200 об / мин | Средний |
| Консистентная смазка | GP | Конвейер с приводом малой скорости | Смазка увеличивает срок службы подшипников, экономично | до 200 об / мин | Низкий |
| Консистентная смазка с тефлоновым уплотнением | GPTS | Среднескоростной приводной конвейер | Шарикоподшипники с сепаратором — более высокая скорость, более длительный срок службы, уплотнение для уменьшения загрязнения | до 1200 об / мин | Средний |
| Консистентная смазка с войлочным и тефлоновым уплотнением | ГПФТС | Среднескоростной приводной конвейер | Шарикоподшипники с сепаратором — более высокая частота вращения, больший срок службы, дополнительное войлочное уплотнение для уменьшения загрязнения | ДО 1200 об / мин | Средний |
Точность- ABEC 1 | AB | Высокоскоростной приводной конвейер и гравитационный | Более высокие скорости, низкий уровень шума, увеличенный срок службы, резиновые уплотнения спереди и сзади | до 2000 об / мин | Высокая |
Доступно не для всех моделей катков
Ashland Conveyor предлагает два различных варианта гильзы для своих роликов: полиуретановую и виниловую.
Втулки доступны на наших роликах из оцинкованной и нержавеющей стали и имеют оранжевый цвет.
Полиуретановая втулка
| |
Виниловый рукав
|
Длина наших роликов указана в единицах BF; расстояние между рамой или рельсами конвейера.
Чтобы получить этот размер, вам нужно будет измерить расстояние от внутренней части одной направляющей до внутренней части другой направляющей на конвейере. Между рамками размер измеряется в дюймах.
Доступные доменные печи будут ограничены моделью катка из-за требований к производительности.
Посмотрите на рисунок и фотографию ниже, чтобы узнать, как измерить этот размер:
Направляющая с перекрестными роликами — Medital
ТОЛЩ.
Направляющие с перекрестными роликамиTHK, модель VR, состоят из прецизионных роликов, которые ортогонально выровнены друг за другом в роликовой сепараторе, который совмещен со специальной направляющей, имеющей дорожку качения, прорезанную V-образной канавкой.
Когда два блока поперечно-роликовой направляющей установлены параллельно, направляющая система может воспринимать нагрузки в четырех направлениях.
Кроме того, поскольку на направляющую с перекрестными роликами можно воздействовать предварительным натягом, достигается беззазорный, очень жесткий и плавный механизм скольжения.
Кроме того, модель VB представляет собой высокоточную систему конечных LM с низким коэффициентом трения, состоящую из прецизионных стальных шариков, расположенных на коротких шагах в шариковой сепараторе модели B, и специальной модели рельса V.
Направляющая с перекрестными роликами и шариковая направляющая используются в блоке скольжения различных устройств, таких как оборудование OA и его периферийные устройства, измерительные инструменты, прецизионное оборудование, включая сверлильный станок для печатных плат, оптические измерительные машины, оптические столики, манипуляторы.
