Винтовые сваи минусы и плюсы и минусы: Винтовые сваи: плюсы и минусы

Минусы винтового фундамента. Минусы свайного фундамента

1. Возможно несоответствие срока службы конструкции требованиям ГОСТ 27751-2014 «Межгосударственный стандарт. Надежность строительных конструкций и оснований. Основные положения».

Подобное неизбежно случится, если при разработке проекта не будут учтены степень коррозионной агрессивности грунтов на участке строительства (подробнее «Геотехнические и геолого-литологические исследования и измерения коррозионной агрессивности грунтов»), а также наличие блуждающих токов.

Только подобрав толщину стенки ствола и лопасти (подробнее «Расчет толщины стенки ствола»), марку стали (подробнее «На что влияет марка стали?») в соответствии с указанными данными, определив порядок действий для снижения коррозии (водоотведение, использование цинковых анодов – подробнее «Коррозия: причины, способы защиты») можно обеспечить нормативный срок службы фундаментный конструкции и всего сооружения.

2. Возможен «уход в срыв» однолопастных дезаксиальных винтовых свай при передаче проектных нагрузок нормируемых осадках, если диаметр их ствола менее 159 мм.

При расчете свайно-винтовых фундаментов используются формулы, заложенные в СП 24.13330.2011 «Свайные фундаменты». Эти формулы разработаны еще в 60-х годах 20 века и базируются на упрощенных моделях взаимодействия (например, модель Мариупольского для анкеров), а потому не учитывают многие особенности совместной работы свай и грунтов.

Поэтому при расчете несущей способности винтового основания необходимо учитывать результаты полевых испытаний грунтов, выполненных в соответствии с ГОСТ 5686-2012.

3. Может потребоваться бетонирование основания колонны или проведение работ по созданию жесткого сопряжения для однолопастных свай малых диаметров (57-76 мм).

Из-за недостаточности диаметра ствола эти разновидности не обеспечивают должное сопротивление горизонтальным нагрузкам без проведения дополнительных мероприятий.

Чтобы отказаться от бетонирования основания колонны или создания жесткого сопряжения, достаточно использовать элемент сопротивления боковым нагрузкам (ЭСБН).

4. Возможно нарушение структуры грунта при погружении винтовых свай и последующее снижение его несущей способности.

Такие ситуации возникают, когда в расчетах учитывается только диаметр лопасти, но не ее конфигурация.

Конфигурация лопасти винтовой сваи, подобранная под конкретные грунтовые условия, позволяет свести к минимуму нарушения структуры грунта при погружении, что обеспечивает надлежащее восприятие проектных нагрузок (подробнее «Принципы подбора параметров лопастей»).

5. Сваи с двумя и более лопастями могут уступать в восприятии, к примеру, горизонтальных нагрузок даже однолопастным дезаксиальным конструкциям.

Причина подобного явления – в неправильном (часто просто бездумном) расположении второй и последующих лопастей на стволе.

Чтобы многолопастные сваи надлежащим образом воспринимали проектные нагрузки, расстояние между лопастями, шаг, угол наклона должны быть рассчитаны с учетом данных о грунтовых условиях площадки строительства и данных о нагрузках от строения (подробнее «Особенности расчета многолопастных винтовых свай»).

6. Неравномерное распределение запаса прочности по фундаментам объектов ИЖС, из-за которого снижается уровень их надежности и сокращается срок службы.

Причина – неучет различных величин нагрузок, воздействующих на фундаменты даже простых сооружений (под ответственными несущими узлами и конструкциями сооружения, под несущими и самонесущими стенами, под ненесущими перегородками и лагами пола).

Чтобы этого избежать, под каждый тип нагрузки нужно использовать определенную модификацию свай (подробнее «Расчет свайного фундамента»).

Таким образом, все минусы свайно-винтового фундамента по большому счету связаны с игнорированием его особенностей и сильных сторон.

плюсы и минусы — Блог Бауфундамент

При строительстве здания важно выбрать надежный тип фундамента, так как от него зависит устойчивость будущего дома. К прочности основания постройки всегда предъявляются строгие правила, поэтому применяемые технологии постоянно совершенствуются.

Винтовые сваи легко монтируются в самые сложные типы грунта, которые часто встречаются на территории России. Они применяются в условиях вечной мерзлоты, в породах с высоким коэффициентом текучести, на местностях с сыпучим грунтом. В данной статье мы разберём плюсы и минусы фундамента на винтовых сваях.

Экономичность. В сравнении с ленточным фундаментом или монолитной плитой, винтовые сваи обходятся дешевле на 20-40%.

Высокая скорость возведения. Простота монтажа допускает установку за 1 день, чего нельзя получить при использовании, к примеру бетонного фундамента, которому требуется от 2 недель для набора прочности. При этом основание на сваях не уступает бетонному фундаменту по времени эксплуатации. Возведенная по всем стандартам конструкция прослужит до 100 лет.

Строительная чистота. Если вы захотите построить на вашем уже благоустроенном участке баню и решите использовать ленточный фундамент, будьте готовы к горам грунта, остаткам цемента, следам спецтехники, грязи. Винтовые сваи всего этого лишены, так как при их монтаже объем земляных работ минимален.

Возможность монтажа в любое время года. Традиционные виды фундамента зимой не возводятся, либо устанавливаются по существенно большей цене.

Применение при любом климате и типе почвы. Бывают случаи, при которых винтовой фундамент является единственной возможностью построить на участке дом, например, если возведение намечается на сильно пересеченной или постоянно заливаемой местности.

Стабильность при промерзании почвы.

Главная особенность для холодного климата — свайный фундамент не вспучититься при низких температурах. Сваи BAU, при относительно малой площади соприкосновения с грунтом, имеют высокую несущую способность и не подвержены действию сил морозного пучения грунтов благодаря конструктивным особенностям.  За счет уплотнения грунта закованным конусом и самонарезающей многовитковой спирали при вкручивании вокруг корпуса сваи возникает уплотненный грунтовый «стакан» с отжатой грунтовой водой. Даже при глубоком промерзании грунта наши изделия ТМ BAU не подвержены действию сил морозного пучения грунтов.

Возможность установки конструкции на склонах. Компенсировать 12 метров перепада высот с помощью свай не составляет проблемы. В данном случае использовать традиционный подход экономически неоправданно. Обустраивать склоны железобетоном стоит больших вложений.

Отсутствие сырости под домом. Между грунтом и строением обязательно есть воздушная подушка, это пространство хорошо проветривается. Вам не придется бороться с повышенной влажностью в доме, даже если он построен на грунте с высоким содержанием воды. В отличие от ленточного фундамента, который собирает сырость, и это ощущается даже летом. Также проветриваемое основание строения, установленного на свайно-винтовой фундамент, обеспечивает отсутствие образований типа плесени или гнили пола.

Низкие потери тепла. Здание не имеет прямого контакта с почвой, и воздушная подушка хуже пропускает тепло. Разумеется, нужно учитывать данный фактор и хорошо обеспечивать теплоизоляцию полов, чтобы дом не промерзал снизу. Этот вопрос спокойно решается с помощью качественных материалов.

Быстрая готовность. Свайно-винтовые фундаменты готовы к принятию проектной нагрузки сразу после того, как была вкручена последняя свая. Для сравнения, возведя железобетонную основу, придется подождать, пока материал схватится, высохнет и наберет прочность.

Отсутствие подготовки стройплощадки. Ее не нужно выравнивать, не требуются котлован и опалубка. Следовательно, удастся избежать вывоза с территории мусора и извлеченного грунта и, значит, сэкономить и время, и деньги.

Спецификой винтового фундамента также является возможность самостоятельно, без привлечения спецтехники, ввинтить сваи на участке, отведенном под постройку дома. Этот момент важен в том случае, если в районе строительства нет возможности заказать монтаж винтовых свай, или хозяин будущего дома попросту ограничен в средствах. Рассчитать примерную стоимость и подобрать наиболее подходящие сваи для вашей постройки можно с помощью специального калькулятора. Для подбора свай под конкретные условия и строения лучше сразу обращаться к специалистам.

Повторное использование. Винтовые сваи BAU часто используют при возведении временных сооружений. При демонтаже сооружения, их возможно извлечь и повторно использовать на другом участке, у других свай такой возможности нет.

Минусы винтовых свай

Минусы свайно-винтового фундамента связаны скорее не с самой конструкцией, а с условиями, в которых недопустимо использовать такой тип фундамента.

1. Винтовые сваи BAU не применимы на пластичных грунтах.

2. При неправильной оценке геологии есть риск критической деформации свайно-винтового фундамента, что повлечет за собой повреждение самого строения. Во избежание такого риска рекомендуем обращаться к специалистам.

3. Ограничение по массе конструкции. Не минус, а, скорее, особенность свай, так как для малоэтажного сооружения это не проблема, вес такого дома вряд ли превысит лимит.

Итог

Как видим, свайный фундамент имеют большое преимущество перед традиционными видами фундамента. Плюсы и минусы винтовых свай, цена работ и материалов находятся в оптимальном соотношении. Явная выгода объясняет растущую популярность винтового фундамента в частном строительстве. Вы можете проконсультироваться с нашими специалистами, которые учтут особенности грунта и помогут подобрать качественные, наиболее подходящие сваи для вашего дома.Основа надежного свайно-винтового фундамента — конструкторский расчёт и данные геологии на участке, а не определение длины и диаметра свай по принципу «так сделали соседу».

Плюсы и минусы фундамента на винтовых сваях

Стальная винтовая свая или СВС — это металлическая конструкция, которая состоит из ствола, наконечника с лопастью, оголовка. Материалом для изготовления служит легированная сталь высокого качества. Для ствола используют горячекатаные бесшовные трубы с толстыми стенками или насосно-компрессорные трубы (НКТ), которые обладают устойчивостью к большим нагрузкам, механической деформации.

Для защиты металла от коррозии используют разные виды покрытий. Опоры оцинковывают гальваническим способом, обрабатывают полимерными, полиуретановыми, эпоксидными составами, грунтами или эмалями по ржавчине. Вид антикоррозионного покрытия подбирают с учетом:

• механических нагрузок на фундамент;
• химического состава и типа грунта;
• климата и условий эксплуатации;
• типа и марки стали.

Сваи выпускают с диаметром ствола от 57 до 352 мм, длина стержней — от 1 до 12 м. При необходимости возможно удлинение опор при помощи сварных муфт. Для разных типов грунта изготавливают свайные конструкции со сварными или литыми наконечниками.

В первом случае конусообразный наконечник и винтовую лопасть сваривают из отдельных элементов. Для раскроя и сварки листовой стали используют плазменную резку и электросварку, что позволяет получить изделие с высоким качеством сварных швов. Литые наконечники изготавливают методом литья — расплавленный металл льют в специальные формы, получая цельнометаллические изделия без сварных швов.

Сварные сваи более дешевые, но проигрывают литым в прочности и несущей способности. Их не используют на участках с плотным грунтом и при строительстве тяжелых сооружений. При завинчивании опоры в твердый грунт, с камнями или строительным мусором, велика вероятность того, что сварная лопасть оторвется от ствола. При возведении легких сооружений на рыхлых или болотистых почвах использовать СВС со сварными наконечниками выгоднее с экономической точки зрения.

Недостатки свайно-винтового фундамента | «Арт Строй Дизайн»

Фундаментов для дома существует множество. Какой бы вы не выбрали тип фундаментного основания для своего жилья, необходимо ознакомиться с преимуществами и недостатками каждого основания. Рассмотрим свайно-винтовой фундамент.

Основные нюансы выбора свайно-винтового фундамента

1. Сваи не должны иметь сварных швов, за исключением приваренных лопастей (проверить сварной шов, так как некачественная сварка приведет к отрыву лопасти при закручивании сваи) – все это залог прочности и долговечности;
2. Изготовлены должны быть из новой металлической трубы;
3. Необходимо проверить толщину стенки на соответствие установленным размерам (например, труба диаметром 108 мм. должна иметь толщину не менее 4 мм.), толщина также должна быть строго равномерной, без выбоин, раковин или сколов;
4. Проверить размеры лопастей и правильность их геометрической формы (должна быть правильная линия кривизны).

Основные недостатки свайно-винтового фундамента

Свайно-винтовая конструкция имеет ряд недостатков. Как правило, винтовые сваи выполняют металлическими (стальными, современные виды свай делают из нержавейки), поэтому изделия подвержены коррозии. Конструкция подвергает действию щелочных соединений грунтов и со временем разрушается. От качества данной обработки зависит долговечность сваи. Антикоррозионное покрытие производится после пескоструйной обработки, что выполняется только в условиях производства, самостоятельно это выполнить – невозможно. Затраты на антикоррозионную обработку удорожают общее строительство дома.

Максимальный срок службы винтовых свай на сегодня зафиксирован 80-100 лет. Важно приобрести сваи, выполненные из качественного материала, что позволит гарантировать долгую службу всей конструкции.

К недостаткам свайно-винтового фундамента можно отнести некачественный монтаж. Такие работы должны производить только квалифицированные специалисты. После ввинчивания свай, их заливают бетоном, приваривают оголовки свай и проводят антикоррозионную обработку. Также некоторые производители осуществляют химическое напыление специальными составами, что позволяет сохранить сваи от разрушения под действием биологической среды.

Прежде, чем выбрать тип фундамента должны быть обязательно проведены качественные инженерно-геологические изыскания. Заметьте, что ввинтить сваи можно не на всех типах грунта. Так применение винтовых свай не допускается на грунтах с многочисленными камнями или каменными прослойками, на грунтах с повышенным содержанием известняка или скалистых местностях. Однако современные способы монтажа фундамента с использованием спецтехники все-таки позволяют провести подобные работы. Недостаток – цена. Также стоит выделить, что на сегодня свайно-винтовой фундамент – оптимальный вариант для строительства дома на «сложных», например, просадочных грунтах.

Среди недостатков свайно-винтового фундамента можно выделить невозможность монтажа в непосредственной близости построенных объектов. Минимальное расстояние – полметра. Конечно, при таком фундаменте нельзя обустроить теплый подвал, так как затраты на утепление такой конструкции приравнивается к стоимости самого фундамента. При этом несущая способность свайного фундамента невысока, поэтому применяют такой вид основания в основном для гражданского малоэтажного строительства.

И помните!

Перед покупкой винтовых свай желательно проверить документы на продукцию, качество металла, не лишним будет и проверка производителя. Зная данные недостатки и правила выбора свай, вы обеспечите себе качественное приобретение фундамента.

Сравнение цен на различные виды свайных фундаментов

№	Тип фундамента	Единица измерения	Стоимость в рублях
1	На буронабивных сваях	м/п	3900
2	Свайно-ростверковый	м/п	3800
3	Свайный фундамент c закладными	м/п	4000
4	Свайный фундамент c обвязкой брусом	м/п	4000
5	Свайно-винтовой	м/п	4600

Полезная информация по свайно-винтовым фундаментам

Свайно-винтовой фундамент: плюсы и минусы конструкции

Содержание статьи

Свайно-винтовой фундамент – это тип фундамента, состоящего из винтовых свай. Первое здание, где была применена данная технология, – маяк в США, возведенный в 1850 году. Тот факт, что здание существует и функционирует до сих пор, указывает на надежность технологии и ее долговечность.

На территории России данный тип фундамента появился не раньше освоения территорий с вечной мерзлотой. До этого момента строительство велось на грунте с высокими удерживающими способностями. Практика показала, что земельные работы в зоне вечной мерзлоты образуют участки протаивания, способные поглотить не одно здание. Сваи позволяли избавиться от проблемы и быстро распространились и на индивидуальное строительство.

Сейчас технология применяется повсеместно. Винтовые сваи быстро монтируются, они дешевле аналогов, в случае индивидуального строительства работы можно выполнить своими руками, но существуют у технологии и минусы.

Характеристики основных элементов свайно-винтового фундамента

Устройство винтовых свай

Винтовая свая – стальная труба с острым, закрытым наконечником и лопастями. Фактически это – бур, ввинчивающийся в грунт. Винтовой наконечник – это основной рабочий элемент, выступающий функциональной частью, опорой и анкером. Дополнительно к сваям продаются оголовки. Они закрывают верхнюю часть конструкции и служат платформой для дальнейших обвязочных работ. Также оголовок используют для ввинчивания, цепляясь за него, а не за основу сваи. Лопасти удерживают здание при воздействии сил морозного пучения.

Свайно-винтовой фундамент

Зимой пучение на глинистых водонасыщенных почвах, особенно для легких деревянных конструкций, может привести к выдавливанию фундамента. Проблему не удается решить и заглублением опор ниже зоны промерзания из-за сил, воздействующих на боковую часть. Но если опустить опору ниже уровня промерзания, с анкером, то слой твердого грунта будет удерживать фундамент.

Винтовые сваи предназначены для возведения легкого и недорогого фундамента. Причем каждому строению подходит свой типоразмер, приведенный в таблице.

Тип/размер	Область применения	Несущая способность (кг)
СВ76Х122	Наиболее легковесные конструкции — заборы, сараи и хозблоки, детские площадки.	350
СВ89Х250	Нежилые помещения — садовые домики, альтанки (беседки),  легковесные причалы и пирсы	1450
СВ108Х300	Жилые строения малого веса – дома из бруса, бревен и СИП-панелей.	2200
СВ133Х350	Наиболее тяжелые из возможных строения из пенобетона, керамзитобетонных блоков.	2900

Типы свай

Существуют две основные разновидности опор, различают их по способу создания наконечника:

• Сваренный наконечник.
• Литой наконечник.

Первый вариант отличается дешевизной, за которую приходится платить надежностью. Недостаток заключается в том, что лопасти к наконечнику привариваются без соблюдения технологических норм, кустарным методом. В результате при завинчивании свая может уходить от вертикали. Может обломаться лопасть, это заметно по уменьшению сопротивления при ввинчивании. Подобная свая уже не может выполнить роль полноценной опоры, часть ее несущих обязанностей принимают соседние точки, вследствие чего ускоряется их износ. Худший вариант – поломка сваи после возведения дома. Деформируется ростверк фундамента, а строение становится аварийным.

Литой наконечник для винтовой сваи

Более надежны литые наконечники, изготавливающиеся методом точного литья. Они дороже, но долговечны и могут выдерживать до 6 тонн нагрузки.

Отдельно стоит рассмотреть сваи из насосно-компрессорной трубы с увеличенной толщиной стенок. Их надежность сопоставима с литыми, благодаря толстостенной трубе. Специальная сталь способна выдерживать агрессивные среды без защитного покрытия до 7 раз дольше. Применение таких свай позволяет избавиться от основного их недостатка — коррозии металла в грунте.

Важные параметры свай

Выбирая винтовые сваи, следует ориентироваться на тип наконечника и на ряд вспомогательных параметров:

• толщина стенки – параметр индивидуальный, зависящий от типа грунта, веса строения, и ряда других требований;
• характеристики стали – каждый сплав имеет ряд эксплуатационных параметров, которые стоит учитывать при покупке свай;
• тип обвязки – прочная, стальная обвязка фундамента лучше распределяет нагрузки между опорами, чем ее аналоги из бруса;
• способы антикоррозийной обработки – здесь есть выбор между оцинкованным металлом и полимерным покрытием; если обработка произведена согласно требованиям, полимер окажется предпочтительным.

При покупке свай требуйте у продавца все необходимые нормативные документы. Они будут гарантией того, что под видом надежных опор вам не продали кустарного производства изделие. В противном случае есть риск обрушения здания в первые годы эксплуатации.

Дом на сваях

Преимущества

1. Установка фундамента возможна на любом грунте – за вычетом пары исключений, винтовые сваи могут выполнять несущую функцию в любых условиях.
2. Минимум земляных работ – нет необходимости прокапывать глубокие траншеи или производить земельные работы, так как ни предварительного выравнивания, ни выкапывания ям на участке не требуется.
3. Монтаж на любом рельефе – сваи позволяют вывести ровное основание для дома как на ровных территориях, так и на имеющих уклон.
4. Нет ограничений на сезонность работ – устанавливать фундамент можно в любую пору, даже зимой.
5. Требуется минимум строительной техники и рабочих рук – в случае с мягким грунтом и качественными наконечниками работу способны выполнить всего три человека.
6. Высокая скорость установки опор – длительность работ по монтажу фундамента занимает не более 3-х суток.
7. Простая перепланировка – к строению со свайным фундаментом легко добавить дополнительную площадь.
8. Экономичность – возведение фундамента с самыми простыми сваями позволит сэкономить до 30% средств, в сравнении с аналогами.
9. Позволяют нивелировать перепады высот.
10. Повышенная устойчивость к зимнему пучению грунта.
11. Если залить пустоты сваи после монтажа, можно усилить ее несущую способность, увеличить сопротивляемость изгибу и долговечность. Повторное использование такой опоры невозможно.
12. Возведение дома можно начинать без задержки после установки свай.
13. Сваи могут применяться повторно – если пустоты опор не залиты бетоном, то их легко демонтировать и повторно использовать.
14. Простой ремонт – в случае поломки одной опоры ее можно восстановить гораздо дешевле и быстрее, чем в случае с заливным или даже забивным фундаментом.
15. Возможность нарастить высоту фундамента – после установки и выравнивания полости опор их можно без проблем нарастить.
16. Теплый пол в доме – благодаря закрытому подполу и наличию воздушной прослойки пол в помещении будет теплым даже при наличии минимального количества изоляции.
17. Здание не впитывает влагу – важный параметр с учетом того, что строения будут иметь стены из дерева или пеноблоков, чувствительных к влаге. Без прямого контакта с грунтом дом остается сухим, а образующаяся влага в подполе изолируется всего одним слоем соответствующей изоляции.
18. Наличие подземных коммуникаций – не препятствие строительству, так как внедрение в землю опор минимально и позволяет обойти подземные линии снабжения.
19. Для неответственных сооружений (забор, ворота) сваи с винтом можно создать собственноручно, используя сварку, болгарку и металлопрокат.

Недостатки

1. Ограниченный срок службы – максимальный срок службы для стандартных труб 60 лет, в случае со специализированными толстостенными опорами он увеличивается вдвое до 120 лет.
2. Трудности при работе с каменистым грунтом – при попытке ввинтить опору в почву с большим количеством твердых пород винт может лопнуть. В худшем случае опора упирается в камень, и дальнейшее ее продвижение невозможно.
3. Самый ответственный процесс – расчет свай, без него здание может разрушиться еще на этапе строительства.
4. Ограниченный вес здания – твердость грунта и несущие возможности металла не позволяют создавать на базе такого фундамента многоэтажных домов, кирпичных и ряда других тяжелых конструкций.
5. Отсутствует подвальное помещение – некритичный недостаток, приносящий неудобства.
6. Для установки свайно-винтового фундамента требуются сложные геологические изыскания и инженерные расчеты.
7. Некачественный материал – в случае, если продавец не был честен и продал кустарного производства сваи с неподходящим составом стали, некачественной антикоррозийной обработкой или плохим качеством наконечника, то срок службы дома уменьшается в разы. Воспользуйтесь помощью специалиста или отдайте изделие в лабораторию для установления его качества.
8. Сталь обладает меньшей способностью сопротивляться боковым нагрузкам, чем железобетон.
9. При наличии чрезмерно твердого грунта установку опор приходится поручать технике. Это ускоряет процесс, но поднимает стоимость конструкции.

Закручивающиеся сваи для фундамента

Заключение

Как видим, свайно-винтовой фундамент – это отличное решение для временных построек, легких домов из дерева или пеноблоков, незаменимый вариант для строительства на территориях с вечной мерзлотой. Целесообразность применения данной технологии в индивидуальном строительстве – решение владельца.

Перед тем, как применять винтовые сваи, необходимо иметь:

• анализ структуры грунта;
• детальный план стройплощадки;
• полный план надземного здания;
• расчет нагрузки на поверхность пола;
• список доступных свай и их характеристики;
• приблизительный подсчет стоимости работ.

Имея на руках эти данные, взвешивайте все плюсы и недостатки, затем принимайте решение. Но учтите, что в нашей стране такой вариант применяется в качестве исключения, нежели стандарта.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Понравилась статья?

Поделиться с друзьями:

Подпишитесь на новые

Свайно винтовой фундамент: плюсы и минусы

Свайно-винтовой фундамент имеет объективные преимущества и недостатки, связанные с эксплуатационными возможностями конструкции. Основание отличается низкой стоимостью и высокой степенью прочности. Отсутствует надобность осуществлять трудоёмкие земляные работы. Монтаж осуществляется силами 3-х работников в течение 3-х суток.

Преимущества (плюсы) винтовых свайных фундаментов

Выделим основные плюсы конструкций, делающие фундамент востребованным в большинстве случаев:

• возможность возведения зданий в условиях рельефной местности – допускается проведение работ в лесу без вырубки и выкорчёвывания корней;
• разрешено обустройство основания на слабых почвах с высоко залегающими водоносными слоями;
• простота возведения пристроек к уже построенным зданиям;
• повышенная несущая способность винтовых свай;
• естественное уплотнение грунта в процессе заглубления опор — достигается благодаря сохранению структуры;
• распределение нагрузки по большой площади — обеспечивается лопастями, дополнительно оказывающими сопротивление пучению, вызванному резким понижением температуры и кристаллизацией грунтовых вод.

Конструкция винтовой сваи

Эксплуатационные плюсы винтового фундамента

Ощутимым эксплуатационным преимуществом считается:

• Практическое отсутствие усадки, благодаря чему разрешается сразу приступать к возведению стен.
• Проводить работы, возможно в любой сезон.
• Возведённая конструкция простоит не менее 100 лет.
• Основание допускается обустраивать поблизости от инженерных коммуникаций.

Рекомендуется возведение свайно-винтового фундамента на почвах с высоким уровнем влажности и повышенной текучестью. Основание востребовано в условиях сильного промерзания земли, когда подошвы иного типа не способны выдержать пучинистость.

Недостатки (минусы) свайно-винтовых фундаментов

Естественно существуют определённые недостатки, связанные не с конструктивными дефектами, а скорее выражающиеся в ограниченной эксплуатации. Многие проблемы вполне решаемы, если следовать технологии и методическим рекомендациям в процессе возведения фундамента. Основные минусы следующие:

• материал изготовления — изделие производится из стали, подверженной воздействию коррозии. Проблема решается благодаря обработке поверхностного слоя эпоксидной смолой;
• невозможность проведения строительных работ в условиях каменистых грунтов – почва испещрённая прослойками затверделого известняка и скалистыми породами не подходит под фундаменты свайно-винтового типа;
• невозможность создания подвального помещения — технически возможно вырыть подвал, но утепление такого подземного помещения будет стоить неимоверных затрат.

Коррозийное воздействие особенно заметно в условиях влажных грунтов. Если сваи были выполнены без предварительной пескоструйной обработки, предшествующей нанесению антикоррозийного покрытия, то разрушение даст о себе знать в течение нескольких лет. Современные винтовые сваи от Установкасвай позволят избежать коррозийных разрушений свай благодаря особому покрытию и литой конструкции сваи.

Факторы, ускоряющие коррозию и разрушение винтовых свай

Ярко выраженные эксплуатационные недостатки проявляются в случае нарушения технологического производственного процесса. Определяющее значение на качество изделий оказывают следующие факторы:

• толщина и марка стали;
• технология создания сварного шва;
• качество швов винтовых лопастей.

Внешние аспекты, влияющие на продолжительность эксплуатации, заключаются минеральном составе и уровне влажности грунта.

Запрещённые условия эксплуатации винтовых свай

Ограничение эксплуатационного срока свайных опор происходит в случае их использования в следующих условиях:

• наличие в незначительном отдалении от дома электрической подстанции — в районе 50 метров;
• расположение в непосредственной близости вышек сотовой связи;
• пролегание рядом железнодорожных путей;
• повышенная насыщенность почвы влагой.

Внимание! Повышенная влажность способна увеличить утечку электричества в грунт и существенно сократит эксплуатационный срок основания, из-за электрохимической коррозии.

Неправильная эксплуатация существенно сокращает срок службы свай. Категорически не рекомендуется использовать сваи в качестве устройства заземления в процессе организации электроснабжения объекта. Если произойдёт обрыв проводника питающей линии, то ток направится через опору, приведя к ускоренному ржавлению в районе сварных швов.

Несмотря на определённые минусы, свайно-винтовые фундаменты определённо востребованы в строительстве, а в отдельных случаях просто незаменимы. Тщательно выбирая изделия и соблюдая условия эксплуатации, возможно, нивелировать негативные аспекты и добиться максимально возможного срока эксплуатации. Фундамент обладает весомыми преимуществами и вполне нивелируемыми недостатками, избегаемыми в случае обустройства основания профессионалами.

Заказ винтового фундамента в нашей компании — это:

• гарантия качества самих свай
• точность при создании проекта фундамента
• краткие сроки возведения винтового фундамента

Обращайтесь в нашу компанию по телефону: +7 (499) 403-19-55  или по заявке внизу страницы.

Полезные материалы

Фундамент на винтовых сваях 6 на 6

Возведение дома 6×6 метров на фундаменте из винтовых свай сопряжено с предварительным проектированием основания, осуществляемым с учётом действующих нагрузок и несущей способности опорной конструкции.



Цены на свайно-винтовой фундамент

Цена на возведение свайно-винтового фундамента складывается из нескольких основополагающих факторов. Требуется учитывать качество материалов, внешние условия и нагрузку.









плюсы и минусы, какие лучше

Использование винтовых свай для строительства заборов и ограждений набирает в последние годы все большую популярность. Это объясняется целым рядом преимуществ такой технологии. Сваи подходят для большинства грунтов (включая сыпучие и вечную мерзлоту), их можно установить самостоятельно и очень быстро, затраты на работы относительно невелики. При этом свайно-винтовые конструкции отличаются надежностью, стабильностью и долговечностью. Правда, применять их можно далеко не всегда, а в некоторых ситуациях потребуются определенные меры предосторожности.

Конструктивные особенности

Конструктивно винтовые сваи выполнены в виде пустотелых металлических труб, оснащенных резьбой и сварным наконечником для проникновения в грунт. Вместо резьбы могут использоваться лопасти. Существуют также комбинированные сваи, в которых резьба дополнена лопастями. Такие сваи можно использовать на сложных каменистых почвах.

Для возведения заборов чаще всего применяются сваи трех диаметров: 57, 76 и 89 мм. Первые используются только при монтаже легких заборов, например из сетки-рабицы, поликарбоната либо деревянного штакетника. В остальных случаях применяются сваи большего диаметра.

По своей конструкции винтовые сваи для заборов подразделяются на три типа. Каждый из них используется на разных видах грунта.

1. Сваи с закрытым наконечником применяются на сыпучих грунтах: песке и торфе.
2. На большинстве остальных грунтов используются сваи с открытым наконечником.
3. На каменистых грунтах применяются сваи с двойными лопастями.

В зависимости от типа грунта выбирается длина сваи. Если забор возводится в зоне вечной мерзлоты либо в местности с повышенным уровнем грунтовых вод, необходимо большее заглубление.

Для заборов обычно применяются сварные сваи. Они легче и дешевле литых. Однако сварные сваи нельзя использовать под фундамент здания. В этом случае необходим монтаж литых, выдерживающих большие нагрузки.

Преимущества и недостатки

Опишем основные плюсы и минусы использования винтовых свай при строительстве заборов.

Плюсы:

• Высокая скорость монтажа.
• Простота работ, минимум необходимого оборудования, возможность самостоятельного монтажа свай.
• Низкая трудоемкость и стоимость работ.
• Отсутствие вибраций при установке свай.
• Возможность монтажа в любой сезон.
• Возможность использования практически на любых грунтах (исключая скальные породы).
• Прочность и надежность, нагрузка до 4 тонн на сваю.
• Легкость транспортировки за счет низкого веса.
• Не нужно выравнивать участок и подготавливать грунт перед монтажом.
• Нивелирование высотных перепадов на местности.
• На сваи не действуют выталкивающие силы, геометрия конструкции после монтажа не изменяется.
• Нет влияний сезонных и температурных изменений и усадки.
• Длительный срок службы.
• Простота демонтажа и переноса забора при необходимости.

Минусы:

Недостатков у винтовых свай практически нет. Единственный реальный минус — невозможность использования на скальных грунтах.

Важные особенности винтовых свай

Остановимся подробнее на основных особенностях и преимуществах винтовых свай. Их высокая универсальность обусловлена способом проникновения в грунт и сцепления с ним. Благодаря наличию резьбы с лопастями при ввинчивании свай не разрыхляется грунт. На вкрученную таким образом трубу не действуют сильные выталкивающие силы. Это обеспечивает надежность фиксации сваи и ее долговечность (до 100 лет эксплуатации).

Обычные столбы забора подвергаются воздействию выталкивающих сил. Вследствие чередования сезонного оттаивания и замерзания они колеблются вместе с грунтом. Поскольку это происходит неравномерно, зачастую происходит перекос забора с последующей деформацией. Для фундамента из винтовых свай подобные явления безопасны.

Винтовые свайные конструкции подходят для установки практически на любых типах грунтов: на болотистых, вечной мерзлоте и пр. Единственное требование в подобных случаях — использование большего заглубления. Основные типы винтовых свай поставляются длиной от 1 до 12 м, что легко решает указанную проблему.

Еще одна важная особенность винтовых свай — удобство их использования на участках с неровным рельефом. Благодаря этому можно быстро и без больших затрат установить фундамент там, где другие технологии применять весьма затруднительно или очень дорого. При завинчивании труб не происходит смещения и перемешивания почвенных слоев, что характерно для рытья траншей и монтажа забивных свай.

Существенным фактором является простота установки свай и высокая скорость их монтажа. Все работы можно выполнить самостоятельно. Для этого не требуется специальное оборудование. Ручным способом одна свая вкручивается примерно 30 минут. Для установки всех свай на участке достаточно одного-двух дней. Работы можно выполнять при минусовых температурах.

Сокращается не только срок выполнения работ, но и общая смета. Свайный фундамент обойдется примерно вдвое дешевле ленточного либо столбчатого. При необходимости винтовые сваи можно быстро и достаточно несложно демонтировать. При этом они не повреждаются, их можно использовать повторно.

Монтаж свай своими руками

Перед монтажом винтовых свай необходимо точно рассчитать их необходимое количество. Для этого точно размечается на местности периметр будущего ограждения с учетом расположения ворот и калиток. Размечаются также места под каждую сваю. Расстояния между ними не должны превышать 2,5–3 м. Затем под установку свай делаются небольшие углубления.

Для самостоятельного монтажа винтовых свай следует предусмотреть специальные рычаги, с помощью которых вы будете закручивать их. Желательно использовать трубы длиною от 2 метров. Закручивать сваю нужно минимум вдвоем, следя за строгой вертикальностью ее установки.

Заглублять сваи необходимо минимум на 1,5 м. Если грунт сложный (мерзлота, грунтовые воды и пр.), то следует выбирать более длинные сваи и углублять их на несколько метров. Стоит также учесть необходимость приобретения в таких случаях покрытых антикоррозийной защитой изделий.

Еще один важный момент — последующий монтаж забора. Тут возможны два основных варианта. В первом случае после вкручивания свай над поверхностью остаются достаточно длинные фрагменты (высотой 2—3 метра). Эти части свай будут играть роль опор для забора. Непосредственно к ним можно крепить профнастил, сетку-рабицу и пр.

Второй вариант — большая часть сваи углублена в грунт, а снаружи остается небольшой по высоте фрагмент («пенек»). В таком случае на него необходимо установить сверху трубу. Ее можно приварить к свае либо закрепить винтами. Лишнюю часть сваи можно обрезать болгаркой.

Верхнюю часть сваи желательно залить битумом для влагоизоляции. По всей длине пустотелую трубу можно заполнить бетоном — это повысит устойчивость и прочность свайной конструкции, а также защитит ее от влаги.

Советы по выбору

При выборе конкретного типа винтовых свай следует исходить из ряда условий:

1. Типа грунта.
2. Вида сооружения, нагрузки на сваю.
3. Стоимости свай (сметы работ).

Свая аналогичного типа, но большего диаметра может стоить примерно вдвое дороже. Поэтому из соображений экономии для возведения заборов целесообразно выбирать оптимальный диаметр трубы. Для легких ограждений (дерево, поликарбонат, сетка) достаточно 57 мм, для металлических заборов — 76–89 мм. В случае более тяжелых оград (кирпичных, каменных) следует выбирать 89–108 мм.

При больших нагрузках желательно выбирать сваи с наконечниками литого типа. При возведении заборов обычно останавливаются на более дешевых сварных.

Имеет также значение вид исполнения наконечника — открытый или закрытый. Закрытый применяется на сыпучих грунтах типа песка и торфа, открытый — на остальных. В случае каменистого грунта следует выбирать усиленную конструкцию с двойными лопастями.

Еще один важный момент — антикоррозийные свойства сваи. Такое исполнение обязательно применять при работах на грунтах с повышенной влажностью, мерзлоте, при наличии грунтовых вод и пр. Существует несколько вариантов антикоррозийных покрытий — на основе цинка и эпоксидных смол.

Последний фактор — длина свай. Обычно достаточно заглубления на 1,5—2 м. На сложных грунтах (водянистых, мерзлоте, термокарстах) этот параметр должен быть увеличен до 4–5 м. Отметим, что зачастую перед монтажном винтовых свай в проблемных условиях требуется провести предварительные изыскания. Сэкономить средства можно, купив одну сваю и самостоятельно вкрутив ее на участке. Это поможет предусмотреть возможные проблемы.

Помимо величины заглубления, следует также учитывать способ монтажа забора на свайный фундамент. От этого тоже зависит выбор оптимальной длины сваи, что непосредственно влияет на общую стоимость работ.

Отзывы

Реальные отзывы пользователей о винтовых сваях преимущественно позитивные. Отмечается удобство и простота монтажа, универсальность таких фундаментов, их хорошие эксплуатационные характеристики, низкая стоимость работ.

Среди недостатков отмечают необходимость предварительных изысканий на сложных грунтах.



Возможные преимущества и ограничения винтовых свай и спиральных анкеров

Инженеры

иногда спрашивают: «Каковы некоторые из потенциальных преимуществ использования винтовых свай или винтовых анкеров в моем проекте и каковы некоторые ограничения?» Это отличные вопросы, и кажется, что здесь можно дать короткие и простые ответы.

Возможные преимущества использования винтовых свай и спиральных анкеров

A1. Быстрая установка

Винтовые сваи и винтовые анкеры обычно устанавливаются с помощью обычного строительного оборудования, такого как гусеничный экскаватор или мини-экскаватор, оснащенный низкоскоростным гидравлическим двигателем с высоким крутящим моментом соответствующего размера.Нет необходимости мобилизовать специальное оборудование, такое как кран с сваебойным молотком или большой буровой станок. Это обеспечивает быструю и недорогую мобилизацию; Подрядчики могут быстро отреагировать и прибыть на место. Обычно требуется только оператор и один рабочий. Большая грузоподъемность может быть получена при использовании относительно небольшого монтажного оборудования.

Скорость установки обычно составляет от 6 до 10 об / мин, что означает, что это занимает всего около 30 секунд. продвинуть винтовой или винтовой анкер на фут, или около 5 мин.на 10 футов длины. В зависимости от используемой удлинительной секции бригада может прикрепить удлинитель трубы или квадратного вала примерно за минуту, поэтому установка 50 футов займет всего 30-40 минут. Установка не зависит от погодных условий в большинстве случаев установки даже в неблагоприятных условиях.

A2. Непосредственная несущая способность

Винтовые сваи и винтовые анкеры уникальны среди большинства других типов фундаментов или анкерных систем тем, что их можно нагружать сразу после установки.Нет необходимости ждать, пока затвердеет бетон или раствор, или, в случае забивных свай, не нужно ждать, пока не исчезнет избыточное давление поровой воды. Это может быть важно для некоторых проектов, например, для аварийного реагирования, когда график строительства короткий, а остальная часть проекта зависит от установки фундамента или анкеров.

В большинстве почвенных условий предельная нагрузка винтовых свай и спиральных анкеров со временем будет увеличиваться в результате эффектов старения и тиксотропии.Это означает, что мощность сразу после установки может быть несколько ниже, чем мощность длительного хранения, что является консервативным.

A3. Минимальное нарушение рабочего места

По сравнению с большинством других видов строительной деятельности, связанных с установкой забивных свай, буронабивных валов или других систем анкерного крепления, установка винтовых свай и спиральных анкеров практически не вызывает нарушения строительной площадки. В частности, установка винтовых свай и спиральных анкеров обычно не приводит к вырубанию почвы.Это сохраняет чистоту на объекте, требует минимальной очистки в каждом месте установки после установки и обычно означает более низкие затраты на проект. Дополнительным преимуществом является низкий уровень шума, связанный с установкой. Установка также производит минимальные вибрации, которые могут быть важны для некоторых проектов, чувствительных к вибрации конструкции. Поскольку винтовые сваи и винтовые анкеры имеют небольшую рабочую площадь, они также вызывают минимальное повреждение прилегающих конструкций. В случае переоборудования или восстановления существующие конструкции часто все еще можно использовать при установке винтовых свай или винтовых анкеров.Поскольку они не производят почвенные обрезки, их также можно эффективно использовать на участках, где могут встречаться загрязненные почвы, поскольку почвы не выходят на поверхность земли.

A.4 Мониторинг установки и проверка допустимой нагрузки во время установки

Одной из важнейших характеристик винтовых свай и винтовых анкеров является проверка несущей способности во время установки. В некоторых отношениях это похоже на мониторинг установки забивных свай с помощью анализатора забивки свай во время установки.Это возможно за счет использования линейного устройства для измерения крутящего момента, которое измеряет крутящий момент при установке сваи / анкера в землю. Многие исследования показали, что существует взаимосвязь между крутящим моментом установки и допустимой нагрузкой, а это означает, что инженеры могут сразу проверить производительность. В большинстве проектов соотношение крутящего момента к мощности подтверждается испытаниями под нагрузкой на месте.

Контроль крутящего момента установки также означает, что можно проверить состояние почвы в каждом месте установки и оценить подземную изменчивость.Контролируя крутящий момент установки, можно увеличить требуемую грузоподъемность, углубившись в более качественный грунт или используя другую геометрию сваи / анкера. Крутящий момент при установке часто используется как часть допустимых критериев прекращения, указанных в спецификациях проекта.

А5. Установка в удаленных местах или на сайтах с ограниченным доступом

Винтовые сваи и винтовые анкеры хорошо подходят для проектов, расположенных в отдаленных районах, где затраты на мобилизацию обычно высоки, а другие вспомогательные услуги строительства ограничены или могут быть недоступны.Некоторые проектные площадки перегружены или имеют ограниченный доступ для строительной техники. Проекты, предусматривающие переоборудование, могут иметь невысокие габариты для выполнения работ, например, внутри существующих конструкций. Поскольку винтовые сваи и винтовые анкеры могут быть изготовлены в виде модульных систем, состоящих из направляющих и удлинительных секций, они идеально подходят для ситуаций с малой высотой или ограниченным доступом.

А6. Установка в условиях высоких грунтовых вод

Винтовые сваи и винтовые анкеры обычно не требуют выемки грунта для установки.В случаях, когда они используются для опоры существующей конструкции, может потребоваться неглубокая выемка грунта, чтобы обнажить существующий фундамент. Трудности, с которыми часто возникают мелкие грунтовые воды на строительных площадках, обычно практически не влияют на установку винтовых свай и спиральных анкеров. Это ускоряет строительство и устраняет необходимость в насосах или других методах обработки грунтовых вод и снижает затраты.

А7. Простая установка на тесто

Хотя обычно винтовые сваи и винтовые анкеры устанавливают вертикально, на самом деле их можно установить практически в любом положении в соответствии с потребностями проекта.Установка на тесто, например, для обеспечения дополнительного сопротивления боковой нагрузке, проста. В проектах по удержанию грунта даже установка спиральных анкеров по горизонтали может быть выполнена без особых трудностей.

А8. Простые полевые модификации для увеличения грузоподъемности

Еще одна уникальная особенность винтовых свай и спиральных анкеров, делающая их универсальными, — это возможность быстро изменять конфигурацию винтовых элементов для увеличения грузоподъемности.Частично это достигается за счет модульной природы технологии. Добавление дополнительных секций с дополнительными спиральными пластинами и / или спиральными пластинами большего диаметра легко и означает, что инженер может быстро разработать решение, не требуя изготовления совершенно нового фундамента или анкера. Это еще раз показывает универсальность технологии.

А9. Широкий спектр применения в почвах и нагрузках

Винтовые сваи и спиральные анкеры могут быть установлены в широком диапазоне подземных условий, от очень мягких до очень жестких глин, от рыхлых до очень плотных песков.Расчетные нагрузки имеют очень широкий диапазон в зависимости от требований проекта и могут достигать 650 тысяч фунтов!

А10. Низкий углеродный след — устойчивые технологии

Многие производители винтовых свай и спиральных анкеров используют при производстве высококачественную переработанную сталь. Это сохраняет природные ресурсы и энергию и снижает общий углеродный след. Винтовые сваи и спиральные анкеры особенно полезны для поддержки временных конструкций, поскольку их можно снимать и повторно использовать практически без изменения структурной целостности.Это сильно отличается от забивной сваи, просверленного ствола или залитого анкера, которые часто просто бросают. Некоторые винтовые сваи стояли на месте несколько лет, были сняты и повторно использованы на другом объекте.

А11. Модульная конструкция

Винтовые сваи и винтовые анкеры

изготавливаются секциями, что дает модульную конструкцию. Это означает, что можно легко увеличить или уменьшить длину установки, если это необходимо, в соответствии с условиями площадки и требованиями проекта.

Возможные ограничения использования винтовых свай и винтовых анкеров

Винтовые сваи и спиральные анкеры предоставляют инженеру еще один инструмент в их инструментарии для разработки альтернативных решений для решения проблем, и, как и любая другая доступная технология, они не лишены некоторых ограничений.

L1. Предельные почвенные условия

Винтовые сваи и спиральные анкеры обычно ограничиваются установкой в ​​почвах с максимальным размером зерна менее 60% шага спиралей.Для типичного шага 3 дюйма это означает максимальный размер зерна около 1 3⁄4 дюйма или средний гравий. Винтовые сваи и спиральные анкеры обычно не продвигаются правильно в гравийных и булыжных отложениях; их просто нельзя использовать. Они также не подходят для горных пород, хотя в некоторых случаях может оказаться возможным продвинуть свинцовую спиральную пластину для опоры в пределах первых нескольких дюймов выветренной породы, например, в профилях остаточного грунта.

L2. Ограничения по оборудованию

Правильная установка винтовых свай и спиральных анкеров важна для производительности.Оборудование, используемое Подрядчиком, должно быть выбрано таким образом, чтобы соответствовать ожидаемым грунтовым условиям проекта, конкретной геометрии, выбранной для работы, и ожидаемому максимальному крутящему моменту при установке. Оборудование меньшего размера ограничивает надлежащую предварительную и окончательную установку. Общее практическое правило состоит в том, что вес машины должен составлять около 1/2 тонны на 1000 фут-фунтов. необходимого крутящего момента при установке. Таким образом, если максимальный крутящий момент, ожидаемый для проекта, составляет 6500 фунт-футов, машина должна иметь минимальный вес около 3 1⁄4 тонны.

L3. Структурные ограничения

У каждого винтового и спирального анкера есть конструктивные ограничения, указанные производителем. Иногда это называют «номинальным крутящим моментом». Это означает, что существует предел крутящего момента, который должен быть приложен к винтовой свае или спиральному анкеру, прежде чем структурная целостность будет нарушена. Во время установки этот предел не должен превышаться, даже если оборудование, используемое для установки, может иметь гораздо более высокий крутящий момент.В случае, если во время установки достигается повторяющийся предельный крутящий момент и не соблюдаются требования по установке, необходимо использовать другую конфигурацию винтового или винтового анкера.

Фундамент на винтовых сваях за и против. Винтовые сваи

Чтобы любое здание, независимо от его назначения, было надежным и долговечным, его возводят на прочном фундаменте. Сегодня в строительстве широко используются самые разные типы фундаментов, и один из них — свайно-винтовой.Именно такой вариант возведения фундамента под строительство вызывает наибольшее количество вопросов. Поэтому эту публикацию мы посвятим вопросу: фундамент на винтовых сваях, минусы и плюсы, общий обзор его конструкции, возможности и целесообразность строительства. Подобные аспекты интересуют многих землевладельцев, занятых первыми «прикидками» будущего строительства своего дома.

Прежде чем сформулировать все достоинства и недостатки такой конструкции, вероятно, стоит учесть некоторые нюансы, которые напрямую влияют на прочность и долговечность свайного фундамента.

Дом на сваях — фантастика или реальность?

Можно ли использовать свайный фундамент для строительства жилого дома? Надо сказать, что есть строители, которые категорически не советуют этого делать, отдавая предпочтение ленточному, столбчатому или плиточному основанию для дома. Такие мастера считают, что сваи больше подходят для хозяйственных построек или легких загородных домов.

Однако следует напомнить, что есть целые города, дома в которых стоят исключительно на сваях, и стоят они не одно десятилетие.Практика использования таких фундаментов доказала, что они вполне могут служить надежным фундаментом даже для массивных домов.

Кстати, с помощью винтовых свай можно произвести не только фундамент или подъем / перенос дома, но и его полную или частичную реконструкцию!

Конечно, в условиях нашего климата сваливать двухэтажный каменный особняк на свайный фундамент вряд ли было бы разумно, хотя это, наверное, не совсем невозможно.И все же в частном строительстве его обычно выбирают деревянным или покрытым легким рубероидом.

В некоторых случаях свайный фундамент, как правило, является единственным способом построить дом на участке, например, если строительство планируется на участке, который сильно пересечен или постоянно затоплен весенними паводками.

В пользу использования такой конструкции также говорят, что такие варианты фундаментов использовались в строительстве с древних времен, только раньше в качестве свай использовали специально подготовленные для этого бревна.Сначала сваи просто забивались в землю, и только в начале XIX века был изобретен метод винтовой установки.

Сначала винтовые опоры использовались для оборудования причалов, но затем сфера их применения стала расширяться. Так, например, именно винтовые сваи легли в основу при строительстве маяка, который был возведен в Великобритании на неустойчивом грунте Темзы.

С начала 20 века строительство на свайных фундаментах приобрело «второе дыхание».Этому способствовало появление новой техники точной и глубокой забивки свай, которая значительно ускорила работы по возведению фундаментов для дальнейшего строительства зданий. В 50-е годы началось активное использование механического оборудования для завинчивания свай, что дало новый импульс такому направлению строительства, как промышленного, так и индивидуального.

Этот способ устройства фундаментов получил очень широкое распространение в военном строительстве, поскольку в результате комплексных исследований было доказано, что такие конструкции надежны, долговечны и подходят для использования на вечномерзлых, пучинистых и обводненных грунтах — одним словом, ограничений практически нет. по их использованию.

Первая отечественная научная разработка, официально принятая за стандарт строительных работ, была подготовлена ​​в 1955 году на основе многолетних экспериментов — ТУВС-55 («Технические инструкции по проектированию и устройству фундаментов, опор мостов на винтовых сваях. «). Многие из его положений вошли в современные строительные нормы и правила.

Преимущества и недостатки свайных конструкций

Технология строительства домов на винтовых сваях сейчас применяется во всем мире и имеет большое количество положительных сторон.

К явным достоинствам свайных винтовых фундаментов относятся следующие пункты:

• Конструкция может быть возведена практически на любом типе грунта в различных климатических регионах, включая болотистые местности и районы с вечной мерзлотой.
• Расположение данного типа не оказывает существенного влияния на уровень расположения грунтовых вод.
• Винтовой фундамент отлично подходит для строительства дома в местах с труднопроходимой местностью.
• Винтовые сваи можно устанавливать в любое время года, так как погодные условия не повлияют на качество и прочность создаваемой конструкции — на глубине погружения наконечников саморезов температура грунта всегда стабильна.

• Свайно-винтовые фундаменты не подвержены морозному пучению при промерзании грунта.
• Монтажные работы выполняются в кратчайшие сроки. Например, при удачном сочетании всех обстоятельств — хорошей водопроницаемости почвы, слаженной команды мастеров и т. Д. Свайное поле для дома средних размеров можно подготовить буквально за день, особенно если использовать специальную технику. При этом винтовые сваи можно использовать для их обвязки и возведения стен сразу после установки, то есть они не требуют времени на схватывание, созревание, прирост прочности, как любые железобетонные конструкции.Ни один из других типов фундамента даже близко не приближается к таким показателям скорости возведения.

• Вкручивать сваи можно как на участке, отведенном под строительство дома, так и самостоятельно, с привлечением нескольких помощников, то есть без использования специальной техники. Этот фактор особенно важен, если нет возможности заказать подобные услуги на строительной площадке, или же владелец будущего дома просто ограничен в средствах.

• Для обустройства свайно-винтового фундамента необязательно рыть котлован и обустраивать опалубку, а значит на участке не будет засоров выбранного грунта, который также придется утилизировать вынос за пределы участка, что также требует дополнительных материальных затрат.К тому же на этом фундаменте не придется проводить работы по выравниванию строительной площадки.
• Свайно-винтовая основа не капиллярно вытягивает влагу из почвы, поэтому стены и пол дома будут сухими.
• Есть полная возможность спроектировать и установить различные инженерные сети одновременно с устройством элементов фундамента или после его строительства.
• При правильном выборе качественных свай и их надежной установке обеспечивается долговечность фундамента, исчисляемая многими десятилетиями.

• Хорошо утеплив фундамент по всему периметру, можно получить тёплое подполье, а значит, и пол в доме будет тёплым, так как от земли не будет остывать. Кроме того, в некоторых случаях можно оборудовать под домом своеобразный «подсобный пол» без проведения масштабных земляных работ.
• Строительство фундамента из винтовых свай обойдется на 30 ÷ 40% дешевле бетонного фундамента. Учитывая тот факт, что возведение фундамента всегда относится к разряду самых дорогих этапов строительства дома, экономия средств может быть очень впечатляющей.

Винтовая свая цена

винтовые сваи

Все вышеперечисленные преимущества фундамента на винтовых сваях имеют только те конструкции, которые построены с соблюдением всех разработанных норм, из качественных материалов и с обязательным учетом всех особенностей местности.

Но в случаях отклонения от технологии, при использовании кустарных свай, при других нарушениях процесса строительства, недостатки, присущие свайно-винтовой основе, могут проявиться и усугубиться.

Итак, к « минусов » В свайно-винтовой фундамент входят следующие моменты, которые необходимо учитывать при составлении проекта и при проведении строительных работ:

• Недостатком такого фундамента, не зависящего от расчетов и монтажных работ, можно назвать повышенную сложность или даже невозможность его возведения на очень каменистых и каменистых грунтах.

• Чрезмерная нагрузка на винтовые сваи может привести к ослаблению несущей способности всего фундамента и как следствие — к деформации стяжного ремня и разрушению стен.
• Необходимо оборудовать системы эффективного водоотвода из установленных свай, что приводит к дополнительным затратам. Однако ливневые и дренажные системы рекомендуется устанавливать вокруг любого типа фундамента.
• Нельзя полностью исключить влияние коррозии на материал сваи. Качественная продукция, безусловно, получает необходимую защиту в процессе производства — покрытие слоем цинка и полимерных материалов. Тем не менее, иногда повышенная химическая агрессивность почв делает свое грязное дело.Не рекомендуется создавать свайно-винтовые фундаменты в непосредственной близости от электрифицированных железных дорог, вышек сотовой связи, разрабатываемых шахт и карьеров, крупных подстанций или высоковольтных линий электропередачи. На таких участках высока вероятность появления подземных блуждающих токов, резко активирующих процессы коррозии металла. А использование фундаментных свай для создания контура заземления дома следует полностью исключить.

• Несущие возможности предлагаемых к продаже винтовых свай не безграничны.Однако это имеет очень косвенное отношение к малоэтажному частному строительству — больших нагрузок, превышающих характеристики правильно подобранных свай, не ожидается.
• Как ни старайся, полноценный подвал или цоколь на свайном фундаменте в частном строительстве получить не получится.
• При возведении пристроек к дому возможны определенные сложности с вкручиванием свай в точках, расположенных близко к стенам старого дома.Однако обычно это решается с помощью специальной техники.
• Не в минус, а скорее своего рода стоимость, можно отнести к тому, что возведение свайно-винтового фундамента потребует от собственника-заказчика постоянного контроля за работой приглашенного коллектива. К сожалению, приходится констатировать, что в этой сфере работает очень много «потенциальных специалистов», а то и откровенных «лыжников», которые так или иначе пытаются нажиться на нарушении технологии установки свай.Итак, для обеспечения качественной защиты от коррозии полость сваи по технологии нужно залить бетоном доверху. Приглашенные рабочие нередко игнорируют этот этап и приваривают головки сразу после ввинчивания.

Известны примеры, когда бригады «шабашников», работая без присмотра заказчика, не заворачивали сваи на полную проектную глубину — а проверить это после резки труб, приварных головок и т. Д. Практически невозможно. обвязка.И такое нарушение неизбежно повлечет за собой быструю деформацию созданного основания со всеми вытекающими отсюда последствиями.

И, несомненно, необходимо выгнать рабочих со стройплощадки, если замечено, что, регулируя сваи по высоте, они вращают их в направлении, противоположном привинчиванию. Такую опору можно сразу считать забракованной, так как она уже не сможет обладать расчетной несущей способностью.

Вывод — приглашать команду только из организации, имеющей безупречную репутацию по качеству выполняемых работ, или не пропускать ни одного этапа строительства из поля зрения, контролировать каждое действие, требуемое технологией.Что ж, при наличии желания и уверенности в себе можно установить сваи самостоятельно.

Как видите, минусы тоже довольно серьезные. А чтобы их избежать или свести к минимуму, необходимо правильно выбрать сваи, а на основании сделанных расчетов провести строительство фундамента, включая оценку будущих нагрузок и определение несущей способности. опор.

Виды винтовых свай

Винтовые сваи делятся на несколько типов, которые имеют свои особенности, состоящие из набора конструктивных и технологических характеристик.Каждый вид продукта предназначен для использования в разных условиях, которые зависят от характеристик почвы и ожидаемой нагрузки на субстрат. Причем необходимо учитывать тот фактор, что иногда даже при строительстве одного объекта используются разные типы свай, так как в разных зонах конструкция может давать неравномерную нагрузку на фундамент. Использование разных типов свай обеспечит запас прочности фундамента и увеличит срок службы постройки.

Винтовые сваи подразделяются по следующим параметрам: по основному назначению, по диаметру трубы, размеру лопастей и их количеству, по типу наконечников, по воспринимаемым нагрузкам (несущей способности), по марке. и толщину стали, а также по типу антикоррозионного покрытия.

Эти параметры необходимо рассмотреть более подробно, чтобы знать, какие из товаров подходят для строительства дома на участке с определенными типами грунта.

Разновидности свай по площади применения

На рисунке ниже показаны четыре основных типа, которые сильно различаются даже визуально.

и — широколопастные сваи с одной лопастью, расположенной на конце в нижней части трубы. Самый распространенный вид в частном строительстве, позволяющий возводить фундаменты на большинстве типов грунтов. Обычно его применяют для легких хозяйственных построек и одноэтажных домов из дерева или каркасных панелей.Однако при правильном выборе диаметра лопастей и количества свай на таком фундаменте дома возводят и из газосиликатных блоков.

b — сваи с повышенной несущей способностью, сопротивлением усадке и вырыванию. Характерным отличием является наличие двух лопастей, разнесенных по высоте сваи. Подходит для фундаментов двухэтажных домов. В самостоятельном частном строительстве их используют редко, так как вкрутить такую ​​сваю в грунт вручную, без применения специальной техники, практически невозможно.

, , — сваи узколопастные с ярко выраженным коническим «винтом» — применяют для устройства фундаментов на каменистых грунтах.

r — специальные сваи, предназначенные для создания фундаментов в условиях вечной мерзлоты. Они требуют применения специальной технологии ввинчивания, поэтому в практике самостоятельного строительства не используются.

Из всех перечисленных типов, как видите, первый чаще всего используется для самостоятельного строительства, поэтому в ходе дальнейшего изложения ему будет уделено больше внимания.

Цены на цемент

Размеры винтовых свай под фундамент

В зависимости от состава грунта и нагрузок на конструкцию необходимо правильно выбрать диаметр ствола сваи, который может варьироваться от 57 до 133 мм. Вместе с диаметром трубы изменяется и диаметр лопастей, и чем он выше, тем больше несущая способность опоры.

В таблице ниже приведены основные типоразмеры широколопастных свай со приварным наконечником (обычно они фигурируют под названием СВС — сваи винтовые сварные)

Иллюстрация	Основные характеристики и объем свай	Ориентировочная цена на изделие длиной 2500 мм + доплата за каждые дополнительные 500 мм.Цена стандартной головы сваи
	СВС-57. Диаметр трубы — 57 мм, лезвия — 150 мм. Такие изделия не обладают выдающейся несущей способностью — допустимая опорная нагрузка составляет всего до 800 кг. Этим и определяется довольно узкая область использования — легкие ограждения, не становящиеся препятствием для ветра, то есть из сетки рабицы или редко расположенного штакетника. Обычно для таких целей закупаются сваи по 4 метра, исходя из двухметрового погружения в землю и двух метров на высоте забора.	1300 руб. + 100 руб. Головка ОВС-57/200/200 — 260 руб.
	СВС-76. Диаметр трубы — 76 мм, лезвия — 200 мм. Несущая способность сваи до 3000 кг. № Типичное применение — строительство ветрозащитных заборов, то есть с ветрозащитой (например, из часто встречающегося деревянного или металлического штакетника, плоского шифера, металлического профнастила, поликарбоната и других подобных материалов). Чаще всего используется длина 4000 мм по той же причине, что указана выше.	1450 руб. + 100 руб. Головка ОВС-76/200 / 200-300 руб. / Шт.
	СВС-89. Диаметр трубы — 89 мм, лезвия — 250 мм. Несущая способность в зависимости от грунта может составлять до 4 ÷ 5 тонн. Специфика применения — устройство фундаментов под хозяйственные постройки, легкие каркасные гаражи, садовые беседки и другие строения аналогичного типа и назначения. Часто применяется при пристройке веранды к жилому дому. Их также можно использовать для создания дополнительных опор, необходимых, например, при установке тяжелого котельного оборудования или при кладке печи или камина в доме.	1500 руб. + 150 руб. Головка ОВС-89/200 / 200-300 руб. / Шт.
	СВС-108. Диаметр трубы — 108 мм, лезвия — 300 мм. Несущая способность оценивается в 5 — 9 тонн. Широко применяются при строительстве жилых загородных домов нетяжелой конструкции — каркасной или из бруса, для срубов. Доказали свою эффективность также на сложных почвах — болотистых или торфяных.	1700 руб. + 250 руб. Головка ОВС-108/200 / 200-300 руб. / Шт.
	СВС-133. Диаметр трубы — 133 мм, лезвия — 350 мм. Самые прочные опоры, применяемые в индивидуальном строительстве. Потенциальная несущая способность до 14 тонн. Такие опоры используются для создания свайных полей при строительстве домов из достаточно тяжелых стеновых материалов — газосиликатных блоков или даже кирпичной кладки. При соответствующей несущей способности грунта часто применяется для подшивки свай монолитным железобетонным ростверком, а также для заливки бетонных перекрытий первого этажа.	2250 руб. + 350 руб. Головка ОВС-133/300/300 — 350 руб. / Шт.

Количество лопастей

Винтовые сваи могут иметь одну лопасть, как показано в таблице выше, или несколько. Соответственно их называют одно- и многолопастными.

Однолопастные сваи используются для устройства фундаментов на местности с грунтами с высокой несущей способностью.Однако при использовании этого вида изделий, особенно с приварными торцами, нужно быть готовым к тому, что они могут «выйти из строя», достигнув критической нагрузки. В этом случае опоры теряют несущую способность, что негативно скажется на целостности обвязки фундамента.

Многолопастные изделия используются для устройства фундаментов на самых разных почвах, в том числе на слабых. Они обладают высокой несущей способностью и устойчивы к большим нагрузкам различного типа — сдавливанию, горизонтальному или выдергиванию.

Большее количество лопастей на стволе сваи позволяет использовать изделие с меньшим диаметром трубы с достаточной толщиной стенки. Высокая эффективность таких свай достигается за счет оптимального расположения лопастей на валу. Расстояние между лопастями, шаг и угол их наклона рассчитываются индивидуально с учетом расположения слоев грунта и его состава на конкретной строительной площадке. Работа с такими опорами, безусловно, требует квалифицированного подхода.

Типы наконечников

Концы винтовых свай делятся на сварные и литые.

Изделия с литыми наконечниками безусловно более надежны, так как они практически не подвержены деформации при проезде по земле, в отличие от сварного типа. Сваи с литыми наконечниками могут использоваться для установки в вечной мерзлоте, особенно плотных грунтах, а также с техногенными или твердыми природными включениями. Этот тип наконечника не деформируется, даже натыкаясь на препятствие, и способен его разрушить.

Сварные наконечники используются в более слабых грунтах, однако их прочность напрямую зависит от марки и толщины стали, а также от качества изготовления. Единственное их преимущество перед литыми — гораздо более доступная стоимость.

Толщина и марка металла

Винтовые сваи могут быть изготовлены из труб с разной толщиной стенки. Они делятся на:

— тонкостенные, из труб с толщиной стенки до 3,5 мм;

— средней толщины — от 3.От 5 до 6 мм;

— сваи толстостенные — 6 мм и более.

Выбор свай по этому критерию будет напрямую зависеть от состава грунта в месте их установки, а также от предполагаемой нагрузки. Этот параметр свай определяется при подготовке проекта, а выбор производится в соответствии с данными, полученными при исследовании коррозионной активности слоев грунта.

По этим же данным подбирается и толщина металла для лопастей свай, но нужно помнить, что если лопасти из стали толщиной до 5 мм, то они подходят только для легких построек.Если возводится большое массивное здание, то толщина лопастей не должна быть меньше 6 мм.

На основании проведенных исследований грунтов также выбрана марка стали продукции:

— при слабой химической агрессивности почвы можно использовать сталь Ст3;

— средней агрессивности предполагает использование изделий из стали Ст20;

— при сильной агрессивности почвы подходят сваи из стали 09Г2С и 30ХМА.

Антикоррозийное покрытие типа

В связи с тем, что сваи будут находиться во влажной почвенной среде, агрессивной для металла, рекомендуется приобретать изделия с нанесенным на них защитным покрытием на заводе.Кроме того, при вкручивании свай очень важно сохранить покрытие в целости и сохранности, так как оно защищает не только саму трубу, которая находится в земле, но и ее верх, а также участок, расположенный на границе подполья. и надземные части сваи.

Сегодня производители наносят на винтовые сваи различные защитные составы — это может быть холодное или горячее цинкование, полиуретановое, эпоксидное или полимерное покрытие — каждый из них имеет свои особенности. По результатам испытаний различных покрытий был сделан вывод, что наиболее эффективными в защите металла оказались методы холодного цинкования, полиуретановые и эпоксидные покрытия, а также нанесенные на ржавчину эмали и грунтовки без предварительной подготовки поверхности, в то время как горячее цинкование. цинкование и обычное полимерное покрытие не обладают высокой прочностью.

Если сваи приобретаются без защитного покрытия, то его необходимо наносить самостоятельно, а для подземной и надземной части можно использовать разные материалы. Но не забывайте, что все серьезные производители обязательно предусматривают антикоррозионную защиту своей продукции. Поэтому, если сваи «голые металлические», то с очень большой долей вероятности можно утверждать, что они кустарные. Если да, то кто может гарантировать соблюдение остальных характеристик?

Кстати, это очень серьезная проблема: очень много мелких кустарных производств винтовых свай, и чаще всего можно говорить не только о несоблюдении норм, но даже об отсутствии внятных технических условий. .Вряд ли разумно приобретать продукцию у совершенно непонятного производителя, тем самым «закладывая бомбу замедленного действия» под свой фундамент, даже по сверхпривлекательной цене.

Принципы расчета и устройства свайно-винтового фундамента

Если пользователь читает эту статью, то есть хочет узнать о преимуществах и недостатках свайно-винтового фундамента, то, скорее всего, он «прикидывает» его для своего будущего здания. А это значит, что ему будет интересно хотя бы в общих чертах узнать, как производится расчет такого фундамента, а потом уже отсюда на то, на что ему придется ориентироваться при дальнейшем планировании строительства.Дадим ему такую ​​возможность.

Чтобы при эксплуатации свайно-винтового фундамента не было характерных недостатков, его необходимо правильно рассчитать и спланировать с учетом всех вышеперечисленных нюансов. Любой дизайн — задача квалифицированных профессионалов. Но предварительную «смету» на строительство дома можно сделать самостоятельно. Кроме того, предложенный алгоритм вполне подходит для строительства подсобных хозяйственных построек или других легких построек.

Оценка несущей способности сваи

Прежде всего, необходимо оценить несущую способность винтовой сваи на конкретном участке строительства.Как видно из таблицы выше, разброс значений даже для однотипного изделия довольно большой (например, для СВС-108 — от 5 до 9 тонн). Это, конечно, не подход к делу — нужно оперировать более точными значениями. Более того, в ряде случаев, в зависимости от специфики грунтов, показатели допустимой нагрузки могут даже выходить за указанный диапазон в ту или иную сторону.

Любой тип грунта характеризуется показателем сопротивления нагрузке, то есть, собственно, несущей способностью.Именно от этого и дальше «пляшут» при расчете допустимой нагрузки на опору винта.

Ниже представлен калькулятор, который поможет рассчитать несущую способность свай наиболее распространенного модельного ряда СВС, о котором шла речь выше. В программу расчета уже включены необходимые данные по сопротивлению грунта на средней глубине винтовой части сваи (около 2,5 м) и по «геометрии» различных моделей свай.

И самое сложное в этом деле, пожалуй, правильно «диагностировать» грунт на стройплощадке.Кстати, от этого будет зависеть и поправочный коэффициент, задающий запас прочности опоры.

• Наиболее точным способом является проведение геологоразведочных работ: бурение специалистами скважины и точная оценка всех слоев почвы. Метод без недостатков, дает очень точную картинку, поэтому коэффициент коррекции минимальный, всего 1,2. Однако недостаток все же есть, и он заключается в чрезмерно высокой стоимости таких услуг, что в принципе предопределяет не слишком большую популярность такого подхода.

• Второй вариант, который также требует привлечения специалистов, но уже не связан со слишком высокими финансовыми затратами, — это ввинчивание опытной (эталонной) сваи. Он заключается в том, что на строительной площадке свая вкручивается в грунт, и в процессе ее прохождения по пластам контролируется приложенный к ней крутящий момент. Это дает достаточно объективную картину несущей способности грунтов. Правда, поправочный коэффициент уже выше — 1.25.
• Наконец, если вы уверены в своих знаниях и навыках, вы можете просто выкопать глубокую яму или просверлить скважину на глубину предполагаемого расположения лопастей винтовых свай. Что ж, тогда — с этой глубины возьмите образец грунта, классифицируйте его по характерным особенностям и по таблицам, которых много в Интернете, найдите расчетное значение его несущей способности. Ты справишься с этим? При этом, конечно, уже не идет речи о высокой точности оценки, что сказывается на резком увеличении поправочного коэффициента — до 1.6 ÷ 1,7.

В процессе пробного бурения необходимо сразу определить необходимую длину сваи. Неправильно подобранная длина трубы может привести к просадке фундамента и разрушению стен дома. Поэтому при расчете длины опираются на два параметра:

— глубина плотных несущих слоев грунта в районе планируемого строительства;

— рельеф участка, то есть перепады высот: в результате необходимо выходить на общую горизонтальную плоскость во всех точках фундамента.

Строю дома из арболита.

Вот еще про винтовые сваи, так как они не дают возможности ответить в профиле

Последний раз редактировал модератор: 21.11.17

ежик кошачий

Регистрация: 29.11.08 Сообщений: 13.032 Благодарностей: 35.017

ежик кошачий

Регистрация: 29.11.08 Сообщений: 13.032 Благодарности: 35.017 Адрес: Санкт-Петербург

По всем остальным вопросам обращайтесь сюда.

И простите, если я обидел вас, но если вы слишком ленивы или не желаете все читать, это не повод начинать все сначала, чтобы все пережевывали вас лично.

Удачи!

Мне вообще не понятен вопрос с канализацией. Боишься ли ты, фараон, замерзнуть? Почему? Дикобраз уже сказал вам, что канализационная труба пуста.Замораживать там нечего. Кроме того, поскольку речь идет о доме для постоянного проживания, необходимо понимать, что в этом случае люди, живущие в доме, склонны мыть, мыть посуду и т. Д. В этом случае наливается огромное количество горячей воды. канализация. Мы, например, наливаем воду с температурой 50 градусов минимум 400 литров в день на двоих. В свете этого считаю, что почва вокруг канализации вообще не промерзает. Плюс из септика поднимается горячий воздух, нагревая трубопровод.А зимой септик открывали? Оттуда вливается пар.

Регистрация: 30.09.09 Сообщений: 1.803 Благодарностей: 1.285

Строю дома из арболита.

Регистрация: 30.09.09 Сообщений: 1.803 Благодарностей: 1.285 Адрес: Мытищи

При -30 при крещении из дыры, пар тоже льет на столбик, да и в туалете Дикобраза тоже нет воды, а там рукой дотянуться до дна.И эффекта обледенения на 10-метровой трассе не избежать, видели, например, водонапорную башню зимой? Это полно и переполнено. А еще лучше вспомните туалет в советском поезде, там все становится ясно, с газетой сидеть нельзя! Я вижу единственный выход, так сказать БИО.

Регистрация: 15.05.09 Сообщений: 2.993 Благодарностей: 2.482

Технология свайно-винтовых фундаментов появилась в конце 30-х годов ХХ века для быстрого и недорогого возведения надежного фундамента.Изначально этот тип фундамента использовался в военных целях. Позже сваи стали использовать для гражданского строительства различных опор: линий электропередач, мостов, маяков и т. Д., А в последние годы эта технология стала активно применяться при строительстве загородного жилья.

В России винтовые сваи начали эксплуатировать около 30 лет назад, поэтому мы можем считать этот тип фундамента относительно новым и попытаться выделить плюсы и минусы и понять обоснование использования таких конструкций в первую очередь для строительства деревянных домов.

В целом винтовая свая — это не что иное, как металлическая труба со стенкой 4,0-4,5 мм. (разные производители используют разную толщину стенки), к которой приваривается полотно. Чаще всего используются сваи диаметром 89 мм, 108 мм, 118 мм, 133 мм.

Также свая имеет пластину, которая прикрепляется к верхней части трубы и называется головкой. На голову монтируется обвязочное кольцо — первый венец домика.

Сваю изготавливают из металла, обычно недорогих марок (сталь 9 дает один из производителей) и окрашивают антикоррозийным покрытием.

Исходя из конструкции дома, материала стен, типа грунта строительной площадки и разницы высот проектировщик рассчитывает шаг установки, длину и толщину свай. В некоторых случаях требуется связать сваи металлическим уголком или швеллером.

Как устанавливаются сваи?

Сваи прикатываются в землю ниже точки замерзания. Обычно установка осуществляется с помощью ямобура на базе малолитражки, однако при невозможности подъезда к месту установки можно использовать ручной ямобур.После скручивания сваи бетонируются изнутри, замеряются по уровню, срезаются и приваривается голова. Возведение такого фундамента занимает 1 день и не требует тяжелой техники, земляных работ, сложной опалубки и т.д., то есть участок остается абсолютно чистым, ландшафтный дизайн не нарушается.

Надежны ли винтовые сваи?

Сваи имеют несущую способность 4-6 тонн, при расчете фундамента и выборе диаметров труб коэффициент запаса прочности 3-3.5 установлено. Средний дом из бруса площадью около 150 м2 весит около 25-30 тонн, а это значит, что сваи будут рассчитаны на нагрузку в 70-80 тонн. При установке свай с шагом 2-2,5 метра конструкция не вызывает вопросов по надежности для деревянных домов. Срок службы винтовых свай составляет от 50 лет, по оценкам различных экспертов и производителей, кстати, как уже говорилось ранее, технология для России относительно новая, поэтому этот факт еще предстоит проверить.

Преимущества винтового фундамента

К несомненным достоинствам таких конструкций можно отнести:

• Стоимость примерно на 50% дешевле монолитного.
• Установлен 365 дней в году
• Установка занимает 1 день
• Хорошая несущая способность (от 4 до 6 тонн)

Недостатки винтовых свай

• Технология новая, срок службы свай уточняется

Если подойти к вопросу с прагматической точки зрения, то для деревянного дома свайно-винтовой фундамент — практичный и достаточный вариант, а у каждого материала и технологии есть свои плюсы и минусы.

Возведение любой постройки — постройки бани своими руками, коттеджа или частного дома следует начинать с выбора типа фундамента. Что это будет, сколько ждать, пока оно будет готово. Все эти вопросы нужно решать изначально. Большинство людей под фундаментом понимают только конкретный вариант и совершенно не знают, что есть альтернативные предложения. А если они случайно узнают о других видах, то перед ними встанет непростой выбор. Мы постараемся рассказать вам о фундаменте на винтовых сваях.Каковы его плюсы и минусы.

Сваи, используемые при строительстве загородных домов

При строительстве частных домов используются сваи в зависимости от типа грунта:

1. Есть камни или много камней.
2. Вечный мороз.
3. Слабый грунт или в доме сильный ветер
4. Грунт обыкновенный.
5. В зависимости от сезона почва промерзает.

Во всех этих случаях лучшим решением будет установка дома на свайном фундаменте.

Использование свай на частной стройке

Перечислить все варианты, когда можно использовать свайно-винтовые фундаменты, сложно, иногда их применяют даже при строительстве бани своими руками. Эта технология стала большим плюсом в военном деле. Поскольку сваи могут быть установлены без использования техники, это облегчает задачу создания участков вдали от цивилизации.

При строительстве частных домов этот тип свай изначально использовался только тогда, когда строительная площадка была неудобной.Склоны холмов, прибрежные районы или если почва плохого качества. В процессе эксплуатации выяснилось, что прочность сопоставима с бетонной, такой фундамент экономичнее.

Сегодня винтовые сваи используются во всех постройках, от каменных особняков до постройки бани своими руками. Сваи достаточно надежны. В зависимости от диаметра они могут нести от пяти до двадцати тонн веса. И это всего лишь одна куча.

Например, давайте немного посчитаем. При строительстве дома размером десять на десять метров со стенами толщиной в два кирпича получается около двадцати пяти тысяч штук кирпичей.Как известно, кирпич весит 3,45 килограмма. В результате дом будет весить восемьдесят шесть тонн. А если учесть все остальные нюансы, то она увеличивается до ста семидесяти. Если использовать тончайшие сваи, вмещающие пять тонн, то понадобится всего 34 штуки.

Естественно, расчет довольно приблизительный. Необходимо учитывать еще много дополнительных параметров, но это уже доказывает, что винтовые сваи можно использовать для создания фундамента под строительство любого частного дома, независимо от используемых материалов.

Отличительные особенности фундамента на сваях.

Любой человек на подсознательном уровне боится всего нового и неизведанного. Фундамент на сваях — не исключение. Даже с учетом того, что эта технология существует очень давно, при строительстве частных домов ее мало используют, предпочитая ставить дома на ленточный фундамент, который больше подходит для строительства бани своими руками. Ведь о возможности использования этих свай в частном строительстве стало известно не так давно.Однако, несмотря на все это, свайные фундаменты становятся все более известными и набирают популярность.

Фундамент свайный неподвижный

В Интернете часто можно увидеть ролики, на которых люди, построив дом на сваях, прыгают в него. При этом пол очень рыхлый. При этом авторы роликов громко заявляют, что эта технология ненадежна. Однако вся проблема вовсе не в свайном фундаменте, а в том, на каком расстоянии установлены сваи друг от друга.Скорее всего, технология была нарушена авторами. И просчитали количество стопок, а может, вообще не посчитали.

Необходимо помнить, что у любого материала есть своя степень сжатия и растяжения. Возьмем бетонную плиту. Если его установить на опоры, которые находятся на расстоянии шести метров друг от друга, то плита не будет гнуться, а дерево -. Однако если поставить опоры ближе, примерно через полметра, то дощатый пол будет вести себя как бетон.

Не забывайте об этом, если ведете строительство бани своими руками или контролируете строительство собственного коттеджа.

Свайный фундамент можно ставить и на неровной поверхности.

Важным преимуществом свайного фундамента является возможность крепления на неровной местности. В таких ситуациях использование бетонного фундамента невозможно или очень дорого. Используя сваи, при строительстве частного дома можно создать неповторимый дизайн для своего домашнего проекта.

Монтаж осуществляется быстро и вне зависимости от времени года.

Строительство дома осуществляется по следующей технологии. Летом заливают фундамент, предварительно собрав опалубку. Выждав месяц, они продолжают работать, а по гарантии лучше выдержать двенадцать месяцев. Если речь идет просто о строительстве бани своими руками, то цена ошибки невелика, но если строится двухэтажный дом, то стоит подождать еще немного.

С сваями все намного проще и быстрее. Нужен проект, где будут размечены места для установки свай, нужны данные геологической разведки, чтобы знать глубину погружения.

Удешевить работы можно, скрутив сваи самостоятельно. Это продлит время установки на несколько единиц, но существенно сэкономит бюджет.

Установка не зависит от сезона. Свая прикручивается до уровня грунта, который никогда не промерзает.

Как видите, преимущества винтовых свай достаточно серьезные, поэтому перед тем, как приступить к строительству дома, стоит их внимательно изучить.

Плюсы и минусы винтовых свай — Большой интернет-блог

Отправлено 10 марта, 2017

Для успеха строительного проекта одним из факторов является хороший прочный фундамент. Состояние почвы на каждом участке будет разным, поэтому вам нужно выбрать правильный фундамент, который будет идеально подходить для него. В этой статье мы рассмотрим преимущества и недостатки винтового свайного фундамента.Его можно применять в самых разных ситуациях. Есть два типа фундаментов: мелкий и глубокий. Винтовые сваи относятся к последней категории. Глубокие фундаменты используются, когда на участке с плохими почвенными условиями необходимо выдерживать большие нагрузки.

Винтовая свая состоит из пластин, спирально приваренных к центральному валу. Для установки вам понадобится землеройное оборудование с поворотными приспособлениями. Этот процесс нужно выполнять осторожно, чтобы обеспечить максимальную эффективность сваи.Основное преимущество заключается в том, что этот процесс выполняется быстро и просто по сравнению с большинством типов фундаментов. Вы можете установить его с множеством различного оборудования, поэтому есть гибкость, когда дело доходит до выбора оборудования. Это универсальный фундамент для многих строительных объектов. Его можно использовать, когда у вас ограниченный доступ к сайту или когда сайт находится в труднодоступном месте. Вы можете использовать их даже при очень ограниченном пространстве над головой или узких входах.

В этом процессе можно использовать подрядчиков по установке винтовых свай, которые имеют большой опыт в установке винтовых свай. При установке винтовых свай на площадке будут возникать минимальные неудобства, так как для работы не требуется выемки грунта. Это снизит стоимость проекта, так как вам не придется очень часто убирать на сайте. Также существует минимальное количество вибраций, вызываемых установкой, что означает, что эта операция вызовет очень мало шума. Поэтому он идеален в ситуациях, когда вокруг есть уже существующие конструкции.

Поскольку они возводятся довольно быстро, остальные работы могут начаться в ближайшее время. Этому способствует еще и то, что вы можете загружать винтовые сваи сразу после установки. Вы можете увеличить несущую способность свай, используя несколько простых модификаций, которые делают сваю более универсальной. Но эту сваю можно использовать только в почвенных условиях, в которых максимальный размер зерна составляет менее 60% шага спиралей. Они плохо себя чувствуют в гравийных или булыжных отложениях, и большую часть времени они не подходят для каменистых условий.Подрядчик должен правильно выбрать оборудование, когда дело доходит до установки. Если оборудование не соответствует стандартам, свая может работать не очень хорошо. Есть также конструктивные ограничения, указанные производителем, на которые следует обратить внимание.

Мир спиральных свай — Что не так с этим спиральным фундаментом?

Винтовые сваи и фундаменты представляют собой отличное решение некоторых проблем проектирования, но иногда создают собственные проблемы.Эти проблемы имеют форму доступных размеров, подрядчика по установке или строительного характера. В этой статье представлены актуальные проблемы, возникающие при использовании спиральных изделий в качестве основы и закрепления в различных областях применения. Предлагаемые здесь решения использовались для предотвращения или устранения этих проблем и недостатков в Северной Америке и за рубежом.

Введение

Винтовой анкер или фундамент используются уже почти два столетия известной истории.Скорее всего, для закрепления животных и палаток использовалось какое-то грубое устройство с винтовой пластиной, поскольку кочевники блуждали по различным континентам. Хотя это и не новая технология, недавнее расширение новых применений спирального основания привнесло новые проблемы и недостатки. Недостатки и проблемы можно разделить на несколько общих проблем: во-первых, доступность устройства фундамента; во-вторых, надлежащие средства (оборудование и персонал) для установки фундамента; в-третьих, строительство или установка винтового фундамента и, наконец, неспособность фундамента выполнять свои функции.

Проблема «доступности» выходит за рамки данной статьи и часто сводится на нет надежным поставщиком. Остальные три недостатка или проблемы будут рассмотрены в этой презентации. Хотя эти решения основаны на опыте авторов в использовании спиральный фундамент внутри страны и во всем мире, это не исчерпывающее перечисление их совокупного более чем 70-летнего опыта или единственно возможных решений. Мы надеемся, что этот список положит начало диалогу в рамках практики, который продемонстрирует, что спиральные изделия удобны для пользователя и развенчать или демистифицировать этот очень полезный тип фундамента для общего блага всех практикующих.Обмен знаниями расширит использование спирального фундамента, и мы все выиграем.

Мы выиграли торги!

Это отличная новость, необходимые документы уже готовы, мобилизация очевидна; что теперь? Конечно, ваш оценщик продумал процесс и поставил проекту оценку, но готова ли ваша команда? Правильная подготовка — залог успешного заключения контрактов. Надлежащая оснастка, персонал, обученный безопасным методам установки и испытания винтовых фундаментов, и соответствующая подготовка — необходимые условия для того, чтобы стать прибыльным подрядчиком.В этом отношении может оказаться полезным контрольный список в приложении. Специалисты по проектированию также должны знать, что должен сделать подрядчик для подготовки, чтобы они могли лучше реагировать на полевые ситуации и проблемы.

Здесь приводится краткий обзор процесса подготовки. Хотя они и не являются обширными, это необходимые минимальные шаги, которые необходимо предпринять для подготовки к исполнению контракта. Следующие ниже офисные процедуры предполагают, что все контрактные документы, включая геотехнический отчет, прочитаны и поняты.

A. Мобильное оборудование — имеет ли носитель подходящего размера для доступа к площадке, включая физический размер, давление на грунт, высоту над головой, вылет и устойчивость на площадке? Приводная головка или редуктор с гидравлическим приводом должны иметь крутящий момент, по крайней мере, на 50% больше, чем механический предел устанавливаемого продукта, и должны иметь точный метод определения монтажного крутящего момента.

B. Персонал. Численность бригады зависит от типа работы, которую они должны выполнять.Для типичного проекта фундамента бригада из трех человек подходит для большинства проектов фундамента. Сюда входят старший мастер или бригадир, оператор и земляной. Все должны пройти инструктаж по технике безопасности и правильной установке. Кроме того, бригадир отвечает за ведение соответствующих записей по установке и должен быть в состоянии сформулировать любые возникающие на местах проблемы в штаб-квартиру для быстрого решения.

C. Знать почву — Ваш опыт работы с этим профилем почвы или региональная или местная геология.По крайней мере, просмотрите отверстия относительно того, где команда планирует начать. Часто благоразумно начинать с того, что надоедать, чтобы можно было проверить «ожидаемую производительность», чтобы удержать ее с фактической производительностью. Это позволит заблаговременно предупредить о потенциальных проблемах, таких как неправильная оценка глубины и другие проблемы с установкой. (При отсутствии бурения направьте вниз испытательный зонд с одной спиралью, зонд, имеющий спираль большого диаметра, лучше подходит для определения местоположения пласта почвы, а также для записи глубины и крутящего момента на каждый фут проникновения ниже первых пяти футов).Это может дать некоторые рекомендации при выборе окончательной конфигурации винтового фундамента.

Процесс мобилизации завершен, и начинается производство или установка. Если соответствующая подготовка была завершена, процесс запуска должен иметь довольно короткую кривую обучения, и будет быстро установлена ​​хорошая производительность. Производство идет хорошо.

Установка винтового фундамента продвигается вдоль скважины до тех пор, пока не будет обнаружена проблема. Проблема может заключаться в продукте, установке или производительности, как указано выше во введении.Каждый из них будет рассмотрен отдельно ниже. Эти категории или функции включают продукт, установку и производительность, при этом большинство полевых проблем возникает при установке. Тем не менее, каждый аспект применения винтовых фундаментов требует рассмотрения.

1. Проблемы, связанные с продуктом. На этапе строительства винтового фундамента возникают нагрузки, которые продукт наиболее трудно выдержать. Требуемый крутящий момент при установке может приближаться к опубликованным пределам, чтобы привести пластину винтового подшипника к желаемому слою подшипника.Правильная центровка очень важна, чтобы не допустить изгиба вала. Напряжения в комбайне, изгиб и скручивание, могут привести к преждевременному выходу вала из строя. Это также может вызвать преждевременный выход из строя муфты. Избыточное давление прижима и несоосность (приводная головка не соосна оси анкера) вызовут преждевременный выход из строя из-за более высоких комбинированных напряжений. Очевидный ответ на это — выровнять приводной двигатель коаксиально с валом и приложить давление, достаточное для того, чтобы следовать за верхним концом винтовой основы.Использование анкера с трубчатым валом также снизит вероятность поломки.

Удары по валунам и булыжникам могут загнуть переднюю кромку спирали, что приведет к значительному снижению скорости проникновения, установочного крутящего момента и грузоподъемности. Различные производители могут предоставить более толстые и более прочные спирали для каменистого грунта, используя более толстые и / или более прочные спирали, которые помогут предотвратить эту проблему. При необходимости переднюю кромку можно выпрямить механически или удалить загнутую вверх часть спирали с помощью абразивной пилы.Если используется горелка, держите срез на расстоянии ½ дюйма от сварного шва.

Крепеж может сломаться под нагрузкой. Производители поставляют для своей продукции болты соответствующего сорта. Если вам требуется больше болтов, потому что некоторые из них были потеряны, получите их у производителя или обязательно используйте сплав, требуемый в их технических характеристиках. Болт более высокого класса на самом деле может быть более хрупким, чем болт OEM.

Хотя вращение вала в приводном инструменте представляет собой проблему с инструментами, мы обсудим это ниже.Однако предварительно эта тема кратко описана здесь, поскольку инструменты являются частью приобретенных «Продуктов». Всегда используйте инструмент подходящего размера, в хорошем состоянии, и прикрепите вал анкера к приводному инструменту, чтобы он не выскользнул, что могло бы стать опасным для земледельца. Закругленные и изношенные настолько закругленные и изношенные приводные инструменты или головки, что стержень анкера свободно входит в них, представляют опасность.

Вал выходит из строя преждевременно — производители оценивают прочность вала на основе чистого кручения, применяемого в лабораторных условиях.Значения, вероятно, хороши для типичной установки, но если изгиб происходит из-за расположения или досягаемости устанавливаемой машины, это может привести к отказу из-за комбинированных нагрузок. Поверхность излома может быть правильно идентифицирована по спиральной форме излома, так как чистый крутильный излом пластичного материала представляет собой плавный излом, перпендикулярный оси вала.

2. Установка имеет значение — Тяга возникает за счет винтового основания, ввинчивающегося в землю.Устанавливаемое оборудование не может удерживать его, и оборудование было повреждено, если не было приложено надлежащее прижимное давление или последующее движение. С другой стороны, «прижимное давление» может быть создано установочным оборудованием путем осторожного приложения сжимающей нагрузки к верхней части надставки. Оба помогают пробить фундамент в землю. Следует также отметить, что обработка спиралей мусором или геотканями может снизить скорость проникновения и крутящий момент из-за «предсказывающего» действия ведущей секции.

Винтовой фундамент обычно устанавливается с правым поворотным движением (за исключением левого крутящего момента для подводных установок), которое обычно создается редуктором с гидравлическим приводом или «приводным двигателем», и требует постоянной крутящей силы порядка тысяч футов. фунты стерлингов. Существует около дюжины производителей приводных двигателей большой мощности. Некоторые из них представляют собой гидравлические поршневые насосы с прямым приводом, но большинство — это высокопроизводительный гидравлический мотор-редуктор, приводящий в действие коробку передач для тяжелых условий эксплуатации.Не имеет большого значения, кто производит приводной двигатель, если известно максимальное гидравлическое давление, поэтому уплотнения на коробке передач не раздуваются, что обычно происходит после того, как уплотнения приводного двигателя выходят из строя из-за избыточного давления в приводе. мотор. Знайте максимальное давление, на которое рассчитан двигатель. Чрезмерное противодавление (которое на экскаваторах может быть рассчитано на 600-800 фунтов на квадратный дюйм), которое может возникнуть в возвратной линии и фильтре, является наиболее частой причиной взрыва уплотнений в гидравлическом двигателе. Одна из профилактических мер, которую может сделать механик, — это удалить воздух из корпуса двигателя.Сальники мотора можно отремонтировать; профилактика проще, достаточно выпустить воздух из корпуса. В приложении показан эскиз сливного отверстия корпуса приводного двигателя. Также рекомендуется отрегулировать предохранительный клапан на двигателе так, чтобы максимальное давление не превышало предельную мощность двигателя экскаватора или бурильной колонны.

Рисунок 1 — Выдувное уплотнение двигателя

Обратите внимание, что пластиковая заглушка, которая находится непосредственно над фланцем, является сливным отверстием корпуса.Дренаж корпуса с обратным клапаном на 10 фунтов на квадратный дюйм в линии предотвратил бы этот отказ, если бы он был установлен в этом отверстии. Работа приводного двигателя под водой также может вызвать давление в обратном направлении (то есть противодавление в обратной линии). Тем не менее, они были успешно развернуты без сбоев на глубину до 285 футов.

Проблемы с инструментами. Хотя эта тема вкратце обсуждалась выше, ее следует рассмотреть еще раз. Следует использовать рекомендованный приводной инструмент, поставляемый производителем, и соблюдать его инструкции по технике безопасности, включая замену изношенного оборудования.Эти процедуры безопасности должны быть частью еженедельного совещания по безопасности. Изношенный и неподходящий инструмент может снизить производительность и, возможно, создать опасную рабочую ситуацию. Модификации инструментария производителя аннулируют гарантию и переносят всю ответственность на вашу компанию. Сценаристы осведомлены о серьезных травмах и одной смерти в результате использования неподходящего инструмента в качестве полевого средства. Все вращающееся оборудование связано с определенными опасностями и может быть очень опасным, если допустить небрежность.

Приводной двигатель или «головка экскаватора» обсуждалась выше. Индикатор крутящего момента является вспомогательным для головки экскаватора и должен находиться в колонне приводных инструментов, если он механический, или должен измерять гидравлический градиент на двигателе, если он гидравлический. Поскольку многие установщики слепо принимают взаимосвязь между крутящим моментом и мощностью, им надлежит иметь проверяемый точный индикатор крутящего момента. Гидравлические индикаторы крутящего момента обычно используют движение манометра Бурдона для индикации давления. Такие манометры могут быть перенапряжены и повреждены, что потребует их замены.Гидравлические индикаторы необходимо время от времени откалибровать, так как это возможно повредить винтовой продукт из-за ненадежного индикатора крутящего момента, используемого в качестве критерия привода.

Также индикаторы крутящего момента должны иметь возможность непрерывно контролировать крутящий момент. Отрывные механические системы или системы сброса давления не рекомендуются, если не поддерживаются постоянная скорость и давление прижима, поскольку увеличение любого из этих аспектов может вызвать преждевременный отрыв или индикацию установочного момента.

При приложении крутящего момента как средства прогнозирования грузоподъемности важно установить анкер на скорости (об / мин), рекомендованной производителем. Чрезмерная частота вращения может привести к нереально высоким крутящим моментам.

Когда индикатор крутящего момента выходит из строя или в отсутствие индикатора крутящего момента, некоторые подрядчики будут полагаться на давление в системе или скручивание стального вала при установке винтовых анкеров. (Давление в системе не является хорошим показателем момента установки и здесь не рассматривается).Скручивание вала было практикой в ​​течение многих лет, предшествовавших механическому индикатору крутящего момента. Тем не менее, это может привести к избыточной прочности анкера (обычно это означает дополнительную глубину и расходы), неожиданному выходу из строя вала и ненадежной нагрузке. Если индикатор крутящего момента не используется, было бы разумно проверить достаточное количество анкеров, скажем, 20-30% от общего количества в случае анкеров растяжения, которые легко и быстро проверяются и обычно имеют более низкий коэффициент указанная безопасность; или 2-3% от общего количества в случае опор сжатия.Помните, что критерии установки крутящего момента зависят от конкретного места.

В случае натяжных анкеров может возникнуть не такая обычная ситуация, например, анкерные крепления для морской стены и распорки для глубоких котлованов, где угол установки анкеров довольно плоский. Это может привести к тому, что свинцовая спираль ударится о твердый подповерхностный слой, а затем продолжит движение по границе раздела слоев, никогда не увеличивая крутящий момент, как можно было бы обычно ожидать. Иногда это заметно на лицевой стороне стены, так как внешний конец анкера будет пытаться опускаться ниже по стене.Извлеките заднюю часть и увеличьте длину стингера (направляющей точки) или увеличьте угол и переустановите заднюю часть в новом месте.

Винтовой фундамент может быть установлен в неправильном месте или его необходимо переместить из-за препятствия: какие возможные перемещения можно сделать? Очевидно, это может зависеть от требований к нагрузке, но что касается винтового основания, его следует отодвинуть достаточно далеко, чтобы винтовой вывод не пытался «смещаться» в прежнее место во время переустановки.Обычно для этого требуется перемещение на 3 фута или более или изменение угла, если допустимо, на 15 градусов или более.

Иногда винтовой фундамент перестает врываться в грунт с нормальной скоростью или полностью «раскручивается», т.е. поворачивается без продвижения. Это может быть связано с несколькими причинами; во-первых, фундаментная шахта, имеющая сплошное квадратное поперечное сечение, перестала продвигаться, потому что передний конец натолкнулся на пласт настолько сильно, что нижняя спираль не может развить достаточное усилие, чтобы протолкнуть конец в пласт.В этом случае удалите фундамент и укоротите опорную точку и измените / заточите спирали, а затем переустановите, используя максимальное давление прижима, которое может быть приложено к валу на глубине, на которой фундамент остановился ранее. Следует проявлять осторожность, чтобы не допустить деформации вала.

Если фундаментный вал имеет круглое поперечное сечение, может быть две причины чрезмерного крутящего момента: во-первых, неадекватная тяга, как упомянуто выше, и во-вторых, потому что вал «использует» такой большой крутящий момент при поверхностном трении, что осевое усилие создается за счет ведущие спирали не могут преодолеть поверхностное трение.В последнем случае чрезмерное давление при установке машины может решить эту проблему. Добавление спиралей вдоль вала или уменьшение диаметра стержня шнура и некоторых удлинителей также эффективно. Для справки авторы обнаружили, что средняя максимальная длина фундамента вала диаметром 8 дюймов без промежуточных спиралей составляет порядка 40 футов в мягких и средних почвах. Это происходит из-за того, что тяга ведущей секции преодолевается трением по валу. В очень мягких почвах и торфяных залежах средняя длина может быть намного больше

.

Заданный момент установки не достигается при установке на заданную глубину, вызовет панику в некоторых лагерях.Если у кого-то есть веские основания полагать, что спирали находятся в предписанных слоях несущей способности, проверьте фундамент, прежде чем забивать фундамент намного глубже. Быстрый тест на натяжение даст некоторое представление о емкости, и его легко выполнить. Напомним, что крутящий момент зависит от места установки, и слепое использование значения по умолчанию обычно приводит к консервативной мощности, но, возможно, к чрезмерно консервативному значению, достижение которого требует затрат.

Гранулированный материал, где уровень грунтовых вод колеблется, например, приливные зоны, или поднимется в будущем в результате каких-либо естественных или антропогенных изменений участка, повлияет на предельную емкость спирального фундамента.Вместимость несущей плиты (плит) в песке напрямую зависит от эффективного давления покрывающих пород. Поднимающийся уровень грунтовых вод уменьшит грузоподъемность плиты, поскольку плавучесть воды снижает давление покрывающей породы. В этом случае первоначальные расчеты должны учитывать возможное долгосрочное влияние уровня грунтовых вод и снижение производительности.

Песок ниже уровня грунтовых вод и ниже морского дна может вызвать увеличение требуемого крутящего момента при установке.Спиральные основания могут «предвещать», то есть превращаться, не продвигаясь на нормальное расстояние, в рыхлый насыщенный песок, в некоторых случаях вызывая его уплотнение и фактическое увеличение его емкости по сравнению с тем, что указано с использованием значений отношения крутящего момента к емкости по умолчанию. Это аномалия, которую можно обнаружить при полномасштабном тестировании. Снова; отношение крутящего момента к мощности зависит от конкретной площадки.

Когда винтовой фундамент устанавливается в профиль грунта, который имеет очень мягкий или мягкий слой около поверхности, под нагрузкой может возникнуть коробление.Этого можно избежать, уменьшив осевую нагрузку до 10 тысяч фунтов, или наложив на вал втулку через мягкий слой, или используя так называемую микровинку Helical Pulldown®. Это запатентованный метод, на который распространяется эксклюзивная лицензия Chance. Однако трубная гильза может проходить вниз вокруг вала через мягкие слои, тем самым усиливая тонкий вал. Другой подход — это композитная спиральная трубная свая ® (CHPP ®), которая включает трубчатые секции (обычно наружный диаметр 8,625 дюйма, но может быть и больше). Нижняя секция ТЭЦ соединяется напрямую со стандартным квадратным валом или секциями со спиральными выводами HS.Секции труб сконфигурированы таким образом, чтобы их внутренняя часть оставалась открытой для бетона и арматуры, если требуется. При необходимости к участкам трубы также можно приварить спирали. Как и в случае с Micropile Helical Pulldown®, этот метод запатентован.

Влияние размера зерна и угловатости в несвязных почвах заключается в увеличении емкости с увеличением размера зерна и угловатости. Поскольку эта информация об угловатости редко предоставляется дизайнеру, он может получить неожиданный звонок с места. Одно из возможных решений — попросить бригаду выполнить «быстрое» испытание на растяжение и действовать соответственно в соответствии с результатами испытания.Как правило, испытания на растяжение подтверждают, что более высокие крутящие моменты на самом деле обеспечивают более высокую нагрузочную способность винтовых оснований. Если спирали неглубоко встраиваются в плотный слой, испытание на растяжение может вывести из строя якорь, но при сжатии он будет работать хорошо. Дело в том, что если винтовой фундамент выполнен из подходящего материала подшипника, без учета крутящего момента, его испытание на растяжение или сжатие может доказать, что фундамент является хорошим.

Установка винтовых свай сквозь лед для таких конструкций, как утилизаторы, и для фундаментов в вечной мерзлоте также представляет собой проблему.В некоторых деревнях коренных американцев на Аляске водопровод и канализация проходят внутри изолированных утилизаторов, которые возвышаются над поверхностью земли. Они часто сооружаются зимой через толстые слои мерзлого грунта и льда. Предварительное бурение скважины ледяной коронкой, имеющей диаметр больше диаметра вала, и / или вырезание пилотной точки и заточка спиралей значительно повысили скорость установки.

Вечная мерзлота не везде одинакова; По-разному ведут себя теплая мелкозернистая и холодная крупнозернистая мерзлота.Результаты испытаний в июне 1985 года показали, что установка спиральных анкеров в вечной мерзлоте некоторых типов (например, в Прудо-Бей, Аляска) может быть чрезвычайно сложной, если не невозможной.

3. Проблемы с производительностью

Тонкий вал фундамента может прогибаться под нагрузкой, на что указывает резкое снижение грузоподъемности и / или постоянная скорость деформации при постоянном приложенном напряжении, что может происходить в мягких или рыхлых грунтах. Опыт авторов показывает, что это может произойти в мягких или рыхлых грунтах при использовании фундамента вала квадратного сечения в дюйм и половину от двадцати до двадцати пяти тысяч фунтов.(Хотя доступны валы меньшего размера, их не рекомендуется использовать в компрессионных приложениях). Если это произойдет, несколько решений приведены выше. Если не существует ни одного из предложенных выше решений, рекомендуется использование фундаментов трубчатых шахт.

При проведении глубоких земляных работ рядом с существующим зданием существующий фундамент укрепляется. Фундамент должен поддерживаться; что является первым принципом поддержки, который пропагандирует Уайт [i], для предотвращения катастрофического разрушения существующей структуры.Конструкция подпорок и стены выходит за рамки данной статьи и упоминается здесь в качестве меры предосторожности. Получите опыт работы с инженером-строителем по этой специальности, чтобы спроектировать соответствующие подпорные анкеры и стену.

Коррозия — это предмет, по которому некоторые поставщики и консультанты вошли в элегантность. Опыт авторов показывает, что винтовые фундаменты, устанавливаемые в ненарушенной земле, обычно не вызывают особого беспокойства. Работа, проделанная Романовым [ii], показывает, что это так.Общая рекомендация, которая часто используется во всех структурах, кроме институциональных, — если удельное сопротивление превышает 1000 Ом-см. а pH составляет от 4,5 до 9, срок службы фундамента должен превышать 70 лет. В агрессивной среде целесообразно затереть внутреннюю поверхность трубчатых валов. Как указывалось ранее, тема коррозии консервативно рассматривается в литературе некоторых производителей.

Если винтовой фундамент не прошел испытание фундамента, установите глубже и проверьте снова.Если фундамент будет удален и заменен на более крупный, рекомендуется переместить место установки, так как новый фундамент может не проникнуть достаточно глубоко за исходную испытательную глубину, чтобы можно было провести законное испытание. Если решено, что следует использовать испытанный фундамент, уменьшите номинальные характеристики основания до половины нагрузки, при которой выполнялись критерии деформации.

Показатели спиральных фундаментов при сейсмических событиях были очень хорошими, часто по сравнению с соседними традиционными фундаментами.Это сложная проблема для количественной оценки, и здесь она рассматривается как анекдотическая. Они уже более 20 лет участвуют в строительных работах в сейсмоопасных районах и с хорошими характеристиками пережили землетрясения силой R-7. Эти конструкции включают подпорные стены, коммерческие, правительственные и жилые здания. Не сообщалось о повреждениях конструкций, поддерживаемых спиральными фундаментами, из-за сейсмических событий.

Стоимость может стать непомерно высокой, если условия площадки неизвестны и требуется фундамент большой емкости.Необходимо оценить общую стоимость, включая время, материалы, нарушение работ на стройплощадке и деньги, сэкономленные за счет возможного сокращения времени строительства. Часто сообщалось, что экономия, полученная за счет сохранения продуктивного времени на объекте, на котором выполнялись работы, более чем оправдывала использование винтовых опор. Наверное, каждый подрядчик винтового фундамента может рассказать вам историю именно об этой ситуации.

Долгосрочная работа в глине — часто задаваемый вопрос. Это законное беспокойство, поскольку может произойти смягчение деформации, особенно при приложении натяжения.Размягчение при деформации может происходить, когда анкер растяжения нагружается в долгосрочной ситуации на уровне или почти на пределе своей способности, потому что растягивающая нагрузка вызывает отрицательное поровое давление рядом с винтовой пластиной. Это отрицательное поровое давление удовлетворяется или преодолевается за счет потока поровой воды к месту спирали. Со временем вода может вызвать размягчение прилегающего грунта, позволяя грунту обтекать спиральную пластину в режиме «глубокого местного сдвига». Деформационное размягчение, происходящее в нормально или слегка переуплотненных мелкозернистых почвах (OCR = 3–4), насколько известно авторам, не наблюдалось.Незарегистрированное тестирование [iii], проведенное A.B. Компания Chance на самом деле показала небольшой прирост долгосрочной предельной емкости по сравнению с предельной емкостью, обнаруженной методом «быстрого тестирования» на слегка переуплотненном грунте. Однако испытание, проведенное компанией Northern States Power [iv], показало снижение способности анкеров растяжения, которые длительное время подвергались нагрузке на угловую конструкцию линии электропередачи сверхвысокого напряжения, уменьшилось примерно на десять процентов.

Установка под водой может увеличить требуемый крутящий момент при установке в случае крупнозернистого, угловатого песка.Требуемый крутящий момент для установки может быть настолько высоким, что винтовой фундаментный вал может выйти за пределы его механического предела, что приведет к поломке вала. Уменьшение размера спиралей или увеличение размера вала, а следовательно, и его прочности, являются двумя приемлемыми методами. Предварительное бурение твердой почвы, как правило, не является вариантом, поскольку при слишком глубоком бурении она снижает производительность.

Заключение

Винтовой фундамент, используемый при растяжении и / или сжатии, используется уже много лет.В прошлом это было предметом любопытства и исследований, но только недавно он стал широко использоваться на строительном рынке. Авторы считают, что это связано с двумя факторами; во-первых, мир академических кругов не принял эту концепцию в той степени, в какой она признана в учебниках и охватывается на уровне бакалавриата, а во-вторых, практикующие специалисты считают ее слишком «сложной» для решения случайных полевых задач, и им приходится полагаться на подрядчик для решения любой полевой проблемы. Применений бесчисленное множество, и подходы к решению большинства трудностей, основанные на здравом смысле, легко достижимы.Спиральное основание никуда не денется, и практикующим специалистам и строителям надлежит изучить возможность использования винтовых изделий, потому что использование спирального основания для сжатия и растяжения расширяется с каждым днем.

[i] White, Lazarus-Underpinning, Columbia Press, NY, NY, 1906

[ii] Коррозия стальных свай в грунте, Монография Национального бюро стандартов № 58, 1962 г.

[iii] Случайное испытание (Bobbitt, 1974) только для внутреннего использования

[iv] Частные разговоры между Боббитом и Эрлом Вайснером, инженером по передаче NSP, 1993

Плюсы и минусы нестандартных основ

Некоторым домам нужен фундамент, который способствует постройке

Хотя мало кто тратит время на размышления об фундаменте дома, простой факт заключается в том, что это один из самых важных элементов дома.Как и крыша, фундамент — несущая конструкция, поддерживающая дом — не является популярным предметом для разговоров с потенциальными домовладельцами.

Типы фундаментов различаются — в зависимости от таких факторов, как архитектурный стиль, географическое положение, климат, почвенные и влажностные условия, а также очень важный бюджет для жилищного строительства. В дополнение к обычным вариантам — вроде полноценных, выходных или дневных подвалов; пространства для обхода; и бетонные плиты — с которыми мы знакомы или, по крайней мере, слышали о них, и которые работают в различных климатических условиях и потребностях, есть также необычные фундаменты, которые особенно важны на побережье, на берегу моря, на береговой линии и подверженные наводнениям районы.

Поскольку не каждый дом построен на одинаковом фундаменте, важно понимать другие варианты. Итак, давайте сосредоточимся на различных типах возвышений, таких как опоры, свайные и винтовые сваи.

Этот 1,5-этажный дом в современном прибрежном стиле площадью 1619 квадратных футов, построенный на фундаменте приподнятого этажа, имеет просторную веранду, три спальни, две ванные комнаты, большие окна и отдельную спальню на верхнем этаже. (План 116-1085)

Фундаменты многоэтажного дома

По практическим или эстетическим причинам потенциальные покупатели жилья заново открывают для себя фундамент с фальшполом.По сути, приподнятый фундамент предназначен для поднятия жилого пространства дома над землей, чтобы изолировать его от насекомых и влаги и защитить от сильного дождя и штормов. Визуально фундамент фальшпола дома работает как пьедестал и усиливает привлекательность бордюра.

1. Пирс или фундамент «сваи»

Возможно, наиболее заметным из возвышенных фундаментов дома является фундамент из опор и балок, или сваи, обычно встречающийся в прибрежных районах, на берегах, а также на гористых или холмистых участках, где сложно установить традиционный фундамент из-за типа почвы. , периодическое вторжение воды или наводнение, крутой склон и т.п.Обычно поднятый на высоте от двух до десяти футов над землей поднятый фундамент состоит из кирпичных, каменных, деревянных или бетонных опор и деревянных или стальных балок, которые выдерживают вес дома. Пространство под домом полностью открыто, за исключением ряда вертикальных столбов, прикрепленных к балкам, поддерживающим конструкцию.

Это создает пространство под домом, обеспечивающее достаточную естественную вентиляцию. У домовладельцев также есть возможность покрыть пространство внешними стенами или использовать их для гаража / навеса для машины или складского помещения, если оно достаточно высокое.

В этом сказочном двухэтажном доме в прибрежном стиле изображен фундамент из опор и балок. Построенный на узком участке, дом состоит из четырех спален, в том числе двухкомнатных люксов с гардеробными на втором этаже и четырех ванных комнат. Открытый нижний уровень предоставляет много гаража, подсобных помещений и складских помещений (план № 196-1061).

На этом простом рисунке показан способ установки фундамента из опор и балок: бетонные вертикальные столбы, поднятые над землей, увенчанные деревянными балками, обеспечивающие встроенное пространство для доступа для размещения водопроводных и электрических систем (источник : Basement Guides ) .

Преимущества столбчатого фундамента

Дома, построенные на фундаменте из опор и балок, в связи с тем, что они возвышаются, менее подвержены затоплению, что устраняет проблему попадания воды в основную резиденцию и ее неблагоприятного воздействия. Есть и другие преимущества.

• Более легкий доступ к водопроводу, проводке, воздуховодам и другим электрическим деталям
• Небольшое количество плесени и гнили или их отсутствие из-за вентиляции под конструкцией
• Может быть более экономичным, чем другие фундаменты
• Ремонт проще и дешевле, чем плитный фундамент
• Переезд дома проще — при необходимости

Недостатки опоры-балки

К недостаткам можно отнести:

• Может быть подвержен заражению насекомыми и вредителями, вызывающими повреждение проводки и элементов конструкции.Чтобы избежать этого, полы должны быть хорошо изолированы от насекомых
• Энергоэффективные и более холодные полы зимой без надлежащей теплоизоляции
• Скрип и скрип половиц возможны из-за того, что фундамент из балок имеет меньшую опору, чем полы, лежащие на бетонной плите
• Возможна влажность, в зависимости от высоты фундамента, которую можно исправить, установив дренаж или канализацию для отвода воды по периметру фундамента
• Возможно значительное повреждение всего фундамента из-за незначительного повреждения столба или опоры

2.Фундамент свайный

Свайный фундамент, описанный как серия колонн или длинных цилиндров из прочного материала, построенных или вкопанных в землю / грунт, действует как устойчивая опора для построенных на нем конструкций. Фундаменты такого типа могут выдерживать более высокие нагрузки, чем сплошные опоры. Они переносят нагрузки от конструкций на твердые породы, камни или почву; и поддерживайте конструкцию, оставаясь прочно уложенной в почву.

Свайные фундаменты особенно полезны в областях с неустойчивым верхним слоем грунта, который может быть плохим для больших зданий и обычно устанавливается, когда грунтовые условия недостаточны для выдерживания расчетной нагрузки или когда ожидается не вертикальная нагрузка.

В этом сказочном трехэтажном доме в прибрежном стиле изображен свайный фундамент. Построенный на узком участке, дом состоит из шести спален, в том числе двух главных люксов на втором этаже, пяти ванных комнат и дамской уборной. На третьем этаже есть большая комната с видом на крытую террасу. Открытый нижний уровень предоставляет много места для гаража и складских помещений (план №130-1093).

Существует несколько типов свайных фундаментов в зависимости от их функции и состава материалов.Фундаментные сваи классифицируются по назначению:

• Концевые опорные сваи — нижний конец сваи опирается на слой особо прочного грунта или породы. Нижний конец опирается на поверхность, которая действует как пересечение слабого и сильного слоев, при этом нагрузка проходит в обход слабого слоя и передается на более прочный слой.
• Фрикционные сваи — Здесь нагрузка передается на почву по всей высоте сваи… вся поверхность цилиндрической сваи работает, чтобы перенести вес на почву.Количество нагрузки, которую может выдержать свая, прямо пропорционально ее длине.
• Сваи для теста забиты наклонно, чтобы выдерживать наклонные нагрузки.

Материал и форма сваи

Сваи могут быть из дерева / дерева, бетона и стали.

На этом информативном эскизе показаны различные формы свайных фундаментов и материалы, использованные для их изготовления ( источник: Школа PE ),

• Бетонные сваи бывают двух видов . Это сборный железобетон, которому придают определенную форму в месте, отличном от здания, выдерживают на литейном дворе, а затем транспортируют на место работы. Заливка на месте или заливка на месте означает, что стандартный бетон транспортируется на площадку, а затем помещается в требуемое место, в самосвал или насос.

• Древесина. Поскольку деревянные сваи используются для поддержки зданий в районах со слабым грунтом, необходимы деревья с исключительно прямыми и длинными стволами.Деревья должны быть не менее 20 метров в длину, потому что два ствола нельзя соединить вместе в одну кучу.

• Стальные сваи — это тяжелые колонны, сделанные из стали, а не из бетона, и предназначены для работы с тяжелыми конструкциями, такими как небоскребы, автомобильные мосты и вертикальные башни. Прочность и долговечность стали позволяет забивать сваи глубже в землю и преодолевать плотный слой твердого гравия.

Преимущества свайного фундамента

Давайте начнем с процесса сборного железобетона, при котором сваи предварительно подготавливаются в соответствии с желаемой / необходимой длиной, что сокращает время завершения.

• Фундамент подходит для всех размеров собственности и может быть установлен на большой площади и очень большой длине.
• Сваи можно использовать там, где не требуется бурение.
• Стопки очень аккуратные и чистые.

Недостатки свайного фундамента

Вот несколько недостатков, которые следует учитывать:

• Склонен к повреждениям при движении по камням и валунам, а также к атакам морских бурильщиков
• Трудно заранее узнать фактическую требуемую длину
• Обычная вибрация, которая влияет на соседние конструкции, когда сваи забиваются в грунт
• Для работы требуется тяжелая техника
• Нет низкого дренажа

3. Винтовой фундамент

Этот фундамент, также известный как винтовые сваи, винтовые цилиндрические анкеры и винтовые фундаменты, был введен в действие в 1836 году. Открытые, разработанные и запатентованные в 1833 году слепым ирландским инженером Александром Митчеллом, винтовые сваи успешно использовались в качестве фундаментов для маяков и мостов. , и пирсы.

Митчелл добился известности, построив первый маяк на винтовых сваях — Маяк Маплин-Сэндс в устье реки Темзы.Строительство маяка началось в 1838 году и было впервые зажжено в 1841 году. Маяк на винтовых сваях стоит на сваях, которые ввинчиваются в песчаное или илистое морское или речное дно.

Винтовые сваи — это стальные ввинчивающиеся сваи и система анкерного крепления к грунту, используемые для строительства глубоких фундаментов. Их описывают как «трубы из оцинкованного железа со спиральными ребрами», которые устанавливаются глубоко в землю для прочной поддержки конструкции.

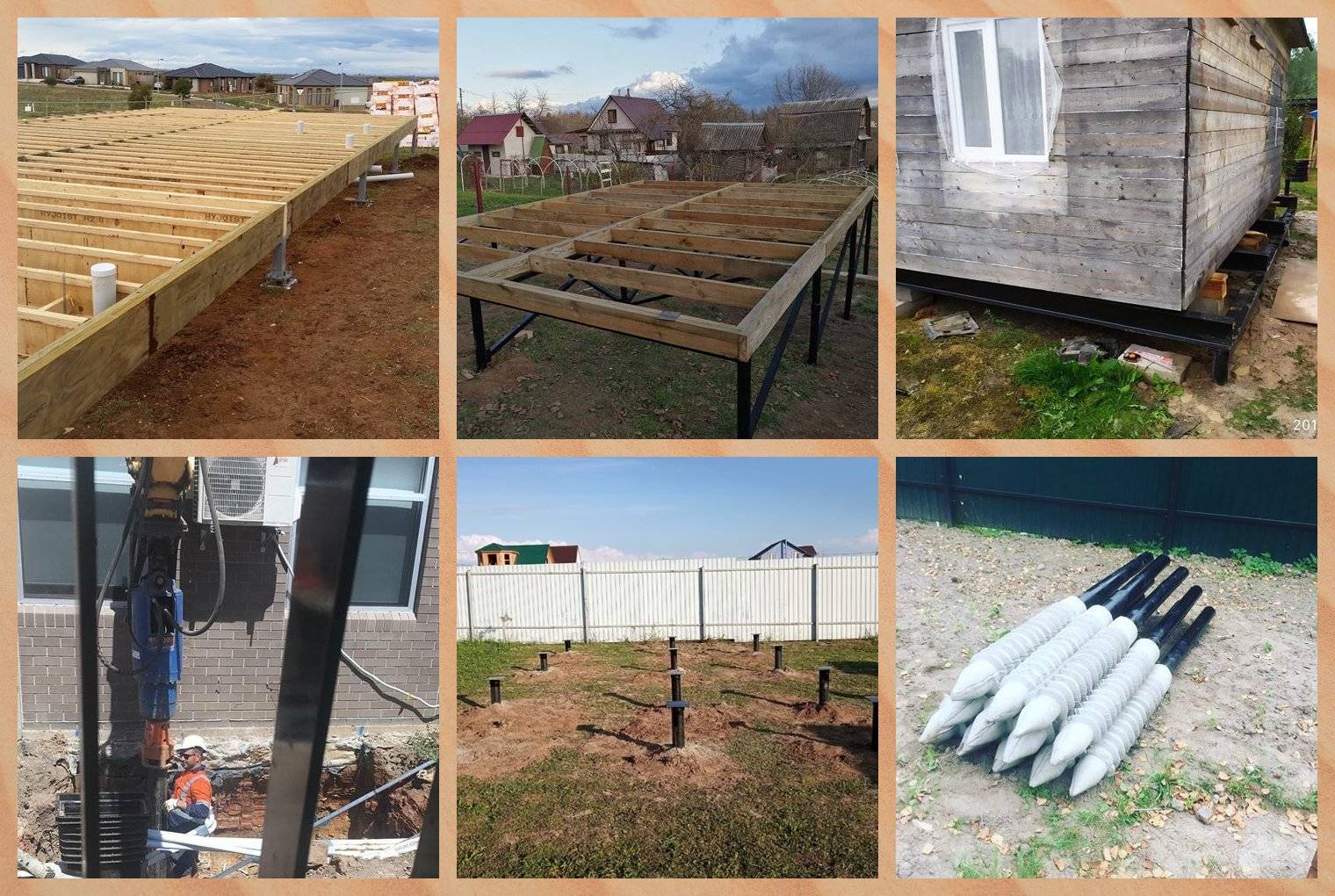

Фундаменты на винтовых сваях распространены в крошечных домах, загородных домах, террасах и небольших приусадебных участках.

Визуализация первого маяка на винтовых сваях — Маяк Маплин-Сэндс на Темзе — показывает стальные трубы, закрепляющие конструкцию ( Изображение предоставлено: Public Domain ).

Вверху: Очень уютный дом в современном стиле площадью 456 квадратных футов с одной спальней, одной ванной, камином в гостиной и крытой верандой с дровяной печью — идеальная модель для небольшого жилого дома, где фундамент на винтовых сваях — привлекательный вариант. Внизу: На плане этажа показано расположение винтовых свай и балок, закрепляющих конструкцию. Как мы видим, фундамент небольшой и компактный и позволяет легко добавлять и расширять дом (план № 116-1013).

Преимущества свайного винтового фундамента

Основная причина, по которой в промышленности используются фундаменты на винтовых сваях, — это экономичность. Фундамент на винтовых сваях — экономичная альтернатива традиционным методам глубокого фундамента.Другие преимущества:

• Универсальность и множество возможностей

• Сокращение сроков проекта

• Простота установки и гибкость круглогодичной установки

• Удобство доступа

• Снижение выбросов углекислого газа / уменьшение воздействия на окружающую среду. Забивание винтовых свай в грунт означает меньшее смещение грунта. В этом случае нет необходимости вывозить излишки почвы с участка, что позволяет сэкономить на транспортных расходах и сократить углеродный след проекта.

• Легкость снятия, когда фундамент больше не требуется

• Снижение риска для персонала

• Минимальное нарушение шума и вибрации прилегающих конструкций

Вверху: Этот прибрежный дом площадью 2318 квадратных футов поддерживает 5 спален, в том числе две главные апартаменты, четыре ванные комнаты, дамскую комнату и большое открытое жилое пространство с камином на свайном фундаменте. Внизу: План этажа уровня земли показывает места, где будут размещаться опорные винтовые сваи, используя квадратные коробки с крестиками на них. Обратите внимание на пространство, где могут быть размещены 3 машины, а также кладовая, спальня и ванная для тех, кто не хочет или не может легко подниматься по лестнице (план № 130-1045)

Недостатки винтового свайного фундамента

С другой стороны, есть недостатки у винтового свайного фундамента.

• Минимальное воздействие шума и вибрации на прилегающие конструкции
• Сложные для проникновения в чрезвычайно твердые слои подшипников
• Возможно повреждение спиралей при прокладке через слои (например, твердые каменистые слои)
• Требуемое время производства
• Возможны дополнительные расходы, связанные с некачественными и трудно прогнозируемыми почвенными условиями.

4. Фундамент стволовой стены

Довольно распространено в Калифорнии, Техасе, на северо-западе, юге и в районах, подверженных землетрясениям и наводнениям, стволовая стена представляет собой несущую конструкцию, соединяющую фундамент здания с вертикальными стенами, возведенными поверх фундамента.Стенка ствола короткая — около высоты люка — передает нагрузку конструкции на опору, которая распределяет вес на более широкую площадь. Кроме того, этот фундамент обеспечивает приподнятую площадку для стен.

Как строятся стволовые стены? На уровне земли заливается нижний колонтитул, затем укладываются цементные блоки, чтобы создать стену, возвышающуюся над отметкой перекрытия. Иногда их называют «фундаментами с двумя заливками» в отношении первой заливки фундамента, а затем самих стен.

Часто построенные из кирпичной кладки — шлакоблоков — или из бетона, стволовые стены также могут быть сделаны из обработанной консервантом древесины (известной как «стены пони»). Бетонные стены ствола более прочные и необходимы в зонах затопления и в районах с сильными ветрами.

После того, как бетонная плита установлена, вокруг нее можно построить стену ствола. Сталь часто используется для крепления стены к фундаменту.

Этот очаровательный двухэтажный дом площадью 2 401 квадратный фут в традиционном стиле с примесью побережья имеет приподнятый фундамент, который подчеркивает его привлекательность.Прекрасная резиденция имеет открытый дизайн и включает в себя четыре спальни, 3,5 ванных комнаты, крытую веранду, патио, солярий, кухню с уголком для завтрака (план № 168-1113).

Преимущества фундамента на стволовой стене

Неудивительно, что фундамент стеновой ствола популярен, поскольку он дает возможность построить подвал или подвал. Другие преимущества…

• Прочный и прочный фундамент, который передает нагрузку от дома на фундамент и распределяет вес на большую площадь.
• Фундамент защищает пол от затопления и непогоды.
• Обеспечивает легкий доступ к водопроводу, электропроводке и механическим системам.
• Пригодность для большинства почвенных условий
• Фундамент на возвышении добавляет эстетики дому.

Недостатки фундамента на стволовой стене

К минусам относятся большие усилия и расходы и дополнительные посещения инспекторов, высокий уровень заморозков, который может вызвать проблемы, и необходимость надлежащей изоляции для повышения энергоэффективности и защиты от вредителей.

Поскольку фундамент не является универсальным предложением « , подходит для всех», подумайте о стоящей перед вами захватывающей задаче, потратив время на обдумывание и понимание вариантов, которые лучше всего подходят для вашего дома и стиля жизни. стиль, ваши потребности, географический район, климат и бюджет.

Фундамент на винтовых сваях для крошечных домов и офисов на заднем дворе

Если вы не слышали о фундаменте из винтовых свай, представьте, что вы берете гигантский винт (с плоской головкой) и ввинчиваете его в землю.Если винт достаточно толстый и уходит в землю достаточно глубоко, логично, что это обеспечит довольно устойчивую основу для строительства наверху, особенно когда у вас их много через равные промежутки времени:

К счастью, винтовые сваи — отличное изобретение, которое можно успешно использовать для строительства крошечных домов и офисов на заднем дворе, что означает гораздо более быстрое строительство на ранних этапах. Они также стоят меньше, чем бетонные фундаменты, и лучше подходят для окружающей среды.

Винтовые сваи также иногда называют винтовыми анкерами, спиральными сваями или винтовыми анкерами, хотя во избежание путаницы мы будем использовать в этой статье просто «винтовые сваи». У фундаментов на винтовых сваях есть немало преимуществ, особенно для небольших зданий, таких как крошечные дома и офисные помещения на заднем дворе, поэтому в этой статье мы хотели изучить этот метод строительства.

Более пристальный взгляд на фундаменты на винтовых (спиральных) сваях

Если вы думаете о винте, он довольно тонкий по сравнению с материалом, в который он ввинчивается.Однако, поскольку он входит в материал довольно глубоко (относительно толщины винта), винт обеспечивает хорошее и надежное закрепление.

Идея винтовых свай, по сути, та же: нужно взять очень большие винты и ввинтить их глубоко в землю (с помощью специального оборудования), чтобы создать хороший прочный фундамент для строительства на нем. Винтовые сваи имеют в нижней части острый выступ , который помогает им сначала зацепиться за землю, а затем винт / спираль сдвинет любую землю с пути (вверх), пока винтовая свая ввинчивается в землю. :

Как вы заметите, имеется отверстий для срезной планки , которые позволяют прикрутить еще одну винтовую сваю к концу текущей сваи.Это связано с тем, что чем глубже сваи уходят в землю, тем более надежный фундамент дает система (аналогично глубокому бетонному фундаменту).

Винтовые сваи существуют с 19 века, причем обычно маяки используются: очень длинные железные винтовые сваи ввинчиваются глубоко в морское дно, обеспечивая прочное основание для маяка. Однако они могли подвергнуться коррозии, а также имели плохую способность выдерживать нагрузку и растяжение. В результате большинство винтовых свай в настоящее время являются стальными, и, следовательно, они не подвержены коррозии в земле, а также имеют хорошую несущую способность / растяжение.Некоторые компании также изучают композитные материалы для своих винтовых свай, что дает хорошие результаты, но может быть дороже.

Строительные нормы и правила для фундамента на винтовых сваях

Винтовые сваи — совершенно безопасный способ строительства даже для двухэтажного дома. Многие современные винтовые сваи могут выдерживать 70 000 фунтов (31 750 кг) веса на сваю, что намного больше, чем бетонные сваи, которые обычно выдерживают 5 000–30 000 фунтов (2270 кг — 13 600 кг) веса на сваю.И, наверное, все мы видели такие конструкции, как дома, поддерживаемые бетонными сваями.

Естественно, мы не можем охватить все варианты строительных норм в этой статье, поэтому мы всегда советуем вам проконсультироваться с вашим местным офисом по зонированию / планированию относительно винтовых свай. При этом, однако, винтовые сваи — это идеальный вариант, и большинство компаний, производящих винтовые сваи, будут работать с вами и обеспечивать соответствие системы фундамента, которую они поставляют и устанавливают, соответствующим строительным нормам.

В дополнение к этому, в международных стандартах говорится о винтовых сваях в разделе 1810.3.1.5 и Строительный кодекс Нью-Йорка также упоминают их:

• «Винтовые [винтовые] сваи должны быть спроектированы и изготовлены в соответствии с принятой инженерной практикой, чтобы выдерживать все напряжения, возникающие при установке в грунт и эксплуатационные нагрузки».
• «Винтовые сваи могут использоваться для поддержки осевого сжатия или противодействия осевому растяжению и поперечным нагрузкам… Проектирование винтовых свайных фундаментов должно основываться на инженерно-геологических исследованиях… Допустимая нагрузка на винтовые сваи должна соответствовать применимым положениям»

Это просто причудливый способ сказать, что винтовые сваи специально считаются приемлемым вариантом для фундаментов во многих строительных нормах , если они установлены правильно и в достаточной мере для земли и запланированного здания (что, естественно, применимо к любым строительным нормам и правилам). способ строительства).

Скорость по сравнению с бетонным фундаментом

Бетонные фундаменты могут быть довольно трудоемкими (и дорогими), потому что процесс включает в себя выкапывание ямы для бетона, строительство любых опалубок / формовочных конструкций по мере необходимости и выполнение фактической заливки … перед снятием опалубки / формовки в течение 1+ недели процесс отверждения. И, конечно же, вы не можете строить до истечения 1+ недели ожидания, потому что в других случаях бетон еще не набрал достаточной прочности.

В видеоролике ранее американский строитель говорит, что процесс выкапывания ямы и заливки бетона (то есть без учета времени отверждения) займет «4-7 дней» для офиса на заднем дворе или крошечного дома, что означает с бетонным фундаментом придется подождать 11-14 дней, прежде чем можно будет начать какие-либо строительные работы.

Что касается винтовых свай, то в видео говорится, что система свай будет завершена (для поддержки крошечного дома) всего за полдня : значительная экономия времени.Postech Screw Piles соглашается с этой оценкой, говоря, что они часто могут приспособить свою систему винтовых свай для небольших зданий, таких как офисы на заднем дворе и крошечные дома в «всего за несколько часов» .

И, конечно же, после установки винтовых свай их можно сразу же возводить: здесь нет недельного ожидания.

Затраты по сравнению с бетонным фундаментом

Процесс создания бетонного фундамента (описанный выше) требует не только времени: он также может быть дорогостоящим.Типичные затраты сторонней компании на то, чтобы прийти и вырыть яму, построить (и демонтировать) опалубку / формовку, выполнить заливку бетона и удалить остатки земли, могут легко составить 10 000 долларов или больше для крошечного дома и более 5 000 долларов для дома. задний двор офиса.

Для сравнения, система винтовых свай должна работать дешевле, потому что вам может потребоваться всего 4-10 винтовых свай (в зависимости от размера вашего проекта), а каждая винтовая свая может стоить от до 200-800 долларов за сваю (включая установку) .Мы знаем, что диапазон цен там довольно большой, мы рассмотрим это позже. Но если предположить, что вы получите установку винтовых свай по приличной цене по цене 350 долларов за сваю, а вашему крошечному дому нужно 8 свай, вы получите в общей сложности 2800 долларов: намного дешевле, чем то, что в конечном итоге будет стоить решение для полного бетонного фундамента.

Хорошо, так что вам, вероятно, будет интересно узнать о диапазоне цен … как он может вырасти от 200 долларов за стопку в некоторых областях до 800 долларов за стопку? К сожалению, простой ответ заключается в том, что расчет цены на винтовые сваи , а не просто! Основными факторами, влияющими на стоимость работы с резьбовыми сваями, являются:

1. Требуемая глубина сваи.
2. Тип винтовой сваи (например, из стали или композитного материала).
3. Винты / спирали на стопку.

Некоторые из этих требований могут быть определены только после того, как компания по производству винтовых свай выйдет и обследует землю, что, вероятно, потребует их бурения в земле для проведения геотехнического анализа , обследования, которое в основном учитывает такие вещи, как тип почвы, насколько твердая (или мягкая) почва, где будет линия промерзания и т. д. Имея эти данные под рукой, они могут убедиться, что используется правильный тип и конфигурация сваи, а также получить правильную глубину, основанную на требованиях к нагрузке для проэкт.

Конечно, если свайная компания выполняла аналогичные работы в вашем районе совсем недавно, они могли бы дать вам довольно точную приблизительную оценку, основанную на предыдущих геотехнических изысканиях и аналогичных работах, которые они выполняли.

Лучше всего обратиться в местную компанию по производству винтовых свай (даже если они находятся на расстоянии нескольких сотен миль) и спросить их, могут ли они дать приблизительную оценку вашего проекта. Как и практически все в жизни, есть дорогие компании и более дешевые компании (но более дешевые не обязательно означают худшее качество), поэтому не откладывайте, если первая оценка, которую вы получите, сработает в 800 долларов за стопку: просто попробуйте связаться с другими компаниями.

Плюсы / Минусы

Винтовые сваи — отличная система фундамента для многих типов зданий, но особенно для офисов на заднем дворе и крошечных домов, где цельный бетонный фундамент часто бывает излишним. Хотя, конечно, есть и недостатки винтовых свай, о которых идет речь в этом разделе.

• Pro: сваи устанавливаются с минимальным воздействием на ландшафт или местную среду: в процессе их установки образуется только небольшое отверстие, которое будет выбрасывать небольшое количество земли, когда винтовые сваи углубляются в землю.Однако это значительно меньше воздействия, чем рытье большой ямы / траншеи для бетонного фундамента.
• Pro: общая стоимость окружающей среды ниже при использовании свай, поскольку, хотя винтовые сваи необходимо производить и транспортировать, это намного лучше для окружающей среды, чем работа с бетоном (бетон особенно вреден для окружающей среды, особенно из-за содержания цемента, при производстве которого выделяется много углерода).
• Pro: винтовые сваи могут быть переработаны, вывинчивая их из земли и повторно используя с минимальным нарушением или без нарушения местного ландшафта / окружающей среды, а также самих винтовых свай, которые должны быть почти такими же «как новые».
• Pro: , как мы уже выяснили ранее, они быстрее и дешевле в установке (в среднем), чем бетонные фундаменты. Кому захочется ждать 14 дней, пока бетонный фундамент будет вырыт, залит и отвержден, если можно просто вкрутить в землю и начать строительство в тот же день?
• Pro: намного проще спуститься на очень небольшую глубину — даже 200 футов / 61 метр — с помощью винтовых свай (если вам действительно нужно спускаться на такую ​​глубину), чем практически с любой другой системой фундамента.Это означает, что они могут быть отличной и недорогой альтернативой, если местные условия требуют глубокого фундамента.
• Con: вам, вероятно, потребуется привлечь стороннюю компанию для установки винтовых свай, что означает оплату специализированных затрат на рабочую силу в час нахождения на месте. Однако, если вы можете копать и заливать бетон самостоятельно, то, делая это самостоятельно, вы можете сэкономить деньги в целом по сравнению с наймом компании по производству винтовых свай.
• Con: , хотя винтовые сваи совершенно безопасны в использовании, их использование в зданиях сегодня все еще довольно редко.Таким образом, вы можете встретить невежественных архитекторов, руководителей планирования и строителей, которые скажут, что они не могут работать с предлагаемой вами системой винтовых свай.
• Con: , поскольку их использование не так широко распространено, как другие системы фундамента, вам, возможно, придется заплатить премию, если вы не живете рядом с поставщиком / установщиком винтовых свай. Это может даже означать, что в некоторых случаях общая стоимость будет больше, чем бетонный фундамент.

Фундаменты с настилом

— Бетонные или винтовые сваи GoliathTech

С тех пор, как я начал строить настилы в середине 1980-х, бетон был рекомендованным фундаментом для настилов.Эта традиция использования бетона для фундаментов настилов жива и процветает сегодня. Однако остается ли это лучшим выбором основы для колоды на сегодняшний день? Или винтовые сваи GoliathTech — лучший выбор?

На протяжении десятилетий я устанавливал бетонный фундамент для наших настилов. Я не могу описать количество бетона, которое я налил, смешал и очистил. Однако, как уже было сказано, время от времени у нас возникали проблемы с бетоном. Проблемы с бетоном возникали нечасто и были довольно редкими.Однако время от времени у нас действительно была палуба, которая вздымалась из-за мороза. Видимо, мы все делали правильно. Просверливание на глубину более 4 футов и добавление арматуры в бетон. Кроме того, мы сделали дно фундамента и использовали бетон с минимальным давлением 3500 фунтов на квадратный дюйм. Тем не менее, мы все еще сталкивались с тем, что иногда палуба двигалась из-за мороза. Проекты, над которыми мы работаем, не являются вашими типичными палубами 10 × 10, обработанными под давлением, наши проекты и клиенты, с которыми мы работаем, требуют лучшие доступные продукты, поэтому мне нужно было решение.

Решение:

Пора было искать альтернативу бетону. Вскоре я понял, что винтовые сваи могут предоставить нам решение, которое мы искали. С каким производителем винтовых свай мы сотрудничаем? Я внимательно изучил, протестировал и сравнил каждого производителя винтовой сваи, которого смог найти. Когда я присмотрелся, различия между производителями довольно интересны, а некоторые различия вызывают тревогу.

Хотя между производителями свай были некоторые существенные различия в качестве.Я пришел к выводу, что винтовые винтовые сваи собственной конструкции намного надежнее традиционных бетонных фундаментов. Спиральные фундаменты существуют с начала 1800-х годов, поэтому технология, лежащая в их основе, определенно не нова. Однако новшество заключается в том, что сегодня сваи были уменьшены в размерах, чтобы сделать их более доступными на рынке легких жилых домов. Излишне говорить, что после внимательного рассмотрения плюсов и минусов бетонных и винтовых свай. После тщательного исследования и тестирования различных винтовых свай выбор был очевиден.Винтовые сваи GoliathTech — это самостоятельный выбор по качеству и выбору. Я также пришел к выводу, что винтовые сваи GoliathTech являются более надежным и выгодным выбором для сегодняшних фундаментов с настилом по сравнению с использованием традиционного бетона.

Результатов:

В заключение, так как мы начали использовать винтовые сваи GoliathTech. У нас не было ни одного случая движения фундамента вверх или вниз. Кроме того, в Your Deck Company, благодаря повышению производительности, мы смогли снизить общие затраты для наших клиентов на конструкции палуб.Сегодня в компании Your Deck Company мы используем только винтовые сваи GoliathTech для всех проектов, которые мы создаем.

• Это типичный пример того, как бетонный фундамент, пострадавший от морозного пучения, может повредить настил.

  Требует осмотра фундамента перед заливкой бетона и часто может задерживать выполнение проекта, особенно если было много дождя. (нельзя заливать бетон, если в яме есть вода)

• Беспорядочно и отнимает много времени

• Часто намного дороже, чем винтовые сваи.Это верно почти для всех инсталляций, кроме колод. Для настилов винтовые сваи иногда могут быть дороже.

• Может часто вздыбляться из-за мороза

• Может тонуть из-за веса некоторых более крупных фундаментов

• Неизвестно качество или несущая способность грунта на дне бетонного фундамента, требуется только погружение на глубину 4 фута.

• Необходимо очистить и избавиться от лишнего грунта, удаленного из ямы при выемке грунта

• Чтобы начать строительство, нужно дождаться затвердевания бетона

• Обычно нельзя устанавливать во время дождя или зимой

• Может повредить корневую систему

• Спроектированные и утвержденные строительными нормами Винтовые сваи GoliathTech имеют запатентованное положительное болтовое соединение головки сваи с сваей.Это соединение соответствует требованиям строительных норм и правил для подъема.

  Нет необходимости ждать инспектора, мы предоставляем отчет о соответствии после установки (отчет о соответствии предоставляется, если получено разрешение или мы предоставили технические чертежи). В противном случае мы всегда предоставляем клиенту журнал установки сваи.

• G-185 горячеоцинкованный ACQ одобрен для использования с пиломатериалами, обработанными давлением.

• Отсутствие морозного пучения.

• Не тонет.

• Правильная и точная несущая способность каждый раз благодаря особенностям цифрового контроля крутящего момента во время установки.

• Нет почвы для очистки после установки.

• CCMC утвержден постановлением министров.

• Быстрая установка.

• Готов к немедленному строительству.

• В большинстве случаев дешевле, чем бетон.(некоторые приложения для настила могут быть дороже бетона).

• Съемный.

Тодд Маунси — основатель компании Your Deck. Более 30 лет он был ведущим специалистом по колодам, телеведущим, отмеченным наградами дизайнером и автором публикаций. Тодду нравится извлекать уроки из прошлого и использовать свой опыт и знания для создания более качественных, долговечных и экологически чистых проектов на открытом воздухе.

За кулисами он также является техническим советником строительной отрасли.
