Виды эксцентриков – видео-инструкция по выбору своими руками, особенности удлиненных, коротких изделий, как установить, размеры, виды, цена, фото

Содержание

короткий и удлиненный переходник для ванной, виды и размеры

Организация водопровода очень часто предполагает использование смесителей или кранов. Эти устройства изготавливаются многими компаниями, которые придерживаются только своих личных стандартов, поэтому не всегда есть возможность подобрать изделия под нужные габариты. Решают такие проблемы с помощью различных вспомогательных устройств, к которым и относятся эксцентрики для смесителей.

Многие домашние мастера при замене смесителей использовали эксцентрики, хотя некоторые не знают, что они собой представляют и для чего нужны. В этой статье мы постараемся разобраться с особенностями таких конструкций.

Особенности и назначение

Технически эксцентрик – это своеобразный сантехнический переходник. Его используют в большинстве случаев для подключения смесителя к водопроводным выходам центральной сети. Особенностью эксцентриков является наличие смещенного центра. Внешне – это своеобразная трубка, которая имеет резьбу на противоположных торцах. Средняя же часть может быть сдвинута, образуя своеобразный переход.

Основной задачей эксцентриков является нивелирование расстояния между выходами смесителя и входами трубопровода. Таким образом, эти изделия позволяют устанавливать в доме приборы от различных производителей, независимо от их технических параметров.

Виды и размеры

Современная фурнитура для сантехники выпускается многими компаниями. Эксцентрики пользуются особой популярностью, так как позволяют адаптировать все водопроводные механизмы под определенный стандартный размер. Условно эти изделия разделяют на несколько видов.

  • Удлиненные эксцентрики. Изделия имеют значительную длину трубки, позволяющей вывести кран на определенное расстояние от стены. Очень часто используются, когда не существует возможности установить смеситель из-за труб и других подобных преград.
  • Короткие эксцентрики. Эти конструкции являются стандартными и зачастую идут в комплекте со смесителями. Также их дополняют отражателем, представляющим собой декоративную накладку. С помощью коротких эксцентриков можно компенсировать расстояние до 80 мм.

Обратите внимание, что такая фурнитура бывает как с внешней, так и с внутренней резьбой. Поэтому важно оценивать эти параметры при покупке. Многие известные производители подобных изделий покрывают их декоративными красками. Сегодня на рынке можно найти эксцентрики, имитирующие несколько материалов: медь, латунь, золото, серебро и многие другие.

Одним из критериев эксцентрика являются его габариты. Правильно подобранная конструкция позволяет осуществить быстрое подключение всех приборов. Практически все эксцентрики имеют на торцах резьбовые соединения. Но их диаметр может отличаться, так как они используются для подключения различных систем. Зачастую эти характеристики составляют ½ и ¾ дюйма, что соответствует большинству стандартных выходов для водопроводов и смесителей.

Еще одним критерием является размер по плечу эксцентрика. Данная характеристика указывает, насколько можно увеличить расстояние между точками при повороте в крайнее положение. Сегодня на рынке встречается несколько типоразмеров подобных конструкций: 40 мм, 60 мм, 80 мм.

Некоторые производители маркируют такие устройства специальными обозначениями – М8, М10 и т. д. Все это зависит только от конкретной марки эксцентрика и его предназначения. Типоразмеры изделий зачастую являются стандартными, что позволяет использовать их для решения большинства задач.

Выпускают эксцентрики нестандартной формы, позволяющей более гибко адаптировать систему к сложным условиям.

Как выбрать?

Эксцентрики для смесителя являются необходимым элементом при установке смесителя в ванной. Удлинители такого типа позволяют надежно прикрепить изделие, независимо от расположения водопроводных выходов.

Покупая эксцентрик для смесителя, нужно учитывать определенные факторы.

  • Размеры отверстий. Сегодня некоторые виды смесителей имеют нестандартные выходы для подключения. Стандартные модели оснащаются внешней резьбой, но бывают устройства и со внутренними резьбовыми системами. Также могут не совпадать и диаметры труб, на которые важно обращать внимание.
  • Расстояние между выходами смесителя. Данный фактор является одним из самых важных. Для стандартных ситуаций хватит эксцентрика с плечом 40 мм. Но если расстояние между ними намного больше 150 мм, тогда нужно подбирать более габаритные модели, которые подойдут для вашей ситуации.
  • Наличие преград. Очень часто бывает, что смеситель располагается вблизи водопроводных или других труб и добиться жесткого крепления с помощью стандартных эксцентриков невозможно. Поможет решить эту задачу только длинное изделие, которое переместит плоскость соединения на определенное расстояние от стены.
  • Материал. Сегодня эксцентрики изготавливают из различных видов металла. Некоторые производители стараются использовать максимально дешевые варианты. Специалисты рекомендуют отдавать предпочтение только латунным или бронзовым эксцентрикам. Если вы выбрали модель из латуни, тогда она должна быть только цельнолитой.

В другом случае такая конструкция может легко сломаться при монтаже, так как она отличается высокой хрупкостью. При этом не следует доверять только внешнему покрытию эксцентрика. Многие производители под искусственным напылением прячут некачественный материал.

Чтобы не ошибиться при выборе и получить надежный переходник, следует отдавать предпочтения изделиям известных фирм. Покупать их желательно в проверенных магазинах, где вам гарантируют высокое качество эксцентрика.

Еще одним из критериев является дизайн удлинителя. Дорогая сантехника должна дополняться изделиями, которые подходят к ней по стилю и цвету. Хотя многие конструкции сегодня закрывают декоративными отражателями, что исключает визуальный просмотр эксцентрика.

Как установить?

Монтаж эксцентриков не является сложной операцией.

Установка этих устройств состоит из нескольких последовательных действий.

  • Изначально на поверхность резьбового соединения, которое будет вкручиваться непосредственно в трубу, нужно намотать уплотнитель. Для таких целей используют обычный джут или специальную фум-ленту. Важно наматывать ее только по ходу резьбы, чтобы затем было проще прикрутить систему.
  • На следующем шаге нужно по очереди вкрутить эксцентрик в трубопровод. Изначально следует повернуть их вручную, а затем зажать с помощью специального разводного ключа. При этом важно отрегулировать положение эксцентриков таким образом, чтобы они совпадали с отверстиями на смесителе. Если при установке произошел перекос, тогда нужно выкрутить и выровнять удлинители по-новому.
  • Завершается процедура подключением смесителя. Для этого он по аналогичной схеме накручивается на оба переходника. Обратите внимание, что многие сантехнические приборы дополняются специальными уплотнительными резинками, которые нужно правильно выставить при креплении.

Замена эксцентрика возможна только в том случае, когда он не подходит по размеру или дал трещину во время эксплуатации. Менять при этом нужно только сломанную деталь, так как они являются независимыми.

Рекомендации

Из вышесказанного можно сделать вывод, что эксцентрики – весьма простые конструктивно изделия, которые практически не выходят из строя.

Чтобы смеситель при этом работал долго и надежно, следует руководиться несколькими простыми советами.

  • Зажимать удлинители следует очень аккуратно, не прикладывая много усилий. В ином случае устройство может треснуть и его придется заменить.
  • Если после установки кран подтекает, следует открутить смеситель и проверить качество прокладок. Иногда нужно также проверить, нет ли течи в месте крепления эксцентрика к трубе. При наличии таких поломок, следует осуществить демонтаж и полностью заменить уплотнитель при новой установке.
  • Подбирайте длину переходника заранее. Это сэкономит вам время, которое вы затем потратите на поиски нужной модели.
  • Обязательно используйте специальные смазки поверх льняных уплотнителей. Они намного лучше пропитывают резьбу, не позволяя воде просачиваться наружу по мелким капиллярам. Не покрывайте соединения краской, так как после ее застывания вам сложно будет демонтировать эксцентрик в случае его поломки.

Эксцентрики для смесителей являются универсальными переходниками. Их применение упрощает работу и монтаж многих сантехнических приборов. Покупая такие изделия, отдавайте предпочтение продукции только известных и проверенных брендов. Данные условия гарантируют, что эти эксцентрики качественные и будут служить долго, вне зависимости от состояния воды.

О том, как заменить эксцентрик, смотрите в следующем видео.

Виды эксцентриков для смесителя

Во время ремонта ванной комнаты или кухни не обходится без замены сантехники. Это важный этап, потому всю работу необходимо сделать максимально качественно, чтобы избежать в будущем протечек. Иначе пострадает комфорт хозяев квартиры или дома. Небольшая, но имеющая огромное значение в выполнении этой задачи деталь, которая соединяет водопровод со смесителем, называется эксцентрик.

Как и все части сантехники, важно знать, как правильно подобрать нужный элемент, какая его роль в механизме, и можно ли заниматься монтажом самостоятельно.  Кроме того, перед началом произведения каких-либо работ требуется рассмотреть виды эксцентриков для смесителя.

Этот переходник упрощает установку, а также обеспечивает надежное соединение с трубопроводом. Так как импортные и отечественные смесители изготавливаются по стандартам, которые значительно отличаются друг от друга, то подобный элемент компенсирует эту разницу и позволяет свободно устанавливать нужную модель в своем доме.

Описание эксцентриков

Деталь круглой формы, геометрическая ось которой совпадает с осью вращения. Кроме сантехники, их используют в астрономических установках и как крепежи в мебельных конструкциях.

Данный элемент дает возможность корректировать расстояние между втулками. Иногда без него не удается подключить смеситель к водопроводной системе.

Обычно соединитель приходится подбирать самостоятельно, но в отдельных наборах они присутствуют в комплекте с прибором. Часто такие детали на одной из сторон полностью соответствуют оборудованию, но могут абсолютно не совпадать с трубой водопровода. В любом случае обойтись без эксцентрика сложно, так что лучше проверить все и выбрать нужный размер.

Параметры, которые учитываются при выборе переходников для самых распространённых моделей (Hansgrohe Ecostat 13114000, Lemark Comfort LM3061C, Grohe BauLoop 31368, Grohe BauEdge 31367, Hansgrohe Ecostat 13116000):

  • Между трубками устройства расстояние составляет 150 мм.

  • Материал: нержавеющая сталь, латунь, бронза.

  • Размер плеча, которое находится между центрами смещенных трубок, равняется 40-80 мм, а шаг 20 мм.

Виды эксцентриков для смесителей:

  • Удлинённые детали могут понадобиться в том случае, если разница размеров слишком большая. Перед тем как выбрать необходимый элемент, нужно произвести точные замеры с помощью линейки.

  • Короткий при установке компенсирует отклонение между узлами в 80 мм.

Важно обратить внимание на совместимость деталей. Например, если смеситель с патрубком, то соединитель нужно покупать с внутренней резьбой на одной из сторон.

Устанавливая нужный компонент, один край вкручивается в водопровод, обычно он уже имеет наружную резьбу, а к другому присоединяют патрубок смесителя. Одни виды эксцентриков изготовлены из нержавеющей стали, другие из латуни или бронзы. Если трубы пластиковые, то разницы нет, какой именно элемент вставлять. Но в случае, когда водопровод металлический, переходник должен быть обязательно из того же металла. Это помогает обеспечить одно и то же давление в трубе, а также одинаковое температурное расширение. Соответственно вероятность возникновения протечки минимальная.

Установка эксцентриков

Во время ремонта чаще всего установкой данной детали занимается сантехник, но иногда, желая сэкономить, можно и самостоятельно произвести монтаж или замену.

Весь процесс разделяется на два небольших этапа:

  • Монтаж эксцентрика.

  • Установка смесителя непосредственно на переходник.

Для начала стоит удостовериться, что вода полностью перекрыта. Таким образом, удастся избежать утечки воды, в случае если начнутся проблемы во время работы.

В первую очередь, следует убедиться, что все детали идеально подходят. Перед установкой следует провести предварительную сборку без использования прокладок и льна. Необходимо обратить внимание на плавность соединения, чтобы не было перекосов и любых изъянов, зацепов. Все детали из комплекта должны быть задействованы.

Так как соединитель состоит из двух частей, то следует разобраться, как правильно его крепить. На узкую часть с резьбой наматывается подмотка или лен. Все это делать следует по часовой стрелке. В результате, материал не будет сдвигаться во время вкручивания. Для льна дополнительно используют пасту для резьбовых соединений. Еще могут покрывать поверхность герметиком. Также нередко пользуются старым методом, когда берут нить и масляную краску.

Затянув переходник до самого конца, для проверки включить воду. Если возникла течь, то стоит проверить плотность крепления и поджать его. Продолжительное протекание может свидетельствовать о некачественных прокладках или несоответствии резьбы, а, возможно, перекосах.

После монтажа нужно убедиться, соблюдаются ли межосевые размеры. С помощью уровня проверяют, насколько ровно стоят элементы. Еще следует обратить внимание на длину плеча. Если она недостаточная, то лучше приобрести эксцентрик с более длинным плечом.

Чтобы закрыть отверстие и соединение, а смеситель имел более эстетичный вид, для декора используют отражатели, а уже после монтируют и сам смеситель.

Важные моменты, которые нужно всегда помнить во время работы с эксцентриком:

  1. Полнота комплектации. Это касается смесителя. Стоит проверить, все ли детали на месте. Если отсутствует переходник, то необходимо самостоятельно подобрать нужный вариант по размеру и материалу, в зависимости от труб водопровода и выбранной модели смесителя.
  2. Дефекты. Проводить предварительную сборку нужно еще и с целью проверки на дефекты, брак и плавность резьбы.
  3. По часовой стрелке. Лен, нить, утеплитель обязательно наматывают по ходу резьбы, чтобы они не сползали во время закручивания. Он не должен прокручиваться, а обязательно плотно прилегать к поверхности.
  4. Для закручивания используют ключ нужного размера.

Чтобы более детально узнать об эксцентриках и их применении, можно воспользоваться формой обратной связи. Информационный портал «Ремонтик» предоставляет обширную консультацию по любым вопросам.

Таким образом, чтобы выбрать нужный переходник и установить его, не обязательно обращаться за помощью к сантехникам. Конечно, они сделают работу быстрее, но ничего сложного в сборке смесителя и монтаже соединителя нет. Чтобы выбрать нужный элемент, достаточно знать, какой размер труб водопровода, и какая модель смесителя. Кроме того, следует учитывать материал. Во время покупки следует внимательно изучить все части конструкции, чтобы исключить наличие брака.

Возможно Вам будет также интерестно:

Эксцентрик (техника) — Википедия

Материал из Википедии — свободной энциклопедии

У этого термина существуют и другие значения, см. Эксцентрик. Eccentric shema sample.png

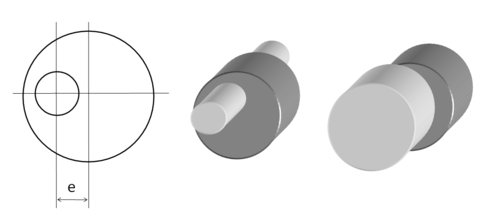

Эксцентрик — (лат. ex centro — рус. из центра) диск (цилиндрическая поверхность) или сектор диска, насаженный на вращающийся вал так, что ось вращения диска параллельна, но не совпадает с осью вращения вала, для преобразования вращательного движения в поступательное. Расстояние между осями называется эксцентриситетом.

Эксцентриком принято называть только сам диск (вал) со смещённой осью вращения, а созданные на его основе механизмы и приспособления, как правило, носят самостоятельные названия.

Основное достоинство эксцентрика — простота конструкции и изготовления (состоит из тел вращения), недостаток при использовании в регулировании — нелинейность перемещения (синусоидальный закон).

Типовые конструкции и использование[править | править код]

Эксцентрик представляет собой два соединённых жёстко вала со смещёнными осями (либо вал с нецентральным отверстием). Один из валов (либо ось) вставляется в кольцо на опоре, на второй (рабочий) вал надевается кольцо, воспринимающее результирующее движение. По своей сути это кривошип очень маленького размера, и иногда эксцентрик используется именно в таком качестве, например, для создания вибраций. Однако чаще всего такая конструкция используется для регулировки: подвод опор колодок барабанных тормозов, регулировка натяжения приводных ремней на двигателях, согласование входов водопроводного смесителя и выходов на стене и т. п.

Эксцентрик сам по себе выполнен как в предыдущем пункте, однако результирующее движение воспринимается в одной или в двух противоположных точках плоскостью (торцом) поступательного либо качающегося звена — толкателя. По своей сути это (простейший) вариант кулачкового механизма, создающий гармоничное движение, при котором перемещения толкателя пропорциональны косинусу (или синусу) угла поворота эксцентрика. Чаще всего применяется для привода поршней или мембран маломощных насосов (топливные насосы двигателей), а также для небольшого поступательного перемещения, например, преобразования вращательного движения ручки замка́ в возвратно-поступательное движение засова-защёлки.

Эксцентрик представляет собой диск или сектор диска с нецентральным отверстием с малым эксцентриситетом (расстоянием между осями диска и отверстия). Применяется для создания силы сжатия между центром вращения эксцентрика (обычно соединяемой тягой с противоположной стороной предмета сжимания) и точкой касания предмета внешней стороной эксцентрика. Используется эффект клина, которым, по сути, является серповидный участок эксцентрика между отверстием вращения и внешней поверхностью. Поворот эксцентрика осуществляется непосредственно прикрепляемой ручкой. На этом принципе устроен легко зажимающийся болт, применяемый в велосипедах для быстрой фиксации положения его частей, а также зажим обрабатываемых изделий в станочных приспособлениях и съёмниках (шпильковерт).

  • Закладка в альпинизме в виде треугольной пластины с тросиком, применяемый в страховочно-спусковых устройствах для автоматического зажима верёвки в случае срыва.
  • Френд (альпинизм) — закладка в альпинизме, представляет собой два эксцентрика на одной оси, направленные навстречу друг другу. При вставке этой закладки в трещину и приложении усилия на центральную ось эксцентрики упираются внешними сторонами в поверхность трещины, а центрами — друг в друга, и надёжно заклинивают. Для снятия закладки нужно снять нагрузку и свести эксцентрики друг к другу.
  • В механизме педали для бас-барабана благодаря эксцентрику можно регулировать степень жесткости, скорость колотушки и силы удара. Впервые эксцентрики предложила в 1961 году фирма Camco[en], позже проданная DW и Tama[1] Благодаря разработке фирмы Pearl стала возможна смена эксцентриков, что позволяет приспособить педаль под любую технику игры.
  • Эксцентриково-циклоидальное зацепление — одно из колёс имеет профиль эксцентрика.
  • Эксцентриком называется быстрозатягивающий механизм для крепления оси колеса велосипеда. С его помощью можно снять/установить колесо без инструментов.
  • Eccentric animation.gif
  • Велосипедный эксцентрик

  • Ось втулки велосипедного колеса и эксцентрик

Эксцентрик для смесителя - какие бывают и как менять

Современный рынок сантехнического оборудования предлагает широкий ассортимент смесителей, которые имеют различный внешний вид, и отличаются друг от друга в зависимости от конструкции, в частности, различным может быть расстояние между соединительными патрубками. Как следствие, в процессе монтажа часто возникают сложности с креплением, так как места стыков просто не совпадают. Проблема быстро и легко решается, если использовать эксцентрик для смесителя.

переходники для смесителя

Эксцентрик для смесителя представляет собой переходник круглой удлиненной формы, один конец которого широкий– к нему крепится смеситель. Второй – узкий, предназначенный для присоединения к трубе. Между двумя концами располагается ось с небольшим смещением.

Эксцентрики для смесителей бывают разных видов – это зависит от таких параметров, как материал, из которого изготовлено изделие и его длина. И если для пластиковых трубопроводов подходят абсолютно любые эксцентрики.

То для смесителя – размеры, конечно, важно подобрать правильно, а материал не так важен, то для металлических следует использовать только те, что тоже выполнены из металла.

Самым распространенным считается эксцентрик для смесителя, длина которого составляет 3-4 см, тогда как удлиненные эксцентрики для смесителей, длина которых составляет от 5 см, применяются в тех случаях, когда необходимо развести концы смесителя на значительное расстояние – такие условия называются нестандартными.

Эксцентрик для смесителя: особенности монтажа

Несмотря на кажущуюся простоту установки такого механизма, монтаж его следует осуществлять предельно внимательно и аккуратно. Весь процесс состоит из двух этапов:

  1. Крепление конструкции.
  2. Подсоединение смесителя.

Перед тем, как приступить непосредственно к работе, нужно перекрыть воду во избежание затопления соседей.

Далее рекомендуется выполнить сборку конструкции без применения уплотнителя – данная стадия нужна для того, чтобы убедиться в отсутствии перекосов изделия в собранном виде, а также сложностей соединения отдельных элементов друг с другом. Если детали оказываются слишком короткими, их следует заменить на эксцентрики для смесителей удлиненные либо дополнительно приобрести специальные экраны для таких конструкций.

Отдельно нужно сказать о демонтаже старого эксцентрика. Его важно открутить максимально аккуратно, после чего требуется обмотать короткую резьбу льном либо лентой из фторопласта. Любое из этих средств должно наматываться очень плотно, во избежание прокручивания материала вокруг основания.

После этого на обмотку следует нанести специальную пасту, которая облегчает работу с резьбовыми соединениями либо силиконовый герметик. При отсутствии данных материалов можно использовать обычную масляную краску. В самом крайнем случае данный этап можно пропустить.

Далее следует тонкая операция, отнестись к которой важно предельно внимательно. Установить смеситель эксцентрики важно осторожно и только вручную. Это позволит избежать возможных перекосов конструкции. Только после того, как будет проверено корректное соотношение устройства с резьбой, эксцентрик можно завернуть более плотно, используя для этого разводной либо гаечный ключ.

установить смеситель в ванной

При этом необходимо постоянно проверять, чтобы льняные нити, намотанные ранее на резьбу, не прокручивались. Так как в этом случае функциональность всей конструкции в целом может быть нарушена.

Если проблема со льном все-таки возникла, следует выполнить полный демонтаж установленного оборудования и повторить всю процедуру снова, начиная с этапа обмотки резьбы.

После установки крана можно выполнить монтаж специальных отражателей – декоративных экранов.

Использование дополнительных устройств

Чаще всего эксцентрики приобретаются в комплектации со смесителем, и если к ним прилагаются дополнительные прокладки, то об утеплителе можно уже не задумываться. Если прокладки изготовлены из паронита, то перед тем, как использовать, их рекомендуется на несколько минут погрузить в емкость с холодной водой. Если же они выполнены из таких материалов, как силикон или резина, то крепление их можно осуществлять, не прибегая к какой-либо дополнительной подготовке.

После этого кран можно наживлять вручную, затянув все гайки с помощью разводного ключа. Это необходимо для того, чтобы убедиться в корректном насаживании на резьбу. При необходимости можно не только удлинить эксцентрики смесителя, но и всячески корректировать, подкручивать и регулировать его расположение.

Например, если уже после установки в подключения воды обнаруживается протекание – это говорит о том, что гайка закручена недостаточно качественно. Если подтекание не прекращается после устранения проблемы – причину следует искать уже в качестве используемых прокладок.

Как выбрать «правильный» эксцентрик?

Недорогие смесители производства Китая или Турции нередко комплектуются блестящими хромированными переходниками. Качество таких изделий обычно вызывает сомнения, причем совершенно заслуженно.

размеры эксцентриков

Связано это с тем, что, несмотря на привлекательный внешний вид недорогие хромированные детали имеют и несколько отрицательных качеств. В процессе эксплуатации таких изделий часто появляется ржавчина.

Но это в том случае, если до эксплуатации дело доходит в принципе, так как еще при монтажных работах нередко обламывается ненадежная головка эксцентрика. Поэтому специалисты рекомендуют все-таки приобретать эксцентрик отдельно, проследив за тем, чтобы выполнен он был из латуни и по цельнолитой технологии.


Стоимость изделия, изготовленного из прессованной латуни, слишком хрупок и в любой момент сломаться и развалиться на кусочки. Цельнолитые латунные переходники гораздо тяжелее и стоят они дороже. А вот характерный золотистый цвет эксцентрика совсем не говорит о качестве материала, из которого он изготовлен.

Так как нередко под слоем такого напыления обнаруживается совершенно другой материал. Именно перечисленные критерии следует учитывать, приобретая эксцентрики для смесителей в магазине сантехники. Только такой вариант может дать уверенность в том, что приобретенное изделие действительно отличается высоким качеством и не подведет ни при монтаже, ни в процессе эксплуатации.

Как часто Вы вызываете сантехника?

Poll Options are limited because JavaScript is disabled in your browser.
  • Все чинит жена. 34%, 1140 голосов

    1140 голосов 34%

    1140 голосов - 34% из всех голосов

  • Все чинит муж. 30%, 1016 голосов

    1016 голосов 30%

    1016 голосов - 30% из всех голосов

  • Все чинится само. 20%, 655 голосов

    655 голосов 20%

    655 голосов - 20% из всех голосов

  • От 1 года и более. 11%, 381 голос

    381 голос 11%

    381 голос - 11% из всех голосов

  • Раз в год. 5%, 163 голоса

    163 голоса 5%

    163 голоса - 5% из всех голосов

Всего голосов: 3355

Голосовало: 3280

17 января, 2018

×

Вы или с вашего IP уже голосовали. размеры эксцентриков Загрузка...

Для чего нужен эксцентрик для смесителя

Установка сантехники - ответственный этап строительных либо ремонтных работ. Проводить его направляться с учетом всех руководств, в другом случае о комфортной жизни возможно забыть. Одним из элементов оборудования есть эксцентрик для подключения к водопроводу смесителя.

Наша задача сейчас – поведать домашним мастерам об устройстве как возможно детальнее, изучить специфику его установки и открыть нужные секреты специалистов. В конечном счете вы сможете с уверенностью создавать монтажные работы для того чтобы замысла своими руками. Тем самым удастся сэкономить и время, и средства.

Неспециализированные понятия

Данная деталь имеет круглую форму, у которой геометрическая ось, и ось вращения совпадают.

Применение эксцентриков кроме сантехники:

  • для крепежа мебельных конструкций;
  • в астрономических изучениях.

Устройство разрешает корректировать расстояние между двумя втулками. В некоторых случаях без для того чтобы приспособления закончить процесс не удается.

Как он может оказать помощь

На протяжении независимой установки смесителя возможно столкнуться с таковой проблемой, как не соосность между патрубками крана и трубопроводом. Вследствие этого нереально напрямую присоединить одно к другому.

Частенько такие приспособления входят в комплект совместно со смесителем. Достаточно просто подробно изучить предлагаемую производителем инструкцию и нормально провести монтаж. В случае если же в наборе эксцентрика не было, деталь нужного диаметра возможно приобрести раздельно, его цена в полной мере доступная.

Совет: в случае если приспособление в наборе оказалась не той длины, имеете возможность купить дополнительный переходник, который разрешит откорректировать его размеры.

Как установить эксцентрик

Монтаж приспособления для смесителя делится на две операции, выполняющиеся последовательно:

  • крепление конструкции;
  • подсоединение крана.

Совет: в обязательном порядке перед началом монтажных работ в многоквартирном доме удостоверьтесь, что вы перекрыли стояк с водой.

  1. Рекомендуем вам сначала собрать всецело конструкцию без уплотнений и убедиться, что все смонтированные соединения не имеют перекосов между собой. К примеру, в случае если у вас в наборе через чур маленькие эксцентрики, вы сможете заменить их подходящими до начала основных работ.

Приспособление складывается из двух частей – узкой и широкой. Если вы смогли в ходе монтажа бережно снять ветхий эксцентрик со смесителя, зам

Виды быстросъемных осей-эксцентриков для MTB колёс

Втулки на эксцентриках позволяют быстро снять колёса и не запариваться с наличием необходимого инструмента под рукой. И если вы думаете, что эксцентрики хлипкие и не стоят вашего внимания, то сегодня мы вас разубедим!

  1. QR

QR или Quick-release (от англ. Быстросъемный) – самый простой эксцентрик, который можно встретить на бюджетных велосипедах. Такие эксцентрики устанавливаются только на велосипедах с разрезными дропаутами. Из-за небольшого диаметра оси 9мм и 10мм соответственно для переднего и заднего колеса и диаметра самого эксцентрика 5мм жесткость у них соответствующая, однако для обычного катания это не критично. Своё предназначение такой эксцентрик выполняет на все 100% и позволяет быстро снимать и устанавливать колёса без проблем. Встречаются только в размерах 100мм и 135мм для переднего и заднего колеса соответственно.

  1. Thru-axle

Thru-axle (от англ. Через ось) – имеют высокую жесткость и используются в велосипедах для агрессивного катания. Для заднего колеса выпускаются с шириной 135, 142, 150 и 157мм и диаметром 12 мм.  Сама ширина втулки регулируется при помощи проставок сбоку и 135 легко превращается в 157мм без замены самой втулки. Для переднего с диаметром 15мм и 20мм и шириной 100мм и 110мм соответственно.

Такой эксцентрик вставляется в закрытый дропаут, что предотвращает возможность впадения колеса, пока эксцентрик закрыт. Хотя использования на раме с разрезными дропаутами не рекомендуется, но в отличие от вилки вы сможете физически установить такое колесо на раму.

  1. Boost thru-axle

Недавно пришедший на рынок стандарт, заточенный исключительно под модное эндуро. Втулки выпускаются только в размерах 15*110мм и 12*148мм для переднего и заднего колеса. Как водится у нас в индустрии, задняя втулка вышла с новой линейкой шатунов, для более правильного чейнлайна, а добавление 10мм на передней втулке позволило сделать жесткость 27.5 колёс такой же, как и у 26. Во всяком случае так заверяют производители. На самих втулках выросло расстояние между фланцами, а не толщина боковых проставок.



Вот такие эксцентрики присутствуют на рынке сейчас, надеемся эта статья поможет вам не запутаться.

Выбор и замена эксцентрической манжеты для унитаза, со смещением и прямой

Содержание статьи:

Эксцентрик – манжета, соединяющая выводное отверстие унитаза со входом сливной канализационной трубы. Представляет собой цилиндр со смещенными друг относительно друга кольцами. Изделие обеспечивает герметичное соединение сантехнического прибора с канализационным сливом.

Функции и разновидности изделий

Эксцентрик для унитаза

Такие манжеты применяются в случае, когда высота отверстия слива чаши не совпадает с высотой патрубка канализации. Эксцентрик для унитаза со смещением гарантирует надежность крепления элементов системы за счет гофрированной поверхности, обеспечивающей гибкость детали. Даже если размеры выходного и входного отверстий подобраны верно, высота между ними может различаться: гибкая и одновременно прочная гофра позволит контролировать герметичность при установке.

Прямая манжета не подходит для разновысотной конструкции. Задача такого элемента – соединять патрубок и слив жестко. Это его основное отличие от эксцентрика.

Внешний диаметр кольца, которое присоединяется к выходному отверстию унитаза – 13,4 см, внутренний – 7,5 см. Около 11 см составляет диаметр кольца, закрепляемого на патрубке канализационной трубы. Выбор длины эксцентрика зависит от расстояния между входом и выходом системы, а также принципом слива – вертикальным, наклонным или горизонтальным.

Деталь изготавливают из полипропилена, гофру для продления срока службы армируют. Резиновый манжет для унитаза в современных санузлах используют лишь для соединений с чугунными трубами устаревшей конструкции. Срок службы материала невелик, поэтому предпочтение отдают полипропилену.

Различают три вида эксцентриков:

  • прямой;
  • ступенчатый;
  • гофрированный.

Первые два применяют для сливной системы с закрепленной разницей высот между входом-выходом, гофру – для нестандартных конструкций.

Критерии выбора

Резиновое изделие

Предстоящий монтаж унитаза в санузле или ремонтные работы по устранению протечек слива требуют подбора качественных деталей. Для этого рекомендуется определиться с:

  • материалом;
  • длиной;
  • внешним видом.

Полипропиленовые эксцентрики – надежный вариант. Материал долговечен и влагоустойчив. При правильной эксплуатации протечки не образуются в течение 3-5 лет. Детали из резины менее предпочтительны. Этот материал со временем растягивается. Плотность его нарушается, вследствие чего снижается герметичность. Однако резиновые уплотнители на концах манжеты – основной элемент, способствующий высокой влагостойкости.

Размер – главное, на что следует обращать внимание. Если диаметры входных и выходных колец отвечают стандартам, то длина подбирается в зависимости от расположения унитаза по отношению к патрубку канализации. При нестандартном способе размещения сантехнического прибора используют ступенчатый вариант. Это гарантирует идеальную «посадку» детали. Подойдет также гофрированная манжета. Причем гофра не должна быть короткой: закрепленная внатяжку, она теряет свою упругость. Сильно растянутое из-за неправильно подобранной длины изделие рекомендуется укрепить в распрямленном виде дополнительными крепежными элементами. Слишком длинная гофра провиснет, и слив воды будет неполным.

Внешние характеристики – белый цвет материала, гармонирующий с чашей, ровная поверхность цилиндра без заусениц и царапин – не менее важны. Общее впечатление от эстетичности туалетной комнаты напрямую зависит от внешнего вида элементов.

Монтаж или замена эксцентрика

Последовательность действий при монтаже эксцентрика

Установка манжеты – один из обязательных этапов. Поменять элемент потребуется при появлении протечек – сигнала изношенности старой детали. Этапы работы в том и другом случае идентичны.

При замене первым шагом будет зачистка соединяемых поверхностей: патрубка трубы канализации и сливного выхода чаши. После этого все элементы тщательно просушиваются – это обеспечит герметичность соединения деталей.

Затем приступают непосредственно к установке эксцентрика. Маркером на полу отмечают месторасположения унитаза. После, его отодвигают в сторону для удобства монтажа манжеты. Деталь с уплотнителем внутри закрепляется на патрубке канализации.

Следующий шаг – унитаз возвращают на отмеченное маркером место и производят соединение другого конца манжеты с патрубком канализации. Если размер подобран верно, проблем с установкой не возникнет. Конструкция зафиксируется без особых усилий. При работе с нестандартной формой слива гофрированную часть манжеты осторожно поворачивают до нужного положения, стараясь не повредить целостность поверхности.

Нанесение герметика с целью увеличения прочности крепления производят непосредственно перед присоединением одного, а затем другого конца манжеты. Однако некоторые мастера не считают нужным применять силиконовый герметик, утверждая, что качество современных манжет-эксцентриков не требует усиления их влагонепроницаемости.

После высыхания состава должно пройти не менее получаса. Чтобы удостовериться в герметичности конструкции, в чашу сливают несколько ведер воды, а под соединительные швы подкладывают бумагу. Если после проверки протечек не обнаружилось, сантехнический прибор закрепляют на полу с помощью шурупов.

Отзывы покупателей

Ваня, г. Москва: «Каскадный эксцентрик выручил, когда купили унитаз, не учитывая высоту расположения сливного отверстия: оно было выше на 6 см, чем подвод канализации. Установили без проблем, выглядит эстетично, не протекает. Герметик не использовали».

Рома, г. Москва: «По истечении срока годности пришлось в срочном порядке заменять манжету. Раньше стояла резиновая, взял комбинированную эксцентриковую с гофрой на концах. Гибкая гофра помогла быстро справиться с проблемой. Подстраховался силиконовым герметиком, течи не наблюдается».

Женя, г. Москва: «Некоторые боятся, что в эксцентриках из-за изгибов смываемые твердые отходы могут застревать. Точно скажу, что их высказывания безосновательны. Год пользования такой манжетой не выявил никаких нареканий: смыв хороший, засоров нет. Может, в унитаз спускали то, что не растворяется?».

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
