Крепление стропил к мауэрлату — ответственный этап устройства крыши, от которого зависит надежность и долговечность ее эксплуатации. Решение узлов определяется конструкцией и размером кровли, расчетными нагрузками, а также материалом стен и склонностью здания к усадке.

Крепление балок перекрытия к мауэрлату: технология выполнения работ

Многие домовладельцы стремятся строить свои дачные дома самостоятельно. Приходит момент, когда они сталкиваются с вопросом, возможно ли возвести крышу собственноручно и как это сделать. В любом случае важно помнить, что работа эта довольно трудоемкая, требует грамотного подхода и четкого следования определенной последовательности. Одним из важных этапов возведения крыши считается правильная установка и закрепление мурлата. Это определенная опора, которая воспринимает часть усилия, создаваемого конструкцией крыши.

Проектирование креплений стропил

Для проектирования стропильной системы необходимо правильно рассчитать ветровую и снеговую нагрузки, т.е. оптимальный вес кровельной системы в целом. На основании этих расчетов проектируется материал и толщина несущих стен. Допущенные ошибки при оценке нагрузок и другие недочеты могут вызвать деформацию всей конструкции с нарушением целостности покрытия и даже обрушения кровли. При проектировании следует учесть следующие факторы:

Расчет нагрузки на стропила.

  •  тип и форма кровли;
  •  наличие внутренних опор и их расположение;
  •  тип и вес кровельного материала;
  •  скат крыши и угол его наклона;
  •  стропильная система и ее конструкция;
  •  размеры (длина) перекрываемого пространства;
  •  сечение бруса для стропил.

Определение шага между соседними лагами

Когда устанавливают лаги на пол — расстояние определяют с учетом толщины финишного покрытия. Изначально планируется укладка деревянного пола на лаги, и рассчитываются все размеры. Например, если для настила выбраны толстые прочные доски, брус можно применять сравнительно редко. В том случае, когда изделия для укладки пола приобретены тонкие, тогда их нужно размещать чаще.

Как зависит между собой толщина напольной доски и расстояние между лагами пола таблица это наглядно демонстрирует. Например, изделие имеет толщину 20, 24, 30, 35, 40,45 или 50 миллиметров, тогда шаг установки брусьев должен составлять 30, 40 и 50, 60, 70, 80 и 100 сантиметров.

Брус для межэтажных перекрытий: видео … Брус для межэтажных перекрытий: видео … Брус для межэтажных перекрытий: видео … Перекрытие дома из бруса: пошаговая …

Узнать точнее расстояние между лагами пола поможет проведение расчетов:

  1. Допустим, в комнате длина равна 11 метрам, а ширина брусков – 15 сантиметров. Если для пола выбраны доски 25-миллиметровой толщины, тогда шаг лаг для пола из досок составлять должен 40-50 сантиметров или в среднем 45 сантиметров.
  2. Если количество лаг обозначить как х (неизвестная величина), в этом случае их ширина – 0,15х.
  3. Первые деревянные изделия следует монтировать на расстоянии 3 сантиметров от стен, поэтому шаг между всеми элементами равен формуле ∙(x-1).
  4. Вычислить расстояние между половыми лагами поможет составленное уравнение, в котором длина комнаты равна ширине брусков плюс промежуток меж лагами плюс отступление от стен. Если подставить цифровые значения, тогда получится следующее уравнение с неизвестным: 11=0,15x+0,45(x-1)+0,06. Решив его, можно узнать, что х (число лаг) = 18,98. Округлив результат, получим 19.
  5. Общий итог расстояний между всеми брусками составит: 11-0,06-19∙0,15=8,09 метра. Это значение нужно разделить на количество шагов: 8,09: (19-1) = 0,449. Таким образом, расстояние между лагами пола под доску должно быть равно 44. 9 сантиметра.

Основные правила

Одним из важнейших соединений в системе стропил является их прикрепление к мауэрлату.

От того, насколько прочным будет такое соединение, зависит прочность всей крыши, ее долговечность и безопасность людей.

При нарушении технологии может произойти опускание стропильных ног через какое-то время, крыша начнет деформироваться и существенно вырастает вероятность обрушения отдельных элементов.

Чтобы этого не произошло, следует неукоснительно соблюдать основные правила крепления:

  • в тех точках, где запилы прилегают к мауэрлату, следует соблюдать максимально возможную точность, чтобы обеспечить надежность такого соединения. Недопустимо использование всевозможных дополнительных элементов (прокладок, накладок и пр. ), которые со временем под воздействием нагрузки могут деформироваться и вылететь, нарушив прочность соединения;
  • при выполнении монтажа стропил на мауэрлат, при креплении к раскосам, иным стропильным брусам, растяжкам и другим деталям следует использовать металлические пластины, уголки, болты, шпильки с надежной резьбой, кронштейны, которые специально для этих целей в специализированных магазинах и на рынках выбор крепежей очень широк. И для каждого вида соединений можно легко подобрать то, что вам требуется;
  • если при закреплении используются различные резьбовые соединения: болты, винты, шпильки и пр, то в обязательном порядке должны быть использованы шайбы, а при их отсутствии пластины из металла, которые не позволят гайке утопиться в древесный материал. Если нет металлических изделий, то могут быть использованы обрезки фанеры, которая отличается своей исключительной резьбовые соединения получили максимальную надежность, следует также использовать шайбы Гровера, которые не допустят непроизвольного расслабления такого соединения;
  • использовать гвозди или шурупы при установке стропильных ног можно лишь при создании временных соединений на очень непродолжительный период времени. Чтобы было удобнее монтировать стропильную того, как работы выполнены, шурупы и гвозди, как можно скорее следует заменить на надежные крепления при помощи пластин, уголков, болтов;
  • чтобы стропильные ноги при усадке стен скользили по стене, необходимо использовать специальные детали, именуемые «салазки». Использование таких деталей является обязательным, когда в качестве кровельного материала используется элитная черепица или когда будет выполняться устройство мягкой кровли;
  • до того, как приступить к закреплению, осуществляется «запиливание» седла на том участке, где стропило примыкает к мауэрлату. Такая мера поможет обеспечить надежное прилегание стропильной ноги к поверхности мауэрлата.В большинстве случаев кровельщики используют заранее изготовленный шаблон из прочной фанеры и выполняют запилы на всех стропильных ногах, если угол наклона скатов везде одинаков. Если же величины угла отличаются, то для каждого из скатов изготавливается отдельный запила не должна составлять более 25% ширины стропила;
  • для того чтобы существенно усилить места соединения стропильных ног с мауэрлатом и повысить сопротивляемость конструкции крыши к порывам ветра и иным атмосферным нагрузкам, используют специальные стальные уголки. Точно такие же приспособления используются при укладке стропильных ног на вертикальном кресле;
  • между собой соединение стропил в коньковом прогоне осуществляют встык, а для закрепления соединения используют стальные накладки;
  • на других участках, где стропильные ноги прилегают друг к другу (на диагональном стропиле, например), точно также требуется припиливание элементов выполнять с максимальной точностью, чтобы обеспечить плотное прилегание. Для закрепления соединения используют металлические пластины или уголки, и скручивают болтами.

В каких случаях требуется крепление к стропилам

Необходимость прикрепить стропильные ноги к балкам перекрытия может возникнуть в следующих случаях:

  • Нужно увеличить площадь чердака. В такой ситуации укладывают перекрытия с выносом за пределы стен. Подобная потребность обычно возникает при строительстве мансардных крыш, которые планируется использовать в качестве жилых помещений. Также вынос перекрытия за пределы стен может потребоваться при строительстве дома с террасой или верандой, расположенной под одной крышей с домом;

Вынос перекрытия за пределы стен позволяет увеличить площадь мансарды

  • Необходимо разгрузить стропило. В этом случае стропильная нога крепится обычно к мауэрлату, но для ее разгрузки используется подстропильная нога или стойка (иногда стойки и подстропильные ноги применяются одновременно). Они передают нагрузку от ската перекрытию.

Закрепить балки на деревянных стенах можно стальными уголками

Далее рассмотрим оба варианта крепления.

Крепление стропил к балкам

Установка всех элементов осуществляется по особым правилам. Начнем с того, что выделяется 2 вида закрепляемых брусьев:

  1. Висячие (подвесные) элементы применяют при создании жилых домов, имеющих крышу достаточно немалых габаритов.
  2. Наслонные брусья и доски используются, если сооружается дом небольшой площади.

Крепление стропил к балкам перекрытия – сложный процесс, который требует особого внимания. Висячие брусья обычно имеют только одну точку опоры – это стена дома. Вследствие этого возникает горизонтально-распорное давление во всей стропильной системе.

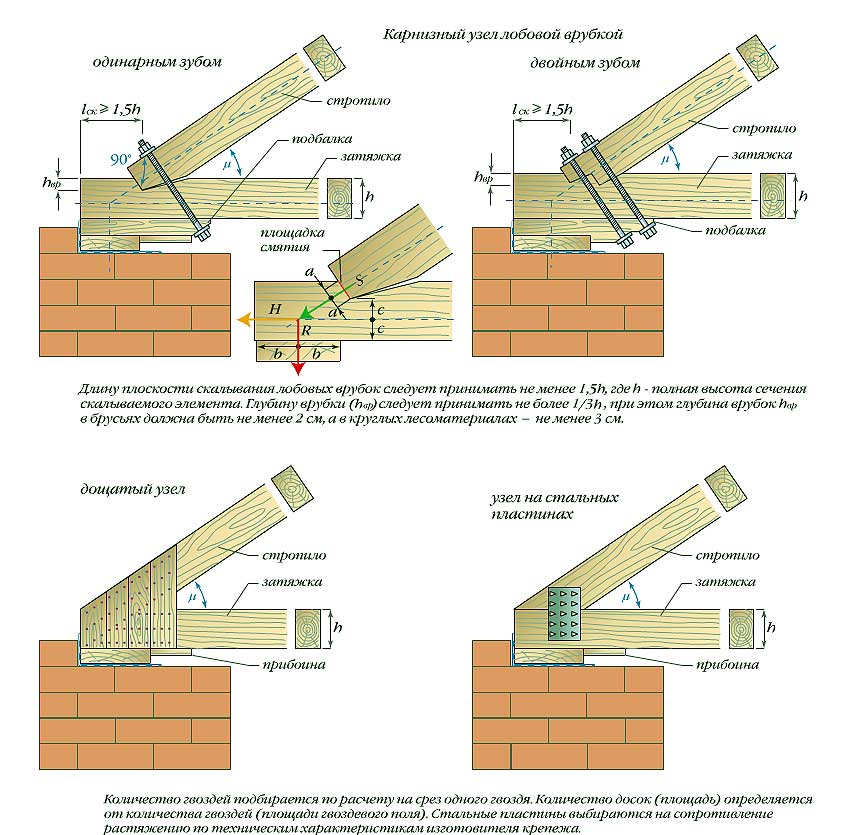

Рисунок 1. Схема соединения стропил зубом и шипом.

Для того чтобы его снизить, применяют брус либо доски. Это так называемые затяжки. Они соединяют ноги каждых встречных стропил перекрытия вместе. Таким образом сооружается безраспорный треугольник, прилегающий к стене дома. Бывает, что затяжки заменяются брусьями перекрытий установленных перпендикулярно относительно стен.

Такое жесткое прикрепление стропил к балкам нередко используют при строительстве мансард. Важно заметить, что такое крепление лучше использовать, если вы уверены, что стены у возводимого вами дома достаточно крепкие и выдержат всю точечную силу тяжести от стропильных брусьев.

При подсоединении деревянных стропил для облегченных крыш, как правило, подбираются брусья перекрытия, имеющие сечение шириной всего 5х15 см. Для устройства свеса крыши подходящий брус должен иметь определенную длину, чтобы оба ее конца выходили за стены на 550 мм.

Также за стену дома выносится и само стропильное бревно. Он должно быть прикреплено к краю самой балки перекрытия.

Основные виды крыш по конструктивному исполнению

Перед установкой нужно выбрать оптимально подходящую стропильную систему для кровли. Наибольшим спросом среди частных застройщиков пользуются скатные конструкции следующих видов по форме:

Рисунок 1. Основные виды крыш по конфигурации

Наиболее простыми по конструкции являются односкатные кровельные системы. При этом они требуют минимум финансовых и трудовых вложений на устройство. Однако учитывайте, что в здании с такой крышей невозможно обустроить полноценный чердак или, тем более, мансардный этаж.

Одни из самых популярных на сегодня крыш – двускатные и мансардные. Это обусловлено возможностью обустроить просторный чердак или большую мансарду. На такие конструкции расходуется меньше кровельного покрытия, однако требуется возведение фронтонов по торцевым сторонам дома. Также привлекает минимальная сложность монтажа.

Рисунок 3. Внешний вид двускатной (сверху) и мансардной крыши (снизу)

Шатровые кровли, как правило, имеют 4 ската в виде равнобедренных треугольников, сходящихся в одной точке сверху. Гармонично смотрятся на одноэтажных домах в классическом стиле. Характеризуются сложной стропильной системой, но повышенной устойчивость к ветровым нагрузкам.

Вальмовые и полувальмовые кровли тоже отличаются сложностью устройства, большим количеством конструктивных элементов в стропильной системе. Требует профессионального подхода к монтажу, без наличия определенных навыков самостоятельно построить качественную и надежную конструкцию будет очень сложно.

Рисунок 6. Полувальмовая крыша

Крепление стропил для односкатной крыши гаража

Очень часто гаражи возводятся из пенобетонных блоков, поэтому следует узнать, как устроена стропильная система в этом случае. Если в верхней части стен не залит армированный бетонный пояс, то в обязательном порядке следует уложить мауэрлат. Односкатная кровельная система предполагает использование бруса, уложенного на передней и задней стенах гаража, которые имеют разную высоту.

Решая задачу, как правильно установить стропила на односкатной крыше, нужно придерживаться следующего порядка:

  • Брус сечением 10*15 см укладывают заподлицо с внутренней поверхностью стен. В результате образуется мауэрлат крыши с одним скатом. Чтобы защитить деревянные элементы от воздействия пенобетона, следует выполнять укладку на гидроизоляционный материал. Для крепления мауэрлата рекомендуется использовать кровельные уголки размером 9*9 см, устанавливая крепление на расстоянии 0,8 метра. Дополнительно их можно укрепить литой перемычкой. К стене уголок крепится дюбелями диаметром 14 мм.
  • Делают шаблон стропильных ног, используя доску 5*20 см. Длина стропил односкатной крыши определяется следующим образом: заготовку устанавливают на мауэрлат, оставляя запас вверху и внизу до полуметра. Этот запас должен немного превышать стандартную ширину карнизного свеса, 0,4-0,5 метра. После установки всех стропилин лишние участки обрезают.
  • Отмечают на стропилинах места врезки, помня о том, что врезка не должна быть очень глубокой. Чаще всего этот параметр составляет третью часть ширины доски.
  • Выполняют разметку стен, следя за тем, чтобы расстояние между стропилами и стеной было не меньше 5 см.
  • Используя шаблон, делают стропила на всю крышу, устанавливают и закрепляют их с помощью скоб или уголков.
  • Определяют ширину свеса и делают шаблон кобылок. Для этого можно использовать обрезки досок. Готовый шаблон используют для изготовления всех карнизных элементов. При их установке обязательно подкладывают гидроизоляционный материал, что исключить контакт дерева с бетонной стеной.
  • Выравнивают размер стропил для односкатной крыши и по всему периметру прибивают ветровую доску, используя для этого материал размером 2,5*10 см.
  • Стропильная система для односкатной крыши над гаражом из пенобетонных блоков считается готовой. Далее на стропила набивают обрешетку, определяя шаг в зависимости от кровельного материала.

В рассматриваемом варианте карнизные свесы формировались посредством кобылок. Можно воспользоваться другим вариантом, который подразумевает вынос мауэрлата за периметр постройки. Вынос определяется шириной карнизного свеса. Длина стропил в этом случае также увеличивается на ширину свеса. Между двумя крайними стропилинами необходимо сделать выноса. Все остальные действия выполняются по стандартному плану.

Гвозди

Разумеется, первое, о чем стоит позаботиться застройщику частного дома — приобрести в достаточном количестве гвоздей. Это основной тип крепежа, который пригодится для соединения деревянных конструкций друг с другом.

Разумеется гвозди подойдут не везде. С помощью них можно прибить друг к другу простые плоские доски, а вот более сложные конструктивно элементы лучше прикручивать с помощью шурупов. Длинные винты со специальной резьбой и небольшой головкой идеально подходят для монтажа массивных балок и стропил. Для еще более сложных работ пригодится специальная строительная фурнитура.

Гвозди считаются самым примитивным крепежным элементом. Они же и самые дешевые. Их достаточно легко забить в дерево, и также вытащить. Еще один несомненный плюс гвоздей — возможность их многоразового использования. Их достаточно легко вытащить из дерева при помощи плоскогубцев или задней части головки молотка и использовать снова.

Однако, при работе с этим, казалось бы, простым крепежным элементом, тоже нужно иметь некоторый опыт. Неправильно забитый гвоздь может повредить древесину или выпирать, нарушив ее внешний вид. К тому же стоит учитывать, что лучше покупать гвозди из нержавеющей стали. Да, разумеется, они стоят дороже обычных стальных, однако последние быстро ржавеют, что испортит вид конструкции и может привести даже к изменению цвета древесины.

Виды гвоздей по дереву

Сегодня чаще всего, для стропильных и плотнических работ, используют:

  • Гладкие оцинкованные закаленные стальные гвозди, с круглым поперечным сечением и плоскими головками. Как правило, их длина составляет от 2,5 до 30 см, а толщина: от 2 до 9 мм. Гвозди меньшего размера практически не используются в строительстве, как правило их покупают лишь для каких-то вспомогательных задач;
  • Скрытые гвозди (без головки). Они получили название скрытых, потому что после забивания они практически не заметны;
  • Гофрированные гвозди — это нечто среднее между винтом и традиционным гвоздем. Они лучше вклиниваются в древесину, однако их сложнее вытянуть. Такой крепеж рекомендуется выбирать для крепления досок пола, чтобы со временем швы не ослабли и пол не начал скрипеть.

Кроме того, гвозди подбирают, исходя из толщины древесины. Оптимальное соотношение толщины гвоздя к толщине материала должно составлять 1 к 5. Для сухой или твердой древесины, можно выбрать 1 к 10.

Как правильно забивать гвозди?

Головка гвоздя должна быть полностью утоплена в дерево, однако не слишком глубоко (чтобы ее можно было почувствовать, проведя по ней рукой). При работе с особенно твердыми частями дерева, перед тем, как забить гвоздь, можно сделать тонкое отверстие сверлом.

Имейте ввиду, что забитие гвоздя в уже проделанные швы может ослабить их. В этом месте лучше использовать шуруп или болт. Также учитывайте, что гвоздь лучше всего держится, когда он вбивается перпендикулярно в ту плоскость дерева, по которой идут волокна (вдоль ствола). Если забить гвоздь таким образом не представляется возможным, для большего укрепления соединения можно забивать гвозди под небольшим углом — до 15 градусов.

Есть также среди плотников еще одно правило: на каждое соединение должно быть минимум 4 гвоздя. Это не относится к конструкциям из элементов с небольшим поперечным сечением. Если гвоздь проходит через такой элемент, вы можете согнуть его молотком, отрезать выступающую часть металлической пилой или отшлифовать. Конечно, в этом случае может появится изгиб, но так крепление будет более надежным.

Технология выполнения наслонных стропил

  1. До начала строительства необходимо выполнить эскиз крыши и рассчитать ее размеры. Сечение и шаг стропил, а также необходимость установки дополнительных опор и подкосов также определяются расчетом.
  2. Укладывают и выставляют опорные элементы: мауэрлат, лежни и балки перекрытий, стойки, коньковый и промежуточные прогоны. Подробно эти операции описаны в статьях, посвященных различным типам крыши:
    • Односкатная крыша;
    • Двускатная крыша;
    • Трехскатная крыша;
    • Четырехскатная крыша;
    • Мансардная крыша.
  3. Изготовляют шаблон стропил. Для этого берут доску с шириной, соответствующей расчетной длине стропил, с такой же шириной, но с меньшей толщиной – она легче и ее проще точно подогнать по месту. Доску прикладывают к месту установки крайнего стропила одним концом к коньковому прогону, другим – к мауэрлату.
  4. В верхней части шаблона размечают верхний запил. Форма запила должна быть такой, чтобы доска ложилась на коньковый прогон и при этом плотно прилегала к противоположному стропилу. Глубина запила должна составлять не более 1/3 ширины доски.
  5. После выпиливания верхнего запила шаблон еще раз прикладывают по месту и размечают нижний запил – он должен опираться на мауэрлат, не оставляя больших зазоров. Конец шаблона опиливают под углом так, чтобы срез находился в вертикальной плоскости.

    Схема соединения мауэрлата со стропильной ногой

  6. Полученный шаблон прикладывают в месте установки всех стропильных ног, проверяя, нужна ли будет подгонка по месту. Если шаблон подходит идеально (что случается редко) можно сразу изготовить необходимое количество стропильных ног. Если же нужна корректировка нижнего запила, то по шаблоны вырезают только верхнюю часть каждого стропила, а нижний запил каждый раз делают по месту.
  7. Стропила ставят с установленным расчетом шагом. Обычно он составляет от 50 до 120 см и зависит от типа кровельного покрытия, а именно от его тяжести, и от ожидаемой снеговой нагрузки. Наиболее тяжелыми покрытиями являются шифер и керамическая черепица, но они в настоящее время применяются редко. Чаще выбор делается в пользу более современных, легких и надежных материалов: металлочерепицы, ондулина, мягкой кровли. Для них шаг стропил можно выбрать около 100 см, не выполняя сложных расчетов.
  8. Сначала устанавливают стропила со стороны фронтонов. Стропильную ногу опирают на коньковый прогон и мауэрлат и закрепляют на два гвоздя 100-150 мм в каждом узле крепления. Установив стропильную пару, дополнительно скрепляют ее: в верхней части с помощью накладок из металла и саморезов с одной стороны и уголков с ребром жесткости с другой, в нижней части – скобами или также на уголки.

    Руководство по креплению стропильной ноги к мауэрлату

  9. После установки стропил с обоих фронтонов крыши между ними натягивают бечевку и выравнивают остальные стропила по ней. Крепление стропил производят аналогично.

    Крепление стропил

  10. Устанавливают подкосы, если того требуют результаты расчета. Подкосы выполняют из того же материала, что и стропила. Прикладывают доску подходящей длины под нужным углом к стропилу и размечают нижний запил. Важно учесть, на что будет опираться подкос: на балку перекрытия или на лежень, от этого зависит форма нижнего запила. После выполнения нижнего запила подкос ставят по месту и отмечают линию отреза по стропилам. Подготовленный подкос ставят враспор между балками и стропилами и закрепляют с помощью металлических накладок или уголков.

Установка подкосов на крыше

Крепление балок перекрытия к стене

В частном строительстве обычно делают деревянные перекрытия по балкам. Крепление балок — важный технологический этап, от качества которого зависит надежность перекрытий.

Способы соединения балки перекрытия со стеной

Перед тем как строить, нужно заказать проект дома и все действия выполнять в соответствии с ним. Обычно способ устройства перекрытия описан там. Здесь важно всё — используется ли специальная врубка или крепёж для установки балок, жёстко ли они соединяются со стеной или по плавающей системе. Способ крепления имеет большое значение.

Например, в каркасных домах и домах из СИП-панелей балки являются элементами каркаса и крепятся наглухо. В домах из газобетона, из оцилиндрованного бревна балка обычно крепится так, чтобы она просто лежала на стене и имела возможность продольного люфта. Глухое крепление вызывает вибрации при хождении по потолку второго этажа.

Есть одно различие между балками перекрытия и лагами для пола. Лаги должны лежать свободно, чтобы пол не коробило и не вело. Покрытие пола крепится уже непосредственно к лагам.

К примеру, сезонное удлинение балки, даже воздушно-сухой, составляет 2-3 см на 5 м. Естественно, любой пол, приколоченный прямо к такой балке, выгнется. Из-за этого он начнет скрипеть, расходиться.

Кроме того, под лаги кладут демпфирующие прокладки, которые гасят вибрацию от шагов.

Специальными металлическими крепежными пластинами

Металлические перфорированные пластины для деревянных конструкций были разработаны в Швеции. Крепление с их помощью деревянных балок достаточно простое, не требует точной подгонки. Кроме того, они способны сгладить изменения геометрии древесины вследствие набухания.

Балка перекрытия крепится в каркасном домостроении поверх продольной балки стенового каркаса. Она кладётся сверху на пролёт и закрепляется при помощи двух перфорированных уголков сбоку.

Это позволяет устойчиво закрепить даже балку в виде лафетной доски, достаточно узкой, установленной на ребро. Если же балка — брус, и обеспечивать её устойчивость не так важно, можно крепить её уголками снизу.

Брус применять лучше, так как лафетная доска склонна к кручению при высыхании и сезонном увлажнении, и перекрытие будет деформироваться.

Крепление стропил в коньке

Ограждающие конструкции испытывают большие колебания температуры и влажности, поэтому стропильная система должна иметь возможность компенсации деформаций. Если все детали будут связаны между собой жестко, изменения их размеров могут привести к нарушениям геометрии и негативному воздействию на другие части здания.

Чтобы правильно соединить стропила и мауэрлат, нужно учитывать все факторы и подобрать оптимальную конструкцию конькового узла:

  • Если в нижней части стропила закреплены жестко, то в коньке должна оставаться некоторая степень свободы. Для этого балки не фиксируются к коньковому прогону, а как бы наслоняются. Между собой они могут крепиться различными способами — врубкой, гвоздями, накладками.
  • Когда нижнее соединение подвижное, конек должен прочно скреплять все детали воедино. В этом случае в верхней точке создается жесткое защемление, исключающее смещение в узле.

В висячих системах коньковый опорный прогон отсутствует. Все составляющие ферм соединены максимально жестко.

Контробрешетка и обрешетка

Контробрешетка предназначена для обеспечения циркуляции воздуха внутри кровельного «пирога» и более надежной фиксации гидроизоляционного материала. Для создания обычно используются бруски сечением 25/30 мм с шагом равным шагу стропил.

Качественная вентиляция кровли позволяет защитить конструкцию от плесени, грибков и разрушений.

Обрешетка укладывается поверх контробрешетки и используются в качестве каркаса для элементов кровли. В зависимости от типа кровельного материала используется два типа обрешетки: сплошная и разреженная. Первая применяется для мягких и рулонных кровель, вторая для металлических и шиферных крыш.

Для классической обрешетки с прозорами, используют доски сечением 100х25 мм и длиной, достаточной для перекрытия двух шагов стропильных ног. Шаг обрешетки определяется типом настилающего материала – чем тяжелее материал, тем чаще шаг.

Также рекомендуется усиливать крайние элементы обрешетки вдоль линий конька и карниза дополнительной доской.

Распорный способ крепления стропил

Схема соединения распорных наслонных стропил.

Закрепление стропила к мауэрлату в подобных конструкциях осуществляется к стенке постройки из кирпича. В этом случае можно использовать прочную раму, в которой приспособления для опоры скрепляются друг с другом при помощи заруба и закрепляются гвоздями, болтами или шурупами.

В угловой части рамы устанавливаются уголки и крепежные изделия. Сама рама закрепляется на стенки при помощи анкерных болтов или скоб, которые вбиваются в коробки из дерева. Подобная конструкция чаще всего применяется в случае строительства домов небольших размеров.

Если планируется построить здание больших размеров, то мауэрлаты следует укладывать в желоба из железобетона. В последнем случае следует по фронтону установить анкерные болты. Желоб кровли в этом случае будет нести максимальную нагрузку, данный элемент используется для конструкций из газоблоков, пеноблоков и других блоков, которые имеют небольшой вес.

Методы закрепления стропил к мауэрлату:

Мауэрлат используется в качестве опоры для ног. Верхняя часть закрепляется на прогон конька, стропила при этом закрепляются к стенке.

В этом случае применяется метод скользящего опорного сторона стропила и его ноги закрепляются к мауэрлату или опорным брускам при помощи ползунка. В верхней части стропила фиксируются гвоздями или другими приспособлениями для и прогон конька фиксируются в узлы, которые называются коньковыми. В этом случае для закрепления используются бруски из дерева, которые фиксируются гвоздями с двух сторон.

Как могут крепиться стропила

При возведении крыши возникает необходимость надежного крепления стропил к основанию для передачи возникающих снеговых и ветровых нагрузок. В противном случае может произойти деформация, требующая новых затрат на ремонт.

Как правило, при строительстве легкой крыши для загородных построек (баня, дом, и т.д.) выбирают конструкцию с наслонными или висячими стропилами.

Давайте посмотрим, как правильно крепить стропила к балкам, чтобы конструкция служила в течение долгих лет, надежно укрывая постройку от снега, дождя и порывов ветра.

Прежде, чем приступать к строительству крыши. следует сделать тщательный расчет, учитывающий:

  • собственный вес конструкций стропильной системы;
  • вес кровли;
  • снеговую нагрузку;
  • ветровую нагрузку.

Вся конструкция при этом может опираться на мауэрлат, представляющий собой брус, уложенный сверху по периметру стен и надежно к ним закрепленный, или на деревянные балки перекрытия.

Оба эти способа имеют свои особенности. Главным же отличием является распределение нагрузки. В случае с креплением к брусу верхней обвязки (мауэрлату) нагрузки равномерно распределяются по периметру стен. А в случае крепления к балкам без устройства мауэрлата, нагрузки сосредоточены в точках их приложения.

Устройство стропильной системы без мауэрлата с креплением к балкам перекрытия часто встречается при возведении срубов. Но такой способ совсем не подойдет для кирпичных стен. При опирании стропил на балки, перекрывающие коробку здания, кирпичная кладка может начать со временем разрушаться в местах приложения нагрузок.

При индивидуальном загородном строительстве сегодня чаще всего используют следующие способы крепления стропил к стенам:

  • крепление к верхнему венцу сруба без мауэрлата;
  • устройство верхней обвязки и крепление к ней стропильной системы при строительстве каркасных зданий;
  • крепление стропил к балкам перекрытия;
  • крепление к мауэрлату.

Нагрузка элементов кровли в данной конструкции имеет точечный характер. При этом балки перекрытия должны выступать на 40 сантиметров за пределы коробки. На их концах нужно прорезать углубления. Именно в них будут вставляться стропильные брусья.

Чтобы создать надёжное перекрытие нужно ровно уложить все поперечины. Для этого вам понадобится струна. Её нужно натянуть на крайние элементы конструкции. При этом стропила нужно закрепить металлическими элементами.

Внимание! Ещё один возможный вариант фиксации — наладки из досок.

Когда так поступают

Построить дом своими руками не так сложно, как кажется с первого взгляда.

Единственным элементом, при возведении которого у неопытных строителей могут возникнуть затруднения, является крыша.

От нее зависит степень комфорта при проживании в доме. Разберемся с таким моментом, как крепление стропил к балкам перекрытия.

Установка стропил

Монтаж стропил начинают с установки мауэрлата.

Прогон прикрепляется к стенам при помощи анкерных болтов. Крепят стропила к мауэрлату двухскатной крыши в следующей последовательности:

  1. Делают шаблон будущей конструкции стропильных ног. Для этого достаточно соединить одинаковые по длине доски гвоздём.
  2. Получившееся изделие закрепляют в местах фиксации стропильных ног. Фиксируют положение «ножниц» при помощи ещё одной доски, которая идёт параллельно балкам перекрытия. Это поможет зафиксировать угол конструкции.
  3. Делают ещё один шаблон из листа фанеры. С его помощью определяют величину зарезки балок в местах опирания на мауэрлат.
  4. При помощи ранее изготовленных шаблонов делают монтажные запилы и соединяют брусья под необходимым углом, что позволяет получить стропильную ферму.
  5. Поднимают фермы на крышу и закрепляют на мауэрлате. Работу начинают из установки крайних конструкций. Далее в верхних частях ферм забивают по гвоздю и натягивают шнур. Верёвка станет ориентиром для установки последующих ферм. Остальные стропила устанавливают на расчётном расстоянии, но не менее 60 см между соседними балками перекрытия.

При необходимости фермы дополнительно закрепляют ригелями, подкосами и подпорками. Конёк фиксируют на специальных опорах при помощи промежуточных и диагональных стропил.

Подбор сечения стропил в зависимости от шага и длины

Чтобы подобрать сечение брусков, из которых предполагается возведение стропильной крыши, можно воспользоваться следующей таблицей:

Шаг стропил, мм Длина стропил, мм
3000 3500 4000 4500 5000 5500 6000
600 40х150 40х175 50х150 50х150 50х175 50х200 50х200
900 50х150 50х175 50х200 75х175 75х175 75х200 75х200
1100 75х125 75х150 75х175 75х175 75х200 75х200 100х200
1400 75х150 75х175 75х200 75х200 75х200 100х200 100х200
1750 100х150 75х200 75х200 100х200 100х200 100х250 100х250
2150 100х150 100х175 100х200 100х200 100х250 100х250

Разновидности креплений

Дерево — природный материал, который в процессе выравнивания влажности и высыхания дает значительную усадку, из-за чего линейный размеры сооружения изменяются. Именно поэтому опытные мастера рекомендуют возводить крышу для брусовых и бревенчатых домов, спустя год после постройки, когда процесс усадки переходит из активной в пассивную фазу. Если зафиксировать деревянные элементы каркаса жестко, то после высыхания крыша дома может деформироваться. Поэтому для соединения стропил используют следующие виды креплений:

  1. Жесткие. Жесткими креплениями называют такие разновидности крепежной фурнитуры, которые не способны компенсировать изменения размеров древесины в процессе высыхания. Они обеспечивают прочную, надежную фиксацию, однако, они могут стать причиной деформации каркаса, приводящей к изменению геометрии кровли, протечкам или даже обрушению конструкции. К этой разновидности крепежа относятся металлические уголки, металлические накладки и деревянные «чурки».
  2. Подвижными. Подвижными крепления называют способы фиксации, которые за счет скользящих вдоль своей оси деталей могут компенсировать изменение размеров стропильного каркаса в процессе усадки сооружения. Каркас, закрепленный с помощью ползунов или салазок, «дышит» вместе с домом, подстраиваясь под его размеры, не давая деформаций. С помощью таких креплений можно возводить крыши для деревянных домов, не прошедших процесс усадки.

Скользяща стропильная система

Расчет размеров деревянного перекрытия

Если говорить конкретно об устройстве деревянного перекрытия, то чаще всего для этого используют именно брус. Его сечение выбирается из расчета величины пролета и нагрузок, которые на него будут действовать. А так как деревянное межэтажное перекрытие является основой для пола, то нагрузки рассчитать непросто. Ведь нельзя точно сказать, какая мебель и в каком количестве будет установлена в комнатах. То же самое касается бытовой техники и людей.

Поэтому специалисты берут так называемый средний показатель, равный 400 кг/см?. А уже отталкиваясь от этого, рассчитывают размеры балок. Есть более простой способ определить параметры перекрытия из бруса, это так называемый табличный вариант. То есть, уже давно опытным путем проведены расчеты, которые заключены в таблицы. В них, как уже было сказано, определяющими факторами выбора сечения балок являются длина пролета и шаг установки.

Длина пролета, мСечение бруса, мм
Шаг установки 60 смШаг установки 100 см
375х200100х175
4100х200125х200
5125х200150х200
6150х225175х250
7150х300200х275

В таблице длина пролета обозначает расстояние между внутренними плоскостями газобетонных стен. Соответственно балки должны заходить на сами стены минимум на 15 см, максимум на 30. Значит, длина брусов складывается из длины пролета и двух заходов на стены. К примеру, длина пролета – 6 м, значит, длина балки: 7+0,15+0,15=7,3 м.

Крепление стропил к мауэрлату — как крепить стропильныую ногу, узлы опирания, способы соединения

Приветствую всех! Сегодня речь пойдет о таком важном элементе кровельной системы как сочленение стропил с мауэрлатом. Но начнем, пожалуй, с краткого определения.

Мауэрлатом называют массивный брус или бревно, смонтированный поверх несущих стен здания. При изготовлении металлической кровли в этом качестве может выступать швеллер или двутавр.

Это своего рода «фундамент» крыши, ее основная опорная часть (а в варианте висячих стропил единственная) поэтому соединение стропил с мауэрлатом считается самым важным элементом кровельного каркаса. В деревянном доме в качестве мауэрлата используется верхний венец бревен или брусьев.

Общие рекомендации по креплению стропил

Перед тем как крепить стропила к мауэрлату, надо убедиться, что монтаж последнего выполнен правильно и надежно. Затем следует определить наиболее подходящий вид опорного узла, рассчитать, сколько и какого крепежа потребуется.

При монтаже стропил необходимо помнить не только о прочности креплений, но и о контроле за размещением верхнего края стропил в одной плоскости, чтобы крыша не пошла “волнами”.

Виды опорных узлов

Под опорным узлом понимается место соединения стропильной ноги с мауэрлатом. Существуют разные способы крепления стропил к мауэрлату.
По типу соединения:

  • жесткий – стропильная нога намертво фиксируется к брусу;
  • скользящий, при котором стропильная нога обладает определенной степенью свободы перемещения вдоль своей продольной оси.

По типу упора:

  • врубка;
  • нашивка упорного бруска.

Соединение мауэрлата и стропила методом запила

По наличию запилов на стропильной ноге или мауэрлате:

  • с запилом;
  • без запила.

Какой именно узел опирания стропил подойдет в том или ином случае, зависит от типа дома, наклона крыши, ширины стропил, предполагаемых нагрузок и других параметров.

Для лучшего понимания рекомендуем ознакомиться с видео по узлам опирания стропил:

Жесткое крепление стропил

Для жесткого типа соединений используются следующие виды креплений:

  1. Уголки. Одной стороной уголок крепится саморезами или гвоздями к мауэрлату, а второй к стропилу. Существует много разновидностей данного вида креплений, назовем лишь основные.
    • Прежде всего, это обычный уголок KP. Усиленный уголок KP отличается наличием треугольного ребра жесткости на изгибе. Уголок KP с овальным отверстием для анкеров снижает риск срыва крепежа при смещении конструкции;
    • Уголок KM, его основное отличие – большая ширина;
    • Уголок LK – плоскости смещены в разные стороны относительно друг друга, подразделяется на правые и левые.
  2. Пластины. Используются для соединения стропила с упорным бруском, крепятся сбоку.
  3. Скобы. Один конец скобы вбивается в стропило, другой в мауэрлат с внутренней стороны стены.

    Иллюстрация крепления стропил с помощью скоб

  4. Гвозди. Стропило прибивается к мауэрлату с боков крест-накрест, один гвоздь забивается сверху.
  5. Саморезы. Могут использоваться вместо гвоздей аналогичным способом.
  6. Болты и шпильки в паре с шайбами и гайками. В стропильной ноге и мауэрлате просверливается сквозное отверстие, в которое вставляется болт или шпилька, затем надевается шайба, фиксируется соединение гайкой. Трудоемкий, но очень надежный способ крепления.
  7. Проволока. Стропильная нога перехватывается сверху хомутом из нескольких рядов проволоки, под ногой проволока скручивается косичкой и крепится к анкеру, вбитому в мауэрлат или стену. Проволочное крепление стропил к мауэрлату обычно используется в качестве дополнительного.
  8. Перфорированная лента. Отрезок ленты фиксируется гвоздями или саморезами на стропильной ноге и мауэрлате. Как и проволока, применяется для усиления другого крепления.

Ниже представлено видео о жестком способе сочленения стропил с мауэрлатом.

Сколько креплений необходимо использовать при монтаже и какой именно вид стоит предпочесть, зависит от величины нагрузок на стропильную систему.

Соединение стропильных ног с мауэрлатом нашивкой упорного бруска

Брусок пришивается к стропилу снизу, предварительно для равномерного распределения нагрузки упорная плоскость бруска запиливается таким образом, чтобы обеспечить плотное прилегание к мауэрлату. Для получения дополнительного упора сзади брусок можно немного утопить в стропильной ноге, сделав соответствующую выборку.

Брусок может упираться как во внутреннюю вертикальную плоскость мауэрлата, так и в верхнюю горизонтальную. В первом случае, чтобы ребро мауэрлата не мешало посадке стропила, потребуется угловой запил. Во втором случае соприкосновения стропильной ноги с мауэрлатом не происходит, поэтому запил не нужен – этот момент проиллюстрирован на фото.

Роль упора также может играть кусок доски, пришитый с одной или обеих сторон стропила и выступающий за нижнюю плоскость стропильной ноги. Другой вариант – врезать доску в поперечный паз в стропильной ноге таким образом, чтобы она упиралась широкой боковой плоскостью в мауэрлат (пример показан на фото ниже).

При использовании досок надежность крепления будет выше, если действующие нагрузки будут направлены поперек волокон.

Как сделать жесткое крепление стропил с помощью врубки

При жестком креплении способом врубки в мауэрлат упирается непосредственно стропильная нога, в которой сначала делается П-образный запил, затем стропило садится на мауэрлат сверху. Образовавшийся блокирующий зуб-запил упирается во внутреннюю вертикальную плоскость мауэрлата. Для усиления крепление стропил к мауэрлату с помощью врубки можно сочетать с нашивкой упорного бруска или досок.

Следует отметить, что П-образная форма посадочной пятки – опирающейся о мауэрлат части стропила – возможна только при небольшом угле наклона крыши и достаточной ширине стропильной ноги.

В противном случае стропило придется срезать по длине заподлицо с мауэрлатом, а вынос за пределы стены осуществить с помощью кобылки – пришитого к стропильной ноге сбоку бруска.

Скользящий метод крепления стропил

Установка стропил на мауэрлат должна учитывать перекос, который возникает при естественной усадке бревенчатого или брусового дома. Скользящий метод дает стропильной ноге возможность двигаться вдоль продольной оси и помогает компенсировать изменение положения стропил (в случае жесткой фиксации грозящее деформацией стен и крыши, а в некоторых ситуациях даже обрушением потолка).

Виды скользящих креплений

Встречается несколько видов скользящих креплений (другое название – салазки, ползуны, скользячка):

  1. Съемный. Состоит из направляющей пластины и уголка. Конец одной из сторон уголка загнут в плоский крючок.
  2. Закрытый. Отличается от предыдущего вида тем, что вместо крючка на одной из сторон уголка находится плоская проушина.
  3. С прорезью. Представляет собой уголок с продольной прорезью, идущей вдоль одной из сторон.

Как производится крепление стропил

При монтаже закрытых и съемных креплений сначала к мауэрлату прикручивается уголок, затем направляющая пластина продевается в крючок или проушину и выполняется крепление к стропильной ноге параллельно ее наклону.

Если мауэрлат имеет форму бруса, уголок можно закрепить как на горизонтальную поверхность мауэрлата, так и на верхний внешний угол, предварительно стесав его в плоскость.

На бревне самая подходящая точка для крепления уголка располагается напротив точки соприкосновения стропила с мауэрлатом, то есть уголок монтируется под прямым углом к направляющей пластине. Крючок съемного крепления после установки можно при необходимости отогнуть и поднять стропило вверх.

Уголок с прорезью крепится сплошной стороной к стропилу параллельно наклону, а сторона с продольной прорезью фиксируется саморезом с напрессованной шайбой на мауэрлате.

Не рекомендуется прикручивать саморез вплотную к уголку, поскольку при малейшем отклонении от параллели при движении стропильной ноги саморез будет вытягиваться из гнезда.

Для обеспечения максимального хода все скользящие крепления должны устанавливаться в самое крайнее положение. В мауэрлате необходимо выполнить поперечный пропил для стропильной ноги. Назначение пропила:

  • увеличивается площадь контакта, поэтому не происходит разноуровневого опускания стропильных ног из-за неравномерного истирания опорного угла мауэрлата;
  • стропило жестко фиксируется по горизонтали.

Видео: крепление скользящего крепления к стропилу

Несколько общих практических советов

  1. Нагрузки на узлы опирания стропил настолько велики, что экономия в данном случае неуместна, поэтому весь применяемый крепеж обязательно должен быть очень хорошего качества и с антикоррозионным покрытием.
  2. Гвозди надо брать ершенные, с поперечными насечками – они более надежно сидят в дереве. Болты необходимо устанавливать в комплекте с шайбами, чтобы предотвратить утягивание головки или гайки в древесину, так как это ведет к ослаблению узла крепления.
  3. Скользящие крепления, пластины и уголки устанавливаются с обеих сторон стропила. Иногда строители устанавливают по два уголка с каждой стороны – один на горизонтальной плоскости мауэрлата и один на внешней вертикальной. Для подстраховки следует сочетать разные способы фиксации.

    Типичной ошибкой является полное игнорирование необходимости монтажа скользячки при скользящем методе крепления стропил.

  4. В опорных узлах не должны попадаться сучковатые места, ослабляющие надежность крепления. Хорошие результаты по соблюдению данной рекомендации даст отказ от использования для стропильного каркаса низкосортной сучковатой древесины.
  5. Особое внимание следует обратить на грамотное проведение расчетов, точную разметку с помощью шаблонов и аккуратное внимательное выполнение запилов и врубок, так как правильно сделанный вырез обеспечит плотное прилегание деревянных конструкций и ровную плоскость крыши без использования подкладок. Как сделать расчет запилов и врубок – смотрит на видео:

    Применение подкладок крайне нежелательно из-за их постепенной деформации, чреватой нарушением геометрии кровли, потерей герметичности кровельного покрытия и неверным распределением нагрузок.

  6. Запилы и врубки необходимо выполнять только в стропильной ноге, чтобы не ослаблять прочность мауэрлата. Исключение составляет скользящий метод крепления. Запиливание элементов каркаса допускается не более чем на одну треть ширины или толщины, при конструктивной невозможности выполнения данного условия нужно использовать кобылку.

Когда и почему нельзя устанавливать стропила на мауэрлат

Если углы наклона скатов отличаются (например, при устройстве вальмовой крыши или эркера), то концы стропил при равной длине будут находиться на разной высоте. Если же выровнять их по высоте, то концы окажутся на разном расстоянии от стен, то есть ширина карниза у стен будет отличаться. В этом случае вместо мауэрлата нужно использовать схему опирания стропил на балки перекрытия.

Аналогичным образом придется действовать при неудовлетворительном состоянии верхней части стены, так как под воздействием распорных нагрузок может произойти ее обрушение. Другой возможный вариант – сделать перекладку или укрепление верхних рядов, но это дорого и долго, что опять же возвращает нас к варианту с креплением в балку.

Надеюсь, представленная информация будет полезна для вас. Если после прочтения статьи остались вопросы – прошу озвучивать их в комментариях.

Крепление стропил без запила к мауэрлату в односкатной крыше

Стропильная нога является главным несущим элементом каркаса скатной крыши. От правильности фиксации стропил зависит прочность и долговечность всей конструкции. Чаще всего используется крышная система, когда две стропильные ноги соединяются в верхней точке на коньке, а нижними концами опираются и фиксируются на брусе мауэрлата. Существуют разные варианты крепления несущих стропильных ног к этому горизонтальному брусу. В нашей статье мы рассмотрим крепление стропил без запила.

Разновидности фиксации

Выбор способа крепления стропильного элемента к мауэрлату зависит от того, какая стропильная система (наклонная или висячая) используется, а также от веса бруса, сложности конструкции и расчетных нагрузок. Для начала стоит сказать, что крепить стропила к брусу мауэрлата можно двумя способами: жестко или с использованием скользящей фиксации. Фиксация без запила может выполняться по тому и другому типу.

Скользящее крепление

Скользящий крепеж состоит из двух элементов. Один из них может свободно перемещаться относительно другого. Кроме этого, стропила к брусу мауэрлата могут крепиться открытым и закрытым способом. Рассмотрим их подробнее:

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.
  1. При закрытом способе крепления используется специальный уголок с проушиной, напоминающей щель. Эту деталь сначала крепят к мауэрлату. В проушину заводится металлическая деталь с отверстиями. Именно через эти отверстия и осуществляется крепление уголка к несущей ноге. Благодаря незакрепленной вертикальной поверхности уголка стропило может при необходимости немного смещаться, тем самым защищая от излишней нагрузки и деформации стеновые конструкции постройки.
  2. Открытый вариант крепления выполняется аналогично с той лишь разницей, что в проушину уголка петля не вставляется. Уголок сначала крепится к мауэрлату, а затем верхняя часть его полки подгибается вниз для выполнения соединения.

Жесткое крепление

Если говорить о том, как выполняется жесткое крепление стропил к мауэрлату, то тут существует большее количество вариантов. Выбор того или иного способа делают с учетом особенностей монтажа крышной системы, а также габаритов и тяжести деревянных элементов конструкции.

Рекомендуем к прочтению:

Стропила на односкатной крыше или многоскатной системе могут крепиться посредством:

  • металлических уголков разного размера;
  • специальных LK-креплений.

Последний вариант креплений изготавливается любых размеров, что позволяет легко подобрать его под габариты стропил. Для производства этих крепежей используется сталь толщиной  2-3 мм. Такие соединительные элементы обеспечивают максимальную жесткость и надежность фиксации.

Важно: уголки для соединения стропил с мауэрлатом без запила отличаются от уголков, которые применяются при фиксации с запилом. Они имеют увеличенные полки с большим количеством отверстий под саморезы. Для их изготовления используется более толстая сталь (3 мм).

Другие варианты крепления без запила

Если при выполнении односкатной крыши необходимо обеспечить высокую надежность и жесткость всей стропильной конструкции, то можно использовать следующий вариант крепления. Несущая нога устанавливается между двумя досками, которые снизу подпилены под нужным углом и дополнительно зафиксированы металлическими уголками или LK-креплениями. Этот способ применяют, если стропильную ногу необходимо зафиксировать с заданным уклоном на небольшом расстоянии от поверхности мауэрлата. При этом крепление осуществляется к внешней вертикальной поверхности бруса.

Если стропила крепятся к мауэрлату, который изготовлен из бруса небольшого сечения, то его усиливают деревянными накладками требуемой толщины. Эти накладки крепятся к мауэрлату посредством саморезов или гвоздей только там, где будут монтироваться несущие ноги. Для фиксации стропил применяется прочная стальная проволока, которая прикручивается к костылю из стали, вбитому в стену.

Также для соединения стропил с мауэрлатом в односкатных и двухскатных системах можно использовать скобы. Для этого можно брать скобы разных размеров и вбивать их в любых местах. Такой способ крепления довольно распространенный, поскольку позволяет получить долговечное соединение всех элементов стропильной системы.

Рекомендуем к прочтению:

Совет: для дополнительного усиления крепежного узла и более прочной фиксации можно использовать перфорированную ТМ ленту. Иногда без нее просто невозможно обойтись.

Еще один вариант фиксации стропил без запила иногда реализуется без мауэрлата. В этом случае несущие ноги упираются в балки перекрытия. Если говорить о варианте без запила, то стропила просто упираются торцом в балку. Для соединения элементов используются болты и крепежные уголки из стали.

Выбор крепления в зависимости от типа системы

В зависимости от особенностей несущего каркаса дома и типа кровли подбирают разновидность стропильной системы. В каждом виде таких систем используют различные дополнительные элементы (затяжки, подпорки, стойки и т.п.).

Выбирая способ крепления несущих ног без запила, необходимо учитывать разновидность стропильной системы. Они бывают наклонные и висячие:

  1. В наклонных системах часть нагрузки от крыши на стены перераспределяется на дополнительные опорные элементы. Это могут быть стойки, бабки, балки перекрытия, затяжки. Чаще всего именно односкатная крыша делается с таким типом стропильной системы. При этом для соединения стропил с мауэрлатом рекомендуется использовать скользящий способ. Поскольку в этом случае конструкция крыши будет надежно защищена от деформаций, возникающих при усадке постройки.

Внимание: такой способ фиксации особенно важен для недавно возведенных зданий, которые непременно дадут усадку под воздействием подвижек грунта и температурных перепадов.

  1. В висячих стропильных системах не используются дополнительные подпорки, стойки и другие элементы, на которые можно переложить часть нагрузки от крыши. В этом случае вся нагрузки от кровельной конструкции приходится на брус мауэрлата. Именно поэтому в данных системах лучше использовать жесткое соединение, которое позволит исключить вероятность любых подвижек. Для частичной компенсации нагрузки на стены в таких системах применяются затяжки, ригели и подкосы.

Правила фиксации

Для получения надежного и долговечного соединения несущих ног с горизонтальным брусом важно придерживаться следующих правил:

  • При использовании стальных уголков, пластин и других металлических деталей их необходимо прочно прикручивать к деревянным элементам несущей системы посредством саморезов.
  • Если для соединения несущих ног и других деревянных элементов каркаса крыши используются болты, то обязательно применяют специальную шайбу для болта или металлическую пластину. Это не позволит гайке углубиться в тело древесины и ослабить несущий элемент каркаса крыши.
  • Соединение мауэрлата со стропилами посредством одних гвоздей и саморезов считается ненадежным. Обязательно нужно использовать металлические пластины и стальные уголки, которые позволят усилить узел крепления.
  • В постройках из древесины ноги наклонной или висячей системы лучше крепить к горизонтальному брусу скользящим способом. Это особенно важно при значительном весе кровли, поскольку позволит избежать деформации крышной конструкции при усадке постройки.

Как видите, существует множество способов соединения несущих ног с горизонтальным брусом без запила. При выборе того или иного варианта важно учитывать конструктивные особенности сооружения, материал стен, вес крыши, тип кровельного покрытия, а также нагрузки, которые будет воспринимать каркас.

Крепление стропил к мауэрлату: узлы, способы, схемы

Крепление стропил к мауэрлату – один из наиболее важных моментов при строительстве дома, в частности при монтаже кровли.

Вся сложная система крыши налегает на мауэрлат, который является ее основой, так называемым фундаментом всей кровли.

Именно мауэрлат оберегает несущие стены от искажений, связанных с давлением крыши, при этом одинаково распределяя нагрузку по всей длине стен.

Стропила, в свою очередь, являются главными конструктивными частями крыши.

Основные узлы присоединения стропил к мауэрлату

Для начала стоит выделить основные монтажные элементы для установки кровельной системы.

К ним относят:

  • уголки – применяют при потребности крепко установить стропильные ноги на мауэрлат. Способны делать крепление более стойким. Плюс в том, что не нужно делать надрезы в деревянных частях – уголки закрепляются гвоздями «ерш» или саморезами;
  • кронштейны – производятся из оцинкованной стали. Монтаж осуществляется без запила древесины, кронштейны крепятся анкерами, гвоздями или шурупами;
  • перфорированная монтажная лента – используется для дополнительной фиксации узла соединения, придания кровельной системе цепкости. Для монтажа требуются саморезы или гвозди;
  • крепежи LK, «салазки» – используют для защиты кровли от деформации при оседании почвы и усадке здания;
  • болты с гайками, гвозди, проволочные стяжки, саморезы, некоторые другие элементы.

Все соединительные детали должны быть качественными и надежными – не стоит на этом экономить.

Нужно исключить применение всевозможных прокладок, которые со временем могут деформироваться и выпасть.

Стропильная конструкция состоит из мауэрлата, ендов, стропильной ноги, коньковых перегородок, прогонов, обрешетки.

Фото:

Чтобы разобраться, как все составляющие соединяются между собой, нужно определить, что представляют собой узлы сцепления мауэрлата и стропил.

Для начала мауэрлат крепится на ось стены. Существует немного способов скрепления.

Первый способ подходит при монтаже крыши крупной площади. Для этого по всему периметру стены заливается армопояс, в который тут же вставляют штыри из металла.

В этом случае мауэрлат к стене будет присоединен шпильками, которые проходят сквозь балку и монтируются.

При использовании второго способа мауэрлат крепится к стене с использованием проволоки. Для этого нужно уложить ее между слоями кирпичей (за 3-4 ряда до окончания кладки).

При этом можно зафиксировать стропило проволокой непосредственно к стене. Однако такого рода соединение может нарушить целостность стены.

Если узел закрепляется к балке, то в стропиле заготавливают «зуб с шипом», а в балке с этим гнездом должен быть вырезан упор для шипа.

Врубку делают на расстоянии 0,2 – 0,5 м, начиная от той части балки, которая свисает. Одиночный «зуб» делают с шипом, который не допустит смещения в стороны.

В случае с пологой крышей, если градус наклона меньше 30°, то стропильные ноги монтируют с увеличением опоры на балку.

Узел конькового соединения бывает трех видов: встык, внахлест, крепление на коньковую балку.

В первом случае одну часть стропил нужно срезать под таким же градусом, что и наклон у крыши, а затем необходимо упереть в соответствующее стропило с обратной стороны (они должны быть срезаны одинаково).

Видео:

Обрезание углов желательно делать по трафарету. Для фиксации обычно используют 2 – 4 гвоздя. Стык закрепляют, наложив на него пластину из дерева или металла.

Установка на коньковый брус схожа с предыдущим креплением. Отличие заключается в том, что между обрезанными под углом стропилами фиксируют коньковую балку. Этот тип узла сложен, по этой причине практически не используется в строительстве.

Внахлест – самый популярный способ, хотя схож с первым. Главное отличие – соединение делают не встык, а внахлест. Стропила соединяются боковыми срезами. Притягивают их гвоздями, болтами или шпильками.

Схемы и способы прикрепления стропил к мауэрлату

Крепление стропил – один из важнейших моментов при строительстве крыши. От способа крепления опорных балок будет зависеть состояние кровли при разных обстоятельствах (снегопады, ливни, скачки температуры).

Жесткая схема крепления

Для односкатной и двускатной крыши применяют жесткую схему установки стропильной системы к основанию.

Система этого крепления исключает возможность воздействия на соединения узлов. Во время эксплуатации крыши возможные сдвиги и деформации кровельной системы сводятся к минимуму.

Высокая прочность основывается на применении уголков из металла. Дополнительно рекомендуется зафиксировать балку к основанию с двух сторон специальными уголками – это поможет не допустить поперечных смещений.

Установку стропильной системы совершают под нужным углом, при этом нужно задать конструкции определенный уклон, зафиксировав его боковыми гвоздями. Используя жесткую схему, часто используют анкера и проволоку.

Фото:

Скользящий вариант крепления

Всем известно, что древесина расширяется при повышенной влажности, а во время жаркой и сухой погоды сжимается.

По этой причине чаще используется при строительстве деревянных домов не жесткая, а скользящая схема.

При использовании этой схемы фиксации в определенных случаях узлы стропильной конструкции могут смещаться в нужном направлении. Двускатный вариант устройства крыши подойдет для применения этого крепления.

Есть несколько видов крепления для этой схемы. Так, нужно сделать углубление на стропильной ноге, после закрепить мауэрлат и балку, затем зафиксировать все гвоздями.

Причем сделать это нужно таким образом, чтобы гвоздь насквозь прошел через балку и крепко засел в основании.

Другой тип фиксации можно произвести с помощью металлических скоб и специальных пластин. Очень часто используется элемент под названием «салазки».

Несмотря на то, что схема называется скользящей, все элементы конструкции надежно скреплены между собой, но в случае необходимости равномерно смещаются.

Фото:

Применение этой схемы крепления обусловлено тем, что со временем смещается грунт и проседает фундамент – это приводит к нарушению каркаса кровли.

Скользящая схема помогает избежать ненужных изменений и разрушения кровельной конструкции.

Как крепить стропила к мауэрлату? Это зависит от места нахождения несущих стен. Способы крепления стропил к мауэрлату разделяют на наслонный и висячий. Наслонные, в свою очередь, разделяются на распорные и безраспорные.

Наслонный способ крепления стропил

Использование безраспорного устройства стропильных ног делает давление на несущие стены меньшим. На заранее зафиксированной затяжке располагаются вертикальные стойки, которые и будут точками опоры. Этот метод подходит для односкатной и двухскатной крыши, в которой есть главная несущая стена.

Узел опирания стропил к мауэрлату не редко делают шарнирным (скользящим). Если использовать в соединениях подвижные шарниры, то конструкция крыши может опускаться на несколько сантиметров.

Это свойство очень полезно в первые годы после окончания стройки, так как со временем новое здание дает осадку.

Если вместе с опорными стенами кровля не изменяет свое положение, то стены постройки могут быть подвержены деформации или разрушению. Этого не произойдет, если крепятся стропила наслонным способом.

Используя стропильный крепеж распорной системы, обязательно применяются крепления жесткого типа без использования шарниров.

В этой конструкции все соединения осуществляются благодаря опорному бруску. Получается, что верх прикрепляемого стропила упирается в верхнюю часть соответствующего стропила с другой стороны.

Фото:

Как правильно крепить стропила в этом случае? Крепеж к нужному мауэрлату должен осуществляться к стене.

Для этого подойдет жесткая рама, закрепленная на стене анкерами или скобами, в углах которой нужно устанавливать специальные уголки.

Эта конструкция подойдет, если нужна установка крыши для небольших домов. Для больших построек мауэрлаты устанавливают в специальные бетонные желоба с креплением анкерами. Основная нагрузка в такой системе ложится на желоб и применяется при строительстве шлакоблочных зданий.

Висячая схема крепления

Висячие стропила предназначены для использования при строительстве зданий без несущих стен внутри. Точки опоры в этом случае – лишь наружные несущие стены.

Крепеж данной конструкции осуществляется  узлом жесткого типа. Другие варианты не подходят, так как присоединение стропил с мауэрлатом на стенах – это единственная опора для всей односкатной или двухскатной крыши.

Фото:

Стропила, установка которых проходила висячим способом, оказывают сильную горизонтальную нагрузку на стены.

Для уменьшения давления используют затяжки (ригели). Их устанавливают в основании конструкции перпендикулярно стропилам. Прикрепляясь ко всем балкам, ригели собирают стропила воедино.

Нельзя строить кровлю с висячими стропилами без применения затяжек.

Несколько важных нюансов

Несколько рекомендаций относительно крепления стропил :

  • нужно использовать только качественные материалы. Экономить на этом не стоит, так как долговечность крыши и безопасность жителей дома напрямую зависят от надежности строения. Халатность при монтаже кровли чревата всевозможными смещениями или, что еще хуже, обрушением всей конструкции;
  • все работы следует выполнять предельно аккуратно, использование различных прокладок недопустимо;
  • не рекомендуется использовать установку стропил без мауэрлата, так как может возникнуть риск искажения и нарушения целостности стен дома;
  • самым подходящим способом является скользящий метод фиксации, который позволит избежать деформации стропильной системы в случае проседания почвы.

К обустройству кровли дома следует подойти очень серьезно – не следует торопиться, выполняя крепление стропил к мауэрлату.

Видео:

Перед началом строительных работ стропильная конструкция должна иметь четкий проект, нужно сразу выделить все места соединительных узлов.

Необходим достаточный запас всех монтажных элементов надлежащего качества. При таком подходе можно быть уверенным в надежности и долговечности кровли.

основные варианты с запилом и без

Крепление стропил к мауэрлату – значимый этап при возведении крыши. Прочность и безопасность кровли зависит во многом от качества монтажа стропильной системы, в частности, от правильного выбора крепежных элементов и грамотного соединения узлов несущей конструкции.

Узлы крепления стропил к мауэрлату

Способов крепления стропил к мауэрлату – два:

  • жесткий и
  • скользящий.

Очевидно, что от технологии крепления стропильной ноги к опорному брусу будет зависеть ее «поведение» в различных погодных условиях. К примеру, при перепадах температур, снежных завалах несущая конструкция не может быть статичной. Действительно, в условиях повышенной влажности древесина расширяется, а высокая температура вызывает сжатие. Если использовать жесткую фиксацию, то возникает риск смещения, нельзя исключать даже разрывов. Из-за неграмотного монтажа может появиться распорное усилие, представляющее опасность для стен. Поэтому грамотное крепление стропил к мауэрлату – определенный гарант безопасности.

Различают следующие узлы опирания:

  • одна степень свободы. Дает возможность балке из дерева или металла поворачиваться по кругу. Такого состояния можно добиться, используя при фиксации один ввинченный гвоздь либо саморез;
  • две степени свободы. Допускается вращение балок по кругу или небольшое перемещение в горизонтальной плоскости. Достигается путем крепления стропилин либо с использованием салазок, либо при помощи скользящей опоры – ползуна из крепежных уголков;
  • три степени свободы. Передвижение стропил возможно по кругу, а также в вертикальной и горизонтальной плоскостях. Подобный эффект получают за счет специально изготовленного шарнира, который ввинчивают в мурлат;
  • нулевая степень свободы. Концы балки жестко зафиксированы с обоих концов, что не дает ей смещаться. Такой вариант преимущественно используют в кирпичных строениях.

Варианты крепления стропильной ноги

Для выполнения нижнего узла опирания стропильной ноги на опорный брус в основном выбирают один из следующих способов:

  • скользящий, представляющий собой подвижное соединение: нижний конец балки удерживается на мауэрлате только с помощью крепежных элементов, которые не препятствуют его скольжению по брусу;
  • распорный – это неподвижный узел сцепления с жесткой опорой стропилин в брус.

Оба эти варианта имеют одинаковое право на жизнь и используются с учетом формы крыши, особенностей стропильной системы.

Способы крепления с запилом и без

Сразу отметим, что крепление стропил к мауэрлату без запила используют исключительно в случае скользящего соединения. Для удержания свободно лежащей на мауэрлате нижней кромки стропильных ног, как правило, используют уголки. Очевидно, что подобная фиксация может не выдержать существенных нагрузок, поэтому его рекомендуется использовать преимущественно при перекрытии сравнительно небольших пролетов.

Значительно надежнее считается устройство нижнего узла сопряжения, в котором используется крепеж с запилом, блокирующим зубом. Его выпиливают в стропильной доске. Как правило, он занимает не более четверти балки. Выполнить его можно по-разному:

  • жесткая фиксация, которая работает на сжатие, образованное упором, направленным на внутреннюю сторону опорного бруса;
  • подвижная фиксация, образованная зубом на внешней стороне. Чтобы стропильные ноги не соскальзывали с мурлата, их фиксируют крепежными элементами, которые работают на растяжение, к примеру, скобами либо уголками.
  • запил в стропильном брусе доске порой заменяют упорным бруском, который прибивают к стропильной ноге.
Запил рекомендуется выполнять на стропилинах, а не на опорном брусе, чтобы не ослабить или деформировать мауэрлат.

Крепеж для стропил и правила работы с ними

Современный строительный рынок предлагает широкий ассортимент элементов крепежа. Помимо классических вариантов – скоб, крученых гвоздей или проволоки-катанки, которую складывают в несколько рядов, здесь можно найти специальные комплекты, предназначенные для работ со стропилами.

В процессе соединения деталей из дерева при помощи шурупов (болтов) под ними обязательно используют металлические шайбы. Этот нехитрый прием поможет избежать утапливания крепежей в древесине.

Работы по выполнению крепления осуществляют в определенном порядке. Предлагаем вашему вниманию несколько самых простых методов распиловки и последующей подгонки стропил.

  • Низ опирается на мурлат, верх – упираются один в другой или рядом.

  • Низ упирается в мурлат, верх упирается в прогон за счет горизонтальной врубки.

  • Низ упирается в мурлат, верх – в прогон.

Стропильные ноги фиксируют одним из вариантов крепежа. Следует учесть, что каждый из них имеет свои тонкости. В основе выбора лежат такие параметры, как угол наклона скатов и оптимальный узел опирания.

  • Гвозди забивают в опорный брус через стропильную доску под углом. Для правильного соединения необходимо использовать два гвоздя, прибитые с обеих сторон по направлению друг к другу. Иначе говоря, гвозди перекрещиваются внутри мурлата. Завершает крепеж еще один гвоздь, забитый вертикально.
  • Один конец скобы забивают примерно в центр опорного бруса с его внутренней стороны. Другой – в стропилину, развернув его на прямой угол.

  • Катанку, сложенную в четыре ряда, используют для изготовления хомута. С его помощью стропильную ногу прикручивают к брусу по направлению снаружи вовнутрь. Проволоку можно заменить на специальную перфорированную ленту. Нередко стяжку при помощи проволоки или скобы используют в качестве резервного крепления как дополнение к другим типам соединений.
  • Уголки при помощи шурупов прикручивают с обеих сторон к стропилам и стропил и к верхней грани мурлата. Соединение будет более надежным , если использовать уголки, имеющие два ряда отверстий и ребро жесткости.
Уголки можно заменить на специальные пластины, концы которых под прямым углом.
  • Среди специальных крепежных элементов стоит отметить уголки‑«салазки», имеющие скользящую пластину. Подобные уголки не только обеспечивают надежность соединения, но также полностью компенсируют деформацию.

После устройства нижнего узла стропил переходят к его соединению с коньковым брусом.

Возможно вас заинтересует: стальные входные двери www.titanmsk.ru

Крепление стропил к мауэрлату и балкам перекрытия: основные приемы

Надежность возводимой кровли обеспечивает стропильная система, являющаяся основной конструкцией крыши. Прочность соединения отдельных элементов системы влияет на безопасность эксплуатации кровли. Правильное крепление стропил к коньковому брусу, а также к мауэрлату, является необходимым условием профессионального монтажа крыши. Допущение ошибок при возведении стропильной системы, как и использование некачественных крепежных элементов, может привести к преждевременному разрушению кровли. Поэтому соединение стропил надо выполнять в соответствии с действующими требованиями СНиП, регулирующими устройство кровель.

В зависимости от разновидности стропильной системы (висячей или наслонной) меняется и способ крепления ее основных конструктивных элементов. При этом важно решить вопрос равномерного распределения на стены здания нагрузки, создаваемой весом кровли и собственным весом стропил.

Все узлы крепления стропил можно разделить на несколько основных групп:

  • крепление стропил к мауэрлату;
  • крепление стропил при их наращивании;
  • крепление узлов соединения стропил к дополнительным элементам системы, обеспечивающим прочность и жесткость всей конструкции.

Важно! Мауэрлатом называют толстую балку, укладываемую вдоль оси стены строго параллельно коньку крыши. В качестве мауэрлата обычно используют брус, имеющий в сечении 15х15 см. Балку надежно крепят к стене дома с помощью шпилек, вмурованных в армированный бетонный пояс, или с помощью толстой проволоки, которой обвязывают опорное бревно.

Стропильная система служит каркасом для всей кровельной конструкции

Существует два подхода к устройству крепления стропил к мауэрлату. При первом способе обеспечивается жесткое соединение элементов, а при втором – скользящее.

Жесткое соединение требуется при креплении наслонных стропил, так как при этом необходимо прочно посадить стропильную ногу на мауэрлат. На данный вид крепления не должно оказываться никаких усилий (крутящихся, скользящих, сдвигающихся либо поворачивающихся).

Добиться желаемой жесткости соединения можно двумя методами:

  • за счет врубки, выполняемой на стропильной ноге;
  • за счет нашивки подпорного бруска на стропило.

Как крепить стропила с врубками к мауэрлату? Сначала на каждой стропильной ноге делают врубку по шаблону, при этом глубина седла не должна превышать треть высоты бруска. Затем каждое стропило упирают седлом в мауэрлат и закрепляют двумя гвоздями, которые следует забивать с боков стропильной доски под углом друг к другу. Третий гвоздь забивается вертикально. Этот метод обеспечивает необходимую прочность жесткому соединению. Чаще всего именно им пользуются при возведении крыш любой сложности.

Важно! Врубка делается только в стропилах. Запрещается делать врубки в мауэрлате, чтобы не ослаблять его несущую способность.

Жесткое крепление стропил к мауэрлату – брусу, распределяющему нагрузку равномерно по всей стене строения

Второй метод соединения стропил с мауэрлатом основан на использовании дополнительного метрового бруска, подшиваемого к стропильной ноге. Именно этот элемент и упирается в мауэрлат. Для закрепления бруска используются металлические уголки, которые предотвращают вероятность сдвига стропильной ноги в стороны.

Важно! Если на одном конце стропильной ноги применено жесткое соединение, то на втором выбирается иной тип крепления. Дерево в зависимости от климатических условий может сжиматься и расширяться. Наличие жестких креплений с обоих концов стропильной ноги приведет к увеличению распорных нагрузок на несущие стены дома, что может вызвать их деформацию.

Стропильные системы со скользящим соединением возводят на объектах, построенных из бруса или оцилиндрованного бревна. После постройки дома дерево в течение нескольких лет изменяет свои физические свойства. Иначе этот процесс называют усадкой здания. При этом элементы стропильной системы также находятся в движении, поэтому их жесткое крепление недопустимо.

В противном случае подвижки приведут к деформации стен. Чтобы этого не допустить, в узле крепления стропильным брусьям обеспечивают некоторую свободу движения. Производители крепежных элементов выпускают специальные системы крепления, называемые «салазки». Также в этих целях используются и металлические уголки, с продолговатым отверстием для крепежа.

Важно! Крепление подкосов, распорок и бабок висячих стропил производится к ним скобами и хомутами. Помимо этого, стропильные ноги дополнительно крепят к стенам с помощью проволочных скруток. Это снижает вероятность срыва крыши порывами сильного ветра.

Скользящее соединение стропил обеспечивает прочность кровельной конструкции в период усадки деревянного дома

В зависимости от сложности кровельной конструкции выбираются способы крепления стропил, под которые приобретаются различные элементы крепежа, изготавливаемые из металла.

Это могут быть:

  • стальные уголки;
  • стяжки из толстой проволоки;
  • саморезы;
  • болты с гайками;
  • пластины;
  • разновидности усиленного уголка КР;
  • кронштейны WB;
  • монтажная лента перфорированная ТМ;
  • крепежные элементы LK.

Важно! При использовании кронштейнов в качестве крепежа стропил к мауэрлату не требуется делать врезку на стропиле, тем самым удается сохранить его максимально возможную несущую способность. Для изготовления кронштейнов берется оцинкованный металл, толщина которого составляет 0,2 см. Крепятся кронштейны с помощью анкерных болтов, гвоздей или шурупов.

Прочные перфорированные крепежные элементы для соединения элементов стропильной системы

При возведении простейшего варианта кровельной конструкции применяют крепление стропил к балкам, которые опираются на стены деревянного дома и находятся в одной плоскости со стропильной ногой. В этом случае нагрузка элементов кровли носит точечный характер, а не распределяется по всему периметру строения с помощью мауэрлата. В балках перекрытий, выступающих на 40 см за пределы постройки, на концах прорезаются пазы-углубления, в которые вставляют стропильные брусья. Чтобы обеспечить ровную укладку всех поперечин, используют струну, натягиваемую на крайние балки.

Вставленные в пазы стропила дополнительно крепят к балкам с помощью металлических крепежных элементов. Есть и более простой вариант, но не менее надежный. Крепление стропил к балкам перекрытия проводят с помощью накладок из досок.

Способы крепления стропил к балкам

  • Соединение «встык». Верхний край каждого стропила подрезается под углом, размер которого соответствует углу ската крыши. Для облегчения обрезки всех стропил изготавливают шаблон. Скрепляют стропила под коньком двумя гвоздями, забиваемыми под углом. Помимо этого можно скрепить коньковый стык стропил металлической пластиной или деревянной накладкой, притянутой гвоздями или болтами.
  • Монтаж конькового прогона. Стропильные ноги крепят к коньковому брусу. Технология устройства конькового прогона сложна, поэтому при строительстве крыш применяется довольно редко.
  • Соединение «внахлест» является самым распространенным способом выполнения конькового узла. При этом стропильные ноги соединяют боковыми сторонами и стягивают их болтом, шпилькой или гвоздями. Простота выполнения данного соединения привлекает многих мастеров, занимающихся строительством кровель.

Крепление стропил на коньковый прогон

Стандартная длина пиломатериала составляет 6 м. Если требуются стропила большей длины, то приходится наращивать шестиметровый брус. При этом соединить два элемента одной стропильной ноги можно тремя способами:

  • соединение косого прируба выполняется из стропильных брусьев, торцы которых подпилены под углом, равным 45 градусам; крепятся соединяемые брусья болтом, диаметр которого равен 12-14 мм;
  • крепление стропильных ног «встык» осуществляют из брусьев, торцы которых обрезаны под прямым углом; при этом с двух сторон на стык прибивают накладки из досок, не забывая о шахматном расположении крепежных элементов; деревянные накладки можно заменить металлическим пластинами с зубьями;
  • соединение двух стропильных ног «внахлест» выполняют из брусьев, торцы которых могут быть обрезаны под любым углом; при этом участок совмещения двух брусьев должен составлять не менее метра; крепления располагают в шахматном порядке.

Важно! При использовании в качестве крепежных элементов болтов и гаек необходимо помнить об обязательном применении шайб или металлических пластин, которые не позволяют крепежу «утонуть» в древесине. Соединение, выполненное с помощью уголков, пластин и болтов, считается надежней, чем крепление гвоздями.

Сращивание стропил косым прирубом

Монтаж стропильной системы, являющейся «скелетом» крыши, требует знаний и мастерства. От выбранных способов соединения стропил зависит прочность кровельной конструкции и срок ее эксплуатации. К выполнению данных работ лучше привлекать опытных кровельщиков.

Варианты и способы крепления стропил к балкам перекрытия

Крепление стропил к балкам перекрытия осуществляется при возведении мансардных крыш с незначительным весом. Узлы крепления получаются максимально надежными, если правильно выбрать вариант монтажа и следовать технологии.

Особенности стропильной системы

При проектировании конструкции крыши необходимо выбрать подходящий вариант для стропильной системы. Среди прочих следует выделить наслонные и висячие стропила. Для легких крыш внушительной площади обычно используются фермы висячего типа. Для них в качестве опоры выступают стены.

Более основательной и сложной является система с наслонными стропилами. В них стропильные ноги обладают дополнительными точками опоры. При возведении крыши стропильная система опирается на мауэрлат, который представляет собой конструкцию на продольных стенах или установленную по периметру дома. Этот вариант крепления стропил к балкам перекрытия используется в том случае, если дом возводится из блоков или кирпича.

Если по верху стен располагается бетонная монолитная балка или стены выполнены из бревна или бруса, то крыша опирается на горизонтальную балку, а не на мауэрлат. Балки в этом случае перекрывают коробку постройки в поперечном направлении. Наиболее простым вариантом устройства легкой мансардной крыши является кровельный каркас, который опирается на балки.

В процессе проектирования необходимо рассчитать стропильные ноги и толщину балок, учитывая нагрузки на кровельную систему. При монтаже необходимо обеспечить опирание стропил на балки. Крепление стропил к балкам перекрытия без мауэрлата может осуществляться лишь в том случае, когда стены постройки смогут выдержать внушительные точечные нагрузки.

В каких случаях стропильная система опирается на балки перекрытия

Если для висячих стропил балки перекрытия выполняют роль опоры, то система создает высокие нагрузки на строительные конструкции. Такой подход актуален при возведении деревянных домов, ведь брус или бревна, ориентированные горизонтально, обеспечивают равномерное распределение нагрузки. А вот в случае с кирпичными стенами нераспределенное давление может быть разрушительным, что особенно верно для тех мест, где находятся балки перекрытия, в этом случае край стены крошится.

Для рассредоточения давления мауэрлат укладывается на гребень стены. Его изготавливают из толстого бруса квадратного сечения со стороной 150 мм. А вот когда осуществляется крепление стропил к балкам перекрытия, то под тяжестью кровли стены не будут разрушаться, ведь мауэрлат станет выполнять роль разгрузочного элемента. Для того чтобы обезопасить блочные или кирпичные стены, когда на них оказываются высокие нагрузки, в их верхней части следует выполнить армированный пояс из бетона.

Принципы крепления

На сегодняшний день стропила к балкам перекрытия могут крепиться одним из нескольких способов. При этом нужно исключить вероятность соскальзывания стропил с опоры. Использовать для этого необходимо соединения с шипами и пазами, которые подготавливаются в обоих элементах.

Альтернативным решением выступает металлический крепёж. Крепление стропил к балкам перекрытия может проводиться с помощью болтов. В этом случае комплект состоит из гайки, болта и шайбы. На конце балки, которая выступает с тыльной стороны, необходимо сформировать треугольный вырез. Его гипотенуза должна быть расположена под углом, который соответствует наклону стропил. Нижняя часть стропильной ноги запиливается под тем же углом.

Когда стропило будет установлено на балку, его необходимо укрепить гвоздями, а после высверлить сквозное отверстие, которое будет располагаться перпендикулярно стропильной ноге. Отверстия необходимы для болтов, их нужно расположить снизу и пропустить через вырез, который находится в балке.

Шайба надевается на болт, а с помощью гайки можно будет закрепить узел. Деревянные элементы ослабляются со временем, если крепление стропил к балкам перекрытия односкатной крыши осуществляется с помощью сквозных отверстий. По этой причине наиболее распространены соединения шипом, упором и зубом.

Рассматривая варианты крепления, вы должны отметить, что конфигурация будет зависеть от угла наклона скатов. Если скат является крутым, то он будет испытывать пониженную снеговую нагрузку, в этом случае достаточно использовать крепление с одинарным зубом. Двойное применяется при монтаже кровли, если угол наклона меньше 35 °. Этот вид крепления позволяет увеличить площадь опоры и обеспечить высокую прочность узла.

Крепление стропил к балкам перекрытия, фото которого вы отыщете в статье, может осуществляться методом врубки. В этом случае речь идёт об ординарном зубе, который выполняется с вырезом шипа, что исключает боковой сдвиг под нагрузкой. Под шип необходимо предусмотреть гнездо, которое располагается в балке. Для того чтобы не ослабить ее, глубину гнезда необходимо рассчитать с учетом толщины балки, первая составит от 1/3 до 1/4 последней.

Отступив от края балки перекрытия 25 см, необходимо сделать вырез, чтобы исключить сколы. Двойной зуб дополняется парой шипов, замочным соединением и упором с шипом. Последний может быть ещё и без шипа. У обоих зубов глубина врезки должна быть одинаковой, но можно при необходимости использовать врезку на разную глубину. В данном случае речь идет о том случае, когда первый зуб дополняется шипом. Рубка осуществляется на треть толщины опорной балки. Второй зуб при этом врубается наполовину.

Дополнительные рекомендации по креплению

Рассматривая способы крепления стропил к балкам перекрытия, вы должны учесть, что пазы не могут удерживать стропильные ноги, на которые оказывается нагрузка. Помимо врубки, с помощью металлического крепежа необходимо зафиксировать соединительный узел. Если речь идет о неподвижных соединениях, то гвозди должны быть вбиты под углом. Можно применить металлические накладки или соединения в виде хомутов. Крепление стропил к балкам перекрытия двухскатной крыши при любой технологии дополняется кованой проволокой, которая укрепляет соединение и фиксируется на анкере. Последний монтируется в стену.

Как обеспечить надежность соединения

Стропила с балкой будут надежно соединены, если вы используете качественный крепёж. Это должны быть стальные элементы с антикоррозионной обработкой, в основе которых лежит прочный материал. Запилы и врубки следует выполнять максимально аккуратно, при этом не стоит используются прокладки и вкладыши, которые снижают прочность узла, а со временем деформируются или вылетают. Важно использовать шаблоны, если есть необходимость сделать врубку или запил. В процессе работы используется стропильный крепеж.

Крепление стропил к срубу

Система стропил на сруб устанавливается по определенному алгоритму. Это обусловлено множеством факторов. Во-первых, строение из древесины обладает своими геометрическими размерами, которые могут изменяться в процессе усадки. Во-вторых, на крепление может повлиять влажность воздуха. Обязательно нужно проверить на горизонтальность последний венец, чтобы стропила легли правильно, а передача нагрузки на конструкцию была равномерной.

Места установки стропил необходимо разметить. Если фронтоны изготавливаются из бруса и бревен или брусьев, то на них будет опираться коньковая балка, в этом случае технология крепления стропил будет отличаться от жёсткой фиксации, где используются металлические уголки или врубки.

Как избежать ошибки

Фронтоны в процессе усадки будут изменять свои первоначальные размеры, уменьшаясь по высоте на 15 см. Поэтому жесткое крепление стропил к балкам перекрытия гвоздем станет причиной деформации стропильных ног. В результате во всей кровле образуются щели. Для того чтобы исключить такие проблемы, при установке стропил используют скользящие крепления.

Необходимость обеспечения нахлеста при болтовом соединении

Если вы всё ещё не решили, по какой технологии устанавливать стропила, следует учесть, что соединение ног в коньковой части делается подвижным, ведь угол при усадке фронтонов должен изменяться. Стропильные ноги фиксируются с нахлестом, а использовать для этого необходимо болтовое соединение.

В качестве альтернативного решения выступает использование монтажных металлических пластин, при этом важно обеспечить зазор и расположить элементы встык. Стропильные ноги снизу фиксируются с помощью паза, который выполняется в верхнем венце. Стропило должно устанавливаться со свесом, а его величина будет определяться в процессе проектирования. При необходимости крепление стропил мансарды к балкам перекрытия осуществляется таким образом, чтобы элемент располагался ребром на бревне, паз при этом не требуется. Может применяться вариант, когда местом крепления выступает горизонтальный брус перекрытия.

Для справки

В процессе возведения крыши необходимо обращать внимание на все мелочи. От этого, как и от качества используемых материалов, будет зависеть долговечность и прочность строения. Например, при фиксации стропил к балкам перекрытия, что встречается довольно редко, необходимо соблюдать технологию. Такой подход актуален и для деревянных, блочных и кирпичных домов. В том числе и тех, что возведены из пеноблоков.

Заключение

В каждом из этих случаев нужно соблюдать свои особенности монтажа. Например, если стропила крепятся в случае с двускатной крышей к балкам перекрытия, то конструкция получается достаточно прочной. Точечная нагрузка при этом возрастает, но на прочность стен это не оказывает никакого влияния. Всё объясняется одним обстоятельством: при строительстве используются длинные брусья, а балка перекрытия оказывает давление на них, как и стропила. В результате удаётся добиться равномерного распределения нагрузки по всей стене.

Стропила крыши и монтажный кронштейн комплекта противоскольжения

Этот монтажный кронштейн разработан для использования с изогнутыми стропилами маркизы и комплектами с защитой от заслонки на разворачиваемых маркизах. Он подойдет большинству брендов, включая Campsmart, Supex, Coast и Aussie Traveler.

Технические характеристики:

  • Размер: 94 мм (Ш) x 14 мм (В).
  • Ширина центра отверстия: 77 мм друг от друга (от центра каждого отверстия)
  • Материал: оцинкованная сталь
  • Винты в комплект не входят

Примечания:

  • Этот кронштейн не подходит для стропил европейского типа, включая Fiamma и Thule.
  • Обратите внимание, винты в комплект не входят. Рекомендуется использовать маленькие саморезы из нержавеющей стали длиной примерно 10 мм и предварительно просверлить небольшое пилотное отверстие.
  • Прикрепите кронштейн прибл. На 10 мм ниже направляющей (там, где виниловая тента крепится к каравану). Это учитывает высоту стропила тента.

Нам не терпится доставить вам ваш дом на колесах и туристическое снаряжение.

Вот несколько вещей, которые вы можете сделать, чтобы помочь нам доставить вам ваши товары как можно быстрее.

Пожалуйста, оставьте нам номер телефона , чтобы в случае необходимости связаться с вами по поводу доставки. Мы не будем использовать его ни в каких других целях.

Сожалеем, но мы не доставляем товары на абонентские ящики.

Для доставки пользуемся услугами курьеров, они не могут доставить на абонентские ящики.

Сколько времени это займет?

Большинство товаров доставляется в течение 3 дней с момента покупки. Мы находимся в Новом Южном Уэльсе, если вы находитесь в WA, TAS или в отдаленной региональной зоне, время доставки ваших товаров может составлять от недели до десяти дней с момента отправки.

Как я узнаю, что вы отправили мой товар?

Курьерская служба отправит вам данные для отслеживания ваших товаров, как только они будут отправлены.

Когда вы доставляете?

Наши курьеры доставляют товары с 7 до 18 часов в будние дни.

Если вы не часто бываете дома, оставьте альтернативный адрес доставки при оформлении заказа (например, рабочий адрес).

Мы не доставляем по выходным и праздничным дням. Пожалуйста, учтите это при доставке.

Куда вы доставляете?

Мы осуществляем доставку по фиксированной цене. Цены указаны для крупных региональных центров и мегаполисов. Если вы живете в отдаленном районе, почтовые расходы могут потребовать дополнительной платы. Пожалуйста, свяжитесь с нами для получения предложения перед покупкой.

Мы не доставляем на удаленные оффшорные острова.

Что-то пошло не так.

Из лучших побуждений в мире иногда что-то может пойти не так.

Курьеры могут задержаться, товар может быть поврежден.Если что-то из этого произойдет, сообщите нам в течение 48 часов после получения товара! Сфотографируйте проблему, сохраните упаковку и позвоните или напишите нам по адресу [email protected] или 1300 553 189

.

Артикул CSAE010
Арт. № CSAE010
Штрих-код № Не применяется
Марка Campsmart
Масса в упаковке 0.0220 кг
Транспортная ширина 0,120 м
Транспортная высота 0,020 м
Транспортная длина 0,080 м
Отгрузочные кубики 0,000192000м3
Тип новый

Мы продаем только качественную продукцию известных поставщиков.

Все товары в нашем магазине от известных австралийских поставщиков и имеют 12-месячную гарантию производителя на неисправности и дефекты.

Неиспользование, повреждение или передумание покупателем не покрываются гарантией производителя.

Для оформления претензии вам может потребоваться вернуть товар для осмотра, прежде чем претензия будет обработана. Если у вас возникла проблема с товаром, отправьте нам сообщение с полным описанием неисправности, вашими контактными данными и фотографиями, и мы поможем вам с претензией производителя.

На некоторые из наших товаров предоставляется трехлетняя гарантия производителя, например на солнцезащитные кремы Coast и крышки Adco.Если на товар действует трехлетняя гарантия, это будет четко указано в описании товара.

Мы не принимаем возврат для нижеперечисленных продуктов (за исключением дефектных):

Выбирайте внимательно.
*** Покупатель обязан прочитать описание продукта, понять, что вы покупаете, измерить свой автомобиль и узнать, какой размер вам нужен.

Мы не принимаем возврат в случае изменения вашего мнения:
* Покрытия для трейлеров, трейлеров или откидных крышек
* Изготовленные на заказ изделия
* Все навесы и пристройки / стены для навесов
* Специальные заказы (товары, которые не хранятся на регулярной основе которые были специально заказаны для клиента)
* Все, что было установлено, использовано, маркировано, повреждено или установлено каким-либо образом.

Будьте первым, кто рассмотрит этот продукт!

Помогите другим пользователям campsmart делать покупки с умом, написав обзоры приобретенных вами продуктов.

Напишите отзыв о продукте

OZCO Building Products 4-дюймовые стропильные зажимы — Laredo Sunset

Страна США —————— AfghanistanAland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua И BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia И HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCote D «ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-bissauGuyanaHaitiHeard остров и МакДональда IslandsHond urasHong Kong (Республика Китай) HungaryIcelandIndiaIndonesiaIran, Исламская Республика OfIraqIrelandIsle Of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейской Народно-Демократической Республики OfKorea, Республика OfKuwaitKyrgyzstanLao Народно-Демократической RepublicLatviaLebanonLesothoLiberiaLibyan арабских JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшей югославской Республики OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты OfMoldova, Республика OfMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian территории, OccupiedPanamaPapua Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарВоссоединениеРумынияРоссийская ФедерацияРуандаСвятой ЕленыСент-Китс и НевисСент-ЛюсияСент-Пьер и МикелонСент-Винсент и Гре nadinesSamoaSan MarinoSao Фолиант И PrincipeSaudi ArabiaSenegalSerbia И MontenegroSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian арабских RepublicTaiwan (Республика Китай) TajikistanTanzania, Объединенная Республика OfThailandTimor-lesteTogoTokelauTongaTrinidad И TobagoTunisiaTurkeyTurkmenistanTurks И Кайкос IslandsTuvaluUgandaUkraineUnited Арабские EmiratesUnited Королевство (Великобритания) Соединенные StatesUnited Штаты Малые отдаленные острова УругвайУзбекистанВануатуВатикан-государствоВенесуэлаВьетнамВиргинские острова, Британские Виргинские острова, U.s.Wallis And Futuna, Западная Сахара, Йемен, Заир, Замбия, Зимбабве,

Состояние Выберите Государство / ProvinceAlabamaAlaskaArizonaArkansasArmed сила (Us) Вооруженные силы Северные и Южная Америка (за исключением Канады) (Us) Вооруженные Силы Тихоокеанский (Us) CaliforniaColoradoConnecticutDelawareDistrict Из ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMariana IslandsMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPalauPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyoming

Почтовый индекс / Почтовый индекс


Отказ от ответственности за доставку: Все заказы подлежат подтверждению.Дополнительные расходы на доставку, хотя и редкие, могут применяться из-за веса, размера, местоположения и / или других переменных. Если для вашего заказа потребуются дополнительные средства для покрытия транспортировки товаров, с вами свяжутся до обработки заказа для утверждения.

Варианты монтажа и монтажа солнечных панелей для оптимальной производительности

Учитывая упор на возобновляемые источники энергии и повышение устойчивости, неудивительно, что более сознательные потребители в Соединенном Королевстве рассматривают возможность установки солнечных панелей для своих домов и предприятий.Используя солнечную энергию, люди могут использовать солнечные панели для снижения затрат на электроэнергию и сокращения выбросов углекислого газа.

Одна из наиболее важных вещей, которые следует учитывать при установке солнечных панелей, — это варианты установки и монтажа солнечных панелей. Давайте посмотрим на типы стеллажей и вариантов монтажа солнечных панелей и на то, что лучше всего подойдет для вашего проекта.

Что такое солнечные стеллажи?

Стеллажи для солнечных батарей (также известные как крепления для солнечных батарей) удерживают ваше солнечное оборудование на месте в установке.Это оборудование необходимо для безопасного крепления солнечных панелей в вашей установке к зданиям или земле.

Как установка и установка солнечных батарей влияют на производительность?

При правильной установке прочные крепления для солнечных панелей надежно закрепят ваши панели в суровых погодных условиях и защитят установку солнечных панелей.

Если ваши солнечные панели установлены правильно, они будут производить эффективную, чистую энергию и уменьшать ваши счета за электроэнергию. Но установленные неправильно или под неправильным наклоном солнечные панели могут быть неэффективными и производить меньше энергии.Ваш выбор стеллажа и монтажа повлияет на эффективность вашей системы солнечных батарей в течение всего срока ее службы, поэтому вы должны быть уверены, что сделаете правильный выбор для своего дома!

Первым шагом к выбору крепежных изделий является определение того, выполняете ли вы установку стеллажа на земле или на крыше. Этот выбор обычно определяется доступным пространством на крыше и ориентацией крыши.

Крепления на крышу — обычное дело, но крепления на земле — популярный выбор, если вам нужно больше места или вы живете в снежных условиях, когда требуется регулярное обслуживание ваших панелей.Вам следует посоветоваться со своим подрядчиком по солнечной энергии или провести тщательное исследование, чтобы обеспечить максимальную эффективность использования солнечной энергии от вашей системы.

Какие компоненты солнечного стеллажа?

Оклады

Популярным вариантом установки солнечных панелей является установка на крышу, как вы уже догадались. Это включает в себя установку солнечных панелей на вашу крышу, что требует сверления отверстий. Однако они могут быть подвержены утечке, если отверстия не закрыты должным образом, поэтому установщики солнечных батарей используют мигание как часть своего решения по установке солнечных батарей.

Гидроизоляция — это материал, используемый для предотвращения утечки воды на крышу. Гидроизоляция обычно имеет форму алюминиевого прямоугольника, а на традиционной кровле из асфальтовой черепицы гидроизоляция вставляется под черепицу. Если у вас есть крыша из черепицы, металла, резины или дерева, вам потребуются специальные оклады, соответствующие форме вашего кровельного материала.

Крепления

Крепления, которые иногда называют «ножками», используются для крепления систем солнечных панелей к крыше.Крепления обычно прикрепляются к вашей крыше с помощью болта через оклад и в стропила, которая защищает всю вашу систему солнечных батарей. В различных стеллажных системах используется множество креплений.

При подготовке к установке панелей или комплектов солнечных панелей на вашу крышу установщикам солнечных панелей потребуется доступ к вашему чердаку или нижней стороне вашей крыши. Затем они могут убедиться, что ваши стропила не повреждены и разнесены, чтобы разместить крепления для вашей системы солнечных батарей.

Рельсы

Рельсы — это компонент стеллажа для солнечных батарей, на который устанавливаются солнечные панели и которые удерживаются креплениями.Рельсы обычно представляют собой длинные алюминиевые направляющие, которые устанавливаются вертикально или горизонтально на плоскости крыши.

Еще одним преимуществом рельсов является то, что они обеспечивают свободное пространство для прокладки проводки вашей системы солнечных панелей, что помогает уменьшить беспорядок и повышает безопасность вашей установки.

Зажимы

Зажимы удерживают ваши социальные панели на месте на стеллаже, прикрепляя солнечные модули к направляющим ниже. Средние зажимы располагаются между солнечными модулями и удерживают панели на месте с двух сторон, а концевые зажимы обычно больше и располагаются на концах солнечных батарей.Часто в установке используются оба типа зажимов.

Какие бывают типы креплений для солнечных панелей?

Панели солнечных батарей можно условно разделить на две категории: крепление на крышу или крепление на земле. Крепления на крышу включают крепления на домах или коммерческих сооружениях, а также на крышах кемперов или переделанных фургонов.

Крепления на крышу

Крепления на фиксированную крышу

Обычно крепления на крыше, как правило, являются наиболее экономичным способом монтажа системы солнечных панелей, потому что фундамент для вашей панели уже существует — ваша крыша! Этот метод экономит деньги на материалах стеллажа и трудозатратах на установку солнечных батарей.

Если у вас небольшая территория, крепление на крыше также может быть наиболее эффективным вариантом использования ограниченного пространства.

Чтобы увеличить производство солнечных панелей, они должны быть наклонены к солнцу под углом, который называется оптимальным углом установки. К счастью, большинство крыш домов уже построено таким способом и не требует дополнительной регулировки наклона. Если это относится к вашей крыше, фиксированное крепление на крышу — самый простой и экономичный вариант для вас.

Наклонные ножки

Хотя большинство крыш жилых домов имеют наклон, ваша может быть исключением — или вы можете установить солнечные панели в коммерческом здании, но на плоской или пологой крыше.

Наклонные ножки позволяют поднимать солнечные панели на фиксированный угол, чтобы они смотрели на солнце под оптимальным углом. Наклонное крепление для плоской крыши — идеальный продукт для установки на крышу этого типа. Если вы устанавливаете солнечные панели на плоскую крышу, переделанный фургон или дом на колесах, вам также понадобятся наклонные панели. Наши кронштейны для наклона RV помогут вам получить идеальную солнечную установку на вашем автомобиле.

Крепления на крыше с балластом (с нулевым проникновением)

Для большинства стеллажей на крыше требуется просверливание отверстий в крыше во время установки.Когда это невозможно или вы предпочитаете избегать бурения, лучшим вариантом будет крепление на крышу с балластом.

Опоры с балластом опираются на свободно стоящее основание и фиксируются на месте за счет веса добавленных бетонных блоков. Важно отметить, что опоры с балластом работают только на плоских или пологих крышах и должны быть хорошо спроектированы, чтобы выдерживать вес бетонных блоков.

Наземные крепления

Фиксированные наземные крепления

В стандартном фиксированном наземном креплении используется простой металлический каркас, который выдерживает вес системы солнечных батарей.Обычно они устанавливаются под фиксированным углом и в определенном положении, закрепляются и устанавливаются в бетонную плиту.

Крепления на опоре

Вы также можете поднять систему солнечных панелей с земли, установив панели наверху прочной опоры на опоре. Это может быть полезно, если вы живете в районе с сильным снегопадом, так как крутой угол крепления столбов означает, что снег естественным образом падает с поверхности солнечных батарей.

Еще одним преимуществом опор на столбах является то, что они регулируются, что означает, что вы можете наклонять панели в зависимости от сезона, чтобы они смотрели на солнце под оптимальным углом.

Трекеры

Трекеры — это наземные крепления, которые автоматически регулируются, чтобы ваши солнечные панели всегда были обращены к солнцу под оптимальным углом. Они лучше всего подходят для коммерческих систем солнечных панелей или для уникальных условий, когда эффективность использования места определяет вашу установку солнечных панелей.

Если вам нужно увеличить мощность солнечных панелей, обычно более рентабельно добавить дополнительную панель или две в вашу систему, чем использовать крепления для трекеров.

Какое крепление для солнечной панели лучше всего подходит для моего проекта?

Лучший вариант стеллажа и монтажа солнечных панелей для вас зависит от вашей кровельной системы — форма, ваша способность или желание сверлить отверстия, а также пространство и потребности вашей собственности будут влиять на то, что делает варианты стеллажа и монтажа лучшее для тебя.

У нас есть ряд креплений и кронштейнов для солнечных панелей, а также стеллажи Renogy. Вы можете купить эти аксессуары по отдельности, но обычно более эффективно спланировать все оборудование для установки за один раз, чтобы убедиться, что вы покупаете совместимые компоненты.

Чтобы упростить жизнь клиентам, Renogy предлагает на продажу широкий ассортимент комплектов солнечных панелей. Эти комплекты включают солнечные панели, контроллер заряда, проводку и кабели, а также монтажное оборудование — вам нужно будет только приобрести инвертор и, возможно, солнечные батареи, чтобы завершить вашу систему солнечных панелей.

Также важно учитывать общие затраты и потребности в энергии для вашего проекта солнечной установки. Хотя солнечные стеллажи являются жизненно важной частью любой солнечной установки, хорошая новость заключается в том, что стоимость стеллажей составляет лишь небольшую часть от общей установки. Мы предлагаем вам запланировать потратить примерно три процента от общей стоимости установки солнечных панелей на солнечные стеллажи.

Заключение


Выбор правильных вариантов установки и монтажа солнечных панелей является важной частью установки солнечных панелей.Важно, чтобы стеллажи и монтажные системы соответствовали потребностям вашего дома, кровли и энергии. Обязательно ознакомьтесь с широким ассортиментом солнечных панелей, комплектов солнечных панелей и аксессуаров для солнечных панелей Renogy, которые помогут с установкой вашей солнечной панели.

7 Рекомендации по креплению портала или стропила

Портал — это наиболее широко используемая рама для коммерческих / промышленных зданий, таких как склады, мастерские и гаражи, и это неудивительно. Конструкция легкая, очень жесткая и прочная, гибкая по конструкции и легко возводится в массовом порядке для длинных зданий с повторяющейся конструкцией.Monkeytoe сочетает в себе интеграцию и применение новых технологий для обеспечения непрерывного контроля качества и согласованности.

Ниже приведены 7 соображений при выборе системы крепления портала / стропила.

Все дело в стабильности конструкции

Для установки на портальную / стропильную конструкцию необходимо использовать внутреннюю устойчивость здания — без увеличения веса самой крыши или дополнительных жестких опорных конструкций, занимающих драгоценную площадь пола.

Это быстрое решение для существующих зданий

Монтаж непосредственно на порталы / стропила здания часто бывает относительно быстрым и оптимальным, когда прогоны не подходят. Он идеально подходит для существующих крыш, где установленные прогоны просто не способны безопасно поддерживать оборудование на установленной на прогонах платформе.

Монтаж портала / стропила можно дешевле

Параллельное крепление портала / стропила будет дороже, чем крепление прогона. Однако переоборудование уже построенной крыши дополнительными прогонами обойдется значительно дороже и вызовет серьезные неудобства для арендаторов, а это означает, что крепление для портала / стропила скоро окажется на высоте.Кроме того, необходимо учитывать дополнительное время на проектирование и установку.

Сравнивая варианты, всегда оценивайте стоимость всего проекта, чтобы убедиться, что вы сделали правильный выбор.

Нет утечек — нет проблем

Да, монтажные ножки прорезаются через кровельные элементы. Если все сделано некачественно, есть риск утечки. Не в нашем случае — наши ботинки и задняя крышка означают, что мы значительно снизили вероятность попадания внутрь.

А поскольку мы прорезаем крышу, чтобы установить опоры на портал / стропило, а не на кровельный металл, проблем с обслуживанием крыши не возникает.

Широкие крепления — новинка

Портальный монтаж стал жизнеспособным вариантом для некоторых приложений в последние годы благодаря технологическим инновациям. Поскольку крепление портала / стропила обычно основано на длинных пролетах, то есть на значительном участке здания, это может ограничивать использование материалов. В прошлом единственным жизнеспособным вариантом была тяжелая конструкционная сталь, но большой вес этого материала может нанести ущерб конструкции здания, ограничивая вес, который вы можете положить на платформу.

Алюминий оказался самым популярным материалом в последние годы. Он обладает невероятной пропускной способностью, не подвергая нагрузке ту же нагрузку, что и сталь, без риска гниения, как дерево, и без регулярного ухода за материалами на основе железа.

Однако он более гибкий, поэтому исторически не был лучшим вариантом для перекрытия больших расстояний между порталами / стропилами.

Но если мы хотим взглянуть на действительно решения 21 века, то мы должны поговорить о композитах из углеродного волокна и XBEAM, который легче и прочнее всего, что мы видели.XBEAM использует структурную целостность алюминия и жесткость углеродного волокна для обеспечения исключительных пролетов и прочности.

Легкодоступные портальные / стропильные крепления

Поскольку платформа устанавливается на порталах / стропилах, под конструкцией остается относительно свободное пространство, что исключает риск скопления мусора и обеспечивает свободное пространство для доступа под платформу для любого обслуживания крыши.

Напротив, платформы, закрепленные на прогонах, должны быть полностью удалены перед проведением каких-либо серьезных работ на крыше.Не невозможно, но стоит задуматься о долгосрочной работе.

Крепление портала / стропила XBEAM

Мы разработали портальное / стропильное крепление XBEAM, чтобы упростить работу на протяжении всего процесса.

Необходимый для любой ситуации монтажа на крыше, большой или небольшой, новый или существующий, XBEAM идеально подходит для ситуаций, когда клиенты хотели бы получить мгновенную экономию по сравнению с традиционными дорогостоящими системами структурного монтажа.

Во-первых, портальное / стропильное крепление XBEAM значительно легче стального аналога.Насколько так? Если традиционная платформа размером 10 x 10 м может весить до 10 000 кг, то XBEAM — всего 3 500 кг. Это не только означает меньшее структурное напряжение (и, следовательно, меньшую несущую способность), но также позволяет увеличить грузоподъемность оборудования.

Мы также разработали XBEAM для полной изоляции с герметичной конструкцией и предварительно спроектированными соединениями портала и стропильной рамы. Добавьте к этому тот факт, что не требуются опасные или трудоемкие горячие работы на высоте, а модульная, легко устанавливаемая конструкция XBEAM обеспечивает простую и быструю установку.

Сборка платформы на прогонах занимает около 25 минут на квадратный метр, и все это должно выполняться на высоте. Мы спроектировали наши платформы XBEAM для сборки на земле и подъема на крышу в виде полных модулей, для чего требуется всего семь минут сборки на уровне крыши на квадратный метр платформы. XBEAM означает более безопасную рабочую среду и значительное снижение риска для вас и вашей команды.

Узнать больше

Щелкните здесь, чтобы загрузить нашу последнюю электронную книгу «Portal vs Purlin: The Mounting Showdown», чтобы узнать больше о решениях для монтажа.Понимать науку, почему крепление портала / стропила? Почему прогоны? И что будет лучше всего для ваших нужд — сейчас и в будущем?

Монтажный кронштейн потолочного вентилятора

не подходит? (Вот решение) — Модернизированный дом

Установить потолочный вентилятор сложно, если монтажный кронштейн не подходит. Монтажный кронштейн является важным элементом крепления потолочного вентилятора. Будь то получение другого кронштейна или замена электрической коробки, следуйте инструкциям, пока мы исследуем самые простые варианты.

Если вы устанавливаете потолочный вентилятор, возможно, вы наткнулись на монтажный кронштейн, который не подходит. Это может расстраивать, но у нас есть ответ, как заставить это работать.

Для установки потолочного вентилятора необходимо использовать монтажный кронштейн. Кронштейн прикрепляется к распределительной коробке в потолке. Если ваш монтажный кронштейн не подходит для коробки, у вас есть два варианта. Во-первых, можно получить универсальный кронштейн. Во-вторых, вы можете заменить электрическую коробку той, которая соответствует вашему кронштейну.

Самый простой вариант — приобрести новый кронштейн, универсальный. Существует множество вариантов универсальных монтажных кронштейнов. Проведите небольшое исследование, чтобы убедиться, что ваш универсальный кронштейн совместим с вашим вентилятором и электрической коробкой.

Если вам необходимо заменить электрическую коробку, мы составили для вас краткое пошаговое руководство, которое немного упростит это.

Как работают монтажные кронштейны

При установке потолочного вентилятора необходимо использовать монтажный кронштейн для крепления вентилятора к электрической распределительной коробке. Распределительная коробка крепится к балке или балке потолка. Таким образом, ящик сможет выдержать тяжелый потолочный вентилятор.

Кронштейны обычно идут в комплекте с потолочным вентилятором. В некоторых случаях они могут не поставляться с вентилятором. Вам нужно будет приобрести один или найти универсальный кронштейн, который будет работать с вашим вентилятором и распределительной коробкой.

В некоторых ситуациях ваш кронштейн может не соответствовать соединительной коробке. В этом случае вы должны либо найти универсальный кронштейн, либо заменить распределительную коробку на ту, которая подходит для вашего кронштейна.

Универсальные кронштейны для потолочных вентиляторов

Если ваш кронштейн не подходит к распределительной коробке, и вы беспокоитесь о работе, связанной с заменой распределительной коробки, у нас есть решение для вас. Можно использовать универсальный монтажный кронштейн. Они подходят для большинства марок потолочных вентиляторов.

Еще раз проверьте, что ваша марка и модель указаны на универсальном держателе. Если у вас есть размеры, вы также можете проверить, подходят ли размеры универсального кронштейна к вашей распределительной коробке.Заменить кронштейн на универсальный кронштейн намного проще, чем поставить новую распределительную коробку.

В некоторых случаях может не оказаться подходящего универсального кронштейна. В этом случае вам необходимо заменить распределительную коробку, чтобы она соответствовала имеющемуся у вас кронштейну.

Как установить универсальный монтажный кронштейн?

Универсальные монтажные кронштейны довольно просты в использовании. Они бывают разных стилей, но большинство из них работают одинаково. В кронштейне будет несколько отверстий для винтов, которые подходят для разных схем крепления.

В отверстиях для винтов также есть прорези, которые позволят вам перемещать кронштейн, чтобы найти подходящее место для ваших винтов.

Для установки универсального кронштейна установите кронштейн в сухую до распределительной коробки и найдите отверстия, совместимые с отверстиями для винтов. Вы можете пометить карандашом вокруг кронштейна, чтобы знать, где его разместить, когда он у вас будет.

Затем вы прикрепите кронштейн, используя метки шаблона, ввинчивая винты в распределительную коробку.

Монтажный кронштейн не подходит для распределительной коробки

Если ваш монтажный кронштейн не подходит к распределительной коробке, и вы не можете найти универсальный кронштейн, который работал бы, вам придется заменить распределительную коробку. Для этого вам нужно будет найти потолочную соединительную коробку, которая подходит к вашему кронштейну.

Существует несколько типов распределительных коробок для потолочных вентиляторов: квадратные или круглые, которые крепятся к балке или балке потолка. Они прикрепляются либо к боковой стороне балки, либо между балками.

Вам нужно будет выяснить, где находится ваш текущий ящик. Скорее всего, необходимая вам коробка будет большего размера и может находиться в центре балки. в этом случае вам придется разрезать деревянную балку до размера нового ящика.

Как заменить распределительную коробку, шаг за шагом

Вот наше краткое руководство по замене распределительной коробки на монтажный кронштейн. Вам нужно будет выяснить, какой тип распределительной коробки будет работать с вашим монтажным кронштейном.Как только вы определитесь, какой размер вам нужен, вы можете забрать его в строительном магазине.

Необходимых инструментов:

  • Отвертка / аккумуляторная дрель
  • Карандаш
  • Тестер напряжения
  • Ножовка по металлу (опция)
  • Молоток (опция)

Шаг 1

Выключите прерыватель, который управляет потолочным вентилятором, на главной электрической панели, которая подает питание на вентилятор.С помощью тестера напряжения прикоснитесь к проводам внутри распределительной коробки, чтобы убедиться, что они отключены.

Шаг 2

Идите на чердак и найдите потолочный вентилятор / распределительную коробку. Вытащите провода из коробки. Там может быть зажим для кабеля, отверткой ослабьте зажим и вытащите провода.

Шаг 3

Удалите винты или гвозди, которыми коробка крепится к балке, и вытащите распределительную коробку. Если ящик прикреплен внутри двух балок, возможно, вам придется использовать ножовку, чтобы разрезать брус, или использовать ножовку, чтобы увеличить проем, если новый ящик больше.

Шаг 4

Установите новую коробку. Убедитесь, что устанавливаемая вами коробка рассчитана на вес вашего потолочного вентилятора. Если ваш ящик находился между двумя балками, вам придется установить новый брус или разрезать дерево так, чтобы поместился новый ящик.

Шаг 5

Вставьте электрические провода / кабель обратно в отверстие в задней части коробки и подключите их. После того, как вы подключили их, и ваш новый потолочный вентилятор был подключен к коробке с помощью монтажного кронштейна, снова включите прерыватель, чтобы проверить потолочный вентилятор.

Можно ли прикрепить потолочный вентилятор без распределительной коробки?

Вы можете спросить, а можно ли просто прикрепить потолочный вентилятор к балке без распределительной коробки? Ответ — нет. Хотя ваши винты и кронштейн могут выдержать вес вентилятора, распределительная коробка выполняет свою функцию.

Во-первых, код требует, чтобы у вас была распределительная коробка вентилятора, которая не дает искрам вызвать возгорание. Коробка содержит любые искры внутри коробки, чтобы они не попали в дерево или горючие материалы на потолке.

Вам необходимо использовать потолочную распределительную коробку, если вы собираетесь установить потолочный вентилятор. Никогда не срезайте углы и всегда ставьте безопасность на первое место. Установка потолочного вентилятора может быть произведена без каких-либо специальных знаний в области электрики, если вы соблюдаете меры безопасности.

Связанные вопросы

Могу ли я установить потолочный вентилятор там, где находится осветительный прибор?

Да, можно. Этого можно добиться, установив опорную скобу для потолочного вентилятора. Снимите старый светильник и установите опорную скобу.Монтажный кронштейн вентилятора будет прикреплен к опорной скобе.

Винты какого размера удерживают потолочный вентилятор?

Винты, которыми крепится потолочный вентилятор, являются крепежными винтами. Обычно они составляют полтора дюйма и имеют размер 10-32 крепежных винтов. Размер ваших винтов может отличаться в зависимости от марки вашего потолочного вентилятора.

Связанные руководства

Чад Килпатрик

Я писатель, страстно увлеченный благоустройством, реконструкцией и ремонтом дома.Мне нравится изучать новые навыки и методы и делиться ими с другими.

Недавно опубликованные

ссылку на законно ли мой домовладелец блокировать мой термостат? (Узнай сейчас!) ссылка на Можно ли положить светящиеся палочки в бассейн? (Узнай сейчас!)

Можно ли положить светящиеся палочки в бассейн? (Узнай сейчас!)

Когда мне было еще 20, некоторые мои знакомые устроили рейв в Нью-Йорке.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
