Устройство торцовочная пила: Все о торцовочной пиле и ее выборе

Все о торцовочной пиле и ее выборе

16.11.2015

В наши дни трудно представить современное мебельное производство, деревообрабатывающую мастерскую или проведение строительных работ, без использования торцовой пилы. Любому монтажнику, столяру или плотнику она просто необходима в наше время, ведь благодаря использованию торцовочной пилы увеличивается не только производительность и безопасность проводимых работ, но и уменьшается их трудоемкость.

Современные торцовочные пилы начали свою историю в начале двадцатых годов прошлого века. Их основоположником считается Раймонд ДеВолт. Он первым изобрел радиально-консольную пилу. И с тех пор этот инструмент прошел длинный и тернистый путь своей эволюции, в результате которой появились современные торцовочные пилы, которые сформировали отдельный класс настольного распиловочного инструмента.



 Предназначение и сфера применения торцовочной пилы



Торцовочные пилы используются для распила заготовок под прямым и косым углом, распила под наклоном, а некоторые модели способны выполнять и комбинированный распил (одновременно и под углом и под наклоном).

Обработка заготовок на торцовочном оборудовании в наши дни является одним из ключевых этапов изготовления совершенно любых деревянных деталей и изделий для любого конечного вида производства продуктов из древесины. Применяются торцовочные пилы в багетных мастерских, мебельных мастерских.

Пилы с заменяемым пильным диском могут эффективно использоваться для обработки различных заготовок не только лишь из дерева, возможна работа с пластиком и цветным металлом, как правило с алюминием. Строительные отделочные материалы из такого сырья используются при отделочных работах внутри помещения. Торцовочные пилы работающие с металлом очень часто применяются на производствах по изготовлению оконных рам из цельного профиля.

Хотя и торцовочная пила имеет довольно узкую специализацию, она практически повсеместно используются на стройплощадках. Секрет ее популярности кроется в легкости, скорости и высокой точности производимых работ. Любой отделочник подтвердит, что очень сложно выполнять распил дорогостоящего лакированного наличника или плинтуса с высокой точностью, чистотой и без образования сколов. А что делать если он имеет сложный профиль или нужен угол отличный от 45 градусов, или в разных плоскостях? Именно торцовочная пила помогает справиться с данными задачами без особых проблем, с высокой скоростью и точностью.

Торцевая пила отлично подойдет не только для выполнения угловых запилов. Можно установить поворотный механизм пилы в нулевое положение и под прямым углом торцевать любые маломерные заготовки: паркетную доску, ламинат, деревянную вагонку, обналичку, оконные и дверные коробки, доборы, уширители, алюминиевые профили, переходные порожки, изделия из композитных материалов, профильный пластик.



Устройство торцовочной пилы



Конструктивное устройство основного механизма торцовочной пилы довольно простое. Так основными ее элементами являются: пыльный диск, электродвигатель с редуктором, рабочая поверхность, рукоятка и кнопки управления. Дополнительные же части конструкции пилы индивидуальны для каждой модели и имеют, в некоторых случаях, более сложное строение. Часто ведущими мировыми производителями усовершенствуются и основные ее части для повышения рабочих показателей, комфортности работы с ней и более широкого круга применения.

 Электродвигатель используемый в пиле, может быть двух видов: асинхронный и коллекторный. Асинхронный электродвигатель издает меньше шума в процессе работы и рассчитан на более длительный период работы. Коллекторный электродвигатель же, не требует особого внимания и не нуждается в регулярном техническом обслуживании. Как правило электродвигатель размещается справа от режущего диска, однако есть модели с задним расположением, что позволяет добиться дополнительного удобства в работе и улучшенного обзора при угловом резе.

 Электродвигатель заставляет пильный диск вращаться с помощью редуктора через ременную или зубчатую передачу. Зубчатая переда исключает возможность проскальзывание в процессе работы под высокими нагрузками. Ременная же издает меньше шума и исключает вибрацию пильного диска, что позволяет в значительно степени продлить рабочий ресурс электродвигателя и положительно влияет на качество проводимых работ.

Как правило, механизм подъёма режущего узла, который включает в себя двигатель, редуктор и режущий диск, выполнен по маятниковому типу. Рабочая часть торцовочной пилы весьма массивна, однако поднимать и опускать ее достаточно легко благодаря специальной пружине находящейся в основании, удобной рукоятке и отлично сбалансированной конструкции. Процесс замены оснастки многих пил упрощен и обезопасен за счет системы блокировки шпинделя. Наличие электронного тормоза, в некоторых моделях торцовочных пил, позволяет моментально остановить вращение пильного диска в экстренной ситуации. Некоторые модели пил так же оснащены регулируемым лазерным указателем, который позволяет значительно повысить точность выполняемых работ с учетом ширины пропила. Так одной из наиболее популярных моделей в которой присутствуют практически все выше перечисленные функции, а так же которая имеет отличные рабочие показатели и высокую надежность является торцовочная пила Metabo KGS 254M.

Существуют торцовочные пилы, которые совмещают в себе функции распиловочного станка и торцовочной пилы (комбинированная торцовочная пила). По сути они представляют собой торцовочные пилы закрепленные сверху на распиловочном столе. Многие модели из таких пил обладают функцией протяжки, что позволяет рабочему узлу с диском передвигаться параллельно рабочему столу, совершая поперечный распил заготовки. Отличным примером торцовочной пилы данного вида является пила отечественного производителя Энкор Корвет 8-31. Достаточно просто перевернуть механизм и электроинструмент сможет легко выполнять длинный прямолинейный распил.



  Как выбрать торцовочную пилу?

Приступая к выбору торцовочной пилы необходимо в первую очередь определить цель, для которой данный электроинструмент будет использоваться. Если он будет применяться редко, то достаточно будет приобрести пилу со стандартными функциями. В случае выполнения сложных распиловочных работ в большом объеме потребуется профессиональная модель торцовочной пилы.

Далее следует учитывать вес и габариты изделия. Если рабочий инструмент необходимо будет постоянно переносить, то большой вес и габариты очень затруднят рабочий процесс и транспортировку изделия.

Следует учитывать качество сборки и материалов, из которых выполнена торцовочная пила, точность сопряжения подвижных деталей. Уделите особое внимание наличию возможных люфтов при фиксации углов, ведь это будет кардинально влиять на точность работ и характеристики пилы.

 Ну и конечно же немаловажным, а может и самым главным фактором будут являться рабочие характеристики. Так одной из главных характеристик торцовочной пилы является ширина и глубина осуществляемого реза. Они определяют возможности агрегата по обработке тех или иных заготовок. На эти показатели влияет диаметр режущего диска и конструкция в целом. Существуют торцевые пилы, в которых для увеличения ширины пропила используется тяговая функция. В таких моделях консоль с силовым блоком способна передвигаться по специальным направляющим штангам.

Хорошим примером является торцовочная пила Makita LS1018L.

Большая мощность электродвигателя торцовочной пилы позволяет инструменту меньше греться под нагрузкой, иметь большую производительность и тем больше может быть размер пильного диска установленного производителем. От данного фактора напрямую зависит и скорость вращения режущего полотна, а чем она выше, тем качественнее и чище получается рез.

Важным качеством любой пилы является качество станины и поворотного блока. Так на массивном пильном столе, который имеет высокие вертикальные упоры выполнять распил намного удобнее, однако наличие такого стола будет отрицательно сказываться на массе электроинструмента.

Очень полезными в процессе работы являются всевозможные фиксаторы заготовки и встроенные струбцины. Стоит учитывать и важность широкого диапазона угловых настроек, включая и вертикальных. Обязательно проверьте качество выполнения фиксации заданного Вами угла и саму шкалу, которая должна быть хорошо читаемой и иметь максимум шагов деления.

Некоторые модели торцовочных пил обладают ограничителем глубины реза, благодаря которому можно создавать пазы и обрабатывать заготовку по толщине.

Если Вы будите работать с длинными заготовками, то Вам однозначно понадобятся дополнительные опоры. Как правило, большинство производителей предоставляют данную функцию в базовой комплектации.

Для экономии времени и повышения точности реза многие торцовочные пилы комплектуют лазерной наводкой. Лазерный луч настраивается по толщине полотна и способен точно показывать линию, по которой будет происходить распил. Примером такой пилы является Bosch GCM 12JL.

Современные торцовочные пилы имеют множество полезных электронных систем, которые несомненно очень полезны. Так, ограничитель пускового тока (функция плавного пуска) дает возможность постепенного увеличения количества оборот пильного диска при старте и не допускает стартовых перегрузок. Наличие электродинамического тормоза моментально останавливает режущий диск после выключения электродвигателя.

Автоматическая система поддержки стабильного количества оборотов не позволяет им уменьшаться при значительных нагрузках. Полезными будут и системы защиты от перегрузок, функции блокировки пильного диска для его замены и блокировки электродвигателя в случаи заклинивания диска, а также защита от непроизвольного включения.

Главным элементом, который влияет на безопасность работы с торцовочной пилой, является качественный и функциональный защитных кожух. Он просто обязан легко и четко перемещаться параллельно с опусканием консоли.







В нашем интернет-магазине «Инструментовоз» представлен широкий выбор торцовочных пил, цена на которые Вас приятно удивит. У нас Вы найдете как бытовые, так и профессиональные модели торцовочных пил по дереву и металлу.

Если Вам необходима консультация специалиста по любому вопросу, Вы можете обратиться к нашим опытным консультантам прямо у нас на сайте нажав в нижнем правом углу кнопку просьбы обратного звонка, заполнить форму обратной связи или позвонить по телефону: +7 495 268-06-66.

Купить торцовочную пилу можно оставив заявку у нас на сайте или позвонив по номеру телефона: +7 495 268-06-66.

В нашем интернет-магазине действует адресная доставка любого товара «до двери» в пределах Москвы и ближайшего Подмосковья. А так же у Вас есть возможность забрать товар самостоятельно с нашего склада или пункта выдачи товара расположенных во всех районах Москвы.



В случаи покупки товара из других регионов России предусмотрена доставка любой транспортной компанией по согласованию, а так же самовывоз из нашего пункта выдачи товаров расположенного в Вашем городе, если таковой имеется.



устройство, принципы выбора и применяемые для работы диски — Портал о строительстве, ремонте и дизайне

Резка отделочных материалов под углом – задача, скажем прямо, не из легких, и практически у всех людей с ее решением возникают проблемы. А между тем, большинство отделочных материалов требует именно такой подход к своей установке, к примеру, вагонка, плинтусы, багеты и даже металлоконструкции, собираемые из профильной трубы. В общем, таких материалов много, и диагональную их порезку приходится решать, иногда даже с очень высокой точностью. В этой статье вместе с сайтом stroisovety.org мы изучим такой инструмент, как торцовочная пила, которая позволяет справиться с задачей диагональной подрезки. Мы ознакомимся с устройством этого инструмента, критериями оценки, что позволит приобрести подходящую для работы модель и разберемся с пильными дисками, используемыми вместе с этим инструментом.

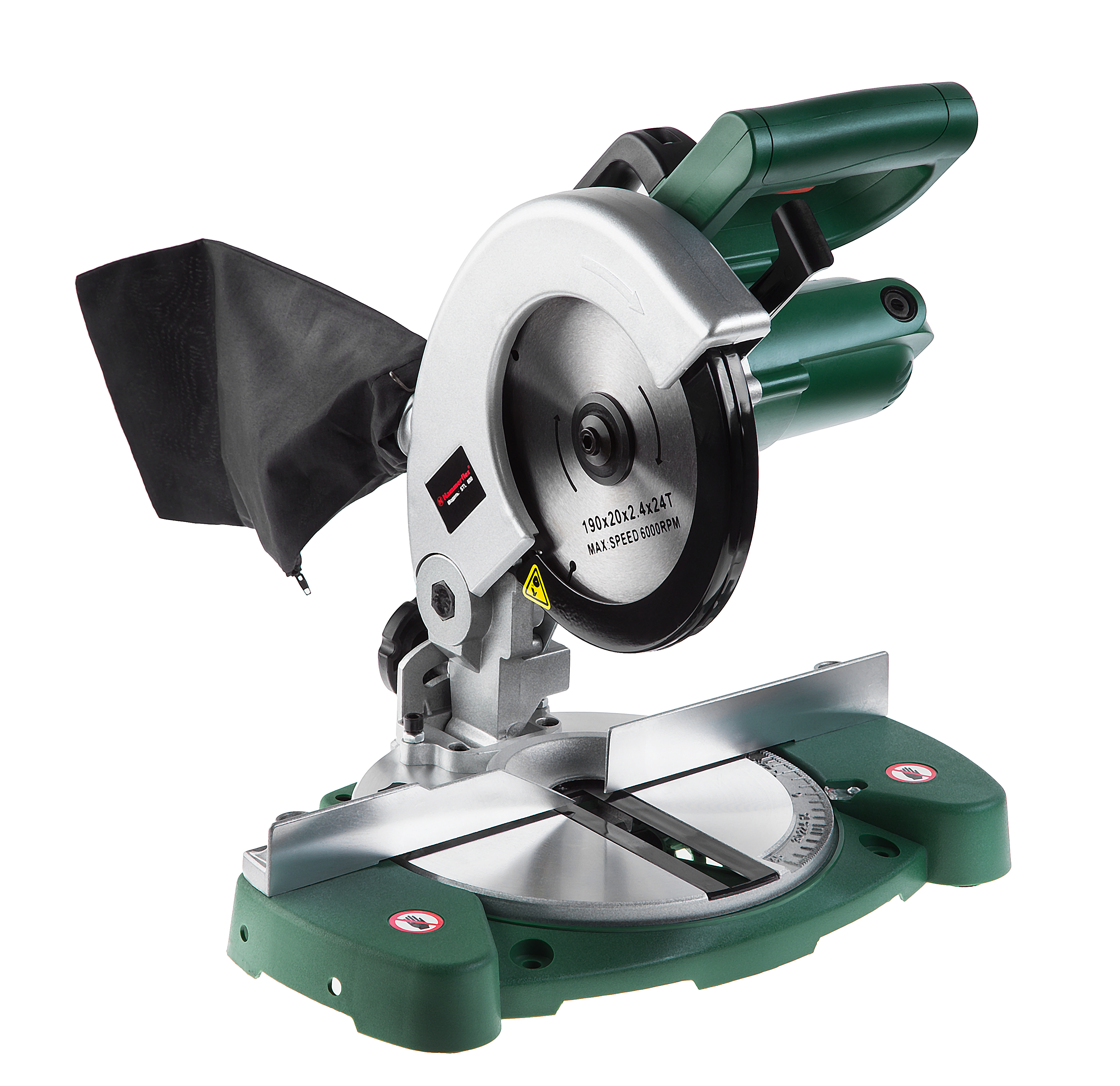

Пила электрическая торцовочная фото

Торцовочная пила: устройство, назначение и возможности

Ручная торцовочная пила имеет узкое назначение, и распускать с ее помощью доски вряд ли у вас получится. Ее задачи немного другие – она может выполнять исключительно короткие резы. С ее помощью можно разрезать доску пополам, выровнять ее торец или же срезать конец доски под определенным углом. Вот, в принципе, и все, что она может, но, поверьте, это немало – другое пильное оборудование с такими задачами справляется намного хуже. Ах да, совсем забыл, что кроме древесины, в зависимости от используемой оснастки, торцовочная пила может работать с мягкими металлами, пластиком и при необходимости с тонколистовым железом, а вернее с профилем, изготовленным из него.

Возможности торцовочной пилы

Торцовочная универсальная пила имеет достаточно сложную конструкцию – состоит она из двух основных узлов, которые отнюдь не отличаются простотой конструкции. Это станина, на которой закреплен поворотный стол и подвижная режущая головка с закрепленным на ней мощным электрическим двигателем.

Станина с поворотным столом. Как правило, эти две части не могут обходиться друг без друга. На самой станине расположена направляющая, которая обеспечивает фиксированное положение заготовки. Сам же стол для торцовочной пилы может поворачиваться относительно направляющей в пределах 90˚ (45˚в одну сторону и 45˚ в другую сторону), обеспечивая таким способом простую подрезку заготовки в любом направлении без переустановки детали.

Режущая головка. Установлена непосредственно на поворотном столе – она изменяет свое местоположение вместе с ним. Для удобства в работе сбоку поворотного стола на станине нанесена градуированная шкала – совмещая метку стола с определенным значением градусов, можно производить резы под любым углом. И это еще не все – сама головка, а вернее ее режущая часть, может наклоняться влево и вправо, обеспечивая тем самым наклонный рез. В большинстве случаев этот наклон выполняется в одном или двух фиксированных положениях (30˚ и 45˚ в любую сторону). Также некоторые модели могут оборудоваться специальным протяжным механизмом. Торцовочная пила с протяжкой позволяет разрезать заготовки куда большей ширины, чем обыкновенный ее собрат.

Какую конструкцию имеет торцовочная пила

Электрическая торцовочная пила: нюансы и критерии выбора

Вопрос, как выбрать торцовочную пилу, можно решить, придерживаясь пяти небольших правил.

Для начала вы должны определиться с ее назначением и условиями эксплуатации. Для чего она вам нужна? Какие работы, а главное, в каком количестве вы планируете с ее помощью производить? Если вы приобретаете торцовочную пилу для домашнего использования и не планируете выполнять сложных операций, то вполне можно обойтись простым инструментом с базовой комплектацией дополнительных функций. Если же речь идет о профессиональном использовании торцовочной пилы и ежедневном ее применении, то, естественно, нужно выбирать расширенную версию этого инструмента с полным комплектом дополнительных возможностей. Можете рассмотреть вариант приобретения так называемой комбинированной торцовочной пилы, которая в верхней части режущей головки оборудована дополнительным рабочим столом, позволяющим использовать ее в качестве стационарной циркулярной пилы.

Торцовочная пила по дереву фото

Второе, на что следует обратить внимание, это на типоразмер используемых дисков. Важен не только диаметр устанавливаемой оснастки, от которого в полной мере может зависеть глубина реза, но и его толщина, которая оказывает влияние на тип обрабатываемого торцовочной пилой материала. Оптимальным вариантом для бытового применения является станок, рассчитанный под диск диаметром 200мм. Для профессионального использования лучше приобретать станок с дисками диаметром 250мм.

Безопасность работы. Этот инструмент без надлежащей защиты может стать очень опасным помощником – обязательно обратите внимание на наличие защитных кожухов, которые должны полностью закрывать диск даже в процессе резанья и устройства защиты от случайного включения.

Вес и габариты инструмента. По сути, торцовочная пила является переносным устройством – она не должна быть слишком тяжелой. Кроме того, раз уж заговорили об удобстве в работе, обратите внимание на легкость хода всех ее частей – особое внимание уделите режущей головке. Слишком тугой ход этой части инструмента будет быстро утомлять оператора торцовочной пилы.

Ну и последнее – это эргономичность, инструмент должен быть удобным в работе.

Как выбрать торцовочную пилу

Естественно, делая выбор торцовочной пилы, не лишним будет учесть и мощность этого инструмента, а также скорость вращения диска. В большинстве случаев эти величины рассчитаны производителем и являются оптимальными. У бытового инструмента мощность будет ниже, чем у профессионального, а вот скорость вращения диска почти всегда одинаковая, что обуславливается необходимостью делать чистый и ровный рез.

Торцовочная пила универсальная фото

Диски для торцовочной пилы: в чем между ними разница

Различий между используемыми на торцовочной пиле дисками не так уж и много и основные из них – это посадочный и наружный диаметр, а также геометрия режущего зуба. Если с размерами дисков все более или менее понятно (посадочное отверстие может быть либо 25мм либо 30мм, а их наружный диаметр составлять 210, 250 и 305мм), то вот с геометрией зуба следует разобраться подробнее.

• Следует обратить внимание на величину зуба – чем он крупнее, тем грубее будет рез. Диском с крупным зубом вряд ли получится чисто разрезать ламинированные, лакированные или окрашенные заготовки – для этих целей нужно приобретать диск с мелким зубом. Также мелкий зуб хорошо себя показал при работе с алюминиевым профилем. Вообще в этом отношении пильные диски для торцовочной пилы можно разделить на три вида: для продольных резов, для поперечных и для чистовых распилов, которые, как правило, являются универсальными.
• Если речь идет о массовом производстве или работе с толстыми заготовками, нужно обратить внимание на наличие тонких прорезей на диске – по сути, это температурные компенсаторы, в задачи которых входит поддерживание стабильного размера диска при его нагревании. Кроме того, такие диски являются менее шумными.

Диск для торцовочной пилы фото

И в заключение несколько слов о предприятиях, которые производят торцовочные пилы по дереву. Лидерами в производстве практически всех электрических инструментов являются компании Bosch и Makita, и их торцовочные пилы не исключение. Также неплохо показали себя на практике инструменты Metabo, Hitachi, DeWalt. Если говорить об отечественных торцовочных пилах, то здесь можно отметить инструменты Корвет. В общем, выбирать есть из чего – главное только не просчитаться с возможностями.

Ручная торцовочная пила Бош фото

Вот, в принципе, и все, что необходимо знать относительно такого инструмента, как торцовочная пила. Приобретайте, используйте его и помните, что этот инструмент достаточно опасный – не забывайте про технику безопасности и при работе будьте всегда предельно собранными, а главное трезвыми!

Как выбрать торцовочную пилу | Строительный портал

Пиление под углом является задачей не из легких, поэтому для облегчения работы применяются торцовочные пилы. Этот  инструмент позволяет с высокой точностью распиливать материал под требуемым углом. Торцовочные пилы широко применяются для монтажных, столярных и отделочных работ. С их помощью производят дверные коробки, оконные рамы, укладывают полы и многое другое. Так как же выбрать торцовочную пилу?



Содержание

1. Предназначение торцовочной пилы
2. Устройство торцовочной пилы
3. Как выбрать торцовочную пилу?
4. Безопасность во время работы с торцовочной пилой



Предназначение торцовочной пилы

Торцовочная пила, которую в народе часто называют торцовкой, применяется  для распиливания заготовки под определенным углом. Чаще всего этот инструмент используются для распила дерева, но иногда и для работы с ламинатом, пластиком и алюминием.

Торцовочная пила характеризуется высокой скоростью, лёгкостью и точностью в выполнении определенных операций по распиливанию. Область их применения довольно широка: используются для монтажных, столярных, отделочных работ. Торцовочная пила по дереву нашла широкое применение в мастерских по производству мебели.

Торцовочные пилы по металлу идеально подходят для резанья металлов из железа, стали и литых профилей. Они очень часто используются на предприятиях по изготовлению оконных рам из профиля.

Основная нагрузка в торцовочных пилах идет на крутящий диск, поэтому его изготавливают из сверхпрочных материалов. Очень часто торцовочную пилу называют монтажной, так как она существенно облегчает работу при монтаже и установке какого-либо элемента.

Устройство торцовочной пилы

Конструкция торцовочной пилы достаточно проста, она состоит из: пыльного диска, двигателя с редуктором, основания и рукоятки с кнопкой запуска.

Двигатель, который используется в пиле, бывает двух видов: асинхронный и коллекторный.

Асинхронный двигатель производит меньший шум и его срок службы значительно дольше. Главным преимуществом коллекторного двигателя является то, что он не требует особого внимания и регулярного обслуживания.

В основном двигатель размещается справа от диска, в некоторых машин он располагается сзади для удобства работы и лучшего обзора во время резанья под углом.

Пильный диск вращается благодаря двигателю, который через редуктор осуществляет ременную или зубчатую  передачу. У каждой передачи есть свои плюсы и минусы.  Зубчатая способна исключить проскальзывание во время работы на высоких нагрузках, а ременная меньше шумит и способна исключить вибрацию диска, что продлевает ресурс двигателя и улучшает качество работы.

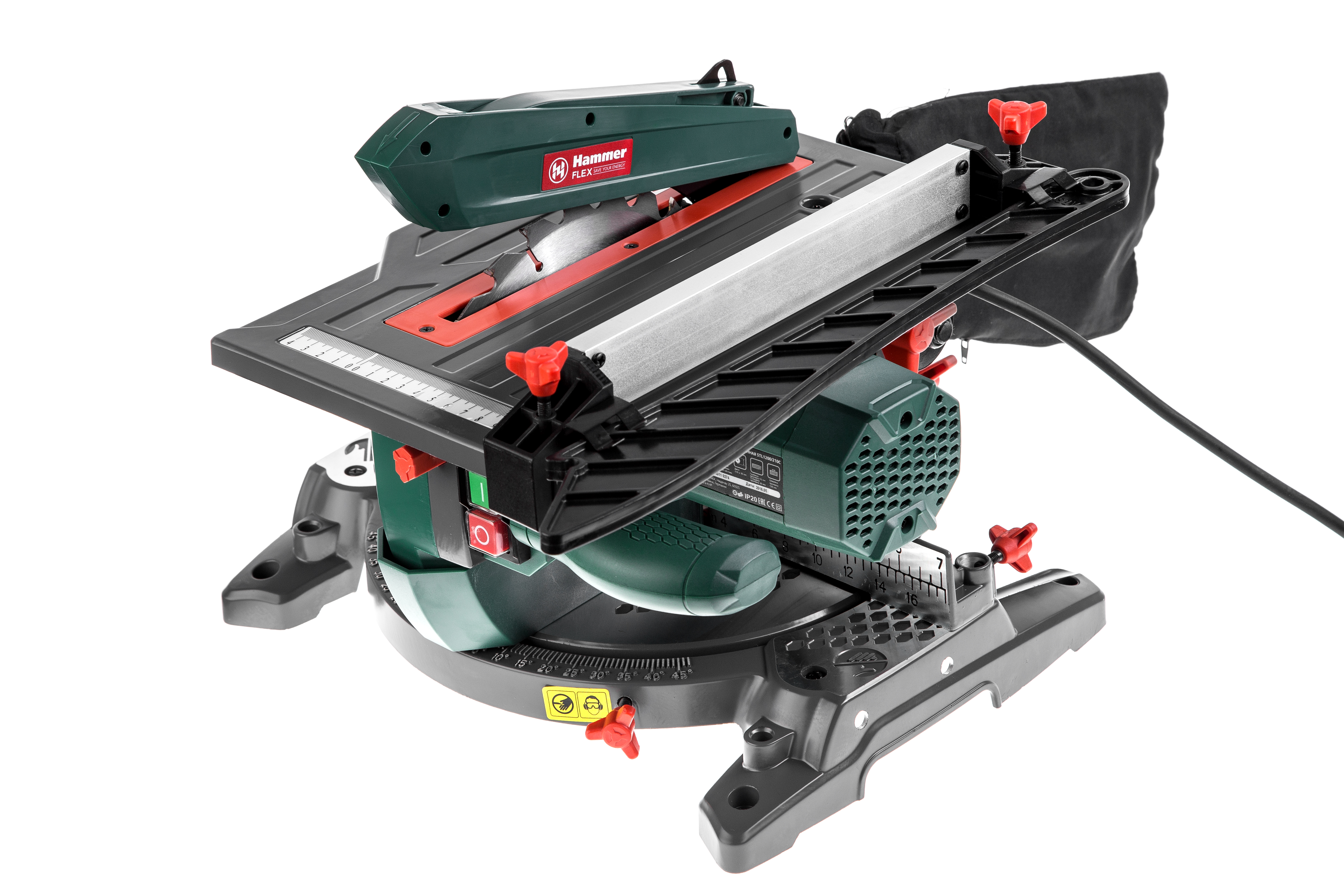

В ассортименте настольного электроинструмента можно найти такие пилы, которые совмещают в себе две функции: распиловочного станка и торцовочной пилы. Фактически они являются торцовками, дооснащенными распиловочными столами, которые размещаются сверху. Конечно, комбинированная торцовочная пила не станет полноценной заменой специализированному станку для пыления, но все же большое число мастеров покупают такие торцовочные пилы, так как иногда при работе в домашней обстановке важнее всего является быстрота и аккуратность работы.

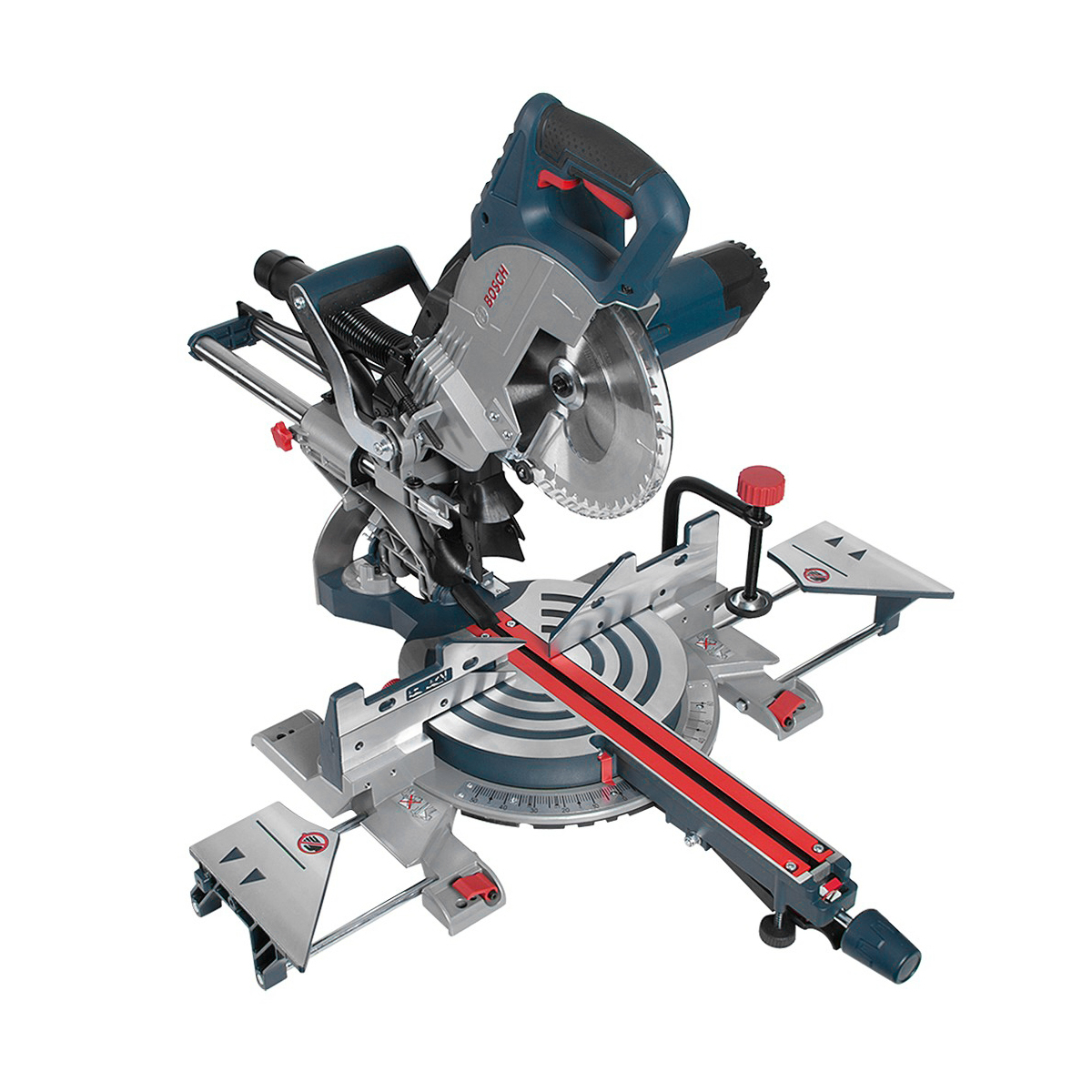

У некоторых пил присутствует функция протяжки – пильный диск устанавливается на 2-х рейках, расположенных параллельно, и способен осуществлять свободное движение.

Торцовочная пила с протяжкой характеризуется достаточно большой шириной пропила обрабатываемого материала.

Пила дисковая торцовочная – это наиболее  удобный и надежный инструмент для точной и прямой резки материала.

Как выбрать торцовочную пилу?

Критерии и советы по выбору торцовочной пилы

Для того чтобы выбрать, а в дальнейшем и купить торцовочную пилу нужно брать за основу следующие моменты:

1. Цель, для которой осуществляется покупка инструмента. Если торцовочная пила будет использоваться не очень часто, то достаточно будет приобрести инструмент со стандартными функциями. В том случае, если планируется выполнять сложные распиловочные работы достаточно большого объема, то для этого потребуется профессиональная торцовочная пила.
2. Безопасность. В основном применяется защитный кожух, который полностью закрывает диск во время работы.
3. Вес и габариты. Если рабочий инструмент будет слишком тяжелым, то это может очень затруднить работу и работающим будет очень быстро уставать.
4. Эргономичность. Инструмент должен быть максимально удобным для работы.
5. Размер пыльного диска. Режущий инструмент пилы должен быть не менее 20 см. в диаметре.

Главные  характеристики торцовочной пилы – это ширина и глубина реза, которые определяют, что именно можно обрабатывать на определенном агрегате. Также очень многое зависит от диаметра диска – чем он шире, тем лучше. Важно, чтобы станина и поворотный блок были выполнены с высоким качеством.

Выбор пыльного диска

Для того чтобы выбрать диски для торцовочных пил, необходимо опираться на материал, с которым предстоит работать. Внешний и посадочный диаметр – это главные параметры пыльного диска. Диаметр посадочного обычно равен 3 см, а размеры внешнего могут варьироваться, но чаще всего они составляют 21, 25 и 30.5 см.

Перед выбором диска нужно обращать внимание на то, что двигатель может быть рассчитан на использование конкретного диска. Поэтому, иногда большой диск может быть вреден для работы пилы.

На качество работы влияет материал изготовления, геометрия и заточка зубьев диска.

Одни виды зубьев хорошо себя ведут при поперечном резе, другие обеспечивают высокую скорость при продольном, а третьи выполняют аккуратный и чистый рез.

На некоторых моделях диска присутствуют волнистые линии и тонкие прорезы, которые компенсируют температурную деформацию и уменьшают производимый шум во время работы.

Выбор торцовочной пилы по производителю

Самыми безопасными и технологичными являются торцовочные пилы фирмы: Makita, Корвет, Hitachi, Bosch, Metabo, DeWALT.

Торцовочные пилы характеризуются относительно небольшой шириной возможного реза. Для того чтобы ее увеличить, профессиональные пилы оснащены специальной тяговой функцией.

У таких инструментов рабочий блок в основном установлен на штанги. Обычно этих штанг две, как, например, у пилы торцовочной Makita марки LS0714.

Большинство производителей предлагают расширение стола с базовой комплектацией, но для  работы с деталями больших размеров могут иногда понадобиться дополнительные опоры.

Торцовочная пила Makita марки LF1000 оснащена специальными раскладывающими подставками, что значительно упрощает работу.

Движущая часть всех торцовок размещена на устойчивой станине, которая оснащена круглой секцией, предназначенной для установки угла реза.

Наиболее надежная конструкция торцовочных пил та, у которой станина изготовлена из алюминия или магниевого сплава. Такие станины способны обеспечить достаточно высокую прочность и мобильность торцовочной пилы за счет небольшого веса. Например, торцовочная пила Bosch марки GCM 10 весит, всего лишь, 15 килограмм.

Торцовочная пила Корвет обладает преимуществом, которое выгодно отличает ее от продукции конкурентов. У них присутствует лазерный указатель направления пропила и продольная протяжка, а последняя их усовершенствованная функция – это возможность увеличения пропила до 43 сантиметров.

Некоторые торцовочные пилы, цены которых зависят от множества факторов,  не способны производить наклон головки к рабочему столу и обычно угол варьируется в пределах 45-55 градусов, торцовочные пилы hitachi  предусмотрен поворот головки на 15, 22.5 и 30 градусов, причем их вес может не превышать 30 килограммов.

Некоторые модели торцовочной пилы dewalt оснащены уникальной системой XPS. Она заключается в том, что от диска проецируется тень, служащая дополнительным освещением, что гарантирует предельную точность распиловки.

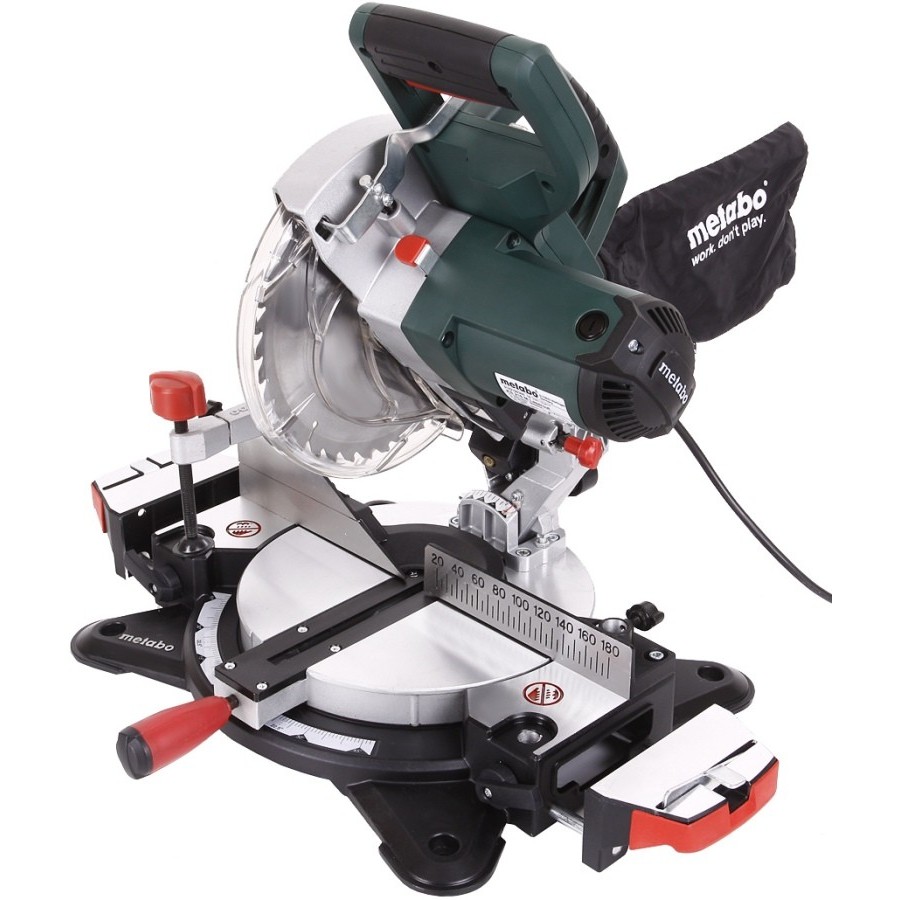

Торцовочные пилы metabo оснащены специальным механизмом, позволяющим проводить регулировку поворота и наклона пыльного диска. Эти пилы практически являются разновидностью распространенных дисковых пил, у которых предусмотрен крепеж над версткой или рабочим столом.

Торцовочная пила интерскол отличается простотой конструкции, в которую входит: основание, пильный диск, двигатель и ручка с кнопкой пуска. Для распилки под углом достаточно будет просто повернуть стол или пильный диск. Для торцовочных пил данной марки предусмотрен поворот диска в обе стороны.

Безопасность во время работы с торцовочной пилой

Торцовочная пила – это режущий электроинструмент, поэтому при работе необходимо надеть защитные очки, заботясь при этом о безопасности глаз.

Система безопасности торцовочных пил включает: автоматическое отключение в случае застопоривании диска, плавный пуск, автоблокировку во время замены диска, защиту от электрического пробоя и быструю, а главное удобную систему фиксации обрабатываемого материала.

Важно, чтобы режущая часть была защищена специальным кожухом, который при работе снимается.

Для достижения большой безопасности система комплектуется электродинамическими тормозами, которые быстро и плавно способны остановить двигатель после отключения питания.







Торцовочная пила с цепной передачей

По данной заявке испрашивается приоритет предварительной заявки на изобретение США №61/914654, которая была подана 11 декабря 2013 г. и содержание которой в полном объеме включено в настоящее описание путем ссылки.

Настоящее изобретение относится к механическим пилам, в частности к механической торцовочной пиле, выполненной с возможностью резания заготовки с наклоном влево, наклоном вправо и с нулевым наклоном.

Торцовочная пила, также называемая торцовочно-усовочной пилой, используется для выполнения в заготовке, т.е. обрабатываемом изделии, поперечных резов с помощью вращающегося режущего элемента или полотна, выполненного в виде пильного диска. Торцовочная пила является регулируемой, и при должной настройке пользователем она позволяет выполнять точные поперечные резы и точные резы под углом.

Торцовочные пилы используются для резания множества различных типов материалов, включая разные виды древесины, а также синтетические материалы. Типичная торцовочная пила имеет станину или платформу, на которой расположен поворотный стол. Поворотный стол имеет опорную поверхность для размещения заготовки, обрабатываемой торцовочной пилой. С поворотным столом соединено опорное устройство, поддерживающее режущее устройство, которое используется для выполнения резов в заготовке. Опорное устройство содержит регулируемые компоненты, позволяющие отводить режущее устройство от опорной поверхности и подводить его к опорной поверхности для резания заготовки. Кроме того, опорное устройство обычно содержит другие регулируемые компоненты, обеспечивающие возможность поворота режущего устройства для установки последнего в наклонное положение под углом к опорной поверхности, что позволяет выполнять в заготовке наклонные резы.

Высокие заготовки, такие как напольные и потолочные плинтусы и панели, можно резать обычной торцовочной пилой только с нулевым углом наклона и с наклоном влево. Настроить торцовочную пилу для реза с наклоном вправо невозможно, поскольку передаточный механизм не позволяет устанавливать пильный диск под некоторыми или многими углами, требующимися во многих случаях применения. Кроме того, передаточный механизм может мешать резанию заготовок различных размеров и форм. В некоторых ситуациях заготовку невозможно поместить в нужное место на опорной поверхности для выполнения намеченного реза. Кроме того, передаточный механизм может представлять для пользователя непредвиденную опасность, если пользователь не понимает ограничений торцовочной пилы при резании высоких или нетипичных заготовок или вообще не знает о существовании таких ограничений. Таким образом, существует потребность в пиле, которая позволяла бы выполнять косые резы с наклоном влево и вправо, а также резы с нулевым наклоном без задевания заготовки различными компонентами пилы, в том числе передаточным механизмом.

Объектом изобретения является механическая пила, содержащая основание с опорной поверхностью для размещения на ней заготовки, опирающийся на основание двигатель, режущий элемент, предназначенный для выполнения реза в заготовке и приводимый в движение посредством приводного элемента, и трансмиссию, связывающую двигатель с режущим элементом и содержащую первый передаточный механизм, проходящий от двигателя до места, отстоящего от приводного элемента, и второй передаточный механизм, связывающий первый передаточный механизм с приводным элементом для передачи движения от двигателя на приводной элемент через первый передаточный механизм и через второй передаточный механизм, причем второй передаточный механизм содержит ведущую звездочку, установленную на промежуточном валу для совместного вращения с промежуточным валом и ведомым шкивом первого передаточного механизма и имеющую множество зубьев, выполненных для зацепления с цепью, проходящей от ведущей звездочки до ведомой звездочки, причем второй передаточный механизм содержит натяжной механизм, взаимодействующий с цепью между ведущей звездочкой и ведомой звездочкой второго передаточного механизма и содержащий регулировочное приспособление и звездочку, выполненную с возможностью взаимодействия с цепью, причем регулировочное приспособление выполнено таким образом, чтобы устанавливать звездочку ближе к цепи или дальше от цепи.

В одном варианте осуществления изобретения предлагается торцовочная пила, имеющая двигатель и трансмиссию для привода пильного диска при резании заготовки, причем трансмиссия содержит цепную передачу, функционально включенную между двигателем и пильным диском. В другом варианте осуществления изобретения цепная передача, используемая в торцовочной пиле, выполнена узкопрофильной, благодаря чему узкий кожух трансмиссии, образующий узкое отделение для цепной передачи, не мешает пользователю выполнять косые резы с наклоном как влево, так и вправо, и не ограничивает возможностей пилы в этом отношении.

В еще одном варианте осуществления изобретения трансмиссия не содержит зубчатых передач, предусмотренных для передачи мощности от двигателя непосредственно на пильный диск. Вместо этого трансмиссия содержит шкивы в компоновке, позволяющей получить компактный передаточный механизм, который на задевает заготовку при выполнении стандартной операции резания.

На фиг. 1 приведен схематический вид сбоку торцовочной пилы, содержащей трансмиссию в соответствии с одним раскрытым вариантом осуществления изобретения.

На фиг. 2 приведено схематическое перспективное изображение торцовочной пилы, показанной на фиг. 1.

На фиг. 3 приведен схематический фронтальный разрез трансмиссии и двигателя для торцовочной пилы, показанной на фиг. 1.

На фиг. 4А приведена схема расположения заготовки в известной из уровня техники технологической машине, настроенной для выполнения косого реза с наклоном вправо.

На фиг. 4Б приведена схема расположения заготовки в предлагаемой в изобретении технологической машине, настроенной для выполнения косого реза с наклоном вправо.

Для разъяснения принципов, положенных в основу изобретения, ниже приведено описание вариантов осуществления изобретения, поясняемое чертежами. При этом подразумевается, что данное описание не ограничивает возможностей осуществления изобретения. Также подразумевается, что в рассматриваемые варианты осуществления изобретения и формы реализации указанных принципов могут вноситься изменения, очевидные для специалиста в области техники, к которой относится изобретение.

На фиг. 1 схематический вид сбоку механической пилы 100, содержащей поворотный стол 102, опирающийся на станину 104. Механической пилой 100 может быть пила любого типа, включая торцовочную пилу, торцовочную пилу с возможностью наклона пильного диска, торцовочную пилу с возможностью выполнения резов с комбинированным углом наклона (под углом относительно как вертикальной, так и горизонтальной плоскостей), настольную пилу, строгальную пилу, мини-пилу, ручную механическую пилу или технологические машины, оснащаемые пильным полотном, пильным диском или иным режущим инструментом, способным резать заготовку. Положение поворотного стола 102 на станине 104 может регулироваться по углу поворота вокруг оси, проходящей по существу перпендикулярно плоскости 106, определяемой опорной поверхностью 108 поворотного стола 102. Пила 100 содержит опорное устройство 110, поддерживающее режущий инструмент, такой как пильный диск 112, предназначенный для резания заготовки 114, которая одной стороной опирается на опорную поверхность 108, а другой стороной упирается в упорную (направляющую) планку 116. Упорная планка 116 имеет направляющую поверхность 118, по которой заготовка позиционируется для резания. Упорная планка 116, показанная на чертежах, может быть отрегулирована так, чтобы прилегать к поверхности 108 поворотного стола по существу перпендикулярно ей. В других вариантах осуществления изобретения упорная планка 116 может быть отрегулирована так, чтобы ее направляющая поверхность 118 располагалась наклонно относительно поверхности 108 поворотного стола.

Опорное устройство 110 для поддержки режущего инструмента содержит наклоняемый рычаг 120, установленный на поворотном столе 102 с возможностью поворота вокруг оси 122, проходящей по существу параллельно поверхности поворотного стола в плоскости 124 резания пильного диска 112 (см. фиг. 3) Наклоняемый рычаг 120 можно поворачивать влево или вправо относительно оси 122 для выполнения в заготовке косых резов. Для фиксации наклоняемого рычага 120 в выбранном положении с помощью стопорного механизма 128 известным специалисту образом предусмотрен рычажок 126.

Опорное устройство 110 также содержит одну или несколько опорных балок 130, установленных с возможностью скользящего перемещения в направляющей 132 наклоняемого рычага 120. Одним концом балка(-и) 130 выступает(-ют) в направлении пильного диска 112 и оканчивается(-ются) у поворотного узла 134, который соединен с возможностью поворота с торцовочным рычагом 136. Торцовочный рычаг 136 установлен с возможностью поворота в шарнире 138, который фиксируется и освобождается ручкой (на чертежах не показана), поджатой пружиной 140. Поскольку опорные балки 130 могут скользить внутри направляющей 132, пильный диск 112 может перемещаться вдоль плоскости 124 резания пильного диска 112. Кроме того, поскольку пильный диск 112 соединен с торцовочным рычагом 136, положение пильного диска 112 может регулироваться путем поворота по дуге, задаваемой шарниром 138. Механическая пила 100 и опорное устройство 110 могут быть выполнены, как это известно из уровня техники, с возможностью установки пильного диска в различные положения, чтобы механической пилой можно было выполнять в заготовке широкий спектр резов.

Как показано на фиг. 1 и 2, торцовочный рычаг 136 поддерживает привод пильного диска, содержащий двигатель 142 и связанную с двигателем трансмиссию 144. Трансмиссия 144 содержит первый передаточный механизм или передачу 146 и второй передаточный механизм или передачу 148. Первый передаточный механизм 146 проходит от двигателя 142 по направлению к месту, расположенному по существу вертикально над осью 150 вращения пильного диска 112. Второй передаточный механизм 148 проходит от первого передаточного механизма 146 по направлению к поверхности 108 поворотного стола и оси 150 вращения пильного диска и может быть ориентирован по существу под прямым углом к торцовочному рычагу 136. Предпочтительно предусмотрен кожух (на чертежах не показан), закрывающий трансмиссию 144, в частности и первый 146, и второй 148 передаточные механизмы. На торцовочном рычаге 136 также установлено ограждение 152 пильного диска, которое в одном варианте осуществления изобретения может закрывать верхнюю переднюю четверть пильного диска 112, как показано на фиг. 1 и 2.

Поскольку ограждение 152 закрывает верхнюю переднюю четверть пильного диска 112, создается свободное пространство 154, которое значительно увеличивает рабочий просвет для заготовки 114. Свободное пространство 154 ограничено нижней кромкой 156 торцовочного рычага 136 и либо задней вертикальной кромкой 158 ограждения 152 пильного диска, либо участком кожуха трансмиссии (на чертежах не показан). Предполагается, что кожух трансмиссии в основном повторяет контур торцовочного рычага и ограждения пильного диска для максимизации свободного пространства 154.

Двигатель 142 имеет приводной вал 160, связанный с первым передаточным механизмом 146, который содержит ведущий шкив 162, соединенный с приводным валом 160 для совместного с ним вращения, т.е. с фиксацией от проворачивания относительно приводного вала. В одном варианте осуществления изобретения с ведущим шкивом 162 посредством ремня 166 связан ведомый шкив 164. Ведомый шкив 164 установлен с возможностью вращения на торцовочном рычаге 136 посредством промежуточного вала 168 таким образом, что промежуточный вал вращается вместе с ведомым шкивом.

Второй передаточный механизм 148 содержит ведущую звездочку 170, установленную на промежуточном валу 168 для совместного вращения с промежуточным валом и ведомым шкивом 164, как это лучше всего видно на фиг. 3. Ведущая звездочка 170 имеет множество зубьев, выполненных для зацепления с цепью 172. С приводным элементом режущего элемента, т.е. пильного диска, в рассматриваемом варианте осуществления изобретения представляющим собой шпиндель 176 на оси 150 вращения пильного диска, соединена ведомая звездочка 174. Ведомая звездочка имеет множество зубьев, выполненных для зацепления с цепью 172. Ведомая звездочка зафиксирована от проворачивания относительно шпинделя, вследствие чего шпиндель вращается вместе с ведомой звездочкой. Шпиндель 176 выполнен так, чтобы посаженный на него пильный диск 112 был известным образом зафиксирован от проворачивания и мог вращаться вместе со шпинделем, а значит, и с ведомой звездочкой 174. Ведомая звездочка представляет собой приводной элемент для пильного диска. Разумеется, для других типов режущих заготовку элементов шпиндель 176 может быть соединен с режущим элементом подходящим образом для привода режущего элемента. Например, режущий элемент 112 может представлять собой режущее полотно с возвратно-поступательным или возвратно-поступательным движением, а шпиндель 176 может взаимодействовать с механизмом для преобразования вращения шпинделя в возвратно-поступательное или возвратно-вращательное движение режущего элемента.

Цепь 172 проходит от ведущей звездочки 170 до ведомой звездочки 174, причем подходящее натяжение цепи может поддерживаться натяжным механизмом 178, расположенным рядом с цепью 172. Натяжной механизм 178 может содержать регулировочное приспособление 180 и звездочку 182, выполненную с возможностью взаимодействия с цепью 172. Регулировочное приспособление 180 выполнено таким образом, чтобы устанавливать звездочку 182 ближе к цепи или дальше от цепи для поддержания требуемого натяжения цепи. В различных вариантах осуществления изобретения управление регулировочным приспособлением 180 может осуществляться вручную, с помощью электронных средств управления, автоматически с использованием силы пружины (на чертежах не показана) или с использованием комбинации этих методов, как известно из уровня техники.

Цепь 172 входит в состав второго передаточного механизма 148 как часть трансмиссии 144 торцовочной пилы 100, предназначенной для передачи крутящего момента и скорости двигателя 142 на пильный диск 112. В вариантах осуществления изобретения, показанных фиг. 1 и 2, трансмиссия 144 содержит ременную передачу, представляющую собой первый передаточный механизм 146 и имеющую ремень 166, и цепную передачу, представляющую собой второй передаточный механизм 148 и имеющую цепь 172, причем оба передаточных механизма взаимодействуют для привода пильного диска 112. Ременная передача передает крутящий момент и скорость, развиваемые двигателем 142, на промежуточный вал 168. Соответственно, цепная передача передает крутящий момент и скорость с промежуточного вала 168 на пильный диск 112. В одном варианте осуществления изобретения понижение скорости выходного вала двигателя может обеспечиваться, как показано на чертежах, ременной частью трансмиссии за счет того, что длина окружности ведомого шкива 164 больше длины окружности ведущего шкива 162. В другом случае понижение скорости выходного вала двигателя может обеспечиваться за счет подбора длин окружности ведущей звездочки 170 и ведомой звездочки 174 цепной части трансмиссии, используемого либо в отдельности, либо в сочетании с подбором отношения длин окружности шкивов ременной части трансмиссии.

На фиг. 3 приведен схематический фронтальный разрез трансмиссии 144 и двигателя 142. В частности, на этом чертеже показано, что задняя часть цепи 172 проходит от ведущей звездочки 170 к ведомой звездочке 174 по существу вертикально. Вертикальная ориентация цепи 172 позволяет получить не занятое трансмиссией 144 свободное пространство 154 (фиг. 1), тем самым увеличивая наибольшие размеры изделия, обрабатываемого посредством торцовочной пилы. Такой увеличенный просвет уменьшает или вообще исключает вероятность задевания компонентами пилы высоких, более крупных или нетипичных заготовок 114, таких как показана на фиг. 1. Кроме того, трансмиссия 144 также обеспечивает просвет, достаточный для выполнения косых резов с наклоном вправо, при которых режущее полотно 112 наклонено относительно оси 122 поворота в сторону трансмиссии (т.е. в правую сторону). Несложно представить себе, что в известных из уровня техники технологических машинах это свободное пространство 154 со стороны трансмиссии 144 обычно уменьшается устройствами привода, но в случае с трансмиссией 144 предлагаемой в изобретении технологической машины передаточные механизмы 146, 148 оставляют пространство 154 свободным. Таким образом, как показано на фиг. 4А, трансмиссия D известной технологической машины мешала бы резать заготовку W под показанным углом наклона. С другой стороны, как показано на фиг. 4Б, передаточный механизм 146 трансмиссии 144 предлагаемой в изобретении технологической машины при том же угле наклона не задевает заготовку W. Необходимо заметить, что на фиг. 4Б передаточный механизм 148 находится перед заготовкой, так что он не может задевать ее.

Хотя в рассмотренном выше варианте осуществления изобретения используется цепь 172, передающая движение ведомой звездочке 174, посаженной на шпиндель 176, в другом варианте осуществления изобретения вместо цепи 172 используется ремень. Аналогично, в еще одном варианте осуществления изобретения цепь используется вместо ремня 166. Следовательно, в различных вариантах осуществления изобретения оба передаточных механизма могут иметь только ремни, т.е. могут быть ременными передачами, могут иметь только цепи, т.е. могут быть цепными передачами, или могут иметь комбинацию из цепи и ремня. В других конфигурациях могут быть включены дополнительные цепи и/или ремни.

Как видно на фиг. 3, трансмиссия 144 имеет в целом узкий профиль или ширину, измеряемый(-ую) в направлении 190, по существу перпендикулярном плоскости 124 резания. Этот профиль или ширина проходит от первой стороны 192 до второй стороны 194 трансмиссии 144. В частности, ширина трансмиссии, включая кожух 192, приблизительно является меньшей одной трети длины двигателя 142, измеряемой в направлении, по существу перпендикулярном плоскости 124 резания. Хотя в рассматриваемых вариантах осуществления изобретения ширина трансмиссии 144 больше ширины ограждения 152 пильного диска, в других вариантах трансмиссия может иметь иную ширину. Однако в каждом варианте осуществления изобретения трансмиссия в основном имеет ширину, достаточно малую для того, чтобы обеспечить возможность выполнения резов с нулевым углом наклона, а также с наклоном влево и вправо под углом к плоскости опорной поверхности 106, составляющим до 45 градусов включительно.

Следует понимать, что варианты раскрытых выше и других признаков и функций или их альтернативы можно требуемым образом комбинировать во множество разных других систем, применений или методов. Подразумевается, что различные альтернативы, модификации, вариации или усовершенствования, которые в настоящее время невозможно предвидеть или предусмотреть и которые позже могут быть реализованы специалистами, также подпадают под патентные притязания. Описанные выше варианты осуществления изобретения приведены в качестве примеров и не носят ограничительного характера.

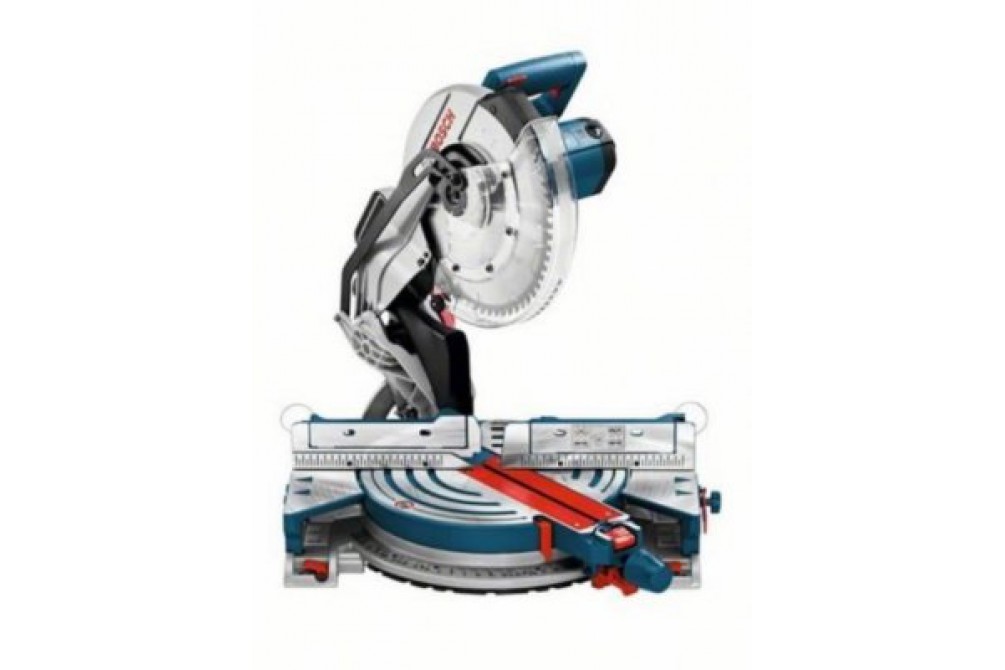

Торцовочная пила Bosch GCM 12 GDL

Описание

Тоцовочная пила Bosch GCM 12 GDL Professional – мощный максимально удобный в работе агрегат, который обладает хорошими техническими характеристиками и поэтому пользуется у мастеров достаточно большим успехом.

Эксплуатация Bosch GSM 12 GDL

Применяется данный инструмент для распиливания дерева. Он отлично справляется с разными породами и может быть полезным во множестве случаев. Кроме внушительной эффективности это устройство отличается тем, что дает возможность производить соответствующие работы быстро. Мощность у описываемой торцовки составляет 2000 Вт. Диаметр диска, который входит в комплект поставки модели имеет величину 305 мм. Эксплуатировать предлагаемую технику крайне легко. Она имеет превосходно продуманную конструкцию и может без проблем устанавливаться в местах, в которых выполняются операции. Никакого дискомфорта оператору агрегат не доставляет.

Сильные стороны инструмента

Панельная пила Bosch GCM 12 GDL имеет много значимых для мастеров особенностей. Преимущества, которые оказывают наиболее сильное влияние на применение этого профессионального устройства, рассмотрим детальнее:

1. Предусмотрена максимально эффективная система для удаления на рабочей площадке пыли.
2. Система торможения.
3. Двойной обеспечивающий высокий уровень безопасности защитный кожух.
4. Рукоятка с мягкими резиновыми накладками.
5. Регулирование глубины реза.

Купить данную торцовочную пилу в нашем интернет-магазине крайне легко. Для ее заказа необходимо произвести несколько абсолютно простых практически не занимающих времени действий. Другие инструменты Бош, которые имеют аналогичное назначение, также есть в продаже в компании. Немалым успехом у клиентов пользуется модель .

Видео

Торцовочная пила Makita BLS713Z (без аккумулятора и зарядного устройства) — BLS713Z — Торцовочные пилы

Makita с 1915 года производит электрические и бензиновые инструменты высокого и среднего уровня качества, преднозначенных для домашнего и профессионального использования. Makita постоянно расширяет ассортимент своей продукции, который теперь состоит больше чем из 2000 различных инструментов. Помимо этого, Makita предлогает очень широкий ассортимент разных аксессуаров.

Штаб-квартира Makita находится в Японии, но заводы производителя расположены и в других странах мира: США, Китай, Германия, Великобритания, Румыния, Бразилия…

Maktec является вторым брендом Makita, созданным в 2002 году. Этот бренд был создан специально для азиатского рынка. Как и Makita, инструменты Maktec предназначены для домашнего и профессионального использования. Инструменты Maktec очень похожи на качественные продукты Makita, но они ниже по цене. Это связано с тем, что Maktec – это самые популярные инструменты Makita, производство которых было прекращено.

В ассортименте Makita есть много инструментов, которые продаются без батарей и зарядных устройств, по зтому они дешевле. Аккумуляторы одинакого напряжения легко адаптируются к различным инструментам Makita. Это экономит ваши деньги, потому что одни и те же батареи можно использовать с различными инструментами. Такая возможность предоставляет пользователям огромный выбор инструментов и свободу действий. Это особенно удобно для тех, кто имеет много разных инструментов Makita, но одновременно изпользует только некоторые из них.

Инструменты Makita из других конкурентов отличаются очень хорошим соотношением цена / качество. Цены на эти инструменты зависят от дизайна, выполняемых функций и состава комплекта.

Алфавит Макиты — что означают разные буквы в обозначениях моделей Макиты?

J = Makpac
T = Аккумулятор 5,0Ah Li-Ion
M = Аккумулятор 4,0Ah Li-Ion
F = Аккумулятор 3,0Ah Li-Ion
A = Аккумулятор 2,0Ah Li-Ion
Y = Аккумулятор 1,5Ah Li-Ion
H = Аккумулятор 1,3Ah Li-Ion
E = 2 аккумулятора
3 = 3 аккумулятора
Z = Нет аккумулятора, нет зарядного устройства!
R = Зарядное устройство DC18RA,DC18RC; время зарядки 15/22 min (1,3Ah/3,0Ah)
S = Зарядное устройство DC18SD, время зарядки 30/60 min (1,3Ah/3,0Ah)
V = DX01/02/03/04 Система пылеудаления.

Новый инструмент для измерения торцовочной пилы Reekon M1 Calibre значительно повысит производительность

Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получать партнерскую комиссию.

Калибр Reekon M1 — это зажимной аксессуар для торцовочной пилы, который измеряет любую плоскую поверхность или строительный материал , который может поместиться под ней. Это означает плоский прокат, а также трубы и трубки.

Мы знали о калибре M1 в течение некоторого времени, и я очень хотел заполучить его, но временные ограничения и склонность беспокоиться о прототипах (как с точки зрения их повреждения, так и с точки зрения функциональности качество конечной продукции).

Не скупясь на словах, это аксессуар, который просто необходим.

Лазеры и светодиодные тени достаточно точны, когда дело доходит до настройки линий резки на торцовочной пиле, но точность может немного отличаться. Кроме того, вы сначала должны измерить и разметить все свои запасы. Это может стать повторяющимся, если вам нужно разрезать много материала, или сложным, если вам нужно отслеживать множество различных измерений.

Стопорные блоки

обеспечивают быстрые измерения и легкую воспроизводимость, но требуют много места в вашей мастерской.

Калибр Reekon M1 в основном крепится к упору для торцовочной пилы, а его колесо показывает, сколько линейного материала проходит мимо. Это похоже на то, как работают мерные колеса, как у этого Комелона.

Калибр M1 оснащен датчиком положения 4096 и имеет точность до ± 0,02 дюйма или ± 0,5 мм.

Reekon утверждает, что он на 110% быстрее, чем традиционные методы измерения, совместим с большинством торцовочных и отрезных пил, долговечен для самых тяжелых строительных работ и универсален — он может помочь практически в любом виде резки.

Может работать как с левой, так и с правой стороны пилы, хотя автоматическая регулировка высоты работает только с левой стороны.

Он может выполнять прямые, косые и косые пропилы.

Имеется светодиодный дисплей с подсветкой, позволяющий видеть экран в различных условиях освещения.

Измерения могут производиться в британских (дюймах и футах) и метрических (сантиметры и миллиметры) единицах измерения, а с помощью кнопки обнуления одним касанием можно настроить толщину любого используемого лезвия.

Помимо торцовочных пил, калибр M1 также может крепиться к упорам отрезных или горизонтальных ленточных пил.

И если ваш забор недостаточно велик — он требует определенного размера для правильного зажима — чтобы не беспокоиться, они делают переходную пластину, чтобы исправить это.

Есть загвоздка.

Reekon говорит, что сильно скрученный, изогнутый или деформированный пиломатериал размеров может привести к неточностям измерения.Убедитесь, что ваша ложа плоская, иначе измерительное колесо может создавать ошибку измерения на более длинных промежутках. Если это помогает, визуализируйте разницу в расстоянии, пройденном для автомобиля, который едет по холму, по сравнению с автомобилем, который едет по туннелю.

Это похоже на то, что избавило бы меня от многих разочарований в прошлом и могло бы избавить меня от многих разочарований в будущем.

Некоторые люди режут пиломатериалы группами, чтобы повысить точность, другие строят сложные станции резки торцовочной пилы с длинными столами и упорами.Это всего лишь небольшой аксессуар, который вы просто прижимаете к упору пилы.

Цена сбора: $ 99

Предполагается, что будущая розничная цена составит 150 долларов.

Расчетное время доставки: декабрь 2020 г.

Купить сейчас на Kickstarter

(Уровень залога в 99 долларов — это цена для ранней покупки. Когда запасы закончатся, следующий уровень залога составит 109 долларов.)

ПРИМЕЧАНИЕ. Kickstarter — это программа по сбору средств. Технически вы не покупаете предмет, а финансируете (поддерживаете) проект залогом в обмен на обещание одного из этих инструментов в качестве вознаграждения .

Вот видео, демонстрирующее, как это работает:

Калибр Reekon M1 производится в США с использованием высокоточного импортного оборудования.

Лично мне не терпится заполучить такой. Я стою в очереди, чтобы получить пробный образец, и, исключая любые непредвиденные проблемы, я планирую купить его в розницу. Я не могу представить себе причину, по которой это не было бы невероятно необходимым.

Кампания на Kickstarter предлагает достаточно экономии, и вы захотите взвесить все за и против, приобретя ее в рамках кампании по сбору средств или в розницу, как только инструмент официально будет запущен через несколько месяцев.

У меня было много времени, чтобы подумать о том, что предлагает калибр M1, и каждый раз, когда я использовал торцовочную пилу для пары разрезов, мне хотелось сказать «да» возможности протестировать один из прототипов.

Это один из немногих, «он навсегда изменит то, как вы работаете!» типы инструментов, которые, как я считаю, действительно выполнят свои обещания. Он имеет прецизионное измерительное колесо, простой и гибкий монтажный зажим и простой пользовательский интерфейс с большим и четким дисплеем.

Помимо того, что он менее идеален для использования с очень грубыми или неровными пиломатериалами или другими материалами, в чем заключается обратная сторона.

Хм, а как насчет износа колеса со временем?

Компоненты были тщательно протестированы на надежность, многие из них могут быть заменены в полевых условиях, что увеличивает срок службы устройства и упрощает его постоянную работу.

Есть еще сомнения? Вроде бы продуманный дизайн с практическими преимуществами и доступной ценой.

Купить сейчас на Kickstarter

Инструмент для измерения калибра REEKON M1 для торцовочных, отрезных и ленточных пил — исключает необходимость измерения и маркировки материалов, сокращает время резки и повышает безопасность, измеряет плоские и круглые материалы —

---

Цена:

149 долларов.99 $ 149,99 + $ 25,52 перевозки

Депозит без импортных сборов и 25 долларов.52 Доставка в РФ Реквизиты

Марка	REEKON
Позиция Размеры ДхШхВ	6.1 x 4,5 x 3 дюйма
Вес изделия	1 фунт

---

• Убедитесь, что он подходит, введя номер своей модели.
• УЛУЧШЕННЫЙ СПОСОБ ИЗМЕРЕНИЯ — Калибр M1 — это полностью интегрированный измерительный инструмент, на который подана заявка на патент, который крепится практически к любому упору для пилы и выводит измерения материалов, скользящих под колесом, на большом ЖК-экране с подсветкой.
• ОЦИФРИРУЙТЕ ВАШУ КИНОПИЛУ — Используя современные технологии с упором на функциональность, измеряйте и разрезайте заготовки до 3 раз быстрее, чем традиционные методы и измерительные инструменты. Калибр M1 избавляет от необходимости использовать рулетку и карандаш.
• СОВМЕСТИМОСТЬ — Отображает английские и метрические измерения и совместим с большинством торцовочных, отрезных, отрезных и вертикальных ленточных пил. Выполняйте косые, косые, сложные и прямые пропилы на различных материалах, от плит до композитных материалов и труб.
• ПОВЫШЕННАЯ БЕЗОПАСНОСТЬ — будь то резка габаритных пиломатериалов для оформления дома, резка композитных досок для настила или завершение внутренних работ, M1 централизует деятельность, связанную с измерениями, в одном месте.
• БЫСТРАЯ И ПРОСТАЯ НАСТРОЙКА — закрепите на упоре пилы, отпустите рычаг, введите толщину полотна и начинайте резку. Идеально подходит для профессионалов, подрядчиков, плотников и других рабочих. M1 обеспечит наиболее точное считывание на гладких материалах.

›Подробнее о продукте Калибр

M1 от REEKON Tools — Обзор

Калибр

M1 от REEKON Tools — Обзор

16 июня 2020 г.
Тодд Фратцель об измерениях и компоновке

Калибр

M1 — Измерительный инструмент для угловой пилы

Одна из замечательных вещей в использовании сайт обзора инструментов — мы увидим много новых продуктов, прежде чем они появятся на рынке.Недавно ребята из REEKON Tools прислали нам прототип нового продукта, который они запускают в этом месяце, под названием M1 Caliber. Калибр M1 — это измерительный инструмент, предназначенный для использования с торцовочными пилами для быстрого измерения материала заготовки без использования рулетки и разметочного инструмента.

Калибр M1 — как это работает

Калибр M1 — довольно простое устройство, в котором используется подпружиненный натяжной рычаг для давления на цифровое измерительное колесо. Когда колесо вращается от скольжения материала под ним к пильному полотну, оно записывает линейное расстояние.Перед выполнением любых пропилов пользователь должен выбрать в настройках ширину пильного диска (пропил). Это позволяет регулировать каждый пропил в соответствии с шириной полотна пилы. Затем, перед измерением пропила, устройство «обнуляется» с деревом относительно зубьев пильного полотна (или, что еще лучше, делая начальный пропил), пользователь перемещает материал по направлению к пильному полотну до тех пор, пока цифровое считывающее устройство не отобразит длина разреза необходима. Вы можете узнать больше здесь.

Использование калибра M1

Настройка и использование калибра M1 чрезвычайно проста и хорошо подходит для установки на широкий спектр торцовочных пил (включая отрезные пилы по металлу).В устройстве используются две батареи типа AA, которые легко вставляются в правую часть устройства. Устройство крепится к упору торцовочной пилы с помощью подпружиненного зажима, который можно легко установить одной рукой без инструментов. Затем подпружиненный натяжной рычаг можно опустить вниз, чтобы колесо коснулось стола торцовочной пилы.

Точность и прецизионность

Преимущество такого инструмента заключается в обеспечении постоянной точности и точности. Это не значит, что вы можете отлично справиться с рулеткой, но этот процесс может сэкономить много времени и привести к более точным разрезам, поскольку он устраняет как маркировочные, так и визуальные ошибки, связанные с использованием традиционной рулетки или линейки при резке на торцовочная пила.

Я разрезал различные материалы разной длины, чтобы увидеть, насколько точны были разрезы, и был удивлен не только точностью, но и воспроизводимостью размеров. Выше вы можете видеть, что я пропустил этот кусок дуба через калибр M1, установленный на 6 ″, и вырезал его. Внизу — отрезанный кусок размером 6 дюймов.

Где купить

С 16 июня на M1 Caliber начнется период предварительного заказа. Вы можете узнать об этом подробнее здесь.Единицы будут варьироваться от 139,99 до 149,99 долларов, когда они поступят в продажу, однако во время предпродажной подготовки они будут стоить всего 89,99 долларов.

Общее впечатление — Калибр M1

Во-первых, позвольте мне сказать, что мы впервые публикуем обзор, полностью основанный на использовании прототипа. Поскольку это прототип, мы не можем комментировать сборку и отделку устройства, поскольку реальные производственные единицы будут намного лучше, чем те, которые мы оценивали. При этом, этот обзор основан на функциональности прототипа.

Сначала я немного скептически относился к необходимости этого инструмента и к тому, для чего я его использую. Но после того, как я использовал его в магазине, я обнаружил, что получаю удовольствие от возможности быстро разрезать материал до определенной длины без использования рулетки или карандаша. Устройство очень простое в настройке и очень точное.

У него есть некоторые ограничения, на которые стоит обратить внимание. Он не будет работать на очень узком материале, так как колесо отходит от ограждения примерно на 3/4 дюйма. Кроме того, для устройства нужен плоский гладкий материал, иначе измерения могут быть неточными из-за шероховатой или неровной поверхности.

При цене значительно ниже 200 долларов это хорошее соотношение цены и качества для тех, кто ищет более эффективный и точный способ измерения материала на торцовочной пиле.

Об авторе

Тодд Фратцель

Тодд Фратцель — редактор Tool Box Buzz и президент Front Steps Media, LLC, интернет-медиа-компании, специализирующейся на строительстве и благоустройстве дома. Главный инженер United Construction Corp., расположенной в Ньюпорте, штат Нью-Хэмпшир.В своей должности в United он курирует отдел жилых и коммерческих зданий, а также все проекты Design-Build, а также является редактором журнала Home Construction & Improvement.

@tfratzelTodd Fratzel

Все сообщения Тодда »

Раскрытие информации

Отзывы на этом сайте содержат наше мнение о продукте или услуге. Мы всегда будем стремиться к объективности и прозрачности наших обзоров. Наша цель — предоставить читателям честную и объективную информацию, основанную на нашем собственном опыте.Мы никогда не принимали и не будем принимать оплату в обмен на положительный отзыв. Многие из продуктов, которые мы рассматриваем, предоставляются нам бесплатно производителем или продавцом. В некоторых случаях у нас также есть рекламные или партнерские отношения с производителями и розничными продавцами продуктов и услуг, которые мы проверяем. Для получения дополнительной информации посетите наши дополнительные правила раскрытия информации.

Цифровая упорная планка для торцовочных и отрезных пил

ProStop — это полная ручная цифровая система упора и ограждения для торцовочных и отрезных пил.Он включает в себя алюминиевый забор, флип-стоп с точной регулировкой, механизм двойной блокировки и 2 быстрых набора.

Quick Sets полезны для установки одной или двух позиций резки, которые часто используются, что позволяет очень быстро настроить наиболее распространенные длины резки.

Также доступен выбор дополнительных стопорных пластин, которые крепятся к откидному упору с помощью 2 прилагаемых болтов. Эти дополнительные упорные пластины адаптируют Flip Stop для различных целей, например для групповой резки или для резки очень коротких продуктов.

В системах

ProStop используется наша индуктивная измерительная технология серии II, обеспечивающая максимальную производительность и надежность практически во всех рабочих средах. Примечание. ProStop несовместим с полнопоточным контактом смазочно-охлаждающей жидкости.

У нас есть настройки для конвейерной установки и установки рольганга; свяжитесь с [email protected] для получения дополнительной информации.

---

Характеристики:

• Повторяемость до 0,001 дюйма или 0,01 мм.
• Возможна конфигурация для использования слева или справа от пилы.
• Вы можете установить систему в абсолютном режиме, переключиться в инкрементальный режим для повторяющихся резов и вернуться в абсолютный режим без потери измерения или точности.
• На одной направляющей ограждения можно установить несколько упоров в сборе.
• Программирование пользователя на передней панели с помощью кнопок «ноль», «плюс» и «минус» и отображения режима.
• Цифровой индикатор отображает миллиметры, сантиметры, десятичные дюймы или дроби (16, 32 или 64).
• 1 Лития CR123 хватает примерно на 12-16 месяцев.
• Трехлетняя гарантия.
• ПРИМЕЧАНИЕ. ProStop по умолчанию настроен для установки ПРАВАЯ СТОРОНА ПИЛЫ . Если вы будете использовать на левой стороне, обратите внимание на это в поле СПЕЦИАЛЬНЫЕ ИНСТРУКЦИИ при размещении заказа. Если вы забыли, это 5-минутное преобразование на месте.

---

Технические характеристики:

Точность: +/- 010 дюймов (0,25 мм)

Повторяемость: +/- 001 дюйм (0,01 мм)

Питание: одна батарея CR123 (в комплекте)

Range vs.Длина: диапазон позиционирования отмечается там, где вы выбираете продукт для покупки. Общая длина изделия на 6 дюймов больше (с учетом ширины скользящего упора).

Сравните системы ProStop и DigiStop

---

Об установке:

ProStop разработан для всех столов толщиной до 1 дюйма из коробки. Отличное видео распаковки и установки есть на https://youtu.be/Q7FhLaxbhgM

---

О работе:

ProStop разработан для работы практически с любой отрезной пилой, ленточной пилой, сверлильным станком и другими станками с фиксированным основанием.ProStop подходит для всех столов толщиной до 1 дюйма. Чтобы узнать больше об использовании, посмотрите это видео: https://youtu.be/xZPXW6998o8

SawGear: автоматическое измерение длины вашей торцовочной пилы

Никто не говорит, что рулетка и карандаш устарели, но появление на рынке SawGear определенно делает их такими же высокотехнологичными, как кроличьи уши на вашем телевизоре тети Гертрудес . Хотя я еще не получил ни одного, я подумал, что вмешаюсь с несколькими первоначальными мыслями.

У этого инструмента есть электронный упор, который опускается вниз по арматуре при нажатии на клавиатуру, обеспечивая идеальные разрезы по длине во всем, от двухкратных до обрезных. Процесс довольно прост: вы прикрепляете арматуру к торцовочной пиле / стойке, калибруете ее по полотну, и все готово.

Когда вы знаете размер, который хотите вырезать, вы просто вводите его в клавиатуру на арматуре пилы (в дробной или децимальной форме), нажимаете кнопку «старт», и упор скользит по дорожке на точное расстояние от лезвие пилы.

При резке под углами вы вводите свой внешний размер, поворачиваете торцовочную пилу на нужный угол, и все готово. Фактически, вы можете разрезать митры, просто введя внутреннюю длину детали (например, кожух двери), введите ширину обрезной заготовки, и упор сдвинется на соответствующее расстояние, чтобы дать вам идеальную длину точечное измерение для молдинга.

Обратной стороной, и она БОЛЬШАЯ, является цена. Будьте готовы продать прекрасный фарфор своей жены, потому что для арматуры, у которой есть 8 футов.емкость, вам нужно выложить около 2200 долларов. Если вы хотите иметь возможность стричь ногу на 12 футов, ценник составляет 2500 долларов.

Но тут возникает другая проблема… где эту вещь хранить? Арматура, которая может выдерживать 12 футов, имеет длину более 13 футов. Это означает, что у вас есть два варианта: действительно большой прицеп или поездка с белыми костяшками пальцев на багажнике на крыше вашего пикапа или фургона.

Моя интуиция подсказывает мне, что, если у вас нет работ по обрезке, на которых вы устанавливаете мили (буквально) обрезки, этому инструменту потребуется много времени, чтобы окупить себя.

Я просто ограничен во взглядах?

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Hoffmann MS40SF-NC Двойная торцовочная пила с фрезерными станциями типа «ласточкин хвост»

Описание продукта

Описание:

Двойная угловая пила Hoffmann MS40SF-NC оснащена двумя станциями пиления и фрезерования, установленными под фиксированным углом 90 градусов друг к другу.Это обеспечивает идеальный распил под углом 45 градусов на двух частях одновременно.
Каждая станция состоит из пильного диска для резки материала и фрезерной головки внизу для фрезерования одного, двух или трех шпоночных пазов типа «ласточкин хвост» на каждый угол.

MS40SF-NC деталь пильного полотна

Станок оснащен автоматической регулировкой длины реза и автоматической регулировкой расположения шпоночных пазов и высоты фрезерования шпоночных пазов. Двойные шаговые двигатели используются для регулировки положения шпоночных пазов, а высота фрезерования шпоночных пазов контролируется с помощью электропневматических датчиков.

Шаговые двигатели MS40SF-NC, используемые для регулировки положения шпоночных пазов

Для управления различными осями установлены большой сенсорный экран и промышленный ПЛК.
На экране, помимо фактической длины резания, отображаются также расположение шпоночных канавок и высота фрезерования.
Кроме того, система может быть сконфигурирована для отображения изображения обрабатываемой формовки, чтобы облегчить визуальную проверку оператором. (Изображения .JPEG предоставляются клиентом).

MS40SF-NC сенсорный экран

Опция ручного сканера позволяет оператору сканировать штрих-код или QR-код на рабочем листе, чтобы быстро и точно отрегулировать длину резки, места трассировки и высоту трассировки машины.
QR-код также включает общее количество рамок, которые необходимо изготовить, и номер профиля, который программа использует для отображения изображения формовки для визуальной проверки.

MS40SF-NC Сканирование QR или штрих-кода

Система позиционирования ELA-2 была разработана и произведена компанией Hoffmann в Германии.
Система интегрирована в работу MS40SF-NC в том смысле, что упор автоматически перемещается в сторону, позволяя столам станка открываться для процесса маршрутизации.После того, как последовательность маршрутизации завершена и столы снова находятся в своем исходном (закрытом) положении, остановка возвращается в правильное положение.
Цепь безопасности пилы подключена к упору и наоборот, обеспечивая максимальную безопасность оператора.
Система позиционирования установлена ​​с правой стороны и работает как система точного ограничителя длины.

MS40SF-NC ограничитель длины, деталь

Приложения:

Массив дерева, МДФ, а также пластмассовые и композитные профили можно резать и фрезеровать для ключей Hoffmann «ласточкин хвост» с высокой скоростью и точностью.

Цветные металлы, например алюминиевые профили, можно резать соответствующими пильными дисками (последовательность фрезерования ласточкин хвост отключена оператором).

Типичные области применения включают оконные и дверные компоненты из дерева, ПВХ или алюминия, скошенные дверцы шкафов, прикладные формованные рамы для обшивки стен и дверей, декоративную отделку и профили корпуса, архитектурные столярные изделия, рамы ставен, складское оборудование, полки, деревянные компоненты для мебельная промышленность, пластмассовые и алюминиевые детали для автофургонов, рамы для картин и зеркал и т. д.

Последовательность обработки:

• Оператор вводит информацию о длине резки и местоположениях шпоночных пазов на сенсорном экране вручную или с помощью сканера QR-кода (или вызывает ранее сохраненные параметры), затем кладет заготовку на стол станка.
• Оператор активирует двуручное управление безопасностью — пневматические зажимы удерживают материал на столе.
• Пильные полотна прорезают материал и возвращаются в исходное положение.
  Треугольные отходы закрепляются во время резки и выбрасываются к передней части машины в лоток для отходов.
• Двигатели маршрутизатора перемещаются вверх и фрезеруют шпоночные пазы на предварительно заданную длину, а затем убираются под таблицами.
• Пневматические зажимы освобождают материал, а оператор снимает готовую деталь.

Опции:

Двойные угловые пилы

Hoffmann MS40SF-NC созданы для того, чтобы мы работали в тесном сотрудничестве с нашими клиентами, чтобы определить, какие модификации или опции необходимы для удовлетворения производственных потребностей клиентов.

Доступные опции:

• Высокочастотные двигатели для фрезерного станка с увеличенным сроком службы.
• Увеличенная длина резки для автоматической системы позиционирования
• Система толкателя подачи вместо стопорной системы на выходе
• Другие модели доступны только для распиловки (Hoffmann MS 35 и Hoffmann MS 40) и модели с ручной регулировкой длины реза и положения шпоночной канавки (Hoffmann MS35SF и Hoffmann MS40SF)

Технические характеристики:

• Питание 230 Вольт, 3 полюса, 25 А
• Подача воздуха 90 фунтов на кв. Дюйм — 3 куб. Футов в минуту
• Головки пилы 2 x 2 1/2 л.с., 3470 об / мин
• Пильные полотна диаметром 400 мм с твердосплавными напайками
• Фрезерные головки 2 мотора по 500 Вт для фрезерных станков
• Установленные фрезы Hoffmann W-2 твердосплавные
• Доступные фрезы Hoffmann W-1, W-2, W-3
• Режущая способность шириной 4 дюйма x 3 шт.Толщина 5 дюймов

• Фиксированный угол резания 45 °
• Минимальная длина 5 дюймов
• Максимальная длина 96 дюймов, более длинные опционально
• Двуручное управление безопасностью
• Управляет электронным управлением с помощью ПЛК
• Пылеуловитель 2 порта, диаметр 120 мм

Стандартное оборудование:

Hoffmann MS 40 SF-NC, готовый к работе, включая опорный стол для подачи, систему автоматического позиционирования с правой стороны, большой интерфейс оператора с сенсорным экраном, оси с ЧПУ для расположения шпоночных пазов и длины шпоночных пазов, установлены твердосплавные фрезы W-2 , воздушный фильтр-регулятор-лубрикатор в сборе, безопасное управление двумя руками, отдельные клапаны регулирования потока для скорости подачи пильного диска и фрезерной головки, аварийный выключатель, руководство и набор инструментов.

Торцовочная пила и настольная пила: основные различия, которые необходимо знать

Торцовочные и настольные пилы — два наиболее распространенных типа электроинструментов. Если вы хотите оборудовать свою мастерскую всеми необходимыми приспособлениями, вам необходимо знать разницу между этими инструментами.

Некоторые думают, что один из них лучше; другие считают, что они взаимозаменяемы и практически не отличаются друг от друга.

Я решил подробно описать каждый инструмент и сравнить торцовочную пилу и настольную пилу с точки зрения области применения, чтобы вам было проще выбрать.

На что следует обратить внимание при сравнении инструментов

При выборе подходящего устройства следует учитывать несколько основных моментов. Проще говоря, чем меньше размер вашего проекта, тем менее мощный и громоздкий инструмент вам нужен, и наоборот.

Размышляя о разнице между торцовочной пилой и настольной пилой, необходимо оценить следующие факторы:

• Объем работы, которую необходимо выполнить. Включает размеры листа и толщину материала, сложность резки, требуемую точность и сложность всего проекта.
• Питание. Не для каждой задачи требуется мощное и производительное устройство. Вам следует правильно оценить важность этих факторов для вашей работы. Возможно, вам не понадобится профессиональный инструмент для мелких задач.
• Рабочее пространство. Если у вас есть мастерская по деревообработке и металлообработке, размер инструментов для вас не имеет большого значения. Однако если вы ограничены в пространстве или иногда вам нужно транспортировать устройство с места на место, лучше остановить свой выбор на компактных моделях.
• Универсальность. По большому счету, этот фактор следует из первого пункта. Некоторые типы пил ограничены в своих возможностях и не позволяют выполнять сложные пропилы.

Настольные пилы, как правило, дороже торцовочных. Однако может оказаться, что довольно дорогое устройство окупится намного быстрее, чем более бюджетная модель, поскольку вы будете использовать его регулярно.

Настольные пилы

Эти инструменты являются напольными станками.Они похожи на стол, из-под которого торчит лезвие. Лезвие неподвижно и закреплено на двигателе, который расположен под поверхностью стола. При работе с этими устройствами вы не управляете пилой, а перемещаете материал по направлению к полотну.

Эти инструменты незаменимы для тех, кто работает с деревом или металлом в собственной мастерской, и им не нужно слишком часто перемещать громоздкие устройства. Действительно, настольную пилу довольно сложно транспортировать с места на место без специального оборудования.

Они чрезвычайно удобны для выполнения большого количества повторяющихся задач. Например, если вам нужно распилить большие доски на несколько равных частей при изготовлении мебели или поделок.

В отличие от торцовочных пил, вы можете резать даже очень толстые материалы, в том числе продольно, с помощью настольного устройства, поскольку высота инструмента вас не ограничивает.

При сравнении торцовочных пил и настольных пил, последние, как правило, имеют диски большего диаметра, чем их круглые аналоги.Благодаря широкому столу таким приспособлением достаточно удобно резать широкие листы фанеры.

Наряду с этим настольная пила имеет ряд недостатков. Например, его не так просто выучить, как его аналоги. С его помощью может быть сложно выполнить скос или другие сложные разрезы, так как позиционирование и удержание листа под точным углом немного сложно. Хотя при определенных навыках резка под углом возможна.

Кроме того, при работе с настольной пилой важно поддерживать равномерное давление на материал.Если изменить скорость, это может привести к шероховатости по линии реза.

Определенную опасность представляет, в том числе, составная настольная пила, особенно для начинающих мастеров. Новички обычно неправильно держат и толкают материал, а также не готовы к откатам, которые часто случаются при использовании таких приспособлений. Поэтому, если вы только начинаете свой путь в деревообработке, рекомендую купить торцовочную пилу.

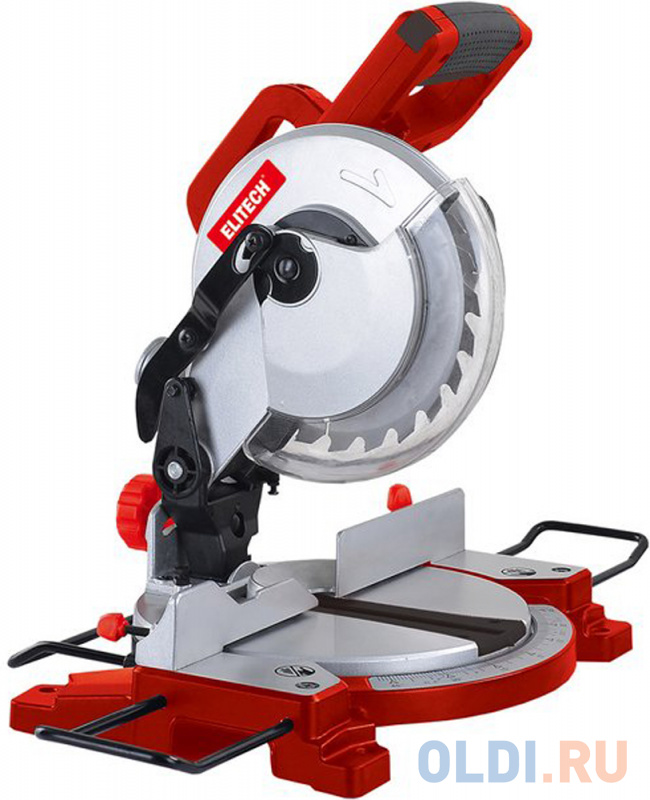

Торцовочные пилы

Торцовочные пилы также оснащены круглым полотном, которое размещается над рабочей поверхностью.Вы кладете материал на небольшое основание устройства и опускаете вращающееся лезвие вниз.

Хотя этот тип инструмента не самый компактный из имеющихся, тем не менее, его легче транспортировать с места на место, чем предыдущий. Их можно установить и закрепить на любой ровной поверхности, но лучше использовать профессиональные аксессуары, такие как раздвижной угловой стол или козлы.

Такие модели — отличный вариант для тех мастеров, которые регулярно работают в разных местах и ​​везде носят с собой технику.

Итак, для чего нужна торцовочная пила? Вы можете использовать их для самых разных проектов, где точность и точность критически важны, потому что они могут резать материал практически под любым углом, который вы хотите.

Основное назначение торцовочной пилы — снятие фаски для резки скошенных кромок различной формы на самых разных материалах. Также из него можно сделать картины, дверные или оконные рамы, пилы из пластика и тонкие трубы.

Эти пилы больше подходят для начинающих. С точки зрения настройки и калибровки они проще настольных аналогов, а значит, более безопасны.

Многие модели оснащены встроенной шкалой деления, что значительно упрощает резку материала под нужным углом. Однако технику безопасности должны соблюдать абсолютно все пользователи без исключения.

Из недостатков торцовочных пил в первую очередь выделю то, что с их помощью нельзя распиливать большие куски дерева. При работе с таким инструментом вы ограничены высотой опускающего механизма с лезвием. Совершенно непригоден для создания крупногабаритных деталей.

Кроме того, с его помощью вы не сможете делать длинные пропилы в больших листах дерева или металла. Поскольку торцовочные пилы не отличаются универсальностью, профессионалы, как правило, предпочитают использовать в своей работе настольные аналоги. У них достаточно опыта, чтобы выполнять резку под углом и под углом на этих устройствах.

Также прочтите:

Часто задаваемые вопросы о выборе настольной или торцовочной пилы

В этом блоке вы найдете ответы на некоторые вопросы о выборе определенного типа инструмента.

Что лучше купить: торцовочную или настольную пилу?

Прежде всего, вы должны определить для себя размер вашего проекта.Для крупномасштабных задач, работы с толстыми материалами и выполнения длинных продольных распилов выбирайте настольную пилу. Если вам нужна максимальная точность и аккуратность при резке торцов и фасок, купите торцовочную пилу.

Какая пила лучше всего для новичка?

Начинающим пользователям однозначно рекомендую торцовочные пилы. Их проще настроить, они подходят для небольших повседневных проектов и безопасны в использовании. Конечно, с ними связаны определенные риски для здоровья, но вы с меньшей вероятностью ошибетесь при использовании этих устройств.

Можно ли использовать торцовочную пилу на столе?

Для торцовочной пилы подходит любая устойчивая поверхность любого уровня. Вы определенно можете разместить его на своем столе. Эти устройства имеют небольшую базу, поэтому вам не нужно беспокоиться о повреждении столешницы.

Стоит ли торцовочная пила?

Этот инструмент весьма удобен для некоторых видов работ. Идеален для начинающих пользователей. Однако вы можете выполнять аналогичные задачи с помощью настольной или циркулярной пилы.

Реализуйте свой проект с помощью подходящего инструмента

Как видите, сфера применения настольной и торцовочной пилы несколько отличается.
