Фм трансмиттер своими руками

FM трансмиттер своими руками для беспроводной передачи звука

Для беспроводного прослушивания звука можно использовать систему связи передатчик — приемник. Передача звука может осуществляться за счет индуктивной связи или в ИК диапазоне, но это уже устаревшие и малоэффективные способы.
Из более современных методов, это использование Bluetooth модулей передачи звука — трансмиттер (передатчик) и приемник. Это передача звука с хорошим качеством (если повезет с покупкой), но только на расстоянии в несколько метров. Кроме того, комплект обойдется недешево, да и найти bluetooth-трансмиттер в магазинах города весьма сложно. Поэтому такой вариант подходит только для любителей китайского шопинга.
В настоящее время, также широко используется метод беспроводной передачи звука работающий на радиочастотах в УКВ диапазоне. Чаще всего это можно встретить в автомобильных трансмиттерах, которые сегодня продаются чуть не в каждом киоске. Передатчик, работающий на этом принципе, имеет несложную схему на распространённых комплектующих и в зависимости от мощности обеспечивает связь с приемником на расстоянии до километра.

Читайте также о доработке радиосканера с фиксированной громкостью

По этим причинам было решено изготовить своими руками трансмиттер (передатчик) работающий в УКВ FM диапазоне 88–108 МГц. Он предназначен для беспроводной передачи звукового сопровождения телепередач или компьютерной трансляции. Основная его задача — передать звук по радиоканалу в пределах квартиры.
Сигнал от этого радиопередатчика можно принять на малогабаритный УКВ ЧМ радиоприемник, на приемник в мобильном телефоне или беспроводные наушники с УКВ FM радиоприемником.
Радиопередатчик подключается к телевизору через разъем для наушников. Так как в любом современном телевизоре (или цифровой приставке к ТВ) имеется разъём USB, то для исключения забот о батарейках, используем питание для трансмиттера (+5 v) из этого разъема.

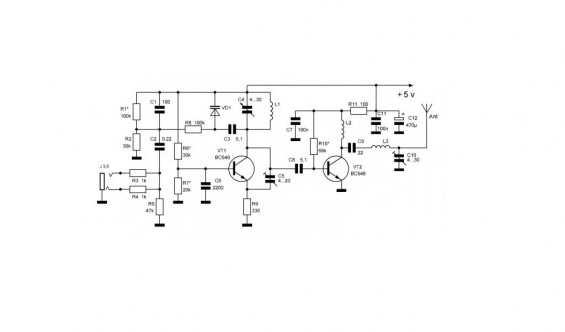

FM трансмиттер — схема и её описание

Исходные данные для изготовления трансмиттера определились, переходим к схеме устройства. После анализа в интернете изготовляемых конструкций радиопередатчиков, сформировалось устройство по следующей схеме:

Выбрана двухкаскадная схема радиопередатчика, где оба блока четко выражены и каждому транзистору отводится своя роль. В таком исполнении, каждый каскад устройства можно легко настроить по отдельности.
Схема проста и может быть собрана фактически из подручных комплектующих, номиналы используемых компонентов указаны на схеме.
Устройство состоит из задающего генератора высокой частоты (ВЧ) на транзисторе VT1, частотного модулятора на варикапе VD1 и усилителя ВЧ на транзисторе VT2.

Смотрите также, как сделать FM приемник на микросхеме

Генератор ВЧ работает на резонансной частоте колебательного контура L1, C4. Конденсатором С4 устанавливается необходимая частота. Конденсатор С5 служит для настройки устойчивой генерации.

Звуковой стереосигнал с линейного выхода «AUDIO» телевизора, поступает на сумматор стереозвука передатчика на резисторах R3 и R4. Сигнал суммируется на резисторе R5 и подается через разделительный конденсатор С2 на варикап VD1.

Несущая частота передатчика модулируется варикапом VD1. При поступлении звукового сигнала на варикапе появляется переменное напряжение, которое в такт со звуком меняет его ёмкость в небольших пределах, при этом происходит частотная модуляция УКВ сигнала. Для установки рабочей области варикапа, на него через резистор R8 поступает постоянное напряжение с делителя на резисторах R1 и R2, величина которого настраивается подбором резистора R1.
Разделительный конденсатор С8 соединяет генератор с усилителем ВЧ сигнала, построенного по типовой схеме. Элементы L3, C10 предназначены для согласования выхода усилителя с антенной и повышения стабильности устройства. Питается передатчик от порта USB источника сигнала, напряжением 5 В и потребляет ток не более 30 мА.

Генератор высокой частоты FM трансмиттера своими руками

На подготовленной монтажной плате выполняем монтаж деталей генератора ВЧ на транзисторе VT1 и частотного модулятора на варикапе VD1. Во всей конструкции для уменьшения взаимных помех по высокой частоте необходимо максимально исключить пересечения проводников и выполнять монтаж самыми короткими проводниками.
В модуляторе можно применить и другие варикапы. В изготовленном устройстве был использован импортный варикап неизвестной породы (в центре фото, под катушкой). При замерах он показал емкость 90 pF. После регулировки рабочей области, варикап отлично работает в схеме.

Для регулировки параметров схемы, вместо регулировочных резисторов R1 и R6 устанавливаем на время отладки схемы подстроечные или переменные сопротивления близкого номинала.
Подключаем антенну к конденсатору С8. Через разделительный конденсатор С2 подключаем источник звукового сигнала, например, из гнезда для наушников переносного приемника.

Смотрите также, как сделать радиоприёмник на микросхеме 555

Подключаем плату к источнику питания 5 вольт. Следует отметить, что питание схемы должно быть стабилизированным от источника с низким уровнем пульсаций.

Настройка FM трансмиттера

С помощью резистора R6 устанавливаем напряжение смещения на базе транзистора VT1. Для кремниевого транзистора оно должно быть в пределах 0,6…0,7 вольта.
Если монтаж выполнен без ошибок, с соблюдением элементарных правил ВЧ монтажа, и использованы исправные детали, то налаживание устройства сводится к настройке контура на свободный в вашей местности диапазон, чтобы полезный сигнал не заглушали другие станции. Осуществляется настройка изменением параметров контура с контролем качества приема на слух. Уровень громкости источника сигнала выбирается таким, чтобы глубина модуляции была достаточной, но не вызывала искажений.

Прием сигнала и настройку передатчика проще всего выполнить, используя цифровой радиоприемник смартфона. Располагаем его недалеко от антенны и устанавливаем частоту приема в УКВ FM диапазоне (88–108 мГц) на свободную от радиостанций частоту. Желательно настроить приемник на частоту 88 мГц, которая выделена специально для подобных устройств.
Настраиваем передатчик на установленную частоту изменением емкости подстроечного конденсатора С4. Пластмассовой отвёрткой плавно поворачиваем движок конденсатора до пропадания характерного шума в наушниках приёмника, а при подключении к передатчику источника звука и появления этого звука в приемнике.
Если с помощью конденсатора не удаётся настроиться на нужную частоту, то можно попробовать растянуть или сжать витки катушки L1. Частота передатчика немного изменится и вновь настроиться конденсатором С4.

Настройкой конденсатора C5 добиваемся устойчивой генерации и качества звука без помех.

Принципиальная схема простого трансмиттера

Это устройство для трансляции звука я использовал, чтобы можно было слушать нужную мне музыку находясь на небольшом расстоянии от дома, например в гараже, и принимать сигнал на обыкновенное FM радио. Печатная плата формата lay есть — .

Аналогом импортного кремниевого биполярного n-p-n транзистора bc547 является отечественный кт3102. Чем выше коэффициент усиления транзисторов, тем мощнее будет аудио-передатчик. Если хотите сделать устройство миниатюрным, применяйте транзисторы в корпусе sot-23: BC847. На картинке ниже видно расположение базы, коллектора и эмиттера.

Лучшим, на мой взгляд, питанием для схемы будут служить две батарейки AA по 1,5 В соединённые последовательно. Вместе они будут давать напряжение три вольта. Время работы зависит от тока потребления, а также от ёмкости батареек. Обычно чем выше их стоимость, тем они лучше. К примеру, если использовать достаточно дорогие батарейки GP Ultra Alkaline, с заявленной производителем ёмкостью 3,1 A при токе в цепи 8 mA данное устройство сможет без перерыва проработать, грубо говоря 387 часов. Проблема в том, что “высосать” весь заряд батареи очень сложно. Поэтому реально схема проработает без выключения и со стабильной передачей сигнала приблизительно 150 часов, или почти 7 дней.

Катушка имеет шесть витков медного изолированного провода сечением 0,3-0,5 мм. Эту катушку мотаем на пасте от ручки.

При испытаниях устройства ток в цепи составил почти 10 mA.

Поймать частоту трансмиттера очень просто крутя подстрочный конденсатор и “играя” катушкой, сдвигая и раздвигая её витки. Я “поймал” свой трансивер на частоте 89,90 МГц.

Данную схему собрал на smd деталях, только транзисторы взял в корпусе TO92. Антенна – кусок медного провода, чем больше — тем лучше. Если просто дотрагиваться до провода антенны, то частота не уходит, а если взять в руки — начинаются шумы в наушниках приёмника.

Звук пробовал передавать как с компьютера, так и с телефона. Слишком громкий сигнал передаётся с многочисленными шумами и хрипами, оптимальную силу звука настраивается подстрочным резистором. В общем, качество передачи аудио-звука довольно неплохая. Принимал на чёрно-белый телефон Nokia, а звук слушал в наушниках. Никаких больших проблем приёма не возникло.

Видео работы передатчика звука ниже. Песня: bwb – мои пацаны.

Видео работы трансмиттера

На этом прощаюсь. С вами был EGOR.

Форум по радиопередающим схемам

Обсудить статью САМОДЕЛЬНЫЙ FM ТРАНСМИТТЕР

Печать

ремонт FM модулятора

Ремонт модулятора в основном сводится к ремонту блока питания, который сделан в большинстве автомобильных FM модуляторах, по простой схеме: стабилизатор на микросхеме и конденсаторы. Даже диод, показанный в схеме (смотрите ниже) и способный защитить от переполюсовки, не во всех модуляторах присутствует.

К выходу из строя и ремонту FM модулятора могут привести несколько причин, одну я уже указал переполюсовка, далее скачок напряжения в сети автомобиля (неисправность реле зарядки, отключение аккумулятора во время работы машины) и обрыв проводов от блока питания к схеме. Об этих неисправностях я уже писал в статье «Неисправности FM-модулятора». При ремонте модулятора эти неисправности встречаются наиболее часто. Нередко встречается сбой в прошивке (не во всех моделях и ремонтом такой неисправности я не занимаюсь, по той простой причине, что ремонт будет соизмерим с покупкой нового автомобильного FM модулятора и не все клиенты на это идут).

Давайте остановимся на ремонте блока питания фм модулятора.

Как уже было сказано, блок питания довольно прост – это установленный на плате стабилизатор на ИМС типа SP7805V2-L/TR (стабилизатор на 5 вольт) и конденсаторы. При ремонте модулятора начать надо с визуального осмотра. Проверяем: не вздуты — ли конденсаторы, на обрыв провода и нет ли повреждений на стабилизаторе.

Эти стабилизаторы в отличии от обычных, к примеру LM7805, имеют меньший SMD корпус D-PAK, и лучшее соотношение °C/W.
Datasheet 78 M05

Менять стабилизатор лучше на аналогичный, но если есть затруднения в радиодеталях, то можно поставить обычный расположив его в корпусе FM модулятора и подпаяв проводами, желательно снабдив небольшим радиатором.

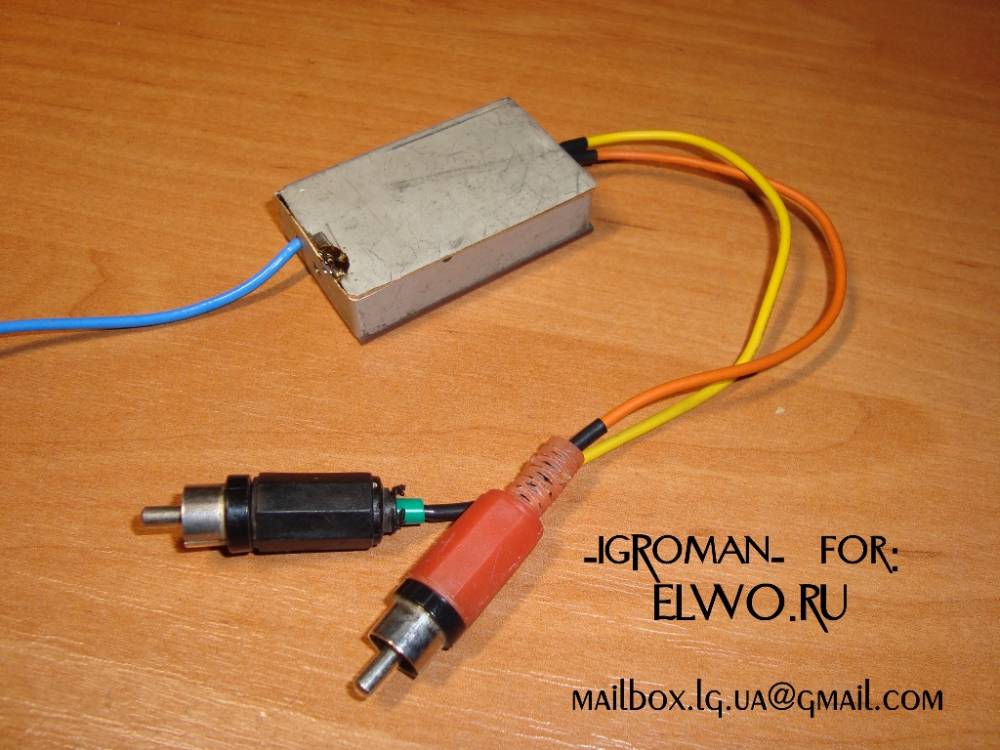

ФМ ПЕРЕДАТЧИК

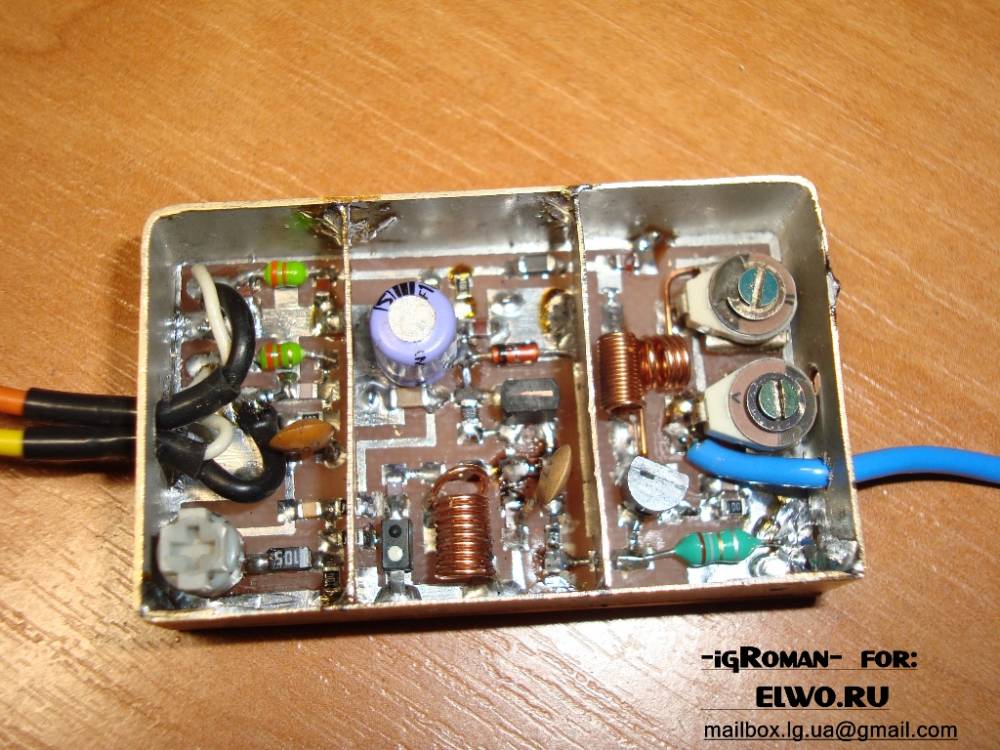

Всего за пару дней собрал себе очередное интересное устройство «Fm transmitter». Идея ФМ передатчика висела очень давно, но как то всё руки не доходили до изготовления. Задача стояла слушать Московские ФМ станции, которые транслируются со спутника. При этом не гонять телевизор, а принимать либо музыкальным центром, либо мобильным телефоном.

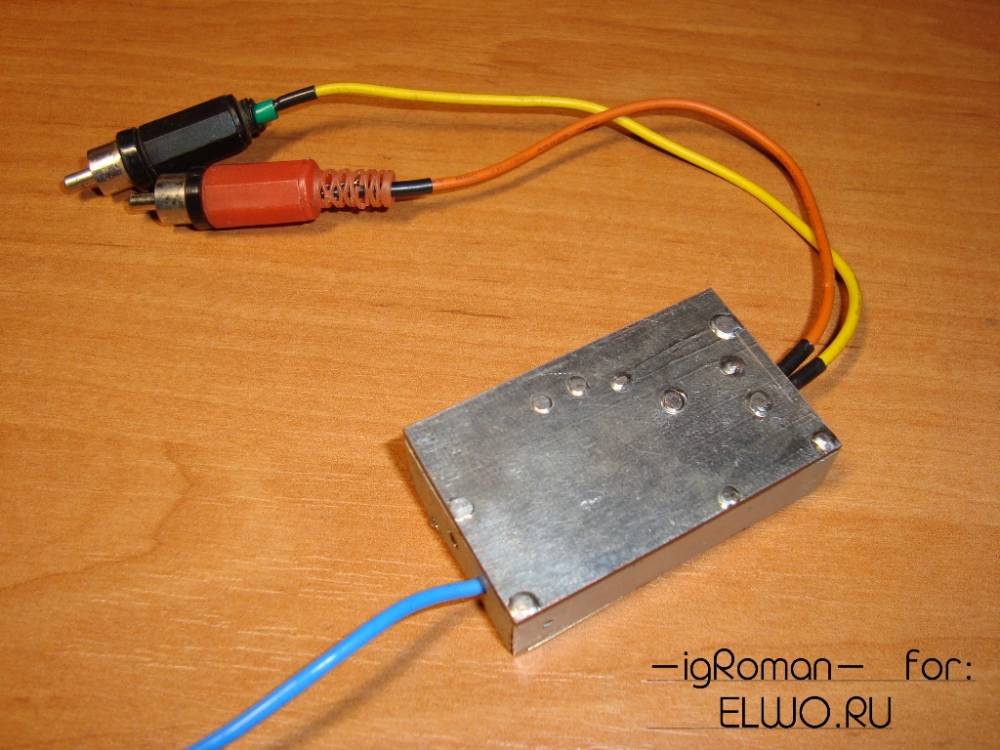

Над корпусом ФМ передатчика особо долго не думал — готовая пластиковая коробочка, да и цена копеечная. Всю конструкцию закрыл экраном из луженной латуни толщиной 0,3 мм. Экран просто припаян к плате.

Плата двух сторонняя, монтаж полностью с одной стороны, вторая экран, Дополнительно минусовые дорожки припаяны к экрану

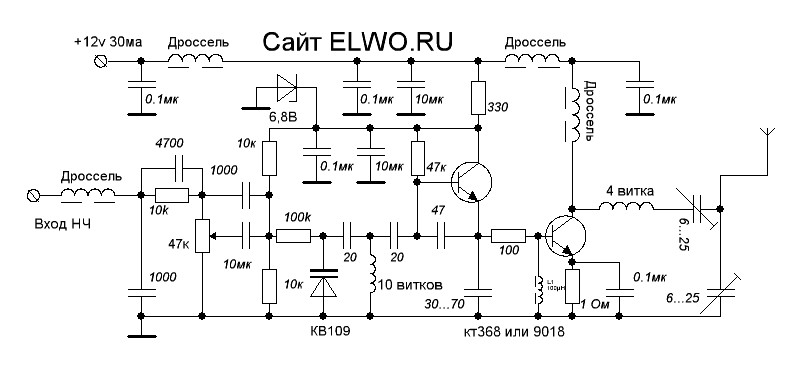

Схема ФМ передатчика представляет обычную емкостную трехточку, звуковой сигнал модулируется варикапом КВ109, и далее с генератора идёт на усилитель мощности. Всё на распространённых высокочастотных транзисторах 9018. Дросселя мотаем на резисторах МЛТ-0.25 по 30-60 витков провода 0,1 мм.

Размер платы ФМ передатчика получился 30х50мм. Здесь можно скачать рисунки плат с оригинальной схемой передатчика в архиве.

Сложностей в настройке не было, схема трансмиттера запустилась сразу. Единственно что подбиралось — это две ёмкости для поднятия звукового частотного диапазона и шунтирующая емкость в генераторе, с целью подавить гармоники.

При испытании передатчика ФМ был приятно удивлен работой — звук кристально чистый, особо порадовали глубокие низа. Прямо скажу бархатные получились басы. При этом никаких намеков на фон, короче как обычная ФМ станция, но только в монорежиме. Питается ФМ передатчик от самого ресивера — у него сзади есть выход 12 вольт под разъём типа тюльпан, а в меню есть пункт вкл/выкл 12 В. Ток потребления схемы примерно 25 мА. Схему предоставил -igRoman-
Форум по ФМ передатчикам

Схемы передатчиков

Самодельный FM трансмиттер для беспроводной передачи звука

Интересный фильм по телевизору часто показывают поздно вечером или в ночное время. При этом кто-то хочет его посмотреть, а кто-то пошел спать. Поэтому, чтобы не мешать спящим, приходится искать выход.
Наиболее простой – это слушать звуковое сопровождение телепередач через проводные наушники, но соединительные провода создают неудобства.
Для беспроводного прослушивания можно использовать систему связи передатчик – приемник. Передача звука может осуществляться за счет индуктивной связи или в ИК диапазоне, но это уже устаревшие и малоэффективные способы.
Из более современных методов, это использование bluetooth модулей передачи звука — трансмиттер (передатчик) и приемник. Это передача звука с хорошим качеством (если повезет с покупкой), но только на расстоянии в несколько метров. Кроме того комплект обойдется недешево, да и найти bluetooth — трансмиттер в магазинах города весьма сложно. Поэтому, этот вариант подходит только для любителей китайского шопинга.
В настоящее время, также широко используется метод беспроводной передачи звука работающий на радиочастотах в УКВ диапазоне. Чаще всего это можно встретить в автомобильных трансмиттерах, которые сегодня продаются чуть не в каждом киоске. Передатчик, работающий на этом принципе, имеет несложную схему на распространённых комплектующих и в зависимости от мощности обеспечивает связь с приемником на расстоянии до километра.
По этим причинам было решено изготовить своими руками трансмиттер (передатчик) работающий в УКВ FM диапазоне 88-108 МГц.

Радиопередатчик предназначен для беспроводной передачи звукового сопровождения телепередач или компьютерной трансляции. Основная его задача – передать звук по радиоканалу в пределах квартиры.
Сигнал от этого радиопередатчика можно принять на малогабаритный УКВ ЧМ радиоприемник, на приемник в мобильном телефоне или беспроводные наушники с УКВ FM радиоприемником.
Радиопередатчик подключается к телевизору через разъем для наушников. Так как в любом современном телевизоре (или цифровой приставке к ТВ) имеется разъем USB, то для исключения забот о батарейках, используем питание для трансмиттера (+5 v) из этого разъема.
Схема трансмиттера
Исходные данные для изготовления трансмиттера определились, переходим к схеме устройства.
После анализа в интернете изготовляемых конструкций радиопередатчиков, сформировалось устройство по следующей схеме:
Выбрана двухкаскадная схема радиопередатчика, где оба блока четко выражены и каждому транзистору отводится своя роль. В таком исполнении, каждый каскад устройства можно легко настроить по отдельности.
Описание схемы
Схема проста и может быть собрана фактически из подручных комплектующих, номиналы используемых компонентов указаны на схеме.
Устройство состоит из задающего генератора высокой частоты (ВЧ) на транзисторе VT1, частотного модулятора на варикапе VD1 и усилителя ВЧ на транзисторе VT2.
Генератор ВЧ работает на резонансной частоте колебательного контура L1, C4. Конденсатором С4 устанавливается необходимая частота. Конденсатор С5 служит для настройки устойчивой генерации.
Звуковой стерео сигнал с линейного выхода «AUDIO» телевизора, поступает на сумматор стереозвука передатчика на резисторах R3 и R4. Сигнал суммируется на резисторе R5 и подается через разделительный конденсатор С2 на варикап VD1.
Несущая частота передатчика модулируется варикапом VD1. При поступлении звукового сигнала, на варикапе появляется переменное напряжение, которое в такт со звуком меняет его ёмкость в небольших пределах, при этом происходит частотная модуляция УКВ сигнала. Для установки рабочей области варикапа, на него через резистор R8 поступает постоянное напряжение с делителя на резисторах R1 и R2, величина которого настраивается подбором резистора R1.
Разделительный конденсатор С8 соединяет генератор с усилителем ВЧ сигнала, построенного по типовой схеме. Элементы L3, C10 предназначены для согласования выхода усилителя с антенной и повышения стабильности устройства.
Питается передатчик от порта USB источника сигнала, напряжением 5 В и потребляет ток не более 30 мА.
Изготовление
1. Детали
В радиопередатчике использованы два импортных высокочастотных транзисторов BC548. Хотя, это не совсем ВЧ транзисторы (максимальная рабочая частота до 300 МГц), но и они обеспечивают хорошую работу в схеме. Транзисторы можно заменить любыми высокочастотными, с граничной частотой не менее 500 МГц и максимально возможным коэффициентом усиления.
Варикап VD1 по схеме — КB102. Можно использовать другие варикапы КB109А, КВ122А, КB132.
При сборке можно применять любые малогабаритные конденсаторы и резисторы. Их легко можно найти в старых платах от ненужной радиоаппаратуры.

2. Изготовление катушек
Все катушки индуктивности бескаркасные, намотаны на оправке диаметром 6 мм эмалированным проводом ПЭВ-2 диаметром 0,7 мм. Катушки L1 и L3 содержат по 7 витков, катушка L2 – 15 витков.
Катушки наматываем плотно, виток к витку, с помощью шуруповерта.
Отрезаем, с запасом, нужную длину провода для одной или нескольких катушек. Зажимаем в патрон оправку диаметром 6 мм (в данном случае диаметр хвостовика зенковки) и одновременно с оправкой зажимаем конец отрезанного провода. Включаем шуруповерт и наматываем весь провод на оправку, притормаживая при этом свободный конец провода для создания равномерного натяжения. Небольшое сжатие от руки провода, между двух деревянных реек, позволяет создать натяжение при намотке и выправить провод, сохранив при этом изоляционный лак. Снимаем намотанную катушку и отрезаем от нее нужное количество витков. Отгибаем концы катушки для ее монтажа в плату, зачищаем и облуживаем их.
3. Изготовление антенны
Антенна изготавливается из многожильного провода диаметром 0,5-1 мм. Длина антенны должна быть равна четверти длины волны. Для частоты 88 МГц оптимальная длина антенны должна быть 0,85 м. Для уменьшения размеров, её можно свернуть в спираль. Это можно выполнить на отрезке антенного кабеля длиной 80…90 мм, предварительно удалив из него центральную жилу и оплетку. Или взять за основу подходящую по размеру трубку. Равномерно распределяем витки по длине и фиксируем их скотчем. После положительных испытаний устройства оформляем антенну термоусадочной трубкой.
4. Изготовление монтажной платы
Для монтажа деталей устройства изготовим монтажную плату. Но для определения ее размеров необходимо предварительно подобрать корпус устройства. В данном случае был использован корпус от одного из первых пультов проводного дистанционного управления телевизором.
Освободив корпус от содержимого, по его внутренним размерам, из универсальной платы вырезаем монтажную плату для устройства. Зачищаем и облуживаем дорожки.

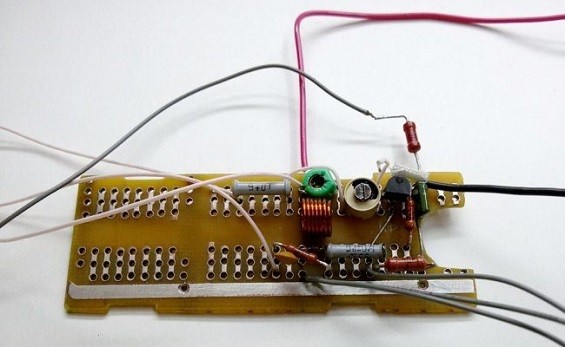

5. Генератор высокой частоты
На подготовленной монтажной плате выполняем монтаж деталей генератора ВЧ на транзисторе VT1 и частотного модулятора на варикапе VD1. Во всей конструкции, при монтаже, для уменьшения взаимных помех по высокой частоте, необходимо максимально исключить пересечения проводников и выполнять монтаж минимально короткими проводниками.
В модуляторе можно применить и другие варикапы. В изготовленном устройстве был использован импортный варикап неизвестной породы (в центре фото, под катушкой). При замерах он показал емкость 90 pF. После регулировки рабочей области, варикап отлично работает в схеме.
Для регулировки параметров схемы, вместо регулировочных резисторов R1 и R6 устанавливаем, на время отладки схемы, подстроечные или переменные сопротивления близкого номинала.
Подключаем антенну к конденсатору С8. Через разделительный конденсатор С2 подключаем источник звукового сигнала, например из гнезда для наушников переносного приемника.
Подключаем плату к источнику питания 5 вольт. Следует отметить, что питание схемы должно быть стабилизированным, от источника с низким уровнем пульсаций.

6. Настройка
С помощью резистора R6 устанавливаем напряжение смещения на базе транзистора VT1. Для кремниевого транзистора оно должно быть в пределах 0,6…0,7 вольта.
Если монтаж выполнен без ошибок, с соблюдением элементарных правил ВЧ монтажа и использованы исправные детали, то налаживание устройства сводится к настройке контура на свободный в вашей местности диапазон, чтобы полезный сигнал не заглушали другие станции. Осуществляется настройка изменением параметров контура с контролем качества приема на слух. Уровень громкости источника сигнала выбирается таким, чтобы глубина модуляции была достаточной, но не вызывала искажений.
Прием сигнала и настройку передатчика проще всего выполнить, используя цифровой радиоприемник смартфона. Располагаем его недалеко от антенны и устанавливаем частоту приема в УКВ FM диапазоне (88-108мГц) на свободную от радиостанций частоту. Желательно настроить приемник на частоту 88 мГц, которая выделена специально для подобных устройств.
Настраиваем передатчик на установленную частоту изменением емкости подстроечного конденсатора С4. Пластмассовой отвёрткой плавно поворачиваем движок конденсатора до пропадания характерного шума в наушниках приёмника, а при подключении к передатчику источника звука и появления этого звука в приемнике.
Если с помощью конденсатора не удаётся настроиться на нужную частоту, то можно попробовать растянуть или сжать витки катушки L1. Частота передатчика немного изменится и вновь настроиться конденсатором С4.
Настройкой конденсатора C5 добиваемся устойчивой генерации и качества звука без помех.

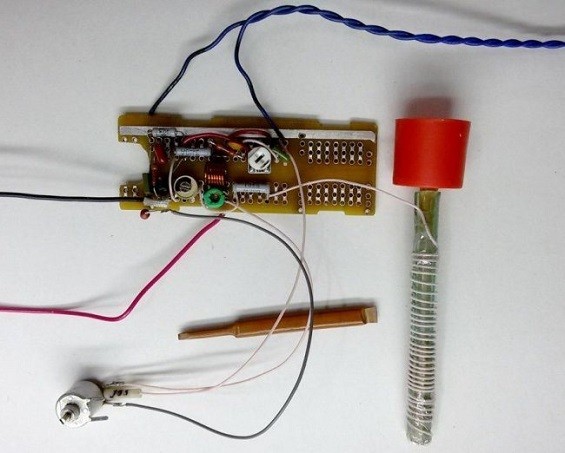

7. Усилитель высокой частоты
Для увеличения мощности и дальности передаваемого сигнала, дополним генератор ВЧ передатчика, усилителем высокочастотного сигнала (УВЧ) на транзисторе VT2.
На свободном месте монтажной платы выполняем монтаж деталей УВЧ. Соединяем каскады разделительным конденсатором С8.
С помощью контура L3C10 производится согласование с антенной. Изменением емкости подстроечного конденсатора С10 добиваемся наиболее громкого и качественного звука в приемнике.
Для более точной настройки передатчика и получения от него максимальной мощности рекомендуется изготовить и использовать простейший детектор ВЧ, но это другая история.
8. Окончательная сборка
Собираем устройство в корпус.
Для уменьшения помех, желательно подключать передатчик к линейному выходу телевизора экранированным многожильным кабелем.
После сборки и проверки настроек, остаётся только проверить дальность действия и качество звука.
Таким образом, основная задача выполнена. С помощью изготовленного FM трансмиттера, мы имеем возможность беспроводной передачи звукового сопровождения телепередач или компьютерной трансляции. При этом, при прослушивания телепрограмм на наушники, вы не будете мешать окружающим людям, громкой работой телевизора. Мощность передатчика невелика, но ее достаточно для уверенного приема сигнала в пределах квартиры.
Область применения этого простого, но полезного устройства, широкая — это и передача звука с плеера или компьютера на музыкальный центр, возможность смотреть в одной комнате 2 телевизора или телевизор и компьютер, а также использовать его в качестве обычного автомобильного трансмиттера.Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. .

FM передатчик своими руками — Diodnik

Начинающим радиолюбителям полезно знать, как собрать FM передатчик своими руками. В интернете гуляет множество разнообразных схем, но некоторые из них слишком сложны и требуют определенных навыков монтажа и настройки, другие, же оказываются абсолютно нерабочими и бесполезными.

Простой FM передатчик своими руками

Схема очень проста и может быть собрана фактически из подручных материалов, номиналы используемых компонентов указанны на схеме. Сборка и подбор деталей заняла не более получаса. Номиналы мелких конденсаторов С4, С5, С6 сняты со старого блока СКМ24, все остальное можно найти из старых плат любой радиоаппаратуры.

Для наглядности и теста работы устройства, схема выполнялась навесным монтажом на одной из старых плат советского телевизора. К качеству монтажа условия не ставились, главная цель — проверка самой схемы.

Приемника под рукой не оказалось и использовал обычное радио с нокии. Правильно собранная схема начинает работать сразу же, а подопытный образец завелся на 102,9 МГц. Дальность передачи в помещении не превышает 25-30м (три-четыре кирпичных стены). На вход подавался сигнал с аудиовыхода компьютера, питание осуществлялось от порта USB (из за этого частично слышен небольшой шум в виде слабого гула, от батареи подобного эффекта нет). Антенна к выходу вообще не подключалась.

Поймать волну передатчика получилось не сразу, т.к. сигнал передатчика накладывался на одну из местных радиостанций. Если немножко растянуть или сжать витки катушки L1, частота передатчика немного изменится, после подстройки к необходимой частоте, катушку лучше залить парафином или воском.

Останется только лишь собрать устройство в корпус. Сферы применения для такого FM передатчика можно найти самые необычные, начиная от обычного автомобильного трансмиттера, заканчивая простенькой самодельной радионяней.

Вконтакте

Facebook

Twitter

Одноклассники

comments powered by HyperComments

Простой и дешевый радио передатчик своими руками. Самодельный fm трансмиттер

Здравствуйте друзья. С помощью данного передатчика можно легко передать стерео сигнал со смартфона на автомагнитолу с FM приемником. Данный стерео передатчик очень прост в изготовлении, он построен на одной специализированной микросхеме BA1404. В эту микросхему уже включен стерео усилитель звуковой частоты, мультиплексор, генератор поднесущей частоты, генератор несущей частоты, усилитель радиочастоты. Напряжение питания данной микросхемы 1-2В, потребление тока до 5 мА. Катушки L1 и L2 намотаны проводом ПЭВ-2 диаметром 0,5 мм. на оправке диаметром 3 мм. и содержат 4 витка. Схема устройства показан на Рисунке 1 .

Рисунок 1- принципиальная схема стерео передатчика на BA1404

Устройство собирается на одностороннем стеклотекстолите размером 35х50 мм. Печатная плата показана на Рисунке 2.

Рисунок 2 — печатная плата стерео усилителя на микросхема BA1404

Радио элементы и аналоги

Транзистор VT1 КТ368 можно использовать с любым буквенным индексом, также подойдет транзистор КТ399

Подстроечный конденсатор С14 — CTC-05-10RA, керамические конденсаторы K10-17 или аналогичные импортные, например CL0805.

Резисторы обычные МЛТ или аналогичные импортные.

Налаживание и настройка устройства

В первую очередь передатчик следует настроить на частоту свободную от радиостанций. Помните, что создание помех радиостанциям наказуемо. Советую почитать Федеральный закон о связи №126-ФЗ от 07.07.2003г. За работу передатчика на определенной частоте отвечает контур C13, C14 и L1. Путем подстройки конденсатора С14 и увеличения-уменьшения расстояния между витками катушки L1 можно добиться работы передатчика на нужной нам частоте. Контур С20, С21 и L2 отвечают за согласование устройства с антенной. Для настройки согласования можно использовать индикатор напряженности поля, если его нет то приемник следует отдалить и настраивать на слух, путем увеличения или уменьшения расстояния между витками катушки L2. Антенну желательно использовать длиной, равной четверти длины волны. Также можно использовать антенны и меньшего размера, но дальность связи уменьшится.

Список литературы

На этом все. Если у Вас есть замечания или предложения по данной статье, прошу написать администратору сайта.

ФМ ПЕРЕДАТЧИК

Над корпусом особо долго не думал — готовая пластиковая коробочка, да и цена копеечная. Всю конструкцию закрыл экраном из луженной латуни толщиной 0,3 мм. Экран просто припаян к плате.

Размер платы ФМ передатчика получился 30х50мм. Здесь можно скачать рисунки плат с оригинальной в архиве.

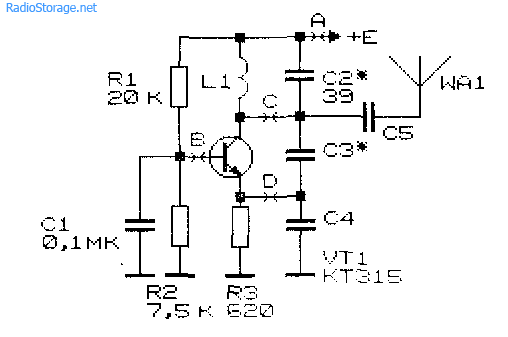

Радиопередающие устройства (рис. 13.1 — 13.5) могут быть получены путем простого объединения усилителя (или генератора) низкой частоты (УНЧ, ГНЧ) и генератора высокой частоты (ГВЧ).

Блок-схема передатчика с амплитудной модуляцией (AM), которую используют преимущественно в диапазонах длинных, средних и коротких волн, приведена на рис. 13.1. Выходной сигнал звуковой частоты, вырабатываемый УНЧ или ГНЧ, выделяется на сопротивлении нагрузки Rh, которое включено в цепь питания схемы ГВЧ . Поскольку напряжение питания генератора ВЧ изменяется пропорционально сигналу звуковой частоты, амплитуда высокочастотного сигнала модулируется. В качестве ГВЧ может быть использован генератор, показанный на рис. 13.6. Точки А, В, С, D на схеме генератора соответствуют точкам его подключения на блок-схемах (рис. 13.1 — 13.5).

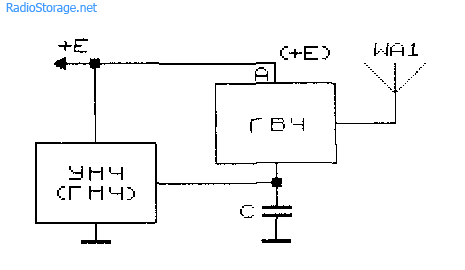

Один из способов получения амплитудной модуляции сигнала с использованием низкочастотного дросселя или обмотки выходного низкочастотного трансформатора показан на рис. 13.2. Использование индуктивностей, сопротивление которых переменному току возрастает с ростом частоты, позволяет увеличить глубину модуляции. Кроме того, повышается амплитуда высших частот звукового диапазона, что заметно повышает разборчивость сигнала при приеме.

При частотной модуляции (ЧМ), используемой обычно в диапазоне ультракоротких волн, осуществляется изменение частоты высокочастотного сигнала. Для получения частотно-мо-дулированного сигнала могут быть использованы схемы, представленные на рис. 13.3 и 13.4. В схеме передатчика (рис. 13.3) частотная модуляция высокочастотного сигнала происходит путем подачи сигнала звуковой частоты через конденсатор относительно небольшой емкости на базу или эмиттер транзистора ГВЧ. При этом изменяются межэлектродные емкости активного элемента (транзистора), и, следовательно, модулируется резонансная частота колебательного контура, определяющая частоту генерации. Строго говоря, при таком виде подачи модулирующего напряжения одновременно осуществляется и неглубокая амплитудная модуляция, поскольку напряжение на базе (или эмиттере) также изменяется пропорционально модулирующему сигналу.

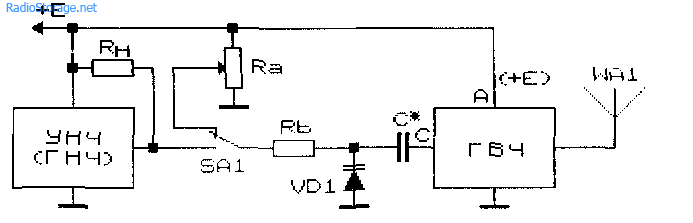

Частотную модуляцию «в чистом виде» можно получить, используя свойство варикапа, либо его аналога, изменять свою емкость от величины приложенного напряжения (рис. 13.4). В этой схеме включение/выключение модуляции осуществляется переключателем SA1. Потенциометр RA предназначен для проверки частотных границ перестройки генератора.

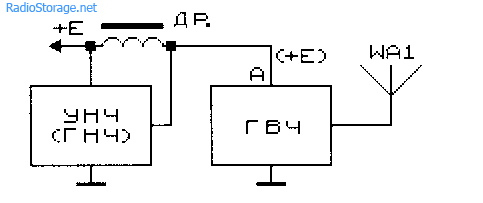

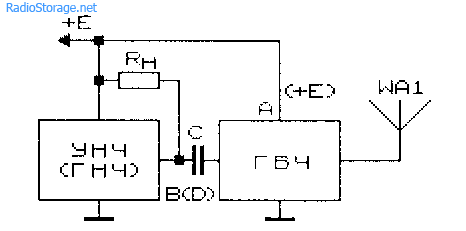

Амплитудную модуляцию высокочастотного сигнала можно получить, если включить ГВЧ вместо сопротивления нагрузки УНЧ (ГНЧ) (рис. 13.5). Конденсатор С предназначен для заземления по высокой частоте цепи питания ГВЧ.

Помимо амплитудной и частотной модуляции сигнала для передачи данных, организации радиосвязи, довольно часто используют однополосную, реже фазовую и другие виды модуляции.

На рис. 13.7 — 13.16 приведены практические схемы микро-передающихустройств, работающих в УКВ-ЧМдиапазоне (66…74 или 88… 108 МГц). Мощность этих передатчиков невелика (от долей до единиц мВт), поэтому их излучение не мешает радио- и телевизионному приему. Расстояние, на котором можно обнаружить сигналы таких устройств (

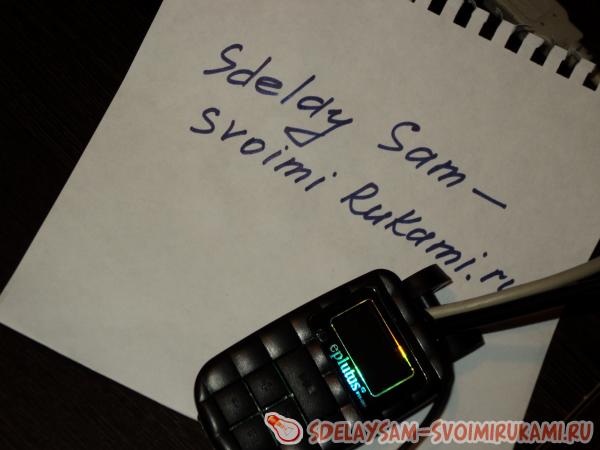

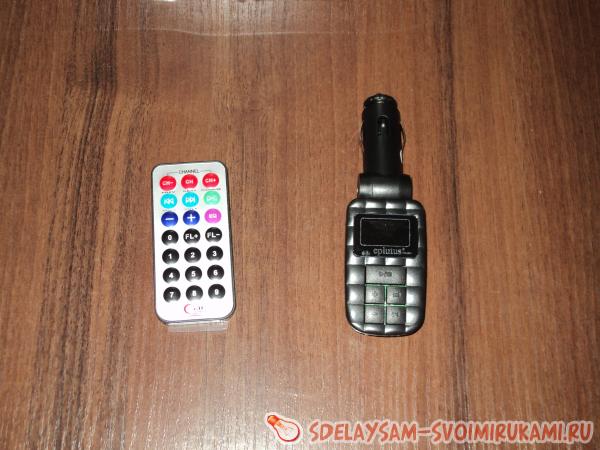

Стерео передатчик FM из MP3 плеера

Не так уж давно китайский производитель разработал данный девайс для счастливых обладателей кассетных магнитол, у которых не хватает средств купить себе нормальную проигрыватель с MP3.
Дешево и сердито – стоит относительно дешево (я взял за 200р.), при этом обладает рядом преимуществ включая пульт дистанционного управления. Всё просто: вставил в прикуриватель, воткнул флешку с любимой музыкой, настроил магнитолу на частоту передатчика и всё! Клацай с пульта не трогая руками с расстояния.
У меня нет машины, но эту вещицу я решил использовать по-своему. Как стерео передатчик. Для чего мне это нужно? А для того, чтобы транслировать с ноутбука звук на музыкальный центр. Дело в том, что я люблю посмотреть кино на большом экране, на проекторе. Видео подключаю с ноутбука на прямую, а чтоб подключить звук нужно к центру тянуть длинный провод. Вот чтобы этого не было я решил избавиться от проводов по своему.

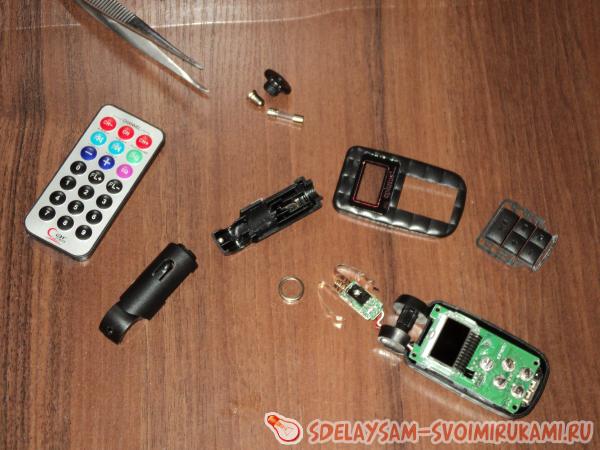

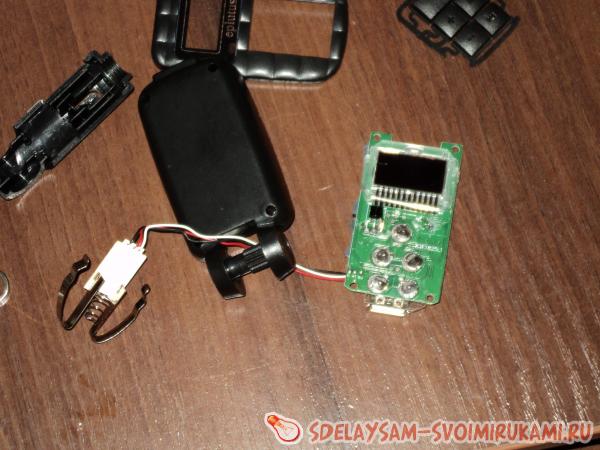

Купил, разобрал. Сделав своеобразную кучку деталей.

Делиться устройство на две части: маленькая плата это стабилизатор. Он уменьшает напряжение до 5 вольт и соответственно стабилизирует его. К нему идут 3 провода: два провода питания и третий антенна (белый по цвету). Большая плата с дисплеем – сам MP3 плеер.

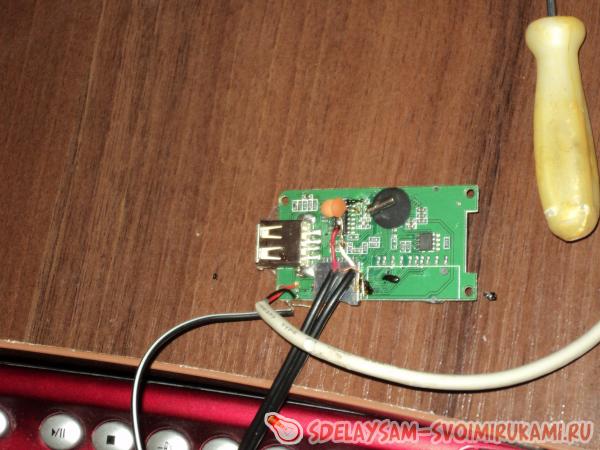

Все три провода отпаиваем от большой платы. За место антенного провода припаиваем более длинный провод для увеличения радиуса передачи. Берем переходник USB и припаиваем от него питание к плате как показано на рисунке.

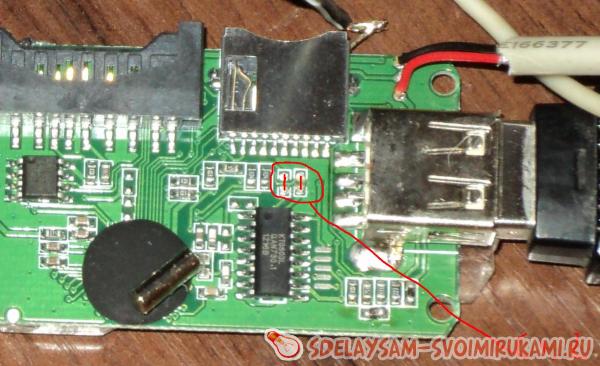

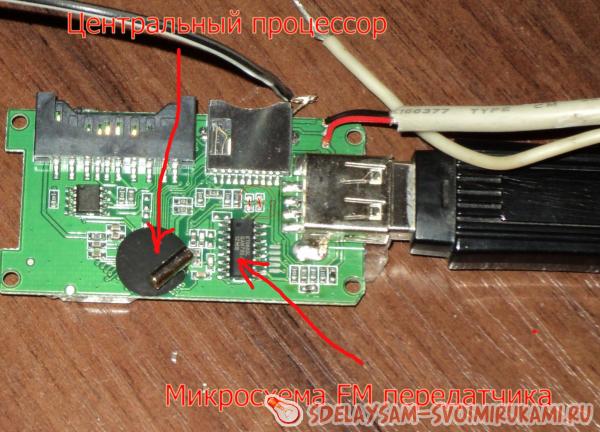

Далее подключаем звук к передатчику. Находим микросхему передатчика. К нему через два чип — конденсатора поступает звук с процессора. Удаляем эти конденсаторы, я просто аккуратно сбил их отверткой. Работа кропотливая. К выходу микросхемы припаиваем два конденсатора номиналом 0,01…0,1 мкФ и подаем к ним звук. Общий провод берём от минуса платы. Вот собственно и всё. Хорошо бы добавить делитель из резисторов на каждый вход, скажем 1:2, а то выход у ноутбука более высоковольтный, чем нужно. Но я потом это понял.

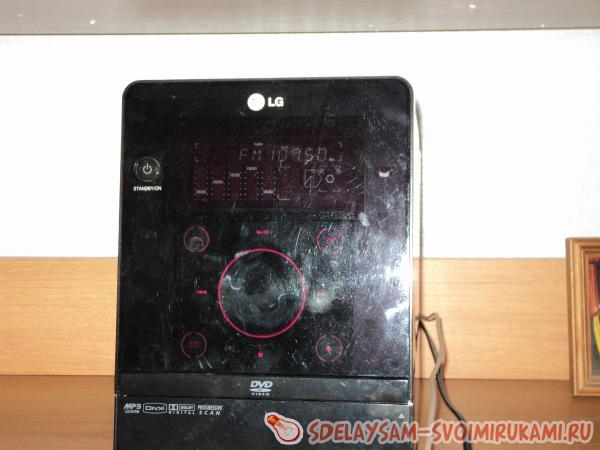

Закрываем, проверяем. Работает!

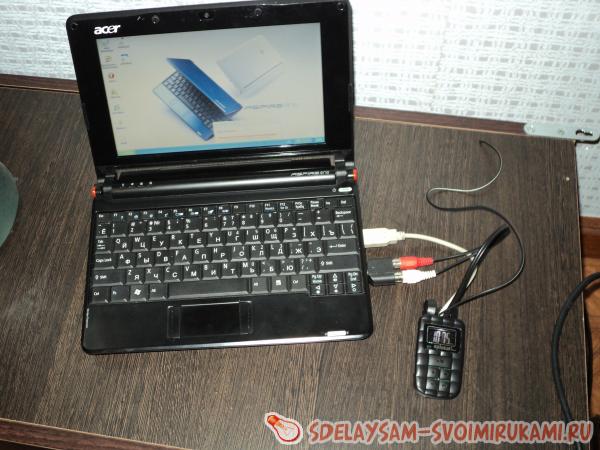

Очень удобно! Питается наш передатчик так же от ноутбука. Качество конечно не как через провод, но довольно достойное. Теперь с пульта ДУ можно пенять только передаваемую частоту, остальное утратило свою силу. Я думаю, ничего сложного тут нет, любой с небольшими усилиями сделает сам без важных проблем.

макетная плата и настройка на нужную частоту FM трансмиттера

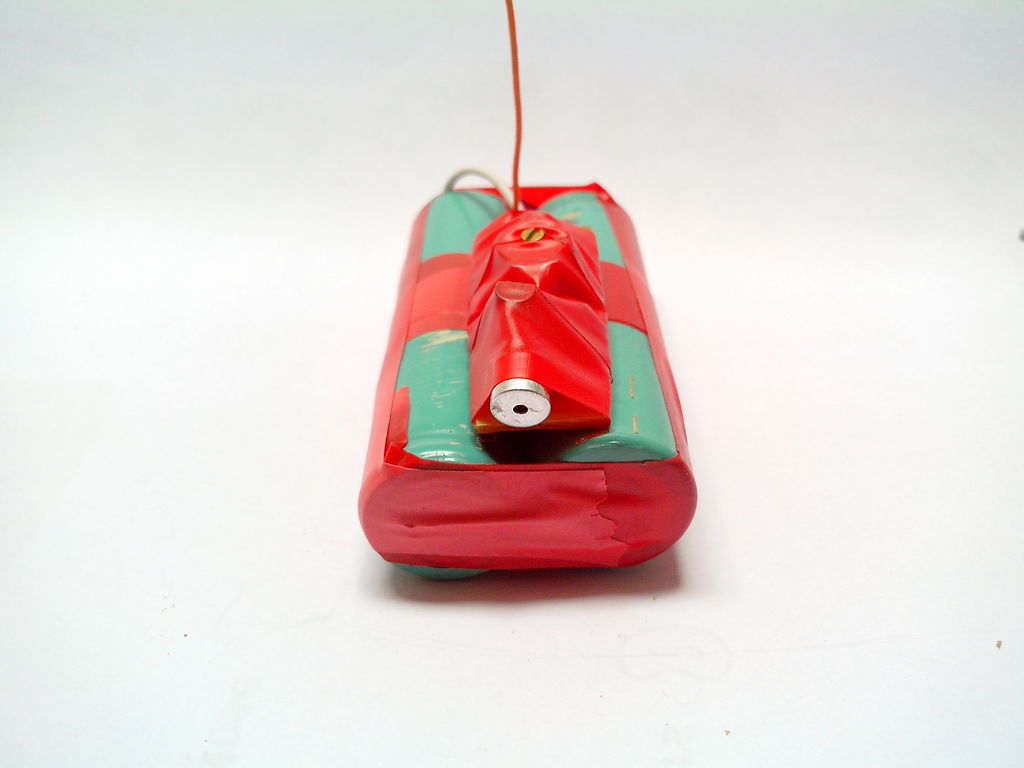

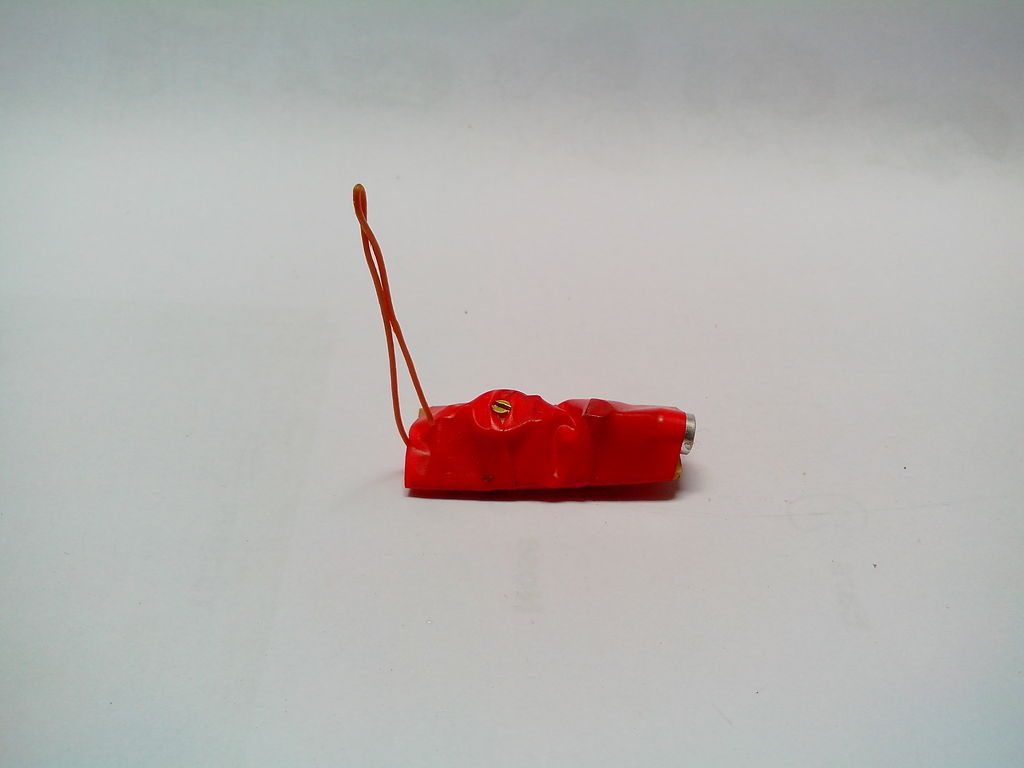

В этой инструкции я расскажу вам как своими руками собрать миниатюрный FM трансмиттер. Он транслирует волны в диапазоне ФМ и вы легко можете принимать их на смартфоне, радио и т.д. Как говорит название и, исходя из фотографий, вы можете заметить, что FM модулятор очень маленький и его размер равен размеру разъема для 9-вольтовой батарейки.

Этот передатчик похож на те, которые используются в фильмах для слежки за людьми и для записи разговоров, но данная статья написана только в учебных целях!

Что делает данный девайс?
Это излучатель волн в диапазоне ФМ, так что вы можете создать свою радиостанцию.

Как он работает?
Каждый из вас слышал о частотной модуляции, также известной как FM. Моя схема, распространяющая аудиосигналы, захваченные микрофоном, работает на очень похожем принципе. Для усиления сигнала в схеме используется транзистор BC547, а затем сигнал модулируется. Ввиду того, что схема крохотная и питается от батарейки в 9V, радиус действия сигнала ограничен 15 метрами.

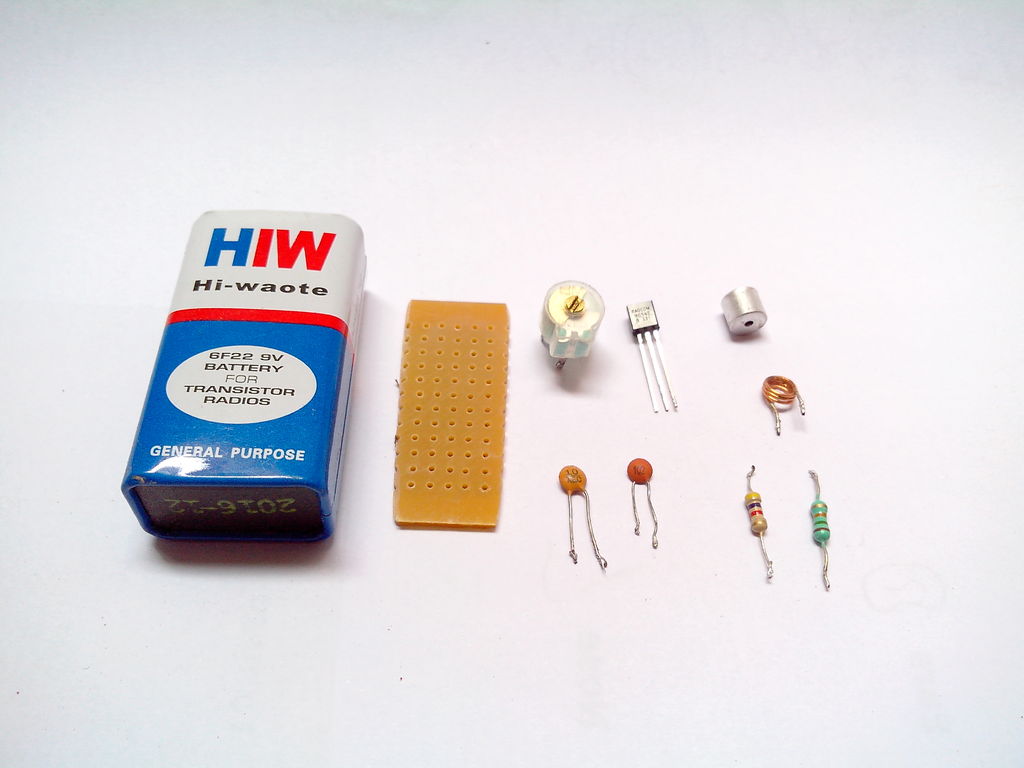

Шаг 1: Инструмент и компоненты

Как обычно, нужно начать с приобретения компонентов. Список достаточно прост.

Компоненты:

Инструмент:

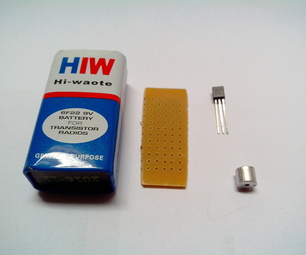

Шаг 2: Компоненты

Практически все компоненты для ФМ трансмиттера были найдены мной в старой коробке с ненужными платами. Всё, что мне пришлось купить — BC547 и микрофон. Честно говоря, я нашел на старой плате даже BC547, но не был уверен, что он в рабочем состоянии.

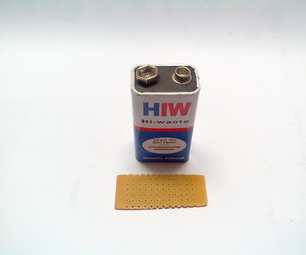

Шаг 3: Макетная плата

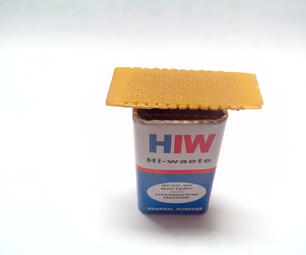

Начнём с того, что вырежем макетную плату нужного размера. Нам подойдёт размер, соотносящийся с батарейкой Кроной. Сначала плата такого размера будет казаться очень маленькой, но на ней отлично уместятся все необходимые компоненты. При помощи наждачки сгладьте острые углы платы. Удостоверьтесь, что плата имеет большие отверстия, так как штырьки переменного конденсатора не войдут в отверстия стандартного размера.

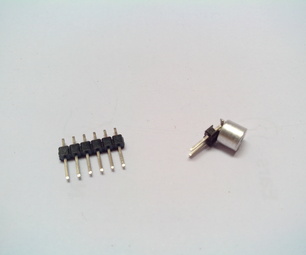

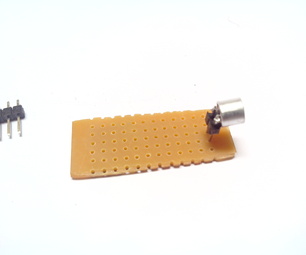

Шаг 4: Микрофон

Микрофон можно купить в местном магазине радиоэлектроники, заодно возьмите пины-папы для того, чтобы закрепить его на плате. Я не советую использовать для соединения провода, потому что уже опробовал собрать схему с проводным соединением и звук всегда искажался помехами, а при использовании пинов он был всегда намного чище.

Шаг 5: Схема

Как только вы закончили с созданием платы и определились с тем, где поместите и припаяете микрофон, пришло время завершить остальную часть схемы. Следуя приложенной картинке, спаяйте все компоненты. Если вы хотите сделать схему максимально маленькой, то не оставляйте между компонентами пустого пространства. Для индуктора возьмите провод 0.5 мм и сделайте 8 витков, каждый диаметром 6 мм.

Для антенны подойдет любой тонкий длинный провод длиной 5 см. Также вы могли заметить, что в схеме присутствует светодиод, который используется для индикации того, что схема находится в рабочем режиме. В своём варианте я не использовал светодиод, так как он вытягивает из батарейки дополнительный заряд.

Шаг 6: Время для изоляции

Как только вы соберете схему, покройте её слоем изоленты. Я покрыл изолентой все компоненты, кроме микрофона и переменного конденсатора. Это очень важный шаг перед тем, как перейдёте к следующему, где вам нужно будет настроить нужную радиочастоту, ведь если вы будете касаться компонентов схемы, особенно катушки, то она начнёт испускать шумы.

Вместо изоленты можно использовать термоусадку, но я хотел провести со схемой кое-какие эксперименты, поэтому мне не нужен был вариант с перманентной изоляцией.

Шаг 7: Настройка на нужную радиочастоту

Пришло время настроить схему, сделать это можно двумя способами:

Использовать телефон для поиска сигнала
Вручную настроить переменный конденсатор для того, чтобы попасть на определённую частоту.

Я рекомендую воспользоваться первым вариантом, потому что вам нужно будет просто включить устройство и запустить на телефоне автопоиск сигналов. Затем вы пробежитесь по найденным сигналам и найдёте нужный (например, включив рядом с передатчиком какую-нибудь музыку).

Второй метод займёт время, вам нужно будет включить радио и схему, настроить радио на определённый канал, а затем очень медленно настраивать переменный конденсатор, пока не услышите на радио звуки, которые он издаёт.

Шаг 8: Перезаряжаемая версия

После использования схемы с 9-вольтовыми батарейками я подумал о том, что пора заменить их перезаряжаемыми литий-ионными батарейками, которые работают дольше, чем обычные батарейки типа Крона.

Зарубежные схемы FM трансмиттеров — РАДИОСХЕМЫ

Выкладываю небольшой сборник принципиальных схем радиопередатчиков, собранных из различных зарубежных сайтов. Начиная от маломощных, на несколько милливатт, и до мощных многоваттных усилителей УМВЧ. Работоспособность не проверял, но схемотехника внушает доверие. Все схемы трансмиттеров предназначены для стандартного вещательного УКВ диапазона 88-108 МГц.

FM Transmitter в ручке

Проект ФМ жучка в пишущей ручке очень популярен у начинающих радиолюбителей. В стремлении уменьшить размер этой конструкции, использованы компоненты поверхностного монтажа. Схема имеет низкое энергопотребление, но достаточную выходную мощность для покрытия радиуса 50 — 200 м. Можете поставить сюда часовые батарейки или литий-ионный аккумулятор от системы Блютус.

FM трансмиттер на 5 километров

Предлагаемый передатчик вещательного диапазона действительно очень устойчивый, имеет сложную, но качественную и продуманную схемотехнику, и использует стандартные FM-частоты 88 — 108 МГц. Его радиус действия составляет реальные 5 км. Схема включает в себя стабильный генератор питающийся через стабилизатор LM7809 — это 9 В стабилизированный источник питания, на транзисторе Т1 и элемент перестройки частоты потенциометр 10К. Мощность ВЧ выхода этого передатчика около 1 Вт. Пара варикапов MV2019 функционируют в качестве переменных конденсаторов.

Транзисторы Т2 и Т3 тут в качестве буферного каскада, где Т2 в качестве усилителя напряжения и Т3 — тока. Этот буфер необходим для стабилизации частоты проводя хорошую развязку между генератором и усилителем мощности ВЧ. Транзистор Т4 — предварительный усилитель, что позволяет подвести достаточную мощность к транзистору оконечника Т5. Как показано на схеме, Т4 имеет подстроечный конденсатор в коллекторе, это выставит резонансный контур по минимуму нежелательных гармоник. Катушки L2 и L3 должны быть под углом 90 градусов одна к другой, что позволяет предотвратить паразитные связи.

Заключительный каскад ФМ передатчика — мощный СВЧ транзистор не менее одного ватта мощности. Использовать нужно транзисторы 2N3866, 2N3553, KT920A, 2N3375, 2SC1970 или 2SC1971. Не забывайте поставить эффективный радиатор для транзистора Т5, потому что он при работе становится слегка теплым. Для схемы потребуется 12В/1А источник питания.

Моточные данные катушек:

L1 = 5 витков на 4 мм каркасе
L2 = 6 витков на 6 мм каркасе
L3 = 3 витка на 7 мм каркасе
L4 = 6 витков на 6 мм каркасе
L5 = 4 витка на 7 мм каркасе

Всё мотается проводом около миллиметра в диаметре. Транзисторы T1 = T2 = T3 = T4 = BF199, T5 = 2N3866 или 2SC1971, BLY81, 2N3553.

15 Вт УВЧ для диапазона 88-108MHz

Усилитель мощности ВЧ усиливает все частоты 88-108МГЦ с входной 1 Вт мощности, полученной от FM передатчика, до 15 Вт. Схема включает в себя многоуровневый фильтр низких частот и имеет высокую эффективность. С хорошей антенной ожидаемый радиус передачи не менее 20 км. Он использует RF транзистор высокой мощности 2SC1972 (175 МГц, 4 А, 25 Вт), который должен быть установлен на радиатор для рассеивания избыточного тепла.

Катушки индуктивности L1-L6 проводом 0.8 мм с диаметром каркаса около 5 мм. Если сюда поставить транзистор C2538 — мощность будет еще больше.

Схема при отладке обязательно должна подключаться с эквивалентом нагрузки, например резистор на 50 Ом 10 Ватт. Мощность источника питания не менее 2,5 ампера, сопротивление антенны строго 50 Ом. Настройку введите только с питающим напряжением сниженным до 9 Вольт, при замере высокочастотного напряжения на антенном выходе не нужно использовать обычный мультиметр — будут ложные показания из-за наводок на микросхемы прибора.

Передатчик УКВ на 300 мВт

Последняя схема также представляет интерес, как довольно продуманная и не заезженная. Хотя в принципе здеь всё как обычно — генератор со стабилизатором питания и усилитель мощности высокой частоты с настраиваемыми контурами подавления гармоник. За счёт 12-вольтового питания и транзистора 2SC2538 удалось получить дальность до километра на небольшую спиральную антенну.

Новая жизнь авто-FM трансмиттера / Habr

Привет Хабр!

Дальше будет небольшой рассказик про то, как заставить компьютер играть музыку или интернет-радио (ко: тоже музыку) на домашний музыкальный центр БЕЗ ПРОВОДОВ.
Ничего гениального, просто был сломаный FM трансмиттер.

Нищебродство, конечно, но, решил всё же поделиться восторгом!

На хабре были топики, краем касавшиеся этой темы:

Одна была с вопросом.
Другая с обзором.

Но, суть не в этом.
Вообще, я и раньше знал, что есть в интернете радиостанции, но всё как-то не до того было. А тут выдалась пара свободных вечеров, и я вспомнил об «этой теме».
Google нам в помощь -> shoutcast.com – ура Smooth Jazz.
Cool and Ice — Nice! Всяко лучше чем тот бред, что звучит в FM эфире.
Да и нет у меня этой музыки в коллекции. Да и копирайты, опять же, надоели.
А тут народ типа «вещает» – прикольно вещает, думаю, что практически каждый сможет там найти что-то на свой вкус. Колонок на домашнем компе нет. Были когда-то паяные-перепаяные, но сынуля окончательно с ними разделался, как только научился ходить. Есть более вандалоустойчивые «уши». На ноуте колонок (нормальных) тем более нет.

Встал резонный вопрос, озвученный в первой статье.
Заказывать что-то и везти откуда-то было долго.
В местности (не Москва) найти что-то подобное указанному в комментариях к первой ссылочной статье просто невозможно. Да и неоправдано дорого все это, хотелось что-то со стоимостью «0» прямо здесь и сейчас.

Но! Была у меня подобная девайсина в машине, дословно: Ritmix FMT-A951 (важно для сути ситуации, не реклама). Т.к. я курю, и при этом частенько забываю зажигалку, то из-за постоянного перетыцкивания разъем питания сломался, и она была оставлена пылиться «на всякий случай». И вот – её час настал!

Девайсина была окончательно разломана.
Я не электрик, но достаточно быстро понял, что в гнездо прикуривателя был встроен преобразователь напряжения. Понял потому, что там была куча «сопротивлений» (резисторы?), которые я хорошо запомнил еще по «школьной физике», т.к. получил за них два бала. Оставалось понять в какое именно из 12 машинных Вольт оно преобразовывалось. Вольтметра у меня нет, т.к. я Совсем никак не связан с Электроникой, и поначалу я «зашел в тупик». Но! Ура – раздумья длились недолго, т.к. на девайсе есть же USB и разъем для SD/MMC, то логично было предположить, что из 12 преобразуется в 5 Вольт.

Разъем прикуривателя был больше не нужен. Он сломан, вставлять его дома особенно некуда, а покупать переходник 220 -> в прикуриватель «нужно ехать» и «вообще влом», и «опять денех тратить». Размышляя в том же духе и дальше я понял, что и преобразователь напряжения 12 => 5 Вольт как-то тоже не будет сейчас тут актуален. Всунуть его некуда без гнезда, а заматывать всё изолентой – будет уж очень некрсиво. Обкусив преобразователь и оставив его «в чулане» «под замком» «на всякий случай», я наконец, увидел, что там было не два, а три провода. На преобразователе всё было в канифоли, и пока я не выкусил проводки даже не было понятно, что там есть еще один провод.

Не беда – все равно не жалко. Эксперементальным путем через последовательный перебор проводков на молекс разъеме (обратите внимание, желтый провод это 12 – и он нам никак не нужен, может всё спалить) была вычислена нужная последовательность. С молекса нужна земля – черная, и 5 вольт – красные. Нужная пара контактов была найдена очень быстро: желтый к черному молекса, красный к красному. Да, там на платке были какие-то буквы VC BT GD, но в интернетах я ничего не нашел (естественно, принципиальной схемы устройства на сайте производителя не было), а что означают эти загадочные комбинации латинских капслоков мне, неофиту, понять было невозможно. Гуглил и Яндексил по запросу «обозначения на печатных платах», но «увы и ах», тонны инфы, на которую тратить время было неохота.

Т.к. девайсина по отношению к компьютеру предполагалась внешняя, я решил «забацать» питание от USB (там же 5 Вольт!). Проводов было «валом», обрезав один из них и найдя в сети цветомаркировку я подключил, наконец, девайс! Ура! ЗАРАБОТАЛО!

Дело оставалось за малым – собрать это все «боле-мене» качественно.

«Родные» проводки были напрочь трансплюкированы и на их место очень даже удачно припаялись (обычным и огромным 40 Ватт) паяльником USB-шные жилки. Вышло вполне «как для себя».

«В процессе» пайки я выкинул и тот третий проводок, т.к. был уверен, что раз без него все работает, то он ни за что не отвечает. Включив девайс я ничего не услышал. Откинув все «логические петли» я понял, что этот проводок – антена. Конечно, пришлось снова разбирать, паять и собирать обратно. Вуаля! Звук есть, в FM качестве, конечно, но зато на весь дом.

На весь ли? Пройдясь с ноутом по своим немногим метрам я обнаружил, что увы – не на весь. Особенно если «заныкать» ~~вундервафлю~~ девайсину в дальний угол за комп.

Размер антены был увеличен обычной скруткой на порваную гитарную струну (тоже, как видите – пригодилась), все «наглухо» и «намертво» перемотано изолентой. Качества сигнала стало хватать на всю квартиру, антена стала более чем надежная, и выдрать её не представлялось никакой возможности, т.к. струну прикрепил и завязал в три узла на то, что осталось от кронштейна прикуривателя.

Сейчас я слушаю тот самый Гладкий (легкий? в общем – ненапряжный) Джаз, упорно транслируемый с файло-интернетто т.п. в соседней комнате на прижившийся в кухне мафон, сам сижу здесь же за ноутом и пишу эту статью в этом нашем хабраредакторе.

К сожалению, не будучи фотографом, в качестве пруфлинка могу представить только то, что смогла запечатлеть камера телефона, в безумно поганом качестве и с вынужденно вечерним светом, зато пруф!

Осталось сделать так, чтобы не нужно было включать комп.
Кстати, никто не подскажет, может быть видели обзор какой-нибудь хороший про медиаплееров, тех, что умеют из сети смотреть видео и т.п., желательно с Wi-Fi и недорого (хотя, можно, говорят, в них Wi-Fi свисток воткнуть)? Умеют ли они потоковое аудио (если я ничего не напутал, в общем я про тоже самое интернет-радио), уж очень интересно не включать для этого комп…

UPD 1: Кстати, в этих «муках» устройство почти не потеряло в функциональности, я ничего не спалил, хотя при тестировании замкнул таки желтый провод молекса на землю, коротнуло до искорок. Флешка играет, только что протестировал SD/MMC тоже, осталось купить переходник из прикуривателя в USB и можно будет снова брать девайс в путь!

UPD 2:
Общественность пожаловалась на «мало картинок». Что же «сфоцкать» можно. Раскрутить один болтик проблемы не представляет. Поживу минутку без «музычки».

+1 Платка с припаяными жилками. То, что слева – антена, справа – заход от USB.

+2 Та самая «надежнейшая» и «изолированнейшая» скрутка антены на струну, тот самый кронштейн, та самая струна (да да, нейлон, эрнибал / Ernie Ball).

UPD 3: Упустил ещё одну важную вещь. Да, на девайсе есть гнездо для подключения внешнего плеера, именно оно задействовано под передачу музыки с компа. Т.е., гнездо под обычный линейный выход с колонок или наушников. НО! Не это важно, важно то, что в девайсе гнездо сечения 2.5 мм, специальное, такое как на Нокиях. На компьютерах же, как все мы, надеюсь, прекрасно знаем, гнезд таких нет, зато есть 3.5. В комплекте с этим трансмиттером шел шнурок-переходник (разумный Ritmix, тут молодцы), я его, конечно-же – НЕ потерял. А где Ваш такой шнурок? Да, если случилось «эта неприятность», то в компьютерном магазине я видел как-то «Hansa» переходник с 2.5 «папы» на 3.5 «маму» для тех же самых Нокий (99.99 RUB). Думаю, что найти удлинитель типа 3.5 «папа» -> 3.5 «папа» вполне возможно. Таким незамысловатым образом Вы сможете выкрутиться из этой непростой ситуации.

В общем – хозяйке на заметку, дерзайте, господа!
