Изготовление печатных плат ЛУТ’ом от А до Я / Хабр

Доброго времени суток! Среди моих знакомых бытует мнение, что самостоятельно изготавливать печатные платы (ПП) бесполезно. Учитывая, что современные компоненты далеко ушли от DIP корпусов, то кустарно травить платы под них даже и не стоит пытаться. Тем не менее необходимость в быстрой оценке того или иного компонента всегда есть, и ждать несколько суток заказанной платы времени нет. И это учитывая, что заказ за «несколько суток» дорог, для одноразовой задачи.

В данной статье я хочу изложить порядок действий, которые позволят быстро изготавливать ПП под компоненты в корпусах подобных TQFP-100, то есть с ногами 0,2мм и таким же зазором, и при этом сводить брак к минимуму.

Конечно это способ изготовления плат только для прототипов, но он снижает риски ошибиться при создании конечного устройства.

В сети много статей и роликов с подобными советами, но как правило там не охвачены все нюансы тех или иных действий.

Здесь же хочу показать весь процесс, который в домашних условиях позволит за час-полтора изготовить приемлемый экземпляр ПП.

Под катом подробности и трафик.

Минимальный набор материалов:

Правильная бумага (ниже остановлюсь на понятии «правильная»)
Персульфат аммония
Ёмкость для травления
Шкурка «нулевка»
Кисточка (натуральная или из стекловолокна)
Зубочистка

И, конечно, лазерный принтер и утюг.

Весть процесс покажу на изготовлении ПП под оценочную плату микросхемы ATxmega128A1U-AU (оценка заявленного аппаратного крипто модуля, EBI и вообще), и платы для подключения 7 дюймового дисплея к STM32F407VE

Для оценочных плат стараюсь делать разводку только на одной стороне, там где пересечений не избежать, ставлю резистор с сопротивлением=0 и корпусе 0805, пропуская дорогу под ним. Если пересечений много и точно нужно два слоя, то травлю каждый слой на отдельном текстолите (соединяю потом по VIA).

Первый этап

Подготовка текстолита.

Односторонний текстолит с толщиной меди 17-35мкм отмывается от грязи средством для посуды под теплой водой, потом капля моечного средства наносится на шкурку с зерном P800 или меньше и будущая плата шлифуется до образования шероховатостей по всей площади. Момент со шкуркой обязателен! Таким способом медь до дыр не затрем, но обеспечим хорошее прилипание тонера. После шлифовки поверхность промывается чистой водой, вытирается насухо и откладывается досыхать.

К моменту переноса макета, текстолит должен быть сухой, без окислов, жирных пятен и заметными шероховатостями.

В одной из статей видел рекомендацию, что медный слой надо подержать на солнце, до появления сизой оксидной пленки, в нашем случае это не нужно.

Второй этап

Подготовка макета.

Для ATxmega128 сделал такую вот разводку:

если нужно, то есть PDF.

На плате сама xmega, преобразователь интерфейса ft232 и стабилизатор lp2985, а так же мелочёвка- разъем PDI, USB, светодиодики на весь порт «B». Рисунок платы несколько отличается от того, что буду травить. Перед печатью добавил надписей и мелочей для усложнения.

Все дороги на верхнем слое (TOP), поэтому печатаем макет в отзеркаленном виде.

Наличие в принтере «неэкономного» режима для жирной печати необязательно. Я печатал на разных принтерах с печатью «по дефолту» и проблем не было, за исключением одного момента: Принтеры Brother (а конкретно HL-l2340 и HL-l2250) очень непочтительно относятся к переводу DPI в реальный размер, поэтому рисунок может поплыть по размерам, а это критично, когда на 1мм две дороги должны уместиться.

Теперь бумага.

Никаких глянцевых журналов и подложек от самоклейки!

И даже от китайской бумаги для ЛУТа я тоже отказался (слишком тонкая и мнется при печати)
Бумага должна быть плотной — минимум 150гр на квадратный сантиметр, должна быстро прилипать при нагревании и не ёрзать под утюгом, хорошо набухать в воде.

Лучший вариант- глянцевая фотобумага, не слишком хорошего качества. Не «слишком хорошего качества» это значит не премиум и не LOMOND. То есть дешевая глянцевая фотобумага. На фото выше, одна из таких и показана, есть еще «Фотобумага глянцевая», выпускаемая под брендом крупного магазина компьютерной техники, это клон той, что на фото (складывается впечатление, что они с одного завода, но в разных упаковках).

Данная бумага сразу прилипает к меди под утюгом и не сдвигается при проглаживании (матовая бумага не содержит глянцевого слоя и поэтому не липнет, а горячий тонер легко смазать), она легко отходит в теплой воде (в отличии от LOMOND и бумаги с приставкой «премиум»).

Итак пора печатать. Печатаем макет, потом, не касаясь лицевой стороны пальцами, обрезаем края. и готовим утюг.

Третий этап

Перевод макета.

Необходимо сначала подготовить емкость с водой, в которой будет замачиваться плата. У меня роль этой емкость выполняет обычный тазик. Наливается горячая вода ( градусов 50, то есть чтобы рука уже не терпела), литров пять, и в ней растворяется немного моющего средства (немного, это столовая ложка).

И идем к утюгу.

Подготовленный текстолит кладем на ровную поверхность и накрываем распечатанным макетом, утюгом прогретым до максимальной температуры проглаживаем по центральной линии, а потом от центра к бокам. При первом проглаживании распечатку лучше придерживать, чтобы не сдвинулась. После первого проглаживания лист фотобумаги прилипает к меди и сдвинуть его утюгом уже можно не бояться. Теперь можно носиком утюга пройтись по всем краям и местам, где на вид бумага отходит. Потом секунд тридцать просто прогреваем по всему объему.

Не смог удержаться чтобы в статье про ЛУТ не показать главное действующее лицо:

После проглаживания, не остужая кидаем плату воду. То есть не удаляя бумагу, подхватываем горячую пинцетом и кладем в подготовленную емкость с водой. 10 минут перерыв на отмачивание.

Четвертый этап

Очистка от бумаги.

По истечении 10 минут достаем плату из воды и удаляем бумагу. Как бы долго плата не лежала в воде, вся бумага не отстанет. Точнее сама то бумага без проблем, а вот глянцевый слой, который нам обеспечивал хорошее прилипание останется в узких местах.

как-то так:

Вообще тонер держится очень надежно, тереть можно пальцами, ластиком или губкой для мытья посуды, но между дорожками вытащить глянец сложно, достаточно дать плате высохнуть, как такие места будут видны.

Есть три пути.

Замочить плату в спирте еще на 10-15 минут, глянцевый слой набухнет и смоется мягкой тряпочкой. Это не наш способ, в виду его кощунственности.
Замочить плату в растворителе «анти-силикон», который продается в строительных магазинах. Не знаю что там в качестве активного вещества (на бутылке не написано), но глянцевый слой тоже разбухает и удаляется, тонер при этом остается. Это способ на любителя, средство довольно вонючее.
И третий способ — удалить механически, что не очень долго.

Для этого надо обратно намочить плату и острым предметом удалить лишнее. Лучше всего использовать острую зубочистку. Мокрый глянец удаляется без проблем, а дерево зубочистки не сносит тонер. Особо замечу, что нельзя использовать иголки! Не потому, что можно снять тонер (он то прилеплен хорошо), а потому, что железо оставляет на меди следы. Да! сам в шоке, знаю что медь мягче железа, тем более нержавейки. Но факт имеет место быть. Там где водил иглой медь травится очень медленно.

Пример из практики:

После удаления остатков глянцевого слоя, промываем плату с моющим средством, удаляя «пальчики». Оставляем высыхать.

Почти специально оставил несколько мест, где глянец не удален (потом увидим, что не так все страшно).

Пятый этап

Травление.

Травлю персульфатом аммония, не скажу, что он лучше хлорного железа, просто от железа больше грязи (ну да, персульфат аммония это же отбеливатель, какая тут грязь) и хлорное железо труднее хранить — гигроскопичен и как следствие сплавляется в большие куски, которые надо дробить.

Травлю при температуре 40 градусов. На плату с медью 35мкм — 15 минут, С медью 17мкм — 5 тире 7 минут. Можно и при комнатной температуре 17мкм травится порядка 20 минут, 35мкм в теории 40 минут, но это уже и не помню.

В домашних условиях можно травить в любой емкости, для этой статьи специально травил в обычной пластиковой емкости, что накладывает определенные дополнительные действия от исполнителя. Но если ПП делаются часто, то можно заделать себе ванночку для травления:

главным дополнением которой — насос для перемешивания раствора, он освобождает от «определенных дополнительных действий». Насос нужен мембранный, с пластиковой мембраной.
Тот что на рисунке, купил в интернет магазине для робокрафтеров.

Внутри емкости перегородки, для размещения нескольких ПП.

На фото травятся две стороны платы под STM32F407VE подключаемую к семи дюймовому дисплею.
Под xmega вытравлю в открытой пластиковой.

Делаем раствор — пол литра воды плюс 100-150г персульфата аммония. Вообще рекомендуется 250 грамм на пол литра, но в кустарных условиях при остывании раствора и испарении воды, выпадают кристаллы и намертво прилепляются на медь, как итог непротравленные точки.

Как писал выше — температура 40 градусов.

Кидаем в раствор плату и начинаем кисточкой перемешивать раствор, чтобы травление шло равномерно. Также кисточкой можно удалять с платы хлопья глянцевого покрытия, если при подготовке не все удалились.

У меня плата с медью 35мкм, через 10 минут уже видно текстолит:

Жду еще 5 минут и все готово.

Надо сказать, что в процессе травления лучше передержать плату, чем недодержать. И дополнительное время может быть довольно большим. Один раз я увидев недотравленный полигон закинул платку обратно и забыл про нее часа на три, когда вспомнил, думал что ее разъело насквозь. Однако ни одного подтравливания не заметил:

вот этот передержанец (уже облуженный):

Итак, вытащили нашу плату, помыли и посмотрели на свет:

Если нашли лишнюю медь, то можно кинуть обратно в раствор.

Если все хорошо, то ЛУТ окончен!

Смываем ацетоном тонер и облуживаем, если в ближайшее время облуживание не предусмотрено, то хранить плату можно не смывая тонер, он будет защитной оболочкой.

Итог:

Выше я помечал места на плате, где глянцевое покрытие осталось. Те места, которые глянец закрывал герметично (уголок на плате), там не протравилось, там где небольшие перекрытия между дорожками — все нормально, раствор туда пробрался. Если использовать емкость с насосом, то глянцевое покрытие можно вообще до конца не оттирать, просто время травления увеличивается в два раза.

Пара фраз о лужении. Поскольку ЛУТом делаются платы временные или для себя, то особо возиться с облуживанием не стоит (ИМХО), можно просто пройтись паяльником по тем местам где будет пайка, а потом все покрыть лаком.

Но если компоненты на плате будут перепаиваться или плата будет долгое время эксплуатироваться, то лучше залудить. Либо паяльником пройти по всей меди, либо если есть фен, то паяльной пастой.

Я мешаю пасту с флюсом примерно 1 часть пасты и 5 частей флюса, покрываю всю плату и прогреваю феном:

во время прогрева, текстолитовой кисточкой (известная как «вечная кисточка») сгоняю припой к краям платы, Лишнего припоя на дорожках при таком способе не остается, а там где его не хватает, можно пригнать с краев. Не воздушный нож, конечно, но тоже довольно аккуратно.

Главная проблема при использовании паяльной пасты, это лишние шарики, присохшие к плате. Вот на фото их хорошо видно:

Поэтому после лужения, плату надо хорошенько промыть и оттереть тряпочкой, смоченной в ацетоне.

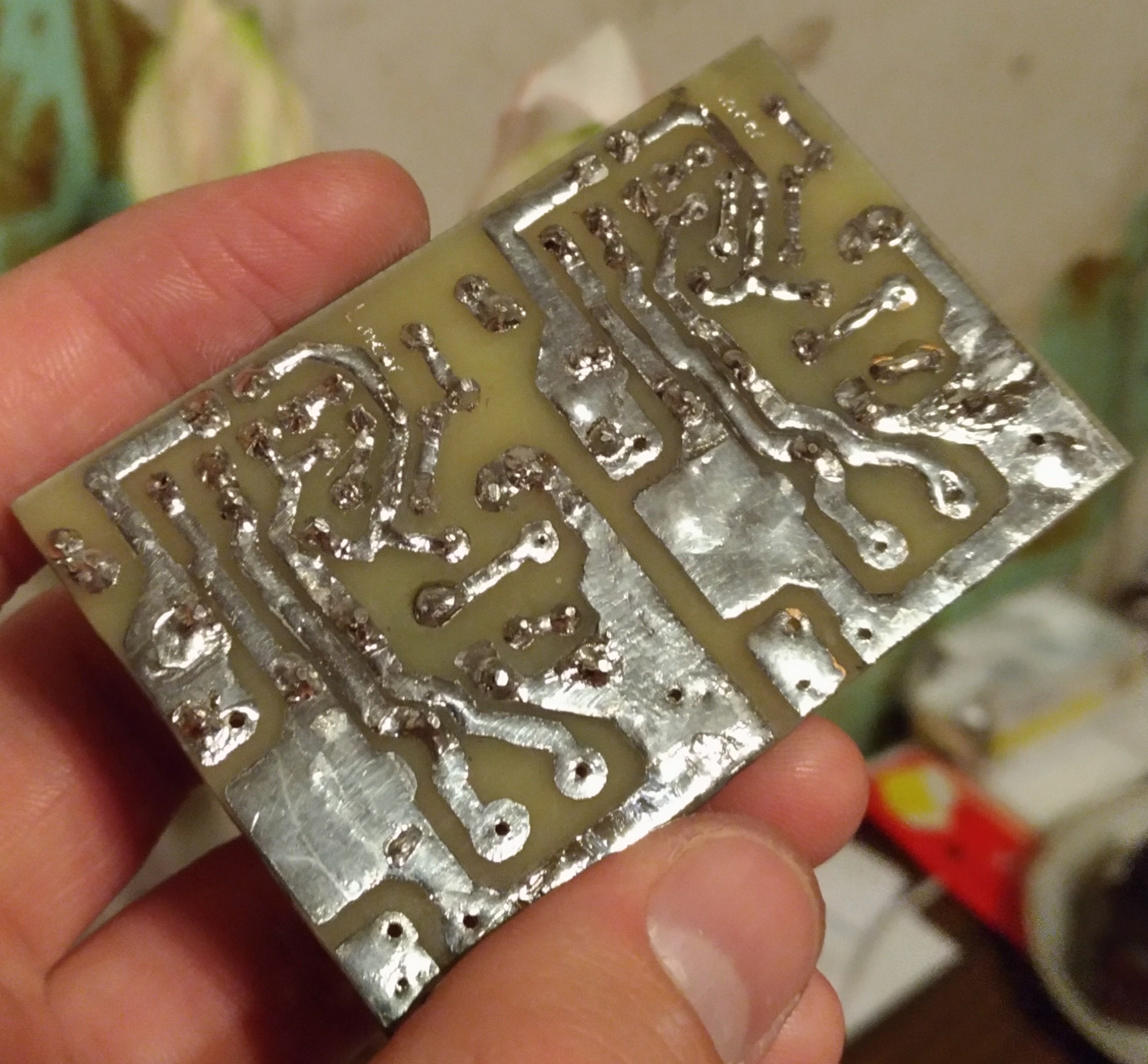

Плату облудили, теперь точно все. Монтаж. Проверка:

Задача выполнена. На данную плату ушло не больше часа (с учетом фотографирования этапов).

Параллельно у меня травилась вторая плата, точнее две стороны одной платы. И если первая платка была скорее для демонстрации (можно было и на DIP переходнике выполнить, а не подобие ардуины делать), то вторая нужна была для конкретной цели и плести косы проводов на переходнике не вариант (да еще не факт, что помех не нахватает при подключении через fsmc)

Две стороны:

Как видно, я не стал травить двухсторонний текстолит, проходя убийственную процедуру совмещения двух шаблонов на этапе работы утюгом. Лучше это сделать сейчас.

Сверлим отверстия на VIA у всех плат, берем ножки от резисторов и штук 5 припаиваем к одной стороне, потом нанизываем на них вторую сторону, пропаиваем с двух сторон. Все платы совмещены! Теперь можно пропаять все отверстия.

Как-то так:

Все готово!

Вы, должно быть заметили сильный брак на одной из сторон:

Бумага после принтера наэлектролизована и собирает на себя все подряд. Особенно волосы, особенно кошачьи! Так что я не досмотрел.

А вот и виновник:

Контролирует все выполняемые процессы.

После восстановления дорожки, ПП готова и устройство собралось:

Правда, это была плата как раз временная — проверить правильность подключений, чтобы потом развести по-человечески и заказать.

Вот и все. Удачи в ваших начинаниях!

Создание печатной платы методом лазерного утюга.

Не знаю как вы, а я с лютой ненавистью отношусь к классическим монтажным платам. Монтажка это такая хрень с дырками куда можно вставлять детальки и запаивать, где все соединения делаются посредством проводков. Вроде бы просто, но при этом получается такая каша, что понять в ней что либо весьма проблематично. Поэтому и ошибки и сгоревшие детали, непонятные глюки. Ну ее нафиг. Только нервы портить. Мне гораздо проще нарисовать в моем любимом Sprint Layout схемку и тут же вытравить ее в виде печатной платы. С использованием лазеро-утюжного метода все выходит за каких то полтора часа ненапряжной работы. Ну и, конечно же, этот метод отлично подходит для выполнения финального устройства, так как качество печатных плат, получаемых таким методом весьма высоко. А поскольку данный метод весьма непрост для неискушенного, то я с радостью поделюсь своей отработанной технологией, позволяющей получать с первого раза и без каких либо напрягов, печатные платы с дорожками 0.3мм и просветом между ними до 0.2мм. В качестве примера я изготовлю отладочную плату для моего учебного курса, посвященного контроллеру AVR. Принципиальную схему вы найдете в записи про макроассемблер, а готовый файл с разводкой для Sprint Layout 5 я выложил на сайт

На плате разведена демосхема, а еще навалом медных пятачков, которые тоже можно высверлить и использовать под свои нужды, подобно обычной монтажной плате.

▌Технология изготовления качественных печатных плат в домашних условиях.

Суть метода изготовления печатных плат в том, что на фольгированный текстолит наносится защитный рисунок, который предотвращает травление меди. В результате, после травления, на плате остаются дорожки проводников. Способов нанесения защитных рисунков много. Раньше их рисовали нитрокраской, посредством стеклянной трубочки, потом стали наносить водостойкими маркерами или даже вырезать из скотча и наклеивать на плату. Также для любительского применения стал доступен фоторезист, который наносится на плату, а потом засвечивается. Засвеченные участки становятся растворимы в щелочи и смываются. Но по простоте применения, дешевизне и скорости изготовления все эти методы сильно проигрывают лазеро-утюжному методу (далее ЛУТ).

Метод ЛУТ основан на том, что защитный рисунок образуется тонером, который посредством нагревания переносится на текстолит.
Так что нам потребуется лазерный принтер, благо они сейчас не редкость. Я использую принтер Samsung ML1520 с родным картриджем. Заправленные картриджи подходят крайне плохо, так как у них недостаточная плотность и равномерность выдачи тонера. В свойствах печати надо выставить максимальную плотность и контрастность тонера, обязательно отключить все режимы экономии — не тот случай.

▌Инструмент и материалы
Помимо фольгированного текстолита нам потребуется еще лазерный принтер, утюг, фотобумага, ацетон, мелкая шкурка, щетка для замши с металлопластиковым ворсом,

▌Процесс
Дальше рисуем рисунок платы в любой удобной для нас софтине и печатаем его. Sprint Layout. Простая рисовалка для плат. Чтобы нормально напечаталось надо слева цвета слоев выставить черным. Иначе получится фигня.

Вывод на печать, две копии. Мало ли, вдруг одну запортачим.

Вот тут заключается главная тонкость технологии ЛУТ из-за которой у многих возникают проблемы с выходом качественных плат и они бросают это дело. Путем множества экспериментов было выяснено, что самый лучший результат достигается при печати на глянцевой фотобумаге для струйных принтеров. Идеальной я бы назвал фотобумагу LOMOND 120г/м². Идеальная бумага!

Она стоит недорого, продается везде, а главное дает отличный и повторяемый результат, и не пригорает своим глянцевым слоем к печке принтера. Это очень важно, так как я слышал про случаи когда глянцевой бумагой загаживали печь принтера.

Заряжаем бумагу в принтер и смело печатаем на глянцевой стороне. Печатать нужно в зеркальном отображении, чтобы после переноса картинка соответствовала действительности. Сколько раз я ошибался и делал неправильные отпечатки, не пересчитать 🙂 Поэтому первый раз лучше для пробы напечатать на обычной бумаге и проверить, чтобы все было правильно. Заодно и печку принтера прогреете.

Печатаем!

После печати картинку ни в коем случае нельзя хватать руками и желательно беречь от пыли. Чтобы ничто не мешало соприкосновению тонера и меди. Далее вырезаем рисунок платы точно по контуру. Без каких либо запасов — бумага жесткая, поэтому все будет хорошо.

Теперь займемся текстолитом. Вырежем сразу же кусок нужного размера, без допусков и припусков. Столько, сколько нужно.

Его надо хорошенько зашкурить. Тщательно, стараясь содрать весь окисел, желательно круговыми движениями. Немного шершавости не повредит — тонер будет лучше держаться. Можно взять не шкурку, а абразивную губку «эффект». Только брать надо новую, не жирную.

Тщательно зашкуриваем:

Шкурку лучше взять самую мелкую какую найдете. У меня вот такая.

После зашкуривания его надо тщательнейшим же образом обезжирить. Я обычно тырю у жены ватную подушечку и, смочив ее как следует ацетоном, хорошенько прохожусь по всей поверхности. Опять же после обезжиривания ни в коем случае нельзя хватать его пальцами.

Обрезаем по размеру заготовки

Накладываем наш рисунок на плату, естественно тонером вниз. Разогрев утюг на максимум, придерживая бумагу пальцем, хорошенько прижимаем и проглаживаем одну половину. Надо чтобы тонер прилип к меди.

Далее, не допуская сдвижения бумаги, проглаживаем всю поверхность. Давим изо всех сил, полируем и утюжим плату. Стараясь не пропустить ни миллиметра поверхности. Это ответственнейшая операция, от нее зависит качество всей платы. Не бойтесь давить изо всех сил, тонер не поплывет и не размажется, так как фотобумага толстая и отлично защищает его от расползания.

Гладим до тех пор, пока бумага не пожелтеет. Впрочем это зависит от температуры утюга. У меня на новом утюге не желтеет почти, а вот на старом почти обугливалось — результат везде был одинаково хорош.

После можно дать плате немного остыть. А затем, схватив пинцетом, суем под воду. И держим некоторое время в воде, обычно минуты две три.

Взяв щетку для замши, под сильной струей воды, начинаем яростно задирать внешнюю поверхность бумаги. Нам надо покрыть ее множественными царапинами, чтобы вода проникла в глубь бумаги. В подтверждение твоих действий будет проявление рисунка через плотную бумагу.

И вот этой щеткой дрючим плату пока не сдерем верхний слой.

Когда рисунок будет весь явно виден, без белых пятен, то можно начинать аккуратно, скатывать бумагу от центра к краям. Бумага Lomond скатывается великолепно, практически сразу же оставляя 100% тонера и чистую медь.

Скатав пальцами весь рисунок можно зубной щеткой хорошенько продраить всю плату, чтобы вычистить остатки глянцевого слоя и ошметки бумаги. Не бойся, зубной щеткой отодрать хорошо прижаренный тонер практически нереально.

Вытираем плату и даем ей просохнуть. Когда тонер высохнет и станет серым, то будет явно видно где осталась бумага, а где все чисто. Белесые пленочки между дорожками надо убирать. Можно разрушить их иголкой, а можно продрать зубной щеткой под струей воды. Вообще полезно пройтись щеткой вдоль дорожек. Из узких щелей белесый глянец можно вытаскивать с помощью изоленты или малярного скотча. Он липнет не так яростно как обычный и не срывает тонер. А вот остатки глянца отрывает без следа и сразу же.

Под светом яркой лампы внимательно оглядываем слои тонера на разрывы. Дело в том, что при охлаждении он может потрескаться, тогда в этом месте останется узкая трещина. Под светом лампы трещины поблескивают. Эти места стоит подкрасить перманентным маркером для компакт дисков. Даже если есть лишь подозрение, то лучше все же прокрасить. Этим же маркером можно дорисовать и некачественные дорожки, если таковые возникли. Я рекомендую маркер Centropen 2846 — он дает толстый слой краски и, фактически, им можно тупо рисовать дорожки.

Когда плата будет готова, то можно бодяжить раствор хлорного железа.

Техническое отступление, при желании можно его пропустить
Вообще травить можно много в чем. Кто то травит в медном купоросе, кто то в кислотных растворах, а я в хлорном железе. Т.к. продается оно в любом радио магазине, травит быстро и чисто.
Но у хлорного железа есть жуткий недостаток — оно марается просто писец. Попадет на одежду или любую пористую поверхность вроде дерева или бумаги все, считай пятно на всю жизнь. Так что свои фуфайки от Дольче Габаны или валенки от Гуччи нычь подальше в сейф и обматывай скотчем на три рулона. А еще хлорное железо самым жестоким образом разрушает почти все металлы. Особенно быстро аллюминий и медь. Так что посуда для травления должна быть стеклянной или пластиковой.

Я кидаю 250 граммовый пакет хлорного железа в литр воды. И полученным раствором травлю десятки плат, пока не перестанет травить.
Порошок надо сыпать в воду. И следи за тем, чтобы вода не перегревалась, а то реакция идет с выделением большого количества тепла.

Когда порошок весь растворится и раствор приобретет однородную окраску, то можно кидать туда плату. Желательно, чтобы плата плавала на поверхности, медью вниз. Тогда осадок будет сваливаться на дно емкости, не мешая травлению более глубоких слоев меди.
Чтобы плата не тонула, то можно на двусторонний скотч прилепить к ней кусок пенопласта. Я так и сделал. Получилось очень удобно. Шуруп я вкрутил для удобства, чтобы держатсья за него как за рукоятку.

Плату лучше несколько раз макнуть в раствор, причем опускать не плашмя, а под углом, чтобы на поверхности меди не остались пузырьки воздуха, иначе будут косяки. Периодически надо доставать из раствора и следить за процессом. В среднем на травление платы уходит от десяти минут до часа. Все зависит от температуры, крепости и свежести раствора.

Очень резко ускоряется процесс травления если под плату опустить шланчик от аквариумного компрессора и пускать пузырьки. Пузыри перемешивают раствор и мягко выбивают прореагировавшую медь с платы. Также можно покачивать плату или емкость, главное не расплескать, а то не отмоешь потом.

Когда вся медь стравится, то аккуратно вынимаем плату и промываем под струей воды. Дальше смотрим на просвет, чтобы нигде не было соплей и недотрава. Если сопли есть, то кидаем еще минут на десять в раствор. Если дорожки подтравились или возникли разрывы, то значит тонер криво лег и эти места надо будет пропаять медной проволокой.

Если все хорошо, то можно смывать тонер. Для этого нам потребуется ацетон — верный друг токсикомана. Хотя сейчас ацетон купить становится сложней, т.к. какой то придурок из госнаркоконтроля решил, что ацетон это вещество использующееся для приготовления наркотоиков, а значит нужно запретить его свободную продажу. Вместо ацетона вполне подходит 646 растворитель.

Берем кусок бинта и хорошенько смочив его ацетоном начинаем смывать тонер. Сильно давить не надо, главное возякать не слишком быстро, чтобы растворитель успевал впитываться в поры тонера, разьедая его изнутри. На смыв тонера уходит минуты две три. За это время даже зеленые собаки под потолком не успеют появиться, но форточку все же открыть не помешает.

Отмытую плату можно сверлить. Я для этих целей уже много лет использую моторчик от магнитофона, запитанный от 12 вольт. Монстр машина, правда хватает его ресурса примерно на 2000 отверстий, после чего щетки сгорают напрочь. А еще из него нужно выдрать схему стабилизации, подпаяв проводки напрямую к щеткам.

Микродрель

При сверловке нужно стараться держать сверло строго перпендикулярно. Иначе потом хрен ты туда микросхему засунешь. А с двусторонними платами этот принцип становится основным.

Изготовление двусторонней платы происходит также, только тут делаются три реперных отверстия, как можно меньшего диаметра. И после вытравливания одной стороны (другую в это время заклеивают скотчем, чтобы не стравилась) по этим отверстиям совмещают и накатывают вторую сторону. Первую заклеивают наглухо скотчем и травят вторую.

На лицевую сторону можно тем же ЛУТ методом нанести обозначение радиодеталей, для красоты и удобства монтажа. Впрочем, я так не заморачиваюсь, а вот камрад Woodocat из ЖЖ сообщества ru_radio_electr делает так всегда, за что ему большой респект!

В скором времени я, наверное, выдам также и статью по фоторезисту. Метод более замороченный, но в то же время мне им больше прикалывает делать — люблю с реактивами пошаманить. Хотя 90% плат я делаю все же ЛУТом.

Кстати, вот по поводу точности и качества плат изготовленных лазерно утюжным методом. Контроллер P89LPC936 в корпусе TSSOP28. Расстояние между дорожками 0.3мм, ширина дорожек 0.3мм.

Резисторы на верхней плате типоразмера 1206. Каково?

UPD:
Обещанный видео урок по ЛУТ технологии

ЛУТ-технология: изготовления печатных плат

Что собой являет ЛУТ (лазерно-утюжная технология)? Об этом расскажет наша статья.

Печатные платы

Конструирование радиоэлектронных устройств тесно связано с созданием печатных плат. Если нет желания тратить много времени на их изготовление, то описанный в статье способ идеально подойдёт для вас. При наличии должной сноровки он позволит принципиально облегчить творчество. Технология ЛУТ может быть поделена на такие этапы изготовления печатной платы:

Создаем рисунок.
Делаем заготовку.
Переносим на нее рисунок.
Травим заготовку.
Очищаем.
Делаем сверловку.
Лужение платы.

Как вы сами сможете убедиться, на практике ЛУТ-технология в домашних условиях может быть реализована без значительных проблем и издержек. Возможно, даже не придётся обзаводиться ничем новым, поскольку всё необходимое для работы может спокойно найтись в подсобке. ЛУТ-технология изготовления печатных плат хорошо подходит в тех случаях, когда идёт одиночное изготовление силами одного любителя электроники. Говоря о достоинствах, в первую очередь вспоминают о дешевизне, надёжности и лёгкости работ. Конечно, это не все преимущества, ни и вышеперечисленных с лихвой хватило, чтобы в пользу ЛУТ-технологии сделали свой выбор многие домашние умельцы.

Создаём рисунок

Существует широкий выбор средств: от карандаша до специальных программ. При создании печатной платы необходимо постараться достичь таких целей:

Минимизировать количество перемычек.
Дорожки относительно друг друга должны располагаться строго перпендикулярно и параллельно.
Компактный монтаж.

Во время создания рисунков учитывайте габариты элементов, расположение выводов деталей и их размеры. Также необходимо позаботиться, чтобы сильноточные проводники имели более широкие дорожки. Создание рисунка можно сравнить с игрой в тетрис: можно размечать элементы как вздумается, пока не будет получен идеал, который поможет воплотить в реальность ЛУТ-технология. Струйный принтер (или лазерный) поможет вам сделать его физическим, пощупать своими руками.

Делаем заготовку

Итак, рисунок у нас есть, и мы может говорить про размер платы. Теперь необходимо рисунок вырезать, наложить на текстолит и навести с помощью линейки. Пока не так уж и сложна ЛУТ-технология? Фольга, вот что нам надо! Отрежьте по линиям заготовку фольгированного текстолита. Сгладьте кромки по периметру с помощью напильника и проведите очистку поверхности. Для этого можете использовать мелкую наждачку или проволочную терку (из тех, которыми чистят посуду) вместе со средством для мытья.

Переносим рисунок: общие сведения

Допустим, что мы напечатали изображение на лазерном принтере. И нам сейчас необходимо его перенести на заготовку с бумаги. Наложите то, что получилось, изображением на фольгу. Равномерно прогладьте утюгом, но при этом прикладывайте исключительно лёгкое усилие. Бумагу отслаивайте, рихтуйте и травите. Если вы печатаете рисунок, то желательно установить минимальную яркость, чтобы получилось очень темное изображение. Также желательно выставить высокую плотность тонера в дополнительных настройках. Это необходимо для избегания негативных эффектов с просветами, которые, увы, имеет ЛУТ-технология. Минимальный размер зазоров только приветствуется, желательно, чтобы они не были больше чем 0,2 миллиметра.

Переносим рисунок: бумага

Это тонкая вещь, поэтому к её выбору необходимо подойти с ответственностью. Какие образцы лучше воспринимает ЛУТ-технология? Бумага должна быть плотной, можно взять мелованную. Жирными пальцами не трогать. Необязательно покупать мелованную бумагу – можно взять рекламный буклет. Главное, чтобы он с одной стороны был белым. На всякий случай лучше запастись двумя экземплярами печатных плат. Вырезаем и накладываем на заготовку так, чтобы рисунок был со стороны фольги. Берём обычный утюг, пар не используем. Температуру лучше выставить среднюю. Придерживаем часть рисунка, чтобы он не съехал с заготовки. Начинайте плавно приглаживать изображение, но не допускайте его смещения. Также не переусердствуйте с силой: если очень сильно надавить, то тонер размажется, а с ним и дорожки. Подобное может также произойти, если будет слишком горячий утюг. Если были плохо обработаны кромки заготовки, то вы не сможете хорошо пригладить тонер к ней. Когда всё готово, заготовка должна остыть. Затем положите ее в посуду с теплой водой. Добавьте столовую ложку уксусной кислотой. Бумага размягчится и начнёт пузыриться. Минут за десять она отстанет от тонера. Получившееся изображение обильно промойте струей воды. Сначала могут быть отдельные дефекты, но при работе со вторым экземпляром опыта должно хватить, чтобы избежать их. В целом ЛУТ-технология изготовления печатных плат может показаться достаточно сложной, но это исключительно на первых порах. Кстати, выше в статье рекомендовалось иметь две бумаги, и это неспроста. При первом заходе многие новички делают мелкие ошибки, которые оборачиваются размазанным тонером и другими оплошностями. Для того чтобы печатная плата получилась более качественной, и была дана рекомендация подготовить запаску.

Что делать, если нет лазерного принтера?

Можно использовать перманентный маркер. Также для этих целей подойдёт и лак для ногтей, наносимый тонкой кисточкой. В целом можно действовать хоть одним карандашом и ластиком. Применяется в данных случаях ЛУТ-технология с использованием клея для лучшего результата. Когда будете смывать его остатки водой, убедитесь, что его действительно не осталось. Также, когда будете сверлить отверстия, убеждайтесь в том, что выводы в них будут чувствовать себе хорошо.

Травим заготовку

Для этого используется хлорное железо. При покупке вещества убедитесь, что оно в виде порошка. Такое хлорное железо больше всего подходит для наших целей. Хотя не исключен и вариант использования смеси поваренной соли и медного купороса. Но здесь необходимо соблюдать определённые пропорции. Так, на один литр кипяченой воды необходимо взять двести грамм купороса и добавлять поваренную соль, пока она не перестанет растворяться. Получившийся раствор необходимо процедить. Если его нагреть до температуры в 50 градусов Цельсия, то для стравливания меди понадобится 15-20 минут. Но вернёмся к хлорному железу. Необходимо наполнить емкость для травления водой и добавить чайную ложку с горкой хлорного железа. Будьте осторожны, поскольку при химической реакции, которая произойдёт, будет сильно выделяться тепло, и получившийся раствор может даже немного разбрызгаться. Хорошо всё перемешаем. Поднесите палец к раствору и убедитесь, что он не слишком горячий. Потом положите в него заготовку, желательно фольгой вниз — так, чтобы она лежала на поверхности. Сначала она будет плавать и травиться. Со временем она утонет. Тогда переворачиваем печатную плату фольгой вверх и кладём в раствор. Периодически емкость с ним необходимо покачивать, чтобы с поверхности смывалась растворенная медь. Если будут появляться пузыри, необходимо вынуть плату, промыть её и продолжить травление. В зависимости от температуры раствора и его концентрации этот процесс может занять до 1 часа.

Очищаем заготовку от тонера

Теперь перед нами стоит проблема чистоты. Есть специальные для этого растворы, но они не находят хороших отзывов, и много людей предпочитает механический способ снятия тонера. Для этого рекомендуют использовать проволочные терки для мытья посуды, которые могут обеспечить пристойный результат.

Сверловка

Стоит отметить, что в значительной мере это дело сугубо индивидуальных предпочтений. Но в качестве рекомендаций можно посоветовать использование микродвигателей ДПР и сменных цанговых патронов. Сверло можно выбрать на 0,8 миллиметра – в большинстве случаев этого с лихвой хватает.

Лужение

Когда вы просверлили печатную плату, необходимо помыть её с мылом. Затем проведите чистящей проволочной тёркой, ещё промойте и высушите. Затем её необходимо покрыть раствором канифоли на спирту. Также можно укрыть плату активным паяльным жиром на вазелине. Как это дико не звучало бы, но вещь полезная. Жир нанесите тонким слоем, хорошо растирая его по поверхности. Паяльником припой необходимо размещать так, чтобы не были запаяны отверстия. Если это всё же случилось, то берём в руки деревянную зубочистку, нагреваем «грязное» место и чистим его.

Возможности

Следует отметить, что ЛУТ-технология позволяет получать хороший результат в плане точности работы. Так, некоторые мастера с её помощью научились вытравливать буквы и цифры, размер которых составляет 0,3 миллиметра! Изумительное качество работы! Конечно, чтобы достичь его, понадобятся тренировки и опыт, впрочем, как и в любой сфере деятельности.

Заключение

Следует отметить, что ЛУТ-технология изготовления двухсторонних печатных плат не сильно отличается от описанных в рамках статьи процессов. Конечно, придётся как немного усложнить, так и больше времени потратить – но конечный результат будет этого стоить. Технология ЛУТ позволяет быстро и эффективно создавать печатные платы для всевозможных схем. Если сначала что-то не будет получаться, то всегда следует помнить, что опыт позволит с этим разобраться. Поэтому необходимо учитывать свои ошибки, учиться на них и пробовать опять.

Лазерно-утюжная технология — это… Что такое Лазерно-утюжная технология?

Печатная плата с дефектом, полученная с помощью лазерно-утюжной технологии. Перевод рисунка печатных проводников с бумаги на фольгированный текстолит.

Лазерно-утюжная технология (ЛУТ) — прижившееся среди радиолюбителей название технологии производства печатных плат в домашних условиях, использующей лазерный принтер для создания рисунка печатных проводников, и утюг для его переноса на плату. Метод основан на том обстоятельстве, что слой расплавленного тонера устойчив к действию травящего раствора (обычно Хлорное железо). В этом смысле он заменяет фоторезист, используемый в промышленности для предохранения слоя меди, находящегося непосредственно под рисунком проводящих дорожек, нанесенных с помощью фоторезиста, от действия травящего реактива.

Принцип

Способ переноса рисунка печатных проводников относится к плоской печати. Может применяться как субтрактивный, так и аддитивный метод формирования рисунка, однако из-за сложности процесса химического меднения, в основном используется субтрактивный метод, то есть защитное покрытие (тонер от лазерного принтера), в виде позитивного изображения печатных проводников, наносится на фольгированный текстолит, для последующего травления открытых мест фольгированной поверхности. Существуют несколько вариантов переноса тонера, но основной — с использованием листа (бумаги, кальки, металлизированной бумаги и т. д.), когда изображение печатается на промежуточном (офсетном) листе для последующего перевода его на плату. Распечатанное зеркальное изображение печатных проводников на листе представляет собой тонкий слой сплавленного в лазерном принтере тонера в тех местах, где необходимо защитить фольгированный текстолит от травления; и отсутствие тонера в местах предназначенных для травления. Изображение переводится с листа на плату при помощи утюга , потом плату опускают в воду (желательно холодная). Прилипший к плате лист удаляют, а плату с оставшимся на ней рисунком подвергают травлению.

Подробности

Выбор материала листа является основополагающим в данной технологии. К материалу предъявляются множество, порою взаимоисключающих, требований, а именно:

достаточная степень адгезии для нанесения рисунка из тонера в лазерном принтере и его удержания на листе;
маленькая пористость, для возможности переноса рисунка на плату после печати на принтере;
термостойкость, позволяющая пройти через термовал печки лазерного принтера и глажку утюгом;
электростатические характеристики и плотность, необходимые для прилипания тонера в принтере;

Температура утюга, близкая к температуре термовала (180°…220°С) лазерного принтера, достаточна для прилипания тонера к медному покрытию платы, однако необходимо учитывать значительно большую теплоёмкость и теплопроводность фольгированной платы по сравнению с бумагой для лазерного принтера.

Удаление бумажного листа, как правило, выполняют после вымачивания платы с налипшим на ней бумажным листом в воде, поскольку защитный рисунок из тонера в воде нерастворим. Плату с налипшим листом помещают в теплую воду. После того, как бумага размокла, её скатывают пальцами. В случае успеха, сплавленный с фольгированной платой рисунок проводящих дорожек должен на ней оставаться. Для некоторого ускорения процесса можно использовать малые количества поверхностно-активных веществ, которые обеспечат лучшую смачиваемость бумаги. Количество должно быть таким, которое не приводит к значительному проскальзыванию пальцев. Для этой цели можно использовать популярные средства для мытья посуды, мыло или стиральный порошок. В случае использования таких средств перед травлением плату следует тщательно промыть в проточной воде. При использовании мелованной бумаги имеет смысл до замачивания слегка обработать бумажный лист мелкой наждачной шкуркой. Это значительно ускоряет процесс размокания бумаги за счет удаления плотного водостойкого слоя на поверхности.

Тем не менее, неоднородность защитного покрытия из тонера может привести к травлению меди под этим покрытием. Во избежание этого тонер на плате пропитывают различными веществами, а время травления ограничивают. Дефекты рисунка можно исправлять традиционными средствами, используемыми при нанесении рисунка вручную, например, на основе лака для ногтей или нитролака с добавленным в него красителем. Добавление красителя не является обязательным, но значительно облегчает визуальный контроль.

В качестве листа можно использовать некоторые виды глянцевой журнальной бумаги^[1], подложку от самоклеящейся бумаги, фотобумагу для фотопринтеров и бумагу для факсов^{[источник не указан 117 дней]}. Хорошо подходят также мелованная бумага. При использовании бумаги из глянцевых журналов краску удалять не нужно^[1], она не мешает процессу печати и переноса рисунка проводящих дорожек.

Кроме этого, можно использовать специализированную пленку Press-n-Peel, изготавливаемую специально для переноса схем печатных плат.

Примечания

Ссылки

ЛУТ — технология изготовления печатных плат — Радиоэлектроника — Каталог товаров с Aliexpress

ЛУТ(лазазерно утюжная технология) изготовления печатных плат.

Данная статья предоставлена администратором сайта http://zzcs.ucoz.ru.

Изготовить печатную плату по данной технологии может наверное каждый.

Начнём пожалуй!

Что нам потребуется:

Компьютер

Принтер лазерный

Глянцевая бумага(подойдут страницы из глянцевых журналов)

Ножницы по бумаге(обычные)

Ножницы по металлу

Стеклотекстолит(плата купленная в радио магазине)

Программа для создания печатных плат

Перекись водорода

Лимонная кислота

Пищевая соль

Какая нибудь ванночка

Может понадобиться и Перманентрый маркер(если принтер плохо печатает).

Описание процесса изготовления печатных плат.

1. Скачиваем и устанавливаем программу для создания печатных плат. Я использовал Sprint Layout 6.0 rus.

2. Рисуем плату в программе.

3. Подключаем принтер.

4. Находим необходимый кусок глянцевой бумаги.

5. Отзеркаливаем по горизонтали и нажимаем печать.

6. Пока печатает. Режим необходимый кусок стеклотекстолита.

7. Зачищаем медную сторону будущей платы мелкой наждачкой (её обычно называют нулёвкой). Зачищаем не сильно!

8. Обезжириваем бензином или ацетоном или тому подобным сребством.

9. Вырезаем распечатанную плату чуть больше размера будущей платы(чтобы можно было подогнуть).

10. Греем утюг.

11. Рисунок платы кладём распечатанной стороной на медь.

12. Хорошенько проглаживаем. Я обычно глажу 5-10 мин.

13. Ждём пару минут чтобы плата остыла.

14. Взяв плату идём к раковине.

15. И под идущей водой начинаете скатывать бумагу пальцами. Будьте аккуратны!

16. Пока будущая плата сохнет после смывки бумаги, Мы готовим раствор для травления.

17. В ванночку кладём 7,5 г лимонной кислоты, 2,5 г соли и заливаем это 50 мг 3% перекиси водорода.

18. Ждём когда кристаллы соли и лимонной кислоты растворяться. Я помешиваю чтобы ускорить процесс.

19. Кладём нашу плату в раствор и наблюдаем процесс травления. Во время этого процесса необходимо двигать плату. Стараясь не давать пузырькам застояться.

20. Когда мы видим что плата протравилась, достаём её.

21. Далее споласкиваем плату и удаляем тонер с наших дорожек бензином или ацетоном.

22. Греем паяльник.

23. Наплавливаем канифоль на плату.

24. Следующий шаг нанесение олова на дорожки.

Наша плата готова!!!

Можно нанести обозначения на другой стороне платы типовым методом.(шаги 10-15. Только рисунок прикладываем с другой стороны, не на медь!!!)

Всем спасибо за внимание!!!

Пока.

Лайфхаки изготовления двухслойных плат (ЛУТ). Секреты изготовления печатных плат лутом Как сделать плату из текстолита

ЛУТ или лазерно-утюжная технология применяется для самостоятельного изготовления печатных плат в домашних условиях. Технология ЛУТ зародилась совсем недавно с появлением лазерных принтеров. Думаю, вам известно, что лазерные принтеры заправляются порошком – тонером.При большой температуре тонер плавиться и “оседает” на печатной поверхности.Именно этот принцип и заложен в ЛУТ. Поэтому, чтобы использовать эту технологию, нам нужен всего-навсего лазерный принтер и утюг.

Создание прототипа

Итак, приступим сразу к делу. ЛУТ я буду показывать на примере создания макетки для микросхемы QFP-32

тем самым я убью сразу двух зайцев: покажу Вам ЛУТ и создам себе макетку для этой микросхемы.

Макетная плата должна будет иметь примерно вот такой вид:

А для чего это надо? Так как между выводами этой микросхемы шаг ну очень маленький, а мы хотим ее вставить в нашу макетную плату для создания какого-либо устройства, то понятно дело, что туда мы ее никак не запихаем. Далее такую микросхему мы будем впаивать в центр вот такой самопальной макетки, припаивать в отверстия по периметру провода и джамперы и со спокойной душой уже втыкать провод на главной макетке туда, куда нам надо.

Чтобы создать сие чудо, мы должны использовать все прелести компьютера, а точнее программку для рисования печатных плат Sprint Layout 6.0 , чертим посадочное место для микросхемы и печатные дорожки. У меня получился вот такой рисуночек:

Имейте ввиду, что этот рисунок на текстолите отобразится зеркально, поэтому, если требуется, можно поставить галочку “Зеркально”. Для меня такой надобности нет, так как рисунок у меня симметричный. Перед печатью не забудьте также залезть в свойства принтера и поставить по максимуму насыщенность цвета. Чем чернее будет рисунок, тем лучше.

Бумага для ЛУТ

Итак, с этим определились, теперь нужно определиться на чем будем печатать. Здесь среди радиолюбителей до сих пор идет много споров, и пока все-таки непонятно, что лучше. Кто-то печатает на фотобумаге, кто-то на кальке, кто-то на глянцевых журналах. Лично я печатаю на самоклеющейся пленке. Где то в инете прошел миф, что самая лучшая пленка-самоклейка с номером 333:-). В принципе доволен. Честно скажу, другие не проверял. Что самое интересное, использовать мы будем не саму пленку, а ее подложку.

Для этого отклеиваем эту подложку от основы и фиксируем ее на листе офисной бумаги таким образом, чтобы сторона, куда клеилась сама пленка-самоклейка была направлена вверх. Потом все это дело прогоняем через принтер и вуаля! Рисунок готов!

В настоящее время лучше всего использовать специализированную бумагу для ЛУТа, которую вы можете купить на Али по этой ссылке.

Подготовка фольгированного текстолита

Ну а теперь нам нужно подготовить кусок фольгированного текстолита для переноса рисунка с подложки пленки-самоклейки на него. Берем самую мелкую шкурку-микронку и зачищаем его до блеска.

Некоторые умельцы зачищают с помощью пасты ГОИ и даже с помощью самого травящего раствора. Думаю, надо как-нибудь попробовать, ну а пока метод зашкуривания шкуркой остается для меня самым проверенным.

Как зашкурили, берем ватку, смачиваем бензином “Калошей”, чистим и заодно обезжириваем нашу платку.

Текстолит вы также можете взять на Али по этой ссылке:

Перенос рисунка на плату

После того, как мы подготовили нашу ошкуренную платку, берем бумажку с рисунком и кладем рисунком вниз на платку.

Включаем утюг и ставим его на максимальный прогрев. После того, как он прогрелся, начинаем гладить нашу бумажку. Начинайте гладить с середины. Прижимайте утюг сильнее. Проглаживайте тщательно все края. От этой операции будет зависеть все качество печатной платы.

Все, наверное, делали татуировки от жевательных резинок себе на руку? Точно также за уголок подымаем бумажку и вуаля! У меня получилось как-то вот так:

Не обращайте внимание на черные крапинки, у меня принтер уже немного начинает косячить. Это никак не повлияет на качество нашей печатной платы. Иногда все-таки тонер в некоторых местах не цепляется с текстолитом. В этом случае такие участки можно подкорректировать с помощью маркера для печатных плат . В моем случае, как видите, справа в середине один пятачок чуток не вышел. Это также никак не повлияет на работоспособность.

Травление плат

Берем хлорное железо и готовим раствор.

Наливаем теплую воду в ванночку. Далее аккуратно сыплем порошок и не забываем помешивать. Будьте осторожны! Реакция растворения хлоржелеза проходит с выделением теплоты. Поэтому при растворении будет шипение и бурление. Не допускайте попадания хлоржелеза на одежду и в глаза! С одежды он очень тяжело смывается. Используйте только пластмассовые инструменты! Ни в коем случае не используйте железную миску, железный пинцет и тд.

Я делаю раствор на глаз. Здесь правило такое: чем крепче раствор, тем быстрее будет идти реакция травления.

Бросаем в нашу ванночку печатную платку с прорисованными дорожками

И время от времени начинаем гонять волну в ванночке

Также не забывайте поглядывать, как идет процесс травления.

Во! Идет полным ходом! Еще чуть-чуть и все.

Как говорится “лучше недобздеть, чем перебздеть”. Поэтому, когда травление закончится, нужно срочно будет вытащить из ванночки платку.

Ну вот и наступил этот момент:

Промываем теплой водой из под краника

Берем ацетон, окунаем в него ватную палочку и стираем тонер с печатной платки. Также хорошо смывается тонер с помощью Flus-Off. Подробней о химии .

Должно получится вот так:

Так как у меня текстолит тонкий, то я беру простые ножницы и вырезаю платку по границе квадрата, который указал еще при печати в Sprint Layout

Теперь все это дело лудим припоем и гелевым флюсом для защиты медных дорожек от коррозии.

Получилось вот так:

Теперь нам надо убрать этот липкий флюс. Для этого используем все тот же самый Fluх-Off или ацетон, прыскаем на платку и чистим ее с помощью зубной щетки.

Ну вот почти готовая платка. Красота!

Остался окончательный штрих – сверление контактных площадок. Для этого берем нашу минидрель и самое тонкое сверло. В данном случае на 0,6 мм и сверлим этим сверлом все отверстия. Потом берем уже сверло на 1 мм и рассверливаем отверстия на 0,6 мм.

Проверяем нашу платку с другой стороны

Все замечательно! Теперь можно использовать нашу платку в свое удовольствие, запаяв микросхему на нее и припаяв провода в отверстия.

Заключение

В наше время ЛУТ становится все более и более популярным. Это, конечно же, связано с простотой и дешевизной данного метода. Некоторые заядлые электронщики умудряются получать ширину дорожки с помощью ЛУТ 0,3 и даже 0,2 (!) мм. Красота, надежность, малые габариты, удобство трассировки печатных проводников с помощью компьютера сделало ЛУТ по настоящему популярным среди радиолюбителей, а также среди маленьких фирм по производству радиоэлектронных устройств.

А какой кайф самостоятельно развести схему и собрать электронную безделушку по габаритам, которые диктуете вы с помощью ЛУТ! С помощью этой технологии вы можете использовать в своей плате SMD компоненты . ЛУТ действительно открывает нам дверь в микроэлектронику. Открывайте ее шире, не бойтесь!

Если нет желания тратить много времени на их изготовление, то описанный в статье способ идеально подойдёт для вас. При наличии должной сноровки он позволит принципиально облегчить творчество. Технология ЛУТ может быть поделена на такие этапы изготовления печатной платы:

Создаем рисунок.
Делаем заготовку.
Переносим на нее рисунок.
Травим заготовку.
Очищаем.
Делаем сверловку.
Лужение платы.
