Свайно-ленточный фундамент своими руками: пошаговая инструкция

Свайно ленточный фундамент – это самый проверенный и популярный среди всех видов оснований. Изначально специалисты для таких целей строительства использовали изготовленные вручную бревна. Это требовало больших физических усилий и не всегда получалось идеально. На сегодняшний день изменились не только материалы, но и техники возведения. В нашей статье мы поближе ознакомимся с данным видом фундамента и узнаем все о процессе заливке его бетоном.

Определение данного вида основания

Ленточный фундамент на сваях – это устойчивая и надежная композиция, которая предусматривает установку лент на свайное основание, что создает единый монолит

Ленточный фундамент на сваях – это устойчивая и надежная композиция, которая предусматривает установку лент на свайное основание, что создает единый монолит. Обычно монтируется при строительстве массивных малоэтажных зданий.

Соединение свайного и ленточного устройства и есть свайно ленточный фундамент. Он считается одним из оптимальных вариантов для строительства на участках со сложной почвой. В основе такой конструкции лежит подошва на песчаной подушке, в которую устанавливаются различные по сечению и форме сваи. Ленты же занимаются распределением нагрузки между ними. Такая схема спасает здание от разрушительных влияний непостоянства грунта. В данной системе имеется железобетонный элемент, который может монтироваться на различной глубине.

Внимание! Не забывайте о том, что данная постройка на пучиннистых почвах предусматривает установку ленты выше нулевой отметки.

Особенности и отличительные черты

Ленточный фундамент со сваями – это рациональный выход при слабой почве на участке

Ленточный фундамент со сваями – это рациональный выход при слабой почве на участке. Идеальным он будет для территорий возле рек и озер. Этажность должна не быть больше двух, чтоб давление было оптимальным для конструкции. Особенность, которая выделяет данное основание, заключается в непотребности проведения земляных работ. На этот факт влияют черты конструкции.

Сфера применения и особенности конструкции

Данные конструкции монтируются в достаточно не легких инженерных и геологических условиях

Данные конструкции монтируются в достаточно не легких инженерных и геологических условиях. Справится такой фундамент даже с насыщенными водным ресурсом почвами. Данная структура основания помогает сэкономить денежные средства на исследовании и разработки земельного покрытия. Применяются не только в гражданском строительстве, но и при возведении промышленных объектов.

Разнообразие конструктивных деталей зависит от таких показателей:

• Вид сваи;
• Метод погружения свай;
• Конструкция ростверка;
• Месторасположение свайного элемента.

Конструктивно устройство имеет две основные составляющие:

• Лента, которая монтируется по всему периметру;
• Сваи, которые отвечают за прочность постройки.

Свай выглядит как стержень, достаточной длины, который монтируется в почву. Существуют такие виды по способу погружения:

Рекомендуем к прочтению:

• При помощи техники – это заостренные с одного конца детали, которые изготавливаются на заводе;
• Виды, изготовленные самостоятельно – могут выполняться с различного материала и иметь всевозможную форму.

Еще одна важная деталь фундамента – это ростверк. Это такая конструкция строительного назначения, которая работает в соединительной системе и предназначена для перенаправления давления в район свая.

Ростверки бывают:

• Монолитные;
• Сборные;
• Монолитно-сборные.

Внимание! Для строительства частного дома идеальным вариантом будет монолитный или сборный ростверк из железобетонного материала.

Свайно ленточный фундамент может монтироваться на таких грунтах:

• Суглинистые;
• Лессовидные;
• Песчано-глинистые;
• Плаунные;
• Растительные.

Данный вид основания применяется при выполнении таких архитектурных задач:

• Постройка малоэтажного помещения;
• Возведение коттеджных зданий;
• Объекты, которые предусматривают наличие подвального или цокольного этажа.

Материалы для строительства

Чтобы выполнить свайно ленточный фундамент своими руками потребуются материалы и инструменты

Чтобы выполнить свайно ленточный фундамент своими руками нам пригодятся такие материалы:

• Строительная лопата;
• Песок или гравий;
• Пленка из полиэтилена;
• Буровая система;
• Трубы из металла или асбестоцемента;
• Каркас арматуры;
• Бруски;
• Гвозди;
• Различные саморезы и дюбеля;
• Раствор грунтовки;
• Гидроизоляционные материалы;
• Антисептик;
• Утеплительные материалы.

Делаем правильный фундамент

Строительные работы мы обязательно должны начинать с составления эскиза здания

Большое количество видео материалов и литературы, в которых описана пошаговая инструкция, описывают начальный этап работ с отметок. Но, это неверно. Строительные работы  мы обязательно должны начинать с составления  эскиза здания, а уже потом приступать к установке разметок для свай. Также, следует учитывать следующие параметры:

• Выбор материалов для возведения объекта;
• Расчет максимальной точки веса;
• Уровень максимальной нагрузки на почву. Это необходимо делать с учетом сезонных движений грунта.
• Определение с ростверком. Например, для зданий массивных габаритов выбирается ленточный тип.
• Подбор диаметра и вида свай. А вот здесь инструкция тоже очень часто заблуждается, так как советует делать расчет по готовой формуле. Но запомните, что для каждого участка она будет иметь свои отличительные черты.

Делаем расчет фундамента

Для того чтоб сделать рациональный расчет, нужно определиться с характеристиками свай, типом армирования и гидроизоляции

Совершить правильный подсчет по пошаговым инструкциям, которые вы возьмете из специализированной литературы или видео урока аматора, очень сложно. Это трудный процесс и лучше доверить его профессионалам. При исключении возможных ошибок, можно сберечь не только денежные средства, но и продлить жизненный цикл здания.

Рекомендуем к прочтению:

Для того чтоб сделать рациональный расчет, необходимо владеть такой информацией:

• Геологические итоги исследования, которые включают данные о структуре почвы, уровне грунтовых вод и промерзания земли и особенности рельефной карты;
• Смету и проект;
• Предположительные данные о нагрузке на фундамент;
• Размеры планируемой площади для строительных работ;
• Кризисный план возможных земельных деформаций;
• Данные о габаритах основания из лент.

Внимание! Плюс ко всему вышеперечисленному нужно определиться с характеристиками свай, типом армирования и гидроизоляции.

Этапы строительных работ

Если вы решили сделать свайно ленточный фундамент своими руками, вам необходимо вам пригодится эта пошаговая инструкция действий

Если вы решили сделать свайно ленточный фундамент своими руками, вам необходимо вам пригодится эта пошаговая инструкция действий:

• Наносим разметки и готовим траншеи, которые должны иметь толщину не больше полуметра. Периметр фундамента отмечается по нормам проекта.
• Определяем место для размещения свай и производим бурение.
• Далее выполняем гидроизоляцию. Это один из важнейших процессов для прочности здания.
• Создаем песочную подушку в 30 см;
• Производим армирование свай прутьями из металла;
• Выполняем заливку растворам из бетона всех скважин для свай;
• Делаем опалубку для лент и тоже заливаем бетоном.

Внимание! Если вы не можете сами выполнить заливку, то лучше наймите для этого специалистов.

Все о заливке фундамента

Самым лучшим материалом для выполнения заливки, считается портландцемент М 200 – М 500

Самым лучшим материалом для выполнения заливки, считается портландцемент М 200 – М 500.

Существуют некоторые правила для получения самого высокого результата от данных работ. Пошаговая их исполнительность приветствуется:

• Необходимо использовать цемент не ниже марки М 200;
• Делать раствор предпочтительнее средней плотности;
• Заливка выполняется с наименьшим временным интервалом для всех скважин;
• После ее окончания можно выполнять армирование;
• Лучше сначала залить несущие элементы и оставить высыхать на два дня;
• После этого можно выполнить заливку для ростверка, также одновременно.

Внимание! Для автоматизации работ рекомендуем использовать несколько машин для замеса бетона.

• После бетонирования ростверк необходимо оставить сохнуть на три дня.

Внимание! После окончания процесса заливки всех составляющих, проверьте горизонтальность и вертикальность постройки.

Нюансы при выполнении работ

Создавая данный вид фундамента, выбор технологии, играет главную роль

При выполнении данных работ возможно появление таких нюансов, без которых выполнить заливку будет невозможно:

• Сперва, заливаем сваи, а только потом можно приступить к территории фундамента из лент;
• Арматура должна быть залита полностью;
• Густота раствора должна быть средней консистенции;

• Выполнять заливку основания запрещается в сырую погоду, потому, что фундамент потеряет проценты прочности.

Итак, создавая данный вид фундамента, выбор технологии, играет главную роль. Не советуем применять тип свай с наполнителем, такое можно позволить в основании из лент. Помните, что только соответствие всем нормам строительства и правильном составе раствора реально построить прочное и устойчивое сооружение.

Ленточный фундамент на винтовых сваях: пошаговая инструкция

Автор Сергей Федоров На чтение 10 мин. Просмотров 583 Опубликовано 12.11.2019

Ленточный фундамент на винтовых сваях — комбинированный тип основания, состоящий из вкрученных в землю свай и монолитной ленты по периметру и вдоль несущих стен будущего дома. Обе части фундамента монолитно крепятся друг с другом, вместе образуя единую несущую конструкцию. Особенность ленточно-винтового фундамента заключается в том, что стены дома опираются на монолитную ленту, а прочное сцепление с несущими грунтами обеспечивают винтовые опоры.

Ленточный фундамент на сваях: плюсы и минусы

Ленточно-винтовой фундамент встречается достаточно редко, хоть и подходит для большинства неустойчивых грунтов. Конструкция обладает повышенной несущей способностью, сочетая в себе преимущества свайного и ленточного фундаментов. Такой тип основания может использоваться во всех климатических зонах России, кроме болот, для возведения малоэтажных коттеджей, дачных домиков, гаражей, бань и хозпостроек.

Устройство ленточного фундамента на винтовых опорах регламентируется СП 50-102-2003 и СНиП 2.02.03-85. Конструкция имеет множество достоинств:

• отлично подходит для участков с перепадом высот;
• подходит для пучинистых, вязких грунтов при условии, что винтовые сваи будут опираться на сильные грунты;
• быстрый монтаж — можно выполнить за 3-7 дней;
• фундаментные работы можно выполнять в любое время года при температуре от -5 до +35 С;
• монтаж выполняется своими руками, без аренды строительной техники;
• минимальный объем земляных работ на участке;
• длительный эксплуатационный ресурс от 20 до 50 лет.

Ленточное основание на винтовых сваях на 30% дешевле монолитного фундамента за счет экономии стройматериалов и трудовых затрат. Основная статья расходов при возведении такого типа фундамента приходиться на покупку винтовых опор и бетонный раствор для заливки монолитной ленты.

Ленточный мелкозаглубленный фундамент на винтовых опорах

К недостаткам конструкции относят:

• невозможность обустройства цокольного этажа;
• не подходит для местности, где глубина промерзания или уровень залегания плотных грунтов ниже 3 м от уровня земли.

Ленточно-винтовой фундамент не может применяться на почвах с высоким уровнем защелоченности. В таких грунтах свайные опоры быстро разрушатся от коррозии, и основание не сможет воспринимать нагрузку. Перед началом строительства необходимо обязательно ознакомится с данными геологических изысканий, проведенных на участке, для определения характеристик грунтов.

Разновидности ленточного фундамента

По типу заглубленности ленточный фундамент на свах может быть:

1. Незаглубленный. Основание монолитной ленты совпадает с нулевой отметкой, а ниже — расположены сваи. Такой тип основания отлично подходит для сооружения легких конструкций: беседок, террас, хозпостроек, дачных домиков. Для возведения дома, даже из легких газо- и пеноблоков, такой фундамент использовать не рекомендуется по причине риска неравномерной усадки.
2. Мелкозаглубленный. Основание ленточной ленты заглублено в грунт на 10-20 см, а остальная часть возвышается выше нулевого уровня. Этот тип основания подходит для дома из различных материалов. Применение фундамента возможно на грунтах, дающих неравномерную усадку. Мелкозаглубленная ленточная конструкция не используется на болотистых почвах и на участках с высоким уровнем грунтовых вод и возможностью подтопления.
3. Висячий. Монолитная лента располагается над уровнем земли, опираясь на сваи. Устройство такого фундамента требует сложного расчета. Самостоятельно сделать висячий ленточный фундамент на сваях крайне проблематично. Однако на пучинистых, болотистых грунтах и при высоком залегании подземных вод этот тип основания незаменим. Если ваш участок имеет такие сложные гидрогеологические условия, то строительство основания лучше доверить профессионалам.

Висячий фундамент на винтовых сваях

В 90% случаев в сфере частного домостроения возводится мелкозаглубленный ленточный фундамент с заглублением ленты на 20 см. Расчет и технологию устройства такого основания рассмотрим ниже.

Расчет ленточно-винтового фундамента

Расчет винтовых свай

В ходе расчета свай определяются следующие параметры:

• Диаметр винтовых свай. Возведение 1-2 этажного дома рекомендуется с использованием свай диаметром 108 мм СВС-108 или 133 мм СВС-133. По типу лопастей лучше всего подойдут широколопастные изделия с размером лопастей 300 и 350 мм соответственно. Узколопастные опоры применяются только на плотных и скальных грунтах.
• Длина винтовых свай. Длина свай зависит от глубины промерзания почвы в регионе и уровня залегания плотных грунтов, на которые будет опираться свая. За длину сваи принимают наибольшее значение плюс 30-50 см. Для средней полосы России длина винтовых изделий будет составлять 2-2,6 м, для северных районов и на участках со сложными грунтами — 3-3,5 м.
• Количество винтовых свай. Рассчитывается по формуле:

К = P*k/S

где:

Р — сумма всех нагрузок;

k — коэффициент надежности = 1,75;

S — допустимая нагрузка на сваю, определяется по техническим характеристикам конкретного типа опор.

• Расстояние между сваями. Для легких построек расстояние составляет 3,5 м. Для деревянных строений — 2,5-3 м, а для коттеджей из штучных стройматериалов и каркасно-щитовых домов — 1,5-2 м. Чем меньше диаметр свайно-винтовых опор, тем меньше расстояние между ними. При составлении схемы расположения свай следует придерживаться правил СНиП и располагать опоры по углам, вдоль несущих стен с выбранным шагом, под входной группой. Добавить сваи также необходимо при сооружении тяжелых элементов, например, каминов, бассейнов и пр.

Результатом расчета свайной части фундамента станет схема, на которой отображается глубина заглубления и места расположения опор

Расчет монолитной фундаментной ленты

Цель расчета ленточной части фундамента — определение параметров ленты:

1. Глубина заглубления. Для мелкозаглубленного фундамента заглубление составляет — 10-20 см.
2. Высота ленты. Для частного дома, как правило, высота составляет 50-60 см. С учетом заглубления, над поверхностью земли будет возвышаться ленточная часть высотой 30-50 см.
3. Длина ленты. Этот параметр является суммой всех стен, под которыми будет закладываться основание: периметр дома + несущие стены.
4. Ширина монолитной ленты. Ширину рассчитывают в зависимости от массы дома, типа грунта и технологии строительства. Чтобы не выполнять сложных расчетов, можно использовать готовую таблицу для определения оптимальной ширины фундаментной ленты:



Зная все параметры можно рассчитать необходимое количество бетона и арматуры, а также досок для опалубки, которые потребуются при выполнении конструкции.

Ленточно-винтовой фундамент: пошаговая инструкция

Технология обустройства ленточного мелкозаглубленного фундамента на винтовых сваях мало чем отличается от строительства обычной монолитной несущей ленты. Единственное отличие – необходимость создания надежного соединения между сваями и лентами. Связка должна быть жесткой и единой, именно поэтому невозможно устройство сборного ленточного фундамента — надежно связать винтовые опоры с ФБС-блоками при помощи одной только арматуры невозможно.

Алгоритм возведения комбинированного фундамента следующий:

Подготовка участка

Участок необходимо расчистить от мусора, по возможности выровнять, снять верхний слой почвы с растительностью. Далее производится разметка при помощи рулетки и строительного уровня, определяются места ввинчивания опор и расположения фундаментной ленты. Подготавливаются лунки для свай глубиной 20-30 см. Выкапывается траншея такой же глубины для заглубления будущего фундамента. Дно траншеи рекомендуется присыпать крупнофракционным песком для снижения пучения.



Устройство свайного поля

Погружение свай производится вручную путем ввинчивания. Выкапывать скважину для винтовых опор не нужно! Перед погружением изделия, если они не оцинкованы, необходимо обработать антикоррозийным составом. Монтаж винтовых опор производится по стандартной технологии: свая устанавливается строго вертикально и ввинчивается в землю путем вращения вокруг своей при помощи рычагов или ломов. Изделие погружается до нужной отметки, при этом один человек должен постоянно контролировать вертикальное положение сваи строительным уровнем.

После монтажа всех свай производится их выравнивание: концы изделий приводятся к единому размеру, чтобы ленточная часть основания легла на них идеально ровно. Концы опор обрезаются болгаркой. Фундаментную железобетонную ленту невозможно совместить со сваями без установки на них специальных оголовков. В этом случае отлично подойдут квадратные оголовки-площадки, которые можно купить или изготовить своими руками из обрезков труб и листовой стали. Оголовки навариваются на концы винтовых свай.

Монтаж опалубки

Опалубка выполняется из досок толщиной 40-50 см или низкосортной фанеры. Не стоит экономить и делать опалубку лишь над уровнем земли, исключая заглубленную часть основания. По СНиП опалубка должна быть на всю высоту конструкции. Перед установкой опалубки необходимо устроить в траншее подушку из гравийно-песчаной смеси и поверх нее уложить гидроизоляцию. Это убережет ленту от проникновения влаги. Для улучшения адгезии и усиления гидроизоляционных характеристик поверх подушки можно залить пяти сантиметровый слой подбетонки из тощего бетона. В качестве гидроизоляции лучше всего применять рулонные материалы: бикрост, гидроизол, рубероид.

Создание армирующего каркаса

Армирующий каркас выполняется из горячекатаной арматуры сечением 6-12 мм, выпущенной по ГОСТ-5781-82. Армокаркас создается из 4-6 прутков, которые связываются между собой при помощи отожженной проволоки ВРП с сечением 0,15-10 мм. Для равномерного распределения напряжения в продольной плоскости каждые 15-30 см устанавливаются вертикальные прутки, длиной на 10 см меньше высоты мелкозаглубленной ленты.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

Вязка армирующего каркаса производится специальными крючками или вязальным пистолетом. Готовый арматурный каркас укладывается в траншею и жестко соединяется со свайной частью основания.

Связка свайного и ленточного фундамента

Единой технологии связки свайно-винтового фундамента с монолитной лентой не существует. Учитывая, что данный тип комбинированного основания используется преимущественно в частном строительстве, можно выделить три основных способа связки:

1. Стыковочными муфтами посредством установки на сваю 4 прутков закладной арматуры. Такая конструкция проста в исполнении, но не обеспечивает достаточной жесткости и сопряжения двух частей фундамента. Использовать этот способ можно для самых легких сооружений.
2. Сварка винтовых свай с арматурным каркасом. Способ имеет те же недостатки, что и при использовании муфт.
3. Обвязка металлоизделиями с последующей связкой. Для обвязки и укрепления используются швеллеры и уголки размером 20 или 30. Металлоизделия привариваются к квадратным площадкам-оголовкам. Такое усиление поможет не только надежно связать наземную и подземную части фундамента, но и обеспечит равномерно распределение нагрузки от свайных опор на ленту. Полученная металлическая конструкция, по сути, будет являться ростверком, который связывается арматурой с армокаркасом внутри монолитной ленты.

Заливка монолитной ленты

Бетонную смесь марки не ниже В17,5 можно заказать на ближайшем РБУ или приготовить самостоятельно. Монолитная лента высотой 40-50 см заливается в два этапа. Сначала происходит заливка первого слоя 20-25 см с последующей виброутрамбовкой в течение 10 минут. Затем происходит заливка второго слоя также с утрамбовкой.

Подача бетона в опалубку должна производиться при помощи рукава бетононасоса или желоба. Бетон следует заливать аккуратно, чтобы не сдвинуть армокаркас. Время затвердевания бетона — 5-7 суток. В этот период за лентой необходимо осуществлять стандартный уход. После набора бетоном прочности опалубку можно демонтировать и приступать к гидро- и теплоизоляционным работам.

Гидроизоляция и утепление свайно-ленточного фундамента

Винтовые сваи, находящиеся в земле утеплять никак не нужно. Теплоизоляции подвергается ленточная часть основания, в т.ч расположенная ниже нулевого уровня. В качестве теплоизоляции можно использовать любые материалы с высоким показателем влагостойкости: пенопласт, экструдированный пенополистирол, напыляемый пенополиуретан. При наличии финансовой возможности лучше выбрать пенополиуретановую напыляемую теплоизоляцию, которая создает единый слой утеплителя без стыков и швов. Теплоизоляцию монолитной ленты рекомендуется производить внутри и снаружи.

Перед креплением плит утеплителя поверхность необходимо очистить и покрыть гидроизоляционной мастикой. Утеплитель крепится с применением дюбель-гвоздей. Сверху устанавливается армирующая мелкая сетка и наносится слой штукатурки или другой облицовочный материал.

Для защиты свайно-ленточного основания обязательно обустройство отмостки. Она выполняется сразу после утепления пред засыпкой заглубленной части грунтом. При необходимости под отмосткой можно сделать дренаж, отводящий излишки влаги от строения.

Вы можете задать свой вопрос нашему автору:

Автор статьи

Профессиональный строитель. Стаж 18 лет

Написано статей

Свайно-ленточный фундамент своими руками — подробная методика! Узнайте

Свайно-ленточный фундамент – разновидность монолитного фундамента для пучинистых и слабых грунтов. Его особенность заключается в том, что стены здания опираются на сплошной мелкозаглубленный ленточный фундамент по периметру, а прочное сцепление с твердыми слоями грунта обеспечивается за счет свай, заглубленных ниже глубины промерзания. Такая конструкция позволяет, с одной стороны, уменьшить затраты на строительство, а с другой – обеспечить прочность и высокие нагрузочные характеристики здания.

Делаем свайно-лентончный фундамент для дома своими руками

Достоинства свайно-ленточного фундамента

• Невысокая цена;
• Выполняется быстро, можно сделать свайно-ленточный фундамент своими руками без применения специальной техники;
• Возможна установка на участках с любым рельефом;
• Отлично противостоит пучению и сезонным подвижкам почвы.

Из недостатков можно отметить невозможность устройства полноценного подвала.

Конструкция и область применения свайно-ленточных фундаментов

Свайно-ленточный фундамент передает нагрузку здания на грунт с помощью двух конструктивных частей: фундаментной ленты, установленной по периметру здания и под несущими перегородками, и сваями, обеспечивающими прочность фундамента во время сезонных подвижек грунта. Сваи и лента фундамента усилены арматурой. Сваи могут быть выполнены как буронабивным способом, так и с помощью асбестоцементных труб, залитых бетоном. В последнее время большую популярность получили металлические винтовые сваи, имеющие буровые лопасти на нижнем конце. Лента фундамента выполняется с помощью заливки бетоном.

Свайно-ленточные фундаменты применяют для частного малоэтажного строительства домов, коттеджей, других строений, имеющих полуподвальное помещение. Их можно устанавливать на грунтах, склонных к пучению, а также на участках с большим перепадом высот. Такой фундамент обходится значительно дешевле и выполняется быстрее, чем заглубленный.

Конструкция свайно-ленточного фундамента

Технология выполнения

1. Подготовка участка сводится к расчистке от мусора, выравниванию и разметке. Траншею под ленту фундамента копают неглубокую, до полуметра. Дно траншеи отсыпают песком или гравием, обеспечивающим отвод воды от фундамента и уменьшающим пучение прилегающих слоев грунта. По углам, в местах пересечения несущих конструкций, а также по периметру стен примерно через 2 метра буром выполняют скважины под сваи. Глубина скважин – на 0,3-0,5 м больше глубины промерзания грунта. Диаметр скважин выбирают так, чтобы сваи свободно входили в скважину.

   Роем скважины под сваи

2. В скважины насыпается речной песок, образующий подушку толщиной 15-20 см. Песок проливают водой и трамбуют. После устанавливают асбестоцементные или металлические трубы, заливают на 30-40 см бетоном и приподнимают их на 20 см. Бетон, вытекая в пространство под сваей, образует расширение, так называемую подошву. Она обеспечивает более прочное сцепление свай с твердыми слоями грунта. Пока бетон не схватился, выравнивают вертикальное положение опор по уровню. После застывания бетона внутрь трубы вставляют арматурный каркас, выполненный из нескольких металлических прутков, связанных проволокой и образующих решетку. Высота арматуры должна быть такой, чтобы она выставлялась из трубы и доходила почти до верха ленты фундамента.

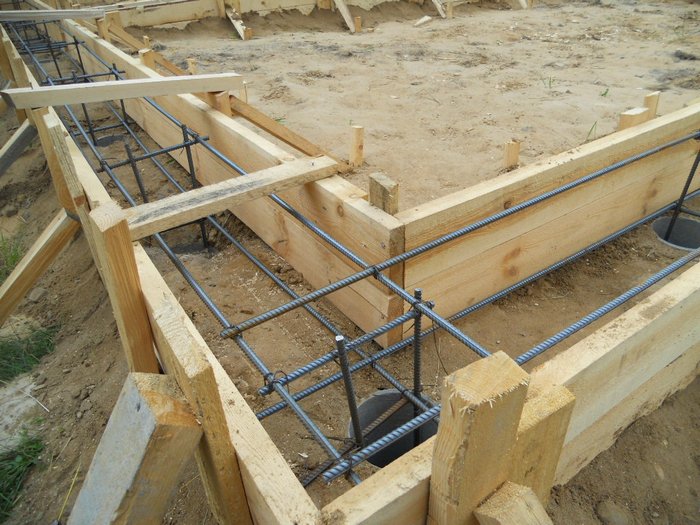

   Процесс установки асбестобетонных труб и армирование каркаса

3. Над поверхностью грунта выполняют деревянную опалубку требуемой высоты. Собирают опалубку с помощью гвоздей или саморезов, в углах укрепляют брусками. Все выступающие конструкции располагают с внешней стороны опалубки. Стенки укрепляют подкосами и стяжками. Внутрь опалубки закладывают арматуру: пруток диаметром 8-16 см, в зависимости от расчетной нагрузки, укладывают во всех трех направлениях, образуя трехмерную сетку. В местах пересечения прутья связывают проволокой с помощью крючка для вязки арматуры. Обязательно связывают арматуру свай и ленты фундамента – это соединение обеспечивает прочность конструкции.

   Процесс создания деревянной опалубки

4. Заливают бетоном сначала сваи, а потом и всю ленту фундамента. Обязательно удаляют остатки воздуха из конструкции с помощью глубинного вибратора или обычного арматурного прутка, протыкая толщу раствора в нескольких местах на каждом участке фундамента. Зеркало фундамента выравнивают, разглаживают правилом и изолируют от атмосферных осадков укрывным материалом или полиэтиленовой пленкой. В процессе сушки фундамента проверяют его влажность и не допускают пересыхания, для этого в слишком жаркую погоду его необходимо слегка увлажнять.

   Заливка (бетонирование) свайно-ленточного фундамента

5. После застывания бетона и набора им необходимой прочности можно приступать к гидроизоляции и утеплению фундамента. Бетон – гигроскопичный и теплопроводный материал. Намокший бетон при замерзании растрескивается, что ведет к разрушению фундамента. Поэтому рекомендуется сразу после возведения фундамента выполнить его гидроизоляцию. Обычно для этой цели применяют битумные или полимерные мастики или рулонные материалы: рубероид или самоклеющиеся мембранные пленки. Поверхность бетона перед гидроизоляцией необходимо прогрунтовать специальным раствором, а также антисепиком. После высыхания грунтовки стены покрывают гидроизоляцией.

   Процесс гидроизоляции фундамента

6. Утепление фундамента дома – важный шаг к созданию теплого и стабильного микроклимата. Использование современных материалов и методик позволит поднять температуру в полуподвальном пространстве до плюсовых значений даже в разгар морозов. Наиболее популярными способами теплоизоляции являются утепление с помощью полистирола или пенополиуретана. Полистирол – новая модификация всем известного пенопласта, устойчивая к механическим нагрузкам и обеспечивающая хорошую теплоизоляцию. Плиты клеят на специальный клей, а после его высыхания дополнительно закрепляют дюбелями.

   Утепление фундамента

7. Пенополиуретан – напыляемое покрытие, похожее по принципу действия на монтажную пену, однако его теплоизоляционные характеристики значительно выше. Для его нанесения нужна специальная установка.

   Утепление фундамента пенополиуретаном

8. Свайно-ленточный фундамент – отличное решение для возведения недорогого и надежного основания под дом, при правильном его возведении срок его эксплуатации составляет более ста лет.

пошаговая инструкция, виды, плюсы и минусы

Строительство дома из пеноблоков или газобетона предполагает выбор наиболее приемлемого вида основания. Свайно-ленточный фундамент как раз и является одним из оптимальных решений для сооружений из вышеуказанных материалов. Такой фундамент крепок, прочен, делается быстро и легко.

Строительство жилья из пеноблоков и газобетона обходится намного дешевле дома из кирпича. Сроки возведения конструкции из пористого материала также значительно меньше. В этом его плюсы.

Факторы для выбора фундамента

На выбор основания влияет множество факторов. В первую очередь это обусловлено свойствами самого дома, выполненного из пеноблоков.  Это относительно небольшой вес дома, характеристики грунта под строительство, глубина его промерзания, наличие подвального помещения. В расчет берется все, учитываются минусы и плюсы.

Калькулятор расчета стоимости

Для чего необходимо подробнее рассмотреть все значимые факторы:

• Важность характеристик грунта. Перед возведением конструкции из пеноблоков следует определить вид почвы, ее особенности. По причине дороговизны проведения специалистами геологических исследований, сделать эти работы можно самостоятельно. Применив бур и получив скважины глубиной около 2,5 метров, следует взять пробы для определения их состава. Полученный результат облегчит выбор фундамента.
• Необходимо брать в расчет глубину промерзания грунта. Она зависит от конкретной местности.
• Значимое влияние оказывает уровень грунтовых вод. Его близость к поверхности вынуждает делать монолитный фундамент.
• Если жилье из газобетона предполагает наличие подвального помещения, то необходимо сделать свайно-ленточное основание.
• Сроки возведения жилья также влияют на выбор его фундамента.

Если строительство жилья из газобетона (пеноблоков) проводится на местности со сложным рельефом или на обводненном грунте, наиболее приемлемым считается свайно-ленточный вариант. Плюсы его в том, что он прекрасно противостоит пучению и сезонным подвижкам грунта.

В основе конструкции такого основания бетонная лента (ростверк), расположенная на вбитых в землю сваях. Технология создания основания довольно проста. Свайно-ленточный фундамент своими руками обойдется гораздо дешевле работы строителей по его возведению. Более того, он менее материальнозатратен, чем его заглубленный аналог.

Тематический материал:

Свайно-ленточные основания по характеру опор разделяют на виды: винтовые и буронабивные. Винтовые представляют собой трубу из металла с лопастями на заостренном конце. Лопасти дают возможность закрутить трубу в почву.

Это можно сделать, применив специальный ворот. Винтовые опоры углубляют ниже слоя промерзания. Они очень удобны для строительства. Основные их минусы – это высокие цены.

Свайный фундамент в разрезе

Пошаговое возведение фундамента

В основе создания свайно-ленточного основания лежит пошаговая инструкция:

1. Первоначально производится разметка. Она аналогична разметке под ленточный фундамент. По периметру строения убирается травянистый слой.
2. В углах будущего здания вбиваются прутья, между которыми натягивают шнур. Им отмечены границы внутреннего и внешнего контура будущего основания.
3. После этого определяются места под сваи. Расчет количества опор под ростверк производится исходя из нагрузки на одну штуку. Этот вес варьирует в диапазоне 800 – 1600 кг, в зависимости от почвы на участке под строительство. Расчет общей нагрузки производится с запасом на 30 %.
4. Далее пошаговая инструкция предусматривает проведение земляных работ в виде рытья котлована под ленту. Глубина его зависит от особенности почвы на участке. Когда котлован вырыт, на его дне, в местах расположения свай, готовят отверстия. Их глубина должна быть на полметра больше зоны промерзания, что придаст фундаменту наибольшую надежность, несмотря на то-что он мелкозаглубленный.
5. Под сваи используют металлические трубы. Вместо них можно применить асбоцементные. В отверстия, предназначенные для опор, насыпают песок. Слой его составляет около 30 сантиметров. Стены отверстий гидроизолируют рубероидом. Песок на дне является важной составляющей. Благодаря ему, фундамент будет надежно защищен от влаги.
6. Следующий этап – армирование внутренней части сваи. Рифленые пруты, не менее 3 штук на каждую опору, вставляются внутрь трубы. Их концы должны возвышаться над траншеей на расстоянии около 20 сантиметров. Для большей надежности некоторые мастера применяют дополнительное армирование, которое делается каркасным образом. Для этого арматура сгибается кольцами по диаметру трубы. Кольца связываются между собой проволокой. Между ними выдерживается расстояние около 1 метра. К кольцам привязывают 3 длинных рифленых прута. После этого полученный каркас помещают внутрь трубы.
7. Затем пошаговая инструкция предусматривает заливку подвижным бетоном в пропорции 1:6 внутренней части опоры. После заполнения трубы на 30 см, ее приподнимают на 20 см, чтобы раствор под опорой вытек и образовал подушку. В процессе дальнейшей заливки опоры, длинным шомполом бетон протыкают, чтобы выпустить из него весь воздух. Впоследствии заливка ленты производится таким же бетоном. Чтобы исключить пустоты из раствора, в него добавляют пластификатор;
8. Армирование ростверка производят прутом, диаметр которого не менее 8 мм. Учитывая расчет нагрузки, его укладка проходит в трех направлениях. Тем самым образуется трехмерная сетка. Там, где арматура пересекается между собой, ее связывают проволокой. Обязательным является соединение прутьев ростверка и опор. Такое армирование способствует большей прочности конструкции. В этом его плюсы.
9. Подготовительными работами для создания ленты является возведение опалубки. Если почва неустойчива, опалубку монтируют прямо в траншее. На твердом грунте деревянный каркас устанавливают на край траншеи. Для обустройства опалубки используют брус, гвозди и проволоку. Брус набивается на несколько досок. После того как щиты смонтированы в опалубку, их стягивают проволокой. Для придания гладкости внешней стороне фундамента, и для того чтобы вода не впитывалась в деревянные щиты, изнутри их обтягивают полиэтиленом. Высота опалубки должна немного превышать уровень будущего цоколя.
10. Благоразумным будет в заливочный раствор добавить гравий. Смесь для ленты принято заливать с трамбовкой. Если есть возможность, раствор уплотняют вибратором. Заливка должна быть разбита на этапы: необходимо лить раствор слоями в 20 сантиметров. По окончании верх основания выравнивается.
11. После полного затвердевания бетона, опалубку снимают, приступая к гидроизоляции фундамента и его утеплению. Для жилья из пеноблоков или газобетона это важно, поскольку намокший бетон может разрушить основание здания. Технология предусматривает применение битумных, полимерных мастик, рулонных материалов (рубероид, пленки). Перед этим поверхность фундамента грунтуется специальным раствором, затем покрывается антисептиком.
12. Утепление основания постройки из газобетона позволит создать стабильный теплый микроклимат. Различные виды современных материалов, а также современные технологии позволяют поддерживать в подвальном помещении плюсовую температуру даже в лютые морозы.

Такие материалы, как полистирол помогают решить проблему утепления. Плиты из него крепятся специальным клеем.

Фундамент для сауны или бани

На участке, где есть дом из пеноблоков (газобетона) целесообразно построить баню. Возведение которой также начинается с обустройства основания. Различные виды фундамента – свайный, ленточный, монолитный – дают повод все рассчитать, предусмотреть возможные минусы и выбрать подходящий вариант.

Предварительно следует учесть материал для постройки бани. Если конструкция будет тяжеловесной, то необходим заглубленный фундамент. Выполнить его устройство можно одной плитой. Минусы такого основания заключаются в большом расходе материалов.

В расчет следует взять и характер грунта под укладку. Неплохим решением будет возвести свайно-ленточное основание своими руками. Технология его укладки аналогична возведению фундамента для жилья из пеноблоков.

Прежде чем браться за его устройство, следует сделать приблизительный расчет всех строительных материалов. Причем расчет нужно делать с небольшим запасом. Чрезмерно большие излишки ударят по семейному бюджету, а нехватка материала может затормозить стройку в самый нежелательный момент.

Обустройство ограждения

Когда подходят к завершению этапы строительства жилья и бани, хозяева думают о возведении забора. Ранее он был не нужен, чтобы не загромождать пути подвоза стройматериалов к объекту. Но к концу строительных работ необходимость в его создании возникает.

Устройство забора требует не только правильного выбора материала для его постройки, но и создание надежного фундамента. Выполнить его можно даже при отсутствии строительных навыков. Главное – точный расчет и понимание самой техники возведения.

Перед выбором, а затем возведением основания забора, наряду с факторами, описанными ранее, необходимо учесть парусность. Это позволит избежать возможность образования изгиба ограждения.

При установке ограждения вблизи трассы или железной дороги, необходимо произвести расчет на прочность от возможных грунтовых деформаций и вибрационных нагрузок.

Фундамент свайно ленточный своими руками



Свайно–ленточный фундамент своими руками

Несмотря на разнообразие используемых сегодня вариаций фундаментов, особой популярностью пользуется свайно-ленточное основание. Для него характерны прочность, простота монтажа и оперативность строительства.

Виды свайно-ленточного фундамента

Фундамент свайно-ленточного типа являет собой цельную конструкцию на основе железобетона, сформированную путём соединения бетонных свай, установленных в землю и ж/б пояса.

Говоря о разнообразии выбора, стоит отметить, что существуют виды:

• Винтовой – предусматривает использование уже готовых стальных свай, вкручиваемых в землю. Работы ведутся, как вручную, так и посредством автоматизированного инструментария. Разнообразие типоразмеров позволяет без проблем подобрать габариты свай для любой ситуации;
• Буронабивной – технология предусматривает изготовление свай непосредственно на месте возведения. Подобный вариант оптимален для любых типов грунта, важно, чтобы глубина сваи превышала показатель промерзания почвы на участке строительства.

Разметка под фундамент

Начинают работы с проведения разметки. Следует изначально определиться с шириной той ленты, которая будет использована –, как правило, значение составляет 40 см, при глубине 60 см и более. Далее размечают местоположение траншеи, отмечая границы капроновой верёвкой или леской. На основании этого определяют место установки свай, шаг при этом 2 м.

Первые сваи располагают по углам строения и по центру, остальные распределяют по периметру конструкции. Чтобы получить равномерное распределение компонентов, промежуток между сваями по углам делят поровну. В соответствии с полученным значением и берут ориентир на последующую установку.

Земляные работы

Продолжают работы обустройством котлована под будущую ленту. Глубина определяется индивидуально исходя особенностей грунта на участке. После готовности траншеи на дне проводят бурение под сваи на основании проведённых расчётов. Важно, чтобы глубина превышала уровень промерзания почвы на 30-50 см. Это позволит получить в итоге надёжное и устойчивое основание. Дно застилают песчано-гравийной подушкой высотой 20-30 см, и покрывают сверху гидроизолятором.

Армирование скважин

Армируют скважин следующим образом – из арматуры в 8-10 мм диаметром формируют каркас, используя для соединения вязальную проволоку или пластиковые фиксаторы. Расстояние между кольцами 1 м. Внутрь них вставляют прутки арматуры сечением 10-12 мм (4 и более) и соединяют с кольцами, погружая внутрь скважины.

Стоит помнить о том, что прутья должны вступать наружу на высоту планируемого фундамента. Это нужно для связывания с каркасом фундамента.

Армирование траншеи и изготовление опалубки

Процедура армирования каркаса идентична той, которая описана выше. Отличие заключается в том, что вместо круглого пояса здесь формируют квадратные или прямоугольные окошки, заполняя арматурными прутками с привязкой по углам вязальной проволокой. Шаг между отдельными окошками составляет 1-1,5 м.

Готовый каркас размещают внутри траншеи так, чтобы прутки свайной арматуры проходили сквозь него – в местах пересечения связывают элементы той же вязальной проволокой.

Следующий этап – возведение опалубки, которую устраивают либо в траншее (если грунт слабый), либо же по краю при условии плотного грунта. Для изготовления используют деревянные щиты, закрепляя изнутри распорками, а снаружи посредством клиньев, вбитых в землю. Высота опалубки должна на 10-15 см превышать высоту планируемой заливки фундамента.

Заливка фундамента

Заливка являет собой завершающий этап работы. В каждую скважину заливают бетонный раствор – послойно, тщательно трамбуя через каждые 15-20 см. Это придаст раствору дополнительную прочность и избавит от пузырьков воздуха внутри.

После этого заливают ростверк, также по слоям, высотой 20 см и тщательным трамбованием каждого из них для избавления от возможных воздушных «подушек» и придания больших прочностных показателей. Для этих целей задействуют молоток или электровибратор. Хотя можно обойтись и стальным прутом. После окончания заливки, верхнюю плоскость выравнивают посредством правила, придавая полную горизонтальность.

Помните о том, что не должно быть временного промежутка между заливкой свай и основания – работы ведутся оперативно и без задержек.

Работа завершена и следует дать время бетону на застывание. Через 3-4 дня убирают опалубку и покрывают фундамент рубероидом для предотвращения попадания на него влаги, оставляя вплоть до полного застывания бетона.

Плюсы и минусы свайно-ленточных фундаментов

Среди достоинств внимания заслуживают такие:

• Возведения на слабых и сложных грунтах;
• Стойкость к нагрузкам и грунтовому смещению;
• Незначительное количество требуемого стройматериала;
• Приемлемая стоимость;
• Возможность использования бетона приготовленного самостоятельно.

Впрочем, имеются и недостатки, в том числе:

• Работа подразумевает сложные предварительные расчёты;
• Подобное основание не предназначено для возведения над ним тяжёлых стен;
• Невозможно при таком фундаменте обустроить цокольное или подвальное помещение.

Свайно–ленточный фундамент своими руками, пошаговая инструкция

Свайно–ленточный фундамент своими руками, пошаговая инструкция строительства. Плюсы и минусы основания. Разметка, армирование, установка опалубки и заливка.

Источник: osnovam.ru



[content-egg module=GdeSlon template=compare]

Устройство свайно-ленточного фундамента

В основании дома, строящегося на участке со слабым грунтом, целесообразно делать свайно-ленточный фундамент своими руками. Выбор этого варианта обусловлен негативным влиянием на ленту из бетона, наличие на участке в верхнем слое земли глины, торфа, гумуса, грунтовых вод, создающих плывуны.

Под бетонную конструкцию в виде ленты (ростверка) использует три варианта свай: готовые бетонные сваи, винтовые сваи и буронабивные сваи.

Категория грунта, влияние на бетонное основание

В летний период слабый грунт в отдельных местах под фундаментом вымывается, происходит проседание, а затем разрушение основания. С приходом холодов влажный грунт замерзает и вспучивается, создается давление на фундамент, что также приводит к его разрушению.

Проблема решается с помощью свай, заглубленных ниже границы промерзания грунта, опирающихся на твердый слой земли.

Мелкозаглубленный ленточный фундамент отливается на сваи и не зависит от изменяющегося состояния верхнего слоя грунта. Количество и размеры свай, размеры ленты зависят от нагрузки и места расположения строящегося здания.

Сваи под ленту выполняются в буронабивном варианте, образуя единую монолитную конструкцию. Выбор основания под дом зависит от категории грунта. При пучинистом грунте целесообразно применять свайно-ленточное основание.

Технология бетонного основания на сваях под дом

Основание под дом на сваях можно выполнить собственными силами, зная, как сделать своими руками свайно-ленточный фундамент, чтобы не допустить ошибок при самостоятельной работе.

Важно изучить технологию и пошаговую инструкцию изготовления фундамента. Ознакомиться с ранее построенными аналогичными конструкциями и узнать у исполнителей о возможных проблемах при возведении фундамента. Изучить все комплектующие материалы, требуемые для строительства.

Устройство ленточного фундамента со сваями

Изготовление ленточного свайного фундамента можно осуществить без привлечения дорогостоящей техники, арендуя необходимое оборудование.

Бетонное основание в зависимости от назначения возводимого здания предусматривает утепление свай и ленты или ограничивается гидроизоляцией. Технологический процесс отражается в исполнительном проекте и с учетом подготовительных работ включает операции, выполняемые последовательно. В пошаговой инструкции по изготовлению свайно-ленточного фундамента своими руками эти операции отражены:

1. Выполняется геодезическая оценка и определяется уровень промерзания грунта.
2. Размечается траншея под ленту. Ось наружных и несущих стен здания совпадает с осью траншеи.
3. Выкапывается размеченная траншея на проектную глубину и ширину, но заглублять траншею глубже канавы отвода воды нельзя
4. По дну выкопанной траншеи размечаются и бурятся скважины под сваи расчетного диаметра, глубины и количества. Между сваями выдерживается определенное расстояние, учитывающее общую нагрузку.
5. Одновременно с бурением скважин вяжутся каркасы из арматуры для армирования свай и подготавливаются трубы с гидроизоляцией для опалубки диаметром и глубиной пробуренных скважин.
6. В пробуренные скважины вставляют опалубку из трубы.
7. Дно скважин и траншеи отсыпается и уплотняется 30 см дренажным слоем из песка и гравия. В траншее прокладывается дренажная труба для отвода воды, скапливающейся под лентой фундамента.
8. Одновременно выполняется сборка опалубки (съемная или несъемная) мелкозаглубленного фундамента, изготавливаются сетки из арматуры для армирования ленты.
9. В скважины с опалубкой вставляют подготовленный каркас из арматуры, выступающий от дна траншеи на высоту армируемого каркаса ленты.
10. По осям стен здания, размеченным на дне траншеи, монтируется армирующий каркас из связанных сеток.
11. С обеих сторон армирующего каркаса в траншее выставляется опалубка для ленты (несъемная опалубка устанавливается с утеплителем).
12. В выставленную конструкцию заливается бетон марки М300. Первыми заливаются скважины под сваи и затем конструкция ленты.
13. После отвердения бетона выполняется гидроизоляция ленты фундамента.

Дом для постоянного проживания должен иметь теплое основание, так как потери тепла будут 30 %. Соблюдение инструкции позволит качественно выполнить работы в сжатые сроки.

Основание под дом своими руками

Чтобы выполнить свайно-ленточный фундамент своими руками, желательно иметь практический опыт или вместе работать с профессионалом.

Прежде чем приступить к работе, необходимо обеспечить место строительства электроэнергией и водой (нет централизованного – локальное).

Подготовить ручной и измерительный инструмент, взять в аренду необходимое оборудование. Привести на участок материалы и комплектующие:

• опалубку для свай из асбестоцементных труб;
• песчано гравийную смесь;
• цемент;
• арматуру d = 12 мм и d = 6 мм;
• обрезной пиломатериал t = 50 мм;
• несъемную опалубку из цементно стружечной плиты с комплектующими t = 35 мм;
• утеплитель из плит пенополистирола t = 50 мм;
• утеплитель керамзит;
• рубероид;
• наплавляемую гидроизоляцию;
• метизы.

Цемент М400 подойдет для изготавливания бетонной смеси

Строительство своими руками свайно-ленточного фундамента сэкономит средства, но потребует добросовестно изучить и последовательно исполнять все технологические операции.

Начинается работа с очистки участка, снятия растительного слоя, выравнивания площадки под свой дом.

Также планируют канаву для отвода грунтовой и дождевой воды от основания дома.

Кроме этого, выполняется разбивка траншеи под ленту, определяется ее глубина с учетом несущей способности грунта.

Прежде чем приступать к работам, надо изучить верхний слой земли на участке, определить уровень промерзания грунта и наличие грунтовых вод. Сделать точный расчет размеров и количества свай для фундамента.

Устройство скважин и ленты

Выкапываем, планируем дно траншеи, контролируя горизонтальность с помощью нивелира. На утрамбованном дне траншеи намечаем и пробуриваем скважины под сваи. Глубина скважины должна превышать глубину промерзания грунта и заходить в плотный грунт на 0,5 – 0,6 м.

В пробуренные скважины вставляем опалубку, которая должна делаться из асбестоцементных труб, выступающих на 0,3 м над дном траншеи. На дно траншеи, прижимая к наружной стороне, по периметру укладываем дренажную трубу и выводим в канаву для отвода воды.

Трубу из скважины вытаскивают на 15 см, чтобы при заливке образовалась подушка

Дно скважин и траншеи засыпаем дренажным слоем из песка и гравия, планируем и утрамбовываем, проливая водой.

Из скважин вытаскиваем трубы на 0,15 м, чтобы при заливке бетона под трубами пропитался раствором гравий, и образовалась подушка для опоры и удержания свай.

Дно траншеи выстилаем слоем рубероида, чтобы при заливке бетон не смешался с дренажным слоем.

Над скважинами рубероид вырезаем, оставляя открытым отверстия для заполнения бетоном.

Монтаж конструкции опалубки

Подготовив скважины и траншею под свайный ленточный фундамент, приступаем к монтажу армирующих каркасов для свай и ленты. В скважины устанавливаем связанные каркасы из арматуры, которые должны выступать от дна траншеи на высоту армирующего каркаса ленты.

По оси стен дома на рубероид и дренажный слой в траншее монтируем армирующий каркас из сеток. Сетки соединяются с выступающими каркасами свай и создают единую конструкцию.

С двух сторон армирующего каркаса монтируем несъемную опалубку из влагостойкой цементно-стружечной плиты. Внутри наружной стенки опалубки устанавливаем утеплитель из пенополистирольных плит. Стороны опалубки соединяются между собой специальными связями, которые определают ширину ленты фундамента и удерживают стенки опалубки и утеплитель в конструкции. Подробнее о заливке фундамента смотрите в этом видео:

После сборки опалубки вся конструкция усиливается с обеих сторон упорами из обрезной доски. Нивелиром проверяем выставленную опалубку на вертикальность стен и горизонтальность верхней кромки.

Лента фундамента, как основа под дом, опирается только на сваи, не поддерживается грунтом, поэтому важно, чтобы конструкция была монолитной. Заполнение опалубки бетоном марки М300 выполняем за один прием. Вначале бетоном заполняем скважины, затем заливаем ленту.

Глубинным вибратором уплотняем бетон в скважинах, удаляем пузырьки воздуха. После отвердения бетонной смеси демонтируем усиление опалубки и на верхнюю часть фундамента наносим наплавляемую гидроизоляцию. Для дома свайно-ленточный фундамент утепляют, для чего землю под зданием засыпают слоем керамзита толщиной 0,2 м.

Хорошо утепленный фундамент позволит сократить расходы на отопление дома на 30%.

Самостоятельное строительство ленточного основания на сваях позволит сэкономить средства и построить надежный, долговечный фундамент для своего дома.

Свайно-ленточный фундамент своими руками: пошаговая инструкция

В основании дома, строящегося на участке со слабым грунтом, целесообразно делать свайно-ленточный фундамент своими руками.

Источник: fundamentaya.ru



[content-egg module=GdeSlon template=compare]

Изготовление свайно-ленточного фундамента самостоятельно

Свайно ленточный фундамент – это самый проверенный и популярный среди всех видов оснований. Изначально специалисты для таких целей строительства использовали изготовленные вручную бревна. Это требовало больших физических усилий и не всегда получалось идеально. На сегодняшний день изменились не только материалы, но и техники возведения. В нашей статье мы поближе ознакомимся с данным видом фундамента и узнаем все о процессе заливке его бетоном.

Определение данного вида основания

Ленточный фундамент на сваях – это устойчивая и надежная композиция, которая предусматривает установку лент на свайное основание, что создает единый монолит. Обычно монтируется при строительстве массивных малоэтажных зданий.

Соединение свайного и ленточного устройства и есть свайно ленточный фундамент. Он считается одним из оптимальных вариантов для строительства на участках со сложной почвой. В основе такой конструкции лежит подошва на песчаной подушке, в которую устанавливаются различные по сечению и форме сваи. Ленты же занимаются распределением нагрузки между ними. Такая схема спасает здание от разрушительных влияний непостоянства грунта. В данной системе имеется железобетонный элемент, который может монтироваться на различной глубине.

Внимание! Не забывайте о том, что данная постройка на пучиннистых почвах предусматривает установку ленты выше нулевой отметки.

Особенности и отличительные черты

Ленточный фундамент со сваями – это рациональный выход при слабой почве на участке. Идеальным он будет для территорий возле рек и озер. Этажность должна не быть больше двух, чтоб давление было оптимальным для конструкции. Особенность, которая выделяет данное основание, заключается в непотребности проведения земляных работ. На этот факт влияют черты конструкции.

Сфера применения и особенности конструкции

Данные конструкции монтируются в достаточно не легких инженерных и геологических условиях. Справится такой фундамент даже с насыщенными водным ресурсом почвами. Данная структура основания помогает сэкономить денежные средства на исследовании и разработки земельного покрытия. Применяются не только в гражданском строительстве, но и при возведении промышленных объектов.

Разнообразие конструктивных деталей зависит от таких показателей:

• Вид сваи;
• Метод погружения свай;
• Конструкция ростверка;
• Месторасположение свайного элемента.

Конструктивно устройство имеет две основные составляющие:

• Лента, которая монтируется по всему периметру;
• Сваи, которые отвечают за прочность постройки.

Свай выглядит как стержень, достаточной длины, который монтируется в почву. Существуют такие виды по способу погружения:

• При помощи техники – это заостренные с одного конца детали, которые изготавливаются на заводе;
• Виды, изготовленные самостоятельно – могут выполняться с различного материала и иметь всевозможную форму.

Еще одна важная деталь фундамента – это ростверк. Это такая конструкция строительного назначения, которая работает в соединительной системе и предназначена для перенаправления давления в район свая.

Внимание! Для строительства частного дома идеальным вариантом будет монолитный или сборный ростверк из железобетонного материала.

Свайно ленточный фундамент может монтироваться на таких грунтах:

Данный вид основания применяется при выполнении таких архитектурных задач:

• Постройка малоэтажного помещения;
• Возведение коттеджных зданий;
• Объекты, которые предусматривают наличие подвального или цокольного этажа.

Материалы для строительства

Чтобы выполнить свайно ленточный фундамент своими руками нам пригодятся такие материалы:

• Строительная лопата;
• Песок или гравий;
• Пленка из полиэтилена;
• Буровая система;
• Трубы из металла или асбестоцемента;
• Каркас арматуры;
• Бруски;
• Гвозди;
• Различные саморезы и дюбеля;
• Раствор грунтовки;
• Гидроизоляционные материалы;
• Антисептик;
• Утеплительные материалы.

Делаем правильный фундамент

Большое количество видео материалов и литературы, в которых описана пошаговая инструкция, описывают начальный этап работ с отметок. Но, это неверно. Строительные работы мы обязательно должны начинать с составления эскиза здания, а уже потом приступать к установке разметок для свай. Также, следует учитывать следующие параметры:

• Выбор материалов для возведения объекта;
• Расчет максимальной точки веса;
• Уровень максимальной нагрузки на почву. Это необходимо делать с учетом сезонных движений грунта.
• Определение с ростверком. Например, для зданий массивных габаритов выбирается ленточный тип.
• Подбор диаметра и вида свай. А вот здесь инструкция тоже очень часто заблуждается, так как советует делать расчет по готовой формуле. Но запомните, что для каждого участка она будет иметь свои отличительные черты.

Делаем расчет фундамента

Совершить правильный подсчет по пошаговым инструкциям, которые вы возьмете из специализированной литературы или видео урока аматора, очень сложно. Это трудный процесс и лучше доверить его профессионалам. При исключении возможных ошибок, можно сберечь не только денежные средства, но и продлить жизненный цикл здания.

Для того чтоб сделать рациональный расчет, необходимо владеть такой информацией:

• Геологические итоги исследования, которые включают данные о структуре почвы, уровне грунтовых вод и промерзания земли и особенности рельефной карты;
• Смету и проект;
• Предположительные данные о нагрузке на фундамент;
• Размеры планируемой площади для строительных работ;
• Кризисный план возможных земельных деформаций;
• Данные о габаритах основания из лент.

Внимание! Плюс ко всему вышеперечисленному нужно определиться с характеристиками свай, типом армирования и гидроизоляции.

Этапы строительных работ

Если вы решили сделать свайно ленточный фундамент своими руками, вам необходимо вам пригодится эта пошаговая инструкция действий:

• Наносим разметки и готовим траншеи, которые должны иметь толщину не больше полуметра. Периметр фундамента отмечается по нормам проекта.
• Определяем место для размещения свай и производим бурение.
• Далее выполняем гидроизоляцию. Это один из важнейших процессов для прочности здания.
• Создаем песочную подушку в 30 см;
• Производим армирование свай прутьями из металла;
• Выполняем заливку растворам из бетона всех скважин для свай;
• Делаем опалубку для лент и тоже заливаем бетоном.

Внимание! Если вы не можете сами выполнить заливку, то лучше наймите для этого специалистов.

Все о заливке фундамента

Самым лучшим материалом для выполнения заливки, считается портландцемент М 200 – М 500.

Существуют некоторые правила для получения самого высокого результата от данных работ. Пошаговая их исполнительность приветствуется:

• Необходимо использовать цемент не ниже марки М 200;
• Делать раствор предпочтительнее средней плотности;
• Заливка выполняется с наименьшим временным интервалом для всех скважин;
• После ее окончания можно выполнять армирование;
• Лучше сначала залить несущие элементы и оставить высыхать на два дня;
• После этого можно выполнить заливку для ростверка, также одновременно.

Внимание! Для автоматизации работ рекомендуем использовать несколько машин для замеса бетона.

• После бетонирования ростверк необходимо оставить сохнуть на три дня.

Внимание! После окончания процесса заливки всех составляющих, проверьте горизонтальность и вертикальность постройки.

Нюансы при выполнении работ

При выполнении данных работ возможно появление таких нюансов, без которых выполнить заливку будет невозможно:

• Сперва, заливаем сваи, а только потом можно приступить к территории фундамента из лент;
• Арматура должна быть залита полностью;
• Густота раствора должна быть средней консистенции;

• Выполнять заливку основания запрещается в сырую погоду, потому, что фундамент потеряет проценты прочности.

Итак, создавая данный вид фундамента, выбор технологии, играет главную роль. Не советуем применять тип свай с наполнителем, такое можно позволить в основании из лент. Помните, что только соответствие всем нормам строительства и правильном составе раствора реально построить прочное и устойчивое сооружение.

Свайно-ленточный фундамент своими руками: пошаговая инструкция

Особенности и сфера применения свайно-ленточного фундамента. Используемые материалы. Этапы создания основания своими руками.

Источник: kakpostroitdomic.ru



[content-egg module=GdeSlon template=compare]

Изготовление свайно-ленточного фундамента своими руками

На сегодняшний день существует огромное количество разновидностей фундаментов для различных строений. В данной статье мы подробно остановимся на таком фундаменте как свайно-ленточный. Его очень часто применяют на пучинистых грунтах. Особенность такого фундамента заключается в том, что основание дома стоит на обычном мелкозаглубленном ленточном фундаменте, по периметру которого заглублены сваи ниже промерзания грунта, что позволяет получить хорошее сцепление с достаточно крепким и устойчивым грунтом, который расположен ниже уровня промерзания грунта. Данный фундамент позволяет сократить расходы на возведение строений, в тоже время позволяет достигнуть нужной прочности, чтобы выдерживать большие нагрузки от здания.

Достоинства и недостатки свайно-ленточного фундамента

Поскольку данный вид фундамента применяется очень часто, важно знать какими преимуществами и недостатками он обладает. Так среди достоинств фундамента можно выделить:

• Фундамент можно использовать не только на пучинистых грунтах, но и на склонах.
• Он не требует большого количества материалов по сравнению с другими видами фундамента.
• Обладает устойчивостью к большим нагрузкам и подвижкам грунта.
• Не является дорогостоящим, что позволяет его использовать практически всем слоям населения.
• Легок в монтаже, что позволяет выполнить фундамент своими руками без привлечения тяжелой техники.

Однако свайно ленточный фундамент не лишен недостатков, среди которых можно выделить:

• Для того чтобы в результате возведения получилось прочное основание, оно требует серьезных расчетов, которые должны выполнять только специалисты своего дела.
• Данный тип фундамента не подходит для возведения стен с тяжелых материалов.
• Такой фундамент не подходит для выполнения цокольного или подвального помещения.

Конструкция фундамента

Конструкция основания состоит из двух элементов: фундаментной ленты, которая расположена по периметру всего здания и под всеми его стенами (перегородками), а также свай, которые дают возможность укрепить конструкцию и сделать ее значительно прочнее, особенно во время сезонных и внесезонных подвижек грунта.
Как правило, сваи и сама лента фундамента всегда усиливаются арматурой, однако сваи могут быть различного типа. Так их могут выполнять буронабивным способом или же сделать из асбестоцементных труб, которые потом заливают бетоном. Однако следует отметить, что на сегодняшний день наиболее популярными являются винтовые сваи из металла, на концах которых имеется винтовая лопасть, что позволяет без особых усилий вкручивать их в землю.

Лента фундамента обычно выполняется по типу обычного мелкозаглубленного фундамента и заливается бетоном.

Область применения свайно-ленточного фундамента

Пожалуй, данный вид фундамента является самым распространенным типом фундамента, наравне с ленточным, при этом он получается гораздо меньше в цене, нежели заглубленное ленточное основание.
Ленточный фундамент на сваях очень часто используют при возведении невысоких домов, коттеджей и прочих зданий и строений, которым не обязательно наличие подвального помещения. Его можно обустраивать на любых грунтах кроме скалистых, однако наиболее часто его используют на пучинистых грунтах, а также на территориях с большими перепадами высот.

Необходимые материалы

Итак, зная особенности и конструкцию, прежде всего, нужно подготовить необходимые материалы и инструменты. Для него потребуются следующие материалы:

• Песок.
• Гравий.
• Бетонный раствор.
• Арматура.
• Гидроизоляция.
• Грунтовка.
• Антисептик.
• Утеплитель.
• Асбестоцементные или металлические трубы.
• Деревянные щиты или доски для опалубки.
• Гвозди и саморезы для опалубки.

Что касаемо инструментов, то потребуются следующие:

• Лопата.
• Бур.
• Уровень.
• Рулетка.
• Бетономешалка для создания бетона, если бетон планируется делать самостоятельно.
• Вязальный крючок и проволока для арматуры, либо сварочный аппарат.

Подготовив все необходимое, можно смело приступать к возведению фундамента, который выполняется по особой технологии в несколько этапов, о которых речь пойдет дальше.

Технология выполнения своими руками

Технология выполнения фундамента своими руками подразумевает придерживания следующих этапов:

1. Разметка территории.
2. Земляные работы.
3. Обустройство свай.
4. Армирование ленты фундамента.
5. Установка опалубки.
6. Заливка бетона.
7. Завершающие работы.

Каждый из этапов имеет свои особенности, однако выполнить их самостоятельно не составляет труда.

Выполнение разметки будущего основания

Прежде чем приступать к разметке фундамента, необходимо подготовить площадку под строительство, для этого территорию убирают от мусора и снимают верхний слой почвы. Разметка фундамента выполняется таким же образом, как и разметка ленточного, однако с единственным отличием, это по периметру фундамента делаются углубления для свай.

• По углам будущего основания вбиваются прутья, между которыми в дальнейшем натягивают леску или шнур.
• Далее отмечают внутренний и внешний контуры фундамента таким же образом.
• После разметки ленты определяют места под сваи (обычно это углы фундамента и пересечения стен внутри него).

Земляные работы

Земляные работы по обустройству ленточного фундамента со сваями заключаются в рытье траншеи под ленту и ям под сваи. Как правило, глубина траншеи не большая и вырыть ее можно самостоятельно при помощи лопаты. Когда траншея готова, приступают к бурению отверстий под сваи. Обычно для этого используется ручной бур, однако при работе с ним необходимо приблизительно каждые 30 см вытягивать бур из земли, иначе он может там застрять из-за прилипшего к нему грунта.

Глубина отверстий под сваи обычно превышает глубину промерзания грунта и составляет около 1,5 м, однако для каждого конкретного региона эта величина может быть разной.

Обустройство свай

Когда отверстия под сваи готовы по всему периметру, то в первую очередь в них необходимо засыпать слой песка, который составляет около 30 см. Затем в них вставляются асбестоцементные трубы, диаметр которых составляет такой же, как диаметр отверстия.
Очень важно сделать качественную гидроизоляцию свай, поэтому часто могут использовать обычный рубероид, который сшит леской вместо асбестоцементных труб (хотя они тоже считаются неплохим изолятором).
Когда гидроизоляция сваи выполнена, то в отверстие вставляют арматурные пруты диаметром 12 мм, которые обычно сваривают пержу собой поперечной арматурой меньшего диаметра. Также необходимо позаботиться о том, чтобы арматура выступала на высоту ленты фундамента (то есть была выше дна траншеи на 15-20 см), чтобы ее можно было связать с металлическим каркасом ленточного основания.

Армирование ленты фундамента

Для армирования ленты прекрасно подойдет арматура диаметром 10-12 мм, связанная между собой в сетку с ячейками 40х40 см. Однако прежде чем укладывать ее в ленту, то необходимо сначала сделать песчаную подушку около 20-30 см высотой, то есть засыпать и уплотнить на дно траншеи песок. После этого на песчаную подушку укладывают бруски около 5 см толщиной, на которые и укладывают арматурный каркас. В завершение необходимо связать при помощи крючка и проволоки элементы арматуры свай и ленты между собой, чтобы придать жесткость конструкции.

Установка опалубки

При обустройстве данного типа фундамента, не обойтись без устройства опалубки, поскольку для создания ленты необходим каркас, который придаст форму.
Опалубка обычно выполняется из деревянных досок, которые сбиваются в щиты следующим образом:

• Подготовленные доски нужно при помощи саморезов или гвоздей сбить в щиты используя небольшие бруски.
• Важно при создании щитов чтобы шляпки об саморезов или гвоздей были снаружи щита, точно также как и брусок, поскольку внутренняя часть должна быть достаточно гладкой, чтобы не было проблем при демонтировании опалубки.
• Готовые щиты устанавливаются на края траншеи по всему периметру, в случае если грунт достаточно плотный, и вовнутрь траншеи, в случае если грунт неустойчив.
• Опалубку необходимо укрепить с внешней стороны подкосами, а с внутренней стороны распорками. Это можно увидеть на фото ниже.

В случае если фундамент будет иметь достаточно большую высоту, то опалубку необходимо скрепить сверху скобами, а также вбить возле щитов с внешней стороны колья. Это делается для того, чтобы в процессе заливки бетонного раствора опалубка не треснула.

Заливка бетона

Как правило, бетонный раствор заказывают на заводе, поскольку лучше всего, если фундамент будет заливаться полностью за один раз, однако часто практикуют заливку в несколько слоев с использованием приготовленного собственноручно бетона.
Чтобы приготовить бетонную смесь, необходимо смешать песок, цемент и гравий в пропорциях 3/1/5 и добавить необходимое количество воды, чтобы раствор не был слишком густым и слишком жидким.
Когда бетонный раствор готов, выполняют сначала заливку свай, после чего приступают к заливке ростверка. При заливке бетона крайне важно его утрамбовывать, чтобы исключить появление пустот в конструкции. Для этого можно воспользоваться специальным строительным вибратором, либо обычным деревянным шестом, кроме того при трамбовке ростверка, можно простучать по опалубке резиновым молотком.

В случае если заливка бетона происходит в зимнее время, то в бетонную смесь в обязательном порядке необходимо добавлять морозоустойчивые добавки, а если температура воздуха превышает -20 градусов, то заливать бетон необходимо с использованием трансформаторов прогрева бетона.
В случае если заливка бетона будет происходить в летнее время, то после заливки основания, его нужно накрыть пленкой, а также в течении месяца периодически поливать водой. Это необходимо для того, чтобы избежать возникновения растрескивания фундамента из-за высоких температур.

Завершающие работы

Свайно ленточный фундамент после заливки бетона набирает половину своей прочности уже через неделю, а через 2-3 окончательную. Возводить стены дома можно уже через 1 неделю, однако рекомендуется немного подождать.
Когда бетон полностью застынет, необходимо позаботиться о гидроизоляции и утеплении основания. Так для обеспечения качественного гидроизоляционного слоя чаще всего используют всеми известный рубероид или полимерные/битумные мастики. Для этого в первую очередь поверхность фундамента грунтуют специальным антисептиком, а затем переходят к гидроизоляции.

Также фундамент могут утеплять для уменьшения потерь тепла, особенно в зимний период. Для этого могут использовать полистирол, который обладает хорошим сохранением тепла. Его крепят к стенам с помощью клея специального состава, и только после того, как клей высыхает, материал можно закреплять при помощи дюбелей.
В заключение хочется отметить, что сделать прочное прочный свайно-ленточный фундамент самостоятельно, без привлечения тяжелой техники и специалистов вполне реально, главное правильно и грамотно подойти к выполнению всех работ.

Свайно-ленточный фундамент своими руками: пошаговая инструкция

Очень хорошо в строительство зарекомендовал себя свайно-ленточный фундамент. Он прочен,  крепок, и легко делается. Свайно-ленточный фундамент своими руками сделать не сложно, главное знать некоторые тонкости в его строительстве. О таких тонкостях мы и расскажем в этой статье.

Такой фундамент обычно используют на зыбкой подвижной, песчаной или водянистой местности, когда вода после атмосферных осадков задерживается в верхних слоях почвы на длительное время.

Расчет свайно-ленточного фундамента проводится с учетом массивности строящегося здания, типа фундамента, количества, диаметра и глубины буровых скважин, ширины и высоты самой ленты.

Свайно-ленточный фундамент бывает двух типов:

1. буро-набивной;
2. винтовой.

Строительство свайно-ленточного фундамента  буро-набивного типа начинается с разметки площади по квадрату колышками. По колышкам натягиваем строительную нить и по ней выкапываем траншею определенного размера, обычно это 40 см ширина, глубина может колебаться от 20 см до 50-70 см.

После выкапывания траншеи, в углах ручным буром бурятся скважины определенного диаметра, но не меньше 10-15 см. Глубина скважин так же может быть разной, от 1 м до 2.5 м в зависимости от глубины промерзания грунта.

Стенки скважины изолируем путем скручивания рубероида в трубу, диаметром чуть меньше самой скважины, или используем для этого асбестовые трубы, если таковые имеются. Дно скважин и траншеи засыпаем песком, трамбуем его как бы делая подушку 10-15 см высотой.

Армирование скважин

Армирование делается каркасным образом — берем арматуру 0.8-10 мм толщины, рулеткой отмеряем диаметр скважины по кругу, от получившейся суммы отнимаем 30-40% и по получившейся длине нарезаем прутья арматуры.

Нарезанные прутья сгибаем в кольца, концы свариваем или связываем вязальной проволокой. Количество колец изготавливается, с учетом того что на каркасе они должны быть приблизительно в 1 метр друг от друга. В кольца вставляем прутья арматуры 10-12 мм, не менее 4 штук (может быть больше), привязываем их к кольцам в четырех местах, аккуратно, не повредив изоляцию, вставляем каркас в скважину.

Армирование скважин возможно и другое, путем втыкания прутьев в скважину произвольно.

Учтите армированный каркас или произвольные прутья должны выступать из скважины на высоту ленты фундамента, для перевязки их с армированным каркасом фундамента.

Заливка скважин бетоном делается поэтапно, с утрамбовкой или вибрацией для плотности сваи, удаления воздушных подушек, и не выше дна траншеи.

Армирование траншеи и фундамента

Процедура армирования та же, только для каркаса применяется изготовление обыкновенных квадратных или продолговато-квадратных окошек, в которые вставляются прутья арматуры и связываются по углам окошек, вязальной проволокой. Расстояние между окошками 1-1.5 метра.

Когда каркас готов, вставляем его в траншею таким образом чтобы торчащие прутья уже готовых свай проходили через него, после чего на углах траншеи, каркасы перевязываем вязальной проволокой между собой и прутьями свай.

Изготовление и установка опалубки

Изготовить опалубку для свайно-ленточного фундамента своими руками можно из обрезных, не обрезных досок или любых прессованных плит, путем скрепления между собой деревянными рейками, которые заодно послужат ребрами жесткости. Учтите, что опалубка должна быть выше заливаемой ленты на 10-15 см.

Чтобы установить опалубку правильно, используйте строительные шнур для ровности по периметру и уровень, для правильной вертикали.

После установки щитов опалубки, вдоль по её периметру вбиваете в землю небольшие колья, что избежать расползания при заливке, (возможны дополнительные опоры камнями или землей).

Чтобы закрепить опалубку, устанавливаются наружные упоры и внутренние распорки для стягивания опалубки между собой проволокой, при этом используйте строительный уровень для правильной вертикальности.

Устанавливается опалубка после того как армированный каркас установлен и закреплен (перевязан) между собой.

Заливка фундамента бетоном

Заливка ленты фундамента производится поэтапно, небольшими, в 20 см высоты слоями, с обязательной утрамбовкой и удалением воздушных подушек. Для этого используется небольшой электрический вибратор или молоток для несильного простукивания опалубки. По окончании заливки, верх фундамента выравнивается правилом с окошком уровня.

Вот и всё, свайно-ленточный фундамент своими руками готов.
