Свайно-ленточный фундамент своими руками: заливка бетоном

Содержание:

1. В каких случаях требуется свайно-ленточный фундамент
2. Разновидности свайно-ленточного фундамента
3. Подготовительный этап
4. Алгоритм работ по обустройству свайно-ленточного фундамента

В случае если строительство дома приходится вести на слабых или пучинистых грунтах, на которых фундаменты классического типа не обеспечивают должной надёжности, может быть осуществлена замена ленточного фундамента на винтовые сваи. Но это решение не всегда является оптимальным, так как существенно снижает допустимый вес строения, которое можно будет на нём возвести.

Оптимальным вариантом для достижения требуемых результатов является выбор комплексного фундамента. Чаще всего решают соединить ленточный фундамент и свайный. Подобный шаг позволяет максимально полно совместить преимущества каждого из этих решений.

В каких случаях требуется свайно-ленточный фундамент

Нагрузка от здания равномерно распределяется по монолитному ростверку (ленте), представляющей собой классический ленточный мелкозаглубленный фундамент.

Её меньшая часть передаётся на верхние слои грунта, а большая, на сваи, заглубленные ниже уровня промерзания, и опирающиеся на твёрдые грунты. Последние обеспечивают требуемую прочность конструкции во время сезонных подвижек грунтов.

Основаниями для принятие решения о строительстве фундамента подобного типа являются:

• Слабые верхние слои грунта (со значительным содержанием торфяных примесей, перегноя, песка или глины). В случае наличия значительного количества подпочвенных вод подобное основание становится плывуном. Требуется перенос нагрузки на более прочные и плотные слои грунта, расположенные на большей глубине.
• Грунты на месте строительства имеют повышенную плотность. В этом случае использование комбинированного фундамента обеспечивает существенное снижение объёмов земляных работ и общую себестоимость их выполнения.
• Строительство на участках с существенным перепадом высоты.

Разновидности свайно-ленточного фундамента

Ответ на вопрос, как правильно сделать свайно-ленточный фундамент, зависит от способа монтажа опор и их типа.

При возведении могут использоваться:

• Винтовые сваи. Эти изделия представляют собой металлические трубы, один конец которых заострён и (для некоторых моделей) снабжён лопастями, облегчающим их ввинчивание в грунт. Последнее может осуществляться как в ручном режиме (до 1500 мм), так и с использованием специальной техники (глубже 1500 мм).

Основными достоинствами этого решения являются возможность круглогодичного выполнения данных работ и отсутствие необходимости в предварительной подготовке строительной площадки.

Внутрь металлического корпуса сваи заливается бетон.

• Забивные сваи. Используются достаточно редко, так как для их заглубления требуется специальная тяжёлая техника.

В процессе работы создаются вибрационные нагрузки на грунт, оказывающие разрушительное воздействие на основания иных объектов, располагающихся в радиусе ≤ 30 м от места установки.

• Буронабивные сваи. Их выполняют параллельно с выемкой грунта и обустройством ленточного фундамента. Вопрос, как залить сваи под фундамент, подробно рассмотрен ниже.

На размеченном основании под фундамент выполняются скважины необходимой глубины (вручную, либо с привлечением специальной техники), которые армируются и заливаются бетоном. Сваи привязываются к будущему ростверку (ленточному монолитному фундаменту).

Альтернативное решение — предварительная установка в пробуренные скважины асбоцементных труб, с их последующим армированием и заливкой.

Подготовительный этап

Ленточный фундамент на винтовых сваях своими руками изготовить не так сложно. Достаточно строго выполнять требования действующих СП и ГОСТ.

Перед началом практических работ на участке выполняется расчётная часть, включающая:

Разработка схемы фундамента:

• Подбор типа свай, их количества и диаметра;
• Определение способов выполнения армирования и гидроизоляции свай;
• Решение о варианте заполнения внутренних полостей изделий;
• Далее следует рассчитать необходимый ассортимент и потребное количество материалов;
• Требуемое оборудование.

Далее принимается решение о варианте бетонного ростверка (ленточного фундамента). В зависимости от глубины залегания грунтовых вод его можно изготовить мелкозаглубленным, либо висячим.

Необходимая глубина заложения свай определяется уровнем промерзания, с добавлением 500 мм на обустройство подушки.

При вычерчивании схемы будущего свайно-ленточного фундамента необходимо руководствоваться требованием о размещении опор во всех углах будущего строения и в местах стыков стен, являющихся несущими. Шаг между сваями задаётся материалом стен:

• ~ 1м, если стены кладутся из бетонных (газобетон, пенобетон) либо шлакоблоков (иных блоков аналогичной массы).
• 2м, если стены поставлены из бревна, бруса либо возведены по каркасной технологии.

Рекомендованными d_min являются: 108 мм – если используются винтовые сваи, а возводимое здание имеет один этаж; 150 мм – если выполняются буронабивные сваи или используются асбоцементные трубы.

Обращаем внимание на то, что дополнительные сваи и ленточный фундамент необходимо размещать также:

• под местами будущей кладки каминов, печей или отопительных котлов напольного исполнения;
• на домовые пристройки;
• на террасы и веранды.

Алгоритм работ по обустройству свайно-ленточного фундамента

1. На участке проводится разметка фундамента (положение ростверка, места установки свай).


2. Осуществляется рытьё траншеи под ленточный фундамент (котлована, если планируется обустройство подвала).

В первом случае рекомендованная глубина – 300 мм (с прибавлением высоты на обустройство подушки). Ширина должна обеспечивать установку опалубки и последующую гидроизоляцию фундамента.

3. Бурятся отверстия в точках последующей установки свай (вворачиваются винтовые сваи). Глубина заглубления должна минимум на 500 мм быть ниже уровня промерзания грунта.


4. На дне скважин под установку буронабивных свай отсыпается песчаная подушка. Рекомендованная высота – 300 мм.


5. Проводится гидроизоляция стенок пробуренных скважин.


6. По периметру скважин под сваи ставится опалубка (можно из фанеры, и даже из картона). Конструкция фиксируется проволокой.


7. Готовятся арматурные каркасы под последующую заливку.

Вертикально установленные стержни должны выступать за верхний срез сваи на ²/₃ высоты будущего ростверка (для того, чтобы можно было связать их с арматурной основой ленточного фундамента).

8. Выполняется заливка всех предварительно обустроенных скважин бетонным раствором. Бетонирование проводится с использованием цемента М400. При этом требуется выполнить определённые манипуляции для удаления воздуха из тела будущей сваи (шомполом или просто металлическим прутком).

Возможен вариант заливки свай одновременно с фундаментом. Он позволяет получить более высокую прочность и долговечность конструкции.

9. Обвязка арматурного каркаса горизонтального ростверка и вертикальных прутков опор. Данная процедура выполняется после завершения химического застывания залитых свай (не ранее, чем через 10-12 дней).


10. Выполнение опалубки для заливки ростверка.

Обращаем внимание на то, что перед этим этапом требуется выполнить дренажные работы. Дрены кладутся на уровне основания (подошвы ростверка), присыпаются щебнем на высоту, равную высоте подушки под ленточный фундамент.

11. При высоте ленточного фундамента, превышающей 200 мм, его заливка выполняется послойно.

Залитый слой проходит обязательную трамбовку, его поверхность горизонтируется. Выполняются мероприятия по удалению пузырьков воздуха. В течение двух недель требуется защищать заливку от ускоренного высыхания и прямого УФИ (укрывается влажной тканью, которая периодически смачивается).

В холодное время года выполняются мероприятия по защите от замерзания.

12. После химического высыхания ленточного фундамента демонтируется опалубка и выполняется гидроизоляция его стенок. Для этого могут использоваться праймеры, выполняться оклеивание наружных стен рулонной гидроизоляцией (с последующей герметизацией нахлёстов мастикой), либо окрашивание специальными марками красок, изготовленных на эпоксидной, либо битумной основе.


13. Проводится обратная засыпка.

Удачного Вам строительства!

Свайно-ленточный фундамент

Многим известны положительные стороны ленточного и свайного фундамента. Эти типы основания считаются одними из лучших. Например, ленточное основание долговечное и надежное, способное выдерживать большие нагрузки. А вот свайный фундамент прост в изготовлении, на его устройство потребуется минимум материалов, времени и усилий. Многие теряются в том, что же лучше. Но, существует универсальный вариант – свайно-ленточный фундамент.

Что это? Чем он лучше своих аналогов? Как соорудить его своими руками? Если вас интересуют эти вопросы, то мы полностью ответим на них.

Знакомство со свайно-ленточным фундаментом

Как же выглядит такая совмещенная конструкция. Можно сказать, что часть над грунтом (ростверк) ничем не изменилась. Внешне лента такая же: все части проходят под каждой стеной, а сама конструкция может быть монолитной железобетонной или же сборной из плит и блоков. А вот нижняя часть фундамента другая.

За ее основу взята конструкция свайного фундамента. В глубине грунта находятся сваи, которые и принимают нагрузку от всего здания. Ростверк располагается на этих сваях, распределяя всю нагрузку на них, и лишь небольшую часть на подстилающий грунт. Устройство такого свайно-ленточного фундамента вы можете увидеть на схеме внизу.

Получается, что нижняя часть фундамента сделана из свай, а верхняя – из монолитной ленты. Такая технология была впервые использована в Финляндии. Особенностью тех регионов является то, что их дома чаще всего делаются из дерева. Соответственно, они легкие. Поэтому в идеале такой тип основания подходит для легких деревянных конструкций. При строительстве массивных кирпичных домов нужно выполнять серьезные расчеты, которые лучше доверить профессионалу. В видео вы можете узнать некоторые нюансы расчета.

Схема работы может быть выполнена в двух типах:

1. Технология висячих свай, которые будут удержан на месте за счет силы трения между грунтом и наружной поверхностью сваи. Это можно сравнить с гвоздем, вбитым в доску.
2. Сваи-стойки, которые будут опираться на нижний слой грунта.

О том, как сделать свайно-ленточный фундамент для дома своими руками, мы поговорим дальше. Примечательно, что такой тип фундамента подходит для слабого или насыщенного водой типа грунта. А что более важно, вы можете устраивать свайно-ленточное основание на грунте с небольшим уклоном. Хотя все кажется сложным, но это не совсем так. Вся работы выполняется быстро, даже без тяжелой техники. Вы сможете все сделать своими руками. Вот почему фундамент так популярен. А в чем еще его положительные стороны?

Преимущества свайно-ленточного основания

Первое, на что обращают внимание при устройстве того или иного фундамента, это его плюсы и минусы. Ведь именно они характеризуют основание. Чем же так хорош свайно-ленточный тип?

Плюсы:

1. На устройство ленточного фундамента уходит до 50% всех средств, затраченных на строительство дома. Что касается этого варианта, то он значительно дешевле, ввиду того, что в земле будут находиться сваи, а не монолитная лента. Только ростверк будет сделан единой конструкцией.

2. Трудозатраты на устройство фундамента намного меньше. Да и времени вы потратите меньше. В нашем случае не нужно рыть большой котлован.
3. Всю работу вы сможете выполнить самостоятельно, не прибегая к помощи специальной техники.
4. Неважно, какой рельеф имеет ваш участок. Свайно-ленточное основание можно возводить на сложных грунтах.

5. Основание хорошо переносит сезонное движение грунта и его пучение.
6. Долговечность и надежность, если придерживаться технологии устройства.

Минусы:

1. Отсутствие возможность соорудить под домом погреб или подвал.
2. Не подходит для массивных домов.

Вот почему многие владельцы хотят иметь именно этот фундамент. За небольшую цену и несколько дней можно получить качественное основание, которое простоит много лет. Как? Давайте узнаем.

Свайно-ленточный фундамент своими руками пошаговая инструкция

Теперь мы в теории рассмотрим, как можно сделать такой фундамент под свой дом. Процесс несложный, но требующий внимательности, тщательного выполнения плана и определенных навыков. Да и без сторонней помощи не обойтись. Итак, процесс сооружения свайно-ленточного фундамента будет заключаться в следующих этапах:

1. Подготовительные работы: уборка участка, разметка и копка котлована.
2. Установка свай.
3. Армирование и заливка.
4. Сооружение опалубки для ростверка и армирование
5. Заливка свайно-ленточного фундамента.

Давайте рассмотрим все пошагово, детальней углубившись в процесс.

Шаг 1 – делаем разметку

После того как вы выполнили работы по очистке участка, его нужно разметить. Несмотря на простое название, этот шаг устройства фундамента довольно ответственный. Легким его тоже назвать сложно. Такая разметка будет служить подспорьем для дальнейшей конструкции. От нее зависит, будет ли основание геометрически ровным. Разметка – ориентир, которого нужно придерживаться.

В чем ваша задача? Ориентируясь на план основания, следует перенести чертеж с рисунка на землю. Причем важно соблюсти все размеры. Разметка будет указывать размещение ленты на земле. Для этой цели вам понадобятся такие инструменты и материалы:

• колышки;
• леска или веревка;
• молоток;
• рулетка;
• нивелир.

Как именно выглядит разметка видно на этом фото.

Затем нужно наметить места, где будут установлены сваи фундамента. Их расчет нужно сделать заранее, еще на этапе проектировки основания. Все зависит от веса здания. Если взять примерные цифры, то на одну опору может приходиться от 800 до 1600 кг (все зависит от почвы). Рассчитывая общую нагрузку, делают запас в 30%.

Совет! Опоры в обязательном порядке устанавливаются на углах здания!

После всего следует вырыть траншею под ленту фундамента. В отличие от ленточного фундамента, она не будет глубокой. Все зависит от почвы. Иногда слой грунта вообще можно не снимать, делая ростверк над почвой. Стенки котлована и дно тщательно выравниваются и трамбуются. На дно засыпают подложку из песка и трамбуют ее.

Шаг 2 – устанавливаем сваи

Теперь настало время в намеченных под сваи местах вырыть отверстия. Глубина зависит от многих факторов, среди которых глубина промерзания грунта (копать ниже на 30–40 см), а также уровень грунтовых вод и масса здания. Бурение можно выполнять как ручным механическим, так и электрическим инструментом.

Когда все отверстия сделаны, на дно засыпается небольшой слой песка 10–20 см. Все трамбуется. Такая подложка защитит фундамент от воды. После чего в отверстия следует установить сваи. Они могут быть металлические или асбестоцементные. Стенки скважины защищают рубероидом.

Обратите внимание! Все сваи нужно установить по уровню.

Шаг 3 – армирование и заливка

Для этого вам понадобятся прутья арматуры. Армирование делается внутри свай. На одну опору потребуется три прута, установленных в виде треугольника. Важно, чтобы концы прутьев возвышались на 20 см от конца трубы. Чтобы усилить армирование, некоторые делают цельный каркас из прутков.

Осталось приготовить бетонный раствор, в пропорции 1:6 и залить сваи. Когда вы наполнили трубу на 25–30 см, поднимите ее на 20 см, чтобы раствор снизу растекся. Так, создастся прочная подушка. Выполняя заливку, бетон уплотняют штыкованием.

Шаг 4 – опалубка для ростверка и армирование

Нужна съемная опалубка, которую можно сделать из обычных досок. Они сбиваются вместе и укрепляются укосинами и стяжками. Если вы работаете с неустойчивой почвой, то начинать делать опалубку нужно в траншее. Если же грунт нормальный, опалубка делается сверху, по краям котлована. Для работы вам нужны доски, брусья, гвозди и молоток. Высота опалубки определяет высоту цоколя здания.

Совет! Внутреннюю сторону опалубки фундамента можно обшить полиэтиленовой пленкой.

Что касается армирования, то потребуется арматура Ø8 или 10 мм. Из нее делают сетку, скручивая элементы металлической проволокой. Для большей прочности арматура из свай и ростверка соединяется.

Шаг 5 – заливка свайно-ленточного фундамента

Дело осталось за малым. Строительство свайно-ленточного фундамента подходит к завершению. Осталось приготовить бетонный раствор и залить опалубку. В идеале выполнять работу за один раз. Вот почему вам не обойтись без посторонней помощи.

Тогда лента будет монолитной. По мере заливки бетон нужно уплотнить, а в конце выровнять вер основания. Из этого видео вы поймете, как именно выполняются работы.

Заключение

Вот и все, ваш фундамент готов. Осталось снять опалубку после засыхания бетона и выполнить гидроизоляцию. На такой фундамент можно закладывать первые венцы стен.

Ленточный фундамент на сваях своими руками

Все знают, насколько прочным, долговечным и качественным является ленточный фундамент. Он способен выдерживать большие нагрузки и подходит для различных типов грунта. К тому же вы можете соорудить погреб под домом. Но, есть один нюанс – материала, времени, средств и сил на устройство ленточного фундамента уходит масса. Особенно если говорить о заглубленных типах. Как же быть? Есть оптимальное решение, которое сочетает в себе два вида основания: свайный и ленточный фундамент.

Как результат, получается ленточный фундамент на сваях, который обладает преимуществами каждого из видов. В этой статье мы рассмотрим все эти преимущества, узнаем, в каких областях используется такой фундамент, а также рассмотрим пошаговую инструкцию по возведению ленточного фундамента на сваях.

Преимущества основания на сваях с лентой

Почему же мы рассматриваем такой вид основания, расхваливая его? На это есть свои причины. Многие застройщики полюбили такое основание за те преимущества, которые оно имеет. Давайте рассмотрим, чем же так хорош свайно-ленточный фундамент.

1. Невысокая стоимость. Для многих это основной фактор. Ведь себестоимость ленточного фундамента довольно высока, особенно если работы выполнять не самостоятельно. В отличие от ленточного фундамента, свайно-ленточный не имеет сплошною ленту, проходящую в грунте. Она есть только на поверхности, а опирается на бетонные сваи. Как результат, материала расходуется в разы меньше.
2. Если уж мы заговорили о материале, то отметим и низкие трудозатраты. Чтобы лента была полностью залита, требовалось проводить массовые земельные работы, рыть траншею, снимая большой слой грунта. Особенно тяжело было тогда, когда глубина превышает 1 м, а грунт имеет камни. Для такой работы требовалась посторонняя помощь друзей и родственников или специальной техники.
3. Монтаж выполняется гораздо быстрее. Масса времени тратилась именно на земельные работы. Ведь рыть траншею по всему периметру было довольно долго. Что касается свайно-ленточного фундамента, то остаточно вырыть скважину для установки сваи в землю.
4. Немаловажно и то, что устанавливать такой фундамент можно в местностях с любым рельефом. Согласитесь, что не всегда есть участки, поверхность которых идеально ровная. Для такого фундамента это не проблема.

5. Так как лента делается из железобетона, то это обеспечивает высокую прочность и долговечность конструкции. Она способна выдержать большие нагрузки.
6. Прекрасно справляется с пучинистыми грунтами. Даже сезонные движения почвы ему не страшны.

Как видите, данный фундамент соединил в себе прочность, долговечность и надежность ленточной конструкции, а также простоту, дешевизну и быстроту возведения свайного фундамента. Поэтому если вы сомневаетесь, какой тип фундамента выбрать, ленточный или свайный, то просто соедините их!

Если говорить о недостатках, то отметим только один – полноценный подвал под домом вы построить не сможете. Но, если вам он не нужен, то назвать это критической проблемой нельзя. Да и построить подвал вы можете рядом с домом.

Особенность и сфера использования

Нагрузка всей постройки передается на грунт посредством таких конструктивных частей: лента фундамента, которая простилается по периметру постройки и под каждой стеной, а также опоры в виде свай, которые обеспечивают надежность фундамента при сезонном пучении почвы. Для усиления конструкции используются прутья арматуры. С ними фундамент жестче и долговечнее.

Обратите внимание! Сваи можно делать разными способами: буронабивные опоры и асбестоцементные трубы, которые наполнены бетоном. Довольно популярным решением стало использование винтовых свай из металла, которые ввинчиваются в землю, по принципу штопора.

После того как установлены сваи, заливается бетонная лента. Как обычно делается опалубка и заготавливается бетон. Высота цоколя зависит от морозов в регионе. Там, где тепло, достаточно высоты в 30 см, а в холодных регионах – 50 см и выше. Как именно выглядит ленточный фундамент со сваями, вы можете увидеть на этом фото.

А где же используется такой фундамент? На самом деле сфера довольно большая:

• малоэтажные здания;
• коттеджи;
• деревянные дома;
• другие постройки, с полуподвальным помещением.

Если говорить о грунтах, то можно устраивать основание на проблемных почвах, с большой пучинистостью и неровностями поверхности. Даже болотистые грунты не проблема. Теперь, когда мы немного разобрались с конструкцией, особенностями, сферой применения и преимуществами, можно приступать к подробному разбору сооружения основания.

Процесс обустройства

Чтобы сделать ленточный фундамент для дома на сваях своими руками, нужно в обязательном порядке выполнить ряд работ. Все следует делать согласно инструкции, не покупая дешевый материал и не пренебрегая технологией. Мы рассмотрим 6 этапов:

1. Планирование, очистка участка и разметка.
2. Рытье траншеи для заливки ленты.
3. Бурение скважин для установки свай.
4. Обустройство опалубки.
5. Армирование основания.
6. Заливка бетонного раствора.

Это весь процесс. Работы немало, но она несложная.

Этап 1 – планирование, очистка участка и разметка

Здесь у вас особых трудностей возникнуть не должно.Тем более при строительстве дома у вас уже заранее должен быть подготовлен план фундамента. Остается расчистить участок от мусора, убрать все ненужное и немного выровнять поверхность.

После этого следуют работы по разметке. Здесь все точно так же, как и с ленточным фундаментом. Берется веревка, колышки, уровень и нивелир, после чего производится перенос разметки с плана участка, на сам участок. Визуально это может выглядеть так, как показано на рисунке.

Такая разметка будет служить ориентиром, и вы будете четко знать, где нужно рыть ленту и какой ширины.

Этап 2 – рытье траншеи для заливки ленты фундамента

В том случае, когда ленточный фундамент для дома на сваях делается на хорошем непучинистом грунте, обвязку можно делать мелкозаглубленную. Что это значит? То, что рыть траншею можно на глубину от 20 до 40 см ниже уровня грунта. Дополнительно нужно прибавить 10–20 см для песчаной подушки.

Обратите внимание! Ширина траншеи выбирается в зависимости от того, какова будет ширина стен вместе с отделочными материалами. Плюс к этому показателю добавьте 10 см.

А вот если грунт пучинистый, то обвязка делается незаглубленной или располагается выше уровня грунта. Получается, что лента на сваях будет находится в подвешенном состоянии. Так как работа с землей не особо приятная, попросите помощи, чтобы сделать все быстрее.

Этап 3 – бурение скважин для установки свай фундамента

Чтобы сделать нужные скважины, используйте бур, диаметр которого равен 15 см. Что касается места расположения опор, то их в обязательном порядке ставят на углах постройки и в местах с повышенной нагрузкой. Вдоль ленты они монтируются с шагом в 1,5–2 м. Важно сделать скважины не менее 60 см глубиной.

Чтобы сделать опоры еще надежнее, на дне ямы сформируйте песчаную подушку, слоем в 10 см. Смочите песок средней фракции и тщательно утрамбуйте его. Сверху можно насыпать 5 см слой щебня. Затем в подготовленную скважину установите асбестоцементную трубу или самодельные трубки из рубероида. Рубероид будет выступать в роли гидроизоляции.

Совет! Можете использовать винтовые сваи. Тогда скважину рыть не нужно, достаточно только ввинтить их в землю на нужный уровень.

Далее, нужно армировать трубы, сделав каркас из прутьев арматуры. Это должны быть три равноудаленные части, диаметр которых от 10 до 12 мм. Ребрами каркаса служит тонкая арматура, диаметром 6 или 8 мм. Привязывайте все проволокой.

Этап 4 – опалубка для фундамента

В качестве опалубки можно использовать обрезную доску, фанеру, плиты ДСП и т. п. Самый дешевый вариант – доски, сбитые в щиты. Их толщина должна быть не меньше 1,5 см. Опалубка делается на грунте, а ее высота зависит от выбранного вами цоколя. Чем выше цоколь, тем больше нужно укрепить опалубку.

Конструкция должна быть прочной, укрепленной подкосами и стяжкой. Внутреннюю поверхность для удобства можно покрыть пленкой.

Важно! Дно фундамента засыпается песком, делается песчаная подушка.

Этап 5 ­– армирование фундамента

Теперь настало время усилить саму ленту. От этого будет зависеть прочность и долговечность вашего свайного фундамента. Для этой цели используем все те же прутья арматуры, диаметр которых 10–12 мм. Нужно сделать два пояса сверху и снизу. Это будет некая сетка, сконструированная из арматуры и вязальной проволоки. После ее изготовления, все помещается в ленту, как вы видите на рисунке.

Этап 7 – заливаем бетон

Все должно быть правильно спланировано, дабы вы могли выполнить всю заливку за один заход. Например, если вы закончили делать армирование после обеда, не стоит приступать к заливке. Подождите до следующего утра, ведь вы можете не успеть. Чтобы лента и весь ленточный фундамент на свайном основании был монолитным, нужно залить все за один приход. Так, не будет создаваться деформационные швы и разломы, которые могут сыграть с вами злую шутку.

Совет! Для свайно-ленточного фундамента используйте качественный бетон, марки М400 или больше.

После заливки остается уплотнить бетон, выгнав из него воздух и выровнять поверхность. Опалубку можно снимать на 10 день. Перед кладкой стен, ленточный фундамент покрывают гидроизоляционным материалом.

Подведем итоги

Объем работ с ленточным фундаментом на сваях значительно меньше, чем с обычным ленточным фундаментом. Так, вы сделаете свой дом не только долговечным и прочным, но и сократите трудозатраты на его возведение. Да и кошелек останется не таким пустым.

Ленточный фундамент на сваях — решение для сложных типов грунта

Данный вид фундамента используется в ситуациях, если грунт на строительной площадке чрезмерно насыщен водой, когда вода после осадков может несколько дней оставаться в верхних слоях почвы. Как видно из названия – свайно-ленточный фундамент сочетает в себе все преимущества свайного и ленточного для возводимого объекта. Причем, лента в этом случае играет распределительную роль – благодаря ему нагрузка равномерно распределяется по всей площади фундамента. В свою очередь сваи играют роль своеобразных якорей, благодаря которым происходит стабилизация плавающего в периоды смены поры года основания объекта (дома). Чем еще привлекателен данный тип? А тем, что его легко можно сделать своими руками, не полагаясь на помощь наемных строителей, которые к тому же слишком высоко ценят свой далеко не всегда качественный труд!

Возведение

Как мы уже говорили, ленточный фундамент со сваями возводят на нестойком грунте. Нередко ему отдают предпочтение при строительстве дома или ограждения на наклонной плоскости, участках со сложным ландшафтом. Причем, это касается лишь относительно легких построек, например, домов из бруса, каркасных сооружений и т.д.

Свайно-ленточный фундамент может быть мелкозаглубленным или незаглубленным вовсе. Первый вариант подходит для сооружений из древесных материалов в два и более этажа (при условии, что грунт непучинистый). Второй вариант можно использовать при возведении бани (вместо обычного фундамента для бани) или ограждения участка. Более того, в ситуациях с пучинистым грунтом ленту делают с отступом от нулевой отметки — он не опирается на грунт.

Этапы изготовления

1. На первом этапе делают разметку в соответствии с ранее проведенными расчетами его площади. О том, как рассчитать площадь подошвы фундамента мы говорили в одной из предыдущих статей.
2. Далее осуществляется рытье траншей на глубину 400 мм. При определении ширины траншеи руководствуются расчетными значениями площади подошвы.
3. На следующем этапе в средней части траншеи с шагом в 2000 мм бурят скважины для свай. Глубина скважин должна быть как минимум больше глубины промерзания грунта (ГПГ). В нашем случае глубина на 600 мм больше ГПГ. Этого вполне достаточно для того, чтобы сделать на дне скважины песочную подушку толщиной 300 мм – оставшееся место займет железобетон. Диаметр скважины должен быть равен одной трети ширины ленточного фундамента.
4. После того как отверстия под сваи будут готовы, можно приступать к изготовлению гидроизоляции. Для этого достаточно скрутить в трубку лист рубероида и затолкнуть его в скважину. При этом «трубка» должна быть такой длины, чтобы ее конец возвышался над дном траншеи на 300 мм. Это необходимо для того, чтобы при засыпке дна песком он не забил наши скважины под сваи.
5. Далее засыпаем дно траншеи слоем песка толщиной 300 мм, возводим опалубку.
6. Важным этапом является армирование. Причем, в этом случае необходимо армировать как ленту фундамента, так и позаботиться о наличии армирующего пояса для сваи. Эти два вида арматуры (используются стальные пруты диаметром 10-12 мм) необходимо дополнительно связать специальной проволокой для вязки арматуры.
7. Если все предыдущие этапы прошли без проволочек, можно приступать к заключительному действию – заливке фундамента. Сначала заливается скважина под сваи. Каждый 200 мм слой раствора трамбуется и уплотняется для уменьшения риска образования пустот в массиве бетона. Так происходит до тех пор, пока рассчитанная высота опалубки не будет заполнена бетоном.

Через три дня опалубку можно аккуратно снять, фундамент гидроизолировать листами рубероида и дождаться полноценного твердения бетона. Ленточный фундамент со сваями готов!

Загрузка…

Понравилась статья? Поделиться с друзьями:

Свайно ленточный фундамент своими руками пошаговая инструкция. Калькулятор расчета стоимости

Свайно ленточный фундамент своими руками пошаговая инструкция. Калькулятор расчета стоимости

Для чего необходимо подробнее рассмотреть все значимые факторы:

• Важность характеристик грунта. Перед возведением конструкции из пеноблоков следует определить вид почвы, ее особенности. По причине дороговизны проведения специалистами геологических исследований, сделать эти работы можно самостоятельно. Применив бур и получив скважины глубиной около 2,5 метров, следует взять пробы для определения их состава. Полученный результат облегчит выбор фундамента.
• Необходимо брать в расчет глубину промерзания грунта. Она зависит от конкретной местности.
• Значимое влияние оказывает уровень грунтовых вод. Его близость к поверхности вынуждает делать монолитный фундамент.
• Если жилье из газобетона предполагает наличие подвального помещения, то необходимо сделать свайно-ленточное основание.
• Сроки возведения жилья также влияют на выбор его фундамента.

Если строительство жилья из газобетона (пеноблоков) проводится на местности со сложным рельефом или на обводненном грунте, наиболее приемлемым считается свайно-ленточный вариант. Плюсы его в том, что он прекрасно противостоит пучению и сезонным подвижкам грунта.

В основе конструкции такого основания бетонная лента (ростверк), расположенная на вбитых в землю сваях. Технология создания основания довольно проста. Свайно-ленточный фундамент своими руками обойдется гораздо дешевле работы строителей по его возведению. Более того, он менее материальнозатратен, чем его заглубленный аналог.

Тематический материал :

• Фундамент из покрышек
• Инструкция по возведению ленточного фундамента

Свайно-ленточные основания по характеру опор разделяют на виды: винтовые и буронабивные. Винтовые представляют собой трубу из металла с лопастями на заостренном конце. Лопасти дают возможность закрутить трубу в почву.

Это можно сделать, применив специальный ворот. Винтовые опоры углубляют ниже слоя промерзания. Они очень удобны для строительства. Основные их минусы – это высокие цены.

Свайно ленточный фундамент расчет. Виды

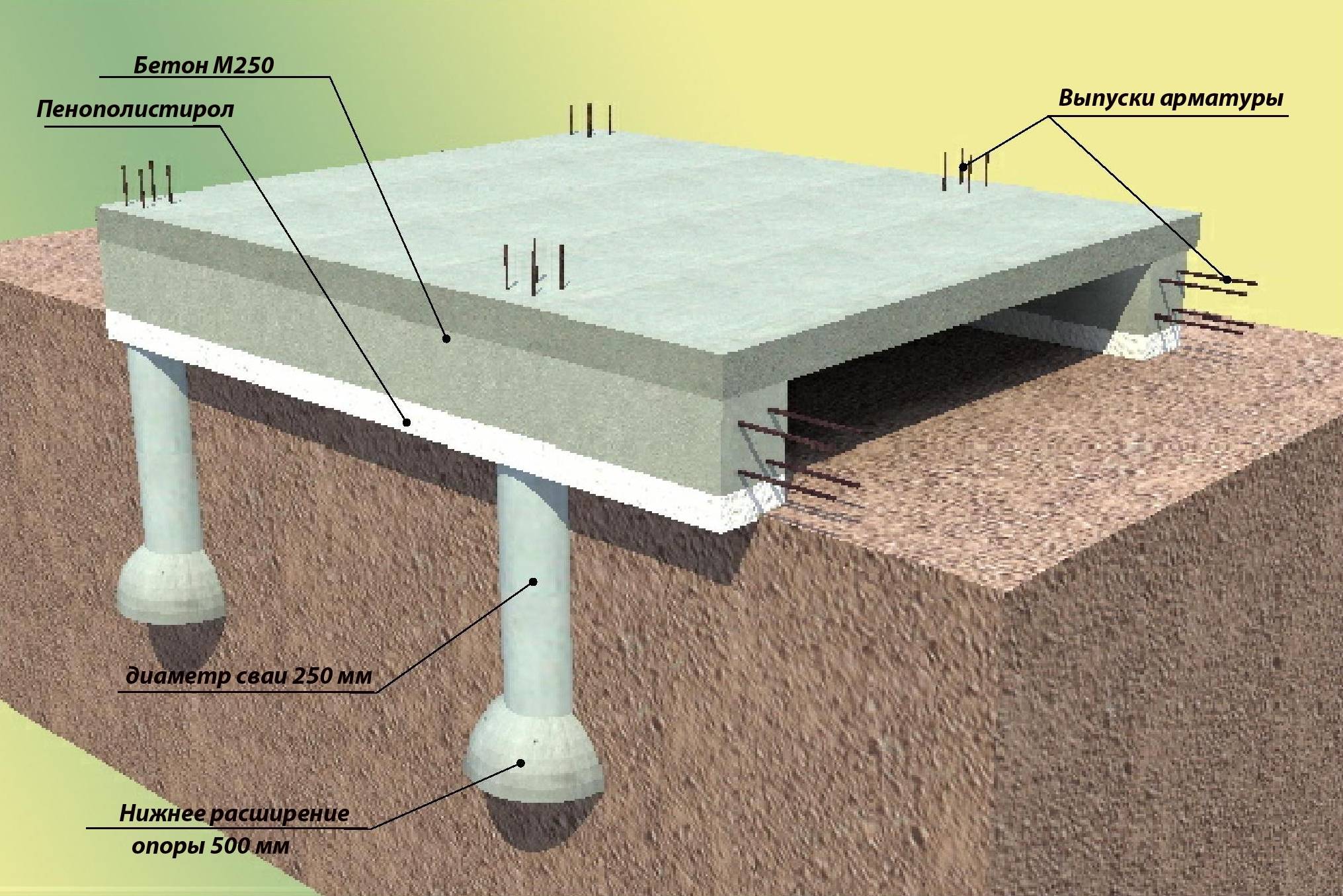

На картинке показано устройство свайно-ленточного фундамента с применением буронабивных свай

Свайно-ленточный фундамент является комбинированным, и в связи с этим существую разные методики и виды исполнения свайных конструкций и ленточной основы:

• Винтовые – считаются самыми надежными и прочными. Они ввинчиваются в землю на необходимую глубину, благодаря специальной резьбе увеличивается прочность сцепления грунта со сваями;
• Буронабивные – это один из часто используемых методов, так как применим практически для всех типов построек, и не требует усиления опоры по всей площади. Сначала под сваи роется скважина определенного диаметра, с учетом всех необходимых требований, затем скважина заливается бетонным раствором. При необходимости осуществляется обсадка стенок при помощи, например, стальной трубы;
• Забивные – для этого метода используется специальная техника, так как необходимо сваи забивать в грунт.

Классификация фундаментов не ограничиваются только видами свай и методами их погружения, также существуют различные способы соединения их с ростверком, в данном случае, с ленточным основанием.

Ростверк является верхней частью сваи, которая помогает соединить все несущие конструкции друг с другом. Ленточный ростверк представляет собой сваи, равномерно расположенные по периметру сооружения. Ленточный ростверк на свайном фундаменте считается одним из самых надежных и имеет большой срок эксплуатации. Его устанавливают для наилучшего распределения нагрузки будущей постройки на все сваи. Для качественного возведения такого фундамент необходим грамотный расчет устройства всей конструкции:

• стандарт расположения свай через 1 — 1,5 метра;
• глубина установки не более 2 метров над замлей, при этом должно выступать 2 – 3 метра сваи.

К расчету ростверка стоит подойти более тщательно, так именно он определяет прочность всего фундамента:

• Высота ростверка не должна быть менее 25 см;
• Ширина рассчитывается исходя из ширины цоколя или же по толщине внешней стены, но не менее 40 см;
• изгиб ростверка рассчитывается отдельно с использование сложной формулы. С этими расчетами рекомендуется обращаться к профессионалам.

Для деревянных домов и небольших каменных чаще используется мелкозаглубленный ленточный фундамент. Большую популярность он заслужил за свою недорогую стоимость. При этом закладывается он на слабопучинистых грунтах в глубину около 50 – 70 см.

Свайно-ленточный фундамент на склоне представляет собой достаточно удобную конструкцию, позволяющую сохранить первоначальный ландшафт на своем участке. В данном случае сваи закапываются в землю вертикально либо с определенным уклоном, объединенные сверху ростверками. Внешне сваи могут быть полностью находиться в земле, либо же частично выступать над поверхностью.

Свайно ростверковый фундамент под кирпичный дом. Характеристики фундамента на сваях

Строительство фундамента дома на сваях подходит для тех местностей, грунт которых является сложным. Осуществлять строительство лучше всего на почвах, имеющих следующий состав:

Выбрав, какой фундамент лучше для кирпичного дома для определенной местности, можно приступать к монтажу винтовых свай и обустройству основания с ростверком. Построить фундамент можно на любой другой почве, которая имеет повышенную влажность. Кирпичный дом на винтовых сваях обладает различными преимуществами, среди которых можно выделить:

• строительство позволяет обеспечить необходимую высоту дома в соответствии со спроектированным уровнем;
• срок эксплуатации достигает 100 лет;
• проект кирпичного дома на свайном фундаменте позволяет сэкономить около 45% финансовых ресурсов, выделенных под строительство;
• простота свайно-винтовой конструкции;
• небольшая трудозатратность земляных работ, позволяющая нанять 4 человека, а не брать в аренду специализированную технику;
• выбранный для установки фундамента участок может иметь камни либо корни деревьев, которые не будут мешать выполнению монтажа.

Обустройство ленточного фундамента под кирпичный дом, в отличие от строения на сваях, не требует возведения многоэтажной конструкции, которая должна возвышаться над землей. Технология монтажа фундамента под кирпичный дом сходна с процессом обустройства других видов фундамента. Здесь необходимо знать, как рассчитать все параметры конструкции.

Главное — определить точность нагрузки на каждый опорный элемент, иначе могут образоваться трещины, произойти частичный обвал, усадка либо разрушение строения. Правильно рассчитанный фундамент не будет претерпевать каких-либо изменений в процессе эксплуатации.

Армирование свайно ленточного фундамента. Армирование свайного фундамента

Свайный фундамент распространен не так широко, но тоже встречается нередко. Армирование фундамента из свай имеет свои интересные особенности. Армирование свайного фундамента необходимо в двух случаях:

• при создании ростверка;
• при обустройстве буронабивных свай .

Армирование винтовых оснований не выполняется, так как и забивных железобетонных свай , которые уже с завода идут укрепленными и полностью готовыми к эксплуатации.

Армирование буронабивных свай

Пример армирования буронабивных свай

Сначала обратимся к армированию свай буронабивного типа. А начнем разбор, выполняя расчет всех необходимых материалов и подобрав рабочее оборудование.

Расчет и необходимое оборудование

Выполняя расчет арматуры, которая потребуется для армирования буронабивных свай, необходимо выполнять, основываясь на проектной высоте и диаметре сваи.

Для примера произведем расчет металлической или стеклопластиковой арматуры , необходимой для армирования фундамента из шестнадцати буронабивных свай, расстояние между которыми условно составляет 200 см, высота одной сваи – 200 см., а диаметр – 20 см.

Для армирования сваи высотой в 2 метра нам понадобятся прутья арматуры высотой в 2.35 м. 200 см из которых уйдут на подземную колонну, а 35 сантиметров – на соединения сваи и балок ростверка. Согласно требованиями СНиП, на одну буронабивную колонну должно использоваться четыре прутка арматуры, которые соединяются в один каркас.

Исходя из вышеуказанных данных, выполняем расчет: на одну буронабивную сваю уйдет 4 * 2.35 = 9.4 метра рифлёной арматуры диаметром 10 мм. Общая длина арматуры, которая уйдет на фундамент составляет: 16 * 9.4 = 150,4 метра.

Также необходимо выполнить расчет вязальной проволоки, либо арматуры гладкой арматуры маленького диаметра, посредством которой прутья будут соединяться в один каркас. Существует два отвечающих требованиям СНиП способы выполнения арматурного каркаса – соединения посредством сварки, и с помощью вязальной проволоки.

Лучше всего делать это своими руками с помощью вязальной проволоки и крючка для вязки арматуры , так как такое соединения придаст каркасу большую прочность и устойчивость к динамичным нагрузкам.

Арматурная сетка на специальных подставках

Арматурный каркас для сваи будет соединяться в трех местах, при этом на одно соединение уйдет 3.14 * 20 = 62.8 см вязальной проволоки, а на три соединения 1.9 метра. Исходя из этого, делаем расчет общего количества необходимой вязальной проволоки: 1.9 *16 = 30.4 метра.

Если вы планируете выполнять армирование подошвы уширения сваи, то количество рифлёной арматуры необходимо увеличить на 10-15%, так как дополнительная длина прутьев потребуется на придание каркасу L-образной формы.

Никакое дополнительное оборудование для армирования буронабивных свай не требуется, все действия выполняются своими руками. Вам понадобятся лишь стандартное оборудование для обустройства буронабивного фундамента с ростверком – лопата, бур, бетономешалка, ведра, либо тачка, для транспортировки бетона.

Особенности процесса армирования

В первую очередь выполняется бурение скважины под сваю, и, в случае обустройства подошвы уширения, придание ей конической формы. Далее, в скважину погружается обсадная труба (существуют способы существенно сэкономить на этом этапе – например, использование скрученного своими руками рубероида в качестве обсадки сваи).

Далее, связанная в один каркас арматура погружается в скважину и фиксируется, после чего выполняется заливка скважины бетоном.

Для придания буронабивной свае большей прочности, рекомендуется позаботиться об уплотнении бетона, для этого применяются специальные вибрационные машины, но своими руками это можно сделать посредством штыкования.

Комбинированный свайно ленточный фундамент. Свайно-ленточный фундамент: конструкция, сфера применения

Ленту на сваях кладут мелкозаглубленную

Ленточный фундамент на сваях – это конструкция, состоящая из мелкозаглублённого монолитного основания, опирающегося на вбитые в землю сваи. Их заглубляют ниже, чем на глубину промерзания почв по данной местности. Часто опорой им служат твердые породы. Перепады высот рельефа, рыхлые почвы – не являются преградой строительству.

Верх такого основания — ростверковый фундамент, передающий большую часть нагрузки, создаваемой сооружением, на сваи, а меньшую ее долю – на грунт. На него опираются наружные стены, перегородки. Он отличается от обычного ленточного по высоте, глубине залегания. Фундаментная лента создается способом залива бетоном.

Арматурой выполняется дополнительное усиление свай и монолитного блока.

Буронабивные сваи заливают раствором

По виду взаимодействия с грунтом установленные опоры подразделяются на сваи-стойки и висячие. Первые упираются в нижележащие твердые породы. Вторые удерживает сила трения, возникающая между их корпусом и почвой.

Для устройства фундамента применяются сваи таких разновидностей:

• буронабивные, формирование которых происходит непосредственно во время проведения строительных работ путем заливания пробуренных скважин бетонным раствором;
• забивные – представляют собой готовые заостренные стержни, для использования которых требуется применение спецтехники;
• винтовые – металлические трубы с литым либо приваренным наконечником.

Буронабивные сваи подойдут для загородных коттеджей

Буронабивные опоры характеризуются наибольшей прочностью, потому что образуют единую конструкцию с ростверком.

Такое комбинированное основание служит для возведения следующих построек:

• коттеджей;
• малоэтажных домиков;
• зданий, имеющих полуподвальные комнаты.

На свайном фундаменте с ростверком строительство выполняется нетяжелыми материалами:

• деревом;
• пеноблоком;
• газобетоном;
• керамическими блоками;
• разнообразными каркасными панелями.

Винтовые сваи можно закрутить своим руками

Можно создать винтовой фундамент своими руками и из буронабивных свай.

Процесс можно осуществить, используя лишь ручные инструменты.

Это объясняет популярность этих видов опор в индивидуальном строительстве.

Данное комбинированное основание строится быстрее простого ленточного, меньше его по затратам приблизительно на 30%. При этом не требуется выкапывать глубокие траншеи и применять сложную технику, но перед началом строительства в любом случае требуется производить расчеты.

Правильный свайно ростверковый фундамент. Свайно-ростверковый фундамент: конструктивные особенности и технология монтажных работ

Для строительства зданий жилого и промышленного назначения используется фундамент различных видов, но особого внимания заслуживает свайно-ростверковая конструкция. Ее обычно выбирают в тех случаях, когда на земельном участке наблюдаются резкие перепады рельефа, пучинистый и слабый грунт. Хорошо подходит этот тип основания и для застроек местностей, расположенных в зоне вечной мерзлоты.

Технические характеристики

Свайно-ростверковый фундамент представляет собой железобетонное, деревянное или стальное основание, залитое бетоном, в котором все элементы соединены в единую конструкцию. Его устройство может быть как с монолитным видом закладки (перекрытое плитой), так и выстроенное с помощью висячей ростверки. Висячий фундамент характеризуется открытым зазором между поверхностью почвы и ростверком, его необходимо дополнительно утеплять и накрывать гидроизоляцией. Что же касается монолитного варианта, то он формируется из бетонного каркаса, в котором высота платформ выравнивается сваями разной длины.

Так как во время укладки основания используются сваи, заглубленные в грунт между несущим слоем и нижним уровнем промерзания, то распределить нагрузку здания между ними сложно. Поэтому часто свайно-ростверковый фундамент выполняется сборным из швеллера и бруса. Все опоры такой конструкции крепятся в узел с помощью специальных лент и бетона. Стоит заметить, что комбинация ростверка и свай придает несущему основанию надежность и устойчивость.

В зависимости от того, какой закладывается фундамент (деревянный, металлический, бетонный или железобетонный), основание под застройку приобретает разные технические характеристики. Согласно предписаниям СНиП, допускается строительство конструкций с низкими и высокими ростверками, которые располагают выше уровня земли. Их обычно делают из металлических труб большого сечения или из бетона. При этом изготавливать ростверки из бетона намного сложнее, так как необходимо точно рассчитывать место заливки ленты от почвы.

Главной особенностью фундамента считается то, что ростверки, входящие в его устройство, отлично выдерживают неравномерные нагрузки, обеспечивая основанию жесткое сопряжение. Ростверки перераспределяют нагрузку, в результате чего на сваи передается уже «выровненный» вес здания, и постройка защищается от образования трещин в стенах.

Предназначение

В отличие от других видов оснований, свайно-ростверковый фундамент идеально распределяет несущие нагрузки от строений на грунт, поэтому выбирая его, можно быть уверенным, что новое здание надежно прослужит не один десяток лет и будет защищено не только от резких перепадов температуры, но и от сейсмической активности. Подобные конструкции широко применяются как для общественного, так и для индивидуального строительства. Особенно хорошо подходят для участков, расположенных на склоне с пучинистой вечномерзлой почвой и сложным рельефом.

Кроме этого, такие фундаменты рекомендуются:

• для постройки кирпичного дома;
• в каркасном строительстве;
• для сооружений из газосиликатных блоков;
• на почвах с повышенной плотностью;
• при высоком размещении грунтовых вод;
• на нестабильной почве с плывунами.

Свайно-ростверковая конструкция позволяет также настилать полы непосредственно по грунту без выполнения дополнительного выравнивания поверхности и заливки глубокой ленты, так как установленные различной высоты сваи компенсируют все неровности, устраняя перепад высот. Можно использовать такой фундамент и при строительстве зданий с весом, превышающим 350 тонн, – он получится намного надежнее и экономичнее, чем ленточное или плиточное основание. Но в этом случае придется в проект заложить повышенный коэффициент запаса прочности, который должен составлять не 1,2, как обычно, а 1,4.

Достоинства и недостатки

Свайно-ростверковый фундамент является единой системой, состоящей из ростверка и опор.

Благодаря наличию в конструкции бетонной основы, укрепленной армированными элементами, основание выступает надежной опорой для зданий и характеризуется некоторыми преимуществами.

• Высокая экономическая выгода. Установка не требует больших финансовых затрат, так как земельные работы сводятся к минимуму.
• Устойчивость. Большая несущая способность дает возможность возводить многоэтажные здания с использованием в их отделке тяжелых строительных материалов.
• Расширенный охват строительства. По сравнению с другими видами фундаментов застройки территорий можно выполнять на любых типах грунта, которые не подходят для закладки традиционных оснований. Трудная геометрия ландшафта, косогоры и склоны не являются преградой для работ.
• Возможность формирования набивных свай отдельно от ростверка. Благодаря этому нюансу бетонная смесь значительно экономится. Кроме этого, можно использовать как готовый, так и самостоятельно приготовленный раствор.

Видео свайно ленточный фундамент своими силами

пошаговая инструкция по монтажу, устройство, технология, необходимая высота ростверка

Традиционный ленточный фундамент превосходно выполняет свои задачи, будучи построен на достаточно плотных и устойчивых грунтах.

В более сложных условиях требуются другие опорные конструкции, способные создавать прочное основание на проблемных или вовсе неустойчивых почвах.

Оптимальным вариантом становятся сваи, которые способны опираться на глубинные плотные слои, проходя сквозь поверхностные неустойчивые напластования и практически не образуя с ними конструкционной связи.

Такое решение проблемы позволяет получить неподвижный и надежный фундамент, сэкономить деньги и, зачастую, время.

Рассмотрим один из наиболее удачных вариантов — свайно-ростверковый тип.

Содержание статьи

Что такое свайно-ростверковый фундамент

Свайно-ростверковый фундамент представляет собой систему вертикальных опор (свай), жестко связанных общим наружным несущим поясом (фото ниже).

Сваи опираются на плотные слои грунта, а ростверк несет стены дома, равномерно распределяет нагрузку и передает ее на систему свай.

Такой тип фундамента имеет массу конструкционных вариантов, может выдерживать нагрузки разного типа и эксплуатироваться в самых сложных условиях. Могут быть использованы разные типы и материал свай, ростверк может представлять собой простейшую опорную линию или мощную железобетоную ленту.

Различные комбинации этих элементов дают возможность создания фундамента с необходимыми параметрами, оптимальным образом подходящего к имеющимся нагрузкам, условиям эксплуатации и гидрогеологии участка.

ВАЖНО!

Наличие ростверка характерно для любого типа свайного фундамента, поэтому их все можно относить к этой обширной группе.

Существующие виды

Виды свайных фундаментов различают по типу свай.

Бывают:

• Сваи-стойки. Они погружаются в грунт до появления жесткого контакта с плотными грунтовыми слоями. Образуют самую прочную опорную конструкцию и способны нести здания любого веса и этажности.
• Висячие сваи. Несущая способность этих опор зависит от силы трения на боковых стенках и от прочности грунтовой подушки под наконечником, образующейся при погружении. Такая конструкция удобна при слишком глубоком залегании плотных слоев грунта, но способна внезапно изменять свои параметры вследствие изменений уровня грунтовых вод или прочих процессов.

Материалом для изготовления свай служат:

• Древесина. Самый древний и традиционный материал, обладающий массой недостатков. С появлением других, более устойчивых и прочных видов, деревянные сваи практически исчезли из арсенала строителей, хотя кое-где еще используются (в частном строительстве, для возведения вспомогательных построек).
• Металл. Забивные сваи специально не выпускаются, в этой роли используют отрезки рельс, швеллеров или двутавров подходящего размера. Винтовые сваи изготавливаются полностью готовыми к использованию. Специфика металла не позволяет получить долговечные опоры из-за коррозии, вызванной электрохимическими процессами и наличием блуждающих токов.
• Железобетон. Наиболее распространенный тип свай. Самыми прочными являются забивные, изготавливаемые по специальной технологии с использованием напряженной арматуры. Буронабивные сваи отливают из бетона прямо на площадке, что удобно, снижает транспортные расходы и общий уровень использования строительной техники, но значительно увеличивает срок изготовления из-за необходимости выдержки бетона для набора конструкционной прочности.

Существует три основных разновидности свайных фундаментов:

• На забивных сваях. Погружение стволов производится специальными машинами. Процесс не занимает много времени, опоры получаются прочными и надежными. Недостатком является невозможность производства работ рядом с эксплуатируемыми постройками из-за подвижек грунта, происходящих при погружении.
• На буронабивных сваях. Этот тип свай удобен тем, что не требует транспортировки, разгрузки, использования подъемной техники. В заранее подготовленную скважину опускают гильзу (род опалубки, изготовленной из рубероида или пластиковой трубы подходящего диаметра), устанавливают арматурный каркас и заливают бетон. Все операции могут быть выполнены самостоятельно, но потребуется достаточно длинный период выдержки свай для застывания бетона.
• На винтовых сваях. Они изготавливаются из стальных труб с толщиной стенок не менее 4 мм. В нижней части имеется сварной или литой заостренный наконечник и спиралевидные режущие лопасти. Погружение винтовых свай напоминает процесс завинчивания шурупа — лопасти обеспечивают погружение, острый наконечник раздвигает или раскалывает встречающиеся преграды. Винтовые сваи могут быть установлены вручную, при необходимости их извлекают и вновь используют в других местах. Срок эксплуатации зависит только от интенсивности коррозии.

ОБРАТИТЕ ВНИМАНИЕ!

Все свайные основания не могут быть созданы на скальных или крупнообломочных породах.

Типы ростверков в зависимости от расположения



В зависимости от глубины погружения существует три типа конструкции ростверка:

• Заглубленный. Представляет собой полный аналог заглубленного ленточного основания. Погружается на глубину ниже уровня промерзания, чтобы исключить нагрузки пучения, направленные вертикально вверх.При этом, развитая боковая поверхность стенки испытывает максимальные величины боковых нагрузок, что необходимо учитывать при проектировании. На сложных или обводненных грунтах не используется из-за отсутствия технологических условий производства отливки бетона.
• Мелкозаглубленный. Представляет собой наиболее распространенный вариант конструкции свайно-ленточного фундамента, где лента погружается на небольшую (40-70 см) глубину. Этот вариант гораздо экономичнее, чем заглубленный, поскольку не требует такого серьезного объема земляных работ.
• Незаглубленный. В этом случае ростверк устанавливается над дневной поверхностью грунта, образуя зазор определенной высоты. Вариант используется на грунтах, не позволяющих выполнять объемные земляные работы — обводненных, чрезмерно рыхлых, имеющих склонность к пучению или сезонным подвижкам.

ВАЖНО!

Некоторые специалисты принципиально разделяют свайно-ленточные и свайно-ростверковые опорные конструкции из-за наличия или отсутствия погружения ленты в грунт. Другие объединяют их в одну группу, поскольку общая конструкция у тех и других практически не отличается.

Варианты использования

Существует несколько вариантов использования материала для ростверка:

• Древесина. Применяют либо цельный брус 150:200 или 200:200 мм, либо пачку из обрезной доски 50:200, собранную в 3 или 4 слоя. Полученная балка обладает высокими несущими способностями, ее просто обрабатывать и монтировать. Стоимость древесины относительно невысока, поэтому ростверк подобного типа является оптимальным вариантом для домов, не имеющих большого веса (древесина, газобетон, пенобетон).
• Металл. Этот тип ростверка позволяет получить прочное основание, жестко соединенное с оголовками свай. В результате получается прочная конструкция, время монтажа которой самое маленькое, а результат очень надежен. В качестве балок используют швеллер, двутавр или рельс, крепление к верхушкам свай производят на сварку. Чаще всего применяют в сочетании с винтовыми сваями.
• Железобетон. Этот вид ростверка строится по обычной технологии отливки монолитной ленты (плитка перекрытия). Единственное отличие возникает из-за наличия воздушного зазор между грунтом и нижней частью основания. Кроме того, арматура свай должна быть жестко связана с армпоясом ленты, образуя монолитную опорную конструкцию. Эта процедура образует мощное и жесткое основание, устойчивое ко всем видам нагрузок. Недостатком является длительный срок застывания бетона, останавливающий работы на месяц.

Его необходимая высота

Высота ростверка напрямую связана с материалом стен дома. Если планируется строительство кирпичного (бетонного, шлакоблочного) дома, то минимальной высотой считается 15-20 см над уровнем грунта. Для деревянных домов высота ростверка должна быть несколько увеличена и составлять около 40-60 см.

Это обеспечит необходимую изгибную жесткость, позволит отделить древесину от источников влаги снизу.

Имеется в виду снеговой покров, высота которого также должна учитываться. Если в регионе зимы очень снежные с большой высотой сугробов, необходимо рассчитывать высоту ростверка, превышающую их уровень.

Глубина заложения – от чего зависит

Глубина заложения зависит от состояния грунта на участке.

Во внимание принимаются все сопутствующие факторы:

• Уровень залегания грунтовых вод.
• Наличие и объемы почвенных вод.
• Возможность подтопления в весенний период.
• Наличие сезонных изменений гидрогеологии, повышения или понижения степени наполнения всех водоносных пластов.

Для правильного выбора глубины нередко приходится собирать информацию в местных геологических и метеорологических подразделениях, советоваться с опытными строителями, обращаться к различным приложениям СНиП.

Необходимо учитывать, что все значения, указанные в различных источниках, являются минимальными, т.е. допускается увеличение высоты подъема, но уменьшать высоту зазора нельзя.

Устройство

Ростверк представляет собой опорную конструкцию, расположенную под всеми несущими стенами, как наружными, так и внутренними.

Он собирается в единую ленту, сборка балок в единую конструкцию выполняется по обычным технологиям, свойственным данному материалу:

• Деревянные балки соединяют вполдерева с прокладкой стыка джутовой лентой.
• Металлические балки приваривают к оголовкам с усилением соединений резьбовыми элементами.
• Бетонный ростверк отливают в виде монолитного элемента, жестко соединенного со сваями общим армпоясом.

Каждая балка жестко соединена со всеми опорами, находящимися под ней. Расстояние между ними должно соответствовать величине нагрузки, превышение будет способствовать прогибу балок и деформации всех смежных элементов. Продольные соединения балок могут быть расположены только над оголовком сваи, стыковать их в пролете запрещается.

Как рассчитать монолитную основу

Расчет свайно-ростверкового фундамента выполняется опытными и грамотными специалистами.

Это сложная и ответственная инженерная задача, которая не под силу людям посторонним и не имеющим специальной подготовки (работа проводится с использованием схем и формул).

Если возможности обратиться к специалистам нет, можно воспользоваться онлайн-калькуляторами, которые дают достаточно корректный ответ в течение нескольких секунд и совершенно бесплатно.

Если по каким-либо причинам необходимо рассчитать опорную конструкцию самостоятельно, выполняют следующие действия:

• Производится подсчет веса дома вместе с имуществом, ветровой и снеговой нагрузкой, дополнительными элементами. Этот пункт самый сложный, так как надо учесть абсолютно все факторы воздействия на фундамент со стороны постройки. Некоторые значения можно отыскать в таблицах СНиП, например — величину ветровой и снеговой нагрузки, свойственных данному региону.
• Полученное значение умножают на коэффициент прочности конструкции. Обычно его принимают равным 1,1, но в некоторых случаях используют повышенный коэффициент — 1,2.

Величина запаса прочности актуальна только для данной конфигурации дома.

Все дополнительные элементы, отделка, мебель или пристройки будут увеличивать его вес и нагружать фундамент сверх расчетного значения.

Поэтому вполне допускается принять коэффициент прочности намного больший, чтобы избежать в будущем деформации или разрушения фундамента.

После того, как нагрузка определена, выполняется расчет количества свай.

Общий вес дома делят на величину допустимой нагрузки единицы и округляют результат до целого числа.

Допустимая нагрузка на готовые опоры указывается в паспорте изделий, для буронабивных свай ее рассчитывают самостоятельно, используя методику, указанную в СНиП или других источниках.

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий по монтажу железобетонного ростверка, расположенного на высоте 30 см над уровнем грунта (один из наиболее сложных вариантов).

Порядок действий:

Подготовка

Производится очистка и планировка участка (если это необходимо). Удаляют все посторонние предметы, растения и прочие помехи.

С помощью колышков производят разметку участка. Для забивных свай она заключается в установке одного колышка на оси опор, для буронабивных отмечаются линии внешнего и внутреннего периметра. Также для них необходимо предварительное бурение скважин, которое производится по результатам пробного бурения.

Оно определяет глубину залегания плотных слоев грунта и производится в любом случае, так как дает возможность определить длину стволов.

Установка свай

Забивка свай производится с помощью специальных машин.

Необходимо составить схему погружения, чтобы готовые сваи не отсекли точки установки следующих опор.

Обычно установку производят по спирали или змейкой, последовательно переходя от одной точки к другой.

Для буронабивных свай производят гильзование скважин (погружение трубы из свернутого рубероида или куска пластиковой трубы нужного диаметра). Затем собирают и опускают в скважину армпояс, размеры которого надо выбрать так, чтобы он легко входил в отверстие.

Длина арматуры должна превышать длину скважины, чтобы впоследствии ее можно было жестко связать с армпоясом ростверка. Затем производится заполнение скважины бетоном и выдержка в течение положенного времени (28 дней).

Строительство опалубки

Для постройки опалубки не обязательно выжидать срок затвердения бетона в скважинах. Если использованы забивные сваи, то обычно выжидают около недели, чтобы ствол «обсосало» (строительный термин, обозначающий восстановление грунта и плотное прилегание к боковым стенкам).

Опалубка представляет собой род длинного деревянного лотка, внутренние размеры которого повторяют форму будущего ростверка.

Сборку производят из обрезных досок, стараясь не допустить образования щелей и промежутков.

Высота опалубки должна несколько превышать высоту ростверка. Для жесткости нижнего отдела на землю устанавливают ряд подпорок, исключающих прогиб днища опалубки. Внутренняя часть устилается полиэтиленом, препятствующим выход воды или материала из опалубки.

Создание армпояса

Арматурный каркас создается по обычной технологии — рабочие стержни с помощью гладкой вспомогательной арматуры устанавливаются в нужном положении согласно проектной схемы и общих правил.

Важным моментом является жесткое соединение арматуры свай и армпояса ленты, для которого лучше всего использовать сварку. Остальные элементы соединяют путем вязки мягкой проволокой.

Заливка бетона

Заливку бетона производят после окончательного затвердения бетона в сваях.

Это важно, так как вес железобетонного ростверка очень велик и способен деформировать не застывший бетон.

Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости. Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой.

Через 10 дней снимают опалубку, после чего выдерживают ленту до полного застывания, которое наступает через 28 дней после заливки.

Полы по грунту

Полы по грунту применяют при создании конструкции ростверка, погруженной в грунт. Если имеется воздушный зазор, создание пола по грунту становится слишком сложным, неэффективным и нецелесообразным.

Внутренняя часть ленты засыпается слоем песчаной подушки. Затем на нее укладывают слой геотекстиля и засыпают щебень, на который через дополнительный слой геотекстиля насыпают слой щебня.

Всю засыпку последовательно уплотняют, добиваясь максимально возможного результата. Затем заливают слой стяжки, на который укладывают теплоизолятор.

Поверх него вновь заливают стяжку, внутрь которой монтируют систему теплого пола.

На эту стяжку можно настилать финишное покрытие. Пирог пола получается достаточно многослойный, но он обеспечивает качественный обогрев и препятствует теплопотерям из-за контактов с грунтом.

Технология гидроизоляции

Гидроизоляцию ростверка выполняют при помощи одного из наиболее распространенных материалов:

• Горячий битум.
• Битумная мастика.
• Оклейка рубероидом.
• Нанесение пропиточных составов.

Наиболее простым и быстрым вариантом является использование битумной мастики, которая отлично выполняет свои задачи и продается в готовом к употреблению виде. Наносится валиком или кистью, обычно в один или два слоя.

Схема утепления

Для утепления используются водонепроницаемые материалы:

• Жидкий пенополиуретан.
• Экструдированный пенополистирол (пеноплекс).
• Пенопласт.
• Керамзит.
• Пеностекло и т.д.

Наиболее удобным и эффективным вариантом считается пеноплекс, который наклеивается плотным слоем на всю поверхность ростверка, как внутреннюю, так и внешнюю.

Несколько хуже, но значительно дешевле использовать пенопласт, который также устойчив к воздействию влаги и является отличным теплоизолятором, но обладает способностью крошиться и избыточной хрупкостью.

Полезное видео

В данном разделе вы сможете увидеть, как сделать свайно-ростверковую основу (армированный фундамент) своими руками, а также как происходит армирование ростверка:

Заключение

Свайно-ростверковые основания являются одним из наиболее успешных и надежных видов фундамента.

Они способны выполнять свои функции в самых сложных условиях, хорошо реагируют на изменения, позволяют строиться на самых проблемных грунтах.

В большинстве случаев строительство подобных фундаментов обходится дешевле, чем при постройке традиционной ленты.

Эти преимущества делают свайно-ростверковые основания предпочтительными среди большинства пользователей, чьи участки находятся в низинах, на подтапливаемых местностях.

Возможность самостоятельного строительства только увеличивает оценку этой технологии среди строителей, позволяя выполнять работу в удобное время и полностью соблюдать технологию.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Заливка свайно-ленточного фундамента: строительство, как делать

Несмотря на то, что свайно-ленточные фундаменты используются практически везде, далеко не каждый застройщик умеет правильно и грамотно применять преимущества такой технологии и до минимума свести негативные последствия. Ведь такие основания способны выдерживать огромные нагрузки, но этого можно достичь исключительно за счет правильно подобранных строительных материалов, а также строительство основания проводить исключительно по готовому проекту и не заниматься самостоятельностью. Тогда основание будет стоять долго, и выполнять свою основную функцию – быть прочным и надежным основанием для любого сооружения.

Как сделать свайно-ленточный фундамент правильно?

Свайно-ленточный фундамент на буронабивных сваях

Прежде всего, что это такое! Это монолитная бетонная конструкция, которая состоит из бетонных или железобетонных свай и ленточного ростверка, который соединяет сваи между собой и служит несущей перемычкой. Соответственно, строительство такого фундамента нужно начинать не с разметки расположения свай, а с предварительного эскиза будущего здания. Почему это нужно? А это простой расчет, в который входят следующие параметры:

• Выбор строительных материалов для будущего здания, выполнение эскиза сооружения с подробной спецификацией всех материалов для несущих стен и перекрытий;
• Расчет максимальной массы проектируемого сооружения;
• Расчет максимальной нагрузки на существующий грунт с учетом горизонтальных и вертикальных подвижек, а также возможности смещения почвы через сезонные подвижки;
• Выбор типа ростверка. Как правило, для массивных зданий используется ленточный ростверк, который может состоять из бетонных блоков или кирпичной кладки и монтируется под всеми несущими стенами;
• Расчет типа и диаметра свай. А вот тут часто делают ошибки, ведь есть готовые формулы расчета нагрузки на сваи, но они не учитывают параметры состояния грунта и степень его деформации. Если их не учесть, тогда возникнет прогиб в слабом месте с дальнейшим разрушением сооружения.

Преимущества свайно-ленточных фундаментов

• Можно возвести здание на склонах холмов;
• Сваи монтируются ниже уровня слабых почв и упираются в плотные породы;
• Тут используется минимум строительных материалов и техники;
• Сваи выдерживают значительные подвижки почвы;
• Конструкция позволяет зафиксироваться внутри прочной породы и там удерживаться;
• Его можно возвести своими руками.

Недостатки

• Проведение сложных расчетов, которые под силу только профессионалам;
• Нельзя возводить тяжелые массивные здания;
• Нет возможности возведения цокольного этажа или подвала.

А вот теперь ключевой фактор, который делает такие основания популярными среди застройщиков – это использование заводских стандартизированных строительных материалов. Ведь основной элемент такого основания – это свая. Она бывает металлической, деревянной, бетонной или железобетонной, но это уже готовый материал, и стоит он довольно дорого. А можно сделать его сразу на строительной площадке, и для этого не нужно много денег и материалов.

Только сначала нужно получить подробный проект будущей застройки.

Материалы и оборудование для возведения свайно-ленточного фундамента

• Техника для бурения скважины или вкручивания свай.
• Цемент.
• Песок низкой фракции.
• Арматура.
• Сварочный аппарат или набор болтовых соединений.
• Полые сваи с анкерами для вкручивания в землю.
• Щебень малой фракции или керамзит.

Установка свай вручную

Чтобы максимально удешевить возведение основания, лучше покупать полые металлические или бетонные сваи, которые имеют только лопасти для углубления или резьбу. Учитывая. что свайно-ленточный фундамент – это комбинация свай и ленточного ростверка, тогда нужно учесть сразу несколько правил:

1. Жесткое, но одновременно и гибкое, соединение свай и ростверка;
2. Выбор правильных строительных материалов;
3. Подобрать оптимальную для данных климатических условий технологию заливки свай и ростверка;
4. Провести строительство основания в максимально сжатые сроки, чтобы на фундамент не опала дождевая вода или не стала действовать повышенная сырость.

Заливка бетоном часто используется, если в строительстве фундамента используются буронабивные сваи, которые сделать можно своими руками прямо на строительной площадке. И тут важную роль играет заливка бетоном не только сваи, но и ростверка. Технология заливки состоит с нескольких этапов:

Бурение скважины установкой БМ-811

1. После разметки строительного участка бурятся скважины до уровня ниже промерзания почвы. На дно скважины устанавливается песчаная подушка и трамбуется. Затем внутри устанавливается опалубка. Внимание: суть буронабивных свай в том, что это изделия, которые делаются сразу на площадке при строительстве здания, поэтому тут лучше в роли опалубки использовать листы рубероида или асбестовую трубу.
2. В трубу устанавливается готовый арматурный пояс, соединенный каждых 30 см прутьями по горизонтали. Пояс должен выступать за пределы сваи на высоту до 30-50 см.
3. Затем создается опалубка на месте будущего ростверка, охватываются все сваи на несущих углах и промежуточных соединениях. Соединение свай и армирования ленты делают с помощью болтовых соединений, сварку использовать не рекомендуется через нарушение целостности металла. В качестве арматуры лучше применять прутья спиральной формы, они обеспечивают оптимальное соединение бетона и стали.
4. Этап заливки фундамента.

Что нужно знать о заливке такого фундамента

Вяжущим компонентом смеси является обычный портландцемент марок М200 – М500

1. Тип цемента. Тут нужно использовать портландцемент марки не ниже М-200. Этот цемент используется для создания раствора.
2. Раствор должен быть средней плотности, но не жидким.
3. Заливку нужно делать одновременно или при небольшом временном диапазоне сначала всех свай. Но только тогда, когда будет установлена и соединена вся арматура.
4. Рекомендуется сначала залить несущие конструкции и оставить на пару дней, пока бетон укрепится. Не рекомендуется сразу после заливки свай начинать заливку ростверка по одной причине: достичь герметичности трубы с песчаной подушкой практически не реально и часть бетона уйдет через нижнюю кромку.
5. Как только бетон закрепится, заливается ростверк одновременно в нескольких местах. Тут стоит использовать несколько достаточно мощных бетономешалок, чтобы автоматизировать процесс.
6. После заливки всего ростверка оставить его сохнуть несколько дней, до недели включительно, чтобы бетон получил как минимум половину своей прочности.

После заливки и утряски фундамента рекомендуется проверить горизонтальность ростверка, выровнять поверхность и укрепить стенки фундамента дополнительными балками. Ведь теперь можно начинать возведение несущих стен здания.

Нюансы, которые возможны при заливке свайно-ленточного фундамента

• Заливать нужно сначала сваи, а уже потом пространство ленточного ростверка;
• Раствор должен быть средней плотности, но не густой;
• Арматура должна быть покрыта полностью, допускается выступ вертикальных слоев вне ленточного ростверка, если конструкция предусматривает перенос нагрузки на несущие стены;
• Заливать всю конструкцию нельзя в мокрую или сырую погоду, иначе бетон наберет лишнюю влажность и потеряет коэффициент прочности.

Таким образом, при создании свайно-ленточного фундамента из буронабивных свай или полых металлических свай именно технология заливки играет ключевую роль. Тут не рекомендуется в сваях использовать наполнитель, его можно применять только в ленточной конструкции. В сваю нужно залить только бетонный раствор с песка, цемента марки М-200 и выше и воды.

BuildStore Консультации по созданию основы вашего…

Существует четыре типа фундамента: глубокий ленточный, плотный, насыпной и насыпной. По возможности устанавливайте грунтовые условия с помощью обследования, чтобы заранее определить метод фундамента, наиболее подходящий для вашего участка.

Фундаменты с глубокой ленточкой
Фундаменты с глубокой ленточкой являются наименее дорогими и используются при хороших грунтовых условиях.Бетонная полоса, иногда армированная стальной сеткой, поддерживает стены. Глубина траншеи может меняться, но в большинстве случаев она должна быть не менее 1 м при ширине 600 мм. Бетон должен иметь минимальную глубину 225 мм.

Фундамент для засыпки траншеи
Фундамент для засыпки траншеи заполняет котлован бетоном почти до самого верха. Хотя этот метод более дорогой, чем фундамент Deep Strip, он быстро вытащит вас из-под земли.Фундамент Trenchfill используется при рыхлом грунте или на участках с высоким уровнем грунтовых вод. На участках с тяжелой глиной и при наличии деревьев фундамент для засыпки траншеи можно уложить глубже, до уровня, при котором содержание влаги в грунте не пострадает. Также может потребоваться армирование сеткой, и стороны траншеи, возможно, потребуется футеровать с одной или обеих сторон сжимаемым материалом и / или скользящей мембраной.

Фундаменты на плотах
Фундаменты на плотах используются там, где грунт изначально устойчив, но где условия глубоко под поверхностью, такие как горные работы, могут привести к смещению грунта.Усиленная рама отлита поверх консолидированной жесткой сердцевины и имеет форму по краю, обеспечивающую ступеньку, на которой строятся оба листа стены.

Свайные фундаменты
Свайные фундаменты используются там, где хорошая несущая поверхность может быть найдена только на более глубоких уровнях или где физические ограничения делают невозможными другие формы фундамента. Свайный фундамент обычно выполняется специализированными подрядчиками.Сваи можно вырыть, просверлить или забить в землю. Они поддерживают бетонную кольцевую балку или грунтовую балку, простирающуюся от сваи до сваи, на которой построен дом. Эта кольцевая балка может быть изготовлена ​​заранее, но если она будет отлита на месте, может потребоваться наличие арматурных каркасов, готовых в соответствии со спецификациями инженера. В определенных ситуациях может также потребоваться иметь под рукой сжимаемые материалы, чтобы выровнять нижнюю или боковые стороны балки.

Ключевые моменты

• Бетон обжигает кожу, поэтому всегда надевайте защитные перчатки и обувь.
• Убедитесь, что основание любой траншеи под фундамент чистое, ровное, сухое и не содержит рыхлых материалов. Борта траншеи должны быть обрезаны под прямым углом к ​​основанию. Идеальная ситуация — вырыть траншею и залить бетон в тот же день. Доступны специальные смеси, которые обтекают весь канал, что исключает возникновение бугров.
• Заливка фундамента в зимних условиях должна выполняться в соответствии со строгими правилами и должна быть закрыта.
• Лучше всего проконсультироваться с прогнозом погоды относительно возможных морозов, потому что ночные морозы могут испортить бетон.
• Если вы решите использовать бетононасос для укладки бетона, предупредите поставщиков о своем намерении.
• Найдите ближайший пункт проката, если вам срочно понадобится водяной насос на случай затопления.

Перенаселенность на площадке
Имейте в виду, что во время строительства в короткие сроки может потребоваться ряд предметов, таких как строительные леса, экскаваторы, самосвалы или краны, поэтому убедитесь, что для них достаточно места.Также неплохо, если у вас есть место, разместить на месте скип для сбора и регулярного вывоза мусора по мере выполнения сборки.

Лучшие практики для фундаментов в строительной отрасли

Техническая группа специалистов по гарантийному обслуживанию конструкций Advantage Insurance (AHCI) изучает, что является передовой практикой для фондов в 2020 году.

В этом выпуске PBC Today, ориентированном на строительство, мы рассмотрели различные варианты фундаментов, которые сегодня наиболее часто используются в строительной отрасли, а также рассмотрели ключевые переменные, которые будут влиять на окончательный выбор фундаментов при проектировании. сцена.

Мы также предоставляем информацию о действующих строительных нормах и британских стандартах, призванных гарантировать, что фундаменты спроектированы таким образом, чтобы оптимально выполнять свое предназначение. Само собой разумеется, что исправление ошибок на этой ранней стадии строительства может оказаться дорогостоящим и может нанести ущерб структуре и долговечности здания.

Функция фундамента

По сути, функция фундамента заключается в обеспечении эффективной и сбалансированной передачи структурных нагрузок, действующих на землю, поддерживающую здание, при одновременном предотвращении перенапряжения этого грунта.Основание земли будет одним из важнейших факторов при выборе фундамента.

Рисунок 1: Таблица несущей способности.

Фундамент ленточный

Ленточный фундамент — один из наиболее часто используемых фундаментов. Обычно они используются для грунтов с хорошей несущей способностью. Ленточные фундаменты предназначены для конструкций, где нагрузка относительно невелика, например, для жилых домов низкой и средней этажности. Традиционная форма строительства большинства домов позволяет использовать ленточный фундамент.

Ленточный фундамент состоит из непрерывной бетонной полосы, сформированной по центру под несущими стенами. Непрерывная полоса действует как опора, для которой возводятся стены, и имеет ширину, чтобы равномерно распределять нагрузку здания на землю под ним, поддерживая его. Это известно как «равномерно распределенная нагрузка» (UDL) и относится к равномерной передаче нагрузки конструкции на уровне фундамента на грунт, способный выдерживать нагрузку без чрезмерного уплотнения (см. Таблицу ленточного фундамента).

Рисунок 2: Минимальная ширина ленточных фундаментов, таблица

Минимальные требования к глубине ленточных фундаментов продиктованы местными условиями грунта, но, как правило, глубина этих фундаментов должна быть не менее 450 мм ниже уровня готовой земли во избежание повреждений. от воздействия мороза на морозостойком грунте. (См. BS 8004 для правильного руководства по глубине и ширине фундамента).

Фундаменты глубокие — Фундаменты свайные

Сваи часто называют колоннами в земле.Они могут быть непопулярным выбором фундамента из-за необходимости в тяжелом оборудовании, а также из-за затрат и дополнительного времени, связанных с этим.

Для участков с менее благоприятными грунтовыми условиями свайный фундамент часто является единственным приемлемым решением, если проект только начинается. Свайный фундамент устанавливается там, где качество грунта у поверхности плохое или непостоянное. Использование столь глубокого фундамента в этих условиях часто бывает обязательным. Как правило, свайные фундаменты делятся на 2 различных типа, и они различаются по типу в зависимости от способа установки.

Сваи забивные (забивные)

Вытесняющие сваи устанавливаются путем забивания твердой сваи или пустотелой обсадной трубы в более глубокие грунты, что приводит к смещению окружающего грунта. Этот метод забивания сваи в землю требует больших усилий и энергии. Для этого процесса обычно используется приводная установка. Этот метод может создавать трудности из-за уровней шума и вибрации, возникающих в результате движения. Эти нежелательные характеристики часто делают этот метод непригодным для перегруженных участков, где соседние здания могут быть структурно затронуты, или районов, где шум запрещен.(Стандарт BS 5228 касается шума и вибрации свай).

Сваи запасные (буронабивные)

Напротив, сменные сваи устанавливаются путем удаления некоторого объема грунта и «замены» его сваями, поддерживающими нагрузку. Почву удаляют с помощью полого грейфера с утяжелителями или роторно-бурового шнека. Обрушение выработки предотвращается за счет введения полой оболочки, обычно сделанной из стали, или вязкой жидкости, бентонита. Затем бентонит замещается бетоном, когда он заливается в котлован.Существует четыре основных формы сменной сваи, см. Ниже:

• Буронабивные монолитные сваи (малый диаметр)
• Буронабивные монолитные сваи (большой диаметр)
• Сваи фрикционные и концевые
• Сваи для инъекций раствора

Присоединение к сваям

Во многих случаях сваи подвергаются точечным нагрузкам. Нередко нагрузка на здание превышает грузоподъемность одной свайной колонны. Поэтому сваи часто группируются, чтобы выдержать приложенную нагрузку.Присоединения к концам свай называются заглушками; они используются для соединения головок соседних свай и в качестве платформы для нагрузки здания. Балки грунта вводятся в соединения свай, чтобы равномерно распределять нагрузку (UDL) традиционных построенных жилых домов, таким образом, выступая в качестве подходящего стыка между стенами и сваями.

Фундаментная балка обычно монтируется на месте с использованием опалубки вокруг заглушек свай. Бетон заливается в опалубку и обычно армируется решетчатым каркасом из стальной арматуры.Бетонные распорки устанавливаются на стальную арматуру, чтобы гарантировать, что, когда бетон схватится, будет обеспечено достаточное покрытие стали, чтобы избежать коррозии стали (см. BS 7937 для руководства по бетонным распоркам).

В заключение, свайный фундамент должен быть установлен соответствующим специалистом под наблюдением инженера-строителя. Все сваи должны соответствовать расчетной нагрузке. После установки сваи должны быть проверены на целостность, чтобы убедиться, что сваи могут выдержать заданную нагрузку.

Плотный фундамент

Проекты фундаментов

могут быть предложены и представлены инженером с соответствующей квалификацией, если они подходят по назначению и являются рентабельными. Важно, чтобы плотный фундамент имел достаточную несущую способность с учетом скрытых характеристик осадки, которые часто зависят от состава пластов. Возлагаемая нагрузка распределяется по более широкой площади, обычно по всей площади основания, и можно подумать, что она «плывет» по земле аналогично плоту, плывущему по воде.

Они построены из железобетонных плит одинаковой толщины, как правило, 150-300 мм с водонепроницаемой мембраной сверху. Чтобы свести к минимуму вероятность растрескивания, в бетонный фундамент можно встроить стальную арматуру; этот метод более экономичен по сравнению с регулировкой толщины плиты. Особенно там, где есть сложные грунтовые условия (загрязнение, грунтовые воды, деревья и т. Д.) Или где требуется дополнительная поддержка для определенных нагрузок.Типы плотного фундамента следующие:

• Плот сплошной плиты
• Плот свайный
• Плот перекрытия-балки
• Плот сотовый

Используемый тип будет соответственно зависеть от характера и характеристик предлагаемой схемы. Некоторые факторы, которые следует учитывать, включают:

• Есть подвал?
• Площадь пола, высота и нагрузки
• Дифференциальный расчет
• Где невозможно построить отдельные ленточные фундаменты для покрытия площади опорной поверхности
• Где невозможно производить раскопки на значительную глубину.

В целом, фундаменты на плотах объединяют плиту перекрытия с фундаментом, что приводит к меньшему расходу материала и времени, что, в свою очередь, снижает стоимость. При этом они иногда могут быть подвержены эрозии по краям и, как правило, менее эффективны в местах сосредоточения структурных нагрузок.

AHCI

Тел. 0845 900 3969

www.ahci.co.uk

Twitter: @AdvantageLDI

Обратите внимание: это коммерческий профиль.

Рекомендуемые статьи по теме

Подробное сообщение: Сведения о фундаменте — впервые в архитектуре

Примечания из Строительных правил для фундаментов

Общие требования — Основы

Здание должно быть построено таким образом, чтобы:

: совокупная статическая, наложенная и ветровая нагрузки поддерживаются и передаются им на землю, безопасно и без каких-либо отклонений / деформаций здания или движения грунта, которые могут повлиять на устойчивость любой части здания.

Движение грунта, вызванное набуханием, усадкой или замерзанием грунта, оползанием или проседанием, не повлияет на устойчивость какой-либо части здания.

(Утвержденный документ A)

Стены и полы здания должны надлежащим образом защищать здание и людей, которые используют здание, от вредных воздействий, вызванных влажностью почвы, атмосферными ветровыми брызгами, межстенной и поверхностной конденсацией, а также утечкой воды из санитарного оборудования или связанной с ним или фиксированная техника.Все этажи рядом с землей, стены и крыша не должны быть повреждены влагой с земли, дождем или снегом и не должны переносить эту влагу к любой части здания, которая может повредить.

(Утвержденный документ C2)

Подготовка площадки и устойчивость к загрязнениям и воде

Земля, покрываемая зданием, должна быть в разумной степени свободна от любого материала, который может повредить здание или повлиять на его устойчивость, включая растительные вещества, верхний слой почвы и ранее существовавшие основания.

Должны быть приняты разумные меры предосторожности, чтобы избежать опасности для здоровья и безопасности, вызванной загрязнителями на или в земле, покрытой или покрытой зданием и любой землей, связанной со зданием.

Должен быть обеспечен надлежащий дренаж грунта, если это необходимо для предотвращения: попадания грунтовой влаги внутрь здания; повреждение здания, в том числе повреждение из-за переноса переносимых водой загрязняющих веществ на фундамент здания

(Утвержденный документ C1)

Дождевая канализация

Системы отвода дождевой воды должны гарантировать, что дождевая вода, впитывающаяся в землю, распределяется в достаточной степени, чтобы не повредить фундамент предлагаемого здания или любой смежной конструкции.

(Утвержденный документ h4)

Методы, процедура и использование подкрепления при укреплении и ремонте фундамента

Фундамент — это чувствительный метод строительства для усиления существующего фундамента или размещения нового фундамента под старым фундаментом на большую глубину.

Фундамент — это сложный ремонтный проект, поэтому мы должны выбрать для него правильный метод. Для правильного метода мы должны понимать и оценивать слои почвы, текущую ситуацию и проблемы, касающиеся всего фундамента, требуемой глубины и протяженности нового фундамента.

Другими словами, опора — это метод ремонта фундамента, который может быть выполнен для переноса существующего рулона этикеток подшипника на новый уровень с меньшей глубиной. неделя уязвимого фундамента также может быть заменена техникой подкрепления.

Назначение основы

Подкрепление выполнено для следующих целей:

• Для того, чтобы увести старый мелкий фундамент на большую глубину, когда прилегающее здание построено с глубоким фундаментом.
• Фундамент выполнен для подвала в существующем здании.
• Фундамент выполняется для углубления существующего фундамента (опирающегося на бедные слои) и для того, чтобы он опирался на более глубокие слои почвы с более высокой несущей способностью.
• Для укрепления прочного фундамента, причиной которого могут быть трещины в стене.

Подготовка перед подкладкой:

• Необходимо уведомить соседних или нет о предлагаемых работах с подробным описанием типичных действий по использованию основы извините за вязку.
• автобусный участок и его здание или закрытые зоны, если вы заметите и проведете обследование. в это время регистрируются и последствия трещин, о которых сообщается соседнему владельцу (-ам).
• перед тем, как начать какое-либо обоснование урегулирования и определить его решения, это делается в том случае, если причиной обоснования является урегулирование.
• У нас есть Meri on для снижения нагрузки на конструкцию за счет снятия прилагаемых нагрузок с перекрытий, уменьшения нежелательных статических нагрузок и экономии за счет установки подпорок и / или опор только после того, как должны начаться работы по укладке фундамента.
• Если есть какая-либо часть территории, которая является уязвимой, предлагаемыми работами по укреплению должны быть поддержаны и защищены путем идентификации, отслеживания, маркировки или разоблачения.

Необходимые опоры

1. Неравномерная оседка вызвана несимметричной нагрузкой здания, неравномерной несущей способностью всего грунта под фундаментом, действием корней деревьев или первичного или вторичного уплотнения связного грунта.
2. Увеличение нагрузки: Процесс загрузки строителя изменился из-за добавления большего количества этажа или изменения наложенной нагрузки из-за изменения загрузки службы.
3. Понижение прилегающего грунта: Рядом с фундаментом прекращается работа, имеется необходимость опускания фундамента здания.

Методы подкрепления

Подложку можно переносить, но следующими способами:

1. Ямочный метод
2. Свайный метод
3. Подкрепление к стенам
4. Опора сваи домкрата
5. Основание иглой и сваи
6. ‘Пинфорд’ или угловой сваи
   Ямочный метод

   В этом методе вся длина подкладываемого фундамента делится на секции по 1.Длина от 2 до 1,5 м. Одновременно рассматривается один раздел.

   Связанное сообщение: Калифорния Коэффициент несущей способности (CBR Test) грунта земляного полотна — процедура, аппаратура и использование для проектирования дорожного покрытия

   Прежде всего, в стене делается отверстие для всех секций над уровнем цоколя, в которое вставляется игла. Игла может быть изготовлена ​​из прочного материала, деревянного или стального профиля.

   Опорные пластины размещаются над иглой для поддержки кирпичной кладки над ней.Опорное устройство иглы осуществляется опорами для кроватки (деревянными брусками) с двух сторон стены и домкратами.

   Посмотрите это видео, чтобы получить подробную информацию о винтовых домкратах в основании:

   После этого выкапывается котлован до необходимого уровня нового фундамента. Затем в котлован закладывается новый фундамент. Когда работа над одним разделом завершена, переходят к следующему разделу, то есть в первом раунде подкрепляются альтернативные разделы, а затем берутся остальные разделы.Рис 2. выше показан раздел.

   Некоторые важные меры предосторожности следует соблюдать во время работы, например, в стенке стены предусмотрены грабли, полы также поддерживаются.

   В этом процессе можно использовать консольных игольчатых балок , когда имеется прочная внутренняя колонна или если имеется необходимый фундамент, увеличивающийся только с одной стороны, как показано на рис. 3.

   Рис. 3. Ямочный метод подкладки консольной иглой

   Следующие пункты должны быть приняты во внимание при ямном методе:

   1. Альтернативные секции рассматриваются в первом раунде.Затем переходят к оставшимся промежуточным частям. Одновременно следует принимать только один раздел.
   • В случае удлинения лавы в обе стороны лучше начинать работу с середины.
   • Если новый фундамент более глубокий, то правильно возможна опалубка котлована под фундамент.
   • Когда фундамент наберет полную прочность, нужно медленно снимать только все приспособления, такие как игольчатые балки и т. Д.
   • Игольные отверстия и т. Д.следует закрыть в кладке цементным раствором.
   Свайный метод

   В методе свайной опоры , как следует из названия, сваи устанавливаются правильной забивной техникой по с обеих сторон стены , которая должна быть усилена. Обычно используются сваи , сваи на расширенных сваях.

   После этого бетонные или стальные иглы продыряются сквозь стену и присоединяются к свае.Эти иглы действуют как балки, а также как заглушки для ворса.

   Свайный метод подходит для глинистых грунтов , заболоченных участков , а также слабонесущих пластов .

   Помимо вышеперечисленного, ниже приведены Типы и методы подкрепления , используемые для различных структур:

   Подкрепление к стенам:

   Для работ по подкладке стен, стена должна быть разделена на опор для пролётов , и каждый пролет обрабатывается индивидуально, что предотвращает разрушение, повреждение или оседание стен.

   На длину опор и секций влияют следующие факторы:

   1. Общая длина стены.
   2. Постоянные и временные нагрузки на стены.
   3. Несущая способность и типы грунтов под существующий фундамент.
   4. Прочность и устойчивость стен и фундамента стены, которая будет опорой.
   5. Расчетная дифференциальная осадка и способность к раскручиванию существующей стены.

   Для массивных бетонных ленточных фундаментов несущих стен традиционной конструкции подходящим пролетом является от 1 до 1,5 м, и для стен умеренной нагрузки, поддерживаемых железобетонными ленточными фундаментами , длина пролета составляет от 1,5 до 3 м. .

   Рис. 4 б. Подземный отсек — Типовая отметка

   ( Примечание: Во всех случаях сумма неподдерживаемой длины стены не должна превышать 25% общей длины стены)

   Типичная диаграмма расписания поддержки показана на рисунке 4.выше:

   Домкрат свайный опорный

   Опора свай-домкрата выполняется там, где традиционная опора неэкономична из-за подходящей глубины несущей способности грунта. Основное преимущество Jack Pile и определение — это без вибрации и гибкость , потому что глубина сваи может быть отрегулирована в соответствии с подходящими условиями грунта. В этой системе существующий фундамент простирается над головками заглушек труб, которые залиты на головках свай Jack после снятия гидравлических домкратов, что делает фундамент в хорошем состоянии.

   Рис.5. Типовой разрез домкрата свайного фундамента

   На рисунке ниже показаны типичные детали основания сваи домкрата.

   Основа игла и ворс

   Если традиционные методы или методы подкладки свайным основанием не подходят для существующего состояния фундамента, тогда для достижения наилучшего результата можно использовать метод подкрепления с помощью иглы и сваи. Как показано на рисунке ниже, большая работа в этом методе выше существующего фундамента должна быть в нормальном состоянии .И используемые сваи, как правило, представляют собой буронабивные сваи малого диаметра.

   Рис. 6. Опорные части иглы и ворса
   Табурет «Пинфорд», метод подкладки

   Основание Pynford используется, когда существующий грунт имеет плохую несущую способность этот метод основания подходит, и этот метод заставляет иглу непрерывно двигаться к стенам.

   Ниже приводится подробное описание этого метода подкрепления:

   Этап 1. Отверстия в стене для стальных или сборных железобетонных табуретов.

   II этап. Табуреты вставлены и прикреплены булавками к перекрытию кирпичной кладки над проемом.

   II этап. Кирпичная кладка между сосновыми инструментами удалена, чтобы оставить стену, опирающуюся на сосновые табуреты.

   IV этап. Арматура изготовлена ​​и размещена вокруг стульев со штырями.

   Этап V. Установлена ​​опалубка и отлита балка.

   Этап VI. Опалубка снята, балке дали затвердеть перед ее прикреплением к нижней стороне стены.

   Рис 7.a. Метод Пинфорда для этапов с 1 по 3 подкрепления
   Корневая свая или угловая свая

   В методе укладки корневой сваи применяется современное буровое оборудование для производства бетона, экономичного за счет экономии времени. По вышеуказанной причине это простая альтернатива традиционным методам подкрепления.Нет необходимости в большом объеме раскопок, покажите, что это сообщение не является сравнительно тяжелой объемной работой. Футерованный железобетон сваи, установленные попарно под противоположными углами , делают стену устойчивой в том месте, где находится звукоусиление здания, не более чем на 1-2 м. В этом процессе существующий пол, стены предварительно просверливаются с помощью ударного шнека с продувкой воздухом. На рис. Ниже детали.

   Рис.8. Метод укладки коренной или угловой сваи основания

   Через эту просверленную скважину стальная футеровка продвигается к низкосортному / глинистому грунту до тех пор, пока не столкнется с твердыми пластами.Во многих условиях очень сложно укладывать угловые сваи на обе стороны стены. Что касается состояния недр, то иногда лечебными мероприятиями дело только с одной стороны. Для большей устойчивости сваи относительны с тесным пространством.

   Опорные стойки

   В опоре колонны в первую очередь снимаются нагрузки , затем она может быть оперена так же, как стены, с использованием традиционных методов или домкратных свай. Мертвые берега используются для передачи нагрузки на балку от колонны, а колонна передается с помощью пары балок.

   Рис. 9.a. Опорные колонны — типовые детали
   Рис9.b. Типовая секция опорных колонн с нагрузкой на кентледж

   Рис. Выше показывает подробную информацию о подкреплении столбцов.

   Вам также понравятся: —

   (Посещено 12408 раз, сегодня 13 посещений)

   Продолжить чтение

   Создание свайно-ленточного и винтового свайного фундамента своими руками

   Устройство свайного фундамента

   Прежде чем мы рассмотрим условия применения, преимущества и недостатки плотного фундамента, хотелось бы поговорить о том, что представляет собой этот тип фундамента и из чего он состоит.

   Свайный фундамент своими руками

   Свайный фундамент — это в основном бетонная конструкция, служащая для того, чтобы выдерживать вес здания, которое на ней построено, и для того, чтобы создавать нагрузку на грунт.

   Устройство свайного фундамента

   Свайный фундамент состоит из свай и заглушек.

   Сваи элементы конструкции свайного фундамента, представляющие собой длинные колонны, проникающие в грунт до определенной точки и передающие все нагрузки на грунт.Сваи могут быть деревянными, металлическими, бетонными и железобетонными. Форма поперечного сечения круглая, квадратная, пирамидальная. Бывают пустотелые и цельные сваи. По способу залегания в земле сваи делятся на опорные и подвесные. Теперь рассмотрим каждый вид и тип свай.

   Шпага — самый дешевый и недолговечный вариант. Производится в основном из лиственницы, ели, пихты и сосны. Применяется очень редко и то для легких конструкций. Что бы продлить жизнь деревянным сваям, используя различные антисептики, предохраняет древесину от поражения грибком и другими заболеваниями.

   Деревянная свая

   Свая металлическая часто используется при создании свайного фундамента своими руками. Преимущество металлических свай — быстрота монтажа фундамента, независимость от времени года постройки и средняя долговечность. Недостаток — высокая цена материала и необходимость обработки антикоррозийными средствами.

   Бетонные и железобетонные сваи также являются популярным вариантом. У них хорошее соотношение цена-качество.Может изготавливаться как на заводе, так и на месте строительства (заливка вручную). Прочность железобетонных свай превышает 1 век. Для создания такого типа свай своими руками рекомендуется использовать цемент М400.

   Пустотные сваи представляют собой трубы, которые сначала устанавливаются в грунт, а затем при необходимости заполняются бетонным раствором. Этот вид свай считается очень хорошим, т.к. при создании легкой конструкции для экономии затрат на материал, а при строительстве тяжелых конструкций для облегчения установки свай в грунт, т.к.раствор будет заливаться после полной установки.

   Сплошные сваи — стандартный вариант, на котором нет смысла останавливаться.

   Подпорные сваи отличаются от подвесных тем, что на конце, который изначально уходит в землю, они имеют «опору» большего сечения, передающую всю нагрузку на грунт. Это устройство позволяет выдерживать больший вес (до 9 т на колонну).

   Висячие сваи стержней имеют постоянное поперечное сечение.Передача нагрузки от свай к грунту за счет сил трения между грунтом и колонной. Сваи как бы «врезаются» в почву на определенной глубине.

   Длина свай может быть разной и зависит от типа постройки (многоэтажка, хозблок, жилой дом, беседка, летняя кухня). В основном минимальная длина свай составляет 3 метра, а максимальная, по некоторым данным, может доходить до 20 метров (но лично я так давно не встречал).

   Шаг установки свай также зависит от конструкции и типа грунта, расстояние составляет от 1,5 до 2,5 метров.

   Диаметр свай также зависит от типа конструкции. В основном используются сваи диаметром от 20 см.

   По способу устройства свай в почвенном секрете:

   Забивные сваи — установка свай в грунт с помощью специального оборудования, которое прикладывает к стержням силы вибрации или удара.

   Набивные сваи — пробурена первая скважина, подходит для арматуры и заливного бетона.

   Бурение железобетонных свай — готовое изделие, краны устанавливают в подготовленную яму.

   Винтовые сваи — наиболее простые в установке, представляют собой металлические стержни с резьбой (типа шурупов или сверл), которые ввинчиваются в грунт вручную или с помощью специального оборудования.

   Винтовые сваи

   По поводу свай, вроде бы все, что можно сказать. Также следует учесть, что для создания своими руками рекомендуется использовать бурение железобетонных или винтовых свай. Также обязательно сделайте свайную опору в грунте, чтобы обеспечить достаточную устойчивость конструкции.

   Теперь перейдем ко второму элементу свайного фундамента — решеток . Решетки бывают горизонтальными, бетонная или металлическая конструкция, которая связывает все в одну сваю и служит приемником всех нагрузок для равномерного распределения по всем сваям.

   Классификация фундаментов более скромная. Различают монолитный, сборный и сборно-монолитный ростверк.

   Монолитный ростверк изготавливается непосредственно на месте строительства свайного фундамента с опалубкой, армирующими перевязками и жидким бетоном и раствором.

   Сборный и сборно-монолитный ростверк представляют собой фабрики бетонных блоков, которые устанавливаются на строительной площадке. Их преимущество — сокращение времени на создание свайного фундамента своими руками. Недостатком является необходимость специальной техники (подъемного крана), более высокие материальные затраты и меньшая прочность фундамента.

   Решетки могут быть высокими и низкими .

   Высокие решетки расположены на небольшой высоте от поверхности земли и передают всю нагрузку исключительно на сваи.

   Низкие решетки лучший вариант, т.к. они созданы на основе. Удаляется небольшой слой почвы (до 30 см), создается дренажный слой, заливается опалубка и бетонный раствор. Таким образом, невысокий ростверк передает часть нагрузок на грунт, снижая нагрузку на сваю и тем самым обеспечивая запас прочности всего фундамента. Низкие ростверки представляют собой свайно-ленточный фундамент, о котором мы поговорим позже.

   Где использовать свайный фундамент?

   Условия применения свайного фундамента следующие:

   • Водонасыщенные почвы с высоким уровнем грунтовых вод
   • Покасская почва
   • Рыхлая болотная почва
   • «Плавающий» грунт
   • Почвы слабой устойчивости

   Иными словами можно сказать, что свайный фундамент подходит для грунтов со сложными горно-геологическими условиями.

   Преимущество свайного фундамента таково:

   • Более низкий расход материалов, чем у других фундаментов
   • Простота строительства фундамента
   • Прочность фундамента
   • Подходит для самых сложных природных условий
   • Возможность строительства в любую погоду
   • Применяется как для легких конструкций, так и для многоэтажных домов

   Недостатком свайного фундамента является необходимость привлечения крана и расчета специалистов свайного фундамента (мы тоже поговорим).

   Расчет свайного фундамента

   Расчет свайного фундамента требует работы специалистов. Самостоятельно оценивать свайный фундамент не рекомендуется, тем более, если в будущем он будет предназначен для дома.

   Причина, по которой разрешен расчет свайного фундамента своими руками, заключается в том, что неопытные люди упускают многие важные нюансы. Эти нюансы в будущем негативно скажутся на прочности конструкции, материальных затратах на содержание и ремонт фундамента, а также на внешнем виде фундамента.

   Мы знаем, что «скупой платит дважды», поэтому настоятельно рекомендуем Вам обратиться за помощью к профессионалам, которые, как никто другой, точно определят размер, материал, способ установки и другие элементы, создают свайный фундамент своими руками. Руки. Опытные архитекторы сначала исследуют свойства почвы, глубину водоносного горизонта, тектонику и другие факторы, которые будут продолжать влиять на фундамент.

   Кроме того, специалисты смогут нарисовать точную схему необходимого вам фундамента и выбить смету на все строительные материалы для его возведения.

   Следует отметить, что материальные затраты на создание фундамента составляют около 30% всех затрат на строительство здания, поэтому оплата специалистов не сильно изменит общую стоимость строительства, так как это существенно повлияет на его долговечность!

   Как создать свайный фундамент своими руками

   Самыми популярными свайными фундаментами являются винтовой, свайный с плотным фундаментом и свайно-ленточный фундамент, поэтому в дальнейшем мы предоставим инструкцию по их возведению своими руками.

   Свайно-винтовой фундамент своими руками

   Создание свайно-винтового фундамента своими руками — самое быстрое и приемлемое для загородного дома. Если вы собираетесь построить гараж или беседку, свайно-винтовой фундамент просто идеален, т.к. будет иметь следующие преимущества:

   • Монтаж конструкции можно реализовать за один рабочий день
   • Минимальное количество земляных работ
   • Низкие материальные затраты
   • Подходит для любых почв

   Видеоурок по созданию свайно-винтового фундамента

   Приступим к созданию чертежа схемы винтовой сваи-фундамента, где рассчитываем точное количество свай.Затем приобретаются готовые металлические винтовые сваи и, если они короткие, вкручивают их в землю с помощью стержня и нескольких помощников.

   Рекомендуемый размер здания для создания свайно-винтового фундамента составляет 4 * 6 метров.

   Завод, в основном, производит пустотные винтовые сваи, поэтому, если будущая постройка будет сложной, заливать их бетонным раствором, легкая — ничего не делать.

   После того, как все сваи будут вкручены в землю, их нужно разрезать по уровню (можно использовать водяной уровень) и соединить металлическим швеллером, приваренным к стене.

   На канале рекомендуется установить сборный железобетонный каркас и далее приступить к возведению стен. Это краткое руководство по созданию свайно-винтового фундамента своими руками считается полным, как видите, ничего сложного. Далее переходим к более сложному фундаменту — свае с плотом.

   Свайно-винтовой фундамент своими руками

   Свайно-ленточный фундамент своими руками

   Этот вид фундамента более надежен и устойчив.Ничего сложного в его конструкции нет, и теперь вы убедитесь.

   Видео пример создания свайно-ленточного фундамента

   Для начала рассчитаем размер фундамента и подготовим участок.

   Далее с помощью бура протягивают необходимое количество отверстий на определенную глубину и делают траншею под ленточный фундамент, после чего приступают к созданию свай.

   Рекомендуется создать небольшой слой гравия и песка (дренажный слой), который тщательно утрамбовывается.Далее создайте гидроизоляцию сваи, используя листы рубероида. Из них делают формочки, в которые будут засыпаны сваи, связав эти формочки леской и установив в яму. В формы необходимо установить арматуру перевязки из нескольких стержней диаметром 12 мм. Арматуру обвязываем проволокой и делаем что бы она ни говорила от ямы до 15-20 см (для дальнейшей перевязки с ростверком).

   Форма рубероида для свай

   Когда будет создана арматура перевязки, начните заливку бетонного раствора, затем выждите 5-7 дней, прежде чем она полностью затвердеет.

   После того, как сваи будут созданы, переходите к созданию решеток. Первым делом сколотите деревянную опалубку, что бы ширина будущего фундамента была не менее 40 см (а потом и 50). Позже в опалубку укладывают стержни клапана, привязав их проволокой к клапану, торчащему из свай. Когда стальной каркас будет создан, приступаем к созданию ленточного фундамента: бетонный раствор, возьмемся за ручки и обрушим опалубку.

   Опалубка для свайно-ленточного фундамента

   Подробно о создании планки Foundation читайте в соответствующей статье, где более подробный процесс.

   Фундамент свайно-ленточный

   Следует отметить, что процесс изготовления свайного фундамента с ростверком аналогичен, с той разницей, что плот будет находиться на высоте 30-50 см от земли, не давая на нее нагрузки. Такой вариант не всегда устраивает садоводов, т.к. слишком много бросается в глаза щель между землей и зданием, хотя можно неплохо закрыть пластиком.

   Как видите, возведение свайно-ленточного фундамента тоже не представляет собой ничего сложного.Создание этого фундамента позволяет сэкономить на строительных материалах (готовые сваи дороже), не требует привлечения специальной техники, поэтому идеально подходит для дачных участков.

   Фундамент для ремонта неисправного фундамента

   Фундамент — это метод увеличения глубины фундамента или ремонта дефектного фундамента. Это может произойти, если вы планируете добавить этажи к существующей конструкции или когда фундамент поврежден.

   Один из видимых признаков того, что ваше здание нуждается в подкреплении, — это видимые трещины.Здание требует подкрепления фундамента, когда трещины шире дюйма и есть некоторые признаки неисправного фундамента, особенно диагональные трещины. Разрушения фундамента также можно рассматривать как вздыбленный фундамент, потрескавшиеся или прогнутые стены и потрескавшиеся бетонные полы.

   Самый распространенный метод крепления — метод заливки массой. Этот процесс требует последовательной выемки секций на заранее установленную глубину под основанием и укладки бетона на каждую яму. Повторяйте этот метод, пока вся пораженная область не будет укреплена.Существуют и другие методы и техники поддержки, которые описаны в следующих разделах.

   Опора на винтовых сваях и кронштейнах

   Основание с помощью винтовых свай и скоб обычно используется в некоторых случаях, когда традиционный процесс крепления невозможен. В некоторых зданиях может потребоваться выемка грунта на большую глубину или, возможно, невозможно использовать свайную установку, что делает его идеальным для использования метода винтовых свай и кронштейнов. Винтовые сваи и кронштейны могут быть установлены только бригадой из двух человек вручную или с помощью небольшого оборудования, такого как мини-экскаватор.

   Винтовые сваи могут быть установлены в фундаменты, способные работать на растяжение и сжатие, выдерживать вертикальные и поперечные силы ветра, а также силы вибрации и сдвига. Они идеально подходят для использования с опорными кронштейнами. Затем конструкцию можно поднять обратно в горизонтальное положение, а вес фундамента перенести на систему опор и кронштейнов. Винтовые сваи имеют много преимуществ по сравнению с традиционными сваями, такими как скорость установки, низкий уровень шума и минимальная вибрация, которая может вызвать повреждение окружающей территории.

   Свайно-балочный метод

   Укрепление свай и балок — еще один отличный и предпочтительный метод облегчения опоры. Использование этой системы требует установки мини-сваи по обе стороны от поврежденной стены. После установки свай снимается кирпичная кладка под стеной и используется железобетонная игольчатая балка для соединения свай и поддержки стены.

   Уменьшение расстояния между игольчатыми балками позволяет выдерживать очень высокие нагрузки.Несущая способность нижележащих пластов будет определять количество, диаметр, глубину и шаг используемых свай. При таком способе крепления могут использоваться бурозабивные сваи или забивные сваи. Преимуществами подкладки из свай и балок являются:

   • Подходит для ограниченного доступа
   • Быстрее традиционной основы
   • Высокая грузоподъемность
   • Меньше простоев, меньше отходов и быстро завершается

   Укрепление свайным плотом

   Подкрепление свайным плотом необходимо использовать, когда необходимо подкрепить всю конструкцию.Рекомендуется, когда фундамент слишком глубокий для других методов крепления фундамента или в областях, где почва настолько твердая, что небольшое оборудование не может копать на требуемую глубину. Сваи размещаются в определенных местах по условиям нагрузки; затем карманы под опорами ломаются и укрепляются игольчатые балки, которые выдерживают нагрузку на стену. Затем строится кольцевая балка, чтобы связать все иглы, и конструкция заливается бетоном. Преимущества этой системы:

   • Обеспечивает поперечные и поперечные связи по всей конструкции.
   • Экономичен на глубине более 1,5 м.
   • Нет необходимости во внешнем доступе.
   • Уменьшает нарушение работы дренажных систем.

   Наконечники основания

   Обычно для достижения лучших результатов этот процесс должен быть разработан или проведен инженером-строителем, но вот несколько советов, которые помогут вам в процессе обоснования.

   • Укрепление основания нужно начинать с углов и обработки внутрь.
   • Фундамент должен выполняться только на несущих стенах.
   • Не подкладывать под ненесущие стены.
   • Начало подкрепления под полосой опоры. Рекомендуется начинать с не менее 3 футов в длину, два фута в ширину и два фута в глубину.
   • После завершения земляных работ засыпьте полость бетоном. Бетон следует смешать, используя одну часть цемента, три части песка и шесть частей заполнителя.
   • Не забудьте использовать опалубку по краям.
   • Допускается укладка бетона не менее чем на два дня.
   • Используйте стержневой стержень, чтобы полость под существующим фундаментом была заполнена.
   • Перед загрузкой убедитесь, что бетон полностью затвердел.
   • Когда бетон наберет достаточную прочность, отломите выступающую опору.
   • Разрезать бетон по массе бетонной поверхности.
   • Засыпка и компактная. Если у вас возникли проблемы с достижением необходимого уплотнения, добавьте воды в почву из шланга.

   ФУНДАМЕНТОВ: ЛЕГКИЙ СПОСОБ ОПРЕДЕЛЕНИЯ ЛУЧШЕГО ИСПОЛЬЗОВАНИЯ | by Eunice Edeoghon

   Фундаменты — это горизонтальные или вертикальные структурные элементы, которые поддерживают конструкции и передают нагрузки на грунт при оптимальных затратах.Хороший фундамент способен:

   1. Повышать устойчивость конструкции

   2. Распределять вес конструкции на большой площади почвы

   3. Избегать неравномерного оседания

   4. Предотвращать поперечное смещение конструкции

   Глобально , существуют разные виды грунтов с разной несущей способностью. Таким образом, в зависимости от профиля почвы, размера и нагрузки конструкции инженеры выбрали наиболее подходящий из различных типов фундамента для строительных проектов.Эти различные типы обсуждаются в дальнейшем.

   ВИДЫ ФУНДАМЕНТОВ И ИХ ИСПОЛЬЗОВАНИЕ

   Фундаменты можно в общих чертах классифицировать как:

   1. Неглубокий фундамент

   2. Глубокий фундамент

   Неглубокий фундамент

   Неглубокий фундамент — это фундаменты, расположенные около готовой поверхности земли. Применяется на участках с высокой несущей способностью почвы на небольшой глубине. Как правило, глубина фундамента меньше ширины фундамента или меньше 3 метров.Здесь на несущую способность фундамента влияют условия поверхности. Типы фундаментов в соответствии с этим включают:

   · Отдельное основание или изолированное основание или фундамент с подушками

   Используется, когда нагрузка от конструкции воспринимается колоннами (рис. 3). Обычно каждая колонна имеет собственное основание, которое может быть прямоугольной, квадратной или круглой формы. Это подходит, когда колонны не плотно упакованы и нагрузка на конструкцию относительно низкая. больше фундаментов площадок объединяются, потому что колонны расположены достаточно близко, а их изолированные опоры пересекают друг друга.Задача — добиться равномерного распределения нагрузок по всей площади опоры. Его также можно использовать для предотвращения пересечения основания фундаментом линии собственности (как показано на рис. 4).

   Рис. 4: КОМБИНИРОВАННЫЕ ФУНДАМЕНТЫ

   · Стеновой фундамент или ленточный фундамент

   Он используется для распределения нагрузок на несущие конструкции. стены к земле. Ширина фундамента стены обычно в 2-3 раза превышает ширину стены фундамента. Он распределяет вес материала по большей площади, обеспечивая лучшую устойчивость.Используется там, где у вас прочная почвенная основа, и на не заболоченных территориях. Как правило, чем слабее почва, тем шире полоса.

   РИС. 5: ВИДЫ ЛЕНТЫ ФУНДАМЕНТА

   · Плотный или матовый фундамент

   Они распределены по всей площади здания для поддержки структурных нагрузок от колонн и стен. Это в значительной степени решает проблему дифференциальной осадки, с которой сталкиваются вышеупомянутые типы фундаментов. Бетон покрывает это основание от основания фундамента до немецкого пола, также известного как DPC (Damp Proof Course).Чаще всего они используются при строительстве подвальных помещений. Он подходит для участков с песчаным и рыхлым грунтом, то есть с плохой несущей способностью грунта, где конструкция будет подвергаться ударам и толчкам, или на заболоченных участках, хотя в этом случае здание должно иметь меньшую этажность.

   РИС. 6: ИНЖЕНЕРЫ, РАБОТАЮЩИЕ НА ФУНДАМЕНТЕ МАТЕРИАЛА IN-SITUFIG 7: ВИДЫ ФУНДАМЕНТА ПЛОТА

   · Консольная или ленточная опора

   Это фундаменты, которые похожи на комбинированные опоры в том смысле, что они состоят из двух или более опор колонн, которые хорошо соединены бетонной ленточной балкой.Фундаменты под колонны строятся индивидуально и соединяются стропильной балкой. Его также можно использовать для предотвращения пересечения фундамента линией собственности.

   РИС. 8: ФУНДАМЕНТ ЛЕНТЫ РИС. 9: ВИДЫ ФУНДАМЕНТА ЛЕНТЫ

   Глубокий фундамент

   Фундамент мелкого заложения может быть неэкономичным или даже невозможным, если несущая способность почвы у поверхности слишком мала. В этих случаях используются глубокие фундаменты для передачи нагрузок на более прочный слой, который может располагаться на значительной глубине ниже поверхности земли.Нагрузка передается через поверхностное трение и концевую опору

   · Свайный фундамент

   Свая — это тонкий элемент с небольшой площадью поперечного сечения по сравнению с его длиной. Сваи передают нагрузки либо поверхностным трением, либо опорой. Через колонны тяжелые нагрузки передаются на твердые слои почвы, которые находятся намного ниже уровня земли; предотвращение подъема конструкции из-за боковых нагрузок, таких как землетрясения и силы ветра. Подходит для многоэтажных домов. Он используется в заболоченных районах и там, где несущая способность почвы у поверхности относительно низкая, а верхний слой почвы по своей природе сжимается.В дополнение к опорным конструкциям сваи также используются для анкеровки конструкций против подъемных сил и для оказания помощи конструкциям в сопротивлении боковым и опрокидывающим силам.

   РИС. 7: СВАЙНЫЙ ФУНДАМЕНТ

   · Просверленные стволы или кессонный фундамент

   Они похожи на свайные фундаменты, за исключением того, что они залиты на месте. Он подходит для мягких глин и рыхлых водоносных гранулированных почв или там, где существуют артезианские водоносные горизонты. Кессон — это непроницаемая конструкция, которую можно спустить на воду в желаемом месте, а затем погрузить на место до желаемого уровня, а затем заполнить бетоном, который в конечном итоге превращается в фундамент.В основном он используется в качестве опор мостов и в сооружениях, требующих фундамента под водоемами. Снижает шум и вибрацию. Он выдерживает нагрузки от конструкции за счет сопротивления вала и / или сопротивления пальцев ног.

   РИС. 8: CAISSON FOUNDATION

   · Фундамент пирса

   Пирс — это подземная конструкция, которая передает более тяжелую нагрузку, которая не может быть передана фундаментом мелкого заложения. Обычно он более мелкий, чем свайный фундамент. В отличие от сваи, он может передавать нагрузку за счет опоры, а не за счет поверхностного трения.Он используется там, где твердые пласты породы лежат под разложившимся слоем горной породы наверху, где большая нагрузка должна передаваться на почву и где верхний слой почвы представляет собой жесткую глину, которая сопротивляется забиванию несущей сваи

   РИС. Фундаменты включают:

   · Скамейный или ступенчатый фундамент

   Предлагает решение для поиска фундамента для неровной (неровной) местности. Здесь котлованы выполнены ступенями одинаковой глубины и длины (рис. 10).Цель состоит в том, чтобы избежать ненужной резки и заполнения, что минимизирует затраты. Цоколь конструкции должен начинаться за самой высокой точкой земли. Иногда железобетонную сваю забивают по нижнему основанию фундамента для предотвращения бокового смещения

   РИС. 10: НАКЛОННЫЙ ИЛИ СТУПЕНЧАТЫЙ ФУНДАМЕНТ

   · Фундамент с перевернутой аркой

   Используется в местах слабых грунтов и в местах, где ведется глубокая выемка грунта. невозможно или нагрузка конструкции сосредоточена на столбах.Расположение столбов определяет пролет арок. Толщина арочного кольца должна быть больше или равна 30 см.

   РИС. 11: ФУНДАМЕНТ ПЕРЕВЕРНУТОЙ АРКИ

   · Фундамент ростверка

   Он подходит для участков с очень низкой несущей способностью почвы, но при этом требуется очень массивная нагрузка. Они предусмотрены для строительства опор.

   РИС. 12: ИЗОМЕТРИЧЕСКИЙ ВИД ФУНДАМЕНТОВ РЕШЕТКИ

   ЗАКЛЮЧЕНИЕ

   Фундамент — самая важная часть конструкции, и необходимо уделить серьезное внимание выбору наилучшего типа, который будет поддерживать конструкцию.Основа для этого выбора будет варьироваться от участка к участку и от здания к зданию. Кроме того, стоимость также может быть определяющим фактором. Если фундамент рухнет, все здание рухнет. Таким образом, инженеры должны сделать это главным приоритетом во время строительства, чтобы избежать задержек в проектах и ​​обеспечить надлежащее финансовое управление.
