Технология свайно или столбачто ленточного фундамента
Одним из популярных видов ленточных фундаментов при возведении дома из нетяжёлых стеновых стройматериалов является свайно-ленточный фундамент. Это уникальный компромисс между невысокой стоимостью, скоростью возведения и надёжностью основания строительной конструкции.
Такой вид фундамента представляет собой монолитную железобетонную мелкозаглубленную ленту, на которую опираются стены здания, равномерно её нагружая. Сцепление же с твёрдыми слоями грунта достигается через забитые сваи, проходящие ниже глубины промерзания.
Преимущества усиленной сваями ленты
Основные достоинства свайно-ленточного фундамента таковы:
- Возможность возведения на участке с существенным уклоном
- Подходит для слабых грунтов
- Невысокая материалоёмкость конструкции
- Умеренная технологичность — возможность выполнить все работы самостоятельно без применения тяжёлой спецтехники.
Недостатки немногочисленны, однако имеют место:
- Обязательное выполнение проектных расчётов специалистами с учётом свойства грунта конкретной местности.
- На таком фундаменте рекомендуется возводить стеновые конструкции из лёгких стройматериалов: пенобетон, полистиролбетон, ракушечник и им подобных. Особенно популярен в гражданском строительстве свайно-ленточный фундамент для дома из газобетона
- Придётся забыть об устройстве подвального или цокольного помещения
Несмотря на перечисленные минусы, ленточный фундамент на сваях продолжает пользоваться высокой популярностью в нашей стране, поскольку в итоге застройщик получает надёжное основание для постройки за вполне приемлемую стоимость. Ещё один вид — столбчато-ленточный фундамент очень похож по параметрам, однако имеет ряд как конструкционных отличий, так и по назначению.
Виды свай и особенности их монтажа
Сваи для ленточного фундамента бывают металлическими винтовыми и буронабивными. Металлический образец представляет собой сортаментную трубу диаметром 57-133 мм с приваренными винтовыми лопастями.
Буронабивные сваи представляют собой более сложную конструкцию и выполняются прямо на стройплощадке. В месте установки согласно проекту при помощи бура устраивается скважина, на дно которой слоем в 30 см засыпается и трамбуется хорошо увлажнённый песок.
Дальнейшие действия выполняются в следующей последовательности:- Установка опалубки. В скважину погружается труба из стали, пластика, асбоцемента. Можно своими руками свернуть трубу из рубероида, попутно выполнив гидроизоляцию.
- Армирование. Внутрь полученной трубы вставляется армокаркас, который можно связать из прутов диаметром 10-14 мм при помощи стальной проволоки.
- Заливка. После того, как бетон уложен слоем в 30-40 см, трубу приподнимают на 20 см, чтобы раствор растёкся по основанию скважины и образовал «подошву». Далее выполняют выравнивание сваи по уровню. Продолжают заливку после затвердения «подошвы».
Устройство ленты — секреты и тонкости
Сваи — готовы, траншея — вырыта, можно приступать к выполнению основной конструкции.
На дно траншеи сыпется песок слоем 20 см, после чего проливается водой и трамбуется. Сверху укладывается подкладочный рубероид марки РКП, далее можно приступить к устройству опалубки.
Для гурманов — щиты из струганной шпунтованной доски, а в бюджетном варианте подойдёт необрезной еловый горбыль, щиты из которого будут обмотаны упаковочной стрейч-плёнкой. С тонкостями монтажа опалубки придётся ознакомиться отдельно.
Внутрь опалубки закладывается армопояс, который связывается из арматуры диаметром 10 мм при помощи стальной вязальной проволоки.
Бетон, желательно марки 400, лучше всего заливать «единым ковшом», то есть за один день.
Укладка раствора выполняется слоями примерно в 40 см по периметру с обязательным уплотнением методом штыкования или виброплитой. По достижении заданной высоты ленты верхнюю грань выравнивают правилом и «железят». Эта нехитрая, но «секретная» операция заключается в посыпании свежей бетонной поверхности свежим цементом желательно марки 500 слоем 1-2 мм.
Затем всю ленту укрывают от атмосферных осадков — сильный ливень или град могут нарушить геометрию конструкции. Бетоны на основе цемента схватываются в течение 28 дней, причём для правильного набора показателей твёрдости и прочности схватываться он должен в условиях повышенной влажности. Если погода стоит жаркая и засушливая — во избежание растрескивания ленточный фундамент на сваях необходимо смачивать, например из шланга. В сельской местности, в старину, изготавливали маты из камыша и поливали их водой.
Ленточный фундамент vs винтовые сваи: seller — LiveJournal
В своей работе часто сталкиваюсь с тем, что люди хотят строить дом так, как делал отец/дед/родственник в деревне в прошлом веке.
А ведь технологии быстро развиваются.Одним из таких анахронизмов является вера в то, что «на века» надо делать ленточный фундамент. А винтовые сваи людей пугают. У них заявленный срок службы 50 лет всего. А как же «на века»?
Давайте рассмотрим пристальнее то, как эти технологии выглядят в реальной жизни, а не в фантазиях.
Я хочу сравнить винтовые сваи с ленточным фундаментом. Именно его у нас чаще всего просят посчитать клиенты в проектах домов из дерева. Причем, под ленточным фундаментом я подразумеваю вариант без свай. Люди уверены, что сваи излишество. Мол, без них деды делали дома.
Сравнивать я буду фундаменты под дома из дерева. Дело в том, что в каменных домах нагрузки выше и там несколько другая экономика. Там винтовые сваи могут стоить значительно дороже, чем ростверк на бурозаливных сваях.
Срок службы
Я вам хочу показать, что бывает с ленточным фундаментом через 100..150 лет. Есть под Уфой деревня Локотки. Она была основана в середине 19 века (пруф).
Это здание пока еще стоит, готовое под снос, по адресу Локотки, ул.Локотковская, дом 21. Если предположить, что это здание родственник деревни, то ему не более 150 лет. Раньше этого поселения не существовало.
Фотография 2. Фундамент полностью распался. Да и дом тоже не совсем в тонусе. Дерево сильно деформировалось и раскрошилось.
Можно, конечно, говорить о том, что фундамент делали плохо. Можно говорить о том, что за домом плохо ухаживали.
А вы уверены, гастарбайтеры с соседнего участка зальют вам фундамент лучше, чем тот, что показан на фотографиях? А вы уверены, что у вас и ваших детей будет время ухаживать за домом?
Даже если винтовые сваи простоят 50 лет, дом к тому времени может устареть. Точно так же сейчас устарели старенькие небольшие деревенские дома с печкой. Жить в них можно, но мы хотим туалет и ванную в доме, горячую воду и теплые полы.
О сроках службы в цифрах.
Ленточный фундамент от 50 до 150 лет (в зависимости от материала, качества работ, природных катаклизмов).
Винтовые сваи от 50 до 100 лет (разные производители указывают разные сроки службы).
Для чего вообще нужна лента из камня в основании дома
ответ 1 (правильный): Для укладки стены
Я часто спрашиваю у клиентов, которые хотят строить на ленте дом из бруса/двойного бруса/каркаса о том, зачем вам лента. Я понимаю его необходимость, когда дом сложен из блоков (кирпич/керамзит и т.д.). Блоки надо на что-то укладывать и в этом случае лента выполняет функцию основания под кладку. А зачем это в доме, где стены опираются на толстый обвязочный брус?
Фотография 3. На фотографии «фундамент» на винтовых сваях. Основанием стен будет обвязочный брус, закрепленный на оголовках свай.
ответ 2: Чтобы полы не промерзали
Говорят, что лента нужна, чтобы в доме был теплый пол. Это мнение идет от того, что в старых домах делали пол из доски без утеплителя. Да, все верно, без ленты (которую надо будет утеплить по периметру в таком случае) этот тип пола будет промерзать зимой.
Но, современных домах под досками пола находится утеплитель. Морозный воздух может гулять под таким домом, а внутри будут теплые полы.
Фотография 4. На фотографии дом из двойного бруса на винтовых сваях. Пространство между домом и землей позже будет закрыто декоративным материалом. Но, дом уже годен к заселению. Полы в нем теплые даже в мороз.
ответ 3: Чтобы под полом был погреб
Хочу успокоить любителей подпола и погреба — можно делать люк в полу (например, который будет выниматься за две ручки) и под ним можно организовать погреб.
Если вас смущает тот факт, что для спуска в погреб надо будет преодолеть полосу холодного воздуха, тогда утеплите переходный тамбур от люка до крышки погреба! Листами утеплителя и монтажной пеной запросто решается проблема.
Сроки строительства
Под винтовые сваи можно не выравнивать участок. Их можно завернуть зимой. Они не требуют выдерживания до начала нагрузки их весом дома — они готовы к нагрузке сразу же.
Знаете сколько надо времени, чтобы изготовить фундамент на винтовых сваях? 1.
..2 дня в любое время года!
Для изготовления же фундамента в виде ленты из камня, надо подготовить площадку, вынуть грунт, собрать опалубку, обвязать арматуру, залить бетон. На этот этап может уйти от недели до месяца. В зависимости от того, в какое время года и кто чем делал работу. Можно копать руками, а можно и технику пригнать.
Но, после заливки и отвердения фундамента, его нельзя использовать сразу! Он должен отстоятся от месяца до полугода. Итого, мы получаем сроки изготовления ленточного фундамента — 1..7 месяцев.
Цена
Если мы говорим о доме из дерева (каркас, брус, оцилиндровка, двойной брус и т.д.), то цена на фундамент под такой дом из ленты будет сопоставима со стоимостью основания на винтовых сваях.
Из чего складывается цена основания?
Ленточный фундамент — земляные работы, изготовление песчаной подушки, бетонная подготовка, сборка опалубки, создание каркаса из арматуры, заливка бетона, стоимость материалов (бетон, арматура, гидроизоляция, песок).
С учетом того, что фундамент делается долго, его стоимость будет в значительной мере состоять из зарплаты рабочих.
Винтовые сваи — стоимость свай, изготовление оголовков, работа по закручиванию свай (обычно специальным автомобилем, но можно завернуть и вручную).
Если посмотреть на составляющие цены, то видим такую картину — или мы платим много рабочим и делаем дом из дешового материала или используем современные технологии и мало платим работягам.
У вас какая цель, обеспечить строителей работой или дом надежный построить?
Фотография 5. Каркасный дом в д.Волково под Уфой. Основание — винтовые сваи.
Стоимость стройки
Винтовые сваи можно устанавливать круглый год. Это позволяет строить дом не летом, когда ажиотаж и «конские» цены на строительные материалы, а зимой. Я затрудняюсь оценить экономию в цифрах, это довольно индивидуально. Но очевидно, что речь идет о значительных суммах. Дело в том, что летом вырастают цены на строительные материалы и работы.
А зимой, напротив, застройщики и продавцы зачастую дают скидки
Фотография 6. Винтовые сваи, установленные в зимнее время.
Ремонт фундамента
Часто озвучиваемое опасение клиентов про винтовые сваи звучит так — «А вдруг сваи будут некачественные и дом упадет?»
Если коротко, то ответ про сваи такой — когда начнут рассыпаться, замените их на новые. А на что вы замените ушедший в землю и рассыпающийся фундамент в виде ленты?
А вы знаете, что делать, если у вас рассыпался фундамент (или есть проблемы со сваями), а дом еще огого? Знайте — фундамент можно отремонтировать! Причем, предложат отремонтировать его с помощью винтовых свай. Выходит, что вашу каменную кладку, если что, заменят на такие же винтовые сваи, от которых вы когда то отказались.
Кстати, не все знают, что в винтовые сваи после закручивания заливают бетон. Он там нужен для того, чтобы свая не ржавела изнутри. По этой причине, опасения про то, что свая моментально разрушится при проржавлении необоснованно.
Это же металл и камень вместе. Почему они будут работать хуже, чем такая же комбинация материалов в бурозаливной свае? Камень хорошо работает на сжатие. Металл выдержит нагрузку на растяжение. Они прекрасно дополняют друг друга.
Демонтаж старого фундамента
Вы снесли дом и хотите построить новый? Или вы купили участок, на котором есть старый дом?
Чтобы снести ленту, надо ее разломать физически и вывезти мусор с участка. А это стоит весьма приличных денег. Если кто думает, что можно разломать фундамент молотком или ломом, то вы попробуйте постучать по реальному фундаменту. Это не так просто.
Что же с винтовыми сваями? Их можно просто выкрутить или обрезать у земли. Мало того, их можно использовать повторно!
Проваливание фундамента в землю
Не секрет, что дома постепенно уходят под землю. Уходит фундамент, утаскивая за собой и весь дом. Иногда, это происходит незапланированно быстро! После подмыва почвы во время наводнений, например.
А винты в грунте? А им все равно! Они находятся на такой глубине, что их это не касается.
Здание на винтовых сваях в землю не проваливается совсем.
Вспучивание
Винтовые сваи закручиваются в землю глубже, чем промерзает грунт. В результате, на них не оказывает влияния вспучивание, которое образуется в результате замерзания воды в почве. Земля может подниматься вдоль свай, но дом останется на месте.
Я хочу поделиться этой информацией и сделать ваш выбор более осознанным. Надеюсь, что пригожусь и сэкономлю ваши деньги.
Часть фотографий делали сотрудники «Центра Малоэтажного Строительства» г.Уфа на объектах, сроящихся компанией. Взял из архивов.
Ленточный фундамент на сваях
Оптимальным вариантом для большинства стеновых материалов является решетчатый ленточный фундамент. Однако его устойчивости недостаточно для тяжелых коттеджей, при сложном рельефе (уклон дольше 2 м). Для этих случаев применяется лента МЗЛФ на сваях, которая в отличие от ростверка, не только распределяет нагрузки, но и передает 30 – 60% на грунт самостоятельно.
Технология свайно-ленточного фундамента
Основной проблемой для любого фундамента остается неравномерное вспучивание грунтов. Если комбинированный ленточный фундамент усилен сваями, эксплуатационный режим следующий:
- сваи опираются на несущий пласт, часто заливаются в несъемную опалубку, выдергивающие нагрузки практически отсутствуют
- лента жестко закреплена на сваях, полностью опирается подошвой на землю
- при вспучивании появляется возможность отрыва сваи от ленты
Поэтому свайно-ленточный фундамент (СЛФ) на глинах, суглинках не рекомендуется, даже при использовании подсыпки из нерудных материалов. Технология имеет два варианта:
- поэтапное бетонирование свай, ленты
- заливка за один прием
В последнем случае потребуется расчет объемов, реальных возможностей строителей. Поэтому поэтапная заливка более востребована.
Для легких построек, кирпичных коттеджей (2 этажа) ширина ленты от 45 см чаще всего гарантирует двукратный запас несущей способности по умолчанию. Однако на подрабатываемых, нестабильных, рыхлых почвах наблюдается недопустимая по СП 21.13330 просадка. Именно ее компенсируют свайным полем. Для строительства СЛФ необходимо выполнить действия:
- отрыть траншеи, произвести отсыпку, пробурить скважины
- забетонировать сваи, отлить подбетонку
- смонтировать по гидроизоляции опалубку, установить арматурные каркасы
- забетонировать ленту, произвести полную гидроизоляцию
Либо залить конструкцию за один прием, заказав несколько миксеров. Несъемная опалубка свай изолирует бетонные конструкции частично. Если необходим ресурс фундамента от 100 лет, необходимо добавить в бетон пенетрирующие добавки (например, Адмикс) при замешивании.
Разбивка осей
Подземная пространственная конструкция состоит из двух частей. Чтобы залить ленточный фундамент, необходим монтаж опалубки, для бурения скважин потребуется разметить оси стен. Таким образом, на вынесенные за периметр траншей (1,5 м) обноски крепится три струны/шнура. С центрального отвешиваются центра отверстий в земле, боковые нужны для размещения щитов опалубки. При нахождении первого угла дома нужно учесть:
- 5 м от оси проезжей части улицы поселка
- 3 м от красной линии проезда, соседнего участка
- 4 м до фундамента эксплуатируемого здания, септика
Первая ось обычно откладывается параллельно улице, две соседние откладывают методом треугольника (4 м, 5 м, 3 м стороны для гарантированно прямого угла).
Выемка грунта
В зависимости от глубины залегания ленты, наличия подземного уровня отрывается котлован либо траншеи. В 90% случаев на сваях стоит лента МЗЛФ, подошва которой заглублена на 0,4 – 0,7 м.
В любом случае пахотных слой придется удалить полностью, заменив его подсыпкой (0,4 – 0,8 м нерудного материала).
При малых глубинах спецтехника бесполезна (даже вредна), земляные работы выполняются вручную. Индивидуальные застройщики часто путают свайные фундаменты с лентой, ростверком по оголовкам. Однако для ростверка затраты на этом этапе будут ниже – подсыпка из инертного материала не нужна в принципе – подошва ж/б балки отстоит от земли на 10 – 30см, силы пучения не достают до конструкции.
Свайное поле
Бурение отверстий производится мотобуром, ручным инструментом. Максимально возможный размер оснастки 40 см (50 см шнеки выпускает ограниченное число фирм), глубина должна соответствовать залеганию несущего пласта. Оптимальным вариантом является выбор свай в оболочке (несъемной трубчатой опалубке) по ряду причин:
- головная часть приподнята над дном траншеи, при изготовлении подстилающего слоя щебень, песок не падает в скважину
- легко контролировать запуск головной части свай в ленточный фундамент
- бетонирование можно производить за один прием
Технология бетонирования свай имеет вид:
- скважина – ручное бурение, применение мототехники
- опалубка – мягкая из куска рубероида, жесткая из асбоцементной трубы, изоляционная из полиэтиленовой трубы
- армирование – каркас вяжется на земле (соединение хомутами продольных стержней), опускается в скважину
- заливка – укладка бетона через воронку, уплотнение глубинным вибратором
Для снижения касательных выдергивающих усилий трубы опалубки оборачиваются снаружи полиэтиленовой пленкой. Жесткость листа рубероида недостаточна для больших глубин. Поэтому цилиндр из этого материала скатывают при помощи мелкой сетки, фиксируют края степлером.
В зависимости от диаметра сваи для армокаркаса применяются хомуты разной формы – треугольные, квадратные, кольцевые. Для армирования должны использоваться материалы:
- продольные стержни переменного сечения А400 («рифленка») 8 – 16 мм
- гладкая 6 – 8 мм арматура А240 для хомутов
- кольца пластиковые для обеспечения защитного слоя
Пластиковые детали («ромашка», «солнышко») надеваются на хомуты либо вертикальные стержни, предотвращая контакт металла с опалубкой. При заливке арматура гарантированно заглубляется в бетон на 2 – 7 см (зависит от размера прокладок). Воронка из подручных материалов (кусок рубероида) позволяет аккуратно уложить смесь, оставив устье чистым.
Сразу после бетонирования можно создавать подстилающий слой ленты. При высоком УГВ следует выбрать среднефракционный (5/10 мм) щебень, в остальных случаях дешевле обойдется речной песок. Максимальная толщина слоя для уплотнения виброплитой, ручной трамбовкой составляет 10 см. Обычно применяют 4 – 6 слоев, на песке не должно оставаться следов после трамбовки.
Опалубка ленты, армирование
Подстилающий слой обладает высокой дренажной способностью. Это удобно для эксплуатации, но мешает качественно залить ленточный фундамент – наблюдается уход цементного молочка из бетона. Подошву бетонной конструкции следует защитить от почвенных, грунтовых вод. Поэтому применяют методику:
- поверх подстилающего слоя заливают подбетонку – 5 – 10 см стяжка, бетон В7,5
- наплавляют на нее гидростеклоизол, Бикрост, Технониколь – 2 слоя, герметизация 10 см продольного нахлеста битумной мастикой
Края гидроизоляционного ковра позже следует завернуть на вертикальные стены ленты. Поэтому их выпускают наружу на 20 – 30 см. Подбетонка должна быть шире ленты на аналогичный размер. Помимо защиты гидроизоляционного слоя, выравнивания поверхности, предотвращения утечки влаги из бетона, стяжка позволяет снизить толщину защитного слоя у подошвы МЗЛФ (2 см вместо 5 см).
Технология опалубки имеет вид:
монтаж щитов – по шнурам, вплотную друг к другу, высота превышает проектный уровень (7 см) для удобного разравнивания, ширина ленты выдерживается внутренними распорами (брусок, шпилька), наружными укосинами (шаг 0,5 – 0,8 м). Технология армирования СЛФ:
- вязка каркасов – в соответствии с проектом, защитными слоями
- монтаж – каркасы раскладываются на прямых участках
- сопряжения – анкеровка углов П-образными, Г-образными прутками
Если высота ленты больше 70 см, опалубка монтируется после раскладки арматурных каркасов. При меньшем сечении МЗЛФ каркасы можно уложить между щитов сверху.
Бетонирование, защита от влаги
Чтобы залить ленточный фундамент за прием, необходимо подготовить смесь песка/цемента у бетономешалки либо заказать миксеры, арендовать (сделать самостоятельно) глубинные вибраторы. Технология стандартная для МЗЛФ:
- укладка слоями, в одном направлении
- уплотнение слоя вибратором (нет пузырьков, скрыты камни, молочко на поверхности)
- полив первые 3 дня (песок, опилки, мешковина на поверхности для влажного компресса)
- укрывные работы (пленка от дождя, холодного воздуха)
Бетон набирает 70% прочность за 5 – 28 дней (зависит от температуры), после чего, необходима гидроизоляция:
- подошва – выпущенный гидроизоляционный ковер приклеивается на боковые стены
- грунтовка – осуществляется праймерами, позволяет повысить сцепление, упрочнить конструкционный материал
- обмазка – слой битумной, полимерной, эпоксидной мастики
- оклеивание – 2 слоя Технониколь, гидростеклоизола, Бикрост
Реже применяется гидроизоляционная штукатурка, специальные лакокрасочные составы. Самым надежным методом является гидроизоляция пенетрирующими смесями, названная объемной, структурной. Компоненты Пенетрон химически активны с цементом, происходит улучшение свойств на молекулярном уровне. Вся толща бетона становится влагостойкой.
Пошаговая инструкция с разъяснением усилий, возникающих в комбинированных свайно-ленточных фундаментах при эксплуатации, полезна индивидуальному застройщику. Соблюдение указанных требований позволит изготовить ленточный фундамент любой конфигурации с максимальным ресурсом.
Ленточный фундамент на буронабивных сваях с ростверком для дома
Ленточный фундамент на буронабивных сваях
Фундамент на буронабивных сваях отличается простой конструкцией и надежностью. Не удивительно, что именно этот вариант был и остается одним из наиболее популярных разновидностей свайных фундаментов. Величина залегания зависит от климатической зоны и грунта, так что буронабивной тип подложки идеально подойдет для строительства в любом регионе.
Особенности и область применения
Этот тип фундамента принято считать комбинированным: его первую часть составляют опорные элементы, по которым прокладывается ростверк, равномерно распределяющий нагрузку. Такая конструкция особенно ценится за отличные несущие качества, применяется в строительстве как небольших, так и крупных объектов, идеально сочетаясь с любыми строительными материалам. Ленточный фундамент на сваях с монолитным ростверком возводится на участках со сложными грунтами, на склонах холмов, в зонах с высокой сейсмической активностью и даже на болотистой местности. Устанавливают его в следующих случаях:
- в условиях городского строительства, где невозможно использовать другие типы свай;
- на слабых грунтах и плавунах;
- при возведении домов на крутом рельефном участке;
- при строительстве тяжелых промышленных сооружений;
- при необходимости сэкономить средства.
В итоге получается прочная и долговечная конструкция, способная эксплуатироваться на протяжении десятилетий.
Типовые разновидности буронабивного фундамента
В современном строительстве используются три основные схемы монтажа свайных конструкций:
- Ленточно-свайная. Применяется для строительства зданий из тяжелого кирпича и бетона, в том числе для многоэтажной застройки.
- Фундамент с монолитным ростверком. Чаще всего используется именно в домашнем строительстве для возведения каркасных, бревенчатых и брусовых домов, а также садовых построек, гаражей и беседок.
- Плитно-свайный вариант. Подходит для самых сложных и топких грунтов.
При этом в основе всех этих схем находится именно буронабивной фундамент со сваями (или их обрубками). Такие конструкции позволяют поднять пол над почвой и при этом сохранить жесткость цокольного пояса. Именно поэтому их используют не только на сложной земле, но также на сухих грунтах, где требуется дополнительная защита от сырости. Особенно это актуально для зданий из бруса или оцилиндрованного бревна.
Преимущества и недостатки
У такого основания есть несколько важных плюсов:
- Универсальность. Он идеально подходит практически для любых разновидностей грунта (за исключением твердых каменистых почв).
- Экономичность. Это бюджетный вариант, который допускает строительство даже на обломках свай. Такое странное решение, тем не менее, действительно имеет место, и, более того, активно используется в частном строительстве.
- Скорость установки. Фундамент этого типа не требует длительной подготовки и может быть полностью готов в течение 1–2 недель.
- Возможность работать в любое время года. Использование спецтехники позволяет установить сваи даже в промерзшей земле.
Минусы у этой конструкции тоже есть:
- Низкая теплоизоляция пола. Так как внизу он не закрыт, возможно появление сквозняков в доме. Избежать этой проблемы поможет установка теплых полов или использование отдельной теплоизоляционной мембраны.
- Отсутствие подвала и цокольного этажа.
Правильный расчет буронабивного фундамента
Еще при проектировании будущего строительства необходимо особое внимание уделить подложке, особенно если планируется устанавливаться буронабивной фундамент со сваями. Именно столбы должны быть выставлены так, чтобы принимать на себя максимальную нагрузку от несущих стен и углов дома. При этом между сваями должен быть строго регламентированный зазор: не более трех свайных диаметров. В противном случае конструкция окажется мене надежной, чем от нее ожидается. Чтобы вычислить необходимое количество элементов, нужно знать два важных показателя: массу объекта и несущие возможности свай. Разумеется, многое зависит от используемого материала строительства, а также от общих габаритов строения. Дополнительно необходимо знать несущую способность опорных конструкций. Для того чтобы фундамент получился максимально прочным и долговечным, лучше обратиться за помощью опытных специалистов, которые рассчитают все необходимые показатели с учетом особенностей проекта.
Где устанавливать сваи
Перед установкой фундамента на несущих опорах с ростверком, необходимо провести точное геологическое исследование участка. Конечно, можно заказать профессиональную геологоразведку, но такая услуга стоит очень дорого. А вот определить тип почвы можно самостоятельно: просто вырыть шурф на месте будущего строительства. Почвенный состав можно определить даже на глаз: количество камней или глины, влажность, наличие песка. После того как проведена разведка, можно составлять проект, в котором будут учитываться эти геологические данные. Узнать состав почвы необходимо для того, чтобы правильно подобрать тип гидроизоляционного слоя, а также глубину вкручивания винтовых свай. Если приступить к работе, не имея таких данных, можно столкнуться с малоприятными последствиями, когда конструкция начнет плавать на пучинистых почвах и регулярно подвергаться деформации из-за болотистой земли или слишком сильного уклона.
Секреты строительства дома на буронабивных сваях
Фундамент, поднятый над землей, больше всего подходит для легких построек из дерева или газобетона. Впрочем, даже более массивные строения также могут быть возведены на основе буронабивной ленточной конструкции. Дело в том, что такие сваи обладают огромным запасом прочности, в чем превосходят даже винтовые опоры. Единственный их недостаток заключается именно в материале: на поверхности бетона могут быть микроскопические трещины, из-за которых он начинает быстрее разрушаться. Нивелировать этот недостаток поможет специальная штукатурка, а также утеплитель и гидроизоляция. Другой вариант — использование асбестоцементных труб в качестве опалубки. Такой столбчатый буронабивной фундамент помогает установить строение даже на сложном рельефе местности, включая песчаные почвы или участки с большим количеством подземных ручьев. А сделать полноценную связку между цоколем и опорами помогает ростверк, усиленный стальной арматурой.
Как строить дом с буронабивным фундаментом
Главное преимущество строительства заключается в том, что возводить такую основу можно в любое время года. Для начала понадобиться создать точный план участка и дома с шириной будущих стен. Если конструкция получится достаточно легкой, можно использовать мелкозаглубленный фундамент: он прекрасно справится с нагрузкой. А вот при наличии сложных почв и запланированном строительстве массивных конституций необходимо обратиться к более серьезным решениям. После разметки участка можно будет переходить к непосредственному бурению скважин (выполняется при помощи ручного бура или специализированной техники) на определенную глубину. Диаметр должен быть больше размера будущих свай минимум на 10 см, ведь понадобится устроить опалубку. После ее установки необходимо проложить конструкции из арматуры, которые предотвратят риск растрескивания сваи от высокой нагрузки или перепадов температуры. На подушку из песка и щебня заливается бетон.
Строительство с Wood House
Мы предлагаем готовые проекты возведения загородных домов. В каталоге компании вы найдете уже готовые варианты, на базе которых мы можем разработать уникальный дизайн-проект. Наши специалисты предлагают индивидуальную работу со строительством частных домов в любом районе Москвы и области. Мы знаем, как работать с самыми сложными почвами, и создадим прочный буронабивной фундамент, выдерживающий самые серьезные нагрузки. Есть вопросы о сотрудничестве с Wood House? Позвоните нам по указанному номеру телефона или воспользуйтесь формой обратной связи. Узнать все цены проектов вы можете в соответствующих разделах сайта, а рассчитать индивидуальную стоимость уникального строительства можно при помощи удобного калькулятора.
Свайно-ленточный фундамент своими руками — рекомендации
Свайно-ленточный фундамент своими руками
По своей сути свайно-ленточный фундамент является укрепленным аналогом обычного ленточного и чаще всего мелкозаглубленного фундамента. Он наиболее легкий в установке и подготовке, не требует привлечения специальной строительной техники, поэтому его можно легко и просто сделать своими руками с нуля. Главное – соблюсти все необходимые этапы и не пропустить ничего важного, и на таком фундаменте ваш дом может простоять очень долго.
В каких случаях нужен свайно-ленточный фундамент
Конструкция свайно-ленточного фундамента предусматривает заглубление в грунт и максимальное укрепление основы – ростверка, которым является верхняя лента фундамента.
В основном свайно-ленточный фундамент своими руками делают в таких случаях:
- тяжелый вес дома с использованием стен из камня и кирпича;
- подвижные пучинистые грунты;
- наличие под участком для строительства грунтовых вод, повышенная влажность земли;
- рельефная местность с уклоном.
Сваи расположены на глубине 1-2,5 метра, таким образом не дают разрушиться и наклониться зданию при любых погодных условиях.
Расчеты и предварительная подготовка
Самым важным моментом в заложении фундамента являются планирование его глубины и общая разметка территории.
Прежде всего, нужно ознакомиться с уровнем промерзания грунта, на котором будет происходить строительство. Так как любой тип грунта подходит для этого вида фундамента, он не играет особой роли. Когда известна глубина промерзания земли, можно рассчитать и глубину свай, которые будут заложены на 0,3-0,5 метра глубже этого уровня. Теперь можно приступать к расчетам количества свай, длины и ширины ленты. Для начала выбранный участок очищают и максимально выравнивают под уровень. Затем делается разметка с помощью арматуры, вбитой в землю, или же деревянных колышков, забитых по углам. Это выглядит так, как показано на фото ниже.
Разметка участкаРазметку нужно сделать обязательно и по внешнему, и по внутреннему периметру, таким образом очерчивается ширина ленты.
Ширина ростверка зависит от типа материала, который используется для строительства дома. Если дом деревянный или стены будут сделаны из пеноблока, то 30 см хватит для удержания и равномерного распределения веса. Если же дом будет каменный или кирпичный, то ширина может варьироваться от 40 до 60 см. Средняя глубина монолитной верхней конструкции должна быть не меньше 40 см, но она может быть и глубже, в зависимости от веса здания и типа грунта. После сделанной разметки нужно сделать еще одну разметку, используемую для свай. Для начала можно наметить их по углам ленты, а последующие сваи от них должны располагаться с шагом в 1,2-1,5 метра друг от друга. Диаметр свай не должен быть меньше 1/3 ширины ленты. После этого можно приступать к рытью траншеи по глубине ленты и к бурению скважин для свай.
Установка свай для фундамента
Бурение скважин для будущих свай может производиться с помощью садового или ручного бура, в конечном итоге они выглядят так.
Скважины для свайМожно приобрести и уже готовые сваи с круглым сечением, но в таком случае заложение фундамента обойдется существенно дороже.
Очень важно прибавить к желаемой глубине свай лишние 30 см, которые займет песчаная подушка, укладывающаяся на дно скважины.
Можно также взять покупные сваи любой формы и забить на нужную глубину, но для этого понадобится специальная техника, поэтому при самостоятельной работе бур необходим.
На дно каждой скважины насыпается подушка из речного песка и обильно поливается водой, хорошо трамбуется.
После этого можно устанавливать внутрь металлические или асбестоцементные трубы, застилать стенки рубероидом.
Очень важно сделать подошву к каждой свае, для этого в трубу наливают бетонный раствор примерно на 30-40 см и приподнимают трубу на 20-30 см. Именно настолько труба должна выступать над поверхностью после всех работ.
Бетон из трубы растекается внизу и образует расширение в виде подошвы, которая фиксирует сваю. Схема показана на рисунке ниже.
Формирование подошвыТеперь нужно дать время застыть подошве, чтобы она укрепилась, а пока можно приступить к устройству ленточной плиты.
Изготовление опалубки для фундамента
На дно уже вырытой траншеи для ленты насыпается песчаная подушка. Она должна быть не менее 150 мм шириной и быть ровно положена по всему периметру.
Как и в случае свай, подушка заливается водой и хорошо утрамбовывается. Для дополнительной прочности можно покрыть подушку слоем щебня, но это необязательно.
После этого можно изготавливать опалубку. Она может быть выполнена из любых подручных материалов, например, широких досок или листов ДСП.
Если материал для опалубки будет использоваться в дальнейшем, ее можно застелить полиэтиленовой пленкой и закрепить степлером.
Сбить опалубку вы сможете непосредственно на разрабатываемом участке.
Готовые конструкции в виде щитов прибиваются к забитым предварительно через каждый метр или 1.5 метра кольям, расположенным по внешнему краю траншеи для фундамента.
С внешней стороны нужно прибить по низу и верху опалубки дополнительные горизонтальные держащие планки.
Для того чтобы бетонная масса не развалила опалубку, можно установить еще и внешние крепления – клинья, как показано на изображении.
Опалубка фундаментаЗавершая установку, нужно измерить высоту опалубки и убедиться, что она выше уровня заливки бетона. После этого на дно траншеи можно укладывать кирпичи и приступать к армированию.
Армирование свай и ростверк фундамента
Армирование производится сначала в самих сваях, а потом в траншее для заливки. Сваи армируются связанной арматурой, она устанавливается вертикально по всей длине каждой сваи, концы арматуры должны находиться выше самой трубы. Это необходимо для закрепления с основанием вашего будущего фундамента. Как правило, хватает четырех арматур, сформированных и связанных в форме цилиндра.
Для армирования траншеи арматуру можно как заварить между собой сваркой, так и связать сечением 12 мм с помощью специальной проволоки.
Длина и ширина ячеек должна составлять примерно 30-50 см.
Минусом крепления арматуры сваркой является ее дальнейшая жесткость, при движении грунта она не сможет быть гибкой, и возможны трещины внутри основания фундамента.
После скрепления конструкции из арматуры ее размещают в траншее. В итоге у вас получится готовая к заливке основа свайно-ленточного фундамента, как вы можете увидеть на картинке.
Армирование свай и лентыГидроизоляция и вентиляция
Когда вы делаете свайно ленточный фундамент своими руками, очень важно не забыть про изоляцию его от влажности и обеспечить проветривание монолитной бетонной плиты.
Что касается гидроизоляции свай, то сама труба из асбестоцемента или металла является защитой, а если вы не используете трубы, то можно использовать такие материалы, причем как для свай, так и для ленты:
- рубероидные листы свернуть в трубку и поместить в скважины для свай, в траншее выстелить ими все стены и покрыть сверху двумя слоями;
- можно дополнительно к рубероиду покрыть горячей смолой все застеленные ним поверхности;
- современный состав, добавляемый в бетонный раствор, позволяет сделать гидроизоляцию не только сверху, но и поможет защитить всю конструкцию изнутри и снаружи.
Какая гидроизоляция ни была бы выбрана, ее нужно сделать обязательно для того, чтобы фундамент быстро не разрушился и не покрылся плесенью.
После этого нужно сделать вентиляцию, установка которой очень проста.
По всему периметру ленты кладутся вертикально куски асбестоцементной трубы и засыпаются песком, чтобы туда не попал бетонный раствор при заливке. После застывания эти трубы можно вытянуть, и таким образом получатся вентиляционные отверстия нужного диаметра.
Заливка фундамента бетоном
Как и в случае армирования, сначала бетоном заливаются сваи сооружения. Их нужно очень плотно утрамбовать и проверить, чтобы внутри не было пустот, иначе сваи разрушатся. Чтобы залитые сваи и лента фундамента соединились, нельзя ждать, чтобы бетон в сваях застыл окончательно, и нужно заливать сам монолитный верх фундамента. Это делается в максимально короткий промежуток времени для того, чтобы бетонная смесь легла ровно. Поэтому перед заливкой нужно убедиться, что бетономешалка может подавать раствор со всех сторон фундамента. Залитый фундамент нужно проверить на ровность уровнем по верхней стороне.
Если вы изготавливаете бетон самостоятельно, то нужно строго соблюдать пропорции цемента и песка.
Цемент лучше брать хорошей, дорогой марки, чтобы избежать растрескивания и распадания монолитной ленты. В готовом виде фундамент выглядит так.
Готовый свайно ленточный фундаментПосле этого бетон застывает около двух недель, в зависимости от погодных условий. В очень жаркую погоду его лучше поливать водой, а при чрезмерной влажности закрыть полиэтиленовой пленкой.
Видео – свайно-ленточный фундамент своими руками
В данном видео показаны необходимые этапы при строительстве и рекомендации при проведении работ, которые помогут вам лучше разобраться в этом вопросе и окончательно убедиться, что такой фундамент сделать своими руками вполне возможно.
Фундамент свайно-ленточный, свайно-растверковый
Если вы хотите максимально снизить затраты, но при этом снабдить сооружение высокой прочностью, одним из выходов будет использовать свайно-ленточный фундамент. Характерной чертой такой опоры является возможность передавать вес сооружения за счет конструкции из двух частей:
- Фундаментной ленты — дающей прочность вашему дому по периметру
- Свай — установленных ниже глубины промерзания, таким образом, решая проблему сезонного перемещения грунта
- частных малоэтажных домов
- коттеджей
- зданий, имеющих полуподвальное помещение
1) Перед тем, как начать строительство нельзя не выполнить точные вычисления, к которым нужно отнестись с должной мерой ответственности и лучше доверить профессионалам. Изучается почва вблизи и непосредственно на самом участке. Производится подсчет веса материалов используемых при постройке, и величины уклонов. Так же не следует забывать о ветре, который дает дополнительную нагрузку, степень которой необходимо учитывать. Эти данные требуются для того, что бы определить оптимальный размер свай и точно подобрать арматуру.
2) Выравнивание и разметка участка.
3) Выкапывают траншею для опорной ленты. Далее бурильной машиной делают отверстия под сваи. Ширину этих отверстий делают такими, что бы те свободно входили.
4) Изготовление гидроизоляции с помощью рубероида.
5) Возведение опалубки.
6) Армирование.
7) Если все предыдущие этапы были качественно выполнены, то можно спокойно приступать к заливке фундамента.
Основное преимущество такого основания:
- Возможность обустройства земли с сильным уклоном и усложненным ландшафтом.
Данная лента на сваях имеет и недостатки:
Для того, чтобы все было построено хорошо — необходим точнейший расчет, выполнить который способен только профессионал. Обращайтесь к специалистам, чтобы избежать неприятных последствий. Наши сотрудники выполнят все работы качественно и в кратчайшие сроки.
Выбирая Зодчий, Вы выбираете качество!
Фундаменты на свайных плотах — Руководство по конструкции
Фундаменты на свайных плотах — это комбинация свайного фундамента и плотного фундамента. Согласно инженерно-геологическим изысканиям и по устройству конструкции, делается разрез по использованным свайным плотам.
Статьи о свайных фундаментах и плотных фундаментах могут быть изучены, чтобы узнать больше о конструкции этих типов фундаментов .
Что такое свайный плот?
Свайный плот — это фундамент, сооружаемый путем объединения свай и плотного фундамента. Сначала сооружаются сваи, а затем укладывается плот, объединяющий все сваи.
Взаимодействие сваи, грунта и плота является ключевым фактором, учитываемым при проектировании свайного фундамента плота. Эффективное использование взаимодействия приводит к экономичному дизайну.
В противном случае, как обсуждалось в последней части этой статьи, не могло быть экономичного строительства.
Таким образом, в дизайн включены следующие взаимодействия.
- Взаимодействие сваи-грунт
- Взаимодействие сваи-сваи
- Взаимодействие плот-грунт
- Взаимодействие сваи-плот
Факторы, влияющие на поведение свайного фундамента на плоту
Следующие факторы считаются важными при проектировании свайного плотного фундамента.
- Количество используемых свай
- Диаметр свай
- Длина свай
- Соотношение расстояний между сваями
- Расположение свай
- Жесткость свай
- Жесткость плота
- Размеры плота
- Тип грунта и жесткость грунта
- Распределение нагрузки на свайный плот
Почему именно свайный плот?
Как правило, мы строим свайный или плотный фундамент отдельно для передачи нагрузок от надстройки на землю.
Однако в свайных плотах и сваи, и плот действуют вместе как одно целое, неся нагрузки.
Давайте посмотрим, в чем преимущества сваи в свайном плотном фундаменте.
- Добавление сваи уменьшает осадку и дифференциальную осадку.
- В основном свая обеспечивает полную мощность, а баланс обеспечивает плот.
- Улучшает сопротивляемость боковым нагрузкам .
- Типичные свайные плоты можно увидеть в высотных зданиях, где действуют очень высокие осевые нагрузки.
- Другим способом, когда сваи не могут быть вставлены в скалу из-за отсутствия свежей породы, считается, что сваи плоты выдерживают нагрузки.
Проблемы проектирования фундаментов на свайных плотах
Согласно техническому документу «Фундаменты на свайных плотах: проект и приложения Х.Г. Поулоса» при проектировании необходимо учитывать следующие вопросы.
- Предельная грузоподъемность при вертикальной, поперечной и моментной нагрузке
- Максимальная осадка
- Дифференциальная осадка
- Момент и ножницы для расчета конструкции плота
- Нагрузки и моменты на сваях для расчета конструкции свай
Следует обратить внимание на такой ключевой фактор, как поведение представляемого ими плота.Кроме того, необходимые модификации должны быть сделаны во время проектирования, чтобы контролировать проблемы проектирования.
Философия проектирования фундамента свайного плота
Рэндольф (1994) определил свою философию проектирования фундамента свайного плота, в частности, на основе распределения нагрузки между сваями и плотом.
Сваи спроектированы как группа, способная выдерживать большую часть нагрузок, в то же время позволяя переносить часть груза за фундамент плота.
Сваи спроектированы для работы при рабочей нагрузке, при которой происходит значительное начало ползучести, обычно 70% — 80% от предельной допустимой нагрузки; имеется достаточное количество свай, чтобы снизить чистое контактное давление между плотом и грунтом до уровня ниже давления предварительного уплотнения грунта.
- Дифференциальный контроль осадки
Сваи расположены стратегически с целью уменьшения дифференциальной осадки, а не для существенного уменьшения общей средней осадки.
Вышеупомянутые три подхода могут быть дополнительно обсуждены на основе распределения нагрузки между сваями и плотом. Кроме того, для выбора наиболее подходящего типа системы фундамента используются зависимости осадки от нагрузки для различных случаев.
Очень важно знать приведенную выше кривую осадки в зависимости от нагрузки для экономичного проектирования.На основе двух стратегий, традиционного подхода и метода забивки сваи, разработана приведенная выше диаграмма.
Он представляет только поведение плота и показывает чрезмерное оседание .
Он представляет собой традиционный подход к проектированию, при котором большая часть нагрузок воспринимается сваями. Поведение свайного плота определяется поведением групповых свай.
Представляет поведение сваи при ползучести. Сваи работают с меньшим запасом прочности, и плот принимает на себя большую нагрузку, чем кривая 1.
Представляет стратегию использования свай в качестве средства уменьшения осадки. В этом случае полная нагрузка сваи используется при приложении расчетной нагрузки.
Кроме того, вся система фундамента будет работать с достаточным запасом прочности, а также удовлетворять критериям расчета.
Таким образом, поведение свайного плота, представленное кривой 3, является более подходящим, а также более экономичным по сравнению с другими вариантами поведения.
Влияние состояния грунта на поведение свайного плота
Как обсуждалось в начале, различные взаимодействия сваи, почвы и плота являются ключевыми факторами, влияющими на поведение свайного плота.Поэтому состояние грунта существенно влияет на грузоподъемность плота.
Следовательно, профили грунта, содержащие жесткую глину или плотный песок, являются благоприятным условием для свайного плота.
Однако, если профиль почвы подвергается следующим образованиям, это может привести к снижению несущей способности при одновременном увеличении осадки.
- Наличие мягкой глины у поверхности
- Наличие рыхлого песка у поверхности
- Наличие мягких сжимаемых слоев на небольшой глубине
- Наличие в профиле почвы вероятного оседания профиля
- Набухание профиля почвы из-за внешних причин
Проектирование свайного плота
Проектирование свайного плота — очень сложная и утомительная процедура.Из-за сложности анализа и других процедур процесс проектирования, разработанный Поулосом, выглядит следующим образом.
Проверяется возможность использования свайного плота, количество свай и т. Д.
Завершите размещение свай в соответствии с требованиями и общими характеристиками свай.
- Этап окончательного детального проектирования
Оптимальное количество свай, местоположений и конфигурации окончательно определено. На этом этапе выполняется расчет изменения осадки, изгибающего момента плота и поперечных сил, нагрузок и момента на сваи и т. Д.
В этой статье мы больше сосредоточимся на стадии предварительного проектирования.
Кроме того, процедуры проектирования конструкций можно разделить на категории в зависимости от используемого метода анализа.
- Упрощенные методы расчета
Для оценки плота используется упрощенный метод. Это своего рода предварительный дизайн, подобный этапу предварительного проектирования, о котором говорилось выше.
- Приблизительные компьютерные базовые методы
Приближение к полосе на пружинах, где плот представлен серией ленточных оснований, а грунт моделируется с помощью струнных элементов.Кроме того, сваи также будут смоделированы как пружинный элемент с учетом жесткости.
Кроме того, при этом методе можно использовать пластину на пружинах. В этом методе плот сжимается пластинчатыми элементами, а сваи моделируются пружинными элементами.
Оба эти метода являются приближениями, и для определения фактического поведения требуется более тщательный анализ.
- Более строгие компьютерные методы
Упрощенная модель конечных элементов может использоваться для анализа плота на основе окончательного расположения сложенного плота.В зависимости от характера конструкции сложность плота может быть разной.
Упрощенный метод конечных элементов, трехмерный анализ конечных элементов и анализ конечных разностей, метод граничных элементов и т. Д. Являются более широко известными методами анализа свайных плотин.
Давайте обсудим этап предварительного проектирования, который используется для завершения базовой компоновки и требований к свайному плоту.
Этап предварительного проектирования
Самым важным этапом проектирования свайного плота является этап предварительного проектирования, хотя он и называется предварительным этапом.
Большинство вещей дорабатываются на этом этапе, и мы переходим ко второму этапу проектирования и этапу детального проектирования с дополнительной информацией о поведении свайного плота.
Посмотрим, как это делается.
Обычно можно наблюдать следующий метод использования нагрузок в файловой платформе.
- Плот сваи — эластичный
- Максимально допустимая нагрузка сваи и эластичная конструкция сваи
- Вылет сваи и плотины до предельной прочности
Другими словами, это можно обсудить следующим образом.
- Изначально сваи начинают воспринимать нагрузки. По мере оседания сваи постепенно увеличивается и давление грунта под плотом. На этом этапе свайный плот становится эластичным.
- Дальнейшие осадки / нагрузки, свинцовые сваи для выхода на полную мощность. Однако плот не на полную мощность, которая, как мы говорим, является упругой.
- Дальнейшее увеличение осадки приводит к тому, что и плот, и сваи достигают предельной вместимости.
На следующем рисунке показано вышеупомянутое поведение свайного плотного фундамента.
Следующие шаги выполняются на этапе предварительного проектирования свайных плотов
- Оценить жесткость свайного фундамента плота
- Рассчитать пропорцию нагрузок, переносимых плотом и сваями
- Построить трехлинейную кривую осадки нагрузки как показано на рисунке выше.
Дальнейшие разъяснения по методу расчета распределения нагрузки можно найти в публикации Гарри Г.Поулос.
Процедура предварительного проектирования свайного плота
В этой статье обсуждается метод, предложенный Рэндольфом вместе с принципами проектирования, предложенными Поулосом.
Имеется небольшое отклонение в уравнениях, используемых Рэндольфом и Поулосом, как указано в следующей методике расчета. Текст, выделенный красным цветом, соответствует методу Рэндольфа.
Значение Kp можно получить по формуле, предложенной Флемингом и др. (1992), как показано ниже.
Используя приведенные выше уравнения, мы можем рассчитать осадку свайного плота с приложением нагрузок. Кроме того, может быть построена трехлинейная кривая зависимости осадки от нагрузки.
Существуют ограничения при использовании вышеуказанного метода для фундаментов высотных зданий, как описано в техническом документе «Упрощенный анализ свайных плотов неправильной геометрии», выполненный Vrettoc C. Этот метод должен быть принят после тщательного изучения предыстории и ограничений.
Ссылка
- Фундаменты из свайных плотов: Дизайн и приложения Гарри Г. Поулоса.
- Методы анализа свайных фундаментов на плотах по В. Ф. Ван Импу
- Упрощенный анализ свайных плотов с неправильной геометрией по Vrettoc C.
Как узнать, нужна ли мне сваи фундаментов для расширения?
Ниже представлена подборка новостных статей.
Опубликовано: 31 октября 2016 г.
Если вы планируете добавить пристройку к своему текущему дому, вам необходимо выяснить, какой тип фундамента потребуется для вашего проекта.Но как определить, нужен ли вам фундамент: традиционный или глубокий (то есть свайный)?
Мы собираемся предложить некоторую информацию о том, что нужно для определения типа необходимого фундамента. Но важно помнить, что ничто не заменит вызов квалифицированного специалиста для осмотра из первых рук. Это единственный способ точно определить, какой тип фундамента нужен для размещения вашей пристройки.
Основные типы фундаментов, используемых для пристройки домовВот краткий обзор основных типов фундаментов, используемых в жилых проектах:
- Ленточный фундамент: По сути, непрерывная полоса бетона, ленточный фундамент может подойти для несущих стен одноэтажного дома.
- Плотный фундамент: Иногда грунт слишком слаб, чтобы выдерживать нагрузку с традиционным фундаментом. Это может произойти при строительстве на глине или торфе. В этом случае железобетонный «плот» распределяет нагрузку на гораздо более обширную территорию.
- Заливка траншей: Это упрощенный вариант ленточного фундамента. В этом случае подрядчики выкопают траншею на нужную глубину и прямо в нее залить бетон. Бетон, скорее всего, будет армирован.
- Падовый фундамент: Этот тип фундамента используется для поддержки изолированных нагрузок, например, создаваемых тяжелыми стальными балками, или в местах пересечения стыков в каркасных домах из столбов и балок.

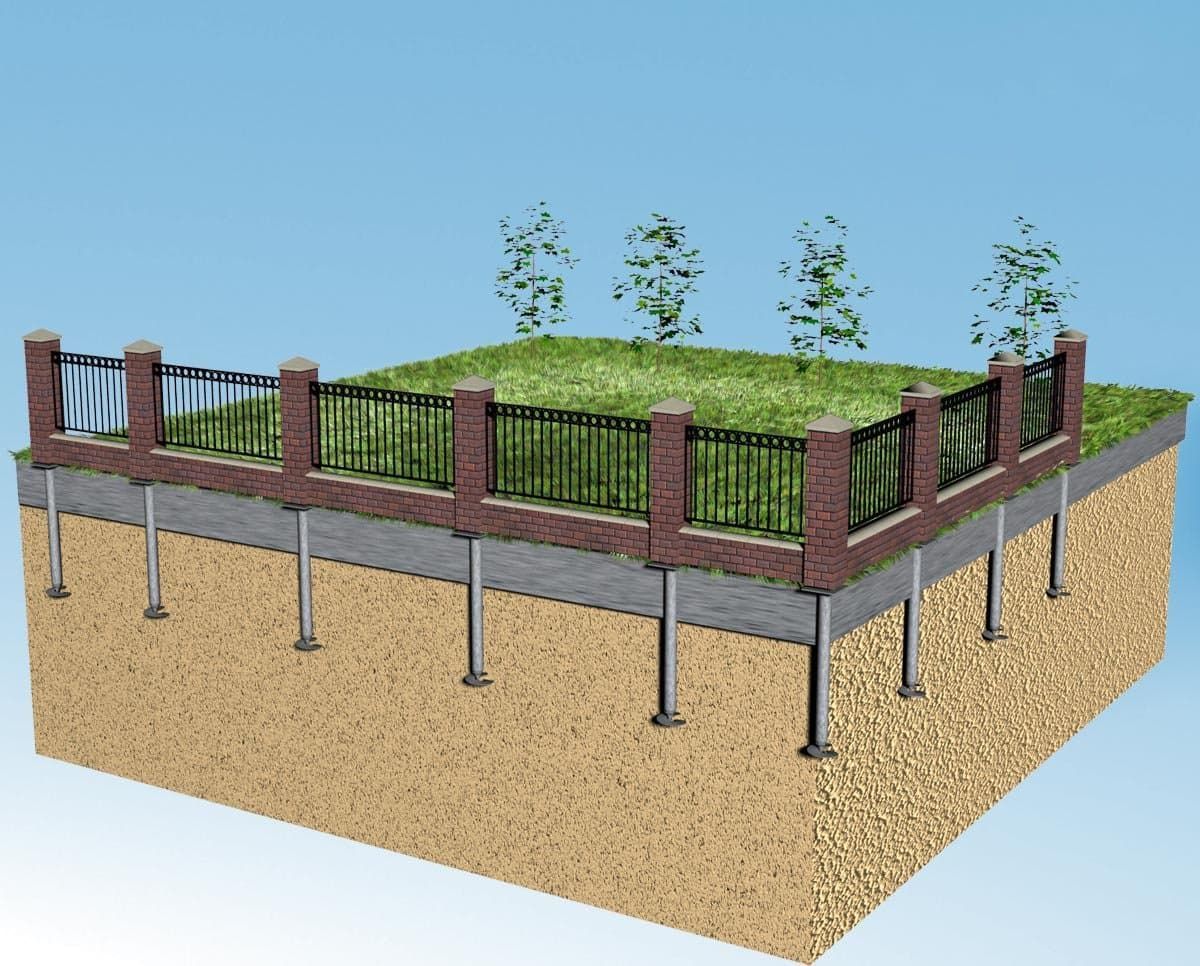

- Свайный фундамент: Когда почва нестабильна или не может самостоятельно выдерживать нагрузку, свайный фундамент создаст гораздо более прочную опорную конструкцию, на которой можно расширить ваш дом. Если в почве много песка, глины или торфа, это будет наиболее эффективный способ строительства фундамента.
Взгляните на свой текущий фонд. Вполне вероятно, что для расширения вашего дома потребуется просто расширение этого фундамента.
Несколько слов о типах грунтовПри определении того, потребуется ли свайный фундамент для размещения вашей пристройки, вы должны принять во внимание почвенные условия. Фактически, даже если вы уже определили потребность в сваях, грунт определит, какой тип свай потребуется.
Если вам интересно узнать больше о почве в вашем районе, вы можете попробовать позвонить в местный отдел управления строительством. У них, вероятно, будет общая информация о типах почв, встречающихся в вашем районе. Они также могут дать вам представление о типе необходимого фундамента. Портал планирования также содержит полезные ресурсы.
Чтобы дать вам представление, вот некоторые из различных типов почвы, с которыми вы можете столкнуться:
- Камень
- Гравий
- Песок
- Глина
- Торф
- Мел
Менее стабильные почвы (например, состоящий из песка, глины или торфа) почти наверняка потребуются сваи.Также стоит отметить, что в некоторых ситуациях земляные работы под фундамент могут поставить под угрозу почву на участке. Если это произойдет, тогда возникнет необходимость обеспечить дополнительную поддержку для стабильности. Для этого вам понадобится квалифицированная команда, которая углубит фундамент и создаст более стабильную структуру фундамента.
Каждый объект недвижимости индивидуален. Не стесняйтесь обращаться к нам, если вы хотите узнать больше. Мы поможем вам определить, потребуются ли для вашей пристройки сваи фундамента.
Влияние свай на конструкцию плотного фундамента
- Л. М. Малавика
- В. Балакумар
- С. С. Чандрасекаран
Первый онлайн:
Часть Конспект лекций по гражданскому строительству Книжная серия (LNCE, том 84)Abstract
Комбинированная система фундамента из плота, грунта и свай стала широко известна и теперь используется для поддержки большого количества конструкций.Когда несущая способность плотного фундамента приемлема, но величина осадки превышает допустимый предел, система плот-грунт укрепляется сваями для уменьшения осадки. Здесь сваи действуют как редукторы осадки в системе фундамента плот-грунт. Различные исследователи изучали влияние различных параметров сваи, плота и грунта на реакцию при осадке и распределение нагрузки на плот и сваи в комбинированной системе фундамента из плота, грунта и свай, но меньше внимания уделялось поведению реакции на напряжение. плот.Поскольку этот аспект считается важным с точки зрения экономики конструкции плота, было проведено исследование, чтобы понять реакцию плота на нагрузку на введение свай. Реакция плота на напряжение при различных условиях нагрузки, соотношении Ec / Es, толщине плота и диаметрах сваи была изучена путем проведения численного анализа системы фундамента, поддерживающей умеренно нагруженную 12-этажную коммерческую структуру в реальном времени, расположенную в Ченнаи. Индия. Была сделана попытка изучить применимость концепции эквивалентного пирса.Вышеупомянутые анализы были выполнены для двух различных схем расположения свай. Поведение на нагрузку и осадки плота, укрепленного сваями, сравнивали с несваянным плотом. Для исследования использовались Staad-Pro V8i и Ansys 16.0, и в этой статье представлены наблюдения и обсуждения по результатам исследования.
Ключевые слова
Плот, усиленный сваями Реакция на напряжение плота Реакция на осадку плота Эквивалентный пирсЭто предварительный просмотр содержания подписки,
войдите в, чтобы проверить доступ.
Список литературы
Балакумар В. (2008) Экспериментальные исследования модели свайного плота на песке и полевые исследования поведения прототипа. Докторская диссертация, докторская диссертация, Университет Анна, Ченнаи
Google ScholarБалакумар В., Хуанг М., О Э, Баласубраманиам А.С. (2013a) Теория эквивалентных пирсов для проектирования свайных плотов. В: Материалы 18-й международной конференции по механике грунтов и инженерно-геологическому проектированию
Google ScholarБалакумар В., Хуанг М., О Э, Баласубраманиам А.С. (2013b) Метод проектирования свайных фундаментов на плотах.В: Материалы 18-й международной конференции по механике грунтов и инженерно-геологическому проектированию, Париж, стр. 2671–2674
Google ScholarCooke RW (1986) Фундамент с свайным плотом на жестких глинах — вклад в философию проектирования. Geotechnique 36 (2): 169–203
CrossRefGoogle ScholarFran E (1991) In: Измерения под свайными плотами. Основная лекция. Конференция ENPC, Париж, стр. 1–21
Google ScholarPoulos HG (2001) Фундаменты на свайных плотах: дизайн и применение.Geotechnique 51 (2): 95–113
CrossRefGoogle ScholarPoulos HG (1994a) Альтернативные стратегии проектирования свайных фундаментов на плотах. In: Proceedings of the 3rd International Conference Deep Foundations, Singapore, pp. 239–244
Google ScholarPoulos HG (1994b) Приближенный численный анализ взаимодействия сваи-плот. Int J Numer Anal Methods Geomech 18 (2): 73–92
Google ScholarPoulos HG (1998) Укрепленный сваями плот — экономичная система фундамента.В: Материалы XI Бразильской конференции по механике грунтов и геотехнической инженерии, Бразилиа, том 4, стр. 27–43
Google ScholarZeevaert L (1957) Свайный фундамент с компенсацией трения для уменьшения оседания зданий на сильно сжимаемой вулканической глине Мехико », В: Материалы 14-й международной конференции по механике грунтов и фундаментостроению, Лондон (1957 г.)
Google Scholar
Информация об авторских правах
© Springer Nature Singapore Pte Ltd.2020
Авторы и аффилированные лица
- Л. М. Малавика Электронная почта автора
- В. Балакумар
- С. С. Чандрасекаран
- 1.VITVelloreIndia
- 2.Simplex Infrastructures LimitedChennaiIndia Structures
- EngineeringVITVelloreIndia
(PDF) ПОВЕДЕНИЕ ПОЛОСНОЙ ФУТБОЛКИ НА МЯГКОМ ОСНОВЕ, УКРЕПЛЕННОМ ГРАНУЛЯРНЫМИ СВАЯМИ
BASUONY EL-GARHY
et al.англ. & Техн. Res., 2016, 4 (1): 1: 12
2
Maheshwari and Khatri 2012). Но имеется небольшое количество литературы, касающейся поведения опор
, опирающихся на плавающие гранулированные сваи (например, Kirsch 2006; Sivakumar et al. 2007; Kirsch 2009;
Zahmatkesh and Choobbasti 2010). В отношении ограничений по объему просмотрите только техническую литературу
, относящуюся к анализу ленточного фундамента, опирающегося на слабый грунт, улучшенный гранулированными сваями, —
, представленное в этом разделе.
Deb et al. (2007) предложили механическую модель для прогнозирования поведения армированной Geosynthetic гранулированной насыпи
над мягким грунтом, улучшенной с помощью торцевых несущих гранулированных свай. Зернистый слой, окружающий почву
и каменные колонны, были идеализированы слоем сдвига Пастернака, моделью Кельвина-Фойгта и более жесткой пружиной Винклера
соответственно. При анализе учитывалось условие плоской деформации, и для решения основных дифференциальных уравнений использовалась конечная разностная схема
.Рассмотрено нелинейное поведение мягкого грунта
и сыпучей насыпи. Для равномерно нагруженного ленточного фундамента наличие гранулированного слоя
помогает передавать напряжение с грунта на гранулированные сваи и уменьшать максимальные и
дифференциальных осаждений (Deb et al. 2007).
Махешвари и Шукла (2010, 2011) предложили нелинейную механическую модель для анализа опоры полосы
, опирающейся на зернистый слой над концевыми несущими каменными колоннами, усиленными земляными пластами.Гранулированный слой
, слабый грунт и каменные колонны были идеализированы слоем сдвига Пастернака, моделью Кельвина-Войта,
и более жесткой пружиной Винклера соответственно. Учитывалась изгибная жесткость ленточного фундамента и нелинейность зернистого слоя
, каменного столба и мягкого грунта. Исследовано влияние различных параметров
на поведение системы грунтово-ленточного основания. Махешвари и Хатри
(2012) предложили обобщенную модель для анализа ленточного фундамента на усиленной геосинтетикой зернистой насыпи
поверх каменных колонн с улучшенной системой мягкого грунта.Зернистый слой, геосинтетический слой, слабый грунт
и каменные колонны были идеализированы слоем сдвига Пастернака, эластичной мембраной, моделью Фойта Кельвина-
и более жесткой пружиной Винклера соответственно. Учитывалась нелинейность зернистого слоя, колонны камня
и мягкого грунта.
Ленточные опоры имеют конечную жесткость на изгиб и обычно рассматриваются как балки на упругом основании.
В литературе было представлено много исследований по расчету балок на упругом основании (например,g.,
Vallabhan and Das, 1988; Морфидис 2007). В этих исследованиях для идеализации почвы использовалась двухпараметрическая модель или трехпараметрическая модель
.
Во всех исследованиях, относящихся к анализу ленточного фундамента, опирающегося на слабый грунт, улучшенный с помощью
гранулированных свай, слабый грунт и гранулированные сваи идеализировались как серия независимых вертикальных
мягких и жестких пружин Винклера и пренебрегали сдвигом. взаимодействие между пружинами или непрерывность
гранулированных свай-слабых грунтовых композитов.Кроме того, эти исследования не учитывают влияние длины гранулированных свай
(т.е. плавающих гранулированных свай), расположения гранулированных свай и гранулированных свай
различных диаметров на поведение ленточного фундамента.
В этой статье разработан метод анализа ленточного основания, опирающегося на зернистый слой над слабым грунтом
, улучшенным концевыми опорами или плавающими гранулированными сваями. Учтено нелинейное поведение слабого грунта и сыпучих свай
.Представлены и обсуждены сравнения результатов настоящего анализа
с полевыми измерениями, результаты других существующих методов анализа и результаты программы PLAXIS
.
РАССМОТРЕННАЯ ПРОБЛЕМА
На рисунке 1 показан эскиз ленточного фундамента, лежащего на зернистом слое поверх
гранулированных свайулучшенного слабого грунта. Ленточный фундамент имеет ширину
и длину
и подвергается воздействию сосредоточенных нагрузок
(т.е.,
1
Q
,
2
Q
, …..,
n
Q). Толщина гранулированного слоя
gl
H и его
Ленточный фундамент на слабой глине, стабилизированный гранулированной траншеей или сваей
Цитируется по
1. Повышение несущей способности фундаментов с использованием армированной гранулированной траншеи
2. Экспериментальное и численное моделирование несущей способности фундаментов на мягкой глине, стабилизированной зернистым материалом
3. Трехмерное сопряженное механическое и гидравлическое моделирование каменных насыпей с опорой на колонны и геосинтетических материалов над мягкой глиной
4. Аналитические решения для каменных насыпей с опорой на колонны с геосинтетическим покрытием с акцентом на нелинейное поведение колонн
5. Несущая способность фундамента, армированного каменными колоннами, подверженного наклонным нагрузкам
6. Многоуровневое исследование стабилизации почвы с использованием бактериальных биополимеров
7. Испытания модели центрифуги на деформационное поведение каменной насыпи с опорой на геосинтетические колонны в недренированном состоянии
8. Относительный вклад различных механизмов деформации в оседание плавающих каменных фундаментов с опорой на колонны
9. Эффект зернистости сваи с геотекстильным покрытием при испытаниях на прочность расширительных глин
10. Оценка насыпей на колоннах с геосинтетическим покрытием с акцентом на проникновение в подошву колонны
11. Критический обзор характеристик свайных железнодорожных насыпей при циклических нагрузках: метод численного моделирования
12. Новое использование пенополистирола в качестве материала колонны: лабораторное исследование
13. Эквивалентные характеристики прочности на сдвиг композитного грунта, армированного каменными колоннами: численная оценка с использованием FDM-DEM
14. Повышение сейсмостойкости фундамента на мягкой глине с помощью гранулированного материала
15. Поведение жестких опор, опирающихся на группу каменных колонн
16. Использование армирования георешеткой и каменных колонн для усиления фундамента из мата
17. Экспериментальные исследования одиночных армированных каменных колонн с различным расположением геотекстиль
18. Процесс разрушения одиночной каменной колонны в мягком грунте под жесткой нагрузкой: численное исследование
19. Экспериментальное и статистическое исследование отдельных и групп каменных колонн
20. Анализ деформации каменных насыпей с опорой на колонны с геосинтетическим покрытием с использованием модели расширения полости
21. Несущая способность раздвижных опор на заполненной опорой — армированной глине: обновленные данные и концентрация напряжений
22. DEM-FDM, связанный численный Исследование процесса деформации и разрушения изолированной каменной колонны в мягком грунте
23. Поведение каменной колонны с геотекстилем в мягких грунтах
24. Физическое моделирование каменных колонн в отложениях ненасыщенных грунтов
25. Экспериментальное исследование поведения колонн уплотнения песка в песчаных пластах
26. Homojen Kum Zeminlerde Optimum İyileştirme Derinliğinin 9059 Deneysel
анализ каменной колонны с геосинтетическим покрытием с использованием моделей расширения полости с акцентом на граничное условие
28. Численное моделирование зоны недр между каменными колоннами
29. Реакция на нагрузку и оседание гранулированных свай с геотекстилем в расширяющемся грунте при сжатии
30. Влияние свойств насыпи на поведение осадки при нагрузке зернистых колонн в морских глинах
31. Анализ деформации геосинтетических материалов Каменная колонна — насыпь с опорой на радиальную выпуклость
32. Поведение неглубоких фундаментов с внецентренной нагрузкой на композитных грунтах
33. Анализ деформации каменной колонны с геосинтетическим покрытием и окружающей почвы с использованием модели расширения полости
34. Лабораторное исследование одиночных каменных колонн, армированных стальными прутками и дисками
35. Несущая способность группы каменных колонн с Гранулированные одеяла
36. Численный анализ многослойного геосинтетического слоя над каменными колоннами из улучшенной мягкой глины
37. Реакция на повторяющуюся нагрузку инкапсулированных гранулированных опор на траншеях на насыпях
38. Влияние каменных колонн на характеристики уплотнения глинистого грунта
39. Несущая способность группы каменных колонн в мягком грунте, подверженном локальным или пробивным сдвигам
40. Определение несущей способности каменной колонны с применением нейро-нечеткой системы
41. Экспериментальное исследование улучшения почвы с помощью каменных колонн и зернистых покрытий
42. Экспериментальное исследование несущей способности каменных колонн с зернистыми слоями
43. Экспериментальное исследование гранулированной сваи со случайным волокном
44. Виды разрушения и несущая способность ленточных фундаментов на мягком грунте, армированных плавающими каменными колоннами
45. Использование георешетки для увеличения пластичности цементосмеси Глина
46. Оценка несущей способности плавающей группы каменных колонн
47. Несущая способность фундаментов по мягким глинам с зернистой колонной и траншеей
48. Характеристики небольшой группы зернистых свай, армированных геосинтетическим материалом
49. Подход к расчету устойчивости грунтового фундамента, армированного колоннами, при наклонном нагружении, рассчитанный на основе плоской деформации
50. Статические характеристики опор на шинкованных Армированная траншея для гранулированных материалов
51. Особые случаи для фундаментов неглубокого заложения
52. Расчет на надежность насыпных фундаментов на глинах, армированных опорами из заполнителя
53. Исследование осадки и несущей способности Лонга Мягкий грунт, усиленный каменными колоннами
54. Рациональное проектирование фундаментов на грунте, усиленном колоннами
55. Анализ аналитического поведения мягкого грунта Армированные гранулированными сваями уплотнения
56. Экспериментальный и численный анализ геосинтетических плавающих гранулированных свай в мягких глинах
57. Tabakalı Zeminlere Oturan Dairesel Temellerin Deney ve Analitik
Кинематика и несущая способность ленточного фундамента на RFB по сжимаемому грунту, стабилизированному зернистой траншеей59. Несущая способность ленточного фундамента в усиленном зернистом слое над мягким неоднородным грунтом, стабилизированным гранулированным траншеем
60. Несущая способность Ленточная опора на усиленном основании на мягком грунте с гранулированной траншеей
61. Экспериментальные и численные исследования реакции каменной колонны в слоистом грунте
62. Мягкий грунт, улучшенный каменными колоннами и / или слоем балласта
63. Максимальная несущая способность полосовой опоры на земле, укрепленной траншеей
64. Несущая способность группы каменных колонн в мягком грунте
65. Нарушения работ по благоустройству мягкого грунта
66. Новая технология укрепления мягкого грунта под ленточным основанием гранулированной траншеей, армированной микросеткой георешетки
67. Вероятностные схемы расчета каменных колонн с улучшенным грунтом
69. Экспериментальные исследования несущей способности геосинтетических армированных каменных колонн
70. Несущая способность каменных колонн в геосинтетических оболочках
71. Комплексное проектирование столбчатые армированные фундаменты
72. Критический обзор конструкции, анализа и поведения каменных колонн
73. Несущая способность раздвижных опор на армированной глине несущих опор
74. Экспериментальное и численное исследование стабилизации откоса каменными колоннами
75. Полевые испытания круглых опор на армированном зернистом слое заполнителя, лежащем на глиняном слое
76. Обсуждение «Коэффициент концентрации напряжений модельных каменных колонн в мягких глинах. ”Фаттах, М., Шлаш, К., и Аль-Вайли, М., Geotechnical Testing Journal, Vol. 34, No. 1, Paper ID GTJ 103060
77. Ответ на «Обсуждение отношения концентрации напряжений в модельных каменных колоннах в мягких глинах» Фаттах, М., Шлаш, К., и Аль-Вайли, М.
78. Прогноз несущей способности круглых опор на мягкой глине, стабилизированной зернистым грунтом
79. Лабораторные исследования модели на неармированном и усиленном георешеткой песчаном грунте над каменными колоннами из мягкой глины
80. Анализ ленточных фундаментов, опирающихся на армированную гранулированную траншею методом конечных элементов
81. Численное исследование влияния геосинтетического покрытия на поведение зернистых колонн
82. Укрепление глины с помощью зернистой сваи, армированной георешеткой
83. Особые случаи для фундаментов мелкого заложения
84. Зависимость осевого напряжения от деформации герметизированной зернистой колонны
85. Эффект эксцентриситета на основании, опирающемся на камень column
87. Поведение каменных колонн на основе экспериментального анализа и анализа методом конечных элементов
88. Неоднородные гранулированные свайно-матовые основания: анализ и модельные испытания
89. Сравнение характеристик несущей способности грунта, обработанного уплотнением свай из песка и гравия
90. Глава 23 Неудачи при улучшении грунта в мягком грунте
91. Максимальная несущая способность мягких глин, армированных группой колонн — применение к технике глубокого перемешивания
92. Реакция на сжатие сыпучих свай, армированных георешетками
93. Capacité portante ultime d’un sol renforcé par une tranchée
94. Статический отклик зольной пыли в виде столбов улучшенного грунта
95. Анализ системы мягкий грунт-гранулированный ворс-гранулированный мат
96. Подъемная способность фундаментов мелкого заложения
98. Анализ деформации мягкого грунта, усиленного столбчатые включения
99. Предельная нагрузка грунтов, армированных колоннами: случай изолированной колонны
100. Предел несущей способности фундаментов мелкого заложения
101. Поведение песка, армированного тканью, и армированного волокном
Домкратные сваи ReFORCE — эффективное решение для укладки смоляных свай
Местоположение проекта: Маркет Дрейтон, Шропшир.Проблема стабилизации жилого фундамента
Нас пригласили провести структурные работы по выравниванию гаража постройки 1980-х годов. Что делало эту конкретную работу по выравниванию интересной, так это то, что задняя часть здания осела на 180 мм в среднем . Это означало, что при взгляде сбоку можно было увидеть заметный уклон.Мы решили, что этот проект может быть эффективно завершен с помощью решения ReFORCE micro pile.
Оценка подпорной конструкции
Первоначально предполагалось, что сооружение состояло из бетонной черепицы, однослойной кирпичной кладки и плотного фундамента. Приступив к работе, мы обнаружили, что плотный фундамент фактически является ленточным. Пол представляет собой тонкую неармированную фундаментную плиту, которая фактически перекрывает внутренние вершины ленточного фундамента.Такая конструкция сделала процесс выравнивания еще более интересным.
Монтаж системы микродомкратов ReFORCE
На первом этапе было проведено тщательное обследование уровня стен и перекрытия, чтобы можно было разработать план подъема. Такие планы устанавливают ограничения на величину вертикального смещения и силы, которые могут быть приложены к каждому домкрату. Пришло время установить наши стандартные сваи ReFORCE под стены и перекрытия. Сваи ReFORCE содержат трубчатое конструктивное микровставное ядро.Эта прочная конструкционная труба, используемая в качестве системы подачи для колонны ReFORCE, залитой герметичным раствором, является эффективным и надежным местом для установки домкратов.
Микро-сваи были установлены на точную глубину, так что диапазон подъема мог быть достигнут без дополнительных прокладок. Предполагалось, что в качестве ленточного фундамента будет использоваться сравнительно слабая бетонная смесь, поэтому для компенсации были установлены дополнительные сваи. Кроме того, были вставлены дюбели для соединения плиты с ленточным фундаментом, чтобы добавить конструкции немного большей жесткости.Затем корпуса домкратов были приклеены эпоксидной смолой к фундаменту поверх свай ReFORCE и затем оставлены для схватывания. В этом случае домкраты контролировались затягиванием стального болта из высокопрочной стали к головке сваи. Результирующее смещение хорошо контролируемо и точно и может минимизировать напряжения, вызванные неравномерным подъемом.
Результат
Точность выравнивания по всей конструкции менее +/- 3 мм, вероятно, лучше, чем у оригинальной сборки.
Преимущества решения ReFORCE micro pile- Высокая несущая способность
- Отсутствие выемки грунта под опорами
- Чрезвычайно низкий уровень нарушения собственности
- Фиксированная стоимость
- 12-летняя гарантия со страховкой
Какие сваи используются наиболее широко? — MVOrganizing
Какие сваи используются наиболее широко?
Забивные бетонные сваи являются наиболее часто используемым типом для фундаментов из-за большого разнообразия способов заливки бетона и введения сваи в грунт.Забивные и буровые сваи — это два типа монолитных бетонных свай.
Насколько глубокими должны быть сваи?
Обычно допустима глубина 700 мм, если грунт имеет достаточную несущую способность. Если уровень грунтовых вод высокий (т. Е. Гравий погружен в воду), несущая способность уменьшается вдвое, поэтому важно поддерживать фундамент как можно выше. Может подойти неглубокий, усиленный, широкий ленточный фундамент.
На какую глубину должен заходить свайный фундамент?
Обычно допустима глубина 700 мм, если грунт имеет достаточную несущую способность.Если уровень грунтовых вод высокий (например, если гравий затоплен), несущая способность будет уменьшена вдвое, поэтому важно поддерживать фундамент как можно выше.
Какая максимальная глубина фундамента?
Глубина глубокого фундамента зависит от приложенной нагрузки на конструкцию. Если нагрузка на фундамент составляет 500 кН, минимальная глубина составляет от 3,5 до 4,5 м. Если нагрузка на фундамент находится в диапазоне от 2000 кН до 3000 кН, минимальная глубина свайного фундамента составляет 6,0 м. до 20,0м с заглушками. Какая минимальная глубина фундамента?
Сдвигаются ли дома на сваях?
Сдвигаются ли дома на сваях? Дом на сваях может раскачиваться от сильного ветра сильнее, чем дом, построенный на традиционном фундаменте.Из-за характера песка дома во Внешних банках также могут со временем оседать. В доме с свайным фундаментом жилая площадь нередко находится на уровне земли.
Дом какого типа прослужит дольше всего?
4 Долговечные строительные материалы, которые должен учитывать каждый домовладелец
- Кирпич. Неудивительно, что кирпич — один из самых прочных строительных материалов на планете.
- Камень. Камень — это еще один материал, который использовался веками и доказал свою стойкость со временем.
- Сталь.
- Бетон.
Песок — хороший фундамент для дома?
В сыром и уплотненном состоянии песок относительно хорошо держится. Поскольку песчаная почва плохо удерживает воду, она может поддерживать дом, однако частицы со временем смываются, оставляя щели под фундаментом.
