Как правильно сделать стропила для двускатной крыши

ProTop 10.01.2019 Необычные решения Оставьте комментарии 59 Просмотры

Немного теории – что нужно знать о стропильной системе?

Прежде всего, нужно поговорить про виды стропильных систем и их характеристики. Так, данная система состоит из следующих элементов:

стропильные ноги;
стойки и вертикальные опоры;
подкосы;
затяжки – элемент, который соединяет стропильные ноги.

Также следует различать стропила по видам. Стропильные системы подразделяют на:

Наслонные. Их следует применять, если в здании есть внутренние перегородки или другие опоры. В этом случае «ноги» конструкции должны опираться и на наружные стены, и на внутренние.
Висячие – при которых «ноги» конструкции опираются только на наружные стены. Отличительная особенность такой конструкции в том, что для ее конструкции необходимо делать затяжку в связи с высокими распорными нагрузками.

Недостатки стропильной системы из металла

Все вышеописанные достоинства больше подходят для промышленного и коммерческого строительства. Такие решения редко применяют при возведении жилых частных домов. Несмотря на повышенную прочность, большой шаг между стропилам и разряженную обрешетку стоимость конструкции выше деревянной. Помимо этого, к недостаткам относят следующие пункты:

Теплопроводность. Металл является отличным проводником тепла, поэтому он становится мостиком, передающим холод внутрь здания. В этом отношении дерево лучший вариант. Для решения этой проблемы увеличивают толщину кровли за счет применения слоя утеплителя.
Транспортировка и монтаж. Часто фермы доставляют уже в собранном виде, а так как они имеют большие габариты, перевозка создает определенные трудности. Кроме того, если деревянный каркас можно собрать вручную, то металлические стропила тяжелые и подаются краном.
Термическая деформация. При высоких температурах, например, при пожаре, металл деформируется из-за чего дальнейшая эксплуатация становится невозможной.

Применение металлических стропил целесообразно только в том случае, если длина ската больше 10 метров. Еще одно важное условие — нагрузка на квадратный метр 450—600 кг.

Рассчитывая стропильную систему крыши на собственном доме, руководствуйтесь не только затратами на разовое возведение конструкции. Просчитайте будущие расходы на обслуживание стропильной системы, безопасность и срок эксплуатации. Возможно, получится так, что однажды сделанная металлическая крыша будет выгоднее регулярной замены деревянной.

Подготовительный этап

Для начала требуется определиться с размером крыши и углом её наклона. Для этого требуется учесть: количество выпадаемых осадков, снеговую и ветровую нагрузку вашего региона, а так же тип кровельного материала, который будет использоваться.

На заметку! Чем угол наклона крыши будет меньше, тем лучше конструкция будет выдерживать эти нагрузки. Однако слишком маленький угол наклона не позволит в полном объёме использовать мансардное помещение, поэтому необходимо найти золотую середину.

Перед тем как приступить к строительству крыши необходимо ознакомиться с тем, что такое стропильная система и из чего она состоит. В соответствии с проектом плана дома, разрабатывается будущая конструкция и форма крыши.

Двухскатная крыша состоит из двух наклонных плоскостей (скатов), расположенные под углом друг к другу, соединённые в районе конька. В торцах крыши образуются треугольные фронтоны.

Виды стропильных систем

Наиболее распространённым материалом, из которого изготавливается обрешетка и стропила каркаса кровли, считается древесина. Однако, если вес кровельного материала достаточно велик, а длина ската больше 6 метров, то конструкция получается слишком массивной. Строителям приходится уменьшать шаг между стропильными ногами, увеличивать их сечение, из-за чего узлы кровли приобретают большой вес, увеличивая нагрузку на фундамент. Разгрузить несущие стены и основание постройки можно, используя более прочные, но легкие металлические стропила. По типу использованного материала выделяют следующие типы стропильных систем:

Деревянные. Стропила и обрешетка из дерева применяются для возведения крыш, длина ската которых не превышает 7-10 метров. Крепление элементов каркаса между собой происходит с помощью саморезов, гвоздей или подвижных металлических элементов. Шаг между ногами обычно бывает в пределах 50-80 см.
Металлические. Металлические кровельные каркасы изготавливают из стального металлопрофиля с цинковым покрытием, который не боится влаги. Стропила и обрешетка из этого материала легкие, прочные, поэтому шаг между ними можно увеличить до 1,5-2 метра. Крепление металлопрофиля выполняют при помощи сварки или крепежных элементов. Металлические узлы крыши применяют при длине ската от 10 метров.
Комбинированные. Стропильный каркас, сочетающий металлические и деревянные узлы, называют комбинированным. Сочетание опорных элементов из дерева и оцинкованной стали позволяет сделать более дешевую конструкцию, обладающую высокой несущей способностью, увеличив шаг между стропилами.

Учтите, что металлические и деревянные элементы каркаса нельзя соединять между собой без прокладки из гидроизоляционного материала или обработки антисептическим препаратом. Так как металл обладает высокой теплопроводностью, его соседство с деревом приводит к образованию конденсата и загниванию стропил.

Расчет количества материала

Количество балок зависит от общей площади крыши и шага укладки

Длину свеса крыши делят на ориентировочный шаг стропил. Полученный результат округляют в сторону увеличения и прибавляют единицу. Так получают количество стропилин. Чтобы выяснить точное расстояние между элементами, делят длину карниза на количество стропил.

Пример расчета:

длина свеса 27 м, ориентировочный промежуток 0,8 м;
вычисление числа стропил: 27 / 0,8, получают 33,75 (34) штуки, прибавляют 1, получают количество 35 шт. ;
точная величина интервала: 27 / 35 = 0,77 м.

Количество обрешеток узнают, разделив длину ската на расстояние шага. Общую длину досок или реек считают, перемножив их количество на размер свеса по длине. Учитывают, что в сложных местах примыкания, коньковой области, на карнизе ставят двойную обрешетку.

Последовательность действий при монтаже стропильной системы ↑

Работа на высоте не очень располагает к многочисленным примеркам, поэтому конструкцию крыши необходимо тщательно продумать заранее и просчитать ее. Это значительно облегчит монтаж крыши.

Стропила по своей конструкции однотипные, поэтому чтобы получить из деревянного бруса стропила целесообразно использовать шаблон. Зная все необходимые размеры, сделать его несложно. Это должна быть точная горизонтальная копия фермы, которая образуется стропилами в вертикальной плоскости. Его можно выполнить несколькими способами.

Шаблон для стропил можно сделать под такие параметры крыши, как ее уклон и габариты строения.

С помощью подобного приспособления и карандаша на заготовке в следующей последовательности размечают типовые запилы:

Коньковая часть стропильной ноги. Шаблон прикладывают к заготовке и проводят линию среза.
Длина ската. Взяв за начало отсчета нижнюю точку запила коньковой части, откладывают расстояние, равное L (длина ската), и отмечают точку С. Затем прикладывают шаблон и проводят по горизонтали линию полки стропильного зуба.

Разметка зуба. По полученной линии откладывают отрезок СA, который равен по длине толщине балки, формирующей верхнюю обвязку в конструкции стены. Затем согласно шаблону проводят линию АD, которая должна быть параллельной «коньковому» запилу. Очевидно, что точка D расположится на нижней стороне будущего стопила. Таким образом получают треугольник ACD, который фактически и будет зубом стропилины.
Разметка свеса.

Разметив одно стропило, остальные изготавливают при помощи технологической рейки, на которую перенесены контрольные точки.

Можно воспользоваться и другим вариантом.

shema-shablonarazmetka

Для изготовления шаблона используют доски-дюймовки. Они должны быть длиннее запроектированной длины стропила на 100 – 150 мм. Это дает возможность корректировать при необходимости места соединения с обвязкой.
Две доски сшивают в вершине при помощи гвоздя или болта. Такое соединение не будет препятствовать их свободному вращению вокруг точки соединения. Полученная конструкция будет напоминать ножницы.
Посередине будущего щипца устанавливают рейку и отмечают проектную высоту ферм. Еще одной меткой, проставляемой выше, отмечают высоту зуба, то есть длину вертикали, которая соединяет основание зуба и его вершину.
Теперь можно определить угол наклона ската. Для этого «ножницы» выставляют свободными краями таким образом, чтобы каждая доска упиралась углом в гнездо будущего зуба.
Точку соединения и верхнюю метку на рейке, которая определяет общую длину стропильной ноги и зуба, совмещают.

Высоту зуба откладывают от вершины нижнего угла каждой стропилины. Заготовку шаблона опускаютс крыши вниз, затем выпиливают зуб согласно разметке.
Далее, заготовку возвращают вновь на крышу, затем заводят зубья в соответствующие гнезда. Нельзя исключать, что вершина шаблона и метка на рейке при этом не совпадут. В подобных случаях нужно вырвать фиксирующий гвоздь и исправить положение вершины. Отметку нужно сделать заново.
После того как завершена подгонка вершины, на досках прочерчивают линию их будущего стыка по вертикали.

polnorazmernyjrazmetka-rotiv

Замеряют длину ригеля.
Форму накладок, которые впоследствии монтируют в месте верхнего стыка стропил, размечают на куске доски.
После того как все выверено, шаблон можно считать готовым.
Шаблон возвращают вниз. Заготовку разбирают, по нанесенным линиям выполняют запилы, после чего переходят к сборке фермы.

Стропила раскраивают как на земле, так и на перекрытии дома. Оба варианта имеют свои плюсы и минусы: на земле, безусловно, удобнее работать, зато сборка на крыше позволяет примерять готовую деталь на месте, и в случае необходимости – подправлять погрешности.

РекомендуемСтропильные конструкции сложной конфигурации, к примеру, эркера рекомендуется собирать на месте, так как ее элементы в этом случае будет намного проще разметить сразу, нежели заниматься подготовкой отдельных шаблонов.

Видео об установке стропильных ног

Установка стропилин с креплением металлическими уголками:

Как изготовить стропильные ноги с запилами для посадки на мауэрлат:

Устройство стропильного каркаса под крышу гаража:

Мы привели и описали лишь часть методов устройства стропильных каркасов. В реальности способов изготовления и установки существенно больше. Однако разбор базовых вариантов позволяет отлично понять, как правильно делать стропила и стропильные фермы для крыши, как запиливать их перед установкой.

Какие стропила можно применять?

Висячие элементы. Они устанавливаются таким образом, что опираются только на внешние стены строения, поэтому полностью отпадает необходимость применять промежуточные опоры. В этом случае получается распирающее усиление, которое передается на стены и основание дома. Чтобы понизить такую существенную нагрузку, применяются затяжки из металла или дерева, которые устанавливаются у основания стропил. Наиболее часто висячие стропила используются в том случае, если строится дом с мансардным помещением. Также они считаются оптимальным выбором для строения, в котором пролеты равны примерно 10 мм.
Наклонные стропила. Они используются в тех сооружениях, где имеется промежуточная столбчатая опора или несколько несущих стен. В этом случае, нижняя часть элементов крепится к внешним стенам строения, а вот в середине они фиксируются к несущему столбу. Довольно часто применяются и наслонные и висячие стропила в доме, поскольку это обеспечивает получение прочной, надежной и долговечной стропильной системы.

Висячий вариант исполнения стропил в доме

Вверх

Установка висячих стропил: особенности

Опорой в таком случае служат только стены, что может привести к горизонтальной распорной нагрузке по всей конструкции (срубу). Для облегчения этих нагрузок до монтажа и соединения стропил к стеновому основанию (срубу) важно использовать затяжку, которая изготавливается из бруска или доски, благодаря которым соединяются встречные элементы при жестком соединении стропила в верхней части. В итоге получается безраспорный треугольной формы каркас, его и устанавливают на венцы сруба.

Есть и аналогичный метод, когда применяются балки перекрытий. Такие элементы устанавливаются со стропилами в одной плоскости и перпендикулярно стеновому основанию. Подобный метод используют при монтаже мансардных построек.

Схема висячих стропил.

Соединение конструкции с балками независимо от тяжести кровли рекомендуется применять в случае достаточной прочности и устойчивости стен сруба. Это связано с тем, что давление на стены сруба самой конструкции будет точечным, а не равномерным, как при использовании мауэрлата.

При этом способе балки для устройства перекрытия необходимо подбирать размерами 50х150 мм. Устраивая свес кровли, деревянные бруски берут такого размера, который позволяет устроить выступ не менее 55 см. Стропильные элементы при этом методе должны выступать за основание стены и крепиться за край бруска.

Зависимость шага стропил от материала кровли

Самыми распространенными кровельными материалами являются шифер, металлочерепица, профнастил, ондулин, мягкая кровля.

Стропильная конструкция для крыш из шифера

Шифер имеет широкое применение как кровельный материал, благодаря своей невысокой стоимости, устойчивости к перепадам температур. Из-за тяжести материала, необходимо устанавливать мощную стропильную систему. Расстояние между стропилами в этом случае будет зависеть от сечения бруса. Оптимальным значением является расстояние в 80 см, которое позволит не только выдержать повышенный вес, но и значительные снежные, ветровые нагрузки. Обрешетку в этом случае выполняют доской шириной не менее 3 см. В зависимости от вида шифера, обрешетку выполняют сплошной для гладких листов или разреженной для волновых.

Важно: шифер должен иметь не менее трех точек опор по краям и центру.

Шаг между стропилами для металлочерепицы

Все большее распространение среди кровельных материалов приобретает металлочерепица. Которая характеризуется простым процессом монтажа, а также поможет создать вашему дому свой уникальный вид. Листы металлочерепицы имеют малый вес, которые позволяют увеличить расстояние между стропилами от 600 до 950 мм, при сечении бруса 150х50 мм. Обрешетка в этом случае будет зависеть от шага волны листа. Так для волны в 350 мм возможно расстояние между досками в 30-40 см.

Важно: на свесах карнизов, ребрах скосов шаг обрешетки делается минимальным для большей надежности кровли.

Шаг стропил под профнастил

Профнастил – это оцинкованный лист стали, покрытый специальным покрытием, защищающим его от вредного воздействия окружающей среды. Большой выбор цветового решения, ширины гофры, позволит создать надежную и эстетически привлекательную крышу. Шаг стропил под профнастил будет напрямую зависеть от характеристики применяемого вида профиля, угла наклона кровли, ее конфигурации. Так же следует учитывать тот факт, что обрешетка под профлист крепится перпендикулярно. Стропильную систему изготавливают из брусьев сечением 50-75 мм либо из доски толщиной 20-50 мм и шириной – не более 15 см. Обрешетка может быть – сплошной с зазором между досками не более 10 мм, с обычным шагом – 20-40 см, и разреженная – расстояние между досками 50-75 см. Шаг стропил под профнастил рассчитывается по общей схеме и составляет 60-90 см.

Шаг стропил кровли из ондулина

Ондулин представляет собой волнистые листы, которые имеют высокую прочность и долговечность. При такой кровле стропильная система выполняется из сосновых досок сечением 50х200 мм, с шагом – 60-90 см. Сверху выполняется разреженная обрешетка 40х50 см.

Важно: если крыша имеет угол наклона больше 50 градусов, то обрешетка должна быть сплошной.

Виды стропильной системы двухскатной крыши

Для рассматриваемой конструкции крыши существует 2 варианта: наслонные и висячие стропила.

Виды системы крыши: с наслонными и висячими стропилами

Рассмотрим каждый вид подробно, дабы сделать взвешенный выбор.

Висячие стропила

Применяются при ширине крыши не более 6 м.п. Установка висячих стропил выполняется за счет крепления ноги за несущую стену и коньковый прогон. Конструкция висячих стропил особенна тем, что стропильные ноги находятся под воздействием распирающего усилия. Висячие стропила с затяжкой, установленной между ногами, позволяют снизить его влияние. Затяжка в стропильной системе может быть деревянной или металлической. Часто затяжки ставят внизу, тогда они играют роль несущих балок. Важно обеспечить надежное крепление затяжки на стропильной ноге. Потому, что на нее тоже передается распирающее усилие.

Совет. Чем выше расположена затяжка, тем большей прочностью она должна обладать. Если затяжку не установить, несущие стены могут попросту «разъехаться» от давления, создаваемое стропильной системой.

Наслонные стропила

Применяются при обустройстве крыш любых размеров. Конструкция наслонных стропил предусматривает наличие лежня и стойки. Лежень, лежащий параллельно мауэрлату принимает на себя часть нагрузки. Таким образом, стропильные ноги как бы приклонены друг к другу и поддерживаются стойкой. Стропильные ноги наслонной системы работают только на изгиб. Да и простота монтажа также склоняет чашу весов в их пользу. Единственный недостаток – наличие стойки.

{banner_link_1}

Комбинированные

Ввиду того, что современные крыши отличаются большим многообразием форм и сложностью конфигураций, используется комбинированный вид стропильной системы.

Комбинированный вид стропильной системы

После выбора вида стропильной системы можно точно рассчитать количество материалов. Результаты расчетов записать. При этом профессионалы рекомендуют составлять чертежи на каждый элемент кровли.

Виды и типы наиболее популярных стропильных систем

Все стропильные системы, независимо от их типа и размеров, являются прежде всего совокупностью балок, крепежных и других элементов, в обязанности которых входит правильное распределение нагрузок на всю поверхность крыши. Важную роль в этом играет именно правильный монтаж стропильной системы своими руками, когда учитываются все нагрузки, которые могут появиться в будущем. От того, насколько качественным будет рассчитана вся архитектура стропильной системы, будет зависеть и надежность строящейся крыши.

Это только кажется, что проектирование при возведении крыши совсем не нужно, на самом деле, без разработки точного и правильного проекта ваша крыша не будет достаточно безопасной, а значит для монтажа кровли придется обращаться к профессионалам и использовать только качественные материалы.

В основном, разделяют все стропильные системы на два основных вида: висячую и наслонную. Одними из самых распространенных систем являются наслонные стропила.

Монтаж стропил

Отличие наслонной

от других систем заключается в том, что стропильные ноги упираются при монтаже в брусок, который чаще всего располагается вдоль всего периметра. Что же касается центральной части, то в этом месте используют обычный коньковый прогон, а чтобы прочность была еще лучше, всю стропильную систему поддерживают балками.

Во втором варианте применяют висячие стропила.

, Это такая система, при которой, устанавливают, при необходимости, дополнительные элементы в конструкцию (стойки) для того, чтобы нагрузка оптимальным образом распределялась по всей крыше.

Установка стропил своими руками выполняется и с использованием более надежных и современных материалов, таких как шпильки, пластины из металла и различные крепежные уголки. Раньше, для скрепления всех элементов конструкции применялись исключительно стальные гвозди и скобы.

Полезные советы

Перед монтажом стропильной системы возникает вопрос, с каким шагом ставить балки перекрытия. Правильно рассчитать расстояние между стропилами значит предотвратить впоследствии деформацию или даже разрушение каркаса кровли. Прочитав статью до конца, читатели узнают, какое должно быть расстояние между стропилами для различного вида кровли и как правильно произвести расчет.

Конек, обрешетка крыши

Когда стропила на крышу были установлены, можно приступить к монтажу конька. Он соединяет стропильные ноги вверху. Существует несколько способов установки конька.

Без обрешетки нельзя соорудить качественную крышу. Ее используют для крепления материалов, передвижения по кровле.

Шаг обрешетки может быть различным. Для металлочерепицы – 35 см, для шифера – 44 см, для мягкой кровли она должны быть сплошной.

Качественно сооруженная стропильная система – это надежное основание кровельного материала. Помните, что от нее зависит длительность эксплуатации крыши.

Соединение на эркере

Крыша эркера может быть отдельной или соединенной с основной кровлей дома. Форма ее может быть самой разнообразной: двухскатной, многощипцовой, сложной вальмовой. Простейший вариант — двухскатная кровля. Для сооружения крыши эркера по периметру устанавливают мауэрлат. В кирпичных или бетонных домах предварительно заливают армирующий пояс, а уже на него устанавливают мауэрлат.

Стропила для крыши эркера берут тоньше, чем для основной кровли, так как нагрузка на них меньше. Их устанавливают таким образом, чтобы они выступали за мауэрлат, формируя свес крыши. Как соединить стропила в эркере, смотрите на видео:

Эркер можно включить в проект дома сразу же или пристроить его позже.

Трехшарнирная треугольная арка

Трехшарнирной треугольной аркой часто называют простейшую ферму, которая представляет собой вид замкнутого треугольника (рис.). Балки стропил в ней работают на изгиб и аналогично наслонным стропильным конструкциям рассчитывают единично на сжатие каждую однопролетную стропильную ногу. Конек конструкции рекомендуют в практике поднимать на высоту не менее 1/6 всего пролета арки. Затяжка в такой схеме работает только на растяжение и не является несущей полезной частью этой конструкции, поэтому заменить ее можно на тяж из стали.

Чтобы уменьшить величину изгиба стропильных ног, упирающихся друг в друга, коньковый узел врубают с эксцентриситетом (рис. ). В этом случае при воздействии внешней нагрузки от собственного веса, кровли или атмосферных явлений появляется дополнительный изгибающий момент противоположного действия. Дополнительно это дает возможность применять балки меньшего сечения.

Расчеты узлов врубки стропил в затяжку должны дополняться расчетами на смятие и скол древесины. Базисной точкой стыкуемых частей должна быть середина подкладки (рис.), по требованию СНиПа ось затяжки должна располагаться по центру ослабленного сечения, не то в затяжке появляется дополнительный прогибающий момент. Если невозможно выдержать размеры врубок, необходимо поменять брусья на другие с иным сечением. А можно перейти к другой системе, например, к лобовой врубке двойным зубом.

В практике рекомендуют применять ортогональную врубку, в которой площадка опоры врубки размещается перпендикулярно к продольной оси стропильной ноги. В такой лобовой врубке карнизного узла стропильная нога отпиливается под прямым углом и в этом облике прилегает к врубке затяжки. Существует и биссектрисный тип лобовой врубки, в которой площадь опирания стропила и затяжки увеличивается, соответственно увеличивается площадка смятия древесины. В биссектрисной врубке концы стропильных ног отпиливают по биссектрисе внешнего угла соединения затяжки и стропил. Биссектрисная врубка при перегрузке в силу рассыхания карнизного узла сменяет нрав собственной работы и уступает преимущество ортогональной врубке за исключением случая больших углов примыкания элементов.

Врубка карнизного узла двойным зубом обязывает располагать площадки смятия перпендикулярно к оси стропила. Площадка скалывания зуба более глубокого должна быть на пару сантиметров глубже платформы скалывания первого зуба, равная глубина врезки обоих зубьев не допускается. Площадка второго зуба должна нести начало с точки пересечения стропила с верхней кромкой затяжки.

В карнизном узле зубья выполняют назначение страховки, затягивая собой конструкцию, чтобы при скалывании концов затяжки стропильные ноги не раскрылись. Применяют болты и при монтаже арки на стены, чтобы сохранить целостность арки. Размеры подбирают соответственно материалу, но не менее диаметром от 12 до 16 мм. При работе с брусьями толщиной менее 10 см и во многих других случаях заменяют болты хомутами или скобами. Ослабить затяжку может врубка для шайб стяжных болтов, для избегания этого нужно ставить подбалки с размерами в толстом месте не меньше 8 см, а в тонком – 6 см, которые концентрируют опорный узел при возведении арки на стену. Подбалка с аркой скрепляется гвоздями длиной не меньше 150 мм. Если лобовая врубка будет проводиться с помощью накладки коротких досок с гвоздевым креплением, то количество гвоздей определит расчет на срез гвоздей.

Способы фиксации профиля

Самый надежный способ фиксации металлических профилей – аргоновая или углекислотная сварка. Сварные швы, созданные в защитной газовой среде, обладают достаточно высокой прочностью и долговечностью. Правильное выполнение сварочных работ позволит исключить вероятность случайного разрушения металлического каркаса односкатной кровли.
В качестве крепежных элементов при отсутствии сварочного оборудования можно использовать болты, клепки или крабы. Болтовое соединение имеет важное преимущество – в процессе фиксации элементов можно с высокой точностью контролировать усилие затяжки, особенно при наличии динамометрического ключа. Для предотвращения люфтов и самопроизвольного ослабления болтовых соединений также необходимо применять металлические шайбы или контргайки.
При использовании клепок регулировать прочность креплений невозможно: их просто заклепывают до упора. Кроме того, такой способ фиксации неудобен при последующей разборке каркаса – например, если сооружение необходимо снести, модернизировать или переместить.
Краб-системы применяются при сооружении относительно легких конструкций. Их уместно использовать для соединения труб диаметром/шириной до 25 мм.

От чего зависит выбор стропил

На стропильную систему воздействует несколько разноплановых нагрузок и, выбирая сечение и длину, эти нагрузки следует учитывать. Их существует 2 вида:

Постоянные — это вес самой системы, плюс вес кровельного пирога;
Переменные — сюда входят ветровая и снеговая нагрузки.

Для расчета снеговой нагрузки сейчас существуют соответствующие карты в которых указан средний показатель для того или иного района. Величина измеряется в килограммах на метр квадратный. Для любителей точных данных есть строительные калькуляторы и СНиП ;

Карты снеговой нагрузки дают средние данные по региону.

Ветровая нагрузка высчитывается примерно также, по соответствующим картам, но здесь есть интересный нюанс. В ветреных районах нежелательно строить крутые скатные кровли, так как у них большая парусность. Зато на этих же крутых кровлях не задерживается снег, поэтому при расчетах нужно искать золотую середину.

Ветровую нагрузку можно рассчитать по формуле или по специальной карте.

Один из самых часто встречающихся вопросов — это как высчитать шаг стропил и привязать его к длине и сечению доски. Безусловно, в строительной науке есть целый ряд формул и рекомендаций по этому поводу, но я обычно пользуюсь готовыми таблицами, одна из таких таблиц помещена ниже;

Чтобы рассчитать шаг стропил существуют готовые таблицы.

Еще один момент — это отношение шага стропил к шагу подкровельной обрешетки. Проще всего установить стропила с минимальным шагом порядка 600 мм и тогда обрешетка под любой материал будет хорошо держаться. Если же вы желаете получить более точные данные, то они есть в таблице ниже.

Шаг обрешетки во многом зависит от шага стропил.

Запил стропил и как правильно сделать запил стропильной ноги

При строительстве стропильной системы для обеспечения надежности конструкции важно следить за каждой деталью. Особенное внимание уделяют узлу крепления стропилины к мауэрлату. Именно в этом месте передается основная часть нагрузки на несущие стены. При этом важно не только как закрепить, что использовать, но и точность запила. Ведь если доска будет не полностью опираться, тогда она может сломаться и привести к обрушению крыши. В статье рассмотрим как запилить стропила и какие способы для этого существуют.

Разновидности крепления стропил

В зависимости от конструктивного решения, наличия внутренних стен и расчетной нагрузке применяют различные виды крепления. Каждое из них подразумевает собственный вариант подготовки стропил для стыковки с мауэрлатом. Ниже перечислены три основных способа крепления:

жесткий;
наслонный;
скользящий.

Последний вариант рассматривать не будем, так при его применении делать запилы не потребуется. Обычно его используют при устройстве крыши на домах из бруса. Он больше всего подходит, так как стены из дерева со временем дают усадку. Из-за этого стропильная система может изменить геометрию и появятся течи.

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

В остальных вариантах придется делать точные запилы. Понадобятся точные измерительные приборы, строительный карандаш и электрическая или бензопила.

Общие рекомендации

Прочности крыши зависит не только от того как правильно были сделаны запилы. Примите во внимание следующие советы:

Для стропил подбирайте качественные материалы, так как, даже если сделаете точные запилы, брусок может не выдержать нагрузки. Тут нельзя экономить, так эта деталь принимает все нагрузки на себя.
Места крепления с мауэрлатом должны быть без дефектов древесины, например, сучков. Хотя они и прочнее древесины, но вокруг образуются завихрения, которые при малейшей нагрузке ломаются.

При устройстве крыши не стесняйтесь обращаться за помощью, так как это опасное и ответственное дело.

Грамотно выполненный узел примыкания стропильной ноги и мауэрлата гарантирует долгий срок службы конструкции.

Рекомендуем к прочтению:

Вырубка посадочного места

Важно понимать, что выполнить идеальный запил на строительной площадки невозможно. Причины могут быть разными: недостаток высокоточных инструментов, неравномерное положение мауэрлата, неудобная позиция и так далее. Поэтому относительно проектного значения, может измениться угол наклона ската. Тут, главное, сохранить единую линию положения стропил.

Самый простой способ сделать одинаковый запил на стропилах — использовать шаблон. Правда, не во всех случаях этот вариант подойдет, так часто крыши бывают неровными. Тогда придется рассчитывать угол и место вырубки на каждой стропиле индивидуально.

Для основы шаблона возьмите обрезок доски, кусок ДВП или фанеры, подойдет даже плотный картон. На заготовке проведите линию от нижнего края на расстоянии не больше третье часть ширины стропилины. Такую же черту необходимо провести на всех брусьях которые планируете подрезать. Дело в том, что глубже делать распил не рекомендуется из-за потери прочности. Далее, отметьте точки, в которых стропила будет прилегать к мауэрлату, сделайте перпендикулярную черту, относительно прошлой линии.

Теперь перейдем к изготовлению шаблона, определив углы вертикальной и горизонтальной части зарубки. Для этого приложите заготовку к торцу мауэрлата, сохранив уклон будущей крыши. Напротив угла должна быть точка пересечения линий, которые сделали до этого. Проведите линии треугольника и вырежьте получившийся шаблон.

Прежде чем переносить разметку на стропила проверьте точность готового изделия. Пройдитесь по крыше и проверьте степень примыкания по всей длине мауэрлата. При необходимости сделайте коррективы, но не стоит ожидать идеального варианта. Перепады в 2—3 миллиметра допустимы.

Далее, приложите шаблон к стропилам и перенесите разметку. Важно, чтобы распил был произведен на равном расстоянии от коньковой стороны. Первый пропил должен быть сделан поперек волокон.

Рекомендуем к прочтению:

Важна максимальная концентрация, чтобы не выйти за очерченные границы. Если не уверены в собственных силах, тогда воспользуйтесь ручным инструментом. Так вы снизите процент брака и время на переделку.

Второй срез выполняется топором, так как электропила может быть застопорена. Тут так же понадобится сноровка и сила.

Важно проследить чтобы топор был довольно острым, тогда дело будет спориться лучше и можно избежать сколов.

Наконец, сверьте получившийся запил с шаблоном и при необходимости внесите поправки. После чего можно выполнить монтаж готовой стропильной ноги или сделать посадочные места на оставшихся деталях.

Подрезка для прямого стыка с мауэрлатом

Более простой вариант — сделать соединение встык. Для этого нужно определить место среза и угол его наклона. Для этой цели можно применить два варианта: теоретический и практический.

Для теоретического метода нужно хорошо разбираться в геометрии и на бумаге рассчитать нужный угол. Разделите расстояние от конька до карниза, на длину стропилы. Так, вы получите косинус требуемого угла. Для того чтобы перенести его на заготовку можно использовать либо торцовочную пилу, либо специальный угольник.

Если под рукой нет особого инструмента, изготовьте простой шаблон. Возьмите прочный материал, например, ДСП. На листе отметьте 500 мм по нижнему краю, затем определите тангенс требуемого угла и умножьте на отмеренную длину. Так, вы получите вторую сторону прямоугольного треугольника. Отметив все границы и вырезав заготовку, получите нужный угол. Запиленные детали можно сразу смонтировать или дождаться когда будет сделан весь комплект.

На практике можно легко сделать разметку отдельной стропилины, приложив ее к проектной позиции. Для этого выставьте брус так, чтобы его нижняя часть была заподлицо с мауэрлатом. Проведите горизонтальную линию от угла до нижней части стропилы, она должна быть строго параллельна стене. Теперь можно спокойно отпилить любым подручным инструментом и установить деталь. Оставшаяся часть послужит шаблоном для оставшихся стропил только в том случае, если основание ровное.

Знания геометрии помогают не только в определении угла запила стропильной ноги, но и в определение высоты крыши, длины отдельных элементов и так далее.

Как правильно делать вырезы в стропилах каркасного дома?

Одним из сложных моментов в строительстве каркасного дома, перед которым останавливаются некоторые начинающие строители, является вопрос о том, как правильно делать вырезы в стропилах дома. Если внимательно изучить материал, опыт бывалых строителей, то окажется, что делать их достаточно просто.
Для того, чтобы вырезы в стропилах не ставили вас в тупик, я и пишу эту статью.

При написании статьи я опирался на статью опытного американского плотника. Некоторые части статьи я просто перевел, техническую часть написал по подобию, но со своими размерами, в метрической системе и без строительного калькулятора (не у каждого есть калькулятор), плюс немного изменил схему подсчета (так как, опять же, калькулятор есть не у всех). Для российских реалий эта статья стала более адаптированной.
_______________________________________________________________________________

Стропильная система

Когда я был помощником плотника, я восхищался умениями кровельных плотников. Они без всяких усилий делали сложных вырезы на стропилах каркасного дома, зная лишь только размеры крыши. Это озадачивало меня.
В те годы я пытался повторить их действия, но меня раз за разом настигала неудача. Тогда старший плотник взял меня с собой на одну из крыш и помог мне разметить и разрезать стропильную систему с помощью плотницкого угольника и «Библии» кровельщика (есть такая очень популярная книга в Америке, купить можно на Амазоне, Ларри Хоун использовал в своем фильме именно такую – прим. переводчика).

Этот опыт вдохновил меня на овладение искусством делать правильные вырезы в стропилах каркасных домов. Не могу сказать, что стал мастером этого дела, но я проделал длинный путь и немного разобрался в том, как правильно это делать.

Для более комфортных подсчетов вам пригодится строительный калькулятор или специальное приложение для смартфона.

Переходим к измерениям

(я покажу, как все подсчитать вручную, без калькулятора –

прим. переводчика).

Вот какие измерения стропильной системы нам нужны: угол наклона стропил (Pitch), подъем (Rise), пробег (Run) и диагональ (Diagonal). Если вам известные размеры любых двух измерений из этих четырех, вы можете легко найти и все остальные.

Подробнее смотрите на видео:

(для тех же, кто понимает по-английски – прим. переводчика)

Посмотрите на нашу модель крыши (картинка выше), изначально мы должны знать размеры двух ее элементов: ширина здания и толщина коньковой доски.

Ширина здания, к примеру, будет 8,8 метров. (8,75 метров и обшивка дюймовкой с каждой стороны дома 0,05м):

Каждая стропилина стоит на своей половине здания и стыкуется друг с другом на коньковой доске. Поэтому от полной ширины здания нужно вычесть

толщину коньковой доски, иначе вы сделаете ошибку при подсчет длины стропила. Давайте возьмем ее толщину 50 мм.

Считаем общую ширину здания без коньковой доски: 8,8 метров – 0,05 метров (50 мм) = 8,75 м.

Теперь нужно разделить полученный результат на 2, чтобы получить «пробег» (Run) каждой стропилины.
Считаем «пробег» каждой стропилины: 8,75м/2 = 4,375м.

Теперь нам нужен еще один элемент, который нам заранее известен, это угол уклона крыши. В нашем случае пусть он будет 6 к 12 (26,5 градусов – прим. переводчика).

Раз наша крыша имеет уклон 6/12, а значит, подъем у нас в два раза меньше, чем пробег (т.к. 6 в 2 раза меньше 12).
Считаем подъем: 4,375/2 = 2,187м. (пол миллиметра округлим)

Теперь мы можем подсчитать диагональ, т.е. длину стропила от коньковой балки до обвязки стены (не всего стропила, т.к. пока не учитывается свес). Диагональ является гипотенузой, а все помним, как она считается.

Считаем диагональ:
Пробег(«2)+Подъем(«2)=Диагональ(«2) («2) — я обозначил «в квадрате».
19,1406 + 4,7851 = Диагональ(«2)
Диагональ = квадратный корень из 23,9257
Диагональ = 4,891 = 4 метра 89 см 1мм

Шаблон стропилины.

Следующий шаг после расчетов – изготовление шаблона для стропил. Для этого нужно прикрутить бобышки к вашему угольнику (так удобнее, но можно и без этого) на 6 и 12 дюймах (или 15 и 30 см в метрической системе).

Теперь я прикладываю угольник к боку доски по ее ширине и начинаю отмечать место реза на верхушке стропила (в месте примыкания к коньковой доске – прим. переводчика). Учтите, что большинство резов в каркасном домостроении делают именно так: по длине режут доску на тонкой стороне, а по ширине в горизонтальном положении.

Я делаю этот пил на верхушке стропила с помощью циркулярной пилы (на видео) до того как отметить вырез в нижней части стропила (так называемый «птичий клюв» или входящий угол или врубка – прим. переводчика). Это удобно тем, что я могу зацепить конец рулетки за пил на верхушке и один отметить расстояние на стропиле до «птичьего клюва» (см. ниже на картинке)

Теперь от верхней точки этой линии отмеряем «диагональ» 4 метра 89 см 1мм.

Затем, используя обычный столярный угольник (некоторые плотники предпочитают измерительный угольник-транспортир Swanson), я рисую параллельную линию первому пилу поперек стропила. Данная линия представляет линию отвеса (т.е. параллельна стене и перпендикулярна перекрытию каркасного дома) на стропиле на краю здания.

Как нарисовать такую линию по альтернативному угольнику Swanson, покажет следующее короткое видео:

Я лично свой угольник Swanson очень люблю, он мой верный помощник в стройке с самых первых дней.

Итак, «птичий клюв» начинается с этой линии. Если вы строите и у вас нас четких размеров стропил и резов (проекта), вы должны выбрать на этом этапе размер горизонтального выреза, плоскости стропила, которая лежит на перекрытии (см. на нижнем фото слева снизу). Канадские коды требуют, чтобы размер этого пила был как минимум 38 мм.

Горизонтальный размер должен быть такой, чтобы стропило сильно не ослаблялось, т.е. рез не заходил дальше, чем на треть доски (см. рисунок ниже).

По мнению автора, это самый быстрый способ отметить этот рез (на фото выше). Для этого нужно перевернуть угольник на 90 градусов к предыдущему пилу и прижать бобышки к доске, при этом медленно ведя угольником в сторону верха стропила, пока от начертанной линии и углом доски по направлению угольника не будет нужного расстояния (в оригинале было 4 дюйма).

Существует и другой метод (на рисунке ниже).

Прикладываем угольник к прочерченной линии и двигаем угольник по вертикальной линии до тех пор, пока нужная отметка горизонтальной шкалы (110-120 мм) не коснется края доски.

Давайте рассмотрим наш случай.

Возьмем для примера, что у нас стропила из доски 200×50мм. Для нее при угле наклона кровли 6 к 12 безопасно будет сделать горизонтальный вырез 120 мм. В таком случае от доски вертикально отнимется 60мм (т.к. с таким уклоном у нас всегда у нас вертикальный размер в 2 раза меньше, чем горизонтальный, помните?) и стропило точно не будет ослаблено.
А вот интересные прикидки по врубкам при других углах и разной ширины доски (по мнению одного авторитетного строителя каркасов с форума):

Считаем «подъем» в реальности.

Да, у нас уже есть размер «подъема» и он равен 2,1875 метров. Но давайте посмотрим на нашу схему стропильной системы. Очевидно, что наш размер – не тот что у доски, которая поддерживает конек (даже если и временно).

Сначала нужно добавить к нашему «подъему» так называемый H.A.P., который равен размеру оставшемуся вертикально над обвязкой стены под низом стропилин, где мы делали вертикальный вырез (на фото выше).

Считаем наш H.A.P: 223,6 мм (полная ширина доски, стоящей под углом 26,57 градусов) вычитаем 60 мм (наш вертикальный вырез) = 163 мм.

Теперь к нашему подъему (2,1875 метров) добавляем H.A.P (0,1635 м.), получается 2,35 м.

Мы оказались в самой верхней точки схождения стропилины у коньковой доски. Но нам нужна не она. Теперь мы наконец получим высоту нужной доски под коньковую доску.

Высота доски под конек: 2,35 м вычитаем высоту коньковой доски 200 мм = 2,15 м, т.е. 2 м 15см.

P.S. Автор текста советует делать высоту доски чуть меньше, ведь в реальном мире доски неидеальны, а подрезать доску потом куда сложнее, чем как-то под нее что-то подкладывать.

Находим полную длину стропил.

После всей этой кутерьмы хотелось бы узнать длину ВСЕГО стропила, т.е. с карнизным свесом. Тут все просто.

Например, нам нужен свес 80 см, значит, при крыше 6 к 12 вниз свес опускает на ½ от длины свеа, т.е. 0,4 метров.

Считаем диагональ свеса = 0,16 (0,4 в квадрате) + 0,64 (0,8 в квадрате)= 89,5 см

Итого полная длина каждого стропила со свесом = 4 метра 89 см 1мм + 89 см 5 мм = 5 метров 78 см 6 мм.

Маленький бонус к тексту.
Угольник Swanson заслуживает отдельного видео (ниже). А для тех, кто проникся им и решил купить, обязательно иметь под рукой перевод книги, которая идет с ним в продаже на англ. языке.

Лично мне он очень помог при постройке моего каркасника.

Итак, надеюсь, после прочтения этой статьи вам стало гораздо понятнее, как правильно делать вырезы в стропилах вашего каркасного дома. Если остались еще вопросы, обращайтесь.

Напомню, что можно не заморачиваться с расчетами стропил и просто заказать строительство у проверенной строительной бригады. Я с радостью вам помогу это сделать.

Крепление стропил. Как правильно сделать стропильную систему | PoweredHouse

Главная фигура в стропильной конструкции – треугольник. Он наиболее жесток. Основной элемент любой фермы – стропильные ноги, укладываемые вдоль ската и поддерживающие обрешетку.

Стропила разделяют на две группы: наслонные и висячие.

Висячие стропила

Висячие стропила опираются только на две крайние опоры (например, лишь на стены здания без промежуточных опор) (рис. 1). Их стропильные ноги работают на сжатие и изгиб. Кроме того, конструкция создает значительное горизонтальное распирающее усилие, которое передается стенам. Уменьшить это усилие помогает затяжка (деревянная или металлическая), соединяющая стропильные ноги. Она может располагаться как у основания стропил, и в этом случае служит балкой перекрытия (именно этот вариант наиболее часто используется при строительстве мансардных крыш), так и выше. Чем выше она находится, тем мощнее ей полагается быть. И тем надежнее должно быть ее соединение со стропилами.

Наслонные стропила

Наслонные стропила устанавливают в домах со средней несущей стеной или столбчатыми промежуточными опорами (рис. 2). Их концы опираются на наружные стены дома, а средняя часть – на внутреннюю стену или опоры. В результате их элементы работают как балки – только на изгиб. При одной и той же ширине дома крыша с наслонными стропилами получается более легкой, чем всякая другая: требует меньше пиломатериалов и, соответственно, денежных затрат. При установке над несколькими пролетами единой кровельной конструкции наслонные и висячие стропильные фермы могут чередоваться. Там, где нет промежуточных опор, применяются висячие стропила, там, где есть, – наслонные.

Мауэрлат

Стропильные ноги опираются не на сами стены, а на опорный брус – мауэрлат. В деревянных конструкциях мауэрлатом является верхний венец сруба (бревно, брус). При кирпичных стенах это специально устанавливаемый заподлицо с внутренней поверхностью стены брус (с наружной стороны он должен ограждаться выступом кирпичной кладки). Между мауэрлатом и кирпичом обязательно прокладывается слой влагоизолирующего материала, например, два слоя рубероида.

Верхние концы стропильных ног, если это необходимо, могут поддерживаться системой стоек и раскосов. Их задача – разгрузить стропильные ноги, передав нагрузку на внутренние стены или опорные столбы, а также обеспечить конструкции жесткость.

В местах отсутствия несущих стен пятки стропильных ног могут опираться на мощные продольные балки – боковые прогоны, длина которых ограничена действующей на них нагрузкой.

Коньковый прогон

В вершине стропильной конструкции любой крыши укладывают прогон, соединяющий стропила (фермы) между собой. Именно на нем будет в дальнейшем устроен конек крыши.

В зависимости от материала, из которого выполнено здание, стропильные ноги могут крепиться на верхние венцы в деревянных, рубленых или брусчатых зданиях; на верхнюю обвязку в деревянных каркасных зданиях; на мауэрлат в каменных зданиях, толщина мауэрлата при этом должна быть 150–160 мм, а сам он может быть цельным по всей длине здания или частичным (брусья подкладываются только под стропильную ногу).

Если стропильные ноги выполнены с небольшим сечением, то предохранить их от провисания можно с помощью решетки из стойки, подкосов и ригеля. Стойки и подкосы изготавливаются из досок шириной 150 мм и толщиной 25 мм или из деревянных пластин, полученных из бревна с диаметром не менее 130–140 мм.

При установке стропильная нога врубается в затяжку. Чтобы ее конец не скользил по затяжке и не скалывал ее, врубать ногу надо зубом, высота которого составляет 1/3 высоты затяжки, шипом или с использованием обоих способов. Кроме того, затяжка будет оставаться целой и не скалываться, если установить стропила на расстоянии примерно 300–400 мм от края. Стропильная нога врубается в конец затяжки, а зуб при этом отодвигается как можно дальше.

Для усиления крепления стропила используют двойной зуб. Высота зубов может быть одинаковой, но чаще всего их делают так, чтобы высота первого составляла 1/5 толщины затяжки, второго – 1/3 . Для первого зуба на затяжке делается упор и шип, а на стропиле – проушина; для второго – только упор.

Узлы крепления

В качестве дополнительного крепления стропил в затяжках можно использовать хомуты или болты. Болты применяются реже, так как ослабляют сечение стропильных ног и затяжек.

Подкосы с бабкой соединяются врубкой – в бабке долбится гнездо, а в подкосе вырубается шип. Такое соединение в висячих стропилах укрепляется дополнительно болтами или хомутами.

Чтобы предохранить стены здания от атмосферной воды, крыша должна иметь свес длиной не менее 550 мм.

Для устройства свесов кровель и карнизов в целях экономии бруса крупного размера нижний конец стропильной ноги наращивается короткими досками – кобылками (40х120, 50х100 мм), которые легче пропустить через кирпичную кладку.

На стропильные ноги прибивают обрешетку из брусков 50х50 мм через каждые 330–600 мм в зависимости от материала кровли и сплошной обшивки из доски (50х120, 50х200 мм) в опасных местах – у карниза, разделки трубы, конька. На обрешетку и обшивку укладывается непосредственно кровельный материал.

Читайте также:

Утепление деревянных домов по правилам

Как определить оптимальную ширину свеса крыши

Конструкция крыши — основные элементы

Молниезащита дома

Из-за чего ругают газоблок. Обоснованно ли?

Как правильно крепить стропила: разметка, крепление к мауэрлату, срубу и балкам, к коньку в мансардной крыше

Устройство кровли для скатной формы крыши, уклон которой превышает 5%, требует устойчивой несущей системы. Основой такой системы служат стропила. К вопросу о том, как крепить стропила, нужно подойти серьезно. Ошибки могут привести к последующему ослаблению, а затем и разрушению крыши.

На фото сложнейшая стропильная система для группы строений

Содержание статьи

Как правильно крепить стропила

Прежде чем приступить к самой установке, нужно разметить стропила на земле, чтобы избежать дальнейших несоответствий плану. Далее идет сборка стропильных ног, и сделать это можно двумя способами:

Собрать стропильную конструкцию прямо на земле.
Собрать стропила на крыше.

Важно! Первый способ очень удобен, но им не всегда можно воспользоваться: в процессе подъема конструкция может повредиться, если ее масса и тип не выдерживают подобной нагрузки без опоры, в воздухе.

Разметка стропил

Важно! Если стропила имеют сложную структуру с опорами, подкосами и бабками, то при разметке можно временно зафиксировать конструкцию гвоздями с помощью трех тонких реек. Желательно при распилке стропил оставить запас по длине, чтобы при необходимости ее можно было подогнать.

Установка стропильной системы

Смонтированная стропильная система для загородной постройки

Устанавливаются крайние стропильные ноги с двух сторон кровли. Окончательно крепить их еще не желательно, так как сначала нужно убедиться в симметричности. Но для удобства можно воспользоваться временным креплением к мауэрлату.
По обеим сторонам с помощью бечевки поочередно соединяются вершины каждого стропила с нижним концом противоположного.
Вершины крайних стропил соединяются бечевкой по линии будущего прохода конькового бруса.
По этой же линии выставляются оставшиеся стропила.
Их окончательно крепят к стенам или мауэрлату и связывают коньком.
С внешней стороны набивается обрешетка.

Крепление стропил к мауэрлату + видео

Все методы крепления стропил к мауэрлату делится на два вида:

Жесткое крепление. Данный метод выбирается при использовании наслонных стропил. На каждом стропиле делается врубка по шаблону, затем каждая стропильная нога упирается в мауэрлат и закрепляется гвоздями.

Процесс крепления стропильной системы к мауэрлату на видео

Скользящее крепление. Скользящего крепления можно добиться с помощью запила и укладки стропильной ноги на мауэрлат. Можно устанавливать с помощью двух гвоздей, вбитых по направлению друг к другу, а можно одним гвоздем, забитым вертикально вниз, в мауэрлат, через стропило.

Как крепить стропила к срубу и балкам перекрытия

Идет разметка расположения стропил.
Стропила внахлест крепятся болтами или специальными монтажными пластинами из металла.
Нижний конец стропила крепится в паз, который заранее подготовлен в верхнем стенном венце. Если есть необходимость, можно стропильную ногу нижней частью установить на бревно без паза.

Стропильная система, укрепленная на срубе и балках

Важно! Фронтоны из бревен или брусьев в процессе работы могут уменьшиться в высоте на 10-15 см. Конечно, это приведет к деформации формы крыши. Чтобы этого не произошло, в монтаже стропил следует применять специальные скользящие крепежи.

Крепление стропил к стене

Крепление стропильных ног напрямую к стене совершается следующими способами:

Установкой мауэрлата по стандартной схеме.
Креплением балок.
С помощью подстропильных брусков и затяжек.
Обвязкой каркасного дома.
Креплением к верхнему краю бревенчатых стен.

Крепление стропил к коньку

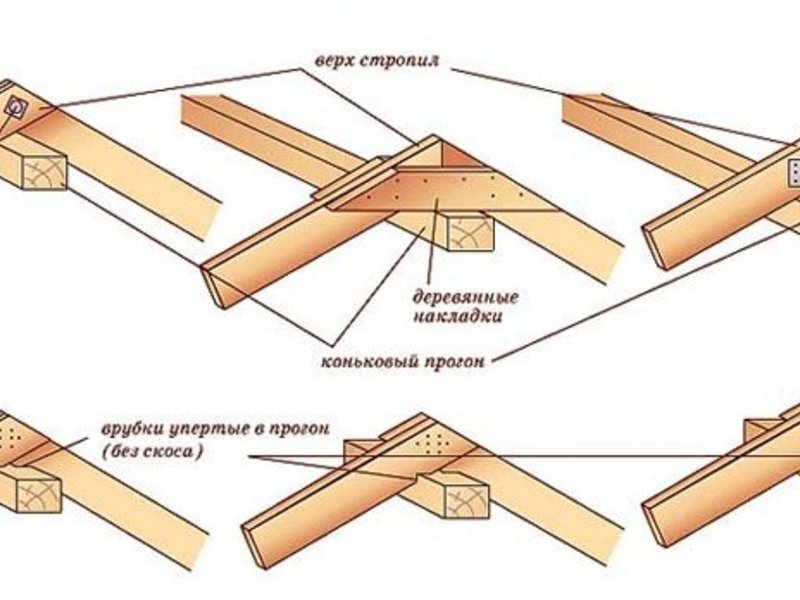

Простейший вариант закрепления стропил в коньке

Самый распространенный способ крепления стропильных ног к коньку – соединение стропил встык.

У каждого стропила обрезается верхний край под углом, равным углу наклона скатов.
Противоположные стропильные ноги скрепляются двумя гвоздями длиной от 150 мм в местах среза.
Гвозди забиваются под углом так, чтобы части, проникающие в следующую стропилину, были достаточно длинными для надежности крепежа.
Стропила укрепляются металлическими и деревянными накладками, которые крепятся гвоздями или болтами.

Как крепить стропила в мансардной крыше

На фото классический вариант стропильной системы для мансардного этажа загородного дома

1) Сначала устанавливается верхний брус при помощи металлических скоб, гвоздей или саморезов.
2) Далее идет установка мауэрлата при помощи досок и брусьев. Они крепятся также с помощью скоб или саморезов или толстой проволоки, если ее предварительно вмонтировать в стену перед установкой мауэрлата.
3) Последний шаг – установка самих стропил. Их расположение нужно заранее отметить на мауэрлате строительным карандашом. Сначала укладываются крайние стропила к фронту. Между ними протягивается уровень, и возводятся остальные стропильные ноги.

Видео

Бесстрашный мужик Слава Храмцов устанавливает стропильную систему для своего дома в одиночку!

Внимательно изучив план будущей крыши, следует выбрать подходящий метод ее укрепления стропилами и выполнить его согласно инструкции. В современном строительстве именно этот способ сооружения крыши пользуется наибольшей популярностью, поскольку ее практичность, надежность и экономическая выгодность очевидны.

Как сделать стропила или стропильная система своими руками

Стропила (стропильная система) являются несущим элементом конструкции крыши и выполняют для нее ту же функцию, которую для строения выполняет фундамент. Давайте посмотрим, как рассчитать, сделать и установить стропила своими руками, и что для этого нужно.

Содержание
1. Расчёт стропильной системы.
2. Наслонные стропила своими руками.
3. Как сделать висячие стропила.
4. Изготовление стропил своими руками.
5. Сборка и установка стропил.

Расчёт стропильной системы

При расчете стропильной системы учитываются следующие факторы:

• материал, из которого будет изготовлена кровля;
• площадь кровли и угол ее наклона;
• средний уровень снежного покрова в данной местности.

В дачном и малоэтажном строительстве в наших странах, как правило, стропила изготавливаются из древесины хвойных пород. Этот материал доступен, обеспечивает прочность и долговечность изготовленных из него конструкций. Изготовление элементов конструкций стропильных систем из дерева достаточно просто, производится непосредственно на строительной площадке, а их монтаж не требует использования специальной техники.

Стропила опираются на стены строения либо на опоры и выполняются висячими, либо наслонными.

Наслонные стропила своими руками

Наслонные стропила имеют три точки опоры: две стены и промежуточную опору, в качестве которой часто используется центральная несущая стена строения. При таком варианте исполнения стропил расстояние между двумя соседними опорами не должно превышать шести с половиной метров. Ширину перекрываемого пространства можно увеличить за счет установки дополнительных опор: добавив одну опору – до 12 метров, а установив две дополнительных опоры – до 15 метров. Стропильные ноги в таких конструкциях располагаются с шагом 800 – 1200 сантиметров, что определяется сечением бруса, применяемого для изготовления стропильной ноги.

В качестве опоры для верхнего конца стропильной ноги могут использоваться прогоны, а нижние – упираются в подстропильный брус (мауэрлат), смонтированный на верхнем обрезе стены и распределяющий нагрузки от стропил на несущую стену. Устойчивость стропильных ног достигается сооружением подстропильной рамы, включающей прогоны, стойки и подкосы.

В случае устройства сложных стропильных систем, укрепление конструкции достигается применением дополнительных стоек, поддерживающих верхний продольный брус (прогон) и опирающихся на лежни.

Как сделать висячие стропила

Висячие стропила отличаются тем, что, опираясь на верхние венцы или верхнюю обвязку строения, они упираются друг в друга верхними концами в коньке крыши. Распор в таких стропильных системах гасится нижним поясом стропильной фермы – «затяжкой».

Часто в конструкции крыши применяются одновременно оба вида стропил.

Ошибки при расчете длины стропил приводят к нарушению геометрии конструкции кровли, что чревато ее обрушением. При сооружении сложных видов кровли проведение расчетов целесообразно доверить профессионалам. В случае, когда кровля и стропила изготавливаются своими руками, проще всего использовать специальные таблицы либо калькуляторы, позволяющие избежать ошибок в расчетах стропильной системы.

Изготовление стропил своими руками

Для изготовления стропил, как правило, применяется сосновая доска, сечение которой составляет 50х150 или 60х200 мм. При необходимости усиления стропил вследствие использования тяжелых кровельных материалов, таких, как черепица или усиленные асбоцементные листы, используется деревянный брус большего сечения, либо стропильные ноги усиливаются сращиванием досок определенным способом.

Поскольку любую стропильную систему можно представить как совокупность прямоугольных треугольников, то, при известной ширине строения и определенном угле ската крыши, вычислить длину диагонали достаточно просто.

Для определения сечения деревянного бруса стропильной ноги при известной ее длине и различных вариантах размера шага стропил можно воспользоваться таблицей (рис 1.):

Например: при длине стропильной ноги от трех до четырех метров и шаге их установки в 180 сантиметров сечение стропильного бруса должно быть не меньше, чем 9х10 сантиметров. Но если в достаточном количестве имеется брус сечением 8х10 сантиметров, то можно использовать и его, сократив при этом шаг установки стропил до 120 сантиметров.

В результате проведенных расчетов должен появиться чертеж стропильной фермы с указанием размеров всех элементов, определен шаг их размещения на крыше и способ крепления.

Сборка и установка стропил

Собирать стропильные фермы можно, как непосредственно на месте монтажа, так и на земле, с последующим подъемом наверх.

Последовательность установки ферм: вначале устанавливаются крайние, затем центральная и т.д. После того, как стропила будут установлены и надежно закреплены, выполняется обрешетка, а временное крепление стропил удаляется.

За рамками статьи осталась масса вопросов. Это и способы сборки стропильных ферм, их крепление и другие проблемы устройства кровли, обсудить которые Вы сможете в комментариях либо тут. А к вопросам устройства кровель, в том числе стропильным, мы вернемся еще не раз.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Обрезка тазобедренных стропил

При резке тазобедренных стропил я предпочитаю резать их по одному, из-за их размера и сложности групповая резка невозможна.

Если вы еще не знакомы с частями вальмовой крыши, не стесняйтесь щелкнуть ссылку, которая приведет вас на страницу, на которой показаны компоненты и их расположение.

Первым делом определите длину вальмового стропила и выберите подходящую длину и размер пиломатериала. Бедра обычно на один размер больше обычных стропил.

Я предпочитаю нагружать режущих лошадей только по одному бедру и подрезать их индивидуально из-за их размера и сложности процедуры раскладки.

При использовании квадрата для обрамления держите шпунт на уклоне крыши и кузова на 17 дюймов для всех разрезов по отвесу и уровню.

При использовании большого 12-скоростного квадрата обязательно держите его на отметках Hip / Val для шага.

Разметка и обрезка бедер

Разрезать стропила для бедер проще всего, если вы разложите их и обрежете по ходу движения, чтобы их было легче измерить.

Начните с того, что поставьте стропильную балку на край короной вверх. Начните с конца, который будет верхним или отвесным.

Маркировка

Используя квадратик скорости около одного конца, сделайте отметку под углом 90 градусов, а также отметьте центр. Это будет длинная точка отвеса.

Затем положите стропило короной от себя и отметьте вертикальный разрез сбоку от стропила. Затем переверните стропило и отметьте другую сторону.

Отвес

Проведите две линии под углом 45 градусов от центральной отметки до внешнего края по направлению к хвосту. Этот внешний край будет вершиной отвеса

Сделайте отвес

Установите пилу на разрез щеки под углом 45 градусов и сделайте пропил на одной стороне стропила, затем переверните ее и разрежьте другую сторону.

Один разрез нужно будет сделать сверху стропила, а другой — снизу.

После того, как вы закончите с отвесом, он должен выглядеть, как на трех фотографиях справа.

Измерьте и отметьте длину и хвост стропила

Поставьте стропило на край короной вверх, зацепите рулетку за длинный конец отвеса и отметьте длину до задней стороны пасти птицы.

Затем отмерьте и отметьте количество, необходимое для хвоста. Теперь проведите две линии под углом 45 градусов от центра и обратно к верхнему отвесу.Это будут отвесы для хвоста.

Теперь пора перевернуть стропило на бок и разложить пасть птицы. Стропило выкладываю той же подставкой, что и обычное стропило.

Для правильного выравнивания стропил домкрата необходимо уменьшить опору бедра. Подробнее об этом см. На странице с опускающимися стропилами.

Теперь мы можем продолжить и с пилой, установленной на 90 градусов, разрезать пасть птицы. Выровненная часть этого разреза должна быть точной, но я всегда перерезаю заднюю часть рта птицы (дюйм или даже два), чтобы она лучше подходила к внешнему углу. Ваша пила должна быть установлена под углом 45 градусов, так как в случае верхнего пропила один нужно будет делать сверху, а другой снизу.

Вы также должны сделать ровный разрез достаточно высоко, чтобы он не висел ниже лицевой линии.

Советы по обрезке тазобедренных стропил

Используйте 17 дюймов на корпусе квадрата каркаса и уклон крыши на шпунт.
Если здание не квадратное, все четыре бедра будут другими.
Необходимо уменьшить стойку, иначе домкратные стропила отключатся.

Ссылки на связанные страницы Carpentry Pro Framer

Простое руководство о том, как резать стропила профессионально

Когда дело доходит до строительства, кровля — это, пожалуй, один из самых сложных и ответственных проектов.Помимо столярных работ, кровля также включает сложную математику, поэтому легко почувствовать себя немного напуганным, научившись резать стропила.

В этом руководстве мы разберем все, что вам нужно знать, чтобы подготовиться к работе. К тому времени, как вы закончите читать, вы почувствуете себя намного увереннее в том, чтобы самостоятельно обрезать стропила.

Что вам понадобится

Когда дело доходит до резки стропил на крыше, вам понадобится всего несколько инструментов, чтобы сделать работу правильно.

Циркулярная пила (другие пилы тоже справятся с этой задачей, просто найдите, если у вас нет под рукой циркулярной пилы)
Верстак (или пил лошадей )
Калькулятор кровли
Обрамляющий квадрат
Шагомер
Защитные очки
Перчатки
Карпентерский карандаш

Шаг I: математические вычисления

Самым важным шагом при резке стропил крыши является расчет размеров для ваших разрезов.Поначалу это может показаться пугающим, но с помощью кровельного калькулятора вы можете быстро выполнить математическую часть работы.

Если у вас нет кровельного калькулятора, этот счетчик стропил поможет вам точно измерить размеры. Он также особенно прост в использовании и является хорошим второстепенным инструментом, даже если у вас есть кровельный калькулятор.

После того, как вы обработали все свои числа, запустите их снова, а затем еще раз. Это поможет вам обеспечить полную точность, поэтому ваш конечный продукт будет именно тем, на что вы надеялись.

Полезно записывать различные измерения для общего пробега, скорректированного пробега, пробега, длины диагонали, подъема и уклона прямо на дереве для первого стропила. Таким образом, вы можете в любой момент взглянуть на свои измерения.

Шаг II: Нанесение разрезов

После измерения размеров ступенек и рамного квадрата вы можете быстро и точно наметить различные разрезы для стропил.

Скорее всего, у вас уже есть под рукой рамный квадрат, если нет, вы можете купить его в своем любимом строительном магазине или в Интернете.То же самое и с ступенями.

Хотя ступенчатые калибры не являются полностью обязательными для разметки при ваших измерениях, они значительно облегчают работу и помогают защитить себя от ошибок.

Наклон крыши определяет, где вы разместите ступенчатые калибры. Калибр язычка обрамляющего квадрата соответствует шагу, а калибр на корпусе соответствует шагу.

Например, если вы работаете с шагом 8/12, измеритель языка будет расположен на 8 дюймов, а измеритель тела — на 12 дюймов.

Отсюда вы можете нанести карандашом на карту свои размеры головы стропила, длину стропила, вырез сиденья, фасции и подфасции.

Это исчерпывающее руководство от Irwin отлично иллюстрирует, как наносить на карту эти различные рекомендации с использованием квадрата кадрирования.

Шаг III: Вырезание шаблона

Когда дело доходит до резки, вы можете использовать любую пилу, которая у вас есть под рукой. Для этой работы я беру циркулярную пилу, но, если вам проще использовать отрезную пилу, торцовочную пилу или ручную пилу, в любом случае, используйте их.

Прежде чем приступить к стрижке, убедитесь, что вы работаете комфортно и вам не нужно принимать неудобные позы, чтобы делать стрижку. Прежде чем брать пилу, убедитесь, что на вас надеты перчатки и защитные очки.

Теперь сделайте вырезы по линиям, нанесенным на шаге II. Когда вы закончите, у вас будет первое стропило, и вы сможете использовать его в качестве шаблона для резки всех остальных стропил.

Шаг IV: Обрезка оставшихся стропил

Используйте шаблон, который вы заполнили на шаге III, чтобы наметить остальные стропила, которые вам понадобятся для всей крыши.

После того, как вы разметили все стропила, вы можете выполнить все пропилы в каждом стропиле один за другим, что поможет вам сэкономить время.

Final Word

Когда дело доходит до резки стропил на крыше, поначалу процесс может показаться немного сложным. Надеюсь, после прочтения этого руководства вы поймете, как легко резать стропила, как только вы освоитесь.

Одна вещь, которую я не могу не подчеркнуть, — убедиться, что ваши измерения точны, прежде чем вы начнете что-либо отмечать или резать.Последнее, что вам нужно выяснить, это то, что вы вырезаете все свои стропила на основании неправильной математики, и вам нужно вернуться к чертежной доске. Помните, измерьте дважды (или три, или четыре!) Раза и отрежьте один раз.

Если вы хотите узнать больше о кровельных материалах и о следующих шагах, которые будут выполняться при создании крыши после ее создания, это руководство является хорошей отправной точкой.

В чем разница и что лучше всего подходит для вашего дома

На первый взгляд фермы и стропила крыши могут показаться очень похожими, но на самом деле они гораздо больше, чем вы думаете.У каждого есть свои плюсы и минусы, поэтому вам решать, какой из них вам больше всего подходит.

В этой статье мы обсудим разницу между фермами и стропилами. Хотя фермы более современные и медленно, но верно становятся все более популярными, стропила — это классический вариант, имеющий свои преимущества. Мы надеемся, что с помощью этого блога вы сможете определить, какой тип лучше всего подойдет для вашего дома.

Компания Legacy Service предоставляет услуги по установке и замене кровли домовладельцам на юго-востоке Пенсильвании, Нью-Джерси и Делавэра.Если вы хотите установить асфальтовую черепицу, металлическую кровлю или что-то еще, позвольте нашей команде сделать это за вас. В конце концов, защита своей семьи и дома — это самое главное в жизни.

Независимо от того, выберете ли вы установку или замену кровли, мы вышлем специалиста, который бесплатно предоставит вам смету. Они также могут помочь вам определить победителя в этом жарком споре: стропильные фермы или стропила.

Итак, чего вы ждете? Давайте начнем! Продолжайте читать, чтобы узнать больше о стропилах на крыше vs.фермы или позвоните нам сегодня, чтобы назначить консультацию.

В чем разница между стропилами и фермами?

Стропила и фермы очень похожи, особенно в том смысле, что они оба используются для обрамления крыши, но есть ключевые различия, которые повлияют на то, какой из них вы предпочтете для своего дома.

В последние годы жилые домовладельцы в США использовали фермы чаще, чем стропила. Это связано с тем, что они экономичны в изготовлении и обладают отличной долговечностью.Однако стропила все же по-своему выгодны. Они не только являются традиционным способом обрамления вашей крыши, но также предоставляют больше возможностей для творчества в дизайне вашего дома. Это основные различия между двумя типами.

В следующих разделах мы более подробно обсудим плюсы и минусы чердачных ферм по сравнению со стропилами. Мы объясним, почему фермы постепенно заменяют стропила, так что теперь примерно 80% нового жилого строительства используют их вместо стропил для поддержки крыши.

Если вы хотите установить или заменить крышу, вам не нужно ничего искать. Мы представим вам все возможные варианты и проведем вас через весь процесс, чтобы вы могли решить, что лучше всего подходит для вашего дома. Не стесняйтесь обращаться к нам в любое время, чтобы назначить бесплатную оценку.

Что такое стропила?

Вы можете спросить: «Что такое стропила?» Если да, то вы попали в нужное место. Мы специализируемся на стропилах и почти на всем, что касается кровли!

Стропило определяется как одна из серии наклонных элементов конструкции (обычно деревянных балок), которые простираются от бедра или конька до карниза, стеновой плиты или периметра нисходящего склона.Они предназначены для поддержки настила крыши, черепицы и всего остального, что идет с крышей.

Стропила — традиционный способ обрамления кровли. Это также известно как каркас из палочек, который вырезается и строится на стройплощадке профессиональным плотником. Основными компонентами стропила являются:

Обычное стропило
Отвес
Коньковая доска
Стяжка воротника
Птичий разрез
Отрезок хвоста
Балка потолка
Двойные верхние пластины
Стеновые стойки

Доски стропил которые создают уклон крыши, как правило, шире, чем те, которые используются для создания ферм.В то время как 2х4 чаще всего используются в фермах, 2х8, 2х10 и 2х12 наиболее распространены для стропил. В готовом помещении утеплитель кладут между стропильными досками и гипсокартоном. В недостроенном помещении, например, на чердаке, обычно между лагами прокладывают утеплитель.

В следующих разделах мы обсудим преимущества и недостатки выбора стропил для каркаса крыши.

Rafter Pros

Хотя количество домовладельцев, использующих фермы, увеличилось за последние полвека, многие люди по-прежнему используют стропила для каркаса своей крыши.Как традиционный способ создания конструкции, стропила имеют множество преимуществ. В их число входят:

Стропила позволяют освободить больше места в вашем доме — Когда вы используете стропила, вам будет приятно услышать, что они предоставят больше места в вашем доме. Фактически, вы даже можете превратить свой чердак в кабинет или еще одну спальню. Даже если вам не нужна другая комната, вы можете открыть нижний этаж, чтобы создать красивый сводчатый потолок.
Вы можете использовать их где угодно. — Стропила обычно строятся на месте, поэтому они идеально подходят для строительства в труднодоступных местах.Будь то грузовик, лодка или вертолет, способ транспортировки материала также весьма гибок.
Они идеально подходят для проектов «спонтанно». — Поскольку стропила не нужно заказывать и строить заранее, они идеально подходят для спонтанных проектов.

В общем, если вы ищете гибкости в отношении временных рамок, количества места в доме или способа транспортировки материалов, стропила могут быть для вас правильным выбором. Конечно, перед принятием окончательного решения всегда лучше проконсультироваться со специалистом по кровельным работам.

Стропила

Хотя стропила — популярный и качественный способ обрамить вашу крышу, у них также есть несколько недостатков, о которых вам стоит знать. К минусам использования стропил можно отнести:

Они обычно дороже, чем фермы. — Если учесть трудозатраты и материалы, стропила обычно дороже, чем фермы. Если у вас ограниченный бюджет, ферм может иметь больше смысла.
Строительство может занять больше времени. — Если вам приходится иметь дело с ненастной погодой, процесс строительства займет больше времени.Это потому, что всю конструкцию нужно будет накрыть брезентом до тех пор, пока дождь не закончится.

В следующих разделах мы обсудим стропильные фермы, а также их плюсы и минусы.

Что такое ферма крыши?

Вы можете спросить: «Что такое ферменная крыша?» А еще вам может быть интересно, чем фермы отличаются от стропил.

Ферму крыши лучше всего описать как структурный каркас из бруса, предназначенный для поддержки крыши. Они также используются для перекрытия пространства над комнатой.Обычно они возникают через равные промежутки времени и связаны горизонтальными балками, известными как прогоны.

Одно из основных различий между стропильными крышами и стропильными крышами заключается в том, что фермы представляют собой сборные деревянные конструкции, а стропила обычно строятся на месте. В случае ферм треугольные перемычки структурных элементов не только поддерживают крышу, но и связывают вместе внешние стены дома.

Еще одно ключевое различие между ними заключается в том, что в фермах в основном используются доски 2×4 вместо досок более широких размеров.Поскольку материалы не такие прочные, в конечном итоге используется больше материала.

Фермы становятся все более популярными за последние полвека. В следующих разделах мы обсудим плюсы и минусы, чтобы помочь вам определить, подходят ли они для вашего дома. Когда вы узнаете преимущества и недостатки каждого из них, вы лучше поймете, какой из них вам подойдет. Давайте начнем с обзора профессионалов.

Truss Pros

Есть причина, по которой фермы в настоящее время используются примерно в 80% новых проектов крыш жилых домов.У них масса преимуществ, и они обеспечат вашему дому структурную поддержку, которой он заслуживает. Плюсы использования крыши стропильной системы:

У них превосходный пролет и прочность. — Как пролет, так и прочность стропильных крыш превосходят стропильные. В то время как пролеты фермы могут достигать 60 футов, стропильные пролеты обычно могут достигать только 30 футов. Кроме того, лямки стропильных крыш обеспечивают отличную прочность конструкции.
Они подходят для самостоятельной работы — Фермы легче построить самостоятельно, чем стропила.К счастью, пакеты ферм поставляются с инструкциями, которые помогут вам установить расстояние и закрепить. Они также имеют тенденцию нумеровать или маркировать различные размеры и типы ферм для облегчения идентификации.
Они обычно дешевле, чем стропила. — В большинстве случаев стоимость сборных стропильных ферм примерно на 30-50% меньше, чем затраты на материалы и рабочую силу при строительстве стропил на месте.
Их изготовление обеспечивает большую точность — Поскольку они построены в контролируемой среде, как правило, меньше ошибок при изготовлении стропильной крыши.Спецификации вставляются в программное обеспечение, а компоненты измеряются и вырезаются в цифровом виде.

Минусы фермы

Как бы хорошо они ни звучали в предыдущем разделе, фермы не идеальны. В противном случае нам даже не пришлось бы обсуждать стропила и фермы. К недостаткам выбора ферм можно отнести:

Фермы в сборе большие и тяжелые — Поскольку собранные фермы очень большие, их необходимо доставлять на полу, что увеличивает транспортные расходы.Возможно, вам даже понадобится арендовать кран или стрелу, чтобы добраться до крыши. А если вы живете на острове или в горах, это будет
У них меньшая гибкость — Поскольку фермы имеют структурные лямки, ваши возможности ограничены в том, что вы можете делать с пространством над и под ними. Вероятно, у вас не получится превратить чердак в кабинет или спальню.

Какой из них лучше для кровли дома?

Этот ответ будет отличаться в зависимости от ваших желаний и потребностей в вашем доме, а также от человека, которого вы спрашиваете.Хотя за последние полвека популярность ферм значительно возросла, стропила по-прежнему используются большим количеством домовладельцев.

Вот примеры , когда фермы лучше подходят для вашего дома :

Вы можете легко получить доступ к месту расположения дома и его крыши.
Стоимость и бюджет являются приоритетом при проектировании вашей кровли.
Вы бы не предпочли, чтобы чердак был законченным помещением.
Если в вашем плане есть сводчатые потолки, вы можете использовать ножничные фермы, чтобы обеспечить достаточную крутизну.Однако вам нужно проконсультироваться с архитектором, чтобы определить это.

Вот примеры , когда стропила лучше подходят для вашего дома :

Вы бы предпочли потолок с крутыми сводчатыми потолками.
Вы хотите увеличить жилое пространство в своем доме. Например, вы можете переоборудовать чердак в спальню или офис.
Доступным способом транспортировки ферм сложно или невозможно добраться до строительной площадки.

Фермы становятся все более популярными за последние 50 лет.Фактически, в подавляющем большинстве новых крыш в качестве каркаса используются фермы, а не стропила. Мы предлагаем связаться с вашим местным кровельщиком, чтобы помочь вам определить, какой из них вам подойдет.

Часто задаваемые вопросы о фермах и стропилах

В этом разделе мы ответим на ваши вопросы о разнице между балками перекрытия и стропилами, а также сравним стоимость ферм и стропил. Фактически, мы стремимся ответить на любые ваши вопросы о фермах и стропилах в этом блоге. Если у вас возникнут дополнительные вопросы, обязательно обратитесь к местному кровельщику.

Если вы заинтересованы в установке или замене крыши, свяжитесь с нами в любое время. Мы отправим техника (лично или по телефону), который снимет размеры вашего дома и бесплатно предоставит вам оценку.

Можно ли заменить фермы на стропила?

Хотя технически возможно заменить фермы стропилами, лучше всего проконсультироваться с инженером-строителем, прежде чем принимать какие-либо решения. Перепланировка кровельного пространства потенциально нарушает структурную целостность, поэтому вам следует не только проконсультироваться со специалистом, но и правильно спланировать реконструкцию перед началом процесса.Если вы этого не сделаете, это может привести к дорогостоящим и потенциально опасным проблемам с кровлей.

Если вы решите отрегулировать свои кровельные фермы, выполните следующие действия, чтобы обеспечить надлежащий результат:

Установите временные несущие элементы в качестве опоры. Сюда входят:
- Под коньком крыши запустите опорную перемычку после того, как инженер определит правильный тип и размер.
- Добавьте опоры к обоим концам жатки и одной посередине.Эти новые балки должны доходить до фундамента, чтобы ваша крыша была как можно более прочной.

Затем вам нужно будет увеличить несущие способности, добавив дополнительные стропила между боковыми стенками и новую опорную перемычку.

После этого вы будете готовы вырезать фермы. Убедитесь, что у вас есть инженер, чтобы проверить пол вашего помещения.

В чем разница между балками перекрытия и стропилами?

Стропила и балки используются при строительстве зданий, но у них есть несколько отличий.Для тех, кто работает в строительной отрасли, важно понимать разницу между ними, а для домовладельцев также полезно иметь базовое понимание в случае необходимости ремонта и обслуживания.

Балки

Начнем с балок. Это параллельные горизонтальные балки, проходящие через открытое пространство. Они присоединяются к противоположным стенам здания, чтобы поддерживать как потолок внизу, так и пол вверху. Обычно они делаются из дерева и бывают разной ширины (обычно от 8 до 12 дюймов).

Стропила

С другой стороны, стропила проходят по диагонали от стеновой плиты до вершины конструкции крыши. Они образуют фундамент для крепления кровельных досок, на которые крепится окончательное кровельное покрытие. Обычно они имеют ширину около 8-10 дюймов.

Основное различие между балками и стропилами состоит в том, что балки обычно более горизонтальны по отношению к земле, в то время как стропила используются для крутых крыш.

Что стоит меньше?

Фермы обычно стоят меньше стропил.Фактически, сборные пакеты стропильных ферм будут стоить примерно на 30-50% меньше, чем материалы и рабочая сила, используемые для строительства стропил на месте. За последние 50 лет они стали все более популярными из-за их рентабельности по сравнению со стропилами. Если бюджет является важным фактором при выборе стропильной фермы, большинство экспертов порекомендуют вам выбрать стропильные фермы.

Свяжитесь с нами сегодня, чтобы назначить смету на замену крыши!

Если вы выбрали фермы, стропила или хотите сначала проконсультироваться со специалистом, свяжитесь с нашей командой Legacy Service.Мы предоставляем услуги по установке и замене крыш домовладельцам на всей территории Нью-Джерси, Делавэра и юго-восточной Пенсильвании.

Чтобы запланировать бесплатную оценку, свяжитесь с нами сегодня!

Размещено 10 марта 2021 г. в Roof

Как использовать квадрат для стропил

Квадрат для стропил, или квадрат скорости, не просто отмечает перпендикулярные линии. Вот как разобраться во всех числах на вашем квадрате и получить максимальную отдачу от этого инструмента.

1 Выложите митру

Поместите квадрат с забором на верхний край пиломатериала [1] .Найдите нужный угол со стороны гипотенузы квадрата и поворачивайте инструмент до тех пор, пока выемка этого угла не совпадет с верхним краем пиломатериала [2] . Сделайте разметку вдоль квадратной стороны инструмента [3] .

2 Выкладываем на стропило отвес

Найдите нужный угол наклона крыши в таблице общих верхних разрезов паза инструмента [1] . Например, для крыши с уклоном 7:12 найдите выемку № 7 и поверните инструмент до тех пор, пока эта выемка не совместится с верхним краем пиломатериала [2] .Сделайте разметку вдоль квадратной стороны инструмента [3] .

3 Выложить на стропиле вырез хвоста или насечку в виде птичьего рта.

Начните с разметки отвеса [1] . Найдите метки по направлению к острию инструмента и расположите их так, чтобы они совпадали с отвесом [2] . Отметьте прорезь гнезда вдоль стороны гипотенузы инструмента [3] .

4 Выложите концевой разрез на воротничке или нижнем поясе фермы.

Поместите квадрат с забором на верхний край доски.Сделайте отметку с желаемым шагом в таблице общих верхних разрезов [1] . Поверните инструмент, пока его квадратная сторона не совпадет с отметкой [2] , и проведите линию [3] .

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Как выложить бедренное стропило, объяснил инспектор по дому Holly Hill SC

Как выложить набедренное стропило

Вальмовое стропило выкладывается так же, как и обычное стропило, с небольшими поворотами.

Мы используем 17 (16,97) в квадрате вместо 12.
Способ укорачивания наверху другой. (Обычные стропила укорачивают на 1/2 толщины конька) (стропила укорачивают на 1/2 угла стропильной балки 45 градусов)
Нечетную единицу необходимо учитывать. для.

Изучите диаграмму ниже. Щелкните изображение, чтобы увеличить его в новом окне.

На изображении слева показано набедренное стропило с пробегом 4 фута 8 дюймов (1/2 пролета).Как обычное, так и вальмовое стропило будут иметь одинаковый пролет с использованием метода разметки. Разница в том, что мы будем использовать 17 вместо 12, чтобы выложить бедро. Это потому, что бедренные стропила поднимаются из углов здания под углом 45 градусов (диагональ). Диагональ квадрата 12 дюймов составляет 16,97 (используйте 17).

Нарисуйте отвес в верхней части доски.
Переверните свой квадрат и «выйдите» из целых единиц.
Вычислите нечетную единицу, умножив ее на квадратный корень из 2 (1,414). Более подробная информация о том, как это сделать, представлена на моей странице «Как разложить хвост бедра на стропилах».
Нарисуйте птичий рот. См. Мою страницу «Как опустить бедро стропила» для получения дополнительной информации об этом.
Добавьте свой выступ. Обязательно установите назад 3/4 дюйма, чтобы скосить хвост.
Вы должны укоротить стропило наверху на 1/2 45-градусной толщины стропильного полотна. Укорачивание фактически делает стропило короче.Это необходимо для учета толщины конька и общих стропил. См. Диаграмму выше. Также см. Мой макет хребта и стены для страницы с вальмовой крышей для получения дополнительной информации. Если вы используете стандартные пиломатериалы толщиной 1,5 дюйма, то сокращение будет 1 1/16 дюйма. Измерьте горизонтально и сделайте отвес на стропиле.
Снова установите верх на 3/4 дюйма ….. проведите линию вокруг стропила по отвесу и сделайте скос с обеих сторон. Смещение назад не делает стропило короче.

На рисунке ниже представлена математическая формула для этого типа стропила.Щелкните изображение, чтобы увеличить его в новом окне.

Как видите, нам нужно умножить пробег обычного стропила на квадратный метр. 2 (1,414), чтобы получить пробег бедра. Диагональ квадрата = длина одной стороны x кв. из 2. Эта же формула будет работать на обычных стропилах, если вы пропустите этот шаг. Использование математического метода поможет предотвратить кумулятивную ошибку при выкладке длинных стропил. Просто укоротите его наверху, обрежьте неудачи, скосите или сделайте фаску и добавьте хвост.Можно запрограммировать свой калькулятор на быстрое выполнение этой функции. Вы даже можете добавить подпрограмму для преобразования футов в дюймы, чтобы упростить эту задачу.

Чтобы преобразовать футы в дюймы, вычтите целую часть и умножьте на 12. Например, 7,12808 — 7 = 0,12808.

0,12808 x 12 = 1,54 дюйма

1,54 — 1 = 0,54

0,54 x 16 = 8,59 шестнадцатой дюйма или 1/2 дюйма

окончательный ответ = 7 футов 1 и 1/2 дюйма

Вам следует привыкнуть к преобразованию десятых долей фута в дюймы и наоборот, если вы собираетесь работать строителем кровли.Вы будете делать это много. Через некоторое время вы сохраните большую часть этого в памяти.

См. Нашу страницу о том, как преобразовать угол наклона в градусы, чтобы узнать, как это сделать.

Хорошо … Есть другой способ сделать это … На случай, если вы оставили свой калькулятор дома. Со стороны обрамляющего квадрата. Вы не забыли принести свой обрамляющий квадрат … Верно. В любом случае у большинства квадратов есть стропильный стол, и в одной строке написано «Длина бедра на каждый фут». Просто читайте, пока не найдете свою подачу, и умножьте это число на пробег в футах.Вот вам удобная таблица длины Hip Rafter.

Щелкните изображение, чтобы увеличить. В приведенном выше примере длина пробега составила 4 фута 8 дюймов. Преобразуйте дюймы в футы, и вы получите 8,67 фута. Найдите свой шаг (7/12) и прочтите 18,36.

4,67 x 18,36 = 85,74 дюйма или 7 футов 1 3/4 дюйма (небольшая разница из-за того, как далеко вы ушли с десятичной частью).

Затем просто добавьте хвост, укоротите по гребню, обрежьте неудачи и опустите его на нужную величину. Легкий пирог.

Чтобы узнать больше о секретах конструкции крыши, купите мою книгу! Все это есть в Полевом Руководстве Строителей Кровли.

Щелкните по ссылкам, чтобы перейти на нашу страницу «Купить сейчас»!

Если вы нашли эту информацию полезной, оставьте комментарий!

Blue Palmetto Home Inspection обслуживает Holly Hill SC и прилегающий район Charleston Lowcountry.

Что лучше утеплить?

Вы думаете о повторном утеплении чердака и не знаете, что лучше распылить пеной на чердачный пол или стропила?

Любая система утепления чердака из пенопласта будет работать нормально, но лучший способ утеплить чердак действительно зависит от вашей ситуации.

Являясь подрядчиком по утеплению жилых домов с помощью распыляемой пены с 2002 года, мы изолировали значительную часть чердаков распыляемой пеной, иногда чердачные этажи, а иногда и стропила чердаков.Обе системы работают хорошо, просто они разные и имеют свои плюсы и минусы.

В этой статье я расскажу о причинах, по которым вы можете утеплить чердак или стропила, чтобы вы могли определить, что лучше всего подходит для вашей конкретной ситуации.

Пена для чердака

Давайте сначала поговорим о мансардном этаже.

Первый большой плюс в изоляции чердачного этажа над стропилами заключается в том, что если вы измеряете квадратные метры, у вас будет меньше почти каждый раз, когда вы смотрите на чердачный этаж.

Почему это так важно?

Что ж, в большинстве случаев ваши затраты напрямую зависят от того, сколько квадратных метров вспенивается. Таким образом, очевидно, что чердак будет наиболее экономичным вариантом, особенно если у вас крутой чердак или сложная конструкция крыши с несколькими выступами.

Главное, о чем следует помнить, — это если вы изолируете чердак, тогда вам понадобится вентиляция. Итак, это за или против? Иногда это вызывает споры, но имейте в виду, что вам понадобится вентиляция, как правило, в виде вентиляционных отверстий на потолке, перегородок и конькового вентиляционного отверстия наверху.

Также необходимо отметить, что изоляция чердачного этажа отделяет чердак от остальной части дома, делая его безусловным пространством, которое может испытывать значительные колебания температуры в зависимости от погоды.

Стропила чердака из пенопласта

Итак, давайте перейдем к делу и поговорим об утеплении стропил чердака, которые также называются потолком чердака, настилом крыши или системой горячей кровли.

Изоляция стропил чердака аэрозольной пеной создает кондиционированное пространство, в котором температура на чердаке такая же, как и в остальной части дома.Это удерживает внешнюю погоду и влажность за пределами чердака, поэтому вам не нужно беспокоиться о проблемах с влажностью или проникновении воздуха.

При утеплении стропил мансарды также не требуются вентиляционные отверстия на крыше. Это за или против? Если вы спросите трех подрядчиков, вы, вероятно, получите четыре ответа.

Как правило, наше практическое правило — герметизировать все как можно плотнее и полагаться на механическую вентиляцию, которая обеспечит необходимый воздухообмен в вашем доме. Поэтому, когда вы утепляете стропила чердака, не требуются потолки, перегородки или вентиляционные отверстия на коньках.

Еще одно существенное отличие состоит в том, что если утеплить стропила чердака, то пол будет свободен. У вас может не быть настоящего напольного покрытия на мансардном этаже, возможно, это просто открытые фермы. Этот метод дает вам возможность уложить пол и использовать это пространство для хранения или, возможно, жилого помещения, если оно достаточно велико.

Наконец, если на чердаке есть бытовая техника, такая как система отопления, вентиляции и кондиционирования, или даже центральная система кондиционирования, что является обычным явлением в южном климате, вы почти всегда захотите изолировать стропила чердака в этой ситуации.Это потому, что вы хотите, чтобы эти устройства внутри оболочки здания помогали им работать более эффективно.

Выбор наилучшего способа утепления чердака пеной для спрея

В конце концов, обе системы теплоизоляции чердак из пенопласта работают отлично.

Вы просто должны понимать, что это разные системы, главное отличие которых — вентиляция. Если вы утепляете чердак, вам понадобятся свободные вентиляционные отверстия и убедитесь, что они сохраняются должным образом в течение длительного времени.

Строительство стропил

Узнайте, как возводить сложные кровельные системы с помощью стропил. Это руководство включает пошаговые подходы и современные калькуляторы для каждого сценария.

Подъем стропил

Первый шаг — это прямое измерение диапазона. Обычно это расстояние от внешней стороны стены до внешней стороны стены. Сложные кровельные системы могут иметь пролеты, которые очень трудно определить, и пробовать их следует только опытным профессионалам. Убедитесь, что пролет одинаковый на обоих концах, несущие стены прямые и правильно закреплены. Если есть потолок, то он должен быть собран в соответствии с этими спецификациями, со всеми боковыми скобами, правильно прибитыми гвоздями.Разложите листы настила по балкам для более безопасных условий труда.

Воспользуйтесь одним из этих калькуляторов стропил, чтобы определить подъем, длину пролета, длину стропил и высоту строительных лесов. Используйте размеры, определенные калькулятором, для выкладки стропильного рисунка. По выкройке разметьте три стропила и распилите их. Подготовьте коньковую доску, а затем установите безопасные подмости.

Поставьте на один конец два стропила. Поместите временный блок 2 x 4 между стропилами.Обратите особое внимание на посадку разрезов. Если есть проблема, то найдите ее сейчас. Колодка должна быть такой же длины, как и коньковая доска по ширине. Закрепите хомут размером 2 x 4 прямо под временным блоком. Подкрепите стропила сверху вниз и закрепите фронтон по вертикали. Измерьте временную опору, чтобы пройти от низа конька до вершины блока через балки потолка. Убедитесь, что у вас достаточно рук, чтобы повесить конек.

Удалите колодку между стропил и вставьте коньковую доску сверху.Прибейте конек к стропилам, а другой конец установите на временную стойку. Не забываем держаться за нее, пока к концу коньковой доски не будет прикреплено третье стропило. Он должен сломаться на полпути по гребню. Каркас теперь стабилен.

Вальмовые крыши требуют немного другого подхода, чем двускатные. Используйте расстояние, определенное калькулятором стропил вальмовой крыши, чтобы отметить центральное стропило на короткой стороне. На обеих длинных стенах сделайте отметку для торцевого общего стропила, измеряя от короткой стены и делая отметку прогона (устанавливается впереди).Если возможно, проделайте это со всеми четырьмя углами. Остальные стропила по направлению к углам будут стропилами по направлению к углам, а общие стропила будут находиться между отметками.

От центрального стропила на каждом конце проложите любой используемый центр. Сделайте то же самое с каждым углом от каждой общей отметки. Обычная планировка стропил не имеет значения, какой конец остается правильным; Планировка все равно изменится. Начинайте с общих стропил на одном конце, когда начинаете каркас.

Массивные коньковые балки

Применения, требующие массивных коньковых балок, таких как 40-футовый монстр ниже, следует выполнять только с помощью подъемника.Балки слишком тяжелые, чтобы ими можно было пользоваться вручную. 2 x 12 x 24 ‘- это примерно максимум, с которым два опытных плотника могут справиться, если с ним возьмется человек.

Эта ферма в основном поддерживает весь вес кровельной системы.
