Двускатная крыша: стропильная система под профнастил

Применение металлических профилированных листов в кровельном деле позволяет в бойком темпе провести обустройство. Легкий материал не требует сооружения мощного основания и усиления фундаментной конструкции. Строительство стропильной конструкции и укладка не заставит исполнителей проявлять чудеса сноровки и выносливости.

Все работы с успехом можно выполнить собственноручно. Правда для удачного итога нужно знать, как устроен каркас и сама металлическая двускатная крыша – стропильная система под профнастил обязана учитывать специфику материала и его технические особенности.

Крупнолистовой гофрированный металлопрокат сравнительно недавно внедрился в сферу частного строительства. Ранее его признавали безоговорочной прерогативой многоэтажек, гаражей, коммерческих зданий.

Надежду хозяевам загородных владений подарила разработка новых марок с волнистым и средневысоким профилем. А вот желание приобрести материал простимулировало появление цветных полимерных покрытий, обеспечивающих обустроенным объектам уникальный экстерьер.

Преимущества кровли двускатной крыши профнастилом
Преимущества кровли двускатной крыши профнастилом

Металлические кровельные листы приобрели внешнюю привлекательность, но технические характеристики остались без изменений. Прокат, отличающийся высокой теплопроводностью, по-прежнему стремительно нагревается в жару и с равнозначной скоростью теряет тепло в морозы. Доставляет массу неудобств и неприятностей в периоды сезонных температурных колебаний. Красота цветных оболочек не прибавила звукоизоляции. Капли дождя и дефилирование голубей по металлической кровле прежними децибелами проверяют нервную систему владельцев на прочность.

Низкие изоляционные качества заставляют прибегать к старым проверенным мерам. По аналогии со всеми известными видами металлической крыш профнастил укладывают поверх грамотно устроенного кровельного пирога, включающего стандартный набор изоляционных слоев, в числе которых:

  • Гидроизоляция, противостоящая атакам атмосферной воды.
  • Теплоизоляция
    , предотвращающая перегрев внутренних помещений снаружи и утечки тепла изнутри помещений. Заодно утеплитель играет роль барьера от проникающего извне шума.
  • Пароизоляция, защищающая утепляющий слой от бытовых испарений.

Кроме перечисленных слоев у правильно сооруженного кровельного пирога имеются вентиляционные зазоры, необходимые для вывода конденсата из пространства под кровлей. Вот такую многокомпонентную конструкцию удерживает стропильный каркас. Если он устроен с ошибками, то система не сможет функционировать в полную силу. Как следствие под металлической кровлей будет копиться конденсат, разрушающий стропильные ноги и обрешетку.

Стропильная система под профнастил двухскатной крыши с утеплителемСтропильная система под профнастил двухскатной крыши с утеплителем

Заметим, что изоляционный слой требуется крышам из профилированного листа, если они сооружаются над жилыми и активно эксплуатируемыми строениями.

Если оцинкованный гофрированный прокат используется в сооружении навесов, козырьков, крыш пристроек, бытовок тепло- и звукоизоляционную защиту не используют. Однако кровельные пироги, не имеющие в составе теплоизоляции, все же содержат слои, закрепляемые и распределяемые системой стропилин и решетин.

Схема устройства стропильной системы неутепленной скатной крышиСхема устройства стропильной системы неутепленной скатной крыши

Стропильный каркас всех существующих типов крыш призван решать три главенствующие задачи:

  • Формировать скаты в соответствии с проектным решением.
  • Распределять составляющие кровельного пирога, необходимые для правильной работы и долгой жизни крыши.
  • Удерживать слои кровельного пирога, вес кровли и действие атмосферных нагрузок, не огорчая деформациями и разрушением.

Грамотно сооруженная стропильная система под профнастил безукоризненно выполняет все функции. И служит долго, и с порученными обязанностями отлично справляется. Элементы каркаса определяют заданную проектировщиком конфигурацию и служат надежным вместилищем для компонентов кровельного пирога.

Двускатная конструкция под укладку профилированных листов – разумный выбор рачительных хозяев. Это наиболее простая схема, не нуждающаяся в технологических ухищрениях и в неоправданно высоком расходе материала, как вальмовая крыша. Профилированные листы укладываются поштучно в поперечном коньку направлении.

Редкие загородные объекты могут похвастаться длиной ската больше 12м. А это значит, что профнастил можно укладывать в один ряд без поперечных швов, следовательно, гидроизоляция будет наивысшей. Разбор мы учиним именно этому популярному варианту.

Строительство двухскатной крыши со стропильной системой под профнастилСтроительство двухскатной крыши со стропильной системой под профнастил

Рекомендованный уклон скатов под укладку гофрированного металла 12-15º, но эксперименты и вариации с крутизной не запрещены. Ограничен лишь нижний предел: не желательно обустраивать профлистом скаты с уклоном меньше 8º. При необходимости укладки на плоскую крышу уклон указанной величины необходимо создать сухой или цементно-песчаной стяжкой. Иначе осадки будут скапливаться в понижениях волн, что может привести к неисправимой порче материала.

Стропила для металлической кровли

В устройстве двускатных каркасов под металлические покрытия применяются традиционные технологии, согласно которым устанавливаются висячие или наслонные стропильные ноги. Выбор оптимальной схемы возведения определен типом обустраиваемой коробки. Если в ее пределах есть возможность опереть верхние спилы стропильных ног, в строительстве используют наслонные стропилины, если нет – висячие.

Чаще всего над загородными малоэтажными домами возводят крыши со стропильными конструкциями наслонного типа с опиранием их верха на коньковый прогон. Висячий метод применяется реже из-за сложности монтажа и последующего ремонта.

В строительстве стропильной системы под укладку кровли из профнастила используются:

  • Пиломатериалы. При возведении стропильных систем для утепленных крыш стропильные ноги чаще всего изготавливают из доски сечением 50×100мм. В регионах с суровой зимой доску берут большего сечения 50×150мм. Брус применяют только в случаях, когда участок строительства расположен в зоне с повышенной снеговой нагрузкой. Стропильные каркасы для неутепленных крыш сооружают с помощью бруска сечением 30×50 – 50×50мм.
  • Металлопрокат. Швеллер, уголок, двутавр, профильную трубу применяют в основном в строительстве стропильных систем холодных крыш над пристройками, верандами, бытовками.

Грамотно устроить кровельный пирог по металлическому каркасу самостоятельный частник вряд ли сможет. Нужны точные расчеты, ведь у теплоизоляции и металла слишком большая разница в параметрах теплопроводности. К тому же для соединений потребуется сварочный аппарат в придачу со сварщиком.

Дешевле, удобней, практичней построить стропильную систему из древесины, тем более что ее можно будет самостоятельно починить при необходимости. Однако у металлических представителей есть веское преимущество – они лучше адаптируются к покрытию при устройстве холодных крыш благодаря идентичности состава.

Оптимальный угол наклона двухскатной крыши для возведения стропильной системы под профнастилОптимальный угол наклона двухскатной крыши для возведения стропильной системы под профнастил

Как деревянные, так и металлические детали двускатной стропильной системы устанавливаются по вышеописанным висячим и наслонным схемам. На практике нередко используются разнообразные комбинации. Например, пространство между двумя крайними висячими фермами из металла заполняется деревянными стропилинами. Двускатные конструкции встраиваются в более сложные объекты с многосоставной архитектурой.

Однако комбинировать, не имея четкого проекта и опыта в строительстве, крайне нежелательно. Еще нежелательнее применять деревянные и металлические детали, не предусмотрев между ними разделительной гидроизоляционной прослойки.

Из чего можно построить стропильную систему двухскатной крыши с металлической кровлей
Из чего можно построить стропильную систему двухскатной крыши с металлической кровлей

Стропильные конструкции под профнастил

Выяснили, что металлические профилированные листы служат финишным покрытием для утепленных и холодных крыш. Деление на виды стропильных каркасов под профлист как раз и производится на основании наличия или отсутствия теплоизоляции в кровельном пироге. Существенных технологических различий в строительстве стропильных конструкций обоих вариантов нет. Есть разница в размерах стропилин, между которыми укладываются либо не укладываются плиты теплоизоляции. Отличается алгоритм расчета сечения элементов, потому что:

  • Стропильные каркасы утепленных крыш обязаны без разрушения и прогибов держать собственный вес, массу утеплителя, двойной обрешетки, внутренней обшивки и периодической снеговой нагрузки.
  • Стропильные каркасы холодных крыш должны нести аналогичный груз за минусом теплоизоляции, обрешетки, удерживающей пароизоляцию, и внутренней обшивки.

Весом пароизоляционного и теплоизоляционного материала в обоих случаях разрешается пренебречь.

Кроме нагрузок при вычислении размеров стропилин для утепленных крыш необходимо учесть еще один немаловажный нюанс: между плитой утеплителя и гидроизоляцией должен остаться вентиляционный зазор в 3 см. Т.е. толщина теплоизоляционного слоя должна быть минимум на 30 мм меньше, чем толщина стропильной ноги. К примеру, если толщина теплоизоляции 120 мм, то для изготовления стропильных ног идеально подойдет поставленная на ребро доска 50×150 мм.

Схема стропильной системы холодной двухскатной крыши с металлической кровлейСхема стропильной системы холодной двухскатной крыши с металлической кровлей

В холодных конструкциях размерный тон задает гидроизоляция. Ее укладывают так, чтобы материал провисал между стропилинами приблизительно на 20 мм. Провисание необходимо, чтобы гидроизоляцию не разорвало от чрезмерного натяжения при традиционных температурных подвижках древесины. Значит, даже для сверхлегких холодных крыш с водоотталкивающим слоем строить каркас следует из бруска сечением от 30×30 мм и более.

Однако предложения строительных рынков и специализированных маркетов не всегда радуют присутствием товара требующегося размера. Короче, если расчетная толщина теплоизоляции практически равна толщине предложенных продавцом пиломатериалов, расстраиваться не стоит. Каркас для двускатной крыши все равно будет построен. Просто поверх установленных стропильных ног надо будет прибить контробрешетку из бруска размером, способным устранить недостачу толщины материала. Гидроизоляцию в подобных ситуациях настилают поверх контробрешетки, а уже после монтируют решетины под укладку профнастила.

Вентиляция стропильной системы двухскатной крыши для правильной работы профнастилаВентиляция стропильной системы двухскатной крыши для правильной работы профнастила

Отметим, что вентиляционный зазор между водозащитным слоем и утеплителем формируют при использовании классических видов гидроизоляции. Если водоотталкивающий слой выполнен диффузионной полимерной мембраной, нет необходимости ни в самом вентиляционном канале, ни в сооружении контробрешетки. Полимерной гидроизоляции разрешается непосредственно контактировать с утеплителем, ведь она беспрекословно выпустит наружу скопившийся конденсат.

Шаг установки стропилин

Шаг установки стропильных ног, рекомендуемый производителями гофрированной кровли, составляет от 0,6м до 0,9м, но может достигать и 1,5 м. Выбор шага ориентирован только на конструктивные особенности обустраиваемой коробки. Чтобы его найти, нужно длинную стену разделить на равные отрезки длинной, близкой к рекомендованному значению. К полученному количеству отрезков приплюсовывается 1, результат указывает на число стропильных ног в системе.

Как построить стропильную систему двухскатной крыши под профнастилКак построить стропильную систему двухскатной крыши под профнастил

Изготовители настоятельно советуют придерживаться обозначенных ими пределов. Немного найдется охотников устанавливать стропилины чаще, чем продиктовано минимальным расстоянием в 60см. Желающих проредить стропильный каркас будет гораздо больше. Им следует помнить, что расстояние между стропильными ногами тесно связано с шагом установки решетин. Увеличивая одно, придется уменьшить второе или увеличить сечение решетин.

Обрешетка для укладки профлиста

Стропильная система только формирует плоскости скатов, но служить основой для фиксации профилированных панелей она не имеет права. Для укладки металлического кровельного покрытия к стропильным ногам крепится обрешетка. По деревянным стропилинам укладывают решетины из доски или бруска.

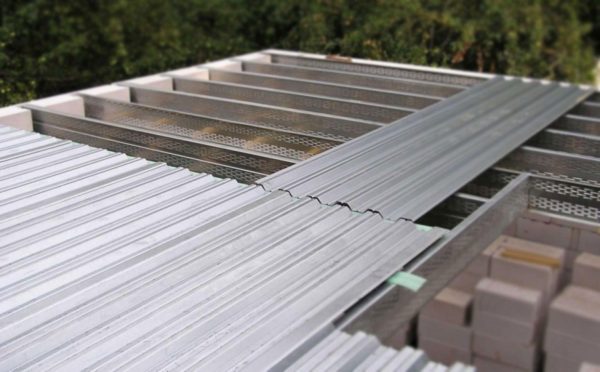

Металлическую систему оснащают обрешеткой из профиля, толщина стенки которого не превышает 2 мм. Профиль потолще придется заранее бурить для установки саморезов: процесс затратный и по времени, и по приложению усилий.

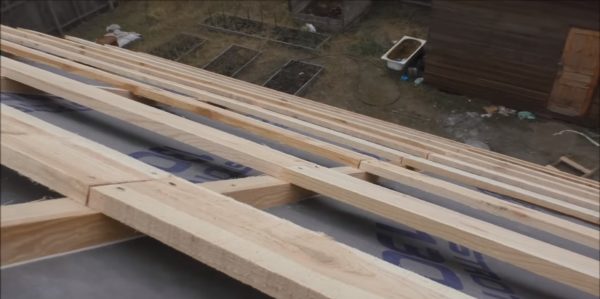

Обрешетка стропильной системы двухскатной крыши под укладку профнастилаОбрешетка стропильной системы двухскатной крыши под укладку профнастила

Под укладку металлических профилированных листов сооружают три типа обрешетки, это:

  • Сплошная. Из доски сечением 30×100 или 40×100 мм, листов влагостойкой фанеры или плит ОСП-3 устраивается сплошной настил. Он относительно сплошной, потому что между элементами необходимо оставить зазоры в 2-3 мм для компенсации температурного линейного расширения.
  • Разреженная. Брусок сечением 30×50, 50×50 мм и близких размеров либо доску 50×120, 50×140 мм устанавливают параллельно коньку и свесу, т.е. поперек стропильных ног через равные расстояния. Разреженный вариант дополняют сплошным в ендовах, вдоль свесов и конька. Важная деталь – первая от края карнизного свеса решетина устанавливается с учетом выноса нижнего края профнастила на 7-8 см за контур стропильной системы. К примеру, если принятый для обустройства крыши шаг решетин 50см, самый первый элемент крепится на расстоянии 42 см от линии карниза.
  • Двойная. Это комбинированная разновидность, включающая два расположенных друг над дружкой слоя. Суть ее сооружения заключается в том, что поверх разреженно установленных решетин перпендикулярно либо под углом настилается контрообрешетка из доски толщиной примерно 30 мм.

В малоэтажном строительстве чаще всего используются первые две разновидности. Размеры материала, применяемого для устройства сплошного настила, определяет шаг установки стропилин. Размеры элементов разреженной разновидности зависят от крутизны крыши, несущей способности покрытия и расстояния между стропилами.

Как подобрать тип обрешетки и размер материала для ее сооруженияКак подобрать тип обрешетки и размер материала для ее сооружения

Обрешетка – важная составляющая кровельной конструкции. Она формирует вентиляционный зазор второго уровня, расположенный между металлическими листами и гидроизоляцией. Устраивают ее в любом случае, независимо от качественных и технических характеристик водоотталкивающего слоя. Несмотря на кажущуюся легкость, обрешетка имеет вес, его учитывают при расчетах стропильной системы.

strpl_sist_dvuskatn_kr_pod_proflist14strpl_sist_dvuskatn_kr_pod_proflist14

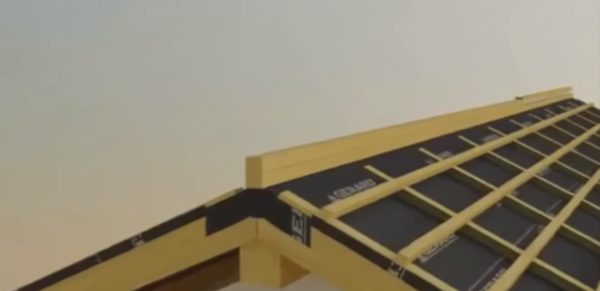

Нюансы сооружения обрешетки по стропильной системе двускатной крыши и крепления к ней профнастила изобразит фото подборка и видео:

Естественная вентиляция стропильной системы двухскатной крыши с металлическим покрытиемЕстественная вентиляция стропильной системы двухскатной крыши с металлическим покрытием Как обеспечить вентиляцию подкровельного пространства двухскатной крыши под профнастиломКак обеспечить вентиляцию подкровельного пространства двухскатной крыши под профнастилом

Видео:

Вот и все тонкости сооружения стропильного каркаса под укладку профилированного кровельного металла. Правил немного, супер сложного ничего нет, придерживаться их необходимо как самостоятельным кровельщикам, так и нанятым для возведения крыши строителям. Зато соблюдение перечисленных технологических предписаний обеспечит долгую и безупречную работу кровли, не заставить преждевременно ремонтировать и часто устранять обнаруженные по ходу огрехи.

Стропильная система двускатной крыши под профнастил

Двускатная крыша пользуется большой популярностью при загородном строительстве. Это объясняется простотой стропильной системы, невысокой стоимостью и возможностью обустроить жилое подкровельное помещение. Жёсткая конструкция двускатной системы обладает ветроустойчивостью и способна выдерживать большие снеговые нагрузки. В отличие от других металлических кровельных материалов, профнастил характеризуется невысокой ценой, простотой монтажа и малым весом, а для улучшения потребительских свойств производители окрашивают это покрытие в разные цвета. Выбор скатной крыши под профнастилом является оптимальным, и мы расскажем о том, как её построить.

Расчёт стропильной системы двускатной крыши под профнастил

Проектирование двускатной крыши требует учёта ряда факторов, в числе которых размеры постройки, климатические условия региона, вес крыши и площадь кровли. Все эти параметры взаимосвязаны потому, что от атмосферной нагрузки зависит конструкция стропильной группы, а значит, её вес, крутизна наклона скатов и расход профнастила. Подбор конструкции крыши зависит от предполагаемой переменной нагрузки, которую создают климатические факторы. Оценить средние размеры атмосферных воздействий от снеговой, ливневой и ветровой нагрузок можно по статистическим данным метеослужбы.

Фотогалерея: климатические нагрузки на двускатную крышу

Снеговая нагрузка на двускатную крышу
Расчёт снеговой нагрузки производится по карте
Карта ветровой нагрузки по регионам России
Значение средней ветровой нагрузки зависит от региона строительства
Виды воздействия потока воздуха на двускатную крышу
Ветровой поток воздействует на крышу одновременно в разных направлениях

Толщина снежного покрова и ветровая нагрузка требуют уточнения в региональных отделениях МЧС и Гидрометцентра России. На основе этих данных, а также с учётом требований СП 20.13330.2016. «Свод правил. Нагрузки и воздействия», производится расчёт прочности и шага стропильной системы, а также выбирается угол наклона ската с учётом аэродинамического коэффициента. Для средней полосы ветровая нагрузка находится в пределах от 24 до 53 кг/м2, поэтому угол наклона скатной кровли подбирают в пределах от 30 до 50°. Вес снегового покрова имеет усреднённое значение от 100 до 350 кг/м2 и учитывается при расчётах несущих ферм крыши. Определение полной нагрузки на кровлю делается с учётом крутизны ската и вычисляется по формуле: Sп.н. = К х Sрасч., где Sп.н. — снеговая нагрузка полная; Sрасч. — снеговая нагрузка расчётная; К — коэффициент, равный 1 при угле наклона ската менее 25°, и равный 0,7 при угле наклона более 25°.

Наклон ската имеет большое значение потому, что при крутизне кровли из профнастила свыше 60о снег на ней не слёживается и склонен к соскальзыванию под собственным весом. В пользу большого угла наклона ската говорит и возможность сделать объёмное обитаемое подкровельное помещение.

Выбор угла наклона скатаВыбор угла наклона ската

При угле наклона ската 45 градусов в подкровельное пространство можно вписать мансарду больших размеров

Такой параметр, как постоянная нагрузка, зависит от общего веса стропильных ног, вспомогательных конструкций и кровельного пирога. Зная вес крыши, можно определить сечение пиломатериала, расположение и тип вспомогательных элементов, что позволит распределить вес на стены строения более равномерно. Хвойный пиломатериал весит в зависимости от влажности от 710 до 840 кг/м3, поэтому можно подсчитать вес деревянных конструкций по следующей таблице.

Таблица: количество пиломатериала в м3 для расчёта веса стропил, вспомогательных элементов и обрешётки

Для стропил выбирают брус 50х250 мм с шагом от 80 до 120 см, для обрешётки используется доска 25х150 мм с шагом не менее 15 см для профнастила. Количество и сечение вспомогательных элементов зависит от конструкции крыши и рассчитывается по проекту. Для того чтобы определить количество и вес профнастила, необходимо знать площадь двускатной крыши, которая вычисляется по формуле: S = (A х B) х 2, где S — площадь крыши, A — ширина ската, B — длина ската.

Количество профнастила необходимо рассчитывать с учётом нахлёста, который составляет 10–15 см по вертикали и одну волну между листами. Вес кровельного материала толщиной 0,5 мм равен в среднем 5 кг/м2.

При отсутствии проектных данных возникает необходимость вычислить высоту конька или длину ската, это можно сделать по следующей формуле: С2 = А2 + В2, где С — длина ската, А — половина ширины здания с учётом карнизных свесов, В — высота конька.

Вычисление высоты длины скатаВычисление высоты длины ската

Длина ската при известной ширине здания и высоте конька вычисляется по формуле для прямоугольного треугольника

Если известны ширина здания и угол наклона ската, то для расчёта высоты конька и длины ската можно воспользоваться формулами с тригонометрическими функциями: H = L1/2 x tgA; L = H : sinA, где H — высота конька, L1/2 — половина ширины здания, A — угол наклона крыши, L — длина стропил.

Вычисление высоты конька и длины скатаВычисление высоты конька и длины ската

Высоту конька и длину стропил можно рассчитать с использованием тригонометрических функций

Для окончательного расчёта используем значения тригонометрических функций для разных углов наклона ската по таблице.

Таблица: значения тригонометрических функций для выбранных углов наклона ската

С целью упрощения расчётов мы рассматриваем параметры для одного ската крыши, поэтому для получения суммарных значений данные нужно удваивать для двускатной кровли. Кроме того, нужно учесть карнизные свесы и расходы на раскрой пиломатериала, который рассчитывается с применением коэффициента 1,1–1,15.

Конструкция стропильной системы двускатной крыши под профнастил

Стропильная несущая система является жёсткой треугольной конструкцией и используется для распределения постоянных и переменных нагрузок на стены дома. Скаты кровли уменьшают вес снеговой нагрузки и способствуют отводу дождевой воды. При больших габаритах здания и малых уклонах скатов стропильная группа становится более сложной и тяжёлой, поскольку шаг стропил становится меньше, а сезонная нагрузка на несущие элементы больше. Большие углы наклона скатов (40–50°) снижают вес снега и упрощают конструкцию, особенно за счёт стоек и затяжек жилого подкровельного помещения.

Двускатная мансардная крышаДвускатная мансардная крыша

Большой угол наклона и вписанное мансардное помещение равномерно распределяет переменную нагрузку на стропильную группу

Стропильная система двускатной крыши состоит из ряда узлов и составляющих, каждый из которых выполняет определённую функцию и необходим для увеличения жёсткости и прочности ферм. Основными опорными несущими конструкциями крыши являются такие элементы, как:

  • мауэрлат — опорная связующая балка между стеной дома и несущими фермами крыши; в домах, построенных из бревна или бруса, мауэрлатом является последний венец;
  • конёк — образуется стропилами, опирающимися на стену дома или затяжку, соединёнными в верхней части;
  • коньковый или боковой прогон — соединяет стропила между собой по бокам или в районе конька;
  • затяжка — служит опорой для стропильных ног и опирается на мауэрлат;
  • стойка — центральная или промежуточная вертикальная опора для стропил;
  • схватка — горизонтальный брус, соединяющий стропильные ноги одной фермы;
  • подкос — брус между стропилом и стойкой;
  • обрешётка — используется для надёжного крепления профнастила и крепится перпендикулярно к стропилам.

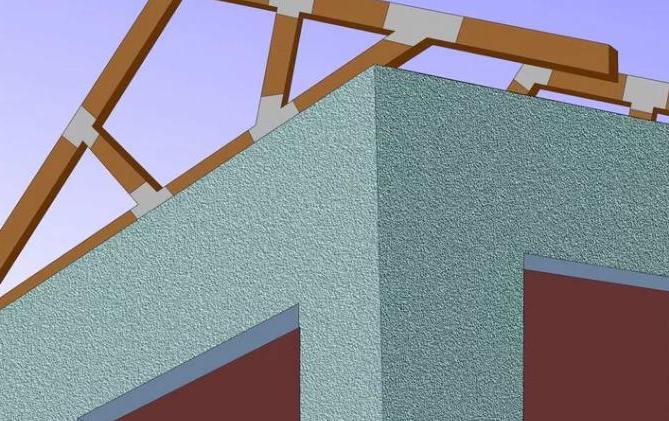

Несущие конструкции двускатной крышиНесущие конструкции двускатной крыши

Основные конструктивные элементы двускатной крыши предназначены для выполнения определённых функций

Использование дополнительных конструктивных элементов позволяет увеличить прочность крыши, но повышает её вес, поэтому необходимо уменьшать сечение бруса там, где это позволяет сделать расчётная снеговая нагрузка, например, вместо стропил 100х250 в ряде случаев используют брус 50х250. Эта же рекомендация относится к стойкам, прогонам и иным жёстким элементам.

Схема стропильной системы двускатной крыши под профнастил

Стропильные фермы и схема их расположения и монтажа определяется выбором конструкции, который зависит от климатических факторов или от обитаемости подкровельного помещения. Крайние фермы могут иметь более сложную, усиленную конструкцию и на них через прогоны опираются промежуточные упрощённые стропильные группы с определённым шагом. Это делается с целью уменьшения веса несущей системы и для обеспечения монтажа мансардного помещения. Кроме того, существуют стропила висячего и наслонного типа и схема их сборки существенно различается.

Схема монтажа стропильной группыСхема монтажа стропильной группы

Монтаж висячих и наслонных стропил происходит по различным схемам

Висячие стропила верней частью опираются друг на друга в районе конька, а нижней — на затяжку, которая лежит на мауэрлате. Для придания жёсткости конструкции при ширине здания более 6 м используют ригели, бабки и подкосы.

Наслонные стропильные ноги верхней частью через прогон опираются на жёстко закреплённую стойку, стоящую на стене здания. Нижняя область стропильных ног через мауэрлат фиксируется к стене здания. Поскольку эта схема используется на зданиях шириной более 10 м, то требуются дополнительные крепёжные элементы, такие, как схватки, подстропильные ноги и подкосы.

По выбранной схеме производится монтаж отдельных ферм и всей стропильной группы в целом. На сложных ломаных крышах мансардного типа следует обратить внимание на наличие висячих и наслонных стропил в одной ферме, что может потребовать дополнительных узлов жёсткости с использованием откосов и бабок в зависимости от атмосферной нагрузки в регионе.

Фотогалерея: конструкция и схема расположения несущих элементов крыши
Схема расположения висячих стропил
Висячие стропила соединяются верхней частью в районе конька, а нижней — опираются на затяжку
Схема стропильной группы
Для двускатной ломаной стропильной группы с жилым мансардным помещением потребуются дополнительные крепёжные элементы
Конструкция и сборка ферм нежилого чердачного помещения
Устройство нежилого чердачного помещения отличается менее сложной стропильной группой

При сборке стропильной группы важно понимать, что пиломатериал не имеет идеальных размеров, поэтому сборку по монтажной схеме следует начинать с крайних ферм и по натянутым шнурам ставить последующие конструкции.

Шаг стропил двускатной крыши под профнастил

Частота расположения стропил крыши зависит от постоянной и переменной нагрузки, угла наклона ската, сечения стропил и параметров кровельного материала. Высокая снеговая нагрузка и крутизна ската меньше 30° требуют более частого расположения ферм, шаг между которыми выбирается от 60 до 100 см. С увеличением крутизны ската снеговое воздействие становится меньше и шаг между стропилами можно увеличить от 100 до 180 см. Расстояние между фермами также зависит от длины стропильных ног и сечения бруса.

Таблица: сечение пиломатериала для заданной длины стропил и шаг между ними

На увеличение шага стропил влияет наличие дополнительных узлов жёсткости из стоек и подкосов, а на уменьшение расстояния между фермами оказывают влияние размеры выбранного кровельного материала. У поставщика нужно уточнять полезные размеры профнастила, которые высчитываются с учётом продольных и поперечных нахлёстов, и на основании этих данных корректировать шаг стропил.

Виды профнастила и шаг обрешётки

Профнастил характеризует стойкость к механическим воздействиям, к атмосферным осадкам и дешевизна. Материал прост в монтаже, мало весит и легко перевозится грузовым транспортом. Для кровельных работ используются недорогие листы с оцинкованным покрытием или же профиль, окрашенный полимерной краской с большим сроком службы и цветовым разнообразием.

Виды профнастилаВиды профнастила

Разнообразие сортов, цветовой гаммы и потребительских свойств позволяет сделать оптимальный выбор

В названии разных видов профнастила отражается наименование по ГОСТ, высота гофры и рабочая ширина листа, а также из таблицы можно узнать толщину материала и вес погонного метра профиля. Прокатные станки позволяют изготавливать листы до 14 м длиной, но перевозить их можно только с привлечением специальных машин. Поэтому длину листа определяет заказчик, и стандартными являются размеры от 1 до 6 метров с шагом 0,5 м. Шаг обрешётки рассчитывается с учётом угла наклона ската и толщины профнастила.

Виды профнастила и шаг обрешёткиВиды профнастила и шаг обрешётки

Шаг обрешётки зависит от вида профнастила

Нахлёст по длине и ширине для разных видов профнастила, а также шаг обрешётки необходимо уточнять у поставщика кровельного материала. При этом толщина металла не должна быть менее 0,5 мм и продукция должна иметь сертификат качества.

Узлы стропильной системы двускатной крыши под профнастил

Важными узлами стропильной системы двускатной крыши могут считаться элементы и их соединения, которые несут значимую нагрузку и определяют форму строения в целом. Неслучайно сама крыша и её фрагменты имеют жёсткую треугольную конструкцию, способную выдержать большое давление без разрушения. Также в функции крыши входит равномерное распределение веса нагрузки на стены строения, и состоит она из следующих основных узлов:

  • крепление мауэрлата к стене здания;
  • соединение нижней балки (затяжки) с мауэрлатом;
  • скрепление стропильной ноги с затяжкой, образующее карниз;
  • соединение стропильной ноги со стойкой, ригелем и подкосом;
  • стык двух стропильных ног, образующий конёк.
Основные узлы стропильной системыОсновные узлы стропильной системы

Основные узлы стропильной системы двускатной крыши позволяют распределить нагрузку на стены

Крепление мауэрлата к стене здания осуществляется замоноличенными шпильками, а в случае деревянных стен — производится резьбовыми болтами, проходящими не менее чем через два венца. Соединение затяжки с мауэрлатом выполняется с помощью скоб, болтов или кронштейнов, таким же способом с затяжкой сочленяется стропильная нога. В остальных узлах элементы соединяются болтами либо с помощью разнообразных металлических кронштейнов.

Соединения в узлах стропильной системы отвечают не только за прочность крыши, но и за её геометрию, поэтому необходимо ответственное отношение к монтажу несущих конструкций. В случае большого веса стропил нужно собирать фермы на земле по шаблону и только потом монтировать и подгонять их на высоте. Крепление узлов должно быть предельно жёстким и прочным и исключать даже небольшой люфт. Перед окончательной сборкой деревянные детали должны быть обработаны огнезащитными и антисептическими составами.

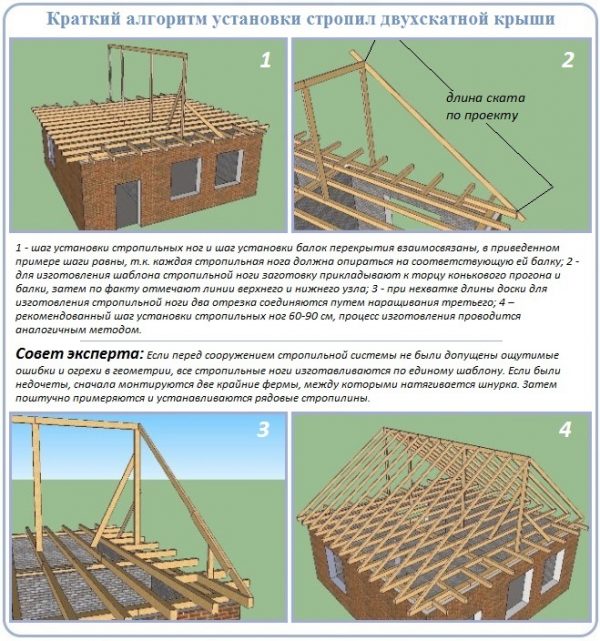

Монтаж двускатной стропильной системы под профнастил

Начинается монтаж стропильной системы двускатной крыши с подготовки качественного пиломатериала и кровельного покрытия. Подготавливается инструмент и крепёжные элементы, а также проверяется исправность лесов и наличие страховочных верёвок. После этого приступаем к монтажу, который осуществляется в такой последовательности:

  1. На земле собирается шаблон, по которому будет происходить предварительная сборка стропильных ног и дополнительных элементов.
  2. Затяжка под прямым углом крепится к мауэрлату с учётом длины карнизного свеса.
  3. Крепятся стропильные ноги к затяжке и скрепляются косынкой, образуя конёк, выставляются крайние фронтонные фермы.Крепление стропилКрепление стропил

    Затяжка крепится к мауэрлату под прямым углом

  4. Крайние стропильные ноги ставятся вертикально и фиксируются временными подкосами, затем между ними натягиваются направляющие шнуры.Последовательность монтажа стропилПоследовательность монтажа стропил

    При нехватке длины стропила сращиваются из нескольких брусков

  5. Далее выполняется монтаж промежуточных стропил и фермы связываются прогонами.
  6. Собираются дополнительные крепёжные элементы на каждой ферме.

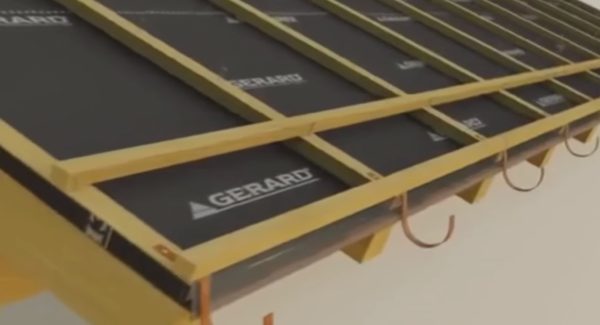

  7. Крепится гидроизоляционная плёнка, на которую настилается обрешётка с учётом выноса фронтонов, карнизных свесов и размера листов профнастила.Схема укладки гидроизоляцииСхема укладки гидроизоляции

    Гидроизоляционная плёнка укладывается горизонтально снизу вверх

  8. Выставляются кронштейны водосточной системы, крепится карнизная планка и монтируется профнастил с доборными элементами.Доборные элементы крыши из профнастилаДоборные элементы крыши из профнастила

    Доборные элементы защищают уязвимые участки крыши

При большой длине стропил в последовательность монтажа нужно внести изменения, которые заключаются в установке коньковых и боковых прогонов в начале сборки стропильной группы. Прогоны устанавливаются на стойки, на них опираются стропильные ноги и создаётся шаблон для раскроя последующих стропил. Вариантов монтажа существует много, и выбор наиболее удобного и безопасного способа должен быть направлен на улучшение качества сборки двускатной крыши.

Монтаж стропильной системы происходит на большой высоте, поэтому соблюдение правил техники безопасности является обязательным, особенно в зимнее время.

Видео: монтаж стропильной группы двускатной крыши

Перед сооружением стропильной системы двускатной крыши под профнастил нужно осуществить необходимые расчёты и выбрать конструкцию крыши. При этом значение имеют основные узлы несущих ферм, шаг между стропилами и порядок монтажа. Существует большой выбор вариантов сборки ферм и разные виды профнастила, выбор за вами.

Двухскатная крыша из профнастила: пошаговый пример обустройства

Современные частные дома могут иметь крыши различной формы. Но наиболее популярной остается самая простая разновидность кровли – двускатная, состоящая из двух соединенных сверху скатов. Конструкция надежная, экономичная, да и внешний вид ее никогда не выйдет из моды, как классика архитектуры. А покрыть такую крышу можно любым материалом, без ограничений.

И довольно часто домовладельцы, решив следовать принципам надежности и экономичности, выбирают для этого профнастил. Этот выбор идеален по соотношению цена-качество: если дом будет завершать двускатная крыша, профнастил прослужит на ней не менее 30 лет, несмотря на небольшую стоимость (по сравнению с другими современными покрытиями).

Успех симбиоза двускатной кровли с профнастилом обусловлен также возможностью соорудить ее своими руками, не прибегая к услугам профессионалов. Конечно, при этом нужно досконально изучить все особенности конструкции, а также последовательность монтажа ее элементов.

На что похожа двускатная крыша? Пожалуй, на элемент карточного домика, который собран из двух плоскостей, сверху опирающихся друг на друга, а снизу – на основную опору. В контексте крыши плоскости «домика» являются скатами. Как правило, их размеры одинаковы, как и угол наклона к наружным стенам здания. В этом случае конек визуально делит перекрытие дома пополам.

Существует и другое дизайнерское решение – несимметричная двускатная кровля. Со стороны фронтона такая кровля уже не представляет собой равнобедренный треугольник – углы наклона скатов разные. А линия конька смещена к одной наружной стене.

Как выглядит двускатная кровля, обшитая профнастиломКак выглядит двускатная кровля, обшитая профнастилом

В любом случае, конструкция двускатной кровли остается неизменной. Несущим каркасом для нее являются стропила, которые могут быть висячими или наслонными. Висячая система стропил опирается только на внешние стены, а наслонная – еще и на внутреннюю перегородку. По степени надежности, предпочтительным является вариант с наслонными стропилами.

Между стропил укладывают так называемый «кровельный пирог», начинка которого зависит от того, будет чердак жилым (отапливаемым) или нет. Жилой теплый чердак потребует утепления кровли. Если же чердак предполагается оставить холодным (нежилым), то утепляют не кровлю, а перекрытие под чердаком (потолок жилого помещения).

Традиционные слои кровельного пирога под покрытие профлистом:

  • Пароизоляция – пленка, полностью блокирующая влагу в любом ее проявлении. Главная задача: не допустить попадание теплого пара, поднимающегося вверх из теплого помещения, в утеплитель. Паробарьер закладывается под слой теплоизоляции, то есть нашивается на стропила со стороны помещения и является первым слоем кровельного пирога. Используется только при наличии утеплителя, при обустройстве жилого чердака (мансарды).
  • Утеплитель – теплоизоляционный материал, предотвращающий утечки тепла из жилого помещения в холодный период года. Летом утеплитель, наоборот, не позволяет помещению перегреваться. Иными словами, роль утеплителя сводится к блокированию миграции тепла в любом направлении. Для двускатной крыши в качестве утеплителя чаще всего используют минеральную вату, которую устанавливают между стропил враспор.
  • Гидроизоляция – пленка или мембрана, пропускающая пар, но не пропускающая воду. Применяется для исключения протечек атмосферной влаги и скопления конденсата в утеплителе (при его наличии) либо на потолке чердака. Гидробарьер укладывается поверх стропил и является завершающим слоем кровельного пирога. Является обязательным элементом кровли, независимо от присутствия теплоизолятора.

Утепленная двухскатная крыша из профнастила требует присутствия в кровельном пироге всех трех слоев. Холодная – только гидроизоляции.

Кровельный пирог двускатной кровли под профлист с утеплением и безКровельный пирог двускатной кровли под профлист с утеплением и без

Сверху на стропила (по гидроизоляции) набиваются контробрешетка и обрешетка. Контробрешетка служит для формирования вентиляционного зазора между гидроизоляционной пленкой и профлистом, иначе говоря – для проветривания.

Изготавливается контробрешетка из брусков, набиваемых по стропилам, вдоль их. Что касается обрешетки, то она уже монтируется поперек стропил. Для профлиста обычно используется разреженная обрешетка из досок или брусьев. Если используемый профлист слишком тонкий, выполняется сплошная обрешетка  из собранных вплотную досок, реже – из фанеры или ОСП.

И завершающий этап – на обрешетку монтируются листы профнастила. В идеале, их длина должна быть не меньше длины ската. Это поможет избежать образования в покрытии поперечных швов и, соответственно, повысит герметичность и надежность кровли. Если же листы имеют меньшие параметры, то их укладка выполняется рядами, начиная снизу.

Профнастил – материал универсальный. Его используют в строительстве совершенно для разных целей – и для покрытия крыш, и для устройства заборов, и даже для облицовки фасадов. Нас же интересуют сейчас те виды профнастила, которые можно использовать для крыш.

Существует три типа профнастила – стеновой (С), универсальный (НС) и несущий (Н). Несущий профнастил изначально позиционируется, как кровельный, а НС – как кровельно-стеновой. Но не все так просто. На самом деле в качестве кровельного материала можно использовать все три типа – все зависит от параметров конструкции крыши.

Для начала необходимо сориентироваться в маркировке. В ней присутствует буквенное обозначение типа. К примеру, марка С-18 обозначает стеновой профлист. Цифра, стоящая рядом с буквой, – это высота профиля (волны) в мм.  То есть в данном случае, высота волны – 18 мм.

Для крыш небольших строений, если стропила выставлены с небольшим шагом, для покрытия допускается использовать стеновые профлисты марок С-18, С-21, С-22. Их прочность сравнительно невелика, но для кровли, испытывающей небольшие нагрузки, вполне достаточна

В других случаях предпочтение стоит отдать профнастилу марок НС и Н. Для крупных построек наиболее оптимальным вариантом станут листы НС-35, Н-60, вдоль полок которых прокатаны ребра жесткости – канавки. Эта особенность увеличивает прочность материала и его способность воспринимать большие нагрузки.

Марки профлиста для кровлиМарки профлиста для кровли

Стропильную систему можно смело назвать каркасом кровли, на котором удерживаются все остальные ее элементы. Угол, который образуют стропила с внешними стенами постройки, – один из важнейших характеристик этого каркаса. Рекомендуемые углы (по СНиП) наклона скатов под обшивку профлистом составляют 15-20°. Впрочем, эксперименты с повышением крутизны никто не отменял! А вот снижать уклон можно только до 8° – для хозяйственных и промышленных строений и до 10° – для жилых домов. Более пологая крыша из профлиста будет протекать. А зимой, возможно, станет жертвой снеговых нагрузок.

Еще одной особенностью профлиста, как кровельного материала, является его небольшой вес. Это огромный плюс, позволяющий отказаться от массивной стропильной системы. И, в первую очередь, от размещения стропил с частым шагом. Расстояние между стропильными ногами, практикующееся при обшивке профлистом, составляет 0,6 – 0,9 м.

Стропила, как правило, вырезают из бруса сечением 50х100 мм или 50х150 мм. Более крупный брус (например, 100х200 мм) целесообразно использовать при сооружении утепленной кровли – для возможности установки в межстропильное пространство слоя теплоизоляции.

Стропила выставляют на опору – мауэрлат, который представляет собой деревянную обвязку из бруса, закрепленную по верху периметра внешних стен постройки. В деревянных домах мауэрлатом становится верхний венец сруба или брус верхней обвязки.

Стропильная система двускатной кровлиСтропильная система двускатной кровли

После выставления и фиксации стропил, можно приступить к внутренней «начинке» кровли.

Если конструкция предполагает наличие в своей структуре утеплителя, то данный этап работ начинается с крепления пароизоляционной пленки. Ее нашивают на стропила со стороны внутреннего помещения, используя для фиксации скобы строительного степлера. Соседние полосы укладывают с нахлестом не менее 10-15 см. Чтобы обеспечить полную герметичность изоляционной поверхности, швы, образованные нахлестом, перекрывают сверху специальным монтажным скотчем.

Укладку утеплителя выполняют уже с наружной стороны постройки. В качестве утеплителя для двускатных крыш можно применить минеральную вату, стекловату, ЭППС, пенопласт. Общий слой теплоизоляции для мансард  – не менее 150-200 мм. Утеплитель нарезают на полосы, шириной немного больше шага стропил. Это позволяет вдавить утеплитель между стропил, зафиксировать его и избежать появления щелей. Маты утеплителя, как правило, укладывают в несколько слоев рядами, при этом последующий слой должен перекрыть швы предыдущего.

По утеплителю сверху, параллельно карнизным свесам, раскатывают рулоны гидроизоляции с нахлестом 10-15 см. Фиксацию выполняют с помощью строительного степлера. Нахлесты проклеивают скотчем.

Описанная последовательность работ предполагает укладку утеплителя снаружи помещения. Но это не всегда удобно. Иногда  (например, если утепление было решено проводить уже после окончания строительства) закладку кровельного пирога выполняют с внутренней стороны чердака (мансарды). В этом случае до начала утепления крыша должна быть перекрыта сочетанием гидробарьер + профлист. После чего, находясь на чердаке, работник может зафиксировать нарезанный на части утеплитель в межстропильном пространстве. А затем сверху обшить его паробарьером. Все то же самое, что и при первом случае утепления, за исключением последовательности работ.

Если чердак – холодный и утепление проводиться не будет, кровельный пирог выполняется еще проще. На стропила снаружи подшивается гидробарьер, на него – контробрешетка и обрешетка, а сверху – профлист.

Кровельный пирог двускатной кровли с утеплениемКровельный пирог двускатной кровли с утеплением

Между гидроизоляционной пленкой и профлистом обязательно формируют вентиляционную камеру, необходимую для удаления проникшего водяного пара, снижения температуры под профлистом и удаление конденсата. Высота вентиляционной камеры должна быть около 50 мм. Поэтому, чтобы соорудить такой зазор достаточно набить вдоль стропил контробрешетку – бруски, сечением 50х50 мм.

Контробрешетка является каркасом, на который крепятся элементы обрешетки. В зависимости от уклона скатов и марки профлиста, обрешетку под него делают разреженной или сплошной.

Разреженная обрешетка – чаще встречающийся вариант. Формируют ее из брусков (сечением 30х50 мм, 50х50 мм) или досок (сечением 50х120 мм, 50х140 мм). Пиломатериал монтируют поперек стропил, вдоль конька и свесов. Шаг обрешетки зависит от марки профлиста. Чем ниже марка, тем меньше рекомендуемое расстояние между решетинами. Например, под профлист НС 10 максимальный шаг обрешетки составляет 300 мм, а под профлист НС 35 – от 500 мм до 1000 мм.

Под тонкий профнастил стеновых марок, а также при небольшом уклоне скатов кровли, рекомендуется сооружать сплошную обрешетку. Чаще всего ее набивают из досок сечением 30х100 мм или 40х100 мм.

Шаг обрешетки под профнастилШаг обрешетки под профнастил

Укладывают листы профнастила всегда снизу вверх. Такой подход позволяет не создавать открытые для влаги щели между листами. Если укладку вести в обратном направлении (сверху вниз), то крыша даст течь во время первого же дождя.

Направление укладки также задает преобладающее направление ветра. Монтаж ведется навстречу этому направлению. К примеру, если чаще всего ветер дует слева (от ската), то вести укладку листов следует справа налево.

Начинается монтаж с раскладывания листов от нижнего угла, с выравниванием вдоль карниза. Величина перехлеста между соседними листами зависит от марки профлиста и уклона кровли. Для низкопрофильных листов (высота профиля 10 мм и меньше) рекомендуется соблюдать перехлест в 2 волны, особенно при уклоне кровле менее 15°. В остальных случаях выполняют нахлест в 1 волну.

Если длина ската больше длины профлиста, монтаж выполняется в несколько рядов. Листы последующего ряда накладываются на предыдущий, образуя перехлест, размер которого в первую очередь, зависит от крутизны крыши – чем меньше уклон, тем больше ширина перехлеста и наоборот. Соблюдаются такие нормы:

  • уклон до 15° – перехлест не менее 200 мм;
  • уклон 15° – 30° – перехлест 150-200 мм;
  • уклон более 30° – перехлест 100-150 мм.

Для крепления профнастила применяют специальные саморезы с резиновой прокладкой. Их вкручивают в прогиб волны, в местах соприкосновения профлиста с брусками обрешетки.

В местах горизонтальных перехлестов соседних рядов саморезы вкручивают в каждый прогиб гофры. В центральных частях листа – в каждый второй прогиб волны, в шахматном порядке. При вертикальном перехлесте (на 1-2 волны) крепление выполняют в гребень волны.

Правила крепления профлиста на кровлеПравила крепления профлиста на кровле

Специфика выбора кровельного профнастила, а также его монтажа отражена в видео-ролике:

Двускатная крыша из профнастила – простейший вариант кровельной конструкции. А потому и один из самых надежных! Возможно, он станет лучшим решением для вас, если вы решили построить крышу своими руками.

Обрешетка крыши под профнастил - варианты, расчет, монтаж своими руками


Warning: Use of undefined constant WPLANG - assumed 'WPLANG' (this will throw an Error in a future version of PHP) in /var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 2580

Warning: count(): Parameter must be an array or an object that implements Countable in /var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 1802

Профнастил – материал поистине универсальный. Он может применяться для создания различных строений, ограждений и, конечно, в качестве покрытия крыши. В этом плане он особенно хорош – дает возможность довольно быстро покрыть любое строение, а служит долго. Но чтобы такая кровля была действительно долговечной и надежной, важно озаботиться и тем, чтобы обрешетка крыши под профнастил была сделана по всем правилам.

Обрешетка крыши под профнастил

Обрешетка крыши под профнастил

Содержание статьи

Что такое профнастил?

Этот гофрированный материал изготавливается из тонкой листовой стали, хромированной или оцинкованной с целью защиты листа от появления ржавчины. Его плотность и жесткость напрямую зависят от того, какой толщины заготовка использовалась, а также от параметров гофры. Материал отличается определенными достоинствами и недостатками.

Профнастил

Профнастил

Плюсы использования профнастила как кровельного материала:

  • легкость, благодаря чему стропильная система крыши и фундамент строения в целом будут испытывать минимум нагрузки;
  • простота монтажа;
  • дешевизна;
  • возможность использования на кровлях с небольшим уклоном;
  • долговечность и возможность сопротивляться воздействию некоторых негативных факторов внешней среды;
  • безопасность с точки зрения экологии.
Крыша из профнастила

Крыша из профнастила

Чем отличается профлист от профнастила

Чем отличается профлист от профнастила

На заметку! Профнастил может быть применен при строительстве коттеджей, жилых домов, гаражей, навесов, боксов и т. д. Притом кровли можно делать как односкатные, так и двухскатные, с углом наклона сторон до 60 градусов.

Но материал не лишен и недостатков:

  • необходимость обустройства обрешетки кровли для крепления профнастила;
  • материал шумит во время дождя, а значит, потребуется обустройство звукоизоляции. В противном случае не будет возможности жить даже на обустроенном по всем правилам мансардном этаже;
  • материал с нарушенным защитным слоем быстро проржавеет.
Профнастил С44 для крыши

Профнастил С44 для крыши

Профнастил НС35 для крыши

Профнастил НС35 для крыши

Профнастил НС44 для крыши - характеристики, схема

Профнастил НС44 для крыши — характеристики, схема

Профнастил Н57 для крыши - характеристики, схема

Профнастил Н57 для крыши — характеристики, схема

Крепить гофрированные листы к обрешетке нужно специальными саморезами с резиновыми уплотнителями. За счет этих элементов переживать о том, что материал начнет ржаветь, не придется.

Для крепления листов необходимо использовать устойчивые к коррозии саморезы

Для крепления листов необходимо использовать устойчивые к коррозии саморезы

Цены на профнастил

Профнастил

Функции и виды обрешетки

Обрешетка, о которой уже говорилось выше – это деревянные доски, рейки размером около 30х100 мм, уложенные перпендикулярно стропилам и закрепленные на них при помощи саморезов либо гвоздей. Также обрешетка может быть выполнена из металла, но для частного строительства этот вариант используется крайне редко.

Элементы обрешетки под профнастил: 1 — стропило, 2 — контррейка, 3 — гидроизоляционная пленка, 4 — вертикальная обрешетка, 5 — начальная горизонтальная обрешетина, 6 — горизонтальная обрешетка, 16 — пароизоляционная пленка, 23 — лента

Элементы обрешетки под профнастил: 1 — стропило, 2 — контррейка, 3 — гидроизоляционная пленка, 4 — вертикальная обрешетка, 5 — начальная горизонтальная обрешетина, 6 — горизонтальная обрешетка, 16 — пароизоляционная пленка, 23 — лента

Главная функция – обеспечение надежности и прочности кровельной конструкции и возможность крепления кровельного материала. Если обрешетка не будет изготовлена, то вся крыша не будет достаточно прочной, а кровельное покрытие со временем испортится или вовсе не может быть смонтировано (в зависимости от того, какой вид покрытия используется).

Обрешетка необходима для обеспечения надежности и прочности кровельной конструкции

Обрешетка необходима для обеспечения надежности и прочности кровельной конструкции

Если рассматривать в качестве кровельного материала профнастил, то он как раз и крепится на эту самую обрешетку. Также конструкция может быть использована для проведения различных коммуникаций, под ней монтируется необходимой ширины вентиляционный зазор, может быть уложен утеплитель.

На заметку! Обрешетка может быть сплошной или же выполняться с определенным шагом, то есть между досками обрешетки будет свободное пространство. Сплошная обрешетка обычно используется, когда крыша покрывается мягким материалом типа битумной черепицы. Также такой вариант обустраивается рядом с дымоходами и подобными конструкциями.

Схема устройства крыши

Схема устройства крыши

Таблица. Виды обрешетки.

ТипОписание
Обычный шаг

Обычный шаг

Наиболее часто использующийся вариант под профнастил. Расстояние между отдельными элементами составляет 20-40 см.
Сплошная

Сплошная

У такой обрешетки ширина щели между ее частями составляет всего 10 мм. Свободное пространство необходимо для того, чтобы избежать деформации деревянных элементов, которые могут менять свои физические параметры из-за колебаний влажности и температуры. В данном случае при строительстве кровли для конструирования обрешетки используются фанера, ДСП, ОСБ и подобные материалы. Для профлиста практически не применяется.
Разряженная

Разряженная

У такой обрешетки самый широкий шаг – 50-75 см, но может быть и больше.
Сплошная и разреженная обрешетка

Сплошная и разреженная обрешетка

Монтаж обрешетки производится после укладки гидроизоляционного и пароизоляционного материалов, которые будут защищать и кровлю от воды и собирать излишки влаги с поверхности утеплителя.

Эта деталь крыши может быть и двухслойной, когда поверх первой обрешетки снова монтируются рейки или доски, которые будут называться контробрешеткой. В этом случае нижняя обрешетка обычно делается разряженной, а верхняя – сплошной или с обычным шагом. Детали контробрешетки монтируются перпендикулярно элементам ранее выполненной обрешетки. Двухслойная обрешетка может быть использована, если есть необходимость положить толстый слой утепляющего материала.

Из разнообразия обрешёток под профнастил в индивидуальном строительстве чаще всего используют однослойную разреженную конструкцию

Из разнообразия обрешёток под профнастил в индивидуальном строительстве чаще всего используют однослойную разреженную конструкцию

Как выбрать шаг?

На ширину зазоров между элементами обрешетки влияют:

  • тип кровельного материала;
  • толщина профлиста;
  • форма кровли и угол ее наклона;
  • климатические условия;
  • роза ветров;
  • прочие характеристики здания.
Выбор шага обрешетки

Выбор шага обрешетки

Самое главное – смотреть на толщину используемого профнастила, а также на угол наклона кровли. Согласно СНиП, если угол наклона ската не превышает 15 градусов, то крышу лучше «зашить» сплошной обрешеткой. В этом случае исключения могут быть допущены только для металлических конструкций, отличающихся большей прочностью, нежели деревянные. И то – даже в этом случае шаг не может превышать 40 см. Если уклон ската составляет 15-20 градусов, то обрешетка часто делается из деревянных элементов и имеет шаг около 30-65 см. При уклоне более 20 градусов шаг может составлять даже 1 м, но этот вариант подойдет только в случае, если профнастил сам по себе отличается высокой прочностью и отличным качеством. Ориентироваться при выборе варианта можно по таблице, приведенной на рисунке ниже.

Рекомендации по монтажу профнастила

Рекомендации по монтажу профнастила

На заметку! Как правило, при покупке профнастила можно почитать информацию непосредственно о каждом типе материала – производители предоставляют полную информацию о продукте, и рекомендуемые требования к укладке материала также будут присутствовать.

Требования к материалу

В частном строительстве обрешетка изготавливается обычно из дерева. Следует остановить свой выбор на ели, дубе, ольхе – главное, чтобы материал был прочным. Дерево должно быть просушенным, не иметь трещин, быть максимально ровным и аккуратным. Перед монтажом оно покрывается составами-антисептиками и препаратами против гниения.

Как правило, обрешетку делают из дерева

Как правило, обрешетку делают из дерева

Для расчета необходимого количества дерева нужно знать такие показатели как ширина и длина ската кровли и непосредственно определить сам шаг. Далее используются самые элементарные математические подсчеты. Важно помнить, что вдоль карниза и конька обязательно прибиваются доски, а уже от них начинается отсчет шага. А в области труб, вентиляционных окон и прочих дополнительных элементов обрешетка должна быть усиленной.

На заметку! При подсчете количества дерева требуется учитывать, что часть материала может быть выброшена в виде обрезков. Поэтому к подсчитанному количеству требуется прибавить около 8-15% запаса.

Требования к обрешетке под профнастил

Требования к обрешетке под профнастил

Что касается профнастила, то лучше купить материал с высотой гофры 35 мм и толщиной около 0,6-0,7 мм. Это оптимальный вариант с хорошим соотношением «цена-качество-прочность-надежность». Он обойдется дороже, чем профлист из более тонкой стали, но зато без проблем выдержит среднестатистические нагрузки, приходящиеся на крышу. При использовании профнастила с меньшей высотой профиля обрешетку придется делать с минимальным шагом или сплошную, иначе материал не прослужит долго и деформируется.

Цены на доски строительные

Доски строительные

Калькулятор. Материалы для обрешетки

Перейти к расчётам

Монтаж обрешетки

Шаг 1. Первым делом необходимо произвести все предварительные расчеты и закупить необходимый материал. Расчеты требуется делать максимально точными, чтобы избежать покупки излишнего количества материала. Но и меньше покупать не стоит – необходимо брать с запасом. Измеряются длина и ширина ската, после чего каждое из значений нужно разделить на выбранный шаг обрешетки. К этому количеству также нужно прибавить материал, который будет использоваться для создания обязательной сплошной обрешетки в области дымоходов и других подобных элементов. Весь материал должен быть обработан антисептиком и влагоотталкивающими веществами перед использованием – это убережет дерево от гниения, поражения плесенью и рядом паразитов.

Обработка древесины

Обработка древесины

Шаг 2. Требуется собрать все основные элементы каркаса кровли. То есть конек, стропила уже должны быть на месте, так как обрешетка и другие элементы монтируются непосредственно на них.

Далее собираются элементы каркаса

Далее собираются элементы каркаса

Шаг 3. После этого нужно уложить гидроизоляционный материал. Фиксация этого материала производится при помощи строительного степлера и скоб.

Укладка гидроизоляции

Укладка гидроизоляции

Шаг 4. Далее также нужно закрепить небольшие бруски 50х50 мм, которые прибиваются к стропилам. Кстати, за счет этих брусков и будет обеспечен тот самый вентиляционный зазор, который необходим для профлиста.

Крепление брусков

Крепление брусков

Шаг 5. В области конька необходимо проложить дополнительную полосу гидроизоляционного материала, которая будет закрывать коньковую часть и защищать ее от воды.

Гидроизоляция коньковой части

Гидроизоляция коньковой части

Шаг 6. Вдоль карниза необходимо закрепить крюки для монтажа водоотводящего желоба.

Крюки для монтажа водоотводящего желоба

Крюки для монтажа водоотводящего желоба

Шаг 7. Далее можно приступать к монтажу самой обрешетки (контробрешетки). Доски крепятся к ранее прибитым брускам при помощи саморезов. Первыми устанавливаются элементы возле карниза, далее с определенным шагом – остальные части обрешетки.

Монтируется обрешетка

Монтируется обрешетка

Шаг 8. Для удобства на бруски можно нанести разметку, обозначающую шаг обрешетки. Или же можно воспользоваться бечевкой.

Использование бечевки

Использование бечевки

Шаг 9. Крепление досок нужно производить гвоздями или саморезами длиной в три раза больше, чем толщина используемой для обрешетки доски. В противном случае конструкция не выдержит ветровой нагрузки. Если обрешетку нужно сращивать по длине, то стыки должны быть расположены на опоре, в роли которой выступает брусок, закрепленный ранее на стропилах, к которому крепится непосредственно обрешетка. Не рекомендуется соединять параллельно два рядом расположенных ряда, то есть стыки требуется располагать, например, в шахматном порядке. Так кровля будет надежнее.

Стыки между брусками должны с каждым рядом смещаться

Стыки между брусками должны с каждым рядом смещаться

Шаг 10. Вдоль конька также нужно закрепить бруски обрешетки.

Бруски крепятся вдоль конька

Бруски крепятся вдоль конька

Внимание! Доска, которая крепится вдоль карниза, должна быть толще, чем остальные, используемые для создания обрешетки.

Крепление профнастила

После того как обрешетка была смонтирована, можно приступать к креплению непосредственно самого профлиста к ней. Листы требуется обязательно закреплять специальными саморезами, имеющими резиновую прокладку. Подсчитать количество крепежных элементов не сложно – достаточно помнить, что на 1 м2 должно приходиться не менее 5 единиц саморезов.

Монтаж профнастила на металлическую обрешетку

Монтаж профнастила на металлическую обрешетку

Укладывать листы нужно снизу вверх так, чтобы верхний лист прикрывал краем нижний. Тогда излишки влаги не будут задерживаться на стыках, а будут стекать с кровли. Ширина нахлеста зависит от угла наклона кровли. Стыки листов промазываются битумной мастикой, которая обеспечит необходимый уровень гидроизоляции.

Таблица. Ширина нахлеста между листами профнастила.

Угол скатаПараметры нахлеста
Менее 15 градусовВ этом случае нахлест требуется сделать не менее 20 см по длине материала, а по ширине – не менее двух волн.
15-30 градусовПри таком угле наклона нахлест делается в 15-20 см, в этом случае нужно ориентироваться на ширину гофрированной части листа.
Более 30 градусовОптимальная ширина нахлеста – 10-15 см.
Требования к кровельным саморезам для профнастила

Требования к кровельным саморезам для профнастила

По краям ската кровли устанавливается торцевая планка, от свеса к коньку. При необходимости наращивания планки ее отрезки нужно укладывать с нахлестом друг на друга не менее 5-10 см. Притом она должна закрывать хотя бы одну волну профлиста.

Также не стоит забывать, что необходимо установить и коньковую планку, которая закроет стык двух скатов крыши. Нахлест при необходимости наращивания длины в этом случае должен составлять не менее 10 см, а стыки промазываются битумной мастикой. Между коньковой планкой и профнастилом в этой части кровли дополнительно прокладывается утепляющий материал.

Цены на различные виды кровельных коньков

Конек кровельный

Видео – Обрешетка крыши под профнастил

Обрешетка – один из важных элементов кровельной системы. Отказываться от нее в пользу экономии материала и удешевления строительства ни в коем случае нельзя – это грубейшее нарушение всех норм и впоследствии может привести к необходимости капитального ремонта кровли в ближайшее время. Сделать ее не так уж дорого и сложно, как кажется на первый взгляд.

Как построить двускатную крышу из профнастила

Введение

Кровли строений бывают разнообразными, однако, их можно разделить на две большие группы:

  • скатные
  • плоские

Скатный настил имеет определенный угол наклона по отношению к стеновым перегородкам и несущим плоскостям, поэтому талая вода и снег не задерживаются на поверхности.

Виды двускатной кровли из профнастила:

  1.  Несимметричная двускатная кровля. Один угол наклона ската отличается от другого, прямые линии конька идут со смещением к выбранной наружной стене.
  2.  Ассиметричная из профнастила. Скаты в периметре конька часто не соединены между собой. Стропильная система опирается на перегородку, сконструированную на перекрытии строения. Данная кровля актуальна в том случае, когда дом имеет целый ряд характерных выступов.
  3.  Классический вариант крыши. «Двускатка» простая в сооружении, надежная конструкция в течение длительного времени не требует эксплуатационных затрат. Подкровельное пространство настолько получается просторным, что можно создать жилое помещение. Через «слуховой проем» во фронтоне получается естественное освещение мансарды.

Несимметричная двускатная крыша из профнастила



Ассиметричная  двускатная крыша из профнастила



Классическая двускатная крыша из профнастила

Плюсы конструкции двускатных крыш

Двускатная крыша имеет целый ряд преимуществ:

в дождливый период вода беспрепятственно стекает по скатам, поэтому крыша реже протекает;

  • для ее создания требуется меньше строительного материала, что не так бьет по карману;
  • при желании обустраивается полезное внутреннее помещение;
  • строительные мероприятия осуществляются самостоятельно.

Монтаж крыши из профнастила

Виды профнастила

Существует несколько разновидностей профилированного стального листа, которые различаются с учетом технических характеристик и спектром применения.



Маркировка профнастила для кровли и стен



В начале наименования марки гофры имеется буквенное изображение в четырех вариантах. К примеру, Н-несущий самый прочный строительный материал, который обладает большой высотой волн и толщиной стали. Чтобы увеличить прочность изделия, в центре волны сконструирована дополнительная бороздка.

НС- несуще-стеновой настил отличается средней жесткостью и приемлемой ценой. Материал применяется для обшивки стеновых перегородок, для создания каркаса под опалубки.

С-стеновой вариант характерен особой изящностью благодаря небольшой высоте и ширине волны.

Обозначение профилированного листа, вид профиля, размеры, мм

Ширина и высота профиля

От этих показателей зависит многое: способность выдерживать физическую нагрузку на поверхность. Благодаря ребрам жесткости, гофра выдержит сильный ветер, либо в качестве кровельного настила большой вес снега. Ширина и высота волн варьируют в зависимости от марки изделия (см. табл. выше).

Толщина стали

Важная характеристика профиля, от которой зависят технические показатели. Толщина материала может достигать 1,0 мм. (см. табл. выше).

Защитно-декоративное покрытие

Поверхность создается производителем с напылением полимерных красок либо без него. Защитный слой имеет множество оттенков.

Этапы возведения двускатной  крыши из профнастила:

  • создание  стропильного механизма;
  • стяжка, гидроизоляция;
  • обрешетка, контробрешетка;
  • монтаж кровельного настила.



Укладка двускатной крыши из профнастила

Специфика металлической кровли

Металлическая кровля разнообразна. Каждый тип материала предназначается для кровли с определенным углом ската. Из-за своей негерметичности металлочерепица подходит для крутых крыш. В более пологих конструкциях подойдет профнастил.

Сечение стропильного «скелета» уменьшается на 25 %, так как вес металла небольшой.

Важно

Замена кровельного настила на более тяжелый вариант, осуществляется только при содействии опытного специалиста.

При конструировании следует применять качественную подкровельную  мембрану (способна выдержать большие перепады температур), так как железо на открытом солнце сильно нагревается.

Плоские стальные листы укладываются на фанеру со специальной термопленкой, которая убирает конденсат. Ткань также придаст крыше шумоизоляционные свойства, в противном случае во время дождя будет слышен грохот.

Только металлочерепица крепится к металлопрофилю, все остальные покрытия фиксируются к сконструированной обрешетке.

Оцинкованные стальные листы практически всегда покрываются защитным слоем краски, чтобы придать изделию красоты и прочности.

Сооружение стропильной системы двускатной  кровли из профнастила

При помощи соснового бруса десятисантиметрового сечения монтируются нижние балки стропильной рамы. На крайние точки укладываются куски рубероида. Затем при помощи отвеса определяется центральная часть, где монтируются вертикальные стойки. Фрагменты крепятся вряд. Межстоечный шаг составляет не более двух метров.

Брусья равного сечения укладываются на верхний торец стойки. После того, как произведены все расчеты, брус фиксируется и обивается снаружи доской, а изнутри фанерным листом. Образовавшееся пространство заделывается утеплителем.

После монтажа стоек приступают к сооружению мауэрлата, который служит основой для подстропильных ног. Мауэрлат укрепит, выровняет стропильный механизм. Под брусья обязательно укладывается изолирующий материал, чтобы не было капиллярного подсоса.

Максимально ровная обрезная доска стает основой для создания стропил. Каждая балка укладывается с шагом 1 м.

В заключительном этапе готовый стропильный механизм вместе с мауэрлатом притягиваются к стенам при помощи анкерных болтов. Также необходимо позаботиться о создании кобылок, которые в последствие зашиваются понравившимся материалом. Благодаря свесу снег и ветер не попадут в чердачное пространство.



Стропильная система двускатной крыши из профнастила

 Стропильные конструкции под профнастил

Нет существенных различий в создании стропильного «скелета». Есть разница в размере стропилин, между которыми может укладываться теплоизоляционный слой.

Таблица расчета длины стропил двускатной кровли из профнастила

Помните

Утепленный брусовый каркас держит вес утеплителя, собственный вес, двойную обрешетку, внутреннюю обработку потолка, время от времени слой снега на крыше.

Стропильный каркас холодной крыши несет такой же груз. Исключение составляет теплоизоляция, обрешетка под пароизоляцию.

Шаг установки стропилин двускатной крыши из профнастила

Производитель профнастила рекомендует делать межстропилиновый шаг не более девяноста сантиметров, в отдельных случаях чуть более метра. Выбор шага зависит от особенностей обустраиваемой коробки.

Помните ! Расстояние между стропильными ногами зависит от частоты фиксации решетин.

Обрешетка для укладки профлиста на двускатную крышу

К стропильному механизму крепится обрешетка, на финише укладывается наружный облицовочный материал.

Существует три вида обрешетки:

  •      сплошная. Сплошной настил имеет миллиметровые зазоры, чтобы компенсировать температурное расширение;
  •      разреженная. Монтируется параллельно свесам и коньку. Вдоль кобылок, конька и ендовых впадин идет сплошная обрешетка;
  •      двойная. Поверх разреженной под определенным углом конструируется дощатая контробрешетка. На конфигурацию настила влияет несколько факторов.

Таблица шага обрешетки под профнастил

Утепление двускатной кровли из профнастила

Жилое подкровельное помещение требует утепления. Если планируется сделать холодный чердак, то утепляется только потолок.

Традиционный слой кровельного «пирога» для теплой крыши:

  • пароизоляционная мембрана;
  • утеплитель;
  • гидроизоляционный слой.

Холодной кровле необходима только гидроизоляция.

Укладка кровельного материала

Способы крепления профилированного настила

Крепление кровли должно иметь «усиленную форму» из-за чрезмерной нагрузки.

Профнастил легкий по весу, поэтому металлопрофиль крепиться к кровельному «пирогу» довольно просто.

Основные правила укладки:

  1.  В зависимости от уклона крыши и размеров строительного материала учитывается нахлест.
  2.  Самым надежным креплением является кровельный саморез с прорезиненной шайбой, который вкручивается шуруповертом.
  3.  Крепеж к гофре осуществляется v-образным способом.
  4.  Саморез заходит всегда в нижний периметр волны.
  5.  Если слишком сильно зафиксировать саморез, шайба растрескается, что повлечет за собой разгерметизацию стыка.

Инструменты, которые понадобятся для укладки кровли:

  • строительный уровень;
  • шуруповерт;
  • болгарка либо ручная машинка для резки металла;
  • молоток;
  • строительный карандаш.

 Вывод

Таким образом, оптимальным вариантом кровли для любой постройки является двускатная крыша из профнастила.

стропильная система под профнастил, фото, чертеж. Расчет, монтаж своими руками стропильной системы двускатной крыши. Расстояние между стропилами двускатной крыши под профнастил

Крыши современных частных домов могут иметь разную конфигурацию. Наиболее популярной разновидностью кровель является двускатная. Безусловными преимуществами такой крыши владельцы загородных участков считают надежность, довольно-таки привлекательный внешний вид и экономичность. Конструкция у кровли этого типа предельно проста, а поэтому возвести ее не составит труда в том числе и своими руками.

Легкие и прочные листовые материалы — это то, чем чаще всего обшивается двускатная крыша. Профнастил, к примеру, для такой конструкции подходит просто идеально. Кровля этой разновидности хорошо защищает внутреннее пространство дома, служит долго и обходится недорого. Конечно же, процедура возведения стропильной системы под профнастил, как и под любой другой материал, имеет некоторые свои особенности.

двускатная крыша стропильная система под профнастил

С чего начать

Как же собирается двускатная крыша? Стропильная система под профнастил получится надежной, а сама кровля аккуратной только в том случае, если предварительно будет составлен подробный проект конструкции. При разработке последнего нужно:

  • определиться с углом наклона скатов;

  • определиться с видом необходимых для строительства материалов;

  • рассчитать шаг между стропилами и элементами обрешетки;

  • сделать подробные чертежи каркаса с указанием способа соединения всех узлов.

Если все эти операции буду выполнены без ошибок — в конечном итоге получится прочная двускатная крыша. Стропильная система под профнастил, чертеж которой можно сделать с использованием, к примеру, специального ПО на компьютере, прослужит максимально долго.

 двускатная крыша стропильная система под профнастил фото

Расчет нагрузки

Этот шаг при составлении проекта крыши пропускать нельзя ни в коем случае. Правильно выполненные расчеты — залог того, что в конечном итоге получится долговечная двускатная крыша. Стропильная система под профнастил (фото сборки такого каркаса можно видеть ниже) монтируется с учетом следующих параметров:

Значения последних двух показателей можно узнать по специальным таблицам, разработанным специально для каждого конкретного региона.

Все полученные в результате вычислений цифры необходимо сложить и умножить на коэффициент надежности в 1.1. Выполнив расчет стропильной системы двускатной крыши таким образом, можно будет определиться прежде всего с видом необходимых для сборки материалов. Также с учетом окончательного показателя нагрузки выбирают оптимальный угол расположения опор каркаса кровли.

Угол наклона ската

Помимо нагрузки, при выборе этого показателя должны учитываться также и особенности самого кровельного материала. Угол наклона скатов кровли из профнастила может быть любым, но не менее 12 градусов. Если сделать крышу более пологой, в последующем она будет протекать. При этом сами листы начнут прогибаться под тяжестью снега зимой. То есть крышу придется постоянно ремонтировать. А это, конечно же, дополнительные затраты.

двускатная крыша стропильная система под профнастил чертеж

В Средней полосе России с учетом ветровой и снеговой нагрузки практически повсеместно допускается возводить кровли с углом наклона скатов в 30-45 градусов. Именно этот вариант идеально подходит и для профнастила. В южных районах угол наклона скатов кровель домов может быть меньшим, а в северных, наоборот, — большим.

Помимо всего прочего, при выборе способа установки стропил стоит учесть и то, каким именно образом в последующем будет использоваться чердак. Если его предполагается утеплить и обустроить под жилое помещение, скаты лучше сделать покруче. Но разумеется, в этом случае возведение крыши обойдется немного дороже, так как придется использовать большее количество материалов.

Из чего строить

Из каких же конкретно материалов может быть возведена такая двускатная крыша? Стропильная система, монтаж своими руками которой — в любом случае дело ответственное, должна быть, конечно же, максимально надежной. Но одним из преимуществ профнастила является то, что он имеет небольшой вес. Поэтому каких-либо особых, очень уж прочных, материалов для сборки каркаса под него использовать необязательно. Для стропил такое крыши вполне подойдет стандартный брус 150х100 мм. Пиломатериал большего сечения целесообразно применять только в том случае, если чердак предполагается использовать в качестве жилого помещения. Стропила для такой крыши обычно делают из бруса 200х100 мм.

Обрешетку можно собрать из обрезной доски 30х100-150 мм. Слишком широкий пиломатериал в данном случае использовать нельзя. Такие доски через некоторое время просто-напросто рассохнутся и сильно покоробятся, что крайне негативно скажется на надежности кровли. Под мауэрлат лучше взять брус потолще — 200х150 мм.

расчет стропильной системы двускатной крыши

Шаг между элементами конструкции

Слишком часто опоры каркаса под легкие металлические листы устанавливать также необязательно. Оптимальное расстояние между стропилами двускатной крыши под профнастил — 60-80 см. Что касается обрешетки, то шаг между ее элементами выбирается с учетом разновидности используемых листов. Так, для толстого материала 0.6-0.7 мм с высотой профиля в 3.5 см доски могут набиваться на расстоянии до 1.5 м друг от друга.

Для стандартного профнастила марки Н шаг обрешетки обычно составляет 60-70 см. Такое же расстояние подойдет и для материала СН. Тонкий лист С монтируют на обрешетку, набитую с шагом в 10 см либо на сбитую сплошняком из фанеры 12 мм или листов ОСБ.

Как собирается двускатная крыша. Стропильная система под профнастил

Монтируется каркас кровли дома в несколько шагов:

  • устанавливается мауэрлат;

  • монтируются стропила;

  • при необходимости устанавливается утеплитель;

  • стропила обтягиваются гидроизолятором;

  • набивается обрешетка.

Монтаж мауэрлата

Начинают сборку такой конструкции, как двускатная крыша из профнастила, своими руками с установки именно этого элемента. Монтируется мауэрлат поверх коробки здания. Как основа под стропильную систему этот элемент используется только на кирпичных, монолитных или блочных стенах. У брусчатых и рубленых его роль выполняет верхний венец. Крепить брус к стенам следует с использованием анкерных болтов. Можно также применять стальные нагели, оцинкованную проволоку толщиной от 5 мм или скобы.

двускатная крыша стропильная система монтаж своими руками

Способы крепления стропил

Сами опорные элементы кровли могут крепиться к мауэрлату двумя способами. Для кирпичных, блочных и монолитных домов используется технология жесткой фиксации. В этом случае стропильные ноги крепятся к мауэрлату посредством оцинкованных стальных уголков и саморезов либо «узлом» из трех гвоздей (один в верхнюю плоскость, два — по бокам).

На рубленых и брусчатых стенах стропила крепят скользящим методом. Дело в том, что такие дома в первое время после возведения дают сильную усадку. Поэтому жестко закрепленный каркас крыши в последующем может просто-напросто повести. При скользящем способе установки стропил используются специальные фиксирующие элементы, «салазки», обеспечивающие подвижность опор в небольшом диапазоне.

Как устанавливать

Монтировать опорные элементы каркаса нужно правильно. В этом случае получится аккуратная симметричная двускатная крыша. Стропильная система под профнастил, как и под любой другой материал, должна собираться с использованием шаблона. В этом случае все ноги будут иметь одинаковую длину. Для двускатных кровель из профнастила могут использовать как простые прямые стропила (со срезанным под необходимым углом краем), так и вариант с посадочными гнездами под мауэрлат. Между собой вверху опоры каркаса крепят обычно посредством специальных толстых стальных пластин.

Первыми всегда устанавливаются крайние фермы. Далее между их самыми высокими точками натягивается шнур. Затем, ориентируясь на него, устанавливают промежуточные фермы. На больших кровлях между крайними парными стропилами предварительно монтируется коньковый прогон на опорах. Последние надежно закрепляются на балках перекрытия.

Монтаж утеплителя и гидроизолятора

Если чердак предполагается сделать жилым, при возведении кровли его, конечно же, придется утеплить. На крышах из профнастила для этой цели чаще всего используется минеральная вата. В качестве опоры под нее со стороны чердака на стропила натягивается проволока. Сами маты устанавливаются враспор.

Гидроизолятор на стропила нашивают с небольшим провисом (в 2 см). Натягивать пленку сильно нельзя. Иначе при подвижках каркаса она может просто-напросто порваться. Производят монтаж полос гидроизолятора горизонтально снизу вверх с нахлестом не менее 10-15 см.

стропильная система двускатной крыши своими руками

Монтаж обрешетки

Опорные доски под листы профнастила к стропилам крепят посредством гвоздей диаметром порядка 3-3.5 мм. Длина крепежей при этом должна превышать толщину самих фиксируемых элементов в два раза. Сборку начинают от карниза. Крепить доски следует к каждому стропилу на два гвоздя. Два последних ряда у конька набиваются без зазора.

После того как обрешетка будет собрана, можно приступать к обшивке каркаса собственно самим профнастилом. На заключительном этапе обиваются доской фронтоны крыши.

О чем нужно знать

Дерево — материал очень легкий в обработке и при этом достаточно прочный. Именно поэтому стропильная система двускатной крыши своими руками собирается чаще всего из бруса и доски. Однако слишком уж долгим сроком службы пиломатериалы похвастаться, к сожалению, не могут. Рано или поздно какркас кровли здания начинает рассыхаться или подгнивать. Поэтому перед его сборкой брус и доски обязательно следует обработать специальными составами, повышающими их влагостойкость.

Еще одним недостатком древесины является горючесть. Чтобы свести риск возникновения пожара к минимуму, используемые для возведения каркаса здания пиломатериалы следует, помимо всего прочего, тщательно обработать средством, повышающим их огнестойкость.

расстояние между стропилами двускатной крыши под профнастил

Вот таким вот образом и собирается двускатная крыша. Стропильная система под профнастил, как видите, монтируется элементарно. Тем не менее установка каркаса кровли — дело очень ответственное. При нарушении каких-либо технологий у хозяев дома в последующем обязательно возникнут проблемы с протечками, необходимостью замены отдельных элементов и т. д. Поэтому подойти к сборке стропильной системы кровли стоит с максимальной ответственностью.

Стропильная система двускатной крыши под профнастил: устройство каркаса, преимущества

Несмотря на простоту монтажа, и тут есть свои нюансы. Например, стропильная система двускатной крыши под профнастил имеет свою особенность, и именно о ней и пойдет речь в этой статье.

Преимущества металлических кровель

В начале стоит поговорить о том, а чем так хорош профнастил и другие варианты металлического кровельного материала. Почему именно такой вариант сегодня выбирают большинство частных застройщиков.

В первую очередь здесь речь идет именно о профнастиле и металлочерепице. Конечно, для кровли можно использовать и простые оцинкованные листы железа. Но такой вариант сегодня используется крайне редко. С таким материалом и работать сложнее, и внешний вид существенно хуже.

Преимущества использования профилированных кровельных листов

А какими преимуществами обладают профнастил и металлочерепица? К таковым специалисты относят следующее:

  • как уже отмечалось выше, они обладают привлекательным внешним видом. Во-первых, оцинкованные стальные листы пропускают через специальный станок. В результате получается рельеф привлекательный на вид. Во-вторых, и металлочерепица и профнастил покрывают полимерными слоями. Их количество и качество может отличаться, в зависимости от марки материала. Но в любом случае покупателю предлагают большой цветовой ассортимент. В результате можно с легкостью подобрать вариант по своему вкусу;
  • малый вес. Листы выпускаются очень тонкими. В результате кровля обладает малым весом. Эта особенность позволяет делать стропильную систему двускатной крыши под профнастил или металлочерепицу менее массивной, а значит и более экономичной. Кроме того, работать с материалом, обладающим небольшим весом гораздо проще;
  • простота монтажа – это еще одно преимущество металлических крыш. С данной задачей сможет справиться даже непрофессионал;
  • большой срок эксплуатации. И профнастил и металлочерепица покрыты специальными полимерными слоями. Они надежно защищают материал от коррозии и внешних воздействий. Металлическая кровля, при должном уходе, может прослужить пятьдесят лет и более.

Не стоит забывать и про безопасность. В первую очередь здесь стоит упомянуть о том, что металл не боится огня. Такая крыша не воспламенится. Кроме того, металл – это экологически чистый материал, в отличие от асбестового шифера.

Если говорить о недостатках, то их не так уж много. В первую очередь нужно упомянуть о цене, она выше, чем у многих других вариантах кровельного материала. Также многие специалисты отмечают «шумность» такого покрытия. Во время дождя, находясь на улице возле такой кровли, это будет заметно. Но если сделать хорошую шумоизоляцию, то в жилых помещениях дискомфорта вы не испытаете.

Металлическая кровля сегодня пользуется повышенной популярностью. Это связано с преимуществами, которые дает такой материал. Во-первых, он долговечный. Во-вторых, обладает привлекательным внешним видом. Кроме того, с металлом легко работать. Поэтому даже тот недостаток, что такой материал стоит недешево не уменьшает его популярности.

Устройство стропильного каркаса под профнастил

Двускатная конструкция стропильной системы под профнастил — отличный и самое главное правильный выбор будущих владельцев постройки. Это одна из самых простых схем кровли, которая не требует больших расходов кровельного материала, как например вальмовая кровля. Конструкция каркаса кровли с двумя скатами под профнастил служит идеальным вместилищем для всех элементов «кровельного пирога».

Какие конструкции стропил под профнастил использовать

Какой бы кровельный материал вы не использовали, важно правильно выбрать стропила, ведь именно они будут брать на себе всю нагрузку. Тут особых «предпочтений» специалисты не выделяют. В качестве материала можно использовать как деревянный брус, так и доски достаточной толщины. Сам профнастил для крыши весит немного, поэтому сечение стропил будет зависеть от других компонентов кровельного пирога. Если крыша будет теплой, то нужно дополнительно рассчитать нагрузку от утеплителя.

Как правило, для теплой крыши выбираются стропила из доски. При этом используется материал с сечением 50 на 100 или 50 на 150 миллиметров. Если утеплять крышу Вы не собираетесь, то лучше применить деревянный брус. В этом случае сечение материал должно быть 30 на 50 или 50 на 50 миллиметров.

В качестве стропильной системы двускатной крыши под профнастил можно выбрать один из следующих вариантов:

  1. Висячая. Такую систему выбирают в том случае, если длина ската менее шести метров. Висячая система упирается в мауэрлат. Верхний конец стропил просто соединяют между собой.
  2. Наслонная. Такой вариант применяется при наличии осевой несущей стены. На нее устанавливают опоры, к которым крепят прогон. Нижняя часть стропильной пары упирается в мауэрлат. Верхний конец каждой ноги дополнительно поддерживается прогоном.

Очень важно правильно подобрать угол наклона ската. Самый оптимальный вариант – это от 12 до 15 градусов. Но тут многое будет зависеть от погодных условий в регионе. Стоит помнить, что чем круче скат, тем меньше снега на нем будет скапливать, но при этом он будет сильнее подвергаться ветровой нагрузке. Но в любом случае делать угол менее 8 градусов не рекомендовано самими производителями.

Оптимальный шаг установки стропилин выбрать

В этом вопросе многое будет зависеть от размеров листа профнастила. Но чаще всего используется шаг от 60 до 90 сантиметров. Больше делать нежелательно, так как это существенно уменьшит прочность всей стропильной системы, а значит, возрастет риск быстрой поломки.

Устройство и монтаж обрешетки под профнастил

Часто «домашние» строители самое большее внимание уделяют непосредственно стропилам. Это конечно очень важно, но есть и другие компоненты этой системы. Обрешетка — именно от этой конструкции будет зависеть как прочно материал будет закреплен. Самое первое что нужно сделать – это выбрать шаг обрешетки. Тут нужно следовать следующим рекомендациям СНиП:

Устройство обрешетки кровли под профнастил
  • при слабом уклоне, мене 10 градусов, лучше всего сделать сплошную обрешетку. Это связано с тем, что на такой кровле будет накапливаться большое количество снега. Сплошная обрешетка поможет избежать изгиба профнастила;
  • если угол ската от 12 до 15 градусов, то доски можно крепить на расстоянии 30-65 сантиметров друг от друга;
  • если скат очень крутой, то шаг обрешетки может составлять метр.

Но многое будет зависеть от марки самого профлиста. Чем он прочнее и толще, тем обрешетка может быть реже.

В качестве материала для обрешетки можно применить и брус, и доску. Все будет зависеть от ваших финансовых возможностей. Брус используется с сечением 50 на 50 миллиметров. Но такой вариант, в силу своей дороговизны, применяется не так часто. Более популярна в использовании доска. Для обрешетки можно использовать как обрезной, так и не обрезной вариант. Самое главное, чтобы толщина досок была не менее пяти сантиметров.

Устройства конька и узлов примыканий стропильной системы двускатной крыши под профнастил

При возведении кровли важный каждые элементы. Конек и другие узлы примыкания стропильной системы оказывают влияние на всю конструкцию. От того, как правильно выполнены эти элементы во многом зависит долговечность всей крыши.

Детали оборудования конька кровли при монтаже профлиста

В верхней части соединения стропильных ног крепится конек. Его монтируют к обрешетке при помощи длинных кровельных саморезов. При этом между коньком и листами профнастила должно оставаться пространство не более 30-40 миллиметров. Именно через него будет происходить вентиляция крыши.

Покрытие из профнастила должно выступать за боковые стены и фронтоны. Такой свес будет служить «козырьком» защищающий от дождя и стекающей со скатов воды. Карнизный свес необходимо сделать еще до монтажа кровельного материала. Здесь обрешетка делается сплошной, и крепятся специальные карнизные планки. Торцевые планки на фронтоне монтируются на уже уложенный кровельный материал.

Если для покрытия крыши используется профнастил, то в качестве стропил могут выступать доски. Такой вариант наиболее подходит если предусмотрено монтаж утеплителя. Шаг между стропильными ногами делается от 60 до 90 сантиметров. Очень важно правильно смонтировать обрешетку. Здесь шаг выбирается в соответствии с уклоном ската и прочностью используемого профнастила. Также стоит тщательно монтировать конек и планки на карнизе и фронтоне. Как правило, производитель профнастила предлагает уже готовое решение. Лучше воспользоваться им. В этом случае и сама конструкция получится надежно, и внешний вид значительно улучшиться.

Монтаж кровли из профнастила — видеоинструкция

0 0 vote
Article Rating
Подписаться
Уведомление о
guest
0 Комментарий
Inline Feedbacks
View all comments
