Стропила двойные – Как сделать стропильную систему двускатной крыши, как правильно собрать и положить стропила

Сращивание стропил между собой по длине — пошаговое видео и фото

Крыша – сложная, многокомпонентная конструкция, проектирование, сборка и монтаж которой представляет собой серьезное препятствие для неопытного мастера. Важнейшим этапом возведения кровли считают устройство стропильного каркаса, задающего форму, уклон и несущую способность ската. На стропила ложится нагрузка от веса кровельного материала и снега, поэтому они должны быть прочными и долговечными. Но что делать, если длина ската намного превосходит стандартный размер пиломатериалов? В этой статье мы расскажем, как правильно выполняется сращивание стропил между собой для увеличения длины этого элемента.

Содержание статьи

Внешний вид и функции

Стропильными ногами или стропилами называют основные элементы стропильного каркаса крыши, которые располагаются попарно вдоль конькового соединения, образуя наклонные плоскости скатов. Обычно они изготавливаются из здоровой, прочной древесины или металлического профиля. В конструкции кровли стропила выполняют следующие функции:

• Формируют форм и угол наклона скатов. Именно угол между стропильными ногами и основанием крыши задают узнаваемую геометрию крыши, облегчая сход с поверхности ската талой и дождевой воды и снега.
• Равномерно распределяют вес кровельного покрытия. Кровельный пирог с учетом снеговой нагрузки может весить до 300 кг/м2, потому стропила должны выдерживать значительный вес по всей длине, а также распределять его между несущими стенами.
• Служат основой для фиксации кровельного материала. Финишное покрытие крепят на обрешетку, приколоченную поперек стропильных ног каркаса.

Зависимость шага между стропилами от их длины

Расчет параметров стропильной ноги

Обратите внимание! Существует три параметра стропил, определяемых при расчете и создании проекта кровли: длина стропильной ноги, расстояние между ними и размер сечения этих элементов. В основном они зависят от уклона скатов, климатических условий и веса финишного покрытия.

Материалы

Стропильные ноги, распределяющие вес гидроизоляционного покрытия и термоизоляции кровли между несущими стенами, на которые опираются скаты, должны обладать высокой несущей способностью и отличными прочностными качествами. Кроме того, они должны быть легкими, чтобы при своей значительной длине не прогибаться под собственным весом. Оптимальными материалами для изготовления стропил считают:

1. Дерево. Древесина – легкий, прочный строительный материал, который легко обрабатывать самым примитивным инструментом вручную. Стропильные ноги из этого бруса сечением 100х100 мм или 150х150 мм выдерживают до 500 кг/м2. Из-за того, что стандартный размер пиломатериалов не превышает 6 м, дерево применяют для изготовления стропил частных, ведь при длине ската, превышающей 6 метров, приходится выполнять наращивание досок. Недостатком деревянных стропил считают слабую устойчивость к гниению, поэтому их обрабатывают антисептическими составами.
2. Металл. Металлические стропила применяются в основном в промышленном строительстве, так как хозяйственные, коммерческие и производственные постройки, как правило, обладают большим размером. Высокая несущая способность металлического профиля позволяет использовать элементы меньшего сечения. Кроме того, металл обладает высокой устойчивостью коррозии.

Опытные мастера отмечают, что даже если длина ската превышает 6 метров, стропила для каркаса кровли можно изготовить из дерева. Причем совершенно необязательно приобретать дорогостоящие пиломатериалы нестандартной длины. При большом размере крыши проводят сращивание стропил или надставляют их кобылками.

Оптимальное место для сращивания

Монтаж кобылок

Методы наращивания

Длина стропильной ноги складывается из длины ската и длины свеса крыши, поэтому она может превышать стандартный размер пиломатериалов, составляющий 6 метров. Чтобы удлинить доски, из которых изготавливаются стропила, нужно соединить две или три доски между собой. Чтобы наборная стропильная нога не теряла прочностные качества, необходимо правильно рассчитать место сращивания и надежно зафиксировать его одним из следующих методов:

• Соединение встык. Чтобы нарастить стропила эти методом, концы бруса отпиливают под углом 90 градусов, соединяют между собой, а затем с обеих сторон накладывают деревянные накладки, фиксируя их в нескольких местах длинными болтами в шахматном порядке. Этот способ подходит для сращивания стропил, изготовленных из досок сечением 50х150 мм.

  Сращивание встык

• Соединение «косым прирубом». Если стропила изготавливают из бруса квадратного сечения, то легче всего нарастить их методом «косого прируба». Эта технология заключается в том, что концы соединяемых элементов подрезают под косым углом, а затем соединяют через сквозное вертикальное отверстие шпилькой. Главное, чтобы диаметр отверстия соответствовал или был на 1 мм меньше крепежного элемента, иначе в конструкции возникнет люфт, вызывающий нагрузку на изгиб.

  Соединение косым прирубом



  Технология наращивания косым прирубом

• Соединение нахлест. Чтобы нарастить стропила из деревянных досок по длине, можно соединить отдельные элементы внахлест. Этот простой способ получить достаточно жесткое и прочное крепление. Нахлест между досками должен составлять не менее 1 м, а крепление гвоздями осуществляется в шахматном порядке.

  Соединение внахлест

Важно! Другой надежный метод увеличить длину стропильной наги изготовить составные или спаренные стропила. Следует учесть, что составные элементы обходятся дешевле сдвоенных, однако, значительно уступают им в прочности.

Методы наращивания

Наборные и сдвоенные стропила

Видео-инструкция

методы наращивания, удлинения и соединения стропил

Нередко в ходе строительства каркасов для крыш сложной конфигурации возникает потребность в использовании элементов нестандартного размера. К характерным примерам относятся вальмовые и полувальмовые конструкции, диагональные ребра которых существенно длиннее, чем рядовые стропильные ноги.

Подобные ситуации возникают при сооружении систем с ендовами. Чтобы созданные соединения не стали причиной ослабления конструкций, надо знать, как производится сращивание стропил по длине, каким способом обеспечивается их прочность.

Сращивание стропильных ног позволяет унифицировать пиломатериал, приобретаемый для возведения крыши. Знание тонкостей процесса предоставляет возможность практически полностью построить стропильный каркас из бруска или доски одного сечения. Устройство системы из материалов одного размера выгодно отражается на итоговой сумме расходов.

К тому же доску и брусок увеличенной длины, как правило, производят с сечением бóльшим, чем у материала стандартных размеров. Вместе с сечением возрастает и стоимость. Такой запас прочности при устройстве вальмовых и ендовых ребер чаще всего не нужен. Зато при грамотном выполнении сращивания стропил элементам системы сообщается достаточная жесткость и надежность при наименьших затратах.

Без знания технологических нюансов сделать действительно жесткие на изгиб соединения пиломатериалов достаточно сложно. Узлы сопряжения стропилин относятся к категории пластичных шарниров, обладающих лишь одной степенью свободы – способностью поворачиваться в соединительном узле при приложении вертикальной и сжимающей по длине нагрузки.

Для того чтобы обеспечить равномерную жесткость при приложении изгибающей силы по всей протяженности элемента, сопряжение двух частей стропильной ноги располагают в местах с наименьшим изгибающим моментом. На эпюрах, демонстрирующих величину момента изгиба, они хорошо видны. Это точки пересечения кривой с продольной осью стропилины, в которых изгибающий момент приближается к нулевым значениям.

Учтем, что при строительстве стропильного каркаса требуется обеспечить равную по всей протяженности элемента сопротивляемость изгибу, а не одинаковые возможности прогибаться. Поэтому места сопряжения устраивают рядом с опорами.

В качестве опоры принимается как установленная в пролет промежуточная стойка, так и непосредственно мауэрлат или шпренгельная ферма. Коньковый прогон можно также оценивать, как возможную опору, но участки состыковки стропильных ног лучше располагать ниже по скату, т.е. там, где на систему возлагается минимальная нагрузка.

Кроме точного определения места для сопряжения двух частей элемента системы нужно знать, как правильно удлиняются стропила. Способ формирования соединения зависит от выбранного для строительства пиломатериала:

• Брусья или бревно. Наращиваются косым прирубом, сформированным в зоне соединения. Для усиления и для предотвращения поворота прирубленные под углом края обоих частей стропилины скрепляются болтом.
• Сшитые попарно доски. Сращиваются с расположением линий состыковки вразбежку. Соединение двух наложенных друг на дружку частей производится гвоздями.
• Одинарная доска. В приоритете сращивание лобовым упором – путем состыковки торцованных частей стропильной ноги с наложением одной или пары деревянных или металлических накладок. Реже из-за недостаточной толщины материала используется косой прируб с креплением металлическими хомутами или традиционным гвоздевым боем.

Рассмотрим детально указанные методы, чтобы углубленно разобраться в процессе наращивания длины стропил.

Вариант 1: Метод косого прируба

Способ предполагает формирование двух наклонных врубок или запилов, устроенных со стороны сопряжения частей стропильной ноги. Подлежащие состыковке плоскости врубок должны безукоризненно совмещаться без малейших зазоров, независимо от их размеров. В зоне соединения должна быть исключена вероятность деформации.

Запрещено заполнение щелей и неплотностей клиньями из древесины, фанерными или металлическими пластинами. Подогнать и скорректировать огрехи не получится. Лучше заранее точно вымерить и вычертить линии врубок, согласно следующим стандартам:

• Глубина определяется формулой 0,15 × h, где h обозначает высоту бруса. Это величина участка, перпендикулярного продольной оси бруса.
• Интервал, в пределах которого расположены наклонные участки врубки, определяется формулой 2 × h.

Место для размещения участка состыковки находят по действующей для всех типов стропильных каркасов формуле 0,15 × L, в которой величина L отображает размер перекрываемого стропилом пролета. Расстояние откладывается от центра опоры.

Детали из бруса при выполнении косого прируба дополнительно крепятся проходящим через центр соединения болтом. Отверстие для его установки высверливается заранее, Ø его равен Ø стержня крепежа. Чтобы древесина в месте установки крепления не сминалась, под гайки укладываются широкие металлические шайбы.

Если с применением косого прируба соединяют доску, то дополнительная фиксация производится с применением хомутов или гвоздей.

Вариант 2: Сплачивание досок

В случае использования технологии сплачивания центр соединяемого участка располагается прямо над опорой. Линии состыковки торцованных досок располагаются с обеих сторон от центра опоры на расчетном расстоянии, равном 0,21 × L, где L обозначает длину перекрываемого пролета. Фиксацию проводят гвоздями, устанавливаемыми в шахматном порядке.

Люфт и зазоры также недопустимы, но их проще избежать, проведя аккуратную торцовку доски. Этот способ гораздо проще предыдущего метода в исполнении, но чтобы попусту не расходовать метизы и не ослаблять лишними отверстиями древесину, следует с точностью рассчитать число точек устанавливаемого крепежа.

Гвозди с сечением ножки до 6 мм устанавливаются без предварительного высверливания соответствующих отверстий. Под крепеж размером больше указанного сверлить нужно, чтобы при соединении не расколоть вдоль волокон доску. Исключением являются метизы с крестообразным сечением, которые независимо от размера в деревянные детали можно просто забивать.

Для обеспечения достаточной прочности в зоне сплачивания нужно соблюдать следующие условия:

• Крепеж ставят через каждые 50 см вдоль обоих краев сращиваемых досок.
• Вдоль торцевых соединений гвозди ставят с шагом 15 × d, где d это диаметр гвоздя.
• Для сплачивания доски в месте сопряжения подходят гладкие круглые, винтовые и резьбовые гвозди. Однако резьбовые и винтовые варианты в приоритете, потому что у них прочность на выдергивание значительно выше.

Отметим, что соединение стропилин сплачиванием приемлемо в случае устройства элемента из двух сшитых досок. В результате оба стыка перекрываются цельным участком пиломатериала. К плюсам способа отнесем внушительную для частного строительства величину перекрываемого пролета. Подобным образом можно наращивать стропильные ноги, если расстояние от вершины до нижней опоры достигает 6,5 м.

Вариант 3: Лобовой упор

Способ лобового наращивания стропил заключается в торцевой состыковке соединяемых частей стропильной ноги с фиксацией участка гвоздями, нагелями или болтами через установленные по обеим боковым плоскостям накладки.

Для исключения люфта и деформации наращенной стропильной ноги необходимо придерживаться следующих правил:

• Подлежащие состыковки края доски должны быть безупречно отторцованы. Зазоры любого размера по линии соединения необходимо исключить.
• Длина накладок определяется формулой l = 3 × h, т.е. они обязаны быть не меньше, чем три ширины доски. Обычно длину вычисляют и подбирают, исходя из числа гвоздей, формула дана для выяснения минимальной длины.
• Накладки выполняются из материала, толщина которого не менее 1/3 аналогичного размера основной доски.

Гвозди в накладки забивают в два параллельных ряда с шахматным «разбросом» крепежных точек. Чтобы тонкую по отношению к основному пиломатериалу накладку не повредить, количество точек крепления рассчитывается с ориентиром на сопротивление гвоздей поперечной силе, действующей на ножки метиз.

Когда стык частей стропилины расположен прямо над опорой, в расчетах гвоздевого боя для фиксации накладок нет необходимости. Правда, в этом случае состыкованная нога станет работать как две отдельные балки и на прогиб, и на сжатие, т.е. по нормальной схеме придется рассчитывать несущую способность для каждой из составляющих частей.

Если в качестве крепежа используются стальные стержневые болты или стержни без резьбы, нагели, при состыковке толстой доски или бруса, то угроза деформации будет полностью исключена. По сути, даже на некоторые зазоры в состыковке торцов можно не обращать внимания, хотя подобных огрехов все же лучше избегать.

При применении шурупов или винтов предварительно высверливают отверстия под их установку, Ø отверстий на 2- 3 мм меньше аналогичного размера ножки крепежа.

При производстве лобовых соединений стропилин необходимо четко соблюдать расчетный шаг установки, численность и диаметр крепежных элементов. При сокращении расстояний между точками фиксации может произойти расщепление древесины. Если отверстия под крепеж будут больше положенных размеров, стропилина деформируется, а если меньше – расколются пиломатериалы в период установки крепежа.

Для соединения и увеличения длины стропила есть еще весьма интересный способ: наращивание с помощью двух досок. Их пришивают к боковым плоскостям удлиняемого одинарного элемента. Между наращенными деталями остается просвет, равный ширине верхней доски.

Просвет заполняют обрезками равной толщины, установленными с интервалом не более 7 × h, где h это толщина удлиняемой доски. Длина вкладываемых в просвет дистанционных брусков не менее 2 × h.

Удлинение с применением двух наращиваемых досок подходит для следующих ситуаций:

• Устройство наслонной системы по двум боковым прогонам, которые служат опорой для расположения участка состыковки основной доски с присоединяемыми элементами.
• Установка диагональной стропилины, определяющей наклонное ребро вальмовых и полувальмовых конструкций.
• Строительство ломаных крыш. В качестве опоры под соединение используется обвязка нижнего яруса стропилин.

Расчет крепежа, фиксация дистанционных брусков и соединение досок производится по аналогии с вышеописанными способами. Для изготовления дистанционных брусков подойдут обрезки основного пиломатериала. В результате установки этих вкладышей ощутимо возрастает прочность сборной стропилины. Несмотря на существенную экономию материала, работает она как цельная балка.

Демонстрация основных приемов сращивания конструктивных элементов стропильной системы:

Ролик с пошагово изложенным процессом соединения частей стропила:

Видео-пример одного из способов соединения пиломатериалов:

Соблюдение технологических предписаний, согласно которым производится сращивание стропилин по длине, гарантирует беспроблемную работу конструкции. Способы удлинения позволяют снижать расходы на строительство крыш. Следует не забывать о предварительных расчетах и о подготовке к выполнению соединений, чтобы результат усилий стал идеальным.

Соединения стропильных ног: виды наращивания и усиления



Вступление

При установке стропильных систем часто приходится наращивать длину и толщину стропильных ног. Делать это нужно по существующим правилам, чтобы стропильная система могла выдержать вес покрытия крыши и нагрузки внешних факторов.

Соединения в стропильных ног

Рассмотрим следующие типы соединений в стропильных конструкциях:

• Косой прируб;
• Соединение внахлёст;
• Соединение встык.

Косой прируб

Косой прируб относится к шарнирному типу соединения. Для соединения выбирается брус равного сечения. На каждом брусе делаются зеркальные косые прирубы с упорными площадками (рисунок). Длина запила должна быть две толщины бруса. Прямые площадки косых прирубов обоих брусков должны иметь равные высоты не более 15% от толщины бруса.

Для соединения, запилы брусов соединяются и просверливаются. Крепление производится болтом (шпилькой) с гайкой.

Соединение внахлёст

Доски стропильных ног могут соединяться внахлёст. Накладка досок проводится по длине не менее одного метра. Скрепляются доски в шахматном порядке, гвоздями или болтами.

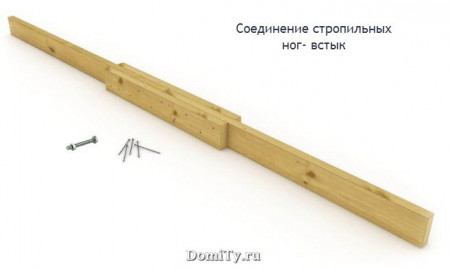

Стыковое соединение

class=»eliadunit»>

Для соединения встык, торцы досок должны быть отпилены строго под 90 градусов. Скрепляется соединение двумя накладками, устанавливаемыми на стык с двух сторон. Стяжка конструкции производится болтами (насквозь) или гвоздями. Разметка креплений делается в шахматном порядке.

Усиление конструкции ноги

Не всегда есть возможность или необходимость приобретать брус для стропильных ног. В этом случае стропильную ногу делают сборной, а усиление стропильной ноги производят следующими способами.

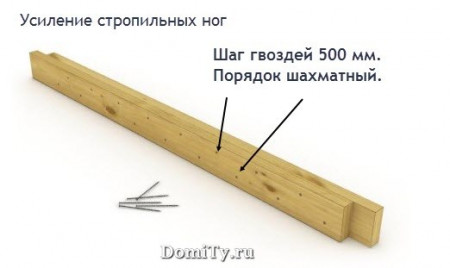

Спаренное стропило

Берём две доски и складываем между собой по широкой стороне, вплотную. Используются доски (минимум две доски) равной ширины, которые накладываются друг на друга и сшиваются гвоздями через 500 мм, чередуя сшивание вверху и внизу доски.

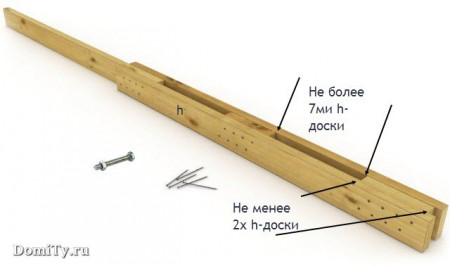

Усиление вставками

Это составная конструкция делается из двух досок, между которыми устанавливаются доски-вкладыш. Получаем необходимую по толщине стропильную ногу с экономией материала.

При таком усилении важно чтобы длина вкладыша была не меньше двух высот соединяемых досок, а расстояние меду вкладками было не более семи высот соединяемых . Обязательно, в верхний конец подобных стропил, поставить длинную доску вкладыш.

Видео  соединения стропильных ног

©Domity.ru

Еще статьи



class=»eliadunit»>

Стропильная система двускатной крыши | Dvamolotka.ru

В этой статье мы расскажем, что представляет собой стропильная система двускатной крыши. Мы рассмотрим основные элементы, из которых она состоит, а также их расположение в стропильной конструкции, как правильно установить деревянные стропила и как называются основные элементы стропильной системы.

В предыдущей статье мы рассказали о преимуществах и недостатках различных видов крыш. Двускатная крыша — самая простая и надёжная конструкция для жилого дома. К тому же она подразумевает наличие чердака, что так полезно в загородном хозяйстве.

Двускатная стропильная система имеет несколько базовых разновидностей, на основе которых мастера создают индивидуальные конструкции. Мы рассмотрим их в порядке усложнения.

Для пролёта между несущими стенами до 6 метров

Этот вариант самый простой, при этом он несёт самую малую нагрузку. В нём применяются висячие стропила с основной или подстропильной затяжкой. При такой конструкции стропильная система представляет собой только стропила, соединённые на пересечении в коньке.

Подстропильная балка или затяжка — элемент стропильной системы, который соединяет горизонтальной тягой стропильные ноги противоположных скатов.

Стропильная нога или стропила — основной несущий элемент поддерживающей конструкции крыши. Из ряда стропил формируется скат крыши.

Висячие стропила — способ установки стропил, при котором отсутствуют дополнительные горизонтальные крепления (тяги).

Мауэрлат (деревянная обвязка верха стен) — основа стропильной системы. На каменные стены устанавливается в обязательном порядке.

По расположению затяжек такая кровля бывает двух видов.

С основной затяжкой

Затяжка проходит по верхам стен и опирается на них. Именно в этом случае чаще всего роль затяжки выполняет балка перекрытия. Высота от перекрытия до конька — от 1,4 до 2,5 м. Такой вариант оптимален, если планируется использовать чердачное пространство для временного хранения или просушки чего-либо.

Преимущества:

1. Дополнительное подсобное помещение на чердаке.
2. Пространство чердака используется полностью.
3. Значительный запас воздуха — меньшие потери тепла через крышу.

Недостаток: сравнительно малый объём помещения.

С подстропильной затяжкой

Затяжка проходит на уровне ⅓ высоты от опоры стропил до конька. В этом случае нет привязки к перекрытию, и опорные стены стропил могут быть подняты на необходимую высоту. Это позволяет создавать полноценные помещения с высотой стен ½ этажа.

Преимущества:

1. Экономия на стеновом материале второго этажа.
2. Максимально эффективное использование подстропильного пространства.
3. Возможность жилого чердачного помещения.

Недостатки:

1. Требуется качественное утепление кровли.
2. Требуется врезка мансардных окон.

Для пролёта между несущими стенами от 6 до 9 метров

Комбинированная затяжка

При увеличении пролёта количество поддерживающих и стягивающих элементов увеличивается. Это нужно для эффективного распределения нагрузки и передачи её на стены. Висячие стропила на пролёте более 4 метров* можно устроить только одним способом — двойной (комбинированной) затяжкой. При этом длина пролёта* не должна превышать 4,5 м.

* — в данном случае под пролётом понимается длина проекции (тени) одной стропильной ноги в проектном положении.

При устройстве двойной затяжки подстропильную затяжку называют ригелем.

1 — затяжка; 2 — ригель; 3 — стропильная нога; 4 — мауэрлат

Вертикальные опоры

Зачастую приходится сращивать стропила в длину, т. к. 6 метров бывает недостаточно. В этом случае устраивают дополнительные промежуточные опоры. Они могут располагаться в разных областях относительно стропильной ноги. При этом стропила называются уже не висячими, а наслонными.

Наслонные стропила — стропильные ноги, имеющие одну или более опор. Исключение — мансардная двускатная стропильная система с двумя рядами опор, расположенными не по центру.

Бабка или центральная опора — вертикальная стойка, расположенная в месте пересечения стропил.

Прогон — сплошная доска или брус, соединяющий ряд стропил или балок.

Коньковый прогон — соединяет верха центральных стоек (бабок).

1 — затяжка; 2 — бабка; 3 — прогон; 4 — коньковый прогон

Помимо центрального ряда стоек конструкция стропильной системы может предусматривать дополнительные вертикальные опоры — в середине пролёта одной стропильной ноги. По сравнению с подкосными способами укрепления такой способ удобен тем, что не перегораживает проходы. При достаточной высоте чердака можно использовать его в качестве кладовой.

Мансардная стропильная система — частный случай двускатной кровли с вертикальными опорами. Она не имеет центрального ряда стоек, только стойки на ½ проекции стропильной ноги. В ней обязательно присутствует ригель (подстропильная затяжка). Ряд ригелей формирует потолок мансардного этажа.

Для пролётов между несущими стенами от 9 до 14 метров

При таких больших пролётах длина проекции стропил будет от 4,5 до 7 метров и в большинстве случаев не избежать сращивания стропил по длине. Это в свою очередь потребует усиления в месте соединения стропил и применения подкосов.

Подкос — упор, расположенный в проектном положении под углом.

Подкосы могут устанавливаться в разных местах стропил, но не ближе ¼ их длины к концу. Существует множество вариантов их установки. Самый простой способ — установка на лежень.

Лежень — сплошная доска или брус, установленный на несущие балки перпендикулярно им. Служит для распределения нагрузки от подкосов и стоек на балки.

1 — балка; 2 — подкос; 3 — лежень; 4 — бабка

В основном опора подкоса располагается в месте опоры бабки, особенно если они находятся на промежуточной несущей стене. В другом случае центральной опоры может не быть — только подкосы, но они должны быть закреплены к стропильной ноге ближе к середине пролёта.

Частный случай комбинированной двускатной стропильной системы — мансардный этаж с шириной пролёта помещения более 4,5 метров. В этом случае устраивается П-образная рама — прогоны из бруса 100х100, ряд вертикальных стоек по лежням на ½ или ⅔ длины проекции стропил и горизонтальная затяжка (ригель). Оставшееся пространство заполняется (раскрепляется) подкосами. Такой вид стропильной системы применяется на зданиях значительной площади.

Двускатные стропильные фермы с подкосами имеют два существенных преимущества:

• высокая несущая способность и пространственная жёсткость;
• возможность создавать прочные пологие скаты большой протяжённости.

При этом пологость скатов обусловлена малой высотой конька над перекрытием, т. е. чердак в большинстве случаев не используется.

Выбирая двускатную кровлю, помните, что помимо относительной простоты устройства и монтажа необходимо правильно организовать распределение нагрузки. Это особенно важно в районах с существенными снеговыми и ветровыми нагрузками. Весенний снег в 2,5–3 раза тяжелее зимнего, поэтому дополнительные опоры и распорки в стропильной системе не будут лишними.
