Стремянка из профильной трубы своими руками: чертежи, как сделать

Профильные трубы — отличный вариант для сооружения стремянки, которая бывает столь необходимой в любом доме для выполнения повседневных задач. Сегодня на смену тяжелым металлическим конструкциям пришли достаточно легкие и прочные стремянки, выполненные из металлических профилей — изделий из стали с прямоугольным, квадратным или овальным сечением, которые можно приобрести в строительных магазинах, но дешевле сделать стремянку из профильных труб своими руками.

Виды лестниц, которые можно изготовить из профильных труб

Профильная труба — наиболее прочный материал для создания каркасов для построек любого типа, в том числе лестниц.

Из профилей выполняются:

  • Маршевая лестница — конструкция из двух балок, расположенных на одном уровне, на которые устанавливаются ступеньки. Балки или косоуры поддерживают ступеньки снизу. Лестница бывает одноуровневой или двухуровневой, когда состоит из двух рядов в одном пролете.лестница
  • Винтовые лестницы состоят из одного косоура, вокруг которого крепятся ступени, закрепленными с другой стороны перилами. Сложная конструкция — крутая и не очень удобная, которую самостоятельно сделать мало кто может решиться.винтовая
  • Больцевые — лестницы, ступени которых крепятся к прочной стене болтами или больцами. При этом используется только одна балка-косоур из профиля.больцевые
  • Стремянка — приставная мобильная лестница для выполнения определенных задач: выполнения каких-либо действий на определенной высоте. Такая лестница должна быть устойчивой и желательно, легкой, чтобы ее просто было переставить в нужное место, не прилагая сверхусилий.стремянка

Разновидности лестницы-стремянки

Стремянка может быть односторонней, а может быть выполнена из двух частей. Устойчивость в первом случае достигается просто за счет стены, которая служит опорой.

Во втором случае, стремянка не нуждается в опоре, обе части устанавливаются под определенным углом наклона и скрепляются между собой навесом, который удерживает обе части. Помимо этого для фиксации лестница может закрепляться дополнительным ремнем, который не дает частям менять угол наклона, т.е разъезжаться. Обе части могут быть одинаковыми, либо одна из них выполняется просто в виде опоры, без ступеней.

Первый вид — самая простая приставная лестница, состоящая из двух параллельных опор, между которыми крепятся ступеньки-перекладины. Это приспособление отличается легкостью, хотя это довольно прочное, которое изготовить достаточно просто. Двусторонняя стремянка ненамного сложнее, поэтому сделать своими руками такую конструкцию не представляется сложным.

виды лестниц
Виды
лестница
Лестница
стремянка
Стремянка

Преимущества самодельной лестницы-стремянки из профилей

Использование стремянки из профилированной трубы оказалось довольно удачным решением.

По сравнению со швеллерами или металлическими уголками, которые ранее также использовались для сооружения мобильных лестниц и довольно быстро выходили из строя, конструкция из профильных труб прослужит долго, ее просто использовать, а для сборки не понадобиться много времени и больших затрат. Главное — правильно выбрать профиль.

Какую трубу взять для изготовления стремянки

Казалось бы, чем толще стенки трубы, тем она должна быть надежней. Однако, толстостенные профили отличаются большим весом, а это не очень удобно, учитывая, что стремянка должна быть мобильной, а следовательно, не тяжелой и не громоздкой.

Кроме того, вес будет создавать дополнительную нагрузку на опоры и фундамент стремянки.

Также не подойдет слишком тонкий профиль, который может деформироваться при нагрузках.

Обратите внимание! Для устойчивой надежной конструкции рекомендуется выбирать профиль для стремянки толщиной 5-7 мм, оптимальный размер сечения профиля для опор — 40х40 или 50х50 мм, а для ступеней достаточно взять трубу 20×20 мм.

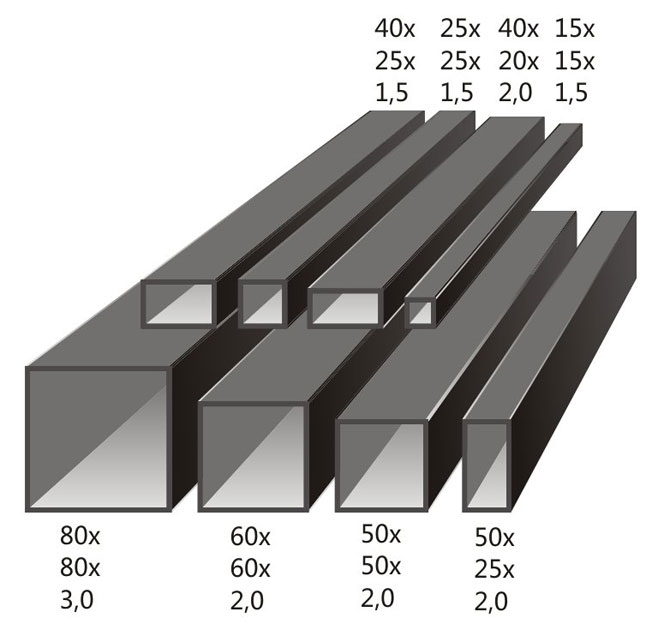

размеры профильной

Что понадобиться для работы

Перед тем, как приступить к изготовлению стремянки, необходимо подготовить инструменты, сделать необходимые чертежи и нарезать трубу на отрезки нужных размеров.

Правильно выполненный чертеж не только позволяет рассчитать количество материала, но и наглядно представить будущую конструкцию.

Для изготовления складной стремянки необходимы следующие инструменты и приспособления:

  • болгарка;
  • сварочный аппарат;
  • дрель и сверла;
  • рулетка, маркер, уголок и молоток.

Кроме профилей нужного размера понадобиться шарнир, соответствующий размеру труб, который надевается на стойки, а затем крепиться к ним с помощью болтов и саморезов. С помощью шарнирного механизма монтируется складная лестница-стремянка.

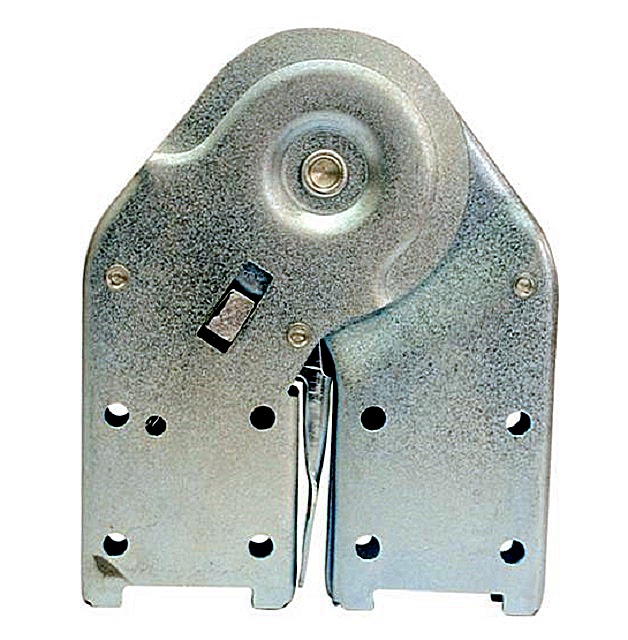

Шарнир для складной металлической лестницы

Этапы работы

На две главные профтрубы, которые будут служить опорами, приваривают ступеньки. Для начала, предварительно, а затем, после необходимой проверки на отсутствие неровностей, ступени закрепляются окончательно.

стремянка из профиля

Затем точно также изготавливают вторую часть стремянки.

Соединяют обе части с помощью шарнирного навеса.

На средней части конструкции выполняются отверстия, к которым будет крепиться ремень для фиксации лестницы, чтобы она надежно держалась во время эксплуатации в нужном положении.

Стремянка из профильной трубы своими руками: чертеж лестницы, инструкция

Приветствую всех читателей моих публикаций. Хочу рассказать вам, дорогие читатели, о лестницах, их видах, характеристиках, как делается стремянка из профильной трубы своими руками, что для этого надо. Представлю вам чертежи, объясню, как ее смастерить.

Разновидности лестниц из профильной трубы

Лестницы бывают стационарными, их устанавливают на улице, внутри помещения. Переносные, которые бывают складными, приставными, проще сделать своими руками. Стремянка – мобильная конструкция, часто используемая в хозяйстве. Удачный материал для нее – профильная труба, из которой лестницу можно изготовить своими руками. Конструктивное разнообразие велико.

Маршевая

Это лестница, которая содержит одну или несколько деталей, называемых маршами. Он может быть прямым либо поворотным. Прямой марш представляет собой ступеньку большей ширины, чем основные. Поворотный с одной стороны шире, с другой уже, что формирует поворот лестницы.

Винтовая

Ступени в винтовой лестнице располагаются по восходящей вокруг оси – трубы или колонны. В редких случаях торцы ступенек образуют пустое цилиндрическое пространство, от него лестница защищена перилами. У остальных перила только со стороны, противоположной оси. Винтовая конструкция занимает минимальную площадь основания, обеспечивая большую крутизну подъема.

Стремянка

Это переносные лестницы, обычно складные, предназначенные для временного использования на определенном месте. Стремянки применяются очень широко, их просто изготовить своими руками.

Преимущества и недостатки конструкции из профильного проката

Стремянка, изготовленная своими руками из профильной трубы, имеет такие преимущества:

  • мобильность;
  • простота;
  • компактность, особенно если раскладная;
  • оптимальное сочетание прочности металла с легким весом.

Но она не лишена некоторых недостатков:

  • склонность к падениям;
  • узкая площадь опоры.

Найти видео о стремянках несложно.

Купить или сделать самому

Для меня, например, своими руками изготовить предпочтительнее, чем купить. Потому что я при изготовлении подстраиваю ее под свои нужды. Кто-то скажет, что проще купить и не тратить время, переводя нервы, деньги, ведь профильный материал недешев. И каждый по-своему прав. Все же статья написана для тех, которые заинтересовались изготовить стремянку своими руками.

Самодельная для некоторых даже лучше купленной: приспособление решает определенные задачи, не всегда можно найти идеал. Универсальная будет стоить дорого, а своими руками можно изготовить любой высоты, с любым размером ступенек.

Еще один аргумент в сторону смастерить своими руками в том, что стремянок из профильной трубы в продаже очень мало. Обычно на продажу стараются изготавливать легкие и компактные лестницы. Но они менее прочны и устойчивы. Стремянка, изготовленная из профильной трубы, крепче, хотя и менее транспортабельна.

Какой вид профтрубы выбрать для лестницы и сколько их понадобится

Для стремянки, которую я вам предлагаю своими руками сделать, понадобится 8 м профильной трубы 60 × 40 мм, 4 по 2 м, 4,9 м профильного проката 40 × 40 мм. В качестве опорных стоек лучше применять предложенный, но можно и 80 × 40 мм или 80 × 60. Также понадобится цепь длиной 1,4 м, 2 куска по 70 см.

Применение квадратного профиля для стоек нежелательно, а вот на ступеньки – наоборот. Хотя не исключен вариант применения для ступенек профильной трубы размером 40 × 30 или даже 40 × 20. Последний вариант подойдет, если вес пользователя не больше 120 кг.

Как сделать стремянку своими руками: пошаговая инструкция

Сначала подготавливают опоры. Для изготовления Л-образной конструкции необходимы 2 профильные трубы длиной 2 метра каждая. Лестница состоит из 2-х таких конструкций. На опорных трубах делают разметку маркером, цвет которого хорошо виден на металле профильного проката. Все расстояния указаны на чертеже.

Шаг 1. К одному краю трубы приваривают пластинки длиной в две широкие стороны трубы, в нашем случае 120 мм. Их приваривают под углом, чтобы срез получился прямым, если соединенные опоры разложены. Это изображено ниже на фото.

Во второй трубе и пластинках просверливают отверстие Ø 10 мм. В него вставляют штырь для образования шарнирного соединения, края заклепывают. Или применяют специальные шарниры, их нужно лишь приварить к окончаниям отрезков так, чтобы сложенные профильные трубы прижимались и были параллельны друг другу. Вторая конструкция идентична первой.

Шаг 2. После изготовления Л-образных конструкций приваривают цепь, чтобы она была внатяжку, если угол на шарнирах 45˚. Предварительно подготавливают материал для ступенек, нарезают отрезки профильных труб 350 мм – 14 шт. Далее устанавливают эти конструкции параллельно на расстоянии 35 см. Здесь может понадобиться помощь друга, чтобы придержал своими руками, пока будет приварена одна из верхних ступеней.

Перед креплением остальных ступенек нужно еще раз сверить все расстояния и проверить метки. Монтировать ступеньки стремянки необходимо так, чтобы их стороны были параллельны земле.

Необходимые инструменты и материалы

Для изготовления своими руками стремянки необходим сварочный аппарат, дрель и болгарка. Трубы, которые предпочтительнее применить, я описал выше. Для шарнирного механизма можно использовать 4 пластинки размерами 160 × 80 мм и толщиной не менее 3,5 мм. Цепь с толщиной проволоки кольца от 2,8 мм до 5 мм.

Чертежи и схемы

Схема простой стремянки изображена на рисунке.

Ее достоинство – возможность одновременного подъема на ступеньки двоих человек. В хозяйстве такой вариант стремянки бывает попросту незаменим, например при сборе урожая с плодовых деревьев. Это удобно при совместном ремонте или при работе монтажника с помощником. Когда мастер занят работой, помощник может подавать инструмент, придерживать предметы. На других типах стремянок это невозможно.

Ход работ

При проведении сварочных работ необходимо соблюдать технику безопасности. Пользоваться маской типа хамелеон, руки защитить перчатками. Освещение должно быть хорошим.

Такая последовательность монтажа, которую я описал выше, позволит собрать своими руками ровную стремянку без каких-либо сложных вычислений и измерений.

Сначала приваривается верхняя ступенька, чтобы опорные конструкции стояли ровно. Поверхность ступеней всегда должна быть параллельна земле. Далее – нижняя перекладина противоположной лестницы. Если при этом одна из цепей немного ослаблена, а при ее натяжении образуется косина, то на этом этапе лучше всего переварить место крепления цепи.

Чтобы ровно обрезать края ножек стремянки, ее нужно перевернуть набок в разложенном состоянии. Линию обрезки можно отметить, приложив к бокам стоек длинную линейку. В крайнем случае можно натянуть шнур. Еще лучше, если приобрести в магазине стройматериалов специальные пластиковые ножки под имеющийся профиль.

Заключение

Вот и получилась несложная и очень удобная лестница. Собрать ее своими руками будет под силу многим, кто разберется в несложной конструкции из профильной трубы и попробует осуществить задумку на практике. Всем желаю успехов! Подписывайтесь на обновления, делитесь в социальных сетях. А я прощаюсь с вами до следующих публикаций.

Загрузка...

Лестница (стремянка) из профильной трубы своими руками

В тех конструкциях, где необходима высокая надежность и долговечность, элементы изготавливается из металлических деталей.

Готовая лестница

Готовая лестница

Лестница из профильной трубы своими руками, изготовленная в домашних условиях – не исключение.

Cодержание статьи

Основные типы лестниц

Приставная стремянка – это лестница, которая может стоять самостоятельно, используя для этого любую подходящую опору (стена, к примеру).

Стремянка может быть одностороннего или двухстороннего типа. Конструкция имеет каркас, к которому крепятся ступени, а дополнительные элементы, которыми снабжается стремянка – это поручни и ножки.

Расчет высоты такой конструкции из профильной трубы производится в ходе определения интервала межу полом и последней ступенькой. Расчет производится с ориентировкой на интервал в 20-25 см. Ввиду наличия различных функциональных особенностей стремянка может быть:

  • Классической;
  • Универсальной;
  • Трансформером.

Конструкции, относящиеся к универсальному типу, сочетают в себе функционал обычной лестницы и стремянки.

Каркас таких изделий может быть раскладным или телескопическим. Представленная стремянка имеет каркас, состоящий из нескольких секций, при этом каждая из секций состоит из 5-7 ступенек.

Телескопические конструкции отличаются тем, что их секции можно выдвигать постепенно. Они фиксируются с помощью специальных защелок или крючков.

Стремянка-трансформер может работать в нескольких положениях. Такие изделия из профильной трубы очень компактны, легкие и без труда могут поместиться даже в багажнике автомобиля.

Почти готовая стремянка

Почти готовая стремянка

Каркас лестничных изделий собирается с применением металлических профильных труб, выполняющих функцию несущих стоек, ступени могут изготавливаться из дерева или менее прочного, чем каркас материала.

Все соединения конструкции из профильных труб стыкуются между собой с помощью болтовых соединений.

Это позволяет при необходимости произвести быструю замену любого поврежденного элемента. Некоторые стремянки из металлопрофильных труб можно сделать неразборными – для их создания применяется сварка.

Стоит отметить, что наиболее распространенный и практичный материал для создания описываемых конструкций – это алюминиевый или дюралюминиевый сплав. Готовая лестница, собранная своими руками будет отличаться такими преимуществами, как:

  • легкость;
  • надежность;
  • удобство в эксплуатации.

Инструменты и материалы, необходимые для работы

Для создания стремянки своими руками предпочтение следует отдавать алюминиевым или металлическим профильным трубам. Такую конструкцию впоследствии с легкостью можно будет перевозить даже в общественном транспорте. Кроме того, этот метал устойчив к вредоносному воздействию коррозийных процессов и прочих негативных факторов окружающей среды.

Профиль не нужно дополнительно грунтовать и окрашивать, а срок службы изделия зависеть будет зависеть только от качества сборки. При сборке такой конструкции не обойтись без:

  • рулетки;
  • угольника;
  • простого карандаша;
  • ножовки по металлу;
  • болгарки;
  • дрели;
  • отвертки;
  • молотка;
  • сверла по металлу;
  • болтов и гаек;
  • сварочного аппарата.

Кроме того, нужны будет такие расходные материалы, как:

  • ремни или цепи;
  • несколько резиновых набоек для ножек;
  • клей для металла или жидкие гвозди;
  • металлический лист, из которого будут вырезаться ступеньки и соединители;
  • металлическая или алюминиевая профильная труба.

Необходимо уточнить, что алюминиевая труба обладает высокой электропроводностью и готовое изделие запрещено использовать для ремонта высоковольтных линий.

Профильная труба

Профильная труба

Впрочем, в быту такая необходимость встречается не так уж и часто. Алюминий хорошо проводит тепло, а на открытом воздухе он нагревается в несколько раз быстрее, чем металл.

Так, например, если такую стремянку оставить под солнцем летом на несколько часов, то она с большой вероятностью сильно нагреется, что усложнит работу.

Стремянка из профильных труб легка в изготовлении, а материал является общедоступным и отличается высоким запасом прочности. Стремянка, изготовленная из металлической профильной трубы требует окраски для защиты ее от коррозии.

Порядок изготовления

Для создания стремянки из профильных труб рекомендуется придерживаться следующей последовательности действий:

  1. Подготовить металлическую алюминиевую или стальную трубу и отрезать от нее 4 одинаковых по длине отрезка.
  2. Если труба изготовлена из металла, то с ее поверхности с помощью болгарки или дрели со специальной насадкой следует удалить особо крупную ржавчину.
  3. Трубу надежно закрепить заготовку в тисках и отполировать ее до блеска наждачной бумагой или с помощью специального средства для удаления ржавчины.
  4. Произвести нарезку ступенек с одинаковой длиной из заранее заготовленных металлических листов. В случае необходимости с них также удаляется налет ржавчины.
  5. Каркас начинает формироваться с приваривания ступенек. Если нет сварочного аппарата, то можно использовать уголки болты и гайки.
  6. Сверху и снизу трубы навариваются заглушки, либо надеваются резиновые наконечники.
  7. К двум оставшимся трубам в нижней и верхней их частях, привариваются перекладины, расстояние от которых до конца трубы должно составлять 10-15 см.
  8. Каркас из несущих профильных труб располагается горизонтально и в нем просверливается ряд отверстий, в которых с помощью болтов крепятся ремни.
  9. К той части лестницы, на которой не закреплены ступени нужно приварить металлическую пластину перпендикулярно каркасу. К другой половине каркаса необходимо прикрепить две пластины из металла – к ним сверху приваривается верхняя ступенька.

Рекомендуется прикручивать пластины со ступенями с использованием контргайки, для того, чтобы в случае необходимости они могли свободно прокручиваться.

Для того чтобы обеспечить надежную фиксацию, на уровне с опорной пластинкой формируются пропилы, которые будут выполнять функцию замка.

Самостоятельное изготовление стремянки (видео)

Изготовление других видов стремянок

Некоторые конструкции не всегда можно с удобством транспортировать в разобранном состоянии. Для придания конструкции монолитности ту часть, на которой располагаются ступеньки, делают несколько длиннее.

На расстоянии в 10-15 см от самой высшей ступеньки в профильной трубе просверливается и прорезается специальный зазор.

В него вставляются концы половинок без ступеней. Эти части оббиваются молоком и сплющиваются. После этого в каркасе просверливается сквозное отверстие, и участок конструкции фиксируется с помощью контргайки.

Для того чтобы собрать стремянку-трансформер, изначально следует провести расчет конструкции, а потом выполнить следующие действия:

  1. Нарезается 8 отрезков труб с одинаковой длиной.
  2. Из листа металла вырезаются ступени. Размер шага можно задать любой.
  3. Ступени крепятся так, чтобы с обеих сторон секций они располагались на одинаковом расстоянии друг от друга.
  4. Производиться примерка и секции соединяются при помощи запорных механизмов.
  5. Стремянка обрабатывается грунтовкой и покрывается краской.

Стоит отметить, что нагрузка на запорные механизмы стремянки-трансформера в большинстве случаев довольно высокая, потому формировать сварочный соединительный шов между элементами конструкции нужно предельно качественно.

Для создания лестницы-трансформера понадобится тот же набор инструментов и материалов, что и для классического аналога конструкции, но вместо ремней будут применяться стоп-механизмы.

После окончания сборки специалисты рекомендуют смазать все запорные механизмы маслом или солидолом.

Технология сборки стремянки раздвижного типа практически ничем не отличается от алгоритма монтажа двух предыдущих видов.

Все несущие секции делаются по принципу трансформера и соединяются друг с другом посредством раздвижных механизмов. При этом самые крайние две секции соединяются между собой по принципу обычной стремянки.

Как сделать стремянку своими руками из профиля

Стремянка своими руками: самостоятельное изготовление

содержание:
Стремянка своими руками: как она устроена
Как самому сделать лестницу: материалы и их выбор
Самостоятельное изготовление лестницы: собираем лестницы
Изготовление лестницы: тонкости соединения лестницы
Как изготовить лестницу: последние штрихи

По большому счету, изготовление лестницы своими руками — дело несложное, и при желании с этой работой сможет справиться практически любой домашний мастер. Все, что нужно для ее изготовления, это только разобраться с конструкцией таких лестниц. Все остальное, как говорится, дело техники и умения пользоваться инструментом. В этой статье от сайта stroisovety.org мы подробно разберемся с вопросом, как изготавливается лестница стремянка своими руками? Мы изучим ее конструкцию, рассмотрим материалы, из которых можно изготовить это приспособление и поговорим о непосредственном процессе сборки.

Деревянная лестница своими руками фото

Стремянка своими руками: как она устроена

Первое, с чем необходимо определиться, подходя к вопросу, как сделать лестницу своими руками, это разобраться с ее конструкцией — без понимания принципа ее работы собрать такое устройство будет непросто. А устроена лестница, можно сказать, элементарно — это скрепленные друг с другом подвижным образом две обычные лестницы. Соединяются они подвижно по принципу ножниц, циркуля и других подобных изделий. По сути, изготовление лестницы сводится к трем этапам.

  • Изготовление лестниц в количестве двух штук.
  • Соединение их в одну систему.
  • Изготовление и установка верхней площадки.

    Как сделать лестницу из металла фото

    Именно с этими частями лестницы и придется разбираться отдельно, чем мы и займемся чуть позже, а пока рассмотрим вопрос, с чего может быть изготовлена ​​сложная лестница своими руками?

    Как самому сделать лестницу: материалы и их выбор

    Изготовить лестницу своими руками можно из различных материалов, но, как и в любых других областях человеческой деятельности, здесь сложились своего рода традицией, обусловлены требованиями, выдвигаемыми к устройствам этого типа. Лестница должна быть прочной, устойчивой и надежной для человека — в связи с этим наметился и круг наиболее подходящих материалов.

  • Деревянная лестница своими руками изготавливается очень легко. Все дело в податливости древесины и простоте ее обработки — по большому счету, изготовить из нее лестницу можно даже с помощью ручного инструмента (ножовка, молоток и т.д.). Прочности древесины вполне достаточно для того, чтобы служить долго, но позаботиться о ее защите от внешних факторов все же придется — пропитать антисептиками и покрасить.
  • Металлическая лестница — очень прочная и очень надежная. Металл — это во всех отношениях лучший материал, только для работы с ним потребуется сварка. Если это вас не останавливает, то решение вопроса, как сделать лестницу из металла, будет лучшим вариантом. Собирая такую ​​конструкцию из круглой, а лучше профильной трубы, вы делаете лестницу, пользоваться какими будут ваши внуки, а возможно, и правнуки — все зависит от того, как за ней ухаживать. Такие изделия необходимо периодически покрывать краской, чтобы защитить их от коррозии.

    Стремянка своими руками фото

    В принципе, некоторые умельцы изготавливают лестницы и из других материалов, например, из профиля. Здесь сразу следует оговориться, что любой профиль (в том числе и тот, который применяется для изготовления гипсокартонных конструкций) не подойдет — нужен мощный профиль, способен выдерживать нагрузки, а не мять при первом же неосторожном движении. В общем, вопрос, как сделать лестницу из профиля своими руками, нужно решать осторожно, вдумчиво и с расстановкой.

    Самостоятельное изготовление лестницы: собираем лестницы

    Изготовить две стандартные лестницы своими руками не сложно, каждый сможет сделать эту работу. Другое дело — как это сделать. Для лестницы, а вернее для удачного объединения этих двух лестниц в одну конструкцию, необходимо выдержать определенные условия.

  • Первое, что здесь надо понимать, это то, что лестница не должны быть полностью идентичными — одна из них должна укладываться в другую и для этого она должна быть уже или шире. Разница между шириной одной и другой лестницы должна быть четко фиксированной — она ​​обусловлена ​​толщиной двух боковин вместе взятых. Слишком большая разница сделает лестницу шаткой и неустойчивой.
  • Точно с таким же расчетом монтируются и ступеньки лестницы — при составлении лестницы они не должны мешать, то есть упираться куда-нибудь. Для этого их нужно располагать не четко по центру несущих балок лестницы, а сдвигать их к одному наружному краю.
  • Ступени должны располагаться не по всей длине лестницы — в верхней части (примерно на расстоянии одного метра до конца лестницы) их вообще быть не должно. Эта часть изделий отводится для соединяет механизма.

    Как сделать деревянную лестницу фото

    И, естественно, крепления ступеней — сами понимаете, оно должно быть надежным. Самым идеальным вариантом установки степеней является монтаж перекладин в паз. То есть для каждой рельсы в одной и другой несущей направляющей необходимо сформировать посадочное место. Здесь все решается ножовкой и стамеской — делаете два пропила, после чего вырубываете паз стамеской.

    Изготовление лестницы: тонкости соединения лестницы

    В принципе, работа несложная, и если придерживаться определенной последовательности, то она не вызовет затруднений.

  • Составляем две лестницы так, как они будут располагаться в готовом изделии — в собранном виде. То есть одну в другую — тщательно выравниваются относительно друг друга.
  • Сверлим отверстия. Одновременно в двух сторон — сначала в левой паре направляющих, а затем и в правой.
  • Разъединяем конструкцию и убиваем в отверстия металлические втулки (трубки) — о них следует позаботиться заранее. В отверстия трубки должны входить плотно — это своего рода подшипник или предохранитель, защищает древесину от повреждений в процессе работы. В принципе, такие втулки не проявятся лишними и в случае с изготовлением металлической лестницы.
  • Далее снова объединяем две лестницы и соединяем их друг с другом винтами, продев их через отверстия с втулками.

    Сложная лестница своими руками фото

    После того, как гайки будут закручены, наполовину готовую лестницу можно подвигать, и если ее части сдвигаются и раздвигаются нормально, то можно идти дальше и завершать начатое дело.

    Как изготовить лестницу: последние штрихи

    До завершения работы осталось уже немного — если говорить конкретно, то обустроить верхнюю площадку и установить ограничители, которые не дадут возможности лестнице разъезжаться больше, чем нужно.

  • Площадку. С ее изготовлением сложностей не возникнет — вам просто понадобится вырезать ее, например, из фанеры.

    Лестница из профильной трубы своими руками

    Кроме того, ее еще нужно закрепить на верхней ступени лестницы подвижным способом — для этого подойдут обычные петли. Чтобы площадка одновременно смогла выполнять и удерживают функции, с другой ее стороны (противоположной навесов) необходимо установить задвижку, какой она будет цепляться за верхнюю строчку второй лестницы.

  • Ограничители. Элементарный их вариант выполнения представляет собой лямки, связывающие лестницы между собой внизу. Вы просто устанавливаете лестницу в рабочее положение и скрепляет нижнюю ее часть с помощью гибких лямок. Как вариант, можно установить обязательным.

    Как самому сделать лестницу фото

    В общем, довести лестницу в рабочее состояние не так уж и сложно. Точно по такому же принципу может быть изготовлена ​​и металлическая лестница своими руками — разница между ней и деревянной заключается исключительно в материале и способ соединения его частей. Во всем остальном это два идентичных изделия. Можно, конечно, рассмотреть и более сложную конструкцию лестницы — например, «трансформер», но все должно быть последовательно, так сказать, от простого к сложному — сначала нужно разобраться с обычной лестнице, а потом уже спрашивать изготовления лестницы-трансформеры.

    Автор статьи Александр Куликов

    Стремянка своими руками: самостоятельное изготовление

    Содержание: Стремянка своими руками: как она устроена Как самому сделать лестницу: материалы и их выбор Самостоятельное изготовление лестницы: собираем лестницы Изготовление лестницы: тонкости соединения лестницы Как сделать лестницу: последние штрихи По большому счету, изготовление лестницы своими руками — дело несложная, и при желании с этой работой сможет справиться практически любой домашний мастер. Все, что нужно

    Больше информации по теме: http://pro-otvety.ru

  • Выполнение работ на высоте требует наличия специального оборудования.

    Как сделать своими руками лестницу-стремянку из дерева: пошаговая инструкция и чертежи

    Можно воспользоваться сподручными средствами, но целесообразнее приобрести специальные раздвижные лестницы. Складная алюминиевая стремянка является одним из таких приспособлений, необходимых в быту. Мы реализуем доставку по Москве и области, поэтому вы можете оформить заказ уже сейчас, связавшись с нашим менеджером.

    Раздвижная лестница-стремянка представляет собой специальную конструкцию, которая предназначена для работы на относительно небольшой высоте. Существует несколько разновидностей этого приспособления, которые отличаются материалом изготовления. Отдельное место занимают именно алюминиевые конструкции, обладающие рядом определенных достоинств.

    Преимущество алюминиевых лестниц

    Любой материал, из которого изготавливается то или иное приспособление, обладает рядом положительных и отрицательных сторон. Если вы планируете купить алюминиевую лестницу-стремянку, то вам нужно знать о достоинствах этой конструкции. Можно выделить следующие моменты:

    • Легкость материала.
    • Прочность, что особенно важно при решении строительных задач.
    • Услуга «изготовление алюминиевых лестниц на заказ», которая позволит учесть индивидуальные предпочтения конкретного клиента.
    • Относительно низкая стоимость.
    • Большой эксплуатационный срок.

    Виды алюминиевых лестниц

    Цена складных стремянок, изготовленных из алюминия, зависит от количества секций. Соответственно, чем их меньше, тем конструкция дешевле. Данный параметр влияет на максимально допустимую нагрузку, которую она может выдержать. На основании этого, можно выделить следующую классификацию:

    • Односекционные. Для нормальной работы с этими конструкциями необходима ровная поверхность и упор. Как правило, максимальный вес составляет не более 150 кг.
    • С двумя секциями. В данном случае, возможна работа на высоте, не превышающей 12 метров.
    • Трехсекционные. Эти изделия сочетают в себе приставную стремянку и классическую лестницу.

    Почему именно мы?

    Дмитровский завод строительных лесов предлагает вам приобрести складные стремянки на заказ. Мы придерживаемся высоких стандартов качества при производстве, поэтому наша продукция отличается надежностью и большим сроком службы.

    Наш интернет-магазин позволит вам выбрать проанализировать цены алюминиевых лестниц, размещенных в каталоге. Там же вы можете добавить необходимый товар в корзину, после чего оформить заказ.

    Стремянка – очень полезная вещь в любом хозяйстве. Ее сложно заменить, например, во время сбора урожая на даче или во время осуществления ремонтных работ на высоте. Однако возникает вопрос: где можно приобрести столь полезную вещь? На самом деле, ответ прост – в любом строительном, хозяйственном магазине, а еще лучше – сделать ее самому.

    Стремянка своими руками делается очень быстро и просто. Благодаря своей полезной особенности сохранять равновесие без какой-либо внешней опоры, стремянка становится незаменимым помощником для проведения многих домашних и хозяйственных работ. Если вы решили сделать стремянку самостоятельно, то вы можете сконструировать ее либо с односторонним, либо с двусторонним восхождением, кстати, промышленные стремянки выпускаются практически все с односторонним восхождением.

    Для чего она необходима лестница-стремянка?

    Стремянку можно автономно установить на любом открытом пространстве, так как в отличие от той же приставной лестницы она не нуждается в дополнительной опоре.

    Как конструктивно выглядит стремянка?

    Лестница приставная из профильной трубы — как собрать прочную конструкцию своими силами

    Стремянка представляет собой лестницу с достаточно широкими ступенями, которая дополняется откидывающейся опорной частью. После того как все работы, проводимые с помощью стремянки, завершены, она легко складывается в модуль, транспортируется и хранится. Так как ваша лестница-стремянка будет самодельной, то и дополнять ее различными аксессуарами, в виде ножек и поручней, у вас также появится возможность. Однако прежде чем приступить к изготовлению данной лестницы, необходимо выбрать ее модель.

    Самодельная стремянка и ее разновидности.

    Универсальные виды стремянок используют как приставные лестницы. Конструктивно данные стремянки выполняются или в складном, или в телескопическом виде. Стремянка, которая относится к универсальной разновидности, обычно состоит из секций и ступеней, причем секций может быть несколько, а ступеней — разное количество.

    Существуют также стремянки-трансформеры. Данную конструкцию можно по необходимости использовать как простую приставную лестницу, и даже как строительные подмостки. Именно этот вариант стремянки является самым удобным для эксплуатации. К тому же такие стремянки-трансформеры достаточно компакты, их легко хранить и перевозить.

    В промышленности выпускаются стремянки и из металла, и из дерева. Существуют варианты комбинированные. Однако привередливого хозяина могут не устроить многие качества данных стремянок: вес, внешний вид, удобство в эксплуатации и так далее. Поэтому многие изготавливают стремянку самостоятельно.

    Деревянная стремянка своими руками.

    Самый простой вариант – это классическая деревянная стремянка с односторонним восхождением.

    Чем вам необходимо будет для нее запастись?

    1. Мелкозубая ножовка.
    2. Стамеска.
    3. Угольник.
    4. Рулетка.
    5. Карандаш.
    6. Сверла по дереву — 5 мм и 12 мм.
    7. Наждачная бумага.
    8. Молоток.
    9. Саморезы.
    10. Шайбы, болты, гайки.

    Чертежи стремянки своими руками.

    Чертеж №1

    Чертеж №2

    Чертеж №3

    Чертеж №4

    Из соснового бруса 40х70 изготовляются стойки и перекладины. Брус должен быть обязательно ровным и без сучков.

    Сама стремянка изготавливается их двух частей: опоры и лестницы, которые подвижно соединяются на шарнирах, изготовленных их шайб и болтов. Перекладины крепятся саморезами к стойкам. Перед тем, как перекладины закрепляют, на них делаются запилы на 30 мм, далее вырезаются пазы в 20 мм на стойке.

    Для предания жесткости, подборку скрепляют «внахлест» брусьями. Обязательно все детали стремянки шлифуют наждачной бумагой, грунтуют олифой, после чего окрашивают. После того, как все хорошенько высохнет, опорная рама и лестница соединяются с помощью болтов, а на скобах устанавливаются ограничивающие цепи.

    Вот так просто изготавливается стремянка своими руками.

    Стремянка своими руками видео

    Рекомендую прочитать:

    Внешний вид лестницы
    Конструкционные элементы
    Порядок проведения работ и заготовка материалов
    Процесс сборки винтовой лестницы из трубы и профилей

    В отличие от давних времен, когда любые металлические изделия изготавливались только методом ковки, сейчас активно пользуются сваркой для соединения отдельных компонентов, как, например, уголки, швеллеры и профилированные трубы. О том, как сварить лестницу из профильной трубы, а также, какие разновидности этих изделий могут быть, расскажет в данном материале.

    Безусловно, не стоит сбрасывать со счетов профессиональных кузнецов, работы которых отличаются высоким качеством и эстетической красотой. Однако это изделия, скорее, штучные, да и стоят они достаточно дорого. А вот создать лестницу из профтрубы сможет практически каждый, если только он умеет обращаться со сварочным аппаратом и заготовил все необходимые материалы.

    Внешний вид лестницы

    Поскольку изделия из профиля становятся все более популярны, в сети можно найти любые модификации лестниц из профильной трубы. Не обошли вниманием даже довольно смелые решения в виде стеклянных сооружений без перил или «утиный шаг», то есть практически вертикальный лестничный пролет с шириной ступени для одной ноги. Однако проще всего для начинающих строителей изготовить маршевую лестницу из профтрубы своими руками, которая пользуется наибольшей популярностью среди хозяев домов.

    Чтобы правильно подобрать параметры данной конструкции, можно изготовить чертежи лестницы из профильной трубы своими руками, взяв за основу один из наиболее подходящих проектов и адаптировав его под конкретные размеры.

    Маршем именуется конструкция, которая находится между поворотными площадками. Различают прямые, двух- и многомаршевые сооружения. Если речь идет о винтовой лестнице, то все ступени в ней расположены вокруг одной оси.

    Как сделать стремянку своими руками из профильной трубы — пошаговая инструкция

    Их используют для подъема внутри здания – между этажами или до входной двери, а также для пересечения неровностей ландшафта.

    Наиболее крепкими и надежными считаются стационарные лестницы из квадратной трубы. Однако в случае необходимости можно пользоваться складными портативными изделиями.

    Для сборки лестничного пролета используют такие материалы:

    • металлические элементы – уголки, сварные детали, профильные трубы;
    • древесина;
    • железобетон;
    • композитные материалы.

    Способов монтажа деталей для лестничного пролета может быть несколько, однако, самым надежным считается сварка металлических конструкций.

    Крепление ступеней лестницы может быть:

    • на больцах;
    • на косоурах;
    • на тетиве.

    От способа крепления ступеней будет зависеть набор материалов, которые понадобятся для сооружения лестницы из профильной трубы своими руками. Чтобы было легче выбрать тип конструкции под конкретное помещение или местность, можно просмотреть ряд фотографий.

    Некоторые опытные мастера рекомендуют выполнять из профильной трубы только косоуры или основу конструкции, а для ступеней использовать материалы с меньшей массой. Наилучшим выбором для основы лестницы будет профиль с размерами 60×40 мм.

    Стоит отметить, что у конструкций из профиля есть ряд несомненных достоинств:

    1. Хорошая сопротивляемость образованию плесени и коррозии, что делает их приемлемыми в местах с постоянными перепадами температуры и без отопления.
    2. Приставная лестница из профильной трубы может прослужить довольно долго, а в случае ее разборки, металл за ненадобностью можно продать или сдать в качестве лома.
    3. Сборка и монтаж металлического модульного или сварного каркаса производится достаточно быстро и легко.
    4. Поскольку внешний вид лестницы из профиля является довольно лаконичным, не составит большого труда совместить ее с имеющимся в помещении интерьером.
    5. Профильные трубы будут вполне доступны для большинства покупателей, поэтому себестоимость проекта будет невысокой.

      Да многим и работать с металлом проще, чем с древесиной.

    6. Металлический каркас из профилей превосходит по прочности любые другие аналогичные сооружения.
    7. Срок монтажа лестницы на второй этаж из профильной трубы намного меньше, чем при работе с деревом, если, конечно, у вас есть сварочный аппарат и навыки работы с ним.
    8. Немаловажен тот факт, что благодаря наличию металлической основы, в такой лестнице можно совмещать самые различные материалы – стекло, мрамор, плитку и даже пластик.

    Обратите внимание, что если предполагается сборка легкой конструкции, то и профиль лучше выбирать с тонкими стенками. Оптимально использование трубы с диаметром 5-7,4 мм, которая будет достаточно прочной и выдержит вибрацию от нагрузки.

    Конструкционные элементы

    Во время пользования лестницей человек становится на ступеньки, ширина которых может достигать полной ширины стопы, либо доходить до каблука обуви.

    Для того чтобы конструкция держалась, используются косоуры – боковые планки со срезанными участками, на которые кладут ступени. Кроме того, для соединения проступей и фиксации всей конструкции могут использоваться больцы. Тетивами называют торцевые и нижние балки, поддерживающие ступени. Вертикальные отрезки лестницы, которые подпирают ступени, называют подступенками. Они нужны для усиления всей конструкции.

    Как правило, один лестничный марш в сооружении из профильной трубы имеет 18-20 ступенек, уложенных на косоуры. Устанавливают ее вдоль стен и угла, либо на весу между двух этажей, и состоит она из двух маршевых пролетов. Зачастую количество ступеней делают нечетным, чтобы начинать и заканчивать подъем на каждый следующий марш с одной и той же ноги. Данным правилом пользуются и в небольших коттеджах, и в больших офисных зданиях.

    Перед началом сварки лестницы из профильной трубы все одинаковые металлические элементы укладывают попарно, а сверху прикрепляют проступи и подступенки. Сами ступени можно изготовить из легких материалов, помещенных в металлический каркас, например, они могут быть из ламината или из древесины.

    Стандартный расчет лестницы из профильной трубы выглядит так:

    • промежуток между соседними ступенями (высота подступенка) должен составлять порядка 14-22 см;
    • угол наклона лестничного пролета делают в 30-40º, что равно соотношению 1:2 или 1:2,5 длины к высоте;
    • ширина ступенек составляет 20-30 см, а если выбран небольшой угол уклона, то она немного шире места упора.

    Порядок проведения работ и заготовка материалов

    У внутренних и приставных лестниц конструкция совершенно разная, а наиболее простой считается одномаршевая на косоурах для крыльца. Самой сложной считается металлическая винтовая лестница.

    Последовательность работ по сборке каркаса из профиля для одномаршевой лестницы такова:

    • проектирование и составление чертежа;
    • проведение разметки;
    • разделение профиля на отрезки нужной длины;
    • сборка основного каркаса для установки ступеней;
    • приваривание подступенков и ступенек;
    • установка конструкции на место и заливка бетона на площадке;
    • монтаж перил;
    • укладка древесины в рамы для ступеней;
    • окончательное декорирование.

    Выполнить сборку каркаса для лестницы из профиля можно несколькими способами. Его можно изготовить из парных профильных труб или стальных косоуров, либо воспользоваться швеллером, в котором ступеньки будут приварены сверху на основу или внутри рамы.

    Если речь идет о конструкции внутренней лестницы с деревянными ступенями, то крепление марша производится сначала в верхней точке, а уж потом ее фиксируют внизу. При этом лестницу фиксируют к анкерам в стенах и платформе, служащей первой ступенью.

    Отметим, что не стоит забывать о контроле горизонтальности расположения ступеней. Когда все основные работы будут закончены, можно приступать к сварке перил.

    Процесс сборки винтовой лестницы из трубы и профилей

    Винтовую лестницу предпочитают устанавливать с целью экономии места. Для ее создания нужна основная опорная труба и заготовки из профиля для ступеней. Для работы потребуется две трубы, одна из них с меньшим диаметром станет опорной, а другая с чуть большим сечением будет разрезана на заготовки по 20-22 см. К этим гильзам будут приварены одинаковые отрезки профиля для ступеней. Получившиеся заготовки будут установлены друг на друга и развернуты веером, пока не заполнят всю высоту лестницы.

    Перила для винтовой лестницы должны быть спиральными. Из стального профиля выполняют основание и консоль, они привариваются вместе. Обратите внимание, чтобы гильзы сидели плотно и не болтались – люфты можно скомпенсировать уплотнительными кольцами. Собранный каркас нужно будет приварить и покрыть слоем грунтовки.

    Для перил лучше использовать изящные воздушные металлоконструкции, а поручни могут быть из пластика или дерева.

    Закреплять винтовую лестницу можно в двух местах между этажами или к стенке с помощью кронштейнов. Однако существуют и другие методы фиксации. Для декорирования металлической лестницы лучше воспользоваться специальной краской – наиболее актуальные цвета – черный, коричневый, металлик.

    Любая установленная лестница должна быть не только красивой внешне, но и безопасной для пользователей. Поэтому если вы не уверены в своих силах, то сборку и проектирование таких изделий лучше поручить специалистам.

    Как сделать стремянку

    Стремянка самодельная металлическая — Портал о стройке

    Металл, как строительный материал для изготовления лестниц, на фоне иных вариантов выделяет оптимальная несущая способность и эксплуатационная долгосрочность. Его технологические качества позволяют создавать малогабаритные легковесные конструкции с конфигурацией любого типа и сложности, металлические лестницы отлично вписываются практически в любые интерьерные композиции. Устанавливаются они, как внутри, так и снаружи строения, ведут в бытовые и в центральные презентабельные помещения.

    Дополнительный плюс – простейшую сварную лестницу из металла можно сделать самостоятельно, а получив опыт и навыки приступить к собственноручному изготовлению эксклюзивного сооружения.

    Лестница из металла своими руками

    Металлическая сварная лестница — при желании вполне осуществимая задумка, требующая элементарных навыков в сварном деле, получить их можно за несколько практических занятий

    [include id=»1″ title=»Реклама в тексте»]

    По конструктивным особенностям лестницы металлические: наружные и внутренние ничем не отличаются от аналогов из бетона и древесины. Согласно типичным нормам и правилам для них вычерчиваются проекты, выбирается наиболее рациональная форма. По методу изготовления они могут быть кованными и сварными. Технику ковки, безусловно, осваивать нужно слишком долго, а вот для получения навыков сварщика достаточно нескольких практических уроков.

    Содержание статьи:

    Конструктивные различия, типы ↑

    К наиболее распространенным типам, проект которых можно воплотить собственноручно, относятся:

    • конструкции с металлическими косоурами – своеобразными хребтами, к которым монтируются ступени;

    Металлические лестницы: фото конструкций с косуорами

    Металлические лестницы: конструкции с одной несущей балкой — косоуром

    • лестницы из металла на больцах – сооружения без каркасов, состоящие из отдельных ступеней, прикрепленных к несущей стене с помощью специальных болтов;

    Лестница из металла на больцах

    Металлическая лестница, отдельные элементы которой крепятся с помощью болтов к стене

    • сооружения на наклонных несущих балках – тетивах, между которыми располагают проступи и подступенки или только проступи;

    Лестница металлическая наружная с балками-тетивами

    Лестница с двумя боковыми несущими балками — тетивами

    • винтовые лестницы со спирально расположенными лестницами и несущей центральной колонной;

    Как сварить металлическую лестницу

    Изготовление металлической лестницы винтового типа лучше доверить специалистам или собрать ее из готовых заводских модулей

    • сборные металлические лестницы, состоящие из сделанных на заводе модулей, процесс сооружения их напоминает сборку несложного детского конструктора.

    Опираться металлическое сооружение может лишь на перекрытия. Для повышения надежности могут быть установлены опоры под лестничными площадками, под сегментом лестницы с забежными ступенями.

    Лестничная площадка с опорой из металлической трубы

    Площадка металлической сварной лестницы с опорой, выполненной из металлической трубы

    Площадки также можно зафиксировать консолями, а стойки скрыть в стене. Функцию несущего элемента под металлическую лестницу с успехом может выполнить бетонная или кирпичная специально построенная межкомнатная стенка.

    Металлическая лестница опирается на построенную для нее кирпичную опору

    Своими руками можно сварить не только каркас, но и соорудить под него опорную стену из кирпича

    Вариации на тему комбинирования ↑

    Технологичный прочный материал замечательно сочетается с любым видом отделки, с древесиной, бетоном, кирпичом, натуральным камнем, стеклом и его органическим аналогом. Любым видом ограждений можно оснастить металлические лестницы: фото демонстрирует, как чудесно смотрятся сооружения со стандартными вертикальными балясинами и традиционными поручнями. Вместо стандартных элементов могут быть использованы параллельные прокиды, стеклянные или перфорированные стальные экраны, ручная ковка и резное дерево.

    Лестницы из металла с разными видами отделки

    Разные варианты оформления металлических лестниц: слева ограждение из оргстекла, слева хромированные параллельные прокиды

    Обратите внимание. Детали ограждений могут крепиться к металлической лестнице двумя способами: монтироваться на ступень или фиксироваться сваркой или болтами к торцу ступени.

    Металлическая лестница: крепление элементов ограждения сбоку

    Крепление элементов ограждения к торцу ступеней, опирающихся на пилообразную тетиву, сделанную из листового металла

    В зависимости от эксплуатационной специфики и диктата стилистики несущие металлические элементы могут быть дополнены ступенями из бетона, из просечно-вытяжных листов, керамогранита, арматурной стали, из рифленого железа и др. В холе загородного дома будет отлично смотреться металлическая лестница с деревянными ступенями, построенная по оригинальному проекту. Ее более скромный аналог с успехом обеспечит сообщение между бытовыми помещениями или поможет обустроить отдельный вход в мансардный этаж.

    Металлическая лестница с деревянными ступенями

    Металлическая лестница с деревянными ступенями: вариант крепления вертикальных балясин с помощью болтов

    Установленная за пределами здания лестница может быть полностью металлической, а вот созданное из одного лишь металла средство внутреннего межэтажного сообщения не будет радовать пользователей приятными тактильными ощущениями и теплом. Внутри желательно использовать отделку. Причем лестница из металла может быть оснащена не только стандартными разновидностями ступеней, вполне применимы ковролин, износоустойчивый ламинат, паркетные плашки, облицовочная керамика.

    Для изготовления потребуется сварочный аппарат, механическая пила и наждачный круг для удаления заусенцев. Если предполагается обшивка древесиной, то еще и циркуляционная пила, струбцины для временной состыковки деталей и сверла по металлу для формирования отверстий под саморезы.

    [include id=»2″ title=»Реклама в тексте»]

    Согласно созданному заранее проекту, о выполнении которого прочесть можно в соответствующей статье, рассчитывается, сколько потребуется метров металлического профиля, труб, стальных листов и арматурной стали. Следует учесть, что достойная металлическая лестница своими руками будет сварена после ряда практических занятий, курс которых можно также пройти самостоятельно по видео и описанию.

    Небольшой удобный сварочный аппарат

    С помощью компактного аппарата для электродуговой сварки выполняются прочные швы, превращающие сооружение в монолитную конструкцию с равнозначными в любой точке характеристиками прочности

    Для изготовления несущих балок (косоура или тетивы) рекомендовано использовать швеллер, подойдет двутавр, вполне пригодна уголковая сталь, трубы с прямоугольным сечением.

    Пример сооружения элементарной конструкции ↑

    Данная простейшая лестница из металла своими руками сооружаться будет из поставленного на ребро швеллера с размерами 8-10. Если предполагается последующая обшивка, для изготовления ступеней можно использовать листовую сталь, для ступеней наружных конструкций потребуются листы с рельефом, подойдет прессованный решетчатый металлический настил или подобный материал с противоскользящими свойствами. Для ограждений нужна будет угловая сталь, для выполнения опор для проступей арматура.

    Лестница из металла своими руками: схема

    Схема простой металлической лестницы с несущими балками из швеллера, к которым привариваются сделанные из арматуры кобылки

    • Из арматуры нужно сделать по проектным размерам кобылки – конгруэнтные друг другу опорные приспособления, устанавливаемые на балку.
    • К той части кобылки, на которую непосредственно «ляжет» ступень, нужно приварить кронштейны для крепления.
    • К поставленному на ребро швеллеру надо приварить кобылки по точной, заранее выполненной разметке.
    • С целью достижения полной идентичности второй швеллер рекомендовано приложить к швеллеру-балке с уже приваренными кобылками и скорректировать разметку в случае отклонений.Обратите внимание. Для устройства лестницы со стандартной шириной до 1 метра достаточно сделать два косоура или тетивы. Более широкую конструкцию нужно оснастить тремя и более балками.
    • Затем все составляющие металлической лестницы собираются воедино посредством электродуговой сварки, если все сделано из металла или путем установки деревянных ступеней.
    • Готовое сооружение надо обработать грунтом и покрыть защищающим от коррозии составом.

    Опорными деталями для крепления ступеней могут служить сваренные из швеллера стойки, металлические уголки, приваренные к несущим балкам.

    Лестницы из металла: варианты конструкций

    Варианты привариваемых к несущей балке приспособлений для установки ступеней: слева — сваренные из швеллера, справа из углового проката

    Более сложный вариант – изготовление лестниц из металла с вырезанной из толстой листовой стали пилообразной тетивой. Резать нужно, очень тщательно, досконально соблюдая размеры.

    Технология обшивки ступеней деревом ↑

    Предположим, решено, что наружная металлическая лестница будет оснащена деревянными накладками для проступей. Перед выполнением обшивки надо оценить вероятность закладки дополнительных крепежных деталей.

    • На металлических ступенях размечается расположение отверстий для саморезов или болтов с шайбами, периодичность 15 см. От торца отверстия должны отступать минимум на 2 см.
    • К металлическим проступям монтируют подложку из фанеры. Ее крепление производится с помощью специфического монтажного клея с эффектом заполнения, он не сминается после застывания. Заполняющий пустоты клей поможет устранить дефекты, неизбежные даже при качественно выполненной сварке.Внимание. Крепить подложку на монтажную пену нельзя, т.к. она не устойчива к смятию.
    • Двумя струбцинами накладка из древесины фиксируется на металлической проступи и крепиться саморезами через высверленные отверстия снизу в подтай или открыто болтами с шурупами.

    Металлическая лестница с деревянными ступенями

    Металлическая лестница с деревянными ступенями: крепление элементов из древесины в «поттай» скрыто от обозрения

    Изучив простейшие способы и узнав, как сварить металлическую лестницу, можно смело приступать к устройству простого сооружения, ведущего, к примеру, в погреб. А затем опытный уже исполнитель вполне способен будет изготовить более сложную, более эстетичную конструкцию, собственноручным производством которой не грех будет и похвастаться.



    Source: strmnt.com

    Читайте также

    Лестница стремянка своими руками из металла

    Стремянка из металла своими руками

    Многие предметы, используемые нами в быту, со временем усовершенствуются. Даже такая, казалось бы, простая вещь, как стремянка. В строительных магазинах можно увидеть изделия из легких материалов. Их удобнее хранить, на них зачастую возлагается больше функций, чем ранее.

    Схема стремянки: а – деревянные; б – металлические; в – резиновые башмаки; г – металлический наконечник.

    Лестница для дома: купить или сделать самому?

    Но чем удобнее и эффективнее вещь, тем выше ее цена. Многие домашние умельцы в состоянии сделать стремянку своими руками. Обойдется она на порядок дешевле покупной. Кроме того, можно продумать ее конструкцию и размеры таким образом, чтобы сделать более удобной.

    Как пример – лестница-трансформер, которую легко изготовить своими руками. Ее можно использовать и как стремянку, и как длинную приставную лестницу. Обращаем ваше внимание: стремянка, сделанная своими руками, может легко выполнять все основные функции, возложенные на нее по дому и во дворе.

    Но для работ, требующих применения лестницы длиной более 3 м, лучше приобрести промышленную шарнирную лестницу, где соблюдены все технологии изготовления, требования безопасности, использована качественная фурнитура.

    Да, ее цена достаточно высока, но уровень исполнения и безопасности также значительно выше.

    Стремянка своими руками

    Лестницу можно сделать из дерева или металлического профиля. Первый вариант больше подойдет для дома. Если же вы нуждаетесь в долговечном многоцелевом изделии, подходящем для уличных работ, лучше выбрать металл.

    Схема раздвижной металлической лестницы.

    Стремянка своими руками изготавливается быстро. Для этого вам понадобится:

    • труба круглого или прямоугольного сечения длиной: 2 м – 2 шт.; 1,5 м – 2 шт.; 3 м – 1 шт. Трубы могут быть стальные или дюралевые, с толщиной стенок не менее 2 мм;
    • болты М8×70, гайки и шайбы. Их количество зависит от способа сборки. Если у вас нет возможности использовать сварочный аппарат, вам понадобится 22 соединения. Если же труба будет привариваться, то достаточно 2 соединения;
    • 3 стальные полосы 180×30×3 мм;
    • жесткий крюк длиной 60 см – для фиксации стремянки.
    1. Режем трубу длиной 3 м на 9 поперечин по 33 см.
    2. На каждой из труб длиной 2 и 1,5 м оставляем 0,3 м от края (на ножки) и делаем сквозные отверстия через каждые 30 см под болтовые соединения. На длинных трубах их получится по 6, на коротких – по 3.
    3. В поперечинах также просверливаем отверстия, отступив 15 мм от краев.
    4. Из металлических двух полос делаем хомуты: отступаем 15 мм от концов и сверлим отверстия. Загибаем полосы симметрично по форме трубы.
    5. Из третьей стальной полосы делаем накидную муфту: загибаем ее концы так, чтобы получился овал. Концы можно сварить или склепать.
    6. Крепим хомуты к двухметровым трубам там, где будет пятая ступень.
    7. На полутораметровых трубах, отступив 15 мм от краев, сверлим сквозные отверстия.
    8. Надеваем муфты, концы вставляем в хомуты и крепим с помощью болтовых соединений.
    9. Крепим поперечины, делаем петли для крепления крюка на уровне вторых поперечин.
    10. На ножки надеваем резиновые или пластиковые наконечники.

    При условии, что соединения выполнены качественно, самодельная стремянка из металла выдержит до 100 кг. Если вам нужна приставная лестница, просто снимите крюк и поверните одну часть вверх.

    Самодельная стремянка из профиля

    Конструктивно этот вид стремянок очень похож на те экземпляры, которые сегодня можно встретить практически в любом хозяйственном магазине. Единственное отличие – изготовлена она не из алюминия, а из профильной трубы. Данный материал очень хорош тем, что благодаря своему сечению, меньше подвержен изгибам, довольно легкий (если сравнить с деревом), плюс приобрести несложно, благо в продаже есть широкий выбор абсолютно любых размеров.

    Стремянка из алюминия

    Лестницу можно использовать как в доме при проведении косметического ремонта, так и на даче, во время сбора урожая. Если посмотреть на фото стремянки из профиля, изготовленной своими руками, и на «магазинную», то можно увидеть одно существенное отличие – на второй имеется множество ребер жесткости. Это все для того, чтобы усилить лестницу, потому как алюминий сам по себе легкий и мягкий металл. На профиле хоть и нет таких ребер, прочность не страдает, так как труба тяжелее и не так подвержена деформации.

    Инструменты, необходимые для изготовления стремянки своими руками

    Здесь понадобится немного мастерства и умения, так как придется пользоваться:

    • электросваркой;
    • болгаркой;
    • дрелью;
    • обычными инструментами вроде рулетки, маркера и уголка.

    Перед началом работы запаситесь электродами и дисками по металлу для болгарки, потому что при изготовлении и монтаже стремянки придется много резать материала. Также необходимо подумать о своей безопасности: надеть при резке специальные очки, ведь мелкой металлической стружки будет достаточно; используйте маску при работе со сваркой, так как можно серьезно повредить зрение.

    Изготавливаем лестницу своими руками

    Для начала подумайте, какой длины вам нужна стремянка; набросайте примерный чертеж или, правильнее сказать, эскиз; не повредит, если найдете и просмотрите фото с каждым этапом изготовления или даже видео, на котором подробно все показано. Материал, который нужно приготовить сразу, – профиль подходящего сечения. В зависимости от того, какая вам нужна высота стремянки, вы отрезаете два равных куска трубы.

    Ржавчину нужно сразу удалить, чтобы облегчить себе дальнейшую работу. Для этого лучше всего использовать дрель или болгарку с насадкой в виде металлической щетки. Закрепляем трубу и зачищаем ее до металлического блеска. Далее приступаем к нарезке из такого же профиля ступенек. С них также сначала удалите ржавчину. Проще всего нарезать ступени из профиля одинаковой длины. Примеряем ступени (лучше всего это делать на ровном полу или верстаке). В случае необходимости подгоняем размеры.

    Когда все готово, прихватываем ступеньки будущей стремянки при помощи сварки к основе, проверяем на неровности, если таковых нет, соединяем окончательно.

    Теперь снизу навариваем «пятачки», а сверху закрываем отверстия в трубах. Половина дела сделана. Берем профильную трубу (можно меньшего сечения), отрезаем два куска длиной, равной получившейся лестнице. На расстоянии 0,25-0,3 метров снизу и сверху этих заготовок привариваем перекладины. Длина их должна быть равна длине ступенек лестницы. Соединяем с помощью сварки две половинки подходящими навесами. Примерно в середине стремянки нужно просверлить отверстия с обеих сторон в профильной трубе и с помощью болтов прикрутить какой-нибудь ремень, который не даст вашей металлической лестнице разложиться.

    Лучше или хуже аналогов?

    Конечно, стоит провести и финишные работы – грунтовку и покраску. Но даже в таком виде металлическая стремянка вполне пригодна к использованию, только вот высокая влажность вскоре даст о себе знать. Этот вариант изготовления самый быстрый, но если уделить больше внимания, сил, терпения и времени, то можно изготовить такую конструкцию, которая будет в разы лучше магазинных аналогов.

    Поэтому для достижения более высоких качеств вашей стремянки, необходимо сделать чертежи в масштабе, просмотреть фото готовых конструкций и на их основе делать свою разработку. В целом можно сказать, что даже самая простейшая лестница ни в чем не уступает фабричной продукции.

    Лестница стремянка своими руками из дерева и металла: особенности монтажа, чертежи и фото

    Лестница стремянка своими руками создается из дерева, металла и других подручных материалов. Ее сборка осуществляется с помощью метизов или сварки. А сама конструкция характеризуется созданием односторонней или двусторонней лестницы. Высота изделия подбирается индивидуально.

    Изготовление стремянки из дерева

    Для изготовления стремянки потребуется оборудование:

    • Обычная ножовка с мелким (2,5-3 мм) зубом.
    • Узкая стамеска.
    • Угольник.
    • Рулетка и карандаш.
    • Отвертка, электродрель.
    • Сверла по дереву сечением 3 мм, 12 мм, длиной 5 см.
    • Наждачная бумага среднего зерна.
    • Молоток.

    Для того, чтобы правильно решить вопрос, как сделать лестницу стремянку своими руками, потребуются крепежные элементы:

    • Саморезы.
    • Два болта М10, длина 12 см.
    • 4 гайки и восемь шайб.

    Садовая деревянная лестница

    Этапы монтажа

    Обустройство лестницы (марш лишь с одной стороны) осуществляется с помощью 2-х брусков сечением 5 на 5 см. Длина конструкции составляет 2,6 м. Доски имеют толщину 3 – 4 см.

    Соблюдение параметров заключается в следующем: расстояние между ступеньками составляет 30 см. Параметры от нижней ступеньки до конца бруса – 60 см. Отрезок от верхней ступени до верхнего положения бруса – 50 см. Данные отметки используются для разметки бруса стремянки.

    Лестница-стремянка своими руками из деревасоздается после нанесения отметок:

    • От нижнего положения на промежутке 60 см.
    • От верхнего положения – 50 см.
    • Между ними создаются отметки с промежутком 30 см.

    В результате образуются 2 бруса с одинаковой разметкой.

    На надежность фиксации влияет установка изделий в пазах на брусьях. Готовятся пазы по разметке, исходя из толщины ступенек. Не допускается проводить жесткий монтаж брусьев в пазах.

    Раскладная деревянная лестница

    Внимание! Деревянная лестница-стремянка своими руками производится с использованием одного гвоздя, что образует плавный ход на неровной поверхности.

    Задняя подпорка

    После изготовления лестницы, создается задняя подпорка. Ширина подпорки измеряется по факту сооруженной конструкции. При этом несущие бруски сооружения размещаются между брусьями подпорки. Размер подпорки составляет 2 м. Подпорки сбиваются между собой с помощью досок заданной длины.

    Вверху на концах брусков сверлятся зазоры толщиной 1 см для болтов. Лестница соединяется с подпоркой посредством болтов длиной 12 см и толщиной 1 см, с размещением контргаек.

    Если планируется стандартная лестница-стремянка своими руками, чертежи можно применять с данной страницы. При этом, важно помнить, что сшивание брусьев подпорки производится «внахлест». Для прочности каждый поперечный брус привинчивают к стойке с помощью двух саморезов длиной 6,5 см.

    Лестница-стремянка своими руками из металла производится по аналогичной схеме. Для этого используется оцинкованный профиль. Дополнительное усиление конструкции обеспечивается металлическими уголками. Перед завершением этапа на участках примыкания перекладин со стойками, наносится клей (лучше столярный, в крайнем случае ПВА).

    Верхняя рабочая площадка создается из 2-х досок, приколоченных к брусьям 2,5х5 см. Параметры площадки принимаются в диапазоне 42х40 см. Площадка к стремянке не фиксируется. Для декоративной отделки служит краска на вводной основе или лак.

    Трансформируемая деревянная лестница

    Стремянка – ходули на 5 ступеней

    Садовая лестница стремянка своими руками создается из бруса. Общее количество заготовок составляет 12-13 м погонных. Параметры стенок составляют 5х3 см. Кроме этого, потребуются спицы из металла сечением 6-8 мм, шайбы, гайки, 4 пластины из металла и 4 набойки из резины.

    Для удобства, можно сделать обзор, как возводится лестница стремянка своими руками из дерева на фото.

    • Берется 4 бруска по 1500 мм и 2 бруска по 570 мм. Заготавливается 2 бруска по 520 мм, 2 бруска по 470 мм, 2 бруска по 420 мм, 2 бруска по 370 мм.
    • На двух брусках наносится симметричная разметка. С использованием сверл-перо создаются углубления 150 мм. Затем с помощью стамески выбивается оставшаяся древесина. Образуется 5 углублений, согласно числу ступенек.

    Мобильная деревянная лестница

    • На нижнем торце заготовки надевается и прикручивается шурупом резиновая набойка. Она необходима для противостояния скольжению.
    • Под каждым зазором предварительно просверливается дырка для спицы с расположением под ступенькой.
    • Подготавливаются ступеньки по заданным параметрам. Посредством стамески торцы ступеней округляются для плотного вхождения в зазоры на опорах. Длина овала образует 1,5 см, что совпадает с глубиной зазора
    • Торцы ступеней скашивают на 3-4 мм. Важно соблюдать параметры, при которых длинной частью они войдут в нижний участок зазора. Это обеспечивает прочностные характеристики изделия.

    Монтаж лестницы из массива

    Сборка сооружения

    Используя молоток, забиваются ступеньки в стойки. Потом в просверленных дырах под каждой ступенькой вставляются спицы, кроме верхней. По краям спиц ставятся гайки и стягиваются болтами. После соединения обеих частей марша, размещается на спицах верхних ступенек сшитый карман для инструментов. Его длинна 360 мм, а высота – 200 мм.

    Сборка двух деталей конструкции обеспечивается посредством металлических пластин для наборного шкафа. Верхние ушки пластин срезаются.

    Для соединения пластин, просверливаются зазоры по центру верхних элементов и скручиваются с помощью болта и гайки. Просверливаются зазоры для верхних спиц и для крепления пластин к опорам. Прикладывая пластины к стойке, создается разметка для сверления. Соединяются оба элемента лестницы.

    Ограничителем выступает любая веревка или цепь, длина – 600 мм. С использованием шурупов, прикручивается ограничитель на обеих стойках, по центру.

    Держатели для инструментов создаются из пластмассовой трубы длиной 500 мм, высотой 80-100 мм. Прикручиваются держатели к лестнице с помощью шурупов. После сборки обеих частей, надевается на спицах верхних ступенек предварительно сшитый карман для инструментов. Его длина составляет 360 мм, высота – 200 мм.

    Создание лестницы из бруса

    Металлическая стремянка

    Металлическая лестница обладает меньшим весом, в отличие от деревянных конструкций. Для самостоятельного сооружения изделия, потребуются алюминиевые или стальные детали, которые встречаются в каждом строительном магазине.

    Для самостоятельного монтажа идеальным вариантом выступает модель А-образной формы. Она позволяет провести монтаж стальной и алюминиевой конструкции. Сборка деталей осуществляется с помощью сварки. Однако, можно применять и болтовые крепежи для возможности проведения ремонта.

    При выборе болтов, важно точно рассчитать нагрузки. В противном случае образуется деформация.

    Стремянка из металла

    Материалы и оборудование

    При использовании стального профиля, потребуются инструменты:

    • Сварка.
    • Болгарка.
    • Электродрель.
    • Угольник.
    • Маркер.
    • Молоток, измерительное приспособление.

    Резка деталей из металла осуществляется с помощью защитных очков, а сварка сопровождается защитой в виде маски.

    Материалы для проведения работ:

    • Профильные элементы.
    • Ремни, предотвращающие незапланированное открытие.
    • Крепежи в виде метизов.

    Подготавливаются чертежи. Определяется высота сооружения и отрезается 4 равных отрезка из профиля. Изделия из стали зачищаются с помощью дрели (насадка-щетка). Сам профиль образует прямоугольное сечение. Стойки сооружения фиксируются попарно с помощью двух длинных болтов. Это способствует свободному раскладыванию.

    Изготовление перекладин

    Опоры монтируют параллельно друг другу и создают разметку для перекладин. Здесь потребуется угольник, позволяющий создать угол в 90 гр. Из подготовленного профиля или уголков создаются ступеньки. Крепление осуществляется с помощью точечной сварки. Фиксируют нижний и верхний элементы, затем промежуточные детали.

    При соблюдении правильного монтажа, можно применять сварку. Если опора не содержит ступенек, привариваются две горизонтально размещенные перекладины. Дополнительная планка крепится по диагонали. Это потребуется для фиксации опор, относительно друг друга.

    Фиксируется ограничивающий трос в центре марша и приваривается к торцам опор профиль или уголок внизу. Затем конструкция обрабатывается грунтовкой и краской.

    Источники: http://1polestnicam.ru/montazh/stremyanka-svoimi-rukami-iz-profilya.html, http://2ladders.ru/samodelnaya-stremyanka, http://lestnitsahouse.ru/lestnitsa-stremyanka-svoimi-rukami-iz-dereva-i-metalla-osobennosti-montazha-chertezhi-i-foto.html

    Стремянка за пару вечеров - Законченные проекты

    Часто требуется провести небольшие работы на высоте 2-3м. Надоело постоянно пользоваться случайными подставками, решил изготовить легкую стремянку из профтрубы 20х20х1,5. Один вечер ушел на изготовление двух двухметровых лестниц

    ,

    второй вечер посвятил сборке и покраске.

    Вес стремянки получился 10кг, сначала были сомнения, что выдержит мой вес 110кг, но оказалось, что напрасно переживал, практически прогиб очень незначительный.

    0 0 vote
    Article Rating
    Подписаться
    Уведомление о
    guest
    0 Комментарий
    Inline Feedbacks
    View all comments
