Раствор для кладки – виды, характеристики, составы » Построим Инфо
Вяжущими веществами могут быть глина, известь, цемент, гипс; заполнителями — песок, мелкие шлаки, мелкая пемза, опилки и др. Кроме того, в кладочный раствор для придания ему определенных свойств могут добавляться различные добавки. Это, например, пластифицирующие, морозостойкие добавки или красящие пигменты.Условно, виды кладочных растворов можно представить следующим образом:

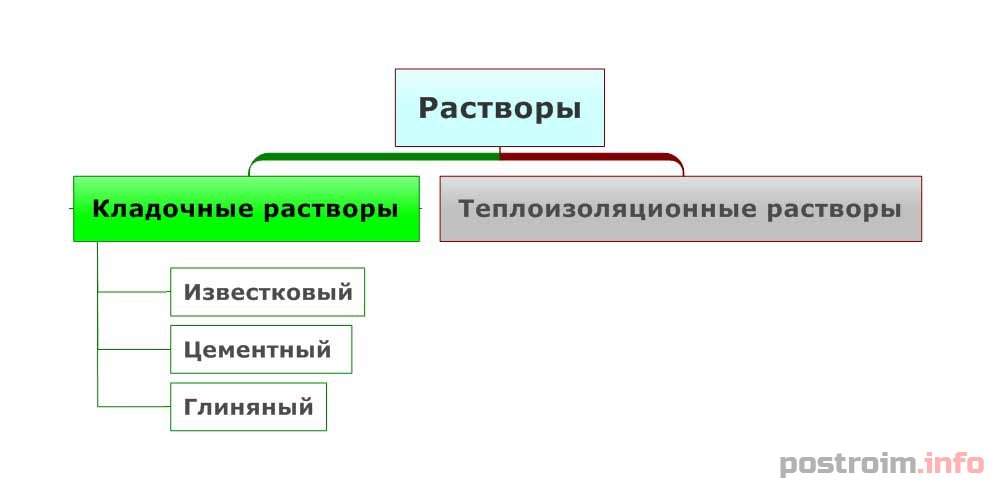

Данная классификация применена по принципу основного вяжущего вещества.Основные свойства раствора
Прочность раствора. Определяется его маркой, т. е. способностью выдерживать определенную нагрузку на сжатие, измеряемую в килограммах на квадратный сантиметр. Этот параметр, если требуется, то можно замерить по пределу прочности при сжатии после 28 суток отвердевания раствора при температуре 5-25 градусов. Основные марки прочности растворов 4, 10, 15, 50, 75, 100, 150, 200, 300.Морозостойкость раствора. Морозостойкость определяется числом циклов попеременного перехода через ноль от минусовой до плюсовой температуры и обратно. Устанавливается путем вычисления 15%-й потери первоначальной прочности или 5% массы. Марки морозостойкости: Мрз: 10-300
Жирность раствора. Делятся на тощие, нормальные и жирные растворы. В тощем много заполнителя, он неудобен в работе и не отличается хорошей прочностью. Нормальный раствор содержит в достатке вяжущее вещество и заполнитель. В жирном растворе наблюдается избыток вяжущего. Поэтому при отвердевании он, как правило, трескается.
Жирность определяют в основном в глиняных и известковых растворах. Производится это с помощью весла, применяемого для перемешивания раствора. Если раствор не прилипает к веслу, а только пачкает его, — он тощий; если же прилипает отдельными сгустками — нормальный; когда раствор сильно обволакивает весло — он жирный
Пластичность раствора. Под пластичностью раствора понимают его способность хорошо укладываться на связываемые поверхности. Пластичный раствор хорошо расстилается на основании, в то время, как жесткий образует при этом разрывы или трещины. Пластичность растворной смеси зависит от вида и количества добавки к вяжущему, а также от водоудерживающей способности смеси.
Однородность раствора. Качественный раствор не содержит отдельных включений из вяжущего или заполнителя. Смесь должна быть перемешана таким образом, чтобы ингредиенты в общей массе нельзя было различить.

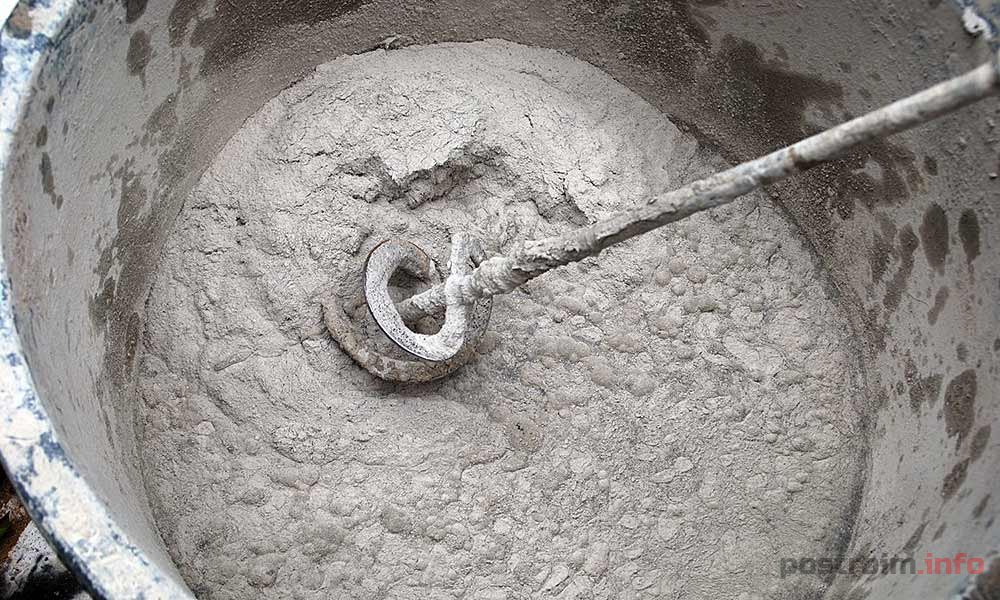

Приготовление раствора
Из глины или известкового теста раствор готовят сразу, а из цемента сначала готовят сухую смесь, а затем раствор. Глиняный раствор приготовляют следующим образом: Глину кладут в ящик, заливают водой, добавляют необходимое количество песка и перемешивают.Любой раствор надо приготовлять тщательно. Плохо перемешанный раствор неоднороден, и там, где он слабее, может начаться разрушение конструкций. Точное дозирование материалов обязательно.
Составы растворов
При приготовлении простого кладочного раствора его параметры отображаются, как, например, 1:3, 1:6 и т.д. Эта пропорция показывает объемное содержание материалов, связующего и заполнителя. Иногда встречаются обозначения 1:4:1, подразумевающие применение в составе смеси какого-либо дополнительного ингредиента. Как правило, в рецептуре этот ингредиент оговаривается.
Составы растворов для каменной кладки (в частях по объему)
| Марка цемента | Марка раствора | |||||
| 100 | 75 | 50 | 25 | 10 | 4 | |
| 25 | — | — | — | — | — | 1:0,2:3 |
| 50 | — | — | — | — | 1:0,1:2,5 | 1:0,7:6 |
| 100 | — | — | — | 1:0,1:2 | 1:0,5:5 | 1:0,9:7 |
| 150 | — | — | — | 1:0,3:3,5 | 1:1:9 | 1:1:9 |
| 200 | — | — | 1:0,1:2,5 | 1:0,5:5 | 1:1:9 | — |
| 250 | — | — | 1:0,2:3 | 1:0,7:6 | — | — |
| 300 | — | 1:0,2:3 | 1:0,4:4,5 | 1:1:9 | — | — |
| 400 | 1:0,2:3 | 1:0,3:4 | 1:0,7:8 | 1:1:11 | — | — |
| 500 | 1:0,3:4 | 1:0,5:5 | 1:1:8 | — | — | — |
| 600 | 1:0,4:4,5 | 1:0,7:6 | — | — | — | — |
Из приведенной таблицы следует, какова объемная составляющая каждого ингредиента в растворе. На первом месте указан цемент, на втором — глина, на третьем — песок.
Цементно-известковые растворы для кладки в условиях повышенной влажности (60-75%)
| Марка цемента | Марка раствора | |||||
| 100 | 75 | 50 | 25 | 10 | 4 | |
| 100 | — | — | — | 1:0,1:2 | 1:0,5:5 | 1:0,7:7 |
| 150 | — | — | — | 1:0,3:3,5 | 1:0,7:9 | — |
| 200 | — | — | 1:0,1:2,5 | 1:0,5:5 | 1:0,7:9 | — |
| 250 | — | — | 1:0,2:3 | 1:0,7:6 | — | — |
| 300 | — | 1:0,3:3 | 1:0,4:5 | 1:0,7:9 | — | — |
| 400 | 1:0,2:3 | 1:0,3:4 | 1:0,7:6 | — | 1:0,7:11 | — |
| 500 | 1:0,3:4 | 1:0,5:5 | 1:0,7:8 | — | — | — |
| 600 | 1:0,4:4,5 | 1:0,7:6 | — | — | — | — |
В таблице указано объемная составляющая цемента, извести и песка.
Простой цементно-песчаный раствор
Состав подобных растворов прост:- 1 часть цемента;
- от 2-5 частей песка;
- вода;
Цементный раствор состава 1:4 и 1:5 прочен, но малопластичен, он с трудом наносится на поверхности, так как плохо прилипает к ней. Если у Вас нет особых навыков работы с цементным раствором, то лучше всего применять раствор состава 1:2 или 1:3.
Добавки в цементно-песчаный раствор
- Известь. Придает антисептические свойства. Добавка актуальна при кладке материалов с органическими заполнителями.
- Жидкое стекло. Немного повышает прочность, снижает пластичность. Заставляет раствор быстрее схватываться.
- Противоморозные добавки: Поташ (углекислый калий). Формиат натрия. Хлористый натрий. Нитрит натрия (азотистый натрий). Хлористый калий. Позволяют проводить кладку при минусовых температурах. Применение поташа также позволяет предотвратить появление высолов на затвердевшем растворе.
- Моющие средства (Стиральные порошки, средства для мытья посуды, мыло). Являются, своего рода, пластификаторами и воздухововлекающими добавками. Плюсы:Внешний вид раствора получается лучше, раствор не расслаивается, хорошо «садится» Минусы: При добавке средства, смесь может стать похожей на ту, что сделана на растворе со специальной добавкой, но это лишь визуальный эффект. Бесконтрольное воздухововлечение может привести к падению прочности раствора, и снижению качества кладки. Поэтому лучше использовать специализированные добавки для пластификации.
«Теплые» кладочные растворы
Теплый кладочный раствор — это строительная смесь для ячеистобетонных изделий: пенобетона, газобетона, арболита и поризованной керамики. В качестве вяжущего выступает цемент, в качестве добавки к ингредиентам выступают пористые заполнители: перлит; пемза; вермикулит, древесные опилки. При кладке на такой раствор исчезают или становятся меньше мостики холода. Но все это имеет и «обратную сторону медали» – прочность раствора ниже, а работа с ним сложнее.«Теплый» раствор готовится в таких пропорциях: 1 часть цемента и 5 частей наполнителя (керамзитового или перлитового песка). Сухая смесь перемешивается, а затем добавляется 1 часть воды на 4 части сухой смеси. Готовый раствор должен «отдохнуть» 5 минут, за которые произойдут определенные процессы минерализации, после чего его можно использовать по назначению.
Раствор для кладки кирпича: виды и оптимальные пропорции
Чтобы соединить кирпичи между собой во время возведения стен, требуется приготовить строительный раствор. В его состав входит вяжущий компонент, вода и заполнитель.
Выделяют несколько видов растворов для кладки кирпича в зависимости от того, на какой основе он изготовлен:
Для изготовления смеси применяют цементную, известковую, а также комбинированную основы. К холодным видам относятся цементные, так как изготавливаются из песочно-цементной смеси.
Отношение цемента к песку могут быть от 1:3 до 1:6. В основном для укладки 1 м3 кирпича используется 80 килограмм или 0,3 м3 раствора.
Эта величина может отклоняться, так как она зависит от марки используемого цемента. Каждый производитель, в зависимости от состава определяет оптимальные пропорции.

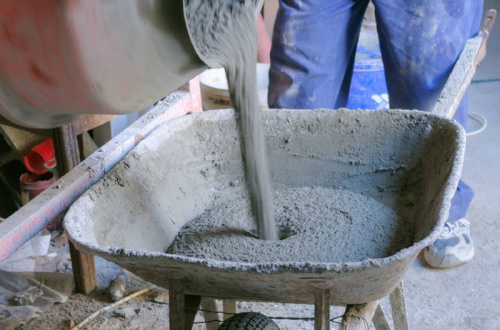

Технология приготовления раствора для кладки кирпича
Известковый
Процесс изготовления начинается с того, что соединяется песок и цемент, затем добавляется немного воды, пока не образуется однородная чистая масса. Известковые замесы считаются теплыми, и их показатель прочности намного уступает холодным. Приготовить такой раствор можно из негашеной извести с песком.
Вместо негашеной извести можно использовать известковое тесто. После соединения компонентов добавляется вода, затем все тщательно перемешивается до образования однородной массы. В таком растворе могут быть комки, которые отсеивают при помощи сита. Известковый состав для кладки кирпича под расшивку изготавливается также в определенных пропорциях, они могут быть от 1:2 до 1:5. Это зависит от жирности самой извести. Подобные растворы считают менее прочными, но их все равно используют для кладки стен, но это случается очень редко.
Комбинированный
Особое внимание нужно уделить комбинированному раствору, где используется цемент и известь. Такой состав считается самым лучшим и его можно применять для кладки печи из кирпича, ведь он обладает высокими пластическими свойствами, которые можно использовать для любого вида сооружений. Для изготовления используют гашеную известь, которую разводят в воде до концентрации густого молока. Затем его просеивают через строительное сито и добавляют цемент и песок. Именно добавление известкового молока придает пластические свойства.
Расход материалов на кирпичную кладку
Для строительных работ чаще всего используется кирпич. Этот материал считается самым покупаемым на рынке, к тому же он является экологически чистым, и обладает высокими теплоизоляционными свойствами. Долговечность здания в первую очередь зависит от правильной и качественной укладки. Чтобы изготовить крепкий раствор, нужно узнать точный расход материалов на укладку.
Цементную смесь можно использовать для разных видов кладок, поэтому нормы требуемых материалов изменяются. Для сооружения несущих стен используются специальные марки раствора. Его изготавливают в соотношении 1:4, то есть 1/5 часть составляет цемент. Один кубический метр цемента весит около 1300 кг и из этого расчета можно определить расход. Так, на 1 м3 понадобится приготовить 260 килограмм или 1300/5 кладочной смеси.
При выборе цемента следует учитывать, что для получения раствора с твердостью М100 требуется использовать марку в два, а то в три раза выше, то есть М200 или же М300. Только после выбора требуемого материала можно приступать к расчетам количества замеса. Его рассчитывают исходя из того, что в среднем на 1 м3 кладки стен толщиной в 1 кирпич расходуется 0,25 м3 раствора, то есть в соотношении 1:4.
Пропорции кладочной смеси для крепления кирпича также напрямую зависят от марки цемента. Например, М200 используют для заливки полов, а для шлакоблока или кирпича используют марки от М50 до М110. Для возведения стены размером в один кубический метр толщиной в один кирпич, потребуется 0,221 м3 раствора. Если толщина стены увеличивается в два раза, то прямо пропорционально меняется и расход цементной смеси в два раза, а значит его понадобится 0, 44 м3.
После приготовления нужно сразу начать использовать раствор, иначе он потеряет свои свойства.
Чтобы кирпичные строения сохраняли устойчивость на протяжении долгого времени, необходимо соблюдать рекомендуемое соотношение и ингредиентов при выполнении замеса. Кладочный состав можно приготовить самостоятельно, предварительно изучив все инструкции по технологии приготовления и определив оптимальные пропорции
видео-инструкция по производству своими руками, фото и цена
Кирпич – это надежный и удобный в работе строительный материал, который отлично зарекомендовал себя на протяжении столетий использования. Благодаря высоким техническим характеристикам, кирпичные блоки и в наши дни пользуются высокой популярностью. И в особенности оценили данный стройматериал домашние мастера, ведь из блока проще всего возвести небольшую хозпостройку или печь для бани.
Однако мало выбрать качественный строительный кирпич и знать все особенности кладки, ведь основой любой кирпичной конструкции является качественный раствор. В зависимости от назначения кладки, состав его может иметь различные компоненты и отличаться особенностями приготовления, о чем мы и поговорим в данной статье.
Кирпичная кладка на цементном растворе.

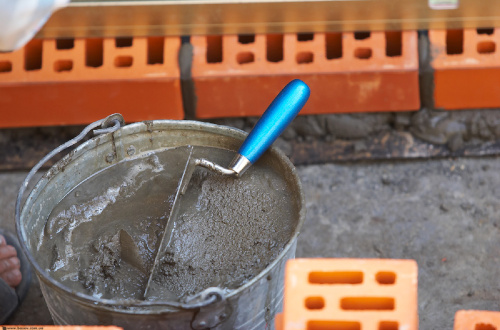

Раствор для кирпичной кладки
Касательно предназначения все растворы можно разделить на две группы:
- Кладочные.
- Штукатурные.
Кладочная цементная смесь.
Раствор, предназначенный для кладки кирпичных, каменных или строительных бетонных блоков имеет серьезные отличия в плане физических характеристик от раствора для штукатурки (см.также статью Расход кирпича и раствора на 1м2 кладки: нюансы, советы, замечания).
В состав смеси для кирпича входят вяжущие составляющие и заполнитель. В качестве вяжущих компонентов выступает цемент, известь или глина. Функцию заполнителя выполняет песок без каких-либо примесей (имеется ввиду трава, корни растений и др.). На такой состав кладут как красный блок, так и двойной силикатный кирпич М 150.
По своей структуре растворы делятся на две группы:
- Простые. Состоят из песка и одного вяжущего компонента. Такую смесь довольно несложно приготовить, что и обусловливает частое её использование домашними мастерами.
- Сложные. Структура таких растворов имеет несколько вяжущих компонентов, что ключевым образом отражается на их физических свойствах. К наиболее распространенным следует отнести цементно-известковый и цементно-известково-глиняный.
Зачем смешивать несколько компонентов? Дело в том, что далеко не в последнюю очередь на качестве кладки отражаются именно свойства раствора.
К примеру, добавление глины придает составу пластичности. Как следствие, такой раствор характеризуется равномерным уплотнением, и его очень удобно разравнивать по плоскости кирпича.
Совет! Сложный раствор характеризуется меньшим коэффициентом расслоения и плохой водоотдачей, что гарантирует его быстрое затвердевание, не зависящее от условий окружающей среды.
Виды растворов
Известковая смесь.
Рассмотрим несколько наиболее популярных растворов:
- Известковый. Считается более теплым, нежели цементный, однако его прочность значительно ниже последнего. Он готовится на основе молотой негашеной извести или известкового теста и песка. Известковый раствор для кладки кирпича – состав и пропорции:
- Известь смешиваем с песком в соотношении 1:2 или 1:5. Пропорции зависят от жирности извести.
- Дабы отсеять комки, просейте состав через мелкое сито.
- Помешивая полученную смесь, постепенно влейте в неё воду, пока не получится густая однородная масса.
Поскольку кладка на известковом растворе уступает цементной в прочности, то для возведения стен такой состав используется крайне редко.
- Цементный раствор. Является наиболее популярным, поскольку на сегодняшний день обладает наивысшим уровнем надежности. Инструкция по изготовлению следующая:
- Просеиваем песок в емкость, предназначенную для замешивания.
- Состав цементного раствора для кирпичной кладки – это песок и цемент в соотношении 1:3 – 1:6 (пропорции зависят как от марки цемента, так и от тех требований, которые предъявляются к раствору).
- Тщательно размешайте состав.
- Не прекращая помешивать, влейте в смесь воду, пока не получится густая однородная масса.
Если сравнивать данный раствор с известковым или известково-цементным, то он характеризуется меньшей подвижностью и большей прочностью и жесткостью вне зависимости от используемой марки цемента.
- Известково-цементный.
Готовим известково-цементную смесь.
Этот вид относится к сложным растворам, и является наиболее востребованным в данной группе.
Приготовить его своими руками очень просто:
- Известковое тесто или гашеную известь разводим водой до тех пор, пока не получится консистенция молока.
- Процеживаем полученную массу на чистом сите.
- Из цемента и песка готовится сухая смесь.
- В цементно-песочную смесь добавляем полученное ранее известковое «молоко», тщательно перемешивая. Добавление извести значительно повышает пластичность раствора, что делает его предпочтительным практически для любых видов кирпичной кладки.
Глиняно-песчаный состав
Кладка печи на основе глиняно-песчаного раствора.
Данный раствор следует рассмотреть в отдельности, так как он имеет специфическое применение. Как правило, на его основе не возводятся стены зданий и не выстраиваются заборы, однако для печной кладки он незаменим, поскольку здесь не применим ни песчаный, ни известковый раствор.
Поэтому, если вы решили построить кирпичную печь, то основой для такой конструкции служит именно глина, ведь она входит и в состав раствора для производства кирпича, а потому оптимальна для печных растворов.
Этот материал никогда не был в дефиците, а потому, готовя глиняно-песчаный раствор, вы можете пойти двумя путями:
- Приобрести ингредиенты в любом строительном магазине.
- «Добыть» их самостоятельно, что будет дешевле и надежнее, ведь, таким образом, цена работ будет сведена к нулю.
На фото упаковка печной глины.
Поэтому, если вы живете в районе, где глину можно добыть самостоятельно, то с этого и следует начать.
Глина для раствора
Как правило, такой природный материал, как глина, есть практически повсеместно. Особенно часто встретить её можно по берегам рек и на склонах оврагов.
В местах прокладки подземных коммуникаций в мегаполисах глиняные залежи также найти несложно. Поэтому, если вы знаете, что недалеко от вашего дома ведутся работы подобного типа – обязательно этим воспользуйтесь.
Залежи глины расположены под верхним слоем земли. Как правило, достаточно выкопать яму в полметра глубиной, чтобы достичь глиняных залежей.
Совет! Определенных пропорций для печного раствора попросту не существует. Поэтому соотношение компонентов следует подбирать «на глаз». Единственное правило – раствор должен быть густым!
Определяем жирность глины
В терминологии профессиональных печников существуют такие понятия, как «худая» или «жирная» глина. И крайности в данном случае нежелательны. Так, «жирная» глина при высыхании значительно уменьшается в объеме, что приводит к растрескиванию раствора, «худая» же после высыхания крошится.
Поэтому, если вы не являетесь профессиональным печником и не можете определить жирность глины на ощупь, то вам следует воспользоваться следующими рекомендациями:
- Берем небольшое количество глины (литровой банки вполне достаточно) и очищаем её от крупных частиц.
- Делим материал на пять равных кучек. В первую песок не добавляем, во вторую насыпаем четверть песка (в соотношении с количеством глины), в третью – половину, в четвертую – 1:1, а в пятую – полторы части песка.
Проверяем качество глины.
- В каждую из образовавшихся смесей добавляем воду, перемешивая до пластичной массы. При этом состав должен хорошо разминаться и не прилипать к рукам.
- Лепим небольшие лепешки из каждой смеси и оставляем их высыхать.
Совет! Запомните, какое количество песка в каждой лепешке!
- Теперь, после высыхания лепешек, вы можете легко определить оптимальное соотношение песка и глины. При недостаточном количестве песка лепешки растрескаются. Если же песка слишком много – трещин не возникнет, но материал будет крошиться.
- Оптимальное соотношение будет у того состава, который будет плотным и лишенным трещин.
Существует и другой метод определения качества раствора:
- Готовим лепешки, как и в предыдущем варианте.
- Берем две хорошо оструганные доски и кладем меж них одну лепешку.
- Надавливаем на верхнюю дощечку.
- В том случае, если раствор является жирным, то на шарике появятся трещины на половине сжатия.
- Если раствор слишком сухой – он начнет рассыпаться при первом же нажиме.
- Нормальный показатель – растрескивание лепешки происходит только при сжатии до одной третьей от итогового диаметра.
Очищаем глину
Для печного раствора глина должна быть в обязательном порядке хорошо просеяна, что необходимо для удаления грудок и комков. Для этого следует использовать сито, ячейки которого имеют размер 3 на 3 мм.
Как известно, чем меньше толщина шва при кладке печи, тем лучше. Оптимальный шов – 3 мм, поэтому и сито следует брать соответствующее.
Готовим глиняно-песочный раствор
Замачивание глины.
- Глину смешиваем с песком в необходимой пропорции.
- Устанавливаем корыто под углом около 7 градусов.
- В нижнюю часть корыто наливаем небольшое количество воды.
- В верхнюю часть насыпаем песчано-глиняный раствор таким образом, чтобы он не соприкасался с водой.
- Далее берем совок и при его помощи «наталкиваем» воду на глину. Это продолжается до тех пор, пока глина окончательно не смешается с водой, образовав однородную массу.
Заключение
Как видите, от качества и состава кладочного раствора зависит качество и долговечность постройки, поэтому очень важно учитывать все нюансы при приготовлении таких составов (Узнайте здесь, можно ли зимой класть кирпич и что из этого получится).
В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.
Кладочная смесь для кирпича: выбор, приготовление, технология нанесения
Все существующие на сегодняшний день кладочные смеси представляют собой особый тип строительного материала, который широко применяется для кладки или облицовки стен с использованием отдельных элементов, включая кирпич разного вида. Чтобы сделать долговечную и высококачественную кладку, необходимо учитывать характерные особенности состава разных видов смеси, правильно готовить рабочий раствор и соблюдать технологию применения.
Раствор для кладки кирпича
Стандартный состав
Качественные кладочные смеси – специальные комплексы, способные при водном затворе образовать готовый к использованию, прочный, эластичный, с высокими эксплуатационными характеристиками раствор, пригодный для выполнения строительных или отделочных работ. Составные части сухих смесей, как правило, не сильно отличаются, и представлены:
- связующим веществом, в качестве которого может выступать как натуральная глина, так и цемент;
- основным компонентом в виде песка фракционного или керамзитобетона;
- растворителем в виде чистой воды;
- разнообразными добавочными минеральными компонентами.
Если есть необходимость получить кирпичную кладочную смесь, оптимально совпадающую по цветовой гамме с выполняемой кладкой, применяются разнообразные натуральные красители и пигментирующие вещества.

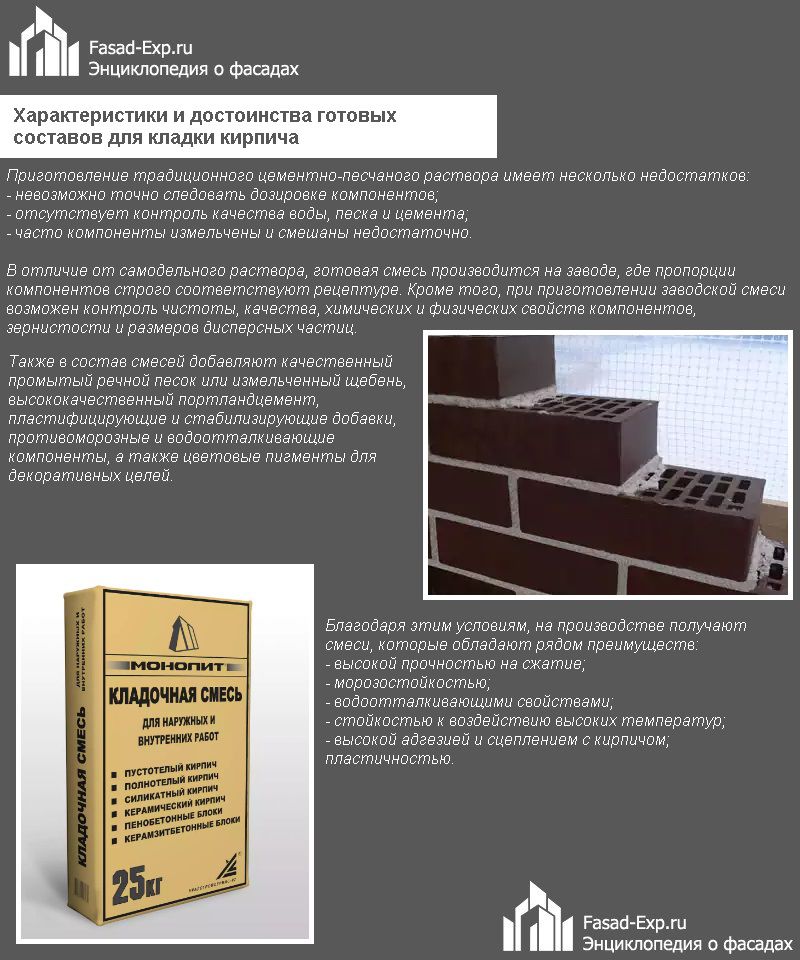

Характеристики и достоинства готовых составов для кладки кирпича
Принципы выбора
Ключевой задачей кладочного раствора является выполнение связующей функции между всеми элементами возводимой конструкции, а выбор смеси должен базироваться на обязательном учёте следующих принципов:
- состав рабочего раствора для выполнения работ летом и зимой имеет определенные различия;
- при выборе смеси необходимо учитывать расположение объекта, так как подземные и надземные работы ведутся с применением разных по составу растворов;
- кладка клинкерным кирпичом осуществляется посредством особого по составу рабочего раствора;
- при возведении печных или каминных конструкций должно быть обязательно исключено использование цементных растворов.

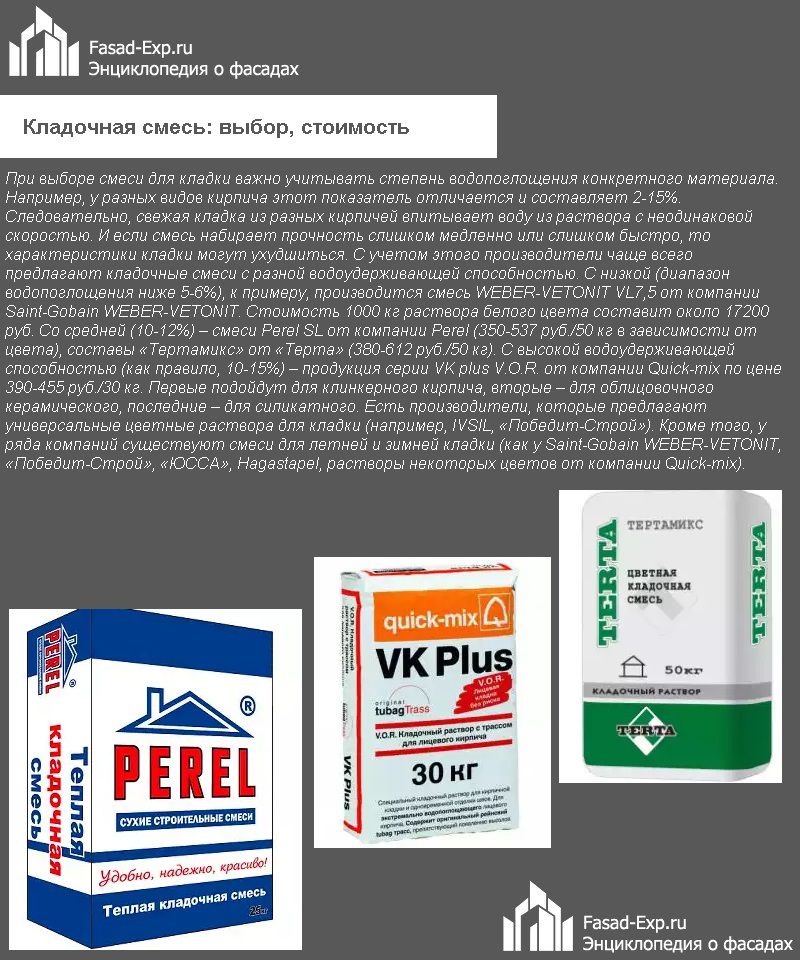

Кладочная смесь: выбор, стоимость
Тип вяжущего компонента, входящего в стандартный раствор, позволяет определить вид затвердения, который может быть как гидравлическим, так и воздушным. Если присутствует один вяжущий компонент, то перед нами простая смесь, представленная известковыми и цементными составами. Наличие нескольких вяжущих элементов – признак сложной кладочной смеси, которая может обладать высокой пластичностью и успешно противостоит растрескиванию под воздействиям негативных внешних факторов.

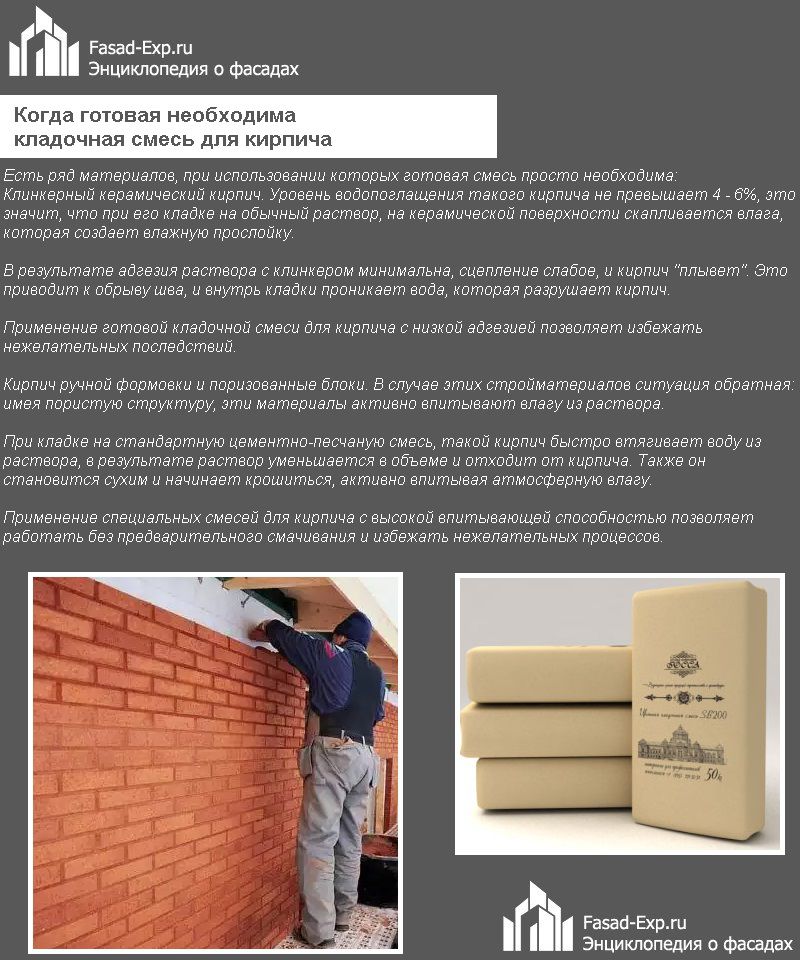

Когда готовая необходима
кладочная смесь для кирпича
Основные виды
На сегодняшний день исходные параметры раствора позволяют подразделять все кладочные строительные и отделочные смеси на несколько основных видов.
| Вид | Особенности | Применение |
|---|---|---|
| Цементная | Высокие показатели прочности и жесткости. | Частное строительство и возведение многоэтажных строений. |
| Цементно-глиняная | Введенная в раствор глина должна тщательно измельчаться и быть очищенной от примесей. | Малоэтажное и частное строительство. |
| Цементно-известковая | Достаточно высокие показатели адгезии и хорошая пластичность. | Кладка керамического или силикатного кирпича. |
| Известковая | Низкие показатели прочности, высокая хрупкость и незначительный уровень теплопроводности. | Возведение невысоких конструкций и малоэтажных строений. |
Цены на цемент и основы смесей
Цемент и основы смесей
Цветная смесь

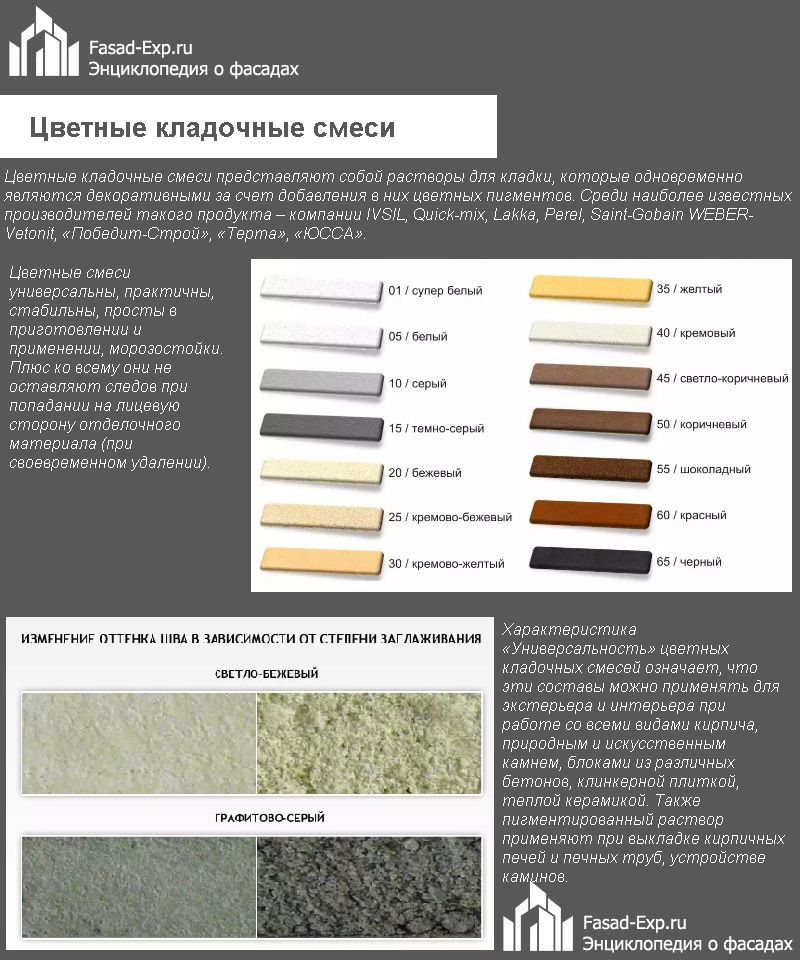

Цветные кладочные смеси
Облицовочные мероприятия с использованием кирпича часто предполагают применение цветных смесей. Такие составы обладают определенными преимуществами, а в стандартный состав входят мелкозернистого типа неорганические компоненты в виде извести или цемента, вода и цветные наполнители. Для уже готовой смеси характерно наполнение минеральным красителем, в основе которого окисел железа. Суммарный объём красителей не должен превышать 8% от массы всего раствора. Качественная цветная смесь может быть представлена следующими основными компонентами:
- цемент марки М500, снижающий выделение солей и придающий кладке оптимальную прочность;
- фракционный промытый песок, исключающий наличие глины и посторонних примесей;
- минерального типа цветные пигментные компоненты, обеспечивающие достаточную для продолжительной эксплуатации устойчивость к неблагоприятным погодным факторам и придающие эстетичный внешний вид;
- добавки полимерного характера, обеспечивающие высокие показатели прочности и водостойкости.
Применение цветных смесей позволяет гармоничному сочетанию цвета кирпича с окрашиванием швов. При самостоятельном изготовлении нужно помнить, что для получения светлых тонов добавляется исключительно белый цемент, а чтобы добиться тёмного оттенка следует добавлять серые цементы.
Цветной раствор для кладки кирпича
Самостоятельное изготовление смесей
С целью собственноручного приготовления наиболее простого и популярного раствора для кладки строительных кирпичей нужно подготовить:
- мелкоячеистое металлическое сито;
Сито строительное
- совковую и штыковую лопату;
Лопата совковая, штыковая
- ёмкость для замешивания раствора.

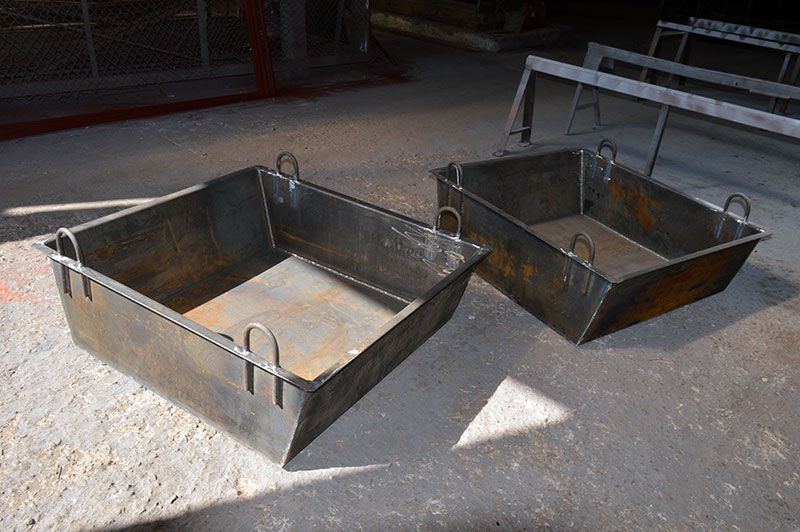

Металлическая емкость для смешивания строительных смесей
Технология приготовления несложная и заключается в добавлении к небольшому количеству фильтрованной воды цемента и песка, тщательном размешивании и доливке оставшейся воды. Полученная смесь должна размешиваться примерно три-четыре минуты. Важно помнить, что используемый для приготовления смесей песок подлежит просеиванию, а большие объёмы кладки предполагают использование бетономешалки.
Оптимальный по консистенции состав обладает характерной однородностью и эластичностью. Работы с силикатным или керамическим кирпичом осуществляются цементно-песчаными растворами.
Цена на строительный миксер
Строительный миксер
Самостоятельный расчёт расхода
Поэтапный расчёт расхода позволяет получить максимально точное количество раствора с минимальными погрешностями. Сначала нужно рассчитать площадь кладки за исключением площади дверных и оконных проёмов, а затем вычислить количество раствора из расчёта на каждый кубометр площади – треть кубометра смеси.
Например: задача заключается в возведении одноэтажного строения, при длине стен в 15 м и высоте потолка в 3,4 м. Наличие семи окон размерами 1,8 х 1,2 м и пары дверных проёмов 2,1 х 1,3 м.
Самостоятельный расчёт кладки с наружной толщиной в 64 см и внутренней толщиной в 25 см, будет следующим:
- определяем суммарный объём наружных стен: (4 стены х 15 м х 3,4 м – 7 окон х 1,8 м х 1,2 м – 2 двери х 2,1 м х 1,3 м) х 0,64 м;
- определяем суммарный объём внутренних стен: (42 м х 3,4 м – 5 х 2 х 1,3) х 0,25 м;
- вычисляем соотношение заполнителей и вяжущих компонентов 4:1;
- вычисляем количество цемента.
Как правило, при замешивании используются следующие пропорции:
- одна часть цемента;
- три части сеяного песка;
- ½ части воды.
Для приготовления наиболее распространённых марок раствора рекомендованы следующие пропорции песка и цемента:
- 5:1 для изготовления марки М25;
- 4:1 для изготовления марки М50;
- 3:1 для изготовления марки М75;
Например, для приготовления М25 нужно смешать 2 т просеянного песка, 0,26 т цемента марки М400 и добавить 350 л воды. Соотношение может варьироваться в зависимости от многих факторов, включая почвенно-климатические условия и место осуществления работ. Клинкерный облицовочный кирпич нуждается в составах с повышенными показателями вязкости. Повысить прочность известкового раствора можно посредством шлака молотового. Правильно приготовленная смесь растекается достаточно медленно.
Нормативы расхода
В зависимости от показателей толщины кирпичной кладки, стандартные нормативы расхода рабочего материала могут варьироваться.
| Толщина кладки | Нормативы расхода | ||
|---|---|---|---|
 Одинарный кирпич |  Полуторный кирпич |  Двойной кирпич | |
| 12 см | 30 кг | 24 кг | 18 кг |
| 25 см | 78 кг | 66 кг | 54 кг |
| 38 см | 126 кг | 108 кг | 90 кг |
Советы по составу
Чаще всего для кирпичной кладки используются марки М50, М75, М100, М125, М150 и М200.
| Пропорции цемента, известкового теста и сеяного песка | |||||
|---|---|---|---|---|---|
| Марка раствора | М50 | М75 | М100 | М150 | М200 |
| М200 | 1,0:0,3:4,0 | 1,0:0,1:2,5 | — | — | — |
| М300 | 1,0:0,6:6,0 | 1,0:0,3:4,0 | 1,0:0,2:3,5 | 1,0:0,1:2,5 | — |
| М400 | 1,0:0,9:8,0 | 1,0:0,5:5,5 | 1,0:0,4:4,5 | 1,0:0,2:3,0 | 1,0:0,1:2,5 |
| М500 | — | 1,0:0,8:7,0 | 1,0:0,5:5,5 | 1,0:0,3:4,0 | 1,0:0,2:3,0 |
Согласно СП 82-101-98 при приготовлении строительных растворов для кирпичной кладки нужно ориентироваться на определенные параметры. Табличный пример получения кубометра рабочего состава с применением бетономешалки вместительностью 200 литров.
| Марка | Кладка | Цемент М400 кг | Песок, кг | Вода, л | Количество замесов |
|---|---|---|---|---|---|
| М100 | Пустотелый и полнотелый кирпич | 28 | 134 | 18 | 12 |
| М150 | Пустотелый и полнотелый кирпич | 35 | 121 | 20 | 12 |
| М200 | Пустотелый и полнотелый кирпич | 42 | 112 | 22 | 12 |
| М300 | Пустотелый и полнотелый кирпич | 49 | 102 | 23 | 12 |
СП 82-101-98. Приготовление и применение растворов строительных
СП 82-101-98
Чтобы повысить прочность целесообразно добавить пластификатор, что позволяет сэкономить порядка десяти процентов цемента. В результате отсутствует расслоение, а наносить состав становится намного проще.
Если есть необходимость произвести окрашивание, то пигменты предварительно разводятся в небольшом количестве теплой воды, а затем добавляются в первую порцию состава для бетономешалки. В эту же порцию необходимо добавлять стандартные добавки, представленные модификаторами, пластификаторами и отвердителями. Правильное соотношение всегда прописывается производителем строительных материалов на упаковке или в прилагаемой инструкции.
Особенности традиционной кладки

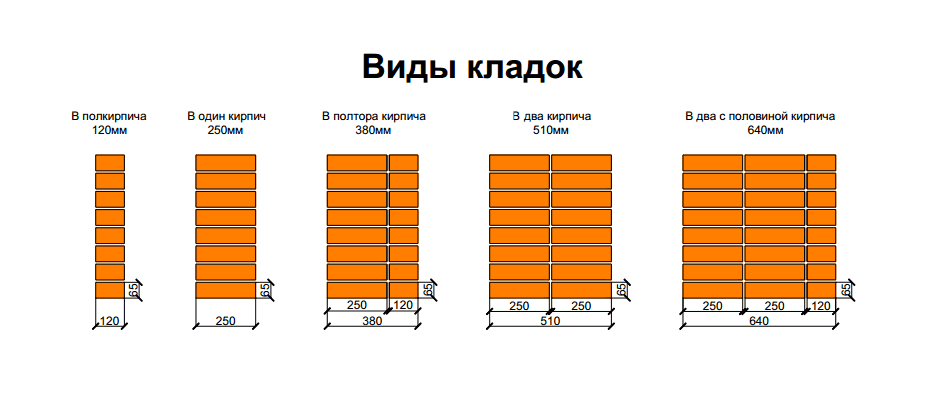

Технологические процессы и принцип базируются на определенных ключевых параметрах, включающих толщину кладки:
- в половину кирпича – толщина составляет 12 см;
- в один кирпич – толщина составляет 25-26 см;
- в полтора кирпича – толщина составляет 38 см;
- в два кирпича – толщина 58 см;
- в два с половиной – толщина составляет 64 см.
Виды кирпичной кладки
Строительные керамические блоки устанавливаются на слой спецраствора или постель. Этой же смесью осуществляется заполнение промежутков или швов между элементами. Стандартная толщина заполнителя не должна превышать сантиметра. Специалистами в области отделочных и строительных работ практикуется несколько разновидностей укладки элементов, но наиболее распространенным и простым является вариант цепного возведения стен. Также могут применяться следующие варианты кладки:
- сплошного вида;
- с четырехрядной перевязкой швов;
- с воздушной прослойкой;
- колодцем.

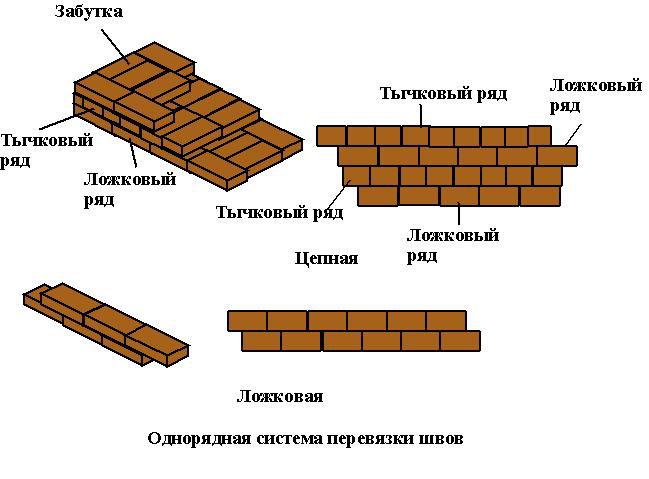

Схема перевязки швов

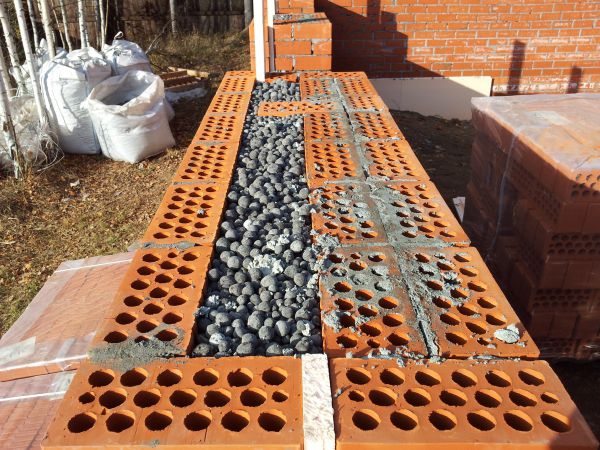

Колодцевая кладка
Схема облегченной кирпичной кладки
Разновидности кладки
Выбор способа возведения конструкции зависит от высотности сооружения, его назначения, качественных характеристик и размеров строительного материала.
Используемые инструменты
Чтобы возвести качественные стены или выполнить эстетичную облицовку, очень важно позаботится о наличии полного набора инструментов.
Основные инструменты для кладки кирпича
При работах потребуется использовать:
- кельму или штукатурную лопатку, позволяющую наносить и выравнивать рабочий состав между укладываемыми кирпичными блоками;
Кельма каменщика
- отвес, способствующий соблюдению вертикальности возводимых стен;
Прибор для определения вертикальности монтажа: отвес
- кирку-молоток для раскалывания или выравнивания отдельных кладочных элементов;
Искробезопасный молоток каменщика (кирка кирпичная)
- строительный уровень;
- порядовку, позволяющую осуществлять контроль высоты;
Порядовка
- расшивку для шовного пространства;
Расшивка
- шнуровку, помогающую контролировать горизонталь;
- рулетку строительную.
При необходимости нужно заблаговременно подготовить строительные леса или любые приспособления, позволяющие безопасно и качественно выполнять все строительные или отделочные работы на достаточной высоте.
Цены на строительные уровни
Строительные уровни
Пошаговая инструкция
Важно отметить, что укладывать элементы, вне зависимости от параметров возводимого сооружения, необходимо с углов, соблюдая несложную технологию.
Шаг 1. Взять пару кирпичей и поместить их, соблюдая прямой угол, на фундаментное основание, проверив точность расположения строительным треугольником.
Шаг 2. Уложить следующую пару элементов, а затем на полученную группу из четырех кирпичей положить ещё два, что позволит следующему ряду перекрывать предыдущий ряд.
Облицовочная кладка в полкирпича
Кирпичная кладка в полкирпича
Шаг 3. Выведя участок на три элемента нужно провести такие же работы на другом углу, используя порядовку и натягивая причалки, которые позволят сориентировать ряды строго горизонтально. Шнуровка должна располагаться примерно через каждые 5 м, без провисания.

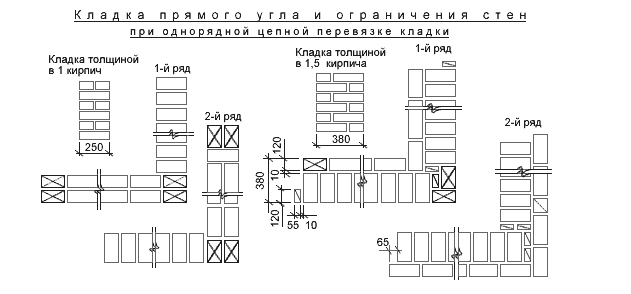

Кладка углов с помощью однорядной перевязки
Однорядная кладка предполагает возведение начала наружной стены, а затем внутренней, после чего укладывается забутка. Выполнение многорядной кладки заключается в расположении блоков по смешанному или ступенчатому способу.
Правила нанесения раствора
На сегодняшний день в условиях современного кирпичного строительства используется несколько эффективных способов нанесения рабочего раствора. При самостоятельной кладке достаточно выбрать наиболее удобный вариант.
Первый способ
Шаг 1. Предварительно уложенный на сухую поверхность элемент приподнять левой рукой.
Шаг 2. При помощи правой руки нанести раствор на место для укладки и пальцами выровнять его до показателей оптимальной толщины.
Шаг 3. Левой рукой опустить кирпич в воду и уложить на боковую часть незначительное количество раствора.

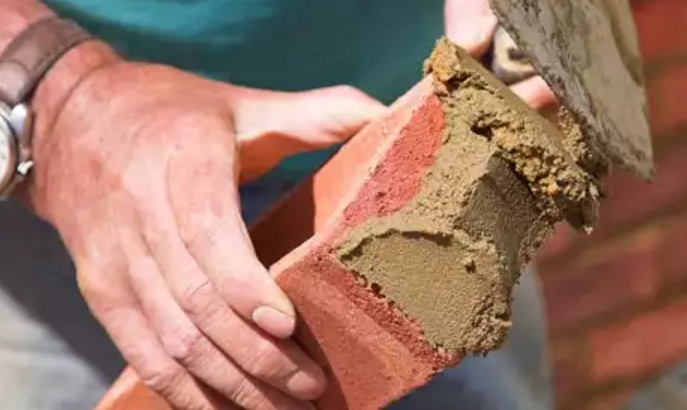

Нанесение раствора
Шаг 4. Уложить элемент на «постель» и прижать, медленно передвигая вперед и назад, что способствует получению тонкого шва.
Как класть кирпич

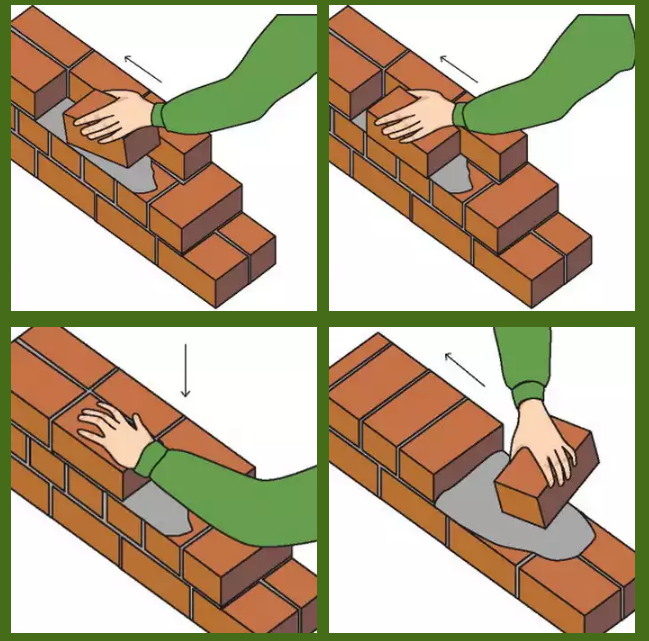

Порядок операций при кладке впритык следующий
Второй способ
Шаг 1. Уложить элемент на распределенный по поверхности рабочий раствор.
Шаг 2. Приподнимая заднюю часть кирпича, опустить его переднюю сторону таким образом, чтобы движение вперед вызвало набор тычковой гранью смеси.
Шаг 3. Двумя руками придвинуть и прижать кирпич к расположенному рядом элементу, выдавив излишнее количество раствора.
Как правильно класть кирпич
Кладка кирпича впритык с подрезкой
Третий способ
Шаг 1. Аккуратно, но тщательно смочить кирпич в тёплой воде.
Шаг 2. Нанести горку раствора на хорошо увлажненную поверхность.
Шаг 3. Нанести смесь на торцевую часть, после чего уложить кирпич и прижать его, передвигая вперёд и назад двумя руками.
Возведение стен
Советы и рекомендации
Укладка каждого третьего-четвертого ряда должно обязательно заканчиваться заполнением шовного пространства, что позволит получить более привлекательные швы, а также способствует повышению их устойчивости к температурным перепадам. Кроме всего прочего, такое мероприятие направлено на своеобразную профилактику разрушений строения в результате негативного воздействия влаги. Единственный вариант, когда допускается пренебречь подобной процедурой – финишная отделка стены посредством штукатурки.
Следует отметить, что контролировать качество укладки необходимо практически постоянно, а каждый квадратный метр возведенной поверхности нужно обязательно проверять на правильность угловых соединений, показатели вертикальности и горизонтальности при помощи отвеса, строительного уровня и угольника. Категорически запрещается осуществлять сдвиг уложенных элементов после застывания раствора.
Цветная кладочная смесь Основит БРИКФОРМ МС11 серый
Теплоизоляционные кладочные смеси
При невозможности самостоятельно изготовить строительный раствор, можно использовать уже готовые составы от таких хорошо зарекомендовавших производителей, как «Основит-Брикформ», Knauf, ПКФ «Стройбетон», «Русеан», «Вилис», PERFEKTA и DAUER.
Раствор для кладки отечественного кирпича Quick-mix LHM
Видео — Кладочная смесь для кирпича
Видео — Кладка кирпича с цветным кладочным раствором
Рецепты и составы растворов для кирпичной кладки
Классификация, технические характеристики и состав растворов для кирпичной кладки регламентируется СП 82-101-98 («Приготовление и применение растворов строительных»).
Классификация растворов для кирпичной кладки:
1) по плотности (в сухом состоянии):
- тяжелые – плотность, которых составляет от 1500 кг/м3;
- легкие – плотностью до 1500 кг/м3.
2) по виду вяжущего:
- простые – известковые, цементные и т.п.;
- сложные — цементно-глиняные, цементно-известковые и т.п.
3) марка по прочности на сжатие — М4, М10, М25, М50, М75, М100, М150, М200, М300.
Как раствор для кладки набирает прочность.
Значения прочности растворов для кирпичной кладки в возрасте до 90 суток приведены ниже (за 100% принято брать прочность раствора в возрасте 28 суток, который твердел при температуре 20 ± 3 °С):
Соответственно при иной температуре твердения значения прочности меняются по принципу – чем выше температура, тем быстрее набирается прочность:
Надо учитывать, что растворы на пуццолановом портландцементе, шлакопортландцементе и цементах для строительных растворов замедляют набор прочности при температуре твердения ниже 15 °С.
// ]]>
Для получения значения их относительной прочности надо умножить значение из таблицы на соответствующий коэффициент: 0,3 — при температуре 0 °С; 0,7 — при температуре 5 °С; 0,9 — при температуре 10 °С; 1 — при температуре 15 °С и выше.
Состав (рецепт) растворов для кирпичной кладки.
Ниже в таблице приведены рецепты /составы (соотношение насыпного объема (цемент:известь:песок)) цементно-глиняных, цементно-известковых и цементных растворов:
Выбор вяжущих для приготовления растворов для каменных кладок.
Не допускается использование известково-шлаковых вяжущих при температуре воздуха ниже 10 °С, так как сильно замедляется твердение раствора. Для ускорения твердения и сохранения прочности растворов на указанных вяжущих рекомендуют добавлять портландцемент в количестве 15-25% по объему вяжущего и одновременно увеличивать на 15-25% дозировку песка.
Раствор какой марки выбрать для кирпичной кладки.
Кирпич и раствор имеют разные характеристики прочности и водопоглощения. Поэтому при их совместной работе в кладке получается некое противоречие – «Чем прочнее раствор, тем слабее кладка», так как прочности кирпича может оказаться недостаточно для того, чтобы выдержать усадочные напряжения от слишком прочного раствора. В таком случае могут возникать деформации кирпичной кладки – её «рвет».
При выборе марки раствора для кирпичной кладки следует руководствоваться проектом, а при отсутствии такового, помнить, что марка раствора должна быть в 2 раза ниже марки кирпича. Так при использовании кирпича М75 подойдет раствор М20-М35 (для кирпичной кладки двухэтажного дома достаточно раствора марки М25).
