Скаты крыши: Крыши. Скаты. Кровля. Угол наклона

Содержание

Крыши. Скаты. Кровля. Угол наклона

Скатные крыши, это довольно общее и расплывчатое определение для огромного разнообразия конструктивных вариантов. Они бывают чердачными и бесчердачными, односкатными, многоскатными, комбинированными. С равномерным и не равномерным, высоким и низким углом наклона.



Двускатная совмещенная крыша

Классический вид, наиболее распространенной  конструкции крыши. Бесчердачная, поскольку здесь перекрытием этажа служат несущие элементы крыши. Фронтоны являются продолжением стены строения. Часть стены, ограниченную скатами называют Щипец. Отсюда и дополнительное название – щипцовая.



 Двускатная чердачная крыша



Эта конструкция предусматривает наличие между кровлей и перекрытием чердачного помещения. Применяется в любых видах зданий.  Чердачные крыши бывают утепленные и холодные. Чердачное помещение термически изолировано от основного.







 Двускатная полувальмовая

Срезанные фронтоны такой конструкции  несколько увели двускатную крышу от классического определения. Но все же, это не 100% вальмовая крыша, слишком очевидно превосходство основных двух скатов. Фронтоны не заменены полностью на вальмы, они усечены. В данном случае наблюдается щипец (часть стены вместо фронтона). Оригинальный вариант архитектурного решения для двускатной крыши.

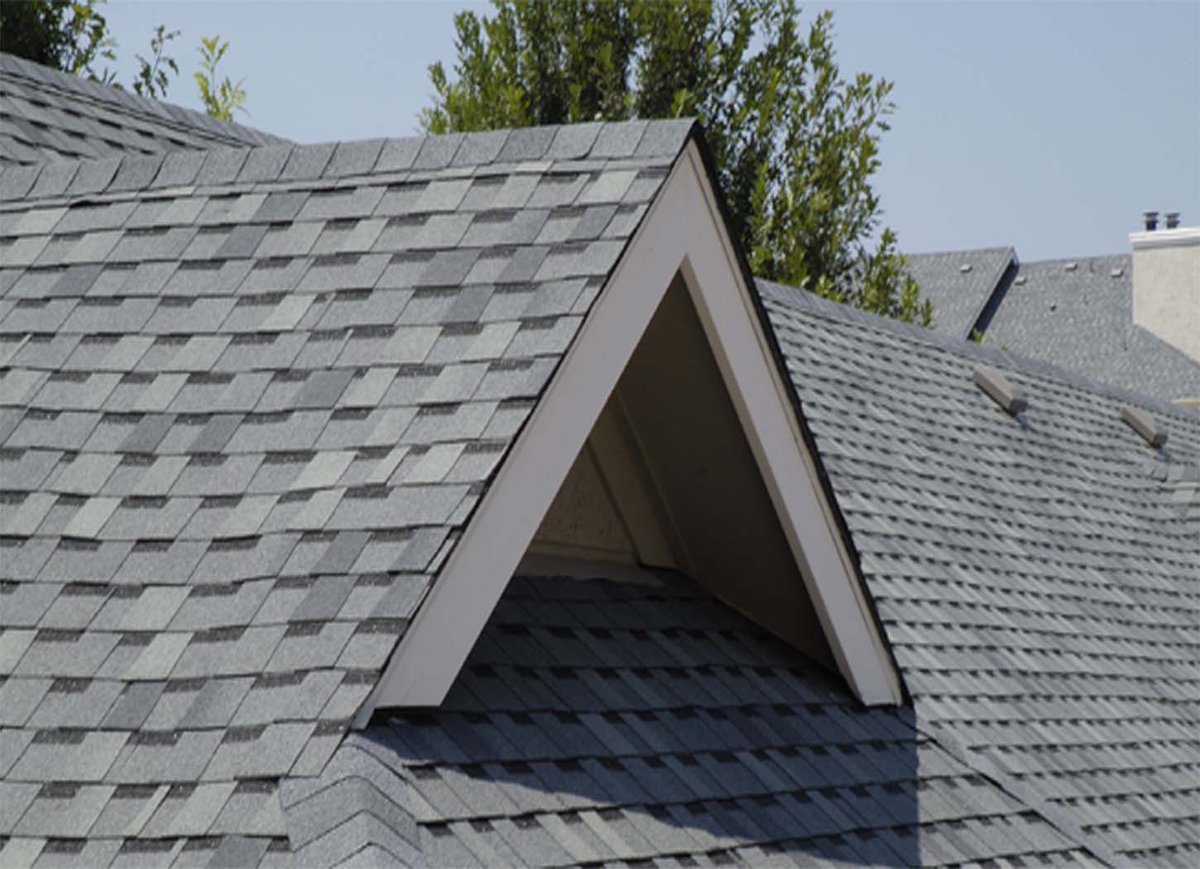

 Двускатная крыша со слуховым окном



Малый конструктивный элемент на скате, выполняет несколько функций. Это возможность естественной вентиляции, дополнительное освещение. Именно освещение и диктует его расположение на южной стороне. Такой «скворечник» имеет и декоративное  значение.



Двускатная мансардная крыша. Щипцовая.

Отличие от классической крыши — в ломаной конфигурации скатов. Таким образом,  увеличивается объем и площадь подкровельного пространства. Его, при хорошей теплоизоляции, можно использовать как жилое. Особенности конструкции не сильно усложняют строительство, и эта разновидность все больше набирает популярность в частном  домовладении.



Вальмовая  крыша

Вместо фронтонов крыши расположены треугольные скаты — вальмы. В итоге крышу формируют четыре ската, два из которых трапециевидные, два треугольные. Такая крыша более традиционна в южных регионах. Монтаж вальмовой крыши отличается сложностью, но с нее легко удаляются осадки и она противостоит ветровой нагрузке.





Вальмовая крыша с ломаной (мансардной) конфигурацией

Два ската представляют ломаные трапеции, два – ломаные треугольники. Такая конструкция  несколько уменьшает ветровые нагрузки, что востребовано в регионах с сильными ветрами. Используется и при возведении дома с мансардой. Увеличивает  объем и площадь. Предполагает наличие небольшого чердачного пространства над потолком мансарды.



Шатровая четырехскатная крыша

Четыре ската треугольной формы своими вершинами сходятся в одной точке. Дизайн очень оригинально смотрится, но сложная стропильная система требует особого мастерства и точных расчетов. Типичная шатровая крыша обустраивается на квадратном и деревянном основании. Возможны и небольшие отклонения от типичного вида, но всегда необходимо соблюдать принцип симметрии.



Разновидности шатровых крыш



Более четырех треугольных ската также образуют шатер. Коническая форма применяется для строений круглой формы. Несколько крутых треугольных ската формируют шпилеобразную крышу. Но для загородного жилья не распространенная форма крыши. Иногда термин – шатровые, применяют и к вальмовым крышам, где два трапециевидных и два треугольных ската. В легких конструкциях, типа представленного на эскизе, не мене важен расчет и симметрия.







 Вальмовая крыша с ломаным скатом

Архитектурное решение для дома, заметно уменьшает угол скатов. Отличается сложностью обустройства стропильных систем, но оправдывает себя в зоне активной розы ветров. Можно классифицировать, как комбинированную.



Полувальмовая четырехскатная или «датская крыша»



Трапециевидный вальм и усеченный фронтон. Полувальмовые крыши предполагают более сложное устройство, чем  вальмовые или двускатные.

Вариант полувальмовой крыши, с усеченным вальмом и трапециевидным фронтоном носит название «голландской крыши».



  Двускатная крыша с различными площадями скатов

В такой конструкции встречается и неравнозначность уклонов, что открывает больший простор для оригинального оформления конструкций всего дома, не прибегая к более сложным вариантам полувальмовых крыш. Имеет термин «солонка». Скат может быть увеличен, для пристройки, появившейся позже основного дома.



Две смежные двухскатные крыши



М-образная форма оригинальна, но не практична, там, где есть риск больших внешних нагрузок (снежных осадков), поскольку в этом случае велика нагрузка на общую ендову (пространство между смежными скатами).



 Односкатная (моноскатная) крыша



Крыша с одним скатом используется, как навес над хозяйственными постройками или небольшими домами. В этом случае имеет небольшой уклон. Часто упирается на несущие стены с разной высотой. Сегодня находит применение и при строительстве домов сложной конфигурации многоугольного плана или как решение при многоуровневой крыше.



 Крыша «Бабочка» — Butterfly

Такой дизайн может быть воплощен, как в двускатной, так и односкатной конструкции дома. Но для наших широт, кроме эстетической составляющей, он не несет практического значения. Изначальная идея такой конструкции – сбор дождевой воды для дальнейшего использования в период засухи.



Плоская крыша



Плоскость со скатом менее 10° — нестандартное решение для частного домовладения. Оно находит применение в создании потенциально эксплуатируемой площади (зона отдыха, цветник и пр. ) или как элемент в здании со сложной конфигурацией планировки. В такой конструкции отсутствуют многие обязательные для скатных крыш элементы –  конек, ендова, наклонные ребра жесткости. Но здесь обязательно предусмотрен уклон. Требования к изоляции, материалам кровли для плоской крыши должны быть повышены – зачем плоская крыша, если по ней нельзя будет ходить?

 Комбинированные крыши для дома со сложной геометрией



Вальмовая крыша сложной конфигурации

Основное здание и пристройка обустроены по единому принципу – трапециевидные и треугольные скаты. Существуют дополнительные сложности обустройства пересечения скатов.







Двускатная крыша с дополнительным элементом

Комбинированная крыша, поскольку дополнительный элемент, в виде вальмовой крыши на пристройке, переходит в двускатную. В наличие вальм и фронтон.



Многоскатная вальмовая крыша

Ее устраивают на домах со сложной многоугольной формой. Крыша имеют большее количество внутренних и внешних углов (енды и ребра), их образуют пересечения скатов кровли. Устройство такой крыши, требует высокой квалификации.



Односкатные крыши (навесы)

Вариант односкатной крыши для смежных построек. Есть сходство с двускатной, но такое конструктивное решение для двускатной крыши при разных площадях смежных зданий, будет иметь неоправданно сложную стропильную систему.

Выбираем угол наклона ската

Есть несколько факторов, которые рекомендуется учитывать при выборе угла ската крыши для жилого дома. Рассмотрим основные:

  • Климатические условия: ветер, осадки это дополнительные переменные нагрузки на крышу, не считая постоянных – собственного веса. Если кровельный материал будет лежать под углом до 10градусов, то это практически параллельно порывам ветра, и есть риск срыва, проникновения ветра, дождя под кровельный материал. Если угол большой, то опять же, есть риск разрушения, но уже кровельных конструкций. В местности, где частые сильные ветра, ориентируются на этот фактор, и оптимальным считается угол, примерно 20 градусов. Где роза ветров не формирует условия, то угол более 30 градусов это норма. Для двускатной крыши выход за минимальные или максимальные показатели губителен. Она более уязвима для ветра, чем многоскатная.

Уклон в 45 градусов рекомендуется в зонах с сильными осадками, для более быстрого их отвода с кровли. В сухих регионах, достаточно 30 градусов.

  • Кровельный материал, который вы выбрали, также влияет на расчеты. Штучный кровельный материал используют только при наклоне выше 20°, во избежание протечек между элементами кровли. Рулонные материалы используют от минимального значения уклона до 60 градусов. Чем больше угол, тем меньше слоев рубероида потребуется. Для черепицы оптимальный диапазон не ниже 20 и не выше 40.
  • Тип постройки играет не последнюю роль. Если чердачное помещение жилое, то угол наклона определяет комфортность, как и конструкция крыши.

Угол наклона, в свою очередь, влияет на плотность обрешетки и объемы расхода материалов.

Наша строительная компания напоминает, что утепление крыши, один из важных процессов в строительстве. Поскольку утепленная крыша снизит теплопотери дома, как при нежилом чердаке, так и при условии обустройства мансарды или жилого чердачного пространства. Утеплитель эковата самый оптимальный выбор, а наша компания самый надежный партнер на любой стадии строительства.







Двускатная крыша с разными скатами: технологии и примеры строительства

Вы только собираетесь построить свой дом, и ищите необычный и энергосберегающий проект?Тогда вам самое время задуматься о разноскатной крыше, которую еще ее называют асимметричной или несимметричной. Таковая отличается от обычной крыши тем, что ее два ската имеют разную длину или угол наклона.

Чаще всего двускатная крыша с разными скатами реализуется тогда, когда нужно создать из дома и пристройки единый комплекс, хотя в последнее время о классических канонах строительства крыши стали забывать и про обычные архитектурные задачи. Хотите знать, почему? Это интересно!

Американский архитектор Фрэнк Ллойд в свое время сказал: «Великая архитектура – это свидетельство величия человечества». И действительно, эволюция крыши с давних времен до сегодняшнего времени поражает воображение. Что только не творили архитекторы разных времен с кровлей жилого дома!

И какие только формы они не создавали. Хотя особенно удивляет своим разнообразием архитектура прошлого столетия, где в погоней за необычностью, оригинальностью и сумасшествием идеи простые жилые дома в проектах и реализации превращались в настоящие космические объекты.

Порой воплощения буйной фантазии проектировщика не имели ни одного мало-мальски узнаваемого архитектурного элемента – крыши нет, стен в их классическом понимании тоже… И вот на рубеже столетий мода на подобные строения резко пошла на спад – скорее из-за нерациональности самих конструктивных решений.

Но человечество извлекло из подобного много пользы: например, с легким сердцем отошло от неизменной классики строительства крыш, взяв на заметку новые рациональные идеи. В итоге стали строить действительно красивые, хотя и необычные крыши частных домов. Например:

  • разместив один скат в южную сторону;
  • второй под другим углом, либо длиннее, на северную;
  • правильно рассчитав все нагрузки от ветра и снега;
  • мудро организовав внутреннее пространство дома,

Такой строитель добивается куда больше вот КПД от своего творения, чем если бы он построил обычный двухэтажный дом под двускатной крышей. Т.е. все минусы были переквалифицированы в плюсы, а оригинальность осталась на высоте:

Как подсчитали современные архитекторы, устройство всего одного угла выше 45 градусов значительно снижает неиспользованную площадь дома. А это многого стоит.

Вы удивитесь, но на самом деле асимметричная крыша не так уж нова. Еще древние строители не имели в своем арсенале современных компьютерных программ и точных измерительных инструментов, как и достаточного знания стереометрии. Поэтому они не слишком долго задумывались над тем, насколько идеально ровной все-таки нужно делать крышу.

В качестве основного измерительного инструмента они использовали длинную рогатку, а на ее концы привязывали шнур и отвес. Рогатку поднимали так, чтобы отвес указывал как раз на середину торцевой стены постройки. Далее концы шнура растягивали к углам дома. Если было нужно, рогатку поднимали повыше или, наоборот, опускали пониже. Как только свес был выбран, к стене дома прибивали специальную доску. На эти жгуты закрепляли шнур. Так получалось четкая визуальная граница будущих скатов крыши.

Трудности возникали как раз со вторым скатом крыши. Дело в том, что разместить вторую доску на одной высоте с первой было сложно потому, что издавна в России дома строились из круглого леса. Распределить такие стены в одной плоскости к горизонту практически невозможно. А потому переносить размер одной доски на вторую дело было безнадежным.

Для более точных измерений уже нужен был водяной уровень. Только при помощи этого инструмента горизонт будущей крыши получается относительно ровным, и конек размещается по центру. Но в большинстве случаев, особенно когда строительство происходило в глухой сельской местности, подобными инструментами местные жители избалованными не были, а поэтому практически все делалось на глаз. И да, скаты у крыш не редко были действительно разными.

Что еще интереснее, по-настоящему ассиметричная разноскатная крыша встречалась в Древней Руси и как отдельный специфический вид архитектуры. В основном таковые можно было увидеть в деревянных теремках и дворцах, которые принадлежали богатым людям. Тогда именно при помощи архитектуры и передавалась значимости богатства владельцев таких построек:

Поэтому местные архитекторы этого времени искали все способы, чтобы тот же терем отличался от простой избушки. Здесь уже было принято крыть каждый сруб отдельной крышей, даже если постройки были построены другу у друга.

Каждый скат направлялся и заворачивался по-особенному, при помощи самых разных возможных завершения. Причем сами срубы строились разной высоты, от чего и крыши нередко были заметно разноскатными.

Но отметим, что часто встречающуюся разноскатную крышу, у которой скаты не сходятся в одном коньке сверху, нельзя назвать двухскатной. Это скорее две отдельные односкатные кровли, которые строятся отдельно и каждая по своим правилам.

В чем же так хороша асимметричная крыша, что ради ее благ многие готовы рискнуть и крепостью дома, и долговечностью кровли над собственной головой? Давайте их перечислим.

Уникальность и дизайн

Асимметричная крыша всегда и в любой местности выглядит стильно. В нашей стране, спустя столько веков неизменного строительства щипцовых двускаток, любые подобные проекты уже бросаются в глаза, вызывают удивление и оставляют неизгладимые впечатления.

Более того, если вы захотите создать абсолютно уникальную архитектуру дома, то воплотить свою сумасшедшую затею легче всего как раз при помощи такого решения, как разные скаты.

Выгодная архитектура

Заметим, что работа с несимметричной двускатной крышей более приятна и интересна для любого архитектора. Ведь теперь ему не нужно сначала рисовать контуры дома – типичный прямоугольник, и только тогда вмещать туда все то, что запланировал он и его заказчик. Теперь никаких рамок нет: сначала вы проектируете внутреннее пространство дома, делаете его таким, как вы захотите, и такой формы, как подсказала вам ваша фантазия.

Теперь вы размещаете возле дома и гараж, и веранду, и любую беседку, и вам не нужно будет переживать о том, чтобы строить все это не на один фундамент и присоединять разные крыши. Теперь, как ваш проект будет готов на бумаге, вы просто сверху рисуете крышу так, чтобы она накрыла все.

И еще много ценных плюсов:

Чаще всего ассиметричную крышу строят тогда, когда второй этаж дома планируется неполным. Например, площадь первого этажа – 120 квадратных метров, а второго – всего 60. В этом случае крыша закрывает только две-три комнаты верхнего этажа, а остальное пространство остается в открытым.

Чем хорошо такое строительство, и чем привлекателен такой проект? В первую очередь тем, что на фундамент такого дома уже оказывается куда меньше давление, чем у полноценного двухэтажного здания. И при этом сам фундамент уже не нужно строить слишком широким, рассчитанным на лишние квадратные метры.

Нередко также ассиметричную крышу используют для установки какого-либо необходимого оборудования, например, солнечных батарей.

Противостояние стихиям

Разноскатная крыша хороша тем, что при помощи такой конструкции решаются проблемы с сильными ветрами и снегопадами. Дело в том, что если в определенной местности преобладает практически одно и то же направление ветров, тогда скатную крышу есть смысл строить так, чтобы с ветреной стороны она имела более пологий скат, а с более тихой – более крутой.

Таким подходом за раз решается проблема с распределением нагрузки от ветра и снега, тогда как обычно сложно решить, делать ли крышу остроконечный, избавившись, таким образом, от тонн снежинок, либо пологой, чтобы ее не сорвало в первую же бурю.

А насколько сложно обычно рассчитать снеговые и ветровые нагрузки крыши, вам расскажет это видео:

Настоящее «спасение» для мансарды

Дело в том, что типичная мансарда под обычной двускатной крышей – наиболее проигрышна и выглядит неприятно, даже психологически давит. Все дело в геометрии внутреннего помещения: непонятное темное пространство под самым коньком совсем лишает впечатление от мансарды как жилого помещения, а резкий наклон скатов и острые углы уюта уж точно не придают.

Конечно, современные дизайнеры предприимчивые и хитрые, и уже научились использовать во благо все эти недостатки, устраивая шкафы-купе, и организовывая такое пространство как нечто выгодное и стильное. Если посмотреть на такой готовый дизайн интерьера такой мансарды, сразу возникает так называемый «вау-эффект» и кажется, что жить в такой мансарде – сплошное удовольствие.

Но на самом деле все это большей частью красиво – только на глянцевой картинке, а в жизни такая мансарда, как оказывается, имеет слишком мало полезной площади. Поэтому двускатная крыша с разными скатами – куда более оптимальное решение. Особенно крыша, у которой смещен конек.

В этом случае геометрия мансарды получается уже не такой непривычной, а одна из стен вполне может быть даже вертикальной, если вы без сожаления потеряете каких-то полуметра острого пространства под этим скатом:

Некоторые архитекторы даже рекомендуют строить для мансардных домов асимметричные крыши, а, именно, двускатные с разными скатами. Так, чтобы карниз выносился вперед и был отдельным выразительным архитектурным приемом. Но, заметим, двухскатная крыша с разными скатами в 90% случаев строится действительно без чердака.

Делать или не делать такую крышу?

По сути, на чашах весов у вас два аспекта:

  • На первой чаше: уникальность, дизайн и некоторые функциональные преимущества.
  • На второй чаше: сложность исполнения подобных проектов.

Поэтому решите для себя, что для вас важнее: уникальность или простота, и готовы ли вы многие долгие часы делать подробный чертеж, просчитывать каждую мелочь и рисковать, по сути, целой постройкой, если у вас недостаточно опыта. Зато ради того, чтобы гордиться собой и иметь в доме лишнее удобное пространство. Скажем так: в этом плане современные застройщики становятся все смелее и смелее!

Заметим, что классическая двускатная крыша – это самое простое конструктивное решение. Выделим основные виды разноскатных крыш:

  • Несимметричная. В этой крыше скаты соединены в коньке и расположены под одинаковым углом наклона. Но при этом один скат может быть значительно длиннее другого, благодаря чему такая крыша воспринимается оригинальной и необычной. А порой разница между скатами не велика, и в такой крыше даже на первый взгляд не просматривается асимметрия.
  • Частично ломанная. Такая крыша отличается от классической двускатной только тем, что один из ее скатов имеет излом – чтобы накрыть пристройку, например. Но, не смотря на сходство конструкции с обычной, у таковой расчет нагрузок производится по-другому.
  • Асимметричная крыша. Это – самая оригинальная и необычная крыша, именно такую крышу строят, когда хотят, чтобы помещение на втором этаже или в мансарде было просторным, более привычным и не имело темных острых углов. В этом случае один скат имеет другой угол наклона и длину. В такой конструкции есть много преимуществ, поверьте.
  • Асимметричная со смещением центра. Такая крыша имеет практически ту же конструкцию, что и стандартная, но ее конек теперь расположен по центру с некоторым смещением. Длина ската и углы наклона такой крыши, естественно, уже будут иными. В итоге подобная конструкция вызывает больше всего удивления, но обладает при этом наиболее ценными преимуществами в плане чердачного пространства, которое не обязательно должно быть скромным или неудобным.

Например, современные дома проекта «Соломон» отличаются, прежде всего, тем, что имеют двускатную крышу с разными скатами. А само проектирование жилых домов по типу «Соломон» хорошо тем, что здесь можно вести свои изменения, дорабатывать дизайн и архитектуру дома.

Как вы уже догадались, если строить именно двускатную крышу с разными скатами, выбора у архитектора не много: одинаковые скаты, но разный угол, разные по длине скаты, но под одним углом, их вариации и вариант со смещенным коньком. И у каждого из таких проектов – свои преимущества и недостатки, которые мы оговорим отдельно.

Разный угол наклона, но равная длина скатов

В этом примере скаты имеют одинаковую длину, но расположены под разным углом: один выше, другой ниже. Это было задумано для того, чтобы разместить с одной стороны дома просторную террасу, а с другой – небольшой хозблок. Если бы крыша вся была такой же пологой, как один из ее скатов, тогда у владельцев дома были бы проблемы с накоплением снега. А вот хозблок обычно не требует высокого потолка.

Отметим, что это вариант – самый щадящий для проектирования разноскатной крыши и он почти не оказывает разного давления на фундамент. И вот как построить двускатную крышу с разными углами наклонов одинаковых по длине скатов:

Единственный минус такого варианта – проектирование. Поверьте, намного легче просчитать скаты, которые находятся под одним углом наклона, и куда проще их крепить к коньку.

Разная длина скатов, но один угол наклона

В этом варианте один из скатов имеет немного или значительно большую длину, чем другой. Как в этом примере:

Здесь один из скатов – намного длиннее другого, благодаря чему крыша накрыла не только дом, но рядом пристроенную веранду. И при этом сам длинный скат опирается не только на дом, но и на пристройку, благодаря чему сохраняется баланс в нагрузке от кровли.

Вот еще один хороший пример строительства такой крыши, правда, более длинный скат здесь накрывает уже не пристройку, а часть самого дома:

Еще один проект:

А вот в этом проекте крыша дома с одной стороны имеет одинаковые скаты, а с другой уже разные:

Скаты разной формы и длины

А вот этот вариант более рационален в плане равномерного распределения нагрузки на стены дома, ведь благодаря излому уже нет одной распирающей силы стропильной системы:

Обратите внимание, что под преломлением такая крыша имеет дополнительные подпорки. И учитывайте, что любые изломы – всегда самые проблемные места кровли.

Самые необычные двускатно-разноскатные крыши

Такие проекты разноскатных крыш уже не относятся к перечисленным выше ввиду их нестандартности. Но и встречаются таковые редко:

В этом проекте вся соль была в том, чтобы вместо типичной уголовой мансарды сделать стильное и необычное помещение второго этажа. Интересная задумка, согласитесь? Такие срезанные этажи оказывают в два раза меньше давления на фундамент, а потому на его строительство (как и на отопление всего дома) уже нужно тратить намного меньше средств. А фундамент, как вы знаете, обходится в смете не менее 30% стоимости постройки всего дома.

И еще один проект как пример, с ломанным одним скатом:

Двускатная крыша со смещением по центру конька

С коньком уже разобраться сложнее, но все выполнимо:

Но особенно тщательно нужно проектировать нагрузку от смещенного конька на постройке из бруса. Ведь стены достаточно сильно оседают в первый год, до 15%, а потому важно не допустить потом перекоса всей крыши:

Итак, как вы уже поняли, крыша с разными скатами по своему устройству довольно сложна. Почему так? Дело в том, что у такой крыши конек редко находится по центру и в итоге скаты не передают нагрузку равномерно. Вот почему архитектору при работе с подобными проектами приходится тщательно рассчитывать стропильную систему, причем совсем по другим формулам, чем обычно.

Так, например, центральная нагрузка уже не будет идти от самого конька, а потому и подкорки придется ставить немного в стороне. Но, по своей сути, ассиметричная двухскатная крыша все еще состоит из двух треугольников – только на этот раз неодинаковых.

Но у такой геометрии крыши также есть твоя формула. А потому, если вы что-нибудь захотите изменить в одном из треугольников, изменения произойдут во всей ассиметричной крыше. Учитывайте, что при строительстве подобных архитектурных изысков у вас не получится все примерять на глаз. И уж тем более, потом вы не внесете никаких изменений.

И перво-наперво вам необходимо устроить для такой крыши прочный мауэрлат, чтобы неравномерные нагрузки хоть как-то распределялись по горизонтали:

Расчет разноскатной крыши

Так как же все-таки самостоятельно рассчитать и построить ассиметричную двускатную крышу? Вам в помощь будут современные компьютерные программы, которые способны рассчитать нужное давление стропил на мауэрлаты и точно расположение необходимой центральной подпорки. Самостоятельно все это будет сложно вычислить, хотя и возможно.

Так, если речь идет о симметричной крыше, которая имеет просто разную длину скатов, тогда учитывайте, что тот скат, который длиннее оказывает большее давление на все стропильную систему и на стену здания. За счет того, что на него ушло больше строительного материала и больше кровельного. Обычно для крепких стен дома это не играет особой роли, но, если вы строите каркасное строение или стены из блоков, создайте для такого ската дополнительную подпорку, например, почти у самого карниза.

Просто запомните, что крыша с разными скатами рассчитывается по другим формулам. По сути, здесь вам нужно будет произвести целых два расчета двух односкатных крыш, которые попросту соединены вместе с одним коньком.

Распределение нагрузок на скаты

То, что мы перечислили – это не единственный вариант строительства разноскатных двускатных крыш. По сути, сегодня архитекторы уже не придерживаются строгих правил по поводу подобного проектирования и больше дают волю фантазии. За что ценятся как специалисты.

Наша главная задача, чтобы ваш дом был надежно укрыт от атмосферных осадков и холода. А все это достигается при помощи хорошо продуманной конструкции, и вовсе не обязательно она должна быть стандартной, как избушка или теремок. Несмотря на то, что разноскатная крыша немного далека от конструкции классической двускатной, ее стропильную систему нужно также тщательно рассчитывать.

Особенное внимание следует уделить нагрузкам и их правильному распределению на стены здания. Ведь самая главная ошибка в частном строительстве, когда крыша проектируется необычная, и даже ее способность противостоять ветру и снегу домашние мастера рассчитывают грамотно, но вот в нагрузку не включают кровельное покрытие.

Чем это грозит? Пока еще в нашей стране не так много реализованных проектов с разноскатными крышами, а потому сложно отследить, что именно происходит с такими домами через 20-30 лет. Попросту нет еще такого опыта. Но мы можем вас заверить, что в мировой практике уже были случаи, когда нагрузка от крыши была просчитана неверно, и в итоге здание просто рушилось со временем, не говоря уже о серьезных перекосах. Мы ведь этого не хотим?

А это уже работа с чертежами и компьютерными расчетами. Ведь важно сделать так, чтобы новая крыша замечательно выдерживала любые нагрузки и была устойчивой как во время сильного снегопада, так и во время ветров.

Если ваш архитектор – против

Заметим, что сегодня некоторые архитекторы настроены категорически против строительства двухскатной крыши с разными скатами. Все из-за того, что на протяжении не одного столетия двускатная крыша в России была едва ли не единственной формой. Сегодня для многих профессионалов своего дела то, что касается крыши, симметричность – это определяющий элемент.

В крыше хотят видеть однозначные формы и четкие линии, которые объединяются в вершине. Заметим, что такая умная классическая двухскатная крыша также воспринимается как более уютная и более привычная, из-за чего от нетрадиционных проектов отказываются нередко сами заказчики.

Но для более продвинутых архитекторов нашего времени современные крыши – это, прежде всего, новые технические решения. Они призваны улучшить такие показатели частного строительства как надежность, долговечность и функциональность. Поэтому сегодня в приоритете в плане строительства крыш не традиции и идеальная геометрия, а экономия строительных материалов, оригинальность, которой сейчас так не хватает, и максимально эффективное распределение полезного жилого пространства.

как правильно сделать расчет своими руками

Чтобы построить кровлю со скатными плоскостями грамотно, предварительно следует определить оптимальный угол ската крыши. Чтобы выполнить такой расчет, необходимо узнать: от чего зависит значение этого показателя для кровли.

Скатные кровли

Имеющийся у скатных кровель угол ската крыши является их основным отличием от плоских кровель. Когда уклон крыши больше 10°, то она уже является скатной.

Если же значение угла ската менее 2,5°, такая кровля относится к плоским. Встречаются кровли, уклон которых больше 80°, но возводятся они достаточно редко.

Двускатная кровля

Значение угла кровли зависит от множества факторов, не всегда связанных с природными явлениями, особенно от характеристик применяемого для покрытия крыши стройматериала.

Чем угол наклона крыши больше, тем на нее будут действовать сильнее нагрузки ветром.

Рост значений кровельного уклона с 10° до 45° приводит к пятикратному росту ветровой нагрузки.

Однако если возвести крышу с небольшим углом наклона, то ветер, проникая под места стыковки кровельных материалов, просто может посрывать кровельные листы со своих мест.

С кровель с большим значением уклона скатных поверхностей гораздо быстрей уходит влага, и сходят снежные массы. Максимальные значения нагрузок масс снега установлены на скатных плоскостях в 30°.

На кровлях с 45° углом наклона скатных плоскостей достигается максимально полноценное схождение масс снега, а с кровель с меньшими углами массы снега легко сдуваются хорошим ветром.

Важно: если уклон скатной поверхности будет недостаточным, то дующий ветер может загонять дождевую воду под места стыков кровельных листов. Это явление и устанавливает минимально допустимое значение угла между кровельными скатами.

Так, для черепичин минимальное значение угла наклона — 22°, для шиферного покрытия – 30°, для гибких покрытий – 5°.

Получается, что обустроить кровлю в местности с обильными осадками лучше сразу со скатными поверхностями, расположенными под углом 45°.

Если осадков в месте расположения будущей кровли выпадает мало, то достаточно будет значения угла уклона в 30°.

Со средними показателями ветровой нагрузки справится крыша, имеющая наклон 35-40°, а в районах, где часто дуют сильные ветра, необходим угол уклона от 15°до 20°.

Как рассчитать угол уклона кровли

Чтобы обеспечить долгосрочную эксплуатацию и надежность строящейся крыши нужно изначально, еще на этапе планирования строительства кровли, правильно рассчитать ее уклон. Его размер зависит не только от конструктивных особенностей крыши, но и от типа, используемого на ней для покрытия стройматериала:

  1. При подсчете угла уклона крыши нужно учитывать климатические характеристики местности, в которой проводится ее установка.
Учет климатических особенностей местности

Чем суше и теплее в месте возведения крыши, тем более пологой она может быть. Увеличение угла уклона скатных поверхностей, приведет к сокращению накопления снежных масс на крыше, следовательно, и снеговая нагрузка на кровлю будет сведена до минимума.

Однако у этого увеличения есть и обратная сторона. Больший угол ската крыши приводит к росту ветровой нагрузки, поэтому слишком крутую кровлю нельзя использовать в местах с преобладающими ветрами. Чаще всего уклон скатных поверхностей крыш находится в диапазоне 10° — 60°.

  1. Увеличивая угол ската крыши, значительно возрастает общая стоимость ее строительства.

Например, возводя крышу со скатным уклоном в 60°, материальные расходы увеличиваются в два раза, по сравнению с возведением плоской кровли. У крыши с наклоном 45°, будут в 1,5 раза расходы выше общей стоимости аналогичной плоской.

  1. Рассчитывать кровельный уклон необходимо как отношение между ½ заложения и общей высотой до конька, в этом случае уборка с кровли снежных масс не составит особого труда.
  2. Также необходимо учитывать, что в ендове наклон делается не менее 1%. Также нужно помнить, что если кровельный уклон планируется менее 10°, а кровля покрыта слоем гибких стройматериалов, то обязательно уложить для защиты на ее поверхность слой крошки – гравийной или каменной.

Толщина этого гравийного слоя делается не менее 1 см, а аналогичного слоя из каменной крошки — 0,3 см.

Для металлочерепичного или шиферного покрытия между настилами стыки необходимо обязательно герметизировать.

Рассчитывая угол ската крыши, необходимо учитывать, что от размера угла скатных поверхностей будет зависеть вид отведения атмосферной влаги.

Водоотведение в таких случаях бывает наружным (неорганизованным), и внутренним (организованным), а также смешанным.

Важно: необходимо помнить: отсутствует такое обустройство кровли, при котором удовлетворяются одновременно все требования, связанные с особенностями климата.

Поэтому при планировании углов скатов кровли необходимо найти равновесие. Также нужно учесть, что траты стройматериалов для строительства кровли возрастают пропорционально площади кровли, при этом существенно возрастает и ее общая стоимость.

Кровля из натуральной черепицы

Выбор кровельного материала

После расчета размера уклона подбирается нужный для покрытия крыши стройматериал. Здесь необходимо отметить, что штучные кровельные стройматериалы, такие как натуральная черепица и шифер, применяются для монтажа на скатных поверхностях с уклоном больше 20°. Если при использовании этих покрытий уклон крыши будет меньше указанного значения, то в межэлементные стыки покрытия будет попадать влага, которая за очень короткий срок приведет всю кровлю в непригодное для дальнейшей эксплуатации состояние.

Рулонные гибкие покрытия используются чаще для покрытия плоских кровель или крыш, угол скатных поверхностей у которых меньше 30°. Это связано с тем, что при больших значениях наклона, в результате действия высоких температур, такое покрытие может сползти с поверхности кровли.

Использовать такие гибкие стройматериалы можно практически на всех видах кровель.

Для установки металлочерепицы и металлопрофиля необходимый угол уклона кровли должен быть более 10°.

Кровля является плоской, если уклон ее перекрытия меньше 3°. Для возведения кровли такой конструкции необходим небольшой объем стройматериалов, но строить такую кровлю можно только тогда, когда в районе ее постройки выпадает немного осадков.

Любые кровельные скаты имеют несколько, подходящих для монтажа на них, видов кровельного покрытия. Самые популярные виды кровельных стройматериалов для покрытия:

  1. Черепица. Идеальное покрытие кровли. Крыша, покрытая черепичинами, обладает множеством преимуществ перед другими. Натуральная черепица прошла многовековую проверку на крышах и очень популярна у многих домовладельцев и сегодня. Сейчас можно купить огромное количество разновидностей этого стройматериала.
  2. Кровельные панели, укомплектованные всем необходимым для современной кровли сразу в заводских условиях. Такие панели включают нескольких слоев: плиту, основание, тепло- и пароизоляторы. Устанавливаться панели могут в любой период года, а сам процесс монтажа не требует особой подготовки, так как панели склеиваются между собой с помощью самоклеящейся спецленты. Основной недостаток такого стройматериала — его большая цена.

    Кровельные панели

  3. Стальные листы. Производятся в заводских условиях из оцинковки. Стройматериал экологичен и достаточно стоек к действию коррозии. Эксплуатироваться такое покрытие может до 75 лет. Однако такая кровля имеет не очень современный вид.
  4. Штучные деревянные элементы – гонт, дрань. Сегодня эти стройматериалы для монтажа кровли практически не применяются, потому что эта кровля имеет множество недостатков — гниет, пожароопасна и разрушается насекомыми.
  5. Шифер асбестоцементный. Высокопрочный, огнестойкий, долговечный и не пропускающий влагу кровельный стройматериал. Сегодня он выпускается разного цвета, а не только серого.

Все вышеперечисленные типы покрытий крыши размещаются на скатных поверхностях, угол уклона которых должен соответствовать применяемому стройматериалу покрытия, и опираются на стропильную конструкцию, передающую массу кровли на домостроение. Несущая система включает стропильные фермы и обрешеточную конструкцию.

Устройство кровли — изучаем разные виды конструкцииСтройкод

Обустраивайте крышу добротно. От этого зависит насколько тёплым и уютным будет ваш дом. Стройте её, придерживаясь технологии, с аккуратностью. Существуют популярные способы устройства кровли. Мы их рассмотрим в статье.

Какой формы выбрать скаты для кровли?

Частники чаще всего возводят вальмовую или двускатную кровлю. Для их возведения требуется меньше материалов и обходятся они дешевле, чем другие виды. По правилам форма таких 2-х скатов:

  • Для двускатных крыш скаты должны иметь форму ровных прямоугольников;
  • Для вальмовой кровли скаты имеют форму треугольника или трапеции (она равнобедренная).

Кажется, что требования исполнять необязательно, но здесь важна суть. Чаще всего материалы для кровли имеют прямоугольную форму. Такие металлочерепичные листы, шифер и иные материалы.

Представим, что скаты не строго прямоугольные, тогда по крыше будут оставаться не закрытые материалом клинья. Для устройства вальмовых выйдет ещё хуже. Когда форма строения неправильная, всегда много отходов полотен на кровлю.

Если лист шифера зарезать пополам, то каждая из половинок отлично впишется, каждая со своей стороны. Такое, возможно, когда скат правильной формы. А если нет, то 2 половинку так не приспособишь. Позже на крыше сделают снегоудерживающий выступ.

Важные правила

  1. До начала работ все элементы для оформления, а это ендовы с разжелобками и области где они будут примыкать к стенам, окнам слуховым, требуется оббивать оцинкованными листами. Обрешётку нужно делать сплошной.
  2. Придерживаясь 3-го правила, располагайте брус, который ниже других на обрешётке, выше всех досок.
  3. 4-е правило гласит, что устройства кровли нужно начинать снизу и планомерно подниматься.
  4. Согласно 5-му правилу если кровлю делаете утеплённой, то понадобится обустройство коридоров для циркулирования воздуха.

Хорошее устройство гидроизоляции кровли продлит на годы её эксплуатацию.

Виды популярных крыш

Каких конструкций крыши чаще всего возводят владельцы для своих домов и офисов? Каждый хочет сэкономить на стройматериале и чтобы его дом радовал глаз. Популярны такие виды покрытий жилищ:

  • Пологоскатные;
  • Скатные;
  • Односкатные;
  • Двускатные;
  • Мансардные;
  • Вальмовые;
  • Полувальмовые;
  • Шатровые;
  • Многощипцовые;
  • Купольные.

Рассмотрим ближе устройства каждой из крыш.

Пологоскатная

Проще всего сделать пологоскатное устройство кровли. Она плоская и опирается на стены дома. Угол наклона минимальный и бывает не более 2, или 3%. Вода с неё плохо стекает, застаивается и в итоге протекает внутрь. Но мы видим, что многоэтажки с гаражами или какие-то нужные в хозяйстве постройки оборудуют именно такими крышами.

Есть и плюсы такого устройства. На плоскости можно возвести бассейн или разбить цветник. Некоторые умудряются организовать закрытый сеткой корт для любителей тенниса или устанавливают тренажёры.

Скатная

Чаще всего скатную форму предпочитают частники. Здесь наклон больше 10%. Вода свободно скатывается во время дождя, как и снег постепенно тает и вода уходит по водосточным трубам. Подобное устройство крыши может быть с чердаком или без. Чердак можно утеплить и обжить или оставить холодным.

Односкатная

Когда покрытие опирается на стены, имеющие разную высоту, устройство кровли получается односкатным. Это лучший вариант для хозяйственных строений. Для строительства можно брать различные материалы и такой вариант привлекает многих. Плохо, что нельзя соорудить чердак.

Двускатная

В деревнях вы заметите, что многие дома стараются накрыть такой кровлей. Два ската опираются на несущие стены. Возводить такую крышу труднее, и это чаще поручают мастерам, чем делают самостоятельно. Прослужит она долго. Здание выдержит сильные порывы ветра, проливной дождь и обильный снегопад.

Мансардная

Мансардная — это подвид двускатной, но скаты у неё ломанные. Эти изломы увеличивают чердак, который превращается в мансардную комнату. Возводить такое устройство крыши быстро. Так, оборудуют дачи с дорогостоящими коттеджами. Для отличной теплоизоляции потолки на мансарде пусть достигают 2,2 м либо выше.

Вальмовая

Рассмотрим устройство четырехскатной крыши. Она имеет 4 ската и называется вальмовой. Два из них треугольные и 2 — в виде равнобедренной трапеции. Треугольные расположены на фронтах — это и есть вальмы. Удерживают конструкцию балки. Здесь нужна 2-я затяжка. На такой крыше не будет задерживаться вода или снег.

Наклон здесь не менее 45°. Мастера дают рекомендации оформлять такие кровли водостоками. Материалы для возведения постройки используются различные. Они могут быть лёгкими или тяжёлыми. Вторые надёжнее. Они способствуют шумоизоляции и стабилизирующим образом воздействуют на весь дом.

Полувальмовая

Скаты при полувальмовой крыше получаются усечённые и треугольные. У них наклон меньший, чем у трапецеидальных. Если в вашем регионе сильные ветра, вашему жилищу подойдёт такая конструкция. Она крепкая и надёжная. Отменно противостоит порывистому ветру с дождём или снегом.

Шатровая

Устройство шатровой крыши оригинальное. Она является подвидом вальмовой. В основе дома здесь прямоугольник или квадрат и вальмы выходят треугольными. Их может быть более двух (например, 4 и больше) — смотря, как задумал архитектор.

Вершина у скатов единственная. Смотрится такая кровля великолепно. Её укладка требует опыта и приобретённого с ним мастерства.

Многощипцовая

Когда возводят здание, у которого будут мансарды и разные пристройки, выбирают многоугольную форму. Соответственно, такой будет и крыша с множеством углов внутри и снаружи.

Этот проект для специалистов. При устройстве шалаша крышу следует повертеть во все стороны в специальной программе, помогающей проектировать. Кровля выйдет оригинальной, привлекающей внимание.

Купольная

Оригинальная конструкция. Здесь стены составляют 1/5 высоты дома, крыша занимает остальное место. Установить её сложно. Это поручают мастерам. При изготовлении используют стеклоизол с рубероидом, красивую черепицу (чаще битумную) и т. д. Шалаша крышу следует накрывать подходящим материалом.

Кровля, у которой стропила свисают

Такие стропила называют висячими. Стропильная часть ноги снизу иногда вылезает за контур стены. Она как будто зависает в воздушном пространстве. Стропу, чтобы не упала, нужно упереть в деревянную балку, которая тянется по периметру через весь дом.

В такой конструкции все элементы покрытия уравновешены. Ведь зимой снег создаёт значительную нагрузку. Ноги стропил сжимаются, но упираются в мауэрлат и брус гасит такое напряжение. При сильном ветре сбоку стропила максимально растянутся, а мауэрлат или балка снизу, сожмётся. Напряжение распределится по всей поверхности и конструкция не пострадает.

Если вы возведёте большой сруб, то для крыши потребуются подпорки, иначе, она может местами прогнуться. Упор должен быть не взатяжку. Строители давно придумали «бабку». В этой системе из стропил существует подвеска и она способна растягиваться. «Бабку» можно считать родоначальницей простых ферм.

Фермы сейчас — это любые конструкции. Их делают как для перекрытия больших зданий, так и мостов. Узлы здесь то сжимаются, то растягиваются. Это придумали не учёные, а практики — плотники.

Стропила наслонные

Наслонными называют такие стропила, которые нагрузку перераспределяют на все узлы крыши. Опирают их на деревянную обвязку, имеющую мауэрлат с подстропильным брусом. Если строение небольшое, такие стропила для него подходящие.

Когда у наслонной системы внутри нет опор, получится перекрыть не такие уж и большие пролёты. Они не будут превышать 6 м. Если сделаны несущие стены, на них можно установить стойки, которые помогут перекрыть дом.

Когда будете строить наслонные стропила, можете воспользоваться ригелем. Он поможет стянуть стропильные ноги. Это позволит увеличить пролёты к 8 м и немного больше. Используете 2 опоры и уже сможете перекрыть пролёт в 16 м.

В домах пролёты небольшие, значит, можно использовать наслонные конструкции. Здесь важен узел крыши — мауэрлат. Он помогает бороться с конденсатом там, где крыша вплотную располагается к стене. Не забудьте защитить мауэрлат изоляцией.

Важно. Кроме, мауэрлата требуется изолировать и перекрытия из дерева. Это касается тех, которые соприкасаются с узлами дома из бетона или металла. Рубероид нужно укладывать в 2 слоя. Это практичный и доступный всем по стоимости материал.

Если вы возводите загородный дом, то понимаете, что крыша его верхушка и главное украшение. У коттеджа скаты на крыше часто переплетаются и ими можно любоваться, особенно покрытыми черепицей. До того как начать проектировать крышу, специалист определяется со структурой дома. Для загородного большинство владельцев выбирают скатные кровли или мансардные. Некоторые сооружают плоские, чтобы потом озеленить.

Онлайн калькулятор расчета угла наклона и стропильной системы двухскатной крыши

Информация по назначению калькулятора

Онлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Двускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация. .

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Общие сведения по результатам расчетов

  • Угол наклона крыши
    • — Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.
  • Площадь поверхности крыши
    • — Общая площадь всей поверхности кровли, с учетом длины свеса.
  • Примерный вес кровельного материала
    • — Вес выбранного кровельного материала на всю площадь крыши.
  • Количество рубероида
    • — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
  • Длина стропил
    • — Длина каждого стропила от конька до основания ската
  • Минимальное сечение стропил
    • — Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.
  • Количество стропил
    • — Общее количество стропил при заданном шаге на всю стропильную систему.
  • Количество рядов обрешетки
    • — Общее количество рядов обрешетки по заданным размерам на всю кровлю
  • Равномерное расстояние между досками обрешетки
    • — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.
Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо произвести 2 расчета односкатной крыши с необходимыми параметрами.

как определить рекомендуемый угол ската и нагрузку

От того насколько правильно рассчитан угол наклона сооружаемой кровли зависит уровень надежности дома. В связи с этим при составлении проекта дома нельзя ориентироваться только на эстетические соображения. Особенности климата (большое количество снега зимой, сильный ветер) – это очень важный фактор при определении формы крыши. Универсальным считается значение наклона в пределах от 20 до 45º. Важно, что такой уклон позволяет использовать для изготовления крыш большинство кровельных материалов, которые предлагают современные производители.

Кроме того, следует знать, что определение оптимального уклона крыши невозможно без учета особенностей ее конструкции. Односкатная кровля является недорогой и простотой монтажа. Часто для формирования ее кровли используют профнастил. Так как чердака под такой крышей нет, особенно следует обратить внимание на создание системы вентиляции под такой кровлей.

Двускатные крыши с чердаками являются широко распространенными. Чердачное помещение под такой крышей позволяет осуществлять естественную вентиляцию. Возможно также обустройство чердака и создание под крышей жилого помещения. Уклон скатов крыши при этом – 11-45º. Значение угла наклона ската крыши обратно пропорционально значению нагрузок, которые возникают из-за действия дождя, снега и ветра. Чем большим будет наклон скатов, тем выше окажется парусность.

При устройстве вальмовых крыш, которые позволяют сооружать разнообразные крыши, скаты можно располагать под любым углом. За счет системы скатов кровельное покрытие в этом случае приобретает ломаную форму. В результате возможно сооружение мансардного этажа и жилого помещения в нем при проведении мероприятий по утеплению и пароизоляции крыши.

Особенности кровельного материала обязательно учитывают при проектировании и изготовлении крыши:

  • Если применяется наборный штучный материал (например, натуральной черепицы), то минимальным считается угол более 22º.
  • Если используется рулонный материал, то угол наклона ската должен быть около 5º (трехслойное покрытие) или 15º (двухслойное покрытие).
  • Профнастил рекомендуется укладывать на скате, наклон которого составляет 12º.
  • При монтаже металлочерепицы наклона должен быть от 14º.
  • Если для крыши в качестве кровельного покрытия используется ондулин, то наклон ската должен составлять 6º.

Двускатная крыша с разной длиной скатов: чертежи, фото

Двускатной называется крыша, образованная двумя наклонными поверхностями. Они направлены встречно друг другу, а пересечение соединяется одним коньком параллельно длинной стороне дома. Двускатная крыша с разными скатами – это разновидность конструкции. От традиционного симметричного исполнения ее отличают в первую очередь геометрические параметры, а уже потом – специфические особенности.

Пользователи часто ищут: «Количество саморезов на лист профлиста».

Основы геометрии

Чтобы понять, как устроена такая крыша, нужно рассмотреть эти свойства и сравнить фото двух типов конструкций. Так как речь идет именно о двускатной разновидности, в профильном разрезе такая форма всегда образует треугольник. Верхний потолок здания является основанием фигуры и служит опорной поверхностью конструкции. Скаты крыши – это боковые стороны треугольника.

Рассматривая симметричную крышу (первое фото), можно увидеть, что наклонные поверхности равны по длине и находятся под одним и тем же углом к основанию треугольника. Конек, скрывающий пересечение склонов, располагается точно по центру здания и проходит через ось симметрии. Разноскатная конструкция характеризуется разной длиной скатов и отличающимися углами при основании (второе фото). Такая концепция – результат геометрического преобразования. Между элементами треугольника существует пропорциональная зависимость. Если изменить один, преобразуются и все остальные.

Фото №1 — двускатная крыша с одинаковыми скатами

Исходя из этой зависимости, у рассматриваемой конструкции крыши выделяют два основных параметра: длину скатов и уклон. Используя такое название, последнее значение было бы правильно рассчитывать в процентах. Для этого необходимо вычислить тангенс угла при основании крыши, умноженный на 100%. Тем не менее, для удобства и быстрого понимания в качестве единицы измерения используют чаще всего градусы. Таким образом, каждый скат у асимметричной крыши характеризуется отдельными длиной и уклоном.

Фото № 2 — конструкция крыши с разными скатами

Зачем нужны разные скаты

Такой вопрос задаст начинающий строитель. Выбор конструкции основывается на двух направлениях: дизайн и эксплуатационные свойства.

Внешний вид крыши важен с самого начала для того, кто хочет сделать здание красивым, неповторимым с эстетической точки зрения. Симметрия во всем часто надоедает, а многие современные тенденции в сфере дизайна полагаются на ломку стереотипов и уход от правильных геометрических форм.

Именно поэтому в таком плане выделяется конструкция с разными скатами. Возможность играть размерами и углами даже в классическом треугольнике позволяет строить оригинальные и интересные в исполнении крыши. Вариативность дает шанс выделить здание на фоне других, сделать его более заметным. Все потому что именно крыша является основным элементом, формирующим внешний вид строения.

Влияние погодных условий на расчет конструкции

Технологические особенности исходят из тех же геометрических параметров. От уклона ската зависит то, как конструкция будет переживать погодные условия. Именно по климатическим данным определяют значение угла, которое обеспечит надежность и долговечность крыши. Разумным шагом при планировке становится изучение розы ветров за последние 2-3 года в располагаемой местности.

По ней можно судить о силе ветра и его самом частом направлении. Со стороны крыши, откуда порывы приходят в большинстве случаев, рекомендуется устанавливать скат с меньшим углом наклона. Это снизит нагрузку на несущую конструкцию, а также уменьшит шум, создаваемый вибрацией кровли.

На расчет скатов влияют осадки. В сухих и теплых районах углы могут быть наименьшими, а длины – самыми большими. Местность же с обильными осадками требует от конструкции более крутых скатов, чтобы вся влага и твердые осадки как можно быстрее покидали кровлю, не застаивались и не создавали излишних нагрузок. Диапазоны углов крыши широко колеблются: от 11º до 70º.

Выбор конструкции кровли в зависимости от уклона крыши

Организация пространства

Увеличение уклона кровли позволяет выгодно использовать место на чердаке. С таким подходом под крышей можно устроить вместительную кладовую, удобную комнату или просторную мансарду. Нередко одна кровельная поверхность перекрывает сразу два этажных пролета. Это как раз тот случай, когда скаты очевидно различаются по длине. Также, становится возможным обустройство террасы, козырьком которой будет продолжение одного из скатов.

К распространенным методам увеличения площади относится применение ломаных конструкций, когда один из скатов, не доходя до основания, меняет угол наклона. Однозначно, такие изощрения несут в себе затраты на дополнительные стройматериалы и выполнение сложных работ.

Материал конструкции

Кровля крыши держится на стропильной системе. В качестве материала для конструкции испокон веков традиционно используют древесину, но может быть металл или железобетон. Первая лидирует благодаря возможности точной обработки, прочностью и оптимальным весом каркаса. Для возведения конструкции выбирают определенные породы древесины:

  • Универсальной является сосна. Хвойная порода прочна, смоляниста, что снижает риск гниения. Ствол дерева прямой и легкий. Невысокая стоимость соснового бруса объясняется его широким распространением.
  • Лиственница долговечна.
  • Ель так же прочна, но больше подвержена влиянию влаги.
  • Мощный дуб применим для ответственных элементов, например, мауэрлата. Его легко обрабатывать. Материал дорогой по сравнению с другими породами.
  • Осина упруга, но часто встречается с гнилой сердцевиной, что ограничивает область ее применения
  • Бук прочен, служит много лет, но с трудом поддается обработке.

Используя древесину в строительстве двускатных крыш с разными скатами, настоятельно рекомендуется применять только хвойные или только лиственные породы для всех элементов каркаса.

Металл, как и железобетон, в основе создания несущей конструкции выигрывает только для крупных строительных объектов, где разноскатные крыши встречаются редко. Один цельный пролет может достигать 2-3 десятков метров. В остальном он намного уступает древесине: дорогой, сложно обрабатывается, пропускает холод, накапливает конденсат.

Устройство каркаса и правильный расчет

При расчете разноскатной конструкции учитываются климатические условия, ветровые усилия, вес кровли. Последнее немаловажно: слой покрытия создает постоянную нагрузку на опоры каркаса. Большой вес, например, имеет керамическая черепица, мягкая кровля гораздо легче. В сочетании все эти факторы формируют общие требования к стропильной системе крыши и определяют такие параметры, как шаг стропил, количество элементов, толщина бруса и материал каркаса.

Чертеж двускатной конструкции позволяет понять, из каких элементов состоит несущая конструкция:

  • Крепление стропил к зданию производится с помощью мауэрлата – прочной рамы, укладываемой к боковым несущим стенам из кирпича, блоков. С внешней стороны строения рекомендуется обложить этот элемент каркаса дополнительным кирпичным рядом для надежной фиксации.
  • Коньковый прогон – вторая опора скатов. Он устанавливается на верхние углы фронтонов.
  • Боковые прогоны крепятся параллельно коньку крыши. Вместе с центральным брусом их выводят чуть дальше фронтона с целью снижения нагрузки.
  • Стропила – опоры для кровли. Они служат соединением конька и несущих стен. Для усиления противоположные стропила соединяются специальными стяжками из дерева или металла. Сборка элементов крыши производится двумя способами: висячим и наслонным. Первый характеризуется тем, что встречные стропила удерживают друг друга прочным соединением, нагрузка крыши является распирающей. Наслонная конструкция включает в себя дополнительные центральные опоры, соединяющие лежень и коньковый брус. Такое устройство используется при наличии внутренних несущих стен. Наличие разных скатов подразумевает установку между стропилами и другими брусами дополнительных стяжек, регулирующих нагрузку.

Двускатная крыша с асиметричными поверхностями – смелый шаг строителя собственного дома. Это возможность благоустроить свое жилище капитальной крышей с эффективным использованием пространства.

Измерение уклона и уклона крыши

Ник Громицко, CMI® и Бенджамин Громицко

И наклон, и наклон указывают на наклон крыши, выраженный как пропорция вертикали к горизонтали. В этой статье описывается как наклон крыши, так и уклон крыши, а также различия между ними, поскольку они не совпадают. Поскольку уклон влияет на способ установки кровельных систем, в том числе определяет, какой тип кровельного материала может быть применен, понимание того, как измерить уклон крыши, может быть полезным для домашнего инспектора.

На рисунке выше показана простая двускатная крыша и общая взаимосвязь между подъемом, пролетом и пролетом. Каркас крыши — это практическое применение геометрии, а уклон крыши во многом основан на свойствах прямоугольного треугольника.

В конструкции крыши основание прямоугольного треугольника называется пролетом. Маршрут — это расстояние от внешней стороны верхней плиты стены до точки непосредственно под центром конька. Вертикальная сторона треугольника называется подъемом, т.е. расстоянием, на которое стропильная доска крыши выступает вверх над верхней пластиной стены.

Уклон

Уклон — это уклон крыши, выраженный как отношение вертикального подъема к горизонтальному пролету, где пролет представляет собой некоторую часть пролета. Это соотношение всегда выражается в дюймах на фут.

Коэффициент уклона

Говорят, что крыша, которая поднимается на 4 дюйма на каждые 1 фут или 12 дюймов пробега, имеет уклон «4 на 12». Если подъем составляет 6 дюймов на каждые 12 дюймов пробега, то уклон крыши составляет «6 к 12».

Наклон можно численно выразить как отношение.Коэффициент уклона представляет собой определенное количество вертикального подъема на каждые 12 дюймов горизонтального пробега. Например, наклон «4 из 12» можно выразить как соотношение 4:12. Наклон «6 из 12» выражается как 6:12.

Треугольный символ над линией крыши на этом архитектурном фасаде предоставляет информацию о , ro и уклоне .

  • в виде отношения; и
  • дюймов на фут.


Шаг

Шаг — это наклон крыши, выраженный в виде дроби, полученной путем деления высоты на пролет, где пролет крыши — это расстояние между внешней стороной верхней плиты одной стены и другой.

Pitch Fraction

Исторически слово «шаг» означало отношение высоты конька к полному пролету / ширине здания или отношение длины стропил к ширине здания. А тогда гребень обычно находился в середине пролета.В современной строительной практике этого уже нет. Гребень может быть размещен в любом месте пролета, непосредственно от середины до любой конечной точки пролета.

Говорят, что крыша, которая поднимается на 8 футов на 24-футовый пролет, имеет уклон «от 1 до 3». Если подъем составляет 4 фута на 24-футовом пролете, то уклон крыши считается «от 1 до 6».

Шаг можно численно выразить дробью. Доля тангажа представляет собой определенную величину вертикального подъема по всему пролету. Например, для крыши с подъемом 4 фута и пролетом в 24 фута шаг составляет от 1 до 6, что может быть выражено как часть 1/6.Шаг «от 12 до 24» выражается как 1/2.

Термины «шаг» и «наклон» часто используются как синонимы, что неверно. Они не означают одно и то же. Наклон дает более ценную информацию, чем шаг, как определено в этой статье.

Используя иллюстрацию выше и информацию, которую мы только что узнали о наклоне и шаге, мы можем видеть, что уклон 2:12 может быть выражен как шаг 1/12, предполагая, что пролет в два раза превышает длину пробега. Если уклон 4:12, шаг для 24-футового пролета равен 1/6.Если шаг 1/3, наклон 8:12. Помните, что наклон выражается в дюймах на фут. А шаг — это дробная часть, полученная путем деления повышения на весь диапазон.

Минимальные уклоны для различных кровельных покрытий

Международный жилищный кодекс (IRC) определяет минимальные требования к кровельным покрытиям и требует использования инструкций производителя кровельного покрытия по установке.

  • Битумная черепица должна быть установлена ​​на скатах крыши 2:12 или больше (2015 IRC R905.2.2).
  • Глиняную и бетонную черепицу следует укладывать на скаты крыши 2,5: 12 или больше (2015 IRC R905.3.2).
  • Металлическая черепица должна быть установлена ​​на кровлях с уклоном 3:12 или больше (2015 IRC R905.4.2).
  • Рулонная кровля с минеральным покрытием должна быть установлена ​​на скатах кровли 1:12 или больше (2015 IRC R905.4.2).
  • Сланцевую черепицу следует укладывать на крышах с уклоном 4:12 или больше (2015 IRC R905.6.2).
  • Деревянная черепица должна устанавливаться на кровлях с уклоном 3:12 или больше (2015 IRC R905.7.2).
  • Деревянные вибраторы следует устанавливать на крышах с уклоном 3:12 или выше (2015 IRC R905.8.2).
  • Сборные крыши должны устанавливаться на уклонах кровли 0,25: 12 или более (2015 IRC R905.9.1), за исключением кровель из каменноугольной смолы, у которых минимальный уклон кровли составляет одну восьмую единицы по вертикали на 12 единиц по горизонтали. (Уклон 1%).
  • Металлические кровельные панели должны устанавливаться на скатах крыши в соответствии с определенными швами (2015 IRC R905.10.2):
    • минимальный уклон крыши 3:12 для металлических крыш внахлест, непаянных швов без нанесенного герметика
      • Минимальная крыша
    • наклон 0.5:12 для металлических кровель внахлест, непаянных фальцев с нанесенным герметиком
    • минимальный уклон кровли 0,25: 12 для фальцевых кровельных систем
  • Модифицированная битумная кровля должна быть установлена ​​на скатах кровли 0,25: 12 или больше (2015 IRC R905.11.1).
  • Термореактивная однослойная кровля должна устанавливаться на скатах кровли 0,25: 12 или больше (2015 IRC R905.12.1).
  • Однозонная кровля из термопласта должна устанавливаться на скатах кровли 0,25: 12 или больше (2015 IRC R905.13.1).
  • Кровельное покрытие из напыляемой пенополиуретана должно быть установлено на скатах крыши 0,25: 12 или больше (2015 IRC R905.14.1).
  • Жидкая кровля должна быть установлена ​​на скатах кровли 0,25: 12 или больше (2015 IRC R905.15.1).
  • Фотовольтаическая черепица должна быть установлена ​​на скатах крыши 2:12 или больше (2015 IRC R905.16.2).

Битумная черепица

Наклон крыши влияет на поверхностный отвод воды и может определять тип кровельных материалов, которые должны быть установлены.Асфальтовую черепицу следует использовать только на кровлях с уклоном 2:12 и более. Крыши из битумной черепицы предназначены для отвода воды, а не для использования в качестве водонепроницаемого барьера. Наклон крыши влияет на ее способность отводить воду и определяет пределы использования битумной черепицы.

Большинство битумной черепицы можно использовать на скатах крыш с 4:12 до 21:12, используя стандартные методы нанесения. Асфальтовую черепицу можно использовать на склонах с 2:12 до 3,9: 12, если соблюдаются специальные процедуры укладки на пологих склонах.Инспектор обычно находит рулонные кровельные материалы, установленные на уклонах менее 4:12.

Измерение уклона

Вам понадобится плотницкий уровень, рулетка и карандаш.

Отмерьте 12 дюймов от одного конца уровня и сделайте отметку.

Измерения можно проводить в недостроенном чердаке под крышей, на граблях или поверх кровельных материалов. Измерение уклона от поверхности крыши может не дать наиболее точных результатов из-за изначально неровной поверхности кровельного покрытия.

Заползти в недостроенный чердак. Найдите легкодоступную кровельную доску. Приложите конец уровня к нижнему краю стропила крыши и удерживайте его ровно. Измерьте расстояние от 12-дюймовой отметки на уровне по вертикали до нижнего края стропила. Это количество дюймов, на которое крыша поднимается на 12 дюймов.

Найдите легкодоступную доску для граблей. Держите плотника ровно ровно, прижимая конец к нижнему краю грабельной доски.Измерьте расстояние от 12-дюймовой отметки на уровне по вертикали до того места, где рулетка касается нижнего края грабельной доски. Это количество дюймов, на которое крыша поднимается на 12 дюймов.

Измерение уклона крыши от поверхности крыши будет неточным без использования чего-либо, чтобы сделать плоскую поверхность для измерения уклона. Использование 48-дюймового плотницкого уровня или прямой доски 2х4 может оказаться полезным для создания гладкой поверхности, отражающей наклон крыши.

Инспектор может счесть полезным использование мобильных технологий. Существуют приложения для мобильных устройств, которые точно измеряют уклон крыши, в том числе возможность делать цифровые снимки уклона с земли.


Резюме

Шаг и наклон не означают одно и то же. Уклон — это отношение, измеряемое в дюймах на фут. Поскольку уклон влияет на отвод воды с поверхности крыши и определяет пределы использования битумной черепицы, понимание того, как измерить уклон крыши, может быть полезным для домашнего инспектора.


Минимальный уклон для крыши из битумной черепицы

Короткий и простой ответ: 2:12 традиционно считается абсолютно минимально допустимым уклоном крыши, подходящим для асфальтовой черепицы.

Битумная черепица продолжает оставаться наиболее широко устанавливаемым вариантом кровельного покрытия в Северной Америке. Они обеспечивают отличную атмосферостойкость, отличную стоимость и, теперь, более чем когда-либо, предлагают огромный выбор красивых дизайнов и цветовых сочетаний.

И, конечно же, их простота установки и приспособляемость практически к любой форме крыши — еще одна причина их успеха. В последние десятилетия в конструкции домов преобладают более крутые крыши, но во многих случаях дом может иметь более низкий уклон крыши или часть крыши с более низким уклоном.

С каким минимальным уклоном можно укладывать черепицу?

Чтобы лучше понять проблему, давайте посмотрим, как измеряется уклон крыши, и другие соображения.

Скаты крыши
Уклон = подъем / спуск (в дюймах)

Условный уклон
4 дюйма 12 и выше

Низкий уклон
2 дюйма от 12 до 4 дюймов 12

Плоское
от 0 дюймов 12 до 2 дюймов 12

Что такое «скат крыши»?

Уклоны кровли чаще всего определяются отношением подъема-пробега.Если скат крыши «поднимается», скажем, на 4 дюйма при измерении на 12 дюймов по дну горизонтальной фермы крыши, считается, что уклон крыши составляет 4:12; то есть 4 дюйма подъема на 12 дюймов (один фут) пробега. (Обратите внимание, что «уклон» крыши иногда используется параллельно скату крыши; однако уклон крыши технически измеряется и определяется по-другому и здесь не обсуждается). Вы можете измерить уклон крыши на нижней стороне настила крыши в легкодоступной точке, такой как грабли, используя рулетку и простую геометрию.В качестве альтернативы есть приложения для смартфонов, которые могут помочь, но производители черепицы распространяют удобные карты оценки шага, которые обеспечивают быстрый способ приблизительной оценки уклона.

Удобный измеритель уклона крыши может помочь вам определить, является ли уклон вашей крыши слишком низким для черепицы.

Большинство крыш жилых домов в Северной Америке исторически строились с уклоном от 4:12 до 9:12. По крышам нижнего предела диапазона (от 4:12 до 6:12) относительно легко ходить и работать.(Как всегда, при работе на любой крыше необходимо соблюдать соответствующие меры безопасности и меры предосторожности). Более крутые крыши лучше «видят» черепицу и поэтому лучше подходят для дизайнерских стилей премиум-класса. Битумная черепица на более крутой крыше также склонна к более медленной погоде из-за того, что она находится под благоприятным углом к ​​солнечным лучам.

Почему 2:12 — это минимум?

Проблема с очень низкими наклонными крышами проста — сила тяжести. При очень низком уклоне любая вода на крыше, будь то дождевая вода или тающий снег, стекает очень медленно, и существует риск бокового движения воды вокруг и через перекрытия черепицы.Важно всегда подтверждать конкретные требования к уклону в инструкциях по установке изделия от производителя черепицы и в соответствии с требованиями местных строительных норм и правил, поскольку для некоторых видов черепицы рекомендуется минимальный уклон более 2:12. Кроме того, уклон 4:12 обычно считается самым низким уклоном для «стандартной укладки черепицы». Большинство производителей и отраслевых рекомендаций требуют или, по крайней мере, рекомендуют особую подкладку или другие соображения на крышах между 2:12 и 4:12.(Примечание: некоторые характеристики крыши могут выражать уклон в типичных геометрических градусах. Для справки, 2:12 соответствует примерно 9,5 °, а 4:12 — примерно 18,5 °). На уклонах ниже 2:12 может быть установлена ​​асфальтовая мембрана с гранулированной поверхностью, и многие из них доступны в цветах, дополняющих цвета черепицы.

Если на вашей существующей крыше есть черепица и настало время ее заменить, вы, скорее всего, можете снова использовать черепицу, но на сомнительных более низких уклонах лучше убедиться, что уклон выше минимума 2:12, чтобы быть уверенным.

Примеры различных уклонов крыш

Кровля с крутым уклоном | CertainTeed

Наклон крыши часто называют уклоном. Наклон или уклон крыши определяется вертикальным подъемом в дюймах для каждых горизонтальных двенадцати дюймов (12 дюймов) длины (называемой «пробегом»). Крыша с подъемом x / 12 уклоном пробега означает, что на каждые 12 дюймов по горизонтали (бег) он поднимается на x дюймов.

Как правило, типы кровли и кровельные материалы делятся на две основные категории: кровля с крутым уклоном и кровля с низким уклоном.Иногда кровлю с крутым уклоном также называют «кровлей для жилых домов» из-за того, что большинство домов на одну семью в США построены с каким-либо уклоном или уклоном крыши. Подобно тому, как кровлю с крутым уклоном часто называют кровлей для жилых помещений, термин кровля с низким уклоном часто является синонимом «коммерческой кровли». Опять же, это связано с тем, что преимущественно коммерческие здания имеют «плоскую» крышу.

Если бы мы классифицировали кровельные откосы более конкретно, то список ниже содержит общие уклоны крыш и термины, которые их классифицируют.Однако, в общих чертах, крыши с низким уклоном (коммерческие крыши) — это крыши ниже 2/12 или 3/12, в то время как кровля с крутым уклоном будет состоять из скатов крыши выше 2/12 или 3/12 и выше.

Плоская крыша: 2:12
Низкий уклон: 2: 12-4: 12
Обычная наклонная крыша: 4: 12-9: 12
Высокие уклоны: 9:12 — 20:12
Крутой уклон: 21:12 и выше

Уклон крыши — очень важный аспект, и он считается основным фактором при проектировании крыши. Наклон крыши влияет на внутренний объем здания, водоотвод, стиль и материал, используемый для покрытия.Например, если вы заметили скопление воды на крыше, возможно, проблема связана с уклоном. Изменяется и стиль, потому что каркас крыши меняет уклон.

Кровельные покрытия с крутым уклоном обычно более привлекательны, потому что они являются критически важными эстетическими компонентами для жилищного строительства, где крыша может составлять 40% внешнего внешнего вида дома. Кровля с крутым уклоном также обычно служит дольше, чем кровля с низким уклоном, потому что системы отводят воду намного эффективнее и, как правило, менее подвержены прямой U / V-активности.

Для получения дополнительной информации посетите страницу кровельных материалов CertainTeed.

Подробнее о кровле

Как наклон вашей крыши определяет варианты кровельного материала

Уклон крыши — очень важный аспект, и он считается основным фактором при проектировании кровли. Как правило, типы кровли и кровельные продукты обычно делятся на две основные категории: кровля с крутым уклоном и кровля с низким уклоном. Кровлю с крутым скатом обычно называют «кровлей для жилых домов», потому что большинство домов на одну семью в США.С. обрамлены крутым скатом кровли. С другой стороны, кровлю с низким уклоном чаще всего называют «коммерческой кровлей», потому что в основном коммерческие здания имеют плоскую конструкцию крыши, однако многие жилые дома в Северной Америке действительно имеют крыши с низким уклоном.


Сложная крыша с низким уклоном, верхние ярусы которой защищены самоклеящейся кровельной системой.

Крутой или низкий уклон крыши влияет на внутренний объем здания, водоотвод, стиль и, что наиболее важно, на материал, используемый для покрытия.

Что такое скат крыши?

Наклон крыши, часто называемый уклоном, определяется «подъемом через пробег» — вертикальный подъем крыши дюймов на каждые двенадцать дюймов горизонтальной длины ( пробег ). Таким образом, крыша с четырехдюймовым подъемом на каждые 12 дюймов по горизонтали (пробегу) будет иметь уклон 4/12 (иногда отображается как 4:12). Приведенный ниже список содержит общие уклоны крыш и термины, которые их классифицируют:

  • Плоская крыша: 2/12
  • Низкий наклон: 2 / 12-4 / 12
  • Обычная скатная крыша: 4 / 12-9 / 12
  • Высокие склоны: 9/12 — 20/12
  • Крутой склон: 21/12 и выше

Кровельные материалы для крутых уклонов

Кровельные покрытия с крутым уклоном обычно более привлекательны, потому что они являются критически важными эстетическими компонентами для жилищного строительства, где крыша может составлять 40% внешнего внешнего вида дома.Кровля с крутым уклоном также обычно служит дольше, чем кровля с низким уклоном, потому что системы отводят воду намного эффективнее и, как правило, менее подвержены прямой U / V-активности.

Кровельные материалы для малых уклонов

Жилые низкосклонные кровли обычно можно разделить на две широкие категории: большие плоские кровли (с низким уклоном), такие как жилые комплексы кондоминиумов, рядные дома и таунхаусы; и более мелкие объекты, такие как жилые подъезды и переходы в гараж из основного дома, где наклон крыши резко меняется с крутого наклона на пологий на той же конструкции.

Для более крупных жилых помещений с низким уклоном крыши CertainTeed предлагает множество продуктов и систем, включая системы BUR (застроенные кровли), системы модифицированного битума APP и системы модифицированного битума SBS, включая продукты, соответствующие требованиям Cool Roofing и Energy Star, которые могут имеют право на получение федеральных налоговых льгот при установке в качестве кровельного покрытия с низким уклоном для жилых помещений.

Для небольших жилых домов с низким уклоном кровли, таких как переходы гаражей и крыльцов, CertainTeed предлагает отличное решение в виде самоклеящейся модифицированной битумной кровельной системы Flintlastic® SA.Продукты Flintlastic SA отличаются простотой и чистотой нанесения, а также имеют гранулированные поверхности с цветами, которые сочетаются с черепицей CertainTeed, предоставляя домовладельцу полное и согласованное решение для конструкций крыш, которые переходят от крутого к пологому уклону.

Справочник по кровельным откосам и кровельным материалам

При выборе кровельных материалов может показаться, что у вас есть бесконечный выбор любого материала, представленного на рынке: асфальт, композит, металл, древесное волокно, резина, рулонная кровля MSR.Легко представить, что выбор будет чисто эстетическим или экономическим: вы выбираете кровельный материал в соответствии с тем, что вам нравится или что вы можете себе позволить.

Это правда лишь отчасти. Другие факторы определяют, какие кровельные материалы вы можете использовать. Одним из важных факторов является наклон крыши, также известный как уклон крыши. Скат крыши может мгновенно изменить разговор. Возможно, вам понравится классическая композитная черепица на крыше. Но если уклон кровли ниже определенного соотношения, вам может потребоваться установить другой тип кровли — например, рулонную кровлю или металлическую кровлю со стоячим фальцем.

Что такое скат крыши

Шаг описывает угол, наклон или наклон вашей крыши.

Обозначения уклона крыши состоят из двух цифр, обозначающих соотношение. Отношение может быть показано разделительной косой чертой, разделяющей числа, например 2/12 или 7/12. Или двоеточие может заменить косую черту, как в 2:12 или 7:12. В любом случае, обозначение обозначает соотношение между двумя размерами крыши — числителем и знаменателем.

  • Числитель: Числитель, или первое число, относится к вертикальному измерению (высоте) крыши.
  • Знаменатель: Знаменатель или второе число обозначает горизонтальный размер (длину) крыши. Чтобы упростить задачу, для кровельных целей знаменатель всегда равен 12. Хотя базовая математика говорит нам, что 12/12 можно уменьшить до 1/1, это не делается с уклоном крыши. Знаменатель остается 12.

Пример

Крыша с вертикальным размером в любом месте по уклону 2 фута и горизонтальным размером 4 фута имеет уклон 2: 4.Чтобы приспособиться к кровельным целям, вы должны умножить второе число на три. Первое число тоже нужно умножить на три. Таким образом, уклон крыши составляет 6:12.

Как рассчитать шаг крыши по коэффициенту

Уклон крыши — это не что иное, как коэффициент, показывающий, насколько велика высота крыши на 12-кратном горизонтальном расстоянии.

Пример: соотношение 5:12 или 5/12

Когда вы видите соотношение 5:12, это означает, что на каждые 12 футов по горизонтали высота крыши меняется на 5 футов по вертикали.

Пример: соотношение 8:12 или 8/12

Когда вы видите соотношение 8:12, это означает, что на каждые 12 футов по горизонтали высота крыши меняется на 8 футов по вертикали.

Для большинства домашних стилей уклон крыши составляет от 4/12 (умеренный) до 8/12 (довольно крутой). Примеры экстремальных уклонов варьируются от 1/4 / 12 (почти пологий) до 12/12 (спуск под идеальным углом 45 градусов).

Скаты кровли и кровельные материалы

Очень низкие скаты крыши:.С 25 декабря по 12 марта

Скаты кровли с меньшими углами, например от 1/12 до 3/12, встречаются в более городских домах в современном стиле, а также в промышленных зданиях и лачугах. Для домов в современном стиле, построенных в 1960-х годах, было модно иметь небольшой уклон, лишь незначительный уклон для отвода воды. Визуально эта крыша кажется плоской. Этот шаг может быть всего 1/12. К материалам плоских кровель, наиболее подходящим для таких пологих крыш, относятся:

  • Застроенная кровля: Современная форма этого типа кровли, которую иногда называют гудронно-гравийной или BUR, состоит из чередующихся слоев битума и армирующей ткани.
  • Кровля Torch-Down: Это однослойный кровельный материал в виде мембраны, который активируется нагревателем во время установки.
  • Резиновая мембрана: EPDM (сокращение от этилен-пропилендиенового мономера) — это настоящая резина, которую можно прикрепить к крыше с помощью клея или механических анкеров.
  • Металл со стоячим швом: Эти крыши сделаны из алюминиевых или стальных панелей, соединенных вместе в приподнятые швы. Их можно использовать на крышах с уклоном до.25/12. Они также используются на более крутых крышах.

Низкие уклоны крыши: 2,5 / 12 — 19/12

Глиняная или цементная черепица может использоваться на крышах с широким диапазоном уклонов. Для скатов от 2,5 / 12 до 4/12 требуется двойная стяжка. Уклоны выше 19/12 не рекомендуются, так как черепица на очень крутых крышах может дребезжать.

Нормальный или средний шаг кровли: 4/12 — 20/12

В эту категорию попадает очень много крыш для жилых домов. Кровельные материалы, наиболее часто используемые для этих скатов, включают асфальтовую (композитную) черепицу: традиционная черепица с тремя выступами, сделанная из асфальтобетонного композита, является наиболее популярным типом черепицы и наиболее гибкой с точки зрения адаптации ко многим скатам кровли.Эта черепица подходит для шага от 4/12 до 12/12. Думайте о них как о средней дороге с точки зрения уклона крыши — не слишком плоской и не слишком крутой.

Участки для высоких крыш: с 5/12 по 12/12

Древесная и шиферная черепица используются во многих из тех же типов крыш, что и битумная композитная черепица, но могут не подходить для крыш около нижнего конца, поскольку они более подвержены утечкам. Древесная и сланцевая черепица не соединяются так плотно, как другие виды черепицы.

Очень высокие скаты крыши: 18/12

Крыши домов викторианской эпохи часто были под острым углом с крутым уклоном. Подумайте о старом доме с его высокими пиками, и вы получите картину с высокой крышей. Это один из редких участков, где числитель больше знаменателя, а его наклон достигает 18/12.

Краткий обзор кровельных материалов

Большинство кровельных материалов имеют рекомендуемый диапазон уклона, для которого они наиболее подходят.Иногда правила могут быть нарушены, но, как правило, вы не должны выходить за нижний предел рекомендации.

Например, деревянная и шиферная черепица могут подойти для крыш, более крутых, чем верхняя рекомендация 12/12, но вам не следует устанавливать их ниже нижнего диапазона 4/12.

  • Встроенный (BUR): от 0,25 / 12 до 3/12
  • Кровля Torch-down: от 0,25 / 12 до 3/12
  • Резиновая мембрана: от 0,25 / 12 до 3/12
  • Металл со стоячим швом: от 1/12 до 19/12
  • Глиняная или цементная плитка: 2.С 5 декабря по 19 декабря
  • Битумная (композитная) черепица: от 4/12 до 20/12
  • Деревянная и шиферная черепица: 5/12 — 12/12

Понимание терминологии уклона крыши — такой же, как уклон?

Отличия

Ниже приводится сравнение технических различий между шагом и наклоном.

Участок

Наклон

Разделить подъем на пролет Разделить подъем на пробег
Представлено в виде дроби Отображается в виде отношения
Более распространенное измерение кровли Менее распространенное измерение кровли

Использование взаимозаменяемых значений наклона и угла наклона

Поскольку жилищное строительство стало более сложным, ремонт в целом тоже стал невозможным! И подрядчики были вынуждены адаптироваться.При этом большинство (если не все) подрядчики теперь используют уклон и уклон как синонимы, особенно при составлении сметы кровли.

Читая о шаге и наклоне, вы чаще всего найдете их гибрид. Вы увидите измерение, называемое шагом (и выраженное в виде дроби), но реальное измерение — это наклон (подъем за пробегом). Исторически этому есть несколько причин …

Гибридное определение?

Во-первых, шаг — это просто более общепринятая терминология.

Во-вторых, уклон легче рассчитать для двускатных крыш.

Результат?

Гибридная комбинация наклонно-спускового механизма; измерение, которое технически имеет наклон, но отображается как шаг и называется шагом.

Еще не запутались?

Не нужно! У вас есть наше разрешение (и разрешение автора реконструкции Рассела Берджесса) рассматривать наклон и наклон как одно и то же!

Хотя это упрощение может заставить архитекторов вырваться из головы, уклон и уклон широко используются как синонимы как производителями кровли, так и подрядчиками кровли.И если при заказе кровельных материалов различия не имеют значения, то нет смысла тратить время на то, чтобы быть максимально конкретным.

Теперь, когда мы разобрались с этим, мы можем перейти к самому важному. Углы крыши! В любом случае нужно определить, какой уклон и наклон крыши нужно определить, не так ли?

Таблица углов крыши

Независимо от того, называете ли вы наклон или наклон, расчет крутизны вашей крыши сводится к выяснению ее угла.

Когда вы определите свой уклон, вы можете использовать приведенную ниже таблицу, чтобы лучше визуализировать наклон вашей крыши:

Шаг Уголок
0/12 0 *
1/12 4.76 *
2/12 9,46 *
3/12 14,04 *

4/12

 18,43 *
5/12 22,62 *
6/12 26,57 *
7/12 30,26 *
8/12 33,69 *
9/12 36,37 *
10/12 39.81 *
11/12 42,51 *
12/12 45,00 *

Общие примеры

Плоская крыша: 0/12

Плоские крыши не имеют уклона, поэтому, если вам нужно выразить наклон плоской крыши, вы можете просто использовать 0 или 0/12. В качестве альтернативы вы можете использовать 0 * или «ноль градусов».

Низкий наклон: 1/12 и 2/12

Крыши с низким уклоном часто путают с плоскими крышами, но это не так.Наклон у них есть, просто он не очень выражен. А поскольку уклон такой пологий, вам понадобятся специальные кровельные материалы с низким уклоном. 1 из 12 — самый низкий из низких склонов.

Вы часто встретите уклон 1/12 на задних верандах внутреннего дворика или на вершине более старой крыши. Шаг 2 на 12 немного круче, чем шаг 1 на 12, но ненамного. В градусах низкие уклоны составляют от 4,76 до 9,46 градусов.

Стандартные шаги: от 3/12 до 9/12

Стандартные скатные крыши — это обычные кровельные скаты, которые можно встретить в основных жилых помещениях жилых домов.В отличие от крыш с низким уклоном, для участков со стандартным уклоном можно без проблем использовать обычную черепицу. Поскольку здесь достаточно уклона, вам не нужно беспокоиться о водоотводе так сильно, как если бы вы использовали что-то вроде крыши с низким уклоном 2 на 12.

В градусах стандартный уклон крыши составляет от 14,04 градуса до 36,37 градуса.

Минимальный шаг для черепицы

3 на 12 — это минимальный уклон, необходимый для кровли для черепицы.

Некоторые кровельщики по-прежнему выбирают материалы с низким уклоном с шагом 3 на 12, но это не совсем необходимо и просто увеличивает стоимость вашего проекта.

Самый крутой стандартный шаг

Угол наклона крыши 9/12 (36,37 градуса). самый крутой стандартный спуск.

Все, что выше 9 на 12, считается крутым подъемом.

Крутой склон: 10/12 и выше

Любой уклон не менее 10/12 (39,81 градуса) считается крутым. Это включает 10 на 12, 11 на 12, 12 на 12 и высоту, где подъем больше, чем разбег.

Важное замечание для подрядчиков по кровельным работам: при замене крыш на более крутые, важно учитывать безопасность вашей бригады. Все кровельщики должны быть пристегнуты и пристегнуты!

Точные примеры

Если вам интересно увидеть несколько реальных примеров различных уклонов кровли, мы создали для вас схемы некоторых из наших недавних установок кровли.

Чтобы просмотреть эти примеры, выберите ниже скат крыши, который вы хотели бы проверить:

Как уклон крыши влияет на ваши кровельные расходы — Werner Roofing

Фотография предоставлена: Фотография любезно предоставлена ​​InchCalculator.com

Чаще всего уклон крыши измеряется вторым числом, равным 12, потому что оно соответствует одному футу. Таким образом, крыша с уклоном 6/12 будет подниматься на 6 дюймов на каждый горизонтальный фут от желобов до пика крыши.

Почему на крыше так много скатов?

Почти у каждого дома свой наклон крыши. Для некоторых это архитектурный стиль, но наклон крыши действительно выполняет определенную функцию. Чем круче ваша крыша, тем легче будет соскальзывать с нее во время дождя и снега.Вот почему вы часто будете видеть дома с более крутыми крышами в таких областях, как Средний Запад и Северо-Восток, где идет много снега, и более плоские крыши на Юго-Западе, где они не выдерживают большого количества осадков.

Примеры стилей дома с высоким и низким уклоном крыши

Поскольку существует очень много разных типов скатов крыши, было бы полезно представить себе разницу между низким и высоким уклоном крыши. Например:

    • Высокий уклон крыши обычно встречается в классических домашних стилях Новой Англии, таких как колониальные и викторианские.У них высокие крутые крыши, из-за которых они кажутся драматичными. Это тоже не случайно. Зимой в большинстве домов Новой Англии выпадает много снега, поэтому их крутые скаты крыши хорошо сочетаются с их домашним стилем, но они также служат для того, чтобы сбрасывать весь этот снег.
    • Низкий уклон крыши является обычным явлением в домашних стилях, которые стали популярными в 50-х и 60-х годах, потому что крышу с низким уклоном намного проще построить. Дома ремесленников и традиционные ранчо имеют более низкие скаты крыши.

Почему крутые крыши дороже?

Если вы планируете построить новый дом или если пришло время установить новую крышу на существующем доме, и вам интересно, во сколько вам обойдется проект, хорошо знать, что дома с очень крутым уклоном крыши будут стоит немного дороже. Для справки: в большинстве жилых домов есть крыши с уклоном от 3/12 до 8/12. Все, что выше, считается крутым, и вам может потребоваться отремонтировать или заменить крышу.Вот почему:

По нему нельзя ходить

По крутым крышам нельзя ходить. Это означает, что бригаде вашего кровельщика нелегко встать на крышу и ходить, чтобы установить новую черепицу, не опасаясь падения. Крыши, по которым невозможно пройти, требуют от кровельщиков дополнительной осторожности при передвижении, что увеличивает время вашего проекта. Поскольку кровельщики выставляют счет за час работы, это может немного увеличить стоимость ремонта вашей крыши.

Дополнительное оборудование безопасности

Кровельщикам, работающим на крутых крышах, требуются дополнительные средства безопасности, опять же, потому что им нелегко ходить по вашей крыше.В зависимости от того, насколько крута ваша крыша, кровельщикам могут потребоваться строительные леса или такелаж, чтобы убедиться, что все рабочие находятся в безопасности, пока они завершают ремонт вашей крыши. Это оборудование требует времени на установку и денег на аренду или покупку, поэтому ваше предложение на кровлю это отразит.

Различные методы установки

Для более крутых крыш требуются другие методы монтажа. Довольно плоские крыши можно легко установить с минимальным количеством гвоздей в каждой черепице. Более крутые крыши требуют дополнительной работы, чтобы ваша черепица оставалась на поверхности перед крутым скатом крыши.Часто кровельщикам приходится использовать больше гвоздей на черепицу, работать с другим материалом или устанавливать уникальное кровельное покрытие, чтобы соответствовать строительным нормам вашего района и убедиться, что ваша крыша выполняет свою работу. Поскольку эти методы выходят за рамки обычных кровельных работ, вам, возможно, придется заплатить немного больше, чтобы ваша крыша или ремонт крыши был завершен.

Конкурс

Крыши с крутым уклоном требуют больше работы и более опытной бригады. Не у всех кровельщиков есть бригада и инструменты, необходимые для выполнения работ на очень крутой крыше.Это означает, что у кровельщиков, которые могут выполнить эту работу, меньше конкуренции, и они могут устанавливать свои цены немного более свободно. Если у вас есть крыша с крутым уклоном, всегда полезно получить предложения от нескольких кровельщиков и убедиться, что у кровельщика, с которым вы разговариваете, есть опыт кровли домов с крутым уклоном крыши. Не выбирайте только самую низкую ставку — убедитесь, что вы выполнили свою домашнюю работу и найдите кровельщика, которому вы можете доверять, чтобы сделать работу правильно.

В конце концов, ремонт или установка крыши с крутым уклоном может стоить немного дороже и потребовать немного дополнительного времени.Тем не менее, вы сможете найти кровельщика, который будет работать с вами, чтобы найти лучшее решение для вашего дома, вашей крыши и вашего бюджета. Если вы строите новый дом и нуждаетесь в крыше, или вас беспокоит, что наклон вашей крыши влияет на предстоящий ремонт, позвоните специалистам Werner Roofing. Мы будем рады помочь, независимо от уклона вашей крыши, и всегда предлагаем бесплатный осмотр перед началом любых работ.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
