Щиты на комплектующих отечественных производителей, фото, краткая информация, заказать изготовление.
Для увеличения изображения кликнуть по картинке
Фото изготовленных щитов на комплектующих отечественного производства.
| Щит КЛ-209, монтаж внутри. КЛ 209 промаркированы по просьбе заказчика. Вид КЛ209 с обратной стороны | ||

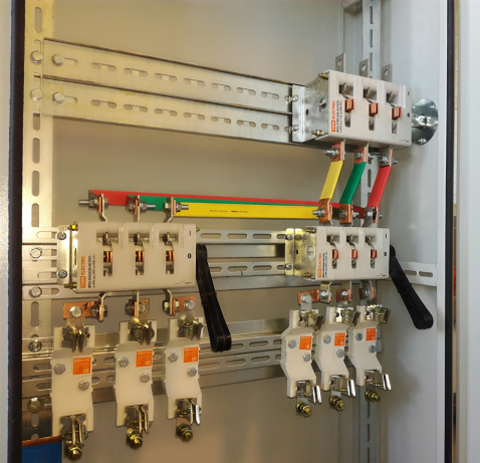

| Разъединитель-предохранитель (рубильник) серии РПС-1 на 100А Кореневского завода НВА монтируется в панель ЩО70-2-01. Выключатель автоматический ВА55-41 1000А, производства КЭАЗ, монтируется в панель ЩО70-1-34. Монтаж ЩО70-2-01 | ||
| Сборка панелей ЩО-70. Установка корзины для выкатного автоматического выключателя ВА55-41. Автоматический выключатель ВА55-41 на 1000А производства з-да Контактор в шкафу ГРЩ | ||
Фото силового щита. | ||

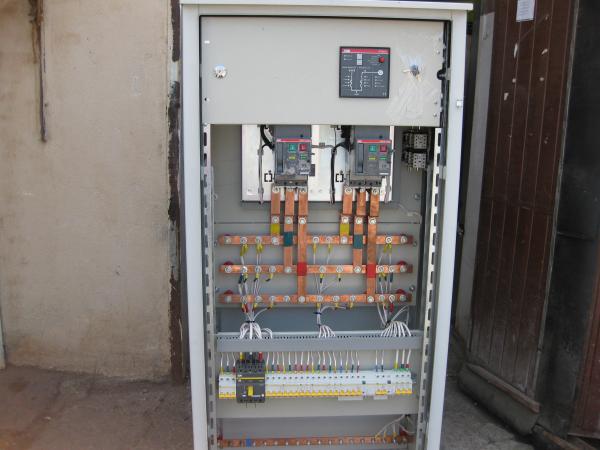

| Вводно — распределительное устройство на два ввода , в качестве основных силовых элементов применены автоматические выключатели Протон 25В ВА50-45Про с блоком МРТпро GF In=1000А. На фото справа монтаж главного распределительного щита на два ввода с секционированием, П-образного исполнения, выполнен полностью на комплектующих отечественного производства: автоматические выключатели, шкафы ЩО-70, электрические счетчики, рубильники. Автоматический выключатель ВА-55-43 1600А завода Контактор установлены на отходящих линиях, в вводных панелях и секционной применен автоматический выключатель серии Про. Ошиновка алюминиевая, шина PE медная. | ||
Шкаф управления электродвигателем собран в шкафу напольного исполнения размером 2100х1000х600 мм. Комплектующие контактор КТ6055, катушка 220В переменного тока, контактор КТ-6043Б-400А-220AC-У3, автоматический выключателе ВА57-39-340010-320А-3200-690AC-УХЛ3, реле времени РВО-26, промежуточные реле, токовые трансформаторы, амперметры, переключатели.
При включении от переключателя в первое положение с начало срабатывает один контактор и двигатель включается на частоту вращения 375 об/мин, после перевода переключателя в положение 2, двигатель переводится на частоту вращения 750 об/мин. Реле времени устанавливается на задержку 3-5 секунд. Для предотвращения одновременного включения контакторов используется взаимная электрическая блокировка контакторов.
Шкафы силовые на комплектующих отечественного производства
Шкаф силовой автоматики. На фото монтаж шкафов управления нагревом тэнов. Расположение органов управления на передней панели шкафа. Шкафы изготовлены по заказу, по нашим чертежам.
На фото справа шкаф для отходящих линий с нижним подключением кабеля с выкатным автоматическим выключателем 400 А (с сигнализацией положения автоматов и аварийного отключения в результате превышения допустимого тока, контроль тока).
Шкаф сигнализации (контроль тока и напряжения на вводном автомате, положение вводного автомата, перегрев обмоток трансформатора, аварийное отключение ввода в результате превышения допустимой температуры обмоток трансформатора, измерение коэффициента мощности — косинуса cos фи) располагается отдельно.
Шкаф учета потребленной нагрузки 0,4 кВ.
Расположение шин вводного автомата горизонтальное, на ребре, высота от уровня пола 1430 мм (выход с правой стороны по фронту). Комплектующие Российского производства:
- Автоматические выключатели ВА55-41 344770-00УХЛ3 1000А;
- Автоматические выключатели ВА51-39-344750-00УХЛ3 400А;
- Шкафы ШНТ 2100х800х600 IP54, 3 штуки отечественного производства.
Просмотр страниц
Распределительные шкафы ШР11 и ШРС1 Распределительные шкафы ШРС1, ШР11 применяются для приема и передачи электроэнергии. Структура условного обозначения ШРС1 и ШР11 При номинальном токе 250 Ампер выдерживают короткие замыкания до 10 кА, при заявленном номинальном токе 400 Ампер шкафы выдерживают не меньше 25 кА.
Назначение и область применения ШР Распределительные щиты ШР используются для приёма и передачи электроэнергии в сетях переменного тока с напряжением 380/220 вольт и частотой 50 герц, а также периодического кратковременного переключения линий и защиты цепей от коротких замыканий и перегрузок. Модульные автовыключатели с 18-мм модулями применяются в качестве устройств защиты линий ШР. Номинальный ток для систем защиты линий распределительных щитов определяется в зависимости от номинальных токов щитков, где сумма токов защитных систем по каждой фазе, помноженная на коэфф. совместного использования не должна быть больше номинального тока вводной секции щитка. Число отходящих линий в одном типе щитка может быть изменено по согласованию с заказчиком и оговаривается заранее. При необходимости, покупатель может заказать установку аппарата защитного выключения с дифференциальным током на входе 30, 100 и 300 мА на групповых линиях секций и на вводе. Распределительные щиты могут монтироваться на стене или в особой нише, от чего зависят варианты исполнения ШР. Степень защиты для них, соответственно, IP 31, IP 54, IP 65 (для навесного) и IP 30 (для встраиваемого).
|
||||||||||||||||
Рассчитаны они на работу с токами не больше 400 Ампер и номинальным напряжением до 380 Вольт в трехфазных сетях переменного тока, имеющих частоту до 50 Гц и с защитой с помощью предохранителей отходящих линий.
Ввод и вывод кабелей выполняется в нижней части шкафа.
В остальном, главные схемы и конструкции в шкафах одинаковы.
мм, аШкаф распределительный вводной квартирный, встраиваемый(СС+ЭОМ) 1 комната ШРВ-К-1
Предназначен для размещения электротехнического, пассивного и активного сетевого оборудования, в том числе с беспроводным доступом.
Шкаф квартирный телекоммуникационный встраиваемый двухсекционный представляет собой двухсекционный корпус и внешний лючок, состоящий из накладной рамки с двумя дверцами из стали толщиной 1,0 мм.
Верхняя и нижняя секция корпуса соединяются между собой с помощью проставки.
Верхняя дверца имеет перфорацию для охлаждения установленного внутри активного оборудования и прохождения радиосигнала от WI-FI роутера. Нижняя дверца цельнометаллическая.
Для предотвращения несанкционированного доступа внутрь шкафа, обе дверцы оборудованы замками.
Двухсекционный корпус шкафа с четырёх сторон, а также на задней стенке имеет выламываемые кабельные вводы диаметром 36мм. В комплекте со шкафом поставляются 6 резиновых заглушек кабельного ввода.
На каждой боковой стенке а также на задней стенке корпуса выполнены отверстия диаметром 8,5мм для крепления шкафа в стене на дюбелях.
На задней стенке внутри верхней секции шкафа имеется регулируемая по высоте и выдвижению полка для установки WI-FI роутера (роутер в комплект на входит), монтажная панель настенная патч-панель на 12 портов с кронштейном, органайзер кабельный, кронштейн для разветвителя на 4 параллельных порта RJ-45 (разветвитель в комплект не входит).
Накладная рамка с дверцами и замками имеют возможность регулировки по глубине и крепится в корпусе на гайках М4 с шайбами.
За полкой WI-FI роутера на задней стенке имеется крепёж для установки RF-усилителя (RF-усилитель в комплект не входит).
На боковой стенке и в дне верхней секции корпуса установлены силовые розетки.
Покрытие шкафа полимерное порошковое цвета RAL 9003.
На двери и корпусе расположены элементы контура заземления.
Система заземления шкафа обеспечивает надежное заземление всех составных частей шкафа и соответствует требованиям главы 17 ПУЭ 2002 изд. 7.
Что такое вводно-распределительный шкаф и для чего он нужен, объясняю просто и доступно | ASUTPP
Вводные шкафы или щиты, изготавливаемые согласно ГОСТ 32396-2013, предназначаются для централизованной передачи и распределения электрической энергии, поступающей от подстанций. В системах централизованного энергоснабжения жилых и общественных зданий используется бытовая разновидность конструкций. В них монтируется силовое и защитное электрооборудование, а также прокладываются соединительные провода и кабельные отводы (образец шкафа – на фото ниже).
Особенности конструкции
Изделия рассматриваемого класса выпускаются в виде металлического или пластикового короба (ящика), в котором монтируется следующее электротехническое оборудование:
- Контрольные приборы (электросчетчики учета расхода энергии, в частности).
- Распределительные устройства и приборы защиты (токовой и от перенапряжений).
- Комплект контактных колодок и соединительная проводка (как на фото ниже).
Дополнительная информация: В состав электропроводки входят кабельная подводка и линейные ответвления потребительской сети.
В конструкции шкафа предусмотрены специальные перегородки из изолирующего материала, исключающие электрический контакт между отдельными элементами.
Контрольные и защитные приборы, а также распределительные устройства устанавливаются на специальные DIN-рейки, обеспечивающие быстроту и надежность монтажа. В верхней и нижней частях корпуса имеются отверстия, используемые для подводки и отведения кабельных линий. Размеры монтажных люков зависят от марки шкафа и предполагаемой линейной нагрузки. Поверхность стального корпуса покрыта качественной порошковой краской, надежно защищающей ее от повреждений и разрушения.
Габариты и элементы заземления
Шкафы распределительные выпускаются в различных исполнениях, прежде всего, отличающихся своими габаритами. Для жилых и общественных зданий их высота обычно не превышает 1,7 метра. Ширина и глубина конструкции составляют в большинстве случаев 70 и 20 см соответственно.
Указанных размеров вполне достаточно для размещения всего необходимого распределительного электрооборудования. К дополнительным приспособлениям, обеспечивающим безопасность эксплуатации шкафа, относят защитное заземление. Для его нормального функционирования используется толстая медная жила, имеющая электрическое соединение с местным контуром.
Выбор места под шкаф
Согласно СНиП 31-110-2003 и ПУЭ 7 (п.7.1.22) распределительные шкафы устанавливаются на вводе в здание в местах, специально отведенных для этих целей.
Обратите внимание: В этих документах особо оговаривается, что в многоэтажных домах таких конструкций может быть несколько (на фото ниже их три.
Они размещаются либо на полу в выбранном помещении, либо на/в стенке на уровне подводки силового кабеля. Шкафы ввода и распределения электроэнергии не допускается располагать в следующих местах:
- в непосредственной близости от взрывоопасных и воспламеняющихся материалов;
- вблизи от сборников мусора;
- под туалетными комнатами.
Доступ к электротехническим устройствам строго ограничен. Ключи от них хранятся у представителя местного самоуправления или у дежурного электрика.
Шкафы распределительные силовые ШРС, ШР
Шкафы распределительные силовые для внутренней установки серий ШРС1 и ШР11 (шкафы) предназначены для приёма и распределения электрической энергии в промышленных установках напряжением 380/220 В трёхфазного переменного тока частотой 50 Гц в сетях с глухозаземлённой нейтралью, а также для защиты силовых и осветительных линий при перегрузках и коротких замыканиях.
Шкафы рассчитаны на номинальные токи 250, 400 А.
Шкафы распределительные ШР11 предназначены для приема и распределения электрической энергии. Шкафы устанавливаются в трехфазных сетях напряжением 380/220 В переменного тока частотой 50 Гц с защитой отходящих линий предохранителями до 400А в промышленных электроустановках. Шкафы изготавливаются с вводным рубильником и с предохранителями на отходящих линиях с глухозаземленной нейтралью.
Конструктивное исполнение ШР-11 и ШРС-1
Распределительные шкафы ШP11 и ШРС1 состоят из металлической конструкции, сваренной из листовой стали, на монтажных рейках которой, установлены автоматические выключатели или плавкие предохранители.
Выдерживаемый ударный ток:
— при номинальном токе шкафа 400 А — не менее 25 кА.
— при номинальном токе шкафа 250 А — не менее 10 кА;
Щиты ШP11 и ШРС1 выполняются в напольном исполнении. Доступ в щиток обеспечивается через дверцу со стороны фасада.
Ввод и вывод проводов и кабелей предусмотрен как снизу, так и сверху шкафа. Степени защиты, предусмотренная конструкцией корпуса — IP22 и IP54.
В шкафах распределительных, в нижней части, расположены изолированная от корпуса, медная шина N. Шина N предназначена для подключения нулевых рабочих проводников, а к шине РЕ, которая электрически соединена с корпусом, подключаются защитные проводники. На вводе в шкафы распределительные устанавливается переключатель или рубильник-выключатель, а на отходящих линиях предусмотрена установка предохранителей.
Отличительной особенностью шкафов распределительных ШР, к шкафам ШРС, является наличие большего количества типоисполнений. Конструкцией шкафов ШР 11-73512 — ШР 11-73517 предусмотрена установка вводных предохранителей, а в шкафах ШР 11-73518 — ШР 11-73523 предусмотрена установка перекидного рубильника и наличие двух вводов. По остальным параметрам конструкция и схемы шкафов ШР 11 и шкафов ШРС идентичны.
Основные технические характеристики шкафов распределительных
-номинальное напряжение 380 В
-номинальная частота 50 Гц
-номинальный ток до 400 А.
Структура условного обозначения ШР-11 и ШРС-1
ШР11 73ХХХ-ХХХX — шкаф распределительный силовой
ШР11 73ХХХ-ХХХX — вид установки (напольное исполнение, ввод проводников в любой комбинации)
ШР11 73ХХX-ХХХX — ширина шкафа (5 — 700мм, 7 – 500мм)
ШР11 73ХХХ-ХХXX — номер схемы (от 01 до 23)
ШР11 73ХХХ-ХХХX — степень защиты (22 — IP22, 31 – IP31, 54 – IP54)
ШР11 73ХХХ-ХХХX — климатическое исполнение
Схемы шкафов ШР-11 и ШРС-1
| Тип панели | Номинальный ток, А | Принципиальная электрическая схема | Тип и кол-во групп предохранителей | Аналог | ||
| ППН-33 | ППН-33 | ППН-35 | ||||
| 63А | 100А | 250А | ||||
| ШР11 73701-22У3 | 250 | 5 | — | — | ШРС-1-20У3 | |
| ШР11 73701-54У2 | ШРС-1-50У3 | |||||
| ШР11 73702-22У3 | — | 5 | — | ШРС-1-21У3 | ||
| ШР11 73702-54У2 | ШРС-1-51У3 | |||||
| ШР11 73702-22У3 | 2 | 3 | — | ШРС-1-22У3 | ||
| ШР11 73702-54У2 | ШРС-1-52У3 | |||||
| ШР11 73707-22У3 | 400 | — | 3 | 2 | — | |
| ШР11 73707-54У2 | ||||||
| ШР11 73708-22У3 | — | — | 5 | ШРС-1-26У3 | ||
| ШР11 73708-54У2 | ШРС-1-56У3 | |||||
| ШР11 73504-22У3 | 400 | 8 | — | — | ШРС-1-23У3 | |
| ШР11 73504-54У2 | ШРС-1-53У3 | |||||
| ШР11 73505-22У3 | — | 8 | — | ШРС-1-24У3 | ||
| ШР11 73505-54У2 | ШРС-1-54У3 | |||||
| ШР11 73506-22У3 | — | — | 8 | — | ||
| ШР11 73506-54У2 | ||||||
| ШР11 73509-22У3 | 4 | 4 | — | ШРС-1-25У3 | ||
| ШР11 73509-54У2 | ШРС-1-55У3 | |||||
| ШР11 73510-22У3 | 2 | 4 | 2 | ШРС-1-28У3 | ||
| ШР11 73510-54У2 | ШРС-1-58У3 | |||||
| ШР11 73511-22У3 | — | 6 | 2 | — | ||
| ШР11 73511-54У2 | ||||||
| ШР11 73512-22У3 | 400 | 8 | — | — | — | |
| ШР11 73512-54У2 | ||||||
| ШР11 73513-22У3 | — | 8 | — | — | ||
| ШР11 73513-54У2 | ||||||
| ШР11 73514-22У3 | — | — | 8 | — | ||
| ШР11 73514-54У2 | ||||||
| ШР11 73515-22У3 | 4 | 4 | — | — | ||
| ШР11 73515-54У2 | ||||||
| ШР11 73516-22У3 | 2 | 4 | 2 | — | ||
| ШР11 73516-54У2 | ||||||
| ШР11 73517-22У3 | — | 6 | 2 | — | ||
| ШР11 73517-54У2 | ||||||
| ШР11 73518-22У3 | 400 | 8 | — | — | — | |
| ШР11 73518-54У2 | ||||||
| ШР11 73519-22У3 | — | 8 | — | — | ||
| ШР11 73519-54У2 | ||||||
| ШР11 73520-22У3 | — | — | 8 | — | ||
| ШР11 73520-54У2 | ||||||
| ШР11 73521-22У3 | 4 | 4 | — | — | ||
| ШР11 73521-54У2 | ||||||
| ШР11 73522-22У3 | 2 | 4 | 2 | — | ||
| ШР11 73522-54У2 | ||||||
| ШР11 73523-22У3 | — | 6 | 2 | — | ||
| ШР11 73523-54У2 | ||||||
Условия эксплуатации шкафов распределительных ШР-11 (ШРС-1)
— высота установки над уровнем моря не более 2000м
— окружающая среда-атмосфера должна быть взрывобезопасной, пожаробезопасной не содержать токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры изделия
— температура эксплуатации от -40 до +40 градусов С
ШР11, ШРС-1 — распределительные шкафы от ТЗЭТ
НАЗНАЧЕНИЕ
Шкафы распределительные серии ШР 11(ШРС-1) предназначены для ввода и распределения электрической энергии, защиты электрических цепей от токов короткого замыкания в сетях с номинальным напряжением до 400В трёхфазного переменного тока с частотой 50Гц с системами заземления TN-C, TN-C-S,TN-S.
Питание шкафов осуществляется от одного или двух независимых источников электропитания. Защита отходящих линий осуществляется плавкими предохранителями серии ПН-2,НПН,ППН.
Шкафы распределительные серии ШР 11 соответствуют ГОСТ Р 51321.1-2007, ТУ 3430-001-64116817-2015.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Шкафы распределительные серии ШР 11 и ШРС 1 применяются в промышленных, сельскохозяйственных, общественных, торговых зданиях и сооружениях.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
— Температура окружающего воздуха от -45 до + 40С;
— Высота над уровнем моря не более 2000 м.- при высоте более 1000м.;
— Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров,разрушающих металлы и изоляцию.
— Рабочее положение в пространстве с допустимым отклонением от вертикали до 5С в любую сторону;
— Группа условий эксплуатации MI по ГОСТ 17516.
1-90;
— Степень защиты при закрытых дверях для всех исполнений IP31,IP54 по ГОСТ 14254-96.
— Требования техники безопасности в соответствии с ГОСТ 12.2.007.0-75.
КОНСТРУКЦИЯ
Шкаф распределительный представляет собой унифицированный металлический корпус, в котором на горизонтальных профилях устанавливается соответствующая аппаратура. Для обслуживания установленной в шкафах аппаратуры предусмотрена одностворчатая дверь, запирающаяся на замок.
Линия электропитания подключается к выключателю-разъеденителю серии ВР-32(или аналог), либо к специальным вводным зажимам. Отходящие групповые линии подключаются к соответствующим плавким предохранителям серии ПН-2,НПН,ППН (или аналог) . Внутри шкафа расположены нулевая рабочая и защитная шины.
При дополнительном заказе для обеспечения степени защиты оболочки IP 54 конструкция шкафа позволяет обеспечить ввод и вывод питающих и отходящих линий с помощью сальников как сверху, так и снизу в любой комбинации через съемные крышки.
Вводных и на отходящих линиях в шкафах допускают присоединение на фазу (полюс) медных и алюминиевых проводников. Шкаф ШР 11(ШРС-1) размещают на полу помещения (напольное исполнение). Шкафы распределительные серии ШР 11(ШРС-1) могут изготовляться для систем заземления TN-C,TN-C-S ,TN-S тогда в конструкции шкафа дополнительно устанавливается изолированная шина нейтрали — N.
Выдерживаемый ударный ток:
— при номинальном токе шкафа 250А – не менее 10кА.
— при номинальном токе шкафа 400А – не менее 25кА.
Габариты в зависимости от номинального тока распределительного пункта приведены в таблице.
Структура условного обозначения:
ШР-11 -73ХХХ – ХХ-ХХ
|
ШР |
Шкаф распределительный. |
|
11 |
Номер разработки. |
|
7 |
Исполнение по степени установки: Напольное. |
|
3 |
Высота шкафа: 1600 мм. |
|
Х |
Ширина шкафа: 5 — 700 мм. 7 — 500 мм. |
|
ХХ |
Номер схемы.
|
|
ХХ |
Обозначение степени защиты по ГОСТ 14254-96: 31 – IP 31. 54 – IP 54. |
|
ХХ |
Климатическое исполнение и категория размещения по ГОСТ15150-69.
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Примечание: По желанию заказчика возможно изготовление шкафов распределительных серии ШР 11(ШРС-1) по нетиповым схемам (Вводной рубильник на 630А, разнообразная комбинация линейных групп, с трансформаторным и не трансформаторным учётом и т. д.)согласно опросного листа. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Принципиальная электрическая схема (образец):
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Скачать каталог выпускаемой продукции Прайс на продукцию |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Шкаф распределительный силовой ШР11-73701 (ШРС1-20) 250А, выкл.-разъед.ВР-32, [5х63А] ППН-33(NH00), IP31, УХЛ4 (комплектующие EKF) | Регион-Автоматика / Eldist-250-СТ31-ШР-73701-1 | шт | 18113,55 RUB | |||
| Шкаф распределительный силовой ШР11-73703 (ШРС1-22) 250А, выкл.-разъед.ВР-32, [2х63А+3×100А] ППН-33(NH00), IP31, УХЛ4 (комплектующие EKF) | Регион-Автоматика / Eldist-250-СТ31-ШР-73703-1 | шт | 18113,55 RUB | |||
| Шкаф распределительный силовой ШР11-73504 (ШРС1-23) 400А, выкл.-разъед.ВР-32, [8х63А] ППН-33(NH00), IP31, УХЛ4 (комплектующие EKF) | Регион-Автоматика / Eldist-400-СТ31-ШР-73504-1 | шт | 23574,42 RUB | |||
| Шкаф распределительный силовой ШР11-73505 (ШРС1-24) 400А, выкл.-разъед.ВР-32, [8х100А] ППН-33(NH00), IP31, УХЛ4 (комплектующие EKF) | Регион-Автоматика / Eldist-400-СТ31-ШР-73505-1 | шт | 23500,99 RUB | |||
| Шкаф распределительный силовой ШР11-73506 400А, выкл.-разъед.ВР-32, [8х250А] ППН-35(Nh2), IP31, УХЛ4 (комплектующие EKF) | Регион-Автоматика / Eldist-400-СТ31-ШР-73506-1 | шт | 35614,20 RUB | |||
| Шкаф распределительный силовой ШРС1-27 400А, выкл.-разъед.ВР-32, [5х100А+2х250А] ППН-35(Nh2), IP31, УХЛ4 (комплектующие EKF) | Регион-Автоматика / Eldist-400-СТ31-ШР-27-1 | шт | 32957,93 RUB | |||
| Шкаф распределительный силовой ШР11-73509 (ШРС1-25) 400А, выкл.-разъед.ВР-32, [4х63А+4×100А] ППН-33(NH00), IP31, УХЛ4 (комплектующие EKF) | Регион-Автоматика / Eldist-400-СТ31-ШР-73509-1 | шт | 23574,42 RUB | |||
| Шкаф распределительный силовой ШР11-73510 (ШРС1-28) 400А, выкл.-разъед.ВР-32, [2х63А+4×100А+2х250А] ППН-35(Nh2), IP31, УХЛ4 (комплектующие EKF) | Регион-Автоматика / Eldist-400-СТ31-ШР-73510-1 | шт | 35526,60 RUB | |||
| Шкаф распределительный силовой ШР11-73512 400А, выкл.-разъед.ВР-32+ППН-37(Nh3), [8х63А] ППН-33(NH00), IP31, УХЛ4 (комплектующие EKF) | Регион-Автоматика / Eldist-400-СТ31-ШР-73512-1 | шт | 35834,98 RUB | |||
| Шкаф распределительный силовой ШР11-73514 400А, выкл.-разъед.ВР-32+ППН-37(Nh3), [8х250А] ППН-35(Nh2), IP31, УХЛ4 (комплектующие EKF) | Регион-Автоматика / Eldist-400-СТ31-ШР-73514-1 | шт | 47874,75 RUB | |||
| Шкаф распределительный силовой ШР11-73516 400А, выкл.-разъед.ВР-32+ППН-37(Nh3), [2х63А+4×100А+2х250А] ППН-33(NH00)/ППН-35(Nh2), IP31, УХЛ4 (комплектующие EKF) | Регион-Автоматика / Eldist-400-СТ31-ШР-73516-1 | шт | 38844,93 RUB | |||
| Шкаф распределительный силовой ШР11-73517 400А, выкл.-разъед.ВР-32+ППН-37(Nh3), [6×100А+2х250А] ППН-33(NH00)/ППН-35(Nh2), IP31, УХЛ4 (комплектующие EKF) | Регион-Автоматика / Eldist-400-СТ31-ШР-73517-1 | шт | 38844,93 RUB | |||
| Шкаф распределительный силовой ШР11-73518 400А, выкл.-разъед.ВР-32 (перекидной), [8х63А] ППН-33(NH00), IP31, УХЛ4 (комплектующие EKF) | Регион-Автоматика / Eldist-400-СТ31-ШР-73518-1 | шт | 26290,14 RUB | |||
| Шкаф распределительный силовой ШР11-73520 400А, выкл.-разъед.ВР-32 (перекидной), [8х250А] ППН-35(Nh2), IP31, УХЛ4 (комплектующие EKF) | Регион-Автоматика / Eldist-400-СТ31-ШР-73520-1 | шт | 38329,90 RUB | |||
| Шкаф распределительный силовой ШР11-73523 400А, выкл.-разъед.ВР-32 (перекидной), [6×100А+2х250А] ППН-33(NH00)/ППН-35(Nh2), IP31, УХЛ4 (комплектующие EKF) | Регион-Автоматика / Eldist-400-СТ31-ШР-73523-1 | шт | 29300,09 RUB | |||
| Шкаф распределительный силовой ШР11-73702 (ШРС1-21) 250А, выкл.-разъед.ВР-32, [5х100А] ППН-33(NH00), IP54, УХЛ4 (комплектующие EKF) | Регион-Автоматика / Eldist-250-СТ54-ШР-73702-1 | шт | 18261,81 RUB | |||
| Шкаф распределительный силовой ШР11-73504 (ШРС1-23) 400А, выкл.-разъед.ВР-32, [8х63А] ППН-33(NH00), IP54, УХЛ4 (комплектующие EKF) | Регион-Автоматика / Eldist-400-СТ54-ШР-73504-1 | шт | 24824,11 RUB | |||
| Шкаф распределительный силовой ШР11-73505 (ШРС1-24) 400А, выкл.-разъед.ВР-32, [8х100А] ППН-33(NH00), IP54, УХЛ4 (комплектующие EKF) | Регион-Автоматика / Eldist-400-СТ54-ШР-73505-1 | шт | 24750,68 RUB | |||
| Шкаф распределительный силовой ШР11-73506 400А, выкл.-разъед.ВР-32, [8х250А] ППН-35(Nh2), IP54, УХЛ4 (комплектующие EKF) | Регион-Автоматика / Eldist-400-СТ54-ШР-73506-1 | шт | 36863,87 RUB | |||
| Шкаф распределительный силовой ШР11-73509 (ШРС1-25) 400А, выкл.-разъед.ВР-32, [4х63А+4×100А] ППН-33(NH00), IP54, УХЛ4 (комплектующие EKF) | Регион-Автоматика / Eldist-400-СТ54-ШР-73509-1 | шт | 24824,11 RUB | |||
| Шкаф распределительный силовой ШР11-73511 400А, выкл.-разъед.ВР-32, [6×100А+2х250А] ППН-33(NH00)/ППН-35(Nh2), IP54, УХЛ4 (комплектующие EKF) | Регион-Автоматика / Eldist-400-СТ54-ШР-73511-1 | шт | 27909,77 RUB | |||
| Шкаф распределительный силовой ШР11-73514 400А, выкл.-разъед.ВР-32+ППН-37(Nh3), [8х250А] ППН-35(Nh2), IP54, УХЛ4 (комплектующие EKF) | Регион-Автоматика / Eldist-400-СТ54-ШР-73514-1 | шт | 48625,28 RUB | |||
| Шкаф распределительный силовой ШР11-73518 400А, выкл.-разъед.ВР-32 (перекидной), [8х63А] ППН-33(NH00), IP54, УХЛ4 (комплектующие EKF) | Регион-Автоматика / Eldist-400-СТ54-ШР-73518-1 | шт | 29230,58 RUB | |||
| Шкаф распределительный силовой ШР11-73519 400А, выкл.-разъед.ВР-32 (перекидной), [8х100А] ППН-33(NH00), IP54, УХЛ4 (комплектующие EKF) | Регион-Автоматика / Eldist-400-СТ54-ШР-73519-1 | шт | 29230,58 RUB | |||
| Шкаф распределительный силовой ШР11-73521 400А, выкл.-разъед.ВР-32 (перекидной), [4х63А+4×100А] ППН-33(NH00), IP54, УХЛ4 (комплектующие EKF) | Регион-Автоматика / Eldist-400-СТ54-ШР-73521-1 | шт | 29230,58 RUB | |||
55″>
99″>Сертифицированные продукты
Alibaba.com предлагает различные варианты шкафа источника питания для удобного и плавного прохождения электроэнергии по линиям электропередачи и другим системам распределения электроэнергии. Эти высокопроизводительные и автоматические шкафы питания созданы с использованием современных технологий и чрезвычайно важны для электростанций, подстанций и различных коммерческих распределительных станций. Шкаф источника питания оснащен технологией автоматического переключения и может обрабатывать различные виды передач низкого и высокого напряжения.Эффективные шкафы источника питания доступны в различных моделях, каждая из которых имеет свой набор уникальных характеристик и изготовлена из алюминиево-цинковых пластин оптимального качества, поскольку они являются материалами с высокой проводимостью. Шкаф источника питания подключается к кабелям высокого и низкого напряжения и включает автоматическое распределительное устройство, автоматические выключатели, защитное оборудование и магнитный выключатель двигателя. Основное назначение этих шкафов питания — управление, распределение, прерывание, а также преобразование источника питания путем ввода кабеля высокого напряжения, а затем кабеля низкого напряжения.
На Alibaba.com вы можете приобрести бесчисленное количество вариантов шкафа источника питания , которые имеют компактные размеры, что позволяет устанавливать множество единиц оборудования в компактном пространстве. Эти функциональные блоки шкафа источника питания имеют вращающуюся конструкцию, что позволяет сэкономить много места и может быть настроен в соответствии с вашими требованиями. Эти уникальные шкафы питания универсальны и удобны при сборке.
В Alibaba.com, вы можете сэкономить много денег на покупке этого оборудования, просмотрев различные диапазоны шкафа питания в соответствии с вашими потребностями. Эти продукты имеют сертификаты RoHS, ISO, CEE, CE и могут быть упакованы для вас. Стандарты безопасности тщательно проверяются и не требуют серьезного обслуживания.
Источники питания для освещения под шкафом
Блоки питания
- Максимальная мощность: 6 Вт
- Входное напряжение: AC 100-240V
- Выходное напряжение: DC 24V
- Идеально подходит для модульного светодиодного освещения Lightkiwi под шкафом.
- Вставляется в стандартные бытовые электрические розетки.
- Максимальная мощность: 6 Вт
- Входное напряжение: AC 100-240V
- Выходное напряжение: DC 24V
- Идеально подходит для модульного светодиодного освещения Lightkiwi под шкафом.
- Вставляется в стандартные бытовые электрические розетки.
- Максимальная мощность: 12 Вт
- Входное напряжение: AC 100-240V
- Выходное напряжение: DC 24V
- Идеально подходит для модульного светодиодного освещения Lightkiwi под шкафом.
- Вставляется в стандартные бытовые электрические розетки.
- Максимальная мощность: 12 Вт
- Входное напряжение: AC 100-240V
- Выходное напряжение: DC 24V
- Идеально подходит для модульного светодиодного освещения Lightkiwi под шкафом.
- Вставляется в стандартные бытовые электрические розетки.
- Максимальная мощность: 24 Вт
- Входное напряжение: AC 100-240V
- Выходное напряжение: DC 24V
- Идеально подходит для модульного светодиодного освещения Lightkiwi под шкафом.
- Вставляется в стандартные бытовые электрические розетки.
- Максимальная мощность: 24 Вт
- Входное напряжение: AC 100-240V
- Выходное напряжение: DC 24V
- Идеально подходит для модульного светодиодного освещения Lightkiwi под шкафом.
- Вставляется в стандартные бытовые электрические розетки.
Блоки питания имеют разную мощность.Мощность источника питания определяется количеством панелей, которые заказчик планирует использовать. Есть два разных типа источников питания: подключаемые и проводные.
SDC 632RF Источник питания с зарядным устройством, 12/24 В постоянного тока, 2 А, аварийный. Выпуск, шкаф 12 «x 12»
SDC 632RF Блок питания с зарядным устройством, 12/24 В постоянного тока, 2 А, аварийный. Выпуск, шкаф 12 «x 12», UL, класс 2
631RF — Блок питания, плюс шкаф 12 дюймов (Вт)
Характеристики:
• Фильтрация и регулировка: выходная фильтрация стабилизирует выходное напряжение постоянного тока и устраняет шум в линии переменного тока.Твердотельный регулятор
поддерживает выбранное выходное напряжение на уровне 12 В постоянного тока или 24 В постоянного тока независимо от изменений выходной нагрузки, включая зарядку аккумулятора.
• Выбор на месте 12 или 24 В постоянного тока: Выход может быть выбран на месте для выхода 12 или 24 В постоянного тока.
• Выход зарядного устройства 250 мА: отдельный защищенный PTC выход зарядного устройства обеспечивает 13,5 В постоянного тока или 27 В постоянного тока.
• Светодиодный индикатор состояния системы: желтый — напряжения переменного и постоянного тока в норме, зеленый — нет выхода постоянного тока, красный — нет входа переменного тока, питание от батарей
• Вход аварийной разблокировки: (Стандарт) Входной сигнал от системы пожарной безопасности отключает вторичный выход, освобождая все отказоустойчивые замки.Когда он не используется для аварийной разблокировки, этот вход может использоваться в качестве основного двухпозиционного управления.
• Выход класса 2: там, где это разрешено правилами, кабельный канал для выхода класса 2 не требуется.
• Отключение низкого заряда батареи: (стандарт) батареи отключаются от выходной цепи перед глубокой разрядкой, предотвращающей разрушение батареи.
• Изолированная цепь зарядки: (стандарт) Пока выходная мощность зарядки составляет 13,5 В постоянного тока или 27 В постоянного тока, вторичный выход остается неизменным и точно поддерживается на выбранном уровне 12 или 24 В постоянного тока.Это обеспечивает питание компонентов системы заданным напряжением. Выходной вторичный ток поддерживается на уровне 2 А и не снижается при зарядке батарей.
Технические характеристики:
Электрооборудование:
Вход: 115 В переменного тока при 800 мА, 50/60 Гц с предохранителем
Вторичный выход: на выбор 12 В постоянного тока или 24 В постоянного тока при 2 А, с защитой от предохранителя, класс 2
Выход зарядного устройства: защита PTC 250 мА при 13,5 или 27 В постоянного тока
Механический:
631RF Шкаф 12 дюймов Ш x 12 дюймов x 4 дюйма, сталь 20 Ga.
Стоечные блоки питания и системы шкафов
Стоечные блоки питания и системы шкафов | EA Elektro-AutomatikEA Системы для стоек и шкафов постоянного тока под ключ
Высокопроизводительная системная интеграция для обычных источников питания EA или с водяным охлаждением
EA Гибкие высокомощные источники постоянного тока и электронные нагрузки интегрированы в блоки питания для 19-дюймовой стойки или закрытые шкафы и могут быть экономически выгодно адаптированы к широкому спектру требований пользователей благодаря их модульной конструкции и стандартизированному питанию и защите модули задействованы.
Блок питания для 19-дюймовой стойки или шкаф может быть спроектирован как чистый источник постоянного тока с источниками питания или как чистый сток с электронными нагрузками. Кроме того, источники питания EA могут быть обычными или двунаправленными, а нагрузки могут быть обычными или рекуперативными для смешанной мощности источника и потребителя. Блоки с высокой плотностью мощности можно легко подключить параллельно с выходной мощностью до 1,92 МВт и напряжением до 2000 В постоянного тока.
Каждый из стоечных источников питания постоянного тока и электронных нагрузок оснащен 5-дюймовым сенсорным TFT-дисплеем для интуитивно понятного управления, настройки и программирования.Интеллектуальный интерфейс позволяет быстро программировать и тестировать без необходимости тщательного ручного анализа.
Селектор продуктов Запрос цитаты Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Видео загружено
YouTube immer entsperren
2-минутная стоечная система Сводное видео о преимуществах
Истинный автоматический выбор диапазона — преимущества для теста
Все блоки питания EA обеспечивают истинное автоматическое переключение диапазонов, обеспечивая полную мощность в большем рабочем диапазоне для тестирования большего количества устройств с помощью всего одного источника.Автоматический выбор диапазона позволяет источнику питания автоматически адаптироваться к более высоким выходным напряжениям при меньшем токе или обрабатывать более высокие токи при более низком напряжении. Истинный автоматический выбор диапазона EA может обеспечить полную мощность до 33% от номинального выходного напряжения.
- Экономия бюджета и места
- Нет поставки с превышением размера
- Одна поставка проверяет еще
- Универсальность для будущих испытаний
Рекуперация регенеративной энергии
Источник питания постоянного тока серии PSB является двунаправленным, что означает, что он может генерировать (обеспечивать) или потреблять (поглощать) ток и регенерировать этот ток в местную электросеть с КПД до 96%.Точно так же электронная нагрузка постоянного тока серии ELR является регенеративной с такой же эффективностью рекуперации энергии. Это делает любое решение экологически безопасным, а также минимизирует вложения и пространство для испытательного оборудования.
- Экономия электроэнергии + затраты
- КПД ок. 96%
- Быстрая окупаемость инвестиций
- Экологичность
Сменный пульт дистанционного управления Anybus
МодулиEA «Anybus» легко устанавливаются пользователем и могут быть заменены всего за несколько минут и отвертку, если требуются другие протоколы связи.Для компьютерного или дистанционного управления у вас есть много вариантов, таких как интерфейсы Ethernet, USB, EtherCAT, ProfiNET, ProfiBUS, CAN, CANOpen, Modbus, Devicenet и RS232.
Шкафные системы с 15 единицами высоты (15 U)
Диапазон мощности от 15 до 95 кВт
Характеристики
- Для 380 В, 400 В и 480 В переменного тока
- С двунаправленными источниками питания с рекуперативным источником питания (PSB) или источниками питания (PSI)
- Интуитивное управление с помощью многоязычной цветной сенсорной TFT-панели
- Генератор с расширенными функциями
- Применение для фотоэлектрических систем, аккумуляторов, топливных элементов и многого другого
- Расширенные защитные функции (OVP, OCP, OT…)
- USB, Ethernet и аналоговый интерфейс в стандартной комплектации
- Слот Plug & Play для цифровых интерфейсов
- Все интерфейсы гальванически изолированы #
- Дополнительно: водяное охлаждение
- Дополнительно: система аварийной остановки без защиты NA
- Дополнительно: Gridmonitor
- Дополнительно: монитор изоляции
- Управляющее программное обеспечение EA Power Control
- Программа моделирования EA Battery Simulator (PSB)
- Пользовательская библиотека LabVIEW VI
- Пакет драйверов IVI
- Файлы DBC
- Протокол SCPI и ModBus
- Шкаф 19 ″ до 120 кВт в 24 HE
Шкафные системы с 24 единицами высоты (24 U)
Диапазон мощности от 15 до 120 кВт
Характеристики
- Для 380 В, 400 В и 480 В переменного тока
- С двунаправленными источниками питания с рекуперативным источником питания (PSB) или источниками питания (PSI)
- Интуитивное управление с помощью многоязычной цветной сенсорной TFT-панели
- Генератор с расширенными функциями
- Применение для фотоэлектрических систем, аккумуляторов, топливных элементов и многого другого
- Расширенные защитные функции (OVP, OCP, OT…)
- USB, Ethernet и аналоговый интерфейс в стандартной комплектации
- Слот Plug & Play для цифровых интерфейсов
- Все интерфейсы гальванически изолированы
- Дополнительно: водяное охлаждение
- Дополнительно: защита NA (1 с системой аварийной остановки
- Дополнительно: система аварийной остановки без защиты NA
- Управляющее программное обеспечение EA Power Control
- Программа моделирования EA Battery Simulator (PSB)
- Пользовательская библиотека LabVIEW VI
- Пакет драйверов IVI
- Протокол SCPI и ModBus
- Шкаф 19 ″ в 15 HE
Возможность расширения до 4 устройств на шкаф
Шкафные системы с 42 единицами высоты (42 U)
До 1920 кВт в шкафах 19 ″
Характеристики
- Для 380 В, 400 В и 480 В переменного тока
- С двунаправленными источниками питания с рекуперативной обратной связью (PSB 10000) или нагрузками с рекуперативной обратной связью (ELR 10000) или источниками питания (PSI 10000)
- Номинальная мощность до 240 кВт на шкаф или максимум до 1920 кВт в системе ведущий-ведомый
- Номинальное напряжение до 2000 В
- Конфигурации 60 В для SELV
- Интуитивное управление с помощью многоязычной цветной сенсорной TFT-панели
- Генератор с расширенными функциями
- Применение для фотоэлектрических систем, аккумуляторов, топливных элементов и многого другого
- Расширенные защитные функции (OVP, OCP, OT…)
- USB, Ethernet и аналоговый интерфейс в стандартной комплектации
- Слот Plug & Play для цифровых интерфейсов
- Все интерфейсы гальванически изолированы
- Изготовлен в соответствии с EN 60204-1 (Директива по машинному оборудованию)
- Различные варианты:
- Система аварийной остановки
- Контроль изоляции
- Сеть и защита системы (для рекуперативных устройств)
- Водяное охлаждение
Шкафные системы с несколькими блоками
До 1920 кВт в шкафах 19 ″
Шкафные системы с несколькими блоками
До 1920 кВт в шкафах 19 ″
Крупный план водораспределения шкафа с восемью агрегатами и водяным охлаждением (система 240 кВт), шина постоянного тока
Увеличенный вид со стороны шины постоянного тока (система шкафов 24U)
Шкаф с восемью агрегатами водяного охлаждения в герметичных корпусах, вид спереди
Увеличенное изображение шины общего доступа и шины ведущий-ведомый
Пролистать наверхМы используем файлы cookie на нашем веб-сайте.Некоторые из них очень важны, а другие помогают нам улучшить этот веб-сайт и улучшить ваш опыт.
Все принимают
Сохранить
Индивидуальные настройки конфиденциальности
Cookie-Подробности Политика конфиденциальности Отпечаток
Настройки конфиденциальностиЗдесь вы можете найти обзор всех используемых файлов cookie.Вы можете дать свое согласие на использование целых категорий или просмотреть дополнительную информацию и, таким образом, выбрать только определенные файлы cookie.
| Имя | Borlabs Cookie |
|---|---|
| Провайдер | Eigentümer dieser Веб-сайт |
| Назначение | Владелец сайта |
| Имя файла cookie | borlabs-cookie |
| Срок действия файла cookie | 1 год |
| Имя | Google Recaptcha |
|---|---|
| Провайдер | Google LLC |
| Назначение | Используется для фильтрации спама |
| Политика конфиденциальности | https: // политики.google.com/privacy |
| Хост (ы) | google.com |
| Имя файла cookie | _GRECAPTCHA |
| Срок действия файла cookie | 6 месяцев |
IM82-24-5.0 ТУРК | Внутренний блок питания IP20
Свяжитесь с нашими экспертами по фильтрации
Свяжитесь с нашими специалистами по фильтрации, чтобы ответить на вопросы или помочь вам с любыми проблемами применения
Услуги по фильтрации:
- Консультации по фильтрации
- Аудит
- Инжиниринг и дизайн
- Обучение и поддержка на месте
Свяжитесь с нашими экспертами по калибрам
Нужна помощь в выборе манометра? Свяжитесь с нашими специалистами, чтобы ответить на вопросы.
Воспользуйтесь нашим инструментом Gauge Finder Tool для поиска по определенным атрибутам в соответствии с потребностями вашего приложения.
Услуги
- Услуги по калибровке манометров
- Сборка и установка манометрического уплотнения
- Монтаж и обслуживание разделительной диафрагмы
- Наполнение манометра различными типами заливок
- Пользовательские диапазоны измерения давления шкалы
- Контрольные проверки для обеспечения надлежащего функционирования
- Калибровка и ремонт вакуумметра
Свяжитесь с нашими экспертами в области управления движением и автоматизации
Свяжитесь с нашими специалистами, чтобы ответить на вопросы или помочь вам с вашим приложением.
Услуги
- Управление и автоматизация
- Службы панели управления
- Проектирование системы управления
- Услуги машинного зрения
- Контракты на техническое обслуживание / ремонт
- Услуги ПЛК
- Ремонтный центр Rexroth Indramat
Свяжитесь с нашими специалистами по контролю процессов
Свяжитесь с нашими специалистами, чтобы ответить на вопросы или помочь вам с вашим приложением.
Услуги
- Услуги по распределению компонентов
- Управление запасами на объекте
- Услуги автоматизации производства
- Экспедитирование товара
- Уведомление об устаревании и замене продукта
- Комплектация и упаковка
- Индивидуальная маркировка
Свяжитесь с нашими специалистами по технологическому теплу
Свяжитесь с нашими специалистами, чтобы ответить на вопросы или помочь вам с вашим приложением.
Услуги
- Расчет теплопотерь
- Расчет тепловых потерь
- Запуск технологического нагревателя и панели управления
- Пусконаладочные работы и запуск тепловой системы
- Поддержка на месте
Свяжитесь с нашими экспертами по работе с жидкостями
Свяжитесь с нашими специалистами, чтобы ответить на вопросы или помочь вам с вашим приложением.
Услуги
- Расчет теплопотерь
- Расчет тепловых потерь
- Запуск технологического нагревателя и панели управления
- Пусконаладочные работы и запуск тепловой системы
- Поддержка на месте
% PDF-1.7 % 379 0 объект > эндобдж xref 379 72 0000000016 00000 н. 0000002725 00000 н. 0000002848 00000 н. 0000003174 00000 п. 0000003250 00000 н. 0000003411 00000 н. 0000003640 00000 н. 0000003812 00000 н. 0000004040 00000 н. 0000004298 00000 н. 0000004476 00000 н. 0000004739 00000 н. 0000004968 00000 н. 0000005151 00000 п. 0000005352 00000 п. 0000005588 00000 н. 0000005776 00000 н. 0000006018 00000 н. 0000006260 00000 н. 0000006512 00000 н. 0000006721 00000 н. 0000006946 00000 н. 0000007134 00000 п. 0000007337 00000 н. 0000007542 00000 н. 0000007765 00000 н. 0000007944 00000 н. 0000008183 00000 п. 0000008380 00000 н. 0000008577 00000 н. 0000008793 00000 н. 0000008998 00000 н. 0000009201 00000 п. 0000009402 00000 п. 0000009647 00000 н. 0000009907 00000 н. 0000010118 00000 п. 0000010331 00000 п. 0000010562 00000 п. 0000010799 00000 п. 0000011008 00000 п. 0000011201 00000 п. 0000011422 00000 п. 0000011639 00000 п. 0000011878 00000 п. 0000012095 00000 п. 0000012310 00000 п. 0000012537 00000 п. 0000012760 00000 п. 0000013003 00000 п. 0000013208 00000 п. 0000013483 00000 п. 0000013615 00000 п. 0000014134 00000 п. 0000014301 00000 п. 0000014458 00000 п. 0000014863 00000 п. 0000015228 00000 п. 0000015471 00000 п. 0000015567 00000 п. 0000016311 00000 п. 0000016712 00000 п. 0000016965 00000 п. 0000017072 00000 п. 0000017106 00000 п. 0000017139 00000 п. 0000018573 00000 п. 0000056060 00000 п. 0000116705 00000 н. 0000116748 00000 н. 0000120344 00000 н. 0000002126 00000 н. трейлер ] >> startxref 0 %% EOF 450 0 объект > транслировать xkQ? l6IT51Ѷ ִ UEP? B ؛ PZ’zR ڃ 7 қ ԃ-xwRlA * {ٙ y2gG @ VO Ѫ (1! C3 «F ݂ E:! VTV, ݘ; A г = / J (+ hWԃ; s- \ VTarOo7iA0r} } R;} WwgZ 킗 Iywx.OG + V @ G 筣 5g \ 58g $; eJ: yu | 2+) ̎ 9 + 逖 q5TL ՟ 7: конечный поток эндобдж 380 0 объект > эндобдж 381 0 объект > / Родительский 271 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageC] / XObject> >> / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / BleedBox [0 0 612 792] / Группа> / Содержание [431 0 R] / Повернуть 0 >> эндобдж 382 0 объект > эндобдж 383 0 объект
Варианты инфраструктуры стойки и питания> Lenovo Press
Абстрактные
Стойки, удаленный доступ, консоли, разводка питания, источники бесперебойного питания.Найдите все необходимое для оптимизации инфраструктуры центра обработки данных.
Стоечные шкафы
Разработан для вашего сервера. Серверные шкафы оптимизированы для использования со всей линейкой серверов, систем хранения и сетей Lenovo.
Стойки статические
Статические стойки Lenovo — это прочные стоечные шкафы, поддерживающие системы Lenovo.Не предназначен для транспортировки с установленным оборудованием.
S2 25U Статическая стандартная стойка Более короткая стойка (1,34 м / 53 дюйма в высоту) для размещения оборудования 25U. Перфорированная входная дверь, обеспечивающая улучшенный воздушный поток и отсутствие вентиляторов. Модель 9307-2PX. Подробнее: |
S2 42U Статическая стандартная стойка Стандартный стоечный шкаф для центра обработки данных глубиной 1000 мм для поддержки широкого спектра серверного оборудования.Перфорированные передняя и задняя двери для улучшения воздушного потока. Модель 9307-4RX. Подробнее: |
42U Статическая стойка глубиной 1200 мм Стойка для центра обработки данных с глубиной 1200 мм, обеспечивающая максимальную совместимость с серверами Lenovo, карманными блоками распределения питания 0U и системами управления кабелями. Идеально подходит для интеграции на месте. Модель 9361-4PX. Подробнее: |
Стойки динамические
СтойкиDynamic — это усиленные стоечные шкафы, которые могут поставляться полностью загруженными со всеми установленными системами и подключенными кабелями.
Стойки для центров обработки данных высотой 6U Стандартные 19-дюймовые серверные шкафы с небольшой занимаемой площадью, в которых установленные серверы устанавливаются вертикально в стойку. Доступен с глубиной 800 мм и 1200 мм. Модели шириной 1200 мм могут быть с шумопоглощающими акустическими дверями или без них. Модели 7D3G0001WW, 7D3J0001WW и 7D2M0001WW. Подробнее: |
Стойка для микроцентров обработки данных 12U глубиной 1200 мм Стандартный 19-дюймовый серверный шкаф, предназначенный для стоечных серверов, которые планируется развернуть вне традиционных центров обработки данных.Модель 7D2N0001WW. Подробнее: |
Стойка для микроцентров обработки данных 18U глубиной 1200 мм Стандартный 19-дюймовый серверный шкаф, предназначенный для стоечных серверов, которые планируется развернуть вне традиционных центров обработки данных. Модель 7D2P0001WW. Подробнее: |
S2 25U Стандартная стойка Dynamic Более короткая стойка (1,34 м / 53 дюйма) для размещения оборудования 25U.Перфорированная входная дверь, обеспечивающая улучшенный воздушный поток и отсутствие вентиляторов. Модель 9307-2RX. Подробнее: |
Стойка Enterprise 42U со стойкой расширения Стойка для центра обработки данных с глубиной 1100 мм для поддержки более широкого спектра серверного оборудования. Перфорированные передняя и задняя двери для улучшения воздушного потока. Также доступен в виде стойки расширения без боковых панелей для создания компактных и весовых комплектов стоек.Модели 9308-4PX (базовый) и 9308-4EX (дополнительный). Подробнее: |
42U Динамическая стойка глубиной 1200 мм Стойка для центра обработки данных с глубиной 1200 мм, обеспечивающая максимальную совместимость с серверами Lenovo, карманными блоками распределения питания 0U и системами управления кабелями. Прочная конструкция стойки и многоразовая противоударная упаковка, защищающая самые тяжелые конфигурации устройств при транспортировке. Модель 9360-4PX. Подробнее: |
42U, 1100 мм Enterprise V2 Dynamic Rack с доступной стойкой расширения Стойка для центра обработки данных с глубиной 1100 мм для поддержки более широкого спектра серверного оборудования.Перфорированные передняя и задняя двери для улучшения воздушного потока. Поддержка четырех блоков PDU 0U. Также доступен в виде стойки расширения без боковых панелей для создания компактных и весовых комплектов стоек. Поддерживает дополнительный теплообменник задней двери для водяного охлаждения. Модели 9363-4PX (базовый) и 9363-4EX (расширенный). Подробнее: |
Комплекты заглушек для стойки
Комплекты заглушек 1U и 3U — это панели-заглушки, используемые для обеспечения полной герметичности передней части шкафа стойки.Это обеспечивает надлежащий приток воздуха к установленным серверам, хранилищам и другим компонентам.
Комплекты направляющих
Комплекты направляющихиспользуются для установки серверов ThinkSystem в 19-дюймовые стойки.
Комплекты направляющих ThinkSystem Lenovo предлагает широкий выбор конструкций комплектов направляющих, включая направляющие без инструментов и фрикционные направляющие, которые поддерживают новейшие серверы ThinkSystem, установленные в любом из нашего полного ассортимента 19-дюймовых стоечных шкафов. Подробнее: |
Охлаждение
Ведущие в отрасли системы охлаждения. Использует охлажденную воду для охлаждения отдельных серверных шкафов.
Теплообменник задней двери V2 Предлагает лучшую в отрасли систему охлаждения, в которой для охлаждения отдельных стоек используется охлажденная вода.Поддерживается на динамической стойке 42U 1100 мм Enterprise V2, 9363-4PX и 9363-4EX. Подробнее: |
KVM-переключатели и консоли
Комплекты удаленного доступа и консоли. Предоставляет расширенные возможности внеполосного локального доступа, управления и безопасности для серверных сред Lenovo.
| Консоли |
1U 18.5-дюймовая стандартная мультимедийная консоль Стандартная 18,5-дюймовая мультимедийная консоль высотой 1U — это экономичный комплект консоли с плоским экраном, который предлагает мощный и удобный способ управления стоечной средой с ограниченным пространством с единой консоли. Поддерживает дополнительную клавиатуру для конкретного региона со встроенным трекпоинтом. Подробнее: |
| Консольные менеджеры |
Менеджеры локальной консоли LCM8 и LCM16 Аналоговые диспетчеры консоли клавиатура-видео-мышь (KVM), которые обеспечивают расширенные возможности локального доступа, управления и безопасности для серверных сред Lenovo.LCM8 поддерживает одну пользовательскую консоль, подключенную к 8 серверам. LCM16 поддерживает две пользовательские консоли, подключенные к 16 серверам. Дополнительное обновление до удаленного доступа с помощью цифрового ключа активации LCM. Подробнее: |
Глобальные менеджеры консолей GCM16 и GCM32 Усовершенствованные менеджеры консоли цифровая клавиатура-видео-мышь (KVM), которые обеспечивают удаленное управление KVM-over-IP и последовательную консоль в одном устройстве. GCM16 имеет 16 целевых портов и поддерживает до 2 локальных пользователей и 2 удаленных пользователей, а GCM32 имеет 32 целевых порта и поддерживает до 2 локальных пользователей и 4 удаленных пользователей. Подробнее: |
Блоки распределения питания
Компактный и компактный. Блоки распределения питания Lenovo Distributed Power Interconnect (DPI) предлагают экономичное и многофункциональное решение для распределения питания. Ленточные БРП 0U устанавливаются в специальные точки крепления в задней части поддерживаемых стоечных шкафов.PDU 1U занимают пространство 1U в стойке или могут поместиться в боковые карманы поддерживаемых шкафов стойки.
Дополнительные справочные документы PDU:
0U Базовые и коммутируемые и контролируемые PDU
Блоки распределения питания0U («ноль U») предназначены для вертикальной установки в задний канал или боковые карманы стойки Lenovo, тем самым не занимая места в горизонтальной стойке, которое в противном случае использовалось бы серверами, системами хранения и сетевыми коммутаторами.
| 0U Базовые блоки распределения питания Простое и экономичное распределение энергии. Доступен с различными конфигурациями розеток и вариантами сетевого шнура для поддержки различных систем и требований к нагрузке. |
Идеальные решения для распределения энергии, когда вам нужно гибкое, надежное, простое в развертывании и экономичное распределение энергии с защитой ответвлений для минимизации времени простоя. Эти плотно размещенные в стойке блоки распределяют питание до 42 розеток.
Подробнее: |
| 0U Коммутируемые и контролируемые PDU |
Расширенные решения для управления питанием, обеспечивающие мониторинг мощности на уровне розеток с повышенной точностью при низких значениях силы тока для более точного представления энергопотребления на уровне отдельного сервера, а не на уровне консолидированной группы нагрузки.Эти PDU также предлагают управление через веб-интерфейс, который включает индивидуальное переключение розеток (включение / выключение). Переключение розеток позволяет удаленно управлять последовательностью питания и помогает предотвратить непреднамеренную перегрузку блока PDU. Эти плотно размещенные в стойке блоки распределяют питание до 24 розеток.
Подробнее: |
Базовые, контролируемые и переключаемые и контролируемые блоки PDU высотой 1U
PDU 1U устанавливаются в стойку, занимая либо одну полную стойку, либо половину ширины стойки.Некоторые блоки PDU высотой 1U можно также установить в боковые карманы поддерживаемых стоечных шкафов.
| Базовые блоки распределения питания 1U Простое и экономичное распределение энергии. Доступен с различными конфигурациями розеток и вариантами сетевого шнура для поддержки различных систем и требований к нагрузке. |
DPI 100-127V PDU с фиксированным линейным шнуром NEMA L5-15P Обеспечивает экономичную базовую мощность распределения питания для стоечных систем.15 А вход низкого диапазона с 6 розетками NEMA 5-15R. Фиксированный сетевой шнур NEMA L5-15P. Половина ширины стойки, поэтому два устройства могут быть установлены в одном пространстве высотой 1U, всего 12 розеток. Подробнее: |
DPI Универсальный 7 C13 PDU Обеспечивает экономичную базовую мощность распределения питания для стоечных систем. Поддерживает вход 100-240 В переменного тока, 50/60 Гц с автоматическим выключателем на 15 А. 7 розеток C13 10A. Включает 2-метровый шнур питания IEC 320-C19 — C20 для монтажа в стойку.По желанию можно использовать каскадное соединение с интерфейсными блоками распределения питания DPI для улучшенного распределения питания. Половина ширины стойки, поэтому два устройства могут быть установлены в одном пространстве высотой 1U, всего 12 розеток. Подробнее: |
Внешние блоки PDU DPI Модульные внешние блоки распределения питания, обеспечивающие три однофазных розетки IEC 320 C19 (100–127 В переменного тока при 30 А, 200–240 В переменного тока при 30 А, 200–240 В переменного тока при 60 А) от одной однофазной входной цепи. Поддерживает каскадное подключение до трех универсальных PDU DPI.Фиксированный сетевой шнур. 1U, половина ширины стойки или боковой карман в поддерживаемой стойке.
Подробнее: |
DPI Enterprise PDU УEnterprise PDU есть либо 12 розеток C13, либо шесть розеток C19.PDU поддерживают трехфазную или однофазную входную мощность на 63 А, 32 А или 30 А в зависимости от выбранного сетевого шнура. Устанавливается в стойку высотой 1U или в боковой карман в поддерживаемой стойке.
Подробнее: |
Корпоративные PDU сверхвысокой плотности Расчетная эффективность распределения питания с девятью розетками IEC-320 C19 на передней панели, тремя IEC-320 C13 на задней панели и отдельными выключателями на группу нагрузки. |
| Контролируемый PDU 1U Контролируемый PDU обеспечивает те же преимущества, что и базовый PDU, но добавляет дополнительный расширенный мониторинг мощности PDU для группы нагрузки. |
DPI C13 Enterprise PDU +, 39M2816 Этот 1U Enterprise PDU + представляет собой контролируемый PDU с 12 розетками C13 10A. PDU поддерживает трехфазную или однофазную входную мощность на 63 А, 32 А или 30 А в зависимости от выбранного сетевого шнура. Устанавливается в стойку высотой 1U или в боковой карман в поддерживаемой стойке.Включает зонд для мониторинга окружающей среды (EMP). Подробнее: |
| Коммутируемые и контролируемые PDU 1U |
Расширенные решения для управления питанием, обеспечивающие мониторинг мощности на уровне розеток с повышенной точностью при низких значениях силы тока для более точного представления энергопотребления на уровне отдельного сервера, а не на уровне консолидированной группы нагрузки. Эти PDU также предлагают управление через веб-интерфейс, который включает индивидуальное переключение розеток (включение / выключение).Переключение розеток позволяет удаленно управлять последовательностью питания и помогает предотвратить непреднамеренную перегрузку блока PDU. Трехфазные блоки распределения питания с фиксированным линейным шнуром IEC 309 3P + Gnd:
Однофазные блоки распределения питания DPI со съемным линейным шнуром для конкретной страны:
Подробнее: |
Источники бесперебойного питания
Power Protection.Обеспечивает высокую доступность серверной среды за счет повышения эффективности и упрощенного управления питанием.
Дополнительные справочные документы ИБП:
ИБП в вертикальном исполнении
Блоки ИБП Lenovo Towerобеспечивают защиту питания с повышенной эффективностью и упрощенным управлением питанием для обеспечения высокой доступности серверных сред Lenovo.Эти компактные градирни с показателями эффективности до 97% помогают снизить потребление энергии без ущерба для производительности или надежности. Интеграция с программным обеспечением UPS Power Protector (UPP) и UPS Power Manager (UPM) для управления питанием.
ИБП T1kVA в корпусе Tower ИБПв корпусе Tower с поддержкой до 770 Вт непрерывной мощности. Доступен в двух конфигурациях:
Подробнее: |
Т1.Башенный ИБП 5 кВА ИБПв корпусе Tower с поддержкой до 1100 Вт непрерывной мощности. Доступен в двух конфигурациях:
Подробнее: |
ИБП для монтажа в стойку
Защита с помощью мощных инструментов управления, оптимизированных для виртуальных сред.Доступны мощностью до 10 кВт непрерывной мощности. Устанавливается в стойку или как автономный блок в корпусе Tower.
RT1.5kVA 2U стоечный или вертикальный ИБП Эти ИБП 2U обеспечивают непрерывную мощность до 1440 Вт (модель 1,5 кВА), 1980 Вт (модель 2,2 кВА) или 2700 Вт (модель 3 кВА). Их можно установить в стойку центра обработки данных в качестве стоечного устройства высотой 2U или использовать в качестве вертикального ИБП в офисных и распределенных ИТ-средах, где требуется расширенная защита питания.Каждый поддерживает до четырех дополнительных батарейных модулей 2U для увеличения времени работы. Подробнее: |
ИБП RT5kVA 3U для монтажа в стойку или в корпусе Tower RT5kVA и RT6kVA — это устройства для монтажа в стойку 3U, которые обеспечивают до 4500 Вт (модель 5 кВА) или 5400 Вт (модель 6 кВА) непрерывной мощности. Эти блоки устанавливаются в стойку высотой 3U или поставляются с вертикальными опорами, которые позволяют использовать ИБП в вертикальном положении в качестве опоры.Каждый поддерживает до четырех дополнительных батарейных модулей 3U для увеличения времени работы. Подробнее: |
ИБП RT8kVA 6U для монтажа в стойку или в корпусе Tower RT8kVA и RT11kVA — это блоки для монтажа в стойку высотой 6U, которые обеспечивают непрерывную мощность до 7200 Вт (модель 8 кВА) или 10 000 Вт (модель 11 кВА). Эти блоки устанавливаются в стойку высотой 6U или поставляются с вертикальными опорами, которые позволяют использовать ИБП вне стоечного шкафа.Каждый ИБП поддерживает до четырех дополнительных батарейных модулей 3U для увеличения времени работы. Подробнее: |
Связанные семейства продуктов
Семейства продуктов, относящиеся к этому документу, следующие:
Товарные знаки
Lenovo и логотип Lenovo являются товарными знаками или зарегистрированными товарными знаками Lenovo в США и / или других странах.
