Шкафы автоматики и управления

Компания Атерго производит самый широкий спектр шкафов автоматики и управления.

Для построения любой системы жизнеобеспечения на предприятии или инфраструктурном объекте, для автоматизации технологических процессов необходимы шкафы управления и автоматики. Отличие шкафов управления (ШУ) от шкафов автоматики (ША) заключается в типе управления. При работе с ШУ требуется ручные ввод, управление и регулировка и рабочих параметров. В случае шкафов автоматики управление исполнительными устройствами осуществляется программируемыми контроллерами.

    Шкафы управления и автоматики являются основой построения современных систем автоматизации зданий. С помощью ШУ и ША обслуживающий персонал осуществляет управление основными технологическими процессами и рабочими параметрами инженерных систем объекта:
  • Освещения
  • Отопительных систем
  • Систем вентиляции и кондиционирования
  • Системы пожаротушения
  • Систем охранного видеонаблюдения
  • Канализационных насосных станций

Система SmartWire-DT — передовое средство автоматизации в шкафах управления

Представляем вашему вниманию коммутационную систему SmartWire-DT (далее SWD), предназначенную для обеспечения соединения электрических компонентов, а также осуществления мониторинга, управления и контроля электрических цепей.

SmartWire-DT представляет собой инновационное решение, которое объединяет в единую сеть различные компоненты автоматизации и исполнительные низковольтные устройства, расположенные в шкафу управления и за его пределами. Коммутационная система распределяет электропитание и сигналы управления по одному шлейфу. Связь SmartWire-DT с программируемым логическим контроллером (ПЛК) осуществляется через шлюз.

Предлагаем посмотреть короткий ролик в виде забавного фильма, наглядно показывающий преимущества системы SmartWire-DT в сравнении с классической схемой автоматизации

Компания Атерго имеет накопленный профессиональный опыт реализации шкафов управления любой сложности с применением системы SmartWire-DT.

Шкаф управления вентиляцией

Основное назначение щита управления вентиляцией (ЩУВ), это обеспечение необходимой температуры и влажности в помещениях, соответствующих установленным, а также повышение безопасности работы оборудования. ШУВ должен позволять установить любые параметры приточного воздуха и автоматически поддерживать их на протяжении требуемого времени.

    Шкафы управления вентиляцией от Компании Атерго обеспечивают:
  • Предупреждение замыкания и перегрузки двигателей вентиляторов
  • Регулировку привода воздушного клапана
  • Предупреждение перегрева электрического обогревателя
  • Индикацию состояния системы и датчиков температуры
  • Сигнализацию о засоре воздушных фильтров
  • Обесточивание оборудования при пожарной тревоге
  • Частотное регулирование для вентиляторов
  • Возможность дистанционного управления
  • Программирование любых режимов работы установок
  • Предупреждение обмерзания элементов системы
  • Ведение журнала аварийных событий
  • Дополнительные возможности по требованию заказчиков



Шкаф управления насосами

Шкафы управления насосами (ШУН) находят свое применение на таких объектах как канализационные насосные станции (КНС), тепловые пункты, станции водоподготовки, производства, связанные с переработкой жидкостей.

ШУН в первую очередь обеспечивает безопасную и стабильную работу насосов. В данных щитах реализуется автоматизация работы насосов, равномерная выработка их ресурса и защита от факторов, которые могут привести к выходу из строя насосного оборудования (проблемы с электропитанием, сухой ход, перегрев). Помимо этого, ШУН, как правило, встраивается в систему диспетчеризации.

    Стандартный функционал шкафов управления насосами от Компании Атерго:
  • Режим выравнивания работы насосов по времени и ресурсу
  • Анализ установленных датчиков для защиты от «сухого» хода насоса и перегрева
  • Защита от аварий, таких как скачки напряжения, «выпадение» фазы, неправильное чередование фаз, перекос фаз
  • Плавный пуск или частотное регулирование
  • Автоматический ввод резерва
  • Передача параметров по полевой шине для системы диспетчеризации
  • Ведение журнала аварийных событий
  • Дополнительные возможности по требованию заказчиков

Энерготехномаш: Шкаф управления

Назначение

Шкафы управления автоматикой типа ШУ ТП предназначены для управления оборудованием индивидуального теплового пункта (ИТП) здания. Шкаф обеспечивает управление одного и более контуров регулирования, насосных групп циркуляции, компонентов силового и низковольтного питания и дополнительного оборудования. В состав контура входит: один или пара смесительных (циркуляционных) насосов (основной/резерв), регулирующий клапан с электроприводом, комплект датчиков температуры и датчиков работы насосов.







Функции ШУ ТП:

•    Автоматическое поддержание температуры в системе отопления и ГВС в соответствии с заданным графиком с помощью регулирующего клапана

•    Управление контурами в зависимости от уличной температуры и температуры подачи теплосети

•    Управление электродвигателями смесительных (циркуляционных) насосов системы отопления и ГВС с функцией АВР

•    Защита насосов от «сухого хода»

•    Защита насосов от перегрузки и короткого замыкания

•    Удобный экран для мониторинга параметров работы системы

Технические характеристики

Шкаф управления и автоматики изготовляется в соответствии с техническим заданием заказчика и имеет ряд общих характеристик:

•    Степень защиты шкафа — IP00 . .. IP54

•    Род тока питающей сети -переменный

•    Номинальное напряжение питания — 220В … 380В

Состав определяется заказчиком, при возможности выбора преимущество отдается:

•    Приводная техника – Regada

•    Логические элементы (контроллер) – ТРМ 32, ТРМ 132  ТРМ 212, ПЛК73 ОВЕН

•    Запорно-регулирующая арматура: ЗРК ЗАО «ЭТМ»

•    Промышленная автоматика (датчики температуры) – ОВЕН

Устройство и принцип работы

Шкаф управления автоматикой представляет собой металлический стальной шкаф, в котором расположены: контроллер управления тепловым пунктом,  низковольтная аппаратура предназначенная для коммутации силовых цепей (~220В, ~380В), а так же цепей управления (~24В). В щите предусмотрены клеммы внешних соединений (Х1, Х2).. На дверце ШУ ТП  установлена светосигнальная арматура для индикации. Контроллер в зависимости от выбранного режима работы управляет запорно-регулирующей арматурой и поддерживает температуру отопления и ГВС в заданных пределах регулирования, а также, управляет насосами отопления и ГВС.

В автоматическом режиме управление осуществляется при помощи контроллера по специальному алгоритму. Сигналы с датчиков температуры поступают на соответствующие входы контроллера и подвергаются аналого-цифровому преобразованию. Далее осуществляются преобразования, чтобы получить в цифровой форме значения измеряемых температур. По измеренным данным, а также в соответствии с заданным режимом работы и температурными графиками, контроллер вычисляет расчетные значения температур и сравнивает их с измеренными. На основании сравнения выдается сигнал на регулирующий клапан, пропорциональный разности температур. При этом учитывается температура обратного теплоносителя.

В течение работы контроллер проверяет работоспособность насоса, контролирует датчики на корректность показаний и в случае обнаружения неисправностей проводит мероприятия либо по изменению режима работы, либо по защите здания от размораживания.

При возникновении аварийной ситуации, контроллер переводит контур в состояние «Авария».

Все аварии сопровождаются включением сигнальной лампы аварии на дверце шкафа.

Преимущества шкафа управления

•    Ликвидации сезонных перетопов (весна, осень)

•    Снижения теплопотребления в нерабочие часы, выходные и праздничные дни

•    Соблюдения отопительного температурного графика с учетом индивидуальных особенностей объекта

•    Экономия электроэнергии

•    Электрическая и технологическая защита объекта

•    Возможность мониторинга

•    Увеличение срока службы оборудования

•    Повышение надежности системы со шкафом управления и автоматики

Шкаф управления ШУ-ТМ-3-100-400 | Премиум Кабель

ВНИМАНИЕ!
Регуляторы РТ-400, РТ-410, РТ-420 сняты с производства! Вместо них выпускается новый регулятор температуры электронный РТМ-2000.
Все шкафы теперь изготавливаются только с регулятором РТМ-2000.

Соответственно маркировка шкафа теперь ШУ-ТМ-3-100-РТМ2000.
Изготовить шкаф со старым регулятором и старой маркировкой

ШУ-ТМ-3-100-400 возможно в случае наличия соответствующего регулятора. Возможность и наличие уточняйте по тел.:+7 (812) 242-72-18

Шкаф электрический низковольтный ШУ-ТМ-3-100-400 (шкаф управления) предназначен для автоматизации и распределения электрической энергии, в системах электроснабжения, управления и контроля систем бытового и промышленного электрообогрева.

Применяются на предприятиях всех отраслей промышленности, топливно-энергетического комплекса, жилищно-коммунального хозяйства, в условиях промышленности, на транспорте и строительных площадках.

Комплектация:

• электронный регулятор температуры
• программируемые котроллеры
• автоматические выключатели, рубильники, предохранители
• устройства защитного отключения
• электро-магнитные контакторы
• устройства коммутации и индикации

• прочее электрооборудование

Шкафы с регуляторами РТ-400РТ-410 и РТ-420 обеспечивают экономию до 40% электроэнергии за счет эффективного регулирования системы обогрева.
По заказу могут быть поставлены шкафы управления для любых нестандартных систем промышленного электрообогрева.
Все шкафы комплектуются устройством защитного отключения на 30 мА.

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА:
Обозначение стандартных шкафов

Пример: Шкаф электрический низковольтный ШУТМ3-100-400

ШУ — шкаф управления
ТС — тип системы электрообогрева: ТМ — обогрев трубопроводов, ТС — обогрев кровли, ТД — обогрев открытой площади
— тип питания: 1 — 220В, 3 — 380В.
100 — номинальный ток вводного автоматического выключателя, А
400 — тип регулятора температуры

Шкаф управления электрообогревом ШУО-1

Шкаф питания и управления электрообогревом ШУО-1

Универсальный шкаф питания и управления ШУО-1 системой электрообогрева. Шкаф электрический низковольтный предназначен для приема и распределения электроэнергии трехфазного переменного тока частотой 50Гц, и обеспечивает надежное электроснабжение нескольких цепей обогрева изготовленных из греющего кабеля. Шкаф также защищает отходящие линии нагревательных секций зон обогрева от перегрузок и короткого замыкания. Щит идеально подходит для включения и отключения системы антиобледенения на кровлях, уличного покрытия находящегося под открытым небом и небольшими системами кабельного обогрева крыши и водостоков. Обогреваемые воронки могут быть со встроенной нагревательной пластиной, также встречаются модели, где внутрь воронки устанавливается греющий кабель. Шкаф управления служит также для предотвращения поражения электрическим током при превышении допустимого тока утечки на землю. Под заказ изготовим любой шкаф управления ШУО-1 для системы кабельного обогрева.

Принцип работы шкафа управления обогревом ШУО-1:

Управление производится от электронного регулятора температуры ETR/F-1447A и датчика температуры воздуха ETF-744/99 в диапазоне от 0°С до -15°С. Для срабатывания датчика температуры, система обогрева должна быть включена и находиться в ждущем режиме. При достижении заданного температурного режима, терморегулятор получает сигнал от датчика на включение или выключение греющего кабеля или другого нагревательного элемента. Регулятор температуры снабжен сигнальными лампами для визуальной индикации состояния работы или аварии системы обогрева.

Установка и подключение шкафа управления обогревом ШУО-1

Щит управления поставляется в пластиковом корпусе, навесного исполнения. Шкаф монтируется в сухих отапливаемых помещениях, в местах со свободным доступом, для дальнейшего сервисного и диагностического обслуживания. Датчик температуры должен монтироваться на северной стороне здания. Неправильная установка датчика наружной температуры, повлечет за собой некорректную работу всей системы обогрева. Установку датчиков и пуско-наладку шкафа управления системой кабельного обогрева, лучше доверить профессионалам. Кабель питания датчика можно нарастить двухжильным проводом, сечением 0,75 кв. мм до длины максимум 50 метров.

Комплект поставки: Шкаф управления ШУО-1 — 1шт.
Датчик температуры ETR/F-744/99 -50 до +40 – 1шт.
Паспорт содержащий инструкцию по эксплуатации, схемы электрических соединений и спецификацию применяемого оборудования — 1шт.

Основные технические характеристики шкаф управления системой обогрева ШУО-1

• Щит управления ШУО-1 установленная мощность нагрузки – 2,5 кВт
• Номинальное напряжение ~220–240 В
• Тип питания — однофазное
• Габаритные размеры (ШхВхГ): 220 x 185 х 96 мм
• Вес: не более 1,2 кг
• Степень защиты IP40
• Температура эксплуатации: от -30°C до +60°C

Где и как купить шкаф управления системой электрообогрева ШУО-1 по выгодным ценам?

Шкаф управления системой электрообогрева ШУО-1, можно выгодно купить в нашей компании ООО АВАКС. Для этого нужно позвонить по указанным на сайте телефонам или отправить заявку на электронную почту. Наши специалисты бесплатно предоставят консультации по всем вопросам, связанным с приобретением и применением товаров этой торговой марки. В зависимости от региона страны определяются условия доставки товара. При желании покупатель может забрать заказ самостоятельно, так как в нашей компании предлагается возможность самовывоза товара, склад и офис находятся в одном месте. Для оплаты заказа можно использовать безналичный расчет. Мы уверены, что можем предложить наиболее экономичный вариант для ваших потребностей. У нас всегда лучшая цена!

Особенности:

Изготовитель пуско-регулирующей аппаратуры: компания OJ Electronics Дания. Специалисты нашей компании, подберут или разработают шкаф управления системой кабельного обогрева для строительного сектора по вашим индивидуальным требованиям. Схема электрическая принципиальная шкафа управления обогревом, выдается только в комплекте с готовым изделием.

Устройство предназначено для работы в непрерывном режиме. В процессе эксплуатации допускаются технологические перерывы в работе устройства.
Запрещается установка и эксплуатация шкафа управления во взрывоопасных помещениях, а также в помещениях с агрессивной внешней средой.
Эксплуатация устройства должна производиться обученным персоналом, имеющим квалификационную группу по электробезопасности не менее 3-ей, имеющим допуск на работы с электроустановками до 1 кВ в соответствие с требованиями ПТЭЭП и МПБЭЭ.
В процессе эксплуатации запрещается превышать значения параметров входных воздействий, питания и нагрузок.
Не разрешается производить подключение и отключение входных, выходных цепей и цепей питания при включенном устройстве.

Гарантийный срок 1 год с даты продажи.

Блоки и шкафы управления печами , Блоки и шкафы управления

Блоки и шкафы управления печами

Шкафы управления. Примеры работ

Шкафы управления печами на базе приборов Овен


Шкаф управления печи (ШУП) предназначен для управления секционными жарочными шкафами типа ШЖ-150 (ШЖ-150-3С). Значение поддерживаемой температуры (прогрев и выпечка) задается с панели управления терморегулятора ОВЕН ТРМ500, сигнал обратной связи поступает от датчика температуры ОВЕН ДТПL034, установленного в жарочной секции. Продолжительность выпечки контролирует регулируемое реле времени АН3.

Шкаф управления обеспечивает выполнение следующих функций
Работу по двум фиксированным (необходимое значение задается оператором) уставкам температуры, режимы ПРОГРЕВ и ВЫПЕЧКА.
Контроль времени в режиме ВЫПЕЧКА.
Режим ПИД-регулирования температуры с максимальной точностью.
Световую сигнализацию работы нагревателя, режима работы секции, световую/звуковую сигнализацию достижения заданной продолжительности режима выпечки.

Автоматизация управления электрических промышленных печей


Электрические печи сопротивления (камерные, шахтные, колпаковые и др.) широко применяются для термообработки изделий в различных отраслях промышленности: в металлургии, энергетическом машиностроении, металлообработке, керамическом и стекольном производстве. Использование автоматизированных систем управления при термической обработке повышает качество продукции и облегчает труд обслуживающего персонала.
Современное оборудование и новые методы автоматического управлении позволяют снизить затраты на ремонт и обслуживание оборудования, получить экономический эффект от рационального использования энергоресурсов вследствие оптимального управления технологическим процессом.

Системы регулировании температуры а электропечах на основе приборов Овен

В качестве регулирующего устройства в системе управления электропечью используется двухканальный программный ПИД-регулятор ОВЕН TPM151, два канала которого регулируют температуру на нагревательных элементах. Исполнительным устройством служит блок управления симисторами и тиристорами (БУСТ), который обеспечивает точность автоматической регулировки мощности на нагревательных элементах печи методом фазового управления. Для расширения входов и получения дополнительной возможности измерении температуры в самом изделии или в муфеле печи применяется модуль ввода ОВЕН МВА8. Обмен данными между регуляторами и модулем аналоговое о ввода осуществляется при помощи компьютера, для согласования интерфейсов RS-485/RS-232 используется преобразователь интерфейса ОВЕН. Разработанная система позволяет выполнять режим отжига любой степени сложности. Смена уставок в системе регулирования температуры осуществляется автоматически по разработанной технологом программе. Программы технолога создаются на компьютере верхнею уровни и заносятся в каждый прибор ТРМ151.

Купить готовые шкафы управления печами по выгодной цене

Купить по низкой цене готовые шкафы и щиты управления в Ростове-на-Дону, Ростовской области, в Краснодаре и Краснодарском Крае, Ставрополе и Ставропольском Крае, Волгограде и Волгоградской области, в городах: Нальчик, Владикавказ, Грозный, Махачкала и других городах Юга России можно в нашей компании. Все покупатели могут получить бонусы и подарки!


Заказать шкафы управления печами и тепловым оборудованием

В нашей компании можно заказать любые шкафы управления промышленными печами на основе использования современных контроллеров, программируемых реле, электронных регуляторов, блоков ввода и вывода и других приборов. Инженеры нашей компании спроектируют нужный шкаф управления и произведут его сборку.

Доставка шкафов управления работой электрических печей в города Юга России


Мы доставим любые шкафы управления и автоматизации в течении одного — двух дней в города: Таганрог, Новочеркасск, Азов, Шахты, Волгодонск, Сальск, Краснодар, Тихорецк, Тимашевск, Сочи, Новороссийск, Анапа, Туапсе, Геленджик, Ейск, Майкоп, Армавир, Волгоград, Элиста, Астрахань, Ставрополь, Невинномысск, Минеральные Воды, Кисловодск, Пятигорск, Железноводск, Черкесск, Нальчик, Владикавказ, Грозный, Махачкала.

Шкаф управления типа SBS-R-EM-3×20

Шкаф управления системой обогрева тип SBS-R-EM-3x20A

Шкаф управления тип SBS-R-EM-3x20A предназначен для систем кабельного обогрева кровли и водостоков, открытых площадок, пандуса, уличных лестниц. В щите предусмотрено три отходящих линии отдельных контролируемых зон обогрева с подключаемой нагрузкой по 20А на каждую линию. Шкаф управления служит также для предотвращения поражения электрическим током человека при превышении допустимого тока утечки на землю.

Принцип работы шкафа управления обогрев кровли тип SBS-R-EM-3x20A

Настройка работы шкафа производится от контролера управления RAYSTAT-M2 RAYCHEM с датчиком наружной температуры RAYSTAT-M2-A-SENSOR и датчиком влажности RAYSTAT-M2-R-SENSOR в диапазоне от +50°С до -65°С. Для срабатывания датчиков, система обогрева должна быть включена и находиться в ждущем режиме. При достижении заданного температурного режима, терморегулятор получает сигнал от датчика на включение или выключение греющего кабеля. Контроллер снабжен сигнальными лампами для настройки, визуальной индикации состояния работы или аварии системы обогрева.

Установка и подключение шкафа управления обогревом

Щит поставляется в пластиковом корпусе, навесного исполнения. Шкаф монтируется в сухих отапливаемых помещениях, в местах со свободным доступом, для дальнейшего сервисного и диагностического обслуживания. Датчик температуры должен монтироваться на северной стороне здания. Неправильная установка датчика наружной температуры или датчика наличия влажности, повлечет за собой некорректную работу всей системы обогрева. Установку датчиков и пуско-наладку шкафа управления системой кабельного обогрева, лучше доверить профессионалам.

Комплект поставки шкаф управления системой электрообогрева:

Шкаф управления типа SBS-R-EM-3x20A — 1шт.

Паспорт содержащий инструкцию по эксплуатации, схемы электрических соединений и спецификацию применяемого оборудования — 1шт.
  • Датчик температуры RAYSTAT-M2-A-SENSOR и датчик влажности для водостока RAYSTAT-M2-R-SENSOR, заказываются отдельно!

Основные технические характеристики шкаф управления SBS-R-EM-3×20

• Шкаф управления SBS-R-EM-3×20 установленная мощность нагрузки – 13,2 кВт
• Номинальное напряжение ~220–240 В
• Тип питания — трехфазный
• Габаритные размеры ШхВхГ: 400 x 185 х 96 мм
• Вес: не более 5,0 кг
• Степень защиты IP54 под заказ изготовим шкаф со степенью защиты IP 65, 66 со встроенным обогревом
• Температура эксплуатации: от +10°C до +60°C

Где и как купить шкаф управления системой кабельного обогрева тип SBS-R-EM-3x20A по выгодным ценам?

Шкаф управления системой кабельного обогрева тип SBS-R-EM-3x20A можно выгодно купить в нашей компании ООО АВАКС. Для этого нужно позвонить по указанным на сайте телефонам или отправить заявку на электронную почту. Наши специалисты бесплатно предоставят консультации по всем вопросам, связанным с приобретением и применением товаров этой торговой марки. В зависимости от региона страны определяются условия доставки товара. При желании покупатель может забрать заказ самостоятельно, так как в нашей компании предлагается возможность самовывоза товара, склад и офис находятся в одном месте. Для оплаты заказа можно использовать безналичный расчет. Мы уверены, что можем предложить наиболее экономичный вариант для ваших потребностей. У нас всегда лучшая цена!

Особенности шкафа управления греющим кабелем

Изготовитель пуско-регулирующей аппаратуры: компания RAYCHEM США. В шкафу предусмотрены шесть однофазных автоматических выключателя для каждой из отходящих линий. При неисправности на одной из отходящих линии, остальные могут функционировать в прежнем режиме до полного восстановления работоспособности всей системы. Присутствует функция принудительного ручного включения системы в обход датчика наличия влажности при его неисправности. В состав низковольтного шкафа входят автоматические выключатели, устройство защитного отключения УЗО 30мА, пускатели контакторы.

Специалисты нашей компании, подберут или разработают шкаф управления системой кабельного обогрева для строительного сектора по вашим индивидуальным требованиям. При необходимости изготовим шкаф с собственным обогревом и степенью защищенностью IP 65 или IP 66 для его размещения на открытом воздухе в холодных климатических условиях. Устройство предназначено для работы в непрерывном режиме. В процессе эксплуатации допускаются технологические перерывы в работе устройства. Запрещается установка и эксплуатация шкафа управления во взрывоопасных помещениях, а также в помещениях с агрессивной внешней средой. Эксплуатация устройства должна производиться обученным персоналом, имеющим квалификационную группу по электробезопасности не менее 3-ей, имеющим допуск на работы с электроустановками до 1 кВ в соответствие с требованиями ПТЭЭП и МПБЭЭ. В процессе эксплуатации запрещается превышать значения параметров входных воздействий, питания и нагрузок. Не разрешается производить подключение и отключение входных, выходных цепей и цепей питания при включенном устройстве.
Гарантийный срок 1 год с даты продажи.
О компании Raychem производителе пуско-регулирующей аппаратуры

RAYCHEM — мировой лидер в области проектирования и применения систем электрического кабельного обогрева для различных промышленных и строительных объектов. Компания является создателем технологии саморегулирования, которая является основой для множества систем обогрева с применением греющего кабеля. Кроме этого, Raychem производит широкую линейку резистивных нагревательных кабелей кабель постоянной мощности для использования в бытовой и промышленной сфере. Продукция производимая компанией отвечает всем нормативным требованиям безопасности и эксплуатационной надежности Европейских и Российских стандартов. Производственные мощности, расположенные в США, Канаде, Германии, Швеции и Великобритании, дают возможность производить передовую продукцию высочайшего качества. Технические решения, предлагаемые компанией, получены на основе более чем 60-летнего опыта полученного в ходе предоставления услуг инжиниринга, проектирования и обслуживания систем кабельного обогрева с учетом климатических особенностей и современных нормативных требований. Для реализации любого технического решения специально разработана линейка соединительных коробок, крепежных элементов, комплектов концевой заделки и соединения. А так же контроллеры и шкафы управления системой кабельного обогрева.

Наиболее распространенные области применения продукции компании Raychem:

• Защита труб от замерзания
• Обогрев пандусов, ступеней и открытых площадок
• Поддержание технологической температуры на трубопроводах
• Подогрев поверхности резервуаров и емкостей
• Защита от замерзания водопровода
• Обогрев кровли и водостоков
• Электрический теплый пол

Шкафы управления насосами (ШУН)

Описание

Общее описание шкафов управления насосами

Шкафы управления насосами EmControl отличаются по способу запуска насосного агрегата:

1. Прямой пуск
2. Запуск устройством плавного пуска (мягким пускателем)
3. Запуск и управление преобразователем частоты

Прямой пуск насоса – включение электродвигателя насоса прямым подключением к источнику питания.

Такой способ пуска является самым простым, и, как следствие, самым дешевым и распространенным. Кроме того, такой способ запуска обеспечивает наиболее высокий пусковой момент электродвигателя.

Основным недостатком такого способа запуска двигателей насосов является высокий пусковой ток, приводящий к возникновению гидроударов с последующим сокращением сроков службы арматуры и измерительных средств.

Линейка шкафов управления EmControl с прямым пуском – это надежное, простое и недорогое решение от компании Электроматика для простых систем на объектах водоснабжения и водоотведения, а так же систем, устойчивым к гидроударам.

Плавный пуск насоса – включение электродвигателя насоса в сеть питания через устройство плавного пуска.

Шкафы управления насосами EmControl ШУН оснащенные устройствами плавного пуска обеспечивают работу насосов как в автоматическом, так и в ручном режимах. В основные функции шкафов входит не только плавный запуск и останов двигателей электронасосов, но также обеспечение безопасности эксплуатации и увеличение общего срока службы электронасосов путем ограничения пусковых токов. Шкафы управления EmControl обеспечивают полную защиту насосов от «сухого хода», коротких замыканий, длительных перегрузок и неполнофазных режимов работы.

Пуск насоса от частотного преобразователя – включение электродвигателя насоса в сеть питания через преобразователь частоты —электронное устройство, предназначенное для изменения частоты электрического тока, тем самым позволяющее изменять скорость вращения электродвигателя насоса.

Шкафы управления EmControl ШУН оснащенные преобразователями частоты обеспечивают весь функционал устройства плавного пуска, но также позволяют позволяют автоматически поддерживать требуемое в системе давление, что позволяет изменять потребляемую насосом мощность, оптимизируя затраты на электрическую энергию.

Шкафы управления EmControl это:

  • Качественный продукт с расширенной трёхлетней гарантией
  • Широкий выбор готовых типовых решений
  • Возможность разработки специальных и не стандартных шкафов управления
  • Оперативное гарантийное и послегарантийное обслуживание
  • Качественная и компетентная консультация специалиста
  • Возможность приобретения шкафа управления вместе с пуско-наладочными работами
  • Экономия времени и снижение трудозатрат на установку оборудования, шкаф управления EmControl это готовое к подключению устройство: подключение шкафа не требует высокой квалификации от персонала – монтаж и настройка оборудования может проводиться штатным электриком предприятия в соответствии с руководством по эксплуатации на шкаф управления
  • Снижение затрат электроэнергии благодаря использованию энергоэффективных частотных преобразователей: специальные алгоритмы управления обеспечивают максимальный КПД насосного агрегата

Опции и аксессуары

Опции и аксессуары шкафов управления насосами

Входные и выходные дроссели

В шкафах управления EMControl приняты специальные меры по снижению гармонических токов, заключающиеся во взаимном сочетании параметров конденсаторов постоянного тока, выпрямительных диодов и конденсаторов фильтра ЭМС. Для дальнейшего снижения уровня гармонических искажений можно применить сетевые дроссели.

Основные функции:

  • Ограничение пиков тока на входе преобразователя;
  • Ограничение di/dt входного выпрямителя и блока конденсаторов;
  • Снижение гармонических токов на входе;
  • Увеличение коэффициента мощности и соответственное снижение сетевого тока;
  • Увеличение срока службы силовых конденсаторов преобразователя;
  • Выходные дроссели снижают величину du/dt на кабеле и обмотках двигателя.

Выносные панели управления

Данная опция доступна для всех моделей шкафов управления. В этом случае стандартная панель частотного преобразователя выносится на наружную дверь шкафа, что обеспечивает возможность контроля и управления режимами работы электродвигателей.

Тормозные резисторы

Преобразователь частоты без применения дополнительного тормозного устройства обеспечивает тормозной момент, равный 30% от номинального.

Для обеспечения режима торможения с повышенным тормозным моментом (механизмы с большим моментом инерции, технологические процессы, требующие от оборудования высокой динамики и быстрого торможения, приводы, при работе которых возможен переход двигателя в генераторный режим) используются дополнительные тормозные устройства.

Опциональные платы для частотных преобразователей

В случаях, когда требуются дополнительные коммуникации, в шкаф управления могут быть установлены интерфейсные платы, обеспечивающие полноценную интеграцию шкафа EMControl. Например:

  • Изолирующая плата ES822, содержащая порты RS232 и/или RS485 для SINUS K-PENTA
  • (эта плата применяется для сетей ModBus и устанавливается в преобразователь)
  • Плата Profi busDP (набор программного и аппаратного обеспечения)
  • Плата PROFIdrive (набор программного и аппаратного обеспечения)
  • Плата DeviceNet (набор программного и аппаратного обеспечения)
  • Плата CANOpen (набор программного и аппаратного обеспечения)
  • Плата Interbus (набор программного и аппаратного обеспечения)
  • Плата Lonworks
  • Плата Ethernet+IT (набор программного и аппаратного обеспечения)
  • Плата ControlNet (набор программного и аппаратного обеспечения)
  • Плата Metasys N2
  • Плата BacNet RS485

Модельный ряд

Модельный ряд шкафов управления насосами

Шкафы управления 1 насосом, прямой пуск, один ввод питания
Мощность, кВт Маркировка Габариты (ШхВхГ), мм Цена
4 кВт ШУН-040-11П-1-Б0-КЛ10 300х400х150 По запросу
5,5 кВт ШУН-055-11П-1-Б0-КЛ10 300х400х150 По запросу
7,5 кВт ШУН-075-11П-1-Б0-КЛ10 300х400х150 По запросу
11 кВт ШУН-110-11П-1-Б0-КЛ10 300х400х150 По запросу
15 кВт ШУН-150-11П-1-Б0-КЛ10 300х400х150 По запросу
18 кВт ШУН-180-11П-1-Б0-КЛ10 400х400х200 По запросу
22 кВт ШУН-220-11П-1-Б0-КЛ10 400х500х200 По запросу
30 кВт ШУН-300-11П-1-Б0-КЛ10 400х500х200 По запросу
37 кВт ШУН-370-11П-1-Б0-КЛ10 400х500х200 По запросу
45 кВт ШУН-450-11П-1-Б0-КЛ10 500х700х250 По запросу
55 кВт ШУН-550-11П-1-Б0-КЛ10 500х700х250 По запросу
Шкафы управления 1 насосом, плавный пуск, один ввод питания
Мощность, кВт Маркировка Габариты (ШхВхГ), мм Цена
4 кВт ШУН-040-11У-1-Б0-КЛ10 400х400х200 По запросу
5,5 кВт ШУН-055-11У-1-Б0-КЛ10 400х400х200 По запросу
7,5 кВт ШУН-075-11У-1-Б0-КЛ10 400х400х200 По запросу
11 кВт ШУН-110-11У-1-Б0-КЛ10 400х500х200 По запросу
15 кВт ШУН-150-11У-1-Б0-КЛ10 500х700х250 По запросу
18 кВт ШУН-180-11У-1-Б0-КЛ10 500х700х250 По запросу
22 кВт ШУН-220-11У-1-Б0-КЛ10 500х700х250 По запросу
30 кВт ШУН-300-11У-1-Б0-КЛ10 500х700х250 По запросу
37 кВт ШУН-370-11У-1-Б0-КЛ10 500х700х250 По запросу
45 кВт ШУН-450-11У-1-Б0-КЛ10 500х700х250 По запросу
55 кВт ШУН-550-11У-1-Б0-КЛ10 500х700х250 По запросу
Шкафы управления 1 насосом, преобразователь частоты, один ввод питания
Мощность, кВт Маркировка Габариты (ШхВхГ), мм Цена
4 кВт ШУН-040-11Ч-1-Б0-КЛ10 600х1000х250 По запросу
5,5 кВт ШУН-055-11Ч-1-Б0-КЛ10 600х1000х250 По запросу
7,5 кВт ШУН-075-11Ч-1-Б0-КЛ10 600х1000х250 По запросу
11 кВт ШУН-110-11Ч-1-Б0-КЛ10 600х1000х250 По запросу
15 кВт ШУН-150-11Ч-1-Б0-КЛ10 600х1000х250 По запросу
18 кВт ШУН-180-11Ч-1-Б0-КЛ10 600х1000х250 По запросу
22 кВт ШУН-220-11Ч-1-Б0-КЛ10 600х1200х300 По запросу
30 кВт ШУН-300-11Ч-1-Б0-КЛ10 800х1200х300 По запросу
37 кВт ШУН-370-11Ч-1-Б0-КЛ10 800х1200х300 По запросу
45 кВт ШУН-450-11Ч-1-Б0-КЛ10 800х1200х450 По запросу
55 кВт ШУН-550-11Ч-1-Б0-КЛ10 800х1200х450 По запросу
Шкафы управления 2 насосами, прямой пуск, один ввод питания
Мощность, кВт Маркировка Габариты (ШхВхГ), мм Цена
4 кВт ШУН-040-22П-1-Б0-КЛ10 300х400х150 По запросу
5,5 кВт ШУН-055-22П-1-Б0-КЛ10 300х400х150 По запросу
7,5 кВт ШУН-075-22П-1-Б0-КЛ10 300х400х150 По запросу
11 кВт ШУН-110-22П-1-Б0-КЛ10 400х500х200 По запросу
15 кВт ШУН-150-22П-1-Б0-КЛ10 500х700х250 По запросу
18 кВт ШУН-180-22П-1-Б0-КЛ10 500х700х250 По запросу
22 кВт ШУН-220-22П-1-Б0-КЛ10 500х700х250 По запросу
30 кВт ШУН-300-22П-1-Б0-КЛ10 600х800х300 По запросу
37 кВт ШУН-370-22П-1-Б0-КЛ10 600х800х300 По запросу
45 кВт ШУН-450-22П-1-Б0-КЛ10 600х1000х300 По запросу
55 кВт ШУН-550-22П-1-Б0-КЛ10 600х1000х300 По запросу
Шкафы управления 2 насосами, 2 устройства плавного пуска, один ввод питания
Мощность, кВт Маркировка Габариты (ШхВхГ), мм Цена
4 кВт ШУН-040-22У-1-Б0-КЛ10 400х500х210 По запросу
5,5 кВт ШУН-055-22У-1-Б0-КЛ10 400х500х210 По запросу
7,5 кВт ШУН-075-22У-1-Б0-КЛ10 500х700х250 По запросу
11 кВт ШУН-110-22У-1-Б0-КЛ10 600х800х300 По запросу
15 кВт ШУН-150-22У-1-Б0-КЛ10 600х800х300 По запросу
18 кВт ШУН-180-22У-1-Б0-КЛ10 600х800х300 По запросу
22 кВт ШУН-220-22У-1-Б0-КЛ10 600х800х300 По запросу
30 кВт ШУН-300-22У-1-Б0-КЛ10 600х800х300 По запросу
37 кВт ШУН-370-22У-1-Б0-КЛ10 600х800х300 По запросу
45 кВт ШУН-450-22У-1-Б0-КЛ10 600х1000х300 По запросу
55 кВт ШУН-550-22У-1-Б0-КЛ10 600х1000х300 По запросу
Шкафы управления 2 насосами 1 преобразователь частоты, 1 прямой пуск, один ввод питания, байпас
Мощность, кВт Маркировка Габариты (ШхВхГ), мм Цена
4 кВт ШУН-040-21Ч-1-Б2-КЛ10 600х1000х250 По запросу
5,5 кВт ШУН-055-21Ч-1-Б2-КЛ10 600х1000х250 По запросу
7,5 кВт ШУН-075-21Ч-1-Б2-КЛ10 600х1000х250 По запросу
11 кВт ШУН-110-21Ч-1-Б2-КЛ10 600х1000х250 По запросу
15 кВт ШУН-150-21Ч-1-Б2-КЛ10 600х1000х250 По запросу
18 кВт ШУН-180-21Ч-1-Б2-КЛ10 600х1000х250 По запросу
22 кВт ШУН-220-21Ч-1-Б2-КЛ10 600х1200х300 По запросу
30 кВт ШУН-300-21Ч-1-Б2-КЛ10 800х1200х300 По запросу
37 кВт ШУН-370-21Ч-1-Б2-КЛ10 800х1200х300 По запросу
45 кВт ШУН-450-21Ч-1-Б2-КЛ10 800х1200х300 По запросу
55 кВт ШУН-550-21Ч-1-Б2-КЛ10 800х1200х300 По запросу

Шкафы управления КНС (наполнение и дренаж)

Шкафы управления КНС, 1 насос, прямой пуск, один ввод питания
Мощность, кВт Маркировка Габариты (ШхВхГ), мм Цена
4 кВт ШУН-040-11П-1-Б0-КЛ10-Б 300х400х150 По запросу
5,5 кВт ШУН-055-11П-1-Б0-КЛ10-Б 300х400х150 По запросу
7,5 кВт ШУН-075-11П-1-Б0-КЛ10-Б 300х400х150 По запросу
11 кВт ШУН-110-11П-1-Б0-КЛ10-Б 300х400х150 По запросу
15 кВт ШУН-150-11П-1-Б0-КЛ10-Б 300х400х150 По запросу
18 кВт ШУН-180-11П-1-Б0-КЛ10-Б 400х400х200 По запросу
22 кВт ШУН-220-11П-1-Б0-КЛ10-Б 400х500х200 По запросу
30 кВт ШУН-300-11П-1-Б0-КЛ10-Б 400х500х200 По запросу
37 кВт ШУН-370-11П-1-Б0-КЛ10-Б 400х500х200 По запросу
45 кВт ШУН-450-11П-1-Б0-КЛ10-Б 500х700х250 По запросу
55 кВт ШУН-550-11П-1-Б0-КЛ10-Б 500х700х250 По запросу
Шкафы управления КНС, 1 насос, плавный пуск, один ввод питания
Мощность, кВт Маркировка Габариты (ШхВхГ), мм Цена
4 кВт ШУН-040-11У-1-Б0-КЛ10-Б 400х400х200 По запросу
5,5 кВт ШУН-055-11У-1-Б0-КЛ10-Б 400х400х200 По запросу
7,5 кВт ШУН-075-11У-1-Б0-КЛ10-Б 400х400х200 По запросу
11 кВт ШУН-110-11У-1-Б0-КЛ10-Б 400х500х200 По запросу
15 кВт ШУН-150-11У-1-Б0-КЛ10-Б 500х700х250 По запросу
18 кВт ШУН-180-11У-1-Б0-КЛ10-Б 500х700х250 По запросу
22 кВт ШУН-220-11У-1-Б0-КЛ10-Б 500х700х250 По запросу
30 кВт ШУН-300-11У-1-Б0-КЛ10-Б 500х700х250 По запросу
37 кВт ШУН-370-11У-1-Б0-КЛ10-Б 500х700х250 По запросу
45 кВт ШУН-450-11У-1-Б0-КЛ10-Б 500х700х250 По запросу
55 кВт ШУН-550-11У-1-Б0-КЛ10-Б 500х700х250 По запросу
Шкафы управления КНС, 2 насоса, прямой пуск, один ввод питания
Мощность, кВт Маркировка Габариты (ШхВхГ), мм Цена
4 кВт ШУН-040-22П-1-Б0-КЛ10-Б 300х400х150 По запросу
5,5 кВт ШУН-055-22П-1-Б0-КЛ10-Б 300х400х150 По запросу
7,5 кВт ШУН-075-22П-1-Б0-КЛ10-Б 300х400х150 По запросу
11 кВт ШУН-110-22П-1-Б0-КЛ10-Б 400х500х200 По запросу
15 кВт ШУН-150-22П-1-Б0-КЛ10-Б 500х700х250 По запросу
18 кВт ШУН-180-22П-1-Б0-КЛ10-Б 500х700х250 По запросу
22 кВт ШУН-220-22П-1-Б0-КЛ10-Б 500х700х250 По запросу
30 кВт ШУН-300-22П-1-Б0-КЛ10-Б 600х800х300 По запросу
37 кВт ШУН-370-22П-1-Б0-КЛ10-Б 600х800х300 По запросу
45 кВт ШУН-450-22П-1-Б0-КЛ10-Б 600х1000х300 По запросу
55 кВт ШУН-550-22П-1-Б0-КЛ10-Б 600х1000х300 По запросу
Шкафы управления КНС, 2 насоса, 2 устройства плавного пуска, один ввод питания
Мощность, кВт Маркировка Габариты (ШхВхГ), мм Цена
4 кВт ШУН-040-22У-1-Б0-КЛ10-Б 400х500х210 По запросу
5,5 кВт ШУН-055-22У-1-Б0-КЛ10-Б 400х500х210 По запросу
7,5 кВт ШУН-075-22У-1-Б0-КЛ10-Б 500х700х250 По запросу
11 кВт ШУН-110-22У-1-Б0-КЛ10-Б 600х800х300 По запросу
15 кВт ШУН-150-22У-1-Б0-КЛ10-Б 600х800х300 По запросу
18 кВт ШУН-180-22У-1-Б0-КЛ10-Б 600х800х300 По запросу
22 кВт ШУН-220-22У-1-Б0-КЛ10-Б 600х800х300 По запросу
30 кВт ШУН-300-22У-1-Б0-КЛ10-Б 600х800х300 По запросу
37 кВт ШУН-370-22У-1-Б0-КЛ10-Б 600х800х300 По запросу
45 кВт ШУН-450-22У-1-Б0-КЛ10-Б 600х1000х300 По запросу
55 кВт ШУН-550-22У-1-Б0-КЛ10-Б 600х1000х300 По запросу

Условное обозначение

Структура условного обозначения

ШУН 030 2 2 Ч 1 Б2 КЛ1 0 БД
    |   | | |   |   |   | |   |
    1   2 3 4   5   6   7 8   9
1. Мощность электродвигателя насосного агрегата, кВт
2. Общее количество насосных агрегатов
3. Количество насосных агрегатов, запускаемых устройством пуска (УПП или ПЧ)
4. Выбор устройства пуска
П – прямой пуск
У – устройство плавного пуска
Ч – преобразователь частоты
5. Варианты исполнения вводов питания:
1 – с одним вводом питания
2 – с двумя вводами (АВР)
3 – с двумя вводами (без АВР)
6. Б — наличие байпаса:
0 – нет
1 – передача одного насосного агрегата на сеть
n – передача n насосных агрегатов на сеть
Уn – плавный пуск n насосных агрегатов с последующей передачей на сеть
7. КЛ — климатическое исполнение (согласно условий окружающей среды в месте установки):
1 – от 0 до +40°С
2 – от -20 до +50°С
3 – другое
8. Наличие особых окружающих факторов в месте установки
0 – отсутствует
1 – токопроводящая пыль
2 – агрессивные газы
3 – повышенная влажность воздуха
4 – уличное исполнение
5 – два и более фактора или другое
9. Опции:
Б — Запуск насосов по дискретным датчикам уровня / поочередный ввод нескольких насосов
  • Включение насосов происходит по внешним сигналам от дискретного датчика уровня, например, поплавкового или кондуктометрического типа.
  • При использовании одного насоса шкаф управления автоматически включает и отключает насос, а также подает аварийный сигнал в случае переполнения емкости.
  • При использовании двух и более насосов шкаф включает (отключает) насосы поочередно в соответствии с датчиками уровня, а также подает аварийный сигнал в случае переполнения емкости.
В — Переключение насосов по времени (по наработке)
Г — Автоматическое включение резервного насоса в случае неисправности основного
Д — Отключение по сухому ходу
Е — Дистанционное управление (дополнительные релейные входы и выходы)
Ж — Диспетчеризация по Modbus RTU
З — Диспетчеризация по Modbus TCP
И — Диспетчеризация по Profibus DP
К — HMI-панель на двери шкафа
Л — Выносная панель ПЧ двери шкафа
М- Входной дроссель
Н — Дроссель постоянного тока
О — Выходной дроссель

Пример заказа (кода)

ШУН-030-22Ч-1-Б2-КЛ10-1-БД

Шкаф управления насосом мощностью 30 кВт, управление двумя насосами, частотное регулирование двух насосов, один ввод питания, байпасное включение двух насосов, климатическое исполнение – первое, без особых факторов окружающей среды. Запуск насосов по датчикам уровня (ввод второго насоса, если не справляется первый), возможность подключения реле сухого хода.

Электрическая панель управления

: что это такое и зачем она нужна

Промышленное оборудование и машины требуют определенных функций и упорядоченного управления для достижения различных технологических целей. Электрические панели управления выполняют эти функции в производственном оборудовании. Понимание того, что они собой представляют, подчеркивает их критическую важность для промышленности.

Электрические панели управления: все, что вам нужно знать

Проще говоря, электрическая панель управления представляет собой комбинацию электрических устройств, которые используют электроэнергию для управления различными механическими функциями промышленного оборудования или механизмов.Электрическая панель управления включает две основные категории: структура панели и электрические компоненты.

Панель управления электрическими панелями управления

Структура электрической панели управления представляет собой комбинацию корпуса и задней панели, похожую на коробку выключателя в доме или офисе.

Корпус представляет собой металлический корпус разного размера, который обычно изготавливается из алюминия или нержавеющей стали. Количество дверей (обычно одна или две), необходимых в шкафу, определяет его размер в большинстве промышленных приложений.Корпус будет иметь рейтинг безопасности UL (обычно 508A), рейтинг IP и / или классификацию NEMA. Эти списки помогают пользователям определить такие свойства, как:

  • Использование в помещении / на открытом воздухе

  • Водонепроницаемость / водонепроницаемость

  • Защита от пыли и твердых загрязняющих веществ

  • Рейтинг опасных условий

  • Класс взрывозащиты

Эти различные классификации должны быть напечатаны на металлической пластине и прикреплены к корпусу для облегчения идентификации и справки.

Задняя панель — это металлический лист, установленный внутри корпуса, который обеспечивает структурную поддержку для монтажа на DIN-рейку и кабельных каналов. Металлические рейки DIN имеют стандартные размеры и обеспечивают конструкцию для монтажа электрических устройств. Кабельные каналы обеспечивают прокладку и организацию проводов, а также помогают контролировать электрические помехи между устройствами внутри коробки.

Электрическая панель управления Электрические компоненты

Внутри корпуса электрической панели существует восемь типов электрических компонентов, которые определяют и организуют несколько различных функций, выполняемых панелью.Эти компоненты включают:

  • Главный автоматический выключатель. Это похоже на отключение главной электрической панели, ведущей в дом или офис. Главные автоматические выключатели работают в диапазоне от 120 В до 480 В в большинстве промышленных приложений.

  • Ограничители перенапряжения. Этот компонент предотвращает повреждение электрических компонентов внутри панели из-за перенапряжения при ударах молнии или скачках напряжения в сети.

  • Трансформаторы. В зависимости от входящего напряжения трансформаторы могут понижать напряжение до 120 В для различных компонентов или понижать напряжение до 24 В в случаях, когда входящая мощность составляет 120 В.

  • Клеммные колодки. Эти блоки помогают организовать и распределить массив проводов, идущих от разных источников, к различным электрическим устройствам.

  • Программируемый логический контроллер (ПЛК). По сути, это центральный процессор, расположенный внутри панели управления. Этот блок является мозгом панели управления, обеспечивая мониторинг и управление различными механическими процессами.Он будет включать различные входы и выходы для механизированных функций производственного оборудования.

  • Реле и контакторы. Эти двухпозиционные переключатели управляют механизированными функциями на основе команд от ПЛК. Реле меньшего размера управляют такими функциями, как освещение и вентиляторы. Реле большего размера, называемые контактами, управляют более сложными функциями, такими как двигатели.

  • Сетевые коммутаторы. Коммуникационный концентратор панели управления, сетевые переключатели облегчают обмен данными между ПЛК и различными сетевыми устройствами на производственной линии.

  • Человеко-машинный интерфейс (HMI). Эти компоненты позволяют оператору контролировать или контролировать определенные функции оборудования. Общие HMI включают видеомониторы, джойстики, кнопки, переключатели и клавиатуры.

Вам нужна индивидуальная электрическая панель управления?

Конструкция индивидуальной электрической панели управления будет зависеть от сложности системы, с которой она работает. Проекты могут включать в себя простую электрическую релейную систему или более сложную систему ПЛК с одной или несколькими сетями ПЛК с интеграцией IIoT или SCADA.Признаки того, что вашей организации может потребоваться индивидуальный дизайн панели, включают необходимость более продвинутого управления различными производственными операциями; более связное, универсальное управление системами; и / или потребность в улучшенном человеко-машинном интерфейсе.

Техническое обслуживание электрических панелей управления

Техническое обслуживание — еще один ключевой момент для электрических панелей управления. Облегчение обслуживания — важный элемент в индивидуальной конструкции электрической панели управления. Элементы технического обслуживания должны включать:

  • Компоненты, проводку и клеммы с четкой маркировкой

  • Возможность контролировать состояние различных электрических соединений

  • Контроль твердых частиц и пыли внутри корпуса

  • Меры борьбы с вредителями

Индивидуальные промышленные электрические панели управления от IndustLabs

Электрические панели управления необходимы для промышленной автоматизации.Они обеспечивают мониторинг и контроль различных функций производственного оборудования на более высоком уровне, позволяя производителям определять, организовывать и достигать производственных целей.

IndustLabs имеет более чем 15-летний опыт проектирования и изготовления электрических панелей управления для таких отраслей, как:


Мы обеспечиваем новые установки и модернизацию существующих систем. Свяжитесь с нами для получения дополнительной информации о решениях для электрических панелей управления, предоставляемых IndustLabs.

Производство и проектирование панелей управления

Спросите панель управления Цитировать сейчас

Производство более 3000 панелей управления CSA / UL в год

Разработка и производство панелей управления тесно связаны с автоматизацией и оптимизацией производственных процессов. На заре промышленной революции 4.0 мы знали, что автоматизация — важная тема, требующая решения, и вопрос выживания для многих промышленных производителей.Будучи специалистом по промышленному контролю и автоматизации с 1946 года, EBI ежегодно производит тысячи панелей управления и пультов для различных типов промышленных приложений, от самых сложных (центр управления двигателями, панель управления серводвигателями и т. Д.) До самых простых (освещение, пылеулавливание). , охлаждение и т. д.). Мы производим эти панели управления для OEM, дистрибьюторов и конечных пользователей.

В EBI есть две линии сборки панелей управления, предназначенные для различных типов клиентов и промышленных приложений.Наша команда по производству панелей управления, в том числе разработчики панелей управления, инженеры-электрики, специалисты по автоматизации , программисты , рабочие сборочного конвейера и тестеры, — все они согласованы с нашими менеджерами проектов управления, чтобы предложить наиболее выгодные цены на панели управления, дизайн и планы доставки. Мы работаем со стандартами контроля и комплектующих наших клиентов (Schneider, Allen-Bradley, Omron и т. Д.), И мы стремимся обеспечить максимальную отдачу от инвестиций в наши услуги, соблюдая самые важные сертификаты безопасности и контроля качества, такие как CSA, UL и ISO 9001: 2008 MCNA ANAB .

Панели управления в соответствии с вашими электрическими стандартами

В качестве авторизованного дистрибьютора управления более 50 000 различных типов электрических деталей (контакторы, реле, пускатели, приводы, плавный пуск, кнопки) EBI проектирует и производит панели управления, включая электрические детали, с которыми предпочитают работать наши клиенты. В EBI мы работаем с вашими стандартами. Будь то Schneider , ABB , Omron , Allen-Bradley-Rockwell или другие марки электрических деталей, мы привыкли работать с наиболее известными брендами и можем порекомендовать те, которые лучше всего подходят ваше приложение и ваш бюджет.В EBI позвольте нам помочь вам разработать наиболее экономичную панель управления для вашего приложения.

Поскольку мы производим несколько тысяч панелей управления в год и из-за нашей важной способности заключать субподряд на производство шкафов управления, в EBI мы можем производить панели управления разных размеров и с разным бюджетом для разных клиентов, всегда предлагая самые высокие стандарты качества. (CSA / UL).

Контроль качества изготовителя панелей

В EBI мы не занимаемся производством контрольных панелей, мы работаем в соответствии с правилами строгого контроля качества.Наши сертификаты включают ISO 9001: 2008 MCNA ANAB на протяжении многих лет, а также следующие аккредитации контроля качества:

CSA US
CE

EBI Electric также является сертифицированным электриком в Квебеке (лицензия RBQ № 1174-7466-39) и членом Управления по электробезопасности l’Ontario (лицензия 7005378).

Типы панелей управления, производимые EBI Electric

Как производитель панелей управления, EBI Electric производит различные типы шкафов управления для различных промышленных применений, а также для контрольно-измерительных приборов и управления различным производственным оборудованием.

-Панель управления выходной мощностью: управление пуском двигателя, пуск при полном напряжении или устройство плавного пуска, панель управления с трансформатором или панель управления ЧРП (частотно-регулируемые приводы).

-Motor Control Center (MCC)

-Панели управления для различных применений: управление электродвигателем, отопление, охлаждение, освещение, насос и т. Д.

-Панель управления котлом, пылеуловителем, системой вентиляции или орошения.

-Панель управления серводвигателем для позиционирования и управления движением

-Панель управления релейной логикой

-Программируемый логический контроллер или панель управления ПЛК

-Панель управления связи или дистанционного зондирования

-Панель управления приложениями безопасности и защиты

-Панель управления электропневматическими приложениями

Описание и объяснение

ключевых компонентов вашей промышленной панели управления

Промышленные панели управления

бывают разных форм и размеров и требуют особого индивидуального обращения. Машины работают при 600 В или менее и состоят из цепей питания и управления. Их цель — контролировать заводское оборудование и обеспечивать единую коллективную базу операций для инженера по управлению производственным процессом. ICP доступны в виде панелей открытого или закрытого типа в зависимости от использования.


Блог по теме: Как минимизировать время простоя во время преобразования промышленных средств управления

Вот некоторые ключевые компоненты типичной промышленной панели управления, с которыми вам необходимо ознакомиться:

Силовая цепь

Это относится к любой цепи, которая использует электричество для управления нагрузкой на промышленной панели управления.Замыкание цепи приводит к тому, что машина, подключенная к ней, начинает работать, а разрыв цепи останавливает машину.

Цепь управления

Особый тип цепи, который используется для управления цепями питания, доступными на панели. Он используется для обеспечения безопасности машины и рабочих от короткого замыкания.

Коммутаторы

Самый распространенный тип цепи питания и / или управления, который используется для управления запуском и остановкой машины, подключенной к ICP.

Клеммные колодки

Это модульный изолированный блок, который используется для соединения одной или нескольких цепей ICP друг с другом.

Контакторы

Переключатель с электрическим управлением, который действует как релейная схема для устройств с высоким номинальным током. Они включают или отключают питание управляемого устройства.

Моторные приводы

Они состоят из механической системы, в которую включен электродвигатель, который используется для привода машины или устройства, подключенного к ICP.

Трансформаторы

Эти статические устройства используются для передачи электрических зарядов между двумя или более цепями. Действие использует первичную и вторичную обмотки и приводит к передаче мощности без изменения частоты тока.

Устройства максимальной токовой защиты

Используется для защиты машин, подключенных к ICP, от скачков напряжения за счет использования автоматических выключателей и цепей электрических предохранителей.

Панели заземления

Для защиты от электрического шума, а также для защиты рабочих от поражения электрическим током, заземляющая панель, подключенная к промышленным пультам управления, закапывается глубоко в землю в местах, где нет опасности контакта людей или животных с ними.

Руководство по проектированию промышленных панелей управления: схемы, стандарты и др.

Промышленные панели управления состоят из силовых цепей или цепей управления (или того и другого), которые выдают сигналы, управляющие работой машин или оборудования. Промышленные панели управления не включают ни основное питание, ни управляемое оборудование; скорее, панель монтируется на задней панели (или подпанели) или в корпусе, в зависимости от применения. Проектирование промышленных панелей управления начинается с взвешивания проектных требований и спецификаций и подготовки схем, но процесс проектирования может быть довольно сложным, чтобы обеспечить соблюдение всех применимых нормативных стандартов и требований безопасности.

Мы создали это руководство, чтобы предоставить обзор ключевых аспектов проектирования, применимых к проектированию промышленных панелей управления, включая схемы, соответствующие нормативные стандарты и конструктивные соображения, относящиеся ко всем аспектам эффективного проектирования панелей управления для промышленного оборудования и механизмов.

Включено в это руководство:

Промышленная панель управления — Схема

Дизайн панели управления для промышленного оборудования и машин — важное дело, результатом которого стал интерфейс, предназначенный для управления машиной или процессом.Это не простой вопрос выбора подходящего корпуса и задней панели, на которой размещается электрическое оборудование. Таким образом, соответствующее оборудование должно быть установлено на задней панели, подключено и интегрировано в машину — любая неправильная конфигурация может привести к сбоям в работе оборудования, но также может представлять ненужный риск для операторов.

Процесс всегда должен начинаться с оценки спецификаций, требований и нормативных стандартов. После оценки этих соображений создаются чертежи, в которых описывается конкретная конфигурация проводки, цепей, элементов управления и всех других аспектов окончательной панели управления.Хороший дизайн отвечает как электрическим, так и физическим требованиям. Эти чертежи должны включать:

Поскольку в правильной схеме очень много элементов, рекомендуется также оглавление. Схема является основой для последующей разработки промышленной панели управления.

Нормативные стандарты, относящиеся к конструкции промышленных панелей управления

Несмотря на множество циклов Кодекса, многие промышленные панели управления по-прежнему не соответствуют нормативным стандартам, принятым в отрасли. Однако соблюдение требований имеет решающее значение для обеспечения минимальных рисков безопасности, связанных с установкой и эксплуатацией промышленного оборудования и механизмов.

Ниже приводится обзор наиболее важных нормативных актов, применимых к проектированию, производству и установке промышленных панелей управления. Как и все нормативные стандарты, стандарты промышленных панелей управления могут меняться с течением времени, и, по сути, один из наиболее актуальных стандартов, UL 508, недавно был отменен и заменен обновленным гармонизированным международным стандартом.Из-за меняющегося характера нормативных стандартов важно быть в курсе текущих требований.

NEC

Национальный электротехнический кодекс (NEC), или NFPA 70, является широко принятым стандартом для безопасной установки электрического оборудования и проводки. Стандарт NEC принят государством или регионом для стандартизации соблюдения правил техники безопасности при работе с электричеством. Статья 409 распространяется на промышленные панели управления и применяется к панелям, предназначенным для общего использования при напряжении 600 вольт или менее в обычных местах.

Статья 409 определяет, что промышленные панели управления должны оцениваться и маркироваться по их номинальному току короткого замыкания (SCCR), который устанавливается путем оценки каждого фидера в отдельности, а также всех ответвленных цепей. Наименьшее значение кА используется как значение кА для панели в целом. Для установки панели значение kA должно быть больше, чем значение kA входящего источника.

NFPA 79

NFPA (Национальная ассоциация противопожарной защиты) 79 — это раздел NEC, который касается стандартов электропроводки для промышленного оборудования.Сфера применения этого стандарта охватывает электрические и электронные элементы всего оборудования, которое работает при напряжении 600 В или ниже, включая машины для литья под давлением, сборочное оборудование, станки и погрузочно-разгрузочное оборудование, среди прочего, а также оборудование для проверки и испытаний. NFPA 79 обеспечивает защиту промышленного оборудования, направленную на защиту операторов, оборудования, объектов и незавершенного производства от пожара и поражения электрическим током.

Части NFPA 79 относятся к схемам управления и функциям управления, интерфейсу оператора и устройствам управления, расположению, монтажу и корпусам для оборудования управления и другим темам, имеющим отношение к проектированию промышленных панелей управления.

UL 508 и UL 60947-4-1

UL 508 был одним из самых важных стандартов, которые нужно было признать в течение многих лет, но этот стандарт недавно был отменен и был заменен на UL 60947-4-1.

  • До 26 января 2012 г. перечисленные панели управления прошли оценку на соответствие стандарту UL 60947-4. Если заказчик специально просил, чтобы панель была оценена по UL-508, это было допустимо.
  • С 26 января 2012 г. по 26 января 2017 г. новые промышленные панели управления прошли оценку UL 60947-4.Тем не менее, оценка изменений существующих панелей управления в соответствии с UL-508 была допустима, если требуется.
  • После 27 января 2017 г. все перечисленные промышленные панели управления должны соответствовать спецификациям UL 60947-4-1.

Переход предназначен для гармонизации стандартов UL и других организаций, включая Канадскую ассоциацию стандартов (CSA) и Международную электротехническую комиссию (IEC) в Европе. Стоит отметить, что UL 508 и UL 60947-4-1 в основном одинаковы в техническом смысле, но включают важные национальные различия, чтобы гармонизировать и создать международный стандарт.

Основные последствия перехода связаны с тем, как продукты тестируются и квалифицируются в соответствии со стандартом из-за различий в напряжениях, используемых во всем мире. Промышленное напряжение в США составляет 480 В при 60 Гц, а промышленное напряжение в Европе — 400 В при 50 Гц.

Новый стандарт UL 60947-4 «применяется к типам оборудования, перечисленным в 1.1.1 и 1.1.2, главные контакты которого предназначены для подключения к цепям, номинальное напряжение которых не превышает 1 000 В a.c. или 1 500 В постоянного тока »

Ряд других стандартов применим к определенным типам промышленных панелей управления, показанных в таблице ниже:

Другие органы также выпустили применимые стандарты, такие как IEC 60204-1, который касается безопасности машин и электрического оборудования машин. Учитывая множество стандартов, применимых к конкретным типам промышленных панелей управления и предназначенных для использования в конкретных приложениях, крайне важно определить соответствующие стандарты в начале процесса проектирования.

Рекомендации по проектированию промышленных панелей управления

Чтобы спроектировать панель управления, отвечающую функциональным требованиям, спецификациям приложений и нормативным стандартам, в процессе проектирования необходимо учитывать множество факторов. Следующие ниже проектные решения представляют собой основные конструктивные соображения при разработке промышленной панели управления, хотя могут применяться дополнительные соображения, специфичные для отдельных приложений.

Корпуса и требования к пространству

Предполагаемая среда во многом определяет соответствующий тип корпуса для промышленной панели управления.Вам понадобится достаточно места для установки и подключения компонентов, а также будет разумно запланировать несколько розеток, чтобы уменьшить потребность в удлинителях, когда это необходимо для питания испытательного оборудования или приборов.

Размещение — еще одно соображение, связанное с ограждениями. В зависимости от того, где будет располагаться панель, вам может потребоваться учесть требования к открытию дверей шкафа (если используется корпус шкафа). Если панель управления будет расположена в зоне с высокой температурой окружающей среды, может потребоваться вентилятор или кондиционер, чтобы поддерживать панель управления в идеальном диапазоне рабочих температур.Если применяется контроль температуры, необходимо обеспечить легкий доступ к воздухозаборникам и выпускным отверстиям (что упрощает доступ к фильтрам и их замену). Необходимо учитывать как требования NEC, так и зазор вокруг силовых проводов, требуемый UL, для обеспечения достаточного пространства для вентиляции.

Вопросы свободного места имеют первостепенное значение, поскольку одно из наиболее распространенных нарушений NEC связано с слишком маленькими или слишком маленькими панелями управления, чтобы обеспечить надлежащее пространство для проводки и изгиба проводов. Также разумно учитывать требования к пространству не только для текущей конфигурации, но и для возможных будущих потребностей, поскольку ограниченное пространство является общей проблемой для модернизации.

Подбор размеров проволоки и типы компонентов

Когда дело доходит до определения размеров проводов и выбора подходящих типов компонентов, есть два важных практических правила:

  • Размер проводов должен соответствовать току нагрузки. В свою очередь, защита схемы должна основываться на размере провода. Выбор подходящего сечения провода важен для обеспечения того, чтобы цепь могла обеспечивать требуемый ток нагрузки, в то время как выбор наилучшей защиты цепи снижает риск возгорания за счет предотвращения перегрева проводов.
  • Типы компонентов следует выбирать на основе функциональных требований. Выбор компонентов правильного размера имеет решающее значение, так как требования к напряжению и току нагрузки могут требовать минимальных требований к размеру. Компоненты должны быть способны надежно обрабатывать требования к напряжению и току нагрузки, но они также должны функционировать, как требуется.

Стандарты UL определяют особые требования к проводке, такие как материалы для проводов, маркировка проводов, размеры проводов силовых цепей и размеры проводов.

Компоненты и схемы управления

Какой тип управления подходит для приложения? Есть множество вариантов от реле до таймеров и клеммных колодок. Выбирайте самые простые из возможных компонентов управления.

Цепи управления обеспечивают логику работы компонентов силовой цепи. Эти цепи обычно имеют более низкое напряжение в целях безопасности, а такие компоненты, как силовые трансформаторы управления (CPT) и источники питания, используются для преобразования напряжения силовой цепи в напряжение цепи управления.

Проводники питания

Провода питания должны обеспечивать максимально возможную нагрузку. Обычно это вычисляется путем определения суммы всех подключенных двигателей и устройств (с учетом рабочих циклов и того, какие двигатели и устройства будут работать одновременно), и добавления этой суммы к току полной нагрузки для всех резистивных нагрузок плюс 125% от полной нагрузки. ток двигателя с наивысшим номиналом.

Обработка максимальной токовой защиты

Вам также необходимо учесть защиту от сверхтоков на этапе проектирования.Есть два варианта: защита от перегрузки по току может быть размещена перед панелью или путем включения одного первичного защитного устройства в саму панель. В зависимости от области применения может быть нежелательно встраивать защитное устройство в панель, чтобы свести к минимуму необходимость открывать корпус.

Операторские устройства

Операторские устройства включают в себя такие компоненты, как кнопки, световые индикаторы, цифровые приборные панели, рычаги и т.п., но эти устройства также могут быть более сложными, сенсорными дисплеями.Такие HMI (человеко-машинные интерфейсы) обеспечивают более сложную функциональность, но также требуют компьютерных компонентов и разработки программного обеспечения, что может увеличить стоимость.

Что касается управления, старый K.I.S.S. действует принцип (Keep It Simple, Stupid). Проще всегда лучше, но проще не всегда возможно . Однако вы должны выбрать простейшие операторские устройства, соответствующие функциональным требованиям, чтобы обеспечить простоту использования.

Все промышленные панели управления должны иметь аварийную остановку (которая отличается от циклической остановки), обычно самоблокирующийся элемент управления в форме гриба или ладони.Аварийные остановки, или E-stop, также требуются OSHA (Управление по охране труда), и они не могут быть кнопками на HMI; они должны иметь конструкцию с кнопками, которая жестко встроена в цепь безопасности. Кроме того, любые кнопки или переключатели пуска должны располагаться непосредственно над соответствующей кнопкой остановки или сразу слева от нее.

Маркировка

Крайне важно правильно маркировать все провода, клеммы и другие компоненты промышленной панели управления. Это стратегия экономии времени, которая также снижает вероятность ошибок при тестировании, текущем техническом обслуживании и ремонте.Этикетки должны быть достаточно прочными, чтобы выдерживать условия целевой среды, чтобы избежать выцветания и повреждений, которые делают их нечитаемыми.

Передние панели и лицевые панели

Передние панели и лицевые панели могут показаться второстепенными, но эти элементы столь же важны для общей работы оборудования, как и внутренние функциональные компоненты. Передние панели должны быть достаточно прочными, чтобы выдерживать экстремальные температуры, погодные условия, использование чистящих средств и химикатов для защиты основных компонентов.

Передние панели и лицевые панели могут включать в себя металлические или пластиковые подложки, в зависимости от технических характеристик приложения, и могут быть закреплены с помощью шпилек, клея или креплений. Цифровая или трафаретная графика обеспечивает визуальное руководство для операторов и включает маркировку устройств оператора для удобства использования. Следовательно, лицевые панели должны обладать прочностью, необходимой для того, чтобы их можно было читать в течение всего срока службы актива.

В промышленную панель управления входит очень много отдельных компонентов и элементов.Это руководство предназначено для обзора основных аспектов проектирования. Учитывая глубину и сложность конструкции панели управления, а также спецификации приложений и нормативные требования, сотрудничество с экспертом, имеющим опыт проектирования и разработки промышленных панелей управления, является экономичным и экономичным вариантом для производителей.

Подробнее с Metalphoto of Cincinnati:

Введение в электрические панели управления

Что такое электрическая панель управления?

Электрическая панель управления — это корпус, обычно металлический или пластмассовый, содержащий важные электрические компоненты, которые контролируют и контролируют ряд механических процессов.Это системы под напряжением, требующие обслуживания, причем наиболее эффективными методами являются плановое профилактическое обслуживание и мониторинг состояния. Электротехническому персоналу потребуется доступ к панелям управления для поиска неисправностей, регулировки и проверки электробезопасности. Операторы будут взаимодействовать с элементами управления панели для управления установкой и технологическим процессом. Компоненты панели управления облегчают выполнение многих задач, например, они могут контролировать давление или поток в трубе и подавать сигнал на открытие или закрытие клапана.Они обычное дело и неотъемлемая часть большинства отраслей. Проблемы с ними, в том числе пренебрежение, могут нанести ущерб любой бизнес-операции и подвергнуть опасности сотрудников. Это делает безопасную работу с панелями желательным навыком как для электриков, так и для неэлектриков.

Различные типы панелей Панели управления

бывают разных форм и размеров. Они варьируются от небольшой коробки на стене до длинных рядов шкафов, расположенных на специально отведенных производственных участках. Некоторые органы управления расположены в диспетчерской под наблюдением небольшой группы координаторов производства, в то время как другие расположены рядом с оборудованием и находятся под контролем определенных производственных операторов.Другой вид панели управления, распространенный в Великобритании, — это Центр управления двигателем или MCC, который включает в себя все оборудование для запуска и управления двигателями для управления тяжелой установкой, и который при определенных обстоятельствах может включать источники высокого напряжения, такие как 3,3 кВ и 11 кВ.

Компоненты электрической панели управления

Некоторые из компонентов электрической панели управления включают:

  • Шкафы
  • Защита и коммутация входящего сигнала
  • Мониторинг и контроль мощности и энергии
  • Системы распределения энергии
  • Защита цепей и нагрузки
  • Управление температурой
  • Движение и приводы
  • Системы безопасности
  • Программаторы, таймеры и частотно-регулируемые приводы
  • Источники питания и трансформаторы
  • Коррекция коэффициента мощности, защита от перенапряжения и источники бесперебойного питания
  • Реле и контакторы

Электричество представляет собой обычную опасность для панелей управления, при этом наибольшую опасность представляют поражение электрическим током, пожары и искрение.Панели управления разрабатываются в соответствии с различными стандартами, в зависимости от возраста и страны производства, и хотя панели могут казаться одинаковыми снаружи, их содержание и внутренняя компоновка могут сильно отличаться. Помимо электричества, пневматическая и гидравлическая энергия, а также остаточное тепло также могут представлять значительный риск для любого, кому нужно войти. Мы рекомендуем обучаться на учебных курсах, чтобы безопасно выявлять эти риски и справляться с ними.

Чтобы помочь вам начать работу, вот основные сведения о некоторых из первых компонентов электрической панели управления, о которых вы должны знать.

Корпуса

Корпус — это корпус электрического пульта управления. Он хранит компоненты внутри и действует как барьер между опасностями, содержащимися внутри, и людьми снаружи. Корпус должен быть достаточно прочным, чтобы обеспечить защиту в установленной среде, и, как правило, должен выдерживать удары, вибрацию, тепло, пыль, жидкости и агрессивные химические вещества.

Размер корпуса также важен. Меньшие по размеру обычно имеют более высокую плотность устройства, что создает больший риск перегрева.С учетом сказанного, компании не хотят терять слишком много места из-за гигантского металлического ящика. При работе с электрическими панелями управления вы должны сначала понять, для чего они используются. Это может помочь вам определить, есть ли неэффективная проводка и потраченное впустую пространство.

Автоматический выключатель

Во многих случаях питание на панель управления будет поступать через автоматический выключатель, хотя в некоторых случаях это может быть просто отключающее устройство, которое не обеспечивает защиты от неисправностей.Конкретные договоренности на вашем сайте будут отличаться, но во многих случаях, когда это устройство находится внутри самой панели управления, необходимо помнить, что входящие соединения с устройством будут оставаться активными, даже когда они переключены в открытое (выключенное) положение. Альдо помните, что некоторые компоненты, как правило, встроенное освещение и электрические розетки, могут оставаться под напряжением даже при выключенном автоматическом выключателе.

Системы распределения электроэнергии

Двигатели и другие важные компоненты будут запитываться от сети, обычно 400 В, трехфазной, 50 Гц.Для цепей трехфазных двигателей маловероятно, что нейтраль питания будет распределена.

Цепи управления, полевые провода, идущие к концевым выключателям и другим чувствительным устройствам, скорее всего, будут работать при гораздо более низком напряжении, обычно 24 В переменного тока. или постоянного тока, хотя 110 вольт переменного тока системы все еще широко используются. Следует проявлять осторожность с цепями управления, поскольку риск поражения электрическим током все еще может присутствовать, а если поражение электрическим током не рассматривается, ожоги, пожары и взрывы в результате короткого замыкания проводки цепи управления могут по-прежнему подвергать опасности жизнь и безопасность имущества. .Панели могут быть связаны друг с другом, и неисправность одной панели может привести к непреднамеренной работе других панелей и подключенного к ней оборудования.

Безопасный вход в панели управления

Многие компании имеют политику, ограничивающую доступ к электрическим панелям управления и распределительным щитам только компетентным лицам. Для некоторых эта политика неприкосновенна, и со всеми, кто ей не подчиняется, поступают строго. По мнению других, политика применяется большую часть времени, но когда надзорное покрытие сокращается, а производственные потребности достигают максимума, о такой политике часто забывают.

Если лица, не являющиеся электрическими, должны получить доступ к панелям для аварийного вмешательства на первом уровне, у нас есть курс входа в панель управления, который позволяет участникам идентифицировать сработавшие автоматические выключатели и устройства перегрузки и после выполнения базовой визуальной проверки перезагружать это устройство. один раз для восстановления поставок. Курс четко устанавливает границы, в которых может действовать человек, и в какой момент необходимо передать инцидент в компетентный орган. Основное внимание в курсе уделяется безопасности как отдельных сотрудников, так и коллег, а опасности, связанные с электричеством, иллюстрируются при каждой возможности.После завершения обучения с ESUK ваши оперативники будут лучше подготовлены для безопасного доступа к панелям для основных аварий на первой линии.

Курс может быть адаптирован в соответствии со стандартами и требованиями вашего предприятия, обеспечивая соответствие проводимого обучения целям, закону и защиту как ваших сотрудников, так и вашего бизнеса во время работы.

Типы промышленных шкафов управления


На сегодняшний день существует три различных типа промышленных шкафов управления.То есть в категории продуктов на основе UL, известной как NITW. Первый тип называется «закрытый промышленный шкаф управления». Второй и третий типы обозначаются как «Открытый промышленный шкаф управления» и «Корпус промышленного шкафа управления». По данным магазина панелей, внесенного в список UL в Денвере, Hardcore Electric, каждый из этих промышленных шкафов управления имеет определенное применение с точки зрения установки. В этом кратком руководстве вам будет предоставлена ​​основная информация, относящаяся к каждому из этих типов промышленных шкафов управления.

Закрытый промышленный шкаф управления
При оценке закрытых промышленных шкафов управления вы обнаружите, что он включает в себя базовый корпус, компоненты, которые присутствуют внутри корпуса, и детали, которые монтируются непосредственно на стенах или фактическую крышку, связанную с корпус. Эти шкафы управления всегда тщательно проверяются на предмет отсутствия в них опасности поражения электрическим током и возгорания, вызванного электрическим током. Когда они устанавливаются в промышленных условиях, исследуется основная конструкция шкафа.Это означает, что он обладает уникальной способностью безопасно функционировать на основе обозначенных номинальных значений, связанных с обозначенным напряжением, обозначенным током и обозначенным током короткого замыкания.

Открытые промышленные шкафы управления
Открытый промышленный шкаф управления, внесенный в список UL, обычно включает в себя внутренние провода, клеммы для полевой проводки и другие компоненты, которые помогают при установке устройства на субпанели без добавления полностью закрытого корпуса .При установке этого типа шкафа управления обязательно следовать инструкциям производителя, чтобы гарантировать, что шкаф может использоваться в соответствии с положениями, связанными с NEC, прочность и долговечность механической прочности должны быть проверены. Кроме того, важно определить, существуют ли другие факторы, которые повлияют на безопасность тех лиц, которые будут получать доступ и использовать открытые промышленные шкафы управления, присутствующие в промышленных условиях.

Корпуса для промышленных шкафов управления
Наконец, у нас есть корпуса для промышленных шкафов управления. Эти устройства обычно проверяются только для того, чтобы убедиться, что они соответствуют ранее изложенным конструктивным требованиям, содержащимся в стандарте UL 508A. В этих корпусах шкафа часто есть места для клеммных колодок, контактов, реле и контрольных ламп; однако, поскольку они не устанавливаются до приобретения шкафа, необходимо, чтобы они были оценены лицензированным инженером-электриком после того, как все компоненты будут помещены в шкаф.

Если вы заинтересованы в установке промышленных шкафов управления на вашем предприятии, совершенно необходимо, чтобы вы узнали как можно больше о каждом из трех типов. Здесь вы получили основную информацию о типах, которые доступны в настоящее время.

Мы в Hardcore Electric обладаем знаниями и опытом, чтобы гарантировать, что на вашем предприятии установлены наиболее подходящие промышленные шкафы управления.

Если вы хотите узнать больше или получить помощь с промышленными шкафами управления, позвоните нам сегодня по телефону:

Корпус панели управления

, корпус для защиты от атмосферных воздействий

KDM: производитель корпуса для вашей профессиональной панели управления

Корпус панели управления KDM имеет ряд функций, таких как системы управления кабелями для аккуратной проводки, дополнительное окно из поликарбоната, система вентиляции, дополнительный HMI или ЖК-панель с сенсорным экраном, дополнительные светодиодные индикаторы, варианты переключателей ВКЛ / ВЫКЛ и мембранные клавиатуры для упрощения работы.

Панель управления KDM Корпус изготовлен из листового металла, такого как алюминий и нержавеющая сталь или оцинкованная сталь.

Специально разработан для защиты вашей электроники от внешних мешающих воздействий.

Композитные материалы и дизайн могут быть разными, в зависимости от области применения и требований клиентов.

Корпус панели управления для применения в медицине, фармацевтике и пищевой промышленности.

Включает в себя монтажные переключатели, ручки и дисплеи, коробки из поликарбоната, армированного стекловолокном и стекловолокна для предотвращения поражения электрическим током и защиты содержимого от окружающей среды.

Если вы имеете дело с системами управления крупных производителей, таких как Rockwell Automation, Siemens, OMRON, Mitsubishi Electric, Schneider Electric, ABB, General Electric и т. Д., KDM Control Panel Enclosure предлагает идеальное решение.

Кроме того, корпус панели управления KDM может иметь плоскую или наклонную крышу, запорный механизм и ручку.

Кроме того, они соответствуют стандартам качества UL, IP, IEC, RoHS, NEMA, CE, ATEX и CSA.

Как ведущий производитель корпусов для панелей управления, KDM Steel предлагает множество вариантов.

Корпуса панелей управления KDM включают отдельно стоящий корпус, электрический шкаф для монтажа на полу, электрический шкаф для настенного монтажа, корпус распределительной коробки, вентилируемый электрический шкаф и т. Д.

KMD Steel — производитель корпусов для панелей с многолетним практическим опытом в проектирование корпусов промышленных и коммерческих щитов управления.

Наша команда дизайнеров поможет вам настроить корпуса панелей управления для проектирования в САПР, разделения, выбора материалов и брендинга.

Используя ноу-хау KDM Steel в области проектирования корпусов панелей управления, мы помогаем инженерам, обслуживающему персоналу и системным интеграторам оптимизировать пространство, снижать уровень шума, защищать электронные компоненты и обеспечивать безопасность.

KDM Control Panel Enclosure может предложить широкий спектр высококачественных электрических компонентов

, как правило, для использования в панелях управления во многих отраслях промышленности.

В KDM Steel мы стремимся предоставить вам лучший корпус для панели управления, который гарантирует безопасность, высокую прочность и надежность.

Выбирая корпус панели управления KDM, мы можем помочь обеспечить соответствие и производительность нашего конкурентоспособного продукта.

Инженеры KDM Steel помогают клиенту выбрать лучший корпус для панели управления.

Не стесняйтесь обращаться к нам, чтобы получить доступный по индивидуальному заказу корпус для панели управления.

Обратитесь к нашим инженерам KDM Steel сегодня, чтобы получить стандартные или изготовленные на заказ корпуса панели управления и аксессуары.

Чем отличаются корпуса для панелей управления от обычных электрических шкафов?

Корпуса для панелей управления обладают несколькими ключевыми функциями и аксессуарами, которых нет в стандартных корпусах.

К таким функциям относятся системы управления кабелями, сенсорные ЖК-панели HMI, светодиодные индикаторы, варианты включения и выключения, монтажные переключатели, дисплеи, а также мембранные клавиатуры для облегчения работы.

Кабельные системы управления, включая рамы для кабельных вводов и зажимы, которые позволяют упорядочивать провода и упрощают установку и обслуживание.

Системы кабельной разводки: входные рамы и стойки

Рамы с кабельными вводами перенаправляют кабели и выводят их внутрь шкафа к внешнему источнику.

Между тем кабельные зажимы удерживают кабели на месте.

Также могут быть разные стойки и жгуты, если кабелей много.

HMI и сенсорные ЖК-панели обеспечивают простой интерфейс управления.

Программное обеспечение HMI устанавливает информацию в понятной форме, в то время как физический сенсорный ЖК-экран отображает эту информацию организованным образом.

Сенсорный ЖК-экран HMI

С их помощью можно быстро и эффективно управлять панелями управления внутри корпуса.

Светодиодные индикаторы также помогают в обслуживании систем управления, поскольку показывают, все ли в порядке.

Это могут быть простые 5-миллиметровые светодиодные фонари или их можно комбинировать с кнопками.

В любом случае они помогают увидеть, что и как работает.

Светодиодные индикаторы и кнопки

Светодиодные индикаторы бывают разных цветов, таких как красный, оранжевый, белый, синий, зеленый и желтый.

Конечно, каждое из них может означать разные вещи.

Помимо цвета, вы также можете настроить различные режимы освещения, такие как включение, выключение и мигание, которые также означают разные вещи.

Контрольные переключатели необходимы в корпусах контрольных панелей, так как они управляют всем.

Могут быть и с подсветкой, разных размеров и форм. В основном они круглые, но могут быть квадратными.

Эти переключатели могут быть трехмерными или утопленными, а также в виде кнопок, флип-переключателей, а иногда и циферблатов.

Утопленные кнопки полезны, когда есть риск случайно нажать на них, в противном случае трехмерные кнопки вполне подойдут.

Плата переключателя управления

Неважно, хотите ли вы использовать флип-переключатели или кнопки — любой работает, если есть что-то с инкрементными режимами. Если у вас есть более постепенное управление, тогда циферблаты лучше.

Монтажные переключатели могут быть любых форм и механизмов, например скользящие, перекидные и нажимные переключатели.

Нажимные переключатели показаны в первой строке изображения и обычно представляют собой просто переключатели включения / выключения.

Ползунковые и поворотные переключатели могут иметь разные режимы включения.

Различные виды переключателей

Различные дисплеи в основном представляют собой экраны, но не сенсорные.

Могут быть с любым визуальным интерфейсом с синим или зеленым фоном. На них также могут быть мембранные кнопки.

Дисплей панели управления

Мембранные клавиатуры — это компактные, тонкие и гибкие платы с таким количеством клавиш, которое вам нужно.

Маленькая мембранная клавиатура

Они могут быть небольшими, иметь только цифры и несколько специальных символов для кодовых замков или кодированных элементов управления, которые есть в вашей системе.

Они также могут быть большего размера, с полным алфавитом, цифрами и множеством символов для любых написанных команд.

Вы также можете запросить цветовую кодировку клавиатуры и издавать какой-то звуковой сигнал при активации.

Как проложены кабели в корпусах контрольных панелей?

Кабели организованы с помощью зажимов и стоек.

Зажимы и кронштейны часто просто удерживают кабели, прижатые к одной из панелей корпуса, сохраняя порядок.

Стойки и их конструкции могут быть более универсальными, поскольку они часто перенаправляют и подводят кабели к другим шкафам или друг к другу.

Стеллажи имеют различные отверстия, которые имеют свое предназначение.

Например, стеллажи могут иметь евро, прямоугольные, квадратные, Т-образные проемы.

Различные формы отверстий в стойке

Большие прямоугольные отверстия обычно используются для ввода кабелей в соседний шкаф.

Т-образные отверстия используются для кабельных стяжек.

Евро-отверстия предназначены для кабельных органайзеров, а квадратные — для дополнительных креплений стойки.

Существует также множество различных органайзеров для волокон, проходных панелей, желобов, перегородок, крючков и колец, которые контролируют кабели внутри корпусов панелей управления.

Сквозные панели

Эти органайзеры особенно необходимы в корпусах панелей управления, в которых размещаются распределительные щиты.

От каких дополнительных вещей панели управления защищают электрические компоненты?

Помимо коррозии, пыли и проникновения жидкости, корпуса панелей управления должны также защищать от помех, шума и поражения электрическим током.

Некоторые материалы могут защитить от электрических помех и ударов.

Такие материалы немагнитны, как стекловолокно и поликарбонат.

Кроме того, алюминий очень эффективен против электрических помех, поэтому вы можете включить его в конструкцию в виде пластины или слоя.

Что касается шумоподавления, то здесь могут помочь многие детали конструкции.

Например, добавьте провода заземления и избегайте образования петель.

Электрические помехи влияют на производительность и надежность промышленных систем управления.

Шум, излучаемый такими источниками, как ШИМ-приводы, источники питания и индуктивное переключение нагрузки, отрицательно влияет на эффективность системы, создавая помехи аналоговым сигналам, передаче по промышленной сети и другим программам управления.

Чтобы справиться с этими помехами и шумом в корпусах контрольных панелей, необходимо несколько вещей.

Конструкция корпуса должна включать надлежащую прокладку, разгрузку кабеля от натяжения, надлежащее заземление, разделение кабелей, их экранирование и фильтрацию воздуха.

Что находится в корпусах пультов управления?

Корпуса панелей управления используются для размещения различных счетчиков, переключателей, станций ретрансляции данных, кабелей, автоматических выключателей, систем управления и другого подобного электрического оборудования.

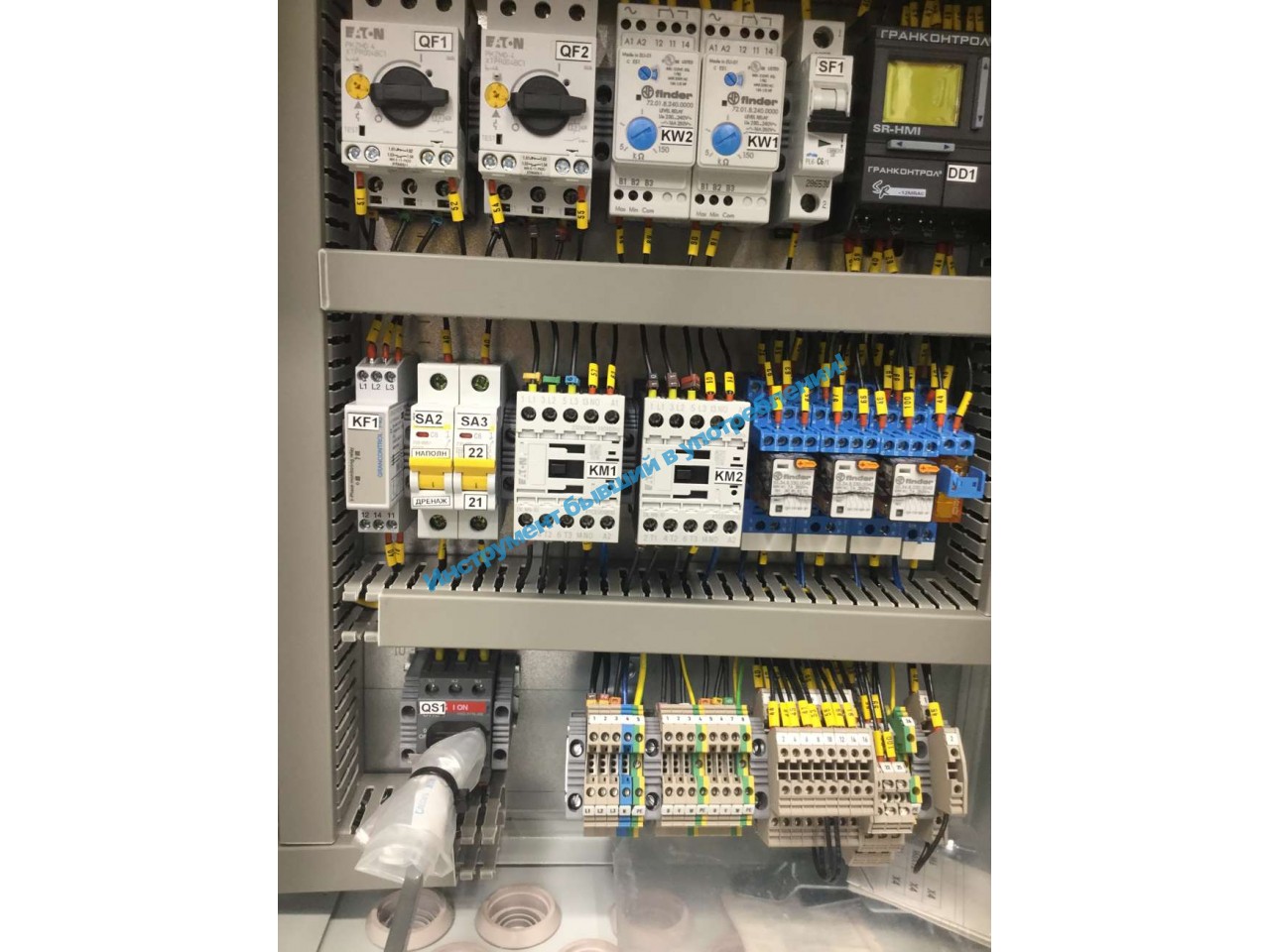

Электрооборудование в корпусе панели управления

Они также несут ответственность за запуск и завершение процессов части оборудования или машины.

Эти электрические панели управления распространены в различных отраслях промышленности, где требуется даже малейшее электрическое управление — а это любая отрасль.

Их использование зависит от их назначения.

В промышленных целях наиболее широко используются панели управления HT, LT и Instrument.

Какие марки систем управления поддерживаются корпусами панелей управления?

В наших корпусах панелей управления можно легко разместить и защитить системы управления многих поставщиков, включая Rockwell Automation, Siemens, OMRON, Mitsubishi Electric, Schneider Electric, ABB, General Electric и многих других.

Не стесняйтесь обращаться к нам за дополнительной информацией!

Кроме того, мы производим корпуса для панелей управления на заказ, поэтому по вашему запросу мы разработаем корпус, который сможет поддерживать другого поставщика, не указанного здесь.

Какие бывают типы панелей управления?

К некоторым типам панелей управления относятся панели управления с низким напряжением, панели управления с высоким напряжением, панели управления приборами, панели управления двигателями, панели управления освещением и панели управления генератором.

Как уже упоминалось, наиболее распространенными типами панелей управления являются панели высокого напряжения (HT) и низкого напряжения (LT).

Панели

HT — это компактные наружные системы, которые широко используются в жилых и коммерческих помещениях. Они отлично подходят для настенного и встраиваемого дизайна.

Панель управления высокого напряжения

Панель LT — это электрический распределительный щит, который может получать энергию от генераторов и трансформаторов, распределяя ее на другие устройства и другие распределительные щиты.

Панель управления низкого напряжения

Существуют также различные конфигурации панелей управления.

Сюда входят стандартные, автоматические модули и автоматические удаленные.

Стандартная конфигурация может выполнять основные операции, такие как включение, нагрев, запуск, останов и аварийный останов.

Автоматическая конфигурация модуля и автоматическая удаленная конфигурация очень похожи.

Оба расширяют свои возможности такими функциями, как автоматическая / ручная остановка (аварийная остановка), программируемые разъемы для ввода и вывода, обнаруженные данные, символы и диаграммы.

Стандартная конфигурация

Разница в том, что автоматические удаленные конфигурации позволяют управлять с помощью пульта дистанционного управления, который также можно разместить внутри корпуса.

Какие общие аксессуары я могу добавить к корпусу панели управления?

Вы также можете запросить форточки, окна, распашные двери и замки.

Вентиляционные отверстия, а также излучающие вентиляторы обеспечивают выход тепла, охлаждая электрические компоненты шкафа.

Это продлевает срок их службы и снижает вероятность неисправностей.

Окна используются, чтобы помочь рабочим исследовать электрические компоненты неинвазивным способом.

И если что-то пойдет не так, окно помогает сразу увидеть происходящее.

Plus, инфракрасные окна помогают защитить персонал от вспышек дуги.

Шкаф с окном

Распашные двери определяют, как и насколько открывается дверь или крышка шкафа.

Замки повышают уровень безопасности корпуса панели управления, гарантируя, что никто не вмешается в него или случайно не сделает ошибку на плате управления.

Еще одна небольшая деталь — карманы для файлов.

Карманы для файлов используются для хранения таких файлов, как руководства по эксплуатации, журналы смен, информационные буклеты и все остальное, что имеет отношение к электрическим компонентам внутри корпуса.

В корпусах панелей управления это особенно важно.

Карман для файлов (подчеркнут желтым)

Все это необходимо для корпусов панелей управления из-за их важности в корпусе плат управления.

Из каких материалов изготовлены корпуса панелей управления?

Материалы, из которых изготовлены корпуса пультов управления, не отличаются от материалов, используемых для других типов корпусов.

Они могут быть изготовлены из углеродистой, оцинкованной и нержавеющей стали — обычно марок 304 или 316L.

Имейте в виду, что каждый из них обладает определенными качествами.

Углеродистая сталь обычно тусклее, чем нержавеющая сталь.

Он также магнитный и более пластичный, так как содержит только железо и углерод.

Эта сталь также подвержена коррозии.

Нержавеющая сталь создается путем добавления хрома, никеля и молибдена к железоуглеродистому сплаву.

Сравнение нержавеющей стали и оцинкованной стали

Марки 304 и 316 различаются по содержанию всех добавок.

Марка 316 немного прочнее и устойчива к соленой и кислой воде.

Марка 316L имеет более низкое содержание углерода, что делает ее немного прочнее.

Оцинкованная сталь покрыта слоем цинка, что придает ей антикоррозионные свойства.

Хотя мы предлагаем корпуса из оцинкованной стали, этот металл уязвим для соленой воды.

Обратите внимание, что оцинкованная сталь дороже и тяжелее нержавеющей стали.

Кроме того, мы можем включить окна из поликарбоната, АБС-пластика и стеклопластиков, таких как стекловолокно.

Поликарбонат более устойчив к коррозии, тогда как АБС дешевле.

Стекловолокно очень прочное, может рассеивать тепло и изолирует электричество, снижая влияние помех и возможность поражения электрическим током. Он сделан из стекловолокна, помещенного в пластик.

Какой дизайн корпуса я могу выбрать?

Дизайн корпусов из нержавеющей стали не отличается от других производимых нами корпусов.

А именно, мы предлагаем отдельно стоящие корпуса, напольные, настенные корпуса, распределительные коробки и встраиваемые корпуса.

Отдельно стоящие шкафы идеально подходят для больших электрических блоков, которые слишком тяжелы для настенного или опорного монтажа. Они могли быть любой высоты и ширины.

Они также переносные.

Напольный шкаф

Напольные шкафы очень похожи на напольные шкафы, только напольные крепятся к полу, поэтому их нельзя переносить.

В корпусах для настенного монтажа используются монтажные кронштейны, винты и подкладки.Они идеально подходят для небольших устройств и, следовательно, экономичны.

Настенный корпус

Распределительные коробки и операторские интерфейсы обычно представляют собой корпуса на стойке.

Они имеют удобную компоновку, отлично подходят для небольших электрических блоков и могут быть портативными.

Корпус распределительной коробки

Утопленные электрические шкафы устанавливаются в отверстие в стене или полу.

Они могут быть любого дизайна, но встраиваются во что-то, поэтому видна только дверь.

Конечно, у нас также есть специальные корпуса, которые особенно хорошо подходят для панелей управления.

Индивидуальный корпус панели управления

Кроме того, мы предлагаем различные варианты дверей, включая одинарные, двойные и многослойные.

Одинарные двери идеально подходят для небольших и менее сложных электрических блоков, в то время как двойные двери используются для больших и сложных блоков.

Многократные двери используются для крупных промышленных предприятий или для повышения безопасности.

Но для корпусов панелей управления должно быть не более двух дверей.

Насколько защищены корпуса контрольных панелей?

Мы обеспечиваем любой уровень защиты корпусов контрольных панелей, в соответствии со стандартами IP или NEMA. В корпусах

IP используется код IP, состоящий из двух цифр: одна соответствует защите от проникновения твердых частиц, а другая — от проникновения жидкостей.

Максимальная степень защиты IP, которую может иметь любой корпус, составляет IP69K, который полностью пыленепроницаем и может быть погружен под воду на длительное время и опрыскан горячей водой под давлением.

Мы предлагаем корпуса со степенью защиты IP66, что означает, что они пыленепроницаемы и могут подвергаться орошению струями воды под давлением, а также погружаться под воду на 30 минут.

Что касается NEMA, мы предлагаем любой тип, начиная с 1 и до 13, включая подтипы, такие как 3R. Наши корпуса NEMA защищены от погодных условий, коррозии, просачивания масла и многого другого.

Сравнение рейтингов NEMA и IP

Панели управления часто имеют степень защиты IP55 и выше или 4 / 4X и выше.

Могу ли я запросить лакокрасочные покрытия на корпусах панели управления?

Эстетика особенно важна в жилых и коммерческих помещениях.

Вы можете выбрать эмалевое или порошковое покрытие любого цвета.

Эмалевая краска имеет глянцевую поверхность и устойчива к различным погодным условиям.

Специальные эмалевые краски, такие как эпоксидная эмаль и полиуретановая эмаль, обычно используются для промышленных корпусов, поскольку они устойчивы к коррозии.

Leave a Reply

Ваш адрес email не будет опубликован.
