электрический шкаф управления

Шкаф автоматики и управления предназначен для питания подключённой к нему нагрузки, а также для управления этой нагрузкой. Для питания обычно используется трёхфазный электрический ток с напряжением 220 / 380 вольт.

В качестве нагрузки ШАУ может выступать самое различное промышленное оборудование, а также различные системы зданий и сооружений, например:

• противопожарные системы
• котлы и отопительное оборудование
• системы наружного и внутреннего освещения
• системы водоснабжения (насосы и насосные станции)
• системы охранной сигнализации и системы контроля доступа
• промышленное оборудование различного вида, типа и назначения
• системы управления микроклиматом (отопление, вентиляция, кондиционирование)
• и многое другое

Электрический шкаф управления способен получать сигналы с внешних датчиков и подавать соответствующие управляющие команды.

Например, если датчик наружной освещённости в сумерках покажет, что освещённость упала ниже определённого значения, то управляющий контроллер может подать команду включить наружное освещение.

При этом шкаф управления обеспечивает защиту оборудования от перегрузок и токов короткого замыкания, а также от обрыва фазы или ноля в питающей линии.

Наша группа компаний занимается проектированием и изготовлением управляющих шкафов различного уровня сложности – от самых простых до сложных, оборудованных системой АВР и GSM-модулями.

Всё произведённое нами электрощитовое оборудование соответствует всем современным электротехническим нормам ПУЭ, ГОСТ, ТУ. При изготовлении шкафов используются качественные комплектующие ведущих мировых производителей – ABB, Schneider Electric, SIEMENS, Weidmuller и других.

По вопросам проектирования и изготовления шкафов звоните по телефону +7[812]702-56-06, либо пишите через форму подачи заявки на нашем сайте. Наши квалифицированные инженеры всегда готовы подсказать оптимальное решение, подходящее именно для вашего случая.

С уважением к вам и вашему бизнесу – группа компаний Строй Система Group.

Электрический щит управления

Щиты управления

Электричество прочно вошло в жизнь человека много десятилетий назад. Сейчас оно затрагивает все сферы нашей жизни, а в некоторых случаях уже наша жизнь зависит от него. Это значит, что и электрических щитов существует великое множество. Все они призваны решать одну задачу – электроснабжения, — хотя в остальном они отличаются друг от друга в зависимости от используемой системы.



Даже если вы не являетесь электриком, вы наверняка обращали на металлические шкафы и щиты с надписями на дверцах типа: ГРЩ, ВРУ, СОЩ и т.д. Что скрывают эти аббревиатуры? В них «зашифровано» предназначение данного щита, хотя никаких секретов здесь, разумеется, нет. Просто эти сокращения помогают электриками и другому обслуживающему персоналу быстро сориентироваться в существующей системе электроснабжения. Рассмотрим виды щитов управления электрических «сверху-вниз», начиная с самого важного.



• Главный распределительный щит (ГРЩ)

ГРЩ предназначен для обеспечения электроэнергией какого-либо крупного объекта. Таким объектом может быть жилой дом, цех, административное здание и т.д. На крупных предприятиях может быть несколько ГРЩ в зависимости от количества объектов. К главному распределительному щиту подводятся силовые вводы (обычно они идут от трансформаторной подстанции), после чего электричество распределяется по локальным линиям. Эти линии, в свою очередь, имеют собственные распределительные щиты, но уже меньшей мощности. Помимо этого, ГРЩ содержит аппаратуру защиты от коротких замыканий и перегрузок в сети. Также в ГРЩ обычно размещаются приборы учета электроэнергии.

• Вводное распределительное устройство (ВРУ)

Следующий щит, который следует после ГРЩ. Вводное распределительное устройство обеспечивает прием вводного кабеля от ГРЩ и дальнейшее распределение электроэнергии между другими щитами. ВРУ содержит коммутационное оборудование, приборы защиты и органы автоматики для обеспечения автономной работы без участия человека.

• Система автоматического ввода резерва (АВР)

Щит автоматического ввода резерва (АВР) особенно важен на тех объектах, где требуется непрерывное электроснабжение потребителей. Это могут быть промышленные предприятия, лечебные учреждения и другие объекты, где срыв в поставках электричества может повлечь угрозу жизни или серьезные финансовые потери. Задача щита АВР заключается в переводе потребителей на резервный источник питания в случае выхода из строя основного. Периодически автоматика щита самостоятельно проверят наличие питания на основном источнике и, при устранении проблемы, переводит потребителей обратно на него.





• Щит этажный (ЩЭ)

Как правило, устанавливается в подъезде жилого или административного здания для обеспечения электричеством нескольких квартир или кабинетов. Конструктивно представляет собой металлический корпус с тремя отделениями. В первом из них находится коммутационное оборудование, во втором – электросчетчики, а в третьем – оборудования для питания вспомогательных линий (радио, ТВ, домофон и т.д.)

• Щит квартирный

Квартирный щит устанавливается после этажного щита и отличается от него меньшими размерами и мощностью. Он распределяет электроэнергию между потребителями в квартире, а также защищает людей и оборудование от коротких замыканий и перегрузок в сети. Может выполняться в навесном исполнении, либо в исполнении для монтажа в нишу.

• Щит освещения (ЩО)

Как следует из названия, данный щит предназначен для управления работой системы освещения. Он автоматически включает и выключает осветительные приборы в соответствии с заложенной программой. Это позволяет организовать эффективное освещение территории и при этом сэкономить значительное количество денежных средств.





Данные виды щитов предназначены для питания и управления различных систем здания. По силовым линиям они подают на оборудование электроэнергию, а по управляющим – команды на изменение режимов работы. Сфера применения щитов управления а автоматики не ограничена. Это могут быть системы вентиляции, пожаротушения, сигнализации, отопления и т.д. Основным устройством щитов управления являются программируемые контроллеры.

• Щит бесперебойной подачи питания (ЩБП)

Данный щит схож с системами автоматического ввода резерва. Различие заключается в том, что ЩБП содержит собственные источники питания, а не переключает потребителей на резервные в случае возникновения аварии.

Силовые шкафы управления с завода HELYX

Силовые шкафы управления – инженерное оборудование, предназначенное для контроля элементов электрической сети. Они устанавливаются на производственных предприятиях, в жилых домах, складских помещениях, промышленных цехах и т.д. Шкаф эффективно выполняет ряд важных функций, поддерживая стабильную работу сети. Его главные задачи заключаются в приеме и распределении электроэнергии, защите подключенных приборов от коротких замыканий.

Принцип действия силовых щитов основан на постоянном контроле параметров электрической системы и выборе оптимальных режимов работы подключенного оборудования. Они могут функционировать автоматически или управляться человеком.

Параметры электрической сети, в которую планируется подключение шкафа, должны соответствовать:

Напряжение – от 220 до 660 вольт;

Тип тока – переменный;

Диапазон частоты – от 50 Гц до 60 Гц.

КОНСТРУКЦИЯ

Силовые шкафы наружной установки состоят из следующих элементов:

Корпус – металлический и пластиковый, прямоугольник или квадрат, размеры которого варьируются в зависимости от объема оборудования, помещенного в него. Шкафы для производственных цехов, зачастую, характеризуются большими габаритами по сравнению с бытовыми аналогами.

Аксессуары для распределителей.

В корпусе размещаются стабилизаторы напряжения, предохранители, устройства контроля параметров тока, автоматы и другие приборы.

Стоить отметить, что оборудование для внутренней установки имеет идентичную конструкцию. В корпусе шкафов подготовлены гермовводы для вывода кабелей. Их диаметр соответствует диаметру провода или пучка проводов, к которым будет подключен щит.

Виды

Силовые шкафы с автоматическими выключателями различаются по некоторым критериям.

Установка

Напольные – размещаются на ровной горизонтальной поверхности с цоколем.

Навесные – крепятся к стенам и другим вертикальным плоскостям. Для монтажа предусмотрены технологические отверстия на задней панели шкафа.

Встраиваемые – шкафы, изготовляемые по индивидуальному проекту. Их устанавливают в пазах, проёмах и других полых нишах в стене.

Число выполняемых функций

Узкопрофильные

устанавливаются на отопительные системы.

Многофункциональные

Используются для контроля работы станков и различного производственного оборудования.

Размещение

Внутренняя установка

выполняется внутри сооружений и зданий;

Внешняя установка

выполняется на улице. При этом учитываются климатические особенности региона.

Особенности конструкции:

• Пункты для комплексного применения в квартирах и на этаже – зачастую используются в жилых домах.
• Низковольтные щиты – оборудование промышленного назначения;
• Автономные— работают от бесперебойного источника питания. Устанавливаются на объектах, где возможны аварии или неполадки в электрической сети.
• Шкаф, работающий от двух не зависимых друг от друга источников питания.Надежное оборудование, способное без перебоев контролировать важные производственные процессы, так же интегрируется в существующую системы Диспетчеризации.
• Многофункциональный шкаф –установка, одновременно выполняющая множество различных функций: прием и распределение электричества, учет, предотвращение поломок подключенного оборудования вследствие аварий в сети.

Проектирование и производство шкафов управления

Наша компания предоставляет услуги по проектированию и изготовлению шкафов различного назначения. В работе используем только безопасные материалы, не наносящие вреда человеку и окружающей среде. Они характеризуются высокой прочностью и надежностью, способны исправно функционировать в течение десятков лет.
Всё оборудование изготовлено по европейским технологиям, комплектующие поставляются из стран ЕС.

Какое оборудование мы производим?

Подразделение Helyx Automatic занимается разработкой и производством силовых шкафов ГРЩ, ВРУ и КТП.

ГРЩ – главный распределительный щит. Комплектная установка, содержащая приборы для ввода и распределения электрической энергии. Помимо этого, ГРЩ выполняет функции управления, защиты и контроля групповых, а также распределительных электрических цепей. Ведет учет потребления энергии. Устанавливается на промышленных объектах, в торговых павильонах, производственных помещениях и в других сооружениях, где имеет место скопление электрических приборов.

ВРУ — вводно-распределительное устройство. Предназначено для ввода и оптимального распределения электрического тока к подключенным потребителям. Также защищает оборудование от внезапных коротких замыканий и других аварий в сети. Ведет учет потребленной энергии и контролирует распределение нагрузки. Оборудование подключается к сети с напряжением 380-660 вольт, с частотой от 50 до 60 ГЦ.

КТП – комплектные трансформаторные подстанции. Предназначены для преобразования напряжения в сетях переменного тока. Существуют понижающие и повышающие подстанции. Устанавливаются для питания сельских жилых домов, городских кварталов и различных промышленных объектов. Включают в себя силовые трансформаторы, устройства распределения, систему автоматического управления защитой и дополнительных элементов.

Helyx Automatic – надежный партнер для безопасности производства

Наши специалисты предлагают комплекс услуг, связанный с размещением шкафов управления на различных объектах. Мы выполняем полное сопровождение и разработку щитов по типовым и индивидуальным проектам, изучаем особенности объекта, делаем точные замеры.

Если у вас возникнут трудности с составлением технического задания – напишите нам по форме обратной связи или позвоните по номеру, указанному на сайте. Представители компании свяжутся с вами и ответят на интересующие вопросы.

Получить консультацию

Опросные листы и сертификаты на шкафы управления

Шкафы автоматики и управления

Компания Атерго производит самый широкий спектр шкафов автоматики и управления.

Для построения любой системы жизнеобеспечения на предприятии или инфраструктурном объекте, для автоматизации технологических процессов необходимы шкафы управления и автоматики. Отличие шкафов управления (ШУ) от шкафов автоматики (ША) заключается в типе управления. При работе с ШУ требуется ручные ввод, управление и регулировка и рабочих параметров. В случае шкафов автоматики управление исполнительными устройствами осуществляется программируемыми контроллерами.

Шкафы управления и автоматики являются основой построения современных систем автоматизации зданий. С помощью ШУ и ША обслуживающий персонал осуществляет управление основными технологическими процессами и рабочими параметрами инженерных систем объекта:
• Освещения
• Отопительных систем
• Систем вентиляции и кондиционирования
• Системы пожаротушения
• Систем охранного видеонаблюдения
• Канализационных насосных станций

Система SmartWire-DT — передовое средство автоматизации в шкафах управления

Представляем вашему вниманию коммутационную систему SmartWire-DT (далее SWD), предназначенную для обеспечения соединения электрических компонентов, а также осуществления мониторинга, управления и контроля электрических цепей.

SmartWire-DT представляет собой инновационное решение, которое объединяет в единую сеть различные компоненты автоматизации и исполнительные низковольтные устройства, расположенные в шкафу управления и за его пределами. Коммутационная система распределяет электропитание и сигналы управления по одному шлейфу. Связь SmartWire-DT с программируемым логическим контроллером (ПЛК) осуществляется через шлюз.

Предлагаем посмотреть короткий ролик в виде забавного фильма, наглядно показывающий преимущества системы SmartWire-DT в сравнении с классической схемой автоматизации

Компания Атерго имеет накопленный профессиональный опыт реализации шкафов управления любой сложности с применением системы SmartWire-DT.

Шкаф управления вентиляцией

Основное назначение щита управления вентиляцией (ЩУВ), это обеспечение необходимой температуры и влажности в помещениях, соответствующих установленным, а также повышение безопасности работы оборудования. ШУВ должен позволять установить любые параметры приточного воздуха и автоматически поддерживать их на протяжении требуемого времени.

Шкафы управления вентиляцией от Компании Атерго обеспечивают:
• Предупреждение замыкания и перегрузки двигателей вентиляторов
• Регулировку привода воздушного клапана
• Предупреждение перегрева электрического обогревателя
• Индикацию состояния системы и датчиков температуры
• Сигнализацию о засоре воздушных фильтров
• Обесточивание оборудования при пожарной тревоге
• Частотное регулирование для вентиляторов
• Возможность дистанционного управления
• Программирование любых режимов работы установок
• Предупреждение обмерзания элементов системы
• Ведение журнала аварийных событий
• Дополнительные возможности по требованию заказчиков



Шкаф управления насосами

Шкафы управления насосами (ШУН) находят свое применение на таких объектах как канализационные насосные станции (КНС), тепловые пункты, станции водоподготовки, производства, связанные с переработкой жидкостей. ШУН в первую очередь обеспечивает безопасную и стабильную работу насосов. В данных щитах реализуется автоматизация работы насосов, равномерная выработка их ресурса и защита от факторов, которые могут привести к выходу из строя насосного оборудования (проблемы с электропитанием, сухой ход, перегрев). Помимо этого, ШУН, как правило, встраивается в систему диспетчеризации.

Стандартный функционал шкафов управления насосами от Компании Атерго:
• Режим выравнивания работы насосов по времени и ресурсу
• Анализ установленных датчиков для защиты от «сухого» хода насоса и перегрева
• Защита от аварий, таких как скачки напряжения, «выпадение» фазы, неправильное чередование фаз, перекос фаз
• Плавный пуск или частотное регулирование
• Автоматический ввод резерва
• Передача параметров по полевой шине для системы диспетчеризации
• Ведение журнала аварийных событий
• Дополнительные возможности по требованию заказчиков

Шкафы управления обогревом: сборка и проектирование

В большинстве случаев для обогреваемых объектов требуется использование шкафа управления. Шкафами управления оснащаются различные системы обогрева кровли, резервуаров, трубопроводов, открытых площадок и другие объекты, где требуется управление большой мощностью нагревательных устройств.

Шкаф управления электрообогревом предназначен для оперативного управления работой нагревательных элементов (нагревательные саморегулирующиеся и резистивные кабели, кабели с минеральной изоляцией, пленочные нагреватели, ПЭНы, ТЭНы различного конструктивного исполнения и т.д.) по заданному алгоритму с использованием датчиков контроля состояния обогреваемого объекта. Конструктивно в нем размещена пуско-защитная аппаратура (автоматы, дифференциальные автоматы, УЗО, контакторы, устройства плавного пуска и т.д.) и элементы управления линиями электрообогрева (терморегуляторы, контроллеры, ПЛК, управляющие и промежуточные реле, переключатели, кнопки, элементы индикации и т.д.).

Профессиональная сборка шкафов управления для бытового и промышленного обогрева

Шкаф управления ШУЭО-4/5-Т911-190819

• Назначение: кровля
• Материал корпуса: пластик
• Размещение: в помещении
• Тип дополнительного оборудования: нет
• Взрывозащита: нет
• Способ установки: настенный

Оптовый прайс

Шкаф управления ШУЭОк-4/5-Т911-160607

• Назначение: кровля
• Материал корпуса: сталь
• Размещение: в помещении
• Тип дополнительного оборудования: нет
• Взрывозащита: нет
• Способ установки: настенный

Оптовый прайс

Шкаф управления ШУЭО-9/6-Т223-190319

• Назначение: резервуар / трубопровод
• Материал корпуса: сталь
• Размещение: в помещении
• Тип дополнительного оборудования: нет
• Взрывозащита: нет
• Способ установки: настенный

Оптовый прайс

Виды шкафов управления

По типу обогреваемого объекта	Для обогрева кровли, трубопроводов, резервуаров, открытых площадок, нестандартного оборудования и т. д.
По материалу используемого корпуса	Окрашенный металл, пластик, нержавеющая сталь и т.д.)
По степени защиты от влаги и пыли	от IP31 до IP66
По климатическому исполнению по ГОСТ 15150-69	УХЛ4 — устанавливаемый в обогреваемом помещении, УХЛ1 или УХЛ2 – устанавливаемый открыто на улице, утепленный и обогреваемый
По степени взрывозащиты	Не взрывозащищенный, взрывозащищенный с требуемым уровнем взрывозащиты
По способу установки	Напольный, навесной, встраиваемый
По категории электроснабжения	I, II или III категория электроснабжения
По количеству фаз питания	Однофазный или трехфазный
По напряжению электропитания	220-240В, 380-400В, 660В и более
По производителю элементной базы	Элементная база ведущих мировых производителей аппаратуры ABB, SE, Legrand, DEKraft и др.
По типу применяемого оборудования управления	Общепромышленные терморегуляторы, специализированные контроллеры для систем обогрева, ПЛК с возможностью обмена данными с системой верхнего уровня и т.д.
По типу применяемого дополнительного оборудования	Прибор учета, вольтметр, амперметр, реле времени, барьер искробезопасности, обогреватель, освещение, блок питания и т.д.
По количеству отходящих линий (групп) электрообогрева	1, 2, 3 и более
По мощности системы обогрева	От 0.2кВт до 100 и более

Все эти данные необходимо отразить при заполнении опросного листа на шкаф управления. По совокупности выбора той или иной характеристики шкафа управления определяется его итоговая цена.

Функции шкафа управления

• Оперативное управление включением/отключением линий электрообогрева в ручном или автоматическом режимах.
• Работа по заданному алгоритму с использованием терморегуляторов или специализированных контроллеров, к которым подключаются контрольные датчики температуры, а также при необходимости в зависимости от объекта датчики уровня, расхода, давления влажности, осадков и т.д.
• Защита линий электрообогрева от скачков напряжения в питающей сети, перегрузок, а также при возникновении аварийной ситуации, перегреве или коротком замыкании.
• Снижение пиковой нагрузки на питающую сеть за счет плавного (плавный пуск) или ступенчатого включения групп линий электрообогрева.
• Контроль состояния технологических процессов, своевременное обнаружение аварийного режима работы системы обогрева и выдача сигналов об авариях, в том числе при необходимости в систему верхнего уровня (АСУ, АСУТП).
• При необходимости оперативное переключение с основного на резервный ввод питания для бесперебойной работы обогреваемого объекта.

Типовой состав шкафа управления электрообогревом

Шкаф управления состоит из следующих основных элементов:

1. Вводной автомат – для включения/отключения шкафа управления от сети и защиты от токов короткого замыкания в нагрузке или внутри самого шкафа.
2. Автомат управления – для включения/отключения цепей управления элементов шкафа и защиты от токов короткого замыкания в цепи управления.
3. Дифференциальные автоматы – для отключения нагрузки (нагревательных секций) при возникновении в ней токов короткого замыкания и токов утечки. Устанавливаются на каждую линию электрообогрева.
4. Силовые контакторы, пускатели, реле и т.д. – для коммутации силовой нагрузки.
5. Лампы сигнализации «Сеть», «Обогрев», «Авария», «Перегрев» и т.д. — для индикации работы шкафа управления. Индикация «Обогрев» и «Авария» осуществляется для каждой линии электрообогрева.
6. Переключатели и кнопки — для выбора режима работы шкафа управления.
7. Терморегуляторы и микроконтроллеры – для управления работой шкафа в автоматическом режиме по заданному алгоритму.
8. Дополнительное оборудование.
9. Элементы АСУТП (ПЛК, графические панели, интерфейсные модули и т.д.) для организации дистанционного контроля и управления технологическим процессом. Данные элементы устанавливаются по согласованию с Заказчиком.

Пример состава шкафа управления

Наименование	Тип ИЕК	Кол-во
бокс	ЩМП3-0 IP54	1 шт
вводной автомат	ВА47-29 3п 32А	1 шт
вводной автомат	ВА47-29 1п 6А	1 шт
вводной автомат	ВА47-29 1п ххА	6 шт
автомат дифференциальный	АД14 4Р 16А 30мА	2 шт
контактор модульный	КМхх-40	1 шт
реле промежуточное	РЭК-78/3 5А 230В	4 шт
разъем для реле	РРМ78/3	4 шт
Переключатель	XB7 ND-33 3 пол.	1 шт
Лампа сигнальная	AD-22DS(зел.)	2 шт
Лампа сигнальная	AD-22DS(красн.)	2 шт
клеммник	ЗНИ-6 серый	3 шт
клеммник	ЗНИ-6 синий	1 шт
клеммник	ЗНИ-6 желто-зел.	1 шт
клеммник	ЗНИ-4 серый	9 шт
клеммник	ЗНИ-4 синий	6 шт
клеммник	ЗНИ-4 желто-зел.	7 шт
кабель-канал перфорированный	40х40х2000	0,66
Провод	ПВ3х1.5	3 шт
Провод	ПВ3х1	5 шт
Провод	ПВ3х0. 5	60 шт
наконечник	E1508	1 шт
наконечник	E1008	1 шт
наконечник	Е7508 1уп=100шт	1 шт
ограничитель на Din-рейку	металл	8 шт
din-рейка	L=300мм	3 шт
маркер кабельный	МКН (комплект 0-9) 2,5мм2	1 шт
наклейка		6 шт
сальник	PG-21	3 шт
терморегулятор	ТРМ1-Щ1.У.Р	1 шт

Паспорта шкафов управления обогревом

Принципиальные схемы шкафов управления обогревом

Информация необходимая для заказа шкафа управления

Для заказа шкафа управления необходимо по возможности предоставить следующую техническую документацию:

1. Заполненный опросный лист на систему электрообогрева.
2. Опросный лист на шкаф управления с указанием типа используемого корпуса, степени защиты IP, системы заземления, производителя комплектующих и другие технические требования.
3. При наличии проекта необходима проектная документация – однолинейная или принципиальная схема, спецификация комплектующих и т.д.

Наша компания осуществляет проектирование, комплектацию и сборку шкафов управления электрообогревом и другого щитового оборудования по техническому заданию Заказчика.

Сборка шкафов производится по стандартным схемам для данного оборудования, схемам Заказчика, а также индивидуальным схемам, выполненным для конкретного объекта.

В шкафы управления закладываются комплектующие известных мировых марок: ABB, Schneider Electric, Legrand, DEKraft, IEK, КЭАЗ, EKF и другие.

Заказчик получает вместе со шкафом управления полный комплект документации, включая компоновку шкафа, принципиальную схему, схему подключения к шкафу, спецификацию и паспорт на шкаф управления.

Все шкафы после сборки проходят испытания после сборки в соответствии с методиками тестирования.

Видео шкафов управления обогревом

Шкаф управления ШУ-ТМ-3-400-400 | Премиум Кабель

ВНИМАНИЕ!
Регуляторы РТ-400, РТ-410, РТ-420 сняты с производства! Вместо них выпускается новый регулятор температуры электронный РТМ-2000.
Все шкафы теперь изготавливаются только с регулятором РТМ-2000.

Соответственно маркировка шкафа теперь ШУ-ТМ-3-400-РТМ2000.
Изготовить шкаф со старым регулятором и старой маркировкой ШУ-ТМ-3-400-400 возможно в случае наличия соответствующего регулятора. Возможность и наличие уточняйте по тел.:+7 (812) 242-72-18

Шкаф электрический низковольтный ШУ-ТМ-3-400-400 (шкаф управления) предназначен для автоматизации и распределения электрической энергии, в системах электроснабжения, управления и контроля систем бытового и промышленного электрообогрева.

Применяются на предприятиях всех отраслей промышленности, топливно-энергетического комплекса, жилищно-коммунального хозяйства, в условиях промышленности, на транспорте и строительных площадках.

Комплектация:

• электронный регулятор температуры
• программируемые котроллеры
• автоматические выключатели, рубильники, предохранители
• устройства защитного отключения
• электро-магнитные контакторы
• устройства коммутации и индикации
• прочее электрооборудование

Шкафы с регуляторами РТ-400, РТ-410 и РТ-420 обеспечивают экономию до 40% электроэнергии за счет эффективного регулирования системы обогрева.
По заказу могут быть поставлены шкафы управления для любых нестандартных систем промышленного электрообогрева.
Все шкафы комплектуются устройством защитного отключения на 30 мА.

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА:
Обозначение стандартных шкафов

Пример: Шкаф электрический низковольтный ШУ—ТМ—3-400-400

ШУ — шкаф управления
ТС — тип системы электрообогрева: ТМ — обогрев трубопроводов, ТС — обогрев кровли, ТД — обогрев открытой площади
3 — тип питания: 1 — 220В, 3 — 380В.
400 — номинальный ток вводного автоматического выключателя, А
400 — тип регулятора температуры

Шкафы управления — Пневматика | Пневмоавтоматика

Любой сложный производственный объект рано или поздно стремиться к автоматизации рутинных технологических операций, т.к. автоматизация увеличивает эффективность производственных процессов, а значит растет рентабельность производства в целом.

Элементы автоматизации в большинстве случаем включают в себя:

1. Пневмоприводы.
2. Гидроприводы.
3. Электроприводы.
4. Системы управления приводами.

Чаще всего эти компоненты устанавливаются в комплексе и взаимно дополняют друг друга. Для интеграции систем управления различными элементами системы автоматизации используются шкафы управления.

Шкаф управления, в котором интегрированы системы управления пневмоприводом называется пневмошкафом.

Пневмошкаф представляет собой металлический корпус со степенью защиты внутри которого располагаются пневмоэлементы позволяющие реализовать алгоритм управления пневмоприводом.

Пневмошкаф в зависимости от решаемых задач может быть выполнен как совместно с электрошкафом, так и отдельно.

Основные функции электропневматических, пневматических шкафов управления:

• управление пневмоприводами
• контроль и поддержание нужных значений технологических процессов согласно заданному алгоритму работы
• визуальное отображение текущих показателей управляемых устройств и систем, отдельная индикация неисправностей и ошибок.
• индикация неисправностей и ошибок

Работа по изготовлению пневмошкафа начинается с технического задания. Далее шкаф проектируется. На этом этапе появляются пневмосхема шкафа, электросхема шкафа, чертежи общего вида шкафа и его технические характеристики. Все это согласовывается с заказчиком. Это гарантирует то, что заказчик в итоге получит то изделие что он ожидает. Далее происходит сборка шкафа и его тестирование. Тестирование шкафа заключается в проверке его функциональности и технических характеристик на соответствие техническому заданию и разработанной конструкторской документации. Заказчик может лично присутствовать на тестировании шкафов или ему предоставляются фото, видео материалы, на которых запечатлен процесс тестирования.

В пневмошкафах изготавливаемых нашей компанией используются элементы ведущих мировых производителей:

• Корпус Ritall, DKС
• Контроллеры и электрокомпоненты — Segnetics, Siemens, Schneider Electric, ABB.
• Пневмокомпоненты — Camozzi

Уровень технической оснащенности нашей компании и опыт наших специалистов позволяет нам выполнять шкафы любой сложности под любые задачи автоматизации.

Работая с нашей компанией Вы гарантированно получаете высокий сервис и всеобъемлющую техническую поддержку.

Электрическая панель управления

: что это такое и зачем она нужна

Промышленное оборудование и машины требуют определенных функций и упорядоченного управления для достижения различных технологических целей. Электрические панели управления выполняют эти функции в производственном оборудовании. Понимание того, что они собой представляют, подчеркивает их критическую важность для промышленности.

Электрические панели управления: все, что вам нужно знать

Проще говоря, электрическая панель управления представляет собой комбинацию электрических устройств, которые используют электроэнергию для управления различными механическими функциями промышленного оборудования или механизмов.Электрическая панель управления включает две основные категории: структура панели и электрические компоненты.

Панель управления электрическими панелями управления

Структура электрической панели управления представляет собой комбинацию корпуса и задней панели, похожую на коробку выключателя в доме или офисе.

Корпус представляет собой металлический корпус разного размера, который обычно изготавливается из алюминия или нержавеющей стали. Количество дверей (обычно одна или две), необходимых в шкафу, определяет его размер в большинстве промышленных приложений.Корпус будет иметь рейтинг безопасности UL (обычно 508A), рейтинг IP и / или классификацию NEMA. Эти списки помогают пользователям определить такие свойства, как:

• Использование в помещении / на открытом воздухе

• Водонепроницаемость / водонепроницаемость

• Защита от пыли и твердых загрязняющих веществ

• Рейтинг опасных условий

• Класс взрывозащиты

Эти различные классификации должны быть напечатаны на металлической пластине и прикреплены к корпусу для облегчения идентификации и справки.

Задняя панель — это металлический лист, установленный внутри корпуса, который обеспечивает структурную поддержку для монтажа на DIN-рейку и кабельных каналов. Металлические рейки DIN имеют стандартные размеры и обеспечивают конструкцию для монтажа электрических устройств. Кабельные каналы обеспечивают прокладку и организацию проводов, а также помогают контролировать электрические помехи между устройствами внутри коробки.

Электрическая панель управления Электрические компоненты

Внутри корпуса электрической панели существует восемь типов электрических компонентов, которые определяют и организуют несколько различных функций, выполняемых панелью.Эти компоненты включают:

• Главный автоматический выключатель. Это похоже на отключение главной электрической панели, ведущей в дом или офис. Главные автоматические выключатели работают в диапазоне от 120 В до 480 В в большинстве промышленных приложений.

• Ограничители перенапряжения. Этот компонент предотвращает повреждение электрических компонентов внутри панели из-за перенапряжения при ударах молнии или скачках напряжения в сети.

• Трансформаторы. В зависимости от входящего напряжения трансформаторы могут понижать напряжение до 120 В для различных компонентов или понижать напряжение до 24 В в случаях, когда входящая мощность составляет 120 В.

• Клеммные колодки. Эти блоки помогают организовать и распределить массив проводов, идущих от разных источников, к различным электрическим устройствам.

• Программируемый логический контроллер (ПЛК). По сути, это центральный процессор, расположенный внутри панели управления. Этот блок является мозгом панели управления, обеспечивая мониторинг и управление различными механическими процессами.Он будет включать различные входы и выходы для механизированных функций производственного оборудования.

• Реле и контакторы. Эти двухпозиционные переключатели управляют механизированными функциями на основе команд от ПЛК. Реле меньшего размера управляют такими функциями, как освещение и вентиляторы. Реле большего размера, называемые контактами, управляют более сложными функциями, такими как двигатели.

• Сетевые коммутаторы. Коммуникационный концентратор панели управления, сетевые переключатели облегчают обмен данными между ПЛК и различными сетевыми устройствами на производственной линии.

• Человеко-машинный интерфейс (HMI). Эти компоненты позволяют оператору контролировать или контролировать определенные функции оборудования. Общие HMI включают видеомониторы, джойстики, кнопки, переключатели и клавиатуры.

Вам нужна индивидуальная электрическая панель управления?

Конструкция индивидуальной электрической панели управления будет зависеть от сложности системы, с которой она работает. Конструкции могут включать в себя простую электрическую релейную систему или более сложную систему ПЛК с одной или несколькими сетями ПЛК с интеграцией IIoT или SCADA.Признаки того, что вашей организации может потребоваться индивидуальный дизайн панели, включают необходимость более продвинутого управления различными производственными операциями; более связное, универсальное управление системами; и / или потребность в улучшенном человеко-машинном интерфейсе.

Техническое обслуживание электрических панелей управления

Техническое обслуживание — еще один ключевой момент для электрических панелей управления. Облегчение обслуживания — важный элемент в индивидуальной конструкции электрической панели управления. Элементы технического обслуживания должны включать:

• Компоненты, проводку и клеммы с четкой маркировкой

• Возможность контролировать состояние различных электрических соединений

• Контроль твердых частиц и пыли внутри корпуса

• Меры борьбы с вредителями

Промышленные электрические панели управления на заказ от IndustLabs

Электрические панели управления необходимы для промышленной автоматизации.Они обеспечивают мониторинг и контроль различных функций производственного оборудования на более высоком уровне, позволяя производителям определять, организовывать и достигать производственных целей.

IndustLabs имеет более чем 15-летний опыт проектирования и изготовления электрических панелей управления для таких отраслей, как:

Мы обеспечиваем новые установки и модернизацию существующих систем. Свяжитесь с нами для получения дополнительной информации о решениях для электрических панелей управления, предоставляемых IndustLabs.

Производство и проектирование панелей управления

Спросите панель управления Цитировать сейчас

Производство более 3000 панелей управления CSA / UL в год

Разработка и производство панелей управления тесно связаны с автоматизацией и оптимизацией производственных процессов. На заре промышленной революции 4.0 мы знали, что автоматизация — важная тема, к которой нужно обратиться, и вопрос выживания для многих промышленных производителей.Будучи специалистом по промышленному контролю и автоматизации с 1946 года, EBI ежегодно производит тысячи панелей управления и пультов для различных типов промышленных приложений от самых сложных (центр управления двигателями, панель управления серводвигателями и т. , охлаждение и т. д.). Мы производим эти панели управления для OEM, дистрибьюторов и конечных пользователей.

В EBI есть две линии сборки панелей управления, предназначенные для различных типов клиентов и промышленных приложений.Наша команда по производству панелей управления, в том числе разработчики панелей управления, инженеры-электрики, специалисты по автоматизации , программисты , рабочие сборочного конвейера и тестеры, — все это координируется с нашими менеджерами проектов управления, чтобы предложить наиболее выгодные цены на панели управления, дизайн и планы доставки. Мы работаем со стандартами контроля и комплектующих наших клиентов (Schneider, Allen-Bradley, Omron и т. Д.), И мы стремимся обеспечить максимальную отдачу от инвестиций в наши услуги, соблюдая самые важные сертификаты безопасности и контроля качества, такие как CSA, UL и ISO 9001: 2008 MCNA ANAB .

Панели управления в соответствии с вашими электрическими стандартами

В качестве авторизованного дистрибьютора управления более 50 000 различных типов электрических деталей (контакторы, реле, пускатели, приводы, плавный пуск, кнопки) EBI проектирует и производит панели управления, включая электрические детали, с которыми предпочитают работать наши клиенты. В EBI мы работаем с вашими стандартами. Будь то Schneider , ABB , Omron , Allen-Bradley-Rockwell или другие марки электрических деталей, мы привыкли работать с наиболее известными брендами и можем порекомендовать те, которые лучше всего подходят ваше приложение и ваш бюджет.В EBI позвольте нам помочь вам разработать наиболее экономичную панель управления для вашего приложения.

Так как мы производим несколько тысяч панелей управления в год и из-за нашей важной способности заключать субподрядные контракты на производство шкафов управления, в EBI мы можем производить панели управления разных размеров и с разным бюджетом для разных клиентов, всегда предлагая самые высокие стандарты качества. (CSA / UL).

Контроль качества изготовителя панелей

В EBI мы не занимаемся производством контрольных панелей, мы работаем в соответствии с правилами строгого контроля качества.Наши сертификаты включают ISO 9001: 2008 MCNA ANAB на протяжении многих лет, а также следующие аккредитации контроля качества:

CSA US
CE

EBI Electric также является сертифицированным электриком в Квебеке (лицензия RBQ № 1174-7466-39) и членом Управления по электробезопасности l’Ontario (лицензия 7005378).

Типы панелей управления, производимые EBI Electric

Как производитель панелей управления, EBI Electric производит различные типы шкафов управления для различных промышленных применений, а также для контрольно-измерительных приборов и управления различным производственным оборудованием.

-Панель управления выходной мощностью: управление пуском двигателя, пуск при полном напряжении или устройство плавного пуска, панель управления с трансформатором или панель управления ЧРП (частотно-регулируемые приводы).

-Motor Control Center (MCC)

-Панели управления для различных применений: управление электродвигателем, отопление, охлаждение, освещение, перекачка и т. Д.

-Панель управления котлом, пылесборником, системой вентиляции или орошения.

-Панель управления серводвигателем для позиционирования и управления движением

-Панель управления релейной логикой

-Программируемый логический контроллер или панель управления ПЛК

-Панель управления связи или дистанционного зондирования

-Панель управления приложениями безопасности и защиты

-Панель управления электропневматическими приложениями

Введение в электрические панели управления

Что такое электрическая панель управления?

Электрическая панель управления — это корпус, обычно металлический или пластмассовый, содержащий важные электрические компоненты, которые контролируют и контролируют ряд механических процессов.Это системы под напряжением, требующие обслуживания, причем наиболее эффективными методами являются плановое профилактическое обслуживание и мониторинг состояния. Электротехническому персоналу потребуется доступ к панелям управления для поиска неисправностей, регулировки и тестирования электробезопасности. Операторы будут взаимодействовать с элементами управления панели для управления установкой и технологическим процессом. Компоненты панели управления облегчают выполнение многих задач, например, они могут контролировать давление или поток в трубе и подавать сигнал на открытие или закрытие клапана.Они обычное дело и неотъемлемая часть большинства отраслей. Проблемы с ними, включая пренебрежение, могут нанести ущерб любой бизнес-операции и подвергнуть опасности сотрудников. Это делает безопасную работу с панелями желательным навыком как для электриков, так и для неэлектриков.

Различные типы панелей Панели управления

бывают разных форм и размеров. Они варьируются от небольшой коробки на стене до длинных рядов шкафов, расположенных на специально отведенных производственных площадях. Некоторые органы управления расположены в диспетчерской под наблюдением небольшой группы координаторов производства, в то время как другие размещены рядом с оборудованием и находятся под контролем определенных производственных операторов.Другая форма панели управления, распространенная в Великобритании, — это Центр управления двигателем или MCC, который включает в себя все оборудование для запуска и управления двигателями для управления тяжелой установкой, и который при определенных обстоятельствах может включать источники высокого напряжения, такие как 3.3 кВ и 11 кВ.

Компоненты электрической панели управления

Некоторые компоненты электрической панели управления включают:

• Шкафы
• Защита и коммутация входящего сигнала
• Контроль и управление питанием и энергией
• Системы распределения энергии
• Защита цепей и нагрузки
• Управление температурой
• Движение и приводы
• Системы безопасности
• Программаторы, таймеры и частотно-регулируемые приводы
• Источники питания и трансформаторы
• Коррекция коэффициента мощности, защита от перенапряжения и источники бесперебойного питания
• Реле и контакторы

Электричество представляет собой обычную опасность для панелей управления, причем наибольшую опасность представляют поражение электрическим током, возгорание и искрение.Панели управления разрабатываются в соответствии с различными стандартами, в зависимости от возраста и страны производства, и хотя панели могут казаться одинаковыми снаружи, их содержание и внутренняя компоновка могут сильно отличаться. Помимо электричества, пневматическая и гидравлическая энергия, а также остаточное тепло также могут представлять значительный риск для любого, кому нужно войти. Мы рекомендуем обучаться на учебных курсах, чтобы безопасно выявлять эти риски и справляться с ними.

Чтобы помочь вам начать работу, вот основные сведения о некоторых из первых компонентов электрической панели управления, о которых вы должны знать.

Корпуса

Корпус — это корпус электрического пульта управления. Он хранит компоненты внутри и действует как барьер между опасностями, содержащимися внутри, и людьми снаружи. Корпус должен быть достаточно прочным, чтобы обеспечивать защиту в установленной среде, и, как правило, должен выдерживать удары, вибрацию, тепло, пыль, жидкости и агрессивные химические вещества.

Размер корпуса также важен. Меньшие по размеру обычно имеют более высокую плотность устройства, что создает больший риск перегрева.С учетом сказанного, компании не хотят терять слишком много места из-за гигантского металлического ящика. При работе с электрическими панелями управления вы должны сначала понять, для чего они используются. Это может помочь вам определить, есть ли неэффективная проводка и потраченное впустую пространство.

Автоматический выключатель

Во многих случаях питание на панель управления поступает через автоматический выключатель, хотя в некоторых случаях это может быть просто отключающее устройство, которое не обеспечивает защиты от неисправностей.Конкретные договоренности на вашем сайте будут отличаться, но во многих случаях, когда это устройство находится внутри самой панели управления, необходимо помнить, что входящие соединения с устройством будут оставаться активными, даже когда они переключены в открытое (выключенное) положение. Альдо помните, что некоторые компоненты, обычно встроенное освещение и розетки, могут оставаться под напряжением даже при выключенном автоматическом выключателе.

Системы распределения электроэнергии

Двигатели и другие важные компоненты будут питаться от сети, обычно 400 В, трехфазной, 50 Гц.Для цепей трехфазных двигателей маловероятно, что нейтраль питания будет распределена.

Цепи управления, полевые провода, идущие к концевым выключателям и другим чувствительным устройствам, скорее всего, будут работать при гораздо более низком напряжении, обычно 24 В переменного тока. или постоянного тока, хотя 110 вольт переменного тока системы все еще широко используются. Следует проявлять осторожность с цепями управления, поскольку риск поражения электрическим током все еще может присутствовать, а если поражение электрическим током не рассматривается, ожоги, пожары и взрывы в результате короткого замыкания проводки цепи управления могут по-прежнему подвергать опасности жизнь и безопасность имущества. .Панели могут быть связаны друг с другом, и сбой в одной панели может привести к непреднамеренной работе других панелей и подключенного к ней оборудования.

Безопасный вход в панели управления

Многие компании имеют политику, ограничивающую доступ к электрическим панелям управления и распределительным щитам только компетентным лицам. Для некоторых эта политика неприкосновенна, и со всеми, кто ей не подчиняется, поступают строго. Для других политика применяется большую часть времени, но когда надзорное покрытие сокращается, а производственные потребности достигают максимума, о такой политике часто забывают.

Если лица, не являющиеся электрическими, должны получить доступ к панелям для аварийного вмешательства на первом уровне, у нас есть курс входа в панель управления, который позволяет участникам идентифицировать сработавшие автоматические выключатели и устройства перегрузки и после выполнения базовой визуальной проверки перезагружать это устройство. один раз для восстановления поставок. Курс четко устанавливает границы, в которых может действовать человек, и в какой момент необходимо передать инцидент в компетентный орган. Основное внимание в курсе уделяется безопасности как отдельных сотрудников, так и коллег, а опасности, связанные с электричеством, иллюстрируются при каждой возможности.После завершения обучения с ESUK ваши оперативники будут лучше подготовлены для безопасного доступа к панелям для базовых аварий на первой линии.

Курс может быть адаптирован в соответствии со стандартами и требованиями вашего предприятия, обеспечивая соответствие проводимого обучения целям, закону и защиту как ваших сотрудников, так и вашего бизнеса во время работы.

С чего начать? Основы проектирования электрических панелей управления

В Industrial Controls Company мы специализируемся на проектирование и производство электрических панелей управления для множества отраслей и окружающая среда.Мы можем начать с чего угодно от идеи до полного набора чертежей / функциональных спецификаций, или что-нибудь посередине. Мы рассмотрим предоставленной информации, задать все вопросы, необходимые для заполнения пробелов, и предоставлять продукцию высочайшего качества, доступную в отрасли. Наш первоначальный обзор настолько тщательный, что мы часто говорят, что мы предоставим то, что нужно нашим клиентам, сверх того или вопреки тому, что они спросить.

Производство панелей управления стало очень сложным. Быстро развивающиеся технологии автоматизации наряду со все более строгими правилами и положениями затрудняют разработку наиболее экономичных, но надежных решений управления.Для разработки лучших продуктов требуется хорошо осведомленная команда, которая постоянно расширяет свою базу знаний и адаптирует свои знания к руководствам по проектированию электрических панелей управления. Благодаря команде инженеров, специализирующихся на проектировании, программировании и интеграции панелей управления, наша задача — быть в курсе последних стандартов, сертификатов и технологий.

Наши сотрудники работают в тесном сотрудничестве с клиентами, чтобы гарантировать, что Требования к конструкции панели управления были точно определены, что обеспечивает глубокое понимание со всех сторон в процессе проектирования.Ошибки и упущения, допущенные на первых этапах конструкция может вызвать серьезные проблемы при производстве панелей или, что еще хуже, во время внедрения / запуска. Успех часто приходит, когда вы работаете с командой инженеры, которые понимают весь процесс и эффективно выполняют каждый шаг.

Основы конструкции панели управления

Существует четыре основных конструкции электрических панелей управления основы или этапы построения панели управления:

1. Тщательное изучение всей технической документации и сессия вопросов и ответов, чтобы заполнить все пробелы.
2. Проектирование АСУ ТП и производство планирование для максимальной эффективности.
3. Актуальная сборка и разводка системы управления аппаратное обеспечение.
4. Обновление всей окончательной документации и выполнение очень тщательная процедура контроля качества.

Этап 1: Сессия технических вопросов и ответов

Пока каждый этап важно, мы гордимся своим тщательным начальным сеансом вопросов и ответов, цель которого состоит в том, чтобы убедиться, что каждый аспект проекта был подробно рассмотрены, и установить дизайн электрического пульта управления рекомендации по проекту.В то время как панели управления предназначены для определенного отрасли есть уникальные вопросы, на которые необходимо ответить, как минимум, в каждом списке должен содержать следующие вопросы:

1. Является ли этикетка UL или другое признанное агентство по тестированию обязательный?
2. Существуют ли местные электротехнические правила, которые должны следовать?
3. Каков желаемый экологический рейтинг NEMA панель управления?
4. Какой доступный ток короткого замыкания панель управления будет рассчитана на?
5. Нужно ли проектировать панель управления для соответствовать любой категории дуговых вспышек?

Этап 2: Дизайн панели управления и планирование производства

Эти первые шаги задают темп для всего проекта и определить, насколько эффективно будет протекать оставшаяся часть процесса.Ошибки при этот этап будет препятствовать выполнению других шагов и может привести к отставанию проектов или быть полностью утилизированным. Чтобы избежать проблем с дизайном панели управления, следующие шаги должны быть соблюдены и выполнены правильно:

1. Просмотр последовательность работы заказчика / функциональные характеристики и / или дизайн требования.
2. Выбрать все компоненты или убедитесь, что выбранные компоненты подходят для приложения.
3. Продукция схематические чертежи панелей управления, чтобы убедиться, что все компоненты будут быть подключенным правильно и продемонстрировать, как проводка будет реализована.
4. Создать полномасштабный физический макет, чтобы убедиться, что компоненты доступны для строительство и обслуживание, при этом минимизируя требуемую площадь панели.
5. Выбрать точный корпус и связанные с ним компоненты для соответствия указанным требованиям по запросу конечного пользователя.
6. Однажды физическая компоновка и схематические чертежи завершены, компоненты и корпуса можно заказать, и, исходя из сроков поставки, мы можем определить, когда панель производство может начаться.

Чтобы сделать этот этап более эффективным, The Industrial Компания Controls предоставляет всем клиентам анкету по дизайну панели управления. в качестве первого шага в общем процессе изготовления панели управления.Завершение МУС анкета помогает клиентам понять уровень детализации, необходимый для спроектировать и построить панель управления. Кроме того, это помогает нашим инженерам точно понять, что нужно для конечного продукта.

Этап 3: Производство панелей управления

Точность и скорость проектирования и планирования этап завершен окажет огромное влияние на этап производства процесс сборки панели управления. Панельное строительство может стать чрезвычайно сложным если есть неточности в общей конструкции, или если детали и компоненты заказаны или доставлены позже, как ожидается.

Несмотря на это, проблемы могут возникнуть во время стадии производства и именно тогда важно обратиться к опытным сотрудников и стандартные рабочие процедуры. Имея стандартную процедуру в место может облегчить решение любых проблем с дизайном панели управления которые внезапно возникают. Если проблемы все же возникают, важно, чтобы группа панели выполняет следующие действия:

1. Использование физический план и схематические чертежи, чтобы делать заметки и отмечать, где проблемы исходят от.
2. Обзор проблемы с дизайнером и сформулируем решение.
3. Обзор размеченные макеты и чертежи после того, как решения были определены с эксперт по контролю качества, чтобы объяснить, почему дизайн изменился.

Этап 4: Обеспечение качества панели управления

Важно, чтобы технические специалисты производственного цеха понимали что производство качественных товаров каждый раз с первого раза может упростить процессы и создать лояльную клиентуру. Один из способов сохранить качество — интегрировать контроль качества на каждом этапе.Это гарантирует, что если проблемы будут Как выяснилось, дизайнеры и производственные работники обращаются к ним на ранней стадии.

Наша команда QA следует строгим правилам при тестировании каждого панель управления. Руководящие принципы включают но не ограничиваются:

1. Проверка каждого компонента по счету материалы и проверка правильности напряжения.
2. Оценка внешнего вида панели и проверка все данные на каждой этикетке верны.
3. Обеспечение надежной установки каждого компонента, испытание на растяжение каждого провода и проверка на наличие лишних жил.
4. Проведение полной проверки целостности каждого провода в панели.
5. Включение панели управления и проверка всех напряжения и плоскости заземления находятся в пределах допуска.
6. Тренировка каждого устройства, чтобы убедиться в правильности функциональность и убедиться, что схема подключения была спроектирована правильно.
7. После завершения тестирования при включении, обновление всех документация, регистрация всех несоответствий, завершение окончательной сборки процедуры и применение соответствующих сертификатов.
8. Панель управления готова к упаковке и перевозки!

Последний шаг для каждой панели — регистрация каждого несоответствие как в записях технического специалиста, так и в записях компонента / поставщика. записи.Должны ли мы найти некоторые типы ошибки становятся все более распространенными, мы проведем анализ первопричин, чтобы определить, какие шаги необходимо предпринять, чтобы переломить тренд.

The Bottom Line

Имея 35-летний опыт работы, Industrial Controls Компания сохраняет способность производить панели управления, отвечающие потребностям любой рынок. Наша конечная цель — предоставить безупречные панели управления каждому клиент, каждый раз; и для этого мы окружаем себя очень квалифицированный и высококвалифицированный персонал и данные журнала на протяжении всего процесса.Мы постоянно проверяем данные и действуем в соответствии с ними соответственно. Это наш дифференциатор. Мы не панельный цех; мы — бережливое производственное предприятие, которое изготавливает индивидуальные панели управления.

Корпус шкафа управления и производители шкафов электрического шкафа

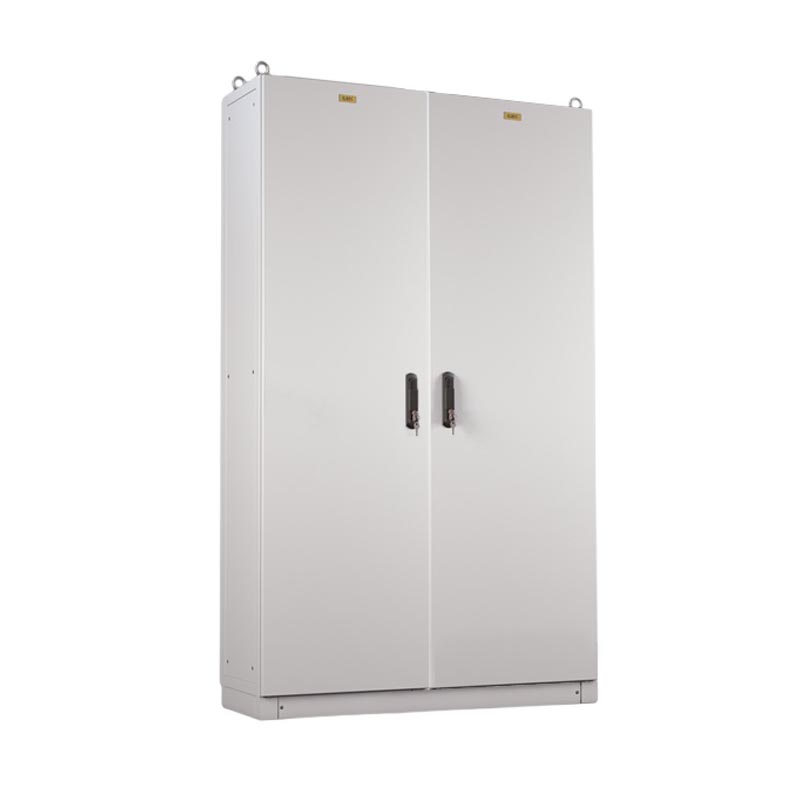

Корпус шкафа управления KDM

Корпус шкафа управления KDM может быть изготовлен из оцинкованной стали, нержавеющей стали и стали с дополнительными вентиляторами, освещением, термостатами, устройствами защиты от перенапряжения и прочими конструкциями. в аксессуарах.Наши корпуса для шкафов управления подходят для использования на предприятиях и в машиностроении для предприятий, работающих с чувствительными фармацевтическими препаратами, химическими веществами и продуктами питания. Компания KDM предлагает именно те корпуса шкафов управления, которые подходят для конкретных применений корпусов, и в то же время обеспечивают защиту вашего ценного оборудования.

В корпусе шкафа управления KDM имеются замочные скважины, двери с болтовым креплением и съемные двери, электрические заглушки, навесные модели, тамперные переключатели, трубчатые замки с ключом, внутренние водные каналы и прокладки.Также поставляется с опциями, в том числе съемными внутренними частями, толстыми панелями и задними панелями.

Кроме того, наши аксессуары для шкафов управления включают нагреватели шкафов, вентиляторы с фильтрами, термостаты, освещение шкафов, регуляторы температуры и влажности. Каждый из наших корпусов для шкафов управления производится в соответствии с международно признанной программой обеспечения качества ISO 9001. KDM гарантирует, что все корпуса шкафа управления соответствуют производственным стандартам на всех этапах производственного процесса.

Все наши варианты конфигурации шкафа управления могут быть адаптированы к строгим спецификациям, включая варианты монтажа и варианты материалов, в зависимости от различных факторов окружающей среды, которым будет подвергаться шкаф управления. Каждый шкаф управления мы изготавливаем в соответствии с вашими требованиями, а это значит, что мы всегда можем реализовать на нем специальные размеры и дизайн.

В KDM мы стремимся удовлетворить ожидания каждого клиента за счет наших высококачественных корпусов для шкафов управления и превосходного качества обслуживания клиентов.Вы можете рассчитывать на наши экспертные ресурсы и инженерные возможности для поддержки любого этапа вашего проекта, от концепции до производства.

Как один из крупнейших производителей корпусов в Китае, мы можем поставить высококачественные панели управления и доставить их вовремя по конкурентоспособной цене. Наши квалифицированные специалисты и инженеры проектируют и производят предлагаемые корпуса с использованием качественного проверенного сырья, собирают компоненты и проводят испытания при исполнении либо на основе нашего дизайна, либо на основе одобренного вами дизайна в соответствии с потребностями вашего проекта.

KDM, обладая обширными отраслевыми знаниями в области изготовления корпусов, мы гарантируем высокое качество наших стандартных и индивидуализированных продуктов для шкафов управления. Для получения дополнительной информации о наших услугах по изготовлению и отделке шкафов управления, пожалуйста, свяжитесь с нами сейчас.

Корпус шкафа управления

: полное руководство по часто задаваемым вопросам

Если вам сложно выбрать корпус шкафа управления, в этом руководстве есть решение для вас.

В нем есть ответы на все ваши вопросы по электрическому шкафу для системы управления.

Итак, если вы хотите быть экспертом, прочтите все здесь:

Каковы преимущества корпусов для шкафов управления?

При использовании корпуса шкафа управления вы получаете широкий спектр преимуществ.

Эти преимущества обеспечивают эффективное использование вашего приложения, а также его защиту.

Корпус шкафа управления

К числу таких преимуществ относятся:

· Долговечность вашего приложения

Благодаря использованию корпуса шкафа управления вы получаете гарантию долговечности вашего приложения.

Это связано с эффектом экранирования, который он предлагает вашему приложению.

Таким образом, вы можете использовать корпус шкафа управления, не беспокоясь о его повреждении.

· Персональная безопасность

Электрический шкаф управления обеспечивает защиту во время работы.

Такая безопасность помогает предотвратить несчастные случаи, такие как поражение электрическим током или неправильное обращение с электрооборудованием.

· Защита оборудования

Корпус шкафа управления защищает ваше приложение от нескольких внешних факторов.

Такие факторы, в том числе частицы пыли и вода, замедляют работу вашего приложения.

Он также защищает ваше электрическое оборудование от любого повреждения, которое может повлиять на его работу.

· Эффективность в эксплуатации

Корпус шкафа управления способствует эффективной работе вашего приложения.

Это позволяет вам управлять вашим приложением стоя, а также контролировать работу вашего приложения.

Это обеспечивает непрерывную работу, ведущую к высокой производительности.

· Различная конструкция

Кожухи для шкафов управления имеют индивидуальную конструкцию, которая обеспечивает наилучший дизайн для вашего приложения.

Независимо от размера и типа вашего электрического оборудования, вы можете быть уверены, что получите корпус шкафа управления.

Где можно использовать шкафы управления?

Шкаф управления ПЛК

Вы можете использовать шкафы управления во многих отраслях промышленности, где есть системы управления.

Сюда могут входить фармацевтическая промышленность, электроэнергетика, пищевая промышленность, нефтегазовая промышленность, уличное освещение, горнодобывающая промышленность, транспорт и т. Д.

В основном, там, где есть система управления, вы получите шкафы управления.

Какие стандарты электрического шкафа вам следует искать?

Стандарты электрического корпуса играют решающую роль в обеспечении безопасности корпуса шкафа управления во время его использования.

Существуют разные стандарты, которым должен соответствовать электрический шкаф, в зависимости от разных регионов мира.

Однако общие стандарты для вашего электрического шкафа:

· RoHS

RoHS предотвращает использование опасных материалов при производстве электрических шкафов.

Это помогает гарантировать, что электрический шкаф является экологически чистым и что его использование не выделяет ядовитых веществ.

К опасным материалам относятся ртуть, свинец, хром и полибромированные дифениловые эфиры.

· NEMA

Регламент NEMA является средним для электротехнической и электронной промышленности.

Как глобальная организация, ее задача — обеспечить безопасность этих продуктов при их использовании по назначению.

Существует тринадцать категорий стандартов NEMA, которым должен придерживаться данный электрический шкаф перед его выпуском на рынок.

Каждая из этих категорий предлагает определенный стандарт для обеспечения качества вашего электрического шкафа.

Например, у вас может быть стандарт NEMA, который описывает качество электрического шкафа с точки зрения защиты от пыли и воды.

Еще один может предложить защиту от личного доступа корпуса к опасным частям.

· Рейтинг IP

Основная цель рейтинга IP — проверить стандарты, которые электрический шкаф должен предложить против проникновения воды и твердых веществ.

Обычно это стандарт, состоящий из двух частей, в одной части которого описывается уровень защиты от твердых частиц.

Другая часть описывает уровень защиты от проникновения воды.

Вы должны проверить свой электрический шкаф, чтобы убедиться, что он может эффективно предотвращать попадание воды и твердых частиц.

Попадание таких частиц на электрические компоненты может привести к неисправности.

Следует выбрать электрический шкаф со степенью защиты IP 5 и выше.

· UL

Это глобальный стандарт, который оценивает качество данного электрического шкафа, чтобы убедиться, что он соответствует стандартам, необходимым для рынка.

В некоторых странах, например в США, ваш электрический шкаф должен соответствовать этому стандарту.

Есть ли уникальные особенности, отличающие корпус шкафа управления от стандартных электрических шкафов?

Да.

Есть уникальные особенности, которые отличают корпус шкафа управления от стандартного электрического шкафа.

Эти функции включают:

• Установите переключатели
• Дисплеи
• Мембранные клавиатуры для облегчения работы.
• HMI ЖК-панели с сенсорным экраном
• Светодиодные индикаторы
• системы управления кабелями
• Варианты включения и выключения

На что следует обращать внимание при выборе корпусов для панелей управления?

Несмотря на то, что на рынке представлены различные типы корпусов для панелей управления, ключевым моментом является выбор того, который подходит для вашего приложения.

Таким образом, вы должны рассмотреть несколько функций, прежде чем выбрать идеальную для себя.

К этим характеристикам относятся:

· Номинальное напряжение

Различные корпуса шкафов управления имеют разное номинальное напряжение.

Выбор корпуса шкафа управления с номинальным напряжением ниже или выше, чем у вашего приложения, может привести к его неисправности.

Поэтому очень важно выбрать тот, который имеет соответствующее номинальное напряжение для вашего приложения.

· Размер корпуса шкафа управления

Доступность приложений различных размеров делает размер корпуса шкафа управления жизненно важным фактором, который необходимо учитывать.

Идеальный размер должен соответствовать вашему применению и при этом идеально обеспечивать максимальную защиту.

Он должен обеспечивать доступность и надлежащее функционирование корпуса шкафа управления.

· Материал корпуса шкафа управления

Поскольку у вас есть разные материалы для изготовления корпуса шкафа управления, необходимо обеспечить соответствие материала вашим стандартам.

Такие материалы должны быть в состоянии защитить ваше приложение от внешних факторов, таких как вода и пыль.

· Назначение корпуса шкафа управления

Помимо обычных функций, есть другие функции, которые может предложить корпус шкафа управления.

Поэтому совершенно необходимо выбрать шкаф управления шкафом, который предлагает вам функции, необходимые для ваших приложений.

· Вентиляция

Вентиляция помогает обеспечить надлежащую рабочую температуру для вашего применения.

При выборе корпуса шкафа управления следует проверить, какой тип вентиляции он имеет и подходит ли он для вашего применения.

· Принадлежности

Это дополнительные компоненты или функции, присутствующие в конкретном корпусе шкафа управления.

Эти аксессуары предназначены для облегчения работы шкафов управления.

Принадлежности могут варьироваться от аварийного выключателя двери до устройств удаленного мониторинга.

· Вариант установки

Существует два типа корпуса шкафа управления: внутренний и внешний.

Каждый из этих типов имеет свои уникальные особенности, которые делают их идеальными для их вариантов установки.

Вы должны проверить тип корпуса шкафа управления перед тем, как выбрать подходящий для вашей функции.

Имеют ли корпуса шкафа управления класс защиты IP?

Да.

Кожух шкафа активного управления должен иметь степень защиты IP, поскольку он представляет собой электрический кожух.

Класс защиты IP

помогает предотвратить попадание воды и твердых частиц в электрические компоненты шкафа управления.

Такая запись приводит к неисправности корпуса шкафа управления.

Они имеют ряд технических характеристик IP, таких как:

• Корпус шкафа управления IP 44
• Корпус шкафа управления IP 45
• Корпус шкафа управления IP 55
• Корпус шкафа управления IP 56
• Корпус шкафа управления IP 57
• Корпус шкафа управления IP 65
• Корпус шкафа управления IP 66

Помните, по степени защиты IP вы можете определить, подходит ли корпус электрического шкафа управления для конкретной задачи или нет.

Как регулировать температуру шкафа управления?

Регулирование температуры является жизненно важным фактором для правильного функционирования корпуса шкафа управления.

При оптимальной температуре компоненты шкафа управления работают эффективно.

Существуют различные способы регулирования температуры шкафа управления.

Сюда входят:

Воздух, протекающий в электрическом шкафу

1.Охлаждение с естественной конвекцией

Охлаждение с естественной конвекцией использует передачу тепла от более теплых областей к более холодным областям внутри шкафа управления.

Это происходит только тогда, когда внешняя среда шкафа управления холоднее, чем внутри.

Таким образом, тепло излучается из шкафа через стены во внешнюю среду.

При этом внутренняя температура снижается до уровня, равного температуре внешней среды.

Охлаждение с естественной конвекцией — это менее затратный и простой вариант для шкафа управления.

Однако он менее эффективен, поскольку зависит от температуры внешней среды.

Это означает, что если внешняя температура выше, корпус шкафа управления не будет охлаждаться.

Если это произойдет, это будет означать компромисс в отношении эффективности работы вашего шкафа управления.

2. Принудительное конвекционное охлаждение

При принудительном конвекционном охлаждении используется вентилятор или нагнетатель для вытеснения теплого воздуха из корпуса шкафа управления.

Важно отметить, что какой бы вентилятор вы ни использовали, он должен иметь фильтр.

Помните, что воздух, поступающий снаружи внутрь, может содержать такие загрязнители, как пыль и грязь.

При контакте этих загрязнителей с электрическими компонентами корпуса шкафа управления возникает неисправность.

Таким образом, фильтр является жизненно важным компонентом фильтрации воздуха, поступающего в корпус шкафа управления.

Этот метод относительно доступен по цене и прост в установке.

Вы также можете контролировать объем воздуха, поступающего в шкаф, регулируя скорость вентилятора или нагнетателя.

Однако он требует регулярного обслуживания для удаления загрязнений, присутствующих в вентиляторе или нагнетателе.

Если этого не произойдет, на нагнетателе или вентиляторе будет скапливаться грязь, что может помешать его правильной работе.

При этом грязь попадает в электрические компоненты.

3. Активное охлаждение

Активное охлаждение включает использование кондиционера для охлаждения внутренней температуры шкафа управления.

Он предлагает замкнутую систему, необходимую вашему шкафу для защиты внутренних компонентов от грязи и пыли.

Это также эффективный метод регулирования температуры, поскольку вы можете управлять им, повышая или понижая температуру.

Однако это относительно дорого по сравнению с методами как с точки зрения покупки, так и с точки зрения регулярного обслуживания.

Что такое корпус шкафа управления с рейтингом NEMA?

Оболочка шкафа управления, соответствующая требованиям NEMA, соответствует и сертифицирована критериям производительности, необходимым для эффективной работы в данной среде.

NEMA 1 Шкаф управления

К таким критериям относятся: NEMA 1, NEMA 2, NEMA 3, NEMA 3R, NEMA 3S, NEMA 5, NEMA 6 и NEMA 11.

Эти рекомендации описывают уровень защиты данного корпуса шкафа управления по нескольким факторам, таким как грязь и жидкость.

Чем корпус шкафа управления наружной установки соотносится с корпусом шкафа управления внутри помещения?

Степень защиты IP для шкафа управления внутри помещения — IP42.

Степень защиты IP для шкафа управления наружной установки составляет IP65.

Класс NEMA для шкафа управления наружной установки соответствует типу 3R.

Здесь описывается внешний вид выбивок на нижней и боковых сторонах корпуса.

Тип 1 — это рейтинг NEMA для шкафа внутреннего управления.

Описывает защиту корпуса от света, пыли и непрямых брызг.

NEMA type 4 описывает защиту внутреннего и внешнего шкафа управления от дождя, снега и падающей грязи.

Есть ли разница между корпусом шкафа управления с классом защиты NEMA и классом защиты IP?

Да.

Существует разница между корпусом шкафа управления с классом защиты NEMA и классом защиты IP.

Корпус шкафа управления с рейтингом NEMA идеален для промышленного применения.

Корпус шкафа управления с классом защиты IP может использоваться в широком спектре приложений, включая промышленные.

Корпус шкафа управления с классом защиты IP имеет защиту от проникновения воды и твердых частиц.

Корпус шкафа управления, соответствующий требованиям NEMA, обеспечивает дополнительную защиту от коррозии и атмосферных газов, таких как бензин и ацетилен.

Корпус шкафа управления, соответствующий требованиям NEMA, различает безопасные и опасные среды.

Это помогает определить подходящую среду для использования корпуса шкафа управления.

Корпус шкафа управления с классом защиты IP

не имеет такой разницы.

Вы не можете преобразовать рейтинг NEMA в рейтинг IP и наоборот.

Корпус шкафа управления с классом защиты NEMA соответствует более высоким стандартам, чем корпус шкафа управления с классом защиты IP.

Это потому, что стандарт NEMA соответствует и превосходит рейтинги IP.

Однако рейтинги IP не могут соответствовать рейтингам NEMA, поскольку они ниже и меньше рейтингов NEMA.

NEMA 3 Шкаф управления

Какой материал лучше всего для корпуса шкафа управления?

Для корпуса шкафа управления доступны различные материалы.

Каждый из этих материалов имеет свои уникальные характеристики в зависимости от области применения.

Доступные первичные материалы: Нержавеющая и углеродистая сталь, поликарбонат, алюминий и полиэстер, армированный стекловолокном.

Алюминий — еще один вариант, который можно использовать для изготовления шкафа управления.

Это относительно вес, который уменьшает общий вес шкафа управления шкафом.

Он предлагает максимальную функциональность в областях с суровыми условиями и выдерживает сильные удары.

Он также снижает электромагнитные помехи, что увеличивает эффективность работы вашего электрического оборудования.

Нержавеющая сталь и углеродистая сталь являются предпочтительным вариантом из-за их стандарта долговечности и высокого уровня химической и коррозионной стойкости.

Он также не допускает попадания влаги внутрь, что создает благоприятную среду для правильного функционирования вашего электрического оборудования.

Его прочность делает его идеальным для изготовления корпуса шкафа управления.

Поликарбонат — немагнитный, непроводящий материал, прочный и легкий.

Обладает высокой устойчивостью к коррозии и химическим веществам.

Легкость модификации делает его идеальным материалом для изготовления шкафов управления шкафами различной конструкции.

Тем не менее, вам необходимо соблюдать осторожность при очистке этого шкафа управления шкафом, так как он имеет высокую чувствительность к чистящим средствам.

Полиэстер , армированный стекловолокном, устойчив к химическим веществам и коррозионным элементам.

Идеально подходит для изготовления распределительных шкафов для использования внутри и вне помещений.

Для чего используется корпус шкафа управления?

Панель управления ПЛК

Основная функция шкафа управления состоит в том, чтобы удерживать электрическое оборудование и элементы управления для эффективного функционирования вашего приложения.

Обеспечивает защиту электрических кабелей и оборудования от различных вторжений, которые могут помешать его нормальному функционированию.

Такое проникновение включает пыль, воду и твердые частицы.

Как выбрать производителя электрического шкафа?

Очень важно проверить, имеет ли данный производитель необходимую аккредитацию для изготовления корпуса вашего шкафа управления.

Соблюдение сроков является ключом к обеспечению своевременной доставки вашим производителем.

Еще один пункт проверки — могут ли они доставить ваши электрические шкафы к вам в помещение.

Это будет преимуществом для вас с точки зрения облегчения вашей транспортной нагрузки.

Надежный производитель должен предоставить вам все детали вашего электрического шкафа и проинформировать вас о производственном процессе.

Также важно проверить качество электрических шкафов и предоставить ли данный производитель гарантию на свои шкафы.

Каков экономичный способ ограждения шкафа управления отоплением?

Правильный нагрев шкафа электрического управления имеет важное значение для его правильного функционирования.

Если нет достаточного нагрева, различные материалы в корпусе шкафа управления будут работать неправильно.

Например, металлические части теряют гибкость и становятся хрупкими.

Это влияет на их способность противостоять взрывному давлению и сильным ударам.

Пластик становится хрупким, когда нет достаточной температуры, из-за чего он теряет пластичность при очень низких температурах, пластик накапливает статическую энергию, что опасно в опасной среде.

Воздействие низких температур на резину приводит к потере гибкости, что сказывается на затяжке и уплотнении сальников.

Следовательно, корпус кабеля управления должен иметь достаточную температуру для его оптимальной работы.

Для обогрева корпуса шкафа управления эффективны следующие методы:

· Нагреватели с вентилятором

Это самый простой способ обогрева корпусов шкафа управления.

Он включает прохождение электрического тока через нагревательный элемент, который создает тепло.

При этом воздух из шкафа с помощью вентилятора попадает в нагревательный элемент.

Именно это тепло нагревает воздух, циркулирующий внутри шкафа, тем самым повышая его температуру.

Тепловентилятор электрического шкафа

· Нагреватели PTC

Использование PTC (положительный температурный коэффициент) специализируется на проводящих материалах.

Работа этого нагревателя заключается в том, что он пропускает ток, когда корпус становится холодным.

Однако, когда температура начинает повышаться, материал начинает препятствовать прохождению тока.

То есть повышение температуры приводит к увеличению электрического сопротивления материала.

Это имеет эффект ограничения тока.

Это эффективный метод, поскольку он не вызывает перегрева шкафа управления.

Нагреватель PTC для корпуса

· Взрывозащищенные обогреватели

Они используют традиционный метод нагрева корпуса шкафа управления.

То есть холодный воздух циркулирует в корпусе нагревателя, что повышает его температуру.

По мере того, как воздух нагревается, он становится светом, заставляя его подниматься и циркулировать внутри корпуса электрошкафа.

Продолжается процесс, чтобы корпус шкафа управления поддерживал правильную температуру для его использования.

Это единственные обогреватели, которые можно с комфортом использовать в опасной среде.

Взрывозащищенный нагреватель для корпусов

Существуют ли ограничения по размеру корпуса шкафа управления?

№

Для шкафа управления нет ограничений по размеру.

Размер вентилятора шкафа управления зависит от размера вентилятора шкафа управления и размера вашего приложения.

Как выбрать вентилятор шкафа управления?

Выбор подходящего вентилятора для шкафа управления жизненно важен для его эффективной работы.

Перед тем, как выбрать вентилятор электрического шкафа, необходимо проверить следующие факторы.

Вентилятор электрического шкафа

· Внутренняя тепловая нагрузка

Внутренняя тепловая нагрузка — это максимальная тепловая мощность для каждого компонента в корпусе шкафа управления.

Суммирование этих значений дает максимальное количество тепла, которое использует корпус шкафа управления.

Это помогает найти подходящий вентилятор.

· Передача тепловой нагрузки

Это теплопередача между внутренней частью шкафа управления и холодным воздухом снаружи, прилегающей к корпусу.

Теплоотдача происходит, когда температура внутри шкафа превышает внешнюю температуру.

Это приводит к отрицательной передаче тепловой нагрузки.

Если внешняя среда имеет более высокую температуру, чем внутренняя, это приводит к положительной передаче тепловой нагрузки.

Как можно изготавливать корпуса для шкафов управления?

Процесс изготовления корпуса шкафа управления относительно прост.

Это связано с несколькими этапами производства.

Эти шаги включают:

· Лазерная резка шкафа управления шкафом

Этот процесс включает в себя резку различных частей шкафа управления шкафом с помощью лазерного станка.

Для точной резки этих деталей рекомендуется использовать лазерный станок.

Также предотвращает появление царапин и размытости корпуса управления шкафа.

· Сварка шкафа управления шкафом

Сварка подразумевает использование сварочного аппарата для соединения частей шкафа управления шкафом.

Процесс сварки должен соответствовать установленным стандартам.

Правильная сварка должна гарантировать отсутствие помех между корпусом и внешней средой.

Он также укрепляет стороны шкафа управления шкафом.

· Изгиб шкафа управления шкафом

Изгиб обеспечивает точную конструкцию, предлагая гладкую поверхность без лишних изгибов.

Необходимо обеспечить надлежащий изгиб в соответствии с размерами конструкции шкафа управления шкафом.

· Полировка шкафа управления шкафом

Полировка придает чистоту и эстетический вид полировке шкафа управления шкафом.

Свежая краска и работа над гладкостью поверхности придают ей привлекательный внешний вид.

· Сборка шкафа управления шкафом

Процесс сборки включает в себя затяжку различных частей шкафа управления шкафом с помощью винтов и гаек.

Таким образом, шкаф управления шкафом функционирует как единое целое.

· Тестирование и аттестация

Вы должны протестировать и сертифицировать свой шкаф управления шкафом перед его использованием.

Такой тест определяет условия окружающей среды, необходимые для оптимальной работы.

Сколько существует конструкций электрических шкафов?

Существует несколько вариантов исполнения электрического шкафа, из которых вы можете выбрать.

Основные конструкции включают:

Корпус шкафа управления

• Корпус отдельно стоящего шкафа управления
• Корпус напольного шкафа управления
• Корпус настенного шкафа управления
• Корпус распределительного шкафа
• Встраиваемый шкаф управления корпус шкафа

В дополнение к этому вы можете разработать индивидуальный дизайн для корпуса шкафа управления.

Как вентилировать шкаф электрического шкафа?

Существует два основных способа вентиляции шкафа электрического шкафа.

Это:

Вентиляция электрического шкафа

· Естественная конвекция

Естественная конвекционная вентиляция использует передачу тепла из более теплых областей в более холодные области внутри шкафа управления.

Это происходит только тогда, когда внешняя среда шкафа управления холоднее, чем внутри.

Таким образом, тепло излучается из шкафа через стены во внешнюю среду.

При этом внутренняя температура снижается до уровня, равного температуре внешней среды.

Естественная конвекционная вентиляция — это менее затратный и простой вариант для шкафа управления.

Однако он менее эффективен, поскольку зависит от температуры внешней среды.

Это означает, что если внешняя температура выше, корпус шкафа управления не будет охлаждаться.

Если это произойдет, это будет означать компромисс в отношении эффективности работы вашего шкафа управления.

· Принудительная конвекционная вентиляция

Принудительная конвекционная вентиляция использует вентилятор или нагнетатель для вытеснения теплого воздуха из корпуса шкафа управления.

Важно отметить, что какой бы вентилятор вы ни использовали, он должен иметь фильтр.

Помните, что воздух, поступающий снаружи внутрь, может содержать такие загрязнители, как пыль и грязь.

При контакте этих загрязнителей с электрическими компонентами корпуса шкафа управления возникает неисправность.

Таким образом, фильтр является жизненно важным компонентом фильтрации воздуха, поступающего в корпус шкафа управления.

Этот метод относительно доступен по цене и прост в установке.

Вы также можете контролировать объем воздуха, поступающего в шкаф, регулируя скорость вентилятора или нагнетателя.

Однако он требует регулярного обслуживания для удаления загрязнений, присутствующих в вентиляторе или нагнетателе.

Если этого не произойдет, на нагнетателе или вентиляторе будет скапливаться грязь, что может помешать его правильной работе.

При этом грязь попадает в электрические компоненты.

Какие аксессуары поставляются с шкафами управления?

Принадлежности, поставляемые с корпусом шкафа управления, предназначены для облегчения его эксплуатации.

В корпусе шкафа управления вы найдете широкий спектр аксессуаров, в зависимости от его типа и функции.

Основные доступные аксессуары:

• Термостаты
• Шкафы освещения,
• Регуляторы температуры
• Регуляторы влажности.
• Кондиционеры для замкнутых систем охлаждения электрических шкафов
• Вентиляционные отверстия для корпуса шкафа управления
• Теплообменник для корпуса шкафа управления
• Фильтры корпуса шкафа управления
• Вентиляторы корпуса шкафа управления
• Комплекты окон для корпуса шкафа управления
• Прокладки для корпусов шкафа управления
• Защелки и механизмы блокировки корпуса шкафа управления
• Система жалюзи шкафа управления
• Обогреватели корпуса шкафа управления
• Задние панели корпуса шкафа управления

Существуют ли индивидуальные корпуса шкафа управления?

Да.

Есть индивидуальные корпуса шкафов управления.

Это зависит от технических характеристик корпуса шкафа управления, включая его размер и области применения.

Вам необходимо передать эти спецификации своему производителю, который приведет их в соответствие с международными стандартами, чтобы обеспечить вам индивидуальный корпус шкафа управления.

Что такое отдельно стоящий шкаф для шкафа управления?

Отдельно стоящий кожух кабеля управления состоит из электрических компонентов и может стоять и работать отдельно.

Этот тип не требует установки на какую-либо опорную базу.

Есть ли номинальное напряжение для корпуса шкафа управления?

Да. Для корпуса шкафа управления существует номинальное напряжение в зависимости от потребляемого напряжения в вашем приложении.

У вас могут быть шкафы низкого, высокого и среднего напряжения.

Шкаф низковольтного шкафа управления выдерживает напряжение до 600 В.

Корпус шкафа управления среднего напряжения обеспечивает питание напряжением от 600 В до 69 кВ.

A Корпус шкафа управления высоким напряжением обеспечивает подачу питания от 69 кВ до 230 кВ.

Как можно изолировать корпус шкафа управления?

Существует два метода изоляции электрического корпуса шкафа управления.

То есть теплоизоляция и электроизоляция.

Теплоизоляция изолирует корпус кабеля управления от потерь тепла.

Электрическая изоляция изолирует корпус кабеля управления от потерь электрического тока.

Первичный материал для теплоизоляции включает; пенополиизоцианурат и полиуретан.

Электроизоляция предполагает использование нескольких материалов, например ПВХ.

Корпус NEMA 12

Есть ли в корпусе шкафа управления окна?

Да. У вас может быть окно на корпусе шкафа управления.

Они облегчают доступ к корпусу шкафа управления, а также обеспечивают циркуляцию воздуха.

Что такое механизм блокировки электрического шкафа шкафа управления?

Это относится к механизмам, которые защищают и предотвращают доступ постороннего персонала к электрическим шкафам шкафа управления.

Защита жизненно важна, если корпус находится в общественном месте или на опасном объекте.

Вы также можете использовать механизмы блокировки на корпусах шкафа управления в целях безопасности.

В состав такого стопорного механизма входят: кулачковые замки, ручки с ключом, замки с евро-профилем, замки с ключом и замки с Т-образной ручкой.

Перед покупкой вы должны проверить конструкцию корпуса кабеля управления и защитную функцию запорного механизма.

Что вызывает повышение внутренней температуры шкафа управления?

Внутренняя температура корпуса шкафа управления увеличивается по мере его работы.

В процессе работы отдельные компоненты потребляют энергию и при этом выделяют определенное количество тепла.

Именно коллективное тепло в различных компонентах вызывает повышение температуры корпуса электрошкафа.

Безопасен ли корпус шкафа управления?

Да.

Корпус шкафа управления безопасен для вас в вашем приложении.

В производственном процессе учитываются стандарты безопасности, необходимые до сертификации.

Кроме того, существуют стандарты качества, которым должен соответствовать конкретный шкаф шкафа управления перед покупкой.

Эти стандарты обеспечивают безопасность пользователя, вашего приложения и окружающей среды.

Зачем импортировать корпуса шкафа управления из Китая?

Китай предлагает широкий ассортимент и преимущества для импортеров корпусов шкафов управления.

Большинство китайских производителей надежно выполняют ваши заказы.

Вы также обнаружите, что большинство производителей в Китае относительно дешевле, чем в других странах.

Таким образом, вы можете получить больше за меньшие деньги.

Когда дело доходит до логистики, производители предоставляют точную информацию о транспортных документах и ​​расходах, которые вам придется понести.

Большинство производителей помогают в настройке корпусов шкафов управления.

В зависимости от ваших технических требований вы получите профессиональную консультацию перед фактическим изготовлением корпусов шкафа управления.

Вам нужны кондиционеры для электрического шкафа управления?

Да.

Кондиционер — жизненно важный компонент шкафа управления.

Кондиционер помогает обеспечить надлежащую циркуляцию воздуха внутри шкафа управления.

Циркуляция воздуха помогает поддерживать температуру в шкафу управления.

Кондиционер корпуса

Как вы проверяете качество корпуса шкафа управления?

Существует несколько тестов для проверки качества корпуса вашего электрошкафа.

Основными испытаниями являются:

Испытания эффективности, которые определяют эффективность охлаждения корпуса шкафа управления.

Охлаждение жизненно важно для оптимальной работы шкафа управления.

Другой тест — это проверка эффективности воздушного потока.

Тест эффективности воздушного потока определяет, насколько эффективно шкаф пропускает и контролирует поток воздуха.

Важно обеспечить адекватную циркуляцию воздуха внутри корпуса шкафа управления.

Как выбрать заднюю панель корпуса шкафа управления?

Выбор используемой задней панели зависит от типа шкафа управления шкафом и компонентов, которые вы хотите установить.

Какая кабельная разводка в шкафу управления?

Под организацией кабелей понимается правильное обращение с электрическими кабелями и проводами внутри шкафа управления.

Это влечет за собой установку правильного кабеля в правильный порт и обеспечение надлежащей герметизации неиспользуемых кабелей.

Кроме того, вам необходимо проверить характеристики кабелей, чтобы убедиться, что они соответствуют допустимой токовой нагрузке.

Можно ли покрасить корпус шкафа управления?

Корпус шкафа управления

Да. Распределительный шкаф шкафа можно окрасить в любой цвет по вашему выбору.

Однако при покраске нужно соблюдать осторожность.

Например, хотя вы можете покрасить внутреннюю часть корпуса шкафа управления, не рекомендуется красить компоненты внутри него.

Следовательно, вы должны закрыть эти компоненты при покраске.

Также проверьте тип краски, которую вы используете.

Краска не должна вступать в реакцию с корпусом шкафа управления.

Эффективная краска должна предотвратить ржавление корпуса шкафа управления.

С этой информацией, я надеюсь, теперь вы сможете выбрать подходящий шкаф управления.

Хорошо, если у вас все еще есть проблемы с выбором подходящего корпуса шкафа управления; просто свяжитесь с командой KDMSteel.

Почему вам важны: смешанная электроника шкафа и питание

Использование трехфазных кабелей высокого напряжения 480 В в одном шкафу с проводкой управления на 24 или 120 В более низкого напряжения и коммуникационными кабелями может привести к неустойчивой работе или даже к полному отказу электронного оборудования внутри шкафа. Знание того, что находится внутри шкафа, прежде чем открывать его, конкретные проблемы с проводкой, которые нужно искать внутри, какие значения измерять, и простые способы устранения проблем могут помочь устранить многие беспорядочные, а иногда и «загадочные» проблемы управления и связи в производственном цехе. .

Этот шкаф автоматизации содержит силовую, управляющую и коммуникационную проводку. Ручка отключения на 480 В находится в верхнем правом углу шкафа. ПЛК в верхней части шкафа используют 24-вольтовые входы и выходы для управления конвейерной системой, а 480-вольтные частотно-регулируемые приводы рядом с нижней частью шкафа приводят в движение двигатели конвейера.

Шкафы в производственном цехе часто проектируются как центральный пункт управления оборудованием для автоматизации и управления технологическими процессами. Внутри шкафа находятся электронные программируемые контроллеры (ПЛК), частотно-регулируемые приводы (ЧРП) и связанная с ними проводка связи и управления.

Поскольку оборудование, управляемое на предприятии, обычно имеет напряжение 480 вольт, трехфазное питание на 480 вольт часто должно проходить через тот же шкаф, что и электронное управление, что является преимуществом как для поиска неисправностей, так и для технического обслуживания. Вы можете использовать тот же шкаф для наблюдения за световыми индикаторами на программируемом контроллере, измерения трехфазного напряжения на пускателе двигателя или регулировки привода.

Безопасность прежде всего

Безопасность всегда является первоочередной задачей перед открытием шкафа.Когда техник или инженер начинает работу над электронными средствами управления, естественно сосредоточить внимание на подозрительном низковольтном оборудовании и средствах управления и легко забыть, что работа внутри шкафа смешанного напряжения подвергает рабочих воздействию опасного напряжения и токов короткого замыкания. Перед тем, как открыть дверцу шкафа: узнайте присутствующие уровни напряжения.

Промышленные панели управления должны иметь прочные и разборчивые этикетки с указанием номинального напряжения, количества фаз и частоты всех источников питания в шкафу.Старые панели не могут быть помечены. Многие панели теперь имеют этикетку с предупреждением о вспышке дуги на дверце панели. Имейте в виду, что этикетка с дуговой вспышкой обычно обеспечивает максимальное напряжение в шкафу и не относится ко всем напряжениям питания. В дополнение к любой этикетке обращайтесь к электрическим схемам и руководствам поставщиков и даже обходите системы, если необходимо, чтобы определить подачу напряжения в шкаф.

Как правило, лучше встать сбоку от шкафа, если это возможно, чтобы управлять разъединителями, открывать защелки и открывать двери — на случай, если что-то пойдет не так.Открыв дверцу шкафа, произведите визуальный осмотр на предмет каких-либо явных отклонений от нормы или запаха горелой изоляции. См. Соответствующие схемы электропроводки и управления для определения компонентов и клеммных колодок.

Минимизация электромагнитных помех

В рамках визуального осмотра обратите внимание на то, как проводка входит в шкаф. Силовые провода на 480 вольт и низковольтная управляющая проводка обычно проходят через отдельные кабелепроводы. Прокладка таких проводов в отдельных кабелепроводах в полевых условиях помогает минимизировать возможность электромагнитных помех.Если силовые провода проходят слишком близко к управляющей проводке и электронным компонентам, будь то в полевых условиях или в шкафу, можно ожидать неустойчивой работы оборудования.

Чтобы уменьшить влияние электромагнитных помех, силовые провода не должны находиться в непосредственной близости от проводки управления и связи. Стандартного определения расстояния для термина «непосредственная близость» не существует. Вы должны использовать разумное суждение. Держите силовые и управляющие провода в отдельных лотках для проводов внутри шкафа. Если по какой-либо причине силовые и управляющие провода должны пересекаться друг с другом, убедитесь, что они пересекаются под углом в девяносто градусов, чтобы уменьшить влияние электромагнитных помех.

Разделение цепей питания и управления

Часть визуального осмотра должна гарантировать адекватное разделение цепей питания и управления. Чтобы отличить цепи управления от силовых, обратите внимание на размеры проводов и используемые схемы цветовой кодировки. Проводка цепи управления обычно имеет диаметр 16 AWG или 18 AWG. Силовые проводники обычно имеют диаметр не менее 12 AWG и часто значительно больше. Заземленные проводники бывают белого, серого или с тремя непрерывными белыми полосами на изоляции любого цвета, кроме зеленого, синего или оранжевого.Белые с синей полосой провода цепи управления являются заземленным проводом цепи управления постоянного тока. Любой контрольный провод оранжевого или белого цвета с оранжевой полосой является незаземленным проводом, который остается под напряжением после отключения главного выключателя питания. Кроме того, красная изоляция указывает на незаземленный провод в цепи управления переменного тока, а синяя изоляция указывает на незаземленный провод в цепях управления постоянным током. Проводники, входящие в шкаф в составе многожильного кабеля, могут иметь различную цветовую гамму.При необходимости обратитесь к электросхемам.

Незаземленные трехфазные силовые провода, входящие в шкаф, не имеют ограничений по цветовой кодировке. Обычно коричневый, оранжевый и желтый цвета используются для фаз A, B и C на 480 вольт соответственно. Черный, красный и синий используются для фаз A, B и C на 208 или 240 вольт соответственно.

Таким образом, когда дело доходит до идентификации и разделения проводов: соблюдайте осторожность, знайте, какие схемы цветовой кодировки используются внутри вашего шкафа, и, если сомневаетесь, измерьте с помощью цифрового мультиметра, чтобы проверить уровни напряжения на различных клеммах.

Монтаж низковольтной аппаратуры

Обычно либо «витая пара» проводников, либо «экранированный кабель» помогает минимизировать влияние электромагнитных помех в низковольтной аппаратуре. В витой паре один проводник скручивается вокруг другого с указанным числом витков на дюйм. Экранированный кабель — это витая пара с оплеткой или фольгой, покрывающей всю длину жилы; он также имеет термопластическую оболочку для физической защиты.Провода витой пары помогают свести к минимуму влияние индукции и должны оставаться скрученными до конца. Покрытие витой пары оплеткой или фольгой помогает предотвратить наведение напряжения на провод управления. Эта оплетка или фольга должны быть заземлены только на одном конце. Дренажный провод проходит по всей длине экранированного кабеля прямо под фольгой, так что он является контактом по всей длине кабеля. Дренажный провод, если он есть, заземлен. Дренажный провод «стекает», чтобы заземлить любые паразитные напряжения, наведенные в кабель.

Если цепь управления заземлена более чем в одной точке, проблемы управления почти наверняка возникнут. Например, если дренажный провод подключен к земле на каждом конце кабеля, или если оболочка кабеля случайно соскобливается в какой-то момент и фольга контактирует с заземленным металлом, в результате образуется «контур заземления». Нежелательный ток теперь будет течь через дренажный провод и фольгу между двумя заземленными точками (контур заземления) из-за разницы потенциалов между отдельными заземляющими элементами.При осмотре шкафов убедитесь, что вся изоляция, размещенная на незаземленном конце экранированных кабелей, на месте и что дренажный провод или фольга случайно не соприкасаются с металлом в шкафу.

Измерение напряжения

После устранения любых отклонений во время визуального осмотра произведите измерения напряжения, чтобы убедиться в отсутствии электромагнитных помех от силовых проводов. Используйте цифровой мультиметр с соответствующими характеристиками для измерения и записи уровней напряжения.Входное напряжение для электронного оборудования, такого как ПЛК и частотно-регулируемые приводы, обычно указывается как плюс или минус 10% от номинального напряжения. Измерьте напряжение на каждом входном и выходном полевом устройстве. Будьте особенно осторожны, если присутствует какое-либо значительное напряжение там, где оно должно отсутствовать. Это может быть признаком индукции от силовых проводов, создающей низкие напряжения в цепи управления. Довольно часто источником этой проблемы является прокладка проводов в полевых условиях, и для ее локализации может потребоваться серьезное устранение неисправностей.Поскольку напряжение, индуцируемое в проводке схемы управления, будет изменяться по мере изменения тока, протекающего через силовой провод, напряжение схемы управления будет соответственно изменяться. Может потребоваться использование записывающего цифрового мультиметра, такого как промышленный мультиметр с регистрацией истинных среднеквадратичных значений Fluke 289, для определения этих отклонений.

Промышленный мультиметр с регистрацией истинных среднеквадратичных значений Fluke 289.

Затяжка клемм управляющих проводов

Проверьте затяжку клемм управляющих проводов. Любые эффекты электромагнитной индукции, с которыми обычно могли справиться органы управления, будут усугубляться из-за слабой точки подключения, и это может повлиять на электронные входы.Иногда провода отсоединяются от разъема давления, обычно из-за неправильной установки. Проверьте каждый провод в точке подключения, чтобы убедиться, что он надежно закреплен в разъеме или под клеммным винтом. Затяните все винты клемм.

Правильный осмотр и обслуживание силовой и управляющей проводки сводит к минимуму проблемы с производительностью оборудования с электронным управлением. Ослабленная проводка цепи управления и клеммные винты, неправильные методы заземления и слишком близкая прокладка силовых и электронных проводов — одни из наиболее распространенных, но трудно обнаруживаемых причин неправильной работы оборудования.Знание того, что находится в ваших шкафах, проведение надлежащих проверок и интерпретация показаний управляющего напряжения поможет решить многие из этих загадочных проблем с оборудованием.

Как силовые кабели вызывают проблемы в смешанных шкафах

По мере того, как ток течет через проводник, вокруг него создается магнитное поле по круговой траектории. По мере того как поток переменного тока меняет направление на противоположное, исходное магнитное поле схлопывается, и вокруг силового проводника создается магнитное поле в противоположном направлении.Весь этот процесс будет происходить 60 раз в секунду в цепях переменного тока с частотой 60 Гц.

Если другой проводник находится под воздействием этого изменяющегося магнитного поля, три требования для электромагнитной индукции будут выполнены:

1. Присутствует электромагнитное поле (создается током в силовом проводе).
2. В магнитном поле присутствует проводник (низковольтная проводка управления).
3. Между проводником и магнитным полем происходит относительное движение.(Магнитное поле постоянно нарастает, сжимается и меняет направление.)

В результате создается или «индуцируется» напряжение в цепи управления — отсюда и термин «электромагнитная индукция». Ненормальное напряжение и ток, создаваемый в цепи управления, называют электромагнитными помехами или EMI. Электромагнитные помехи могут создавать достаточное напряжение для ПЛК или частотно-регулируемого привода, чтобы «увидеть» ложный сигнал. Или напряжение на проводке управления может быть искажено электромагнитными помехами, и электронное оборудование, питаемое от проводки управления, не будет работать должным образом.

Контрольный список для проверки шкафов, содержащих цепи управления и питания

1. Определите уровни напряжения внутри шкафа, прежде чем открывать дверцу шкафа.
2. Соблюдайте все методы электробезопасной работы, включая правильное использование СИЗ и установление границ подхода.
3. При открытии дверцы шкафа по возможности стойте в стороне.
4. Проведите визуальный осмотр проводки и компонентов на предмет очевидных отклонений от нормы.
5. Соблюдайте схемы цветовой кодировки и различайте провода управления и питания.
6. Убедитесь в достаточном разделении силовых и управляющих проводов.
7. Убедитесь, что провода питания и управления пересекают друг друга под углом девяноста градусов.
8. Измерьте уровни напряжения в источниках питания электронного оборудования и проверьте соответствие требованиям производителя.
9. Измерьте напряжение полевых устройств ввода и вывода и проверьте соответствие спецификации.
10. Проверьте целостность всех клемм управления и затяните винты клемм.

Стандарты UL для промышленных электрических систем управления

Введение

Underwriters Laboratories (UL) — глобальная компания по сертификации безопасности, которая устанавливает строгие стандарты для множества промышленных компонентов.

В производственном секторе требования UL помогают бизнес-лидерам обеспечивать безопасность, надежность, качество, уверенность и устойчивость в каждой точке соприкосновения.

Имея конкретные руководящие принципы, которые диктуют, какие тесты выполнять и какие показатели должны соответствовать, сотрудники по всему миру могут лучше выявлять несоответствия, обеспечивая при этом высокий уровень производительности.

Сегодня мы внимательно изучаем стандарты UL в отношении промышленных компонентов электрического управления.Хотя конечные пользователи должны держать под рукой полную копию для справки, мы предоставим общий обзор основных разделов, чтобы привлечь новых пользователей.

Готовы узнать больше? Пойдем!

UL 508A

В качестве сертифицирующего органа UL разработал более 800 стандартов безопасности. Чтобы упростить процесс поиска, UL разбивает отраслевые требования на категории. Вы найдете стандарт UL для электрического управления в разделе UL 508A.

Полную версию можно приобрести здесь, но давайте рассмотрим основные моменты, о которых следует помнить.

Объем раздела

По своей сути UL 508A устанавливает параметры для проектирования, управления и использования промышленных панелей управления, предназначенных для общего использования в промышленности.

Обратите внимание, что пользователи могут установить панель управления одним из двух способов. Во-первых, они могут установить ее внутри корпуса, что делает панель «закрытым типом» оборудования.

Или они могут разместить панель на монтажной панели. Это делает его частью «оборудования открытого типа». В этом случае сборка помещается в корпус, который предоставляют другие, или находится на месте установки.

Для обоих форматов установки с самого начала выполняются следующие предположения:

• Эти системы будут работать при напряжении не более 1000 Вт
• Пользователи будут устанавливать их в обычных местах
• Установка будет осуществляться в соответствии с национальными стандартами. Электротехнический кодекс, стандарты ANSI / NFPA 70
• Температура окружающей среды в месте установки составляет 40 ° C (104 ° F) или ниже

В дополнение к базовому промышленному оборудованию управления UL 508A также распространяется на корпуса промышленных панелей управления и панели управления спроектирован для обеспечения контроля за пожаробезопасностью следующих типов оборудования:

• Горючее топливо
• Органы управления лифтом
• Органы управления краном
• Органы управления подъемником
• Оборудование для кондиционирования воздуха
• Холодильное оборудование
• Компоненты управления нагрузкой
• Управление фонтаном
• Управление оросительными системами

тыс. Стандарты также охватывают промышленное оборудование, такое как:

• Металлообрабатывающие станки
• Органы управления силовым прессом
• Машины для литья пластмасс под давлением

Что касается промышленного панельного оборудования, Стандарт 508A распространяется на те, которые установлены для обеспечения управления постоянным электрическим оборудованием. Найдено по адресу:

• Системы обработки упаковочных материалов
• Горелки и системы управления горелками
• Автоматические автомойки
• Коммерческие и жилые бассейны и подземные спа
• Обработка целлюлозы и бумаги
• Очистные сооружения для воды / сточных вод
• Орошение системы

Требования к компонентам

Части промышленного управления, включенные в 508A, включают сборки из двух или более компонентов силовой цепи.К ним могут относиться:

• Контроллеры двигателей
• Реле перегрузки
• Разъединители с предохранителями
• Автоматические выключатели
• Кнопки, переключатели, таймеры и контроллеры
• Электропроводка
• Клеммы
• Корпуса

Или они могут состоять из компоненты цепи управления, такие как кнопки, контрольные лампы или реле управления. Узлы также могут включать в себя комбинацию компонентов схемы питания и управления, а также всю связанную проводку и клеммы.

Компоненты панели управления не оценены

Обратите внимание, что хотя список включений обширен, 508A не охватывает оценку оборудования, которым управляет панель управления, например:

• Двигатели
• Освещение
• Нагреватели
• Нагрузки, подключенные к силовым цепям

Кроме того, панель управления рассматривается и оценивается отдельно от любого оборудования, установленного в удаленном месте вдали от нее, даже если оно подключено через систему проводки.Точно так же он исключает любые компоненты, которые устанавливаются на месте на самой панели управления или внутри нее.

Стандарты оценки UL также не распространяются на соответствие средств управления и защитных устройств, содержащихся в панели управления. Это компоненты, предназначенные для контроля и обеспечения надлежащего функционирования контролируемых нагрузок или оборудования. В этом случае у всего утилизирующего оборудования есть собственный набор стандартов UL, которые пользователи должны найти и соблюдать.

Наконец, UL 508A не распространяется на быстровозводимые здания, сооружения или любые другие платформы, поставляемые вместе с промышленными панелями управления.

Структура стандарта

Полный стандарт UL 508A включает четыре раздела:

Часть 1: Общее использование

Часть 2: Специальное использование

Часть 3: Особые требования к компонентам

Часть 4: Номинальные значения тока короткого замыкания

Соответствующие стандарты UL для промышленных средств управления

Хотя UL 508A является наиболее прямым стандартом для проектирования панелей управления, он часто перечисляется и исследуется вместе с другими соответствующими стандартами UL для промышленных средств управления.Некоторые из наиболее распространенных:

• UL 218: Стандарт для контроллеров пожарных насосов
• UL 294: Стандарт для блоков системы контроля доступа
• UL 845: Стандарт для центров управления двигателями
• UL 864: Стандарт для блоков управления и Принадлежности для систем пожарной сигнализации
• UL 891: Стандарт для распределительных щитов
• UL 916: Стандарт для оборудования управления энергопотреблением
• UL 924: Стандарт для энергетического оборудования и аварийного освещения
• UL 1037: Стандарт для противоугонной сигнализации и устройств
• UL 1640: Стандарт для переносного электрораспределительного оборудования

Значение товарного знака UL

Инспекторы по электротехнике будут ссылаться на UL 508A при проверке промышленных панелей управления.Если ваше оборудование имеет регистрационный знак UL 508A, вы можете быть уверены, что оно прошло сертификацию независимой некоммерческой третьей стороной. Это уместно и безопасно, соответствует всем необходимым стандартам UL.

И муниципальный инспекционный орган, и покупатель панели должны искать это обозначение перед покупкой.

Прежде чем контрольная панель сможет иметь маркировку UL508A, она должна включать только сертифицированные UL и перечисленные компоненты. Если конкретный компонент имеет знак UL, это означает, что UL оценил и протестировал его образцы и посчитал, что он соответствует строгим требованиям безопасности.

Несмотря на утомительность, этот процесс тестирования гарантирует, что каждая деталь и часть системы обладают качеством и целостностью, которые требуются UL для максимального качества и производительности. Знак можно найти как на индивидуально изготовленных, единственных в своем роде панелях управления, так и на стандартизированных конструкциях, которые претерпели лишь незначительные изменения.

508A Сертифицированные корпуса

Когда вы выбираете и покупаете корпус, соответствующий спецификациям UL 508A, вы демонстрируете как инспекционному органу, так и конечному пользователю, что рассматриваемая панель управления соответствует признанным стандартам безопасности.

Эти параметры используются для обеспечения общественной безопасности. Они также гарантируют, что электрическая панель управления соответствует местным и национальным электротехническим нормам и правилам.

Если вы производитель панелей управления, ваша сертификация заслуживает высокой степени доверия. Эти поставщики часто получают периодические необъявленные визиты и инспекции со стороны персонала UL. Эти регулярные аудиты помогают убедиться, что производитель в курсе всех необходимых требований UL и что все компоненты и панели по-прежнему соответствуют мерам сертификации 508A.

Общие требования к корпусу

Стандарт UL 508A делит секции как на общие, так и на наружные. Общие требования предусматривают наличие процессов тестирования, чтобы убедиться, что все компоненты включают:

• Защита от коррозии
• Опора и фиксация токоведущих частей
• Соответствующие расстояния
• Втулки кабелепровода
• Изоляционные барьеры и материалы
• Заземление

На открытом воздухе -Специальные требования к корпусу

Для панелей управления внутри специальных корпусов стандарт UL требует, чтобы эти компоненты включали испытания, которые гарантируют:

• Соответствующие отверстия корпуса
• Доступность токоведущих частей
• Вентиляционные отверстия
• Устройства контроля окружающей среды корпуса
• Соединение
• Внутренняя проводка
• Полевая проводка
• Защита цепи марки
• Выключатели-разъединители
• Соответствующая маркировка

UL 508A Изменения в 2005 году

Для промышленного применения необходимы изменения и инновации Это распространяется на процедуры тестирования и проверки.UL выпустил первую редакцию 508A в апреле 2001 года.

В сентябре 2005 года UL 508A претерпел серьезные изменения, которые продолжают влиять на производителей во многих секторах.

Короче говоря, изменение требовало, чтобы изготовители контрольных панелей включали номинальный ток короткого замыкания в каждую сборку контрольной панели.

Хотя этот запрос понятен и является важным соображением безопасности, применить его было непросто, по крайней мере, поначалу.

Почему?

Несмотря на то, что UL имеет несколько методов определения номинала короткого замыкания, не все они применимы к производителям контрольных панелей.Например, прямой тест на короткое замыкание эффективен, но также дорог и может повредить оборудование в процессе.
Более того, метод расчета требует специальной инженерии и специальных методов, к которым не каждый строитель имел доступ.

В результате производители панелей управления начали работать в тандеме с производителями компонентов, запрашивая проверенные комбинации устройств, такие как автоматический выключатель или предохранитель и реле перегрузки или подрядчика. Основной вопрос, который они начали задавать, был: «Если я использую пускатель двигателя A с автоматическим выключателем B, какой будет номинальный ток короткого замыкания?»

Чтобы облегчить выполнение этих запросов, производители начали создавать базы данных и электронные таблицы, в которых подробно описывались различные типы комбинаций компонентов и связанные с ними характеристики короткого замыкания.Это сделало процесс исследования более быстрым и простым для разработчиков панели управления и помогло убедиться, что все детали соответствуют требованиям UL.

Единственная проблема? Таблицы быстро бросили вызов производителям. Они становятся слишком большими, особенно с учетом того, что существовали тысячи способов, которыми различные компоненты могли сочетаться вместе для выполнения различных функций.

UL разрабатывает новую номинальную категорию

В ответ UL разрешил производителям разработать новую категорию: номинальные токи короткого замыкания компонентов.Это касается любой части, используемой в цепи питания промышленного пульта управления.

По сути, это упростило процесс определения значений тока короткого замыкания и сделало его более универсальным. Например, теперь производители могут маркировать пускатель двигателя как подходящий для схемы, которая не может выдавать более «X» ампер при использовании с автоматическим выключателем, не превышающим «Y».

A Примечание к UL 698A

UL также имеет стандарт 698A: Стандарт для промышленных панелей управления, относящихся к опасным (классифицированным) местам.

Эти требования к испытаниям и проверкам относятся к панелям управления, предназначенным для общепромышленной установки. Они могут варьироваться от несекретных мест с безопасными расширениями цепей до следующих опасных и классифицированных мест, определенных Национальным электротехническим кодексом (NEC), NFPA 70:

• Класс I, Раздел 1
• Класс I, Зона 0 и Зона 1 AEx
• Класс II, Раздел 1
• Класс III, Раздел 1
• Зона 20 и Зона 21 AEx

Эти компоненты должны работать в следующих атмосферных условиях:

• Температура окружающей среды или 40 ° C (104 ° F) или ниже
• Концентрация кислорода не более 21% по объему
• Номинальное барометрическое давление в одну атмосферу

698A Типы панелей управления
Какие промышленные панели управления чаще всего попадают в эту категорию? Большинство узлов будет состоять из следующих компонентов:

• Контроллеры двигателей
• Реле перегрузки
• Разъединители с предохранителями
• Автоматические выключатели
• Связанные устройства управления (например,г. кнопочные посты, селекторные переключатели, сигнальные лампы, таймеры, реле управления)
• Соответствующие клеммы для проводки

Во всех вышеупомянутых случаях производитель предоставит корпус как часть общей сборки.

698A Характеристики панели управления
Промышленные панели управления, подпадающие под эту категорию UL, могут также включать следующие функции:

• Электрические параметры или параметры объекта
• Внешнее соединение с неспецифическим простым устройством
• Концепция искробезопасности Fieldbus (FISCO)
• Внешнее соединение с конкретным простым оборудованием и конкретным искробезопасным оборудованием
• Внутреннее соединение нескольких барьеров

Имейте в виду, что панели, не включенные в стандарт 698A, включают:

• Электростатические устройства, цепи или системы
• Оборудование для анализа газов или паров
• Оборудование, включающее технологическую линию, выведенную на панель

Промышленное контрольное оборудование, соответствующее стандартам UL

Ищете промышленное контрольное оборудование, которое соответствует или превосходит все перечисленные здесь стандарты UL? Вы пришли в нужное место.

Когда дело доходит до обеспечения качества, безопасности, целостности и защищенности этих критически важных компонентов, вы не можете быть слишком осторожными.
Требуя, чтобы все оборудование соответствовало требованиям тестирования и проверки UL, вы демонстрируете приверженность пользователей доверию, надежности и общей производительности.

Вот почему мы стремимся к продукции, имеющей желанный знак UL. Загляните в наш интернет-магазин сегодня, чтобы найти нужные детали.

Есть вопросы? Не стесняйтесь связаться с нами.Мы так же привержены качеству, как и вы, и позаботимся о том, чтобы вы остались довольны.

Отказ от ответственности:
Предоставленный контент предназначен исключительно для общих информационных целей и предоставляется с пониманием того, что авторы и издатели не участвуют в предоставлении технических или других профессиональных консультаций или услуг. Инженерная практика определяется обстоятельствами конкретного объекта, уникальными для каждого проекта.
