Шкаф-купе удобен, так как двери в открытом состоянии не занимают много места. Его вообще можно сделать безкорпусным — в нише, от стенки до стенки. Все что в этом случае понадобиться — установить двери для шкафа-купе, а потом собрать заполнение (или наоборот, это не столь важно.

Двери для шкафа купе: рекомендованные размеры

Содержание статьи

Если говорить о жестких ограничениях по размерам дверей для шкафа-купе, то их нет. Сделать можно любые по длине и ширине. Но есть рекомендуемые параметры, определенные на основе опыта эксплуатации:

• Минимальная ширина — 50 см. Ничто не мешает вам сделать полотно уже, но при движении оно будет перекашиваться, в результате может даже выскочить из направляющих.
• Максимальная ширина створки — 110 см. При этом приходится прилагать значительные усилия для того, чтобы ее двигать.
• Оптимальная ширина 60-90 см.
• С завода профили приходят высотой 5,5 м, а в магазинах их обычно режут пополам. Так что есть реальная возможность сделать двери для шкафа купе требуемой высоты. При большой высоте вам только надо будет обратить внимание на жесткость профиля-ручки.
• Количество створок дверей-купе выбирается исходя из оптимальной ширины. Выбирайте их так, чтобы они не блокировали доступ к наполнению шкафа.

  Ограничений по размерам почти нет

Конструкция створки

Створка двери шкафа-купе состоит из профилей:

• нижнего;

  Нижний профиль имеет более глубокие боковины

• верхнего;

  Верхний профиль для створки двери-купе

• профиля-ручки;

  Ручка может стоять с двух сторон

• промежуточных.
•

  Эти профили размещают между частями дверного полотна, но можно обойтись и без них — если дверка цельная, а не составная

Все это вместе имеет такой вид, как на фото. В эту рамку, в пазы, вставляется выбранный вами материал для дверей. Это может быть стекло, зеркало, ЛДСП и другие материалы.

Конструкция створки без наполнения

Разделительные профили не являются обязательными. Они нужны, если створки собираете из разных материалов или они в таком виде вам просто больше нравятся. Максимальная толщина материала заполнения — 10 мм, минимальная — 4 мм. Более тонкие — стекло, пластик, зеркало — вставляются через уплотнительную прокладку.

Чтобы створка имела возможность двигаться, на нее устанавливают ролики- вверху и внизу. На нижние ролики приходится вся масса двери, а верхние ролики стабилизируют положение полотна по вертикали, не давая ему отклоняться.

Ролики для дверей шкафа-купе

Ролики крепятся к боковым профилям при помощи специальных крепежных элементов.

Направляющие для двери-купе

Как вы понимаете, створка — это еще не все. Необходимы направляющие, по которым будут двигаться эти самые двери. Их две — верхняя и нижняя. По внешнему виду они значительно отличаются.

Верхняя направляющая для двери шкафа-купе

Нижняя направляющая сделана из металла

При установке двери сначала плотно заводят в верхнюю направляющую, поднимают створку до упора и ставят нижние ролики в соответствующее гнездо. Вся конструкция изображена на следующем фото.

Схема сборки

Расчет размеров

При самостоятельной сборке двери для шкафа купе есть два варианта действий. Первый — измерить проем, продумать, сколько дверей вы хотите иметь и с этой информацией обратиться в фирму по изготовлению дверей. Только убедитесь, что они продают комплектующие без оплаты за сборку. Менеджер сам посчитает вам все необходимые материалы, выдаст размеры и озвучит сумму. Все просто. Но вам придется закупать все именно в этой конторе, т.е. выбирать из того, что есть.

Второй способ — рассчитать все самостоятельно и искать нужные компоненты по разным фирмам. Сложнее и дороже, но выбор более широкий. Для тех, кто не любит простых путей опишем расчет компонентов.

Створки

Ширину створок рассчитывайте так, чтобы в закрытом состоянии видна была только одна ручка, но при этом закрывать само дверное полотно она не должна. Для двери-купе из двух створок считаете так: измеряете ширину проема, прибавляете ширину профиля и делите пополам. Это и будет ширина створки.

Например, проем 1600 мм, ширина профиля-ручки 26 мм. Получаем 1600 мм + 23 мм / 2 = 811,5 мм. Обратите внимание, что ширина профиля-ручки взята произвольно. Она может быть разной по форме и, естественно, по ширине. При расчетах подставляйте ширину выбранной вами конструкции.

Профили могут быть разными, потому из надо измерять индивидуально

Для расчета трехстворчатой надо будет прибавить удвоенную ширину профиля и разделить на 3.

Пример: проем 2100 мм, ширина ручки такая же — 26 мм. Считаем: 2100 мм + 2*26 мм / 3 = 717 мм.

С высотой все проще. От высоты шкафа отнимают 40-45 мм и получают искомую высоту створки, а также длину боковых профилей. С размерами створок все.

Заполнение

Так как наполнение находится в рамке из профилей, от общей ширины створки отнимаем удвоенную ширину профиля. То же проделываем с высотой — отнимаем высоту нижнего и верхнего профиля.

Измерение ширины профилей

Итак, ширина нашей створки 811,5 мм. Измеренная ширина профиля ручки — 18 мм. Так как ручки ставят с двух сторон, эту цифру удваиваем. Получаем 36 мм. Итого ширина заполнения 811,5 мм — 36 мм = 775,5 мм.

Высоту считаем также: пусть исходная 2350 мм, ширина верхнего профиля 12 мм, нижнего — 48 мм. Итого высота заполнения 2350 мм — 12 мм — 48 мм = 2290 мм. Это если заполнение цельное и это ЛДСП, не требующее силиконового уплотнителя. Если створка — цельное зеркало или стекло, от найденной высоты надо отнять еще толщину уплотнительной резинки. Она составляет 1 мм, но так как надевается по периметру, тов общем -сверху и снизу- занимает 2 мм. В этом случае высота заполнения 2290 мм — 2 мм = 2288 мм.

Если заполнение створки состоит из фрагментов, вычитается также и толщина соединительного профиля. Она также составляет примерно 1 мм.

Профили

Высота вертикальных профилей рамок равна общей высоте створки. Ширина всех горизонтальных высчитывается в зависимости от ширины ручки: от ширины створки отнимаем удвоенную ширину ручки (их две).

Как измерять ширину ручки

Пусть ширина ручки 26 мм. Получаем ширину вертикальных профилей: 811,5 мм — 26 мм*2 = 759,2 мм.

Фотоотчет о сборке

Сначала все профиля нарезаются точно по рассчитанным размерам. Точность должна быть идеальной. Рез — строго перпендикулярный, под 90°. В профилях-ручках сверлятся отверстия под установку роликов и крепежных элементов.

Отверстия делают сквозные двух диаметров. Точный размер зависит от габаритов купленного крепежа, но в основном размеров два: 4 мм и 6 мм, а также 6 мм и 10 мм.

Как сверлить отверстия

Вверху делают одно такое отверстие, центр которого находится на расстоянии 7 мм от края профиля, внизу отверстий два — первое на расстоянии 7 мм от края, второе — отступив от среза профиля 42 мм.

Отверстия внизу боковых профилей

При сборке в первую очередь собираются все части наполнения. Сначала, если есть стекло или зеркало, по периметру устанавливается уплотнительная резина. Она просто нажатием пальца надевается на торец детали. По краям уплотнитель срезают, надевают впритык, но без нахлеста на следующую сторону.

Уплотнитель на зеркале

На зеркала с задней стороны клеят защитную пленку. Можно использовать обычную самоклейку. Эта пленка не даст осколкам рассыпаться, если зеркало разобьется.

Если створка составная, ее собираем при помощи соединительных профилей. Части наполнения просто вставляются с усилием в профиль. Иногда может потребоваться значительное усилие. Можно пристукнуть по торцу тыльной стороной ладони или использовать для этого резиновую киянку.

Просто вставьте в пазы профиля части наполнения и пристукните по торцу

Когда створка собрана, по тому же принципу верху и внизу устанавливаются соответствующие профиля.

Установлен верхний профиль

Затем наступает время установки боковых профилей-ручек. Все аналогично: загоняете наполнение в паз, следите, чтобы вошло до упора по всей длине без перекосов. Когда рамка собрана, необходимо ее стянуть крепежом. Начинаем с верху. Берете крепеж, вставляете в просверленное ранее отверстие. Если расстояние отмеряли точно, винт попадает в бороздку верхней поперечины.

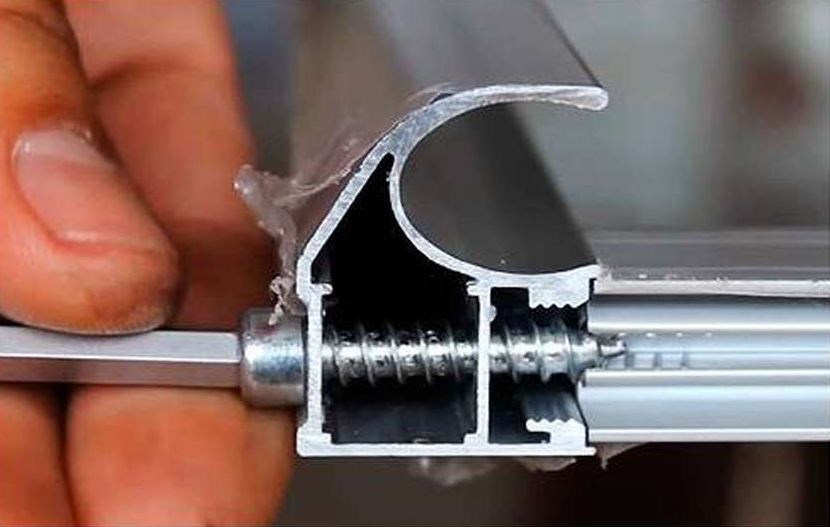

Если просверлено верно

Затягиваем соединение при помощи ключа-шестигранника. Слегка не докрутив до упора, между головкой шурупа и перемычкой профиля вставляем верхние ролики, потом дотягиваем винт.

Вставляем верхние ролики

Ту же операцию повторяем с другой стороны. Затем переходим вниз. Тут крепеж устанавливается в верхнее отверстие. Просто затягиваем до упора. Аналогично повторяем с другой стороны.

Устанавливаем крепеж снизу

Далее устанавливаем нижний ролики. Упорную пластинку заводим в паз, прижимаем.

Установка нижнего ролика — пластину заводим в профиль

Пружину поджимаем, заправляя корпус ролика внутрь. В отверстие вставляем винт, стараясь попасть в гнездо, затягиваем шестигранником. Он может понадобиться другого размера — чуть меньше, чем остальные — так как этот винт обычно тоньше и длиннее.

Поджали ролик, вставили винт

Затягивать его до упора не нужно. Так, чтобы зашел в пластину на полсантиметра или около того. Затем при установке двери и регулировке ее хода этим винтом регулируется положение створки — угол приподнимается или опускается.

Закручиваем винт, фиксирующий ролик

Если нажать на колесо ролика, он уйдет в корпус, затем возвратиться за счет упругости пружины. Этот нехитрый механизм обеспечивает плавность хода двери для шкафа купе.

Собрав все створки, переходим к установке направляющих. Они должны располагаться строго одна под другой, даже без отклонений в миллиметр. Используйте отвес или лазерный уровень (как пользоваться лазерным уровнем читайте тут).

Сначала прикручивают верхнюю направляющую. Она крепится или к потолку, или к верхней части шкафа. Расстояние от полок — не менее 100 мм, иначе двери будут задевать полки, вещи, плечики.

Прикручиваем верхнюю направляющую

В нижнюю направляющую с боков в пазы вставляем пружины-отбойники. Они будут ограничивать ход двери. Количество пружин равно количеству створок, устанавливаются они с обоих концов.

Стопоры для дверей



Вставляем пружины-ограничители хода

Если лазерного уровня нет, чтобы не мучатся с отвесами, для начала можно нижнюю направляющую просто уложить, пока не закрепляя. Затем установить одно полотно, заведя его верхние ролики в верху, и установив нижние в нужную бороздку. Таким образом двери будут связывать верхнюю и нижнюю направляющие.

Выставив створку вертикально, автоматически выставите нижнюю направляющую

Выставив полотно строго вертикально, вы автоматически выставите и нижнюю направляющую. Ее останется только прикрутить. Только внимательно следите чтобы двери не сдвинулись.

Последнее, что остается сделать — приклеить по бокам приклеить шлегель. Это ворсистая самоклеящаяся полоса, которая смягчает удары створки о стенки шкафа (или просто о стены, если шкаф бескорпусный).

Последний штрих — наклейка шлегеля

На этом двери для шкафа купе установлены и готовы к работе. Еще раз процесс можете просмотреть в видео.

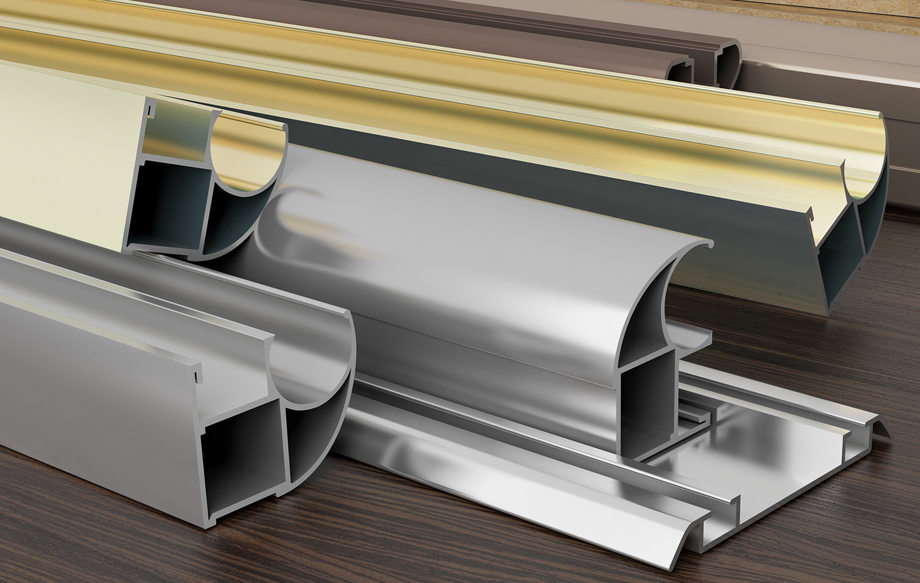

Профиль для шкафов-купе, материалы изготовления, размеры

В последние годы люди все чаще отдают предпочтение шкафам-купе, а не другим аналогичным видам мебели. Основными преимуществами этих изделий являются экономия пространства в квартире, удобство пользования, привлекательный дизайн. Чтобы мебель прослужила долго, необходимо правильно подобрать профиль для шкафов-купе, от которого будет зависеть качество изделий. Параметров выбора этого компонента достаточно много, и каждый из них заслуживает отдельного внимания.

Назначение и характеристики

Если большинство людей знают, что собой представляет шкаф-купе, понятие о профилях имеют немногие. К ним относятся направляющие, ручки и окантовки дверей. Основным достоинством шкафа-купе является плавное открывание и закрывание створок, а направляющие играют важнейшую роль в обеспечении надежного функционирования всего механизма, так как именно по ним как по рельсам двигаются полотна. Бесшумность хода осуществляется за счет работы роликов или шариков вместе с доводчиками.

В комплект мебели входят и другие элементы, отвечающие за прочность и надежность конструкции. К ним относятся силиконовые уплотнители и щетки, стопоры и фиксаторы, крепежные винты и шурупы. Все эти детали должны быть качественными.

Один-единственный ненадежный элемент конструкции может привести к выходу из строя всего механизма.

Выбирая профили для шкафа-купе, потребителю надо обратить внимание на следующие характеристики:

1. Стенки должны быть примерно от 1 мм до 1,6 мм толщиной. Узкий размер полотна может привести к поломке или деформации изделия.
2. Долгий срок службы. Он определяется количеством открываний и закрываний дверей, указываемых производителем. Примерно 20 лет должен прослужить шкаф, рассчитанный на 60–70 тысяч циклов.

Виды

Встречается 4 вида раздвижных систем:

1. Подвесные. Нагрузка приходится на верхние подвижные элементы. Надежный механизм, но со временем двери могут расшататься. Во избежание этого желательно установить стабилизаторы.
2. Опорные. Основным компонентом раздвижной конструкции является нижний профиль. Верхняя часть двери только фиксируется, наклон легко регулируется с помощью роликов. Минусом можно считать запыление и загрязнение полозьев, приводящее к преждевременному износу элементов. Необходима регулярная чистка или установка ленточных щеток.
3. Универсальные. Встречаются довольно часто, выполняют функции двух других систем.
4. Компланарные. Современные механизмы, отличающиеся высоким качеством и отменными функциональными возможностями. Особенность системы состоит в том, что дверь сначала выдвигается вперед и потом в сторону.

По месту применения различают шесть видов направляющих, которые призваны обеспечить надежное функционирование дверей. К ним относятся:

• горизонтальная нижняя планка;
• вертикальный профиль;
• верхняя направляющая;
• нижняя направляющая;
• верхняя планка;
• соединительный профиль.

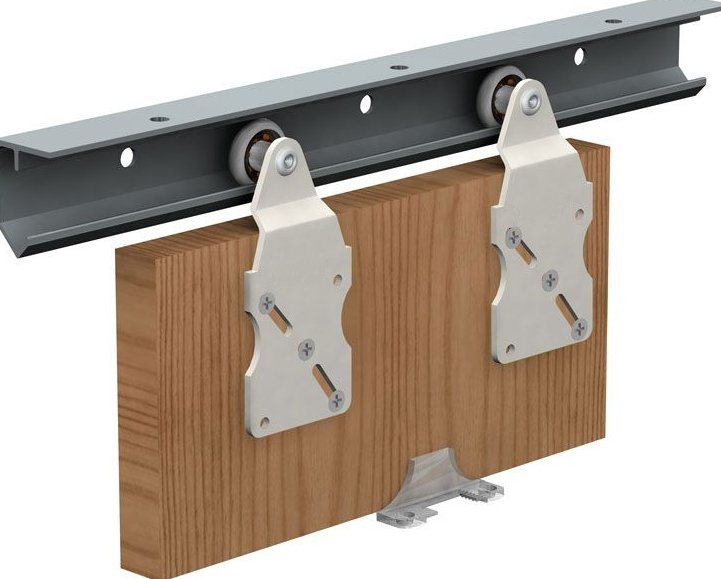

Подвесная

Опорная

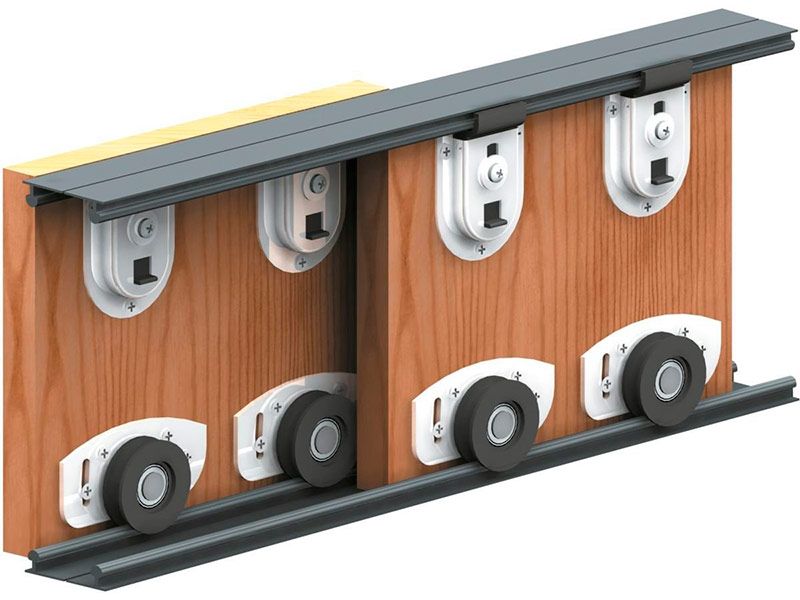

Универсальная

Компланарная

Горизонтальная нижняя планка

Имеет симметричные формы. На поперечном срезе профиль напоминает букву «Н». Основная функция заключается в фиксации роликов. Планка также прикрывает подвижные элементы, придавая конструкции эстетичный вид. Монтируется на торец нижнего среза двери при помощи саморезов. Толщина профиля — примерно 12,5–14,5 мм, длина — около 5,4 м. Возможный недостаток горизонтальной нижней планки — низкое качество из-за несоблюдения стандартов производства изготовителем.

Вертикальный профиль

Выполняет важную функцию соединения дверного полотна с другими частями раздвижного механизма. Служит элементом обрамления двери с обеих сторон. На рынке мебельных комплектующих представлены различные формы, размеры таких деталей. Наибольшей популярностью пользуются профили ручки для шкафов-купе 16 мм.

Вертикальный профиль бывает двух видов:

1. Открытым. Отличается эстетичным дизайном и используется как ручка. Имеет асимметричный изгиб в форме буквы «С», считается самым популярным.
2. Закрытым. Обладает симметричной формой в виде буквы «Н», пользуется большим спросом.

Недостатки могут быть следующего характера:

1. Несоответствие размеров вертикальных ободков параметрам дверей. Чем она больше и массивнее, тем толще должны быть простенки профиля.
2. Нарушение производителем требований стандарта в целях экономии материала.

Открытый

Закрытый

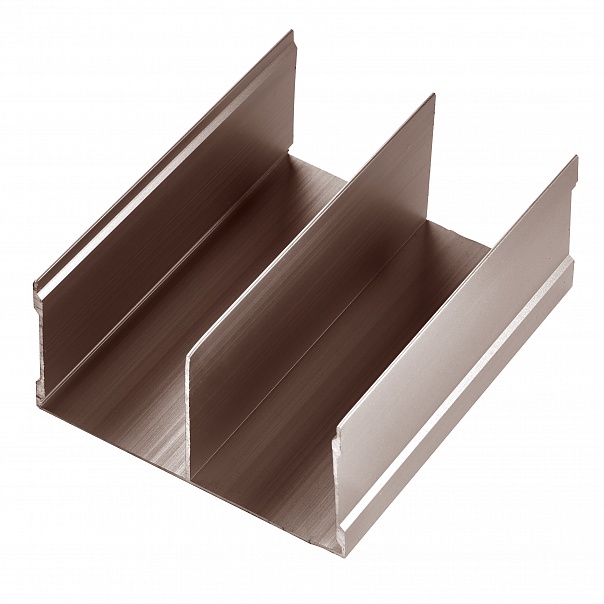

Верхняя направляющая

Эта деталь раздвижных дверей представляет собой профиль с выемками для свободного хода колесиков. Ее закрепляют к потолку или стене, используя брусья из дерева или металлические угольники. Верхняя направляющая должна быть изготовлена из прочного материала. Много плюсов у алюминия — он долговечен, экологичен и обеспечивает плавное движение роликов.

Фурнитуру применяют в подвесных системах, где на нее приходится основная нагрузка. В таких механизмах не используются напольные направляющие. По этой причине двери вибрируют и со временем расшатываются. Профиль для шкафа может иметь как прямую, так и изогнутую форму.

Верхние направляющие бывают длиной от 2 до 6 метров. Встречаются модификации с разными сечениями: 20 х 32 мм, 29 х 31 мм, 30 х 32 мм, 34 х 37,7 мм, 35 х 32 мм. Параметры выбираются в зависимости от размеров шкафов-купе и дверных полотен. Недостаток — как и другие виды направляющих, скапливают пыль внутри.

Нижняя направляющая

Этот профиль также предназначен для дверей шкафа-купе. Нижняя направляющая находится под постоянной нагрузкой, так как она является опорной. Для крепления к полу используются саморезы или двусторонний скотч.

В зависимости от количества дверей нижние направляющие имеют от 1 до 3 полозьев. Для удобства одинарный профиль принято утоплять и выравнивать с полом. В этом случае он не станет выступать наружу и прибавит эстетики.

Нижние направляющие имеют некоторые преимущества:

• в отличие от верхних они обеспечивают плавное движение дверного полотна по роликам;
• являются более долговечными.

Недостатки:

• частое засорение полозьев, необходимость регулярной чистки;
• преждевременный износ при накоплении грязи и пыли.

Нижние направляющие выпускаются длиной 5,4 м по 10 штук в упаковке. Одинарные профили имеют следующие популярные размеры: ширина — 24,8 мм, высота — 7,4 мм. Двойные — соответственно 62,8 и 8 мм.

Верхняя планка

Крепится вверху двери и соединяет ее с роликами. Она представляет собой профиль, состоящий из 1, 2 или 3 квадратных или прямоугольных секций. Наиболее распространенным является размер 14,5 х 21 мм. Длина стандартная — 5,4 м.

Соединительный профиль

Его еще называют межсекционным. Находит применение в комбинированных шкафах-купе как элемент, соединяющий разные материалы. Встречаются такие детали волнистых, прямых, гнутых и даже зигзагообразных форм. Профили рассчитаны на одну дверь, поэтому по размерам уступают другим типам комплектующих. Популярными считаются параметры 14,5 х 25 мм и 12,4 х 21,5 мм.

Материал изготовления

Для изготовления профилей для шкафов-купе используются различные материалы:

• сталь;
• алюминий;
• пластик;
• полимеры.

Безоговорочным лидером в этом списке является алюминий. Он дороже своих конкурентов, но имеет ряд существенных преимуществ:

• не боится влаги, температурных перепадов, коррозии;
• отличается гибкостью, легко поддается обработке;
• несмотря на большую толщину простенков, профили из этого материала гораздо легче.

Большинство потребителей останавливают свой выбор на алюминиевых профилях для установки шкафов-купе, так как они зарекомендовали себя с лучшей стороны. Этот материал совершенно безвреден, имеет привлекательный внешний вид. Если деталь изготовлена строго по стандартам, найти минусы почти нереально.

Стальной профиль занимает одну из ведущих позиций среди материалов, используемых в изготовлении шкафов-купе. Он обладает важными достоинствами:

• прочностью, устойчивостью к механическим воздействиям;
• невысокой стоимостью в сравнении с алюминием.

Есть у стали и минусы:

• подверженность коррозии, приводящая к разрушению металла;
• наличие скрытых дефектов;
• ограниченные возможности придания профилю оригинальной текстуры.

Несмотря на эти недостатки, сталь широко используется при установке шкафов-купе в тех местах, где нет повышенной влажности. Такая мебель удачно вписывается в интерьер зала, спальни и даже детской.

Пластик и полимерные материалы не выдерживают конкуренции и используются редко.

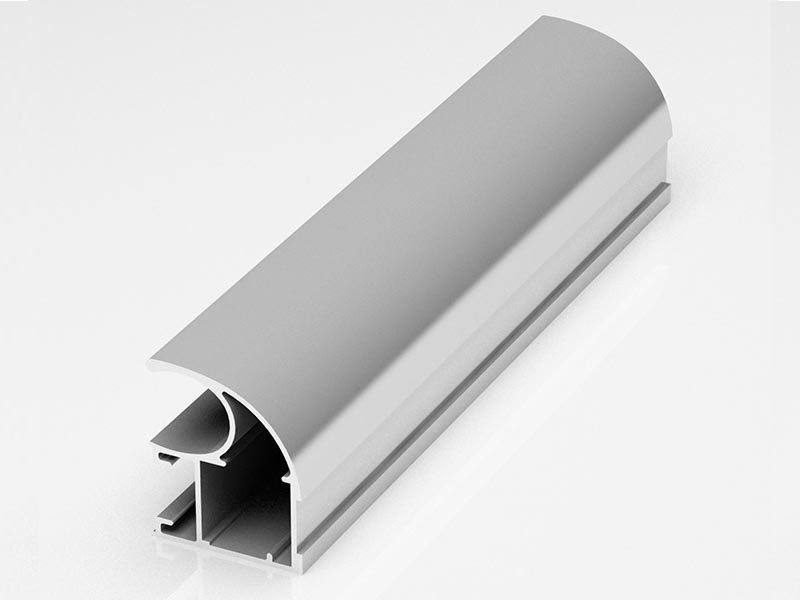

Алюминий

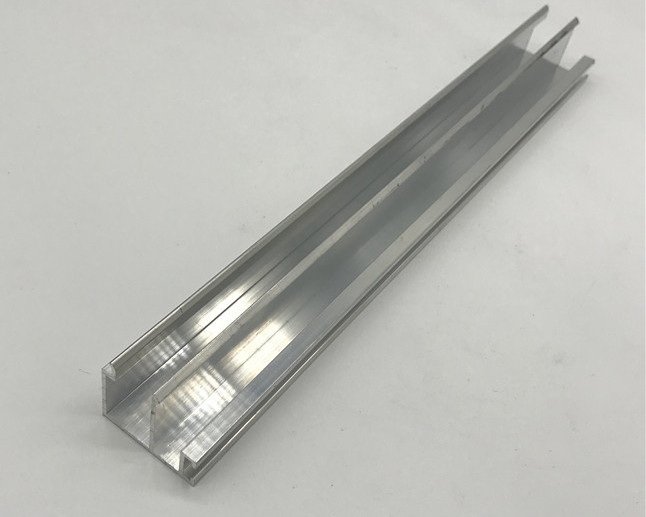

Сталь

Пластик

Методы окрашивания

Существует несколько способов декорирования профилей. Основными считаются:

1. Анодирование. Суть этого метода заключается в создании оксидного слоя. Он придает профилю красивый вид, предотвращает стирание и потускнение, делает материал водостойким, укрепляет его свойства.
2. Кварцевание. Используется в основном как вспомогательный метод. При помощи щеточной шлифовки тщательно очищают деталь.
3. Катафорез. Многоразовая обработка профиля химическими средствами обеспечивает идеальное покрытие без пор, неровностей. После таких процедур поверхность делается гладкой, блестящей.
4. Окутывание в ПВХ. Позволяет создавать различные текстуры, повышает устойчивость к механическим повреждениям.
5. Шпонирование. Профиль покрывается древесным слоем. Идеально подходит для придания изделию текстуры различных пород. На готовый шпон наносится лак.

Анодирование

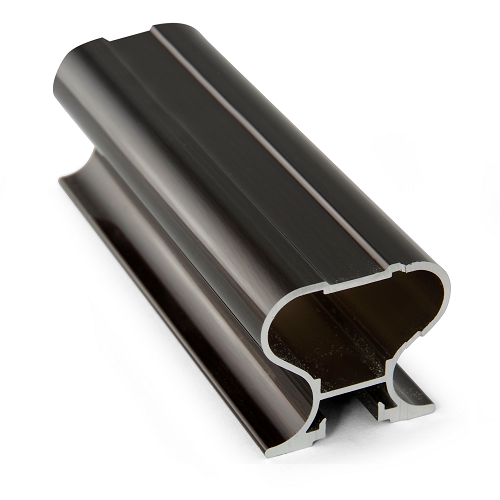

Катафорез

Пленка ПВХ

Шпонирование

Критерии выбора

В связи с огромной популярностью шкафов-купе на рынке представлена фурнитура, отвечающая разным вкусам. При выборе стоит обратить внимание на материал изготовления, размеры, цвет. Большое значение имеет стоимость продукции — качественный товар не может быть приобретен за бесценок. Если выбран недорогой стальной профиль, он, скорее, окрашен не очень качественной краской, поэтому покрытие потеряет изначальный вид очень скоро.

Для определения оптимального размера профиля нужно учитывать следующие параметры:

• габариты шкафа;
• ширину полотна створки;
• размеры разделителей;
• длину стыковочных деталей.

В таблице описаны лучшие производители, у которых можно найти любой цвет профиля и подобрать изделия высокого качества по приемлемой стоимости.

Фирма	Характеристики
RIAL.PRO	Для изготовления профилей используется сплав алюминия марки 6063. Класс прочности — Т5. Характерны повышенный уровень закалки, устойчивость к коррозии. Детали анодированы и покрыты пленкой ПВХ. Широкая цветовая гамма.   Длина профилей:4,8, 5,5 и 5,9 м. Имеются в наличии все комплектующие детали
Аристо	Профили из алюминия анодированы и покрыты пленкой ПВХ. Способны выдержать до 16 кг веса. Можно выбрать из 20 вариантов цветов
Премиал	Выпускается 5 видов алюминиевых профилей. Горизонтальные планки усилены. При изготовлении используется 5 основных способов декорирования, к примеру, покрытие серебром, окрашивание в белый глянец. Возможны различные имитации пород дерева.
Версаль	Симметричные и асимметричные профили российского производства для классических шкафов-купе с зеркальным фасадом. Детали выдерживают вес до 50 кг. Длина изделий — 6,2 м. Широкий выбор цветов.

На рынке представлена как отечественная продукция, так и европейская. Увы, направляющие иностранного производства не могут похвастаться низкой стоимостью, поэтому потребители не спешат их приобретать. Тем, кто хочет сэкономить, рекомендуется выбирать фурнитуру проверенных отечественных компаний.

RIAL.PRO

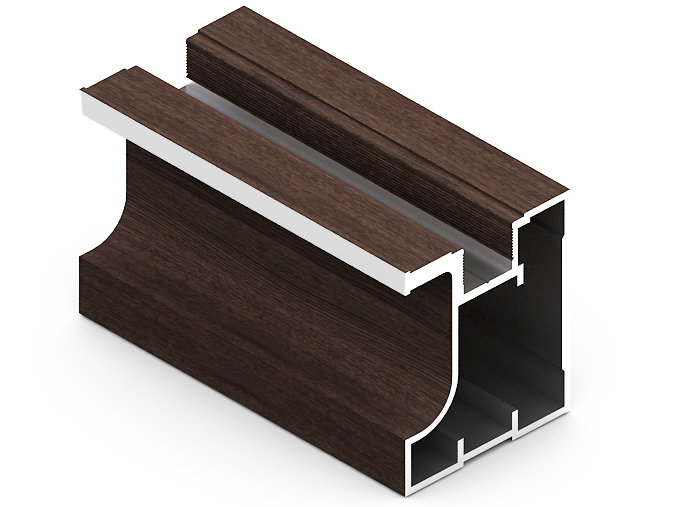

Аристо

Премиал

Версаль

Видео

Направляющие для шкафов купе, технические особенности, материалы изготовления

Шкаф купе – это востребованная конструкция для каждого жилого помещения. Она предназначена для хранения действительно большого количества предметов. Шкафы изготавливаются из разных материалов, обладают разнообразными размерами, а также могут иметь различное наполнение, за счет которого на полках и в разных отсеках можно удобно расположить много вещей, одежды, аксессуаров или других предметов. Двери в конструкции являются раздвижными, а для их комфортного использования непременно должны применяться направляющие для шкафов купе, по которым передвигаются ролики, за счет чего осуществляется бесшумное открывание или закрывание.

Назначение и комплектация

Направляющие, предназначенные для дверей шкафа купе, выполняют важную функцию, так как именно за счет них обеспечивается свободное, тихое и легкое открывание или закрывание дверок шкафа. В качестве основы такой конструкции выступают рельсы, по которым в горизонтальном положении передвигаются створки. Дополнительно в состав входят элементы:

• подвески или опоры;
• уплотнители на профиль;
• специальные надежные фиксаторы;
• фурнитура небольшого размера;
• другие предметы, за счет которых обеспечивается надежное крепление и легкость использования направляющих для шкафов купе.

Шкафы Версаль оснащаются надежными, качественными и долговечными комплектующими, а также в них устанавливаются специальные корзины для хранения мелких прадедов, поэтому такие модели мебели считаются востребованными. Рельсы, которыми оснащаются шкафы, представлены профилями из металла или пластика, которые дополнительно комплектуются разными дополнительными элементами, а именно разными роликами, уплотнителями, стопорами или другими элементами. За счет такой необычной и сложной конструкции направляющих для шкафа, предотвращается возможность того, что дверки будут скатываться или перекашиваться.

Ширина и иные параметры направляющих для каждой дверки шкафа полностью зависят от того, какими габаритами, массой или другими характеристиками обладают полотна, а также учитывается материал, из которого они сформированы, и способ, с помощью которого открываются. Обычно направляющие для раздвижных дверей продаются в комплекте с самим шкафом купе, поэтому не возникает необходимость приобретать их отдельно, но если в процессе эксплуатации какие-либо элементы выйдут из строя, то их можно заменить новыми деталями.

За счет грамотно закрепленных направляющих для дверей гарантируется возможность открывать или закрывать полотно в одной плоскости. Совместно с другими элементами формируется специальная система, причем она обязательно должна отвечать определенным требованиям:

• высокая прочность, обеспечивающая долгий срок службы конструкции при регулярном использовании шкафа по назначению;
• привлекательный внешний вид, который соответствует мебели и стилю комнаты, где установлен шкаф;
• удобство использования, что особенно актуально для каждого пользователя, у которого не должно возникать сложностей с открыванием или закрыванием дверей шкафов.

Если выбрать направляющие, отвечающие вышеуказанным требованиям, то они прослужат долгое время без создания каких-либо неприятностей пользователям.

Комплектация системы считается достаточно просто, причем она используется в модели шкафа Версаль, в которой имеются многочисленные ящички, корзины и иные системы наполнения. В состав раздвижной системы входят элементы:

• направляющие вверху и внизу, причем именно по ним происходит передвижение дверного полотна;
• профили, располагающиеся по горизонтали и вертикали, причем каждый направляющий профиль обеспечивает надежное удерживание наполнения;
• система, состоящая из верхних и нижних роликов, которые гарантируют быстрое, бесшумное и свободное передвижение дверок;
• доводчики, обеспечивающие плавный ход;
• уплотнитель из силикона
• щетки;
• монтажные винты;
• упоры, представленные в форме скоб пружин, причем именно они хорошо закрепляют дверь в конкретном месте.

Таким образом, конструкция состоит из несколько различных элементов, каждый из которых выполняет свою роль.

Уплотнитель

Схема двери купе

Виды

Существует несколько видов направляющих, которые могут использоваться для шкафа купе. Нередко приобретается комплект направляющих, используемых совместно, что гарантирует получение качественного устройства для открывания или закрывания дверок. Все разновидности обладают своими особенностями и правилами установки. Если выбирается шкаф Версаль, то в нем все элементы обладают высоким качеством, поэтому корзины, направляющие, профили и иные части служат долгое время и удобны для применения.

Верхняя

Верхняя направляющая фиксируется вверху шкафа. С ее помощью дверь подвешивается на элементе после его закрепления, а далее свободно передвигается с применением опорных роликов.

Обычно используется двойная конструкция, предполагающая использование не только верхнего элемента, но и нижнего, так как это предотвращает возможность колебания и перекоса полотна двери.

Фиксация верхних направляющих производится с применением обычных саморезов или нередко используется пресшайба. Также допускается выполнять процесс универсальными шурупами, оснащенными обязательной потайной головкой. Сам процесс монтажа выполняется просто последовательными действиями:

• в направляющей делаются отверстия сверлом, размером 4 мм, причем расстояние между ними равно около 30 см;
• если будут применяться универсальные шурупы, то дополнительно в каждом отверстии делается зенковка, предназначенная под шляпку крепежного элемента;
• направляющая вставляется в нужный участок шкафа;
• она выравнивается;
• фиксируется выбранными крепежами.

Лучше применять для этих целей саморезы, так как работать с ними действительно легко. Зафиксировать направляющие верхние для шкафа купе своими руками просто, поэтому если данный элемент выйдет из строя, то заменить его будет легко.

Нижняя

Нижняя направляющая обладает аналогичным устройством с верхней, но в качестве опорной части применяется нижний профиль для шкафов. Наилучшие модели, например шкаф Версаль, состоят из комплекта направляющих, что предотвращает возможное выпадение или перемещение полотна дверки.

Монтаж нижних направляющих считается простым процессом:

• под саморезы в элементе делаются нужные по размеру отверстия;
• нельзя сразу фиксировать конструкцию к шкафу, так как важно сместить ее немного внутрь мебели примерно на 2 см, причем контролировать это следует с помощью уровня;
• после нахождения правильного места установки элемента, выполняется его фиксация.

Так как нижняя направляющая немного заходит внутрь шкафа, важно убедиться, что она не деформирует корзины или другие системы хранения в конструкции.

Какие именно направляющие выбрать, невозможно, так как надо, чтобы дверцы были оснащены двумя этими видами. Если будет иметься только один вариант, то он не прослужит долгое время, а также будут создаваться сложности с использованием шкафа.

Технические особенности

При выборе какой-либо направляющей, учитываются ее особенности. К ним относится:

• ширина должна соответствовать имеющимся дверям и роликам;
• при использовании нижней направляющей применяется открытый рельс, который может постоянно загрязняться, поэтому приходится уделять много внимания его очищению;
• если выбирается верхняя направляющая, то для предотвращения деформирования напольного покрытия внизу непременно используются специальные ролики, размеры которых должны соответствовать остальным элементам системы;
• наиболее надежными считаются комбинированные системы, в которых гарантируется контроль над движением полотен с двух сторон;
• дополнительно направляющие могут быть не только прямыми, но и радиусными, а выбор основывается на параметрах и форме шкафа.

Если выбирается шкаф Версаль, в котором имеются встроенные корзины и иные качественные системы хранения, то в нем используется комбинированная удобная система.

Материалы изготовления

Важно заранее определиться, из какого материала будут изготовлены направляющие. Для их производства могут использоваться разные материалы:

• пластик — из него получаются дешевые и не слишком надежные элементы. Они отличаются коротким сроком службы, а также многие пользователи разочаровываются в качестве изделий. Желательно пользоваться такими направляющими только при комбинации с металлическими деталями;
• сталь — из нее получаются прочные изделия, но важно грамотно подходить к выбору толщины и иных параметров конструкции, чтобы она соответствовала дверному полотну. Стоимость считается невысокой, причем она соответствует обычно качеству;
• алюминий — из него формируются наиболее качественные направляющие. Они применяются в дорогостоящих моделях шкафа купе. Считаются идеальным выбором, если шкаф по высоте превышает 4 м. Они могут декорироваться или окрашиваться в разные оттенки.

Ширина направляющих должна подходить размеру шкафа и его дверок.

Алюминиевая

Пластиковая

Стальная

Как избежать ошибок при выборе

Чтобы грамотно выбрать направляющие, учитываются критерии:

• высокое качество;
• идеальное соответствие имеющемуся шкафу;
• приемлемая стоимость;
• сочетание с другими элементами механизма открывания и закрывания дверок;
• нужные размеры.

Таким образом, чтобы эффективно и удобно пользоваться раздвижными дверками, имеющимися в шкафах купе, непременно надо правильно выбирать все элементы, входящие в механизм. Сюда относятся и направляющие для дверей шкафов купе, которые могут обладать разными размерами, видами и параметрами. Грамотный выбор обеспечивает безопасность и долговечность самого шкафа, а также комфортность открывания и закрывания створок.

Видео

Направляющие для шкафов-купе, назначение, характеристики, материалы

Сегодня шкаф-купе считается одной из наиболее востребованных моделей в ассортименте многочисленных систем хранения. Ответственные мебельные компании при производстве таких конструкций используют исключительно качественную фурнитуру. Особого внимания заслуживают направляющие для шкафов-купе — они должны отвечать самым высоким требованиям к такого рода изделиям. Экономить на этом механизме ни в коем случае нельзя, поскольку он во многом определяет срок службы мебели.

Особенности фурнитуры

Для шкафов-купе направляющие являются неотъемлемой частью механизма открывания и закрывания. Конструкция имеет вид рельса, по которому с помощью колесиков движется дверца. Дополнительно механизм может комплектоваться опорами, подвесками, щетками, уплотнителем, фиксирующими деталями. Эта сложная система не дает дверям перекоситься либо сместиться при эксплуатации.

Ширина направляющих для шкафа или гардеробной выбирается в зависимости от веса, толщины и длины фасада, а также от материала, из которого он производится. Обычно готовая мебель уже оборудована направляющими, но через какое-то время фурнитура изнашивается, поэтому может появиться потребность в ее замене.

Комплект раздвижной системы состоит из таких деталей и механизмов:

1. Верхние и нижние направляющие, без них фасад не сможет перемещаться.
2. Вертикальный профиль для шкафов-купе, использующийся как ручка.
3. Доводчики, которые не дают двери ударяться о корпус и создавать шум.
4. Ролики для шкафов обеспечивают легкое, бесшумное движение фасада.
5. Уплотнители, дверные щетки защищают содержимое мебели от пыли.
6. Упоры, представляющие собой скобы или пружины. Нужны для фиксирования двери в одном месте.
7. Монтажные крепления, без которых невозможно собрать конструкцию.

Во многих случаях шкафы-купе выполняются под заказ. Чем крупнее их размеры, тем более прочной должна быть дверная система. При корректно выбранных и установленных направляющих фасады шкафа двигаются без скрипа, заеданий.

Приобретая фурнитуру, важно убедиться, что она обладает следующими свойствами:

1. Прочность — обеспечивает длительный срок эксплуатации при частом пользовании шкафом.
2. Дизайн — должен соответствовать стилевому решению мебели.
3. Удобство использования — важно, чтобы у пользователя не возникало трудностей с открыванием–закрыванием дверей.

Преимущества раздвижной дверной системы — экономия площади комнаты, легкий ход, бесшумность, долгий срок службы.

Разновидности и способы монтажа

По способу размещения выделяют две разновидности направляющих: верхние и нижние. Наиболее надежными считаются совмещенные системы, в которых устанавливаются оба типа профилей.

Верхние направляющие для шкафа-купе называются так из-за способа установки — их монтируют на верхней горизонтали. С помощью специальных креплений фасад фиксируется в подвешенном состоянии на профиле, снизу передвижение обеспечивается опорными колесами. В шкафах-купе часто применяется двойная система, когда дверь держится не только верхней направляющей, но и нижней тоже. Это позволяет максимально надежно закрепить дверное полотно.

Верхний направляющий рельс монтируется с помощью простых саморезов, иногда применяется прессшайба. Последовательность работы:

1. На расстоянии примерно 30 см друг от друга в профиле проделывают отверстия сверлом с диаметром 4 мм.
2. Направляющую прикладывают к верхнему участку, равняют.
3. Деталь прикручивают выбранной крепежной фурнитурой.

Нижние направляющие для шкафа-купе имеют похожий тип устройства, только профиль прикручивается внизу. Монтаж детали достаточно простой:

1. В профиле просверливают отверстия под конфирматы или саморезы.
2. Конструкцию сдвигают внутрь на пару сантиментов. Чтобы размещение было ровным, необходимо использовать уровень.
3. Когда найдено корректное место установки, профиль фиксируют саморезами.

Чтобы система открывания дверей была надежной, рекомендуется использовать оба вида направляющих. При фиксации фасада только сверху или снизу механизм не прослужит долго.

Так как установленный внизу направляющий профиль заходит внутрь конструкции шкафа, стоит убедиться, что при движении дверца не задевает корзины, полки и другие элементы наполнения.

Материалы изготовления

Направляющие для раздвижных дверей производят из таких материалов:

1. Сталь — из нее получаются довольно прочные конструкции, но при этом нужно правильно выбрать размер профиля относительно веса фасада. Стальные направляющие для дверей шкафа-купе относятся к среднему ценовому сегменту, однако стоимость продукции некоторых брендов завышена относительно технических характеристик товара.
2. Пластик — эту разновидность сырья считают наименее надежной. Пластиковые изделия отличаются низкой стоимостью и слабым качеством. Они подойдут только для легких, небольших фасадов. Сегодня чаще применяют комбинированные рельсы, где профиль из пластмассы предусматривает железную опорную поверхность для колес.
3. Алюминий — из него производят самые прочные профили. Они обладают лучшими характеристиками с точки зрения качества. На них допускается ставить дверные полотна высотой до 4 м, любого веса. Еще одно преимущество — возможность подобрать подходящий дизайн. Единственный минус материала — высокая стоимость.

Профили из металла могут окрашиваться двумя способами:

1. Анодирование — нанесение цвета химическим методом, в процессе окраски пигмент проходит внутрь металла. Такое покрытие отличается прочностью, стойкостью к высокой влажности и солнечному свету.
2. Нанесение пленки из ПВХ — такой способ окраски также считается довольно износостойким. Наличие внешнего покрытия способствует бесшумному открыванию дверей.

Цветное покрытие направляющих и профилей-ручек может быть не только однотонным. Потребителям предлагаются имитация текстуры дерева или камня, окрашивание с эффектом состаривания, патинирования.

Сталь

Пластик

Алюминий

Анодирование

Пленка ПВХ

Советы по выбору

Перед тем как отправиться в магазин, стоит изучить рекомендации по выбору мебельных направляющих:

1. Ширина профиля должна соответствовать габаритам фасада и диаметру колесиков.
2. При монтаже детали в нижней части устанавливается открытый рельс, который регулярно забивается пылью и волосами. Чтобы механизм не вышел из строя, его следует своевременно очищать.
3. При выборе верхнего профиля для защиты ламината, паркета или линолеума снизу необходимо установить специальные колесики, их размер зависит от габаритов остальных деталей дверной системы.
4. Комбинированная конструкция, когда направляющие монтируются вверху и внизу, является самой прочной, так как фасады удерживаются с двух сторон.
5. Исходя из формы полотна, направляющие могут быть линейными или радиусными. Последние позволяют внедрять более интересные дизайнерские решения, например, создавать выгнутые фасады. Изготавливаются такие детали в основном из алюминия, их стоимость выше.

Чтобы пользоваться шкафом-купе было комфортно, а механизм открывания дверей служил долго, следует выбирать качественные направляющие. Лучше, если они будут выполнены из алюминиевого сплава. Кроме того, при приобретении нужно обязательно проверять сертификат качества, уточнять гарантийные сроки продукции.

Ширина профиля должна соответствовать размеру роликов и фасада

Комбинированная система считается самой надежной

Радиусные направляющие позволяют устанавливать полукруглые фасады

Видео

Двери для шкафа-купе своими руками, чертеж, пошаговая инструкция

Практичность и функциональность раздвижных систем не вызывают сомнений, единственным минусом такого исполнения дверных полотен считается высокая стоимость. Существенная экономия средств достигается при изготовлении двери для шкафа-купе своими руками, на основе готовых или самостоятельно составленных чертежей. Такая работа отличается средней степенью сложности и требует тщательной планировки. Основные трудности возникают при подборе комплектующих и деталировки, при отсутствии опыта на этом этапе стоит воспользоваться помощью профессионалов. Все остальные действия, включая сборку или установку, выполнимы своими силами.

Материалы и инструменты

Для изготовления двери на шкаф купейного типа потребуются (на примере рамочной навесной системы):

1. Наполнитель: плитные древесные материалы, матовое стекло или зеркало с толщиной не менее 4 мм, защищенные пленкой.
2. Верхние и нижние направляющие (двухтрековые при стандартной схеме установки дверей).
3. Боковой профиль С для ручек открытого типа, Н — закрытого.
4. Рамки для обрамления двери, включая верхнюю с каналом для вкрутки сборочных винтов, нижнюю с таким же каналом, но с более высокой полкой, и среднюю, используемую при сборке дверей из разных материалов или отдельных частей.
5. Верхний ролик, подбираемый с учетом типа бокового профиля ручки, по 2 штуки на каждую створку.
6. Опорный роликовый механизм, 2 штуки.
7. Сборочные винты-саморезы.
8. Силиконовый уплотнитель, используемый при изготовлении дверей для шкафа-купе из стекла или зеркал.
9. Шлегель — уплотняющая полоса, проклеиваемая по желанию владельца в специальные пазы бокового профиля ручки с целью смягчения ударов створок и защиты от пыли.

К дополнительным элементам относят стопоры, доводчики, торцевые заглушки или замки. Такие комплектующие приобретаются исходя из возможностей и желания владельцев и являются необязательными. Это же касается прямых и фасонных упоров, используемых при сборке своими руками дверей шкафа-купе из ЛДСП.

Из-за высоких требований к точности размеров все плитные материалы разрезаются с помощью специального оборудования в момент приобретения. При отсутствии такой возможности для распила ЛДСП используется электрический лобзик. Этот же инструмент задействуется при разрезании профилей и рамок (альтернатива — ножовка по металлу) при условии установки специальной пилы. Для сверления отверстий в профиле потребуется дрель или сверлильный станок, для зачистки его краев — напильник с частой надсечкой. Монтаж и закрутка саморезов, регулировка дверей выполняются с помощью шуруповерта, шестигранных ключей и бит на 6 мм. На всех этапах сборки шкафа используются уровень, отвесы и другие измерительные инструменты.

Конструкция раздвижной системы

ДСП

Тонированное стекло

Матовое стекло

Зеркало

Создание чертежа

Изготовление раздвижных дверей для мебели начинается с подбора их размеров. На этом этапе можно пользоваться готовыми эскизами (при условии полного совпадения размеров комнаты и конструкции шкафа), результатами расчета онлайн-калькуляторов или выполнить чертежи своими силами. Исходными данными служат размеры дверного проема, число и способ расположения створок, тип выбранной системы и ширина направляющих. Избежать ошибок помогает деталировка, учитывающая точные размеры используемых комплектующих.

Высота створки, а также длина бокового профиля, рассчитываются просто: от высоты проема шкафа отнимается 40–45 мм (точное значение зависит от типа профиля). При расчете ширины учитываются несколько факторов, включая:

1. Потребность в достаточно плотном примыкании створки — в закрытом состоянии дверей должна быть видна только одна ручка, без перекрытия соседних полотен.
2. Правильное расположение дверей — створки не должны перекрывать полки и ящики. При правильном подходе ширина дверок подбирается с учетом внутренней планировки шкафа-купе.
3. Соблюдение оптимального коэффициента ширины в пределах от ¼ до ½ от высоты двери. Игнорирование этого требования отрицательно сказывается на устойчивости и надежности крепления дверного полотна.

Оптимальная ширина створки рассчитывается по формуле: (ширина проема шкафа + число перехлестов × ширину профиля ручки): число дверей.

На заложение раздвижной системы в глубине шкафа отводится как минимум 100 мм, точное значение этого параметра зависит от вида направляющих, числа створок с их планировкой. Отдельное внимание обращается на способ установки нижней направляющей, в системах врезного типа высота дверного полотна рассчитывается по-другому, простого вычитания высоты направляющих уже недостаточно. Это же относится к сборным конструкциям, высота их отдельных элементов рассчитывается за вычетом размеров соединительного профиля.

Параметры для измерения

Таблица размеров

Возможные варианты размещения раздвижных створок

Этапы изготовления

Стандартная пошаговая инструкция по изготовлению дверей для шкафа-купе своими руками состоит из трех основных этапов:

• подготовку деталей с учетом выбранных размеров;
• сборку самого шкафа и дверных полотнищ;
• монтаж всех профильных элементов, закрепление роликовых механизмов.

При установке в шкаф-купе крупногабаритных полотнищ работы стоит проводить в комнате стационарного размещения мебели. Резку или сверление металлического профиля в любом случае выполняют на ровном устойчивом основании.

Подготовка деталей

Этот этап начинается с подготовки дверных полотнищ, а именно распила плитных материалов и обработки торцов:

1. Элементы из ДЛСП оклеивают специальной лентой с помощью утюга или строительного фена, из натурального древесного массива — шлифуют наждачной бумагой и вскрывают лаком.
2. Стеклянные или зеркальные детали оклеивают пленкой по всей площади с обязательной защитой краев силиконовым уплотнителем. Правильно закрепленный материал должен обтягивать весь периметр хрупких вставок и отступать от краев рамы на 2–3 мм, излишки обрезают на этапе сборки.
3. Резку профиля с направляющими зачастую проводят после тщательной разметки перпендикулярных линий, исключительно с тыльной стороны, без снятия защитной пленки (при наличии).
4. Случайно поврежденные края аккуратно шлифуют напильником с мелкой насечкой.
5. Отверстия в горизонтальных направляющих, закрепляемых внутри шкафа-купе, сверлят диаметром в 3 мм, через 25–35 см друг от друга.
6. Выемки для окончательного крепления рамы делают на вертикальном участке профиля ручки, с 8 мм отступом сверху, 8 и 42 мм — в нижней части.

Рекомендуемый диаметр отверстия с внутренней стороны составляет 5,5 мм, в наружной стенке — 10 мм. Соответственно, для их получения при первом сквозном проходе используют сверла с диаметром в 5 мм. С наружной стороны отверстие досверливают насадкой большего диаметра.

В ходе резки деталей рекомендуется сверять параметры параллельных участков. По правилам они должны полностью совпадать. Нарезанный профиль стоит разложить на полу или ровном участке с целью проверки размеров, маркировки точек сверления и определения правильного поворота ручек (актуально при работе с С-профилем).

Фиксация направляющих

Монтажу направляющих непосредственно в шкафу уделяется особое внимание. Эти элементы фиксируют с помощью отвесов и выверяют по вертикали до миллиметра. Первыми фиксируют верхние горизонтальные направляющие, после проверки их ровности — нижние. Способ их расположения зависит от типа бокового профиля. При монтаже дверей с асимметричными С-профилем нижняя направляющая смещается от линии фасада вплоть до совпадения с внутренней полосой верхней направляющей. При использовании Н-профиля все горизонтальные направляющие располагаются в одной плоскости и совпадают друг с другом.



Сборка рамы и профиля

Схема сборки дверного полотна зависит от его типа. При использовании стеклянных вставок первым на торец устанавливают силиконовый уплотнитель. После этого все элементы полотна соединяют средними рамками. В отличие от уплотнителя, легко натягиваемого пальцами, на этом этапе могут возникнуть трудности, в особо сложных случаях наполнитель пристукивают резиновым молотком (что не всегда возможно при работе с зеркалом или стеклом). Верхний и нижний рамный профиль закрепляют на уже собранном полотне, с аналогичными усилиями.

Боковой профиль устанавливают последним, начиная с верхней части:

1. Для скрепления рамы в просверленное ранее отверстие аккуратно вставляют винт, с выходом заостренного наконечника на 10–15 мм.
2. Данный наконечник направляют в паз рамочного верхнего профиля и закручивают ключом-шестигранником до 3–4 мм зазора.
3. В полученное пространство вставляют вилку верхнего поддерживающего ролика, после чего винт закручивают до упора.
4. Процесс сборки дверей шкафа завершают закреплением нижней части рамки на расстоянии в 42 мм от края и фиксацией опорного ролика (аналогичным образом, но без тщательного затягивания).

Некоторые мастера подходят к процессу сборки по-другому: первой скрепляют раму дверей без наполнителя, после проверки работы эту конструкцию частично развинчивают и заполняют стеклом или ДСП-полотном. Описание этого способа легко найти на тематических ресурсах, основные правила сборки и фиксации профиля остаются неизменными. Во избежание ошибок стоит собрать двери шкафа-купе, как рекомендует производитель раздвижных систем, и уточнить этот момент заранее.

Нюансы установки конструкции

Крепление дверей начинают с аккуратного перемещения ранее собранных створок к проему шкафа. Первыми нужно вставить дальние створки, размещаемые на задних полозьях направляющих, потом, после проверки их движения, устанавливают ближние дверцы. При монтаже рельсовых систем работы ведут по простой схеме:

1. Верхнюю часть створки с ранее закрепленными роликами размещают в пазах верхнего профиля.
2. Дверное полотно приподнимают с целью окончательного захода роликов в паз.
3. Колеса нижних роликовых систем слегка придавливают пальцами.
4. Створку еще раз приподнимают и закрепляют в нижнем профиле, роликовый механизм отпускают и окончательно фиксируют. Далее операцию повторяют со вторым нижним углом.

Установка дверей шкафа роликового типа завершается регулировкой. Ее выполняют с помощью ключа-шестигранника, которым вращают регулировочный винт. Поворот по часовой стрелке способствует выходу ролика наружу и поднятию створки, против часовой — ее опусканию. Правильно установленные двери располагаются на одном и том же уровне с нижней направляющей. Также важно проследить, чтобы не было никаких перекосов или отклонений по вертикали бокового профиля.

Поставить подвесную систему с одной стороны проще: в верхней части специального профиля фиксируют как минимум 2 сдвоенных ролика (такие двери выигрывают в надежности и удерживают больший вес), после чего створка легко перемещается в нужном направлении. При количестве створок более 2 возникает потребность в установке стопора — пластикового уголка-ограничителя, закрепляемого на внутренней стороне наружной двери с целью контроля ширины открытия дверей.

Вне зависимости от типа и конфигурации раздвижной системы, перед тем как установить дверь шкафа-купе, стоит проверить геометрию дверного проема. Любые отклонения от уровня устраняют до начала фиксации направляющих. Этим правилом не стоит пренебрегать, ведь чем ровнее будет собран сам шкаф, тем дольше прослужит конструкция.

Видео

Двери для шкафа купе своими руками

Любой столяр-мебельщик вам скажет, что самый сложный элемент при самостоятельном изготовлении раздвижных систем хранения – это двери. Тем не менее, отказываться от изготовления мебели в домашних условиях не стоит. В специализированных точках продажи всегда можно весьма недорого приобрести готовые наборы раздвижных систем и другой фурнитуры, которые позволят без особых усилий собрать двери для шкафа купе своими руками. Самое главное – иметь желание созидать, знать теоретическую базу и четко соблюдать последовательность действий.

Определяемся с размерами

Характерной особенностью всех систем «купе» является наличие в конструкции сдвижных дверей, перемещающимся по направляющим вдоль дверного проема. Такая конструкция сочетает в себе практичность, весьма неплохой дизайн и солидную экономию свободного пространства. По своей сути, любой шкаф относится к классу корпусной мебели. «Купе» к данной группе относить некорректно, ведь данный предмет вообще может не иметь корпуса. Раздвижные системы могут устанавливаться в нишу, отгораживать торцевую часть помещения, образуя отдельное пространство для гардеробной комнаты, кладовой или кабинета.

Сборка дверей шкафа купе своими руками, обычно, начинается с определения габаритов створок. Данный этап необходим для определения необходимого количества профилей. В современном мебельном производстве габариты и количество раздвижных створок для систем хранения не стандартизируется.

Исходя из сложности исполнения и опыта эксплуатации, специалисты рекомендуют использовать следующие параметры:

1. Оптимальная ширина двери от 500 до 1000 мм. Сделать ширину меньше 50 см можно, но следует быть готовым к возможной дифференциальной раскачке двери при перемещении. Створка шириной больше 1 м получается весьма тяжелой, что делает ее неудобной в повседневном использовании.
2. Высота створки двери может быть любой. Однако тут следует принять во внимание стандартную длину профиля 5,5 м. Как показала практика, делать сдвижные двери для шкафа своими руками выше 2,5 м не целесообразно, особенно в условиях высоты потолков классических отечественных многоэтажек.

Последний параметр, которому стоит уделить немного внимания – количество раздвижных створок, которыми будет оборудован шкаф системы «Купе». Специалисты рекомендуют исходить из ширины проема, выбранного оптимального значения ширины створок и конструкции наполнения.

Типы раздвижных систем

Сегодня наиболее распространены два конструктивных решения раздвижных систем:

1. Роликовая.
2. Подвесная.

Роликовые системы оснащаются каркасом из профиля, придающего жесткость конструкции створки. Благодаря нижним колесикам, движущимся по направляющей, осуществляется перемещение двери.

В зависимости от количества створок, нижняя направляющая может иметь один или несколько треков. Верхние колесики подбираются по типу профиля. Для профиля открытого типа нужны ассиметричные; для закрытого – симметричные ролики.

В подвесных системах, крепление дверей шкафа купе с верхними роликами осуществляется на верхний трек, который может быть выполнен в виде рельсы или трубы.

По треку перемещаются колесики, которые закреплены на дверном полотне. В такой конструкции всю нагрузку, создаваемую весом створки, принимают на себя верхние колеса. В нижней части полотна может устанавливаться направляющая, исключающая раскачивание двери. Некоторые конструкции не имеют нижних направляющих, при этом полотно «парит» над полом.

Фурнитура и комплектующие

Стандартный роликовый комплект для создания сдвижных дверей для шкафа купе своими руками включает в себя:

• профили, обрамляющие створку;
• верхние и нижние направляющие;
• ролики, которые подбираются в зависимости от выбранного типа раздвижной системы, формы профиля, размеров;
• фурнитура;
• заполнение дверного полотна.

Рассмотрим комплектующие более подробно.

Профили

Изготавливают обрамление створки для шкафа купе из специализированных профилей.

Различают несколько основных видов профилей:

1. Вертикальный профиль-ручка.
2. Горизонтальный нижний.
3. Горизонтальный верхний.

Для изготовления профилей используют:

1. Сталь. Профили из нержавеющей стали отличаются доступной стоимостью, неплохой надежностью и внушительным сроком службы.
2. Алюминий. Профили из анодированного алюминия отличаются небольшой массой, хорошей прочностью, длительным сроком эксплуатации.

О том, как правильно выбрать профиль для самостоятельного изготовления шкафа купе подробно рассказывается в видео:

Направляющие

Для изготовления купейного шкафа необходимы направляющие. Верхняя представляет собой профиль с одним или несколькими треками, по которым перемещаются верхние колеса каждой створки.

Ширина верхней направляющей для шкафа купе определяется количеством треков и конструктивными особенностями. Стандартная ширина трека – 38,5 мм. Толщина стенки – 1.6 мм.

Нижняя рельса представляет собой профиль с треками для перемещения опорных колес.

Размеры направляющих для шкафа купе взяты из спецификации раздвижных систем Aristo. При расчетах используйте параметры используемых вами профилей.

Ролики и фурнитура

При использовании в каркасе вертикальных элементов закрытого типа применяются верхние симметричные ролики.

На каждую дверь нужен комплект из двух роликов.

Асимметричные колесики используются при создании каркаса раздвижной системы купейного шкафа из стоевых элементов открытого типа.

Как и в предыдущем варианте, на каждое дверное полотно нужно устанавливать два ролика.

Опорные нижние колеса отвечают за перемещение двери и принимают на себя большинство нагрузок.

Ролик оснащается регулировочным винтом и прижимной пружиной. Данный элемент устанавливается в нижний горизонтальный профиль. На каждую дверь необходим комплект из двух роликов.

Какая еще необходима фурнитура для шкафа купе своими руками:

• Пружинный стопор, обеспечивающий фиксацию створки в закрытом состоянии. Устанавливается в нижнюю направляющую.

• Шлегель – полоса из ворсистого материала, смягчающая удар створки о стенки корпуса. Наклеивается в паз вертикального профиля по всей высоте двери.

• Самонарезающий сборочный винт под шестигранник. Количество винтов определяется количеством сборочных узлов.

По желанию, мебельные магазины предлагают дополнительные (необязательные) элементы: доводчики, заглушки торцевой части профилей, магнитные стопоры и прочее.

Важно понимать, что данные элементы значительно улучшают эксплуатационные свойства конструкции, и существенно увеличивают ее стоимость.

Заполнение каркаса створки

Раздвижные дверцы для шкафчика своими руками изготавливаются из самых разнообразных материалов, которые подходят по толщине профиля. Наиболее распространенными и недорогими являются плиты ламинированного ДСП и МДФ, толщиной 10 мм. Такая толщина дверей купе обусловлена шириной профиля 12 мм, плюс силиконовый уплотнитель, толщина каждой стенки которого – 1 мм.

Можно изготовить сборную конструкцию из комбинации двух материалов: зеркала (стекла) и ЛДСП. В таком случае необходимо предусмотреть приобретение стыковочного Н – образного профиля с фиксацией.

Стыковочный профиль существенно увеличит жесткость каркаса при использовании нескольких фрагментов заполнения створки.

Выполнение расчетов

Проведение расчетов – важнейший этап в самостоятельном создании раздвижных дверей любой системы хранения. Точность необходима для подготовки элементов створок. Рассмотрим порядок проведения расчетов для профилей Aristo.

Вычисления проводятся в следующем порядке:

1. Проведение замеров дверного проема, итогом которых будет получение значений высоты (далее Нп) и ширины (далее Lп).
2. Расчет высоты вертикальных профилей (далее Нв). Итак: Нв= Нп-40 мм.
3. Расчет длины верхней и нижней направляющих. Их параметры равны Lп (ширине проема). Если планируется установка упора, независимо от его типа длину направляющих следует уменьшить на 3 мм.
4. Вычисления ширины створки (далее Lc). Данный параметр зависит от количества створок, типа вертикального профиля, наличия шегеля. Для лучшего понимания процедуры проведения расчетов предлагаем таблицу соотношений.
5. Расчет ширины вставки (далее Lз) зависит от типа профиля и толщины материала. Для упрощения проведения расчетов предлагаем ознакомиться с таблицей.
6. Расчет высоты дверной вставки зависит от количества фрагментов и толщины заполняющего материала. Предлагаем воспользоваться формулами, приведенными в таблице.

Последний этап проведения расчетов – вычисления горизонтальных профилей.

Зная необходимую ширину створки можно легко вычислить длину горизонтальных элементов по формуле:

• для вертикального профиля открытого типа (С) – это ширина створки (Lс) – 52 мм;
• для элементов закрытого типа (Н) – это ширина створки минус 70 мм.

Собираем двери для шкафа купе своими руками

Первое – создаем чертеж (на крайний случай подойдет эскиз с размерами). Для лучшего понимания процесса предлагаем тщательно изучить схему сборки створки шкафа-купе, выполненную на основе раздвижной системы и элементов Aristo.

Рассмотрим этапы сборки двери для шкафа купе своими руками:

1. Верхнюю и нижнюю направляющие следует закрепить на крышке и основании конструкции, используя отвес или лазерный уровень. Минимальное расстояние направляющих от полок – 100 мм.
2. Производим сборку каркаса: при помощи сборочных винтов следует соединить горизонтальные и вертикальные профили дверного полотна, установив между ними подготовленных материал заполнения двери.
3. Устанавливаем верхние ролики под шляпку сборочного винта на двух верхних сборочных узлах.

После сборки каркаса монтируем на штатное место нижние ролики. Как установить ролики на шкаф купе? Очень просто. Следует вставить конец прижимной пружины в паз, прижать ролик до упора и зафиксировать его винтом. Подобную операцию проделать с двух сторон створки. Регулировка роликов шкаф купе производится посредством затягивания или отпускания фиксирующего винта. Для ограничения хода створок в каждый трек нижней направляющей необходимо вставить стопорную пружину. Последняя операция перед установкой створки на штатное место – фиксация в пазах профиля шлегеля. Сделать это очень просто, благо уплотнитель выполнен на самоклеющейся основе. Для полноты картины рекомендуем посмотреть видео сборки дверей шкафа купе своими руками:





Направляющие для шкафа-купе: типы и технические характеристики

Статья о видах направляющих для шкафа купе. Прочитав публикацию, вы узнаете назначение профилей, свойства материалов и технические особенности механизма открывания/закрывания. Это поможет вам сделать оптимальный выбор при покупке комплектующих.

Функциональное назначение направляющих

Механизм раздвижных дверей или шкафа-купе состоит из набора основных элементов:

• направляющие профили – удерживают полотно вертикально и задают направление движения роликов,
• ролики обеспечивают тихий плавный ход,
• фиксаторы ограничивают движение створки двери.

Дополнительно в комплекты входят: доводчики для плавного закрывания двери, контурные  и настенные рамы, замки, ручки, уплотнители и щётки, маскирующие декоративные доборы.

Ролики для шкафа-купе

Способ монтажа

Конструкция раздвижного механизма определяет вид направляющей и способ монтажа.

Подвесной

Подвесной – основной профиль, по которому движутся ролики, закреплён на верхней горизонтальной поверхности, либо на стенках.

На полу можно установить вспомогательный профиль, ограничивающий боковое смещение двери, дребезжание и удары дверных полотен друг о друга.

Преимущества:

• поскольку в подвесной системе используются двери небольшого веса, то возможно крепление роликовой системы непосредственно к полотну двери;
• экономия на безрамочном монтаже;
• бесшумное движение;
• простой монтаж.

Двери-купе с подвесной системой

Недостаток – способ пригоден только для облегчённых дверей.

Сложность возникает только в случае монтажа стеклянных секций, в которых высверливают отверстия под крепёж

Опорный

Опорный – направляющий профиль для роликов крепится к полу, на потолке устанавливается вспомогательный.

Преимущество – возможность использовать полотно любого веса.

Недостатки:

• открытый нижний профиль требует частой уборки пыли и мусора;
• скрытая нижняя направляющая усложняет монтаж.

Чтобы порожек не мешал, можно установить нижний профиль вровень с полом, но это нарушает целостность пола.

Строение шкафа с опорной системой направляющих

Виды направляющих для шкафа-купе

Существует два варианта сцепления направляющих и роликов:

• с продольным жёлобом, по которому движутся ролики;
• рельсового типа, когда паз находится на роликах.

Разнообразие форм  удовлетворяет эстетические требования к раздвижному механизму:

• открытого типа – П и Ш-образные формы среза не скрывают ролики от взора;
• скрытого типа – срез профиля имеет вид спирали, здесь жёлоб и ролики находятся внутри направляющей, поэтому не видны.

Открытые профили накапливают пыль, что приводит к быстрому износу колес.

Взаимное расположение и количество створок, а также форма шкафа купе определяют выбор:

• купейные –нижний опорный, верхний удерживает фасад вертикально;
• сдвижные – створки не меняются местами, профиль узкий, механизм занимает мало места;
• каскадные – многоканальное движение створок, фасад занимает много места;
• движение створок по окружности–изогнутые рельсы изготавливаются на заказ в комплекте с дверью;
• книжки и гармошки– складные створки передвигаются по моноканальному профилю, чаще всего это навесные конструкции.

Механизм встроенного в нишу шкафа-купе задвигает полотно двери в стену, освобождая полезное пространство. Применяются верхние, нижние, иногда серединные направляющие, встроенные в кассетную раму внутри стены, куда помещается открытая дверь.

При выборе какой-либо направляющей, учитываются ее особенности

Материалы

Пластик

Модели из пластика дешёвые, лёгкие, движение роликов по ним бесшумное, их используют в сочетании с металлическими деталями. Недостатки: появление трещин под весом полотна и короткий срок службы.

Пластиковые — применяются в сочетании с облегчёнными полотнами фасадов из пластика и ДВП, например, в дачных шкафах или хозяйственных помещениях.

Пластиковые направляющие

Сталь

Стальные сплавы – недорогой, но тяжёлый материал

Чтобы избежать утяжеления конструкции шкафа-купе производители выпускают тонкостенные варианты. Поэтому при выборе варианта из стали нужно рассчитать соответствие их толщины и веса полотна.

Вероятность деформации, скручивания тонкостенных стальных под несоразмерной тяжестью полотна велика, скольжение быстро становится не безупречным.

Стальные направляющие

Алюминий

Сплавы алюминия имеют свойства наиболее подходящие для шкафа купе.

• Сложные формы не деформируются в процессе работы.
• Материал лёгкий по весу, модели любой ширины не утяжеляют шкаф.
• Из алюминия выдерживает массивные створки фасадов.
• Поддаётся окрашиванию – ценное свойство для интерьерного дизайна, возможна экономия на маскирующих доборах.

Стоимость изделий из алюминия выше, чем из стали и пластика, но надёжность работы механизмов и длительный срок службы компенсируют затраты.

Алюминиевые телескопические направляющие

Как правильно выбрать

Комбинированная система – направляющие для роликов устанавливаются вверху и внизу фасада. Такой механизм стоит дороже опорного, но двери не расшатываются со временем, даже если имеют значительный вес.

Чтобы эффективно и удобно пользоваться раздвижными дверками, имеющимися в шкафах купе, непременно надо правильно выбирать все элементы, входящие в механизм

Компланарная система – комбинация в верхней части шкафа направляющих и роликовых кареток. Этот механизм выстраивает створки фасада в одной плоскости при закрывании, оставляя расстояние между ними 2-3 мм. При открывании нужно потянуть за ручку двери, створка выдвигается вперёд и движется перед соседним полотном. Такая система позволяет экономить полезное пространство шкафа.
