Шатровая крыша: инструкция по монтажу

Обустройство шатровой крыши с одной стороны имеет явные преимущества в сниженном количестве материалов и хороших эксплуатационных характеристиках, но в то же время, монтаж шатровой крыши - довольно сложный процесс, справиться с которым самостоятельно практически невозможно. Об особенностях изготовления шатровой крыши поговорим далее.

Оглавление:

  1. Особенности и преимущества шатровой крыши
  2. Рекомендации по сооружению шатровой крыши дома
  3. Создание проекта шатровой крыши
  4. Особенности и конструкция шатровой крыши
  5. Шатровая крыша фото и подготовительный этап работы
  6. Шатровая крыша своими руками: особенности монтажа
  7. Процедура усиления шатровой крыши и технология ее проведения

Особенности и преимущества шатровой крыши

Для самостоятельного изготовления шатровой крыши следует обладать хотя бы элементарными навыками ее расчета.

Среди основных составляющих шатровой крыши выделим:

  • стропило углового назначения;
  • короткие стропила;
  • брус конькового типа;
  • центральные стропила;
  • стропила промежуточного типа.

Среди главных преимуществ кровли такого типа отметим ее отличное аэродинамическое сопротивление, благодаря которому она с легкостью выдерживает даже самые сильные ветры. Поэтому, если в регионе предполагается наличие ураганов, то самым оптимальным вариантом станет обустройство шатровой крыши.

Главный недостаток - тяжесть проведения расчетов и сооружения общей конструкции. Кроме того, чердачное помещение отличается небольшой площадью и малым полезным объемом. Классическое понимание шатровой крыши обуславливается ее схожестью с пирамидой, которая состоит из четырех скатов и основания. Возможен вариант опирания скатов на дом или их выход за его пределы.

Если рассматривать схему обустройства шатровой крыши, то она отличается некой простотой, и для ее расчета используют самые разнообразные способы. Для того, чтобы правильно спроектировать шатровую крышу, чаще всего используется таблица Пифагора, с ее помощью расчеты трапеций и треугольных конструкций проводятся с максимальной точностью.

Для расчета скатов и вальмовых участков также не потребуется много времени, но вот, чтобы с точностью определить размеры стропила накосного или рядового назначения, следует много потрудиться.

Краткая схема строительства включает в себя проведение расчетов, сборку каркаса, закрепление кровли.

Рекомендации по сооружению шатровой крыши дома

1. Коньковая система должна быть изготовлена из одной и той же породы дерева.

2. Так как доски промежуточного назначения устанавливаются с огромным наклоном, они должны быть достаточно прочными, оптимальный размер материала составляет 5х15 см.

3. Для фиксации коротких элементов не потребуются коньковые доски, они закрепляются на угловых участках.

4. На коньковую доску устанавливают стропила центрального, промежуточного характера.

Чтобы работы по проектированию прошли намного проще, следует в точности изучить конструктивные особенности кровли, и основное назначение каждого из ее элементов:

  • в качестве несущей оси, которая является центральной частью сооружения выступает конек;
  • в виде силовых элементов рекомендуется обустройство накосников, одна часть которых фиксируется на коньке, а вторая выходит за кровлю;
  • фиксация центральных стропил происходит на торцевом участке конька, а вывод, за пределами стен;
  • промежуточные типы стропил закрепятся на коньке и скатах.

Чтобы измерения и проектирование прошло как можно точнее, рекомендуем использовать не уровень, а замерную рейку. Для ее изготовления подойдет фанерная полоса или неширокая планка.

Учтите, что материал лучше выбирать из хвойных пород дерева, так как именно эта древесина наиболее устойчива перед внешними раздражителями. Кроме того, дерево должно пройти качественную обработку и сушку. Толщина конькового бруса и всех стропил должна быть одинаковой. Все замеры выполняются в соотношении с нижней ребровой частью стропила.

По завершению работы на крыше делается обрешетка, размер и конфигурация которой зависит от дальнейшего типа покрытия, а далее проводятся такие работы как:

  • установка пароизоляции - для пристегивания пленки используют строительный степлер, а для улучшения состыковки, на поверхности швов укладывается лента, имеющая герметизирующие свойства;
  • слой утеплителя укладывается вплотную к стропилам, начиная с нижней части, учтите, что интервал между слоем гидроизоляции и утеплителя должен составлять минимум 20 мм, таким образом, удастся организовать вентиляционное пространство;
  • далее проводятся работы по укладке гидроизоляции;
  • контрольная обрешетка является местом, на которое крепится наружное покрытие.

Создание проекта шатровой крыши

Самая главная черта крыши шатрового типа - соблюдение строгой симметричности. Поэтому при ее обустройстве следует проводить очень строгие расчеты. Вся сложность заключается в конструировании системы стропил.

Обустройство шатровой крыши возможно лишь в том случае, если она будет расположена на здании, образующем форму квадрата или правильного многоугольника. В первом случае, крыша будет состоять из четырех равнобедренных треугольных конструкций. Для расчета такой кровли достаточно провести расчеты по определению площади ската и умножить данное значение на четыре. Для определения площади основание, разделенное на два, умножается на высоту треугольной конструкции. Далее, полученное значение суммируют с площадью карнизных участков, имеющих форму трапеции с равными боковыми сторонами.

Следующий этап предполагает расчет площади крыши в соотношении со стеной наружной стены. Учтите, что шатровая крыша обустраивается с наклоном в тридцать или сорок градусов, данное значение учитывается при расчете коньковой зоны.

Высота конька рассчитывается путем умножения половины от длины основной части крыши на тангенс и синус угла наклона крыши. Для определения последних двух значений воспользуйтесь интернетом. Когда высота конька найдена определяется высота треугольной части кровли, согласно которой вычисляются и ее стороны.

Для вычисления параметров карнизных свесов следует исходить из особенностей строения, минимальное значение свеса составляет тридцать сантиметров.

Если данная процедура слишком сложная для вас, то лучше обратиться к специалистам, так как неправильно проведенные расчеты существенно отразятся на качестве и эксплуатационных характеристиках кровли.

Особенности и конструкция шатровой крыши

Существует два варианта обустройства стропильных систем у шатровой крыши:

  • висячий;
  • наслонный.

Первый вариант подходит для крыш, имеющих большие пролеты, при отсутствии возможности в обеспечении подпорок. Таким образом, стропила опираются исключительно на стены, создавая при этом горизонтальное распирающее давление. Для его уменьшения следует произвести установку деревянных или стальных затяжек. Вверху стропила должны быть соединены между собой, а внизу опираются на стены. Данный тип системы отличается высокой сложностью и имеет редкое применение.

Второй вариант более простой и популярный, но для его обустройства потребуется наличие внутренней несущей стены, на которую будет ложиться часть нагрузки. У данной крыши существует несколько точек опоры, в виде стропильных ног и конька, при этом давление на стенах практически не ощущается.

Между опорными частями существует интервал в 400-500 см. Если данное значение увеличено, то рекомендуется обустройство подпорных механизмов, в виде подкосов. Данный тип стропильной системы требует меньшего расхода материалов, отличается более легким весом и простой конструкцией.

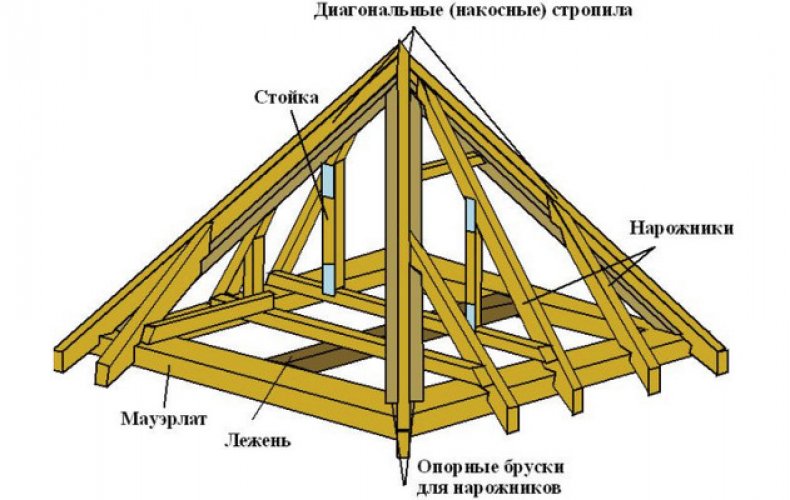

Стропильная система для изготовления шатровой крыши состоит из:

  • диагональных балок, которые имеют угловое расположение;
  • мауэрлатов - балок, предназначенных для опоры нижней части системы стропила;
  • стропильнх ног - деталей, которые крепятся на накосные стропила;
  • подкосов - опоры для предыдущей детали;
  • прогонов, ригелей, лежней, обеспечивающих дополнительную жесткость всей конструкции.

Шатровая крыша фото и подготовительный этап работы

Шатровая крыша в доме должна быть обустроена до того момента, как в нем появится потолок. Подготовительный этап обустройства шатровой крыши включает укладку бруса по периметру конструкции дома. В качестве бруса используются стальные или деревянные балки, которые помогают равномерно распределить вес по конструкции.

Для их фиксации используются специального рода шпильки. Далее следует выполнить ряд действий:

  • проведите разметку оси, по периметру всей обвязки;
  • рассчитайте половину толщины бруса конькового назначения, и отметьте участок, на котором будет устанавливаться первый элемент стропила;
  • установите рейку для проведения замеров одним концом на отмеченную линию и отметьте место, в котором будет расположено стропило;
  • для расчета свеса стропила одну часть бруса установите на крыше, а вторую на внешнем угле стены;
  • для того, чтобы четко определить место расположения каждой детали крыши следует постепенно перемещать рейку на поверхности стены, и размечать место установки каждого из элементов;
  • повторите все вышеперечисленные операции с другими треугольниками.

Шатровая крыша своими руками: особенности монтажа

Чтобы самостоятельно соорудить шатровую крышу потребуется наличие:

  • электропилы;
  • болгарки или лобзика;
  • топора;
  • электрорубанка;
  • молотка с гвоздями;
  • дюбелей с саморезами;
  • брусьев и досок, предпочтительно одной породы дерева;
  • металлических скоб, для изготовления которых используются металлические прутья, толщиной минимум 0,8 см;
  • кровельный отделочный материал.

В начале выполнения монтажных работ производится сборка основных узловых элементов кровли. Для этого потребуется наличие бревен, бруса и досок, определенного сечения. Процедура сборки осуществляется согласно заранее подготовленному шаблону.

На толщину материала влияет, прежде всего, длина стропила, шаг укладки деталей, угол наклона кровли и общая нагрузка. Первоначальная сборка всех элементов осуществляется на земле.

Если планируется обустройство шатровой крыши в доме из дерева, то она устанавливается на верхний венец из бруса.

Начинать работу необходимо с обустройства основной части кровли. На поверхность стен производится укладка мауэрлатов и лежней. Учтите, что перед проведением этого процесса следует позаботиться о предварительной гидроизоляции и установить на стены материал с повышенной влагоустойчивостью, например полиэтиленовую пленку.

Далее производится поднятие двух стропил по противоположным друг от друга углам. Их соединение осуществляется в коньковой зоне. Во избежание ослабление мауэрлата, не делайте на его поверхности надрезы и срубы, предпочтительно использовать доску, предварительно прорубленную под балки.

Далее поднимите два стропила по другим углам и также зафиксируйте их в коньковой зоне. Подгоните врубки, зафиксируйте систему с помощью затяжек. Строительство шатровой крыши своими руками подразумевает отсутствие прогона, поэтому соединение диагональных стропил производится непосредственно на коньке.

Чтобы обеспечить дополнительную жесткость конструкции, рекомендуется установить центральную стойку, которая будет подпирать конек.

Заключительный этап предполагает установку стоек, подкосов и нарожников. Чтобы обеспечить дополнительную жесткость ногам системы из стропил, следует подложить под их поверхность детали в виде штренгелей.

Главным условием правильности выполнения всех работ выступает монтаж накосных стропил под прямым углом.

Для обеспечения защиты стен здания от повышенной влажности рекомендуется свесные части стропила устанавливать между стеной с интервалом в 450 мм. При установке невыступаемых стропил, они нуждаются в дополнительном удлинении с помощью отрезков из досок.

Стропила, в обязательном порядке фиксируются на стенах. Если дом, изготовлен из каменных или кирпичных материалов, то достаточно применения специальной пяти миллиметровой проволоки, которая в виде хомутов одной частью закрепляется на стропиле, а второй на стене, с помощью штыря.

Для фиксации стропила на деревянных стенах, достаточно использования металлических скоб. Следующий этап - установка обрешетки, обеспечение качественной ветрозащиты, паро- и гидроизоляционные работы.

Учтите, что лишь при правильно проведенном расчете и соблюдении всех технологических моментов обустройства крыши, она прослужит его владельцу долго и качественно, и обеспечит надежную защиту всего здания от негативных воздействий окружающей среды.

Процедура усиления шатровой крыши и технология ее проведения

Для улучшения жесткости и надежности всей конструкции шатровой крыши, ее стропильная системы нуждается в дополнительном усилении, о технологии проведения этого процесса и поговорим далее:

1. Установка штренгелей позволит обеспечить надежность усиления угловых участков. Данный элемент имеет форму бруса, который устанавливается вблизи мауэрлата и способствует образованию угла. Советуем, вдобавок к штренгелу установить элемент в виде фермы.

2. Для соединения перекрытия и бруса используют элементы в виде стоек. Именно они отвечают за равномерность распределения всей нагрузки.

3. При слишком большой длине диагональных стропил, рекомендуется вместо обычного бруса, установить балки сдвоенного характера.

4. Чтобы соорудить обрешетку воспользуйтесь деревянными досками или брусками, сечением 4х4 см.

5. Перед использованием любых материалов на основе дерева, рекомендуется провести их обработку с помощью специальных составов влагооталкивающего и антисептичского назначения.

6. Не используйте материалы с повышенной влажностью, так как по мере высыхания они приведут к деформации кровли.

7. Монтаж обрешетки производится перпендикулярно по отношению к ногам стропила.

конструкция и правила монтажа — ВикиСтрой

Шатровая крыша ценится в основном за свой внешний вид. Благодаря отсутствию фронтонов и ветровых свесов кровля выглядит как законченный элемент архитектурного ансамбля, позволяя наилучшим образом реализовать эстетический потенциал кровельного покрытия . Есть и другие преимущества, значение которых будет рассмотрено по ходу изложения.

Конструкция кровли представляет собой систему наклонных стропильных ног, сходящихся в общей вершине с образованием четырёх скатов. Вальмовая крыша — это разновидность шатровой, вершина у неё растянута в линию, имеется горизонтальный конёк. Вальмовые крыши строятся на прямоугольных зданиях, шатровые — на квадратных или с соотношением сторон до 1:1,3.

В отличие от двускатной кровли, стропильная система шатрового типа испытывает нагрузку по всем трём осям, что требует обеспечения высокой жёсткости. На практике это реализуется установкой дополнительных опор и применением усиливающих элементов каркаса в основных местах сосредоточения нагрузки. Главная проблема крыши такого типа заключена в сложности соединений, которые сходятся под неправильными углами, из-за чего требуется нетипичная подрезка и правильный выбор метода соединения .

Для установки шатрового каркаса потребуется вывести ровную горизонтальную плоскость несущих стен, на которой возводится пояс. Это может быть железобетонная лента высотой 20 см или три ряда армированной кирпичной кладки. Функции у этого элемента две: распределение нагрузки и основа для крепления несущей системы к стенам. Избежать устройства пояса можно только при накрытии каменного дома, где кладка обладает плотностью, достаточно большой для надёжного крепления мауэрлата .

Мауэрлат должен быть установлен по внутренней стороне ограждающих конструкций и надёжно притянут к ним анкерными болтами или закладными шпильками. Перед сборкой обвязки под кровлю нужно уложить на стены гидроизоляцию. Поскольку мауэрлат плотно притягивается к основанию, нивелировать неровности не получится. Поэтому верхнюю плоскость стен нужно заранее выравнивать стяжкой или при заливке бетонной ленты, а на обвязку пускать только брус калиброванной толщины.

Поверх мауэрлата устраивается перекрытие, как правило, каркасного типа на основе балок толщиной 50–100 мм и высотой до 250 мм. Края балок нужно подрезать таким образом, чтобы они не выступали за мауэрлат и при этом своей нижней гранью выходили заподлицо с опорной плоскостью, чем будет гарантироваться практически ровная плоскость чернового потолка.

Поверх перекрытия собирается система поддержки кровли. Как правило, это каркас, в котором стропила, относящиеся к каждому скату в отдельности, располагаются параллельно, их вершины сходятся точно на линиях сопряжения между скатами со стропилами соседних скатов.

Чтобы не ошибиться, лучше заранее натянуть перекрёстную шнуровку по диагоналям, затем по этим линиям установить вертикальные стойки. Их высоту нужно выбирать исходя из оптимального возвышения вершины кровли и крутизны ската. Расстояние между стойками следует подобрать так, чтобы точка опоры длинных стропил находилась ближе к их центру, в таком случае несущая конструкция получится равновесной и наиболее устойчивой. С другой стороны, чтобы снять нагрузку с перекрытия, разумно размещать опорные стойки поближе к капитальным стенам. Финальная конфигурация поддерживающего каркаса — взвешенный компромисс.

Сперва по центрам мауэрлата и перекладин поддерживающего каркаса необходимо установить прямые стропила, сходящиеся в одной вершине. Если ранее при сборке были допущены ошибки и стропила в вершине не сходятся, можно корректировать высоту поддерживающих стоек. Поэтому не рекомендуется окончательно крепить соединения до окончательной установки всех ответственных элементов, формирующих геометрию крыши. Соблюдая это простое правило, вы не будете испытывать сложностей в исправлении огрехов на этом этапе.

По линиям схождения скатов устанавливаются угловые сборные стропила. Это самый длинный и наиболее нагруженный несущий элемент кровли, который должен обладать повышенной надёжностью. Стропила нужно собирать в виде трёхслойного сэндивча. Вставки посередине предназначены для сплачивания и устанавливаются в местах, где стропила опираются на мауэрлат, поддерживающий каркас и в самой вершине.

При установке диагональных стропил требуется их выравнивание не только по положению точек опор, необходимо добиться строго вертикального положения, без чего не получится обеспечить правильное примыкание коротких промежуточных стропил. Одной стороной они опираются на мауэрлат, с другой — торцом в боковину длинных диагональных стропильных ног. После того, как промежуточные стропила установлены с требуемым шагом, устанавливаются основные крепления и дополнительные поддерживающие элементы, а дальше всё происходит как в обычной кровле: гидроизоляция , контробрешётка с обрешёткой и покрытие.

Расчёт количества и сечения несущих элементов шатровой крыши можно выполнить в онлайн-калькуляторе, которые дадут не только оптимальные шаг и сечение, но также основные параметры крыши и полную деталировку с рабочими эскизами. При ручном расчёте следует руководствоваться СП 64.13330.2011 с учётом требований к конструкции по СП 17.13330.2011. 0 них считаются лёгкие стропила, установленные с частым шагом.

Место примыкания промежуточных стропил к диагональным представляет наибольшую сложность. Шатровая кровля в целом сложна из-за того, что её выравнивание затруднено отсутствием прямых точек привязки, поэтому лучше, если правильная конфигурация будет обеспечиваться точностью изготовления деталей, которые после скрепления образуют конструкцию гарантированно правильных размеров.

Немало значит и качество пиломатериалов, которые должны обрабатываться после сушки и завершения процессов коробления. На момент сборки влажность древесины должна быть порядка 20% — как при укрытом хранении в течении месяца. Если брусья приобрели кривизну до 2 мм/м, их можно использовать: за счёт правильной подготовки деталей можно минимизировать накопительную погрешность.

Объясним на примере крепления промежуточных стропил к диагональным, где требуется двойная подрезка торцов. Как правило, её выполняют по месту, но это возможно только при наличии опыта и высоком качестве материалов. Чтобы гарантировать корректность подрезки, лучше выполнять её по разметке. Сначала поперёк доски отмечается угол, под которым центральные стропила установлены относительно вертикали. Если диагональные стропильные ноги стоят ровно, этот угол будет одинаковым во всех местах. Если же доски искривлены, за счёт их прижатия к торцу коротких стропил при креплении будет обеспечиваться выравнивание, причём сразу с двух сторон.

После подрезки стропил поперёк необходимо выполнить скос на торце. Его угол также известен и равен развороту диагональных стропил относительно мауэрлата. Если основание представляет правильный квадрат, этого угол составляет 45°, однако при неравном отношении длин стен это отношение может меняться, поэтому разметку следует переносить малкой.

Изначально короткие стропила следует делать большей длины с расчётом на последующую подрезку. А для увеличения пятна опирания стропил на мауэрлат следует сделать засечку, сохранив не менее 60% исходного сечения. Размечать подрезку по месту здесь также не рекомендуется, ведь затылок засечки обеспечивает правильное положение диагональных стропил. Поэтому разумно устанавливать стропила последовательно по каждому поясу крепления, начиная снизу. Тогда за счёт четырёх одинаковых деталей в правильном положении будет устраняться возможное кручение или наклон диагональных стропил.

Еще один проблемный узел — схождение диагональных и поперечных стропил в центре. Удобно сначала стыковать поперечные стропила в прямой торец, укрепляя соединение шипованными Г-образными пластинами, или наложив горизонтальные связи на уровне в 40–50 см ниже вершины. После этого достаточно подрезать торец сборной диагональной ноги под угол разворота между поперечными стропилами. Для квадратной крыши это будут всё те же 45°, при неравных сторонах значение угла придётся измерить индивидуально по каждой стороне или перенести малкой.

При соединении некоторых узлов лучше отказаться от гвоздей и совершенно точно не следует использовать чёрные саморезы. Например, крепление торцов коротких стропил к диагональным лучше выполнить на анодированных шурупах с предварительной засверловкой. Для крепления к мауэрлату следует использовать нагели с крупной резьбой диаметром 10–12 мм. Применение обычных гвоздей допускается либо при том условии, что они проходят насквозь и загибаются на 25–30 мм, либо если укрепляемый гвоздями узел представляет сплачивание с подрезкой.

Совет: ржавые гвозди держат лучше чистых. Не поленитесь и замочите их на сутки в банку с крепким раствором поваренной соли.

Чтобы укрепить конструкцию кровли и использовать материалы меньшего сечения, можно установить ряд дополнительных элементов. Например, диагональные связи поддерживающего каркаса, перекладины между противолежащими ногами, шпренгели в углах мауэрлата и подпорки, сборные (двойные) поперечные стропила и т.д. Однако спешим заметить, что сама по себе шатровая конструкция прекрасно распределяет нагрузку и для надёжности нужно лишь точно изготовить детали и правильно их соединить. Поэтому установка усиливающих элементов требуется только для вальмовых крыш, или имеющих малый уклон ската при значительной его протяжённости.

Когда несущая конструкция полностью собрана, она остаётся достаточно стабильной даже без дополнительных связей, тем не менее, за счёт обрешётки можно обеспечить дополнительный запас прочности. Поэтому часто шатровые крыши обшивают листовым материалом, что позволяет достаточно частый шаг стропил.

В действительности сплошная обрешётка может выполняться только фанерой ФСФ или бакелитезированной, либо специальными листовыми материалами для кровли на древесно-стружечной основе. Зачастую более целесообразно применять дощатую поперечную обрешётку, в первую очередь — когда покрытие имеет крупный габарит.

Густота обрешётки зависит от шага стропил, прочностных свойств покрытия и снеговой нагрузки. Конкретные требования к устойчивости на прогиб устанавливает производитель покрытия, но есть понятие заполненности обрешетки — отношение площади досок к общей площади кровли.

Чтобы обеспечить правильную работу пирога холодной кровли, следует использовать контробрешётку для образования зазора между гидроизоляцией и тыльной стороной покрытия. Это поспособствует полноценному воздухообмену с уличным воздухом, а значит, предотвратит повышенную влажность и нивелирует воздействие конденсата, выпадающего на кровле при резких перепадах температур.

Конструкция шатровой формы считается наиболее подходящей для реализации концепции тёплого чердака. Она допускает прокладку вытяжных каналов через перекрытие практически в любой его точке без образования застойных зон. Удаление воздуха с чердака может осуществляться через одну единственную отдушину, расположенную в высшей точке шатровой конструкции.

Однако для этого следует соблюсти ряд требований по устройству крыши. Стропильные ноги не должны выступать за мауэрлат, вместо подбивки софитов выполняется отделка фасада под небольшой выступ покрытия. Это накладывает некоторые ограничения при выборе материалов: подойдёт только листовой формат.

Такое требование обосновано необходимостью герметизировать пространство чердака. Для этого есть и другие способы, но они предполагают использование более совершенной и дорогой теплоизоляции, в то время как в простейшем случае достаточно вставить минеральную вату враспор между стропильными ногами, предварительно рассчитав их шаг.

В завершённом виде пирог кровли над тёплым чердаком представляет незакрытый утеплитель, который поддерживается сеткой. Чтобы исключить воздействие конденсата, с внутренней стороны вместо гидроизоляции должна быть уложена супердиффузионная мембрана. Иначе есть риск образования конденсата на тыльной стороне гидробарьера, что недопустимо для минеральной теплоизоляции. Таким образом, вместо покупки дорогого утеплителя, не боящегося влаги и соответствующего требованиям пожарной безопасности, достаточно потратиться лишь на качественную паро- и гидрозащиту.

В случае с мансардной крышей требования к теплоизоляции перекрытия и кровли отличаются. Недопустимо, чтобы атмосфера в жилом помещении даже частично формировалась отработанным воздухом из других комнат. Это требует определённых усилий при устройстве вентиляции — как внутренней, так и подкровельной.

Использовать минеральную вату в этих целях тоже можно. Если не считать систему вентиляции, то для превращения тёплого чердака в обитаемый достаточно только выполнить внутреннюю обшивку, под которой находится продух и пароизоляция. При этом пирог кровли остаётся локализованным между двумя слоями защиты, важно лишь, чтобы пропускная способность верхнего была выше. В простейшем варианте для этого достаточно обтянуть мансарду изнутри полиэтиленовой пленкой, что полностью ограничит воздухообмен. Эту проблему можно решить несколькими путями:

  1. Установка отдушин сквозь кровельный пирог
  2. Применение качественной пароизоляции с достоверно известной разницей в паропропускной способности.
  3. Утепление напыляемым материалом, что не избавляет от необходимости монтажа вентиляции, но сохраняет полезную площадь и не требует парозащиты с внутренней стороны.

Мансардное помещение под шатровой кровлей имеет ограниченное планирование, ведь буквально по центру находятся стойки поддерживающего каркаса. Однако за счёт смещения дверных проёмов и некапитальных перегородок можно обыграть пространство с образованием нескольких отдельных комнат, или одного большого помещения, разделённого формальными перегородками. Но нужно заранее учитывать толщину стоек, чтобы при возведении внутренних стен их толщина позволяла корректно скрыть несущие элементы, не используя при этом слишком тяжёлые материалы.

Шатровая крыша из металлочерепицы

Современное кровельное покрытие используется на территории России уже более двух десятков лет. Ранее применялось такое кровельное покрытие, как металлический профиль. В отличие от современного материала, он характеризуется определенными качествами и свойствами.

Подобный вид кровельного покрытия отличается такими качествами, как привлекательный стиль и эстетичный внешний вид. Посредством применения данного материала можно соорудить такую конструкцию, как шатровая крыша, которая пользуется большим спросом в настоящее время у современных собственников частных загородных коттеджей. Чтобы соорудить подобную конструкцию, обязательно нужно соблюдать определенную последовательность действий.

Начало монтажа шатровой крыши

Процесс установки обычно начинается с таких важных процессов, как:

  • Замер всей площади кровли;
  • Монтаж доски для закрепления сливного крюка и установка стропил;
  • Присоединение специального лобового упора, а также подшивки свеса кровли;
  • Осуществляется прокладки качественного гидроизоляционного материала.

Особого внимания заслуживает процесс определения общего количества металлочерепицы. Чтобы произвести необходимые расчеты требуемого объема кровельного покрытия, следует использовать следующий метод.

В первую очередь замеряется длина всего кровельного ската, при этом требуется учесть карнизный свес. Не нужно забывать о таком факторе, как перехлест листов, который обычно составляется 0,15 метров по своей вертикали. Данный параметр соблюдается в том случае, если по вертикали будет присутствовать одновременно несколько стыков.

При их отсутствии процесс монтажа будет производиться без них. После того, как сняты все замеры крыши, полученные результаты складываются. В итоге получается общая длина используемого материала, в котором нуждается крыша.

Монтаж стропильной системы

Для получения качественного результата, металлочерепицу требуется уложить на предварительно приготовленное основание шатровой формы. Чтобы определить общий шаг стропил, лучше воспользоваться профессиональными советами специалиста, так как потребуется максимально грамотный расчет. Например, если шаг по размеру будет немного больше требуемого, крыша через какое-то время просядет.

Монтаж стропильной кровельной системы отличается такими факторами, как высокая ответственность и высокие показатели сложности. Ниже будет рассмотрен вариант конструкции со стропилами, размер которых составляет 150 на 150 мм. Это является стандартом. При работе с подобными стропилами оптимальным шагом будет расстояние от 65 до 90 см.

Есть несколько очень важных моментов, которые при монтаже обязательно нужно соблюдать, чтобы качество кровли было максимально высоким:

  1. Балки перед началом строительства шатровой крыши требуется обработать специальным качественным антисептиком.
  2. Следует соблюдать определенные параметры номинальной влажности, она не должна превышать 22%.
  3. Необходимо следить за тем, чтобы скат крыши был в обязательном порядке одинакового размера по диагонали.
  4. Что касается переломов и самого конька, то они находятся в правильном горизонтальном положении.

Важно! Нужный угол наклона такого материала, как металлочерепица, должен быть равен 14 градусам, больше не рекомендуется. Пренебрежение подобным правилом может привести к появлению большого количества проблем.

Устройство правильной кровли

При монтаже кровельного покрытия шатровой крыши особое внимание стоит уделить установке карнизной доски. Данный процесс требуется осуществлять строго в специальные пазы.

Подобный подход необходим по той причине, что на конструкционный элемент возложена серьезная ответственность – увеличение жесткости крепления кровельного покрытия. Также она служит для монтажа специальных крюков желоба. После этого производится установка свеса и лобовой доски.  Таким образом, получается следующая очередность производимых работ:

  • Монтаж по всему периметру стропильной системы;
  • Осуществляются работы с гидроизоляционной пленкой;
  • Проводится накрытие ею крыши;
  • В заключении проводится монтаж специальной лобовой доски, то есть карнизной планки.

Лобовая доска закрепляется строго к стропилам и посредством применения шурупов или гвоздей. Это в состоянии придать надежность и жесткость подобной конструкции. Данные параметры относятся не только к шатровой крыше из металлочерепицы, но также всего строения.

Важно! В шатре необходимо смонтировать идеальную систему вентиляции. Минимум, что можно сделать для достижения данной цели – сформировать специальные отверстия, которые проделываются в кровле.

Эффективная защита металлочерепицы от ржавчины

Устройство такой конструкции, как шатровая крыша с одновременным применением кровельной металлочерепицы требует продуманной и качественной изоляции. Она необходима для того чтобы защитить конструкцию от влаги и иных осадков. Для такого устройства, как крыша, обязательно необходимы такие параметры и условия грамотного обустройства, как:

  1. Идеально продуманная изоляция всех конструкционных элементов.
  2. Общее пространство, находящееся между элементами кровельного материала и уложенной изоляционной пленкой должно присутствовать в примерной пропорции, которая является оптимальной,1 к 100.
  3. Обеспечение притока естественного воздуха стоит произвести посредством специального карниза, то есть его удаления в таком элементе, как конек.

Чтобы крыша была качественно защищена от коррозии, стоит произвести специальные вентиляционные отверстия. Сделать их рекомендуется на коньке и на карнизе. Все они должны быть строго одинакового размера.

Важно! При обустройстве шатровой крыши требуется обеспечить равномерность притока воздуха и его оттока. Подобный результат может быть достигнут посредством специальных отверстий и установкой слухового окна – одного или нескольких.

Работа с изоляцией

При обустройстве такой конструкции, как шатровая крыша, требуется пристальное внимание уделить изоляции. Если все будет выполнено правильно, можно быть уверенным в том, что влага не подойдет под такой материал, как металлочерепица. Также все испарения будут без особых проблем уходить в специальный вентиляционный зазор, который находится на коньке.

Чтобы качественно уложить изоляцию, потребуется выбирать только самые лучшие по всем параметрам материалы:

  • Обычно это разные антиконденсантныые материалы;
  • Супердиффузионнные основы;
  • Может быть использована классическая изоляция.

Вне зависимости от того, какой вид изоляционного материала использует мастер, который выполняет работы, он должен оставлять специальный зазор размеров не более 5 миллиметров. Находиться он должен между поверхностью кровли и изоляционным материалом.

Проведение заземления

В процессе обустройства шатровой крыши после того, как все работы будут завершены, потребуется заземлить объект. Даже если присутствует молниеотвод, сделать качественное заземление все же придется. Подобная необходимость основана на том, что здание или сооружение, которое накрыто металлочерепицей, накапливает со временем особый, достаточно сильный статический заряд электричества.

Стоит помнить, что сама кровля – это идеальный проводник электрического тока, потому данный процесс требуется произвести обязательно для предотвращения большого количества проблем. Процесс заземления рекомендуется доверить исключительно профессионалам, так как отсутствие его или неграмотное проведение в состоянии привести к беде.

На основании всего сказанного выше, можно сделать вывод, что только основательный подход к решению вопроса относительно возведения шатровой крыши, может дать результат максимально положительный.

устройство, стропильная система, расчет и возведение

Содержание статьи:

Шатровая крыша – хороший вариант для жилого малоэтажного дома или постройки хозяйственного назначения. Такие конструкции обычно возводятся над зданиями с основанием в форме квадрата и равносторонними несущими стенами. Их монтируют и над постройками с круглым фундаментом, но тогда крыша выглядит несколько иначе и имеет большее число скатов.

Особенности устройства шатровой крыши

Шатровая кровля отличается от других тем, что не имеет конька, принимающего на себя усилия ног стропил. Вместо него эту роль играет центровая опора. В ее верхней точке стропила соединяются. Этим обуславливается то, что пирамидальная крыша требует серьезного отношения к прочности главной опоры. Есть и иной вариант устройства, когда верхушки ног упираются попросту друг в друга. Такое обычно практикуется при возведении маленьких по размерам нежилых построек. Скаты крыши шатра выполняются в виде треугольников с разными сторонами.

Несмотря на разнообразие схем исполнения, стропильная система шатровой крыши всегда имеет ряд константных элементов. Чтобы правильно произвести расчеты, определить размеры составных частей и сделать чертеж, нужно иметь представление о строении конструкции.

  • Накосные стропила, расположенные по бокам скатовых частей. Они берут на себя основные нагрузки на здание. На них также опираются прочие компоненты. Если длина этих стропил менее 7,5 м, считается допустимым монтировать опоры лишь в верхних частях. Если значение параметра более 9 м, их ставят в низовой области. Место монтажа выбирают, отмерив 25% от крайней низовой точки.
  • Нарожники, применяющиеся для не слишком крупногабаритных систем. Они помогают распределять действующие нагрузки на составные части. Возможна фиксация этих деталей без врубки. Это делает монтаж проще и усиливает прочность конструкции.
  • Вертикально направленные стойки, помогающие выносить воздействия, создаваемые ветром и снегом. Число этих элементов, их габариты и участки размещения определяются особенностями системы и климата местности.
  • Лежень, делающий конфигурацию более жесткой.
  • Мауэрлат, воспринимающий нагрузки от ножек стропил. Изготавливают его из древесного стройматериала толщиной минимум 5 см. Для этого подойдет брусок или доска.

У висячих систем предусмотрена опора стропил на балки чердака либо специальные конструкции. Чтобы сделать композицию устойчивой, монтируются добавочные распорки и стяжки. Такая система подойдет для большого здания. Пространства на чердаке при ее использовании становится значительно меньше.

Есть и другие системы – наслонные. Их используют в некрупных постройках. Здесь происходит распределение нагрузки между мауэрлатом и вертикально стоящей опорой.

Расчет материалов и подготовка к работе

При расчете характеристик конструкции отталкиваются от того, что крыша-пирамида имеет 4 ската, выполненных в виде равносторонних треугольников. Подбор угла уклона производят, ориентируясь на площадь покрытия и особенностей климата. Принимая во внимание задаваемые ими ограничения, выбирают наименьшее допустимое значение в соответствии с таблицами СНиП.

Размер накосного стропила можно узнать по теореме Пифагора. Сначала вычисляют диагональ – ее можно рассчитать или измерить рулеткой. Умножив тангенс угла уклона на половину катета здания, получают высоту основной вертикали крыши. После этого легко вычислить протяженность стропил. В формуле ее подставляют на место гипотенузы, а вертикаль и половину катета постройки используют как стороны прямого угла.

Площадь крыши легче всего определить, воспользовавшись онлайн-калькулятором. В поля вводятся значения параметров системы и пользователю выдается готовый ответ. Зная площадь, легко рассчитать, сколько потребуется металлочерепицы, профнастила или другого кровельного материала.

Достоинства и недостатки шатровой крыши

Конструкция привлекает внимание своим необычным внешним видом. Отсутствие фронтонов способствует некоторому снижению финансовых затрат. Помимо этого, шатровая конструкция обладает следующими полезными особенностями:

  • Чердак прогревается равномернее на протяжении суток. Это связано с тем, что площади находящихся под солнцем скатовых поверхностей почти идентичны.
  • Независимо от расположения в пространстве, система стропил имеет один и тот же показатель ветровой устойчивости.
  • Осадки отводятся равномерно, что особенно важно для зданий, возведенных на участках малой площади.

Напрячь домовладельцев может то, что такую систему организовать довольно трудно. Конфигурация многокомпонентна, включает много разных узлов и соединений между ними. Трудности с любым из элементов могут плохо повлиять на устойчивость конструкции. В таком здании затруднена реорганизация чердака под жилое помещение. Для мансард подобные конструкции из стропил обычно не используются.

Правила возведения своими руками

Данную разновидность крыши можно смело назвать одной из самых сложных в малоэтажном строительстве. Тем, кто не имеет опыта в создании обычных скатных конструкций, браться за шатровую самостоятельно однозначно не следует. Лучше доверить это дело профессионалам, так как система имеет большое число функционально важных узлов.

Пошаговая инструкция по созданию крыши может быть рассмотрена на примере каркасного дома с квадратным основанием 10 на 10 м. Стропила в этом случае рекомендуется делать из ЛВЛ-балок. Они отличаются легкостью и прочностью, не боятся насекомых и грибков.

  1. В центровой части монтируют вертикальный брусок со стороной сечения 15 см длиной около 6 м. Это создает угол в 25 градусов, что дает возможность выдержать большую нагрузку снега.
  2. Готовят низовые и верховые пятки. Укрепляют четверку накосных стропил к мауэрлату и вертикали. Сначала монтируют пару, пролегающую на одной линии, а затем – оставшуюся. Чтобы выполнять работы было легче, можно воспользоваться временными раскосными деревянными элементами. По окончании монтажа их удаляют. Верховые пятки укрепляют стальными угольниками и гвоздями. Для вырезания пяточек можно применять угольник Свенсона. Но этот инструмент стоит дорого и требует опыта, поэтому более распространено использование обычного транспортира. Габариты накосных стропил выбирают, ориентируясь на размеры дома и желаемую высоту чердака. В рассматриваемом примере их длина будет равна 9 м, ширина – 0,3 м, а толщина – 6,3 см. Фиксируют их с двух сторон саморезами и уголками из металла. Пятки не следует делать излишне глубокими. После проверки корректности постановки и устойчивости фиксации можно переходить к монтажу накосных стропильных элементов.
  3. Делают отметки для укрепления боковых ножек. Если крышу решено оборудовать утеплением, при создании меток нужно учитывать его размеры. Например, минвата обычно имеет ширину 0,6 м, и тогда дистанция между плоскостями должна укладываться в рамки 0,55-0,58 м. Запиливать компоненты системы под разными углами можно множеством способов. Один из самых доступных – использование цепной пилы. Помимо самого инструмента, для этого потребуются самодельные детали-«лыжи» из брусков. Другой простой метод – манипуляции ручной пилой. Для отмечания линий, ограничивающих движения, потребуются карандаш и линейка. После установки всех компонентов можно отделывать свес.
  4. Чтобы минимизировать прогиб, стоит подготовить подпорку для стропильных элементов. Ее выполняют в виде рамы из доски 5 на 5 см. Все стропилины при этом фиксируют уголками из металла либо простыми гвоздями.

Далее потребуется произвести выравнивание стропильных торцов под веревочную конструкцию. Нужно приготовить область, где будет крепиться лобовая доска. К последней в дальнейшем предполагается прикреплять желоба. Если лобовая доска широкая, появляются трудности при подшивке низовой области свеса. Доске полагается выходить за стропилину на расстояние, соответствующее толщине подшивки. Это обеспечит ровность плоскостей.

Шатровая крыша имеет привлекательный вид и обеспечивает равномерный отвод осадков. Однако у этой конструкции сложное строение с большим числом узлов, и монтировать ее должен опытный мастер.

фото схем и чертежей стропильной системы, расчет материалов, монтаж своими руками

Шатровая крыша – технология, встречающаяся в одноэтажных и многоэтажных домах. Для нее характерен треугольный спуск и соединение всех углов в одну верхнюю точку.

Количество треугольных сторон допускается любое. Единственный фактор, объединяющий все формы и размеры шатра – общая вершина. Наиболее удобная форма – четыре стороны с единой точкой соприкосновения в центре, но это не обязательно. Она может смещаться в любую сторону, если того требует конструкция дома.

По особенностям конструкции, крыши частных домов делятся на:

  1. Висячая. При этой технологии, крыша крепится на стропильные балки. Они монтируются на стены, что и обеспечивает фиксацию. Важным элементом выступают специальные стяжки, которые сдерживают стропилы от радиальных смещений.
  2. Насклонный. Распространенная технология, но ее возможно воплотить только в крупных домах с наличием несущей стены посреди дома. Именно на нее и будет приходит основная нагрузка от кровли.

Шатер – популярная технология, так как позволяет полностью избавиться от протечек и попадания осадков в помещение.

Из каких элементов состоит шатровая кровля

Существует стандартная технология производства с использованием определенного набора материала:

Стропильные балки. Доски, располагаемые в углах конструкции. Изготавливаются из натурального дерева. Как правило, берут твердые породы, несклонные к промерзанию и самостоятельному разрушению. Такие сорта дерева, как сосна или ель не подходят. Из-за мягкости, их может повести. Желательно пропитывать дерево с помощью специальных составов против паразитов и грибков. При повреждении стропильной доски вероятно разрушение всей конструкции.

Нарожники. Иначе называются стропильной ногой. Представляет собой придаток, предназначенный для поддержания участка ската между накосным стропилом и свесом. Используется в четырехскатной системе датских или вальмовых типов. Его задача в равномерном распределении нагрузки. Вместо направленного давления на конкретный участок стены, он позволяет его дополнительно сместить.

Коньковый узел. Элемент, образующий пик крыши. Является соединением двух стропильных ног.

Центральная стропила. Выступает центровым элементом, который обеспечивает соединение конькового узла. Как правило, используется плотная балка большого диаметра, способная выдержать обоюдное давление.

Подкос. Опорная часть стропильной ноги.

Мауэрлат. Представляет собой опору, которая соединяет крышу со стеной. Для легких крыш используется обычный брус из твердых пород дерева. Равномерная нагрузка позволяет создать высокое качество соединение. Если при изготовлении крыши используются толстые балки из тяжелых пород дерева, возможно установить металлический швеллер. Это позволит в значительной мере увеличить прочность соединения. С легкими крышами использование металлического профиля противопоказано, так как он только увеличить давление на фундамент.

Это стандартный набор инструментария, используемый в четырехсторонних системах. Шатровая крыша для беседки и дома может отличаться по набору.

Устройство стропильной системы и монтаж

Стропильная система – конструкция, состоящая из древесных балок. Они соединяются по принципу компенсации давления. Благодаря специфическому строению, шатер может выдерживать высокие нагрузки и не рушиться при постоянном давлении и осадках.

Шатровая крыша своими руками устанавливается по следующему плану:

  1. Мауэрлат. Его устанавливают с самого начала. На кирпичные стены устанавливают толстые деревянные бруски. Для защиты от влаги, устанавливается гидроизоляция (подойдет обычный руберойд, смольные составы). Если дом из дерева – нужно установить обычную обвязку. Иногда требуется битумная мастика для гидроизоляции оптом, которую можно приобрести в специальной компании «ПТК «Нефтепромкомплект».
  2. Угловые стропилы. С углов устанавливаются стропильные балки и крепятся на коньке. Они устанавливаются с помощью стяжки. Для прочной посадки, углы доски нужно спилить. В кирпиче их нужно закрепить с помощью арматурных скоб. На дереве установка производится с помощью заклепок.
  3. В центре монтируются подпорка.
  4. Диагональные рейки. На скатах крепятся рейки по диагонали, откосы и подкосы. Они необходимы для сопротивления ветру и сильным осадкам.
  5. Установка нарожников.

При монтаже важно соблюдать все пропорции, характерные для конкретного дома. Ниже представлена пошаговая видео-инструкция.

Особенности наслонных стропил

Насклонные системы состоят из двух стропильных ног. Они опираются на мауэрлатный слой. Сверху они крепятся к коньку, который держится на вертикальной балке, смонтированной на внутренней стене.

Это распространенная технология, которая используется в двухскатных крышах. Если шатер изготовлен в односкатном типе, используются те же самые рекомендации, за исключением небольшого изменения метода.

Стропильные балки устанавливаются на опору противоположной крыши. Здесь не требуется специальная промежуточная стена. Эту функцию выполняет более высокая стена.

Чтобы шатровая крыша из металлочерепицы или керамики прослужила дольше, применяются подкосы. Они увеличить длину пролетов.

Односкатные системы с длиной пролетов менее 450 сантиметров подкосы могут не устанавливаться. С ними можно увеличить протяжность до 600 сантиметров. В двухскатных крышах они могут не устанавливаться при длине до 900 см. Комбинация подкосов и схватов позволит увеличить длину пролета до 14000.

Технология применима для воздевания крыши для дома и беседки своими руками.

Установка обрешетки, гидроизоляции и пароизоляции

В зависимости от кровельного материала выбирается тип обрешетки. Она может быть:

  1. Цельной. Монолитная обрешетка, которая подходит для мягкой кровли, как ондулин, битумный шифер. Гарантирует жесткость и неподвижность кровельного покрытия.
  2. Фрагментальная (раздельная). Предназначена для жесткой кровли, как шатровая крыша из металлочерепицы, керамической черепицы, профильного настила. В случае минимального расширения материала, не произойдет разлома и повреждения материала.

Обрешетка изготавливается из деревянных досок толщиной в 2,5 и шириной в 15 сантиметров. Она устанавливается на пароизолированные панели, которые защищают ее от вероятных проникновения пара. Между досками должен прокладываться специальный утеплитель. Это может быть минеральная или каменная вата, различные виды плитных панелей.

Гидроизоляционный слой – это мембрана, которая не пропускает влагу из дома к доскам. В качестве защиты от влаги может служить обычный рубероид. Если в доме постоянно происходят работы в водой, то рубероид может не выдержать испарения. В этом случае можно воспользоваться более современные материалы, как дышащие мембраны. Они пропускают воздух, но при этом пар через них пройти не может. Это позволит наполнить дом свежим воздухом.

Слой гидроизоляции устанавливается к ногам. Достаточно обычных скоб или заклепок. Лучше использовать специальный инструмент, позволяющий работать одной рукой. Мембраны устанавливаются внахлест не менее 100 миллиметров. Соединять их можно водостойким скотчем. Если используется рубероид – то он обладает смольным слоем, разогрев который можно склеить два листа рулона. Изоляция мягкая, поэтому может быть установлена на крышу с кукушкой.

Пароизоляция изготавливается из обычной пластиковой пленки. Она препятствует образованию конденсата и его проникновения к деревянным балкам. Это может быть полиэстер, полиэтилен, специальные мембранные прокладки.

Они крепятся с помощью скоб. Может подойти специальный двухсторонних скотч, предназначенный для наружных работ. Он герметично соединит две пленки, не давая влаге пробраться наружу.

Важно не образовывать сильный натяг. Пленка должна немного провисать, чтобы обеспечить нормальное собирание со стекания влаги.

Утепление шатровой крыши

Актуальность утепления шатра увеличивается для крыш с кукушкой и мансардой. Так как стен и соседних комнат в этих помещениях нет, температура зимой и осенью там будет стремительно падать. Даже при условии активного отопления. Но и для безкомнатной части утеплитель будет полезным.

Самым распространенным утеплителем является минеральная вата. Это синтетический состав, изготовленный из мельчайших нитей.

Она обладает рядом основных качеств:

  1. Теплопроводность. Благодаря тбольшому скоплению воздуха внутри, холод не проникает в помещение. Даже при сильной метели, она не даст температуре сильно понизиться.
  2. Звукоизоляция. Специфическая конструкция создает огромное количество тупиковых ходов внутри ватного полотна. Звук входит в толщу, но не может из нее выйти. Актуально для домов с кровлей из металлочерепицы и профильного настила.
  3. Пожароустойчивость. Если дом деревянный или кровля изготовлена из битумных материалов, небольшая искра может привести к пожару. Распространению будет препятствовать минеральная вата, которая не склонна к горению.
  4. Малый вес. Она практически ничего не весит, благодаря  этому не происходит сильной нагрузки на фундамент.

При использовании другого утеплителя, важно, чтобы он соответствовал следующим требованиям:

  • Низкая теплопроводность;
  • Малый вес;
  • Пожароустойчивость;
  • Долгий период разложения.

Поэтому нужно аккуратно пользоваться материалами, как пеноплекс, пенопласт и пенополистерол. Они могут возгораться и распространять горение далее. В случае с деревянными домами это может привести к массовому пожару. Это обязательно нужно учесть при строительстве беседки из дерева своими руками.

Если крыша с кукушкой, желательно использовать мягкие утеплители. Здесь лучше подойдут ваты: каменная, стекловата и минеральная.

Укладка кровельного покрытия

Кровельное покрытие должно быть плотным. Лучше всего подходят водостойкие материалы, которые не боятся воды. Если оно изготавливается из дерева, требуется дополнительная обработка лакированными составами.

Для шатровых крыш наиболее часто используют:

  1. Профнастил. Металлический профилированный лист. Сверху покрывается слоем плотного полимера, который не дает стали ржаветь и повреждаться. Средний срок эксплуатации– 50 лет. Для крепления используется специальный кровельный саморез с резиновой шляпкой.
  2. Листовая медь. Тонкий лист меди голый или оксидированный. Не склонен к гниению и ржавчине. Как и профильный настил требует дополнительной звукоизоляции, так как при дожде сильно слышны удары капель.
  3. Металлочерепица. Кровля, схожая по качествам с профильным настилом. Лист стали покрыт слоем полимера. Позволяет гибко огибать фигурную крышу. Подойдет для крыши с кукушкой.
  4. Черепица. Керамика хорошо подходит для создания красивой, аутентичной крыши. Для установки можно сделать предварительное покрытие древесными плитами, как ОСБ или фанера.

При изготовлении крыши для беседки своими руками подойдет  натуральное дерево, покрытое водостойким лаком.

Подробные фото схемы и чертежи представлены ниже.



Шатровая крыша своими руками - устройство шатровой кровли, материалы, проекты домов

Шатровая крыша с ростом частного строительства снова набирает популярность. Внешне такая кровля напоминает шатер отсюда и название. Монтаж конструкции такого класса сложный и ответственный процесс. Ошибки устранить будет трудно, чаще всего невозможно. Несмотря на это собрать шатровую крышу своими руками вполне реально, главное правильно произвести расчеты стропильной системы и иметь минимальные навыки в кровельной сфере.

В нашей статье мы подробно разберемся, как правильно произвести работы по монтажу кровли и какие особенности имеет данная конструкция.

Содержание

  1. Особенности конструкции.

  2. Расчет шатровой крыши.

  3. Виды шатровых систем.

  4. Монтаж кровельной системы своими руками.

  5. Кровельные материалы для шатровой крыши.

Особенности конструкции

Шатровая кровля – строго симметричная конструкция. Установить ее можно на любой дом, но проще всего реализовать проект на сооружение квадратной или прямоугольной формы. Основой всей системы являются стропила. Устройство стропил сложное, поэтому прежде чем приступить к сборке кровли необходимо произвести грамотный расчет всей стропильной системы. Произвести сборку шатровой крыши своими руками без грамотных расчетов невозможно!

Важные правила:

  • Древесина, которая используется для сооружения стропильной системы и конька должна быть одной породы.

  • Промежуточные доски должны иметь размер 50*150 мм и не меньше, угол наклона досок более резкий.

  • Шатровая конструкция предполагает использование угловые и накосных стропил. Центровые стропила крепятся к коньковой доске, накосные осуществляют силовую функцию. Один конец накосных стропил выступает за площадь дома, а другой крепится к коньку. Угловые стропила крепятся к концу конька.

  • Короткие элементы стропильной системы крепятся исключительно к угловым стропилам, не допускается крепеж к коньковой доске.

  • Конек шатровой крыши – это центр, из которого происходит разветвление стропил промежуточного типа.

  • Наличие фронтона данная система не предусматривает.

Расчет шатровой крыши

Расчет шатровой крыши начинается со скатов. Если будущий дом имеет квадратную форму, то нужно разбить его схематично на 4 треугольника и вычислить площадь каждого. Для этого потребуется чертеж бедующей крыши. Расчеты делаются по следующей формуле: Sската=BC*AD/2.

Далее высчитывается площадь карниза по формуле: (BC+EF)/2*DG. И только тогда можно получить площадь всей крыши, сложив площадь ската и площадь свесов карниза и умножив данную сумму на 4. Далее необходимо рассчитать свес крыши. Минимальной величиной являются 30 см. Для более точного расчета необходимо воспользоваться формулой С=arctg AD/DC.

Важно: округлять расчеты не рекомендуется, есть риск ошибиться в цифрах.

Если крыша имеет более сложную форму, советуем для получения детальных расчетов обратиться к профессионалам. После того как все вычисления сделаны можно приступать к сборке шатровой крыши своими руками.

Виды шатровых систем

Существуют такие виды шатровых крыш: висячие или наслонные. Висячая система сооружается при наличии больших пролетов, при отсутствии возможности укрепления их подпорками или стенами. Опорой в этом случае выступают только наружные стены, это приводит к возникновению горизонтального давления. Для его снижения необходимо установить затяжки, они могут быть деревянными или металлическими. Висячие стропила в верхней части фиксируются друг с другом, а в нижней упираются в наружную стену дома.

Важно: данный вид кровли является самым сложным в реализации, поэтому делать монтаж шатровой крыши своими руками не рекомендуем.

Наслонная крыша более простая, для ее устройства необходима несущая стена или опоры, которые могут быть установлены в центре крыши. Такая конструкция предполагает как минимум две опоры: на стропильные ноги и конек. Благодаря этому давление на стены минимизируется. Максимальная допустимая величина пролета для такой системы 4,5 м.

Важно: если пролеты больше, то потребуется установка дополнительных подкосов.

Наслонная система не только более простая в реализации, но и менее затратная.

Монтаж кровельной системы

Шатровая кровля собирается по следующему плану:

  • Все стропила и основные узлы собираются на земле. Для этого потребуется ранее заготовленный шаблон и бревна (или брус, доски). Толщина пиломатериалов вычисляется в зависимости от шага, с которым укладываются стропила, от их длины. Также сечение бруса зависит от предполагаемой нагрузки от снежного покрова и угла наклона крыши. Сборку на земле стропильной конструкции осуществляют по мауэрлату (для кирпичных или каменных строений). В деревянном доме стропильная система будет опираться на верхние венцы сруба.

  • После того как черновой вариант стропильной системы собран, начинается непосредственный монтаж крыши. Первый этап укладка на стены мауэрлата.

  • Далее с помощью помощников с двух противоположных углов поднимаются стропила диагонального типа и фиксируются между собой в коньковом узле.

  • Далее поднимаются промежуточные стропила, четко подгоняются врубки и только потом стропила фиксируются в коньке с помощью затяжек. Четырехскатная шатровая крыша отличается от обычной четырехскатной кровли отсутствием прогонов – и диагональные и промежуточные стропила соединяются в коньке.

  • Финишный этап сборки стропильной конструкции установка нарожников. Для того чтобы повысить жесткость их укрепляют шпренгелями. Установка стропил происходит на расстоянии не менее 500 мм от стены (необходимо для защиты стены дома от воды). Если размер стропил не позволяет сделать отступ от стены дома, то их наращивают (прибивают обрезки досок). Стропила обязательно фиксируются со стенами, если стена кирпичная или каменная используют толстую строительную проволоку, если стены деревянные фиксацию осуществляют металлическими скобами.

Важно: одно из важных правил шатровой кровли – это установка накосных стропил строго под углом в 90 градусов.

  • После того как стропильная система будет собрана приступают к укладке обрешетки, паро- и гидроизоляционного слоя. Самый верхний слой – кровельное покрытие.

Кровельные материалы для шатровой крыши

Одно из основных преимуществ шатровой кровли – это возможность использовать абсолютно любой кровельный материал. Покрыть крышу можно металлочерепицей, профнастилом, натуральной черепицей или битумной, а также ондулином. Данная деревянная стропильная система считается одной из самых прочных, поэтому может вынести давление от тяжелого кровельного покрытия.

При выборе материала можно учитывать только собственные вкусовые предпочтения, материальные возможности и качество покрытия.

Важно: шатровая крыша должна быть оснащена вентиляционными каналами и специальной вытяжкой – это существенно продлит срок службы стропильной системы и всего кровельного «пирога».

Добавить комментарий

Сложная шатровая крыша - Строительный журнал Palitrabazar.ru

Шатровая крыша: устройство и технология монтажа своими руками

Четырехскатная симметричная конструкция шатровой крыши позволяет добиться привлекательного вида строения и экономии на строительных материалах. Стропильная система шатрового типа имеет много преимуществ перед другими видами конструкций кровли. К тому же при правильных расчетах и грамотном подходе к монтажу такую систему легко установить самостоятельно.

Что собой представляет шатровая крыша

Название такая крыша получила благодаря особенности конструкции. Скаты кровли соединяются в одну точку, тем самым становятся похожими на шатер. Их может быть больше четырех, но чем больше скатов, тем сложнее расчет и возведение конструкции. Так как частные дома в основном имеют прямоугольную форму, то самым лучшим вариантом является классическая шатровая крыша.

Сооружение формируется по принципу симметричности. По этой причине ее используют для зданий квадратной или круглой формы. Для монтажа такой крыши над прямоугольным зданием нет препятствий, но конструктивно это потребует немалых усилий.

К тому же на прямоугольном здании потеряется симметрия, и крыша станет обычной многоскатной конструкцией.

Шатровая крыша используется для:

  • частных домов;
  • летней беседки;
  • открытой кухни на дачном участке;
  • отдельно стоящего флигеля или гаража.

Строительство симметричной крыши имеет определенные особенности. Перед возведением необходимо провести грамотный расчет.

Преимущества крыши шатрового типа

Шатровая крыша сложна в проектировании, а монтаж требует применения немалых усилий и опыта. Строители утверждают, что такой вариант стропильной системы обладает большим количеством преимуществ и является весьма популярным среди застройщиков загородных домов. Крыша имеет много плюсов:

  1. Шатровая форма обладает хорошими аэродинамическими свойствами. Она довольно устойчива перед сильными ветрами и ураганами.
  2. В регионах с большим количеством снежных осадков шатровая форма является хорошим вариантом, ведь угол ската находится в пределах 25-50 о , что не позволяет снегу задерживаться на кровле.
  3. Скаты шатровой крыши меньше подвержены разрушению от большого количества осадков. Они более устойчивые, чем торцы двухскатных конструкций.
  4. Устройство системы позволяет сэкономить, потому что не нужно устанавливать фронтоны, а значит материалов для строительства нужно меньше.
  5. Под шатровой крышей можно организовать мансарду. При отсутствии боковых частей дома установка мансардных окон становится обязательной, однако для современных технологий это не является проблемой.

Оригинальный вид крыши обеспечит индивидуальный дизайн дома, отличный от других частных строений.

Конструктивные элементы

В основе конструкции шатровой кровли лежит набор стандартных элементов. Каждая конструктивная часть отвечает за определенную функцию:
  1. Мауэрлат. Мощный деревянный брус, который укладывают по периметру стены, образуя цельную раму. Он служит нижней опорой для закрепления стропил.
  2. Лежень. Он располагается горизонтально, соединяя противоположные стороны мауэрлата.
  3. Стойки. Устанавливаются под основными стропилами. Количество и частота стоек зависит от формы стропил, чем крупнее элементы, тем чаще ставятся опоры.
  4. Подкосы. Элементы, заменяющие опорные стойки, их устанавливают под углом 45 о .
  5. Ригель. Выполняет роль затяжки. С помощью ригелей укрепляются и связываются между собой стропила, расположенные на противоположных сторонах конструкции. Их задача заключается в уменьшении распирающей нагрузки, действующей на стены.
  6. Скаты. В шатровой конструкции их четыре. Форма образуется за счет нарожников и стропильных ног.
  7. Нарожники. Выполняют функцию стропил, однако своими верхними концами упираются в основные стропильные ноги, а не в коньковый узел. Нарожники в длину слегка укорочены. Их количество определяется длиной ската — чем он длиннее, тем больше необходимо поддерживающих элементов.
  8. Коньковый узел. Классического конька эта конструкция не предусматривает. Узел является верхней точкой, где соединяются верхними частями стропила.
  9. Подскатный прогон. Его устанавливают очень редко. Размещается он под нарожниками и стропилами, образуя горизонтальную линию. Для устройства прогона обязательно монтируют дополнительные стойки.
  10. Свесы скатов. Формируются благодаря выпускам стропил за пределы контура здания. Иногда крепят кобылки, которые используют для удлинения стропил.

Завершается монтаж шатровой крыши укладкой кровельного материала. Вид кровли выбирается относительно пожеланий заказчика и характерных особенностей материала.

Виды стропильных систем

В конструкции шатровых крыш используются два вида стропильных систем:

  • Наслонные. Стропильные ноги имеют верхнюю и нижнюю опору. Применяется такая система только в случае, если существует внутренняя стена в планировке здания. На середине стены монтируется главная центральная опора. В качестве поддержки выступает столб или колонна, которая устанавливается на чердачное перекрытие из железобетона.
  • Висячие. В такой системе стропила имеют только нижнюю опору. Применяется конструкция при отсутствии центральной стены,т.к. монтировать столб не представляется возможным.

Выбор типа стропильной системы влияет на дальнейшую установку всех составляющих крыши. В основном в строительстве частных домов используют наклонную систему, так как висячие стропила довольно сложные в исполнении. К тому же ремонт и замену прогнивших элементов крыши проще выполнить при наслонной схеме.

При возведении четырехскатной крыши с углом наклона кровли равном 40 о и больше, монтируется наслонная стропильная система.

Технология сооружения шатровых кровельных конструкций своими руками

Для качественного монтажа шатровой крыши нужно иметь опыт возведения стропильных систем, потому что работа должна быть выполнена четко и грамотно. При этом необходимы навыки использования электроинструментов. В первую очередь проводится расчет всех элементов конструкции, выбирается подходящее сечение и размер.

В расчете учитывается форма строения, ветровые нагрузки в регионе строительства и средний вес снега, а также возможность устройства жилого пространства под кровлей. После проведенных расчетов и закупки необходимых строительных материалов и инструментов можно приступать к монтажу.

Устройство мауэрлата

Для деревянного строения устройство мауэрлата делать необязательно, так как стропила укладываются на верхнюю обвязку сруба. При возведении крыши для кирпичного или бетонного здания сначала производится укладка стяжки, в которую монтируют специальные шпильки для дальнейшего крепления опорного бруса.

Затем укладывается гидроизоляция, чаще всего используют слой рубероида. На изоляцию кладут мауэрлат и закрепляют его шпильками. Брус соединяется с лежнем для обеспечения стабильной связки. Вся конструкция крепится с помощью болтов, а угловые части укрепляются скобами. По поверхности мауэрлата проводится разметка для последующей установки элементов крыши.

По периметру стены укладывают бортик толщиной в один кирпич, он компенсирует силу распирания.

Если план сооружения имеет большие габариты, то при расчетах учитываются деревянные балки перекрытия. Их кладут сверху на мауэрлат от одного края здания до другого. К торцевым частям балок с определенным шагом крепятся короткие выноса, которые образуют свесы над противоположными стенами. Для домов небольшой площади предварительное устройство балок необязательно.

Установка опоры и вальмовых стропилин

На этом этапе проводится монтаж центральной опоры для обеспечения четкости сборки остальных элементов. Впоследствии опора демонтируется и стропильная система будет держаться самостоятельно. Стропила изготавливаются по наслонному методу. Верхняя часть доски прикрепляется к центральной стойке, производится врубка с учетом угла ската крыши.

Нижняя часть деревянного бруса крепится к мауэрлату уголками, предварительно стропила также спиливаются. Если была установлена балочная система, то нижняя часть стропильной ноги будет упираться в карниз.

Далее по такому же принципу устанавливаются пара противоположных стропил, для установки их крест-накрест с предыдущим комплектом. Верхние концы спиливаются, закрепляются гвоздями и укрепляются уголками. Этот этап особенно важен при возведении конструкции. Если все было рассчитано и установлено правильно, в дальнейшем не возникнет проблем, и исправления не понадобятся.

Карниз устраивается по периметру здания и крепится за наружные концы балок и перпендикулярных выносов.

Монтаж диагональных стропилин

В любом углу полученного каркаса выбирается место установки диагонального бруса и делается отметка. Брус должен иметь толщину равную размерам вальмовых элементов. Его прикладывают к коньковому узлу и делают вертикальный спил на верхнем конце. Другой конец диагональной стропильной ноги укладывается и прикрепляется на мауэрлат уголками или присоединяется к карнизу.

Так же устанавливаются остальные стропила по диагонали. Нижние концы брусьев выступают за пределы контура здания, не менее чем на 50 см, если карниз не был установлен. При нехватке длины к концам стропил прикручивают дополнительные доски, которые называют кобылками. Они делаются меньшего размера и крепятся к верхней грани наклонного бруса.

Монтаж нарожников

На последнем этапе монтируются нарожники, используя принцип крепления стропил. Также брусья подрезаются с обеих сторон и одним концом укладываются на опорную ось, другим — на мауэрлат. При этом нарожники также выступают за границу стен на 50 см, образуя прямую линию с концами стропил. Свес карниза необходим для отвода воды дальше от стен строения.

Под нарожниками посередине монтируются опорные стойки. Они нужны для дополнительной жесткости конструкции. Верхним концом опоры крепятся к нижней грани нарожников, а другим концом упираются в деревянные балки. При отсутствии балок устанавливаются подмости, они скрепляют противоположные вальмовые стропила между собой.

У шатровой крыши есть несколько вариантов исполнения в зависимости от величины здания, угла наклона кровли, конструктивных особенностей дома и пожеланий заказчика. Но принцип устройства остается неизменным. Шатровая конструкция имеет основной признак — это симметричность боковых скатов, что делает крышу оригинальным украшением внешнего вида сооружения.

Шатровая крыша своими руками

Последним этапом строительства каркаса здания является возведение крыши. В квадратных домах чаще всего монтируют шатровую кровлю. В настоящее время это довольно популярная конструкция. «Шатёр», возведённый вверху здания, имеет свои преимущества и недостатки. Один из положительных моментов — шатровую кровлю можно соорудить самостоятельно, не прибегая к помощи специалистов.

Особенности устройства шатровой кровли

Конструкция шатровой крыши — это сочетание нескольких скатов треугольной (реже — трапециевидной) формы. Количество их может меняться в зависимости от архитектурных особенностей строения. Чаще всего встречаются четырёхскатные шатровые кровли, но владельцы зданий могут построить крышу и с большим количеством скатов.

Архитектура постройки определяет форму крыши с шестью скатами

Историки утверждают, что шатровый вариант крыши появился в глубокой древности. Шалашные постройки первобытного человека похожи на шатёр. Крыши в виде шатров находят археологии в Мессопотамии, где проживали древние шумеры. Такие конструкции верхней части строений применялись в храмовых и других религиозных сооружениях и в более поздние исторические периоды.

Классический вариант шатровой крыши — это пирамида с квадратным основанием. Опора скатов кровли идёт в основном на стены постройки, иногда выходя за их границы. Свесы могут выступать за пределы здания на 400–500 мм, тем самым предохраняя архитектурное сооружение от неблагоприятного воздействия погоды.

Чаще всего в индивидуальном строительстве применяют классический вариант четырёхскатной шатровой крыщши

Отличия вальмовой и шатровой кровли

Ещё одно название шатровой кровли — крыша конвертом. Такой тип является разновидностью вальмовой крыши. Конверт с прямоугольным основанием — основа вальмового типа кровли, а квадрат чаще используется в шатровом варианте.

Вальмовая конструкция — это сочетание двух скатов в виде трапеции и двух скатов в треугольной форме. В кровле-шатре соединяются треугольные скаты.

Типичный вариант вальмовой кровли состоит из двух треугольных и двух трапециевидных скатов

Если в вальмовой крыше есть конёк, то кровля шатровая монтируется без этого элемента. Вершины всех скатов шатровой конструкции соединяются в единой точке. Это происходит в виде их наслоения друг на друга или крепления к отдельной опоре. Конёк как таковой в этом случае отсутствует.

Плюсы и минусы шатровой конструкции

  1. Основное преимущество шатровой кровельной конструкции — её уверенное противостояние порывистым ветрам. Аэродинамические «способности» крыши проявляются в том, что воздушные потоки практически не попадают в чердачную часть, они уходят вниз по треугольным скатам.
  2. Ещё один большой плюс шатровой крыши состоит в отсутствии фронтонов. Это отличный повод для экономии, ведь строительных и отделочных материалов для кровли понадобится гораздо меньше.
  3. Многие пользователи строений с шатровой крышей отмечают быструю прогреваемость помещений именно благодаря такой конструкции кровли. Дождевые и сточные воды не задерживаются на конверте из треугольных скатов, а стекают вниз. Это продлевает срок бесперебойной службы крыши.

Но есть в шатровой кровле и отрицательные моменты:

  1. Сложная конструкция каркаса.
  2. Малые размеры мансарды.
  3. Большое количество отходов строительных материалов из-за конструктивных особенностей кровли.

Схема конструкции шатровой крыши

При расчёте и строительстве шатровой кровли обязательно нужно располагать основными сведениями о её составляющих элементах.

Чтобы правильно спроектировать шатровую крышу, нужно знать все основные элементы её конструкции

Опорная часть кровли — мауэрлат, размещаемый по периметру строения. Он крепится на стены постройки с наружной стороны. В кирпичных домах мауэрлат может монтироваться с внутренней стороны. Материалом для этого элемента кровельной системы служит брус с большим сечением. Накосные стропила предназначены для образования кровельного угла, собственно благодаря им и получается пирамидальная форма крыши. Самым сложным в конструкции шатровой крыши считается коньковый узел. В коньковом узле вместе с накосными стропилами соединяются стропила центральные, которые регулируют высоту каждого ската. Параллельно центральным стропилам устанавливают нарожники. Они всегда короче центральных стропил и укладываются на определённом расстоянии друг от друга.

Фотогалерея: варианты устройства шатровой кровли

Подготовка к работе

Перед началом сооружения шатровой крыши следует внимательно изучить всю имеющуюся информацию о строительстве такой кровли, подготовить все материалы и инструменты, предварительно сделав расчёты.

Расчёт материалов

Чтобы произвести расчёты, нужно обзавестись специальной рейкой для замеров. Её можно соорудить из фанеры шириной в пять сантиметров. Нам понадобятся такие параметры:

  • длина и ширина строения;
  • высота коньковой части.

Сами расчёты не так сложны, как могут показаться на первый взгляд:

  1. Суммарную длину балок мауэрлата вычисляют простым суммированием удвоенной длины и удвоенной ширины основания, если дом имеет прямоугольную форму. Если в основе строения квадрат, то его сторону просто умножают на 4.
  2. Размер центрального стропила находят, применяя теорему Пифагора. Центральное стропило есть не что иное, как гипотенуза прямоугольного треугольника, и её значение можно получить, извлекая квадратный корень из суммы квадратов двух величин (высоты коньковой части и половины стороны дома).

При расчётах кровель очень часто используется известная теорема Пифагора

Все необходимые параметры шатровой кровли можно рассчитать, обратившись к одному из онлайн-калькуляторов, которые нетрудно найти в интернете.

Необходимые инструменты и материалы

Для монтажа шатровой кровли следует приготовить следующие инструменты:

  1. Болгарку.
  2. Пилу ручную и бензиновую.
  3. Электролобзик.
  4. Молоток.
  5. Рубанок.
  6. Электродрель.

Для строительства шатровой крыши рекомендуется использовать древесину только одной породы. Для крепления элементов кровли необходимы гвозди, дюбели, стальные скобы и саморезы. Следует позаботиться и о кровельном материале, выбор которого зависит от предпочтений застройщика и его материальных возможностей.

Делаем сами шатровую крышу

Несмотря на всю сложность конструкции шатровой кровли, сделать такой тип крыши самостоятельно вполне возможно.

Порядок сооружения шатровой крыши включает в себя несколько последовательно выполняемых действий:

  1. Создание проекта шатровой кровли и проведение всех необходимых расчётов.
  2. Приобретение требуемых материалов и приготовление инструмента.
  3. Крепление мауэрлата по всему периметру основания строения.
  4. Установка опорной балки для стропил параллельно мауэрлату (допустимое расстояние между ними 450 см).
  5. Крепление диагональных элементов, раскосов, подкосов к основе стропил.
  6. Утепление крыши.
  7. Монтаж финишной кровли и дополнительных элементов для стока, вентиляции и др.

Полезные советы по строительству шатровой кровли

Профессионалы плотницкого дела делятся советами, которые обязательно нужно принимать во внимание при строительстве шатровой крыши:

  • не использовать древесину разных пород;
  • не собирать несущие элементы кровли из реек размером менее 150 на 50 мм;
  • не крепить к опорной стойке коньковой части короткие детали, их закрепляют по углам;
  • обязательно применять промежуточные стропильные ноги (в центре кровли).

Пошаговая инструкция по возведению шатровой крыши

Рассмотрим строительство шатровой восьмискатной кровли на конкретном примере. Крыша будет предназначена для постройки размерами 10 на 10 метров с перегородкой посередине (несущая конструкция).

    Устанавливаем мауэрлаты. Для этого используем брус с сечением 100*150 или 150*150 мм) и крепление при помощи шпилек (резьба более М12).

Мауэрлат укладывается по периметру строения и крепится на шпильки

На центральной опоре размещаются крепёжные устройства для установки центральных и диагональных стропил

Для страховки и укрепления конструкции в местах крепления нарожников используются дополнительные стойки

Утеплитель кладётся в каркас, образованный стропилами и обрешёткой

Подшивка карнизных свесов выполняется на завершающей стадии строительства шатровой кровли

Видео: строим сами шатровую крышу

Взвесив все положительные и отрицательные моменты в эксплуатации шатровой крыши, можно решиться на её постройку своими силами. Главное — всё просчитать и следовать чётким инструкциям, которые дают профессионалы строительного дела.

Строительство интересной шатровой крыши: пошагово, лайфхаки, много фото

Не секрет, что чем сложнее конструкция, тем она требовательнее к мастерству исполнителей, и тем дороже обходится. И это касается как архитектуры домов в целом, так и отдельных зон, например, крыш. Но и визуальная составляющая у сложных форм на порядок выше. Чем они и привлекательны для многих застройщиков, которые могут себе позволить подобные изыски. Один из участников нашего портала, профессионально занимающийся крышами, делится секретами своего мастерства на примере строительства непростой шатровой конструкции.

Содержание

  • Зачем и когда нужен проект
  • Как сделать плотницкие козлы
  • Разметка и распил стропил
  • Сборка крыши

Зачем и когда нужен проект

В идеале строительство любой крыши надо начинать с проекта. Чертеж нужен для строительства сложной стропильной конструкции. Простые крыши, для маленьких домов можно делать по месту. Еще один важный момент: чертеж нужен тому мастеру, который умеет его читать. Если в качестве мастеров выбор пал на узбеков, то обычной фотографии крыши будет вполне достаточно.

Крышу же, о которой пойдет речь, точно не назовешь простой.

А чертежи Termit.spb (Анатолий) умеет не только читать, но и создавать. По его словам, модель крыши с прорисованными стропилами – необходима. Она позволяет понять желания заказчика и согласовать внешний вид будущей крыши.

Для удобства работ понадобятся строительные леса, например, такие.

Шаг стоек привязан к сечению доски настила, сами стойки из бруса 50×100 мм, они же потом пойдут в распил и станут черепными брусками. А дюймовку с настила пустят на черновые полы в деревянных перекрытиях – сразу и экономия на материалах, и не придется думать, куда девать ненужные больше леса после окончания работ.

Также мастер выполнил чертежи крыши.

Подгонять стропила на глазок я не очень большой мастер, поэтому данную крышу буду резать по чертежам. Здесь мы видим балки чердачного перекрытия, план раскладки мауэрлатов, схема накосных стропил, план кровли с отображением проекционных размеров (для получения скатных размеров надо поделить на косинус угла наклона крыши), и один из разрезов крыши, всего их будет пять или шесть. Главное, правильно их начертить.

Как сделать плотницкие козлы

В процессе изготовления элементов стропильной системы Анатолий использует специальные плотницкие козлы, собирая их из того же бруса, что и сами стропила. Главное условие – прочность, ведь через этот «станок» пройдет не один куб пиломатериала.

  • Рабочая длина – не больше 2 метров.
  • Длина опор – не больше метра.
  • Высота – 0,7 м (зависит от роста плотника, эта высота оптимальна при росте около 2 метров).

Обязательным условием является параллельность козлов и горизонталь – все вымеряется по уровню при установке. Время, затраченное на кропотливую установку, окупится упрощением работы с цепной пилой и качеством реза. Естественно, залогом качественной обработки является острая цепь. Именно цепная пила незаменима при обработке стропил сечением 100 мм.

Фигурные опоры на козлах необходимы для нарезки стропил на башенную часть крыши.

Разметка и распил стропил

Для разметки стропил Анатолий использует «большую малку с двумя линейками», если в планах только свои крыши (дом, хозпостройки), сделать такое приспособление можно из обычной фанеры. Если же заниматься кровельными работами профессионально, лучше использовать твердую древесину: бук, дуб, граб, красное дерево. Для удобства работ по краям стропил, на конце малки сделан небольшой киль, для фиксации линейки на заготовке.

  • Длина – 800 мм.
  • Ширина – 50 мм.
  • Первая планка – 400 мм.
  • Вторая планка – 300 мм.

Дополняет разметочный набор малая малка, для накосных стропил, а завершает обычный угольник с рулеткой.

Тем, кто не обладаете большим опытом разметки врубок, на первом этапе освоения данной науки рекомендую выполнять разметку методом скольжения инструмента вперед-назад. В этом случае не получится сделать «зеркальный» угол при разметке врубок. Выполняя разметку деталей врубок, приходится работать с материалом, который сильно гуляет по высоте. Именно врубка и позволяет компенсировать эту разницу высот. Малка всегда скользит по верху стропил, высотную отметку всегда ставим от верхнего ребра стропил. Это – залог успеха и ровной плоскости скатов.

Косой рез стропил вальмового ската из пятидесятки удобно делать паркеткой (ручная дисковая пила по дереву) с большим вылетом – 75 мм.

Чтобы не увлечься и не нарезать партию односторонних стропил, новичкам Анатолий советует размечать и резать заготовки попарно: правую-левую сделали, на чертеже отметили, отложили.

Опорные врубки для наслонных стропил: два косых реза паркеткой, выборка остатка острой стамеской. Врубки в толстом брусе (100 мм) удобнее делать ценой пилой.

При работе в одиночку тяжелее – выручает смекалка. Для манипуляций с деталями, которые немного короче козлов, удобна дополнительная опора.

Для совсем коротких заготовок можно использовать подкладную доску и струбцину.

О бытовке, хранении материалов и физике

…Несколько слов о самой бытовке: если решите, что вам нужна бытовка, и вы будете какое-то время в ней жить (время года значения не имеет), никогда не приобретайте готовые! Летом в таких домиках будет жарко, даже со сплитом, а зимой (о чем это я), осенью, будите просто околевать. Желаете жить и строиться с комфортом – делайте бытовку самостоятельно, с утеплением, толщиной не менее 100 мм, с пленками и проклейкой швов. Помните, теплый воздух найдет куда уйти.

Пиломатериалы же естественной влажности, завезенные заблаговременно, при правильном хранении подсыхают, что сказывается и на работе, и на результате. Вместо «кучи малы» – отступ от земли и складирование древесины через прокладки, для вентиляции и просушки. Что касается почернения, то оно не столь критично, в неблагоприятных условиях, а именно, под хорошо вентилируемой крышей, грибок прекратит развитие.

Чтобы сэкономить на подъемном кране или подсобниках, Анатолий советует использовать тельфер (электрическая лебедка). А если на объекте нет электричества – подъем грузов упростят блоки. Один блок уменьшает вес груза в два раза, два блока – в четыре раза. Если применять знания физики, реально облегчить себе физический труд.

Сборка крыши

Хотя перекрытие должны были смонтировать каменщики, и эта миссия легла на плечи кровельщика в качестве технадзора и подсобников из ближнего зарубежья в качестве исполнителей. В большом пролете балки сечением 100×200 мм, основной прогон – 100×200 мм; фиксация к армопоясу на уголки. Торцы закрыли доской 50×200 мм, на гвозди в комбинации с саморезами, все метизы оцинкованные.

После нескольких переделок и объяснений с подсобниками на «русском могучем», который в эфире обычно «запикивают», мауэрлат раскрепили практически идеально.

Мауэрлат башенной части по высоте двойной, при сборке стропил максимальное внимание посадке врубок, чтобы прилегание было максимальным. Даже незначительное смещение врубки в сторону улицы чревато необходимостью выравнивания всей плоскости. Еще один ключевой момент – сборка пика башни, так как все 16 элементов должны сесть строго на свои места. Со второго раза и при помощи струбцин и уголков все получилось.

Устройство шатровых крыш террас и беседок

Крыша – самый важный элемент строения, на нее ложатся основные задачи в защите от внешних условий. Кроме того, что она обеспечивает защиту от непогоды, кровля придает любому строению завершенный вид и обеспечивает ему внешнюю привлекательность.

Основные типы существующих кровель

Виды кровель, используемые в строительстве очень разнообразны. Основных типов, которые пользуются популярностью у строителей, пять:

  1. круглая;
  2. односкатная;
  3. двухскатная;
  4. шестискатная или ломаная;
  5. четырехскатная или шатровая (конверт).

Особой любовью у профессионалов строительного дела пользуется шатровая крыша. Это можно объяснить тем, что строение с шатровой кровлей имеет презентабельную внешность. Кроме того, она обеспечивает строению значительное укрепление.

Еще одним огромным плюсом шатровой крыши является ее экономичность в исполнении. Это объясняется отсутствием фронтонов и использованием коротких балок, что позволяет закупить меньше строительного материала и сэкономить на этом.

Фото: схема шатровой крыши

К тому же шатровая крыша имеет отличное водоотведение из-за наклона скатов, срок эксплуатации материалов для кровли благодаря этому значительно увеличивается.

Важно: Шатровая крыша для дома, террасы, беседки более предпочтительна. Специалисты рекомендуют ее как один из самых практичных и надежных вариантов кровли.

Что представляют собой шатровые крыши

Этот тип кровли сильно напоминает по форме шатер, потому и называется соответственно. Это конструкция, которая похожа на многогранную пирамиду, основанием которой служит квадрат или прямоугольник.

Шатровая крыша состоит их четырех треугольных скатов, сходящихся вершинами в одной наивысшей точке, является оригинальным решением с использованием стропильной системы. Считается сложной в возведении, но, тем не менее, этому виду кровли всегда отдается предпочтение.

Фото: процесс установки крыши на каркас беседки

Основная особенность шатровой крыши — ее строгая симметрия. Поэтому от строителей требуется ответственное отношение на стадии расчета и особое мастерство при возведении.

Материал для кровли

Материал выбирается, исходя из бюджета строительства. Это может быть:

  • ондулин;
  • металлочерепица;
  • профнастил;
  • поликарбонат.

Ондулин (1) – отличный материал для этой цели. В Европе он очень широко применим. Отличается легкостью и прекрасными качествами в эксплуатации. Относительно легок в монтаже, пригоден к использованию даже в экстремальных условиях. Но имеет недостаток – высокую цену.

Металлочерепица (3) придает респектабельность постройке. К плюсам относится то, что не теряет цвет долгие годы, эффективна в использовании. Ее минус в том, что относится к тяжелым материалам, непригодным для кровли зданий, в возведении которых использовался легкий фундамент.

  • Профнастил (4) самый универсальный вариант для дома, террасы, беседки. Шатровая крыша из этого материала легкая, долговечная, элементы легко монтируются. Его чаще всего используют для легких конструкций, таких как террасы и беседки.

    Поликарбонат (2) все чаще используется для террас и беседок. Среди плюсов материала: легкость, простота в обработке, огнеупорность. Но есть и большой минус, поликарбонат хрупкий, поэтому недолговечный материал. Глубокие царапины приводят к потере теплоизоляционных и водоотталкивающих свойств, в результате к непригодности в дальнейшем использовании.

    В каждом конкретном случае нужно выбирать материал для кровли, учитывая свойства покрываемого сооружения и свойства материала.

    Устройство крыши

    Устройство шатровой крыши дело сложное и ответственное. Это значительно сложнее, чем крыша: односкатная или двухскатная. Так как симметричность — основная характеристика этого типа кровли, расчеты должны производиться с максимально возможной точностью.

    Формула площади ската: Sската=BC*AD/2

    Формула площади свеса карниза: Sкарниза= (BC+EF)/2*DG

    Формула, по которой рассчитывается площадь крыши: Sкрыши=(Sската+ Sкарниза)*4

    a – угол наклона

    Специалисты рекомендуют использовать угол a, равный любому значению из промежутка 30-40 градусов.

    Стропильная система

    По конструкции стропильные системы могут быть:

    Висячие системы применяются, когда пролеты большие, невозможно подпереть их стенами. Эта система используется довольно редко.

    Наслонная система проста, но для нее необходима опора в середине или наличие несущей стены внутри. Данная конструкция применяется гораздо чаще, она более экономична и лучше подходит для устройства шатровых крыш.

    Стропильная система состоит из таких элементов, как:

    Ригели, лежни, прогоны

    Важно: все перечисленные элементы создадут стабильную и устойчивую конструкцию, которая может выдержать значительные нагрузки. Если хоть один элемент будет отсутствовать, может произойти преждевременное разрушение крыши.

    Монтаж

    В начале шатровые конструкции монтируются на земле, собирается каркас: на мауэрлаты укладываются лежни и закрепляются подмостьями. Затем происходит поднятие накосных стропил из противоположных углов и соединение их в коньке. Далее следует прикрепить оставшиеся стропила к узлу. В центре устанавливается вертикальная балка. Что придает конструкции жесткость. Затем монтируются нарожники и стропильные ноги и осуществляется подъем конструкции на крышу. Можно сказать, шатровая крыша готова.

    Несколько советов от мастеров

    Свес должен быть не менее полуметра (от стены беседки, террасы). Это обеспечит защиту от попадания капель дождя и дополнительно произойдет усиление всей конструкции.

    Стропила дополнительно прикрепите к стенам.

    Когда будете производить покрытие кровли, не забудьте предусмотреть воздушные подушки и каналы вентиляции.

    Самое главное в обустройстве крыши точно выверенные углы, необходимо контролировать их в процессе постройки.

  • Шатровая крыша: инструкция по монтажу

    Обустройство шатровой крыши с одной стороны имеет явные преимущества в сниженном количестве и хороших эксплуатационных характеристик, но в то же время, монтаж шатровой крыши - довольно сложный процесс, справиться с ними самостоятельно практически невозможно. Об особенностях изготовления шатровой крыши далее.

    Оглавление:

    1. Особенности и преимущества шатровой крыши
    2. Рекомендации по сооружению шатровой крыши дома
    3. Создание проекта шатровой крыши
    4. Особенности и конструкция шатровой крыши
    5. Шатровая крыша фото и подготовительный этап работы
    6. Шатровая крыша своими руками: особенности монтажа
    7. Процедура усиления шатровой крыши и технология ее проведения

    Особенности и преимущества шатровой крыши

    Для самостоятельного изготовления шатровой крыши следует обладать хотя бы элементарными навыками ее расчета.

    Среди составляющих шатровой крыши выделим:

    • стропило углового назначения;
    • короткие стропила;
    • брус конькового типа;
    • центральные стропила;
    • стропила промежуточного типа.

    . Среди главных преимуществ этого типа отметим ее отличное аэродинамическое сопротивление. Таким образом, самым лучшим является обеспечение надежной крыши шатровой крыши.

    Главный недостаток - тяжесть проведения расчетов и сооружения общей конструкции. Кроме того, чердачное помещение отличается небольшой площадью и малым полезным объемом. Классическое понимание шатровой крыши обуславливается ее схожестью с пирамидой, которая состоит из четырех скатов и основания. Возможен вариант опирания скатов на дом или их выход за его пределы.

    Если рассматривать схему обустройства шатровой крыши, то она отличается некой простотой, и для ее расчета использовать самые разнообразные способы. Для того, чтобы правильно спроектировать шатровую крышу, чаще всего используется таблица Пифагора, с ее помощью расчеты трапеций и треугольных конструкций с максимальной точностью.

    Для расчета скатов и вальмовых участков также не требуется много времени, но вот, чтобы определить размеры стропила накосного или рядового назначения, следует много потрудиться.

    Краткая схема строительства включает в себя проведение расчетов, сборку каркаса, закрепление кровли.

    Рекомендации по сооружению шатровой крыши

    1. Коньковая система должна быть изготовлена ​​из одной и той же породы дерева.

    2. Так как прочного промежуточного назначения устанавливаются с огромным наклоном, они должны быть достаточно большими, таким размером материала составляет 5х15 см.

    3. Для фиксации коротких элементов не потребуются коньковые доски, они закрепляются на угловых участках.

    4. На коньковую доскуют стропила центрального, промежуточного характера.

    Чтобы работы по проектированию прошли намного проще, следует в точности изучить конструктивные особенности кровли, и назначение каждого из ее элементов:

    • в качестве несущей оси, которая является центральной частью конструкции выступает конек;
    • в виде силовых элементов рекомендуется обустройство накосников, одна часть которых фиксируется на коньке, а вторая выходит за кровлю;
    • фиксация центральных стропил происходит на торцевом участке конька, а вывод, за пределами стен;
    • промежуточные стропил закрепятся на коньке и скатах.

    Чтобы измерения и проектирование прошло как можно точнее, рекомендуем использовать не уровень, замерную рейку. Для ее изготовления подойдет фанерная полоса или неширокая планка.

    Учтите, что материал лучше выбирать из хвойных пород дерева, так как эта древесина наиболее устойчива перед внешними раздражителями. Кроме того, дерево должно пройти качественную обработку и сушку. Толщина конькового бруса и всех стропил должна быть одинаковой.Все замеры выполняются в использовании с нижней ребровой части стропила.

    По завершению работы на крыше делается обрешетка, размер и конфигурация которой зависит от дальнейшего типа покрытия, а также действуют такие работы как:

    • установка пароизоляции - для пристегивания используют строительный степлер, а для улучшения состыковки, на поверхности швов укладывается лента, имеющая герметизирующие свойства;
    • слой утеплителя укладывается вплотную к стропилам, начиная с нижней части, учтите, что интервал части между слоем гидроизоляции и утеплителя должен составлять минимум 20 мм, таким образом, удастся организовать вентиляционное пространство;
    • далее выполняются работы по укладке гидроизоляции;
    • контрольная обрешетка является местом, на которое крепится наружное покрытие.

    Создание проекта шатровой крыши

    Самая главная черта крыши шатрового типа - соблюдение строгой симметричности. Поэтому при ее обустройстве следует проводить очень строгие расчеты. Вся сложность заключается в конструировании системы стропил.

    Обустройство шатровой крыши возможно лишь в том случае, если она будет размещена на здании, образующем форму квадрата или правильного многоугольника. В первом случае крыша будет состоять из четырех равнобедренных треугольных конструкций.Для расчета такого кровли достаточно провести расчеты по определению площади ската и умножить данное значение на четыре. Для определения площади основание, разделенное на два, умножается на высоту треугольной конструкции. Далее, полученное значение суммируют с площадью карнизных участков, имеющей форму трапеции с равными боковыми сторонами.

    Следующий этап предполагает расчет площади крыши в месте со стеной наружной стены. Уч, что шатровая крыша обустраивается с наклоном в тридцать или сорок градусов, данное значение учитывается при расчете коньковой зоны.

    Высота конька рассчитывается путем умножения половины от основной части крыши на тангенс и синус угла наклона крыши. Для определения двух значений воспользуйтесь возможностью интернетом. Когда высота конька найдена определяется высота треугольной части кровли, согласно которой вычисляются и ее стороны.

    Для вычислений параметров карнизных свесов следует исходить из функций строения, минимальное значение леса составляет тридцать сантиметров.

    . Не проведенные процедуры слишком сложная для вас, так как неправильно проведенные расчеты приведены в качестве диагностических характеристик кровли.

    Особенности и конструкция шатровой крыши

    Существует два варианта обустройства стропильных систем у шатровой крыши:

    • висячий;
    • наслонный.

    Первый вариант подходит для крыш, имеющих большие пролеты, при отсутствии возможности в программе подпорок. Таким образом, стропила опирается исключительно на стены, создавая при этом горизонтальное распирающее давление. Для его уменьшения следует производить установку деревянных или стальных затяжек. Вверху стропила должны быть соединены между собой, внизу опираются на стены. Данный тип системы отличается высокой сложностью и имеет редкое применение.

    Второй вариант более простой и популярный, но для его обустройства потребуется наличие внутренней несущей стены, на которую будет ложиться часть нагрузки. У данной крыши существует несколько точек опоры, в виде стропильных ног и конька, при этом давление на стенах практически не ощущается.

    Между опорными частями существует интервал в 400-500 см.Если данное значение увеличено, то рекомендуется обустройство подпорных механизмов, в виде подкосов. Данный тип стропильной системы требует меньшего расхода материалов, отличается более легким весом и простой конструкцией.

    Стропильная система для изготовления шатровой крыши состоит из:

    • диагональных балок, имеют угловое расположение;
    • мауэрлатов - балок, предназначенные для опоры нижней части системы стропила;
    • стропильнх ног - деталей, которые крепятся на накосные стропила;
    • подкосов - опоры для предыдущей детали;
    • прогонов, ригелей, лежней, обеспечивающих дополнительную жесткость всей конструкции.

    Шатровая крыша фото и подготовительный этап работы

    Шатровая крыша в доме должна быть обустроена до того момента, как в нем появится потолок. Подготовительный этап обустройства шатровой крыши включает укладку бруса по периметру конструкции дома. В качестве бруса используются стальные или деревянные балки, которые равномерно распределить вес по конструкции.

    Для их фиксации используются специального рода шпильки. Далее следует выполнить ряд действий:

    • проведите разметку оси, по периметру всей обвязки;
    • рассчитайте половину толщины бруса конькового назначения, и отметьте участок, который будет устанавливаться первый элемент стропила;
    • установите рейку для проведения замеров одним концом на указанную линию и отметьте место, в котором будет расположено стропило;
    • для расчета свеса стропила одну часть бруса на крыше, а вторую на внешнем угле стены;
    • Для того, чтобы определить место установки каждой детали крыши постепенно перемещать рейку на поверхности стены.
    • из всех вышеперечисленных операций с другими треугольниками.

    Шатровая крыша своими руками: особенности монтажа

    Чтобы самостоятельно соорудить шатровую крышу наличие:

    • электропилы;
    • болгарки или лобзика;
    • топора;
    • электрорубанка;
    • молотка с гвоздями;
    • дюбелей с саморезами;
    • брусьев и досок, бесплатно одной породы дерева;
    • металлические скоб, для изготовления которых используются металлические прутья с толщиной минимум 0,8 см;
    • кровельный отделочный материал.

    В начале выполнения монтажных работ производится сборка основных узловых элементов кровли. Для этого потребуется наличие бревен, бруса и досок, определенного сечения. Процедура сборки осуществляется согласно заранее подготовленному шаблону.

    На толщину материала влияет, прежде всего, длина стропила, шаг укладки деталей, угол наклона кровли и общая нагрузка. Первоначальная сборка всех элементов осуществляется на земле.

    Если планируется строительство крыши в доме из бруса, то она установлена ​​на верхний венец из бруса.

    Начинать работу необходимо с обустройства основной части кровли. На поверхности стен производится мауэрлатов и лежней. Учтите, что перед проведением этого процесса следует позаботиться о предварительной гидроизоляции и установить на стены материал с повышенной влагоустойчивостью, например полиэтиленовую пленку.

    Далее производится поднятие двухстропил по противоположным друг от друга углам. Их соединение осуществляется в коньковой зоне. Во избежание ослабление мауэрлата, не делайте на его поверхности надрезы и срубы, предпочтительно использовать доску, предварительную прорубленную под балки.

    Далее поднимите два стропила по другим углам и зафиксируйте их в коньковой зоне. Подгоните врубки, зафиксируйте систему с помощью затяжек. Строительство шатровой крыши своими руками подразумевает отсутствие прогона, поэтому соединение диагональных стропил производится на коньке.

    Чтобы добавить дополнительную жесткость конструкции, рекомендуется установить центральную стойку, которая будет подпирать конек.

    Заключительный этап предполагает установку стоек, подкосов и нарожников.Чтобы обеспечить дополнительную жесткость ногам системы из стропил, следует подложить под их поверхность детали в виде штренгелей.

    Главным условием выполнения всех работ выступает монтаж накосных стропил под прямым углом.

    Для защиты стен здания от повышенного рекомендуется свесные части стропила установить между стеной с интервалом в 450 мм. При установке невыступаемых стропил, они нуждаются в дополнительном удлинении с помощью отрезка из досок.

    Стропила, в обязательном порядке фиксируются на стенах. В виде хомутов одной закрепленной на стропиле, а второй на стене, с помощью штыря, изготовлен из каменных или кирпичных материалов.

    Для фиксации стропила на деревянных стенах, использования металлических скоб. Следующий этап - установка обрешетки, обеспечение качественной ветрозащиты, паро- и гидроизоляционные работы.

    Учтите, что лишь при правильно проведенном расчете и соблюдении всех технологических моментов обустройства крыши, она прослужит его владельцу долго и качественно, и обеспечит надежную защиту всего здания от негативных воздействий окружающей среды.

    Процедура усиления шатровой крыши и технология ее проведения

    Для улучшения жесткости и надежности конструкции шатровой крыши, ее стропильная системы нуждается в дополнительном усилении, о технологии проведения этого процесса и поговорим далее:

    1.Установка штренгелей обеспечивает надежность усиления угловых участков. Данный элемент имеет форму бруса, который устанавливается вблизи мауэрлата и образование угла. Советуем, вдобавок к штренгелу установить элемент в виде фермы.

    2. Для соединения перекрытия и бруса используют элементы в виде стоек. Именно они имеют равномерность распределения всей нагрузки.

    3. При слишком большой длине диагональных стропил, рекомендуется вместо обычного бруса установить балки сдвоенного характера.

    4. Чтобы соорудить обрешетку воспользуйтесь возможностью деревянными досками или брусками, сечением 4х4 см.

    5. Использование Перед любых материалов на основе дерева рекомендуется провести их обработку с помощью составов влагооталкивающего и антисептичского назначения.

    6. Не используйте материалы с повышенной влажностью, так как по мере высыхания они приведут к деформации кровли.

    7. Монтаж обрешетки производится перпендикулярно по отношению к ногам стропила.

    Шатровая крыша: конструкция и устройство

    Хотите построить дом, который был бы оригинальным, интересным и имел современный внешний вид? Тогда следует изучить устройство шатровой крыши. Она разительно отличается от простых конструкций с одним или двумя скатами. С другой стороны, устройство такой крыши требует навыков и опыта в строительном деле. Не зря, что эта конструкция одна из наиболее сложных в реализации.

    Многие специалисты соглашаются, что устройство четырехскатной крыши позволяет получить не только эстетически привлекательный, но и надежный элемент здания. В отличие от конструкций другого типа здесь требуются точные расчеты и вычисления, ошибки в которых могут привести к потере эстетической привлекательности и более печальным последствиям. Давайте познакомимся с особенностями шатровой крыши.

    Достоинства и недостатки шатровой крыши

    Чем эта конструкция отличается от других? Главная особенность в том, что основание должно иметь квадратную или, в качестве исключения, прямоугольную форму.Конструкция шатровой крыши предполагает, что каждый из четырех скатов выполнен в виде равностороннего треугольника, а их вершины соединяются в одном. Однако это не строгое Правило - некоторые изделия выполнены в круглой форме. Шатровая конструкция возводится по принципам симметрии, и их очень важно придерживаться.

    Одним из самых сложных этапов конструкции шатровых крыш является точность расчетов стропильной системы. Конечно, можно не рисковать и доверить эту работу профессиональному архитектору или же найти типовой проект в интернете (правда, нет гарантии, что в нем не будет ошибок). Если же у вас есть опыт работы, и вы не боитесь расчетов, можно сделать это самостоятельно. Не пожалейте времени и перепроверьте полученные результаты.

    Некоторые тонкости расчета конструкции четырехскатной крыши

    Может показаться, что схема четырехскатной крыши не представляет собой ничего сложного.Стропильная система будет выполнена в форме равнобедренных треугольников, в основании которых будет лежать верхняя часть стены, будет лишь вычислить угол, образуемый скатами. Рассчитайте площадь одной фигуры и умножьте ее на их количество.

    Конструкция четырехскатной крыши может быть реализована и в случае, когда основанием является прямоугольник.Только рассчитать площадь треугольника и трапеции, после чего умножить их на два. Для нахождения площади треугольника и трапеции необходимо использовать формулами из геометрии, как правило, это не требует особых затруднений.

    От расчетов к строительству

    Конструкция типичной шатровой крыши обустраивается на основании основания. Если сооружение построено из дерева, тогда достаточно подготовить верхнюю обвязку. При сооружении стен из блоков или кирпичей также использовать мауэрлат.В кирпичных домах поверх них заливается стяжка, в которых устанавливаются деревянные закладные элементы. При использовании газобетона, шлакоблоков и других блоков можно просто подготовить бруски такой же высоты и заложить их между элементами кладки. Устройство четырехскатной крыши предполагает использование обилия деревянных элементов: досок и брусьев различных размеров и назначения.

    Прежде чем изготавливать каркас, обязательно проведите их антисептическую и противопожарную обработку.Таким образом вы сможете с минимальными затратами продлить срок эксплуатации конструкции.

    Когда поверхность будет обладать прочной прочностью, закрепите с помощью саморезов к деревянным брускам опорные брусья и лежни. Мауэрлат будет работать в качестве основания для стропильной системы, поэтому его обустраивают по периметру внешних стен. Следующим этапом станет изготовление стропильных ферм. Они бывают различных видов: боковые стропила треугольной фермы, стропильные фермы для соединения в коньковый узел, также используются диагональные стропила.

    Обустройство четырехскатной крыши предполагает точное выполнение работ, особенно это относится к сооружению стропильной системы. К тому же каркас должен отличаться высокой надежностью и быть абсолютно симметричным.

    Все размеры должны быть идеально выдержаны и быть одинаковы для каждой стороны.

    Обустройство стропильной системы - создаем каркас крыши

    Для начала каркас обустраивается из накосных стропил, на которые передается наибольшая нагрузка, после этого устанавливают центральные элементы.В последнем случае изделия должны быть одинакова. Один их край закрепляют в коньковый узел, а другой - к изготовленному ранее мауэру.

    На некоторых участках каркас состоит из различных стропил, которые соединяются в одном месте. В этом случае выполняется двойной подрез, при этом в этом месте скосов необходимо добиться совпадения плоскостей одинаковых стропил.

    Следующим этапом станет монтаж стропил, которые расположены по диагонали по направлению к угловым элементам.Черепковый брус поможет увеличить надежность четырехскатной крыши и сделать каркас более прочным. Он закрепляется с двух сторон на накосных стропилах.

    Крепление черепкового бруса выполняется в разбежку на различных участках диагонально уложенных стропил.

    Чтобы каркас получил дополнительную прочность, используется поперечная балка, которая соединяет центральные стропила.

    Обеспечиваем гидро- и теплоизоляцию

    На следующем этапе строительства четырехскатной крыши необходимо уложить гидроизоляцию.Выполняют работу снизу вверх, минимальный нахлест составляет 10 см. Когда пленка будет надежно закреплена, поверх ее набивается контробрешетка. Ее устройство совсем несложное: к стропильным ногам просто прибиваются дополнительные бруски. Благодаря контробрешетке гидробарьер будет хорошо держаться, а сама крыша проветриваться.

    Под кровельным покрытием укладывается теплоизоляционный материал, который закрывается паробарьером. Если помещению требуется придать эстетическую привлекательность, конструкция может иметь декоративную отделку.Далее на четырехскатной крыше монтируется кровельное покрытие. Стоит отметить, что шатровая конструкция предполагает значительный перерасход материала, выполнить множество резов.
    Несомненно, при изготовлении шатровой крыши придется поработать не только руками, но и выполнить немало расчетов. Однако ваши усилия не действуют напрасными! Ведь, в конце концов, вы получите надежную конструкцию, которая будет долгие годы радовать глаз и защищать ваш дом от непогоды. А оригинальность шатровой крыши не оставит равнодушным ни одного вашего гостя!

    Как правильно сделать шатровую крышу. Шатровая крыша: схема и монтаж

    Даже если бы она не была так названа, все равно любой бы назвал эту четырехскатную крышу именно шатровой, настолько она напоминает шатер. Благодаря отсутствию фронтонов и сравнительно коротких балок стропил, ее считают одной из самых экономичных.

    Шатровая крыша по конструкции - это четырех- или многогранная пирамида. Скаты ее имеют вид равнобедренного треугольника. Вершины сходятся в центре крыши в верхней ее точке.Надо отметить, что органичнее шатровая крыша смотрится на квадратных основаниях. Определенный наклон скатов дает возможность отводить талую и дождевую воду качественно и надежно.

    Есть и несколько необычных по форме шатровые крыши - со значительно большим числом скатов или симметрично круглая. Схема такой крыши достаточно проста, но устройство шатровой крыши имеет свою сложность и много важных нюансов.

    Стропильная система

    У шатровых крыш стропильные системы по конструкции могут быть и наслонные. Первые, как правило, используют при больших пролетах, если в качестве опоры могут выступать только наружные стены. В этом случае создается горизонтальная распирающая сила. Чтоб ее уменьшить прибегают к помощи металлических и деревянных затяжек.

    Строить и ремонтировать подобную крышу довольно сложно. Поэтому при выборе стропильной системы предпочтение чаще отдают наслонной - она ​​более удобна в текстже и к тому же более экономичная. Это самый подходящий вариант для крыш, угол наклона которых не больше 40 °.

    Для установки наслонной системы необходима несущая внутренняя стена либо дополнительные опоры, соответственно, посередине крыши. Так как у такой крыши самое меньшее пара точек опор, в коньке и на стропильных ногах, распора на стены не создается. Между опорами стандартный пролет должен быть порядка 4,5 м. При большем пролете под стропила установить подкосы.

    Основными составляющими конструкции стропильной системы у шатровой крыши являются:

    • накосные (диагональные) стропила, расположенные по углам базового каркаса крыши;
    • мауэрлат - балка, являющаяся опорой для нижних концов стропил;
    • нарожники (укороченные стропила), которые крепят к накосным стропилам;
    • подкосы, являющиеся опорой для ног;
    • ригели, прогоны, лежни, всевозможные дополнительные опоры для придания жесткости конструкции шатровой крыши.

    Устройство шатровых крыш: начало и завершение

    На основе заготовки шаблона из бруса, бревен и пиленых досок прямо на землеют основные узлы и строп конструкции. Толщина материала зависит от шага стропил, длины ее ноги, уклона крыши и рассчитанных нагрузок.

    Для кирпичных (каменных) домов опорный брус (мауэрлат) на внутренней части выровненных стен с обязательной гидроизоляцией бруса, скажем, рубероидом.В случае постройки каркасного здания деревянная постройка может выполнить верх сруба или верхнюю обвязку.

    • Начинают с постройки основания - укладывают стены мауэрлаты и лежни (не забыть уложить на кирпичную кладку прокладочный влагостойкий материал).
    • Настилав на мауэрлаты подмости, из двух противолежащих углов поднимают накосные стропила и соединяют в коньковом узле. Не рекомендуется делать врезки непосредственно в мауэрлат, чтобы его не ослаблять (поэтому лучше использовать врезанную балку).
    • Шатровая крыша несколько отличается от других видов, поскольку в них нет прогона, и диагональные стропила должны соединяться в коньковом узле. Таким образом, следующим шагом поднимают оставшиеся накосные стропила, подгоняют врубки и затяжками скрепляют их в коньке. Дополнительную прочность такого типа стропильной системы придает дополнительную стойку в центре в виде подпорки.
    • В ремонте устанавливают нарожники со стойками и подкосами. Для усиления стропильных ног и придания им дополнительной жесткости устанавливают шпренгели.


    Главным условием устройства шатровой крыши является установка диагональных (накосных) стропил строго под прямым углом.

    Для эффективной защиты стен от влаги расстояние между наружной гранью стены и свесом стропил должен быть не менее полметра. Если же стропила недостаточно выступают, то их удлиняют при помощи «кобылки» - обрезка доски на ребро.

    Стропила обязательно должны быть скреплены со стенами. В случае кирпичных (каменных) используют хомуты из проволоки (4-6 мм), которые надевают на стропила, а деревянные - используют металлические скобы.

    После создания стропил, переходят к внутреннему устройству: укладке обрешетки, паро- и гидроизоляции, кровельного материала.

    Внутреннее устройство шатровых крыш

    Гидроизоляционная пленку расстилают внахлест (примерно на 10 см), снизу вверх. Ее нижний край должен располагаться на карнизной планке. Слои у конька соединять не рекомендуется, для улучшения вентиляции утеплителя.

    Затем на крышу набивают контробрешетку, брусья рекомендуется располагать вдоль ног стропил, высотой не выше 5 см.Она с одной стороны удерживает в исходном положении гидроизоляцию, с другой - обеспечивает вентиляцию сооружения.

    Крышу изнутри отделывают утеплителем, после чего накрывают слоем пароизоляции.

    Кровлю шатровой крыши можно выполнить из разнообразных материалов, скажем, ондулина, металлочерепицы, мягкой и керамической черепицы и т.д.

    Кровельная система частного дома - это вопрос, волнующий довольно многих пользователей. Ведь необходимо не просто выбрать тип крыши, но и грамотно ее смонтировать, уделив особое внимание стропильной системе. Форма кровли может быть самой различной. Однако, при желании построить жилье с необычной кровельной конструкцией, можно выбрать шатровую крышу. Именно такие системы становятся все более популярными в современном мире. При этом, несмотря на сложность подобной постройки, возвести ее вполне можно и собственными силами. Конечно, без точных расчетов, схем и чертежей монтаж будет невозможен. Кроме того, желательно иметь навыки, строительные и столярные навыки безопасности, а также знать о правилах техники безопасности.Разумеется, несмотря на некоторые особенности, в целом установка кровли шатровой формы ненамного отличается от любого другого типа крыши. Как выглядит стропильная система шатровой крыши и можно ли произвести все требуемые расчеты и монтаж самостоятельно? Разберем данные вопросы подробно. Начать стоит с отличительных характеристик шатровой кровли.

    Особенности шатровой кровельной системы

    Шатровая кровля, которая представляет собой разновидность четырехскатной крыши, имеет форму пирамиды или шатра, читайте также:. Эта фигура, грани которой, чаще всего, представляет собой равнобедренные треугольники, соединяющиеся вершинами в одной точке, а ее основание в виде многоугольника. Стоит отметить, что квадратное основание является основным для самостоятельного возведения такой конструкции. Однако, это далеко не единственный вариант кровли. Возможны и более сложные системы, то есть не редко можно видеть шатровые кровли следующих систем:

    • с круглым основанием и купольными скатами;
    • с шести-, восьмиугольным и более многогранным основанием;
    • с ломанными скатами, то есть состоящими их двух частей - пологой и крутой;
    • кровля с эркером или иначе яндовая;
    • мансардная шатровая кровля;
    • с трапециевидными скатами и так далее.

    Классическим языком является основание и практика использования, выполняя расчеты стропильной системы шатровой крыши самостоятельно.

    Достоинства и недостатки шатровой кровли

    Несмотря на сложность произведений расчетов и непростой, шатровая кровля отличается множеством положительных моментов. В частности, к преимуществам крыши такую ​​форму можно отнести:

    Достоинств у шатровой кровельной системы действительно много, но пользователи должны знать и об обратных недостатках.В целом к ​​минусам можно отнести два основных момента.

    1. Сложность произведений расчетов и последующего монтажа, особенно если речь идет о многоугольном основании и скатах разного размера. Чаще всего, для составления чертежей и плана кровли рекомендуется приглашать специалистов.
    2. Ограничение размера чердачного помещения в связи с одинаковой формой каждого ската. Конечно, организовать мансардный этаж вполне можно и под шатровой кровлей, однако, при этом придется значительно увеличить угол наклона кровли.Это, в свою очередь, приведет к тому, что самостоятельный монтаж будет практически не возможен, то есть придется прибегнуть к помощи профессионалов.

    В остальном же шатровая крыша - это отличный вариант, который поможет сделать любое строение роскошным и эстетически привлекательным. Конечно, возможно это лишь в том случае, если стропильная система шатровой крыши будет правильно рассчитана и установлена, рекомендуем почитать:.

    Основные элементы шатровой кровли

    Особенность кровли шатрового типа в том, что все ее скаты симметричны.Кроме того, здесь нет фронтонов и как такого конькового бруса. Конечно, отсутствие данных частей системы, не делают стропильную более легкой, а скорее наоборот. Итак, схема стропильной системы шатровой крыши включает следующие компоненты:

    Несмотря на то что, шатровая стропильная система не отличается большим разнообразием элементов, монтировать и выполнять ее расчеты намного сложнее, чем другие виды кровель. Именно поэтому следует процедура планирования, расчета и установки подойти максимально ответственно.Ведь от этого будет зависеть не только внешний вид крыши, но и ее долговечность, прочность и безопасность.

    Расчет шатровой стропильной системы

    Произвести расчет кровельной конструкции можно собственными силами. Для этого стоит следующие данные замеры:

    • длина и ширина основания;
    • форма основания;
    • параметры скатов, то есть высота, угол наклона и так далее;
    • размер карнизного свеса.

    Может показаться, что сделать чертеж шатровой крыши довольно легко.Ведь достаточно сделать все требуемые замеры и подставить их в соответствующие формулы. Однако, на практике все не так легко и зачастую оптимальным будет обращение за помощью к специалистам. Если все же есть желание сделать все самостоятельно, то в помощники можно взять онлайн-калькуляторы расчета кровель, которые в широком представлении в интернете. Особенно хорошо такие программы рассчитать необходимое количество кровельного покрытия.

    Начинать проектирование следует с вычерчивания контура строения.Стоит отметить, что высота крыши не зависит от параметров стен, а, значит, может быть самой различной. Важно учитывать снеговые, ветровые и дождевые нагрузки в конкретном регионе. Так как, чем меньше угол наклона, тем дольше осадки будут задерживаться на поверхности крыши. Рекомендуемый вариант - это скаты с наклоном 25-60 градусов. Более острый сложно будет выполнить в связи с тем, что потребуется скаты укреплять, а это также приведет к увеличению бюджета строительства.Следующий важный момент - это. Произвести подсчеты площади кровли можно при помощи теоремы Пифагора. Если в основании крыши квадрат, то скаты будут иметь форму равнобедренного треугольника, а также одинаковый угол наклона и размеры. Достаточно рассчитать один фрагмент, а затем перенести его на 3 оставшихся.

    Монтаж шатровой кровли

    Монтаж Прежде чем переходить к непосредственному вмешательству, стоит запастись всем необходимым строительным системам и обработать его соответствующим образом.Наиболее распространенным типом стропильной системы шатровой крыши считается деревянная конструкция. Значит все балки, рейки и доски должны обрабатываться гидрофобизаторами, антипиренами и антигрибковыми препаратами. Возможно использовать универсальное средство комплексной защиты от воды, огня, насекомых и плесени. В случае, когда стены строения деревянные, то возможно стропильную систему крепить непосредственно к верхней обвязки. Если же это каменное или кирпичное здание, то из прочного бруса обязательно.Балки должны надежно фиксироваться металлическими крепежами, так как именно этот элемент будет воспринимать на себя нагрузку, передаваемую крышей. Лежни закрепляются к опорам при помощи уголков из металла и саморезов. После того, как основание подготовлено, можно монтировать диагональные стропила. Крепление стропил шатровой крыши происходит параллельно между собой. Верхний край закрепляется в коньковом узле, а основание фиксируется на мауэрлате.

    Следует иметь в виду, что стропильная система в шатровых крышах бывает висячей или наслонной.Конкретный вариант будет зависеть от размера строения, на широких пролетах, более 5-6 м оптимально использовать. Чтобы правильно установить стропильные ноги, следует монтировать их попарно из противоположных углов. Верхний край каждой ноги спиливается под углом, чтобы в собранном виде балки плотно прилегали друг к другу. Нижняя часть стропил выступает за стены на равную ширине свеса. Чаще всего, данный параметр не больше 50 см. Чтобы стропила были максимально надежно зафиксированы, их укрепляют нарожниками и подкосами, а также притягивают проволокой к закрепленным на стенах штырям.После того, как стропила установлена ​​и укреплены, можно переходить к настилу обрешетки и дальнейшей подготовки кровельного пирога под финишное покрытие.

    Шатровая форма считается одной из наиболее оригинальных конструкций для крыши. Однако стропила шатровой крыши отличается сложными расчетами. Именно поэтому браться за возведение подобной системы стоит лишь в том случае, если у пользователя имеются источники инженерного и столярного дела. В целом же можно отметить, что именно данный тип кровли поможет выгодно подчеркнуть индивидуальность любого строения и изысканный вкус владельцев дома.

    В процессе строительства дома или беседки неизбежно встает вопрос о том, какую конструкцию кровли предпочесть. Если возводимое сооружение имеет четырехугольную, а лучше всего квадратную форму, дизайнеры и архитекторы нередко останавливают выбор на шатровой четырехскатной крыше. Сложность этой конструкции с торицей окупается оригинальным внешним видом, прекрасными термоизолирующими и аэродинамическими качествами. Эта статья расскажет, как конструируется и монтируется шатровая крыша своими руками.


    Конструкция шатровой крыши

    В строительстве предполагается рассматривать шатровую крышу как вариацию вальмовой четырехскатной, в которой коньковое соединение трансформировалось в коньковый узел, то есть видоизменилось из линии в точку. Крыша шатрового типа представляет собой пирамиду, которая образованы четырьмя скатами в виде равнобедренных треугольников. Для монтажа подойдет любое четырехугольное здание, однако квадратная форма позволяет добиться идеальной симметрии, благодаря чему достигается наилучший результат.


    В входят следующие основные элементы:

    Этапы строительства

    Создание проекта

    Шатровая крыша своими руками строится только на основании грамотно составленного проекта, гарантирующего ее надёжность. Перед тем как сделать чертежи, необходимо вспомнить школьный курс геометрии, чтобы сделать расчеты угла наклона скатов, высоты конька и площади скатов. Для выполнения вычислений есть простая инструкция:

    Не забывайте, что у шатровой крыши с прямоугольным основанием, в отличии от такой же конструкции с квадратным, скаты будут иметь различный уклон и разную длину стропильных ног.Следует учитывать это в расчетах и ​​руководже!

    Проект вручную или с помощью компьютерной программы, которая только выполнит за вас расчеты размеров элементов стропильной системы, но их толщину. Результат этапа конструирования - схема с размерами и взаимным расположением элементов крыши, которая станет опорой для монтажных работ.

    Конструкция стропильной системы

    Стропильная система шатровой изготавливается из древесины хвойных пород и состоит из следующих основных и дополнительных элементов:


    В строительстве шатровой крыши используют висячую или наслонную стропильную систему, в зависимости от возможностей планировки сооружения. Однако, опытные кровельные мастера не советуют использовать наслонный тип, если уклон скатов превышает 40 градусов.

    Ход монтажных работ

    Когда проект утвержден и материалы закуплены, можно сделать монтаж шатровой крыши своими руками:

    Некоторые элементы имеют длину, превосходящие 6 метров, стандартную пиломатериалов. Поэтому изготавливать наборные стропила, составляющие из нескольких частей, или клееные.

    Строительство шатровой крыши своими руками - тяжелая, трудоёмкая работа, однако полученный результат, выделяющийся дом или беседку среди однотипных соседей, вознаграждение вас за старания и потраченные силы!

    Видео-инструкция

    На одном из этапов проекта строительства частного дома вы задумаете о форме крыши.Вальмовая или шатровая крыша наиболее популярная в настоящее время. Ее внешний вид и конструкция напоминают шатер. Данная крыша имеет свои плюсы и минусы. Для монтажа и установки данной крыши вам не придется нанимать специалистов.

    Вы легко сможете собрать каркас крыши своими руками. Для этого вам нужно уметь представление о конструкции и механизме. Необходимо помнить, что крыша крепится точно так же, как и прочие конструкции. Для большей уверенности можете позвать помощника.


    Основным плюсом конструкции шатровой крыши является аэродинамика, она противостоит сильным порывистым ветрам. Воздушные потоки будут уходить по скатам, не причиняя при этом вреда, и не заходя даже на чердак.

    Основной минус такой крыши - это сложный каркас, его листовая установка и то, что очень малы. Конечно, площадь чердака равна площади потолка, но полезный объем комнаты очень мал.

    Механизм шатровой классического типа представляет собой специальную пирамиду с квадратным либо прямоугольным основанием.Треугольные скаты и трапециевидные, как правило, опираются на либо выходят за их пределы.

    Главная схема шатровой кровли дома довольно проста, и рассчитать ее можно различными способами. Шатровая крыша устанавливается с использованием системы и таблицы Пифагора. И у вас не составляет особого труда сосчитать площадь скатов и вальм, но расчет монтажа и монтажа накосных и рядовых стропил отнимает достаточно много времени.

    Строительство шатровой крыши начинается со сборки каркаса.После этого. Механизм стропильной системы довольно сложный. Ниже рассмотрим более подробно как сделать каркас, расчет и сделать кровлю.

    Основные правила устройства шатровой крыши


    Изготовление и установка крыши идет по следующим правилам:

    1. Для строительства коньковой системы и стропил используйте одно и то же дерево и материал.
    2. Промежуточные доски обладают более крутым углом наклона, и размер их должен быть не меньше 50х150 мм.
    3. Короткие детали и элементы закрепляются к угловым компонентам стропил, а не к коньковой доске.
    4. При создании конструкции применяются промежуточные центральные стропила, закрепленные на коньковой доске.
    5. И упираться они должны в верхний конец обвязки либо в коньковую доску.

    Для монтажа и установки шатровой крыши своими руками, необходимо представить себе каркас крыши дома и сделать предварительный чертеж.

    На чертеже должны быть зафиксированы следующие элементы шатровой крыши:

    1. центральная часть конструкции - конек, является несущей осью;
    2. накосные стропила- силовые компоненты стропильной системы, один конец будет выступать за пределы дома, а другой - крепится на коньке;
    3. стропила центрального типа крепятся на концах конька и выводятся на все стены;
    4. промежуточные стропила, отходящие от конька, должны идти строго по скатам;

    Шатровая кровля своими руками

    Установку и монтаж шатровой кровли необходимо делать до укладки потолка.

    В начале работ по всему периметру дома укладывается брус для равномерного распределения массы по всей поверхности. Его еще называют мауэрлат. Его необходимо закрепить на стену дома с помощью специальных шпилек. Далее нужно сделать следующее:

    • разметить ось с торца каркасного дома по верхней обвязке;
    • рассчитать половину толщины конькового бруса и отметить место установки первоначального элемента системы стропил;
    • один конец замерной рейки приложить к отмеченной линии и отметить место промежуточного стропила;
    • для расчета свеса стропил, один конец бруса нужно поставить на свес, а второй - на угол с внешней стороны стены дома;
    • 9000 рассчит7 типа расположение прочих элементов стропила центрального здания.
    • на остальных углах повторяется то же самое;
    • материалы для кровли купить вы сможете в специальных магазинах.На сегодняшний день на рынке представлен широкий выбор кровельных покрытий оптимального качества по доступной цене.

    Расчет элементов шатровой крыши

    Для данного расчета вам понадобится специальная замерная рейка . Она проходит стандартную фанеры шириной 5 см. Существует специальная таблица стандартов длины и расположения стропил.

    данным, предоставленным в таблице, длина ноги является произведением проекционного либо углового коэффициента ееции.Для увеличения точности и достоверности расчетов обязательно пользуйтесь данной таблицей. Рассмотрим пример расчета кровли крыши, вы замеряли при помощи рейки горизонтальной проекции стропил промежуточного типа.

    В таблице вы найдете угол наклона, который подойдет под ваш случай, и умножите данные.

    Рассчитать длину свеса стропил. Нужно умножить горизонтальную проекцию на определенный коэффициент. Также эти данные можно рассчитать и по теореме Пифагора для прямоугольного треугольника по формуле: a2 + b2 = c2.Где а и b - это горизонтальные и вертикальные проекции.

    Угловые элементы

    У всех стропил с одной стороны имеется косой срез, необходимое для крепления к коньковому брусу. Конек имеет специальный подрез с двойным скосом для более надежной фиксации деталей и элементов по углам дома.

    А расчет стропил углового типа производится следующим образом:

    • от угла нужно отмерять полную длину стропил;
    • проекцией его будет являться произведение квадратов длин стропильных центральных проекций.

    Полученное число нужно умножить на коэффициент, получится в таблице, и получится длина углового стропила.

    затем рассчитывается площадь треугольных скатов. Вычисляются они также по теореме Пифагора. Чтобы упростить расчеты нужно представить скат в виде двух прямоугольных треугольников. Далее рассчитать по формуле площадь трапеции боковой поверхности крыши дома.

    И уже в самом конце рассчитываем кровлю. Показатели всех площадей нужно суммировать, и получится минимальная площадь крыши.

    Инструменты и строительные материалы

    Для устройства конструкции шатровой кровли своими руками вам понадобятся специальные строительные инструменты, такие как: бензопила, болгарка, электрический лобзик, пила ручная, гвозди и дюбели, молоток, рубанок, топор, электрическая дрель, брус и доски одной породы дерева, кровельный материал, стальные скобы.

    Вы можете построить шатровую конструкцию стандартного типа, либо удлиненной в одну сторону или в виде усеченной пирамиды.

    Монтаж каркаса своими руками

    Первоначально монтируются вертикали для конькового бруса. После этого начинается установка диагональных стропил одинаковых по длине.

    Далее идет установка накосных стропил, а затем и рядовых с определенным шагом в 60 см, которые закрепляются при помощи врубки к коньку и мауэрлату. Вы можете делать врубку как своими руками, так и специальным электроинструментом.

    Затем на диагональных направляющих закрепляются нарожники, для связки накосных брусьев и мауэрлата под определенным углом относительно конька крыши.

    Важный момент, рядовые брусья ни в коем случае не должны касаться точек соединения мауэрлата.

    Усиление крыши напрямую будет зависеть от габаритов дома. Укладывается добавочный шпренгель, т.е. между связанными сторонами стропил. И уже на нем установлена ​​стойку или шпренгельную ферму. При очень большой площади дома для диагоналей применяют двойные балки. Двускатная кровля и односкатная монтируется похожим образом.

    устройство, стропильная система, расчет и возведение

    Содержание статьи:

    Шатровая крыша - хороший вариант для жилого малоэтажного дома или постройки хозяйственного назначения.Такие конструкции обычно возводятся над зданиями с основанием в форме квадрата и равносторонними несущими стенами. Их монтируют и над постройками с круглым фундаментом, но тогда крыша выглядит несколько иначе и имеет большее число скатов.

    Особенности устройства шатровой крыши

    Шатровая кровля отличается от других тем, что не имеет конька, принимающий на себя усилия ног стропил. Вместо него эту роль играет центровая опора. В ее верхней точке стропила соединяется. Этим обуславливается то, что пирамидальная крыша требует серьезного отношения к прочности главной опоры.Есть и другой вариант устройства, когда верхушки ног упираются попросту друг в друга. Такое обычно практикуется при возведении маленьких по размерам нежилых построек. Скаты крыши шатра выполняются в виде треугольников с разными сторонами.

    Несмотря на разнообразие схем исполнения, стропильная система шатровой крыши всегда имеет ряд константных элементов. Чтобы правильно выполнить расчеты, определить размеры составных частей и сделать чертеж, представление о строении конструкции.

    • Накосные стропила, расположенные по бокам скатовых частей. Они берут на себя основные нагрузки на здание. На них также опираются прочие компоненты. Если длина этих стропил менее 7,5 м, считается допустимым монтировать опоры лишь в верхних частях. Если значение более 9 м, их ставят в низовой области. Место монтажа выбирают, отмерив 25% от крайней низовой точки.
    • Нарожники, применяющиеся для не слишком крупногабаритных систем. Они помогают распределять действующие нагрузки на составные части.Возможна фиксация этих деталей без врубки. Это делает монтаж проще и усиливает прочность конструкции.
    • Вертикально стойки, помогающие выносить воздействия, создаваемые ветром и снегом. Число этих элементов, габариты и места их размещения являются особенностями системы и климата местности.
    • Лежень, делающий настройку более жесткой.
    • Мауэрлат, воспринимающий нагрузку от ножек стропил. Изготавливают его из древесного стройматериала толщиной минимум 5 см.Для этого подойдет брусок или доска.

    У висячих систем опора стропил на балки чердака либо специальные конструкции. Чтобы сделать композицию устойчивой, монтируются добавочные распорки и стяжки. Такая система подойдет для большого здания. Пространства на чердаке при ее использовании становится значительно меньше.

    Есть и другие системы - наслонные. Их использовать в некрупных постройках. Здесь происходит распределение нагрузки между мауэрлатом и вертикально стоящей опорой.

    Расчет материалов и подготовка к работе

    При расчете характеристик конструкции отталкиваются от того, что крыша-пирамида имеет 4 ската, выполненных в виде равносторонних треугольников. Подбор угла уклона производят, ориентируясь на площадь покрытия и климата. Принимая во внимание задаваемые ими ограничения, выбирают наименьшее допустимое значение в соответствии с таблицами СНиП.

    Размер накосного стропила можно узнать по теореме Пифагора. Сначала рассчитывают диагональ - ее можно рассчитать или измерить рулеткой.Умножив тангенс угла уклона на половину катета здания, получают высоту вертикали крыши. После этого легко вычислить протяженность стропил. В формуле ее подставляют на место гипотенузы, а вертикаль и половину катета постройки используют как стороны прямого угла.

    Площадь крыши легче всего определить, воспользовавшись онлайн-калькулятором. В поля вводятся значения параметров системы и пользователю выдается готовый ответ. Зная площадь, легко рассчитать, сколько потребуется металлочерепицы, профнастила или другого кровельного материала.

    Достоинства и недостатки шатровой крыши

    Конструкция привлекает внимание своим необычным внешним видом. Отсутствие фронтонов некоторому снижению финансовых затрат. Помимо этого, шатровая конструкция обладает полезными особенностями:

    • Чердак прогревается равномернее на протяжении суток. Это связано с тем, что площади под солнцем скатовых поверхностей почти идентичны.
    • Независимо от расположения в космосе, один и тот же показатель ветровой устойчивости.
    • Осадки отводятся равномерно, что особенно важно для зданий, возведенных на участках малой площади.

    Напрячь домовладельцев может то, что такую ​​систему организовать довольно трудно. Конфигурация многокомпонентна, включает много разных узлов и соединений между ними. Трудности с любыми из элементов могут плохо повлиять на устойчивость конструкции. В таком здании затруднена реорганизация чердака под жилое помещение. Для мансардной конструкции из стропил обычно не используются.

    Правила возведения своими руками

    Данную разновидность крыши смело назвать из самых сложных в малоэтажном строительстве. Тем, кто не имеет опыта в обычных скатных конструкциях, браться за шатровую однозначно не следует. Лучше доверить это дело профессионалам, так как система имеет большое число функционально важных узлов.

    Пошаговая инструкция по созданию крыши может быть рассмотрена на примере каркасного дома с квадратным основанием 10 на 10 м.Стропила в этом случае рекомендуется делать из ЛВЛ-балок. Они отличаются легкостью и прочностью, не боятся насекомых и грибков.

    1. В центровой части монтируют вертикальный брусок со стороны сечения 15 см длиной около 6 м. Это дает возможность выдержать большую нагрузку снега в 25 градусов.
    2. Готовят низовые и верховые пятки. Укрепляют четверку накосных стропил к мауэрлату и вертикали. Сначала монтируют пару, пролегающую на одну линию, а затем - оставшуюся.Чтобы выполнять работу было легче, можно использовать временными раскосными деревянными элементами. По окончании монтажа их удаляют. Верховые пятки укрепляют стальными угольниками и гвоздями. Для вырезания пяточек можно применять угольник Свенсона. Но этот инструмент стоит дорого и требует опыта, поэтому более распространено использование обычного транспортира. Габариты накосных стропил выбирают, ориентируясь на размеры дома и желаемую высоту чердака. В рассматриваемом примере их длина будет равна 9 м, ширина - 0,3 м, толщина - 6,3 см.Фиксируют их с двух сторон саморезами и уголками из металла. Пятки не следует делать излишне глубокими. После проверки корректности постановки и устойчивости фиксации можно переходить к монтажу накосных стропильных элементов.
    3. Делают отметки для укрепления боковых ножек. Если крышу решено оборудовать утеплением, при создании меток нужно его размеры. Например, минвата обычно имеет ширину 0,6 м, и тогда дистанция между плоскостями должна укладываться в рамки 0,55-0,58 м. Запиливать компоненты системы под разными углами можно множеством способов.Один из самых доступных - использование цепной пилы. Помимо самого инструмента, для этого потребуются самодельные детали- «лыжи» из брусков. Другой простой метод - манипуляции ручной пилой. Для отмечания линий, ограничивающих движения, потребуются карандаш и линейка. После установки всех компонентов можно отделывать свес.
    4. Чтобы минимизировать прогиб, стоит подготовить подпорку для стропильных элементов. Ее выполняет в виде рамы из доски 5 5 см. Все стропилины при этом фиксируют уголками из металла либо простыми гвоздями.

    Далее потребуется производство выравнивания стропильных торцов под веревочную конструкцию. Нужно приготовить область, где будет крепиться лобовая доска. К последней в обязательстве прикреплять желоба. Если лобовая доска широкая, появляются трудности при подшивке низовой области свеса. Доске полагается выходить за стропилину на расстояние, соответствующую толщине подшивки. Это обеспечит ровность плоскостей.

    Шатровая крыша имеет привлекательный вид и обеспечивает равномерный отвод осадков.Однако у этой конструкции должно быть сложное строение с большим числом узлов, и монтировать должен опытный мастер.

    Шатровая крыша из металлочерепицы

    Современное кровельное покрытие используется на территории России уже более десятков лет. Ранее применялось такое кровельное покрытие, как металлический профиль. В отличие от современного материала, он отличается определенными качествами и свойствами.

    Подобный вид кровельного покрытия отличается такими качествами, как привлекательный стиль и эстетичный внешний вид.Посредством данного материала можно соорудить конструкцию, которая пользуется большим спросом в настоящее время у современных собственников частных загородных коттеджей. Чтобы соорудить подобную конструкцию, обязательно нужно соблюдать определенную последовательность действий.

    Начало монтажа шатровой

    Процесс установки обычно начинается с таких важных процессов, как:

    • Замер всей площади кровли;
    • Монтаж доски для закрепления сливного крюка и установка стропил;
    • Присоединение специального лобового упора, а также подшивки свеса кровли;
    • Осуществляется прокладки качественного гидроизоляционного материала.

    Особого внимания заслуживает процесс определения общего количества металлочерепицы. Чтобы произвести необходимые расчеты необходимого объема кровельного покрытия, использовать следующий метод.

    В первую очередь замеряется длина всего кровельного ската, при этом требуется учесть карнизный свес. Не нужно забывать о таком факторе, как перехлест листов, который обычно составляет 0,15 метра по его вертикали.Данный параметр соблюдается в том случае, если по вертикали будет присутствовать одновременно несколько стыков.

    При их отсутствии процесс монтажа будет производиться без них. После того, как сняты все замеры крыши, полученные результаты складываются. В итоге получается общая длина используемого материала, в котором нуждается крыша.

    Монтаж стропильной системы

    Для получения качественного результата, металлочерепицу требуется уложить на предварительное приготовленное основание шатровой формы.Чтобы общий шаг стропил, лучше воспользоваться профессиональными советами специалиста, максимально максимально грамотный расчет. Например, если по размеру будет немного больше требуемого, крыша через какое-то время просядет.

    Монтаж стропильной кровельной системы отличается такими факторами, как высокая ответственность и высокие показатели сложности. Ниже будет рассмотрен вариант конструкции со стропилами, размер которых составляет 150 на 150 мм.Это является стандартом. При работе с подобными стропилами оптимальным шагом будет расстояние от 65 до 90 см.

    Есть несколько очень важных моментов, при условии, что нужно обязательно, чтобы качество кровли было максимально высоким:

    1. Балки требуется обработать специальным качественным антисептиком.
    2. должна соответствовать параметрам номинальной силы, она должна не превышать 22%.
    3. Необходимо следить за тем, чтобы скат был в обязательном порядке одинакового размера по диагонали.
    4. Что касается переломов и самого конька, то они находятся в правильном горизонтальном положении.

    Важно! Нужный угол наклона такого материала, как металлочерепица, должен быть равен 14 градусам, больше не рекомендуется. Пренебрежение подобным правилом может привести к появлению большого количества проблем.

    Устройство правильной кровли

    При устройстве кровельного покрытия шатровой крыши особое внимание стоит уделить установке карнизной доски.Данный процесс требуется осуществлять строго в специальные пазы.

    Подобный подход необходим по той причине, что на конструкционный элемент возложена серьезная ответственность - увеличение жесткости крепления кровельного покрытия. Также она служит для монтажа специальных крюков желоба. После этого произведена установка свеса и лобовой доски. Таким образом, получается следующая очередность производимых работ:

    • Монтаж по всему периметру стропильной системы;
    • Осуществляются работы с гидроизоляционной пленкой;
    • Проводится накрытие ею крыши;
    • В заключении проводится монтаж специальной лобовой доски, то есть карнизной планки.

    Лобовая доска закрепляется строго к стропилам и посредством применения шурупов или гвоздей. Это в состоянии придать надежность и жесткость подобной конструкции. Данные параметры не только к шатровой крыши из металлочерепицы, но также всего строения.

    Важно! В шатре необходимо смонтировать идеальную систему вентиляции. Минимум, что можно сделать для достижения данной цели - созданы специальные отверстия, которые проделываются в кровле.

    Эффективная защита металлочерепицы от ржавчины

    Устройство такой конструкции, как шатровая крыша с одновременным применением кровельной металлочерепицы требует продуманной и качественной изоляции. Она необходима для защиты конструкцию от влаги и существующего. Для такого устройства необходимы такие параметры и условия грамотного обустройства, как:

    1. Идеально продуманная изоляция всех конструкционных элементов.
    2. Общее пространство, находящееся между элементами кровельного материала и уложенной изоляционной пленкой присутствовать в примерной пропорции, которая является оптимальной, 1 к 100.
    3. Обеспечение притока естественного воздуха стоит посредством специального карниза, то есть его удаление в таком аппарате, как конек.

    Чтобы крыша была качественно защищена от коррозии, стоит произвести специальные вентиляционные отверстия.Сделать их рекомендуется на коньке и на карнизе. Все они должны быть строго одинакового размера.

    Важно! При обустройстве шатровой крыши требуется равномерность притока воздуха и его оттока. Подобный результат может быть достигнут посредством специальных отверстий и установкой слухового окна - одного или нескольких.

    Работа с изоляцией

    При обустройстве такой конструкции, как шатровая крыша, требуется отдельное уделить изоляцию.Если все будет выполнено правильно, можно быть уверенным в том, что влага не подойдет под такой материал, как металлочерепица. Также все испарения будут без особых проблем уходить в специальный вентиляционный зазор, который находится на коньке.

    Чтобы качественно уложить изоляцию, потребуется выбрать только самые лучшие по всем параметрам материалы:

    • Обычно это разные антиконденсантныые материалы;
    • Супердиффузионнные основы;
    • Может быть классическая изоляция.

    Вне зависимости от того, какой вид изоляционного материала использует мастер, который должен выполнять работу, он должен оставлять специальные зазор размеров не более 5 миллиметров. Находиться он должен между поверхностью кровли и изоляционным материалом.

    Проведение заземления

    В процессе обустройства шатровой крыши после того, как все работы будут завершены, потребуется заземлить объект. Даже если присутствует молниеотвод, сделать качественное заземление все же придется.Подобная основа на том, что накрыто металлочерепицей, накапливает со временем особый, достаточно сильный статический заряд электричества.

    Стоит помнить, что сама кровля - это идеальный проводник электрического тока, потому что данный процесс требуется обязательно для предотвращения большого количества проблем. Процесс заземления рекомендуется доверить исключительно профессионалам, так как отсутствие его или неграмотное проведение в состоянии привести к беде.

    На основании всего сказанного выше, можно сделать вывод, что только основательный подход к решению вопроса относительно возведения шатровой крыши, может дать результат максимально положительный.

    шатровая крыша на английский - Русский-Английский

    Есть как минимум один пример византийского храма («городская» церковь Казанской иконы в Иркутске), «отреставрированного» под русское возрождение с добавлением шатровых крыш .

    Существует как минимум один пример византийского дизайна («Городская» церковь Казанской иконы в Иркутске), «восстановленный» для имитации русского Возрождения путем добавления шатровых крыш .

    WikiMatrix

    Итальянцы с их передовыми технологиями могли повлиять на появление каменных шатровых крыш (деревянные шатры были известны в России и Европе задолго до того).

    Итальянцы своими передовыми технологиями могли повлиять на изобретение каменной шатровой крыши (деревянные шатры были известны в России и Европе задолго до этого).

    WikiMatrix

    Луковичные купола и шатровые крыши традиционной русской архитектуры не использовались, они оставались исключительными чертами псевдорусской архитектуры, поддерживаемой Александром III, и были значительно тяжелее и дороже византийских куполов того же диаметра.

    Луковичные купола и шатровая крыша русской народной архитектуры были исключены; они оставались исключительными чертами архитектуры русского Возрождения, спонсируемой Александром III, и были значительно тяжелее и дороже, чем купола того же диаметра.

    WikiMatrix

    Широко разрекламированные черты «Спаса на Крови» - центральная шатровая крыша , избыточные орнаменты в красной кирпичной кладке и чёткая отсылка к Московскому и Ярославским памятникам XVII века, копировались в небольших церковных зданийх.

    Широко разрекламированные черты Спаса-на-Крови - центральная шатровая крыша , чрезмерные орнаменты в красной кирпичной кладке и явная отсылка к московским и ярославским реликвиям XVII века - мгновенно скопировались в меньших церковных зданиях.

    WikiMatrix

    особенности, плюсы и минусы -Блог TAM.BY

    Классическая двускатная крыша иногда смотрится банально и нарушает гармонию выбранного стиля. Интересным решениемным решением может стать шатровая крыша дома.Об особенностях такой конструкции, ее плюсах и минусах - в материале TAM.BY.

    Содержание:

    Особенности шатровой кровли

    Внешне шатровая кровля похожа на пирамиду с квадратным основанием: опора приходится на внешние стены постройки; предусмотрены и свесы, выступающие на 450-500 мм за пределы дома. Они необходимы для защиты от неблагоприятного атмосферного воздействия.

    Классический вариант - это крыша с четырьмя скатами, однако ничто не запрещает увеличить количество сторон кровли.

    Важно! Шатровая крыша дома и вальмовая - это разные конструкции, которые зачастую путают. Основное отличие заключается в форме основания. У вальмовой кровли это прямоугольник, а у шатровой - квадрат.

    Плюсы и минусы конструкции

    Начнем с положительных характеристик, они следующие:

    • Отличные аэродинамические показатели. Такой кровле не страшны сильные порывы ветра, а форма скатов не позволит дождю постоянно бить в окно.
    • Нет образования снежной шапки. Снег долго не задерживается на скатах, соответственно увеличивается нагрузка на несущие конструкции.
    • Не фронтонов. Расходуется меньше строительного материала, можно сэкономить на возведении.
    • Прогрев солнечными лучами сразу с нескольких сторон. В результате помещение под такой кровлей прогревается быстрее.

    Что касается отрицательных сторон, то главный недостаток - сложность возведения: выполнить работы самостоятельно вряд ли получится: проще нанять профессионалов.Еще один минус - большое количество строительных отходов.

    Наконец, последняя отрицательная сторона: площадь мансарды после установки становится меньше, по сравнению с помещением под классической двускатной кровлей.

    Особенности стропильной системы

    Шатровая крыша дома может быть возведена с двумя типами стропильной системы.

    • Висячая стропильная система. Балки всем весом ложатся на внешние стены и горизонтальное давление.Необходимо создание специального стяжек. Применяется при обустройстве кровли с большими пролетами, когда проект не подразумевает использование подпорок.
    • Наслонная стропильная система. Более популярный метод. Подразумевает наличие не только внешних, но и внутренних несущих стен. Нагрузка распределяется равномерно, что положительно сказывается на прочности и долговечности системы.

    Leave a Reply

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
