Крыша шатровая вальмовая
Разрабатывая проект крыши для дома или беседки, в первую очередь смотрят на форму коробки постройки. Сомнений нет, что многим специалистам по душе приходится вальмовая конструкция. Однако этот тип кровли подразделяется на несколько видов. Например, для квадратного дома подойдет шатровая крыша, а для прямоугольного – классическая конструкция с коньком. Чтобы не запутаться в разновидностях кровель, давайте возьмем за основу шатровую модель и изучим ее устройство, а также рассмотрим другие варианты конструкций.
Отличие классической вальмовой кровли от шатровой

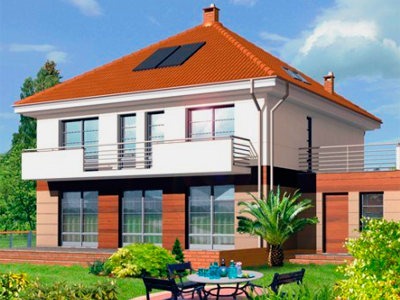

Четырехскатные крыши между собой объединяет конструкция, напоминающая конверт. Его можно увидеть на фото. Только прямоугольная форма этого конверта определяет вальмовые крыши, а шатровым конструкциям присуща квадратная форма конверта. Однако независимо от того, что форма кровли может быть квадратной или прямоугольно-продолговатой, ее каркас изготовляют из висячих и наслонных стропил.
Шатровая и вальмовая крыши имеют характерные черты отличия:
- Скаты шатровой конструкции имеют форму равнобедренного треугольника и сходятся сверху в одной точке. Основная черта отличия – отсутствие сверху конька. Его заменяет стоящая по центру опора при использовании наслонных стропил или в случае с висячими фермами – их вершина.
- Вальмовая конструкция имеет два трапециевидных и два треугольных ската. Такой крыше обязательно присущ конек, где сверху сходятся все скаты.
Иногда вальмовые и шатровые каркасы объединяют при возведении одного дома или дополняют ими другой вид крыши. Один из примеров показан на фото.
Устройство шатровой крыши
Шатровая крыша среди строителей рассматривается как вальмовая четырехскатная конструкция, где коньковый узел из линии преобразовался в точку. Идеальная симметрия кровли возможна только на квадратной коробке.
Каркас кровли состоит из следующих элементов:
- Верхушкой крыши является коньковый узел, напоминающий пик. Он образуется на стыке стропильных ног. Поддерживает все элементы вертикальный опорный столб. Ему попадает основная часть нагрузки от кровельного пирога.
- Четыре треугольных ската, как видно на фото, могут лежать под наклоном от 20 до 50о. Опытные строители считают оптимальный угол скатов 40о.
- Каркас стропильной системы удерживает на себе весь вес кровельного пирога и образует форму скатов. Образованные каркасом геометрические фигуры в виде одинаковых треугольников придают шатровой крыше прочность.
- Кровельный пирог состоит из гидроизоляции, контробрешетки, обрешетки и основного покрытия, в качестве которого может быть металлочерепица, ондулин, шифер и другие подобные материалы. При обустройстве теплого чердака, в состав кровельного пирога добавляют слой теплоизоляции и пароизоляции.
- Свесы являются продолжением кровли и выступают за пределы коробки здания, что можно увидеть на фото. Они защищают фасад от осадков. Оптимальная длина свеса считается 400–500 мм.
Вот в принципе и вся схема шатровой крыши.
Совет! В зависимости от планировки шатровую конструкцию изготавливают из наслонных или висячих стропил. Но если угол уклона скатов больше 40о, желательно монтировать висячий тип стропил.
Порядок возведения каркаса крыши
Строительство шатровой крыши начинают после утверждения проекта и закупки всех необходимых материалов
Первым на стены укладывают мауэрлат, закрепляя анкерами или вмурованной в стены проволокой. Под него обязательно кладут гидроизоляцию. Если дом деревянный, роль мауэрлата исполнит верхнее бревно. Сверху укладывают балки перекрытия шагом 500–600 мм, закрепляя металлическими уголками к мауэрлату. Если проект предусматривает выносные балки, их монтаж начинают от центра стены, двигаясь к краю.
Строго по центру крыши устанавливают вертикальную опору из бруса сечением 150х150 мм2. Для устойчивости столб фиксируют временными укосинами.
Сверху к стойке, а снизу к мауэрлату крепят ноги центральных стропил. Все соединения делают металлическими накладками и уголками. От верхушки опоры к четырем углам мауэрлата натягивают шнур и по нему устанавливают накосные ноги. Верхнее крепление у конька выполняют двойной врезкой. На свесы прибивают гвоздями ветровую доску. При надобности монтируют подкосы и ригели.
Внимание! Некоторые элементы каркаса имеют длину, превосходящую стандартные размеры пиломатериалов. Здесь уместно изготовление наборных заготовок, состоящих из нескольких частей.
Следующими крепят нарожники. Если они имеют упор на выносные балки, для прочности под них устанавливают стойки. Это уменьшит нагрузку. Подшивку карнизов выполняют доской, но можно использовать влагостойкую фанеру.
Когда каркас шатровой крыши готов, приступают к обустройству кровельного пирога. По стропилам раскатывают рулонную гидроизоляцию. Каждый лист укладывают внахлест 200 мм, двигаясь по направлению снизу ската вверх. Пленку пристреливают скобами строительного степлера и прибивают рейками контробрешетки к стропильным ногам. Следующая идет обрешетка. Ее конструкция зависит от кровельного покрытия. Под мягкую кровлю прибивают сплошную обрешетку из доски или фанеры, а для жесткого покрытия приемлемее разреженная установка элементов.
На обрешетку начиная от края ската, укладывают кровельное покрытие. Порядок и технология монтажа зависят от выбранного материала. Оканчиваются кровельные работы установкой коньковой планки и других доборных элементов.
Финалом строительства крыши является обустройство водосточной системы, крепления снегозадержателей, лестниц, антенн и других сооружений. Особенности возведения сложных крыш
Многие вальмовые крыши имеют сложные архитектурные формы. Устройство каркаса и порядок их возведения практически одинаков за исключением некоторых нюансов. Например, ноги наслонных стропил крепят с помощью врубок, как показано на фото, а под все диагональные элементы подставляют стойки. До установки конькового узла в нижней части каркаса укладывают опорные рамы с лежнем, а затем сверху возводят коньковый прогон.
Важно! За счет врубки изменяется угол уклона скатов. Это надо учесть на стадии проектирования крыши.
Как построить более сложную стропильную систему для интересной вальмовой крыши смотрите на видео:
Фронтоны вальмовых крыш
Фронтоны представляют ограничения концов фасада здания между двумя скатами или карниз основания. На вальмовой кровле фронтоны предусматриваются проектом и могут иметь разную форму. Чаще всего – это геометрические фигуры, например, трапеция, полукруг или треугольник. Но бывают с прерванным карнизом для вставки окна, по форме корабельного носа, разорванным основанием под площадку для вазы с цветами и др.
Выстроить фронтоны можно до или после возведения крыши. Главное, определить его форму, внести данные в проект, установить вертикальную мачту и по натянутым от нее веревкам можно начинать строить фронтон. Популярным для вальмовой крыши является наличие трех фронтонов, как показано на фото.
Вальмовая крыша с выносом
Возведение каркаса с выносом применяется, когда необходимо увеличить площадь карниза. Другими словами, удлиняется свес кровли. Конструкция такого каркаса стропильной системы обходится без мауэрлата из-за его ненадобности. Дело в том, что ноги стропил имеют упор непосредственно на балки перекрытия. К ним они и фиксируются металлическими накладками. А выравнивание самих ног выполняют деревянными прокладками.
Окна на вальмовой крыше

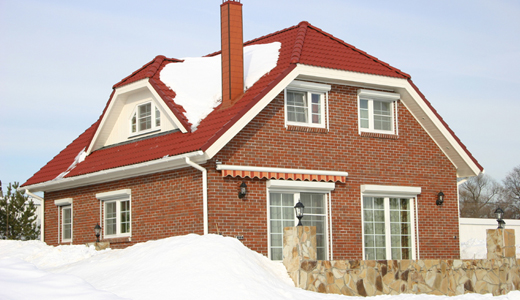

Треугольные скаты вальмовой крыши являются самыми прочными и устойчивыми к воздействию ветровых нагрузок. Именно в этих местах кровлю чаще всего оборудуют окнами. Кроме украшения здания, мансардные окна обеспечивают естественным светом чердачное помещение. Особенно это необходимо, если верхний этаж жилой. Однако окнами могут украсить трапециевидные скаты кровли и даже обустроить балкон.
Ломаная вальмовая кровля

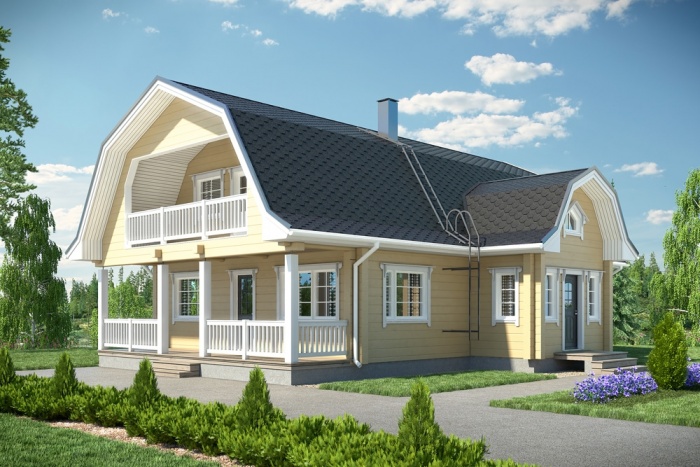

Самой трудоемкой при возведении считается ломаная кровля. Ее проект очень сложен, так как конструкция имеет много составляющих элементов. Все они соединены под разным уклоном, отличаются формой и размером. Это позволяет выстроить скаты в виде разных геометрических фигур. При их сочетании получается эксклюзивное творение вальмовой крыши, что можно увидеть на фото. По стоимости ломаная крыша является самой дорогой среди других вальмовых разновидностей, однако, затраты стоят красоты готовой конструкции.
Ломаная кровля увеличивает жилое чердачное пространство, сокращая нежилые зоны. Но даже эти холодные участки крыши можно оборудовать под хранилище домашних вещей.
Возводя любую из видов вальмовых крыш, важно использовать материал высокого качества. Такие конструкции должны обладать повышенной прочностью и сопротивляемостью сложным погодным условиям.
Что еще почитать по теме?
Автор статьи:Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.
Понравилась статья? Поделись с друзьями в социальных сетях:Вконтакте
Одноклассники
Google+
Шатровая вальмовая крыша + фото
Сложно переоценить важность и значение такого конструктивного элемента здания, как крыша. От ее надежности во многом зависит долговечность здания или сооружения, а также комфортность проживания в нем, если речь идет о жилом доме. Одним из наиболее распространенных видов кровли является вальмовая крыша, которая является универсальной конструкцией и может применяться на зданиях и сооружениях практически любого размера и формы.
Наиболее популярные виды скатных кровель
Все используемые конструкции скатных кровель достаточно просто разделить по количеству скатов.
Односкатные крыши

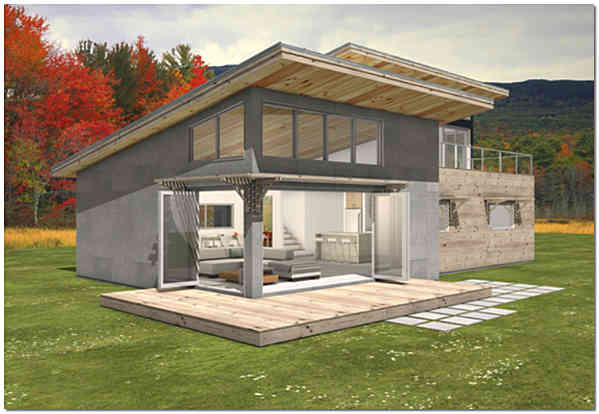

Конструкция, состоящая из одного ската, что очевидно из названия, образует уклон благодаря опиранию либо на стены разной высоты, либо на несимметричную стропильную систему. Простая и удобная конструкция, позволяющая экономить средства на строительстве. Но ее использование на больших зданиях и сооружениях крайне затруднительно.
Двускатные крыши
Самая распространенная разновидность кровли, очень часто применяемая при строительстве частных домов. Будучи более сложной конструктивно, по сравнению с односкатной, она функционально не проигрывает ей, значительно превосходя в разнообразии возможных вариантов и вдобавок имеет гораздо более привлекательный внешний вид.
Вальмовые крыши
Главной особенностью вальмовой крыши является наличие 4-х скатов. Данный вид крыш также имеет несколько разновидностей:
- классическая вальмовая крыша. Обладает 4-я скатами, два из которых имеют трапециевидную, а два других – треугольную форму. Именно эти два треугольных ската и называются вальмами, а разновидность кровель получила свое название от них;
- полувальмовая крыша. Для нее характерна усеченная форма треугольных скатов. Применяется данная разновидность кровель, как правило, в наиболее ветреных регионах. Полувальмовая крыша обладает прекрасными функциональными характеристиками, но достаточно сложна в изготовлении, кроме того, расход материала для ее устройства выше, чем при других конструкциях;
- шатровая крыша. Разновидность вальмовой кровли, при которой все четыре ската имеют треугольную форму и сходятся в верхней точке. Наиболее часто применяется при возведении зданий и сооружений, в том числе частных жилых домов, которые имеют квадратную форму. Также может применяться при количестве скатов, превосходящем четыре, в случае если строящийся дом имеет форму равностороннего многоугольника. Реже используется, когда основной каркас здания выполнен прямоугольно. Вальмовая шатровая крыша является сложным конструктивным элементом, но в случае ее использования, позволяет добиться прекрасных функциональных и эксплуатационных характеристик при привлекательном и оригинальном внешнем виде;
- ломаная крыша. Особенностью данной разновидности является то, что кровлю образуют вальмы, различающиеся между собой формой и размером. Ломаная вальмовая кровля наиболее сложна для строительства, но выглядит чрезвычайно дорого и роскошно.
Купольная и сферическая крыша
Применяются гораздо реже, чем вышеперечисленные конструкции. Основная область использования – различные церковные сооружения, стадионы. При возведении купольных и сферических крыш применяется стропильная система в виде изогнутого каркаса, а в качестве покрытия – мягкие рулонные и гибкие, оцинкованная сталь, пластиковая черепица, материалы, способные принять форму купола или сферы.
Вальмовая шатровая крыша – достоинства и недостатки
Вальмовая шатровая крыша имеет крайне привлекательный вид и множество достоинств.
Плюсы использования шатровой вальмовой крыши:
- позволяют использовать создаваемое чердачное помещение в качестве дополнительной полезной площади;
- не подвержены временным деформациям. Достигается особенностями конструкции, обеспечивающей максимальную надежность и долговечность;
- производя утепление кровли, автоматически происходит улучшение теплоизоляции всего здания или сооружения, что позволяет значительно сэкономить на отоплении;
- способность противостоять различным погодным явлениям, в том числе значительным ветровым нагрузкам. Данное свойство становится возможным благодаря относительно низким углам наклона конструкции;
- наличие больших и далеко располагающихся от стен свесов позволяет качественно и надежно защитить фасад от попадания на него нежелательной влаги. Также уже упомянутым далеким выносом обуславливается и привлекательная форма кровли;
- крайнее привлекательный внешний вид, что в сочетании с использованием в качестве покрытия современных материалов придает дому оригинальность и красоту.
Наличие большого количества достоинств вовсе не отменяет того, что некоторые недостатки шатровым вальмовым крышам также присущи:
- более сложная конструкция крыши приводит к тому, что затраты на ее устройство (и на материалы, и на заработную плату рабочих) выше, чем при обычной двухскатной кровле. Частично удорожание компенсируется тем, что присутствует экономия на возведении фронтонов, отсутствующих при данной конструкции крыши;
- наличие скатов со всех сторон несколько сокращает объем пространства чердака;
- наличие мансардных окон, в случае эксплуатируемого чердака, предусматривает их обязательное закрытие во время дождя. При заполнении окнами фронтонов такой потребности не возникает.
Вальмовая шатровая кровля – разновидности и примеры
Несмотря на кажущуюся однообразность шатровых вальмовых кровель, на самом деле это очень универсальная и многогранная конструкция. Ее можно с успехом применять на самых различных по функциональным и конструктивным особенностям зданиях и сооружениях.
Некоторые основополагающие примеры подобных крыш рассмотрены ниже.

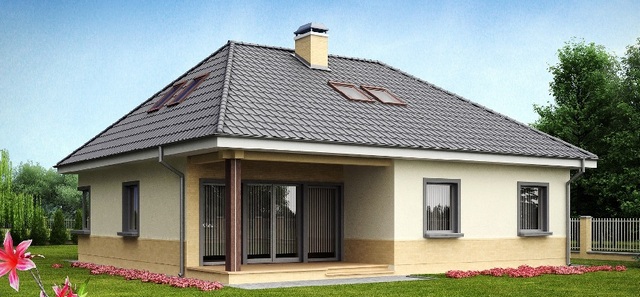

Самый простой и незатейливый вариант показан на следующем фото.
Обычный небольшой жилой дом. Малый угол наклона примененной здесь крыши делает его очертания еще более приземистыми. Это хорошо показывает одно из свойств подобной разновидности шатровой вальмовой крыши – она делает здание визуально более низким, чем на самом деле. Этим качеством частенько пользуются строители мансард, когда требуется сделать так, чтобы дом после возведения мансарды не казался сильно выше соседних.
Но малые углы наклона – не единственный вариант шатровой вальмовой кровли. Пример противоположного свойства – на следующем фото.
Такая конструкция придает зданию прямо противоположные свойства – оно кажется гораздо выше, чем является в действительности. Подобные задачи также зачастую приходится решать строителям и проектировщикам. Очевидно, что и значительной части потенциальных потребителей данное решение также может понравиться.
Достаточно органично вписываются в шатровую вальмовую крышу и различные архитектурные элементы – эркеры, окна различной формы, вентиляционные и печные трубы и многое другое. Часть элементов была на фото выше, следующее фото демонстрирует еще один вариант их сочетания:
Благодаря грамотно вписанному в профиль кровли эркеру, дом моментально приобретает оригинальный внешний вид, значительно выделяясь из числа себе подобных. Современные технологии и материалы, используемые при производстве кровельных систем, с легкостью позволят выполнить любые, гораздо более сложные, чем на данном фото, примыкания различных конструктивных элементов.
Помимо приведенных выше вариантов, особое внимание следует обратить и на то, как органично и внешне красиво может сочетаться вальмовая крыша в форме шатра с кровельными элементами, находящимися на другом уровне по вертикали. Конструктивно и с точки зрения технологии, выполнение таких сопряжений и примыканий также не представляет особых трудностей, достаточно тщательно соблюдать все необходимые технологические процессы. А полученный результат вполне окупит незначительное увеличение затрат на выполнение этих работ. Следующее фото красноречивее любых слов.

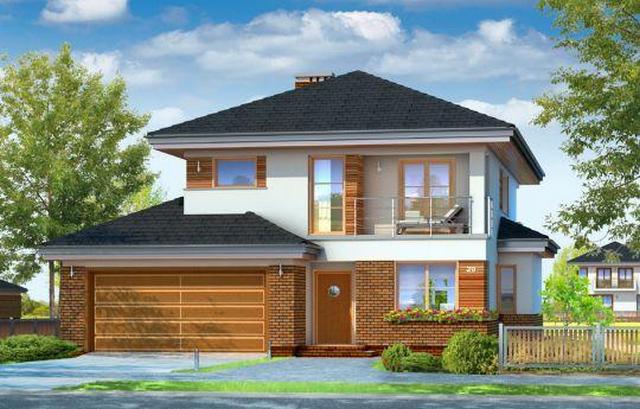

Форма шатровой вальмовой крыши может быть использована и на самых простых из всех возможных сооружениях. Пример навеса над автостоянкой приведен на фото.

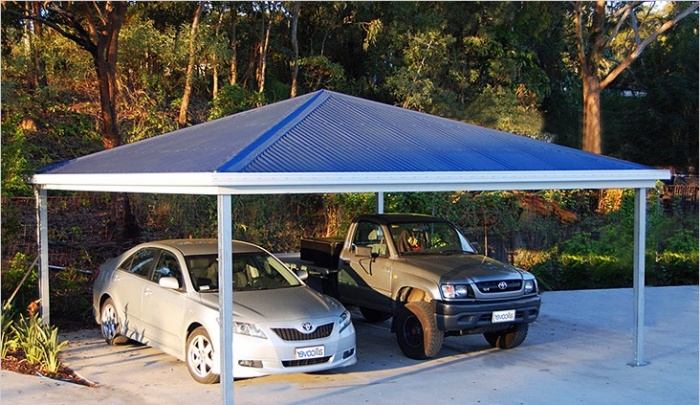

Данный пример еще раз доказывает, что не бывает слишком сложных или, напротив, слишком простых типов конструкций, бывает лишь правильное и неправильное их применение и использование на практике.
Особенности устройства шатровой вальмовой крыши
При возведении шатровой вальмовой крыши существуют свои особенности и правила, которые должны быть обязательно выполнены для получения надежной и долговечной конструкции:
- использование одной породы дерева для всех элементов стропильной и особенно коньковой системы;
- из-за того, что крыша имеет более крутой, по сравнению с большинством других конструкций угол наклона, размер промежуточных досок принимается 50*150 мм и более;
- короткие элементы, придающие системе большую прочность и надежность, крепятся к угловым элементам стропил, а не к коньку;
- стропильная система должна в обязательном порядке предусмотреть наличие промежуточных (центральных) стропил, крепящихся непосредственно к коньковому узлу. Также должно быть обеспечено их упирание в верхнюю часть обвязки и в коньковый узел.
Очевидно, что конструкция шатровой вальмовой кровли достаточно сложна. Ее самостоятельное выполнение вполне допускается и возможна, но при любом раскладе обязательна разработка проекта или привязка существующей проектной документации к условиям конкретного здания. В противном случае сложно гарантировать надежную и долговечную работу кровли.
Заключение
Вальмовая шатровая крыша – сложный конструктивный элемент здания. Но ее грамотное возведение позволит помимо высочайших функциональных характеристик получить и крайне привлекательный и оригинальный внешний вид зданию или любому жилому дому. Можно с уверенностью утверждать, что все ресурсы, и финансовые, и человеческие, вложенные в возведение шатровой кровли с лихвой окупятся долгим сроком ее службы и удовольствием от проживания в красивом доме.
Шатровая вальмовая крыша
Сложно переоценить важность и значение такого конструктивного элемента здания, как крыша. От ее надежности во многом зависит долговечность здания или сооружения, а также комфортность проживания в нем, если речь идет о жилом доме. Одним из наиболее распространенных видов кровли является вальмовая крыша, которая является универсальной конструкцией и может применяться на зданиях и сооружениях практически любого размера и формы.
Наиболее популярные виды скатных кровель
Все используемые конструкции скатных кровель достаточно просто разделить по количеству скатов.
Односкатные крыши
Конструкция, состоящая из одного ската, что очевидно из названия, образует уклон благодаря опиранию либо на стены разной высоты, либо на несимметричную стропильную систему. Простая и удобная конструкция, позволяющая экономить средства на строительстве. Но ее использование на больших зданиях и сооружениях крайне затруднительно.
Двускатные крыши
Самая распространенная разновидность кровли, очень часто применяемая при строительстве частных домов. Будучи более сложной конструктивно, по сравнению с односкатной, она функционально не проигрывает ей, значительно превосходя в разнообразии возможных вариантов и вдобавок имеет гораздо более привлекательный внешний вид.
Вальмовые крыши
Главной особенностью вальмовой крыши является наличие 4-х скатов. Данный вид крыш также имеет несколько разновидностей:
- классическая вальмовая крыша. Обладает 4-я скатами, два из которых имеют трапециевидную, а два других – треугольную форму. Именно эти два треугольных ската и называются вальмами, а разновидность кровель получила свое название от них;
- полувальмовая крыша. Для нее характерна усеченная форма треугольных скатов. Применяется данная разновидность кровель, как правило, в наиболее ветреных регионах. Полувальмовая крыша обладает прекрасными функциональными характеристиками, но достаточно сложна в изготовлении, кроме того, расход материала для ее устройства выше, чем при других конструкциях;
- шатровая крыша. Разновидность вальмовой кровли, при которой все четыре ската имеют треугольную форму и сходятся в верхней точке. Наиболее часто применяется при возведении зданий и сооружений, в том числе частных жилых домов, которые имеют квадратную форму. Также может применяться при количестве скатов, превосходящем четыре, в случае если строящийся дом имеет форму равностороннего многоугольника. Реже используется, когда основной каркас здания выполнен прямоугольно. Вальмовая шатровая крыша является сложным конструктивным элементом, но в случае ее использования, позволяет добиться прекрасных функциональных и эксплуатационных характеристик при привлекательном и оригинальном внешнем виде;
- ломаная крыша. Особенностью данной разновидности является то, что кровлю образуют вальмы, различающиеся между собой формой и размером. Ломаная вальмовая кровля наиболее сложна для строительства, но выглядит чрезвычайно дорого и роскошно.
Купольная и сферическая крыша
Вальмовая шатровая крыша – достоинства и недостатки
Вальмовая шатровая крыша имеет крайне привлекательный вид и множество достоинств.
Плюсы использования шатровой вальмовой крыши:
- позволяют использовать создаваемое чердачное помещение в качестве дополнительной полезной площади;
- не подвержены временным деформациям. Достигается особенностями конструкции, обеспечивающей максимальную надежность и долговечность;
- производя утепление кровли, автоматически происходит улучшение теплоизоляции всего здания или сооружения, что позволяет значительно сэкономить на отоплении;
- способность противостоять различным погодным явлениям, в том числе значительным ветровым нагрузкам. Данное свойство становится возможным благодаря относительно низким углам наклона конструкции;
- наличие больших и далеко располагающихся от стен свесов позволяет качественно и надежно защитить фасад от попадания на него нежелательной влаги. Также уже упомянутым далеким выносом обуславливается и привлекательная форма кровли;
- крайнее привлекательный внешний вид, что в сочетании с использованием в качестве покрытия современных материалов придает дому оригинальность и красоту.
Наличие большого количества достоинств вовсе не отменяет того, что некоторые недостатки шатровым вальмовым крышам также присущи:
- более сложная конструкция крыши приводит к тому, что затраты на ее устройство (и на материалы, и на заработную плату рабочих) выше, чем при обычной двухскатной кровле. Частично удорожание компенсируется тем, что присутствует экономия на возведении фронтонов, отсутствующих при данной конструкции крыши;
- наличие скатов со всех сторон несколько сокращает объем пространства чердака;
- наличие мансардных окон, в случае эксплуатируемого чердака, предусматривает их обязательное закрытие во время дождя. При заполнении окнами фронтонов такой потребности не возникает.
Вальмовая шатровая кровля – разновидности и примеры
Несмотря на кажущуюся однообразность шатровых вальмовых кровель, на самом деле это очень универсальная и многогранная конструкция. Ее можно с успехом применять на самых различных по функциональным и конструктивным особенностям зданиях и сооружениях.
Некоторые основополагающие примеры подобных крыш рассмотрены ниже.
Самый простой и незатейливый вариант показан на следующем фото.
Обычный небольшой жилой дом. Малый угол наклона примененной здесь крыши делает его очертания еще более приземистыми. Это хорошо показывает одно из свойств подобной разновидности шатровой вальмовой крыши – она делает здание визуально более низким, чем на самом деле. Этим качеством частенько пользуются строители мансард, когда требуется сделать так, чтобы дом после возведения мансарды не казался сильно выше соседних.
Но малые углы наклона – не единственный вариант шатровой вальмовой кровли. Пример противоположного свойства – на следующем фото.
Такая конструкция придает зданию прямо противоположные свойства – оно кажется гораздо выше, чем является в действительности. Подобные задачи также зачастую приходится решать строителям и проектировщикам. Очевидно, что и значительной части потенциальных потребителей данное решение также может понравиться.
Достаточно органично вписываются в шатровую вальмовую крышу и различные архитектурные элементы – эркеры, окна различной формы, вентиляционные и печные трубы и многое другое. Часть элементов была на фото выше, следующее фото демонстрирует еще один вариант их сочетания:
Благодаря грамотно вписанному в профиль кровли эркеру, дом моментально приобретает оригинальный внешний вид, значительно выделяясь из числа себе подобных. Современные технологии и материалы, используемые при производстве кровельных систем, с легкостью позволят выполнить любые, гораздо более сложные, чем на данном фото, примыкания различных конструктивных элементов.
Помимо приведенных выше вариантов, особое внимание следует обратить и на то, как органично и внешне красиво может сочетаться вальмовая крыша в форме шатра с кровельными элементами, находящимися на другом уровне по вертикали. Конструктивно и с точки зрения технологии, выполнение таких сопряжений и примыканий также не представляет особых трудностей, достаточно тщательно соблюдать все необходимые технологические процессы. А полученный результат вполне окупит незначительное увеличение затрат на выполнение этих работ. Следующее фото красноречивее любых слов.
Форма шатровой вальмовой крыши может быть использована и на самых простых из всех возможных сооружениях. Пример навеса над автостоянкой приведен на фото.
Данный пример еще раз доказывает, что не бывает слишком сложных или, напротив, слишком простых типов конструкций, бывает лишь правильное и неправильное их применение и использование на практике.
Особенности устройства шатровой вальмовой крыши
При возведении шатровой вальмовой крыши существуют свои особенности и правила, которые должны быть обязательно выполнены для получения надежной и долговечной конструкции:
- использование одной породы дерева для всех элементов стропильной и особенно коньковой системы;
- из-за того, что крыша имеет более крутой, по сравнению с большинством других конструкций угол наклона, размер промежуточных досок принимается 50*150 мм и более;
- короткие элементы, придающие системе большую прочность и надежность, крепятся к угловым элементам стропил, а не к коньку;
- стропильная система должна в обязательном порядке предусмотреть наличие промежуточных (центральных) стропил, крепящихся непосредственно к коньковому узлу. Также должно быть обеспечено их упирание в верхнюю часть обвязки и в коньковый узел.
Очевидно, что конструкция шатровой вальмовой кровли достаточно сложна. Ее самостоятельное выполнение вполне допускается и возможна, но при любом раскладе обязательна разработка проекта или привязка существующей проектной документации к условиям конкретного здания. В противном случае сложно гарантировать надежную и долговечную работу кровли.
Заключение
Вальмовая шатровая крыша – сложный конструктивный элемент здания. Но ее грамотное возведение позволит помимо высочайших функциональных характеристик получить и крайне привлекательный и оригинальный внешний вид зданию или любому жилому дому. Можно с уверенностью утверждать, что все ресурсы, и финансовые, и человеческие, вложенные в возведение шатровой кровли с лихвой окупятся долгим сроком ее службы и удовольствием от проживания в красивом доме.
