Шарниры равных угловых скоростей — Энциклопедия журнала "За рулем"

Схема ШРУСа:
ω1, ω2 — угловые скорости валов 1 и 2 соответственно;
α, β — угол шарнира;
О — точка контакта рычагов валов 1 и 2;
r1, r2 — радиусы вращения рычагов вала 1 и вала 2 соответственно;
OO' — биссектриса угла ϕ

Передние ведущие колеса полноприводных и переднеприводных автомобилей являются также и управляемыми, т. е. должны поворачиваться, что требует использования между колесом и полуосью шарнирного соединения. Карданные шарниры неравных угловых скоростей передают вращение циклически и работают при небольших значениях углов между валами, что делает в этом случае их применение проблематичным. В этих условиях нашли применение синхронные шаровые сочленения, называемые шарнирами равных угловых скоростей (ШРУС).
В переднеприводном автомобиле обычно используются два внутренних таких шарнира (связаны с коробкой передач) и два внешних (крепятся к колесам). Устройство этих шарниров можно представить так: в каждом шарнире имеются две главные детали — корпус и обойма, одна в другой. В этих деталях выполнены канавки с шариками, которые, по сути дела, жестко соединяют обе сферические детали, через них и передается вращение от двигателя к колесу. В то же время, двигаясь в канавках, шарики позволяют одной сферической детали поворачиваться относительно другой и при этом осуществлять поворот колеса. При всем многообразии конструктивных решений, в шарнирах равных угловых скоростей должен выдерживаться единый принцип:

точки контакта, через которые передаются окружные силы, должны находиться в плоскости, проходящей через биссектрису угла между валами (в биссекторной плоскости).

Cдвоенный карданный шарнир

Это условие можно обеспечить различными способами. Простейшее решение — объединить два обычных карданных шарнира неравных угловых скоростей так, чтобы ведомая вилка одного служила ведущей вилкой другого. Такая конструкция получила название сдвоенного карданного шарнира.
Первые конструкции сдвоенных шарниров в 20-х гг. прошлого века были довольно громоздки, не оставляли в ступице переднего колеса места для тормозного механизма, который приходилось перемещать к картеру главной передачи. Однако со временем сдвоенные карданные шарниры совершенствовались, становились более компактными и продержались на легковых автомобилях до 60-х гг. Для сдвоенных шарниров на игольчатых подшипниках характерен усиленный износ этих подшипников и шипов крестовины, так как благодаря преимущественно прямолинейному движению автомобиля иглы подшипников не перекатываются, вследствие чего поверхности деталей, с которыми они соприкасаются, подвержены бринеллированию, а сами иглы иногда сплющиваются.

Кулачковые карданные шарниры

Карданный шарнир «Тракта»

Кулачковые карданные шарниры:
а — шарнир «Тракта»,
б — дисковый

В 1925 г. на переднеприводных автомобилях появляется шарнир «Тракта» (позиция "а" на рисунке), состоящий из четырех штампованных деталей: двух втулок и двух фасонных кулаков, трущиеся поверхности которых подвергаются шлифованию. Если разделить по оси симметрии кулачковый карданный шарнир, то каждая часть будет представлять собой карданный шарнир неравных угловых скоростей с фиксированными осями качания (так же, как у сдвоенного карданного шарнира). В нашей стране был разработан кулачково-дисковый шарнир, который применяется на полноприводных грузовиках КрАЗ, Урал, КамАЗ.
Шарнир (позиция "б" на рисунке) состоит из пяти простых по конфигурации деталей: двух вилок, двух кулаков и диска.

Кулачковые шарниры благодаря наличию развитых поверхностей взаимодействующих деталей способны передавать значительный по величине крутящий момент при обеспечении угла между валами до 45°. Но трение скольжения между контактирующими поверхностями приводит к тому, что этот шарнир имеет самый низкий КПД из всех шарниров равных угловых скоростей. Следствием этого является значительный нагрев и задиры на деталях шарнира.

карданный шарнир «Вейс»

Шарнир с делительными канавками типа «Вейс»:
1, 5 — валы;
2, 4 — кулаки;
3 — шарики;
6 — центрирующий шарик;
7, 8 — фиксирующие штифты

Недостатки сдвоенных шарниров и шарниров кулачкового типа были толчком к поиску новых решений, и в 1923 г. немецкий изобретатель Карл Вейс запатентовал шариковый карданный шарнир с делительными канавками (типа «Вейс»).
Особенностью этого шарнира является то, что при движении автомобиля вперед движение передается одной парой шариков, а задним ходом — другой парой. Передача усилий только двумя шариками при точечном контакте приводит к большим контактным напряжениям. Поэтому он обычно устанавливается на автомобили с нагрузкой на ось, не превышающей 30 кН. В годы Второй мировой войны подобные шарниры производства фирмы «Бендикс» устанавливались на такие автомобили, как Виллис, Студебекер, Додж. В отечественной практике они применяются на автомобилях УАЗ, ГАЗ-66.

Сочленения типа «Вейс» технологичны и дешевы в производстве, позволяют получать угол между валами до 32°. Но срок службы из-за высоких контактных напряжений обычно не превышает 30 тыс. км.

Карданный шарнир «Рцеппа»

Карданный шарнир «Рцеппа»:
1 - биссекторная плоскость
2 - делительный рычажок

В 1927 г. появился шариковый шарнир с делительным рычажком (шарнир "Рцеппа"). Шарнир технологически сложен, но он более компактен, нежели шарнир с делительными канавками, и может работать при углах между валами до 40°. Так как усилие в этом шарнире передается всеми шестью шариками, он обеспечивает передачу большого крутящего момента при малых размерах. Долговечность его достигает 100–200 тыс. км.

Карданный шарнир «Бирфильд»

Шестишариковый шарнир с делительными канавками

Дальнейшей эволюцией этого подхода является шестишариковый шарнир типа «Бирфильд»

с делительными канавками. Такой шарнир может работать при угле между валами до 45°. Шарниры этого типа имеют высокую долговечность. Основной причиной преждевременного разрушения шарнира является повреждение эластичного защитного чехла. По этой причине автомобили высокой проходимости часто имеют уплотнение в виде стального колпака. Однако это приводит к увеличению габаритов шарнира и ограничивает угол между валами до 40°. Данный тип шарниров широко применяется в карданной передаче передних управляемых и ведущих колес современных автомобилей. Он устанавливается на наружном конце карданного вала; при этом на внутреннем конце необходимо устанавливать шарнир равных угловых скоростей, способный компенсировать изменение длины карданного вала при деформации упругого элемента подвески. Такие функции совмещает в себе универсальный шестишариковый карданный шарнир (тип GKN).

Карданный шарнир тип GKN

Универсальный шестишариковый карданный шарнир GKN:
1 — стопорное кольцо корпуса внутреннего шарнира;
2 — защитное кольцо внутреннего шарнира;
3 — корпус внутреннего шарнира;
4 — упор вала;
5 — стопорное кольцо;

6 — обойма;
7 — шарик;
8 — упорное кольцо;
9 — сепаратор;
10 — наружный хомут;
11 — фиксатор внутреннего шарнира;
12 — защитный чехол;
13 — внутренний хомут;
14 — вал привода колеса;
15 — защитное кольцо наружного шарнира;
16 — корпус наружного шарнира

Осевое перемещение обеспечивается перемещением шариков по продольным канавкам корпуса, при этом, требуемая величина перемещения определяет длину рабочей поверхности, что влияет на размеры шарнира. Максимальный допустимый угол наклона вала в данной конструкции ограничивается 20°. При осевых перемещениях шарики не перекатываются, а скользят, что снижает КПД шарнира.

Карданный шарнир Loebro

Карданный шарнир Loebro:
1- Канавки с углом проточки 15-16°

Шарнир Loebro отличается от GKN тем, что канавки в чашке и кулаке нарезаны под углом 15-16° к образующей цилиндра, а геометрия сепаратора правильная – без конусов и с параллельными наружной и внутренней сторонами. Он меньших размеров, чем другие шестишариковые шарниры, кроме того, сепаратор его менее нагружен, поскольку не выполняет функции смещения шариков кулаков.

ШРУС: что это такое в автомобиле, где находится и из чего состоит

Всего несколько десятков лет назад большинство водителей не имели представление о такой детали автомобиля как ШРУС. Что это такое, в настоящее время приходится выяснять владельцам передне- и полноприводных ТС, поскольку при выходе узла из строя его приходится менять. Поломка детали происходит вследствие износа или по вине водителей, увлекающихся экстремальной, неадекватной ездой и недостаточно внимательно относящихся к состоянию своего автомобиля.

Что такое ШРУС в машине

Шарнир равных угловых скоростей (ШРУС) – подвижная деталь ходовой переднеприводных и полноприводных автомобилей. Однозначной версии истории разработки детали и первой установки её в автомобиля нет. Вероятнее всего, первый подобный механизм сконструировал и запатентовал А. Рцепп в 20-х годах прошлого века. Широкое распространение узел автоподвески получил в середине 20-го века.

Изобретение ШРУСа позволило решить следующие проблемы:

  • Преодолеть неравномерность передачи вращения колеса;
  • Снять вибрацию;
  • Нивелировать перегрузки на шестерни и валы во время движения ТС.
ШРУС автомобильный
ШРУС автомобильный

Общий вид ШРУСа в автомобиле

ШРУС позволил передавать крутящий момент на управляемые колёса без потери мощности. В современном автомобилестроении гомо-кинетические шарниры устанавливают на всех переднеприводных и некоторых моделях полноприводных автомобилей.

Это важно! Качественный ШРУС отличается повышенным ресурсом: при своевременных профилактических мероприятиях производители гарантируют равенство срока службы детали периоду эксплуатации автомобиля. Бережная езда позволяет использовать конструкцию длительный срок без замены.

Для чего нужен

В сленге автомобилистов узел именуют «граната», поскольку он по форме похож на этот боеприпас. ШРУС – деталь подвески машины, обеспечивающая энергию вращения и позволяющая управлять поворотом колёс до 70 градусов. Шарниры передают крутящий момент на ведущие колёса, что позволяет вращать их и одновременно управлять.

ШРУС подвески машины
ШРУС подвески машины

Граната обеспечивает поворот колёс транспортного средства на 70 градусов

На колесе присутствует два ШРУСА: внутренний и внешний. Одновременная работа двух шарниров позволяет колёсам беспрепятственно вращаться, независимо от вертикального отклонения полуоси, поворотов, развала-схождения. Прямые канавки внутренних шарниров обеспечивают перемещение деталей вдоль оси, что компенсирует вибрации двигателя и колебания передней подвески. Радиусные канавки внешних увеличивают угол поворота ШРУСа и соединённого с ним колеса.

Разновидности

Конструкторами разработано 4 разновидности шарнира.

Кулачковые

Включают в себя пару фасонных дисков и вилок. Увеличенная площадь сцепления деталей позволяет этому виду выдерживать повышенные нагрузки. Авто с кулачковыми ШРУСами передвигается исключительно на средних скоростях.

Кулачковый шрусКулачковый шрус

Детали кулачкового ШРУСа

Трипоидные

Основная часть данной разновидности – трёхлучевая вилка, помещённая в корпус. На каждом луче находятся ролики, вращающиеся на игольчатых подшипниках. Вилка напрессована на шлицы вала, соединённого с КПП. На внутренней части корпуса ШРУСА нанесены канавки, обеспечивающие поворот детали. Трипоидные шарниры делятся на универсальные и жёсткие. Универсальные применяются как внутренние ШРУСы, жёсткие – как внешние, поскольку обеспечивают передачу под большим углом.

Трипоидный шарнирТрипоидный шарнир

Трипоидные шарниры в разобранном состоянии

Шариковые

Наиболее распространённая модель, состоящая из корпуса, сепаратора, обоймы и шариков. Перемещаясь по канавкам, шарики передают колёсам крутящий момент.

Шарнир шариковыйШарнир шариковый

Шариковые гранаты включают в себя 6 металлических шариков одинакового диаметра

Карданные спаренные

Состоят из пары карданных шарниров, выравнивающих движение друг друга.

Карданный спаренный шарнирКарданный спаренный шарнир

Карданные спаренные шарниры не пользуются популярностью из-за сложности

Из чего состоит ШРУС

Конструкция ШРУСа зависит от его разновидности. В основе всех видов лежат корпус и обойма. Внутри основных элементов конструкции нанесены канавки для движения шариков, жёстко соединяющих части детали.

Наружный ШРУС передаёт крутящий момент под различными углами без потерь. Менее подвижный (с углом поворота 20 градусов) внутренний шарнир. Внутренний ШРУС – трипоид с роликами на подшипниках, которые движутся по канавкам в ответном стакане. Он компенсирует ход подвески и обеспечивает неразрывность вала.

Детали ШРУСаДетали ШРУСа

Основные узлы ШРУСа

Принцип работы детали:

  • Число канавок внутренней обоймы совпадает с количеством подшипников в ней;
  • Кулак и корпус разделены подшипниками, удерживающими сепаратор;
  • Подшипники двигаются по большому диаметру корпуса и по меньшему кулака;
  • Вследствие этого возникает вращательный момент, транспортирующийся на внутреннюю обойму и ведомый вал;
  • При смене угла между полуосями подшипники передвигаются по внутренним канавкам и передают крутящий момент.

Причины и признаки поломки гранаты

Качественный ШРУС – долговечная и надёжная деталь ходовой автомобиля, но только при соблюдении правил эксплуатации. Неблагоприятное воздействие внешних факторов призваны устранить специальные пыльники, которыми защищены узлы: они предохраняют ШРУСы от попадания грязи, пыли и влаги.

Работа детали в большой мере зависит от состояния пыльников. Малейшее их повреждение при езде по плохим дорогам с многочисленными ямами заканчивается попаданием внутрь ШРУСа загрязнений. Под воздействием грязи и влаги внутренняя смазка шарниров приходит в негодность, вследствие чего возникает повышенное трение, что приводит к поломке детали.

Другая причина проблем с деталью – неграмотное, экстремальное вождение автомобиля. Резкие старты с вывернутыми колёсами или пробуксовками, другие повышенные нагрузки на ходовую заставляют шарниры трудиться на пределе возможностей. В группу риска входят автомобили с «разогнанными» моторами. Стандартные приводы не рассчитаны на передачу дополнительного крутящего момента, поэтому срок их службы резко сокращается.

Изношенная детальИзношенная деталь

Самая уязвимая часть гранаты — пыльник

ШРУС может быстро сломаться по вине производителя автомобиля. Использование некачественного металла или нарушение технологии производства резко снижает качество детали. Автовладелец не в силах повлиять на работу шарнира, поскольку вина за его поломку полностью лежит на производителе машины.

Понять, что ШРУС неисправен, можно по следующим признакам:

  1. Хруст при поворотах. Хрустеть узел начинает по причине попадания внутрь грязи и удаления из его соединений смазки.
  2. Рывки в начале движения, ускорения или замедления автомобиля.
  3. Вибрация на скорости, особенно на поворотах.

Методы диагностики

Характерный признак проблем с работой механизма – повреждения пыльника. Если на защите обнаружены трещины даже небольшого размера или ослабление хомутов, стоит проверить состояние узла. Опытные автовладельцы и мастера советуют проверять состояние пыльников после каждых 5–7 тысяч пробега.

Специалисты рекомендуют самостоятельно воспользоваться одним из следующих методов диагностики неисправности:

  1. Машину ставят на подъёмник и включают первую скорость. Неисправный шарнир сразу издаст характерный хруст.
  2. Выворачивают рулевое колесо до упора, запускают мотор и трогаются. Хруст может появиться в начале набора скорости.
  3. Слушают звуки при езде по неровностям или наборе скорости.
  4. Явный признак неисправности шарнира – увеличенный люфт. Чтобы проверить состояние детали, берутся за внутренний шарнир на выходе привода наружного и качают его: люфт от полутора десятков миллиметров свидетельствует о поломке детали.
Диагностика автоДиагностика авто

Своевременная диагностика поможет избежать проблем с автомобилем

Это важно! Проверку ШРУСов на предмет появления хруста желательно проводить раз в 3–4 месяца. Контролировать состояние пыльников и крепление хомутов нужно после каждой поездки по сильно пересечённой местности.

Устранение неисправности

Обнаружение даже небольших дефектов пыльника свидетельствует о наполнении шарнира грязью и недостатке смазки. Эксплуатировать ШРУС в подобном состоянии нельзя, поэтому необходимо снять пыльник и наполнить шарниры новой смазкой.

Перед внесением свежей смазки деталь разбирают, тщательно очищают, полностью удаляют грязь. Затем детали механизма промывают бензином, просушивают и наносят новую смазку. Для внутреннего шарнира используют 100–110 граммов смазки, для наружного достаточно 70–80 граммов. ШРУС устанавливают на колесо и закрывают пыльником.

Специалисты рекомендуют после смазки шарнира устанавливать новые, оригинальные пыльники, поскольку старые детали теряют эластичность и могут потрескаться через непродолжительный срок. Неоригинальные пыльники неидеально прилегают в местах крепления, поэтому в зазоры быстро набьётся новая порция пыли и воды.

Устранение неполадокУстранение неполадок

Устранить неисправность можно своими руками

Важное условие успешной эксплуатации ШРУСов – выбор качественной смазки. Специалисты советуют отдавать предпочтение составам на основе дисульфида молибдена, которые минимизируют трение в узлах и эффективно защищают их от коррозии, а также оказывают минимальное разрушающее действие на пыльник.

Это важно! Противопоказано использовать для ШРУСа графитную смазку. Она не может защитить деталь от повышенных нагрузок, поэтому приводит к её ускоренному износу.

Что будет, если не менять ШРУС

Эксплуатировать машину с проблемами в ШРУСе возможно, если небольшой хруст раздаётся на поворотах: достаточно заменить повреждённые пыльники и обновить смазку детали. При передвижении на машине со слегка повреждённым шарниром необходимо снижать скорость на поворотах.

Если наблюдается вибрация при наборе скорости и хруст слышен даже при движении прямо, ШРУС необходимо срочно менять. Неисправный ШРУС может полностью выйти из строя, и колесо внезапно заклинит. Если это произойдёт на высокой скорости, можно ожидать самых печальных последствий.

Это важно! На некоторых моделях ТС значительный износ или поломка трипоидного ШРУСа вызывает заброс иголок подшипников в картер коробки передач, откуда они вместе с маслом поднимаются и перемалываются шестернями. Ремонт такого двигателя по стоимости практически равен покупке нового автомобиля.

Видео: что может быть, если во время не поменять пыльник ШРУСа

ШРУС – одна из основных деталей ходовой передне- и полноприводного автомобиля, и от её состояния зависят комфорт и безопасность езды. При возникновении признаков поломки шарнира не стоит откладывать диагностику и ремонт – иначе «вылечить» привод вряд ли удастся.

устройство и принцип работы шарнира равных угловых скоростей

Наружный шарнир равных угловых скоростей Рцеппа

Переход от заднего к переднему приводу потребовал от автопроизводителей разработки новых технических решений, которые бы позволили эффективно передавать вращение на колёса даже при максимальном угле поворота. Традиционный карданный вал, применявшийся на автомобилях с задним приводом, не мог справиться с этой задачей, из-за ограниченного угла поворота шарнира и высоких потерь. Взяв за основу схему карданного шарнира, производители автомобилей улучшили ее, благодаря чему снизились потери и увеличился угол поворота. Так появился шарнир равных угловых скоростей (ШРУС), который нередко называют гранатой.

Как устроен ШРУС

На большинстве легковых автомобилей используют шарнир типа «Рцеппа» (иногда его называют «шестишариковый»), состоящий из внутренней и наружной обоймы с канавками, сепаратора и шести шариков. Эта конструкция хорошо работает даже на высоких оборотах и максимально вывернутых колесах. Еще один вид, который получил распространение на некоторых японских моделях, называется «Трипод». В корпусе трипода неподвижно закреплена трехлучевая звезда, на которой установлены сферические ролики. Вращение на шарнир поступает через вставленную в корпус вилку со сферическими каналами для роликов. Недостаток трипода – малый угол изменения оси вращения шарнира, однако, возможность осевого перемещения позволяет использовать их в качестве внутреннего ШРУС.

Устройство приводного вала

Сам по себе ШРУС не может передать вращение от коробки передач к колесам, поэтому необходим приводной вал. Основа приводного вала – стальная труба, которая соединяет  внутренний и внешний ШРУС. Внутренний ШРУС постоянно работает при угле поворота 10 – 30 градусов. Такой же угол поворота и у наружного ШРУС при прямолинейном движении вперед. Когда колеса поворачиваются, угол работы наружного  ШРУС увеличивается вплоть до 60 градусов. При движении автомобиля по неровной поверхности расстояние от наружного до внутреннего ШРУС постоянно изменяется. Поэтому вал, на котором установлены два шарнира типа «Рцеппа» закреплен внутри шарниров таким образом, что при изменении расстояния он вдвигается внутрь, или наоборот, выдвигается наружу. Поэтому применение вала, на котором установлены наружный шарнир типа «Рцеппа» и внутренний типа «Трипод», позволяет жестко закрепить трубу, увеличивая общую прочность и надежность вала. Однако, изготовление такого вала более затратно, чем с двумя шарнирами «Рцеппа», поэтому на бюджетных автомобилях его не применяют.

Видео - Принцип работы приводного переднего вала со ШРУСом

Неисправности и диагностика ШРУС

  • Повреждение пыльника.
  • Высыхание или загрязнение смазки.
  • Износ шариков или роликов.

Во время езды из-под колес вылетают мелкие камни, которые могут пробить пыльник ШРУС. Когда такое происходит, в смазку начинает попадать пыль и грязь. В результате смазка превращается в абразивное вещество, которое разрушает шарики, ролики и другие внутренние части шарнира, приводя к его поломке.

Из-за попадания грязи в смазку, при движении на высокой скорости трущиеся детали шарнира нагреваются до сотен градусов. Такая температура меняет свойства смазки, приводя к ее высыханию. Работа шарнира с высохшей смазкой приводит к сильному износу деталей и через 3 – 5 тысяч километров наступает критическое повреждение, после которого шарнир невозможно отремонтировать и его приходится менять.

Диагностику ШРУС можно разделить на два этапа. Первый выполняют каждые 3 – 5 тысяч километров. Если приходится ездить по бездорожью или грунтовым дорогам, то каждую 1000 километров. Для такой диагностики необходимо заехать на яму или эстакаду, или поднять автомобиль на подъемнике. Если такой возможности нет, диагностику можно провести с помощью 2 домкратов. Как поднимать автомобиль с помощью домкратов и необходимые меры безопасности описаны в статье.

Подняв перед или зад автомобиля, внимательно осмотрите пыльники наружных и внутренних гранат. Проворачивайте колеса, чтобы осмотреть пыльник со всех сторон. При обнаружении трещин, пробоин или разрывов пыльника, необходимо снимать приводной вал, чтобы поменять пыльники и проверить состояние смазки и деталей шарнира.

Второй этап диагностики проводят, если возникли подозрения на повреждение ШРУС – хруст или щелканье при движении с полностью вывернутым в любую сторону рулем. Приводной вал снимают с автомобиля, чтобы проверить состояние деталей ШРУС. О том, как это сделать, читайте в статье (Приводной вал). Эта процедура одинакова как на российских автомобилях семейства ВАЗ, так и на большинстве иномарок.

Сняв вал, поворачивайте шарнир в разные стороны, затем попробуйте сложить с углом 30 – 40 градусов и вращать его, держа одной рукой за трубу, другой за ведомый вал наружного или ведущий вал внутреннего ШРУС. Исправный шарнир вращается легко, без щелчков и заеданий. Держите приводной вал одной рукой, а другой легонько пытайтесь провернуть ведомый или ведущий вал ШРУС. Даже небольшой люфт говорит о необходимости замены шарнира. Снимите пыльник со ШРУС и осмотрите смазку. Если в ней есть кусочки песка или грязи, смазку необходимо менять. Если внешне смазка выглядит чистой, двумя пальцами возьмите немного смазки рядом с шариком или роликом. Разотрите смазку между пальцами. Чистая смазка легко разотрется, сделав пальцы гладкими, поэтому вы легко почувствуете даже небольшое загрязнение.

Ремонт ШРУС

Ремонт ШРУС состоит из двух операций – замены пыльников и замены смазки.

Чтобы заменить пыльник, необходимо снять один из шарниров с проводного вала. Если на приводном валу установлены шарниры обоих типов, то проще снять внутренний (трипоид). Снимите стопорное кольцо и извлеките трубу с насаженной на нее трехлучевой звездой. Снимите стопорное кольцо, удерживающее звезду и с помощью молотка и бронзовой проставки сбейте ее с наконечника трубы. Точно так же разбирайте шарнир типа «Рцеппа». Иногда верхняя часть шарнира снимается тяжело, в этом случае поворачивайте его в любую сторону на максимальный угол и по одному вытаскивайте шарики. Затем снимайте стопорное кольцо с внутренней обоймы и сбивайте ее с наконечника трубы. Сборку производите в обратном порядке.

Чтобы заменить смазку, снимите стопорное кольцо, которое удерживает внутренние детали шарнира, затем разберите его. Во время замены смазки внимательно осмотрите канавки и шарики (ролики). Если на них обнаружены царапины, то шарнир желательно заменить. Ведь даже с новой смазкой его пробег вряд ли превысит 10 тысяч километров. Если обнаружили трещины или сколы на сепараторе, шарнир необходимо заменить, даже новая смазка не сможет заставить его правильно работать. Подробная установка приводного вала на автомобиль описана в статье Приводной вал.

Шрус наружный и внутренний

ШРУС, шарнир равных угловых скоростей или гомокинетический шарнир — устройство, пришедшее на смену карданному шарниру и предназначающееся для передачи крутящего момента при больших, до 70°, углах поворота колес. В среде автомобилистов механизм получил название «граната». Причина этому — внешнее сходство с боеприпасом.Что такое шрус

Что такое шрус

Сегодня гомокинетические шарниры используются на машинах, оборудованных передним приводом, а также на полноприводных ТС. Применение устройства на автомобилях с задними ведущими колесами — редкость. Однако подобные экземпляры существуют. Продаются и комплекты, позволяющие заменить ШРУСОМ крестовину карданного вала на отечественной «классике».


На одном колесном приводе имеется два шарнира — внешний и внутренний. ШРУС привода наружный не имеет существенных отличий от внутреннего. Подобная конструкция позволяет добиться хорошего выворота колес без потерь в мощности и работы шарнира «на износ».Привод с гранатамиПривод с гранатами

Сегодня ШРУС является основным и хорошо изученным способом передачи момента при повернутых колесах.

Диагностика этого элемента производится любым автосервисом. Однако ремонту узел не подлежит. При его неисправности требуется полная замена шарнира.

Виды ШРУСов

За время существования устройство внутреннего ШРУСа и его наружной разновидности несколько раз видоизменялось. Прежние модели шарнира оставались в ходу наряду с новыми разработками. Сегодня известно 4 основных конструкции шарнира.

  1. Кулачковые (сухариковые). Состоят из 2-х фасонных дисков и аналогичного количества вилок. За счет большой площади сцепления способны выдерживать интенсивные нагрузки, однако не лишены существенных конструктивных недостатков. Кулачковый шрусКулачковый шрусНа автомобилях, оснащенных кулачковыми шарнирами, можно ездить только на небольших скоростях. В противном случае узел греется и выходит из строя. Сухариковый тип устройства распространен на грузовом транспорте.
  2. Трипод. Этот вид шарнира состоит из 3-х роликов, которые помещены в специальную чащу. Передача углового момента происходит за счет смещения роликов. Шарнир триподШарнир триподТакие виды ШРУСов используются для малогабаритных автомобилей. На триподе ездят некоторые легковые авто и машины, не предназначенные для перевозки тяжелых грузов.
  3. Карданные спаренные. По сути, представляют собой пару карданных шарниров, за счет взаимного вращения выравнивающие скорость работы друг друга. Такие конструкции активно использовались в американском автомобилестроении 20-х годов прошлого века. Сегодня спаренными шарнирами оснащают некоторые модели строительной техники и тракторов.
  4. Шариковые. Эта модель узла является самой распространенной. Шарнир состоит из корпуса, сепаратора, обоймы и 6 шариков. Последние перемещаются по косым канавкам на внутренней поверхности наружной обоймы, чем обеспечивают передачу момента.Шариковый шрусШариковый шрус

Существуют и промежуточные модели узла: четырехшариковые, жесткие триподы. Однако они не имеют широкого распространения, так как являются не слишком надежными и совершенными.

Почему хрустит ШРУС

В процессе эксплуатации автомобиля водитель порой слышит слабый хруст — хрустит граната. Обычно это становится заметным при повороте колес на максимальный угол.

Почему хрустит ШРУС? Что делать в такой ситуации?Какой шрус хрустит

Какой шрус хрустит

Хруст является свидетельством неисправности узла. Изначально появляясь только при вывернутых колесах, позднее он начинает возникать и при прямолинейном движении. Посторонние звуки, издаваемые шарниром, требуют его замены.

Узнать, какой ШРУС хрустит, просто. Достаточно оставить снаружи помощника, выкрутить колеса и медленно тронуться. Оставшийся на улице человек будет отчетливо слышать, откуда доносятся звуки.

Если диагностика производится самостоятельно, следует вывесить передние колеса авто и осмотреть пыльники. Хрустящую гранату можно выявить по их повреждению.Поврежденный пыльник

Поврежденный пыльник

Дело в том, что причиной хруста обычно становится пыль и песчинки, попавшие в шарнир через разрывы резинового колпака. Также в неисправности можно заподозрить узел, на котором был выявлен больший, чем на всех остальных шарнирах, люфт.

Как эксплуатировать авто с хрустящей «гранатой»

Многих автомобилистов волнует вопрос о том, сколько можно ездить с неисправным ШРУСом. Если поломка проявляется только в поворотах, эксплуатировать узел можно довольно долго. Важным условием его «реанимации» является замена смазки и пыльника.

При выполнении поворотов следует придерживаться невысокую скорости. Если сломан внутренний ШРУС, для его окончательного выхода из строя понадобится больше времени, чем в случае с наружным.


Когда посторонние звуки возникают при езде прямо или не исчезают вовсе, замену узла нельзя откладывать. Подобный шарнир может окончательно сломаться в любой момент. Это сделает дальнейшее движение невозможным.

Что такое ШРУС трипоидный?

ШРУС, или шарнир равных угловых скоростей, – это механизм, с помощью которого обеспечивается передача крутящего момента от системы трансмиссии на колеса. При этом тяга передается на ведущие управляемые колеса без потерь в мощности. Механизм позволяет обеспечивать повороты до 70 градусов.

Существует несколько типов ШРУСов, которые применяются в переднеприводных авто. Сухариковые устанавливаются преимущественно на тяжелые грузовики или автобусы. ШРУС трипоидный применяют во внутренних конструкциях из-за их характеристик осевых перемещений. Спаренные карданные угловые шарниры не особенно популярны по причине сложной конструкции. Шариковый ШРУС наиболее распространен на переднеприводных автомобилях. Такие установлены на моделях от "АвтоВАЗа".

Функция и расположение шарнира

О том, что представляют собой эти узлы, для чего они предназначены, знает достаточно малое число автомобилистов. И даже больше – на различных форумах эта деталь имеет множество названий.

шрус трипоидный

Это и ШРУС трипоидный, и ШРУС внутренний, и трипоид, часто просто граната. Но, так или иначе, это шарнир равных угловых скоростей, но с некоторыми конструктивными особенностями. Зачастую такие механизмы можно найти на автомобилях со стороны привода. Также каждый автолюбитель должен знать, что деталь эта состоит из роликов сферической формы и вилки. Данная конструкция позволяет узлу перемещаться по оси в больших пределах, обеспечивая при этом изменения угловых скоростей.

Для чего необходим трипоид?

Автомобиль может перемещаться за счет привода, который передает крутящий момент к ведущим колесам. Но если бы в системе отсутствовали ШРУСы, то в момент поворотов колес диски бы не смогли вращаться. И вот за счет того, что трипоидный ШРУС имеет определенные особенности конструкции, углы между полуосями могут изменяться. В результате машина двигается вне зависимости от того, в каком положении ведущие управляемые колеса.

История изобретения ШРУСа

Впервые шарнир равных угловых скоростей был изобретен в 1927 году. Патент на этот механизм получил инженер-механик Альфред Рцепп – очень долго конструкция носила имя этого механика. Сегодня это устройство автолюбители знают под простым названием – «граната». Эта деталь считается одним из основных узлов для любого переднеприводного автомобиля. Но ШРУСы устанавливают и на заднеприводные авто, и даже на полноприводные. В случае с полноприводными авто, шарнир необходим для обеспечения большей жесткости крепления заднего редуктора. Также за счет применения данного элемента обеспечивается независимость в задней подвеске.

Как устроен ШРУС

Когда выходит из строя трипоидный ШРУС на ВАЗ «Приоре», то оказывается, что далеко не каждый автолюбитель знает о нем достаточно. Хотя конструкция шарнира достаточно проста. Но то место, где он установлен, и сложные поломки заставляют автовладельца обращаться для ремонта в СТО. Естественно, это невыгодное решение. Стоит разобраться в конструкции детали самостоятельно.

трипоидный шрус

Нужно сказать, что ресурс шарнира равных угловых скоростей очень высокий, и если правильно ухаживать за механизмом и своевременно обслуживать его, то он может работать 200-300 и более тысяч километров. Принцип его работы чем-то напоминает устройство и работу человеческого коленного сустава. Но в отличие от коленей, ШРУС трипоидный имеет более простую конструкцию.

Устройство шарикового ШРУСа

Начнем с устройства внешнего узла. Механизм состоит из корпуса в виде сферической чаши и шлицевого отверстия под выходной вал.

смазка для трипоидного шруса

Внутри корпуса находится обойма, напоминающая сферический кулак, и ведущий вал. Также механизм состоит из сепаратора в виде кольца с проделанными в нем отверстиями для удержания шариков. Ну и, естественно, в устройстве имеются и сами шарики.

Особенности конструкции трипоидного подшипника

ШРУС трипоидный от обычного отличается только тем, что подшипники в нем не шариковые, а игольчатые. Механизм имеет три плоскости, где установлено три игольчатых подшипника. В основе внешнего шарнира лежат шарики. А во внутреннем – ролики с подшипниками игольчатого типа. Неважно, внешний шарнир или же он внутренний - сверху на деталь обязательно устанавливается пыльник. Он защищает механизм от попадания пыли и грязи.

шрус внутренний трипоидный

В отличие от традиционных шарниров шарикового типа, ШРУС внутренний трипоидный – это более нежный механизм. Если внутрь него попадет даже небольшое количество грязи, это может привести к выходу детали из строя. Также отличия в смазке. Она должна быть предназначена специально для игольчатых подшипников. Другая сюда не подходит.

Особенности трипоидных

ШРУС трипоидный в зависимости от модели может иметь разную степень свободы, которую этот механизм передает от трансмиссии колесам. Функции данного узла сводятся к обеспечению максимально ровного вращения. На карданное соединение полуосей возлагают такую же функцию, но такими способностями оно не обладает. Даже если одна из полуосей будет вращаться равномерно, то на вторую крутящий момент передается прерывисто.

Характеристики трипоидов

За счет того, что в конструкции используются игольчатые подшипники, такие механизмы имеют очень высокую стойкость к износу. Также значительно снижены потери на трение элементов между собой в узле. Трипоидный ШРУС 2110 может изгибаться на угол до 18 градусов. Что касается максимального осевого перемещения, то этот показатель составляет до 55 миллиметров. Механизм способен компенсировать вибрацию двигателя и коробки передач на более чем 60%. Особенность детали еще и в том, что она не может выйти из строя в один момент, оставив машину без возможности дальнейшего движения. Это важно для любителей внедорожной езды и трофи-рейдов. Даже несмотря на хрустящие звуки и вибрации, деталь в аварийном состоянии даст возможность доехать до СТО.

Какой из ШРУсов лучше?

Среди автолюбителей нет единого мнения о том, какая же конструкция лучше, поэтому на этой почве возникает немало споров. Одни говорят, что трипоидный ШРУС лучше, другие – что шариковый. Многие при этом выделяют преимущества трипоидных шарниров.

трипоидный шрус лучше

Так, эти механизмы способны работать практически без люфтов под углами до 45 градусов. Колесо может поворачиваться на достаточные углы. К плюсам относят высокую надежность и долговечность, большие продольные перемещения, устойчивость при скручивании, хороший КПД. Также выделяют простоту монтажа, замены и обслуживания за счет большого количества пространства в месте его установки. Еще в пользу трипоидного ШРУСа можно сказать, что он отлично ставится на место шарикового и наоборот. Трипоидные шарниры имеют меньше деталей в конструкции. Соответственно, механизм дешевле в производстве и меньше стоит.

Сомнений нет в том, что лучше приобретать именно трипоидные шарниры. Они имеют более высокие характеристики и в случае поломки позволят на автомобиле добраться до места ремонта.

О смазках для трипоидных шарниров

Специалисты утверждают, что смазка для трипоидного ШРУСа нужна строго специальная, предназначенная для игольчатых подшипников. Однако применять 158 смазку, которая как раз и предназначена для подшипников игольчатого типа, категорически запрещается.

Для изготовления ее применяют литиевые загустители. Работает она при температурах не выше 120 градусов. Внутренние шарниры могут нагреваться до температур более 160 градусов. Смазочные материалы для внутренних шарниров – жидкие. Их рекомендуют заливать в пыльник, который установлен на приводе, а затем собирать конструкцию. Заливают обычно от 100 до 130 грамм. Более точные объемы указаны у производителя.

Состав смазки для современных шарниров

Чаще всего эти продукты изготавливаются на основе минеральных масел и дополнительно содержат дисульфид молибдена как антифрикционную присадку. Такая смазка имеет черный цвет, и поэтому многие путают ее с графитовыми смазочными материалами, которые для ШРУСов категорически не подходят. Обыкновенный «Литол-24» имеет слабые антифрикционные характеристики и тоже не походит для шарниров.

шрус трипоидный шариковый

Трипоидный ШРУС ВАЗ 2110 и других моделей авто рекомендуют смазывать специальными продуктами на основе бария. Отличие их – это более широкие диапазоны температур, в которых смазка может работать без потери характеристик. Так, она не теряет своих качеств при температурах от -30 до +160 градусов.

Типовые неисправности трипоидных шарниров и причины

Эти механизмы изготавливаются из особо прочных материалов, которые могут эксплуатироваться в течение длительного времени. Но по некоторым причинам эти узлы все-таки выходят из строя.

Первая из причин – это агрессивный стиль вождения. Чем сильнее водитель будет нажимать на педаль акселератора, тем большие нагрузки испытывает привод и, соответственно, трипоидный подшипник. Вторая причина, по которой узел выходит из строя – это повреждения пыльника. В результате в механизм попадает грязь и пыль, за счет чего увеличивается трение. Первыми признаками поломки может служить вибрация при движении машины или в процессе разгона. Также она может ощущаться при езде на высоких скоростях. Наконец, со стороны двигателя будут слышны стуки при движении на малых оборотах.

 трипоидный шрус 2110

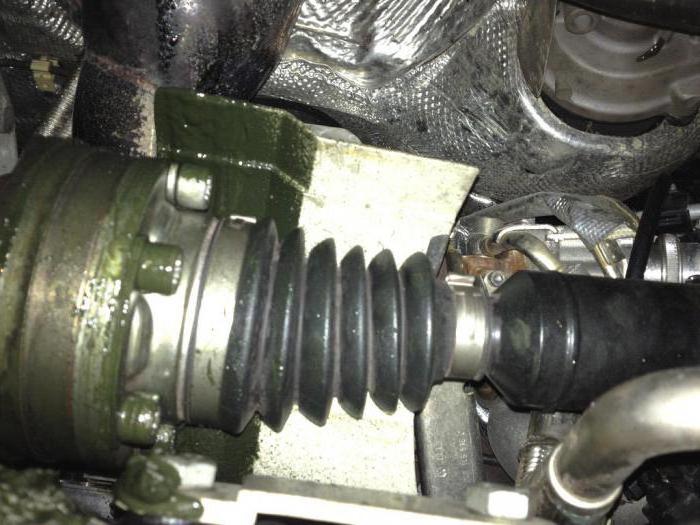

Если наблюдаются подобные признаки, необходимо поехать на эстакаду или смотровую яму и внимательно продиагностировать шарниры. При этом осматривать нужно не только внутренние, но и внешние механизмы. Если видны даже незначительные повреждения пыльника, тогда передвигаться на таком автомобиле нельзя. Это может быть опасно. В таком случае специалисты рекомендуют демонтировать деталь, промыть ее, заменить сальник и установить назад. Также можно установить полностью новый механизм.

Заключение

Если проанализировать отзывы автовладельцев, рекомендации производителей и советы автомехаников-профессионалов, то стоит устанавливать на автомобиль ШРУС трипоидный. Шариковый узел имеет меньшую надежность, а значит, быстрее выйдет из строя и потребует замены. Что касается этого процесса, то с ним справятся те автомобилисты, которые имеют минимальные навыки обслуживания. Для ремонта даже не обязательно иметь смотровую яму - достаточно лишь поддомкратить нужную часть автомобиля и разобрать ступицу.

Итак, мы выяснили, что собой представляет трипоидный шарнир равных угловых скоростей.

виды и назначение :: SYL.ru

Если электричество, например, стали применять сравнительно недавно, то механика сопровождает человечество тысячелетиями. Древние познания в этой области не уступают знаниям современности, хотя, конечно, технологии наших дней во многом изменились. Но элементарные законы кинематики, лежащие в основе всех механических процессов, актуальны и теперь. А также актуальны узлы связи и передачи между механическими элементами. Одним из таких узлов является шарнир.

соединение шарнирное

Что такое шарнир

Шарниром называют пару кинематическую, один элемент которой совершает вращательное движение, поворачиваясь относительно второго элемента. Самым простым и повсеместно используемым шарниром является петля дверная. Отличительная особенность шарнирного соединения, которое используется в механике, - это возможность конструктивных частей, объединенных им, совершать угловое перемещение. В шарнирах не происходит передача изгибающего момента между частями конструкции.

В схемах и технических чертежах соединение шарнирное изображается в виде окружности небольшой в диаметре. Эта окружность может объединять два либо более элементов конструкции, иногда примыкать только к одной.

Если на изображение балки наложено изображение шарнира, значит, балка имеет составную конструкцию, собранную на шарнирах. Если шарнир только примыкает к ней на схеме, то такая балка является цельной, к ней подсоединен шарнир.

что такое шарнир

Виды шарнирных соединений

Если при помощи шарнира объединены не более двух элементов, то такое соединение получило название простой шарнир. Сложный шарнир предполагает взаимодействие трех и более элементов в одном узле.

Что такое шарнир неподвижный? Система, где вокруг шарнирной оси может быть осуществлен поворот стержня, но сама точка закрепления шарнира остается фиксированной. Подвижные – это такие связи, где и ось вращается на шарнире, и точка крепления шарнира может двигаться по направляющей.

Все шарниры классифицируются по возможному способу смещения друг относительно друга соединяемых деталей. Они бывают:

  • Цилиндрического поворота. Такая конструкция шарнира предполагает осуществление углового движения относительно оси общей для обоих звеньев.
  • Шарового поворота. Угловое движение возможно вокруг общей точки.
  • Карданного типа. Сложное соединение шарнирное, которое состоит из шарниров цилиндрических, пересеченных осями под прямым углом (крестовина). Они последовательно объединены в комбинацию с вилками ведущего и ведомого вала.
  • Равных угловых скоростей (ШРУС). Конструкция сложная для передачи тяги и одновременного осуществления поворотных движений при поддержке одинакового вращательного момента между приводным и ведомым валом.
подвижные шарнирные соединения

Жесткий шарнир

Жесткие шарнирные соединения представлены упругими полукарданными шарнирами. Это механизм, где крутящий момент от ведущего к ведомому валу, имеющих разный угол расположения, осуществляется деформацией звена их соединяющего. Звено упругое изготавливают из резины с возможным армированием.

Примером такого упругого элемента служит муфта Гуибо. Она имеет вид элемента шестигранной формы, в который вулканизированы вкладыши из металла. Муфта предварительно сжата. Такая конструкция отличается хорошим сглаживанием колебаний при кручении, а также стуков конструкции. Допускает сочленение валов с углом до 8 градусов расхождения и перемещении оси до 12 мм в обе стороны. Основная задача такого механизма – компенсировать неточности при монтаже.

К недостаткам узла можно отнести повышенный шум в работе, сложности в изготовлении и ограниченный срок службы.

виды шарнирных соединений

Где применимо шарнирное соединение

Применить на практике соединение шарнирное возможно в соответствии с его степенью свободы. Сложный шарнир может иметь в узле до шести степеней свободы. Три степени приходятся на перемещение, а три на поворот. Чем больше степеней свободы, тем интереснее шарнир для процесса моделирования.

Простой цилиндрический шарнир распространен в бытовом и промышленном машиностроении: все виды дверных соединений, элементы сантехники (поворотные смесители), инструмент типа пассатижи, ножницы, любой, где смещаются плоские части и др.

Сферический (шаровой) шарнир используют в автомобилестроении в ходовом механизме, в пультах дистанционного управления, в машиностроении и робототехнике.

Кардан (шарнир Гука) в передаче вращательного движения от двигателя к заднему приводу автомобиля, от вала отбора мощности к навесному оборудованию в спецтехнике, везде, где передача идет между валами, расположенными под углом.

Подвижные шарнирные соединения типа ШРУС установлены в переднеприводных автомобилях.

жесткие шарнирные соединения

Уход за узлом шарнирным

Шарниры являются элементами, которые подвержены механическому воздействию. Они претерпевают нагрузки в виде трения. Благодаря тому, что в современной конструкции шарниров применены подшипниковые узлы, трение значительно уменьшено. Но в процессе выработки смазочного материала увеличивается износ. Поэтому соединение шарнирное требует постоянной смазки.

В сложных шарнирах (автомобильный ШРУС), где применяются подшипниковые узлы открытого типа, фактором разрушающим является грязь и пыль. Они действуют как абразив и приводят к быстрому износу металла. В таких системах применяют защитные кожухи (пыльники), которые защищают весь шарнир в целом. Уход за такими узлами состоит в своевременной замене пыльников, так как резина имеет свойство разрушаться, также потребуется смазка шарнирных соединений.

смазка шарнирных соединений

Смазки, применяемые для шарнирных соединений

  • На основе лития. Надежные густые смазки, обладающие высокими консервационными характеристиками. Снижают нагрузки на узловые соединения до десяти раз. Нейтрализуют пыль и совместимы практически со всеми полимерными материалами для пыльников. Недостаток – имеют невысокую антикоррозионную защиту и разрушают некоторые пластики.
  • На основе дисульфид молибдена. Смазки продолжительной службы до ста тысяч пробега. Отличные смазочные и антикоррозионные характеристики. Не разрушают пластики. Недостаток – при попадании влаги смазка утрачивает свои свойства.
  • На основе бария. Хорошие смазки, обладающие достоинствами литиевых и дисульфид молибденовых. Также они не боятся влаги. Недостаток – разрушение при низких температурах и высокая цена.

Заключение

Не стоит забывать, что среди великого разнообразия механических конструкций с разными шарнирными связями и способами кинематической передачи главным механизмом является все же человеческий аппарат. Который, кстати, содержит 187 природных шарниров, именуемых суставами. Поэтому своевременно заботясь о технике и продлевая ей жизнь, человек позволяет ей облегчать нагрузки на наше тело – ведь его, согласитесь, нечем заменить.

0 0 vote
Article Rating
Подписаться
Уведомление о
guest
0 Комментарий
Inline Feedbacks
View all comments
