Шариковые или роликовые направляющие что лучше: Какие направляющие для ящиков лучше? — Антемион

Содержание

Какие направляющие лучше? | Мебель FM

Прогресс не стоит на месте и устаревшую систему выдвижения ящиков по пластиковым или деревянным направляющим заменила новая система — шариковые или роликовые направляющие. В этих системах устранены все недостатки прошлых систем. Теперь принцип «подшипниковой» конструкции обеспечивает лёгкое и плавное скольжение, бесшумность, полное отсутствие стружки или других загрязнений. Современные направляющие практически не изнашиваются (а значит, лёгкость и бесшумность скольжений со временем сохраняется) и не требуют регулировки в процессе эксплуатации.

Но, для того чтобы сделать оптимальный выбор, который подходит конкретно к Вашей мебели, нужно разобраться в их конструкции. Итак, как же это устроено?

Конструкция мебельных направляющих достаточно простая: пара штампованных металлических пластин с узкими, перпендикулярными желобками, с помощью которых они и соединены, поэтому пластины могут свободно скользить. На теле пластин имеются отверстия, с помощью которых они крепятся к боковине ящика и к корпусу мебели.

В зависимости от типа мебели, направляющие могут быть двух видов. Первый – это роликовые направляющие: две металлические планки с роликом на конце и отогнутым в сторону ролика плоским желобком, и если соединить эти пластины воедино, то ролик первой будет скользить по желобку второй, а ролик второй, наоборот – по желобку первой. При выдвигании ящика ролики сближаются, а в закрытом состоянии – максимально удалены друг от друга. Роликовые направляющие – разборные. Если выдвинуть ящик до предела и слегка приподнять его задний край, ролик выйдет из ответного желобка и пластины направляющей разойдутся – собрать их обратно будет так же легко.

Другой тип конструкции направляющих – неразборная, получивший название «телескопический». В нём рабочие пластины вставлены одна в другую, а их торцевые плоскости представляют собой вогнутые желобки. По этим желобкам скользят шарики, соединённые в обойму, которая соединяет пластины друг с другом. В остальном, принцип работы аналогичен роликовым направляющим.

Телескопические направляющие часто применяются для тяжёлых ящиков, которые нужно страховать от случайного выпадения в открытом состоянии, или на выдвижные полки под клавиатуры.

Что же выбрать? Соберём воедино все ключевые характеристики обоих типов.

Роликовые:

преимущества – низкая цена, лёгкий монтаж, малые усилия при выдвижении;
недостатки – ограничение вылета (ящик всегда выдвигается не до конца), большой шум при работе, малая «грузоподъёмность».

Шариковые:

преимущества – значительная грузоподъёмность (практически вдвое больше, чем у роликовых), выдвижение пластин на всю длину, плавная и бесшумная работа, высочайшая надёжность и длительный период работы;

недостатки – усложнённый монтаж, более высокая стоимость.

Простота и удобство или надёжность – выбор только за Вами.

Направляющие для ящиков: роликовые или телескопические?

Все помнят шкафы советских времён, в которых ящики постоянно выпадали или заклинивали при выдвижении. Чтобы достать нужную вещь, необходимо было проявить ловкость и настойчивость. Конструкция их была проста, но непрактична и недолговечна. Это были направляющие с пазами из дерева либо пластика. Механизм довольно быстро изнашивался и начинал скрипеть, заедать, при его работе образовывалась стружка.

Современная мебель оснащена более совершенным устройством, которым удобно пользоваться, служит оно долгий срок и не издаёт скрипа. Существует два основных типа конструкции для выдвижения ящиков: роликовые и телескопические. Чтобы понимать, какая предпочтительнее, следует разобраться в их устройстве и отличиях.

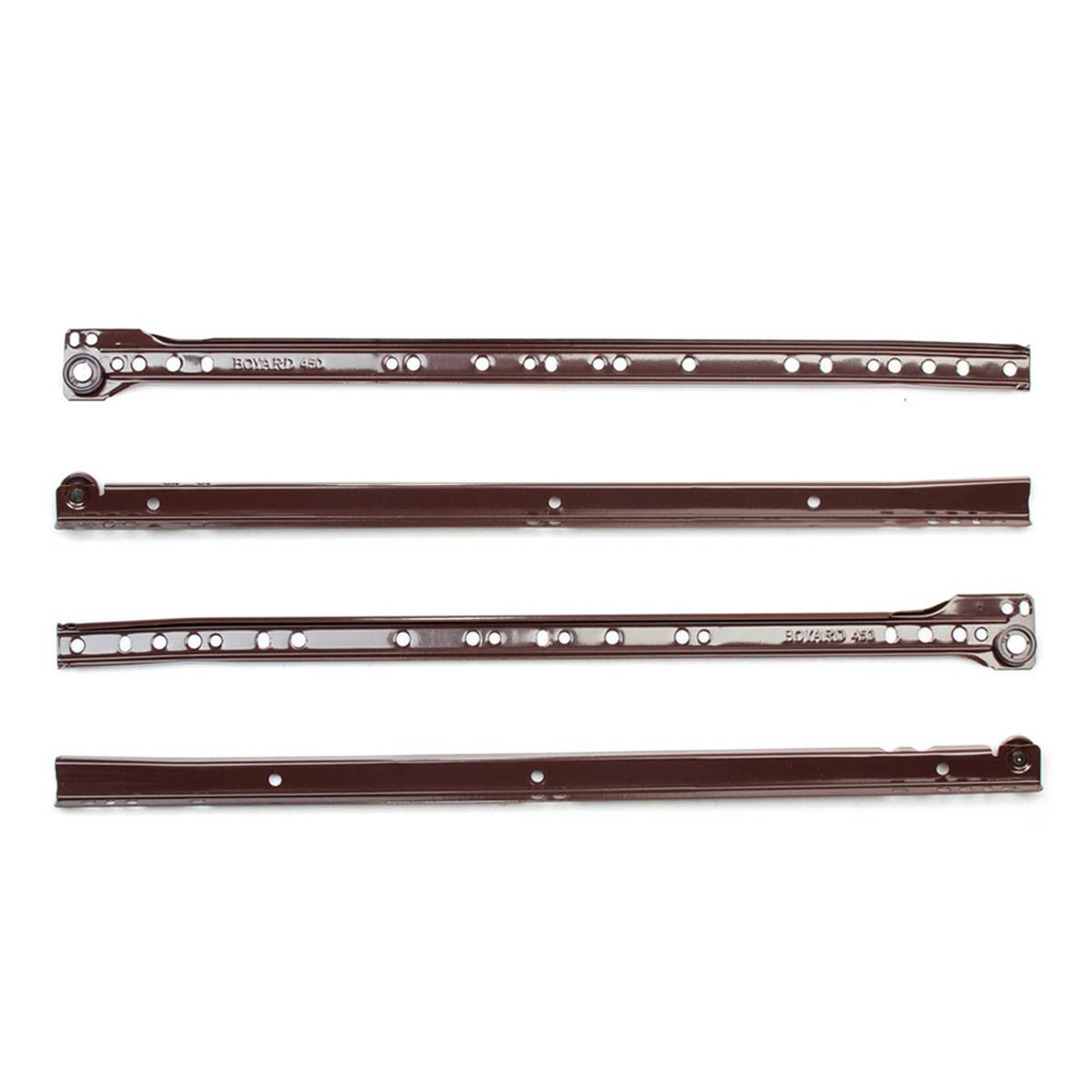

Роликовые направляющие для ящиков

Этот механизм пришёл на смену старым направляющим с пазами. Он состоит из двух металлических планок. Первая крепится к внутренней стенке мебели, а вторая — к ящику. В конце каждой планки расположен ролик. Он может двигаться по специальному желобку. Планки соединены так, чтобы ролик первой двигался по желобку второй, а ролик второй — по желобку первой. Когда ящик выдвигается до упора, ролики встречаются. В закрытом положении ящика, они находятся на максимальном расстоянии.

Преимущество такого устройства состоит в его простоте и надежности. В нем лишь два подвижных элемента, которые легко заменить в случае поломки самостоятельно. Конструкция быстро разбирается. Следует максимально выдвинуть ящик и немного подвесить его заднюю часть. Ролик легко выскочит из желобка. Собрать механизм также просто — надо выставить ролик в желобок. Роликовые направляющие для выдвижных ящиков имеют доступную стоимость, что оказывает влияние на общую стоимость мебели.

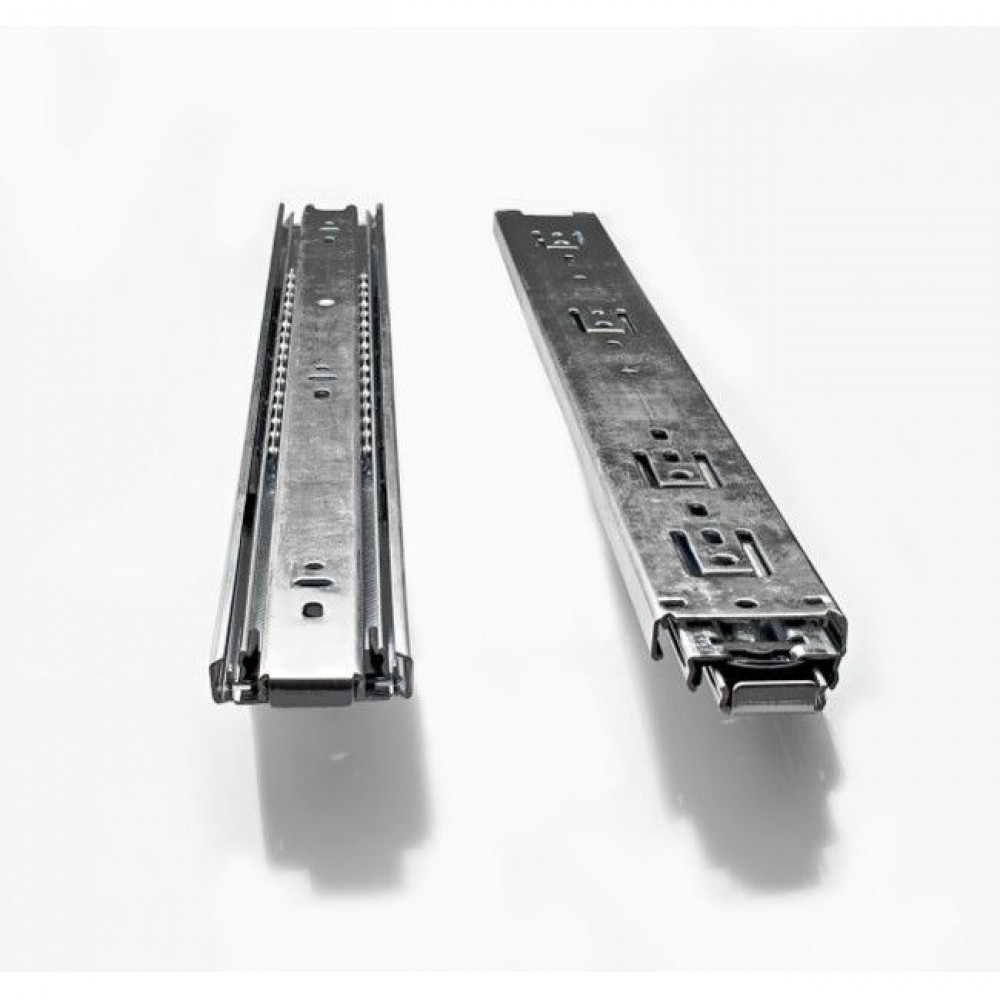

Телескопические направляющие для ящиков

Более современным устройством направляющих является телескопическое. Его нельзя разобрать. Представляет собой две вставленных друг в друга планки. Планки имеют форму желоба. Внутри механизма находятся соединенные между собой шарики. Получается что-то вроде подшипника. За счёт шариков конструкция может раздвигаться по принципу телескопа. Отсюда и ее название. Из-за шариков такой элемент ещё называют «шариковые направляющие».

Как и роликовые, шариковые направляющие для выдвижных ящиков крепятся одной стороной к корпусу мебели, а другой — к ящику либо полке. Данное устройство отличается повышенной надежностью. Его устанавливают там, где важно, чтобы ящик не выпал случайно или для изделий, где будут хранится тяжелые предметы.

Выдвижные телескопические направляющие застрахованы от перекосов, из-за неразборной конструкции. То есть разобрать ее сможет лишь мастер. Своими силами сделать это будет сложно, да и не нужно во избежание неприятных ситуаций. Это делает устройство более долговечным, ведь благодаря его закрытости, оно намного меньше загрязняется. Ещё одно преимущество перед роликовым механизмом заключается в том, что направляющие для ящиков шариковые позволяют выдвинуть ящик полностью. Ролики же немного скрадывают пространство.

Производители все больше и больше предпочитают шариковый механизм. Сейчас телескопическую конструкцию направляющих можно встретить практически на любой мебели: крупной и мелкой. Это может быть просторный шкаф либо небольшая тумба прикроватная и детский

комод.

Можно смело сказать, что телескопические направляющие являются более совершенным устройством, чем роликовые. Хотя последние имеют свои плюсы. При выборе мебели следует руководствоваться собственными возможностями и предпочтениями.

Наш интернет-магазин работает с проверенными поставщиками, которые используют в производстве фурнитуру высокого качества. Наша продукция прослужит Вам долгие годы!

С Taburetka.ua Ваш дом станет стильным и комфортным!

Статья опубликована 1 год назад

Шариковые или роликовые подшипники: какие лучше выбрать

Ответ на вопрос — какой подшипник лучше шариковый или роликовый, зависит от конструктивных особенностей и особенностей нагрузки прилагаемой на узел машины или оборудования.

При выборе подшипника необходимо определить величину и характер прилагаемой нагрузки, оценить условия эксплуатации оборудования, специфику его монтажа, наличие или возможность появления несоосности и прочие факторы, влияющие на работу изделия.

Ниже мы приведем основные отличия и рекомендации по выбору шариковых и роликовых подшипников.

Навигация по статье

Шариковые и роликовые подшипники – в чем различия

Основные рекомендации по выбору шариковых и роликовых подшипников

Шариковые и роликовые подшипники – в чем различия

Одними из наиболее широко применяемых являются шариковые подшипники однорядные радиального типа способные воспринимать осевые и радиальные нагрузки. Характеризуются высокой быстроходностью при интенсивных нагрузках. Способны предотвращать смещение вала в двух основных направлениях – радиальном и незначительно осевом. Более восприимчивы к осевым нагрузкам радиально упорные шариковые подшипники.

Особенностью цилиндрического ролика – тела качения цилиндрических роликовых подшипников является высокая стойкость к радиальным нагрузкам и минимальная к осевым. По быстроходности они не уступают шариковым, но требуют более высокой точности осей посадочных мест. Более стойкие к осевым нагрузкам конические роликовые подшипники благодаря конической форме тел качения и их расположению под определенным углом к оси вращения.

Как видите, разница конструктивных особенностей не позволяет дать однозначный ответ на вопрос — что лучше шариковый или роликовый подшипник. Выбор изделия целиком зависит от прилагаемых нагрузок.

Основные рекомендации по выбору шариковых и роликовых подшипников

Рассмотрим, какие подшипники лучше шариковые или роликовые применительно к той или иной ситуации:

При малых диаметрах вала и небольших нагрузках, как правило, используются шариковые подшипники, при больших нагрузках – роликовый обладающие большей жесткостью.
При преимущественно осевых нагрузках оптимальным вариантом будут шариковые упорные подшипники или сферические роликовые.
При значительных показателях радиальной нагрузки оптимальным вариантом будет цилиндрический роликовый подшипник без бортов или игольчатый роликовый подшипник.
При высоких осевых нагрузках наиболее подходящим вариантом будет упорный подшипник. Для восприятия нагрузки в одном направлении подойдет одинарных шариковый, для попеременного в обеих направления – двойной шариковый подшипник.
При комбинированной нагрузке применяются конические роликовые подшипники.
В случае технологических погрешностей, например несоосности вала и корпуса используются сферические шариковые подшипники, чья конструкция позволяет сглаживать погрешности в узлах.

В целом же, ответ на вопрос — что лучше шариковые или роликовые подшипники даётся после тщательного расчета конструкции, определения и расчета всех действующих усилий, изучения справочника и каталогов производителей.

Роликовые и шариковые направляющие для мебели

Домашний комфорт и уют помогают организовать различные предметы интерьера: стенки, шкафы, комоды, столы с рабочими полками, кухонные гарнитуры, тумбочки. Мебель приобретает все больше мультифункциональных характеристик. Она становится все более удобной и внешне привлекательной. Наверное, каждая хозяйка отмечает как плюс то, что в современной мебели очень много выдвигающихся ящиков, четкая работа которых обеспечивается специальной фурнитурой.

Сегодня пользуются популярностью направляющие, которые имеют несущую способность в диапазоне: от 10 до 300 кг.

Применяются как стандартные направляющие системы, так и модели с боковинами – метабоксы и тандембоксы.

На рынке также присутствуют и самые современные решения – направляющие с демпферами, push, скрытого монтажа, имеющие фиксаторы, возвратные механизмы. На нашем сайте вы можете выбрать и приобрести качественные направляющие как полного, так и частичного выдвижения из большого разнообразия моделей.

Специалисты подтвердят: мебель становится очень функциональной благодаря направляющим системам производства компании Hafele. На рынке представлено несколько видов их видов.

Роликовые. Роликовые направляющие – это самое распространенное решение. Производятся с рельсами, которые надежно прикрепляются к стенкам мебели. А движение по рельсам полос ящиков гарантируют ролики. Ролики различного исполнения – ходовые элементы.

Шариковые. Представляют из себя два п-образных профиля, которые удерживают движущиеся стальные дорожки.
Между полосами расположены шарики, на их счет и происходит легкое и свободное скольжение по основе. Пластмассовые или стальные шарики – это ходовые элементы в данном случае. Конструкцией предусмотрено наличие стопоров. Они регулируют подвижные элементы, следя за тем, чтобы те при выдвижении надежно оставались в профилях.
Важная ремарка: шариковые направляющие можно применять там, где выдвижные ящики подвергаются большим нагрузкам – это, к примеру, производственные цеха и зоны.
Только представьте: в ассортименте HAFELE есть шариковые направляющие для выдвижных ящиков до 300 килограмм!

Направляющие для скрытого монтажа. Они не зря называются «скрытыми». Такой механизм вы не заметите. Направляющие расположены под ящиком. У них есть втяжной амортизатор, который отвечает за работу автоматического обратного хода. Монтаж практически невидим! На нижней стороне ящичка есть крепление, которое и обеспечивает невидимость.
Что служит ходовым элементом? Пластмассовые валики либо шарики из стали.
Направляющие скрытого монтажа лучше всего подходят для мебели из массива дерева. Деревянные ящики сохраняют свой первоначальный вид. А кроме того, они приобретают такие важные качества, как мягкое комфортное закрывание, плавность и бесшумность хода.

(Фото приведены для примера)

Помимо этого компания HAFELE производит метабоксы. Это модификации роликовых систем. В стандартную комплектацию входят: направляющие отрезки для крепежа элементов мебели, металлические стенки с полосами и роликами. Применяя ящики metabox, вы сможете установить рейлинги на мебель и, тем самым, повысить ее функциональность, а также улучшить и разнообразить дизайн.

Принцип действия направляющих

Несущая способность – одно из важных свойств, по которым оценивают направляющие. От несущей способности зависит, как сильно вы сможете нагрузить ящик. А также зависит и время его рабочей эксплуатации.
Существует стандарт DIN 15338, в рамках которого учитывается не статическая, а динамическая нагрузка с использованием всех крепежей. Ориентировочные значения – длина и ширина ящика 450 мм. При применении шариковых направляющих, при горизонтальном монтаже несущая способность уменьшится на 25%.

Дополнительные функции

Расскажем о том, чем дополнительно снабдили конструкторы направляющие HAFELE для выдвижных ящиков.

Во-первых, в них есть механизм самозадвижения и предохранитель обратного хода. Благодаря уклону в направляющем профиле, ящик, при достижении последнего участка своего хода, самостоятельно задвигается на место. Произвольное открытие блокируется при помощи предохранителя обратного хода.

Во-вторых, направляющие имеют фиксирующее устройство и удерживающий предохранитель. В конструкции есть амортизатор, который надежно фиксирует ящик при движении профиля в направляющих. Есть ресурс «активной блокировки» – он приводится в действие при помощи рычага и активируется в задвинутом и выдвинутом состоянии.

Направляющие HAFELE имеют амортизатор-демпфер Smuso и механизм самозадвижения. В последней зоне хода ящик закрывается очень мягко благодаря активному пружинящему элементу. Система абсолютно продуманна! Это обеспечивает, как отмечают сами пользователи, почти на 100 без шума закрывание выдвижных ящиков.
Конструкция включает в себя масляные или воздушные амортизаторы – все они именуются еще и «втяжными».

Перечислим все плюсы!

Возможно открывание без ручки – Push. Если вы заняты оформлением и дизайном современной кухни, то вам могут пригодиться ящики Push – без ручек. Они сегодня популярны. Также, например, такая фурнитура может значительно облегчить эксплуатацию кухонных шкафов для людей с ограниченными физическими возможностями.

Функция самооткрывания задействуется с помощью специального выдвижного устройства. Оно приводится в действие оперативно – при легком нажатии на панель. Самооткрывание может быть как встроенной функцией, так и дополнением к направляющим для нижних креплений.

Направляющие HAFELE могут выдвигаться в обе стороны. Такие изделия производятся для накладных лицевых панелей и для неразрезных. Благодаря этой конструкции кухонные ящики вы сможете открывать с двух сторон – это очень удобно для наполнения «кухонных островов». Эти изделия нашли применение в мебельных перегородках, в оформлении передаточных кассовых окон.

Еще один плюс – это наличие ресурса по регулировке лицевой панели, а также боковая устойчивость. Первый ресурс можно применить при установке направляющих нижнего крепления, а также шариковых. Боковая устойчивость присутствует в роликовых направляющих одно- или двухстороннего предварительного натяга.

Направляющие отличает совершенно легкий монтаж, плюс полное извлекание ящика. Это достигается посредством разделения отдельных шин.

Очень важно, что нагрузка распределяется равномерно. А возможность перекосов в особенно широких ящиках полностью исключена – чистый, параллельный ход направляющих гарантирован.

Более подробную информацию о направляющих вы сможете найти на нашем сайте в разделах: “Мебельная фурнитура/Выдвижные системы для ящиков/Направляющие механизмы”, “Выдвижные системы/Метабоксы”.

Виды направляющих (выдвижных систем) | РаспилГродно

В данной статье мы рассмотрим 5 видов направляющих, которые вы можете использовать при изготовлении выдвижных ящиков, полок и выдвижных столешниц: роликовые, шариковые, металлобоксы, модернбоксы и тандембоксы.

Роликовые

Роликовые направляющие — это самые популярные, простые в плане устройства и монтажа направляющие.

Длина роликовых направляющих колеблется от 250 до 800 мм. Эти направляющие выдерживают динамическую нагрузку до 25 кг.
Минусы :

Шум при движении ящика,
Частичное выдвижение,
Если неправильно рассчитать и установить роликовые направляющие, то они довольно быстро выходят из строя, ролики стираются, ящик при выдвижении может заедать или вовсе не выдвигаться.

Плюс — низкая цена.

Роликовые направляющие выбираются по толщине металла. Чем толще металл, тем дольше они вам прослужат. Практика показывает, что в роликовых направляющих толщина металла должна быть не менее 1 мм. В шкафу купе роликовые направляющие можно использовать как приспособления для выдвижения не только ящиков, но и полок.

Шариковые (телескопические) направляющие

Разновидностей шариковых направляющих много. Различаются они: по длине (от 300 до 700 мм), по высоте (27 мм, 35 мм и 45 мм), по степени выдвижения и наличию доводчика (механизма самодоката).

Плюсы :

Способны выдерживать нагрузку до 35 кг,
Имеют плавный ход,
Возможно полное выдвижение (не у всех моделей).

Минус – более высокая цена по сравнению с роликовыми направляющими.

Металлобоксы (метабоксы, металбоксы)

Металлобоксы используются, в основном, при производстве кухонной и офисной мебели. Сделаны они на базе роликовых направляющих, но имеют серьёзное отличие. В комплект входят роликовые опорные направляющие и две боковые стенки выдвижного ящика. Это одно из удобств металлобоксов, так как при изготовлении выдвижного ящика уже не нужно изготавливать боковые стенки из древесного материала. Ещё одним плюсом металлобоксов, являются крепления для фасада, которые имеют регулировку, обеспечивающую установку фасада ящика ровно по корпусу мебели.

Минусы :

Частичное выдвижение,
Небольшая допустимая нагрузка (до 20 – 25 кг).

Посмотреть видео «Метабокс от компании Blum»

Модернбоксы

Модернбоксы – новинка и одна из самых современных систем выдвижения ящиков. Модернбоксы — усовершенствованные металлобоксы.

Основные отличия от металлобоксов и их плюсы:

Нагрузка до 50 кг,
Бесшумное закрывание,
Полное выдвижение.

Посмотреть видео «Монтаж ящика ModernBox»

Тандембоксы

Тандембоксы — это технология скрытых направляющих, обеспечивающих плавный ход даже тяжело нагруженных ящиков (до 65 кг). Создана австрийской компанией Blum. Отличается VIP качеством и поэтому является одним из самых дорогих продуктов в серии выдвижных ящиков..

В случае применения тандембоксов, ящик легко можно снять с направляющих без использования инструментов. Это вид направляющих обеспечивает плавный ход и полное или частичное выдвижение. Ящики могут быть оснащены встроенным доводчиком и системой Tip-on (система открывания нажатием на фасад).

Для увеличения высоты ящиков используются релинги (расширители).

Посмотреть видео «Разбираемся в ящиках Blum. Разновидности, свойства, виды»

Мебельные направляющие, как выбрать подходящий вариант, важные нюансы

На чтение 7 мин. Просмотров 6.9k.

Корпусная или модульная мебель часто оснащается выдвижными ящиками, которые предназначены для хранения разных мелких предметов. Они могут обладать разными размерами, но основной их особенностью выступает то, что они легко выдвигаются и задвигаются обратно при необходимости. Для этого используются мебельные направляющие, которые могут быть представлены в нескольких видах. Они отличаются способом установки и принципом действия. Основной их задачей является обеспечение плавности и бесшумности использования ящичков. При этом они должны быть надежными, чтобы гарантировать долгий срок службы и удобство использования мебели.

Виды

При выборе мебельных направляющих надо обращать внимание на разные факторы. Наиболее важным параметром является тип конструкции, по которой они могут быть роликовыми или шариковыми, а также оснащаться доводчиком и отличаться обратным действием. Каждый вариант имеет как преимущества, так и недостатки, поэтому чтобы сделать правильный выбор следует изучить характеристики каждого вида.

Роликовые

Выбор этих мебельных направляющих считается наиболее популярным. Они появились на рынке уже больше 15 лет назад, причем быстро стали востребованными среди мебельных производителей и обычных пользователей.

Роликовые направляющие для ящиков обладают многими преимуществами:

Не требуют использования смазочных паст и других составов;
Обеспечивают плавное движение ящиков;
Легко монтируются, так как не возникает необходимость просверливать под крепежи многочисленные отверстия.

Такие направляющие для мебели устанавливаются по обе стороны выемки, выделяемой для ящика. Допускаются небольшие отклонения в размерах мебели и ящика. Даже если изначально было допущены небольшие ошибки в установке, можно отрегулировать конструкцию. Длина роликовых направляющих может варьироваться от 200 мм до 600 мм.

Шариковые

Шариковые направляющие считаются достаточно популярными за счет плавности хода и возможности выдерживать значительную нагрузку. Кроме того, они находятся в доступной ценовой категории. Такие телескопические направляющие могут оснащаться доводчиками или выпускаться без них. Состоят из двух элементов, причем один прикрепляется к ящику, а другой крепится к боковой стенке мебели. Для их разъединения надо нажать на специальный фиксатор.

Существует много моделей шариковых мебельных направляющих отличающихся по высоте, которая может варьироваться от 17 до 45 мм. Дополнительно они разнятся по степени выдвижения. Наиболее востребованными считаются конструкции, высота которых достигает 45 мм. Они могут выдерживать нагрузку до 36 кг, поэтому хранить в ящиках можно даже крупные и тяжелые предметы.

С доводчиком

Интересными считаются направляющие для ящиков с доводчиком. Они по устройству схожи с предыдущим вариантом, единственным отличием выступает оснащение этих элементов доводчиком и демпферами. За счет первых гарантируется подхват ящика в определенном положении, после чего он плавно закрывается самостоятельно, без каких либо усилий со стороны человека.

Демпфер гарантирует, что закрываться ящик будет плавно и бесшумно. Дополнительно он выступает в виде амортизатора, поэтому даже если для закрытия ящика будет приложено значительное усилие, предотвращается сильный удар и шум.

Конструкции с доводчиком считаются надежными и комфортными в использовании. Они выдерживают значительные нагрузки, поэтому являются популярными среди изготовителей мебели.

Полного выдвижения

Направляющие полного выдвижения являются востребованными современными конструкциями. В основе их лежит специальный шариковый подшипник. За счет такой системы обеспечивается полное и плавное открывание любого ящичка. Для использования такой системы выдвижения придется прикладывать определенные усилия.

Направляющие, обеспечивающие полное выдвижение ящика, представлены на рынке в многочисленных моделях, выбор зависит от планируемой нагрузки. Установка такой фурнитуры должна осуществляться с особой осторожностью, так как неаккуратное обращение является причиной нарушения целостности разных деталей.

Скрытого монтажа

Монтаж направляющих такого вида считается наиболее сложным и длительным. Но эта фурнитура становится все более востребованной, так как удобна в использовании. Оснащается конструкция доводчиком и системой обратного действия.

Неоспоримым преимуществом данных мебельных элементов выступает то, что они устанавливаются под дном каждого ящика, поэтому возникает ощущение, будто предмет парит в воздухе. К другим плюсам относится хорошая надежность изделий, а также ход ящика отличается плавностью и отсутствием посторонних неприятных звуков. Закрывается ящик мягко и тихо.

Изначально подобная фурнитура устанавливалась только на изделия из массива дерева, но сегодня ими оснащаются конструкции из ДСП и МДФ. В зависимости от модели, такие направляющие могут выдерживать нагрузку до 50 кг.

Обратного действия

Такие направляющие схожи по принципу действия с фурнитурой, оснащенной доводчиками. Единственной разницей является то, что открывается ящик благодаря легкому нажатию рукой на его фасад.

Значимым преимуществом такой конструкции является то, что она не оснащается какими-либо ручками или выемками для управления. Отличается привлекательным видом, а также позволяет встроить ящик в любой участок конструкции. Часто используется в производстве мебели в современных стилях, где важно, чтобы глянцевая поверхность не нарушалась никакой фурнитурой.

Направляющие обратного действия лучше не использовать для детской мебели. Они обеспечивают резкое выдвижение ящика и могут травмировать ребенка. К тому же, чтобы задвинуть такой ящик потребуется существенное усилие.

Тандембоксы и метабоксы

Такая фурнитура появилась на рынке относительно недавно, но быстро стала востребованной. К особенностям конструкций относится:

Направляющая находится непосредственно внутри боковой стенки из металла;
Оснащается доводчиком;
Непременно применяются демпферы.

Важным плюсом такой фурнитуры является способность выдерживать действительно значительные нагрузки. Особенно это актуально по отношению к изделиям, в которых направляющие устанавливаются скрытым образом.

Другим плюсом таких элементов считается их интересный дизайн, они хорошо вписываются в мебель, выполненную в различных стилях и размерах. За счет прекрасных эксплуатационных характеристик обеспечивается легкость использования изделий и долгий срок их службы. Чтобы монтаж был выполнен грамотно, надо применять специальные устройства для разметки. Они помогают точно определить расположение направляющих и избежать перекосов.

Отдельно хочется отметить направляющие Блум. В них сочетается множество преимуществ, присущих различным типам мебельной фурнитуры. За счет сложности конструкции и удобства эксплуатации, стоимость таких изделий считается достаточно высокой. Поэтому обычно тандембоксы применяются в элитных предметах интерьера, изготовленных из натуральной древесины или иных аналогичных дорогостоящих материалов.

Как выбрать?

При выборе мебельных направляющих надо обращать внимание на разные факторы. Именно за счет них обеспечивается возможность плавно и бесшумно открывать и закрывать разные ящики, которые могут устанавливаться в шкафах, комодах, трюмо, прихожих и других вариантах корпусной мебели.

При выборе изделий учитываются разные факторы и рекомендации:

Размеры направляющих должны идеально соответствовать мебели, где будет устанавливаться ящик, а также самому этому элементу, иначе установка будет осложненной;
В магазине перед покупкой следует убедиться, что металл обладает оптимальной толщиной, а также исправно работают все ролики или шарики;
Внешне не должно быть каких-либо царапин, видимых дефектов или нарушений целостности конструкции;
Выбирается конкретный вид направляющих, так как некоторые пользователи предпочитают роликовые изделия, а другим больше нравятся шариковые модели;
Если выбираются направляющие взамен устаревших или сломанных элементов, то обычно приобретаются аналогичные модели;
Сразу после покупки надо убедиться, что в комплект входят все необходимые детали для установки;
Если выбираются современные тандембоксы, то следует убедиться, что вы сможете справиться с установкой самостоятельно. Такие изделия считаются достаточно специфическими, поэтому для монтажа нередко приходится прибегать к помощи специалистов;
Минимально толщина металла должна равняться 1 мм, но лучше выбирать конструкции, где этот показатель не будет меньше, чем 1,2 мм. Это позволит легко справляться с высокими нагрузками и обеспечит длительную эксплуатацию.

Таким образом, мебельные направляющие являются важными частями разных предметов интерьера. Это фурнитура, которая обеспечивает легкость использования выдвижных ящиков. Направляющие представлены в нескольких видах, каждый из которых работает по специфическому принципу. Во время выбора конкретной конструкции учитываются разные факторы, позволяющие приобрести действительно качественные элементы.

Видео

Блог о мебельной фурнитуре: обзоры и советы, лайфхаки

Не будем говорить про устаревшие ролики, этот обзор посвятим современным направляющим скрытого монтажа.

Почему шарики лучше роликов

Шариковые направляющие — технически более совершенны. В эксплуатации они надежнее и явно выигрывают в соотношении цена / качество у роликовых направляющих.

Вот 5 характеристик, которые это подтверждают:

С шариковыми направляющими возможно полное выдвижение ящика. В таком ящике можно хранить все, не боясь не вытащить что-то из дальнего угла.
Шариковые направляющие обеспечивают плавность хода. Ящики с ними считаются бесшумными, с хорошими доводчиками это действительно так.
Шариковые направляющие отлично работают даже при повышенных нагрузках. Это расширяет возможности для хранения и обеспечивает продолжительный срок службы мебели.
С установкой шариковых направляющих справится даже начинающий мебельщик. Маленькие погрешности в разметке и установке можно исправить с помощью регулировки.
Ящики с шариковыми направляющими отлично выглядят. Направляющие скрытого монтажа крепятся под днищем ящика и не портят вид мебели. Для мебели из дерева это однозначные фавориты.

Направляющие Quadro: почему их все хотят

На самом деле все просто: немецкое качество и гарантия надежной работы на долгие годы. Благодаря принципу шарикоподшипника Quadro обеспечивают продолжительную безупречную функциональность.

Установка и регулировка Quadro для деревянных ящиков

Quadro — это несколько видов направляющих полного и частичного выдвижения, насадного и надвижного монтажа, разной длины, нагрузочной способности от 10 до 50 кг. Это множество решений на основе стандартных размеров ящиков и карты сверления.

Вот главные их преимущества:

Направляющие Quadro с прочными стальными шариками обеспечивают максимальную вертикальную и горизонтальную стабильность.
Скрытый монтаж не нарушает элегантный дизайн.
Quadro с 4D -регулировкой позволяют выровнять фасад с минимальными зазорами.
Встроенные функции на выбор: Stop Control, Silent System или Push to open. Для Quadro 4D возможна установка опционального механизма Push to open Silent

Stop Control — механизм самозакрывания без демпфирования.

Silent System — система доводчиков (демпферов). Благодаря демпферу Silent System даже тяжелые ящики закрываются плавно и бесшумно.

С механизмом Push to open можно делать мебель без ручек: ящик откроется от легкого нажатия на фасад.

Механизм Push to open Silent дает максимум комфорта и функциональности. Ящик открывается от нажатия на фасад, при этом сохраняется демпфирование при закрывании. Этот механизм доступен только для Quadro 4D .

Посмотрите, как наши клиенты используют Quadro.

факторов, которые следует учитывать при выборе подшипника с перекрестными роликами

Из-за отсутствия правильного подшипника царство все более быстрых микропроцессоров могло быть потеряно. Но у этой истории счастливый конец.

Технические достижения в производстве микропроцессоров, диагностического оборудования и автоматизации требуют все более точного управления движением. Будь то позиционирование пластины для эффективного изготовления ИС, выбор и установка, визуальный осмотр, перенос деталей, столик микроскопа под управлением компьютера или точные вертикальные перемещения, линейные подшипники должны были быстро развиваться, чтобы выдерживать более тяжелые нагрузки и занимать меньше места и быть надежно точным.

Исследование рака представляет собой соответствующий пример. Чтобы найти одну раковую клетку на предметном стекле, содержащем миллиард клеток, микроскоп зависит от расположения образца, фокусировки изображений и перемещения соответствующих фильтров на место, чтобы получить изображение в трех цветах.

Автоматические движения в приборе работают согласованно друг с другом для получения разноцветных изображений клеточного образца, находящегося в камере. Линейные подшипники должны соответствовать особым требованиям для достижения идеального позиционирования. Они определяются объемом пространства внутри упаковки продукта, пройденным расстоянием, грузом, который необходимо перенести, и, что самое важное, необходимой необычайной степенью точности. Говоря о линейных подшипниках, мы обычно имеем в виду устройства, в которых используются шариковые подшипники, то есть трение между движущимися частями уменьшается за счет рециркуляции (обычно металлических) шариков. Втулки, шариковые шлицы, линейные направляющие и салазки обычно содержат шарикоподшипники с рециркуляцией.

По мере того, как технологии становятся все более требовательными, требующими все большей и большей точности, другой тип подшипников занял свое место в пантеоне устройств для снижения трения — подшипники с перекрестными роликами.Что общего у высокотехнологичных микроскопов, а также достижений в производстве пластин, робототехнике и визуальном контроле, так это их растущая зависимость от подшипников с перекрестными роликами.

Что такое «подшипник линейного перемещения с перекрестными роликами»?

Направляющие скольжения или подшипники с перекрестными роликами являются наиболее точной формой механического компонента линейного перемещения. Подшипники с перекрестными роликами (также известные как салазки с перекрестными роликами) работают аналогично салазкам с шарикоподшипниками, за исключением того, что подшипники, расположенные внутри каретки, имеют форму цилиндра, а не шарика.Ролики перекрещиваются друг с другом под углом 90 ° и перемещаются между двумя параллельными направляющими (поочередно называемыми столом и станиной), которые окружают скрещенные ролики и линейно поддерживают ролики. Ролики находятся между V-образными канавками подшипников или дорожками качения, выточенными из направляющих. Ход подвижной направляющей / стола заканчивается, когда он встречается с торцевой крышкой, ограничивающим компонентом.

Как свидетельствует их повсеместное использование, шарикоподшипники с рециркуляцией имеют много преимуществ. Они обеспечивают неограниченное количество поездок и стоят относительно недорого.Однако их низкая грузоподъемность, короткий срок службы и колебательная позиционная нагрузка при рециркуляции подшипников ставят их в невыгодное положение по сравнению с подшипниками с перекрестными роликами. Скрещенные роликовые направляющие предлагают линию контакта по сравнению с точечным контактом шарикового подшипника, создавая более широкую поверхность контакта, которая может выдерживать более тяжелую нагрузку. Это обеспечивает большую жесткость, меньшую деформацию и, следовательно, большую точность по сравнению с точечным контактом шариков. Кроме того, из-за постоянного контакта перекрестных роликов между кареткой и основанием эрозия происходит намного медленнее.Рециркуляция шарикоподшипников создает вибрацию, когда шарики покидают путь несущей нагрузки для рециркуляции. Поскольку большинство подшипников с перекрестными роликами не имеют компонентов рециркуляции, этот источник
вибрации исключен.

Грузоподъемность: Смола против. Металлические клетки

Контакт между роликами и рельсами — ключ к определению допустимой нагрузки. Конечно, ролики обеспечивают большую площадь контакта, чем шариковые подшипники, и, поскольку ролики обычно не рециркулируют, все они несут нагрузку, что обеспечивает большую жесткость, а также более высокую грузоподъемность, чем шариковые подшипники. Шарики, как правило, контактируют в одной точке, хотя поверхности дорожек качения могут быть выполнены в виде кривых для увеличения точек контакта.

Ролики в полимерной клетке могут быть ближе друг к другу, чем ролики в металлической клетке.

Существует прямая зависимость между площадью контакта скрещенных роликов и грузоподъемностью. Грузоподъемность может быть увеличена на 250% за счет конструкции с большим контактом роликов с рельсами. Чем ближе друг к другу ролики, тем больше роликов можно разместить в одном пространстве и тем больше можно выдержать вес на дюйм.То, как сепаратор удерживает ролики, также определяет площадь контакта роликов на дюйм. Поскольку расстояние между роликами является фактором при расчете площади поверхности ролика на дюйм, доступной для выдерживания нагрузки, конструкция сепаратора, окружающего ролики, очень важна.

Традиционные металлические сепараторы в некоторой степени ограничивают площадь контакта роликов из-за того, как сепаратор удерживает ролики. Однако более поздняя разработка полимерных ретейнеров предлагает больше вариантов дизайна.

Фиксаторы / сепараторы из смолы могут иметь форму, обеспечивающую большую площадь контакта с меньшим пространством между роликами. Они также могут быть тоньше в критических частях. Металлические и полимерные сепараторы совершенно по-разному удерживают ролики. Металлические сепараторы удерживают ролики через выемки сверху и снизу роликов. Тем не менее, фиксатор из смолы плотно прилегает к ролику. Фиксатор из смолы может собирать всю форму, которую нужно удерживать. Вся форма может контактировать с грузом, поскольку фиксатор из смолы открывает необходимые контактные области.Он не нарушает контактную площадку при удерживании роликов.

Ролики в полимерной клетке могут быть ближе друг к другу. Это увеличивает количество допустимых роликов в пределах длины клетки
. Таким образом, либо клетка может быть короче при сохранении той же грузоподъемности, либо при сохранении той же длины клетки
грузоподъемность будет увеличиваться с увеличением количества роликов на клетку. Полимерный сепаратор может обеспечить увеличение площади контакта по крайней мере на 30–58% по сравнению с металлическим сепаратором.

Металлические сепараторы дешевле и могут быть полностью из нержавеющей или стали. Следовательно, они могут использоваться при высоких температурах
или в медицинских целях, где имеется много воды и потенциал ржавчины. Металл также лучше подходит для работы в вакууме, поскольку смола может выделять газ (такое выделение газа может вызвать проблемы, особенно в условиях высокого вакуума).

Длина хода

Чем больше ход, тем длиннее должен быть рельс. Однако, в отличие от втулок с рециркуляцией шариков, у которых вал должен иметь длину ровно столько, сколько требуется (поскольку единственным движущимся элементом является втулка), с подшипниками с перекрестными роликами весь рельс в сборе должен быть в два раза длиннее, чем инсульт.Это потому, что обе рельсы, содержащие перекрестные роликовые подшипники, движутся в противоположных направлениях. Таким образом, вся сборка должна перемещаться в пространстве, которое вдвое превышает длину пути. (Исключения составляют лишь немногие случаи, когда линейные направляющие с перекрещенными роликами имеют рециркулирующие перекрестные ролики или роликовые направляющие, которые не перекрещиваются, а имеют четыре циркуляции с противоположными ориентациями роликов. Этим исключительным продуктам не нужны рельсы, движущиеся в противоположных направлениях. ) При использовании полимерного сепаратора длина хода на рельсе заданной длины может быть больше, поскольку сепаратор может быть короче для данной нагрузки.

Пределы перемещений

Длина пути, прежде всего, ограничена пространством, доступным для рельсов в приложении. Поскольку рельсы движутся напротив друг друга, необходимое пространство в два раза превышает расстояние, на которое будет нести груз. Концевой упор ограничивает длину хода. Они могут выдвигаться (в противоположных направлениях) только до упора. Это делает подшипники с перекрестными роликами непригодными для применений, требующих большого хода. Однако, поскольку разница между статическим и динамическим сопротивлением трения практически отсутствует — даже в условиях низкой нагрузки — подшипники с перекрестными роликами хорошо подходят для минутных движений.

Износ

Для приложений управления движением с чрезвычайно быстрым ускорением и замедлением (при размерах от
длина 30-600 мм, ролики 2-12 мм) срок службы может составлять 150 миллионов циклов.

В подшипниках с перекрестными роликами без механизмов предотвращения проскальзывания сепаратора проскальзывание сепаратора может потребовать замены направляющих
и перенастройки машины или установки. Это влияние часто возникает в результате высокого ускорения и неравномерного предварительного нагружения или распределения нагрузки, а также ориентации (наклонная или вертикальная ориентация может легко вызвать ползучесть).

Гладкость

Преимущество отсутствия рециркуляции — меньшее колебание сопротивления трения, что делает их чрезвычайно тихими и плавными.
Подшипники с перекрестными роликами работают почти так же тихо, как и линейные подшипники с ограниченным сепаратором без рециркуляции, в которых используются шарики.

Точность и прогиб

Перекрестные ролики обеспечивают большую площадь контакта, чем шариковые подшипники. Это снижает упругую деформацию. Благодаря этой большей жесткости перекрещенные ролики обеспечивают неизменно точное движение.Скрещенные ролики менее терпимы к неточностям монтажной поверхности из-за жесткости линейных подшипников и их конструкции. Они гораздо менее терпимы к неточной монтажной поверхности, чем шарикоподшипники с рециркуляцией. Для прецизионных шарикоподшипников с рециркуляцией
допускается отклонение от 5 до 10 микрон. Поскольку подшипники с перекрестными роликами очень точны, они должны иметь очень точную монтажную поверхность, чтобы полностью гарантировать их точность. Часто подшипники могут быть укомплектованы монтажными столами, отточенными в соответствии со строгими стандартами. Это имеет смысл, поскольку для сверхточности максимально допустимое отклонение от монтажной поверхности составляет 2 микрона.

Посадка / Взаимозаменяемость

Сепаратор в любом подшипнике предотвращает контакт шарика с шариком или ролика с роликом, что может вызвать большее трение и износ.
Независимо от того, изготовлен ли сепаратор подшипников с перекрестными роликами из металла, смолы или другого материала, он несколько изменяет размеры подшипника с перекрестными роликами
. Это влияет на то, как они вписываются в дизайн продукта. Стопоры также могут влиять на их размер и, следовательно, на их посадку.

Смола

, в отличие от металлических сепараторов, позволяет скрещенным роликам располагаться намного ближе друг к другу, что позволяет увеличить общее количество роликов в одном и том же пространстве. Кроме того, из-за дополнительной площади контакта, допускаемой полимерным сепаратором, грузоподъемность также будет выше. В любом случае целесообразно связаться с производителем и сообщить ему необходимую длину хода, чтобы точно определить длину рельса и клетки перед заказом. Помимо стопоров, материала и конструкции сепаратора, еще одним фактором, влияющим на взаимозаменяемость, является конструкция механизма предотвращения проскальзывания.Эти механизмы будут обсуждаться в разделе «Механизмы противодействия ползучести». Внешние механизмы предотвращения проскальзывания часто исключают взаимозаменяемость. Внутренние механизмы намного удобнее.

Клетка ползучесть

В линейных компонентах без рециркуляции фиксатор плавает между направляющими и может смещаться (или скользить) из центрального положения
. По мере того, как роликовый сепаратор отодвигается от центра, он начинает ограничивать перемещение ползуна. Со временем он будет расползаться, если не использовать полный ход; особенно при вертикальном монтаже.Если после смещения фиксатора снова используется полный ход, фиксатор ударится о концевой упор рельса и будет вынужден скользить, чтобы снова центрироваться. Это действие требует мощного двигателя и может повредить фиксатор, ролики и направляющую. При более высоком предварительном натяжении еще труднее и опаснее вернуть клетку на место. Ползучесть сепаратора опасна, потому что каждый раз, когда он проскальзывает, элементы качения не катятся, вместо этого они скользят и вызывают трение металла о металл, что очень быстро изнашивает элементы.

Механизмы предотвращения проскальзывания

Термин «противодействие проскальзыванию» используется для описания метода устранения любого проскальзывания фиксатора, удерживающего перекрещенные ролики
между двумя направляющими с V-образной канавкой направляющей. Без утечки время простоя сокращается, что снижает затраты на техническое обслуживание.

Устройство предотвращения проскальзывания исключает это «сползание» фиксатора, поэтому направляющую можно использовать в любом направлении установки
и с двигателями с меньшим моментом, такими как линейные двигатели.
разработано несколько сложных устройств противодействия ползучести. Чтобы предотвратить проскальзывание / проскальзывание сепаратора, производители использовали несколько различных подходов, таких как зубчатая рейка и шестеренчатый механизм
; внешнее крепление из пластмассовых шестерен вне рельса; и металлическая шестерня внутри рельса
. Некоторые из этих устройств довольно дороги.

Есть один механизм, в котором не используется шестерня. Это механизм предотвращения ползучести, в котором используется ролик с круглыми шариками, закрепленными на его поверхности.Он имеет самое плавное отслеживающее движение и, следовательно, работает тише, чем устройство предотвращения проскальзывания с внешней зубчатой передачей. В этом механизме (Studroller ™ — заявка на патент) утечка предотвращается, поскольку дорожка качения имеет углубления, которые отслеживают шипы или узелки, предотвращая проскальзывание — в любом положении.

За счет установки шпилек в центральный ролик и обработки траектории вдоль рельса этот фиксатор никогда не соскользнет. Он подходит для высоких ускорений, вертикального монтажа и неравномерного распределения нагрузки.

Стоимость перекрестно-роликовых подшипников с механизмами предотвращения проскальзывания зависит от сложности их конструкции и от того, требуется ли индивидуальное проектирование для их применения. Поскольку Studroller ™ является самой простой нескользящей конструкцией, в которой используется шарикоподшипник, а не шестерня или внешний элемент управления, его стоимость почти такая же, как и у стандартной направляющей скольжения — почти половина стоимости других устройств предотвращения проскальзывания плюс, нет никаких затрат на перепроектирование для замены стандартной направляющей.

Приложения

Подшипники

с перекрестными роликами очень популярны в высокоточных приложениях, которые требуют очень плавных движений и для которых
не требует длительного хода, например, столики микроскопов, медицинские приложения, полупроводниковая обработка, лабораторные столики оптики
, производство, фотоника, телекоммуникации , чистые помещения, вакуумные среды, погрузочно-разгрузочное оборудование и автоматизация материалов
.

Основы подшипников с перекрестными роликами

Подшипники с перекрестными роликами обеспечивают большую точность, жесткость и несущую способность при прямолинейном движении, чем другие широко используемые устройства для снижения трения, такие как шарикоподшипники. И, в отличие от шарикоподшипников, они могут выдерживать моментные нагрузки, радиальные силы или опрокидывающие нагрузки. Это позволяет одному подшипнику с перекрестными роликами заменять более одного шарикоподшипника, тем самым экономя место, необходимое для шарикоподшипников, и снижая связанные с этим материальные затраты.

Подшипники с перекрестными роликами предпочтительны для высокоточных линейных перемещений с относительно короткими линейными перемещениями, которые требуют плавного перемещения. Они также долговечны, рассчитаны на 150 миллионов циклов, даже для линейных перемещений с высокими уровнями ускорения и замедления при использовании роликов от 2 до 12 мм и длины от 30 до 600 мм.

Их можно найти в медицинском и лабораторном оборудовании, станках, обработке полупроводников, чистых помещениях, вакуумных средах, погрузочно-разгрузочных работах и автоматическом оборудовании.По мере того, как технологии становятся все более требовательными, требующими все большей и большей точности, подшипники с перекрестными роликами также станут более распространенными.

Основы подшипников с перекрестными роликами

Подшипник с перекрестными роликами, также называемый направляющей скольжения с перекрещенными роликами, по сути, представляет собой два набора подшипников
и дорожек, соединенных под прямым углом друг к другу. Цилиндрические подшипники или ролики устанавливаются по длине рельса в каретке. Ролики удерживаются на месте сепаратором, предотвращающим контакт между роликами, что увеличивает трение и износ.Разделение роликов также исключает риск их заклинивания.

Если пронумеровать цилиндрические ролики вдоль рельса, четные ролики будут установлены под углом 90 ° к нечетным. Другими словами, ролики меняют ориентацию. Это позволяет чередующимся роликам выдерживать нагрузки со всех сторон, включая высокие опрокидывающие моменты, а поскольку они не рециркулируют, как некоторые шарикоподшипники, выстилающие линейные рельсы, все ролики постоянно несут нагрузку, за исключением чисто радиальных нагрузок, где из-за при перекрестном расположении только половина роликов принимает нагрузки одновременно.

Цилиндрические ролики установлены таким образом, что они образуют выступающую V-образную форму на направляющей. Он входит в соответствующий V-образный паз на другой направляющей, которая, вероятно, несет нагрузку
.

Ролики обеспечивают полную линию контакта, а не только точку контакта, которую обеспечивает шарикоподшипник. Это дает подшипникам с перекрестными роликами более широкую поверхность контакта и способность выдерживать более тяжелые нагрузки. Это также увеличивает жесткость подшипника, поэтому он меньше деформируется и, следовательно, является более точным.Кроме того, эрозия происходит медленнее из-за постоянного контакта перекрещенных роликов между кареткой и основанием.

Существует прямая зависимость между общей площадью контакта всех роликов и грузоподъемностью: чем больше площадь, тем выше грузоподъемность. Это позволяет конструкторам подшипников регулировать грузоподъемность до 250%, устанавливая ролики ближе друг к другу. Это позволяет разместить больше роликов в том же пространстве и увеличивает нагрузку на подшипник на дюйм.

В подшипниках

с перекрестными роликами не используются уплотнения из-за их конструкции, высокой точности и низкого трения.Тем не менее, важно не допускать попадания загрязнений на ролики, чтобы предотвратить повреждение и износ. Один из способов сделать это, особенно в производстве ИС и лабораторном оборудовании, — это установка машин с перекрестными роликовыми подшипниками в чистой, незагрязненной среде.

Также важно смазывать подшипники с перекрестными роликами, чтобы продлить срок их службы. Стандартная смазка для них — смазка № 00 на основе литиевого мыла.

Конструкция подшипников с перекрестными роликами дает конструкторам все преимущества двухрядного подшипника, в том числе стабильность в однорядном пространстве.

Точность и рельсы

Из-за большой площади контакта перекрещенных роликов они деформируются меньше, чем шарикоподшипники с рециркуляцией, и более жесткие, что обеспечивает более точное и равномерное движение. Благодаря этой большей жесткости перекрещенные ролики обеспечивают неизменно точное движение.

Скрещенные ролики менее терпимы к неточностям монтажной поверхности, чем шарикоподшипники с рециркуляцией из-за их жесткости и конструкции. Шариковые подшипники могут обрабатывать дефекты размером от пяти до десяти 10 микрон, в то время как в подшипниках с перекрестными роликами для сверхточности требуются дефекты размером менее двух микрон.

Металлические и пластиковые клетки

Одним из факторов, определяющих, насколько близко могут быть ролики друг к другу, является клетка (или фиксатор), удерживающая их все на месте, поэтому ее конструкция имеет решающее значение. Важным фактором в конструкции клетки является то, металлическая она или пластиковая.

В традиционных металлических сепараторах используются выступы на каретке, которые входят в пазы наверху и внизу роликов, чтобы удерживать их на месте. Это ограничивает, насколько близко ролик может быть расположен между соседними роликами, что в свою очередь ограничивает несущую способность подшипника с перекрестными роликами.

Но металлические сепараторы дешевле и могут быть из простой или нержавеющей стали. Металл лучше подходит для работы в вакууме, в том числе в космосе, потому что пластик может выделять газ и вызывать проблемы с электроникой и оптикой. Нержавеющая сталь также может быть полезна в условиях высоких температур, а также там, где требуется промывка и где ржавчина недопустима.

Пластиковые сепараторы плотно прилегают к каждому ролику, подвергая его большей нагрузке, чем металлический сепаратор. Пластиковые сепараторы также упаковывают ролики ближе друг к другу, поэтому на одной направляющей можно разместить больше роликов.Эти две особенности означают, что сепаратор и ролики могут быть короче при сохранении той же грузоподъемности, или количество роликов может быть увеличено в одной и той же клетке (по сравнению с металлической версией) и, таким образом, увеличена грузоподъемность. Фактически, пластиковая клетка может увеличить площадь контакта на 30–58% по сравнению с металлической клеткой. Это увеличение означает увеличение грузоподъемности на 250%.

Последние разработки пластиковых сепараторов увеличили количество вариантов конструкции, доступных инженерам.Теперь им можно придать такую форму, чтобы была еще большая площадь контакта с меньшим расстоянием между роликами. Пластиковые клетки также могут быть тоньше в
критических областях.

Предотвращение проскальзывания клетки

Металлический и пластиковый сепараторы эффективно плавают между рельсами подшипника, и оба имеют тенденцию со временем смещаться от продольного центра подшипника, явление, называемое ползучестью сепаратора. Это случается, когда линейный подшипник совершает лишь частичные ходы, особенно при вертикальной установке. Клетка может ограничивать перемещение ползуна, потому что после того, как сепаратор переместится и подшипник сделает свой следующий полный ход, смещенная по центру клетка ударяется о концевой упор рельса и вынуждена центрироваться из-за скольжения.

Удар по упору и занос могут повредить фиксатор, ролики и направляющую. И может потребоваться более мощный и дорогой двигатель, чтобы компенсировать эффект ползучести. Ползучесть сепаратора также означает, что ролики не катятся, а скользят и вызывают трение металла о металл, что приводит к износу.

Если подшипник с перекрестными роликами не имеет защиты от проскальзывания, техническим специалистам часто приходится регулярно настраивать оборудование для линейного перемещения и заменять изношенные компоненты. Creep
особенно плох, когда приложения требуют высоких уровней ускорения и замедления, неравномерного предварительного нагружения или распределения нагрузки, а также вертикальных или наклонных ходов.

К счастью, существуют механизмы предотвращения проскальзывания, которые предотвращают проскальзывание фиксаторов, удерживая ролики между двумя направляющими направляющих с V-образной канавкой. В результате рельсы могут использоваться в любой ориентации монтажа, а двигатели с меньшим импульсом, такие как линейные двигатели, могут использоваться для перемещения нагрузок. Устройства предотвращения ползучести также сокращают время простоя и стоимость обслуживания.

Одно устройство предотвращения проскальзывания, реечный механизм, состоит из внешних пластмассовых шестерен и металлической шестерни внутри рельса.Хотя этот подход эффективен, он дорогостоящий и делает невозможным замену вышедших из строя или изношенных компонентов подшипника.

Другой подход к предотвращению ползучести заключается в использовании роликов со сферическими штифтами, расположенных по центру круглой поверхности ролика. По мере того, как ролики вращаются в рельсе, они зацепляются с рядом отверстий или ямок, обработанных точно по центру дорожек дорожки качения. Эта конструкция, называемая Studroller в NB, предотвращает скольжение независимо от ориентации или положения рельса. Он обеспечивает более плавное отслеживающее движение, чем механизмы предотвращения проскальзывания на базе шестерен, поэтому он тише и точнее.Выравнивание роликов по центру направляющей также позволяет выровнять все компоненты.

При использовании Studroller количество эффективных роликов увеличивается на 20–55%. Площадь контакта между роликами и поверхностью дорожки качения увеличивается на 42–58%, что позволяет увеличить номинальную нагрузку на 140–230%. Это должно привести к экономии средств и места, необходимого для установки линейного подшипника.

Стоимость перекрестно-роликовых подшипников с устройствами предотвращения проскальзывания зависит от сложности устройства, от того, должно ли приложение быть специально разработанным и изготовленным для их соответствия.Подход Studroller, представляющий собой простейшую нескользящую конструкцию, имеет такую же цену, как и стандартная направляющая с перекрещенными роликами, что примерно вдвое дешевле других устройств против скольжения. И нет никаких затрат на переделку стандартной направляющей.

Длина хода

Для подшипников с перекрестными роликами на линейных направляющих длина направляющих определяет длину хода или хода. Вся направляющая в сборе должна быть вдвое длиннее хода. Это потому, что обе рельсы, содержащие перекрестные роликовые подшипники, движутся в противоположных направлениях.Это означает, что вся сборка должна иметь пространство для перемещения внутри пространства, в два раза превышающего длину пути. (Втулкам с рециркуляцией шариков, используемым для линейного перемещения, требуются валы только с требуемым ходом, потому что единственным движущимся элементом является втулка.)

Когда в подшипнике используются пластиковые сепараторы, длина хода может быть больше на заданной длине рельса, поскольку сепаратор может быть короче для данной нагрузки.

Таким образом, единственным ограничением хода подшипника с перекрестными роликами является пространство, доступное в приложении.Как уже упоминалось, с рельсами, движущимися напротив друг друга, общее необходимое пространство в два раза превышает расстояние, на которое будет перемещаться груз. Концевые упоры — это компоненты, установленные на линейных рельсах, которые физически ограничивают длину хода, не позволяя рельсам двигаться дальше.

Рейтинги и жизнь

Значения динамической грузоподъемности перекрестных подшипников качения основаны на отраслевом стандарте 50 км пути. Фактически это означает, что при покупке нескольких перекрестных подшипников 90% из них прослужат не менее 50 км при нормальных условиях эксплуатации и номинальной нагрузке.Использование подшипников с номинальной нагрузкой выше, чем требуется для применения, обычно позволяет подшипнику служить дольше или выдерживать более жесткие условия.

Также важно выбирать подшипники с запасом дополнительной грузоподъемности, если точность имеет первостепенное значение. Это связано с тем, что ролики и рельсы могут деформироваться при приближении к своим пределам нагрузки, что может изменить точность, иногда навсегда.

V Groove Steel Sealed Ball Bearing Roller Guide Цилиндрическая направляющая 15x38x17 мм: Amazon.com: Industrial & Scientific

В настоящее время недоступен.

Мы не знаем, когда и появится ли этот товар в наличии.

Марка	ZIJIA
Материал	Сталь
Тип подшипника	Подшипник

Убедитесь, что это подходит введя номер вашей модели.
Широко используется для цилиндрической направляющей или 120 градусов v-образной направляющей.
15x38x17mm Стальная направляющая ролика шарикового подшипника с канавкой V для ролика колеса шкива
Стальной шарикоподшипник паза направляющей в ролика на моталку 15кс38кс17мм ткани
Толщина: около 17 мм / 0,67 дюйма

]]>

Характеристики данного продукта

Тип подшипника	Подшипник
Диаметр отверстия	0.590 дюймов дюймов
Фирменное наименование	ZIJIA
Ean	0607885551117
Материал	Сталь
Измерительная система	Метрическая
Количество позиций	1
Номер детали	1272
Код UNSPSC	31171500
UPC	607885551117

Важные факторы, которые следует учитывать при выборе салазок с перекрещенными роликами или стола в сборе

Подшипники с перекрестными роликами vs.

Подшипники шариковые

Скрещенные роликовые столы

Говоря о линейных подшипниках, мы обычно подразумеваем устройства, в которых используются шариковые подшипники, то есть трение между движущимися частями уменьшается за счет рециркуляции шариков. Втулки, шариковые шлицы, линейные направляющие и салазки обычно содержат шарикоподшипники с рециркуляцией.

По мере того, как технологии становятся все более требовательными и требуют большей точности, использование другого типа линейных подшипников, перекрестных роликов, резко возросло.Подшипники с перекрестными роликами можно найти в широком диапазоне применений, включая медицинское и лабораторное оборудование; станкостроение, производство полупроводников и электроники; чистые помещения и пылесосы; погрузочно-разгрузочные работы, визуальный осмотр, робототехника и автоматизация.

Подшипники с перекрестными роликами обеспечивают большую точность, жесткость и несущую способность при прямолинейном движении, чем другие широко используемые устройства для снижения трения, такие как шарикоподшипники. И, в отличие от шарикоподшипников, они могут выдерживать моментные нагрузки, радиальные силы или опрокидывающие нагрузки.Это позволяет одному подшипнику с перекрестными роликами заменять более одного шарикоподшипника, тем самым экономя место, необходимое для шарикоподшипников, и снижая связанные с этим материальные затраты.

Подшипники с перекрестными роликами предпочтительны для высокоточных линейных перемещений с относительно короткими линейными перемещениями, которые требуют плавного перемещения. Они также чрезвычайно долговечны, рассчитаны на 150 миллионов циклов, даже для приложений линейного движения с высокими уровнями ускорения и замедления при использовании роликов от 2 до 12 мм и длины от 30 до 600 мм.

Основы подшипников с перекрестными роликами

Ролики входят в V-образную канавку и перекрещиваются под углом 90 °

Направляющие и столы с перекрестными роликами представляют собой линейные подшипники, в которых для переноса нагрузки используются цилиндрические ролики, а не шарики. В этих механизмах, также известных как подшипники с перекрестными роликами, цилиндрические ролики зажаты между двумя параллельными направляющими, называемыми столом и станиной. Здесь ролики входят в дорожки качения с V-образной канавкой, выточенные из направляющих, и перекрещиваются под углом 90 ° (отсюда и термин «перекрестный»).

Из-за большой площади контакта перекрещенных роликов они деформируются меньше, чем шарикоподшипники с рециркуляцией, и более жесткие, что обеспечивает более точное и равномерное движение. Кроме того, этот постоянный (без проскальзывания) контакт между кареткой и основанием снижает износ.

Конфигурация подшипника с перекрестными роликами дает конструкторам все преимущества двухрядного подшипника, включая стабильность, в однорядном пространстве, поскольку чередующиеся ролики могут выдерживать нагрузки со всех сторон, включая высокие опрокидывающие моменты.

Металлические и пластиковые клетки

Для управления их движением ролики удерживаются внутри клетки, которая может быть сделана из пластика или металла. Обойма предотвращает контакт роликов с роликами, тем самым уменьшая трение и предотвращая преждевременный износ роликов.

В традиционных металлических сепараторах используются выступы на каретке, которые входят в пазы наверху и внизу роликов, чтобы удерживать их на месте. Несмотря на меньшую стоимость производства, это ограничивает возможность расположения роликов вместе, что, в свою очередь, ограничивает несущую способность подшипника с перекрестными роликами.

В дополнение к простой стали предлагаются металлические сепараторы из нержавеющей стали, что является лучшим решением для высокотемпературных, смывных и медицинских применений, где ржавчина недопустима. Металл также больше подходит для применений, которые имеют место в чистом помещении или в вакууме, поскольку смола может разрушить чувствительную среду за счет выделения газа.

Смоляные сепараторы позволяют расположить ролики более плотно, увеличивая площадь контакта по крайней мере на 30–58% по сравнению с металлическими сепараторами, что позволяет использовать большее количество роликов на дюйм, и увеличивая грузоподъемность до 250%.

Предотвращение проскальзывания клетки

Обойма «плавает» между рельсами подшипников

Важным моментом при выборе суппортов с перекрестными роликами или стола является явление, называемое проскальзыванием сепаратора. Поскольку сепаратор плавает между рельсами подшипника, он может со временем смещаться из своего продольного центра — особенно в случаях, когда ползун установлен вертикально или если линейный подшипник совершает лишь частичные ходы. Вибрация и удары также могут вызвать проскальзывание клетки.

Когда происходит проскальзывание, сепаратор может ограничивать перемещение ползуна — потому что, как только подшипник сделает свой следующий полный ход, смещенный от центра сепаратор ударится о концевой упор рельса и будет вынужден скользить, чтобы снова центрироваться. Удар по концевому упору и занос могут повредить фиксатор, ролики и направляющую. Ползучесть сепаратора также означает, что ролики не катятся, а скользят и вызывают трение металла о металл, что приводит к износу.

К счастью, существуют механизмы предотвращения проскальзывания, которые предотвращают проскальзывание фиксаторов, удерживая ролики между двумя направляющими направляющих с V-образной канавкой.В результате рельсы можно использовать в любом монтажном положении. Устройства предотвращения ползучести также сокращают время простоя и стоимость обслуживания.

Длина хода

Одним из ограничений при выборе подшипников с перекрестными роликами является пространство, доступное в приложении. При использовании шариковой втулки с рециркуляцией длина вала должна соответствовать требуемому ходу, поскольку перемещается только втулка. Напротив, с подшипником с перекрестными роликами сборка рельсов (и доступное рабочее пространство) должны быть в два раза длиннее, чем длина хода приложения, потому что два рельса, на которых расположены его ролики, движутся в противоположных направлениях.

Однако, когда в подшипнике используются пластиковые сепараторы, длина хода может быть больше на данной длине рельса, поскольку сепаратор может быть короче для данной нагрузки.

Точность

Чтобы сделать их пригодными для высокоточных применений и устранить зазор между роликами и направляющими, суппорты с перекрестными роликами обычно изготавливаются с предварительным натягом. Кроме того, монтажные поверхности подвергаются прецизионной обработке для обеспечения плоскостности и параллельности. если точность имеет первостепенное значение, важно выбирать подшипники с запасом дополнительной грузоподъемности.Это связано с тем, что ролики и рельсы могут деформироваться при приближении к своим пределам нагрузки, что может изменить точность, иногда навсегда.

Скрещенные роликовые направляющие и стол в сборе Isotech

Isotech предлагает слайды от Deltron и NB

Направляющие и столы с перекрестными роликами

Isotech предлагают инженерам и конструкторам технологию подшипников с перекрестными роликами для их применения. Наши подшипники с перекрестными роликами обеспечивают несколько уровней точности, начиная от точности прямой линии до 0. От 0008 ″ до 0,0000040 ″ на дюйм хода. Грузоподъемность колеблется от нескольких фунтов до более 2600 фунтов. Доступные с дюймовыми или метрическими отверстиями и местами расположения отверстий, эти легкие, с низким коэффициентом трения, легкие перекрестные роликовые направляющие и столы с предварительным натягом на заводе готовы к установке прямо из коробки.

Низкое трение, прямолинейная конструкция снижает коэффициент трения до 0,003
Ролики увеличивают грузоподъемность в 8-10 раз по сравнению с шариками
Попеременно перекрещенные ролики обрабатывают силу в любом направлении
Заводская регулировка предварительного натяга предотвращает люфт и люфт
Встроенные отверстия упрощают установку и монтаж компонентов
Доступен в различных классах точности и коррозионностойких материалах

Модели и характеристики направляющих с перекрестными роликами

Модели и характеристики столов с перекрестными роликами

Роликовые направляющие в сборе

Delco.

Несправедливость. Соответствует Кодексу. Точный. — Продукция Delco Elevator

Вы знаете, что с более чем 12 000 роликовых направляющих лифтов Delco, установленными и работающими каждый день, на нашу продукцию полагаются сотни лифтовых подрядчиков по всей Северной Америке.

Роликовые направляющие лифта

Delco представляют собой образец качества и надежности. Будь то модернизация или новая сборка и независимо от того, какая машина была выбрана, роликовые направляющие лифта Delco — ваш беспроблемный выбор.

Роликовые направляющие лифтов Delco из 7 моделей подходят для более чем 90% лифтовых установок. Все наши роликовые направляющие соответствуют нормам и могут быть найдены в малоэтажных, среднеэтажных и многоэтажных зданиях, включая некоторые известные здания, такие как Bellagio в Лас-Вегасе!

Полный пакет

Все наши роликовые направляющие поставляются с пылезащитным чехлом, а многие поставляются с комплектом упора. Стопорный комплект используется для ограничения максимального хода роликовых рычагов, позволяя рычагам плавать и поддерживать контакт с рельсом.Комплект упрощает регулировку максимального хода рычагов и в то же время защищает пружины от сжатия.

П-образный кронштейн, установленный на некоторых узлах направляющих роликов, предназначен для защиты колесных подшипников во время транспортировки. Этот кронштейн необходимо снять для правильной работы роликовой направляющей.

Роликовые направляющие для лифтов предназначены для установки на бортах автомобилей и противовесов.

Они лучше всего подходят для следующего диапазона мощностей и скоростей:

Вместимость: 0-6615 фунтов (3000 кг)

Скорость: 0 — 1200 футов в минуту (6.0 м / с)

Прочный и надежный

Проста в установке и обслуживании, каждая роликовая направляющая использует лучшие материалы и изготовлена с высокой точностью, чтобы обеспечить долгие годы беспроблемной эксплуатации в самых разных ситуациях установки лифта.

Материалы рамы:
Чугунная рама и рычаги с усиленными болтами и пружинами обеспечивают прочное, стабильное и надежное основание для узла роликовых направляющих.

Ролики:
Высококачественные полиуретановые роликовые шины с твердостью 80 ± 5 (твердость по шкале Шор А) обеспечивают комфортную и плавную езду на лифте.Полиуретан был выбран для наших колес из-за его прочности на сжатие и потому, что он не создает плоских участков, обеспечивая надежную работу в течение многих лет. Полиуретановые колеса лучше всего подходят для скорости до 1200 футов в минуту (6 м / с).

Прецизионные шариковые подшипники:
Подшипники очень важны для качества и комфорта езды. Роликовые направляющие лифтов Delco изготовлены с использованием шарикоподшипников NSK, произведенных в Японии. Шариковые подшипники NSK признаны во всем мире самыми надежными и высокопроизводительными подшипниками.

Линия продуктов Delco для роликовых направляющих (PDF)

Руководство по выбору

Пожалуйста, сверьтесь с таблицей выбора скорости и грузоподъемности всех наших моделей:

Руководство по выбору узлов роликовых направляющих

(PDF)

Роликовые направляющие подъемника в сборе являются важным компонентом подъемника. Для модернизации вашего лифта необходимо выбрать правильный размер и стиль. Обратитесь за помощью в дружелюбную и компетентную службу поддержки клиентов Delco.

На складе в США и Канаде

Знаете ли вы, что Delco Elevator Products имеет компоненты лифтов и подъемное оборудование на складе как в США, так и в Канаде? Мы доставляем по всей Северной Америке, включая Карибский бассейн. С нами работать легко!

Позвоните нам или запросите смету для следующей модернизации лифта!

Преимущества направляющих роликов

| Линейное движение

Смазка в линейном движении

Смазка играет решающую роль в продлении срока службы механического оборудования.

Вместе с тем существует много вопросов, связанных с применением и использованием смазки в механических системах.

В системах линейного перемещения, в которых используются металлические направляющие ролики или рециркуляционные шариковые салазки, смазка предпочтительна и часто необходима там, где металл контактирует с металлом.

В некоторых случаях использование смазки затруднено. Условия окружающей среды, такие как высокая или низкая температура, промывка или сильное загрязнение, могут потребовать использования: специальных типов смазки, специальных методов дозирования смазки или вообще предотвратить использование смазки.Некоторые приложения делают ручное нанесение смазки и другие операции по текущему техническому обслуживанию трудными или невозможными.

Внутренние компоненты направляющего ролика

Линейные направляющие ролики используют базовую конструкцию и конструкцию двухрядного радиального подшипника с угловым контактом. Контакт металла с металлом между шариками и внутренним и внешним кольцами смазывается консистентной смазкой, которая захватывается металлическими экранами или нитрильными уплотнениями. Шарики удерживаются и разделяются литым держателем шариков из нейлона 66.Ролики предварительно заполнены смазкой NLGI # 2 и считаются «смазанными на весь срок службы».

Варианты внутренней консистентной смазки

Modern Linear предлагает варианты в: спецификации смазки, материале фиксатора шара и уплотнениях / щитках. Опции позволяют роликам выдерживать условия окружающей среды и продлевать срок службы, когда к ним относятся: высокая / низкая температура, пылесос / чистое помещение и промывка.

Внешняя смазка: интерфейс ролик / гусеница

Если направляющие ролики с v-образной канавкой движутся по направляющей с v-образной кромкой, между канавкой и v-кромкой также имеется зона контакта металла с металлом.В большинстве случаев желательно наличие некоторой смазки. Исключение составляют приложения с очень малыми нагрузками или очень низкими рабочими циклами. В тех случаях, когда условия не являются экстремальными и может выполняться плановое техническое обслуживание, гусеницу следует периодически протирать чистой масляной тряпкой, чтобы добавить слой масляной пленки на металлическую поверхность. Это масло будет собираться и повторно осаждаться роликами, когда они движутся вперед и назад по рельсовому пути. Масляная пленка также повышает уровень коррозионной стойкости гусеницы, если она временами неактивна.Это действие должно легко вписываться в график с другими задачами обслуживания. Как и в большинстве задач по смазке, избыточная смазка не лучше. Чтобы он был эффективным, он должен быть только в правильном месте.

Экстремальные условия

В экстремальных условиях существует множество вариантов смазки для продления срока службы системы, в том числе и отсутствие вообще. Роликовые системы с V-образной канавкой долговечны по своей конструкции. В условиях, когда смазка на стыке роликовых направляющих невозможна, система по-прежнему способна работать в достаточной степени, как это позволяют проектные параметры.Без смазки трение между поверхностями канавки ролика и v-образной кромкой гусеницы приведет к увеличению износа в этих точках. Износ может проявляться как увеличение шума при движении системы и со временем создавать зазор между сопрягаемыми частями. Это, безусловно, повлияет на производительность машины и работу системы скольжения, что укажет на необходимость технического обслуживания или ремонта. Эти системы редко выходят из строя или полностью блокируются, вызывая повреждение других дорогостоящих компонентов машины.Если линейная система должна работать в экстремальных условиях, когда дополнительное обслуживание не может выполняться, системы на основе V-образных направляющих роликов трудно превзойти.

Продление срока службы

В приложениях, где можно использовать смазку, но периодическое техническое обслуживание нежелательно, есть несколько вариантов. К участкам пути можно добавить процессы покрытия с применением тефлона. Это создает такую же смазывающую поверхность в точках контакта между катком и гусеницей.Материал захватывается роликами и имеет тенденцию оставаться в зоне контакта дольше, чем нанесенное масло. Тефлоновое покрытие обеспечивает дополнительную защиту от коррозии не-v-образной кромке гусеницы. Кроме того, Modern Linear предлагает фиксированные войлочные лубрикаторы в качестве опции к кареткам линейных направляющих для Vector Quad и Double Track Linear Guide. Лубрикатор представляет собой приспособление для блока из пропитанного маслом войлока. Войлок расположен между роликами и направляющей так, чтобы масляная пленка непрерывно распределялась по v-образной кромке.Единственное техническое обслуживание — это нечастое добавление масла, вводимого в войлок через небольшие отверстия в приспособлении.

Сравнение с рециркуляционными шариковыми направляющими

Рециркуляционные шариковые направляющие не обладают преимуществом сплошных уплотнений для удержания смазки в области контакта между шариком и дорожками качения. Вал, по которому катится подшипниковый блок, действует как внутреннее кольцо подшипника. По своей конструкции они уязвимы к загрязнению и экстремальным условиям окружающей среды.Хорошая конструкция машины требует, чтобы эти направляющие были полностью закрыты кожухами или сильфонами или были полностью изолированы от окружающей среды. Если загрязнение присутствует и не может быть удалено от вала и подшипникового узла, оно втягивается в рециркуляционный шарикоподшипник. Чаще всего выход из строя происходит, когда загрязнение приводит к заклиниванию и блокировке блока. Это может привести к серьезному повреждению других дорогостоящих частей машины.

Заключение

Смазка важна, но не всегда необходима при использовании роликовых систем с V-образной канавкой в конструкции машин.В Modern Linear есть много возможностей, которые следует учитывать при применении линейных систем в конструкции машин.

Какая линейная направляющая больше всего подходит для моего применения?

Изображение 3/4: Направляющие с рециркуляцией шариковых подшипников: призматическая направляющая блока (слева, источник: THK) и направляющая с перекрестными роликами (справа, источник: Schneeberger)

1.4. Направляющие трения

Возможно, это самые старые направляющие в истории инженерии. В настоящее время, благодаря современным синтетическим материалам, существует широкий ассортимент направляющих этого типа, доступных по очень низкой цене.Эти направляющие обычно применяются в системах с небольшим перемещением, например при настройке формата. Решения некоторых производителей становятся менее надежными при работе в среде с грязью, пылью или другими агрессивными элементами. Однако направляющие этого типа обеспечивают отличную производительность на низких скоростях. Их несущая способность высока и пропорциональна контактной поверхности, а это означает, что эту поверхность необходимо будет увеличить в случае больших нагрузок. Дополнительным преимуществом полимерной направляющей трения является то, что она не требует какого-либо обслуживания, так как работает всухую, а присутствие смазки может вызвать преждевременный износ.Некоторые недостатки связаны с самим трением: коэффициент трения в большинстве случаев превышает 0,2 мкм, и это требует создания более крупных рабочих механизмов, поскольку пятая часть силы теряется в процессе трения. Для высокоскоростных приложений нельзя использовать фрикционные направляющие, так как они быстро изнашиваются. Эти направляющие показывают некоторую степень зазора, и, если ее компенсировать, результатом будет большее трение и дальнейший износ (см. Рисунок 5).

Рисунок 5: Направляющие трения. Источник: Игус

2.Бесконтактные направляющие, не требующие износа и обслуживания

Этот тип самый простой с точки зрения трибологии. Блок парит над поверхностью и, таким образом, обеспечивает коэффициент трения 10 ^-7 и ускорение до 300 м / с ², что делает его очень подходящим для динамических применений. Еще одно большое преимущество — точность: если поверхность монтажного стола будет в высокой степени точной и плоской (напоминаем читателям, что гранитные верстаки являются наиболее подходящими для сборки этих типов направляющих).Эти направляющие обеспечивают исключительную точность движений. Давление воздуха может варьироваться от 5 до 6 бар, что в настоящее время доступно почти во всех отраслях промышленности (см. Рисунок 5). Под этим давлением блок парит над поверхностью примерно на 2-5 микрон. Самым известным преимуществом этого руководства является то, что, поскольку нет фактического износа, оно не требует никакого обслуживания. В результате получается руководство, способное выдержать самые суровые условия работы. Мы можем выделить приложения с очень короткими ходами в испытательных машинах, даже с движениями всего в несколько микрон, а также с высокочастотными и высокодинамичными движениями.Среди недостатков можно выделить необходимость в полностью плоской поверхности без шероховатостей (то есть ее необходимо исправлять через определенные промежутки времени), которая также является стабильной с точки зрения температуры и деформаций.

Рисунок 6: Воздушные подшипники. Источник: SINADRIVES

2.2. Гидростатические направляющие

Направляющие этого типа очень популярны в станках. Пространство между направляющей и блоком заполнено тонким слоем масла.Кажется, что он работает как гид по трению, но без какого-либо физического контакта. Эта технология требует хорошей монтажной поверхности и точной регулировки для обеспечения правильной работы. Это неизнашиваемые высокоточные направляющие. Его наиболее значительными преимуществами являются его высокая стоимость и низкое рыночное предложение, что делает его совершенно неизвестным среди многих инженеров и производителей комплектного оборудования (см. Рисунок 7).

Рисунок 7: Гидростатическая направляющая. Источник: INA Schäffler

2.3 Электромагнитные направляющие

Направляющие этого типа работают по принципу магнитной левитации.Существуют разные отталкивающие полюса, которые обеспечивают постоянный зазор между направляющей и блоком, что означает, что движущийся объект подвешен магнитно. Эти направляющие обычно используются в чистых помещениях или пылесосах, где другие типы направляющих неприемлемы. Самым большим недостатком таких направляющих является их цена, которая намного выше, чем у других типов (Рисунок 8)

Рисунок 8: Электромагнитные направляющие. Источник: SINADRIVES

3. Обобщая основные характеристики

В таблице 1 ниже показаны основные характеристики описанных линейных направляющих, сравнивая их с точки зрения производительности, стоимости, сборки и т. Д.

Недвижимость	Роликовая направляющая	Направляющая шарика	Рециркуляция. Роликовая направляющая	Направляющие трения	Воздушный подшипник	Гидростатическая направляющая	Электромаг. Направляющая
Жесткость	–	+	++	+	+	++	+
Скорость	+	+	0	–	++	0	++
Разгон	–	+	0	+	++	0	++
Грузоподъемность	+	+	++	++	++	++	+
Прецизионный	–	+	+	0	+	++	+
Легкость монтажа	+	+	0	+	–	–	–
Техническое обслуживание	+	0	0	+	++	+	++
Стоимость	+	+	0	+	–	–	–

Таблица 1 — Сравнение основных характеристик линейных направляющих, где — низкая характеристика, 0 средних характеристик, + высокая характеристика и ++ исключительно высокая характеристика

На сегодня все.

Какие направляющие лучше? | Мебель FM

Направляющие для ящиков: роликовые или телескопические?

Роликовые направляющие для ящиков

Телескопические направляющие для ящиков

Шариковые или роликовые подшипники: какие лучше выбрать

Шариковые и роликовые подшипники – в чем различия

Основные рекомендации по выбору шариковых и роликовых подшипников

Роликовые и шариковые направляющие для мебели

Виды направляющих (выдвижных систем) | РаспилГродно

Роликовые

Шариковые (телескопические) направляющие

Металлобоксы (метабоксы, металбоксы)

Модернбоксы

Тандембоксы

Мебельные направляющие, как выбрать подходящий вариант, важные нюансы

Виды

Роликовые

Шариковые

С доводчиком

Полного выдвижения

Скрытого монтажа

Обратного действия

Тандембоксы и метабоксы

Как выбрать?

Видео

Блог о мебельной фурнитуре: обзоры и советы, лайфхаки

Почему шарики лучше роликов

Направляющие Quadro: почему их все хотят

Установка и регулировка Quadro для деревянных ящиков

факторов, которые следует учитывать при выборе подшипника с перекрестными роликами

Что такое «подшипник линейного перемещения с перекрестными роликами»?

Грузоподъемность: Смола против. Металлические клетки

Длина хода

Пределы перемещений

Износ

Гладкость

Точность и прогиб

Посадка / Взаимозаменяемость

Клетка ползучесть

Механизмы предотвращения проскальзывания

Приложения

Основы подшипников с перекрестными роликами

Основы подшипников с перекрестными роликами

Точность и рельсы

Металлические и пластиковые клетки

Предотвращение проскальзывания клетки

Длина хода

Рейтинги и жизнь

V Groove Steel Sealed Ball Bearing Roller Guide Цилиндрическая направляющая 15x38x17 мм: Amazon.com: Industrial & Scientific

Характеристики данного продукта

Важные факторы, которые следует учитывать при выборе салазок с перекрещенными роликами или стола в сборе

Подшипники с перекрестными роликами vs.

Основы подшипников с перекрестными роликами

Модели и характеристики направляющих с перекрестными роликами

Модели и характеристики столов с перекрестными роликами

Delco.

Руководство по выбору

На складе в США и Канаде

| Линейное движение

Смазка в линейном движении

Какая линейная направляющая больше всего подходит для моего применения?

2.Бесконтактные направляющие, не требующие износа и обслуживания

3. Обобщая основные характеристики

Leave a Reply Отменить ответ
