Помощник в сборке – кондуктор для сверления отверстий – Сделаем мебель сами
Здравствуйте дорогие друзья.
Сегодня мы с вами рассмотрим кондуктор с помощью которого можно легко и быстро сверлить необходимые отверстия.
Пару слов для начала:
Сборка мебели, начинается с разметки деталей, в которых потом необходимо сделать отверстия под крепеж (для соединения их друг с другом).
Наверное, я не ошибусь, если скажу, что около половины всего времени, которое затрачивается на сборку мебели, уходит на разметку деталей и их засверловку.
Естественно, от разметки, например, направляющих под выдвижные ящики, никуда не уйти. Все размеры под такую разметку рассчитываются индивидуально и вручную.
А вот разметка и засверловка деталей для их соединения друг с другом – другое дело.
Обычно, все они размечаются и сверлятся одинаково. А раз так – то этот процесс можно упростить, и «автоматизировать».
И упростить этот процесс может кондуктор.
Это специальное приспособление, сделанное для шаблонного сверления отверстий.
Такие шаблоны могут быть разными.
Они могут быть примитивными, сделанными из подручных материалов «на скорую руку».
Свою функцию они, конечно, выполняют, но точность сверления у них довольно низкая, а со временем (в процессе) работы, как правило, падает «до нуля». В таком случае, такой шаблон нужно перенастраивать заново.
Они могут быть изготовлены из металла на высокоточном оборудовании. Такие шаблоны удовлетворят запросы любых сборщиков корпусной мебели.
Их изготавливают только из металла.
Есть варианты, когда их можно сделать, например, из оргстекла. В этом случае, в качестве втулок, используют обычные подшипники.
Но кондуктора из неметаллов не очень надежны, так как при работе, они нагреваются, и деформируются (причем, в непредсказуемом направлении).
Более надежные шаблоны – из металла. Но нужно учесть, что сделать точные отверстия под сверло в нескольких плоскостях, можно только на высокоточном оборудовании (ЧПУ).
По этому, их сделать самостоятельно под силу далеко не всем.
Так же стоит добавить, что во все кондуктора (в местах отверстий под сверло) ставятся втулки, так как обычные отверстия быстро «разбиваются», и шаблон теряет точность.

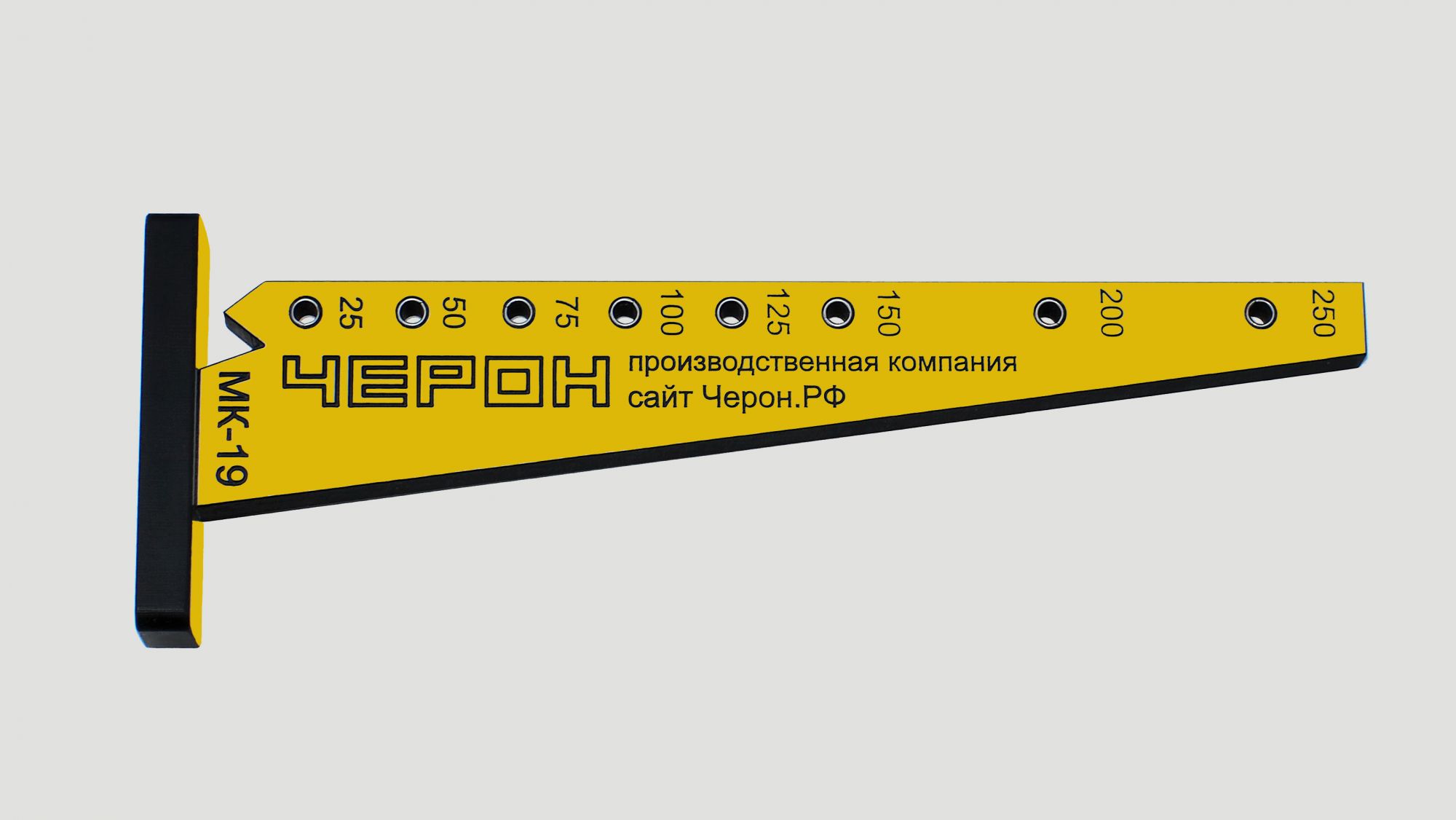

На рисунке ниже, показан кондуктор под конфирматы:

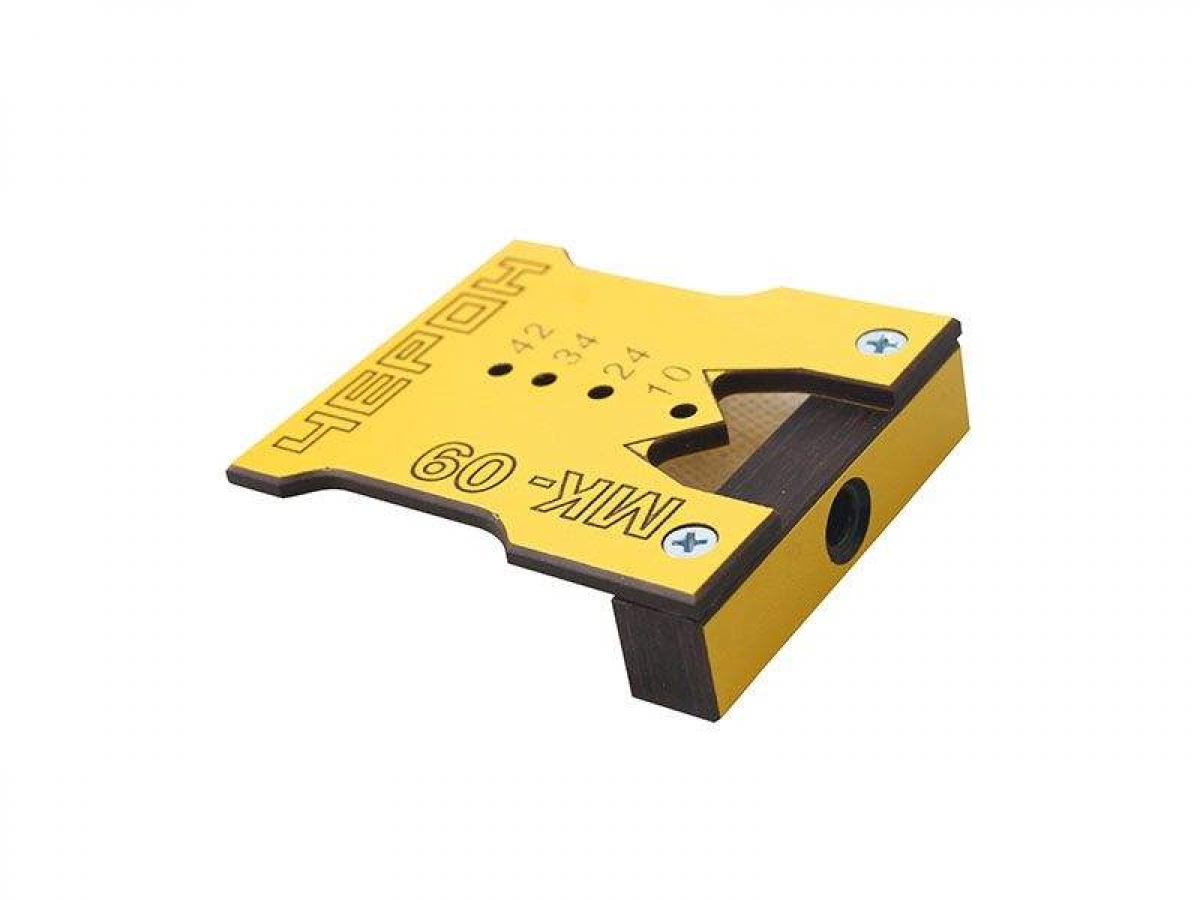

А на следующем рисунке – под минификсы:
Вывод очевиден: Для экономии времени и организации комфортной работы, любому мебельщику не мешает иметь шаблон.
На этом все, до скорого.
виды шаблонов для сверления отверстий в мебели под конфирмат, универсальный кондуктор для эксцентриковых стяжек и другие модели
Мебельные кондукторы широко распространены и имеют хорошие эксплуатационные качества. Многие интересуются, как выбрать мебельный кондуктор и пользоваться им? Ниже речь пойдет о достаточно простом, но максимально функциональном приспособлении, которое существенно облегчает процесс сборки мебели.
Описание
Изначально следует отметить, что любой, даже самый простой, мебельный кондуктор значительно облегчает труд. На сегодняшний день такие приспособления для сборки мебели и прочих столярных изделий очень широко используются. Не секрет, что описываемые процессы связаны с разметкой под отверстия, нанесение которой требует существенных временных затрат. Также важно учитывать точность. Это наиболее актуально для сверления отверстий под конфирмат и различные втулки.
Рассматриваемые шаблоны позволяют экономить время и сокращать трудоемкость процесса сборки столярных конструкций.
Имеется в виду исключение необходимости многократного повторения однотипных действий. По сути, кондуктор – это планка, имеющая отверстия и гильзы определенных размеров. Прикладывая эти приспособления, можно сверлить отверстия заданного размера с четким интервалом между ними. Применение подобных шаблонов имеет следующие явные преимущества:
- максимальная скорость сверления;
- упрощение всего процесса;
- предельная точность выполнения работ.
Важно учитывать, что одни описываемые изделия предназначены для упрощения сверления отверстий в процессе сборки конструкций, а другие облегчают разметку. С учетом данного момента кондукторы делят на сверловочные и разметочные.
На сегодня в соответствующем сегменте рынка представлен достаточно широкий ассортимент подобных приспособлений.
На сегодня в соответствующем сегменте рынка представлен достаточно широкий ассортимент подобных приспособлений.При сборке мебели мастера используют разные кондукторы, которые могут быть листовыми или же реечными. Последние, как правило, применяют при работе с элементами, длина которых превышает 1 метр. Листовые модели являются оптимальным решением при разметке мелких элементов. Кстати, в продаже можно найти также комбинированные варианты.
Кондукторы изготавливают из разных материалов, в перечень которых входят металл, дерево, пластик, а также ДСП, ДВП и прочее. При этом важно учитывать существование определенных стандартов. Так, отверстия шаблона располагаются от края изделия не более чем на 8 мм, а расстояние между ними должно составлять от 32 мм.
Важным конструктивным элементом кондуктора являются его опоры, отвечающие за жесткую фиксацию устройства.
Подобные опоры могут быть плоскими, сферическими или же насеченными. Выбор конкретных моделей напрямую зависит от особенностей эксплуатационных условий.
Стоит учесть, что в промышленных условиях при производстве мебельных и прочих столярных конструкций используются профессиональные кондукторы.
Разновидности
Современные кондукторы и шаблоны могут существенно отличаться друг от друга.
И речь идет не только о том, что одни из них металлические, а другие деревянные или пластиковые. Имеются в виду также конструктивные особенности и функциональность изделий. С учетом подобных параметров выделяют следующие варианты:
- накладные шаблоны;
- поворотные кондукторы;
- опрокидываемые приспособления;
- универсальные модели.
Помимо всего прочего, в современном мебельном производстве широко применяются и узкоспециализированные устройства. Речь идет о шкантовых шаблонах и моделях, предназначенных для разметки и сверления отверстий, к примеру, под евровинт и конфирматы или же для установки нестандартных ручек, а также эксцентриковых стяжек.
Еще один важный для классификации кондукторов фактор – это способ их фиксации. С учетом данного момента приспособления делят на два типа – закрепляемые и скользящие. Стоит отметить, что первые, с одной стороны, удобны в эксплуатации, но в то же время частично ограничивают действия мастера.
Накладные
Поворотные
В данных устройствах предусмотрена поверхность, которую можно перемещать вверх и вниз.
Универсальные
Девайсы, относящиеся к данной категории, включая торцевые модели, являются настраиваемыми. Исходя из названия типа, можно сделать вывод о широте сферы их применения. Они одинаково успешно применяются для создания изделий как в небольших мастерских, так и производственных цехах.
Опрокидываемые
Шаблоны и кондукторы, относящиеся к категории опрокидываемых, имеют ряд конструктивных особенностей, определяющий сферу их применения. Как правило,
Популярные модели
Сейчас в сети можно без труда найти подробные обзоры кондукторов и шаблонов производства Италии, Германии и, конечно же, России. Параллельно специализированные ресурсы публикуют и постоянно обновляют актуальные рейтинги самых популярных моделей. В соответствии с многочисленными отзывами, заслуженным спросом на сегодня пользуются определенные приспособления.
- Assistant – целая система устройств для точной и быстрой разметки, относящаяся к категории профессионального инструмента. Стоит отметить, что она разрабатывалась с ориентацией на производство корпусной мебели на основе 32-миллиметровой системе сборки. Последняя является актуальной для всех типов европейской фурнитуры. Важно помнить, что при заказе покупатель может сам выбрать комплектность. Кондукторы и шаблоны Assistant рассчитаны на разметку и сверление отверстий под конфирмат, подъемники, ручки, петли, шканты, шаровые и роликовые направляющие и другие элементы.
Последняя является актуальной для всех типов европейской фурнитуры. Важно помнить, что при заказе покупатель может сам выбрать комплектность. Кондукторы и шаблоны Assistant рассчитаны на разметку и сверление отверстий под конфирмат, подъемники, ручки, петли, шканты, шаровые и роликовые направляющие и другие элементы.- Dubel-Profi – мебельный шаблон, выпускаемый немецкой компанией KWD. Кондуктор используется для разметки и сверления отверстий диаметром 3-12 мм. Также это функциональное и доступное по стоимости устройство предотвращает смещение сверла или фрезы на гладких (скользких) поверхностях. Кондуктор комплектуется дополнительными элементами в виде линейки, зажимов и прочего. Невзирая на простоту, данная модель характеризуется надежностью и универсальностью.
- Кондор – мебельный кондуктор отечественного производства, отличающийся от многих конкурентов сравнительно небольшой стоимостью и многофункциональностью. В комплект шаблона входят набор втулок и система позиционирования.
В комплект шаблона входят набор втулок и система позиционирования.Анализируя публикуемые обзоры разных моделей современных кондукторов и шаблонов, следует уделять внимание характеристикам профессиональных приспособлений. Естественно, они стоят дороже максимально простых устройств, однако при этом являются многофункциональными. Также такие кондукторы комплектуются целыми наборами дополнительных элементов.
Как выбрать?
На сегодняшний день рынок строительного оборудования инструмента (как бытового, так и профессионального) не испытывает недостатка в предложениях производителей кондукторов разных модификаций. С одной стороны, широкий ассортимент позволяет подобрать наиболее подходящую модель шаблона в каждом конкретном случае.
С другой стороны, не имея достаточного опыта, в подобном разнообразии можно легко запутаться. Прежде всего, при выборе приспособления для разметки и сверления необходимо учитывать задачи, которые оно будет выполнять.
С учетом особенностей описываемого инструмента на стадии выбора стоит уделить внимание его функциональности. Не менее важным моментом при этом будет перечень дополнительных приспособлений, которые входят в комплект кондуктора:
- линейки;
- сменные втулки;
- фиксаторы в виде зажимов.
Все подобные элементы значительно упрощают использование самого кондуктора, а также процесс сборки столярных конструкций в целом.
Особого внимания заслуживает материал, из которого изготовлен шаблон. Качественные современные кондукторы изготавливаются из прочного дерева, а чаще всего из нержавеющей стали, характеризующейся максимально длительным сроком эксплуатации.
Однако в продаже также встречаются устройства, выполненные из пластика и стекла.
Естественно, при выборе конкретной модели следует акцентироваться на качестве изготовления, то есть уделять соответствующее внимание осмотру изделия. Немаловажный момент – это изготовитель инструмента. Известные компании вряд ли будут рисковать своей репутацией, выпуская на рынок некачественную продукцию.
Как пользоваться?
Как показывает практика, применение современного оборудования и инструмента, включая, конечно же, кондукторы и шаблоны для разметки и сверления, позволит наладить производство мебели в кратчайшие сроки. И это будет по силам даже при наличии минимальных знаний и навыков. Использование описываемых приспособлений избавит от необходимости выполнения сложных расчетов и нанесения разметки, требующих определенной квалификации.
Главное, знать, как правильно использовать кондуктор.
Одним из главных преимуществ применения шаблонов является исключение рисков вхождения сверла или фрезы под неправильным углом. Кондуктор обеспечивает не только нужное позиционирование инструмента при вхождении в обрабатываемую деталь, но также его стабилизацию во время сверления. Для этого необходимо по возможности максимально надежно зафиксировать само приспособление.
Незаменимым кондуктор будет в ситуациях, когда требуется сделать отверстие под определенным углом. Это наиболее актуально для конструктивных элементов, выполненных из ДСП или МДФ. Важно учесть, что в таких случаях используются специальные регулируемые кондукторы.
Как уже было отмечено, залогом качественного выполнения работ с максимальной точностью является правильное позиционирование и жесткое закрепление шаблона на деталях столярной конструкции.
Достаточно часто опытные мастера используют в качестве дополнительных фиксаторов струбцины. Сейчас подобные крепежные элементы можно приобрести готовые или же сделать самостоятельно.
Помимо струбцин могут использоваться пружинные упоры, которые более чем эффективно прижимают кондуктор к обрабатываемой поверхности. Это позволяет сделать точную разметку и сразу же просверлить отверстия. В некоторых случаях при отсутствии в комплекте кондуктора зажимов и доступа к перечисленным приспособлениям для фиксации используют обычные саморезы. Также в процессе эксплуатации рассмотренных устройств настоятельно рекомендуется учитывать характеристики материалов, с которыми приходится работать.
В следующем видео рассказывается о мебельном кондукторе.
youtube.com/embed/55VC4toF3BY?modestbranding=1&iv_load_policy=3&rel=0″/>
Мебельный кондуктор и шаблоны — что это и как применять
17.05.2019Главной целью любого бизнеса является максимизация прибыли. Существуют разные пути увеличения маржи, один из них снижение трудозатрат и как следствие ускорение процесса производства. Применение такого несложного приспособления как кондуктор поможет сократить затраты ручного труда и повысить точность сборки.
Что такое мебельный кондуктор
Мебельные кондукторы и шаблоны — это специальный инструмент, применяемый при сверлении отверстий. Использование кондуктора позволяет исключить операцию наметки и повысить точность выверки элементов конструкции. Сборку с использованием кондуктора может осуществлять даже начинающий специалист, так как возможность ошибки сводится на минимум.
Процесс сборки корпусной мебели унифицирован, вся фурнитура выпускается по стандартам, что позволяет применять заводские кондуктора.
Такие изделия выпускаются для всех типовых сборочных процессов. Различают устройство двух типов – непосредственно для сверления или только для наметки. Более функциональным являются первые устройства, совмещающие два процесса одновременно.
На первое время начинающий производитель может использовать самодельные кондукторы, тем более, что принцип их устройства не сложный. В основе устройства используется металлическая линейка, перпендикулярно ей устанавливают поперечину. В линейке просверливаются отверстия на необходимых расстояниях, так для полкодержателя эти значения составят 100, 200, 300 мм, для минификса – 32 мм. Недостатком таких самодельных устройств является небольшой срок службы, из-за быстрого износа увеличивается неточность наметки, что негативно влияет на качество сборки мебели. Аналогичным способом можно изготовить другие специальные устройства, например, кондуктор для ручек или мебельных петель.
На серьезном производстве, где объем сборочных операций достаточно высок целесообразно применять заводские сборочные кондукторы.
Стоимость приспособления окупиться за несколько производственных циклов.
Виды мебельных кондукторов
Исходя из потребности применяют различные виды мебельных кондукторов для сверления отверстий. Рассмотрим основные их виды.
Накладные
Вид кондуктора, когда приспособление устанавливается сверху на основную деталь с фиксацией, либо без нее. Применяется для сверления отверстий древесно-стружечных плитах под прямым углом.
Скользящие
Данные кондукторы не имеют постоянной опоры, а переставляются отдельно для каждого отверстия. Процесс производства на них менее эффективен.
Поворотные
Эти приспособления используются на цилиндрических заготовках. Их производят с несколькими осями поворота – горизонтальной, вертикальной и наклонной. Используют для сверления в наклонной плоскости.
Опрокидываемые
Опрокидываемые кондукторы применяют для сверления отверстий в различных плоскостях.
Универсальные
Такие приспособления целесообразно применять при мелкосерийном производстве. Они позволяют использовать различные комбинации сверлильных отверстий и быстро перенастраивать устройство.
В мебельном производстве используются так же узкоспециализированные кондукторы, применяемые для отдельных операций. Например, шкантовый кондуктор для сверления монтажных отверстий под конфирмат или отверстий под углом.
Преимущества
Мебельный кондуктор для отверстий не только повышает качество сборки, но и минимизирует возможность ошибки, которая может повлечь за собой полную замену дорогостоящей испорченной детали. Работу с шаблоном можно доверить низкоквалифицированному персоналу, так как эта операция проще ручной выверки. Рабочим нет необходимости измерять углы, делать наметку и проверку измерений. Угол сверления контролируется кондуктором, который исключает возможность отклонений. Это значительно повышает точность сверления, что особенно критично для глубоких отверстий.
Что бы работа с кондуктором была эффективной, инструмент должен отвечать следующим требованиям:
- быть промытым и интуитивно понятным в использовании;
- он должен ускорять процесс сборки;
- позволять делать несколько отверстий сразу без дополнительной ручной наметки;
- повышать качество работы со сверлом.
Немаловажное значение имеет материал из которого изготовлен кондуктор. Для шаблонов чаще всего используется пластик или оргстекло, сверлильные приспособления производятся из стали. При выборе кондуктора обратите внимание на следующие его характеристики:
- паспортное значение деформаций при повышенных нагрузках;
- выверенная ось отверстия под сверло;
- отсутствие перегревов во время работы.
Всеми вышеперечисленными достоинствами обладают заводские кондукторы, они изготовлены на основе длительных научных исследований и прошли строгий контроль качества.
Производители мебельных кондукторов
На отечественном рынке широко используются и хорошо зарекомендовали себя кондукторы следующих торговых марок.
Assistant
Система мебельных кондукторов этой фирмы разработана для производства корпусной мебели базирующейся на 32 мм системе сборки, подходящей для всей европейской фурнитуры. Комплектацию системы заказчик подбирает для себя индивидуально, что позволяет сэкономить, выбрав только самое необходимое. Кондуктор Assistant содержит модули для наметки и сверления отверстий под направляющие (роликовые и шаровые), тандемы, петли, подъемные механизмы, конфирмат, эксцентрики, шканты, ручки и другие отверстия по системе 32 мм.
Dubel-Profi от KWB
Немецкий кондуктор для сверления отверстий под шканты.
Механизм прибора позволяет производить идеально точное позиционирование отверстий диаметром от 3 до 12 мм. Кондуктор оснащен глубиномером и специальным упором, который помогает рассверливаться под прямым и косым углом. Благодаря резиновой накладке прибор удобно использовать на гладких и полированных поверхностях.
Кондор
Мебельный шаблон Кондор является портативным устройством, которое удобно взять с собой непосредственно на установку мебели. Благодаря сменным втулкам можно регулировать расстояние между отверстиями. Инструмент позволяет производить отверстия под шкант или конфирмат. Фрезеровочные пазы устанавливаются на растояниях 16 или 18 мм, что позволяет работать с различными материалами.
Мебельный кондуктор является незаменимым помощником на любом мебельном производстве.
Это недорогое приспособление поможет не только сократить трудозатраты, но и значительно повысить качество ваших изделий.
«Мебельный шаблон кондуктор для сверления отверстий «КОНДОР», Россия,
Пользуясь мельным шаблоном «КОНДОР» Вы, можете изготавливать корпусную мебель, с закрытыми глазами. Прост в обращении и долговечен!
АВТОРСКИЕ ПРАВА ЗАЩИЩЕНЫ ПАТЕНТОМ И ОХРАНЯЮТСЯ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ!
«Мебельные шаблоны кондукторы для сверления отверстий «КОНДОР», Россия, Москва»
Предлагаем, Вам, рассмотреть нашу запатентованную ( полезную модель), Кондуктора для сборки мебели «КОНДОР», который разработан, специально, для малых предприятий специализирующихся, на сборке корпусной мебели из ДСП, ЛДСП, столярного щита и МДФ.
Этот- инструмент многократно сократит время и значительно повысит качество собранных корпусов, а значит меньше нареканий, со стороны заказчиков, а следовательно быстрее зарабатываются деньги. Инструмент универсален, долговечен, и удобен в работе.Кондуктор, используется, как мобильный присадочный станок, как на производстве. так и в любом другом месте, на пример: при сборке мебели на дому , даче и т.д.
Особенно, актуален для производств выпускающих мебель на заказ, так как не требует длительной перенастройки, в отличии, от присадочных станков. «КОНДОР» — всегда готов, как Пионер, к работе.Кондуктор оснащён, калеными, быстросменными втулками, диаметром 5мм; 7мм; 8мм.,которые легко, устанавливаются в нужном положении, в зависимости от ширины используемых материалов. «КОНДОР»- имеет, упоры и прижимы, которые мгновенно фиксируют «КОНДОР» при базировании на деталь, не повреждая поверхность, используемой заготовки.
Сам кондуктор, изготовлен из ударопрочного и очень крепкого полимера-материала TEKAFORM (производится в Германии).
Материал очень легкий, ударопрочный, и не токсичный, применяется в пищевой промышленности. Приобретая кондуктор для сборки мебели «КОНДОР», изготовленная вами мебель и собранные корпуса при помощи приспособления для самостоятельной сборки мебели , кондуктора КОНДОР» мебельный корпус будет собран быстро, качественно и аккуратно. Так же он сэкономит вам нервы время, а значит и деньги, LLC «SPARK» Находится территориально в замечательном городе мастеров, технарей и электронщиков –Зеленограде и это не Московская область, а Силиконовая долина города-героя МОСКВЫ.Наши телефоны: +7(929)503-2065, +7(926)888-4610
С уважением ко всем, кто пишет,
Это доп. информация:
Это-дитя! Но дитя не случайно появившееся на свет, а к его рождению долго готовились, то есть готовился! Это не окончательный продукт, а предшественник приспособления, шаблона и инструмента. Пока не стану озвучивать его названия. Считаю преждевременным. Все кто хоть, как-то связаны с изготовлением мебели на заказ, узнают об этом первыми.
» Это инструмент для людей, которые не лежат на диване, а хотят работать и зарабатывать.Кондуктор для сборки мебели «КОНДОР» позволяет не прилагая особенных усилий, точно без дополнительной разметки, ровно и строго перпендикулярно, сверлить все необходимые отверстия, в нужных местах в теле заготовки. Правильнее будет сказать, произвести разделку отверстий. Качественно и главное быстро, собрать корпусную мебель.
Сделать мебель самому, с помощью «КОНДОРА», может любой, даже ребёнок. Этот инструмент является не только приспособлением для сборки мебели, но по сути своей, это разметочный шаблон. Я, его называю ещё «Мобильный присадочный станок»! «КОНДОР» выполняет те же функции, что и «Присадочник». Существенная разница в цене очевидна.
Важно, что этот инструмент я, создавал с учётом того, что им должны пользоваться люди с ограниченными возможностями, и я этого добился! Приспособлением для сборки мебельных корпусов «КОНДОР», можно пользоваться с завязанными глазами (буквально).
«КОНДОР» крепко удерживает в своих лапках заготовки.Он очень расчётлив, настойчив и точен в достижении своих целей. Он безопасен, как ребёнок! Но и, как ребёнок нуждается в уходе и бережном к нему отношении. Любите его и он, ответит взаимностью. Готовится новый видеоматериал, руководство по использованию шаблонов, приспособлений для сборки мебели. Следите за информацией! Постараюсь ответить на все вопросы и услышать все пожелания! С уважением к Вам и вашему творчеству/
Всегда с Вами,
Michael Stanley
Строительные инструменты | 220.lv
Инструменты по интернету
Небольшие работы в доме всегда найдутся. Даже в том случае, если Вы не планируете ремонт или оборудование новых помещений, всегда найдутся места, которые необходимо в какой-то мере усовершенствовать. Радует то, что большинство таких работ можно выполнить самостоятельно – для этого потребуется немного знаний и соответствующие инструменты.
В таком случае очень пригодятся механические инструменты, которые использует в своем доме практически каждый.
Просверлить дырку в стенке, что-то отрезать или прикрутить – механические рабочие инструменты подойдут и для этих, и для других похожих работ. Поэтому к их помощи всегда прибегают как любители, так и профессионалы. Тем, кто часто занимается такой деятельностью, понравятся комплекты механических инструментов. В них Вы найдете все, что может потребоваться для выполнения различных работ. А надежность и прочность этих изделий обеспечит высокое качество выполняемых работ и простое, удобное использование инструментов.
Тех, кто любит самостоятельно выполнять несложные работы по дому или в саду, а также тех, кто ищет подходящие инструменты для профессиональной работы, мы приглашаем зайти в интернет-магазин 220.lv, где Вы найдете очень широкий выбор механических инструментов. В зависимости от характера выполняемых работ и потребностей, здесь можно найти инструменты, которые удивляют своей низкой стоимостью и высокой прочностью.
А продукция известных производителей обеспечит надежность и долговечность выбранных изделий.
Когда одна работа накладывается на другую, иногда не остается времени на себя и свои потребности. Поэтому все чаще мы склонны выбирать эффективные, экономящие время и энергию решения. Даже в тех случаях, когда необходимо выполнить несколько несложных ремонтных работ и для этого не хватает инструментов, об их приобретении можно позаботиться не выходя из дома. Механические инструменты можно приобрести через интернет посредством всего нескольких нажатий на кнопку. Вам останется только выбрать, какие из них должны пополнить Вашу коробку инструментов, а мы позаботимся о том, чтобы они в кратчайшие сроки прибыли по указанному Вами адресу. Процесс покупки займет всего несколько минут, а выбранные механические инструменты прослужат многие годы. Так что у Вас останется время и на ремонтные работы, и на другие повседневные дела.
Прецизионное сверление повторяющихся шаблонов отверстий
Мы можем получать комиссию, когда вы используете наши партнерские ссылки.
Однако это не влияет на наши рекомендации.
Несколько лет назад, когда я работал по дереву на полную ставку, я помню, что в частности, на нескольких работах мне потребовалось установить сверлильный станок для просверливания ряда отверстий, где точность была обязательной. Одна из работ заключалась в производстве прототипов кабинетов для JBL, компании, производящей колонки. Шкафы предназначались для «сбивания», чтобы можно было вставить крепежные детали и идеально выровнять их для сборки.На чертежах, которые они предоставили, были обозначены центры отверстий: 7,312 ″, а затем 12,855 ″. Их были десятки. На этой работе я познакомился с штангенциркулями. Я также посоветовался с более опытным мастером по дереву. Я пожаловался ему на работу с такими привередливыми размерами. Он сказал: «Если вы можете просверлить точно до 5 ″ или 10 3/4 ″, вы можете просверлить точно до любого числа, выраженного в тысячах дюймов». Дело принято.
Вторая работа, которая заставила меня пересмотреть самостоятельную занятость в качестве краснодеревщика, заключалась в создании 13 ткацких станков, размер которых варьировался от небольшой настольной модели до больших напольных моделей с пятью ремнями безопасности, ну, знаете, такими, какими вы сидите.
По крайней мере, так казалось, это была работа по 10 000 лунок на каждую. Фу!
Недавно изготовил стол сверлильного станка для нашего цеха, который был в апрельском номере. В рамках этой истории я опубликовал короткое видео о том, как сверлить повторяющиеся отверстия с высокой степенью точности. Возможно, для некоторых из вас это не откроет новые возможности, но я подозреваю, что есть и другие, которые сочтут это полезным.
— Стив Шэнси
Рекомендации по продукту
Вот некоторые расходные материалы и инструменты, которые нам необходимы в повседневной работе в магазине.Мы можем получать комиссию с продаж по нашим ссылкам; однако мы тщательно отбирали эти продукты на предмет их полезности и качества.
Искусственные «червячные дыры» в мебели
Искусственные «червоточины» в мебели
Автор
Крис Уильямс 17 февраля 2012 г.
В. Мать моей жены подарила ей довольно новый деревянный комод. Он имеет группы мелких неглубоких отверстий на поверхности.Моя жена думает, что это какие-то отверстия для сверления дерева, но я думаю, что они могли быть сделаны производителем специально. Вы когда-нибудь слышали о чем-нибудь подобном?
А. Да и процесс «огорчает!» Под этим я подразумеваю, что неприятная мебель или деревянные панели — это искусство придать дереву эффект старости. Вы не поверите, но некоторым людям нужна мебель, которая выглядит как настоящая антиквариат, старая и изношенная, с дырами и туннелями, которые выглядят так, как будто они были сделаны мастерами по дереву.Уныние — обычная практика в некоторых стилях внутреннего убранства, таких как кантри, шебби-шик, плантация и некоторые типы британского колониального стиля.
Проблемная древесина включает в себя все: от ударов молотка по поверхности до ударов цепью.
Один из методов даже советует мастерам создавать вид пятнышек от мух с помощью зубочистки, смоченной черной краской! Одна из форм беспокойства — это создание «червоточин», чтобы мебель выглядела так, как будто десятилетия назад она кишела бурильщиками.Наиболее распространенные методы создания искусственных червоточин — это удар по дереву ледорубом, вбивание в дерево чистового гвоздя и его вытаскивание или использование дрели с битом 1/16 дюйма. Сверло оставляет отверстия того же размера, что и отверстия, сделанные определенным жуком-порохом. В инструкции предлагается просверлить 4 или 5 червоточин, сгруппированных в небольшую группу, чтобы имитировать выходящие отверстия настоящего деревянного бурава! Когда предмет мебели поврежден, мастер по ремонту редко останавливается на червоточинах.Обратите внимание на другие признаки повреждения, такие как вмятины, выбоины, потрескивание краски, сколы, царапины или участки намеренно изношенной отделки, чтобы изделие выглядело старым.
Является ли комод вашей жены образцом преднамеренно потрепанного предмета или это настоящие отверстия для сверления, может сказать только специалист.
Также возможно, что норы были из-за заражения жуками, которые больше не действуют. Специалист по борьбе с вредителями сможет осмотреть комод и сказать наверняка.В то время как отверстие для жука-штыря обычно идеально круглое, у этих искусственных отверстий для жуков обычно есть по крайней мере один тупой край, где гвоздь или кирка были выбиты. Искусственные отверстия также обычно довольно мелкие и создаются до нанесения окончательной отделки или после этого сильно покрываются воском. В любом случае голая древесина не видна по краю отверстий, и отверстия не будут содержать типичной муки или «опилок», которые присутствуют при активных заражениях жуками.
Как использовать шпатлевку для заделки отверстий для гвоздей и шурупов
Я люблю изготавливать красивые вещи вручную, но так сложно получить гладкую отделку, которую вы видите на фабричных изделиях.Нет ничего лучше гвоздя и отверстия под винт, чтобы отвлечь вас от прекрасного проекта. Но не бойтесь — древесный наполнитель уже здесь! Я могу научить вас , как использовать шпатлевку для заделки отверстий для гвоздей и шурупов для получения безумно гладкой поверхности.
Недавно мы закончили переделывать наши встроенные полки в моей мастерской, превратив их из скучных полок в полки со встроенными ящиками и дополнительным хранилищем. Во время этого проекта Грегу пришлось заполнить МНОГО отверстий для гвоздей и шурупов, и он научил меня своему трюку , чтобы заполнить их безумно гладкими отверстиями .Вы можете сделать это с помощью продукта, известного как шпатлевка для дерева, которую иногда называют шпатлевкой для дерева или деревопластом. Это немного отличается от того, как вы, возможно, научились это делать, — даже отличается от того, как производители рекомендуют вам это делать. Но готовый результат потрясающий. Грег знает свое дело.
Этот метод шпатлевки по дереву отлично подходит для заполнения отверстий от гвоздей, отверстий под винты, царапин, выбоин, сколов и различных дефектов в древесине. Недавно мы использовали этот трюк, чтобы скрыть отверстия для винтов, когда подвешивали большую перфорированную доску в моей мастерской.
Вы можете сказать, где мы это ввернули?
Итак, позвольте мне показать вам потрясающий трюк Грега с деревянным наполнителем! Этот пост содержит несколько партнерских ссылок для вашего удобства (это означает, что если вы сделаете покупку после нажатия на ссылку, я получу небольшую комиссию, но это не будет стоить вам ни копейки больше)! Прочтите мою политику полного раскрытия информации .
Материалы, необходимые для использования шпатлевки по дереву для получения гладкой поверхности
Быстрые ссылки на информацию в этом сообщении
Примечание: Древесная шпатлевка / шпатлевка бывает двух типов: на основе акрила и на основе нитроцеллюлозы.Шпаклевка на акриловой основе — более традиционный тип, который мы используем для этой техники. Шпатлевка для дерева на основе нитроцеллюлозы сохнет очень быстро, поэтому она не подходит для этой сверхгладкой техники отделки — вам также нужно использовать ацетон для очистки шпатлевки для древесины на основе нитроцеллюлозы, а не воду, что делает ее немного более привередливой.
Как сгладить отверстия для гвоздей и винтов с помощью шпатлевки для дерева
Сначала очистите древесину, которую вы хотите заполнить шпаклевкой. Кусочки грязи, пыли, стружки краски и древесных частиц будут только мешать вам получить красивую гладкую поверхность.Вы также можете отшлифовать любые неровные края рядом с местом, которое вы планируете исправить (только не забудьте очистить эту древесную пыль, когда закончите). Для чистки лучше всего подойдет влажная тряпка, но вы также можете использовать высококачественное бумажное полотенце (только убедитесь, что оно не рвется и не оставляет остатки).
Затем зачерпните шпателем небольшое количество шпатлевки и обильно нанесите ее на всю древесину с дефектами. Не бойтесь по-настоящему размазать его, вдавливая в дерево (и недостатки) по ходу движения.Вам нужно БОЛЬШЕ древесного наполнителя, чем вы думаете, потому что наполнитель будет давать усадку по мере высыхания. Если у вас действительно слишком много шпатлевки на дереве, соскоблите шпателем по поверхности, чтобы удалить излишки.
Просто убедитесь, что отверстия для гвоздей, отверстия для шурупов или другие дефекты покрыты хорошим слоем шпатлевки.
Теперь оставьте шпатлевку на 5 минут. Он не должен полностью высохнуть, прежде чем вы перейдете к следующему шагу.
Как получить шпатлевку для дерева Crazy Smooth
Затем, используя влажное бумажное полотенце или ткань, протрите поверхность шпатлевкой для дерева.Нанесите полировальные движения на шпатлевку, и она хорошо разгладится. Этот прием подействует быстро, поэтому не стоит перебарщивать. Это волшебный трюк для получения гладкой поверхности !!
Дождитесь полного высыхания шпатлевки. Когда Грег сделал встроенные клетки, потребовалось около часа, чтобы полностью высохнуть.
Когда шпатлевка высохнет, отшлифуйте поверхность мелкой наждачной бумагой или шлифовальным блоком, пока она не станет гладкой.
Наконец, очистите участок другой влажной тканью , чтобы удалить остатки опилок.
И не забудьте также почистить шпатель. Вы можете очистить шпатель водой. Только будьте осторожны, чтобы в слив не попал древесный наполнитель, иначе он забьет его, когда высохнет.
Советы и рекомендации по шпатлевке для дерева
Если вы хотите окрасить древесину , сделайте это после высыхания, шлифовки и очистки шпатлевки.
Вот совет: проверьте свой шпатлевку и морилку перед тем, как приступить к большому масштабному проекту — это может избавить вас от головной боли, если он не будет выглядеть так, как вы планировали.
Мы не пачкали наши жилища, а просто покрасили их нашей любимой белой краской (Swiss Coffee). Тем не менее, мы нанесли МНОГО слоев краски, чтобы убедиться, что они хорошо защищены от всех ремесел, которые они будут делать с годами. Видите, как гладко это выглядит? Мало того, что вы не можете сказать, где были отверстия, но и конечный результат был безумно гладким. Грег молодец!
Надеюсь, вам понравился этот урок! Возможно, это не милый проект, сделанный своими руками, но это совет, который пригодится вам во всех ваших поделках.
Знание того, как правильно завершить свои проекты DIY, так же важно, как и все замечательные вещи, которые вы делаете!
Примечание. Если вы пытаетесь заполнить отверстия для гвоздей или шурупов в гипсокартоне, используйте шпаклевочный состав или раствор для гипсокартона, а не шпатлевку для дерева. Техника заполнения дыр в гипсокартоне очень похожа на заполнение дыр в дереве. Вот отличная запись в блоге о том, как исправить дырки от гвоздей в дереве.
Если вы используете этот трюк, чтобы залатать дыры от ногтей, поделитесь, пожалуйста, фотографией вашего проекта! Вы можете отправить его на [адрес электронной почты] или отметить меня в социальных сетях тегом #jennifermaker.
Любовь,
Хотите это запомнить? Сохраните этот трюк с заделкой отверстий на своей любимой доске Pinterest!
как пользоваться и как сделать самому? Поворотный кондуктор для сверления отверстий

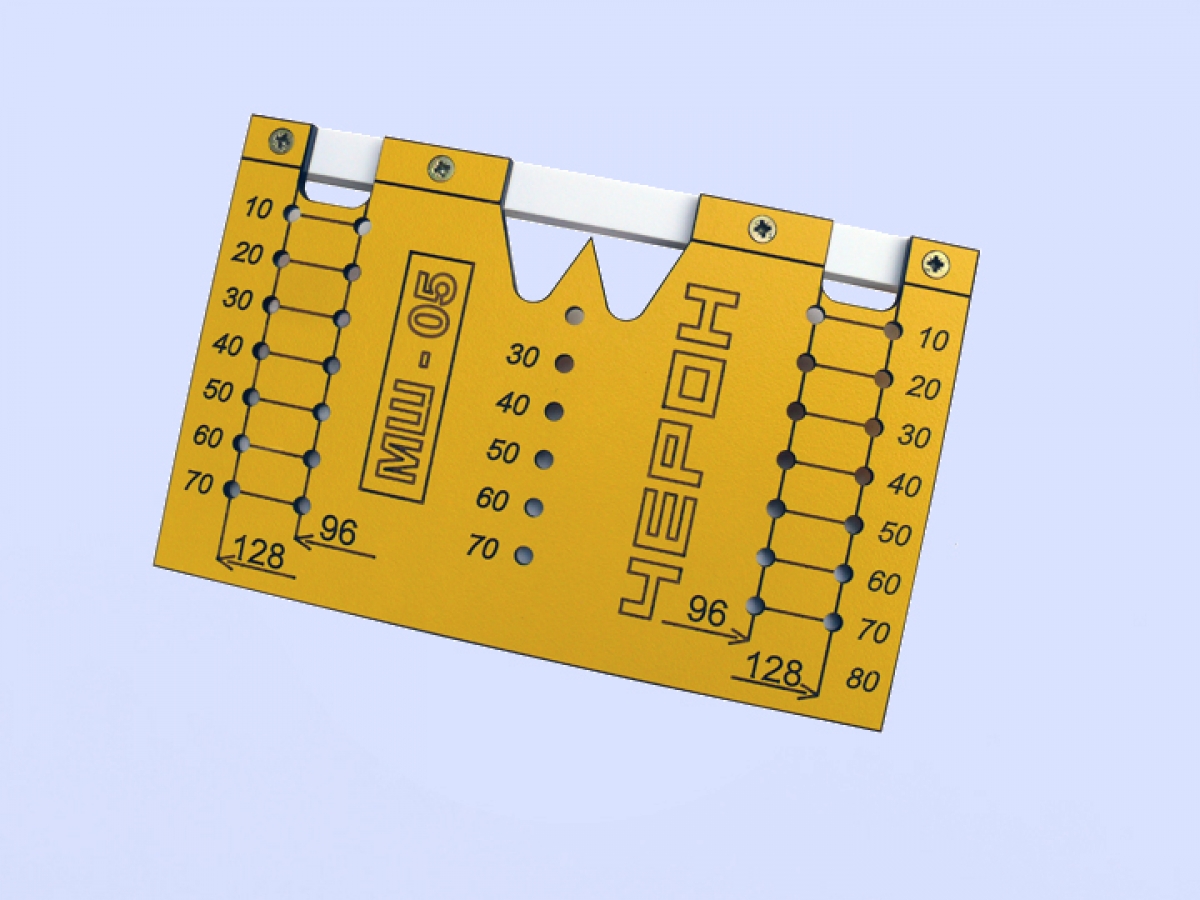

Мебельный кондуктор для сверления отверстий, чертеж своеобразного шаблона, что позволяет точно установить элементы сборки и значительно упрощает ее и ускоряет.
С помощью этого приспособления можно проделывать отверстия под:
Шканц
Футуто
болт

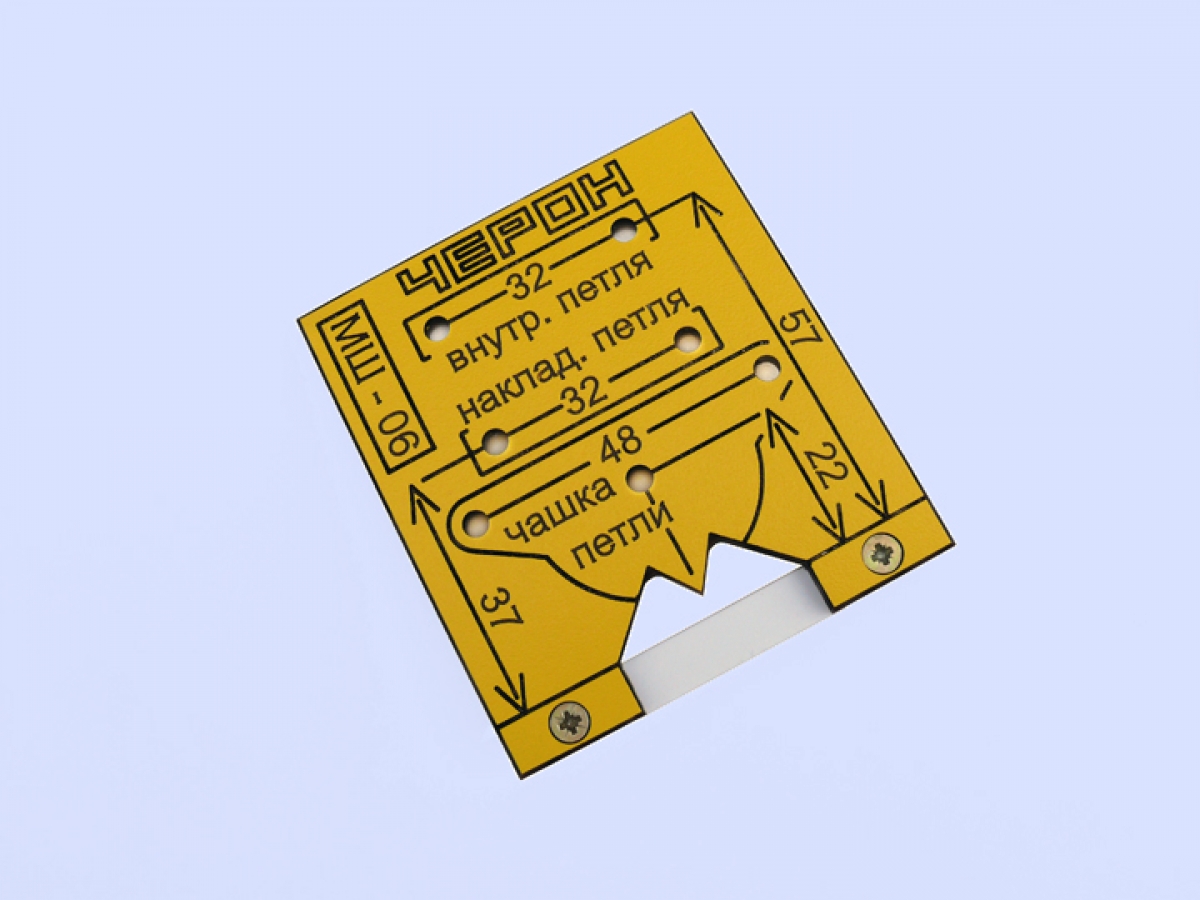

Крепежные отверстия для мебельной петли переформованной штанги
Крепежные отверстия под чашку мебельной петли
Центральная часть мебельной петли фланца
Центральная эксцентриковая петля.
Конструкция состоит из двух частей:
Маркировочный узел
Фиксатор
Маркировочный узел
Представляет собой пластину г-образной формы из толстостенной коррозионно-стойкой стали, в которой сквозные отверстия с диаметром 8 и 3 (мм) просверливаются по горизонтали и вертикали. Для того, чтобы обрабатывающий инструмент лучше ложился в отверстия, на его кромках делают фаску более 0,25х45˚. Пластина была закалена и отшлифована.
Чертеж
Фиксатор
Изготовлен из стального круга, что позволяет установить мебельный кондуктор для сверления отверстий на необходимое расстояние от края обрабатываемого ЦСП.
Шаг движения — десять миллиметров.
Чертеж
Допустим, мы хотим установить мебельную петлю:
1. Ставим шаблон на фасад.
2.
3. Сверло на нужную глубину отверстия диаметром три миллиметра под крепежные винты чашки.
4. Просверливает отверстие диаметром три миллиметра на желаемую глубину для дальнейшей обработки.Подготовленное отверстие будет направляющим центром фрезерования отверстия под фланец мебельной петли диаметром тридцать пять миллиметров.
5. Накладываем шаблон на корпус.
6. Сверло на нужную глубину отверстия диаметром три миллиметра под крепежные винты ответной пластины.
Предположим, мы хотим установить эксцентриковую стяжку:
1. Наносим выкройку на горизонтальную поверхность детали из ДСП.
2. Установите фиксатор в отверстие.
3. Просверливает отверстие диаметром три миллиметра на желаемую глубину для дальнейшей обработки.
Подготовленное отверстие будет направляющим центром отверстия под эксцентричную мебельную стяжку диаметром пятнадцать пять миллиметров.
4. С торца ДСП по одной осевой линии просверлить отверстие диаметром восемь миллиметров на необходимую глубину
На представленном чертеже
На мебельном кондукторе разным цветом показать центр для различных технологических операции.
При работе ручным сверлом иногда трудно выдержать заданное направление проема. Также кондукторы применяются, если нужно проделать ряд аналогичных отверстий на шаблоне. Например, при столярных работах. В этом случае мастер не тратит время на разметку дерева, и гарантированно получит тот же результат.
Кондуктор незаменим при сверлении отверстий в трубах. Но основное применение — это прохождение отверстий под заданным углом.
Рассмотрим различные варианты этого полезного приспособления:

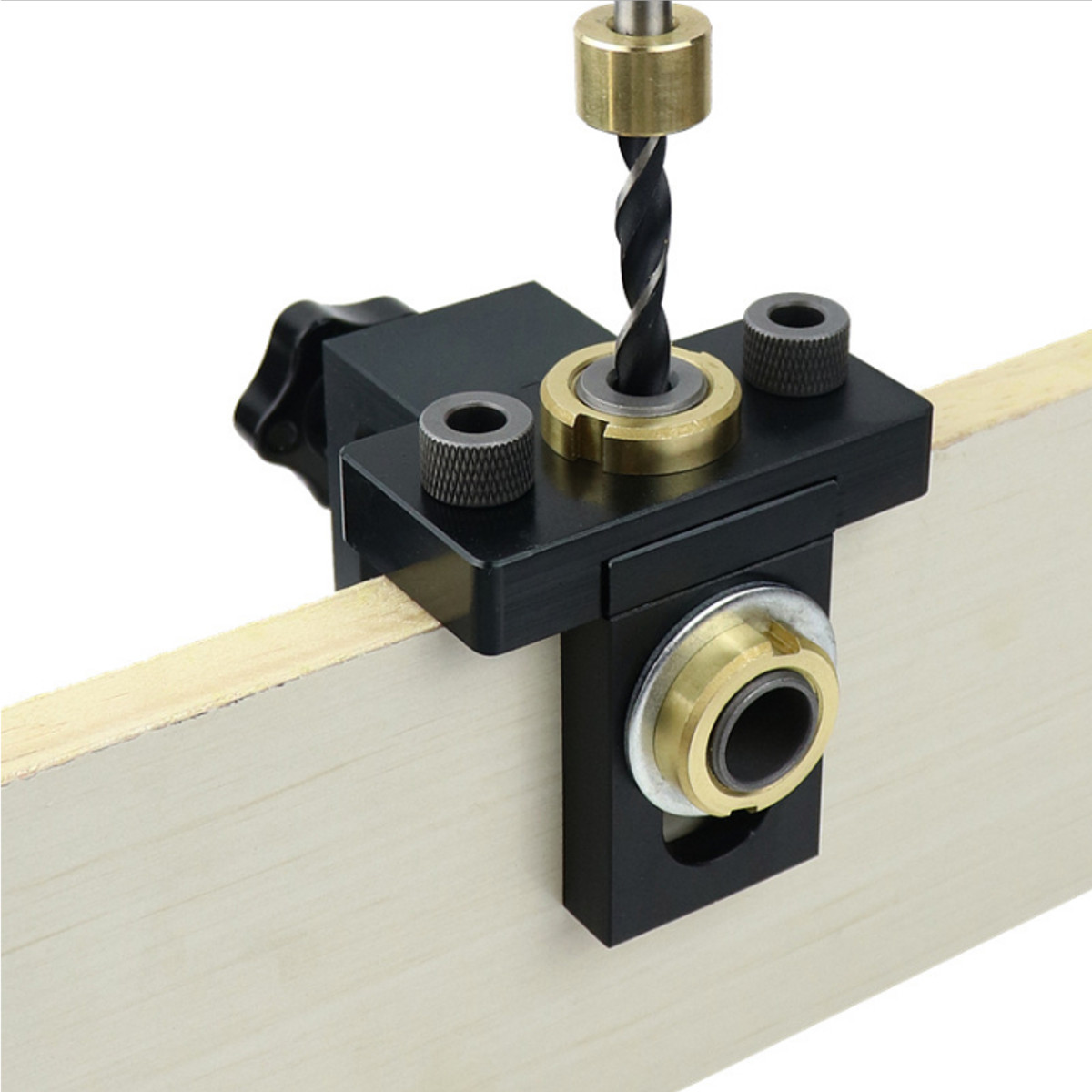

Кондуктор для перпендикулярного сверления отверстий
Простой мебельный кондуктор для сверления отверстий при сборке мебели из металла.
Подробности в видеоматериале
Назначение — получение проходов в толстых заготовках, строго под углом 90 °. Представляет собой набор рукавов в одном футляре или кронштейн со сменными мастерскими.
Установив устройство над точкой сверления, можно начинать работу без предварительного увеличения.Сверло точно попадает в центр втулок и не отклоняется от оси.
Важно! Единственная проблема — инструмент нужно держать на заготовке, особенно в начале работы. В противном случае он может сместиться от вибрации.
Такой кондуктор можно сделать своими руками. Используется толстый или твердый текстолит. Идеальный вариант — использовать выемки от экструдера для протягивания проволоки. Изношенные рукава можно найти на фабрике.
Сопла для экструдера изготовлены из легированной стали, с добавкой выигрыша. Срок службы практически неиссякаемый.
Проводник для цилиндрических заготовок или труб
Проделать отверстие в видимой поверхности практически невозможно.
Особенно сложно начать процесс — кончик сверла забивает с заданной точки. Устройство зафиксирует направление и позволит выполнять с высокой точностью.
Регулируя длину крепежных болтов, можно просверлить отверстие по касательной для центра.Если под рукой нет подобного инструмента, его можно сделать из подружки. Например, из массива дерева и планок фанеры.
Чтобы направляющие не так быстро разделялись острыми краями сверла, их можно усилить гильзами из трубок разного диаметра.
Отдельного описания заслуживают мебельные кондукторы для просверливания отверстий
Кондукторы для отверстий под углом
Этот вид сверления не очень распространен, но существуют способы скрепления изделий между собой, когда без этой технологии не обойтись.
На самом деле отверстие проделывается тангенциально, что практически нереально выполнить, придерживая сверло руками.
Важно! В металлических деталях Такие углубления можно выполнить только фрезой.
А для деревянных заготовок существует готовый набор.
С данным способом сверления знаком любой столяр, профессионалы пользуются этим приспособлением постоянно. Работать с кондуктором просто: выставлена высота сверления, заготовка плотно прижата к колену, получаются аккуратные косые отверстия.
Упор-ограничитель надевается на сверло обязательно, иначе отверстие будет встык. Тогда головка винта упадет. К тому же этот крепеж лучше всего делать специальным сверлом, с двойным диаметром.
В одиночку такое устройство сделать сложно. Хотя там простые варианты особой точностью не отличаются.
Есть отдельный вид приспособлений: для сверления под углом с регулируемым наклоном. Это специфический кондуктор, который подходит не для всех заготовок.
Вышеуказанный тип застежки подходит только для массива. Плиты прессованные так не соединять.
Основным элементом крепления в мебельной сборке является подтверждение.
Его прикручивают с предварительным сверлением отверстия. Именно сверление монтажных отверстий в ДСП под конфирматы мы и рассмотрим в этой статье.
Для сборки деталей ДРП нам потребуется:
- Отвертка
- Бит под подтверждением
- Правило или рулетка
- Карандаш и Шили
Глубина и ширина проема
Обычно используется подтверждение 6.4 * 50. Т.к. диаметр резьбы — 6,4 мм, а диаметр корпуса конфинала — 4,4 мм, то для качественного монтажа деталей диаметр отверстия должен быть в пределах 4,5-5 мм, а глубина не менее 50 мм.
Если толщина отверстия больше указанной — подтверждение будет плохим для детали, если меньше — может сломать ДСП своей толщиной.
Для сверления используется подтверждающее сверло диаметром 4,5 мм, которое снабжено дополнительной головкой для просверливания увеличенного отверстия под шейку конфирма, что также делает ченчку под шляпку.
Конечно, можно использовать обычное сверло диаметром 5 мм, но для качественного монтажа в отверстие дополнительно потребуется сделать место под шейку и ее шляпку.
Чтобы идеально вырезать две детали, нужно точно разместить места их крепления.
На деталях, которые будут наложены на торец (тот, на котором сквозное отверстие), следует сделать два замера — по длине (обычно 5-10 см) и от края — ровно 8 мм (это если толщина пластины 16 мм).
На деталях, лежащих перпендикулярно, на конце отмечается точка сверления. Здесь нужно выдерживать одинаковое расстояние по длине (5-10 см от начала), а по ширине — строго по центру (8 мм от края).
Маркировка должна производиться максимально точно, особенно по длине, т.к. при неправильной маркировке на ваших деталях могут появиться лишние зазоры или выступы.
Лучше сделать сквозное отверстие в первой части, прикрепить ко второй — и сразу сверлом наметить место сверления в конце второй части.А потом отдельно спокойно забронировал лунку.
Проделываем отверстие на расстоянии 8 мм от края.
Сверло всегда нужно держать строго перпендикулярно поверхности
Перед тем, как проделать сквозное отверстие, подложите под деталь кусок ненужного ДСП.
Так вы предотвратите появление сколов с обратной стороны.
Когда сквозное отверстие сделано, для сверления отверстий для горловины и подтверждающей шляпы, деталь можно просверлить по весу.
Главное правило — при сверлении в конце сверло должно быть строго перпендикулярно торцу детали. Если держать сверло не плавно, то сверло может уйти в сторону и наружу, тем самым испортив предмет.
При сверлении нужно несколько раз потянуть сверло, чтобы стружка не забилась в отверстии.
Этот вариант считается самым точным и к тому же самым быстрым. Но чтобы проделать дырку сразу в двух деталях, перед поездкой нужно будет их исправить.Для этого могут потребоваться специальные зажимы, струбцины и другие приспособления.
Аппараты для сверления отверстий
Чтобы не оставлять 8 мм от края резервуара и торца, можно воспользоваться специальным приспособлением, которое, кстати, несложно сделать самому.
Это разновидность деревянной выкройки с металлической гильзой для сверления внутри.
Выглядит так, см. Фото:
А это более профессиональная вещь:
Смотрите короткие видеоролики по точному сверлению отверстий в ДСП под подтверждение и сборку деталей мебели:
Бурение под канализацию
Отверстие для канализации проделывается сверлом 8 мм.Также, чтобы не просверливать деталь, желательно оборудовать ограничителем глубины.
В конце просверлите таким же сверлом на глубину 20 мм. Не забывайте, что для любых работ сверло должно быть строго перпендикулярно плоскости деталей.
Конечно, если вы впервые в жизни взяли дрель в руки, у вас все получится. Но этот урок можно усвоить довольно быстро.
Точное сверление, используемое для соединения деревянных, металлических и других элементов между собой — залог того, что изделие будет качественным, без люфта, долговечным и будет эффективно эксплуатироваться долгое время.
В случае работы с ДСП, OSB, МДФ и другими материалами рекомендуется использовать кондуктор для просверливания отверстий для достижения успешных результатов.
Необходима дополнительная адаптация
Буровой кондуктор помогает как в бытовых условиях, так и при промышленной переработке. Изделие представляет собой толстый металлический пруток. В нем есть несколько отверстий, внутри которых расположены специальные гильзы — гильзы.
Шаблонизаторымогут быть изготовлены в разных исполнениях, но задача у всех одна — сверление разметки
Пошаговый алгоритм, предполагающий использование кондуктора для сверления отверстий в заготовках, состоит из следующих шагов:
- определяем место бурения;
- приложить к нему проводник;
- зафиксируйте устройство удобным способом;
- в отверстия вставляем втулку;
- сверла в указанных местах.
Классификация маркировки
Кондуктор для сверления отверстий применяется в различных сферах производственной деятельности.
По сходным характеристикам однотипные вспомогательные устройства принято разделять на несколько групп:
Верхний провод для сверления отверстий
Подвесной кондуктор с револьверной головкой подходит для сверления отверстий под кулики любого размера.
Группа вызывается таким образом из-за метода работы.Изделие принято устанавливать поверх предлагаемой заготовки и фиксировать с помощью винтовых зажимов. Реже в домашних условиях делается упор на какой-либо самолет. Здесь можно разместить отверстия под мебельные шурупы.
Поворотный кондуктор для сверления отверстий
Используйте такой сверлильный кондуктор под углом. Комфортная обработка достигается за счет направляющих втулок.
Кондуктор для сверления отверстий
Для работы на нескольких поверхностях
Группа занимается сверлением на нескольких поверхностях, расположенных под углом друг к другу.
Скользящий кондуктор для сверления отверстий
Востребован в тех областях, где не удастся исправить разметку.
На откидных пластинах прикреплены направляющие втулки.
Не только кондукторы для сверления отверстий для подтверждения, но и шаблоны, и в машиностроении также используются, когда вам нужно сделать множество однотипных сверл в заготовках.
У этого приспособления много преимуществ:
- можно добиться максимальной точности в готовой продукции;
- простота эксплуатации;
- возможность повторить дистанцию середины сцены на любых поверхностях в удобное время;
- доступная стоимость готовой продукции;
- можно изготовить самодельный кондуктор на любые заготовки и разные межпространственные расстояния.
Видео: Как сделать самоцентрирующийся кондуктор для сверления отверстий под мебельные кулики
Сфера применения
В процессе сборки мебели на некоторых чертежах указываются места для сверления отверстий, внутри которых будут располагаться штифты. В такой ситуации не обойтись без точного инструмента.
Простая разметка Максимально четко совместить сопряжение на соединяемых деталях не получится, поэтому мебельный кондуктор пригодится для сверления отверстий.
Даже простое приспособление в виде планки с упором значительно упрощает и ускоряет процесс изготовления однотипных отверстий
Кроме того, шаблон способствует быстрому обнаружению желаемых точек после того, как эталонный тест будет основан. Помимо отверстий под канализацию, углубления нужны для установки дверных петель. Также их можно сделать с помощью жесткого трафарета.
Разместить и просверлить множество отверстий под углом или перпендикулярно, в конце или на основной поверхности трубы без посторонней помощи всегда проблематично.Это связано с особой геометрией заготовки. Сэкономить время и получить желаемый результат тоже можно будет благодаря кондуктору. Регулировку набора вспомогательных приспособлений можно установить, обеспечив перпендикулярность сверлу ввода.
Разница между покупным и самодельным
Значение этого оборудования, выполняющего вспомогательную функцию, сложно переоценить.
Кто-то предпочитает делать его своими руками, чтобы продукт имел необходимый функционал и подходил для конкретной работы.Другие специалисты стремятся выбрать наиболее удобный товар из представленных в интернет-магазинах.
При покупке нужно обращать внимание на производителя. Окончательный ценник зависит от возможностей шаблона. В домашних условиях достаточно использовать бытовые экземпляры, а для повседневных операций стоит приобрести профессиональный продукт.
Самостоятельное изготовление не занимает много времени. Также подходящие материалы всегда под рукой.
Самодельный инструмент
Необходимо учитывать, что данное устройство включает в себя определенное количество деталей:
- угловой элемент уголка, который необходимо наносить поочередно на заготовки, предназначенные для соединения с воздуховодами или самопрессовки;
- направляющие втулки-втулки, через которые будет проходить сверло в процессе развертывания;
- рундуки, обеспечивающие прочное соединение инструмента с заготовками винтом или кулачковым компаундом.
Самодельный узор должен включать рисунки и пометки, которые чаще всего встречаются дома на мебели и других местах. Надо будет запастись специальными способами помощи. Средняя стоимость готовых образцов составит порядка 500–1000 руб. Разница между ними заключается в размерах, функциональных возможностях и количестве направляющих втулок.
Сборочный чертеж самодельной разметки
Как сделать кондуктор для сверления отверстий своими руками
Дизайн начинается с выбора уголка, который будет служить базовой заготовкой.Желательно выбирать основу с разными сторонами, а также максимально возможной толщины металла. Наиболее приемлемыми будут по ГОСТ 8510 изделия с параметрами сторон 63х40 мм и толщиной 8 мм. При таких размерных значениях можно будет использовать втулки длиной 6 мм, при этом останется внутреннее пространство для сверла диаметром не более 4 мм.
В большинстве случаев этих значений хватает для изготовления собственного шаблона своими руками.
Дополнительно потребуются рукава, которые в домашних условиях обычно вырезают из нержавеющей стали, соответствующей ГОСТ 9941 или ГОСТ 9940 для бесшовных и цельносварных труб соответственно.
Начать выбор стоит с выбора трубки на внутренней секции. Обычно используется формат 6х1 мм, что дает удобство использования сверла на 3,6-3,7 мм при диаметре. Важно соблюдать правило, согласно которому минимальная длина рукава может быть вдвое больше внешнего диаметра трубки.
Посадка гильз выполняется с небольшим натяжением или в переходном формате. Разумно выполнить его в системе вала, ведь основой будет служить стабильный наружный диаметр трубы.Его просверливает пустота в углу. Стоит использовать посадку H9 / P10.
В некоторых случаях отладка требуется для изготовления достаточно глубоких отверстий. Этот прием предполагает наличие ступенчатого рукава с яркой. Строгий ГОСТ 12214 определяет параметры машины кондуктора.
Сколько гнезд сверлить и сколько их иметь, владелец инструмента определяет самостоятельно.
Традиционно выбирают один из следующих вариантов крепления:
- с помощью подпружиненного упора, прижимающего проводник к детали за счет упругого материала;
- на самостоятельном чертеже можно жестко закрепить кондуктор, но при работе с ДСП и подобными материалами от этого способа стоит воздержаться;
- наружные зажимы, под которыми для безопасности есть прорезиненные прокладки.
Видео: Как сделать разметку на сезоны
Для ускорения процесса изготовления мебели используются специальные приспособления. Воспользоваться ими могут даже начинающие мастера, такие же мебельные кондукторы и шаблоны можно изготовить самостоятельно. Изделия бывают разных видов, предназначены для разных видов работ.
Такие приспособления значительно облегчают работу, так как с их помощью можно просверливать точные отверстия. Мебельные кондукторы и шаблоны необходимы при сборке шкафов, столов, других предметов интерьера для дома, офиса, производства, даже элементов мебели кондитеров для пекарен.
При их сборке мастера производят такие же действия, связанные с разметкой, сверлением. Специальное оборудование поможет ускорить эти процессы.
Выкройка мебели представляет собой планку с дырочками, рукавами. Между ними разное расстояние, разный диаметр отверстий. Приложив кондуктор к деталям, просверлите отверстия нужного размера с определенным шагом.
Преимущества использования шаблонов для изготовления мебели:
- быстрое сверление;
- легко создавать отверстия;
- точность сверления.
Некоторые продукты облегчают процесс сверления и сборки деталей, другие необходимы для упрощения разметки. В зависимости от этого маркируются проводники или ведущие. Чаще всего технику приобретают в магазине, но некоторые делают устройства своими руками. Сделать проводник несложно из столярных изделий из углепластика или металлической лески.
При сборке мебели применяется различная продукция: рулонная, листовая.
Шаблоны рангов используются при разметке элементов длиной более 1 м.Листья подходят для мелких деталей. Также существуют комбинированные устройства, объединяющие несколько видов.

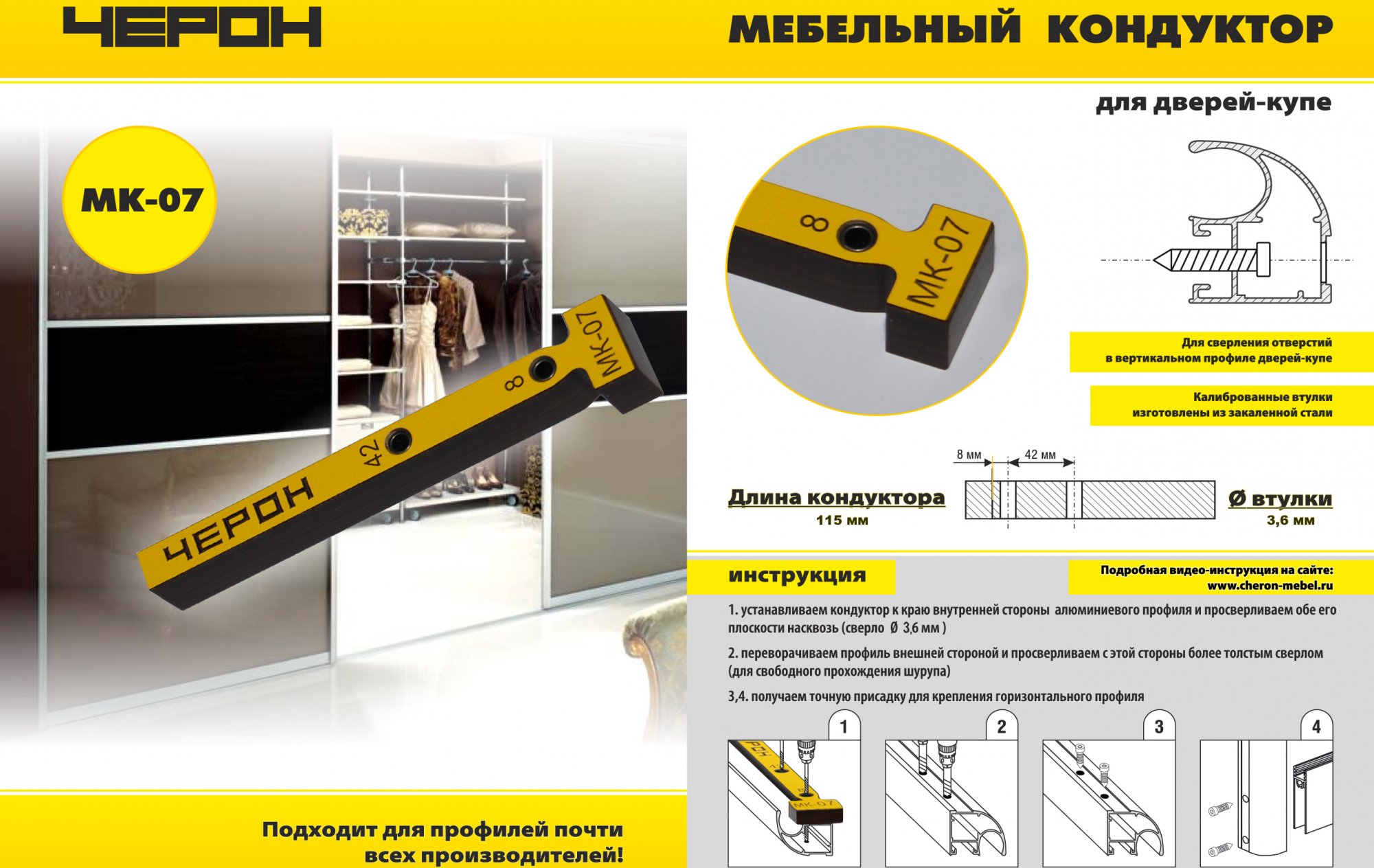

Мебельный кондуктор
Простая выкройка мебели
Маркировка на шаблоне
Устройство и характеристики
Токопроводящая жила изготавливается из дерева, металла, пластика, МДФ, ДСП и других материалов. Существуют стандарты, согласно которым отверстия делают на расстоянии более 8 мм, считая от края.Расстояние между ними не менее 32 мм. Дальше центры расширяют, устанавливают нить, а упор ставят на рейку.
Важным элементом водоводов являются их опоры, необходимые для прочной фиксации устройства на мебельной части. Опоры бывают сферическими, зубчатыми, плоскими. Типы пластин, используемых для установки втулок:
- подвесной;
- подъемный;
- повернут; Константа
- ;
- съемный.
Для наклонных отверстий
Под петлей
С поворотной головкой
Под подтверждением
Сорта
Выкройка мебели может быть разных видов.
Изделия различаются дизайнерским способом, функциональными особенностями. В зависимости от этого кондукторы и шаблоны для разметки и сверления могут относиться к одной из категорий:
- накладные;
- вертлюг;
- чаевые;
- универсальный.
Накладные изделия считаются лучшим вариантом для сверления отверстий в плоских деталях. Они подходят для плит из ДСП, МДФ. В процессе эксплуатации их прикладывают к поверхности элемента, на котором необходимо проделать отверстие, и держат руками, чтобы они не смещались.В остальных случаях рисунок мебели накладывается на определенное место или фиксируется.
Поворотный механизм имеет рабочую поверхность, перемещающуюся по горизонтали или вертикали. Выкройка позволяет делать отверстия на деталях, чтобы ось располагалась под углом. Поворотный кондуктор применяется в том случае, когда необходимо проделать отверстие на элементах сложной геометрической формы.
Приспособления с наконечниками нужны для работы с деталями, расположенными в разных плоскостях.
Универсальные изделия позволяют отказаться от них для производства, сборки мебели разного типа.Применяется в основном в небольших магазинах, изготавливающих шкафы, столы, комоды небольшими партиями.
В зависимости от типа фиксации устройства на поверхности деталей рисунок мебели делится на раздвижной и фиксируемый. Скользящие свободно ложатся на поверхность деталей, позволяют проделывать каждое отверстие отдельно. Такие устройства считаются менее удобными. Настроенные шаблоны удобнее использовать, хотя и ограничивают действия мастера.
Практически все разновидности светильников имеют достаточно простую конструкцию, поэтому их можно изготовить самостоятельно в домашних условиях.Это сэкономит деньги.
Раздвижная
Универсальный
Детские нюансы
Выкройка мебели может быть изготовлена не только из кухонной и металлической линии, они подойдут и другим мастерам. Самостоятельно изготовленное устройство может быть узкоспециализированным.
Например, изделия для сверления отверстий для ручек, петель, других элементов. Такие приспособления вскоре пригодятся, если производство предметов мебели осуществляется небольшими объемами.
Для более обширного процесса изготовления предметов интерьера дирижерским производством рекомендуется приобретение профессионального оборудования. Следует отметить, что некоторые модели могут стоить довольно дорого. По профессиональному шаблону мебель оформится качественными креплениями и прослужит долго.
Рекомендуется при выборе обращать внимание на многофункциональные устройства, которые позволяют не только делать правильную разметку, но и добавлять отверстия.Оснащение включает зажимы, сменные втулки, правила, значительно облегчающие сборочные процессы, изготовление предметов интерьера. С их помощью просверливают отверстия на необходимом расстоянии и определенного диаметра.
Датчики| Бесплатный полнотекстовый | Сегментация просверленных отверстий в текстурных деревянных панелях мебели с использованием глубокой нейронной сети
Вклад авторов
Концептуализация, R.
A., A.L. и T.S .; методология, Р.А.; программное обеспечение, R.A.; проверка, R.A., A.L. и T.S .; формальный анализ, Р.А. и Т.С.; расследование, R.A., A.L., and T.S .; ресурсы, Т.С.; курирование данных, Р.А. и Т.С.; письменная — подготовка оригинального черновика, R.A .; написание — просмотр и редактирование, R.A., A.L. и T.S .; визуализация, Р.А.; надзор, А.Л. и Т.С.; администрация проекта, Т.С. Все авторы прочитали и согласились с опубликованной версией рукописи.
Рисунок 1. Базовая основная структура U-Net. Входное изображение — это изображение в оттенках серого размером 320 × 320 пикселей, а на выходе — классифицированное изображение размером 320 × 320 пикселей (черный — это сверление сегментации, белый — фон).
Рисунок 1. Базовая основная структура U-Net. Входное изображение — это изображение в оттенках серого размером 320 × 320 пикселей, а на выходе — классифицированное изображение размером 320 × 320 пикселей (черный — это сверление сегментации, белый — фон).
Рисунок 2. Представления слоев кодирования и декодирования U-Net.
Рисунок 2. Представления слоев кодирования и декодирования U-Net.
Рисунок 3. Представление остаточного слоя.
Рисунок 3. Представление остаточного слоя.
Рисунок 4. Представление блока сжатия и возбуждения.
Рисунок 4. Представление блока сжатия и возбуждения.
Рисунок 5. Модуль объединения пространственной пирамиды Atrous.
Рисунок 5. Модуль объединения пространственной пирамиды Atrous.
Рисунок 6. Представление CoordConv2D: ( a ) 2 карты характеристик по осям x и y, указывающие положение пикселя на каждой оси; ( b ) Реализация CoordConv2D перед сверточной операцией (добавляет 2 карты функций — индексы столбцов по оси Y и индексы столбцов по оси X).
Рисунок 6. Представление CoordConv2D: ( a ) 2 карты характеристик по осям x и y, указывающие положение пикселя на каждой оси; ( b ) Реализация CoordConv2D перед сверточной операцией (добавляет 2 карты функций — индексы столбцов по оси Y и индексы столбцов по оси X).
Рисунок 7. Набор для захвата изображений: ( a ) принципиальная схема, ( b ) лабораторная установка. Линейная камера, направленная в ту же линию (область), что и промышленный светодиодный источник света.Камера запускается энкодером на двигателе.
Рисунок 7. Набор для захвата изображений: ( a ) принципиальная схема, ( b ) лабораторная установка. Линейная камера, направленная в ту же линию (область), что и промышленный светодиодный источник света. Камера запускается энкодером на двигателе.
Рисунок 8. Пример данных. ( a — c ) различные мебельные панели в производстве: ( a ) деталь с вырезом, ( b ) панель с имитацией рисунка под дерево, ( c ) панель черная.
Рисунок 8. Пример данных. ( a — c ) различные мебельные панели в производстве: ( a ) деталь с вырезом, ( b ) панель с имитацией рисунка под дерево, ( c ) панель черная.
Рисунок 9. Подготовленные (обрезанные) образцы данных размером 320 × 320 пикселей. Все изображения масштабируются до диапазона [0,1]. ( a — c ) обрезанные изображения, ( d — f ) просверленные аннотации с отверстиями.
Рисунок 9. Подготовленные (обрезанные) образцы данных размером 320 × 320 пикселей. Все изображения масштабируются до диапазона [0,1]. ( a — c ) обрезанные изображения, ( d — f ) просверленные аннотации с отверстиями.
Рисунок 10. Отдельные пиксели перекрываются меткой в расширенном наборе данных. ( a ) Полное покрытие отдельного пикселя, покрытого пикселем метки отверстия. ( b , c ) Области, где пиксели покрыты меньше: b <25%, c <50% по сравнению с максимальной покрываемой площадью (1.09% выборок данных).
Рисунок 10. Отдельные пиксели перекрываются меткой в расширенном наборе данных.
( a ) Полное покрытие отдельного пикселя, покрытого пикселем метки отверстия. ( b , c ) Области, где пиксели покрыты меньше: b <25%, c <50% по сравнению с максимальной покрываемой областью (1,09% выборок данных).
Рисунок 11. Результаты Собела (фильтр 3 × 3 по осям X и Y), фильтр Лапласа и детектор края Кэнни.Изображения — a0 — d0 , метки — a1 — d1 , результаты фильтра Собеля — a2 — d2, кластеризованные результаты фильтра Собеля — a3 — d3 , результаты фильтра Лапласа — a4 — d4 , кластерные результаты фильтра Лапласа —a5 — d5, результаты детектора края Canny — a6 — d6, кластеризованные результаты детектора края Canny — a7 — d7 .
Рисунок 11. Результаты Собела (фильтр 3 × 3 по осям X и Y), фильтр Лапласа и детектор края Кэнни. Изображения — a0 — d0 , метки — a1 — d1 , результаты фильтра Собеля — a2 — d2, кластеризованные результаты фильтра Собеля — a3 — d3 , результаты фильтра Лапласа — a4 — d4 , кластерные результаты фильтра Лапласа —a5 — d5, результаты детектора края Canny — a6 — d6, кластеризованные результаты детектора края Canny — a7 — d7 .
Рисунок 12. ( a ) изображение, ( b ) метка, ( c ) прогноз U-Net, ( d ) фильтр Собеля, ( e ) фильтр Лапласа, ( f ) детектор контуров Canny, ( g ) кластеризованный фильтр Собеля, ( h ) кластерный фильтр Лапласа, ( i ) кластерный детектор краев Canny.
Рисунок 12. ( a ) изображение, ( b ) метка, ( c ) прогноз U-Net, ( d ) фильтр Собеля, ( e ) фильтр Лапласа, ( f ) детектор контуров Canny, ( g ) Кластерный фильтр Собеля, ( h ) Кластерный фильтр Лапласа, ( i ) Кластерный детектор контуров Canny.
Рисунок 13. Каждая архитектура нейронной сети выводит 4 обрезанных образца из тестового набора. Изображения ( a0 — d0 ), метки ( a1 — d1 ), сетевые прогнозы ( a2 — d9 ).
Рисунок 13. Каждая архитектура нейронной сети выводит 4 обрезанных образца из тестового набора.
Изображения ( a0 — d0 ), метки ( a1 — d1 ), сетевые прогнозы ( a2 — d9 ).
Рисунок 14. Количество параметров в каждом сверточном кодировщике-декодере.
Рисунок 14. Количество параметров в каждом сверточном кодировщике-декодере.
Рисунок 15. Скорость прогнозирования производительности каждого сверточного кодировщика-декодера на графических процессорах Nvidia GTX1050Ti для мобильных устройств (ноутбуки) и Nvidia RTX2070 Super (для настольных ПК). Используется предварительная сборка Tensorflow 2.4.0 из диспетчера пакетов Python PIP. Каждый раз усредняется из 1000 прямых изображений, проходящих через индивидуальную модель.
Рисунок 15. Скорость прогнозирования производительности каждого сверточного кодировщика-декодера на графических процессорах Nvidia GTX1050Ti для мобильных устройств (ноутбуки) и Nvidia RTX2070 Super (для настольных ПК). Используется предварительная сборка Tensorflow 2.
4.0 из диспетчера пакетов Python PIP. Каждый раз усредняется из 1000 прямых изображений, проходящих через индивидуальную модель.
Рисунок 16. Опорные точки и системы координат мебельной панели. Вращение объекта оценивается, и система координат поворачивается соответствующим образом.Область сегментации бурения скважины смещена от опорной точки на заданное расстояние.
Рисунок 16. Опорные точки и системы координат мебельной панели. Вращение объекта оценивается, и система координат поворачивается соответствующим образом. Область сегментации бурения скважины смещена от опорной точки на заданное расстояние.
Рисунок 17. Настройка захвата изображения: ( a ) смотровое окно, ( b ) место сканирования платы.Камера запускается с помощью энкодера, который вращается роликом, который толкает мебельную панель вниз.
Рисунок 17. Настройка захвата изображения: ( a ) смотровое окно, ( b ) место сканирования платы.
Камера запускается с помощью энкодера, который вращается роликом, который толкает мебельную панель вниз.
Таблица 1. Захват компонентов набора.
Таблица 1. Захват компонентов набора.
| Компонент | Модель |
|---|---|
| Линейная камера | raL6144-16 gm-Basler racer [55] |
| Оптика камеры | NIKON AF Nikkor 24 мм f / f / 2.8D [56] |
| Энкодер (на двигателе) | Autonics E40S6-1500-3-T-24 [57] |
| Промышленная светодиодная лампа | EBAR-1125-WHI-7 TPL-Vision [58 ] |
Таблица 2.
Параметры компьютера.
Таблица 2. Параметры компьютера.
| Компьютер | CPU | RAM | GPU | OS | ||
|---|---|---|---|---|---|---|
| Desktop | AMD Ryzen 5 3600 | 16 GB | Nvidia 2010 910 910 Windows 910 910 Intel 910 910 Windows | i5 8300H16 ГБ | Nvidia 1050Ti | Windows 10 |
Таблица 3. Результаты работы методов обработки изображений.
Таблица 3. Результаты работы методов обработки изображений.
| Метод | Точность | Вызов | Точность | IoU | Dice | |||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Фильтр Собеля | 0. 996943 | 0, | 0,590.959769 | 0,931860 | 0,651680 | 0.607032 | 0,614552 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Детектор края Canny | 0,934371 | 0,978507 | 0,693433 | 3 0,69 Таблица 4. Результаты самых эффективных весов каждой модели. Таблица 4. Результаты самых эффективных весов каждой модели.
|
999485
983831
Красиво, стильно и креативно смотрятся осветительные приборы, шторы, мебель и ширмы с различным рисунком перфорации.Отверстия создают впечатляющий эффект. Перфорированный металл, ткани, вязаные изделия и поделки из пластика — это лишь несколько способов улучшить неповторимый вид современного дома. Освещение своими руками добавляет оригинальные и удивительные акценты в украшение дома.
При разработке рисунков перфорации главное — это количество отверстий и расстояние просмотра для красивого представления перфорированных рисунков.
