Рубанок своими руками (фото и чертежи) | Своими руками

Он чрезвычайно полезен, удобно лежит в руках и недорог в изготовлении. Этот красивый инструмент заставит ваши губы растянуться в улыбке, когда вы ощутите всю прелесть работы с ним.

Габаритные размеры, самодельного рубанка мм: 54x178x76 (ширина х длина х высота)

Стоимость высококачественных рубанков с деревянными вставками, которые выпускаются ограниченными сериями, измеряется сотнями, а порой и тысячами долларов. Этот инструмент похож на них, но он меньше и удобнее, и лучше подходит для работы с небольшими деталями. Изготовьте его из недорогой кленовой древесины с контрастными акцентами из экзотических порол, добавив лезвие стоимостью S25.

Читайте также: Как работать рубанком. Настройка рубанка (фуганка, шлифтика).

Как сделать колодку рубанка

1. Начните с кленовой заготовки размерами 64хб0х 230 мм. Разметьте на боковой грани вертикальные и косые линии (рис.

2 Отпилите от заготовки щечки А (фото В) и заново проведите линии на остатке заготовки. Распилите заготовку по разметке так, чтобы пильный ДИСК проходил вплотную к линиям, и отделите пятку В и носок С (фото С).

Добавьте к колодке подошву рубанка

1 Соберите колодку, склеив вместе щечки А, пятку В и носок С (фото D). Когда клей высохнет, отшлифуйте нижнюю сторону колодки, чтобы она стала плоской. Краткий совет! Прикрепите с помощью аэрозольного клея кусок наждачной бумаги к чугунному столу пильного станка или куску толстого стекла, чтобы выровнять нижнюю сторону колодки.

2. Чтобы добавить долговечную подошву D, приклейте к нижней стороне колодки А/В/С заготовку из древесины кокоболо размерами 19x57x185 мм, выровняв но центру, и зафиксируйте струбцинами.

3. Карандашом разметьте толщину подошвы D, проведя линию параллельно нижней грани колодки на расстоянии 3 мм. Ленточной пилой удалите лишний материал (фото Е). (-охраните обрезок, чтобы сделать из него клин Е. Затем опилите выступающие кромки вровень со щечками колодки. Отшлифуйте подошву так же, как ранее, и удалите все следы пиления.

Сформируйте ротик

1. Продлите косые линии разметки со щечек А на нижнюю сторону подошвы D. Просверлите отверстия для ротика (фото F) и подровняйте края стамеской (фото G).

2. Сделайте копию бокового шаблона колодки (рис. 1), и прикрепите к одной и:* щечек А с помощью аэрозольного клея. Выпилите по контуру ленточной пилой (фото Н), затем расширьте щель ротика, чтобы через нее могло проходить лезвие рубанка (фото I).

Читайте также: Как настроить рубанок своими руками (регулировка стружколома)

Обработайте рубанок до окончательной формы и добавьте клин

1. Вклейте в отверстия щечек 6-миллиметровый латунный стержень (рис. 2, фото J) и выровняйте его торцы вровень со щечками А с помощью напильника.

Затем сделайте копию профильного шаблона (рис. 3) и наклейте ее на кусок плотного картона. Аккуратно вырежьте шаблон по линиям контура и разметьте с его помощью форму кололки (фото К). Опилите лишний материал ленточной пилой и гладко отшлифуйте рубанок.

2. Разметьте и выпилите заготовку клина Е из остатка заготовки для подошвы (фото L). Отшлифуйте скошенную грань, сделав ее плоской, и проверьте, как клин вставляется в колодку (фото М). Дополнительно отшлифуйте или острогайте клип, чтобы он плотно входил между латунным стержнем и лезвием.

Примечание. Если у вас такое же лезвие с закруглённой режущей кромкой, предназначенное для рубанка-шерхебеля, сделайте его прямоугольным, прежде чем заточить под углом 25°. Мы также укоротили его до 95 мм с помощью слесарной ножовки, но бы можете оставить первоначальную длину, и это не ухудшит свойства лезвия.

3. Опилите клин до окончательной длины и формы (рис. 4). Затем закруглите верхние углы пятки В и носка С, чтобы рубанок было удобно держать руками. Отшлифуйте все летали наждачной бумагой № 220 и нанесите восковую пасту для отделки. Для регулировки вылета лезвия используйте деревянную киянку. Если слегка ударить ею по пятке колодки, лезвие втянется, и стружка будет тоньше. Легкими ударами по лезвию его можно выдвинуть, а также наклонить вправо или влево.

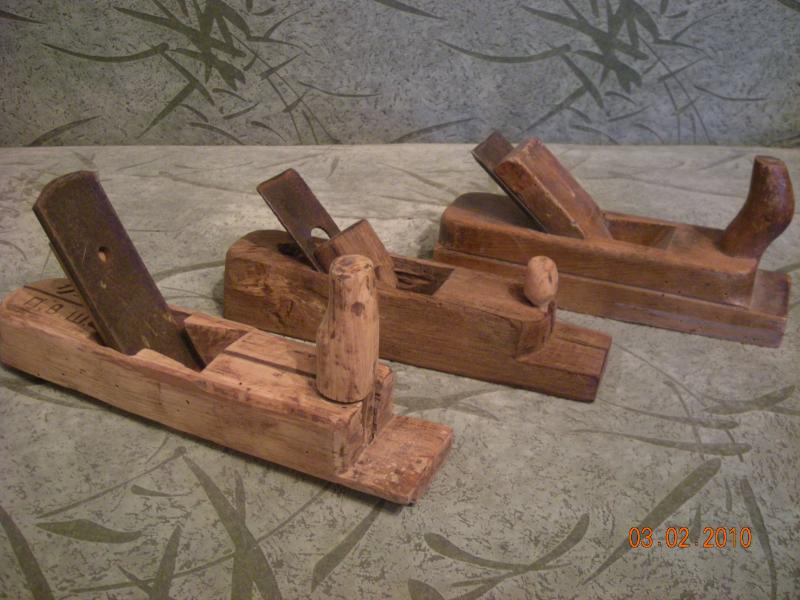

Рубанок своими руками – фото

A.Заготовка сначала распиливается на детали, которые после снова склеиваются. Точно выровнять их при склейке помогут вспомогательные отверстия.

B. Отпилите от заготовки щечки толщиной б мм. Чтобы безопасно направлять короткую заготовку и контролировать распил, применяйте толкатель из обрезка широкой доски.

C. Чтобы держать пальцы на безопасном расстоянии от диска и сделать точные распилы под углом, прикрепите заготовку струбциной к накладке поперечного упора.

D. Равномерно нанесите клей на пятку В и носок С, приклейте щечки А и вставьте в отверстия шканты длиной 25 мм.

E. Заготовка подошвы D выступает за щечки колодки. Чтобы при пилении колодка располагалась горизонтально, прикрепите двухсторонним скотчем 6-миллиметровую дощечку.

F. 5-миллиметровым сверлом с центральным острием аккуратно сделайте ряд отверстий между линиями разметки и удалите лишний материал на краях щели.

G. Опирая лезвие на скосы пятки В и носка С, направляйте стамеску, чтобы подровнять края и углы щели, удалив лишнее.

H.Ведя пропил вдоль пунктирных линий шаблона, удалите концы заготовки со шкантами и придайте колодке указанную форму.

I.Расширяйте щель сначала напильником с крупной насечкой, затем обработайте поверхности бархатным напильником до гладкости.

J.Нанесите цианакрилатный («секундный») клей на верхние края отверстий, чтобы вставляемый латунный стержень продвинул клей в глубину.

K. Пользуясь профильным шаблоном из картона, проведите плавные линии от носка до пятки. Плотно прижимайте шаблон, чтобы он не сдвигался.

L.Разметьте на кромке у одного из торцов заготовки угол 10°. Прикрепите заготовку скотчем к обрезку прямоугольного сечения и распилите вдоль линии ленточной пилой.

M. Вставьте в колодку лезвие, затем заготовку клина(пока не укорачивая ее) и сделайте несколько легких ударов киянкой. На выпуклых местах появятся вмятины.

* Заготовки деталей выпиливаются с припуском (см. указания в тексте).

Обозначения материалов: М – клен; С – кокоболо. Дополнительно: цианакрилатный клей; латунный стержень диаметром 6 мм; шканты диаметром 6 мм. Режущий инструмент: сверла диаметром 5 и 6 мм.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Электрорубанок своими руками | Строительный портал

Для многих работа с деревом приносит большое удовольствие. Приятно своими руками изготовить стол для веранды, собрать садовую лавочку или сменить прохудившуюся доску. Только радости творчества омрачает рутинная физическая работа, с которой призваны бороться электрические рубанки. Работать же ручным электрорубанком под силу каждому, даже новичку.

Содержание:

1. Предназначение электрорубанка
2. Конструкция электрорубанка
3. Технические характеристики
4. Изготовление электрорубанка своими руками

Предназначение электрорубанка

Рубанок является самым древним после топора инструментом для обработки древесины. Любой профессионал относится к нему с особым уважением. Кропотливая работа конструкторов и электричество рубанок сделали ещё более совершенным и эффективным. Таким образом, современные электрорубанки внешне напоминают своих механических собратьев, однако новые конструкции по производительности превосходят в несколько раз ручной труд.

Электрорубанок предназначается для обработки дерева, уменьшения толщины изделий из древесины, предварительного строгания, подгонки, обработка досок на станине, скашивания кромки и создания в изделиях протяженной выемки различной формы (фаски, четверти, шпунта). Всё это называют одним термином – строгание. Данный инструмент не подходит для обработки большей площади, но при небольших объемах он облегчает работу частому мастеру, делающему ремонт, или профессионалу при обращении с древесиной.

Основная функция для рубанка состоит в выравнивании деревянной поверхности, что предварительно была грубо обработана. После выравнивания изделия рубанком с поверхности исчезают все неровности и дефекты, и она становится чрезвычайно гладкой. Чистовую обработку дерева обычно производят шлифовальным рубанком. С помощью электрического рубанка также можно также сделать фаску или паз в заготовке.

Конструкция электрорубанка

Конструкция электрического рубанка – достаточно проста. Давайте детальнее рассмотрим схему электрорубанка и её составляющие элементы.

Вращающийся барабан

В корпусе электрорубанка на опорной плите расположен главный рабочий элемент — вращающийся барабан, на который крепят ножи. Как правило, в «ножевом барабане» имеются два, реже три или один, ножа, которые и занимаются срезанием верхней поверхности стругаемой древесины. Ножевой вал – намного технологичнее обычного резца, а мощность инструмента позволяет работать без каких-либо дополнительных усилий.

Ножи изготавливают из вольфрама, закаленной стали или карбида. По количеству ножей, которые зафиксированы на барабане, электрорубанки бывают «двуножными» и «одноножными». Первый тип инструмента работает только при точном выравнивании, иначе работать будет исключительно один нож, второй — прост и производителен. Электрорубанкки с ножом, что на барабане закреплён наискось, способны делать специфический «спиральный» срез для качественного обстругивания доски.

Со временем ножи изнашиваются. Существуют многоразовые ножи, которые следует подтачивать, или одноразовые, что нужно менять. Периодичность этих процедур определяется во многом эксплуатационными нагрузками: видом деревянной поверхности и временем их обработки.
Для снятия ножа следует немного ослабить болты, которые прижимают ножедержатели. Из желобков барабана они извлекаются легко. Ножи после заточки ставятся на место, выравниваясь по высоте между собой, как на видео о электрорубанке.

Прямые ножи из карбида благодаря присутствию центрирующей канавки легко монтируются на своё место в держателях, которые вставляются в свою очередь в желобки барабана. Подточенные ножи из стали нуждаются в более тщательном выравнивании по высоте.

Подошва электрорубанка

Подошва электрического рубанка изготовлена из литого алюминия и разделена на 2 части относительно барабана – переднюю и заднюю. Задняя часть крепится неподвижно, а высота передней части, которая способна двигаться по еще необработанному дереву, может устанавливаться с помощью ручки или кнопки. От положения передней части зависит в первую очередь глубина строгания или другими словами толщина стружки.

Подошва оказывает влияние на устойчивость электрического рубанка. Этот элемент в любом случае должен не мешать работе и быть гладким. Подошвы, которые выпускаются некоторыми производителями, в своей поверхности имеют несколько желобков в форме буквы V, что нужны для снятия с углов заготовки фаски.

Электрическая часть

Вращающийся барабан соединен с электрическим двигателем с помощью приводного ремня, который и отвечает за передачу вращательного движения. Приводной ремень нужно менять время от времени. Но это занятие — совсем не хлопотное, ведь ремни продаются во всех магазинах инструментов. Старый ремень можно демонтировать самостоятельно. Для облегчения этой операции, производители защитный кожух сделали съемным.

Электрический мотор имеет мощность 580 – 900 Вт, его скорость вращения доходит до 1000 оборотов в минуту. От мощности двигателя зависит во многом, какое качество получит обработанная поверхность. В устройстве электрорубанка присутствует выключатель с блокировкой и шнур с вилкой, а также разные электронные блоки: изменения или стабилизации оборотов, плавного пуска, балансировки барабана, защиты от перегрузки и даже электронного тормоза.

Рукоятки инструмента

Для продвижения по рабочей поверхности электрорубанка используется две рукоятки. Задняя из них позволяет толкать инструмент, на ней располагается гашетка «пуск/стоп» с двойной системой безопасности. С помощью передней дополнительной рукоятки только направляют движение электрического рубанка, эта же ручка позволяет работать «с размаху». Если хорошенько надавить на переднюю рукоятку, то в конце обрабатываемого материала можно снять большой слой древесины.

Так как рукоятка регулировки иногда используется как вторая ручка, её зачастую изготавливают с внутренними насечками для возможности её приподнятия при переключении, иначе можно во время работы сбить нечаянно заданную толщину стружки. Рукоятка без таких насечек способна регулировать прямо на ходу данный параметр, но это не позволяет избавиться от нежелательного переключения.

Шаг переключения обычно составляет 0,1 миллиметра, но у каждого электрического рубанка бывают свои отличия. Глубину среза можно задать поворотом ручки. При этом передняя часть подошвы опускается или поднимается, меньше или больше открывая барабан с ножами.

Защита ножей

Две разновидности защитных устройств защищают обрабатываемую поверхность и пальцы снизу и сбоку от контакта с ножами. Снизу подошвы имеется ножка, как на фото электрорубанка, которая автоматически выбрасывается, приподнимая слегка заднюю часть подошвы. Подвижная ножка-предохранитель будет откидываться, когда электрический рубанок не работает, и заготовку предохранять от соприкосновения с ножами. Также рубанок можно класть на бок, кожухом приводного ремня вниз.

Защитная пластина сбоку на пружине закрывает край ножевого барабана и настолько приподнимается, насколько рубанок будет углубляться в древесину при выборе четверти. Боковой край ножевого барабана, что позволяет выбирать четверть, скрывается под поворачивающейся пластиной.

Выброс стружек

Процедура непосредственного выброса стружек избавляет электрический рубанок от забивания и происходит тремя способами. В первом случае не требуется технических излишеств, стружки будут разлетаться по всему помещению, однако рабочая поверхность не будет забиваться.

Возможность направленности раструба выброса в некоторых моделях облегчает уборку стружек, в этом кроется второй вариант выброса стружек. Мешок вмещает большой объём стружек, хотя и не является слишком громоздким. Если вам необходим мешок, следует поинтересоваться, имеется ли таковой в наборе и есть ли возможность его докупить.

Хорошим решением проблемы является подсоединение с помощью гофрированного шланга к пылесосу, но и он полностью не сможет избавить вас от мусора. Зависимо от местонахождения работающего электрического рубанка, удобно выброс стружек направить в определенную сторону.

Для этого достаточно только клавишу переключить в нужное положение. Способ простой, однако является неудобным в некоторых случаях, потому что шланг и шнур ограничивают маневренность конструкции.

Аксессуары к электрорубанку

Для инструмента существует множество различных аксессуаров, не зависимо от цены электрорубанков. К примеру, волнистые ножи, изготовленные из закалённой стали, разных габаритных размеров, которые применяются для черновой обработки, а также оборудование, что позволяет установить неподвижно рубанок и превратить его в строгальный станок и автоматический фуганок одновременно.

Боковой ограничитель вместе с глубиномером способен точно задавать ширину и толщину снимаемой стружки. Чтобы срезать угол, некоторые ограничители принято наклонять от 0 до 45 градусов. При выстругивании тонкой грани боковой ограничитель поможет придать рубанку необходимое равновесие. Выше описанные аксессуары из всех возможных должны обязательно быть в комплекте.

Технические характеристики

Мощность электрического рубанка составляет 0,4 — 2 кВт. Для использования в домашних условиях и ремонта своими руками подходит электрорубанок, что имеет мощность 500 – 900 Вт. Для несложных и кратковременных работ подойдет электрический рубанок бытового класса или самодельный электрорубанок небольшой мощности. А для настоящих мастеров понадобится только профессиональный мощный инструмент.

Скорость вращения фрезы способна влиять на чистоту обрабатывания поверхности и составляет 10 – 18 тысяч оборотов в минуту. В некоторых моделях скорость вращения можно изменять. Также она способна поддерживаться на постоянном уровне электроникой, что при работе с из твердыми породами древесины очень удобно.

Ширина строгания составляет 82 миллиметров и больше. Этот показатель имеет значение, когда вы тратите большую часть времени на занятие обработкой досок. У многих фирм ширина строгания древесины обычно не превышает 82 мм, но на рынке есть компании, к примеру, «Интерскол», которые увеличили ширину строгания примерно до 102 миллиметров.

Глубину строгания вы можете выставить в пределах 0 — 4 миллиметра. Она бывает плавной и пошаговой. Глубина выборки кромки доходит от 0 до 25 миллиметров соответственно.

Изготовление электрорубанка своими руками

Электрический рубанок, который вы будете изготавливать, предназначается для обработки за один проход древесины, которая имеет ширину до 120 миллиметров и глубину обработки до 1,2 миллиметра. Обрабатываемое изделие будет опираться на плиту с отверстием для ножевого вала. Направляющий угольник крепится на опорной плите при помощи 2 винтов М8, что имеют пластмассовые головки, он препятствует при обработке боковому смещению изделия.

К опорной плите присоединены снизу винтами М6, что имеют потайные головки, опоры подшипников ножевого вращающего вала. За пределами опорной плиты на конце ножевого вала принято устанавливать шкив клиноременной передачи. Плиту крепят 10 винтами к корпусу электрорубанка, что сварен из стального уголка размерами 20 на 20 на 3 миллиметра.

Предохранительный кожух соединяют с корпусом тремя винтами М6 с цилиндрическими головками над клиноременной передачей через пружинные шайбы. Электрический двигатель инструмента размещается внутри корпуса и с ним соединяется с помощью 2 опор в форме стальных полос. Они имеют по 2 отверстия диаметром приблизительно 6,5 миллиметра, что предназначены для крепления на корпусе электрорубанка своими руками, а также по 2 паза, обеспечивающих установку и регулировку положения электрического двигателя для натяжения ремня.

Электрический двигатель аппарата управляется с пульта, расположенного спереди на корпусе. Под П-образной скобой внутри пульта размещаются 2 фазосдвигающих конденсатора, что закреплены параллельно и имеют емкость по 4 мкФ. Выключатель смонтирован снаружи на пульте. От прямого попадания пыли и стружек мотор защищен кожухом.

В первую очередь изготовьте опорную плиту. Самой трудоемкой операцией считается выполнение в плите фигурной прорези, что предназначена для выхода ножей. С этой целью используйте электродрель с отрезным кругом небольшого диаметра или просверлите по контуру отверстия, а после этого обработайте напильником прорезь. После сверления в опорной плите крепежных отверстий выполняются по ним резьбовые отверстия в 4 верхних уголках корпуса электрорубанка.

К опорной плите перед сваркой присоединяют 10 винтами верхние уголки, сваркой к ним прихватывают остальные уголки корпуса. Потом опорную плиту снимают, и корпус окончательно сваривают по контуру, зачищая сварные швы. Особо тщательно зачищают по плоскости, в которой корпус прилегает к опорной плите. При этом недопустимы зазоры, потому что они провоцируют при работе электрорубанка вибрацию. Учитывайте это перед тем, как сделать электрорубанок своими руками.

Убедитесь после окончания сборки, что ножевой вал будет вращаться против часовой стрелки – в направлении подачи, если оценивать со стороны пульта. Эта особенность имеет большое значение, потому что методика закрепления на ножевом валу клиноременного шкива не допускает его движения в обратную сторону. Закрепите перед началом работы корпус рубанка без зазоров 4 винтами М6.

Ножевой вал для прорезания пазов оснащают 2 ножами, что имеют ширину 120 миллиметров, или одним ножом. С противоположной стороны вала в последнем случае устанавливают противовес, чтобы устранить дисбаланс и вибрации. Каждый нож крепят при помощи прижимных пластин и 3 винтов М8, что ввернуты в сквозные резьбовые отверстия вращающегося ножевого вала.

Для ножей самыми доступными заготовками выступает выработанное полотно ножовочных пил по металлу, что имеет толщину около 3 миллиметров. Угол заточки режущей кромки ножей должен находиться в пределах 30 – 40 градусов. При фигурной заточке можно получить рельефную поверхность для художественных рамок или наличников.

Узкие и тонкие профильные рейки, что имеют ширину меньше 10 миллиметров, можно заготовить посредством продольного распила более широкой доски. При работе с узкими ножами (меньше 12 миллиметров) не рекомендуется обрабатывать пазы, что имеют глубину 8 миллиметров, из-за недостатка прочности инструмента.

Теперь вы знаете, как сделать электрорубанок, осталось узнать, как правильно затачивать ножи к нему. Поговорим об этом в следующей статье.


Самодельный станок для деревообработки,вопросы по конструкции. — Самодельные станки

День,а кому вечер больше по вкусу,добрый.

Станок для дерева,но состоит из мЯталла,так что прошу сильно не пинать )))

Итак,дело вот в чем.

Встал вопрос обработки в домашних условиях брусьев и реек деревянных с целью получения из них элементов дверных коробок и оконных рам.В дело был пущен электрорубанок Ferm. Все хорошо,пока заготовкой явл. прямая доска или брус,и ширина заготовки меньше ширины лезвия рубанка.В противном случае получается кака.Четверть выбрать качественно не получается,при широкой доске вывести однну пплоскость двумя проходами рубанка тоже не получается.Сучки,и повышенная твердость древесины заставляют рубанок всплывать.Короче не дело.

Значится решил я смастерить универсальный станочек,пусть даже оснасткой назовется,на универсальную «тележку» которого можно установить рубанок,фрезерок,циркулярку,лобзик.

Конструкция:

фанера 20мм.в качестве прочной и самое главное ровной основы.

На расстоянии окло 1м. закреплены на фанере два швеллера,парралельно.Швеллера находятся в горизонтальном положении на боковых полках.Полки смотрят друг на друга.Швеллера крепятся к фанере с помощью болтовых соединений.Отверстия просверлены в одной из полок каждого швеллера и фанере.

Край верхней полки каждого швеллера явл. рельсовой напрявляющей для траверсы. По траверсе на подобных-же рельсовых направляющих передвигается платформа со съемными кронштейнами под различный электроинструмент.

По краю полки швеллера катится ролик с канавкой напресованный на пару подшипников и соотвесвенно на ось,но это позже,что и является «колесом».а вернее одним из четырех,на которыз будет катится траверса.

Так вот в чем вопрос господа знатоки.

Что посоветуете использовать вместо швеллера,или какие могут возникнуть особенности с его применением в качестве ровной направляющей?

Чего хочется так это неравномерности по высоте направляющей 0,1мм,при длинне 2,5м.Но пугают цифры в ГОСТах на швеллера.

Говоря проще,скажите,насколько крив может быть швеллер купленный на металлобазе?

На какие реальнные зазоры между канавкой на ролике и ребром полки можно ориентироватся.Т.е. насколько сильно будет люфтить траверса влево-вправо?

Предполагаю исподьзовать швеллер типа 10У или 12П.

Заранее спасибо за внимание.

Как из электрорубанка сделать фуганок своими руками. Самодельный фуганок своими руками

Мало кого в детстве оставляло равнодушным первое посещение столярной мастерской. Непередаваемый запах свежей древесной стружки, чистота и гладкость только что простроганной доски, пушистость опилок – это место, где с помощью рейсмусового станка происходило волшебное превращение нескольких корявых досок с колючей поверхностью от торчащих волокон в изящную табуретку.

Результатом работы рейсмуса являлся идеально ровный пиломатериал, который годился для изготовления многого такого интересного и красивого.

Конструкция и разновидности рейсмусовых станков

Конечно, рейсмусовый станок был не единственным в той мастерской. А многие из этих мастерских и вовсе не могли похвастаться такой роскошью. Но циркулярная пила, зачастую собранная на одном валу с барабаном фуговального станка, почти всегда имелась. И тогда несложное приспособление, позволяющее контролировать равномерность прижима заготовки к поверхности рабочего стола, приближало фуговальный станок по своему функционалу к рейсмусовому, что в умелых руках обеспечивало почти одинаковый результат, хотя и несколько белее затратный и по работе, и по времени.

Мы так подробно здесь об этом рассказываем, чтобы была понятнее основная тема статьи – изготовление рейсмусового (рейсмусного) станка своими руками. Ведь главная его задача: прострогать погонажный деревянный материал с одинаковой толщиной. А несколько последовательных операций строгания на фуговальном станке с таким прижимным приспособлением, этот результат обеспечит.

Но, чем же оснащен настоящий рейсмус?

Рейсмусовый станок имеет:

• рабочий стол;
• рабочий вал (1 или 2), два – для одновременной обработки двух поверхностей заготовки или один – для обработки заготовки с одной стороны;
• валки для прижима и протяжки заготовки (пару сверху или две – сверху и снизу), с электрическим или ручным приводом;
• систему регулировки высоты стола;
• систему защиты от обратного хода заготовки.

В варианте доработки фуговального станка, часть из перечисленных систем отсутствует. Но также, промышленно выпускаются станки двойного назначения – фуговально-рейсмусовые.

В них под рабочим столом для фугования располагается регулируемый по высоте рабочий стол рейсмуса. Обработка заготовки осуществляется тем же барабаном с ножами, что и фугование. При этом обрабатывается только верхняя ее часть. Во время работы станка в качестве рейсмусового, верхняя часть станка закрывается защитной накладкой, во избежание получения травмы.

Иногда вместо барабана с ножами устанавливается широкая фреза.

Принципиальная схема работы рейсмусового станка

Для чего делать рейсмусовый станок своими руками?

Схема работы большинству домашних мастеров должна быть понятна и без визуализации, но для простоты понимания задач по самостоятельному изготовлению рейсмуса – лишней не будет.

Мотиваций для самостоятельного изготовления любого оборудования – две:

• стремление к самореализации;
• стремление к экономии.

Все остальные – вытекают из перечисленных. А сэкономить можно много чего:

• в первую очередь – деньги за счет упразднения вспомогательных функций, без которых в условиях домашней мастерской вполне можно обойтись;
• во вторую – электроэнергию за счет уменьшения числа электроприводов;
• в третью – место в мастерской за счет оптимизации и подгонки размеров.

Если говорить о полноценном рейсмусовом станке то, исходя из объемного чертежа, расположенного ниже, его составляющие можно свести к следующему списку:

• электропривод от электромотора мощностью 1,5 – 2,5 кВт на двухножевой барабан, вращающийся со скоростью 5 – 10 тыс.об/мин;
• ручная цепная регулировка уровня рабочего стола;
• ручная цепная спаренная подача заготовки двумя протяжными прижимными валиками.

Но концепцию своего рейсмуса принимаете вы сами. Рассмотрим 3 подхода к реализации идеи самостоятельного изготовления рейсмусового станка.

Высокотехнологичный метод изготовления рейсмусового станка

Здесь 3 самостоятельных электропривода, которые:

• приводят в действие режущий барабан,
• являются протяжно-прижимными валиками,
• регулируют положение рабочего стола.

Крутящий момент на барабан передается при помощи клиноременной передачи, а в двух оставшихся вариантах – цепной. Причем, равномерность прижима валиков регулируется взаимосвязанными подпружиненными промежуточными звездочками, хотя на наш взгляд, такая система не позволит все-таки избежать некоторого временного прослабления цепи в момент схода заготовки с подающего валика.

Натяжка цепи привода регулировки высоты рабочего стола осуществляется двумя жестко закрепляемыми звездочками.

Подобный подход, очевидно, может быть оправдан наличием у вас гибкого минипроизводства с большим числом операций перенастройки оборудования. Хотя и здесь некоторые схемы можно было бы упростить. К примеру – вот так:

Такой станок не получится дешевым, а обилие достаточно сложных узлов будет требовать постоянного технического обслуживания. Но, видимо, это именно тот случай, когда на первом плане оказалось именно стремление к самореализации, ведь за аналогичные деньги вполне можно было бы найти б/у рейсмусовый станок и, слегка подремонтировав его, обеспечить решение тех же задач.

Рейсмусовый станок из электрорубанка выполненый своими руками

Именно такой подход к решению большинства заданий для рейсмуса, которые возникают в условиях домашней мастерской, нам кажется наиболее интересным.

В первую очередь, этот интерес базируется на минимальных доработках уже существующего инструмента для выполнения работы дорогостоящего оборудования с практически тем же результатом.

Установив электрорубанок на платформу с изменяющейся высотой, мы получаем почти тот же рейсмус. Правда, в нем регулируется не положение рабочего стола, а положение рабочего инструмента по отношению к обрабатываемой заготовке, но суть процесса от этого не меняется. Роль стола здесь выполняет ровная мощная доска с ограничителями ширины по бокам. Они же служат местом крепления основного узла. Но прежде поговорим именно о нем.

На рубанке заднюю опорную пластину мы поменяем на самодельную из ОСП или фанеры, толщиной, обеспечивающей одинаковый уровень с передней пластиной, регулирующей необходимый зазор (1 – 3 мм) для снятия стружки. Ширина ее должна соответствовать ширине нашего импровизированного рабочего стола.

По бокам этой пластины прикручиваются рейки для крепления ножек, высоту которых диктует исключительно здравый смысл. Очевидно что, исходя из стандартной ширины ножей рубанка в 82 мм, толщина обрабатываемых заготовок не должна быть больше 100 мм, поэтому расстояние между осями креплений ножек можно взять равным 110 – 120 мм. Соответственно, их общая длина будет колебаться от 140 до 160 мм при ширине от 35 мм и толщине не менее 10 мм. Крепление ножек осуществляется строго на одинаковом расстоянии от края бруска.

Установка собранного подвижного верхнего узла с электрорубанком на рабочем столе осуществляется по месту, так, чтобы крепление находилось строго на одном уровне. Это делается для параллельности его перемещения относительно базовой поверхности, что обеспечит точность обработки заготовки.

Высота в процессе работы проще всего выставляется подбором реек соответствующей толщины, прикручиваемых на ограничители ширины рабочего стола, или при помощи других подставок.

А прижим рабочего инструмента обеспечивать пружинными стяжками или жгутом, но для небольших заготовок этого вовсе не требуется. Так же в заданном положении эту параллельную платформу можно фиксировать винтами-саморезами.

Видео применения рейсмуса, собранного своими руками:

Бюджетный вариант самодельного рейсмуса

Это самый простой метод использования электрорубанка в качестве рейсмуса. Конечно, назвать эту конструкцию рейсмусовым станком вряд ли кому-нибудь придет в голову, но по выполняемой функции – это именно он.

Мы преднамеренно подобрали вариант для широких заготовок. Ведь в таком виде он выполняет работу, которая не под силу большинству промышленных рейсмусных станков именно из-за ширины обрабатываемого материала, а в нашем случае она ограничивается только длиной ваших рук.

Конечно, такого варварского крепления электрорубанка – довольно дорогостоящего инструмента – к подвижной платформе, мы рекомендовать не можем. Куда интереснее вариант закрепления его, описанный в предыдущем разделе статьи, но с использованием более широкой платформы и выносом реек по ширине, а не вдоль оси инструмента. При этом опасность повредить что-нибудь важное внутри корпуса рубанка сводится к нулю.

В приводимом примере обрабатывается клееная наборка из деревянных реек различных габаритов и даже пород древесины.

Регулировка высоты производится установкой по бокам рабочего стола калиброванных брусков, два набора которых позволит обработать с обеих сторон неограниченное количество заготовок в заданный по толщине размер.

Фуганок является важным атрибутом, предназначенным для плотницких работ. Внешние показатели и принцип его работы напоминают привычный всем рубанок. Однако фуганок отличается более удлиненной формой, позволяющей обрабатывать обширные поверхности. На его подошве располагаются 2 ножа. Это приспособление для обработки древесины имеет пробку, позволяющую ослаблять его крепление и своевременно проводить затачивание, замену ножа или ручки.

Сделать ручной фуганок своими руками очень просто. Стоит лишь научиться обращаться с элементарными плотницкими инструментами. Приложив собственные силы и старание, можно пополнить свой арсенал важным оборудованием.

Необходимые для работы инструменты

Чтобы самостоятельно изготовить этот плотницкий инструмент, необходимо запастись сырьем. Нужна крепкая древесина, позволяющая создать прочную колодку. Оптимальным вариантом будут натуральные породы дуба и лиственницы. Их невероятно твердая древесина обеспечит оборудование долгим эксплуатационным сроком.

В качестве инструментов пригодятся:

• ножовка;
• молоток;
• стамеска;
• фанера;
• болты.

Приемы строгания: а -рубанком; б — фуганком; в — положение ног при строгании; 1, 2, 3 — нажим на рубанок соответственно а начале, середине и конце строгания.

Берется деревянный брусок, в его центре с помощью стамески и молотка насквозь пробивается прямоугольное отверстие. Боковые стороны такого проема располагают под углом в 45°. Готовый нож, размеры которого соответствуют 200×65 мм, фиксируется на одной из сторон отверстия и укрепляется древесной тонкой пластинкой. Она вставляется в расширенный проем. Ударная пробка определяется в середине.

Ручка должна быть удобна для работы, поэтому ее форма подбирается индивидуально. Смастерить эту важную деталь можно из многослойной фанеры. Готовый элемент вставляется в отверстие и крепко закручивается болтами с двух сторон. Пазы для них готовятся заранее.

1. Выбирая нож для фуганка, следует отдать предпочтение прямоугольному образцу.
2. Для обеспечения максимального удобства прибор оборудуется ручкой и лезвием, каждый из них должен быть представлен в двойном экземпляре.
3. Нож не должен выпирать на рабочей поверхности.
4. Детали небольшой длины обрабатываются фуганком, протяженность колодки которого приравнивается 500 мм, угол режущей плоскости соответствует 45°.

Вернуться к оглавлению

Делаем фуганок из электрического рубанка

Сделать фуганок своими руками можно и другим способом. Для этого берутся:

• прочно сделанный ящик из натуральных пород древесины;
• 3 пластины фанеры разной толщины;
• электрический рубанок;
• крепежные элементы (гайки, болты).

Накануне проведения таких работ готовятся чертежи, прикидываются размеры будущего оборудования, под него подгоняются отшлифованные листы фанеры. Такие простые меры позволят избежать ошибок в дальнейшем и исключат ненужные действия в момент сборки.

Ящик для будущего прибора может быть готовым или сколоченным самостоятельно. Эта емкость должна иметь прямоугольное, вытянутое основание без дна. Готовый ящик закрывается фанерой, в которой заранее прорезается отверстие. Рубанок кладется сюда нижней частью вверх. На базовую фанерную пластину сверху стелется 2 листа.

Своеобразие этого применяемого материала складывается из того, что одна из таких фанер будет толще другой на 2 мм. Он выполняет принимающую функцию, на него в результате фугования принимается деревянный брус. Другой пласт будет тоньше на 2 мм. Эта прослойка осуществляет функцию продвижения. Брусочки двигаются далее, на нож рубанка.

Нижняя часть этого оборудования приподнимается над фанерным пластом, представляясь одной плоскостью с подошвой и принимающим слоем. Подающий слой будет на 2 мм выше.

Корпус фуганка надежно фиксируется с помощью болтов и гаек, которые всегда можно подтянуть или ослабить.

Эти нехитрые советы позволят быстро и качественно смастерить важный строительный прибор.

Что нужно для того, чтобы изготовить самодельный фуганок своими руками? Сначала нужно определиться разновидностями этого инструмента.

Фуганок бывает трех типов.

1. Первый – ручной, напоминает удлиненный рубанок.
2. Второй – электрорубанок, выглядит как циркулярная пила с горизонтальным ножом.
3. И третий – фуговальный станок.

Основные его части – статина и фуговальный вал.

Как сделать фуганок своими руками?

Предлагаемый вариант фуганка позволит с легкостью обрабатывать заготовки длиной более 60 см.Основой этого деревообрабатывающего станка является ручной электрический рубанок российского производства – Интерскол.

Электроинструмент был несколько модифицирован. К примеру, были убраны родные подошвы. И дополнительно прорезаны отверстия в пластиковом корпусе для более легкого выхода стружки из рубанка.

Для создания фуганка потребуется стол, к которому будет снизу крепиться электрический рубанок.Основа столешницы станка изготовлена из двух спаянных друг с другом уголков. Общая длина рабочей поверхности составляет 130 см.

На фото видны отверстия, при помощи которых впоследствии будет прикреплен рубанок.

1) Для точной и качественной обработки древесины, необходим упор. Он должен быть перпендикулярно приварен к рабочей поверхности. Такой же упор приваривается и с другой стороны.

2) Затем к приваренным упорам можно прикручивать направляющую. В качестве направляющей можно использовать ровные доски. В нашем случае это кусок ДСП.

Очень важным моментом является то, что подающая и принимающая части стола находятся на разных уровнях. А точнее – вся подающая часть ниже на 1 мм. Эта разница позволяет срезать с заготовки слой, толщиной 1 мм. Подающая и принимающая части между собой соединены двумя деталями по бокам. Соединительные детали в нашем случае – это разрезанный швеллер.

Стол собирается воедино при помощи сварки электродами. Электроды использовались 2.5 мм, чтобы не прожечь металл насквозь. Сварка производилась точечная, прихватами.

Станок стоит на 3-х ножках. С одной стороны две тонких ножки из металлических труб, а с другой стороны ножка потолще. Для ответа на вопрос, почему именно 3 ножки необходимо вспомнить геометрию. Ведь через любые три точки можно провести плоскость. Станок с тремя ножками будет устойчиво стоять даже на неровном полу, в то время как четвероногий станок в этом случае будет шататься.

А для того, чтобы весь станок не развалился, по двум диагоналям были приварены две металлические трубы. Так была увеличена прочность конструкции.

После того как стол собран и готов, можно заняться прикреплением электроинструмента. В качестве соединительных элементов используются стандартные монтажные шурупы. Ими была прикреплена родная подошва.Рубанок крепится снизу. Для более плотного прилегания можно использовать компенсирующую прокладку. На фото отчетливо видно, что прокладка добавляет толщины.

Прислонив рубанок к нижней части и совместив болты с дырками, можно заворачивать монтажные болты. Их следует надежно завернуть. Чтобы рубанок впоследствии не отвалился.Теперь можно включать собранный самодельный фуганок и смело работать на нем.

Видео: самодельный фуганок.

Видео: вторая часть.

Видео: третья часть.

Обработка дерева — один из самых популярных видов занятий среди увлеченных людей по всему миру.

Этот материал относительно дешев, легко поддается шлифовке, а готовое изделие, покрытое лаком, краской или морилкой, будет служить ни один десяток лет, не теряя внешней эстетики и прочности.

Предметы интерьера, мебель и многое другое могут быть изготовлены самостоятельно, для этого совсем не обязательно тратить деньги на приобретение дорогостоящего оборудования или материалов.

Даже тот факт, что пластик, различные сплавы металлов повсеместно вытесняют деревянные изделия, не уменьшает интереса к обработке древесины среди энтузиастов.

Это и прекрасное хобби, и возможность удивить близких уникальными вещицами, созданными собственными руками.

Советы опытных мастеров по деревообработке говорят о том, что не обязательно бежать в строительные магазины, если требуется дополнительный инструмент для выполнения определенного вида работ.

Кое что можно сделать собственными руками. На пример такой столярный инструмент как фуганок.

Что же он из себя представляет? Фуганок можно отнести к разряду привычных нам рубанков, но с небольшими изменениями во внешнем виде, а значит предназначенных для выполнения определенных задач.

Увеличение длины фуганка дает возможность обрабатывать широкие плоские поверхности. Механизм строгания в данном случае такой же, как и при работе с рубанком.

Отдельные декоративные или мелкие элементы таким оборудованием не обработать, зато, если необходимо добиться ровной и плоской поверхности изделия — оно незаменимо.

Изготовить ручной фуганок из рубанка и длинных отшлифованных кусков древесины — простая задача для любого мало-мальски опытного в плотницком деле человека. Поэтому тратить на его приобретение большие суммы не стоит.

Посвятив несколько вечеров на изготовление такого инструмента, вы пополните свой арсенал довольно практичным и нужным оборудованием для обработки дерева.

Для тех, кто превратил свое хобби в нечто большее и стремится расширить ассортимент своего инструмента, предлагаем попробовать сделать самому фуганок. Интересно и полезно одновременно.

Представленный нами вариант изготовления деревообрабатывающего оборудования при соблюдении технологии, позволяет получить инструмент, обладающий высокой точностью.

Для этого воспользуемся досками или фанерными листами уже обработанными заранее с помощью фуганка и рейсмуса.

Для того, чтобы сделать фуганок своими руками понадобится деревянный ящик, крепко сколоченный, три листа фанеры разной толщены (для чего объясним по ходу дела, чтобы не запутать), электрорубанок, болты и гайки для крепления. Начнем с ящика.

Можно взять уже готовый ящик без дна, но лучше сделать такой своими руками. Дело в том, что ящик должен быть вытянутой прямоугольной формы, чтобы было где размахнуться при фуговании.

Сколоченный ящик накрываем листом фанеры, предварительно прорезав в ней отверстие, и помещаем рубанок в ящик, ножами вверх, или подошвой, что собственно одно и тоже.

Если рубанок интерсколовский, то он имеет специальное приспособление для крепления его к столу вверх ножами, эти элементы так и называются приспособы.

Поверх базового листа фанеры с прикрепленным уже рубанком кладем еще два листа.

В чем особенность: один из листов будет на 2 мм толще. Это будет принимающий лист, то есть тот, на который после фугования уходит деревянный брус (предполагаем, что 2 мм это и будет тот слой, который будет стесан фуганком).

Второй лист соответственно на 2 мм тоньше. Это будет подающий слой, тот, с которого деревянный брус подается на лезвие рубанка.

Подошва рубанка должна быть приподнята над основным листом фанеры таким образом, чтобы подошва и принимающий слой составляли одну плоскость, были на одном уровне, а подающая фанера на 2 мм выше.

Фуганок должен быть крепко привинчен болтами и гайками, чтобы в случае надобности крепление можно было отрегулировать.

Способ 1. Вертикальное размещение рабочей поверхности электрического рубанка

Превращение электрического рубанка в фуганок не займет много сил и времени. Материалов, тоже не нужно. Подойдут остатки древесины, которые возможно приобщить на общее благо. Первый вариант применения электрического рубанка в качестве фуганка предусматривает вертикальное расположение рабочей поверхности и режущего ножа.

Такое размещение позволяет обрабатывать как узкие, так и широкие заготовки. При этом обрабатываемая деталь беспрепятственно движется по поверхности стола.

Идея приспособления довольно проста, но нюанс заключается в том, что она не подойдет к использованию на любом столе, для ее применения нужен столярный верстак специальной конструкции с возможностью внешнего бокового крепления.

При его наличии установить электрический рубанок в вертикальном положении очень легко. Следует отметить, приспособление изготовлено из фанеры толщиной 12 мм, для электрорубанка DeWalt 680 OS. Если у вас оборудование другой модели, то приспособление адаптируется под конструктивные особенности, имеющегося рубанка.

Монтаж оборудования предусматривает следующие операции:

• вставляем болты крепления в Т-образный профиль и не зажимаем их, а лишь слегка прикручиваем;

• снимаем прижимную пластину и устанавливаем рубанок;

• прижимную пластину ставим на место, но не затягиваем, а лишь слегка наживляем;

выставляем рабочую поверхность рубанка строго перпендикулярно к столешнице с помощью мерительного инструмента;

угол должен соответствовать 90º. Получить величину угла можно, использовав регулировочное винтовое соединение М8. Гайку устанавливают в фанерную плоскость, а винт проходя через нее упирается в ручку электрического рубанка тем самым, изменяя угол между подошвой и поверхностью стола. На ручке инструмента в место, куда будет вдавливаться винт желательно на двухстороннем скотче установить металлическую пластину. После установки необходимого размера винт нужно затянуть контргайкой;

снимаем с рубанка стандартный боковой упор, а на его место ставим изготовленный своими руками защитный кожух. В качестве штанги защитного кожуха лучше всего использовать шпильку Ø8 с резьбовым концом 30 мм. Размер кожуха 150х150 с закруглением;

отличительной особенностью такого монтажа является возможность установить ножи по касательной, как показано на фото.Тогда улучшается чистота обработки и заготовку подавать значительно легче;

после того, как все настройки закончены затягиваем все гайки-барашки и устанавливаем дополнительные струбцины, дабы избежать случайного нарушения настроек в процессе фугования.

Обратите внимание, чтобы режущий инструмент рубанка не касался поверхностей стола. Этот момент нужно учесть при изготовлении приспособления.

В качестве прижима можно использовать ровную доску или уровень, предварительно выставив и зажав их струбцинами, а еще правильнее изготовить гребенку, по примеру фрезерного станка. Гребенку то же крепить следует струбцинами.

Перед ее крепление выставляем глубину обработки. Рекомендована величина снятия материала за один проход не более 1 мм.

Теперь нужно зажать струбцинами гребенку, которая по длине должна заходить на нерегулируемую сторону рабочей поверхности рубанка.

Отсос опилок лучше сориентировать вниз.Это исключит забивание патрубка. В таком положении отходы обработки можно будет собрать без подключения принудительного отсасывания стружки, достаточно привязать полиэтиленовый пакет.

Ввиду того, что включение электрического рубанка заблокировано, лучше всего его включать при помощи дистанционной розетки, но если таковой не имеется то необходимо применить выключатель, разместив его в удобном месте поблизости от работающего фуганка.

Далее берем заготовку и проверяем работу электрического фуганка, сделанного своими руками. Проверяем обработанную поверхность на чистоту и перпендикулярность плоскостей. Новый фуговальный станок на основе электрического рубанка готов к работе.

Как отмечалось ранее, вертикальная установка фуганка требует профессионального стола. Если занимаетесь столярными работами постоянно, и у вас такой стол есть в наличии, тогда вертикальный монтаж рубанка для вас. Но если ваша столярная деятельность сводится к одноразовым работам время от времени, тогда вам будет более интересен другой способ фуганка с горизонтальным расположением рабочей поверхности.

Способ 2. Горизонтальное размещение рабочей поверхности электрического рубанка

Рассмотрим изготовление фуганка на базе электрического рубанка торговой марки Статус PL82SP.

Есть две причины, по которой мы выбрали именно этот инструмент. Во первых он малошумный, что в небольшой домашней мастерской является огромным достоинством. Во вторых в комплекте поставки предусмотрены кронштейны для монтажа рубанка именно горизонтально. Ими мы и воспользуемся при изготовление фуганка своими руками.

Возьмем доску 85×12 см. Мы предлагаем использовать термодерево, оно не набирает влагу, поэтому его не ведет в процессе эксплуатации. Но это не принципиально, можно использовать любой материал, который есть под рукой. Эта доска будет служить основанием нашего фуговального станка. Сверлим сквозные отверстия Ø 6,5 для крепления кронштейнов рубанка.

С обратной стороны доски рассверливаем отверстие Ø12 на глубину высоты головки болта М6.

Вставляем болты М6 и накручиваем гайки.

На болты крепим кронштейны и устанавливаем рубанок. Ось инструмента должна соответствовать оси основания.

Так как задняя часть рабочей поверхности не регулируется примем ее за базу. Устанавливаем на нее длинны уровень и замеряем высоту от верха основания до рабочей поверхности по обоим краям нижней доски. Они должны быть идентичны. В нашем случае — это 18 см.

Из доски подготавливаем две заготовки, которые будут служить удлинителями стола. Одна их них длиной 27 см, другая 35 см. Ширина 10 см.

Еще вырезаем из доски толщиной 5 см заготовку длина которой соответствует сумме длин удлинителей, а ширина в сумме с высотой удлинителя равняется 18 см.

Отрезаем заготовки по длине и разрезаем посередине под углом.

Готовим еще 4 заготовки. Две из них 25,5×7,5 см, а еще две 20,5×7,5 см.

Теперь в этих заготовках необходимо сделать паз. Для этого можно воспользоваться фрезером, но если у вас такое оборудование отсутствует, то делаем его при помощи электролобзика и ручной дрели. Сначала просверливаем отверстия для входа и выхода полотна, а потом прорезаем паз. С помощью наждачной бумаги зачищаем и подгоняем размер 8 мм.

Сверлим сквозные отверстия под крепление саморезами, с помощью зенковки делаем фаску на отверстии.

Соединяем заготовки строго посередине, как показано на фото, обязательно предварительно закрепив их струбцинами.

Берем ответную часть заготовки, сверлим отверстие. Вставляем мебельный болт с квадратным подпятником и скручиваем гайку-барашку с шайбой. Узел подъема стола готов.

Следующая операция приклеивание удлинителя стола к узлу подъема.

Закрепляем столы к основанию саморезами. При креплении важно, чтобы край задней части перекрывал нож.

Изготавливаем параллельный упор, закрепляем его показано на фото. При установке упора важно выдержать угол между поверхностью стола и упором 90°.

Проводим тестирование полученного станка. Такой бюджетный вариант фуганка станет прекрасным подспорьем в вашей мастерской.

Основные правила техники безопасности при работе на фуговочном станке.

Ввиду того, что стол является оборудованием повышенной опасности, считаем обязательным остановиться на безопасных правилах его эксплуатации.

1. Станок всегда должен быть надежно закреплен. Если это мобильная версия, то в качестве крепежа используют две струбцины, если фуганок стационарный его надежно крепят к столу на болтовых соединениях.
2. Перед началом работ необходимо проверять надежность крепления ножей и при необходимости их подтягивать. Нельзя работать тупыми ножами, так как приходиться прикладывать чрезмерное усилие, а это может привести к травме.
3. Наличие защитного кожуха обязательно. Его нельзя снимать. Для обработки заготовок пользоваться всевозможными толкателями, исключить работу руками в зоне вращения ножей.
4. Не допускается излишняя вибрация, дисбаланс, биение и посторонний шум оборудования.
5. Запрещается работа на станке в перчатках.

Иногда случается необходимость в рейсмусе. Превратить электрический рубанок в рейсмус довольно просто. Конечно если мы не говорим о потенциальном станке, а о неком приспособлении, сделанным своими руками, для получения двух параллельных плоскостей.

Чтобы сделать такой примитивный станок нужно затратить немного времени им столько же материала. Процесс изготовления рейсмуса разделим на три этапа.

Этап №1 Подготовка основания.

Берем доску, надежно закрепляем. На ней посередине в размер ширины ножей рубанка крепим две рейки. Расстояние между ними и будет максимальной шириной обрабатываемых деталей. По ширине доски крепим две планки длиной соответствующей длине рубанка.

Этап №2 Подготовка инструмента.

Для адаптации электрического рубанка в качестве рабочего инструмента будущего рейсмуса необходимо снять переднюю часть рабочей поверхности рубанка и заменить на лист фанеры или листа OSB. По ширине фанеры крепим две планки длиной соответствующей длине рубанка.

Этап №3 Соединение конструкции.

В качестве ножек применяем 4 рейки, которые соединяем саморезами с планками на инструменте и основании приспособления. Для удобства можно применить болтовое соединение, использовав мебельный болт с гайкой-барашкой. Размер обработки выставляется по калиброванной детали.

Такая идея рейсмуса не удовлетворит потребности столярной мастерской, но в домашнем хозяйстве при единичном производстве имеет право на жизнь.

Главным преимуществом фуганка, сделанного из электрического рубанка является его цена. Материалы необходимые для преобразования инструмента всегда найдутся под рукой. Затраты будут минимальными, в отличии от приобретения нового фуганка. Кроме этого, подкупает мобильность и теперь уже многофункциональность агрегата. Еще один плюс — это высокая чистота обрабатываемой поверхности.

Окончательная обработка деревянных изделий на подобном оборудовании — весьма интересное, а, главное, удобное занятие. Недостатки конструкции в том, что она имеет небольшую ширину фугования и маленькую длину рабочей поверхности..

Заранее стоит продумать и такие важные вопросы, связанные с очисткой воздуха в рабочем помещении и удалением опилок.

Например, поскольку фуганок самодельный, можно придумать что-то вроде мешка для сбора опилок, это избавит вас от мелкой древесной пыли, не полностью, но все же. Электроинструмент не только ускоряет выполнение определенных операций, но и увеличивает количество разлетающегося по углам мусора. Применение пылесоса обеспечит максимальный отсос стружки из рабочей зоны.

Освещение при работе с ним также играет немаловажную роль. Станок с повышенной опасностью, поэтому необходимо обеспечить достаточный световой поток. Лучше всего, такие работы проводить на свежем воздухе при дневном свете.

Если этого не позволяет сделать время года или иные условия, обустройте свое рабочее место с максимальным комфортом.

А также вы можете посмотреть видео фуганок из электрического рубанка

Сделать фуганок своими руками, если есть хотя бы базовые знания об устройстве этого инструмента, совсем несложно. Задача значительно упрощается при наличии в вашем арсенале старого электрорубанка — он станет главной составляющей частью домашнего фуговального станка.

Фуганок находит широкое применение в обработке древесины — с его помощью легко сделать поверхность гладкой, избавиться от неровностей и шероховатостей, придать пиломатериалам опрятный вид. Имея под рукой такой многофункциональный инструмент, вы значительно расширите свои возможности в сфере деревообработки. С фуганком легко заняться сбором мебели своими руками, сделать вагонку или паркет.

Предназначение фуганка

Работа с деревом может быть не только приятным хобби, но и возможностью обеспечить всеми необходимыми предметами интерьера. При наличии специализированных инструментов самодельная мебель по качеству и внешнему виду мало чем будет отличаться от аналогов заводского производства. Фуговальный станок относится именно к таким инструментам, он дает возможность сделать поверхность древесины идеально ровной, подготовить ее к склейке, лакировке или нанесению декоративного рисунка.

Фуганок, или фуговальный станок — это инструмент для чистовой обработки пиломатериалов большой длины и ширины. Обработка осуществляется путем снятия небольшого (1-2 мм) слоя материала при помощи вращающегося вала, в который вмонтированы острые лезвия из закаленного металла.

Принцип действия фуганка идентичен работе рубанка с тем отличием, что фуговальный станок закреплен на месте, а двигается сам обрабатываемый материал. Увеличенная длина приспособления позволяет использовать его для придания красивого вида широким плоским поверхностям

Подбор комплектующих для фуганка

Для того чтобы собрать фуганок из электрорубанка, совсем не обязательно разбирать новый инструмент. Вполне подойдет рубанок, который раньше использовался по прямому назначению. Недостаток некоторых современных моделей таких приспособлений состоит в том, что их пластиковый корпус со временем расшатывается, на нем появляются трещины и сколы. Работать таким рубанком становится небезопасно, но он полностью соответствует запросам на создание фуговального станка. Все что нужно сделать — перевернуть рубанок и в таком виде закрепить его в предварительно подготовленном верстаке.

Выбор модели электрорубанка — один из важных моментов при сборке станка. Большинство моделей имеют ширину строгания 82 мм, что вполне удовлетворяет запросы для домашнего использования. Более дорогие и мощные рубанки оборудованы валом на 100 или 110 мм. В последнем случае такие параметры позволяют прогонять через инструмент доски и брусья шириной в 10 см, не оставляя при этом необработанных участков.

Стоит обратить внимание на дополнительные функции электрорубанка: некоторые модели уже с завода оборудованы специальными приспособлениями, которые позволяют превратить инструмент в полноценный фуговальный станок. Такой рубанок можно фиксировать подошвой вверх, безопасность работы при этом обеспечивается подпружиненным защитным кожухом.

Если возникла потребность обработки материалов, ширина которых превышает 110 мм, то электрорубанком делать это будет весьма неудобно, так как доску придется прогонять несколько раз, что увеличивает затраты времени и снижает точность работы. В таком случае стоит рассмотреть возможность сборки мощного фуганка, основными составляющими частями которого будут выступать отдельный вал и мощный электрический мотор. Хотя стоимость вала зачастую составляет больше половины от цены всех материалов, но имея в арсенале такой инструмент, вы уже не будете ограничены в своих возможностях, касающихся деревообработки.

Ширина строгания полноценного фуганка, оборудованного валом, находится в диапазоне от 25 до 85 см и больше, но при этом нужно учитывать тот факт, что увеличение данного параметра влечет за собой рост энергопотребления двигателя.

Оптимальная мощность двигателя зависит от нескольких параметров:

• ширина вала;
• количество ножей;
• ширина обрабатываемых пиломатериалов.

Зависимость прямая: чем большее значение имеют перечисленные параметры, тем выше должна быть мощность двигателя. Для домашних станков хорошо зарекомендовали себя двигатели на 1.5-2 кВт. Скорость вращения вала таких станков составляет 4-4. 5 тыс. оборотов в минуту, ширина обрабатываемого материала — 25-40 см.

Сборка фуговального станка

Сборка фуганка осуществляется в несколько этапов. Сначала следует собрать корпус верстака, в который впоследствии будет вмонтирован электрорубанок. Корпус имеет вид обычного деревянного ящика без дна. Сверху его накрывают толстым листом фанеры, в котором прорезывается отверстие для установки рубанка. Фанера будет нести на себе вес инструмента, а для работы с материалом ее необходимо покрыть еще двумя листами, толщина которых будет отличаться на 1-2 мм. Они устанавливаются по правую и левую стороны от рубанка. Тонкая фанера при этом играет роль подающего стола, а толстая фанера — принимающего.

Принцип взаимодействия подающего и принимающего столов предельно прост: пиломатериал, продвигаясь по одной половине верстака, доходит до рубанка, при этом с него снимается слой стружки толщиной 1-2 мм. Уже обработанная древесина одним концом попадает на принимающую часть стола, где занимает устойчивую позицию, давая тем самым возможность остальной части доски пройти над рубанком. Кроме функции поддержки это обеспечивает снижение вибрации и дает возможность обеспечить надежный упор при работе.

Собрать фуговальный станок с валом немного сложнее, но при наличии опыта также не займет много времени. Состоит такой станок из аналогичных деталей — корпуса, подающего и принимающего стола, отделения для сбора стружки. Не лишним в такой модели самодельного устройства будет редуктор скоростей, который позволит снижать скорость вращения вала для прохождения проблемных участков — значительных неровностей, сучков, и т.п. Большое значение имеет расчет и точная подгонка всех элементов корпуса друг к другу, обеспечение надежного крепления двигателя и идеальное выравнивание рабочих столов.

Меры обеспечения безопасности при работе

Фуганок, в силу сочетания опасных факторов — высокой скорости вращения вала и наличия острых лезвий, относится к потенциально травмоопасному оборудованию. Работа с ним предполагает четкое соблюдение ряда правил техники безопасности. Особенно это касается самодельных инструментов: неправильный расчет элементов, которые их составляют, часто приводит к фатальным последствиям. Чтобы избежать проблем в работе с фуговальным станком, нужно придерживаться таких требований:

1. Прежде чем начать работу, нужно подождать, пока вал не наберет максимальную скорость.
2. Ни в коем случае нельзя производить осмотр рабочего инструмента, его смазывание или очистку от стружки во время работы. Для этого нужно остановить станок, обесточить его и только тогда приступать к обслуживанию.
3. При обработке мелких деталей, длина которых не превышает 40 см, а ширина — 5 см, следует пользоваться специальным вертикальным упором. Он имеет вид толстой доски, которая неподвижно крепится к подающему рабочему столу.
4. Для повышения безопасности работы, вал фуганка можно оборудовать специальной защитной заслонкой. При поступательном движении материала она отодвигается, а после окончания обработки возвращается в начальную позицию при помощи системы пружин. Лезвия вала при этом остаются закрытыми от случайного контакта.
5. Большое значение имеет освещение — все работы нужно проводить при свете мощной лампы, либо на улице.

Рубанок (терка) для газобетона своими руками. Изготовление или «вторая жизнь».

Сегодня хотим поделиться с Вами нашим строительным лайфхаком. Он может пригодиться при возведении стен Вашего дома, когда впереди масса работы по монтажу  газобетонных блоков, а под боком ни одного строительного магазина и времени в обрез.

Предлагаем Вашему вниманию самодельную терку или рубанок для газобетона, сделанный своими руками. Если честно, то сделанный наполовину, 50/50. Так как мы строители начинающие, то изначально терку купили вместе с блоками производителя Ytong.  Отработала она у нас по полной программе при строительстве первого этажа. А если быть точными, то на первый этаж у нас ушло 2 рубанка для блоков. Ко второму этажу мы попробовали использовать терку, приобретенную в ближайшем строительном магазине, но она нам крайне не понравилась. Поэтому пришлось быстро включать мозги и засучивать рукава , используя их в тандеме.

Таким образом, получился у  нас самодельный рубанок для газобетона. А сделали мы его на основе изначально купленной терки. У нее была довольно удобная  деревянная ручка, которую мы взяли за основу нашего будущего самодельного инструмента. При помощи линейки мы сделали разметку с тыльной стороны терки. Разметка была симметрична лезвиям на внутренней стороне. Делалась она для удобства и понимания, куда именно вкручивать шуруповертом саморезы, которыми мы планировали заменить стертые лезвия рубанка. Получившийся самодельный инструмент можно увидеть на фото ниже. Кстати говоря, обратите внимание на расстояние между саморезами. Если их вкручивать достаточно близко друг к другу, то трещины на инструменте Вам обеспечены. У нас, например, получилось примерно по 7 саморезов в одном ряду. Использовали мы данный рубанок для газобетона достаточно часто. Для грубой работы он пошел у нас на «Ура». При необходимости мы подтачивали саморезы болгаркой, добавляя им былой остроты =)

Cамодельная терка для газобетона

На этом, пожалуй, и все. Видео-отчет по изготовлению терки для газобетона своими руками можно посмотреть ниже. И, как обычно, ждем Вас на нашем строительном Ютуб-канале «Все своими руками» и до новых встреч!

С наилучшими пожеланиями,

Яна и Женя Шигоревы.

Как сделать рубанок своими руками чертежи. Ручной рубанок — подготовка инструмента к работе и выбор инструмента (125 фото)

Если вы любите мастерить своими руками, наверняка, вам хотелось бы научиться делать оригинальные выемки на деревянных поверхностях, такие как на старинных карнизах или мебели. Ничего сложного в этом нет, просто понадобится особый инструмент – рубанок-калевка.

История или настоящее – калевка в действии

Первый рубанок в Россию привез Петр I, до этого плотники и столяры использовали для снятия коры и стружки дугообразное лезвие с двумя ручками на конце. Мастера инструмент оценили по достоинству, более того, начали активно изобретать новые модели рубанков. Кто именно изобрел рубанок-калевку или, по-другому, калевочник, сейчас уже и не раскопать, зато инструмент остался, причем не только в истории, но и во многих мастерских.

Если разобраться детально, то калевкой называют еще фигурный профиль бруска или доски, который получается в результате обработки калевочником. В современных мастерских с этой задачей чаще справляются специальные верстаки, однако полученные профили – это массовые изделия, без фантазии и изюминки. А вот калевочник у каждого мастера свой, соответственно, и калевка получается оригинальная. Разнообразие получаемых профилей – огромное. Для карнизов – одни «узоры», для декоративных деталей мебели – другие. Плюс ко всему, многие мастера старой школы делают инструменты своими руками и вытачивают нож для рубанка-калевки согласно собственному пониманию правильных форм . Существует несколько разновидностей инструмента, которые схожи с калевочником и выполняют аналогичные функции, но отличаются по размерам.

К таким инструментам относится карнизник – профильный фигурный рубанок. По большому счету – это более широкая калевка. Еще карнизник называют багетником и галтельником. Довольно часто у такого инструмента два лезвия. Сам по себе инструмент получается довольно тяжелым из-за широкого профиля, достигающего 80 мм – строгать такой достаточно тяжело, поэтому часто карнизником работают вдвоем. Один мастер направляет, а второй тянет.

Полугалтели имеют более узкий профиль, таким инструментом мастер сможет работать один. Еще выделают штапы и полуштапы – штап используется для выбора валика на заготовке, полуштап соответственно выбирает полувалик. Как правило, такие инструменты раньше выпускались наборами – по 8-9 инструментов одного типа и 8-9 другого . Для работы с вогнутыми или выгнутыми поверхностями существуют так называемые горбачи-калевки, с помощью которых и выполняется фактурное строгание деталей. Ничем особым, кроме своей формы, инструменты не выделяются, конечно, работать с ними нужно еще научиться.

Как сделать рубанок своими руками – обработка заготовки

Найти калевку в современных магазинах, напичканных электронной техникой, будет достаточно сложно. Уж не проще ли будет сделать инструмент своими руками, вложить в него частичку души и создать калевку необычного сечения? Если вы готовы к выполнению такой задачи, то не стоит откладывать на потом. Для рубанков лучше всего подходят такие породы древесины, как береза, клен. Заготовка должна быть на 5 см по ширине и длине больше окончательных размером рубанка. Ширину определяет лезвие, которое готовится заранее, плюс необходимо оставить по 6-10 мм для обработки на станках, плюс около 20 мм – на «щечки» (боковые плашки). Конечные габариты инструмента могут меняться, в зависимости от задуманного размера рубанка.

Размечать заготовку нужно таким образом, чтобы годовые кольца находились перпендикулярно подошве, а волокна дерева шли вниз от передней стороны к задней.

Окончательно определиться с размерами рубанка вам поможет стружколоматель и лезвие. Можно, конечно, поломать голову над материалом, который сгодится для лезвия, однако куда проще взять эту деталь в старых рубанках или купить готовые с подогнанными стружколомателями. От заготовки отпиливаем две боковые планки толщиной 1,5-2 см. Средняя часть разделяется на две детали, между которыми формируется ложе лезвия и проем стружколомателя. При этом средняя секция должна быть на 3 мм шире лезвия. Ложе под него должно находиться под углом 45°. Затем детали собираются, склеиваются столярным клеем. После его высыхания рубанок регулируется.

Самое сложное – сделать фигурную подошву, которая будет точным зеркальным отражением стругаемого профиля, а также сделать нужное лезвие и подогнать его под подошву. Понадобится большой запас терпения – получиться может не сразу. Для начала начните делать лезвие, для этого вам понадобится , для вытачивания нужных выемок. На самом лезвии нанесите маркером или карандашом нужный рисунок и начинайте точить, соблюдая нужный угол заточки.

Сделать подошву нужного профиля будет еще сложнее, для этого пригодится набор стамесок, много наждачной бумаги и терпения. Возьмите деревянную заготовку и с обоих торцов нанесите рисунок, под который вам нужно будет сделать выемки дерева. На самой подошве отметьте прямые линии, которые будут краями выемок. Стамесками слой за слоем вынимайте древесину, стараясь сделать как можно ровнее. Когда профиль будет готов, обработайте его или шкуркой, чтобы удалить ворсинки. После этого подошва разрезается на две части и приделывается к основной конструкции рубанка.

При склеивании всех частей следите, чтобы своевременно удалить все остатки клея, выступившие после сжатия деталей в тисках. Когда работы по сборке будут завершены, и вы останетесь довольны качеством сборки, покройте весь инструмент тонким слоем лака. На торцы нужно нанести после высыхания первого слоя еще один.

Немного о карнизах – куда пристроить готовое изделие?

И вот ваш готовый инструмент просится в работу. Попробуйте сделать деревянный карниз – во все века именно дерево было одним из наиболее популярных материалов для этого элемента интерьера. Для работы подойдут деревянные рейки из дуба, ореха, сосны, лиственницы, вишни. Также вам понадобится несколько метров нержавеющей проволоки.

Рейку для карниза подбирайте с учетом того, что с обеих сторон должен быть запас, который вы потом срежете. Сделать карниз достаточно просто – закрепите рейку на столе и слой за слоем снимайте стружку, пока не получите нужный рисунок. Обработайте поверхность шкуркой, срежьте торцы и также обработайте их шлифовочной машинкой. Сложнее всего будет принять правильное решение о покрытии поверхности карниза. Учтите, что этот элемент должен составлять единую композицию с остальной мебелью в помещении. Возможно, наилучшим вариантом будет покрыть изделие прозрачным слоем лака, или же несколькими слоями морилки, а затем лаком. Как вариант, покрасьте карниз в цвет, который будет гармонировать со шторами.

Крепежи, на которые мы закрепим планку, также можно изготовить самостоятельно из двух одинаковых плоских стальных полосок. Вам нужно выгнуть их наподобие буквы Г – всего должно быть два места сгиба и три стороны, две параллельных и одна перпендикулярная. На перпендикулярной стороне высверливаем несколько небольших дырок для того, чтобы продеть проволоку. На параллельных сторонах также высверливаем по два отверстия, делая их не больше шляпки шурупа или самореза. Закрепляем крепежи на деревянном профиле и пропускаем проволоку между ними. Проволоку нужно натягивать, как струну, чтобы она не провисала под тяжестью штор. Карниз готов, осталось только прикрепить его к стене под потолок и повесить шторы!

Электрический рубанок – один из главных инструментов для работы по дереву. Правильно настроенный, он незаменимый помощник в руках столяра. Если же со временем настройки инструмента сбились, или же Вы не знаете, как подготовить электрорубанок к работе, то желательно получить специализированную консультацию, которую мы готовы предложить в данном материале. В противном случае все труды при работе с неотрегулированным рубанком пойдут насмарку, да и удовольствия от такой горе-работы будет маловато.

Как и любой инструмент, рубанок необходимо перед работой наладить соответствующим образом. А рубанок электрический предъявляет еще более жесткие требования к наладке, чем ручной инструмент. Поэтому нижеизложенные действия следует проводить перед каждой работой с подобным оборудованием.

Единственное предупреждение перед осмотром инструмента – следуйте советам техники безопасности. Так к режущим частям рубанка необходимо относится очень аккуратно. Ведь благодаря тому, что резцы данного инструмента отличаются необычайной остротой, порезаться о них можно даже в выключенном состоянии, не говоря уже о работающем оборудовании. В остальном же, с подобным оборудованием следует обходиться, как и с любым другим электроинструментом.

Порядок действий для подготовки рубанка к работе

Двигатель электрорубанка

Первым делом необходимо проверить работу двигателя электрорубанка. Для этого стоит просто включить его в работу на холостом ходу. При этом привод должен плавно набирать обороты, и дойдя до номинального показателя — работать ровно и без посторонних шумов и затираний. После чего, целесообразно проверить работу силового агрегата и под нагрузкой — при упоре в заготовку он должен набрать обороты и удерживать их. При этом не должно наблюдаться посторонних звуков.

Затем следует проверить вентиляционные отверстия, где находятся щетки. При работающем электрорубанке там не должно наблюдаться искрений. Если же искры есть, то скорее всего, вентиляционные отверстия забились мелкой стружкой во время работы. Следует продуть их воздушной струей от компрессора или почистить кисточкой. Учитывая конструкцию и условия работы электрического рубанка, такую процедуру стоит делать постоянно.

Если же описанные действия не привели к желаемому результату, то необходимо проверить непосредственно сами щетки. Возможно, они стерлись, и их необходимо заменить. В случае, если и это не помогло, и рубанок “искрит” при использовании, или же, что еще хуже, от него идет запах гари, то следует немедленно прекратить работу. Его нужно отнести в сервис. Если все сделать вовремя, скоро он опять будет служить Вам безотказно.

Совет: когда хотите выбрать электрорубанок, в первую очередь смотрите на мощность и количество оборотов двигателя. Для долгой работы мощность должна быть не ниже 750 Вт, а количество оборотов не менее 12000 в минуту.

Ножи электрорубанка

Понятно, что чем более острые режущие кромки у ножей, тем легче инструменту выполнять свою работу. Ножи следует постоянно осматривать и затачивать по мере необходимости. Признаком того, что ножи затупились, является более натужная, чем обычно, работа рубанка. Его приходится постоянно подталкивать при строгании. При этом двигатель работает на износ, издавая характерный звук перегрузки. Этого быть не должно, ведь плавный ход инструмента создается за счет высокой мощности двигателя и больших оборотов вала, а не за счет мускульной силы оператора.

Заточка ножей рубанка, как и обычных ножей, производится на любом точильном станке. Мастерство заточки заключается в том, чтобы по всей длине режущая кромка была одинаково ровной. Запомните, если на вашей модели стоит несколько ножей, а их может быть от 1 до 3, то следует точить все. При работе инструмента они выступают как одно целое. Перепады в заточке нарушают баланс ножей, и сразу же “вылезут наружу” в виде некачественного среза.

Совет: постарайтесь купить электрический рубанок с толстыми ножами. Ножи на такой модели электрорубанка — это металлические пластины 20 мм в длину (не путайте с шириной, которая по стандарту обычно 82 или 110 мм). На недорогих рубанках ножи не более 5 мм, разница очевидна, и такие резцы, как и весь агрегат в целом, прослужат намного меньше.

Ремень электрорубанка

Мало кто знает, что в конструкции электрического рубанка присутствует специальный ремень. Он передает движение от якоря двигателя на вал с ножами. Но, так как он скрыт внутри инструмента, (под его боковой крышкой), то его не видно и соответственно, его участие в работе оснастки многие недооценивают. А зря, ведь этот узел представляет собой замкнутый ремень с нарезанными зубьями. С помощью этих зубьев и осуществляется передача движения на вал. Со временем ремень приходит в негодность и растягивается. Если Вы произвели все вышеуказанные действия, двигатель рубанка работает, а ножи под нагрузкой – нет, то, скорее всего, дело в ремне.

Совет: покупайте рубанок с резиновым ремнем. Когда хотите купить рубанок, спросите у продавца, какой на нем стоит ремень: резиновый или силиконовый. Резиновый более качественный, и “ходит” дольше.

Да, советы простые, но главное иметь волю и терпение соблюдать их. Качество ухода за своим инструментом всегда сказывается и на качестве готовых изделий. Помните об этом. Проводите профилактику вовремя, и ремонт электрорубанка необходим будет очень не скоро.

Как пользоваться электролобзиком: житейские советы

Как пользоваться перфоратором – основные рекомендации

Анализируем: какой шуруповерт выбрать

Отвечаем на вопрос как выбрать дрель

Если Вам понравился материал буду благодарен, если порекомендуете его друзьям или оставите полезный комментарий.

Стол для ручного электрорубанка видео — Мульти регистрация

Стол для циркулярной пилы своими руками

Комбинированная столешница своими руками

Как сделать садовый измельчитель своими руками

Циркулярный стол из ручной циркулярной пилы своими

Как сделать циркулярную пилу из дисковой пилы своими руками

Самодельные направляющие для ручной дисковой пилы

Стол для ручной циркулярной пилы своими руками чертежи — Котлы для бани чертеж.

pobedpix.com / пилить ручной пилой

Станок из ручной циркулярки своими руками

Стол для ручной пилы своими руками видео ютуб

Стол для ручной циркулярной пилы своими руками

Столик для циркулярной пилы

Смотреть онлайн Ручная дисковая (циркулярная) пила Интерскол ДП-1600-2000 видео бесплатно, без регистрации и без смс — Нашарить.

Циркулярная пила в стол своими руками

Стол для циркулярки Всё своими руками

Самодельные станки по дереву из циркулярной ручной пилы — Мульти регистрация

Приспособление для ручной дисковой пилы своими руками

Для обработки мелких поделок из дерева и фанеры очень удобным инструментом может стать рубаночек, который несложно изготовить самому.

Корпус 1 (см. рис.) выкраивается из меди или бронзы толщиной 2 мм или листовой стали толщиной1,5 мм.

В нем вырубается отверстие под лезвие рубанка и высверливаются четыре крепежных отверстия. Зажим 2 для лезвия и само лезвие 3 делаются из стали толщиной 2 мм; в головке зажима высверливается отверстие с резьбой под отжимной болт М4.

Ремонт старого рубанка

Деревянная ручка 4 вырезается из сосновой чурки или доски толщиной 32 мм и соединяется с корпусом с помощью двух винтов через отверстия Ø3 мм или сплошным штырем (для этого в ручке необходимо сделать сквозное отверстие). Вторые отверстия в корпусе рубанка Ø 4 мм предназначены для опорного штыря, которым может служить гвоздь подходящей толщины.

Таким мини-рубанком легко обрабатываются не только кромки изделий, но и небольшие поверхности.

ЗАПРЕТИЛОВ, д. Александровка Владимирской области

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter , чтобы сообщить нам.

Маленький стационарный электрический крючок

Человек, в чьем доме многие вещи несут его руки, имеет в своем арсенале набор специальных инструментов, среди которых, если он работает с деревом, также небольшие электрические плоскости, которые подходят для планирования.

Такой инструмент можно найти в каталоге price-stroy.ru интернет-магазина строительных материалов «Price-Story» — вашего надежного помощника в строительстве и ремонте. Электрическая плоскость мобильна, вы можете взять ее в любое время, например, на дачо или в гараже, то есть там, где это необходимо.

К сожалению, этот инструмент не является универсальным, например, если вам нужно потянуть маленькую и узкую палку, вам необходимо полностью отрегулировать ремонт заготовки; это невозможно сделать вручную, потому что инструмент находится в руках. Кроме того, неудобно использовать его при работе с небольшой частью, полностью покрытой самолетом.

Электрический планировщик, ширина фрезы шириной 100 мм, оснащенная инструментом, не поворачивает инструмент в спящем устройстве, можно избежать вышеуказанного недостатка, такие же рулонные лезвия 75 мм, но этот инструмент может быть импровизирован небольшим прибором играет роль консоли.

Это потребует 20-миллиметровый кусок фанеры размером 450 х 300 мм на паре столбов, каждая из которых состоит из двух частей, которые состоят из четырех частей, которые могут быть изготовлены из 10-миллиметровой фанеры различных конфигураций.

Видеоработы Электрорубка Интерскол

Детали соединяются вместе таким образом, что кровать, в которой инструмент закреплен во время работы, благодаря своей форме имеет выступы и углубления.

Чтобы точно определить конфигурацию компонентов стойки, вы должны сначала сделать шаблон из плакатной пластины, который будет плотно прилегать к планировщику кузова, а затем вырезать его с половины стойки, отрегулировать режущий инструмент Edge, который прикреплен к электрической дрели.

Детали остатков фиксируются вместе с винтами и дюралюминиевыми углами, навинчиваются на подложку.

Высота стенда выбирается путем расчета, поэтому центр тяжести должен быть как можно ниже, поэтому конструкция будет более стабильной. Расстояние между корпусом инструмента и его основанием составляет 20 мм, и для обеспечения того, чтобы стойки не были отсоединены, их можно зафиксировать металлическим кронштейном.

• Набор электроинструментов для ремонта стен. Электроинструменты всегда нуждаются в ремонте стен или висячих полок, изображений.

  При работе с поверхностью стены вам нужен целый ряд электроинструментов, которые должны быть в каждом доме.

• Самолет: изобретение продолжается. Изготовление самолетов достаточно просто. Обувь состоит из трех частей дуба. Средняя часть обуви на 1,5 мм шире, чем сальник, чтобы обеспечить боковую регулировку. На нем под желаемым углом
• Садовые инструменты сада Компания «ORMIS-Украина» представляет новый бренд — элитный сад и парковочные инструменты Усадьба британской компании — производителя ручных инструментов RemoColor Tools Limited.

  Инструмент ярд выгоден

• Простая система измельчения. На первой стадии шлифования инструмента шлифовальный круг обычно имеет профильный паз (рис.

  1). На втором — край лезвия затачивается и заполняется. Остатки и колоды. Во вращении

• Универсальный шпунтбубел Shpuntubel — плотничный инструмент, который приносит узкую прямоугольную канавку — ручку на краю или на пластинах, обработанную строительную мебель Данные на некотором расстоянии от ее края. В процессе

Как сделать электрорубанок своими руками?

Комплектующие, которых нет в каталоге, вы можете приобрести под заказ. При покупке новой детали вы можете проверить ее работоспособность. Для каждой модели подходят свои детали, поэтому стоит покупать только подходящий по характеристикам товар, который вы можете подобрать по коду, выбитому на старой запчасти.

Ваш заказ будет обработан и доставлен в любую точку России и Украины.

Мы отправляем любым удобным способом, не только в такие крупные города как Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Нижний Новгород, Казань, Самара, Киев, Харьков, Днепропетровск, Одесса, Донецк, Запорожье и Львов, а и в любой уголок России и Украины.

Оставляйте заявку и купите для электрорубанков из широкого ассортимента товаров интернет магазина Detaluga.com.

Выберите бренд электрорубанка

Для того, чтобы проводить работы с выгнутыми или вогнутыми основаниями, придумали горбачи-калевки, с помощью которых производится фактурное строгание деревянных заготовок. Эти элементы отличаются особой формой. Они не имеют особых достоинств в сравнении с рубанками. Кроме того, с такими приспособлениями довольно проблематично работать. Чтобы обработка деталей была произведена качественно, необходимо получить некоторый опыт подобной работы, а также особые умения.

На сегодняшний день в строительных магазинах очень непросто отыскать калевку, поскольку почти все магазины занимаются продажей электронной техники. Именно по этой причине намного легче сделать рубанок самостоятельно.

Элементом из железа будут определяться размеры корпуса рубанка самодельного, поэтому, в первую очередь, необходимо заняться изготовлением железного элемента, а также стружколомателя. Для рубанка небольших габаритов можно взять железный элемент от старого изделия, а для прибора с элементами овальной формы можно приобрести «железки» в любом строительном магазине. Такие устройства завалены по радиусу изначально, купить их можно вместе с подходящими стружколомателями. Чертеж рубанка очень простой и понятный, создать его может практически каждый.

Выбираем и обрабатываем заготовку

В значительной части всех случаев рубанок мастерят из самых распространенных сортов дерева – клена, березы и прочих. Заготовка должна быть сделана на 30-50 миллиметров больше, нежели окончательные размеры изготавливаемого прибора. Ширина может быть определена при помощи такой формулы: габариты «железки» + 3 мм + на щечки 20 мм + дополнительных 6 мм для возможности обработать на станке. Если рубанок изготавливают небольших габаритов, то у щечек может быть толщина примерно 6 мм.

Разметка инструмента должна быть произведена так, чтобы кольца были расположены параллельно подошве, а волокно шло вниз к задней части от передней. Чтобы после распиловки все части конструкции можно было соединить правильно, на передней части блока следует нарисовать треугольник, вершина которого смотрит вверх.

В первую очередь необходимо сделать две части средней секции, между которыми при помощи клина закрепляют «железку» и стружколоматель. После чего необходимо закрепить 2 щечки.

Корпус рубанка собирают из заготовки, которую распиливают на две части. Щечки выпиливают ленточной пилой. Затем среднюю секцию распиливают на несколько элементов. Одновременно с этим необходимо будет сделать постель железного элемента, а также расстояние для стружколомателя. Клин выпиливать можно из обрезка, который уже не будет использоваться. По окончании сборки подошву и корпус нужно обрабатывать по форме. В конце выполняют регулировку рубанка.

Отметим, что средний элемент должен быть шире «железки» на 1 мм. Кроме этого, учитывайте и припуск в 1 мм для обработки средней части инструмента до прямоугольной формы. Щечки можно разметить при помощи использования пилы. Размещаем под углом в 45 градусов постель железки, так стружка сможет выходить без каких-либо трудностей. Леток переднего проема располагают под углом в 60 градусов. Средний элемент распиливаю на переднюю часть – носок и заднюю часть – пятку.

Затем нужно сделать простой шаблон из фанерных листов, при помощи которого выбирают паз для головки винта, он заканчивается примерно на расстоянии в 20 мм от нижней части корпуса. Паз можно выбирать стамеской.

Предварительная сборка инструмента

При изготовлении рубанка самодельного необходимо слегка обработать ротик среднего элемента напильником, используя очертания «железки». Затем заднюю часть этой секции устанавливают на ребро, прикладывают на место железный элемент, а далее к нему придвигают переднюю часть. В конце необходимо заняться проверкой верного выполнения подгонки.

После этого конструкцию раздвигают так, чтобы между составляющими среднего элемента рубанка появился зазор в 3 мм для «железки» с толщиной в 4,5 мм, которые образует ротик инструмента. Далее все части конструкции нужно будет выровнять и сжать. Через щечки в средней секции на двух боковых сторонах нужно будет просверлить отверстия, чтобы можно было установить шканты и приклеить их.

Стоит отметить, что значительная часть рубанков имеет форму прямоугольника, поэтому не стоит тратить время на то, чтобы облагородить конструкцию.

В боковых частях нужно выбрать небольшие отверстия для пальцев, при их наличии будет удобно держать инструмент. С углов необходимо снять фаски.

Когда у рубанка появится окончательная форма, нужно будет отпилить фаски. До этого времени они смогут гарантировать точную выставку всех частей, чтобы можно было провести подгонку поперечного стержня. Чтобы во время склеивания частей конструкции шканты не мешали, необходимо их отпилить заподлицо с щечками.

Завершение изготовления инструмента

На крайних частях стержня нужно будет монтировать круглые шипы, они будут входить в отверстия в щечках. Благодаря этим шипам конструкция получит возможность вращаться под углом к клину. Чтобы можно было сделать отверстия для стержня на верхнем элементе рубанка, под углом 90 градусов к боковым частям следует провести дополнительную линию. После чего со сборки снимают 1 щечку, а с установленной «железкой» и стружколомателем линию переносят на другую щечку. Со средней части снимают вторую щечку и с промежутком в 20 мм от нижней части инструмента и 12 мм от верхней части стружколомателя размечают центр отверстия, предназначенного для стержня.

Отметим, для того, чтобы была гарантия точного расположения отверстия стержня, его нужно сделать на сверлильном устройстве.

Щечки совмещают по начерченным линиям, затем их сжимают струбцинами, после этого сверлят отверстие.

Сделать стержень можно из бруса, который имеет сечение 12*12 мм. Длина стержня должна равняться ширине конструкции, учитывая щечки. Длину шипов определяют исходя из толщины щечек. На концах стержня необходимо сделать по четыре заплечика. Далее шипы скругляют ножом.

Для того, чтобы выход стружки происходил бесперебойно, нужно закруглить верхние ребра средней части стержня. После того, как стержень будет готов, нужно заняться проверкой его подгонки к инструменту. Стержень должен без проблем вращаться.

Окончательная сборка элемента

После подгонки стержня нужно проверить расположение шкантов и шипов. Эти части конструкции должны быть заподлицо с щечками. Все части нужно будет приклеить и закрепить струбцинами, при этом щечки нужно защитить прокладками. Когда высохнет клей, необходимо приняться за зачистку выступающего раствора. Чтобы можно было разровнять подошву над стыками, необходимо по изделию пройтись один раз строгальным станком.

Клин можно сделать из обрезка от средней части, его необходимо установить между стержнем и стружколомателем. Если клин плоской формы, то он будет тяжело выбиваться. Если же угол будет слишком большим, то клин можно выбить даже незначительными ударами.

После того, как рубанок будет собран, необходимо будет сделать подошву и переделать ротик для того, чтобы окончательно подогнать к железному элементу, учитывая назначение изготавливаемого изделия. Узкий зазор перед «железкой» является обязательным условием для того, чтобы тонко снимать стружку. А промежуток шириной в 0,8 мм больше подходит для грубой стружки.

Самой трудозатратной частью изготовления рубанка является подгонка ротика инструмента к «железке». Леток необходимо закруглить соответственно изгибам железного элемента. Это можно сделать только лишь через небольшой проем в подошве рубанка. Если изделие изготавливают для снятия тонкой стружки, то необходимо позаботиться о том, чтобы зазор ротика был как можно уже.

Железный элемент следует закрепить у неровной линии передней части среднего элемента, после этого начинать придавать правильную форму подошве. Чтобы это сделать, нужно зажать в тисках изготавливаемое изделие вверх подошвой и от ребер к середине, где необходимо снять немного древесины. Затем конструкция должна быть обработана рубанком с ровной подошвой.

Когда в рубанке до радиуса «железки» останется расстояние в 0,8 мм, нужно переходить на циклю. Делают это с той целью, чтобы можно было убрать следы от рубанка. Затем на пластине закрепляют мелкую шкурку и длинными одинаковыми проходами зачищают нижнюю часть рубанка, при этом следует покачивать инструмент со стороны в сторону. После чего осматривают контуры подошвы «железки». По окончании следует провести зачистку подошвы микронной шкурки, которую прикрепляют к плоскому основанию.

После зачистки проходить через ротик изделия «железка» не сможет. По этой причине необходимо снять древесину перед «железкой» небольшим напильником. Снимают до тех пор, пока железный элемент не совпадет с ротиком. В итоге «железка» должна немного выйти из подошвы.

Если качество сделанного изделия вас будет устраивать, то инструмент можно покрывать лаком. На боковые части рубанка советуют наносить дополнительный слой лака.

Отметим, что во время склеивания всех частей изделия необходимо своевременно убирать все излишки клея, которые могут выпирать после сжатия в тисках рубанка.

Сделать рубанок из дерева не трудно, если принимать во внимание все имеющиеся нюансы. Необходимо соблюдать правильный порядок действий, а также иметь все необходимые материалы и инструменты.

Чертеж рубанок ручной деревянный, состоит из пяти составных деталей:
колодка
клин зажимной
ручка передняя
ручка задняя
нож
металлический баек

Подробно о каждой детале

Справка: для изготовления деревянных деталей используется древесина березы, груши, ясеня, клена, бука, граба; древесина должна быть здоровой, прямослойной, волокна направлены по продольной оси, влажность не более двенадцати процентов; предпочтение отдавать заболотной части ствола.

КОЛОДКА

При изготовлении колодки необходимо обратить особое внимание на:
1. Плоскость постели летка на которой лежит нож, должна быт ровной, изготовлена под углом 45…50˚.
2. Нож должен свободно входить в леток. Ширина летка должна быть больше ширины ножа на 1,0…1,5 (мм).
3. Необходимо добиться идеально ровной поверхности подошвы.

Для этого берем толстое стекло (12…15мм), проверяем его плоскость, прикладывая металлическую линейку на поверхность, если зазоров нет, значит поверхность стекла идеальная и можно двигаться дальше.
Наклеим на стекло листы бумаги, с разной зернистостью (100…320).

Начинаем с самой крупной зернистости и заканчиваем – мелкой.

Для проверки готовности поверхности деревянной колодки ручного рубанка, нанесем не нее четыре линии: одну в начале носика; одну в конце пятки; одну пред прорезью; одну после прорези. Если маркер при шлифовке пропадает равномерно по всем четырем линиям, значит поверхность подошвы колодки готова.
4. Заплечики служат опорой клина. С верхней ширины они суживаются к нижней точке и имеют нулевую ширину.

КЛИН ЗАЖИМНОЙ

Угол наклона клина и угол щечек должен быть одинаковым. Это необходимо для хорошего прижима ножа.

РУЧКА ПЕРЕДНЯЯ

Форма может быть любой, удобной для захвата руки.

РУЧКА ЗАДНЯЯ

С одной стороны, должна содержать плоскость, которая параллельна постели летка и является ее продолжением.
С другой стороны, должна содержать круговой па для удобного захвата рукой.

Если вы решили сделать себе рейсмус из электрорубанка своими руками, чертежи, наглядные видео и наши рекомендации позволят добиться поставленной цели. Сам по себе электрорубанок является полезным инструментом в хозяйстве. А вот купить для бытовых целей рейсмус — достаточно дорогое удовольствие. Потому многие решают собрать оборудование самостоятельно, взяв за основу электрический рубанок.

Чтобы собрать рейсмус из электрорубанка, вам потребуется набор материалов и инструментов, необходимых для будущего станка.

Если рейсмус вам необходим с целью получения доходов от продукции, которую будете обрабатывать на станке, тогда лучшим решением станет покупка готового устройства. Если же рейсмус — это сугубо инструмент бытового применения для домашних работ, тогда смело можете сделать его своими руками.

Основными компонентами для сборки агрегата являются:

• Электрический рубанок. Учтите, каждый раз переоснащать рейсмус в обычный электрорубанок и обратно собирать из него станок не получится. Потому лучше сделать агрегат из рубанка, который не жалко;
• Чертежи. Вы можете составить собственный чертеж, опираясь на характеристики и особенности электрорубанка, планируемых работ и деталей, которые должен обрабатывать станок. Адаптировать готовые чертежи под себя сложнее, поскольку каждый из них основан на определенных моделях электрического рубанка, используемых материалах, параметрах и пр.;
• Деревянные бруски и фанера. Из них вы будете собирать корпус будущего рейсмусового станка;
• Свободное время. Чтобы сделать своими руками станок, много времени вам не потребуется. Но и пытаться собрать агрегат за пару часов не стоит, иначе результат вас может разочаровать.

Основной упор при проектировании рейсмуса на основе электрического рубанка делается на соответствие характеристик и возможностей станка с обрабатываемыми заготовками. Убедитесь перед началом сборки, что оборудование получит корпус, шпильки, направляющие, идеально отвечающие деталям, с которыми вам предстоит иметь дело.

Шпильки и направляющие

Про эти компоненты рейсмуса на основе электрического рубанка следует поговорить отдельно, поскольку они играют значимую роль в работоспособности и эффективности рейсмуса.

1. Шпильки позволяют опускать и поднимать рейсмус при обработке заготовок.
2. Часто новички устанавливают шпильку аккурат посередине корпуса станка. Но это решение ошибочное. Если вы решили сделать станок, шпильку стоит установить посередине между передней и задней ручкой устройства. Такое расположение обеспечит удобную работу с оборудованием, позволит надежно фиксировать инструмент в нужном положении. Проблем в процессе эксплуатации окажется значительно меньше.
3. При переоснащении электрорубанка в рейсмус постарайтесь придать шпильке инструмента максимальную подвижность. Для этого на верхней крышке своими руками установите подшипник качения.
4. На среднюю пластину станка, которая будет отвечать за регулирование высоту, закрепите гайку. Такое решение обеспечит вас возможность регулировать положение оборудования с небольшим шагом и повышенной точности. Это актуально для особо деликатной обработки с помощью рейсмуса.
5. Направляющие служат для точной и эффективной обработки заготовок. Их изготавливают из деревянных брусков, потому затраты на сборку оборудования можно считать минимальными.
6. Выполняя направляющие для электрического рубанка, сделайте определенный запас по длине. Их не рекомендуется делать идентичной с обрабатываемыми заготовками длины. Выполните данные элементы немного больше.
7. Нижняя плоскость рейсмуса из электрического рубанка делается так, чтобы при обработке изделия она перемещалась сразу параллельно по отношению к резакам устройства. Если плоскость будет начинаться под электроинструментом, вы не сможете получить высокую точность обработки. А потому эффективность подобного станка сведется к минимуму.

Меры безопасности

Любой самодельный электроинструмент, станок предъявляет повышенные требования к вопросам безопасности в процессе эксплуатации. Потому если вы решили своими руками изготовить на основе электрорубанка рейсмус, обязательно ознакомьтесь с основными правилами его применения. Это убережет вас от травм, а также продлит срок службы самого инструмента.

• Обрезая заготовки своими руками рейсмусом, всегда надевайте специальные защитные очки;
• При работе с плотными, грубыми заготовками, руки держите в перчатках;
• Перед включением оборудования убедитесь, что все его элементы надежно зафиксированы, проводка не оголена. Это нужно делать перед каждым новым рабочим днем;
• Ножи и шпильки не должны иметь дефектов, повреждений, трещин на своей поверхности. При их обнаружении данные элементы подлежат немедленной замене;
• Следите за тем, чтобы обрабатываемые заготовки не имели металлических компонентов — скобы, гвозди, винты, саморезы. При их попадании на рейсмус это грозит не только увечьям, но и полному выходу из строя самого станка.

Правила работы на станке

Собрав своими руками работоспособный рейсмус из электрорубанка и ознакомившись с рекомендациями по безопасной эксплуатации, можно приступать к обработке заготовок.

На этот счет предлагаем ознакомиться с несколькими дельными советами.

1. Ничего сложного в работе на самодельном рейсмусовом станке, построенном на основе электрического рубанка, нет. Потому с подобным агрегатом может справиться новичок.
2. Установите шпильку в правильное положение. Она монтируется на определенное расстояние относительно края заготовки.
3. Задайте размер, который соответствует детали, зафиксируйте брусок, выступающий в роли направляющей.
4. Наклоните оборудование немного от себя. Это позволит открыть режущую часть шпильки вашего электрооборудования.
5. Теперь натягивайте инструмент на себя. Так обеспечивается работа рейсмуса, который снимает слои материала с заготовок.
6. Если грамотно собрать агрегат, учитывая все рекомендации и следуя чертежам, самодельный электрический рейсмус на базе обычного электрорубанка по своим функциональным возможностям, производительности и эффективности мало чем будет уступать заводскому оборудованию.

Обилие чертежей и схем сборки рейсмуса из электроинструмента позволяет с выгодой для себя задействовать старый ненужный электрорубанок. Не имея особых навыков и опыта, новичкам удается построить отличные станки.

По мере расширения ваших потребностей и получения нового опыта, станок можно усовершенствовать, либо использовать для его сборки современные, высокомощные электрические рубанки.

Если рейсмус вам требуется для изготовления больших объемов заготовок с их последующей реализацией, самодельным устройством вы вряд ли сможете обойтись. Для подобных целей рекомендуется приобретать заводское оборудование проверенных производителей. За счет качества и производительности затраты на покупку станка со временем себя оправдают, и вы будете получать чистую прибыль.

Как сделать фуганок из электрорубанка своими руками

Обработка дерева — один из самых популярных видов занятий среди увлеченных людей по всему миру.

Этот материал относительно дешев, легко поддается шлифовке, а готовое изделие, покрытое лаком, краской или морилкой, будет служить ни один десяток лет, не теряя внешней эстетики и прочности.

Предметы интерьера, мебель и многое другое могут быть изготовлены самостоятельно, для этого совсем не обязательно тратить деньги на приобретение дорогостоящего оборудования или материалов.

Даже тот факт, что пластик, различные сплавы металлов повсеместно вытесняют деревянные изделия, не уменьшает интереса к обработке древесины среди энтузиастов.

Это и прекрасное хобби, и возможность удивить близких уникальными вещицами, созданными собственными руками.

Советы опытных мастеров по деревообработке говорят о том, что не обязательно бежать в строительные магазины, если требуется дополнительный инструмент для выполнения определенного вида работ.

Кое что можно сделать собственными руками. На пример такой столярный инструмент как фуганок.

Что же он из себя представляет? Фуганок можно отнести к разряду привычных нам рубанков, но с небольшими изменениями во внешнем виде, а значит предназначенных для выполнения определенных задач.

Увеличение длины фуганка дает возможность обрабатывать широкие плоские поверхности. Механизм строгания в данном случае такой же, как и при работе с рубанком.

Отдельные декоративные или мелкие элементы таким оборудованием не обработать, зато, если необходимо добиться ровной и плоской поверхности изделия — оно незаменимо.

Изготовить ручной фуганок из рубанка и длинных отшлифованных кусков древесины — простая задача для любого мало-мальски опытного в плотницком деле человека. Поэтому тратить на его приобретение большие суммы не стоит.

Посвятив несколько вечеров на изготовление такого инструмента, вы пополните свой арсенал довольно практичным и нужным оборудованием для обработки дерева.

Для тех, кто превратил свое хобби в нечто большее и стремится расширить ассортимент своего инструмента, предлагаем попробовать сделать самому фуганок. Интересно и полезно одновременно.

Представленный нами вариант изготовления деревообрабатывающего оборудования при соблюдении технологии, позволяет получить инструмент, обладающий высокой точностью.

Для этого воспользуемся досками или фанерными листами уже обработанными заранее с помощью фуганка и рейсмуса.

Для того, чтобы сделать фуганок своими руками понадобится деревянный ящик, крепко сколоченный, три листа фанеры разной толщены (для чего объясним по ходу дела, чтобы не запутать), электрорубанок, болты и гайки для крепления. Начнем с ящика.

Можно взять уже готовый ящик без дна, но лучше сделать такой своими руками. Дело в том, что ящик должен быть вытянутой прямоугольной формы, чтобы было где размахнуться при фуговании.

Сколоченный ящик накрываем листом фанеры, предварительно прорезав в ней отверстие, и помещаем рубанок в ящик, ножами вверх, или подошвой, что собственно одно и тоже.

Если рубанок интерсколовский, то он имеет специальное приспособление для крепления его к столу вверх ножами, эти элементы так и называются приспособы.

Поверх базового листа фанеры с прикрепленным уже рубанком кладем еще два листа.

В чем особенность: один из листов будет на 2 мм толще. Это будет принимающий лист, то есть тот, на который после фугования уходит деревянный брус (предполагаем, что 2 мм это и будет тот слой, который будет стесан фуганком).

Второй лист соответственно на 2 мм тоньше. Это будет подающий слой, тот, с которого деревянный брус подается на лезвие рубанка.

Подошва рубанка должна быть приподнята над основным листом фанеры таким образом, чтобы подошва и принимающий слой составляли одну плоскость, были на одном уровне, а подающая фанера на 2 мм выше.

Фуганок должен быть крепко привинчен болтами и гайками, чтобы в случае надобности крепление можно было отрегулировать.

Перед началом работы рекомендуем сделать чертежи, продумать размер будущего станка, и подогнать обработанные листы фанеры под него, чтобы не совершать подгонку во время сборки.

Способ 1. Вертикальное размещение рабочей поверхности электрического рубанка

Превращение электрического рубанка в фуганок не займет много сил и времени. Материалов, тоже не нужно. Подойдут остатки древесины, которые возможно приобщить на общее благо. Первый вариант применения электрического рубанка в качестве фуганка предусматривает вертикальное расположение рабочей поверхности и режущего ножа.

Такое размещение позволяет обрабатывать как узкие , так и широкие заготовки. При этом обрабатываемая деталь беспрепятственно движется по поверхности стола.

Идея приспособления довольно проста, но нюанс заключается в том, что она не подойдет к использованию на любом столе, для ее применения нужен столярный верстак специальной конструкции с возможностью внешнего бокового крепления.

При его наличии установить электрический рубанок в вертикальном положении очень легко. Следует отметить, приспособление изготовлено из фанеры толщиной 12 мм, для электрорубанка DeWalt 680 OS.  Если у вас оборудование другой модели, то приспособление адаптируется под конструктивные особенности, имеющегося рубанка.

Монтаж оборудования предусматривает следующие операции:

• вставляем болты крепления в Т-образный профиль и не зажимаем их, а лишь слегка прикручиваем;

• снимаем прижимную пластину и устанавливаем рубанок;

• прижимную пластину ставим на место, но не затягиваем, а лишь слегка наживляем;

выставляем рабочую поверхность рубанка строго перпендикулярно к столешнице с помощью мерительного инструмента;

угол должен соответствовать 90º. Получить величину угла можно, использовав регулировочное винтовое соединение М8. Гайку устанавливают в фанерную плоскость, а винт проходя через нее упирается в ручку электрического рубанка тем самым, изменяя угол между подошвой и поверхностью стола. На ручке инструмента в место, куда будет вдавливаться винт желательно на двухстороннем скотче установить металлическую пластину. После установки необходимого размера винт нужно затянуть контргайкой;

снимаем с рубанка стандартный боковой упор, а на его место ставим изготовленный своими руками защитный кожух. В качестве штанги защитного кожуха лучше всего использовать шпильку Ø8 с резьбовым концом 30 мм. Размер кожуха 150х150 с закруглением;

отличительной особенностью такого монтажа является возможность установить ножи по касательной, как показано на фото.Тогда улучшается чистота обработки и заготовку подавать значительно легче;

после того, как все настройки закончены затягиваем все гайки-барашки и устанавливаем дополнительные струбцины, дабы избежать случайного нарушения настроек в процессе фугования.

Обратите внимание, чтобы режущий инструмент рубанка не касался поверхностей стола. Этот момент нужно учесть при изготовлении приспособления.

В качестве прижима можно использовать ровную доску или уровень , предварительно выставив и зажав их струбцинами, а еще правильнее изготовить гребенку, по примеру фрезерного станка. Гребенку то же крепить следует струбцинами.

Перед ее крепление выставляем глубину обработки. Рекомендована величина снятия материала за один проход не более 1 мм.

Теперь нужно зажать струбцинами гребенку, которая по длине должна заходить на нерегулируемую сторону рабочей поверхности рубанка.

Отсос опилок лучше сориентировать вниз.Это исключит забивание патрубка. В таком положении отходы обработки можно будет собрать без подключения принудительного отсасывания стружки, достаточно привязать полиэтиленовый пакет.

Ввиду того, что включение электрического рубанка заблокировано, лучше всего его включать при помощи дистанционной розетки, но если таковой не имеется то необходимо применить выключатель, разместив его в удобном месте поблизости от работающего фуганка.

Далее берем заготовку и проверяем работу электрического фуганка, сделанного своими руками. Проверяем обработанную поверхность на чистоту и перпендикулярность плоскостей. Новый фуговальный станок на основе электрического рубанка готов к работе.

Как отмечалось ранее, вертикальная установка фуганка требует профессионального стола. Если занимаетесь столярными работами постоянно, и у вас такой стол есть в наличии, тогда вертикальный монтаж рубанка для вас. Но если ваша столярная деятельность сводится к одноразовым работам время от времени, тогда вам будет более интересен другой способ фуганка с горизонтальным расположением рабочей поверхности.

Способ 2. Горизонтальное размещение рабочей поверхности электрического рубанка

Рассмотрим изготовление фуганка на базе электрического рубанка торговой марки Статус PL82SP.

Есть две причины, по которой мы выбрали именно этот инструмент. Во первых он малошумный, что в небольшой домашней мастерской является огромным достоинством. Во вторых в комплекте поставки предусмотрены кронштейны для монтажа рубанка именно горизонтально. Ими мы и воспользуемся при изготовление фуганка своими руками.

Шаг №1.

Возьмем доску 85×12 см. Мы предлагаем использовать термодерево, оно не набирает влагу, поэтому его не ведет в процессе эксплуатации. Но это не принципиально, можно использовать любой материал, который есть под рукой. Эта доска будет служить основанием нашего фуговального станка. Сверлим сквозные отверстия Ø 6,5 для крепления кронштейнов рубанка.

Шаг №2.

С обратной стороны доски рассверливаем отверстие Ø12 на глубину высоты головки болта М6.

Шаг №3.

Вставляем болты М6 и накручиваем гайки.

Шаг №4.

На болты крепим кронштейны и устанавливаем рубанок. Ось инструмента должна соответствовать оси основания.

Шаг №5.

Так как задняя часть рабочей поверхности не регулируется примем ее за базу. Устанавливаем на нее длинны уровень и замеряем высоту от верха основания до рабочей поверхности по обоим краям нижней доски. Они должны быть идентичны. В нашем случае — это 18 см.

Шаг №6.

Из доски подготавливаем две заготовки, которые будут служить удлинителями стола. Одна их них длиной 27 см, другая 35 см. Ширина 10 см.

Шаг №7.

Еще вырезаем из доски толщиной 5 см заготовку длина которой соответствует сумме длин удлинителей, а ширина в сумме с высотой удлинителя равняется 18 см.

Шаг №8.

Отрезаем заготовки по длине и разрезаем посередине под углом.

Шаг №9.

Готовим еще 4 заготовки. Две из них 25,5×7,5 см, а еще две 20,5×7,5 см.

Шаг №10.

Теперь в этих заготовках необходимо сделать паз. Для этого можно воспользоваться фрезером, но если у вас такое оборудование отсутствует, то делаем его при помощи электролобзика и ручной дрели. Сначала просверливаем отверстия для входа и выхода полотна, а потом прорезаем паз. С помощью наждачной бумаги зачищаем и подгоняем размер 8 мм.

Шаг №11.

Сверлим сквозные отверстия под крепление  саморезами, с помощью зенковки делаем фаску на отверстии.

Шаг №12.

Соединяем заготовки строго посередине, как показано на фото, обязательно предварительно закрепив их струбцинами.

Шаг №13.

Берем ответную часть заготовки, сверлим отверстие. Вставляем мебельный болт с квадратным подпятником и скручиваем гайку-барашку с шайбой. Узел подъема стола готов.

Шаг №14.

Следующая операция приклеивание удлинителя стола к узлу подъема.

Шаг №15.

Закрепляем столы к основанию саморезами. При креплении важно, чтобы край задней части  перекрывал нож.

Шаг №16.

Изготавливаем параллельный упор, закрепляем его показано на фото. При установке упора важно выдержать угол между поверхностью стола и упором 90°.

Шаг №17.

Проводим тестирование полученного станка. Такой бюджетный вариант фуганка станет прекрасным подспорьем в вашей мастерской.

Основные правила техники безопасности при работе на фуговочном станке.

Ввиду того, что стол является оборудованием повышенной опасности, считаем обязательным остановиться на безопасных правилах его эксплуатации.

1. Станок всегда должен быть надежно закреплен. Если это мобильная версия, то в качестве крепежа используют две струбцины, если фуганок стационарный его надежно крепят к столу на болтовых соединениях.
2. Перед началом работ необходимо проверять надежность крепления ножей и при необходимости их подтягивать. Нельзя работать тупыми ножами, так как приходиться прикладывать чрезмерное усилие, а это может привести к травме.
3. Наличие защитного кожуха обязательно. Его нельзя снимать. Для обработки заготовок пользоваться всевозможными толкателями, исключить работу руками в зоне вращения ножей.
4. Не допускается излишняя вибрация, дисбаланс, биение и посторонний шум оборудования.
5. Запрещается работа на станке в перчатках.

Иногда случается необходимость в рейсмусе. Превратить электрический рубанок в рейсмус довольно просто. Конечно если мы не говорим о потенциальном станке, а о неком приспособлении, сделанным своими руками, для получения двух параллельных плоскостей.

Чтобы сделать такой примитивный станок нужно затратить немного времени им столько же материала. Процесс изготовления рейсмуса разделим на три этапа.

Этап №1 Подготовка основания.

Берем доску, надежно закрепляем. На ней посередине в размер ширины ножей рубанка крепим две рейки. Расстояние между ними и будет максимальной шириной обрабатываемых деталей. По ширине доски крепим две планки длиной соответствующей длине рубанка.

Этап №2 Подготовка инструмента.

Для адаптации электрического рубанка в качестве рабочего инструмента будущего рейсмуса необходимо снять переднюю часть рабочей поверхности рубанка и заменить на лист фанеры или листа  OSB. По ширине фанеры крепим две планки длиной соответствующей длине рубанка.

Этап №3 Соединение конструкции.

В качестве ножек применяем 4 рейки, которые соединяем саморезами с планками на инструменте и основании приспособления. Для удобства можно применить болтовое соединение, использовав мебельный болт с гайкой-барашкой. Размер обработки выставляется по калиброванной детали.

Такая идея рейсмуса не удовлетворит потребности столярной мастерской, но в домашнем хозяйстве при единичном производстве имеет право на жизнь.

Главным преимуществом фуганка, сделанного из электрического рубанка является его цена. Материалы необходимые для преобразования инструмента всегда найдутся под рукой. Затраты будут минимальными, в отличии от приобретения нового фуганка. Кроме этого, подкупает мобильность и теперь уже многофункциональность агрегата. Еще один плюс — это высокая чистота обрабатываемой поверхности.

Окончательная обработка деревянных изделий на подобном оборудовании — весьма интересное, а, главное, удобное занятие. Недостатки конструкции в том, что она имеет небольшую ширину фугования и маленькую длину рабочей поверхности..

Заранее стоит продумать и такие важные вопросы, связанные с очисткой воздуха в рабочем помещении и удалением опилок.

Например, поскольку фуганок самодельный, можно придумать что-то вроде мешка для сбора опилок, это избавит вас от мелкой древесной пыли, не полностью, но все же. Электроинструмент не только ускоряет выполнение определенных операций, но и увеличивает количество разлетающегося по углам мусора. Применение пылесоса обеспечит максимальный отсос стружки из рабочей зоны.

Освещение при работе с ним также играет немаловажную роль. Станок с повышенной опасностью, поэтому необходимо обеспечить достаточный световой поток. Лучше всего, такие работы проводить на свежем воздухе при дневном свете.

Если этого не позволяет сделать время года или иные условия, обустройте свое рабочее место с максимальным комфортом.

А также вы можете посмотреть видео фуганок из электрического рубанка

аукционов Альбрехта | (2) Самодельные строгальные доски с самодельной катушкой и леской

Открытие торгов: 20.06.2019 15:20:00 EDT

Закрытие торгов: 24.06.2019 19:30:09 EDT

3960 W. Saginaw Road, Vassar MI, 48768

Это онлайн-аукцион, который начинает закрытие ПОНЕДЕЛЬНИК, 24 июня в 18:00 со скоростью 25 предметов в минуту ! На этом аукционе будет представлено наше автоматическое расширение группы.

10% ПРЕМИУМ ПОКУПАТЕЛЯ будет добавлено ко всем приобретенным товарам, премия покупателя станет частью покупной цены и будет отражена в вашем счете.(Пример: если ваша выигрышная ставка составляет 10 долларов, вы заплатите 11 долларов).

6% Налог с продаж будет добавлен ко всем приобретенным товарам. Если вы освобождены от уплаты налога с продаж (ферма, использование, перепродажа и т. Д.), Вам нужно будет заполнить бланк освобождения.

ПРИМЕЧАНИЕ: Описание позиций предоставляется продавцами / отправителями. Если вы не можете проверить перечисленные элементы в течение одного из наших регулярно запланированных дней предварительного просмотра, не стесняйтесь позвонить или написать нам по электронной почте, чтобы проверить описания элементов. Все товары продаются «КАК ЕСТЬ, ГДЕ ЕСТЬ» — ООО «Аукцион Альбрехт» («Аукцион Альбрехт»).ПРОДАВЕЦЫ ПРЕДОСТАВЛЯЮТ ПОКУПАТЕЛЯМ ВСЕ АКТИВЫ НА АУКЦИОНЕ «КАК ЕСТЬ» БЕЗ ПОДДЕРЖКИ БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ. ALBRECHT АУКЦИОН И ПРОДАВЕЦ ОТКАЗЫВАЮТСЯ ОТ ВСЕХ ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ЦЕННОСТИ И ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ. Активы продаются в их фактическом текущем состоянии, со всеми дефектами и дефектами, а также со всеми ошибками в описании. Ответственность ALBRECHT AUCTION перед покупателем никогда не будет превышать фактическую покупную цену, уплаченную за актив. Претенденты принимают все аукционные активы «со всеми недостатками», очевидными или не сразу очевидными.Претенденты несут ответственность за определение фактического текущего состояния путем личного осмотра и тщательного изучения описания, изображений, видео и / или вспомогательной документации. Каждый участник торгов соглашается с тем, что его решение участвовать в торгах и сумма, которую он предлагает, были основаны исключительно на его или ее собственной независимой проверке и оценке аукционных активов. ALBRECHT AUCTION настоятельно рекомендует участникам торгов перед тем, как сделать ставку, позаботиться об удовлетворении всех вопросов или проблем, связанных с процессом аукциона, процессом торгов или активами аукциона.

Аукционная компания не может и не будет нести ответственность за любые перебои в обслуживании, ошибки и / или упущения, вызванные любыми средствами, и не гарантирует непрерывное, бесперебойное или безошибочное обслуживание или использование Сайта. Претендент признает, что этот аукцион проводится в электронном виде и полагается на оборудование и программное обеспечение, которое может выйти из строя без предупреждения. Аукционная компания по своему собственному усмотрению может аннулировать любую продажу, временно приостановить торги и перепродать любой предмет / лоты (или весь аукцион), на которые повлияла какая-либо неисправность или по любой другой причине.Решение аукционной компании окончательное.

См. Полный список условий покупки по ссылке «Покупка» выше или по этой ссылке: Торги и покупка

Saginaw Road ДАТЫ КОНТРОЛЯ :
Вторник , 25 июня с 9:00 до 17:00
Среда , 26 июня с 9:00 до 17:00
Четверг , 27 июня с 9:00 до 18:00
Пятница , 28 июня с 9:00 до 15:00
4 Суббота 29 июня с 9.00 до 12.00

ДОСТАВКА: Большинство мелких предметов могут быть отправлены за дополнительную плату (будут добавлены расходы на доставку и транспортировку.). Пожалуйста, позвоните для получения информации о доставке до среды в полдень после аукциона.

ХРАНЕНИЕ: Если вы не можете забрать свои товары в течение запланированного расчетного дня, позвоните, чтобы произвести оплату и поместить свои товары на хранение (минимум 5 долларов США). Если вы не свяжетесь с нами и ваши предметы на аукционе не будут забраны до последней запланированной даты проверки, плата за хранение будет автоматически добавлена ​​к вашему счету, а с вашей карты будет снята полная сумма счета и / или плата за хранение. .Ваши оплаченные товары будут храниться 19 дней. Если они не будут забраны в течение этого времени, вы потеряете право собственности на хранящиеся у вас предметы в пользу Albrecht Auction Service. Albrecht Auction не несет ответственности за утерянные / украденные предметы, которые не были забраны во время наших регулярных расчетных дат.

Принимаемые формы оплаты: наличные, мичиганский чек (с водительскими правами), PayPal или Visa / MC / Discover. ПРИМЕЧАНИЕ. Платежи по кредитной карте или PayPal не принимаются для отдельных товаров, продающихся на сумму более 2500 долларов США.00. Оплата онлайн-счетов PayPal или Authorize.net за огнестрельное оружие или боеприпасы не принимается. Чеки за пределами штата не принимаются. Персональные чеки на сумму более 500 долларов не принимаются, если покупатель не известен Albrecht Auction. Пожалуйста, позвоните в наш офис для подтверждения чека.

Saginaw Road Расположение

3960 W. Saginaw Road, Vassar, MI.

РАСПОЛОЖЕН: в 4 милях к востоку от Вассара на проспекте Гурон / З. Saginaw Rd. или в 7 милях к западу от Мэйвилля на улице Мейн-стрит./ Вт. Saginaw Rd.

Приходите посмотреть лично! Вы также можете позвонить или написать нам по электронной почте с вопросами!

ДАТЫ ПРОСМОТРА @ Saginaw Road:

Пятница , 21 июня с 9:00 до 15:00
Суббота , 22 июня с 9:00 до 12:00
Понедельник , 24 июня с 12:00 до 17:00

Описания предоставляют продавцы. Пожалуйста, перейдите на предварительный просмотр в реальном времени для проверки товара.

ПРИЕМ КАЧЕСТВЕННЫХ ГРУЗОВ f или 15 июля на аукционе Saginaw Road:

* Вторник , 25 июня с 9:00 до 17:00
Среда , 26 июня с 9:00 до 17:00
Четверг , 27 июня с 9:00 до 18:00
Пятница , 28 июня с 9:00 до 15:00
Суббота , 29 июня с 9:00 до 12:00

* Примечание: во вторник мы не можем принять большие грузовые автомобили или большие предметы мебели из-за ограниченной площади! Звоните, чтобы узнать подробности!

* ЕСЛИ ВЫ НОВЫЙ КОНПЕРЕВОЗЧИК , напишите нам по адресу info @ bidnow.нас, если вы хотите знать наши ставки комиссионных и сборы за листинг!

Принимаются: Сельскохозяйственное / строительное оборудование, автомобили и дома на колесах, инструменты, спортивные товары, мебель, бытовая техника, антиквариат, монеты и т. Д.

Прирост ставки будет соответствовать приведенным ниже правилам.

Как сделать настольный фуговальный станок с помощью электрического строгального станка?

Настольный фуговально-строгальный станок — это деревообрабатывающий станок, используемый для получения плоской поверхности по длине доски.В качестве фуговального станка машина обрабатывает узкие края досок, подготавливая их для стыкового соединения или склеивания панелей. Ширина строгально-фуговального станка позволяет выполнять строгание поверхности и выравнивание лицевых поверхностей досок, достаточно малых, чтобы поместиться на столах.

Фуганок получил свое название от своей основной функции — получения плоских кромок на досках перед их стыковкой для получения более широких досок. Использование этого термина, вероятно, связано с названием типа ручного рубанка, рубанком для фуганка, который также используется в первую очередь для этой цели.

Расположение стола фуговального станка имеет два уровня, как и у более узкого строгального станка, так что он состоит из двух длинных узких параллельных столов в ряд с фрезерной головкой, утопленной между ними, но с боковой направляющей. Эта режущая головка обычно приводится в движение асинхронным электродвигателем. Подвижное ограждение обычно устанавливается перпендикулярно столам, хотя некоторые модели могут допускать установку под разными углами.

Эти настольные фуговальные столы называются столом подачи и разгрузки, столом, с которого заготовка подается в станок, и справочным столом высоты, на котором заготовка плавно перемещается, покидая режущую головку станка.Лезвия отрегулированы в соответствии с высотой и наклоном разгрузочного стола. Заготовка, подлежащая строганию, помещается на подающий стол и проходит через режущую головку к разгрузочному столу, при этом необходимо поддерживать постоянную скорость подачи и давление вниз.

Режущая головка состоит из двух или более ножей (лезвий), заточенных до очень острого края. Лезвия расположены радиально в цилиндрической режущей головке, так что их режущие кромки выступают из режущей головки, так что они входят в контакт с обрабатываемой доской заготовки, когда режущая головка вращается.Ось вращения режущей головки параллельна поверхностям стола и перпендикулярна направлению подачи. Лезвия резака врезаются в доску в направлении, противоположном подаче.

Вот, я делаю настольный фуганок из электролобзика и фанеры. Этот настольный фуганок очень точен и очень удобен в деревообрабатывающей мастерской.

Домашний 13 «Фуганок

Несколько лет назад я продал свой старый 6-дюймовый фуганок с намерением в какой-то момент заменить его 8-дюймовым Grizzly со спиральной головкой.

Когда я увидел самодельный фуганок Матиаса Вандела, я был очень заинтригован. Идея создания машины, которая обычно стоит более 2500 долларов, была очень привлекательной. Я не хотел строить машину, которой я не был бы доволен, а машина Матиаса была не совсем тем, что я искал.

Однажды, просматривая форум по деревообработке Sawmill Creek, я наткнулся на участника, который продавал 13-дюймовую фрезерную головку Shelix от портативного строгального станка Delta 22-580. Я не мог отказаться от нее за 200 долларов.Эта покупка была толчком, в котором я нуждался, чтобы продвигать этот проект.

Я купил планы у Матиаса и изучил их, чтобы увидеть, как все складывается вместе. Было несколько вещей, которые я хотел изменить, чтобы дать мне машину, которой я был бы доволен в течение долгого времени. Несколько изменений, которые я хотел внести:

Более длинные столы. Первоначальный дизайн был около 48 дюймов в длину, что было примерно таким же, как у моего старого 6-дюймового Jet. Чтобы воспользоваться шириной 13 дюймов, я хотел увеличить длину столов.Я думал о 36-дюймовом подающем и 48-дюймовом выходном столе, но в конце концов решил, что оба стола будут 36-дюймовыми в длину, так как у меня просто нет места для фуганка длиной 7 футов.

Закрытая основа с пылеуловителем. Изначально планировалась открытая база с роликами. Я хотел добавить встроенный пылеуловитель и устойчивое основание для размещения большего двигателя, который я планировал использовать.

Асинхронный двигатель. Я определенно не хотел слышать кричащий универсальный двигатель, поэтому выбрал двигатель 2HP, TEFC, 3450 об / мин от Ebay за 200 долларов.

Сильнее и тяжелее. Я хотел улучшить большинство частей машины, чтобы увеличить прочность и долговечность. В первую очередь это были опоры подшипников для режущей головки. В то время как в первоначальных планах для крепления подшипников режущей головки использовалась фанера, я хотел использовать алюминий.

С этими целями я перепроектировал почти каждую часть машины, используя Autodesk Fusion 360. Ниже представлен рендеринг того, что я придумал. Некоторые незначительные изменения были внесены во время изготовления, но он был построен очень близко к модели Fusion 360.

Рамка

Мне нужна была прочная рама для поддержки больших столов. Вместо того, чтобы использовать строительную древесину или ламинированную фанеру, я купил два LVL размером 1-3 / 4 «x 7-1 / 4». Я никогда раньше не использовал LVL и был удивлен, насколько они «грубые». Но я пропустил их через строгальный станок, чтобы очистить их, и они хорошо очистились. Но LVL очень сложно подготовить для качественной отделки. Если бы я сделал это снова, я бы сделал каркас из ламинированной фанеры балтийской березы, вероятно, в 3 слоя по 5/8 или 16 мм.

Рама очень простая, состоит из двух боковых частей, с поперечинами на каждом конце, чтобы связать стороны вместе. Концы были обработаны шпунтом, чтобы принять поперечины, которые затем были приклеены и привинчены. Все отверстия под винты заполнены эпоксидным наполнителем-микрошариками.

Чтобы обрезать углы в нижней части рамы, я сначала сделал их черновой резкой на ленточной пиле, а затем зачистил их с помощью фрезы для обрезки заподлицо с помощью линейки.

Я использовал отрезные салазки на своей настольной пиле, чтобы вырезать выемки на выходной стороне для винтов регулировки высоты стола.

Более подробную информацию о кадре можно увидеть на некоторых других фотографиях, которые будут показаны позже.

Подшипниковые опоры

Это были первые детали для этой машины. Я считаю, что опоры подшипников — слабое место в конструкции Матиаса. Я не хотел рисковать, чтобы они вышли из строя или изнашивались и нуждались в замене в будущем.Я также не чувствовал себя комфортно, просто вкручивая их в раму, и хотел иметь метод, позволяющий снимать опорные блоки. Я остановился на алюминиевых опорных блоках, которые будут крепиться болтами к стальным пластинам, которые привинчиваются и приклеиваются к бокам рамы. Вот подробный вид из Fusion 360:

Я заказал на ebay два блока, толщиной 1 дюйм и 3 дюйма на 5 дюймов. Я просверлил два отверстия, чтобы можно было прикрутить их к столу моего фрезерного станка с ЧПУ, и обработал их квадратной формы.Я также нашел центральное отверстие для подшипника. Скачать подшипниковый блок pdf.

На сверлильном станке с помощью упора просверлил четыре крепежных отверстия. Затем разрежьте скошенные углы на настольной пиле салазками и вернитесь к ЧПУ, чтобы растачать два внешних монтажных отверстия. Примерно час влажной шлифовки, чтобы придать им «законченный вид», и я получил следующее:

Установите на место, чтобы понять, где они окажутся в кадре.

Для монтажных пластин я купил у McMaster-Carr стальной стержень 1/2 «x 1-1 / 2» и разрезал его на два отрезка по 6 дюймов. Просверлил и нарезал резьбой для четырех монтажных болтов 1 / 4-20, затем просверлил и утопил шесть отверстий, чтобы прикрепить их к раме. Я использовал винты 1 / 4-20 x 3 дюйма и приклеил монтажные пластины (и винты) к направляющим эпоксидной смолой. Я использовал смазанные маслом винты, чтобы не допустить попадания эпоксидной смолы в резьбовые отверстия, пока она застывает.

После того, как смола застыла, я установил режущую головку в опорные блоки и прикрутил их к рельсам рамы.Это определяло ширину рамы и позволяло мне обрезать концы до нужной длины. Также обратите внимание на угловой прорезь, в которую вставлена ​​отражающая пластина из балтийской березы, на которую будет устанавливаться колпак для сбора пыли.

Перед сборкой рамы я использовал ЧПУ, чтобы проложить карман, который позже будет принимать опоры подшипников для подъемного винта подающего стола.

Затем я собрал раму и перевернул ее, чтобы установить нижние направляющие рамы, которые сделаны из балтийской березы 3/4 дюйма.Задний рельс (слева) расположен под углом и устанавливается заподлицо с отражающей пластиной. Центральная направляющая имеет угловой паз для установки пылезащитного колпака, который скользит на место и упирается в паз. Позже капюшон будет установлен с силиконом и небольшими клиновыми блоками с каждой стороны, чтобы закрыть зазоры и не дать ему упасть.

База

Основание станка изготовлено из МДФ 3/4 «.Передняя и задняя панели были вырезаны на ЧПУ, а также вырез для пылевого шланга. Поскольку МДФ плохо удерживает винты и имеет тенденцию к расколу, я заделал переднюю и заднюю панели, чтобы они соответствовали сторонам, и склеил и скрепил 4 части вместе. Позже я приклеил несколько угловых блоков, чтобы укрепить четыре угла.

Я сделал свои собственные нескользящие регулируемые ножки из хоккейных шайб и болтов. Они были прикреплены к опорным плитам из балтийской березы, а опорные кронштейны из балтийской березы помогли надежно прикрепить их к МДФ.Я использовал настольную пилу и жертвенный забор, чтобы снять фаски со всех частей балтийской березы.

Проверка посадки.

База в сборе. Я использую некоторые из лома LVL для верхних рельсов. Позже они получат t-образные гайки для крепления рамы к основанию.

Вид на раму, прикрепленную к основанию

Крепление двигателя

Я сконструировал простую опору для мотора из балтийской березы, где вес мотора обеспечивал натяжение ремня.Двигатель крепится к пластине толщиной 1-1 / 2 дюйма с помощью болтов с квадратным подголовком, и эта пластина скользит по другой пластине толщиной 1-1 / 2 дюйма с ключом, чтобы удерживать их на одном уровне. Еще два болта с квадратным подголовком позволяют заблокировать двигатель на месте. Ослабление двух гаек позволяет двигателю скользить вверх и вниз. Четыре треугольных скобы помогают удерживать мотор на месте. Сборка приклеивается к передней панели МДФ с помощью примерно 12 шурупов.

Первоначальный шкив на режущей головке представлял собой ремень с поликлиновым V-образным профилем с 6 канавками.Двигатель вращался со скоростью 20 000 об / мин, а режущая головка — со скоростью 10 000 об / мин. Поскольку новый двигатель имеет скорость 3450 об / мин, мне нужно было найти довольно большой шкив, чтобы увеличить скорость режущей головки. Проблема в том, что они могут быть очень дорогими, более 100 долларов. Я спросил другого строителя фуговальных станков, medicman007 на YouTube, что он использует, и выяснил, что шкив гидроусилителя руля подойдет для двигателя, а шкив генератора — для режущей головки. Я выбрал Dorman 300-008, диаметр которого составлял около 5-1 / 2 дюйма, а на Amazon он стоил около 17 долларов.В качестве режущей головки я использовал 55-миллиметровый шкив генератора от EBay примерно за 12 долларов.

В обоих случаях требовалось вручную проделать в них паз для шпоночного паза. Это дало мне соотношение примерно 2,5x, что должно дать скорость фрезерной головки ~ 8700 об / мин.

Чтобы прикрепить шкив к двигателю, я использовал пару хомутов вала, одну за шкивом, а другую спереди. Отверстие шкива было немного больше вала, поэтому я использовал небольшой лист бумаги в качестве прокладки, что сделало его очень плотным.

Автомобильные шкивы имеют профиль «K», который намного больше стандартного профиля «J».Здесь вы можете увидеть разницу в размерах.

Ступица на новом шкиве была намного меньше, поэтому мне потребовалось использовать несколько алюминиевых шайб 1/8 дюйма, чтобы установить шкив в правильном месте на режущей головке. Я разрезал исходную шпонку пополам, и все же пришлось подпилить шпоночную канавку. прорезь в одной из шайб.

Вот снимок мотора, установленного в основании, и еще один с неплотно установленным ремнем, чтобы проверить, подходит ли он. Это второй ремень, который я купил, так как я неправильно заказал ремень, который был примерно в два раза длиннее, чем мне было нужно изначально.Ремни на Amazon стоят около 5 долларов. Ремень — это Goodyear Gatorback, номер 4060500.

Таблицы

Самым большим беспокойством, которое у меня было при изготовлении фуганка, были столы. Фуганок с не плоскими столами — не очень хороший фуганок. Я был обеспокоен тем, что метод «плавающей стали», который использовал Матиас, не останется плоским со временем, и я также не был уверен, что смогу получить сталь, которая действительно будет плоской, когда я ее получу.Мой план состоял в том, чтобы прочно приклеить сталь как к верхней, так и к нижней части столов, сделав их торсионными коробчатыми конструкциями с твердыми сердечниками. Ядра столов состоят из 3-х слоев фанеры из балтийской березы толщиной 1/2 дюйма (12 мм), соединенных эпоксидной смолой в моем вакуумном рамном прессе. Мой рамный прессовый стол представляет собой торсионную коробку, плоско обработанную на станке с ЧПУ. К сожалению, балтийская береза У меня они были не очень плоскими, и после извлечения из пресса на столах была небольшая деформация. Я использовал свой ЧПУ, чтобы выровнять их, сняв примерно 1/32 дюйма с каждой стороны.

После плоской обработки я снял фаски с внешних углов, сделал надрезы, чтобы они подходили к опорам подшипников, и скосил дно, чтобы они подошли к режущей головке.

Я искал источники стали в течение нескольких месяцев до этого момента, но не нашел то, что хотел, по разумной цене. Однажды, просматривая Ebay, я нашел идеальные товары.Нержавеющая сталь калибра 14, 30 долларов за 30 дюймов x 36 дюймов. Приятно было то, что продавец бесплатно обрезал их по размеру! Итак, я купил два и разрезал их на части размером 13-1 / 2 «x36», и получил свои четыре части примерно за 90 долларов. Они тоже были идеально вырезаны. Плоскостность нижней стороны не была критичной, поэтому я просверлил и утопил листы, заклеил их эпоксидной смолой и прикрутил к основанию столов. На следующий день я был удивлен, насколько они не плоские. Низкие точки вокруг винтов и выступы между винтами, в которых застряла эпоксидная смола.Я знал, что для топов мне понадобится другой метод. Сначала я все просверлил и зенковал. Чтобы они не двигались, я вставил по два винта в каждую пластину, по центру на каждом конце. Я прикрутил их вручную, ровно настолько, чтобы удерживать их на месте. Я проверил плоскостность линейкой, чтобы убедиться, что они не слишком тугие. Затем я зажал их вместе лицом к лицу, поместив между ними немного пластика, чтобы они не слипались. Как только эпоксидная смола затвердела, я зачистил отверстия и закрепил оставшиеся винты эпоксидной смолой.

После того, как я вытащил их из зажимов, я установил столы на место с помощью нескольких распорных блоков, чтобы посмотреть, все ли будет хорошо подходить.

Разгрузочные столы крепятся с помощью резьбовых шпилек, которые вставляются в стол. Я использовал стержень с резьбой 5/16. Двойные гайки предназначены для забивания с помощью ударного шуруповерта. Нижняя гайка заделана эпоксидной смолой в расточке. В первоначальной конструкции использовалось 4 монтажных шпильки, но с моими более длинными столами я использовал шесть.Это позволяет мне отрегулировать любой изгиб или скручивание разгрузочных столов.

Резьбовые стержни поддерживаются балтийскими березовыми рельсами 3/4 дюйма и крепятся к ним. Я не люблю затягивать гайки и другую фурнитуру к дереву, поскольку они обычно раздавливают дерево и со временем ослабляются. Чтобы этого не произошло, я выровнял отверстия в рельсах алюминиевыми трубками, что позволило мне затянуть гайки с обеих сторон рельсов без их раздавливания.

Перед тем, как просверлить отверстия в столах, я прикрепил направляющие к основанию стола двусторонним скотчем с проставками между ними. Отверстия были просверлены в направляющих и в столах одновременно, чтобы все было выровнено.

После добавления алюминиевых трубок я использовал те же распорки, чтобы просверлить монтажные отверстия направляющих в раме. Направляющие снимаются и крепятся теми же винтами 1 / 4-20 длиной 3 дюйма, которые я использовал для крепления опор подшипникового блока.Это крепежные винты, вбитые в незадействованные отверстия 3/16 дюйма в раме.

Стол подачи смонтирован с помощью винтового параллелограмма, аналогичного оригинальной конструкции Матиаса. Усовершенствования включают дополнительные звенья параллелограмма (6 против 4), больший диаметр 1/2 дюйма, стальные стержни и подъемный винт 1 / 2-8 акм, установленный на шарикоподшипниках для плавного движения. Для более высокого шага трапецеидального винта требуется около 40 % меньше поворотов для подъема и опускания стола.

Я вырезал звенья параллелограмма из балтийской березы 3/4 «на ЧПУ. Я вырезал еще одно, чтобы использовать его в качестве шаблона, и просверлил отверстия 1/8», чтобы найти отверстия. Чтобы получить плотную посадку, я заточил старую коронку 1/2 дюйма, которую я имел, вставив ее в аккумуляторную дрель и повернув ее против моей ленточной шлифовальной машины размером 6 дюймов x 48 дюймов. Шаблон был прикручен к каждому звену, а три Отверстия были просверлены на сверлильном станке, что дало мне 6. Отверстия под винты из шаблона были заполнены перед покраской.

Рельсы, поддерживающие звено, были склеены из двух слоев балтийской березы 3/4 «. Если бы у меня был рабочий фуганок, я бы, наверное, сделал их из твердого клена. Первый просверлил с забором на сверлильный станок и использовал его в качестве шаблона для других, так как отверстия во всех 4 должны быть одинаковыми. Нижние направляющие были привинчены к раме с каждой стороны стержней, поэтому они не могли сгибаться и подниматься все.Вот изображение тестовой посадки. (Обратите внимание, что ссылка установлена ​​в обратном направлении на этом рисунке, а также во многих других. У меня периодически возникала проблема сборки параллельной муфты со ссылками в обратном направлении.)

Живопись.

В это время в процессе сборки я начал рисовать. Когда вы смотрите на любой проект, сделанный своими руками, часто бывает, что отделка отличает хорошие проекты от исключительных. Отделка хорошего качества требует много времени, а качество окрашенной древесины зависит от подготовки древесины перед покраской.

Хотя я хотел получить результат лучше среднего, я не хотел тратить слишком много времени, так как это, в конце концов, инструмент, который, вероятно, со временем испортится. Я решил использовать краску Hammered Rustoleum, так как она имеет тенденцию скрывать мелкие дефекты и очень долговечна после полного высыхания. Я использовал аэрозольные баллончики для всего этого проекта, что вызвало еще одну незначительную проблему. Забитую краску нужно наносить густо и ровно, чтобы получить красивый, даже «забитый» вид. Хотя это довольно легко сделать с небольшими деталями, это сложно сделать на больших площадях, таких как основание фуганка.В основном потому, что тяжело нанести толстый слой на большую площадь без того, чтобы он капал, и наносить последовательные проходы, прежде чем предыдущие начнут сохнуть, что оставляет перекрывающиеся линии. Один из способов избежать этого — обрызгать очень сильно и обработать валиком.

Но я столкнулся с небольшой проблемой.

Несколько лет назад я купил ящик (6 банок) с этой краской и начал проект с 5-1 / 2 банок. Когда я красил раму, казалось, что мне понадобится еще одна или две банки.Когда я зашел в Интернет, чтобы заказать еще, я обнаружил, что цвет Deep Blue больше не доступен.

Я думал о том, чтобы покрасить основу в белый или серебряный цвет, но подумал, что если бы я использовал другой цвет в качестве грунтовки / основы, у меня было бы достаточно синего для отделки, что я и сделал. Hammered Silver легко найти на месте, поэтому я использовал его в качестве базового покрытия.

Paint Prep.

Любой, кто занимается окрашенной фанерой или МДФ, знает, что это может быть сложно, особенно когда дело касается краев.У всех есть свои методы заполнения и / или герметизации краев перед покраской, но мне больше всего нравится мой.

Я просто смешиваю немного эпоксидной смолы и кистью наносю ее по всем краям. Для МДФ я также заделываю поверхности эпоксидной смолой. Я использую эпоксидную смолу производства US Composites, и она очень недорогая в том, что касается эпоксидной смолы. Я использую тонкую эпоксидную смолу 635 и обычно использую средний отвердитель. У меня всегда под рукой полгаллона. Смешанный с различными наполнителями, он может использоваться для самых разных целей. Я использую его как наполнитель, герметик, для приклеивания металлических деталей к дереву и как клей.

Все детали из балтийской березы на этой машине были покрыты эпоксидной смолой по краям и в основном покрыты двумя двойными слоями краски. Первые 2 слоя наносятся вместе, с интервалом примерно 20 минут, затем дают высохнуть в течение ночи. На следующий день их слегка шлифуют, а затем наносят слой от легкого до среднего. Еще через 20 минут нанесение последнего толстого слоя.

Это действительно довольно простой процесс, который дает очень хорошие результаты.

Вернуться к сборке.

Хотя я не совсем уверен, нужны ли они, я добавил проставки между стальными стержнями. Балтийская береза ​​3/4 дюйма с фрезерованными краями для размещения стержней. Я использовал корончатую коронку 1/2 дюйма в фрезерном столе.

Вот детали до сборки и после начала сборки. Стальные стержни были оставлены задолго до окончательной сборки, так как я использовал аккумуляторную дрель для их установки. Они очень плотно прилегают, и их практически невозможно установить, если они не вращаются.

Две нижние направляющие соединяют звенья и поддерживают нижнюю пластину, к которой крепятся винт и гайка. Как и проставки, нижняя пластина вставляется между стержнями.

Я использовал нейлоновую шайбу между всеми движущимися частями, чтобы краска не стиралась со временем. Вот звенья и нижние направляющие в сборе и готовы к установке. (Примечание: ссылки на этом рисунке перевернуты.)

С прикрепленными монтажными рельсами сборка готова к установке в раму.(После того, как его разобрали и ссылки перевернулись)

Что касается винта для подъема стола, я позаимствовал некоторые идеи из моего фрезерного станка с ЧПУ.

Винт высотой 1 / 2-8, с самодельной гайкой из делрина. Это дает вам плотно прилегающую гайку без люфта. К тому же делрин скользкий, поэтому смазки не требуется.

Винт установлен в двух подшипниках скольжения, для чего необходимо было повернуть конец вниз на 8 мм. У меня нет токарного станка по металлу, но есть решение, которое можно сделать своими руками.У меня есть коробка с подшипниками 1/2 дюйма на каждом конце для поддержки винта. Я прижимаю коробку к столу, протягиваю винт через него и вставляю винт в сверло 1/2 дюйма. При вращении винта я использую угловую шлифовальную машину для черновой обработки формы и напильник для ее окончательной обработки. Чтобы поддержать винт, я сделал опорный блок из двух слоев фенольной пластины 1/2 дюйма. Я использовал отверстие диаметром 22 мм с твердосплавным наконечником. сверло, чтобы просверлить гнезда подшипников, а затем закрепить их эпоксидной смолой, используя 8-миллиметровый болт через подшипники в качестве зажима.

После застывания эпоксидной смолы я обрезал блок до окончательного размера.Я добавил фаску на столе фрезера, просверлил и зенковал монтажные отверстия. Я использовал t-образные гайки для крепления блока к раме.

Вместо того, чтобы делать свой собственный примитивный маховик, я купил его за 5 долларов в Китае на Ebay. У него было отверстие диаметром 12 мм, а теперь у меня был вал диаметром 8 мм, на который мне нужно было его установить.

Чтобы сделать переходник, я начал с отрезного участка от болта с квадратным подголовком 1/2 дюйма. Я зажал его на токарном станке по дереву и немного отпилил резьбу, пока маховик не встал на место.Осталось еще много резьбы для гайки. Я использовал гайку из нержавеющей стали 1/2 дюйма. Затем я просверлил отверстие 5/16 в конце болта 1/2 дюйма. Затем я вставил резьбовой стержень в подшипниковый блок и покрыл адаптер эпоксидной смолой на внешнем конце. Я использовал ленту в качестве зажима, чтобы удерживать все вместе во время отверждения. Это постоянная установка, но при необходимости ее можно снять с помощью горелки. Эпоксидная смола разрушается при температуре около 250 °.

Чтобы сделать гайку, я отрезал кусок делрина диаметром 1-3 / 4 дюйма и просверлил отверстие 3/8 дюйма в сверлильном станке.Я сделал метчик из отрезанного куска стержня трапеции. Я вставил его в дрель и протянул конец против моей 12-дюймовой дисковой шлифовальной машины, затем нарезал канавку угловой шлифовальной машиной.

Я вставил метчик в сверлильный станок и повернул его вручную. Это была очень тяжелая работа и заняла около 30 минут.

Затем я прижал гайку к своему столу с ЧПУ и проделал две утопленные и просверлил для монтажных отверстий.

Я приклеил монтажный блок из двух слоев балтийской березы, и ЧПУ фрезеровал изогнутую выемку под гайку.Две t-гайки на задней стороне блока принимают крепежные винты гайки. Вот фото установленного параллелограмма. Каждая из верхних направляющих имеет шесть тройниковых гаек в нижней части, что позволяет прикрутить подающий стол вниз с верхней стороны.

Защита ремня.

Рама ограждения ремня состоит из двух слоев МДФ 3/4 «с лицевой стороной из МДФ 1/4». Все детали были вырезаны на станке с ЧПУ с просверленными монтажными отверстиями для совмещения с отверстиями под Т-образную гайку, которые были сделаны, когда передняя базовая панель находилась на ЧПУ.Перед покраской все поверхности были заделаны эпоксидной смолой.

Сборка.

Когда все было покрашено, можно было приступить к окончательной сборке. Пылесборник удерживается несколькими каплями силикона и очень плотно прилегает к нему, поскольку я построил вокруг него рельсы рамы. Поскольку он уже, чем рама, есть два небольших блока, по одному с каждой стороны, чтобы закрыть зазоры и зафиксировать желоб на месте.Установив желоб, я смог прикрепить раму к основанию.

Взял с амазона выключатель 220В. С двигателем мощностью 2 л.с., работающим от 220 В, эта штука сразу же набирает полную скорость.

Вот вид на режущую головку и на желоб для пыли внизу. Эта конфигурация работает очень хорошо. Вид сзади машины с дверцей доступа к двигателю.Шланг для пыли также прикреплен за дверцей доступа. Я держу 10-футовый шланг постоянно прикрепленным к машине, и могу перекатывать к нему пылесборник.

После того, как рама была на месте, я добавил монтажные рельсы для разгрузочного стола, а затем установил разгрузочный стол на место.

Последнее, что оставалось сделать, это прикрутить подающий стол болтами. Мне пришлось установить регулировочную прокладку, чтобы он стал ровным и параллельным режущей головке.Затем я установил высоту подающего стола вместе с режущей головкой и отрегулировал выходной стол в соответствии с ним. Вот изображение первых двух досок, которые я пробежал, показывая соединенные грани и соединенные края вместе. Я не тратил много времени на настройку таблиц, но первые результаты очень впечатляют. Мне, вероятно, придется внести некоторые незначительные изменения после того, как он немного постоит, и я получу несколько более длинных досок, чтобы проверить столы после того, как построю забор.

Вот видео первых распилов на полностью собранной машине.

Мобильная стойка строгального станка | Проект деревообрабатывающий

Сделайте вашу рабочую лошадку в магазине еще более продуктивной с помощью этого удобного проекта.

Этот проект начинается с прочного фанерного ящика, в котором строгальный станок устанавливается на нужную рабочую высоту. Ящик для аксессуаров, большое открытое пространство для хранения и запирающиеся ролики завершают ящик.Но особенность, которая действительно выделяется, — это встроенная регулируемая разгрузочная опора. Когда работа завершена, опора поднимается над подставкой и фиксируется на месте, обеспечивая удобство перемещения и компактное хранение.

ВЫБЕРИТЕ ПАКЕТ ПЛАНА
