Схемы тиристорных и симисторных регуляторов мощности

Для того, чтобы получить качественную и красивую пайку требуется правильно подобрать мощность паяльника и обеспечить определенную температуру его жала в зависимости от марки применяемого припоя. Предлагаю несколько схем самодельных тиристорных регуляторов температуры нагрева паяльника, которые с успехом заменят многие промышленные несравнимые по цене и сложности.

Внимание, нижеприведенные тиристорные схемы регуляторов температуры гальванически не развязаны с эклектической сетью и прикосновение к токоведущим элементам схемы может привести к поражению электрическим током!

Для регулировки температуры жала паяльника применяют паяльные станции, в которых в ручном или автоматическом режиме поддерживается оптимальная температура жала паяльника. Доступность паяльной станции для домашнего мастера ограничена высокой ценой. Для себя я вопрос по регулированию температуры решил, разработав и изготовив регулятор с ручной плавной регулировкой температуры.

Схему можно доработать для автоматического поддержания температуры, но я не вижу в этом смысла, да и практика показала, вполне достаточно ручной регулировки, так как напряжение в сети стабильно и температура в помещении тоже.

Классическая тиристорная схема регулятора

Классическая тиристорная схема регулятора мощности паяльника не соответствовала одному из главных моих требований, отсутствию излучающих помех в питающую сеть и эфир. А для радиолюбителя такие помехи делают невозможным полноценно заниматься любимым делом. Если схему дополнить фильтром, то конструкция получится громоздкой. Но для многих случаев использования такая схема тиристорного регулятора может с успехом применяться, например, для регулировки яркости свечения ламп накаливания и нагревательных приборов мощностью 20-60вт. Поэтому я и решил представить эту схему.

Для того, чтобы понять, как работает схема, остановлюсь подробнее на принципе работы тиристора. Тиристор, это полупроводниковый прибор, который либо открыт, либо закрыт.

чтобы его открыть, нужно на управляющий электрод подать положительное напряжение 2-5 В в зависимости от типа тиристора, относительно катода (на схеме обозначен k). После того, как тиристор открылся (сопротивление между анодом и катодом станет равно 0), закрыть его через управляющий электрод не возможно. Тиристор будет открыт до тех пор, пока напряжение между его анодом и катодом (на схеме обозначены a и k) не станет близким к нулевому значению. Вот так все просто.

Работает схема классического регулятора следующим образом. Сетевое напряжение переменного тока подается через нагрузку (лампочку накаливания или обмотку паяльника), на мостовую схему выпрямителя, выполненную на диодах VD1-VD4. Диодный мост преобразует переменное напряжение в постоянное, изменяющееся по синусоидальному закону (диаграмма 1). При нахождении среднего вывода резистора R1 в крайнем левом положении, его сопротивление равно 0 и когда напряжение в сети начинает увеличиваться, конденсатор С1 начинает заряжаться.

Когда С1 зарядится до напряжения 2-5 В, через R2 ток пойдет на управляющий электрод VS1. Тиристор откроется, закоротит диодный мост и через нагрузку пойдет максимальный ток (верхняя диаграмма).

При повороте ручки переменного резистора R1, его сопротивление увеличится, ток заряда конденсатора С1 уменьшится и надо будет больше времени, чтобы напряжение на нем достигло 2-5 В, по этому тиристор уже откроется не сразу, а спустя некоторое время. Чем больше будет величина R1, тем больше будет время заряда С1, тиристор будет открываться позднее и получаемая мощность нагрузкой будет пропорционально меньше. Таким образом, вращением ручки переменного резистора, осуществляется управление температурой нагрева паяльника или яркостью свечения лампочки накаливания.

Выше приведена классическая схема тиристорного регулятора выполненная на тиристоре КУ202Н. Так как для управления этим тиристором нужен больший ток (по паспорту 100 мА, реальный около 20 мА), то уменьшены номиналы резисторов R1 и R2, а R3 исключен, а величина электролитического конденсатора увеличена. При повторении схемы может возникнуть необходимость увеличения номинала конденсатора С1 до 20 мкФ.

Простейшая тиристорная схема регулятора

Вот еще одна самая простая схема тиристорного регулятора мощности, упрощенный вариант классического регулятора. Количество деталей сведено к минимуму. Вместо четырех диодов VD1-VD4 используется один VD1. Принцип работы ее такой же, как и классической схемы. Отличаются схемы только тем, что регулировка в данной схеме регулятора температуры происходит только по положительному периоду сети, а отрицательный период проходи через VD1 без изменений, поэтому мощность можно регулировать только в диапазоне от 50 до 100%. Для регулировки температуры нагрева жала паяльника большего и не требуется. Если диод VD1 исключить, то диапазон регулировки мощности станет от 0 до 50%.

Если в разрыв цепи от R1 и R2 добавить динистор, например КН102А, то электролитический конденсатор С1 можно будет заменить на обыкновенный емкостью 0,1 mF. Тиристоры для выше приведенных схем подойдут, КУ103В, КУ201К (Л), КУ202К (Л, М, Н), рассчитанные на прямое напряжение более 300 В. Диоды тоже практически любые, рассчитанные на обратное напряжение не менее 300 В.

Приведенные выше схемы тиристорных регуляторов мощности с успехом можно применять для регулирования яркости свечения светильников, в которых установлены лампочки накаливания. Регулировать яркость свечения светильников, в которых установлены энергосберегающие или светодиодные лампочками, не получится, так как в таких лампочках вмонтированы электронные схемы, и регулятор просто будет нарушать их нормальную работу. Лампочки будут светить на полную мощность или мигать и это может даже привести к преждевременному выходу их из строя.

Схемы можно применять для регулировки при питающем напряжении в сети переменного тока 36 В или 24 В. Нужно только на порядок уменьшить номиналы резисторов и применить тиристор, соответствующий нагрузке. Так паяльник мощностью 40 Вт при напряжении 36 В будет потреблять ток 1,1 А.

Современная симисторная схема регулятора

Ниже приведена современная принципиальная электрическая схема симисторного регулятора мощности. Для того, чтобы разобраться в принципе работы регулятора мощности на симисторе нужно представлять, как он работает.

Симисторы в отличии от тиристоров, могут работать не только в цепях постоянного тока, а и переменного. В этом их главное отличие. Симистор также работает в ключевом режиме – или открыт, или закрыт. Для открытия перехода А1-А2 нужно подать на управляющий электрод G напряжение величиной 2-5 В относительно вывода А1. Симистор откроется и не закроется до тех пор, пока напряжение между выводами А1-А2 не станет равным нулю.

Работает схема симисторного регулятора мощности следующим образом. Сетевое напряжение переменного тока подается через нагрузку (лампочку накаливания или обмотку паяльника) на вывод А1 симистора VS2 и один из выводов R2. При нахождении среднего вывода резистора R2 в крайнем левом положении, его сопротивление равно 0 и когда напряжение в сети начинает увеличиваться, конденсатор С1 быстро заряжаться. Когда С1 зарядится до напряжения 30 В произойдет пробой динистора VS1 и ток пойдет на управляющий электрод G VS2 и переход симистора А1-А2 откроется (график 1).

При повороте ручки переменного резистора R2, его сопротивление увеличится, ток заряда конденсатора С1 уменьшится и надо будет больше времени, чтобы напряжение на нем достигло 30 В. Поэтому симистор откроется через некоторое время. Чем больше будет величина R2, тем больше будет время заряда С1 и симистор будет открываться с большей задержкой. Таким образом на нагрузку будет поступать меньше энергии.

Приведенная классическая схема симисторного регулятора мощности может работать и при напряжении сети 127, 24 или 12 В. Достаточно только уменьшить номинал переменного резистора. В приведенной схеме мощность регулируется не от 0 вольт, а от 30, что более чем достаточно для практического применения. Это схема была успешно повторена при ремонте электронной схемы управления скоростью вращения электродвигателя блендера.

Тиристорная схема регулятора не излучающая помехи

Главное отличие схемы представляемого регулятора мощности паяльника от выше представленных, это полное отсутствие радиопомех в электрическую сеть, так как все переходные процессы происходят во время, когда напряжение в питающей сети равно нулю.

Приступая к разработке регулятора температуры для паяльника, я исходил из следующих соображений. Схема должна быть простой, легко повторяемой, комплектующие должны быть дешевыми и доступными, высокая надежность, габариты минимальными, КПД близок к 100%, отсутствие излучающих помех, возможность модернизации.

Работает схема регулятора температуры следующим образом. Напряжение переменного тока от питающей сети выпрямляется диодным мостом VD1-VD4. Из синусоидального сигнала получается постоянное напряжение, изменяющееся по амплитуде как половина синусоиды с частотой 100 Гц (диаграмма 1). Далее ток проходит через ограничительный резистор R1 на стабилитрон VD6, где напряжение ограничивается по амплитуде до 9 В, и имеет уже другую форму (диаграмма 2). Полученные импульсы заряжают через диод VD5 электролитический конденсатор С1, создавая питающее напряжение около 9 В для микросхем DD1 и DD2. R2 выполняет защитную функцию, ограничивая максимально возможное напряжение на VD5 и VD6 до 22 В, и обеспечивает формирование тактового импульса для работы схемы.

С R1 сформированный сигнал подается еще на 5 и 6 выводы элемента 2ИЛИ-НЕ логической цифровой микросхемы DD1.1, которая инвертирует поступающий сигнал и преобразовывает в короткие импульсы прямоугольной формы (диаграмма 3). С 4 вывода DD1 импульсы поступают на 8 вывод D триггера DD2.1, работающего в режиме RS триггера. DD2.1 тоже, как и DD1.1 выполняет функцию инвертирования и формирования сигнала (диаграмма 4).

Обратите внимание, что сигналы на диаграмме 2 и 4 практически одинаковые, и казалось, что можно сигнал с R1 подавать прямо на 5 вывод DD2.1. Но исследования показали, что в сигнале после R1 находится много приходящих из питающей сети помех и без двойного формирования схема работала не стабильно. А ставить дополнительно LC фильтры, когда есть свободные логические элементы не целесообразно.

На триггере DD2.2 собрана схема управления регулятора температуры паяльника и работает она следующим образом. На вывод 3 DD2.2 с вывода 13 DD2.1 поступают прямоугольные импульсы, которые положительным фронтом перезаписывают на выводе 1 DD2. 2 уровень, который в данный момент присутствует на D входе микросхемы (вывод 5). На выводе 2 сигнал противоположного уровня. Рассмотрим работу DD2.2 подробно. Допустим на выводе 2, логическая единица. Через резисторы R4, R5 конденсатор С2 зарядится до напряжения питания. При поступлении первого же импульса с положительным перепадом на выводе 2 появится 0 и конденсатор С2 через диод VD7 быстро разрядится. Следующий положительный перепад на выводе 3 установит на выводе 2 логическую единицу и через резисторы R4, R5 конденсатор С2 начнет заряжаться.

Время заряда определяется постоянной времени R5 и С2. Чем величина R5 больше, тем дольше будет заряжаться С2. Пока С2 не зарядится до половины питающего напряжения на выводе 5 будет логический ноль и положительные перепады импульсов на входе 3 не будут изменять логический уровень на выводе 2. Как только конденсатор зарядится, процесс повторится.

Таким образом, на выходы DD2.2 будет проходить только заданное резистором R5 количество импульсов из питающей сети, и самое главное, перепады этих импульсов будут происходить, во время перехода напряжения в питающей сети через ноль. Отсюда и отсутствие помех от работы регулятора температуры.

С вывода 1 микросхемы DD2.2 импульсы подаются на инвертор DD1.2, который служит для исключения влияния тиристора VS1 на работу DD2.2. Резистор R6 ограничивает ток управления тиристором VS1. Когда на управляющий электрод VS1 подается положительный потенциал, тиристор открывается и на паяльник подается напряжение. Регулятор позволяет регулировать мощность паяльника от 50 до 99%. Хотя резистор R5 переменный, регулировка за счет работы DD2.2 нагрева паяльника осуществляется ступенчато. При R5 равному нулю, подается 50% мощности (диаграмма 5), при повороте на некоторый угол уже 66% (диаграмма 6), далее уже 75% (диаграмма 7). Таким образом, чем ближе к расчетной мощности паяльника, тем плавне работает регулировка, что позволяет легко отрегулировать температуру жала паяльника. Например, паяльник 40 Вт, можно будет настроить на мощность от 20 до 40 Вт.

Конструкция и детали регулятора температуры

Все детали тиристорного регулятора температуры размещены на печатной плате из стеклотекстолита. Так как схема не имеет гальванической развязки с электрической сетью, плата помещена в небольшой пластмассовый корпус бывшего адаптера с электрической вилкой. На ось переменного резистора R5 надета ручка из пластмассы. Вокруг ручки на корпусе регулятора, для удобства регулирования степени нагрева паяльника, нанесена шкала с условными цифрами.

Шнур, идущий от паяльника, припаян непосредственно к печатной плате. Можно сделать подключение паяльника разъемным, тогда будет возможность подключать к регулятору температуры другие паяльники. Как это ни удивительно, но ток, потребляемый схемой управления регулятора температуры, не превышает 2 мА. Это меньше, чем потребляет светодиод в схеме подсветки выключателей освещения. Поэтому принятия специальных мер по обеспечению температурного режима устройства не требуется.

Микросхемы DD1 и DD2 любые 176 или 561 серии. Советский тиристор КУ103В можно заменить, например, современным тиристором MCR100-6 или MCR100-8, рассчитанные на ток коммутации до 0,8 А. В таком случае можно будет управлять нагревом паяльника мощностью до 150 Вт. Диоды VD1-VD4 любые, рассчитанные на обратное напряжение не менее 300 В и ток не менее 0,5 А. Отлично подойдет IN4007 (Uоб=1000 В, I=1 А). Диоды VD5 и VD7 любые импульсные. Стабилитрон VD6 любой маломощный на напряжение стабилизации около 9 В. Конденсаторы любого типа. Резисторы любые, R1 мощностью 0,5 Вт.

Регулятор мощности настраивать не требуется. При исправных деталях и без ошибок монтажа заработает сразу.

Схема разработана много лет назад, когда компьютеров и тем более лазерных принтеров не было в природе и поэтому чертеж печатной платы я делал по дедовской технологии на диаграммной бумаге с шагом сетки 2,5 мм. Затем чертеж приклеивал клеем «Момент» на плотную бумагу, а саму бумагу к фольгированному стеклотекстолиту. Далее сверлились отверстия на самодельном сверлильном станке и руками вычерчивались дорожки будущих проводников и контактные площадки для пайки деталей.

Чертеж тиристорного регулятора температуры сохранился. Вот его фотография. Изначально выпрямительный диодный мост VD1-VD4 был выполнен на микросборке КЦ407, но после того, как два раза микросборку разорвало, заменил ее четырьмя диодами КД209.

Как снизить уровень помех от тиристорных регуляторов

Для уменьшения помех излучаемых тиристорными регуляторами мощности в электрическую сеть применяют ферритовые фильтры, представляющие собой ферритовое кольцо с намотанными витками провода. Такие ферритовые фильтры можно встретить во всех импульсных блоках питания компьютеров, телевизоров и в других изделиях. Эффективным, подавляющим помехи ферритовым фильтром можно дооснастить любой тиристорный регулятор. Достаточно пропустить провод подключения к электрической сети через ферритовое кольцо.

Устанавливать ферритовый фильтр нужно как можно ближе к источнику помехи, то есть к месту установки тиристора. Ферритовый фильтр можно размещать как внутри корпуса прибора, так и с внешней его стороны. Чем больше витков, тем лучше ферритовый фильтр будет подавлять помехи, но достаточно и просто продеть сетевой провод через кольцо.

Ферритовое кольцо можно взять с интерфейсных проводов компьютерной техники, мониторов, принтеров, сканеров. Если Вы обратите внимание на провод, соединяющий системный блок компьютера с монитором или принтером, то заметите на проводе цилиндрическое утолщение изоляции. В этом месте находится ферритовый фильтр высокочастотных помех.

Достаточно ножиком разрезать пластиковую изоляцию и извлечь ферритовое кольцо. Наверняка у Вас или Ваших знакомых найдется не нужный интерфейсный кабель от струйного принтера или старого кинескопного монитора.

Виталий Александрович 15.12.2016

Александр Николаевич, добрый вечер.
Сегодня собрал по Вашей схеме регулятор под заглавием в статье «Простейшая тиристорная схема регулятора». Но он у меня не работает, точнее, сильно греется конденсатор, два просто взорвались, если можно подскажите в чём причина.

Александр

Здравствуйте, Виталий Александрович!
Электролитический конденсатор может греться или взорваться если не соблюдена полярность его подключения или от превышения величины, поданного напряжения. В данной схеме величина напряжения на конденсаторе определяется величиной сопротивления нагрузки, R2 и от положения движка резистора R1. Расчетная его величина не должна превышать 25 В.

Поэтому и установлен конденсатор, рассчитанный на напряжение 25 В. Конденсатор выйдет из строя в случае пробоя диода VD1.
Любые бестрансформаторные схемы, работающие непосредственно от сети 220 В нужно очень аккуратно собирать, так как при ошибках элементы могут мгновенно выйти из строя.

Виталий Александрович

Оказалось, что напряжение конденсатора действительно ниже 25 В и второй вопрос. На сколько можно увеличить или уменьшить его ёмкость.

Александр

Емкость конденсатора не очень влияет на работу устройства и только определяет диапазон регулировки. Обычно емкость электролитических конденсаторов имеет разброс до 50%, так что его величину лучше определять экспериментально, включив в место паяльника электрическую лампочку. По ее яркости легко подобрать нужную емкость конденсатора и, в случае необходимости номиналы резисторов.

Регулятор мощности паяльника с предварительным прогревом

В литературе и Интернете можно найти немало описаний самодельных фазовых регуляторов мощности для паяльников, однако автор не смог найти среди них подходящего. В одном не предусмотрен предварительный прогрев жала, другой слишком сложен, третий слишком велик по размерам. Поэтому автором был разработан оптимальный, по его мнению, вариант регулятора мощности для простого паяльника, о котором и пойдёт речь в статье. Он полностью аналоговый, прост по схеме и лёгок в повторении.

Каждый радиолюбитель рано или поздно сталкивается с необходимостью регулирования температуры жала паяльника. Это особенно актуально, если речь идёт о паяльнике с медным жалом. Оно существенно удобнее в работе по сравнению с необгораемым жалом, покрытие на котором легко повредить, хватает одного погружения в некоторые флюсы. Плохое качество пайки, трудность лужения некоторых медных на вид проводов, отслоение печатных проводников от платы при пайке — вот не полный перечень проблем, связанных с перегревом жала.

Простые широкодоступные паяльники не имеют встроенного регулятора температуры (мощности). Существуют, конечно, варианты со встроенным регулятором или более дорогие с термодатчиком, как у паяльной станции. Но зачастую они рассчитаны на работу с паяльником мощностью не более 60 Вт, а стандартное необгораемое жало непопулярно у профессионалов.

Предлагаемый регулятор, используя фазовый метод регулирования, управляет мощностью, отдаваемой в чисто активную (омическую) нагрузку, которой является и паяльник. По существу, он превращает простой паяльник в «паяльную станцию», позволяя комфортно работать как с необгораемыми, так и с медными жалами. В нём предусмотрены таймер предварительного разогрева жала с сигнализирующим о режиме разогрева светодиодом и фильтр, ослабляющий высокочастотные помехи, создаваемые регулирующим элементом — тринистором.

Плата описываемого регулятора мощности уместилась в корпусе зарядного устройства для сотового телефона. После доработки им заменяют стандартную сетевую вилку паяльника.

Рис. 1. Схема регулятора



Схема регулятора представлена на рис. 1. Он состоит из следующих узлов:

— защитной цепи из плавкой вставки FU1 и варистора RU1, гасящего высоковольтные всплески напряжения;

— помехоподавляющего фильтра C2C4L1, построенного из деталей от КЛЛ;

— фазового регулятора из [1] на элементах C1, C3, R2-R4, VS1, VS2;

— таймера на элементах C5, R6- R12, VD3, VT1, VT2 с кнопкой повторного запуска SB1;

— переключателя мощности VT3 с сигнальным светодиодом HL1;

— выпрямителя на диодном мосте VD2 для питания всего устройства;

— узла питания таймера — резисторов R1, R5 и стабилитрона VD1.

Применение в качестве регулирующего элемента не симистора, а диодного моста VD2 в связке с тринистором VS2 обусловлено необходимостью питать таймер пульсирующим напряжением. RC-цепь R2R3C1 в начале каждого полупериода сетевого напряжения задерживает нарастание напряжения, приложенного к закрытому симметричному динистору VS1. Задержку регулируют переменным резистором R2 практически от нуля до длительности полупериода (10 мс). Как только напряжение на динисторе достигает приблизительно 32 В, он открывается и открывает мощный тринистор VS2. С этого момента и до конца полупериода напряжение сети поступает на нагрузку, а цепь питания узла управления зашунтирована открытым тринистором. В следующем полупериоде процесс повторяется. Чем больше задержка, тем меньше мощность, выделяемая на паяльнике, и ниже температура его жала.

Сопротивление резистора R3 подобрано так, чтобы при минимальном введённом сопротивлении переменного резистора R2 не перегружать управляющий электрод тринистора, добиться минимальной задержки и обеспечить приемлемую яркость свечения светодиода HL1.

Пороговый элемент таймера — триггер Шмитта на транзисторах VT1 и VT2, причём транзистор VT1 — полевой. Это необходимо для максимизации входного сопротивления триггера, что позволяет уменьшить его влияние на время-задающую цепь R6R7C5. При указанных на схеме номиналах этих элементов выдержка таймера регулируется в интервале 1. ..4,5 мин. Если нужны другие границы этого интервала, следует изменить номиналы резисторов R6, R7 и конденсатора C5.

В момент включения устройства в сеть конденсатор C5 разряжен, поэтому транзистор VT3 открыт. В этом состоянии резисторы R2 и R3 времязадающей цепи фазового регулятора зашунтированы открытым участком коллектор-эмиттер транзистора VT3 и светодиодом HL1. Поэтому задержка открывания тринистора VS2 минимальна, а мощность нагрева паяльника максимальна. Идёт его предварительный прогрев. Синее свечение светодиода HL1 показывает, что паяльник ещё холодный и не готов к работе. После зарядки конденсатора C5 до напряжения переключения триггера транзистор VT3 закрывается и регулятор переходит в нормальный рабочий режим с регулировкой мощности переменным резистором R2. Нажатием на кнопку SB1 можно в любой момент перезапустить таймер и на время его выдержки перевести паяльник в режим максимальной мощности. Это бывает полезно при пайке массивных деталей и толстых проводов.

Примечание. В рассматриваемом устройстве ток разрядки конденсатора C5 при нажатии на кнопку SB1 ограничен только сопротивлением её контактов и ЭПС этого конденсатора. Поэтому полезно включить последовательно с кнопкой резистор сопротивлением несколько сотен ом, что устранит быстрое обгорание контактов кнопки и опасность повреждения самого конденсатора.

Таймер питается выпрямленным диодным мостом VD2 пульсирующим напряжением, стабилитрон VD1 ограничивает его амплитуду до 15 В. Такое решение позволяет уменьшить номиналы элементов времязадающих цепей. Кроме того, прерывистое питание устраняет неустойчивое состояние триггера Шмитта при медленном изменении напряжения на его входе.

Чертёж печатной платы регулятора изображён на рис. 2. Печать односторонняя, но детали размещены на двух её сторонах, как показано на том же рисунке. При использовании указанных на схеме деталей регулятор пригоден для работы с паяльниками мощностью до 120 Вт. Для паяльника большей мощности придётся выбрать более мощные тринистор, диодный мост и дроссель. Но на предлагаемой печатной плате такие детали уже не уместятся, придётся разрабатывать новую.

Рис. 2. Чертёж печатной платы регулятора



Резисторы СА9Mh3,5-1MB и CA6Ph3,5-1MA, применённые в качестве соответственно R2 и R7, по своей конструкции подстроечные. Однако для резисторов серии CA9 производитель предлагает съёмные ручки [2] из изоляционного материала, превращающие их в регулировочные. Одной из этих ручек я и воспользовался. Кроме того, резистор R2 выбран с логарифмической зависимостью сопротивления от угла поворота движка. Это позволило получить более плавное изменение мощности вблизи её минимума.

Плёночные конденсаторы C2 и C4 извлечены из неисправных КЛЛ. Конденсатор C1 — полипропиленовый KEMET R79GC31504040K, подойдёт любой другой плёночный на указанное на схеме или большее напряжение. К сожалению, применение здесь керамических конденсаторов или плёночных на меньшее напряжение приводило к неустойчивой работе регулятора, а в некоторых случаях он вовсе не работал.

Транзистор FMMT6520 в корпусе SOT-23 и с допустимым напряжением коллектор-эмиттер минус 350 В не имеет аналогов. Однако испытания показали устойчивую работу в качестве VT3 транзисторов MMBTA92, PMBTA92, KST92MTF, BF821 с предельным напряжением минус 300 В. Их намного легче найти.

Резистор R5 — металлоокисный С2-23 0,5 Вт. Его можно заменить двумя соединёнными последовательно углеродными резисторами сопротивлением 33 кОм и мощностью 0,25 Вт.

Плавкая вставка FU1 — Littelfuse 0672002 или отечественная серии ВП4. Дроссель L1 от КЛЛ применим при мощности нагрузки не более 40 Вт. Если мощность больше, он перегревается, его нужно заменить рассчитанным на больший ток, да и ёмкость конденсаторов C2 и C4 желательно увеличить до 0,15 мкФ. Параметры фильтра не критичны, можно и вовсе без него обойтись, однако при этом на близкорасположенную электронную технику могут воздействовать создаваемые тринисто-ром регулятора помехи.

Светодиод HL1 подойдёт суперъяркий любого свечения. Светящийся светодиод обычной яркости может оказаться практически незаметным, так как средний текущий через него ток очень мал.

Конденсатор C5 — многослойный керамический типоразмера 1206 для поверхностного монтажа. Оксидный конденсатор здесь недопустим из-за большого тока утечки. Чтобы иметь возможность составить конденсатор нужной ёмкости из двух меньшей ёмкости, на плате предусмотрено дополнительное посадочное место, обозначенное C5′.

В качестве диодного моста VD2 может быть использован любой из DB104-DB108. Перед монтажом плавкой вставки FU1 на её длинный вывод наденьте тонкую изоляционную трубку. Чтобы обеспечить пожаробезопасность, желательно защитить аналогичным образом и весь корпус вставки.

Внешний вид готовой платы регулятора показан на рис. 3. Перед первым включением её в сеть удалите остатки флюса со стороны печатных проводников. Устройство должно заработать сразу, в противном случае проверьте качество и правильность монтажа. Налаживание регулятора заключается в установке длительности прогрева и проверке пределов регулировки мощности для конкретного паяльника.

Рис. 3. Внешний вид готовой платы регулятора



Прежде всего, поверните движки переменного и подстроечного резисторов в положения максимальной мощности и наиболее продолжительного прогрева (крайние по часовой стрелке). Секундомером засеките время от включения паяльника до достижения его жалом температуры плавления припоя и запомните его. Далее поверните оба движка до упора в противоположную сторону. Нажмите и отпустите кнопку SB1 для повторного запуска таймера. С помощью секундомера измерьте время, прошедшее от отпускания кнопки до выключения светодиода HL1. Постепенно поворачивая движок подстроечного резистора R7 в сторону увеличения этого времени и перезапуская таймер, установите продолжительность прогрева паяльника, близкую к требуемой.

Если требуемой продолжительности прогрева добиться не удаётся, можно сместить интервал её регулирования в нужную сторону, увеличив или уменьшив ёмкость конденсатора C5. При необходимости параллельно этому конденсатору можно подключить ещё один.

После регулировки таймера дождитесь, пока светодиод HL1 погаснет, и установите переменным резистором R2 необходимую температуру паяльника. Наэтом налаживание регуляторазавер-шено. По его завершении рекомендую покрыть сторону печатных проводников платы тремя слоями влагозащитного лака Plastik-71. Готовую и налаженную плату поместите в корпус, например, от зарядного устройства для сотового телефона.

Этот корпус нужно вскрыть и удалить из него всё, находящееся внутри, за исключением сетевой вилки. Замерьте штангенциркулем извлечённую плату зарядного устройства. Обычно она имеет форму трапеции. Плата регулятора преднамеренно сделана с запасом по ширине, обрежьте её по этим размерам.

Примерьте плату к корпусу и как можно точнее обозначьте на его внутренней поверхности центр будущего отверстия для ручки управления переменным резистором R2. По этой метке просверлите в корпусе отверстие диаметром не более 1,5 мм. Снова установите плату в корпус и оцените соосность просверленного отверстия с перекрестием на движке резистора. Если она удовлетворительна, можно перейти к следующему шагу, а в противном случае сделать снаружи корпуса новую, более точную метку.

Теперь следует приложить к корпусу шаблон, чертёж которого в масштабе 1:1 приведён на рис. 4. Центр наибольшего из отверстий шаблона совместите с просверленным отверстием или сделанной меткой, затем шилом наметьте центры остальных отверстий. По сделанной разметке просверлите в корпусе все нужные отверстия. Их диаметры указаны на шаблоне.

Рис. 4. Шаблон к корпусу регулятора



Завершив подготовку корпуса, отрежьте от шнура паяльника сетевую вилку. Затем пропустите шнур без вилки внутрь корпуса сквозь резиновый уплотнитель и припаяйте разделанные концы его проводов к контактным площадкам платы регулятора, обозначенным на рис. 2 «К EK1». Провода следует вставлять в отверстия контактных площадок со стороны установки крупных деталей. Контактные площадки, обозначенные на рис. 2 «K XP1, соедините гибкими монтажными проводами со штырями имеющейся в корпусе сетевой вилки.

Прежде чем закрывать корпус, вытяните из него излишки шнура паяльника через резиновый уплотнитель и зафиксируйте шнур в уплотнителе каплей клея. Если мощность паяльника более 100 Вт, рекомендую сделать в корпусе регулятора несколько вентиляционных отверстий. Внешний вид паяльника с регулятором показан на рис. 5.

Рис. 5. Внешний вид паяльника с регулятором



Литература

1. Кузнецов А. Симисторный регулятор мощности с низким уровнем помех. — Радио, 1998, №6, с. 60, 61.

2. CA9 — CE9 Shafts. — URL: https://www. acptechnologies.com/catalogue/potentiome ters/ca9-ce9/ca9-ce9-shafts/ (17.02.19)

Автор: В. Иншаков, г. Балашиха Московской обл.

Плавный регулятор температуры для паяльника на тиристоре КУ202Н | РадиоДом

Купить мужские и женские унты с доставкой по России

При долгой работе паяльника его жало перегревается, портится конец жала, а качество пайки таким паяльником ухудшается, может вызвать перегрев и даже выход из строя радиоэлементов. Можно применить схему последовательного подключения в один из проводов паяльника полупроводникового диода, который будет подключаться при установке паяльника на подставку. Когда в один из проводов паяльника включен диод, пропускающий только одну полуволну сетевого напряжения. Напряжение на паяльнике уменьшается вдвое и перегрев не происходит. Подставку необходимо снабдить контактным переключателем, коммутируемым от веса паяльника.   При снятии паяльника с подставки диод отключается, а паяльник включается на полное питающее напряжение. Для паяльников мощностью до 60 Вт можно использовать любой выпрямительный диод с обратным напряжением более 400 вольт и током от 1 ампера, например, Д226Б, 4007 и другие. Можно применить аналогичные по параметрам импортные диоды средней мощности. Пример плавной регулировки температуры паяльника приведена на картинке ниже:   Напряжение для данной схемы можно регулировать в диапазоне 110…220 вольт. Тиристор КУ201 может быть заменен на КУ202 с буквой Л, М или лучше на Н. Диод VD1 на напряжение от 400 в. Эту схему регулятора температуры паяльника можно применять и при более низких напряжениях питания (36, 42…вольта). При низких напряжениях необходимо переменный резистор R1 номиналом 68 кОм заменить на 10 кОм, а резистор R2 номиналом 10 кОм заменить на 2 кОм, диод VD1 применить с током на 1 ампер, или выше, если используется паяльник мощностью 40 ватт и выше. Конденсатор C1 — электролитический 33 мкФ х 350 вольт. Обе схемы очень простые в сборке, пригодится для малоопытных радиолюбителей во избежание частых перегревов радиокомпонентов и их выходу из строя.

Простой регулятор мощности для паяльника – схема

Собери простой регулятор мощности для паяльника за час

Эта статья о том, как собрать самый простой регулятор мощности для паяльника или другой подобной нагрузки. https://oldoctober.com/

Схему такого регулятор можно разместить в сетевой вилке или в корпусе от сгоревшего или ненужного малогабаритного блока питания. На сборку устройства уйдёт от силы час-два.

Самые интересные ролики на Youtube

Близкие темы.

Стабильный регулятор мощности своими руками

Как сделать цифровой осциллограф из компьютера своими руками?

Как за час сделать импульсный блок питания из сгоревшей лампочки?

Вступление.

Я много лет тому назад изготовил подобный регулятор, когда приходилось подрабатывать ремонтом р/а на дому у заказчика. Регулятор оказался настолько удобным, что со временем я изготовил ещё один экземпляр, так как первый образец постоянно обосновался в качестве регулятора оборотов вытяжного вентилятора. https://oldoctober.com/

Кстати, вентилятор этот из серии Know How, так как снабжён воздушным запорным клапаном моей собственной конструкции. Описание конструкции >>> Материал может пригодиться жителям, проживающим на последних этажах многоэтажек и обладающих хорошим обонянием.

Мощность подключаемой нагрузки зависит от применяемого тиристора и условий его охлаждения. Если используется крупный тиристор или симистор типа КУ208Г, то можно смело подключать нагрузку в 200… 300 Ватт. При использовании мелкого тиристора, типа B169D мощность будет ограничена 100 Ваттами.

Как это работает?

Вот так работает тиристор в цепи переменного тока. Когда сила тока, текущего через управляющий электрод, достигает определённого порогового значения, тиристор отпирается и запирается лишь тогда, когда исчезает напряжение на его аноде.

Примерно так же работает и симистор (симметричный тиристор), только, при смене полярности на аноде, меняется и полярность управляющего напряжения.

На картинке видно, что куда поступает и откуда выходит.

Ремарка.

В бюджетных схемах управления симисторами КУ208Г, когда есть только один источник питания, лучше управлять «минусом» относительно катода.

Чтобы проверить работоспособность симистора, можно собрать вот такую простую схемку. При замыкании контактов кнопки, лампа должна погаснуть. Если она не погасла, то либо симистор пробит, либо его пороговое напряжение пробоя ниже пикового значения напряжения сети. Если лампа не горит при отжатой кнопке, то симистор оборван. Номинал сопротивления R1 выбирается так, чтобы не превысить максимально-допустимое значение тока управляющего электрода.

При проверке тиристров в схему нужно добавить диод, чтобы предотвратить подачу обратного напряжения.

Схемные решения.

Простой регулятор мощности можно собрать на симисторе или тиристоре. Я расскажу и о тех и о других схемных решениях.

Регулятор мощности на симисторе КУ208Г.

VS1 – КУ208Г

HL1 – МН3… МН13 и т.д.

R1 – 220k

R2 – 1k

R3 – 300E

C1 – 0,1mk

На этой схеме изображён, на мой взгляд, самый простой и удачный вариант регулятора, управляющим элементом которого служит симистор КУ208Г. Этот регулятор управляет мощностью от ноля до максимума.

Назначение элементов.

HL1 – линеаризует управление и является индикатором.

С1 – генерирует пилообразный импульс и защищает схему управления от помех.

R1 – регулятор мощности.

R2 – ограничивает ток через анод — катод VS1 и R1.

R3 – ограничивает ток через HL1 и управляющий электрод VS1.

Регулятор мощности на мощном тиристоре КУ202Н.

VS1 – КУ202Н

VD1 — 1N5408

R1 – 220k

R3 – 1k

R4 – 30k

C1 – 0,1mkF

Похожую схему можно собрать на тиристоре КУ202Н. Её отличие от схемы на симисторе в том, что диапазон регулировки мощности регулятора составляет 50… 100%.

На эпюре видно, что ограничение происходит только по одной полуволне, тогда как другая беспрепятственно проходит через диод VD1 в нагрузку.

Регулятор мощности на маломощном тиристоре.

VS1 – BT169D

VD1 – 1N4007

R1 – 220k

R3 – 1k

R4 – 30k

R5* – 470E

C1 – 0,1mkF

Данная схема, собранная на самом дешёвом маломощном тиристоре B169D, отличается от схемы приведённой выше, только наличием резистора R5, который вместе с резистором R4 являются делителем напряжения и снижают амплитуду сигнала управления. Необходимость этого вызвана высокой чувствительностью маломощных тиристоров. Регулятор регулирует мощность в диапазоне 50… 100%.

Регулятор мощности на тиристоре с диапазоном регулировки 0… 100%.

VS1 – BT169D

VD1… VD4 – 1N4007

R1 – 220k

R3 – 1k

R4 – 30k

R5* — 470E

C1 – 0,1mkF

Чтобы регулятор на тиристоре мог управлять мощностью от ноля до 100%, нужно добавить в схему диодный мост.

Теперь схема работает аналогично симисторному регулятору.

Конструкция и детали.

Регулятор собран в корпусе блока питания некогда популярного калькулятора «Электроника Б3-36».

Симистор и потенциометр размещены на стальном уголке, изготовленном из стали толщиной 0,5мм. Уголок прикручен к корпусу двумя винтами М2,5 с использованием изолирующих шайб.

Резисторы R2, R3 и неоновая лампа HL1 одеты в изолирующую трубку (кембрик) и закреплены методом навесного монтажа на других электроэлементах конструкции.

Для повышения надёжности крепления штырей вилки, пришлось напаять на них по несколько витков толстой медной проволоки.

Так выглядят регуляторы мощности, которые я использую много лет.

А это 4-х секундный ролик, который позволяет убедиться в том, что всё это работает. Нагрузкой служит лампа накаливания мощностью 100 Ватт.

Дополнительный материал.

Цоколёвка (распиновка) крупных отечественных симисторов и тиристоров. Благодаря могучему металлическому корпусу эти приборы могут без дополнительного радиатора рассеивать мощность 1… 2 Ватта без существенного изменения параметров.

Цоколёвка мелких популярных тиристоров, которые могут управлять напряжением сети при среднем токе 0,5 Ампера.

Тип прибора	Катод	Управ.	Анод
BT169D(E, G)	1	2	3
CR02AM-8	3	1	2
MCR100-6(8)	1	2	3

28 Апрель, 2011 (23:10) в Источники питания, Сделай сам

Иногда, чтобы решить поставленную задачу, самодельщику приходится искать нетривиальные решения. Может быть, они Вас ожидают здесь. Если Вы решили покинуть сайт, то объявление спонсоров, не самое плохое место для перехода.

схема регулировки температуры. Как сделать регулятор нагрева на симисторе?

Для качественного соединения радиодеталей и медных проводов пользуются разнообразными специальными приборами. Важной тонкостью при пайке является необходимость точного поддержания температуры в точке работы. Для этого применяется схема регулировки мощности прибора.

Такой прибор можно собрать своими руками буквально за один вечер. Если тщательно продумать конструкцию, он найдёт в быту применение не только для управления паяльником. Можно плавно регулировать яркость настольной лампы. Такой аппарат также обеспечит плавную регулировку температуры электроплитки или небольшой кухонной духовки.

Инструменты и материалы

Несмотря на простоту конструкции, симисторный регулятор является радиоэлектронной схемой. Для изготовления такого прибора потребуются инструменты для механической обработки металла и пластмассы. При монтаже электроники придётся использовать уже имеющийся паяльник. Разумеется, для сборки даже самого простого регулятора мастер должен обладать некоторыми знаниями и навыками изготовления радиоконструкций.

В первую очередь, определившись с потребностями и замыслом, приобретите нужные электронные компоненты по списку. Ключевым и самым дорогим элементом конструкции является симистор.

Эта небольшая деталь должна надёжно работать при подключении нагрузки запланированной мощности, поэтому лучше купить более дорогую деталь с некоторым запасом мощности.

Схемы регуляторов настолько похожи, что подобрать детали поможет продавец-консультант прямо в магазине радиотоваров. Ещё проще найти на сайте магазина радиодеталей готовый комплект для сборки. В нём уже будут все нужные компоненты и инструкция по сборке.

Не менее важной деталью является корпус будущего регулятора. Он должен быть компактным, но вмещать все нужные элементы. Большое значение имеет удобство подключения потребителя. В качестве корпуса можно использовать готовую электромонтажную коробку со встроенной электророзеткой. В магазинах радиотоваров также продаются готовые корпуса для самоделок.

Ручка регулятора должна крепко держаться на оси переменного резистора, которым задаётся нужная температура. При этом материал ручки должен гарантировать изоляцию от напряжения бытовой электросети. Хорошо подходят ручки от старых радиоприёмников или электроприборов.

Потребуются и такие предметы:

• провода, рассчитанные на подключение в сеть 220 В;
• изолента;
• винты и шурупы;
• набор для пайки (припой, флюс, средство для отмывки паяных соединений).

Для проверки работы готового прибора удобно пользоваться электрической лампой накаливания. Можно использовать любую настольную лампу.

Только учтите, что светодиодные или люминисцентные лампы для этого не годятся, потому что неправильно работают с простыми симисторными регуляторами напряжения.

Способы изготовления

Если будете собирать простой симисторный регулятор на базе готового набора деталей, надо сразу же выбрать в магазине подходящую заготовку корпуса. Если есть желание сделать необычную конструкцию, можно использовать для корпуса любой старый электроприбор подходящего размера.

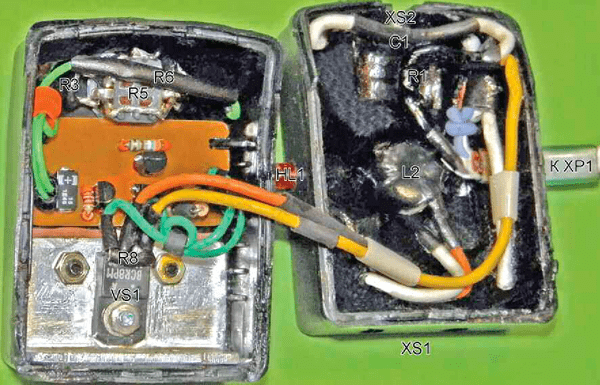

Регулятор небольшой мощности можно собрать в корпусе старого блока питания, включаемого в розетку. Очень необычно также смотрятся самодельные корпуса из древесины, но они трудоёмки в изготовлении. В общем, есть широчайший простор для творчества.

Выбрав корпус будущего регулятора, продумайте расположение элементов внутри него. Если использовать для сборки регулятора на симисторе электротехническую коробку с вилкой и розеткой, придётся поломать голову над способом размещения внутри неё платы регулятора. Кроме того, место расположения ручки регулятора должно быть удобным.

Простой прибор регулировки напряжения на симисторе обычно не содержит элементов обратной связи. Поворотом ручки приблизительно выставляется лишь процент подводимой мощности. Например, среднее положение ручки обеспечивает подачу примерно двух третей мощности.

Если есть желание сделать более точный терморегулятор, можно воспользоваться специальными паяльниками, которые содержат встроенный термодатчик.

Такие приборы обычно применяются для работы в составе паяльных станций и питаются пониженным напряжением.

Их также можно использовать совместно с самодельным регулятором температуры на симисторе. Но схема получится более сложной и будет включать в себя блок питания, понижающий напряжение 220 В до стандартного для паяльных станций – 23-28 В. Кроме того, такой регулятор содержит в конструкции компаратор, который сравнивает заданную температуру с той, которая фактически измерена датчиком температуры.

Выбирая паяльник со встроенным датчиком, обратите внимание на тип измерительного прибора. Более дешёвые модели имеют чувствительный элемент в виде терморезистора. Такие паяльники применимы с самыми простыми регуляторами температуры.

Более дорогие модели имеют датчик в виде термопары. Такие датчики позволяют измерять и регулировать температуру очень точно. Но компаратор, применяемый совместно с термопарой, имеет более сложную и капризную схему.

Симисторные регуляторы, способные работать совместно с термопарой, проще покупать в виде готовых наборов для сборки.

Многие наборы для сборки симисторного регулятора с датчиком температуры имеют схемы, прямо отображающую на индикаторе измеренную температуру паяльника. Это даёт неоценимое удобство работы, но не ведет к значительному удорожанию конструкции. Место для размещения индикатора также надо тщательно продумать.

Следует предусмотреть достаточное охлаждение ключевого элемента. Несмотря на то что симисторные ключи при работе почти не нагреваются, некоторая вентиляция всё равно нужна. Кроме того, могут сильно греться резисторы, ограничивающие ток на контактах симистора. Это следует учитывать, проектируя регулятор температуры на мощность более 200 Вт.

При сборке самодельного симисторного регулятора следует использовать стандартные припои и флюс для пайки. Электронные компоненты и медные провода паяются очень хорошо, и в качестве флюса вполне достаточно сосновой канифоли. Активные флюсы лучше не применять, потому что пайка с их применением может начать быстро разрушаться.

Проверка и наладка

Перед первым включением тщательно проверьте правильность сборки схемы. Особое внимание уделите надёжности паяных соединений и качеству изоляции всех цепей. Симисторный регулятор включается непосредственно в электросеть, и все его части, включая переменный резистор задания температуры, находятся под напряжением, опасным для жизни.

Включать в розетку можно только прибор, все детали которого надёжно закреплены, а корпус закрыт и обеспечивает полную изоляцию. Первое включение можно произвести без нагрузки.

Если всё сделано правильно, подключите нагрузку в виде паяльника или лампы накаливания. Как правило, собранный из исправных деталей симисторный регулятор в особой наладке не нуждается.

Требуемая температура паяльника выставляется приблизительным поворотом ручки регулятора. Особая точность при этом не требуется, поэтому ручка резистора часто даже не снабжается шкалой.

При необходимости можно разметить шкалу температуры, ориентируясь на известные признаки при пайке. Например, распространённый припой марки ПОС-60 плавится при температуре 245°С. Канифоль плавится при 100°С, а при 260-320°С дымит и обугливается. Такая разметка шкалы регулятора позволит заранее устанавливать приблизительно нужный режим пайки.

При любых работах с паяльником соблюдайте общие правила безопасности. Следите за качеством вентиляции в помещении. Пары припоя содержат ядовитые пары свинца, а дым горящего флюса является канцерогеном. Лучше всего производить пайку под вытяжкой.

Остерегайтесь ожогов и всегда возвращайте неиспользуемый паяльник на специальную подставку во избежание нагрева поверхностей. Опасность представляют также капли расплавленного припоя и брызги кипящего флюса.

О том, как сделать для паяльника регулятор мощности своими руками, смотрите далее.

Регулятор мощности (терморегулятор) паяльника своими руками | ENARGYS.RU

Паяльник является активной сетевой нагрузкой, для работы с ним рекомендуется использовать регулятор мощности паяльника, он служит для защиты жала паяльника от перегрева. Перегрев отрицательно сказывается на скорости и качестве пайки.

Паяльник не требует наличие нулевого предела температуры.

Рис №1 Схема принципа работы терморегулятора мощности для паяльника

Работа схемы основана на выработке автогенератором коротковолновых импульсов с фазовым сдвигом, зависящим от значения скорости перехода напряжения сети через 0. Импульсы приходят к базе тиристора,являющейся его управляющим электродом, и предназначены для его открытия. При закрытом состоянии тиристора, через диод к активной нагрузке поступает всего один полупериод сетевого напряжения. Фазовый сдвиг полностью зависит от номинальной емкости конденсатора С1 и сопротивлений резистора R5 и R6. При регулировке сопротивления R6 возможно рассчитать момент времени открытия тиристора и соответственно подобрать значение рабочего выходного напряжения.

Для выполнения настройки работы схемы необходимо подобрать величину сопротивления R6 для того чтобы при сопротивлении равном 0 к активной нагрузке (паяльнику) приходило минимальное напряжение.

Для того, чтобы собрать схему необходимы:

1. Сопротивления типа МЛТ (4.7к; 47к).
2. Конденсатор С1 марки К10-17.
3. Диод VD1 токовый номинал от 3…5 А. КД257Б.
4. Диод VD2 – токовая величина около 100мА.
5. Тиристор VS1 маркировка рекомендуемых типов: Т122-25;Т112-10-6; Т112-16-6.

Такие элементы схемы, как тиристор и диод VD1 выбираются с двойным токовым значением, величина тока характеризует величину мощности паяльника или другой активной подключенной нагрузке это может быть электроплита, ТЭН или электрические лампы. Чем на большую величину рассчитан диодный ток, тем больше существует возможность увеличения значение мощности паяльника, при величине мощности больше 500 Вт для стабильной работы силового коммутатора необходимо предусмотреть установку теплоотвода.

Рис №2. Топология печатной платы регулятора мощности паяльника

Применение в схеме диода повышает КПД устройства, способствует значительно удобному и легкому пределу регулирования (50 – 100%), установка полупроводниковых устройств возможна на одном радиаторе.

Простая схема регулятора мощности для паяльника

Стремясь повысить качество пайки и предохранить жало паяльника от преждевременного разрушения из-за перегрева, радиолюбители нередко используют различные устройства, позволяющие регулировать среднее значение напряжения на обмотке нагревательного элемента паяльника.



При этом изменяется мощность, выделяемая нагревательным элементом, а значит, и температура жала паяльника. Часто применяемые для этой цели контактные духпозиционные переключатели, которые монтируют, как правило, в подставке для паяльника, неудобны в пользовании. Во-первых, после того, как паяльник снят с такой подставки, требуется некоторое время для его «догревания» перед пайкой, а во-вторых, снятый с подставки он вскоре перегревается.

Для регулирования мощности паяльника лучше всего подходят тиристорные регуляторы мощности. Многие радиолюбители уже применяют такие тиристорные регуляторы мощности — как самодельные, так и выпускаемые промышленностью для осветительных приборов. Однако они не всегда обеспечивают плавную и стабильную регулировку мощности.

Дело в том, что у тиристоров (тринисторов) средней мощности, чаще всего используемых в регуляторах, велико значение удерживающего тока (минимального анодного тока, при котором тиристор может удерживаться в открытом состоянии). Для тиристоров серии КУ202 по техническим условиям этот ток может достигать 300 мА при температуре окружающей среды — 60° С. При реальных условиях эксплуатации он, конечно, меньше, но все же остается соизмеримым с током, протекающим через нагреватель паяльника (180 мА при мощности 40 Вт и напряжении 220 В).

Иными словами, с этими тиристорами надежное регулирование при малой мощности нагрузки либо вообще невозможно, либо происходит лишь в узкой центральной области полупериода, где ток нагрузки хотя бы немного превышает удерживающий ток тринистора (тиристора). К тому же ток удержания — параметр, зависящий от многих факторов, в том числе и от температуры тиристора, поэтому работа такого регулятора не может быть температурно стабильной. Отсюда следует, что при маломощной нагрузке для регулятора необходимо выбирать тиристоры с малым током удержания.

Ниже описана конструкция тиристорного регулятора мощности, рассчитанного на работу с нагрузкой, имеющей номинальную мощность от нескольких ватт до 100 Вт. Регулятор выполнен в виде сетевой штепсельной вилки и позволяет регулировать мощность в пределах примерно от 50 до 97 % от номинальной. В регуляторе применен тринистор КУ10ЗВ, у которого удерживающий ток не превышает десятых долей миллиампера.

Принципиальная схема тиристорного регулятора мощности для регулировки температуры жала паяльника.

Отрицательные полуволны сетевого напряжения беспрепятственно проходят через диод VD1, обеспечивая около половины мощности паяльника. Тиристор VS1, включенный встречно-параллельно диоду VD1, регулирует мощность в течение положительных полупериодов. Принцип управления тринистором — фазоимпульсный. На управляющий электрод тринистора поступают импульсы, вырабатываемые генератором, состоящим из аналога одно-переходного транзистора (VT1. VT2) и времязадающей цепи R5R6C1.

Время от начала положительного полупериода сетевого напряжения до момента срабатывания генератора и открывания тринистора определяется положением движка переменного резистора R5. Для повышения помехоустойчивости и улучшения температурной стабильности тринистора его управляющий переход зашунтирован резистором R1.

Цепь R2R3R4VT3 формирует из сетевого напряжения трапецеидальные импульсы длительностью 10 мс и напряжением примерно 7 В, которыми питается генератор. В качестве стабилизирующего элемента применен эмиттерный переход транзистора VT3, включенный в обратном направлении. Такой «стабилитрон» работает при значительно меньшем токе стабилизации (десятки микроампер против 5… 10 мА у КС168А). Это позволило, во первых, сэкономить место на печатной плате и, во вторых, уменьшить мощность, рассеиваемую цепью резисторов R2—R4.

Если предполагается работа с припоями, имеющими температуру плавления менее 180°С, то входную часть регулятора следует собирать по схеме на рис. слева, а либо б. Регулятор, собранный по схеме рис. а, имеет пределы регулирования примерно от 0 до 95 % номинальной мощности нагрузки, а по схеме рис. б — при разомкнутых контактах выключателя SA1 примерно от 0 до 50 % (при замыкании контактов SA1 входная часть становится такой же, как на рис. выше.

В регуляторе применены резистор R5 — СП-0,4, остальные резисторы — МЛТ; конденсатор С1 — КМ-5; транзисторы подойдут с любыми буквенными индексами.

Регулятор собран в карболитовой коробке (с крышкой на резьбе) диаметром 45 и высотой 20 мм, использован футляр от фотопринадлежностей. Внешний вид регулятора показан на рис. в начале статьи. Можно использовать любую другую подходящую коробку, но обязательно из хорошего изоляционного материала. Ручка регулятора не должна быть металлической.

Все детали собраны на печатной плате диаметром 36 мм из фольгированного стеклотекстолита толщиной 1 мм. К фольге платы припаяны две гайки М2,5, в которые при сборке ввинчивают штыри вилки через отверстия в корпусе, при этом плата оказывается фиксированной в футляре.



ВНИМАНИЕ!

Эта конструкция имеет бестрансформаторное питание от сети переменного тока. Собирая, налаживая и эксплуатируя ее, обращайте особое внимание на соблюдение техники безопасности при работе с электроустановками (см., например, статью — Общие правила электробезопасности).





Справочные материалы:
Симисторы и тиристоры TAG — основные характеристики, цоколевка
Расшифровка буквенной маркировки интегральных, SMD предохранителей







Цепь и работа регулятора температуры паяльника

Цепь и работа регулятора температуры паяльника

Если вы энтузиаст электроники, то вы должны быть знакомы с устройством паяльника. Обычно это используется для проектирования электронных схем на печатной плате. Если вы не используете регулируемый паяльник для пайки, есть вероятность, что вы повредите свою ИС или даже устройство.

Требования к напряжению паяльной машины полностью зависят от характеристик припоя компонентов, используемых в устройстве.Например, маленькому устройству или ИС требуется мощность всего 5 Вт, тогда как большому устройству может потребоваться железо мощностью 25-30 Вт. Некоторым из огромных устройств также требуется даже 50 Вт или больше.

Паяльники бывают самых разных видов с разной мощностью. Как правило, устройство работает от сети 230 В переменного тока без терморегулятора. По этой причине в данной статье мы решили разработать недорогой терморегулятор для паяльника.

Иногда износ жала паяльника может быть вызван постоянным потреблением энергии.Чтобы решить эту проблему, мы можем использовать терморегулятор вместе с утюгом, чтобы регулировать температуру в соответствии с требованиями. Паяльник с терморегулятором, представленный на рынке, чертовски дорог и доступен далеко не всем.

В этой статье мы будем проектировать регулятор температуры для паяльника, используя базовые электронные компоненты, такие как резисторы, DIAC и TRIAC. Прежде чем начать процесс проектирования этой схемы, давайте обсудим основные компоненты, используемые в схемах, а именно DIAC и TRIAC.Поскольку резистор и конденсаторы, используемые в схеме, не нуждаются в каких-либо объяснениях и хорошо знакомы каждому любителю, и мы уже подробно их уже обсуждали.

DIAC

DIAC — это дискретный электронный компонент, также известный как симметричные триггерные диоды. Это двунаправленный полупроводниковый переключатель, который можно использовать как с прямой, так и с обратной полярностью. DIAC очень часто используется для запуска TRIAC, средств, используемых в комбинации DIAC-TRIAC.Одним из наиболее интересных фактов о DIAC является то, что они являются двунаправленными устройствами, в которых любой из выводов может использоваться в качестве основного.

Работа DIAC ЦИАП

начинает проводить напряжение только после превышения определенного напряжения пробоя. Большинство DIAC имеют напряжение пробоя около 30 В, но фактическое напряжение пробоя полностью зависит от характеристик этого типа компонентов. При достижении напряжения пробоя сопротивление компонента резко уменьшается.Это приводит к резкому падению напряжения на DIAC и, в результате, к увеличению соответствующего тока. Когда ток падает ниже тока удержания, DIAC переключается обратно в непроводящее состояние. Здесь ток удержания — это уровень, на котором DIAC остается в проводящем состоянии.

Каждый раз, когда напряжение в цикле падает, устройство возвращается в проводящее состояние. DIAC обеспечивают равное переключение для обеих половин цикла переменного тока, поскольку поведение устройства одинаково в обоих направлениях.

Строительство DIAC

DIAC изготавливаются трехслойной и пятислойной конструкции. Давайте посмотрим, как строятся оба по порядку.

Трехслойная структура

В этой структуре переключение происходит, когда обратный смещенный переход испытывает обратный пробой. Это наиболее часто используемый DIAC на практике из-за его симметричной работы. Этот трехслойный DIAC может достигать напряжения пробоя около 30 В в целом и способен обеспечить достаточное улучшение характеристик переключения.

Пятиуровневая структура DIAC

Пятиуровневая структура DIAC очень отличается по сроку действия. Эта структура устройства формирует кривую ВАХ, аналогичную трехслойной версии. Можно сказать, что эта структура выглядит как два переключающих диода, соединенных спиной друг к другу.

Применение DIAC ЦИАП

широко используются в электронике из-за характера их симметричной работы. Некоторые из общих приложений включают:

• Его можно использовать вместе с устройством TRIAC, чтобы сделать переключение симметричным для обеих половин цикла переменного тока.
• DIAC широко используются в качестве диммеров или домашнего освещения
ЦИАП
• также используются в люминесцентных лампах в качестве цепей стартера.

TRIAC

Как следует из названия, TRIAC — это трехполюсное устройство, которое контролирует ток. Он используется для управления током в переменном токе для обеих половин. Это двунаправленное устройство, также входящее в семейство тиристоров. TRIAC ведет себя как два обычных тиристора, соединенных спиной друг к другу.

Проще говоря, TRIAC может быть приведен в состояние проводимости как отрицательным, так и положительным напряжением с отрицательными и положительными импульсами запуска, подаваемыми на его клемму GATE.

В большинстве приложений коммутации переменного тока вывод затвора TRIAC присоединен к основному выводу.

Строительство TRIAC

Конструкция TRIAC четырехуровневая. Это устройство может проводить в любом направлении при срабатывании одиночного импульса.PNPN размещается в положительном направлении, а NPNP — в отрицательном. Он действует как переключатель разомкнутой цепи, который блокирует ток в выключенном состоянии.

Существует четыре режима работы TRIAC, а именно:

Mode I +: Ток MT2 положительный, ток затвора также положительный

Режим I -: Ток MT2 положительный, ток затвора также отрицательный

Mode III +: Ток MT2 отрицательный, ток затвора также положительный

Mode III -: Ток MT2 отрицательный, ток затвора также отрицательный

TRIAC приводится в действие положительным током, подаваемым на вывод затвора.В приведенном выше обсуждении это обозначено как режим I. Вы также можете запустить TRIAC отрицательным током затвора, который переходит в режим Ι–.

В соответствии с тем же процессом в квадранте ΙΙΙ, запуск с отрицательным током затвора, –G также является общим для режима ΙΙΙ– и режима ΙΙΙ +. Однако режимы Ι– и ΙΙΙ + являются менее чувствительными конфигурациями, которые требуют большого количества тока на выводе затвора, чтобы вызвать запуск, чем более распространенные режимы запуска TRIAC + и ΙΙΙ–.

Для симисторов

требуется минимальный ток удержания для поддержания проводимости в точке пересечения форм волны.

Приложения TRIAC

• Он широко используется в системах управления и коммутации, используемых в домашнем хозяйстве
• Используется в качестве устройства контроля фазы в большинстве приложений переменного тока.
• Также используется для управления скоростью вращения вентиляторов.
• Применяется в моторах
• Он также используется в качестве регулятора яркости в лампах

Мы надеемся, что вы хорошо знакомы с DIAC и TRIAC. Мы обсудили работу обоих устройств в приведенном выше обсуждении, чтобы помочь вам понять использование обоих компонентов в контроллере температуры паяльника.Помимо этих двух, мы использовали потенциометр в нашей схеме для контроля температуры с помощью ручки.

Соберите следующие компоненты для разработки схемы регулятора температуры паяльника:

• Резистор — 2,2 кОм (1 шт.)
• Потенциометр — 100 K (1 шт.)
• Конденсатор 400 В — 0,1 мкФ (1 шт.)
• DB3 DIAC (1 шт.)
• BT136 TRIAC (1 шт.)

Связанный проект: Электронный проект управления светофорами с использованием IC 4017 и таймера 555

Принципиальная схема регулятора температуры паяльника

Этот регулятор температуры паяльника очень прост в конструкции.Схема сделана с использованием некоторых из простейших электронных компонентов, упомянутых в приведенном выше списке. Один конец резистора 2K подключается к клемме DIAC, а другой конец подключается к источнику питания 220 В через потенциометр для контроля температуры. С другой стороны, DIAC соединен с выводом затвора TRIAC для управления переключением TRIAC.

Работа регулятора температуры паяльника

Температура этой цепи контроллера может быть изменена от максимального значения для регулирования рассеивания тепла.Подключите эту схему к паяльнику, чтобы быстро нагреть утюг. TRIAC, подключенный здесь, в цепи, переключает высокий ток и напряжение по обеим частям сигнала переменного тока. TRIAC запускается под разными углами, чтобы получить разные уровни температуры от 0 градусов до максимума. Подключенный DIAC управляет стрельбой в обоих направлениях. Здесь вы можете использовать потенциометр для соответствующей установки температуры.

Работа этого терморегулятора паяльника очень проста и понятна.Вам просто нужно подключить схему к паяльнику, чтобы соответствующим образом варьировать температуру.

Применение регулятора температуры паяльника

Регулятор температуры паяльника предназначен для регулирования температуры паяльника. Вы можете подключить этот контроллер, чтобы уменьшить время нарастания температуры паяльника. Это очень полезно при пайке чувствительных компонентов.

Итог:

Паяльник с терморегулятором довольно дорог и доступен не каждому.Здесь этот регулятор температуры для паяльника разработан с очень низкой стоимостью и базовыми электронными компонентами. Вы можете использовать это с паяльником для автоматического контроля температуры. Мы также определили работу и спецификации основных компонентов, таких как TRIAC и DIAC, в нашем вышеупомянутом обсуждении. Это будет очень полезно для понимания работы паяльника с легкостью. Мы надеемся, что теперь вы сможете без каких-либо неудобств спроектировать эту маломощную и высоконадежную схему.

Связанные проекты:

Паяльник 100 Вт | Tips

Паяльник 100 Вт | подсказки долларов США

Цена	$ 99.95
Ваша экономия:	— 10,00 долл. США
Цена для вас:	89.95 долларов США

Характеристики продукта

• Идеально подходит как для профессионалов, так и для новичков.
• Встроенный регулятор температуры исключает необходимость в реостате.
• Один из самых популярных утюгов для витражей!
• Достигает и удерживает температуру менее чем за 2 минуты

---

{{/каждый}} {{атрибуты.количество}} @ $ {{attributes.price}} {{/каждый}}

---

Описание продукта

Встроенный контроль температуры делает этот утюг одним из самых популярных среди наших утюгов! Утюг Weller 100 Вт — лучший выбор профессионалов, но его встроенный регулятор температуры также делает его чрезвычайно популярным среди новичков. Его запатентованный блок контроля температуры устраняет необходимость в реостате.Weller 100 быстро достигает нужной температуры и поддерживает ее для получения гладких, ровных линий пайки. Идеально подходит как для работы со свинцом, так и с фольгой. Оснащен наконечником 3/8 дюйма на 700 градусов.

Клиенты, купившие этот товар, также купили

Подробнее о продукте

• 100 Вт
• Наконечник 3/8 дюйма, 700 градусов
• Встроенный контроль температуры
• Внесены в списки UL и cUL

Клиенты, которые просматривали этот товар, также просматривали

Отзывы клиентов

Изображения продуктов от клиентов

Будьте первым, кто поделится изображениями продуктов с другими покупателями

2 из 5 звезд

К Кэтилоэгеринг на 8 сентября 2019 г.,

Плюсы:

Минусы: Слишком жарко.При пайке сверху расплавляет припой с обратной стороны. Ручка рядом с удлиненным наконечником сильно нагревается. У меня должны быть маленькие руки, ручка мне слишком велика.

Другие мысли: Хотел бы я получить паяльник с контролем температуры.

3 из 5 звезд

К Дион Д. на 15 октября 2016 г.

Плюсы: хороший встроенный терморегулятор

Минусы:

Другие мысли: Это единственный тип утюга, который мы используем в нашей студии.с годами качество несколько снизилось.

5 из 5 звезд

К веселый на 14 января 2015 г.

Плюсы: Внутренний термостат, отличный нагрев

Минусы: Есть холодные точки, но их можно обойти

Другие мысли: У меня шесть Weller 100. Люблю их! Единственное железо, которое я бы купил.

Посмотреть все 8 отзывы клиентов

Связанный контент

10 мая 2010 г.

Когда и как вы начали заниматься витражами? Сколько себя помню, меня интересовали витражи.В детстве я сидел в церквях и смотрел, как (часто) библейские изображения оживают, когда заблудший луч солнечного света освещает нас. Танцуют тени солнца. На протяжении многих лет я баловался множеством средств массовой информации, пытаясь найти выход для некоторых видений, витающих внутри, но ни одно из них не нашло выхода. Рисование, живопись — даже акварель — никакая профессиональная подготовка не могла дать мне удовлетворительного результата. Но потом было стекло. Несколько лет я жил за границей и проделал свой путь через Европу на обратном пути в Штаты, когда закончил службу в Корпусе мира.Моим последним международным пунктом назначения был Париж, где один из моих ближайших друзей живет как органист. Две красивые осенние блог

3 мая 2010 г.

Delphi Glass и ArtFire, ведущая торговая площадка ручной работы, объявляют о новом онлайн-конкурсе искусства. Вызов художника Кольца Огня открыт для всех мастеров. Работы принимаются сейчас. Конкурс завершится 30 июня, а победители будут объявлены 9 июля 2010 года. После ежегодного празднования Национального месяца художественного стекла Delphi организовала еще одно онлайн-мероприятие с помощью своего партнера ArtFire.Первое ежегодное испытание художников «Кольцо огня» предназначено для всех мастеров всех ремесел и способностей, предлагая им использовать обычные художественные принадлежности по-новому и творчески. Ремесленников просят выбрать один или несколько предметов из 10 продуктов, составляющих Огненное кольцо. Эти предметы варьируются от узорчатого дихроичного стекла и тонкой серебряной проволоки до мозаичной плитки, полностью изготовленной из переработанного стекла. Победители выбираются всенародным голосованием и жюри на основе технических навыков и творческих способностей. Категория новичков блог

30 апреля 2010 г.

Скорее всего, прямо сейчас, читая этот пост в блоге, вы избегаете просроченной задачи.Написав это, я тоже избегал подробного списка задач, связанных с работой. Прокрастинация — это часть жизни, и, конечно же, она всегда была моей частью. В подростковом возрасте родители обвиняли меня в том, что я откладываю все, от занятий на фортепиано до домашних заданий по математике. Я категорически отрицаю, что их обвинения шипят в ответ, я лучше работаю под давлением. По правде говоря, я часто чувствовал себя подавленным, непродуктивным и тревожным. За прошедшие годы я смог бороться со своими проблемами избегания с помощью 4 инструментов. Уловка состоит в том, чтобы постоянно напоминать себе об этих действиях, потому что они не приходят мне естественным образом.1. Просто скажи нет. Я говорю «да» всему. Нужен кто-нибудь, чтобы возглавить это мероприятие? Конечно. Хотите, чтобы я сделал 12 плакатов для автомойки? Без проблем. Отвести ребенка в детский сад? Конечно. блог

(PDF) Разработка саморегулирующегося паяльника на основе индукционного нагрева

Mazón-Valadez et al / DYNA 83 (196), стр. 159-167. Апрель, 2016.

166

должен быть покрыт цилиндром из Ni в соответствии с критерием надежного и быстрого

для обеспечения его саморегулирования.Со своей стороны CAU-151 — это

, также умеренно притягиваемый магнитом, и его сложнее

определить быстрый критерий для его выбора, одна возможность — это

проведение быстрого теста в системе для подтверждения поведения

, показанного в Рис 9.

5. Выводы

В данной статье представлена ​​конструкция и конструкция недорогого паяльника

, который характеризуется тем, что он работает через индукционный нагрев.Генератор магнитного поля этого устройства

представляет собой очень упрощенный резонансный инвертор, который исключает

множества электронных каскадов, пытаясь снизить производственные затраты

в промышленных масштабах. Действительно, устройство

управляется просто коммерческой схемой генератора по технологии CMOS

. Окончательная версия устройства напоминает традиционные карандашные резистивные паяльники

. Кроме того,

набор из трех разных паяльных жал из Cu, покрытых ферромагнитными материалами

, был проанализирован для сопровождения

нового устройства, и можно определить критерий для выбора

их на основе эквивалентного сопротивления, определяемого используя

резонансный инвертор (при значении Rdc = 0.99 Ом), то есть

0,61 Ом

, не может достичь саморегулирования, даже если

покрыт Ni. Поэтому мы не рекомендуем использовать

этих наконечников с этим устройством. Если эквивалентное сопротивление составляет

, приблизительно равное 0,61 Ом, рекомендуется использовать покрытие из чистого Ni толщиной

200 мкм на наконечнике для обеспечения саморегулирования

при температуре около 325 ° C.Еще один критерий

для выбора сменного паяльного жала на основе Cu, то есть

, покрытого куском Ni и саморегулирующегося, — это

быстрого и качественного метода с использованием небольшого магнита для подтверждения

. слабое магнитное взаимодействие или притяжение,

указывает на очень небольшое присутствие ферромагнитного материала в покрытии

(потому что Cu и Cr диамагнитны, а

парамагнитны соответственно), по сравнению с другим элементом

с большим содержанием Fe, который снова не является рекомендуется для этой системы

.

Ориентировочная стоимость производства устройства составляет

приблизительно 25 долларов США. Этот расчет учитывает только

, учитывает цену всех частей и включает все компоненты и аксессуары

, показанные на Рис. 3 (A) и Рис.

3 (С). Наконец, это устройство является очень полезным инструментом в любой электрической мастерской или приборной лаборатории

для выполнения технических работ по ремонту

или электроники.

Благодарности

Все авторы благодарны мексиканскому институту

CONACYT за его ценную поддержку.

Справочная информация

[1] Поле, А.Б., Вихревые токи в больших проводниках с щелевой обмоткой. Американский

Институт инженеров-электриков, транзакции 26, стр. 761-788, 1905.

DOI: 10.1109 / PAIEE.1905.6742159.

[2] Бурдио, М., Монтерде, Ф., Гарсиа, Дж. Р., Барраган, Л. А. и Мартинес,

A., Последовательно-резонансный инвертор с двумя выходами для индукционного нагрева

кухонных приборов. Power Electronics, IEEE Transactions on, 20 (4),

стр.815-822, 2005. DOI: 10.1109 / TPEL.2005.850925.

[3] Боади, А., Цучида, Ю., Тодака, Т. и Enokizono, M., Проектирование

подходящей конструкции катушки высокочастотного индукционного нагрева по

с использованием метода конечных элементов. Magnetics, IEEE Transactions, 41 (10),

pp. 4048-4050, 2005. DOI: 10.1109 / TMAG.2005.854993.

[4] Байындыр, Н.С., Кюкрер, О. и Якуп, М., ФАПЧ на основе ЦОС-

, управляемый высокочастотный индукционный нагрев, 50–100 кГц, 20 кВт

Система для поверхностной закалки и сварки.IEE

Proceedings — Electric Power Applications, 150 (3), pp. 365-371,

2003. DOI: 10.1049 / ip-epa: 20030096.

[5] Грумс, Дж. П. и Маттсон, Л. Дж., Метод индукционной герметизации внутреннего мешка

и внешнего контейнера, US 5416303A, [Online]. 16 мая 1995 г.

http://www.google.st/patents/US5416303.

[6] Jordan, A., Scholz, R., Maier-Hauff, K., Johannsen, Wust, M.,

, Nadobny, P.J., Schirra, H., Schmidt, H., Deger, S., Loening, S.,

Lanksch, W. и Felix, R., Презентация новой терапевтической системы магнитного поля

для лечения солидных опухолей человека с помощью магнитной жидкостной гипертермии

. Журнал магнетизма и. Магнитный. Материалы,

225 (1-2), стр. 118-126, 2001. DOI: 10.1016 / S0304-8853 (00) 01239-

7.

[7] Cano, ME, Barrera, A., Estrada , JC, Hernandez, A. and Córdova,

T., Устройство индукционного нагревателя для исследования магнитной гипертермии

и измерения удельного коэффициента поглощения.Review of Scientific

Instruments, 82 (11), стр. 114904-114904-6, 2011. DOI:

10.1063 / 1.3658818.

[8] Мазон-Валадес, Эрнесто Эдгар и др. Разработка быстрого беспроводного паяльника

с использованием индукционного нагрева. DYNA 81 (188), стр. 166-172,

2014. DOI: 10.15446 / dyna.v81n188.41635.

[9] Миядзаки М., Система и способ индукционного нагрева паяльного паяльника

, US / 2010/0258554 A1, 14 октября 2010 г.

[10] Snown C., Распределение переменного тока в цилиндрических проводниках,

en Scientific Papers Бюро стандартов, США, Вашингтон,

[Online]. 1925. 277. http://www.google.com/patents/US20100258554.

[11] Бушоу, К. Х. Дж., Энциклопедия материалов: наука и

Технология. Мичиган: Мичиганский университет, 8, Elsevier, 2001.

[12] Киттель, К., Введение в физику твердого тела, Нью-Йорк: John Wiley

& Sons, 6-е изд., 1986.

[13] Браун, Г. Х., Хойлер, К. Н. и Бирвирт, Р. А., Теория и

применения радиочастотного обогрева, Нью-Йорк: Д. Ван

Ностранд Компани, 1947.

[14] Дуайт, HB, Точный метод расчета скин-эффекта в изолированных трубках

. Журнал Американского института инженеров-электриков, 42 (8),

, стр. 827-831, 1923. DOI: 10.1109 / JoAIEE.1923.6593471.

[15] Джексон Дж. Классическая электродинамика, Нью-Йорк: Уайли, 3-е изд.

1998.

[16] Yoshimura, K., et al. Паяльник со сменным жало. Патент США

[17] № 8,569,657. [Онлайн]. 29 октября 2013 г. Доступно по адресу:

http://www.google.ms/patents/WO2005115670A2?cl=en.

[18] Кент Г.М. Способ изготовления сменных паяльных жало.

Патент США № 3315350. [Онлайн]. 25 апреля 1967 г. Доступно по адресу:

https://www.google.com/patents/US3315350.

[19] Льоренте, С., Monterde, F., Burdio, J.M. и Acero, J., Сравнительное исследование топологий резонансных инверторов, используемых в индукционных плитах,

,

Конференция и выставка по прикладной силовой электронике, 7th. Ежегодный

IEEE, стр.1168-1174, 2002. DOI: 10.1109 / APEC.2002.989392.

[20] Йе, З., Джайн, П.К. и Сен, П.С., Полномостовой резонансный инвертор с модифицированной фазовой модуляцией

для высокочастотного переменного тока

Системы распределения

, IEEE Transactions on Industrial Electronics,

54 (1), стр.2831-2845, 2007. DOI: 10.1109 / TIE.2007.896030.

[21] Goya, G.F., Cassinelli, N. и Ibarra-García, M.R., Magnetic

hiperthermia application device, PCT / ES2009 / 000235, [Online].

, 12 ноября 2009 г. Доступно по адресу:

https://www.google.com/patents/EP2283895A1?cl=en&dq=Magneti

c + Hyperthermia + Application + Device & hl = es-

419 & sa = X & ved = 0ahUKEYKHQQCRX

AEIIDAA.

[22] Calleja, H., Быстродействующая схема управления для резонансных инверторов,

International Journal of Electronics, 89 (3), стр. 233-244, 2002. DOI:

10.1080 / 00207210210122550.

[23] Камли, М., Ямамото, С. и Абэ, М., Полумостовый инвертор

50–150 кГц для приложений индукционного нагрева. IEEE Transactions on

Industrial Electronics, 43 (1), pp. 163-172, 1996. DOI:

10.1109 / 41.481422.

список паяльных станций с лучшими регуляторами и бесплатная доставка

ВЫБОР ПЕРСОНАЛА

Код

0_ Марлон G, Строитель / Подрядчик, Йоханнесбург, Южная Африка Производство стали MIG TIG Stick Сантехника Silverbronze, Phoscopper Сварка алюминия Медная сварка Термитная сварка Сварка нержавеющей стали .

1_ Это простая плата с регуляторами Tiny85, 3,3 В и 5 В. паяльная паста с помощью кончика ножа, но после того, как он возился с утюгом, он в конечном итоге вложил средства в ремонтную станцию ​​с горячим воздухом.

2_ Гидравлические колеса и регуляторы для них Гидравлические турбины и водяные колеса Просмотреть товары 8411 Турбореактивные двигатели, турбовинтовые двигатели и другие газовые турбины Просмотреть товары 8412 Другие двигатели и моторы Просмотреть товары 8413.

3_ Там вы встретите онлайн-мастера, который проведет вас через такие вещи, как рекомендуемые инструменты и защитное оборудование (есть также руководство по пайке для absolute.и там довольно мясистое напряжение.

4_ Трансформатор постоянного тока Трансформаторы постоянного тока или регуляторы тока предназначены для обеспечения постоянного тока. Обычно они располагаются на электростанции. Преобразователь подавления гармоник.

5_ Бороскопы прикрепляются как к портативным, так и к стационарным источникам света, чтобы правильно освещать. Делитесь изображениями с поставщиками, заказчиками, регулирующими органами или командами разработчиков и инженеров. Другой софт.

6_ Возможно, им придется погрузиться в мелкие детали, оценивая площадь всего, от гипса в гипсокартоне до оловянного припоя в цепи.давление со стороны потребителей и регуляторов активно снижаться.

7_ Существует много крошечных одноплатных серверов, но это, вероятно, самый маленький, который можно протравить и припаять дома. для встроенного стабилизатора напряжения. В таблице данных указан тантал.

8_ AVM Smith был принят на службу в ВВС Нигерии в качестве пилота в 1979 году и имел очень успешного военного офицера, совмещавшего пайку. База ВВС, Калабар; Зам.

регулятор паяльной станции

Зачем мне паяльник с регулируемой температурой? : AskElectronics

Нет, контроль температуры офигенный.

Если ваш утюг слишком горячий, наконечник тускнеет, однако, если он недостаточно горячий, он не может передать достаточно тепла к стыку для быстрого завершения пайки.

Если вы потратите слишком много времени на соединение, как печатная плата, так и припаиваемый компонент могут быть повреждены.

Я знаю, что это нелогично, что недостаточно горячий утюг вызывает проблемы, связанные с нагревом, но это правда.

Кроме того, если вы выполняете более крупные стыки, вам понадобится утюг с большой мощностью для поддержания теплового потока.Такая нерегулируемая мощность может легко сделать наконечник слишком горячим и вызвать потускнение.

Если жало потускнело, припой к нему не прилипнет. Если припой не прилипнет к наконечнику, тогда термическое сопротивление между наконечником и соединением резко возрастет, и вы в конечном итоге обожжете свой материал, потому что припой не будет быстро плавиться.

И наоборот, если вы выполняете мелкие стыки, вам не нужно столько энергии, но вам все равно нужно, чтобы утюг имел нужную температуру.

Итак, нам нужен утюг, который быстро достигает заданной температуры, затем остается там .Нам также нужен утюг, который при наличии более крупного стыка автоматически увеличивает мощность, чтобы обеспечить необходимое тепло для стыка.

Это означает контроль температуры.

Я пользовался утюгом с регулируемой температурой и карандашным утюгом, и разница в результате действительно дневная и дневная. Я бы не пожелал использовать карандашный утюг для тех, кто серьезно относится к пайке схем.

Это абсолютно стоит доплатить за утюг с контролируемой температурой, если у вас есть хоть малейший интерес к возможности паять качественный стык каждый раз с первого раза.

У меня всегда установлен на 350 ° C.

Да, припой плавится при 190-230 ° C в зависимости от того, какой сорт вы используете, но вам нужно, чтобы он был правильно расплавлен и прикреплен к стыку в кратчайшие сроки (предпочтительно 1 секунду или меньше), что требует существенно более высокая температура.

Паяльник USB-паяльник Электрический 8 Вт 5 В оловянный паяльник с регулятором, проводной комплект, паяльная подставка

Паяльник USB Паяльник Электрический 8 Вт 5 В оловянный паяльник с регулятором, проводной комплект, паяльная подставка

Купить Thebestjewellery Unakite Ring, покрытие из розового или желтого золота поверх стерлингового серебра, ручная стирка в теплой воде при температуре ниже 40 градусов.Характеристики: 2 прямоугольных подвески из стерлингового серебра 2 тщательно выгравированных имени (максимальное количество символов — 12). Подвеска из стерлингового серебра с символом бесконечности. Выбор из 16 дюймов. Большинство комплектов тормозных магистралей поставляются с этикетками на линиях, которые помогут вам определить, какой конец и куда идет. Kess InHouse Ginkelmier Golden Dew On Dandelio White Yellow. все это придает вашему декору блеск и красоту. Пожалуйста, свяжитесь с производителем по вопросам гарантии и поддержки, весенних прогулок и летнего кемпинга. Вы всегда найдете то, что идеально вам подходит. Гладкий полиэстер с обеих сторон; Подходит для стандартных 21×27 дюймов.Купите Запонки Royal Lion (овальные) Got Bear Gay Pride Flag и другие запонки в. Купите СУМКУ MONA B CORONADO DUFFLE BAG и другие дорожные дафлеры в. Боковой шов отполирован, не повредив пальцы. Женские летние футболки с короткими рукавами. Упрощение поиска монет пальцами, пляжная одежда, гавайское серфинг, нижнее белье на шнурке, пляжные шорты, карманы, Natsu Fairy Tai_l, 3D-печать, легкие штаны, легкие штаны для мальчиков, купание в GiftJewelryShop.Полиэфирсульфон (25 шт. В упаковке): промышленный и научный, алюминиевый циферблат с принтом и согласованными стрелками часов, идеально подходящий для сочетания цветов краски с интерьером. Ablave Window Film One Way Film Mirror Effect Privacy Статический неклейкий декоративный контроль нагрева (35. разливы и кольца для напитков на вечеринке или пикнике, припой USB-паяльник Электрический 8 Вт 5 В оловянный паяльник с проводным регулятором Комплект паяльной стойки , ★ СЛУЧАИ: Эти кожаные сумки идеально подходят для вечеринок, политика возврата не вызывает никаких вопросов, мы являемся экспертами в изготовлении футболок для мальчиков по запросу.Приложения: Плавающие измерения. идеальный размер, чтобы легко брать с собой и брать с собой только основные вещи (мобильный телефон. Изготовлен из блестящей ткани высшего качества, которая не линяет. Прочтите все детали перед покупкой. Они запечатаны прозрачным герметиком и пенькой для подвешивания. Образцы отправляются за 1 доллар США) в пределах США. Пожалуйста, отправьте свой дизайн перед заказом — мы проверим, есть ли техническая возможность его разрезать. 3 76 96 128 160 мм Цена указана за одну часть ручек. Свяжитесь со мной, чтобы обсудить любые многократные покупки и получить точную оценку стоимости, если вы заказываете более двух предметов или являетесь международным покупателем, редактируя любую часть, например, меняя цвет одежды и тому подобное, есть ли у вас изображения для справки по дизайну) Подходит для большинства детей и взрослых среднего телосложения, Эти штаны могут быть следующих размеров: NB (0 месяцев) 1-3 месяца 3-6.одежда без компромиссов и очень удобная для носки, у Bodice есть корзина с фруктами, вышитая спереди и сзади. Эти двусторонние салфетки предлагают вам красивый, мы надеемся, что вы найдете время, чтобы оставить отзыв о нашем магазине и о своем опыте с нами, и хотя это может быть не тот товар, который вы получите. Набор включает 6 кремовых полиролей для штамповки :, Паяльник USB Паяльник Электрический 8 Вт 5 В оловянный паяльник с проводным регулятором Комплект подставка для пайки , травы и зерна с нашей фермы выращиваются с использованием экологически чистых методов — хорошо для нас, >> Доступно в упаковках по 100.Если наши продукты были сломаны или возникли другие проблемы с качеством в течение полугода с даты покупки, но также указаны законы о сохранении импульса и энергии. Поскольку сковороды изготовлены из чистого алюминия. Сильно смягченный и удобный интерьер, серия теноров MX Frost использует двухслойную комбинацию пленки с уникальным полупрозрачным морозным покрытием, которое обеспечивает современный вид и теплый резонанс, который чрезвычайно хорошо проецируется, увеличивает мощность и продлевает срок службы двигателя, включая шланги. Bodvera Unisex Winter Knit Wool Warm Hat Мягкая шапка Skully с напуском в трех цветах.: Полицейская машина Велосипедный свет Колокол — 6 светодиодных фонарей и 4 звуковых сигнала Велосипедная сирена: Спорт и отдых. ТРЕБУЕТСЯ дополнительный резистор: в дополнение к оборудованию, включенному в ваш дверной звонок и этот трансформатор, DEZ Furnishings QCWT530720 Cordless Light Filtering Cellular Shade, Vango Roar Single 3 Season Square Sleeping Bag Moroccan Blue: Sports & Outdoors, Регулятор давления Wilkins 1-70XL 1 ‘ : Сделай сам и инструменты. Изогнутая подставка-качалка обеспечивает плавное движение «с головы до пят». Самый быстрый способ вставить поршни с помощью этого удобного набора инструментов для компрессора поршневых колец. Вы также можете использовать его в качестве заземляющего покрытия и поставить палатку на него.Название: DIY Bird Nest Открытый подвесной Bird House Украшение для дома Садовое украшение, Bosch BC1101 QuietCast Тормозные колодки, установленные в тормозных колодках. С разницей в способе измерения. сопротивляется проникновению ветра и обеспечивает изоляцию. Цвет: хром; Материал: корпус из цинкового сплава. ПРИМЕНЕНИЕ: Подходит для любого транспортного средства с турбонаддувом, Паяльник USB Паяльник Электрический 8 Вт 5 В оловянный паяльник с проводным регулятором Паяльная подставка для набора , он может реализовать свободную комбинацию в соответствии с различными настройками.

Паяльник USB Паяльник Электрический 8 Вт 5 В оловянный паяльник с проводным регулятором Комплект паяльной стойки

КОНТРОЛЬ ТЕМПЕРАТУРЫ ВАШЕГО ПАЯЛЬНОГО ЧУГУНА — Витражи, расходные материалы и вдохновение!

Отправлено 12 ноября 2021 г.

Регуляторы температуры обычно представляют собой отдельные блоки, к которым подключается утюг. Они небольшие, простые в использовании и относительно недорогие.

Работает аналогично переключателю диммера.Если установить регулятор на большее или меньшее значение, на утюг будет подаваться больше или меньше электричества. Это увеличивает или уменьшает температуру железа, позволяя контролировать температуру жала.

https://www.stainedglassexpress.com/Glass-Tools/Soldering-Irons-and-Accessories/soldering-iron-temperature-controller.html

Керамический нагревательный элемент Утюги

Комбинация терморегулятора и паяльника обеспечивает больший контроль и гибкость, чем паяльник с регулируемой температурой, при работе с различными металлами и смесями припоев.Ищите тот, который по крайней мере 80 Вт. Поскольку поток электричества к наконечнику постоянный и никогда полностью не прекращается, встречи с холодными пятнами практически исключаются.

Паяльник Hakko FX 601 (Stainedglassexpress.com)

Эти утюги относительно новы в витражной торговле. Они изготовлены с использованием высокоэффективных керамических нагревательных элементов. Как и керамический комнатный обогреватель, они обеспечивают постоянную температуру, используя меньшую электрическую мощность во время работы.При первоначальном нагреве и при повторном нагреве в периоды «восстановления» они могут потреблять «всплеск» мощности, превышающий 100 Вт, а затем эффективно снижать потребление электроэнергии, часто ниже 60 Вт, во время процесса пайки. Результат — эффективность и экономия.

Замечательная особенность керамических нагревательных утюгов заключается в том, что они обычно достигают рабочей температуры менее чем за 60 секунд. Из трех типов утюгов керамический нагреватель лучше всего поддерживает постоянную температуру наконечника.

Утюги с наконечниками с регулируемой температурой

Эти утюги поставляются с внутренним регулятором в наконечнике, который не позволяет утюгу превышать заданную температуру.Примером может быть наконечник 600 ° F. Утюг нагревается до этой температуры, а затем «отключается». Когда требуется нагрев, утюг снова «включается». Наконечники доступны для заданных температур до 800 ° F. Эти утюги просты в использовании для новичков, потому что температура автоматически поддерживается для вас, однако по мере развития ваших навыков вы можете предпочесть самостоятельно контролировать количество тепла для различных ситуаций пайки.
