Расчет внешних размеров ящика

К расчету высоты выдвижного ящика нет четкого подхода. Обычно высота выдвижного ящика рассчитывается относительно общей высоты тумбы и количества ящиков, высоты фасада или исходя из особенностей мебельной конструкции. Однако существует некий общепринятый стандарт расчета высоты выдвижных ящиков. И если вы хотите иметь дополнительный шанс сделать своими руками качественную мебель, то лучше воспользоваться формулой:

Высота фасада — 40 мм = высота выдвижного ящика

Это даст дополнительную возможность «для манёвра» в процессе установки выдвижных ящиков и регулировки фасадов.

Ширина выдвижного ящика рассчитывается по формуле:

Внешняя ширина ящика = внутренняя ширина тумбы – зазор на направляющую *2 (две направляющие) где,

Внутренняя ширина тумбы = внешние размеры тумбы – толщина ДСП*2 (две стенки)

Как правило, зазор под направляющие равен 13 миллиметрам (на каждую сторону ящика).

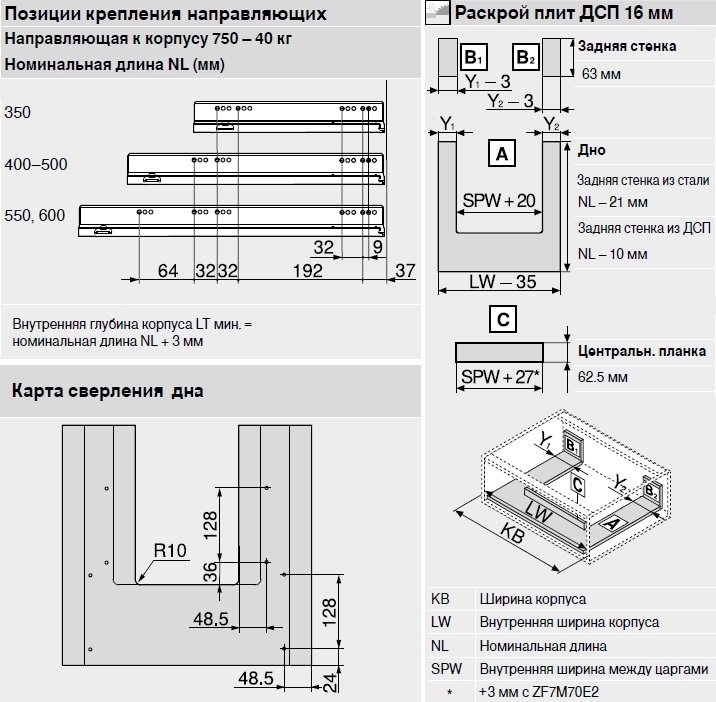

Глубина ящика = длине направляющей

Стандартные длины направляющих: 250 мм, 300 мм, 350 мм, 400 мм, 450 мм, 500 мм, 550 мм и 600 мм.
Длина направляющей не может быть больше внутренней глубины тумбы. Т.е., если ваша тумба имеет внешнюю глубину 500 мм, а толщина ДСП – 18 мм, тогда внутренняя глубина тумбы = 500 мм – 18 мм = 482 мм. Это значит, что должна быть выбрана направляющая с длиной не более 450 мм. Но в этом случае потеря «используемого пространства» составит 32 мм. Поэтому внешняя глубина тумбы всегда проектируется с учетом длины направляющей. Диагонали ящика должны быть равны.

Ознакомиться со статьей «Виды направляющих»

Расчет размеров дна и размеров паза

Дно ящиков чаще всего делают из ЛДВП или ХДФ с толщиной 3 – 5 мм. Гладкая сторона листа должна смотреть внутрь ящика. Для ящиков больших размеров лучше использовать ЛДСП 10 мм.

При креплении дна, обычно встает вопрос — какое дно лучше: накладное или в паз? Накладное дно – более дешевый, простой и быстрый способ. Но если потратить чуть больше времени и сил, и вставить ДВП в паз, то это сразу улучшит внешний вид вашей мебели. Крепление на внешней поверхности портит вид, а отсутствие наружного крепежа – это хороший тон при изготовлении мебели. Так что, если вы хотите, чтобы ваша мебель всегда радовала вам глаз, то вставляйте ДВП в паз.
Для крепления дна ящиков требуется подготовить паз во всех 4-х стенках. Ширина паза 4 — 4,5 мм, глубина 8 мм. Качественный паз изготавливается на фрезерном оборудовании. Заказать эту услугу вы можете у нас. Ознакомиться со стоимостью услуги можно здесь.

Расчет размеров дна ящика:

Ширина дна (мм) = внешняя ширина ящика (мм) – толщина ДСП (мм) × 2 + 15 мм,
Длина дна (мм) = внешняя длина ящика (мм) — толщина ДСП (мм) × 2 + 15 мм

Расчет размеров стенок ящика

Выдвижной ящик состоит из четырех стенок, дна и фасада. Четыре стенки ящика – две пары стенок: пара «стенки боковые» и пара «стенки фронтальные». Соответственно этому, размеры двух стенок в паре являются идентичными.

Удобнее пару «стенки фронтальные» крепить между боковыми стенками. Поэтому:

Длина фронтальных стенок
= внешняя ширина ящика – толщина ДСП боковых стенок × 2.

Как прикрепить фасад на ящик

Первое, что нужно сделать – соединить вместе фасад и ящик. Для фиксации фасада на передней стенке ящика лучше использовать 4 куска двустороннего скотча размером 20 х 20 мм в каждый угол стенки.

Не следует приклеивать фасад на скотч большего размера, т.к. при последующем разъединении фасада и ящика вы можете повредить их.

Зафиксируйте фасад на скотч. Для более точной фиксации фасада к ящику лучше нанести разметку на внутреннюю сторону фасада.

Прикрутите фасад к ящику с внутренней стороны ящика при помощи крепежных изделий. Лучше всего использовать саморезы (с потайной головкой) или конфирматы. Если вы используете саморезы, то предварительно следует подготовить отверстия под них. Отверстия должны быть меньше толщины крепежа – обычно это 70% от диаметра крепежного изделия. Для ЛДСП с толщиной 18 мм используются саморезы 3,5 х 30. При использовании конфирматов предварительное сверление отверстий под них не требуется.

Сборка ящика

Процесс сборки выдвижного ящика может быть различным. Для примера мы предлагаем следующую схему:

Прикрепить боковые стенки к одной из фронтальных стенок ящика,
Вставить в паз дно ящика,
Прикрепить вторую фронтальную стенку,
Прикрепить фасад к фронтальной — лицевой стенке,
Прикрепить ручку к фасаду,
Прикрепить направляющие к боковым стенкам паза. Крепить роликовые направляющие нужно понизу ящика, шариковые можно крепить как понизу ящика, так и посередине.

Смотрите далее статью «Устанавливаем роликовые направляющие«

Расчёт выдвижных ящиков встроенного шкафа купе

Рассчитаем размеры деталей выдвижных ящиков встроенного шкафа купе, который мы сделаем своими руками. Исходными данными будут размеры проёма для выдвижных ящиков из эскиза: высота 784 мм, ширина 600 мм, глубина 550 мм.

Рассчитаем отдельно длины и высоты деталей. Подробная инструкция и чертежи ниже помогут вам не запутаться и не ошибиться в расчётах.

Расчёт длин стенок и фасадов выдвижных ящиков

Сначала посмотрим на выдвижной ящик сверху. Тёмно-серым цветом на рисунке обозначены боковые стенки каркаса из ЛДСП, пунктиром — задняя капитальная стена.

Несмотря на обилие размеров на эскизе, «свобода выбора» невелика — мы можем изменять только величины зазоров — между фасадом и боковыми стенками, и между задней стенкой ящика и задней капитальной стеной (выделены красным шрифтом).

В результате будут изменяться только расчётные длины фасада и боковых стенок (выделены синим шрифтом).

Объясняется это тем, что при подготовке эскиза наполнения встроенного шкафа-купе уже была задана ширина проёма, в котором должен помещаться ящик — 600 мм. Также была задана и глубина наполнения — 550 мм.

Известна толщина ЛДСП — 16 мм, и толщина шариковой направляющей — 13 мм (подробнее о направляющих — чуть ниже).

Таким образом, для определения длин деталей выдвижного ящика нужно только определиться с зазорами и аккуратно всё рассчитать.

Расчёт высоты деталей выдвижных ящиков

Для расчёта высоты деталей выдвижных ящиков посмотрим на них сбоку. На рисунке верхняя и нижняя полки каркаса закрашены серым цветом, между ними располагаются ящики. Направляющие выдвижных ящиков на рисунке не обозначены, так как на расчёт высоты деталей они не влияют.

Высота пространства для размещения четырех выдвижных ящиков равна 784 мм — в соответствии с эскизом наполнения. Начнём с расчёта высоты фасадов.

Фасады выдвижных ящиков в моём шкафу-купе одновременно служат «ручками», чтобы ящики можно было выдвигать. Здесь встречаемся с первым ограничением.

Минимальный зазор по высоте между фасадами соседних ящиков должен быть таким, чтобы пальцы рук при открывании ящика не задевали ящик сверху или полку над самым верхним ящиком.

Исходя из своего опыта, это расстояние должно быть не менее 30 мм. Я заложил 35 мм.

Между нижним краем фасада нижнего ящика и полкой под ним также должен быть зазор. В моём примере — 3 мм.

Тогда получим, что высота каждого фасада составит 160 мм. Рассчитано по формуле: (784 мм — 4х35 мм — 3 мм) / 4 = 160,25 мм. Округляем до 160 мм. «Лишний» 1 мм заложу на верхний зазор — всё равно фасады придется устанавливать по месту. Да и полки над и под ящиками могут встать с небольшим отклонением по высоте от расчётных значений.

Примечание: Если в нижнем ящике будут храниться относительно тяжелые вещи, необходимо также учесть насколько будет под их тяжестью прогибаться дно ящика из ЛДВП. Возможно потребуется дно нижнего ящика приподнять над расположенной под ним полкой. Это повлияет на все приведённые ниже расчёты высоты деталей ящиков.

Боковая и задняя стенки ящика имеют одинаковую высоту.

При расчёте я исходил из следующих соображений. Снизу отступил от нижнего края фасада каждого ящика 5 мм — это 3 мм на толщину дна из ЛДВП, и 2 мм — на погрешность установки фасада (см. эскиз верхнего ящика на рисунке).

Вверху опустил верхний край боковой стенки на 10 мм по отношению к верхнему краю фасада — так ящик будет выглядеть посимпатичнее, мне кажется.

Таким образом, высота боковых и задней стенок ящика составила 145 мм.

Высота передней стенки ящика меньше, чем у боковых.

Связано это с тем, что фасад ящика используется в качестве «ручки». Пальцы руки при открывании ящика не должны захватывать его переднюю стенку, на которую крепится фасад. Экспериментальным путём определил, что верхний край передней стенки ящика должен находиться ниже верхнего края фасада не менее чем на 55 мм.

Таким образом, высота передней стенки ящика составила 100 мм.

На рисунке на эскизах верхнего и нижнего ящиков я нанес все ограничения, а на эскизе второго ящика сверху — результаты расчётов высоты стенок.

Высота передней стенки получилась равной 100 мм, высота боковых и задней стенок — по 145 мм.

Я сразу сделал сводную табличку деталей ящиков — с указанием мест наклейки кромок и толщины кромки. В табличке появилась и деталь из ЛДВП 3 мм — это днища ящиков.

Добавлю ещё несколько слов о направляющих для выдвижных ящиков.

Направляющие для выдвижных ящиков

Направляющие для выдвижных ящиков бывают роликовые и шариковые.

Роликовые направляющие (с колёсиками) громко гремят и ход у них меньше — значительная часть ящика в крайнем — «выдвинутом» положении остаётся как бы «не выдвинутой». Поэтому я их не использую, хотя они и самые дешёвые, как говорят.

Шариковые (или телескопические) направляющие я встречал двух видов — обычные и усиленные. Отличаются они только высотой: у обычных направляющих высота 35 мм, у усиленных — 45 мм.

В ящиках для хранения лёгких вещей под пространство высотой около 20 см между соседними ящиками и шириной ящика порядка 60 см, как в моём случае, я использовал обычные направляющие (см.фото). Если же ящики выше/шире или предназначены для хранения вещей тяжелее белья, скорее всего, потребуются усиленные направляющие.

Толщина шариковой направляющей в сборе не зависит от того — обычная или усиленная, и составляет 13 мм. Насколько мне известно, толщина практически всех «ходовых» шариковых направляющих одинаковая — 13 мм. Если у вас будут сомнения на этот счёт, то можно перед расчётом деталей ящика сходить в магазин мебельной фурнитуры, попросить показать имеющийся ассортимент, измерить толщину направляющей.

Длину шариковой напрявляющей нужно выбирать не более длины боковой стенки ящика, кратно 50 мм в меньшую сторону. В моём случае длина боковой стенки ящика составила 530 мм, поэтому использовались шариковые направляющие длиной 500 мм.

Длины шариковых направляющих бывают разные, кратные 50 мм. Когда искал направляющие для своего шкафа-купе, были доступны длины от 250 мм до 600 мм для обычных направляющих, и от 300 мм до 550 мм для усиленных направляющих. Если нужны другие длины, наверное, имеет смысл поискать.

Теперь можно переходить к расчету деталей дверей.

Как сделать выдвижные ящики для кухни.

Как рассчитать выдвижные ящики под телескопические направляющие

Здравствуйте друзья.

В этой статье мы с вами научимся определять размеры выдвижных ящиков (с накладными фасадами), делать их .

Изначально, для изготовления короба и ящиков, будет использоваться ДСП толщиной 16мм, и выдвижной фурнитурой будут телескопические направляющие.

Любой такой элемент мебели, состоит из четырех деталей.

Как правило, две фронтальные детали располагаются между двумя боковыми (на которые потом крепятся полозья от телескопических направляющих).

Пусть, она будет равна S.

Для расчета, нам, так же, нужно знать зазоры, которые необходимо дать на телескопические направляющие. Они равны 13мм (на каждую направляющую).

Теперь, исходя из устройства самого ящика, высчитаем размер его фронтальной детали (Sфр):

Sфр = S-32-26-32 = S-90 (мм, все размеры, в дальнейшем, будут в миллиметрах), где: 32 – толщина двух боков короба, 26 – допуски под направляющие с двух сторон (13+13=26), 32 – толщина двух боковых деталей ящика.

Формулу Sфр = S-90 можно использовать в случае, если, как было сказано выше, толщина ДСП равна 16мм.

Если, например, толщина ДСП будет равна 18мм, то:

Sфр = S-36-26-36 = S-98

Боковые детали ящика, обычно равны размерам самих направляющих, которые бывают:

250:300:350:400:450:500:50:600:650:700:750:800 (мм).

Самый распространенный вариант (например, для изготовления кухонных гарнитуров – короб, глубиной 460мм, под направляющие, размером 450мм).

Высота ящиков зависит от высоты фасадов, которые должны быть на них установлены.

Например, в нашем варианте, верхний фасад будет иметь стандартную высоту 140мм, и под него высота может быть равной 100мм.

А вот для двух остальных фасадов, высотой по 291мм, эту высоту можно брать, например, 120, 150, 180….В нашем случае, она будет равна – 200мм.

Теперь, довольно ответственный момент – разметка боков короба под установку «телескопов».

Разметка должна быть правильной, так как выдвижные ящики должны находиться внутри короба на определенном расстоянии друг от друга. Все это «завязано» на положении фасадов и зазоров между ними.

Итак, как сделать такую разметку?

Для начала, нужно определиться с положением фасада относительно выдвижного ящика.

В случае с верхним фасадом – он будет располагаться строго по центральной оси ящика.

Зазоры между деталями ящика и крайними гранями фасада (по высоте) будут равны 20мм (сверху и снизу).

Остальные два фасада будут располагаться так, чтобы расстояние между деталями ящика и нижней гранью фасада, было равно, например, 25мм.

Почему 25мм?

Дело в том, что самый нижний фасад будет перекрывать короб (по низу) заподлицо.

Так как нижний горизонт короба имеет толщину 16мм, должен еще быть зазор между этим горизонтом и выдвижным ящиком (чтобы последний мог двигаться, не цепляя этот горизонт).

По этому:

25-16=9 (мм). Это и будет величина зазоры.

Даже, если в этот расчет включить толщину ДВП (из которого будет сделано дно ящика), толщина которого, например, будет равна 3мм, то:

Как видите, зазор есть, все будет работать.

И последнее условие: Для простоты расчетов, та часть , которая будет крепиться на выдвижной ящик, будет крепиться строго по его центру.

Итак, общая высота короба – 730мм.

Размеры фасадов: 140мм и 291мм.

Верхний зазор между фасадом и коробом равен 4мм, и зазоры между фасадами – по 2мм.

Размечаем бок с верхней части вниз.

Но для того, чтобы начать делать разметку, нужно определить положение оси направляющей на выдвижном ящике с фасадом.

В случае с верхним фасадом, оно будет равно 70мм сверху и снизу.

В случае же с двумя другими фронтами, оно высчитывается следующим образом:

Так как зазор между фронтом и ящиком (снизу) равен 25мм, и половина высоты самого ящика (200мм) равна 100мм, то расстояние от низа фасада до центральной оси ящика будет равна:

Тогда расстояние от верхней грани фасада до этой центральной оси будет равно:

291-125=166 (мм), где 291 – высота фасада.

Этих двух размеров нам будет достаточно.

Итак, рассчитываем положение верхней направляющей (все размеры будут в миллиметрах):

4+70=74, где 4 – зазор между верхним фасадом и верхней гранью короба.

74+70+2+166=312. Это положение оси под второй выдвижной ящик.

312+125+2+166=605 – положение оси под третий (нижний) ящик.

Чтобы сделать проверку на правильность расчета, нужно к последнему размеру (605мм) добавить расстояние от центральной оси нижнего ящика к низу фасада (125мм), так как этот фасад полностью перекрывает короб снизу, и мы должны получить высоту всего короба, которая равна 730мм.

Проверяем:

605+125=730 (мм).

Все правильно.

Алгоритм расчета, я думаю, понятен.

На этом я буду заканчивать.

Точный расчет ящичных направляющих, залог правильной установки выдвижных ящиков. Правильно установленные ящики — взаимозаменяемы, т.е. ящик может без проблем занять правильное положение на месте другого без дополнительной подгонки.

! Взаимозаменяемость возможна только среди ящиков с фасадами имеющими одинаковый размер по высоте.

В этой статье я опишу методику расчета размеров крепления роликовых ящичных направляющих. В конце статьи, как её логичный итог, постараюсь вывести универсальную формулу такого расчета. По этой формуле можно будет вычислять размеры крепления роликовых направляющих на всех типах и размеров тумб, столов, комодов.

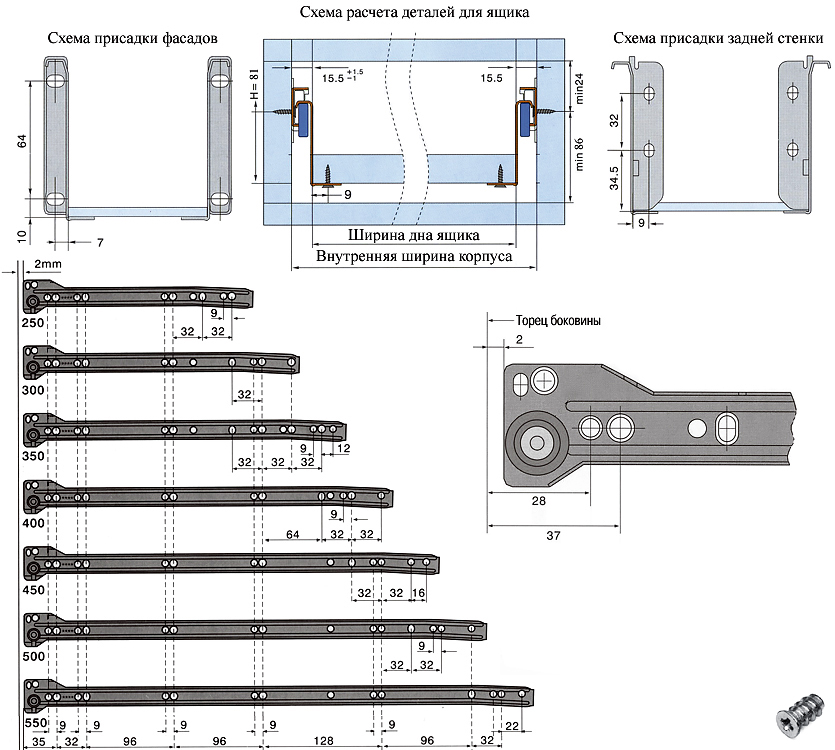

Немного материальной части. Схема самих роликовых направляющих и их крепежных отверстий (рис.1):

Рис. 1.

Для наглядности, расчет будем вести на примере тумбы — основы компьютерного стола, на четыре выдвижных ящика равной высоты.

Рис. 2

И так, вот классическая разметка направляющих для тумбы стола, классической высоты 734 мм. (Рис. 5).

Рис. 5

На схеме ниже (Рис. 6) показаны исходные данные для такого расчета.

Рис. 6

Пояснения к чертежам.

Расчет направляющих, универсальный размер.

Высота боковины тумбы = 734 мм. Цоколь = 70 мм. 4 ящичных фасада. Сумма зазоров между фасадами 4 х 3 мм. = 12 мм. Получаем: 734 — 70 -12 = 652 мм. И делим на 4, тогда высота фасадов (выделены на рис. 6 желтым) = 163 мм.

Для того, чтобы рассчитать высоту крепления направляющих так, чтобы те были взаимозаменяемые, надо учесть все крайние положения ящиков, перехлёсты их фасадов с каркасом тумбы. Крайние положения — это верхний и нижний ящики, где их фасады нахлёстываются на верхнюю связь или дно тумбы. Самое простое начать снизу, где дно тумбы задает нижнюю границу крепления направляющей. Осевая линия отверстий крепления, как видно на рис.1 равна 18мм. от нижнего её ребра, при этом дно ящика, установленного на направляющую, как раз совпадает с нижним её ребром (рис. 1).

Считаем так: если низ ящика совпадает с нижним ребром направляющей, то добавим еще 4 мм по высоте на выступающую головку самореза, чтобы они не задевали дна тумбы. Тогда получаем 18 + 4 мм. = 22 мм. — высота крепления первой направляющей от дна тумбы. Или 70 мм.(цоколь) + 16 мм.(дно) + 22 мм. = 108 мм. от нижнего торца боковины данной тумбы (рис 5.).

Почему именно 4 мм.? Для головки самореза будет достаточно и 1 — 1,5 мм. 4мм. это универсальный размер, взятый с учетом того, что каркас тумбы возможно будет изготовлен не только из плиты толщиной 16 мм., но и из плиты толщиной 18 мм. Тогда даже в таком случае останется достаточно зазора для головки самореза.

Размер 1. Из выше приведенного расчета и рис.6 понятно, что расстояние от нижнего торца фасада нижнего ящика до оси крепления направляющей равен 38 мм. , т.е. 22 мм. + 16 мм. (дно на которое нахлёстывается фасад). Отсюда очень легко определить какое будет расстояние от нижнего торца фасада нижнего ящика до дна ящика. Это 38 — 18 = 20 мм . (см. рис.6).

И так, ключевой размер для расчетов — 38 мм . , применим и для остальных ящиков, чтобы сделать их взаимозаменяемыми.

Следующая направляющая вычисляется еще более просто. Посмотрим на рисунки 5 и 6. Цоколь (70 мм.) + первый фасад (163 мм.) + зазор между фасадами (3 мм.) + 38 мм . (Размер 1.) = 274 мм. (см. рис. 5). И так далее, по остальным направляющим.

Константа: 38 мм.

Расчет высоты самого ящика и крепления к нему фасада.

Теперь обратим внимание на верхний ящик. В большей части конструкций тумб, вверху устанавливают связную деталь — связь, которая обеспечивает жесткость всей конструкции и позволяет выдерживать точное расстояние между боковинами, во избежание заклинивания ящиков при движении. На что здесь стоит обратить внимание?

При снятии ящика с направляющих или его установки всегда требуется слегка наклонить корпус ящика, чтобы иметь возможность завести ролики в полозья. И чтобы корпус ящика не упирался в связь нужно высчитать достаточно-необходимый размер высоты корпуса. Размер должен быть универсальным и подходить для любого ящика какое бы место в тумбе он не занимал.

По большому счету, высокий ящик ни к чему. По логике, ящик это просто выдвижное дно какой либо ниши, и даже если при фасаде 163 мм. сделать высоту ящика всего 50 мм., в 90% случаев он будет полностью выполнять все свои функции. Но мы постараемся учесть и оставшиеся 10%, когда например, человеку очень хочется завалить ящик до верху мелкими предметами и ему постоянно будет не хватать высоты такого ящика.

Минимальный достаточно-необходимый зазор между корпусом ящика и связью равен диаметру колесика направляющей, т.е. всего 18 мм. Но это под самый притык, поэтому для большего удобства добавим еще половину этого размера — 9 мм. Тем самым зазор будет равен 27 мм.

Теперь имея эти данные можно вычислить универсальную высоту ящика. Посмотрим еще раз на рис. 6. Габарит ящика по фасаду равен 166 мм., это 3 мм. (зазор фасада сверху) + 163 мм. (высота фасада). Расстояние от нижнего торца фасада до дна ящика мы определили ранее в части 1. — оно равно 20 мм. Расстояние от верхнего торца фасада до верха ящика высчитывается так: 16 мм. (толщина связи) + 27 мм. (принятый зазор) = 43 мм. Отсюда вычитаем 3 мм. зазор фасада, получаем итоговый размер 40 мм .

При фасаде 163 мм. минус 20 мм. снизу и минус 40 мм. сверху получаем ящик высотой 103 мм. Это высота ящика с дном из ДВП толщиной 3 мм. Вычтя эту толщину, получим чистый размер высоты детали ящика из ДСП, равный 100 мм. Это высота универсального ящика для тумбы этого размера .

И так, выведем промежуточную формулу и проверим, как она работает в вариантах.

Н я = Н ф — (40 + 20) — Н двп *

где, Н я — высота корпуса (детали) ящика; Н ф — высота фасада ящика. Ндвп — толщина дна ящика.

* — данная часть формулы должна присутствовать только в том если ящик имеет накладное дно из ДВП. Если дно сделано из ДСП и является внутренним, то эта часть формулы отбрасывается или считается равной нулю.

Проверка данных.

Осуществим проверку на примере этой тумбы (рис. 7):

Высота корпуса верхних ящиков: 120 — (40+20) — 3 = 57 мм.

(Помнится, ранее оставляли небольшой запас по верхнему зазору между корпусом ящика и связью равный 9 мм. Этот запас позволяет округлять, с точностью до 10 мм. размер высоты корпуса, по правилам математики в большую или меньшую сторону. Тогда корпус верхних ящиков можно смело делать по высоте 60 мм.)

Высота корпуса нижних ящиков: 206 — (40+20) — 3 = 143 мм. (округляем до 140 мм.)

Подведем итог.

1. Универсальный размер при расчете мебельных роликовых направляющих = 38 мм. от нижнего края фасада до дна выдвижного ящика.

2. Формула расчета высоты корпуса ящика: Н я = Н ф — (40 + 20) — Н двп

Вспомогательная информация.

Если надо установить мебельный замочек в верхний ящик, то для удобства его монтажа одну переднюю деталь корпуса ящика можно спроектировать и сделать на пару сантиметров меньше, как на этом рисунке:

Если вы часто сталкиваетесь с проблемой нехватки места для посуды, то выдвижные ящики для кухни станут отличным решением. Они помогают правильно организовать пространство и расширить свободную площадь кухни, освободив ее от массы громоздкой и зачастую наполовину пустующей мебели.

Главный критерий комфортного использования мебели – возможность свободного доступа к любым, даже самым дальним ее уголкам. Ни один шкаф, полка или тумба не могут сравниться в этом показателе с выдвижными ящиками. Попробуйте достать что-нибудь из дальнего уголка навесного шкафа, не используя при этом табуретку. Не получилось? А теперь становится понятно, насколько просто сделать то же самое, когда предмет находится на уровне ваших рук и вам даже не приходится нагибаться, чтобы достать его из полностью выдвинутого ящика.

Выбор ящиков для кухни

Ящики для кухни изготавливаются из того же широкого ассортимента материалов, что и обычная мебель, поэтому подобрать цвет или фактуру, которые будут гармонировать с остальными составляющими интерьера, не составит труда. Ящики бывают самой разной формы и предназначения – для посуды, столовых приборов, консерваций и специй, выдвижные винные мини-погреба, хлебницы, доски для нарезания и даже полноразмерные кухонные столы. Для их размещения не требуется много места, так как даже небольшой ящик благодаря своей конструкции вмещает в себя намного больше посуды, банок, мелкой бытовой техники и других обязательных кухонных атрибутов, чем обычный шкаф с полками. Мебель такого типа называют полновыдвижной, так как ее ящики могут свободно двигаться по направляющим на всю длину, открывая тем самым доступ ко всему своему пространству.

Основным различием всех видов выдвижных ящиков для кухни является строение и положение их направляющих. Основных типов направляющих существует два:

Роликовые. Типичный пример мебели с такими направляющими – офисный стол. Направляющие выдерживают небольшие и средние нагрузки, достаточно хорошо зарекомендовали себя в долгосрочном использовании. Подходят для установки небольших ящиков, например, тех, в которых будут храниться столовые приборы, специи и прочая мелочь.
Телескопические. Используются для больших ящиков, так как способны без проблем переносить значительные нагрузки. Подходят для оборудования ящиков, в которых будут храниться кастрюли, бытовая техника, консервации, бутылки и другие объемные или весомые предметы.

Современные кухонные ящики оборудованы преимущественно телескопическими направляющими, так как они позволяют, в отличие от роликовых, полностью выдвинуть ящик, не рискуя при этом уронить его себе на ноги, а также выдерживают нагрузку в несколько десятков килограммов.

Общая планировка кухни. От нее зависит количество и взаимное расположение тумб с ящиками. Не стоит располагать ящики под 90° в углу кухни, так как они будут препятствовать открыванию друг друга. В таком месте лучше обойтись обычными полками, прикрытыми фасадом, либо установить специальные угловые ящики. Хотя они и занимают больше места, но выглядят очень оригинально.
Количество и размер предметов, которые вы будете постоянно использовать. Суть выдвижных ящиков – создать комфортные условия для работы на кухне. Постарайтесь не заполнять такую мебель до отказа, храните в ней предметы, которые могут стать необходимыми в ближайшем будущем. Это позволит значительно сократить количество вещей на кухне, освободить пространство и придать ему свежести.
Не экономьте на качестве направляющих, ведь они – залог долгой службы вашей мебели. При покупке уже готовых ящиков или направляющей фурнитуры обязательно проверьте толщину металла направляющих. Отдавайте предпочтение моделям, где толщина металла составляет 1-1,2 мм. Важно будет проверить плавность и тишину хода ящиков. Для этого просто выдвиньте и задвиньте их несколько раз и с разной скоростью. Не должно быть слышно никаких потрескиваний, стуков и скрипов. Дополнительно убедитесь в отсутствии перекосов как по горизонтали, так и по вертикали.
Обращайте внимание на материал, из которого изготовлены ящики. Обычно для их производства используются ДСП и МДФ, реже – натуральное дерево. Обязательно выдвиньте их на всю длину и убедитесь в отсутствии сколов, царапин или следов вспучивания на боковых сторонах.

Регулировка и устранение неисправностей

В процессе эксплуатации могут возникать некоторые проблемы, связанные непосредственно с конструкцией мебели либо с направляющей фурнитурой. Основных причин неисправностей несколько. В первую очередь это превышение максимально допустимой нагрузки. Распространены проблемы с качеством направляющих, их механическими повреждениями или деформациями.

Самая распространенная проблема, которая возникает из-за недобросовестности производителя, проседание дна ящика. Причина чаще всего в том, что у некачественных моделей дно сделано из ДВП и закреплено мелкими гвоздиками. Сначала такая конструкция работает нормально, но через некоторое время крепление расшатывается и ослабевает. Оптимальный вариант решения – пройтись по периметру ящика строительным степлером со скобами на 10 мм.

Остальные проблемы возникают в основном по вине направляющих. Основная причина поломок – превышение нагрузки на ящик, вследствие чего происходит деформация направляющих, их заклинивание или полная поломка. Чтобы избежать таких неприятностей, выбирайте направляющие шарикового типа (телескопические) из толстого качественного металла. Они выдерживают нагрузку в несколько раз больше, чем роликовые, поскольку распределение веса происходит не на две точки, как у последних, а по всей длине направляющих.

Создание выдвижного ящика своими руками

Конструкция выдвижного ящика довольно проста. При желании его можно сделать комбинированным, установив стационарные полки и подвижные элементы.

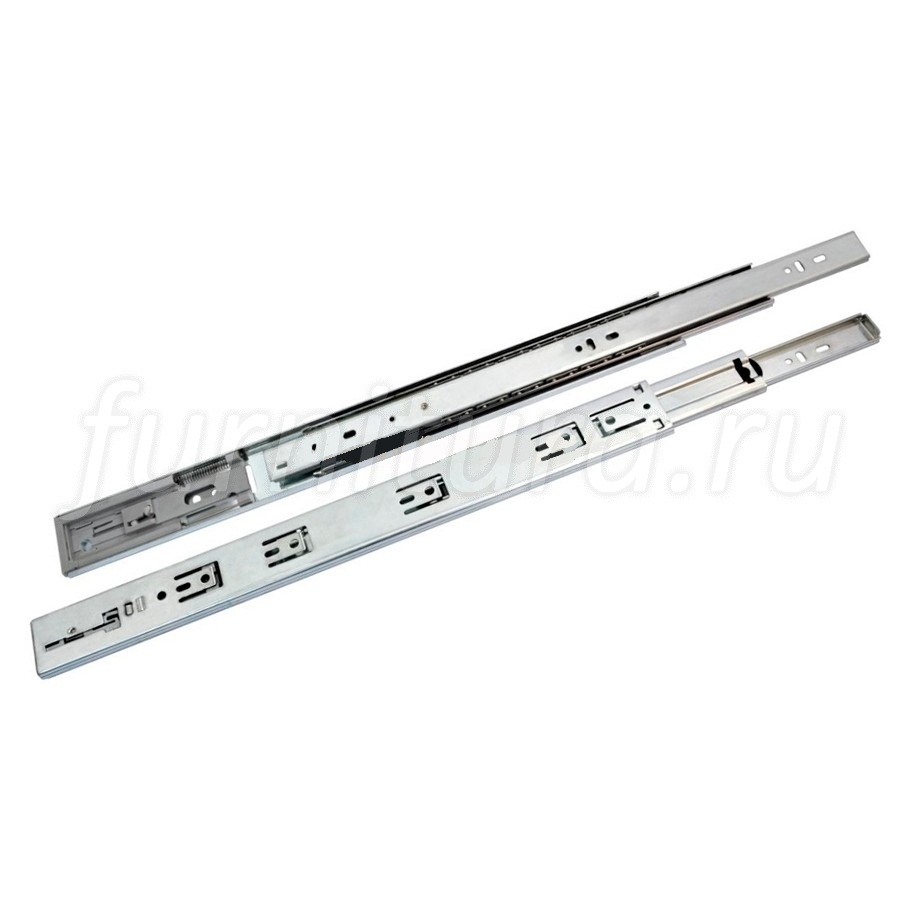

Сборку мебели такого типа следует начинать с подбора материалов и комплектующих. Покупку ДСП или МДФ лучше всего осуществлять в специализированных мебельных магазинах, так как в них можно заказать распиловку всех элементов, а также покрытие мест распила декоративной пленкой или шпоном. Как уже упоминалось, предпочтение следует отдавать направляющим шарикового типа (телескопическим), изготовленным из довольно толстого металла, так как это повышает их надежность и дает относительную гарантию от поломок.

Для изготовления выдвижной полки или ящика пригодится стандартный набор инструментов – шуруповерт или дрель, сверла по дереву, линейка, карандаш, конфирматный ключ или шестигранные биты для шуруповерта.

Соединение всех деревянных элементов ящика рекомендуется производить с помощью конфирматных саморезов.

Они просты в использовании, требуют минимальной подготовки поверхности и позволяют надежно и долговечно удерживать все детали вместе.

Рекомендуется сразу же отказаться от идеи врезного дна из ДВП, так как оно не только сложно в исполнении, но и недостаточно надежно. Лучше всего будет использовать ДСП или МДФ той же толщины, что и основные составляющие ящика.

Фурнитура к основному ящику крепится с помощью саморезов длиной 15 мм. В случае если вы имеете дело с некачественной плитой ДСП, лучше будет использовать саморезы на 30 мм, так как они лучше держатся в массиве дерева даже при условии его повышенной пористости.

Дополнительное внимание следует уделить регулировке направляющих. Они должны быть смонтированы на одной высоте и двигаться с одинаковой скоростью. Для смягчения их хода рекомендуется использовать специальную силиконовую смазку для мебельной фурнитуры.

Преимущества выдвижных ящиков

Основные преимущества выдвижных ящиков – практичность и возможность полного доступа ко всем предметам, находящимся в них. Обычная полка не может предоставить такой свободы действий.

При выборе ящиков для кухни убедитесь в высоком качестве всех комплектующих, а особенно – фурнитуры.

Разнообразная форма и предназначение такой мебели позволяют максимально расширить функционал кухни, освободить пространство и увеличить эффективную площадь.

Выдвижные ящики очень удобная организация хранения вещей. И сейчас Вы узнаете как сделать более удобным свой дом. Прочитав этот текст, Вы рассчитаете и соберёте любые выдвижные ящики для своих конкретных целей.

Важно понять схему конструкции тумбы с ящиками и тогда будет не обязательно запоминать все необходимые цифры. Достаточно иметь рулетку и тогда Вы с лёгкостью впишите и рассчитаете ящики из любого материала и с любыми направляющими.

Для выдвижения ящика нужны . Для крепления направляющих необходимы . Т.е. схема такова — боковина,направляющая, ящик,направляющая, боковина. Зная габариты тумбы, толщину боковины и толщину направляющей, Вы просчитаете размер ящика.

Чтобы рассчитать размер ящика замеряем толщину направляющей и толщину боковины. Складываем и полученную сумму умножаем на 2, потому-что у нас две направляшки и две боковины. Отнимаем результат от общих габаритов и получаем ширину ящика.

Конструкция

Ящик состоит из четырёх планок. Две боковые и между ними задняя и лобовая. Чтобы рассчитать заднюю и лобовую, следует знать общую ширину. От общей ширины отнимаем толщину двух планок и получаем длину лобовой и задней. Размер дна равен габаритам ящика минус 4 мм.

Глубина тумбы всегда на 5 мм больше длины направляющей. Иначе ящик будет упираться в заднюю стенку и не плотно закрываться. Например длина направляющей 450 мм, значит тумба в глубину должна быть не меньше 455 мм, больше сколько угодно.

В шаговой доступности от Вас, размещенапо расчёту корпусной мебели.

Пример с цифрами

Тумба 400 мм из ЛДСП 16 мм. Внутренний размер тумбы 368 мм, т.к. 16+16=32 и 400-32=368. Ширина ящика 341 мм, т. к. от внутреннего размера 368 отнимаем толщину двух направляшек 13+13=26. Для лёгкого хождения добавляем 1 мм, итого 368-27= 341 мм.

Длина лобовой и задней планки = От общей ширины ящика 341 отнимаем толщину двух боковых планок 32 и получаем 309 мм. Допустим габариты ящика равны 500*341. Чтобы рассчитать дно следует от габаритов ящика отнять по 4 мм и получаем размер дна ящика 496*337

Усиление дна

Когда установлены слабые крепежи дна — днище отлетает. Поэтому необходимо усилить дно планками из 16 мм или 10 мм плиты. Поверх ДВПО или ХДФ прикручиваем саморезами или евровинтами планки шириной примерно 100 мм вдоль или поперек, по наименьшему размеру.

Стандартная глубина или высота ящика 100 мм и 250 мм. Наименьшая глубина ограниченна высотой направляющей, наибольшая глубина ограниченна высотой тумбы.Решаете, что конкретно Вы собираетесь хранить в нём. Соответственно выбираем глубинуне путать с длинной выдвижного ящика.

Заключение

Как видите простые математические действия. Если Вам понятна схема сборки тумбы с ящиками, то Вы без особого труда и излишней суеты справитесь с задачей. Если всё-таки у Вас появились вопросы смело задавайте их в комментариях, ниже статьи. Я с удовольствием отвечу на них.

Если Вам понадобится деталировка корпусной и встроенной мебели, обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я , в назначенные сроки.

Что бы Вам хотелось добавить к этой статье?

Расскажите мне о своём опыте в комментариях.

Мне будет очень интересно послушать Ваши истории!

С хорошими мыслями о Вас, всегда в опилках 🙂

Ре́кун Дмитрий.

Расчет ящика

Приветствую Вас на bokovina.ru ! Выдвижные ящики очень удобная организация хранения вещей. И сейчас Вы узнаете как сделать более удобным свой дом. Прочитав этот текст, Вы рассчитаете и соберёте любые выдвижные ящики для своих конкретных целей.

Важно понять схему конструкции тумбы с ящиками и тогда будет не обязательно запоминать все необходимые цифры. Достаточно иметь рулетку и тогда Вы с лёгкостью впишите и рассчитаете ящики из любого материала и с любыми направляющими.

Для выдвижения ящика нужны направляющие. Для крепления направляющих необходимы боковины. Т.е. схема такова — боковина,направляющая, ящик,направляющая, боковина. Зная габариты тумбы, толщину боковины и толщину направляющей, Вы просчитаете размер ящика.
