Расчет лестницы в деревянном доме: Как рассчитать лестницу на второй этаж, правильно спроектировать деревянную на 2 этаж в доме, посчитать межэтажную — Антемион

Содержание

Как рассчитать лестницу на второй этаж, правильно спроектировать деревянную на 2 этаж в доме, посчитать межэтажную

09.08.2019

Пространство между первым и вторым этажом в частном доме можно организовать разными способами. Выбор марша, который вы поставите, зависит от свободной площади помещения, материала, интерьера. Правильный расчет всех его параметров — гарантия безопасности.

Основные элементы, виды лестниц из дерева

Косоур, тетива — опоры, на которых монтируются ступени. Есть лестницы на моно-, стереокосуре. Как вариант, без несущих балок — с опорой на стальной крепеж (больцы), вмонтированный в стену.
Ступени, состоящие из проступи и вертикального элемента — подступенка. Поскольку подступенки не несут практической функции, можно делать марши без них. С подступенками — закрытая конструкция, без них — открытая. Рядовые проступи образуют марш. Фризовые — крайние элементы системы, примыкающие к полу на первом и втором этаже. Забежные — с узкой внешней частью и широкой внутренней, используют при проектировании поворотных и винтовых лестниц.

Перила — ограждения из вертикальных стоек-балясин и горизонтального поручня, укрепленного на них сверху. Устанавливают по внешнему краю марша, как защиту от падения и декоративную деталь.

Основные виды лестниц:

винтовые — на вертикальной стойке, к которой по спирали крепятся забежные ступени. Такие лестницы ставят, когда мало места. Самому их лучше не проектировать. Самое сложное — расчет ступеней — количество, высоту, ширину проступи и другие параметры, от которых зависит удобство и безопасность пользования системой;
поворотные — Г-образные с углом поворота 90º, П-образные , с разворотом на 180º. Реже встречаются конструкции, меняющие направление движения на 30, 40º;
маршевые прямолинейные — из одного, двух маршей, разделенных площадками. По геометрии спуска-подъема считаются наиболее удобными из всех видов.

Прямые, Г-, П-образные деревянные марши на двух косоурах или тетивах достаточно просто спроектировать самому, особенно, если вы не ограничены размером свободной площади.

Нормы проектирования лестниц: СНиП

Ширина межэтажного марша (см) — 90-105, максимум — 140, одинакова по всей длине.
Высота от ступени до перекрытия — 2 м по всему пролету.
Уклон — минимум 20, максимум 50 градусов, в жилых помещениях — 30-45º.
Ступени. Количество в марше — 3-17. При большем количестве между маршами ставят площадку. Глубина проступи (см) — от 25, для лестниц в подсобные помещения (чердак, подвал) — 20.
Высота шага — 12-25, комфорт — 15-19. Идеально — 15 см, но для такой лестницы нужен проем 4х2 метра. Если пространство под лестницу ограничено, лучше делать 19-22. Высоту шага 25 см используют в очень маленьких проемах, для лестниц в малопосещаемых местах.

Разделительная или поворотная площадка. Ширина не меньше ширины марша, длина — 130 см или не менее двух шагов взрослого человека. Если на площадку выходит дверь — полотно + 60 см.
Перила (см). Высота — не менее 90, если есть дети — 150. Расстояние между балясинами — 10-15 см. Нагрузка, которую должны выдерживать перила — 100 кг, поэтому их изготавливают из дерева твердых пород или металла.

Расчет элементов системы

Планировка прямой и поворотной маршевой конструкции выполняется по общему принципу. Чтобы рассчитать лестницу на второй этаж, нужно замерить:

высоту (H) от пола первого этажа до пола второго этажа. Если чистовой пол не сделан, к полученному числу прибавьте толщину стяжки, подложки, напольного покрытия;
длину проема — от торца перекрытия до крайней стены. Перепроверьте с разных сторон. Если значения разные, берите меньшее;

ширину проема — расстояние между правой и левой стеной. Снова перепроверяем с двух сторон и берем минимальный размер.

Просчитаем угол наклона

Уклон зависит от площади дома и высоты его перекрытий. Лестница с наклоном 30-36 градусов получится компактной, но спускаться по ней будет затруднительно. Для уклона 40-45 градусов нужно большое помещение, поскольку такая деревянная лестница достаточно громоздкая. Чем меньше наклонность, тем опаснее передвигаться по маршу, чем больше, тем больше места занимает конструкция.

Правильный расчет ширины и высоты ступени обеспечит удобство передвижения вниз-вверх. Средний шаг человека — 63 см, высота шага — в 2 раза меньше (31,5 см). Нормативное значение, соответственно, 30 и 15 см.

Вычисляем наклон по формуле:

2x + y, где
X — высота подступенка;
Y — ширина проступи.

Если размер ступеней меньше 14,5 см, X удваивать не нужно. Чем ниже ступень, тем шире она должна быть.

Соотношение угла наклона (в градусах) / размера проступи (ш/в, см):

30/ 28/16
33/ 26/17
37/ 24/18
41/ 22/19
45/ 20/20.

Как правильно высчитать уклон простым способом:

На листе бумаги начертите прямоугольный треугольник., в котором:

горизонтальный катет — горизонтальная проекция основания будущей лестницы;
вертикальный — высота от пола до пола между этажами;
гипотенуза — длина марша.

Острый угол в нижней части проекции — угол подъема. Если его значение в пределах норм, можно приступать к расчету ступеней.

Посчитаем ступени

Уклон марша составляет 40-45º. Рассчитаем количество ступеней по формуле:

2A + B=60-64 см, где
A — высота подступенка;
B — ширина проступи;
60-64 — средний шаг человека.

Допустим, A=14-17. Считаем ширину проступи B:

60-15х2 или 64-15х2 = 30 или 34 см.

Недостаток ширины можно компенсировать выступом.

Высчитываем количество элементов в марше:

высота H/высота шага (подступенка) = количество

Оптимальная высота подступенка, рекомендуемая СНиП — 15-19 см. Если результат — дробь, округляем до целого.

Предположим, H=280 см. Посчитаем:

280/15 =18, 6

280/16= 17,5
280/17=16,4
280/18=15,5
280/19=14,7

В марше можно делать от 14 до 19 ступенек (большее значение округляем в большую сторону, меньшее — в меньшую). Если межэтажная лестница с площадкой, планируем площадку на всю ширину проема, длиной 1м и размещаем ее на чертеже.

Просчитаем точное количество ступеней на одном пролете:

длина шахты минус длина площадки / ширину проступи

На нашем примере получается:

200/25 (ширина проступи по СНиП) = 8

При имеющихся габаритах на нижнем и верхнем марше размещается по 8 ступеней и девятая — площадка, которая считается, как ступень. Всего лестница состоит из 17 ступеней.

Рассчитаем шаг по формуле:

межэтажная высота (H)/ количество ступеней = высота шага (подступенка)

Посчитаем на нашем примере — 280/17=16,47 .

Округляем до 16,5 см.

У нас получилась удобная лестница из 17 ступеней, с высотой шага 16,5 см и проступью шириной 25 см.

Поскольку мы в процессе подсчетов округляли дроби, нам нужно куда-то девать отклонения. Например, погрешность 0,03 см по высоте подступенка уйдет на нижнюю ступень, которую будем делать короче остальных на 5,1 мм (17х0,3).

Правильность расчетов проверяем на месте — рисуем карандашом на стене проекцию ступеней с заданными габаритами. Вы сможете узнать, мешает ли вам окно, дверь, радиатор и скорректировать расчеты.

Особенности проектирования марша из дерева в частном доме

Проект лестницы принято делать на этапе планирования дома. Если такое решение остается на последний момент, марш придется приспосабливать к имеющемуся пространству.

В межэтажном пространстве жилого второго этажа ставят лестницы, по которым удобно передвигаться, проносить грузы и эвакуироваться в случае непредвиденных ситуаций.

Во вспомогательных помещениях можно спроектировать менее удобную конструкцию.

При проведении расчета обратите внимание:

Толщина несущей деревянной балки — не менее 5 см, максимальная ширина перекрытия — 30 см, в самом узком месте — не меньше 12 см.
При высоте потолков 2,7 м подъем осуществляется на 3 метра с учетом ширины перекрытия в 30 см. Длина лестницы составит 5,32 м. При ширине марша 1 м она займет площадь 5,32 м2.
Высота пролета меньше 2 метров затрудняет подъем, особенно людям высокого роста.
Не планируйте ширину марша уже 0,6 м. На лестнице должен развернуться минимум один человек.
Для захода на первую ступень, выхода и прохода рядом с лестницей нужно оставить место, что увеличит площадь размещения конструкции до 12 м2. В частном доме на 80 квадратов, 12 из них займет марш.

Чтобы спроектировать деревянную лестницу, составьте план первого этажа, замерьте размеры дверей, окон, ниш, выступов, нарисуйте их на плане. Обозначьте направление движения по ступеням снизу вверх, начало входа, для правильного размещения проекции.
Прямая конструкция на второй этаж займет много места. Для экономии пространства и безопасности спуска-подъема рекомендуем двухмаршевую П-образную с площадкой или забежными ступенями. Винтовые лестницы — самые компактные, но менее удобные для детей и пожилых людей. Их лучше ставить в малопосещаемые чердаки, подвалы, мансарды.
Дерево для элементов выбирайте, исходя из свойств древесины. Хвойные породы — мягкие, легко поддаются обработке. Сосна годится для изготовления косоуров, подступенков и опорных стоек. Из ели лучше делать подступенки, для других элементов она малопригодна из-за подверженности гниению. Лиственница — самая прочная и твердая из хвойных деревьев, чего ее сложно обрабатывать. Из лиственницы изготавливают все лестничные элементы. Дуб — износостойкий, прочный и гибкий материал. Деревянный дубовый марш простоит до 100 лет при правильном уходе. Ясень по свойствам близок к дубу, хорошо справляется с нагрузками, подходит для производства косоуров, тетив, перил.

Есть много программ, которые сделают расчеты, выдадут чертеж, 3d изображение будущей конструкции на основании ваших замеров — SolidWorks. ArchiCad, AutoCad и другие. Производители лестниц также оказывают услуги проектирования. У них вы можете не только заказать чертеж, но и изготовление деревянных элементов для самостоятельной сборки марша.

Расчет и монтаж деревянной лестницы на второй этаж своими руками

Частные дома в два этажа – не такая уж и редкость. Тем, кто любит делать все своими руками, придется по вкусу идея сделать лестницу на второй этаж самостоятельно, не прибегая к услугам специалистов. Конструкция лестницы из дерева не такая сложная, как кажется сначала. Монтаж такой лестницы как в обычном, так и в деревянном доме вполне под силу любому человеку, который умеет пользоваться ножовкой и молотком.

Виды лестниц

Есть несколько видов лестниц, но выбирая тот вариант, который больше всего нравится, подумайте, справитесь ли вы с поставленной задачей.

Винтовые лестницы смотрятся очень элегантно и занимают минимум места. Но по ней с комфортом может пройти один человек, двум уже не разминуться (если ширина маленькая). Да и самостоятельно рассчитать все размеры и изготовить такую конструкцию довольно сложно.
Маршевые лестницы имеют больше преимуществ, нежели недостатков. Единственный их минус в том, что они занимают много места, поэтому для миниатюрного дачного домика такой вариант мало подходит, разве что делать лестницу узкой. В остальном маршевые лестницы не имеют себе равных: они удобны для передвижения, по ним можно без проблем поднять на второй этаж крупногабаритные предметы, их проще всего изготовить своими руками.
Комбинированные лестницы соединяют в себе особенности обоих видов. Смотрятся они красиво и стильно, но изготовление таких устройств вряд ли всем под силу.

Расчет параметров лестницы

Необходимо с особенным вниманием подойти к вычислению размеров лестницы. Расчет деревянной лестницы невозможен без знания так званых «формул удобства»:

Угол. Наиболее подходящим для жилых помещений считается угол в 24-37 градусов. При таком наклоне лестницы подниматься, спускаться и переносить тяжелые вещи. Конечно, чем больше угол наклона, тем меньше места занимает такое сооружение, но об удобстве хождения говорить не приходится.
Ширина. Эта величина главным образом зависит от того, насколько востребованной будет лестница и от площади, которую можно отвести под нее. Если на лестнице будет постоянное движение, ширина должна быть такой, чтобы на ней могли бы без проблем разминуться два человека (120-140 см). Минимум – 90 см, в маленьких дачных домиках допускается 80 см.
Высота ступенек – не менее 18 и не более 20 см. Если высоту комнаты (H) вместе с перекрытием разделить на высоту ступенек, в результате получится точное количество ступенек, необходимых для такой лестницы.
Ширина проступи варьируется от 25 до 30 см. Если ширину проступи умножить на количество ступеней, в результате получится размер проекции на пол (D).

Длину лестницу можно определить с помощью теоремы Пифагора. К размеру проекции на пол в квадрате нужно прибавить высоту комнаты в квадрате. С полученного результата нужно определить корень квадратный. Это и будет общей длиной лестничного марша. Профессиональные советы по изготовлению лестницы вы можете посмотреть в видео ниже:

Монтаж

Если вы справились с расчетом, то при монтаже лестницы не придется сталкиваться с трудностями и неувязками. Деревянные лестницы на второй этаж можно приобрести уже готовыми, в продаже есть комплекты всех составляющих и только собрать на месте. Но если нет возможности приобрести уже готовые элементы или есть желание сделать все самостоятельно, можно закупить материал, выпилить детали и все собрать.

Самым популярным недорогим материалом считается сосна, но десятки лет такая лестница не прослужит. Как вариант – лиственница, она имеет больше преимуществ и долговечнее. Конечно, можно сделать лестницу из дуба, клена, кедра, но это обойдется слишком дорого. Древесина должна быть хорошо просушенной.

Косоуры должны быть настоящими «близнецами» из цельных досок толщиной не менее 4 см. Сначала нужно аккуратно начертить места выпилов под ступеньки, а потом их выпилить. Ступеньки делают из досок толщиной 3-4 см. В процессе работы края ступеней нужно закруглить, это снижает риск травматизма при неудачном падении. Подступенки делают из тонких досок, чтобы не перегружать перекрытия. Балясины с поручнями без специальных инструментов трудно сделать красивыми и декоративными, поэтому лучше купить готовые или заказать в столярной мастерской.

Сначала устанавливают косоуры, фиксируя их вверху в предварительно подготовленных выпилах или с помощью анкеров. Для фиксации внизу используется опорная балка. Дальше прикручивают подступенки, а потом поступи. После установки ступенек вверху и внизу закрепляют крайние балясины, натягивают нитку, а потом между ними монтируют остальные. Сверху закрепляют поручни. Остается только отшлифовать все элементы, пропитать древесину антисептиками и антипиренами, затонировать и покрыть лаком.

Стильная деревянная лестница, изготовленная своими руками, станет украшением вашего дома. Восхищенные взгляды от гостей вам будут обеспечены.

Понравилось? Поделитесь в соц. сетях!

Советуем почитать!

Расчет лестницы онлайн калькулятор с чертежами

Расчет лестницы с помощью онлайн калькулятора

Нужна лестница на второй или третий этаж, в дом или квартиру, и хотелось бы прикинуть различные варианты конструкции? Рассчитать удобную лестницу легко с помощью нашего онлайн калькулятора. Калькулятор поможет Вам предварительно определиться с типом лестницы и получить начальные данные для будущего проекта. Работать с ним довольно просто. После заполнения представленных полей, программа подготовит чертеж и оценит степень удобства лестницы с заданными параметрами.

Для расчета лестницы Вам потребуются следующие данные:

Будет ли это открытая лестница (металлические несущие или тетивы остаются на виду), закрытый вариант (например, полная деревянная обшивка ступеней и косоуров), монокосоур (лестница на одной центральной несущей, к которой крепятся ступени). Если пространство под лестницу ограничено, то решением может быть винтовая лестница.
Будет ли это лестница с поворотом на 90 (г-образная) или 180 градусов (п-образная), или же это будет прямой марш.
Какова высота подъема
Какова длина проема в верхнем перекрытии

Вы можете посмотреть лестницу с разными поворотными элементами (площадка или забежные ступени). Программа создаст 3d модель лестницы, а также сгенерирует полезные советы по улучшению ее комфортности. Увеличивая и уменьшая количество ступеней в каждом марше, Вы сможете подобрать оптимальное соотношение данных.

В подготовленном проекте Вы увидите все детали: длину тетивы, количество ступеней в каждом марше, угол наклона и поворота лестницы, расположение и количество поворотных элементов, длину проступи и высоту ступеней.. Полученные данные позволят Вам точно сформулировать свои требования при заказе лестницы и получить от нашего менеджера информацию о стоимости изготовления конструктива.

Расчет размеров лестницы с поворотными ступенями

Методика расчета деревянной лестницы

Укажите необходимые размеры

X — ширина проема лестницы
Y — высота проема
Z — ширина лестницы
F — выступ ступеней
W — толщина ступеней
C — количество всех ступеней
C1 — количество ступеней на нижнем марше
C2 — количество поворотных ступеней

справка

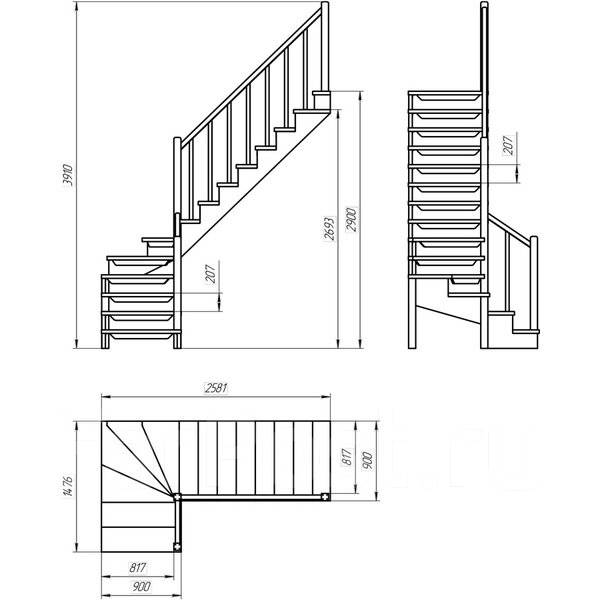

Расчет лестниц с поворотными ступенями на 90°.

Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности.

При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см. Больше — ступени будут слишком узкими и поэтому неудобными.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница — тем большее количество ступеней возможно применить без потери удобства.

В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени — не забудьте прибавить к этим размерам величину выступа.

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное — правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем — 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами.
На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

Расчет размеров прямой лестницы на тетивах

data-full-width-responsive=»false»>

Расчет размеров деревянной лестницы с тетивами

Укажите необходимые размеры в миллиметрах

X — длина проема лестницы
Y — высота лестницы
Z — ширина лестницы
C — количество ступеней
W — толщина ступеней
F — выступ ступеней
T — толщина тетивы или косоура
H — показывать подступенки
LR — направление подъема лестницы
SP — положение первой ступени относительно уровня пола второго этажа

Возможности программы.

Расчет удобной конструкции деревянной лестницы на тетивах.
Определение необходимого количества материалов.
Точные размеры всех деталей.
Подробные чертежи и схемы всех элементов лестницы.
Рекомендации по удобству лестницы.

Автор проекта: Дмитрий Житов © 2007 — 2018
Facebook Vkontakte Приглашаю вас в друзья.

Автор: Бакуменко Валентина

Расчет прямой лестницы

В процессе строительства жилого дома лестнице нужно уделить особое внимание ещё на стадии проектирования.

К сожалению, это понимают далеко не все. Отсутствие самого проекта дома, низкоквалифицированная бригада строителей и прочие обстоятельства зачастую приводят к тому, что внешне красивая лестница оказывается не совсем удобной в эксплуатации, а при наличии в доме детей и пожилых людей – и вовсе опасной. Я это авторитетно заявляю как мать трехлетней гиперактивной малышки, которая регулярно летала с лестницы нашей мансардной квартиры в период с полутора до двух лет. А все потому, что фирме-застройщику было лень озадачиваться соответствием технических характеристик такой важной детали жилого помещения установленным нормам.

Программа расчета лестницы

Итак, лестница в доме должна быть в первую очередь удобной. Особенно, если вы планируете активно её использовать. И если возводить дом, не учтя изначально необходимую площадь для её размещения, впоследствии придется ломать голову над тем, как её вписать в ограниченное пространство таким образом, чтобы однажды не пересчитать себе все кости во время спуска со второго этажа.

Про внешний вид конструкции, её уместность и гармонию с интерьером в отдельных случаях я и вовсе промолчу. Чаще всего, если изначально не продумать размещение лестницы и не просчитать необходимые для этого площади, приходится чем-то жертвовать: или красотой или удобством. А порой и тем, и другим. Чтобы не сталкиваться с подобными проблемами, воспользуйтесь калькулятором расчета лестницы. Он поможет вам сделать все необходимые расчёты онлайн, подобрать оптимальные параметры конструкции, исходя из имеющихся площадей, или, в случае расчетов на стадии проектирования дома, подобрать размеры требуемой площади для размещения наиболее удобной лестницы – и все это абсолютно бесплатно.

Расчет прямой лестницы на тетивах

На этой странице вы сможете сделать расчет прямой лестницы на тетивах. Прямая лестница занимает немного места в ширину, при этом ей требуется довольно много места в длину. Она оптимально подходит для размещения в просторных помещениях небольшой высоты и устанавливается обычно вдоль стены, ограничиваясь сбоку перилами.

Чтобы избежать потери полезной площади, под лестницей можно разместить гардеробную или же обустроить небольшое рабочее место (как, впрочем, и место для отдыха или что-то другое – полет фантазии неограничен). Прямая лестница состоит из одного ряда ступеней – марша и называется одномаршевой. Так как лестницы данного типа не оснащаются промежуточными площадками, на которых было бы можно остановиться и передохнуть во время подъёма, крайне важно рассчитать оптимальный размер ступеней и их высоту. Добиваться при этом следует таких параметров, при которых ходьба по лестнице осуществлялась бы в привычном для человека ритме шага. Немаловажен и угол наклона прямой лестницы. Отсутствие площадок и поворотов, которые могли бы задержать человека в случае падения, приводит к необходимости стараться сделать лестницу как можно боле пологой (угол наклона 30°-45°, не более).

Параметры расчета и результаты

Программа для расчета лестниц учитывает несколько основных параметров: • Желаемые/текущие размеры площади, которую будет занимать лестница; • Высоту помещения; • Желаемое количество ступеней и их толщину; • Выступ ступеней.

После того, как будут введены все значения, онлайн-калькулятор сделает расчет. Для удобства печати предусмотрена возможность вывести результат в отдельном окне. В результатах расчета вы увидите общий чертеж лестницы, чертеж шаблона ступеней и чертеж тетивы с подробными объяснениями. В случае несоответствия параметров лестницы стандартам и рекомендациям СНиПов, что может сделать лестницу неудобной в использовании, программа сообщит об этом и порекомендует внести изменения с конкретным их указанием (например, увеличить количество ступеней). Таким образом, вы сможете «играть» с параметрами до тех пор, пока не найдете оптимальный вариант. Прямая лестница считается самой удобной в эксплуатации, не создающей помех в перемещении мебели на верхние этажи и наименее опасной из существующих разновидностей лестниц. Если изготавливать её в точном соответствии с расчётами и рекомендациями нашего строительного калькулятора, она станет комфортной в использовании и безопасной конструктивной частью вашего дома.

Расчет лестницы — онлайн калькулятор с чертежами

Лестница – один из основных атрибутов в доме, она не просто помогает легко перемещаться между этажами, но и служит главным предметом декора. К тому же правильный расчет данного конструктивного элемента напрямую влияет на безопасность. Данная серия онлайн калькуляторов подойдет под любые ваши потребности. Поможет произвести точный расчет и учтет все детали. Вам останется только распечатать готовые чертежи.

Наши онлайн калькуляторы с чертежами созданы для простого человека, пожелавшего спроектировать и построить лестницу своими руками. Но это не значит, что профессионал не найдет в них, ничего полезного. Скомпилированные алгоритмы позволяют исключить ошибки в просчетах, и максимально точно подготовить рабочие чертежи, как для деревянной, так и металлической лестницы.

Данные скрипты учитывают и помогают рассчитать:

прямые, поворотные, Г и П образные лестницы;
лестницы любых типоразмеров, выполненные из металла, дерева и бетона;
производят расчёт лестницы с забежными ступенями на 90 и 180 градусов;
все конструктивные элементы, включая косоуры, поручни, ступени, подступенки.

Если вы еще не определились с выбором типа, внешнего вида и функционала, наш калькулятор лестницы на второй этаж в частном доме, поможет вам это сделать. Забежные лестницы, винтовые, или с гусиным шагом обычно делают из-за того, что просто мало место, и полноценную лестницу грамотно не поместить.

Если у вас маленькие дети или пожилые люди тогда вам лучше выбрать надежный и безопасный вариант лестницы с площадкой. Прикидывайте, считайте, проверяйте, оценивайте свои трудозатраты, распечатывайте готовые чертежи и используйте все это абсолютно бесплатно.

Основные рекомендации при расчете лестницы:

Учитывайте угол наклона лестницы удобный при ходьбе, обычно это 30-40°. Если увеличить угол, то подниматься становится тяжело, особенно пожилым людям.
Оптимальная высота шага при ходьбе 15-20 сантиметров. Определитесь с этой величиной, и вы поймете высоту подступенка.
Ширину ступеней лестницы принято принимать в пределах 27-32 сантиметра. Не забывайте учитывать особенности покупных ступеней, они, как правило, выполнены в заводских условиях и имеют стандартную ширину 30 сантиметров.
Свес у деревянных ступеней не более 5 см, ибо будет затруднителен спуск, делая ширину ступени не удобной.
Учитывайте ширину маршей и расстояния между ними, исходя из пожарной безопасности и удобства. Обычно для удобного подъема для одного человека нужен диапазон 90-120см,

Выполняя расчет лестницы онлайн, соблюдайте данные рекомендации, ведь от этого напрямую зависит качество расчета и его точность, а так же техника безопасности и комфортность эксплуатации в будущем.

Рассчитать лестницу на второй этаж, лестницы своими руками расчеты

Деревянная лестница с поворотом на 90 градусов

Простой онлайн калькулятор рассчитает точное количество требуемых стройматериалов для поворотной лестницы на 90° . Начните расчет деревянной лестницы сейчас!

Разноименные лестницы с поворотом

Названий у лестницы с поворотом на 90 градусов целая масса. Это так называемая двухмаршевая лестница, поворотная лестница на 90 градусов и лестница с площадкой, Г-образная лестница с площадкой, угловая лестница с площадкой — это разные названия одной и той же лестничной конструкции.
Программа расчета ступеней лестницы с площадкой рассчитает точное количество нужных ступеней, их глубина и высоту, а так же угол наклона вашей лестницы и на сколько ваша лестница с площадкой «удобная» или «не удобная». В зависимости от итоговых результатов вы всегда сможете подогнать все значения до идеальных параметров лестницы для максимально комфортного передвижения по ней.

Удобная двухмаршевая лестница с площадкой. Какая она?

Чтобы двухмаршевая лестница с поворотом была действительно удобной необходимо учесть сразу несколько параметров, таких как угол наклона лестницы, высота ступеней, глубина ступеней лестницы и в некоторых случаях даже ширину лестницы. Прежде всего, удобная лестница отвечает принципам механики ходьбы и поэтому она крайне безопасна. Французский архитектор 17 века Франсуа Блондель в своем труде «Курс архитектуры» ввел формулу шага, по другому её называют формулой Блонделя, она основана на средней длине шага в 63 см.

Формула выглядит так:
ширина проступи + 2 высоты подступенка = 60-65 см.

Поэтому идеальное соотношение проступи и высоты ступени 29 на 17 см. Но так как у каждого человека индивидуальный размер ступени, заметим, что глубина ступеней (проступь ступени) должна быть около 28-30 см (под размер ноги взрослого человека), а высота 15-18 см. Так чтобы на ступени лестницы спокойно могла размещаться нога 45 размера. Желательно количество ступеней делать не четным, чтобы подъем и спуск начинать и заканчивать одной и той же ногой. Ступив на лестницу опорной ногой, вы опорной же ногой могли бы взойти на площадку лестницы и наоборот, так действительно удобнее. Минимальное количество ступеней в одном пролете (марше) должно быть минимум 3. Высота ограждений лестницы должна лежать выше центра тяжести взрослого человека, при среднем росте, оптимальной высотой ограждения является 90 – 120 см. Оптимальный угол наклона для прямой деревянной лестницы в пределах 30 – 36°. Если угол наклона лестницы меньше 20°, то лестница переходит в разряд пандусов, если более 45° то в разряд приставных (раскладных), где спуск необходимо осуществляется только спиной вперед, подобные лестницы никак нельзя назвать удобными, и тем более они не предназначены к постоянному использованию.

Чертеж лестницы с площадкой

Калькулятор онлайн нарисует чертеж вашей деревянной лестницы с площадкой. Заметьте, что чем меньше угол наклона лестницы, тем больше потребуется стройматериалов, поэтому необходимо выбрать оптимальный угол наклона вашей лестницы заранее, на стадии проектирования, еще до начала строительства дома и оставить нужное пространство.

Калькулятор стрингеров палубы

для подъема и спуска

Инструкции к калькулятору

Палубная лестница

Какие части террасной лестницы?

Знание жаргона частей, из которых состоит лестница, может иметь большое значение для точных измерений и упрощения процесса.

Ключевые компоненты набора ступеней настила:

1 Ступени горизонтальные доски, которые создают опору для каждой ступеньки
2 Подступенки доски, покрывающие расстояние по вертикали между ступенями лестницы
3 Стрингеры доски, которые идут по диагонали по обе стороны лестницы.К этим стрингерам прикреплены ступени и подступенки для создания устойчивой конструкции лестницы.
4 Посадочная площадка является необязательной частью лестницы вашей палубы. Если ваша лестница находится прямо над плоской поверхностью из бетона или гравия, возможно, вам не понадобится строить площадку для приземления.

Совет профессионала:

Более короткий подъем может быть более комфортным для подъема с более глубоким спуском.Точно так же более высокий подъем может работать лучше с более коротким пробегом. Проверьте свои местные строительные нормы и правила на предмет допустимого подъема и пробега.

Используйте калькулятор, чтобы добавить размеры вашей колоды для:

5 Общий подъем (высота от верха вашей деки до земли, которая учитывает расстояние по вертикали между ступенями каждой ступеньки)
6 Шаговый бег (глубина ступени по горизонтали) для каждой лестницы
7 Тип протектора (используете ли вы одну доску или две доски поменьше для создания ступени лестницы)
8 Тип крепления стрингера (планируете ли вы использовать внешнюю рамку или скрытую рамку)

Расчет балок лестницы

Наличие устойчивой и прочной лестницы, ведущей на вашу палубу и обратно, является одной из самых важных и сложных частей процесса построения колоды.Чтобы рассчитать длину стрингера, воспользуйтесь этой формулой:

(бег) ² + (подъем по лестнице) ² = [корень квадратный из вашей суммы]

Как рассчитать лестницу — наше руководство Easy 101

Часто задаваемые вопросы по лестнице — что говорится в Строительных нормах и правилах?

Какая максимальная / минимальная ширина лестницы?

Для строений, кроме жилых:

Минимальная ширина лестницы 1200 мм приемлема, если лестница находится между ограждающими стенами, перемычками или стойками.

Минимальная ширина между поручнями 1000 мм.

Если ширина лестницы превышает 2 м, марш должен быть разделен перилами шириной не менее 1 м.

Для жилищ:

900 мм — приемлемая ширина для лестниц.

Сколько ступенек требуется для приземления?

Для лестниц общего доступа требуется максимум 12 ступенек перед площадкой. При использовании служебных лестниц перед площадкой можно сделать не более 16 ступенек.Ни при каких обстоятельствах не должно быть единственной ступеньки, поэтому лучше сбалансировать позицию приземления так, чтобы было по крайней мере два или более ступенек с каждой стороны приземления.

Какая минимальная высота между лестницей и потолком?

Строительные нормы и правила предусматривают, что высота над площадками и лестничными маршами должна быть не менее 2 метров.

Минимальная высота надстройки для переоборудования чердака может быть уменьшена до 1,8 м в самой нижней точке, но до 1,9 м в центральной точке лестницы.

Могут ли лестницы иметь открытые подступенки?

Да. Согласно строительным нормам вы можете иметь открытые стояки как в жилых, так и в иных зданиях, кроме жилых. Стоит отметить определенные ограничения:

Жилые

Ступени должны перекрываться минимум на 16 мм.

Ступени должны быть сконструированы таким образом, чтобы запасной элемент диаметром 100 мм не мог пройти через открытый стояк.

Строения, кроме жилых

То же, что и выше, но предпочтительнее закрытый стояк.

Какой длины может быть лестничный пролет?

Лестничный пролет с более чем 36 подступенками в последовательных пролетах. Между пролетами должно быть предусмотрено как минимум одно изменение направления — это относится как к жилым помещениям, так и к зданиям, кроме жилых.

Для полетов между посадками максимальное количество подступенков должно быть:

Лестница служебная — 16 подступенков

Лестница общего доступа — 12 подступенков

Должны ли быть предусмотрены поручни?

Да, во всех зданиях должны быть предусмотрены поручни, расположенные на расстоянии от 900 мм до 1100 мм от линии поля или пола.

Если ширина лестницы превышает 1000 мм, с обеих сторон должны быть предусмотрены поручни.

–

Обязательно ознакомьтесь с документами, утвержденными строительными нормами, при проектировании лестницы с различными требованиями, предъявляемыми в зависимости от того, является ли лестница лестницей для эвакуации в случае пожара. Здесь вы можете увидеть все документы, утвержденные строительными нормами.

Расчет лестниц — Fine Homebuilding

Кажется, что у людей есть встроенный «лестничный измеритель», который сообщает нам, когда по лестнице удобно подниматься, а когда по ней неудобно или даже небезопасно.Это тот же инстинкт, который подсказывает нам, когда мы поднимаемся по лестнице или поднимаемся на слишком крутой холм. Это ощущение является реакцией на отношение общего подъема лестницы (ее высота, измеренная по вертикали) к ее общему пролету (ее длина, измеренная по горизонтали). По мере того, как наклон лестницы становится круче, они начинают чувствовать себя менее в безопасности.

Безопасность также зависит от единообразия размеров каждой ступеньки, и инспекторы очень разборчивы в отношении этой детали. Больше, чем-дюйм. разница в высоте подступенка может означать, что ваша лестница не пройдет окончательный осмотр.Но что еще важнее, такая большая разница представляет собой угрозу безопасности, потому что она может (и, вероятно, приведет) кого-то споткнуться, когда он или она использует лестницу.

Еще одним фактором, влияющим на конструкцию лестницы, является высота над ступенями. Строительные нормы и правила требуют, чтобы расстояние по вертикали между выступом ступени и любым готовым потолком составляло не менее 80 дюймов. Это требование часто означает, что лестница должна быть немного круче, чтобы избежать удара луча в лоб, что можно сделать, сократив общий пролет. .Но убедитесь, что коэффициент подъема приемлем и не слишком велик для утверждения.

Еще один фактор, который следует учитывать, — это прямая непрерывная лестница или лестничная площадка. В этом доме лестница была спроектирована так, чтобы соответствовать пространству под слуховым окном, что делало план лестницы почти квадратным. Квадратная выемка дала дизайнеру больше свободы при планировке комнат на первом и втором этажах, чем это было бы при прямой лестнице и узкой прямоугольной лестнице.

Измерьте общий подъем

Первым шагом при проектировании лестниц является определение их общей высоты. Это расстояние по вертикали от поверхности готового пола в верхней части лестницы до поверхности готового пола в нижней части лестницы. У этих лестниц верхняя часть лестницы находилась прямо над нижней, поэтому измерения проводились прямо вверх и вниз. Если лестница прямая, вам нужно выровняться от вершины лестницы до точки прямо над нижней частью лестницы.Эта стратегия дает вам точную общую высоту лестницы независимо от уровня этажа.

На данном этапе, конечно же, чистовой пол не уложен, но вам все равно придется учитывать его толщину при расчетах лестницы. В этом доме готовый пол как вверху, так и внизу лестницы будет толщиной дюйма. из твердой древесины, поэтому общий подъем был таким же, как и расстояние между поверхностями обшивки на каждом этаже. Если бы, например, для первого этажа вместо твердой древесины была указана плитка толщиной 1 дюйм, это сократило бы общий подъем на дюйма.

После измерения общего подъема мы проверили размер на противоположной стороне погона и отметили высоту посадочной площадки. Поскольку полы были абсолютно ровными, мы просто измерили расстояние от обшивки пола.

Для нового строительства с идеально ровными полами измерение общей высоты можно проводить в любом месте. Здесь измерение, сделанное в задней части погоны, также определяет высоту приземления.

Подъем и запуск агрегата

Подъем каждой ступеньки, называемый единичным подъемом, — это расстояние по вертикали между верхом одной ступени и верхом следующей ступени.Пробег каждой ступени, называемый единичным пробегом, представляет собой горизонтальное расстояние от выступа (переднего края) одной ступени до выступа следующей ступени (см. «Основные размеры лестницы»). Однако «беги и беги» не являются каменными цифрами. Чтобы сделать каждый шаг идентичным и сделать так, чтобы лестница начиналась и заканчивалась в определенных местах, необходимо изменить числа. Аспект комфорта должен быть сопоставлен с другими факторами, такими как теснота в проходе по лестнице или ограниченное пространство над головой, чтобы создать наиболее безопасную и удобную лестницу в конкретной ситуации.

Размеры базовой лестницы

Существует множество формул, позволяющих убедиться, что коэффициент подъема агрегата находится в пределах допустимых параметров, но каждая из них является теоретической. Точные размеры подъема и спуска варьируются от лестницы к лестнице и никогда не должны приниматься без тщательного расчета, основанного на измерениях, проведенных на месте. Оптимальный размер ступеньки для лестницы — 7 дюймов. подъем и 11-дюйм. бег. Но эти числа не подходят для каждой ситуации, поэтому вот несколько альтернативных формул, которые используются регулярно:

Подъем плюс пробег должен составлять 17 дюймов.и 18 дюймов
Время нарастания хода должно составлять приблизительно 75 ± 3 дюйма.
Двукратный подъем плюс один проход должны равняться 25 ± 1 дюйм.

Последнюю формулу я использую чаще всего. Обратите внимание, что некоторые сообщества устанавливают максимально допустимый подъем на уровне 7 дюймов, поэтому, прежде чем строить лестницу, внимательно проверьте свои местные нормы.

Расчет подъема агрегата и пробега агрегата

Начните расчеты лестницы с определения количества подъемов.Обычно это делается путем деления общей высоты подъема на 7. Но лестница в этом доме была не просто прямым спуском, поэтому мы рассчитали количество подъемов по-другому. Каждая лестница фактически состояла из двух пролетов: первый с этажа на площадку, а второй с площадки на этаж выше. Код указывает, что лестничная площадка должна быть не менее 36 дюймов в ширину (минимальная ширина главной лестницы). Эта лестница была 40 дюймов в ширину, поэтому мы сделали платформу такой же ширины. Вычитая 40 дюйм.от ширины погони для учета приземления дало нам общий пробег и ограничило количество ступеней для каждого полета до 6. Общее количество подъемов тогда будет 14, потому что мы должны были включить подъем до приземления и подъем этажом выше.

Строительные калькуляторы

Математика — не моя сильная сторона, поэтому я всегда использую калькулятор, чтобы вычислить такие вещи, как подъем и бег по лестнице. Но если бы я использовал стандартный калькулятор, мне пришлось бы вводить измерения как десятичные дроби и преобразовывать ответы обратно в дроби — процесс гарантированно генерирует некоторые странные числа.Вместо этого я использую строительный калькулятор, потому что я могу вводить все свои измерения в футах и дюймах, и все результаты отображаются одинаково. Доступны недорогие модели, но за несколько долларов вы можете получить такую, которая также может рассчитать длину стропил и другие сложные задачи строительства дома. Даже если вы используете его только для одного дома, строительный калькулятор стоит каждого цента.

Общий рост между первым и вторым этажами составил 113¾.Чтобы рассчитать точную высоту одиночного подъема, мы разделили 113¾ дюйма на 14. В результате получилось 8⅛ дюйма — высота каждого подступенка. Для этой процедуры действительно пригодится строительный калькулятор. Вычтя ширину площадки из проема для лестницы, мы рассчитали, что длина каждой ступеньки составляет 9 дюймов. Хотя эта комбинация подъема и бега не является оптимальной, она все же соответствует параметрам наших трех формул:

9 дюймов + 8⅛ дюймов = 17⅛ дюймов
9 дюймов x 8⅛ дюймов = 73⅛ дюйма (достаточно близко к 75 дюймам).)
2 × 8⅛ дюйма (16¼ дюйма) + 9 дюймов = 25¼ дюйма

Итог: Лестница будет немного круче идеальной, но по ней будет удобно и безопасно пользоваться.

Что такое лестница | Расчет подступенка и протектора | Расчет конструкции лестницы | Протектор и подступенок | Детали лестницы | Подъем и ступенька

Что такое лестница?

Лестница — это лестница с номерами, которые позволяют легко перемещаться с этажа на этаж.Комната или пространство, между которыми расположена лестница, называется лестницей . Перед тем, как построить лестницу, необходимо выполнить расчет конструкции лестницы , который дает подробную информацию о подступенке и проступи.

Лестница обеспечивает доступ и связь между этажами в многоэтажных зданиях. Это путь, по которому огонь может перекинуться с одного этажа на другой.

Следовательно, он должен быть огражден огнестойкими стенами, полом, потолком и дверьми.Он должен быть рассчитан на определенные нагрузки, аналогичные тем, которые используются при конструкции полов. Для строительства лестниц можно использовать различные материалы, такие как дерево, кирпич, камень, сталь или железобетон.

Подступенок и ступенька на лестнице

Подъемник

Это вертикальная часть ступеньки, обеспечивающая опору для протектора.

Протектор

Это верхняя часть или поверхность ступеньки, на которую упирается ножка зажимного или спускового устройства при подъеме или загрузке по лестнице.

Подробнее: S Расчет армирования лестницы

Технические условия В подъезде

ШАГ: Это часть лестницы, которая обеспечивает движение вверх или загрузку. Лестница состоит из набора ступенек.

ПЕРЕДАЧА: Это верхняя часть или поверхность ступеньки, на которую опирается ножка зажимного или спускового устройства при подъеме или загрузке по лестнице.

ПОДСТАВКА: Это вертикальная часть ступени, обеспечивающая поддержку протектора.

ПОСАДКА: Это ровная площадка в верхней или ¢ нижней части пролета между этажами.

ПОДЪЕМ: Вертикальное расстояние между верхом нижнего протектора и низом верхних поверхностей протектора.

ПРОДОЛЖАЕТСЯ: Это расстояние по горизонтали между двумя последовательными забоями подступенка.

НОМЕР: Это выступающая часть протектора за лицевой стороной подступенка.

SCOTIA: Это молдинг, предусмотренный под носиком для придания прочности носу.

СОФФИТ: это часть, которая находится под лестницей.

ШАГ ИЛИ НАКЛОН: Угол между выступом лестницы и горизонтом.

РЕЙС: Это непрерывная серия шагов между посадками.

СТРУНЫ ИЛИ СТРУНЫ: Это наклонные элементы, которые поддерживают ступеньки на лестнице.

NEWEL POST: Это вертикальный элемент лестницы, который расположен в конце каждого марша для соединения концов веревок и поручня.

BALUSTER: Это предохранительный элемент лестницы, сделанный из дерева или металла, поддерживающий поручень.

ГОЛОВНАЯ КОМНАТА: Это чистые вертикальные расстояния ¢ между протектором и перегрузочной структурой.

Подробнее: T видов лестниц в гражданском строительстве

Важный момент, который необходимо учитывать при проектировании Расчет лестницы и Проступь и подступенок Расчет

Перед запуском сделайте следующее предположения

минимальная высота подступенка составляет 6 дюймов.
минимальная ширина протектора составляет 9 дюймов.

( Примечание — это не фиксированное правило, в зависимости от типа здания, использования здания и многих других факторов, влияющих на размер подъема и ступени для лестницы.)

Например, в больницах высота подъема может составлять 5 ″ , потому что лестница в основном используется только больными или больными людьми, по которым они должны подниматься, не используя всю свою энергию. Таким образом, стояк можно укоротить для облегчения доступа. Протектор также должен быть достаточно широким.

Причина, по которой мы предоставляем 10 дюймов для протектора , заключается в том, что каждый человек будет носить тапочки, которые могут быть максимум 10 дюймов для среднего взрослого человека, исходя из того, что мы делаем пространство протектора как минимум 10 дюймов.

Общие указания по проектированию лестниц Расчет

Ниже приведены некоторые рекомендации, которые следует учитывать при проектировании расчета лестницы:

• Соответствующие размеры проступи и подступенка для всех параллельных ступеней должны быть одинаковыми на последовательном этаже здания.

• Минимальное вертикальное пространство или высота над любой ступенькой или лестницей должны составлять 2 м.

• Как правило, количество стояков в пролете должно быть ограничено 12.

• Ширина лестницы не должна быть менее 850 мм. Стандартная ширина длина любой лестницы может составлять от 1,1 до 1,6 м. В общественном здании, например, в торговых центрах, кинотеатр, торговый центр можно использовать лестницу большей ширины.

Как рассчитать размеры подступенка и протектора

Пока планирование любого важного аспекта лестницы, чтобы сначала выяснить, что это подъем и ступенька лестниц и их номера.

Раньше обнаружение подъема и закрепления резьбы в следующих точках,

Общее расстояние между двумя этажами (A) = 3,20 м (10 футов 6 дюймов)

Всего Ширина одного пролета или Расстояние между первым подступенком и последним подступенком (B) = 1,80 м

(для Лучшее понимание см. Рис. 1)

Лестница Конструкция Расчет

Лестница Конструкция Расчет

Расчет проступи

Прежде всего определитесь с размером стояка,

Подъемник Размер = 7 дюймов (диапазон подступенка = 6–8 дюймов)

№стояка = расстояние в свету между двумя этажами (A) / размер стояка

= (10’6 «/ 7»)

= 18 шт. (9 для первого полета и 9 для второго полета)

Расчет ступенек

Теперь посчитаем размер протектора,

(Мы знаем, что для любой лестницы количество ступеней для любого отдельного марша на единицу меньше, чем на несколько подъемов.)

Формула протектора с подступенком

Количество ниток на одном витке = шт.Подъем одиночного рейса — 1

= 9 — 1

= 8 шт.

Итак, Размер ступени = Общая ширина лестницы / количество нитей

= 6 ’(72 дюйма) / 8

Размер протектора = 9 дюймов

(Это размер может быть изменен в зависимости от типа лестницы)

Окончательные данные:

1) Размер подъема = 7 дюймов

2) Количество подступенков на одиночный пролет = 9 шт.

3) Ширина ступени = 9 дюймов

4) Количество ступеней = 8 шт.

Неправильная формула протектора = подступенок + 1

Часто задаваемые вопросы:

Протектор и подступенок

ПОДСТАВКА: Это вертикальная часть ступени, обеспечивающая поддержку протектора.
ПЕРЕДАЧА: Это верхняя часть или поверхность ступеньки, на которую опирается ножка зажимного или спускового устройства при подъеме или загрузке по лестнице.

Формула подъема протектора

№of Riser = Расстояние в свету между двумя этажами (A) / Размер Riser
Количество витков на одиночном пролете = Количество подъемов одиночного пролета — 1

Резьба на лестнице

Резьба в лестнице — это верхняя часть или поверхность ступеньки, на которую упирается ножка зажимного или спускового устройства при подъеме или загрузке по лестнице.

Формула лестницы

Формула для расчета подступенка и ступени в лестнице,
Количество подступенков = расстояние в свету между двумя этажами (A) / размер подступенка
Количество витков на одном марше = количествоПовышения одиночного рейса — 1

Длина лестницы для потолка 10 футов

Длина подъезда зависит от №№ подступенка и ступеньки в лестнице. Для высоты потолка 10 футов длина лестницы составляет 9-10 футов. Если количество ступеней — 16, а подступенка — 17 в подъезде.

Формула подъема

Формула для расчета подступенка на лестнице,
Количество подступенков = расстояние в свету между двумя этажами (A) / Размер подступенка

Посмотреть видео: Расчет конструкции лестницы и расчет подступенка и ступени для лестницы

Вам также может понравиться:

EZ Stairs Калькулятор бесплатной лестницы

Необходимые крепежные детали

		Тип винта	Кол-во
Кронштейн	Стрингер
	Подъемник
	Протектор

	Внешний вид
	Одинарный протектор	Винты деки 2 1/2 «# 8
При использовании пиломатериалов, подвергнутых обработке давлением, используйте шурупы, одобренные для использования с ACQ, или шурупы из нержавеющей стали.

	Внешний вид
	Две половинные ступени	Винты деки 2 1/2 «# 8
При использовании пиломатериалов, подвергнутых обработке давлением, используйте шурупы, одобренные для использования с ACQ, или шурупы из нержавеющей стали.

	Интерьер
	Ковровое покрытие	Винты деки 2 1/2 «# 8

Примечание: Заказчик должен выбрать метод, тип и количество винтов для крепления подъема и протектора.

Заявление об ограничении ответственности: Все характеристики, указанные в этом калькуляторе, являются приблизительными. Используйте по своему усмотрению.

Расчет подъема и спуска по лестнице может быть столь же сложным, как 1, 2, 3

Помните, в начальной школе вы впервые учились умножать и делить? Несмотря на то, что все проблемы касались сталкивающихся поездов и людей, у которых, казалось, было много фруктов, учитель пообещал, что это действительно практические вещи, которые вам понадобятся позже.

Что ж, учитель был прав — по крайней мере, если в вашем будущем будет проект лестницы.

Строительные лестницы — это искусство, отточенное плотниками на протяжении веков. Существует множество общепринятых представлений о том, что делает лестницу удобной и практичной.

Чтобы понять, как их построить, нужно приложить немало математических усилий.

Большая часть математических операций используется для определения подъема и бега, то есть высоты каждой ступеньки плюс ширина каждой ступени.Расстояние подъема и подъема определяет, насколько комфортно будет пользоваться лестницей. Если подъем и бег слишком велики, по лестнице будут напрягаться ноги, и подниматься по лестнице будет сложно. Если подъем и бег слишком малы, вы можете ударить ногой по задней части каждой ступеньки; попытки укоротить шаг

до уровня лестницы утомят вас.

На протяжении многих лет плотники определили, что ширина ступени, умноженная на высоту подступенка, должна составлять от 72 до 75 дюймов.

На главной лестнице максимальный подъем должен быть не более 8 1/4 дюйма, а минимальный пролет — не менее 9 дюймов.

Чтобы определить, сколько ступеней или ступеней вам нужно, измерьте расстояние от верха готового пола на нижнем уровне до верха готового пола на верхнем уровне. Не забудьте указать отделку — пол, ковер, плитку или любую другую обработку поверхности пола. Даже если в сумме получится всего дюйм или около того, это повлияет на ваши расчеты. Неправильно рассчитанная лестница, одна ступенька которой не синхронизирована с другими, навсегда станет смертельной ловушкой для неосторожных ног.

Для многоэтажного дома каждый лестничный пролет следует указывать отдельно, но высота и высота подъема должны быть одинаковыми, даже если количество ступеней разное.

Чтобы рассчитать высоту и пробег в доме с 8-футовыми потолками, например, начните с расчета общего вертикального подъема. К тому времени, когда вы добавляете балки пола, черновой пол и чистовой пол, общая сумма обычно составляет около 105 дюймов. Стандартное количество ступеней на лестнице между первым и вторым этажами — 14. Сто пять, разделенные на 14, равны 7 1/2.Это означает, что расстояние от вершины каждой ступеньки до вершины следующей ступени будет 7 1/2 дюймов.

При высоте подступенка 7 1/2 дюймов ширина (пробег) протектора должна быть не менее 9 дюймов. Десять дюймов — более комфортный бег; когда вы умножаете 7 1/2 дюймов на 10 дюймов, вы получаете 75 — в пределах обычного отношения 72 к 75 дюймам. С 14 10-дюймовыми ступенями общий пролет лестницы составит 140 дюймов. Другими словами, вся лестница будет 105 дюймов в высоту и 140 дюймов в глубину.

Вы можете до некоторой степени изменить подъем и бег.Если, например, вы использовали 15 подступенков вместо 14, то подъем был бы 7 дюймов, а ширина проступи — 10 1/2 дюйма (7 умноженных на 10 1/2 равняется 73,5 в пределах рекомендаций по подъему и спуску).

Цель состоит в том, чтобы создать удобные лестницы в отведенном для этого месте, не слишком крутые или слишком мелкие. Несмотря на то, что вы можете вносить небольшие корректировки в подъем и спуск, вы должны оставаться в пределах нормы времени подъема от 72 до 75 дюймов.

Еще один фактор, который следует учитывать, — это доступное пространство для головы.На главной лестнице вам необходимо минимум 6 футов 8 дюймов между верхней частью каждой ступени и нижней частью любого препятствия над ней. В старых домах нужно быть особенно осторожным с изменением подъема и бега. Если вы увеличите ширину проступи, вы можете уменьшить пространство для головы.

Да, это довольно сложно. Если вы пытаетесь выяснить, сколько

яблок дала Салли, если Салли дала Тому, половина из них у вас заболела голова, вам, вероятно, не понравится строить лестницу. Немного математики также не превратит вас в мастера по строительству лестниц.Но знание того, как работает этот процесс, может помочь вам общаться с экспертом, которого вы нанимаете для выполнения этой работы.

Г-н Джонсон — менеджер по строительству в Балтиморе. Г-жа Мензи — автор очерков для The Sun.

Если у вас есть вопросы, советы или поделиться опытом по работе с домами, напишите нам через HOME WORK, The Sun, 501 N.

Calvert St. Baltimore, 21278. На вопросы, представляющие общий интерес, вы найдете ответы в столбец; комментарии, советы и опыт будут публиковаться в отдельных столбцах.

Как измерить деревянную лестницу

Строительство деревянной лестницы — сложный проект, который лучше всего доверить очень опытным мастерам по дереву. Если вы готовы взяться за этот проект, убедитесь, что вы знаете, как проводить точные измерения и точные вычисления. Это первый и самый важный шаг в строительстве безопасной деревянной лестницы.

Шаг 1 — Проведите подготовительные работы

Проверьте свои местные строительные нормы и правила. Они предоставят вам важные измерения, которым вы должны следовать, например, минимальный размер проступи и максимальную высоту подступенка.Определите, какая высота вам нужна, и рассчитайте такие вещи, как количество ступеней и общую длину лестничного марша.

Измерьте расстояние от пола до второго уровня, разделите это число на 7,5, затем округлите, чтобы получить необходимое количество стояков. Вычтите 1, и вы получите количество ступеней. Чтобы получить общий пролет лестницы, умножьте количество ступеней на 10 (если они 10 дюймов). Затем добавьте ширину верхнего подступенка и величину выступа нижней ступеньки, которая является мерой того, насколько далеко протектор простирается над подступенком.Эта цифра представляет собой общий пробег по лестнице.

Шаг 2 — Проведите окончательные расчеты

Теперь рассчитайте толщину балок верхнего этажа, гипсокартона и фактического пола верхнего уровня. Добавьте это количество к необходимому запасу высоты. Разделите полученную сумму на высоту подступенка. Это количество ступеней, которые вам понадобятся в чистом проеме для достижения нужной высоты над головой. Умножьте это число на 10 и сложите толщину верхнего подступенка и выступ нижней ступеньки. В результате вы получите необходимую длину лестницы, чтобы получить необходимое пространство для головы.

Шаг 3 — Создание стрингеров

Отрегулируйте квадратные зажимы обрамления на доске, которые вы будете использовать, чтобы сделать стрингер, до 7,5х10 дюймов. Отметьте необходимое количество подступенков и ступеней, начиная с нижнего подступенка. Проведите линию второго этажа. Дважды проверьте перед тем, как начать резку, чтобы убедиться, что у вас есть необходимое количество подступенков. Повторите то же самое для двух других стрингеров.

Шаг 4 — Регулировка стрингера

Вам может потребоваться отрегулировать верхний и нижний подступенки в соответствии с толщиной ступени.После регулировки посчитайте, не слишком ли высокие подступенки — нижний или верхний. Это может произойти, если вы добавите протектор толщиной 1 дюйм.

Если стояки слишком высокие, удалите 1 дюйм от нижней части на уровне пола для компенсации. Отрежьте треугольные части бензопилой. Не выходите за границы и не режьте слишком глубоко, так как это может ослабить фундамент лестницы. Соедините три стрингера вместе, чтобы убедиться, что они идеально сочетаются.

Шаг 5 — Установите стрингеры

Поместите левый и правый стрингеры поверх досок юбки и сделайте соответствующий вырез, затем прикрепите доски.Установите стрингеры с помощью винтов в шпильки для безопасности.

Шаг 6 — Подступенки и ступени

Проденьте подступенки на нужную высоту. Установите их на место с помощью гвоздей и клея или шурупов и клея. Отрежьте доски проступи до нужной длины и прикрутите их. Чтобы завершить деревянную лестницу, установите соответствующие перила вдоль стены или стен в соответствии с вашими местными строительными нормами.
