Сверление под углом

  1. Приспособления для сверления отверстий под углами
    1. Направляющие приставки для сверления отверстий под углами
    2. Кондукторы для сверления отверстий под углами
  2. Что можно использовать в домашних условиях
    1. Металлический уголок
    2. Удлиненная гайка
  3. В заключение

Сверление под углом

При изготовлении различных деталей и изделий иногда возникает необходимость в сверлении отверстий под углами. При этом точность должна быть максимальной. Достичь этого без использования специальных приспособлений сложно по следующим причинам.

  1. Осевое вращение инструмента сопровождается усиленным трением на режущих кромках. Оно стремится сдвинуть сверло в сторону. Особенно это заметно при начале сверления отверстий под прямым или иными углами. Усугубляет ситуацию кривизна обрабатываемой детали или заготовки. Накернивание помогает не всегда.

  2. Точное направление выдержать очень сложно. При сверлении отверстий под углами, отличными от 90° это практически невозможно.

  3. В процессе сверления отверстий сверло может отклониться в сторону. Это происходит под воздействием силы, возникающей по причине неравномерного трения о поверхности.

  4. Сложность повышается до максимального уровня при необходимости просверлить под углом отверстие большого диаметра.

Снизить влияние вышеперечисленных негативных факторов помогает использование различных приспособлений. Для сверления отверстий под углами применяют приставки и кондукторы (они в зависимости от конструктивных особенностей могут называться накладками и шаблонами), а также подручные средства.

Приспособления для сверления отверстий под углами

Начнем с описания приставок.

Направляющие приставки для сверления отверстий под углами

Приставки для сверления отверстий под углами представляют собой конструкции, состоящие из:

  1. станин;

  2. направляющих;

  3. перемещающихся по ним кареток, служащих для фиксации дрелей;

  4. рукояток.

Фотография №1: приставка для дрели

В станине имеется вырез под углом в 45°. Он предназначен для фиксации труб и цилиндрических заготовок.


Фотография №2: сверление цилиндрической заготовки при помощи приставки

Эти приспособления бывают бытовыми, полупрофессиональными и профессиональными.

  1. Устройства первого типа имеют лишь функцию регулировки наклона направляющих для установки нужного угла сверления. Удерживаются конструкции при помощи рукояток.

  2. Полупрофессиональные приставки для сверления отверстий под углом могут оснащаться такими дополнительными приспособлениями, как системы фиксации станин и регуляторы глубины сверления. В некоторых моделях есть возможность изменения угла сверления как вдоль, так и поперек плоскости заготовок. За счет наличия дополнительных приспособлений такие приставки получаются более громоздкими.

  3. Профессиональные модели. Также могут иметь различие дополнительные приспособления. Главное отличие профессиональных приставок — наличие в конструкциях собственных патронов для фиксации сверл. Такое решение повышает точность получаемых отверстий, а также продлевает сроки службы дрелей и сверл.


Изображение №1: профессиональная приставка для сверления отверстий под углом

Кондукторы для сверления отверстий под углами

Кондукторами (или шаблонами) называют различные по конструкции вспомогательные приспособления, которые используют при необходимости сверления точных отверстий различных диаметров в металле и иных материалах под различными углами.

Устройства делятся на 2 основных типа.

  1. Кондукторы, предназначенные для сверления отверстий под прямыми углами.

  2. Приспособления, для сверления отверстий под острыми и тупыми углами.


Фотография №3: накладной кондуктор для сверления отверстий под прямыми углами

Кроме того, кондукторы для сверления отверстий под углами делятся на различные типы по двум критериям.

1. Сфера применения.

  1. Универсальные. Стандартные модели, изготовленные из стали. Подходят для решения большинства задач.

  2. Мебельные. Предназначены для сверления отверстий для сборки мебели, ее монтажа, крепления фурнитуры и пр.

  3. Кондукторы для коронок. Это специальные модели, предназначенные для сверления отверстий под углами не обычными сверлами и бурами, а алмазными коронками больших диаметров.

  4. Приспособления для сверления кафеля и плитки. Оснащены системами подачи воды для охлаждения алмазных сверл.

  5. Трубные модели. Предназначены для сверления цилиндрических заготовок.

2. Способ применения.

  1. Накладные. Такие кондукторы для сверления отверстий под углами используют при обработке заготовок с плоскими поверхностями. Приспособления удерживают руками или надежно фиксируют.

  2. Скользящие. Такие приспособления не закрепляются. Их при использовании удерживают руками.

  3. Поворотные. Их применяют при сверлении отверстий в деталях цилиндрических форм. Направление сверления задается при помощи втулок. Оно может быть вертикальным, горизонтальным и наклонным.

  4. Опрокидываемые. Такие кондукторы для сверления под углами применяют при необходимости работы в различных плоскостях.

  5. Закрепляемые. Они надежно крепятся к обрабатываемым поверхностям. Это удобно, но ограничивает свободу действий.


Изображение №2: сверление металла с применением кондуктора

Что можно использовать в домашних условиях

В домашних условиях обычно приходится сверлить отверстия под прямыми углами. Для повышения точности можно воспользоваться двумя эффективными подручными средствами.

Металлический уголок

Это самое распространенное приспособление для сверления отверстий под углом 90°. Используется оно так.

  1. Сделайте разметку при помощи керна.

  2. Возьмите дрель и установите сверло в центр будущего отверстия.

  3. Приложите уголок к сверлу так, чтобы он соприкасался с инструментом обеими сторонами.

  4. Просверлите отверстие требуемой глубины.

Удлиненная гайка

Отверстия, полученные сверлением металла под прямым углом при помощи удлиненной гайки, также имеют высокую точность. Операция предполагает лишь удерживание приспособления нужного диаметра при сверлении с центрированием сверла в намеченной точке.

В заключение

Как видите, сверлить отверстия под углами можно при помощи различных приспособлений. Лучшие варианты — профессиональные приставки и закрепляемые кондукторы.


Дрелью отверстия под углом

Простое приспособление дрелью отверстия, возьмет на себя хлопоты и трудности по наклонному сверлению отверстий электродрелью. Это приспособление, удобный помощник в любой мастерской, которым можно быстро сделать точные потайные отверстия для шкафов, столешниц и в других подобных предметах, требующих угловые крепежные отверстия.

Чтобы изготовить направляющую для сверла, см. фото слева, следуйте инструкциям на рисунках ниже.

Сверлить под углом дрелью отверстия просто.

Размеры приспособления указаны на рисунке ниже. Изготовьте вначале прямоугольный деревянный брусок из отходов плотной древесины. Просверлите в нем отверстие под желаемым углом и по внешнему диаметру железной трубки. Перед сборкой устройства обильно покройте эпоксидным клеем детали. После высыхания эпоксидного клея, ножовкой по металлу сделайте небольшой скос в верхней части приспособления, чтобы удалить остаток трубки. Внутренний диаметр отверстия должен соответствовать диаметру сверла, которым будут делаться потаи.

Сверление горизонтальных монтажных отверстий в ящиках, под ручки и т.п., никогда не было проще, чем с этим приспособлением. Изготовление такого устройства не займет много времени. В первую очередь приготовьте прямоугольный кусок фанеры, определите центр и нанесите вертикальную осевую линию на приспособлении. Закрепите на фанере две рейки, которые определяют высоту отверстий на ящике.

 Просверлите отверстия шаблоны в фанере все, устройство готово к работе. Затем отметьте центры на каждом ящике и нанесите также вертикальные линии. Положите кондуктор на верх ящика совместите вертикальные осевые линии ящика и приспособления, просверлите отверстия, как показано на фото выше слева.

Сверлить вертикальные  дрелью отверстия под дверные ручки подойдет приспособление, рассмотренное ранее, но с небольшой доработкой, фото слева. Это устройство работает так же. Как видно из рисунка, оно имеет рейки установленные с обеих сторон, чтобы можно было просверлить отверстия на левой и правой стороне дверей. Просверлив отверстий для одной ручки, просто переверните приспособление и просверлите отверстия на противоположных дверях.

Сделай себе кондуктор для сверления отверстий и собирай свою мебель!

При работе с ручной дрелью, иногда бывает сложно выдержать заданное направление отверстия. Также кондукторы применяются, если необходимо выполнить ряд аналогичных дырок по шаблону.

Например, при столярных работах. В этом случае мастер не тратит время на разметку дерева, и гарантировано получает одинаковый результат.

Кондуктор незаменим при сверлении дыр в трубах. Но основное применение — проход отверстий под заданным углом.

Рассмотрим различные варианты этого полезного приспособления:

Кондуктор для перпендикулярного сверления отверстий

Простой мебельный кондуктор для сверления отверстий при сборке мебели из металла. Подробности в видео материале

Назначение — получение проходов в толстых заготовках, строго под углом 90°. Представляет собой набор втулок в едином корпусе, или кронштейн со сменными рабочими насадками.

Установив приспособление над точкой сверления, можно начинать работу без предварительного накернивания. Сверло точно попадает в центр втулки и не отклоняется от оси.

Важно! Единственная проблема — инструмент необходимо удерживать на заготовке, особенно в начале работы.

Иначе от вибрации он может сместиться.

Такой кондуктор для сверления можно сделать своими руками. Используется толстый текстолит или твердое дерево. Идеальный вариант — применение втулок от экструдера для протяжки проволоки. Изношенные втулки можно найти на заводе.

Насадки для экструдера выполнены из легированной стали, с добавлением победита. Срок службы практически неисчерпаем.

Кондуктор для цилиндрических заготовок или труб

Сделать отверстие в покатой поверхности практически невозможно. Особенно тяжело начать процесс — кончик сверла соскакивает с заданной точки. Приспособление зафиксирует направление, и позволит выполнить работу с высокой точностью.

Регулируя длину фиксирующих болтов, можно просверлить отверстие по касательной в отношении центра. Если под рукой нет подобного инструмента, его можно изготовить из подручных материалов. Например, из бруска твердого дерева и полоски фанеры.

Чтобы направляющие не так быстро разбивались острыми кромками сверла, их можно усилить гильзами из трубок разного диаметра.

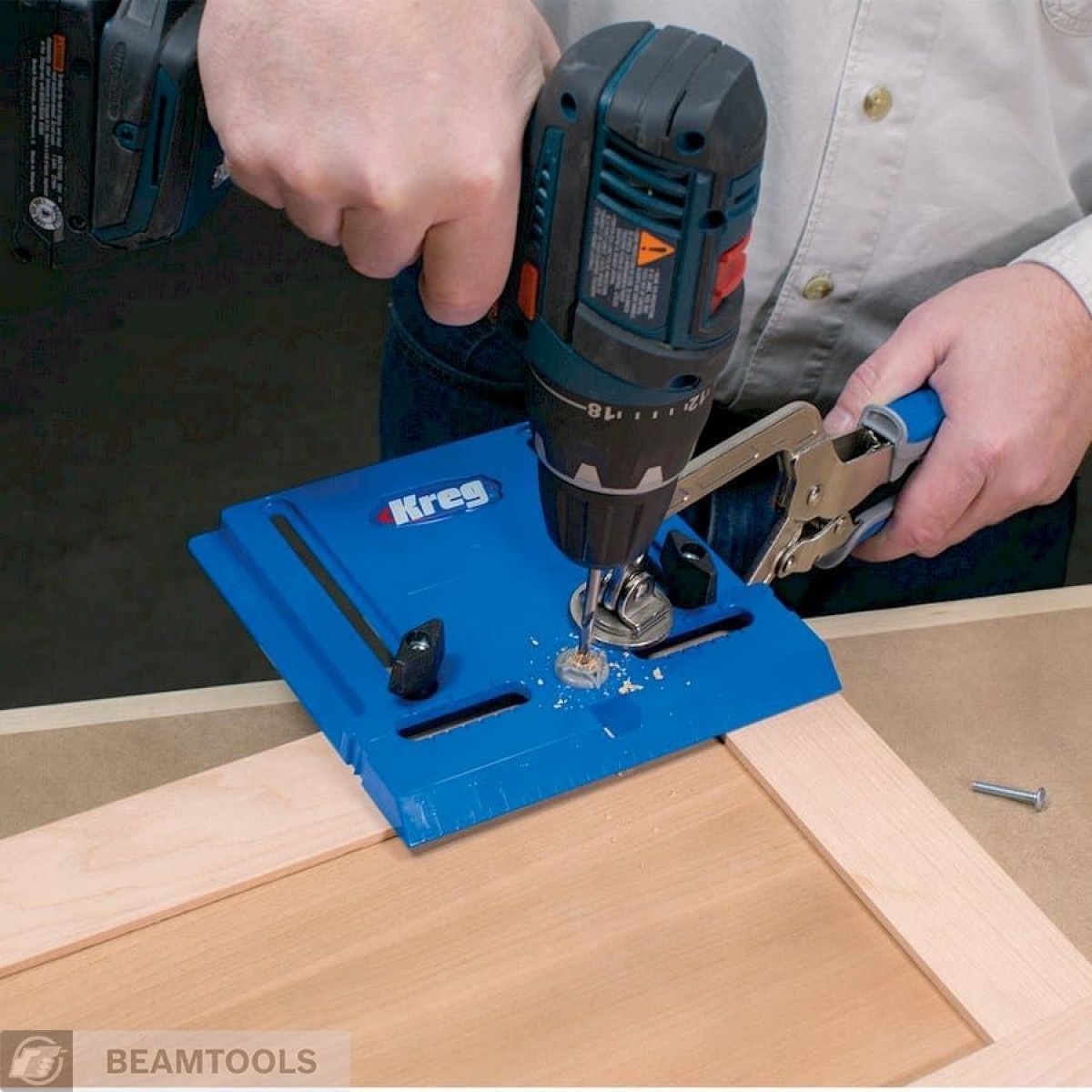

Отдельного описания заслуживают мебельные кондукторы для сверления отверстий

Кондуктор для отверстий под углом

Такой тип сверления не очень распространен, однако есть способы крепления изделий между собой, когда без этой технологии не обойтись.

Фактически, отверстие проделывается по касательной, что практически нереально выполнить, удерживая дрель руками.

Важно! В металлических деталях такие углубления можно выполнить только с помощью фрезы.

А для деревянных заготовок существует готовый комплект.

Любой столяр знаком с таким способом сверления, профессионалы используют это приспособление постоянно. Работать с кондуктором несложно: выставляется высота сверления, заготовка плотно прижимается к упору, и вы получаете точные косые отверстия.

На сверло обязательно надевается упор-ограничитель, иначе отверстие получится сквозным. Тогда головка шурупа будет проваливаться. Кроме того, такой крепеж лучше делать с помощью особого сверла, с двойным диаметром.

Самостоятельно такое приспособление изготовить сложно. Хотя есть простые варианты, не отличающиеся особой точностью.

Есть отдельный тип приспособлений: для сверления под углом с регулируемым наклоном. Это специфический кондуктор, который подходит не для всех заготовок.

Указанный выше тип крепежа, подходит лишь для массива. Прессованные плиты так не соединить.

Поэтому такой кондуктор не подойдет для сверления отверстий в ДСП. Для сборки цапф и других компонентов мебели из оргалита, применяется шкантовый крепеж.

Кондуктор отверстий под шканты

Приспособление предназначено для того, чтобы соблюсти соосность отверстий. Иначе вы не сможете установить шипы. Прикладывая кондуктор к обеим соединяемым деталям, вы обеспечите идеальную стыковку.

Если вы решите сделать подобный кондуктор своими руками, искать чертежи не обязательно. Представляем два варианта прекрасно работающих самоделок:

Накладной шаблон


Изготовить его очень просто. Достаточно небольшого кусочка фанеры, и листа оргалита. С помощью такого приспособления вы всегда сможете просверлить пару соосных отверстий для шкантов.

Оргалит (или другой прозрачный пластик) надо разметить, и насверлить калибровочных отверстий. С их помощью вам проще будет установить шаблон на нужное место. В отверстия надо забить тонкостенные латунные трубки. Иначе сверло по дереву быстро разрушит направляющие.

Важно! Такое приспособление подходит лишь для заготовок фиксированной ширины.

Тогда шипы будут расположены по центру торца. Для дерева других размеров, необходимо сделать отдельные направляющие, или универсальный шаблон кондуктор.

Самоцентрующийся кондуктор

Если вы не изготавливаете мебель с использованием стандартных панелей, нужен универсальный инструмент. Его также можно сделать своими руками, причем материалы буквально валяются под ногами.

Чтобы изготовить такой кондуктор для сверления отверстий вам понадобится чертеж и базовые знания геометрии. Используемые материалы: кусок фанеры 15-18 мм, тонкостенная трубка, подходящая под сверло, несколько шкантов, и металлическая полоска для плеч параллелепипеда.

Делаем три одинаковые детали: в середине отверстие, армированное трубкой, с нижней стороны симметрично расположены упорные ножки из шкантов. Важно, чтобы все три составляющие были абсолютно идентичными.

Из металла нарезаем три одинаковых плеча с симметрично расположенными отверстиями. Именно они определяют линейность отверстий кондуктора.

Выпиливаем пазы в трех заготовках, и соединяем их с помощью металлических плеч. Приспособление работает не хуже фабричного, при фактически нулевой стоимости.

Еще один способ соединения мебели – использование так называемого конфирмата. Для этого нужен отдельный инструмент.

Изготовление самоцентрирующегося кондуктора — видео

Кондуктор под конфирмат – разновидности и возможность изготовления

Разумеется, такое приспособление есть в продаже, причем достаточно удобное и универсальное. С его помощью производится перфорация первой детали заготовки.

Вторая деталь заготовки должна иметь два ряда перпендикулярных отверстий. Для этого разработана иная конструкция.

Разумеется, домашние мастера легких путей не ищут, и делают мебельный шаблон кондуктор для сверления отверстий своими руками. Причем он не обязательно должен быть универсальным, вы можете приспособить его под конкретный тип стыка мебельных панелей.

Важно! Любой универсальный прибор создан для экономии средств.

Сделать ошибку в сверлении при большом количестве лишних отверстий – проще простого.

Поэтому, при самостоятельном изготовлении шаблонов, делайте их узко профильными.

Пусть вас не смущают отверстия одного размера. Конфирмат, как правило, выпускается по определенным стандартам. Поэтому диаметр сверления единый.

Как сделать кондуктор для сверления отверстий под крепеж, мы разобрали. При сборке деревянных конструкций и установке дверей / окон, используются шарнирные соединения. Их крепления должны быть также стандартизованы и синхронны между собой. Чтобы не ошибиться с разметкой, применяется кондуктор для отверстий под петли.

Установить стандартный мебельный шарнир без этого шаблона, практически нереально.

Вывод:

Любые приспособления, с помощью которых можно стандартизировать разметку, или сверление отверстий, на порядок повышают качество работ. Кроме того, приобретение (изготовление) кондукторов позволяют сэкономить массу времени при столярных работах.
