Приспособление для сверления отверстий под углом своими руками

У каждого домашнего мастера имеется дрель – инструмент многофункциональный, позволяющий не только сверлить отверстия в стене для полок. Нередко возникают ситуации, когда необходимо выполнить определенную работу, требующую применения специальных устройств. К ним можно отнести строго вертикальное сверление или получение отверстий под определенным углом. Для таких задач используется приспособление для сверления – кондуктор, который можно приобрести на рынке либо в гипермаркете, а также сделать самостоятельно.

Устройство для сверления отверстий под угломУстройство для сверления отверстий под углом

Приспособления для сверления под углом

Для сверления отверстий под требуемым углом может использоваться множество различных аксессуаров. К ним относится разнообразный инструмент, устанавливающий требуемый наклон сверла к поверхности:

  • приставки;
  • накладки;
  • кондукторы;
  • шаблоны;
  • иные специальные приспособления, как самодельные, так и заводского выпуска.

С применением таких устройств процесс создания «сложных» отверстий существенно облегчается и выполняется быстрее. Также специальный инструмент можно применять и для сверления в труднодоступных местах.

Сверление под угломСверление под углом

Частично к приспособлениям для сверления отверстий под углом можно отнести направляющие приставки, имеющие функцию регулировки наклона. При закреплении направляющей станины (или двух, как в большинстве моделей современных приставок), можно проделать отверстия под различными углами. Наиболее популярны среди профессионалов и домашних умельцев приспособления для сверления под 45°, так как именно такой угол чаще всего используется для соединения элементов в мебельном производстве при создании сложных металлических деталей и конструкций.

Устройство для сверления отверстий под углом

Устройство для сверления отверстий под углом

Большинство домашних умельцев используют сделанные самостоятельно стойки для дрелей, модифицируя зажим так, чтобы он мог вращаться. Таким образом, стандартное приспособление превращается в устройство для сверления отверстий в любой плоскости, в конструкцию с настраиваемым углом наклона.

Самостоятельное изготовление подобного приспособления требует навыков, специальных знаний в механике и инженерного склада ума. Новичку будет сложно создать действительно стоящее приспособление.

Как сделать приспособление для сверления своими руками

Перед тем как приступить непосредственно к изготовлению приспособления, необходимо определить, для каких целей оно будет использоваться, а затем подобрать оптимальную конструкцию.

Кондукторы различаются функционалом и типом исполнения. Наиболее востребованы следующие виды устройств:

  1. Накладные. Приспособления укладываются на подлежащую обработке деталь и закрепляются на ней посредством механизмов или вручную. Применяются для сверления отверстий в плоских изделиях.
  2. Поворотные. Инструмент используется при необходимости получения отверстий в изделиях цилиндрического сечения. Имеют вертикальные и горизонтальные поворачивающиеся оси, позволяют производить сверление под нужным углом.
  3. Универсальные. Подходят для мелкосерийного производства, позволяют выполнить переналадку в кратчайшие сроки.
  4. Опрокидываемые. Применяются в тех случаях, когда по технологии требуется сверление отверстий в нескольких плоскостях.
  5. Скользящие. Крепление для этих приспособлений не требуется. Устройство просто прикладывается к нужному участку заготовки.
  6. Закрепляемые. Отличаются удобством в использовании, но ограничены в перемещении по поверхности изделия.

Изготовив кондуктор для сверления собственными силами, можно сэкономить изрядную сумму для более важных нужд.

Самодельное устройство для сверления под угломСамодельное устройство для сверления под углом

Для сооружения потребуются:

  • болгарка;
  • сварочный аппарат;
  • дрель;
  • слесарные инструменты.

Изготовление приспособления выполняется в такой последовательности:

  1. Подбирается отрезок арматуры квадратного сечения 10х10 мм.
  2. Отрезается кусок нужной длины, края и грани зачищаются.
  3. Выполняется разметка для шаблонных отверстий. Центр их должен располагаться на удалении минимум 8 мм от края. Между центрами ближайших отверстий выдерживается расстояние не менее 32 мм.
  4. В заранее размеченных центрах выполняется сверление отверстия диаметром 5 мм.
  5. Для создания упора понадобится металлическая пластинка толщиной 1 мм и шириной 2,5 мм, сгибаемая под прямым углом.
  6. В пластинке и в арматуре для крепления струбцины нарезается резьба.
  7. Обе детали соединяются в единую конструкцию.

Имея определенные навыки в обращении с нехитрым инструментом, изготовить приспособление для сверления не так уж и сложно. Для нечастого применения в домашнем хозяйстве подобного устройства вполне достаточно. Если ничего не получается, то наиболее простой вариант – приобрести устройство в специализированных или строительных гипермаркетах.

Приспособления, которыми пользуются профессионалы, стоят на порядок дороже, но покупка их целесообразна лишь тогда, когда речь ведется о как минимум мелкосерийном производстве каких-либо деталей. Зато с их помощью можно выполнять любые работы, в том числе и в труднодоступных для стандартной дрели местах.

Устройства для вертикального сверления

Для сверления отверстий строго под прямым углом преимущественно используются два типа приспособлений:

  • стойки;
  • приставки-направляющие.

Стойка представляет собой сверлильное приспособление, основным элементом конструкции которой является несущая станина с направляющим пазом. На прикрепленной к основе втулке закрепляется зажим, с помощью которого надежно фиксируется дрель. Передвижение вниз либо вверх выполняется посредством ручки. Главная особенность таких приспособлений заключается в подборе материалов изготовления и способе закрепления элементов. Всем узлам придается как можно большая жесткость, станина должна обладать высокой стойкостью к нагрузкам.

В магазинах можно выбрать наиболее подходящую профессиональную модель из множества вариантов. Для бытовых целей применяются в основном самодельные фанерные или деревянные приспособления, функциональность которых в большинстве случаев не уступает дорогим металлическим устройствам.

Устройство для сверления отверстий под угломУстройство для сверления отверстий под углом

Приставки-направляющие – это упрощенный вариант стоек, относящийся профессионалами к ручным инструментам. Такие устройства мобильны, потому часто используются в быту.

А какими приспособлениями для сверления пользуетесь вы? Покупали ли вы их в магазине или изготавливали самостоятельно? Поделитесь, пожалуйста, своим опытом и секретами в комментариях.

приспособления под шканты и под углом, как сделать своими руками

Для чего нужен кондукторВыполнить максимально и точно отверстия в изделиях на основе натурального дерева, метала, МДФ или ДСП можно с помощью специального кондуктора. Это незаменимая вещь для тех, кто занимается производством мебели, также такое приспособление нужно и в других сфера.

Такой кондуктор можно приобрести готовый, а можно и сделать самостоятельно.

Особенности применения в мебельной промышленности

Кондукторы и шаблоны нужны при сборке мебели. Благодаря таким вещам вы не допустите распространенной проблемы, возникающей во время сверления — попадания сверла в деталь под неправильным углом. Исправлять такую ошибку придется крайне долго, в некоторых случаях это будет даже невозможно.

А кондуктор для проделывания отверстий позволит не только правильно сориентировать рабочий инструмент, но еще не даст ему сбиться с нужной траектории.

В мебельной промышленности кондукторы и шаблоны используются в следующих случаях:

  • Как пользоваться кондукторомна серийном производстве;
  • при сборке конструкций, когда в соединяемых частях нужно сделать отверстия под крепежные элементы. В этом случае подойдет кондуктор для сверления отверстий под шканты или конфирмат;
  • кондуктор для сверления отверстий под углом используется как в таких случаях, так и во время работы с тонкими плитами, например, с МДФ или ДСП.

Особенности кондукторовВо время применения такого приспособления процесс сборки будет происходить намного проще и быстрее, нужные отверстия вы сможете проделать независимо от того, как далеко они должны располагаться от края детали и того, какую она имеет ширину.

При самостоятельной сборке мебели часто приходится соединять детали встык посредством шкантов. Отверстия под шканты лучше всего проделывать посредством специального кондуктора. Особенность шкантов состоит в том, что несмотря на то, что такие крепежные элементы хоть и устаревшие, но все равно актуальны при производстве мебели.

Сложность в их применении заключается в том, что оси отверстий, которые проделываются в деталях при соединении, должны иметь друг с другом прямой угол. Соответственно, они должны размещаться строго перпендикулярно по отношению друг к другу. Выполнять это без специального устройства сложно. Поэтому если хотите достичь высокого качества исполнения, рекомендуется купить кондуктор для шкантов.

Другие сферы использования

Кондукторы для отверстий используются не только при производстве мебели. Достаточно часто их применяют тогда, когда нужно проделать отверстие в трубе или другой детали цилиндрической формы. Благодаря им можно выполнить качественное отверстие даже в трубе с малым диаметром.

Такие устройства универсальны и просты в применении, поэтому их также используют в следующих отраслях:

  • машиностроение — сверление отверстий в разнокалиберных заготовках на основе разных материалов;
  • строительство — бурение отверстий в строительных конструкциях;
  • домашние коммуникации — как уже говорилось, сверление труб и не только.

Современные сверлильные кондукторы могут быть разных размеров и иметь разный принцип работы. Некоторые их них устроены сложно, поэтому их проще купить. А некоторые модификации можно изготовить самостоятельно, тем более что некоторые серийные мебельные модели, особенно имеющие универсальное назначение, стоят дорого.

Преимущества использования

Как пользоваться кондукторомПо сути, такой кондуктор выступает в роли шаблона для проделывания отверстий, чтобы они были сделаны максимально точно. Их можно применять для тех отверстий, ось которых находится перпендикулярно поверхности рабочей заготовки, а также для работы под углом.

Данный инструмент — отличная альтернатива зарисовкам и ручным замерам. Сверло вы сможете разместить строго под нужным углом по отношению к заготовке и не допустите никакого отклонения. Результат будет особо заметным, если речь идет о проделывании глубоких отверстий.

Если вы применяете такое приспособление высокого качества для работы с ДСП, то оно должно иметь следующие характеристики:

  • способствовать быстрой сборке мебели без необходимости применять сложные инструменты;
  • давать возможность проделывать несколько отверстий одновременно без ручной разметки;
  • заметно повышать качество работы со сверлом.

Кондукторы изготавливают на основе разных материалов, есть модели на основе пластика или органического стекла. Однако самым лучшим считается вариант из стали, имеющий такие преимущества, как:

  • минимальная вероятность деформации;
  • сверло направлено максимально четко;
  • отсутствие нагрева при работе.

Как использовать кондукторОчень часто в роли мебельных кондукторов применяют накладные модели на основе легких материалов, которыми легко манипулировать. Многие применяют заводские или самодельные инструменты.

А наиболее квалифицированные и опытные мастера уже не пользуются кондуктором, поскольку могут самостоятельно без труда проделать отверстие в конструкциях максимально точно. Но это под силу далеко не каждому.

Ключевое преимущество такого приспособления — это то, что работу может выполнить максимально точно и качественно даже тот человек, у которого нет должного опыта. Вам не придется выполнять разметки и сложные предварительные расчеты. Вы значительно сэкономите время и изготовите мебель намного быстрее.

Классификация инструментов

Перед тем как купить готовый кондуктор или же сделать его своими руками, нужно определиться, какие задачи вы будете решать с его помощью и только потом нужно подбирать подходящий вариант по конструкции и функциям.

Есть ряд категорий приспособлений, которые различаются по своему исполнению и функциональным особенностям. Вот некоторые из них:

  • Кондукторы для отверстийнакладные — такие устройства накладываются на деталь, которая поддается обработке, затем ее на ней крепят или же просто фиксируют вручную. С их помощью проделываются отверстия в разных плоских деталях, плитах МДФ или в ДСП;
  • поворотные — данные шаблоны применяются при обработке деталей цилиндрической формы. Они оснащены горизонтальной и вертикальной осями поворота, благодаря чему отверстия можно выполнять под разными углами;
  • универсальные — такие устройства подойдут для малых серийных производителей мебели, где иногда требуется быстрая переналадка применяемого оборудования, они имеют все необходимые для этого функции;
  • опрокидываемые — используются тогда, когда технологическая процедура проводится сразу в нескольких плоскостях;
  • скользящие — такие кондукторы крепить не нужно. Просто приложите их к участку поверхности заготовки, где нужно сделать отверстие;
  • закрепляемые — они более удобны в применении, но ограничивают свободу действий, что очень критично при работе со станками, где есть только один шпиндель.

Кондуктор для сверления отверстий своими руками

Как уже говорилось, в зависимости от сферы использования и конструкции, некоторые варианты можно сделать и самому, благодаря чему вы сэкономите существенную сумму.

Перед работой отыщите требуемый чертеж устройства и все изготавливайте строго по нему.

Необходимые для работы инструменты:

  • сварочный аппарат;
  • болгарка;
  • дрель;
  • слесарные принадлежности.

Чтобы своими руками сделать самый простой вариант кондуктора, выполняем такие действия:

  • Кондукторы для сверления отверстийвозьмите арматуру размером 10 на 10 мм с квадратным сечением;
  • отрежьте кусок требуемой длины и зачистите его с помощью наждачной бумаги;
  • сделайте разметку под шаблонные отверстия. При этом не допускается, чтобы центр приближался к краю более, чем на 8 мм, это почти половина толщины листа ДСП. Также согласно стандартам, между центрами должно соблюдаться расстояние в 32 мм;
  • после выполнения разметки центров проделайте в них отверстия по 5 мм в диаметре;
  • чтобы сделать упор, возьмите пластину из металла шириной в 2,5 мм и толщиной в 1 мм. Согните ее под углом в 90 градусов, а потом, вместе с куском подготовленной арматуре и крепления в струбцине, сделайте место под резьбу;
  • нарежьте резьбу и две детали соедините в одну конструкцию. Приспособление готово.

В чем особенность кондукторовКак видим, подобное устройство очень простое в плане самостоятельного изготовления, но оно значительно упростит работу, если вы занимаетесь изготовлением мебели. Если вы занимаетесь этим исключительно как любитель, то этого варианта будет достаточно. Если сделать самому у вас не получится, купите готовый вариант, возможно, самый простой и недорогой.

А вот профессиональное оборудование будет стоить намного дороже, целесообразность его приобретения имеется уже тогда, когда речь идет как минимум о малом серийном производстве. Зато с его помощью вы сможете просто и быстро соединять предметы мебели или ремонтировать ее.

Итак, вы узнали, что такое кондуктор для проделывания отверстий и как он помогает при производстве мебели. Данное устройство можно как приобрести в готовом виде, так и сделать самому.

Приспособление для сверления дрелью под прямым углом


Приветствую всех любителей помастерить, сегодня мы рассмотрим, как изготовить направляющую дрели, которая позволит сверить отверстия под прямым углом. Самоделка изготовлена из фанеры, а направляющие автор сделал из стальных трубок, чтобы вес насадки не был слишком большим. Благодаря такой приспособе можно будет также уверенно сверлить отверстия больших диаметров при помощи коронок. Если проект вас заинтересовал, предлагаю изучить его более детально!

Материалы и инструменты, которые использовал автор:

Список материалов:
- стальные стержни;
- фанера;
- резьбовые стержни и гайки;
- столярный клей;
- саморезы;
- эпоксидный клей;
- две пружинки.


Список инструментов:
- циркулярка или электролобзик;
- дисковая шлифовальная машина;
- дрель;
- сверлильный станок;
- болгарка.

Процесс изготовления самоделки:

Шаг первый. Нарезаем детали
Первым делом нарежем все необходимые детали. Если посмотреть на приспособление, можно уведите 3 части, которые одинаковые по своей форме, они имеют форму подковы. Вырезаем эти три части, чтобы они получились одинаковыми, их можно склеить двухсторонним скотчем и отшлифовать все вместе.

После этого сразу намечаем места под отверстия и сверлим их под прямым углом на сверлильном станке. Эти отверстия будут нужны, чтобы можно было установить трубки, которые являются направляющими.
В завершении не забываем вырезать и основание, к нему можно приклеить столярным клеем одну из «подков», изготовленных ранее.



Шаг второй. Центральный блок
Изготавливаем центральный блок, который будет двигаться на направляющих. В центральном блоке будет зажиматься дрель, именно для нее мы и должны сделать хомут. Сверлим отверстие коронкой по диаметру передней части дрели, к которой крепится ручка. В зависимости от формы корпуса дрели, дорабатываем хомут напильниками.

Стягиваться хомут будет при помощи резьбовых стержней и гаек, резьбовые стержни заворачиваем в фанеру на эпоксидном клею. Чтобы хомут можно было раскрутить и достать дрель, автор использует «гайки-барашки».






В завершении понадобится изготовить и установить в подвижный блок линейные подшипники, это своего рода втулки. Такие втулки можно изготовить на токарном станке, каждая втулка сделана из кругляка, через который просверлены отверстия. Можно также использовать и готовые стальные линейные подшипники, которые продаются в Китае. Линейные подшипники вклеиваем хорошим клеем и фиксируем саморезами.

В завершении шага, в качестве дополнительного упора для дрели автор приклеил и прикрутил саморезами треугольную деталь из фанеры.

Шаг третий. Сборка
Собираем конструкцию, для начала устанавливаем стальные трубки в основу, трубки крепятся при помощи саморезов или винтов через отверстия в основании. Далее можно устанавливать среднюю подвижную платформу, у после нее крепим и верхнюю платформу. Трубки внизу и вверху надежно крепим на клею и винтах, чтобы ничего не перекосило.



Убедившись, что центральный блок перемещается легко и ничего не клинит, можно ставить пружины. Сперва автор поставил одну пружину в центре, но ее не хватило, в итоге было принято решение поставить две пружины по бокам, которые стали поднимать платформу уже с равномерным и большим усилием. Пружинки крепим саморезами с шайбами.

Шаг четвертый. Финальные штрихи и испытания
Самоделка почти готова, в завершении в основании нужно высверлить отверстие большого диаметра. Устанавливаем в хомут дрель и, используя коронку большого диаметра, сверлим основание.

Также прикручиваем к основанию ручку из дерева, за которую можно будет крепко удерживать машину. А чтобы дрель не падала вниз, автор сделал фиксатор из проволоки.





Вот и все, после этого самоделка будет готова, можно испытывать. Автор без труда сверлит отверстия под прямым углом в доске, причем таким станком можно удобно и безопасно работать с коронками большого диаметра. Самоделкой удобно можно просверлить отверстие под прямым углом в стене, потолке, полу или любой другой плоскости. На этом проект можно считать успешно завершенным. Надеюсь, вам самоделка понравилась и вы нашли для себя полезные мысли, удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!
Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Кондуктор для сверления под углом к плоскости

Кондуктор для сверления под углом к плоскости
В этой статье будет рассмотрен, как сделать приспособление для сверления отверстий под углом к плоскости. Такое приспособление (кондуктор) можно использовать при производстве столярных работ.

Инструменты и материалы:
-3D-принтер;
-Алюминиевая трубка;
-Дрель;
-Сверло;
-Тиски;
-Напильник;
-Ножовка;
-Киянка;
-Точильный станок;

Шаг первый: проектирование
Сначала автор, в специальной программе SolidWorks, разрабатывает проект кондуктора.


Шаг второй: печать
Затем экспортировал файл в STL формат, и отправил на печать.

Кондуктор для сверления под углом к плоскости
Шаг третий: направляющая
После того, как основа напечатана обрабатывает отверстие. Сначала использует сверло 8 мм, а затем 10 мм. Отрезает 3 сантиметра алюминиевой трубки и вставляет в отверстие.

Шаг четвертый: сверло
Осталось переточить, определенным образом, сверло и все готово.

Теперь нужно проверить кондуктор в работе.

Кондуктор для сверления под углом к плоскости
Кондуктор для сверления под углом к плоскости
Все шаги по изготовлению кондуктора можно посмотреть на видео.


STL-файл можно скачать здесь При отсутствии 3D принтера, кондуктор можно изготовить из деревянного бруска.
Источник Кондуктор для сверления под углом к плоскости Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Приспособление для сверления дрелью под углом 90 градусов

Выдержать четкий прямой угол при сверлении дрелью не так-то легко. Опытные мастера признаются, что такая привычка вырабатывается годами, но все равно не дает гарантию точного сверления. Оно ведь делается от руки, а значит всегда сохраняется доля вероятности, что посадочное отверстие, например, под мебельную или монтажную фурнитуру, не будет верным.
Данное приспособление очень простое, и изготавливается буквально из остатков стройматериалов. Особое значение здесь отводится мебельным телескопическим направляющим для шуфляток ящиков. Именно с помощью них, а еще парочки сантехнических хомутов и будем делать это приспособление. Ну что, готовы? Тогда приступим!
Приспособление для сверления дрелью под углом 90 градусов

Комплектующие


  • Мебельные телескопические направляющие, длина – 250 мм;
  • Деревянная рейка 20х40х250 мм;
  • Отрезок деревянного наличника для станины, длина – 150 мм;
  • Уголок монтажный – 50х50х40 мм;
  • Саморезы мебельные или пресс-шайба;
  • Хомут сантехнический (подбирается по размеру корпуса дрели) – 2 шт.

Инструменты


  • Дрель с набором сверл и насадкой под крестовину саморезов;
  • Торцовка, лобзик или обычная ножовка по дереву;
  • Плоскогубцы;
  • Разметочный инструмент: угольник, рулетка, маркер.

Изготовление (пошаговая инструкция)


Чтобы подготовить мебельные направляющие к монтажу, их необходимо разобрать. Снимаем стопорный пластиковый колпачок, выгибаем стопор плоскогубцами. Разбираем направляющие, отделяя колодки друг от друга, аккуратно сохраняя положение шариков.
Приспособление для сверления дрелью под углом 90 градусов
Приспособление для сверления дрелью под углом 90 градусов
Размечаем подвижную колодку направляющих под крепежные отверстия на расстоянии 6 см и 14 см от конца корпуса.
Сверлим сначала мелким сверлом (3-3,5 мм), а затем покрупнее (8 мм) так, чтобы через эти отверстия влезал винт для сантехнических хомутов. Его необходимо обрезать по длине оставив всего около 1 см длины. Закручиваем хомуты в правильном порядке, определяя заданное положение дрели.
Приспособление для сверления дрелью под углом 90 градусов
Приспособление для сверления дрелью под углом 90 градусов
Размечаем деревянную рейку под размер направляющих, и отпиливаем лишнее.
Приспособление для сверления дрелью под углом 90 градусов
Привинчиваем саморезами через готовые отверстия неподвижную колодку направляющих к рейке.
Приспособление для сверления дрелью под углом 90 градусов
С тыльной ее стороны крепим уголок монтажный. Угольником проверяем правильность посадки крепежа.
Приспособление для сверления дрелью под углом 90 градусов
Собираем обе колодки направляющих вместе, и крепим их на деревянной станине (отрезке наличника).
Приспособление для сверления дрелью под углом 90 градусов
Приспособление готово, остается лишь закрепить в него дрель, выставив ее строго перпендикулярно плоскости станины.
Приспособление для сверления дрелью под углом 90 градусов
Приспособление для сверления дрелью под углом 90 градусов
Зажимаем в патрон сверло и проверяем четкость сверления.
Приспособление для сверления дрелью под углом 90 градусов
Приспособление для сверления дрелью под углом 90 градусов
Приспособление для сверления дрелью под углом 90 градусов
Такой точности сверлением от руки уж точно не получить!
Приспособление для сверления дрелью под углом 90 градусов

Смотрите видео


Кондуктор самоцентрирующийся для точного сверления отверстий

Всем доброго дня. Данный товар я не покупал за свои, а приобрел на выигранные бонусы сайта (спасибо большое руководству за конкурсы).
Я долго смотрел на это приспособление, но так и не решался приобрести, ибо штука казалась специфической и по некоторым моментам даже спорной для использования в хозяйстве. Однако, это весьма полезный инструмент. Я вспоминал о таком инструменте, когда сам собирал различные полочки.

Комплектация:

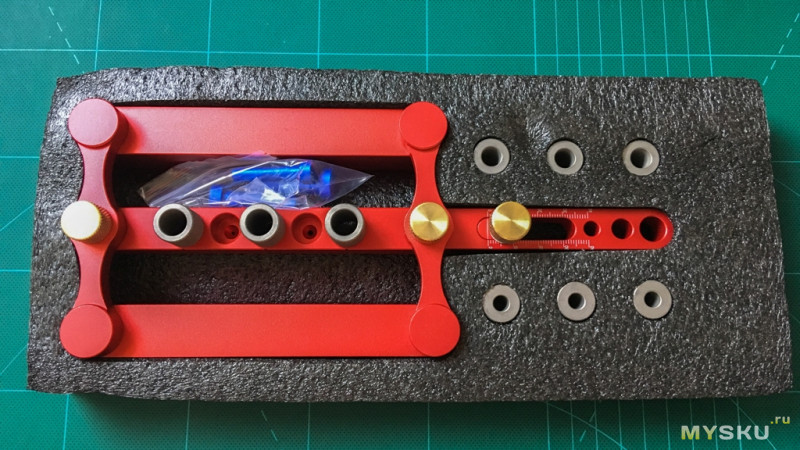

— Ложемент из пенополистирола
— Кондуктор
— Стальные втулки 9 шт: 6/8/10 мм по три каждого диаметра
— Алюминиевые шпильки 3 шт: 6/8/10 мм

Материал втулок по описанию: сталь HRC50:

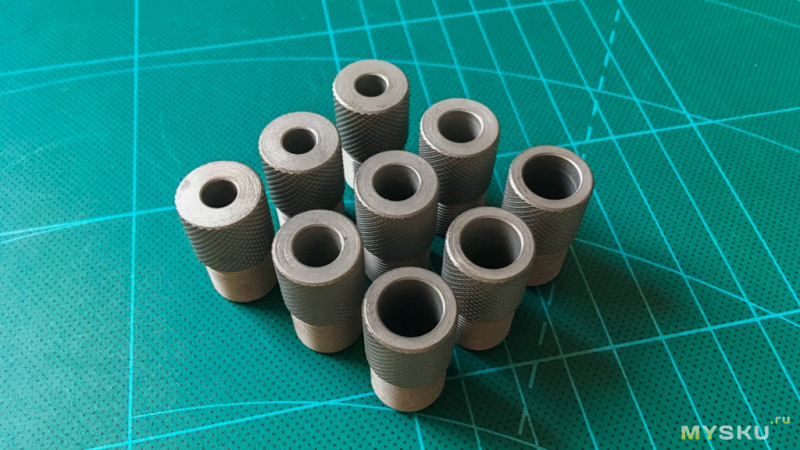

В комплекте 9 штук, под сверла трех диаметров 6/8/10 мм (диаметры деревянных шкантов).

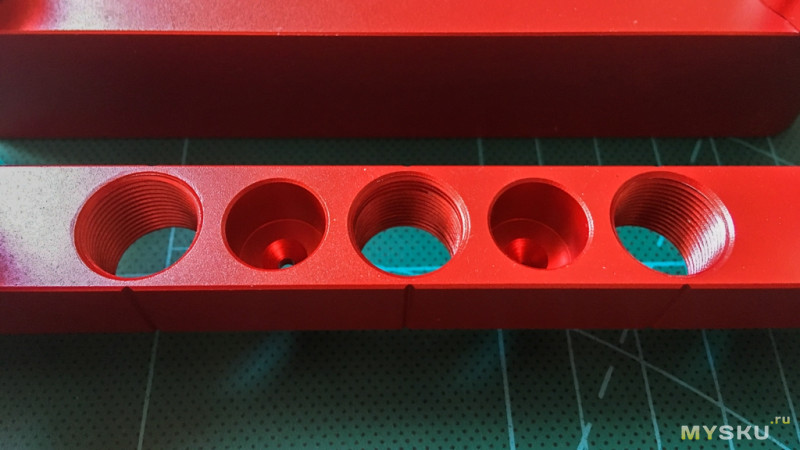

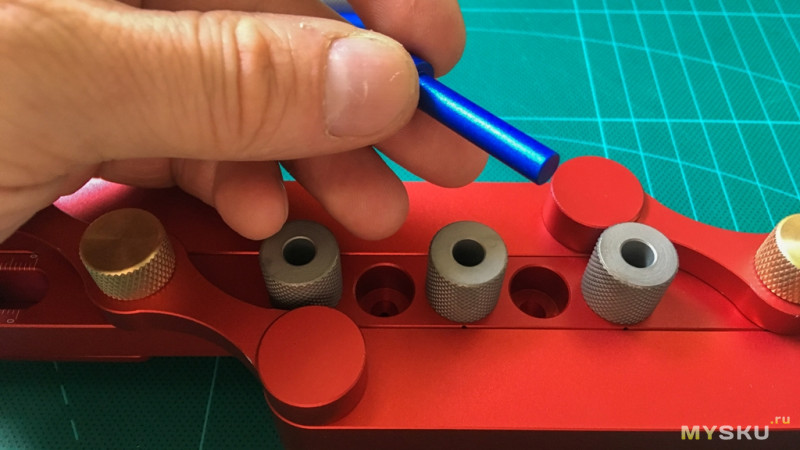

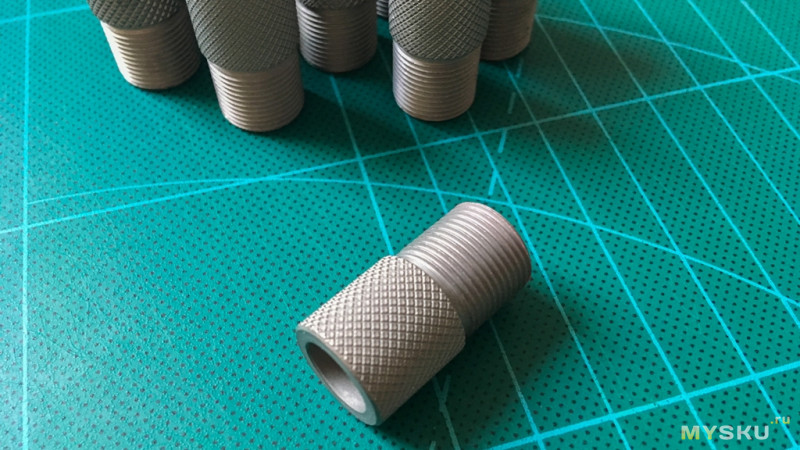

Имеют резьбу и накручиваются на планку кондуктора:

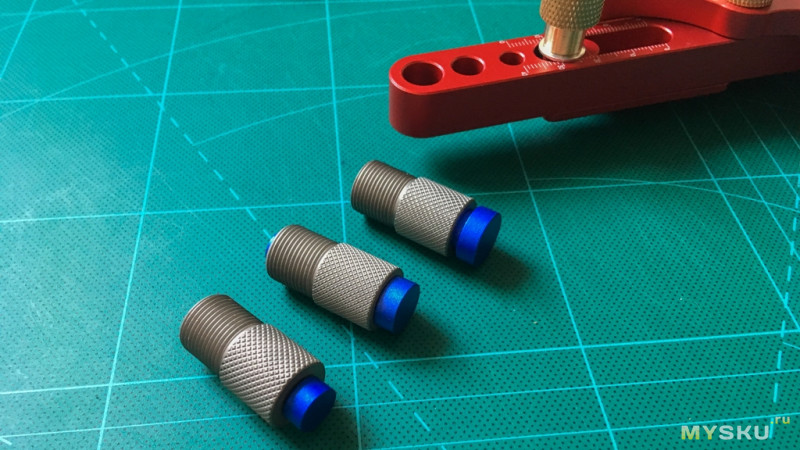

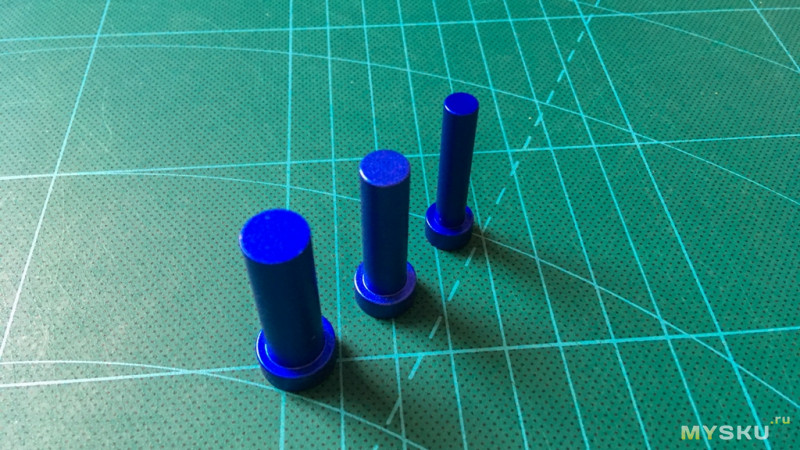

Три алюминиевые шпильки разных диаметров для дополнительной фиксации кондуктора в уже просверленном отверстии:

Сам кондуктор:

Материал: алюминиевый сплав 6150 анодированный
Возможно толщина древесины: 17-60 мм
Вес: 760 грамм

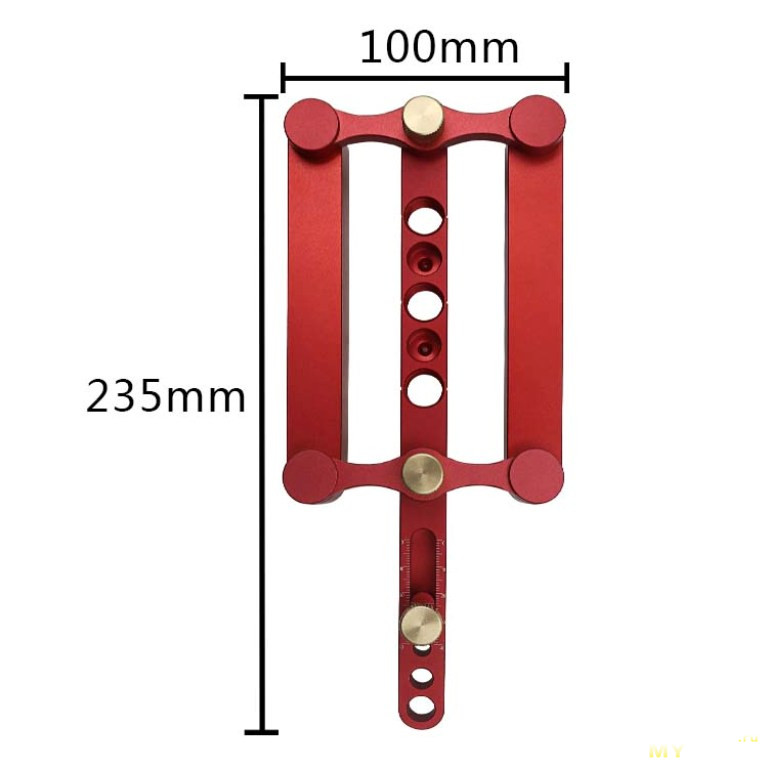

Длина: 235 мм

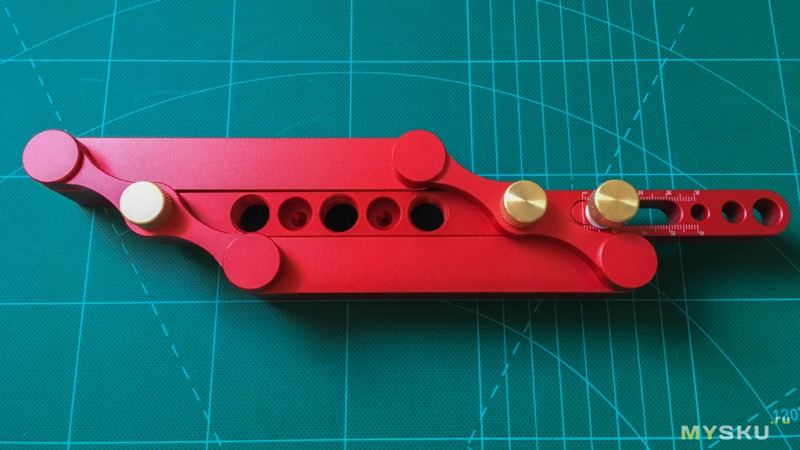

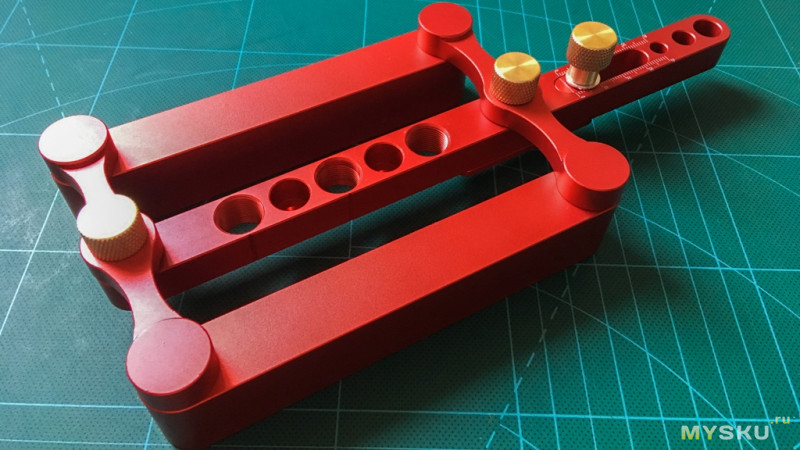

Кондуктор имеет центральную планку и подвижную конструкцию в виде трапеции, что позволяет менять ширину зева от 17 до 60 мм:

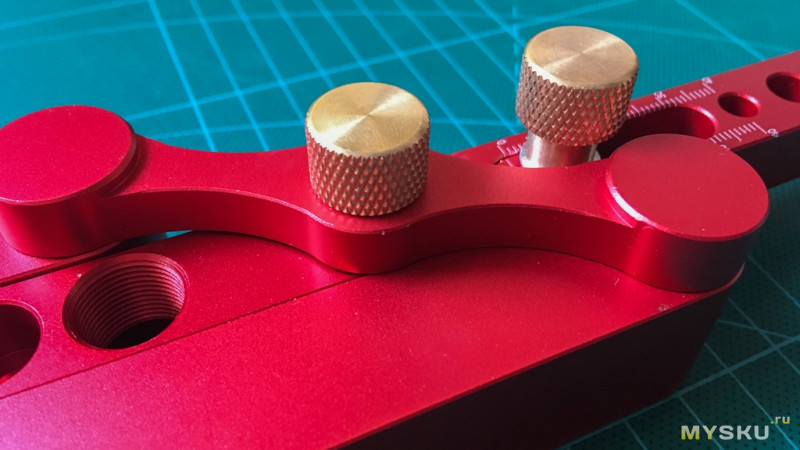

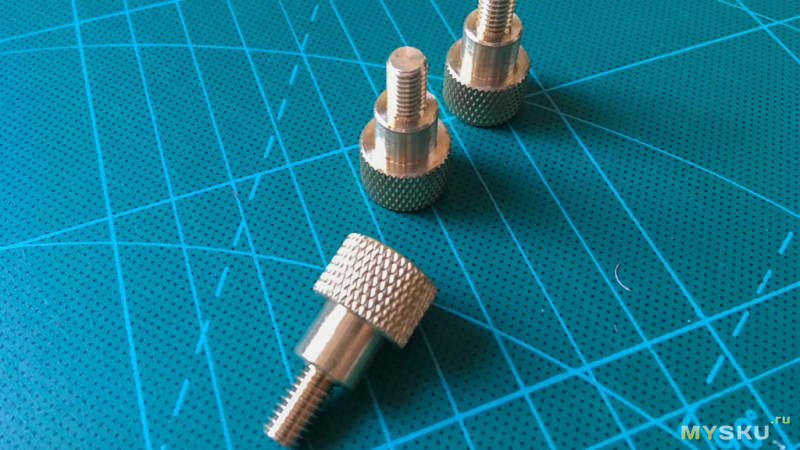

В качестве шарнирных креплений к планке используются латунные винты, которые можно отвернуть рукой при необходимости, для этого на шляпках присутствует накатка:

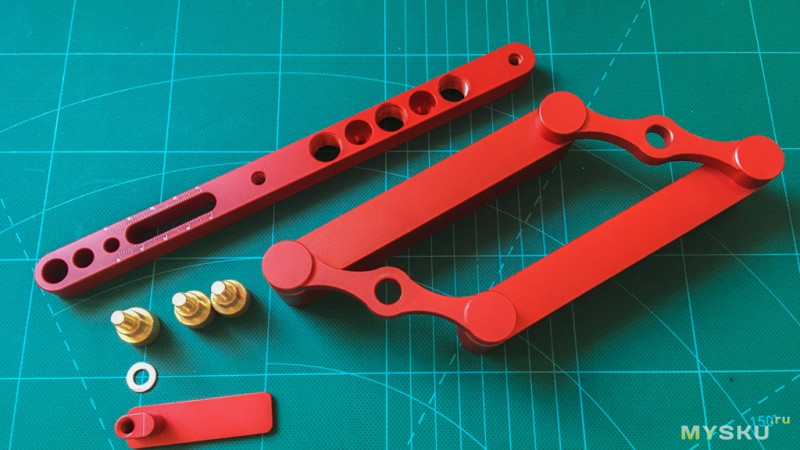

Вообще, кондуктор полностью разборный:

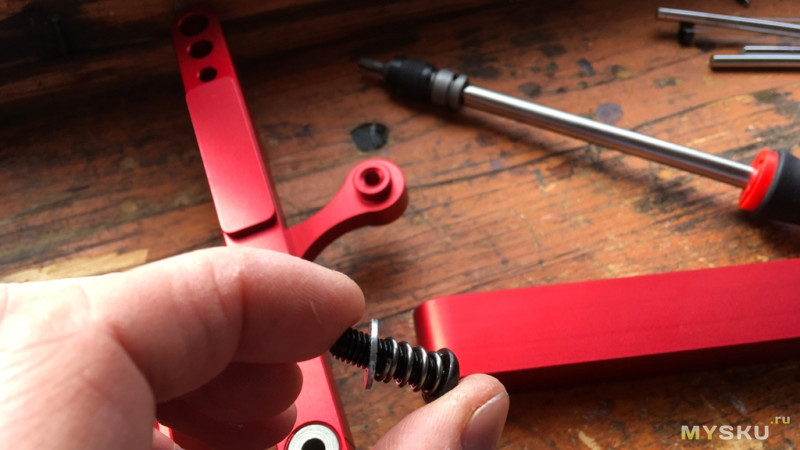

Трапеция скреплена подпружиненными винтами с шестигранной шляпкой:


Эти винты не доворачиваются до конца дабы не клинить инструмент, а пружины предотвращают произвольное раскручивание.

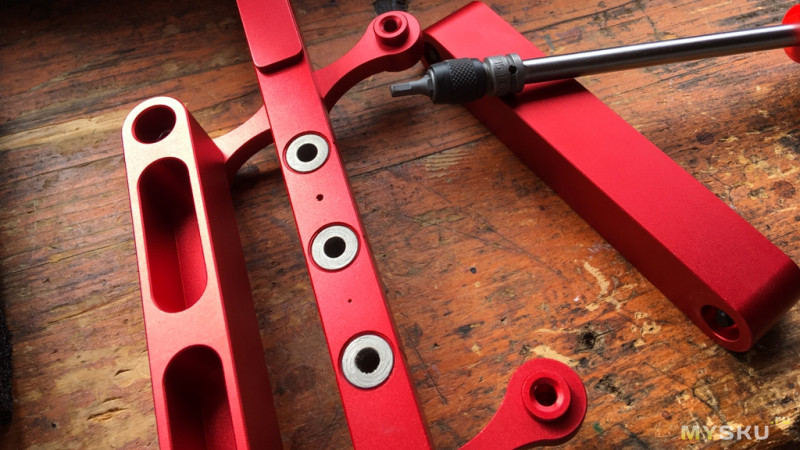

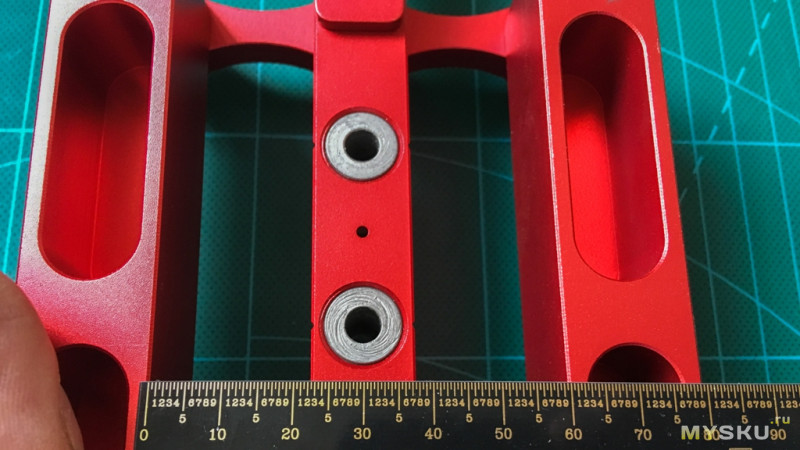

Планка имеет три отверстия под втулки, центры которых находятся они на расстоянии 32 мм друг от друга. также имеются два конусовидных отверстия под разметку (карандаш):

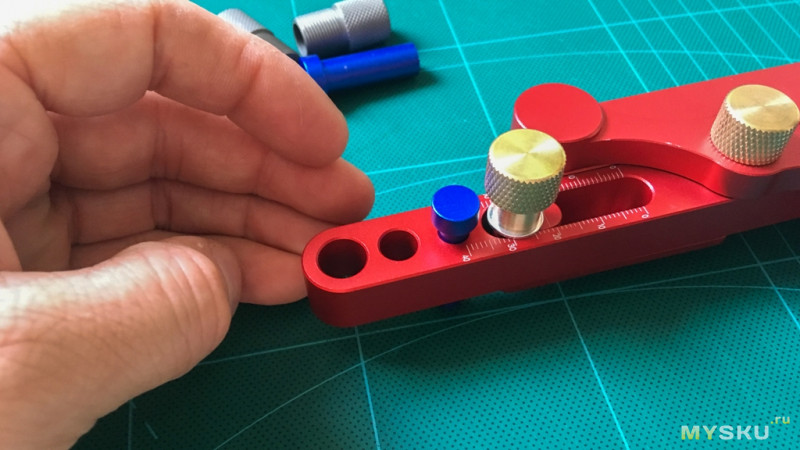

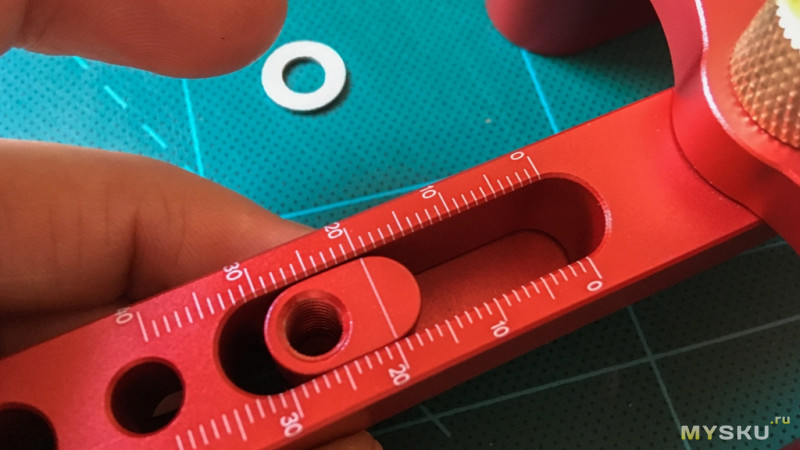

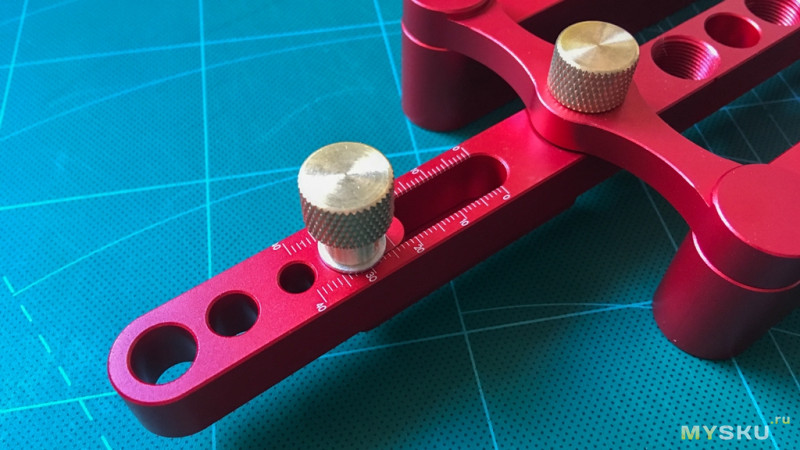

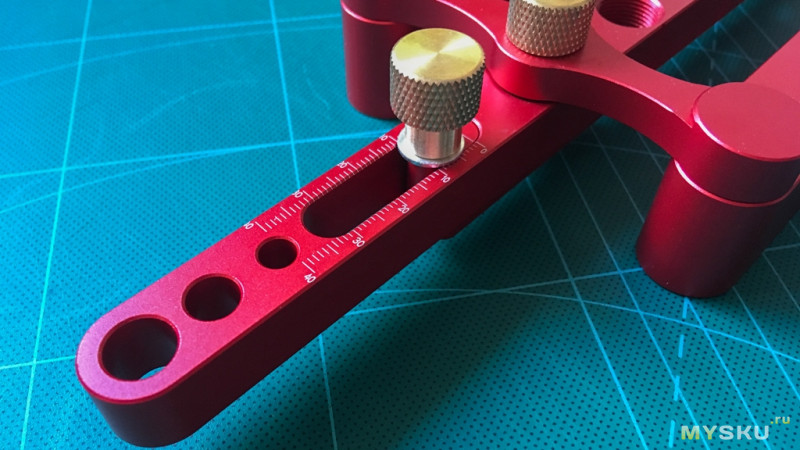

На центральной планке имеется ограничитель с упорной планкой. Присутствует разметка в мм, но я так и не понял откуда мерить расстояния, похоже на какие то условные цифры, которые все-равно можно использовать для соблюдения одинакового расстояния

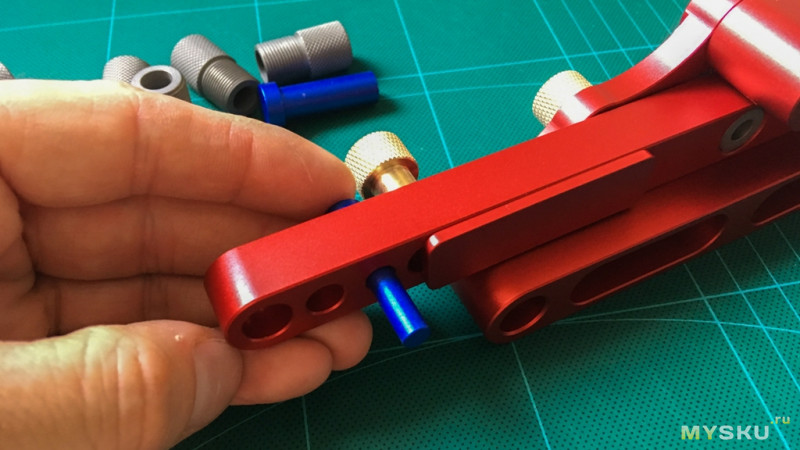

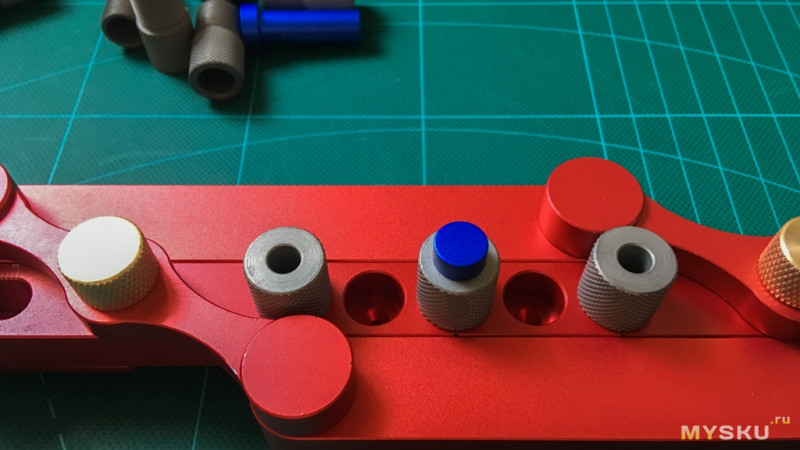

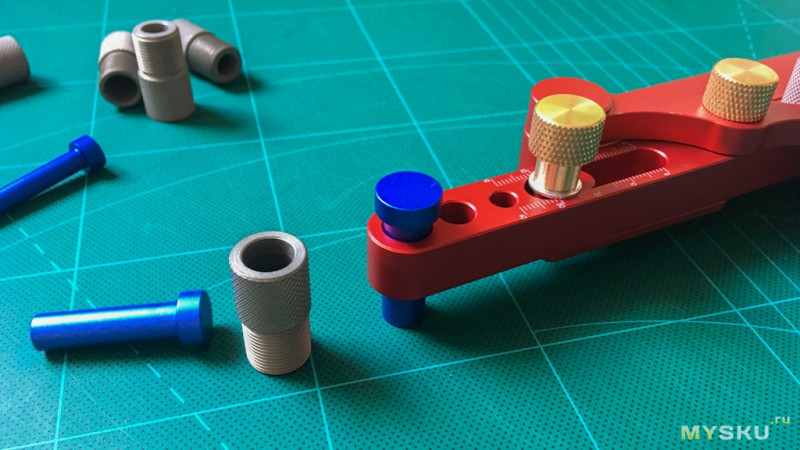

Алюминиевые шпильки четко подходят в отверстия втулок:



Также имеются три отверстия за ограничителем под них:

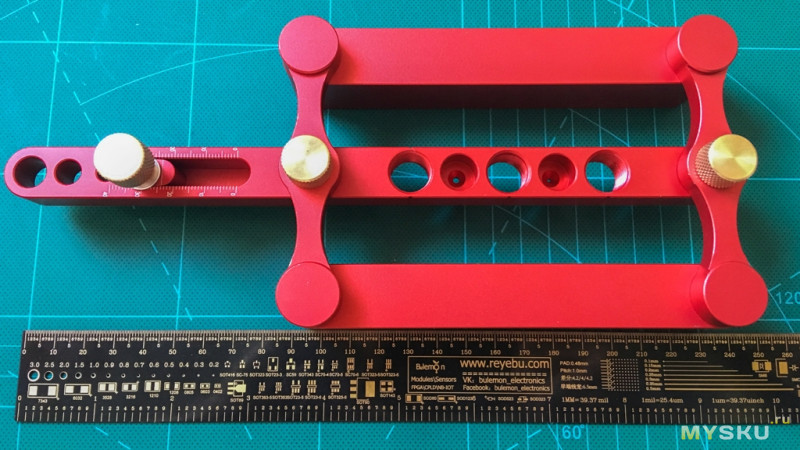

Размер зева соответствует заявленному:

Теперь к практическому применению.
Нашел доску 18 мм:


Устанавливаем:

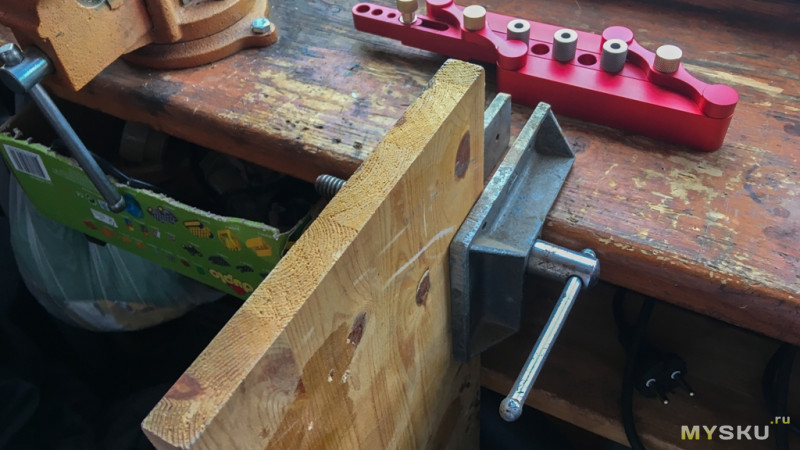

Зажимаем:

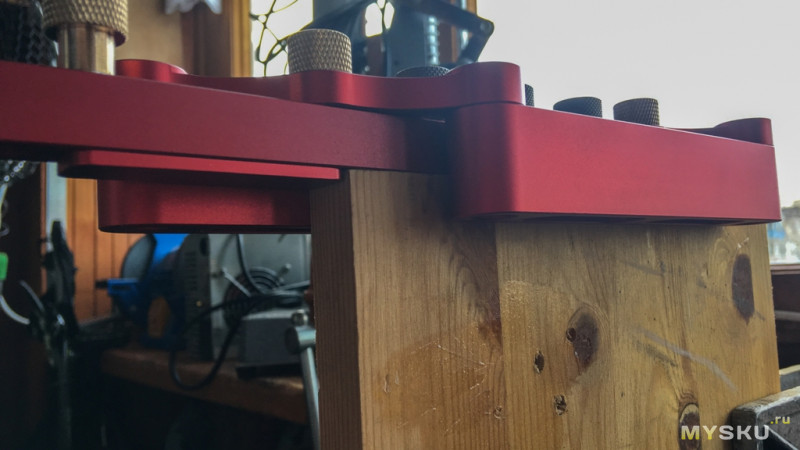

Заранее можно выставить упор-ограничитель от кромки:

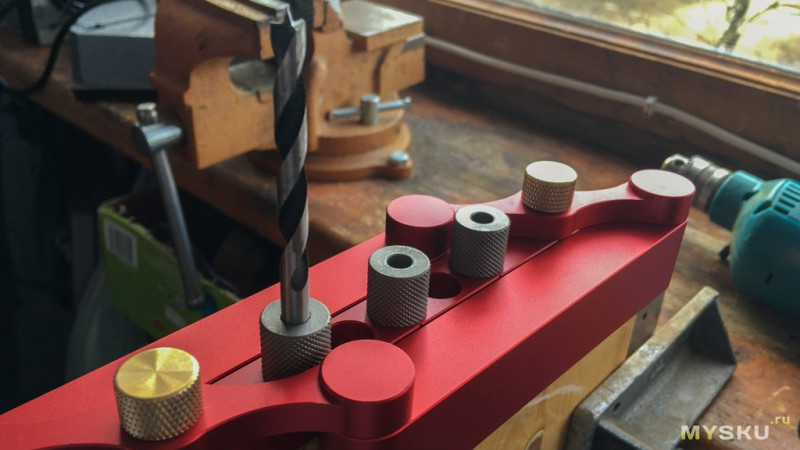

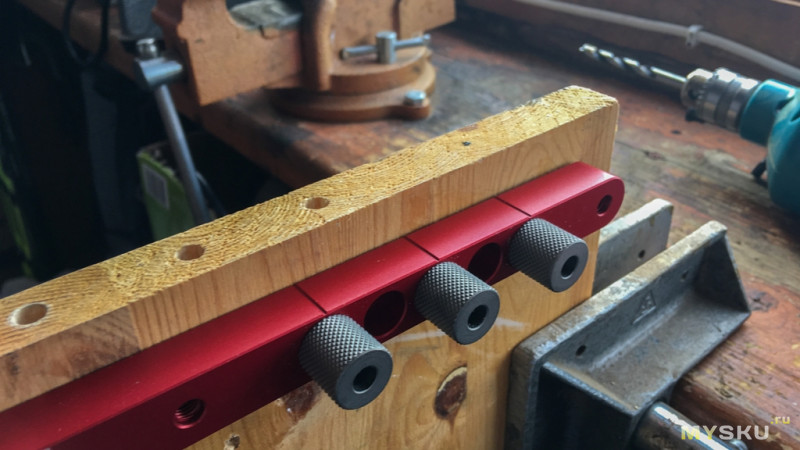

Сверло 6 мм вошло во втулку без люфтов:

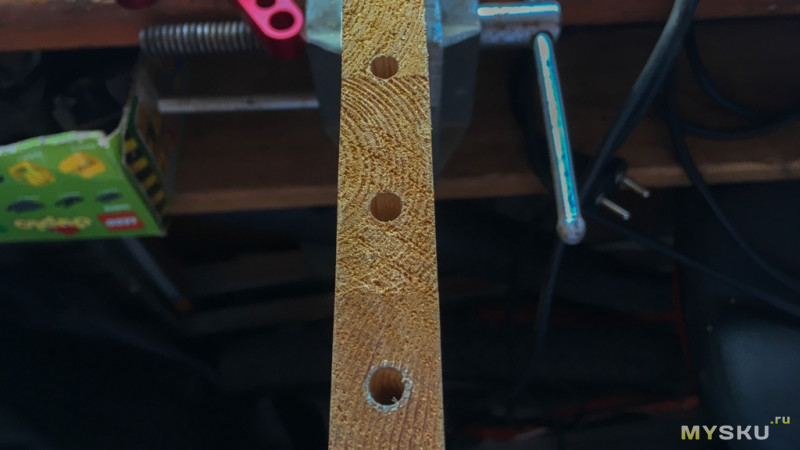

Отверстия готовы под шканты:

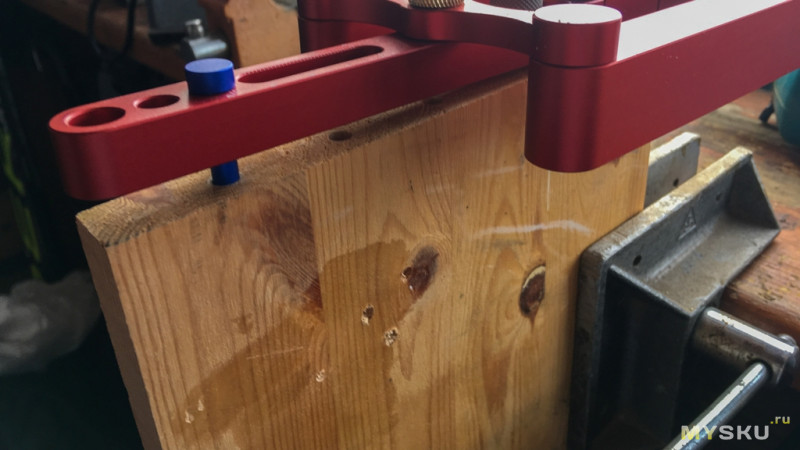

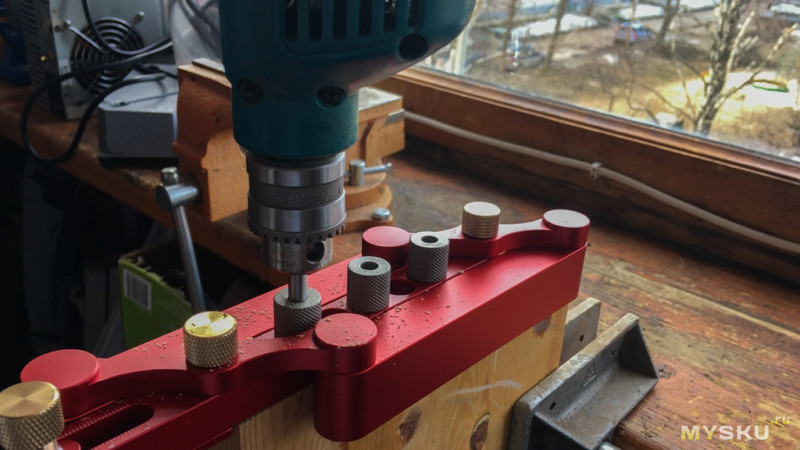

При сверлении можно использовать шпильки для фиксации для предотвращения сдвига:

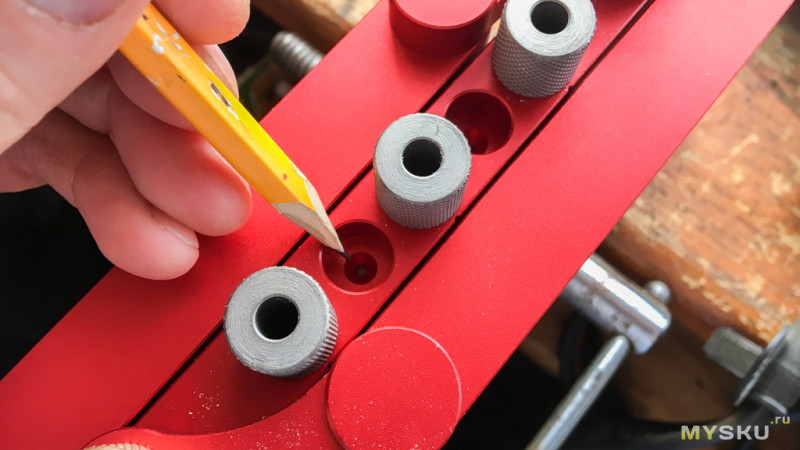

Отверстие под карандаш:

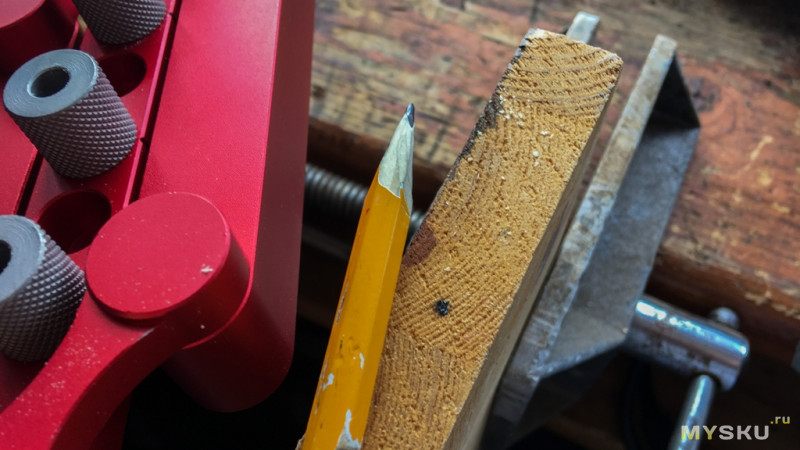

Точно по центру:

Также на планке имеется разметка напротив центра каждой втулки, что очень удобно если нужно просверлить отверстие по заранее намеченным точкам:

Есть возможность снять трапецию и использовать планку отдельно, например для сверления в плоскости под прямым углом. так сверло не уйдет в косую:

Небольшое видео по теме, кондуктор немного другой но принцип тот же:

Insum. Да, вещь специфическая для дома, но будет весьма полезна при сборке мебели, особенно из мебельных щитов. Также отлично подойдет для сверления отверстий под прямым углом и скрепления щитов с помощью шкантов. Инструмента много не бывает.

Что понравилось:

+ Качество изготовления
+ Простота использования
+ Гибкость в работе + разборная конутрукция

Что не понравилось:

— Отсутствие кейса. С кейсом значительно дороже. Решается изготовлением коробочки из фанеры или картона.
— Минимальный зев 17 мм. Кондуктор заточен под мебельные щиты не может быть использован для 16 мм ДСП плит в первоначальном виде, однако, есть выход- под прижимные рамки трапеции можно подложить (или приклеить двусторонним скотчем) полоски ДВП одинаковой толщины.
— Хотелось бы иметь втулки с диаметром 4-5 мм.
— Непонятна система отчета (разметка) для ограничителя.

Всем бобра.

Простой кондуктор для точного сверления угловых отверстий

Здравствуйте, уважаемые читатели и самоделкины!
Многие из Вас занимаются столярными работами, и сталкиваются с необходимостью точного сверления отверстий.
В данной статье Джестер, автор YouTube канала «Made by Jester», расскажет Вам как он изготовил простой, но точный кондуктор для сверления отверстий по углам заготовок.

Материалы.
— Листовая фанера
— Клей ПВА.

Инструменты, использованные автором.
— Шуруповерт
— Нейлер аккумуляторный
— Циркулярная пила
— Сверлильный станок
— Сверла по дереву
— Карандаш, угольник, линейка.

Процесс изготовления.
Первым делом мастер вырезает квадратное основание для кондуктора из толстой листовой фанеры.

Затем вырезаются два прямоугольника, они будут служить упорами. Также потребуются два одинаковых сверла, и одно потолще.



На кондукторе размечаются две линии под прямым углом.


Теперь высверливается первое отверстие, заготовка разворачивается, и передвигается упор. Далее высверливаются еще два отверстия.

Вставляет два сверла в пару отверстий, прикладывает к ним толстое сверло, приклеивает первый упор, дополнительно фиксирует его нейлером.


Точно также фиксируется и второй упор.

Стопорные блоки слегка выступают за край основания, их надо срезать вровень с ним.


Вот и все, кондуктор готов, теперь на заготовках можно легко и точно сверлить отверстия на углах. Также в плане доработки этого приспособления, в отверстия можно забить трубки из стали, чтобы края отверстий служили долго.


Благодарю автора за простое, но полезное приспособление для мастерской!
Всем хорошего настроения, удачи, и интересных идей!
Авторское видео можно найти здесь.


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
0 0 vote
Article Rating
Подписаться
Уведомление о
guest
0 Комментарий
Inline Feedbacks
View all comments
