90 фото постройки своими руками

Классика – конструкция с четырьмя скатами для россиян остается необычной, вызывая ассоциации с заморским укладом. Ее строят, когда хотят применить интересные архитектурные решения, добиться особенного эффекта, который воспринимается иначе, дом выгодно отличается от однообразных строений.

На фото четырехскатной крыши представлено большое разнообразие вариантов, главное – строить в соответствии со всеми правилами, тогда можно будет воспользоваться многочисленными преимуществами.

Разновидности четырехскатных крыш

Делать чертежи четырехскатных крыш самостоятельно – задача трудная: специалисты смогут грамотно выполнить расчеты. Скаты выполняют как равнобедренные треугольники, когда крыша сверху выглядит как квадрат, она является шатровой, а если напоминает прямоугольник, разновидность называется вальмовой.

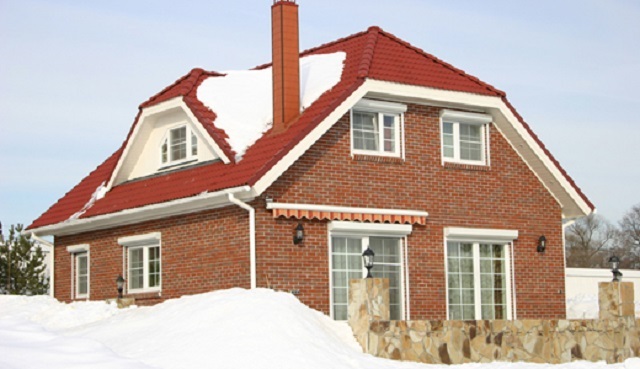

Классическая вариация

К классике относится вальмовая или голландская крыша, отличающаяся устойчивостью к неблагоприятным погодным условиям: сильному ветру и обильным снегопадам.

Поверхность конструкции формируют 2 ската в виде трапеции с длинных сторон и 2 ската с треугольной формой с коротких сторон.

Многие современные архитекторы считают, что в эстетическом плане голландская крыша смотрится более презентабельно по сравнению с шатровой. Стропильную систему образуют 4 опорных бруска, они спускаются от скатов к верхним углам сооружения.

2 вида полувальмовой крыши:

  • Голландская – от боковых скатов отрезают часть от торцевой верхней стороны.
  • Датская – от боковых скатов отрезают часть от торцевой нижней стороны.

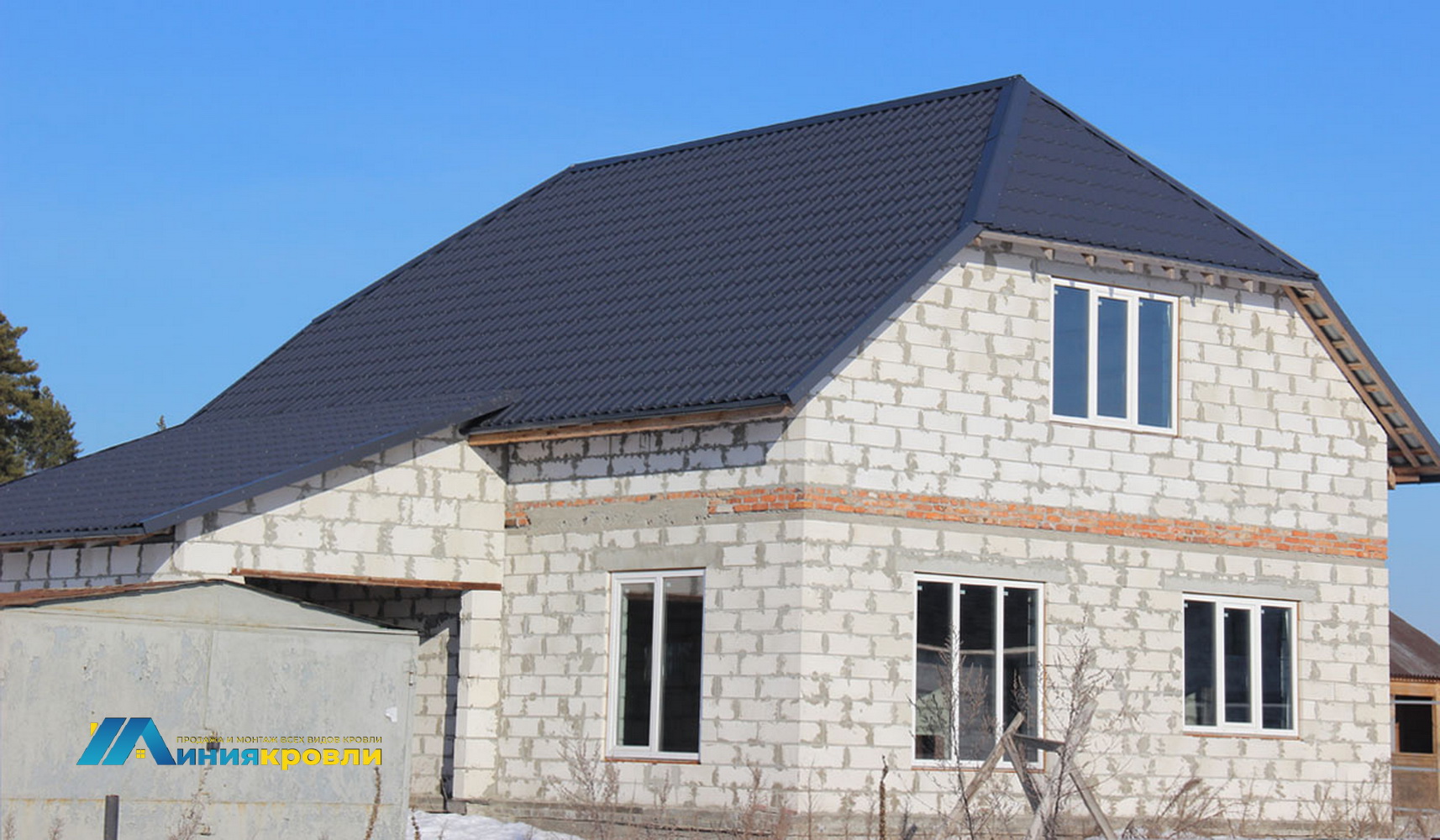

Конструкция голландской крыши

Полувальма объединяет в себе характеристики двускатной и четырехскатной крыши: торцевые скаты представлены в виде треугольников, длина вальма меньше длины боковых скатов в 1,5 – 3 раза.

Конструкция позволяет выполнить установку вертикального окна, она не имеет острого выступа, характерного для двускатной кровли, поэтому крыша выдерживает большие ветровые нагрузки.

Конструкция датской крыши

Эта разновидность вальмовой крыши характеризуется простотой монтажа, необходимо монтировать торцевой скат снизу, оставляя под коньком маленький фронтон.

Датская конструкция дает следующие преимущества пользователям:

  • Нет необходимости устанавливать проблемные мансардные окна, которым требуется качественная гидроизоляция.
  • Вариант обеспечивает хорошее естественное освещение мансардного этажа благодаря выполнению вертикального остекления.

Конструкция шатровой крыши

Разновидность крыши устанавливается на строения с квадратным периметром, важный нюанс – у всех скатов должна быть одинаковая форма. Строительство шатровой конструкции является более сложным, если сравнивать с вальмовой: необходимо, чтобы стропила сошлись в одной точке.

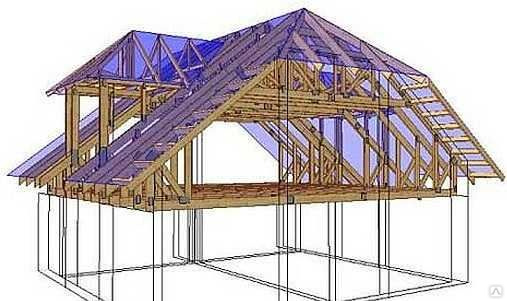

Стропильная система

Четырехскатная крыша своими руками – оптимальное решение для всех желающих сэкономить средства семейного бюджета . Последовательность строительных работ:

Этап планирования и проектирования требует много времени, необходимо тщательно продумать каждую деталь. Каким бы легким ни казалось устройство кровли, обязательно сделайте чертеж, что поможет обнаружить недочеты и недостатки.

Если расчет четырехскатной крыши сделан неправильно, исправить ситуацию будет достаточно сложно – в результате ошибки диагональные стропила не соединятся в коньке. Лучше воспользоваться оптимальным вариантом, подготовьте чертеж с помощью одной из специальных графических программ.

Создание модели 3D позволяет увидеть, как будет выглядеть будущая крыша, чтобы подготовить детальный чертеж, обратитесь за профессиональной помощью.

Подготовка конструктивных элементов

Мауэрлат укладывают сверху по периметру стен, его задача – служить опорой стропилам, материалом изготовления является брус 15х10 см.

Уклон крыши делают с помощью стропильных ног, стандартные стропила делают из доски 50Х150 мм, диагональные – 100Х150 мм.

Специальные затяжки не позволяют смещаться стропильным ногам, они фиксируются, а их концы соединяются внизу, для изготовления берут доску 50Х150 м.

Лежень из бруса 100х100 мм или 100х150 мм представляет собой поперечную балку, служащую опорой для стоек, которые держат коньковый прогон.

Откосы не дают стропилам сдвигаться, их устанавливают под углом к стойкам, материл изготовления – брус с теми же размерами, как для изготовления лежня.

На вертикальную стойку опирается конек, ее делают из материала для мауэрлата.

Горизонтальная ветровая доска связывает стропильные концы снизу, ее прибивают к стропилам с внутренней стороны кровли, используя доску 100х50 мм.

С наружной стороны конструкции прикрепляют кобылку – доску из точно такого материала.

Самым сложным элементом считается шпренгель, он придает жесткость крыше, связывающий между собой горизонтальные и вертикальные компоненты. Шпренгель делают из бруса с размерами 100х100 мм, его необходимо устанавливать под углом.

Нарожники или укороченные стропила есть только в вальмовой крыше, их изготавливают из доски 50х150 мм.

Монтаж перекрытия чердака

Подвески крыши лучше изготавливать из стали, для крепления используются специальные хомуты и прогоны, подвесное перекрытие значительно уменьшает нагрузку.

Если фермы стальные, то перекрытие делают несгораемым, между балками из стали укладывают железобетонные плиты сборного типа, а на них помещают легкий утеплитель.

Оптимальный материал для изготовления несущих конструкций – это крупноразмерные панели заводского производства, обладающие высокой огнестойкостью.

Установка прогона конька

Понадобится сделать 2 прогона, если у сооружения имеются капитальные продольные стены или в 2 ряда стоят внутренние столбы. Когда в здании нее предусмотрены внутренние опоры, выполняют строительные фермы и к ним подвешивают перекрытие. Когда ширина дома большая, конструкция подвешивается на стальные хомуты к поясу фермы внизу.

Монтаж стропил

Диагональные стропильные ноги должны опираться на конек, их дополнительно фиксируют с помощью металлической проволоки.

Когда делают один прогон, диагональные ноги прибивают на консоли, а когда прогонов два – их крепят на шпренгельную конструкции, изготовленную из горизонтальной балки со стойками.

Фото четырехскатной крыши

Также рекомендуем посетить:

Вальмовая четырехскатная крыша: конструкция стропил, разметка

Вальмовая четырехскатная крыша может стать исходной точкой для рождения различных оригинальных форм. К примеру, параллелепипеды, пересекающие ее, создают интересную, более динамическую форму, четырехскатные крыши небольших надстроек улучшаю внешний вид дома и увеличивают его высоту.

Самыми распространенными  кровельными системами считаются вальмовые крыши,   конструкция которых отличаются особой надежностью и долговечностью.

Четырехскатная крыша, можно сказать, имеет универсальную форму. Она прекрасно вписывается в архитектуру исторических зданий, как и подчеркнуто современных зданий. Наиболее эффектно смотрится она, покрытая керамической черепицей или гонтом или украшенная небольшими люкарнами.

Вальмовая четырехскатная крыша имеет два ската в виде равнобочной трапеции, пересекающиеся в коньке, и еще два – имеющих форму треугольников, вершины которых находятся на противостоящих краях конька. В углах, где сходятся скаты образуются выступающие ребра, благодаря чему снег на них надолго не задерживается, а вода довольно легко стекает.

Но наличие ребер имеет и свои недостатки – создает сложности при выполнении покрытия и повышает реальную стоимость конструкции. Наклон всех скатов у нее одинаков, и обычно он меньше угла наклона двухскатной.

↑Типы вальмовых кровель

Вальмовые крыши могут иметь форму разной сложности. В соответствии с этим их подразделяют на следующие виды:

  • Шатровая крыша есть ни что иное, как вальмовая кровля на квадратный дом. Она имеет четыре одинаковых ската в форме равнобедренного треугольника, которые стыкуются  в одной точке сверху.
  • Скаты полувальмовых конструкций частично закрывают фронтон. Полувальмовая крыша идеально подходит  на прямоугольный дом.
  • Ломаные конструкции могут иметь скаты разного размера, которые соединяются друг с другом под различными углами. Такая крыша более уместна на большом здании. Однако возводить ее очень сложно.

В каждом случае тип крыши  подбирается индивидуально. При этом учитываются размеры дома и проводятся сложные расчеты.

Конструкция четырехскатной вальмовой крыши ↑

Как известно, конструкция четырехскатных крыш состоит из двух компонентов:

  •  двух обычных скатов, которые встречаешь на любой другой;
  •  двух других, которые не закрывают в длину площадь дома, а оставшийся промежуток оставляют двум вальмам. Именно благодаря второму компоненту, четырехскатная крыша приобретает неповторимость.
Правильное создание подобной конструкции предполагает соблюдения некоторых положений.
  • Поскольку угол наклона промежуточных элементов больше, чем у угловых, то размеры используемых досок должны быть не менее 5х15 см;
  • Короткие детали необходимо крепить к угловым составляющим стропил, а не к коньку. Необходимо проследить, чтобы уклоны промежуточных досок и коротких брусьев совпадали.
  • При реализации проекта стропильная система четырехскатной вальмовой крыши и коньковая система выполняются из одного материала.
  • В стропильную систему входят также и центральные стропильные ноги. Их закрепляют к краям коньковой доски. Таким образом, одним концом они практически упираются в коньковую доску, а другим – в конец обвязки (верхний).

Разметка и узлы ↑

Расчет проводят при помощи таблицы Пифагора и замерной рейки. Если проект создан по всем правилам, то устройство вальмовой четырехскатной крыши, включая надрезы из стропил можно выполнить самостоятельно.

Разметка

Отметим все основные узлы конструкции и выясним, как их монтировать.

  • (3) – это конек, который играет роль несущей оси, и находится он по центру сооружения.

(1), (2), (4), (5) – стропила.

  • (1) накосные – выполняют функцию базовых силовых компонентов. Они изговливаются из брусьев, аналогичных по толщине коньковому. Стропильные ноги одним концом крепят к коньку, что же касается другого, то он выходит за пределы строения.
  • (4) – центральные, которые отходя от краев конька, выходят на стены.
  • (2) – отходящие от краев конькового бруса промежуточные, которые идут по скатам. На вальмах их не используют.
  • (5) – короткие, длина которых может различаться, к конькам не крепят.

Успех при строительстве основан на точных расчетах, правильной разметке и грамотном чертеже. Точность расчетов особенно важна для выявления правильного соотношения между вальмами и длиной скатов, что, в конце концов, и является залогом надежности возводимой кровли.

Разметку проводят в следующем порядке:

  •  с торца дома по верхней обвязке размечают ось:
  •  рассчитывают половину толщины конька и определяют тем самым местоположение первого элемента стропильной системы;
  • для определения места расположения промежуточной стропильной ноги используют замерную рейку – одним концом ее прикладывают к размеченной линии, а другой располагают по линии боковой стены;
  • длину стропильного свеса рассчитывают, установив брус одним концом на внешнем угле стены, другим – на кровельный свес. Далее, перемещая замерную линейку по краю боковой стены, отмечают на ней дислокацию центрального стропила;
  • аналогично поступают с оставшимися тремя углами.

Таким образом, как видно и на схеме, в углах постройки формируются квадраты (розовые), образованные стенами и центральными промежуточными стропильными ногами, а угловая – делит каждый из них по диагонали, образуя при этом прямоугольные треугольники.

Последовательность работ по устройству ↑


  • Устанавливаются вертикальные стойки, поддерживающие коньковый брус. Процесс крепления к центровой балке проводят через системы укосов. Далее монтируют одинаковые по длине диагональные стропила. Длина свеса обычно составляет 50-70 см. Особого внимания требует стыковка диагональных стропил, конька и вальмы.
  • После установки накосных стропил, переходят к монтажу рядовых – с шагом в 60 см. Крепят последние к мауэрлату и коньковому брусу при помощи врубки. Рядовые стропила дополнительно фиксируют при помощи стяжек и ригелей.
  • К диагональным планкам с каждой стороны крепят нарожники, связывающие мауэрлат и диагональные стропила. Рядовые брусья и нарожники устанавливают относительно конька под прямым углом.

Вальмовые крыши: конструкция стропильной системы



© 2021 stylekrov.ru

65 фото домов, виды крыш

Четырехскатная кровля — конструкция, обладающая эффектным внешним видом. Такие крыши настолько универсальны по дизайну, что в равной степени удачно сочетаются с архитектурой в любом стиле: современном, классическом, провинциальном. Чтобы облегчить вам выбор кровли для своего дома, мы подобрали фото самых красивых четырехскатных крыш со всего мира.

Одноэтажные дома

Четырехскатные кровли вальмового типа — традиционный вид крыши в европейских странах, особенно в северных регионах, для которых характерны жесткие климатические условия с обильными осадками и сильными ветрами.

Вальмовые и полувальмовые четырехскатные крыши из сланцевой и керамической черепицы часто соседствуют с комбинированными фасадами из кирпича, фахверка и камня, как на фото одноэтажного дома с эркером и мансардой в викторианском стиле.

Особая колоритность отличает голландские частные усадьбы — одноэтажные кирпичные дома с полувальмовыми крышами из соломы или камыша.

На фото — частный коттедж в современной стилистике, но с отголосками традиционного подхода к строительству кровли. Здесь вальмовая 4-скатная крыша над домом скомбинировала с двускатной кровлей над пристройкой-гаражом.

В ультрасовременной архитектуре частных домов нередко встречаются строгие вальмовые крыши — четырехскатные конструкции с битумным кровельным покрытием.

Интересная концепция для современного загородного коттеджа — асимметричная четырехскатная крыша из тростника в тандеме с рифленым деревянным фасадом.

Рациональное решение для частного дома — полувальмовая кровля с мансардой, которая существенно расширяет жилую площадь за счет эксплуатируемого чердака.

Смотрите также: Красивые крыши частных домов: фото, варианты дизайна, виды

Двухэтажные дома

Оригинальность проекта двухэтажного дома на фото заключается в том, что четырехскатная вальмовая кровля использована не только для постройки крыши, но и для сооружения балконного ограждения.

В европейских регионах, для которых характерны сильные снегопады, частные дома строят с полувальмовой кровлей, у которой скаты имеют значительный уклон. Такая крыша позволяет обустроить мансарду в два этажа, как на фото. А для предотвращения лавинного схода снега скаты таких крыш снабжают небольшим изломом по краю.

Четырехскатные кровли вальмового типа часто комбинируют с шатровыми и конусными конструкциями, обустраивая такими крышами эркеры и пристройки к дому.

Двухэтажный дом с ломаной мансардной кровлей — проектное решение, позволяющее оптимально использовать подкровельное пространство и разместить там жилые комнаты: спальни, детские и кабинеты.

Четырехскатные крыши все чаще применяются в индивидуальном строительстве и отлично сочетаются с лаконичной архитектурой в стилистике модерна и хай-тека.

Ломаная кровля

Дизайн частного коттеджа на фото создан на сочетании асимметрично расположенных фронтонов с вальмовыми кровлями: над основной постройкой и над открытой верандой. Все эти архитектурные элементы объединяются в одно целое благодаря колоритному дымоходу, выложенному диким камнем.

Ломаная 4-скатная кровля — это необязательно симметричная конструкция — скаты могут иметь различную длину, как на фото деревянного загородного коттеджа. Причем более длинный скат рационально использовать с наветренной стороны дома.

Нередко один из скатов ломаной кровли переходит в навес над террасой, верандой или крыльцом.

Загородный дом на фото — образец нетривиального деревянного зодчества, когда фасады выкрашены в броский красный оттенок, а кровля покрыта настилом нейтрального цвета.

Крыша с мансардой

Если ваш земельный участок расположен на пересеченной местности, рационально строить дом, который состоит из разноуровневых жилых пространств, соединенных между собой. Планировка здания может также включать различные пристройки, например, гараж с мансардой или закрытую террасу.

Слуховые окна — броский акцент на фасаде дома с мансардой — их нередко выделяют цветом, контрастирующим с оттенком кровли и стен.

Слуховые окна на мансарде могут иметь как прямоугольную, так и арочную форму, а в качестве красивого дополнения к ним можно применять ставни.

В коттеджах в стиле модерн мансардные окна чаще всего размещены в плоскости кровельного покрытия.

Смотрите также: Красивые мансардные крыши частных домов: фото, примеры дизайна

Кровли из Ондулина

Четырехскатная кровля из красного Ондулина хорошо сочетается с фасадами светлых оттенков: бежевым, персиковым, ванильным, розовым.

Крыша из красного Ондулина — эффектный вариант кровельного покрытия для четырехскатной кровли дома в стиле кантри.

Темно-коричневый Ондулин идеально акцентирует архитектурное решение дома с белыми фасадами.

Коричневые 4-х скатные крыши из Ондулина удачно гармонируют с кирпичными фасадами и темной столяркой: оконными рамами, дверными полотнами, деревянными заборами и воротами.

Четырехскатная крыша оригинальной формы стала ярким элементом архитектуры 3-этажного частного дома на фото. Ондулин здесь использован как кровельное покрытие и для дома, и для гаража.

Смотрите также: Ондулин: Красивые фото кровли домов, виды крыш

Кровли из профнастила

Кирпичные фасады красиво оттеняет крыша глубокого тона, например, из профнастила, окрашенного в темно-изумрудный оттенок.

По-своему интересен проект дома с ломаной мансардной кровлей из темного профлиста, контрастирующего с бежевыми фасадами и белыми архитектурными деталями.

Дизайн одноэтажного дома с вальмовой кровлей из оцинкованного профлиста смотрится очень выразительно благодаря контрастной торцевой планке, которая подчеркивает форму фронтонов.

Крыши из металлочерепицы

4-скатная кровля из металлочерепицы прекрасно имитирует керамический аналог и выгодно подчеркивает строгость архитектуры в классическом стиле.

Самое удачное решение для частных домов в духе классики — красная металлочерепичная кровля с мансардой вальмовой конструкции.

Для домов, выдержанных в стиле неоклассики, чаще всего подбирают металлочерепицу насыщенных оттенков, контрастирующих с цветом фасадной отделки.

Четырехскатная крыша из металлочерепицы отлично гармонирует не только с классической архитектурой, но и с дизайном домов в ультрасовременном стиле, когда используется сплошное фасадное остекление. В этом случае цвет кровельного покрытия подбирается в нейтральном тоне: черном, антрацитовом, сером.

Смотрите также: Дизайн коттеджа внутри: 60 фото в современном стиле

Мягкая кровля

Гибкая черепица под серый сланец подчеркивает благородство четырехскатных кровель в стиле Тюдор и позволяет красиво выложить скаты скругленной формы.

Архитектура частного дома на фото — немного непривычная интерпретация фахверка, когда черная древесина каркаса сочетается с кирпичной кладкой, а в дополнение к такому «брутальному» тандему выбрана полувальмовая четырехскатная крыша из серой гибкой черепицы под сланец.

Гибкая кровля красного цвета — эффектное решение для дизайна летней кухни с зоной барбекю, построенной из кирпича и дерева.

Четырехскатная вальмовая крыша из битумной черепицы — удачный вариант для обустройства зоны патио у бассейна в современном стиле.

Тростниковые, соломенные и камышовые кровли

Деревенька Гитхорн в Голландии известна под названием «Северная Венеция» — здесь практически нет дорог, только каналы, вдоль которых стоят колоритные домики под соломенными крышами.

Характерная для Гитхорна архитектура — прямоугольные в плане дома под полувальмовыми крышами из камыша, который со временем меняет цвет с золотистого на благородно-дымчатый.

Технология стрижки соломенных снопов позволяет создавать полукруглые поверхности на крыше, например, на стыке скатов или при оформлении мансардных слуховых окон.

Несмотря на свою многовековую историю, тростниковые четырехскатные кровли органично сочетаются с архитектурой в стиле контемпорари.

Теплые, песочно-бежевые оттенки камышовой кровли придают экстерьеру дома гостеприимный антураж, даже если в отделке фасадов использована контрастная черно-белая гамма, как на фото.

Двухуровневая вальмовая кровля из тростника станет эффектным элементом архитектуры современного дома в стиле кантри.

Смотрите также: Красивые интерьеры коттеджей: 60 фото внутри загородных домов

Фото-подборка четырехскатных крыш

Как построить полувальмовую крышу - строительство полувальмы + фото

Полувальмовые крыши очень удобны при использовании чердака, как жилого помещения. Такая крыша – это скатная конструкция со свесами, сделанными по торцам. Благодаря этому своеобразию, полувальмовая, или голландская, крыша в состоянии выдержать большую ветровую нагрузку. Свесы дополнительно защищают от осадков фронтоны постройки. Чтобы разобраться, как построить полувальмовую крышу, нужно различать ее вариации:

  • двускатный тип полувальмовой крыши;
  • четырехскатный тип полувальмовой крыши.
Разновидности полувальмовых крыш

При этом конструкция может претерпевать некоторые индивидуальные изменения, которые зависят от типа кровли, наличия или отсутствия жилой зоны в чердачном пространстве, климата местности. Для районов со снежными суровыми зимами такие крыши стараются делать с не очень большими свесами и скатами с большой крутизной.

Достоинства полувальмового типа крыши

Четырехскатная полувальмовая крыша

Помимо возможности получить большое и практичное пространство на чердаке и оборудовать его под удобное жилое помещение, а также защиты фронтонов от последствий непогоды, среди преимуществ данной крыши – ее красота, эффектность и возможность воплотить разнообразные варианты.

Обратите внимание! Такая крыша отличается повышенной прочностью конструкции. Она очень хорошо подойдет для местностей с экстремальными условиями климата, обладает также стойкостью к вибрациям.

Недостатки полувальмовой (голландской) крыши

Стропила полувальмы

Среди недостатков возведения голландской крыши:

  • сложность построения системы стропил;
  • большой расход кровельного материала и древесины;
  • сложность очистки и ремонта.

Возвести такую крышу самостоятельно, без помощи специалистов, очень трудно. В стропильной системе присутствует множество элементов, что усложняет постройку.

Возведение голландской крыши

Конструкция полувальмы состоит из многих элементов, исключить хоть один из которых просто нельзя, так как у каждого имеется свое предназначение. Основой выступает мауэрлат и сложная система стропил. Если стены здания возведены из кирпича, хорошо устроить поверху железобетонный армированный пояс с выступающими между будущими стропилами оцинкованными шпильками диаметром от 10 мм и шагом 1,2 м, и насадить брус мауэрлата на него поверх пары слоев рубероида. Для мауэрлата в основном используют брус с сечением 150×150 мм. Далее с помощью врубки и использования железных скоб устраивают конек, к которому крепят накосные и диагональные стропила (или нарожники).

Стропильная система полувальмовой крыши

Очень важно произвести правильные замеры и рассчитать требуемые длины стропил. Лучше всего приготовить стропила длиннее на 50 см от расчетных данных, чтобы избежать неприятностей во время работы.

Обратите внимание! Из усиленной двойной доски делают стропильные полуноги, опирающиеся на нарожники. Спаривание досок помогает достичь требуемой повышенной несущей способности крыши.

Когда с мауэрлатом и коньком прочно скрепили накосные стропила, производят установку рядовых. При этом учитывают ширину утеплительного материала, по которому рассчитывается шаг рядовых стропил. Чтобы обеспечить упор стропил в основание, со стороны торцов делают вырезки, по бокам их можно металлическими уголками прикрепить к мауэрлату. Если пролеты получаются большие, используют усиление с помощью подкосов с упорами. С помощью шпренгельной фермы можно укрепить диагональные стропила.

Если плита, перекрывающая дом, железобетонная – стойки с упорами без проблем можно упереть в нее. В другом случае на баки перекрытия необходимо поставить дополнительные затяжки.

Все деревянные элементы конструкции перед началом монтажа следует обработать специальными растворами для предохранения от гниения и влияния огня.

Завершение постройки полувальмы

Кровельный пирог полувальмовой крыши

Окончание устройства голландской крыши, как и любой другой, включает в себя укладку обрешетки, пароизоляционного материала, а также утеплителя, гидроизоляционной пленки и непосредственно самой кровли. Необходимо свободное пространство под коньком для циркуляции воздуха и вентиляции.

Обратите внимание! Пароизоляционную пленку лучше использовать с фольгированной стороной, которая защитит от влаги теплоизоляционный слой.

Утеплителем могут послужить пенополистирольные плиты, стекловолокно или базальтовые плиты. Поверх них для защиты от влаги и конденсата настилают конденсатную пленку либо диффузионную мембрану. В качестве гидроизоляции до сих пор используют также и рубероид, но так как его свойства недолговечны, лучше от него отказаться в пользу более современных материалов.

Далее из деревянных реек выполняют контробрешетку для закрепления гидроизоляции и устройства зазора для вентиляции. Поверх контробрешетки делают основную обрешетку, по которой производят закрепление кровельного материала.

Фото

Ставим мауэрлат Установка конькового бруса Установка стропил Определение размеров фронтона Примерка углового стропила Примерка угловых стропил Верхний запил Нижний запил Подгонка углового стропила Скрепление стропил Разметка углового стропила Подгонка по коньку Угол верхнего запила стропила полувальмы Определение угла запила Снимаем необходимые размеры Разметка нижнего запила полувальмы Стропила полувальмы Делаем нарожники скатов Кобылки Установка ветровых досок Удлинение угловых стропил

Вальмовая крыша по сравнению с двускатной крышей: преимущества и недостатки конструкции крыши

В чем разница между вальмовой крышей и двускатной крышей? Возможно, вам захочется узнать, как вы думаете, какой тип крыши следует поставить на пристройку дома, беседку или отдельно стоящий гараж. Или, возможно, вы начинаете поиск дома и хотите узнать, какой тип крыши лучше всего подходит для вашего района.

  • Что такое двускатная крыша?
    Двускатная крыша - это крыша с плоским концом в форме буквы «А». Этот треугольный конец называется фронтоном.

  • Что такое вальмовая крыша?
    Вальмовая крыша имеет четыре ската без плоской поверхности.

Вальмовые и двускатные крыши могут быть включены в современные и исторические архитектурные стили. У каждого также есть уникальные преимущества. Что выбрать - сложный вопрос. Многое зависит от:

  • Климатические условия, с которыми вы сталкиваетесь.
  • Место, которое вам нужно на чердаке.
  • Подходит ли ваша крыша к условиям сильного ветра.

Мы объясним, как выглядят эти крыши, их преимущества и недостатки, а также другие детали, которые помогут вам принять решение.

Что такое шатровая крыша?

Вальмовая крыша - это крыша, у которой все четыре стороны крыши наклонены вниз от пика. У него нет фронтона или плоского конца. Шатровые крыши популярны на церковных шпилях, где они обычно имеют высокий скат. Они также популярны в домах в пригороде, потому что их легко построить.Все стены под крышей имеют одинаковую высоту, что упрощает строительство.

Вальмовая часть крыши - это точка, где две плоскости крыши встречаются и выступают наружу. См. Изображение ниже, на котором изображена вальмовая крыша с выступающими шатрами.

Виды вальмовых крыш

Существует несколько типов и стилей вальмовых крыш:

  • Вальмовая пирамида: Самая простая вальмовая крыша - это вальмовая пирамида или квадратная вальмовая крыша. Эта крыша выглядит как пирамида, образующая наверху единственный пик.Вместо этого у обычных вальмовых крыш будет конек (как показано на вальмовой крыше выше). Когда пирамидальная крыша располагается поверх беседки или другого садового сооружения, это называется крышей павильона.

  • Мансардная крыша: Для этого типа крыши каждая сторона крыши имеет два ската. Нижний склон круче верхнего.

  • Комбинация: Комбинированная крыша противоположна мансарде. Он вспыхивает внизу по всему периметру крыши.Нижний уровень крыши находится на гораздо меньшем уклоне.

  • Вальм и впадина: Этот вариант вальмовой крыши включает впадины. Долины - это места, где две плоскости крыши встречаются и выступают вниз. В последнее время популярны шатровые и двускатные крыши.

Что такое двускатная крыша?

Двускатная крыша имеет по крайней мере один плоский конец, называемый «двускатным». Этот треугольный конец не состоит из кровельного материала. Вместо этого он сделан из сайдинга, камня или любых других материалов, которые используются в остальной части экстерьера дома.Двускатная крыша может иметь один, два и более фронтонов.

Двускатные крыши чаще всего встречаются в холодном климате. Это традиционный стиль крыш Новой Англии и восточного побережья Канады. Поклонники литературы в обеих странах узнают стиль крыши из популярных романов. В названиях произведений Натаниэля Хоторна «Дом из семи фронтонов» и Люси Мод Монтгомери «Энн из Зеленых фронтонов» упоминается этот стиль крыши.

Виды двускатных крыш

Есть несколько типов двускатных крыш:

  • Открытый фронтон: Классическая двускатная крыша, где фронтон сделан из сайдинга дома.

  • Фронтон коробки: Фронтон этой крыши закрытый и расширенный.

  • Поперечно-двускатная крыша: Если объединить две двускатные секции под прямым углом друг к другу, получится поперечно-двускатная крыша.

  • Gambrel: Gambrel - двускатная версия мансардной крыши. Стороны крыши имеют два разных ската. Вместо треугольника более сложной формы будет фронтон.Этот тип крыши распространен на сараях.

  • Saltbox: Это типичная крыша в колониальном стиле. Он имеет открытую двускатную крышу, где один конец крыши выступает дальше другого. В результате получается асимметричная крыша и дом с гораздо большим пространством, чем дом с открытой двускатной крышей аналогичного размера.

Может ли крыша иметь шатры и фронтоны?

Да, многие стили крыши включают в себя как вальм, так и фронтон.

  • Пересечение: Этот тип крыши также называют накладной вальмой, поскольку он выглядит так, как будто вальмовая крыша была взята и положена на двускатную крышу под углом 90 градусов.

  • Jerkinhead: Представьте себе открытую двускатную крышу с небольшим покрытием на самом верху фронтона. Это дурацкая крыша. Небольшое покрытие наклонено наружу и образует два небольших бедра.

  • Голландский фронтон: Голландский фронтон - противоположность остроконечной головы.Это похоже на открытую двускатную крышу на самом верху, но расширяется до бедер на остальной части крыши.

Эти стили крыш могут сочетать в себе преимущества и недостатки как вальмовых, так и двускатных крыш.

Сравнение двухскатной крыши

и двухскатной крыши

На этой диаграмме показаны основные различия между шатровыми и двускатными крышами. После этого мы подробно исследуем каждое из этих преимуществ и недостатков.

Вальмовые крыши Двускатная крыша
Лучшие характеристики ветра Хуже ветра
Хуже работы на снегу Лучшая производительность на снегу
Дороже Дешевле
Простота сборки Сложнее построить
На чердаке меньше Больше места на чердаке
Могут получать страховые выплаты Лучшая вентиляция
Нет возможности декора Возможность дополнительного декора

Преимущества вальмовой крыши

Высокие ветровые характеристики

Вальмовые крыши - отличный выбор для сильных ветров.Исследования подтвердили, что шатровые крыши лучше справляются даже с сильными ветрами, чем двускатные. При испытаниях в аэродинамической трубе лучше всего показали себя крыши с четырьмя шатрами и квадратной опорой. Для них требуется меньше диагональных распорок, чем для двускатных крыш, и у них нет плоской поверхности, на которую может попасть ветер. В результате, вальмовые крыши могут быть лучшим выбором для вас, если ваш дом сталкивается с сильным ветром.

Вальмовая крыша в сравнении с односкатной крышей для страхования

Поскольку шатровые крыши обладают гораздо лучшими ветровыми характеристиками, некоторые страховые компании предоставляют домовладельцам, живущим в районах, подверженных ураганам, скидку на свою страховку за наличие шатровой крыши.Скидка может достигать 32%.

Обычно вы можете рассчитывать на эту скидку в регионах, которые подвержены ураганам и сильным ветрам, например, во Флориде. Перед тем, как выбрать шатровую крышу, целесообразно подтвердить эту скидку у своей страховой компании. Если ваш дом уже построен, вы можете заполнить отчет о защите от ветра, чтобы оценить, имеет ли ваш дом право на скидку.

Простота сборки

С точки зрения строителя вальмовые крыши строить проще.Все стены одинаковой высоты, и нет необходимости устанавливать дополнительные распорки, которые требуются для двускатной крыши. Тем не менее, некоторые строители по-прежнему предпочтут двускатные крыши, даже если их сложнее построить, поскольку они также дешевле.

Недостатки вальмовой крыши

Производительность на снегу

Поскольку у них обычно более низкий наклон, чем у двускатных крыш, шатровые крыши могут не так хорошо справляться с снегопадом. Все крыши должны быть построены согласно нормам, но может быть сложнее спроектировать шатровую крышу в соответствии со стандартами снеговой нагрузки вашего строительного кодекса.

Эти характеристики в холодную погоду могут объяснить, почему двускатные крыши более популярны, чем шатровые крыши в заснеженных районах. При этом архитекторы могут спроектировать вальмовые крыши, которые будут иметь надлежащие зимние характеристики. Кроме того, вы должны защитить свою вальмовую крышу ледяной и водной защитой, чтобы ограничить влияние снежной погоды.

Чердак

Вальмовые крыши также имеют меньше чердачного пространства, чем двускатные крыши, потому что они требуют диагональных распорок, которые занимают место. Напротив, фронтон обеспечивает сводчатый потолок и дополнительное пространство.Тем не менее, вы можете установить слуховые окна на вальмовых крышах, чтобы обеспечить дополнительное пространство и естественное освещение, чтобы компенсировать отсутствие фронтона.

Расход

Вы также можете задаться вопросом, стоит ли вальмовая крыша дороже, чем двускатная. На самом деле вальмовые крыши дороже. Мало того, что вальмовую крышу сложно спроектировать, для нее также требуется больше кровельных материалов, чем для двускатной крыши. Так что, если вы выберете шатровую крышу, можете рассчитывать на несколько повышенную стоимость.

Преимущества двускатной крыши

Дешевле

Основное преимущество двускатных крыш и одна из причин их популярности в том, что они дешевле, чем вальмовые.Открытая двускатная крыша будет иметь только две плоскости крыши вместо четырех у вальмовых крыш, поэтому вы, вероятно, потратите гораздо меньше денег на кровельный материал. Вам действительно нужно покупать больше материала для сайдинга. Однако обычно это дешевле, чем кровельное.

Вентиляция

Вентиляция чердака - ключ к поддержанию дома и крыши в хорошем состоянии. Правильные вентиляционные отверстия позволят уйти лишней влаге. Двускатную крышу можно оснастить двускатными вентиляционными отверстиями, которые помогут снизить влажность и сохранить здоровье в доме.

Эффективны ли вентиляционные отверстия в фронтонах?

Мнения об эффективности форточки разделились. Двускатная вентиляция может быть очень полезна в гаражах, где вам может потребоваться дополнительная вентиляция для здоровья и безопасности. Однако в большинстве домов для отвода лишней влаги потребуется нечто большее, чем просто двускатная вентиляция.

Хотя в некоторых случаях выбор двускатной крыши для вентиляции может быть разумным, в этом нет необходимости. Коньковые и потолочные вентиляционные отверстия могут обеспечить адекватную вентиляцию для любого типа крыши, если они установлены должным образом опытным профессионалом.

Больше чердака

Двускатная крыша дает больше места для вашего чердака. Некоторые люди хотят разместить на чердаке запасные спальни или детские игровые площадки. В конце концов, иначе это просто потраченное впустую пространство.

Украшение

В то время как и шатровые, и двускатные крыши можно использовать для создания красивых архитектурных стилей, на двускатных крышах больше места для декора. Вы можете установить кронштейны для фронтона, фронтоны и другие украшения, чтобы улучшить внешний вид своей крыши.Декор фронтона доступен в различных материалах и стилях, от простых и современных до замысловатых и старомодных.

Недостатки двускатной крыши

Ухудшение ветровых характеристик

Двускатные крыши не работают так же хорошо, как шатровые крыши при сильном ветре. Фронтон - это плоская поверхность, на которую ветер может попадать напрямую. Затем ветер поднимает фронтальную часть крыши на крышу. Если у вашего фронтона есть свес, сила ветра может в крайних случаях подтянуть ферму вашей крыши.

Большинство профессионалов рекомендуют держать свес крыши менее 30 дюймов в областях, где ветровые характеристики имеют большое значение. Однако обратитесь к своему архитектору. Он / она лучше поймет, как строить с учетом ваших конкретных условий и строительных норм.

Сложнее построить

Строители считают, что дома с двускатной крышей сложнее построить. Стены должны быть разной высоты, чтобы учитывать форму крыши. Кроме того, для двускатной крыши могут потребоваться дополнительные кронштейны, чтобы повысить ее сопротивление ветру, что требует времени и навыков для установки.

Гараж с двускатной крышей

Вы все еще выбираете для гаража двухскатную или вальмовую крышу? Рассмотрим популярный обратный двускатный гараж.

Это просто двускатный гараж, но повернутый в сторону, так что гаражные ворота находятся на той стороне здания, где нет фронтона. См. Картинку ниже для справки.

Вы заметите, что этот гараж намного шире, чем длина. Это дает вам достаточно места для гаражных ворот (или двух), без необходимости строить массивный гараж.К тому же, поскольку это двускатный гараж, наверху больше места для хранения вещей, чем в гараже с шатровой крышей.

Хотя вы можете прочитать, что водосточные желоба для двускатного гаража не нужны, это неправда. Вы получите гораздо больше пользы от своего гаража и черепицы, установив и поддерживая водосточные желоба. К счастью, дополнительная ширина гаража с двускатной крышей также означает, что водосточные трубы находятся дальше от проезжей части, чем они были бы в противном случае. Таким образом, у домовладельцев появляется больше места для отвода водосточной трубы от проезжей части.

Тип крыши, которую вы устанавливаете для своего гаража, - не единственное важное решение, которое вы должны принять. Также важно выбрать правильную черепицу для вашего гаража.

Последнее слово по сравнению вальмовых крыш и двускатных крыш

Выбор подходящей крыши для гаража, дома или даже беседки может оказаться сложной задачей. Следует ли ставить на первое место климатические условия, красоту или стоимость? Будет разумно работать с архитектором или строителем, который поможет вам найти баланс между вашими потребностями. Он / она может создать для вас уникальный дизайн крыши, сочетающий в себе шатры и фронтоны, или помочь выбрать традиционный тип крыши, который лучше всего подходит для вас.

После того, как вы выбрали правильный тип крыши, важно установить на нее правильную черепицу с точки зрения производительности и стиля. Ваш следующий шаг - узнать о типах черепицы и решить, какая из них лучше всего подходит для вашей новой крыши.

22 фотографии вальмовой крыши (все стили вальмовой крыши)

Откройте для себя 5 типов вальмовых крыш и 22 примера множества домов, в которых используются все разные стили вальмовых крыш. От простых до очень сложных, компьютерных конструкций вальмовых крыш.

Шатровая крыша или шатровая крыша - это кровля, которая со всех сторон спускается вниз к стенам и, следовательно, не имеет вертикальных сторон. Шатровая крыша - это наиболее часто используемый тип крыши в Северной Америке после остроконечной крыши.

Этот стиль кровли стал популярным в Соединенных Штатах в 18, -м, веках, в ранний грузинский период. Многие дома в Средней Атлантике и на юге имели шатровые крыши, и эта крыша была ключевой характеристикой 18 домов на южных плантациях -го и -го века, особенно построенных во французском колониальном или французском креольском стилях.

Эти крыши не только эстетичны, но и более аэродинамичны, чем плоские крыши. Следовательно, они предпочтительны в регионах, подверженных ураганам и градусам

.

Шатровые крыши бывают всех форм и размеров.

Мы начинаем эту статью с описания 5 различных типов вальмовых крыш.

Далее следует подборка из 20 фотографий домов с шатровой крышей.

Связано: Варианты ремонта крыши своими руками | Типы вентиляционных отверстий на крыше | Части крыши | Детали фермы крыши

5 типов скатных крыш

1. Обычная шатровая крыша

Обычная вальмовая крыша расположена на прямоугольном плане с четырьмя гранями. Наклон или уклон крыши почти всегда одинаковый, и, следовательно, они симметричны по своим осевым линиям. Более длинные стороны имеют трапециевидную форму, в то время как стороны спереди и сзади имеют треугольную форму и называются концами бедер.

Одним из недостатков вальмовой крыши является то, что она оставляет очень мало места на чердаке и подвержена протечкам.

2.Полу-вальмовая крыша

Полуавтоматическая, двускатная или остриженная двускатная крыша обычно характеризуется двускатной крышей, но вместо этого верхние точки фронтона заменяются небольшой вальмой. Одним из преимуществ полувальмовой крыши является то, что на ней можно разместить водосточный желоб, который можно легко установить по всему дому.

Полувальмовая крыша состоит как из элементов двускатной, так и из скатной. Эти виды крыш очень распространены в Европе, особенно в Австрии, Словении, Дании, Германии и в районе Wealden на юго-востоке Англии.

3. Поперечно-вальцовая крыша

Поперечно-вальмовая крыша - один из наиболее популярных вариантов вальмовой крыши. Поперечные вальмы располагаются перпендикулярно зданиям L-образной формы, и их конструкцию можно сравнить со соединением двух зданий с вальмовой крышей. Шов образует ендовину или скатную крышу.

Как и полувальмовая крыша, эти крыши также отлично подходят для установки водосточного желоба и защиты от сильного ветра.

Они были очень популярны в Италии в 19 веке, но стали фаворитом домов в стиле ранчо в Северной Америке в 20, и веках.

4. Пирамидальная шатровая крыша

Шатровая крыша, уложенная поверх квадратной конструкции, образует шатровую пирамидальную крышу или крышу павильона. Все четыре стороны крыши одинаково скошены на всех углах и встречаются на единой централизованной вершине, образуя отчетливую пирамиду.

Эти пирамидальные конструкции крыш обычно находятся на крышах беседок и других павильонных построек.

5. Вальмовая и двускатная крыша

Вальмовая и двускатная крыша может быть частью неправильной конструкции. У таких зданий может быть более четырех вальм на крышах, и они образуют впадины на внутренних углах.

Этот тип кровли также называют двускатной крышей с ломаной спинкой, потому что основные вальмы соединяются стропилами фронтонов с одной стороны и стропилами ендовы с другой.

20 Фото домов с шатровой крышей

Red Fairytale Дом с шатровой крышей

Этот красивый дом, выкрашенный в красный цвет, кажется, вышел из сказки. Деревянное здание с шатровой крышей и небольшим дымоходом наверху кажется расположенным на сказочной поляне посреди заколдованного леса.Кажется, это прекрасное место для отдыха и релаксации.

Ультрасовременный дом с шатровой крышей

Этот потрясающий дом говорит о богатстве и роскоши. Дом состоит из нескольких вальмовых крыш, сделанных из блестящего материала, вероятно, из какого-то металла. Множество крошечных прожекторов за пределами дома придают зданию золотистый блеск, еще больше усиливая роскошный вид.

Серый каменный дом с шатровой крышей

В этом доме большие камни.Стены дома из белого камня, но привлекают внимание уголь и дымчато-серые камни на шатровых крышах. Светлые и темные контрастирующие камни на крыше дома придают помещению очень элегантный и шикарный вид.

Белый и серебристый дом с шатровой крышей

Этот дом прекрасен своей простотой. Стены прекрасного сияющего белого цвета, а крыша сделана из темно-серебристой черепицы. Дом выглядит довольно просторным и воздушным, имеет отчетливую Г-образную форму за счет скрещенной вальмовой крыши.

Похоже, это идеальное место для тишины и покоя.

Причудливый коттедж с шатровой крышей

Этот дом имеет почти такую ​​же цветовую комбинацию, что и дом перед ним, с его сияющими белыми стенами и серебряными шатровыми крышами. Однако он состоит из конструкции вальмовой крыши из-за ее более крупной и неправильной конструкции. Дом выглядит как коттедж, благодаря разнообразию пышных зеленых растений и цветов фуксии за его пределами.

Колониальный загородный дом с шатровой крышей

Чисто белые стены этого дома красиво контрастируют с земляно-коричневыми тонами шатровой крыши. Дом выполнен в элегантном стиле загородного дома, а высокие стены делают его величественным. Это может быть отличный дом для некоторых зажиточных фермеров или любителей сельской местности.

Triangle Time Hip Roof House

Этот дом состоит из прямых линий и острых углов.Тепло-коричневые стены приятно контрастируют с холодным серебристо-серым цветом шатровых крыш. Что так привлекает в этом доме, так это множество красивых треугольных кончиков бедра, выходящих на лужайку перед домом. Это придает дому очень привлекательный вид.

Грузинский особняк с шатровой крышей

Особняк - классический образец грузинской архитектуры, отличающийся пологой шатровой крышей. Дом построен из маленьких кирпичей, которые когда-то были так популярны.Этот дом с белыми трафаретными окнами и дымоходными колоннами переносит вас в Англию 18 -го и годов.

Дом с шатровой крышей из древесного угля

Отличительной чертой этого потрясающего дома являются огромные широкие темно-серые шатровые крыши. Дом из бледно-кремового и серого камня с высокими окнами от пола до потолка. Однако светлая цветовая палитра уравновешивается темным штормовым оттенком его шатровых крыш.

Этот дом кажется идеальным балансом света и тьмы.

Старый дом с кирпичной крышей

В этом потрясающем кирпичном доме, кажется, все комнаты имеют шатровую крышу. Стены дома выполнены из кирпича в светлых нейтральных оттенках бежевого, а в шатровой крыше использован темный оттенок серого, оживляющий дом. Этот дом выглядит очень величественно и импозантно.

Багрово-серый дом с шатровой крышей

Эта стена очень эклектична: половина ее стен состоит из речных камней, а другая часть окрашена в темно-малиновый цвет.Эффект усиливают шатровые серые крыши. В целом дом выглядит как место, куда может пойти и вдохновиться ценитель искусства.

Колониальный дом с шатровой крышей

Белые стены этого дома уравновешиваются теплыми деревенскими коричневыми тонами вальмовой крыши. Этот причудливый дом выглядит так, как будто он принадлежит большой ферме. Он также источает колониальную ауру из-за своей остроконечной крыши.

Зеленый дом с полукруглой крышей

Этот прекрасный дом выглядит очень уютно и комфортно.Для дома характерна односкатная крыша с кирпичным дымоходом. Что отличает от других домов, так это пастельно-зеленые цвета его деревянной стены и остроконечного входа в дом. похоже, это отличное место для зимнего отдыха.

Серый на серой шатровой крыше Дом

Дом состоит из бледно-серых стен с одной секцией теплого бежевого оттенка. Серебристо-серая шатровая башня над зданием. Этот дом с красиво ухоженным газоном и кустами - идеальное место для вечеринки в саду.

Неогородинский дом с шатровой крышей

В этом доме сочетаются георгианская архитектура и современный дизайн. Бежевые стены дома оттеняет прямоугольная шатровая крыша. Множество окон квадратной формы и дверь посередине усиливают симметрию дома. Ухоженный газон придает дому безупречный вид.

Маленький серый дом с шатровой крышей

Этот дом выглядит маленьким, но это не значит, что он не стильный.Стены дома в бледных нейтральных тонах оттеняются серой шатровой крышей, которая придает дому столь необходимый колорит. Небольшая белая терраса, зеленая изгородь и ухоженный газон - прекрасное дополнение к этому дому.

Неопалладианская вилла с шатровой крышей

Этот дом из красного кирпича заимствовал многие элементы палладианской архитектуры. Высокие и величественные окна, арочный дверной проем и темно-серая шатровая крыша - фирменные стили палладианской архитектуры.Эта чудесная вилла, окруженная зеленью, выглядит как идеальное место для старых английских аристократов.

Вилла с шатровой крышей из красного кирпича

Этот потрясающий дом максимально использовал красный цвет. Стены состоят из кирпича живого красного оттенка, но крыша уравновешивает его своим более темным и холодным оттенком красновато-коричневого цвета черепицы. Дом выглядит как идеальное место для зимовки.

Элегантный кремово-серый дом с шатровой крышей

Этот дом кремово-серого цвета - один из самых красивых домов с шатровыми крышами, которые мы когда-либо видели.Холодный серый цвет шатровой крыши приятно уравновешивает бледно-кремовый оттенок стен. Нейтральные оттенки компенсируются темно-красной дверью, которая придает красочность этому прекрасному дому.

Coral Pink Hip Roof House

Этот кораллово-розовый дом выделяется среди всех своих серых соседей своей удивительно красочной крышей в виде шатра и впадины. Здание выглядит так, будто оно придаст искорку цвета и яркости даже в самые унылые дни.

Вальмовые крыши чрезвычайно универсальны, поэтому их можно строить как в традиционных, так и в ультрасовременных домах.Итак, какой тип вальмовой крыши вам больше всего нравится?

Связано: Все 36 стилей кровли | Типы кровельных ферм | Дома с двускатной крышей

Крыша

и шатровая: в чем разница?

Это битва двух самых популярных стилей крыш в мире. Двускатная или вальмовая крыша Кто победит? У них обоих есть свои сильные и слабые стороны, и, если вы не планируете строить новый дом, у вас, вероятно, есть тот, в котором вы застряли, нравится вам это или нет.

«Я бы рассказала анекдот про крышу, но это было бы выше вашей головы.

-Некоторый папа

Знание различий между двускатной и шатровой крышей может помочь вам получить скидки на страхование домовладельцев, лучше утеплить и успешно спланировать реконструкцию чердака, поэтому давайте погрузимся в эту тему, чтобы вы действительно знали различия между фронтоном и вальмовая крыша.

Что такое шатровая крыша?

Самая старая конструкция с шатровой крышей, которая все еще стоит в США, - это Block House в Клеймонте, штат Делавэр. Он был построен в 1654 году и является единственным сохранившимся строением поселения в этом районе.Однако популярность шатровых крыш в Америке возникла в начале 1700-х годов, вдохновленных британскими архитектурными проектами.

Если вы не видите вертикальное пространство стены, доходящее до вершин крыши, вы, вероятно, смотрите на какой-то тип вальмовой крыши. Крыша скатная со всех сторон и образует между соседними скатами гребень, называемый вальмовой. Базовый дом с шатровой крышей будет иметь 4 наклонные стороны и один горизонтальный гребень наверху.

Вальмовая крыша может иметь несколько разновидностей. Некоторые примеры - это скрещенные, мансардные, капотные, вальмовые, пирамидальные, и в большинстве беседок, которые вы видите, используется конструкция вальмовой крыши в форме восьмиугольника или шестиугольника.

Простая вальмовая крыша

Что такое двускатная крыша?

Первые двускатные крыши начали использовать колонисты в США в начале 1600-х годов. Большинство старейших зданий Америки имеют двускатную крышу. Двускатная крыша - самая распространенная крыша в США.

Вы узнаете ее по как минимум двум скатам и 2 фронтонам с гребнем, идущим от пика к пику. Фронтон - это вертикальная, не наклонная сторона крыши, иногда содержащая окно или вентиляционное отверстие с жалюзи.Если вы видите, что края линии крыши образуют вертикальный треугольник до вершины, это двускатная крыша.

Как и вальмовая крыша, двускатные крыши могут иметь такие вариации, как открытая, коробчатая, двускатная, двускатная, двускатная и голландская двускатная. И двускатная, и голландская двускатная крыша представляют собой гибрид двускатной и вальмовой крыши.

Крыша с откидной крышей частично наклоняет концы верхнего конька вниз в фронтон. Голландская двускатная крыша выглядит как двускатная крыша, построенная поверх вальмовой крыши, нижние части которой скошены со всех сторон.

Простая двускатная крыша

Двускатная крыша

Есть причина, по которой обе конструкции все еще используются сегодня, хотя их конструкции имеют свои плюсы и минусы. При выборе одного из них для новой крыши или при покупке дома следует учитывать несколько факторов. Какая погода в этом районе? Сколько места вам нужно? А как насчет энергоэффективности? Сколько денег вы хотите потратить на строительство?

В заснеженных и дождливых регионах хорошо подходят как шатровые, так и двускатные крыши.Конструкционная прочность вальмовой крыши может выдерживать вес снега сверху, а наклон двускатной крыши может легко сбрасывать дождь и снег. Однако, если вы строите или покупаете дом в регионе с сильным ветром или там, где присутствуют штормы, такие как ураганы, шатровая крыша - лучший вариант.

Вальмовые крыши имеют саморегулирующуюся конструкцию, конструктивно прочную конструкцию, имеют меньший уклон и обычно имеют меньшую площадь поверхности, которая может улавливать разрушительные ветры. По сравнению с двускатными крышами, где участки с большим уклоном имеют большую тенденцию терять черепицу при сильном ветре, а двускатная сторона может вести себя как воздушный змей, что может привести к разрушению или отслоению крыши.Важно, чтобы двускатная крыша была установлена ​​правильно и с соответствующими распорками.

Если вам нужно больше места для хранения вещей или жилого помещения, выберите двускатную крышу. Вальмовые крыши обычно имеют более низкий потолок на чердаке и в большинстве случаев не позволяют жилое пространство. Их лучше всего использовать как небольшой чердак для хранения вещей. На двускатной крыше достаточно места для хранения вещей и проживания. Добавив окна на фронтоны, вы также можете добавить света в пространство.

У вас также есть возможность добавить слуховые окна к любому типу крыши, но слуховые окна, установленные на двускатной крыше, создают наилучшую планировку пригодного для жизни чердака.

Хотите сэкономить на расходах на электроэнергию? Что ж, действительно сложно сказать, какой вариант лучше. Следует учитывать несколько факторов, таких как местный климат, размер пространства под крышей и то, как вы решите его использовать. Например, двухскатную крышу дешевле вентилировать, чем четырехскатную крышу, но если вы используете чердак под двускатной крышей для проживания и добавляете кондиционер, общая экономия вылетает в окно.

Выбор дизайна крыши, основанный на других факторах, в первую очередь, таких как эстетика, региональные ветры или жилое пространство, может быть лучшим началом, а затем работать над планом энергоэффективности в последнюю очередь.

Если у вас ограниченный бюджет, вам следует выбрать двускатную крышу, а не шатровую, если это возможно в вашем регионе. Двускатная крыша - это простая конструкция с несложной конструкцией, в которой обычно используется меньше материалов. Вальмовые крыши сложны в строительстве и, следовательно, являются более дорогим вариантом. Однако шатровые крыши требуют меньших затрат на страхование.

Когда речь идет о затратах на перетяжку, они действительно зависят от сложности кровли. Квадрат вместо квадрата, простая двускатная крыша будет дешевле по сравнению со сложной двускатной крышей с множеством пересечений, но иногда двускатная крыша также может быть сложной, например, добавление мансардных окон или дополнительных крыльев к конструкции дома.

Вот краткое сравнение шатровой и двускатной кровли.

Gable Hip
Более низкая стоимость строительства?
Более низкая стоимость ремонта? ✔ *
Дешевле страхование жилья?
Лучшая прочность и долговечность?
Лучшая энергоэффективность? ✔ *
Лучшее складское или жилое пространство?
* Сложный дизайн кровли или жилых помещений может изменить это.

заключение

Вальмовая и двускатная кровля - отличные варианты конструкции крыши. Если вы собираетесь строить, просто убедитесь, что вы хорошо поработали над местным климатом и погодой, прежде чем принимать решение о споре о двускатной или шатровой крыше.

Теперь, когда вы знаете разницу между двускатной и вальмовой крышей, меняет ли это ваши планы? Довольны ли вы тем, что у вас уже есть на собственной крыше, или хотите, чтобы вы могли измениться? Поделитесь своими мыслями в комментариях ниже.

Марк - ремесленник и дизайнер, имеющий большой опыт в области сохранения исторического наследия, архитектурных сборных железобетонных изделий и жилищного строительства.

Он жил и реставрировал дома середины века на рубеже веков почти 20 лет.

Подпишитесь сейчас и получите БЕСПЛАТНУЮ электронную книгу!

Различные типы конструкции скатных крыш - JTC Roofing

Когда дело доходит до шатровых крыш, можно найти несколько различных конструкций крыш. Как и в случае с любой кровлей, перспектива выбора подходящей кровли для вашей собственности может быть пугающим и запутанным процессом, поэтому здесь мы стремимся помочь прояснить различные типы, которые могут быть лучше всего для вас.Однако, прежде чем вдаваться в подробности о различных типах конструкции шатровой крыши, давайте уточним, что именно такое шатровая крыша.

Что такое шатровая крыша?

Это распространенный тип крыши, у которой просто нет плоских сторон. Эти конструкции крыши идеально подходят для домов, которые могут подвергаться воздействию суровых погодных условий, таких как сильные ветры или ураганы, они обладают улучшенными внутренними связями и имеют меньшую вероятность отслоения от дома на двускатном конце крыши. Хотя вальмовые крыши действительно предлагают меньше внутреннего пространства, это небольшая цена за их защиту от атмосферных воздействий и другие практические преимущества.

Давайте теперь рассмотрим различные конструкции шатровой кровли более подробно:

Простая вальмовая крыша

Эти крыши являются наиболее распространенным типом конструкции вальмовой крыши с коньком над частью крыши, который, в свою очередь, образует две стороны многоугольника и две стороны треугольника.

Пирамида вальмовая

Шатровая крыша пирамиды, как следует из названия, образована четырьмя равными треугольными сторонами, которые встречаются в единственной точке на вершине крыши, которая выступает вверх.

Крестовина вальмовая

Эту конструкцию кровли можно сравнить с эффектом объединения двух зданий с шатровой крышей. Две секции крыши встречаются на соответствующих концах, образуя шов, который называют «долиной» или перекрестно вальмовой крышей.

Полуавтоматическая крыша

Это вариант стандартной вальмовой крыши, но в данном случае две стороны крыши укорачиваются для создания карниза.

Голландская двускатная (вальмовая) крыша

Это гибрид конструкции двускатной и вальмовой крыши, в которой полный или частичный двускатный двускатник может быть найден в конце конька крыши, что позволяет увеличить внутреннее пространство на крыше.Это также может улучшить эстетическую привлекательность крыши, создавая более интересный и менее распространенный дизайн.

Компания JTC Roofing гордится тем, что предоставляет высококачественные услуги по проектированию и установке шатровых кровель по всей Великобритании. Чтобы узнать больше о наших продуктах или услугах или по любому другому запросу, свяжитесь с нашей дружной командой сегодня. Мы будем рады помочь с любыми вопросами, которые могут у вас возникнуть, и в кратчайшие сроки приступим к реализации вашего кровельного проекта.

Гаражи с шатровой крышей и гаражи с двускатной крышей: подробное сравнение

Планируете построить новый гараж? Вы знаете, с чего начать? Что ж, Danley’s - идеальное место для начала вашего проекта строительства гаража. Мы проведем вас через весь процесс, чтобы убедиться, что ваш гараж именно такой, как вы хотите.

Если вы не знаете, нужен ли вам гараж с двускатной крышей или вальмовой крышей, мы рассмотрим характеристики обоих стилей гаража, чтобы облегчить ваше решение.Когда вы определились с тем, какой стиль крыши выбрать, не забудьте получить бесплатное предложение от Дэнли, чтобы начать свой проект строительства гаража.

Что такое двускатная крыша?

Двускатная крыша очень распространена в США и стала вариантом для многих домовладельцев. Их легко узнать по треугольной форме, которую они создают с двух из четырех сторон гаража, называемой фронтоном.

Гаражи с двускатной крышей имеют скатную крышу с двух сторон, а ворота гаража расположены на двускатной стороне.

Существуют также двускатные двускатные гаражи с такой же крышей, но гаражные ворота устанавливаются под карнизом, где крыша спускается вниз.

Что такое шатровая крыша?

Вальмовые крыши - также популярный вид крыш для гаражей. Шатровая крыша - это такая крыша, которая скатывается со всех четырех сторон и достигает вершины или гребня наверху. Стороны крыши все равны по высоте и длине.

Гаражи с шатровой крышей часто строятся как стандартные гаражи на одну машину без особых архитектурных особенностей.Однако вы все равно можете построить собственный гараж с шатровой крышей.

Danley’s будет работать с вами, чтобы спроектировать и построить гараж вашей мечты, адаптированный к вашим потребностям.

Боковая и двускатная крыша: стоимость

Очевидно, что стоимость будет одним из важнейших факторов при определении того, как вы собираетесь продолжать строительство вашего нового гаража.

Хотя стоимость - довольно неопределимый фактор, потому что на цену влияют другие факторы, такие как размер и другие характеристики, все же существует заметное различие между шатровой и двускатной крышей.

По общей стоимости вальмовая крыша будет дороже, чем двускатная. Гаражи с шатровой крышей требуют больше материалов для строительства и в целом представляют собой более сложную конструкцию.

Преимущество двускатных крыш

состоит в том, что их строительство дешевле, но если цена не имеет значения, мы более подробно рассмотрим это сравнение.

Гаражи с двухскатной крышей: прочность и долговечность

Поскольку гаражи с шатровой крышей требуют большего количества материалов и имеют более сложную конструкцию, чем гаражи с двускатной крышей, они имеют то преимущество, что они прочнее.

Вальмовые крыши более прочные и лучше защищают от сильного ветра. Снег и дождь могут легко соскользнуть с вальмовых крыш по всем четырем скатам.

Однако двускатные гаражи обеспечивают такую ​​же хорошую защиту от дождя и снега. Единственное реальное преимущество гаражей с шатровой крышей - это защита от сильных ветров, но здесь не будет никаких ураганных ветров, дующих через Чикаго, даже если он называется «Город ветров».

В целом, если сравнивать прочность и долговечность, для вашего нового гаража отлично подойдет как двускатная, так и шатровая крыша.

Гаражи с двухскатной крышей: эстетика

Если вы хотите построить новый гараж, который привлечет внимание ваших соседей, друзей и семьи, то вам лучше всего подойдет двускатная крыша. Нельзя сказать, что шатровые крыши не выглядят великолепно. Просто создать неповторимый вид с двускатной крышей проще.

Например, вы можете добавить окна и различные облицовки сайдингом по бокам фронтона, чтобы выделить свой гараж. Гаражи с шатровой крышей часто имеют только гаражные ворота и крышу.

В конечном итоге красота в глазах смотрящего, поэтому решение, которое более эстетично, может измениться от домовладельца к домовладельцу.

Гаражи

с двускатной крышей часто предлагают больше функций, но если вы выберете компанию по строительству гаражей, такую ​​как Danley’s, у вас будет роскошь работать с преданными профессионалами для создания дизайна, который вы ищете.

Вальцовая и двускатная крыша: одинаковое соответствие

Построить новый гараж - это большие инвестиции, и важно, чтобы вы полностью наслаждались своим новым гаражом.При сравнении вальмовой и двускатной крыши единственная реальная разница - это внешний вид, который предлагает каждый стиль.

Крыши обоих гаражей достаточно прочны, чтобы выдерживать погодные условия Чикаго. Строительство гаражей с шатровой крышей будет немного дороже из-за количества материалов и сложности, но не должно быть слишком большой разницы.

Гаражи с двускатной крышей предлагают больше места для настройки на двускатных сторонах, тогда как в гаражах с шатровой крышей не так много места для работы.

Однако, когда вы выберете Danley’s для своего проекта строительства гаража, мы вместе с вами создадим гараж, который вам нужен.Для Дэнли нет слишком сложной работы. Начните свой индивидуальный проект гаража сегодня с бесплатной цитатой.

Вальмовая крыша: лучшее в современном дизайне крыши

Обновлено: | Категории: Крыша

Шатровая крыша или шатровая крыша - это новинка современного дизайна крыш домов. Они спроектированы таким образом, что напоминают пирамиду. Модель имеет четыре наклонные поверхности, которые соединяются в один общий гребень, называемый бедром.

Эта конструкция очень предпочтительна из-за ее долговечности, роскошного внешнего вида и надежности конструкции.Однако для этого требуется самая сложная форма конструкции, о которой мы также поговорим здесь.

С точки зрения дизайна, необходимых материалов, инженерной и технической поддержки, это также одно из самых дорогих строений, которое строится в наши дни. Вы увидите их на большей части новых домов в США и Европе. В азиатских регионах их в основном можно увидеть в северных районах.

В этой статье мы рассмотрим все аспекты этой современной структурированной кровли, о которых вам нужно знать.

Что такое шатровая крыша?

Вальмовая крыша - это пирамидальная конструкция, которая завершается либо плоской частью на вершине, либо острием. Те, у кого нет вершины, выглядят как пирамида без замкового камня. Склоны очень пологие (не крутые) и вообще без фронтонов, так как все четыре стороны наклонные.

У некоторых домов более одного вальца, то есть у них может быть до 8 или даже 12 сторон крыши. Все стороны будут иметь одинаковый наклон, что придаст им симметричный вид по осевым линиям.

Они всегда имеют однородную облицовку вокруг основания крыши, так что желоба или альтернативы желобам могут быть размещены по всему периметру на одинаковой высоте. Иногда можно встретить такие, со слуховыми окнами, но не часто.

Конструкция вальмовой крыши

Вальмовая крыша в основном бывает двух типов. Это то, на чем мы сосредоточены здесь. Есть и другие варианты, которые мы обсуждали, например, мансардная крыша, но пока давайте ограничимся обсуждением.

Простая четырехскатная крыша

Если смотреть с высоты птичьего полета, эта вальмовая крыша имеет квадратную конструкцию с четырьмя равными треугольными сторонами, сходящимися на одной вершине. Эта конструкция также известна как «пирамидальная крыша». Это самый распространенный вид, даже если у него нет бедра.

Прямоугольная шатровая крыша

В этой конструкции дом или цоколь скорее прямоугольный, чем квадратный. В результате две стороны крыши принимают треугольную форму, а две другие напоминают трапеции.

Эта крыша имеет два остроконечных конца, которые соединяются посередине, образуя гребень. Как и вершина в простом квадратном бедре, здесь гребень является соединением всех четырех склонов.

Терминология, которую нужно знать

С технической точки зрения существует несколько инженерных функций, которые вы, возможно, захотите добавить в свой банк знаний о вальмовых крышах.

  • Эти крыши не имеют вертикальных концов, называются фронтонами .
  • Впадина - это то, что мы называем острым углом, где встречаются стороны крыши, а бедра - тупой угол.
  • Конец, где треугольные стороны встречаются с гребнем, известен как бедренный конец .

Эти термины важно знать, чтобы вы могли более четко общаться с профессионалами.

Каркас вальмовой крыши

Вы, должно быть, задаетесь вопросом, почему в наши дни шатровые крыши более популярны и раздуваются. Что ж, некоторые современные особенности этой конструкции крыши подчеркивают ее последние инновации. Конструкция состоит из следующих частей, чтобы сделать ее более надежной и прочной.

Стропила

Используется для размещения коньковой доски в центре здания. Они также отвечают за установку высоты и расположение концов гребня. Они покрывают территорию от конька до отметок наружных стен.

Доска конька

Это самая верхняя часть вальмовой крыши, которая используется для удержания на месте обычных и вальмовых стропил.

Стропила для бедер

Это те, которые прибиты к коньковой доске и четырем внешним углам здания, образуя угол в 45 градусов.Также они используются для крепления верхней части стропил домкрата.

Джек Рафтерс

Стропила вместе прибиваются к бедру и спускаются к стенам здания. По посадке и хвостовику они напоминают обычное стропило. Но на верхнем отвесе присутствует уникальный или особый разрез, называемый составной митрой.

Виды вальмовых крыш

В зависимости от конструкции сторон, стыков и формы основного здания существует несколько распространенных типов вальмовых крыш, которые обсуждаются ниже.

Простая вальмовая крыша

Этот тип - тот, который мы обсуждали как простой пирамидальный тип в зависимости от его структуры.

Скрещенная вальмовая крыша

Эта конструкция напоминает крестово-двускатную крышу. Этот тип использует отдельные вальмовые крыши на зданиях с разным флигелем.

Хип и долина

Этот тип имеет аналогичную структуру, но с изменяемой базовой формой. Неправильная форма основания требует расширения гребня бедра, чтобы он соответствовал всем наклонам.Эти расширения называются долинами.

Использование вальмовых крыш

Являясь широко популярным и современным дизайном крыш, эта конструкция до сих пор используется в роскошных бунгало и коттеджах. Это связано с использованием высокотехнологичных инженерных решений, что не очень выгодно для бюджета.

Это дорого, поэтому вы встретите такие сооружения в основном в европейских регионах или в высокогорных регионах, таких как северные регионы Азии. Важность таких структурных крыш в северных регионах дополнительно раскрывается в доводах «за».

Шатровая крыша: преимущества и недостатки

После общего обсуждения также важно знать общие особенности и соображения, которые следует учитывать при выборе такой крыши. Мы объединили все рыночные ценности и факты наблюдений в качестве важного ориентира для этой конкретной конструкции крыши.

Давайте затем рассмотрим преимущества и недостатки на основе структурных, экологических, экономических и других факторов.

Архитектурное значение

Это архитектурное новшество имеет особое значение с точки зрения используемых материалов и надежности конструкции.Сложность этой архитектуры зарекомендовала себя благодаря использованию некоторых из новейших технологий для обеспечения ее архитектурной устойчивости.

Инновации и роскошь

Внешний вид этой крыши достаточно хорош, чтобы придать любому дому или зданию классику и роскошь. Его можно отремонтировать, покрасить и украсить по вашему желанию.

Этот новаторский дизайн кажется не чем иным, как сказочной хижиной, поскольку его элегантность и стиль дополняют друг друга.

Современный дизайн

О современной тенденции вальмовой кровли можно судить по тому факту, что она популярна во всей Европе по бесчисленным причинам, в том числе роскоши.

Структурная прочность

Правильное и точное использование специальных стропил для каждой цели обеспечивает такую ​​точность, что делает конструкцию очень прочной и прочной. Ветер, дождь и снег бессильны против его хитроумной конструкции.

Аэродинамический

Вы когда-нибудь задумывались, почему мы чаще видим такие дома в высокогорных регионах, в более холодных климатических регионах или в Европе, особенно? В основном это связано с успехом этой крыши в ее аэродинамических свойствах.

Эта конструкция специально разработана для обеспечения аэродинамики, чтобы противостоять сильным ветрам и ливням. Им всегда удается выдержать напор ветра, если они построены из материалов хорошего качества под наблюдением специалистов.

Вентиляция

Вальмовые крыши также предпочтительны из-за их эффективной системы вентиляции.Такая конструктивная конструкция позволяет хорошо вентилировать дом с достаточной высотой крыши и мансардными окнами или вентиляторами на чердаке.

Дренаж

Вы когда-нибудь задумывались, насколько легко будет с такой конструкцией отвод воды или установка водосточных систем? Да, этот дизайн поддерживает как без борьбы, так и без изменений первоначальный дизайн здания.

Кроме того, во время дождя склон обеспечивает идеальную поверхность для быстрого слива воды. Вода не накапливает и не разрушает древесину крыши.Структура также не позволяет воде капать.

Покрытие и прочное крепление листов, а также черепицы или черепицы и стропил обеспечивают надежную защиту от протечек или просачивания.

Сложная конструкция

Можно управлять различными шагами и углами с помощью множества изготовленных на заказ стропил и ферм. Для такой проблемной конструкции требуется сложная конструкция, требующая усилий и затрат.

Требуется экспертиза

Этот проект может стать катастрофой, если вы не наймете известную команду экспертов для этой работы.Это требует точных измерений, качественного материала, умственных способностей и техники, которые может предоставить только опытный персонал.

Учитывая это, этот вариант не должен быть для вас сложным, если вы хотите вложить изрядные деньги в его строительство. Убедитесь, что вы используете свои деньги добросовестно, не идя на компромисс с людьми, которые сделают это за вас.

Бюджет

Как правило, эта шатровая конструкция крыши может стоить от 20 до 50 000 долларов только за начальную конструкцию, которая может варьироваться в зависимости от размеров и конструкции.Будьте готовы платить от 8 до 12 долларов за квадратный фут за шатровую крышу одноэтажного дома.

Помимо основной конструкции, обрамление шатровых крыш обходится дороже и дороже, чем любая другая конструкция крыши. Эти вложения можно окупить с течением времени благодаря минимальным затратам на техническое обслуживание.

Вальмовая крыша - эффективная и сложная

Эти крыши привлекают все больше внимания и вызывают большой интерес у домов в холодном климате. Как правило, они придают конструкции дома приятный эстетический вид, с которым не может сравниться ни один другой дизайн или архитектура.

Люди вкладывают деньги в дом ради удовлетворения на всю жизнь; следовательно, они склонны искать лучшие доступные конструкции в зависимости от своего бюджета. Среди этих соображений, вальмовая крыша теперь является самой популярной особенностью из-за деталей, которые мы описали.

Вам также понравится:

Рик Уорст Рик - консультант по домашнему дизайну и энтузиаст, чья жизнь поглощена всем, что связано с домом и садом. Начавшись как хобби, Worst Room превратилась в информационную и вдохновляющую рубку для профессионалов и владельцев домов.Рик является владельцем и редактором наших многочисленных авторов контента. Узнайте больше о работе «Рик и худшая комната» здесь.

Вальмовая крыша против двускатной крыши

Многие люди мало думают о форме крыши, кроме ее эстетической привлекательности. Однако форма крыши на самом деле играет важную роль в ее ветроустойчивости и долговечности. Двумя наиболее распространенными скатными крышами являются двускатная и вальмовая. В этом руководстве мы обсудим разницу в долговечности и эксплуатационных характеристиках между этими двумя типами крыш.

Как показано ниже, как у двускатной, так и у шатровой крыши есть много практических преимуществ; однако в районах с сильными ветрами и экстремальными погодными условиями двускатные крыши задерживают больше ветра и дождя, что делает их менее надежным выбором. Это руководство не предназначено для того, чтобы увести вас от двускатных крыш, а скорее для того, чтобы подчеркнуть, что они требуют более тщательной оценки и, возможно, дополнительных распорок, чтобы смягчить их недостатки, чтобы они могли противостоять сильным ветрам. Между вальмовой крышей и двускатной крышей всегда найдется компромисс между стоимостью, эстетикой и долговечностью.

Понимание преимуществ и недостатков двускатной крыши по сравнению с четырехскатной крышей

Достоинства вальмовой крыши:

  • Лучше работает при сильном ветре и экстремальной погоде
  • Имеет карнизы и желоба по периметру для лучшего дренажа
  • Предлагает потенциально более низкие ставки страхования жилья.

Недостатки вальмовой крыши

  • Проектировать и строить сравнительно сложнее
  • Дороже двускатной крыши
  • Меньше места для хранения на чердаке из-за уклонов со всех сторон
  • Ограниченное пространство для солнечных фотоэлектрических панелей

Преимущества двускатной крыши

  • Простота проектирования и изготовления
  • Очень экономичная конструкция крыши
  • Мансарды на чердаке
  • Легче превратить в дополнительную жилую площадь
  • Легко вентилируется.

Недостатки двускатной крыши

  • Склонен к повреждениям при подъеме и раскачивании при сильном ветре
  • Фронтальные концы склонны к повреждению водой
  • Простой дизайн можно считать менее эстетичным.

Вальмовая крыша имеет скаты со всех четырех сторон, которые наверху сливаются в гребень. В результате конструкция вальмовой крыши по своей сути закреплена против стеллажа, тогда как двускатная крыша должна быть правильно закреплена, чтобы иметь достаточную прочность.Испытания в аэродинамической трубе шатровой и двускатной крыш Мичем (1992) и Шао и др. (2018) обнаружили, что пиковое давление ветра может быть на 50% ниже в шатровой крыше по сравнению с двускатной крышей. Разница в давлении ветра показана на Рисунке 1.

Рисунок 1 . Ветровой путь и подъемная сила для двускатной, вальмовой и пирамидальной (другой вариант вальмовой) конструкции кровли. (Источник: Keote 2015).

Подкрепите фермы и стропила для крыш, чтобы они могли противостоять ветровым и сейсмическим нагрузкам независимо от направления

Независимо от типа крыши она должна быть соответствующим образом закреплена.Производители ферм используют программное обеспечение для анализа того, как силы ветра, указанные в ASCE 7 для конечной расчетной скорости ветра в доме, будут передаваться через стропильную систему и, следовательно, там, где необходимы распорки, как показано на Рисунке 2. Место, где требуются распорки, указано в документация на пакет ферм, и некоторые производители ферм также отмечают места на ферме, где требуются распорки; пример такого тега показан на рисунке 3.

Рисунок 2 . Пример крепления фермы для противодействия ветровым нагрузкам, как определено программным обеспечением для проектирования, используемым производителями фермы.(Источник: BCSI 2006). Рисунок 3 . Пример бирки требований к распоркам фермы, которую некоторые производители фермы стратегически размещают на ферме, чтобы напоминать установщикам. (Источник: BCSI 2006).

Хотя раздел R802.10.3 Международного жилищного кодекса (IRC) требует наличия проектной документации ферм, он не требует, чтобы в этих документах указывались метод и детали использования ограничителей или распорок. Таким образом, наклейки, подобные показанной на Рисунке 3, показывают различные варианты сдерживания. В отличие от IRC, Международный Строительный Кодекс (IBC) требует, чтобы метод и детали крепления / крепления были полностью указаны.Многие производители ферм будут придерживаться более высоких стандартов IBC даже в отношении ферм, идущих к жилому проекту.

IRC действительно имеет спецификации по креплению стропильной фермы к верхним плитам в Разделе R602.10.8.2, который делит спецификацию в зависимости от того, относится ли дом к категориям сейсмического проектирования A, B и C или категориям D 0 , D 1 и D 2 . Один из вариантов сейсмической связи стропильных ферм в IRC показан на Рисунке 4 (Рисунок R602.10.8.2 (3) в IRC).

Рисунок 4 . Один из вариантов сейсмического крепления фермы крыши к верхней плите в IRC. (IRC 2018).

Распорка фронтона и свес фронтона

Двускатные крыши по своей природе не устойчивы к силам, вызванным ураганами, сильными ветрами и землетрясениями. Соединение между крышей и торцевой стеной фронтона особенно уязвимо и требует крепления. На изображении ниже (рис. 5) показано разрушение стены из-за недостаточной жесткости торцевой стены фронтона.

Рисунок 5 . Разрушение торцевой стены из-за недостаточного крепления торцевой стены фронтона. (Источник: FEMA 1993).

Даже при нормальных погодных условиях разница между домом с двускатной крышей и домом с шатровой крышей очевидна. Двускатная торцевая стена дома с двускатной крышей имеет тенденцию испытывать более сильные атмосферные воздействия, чем дом с шатровой крышей. Ниже приведен более яркий пример (рис. 6).

Рисунок 6 . Эта двускатная торцевая стена показывает значительные погодные условия из-за воздействия внешних факторов.(Луи 2020).

Для предотвращения разрушения торцевой стены фронтона, показанного на Рисунке 5, торцевая стена фронтона должна быть правильно закреплена. Эти распорки показаны на рисунках 7, 8 и 9. Прочность требуемых распорок зависит от пиковых ветровых нагрузок, которые будет испытывать дом в месте своего расположения. Эти ветровые нагрузки определяются с помощью ASCE 7, в котором представлены методы расчета этих давлений ветровой нагрузки. На рисунке 7 показано крепление, типичное для дома, расположенного не в зоне, подверженной ураганам.

Отрицательные силы всасывания, а также циклическая ветровая нагрузка, передаваемая на дом во время урагана или сильного ветра, часто бывают достаточно высокими, поэтому одних только гвоздевых соединений недостаточно для удержания элементов вместе. Вместо этого используются металлические соединители, такие как те, что показаны на рисунках 8 и 9. Концевая стена фронтона должна противостоять трем силам за счет прочности соединителя и распорки: 1) подъемное и опускающее давление со стороны крыши, 2) горизонтальное давление и всасывание силы на стену и 3) усилия сдвига / сдвига на стену, которые в противном случае опрокинут двускатную крышу, как домино, начиная с торцевой стены фронтона.

Фронтальные торцевые стены в регионах, подверженных ураганам, испытывают на себе силы от давления ветра, которые настолько высоки, что часто требуются металлические соединители, а не гвозди, чтобы противостоять высоким силам, как показано в деталях примера на Рисунках 8 и 9.

Рисунок 8 . Пример A двускатной фермы и распорки торцевой стены для дома в районе урагана. (Источник: FEMA 1993). Рисунок 9 . Пример B фермы фронтона и распорки торцевой стены фронтона для дома в районе урагана.(Источник: FEMA 1993).

Поскольку шатровые крыши, как правило, работают лучше, чем двускатные в ураганах и сильных ветрах, многие страховые компании предлагают скидки на дома с шатровыми крышами. Страховой брокер Колуччи (2013) оценивает эту экономию в диапазоне от 100 до 800 долларов в зависимости от других факторов, которые могут изменить размер премии на 50%. Некоторые страховые компании требуют проведения инспекции по смягчению последствий ветра, чтобы получить эту скидку, в то время как у других есть агенты, способные принять решение самостоятельно.Как правило, дом должен иметь четырехскатную крышу для более чем 90% дома, чтобы соответствовать требованиям.

Для более сложных вариантов этих двух типов крыш, таких как скрещенный двускатный, передний двускатный, голландский двускатный или перекрестно-шатровый, следует помнить о впадинах и открытых вертикальных стенах. Утечки чаще всего возникают в долинах и там, где стена встречается с крышей. Открытые вертикальные стены подвергаются сильному ветровому давлению и ветровому дождю, из-за чего вода может попасть за сайдинг.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
