Плюсы и минусы фундамента на винтовых сваях: Свайно-винтовой фундамент: плюсы и минусы, советы по выбору

Свайно-винтовой фундамент: плюсы и минусы, советы по выбору

Отдавая свое предпочтение тому или иному типу фундамента, наш выбор всегда основывается на его положительных качествах, поэтому давайте с них и начнем.

1. Стоимость фундамента

Точной цифры, на сколько свайно-винтовой фундамент обойдется дешевле, чем другие типы, на вскидку Вам никто не скажет, потому что необходимо учитывать множество факторов, начиная от глубины заложения, и заканчивая весом и размером самой постройки. Но, как показывает практика, выгода начинается от 20-40%, по сравнению со столбчатым и мелкозаглубленным ленточным фундаментом, а если сравнивать его с заглубленным ленточным или монолитной плитой, то здесь цена уже может отличаться в несколько раз, а в наше время — это огромный плюс.

2. Легкость и удобство монтажа

Монтаж свайно-винтового фундамента настолько прост, что его можно осуществить своими руками, без применения спецтехники и дорогостоящих инструментов, прибегнув лишь к помощи друзей или родственников.

Как правило, достаточно 3 человек, чтобы без проблем осуществить монтаж.

3. Очень быстрый монтаж винтовых свай

Значительный плюс винтовых свай, потому что в большинстве случаев, монтаж фундамента осуществляется за 1-2 дня. В то время, как другие типы фундамента, включающие в себя такие этапы, как копку, армирование, устройство опалубки и заливку бетона, займет гораздо больше времени, сил и средств.

Но стоит помнить, что время монтажа полностью зависит от профессионализма работников, грунта и глубины заложения винтовых свай.

4. Уклон на участке — не помеха для свайно-винтового фундамента

Каким бы ни был уклон на Вашем участке, он не будет проблемой для монтажа свайно-винтового фундамента. Большая разница в высоте (5-8 метров), может стать практически не преодолимой преградой для железобетонных типов фундамента, а свайно-винтовой – с этой задачей справиться.

Тут стоит отметить, что другой тип фундамента, например ленточный, с этой задачей тоже может справиться, но это обойдеться Вам в несколько раз дороже.

5. Чистый участок после заложения фундамента

В процессе заложения фундамента, на участке не будет лишних отходов и грязи, таких как выкопанный грунт, пролитый бетон, следы от техники на газоне и т.д. Хоть и не такой значительный, но все же плюс.

Закладывая фундамент на винтовых сваях, Вам не придется думать, куда деть лишний грунт, как очистить участок

6. Монтаж в любое время года

В отличие от бетонных и железобетонных фундаментов, устройство которых в зимний период предусматривает дополнительные затраты на прогрев бетона, противоморозные добавки и т.д., монтаж винтовых свай можно производить практически при любой температуре воздуха и без дополнительных затрат. Тем более, все знают, что строительство зимой гораздо дешевле.

7. Теплый пол в доме

Особенность этого фундамента такова, что между грунтом и полом дома присутствует приличная прослойка воздуха, а как известно, воздух – хороший теплоизолятор.

Таким образом, если сравнивать полы по грунту, и полы «висящие в воздухе», то теплее будут вторые, при одинаковых затратах. А это уже значительный плюс в пользу винтовых свай.

8. Быстрая готовность

Если бетонные фундаменты предусматривают затвердевание в течение 28 суток, а также время для усадки, перед тем, как начнется монтаж стен, то свайно-винтовой фундамент, готов к расчетным нагрузкам сразу после монтажа.

9. Простота наращивания фундамента

В случае, когда Вам необходимо, по каким-либо причинам, после монтажа винтовых свай, немного изменить проект дома, планировку, или просто пристроить что-либо, нарастить свайно-винтовой фундамент не составит особого труда. Что не всегда возможно сделать без значительных затрат с другими видами фундаментов.

10. Несложный ремонт фундамента

От некачественных материалов, неправильного монтажа, да и вообще неквалифицированных специалистов – не застрахован никто. Так вот, если по какой-либо причине, винтовая свая лопнет, то ее легко будет заменить, даже если дом уже будет построен.

А вот если лопнет ленточный или плитный фундамент, то ремонт обойдется Вам в очень большую сумму.

11. Не тянет влагу из грунта

Благодаря тому, что связь дома с грунтом осуществляется только через металлические сваи, влага, расположенная в земле, никаким образом не сможет проникнуть ни в стены, ни в пол Вашего дома.

Вот мы и рассмотрели все основные плюсы свайно-винтовых фундаментов. Как видно, их огромное количество, большинство из которых могут стать весомым аргументом в пользу винтовых свай при выборе фундамента под дом.

Не смотря на такое огромное количество положительных качеств, у свайно-винтового фундамента, впрочем, как и у любого другого, существует ряд недостатков, которые так же необходимо принимать во внимание, делая выбор основы для своего будущего дома.

Минусов у винтовых свай не так много, но все же они присутствуют. Давайте рассмотрим каждый из них отдельно.

1. Ограниченная область применения свайно-винтового фундамента

Свайно-винтовой фундамент, как таковой, подходит только для легких, в основном, деревянных конструкций, таких как, деревянные дома, каркасные, каркасно-щитовые и подобные им.

Учитывая низкую стоимость, винтовые сваи частенько пытаются использовать для тяжелых домов, таких как кирпичные, блочные и т.д. Но, стоит отметить, что даже если по всем произведенным расчетам, они должны выдержать нагрузку, все равно это «лотерея».

Прежде всего, это обусловлено тем, что сваи в грунте никак не связаны между собой, и усадка у каждой будет различна, что является основным минусом винтовых свай. Деревянные дома не подвержены трещинам и разрывам, и спокойно выдержат неравномерную усадку, что нельзя сказать о кирпичных и бетонных.

Естественно, можно использовать сваи большего диаметра, значительно усилив конструкцию в целом, но это уже дополнительные затраты, которые перекрывают основное достоинства свайно-винтового фундамента – дешевизну, и его применение уже не будет таким целесообразным.

2. Подходят не для всех типов грунтов

В скалистых местностях, использование свайно-винтового фундамента будет практически невозможно. Учитывая особенность монтажа, Вы не сможете заглубить сваю на необходимую глубину в таком грунте. А это, на мой взгляд, значительный минус такого фундамента.

Хотя, честно говоря, любые заглубленные фундаменты, на скалистых грунтах могут стать проблемой.

3. Трудности в устройстве подвальных помещений

Некоторые считают, что при использовании свайно-винтовых фундаментов, подвальные помещения сделать вообще невозможно, но это не так.

В принципе, подвал сделать можно, но он будет отдельно стоящей конструкцией. Другими словами, использовать фундамент, в качестве стен подвала – не получиться, что значительно удорожит конструкцию в целом.

4. Некачественные материалы в производстве свай

Производителей, которые экономят на материалах, при производстве своей продукции – предостаточно. А если учитывать то, что фундамент является опорой всего дома, то последствия плохого качества свай могут быть весьма печальные.

Некоторые – обрабатывают некачественными антикоррозийными материалами свои сваи, что приводит к ранней коррозии, и, что естественно, винтовая свая «сгнивает» раньше положенного ей срока службы.

Многие производители экономят на самом металле, либо используют некачественный, либо делают его более тонким, что может стать огромным минусом, так как такая свая может деформироваться еще в процессе монтажа.

Может быть это сложно назвать минусом винтовых свай, как таковых, но не учитывать это при выборе нельзя.

Как правило, рассматривая плюсы и минусы того или иного типа фундамента, мы хотим узнать, стоит ли его использовать для своего будущего строения, будь то дом, гараж или какая другая постройка.

Так вот Вам несколько советов, которые помогут сделать выбор в пользу свайно-винтового фундамента, а может быть и переубедить Вас его использовать:

1. В случае, когда на строительном участке грунт оставляет желать лучшего, а твердые породы расположены очень глубоко(6-8м), затраты на свайно-винтовой фундамент значительно увеличатся, потому что придется наращивать сваи. В этом случае попробуйте рассчитать другой тип фундамента, например, плитный с ребрами жесткости. Возможно, что он будет дешевле.
2. Винтовые сваи лучше покупать у проверенных производителей, помните — значительно сэкономив на сваях, Вы можете, так же значительно, потерять на качестве, что будет более плачевно.
3. При выборе размера и типа винтовых свай, стоит учесть, что нагрузка, которую они выдерживают, зависит не только от самих свай, но также напрямую от типа грунта, в котором будет расположено их основание.
4. Хоть металл влагу из грунта впитывать не может, но она все же очень пагубно на него действует, поэтому при выборе винтовых свай, обращайте особое внимание на качество антикоррозийного покрытия.
5. Частично изучить грунт, в который будет закладываться фундамент, можно попробовать самостоятельно, выкопав яму глубиной около 2 метров. Только не копайте в месте установки свай, потому что после того, как яма будет закопана, грунт в том месте будет насыпной, а закладывать основание сваи в насыпном грунте грозит значительными проблемами.
6. При изучении основных достоинств и недостатков свайно-винтовых фундаментов, нельзя судить и делать выбор по одному или нескольким критериям, необходимо досконально изучить все стороны данного вида и сравнить их с другими фундаментами, подходящими для Вашего строения.

Плюсы и минусы фундамента на сваях

Фундамент – основание любого здания, и от его надежности зависит и надежность дома. Поэтому так важно правильно выбрать тип фундамента в зависимости от особенностей грунта и будущей постройки. Сегодня используется три основных типа фундамента: ленточный, столбчатый и свайно-винтовой.

Особенности свайного фундамента

Данный тип фундамента подходит для промерзающего грунта, для участков с неровной поверхностью почвы. Сваи ввинчиваются в землю по тому же принципу, что и столбы при обустройстве столбчатого фундамента, но они не нуждаются в одинаковой глубине. Поэтому такая технология особенно востребована в загородном строительстве.

Компания «Русская Свая» проектирует фундамент под каждый конкретный проект и изготавливает сваи необходимого размера. Обустройство свайно-винтового фундамента позволяет возводить различные строительные конструкции на участках со сложным грунтом в короткие сроки.

Диаметр сваи	Длина сваи, мм	Кол-во	Стоимость, руб*
108	2 000	4	17 960
108	2 000	6	21 940
108	2 000	9	31 320
108	2 000	12	41 760
108	2 000	16	55 680
108	2 000	20	69 600
108	2 000	25	87 000

Фундамент на винтовых сваях – современная технология, которая позволяет реализовывать различные архитектурные решения.

Изначально свайный тип фундамента применялся преимущественно для возведения различных объектов государственного значения: маяков, вышек сотовой связи и т. д. Позднее он стал широко использоваться и в гражданском строительстве за счет своих многочисленных преимуществ.

*смета на каждый фундамент рассчитывается отдельно проектным отделом , подробности узнавайте у менеджеров

Преимущества фундамента на винтовых сваях

• Доступная стоимость. Компания «Русская Свая» предлагает выгодные цены на винтовые сваи для фундамента. В среднем, заказ свайного фундамента у нас обходится приблизительно на 10-20% дешевле столбчатого или ленточного.
• Сжатые сроки выполнения работ. На укладку фундамента на сваях требуется не более трех дней.
• Сокращение трудоемкости процесса. Свайный фундамент не требует большого количества специалистов и спецтехники.
• Возможность использования на всех типах грунтов, в частности, на участках с торфяным грунтом, с неровной поверхностью почвы, с промерзающим или затапливаемым грунтом.
• Возможность повторного использования свай. Качественные сваи, изготовленные с соблюдением всех нормативов, способны прослужить около ста лет. При необходимости их можно использовать повторно для другого строительства.
• Высокая надежность и способность выдерживать вес строения любой площади за счет равномерного распределения нагрузки.

Недостатки свайно-винтового фундамента

• Сложность расчетов, которые требуют особого внимания при реализации нестандартных проектов, подразумевающих увеличение массы строения. Опытные специалисты нашей компании всегда готовы выполнить расчеты как для типовых, так и для индивидуальных проектов.
• Увеличение усадки, которое необходимо учитывать при расчетах, в противном случае усадка может негативно отразиться на состоянии здания.

Фундамент на винтовых сваях – быстро, выгодно, надежно

Очевидно, что свайно-винтовой фундамент обладает неоспоримыми преимуществами перед другими типами, а незначительные недостатки легко устраняются за счет профессионализма проектировщиков. Для строительства загородного дома, коттеджа, дачи или бани лучше всего подойдет именно фундамент на сваях.

Цены на винтовые сваи достаточно умеренны. Свайный фундамент возводится быстро, не требует дополнительных затрат на содержание рабочих и доставку спецтехники. При этом его надежность не вызывает сомнений. Что же касается участков со сложным грунтом, для них свайно-винтовой фундамент – это единственный возможный вариант.

Фундаменты на винтовых сваях: плюсы и минусы

Дома без фундамента не бывает — это знает каждый. А вот какой фундамент предпочесть при строительстве — это может стать непростым вопросом для начинающего строителя. В этой статье внимание будет уделено достоинствам и недостаткам фундамента на винтовых сваях — одного из наиболее популярных в частном домостроении последних лет.

Что такое винтовая свая?

Прежде всего надо разобраться в том, что из себя представляют фундаменты на винтовых сваях. Они формируются ввинченными на нужную глубину в грунт металлическими сваями. Как правило, последние располагаются по периметру постройки и на пересечениях продольных и поперечных линий, соединяющих каждую внешнюю сваю. Большинство достоинств, о которых дальше пойдет речь, напрямую связаны с особенностью конструкции винтовой сваи.

Название «винтовая свая» обусловлено тем, что её наконечник представляет собой винт, который способен легко заглубиться в грунт и закрепиться в нем. Сама свая изготавливается из металлической трубы с толстыми стенками различного диаметра и длины. Их классификация — тема для отдельного разговора. А пока, сосредоточимся на обещанных плюсах и минусах этой конструкции.

Плюсы использования винтовых свай

• Такой фундамент не подвержен смещению или усадке.
• Его долговечность может достигать 100 лет.
• Быстрота  и легкость монтажных работ.
• Один из самых экономичных по затратам.
• Он подходит для любого рельефа, что особенно удобно при наличии на участке больших перепадов высот.
• Отлично себя зарекомендовал на слабых грунтах, особенно болотистых почвах или с большим количеством водоносных прослоек.
• Высокая несущая способность.
• Работы по монтажу винтовых свай могут вестись в любой сезон.
• Позволяет возводить пристройки рядом с уже имеющимися постройками и проложенными инженерными коммуникациями.

Минусы использования винтовых свай

• Они изготавливаются из металла, который может подвергаться коррозии, если была нарушена технология нанесения антикоррозийного покрытия.
• Отсутствие подвала, который очень важен для многих собственников частных домов.
• Не подходит для скальных грунтов или при наличии в грунте большого числа камней или твердого известняка.

Последние два недостатка можно назвать относительными, так как при использовании специальной техники сваи можно вмонтировать в любой грунт, а подвал можно вырыть отдельно. Но затраты на все это сведут на нет низкую стоимость применения винтовых свай. Первый же недостаток устраняется ответственным подходом к выбору производителя, соблюдающего тонкости технологического процесса!

Cвайно винтовой фундамент: плюсы и минусы

Чтобы решить, свайно-винтовой, ленточный или какой еще фундамент лучше выбрать под строящийся дом, важно понять, какие винтовой фундамент имеет плюсы и минусы.

Преимущества конструкции на сваях

1. Большое преимущество свайно-винтового фундамента  — цена. Точная сумма экономии в каждом конкретном случае различна, но в среднем это до 40-50% дешевле, чем плитный или ленточный, а выгода относительно столбчатого 30%.
2. Для возведения такого фундамента потребуется несколько дней (точный срок зависит только от числа свай и количества работников). При этом продолжать строительство и нагружать конструкцию возможно сразу. Времени на усадку или твердение ей не требуется.
3. Свайно-винтовой фундамент лучше применять при болотистых и пучинистых грунтах, частых половодьях, в условиях мерзлоты и так далее. Иными словами, там, где ленточный и другие типы для строительства не подходят.
4. При этом работы производятся при любой погоде, температуре и климатических условиях – это явные плюсы конструкции. Тот же бетон, как пример, в жару требуется поливать, в холод обогревать или добавлять антифризы, при дожде защищать от него. Металлические сваи же боятся только механических повреждений.
5. При изменениях в проекте дома в конструкцию такого фундамента легко внести изменения на этапе сооружения (ленточный таким похвастаться не может), сделать пристройки к дому и так далее.
6. В случае, когда дом разрушен или разобран, хорошо сохранившиеся сваи допускается применить повторно, но лучше подновить их антикоррозийное покрытие.
7. Участок строительства практически не загрязняется, ведь нет необходимости в вывозе грунта, проведении земляных работ, заливке бетона.
8. При сооружении такого фундамента воздействие на ландшафт и близлежащие постройки минимально, отрыва котлованов не требуется. Эти преимущества позволяют применять его рядом со старыми и ветхими домами, памятниками, уже проложенными сетями водоснабжения, канализации или электричества, в общем там, где вибраций грунта лучше избежать, так как они потенциально приведут к разрушениям.

Недостатки конструкции

Минусы свайно-винтового фундамента существенны и делают его хорошим решением только для ограниченного круга построек и в условиях, когда другие типы фундаментов неприменимы.

Коррозионная нестойкость

Главный минус –материал свай подвержен коррозии. Использование цветных металлов обойдется дорого, а железо и его сплавы к воздействию агрессивных сред нестойки. Безусловно, антикоррозийные покрытия и даже окрашивание свай способны отсрочить ее появление, но не навсегда. А при вкручивании свай в грунт, она испытывает достаточно сильное трение, поэтому любые покрытия могут быть повреждены уже на этапе монтажа. Грунтовые воды и различные агрессивные химические соединения даже при малом содержании в почве окажут свое губительное воздействие на металл. Ускоряет коррозию и электричество – блуждающие токи в почве и неисправности системы электроснабжения в доме, в результате которых одна или несколько свай начинают выполнять роль заземлителей.

Что важно знать перед тем, как выбирать и покупать винтовые сваи для фундамента:  сварка сильно уменьшает коррозионную стойкость металла. Поэтому ее применение на стволе сваи, напрямую соприкасающемся с грунтом, крайне нежелательно. Сваркой только прикрепляют оголовок сверху сваи.

Главный минус фундамента на винтовых сваях — коррозия металла

Одним из способов если не убрать, то уменьшить у фундаментов на винтовых сваях недостатки, связанные с коррозией, и продлить срок службы является утолщение стенок используемых свай. Так, даже частично поврежденные ржавчиной, они все еще будут обеспечивать необходимую несущую способность.  Но утолщать сваи до бесконечности невозможно и экономически невыгодно.

Ограничения по конструкции дома

Следующий недостаток – это применимость свайно-винтового фундамента исключительно для легких построек, обычно деревянных – каркасных и щитовых домов. Попытки возвести на такой конструкции здание из каменных материалов – дело рискованное. В процессе эксплуатации усадка свай может быть неравномерной, что приведет к растрескиванию, а то и к разрушению дома. Для массивных сооружений следует использовать ленточный, набивной свайный или плитный тип конструкции.

Кроме того, конструкция фундамента дома на винтовых сваях не предусматривает создание подвального помещения или цокольного этажа. Не для всех, но для многих хозяев это можно записать в недостатки. Хотя некоторые строители и решают это отрывом котлована на необходимую глубину, но такое решение снижает устойчивость свайного фундамента и потому нежелательно. Если геологические условия участка и прочие факторы позволяют, то при острой необходимости в подвале лучше выбрать ленточный фундамент, боковая поверхность которого послужит стенами подземному помещению.

Установка такого фундамента не подразумевается в условиях скалистых грунтов или обильно содержащих каменистые включения.

Финансовый вопрос

Еще один минус фундамента на винтовых сваях — затраты на покупку качественных свай часто оказываются сравнимы со стоимостью железобетонных буронабивных свай, т.е никакого экономического преимущества от свайно-винтового фундамента может и не быть. Поэтому его лучше возводить только если необходимо быстрое строительство жилья либо при сложных условиях на участке (крутом рельефе, близости грунтовых вод, болотистой местности, пучинистых грунтах), когда ленточный или плитный фундамент не подходят.

Подводим итоги

Сказать, что винтовой фундамент лучше, чем ленточный (как пример), нельзя. Каждая из конструкций имеет свои преимущества, но рассчитана на разные условия использования. Однако плюсы и минусы фундамента на винтовых сваях делают его сооружением достаточно ограниченного применения. Его возведение оправдано когда:

• Недостатки фундамента несущественны (к примеру, невысокая несущая способность винтовой конструкции в сравнении с плитной/ленточной — это минус, но при возведении легкого каркасного дома он роли не играет) или могут быть минимизированы (как пример, использование толстостенных свай и их обработка для противодействия коррозии).
• Такой фундамент оптимален для данного рельефа и типа грунтов на участке.

Плюсы и минусы винтовых свай в строительстве дома



Вступление

Относительно недавно теоретики технологий строительства предложили соблазнительную технологию устройства фундамента под названием винтовые сваи. В этой статье обсудим плюсы и минусы винтовых свай в частном домостроении.

Суть технологии винтовые сваи

По своему решению технология «винтовые сваи», по сравнению с классическим ленточным фундаментом, заманчиво проста и кажется более дешевой.

Суть винтового фундамента, в буквальном смысле, вкручивании специальных винтовых свай в грунт. Количество и места установки свай определяются типом будущего дома. Конструкции свай стандартные, отличаются лишь деталями, и это первый плюс данной технологии. На фото вы видите пример таких свай.

На первый оценочный взгляд, достаточно купить винтовые сваи 108 мм и используя винтовой фундамент, вы изваляетесь от трудоёмких работ по выравнивании площадки строительства, устройству опалубки фундамента и его бетонирования. Еще больше преимуществ винтовых свай видим, сравнивая их не с ленточным, а фундаментом типа УШП.

Плюсы и минусы винтовых свай

Давайте посмотрим на плюсы и минусы винтовых свай. Начнем с оптимистичного — плюсов.

Плюсы винтовых свай

• Во-первых, вам не нужно заниматься выравниванием площадки для строительства дома. Используя свайный фундамент ваш дом можно построить на холме.
• Во-вторых, при устройстве свайного фундамента вам не нужно думать о бетонировании и связанных с ним проблемами (заказ бетона, подъезд техники и т. д.).
• В-третьих, очевидная экономия на трудозатратах и времени строительства.
• В-четвертых, свайный фундамент подходит для большинства домов частного домостроения. Каждая свая выдерживает нагрузку до 7 тонн.
• В-пятых, дом на винтовых сваях можно построить на самом сложном рельефе (холм, косогор), на самом «глухом» участке земли (в лесу), в самых стесненных плотной застройкой условиях.

Однако не всё так идеально, есть и минусы.

Минусы винтовых свай

Надежность винтового фундамента не определяется их количеством на свайном поле. Здесь важна прочность его основы. Возьмете шуруп и вверните его в дерево, а потом в пенопласт. В какой основе шуруп будет держаться крепче? Конечно же в более плотной.

Аналогичная ситуация с винтовыми сваями. Чтобы избежать оседания, для устройства винтового фундамента торфяные, глинистые и песчаные почвы требуют дополнительного исследования. Нужно определить в грунте более прочный слой и возможно увеличить длину свай от 6 до 11 метров.

• Во-вторых, свайный фундамент невозможно устроить на каменистом грунте.
• В-третьих, дом на винтовых сваях требует трудоёмких работ по дополнительной теплоизоляции пола и цоколя, а также отделки цоколя и закрытии свай.
• В-четвертых, у дома на сваях не будет подвала.
• В-пятых, железные винтовые сваи будут ржаветь и потребуют постоянных работ по покраске. Как раз в 2-3 года их красить в условиях закрытого цоколя — проблема.
• В-шестых, есть конкретные технологические ограничения по весу дома и его конструкции. Также потребуется точный расчет фундамента на винтовых сваях.

Заключение

Плюсы и минусы винтовых свай нужно учесть в применении к каждому конкретному дому и участку. Может сложиться ситуация, когда экономия на работах будет нивелированы затратами на изыскательские и проектные работы. Хотя простую каркасную дачу на сваях можно строить и без проекта.

©domity.ru

Еще статьи



Похожие статьи

Свайно винтовой фундамент: плюсы и минусы

Для любого объекта капитального строительства необходим надежный фундамент, от прочности которого во многом зависит срок службы здания. При неверно организованном фундаменте, со временем строение обязательно даст усадку, на его стенах появятся трещины и другие технологические дефекты, которые вскоре приведут к полному разрушению здания, из каких бы прочных и технологичных материалов оно ни было возведено. Самыми популярными и доступными типами фундаментов в Вологодской области являются:

Надежный фундамент особенно необходим, если строительство ведется на сложных грунтах (песчаных, торфяных, глинистых, обводненных, заболоченных и т. п.), для которых характерно периодическое движение слоев.

ВЫБОР ФУНДАМЕНТА — ВИНТОВЫЕ СВАИ?

В малоэтажном строительстве, независимо от места возведения зданий, традиционно используются ленточные фундаменты, которые, хоть и являются достаточно надежными, все же не подходят для сооружений, строительство которых осуществляется на сложных грунтах, тут на помощь приходит свайно винтовой фундамент.

Стандартные бетонные блоки ленточного фундамента несут значительную нагрузку на торфяные, глинистые и песчаные почвы, а их установка в заболоченном и обводненном грунте просто недопустима. Помимо этого, при значительных суточных и сезонных колебаниях температур, бетон в неустойчивых грунтах просто «рвет», что приводит ленточный фундамент в негодность, а фундамент на винтовых сваях не обладает такими недостатками.

При строительстве в Череповце и Вологде частных малоэтажных домов и коттеджей особенно на так называемых «сложных грунтах» идеальным решением является применение свайно винтового фундамента, который пользуется большим спросом по Вологодской области. Кроме этого, фундамент из винтовых свай намного дешевле традиционного бетонного, а также невероятно прост в сооружении, что делает его одним из решающих факторов, непосредственно влияющих на стоимость строительных работ.

ПЛЮСЫ И НЕДОСТАТКИ СВАЙНО ВИНТОВОГО ФУНДАМЕНТА

Помимо низкой стоимости таких изделий, винтовые сваи обладают следующими преимуществами:

• быстрый монтаж в любую погоду и сезон года, как правило, в течение 1 дня;
• четкое распределение полной несущей нагрузки в соответствии с проектом свайного поля;
• отсутствие нарушений целостности почвы при их установке;
• ремонтопригодность и высокий срок службы — не менее 100 лет, а при обработке свай специальным составом — до 150 лет;
• запас несущей прочности — от 4 до 18 тонн, который можно поднять за счет увеличения диаметра изделия и ширины лопасти сваи;
• установка на местности практически с любым рельефом без предварительного проведения земляных работ, а также отсутствие необходимости в гидроизоляции фундамента на винтовых сваях.

Как и все технологии, данный тип фундамента имеет один существенный изъян — невозможен монтаж в скалистых грунтах, что имеет место быть в некоторых районах Вологодской области, поэтому практикуется пробное завинчивание сваи.

Помимо традиционного направления использования — малоэтажное гражданское и промышленное строительство -, винтовые сваи активно используются в качестве основания для пирсов, причалов, трубопроводов и прочих подобных сооружений.

Мы монтируем свайно-винтовые фундаменты согласно расчетам производимыми нашими специалистами, а также в соответствии с предоставленными заказчиком расчетными данными. СК «Основа» предлагает на выбор не только фундамент на винтовых сваях, но и альтернативные варианты решения задачи. По вопросам приобретения готовых винтовых свай и заказа изготовления изделий по оригинальным проектам, пожалуйста, обращайтесь к менеджерам нашей компании по указанному на сайте номеру телефона +7 (911) 518-15-51 или непосредственно по адресу: г. Череповец, ул. Безымянная, 10, офис 2.

Фундамент на винтовых сваях плюсы и минусы

В промышленном и индивидуальном строительстве выбор типа фундамента – залог прочности всего здания. Из всех типов фундаментов в силу универсальности применения заслуживает внимания свайно-винтовая конструкция. Фундамент на винтовых сваях можно обустраивать практически для любых строительных объектов и на любых видах грунтов.

Конструкция винтовой сваи

Винтовая свая выглядит как обычная железная труба, на одном конце которой приварена спиралевидная лопасть, ввинчивающаяся в грунт. Эту лопасть часто называют буром.

Наконечник с буром – это основная деталь сваи, он же служит и опорой, по которой вес объекта через фундамент передается на почву. Этот же наконечник выполняет и роль своеобразного анкера, благодаря которому сваю из грунта нельзя выдернуть или выдавить силами пучения при оттаивании или замерзании почвы.

Внешний вид и принцип действия винтовых свай напоминает работу шурупа-самореза, который строители вкручивают в грунт. Винтовая резьба, которая для разных типов грунта выполняется с разным шагом, увеличивает полезную площадь опоры и прочно удерживает сваю на месте.

Если почва мягкая или легкая (песчаная или супесь), то резьба на сваях делается по всей длине через определенные промежутки. Свайный винтовой фундамент, достоинства и недостатки которого мы рассмотрим дальше, отлично подходит для индивидуального строительства.

Сваи заглубляются в грунт вручную или при помощи специальной техники — ямобура. На противоположном от резьбы конце трубы проделаны два технологических отверстия – с их помощью свая соединяется с ямобуром, и через них же продеваются рычаги для ручного бурения. В процессе бурения необходимо постоянно контролировать вертикальное положение сваи. После ввинчивания сваи на нужную глубину в полую трубу заливают бетонный раствор.

Предварительные расчеты

Свайно-винтовой фундамент, минусы которого не сравнить с его явными преимуществами, необходимо правильно рассчитать и подготовиться к его строительству. Не торопитесь покупать трубы для изготовления свай — сначала рассчитайте их количество и диаметр.

В среднем свая Ø 150 мм способна выдержать 6 тонн. Количество винтовых свай рассчитывается, исходя из стройматериала будущего дома. Для дома их бревен или деревянных щитов можно закручивать сваи через 2-2,5 метра. Если объект строится из кирпича, бетона или шлакоблока, то более расстояние сокращается до 1,5-2 метров, а сами сваи углубляются на 0,5-1 метр.

Размеры свай для индивидуального строительства закладываются в пределах 3,5 метров. В регионах со сложными климатическими условиями длина свай увеличивается. Диаметр труб выбирается в диапазоне 57-133 мм. После того, как вы рассчитали, сколько свай и какой длины понадобится, можно приобретать все стройматериалы.

Все наглядные плюсы таких фундаментов в том, что для рельефа любой сложности, заболоченности или других условий не нужно закладывать в смету землеройные работы. Все достоинства и минусы такого строительства очевидны и описаны ниже.

Вид и диаметр сваи	Расстояние между сваями, погонные метры	Применение
Винтовая Ø 57 мм	0,5-2	Для легких домов, ограждений, опор, дорожных знаков и указателей
Винтовая Ø 76 мм	1-3	Для легких домов, ограждений, опор, дорожных знаков и указателей
Винтовая Ø 89 мм	2-4	Для частных построек, хозяйственных блоков, тяжелых ограждений, как дополнительные опоры
Винтовая Ø 108 мм	2-5	Для домов, ангаров, пирсов, тяжелых ворот и ограждений
Винтовая Ø 133 мм	2-5	Для зданий, хозблоков, трубопроводов, ЛЭП и др.
Винтовая Ø 159 мм	2-5	Для зданий, хозблоков, трубопроводов, ЛЭП и др.
Винтовая Ø 219 мм	3-10	Для зданий, хозблоков, трубопроводов, ЛЭП и др.

Недостатки свайно-винтового фундамента

Практически все строители-профессионалы отмечают следующие минусы свайно-винтовых фундаментов:

1. Требуется высокая точность при расчете глубины залегания фундамента. При этом принимается во внимание тип грунта, снежная или водная подземная масса и глубина промерзания грунта зимой.
2. У надежных винтовых свай должен быть очень качественный сварной шов, иначе резьба может оборваться или срезаться часть ее при бурении, что значительно ослабит фундамент, но визуально будет незаметно.
3. Основной недостаток – сам металл, из которого сваи изготавливаются. Поэтому требуется обязательная защита сваи от коррозии – покраска и антикоррозийная обработка специальными составами. Верхняя часть винтовой сваи защищается слоем гидроизоляции, а грунт вокруг фундамента необходимо дренировать, то есть, сделать отвод грунтовых вод.
4. Предварительная обработка пескоструйной машиной перед нанесением антикоррозийного слоя делает производство дороже.
5. Ствол сваи не должен быть сварным – приваривается только лопасть. Толщина ствола – 4 мм и больше.
6. В скалистом грунте или при наличии крупных камней в почве вкручивание свай намного затормаживается, а иногда становится невозможным.
7. Строительство утепленного подвала для здания на свайно-винтовом основании будет стоить столько же, сколько и строительство самого фундамента.

Положительные стороны использования свай для фундамента

Прочность свайно-винтового фундамента сравнима с прочностью других основ, но основные плюсы – это высокая экономичность, отсутствие землеройных работ и участие небольшой бригады из 2-4 человек как при ручном, так и при автоматизированном бурении. Дополнительные плюсы: за одну рабочую смену эта бригада вручную может ввинтить до 10-15 свай, а при задействовании ямобура – 40-60 штук.

Строительство свайно-винтовых фундаментов можно проводить:

1. На местности с любым рельефом.
2. В лесистой местности не нужно вырубать деревья и кустарник.
3. Подъездные пути для спецтехники при ручном бурении необязательны.
4. Фундамент на сваях можно обустраивать на слабых почвах, а также при повышенном уровне грунтовых и подземных вод.
5. Если здание уже построено, к нему несложно пристроить любое необходимое сооружение на свайно-винтовом фундаменте.

Еще плюсы:

1. Сваи не дают усадки, и эксплуатировать фундамент можно сразу.
2. Большая скорость и простота установки свай.
3. Проветриваемый фундамент в условиях высокой влажности и близости залегания грунтовых вод не дает стенам здания загнивать и покрываться плесенью.
4. Монтаж винтовых свай проводится в любой погодный сезон.
5. Срок эксплуатации винтовых фундаментов — более 100 лет.
6. Фундамент можно обустраивать рядом с любыми зданиями, сооружениями, инженерными коммуникациями и другими строительными объектами.
7. Нет нужды в рытье котлована, что сокращает время строительных работ.

Фундаменты на винтовых сваях имеют высокую несущую способность, что обуславливается самим способом их ввинчивания. Когда сваю закручивают, структура грунта не нарушается – лопасти проходят сквозь слои почвы, и еще больше уплотняют грунт вокруг бура. Кроме того, лопасти равномерно распределяют нагрузку по всей трубе и увеличивают сопротивление пучению.

Все сваи фундамента рекомендуется скрепить в одну цельную конструкцию ростверком, и в этом минусы процесса. Ростверк усиливает способность сопротивляться вектору морозного пучения грунта. Свайно-винтовой фундамент можно построить и без ростверка, но вы должны быть уверены, что расчеты сделаны правильно, а сваи будут вкручиваться на требуемую глубину.

Свайный фундамент. Плюсы и минусы готовых проектов

Имея соответствующее оборудование, пару помощников и хорошую информационную базу, сегодня вполне реально построить дом самостоятельно, даже не обладая профессиональными навыками. Фундамент закладывается в основу строительства любого здания. Свайный фундамент приобретает все большую популярность при строительстве частного дома. Плюсы и минусы такого типа фундамента конструкции и его разновидностей мы рассмотрим в этой статье.

Типы фундаментов

Одной из важных, хотя и незаметных снаружи, частей дома является фундамент. От того, насколько правильно будет завершен монтаж данной стройплощадки, зависит долговечность и качество постройки.

В зависимости от технологии монтажа и области применения фундаменты можно классифицировать следующим образом:

1. Ленточный фундамент применяется в основном в малоэтажном строительстве. Он делится на сборный, состоящий из блоков, и монолитный — в виде опалубки, в которую заливается бетон
2. Монолитный фундамент, очень прочный, применяется в местах, где есть риск проседания грунта.Представляет собой монолитную железобетонную плиту.
3. Столбчатый фундамент закладывается при строительстве одноэтажных домов. Он выполняется в виде колонн, которые затем соединяются балочной обвязкой.
4. Свайный фундамент в последнее время получил большее распространение благодаря надежности, универсальности и доступности монтажа своими руками.

Свайный фундамент и этапы его устройства

Кладка свайного фундамента применяется при строительстве многоэтажных зданий.Для этого типа фундамента не требуется кропотливой рытье котлованов, что является существенным преимуществом перед другими типами фундамента дома. Одно из главных преимуществ этого метода — возможность установки практически на любой местности, с любым грунтом.

Чтобы определить плюсы и минусы свайного фундамента, рассмотрим его разновидности.

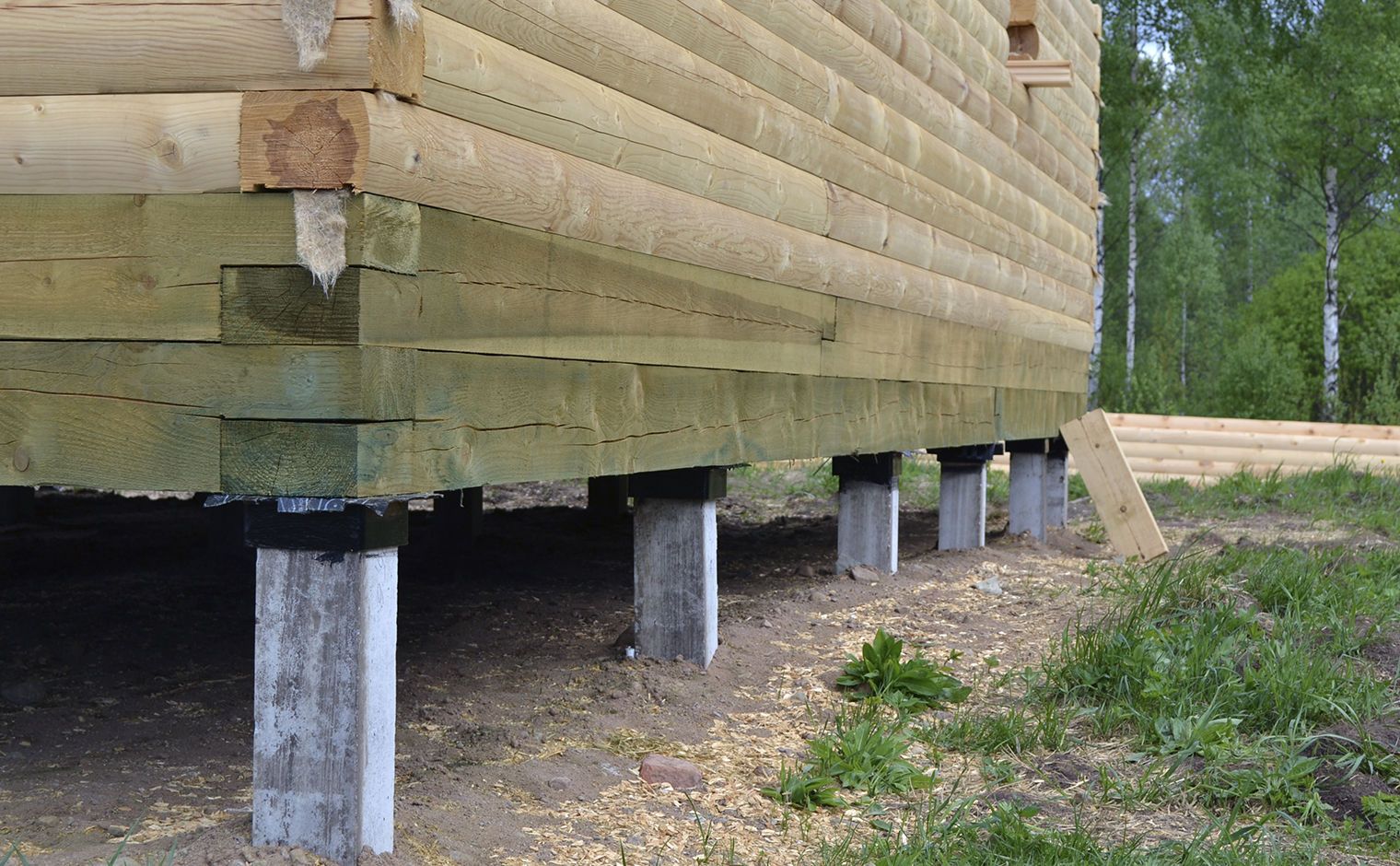

Свайный фундамент

Этапы закладки свайного фундамента

Перед началом устройства любого фундамента необходимо провести определенные подготовительные работы и расчеты, которые включают следующее.

• инженерно-геологический анализ грунтов;
• определение типа свай для фундамента;
• подробный чертеж плана дома с указанием всех деталей строения;
• расчет нагрузки на фундамент;
• чертеж подземной части;
• установка свай;
• расчет и заполнение гриля;
• установка первого этажа;
• Расчет стоимости фундамента.

Фундамент из винтовых свай с железным ростверком

Варианты свайных фундаментов

Фундамент на сваях имеет несколько разновидностей, различающихся технологией установки и объемом.

Забивные сваи

Это железобетонные стержни, которые глубоко забиваются в землю. Технология этого строительства основана на точных расчетах распределения всей нагрузки будущего здания на эти фундаментные опоры. Сваи забиваются глубже, пока не достигнут наиболее стабильного участка почвы.Такой тип фундамента используется в промышленном строительстве, так как работы по забивке свай в грунт выполняется тяжелой спецтехникой. Такой вид свай не подходит для загородного дома или дачи, так как своими руками установить их невозможно.

Место под домом с высоким фундаментом из свай можно использовать как навес для машины

Буронабивные сваи

При таком типе фундамента сначала необходимо пробурить колодцы, в которые закладываются сваи и заливается бетон.Этот вид установки опор чаще всего применяется при строительстве многоэтажных домов. Техническая сложность, сложные расчеты и дороговизна работ — минус фундамент на буровых сваях.

Винтовой свайный фундамент

Этот тип свайного фундамента наиболее предпочтителен при строительстве загородного дома. Монтаж винтовых свай своими руками (видео можно найти на многих строительных площадках) наиболее доступен по цене и объему работ. Основа для такого фундамента — стальные трубы со специальной резьбой наподобие винта.Благодаря такой нарезке сваи «вкручиваются» в землю и с помощью лопастей винта прочно удерживаются в ней (как показано на видео). Если почва слишком рыхлая, используйте винтовые опоры с резьбой по всей трубе. Бетон заливается в стальные трубы, что придает большую устойчивость конструкции.

Полезно знать! Фундамент на винтовых сваях — лучший способ создать фундамент для легкого каркасного дома.

Свайно-винтовой фундамент, плюсы и минусы которого рассмотрены ниже, можно заложить даже без помощи специального оборудования, поэтому такой способ устройства фундамента является наиболее доступным для монтажа своими руками.

Преимущества и недостатки свайно-винтового метода

Основными преимуществами фундамента на винтовых сваях являются:

• доступная цена;
• скорость работы;
• возможность самостоятельной установки;
• укладка практически в любую почву;
• независимость от времени года.
• Изготавливается без предварительных земляных работ;

Для устойчивости и долговечности фундамента винтовые сваи привинчиваются перед погружением в твердый грунт

К недостаткам свайно-винтового метода можно отнести:

• подверженность коррозии при нарушении защитного слоя стальной трубы;
• невозможность установки в каменистых местах;
• проблемная установка возле других построек;
• необходимость точных расчетов глубины опоры.

Основные этапы закладки свайно-винтового фундамента

Свайно-винтовой вариант устройства фундамента, являясь на сегодняшний день самым передовым методом, привлекает, прежде всего, возможностью самостоятельного монтажа. Таким образом, будущий владелец загородного дома сможет существенно сэкономить на дорогостоящей технике и профессиональных строителях.

Первый этап работ — исследование почвы, детальный расчет и составление плана дома.

Обычно на начальном этапе строительства строительная площадка выравнивается и проводятся земляные работы, связанные с рытьем котлованов или траншей.Укладка фундамента на винтовые сваи не требует таких действий, что снижает трудоемкость и увеличивает скорость процесса.

На втором этапе производится установка свай под фундамент: с интервалом около 2 м расставляются маркеры — места, где в дальнейшем будут закручиваться сваи. Исходя из назначения строящегося здания производится подбор свай определенного диаметра и веса.

Следующий шаг — затянуть винтовые опоры.В местах разметки производится неглубокое бурение. Сваи ввинчиваются в землю как шуруп. Эта работа может производиться как с помощью механизмов, так и ручным способом.

На заметку! В среднем на закладку свайно-винтового фундамента уходит около двух суток.

После установки опор их выравнивают по вертикали и полую часть труб заливают песчано-цементным раствором, повышающим устойчивость свай и предохраняющим их от коррозии.

Последний этап устройства фундамента — соединение опор с монолитным ростверком и последующее создание цоколя дома.

Фундамент свайно-ростверковый

После установки свай они соединяются монолитным ростверком, на котором впоследствии возводится все здание. Такая конструкция равномерно распределяет нагрузку на опоры фундамента и является основой цоколя дома.

Ростверк выполняется ленточным или монолитным способом из деревянных балок или железобетонных плит, объединяющих опоры фундамента.В зависимости от места расположения свайный фундамент с монолитным ростверком делится на: высокий, средний и заглубленный.

Ростверк — основа шапки дома

Важно! Из-за естественного понижения температуры почвы в холодное время года внутри почвы происходит явление, называемое геологическим морозным отвалом почвы.

Влага в почве зимой замерзает и увеличивается в объеме. Это может привести к сдавливанию фундамента, а значит, и в домашних условиях.Чтобы противостоять этому явлению, сваи сочетаются с высоким ростверком на высоте 0,1 — 0,15 м над уровнем земли. Обычно такой ростверк устанавливают под постройки небольшой массы.

Для сооружения фундамента из свай не нужно рыть траншеи и котлованы.

Промежуточный ростверк укладывают на уровне земли с помощью песчаной или гравийной подушки. Недостатком ростверка является незащищенность грунта от морозного пучения, которое может вырвать сваи и повредить кладку.

Низкий ростверк находится ниже уровня земли.Опускается на глубину промерзания в пучинистых грунтах; на слабо пучинистых грунтах конструкцию кладут на 0,2-0,3 м ниже уровня земли.

При возведении частного дома чаще всего применяется высотный свайный фундамент с монолитным ростверком. При устройстве фундамента на винтовых сваях ростверком может служить деревянный брус, который фиксируется анкерными болтами.

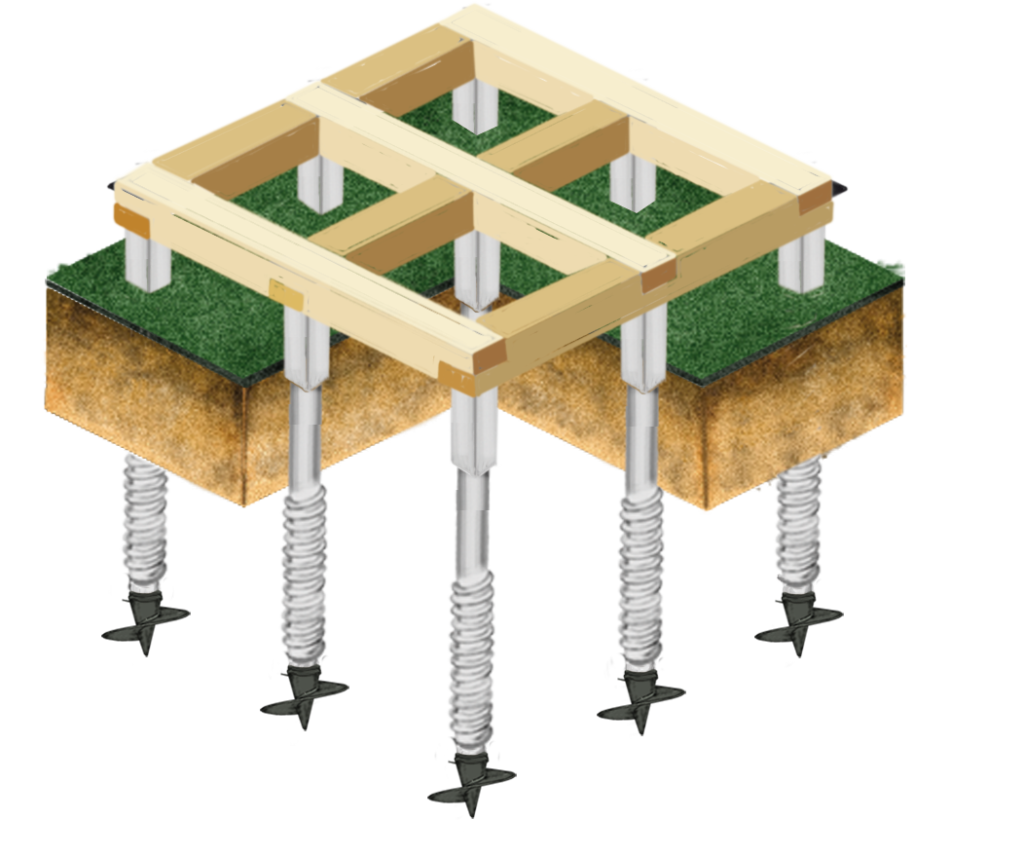

Свайный фундамент с деревянно-балочным ростверком

Плюсы и минусы свайно-ростверкового фундамента следующие:

Достоинства свайно-ростверкового фундамента:

• доступная цена;
• возможность сделать самому;
• скорость установки;
• надежность — почти без усадки.

Минусы дизайна:

• Строгий расчет ростверка свайного фундамента;
• используется только для легких построек;
• Влияние коррозии на стальную деталь.

Фундамент свайный. За и против

Одно из главных преимуществ свайного фундамента при строительстве дома — доступность и цена. Это самый привлекательный фактор для тех, кто строит дом своими руками. Важным преимуществом также является скорость устройства фундамента и возможность работать в любое время года.

Также преимуществом данного варианта устройства фундамента является устойчивость и надежность конструкции: лопасти винтовых свай хорошо уплотняют грунт. К тому же это дает возможность обустроить фундамент практически в любом грунте.

Дом на свайном фундаменте можно построить очень быстро.

К недостаткам фундамента на сваях можно отнести возможную усадку конструкции. Чтобы избежать такого явления, необходимо провести исследование грунта и точные расчеты с чертежом свайного фундамента с ростверком.К минусам свайного фундамента можно отнести тщательную подготовительную работу.

Большое значение при устройстве фундамента на сваях имеет качество применяемого материала. При нарушении защитного слоя стальные конструкции фундамента подвергаются коррозии.

Учитывая плюсы и минусы свайного фундамента, выбор его в качестве основы загородного дома на сегодняшний день считается наиболее оптимальным и перспективным.

Что такое винтовая свая для фундамента?

Винтовые сваи — это одна из форм фундамента, широко используемая в строительной отрасли Юго-Западной Флориды.Они обладают значительными преимуществами с точки зрения скорости и простоты установки. Выгоды заключаются, но не ограничиваются ими, в сокращении выноса обрезанных бетонных свай, бурового грунта и практически полном отсутствии вибраций.

Винтовая свая — это форма сваи фундамента или анкеров для дамбы / подпорной стены, которые использовались с начала восемнадцатого века. Они изготавливаются из полых стальных труб с закругленными углами или твердых квадратных сегментов вала, обычно с несколькими спиралями, приваренными к трубе / квадратному валу, что обеспечивает процесс самонарезания во время установки.Винтовые сваи вкручиваются в землю, как винт, вкручивающийся в дерево.

Фундамент нового строительства не должен быть пыткой. Наша система винтовых свайных фундаментов обеспечивает характеристики бетона без недостатков и недостатков, присущих сваям с приводом от дизельного двигателя или буронабивным шнековым сваям. Каждая винтовая свая состоит из свинцовой винтовой секции с приваренными винтообразными опорными пластинами. Имея аутентичную спиральную форму, спирали не врезаются в землю, а ввинчиваются в нее с незначительным нарушением почвы.Спиральные пластины расположены на достаточно большом расстоянии друг от друга, чтобы они функционировали независимо как отдельные компоненты подшипника; следовательно, спираль над или под ним не влияет на пропускную способность конкретной спирали винтового якоря / сваи.

Горячеоцинкованные удлинители, квадратные или круглые, добавляются стандартной длины в три, пять и семь футов до тех пор, пока ведущая секция не войдет в несущий слой. В среднем квадратные удлинители вала могут использоваться как при сжатии, так и при растяжении.Валы круглого сечения чаще используются для сжатия и имеют превосходный модуль упругости сечения, что позволяет избежать изгиба в более слабых грунтах.

Диаметр спиральной сваи колеблется от 2 7/8 дюйма до 4 ½ дюйма, а диаметр спирали колеблется от 6 до 16 дюймов в зависимости от требований к вместимости. Винтовые сваи с квадратным валом простираются от 1 ”x 1” квадрата до 2 ¼ ’x 2 ¼” с винтами того же номинального диаметра. Сваи труб и ведущие секции квадратного сечения изготовлены из горячеоцинкованной стали и устанавливаются короткими секциями, индивидуально длиной от 5 до 7 футов.Последующие секции прямого вала (удлинители) привинчены к ведущей секции с помощью ¾ ”H.D.G. структурные болты, когда он закручивается в землю.

КАК ОНИ СВЯЗАНЫ?

Наиболее распространенный метод крепления винтовой сваи к фундаменту сооружения — это врезание головки концевой заделки винтовой сваи в бетонный фундамент сооружения. Дополнительная всеобъемлющая прочность может быть достигнута за счет стальных арматурных стержней, которые залиты в ядро ​​свай и выступают в основание здания.

ОБЪЕМ ПРИМЕНЕНИЯ ФУНДАМЕНТА

Винтовые сваи — альтернатива, когда земля, прилегающая к поверхности, не подходит для поддержки конструкции. Винтовые сваи также могут быть полезны там, где профиль, размер и положение конструкции не могут быть поддержаны альтернативными методами фундамента.

НОВЫЕ ФУНДАМЕНТЫ

Поддержка новых и существующих структур, в том числе:

• Жилые, коммерческие и производственные здания
• Переборки, дамбы и причалы
• Башни электропередач и солнечные фермы
• Переносные здания
• Мосты, природные тротуары и доки
• Перестройка и укрепление существующего фундамента
• Постоянная или временная опора для повторного выравнивания существующих сооружений, которые осели
• Повышение мощности и обезвреживание ураганов
• Реагирование на повреждение зданий в результате таких опасностей, как ураганы, тропические депрессии и силы, генерируемые волнами

ВИНТОВЫЕ СВАИ ДЛЯ МОРСКИХ ПРИМЕНЕНИЙ

• Анкеры с подвязкой для новых дамб / переборок
• Мосты, природные тротуары и доки
• Подводная опора инженерных коммуникаций
• Стабилизация откосов и опалубка
• Постоянная опора для существующих или новых конструкций подпорных стен
  • (особенно, если это требуется в короткие сроки)

Временная постановка оборудования или судов на якорь, особенно против ветрового подъема.Сваи можно снимать и использовать повторно.

КАК УСТАНАВЛИВАЮТСЯ ВИНТОВЫЕ СВАИ

Винтовые сваи вкручиваются в землю, как шуруп для дерева. Спирали продвигаются в почву с постоянным шагом, а не продвигаются сквозь нее. Спиральные борозды и валы имеют особую форму и спроектированы с учетом существующих грунтовых условий.

Наши сваи устанавливаются с широким спектром оборудования в зависимости от доступности и вместимости винтовой сваи. Оборудование может варьироваться от небольшого ручного гидравлического привода, небольшого экскаватора до установки экскаватором весом 50 000 фунтов.Гидравлические силовые головки используются для приложения большого крутящего момента, необходимого для ввинчивания винтовой сваи в землю.

Требуемая комбинация гидравлической приводной головки и погрузочно-разгрузочной машины определяется по:

• Требования к крутящему моменту при инженерной установке
• Крутильная способность вала
• Ограничения доступа на площадку (высота / ширина / расстояние до препятствий)
• Профиль почвы и состояние грунта

Coastal Foundation Solutions обладают современными мощными цифровыми индикаторами крутящего момента для измерения крутящего момента в фут-фунтах во время установки.Эти устройства калибруются ежегодно, чтобы обеспечить доступность точных подробных показаний для монитора свай.

Специалисты по спиральным сваям из Флориды, компания Coastal Foundation Solutions, предоставят вам специально разработанные, установленные и сертифицированные услуги по спиральным сваям для всех ваших жилых, промышленных, коммерческих и морских требований.

Преимущества и недостатки заземляющего винтового фундамента опор фотоэлектрической электростанции — Знание

Винтовой фундамент заземления

■ Определение

Стальная трубная свая из горячеоцинкованной стали со спиральными лопастями используется под передними и задними колоннами монтажных конструкций для солнечных батарей .Вращающиеся лезвия могут быть большими или маленькими, могут непрерывно прерываться, и между вращающимися лезвиями и стальной трубой используется непрерывная сварка. В процессе строительства используется профессиональная техника для ввинчивания в грунт.

Верхняя часть фундамента из винтовых свай обнажена до земли, и между верхним кронштейном солнечной батареи и верхним кронштейном панели солнечных батарей используется винтовое соединение. Благодаря боковому трению между стороной сваи из стальных труб и почвой, особенно сила зажима между вращающейся лопастью и почвой сопротивляется вытягивающей силе и вертикальной нагрузке, а грунт сваи между телом сваи, спиралью отвал и почвенное тело. Эффект против горизонтальных нагрузок.

■ Преимущества:

Скорость строительства высокая, нет необходимости в планировке площадки, нет земляных работ, максимальная защита полевой растительности, площадке легко восстановить первоначальный вид, удобно регулировать верхний кронштейн и высоту кронштейна можно регулировать с учетом рельефа местности. Воздействие на окружающую среду невелико, требуются небольшие трудозатраты, а винтовая свая может использоваться для вторичного использования.

■ Недостатки:

Стоимость относительно высокая, требуется специальная строительная техника.Самое главное, что основная горизонтальная несущая способность тесно связана с плотностью почвенного слоя. Фундамент на винтовых сваях требует определенной степени уплотнения слоя почвы, особенно неглубокого слоя почвы, близкого к земле. Может быть слишком свободным; фундамент из винтовых свай имеет плохую коррозионную стойкость, хотя можно использовать толстое горячее цинкование, но его трудно приспособить к сильной коррозионной среде.

Блог о решениях для фонда CHANCE® | Преимущества спиральной сваи

Винтовые анкеры CHANCE® — это предварительно спроектированная механическая система анкеровки для постоянной и временной опалубки.Успех винтовой анкерной системы анкерного крепления основан на десятилетиях аналогичного использования анкеров CHANCE в электроэнергетике. С помощью этого «мгновенного» метода закрепления анкерной опорой можно получить грузоподъемность до 200 000 фунтов на анкер. Подвалы CHANCE предлагают быстрое, экономичное и простое решение для любого проекта подвязки.

Подробнее

Темы: Преимущества винтовой сваи, Гражданская, Инженерное дело, Устойчивость

Немного более тупой, чем моя предыдущая статья, но определенно есть о чем подумать — это более широкие воздействия, на которые могут повлиять винтовые сваи, если расширить фокус с экологичных характеристик конкретного продукта на более широкую капитальную — S S — перспектива устойчивого развития сообщества …

Подробнее

Темы: Преимущества винтовой сваи, Гражданская, Устойчивость

Для зданий и сооружений выбор материалов, методы энергосбережения и хорошая эффективность использования воды являются важными составляющими, которые следует учитывать при размышлении об устойчивости.Однако мысли о том, что можно считать устойчивым фондом, часто упускаются из виду (или не заходят намного «глубже», чем затраты или баллы LEED, на которые он может претендовать). Давайте исследуем, как винтовые сваи CHANCE влияют на окружающую среду, экономику и общество, чтобы создать более целостное представление о том, что значит быть устойчивым.

Подробнее

Темы: Преимущества винтовой сваи, Гражданская, Устойчивость

На суше в изобилии используются сваи и анкерные крепления, а винтовые анкеры всегда считались рентабельными, универсальными и простыми в установке.Однако офшор; Винтовые якоря являются лучшим выбором для швартовки. Технология спиральных якорей, впервые примененная в морской среде для крепления нефтепроводов к дну океана, оказалась успешной и экологически безопасной альтернативой традиционным грибовидным, дедвейтным и свайным якорям для судовладельцев, капитанов портов, морского строительства и гражданского строительства. фирмы.

Подробнее

Темы: Преимущества винтовой сваи, Гражданская, Применение спиральных свай, Швартовка

Современный дизайн инфраструктуры и архитектура развиваются благодаря быстрому совершенствованию современных технологий и материаловедения.Это подняло планку, призывая строительные и инжиниринговые компании быть на высоте, улучшив фундаментные системы.

Подробнее

Темы: Строительство, Преимущества винтовой сваи, Инженерное дело, Применение спиральных свай, Пример использования

Препятствия могут быть трудными, потому что вы часто не знаете о них, пока не начнете закладывать глубокий фундамент.Винтовые сваи не могут устанавливаться через препятствия; однако здесь мы выделяем различные варианты устранения препятствий при установке винтовых свай. Одним из преимуществ винтовых свай является то, что вам не придется отказываться от сваи. В большинстве случаев его можно снять и переустановить (в отличие от других вариантов глубокого фундамента).

Подробнее

Темы: Строительство, Преимущества винтовой сваи, Гражданская, Подрядчики, Применение спиральных свай

Винтовые сваи — отличное решение для фундамента нефтегазовой отрасли как в густонаселенных, так и в удаленных районах.Их легко установить, их можно удалить (при необходимости) и повторно использовать в другом месте. Это вытесняющие сваи, поэтому они не образуют грунта, не теряется время на ожидание затвердевания бетона перед загрузкой, и они устанавливаются с минимальным воздействием на окружающую среду. Для нефтегазовой отрасли винтовые сваи могут быть наиболее подходящим фундаментным решением в данном сегменте.

Подробнее

Темы: Строительство, Фонды, Преимущества винтовой сваи, Применение спиральных свай

Представьте, что вы пытаетесь вести «обычный бизнес» в здании, которое ремонтируется с надстройкой второго этажа.Именно это и произошло с этим проектом.

Подробнее

Темы: Фонды, Преимущества винтовой сваи, Гражданская, HeliCAP

Вам когда-нибудь приходилось оценивать осевую нагрузку винтовой сваи? Вы можете рассчитать трение винтового подшипника и вала вручную, но есть метод получше.Используйте программное обеспечение HeliCAP® v3.0 Helical Capacity Design! HeliCAP — это программное обеспечение, которое оценивает осевую емкость винтовых свай, бесплатное для использования и доступно с любого компьютера, смартфона или планшета с подключением к Интернету и веб-браузером. Для достижения наилучших результатов рекомендуется настольный или портативный компьютер с веб-браузером Google Chrome.

Подробнее

Темы: Преимущества винтовой сваи, Инженерное дело, HeliCAP

Тип / размер вала винтовой сваи имеет решающее значение как для осевой, так и для поперечной нагрузки — особенно для сжатия в мягких / рыхлых перекрывающих грунтах, где необходимо учитывать поперечную устойчивость вала.Ниже приводится краткое изложение 4 различных типов валов, обычно используемых для винтовых свай, а также их относительных преимуществ и недостатков, основанных на условиях площадки и области применения. Очень важно понимать, что винтовая установка сваи должна учитываться в процессе проектирования.

Подробнее

Темы: Преимущества винтовой сваи, Гражданская, Инженерное дело

Плюсы и минусы свайного фундамента — Олимпия Экспресс

Всякий раз, когда вы планируете построить какое-либо сооружение, самая трудная задача — заложить для него надлежащий фундамент.Потому что, если фундамент конструкции не прочный, он не сможет выдержать нагрузку конструкции. Фундамент можно назвать самой важной и важной частью любого здания. Есть разные подходы к фондам. Фундамент зависит от следующих факторов;

1. Тип грунта
2. Несущая способность почвы
3. Уровень грунтовых вод
4. Минимальная глубина

Коэффициенты могут различаться в зависимости от участка и грунтовых условий.Но когда грунт в земле менее сжимаем, а содержание воды высокое, в этом сценарии лучшим решением для фундамента будет свайный фундамент. В свайном фундаменте делают сваи из стали, бетона и дерева. Длина каждой стопки может отличаться в зависимости от ее расположения. Основным преимуществом свайных работ является защита грунта от коррозии и способность выдерживать высокие нагрузки. По мнению строителей, преимуществ использования щучьего фундамента больше, чем у любого другого типа фундамента.Но все, что имеет плюсы, имеет свои минусы. То же самое и с свайным фундаментом.

Плюсы

• Сваи могут быть изготовлены заранее по необходимой длине и спецификации. Это означает, что на объекте потребуется меньше усилий. Потому что заранее залитые сваи достигнут площадки, и единственная установка будет сделана на площадке.
• Предварительная заливка сократит время, необходимое для укладки свай и фундамента. Это может быть полезно, если у вас плотный график. Это становится очень важным, если вы живете в регионе с непредсказуемой погодой.Потому что в случае дождя или снега укладка свай может быть медленной, надевать или останавливать, поэтому, когда у вас появляется окно с ясной погодой, это можно сделать.
• В отличие от других фундаментов, фундамент на винтовых сваях может быть большей длины. Это означает, что если вам нужно добраться до более глубокой почвы, чтобы получить твердое дно для вашего фундамента.
• Свайный фундамент можно делать и на больших площадях. Не ограничивается размерами конструкции.
• Требует меньше труда по сравнению с другими методами фундамента.Значит, с свайным фундаментом хлопот будет меньше
.

Минусы

• Свайный фундамент нельзя выдвигать из земли. Он должен быть в земле, поэтому вам придется построить еще один внешний фундамент поверх свайного фундамента
.
• Иногда бывает трудно добиться точности длины сваи, потому что очень сложно заранее узнать фактическую длину сваи.
• Требуется тяжелая и сложная техника для свайного фундамента. Это означает, что стоимость свайного фундамента может быть выше, чем у других фундаментов.
• Сваю можно повредить при проезде по валунам и камням.

См. Преимущества и недостатки

Сваи из металла, бетона или дерева. Бетонная свая — сборная, которую можно найти на строительной площадке или на производстве. Сваи забиваются в грунт вертикально или под заданным углом к ​​вертикали при закладке свайных фундаментов . Свайный молот забивает сваи в грунт, вытесняя грунт в объеме, равном массе сваи.

Источник: c1.staticflickr.com

Почва вокруг свай становится плотной, поскольку выталкивает частицы почвы с силой в прилегающие пространства в массе почвы, что приводит к уплотнению грунта. окружающая масса грунта. Свая, используемая для уплотнения прилегающего грунта, известна как уплотняющая свая. Несущая способность сборной сваи увеличивается за счет давления, создаваемого окружающей массой уплотненного грунта.

Источник: civilblog.org

Плохие дренажные качества насыщенной, связной или илистой почвы делают невозможным уплотнение почвы вокруг сваи. Вода в порах затрудняет попадание перемещенных частиц почвы в пустоты. Это действие создает напряжения в массе почвы рядом с сваей, когда она врезается в землю. А напряжение — результат исключительно воды в порах. В результате давление поровой воды снижает несущую способность почвы, окружающей сваю.

Источник: civildigital.com

Почва вокруг свай изменилась и потеряет значительную прочность конструкции. Фактически, результатом забивки сваи в илистых, связных или насыщенных грунтах является снижение несущей способности. Но со временем восстановленная почва восстановит утраченную прочность по мере переориентации нарушенных частиц почвы (так называемая тиксотропия). Который возникает из-за консолидации массы.

Также прочтите: Полное руководство по свайному фундаменту и его типам

Источник: content3.jdmagicbox.com

Преимущества использования свай

• Они могут быть сборными в соответствии со спецификациями.
• Им можно предварительно придать любую длину, форму и размер и использовать на месте, что сокращает время завершения.
• Несущая способность фундамента на винтовой свае увеличивается, когда он вдавливается в сыпучий грунт, поскольку прилегающая масса грунта уплотняется вокруг сваи.
• Стопы дают чистый и аккуратный вид, что требует минимального надзора и меньше места для хранения.
• Сваи используются в местах, не допускающих бурение скважин из-за заимствования и обнаружения подземных водоносных горизонтов под давлением.
• Они являются отличным выбором при работе над водой, например, при работе с сваями на пристанях и сооружениях причалов.

Недостатки использования Pile

Сообщите мне, когда вы разместите ссылку, так что мы планируем разместить ее во всех наших учетных записях в социальных сетях.

• Необходима соответствующая арматура сборных железобетонных свай, поскольку это помогает им выдерживать нагрузки при транспортировке.
• Правильное предварительное планирование необходимо для правильного обращения с сваей при забивании ее в землю.
• Для забивки свай требуется тяжелое оборудование.
• Трудно заранее определить требуемую длину сваи; следовательно, процесс будет включать добавление большего количества отрезков или отрезание лишнего, что увеличивает стоимость проекта.
• Сваи не подходят для почв с плохим дренажем. При правильной организации забивки и фазе может произойти вспучивание почвы или всплытие уже забитой сваи при вдавливании новой.
• Забивка свай вызывает колебания, которые могут повлиять на целостность оснований соседних конструкций.

Забивные сваи — Проектирование зданий

Забивные сваи , также известные как сваи смещения, представляют собой широко используемую форму фундамента здания, которая обеспечивает поддержку конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.

Забивные сваи обычно используются для поддержки зданий, резервуаров, башен, стен и мостов и могут быть наиболее экономичным решением для глубокого фундамента.Их также можно использовать в таких приложениях, как насыпи, подпорные стены, переборки, анкерные конструкции и коффердамы.

Фундамент считается свайным, если его глубина более чем в три раза превышает его ширину (Atkinson, 2007). Забивная свая представляет собой длинную тонкую колонну, изготовленную из предварительно отформованного материала и имеющую заданную форму и размер, которую можно установить ударным молотком, вибрацией или вдавливанием ее в грунт на расчетную глубину или сопротивление. Если грунт особенно плотный, может потребоваться предварительное бурение, чтобы сваи достигла проектной глубины.

Забивные сваи легко адаптируются и могут устанавливаться для восприятия сжимающих, растягивающих или поперечных нагрузок, со спецификациями, установленными в соответствии с потребностями конструкции, бюджетом и условиями почвы.

Типы забивной сваи включают:

[править] Сталь

Стандартные стальные шпунтовые сваи могут использоваться для формирования свай коробчатого или двутаврового профиля. Они имеют ударный привод и используются в основном в морских сооружениях.Они имеют диапазон нагрузок от 300 до 1700 кН и могут достигать длины до 36 м.

Стальные винтовые сваи имеют чугунную спираль, вращаются и используются для опоры на небольших глубинах в мягких илах и песках. Они имеют диапазон нагрузок от 400 до 3000 кН и могут достигать длины до 24 м. Для получения дополнительной информации см. Фундаменты на винтовых сваях.

Стальные трубчатые сваи используются на морских сооружениях и фундаментах в мягких грунтах над подходящими несущими пластами. Обычно они забиваются снизу с помощью внутреннего отбойного молотка.

[править] Сборный бетон

Это могут быть квадратные, восьмиугольные, цилиндрические или шпунтовые сваи. Это ударные забивные сваи , которые используются там, где буронабивные сваи не подходят из-за проточной воды или очень рыхлых грунтов. Они имеют диапазон нагрузок 300–1200 кН и могут достигать 30 м.

[править] Древесина

Это обычно квадратные пилы (но могут быть также круглые, конические, обработанные, необработанные) и ударные. Их можно использовать для небольших контрактов на участках с неглубокими аллювиальными отложениями, перекрывающими подходящие несущие пласты (например,грамм. берега рек и лиманы).

Диапазон нагрузок деревянных свай 50-350 кН. Они могут быть длиной до 12 м без сращивания.

[править] Composite

Это сваи, в которых используется комбинация, например бетонная свая со стальным наконечником.

Забивные сваи изготавливаются с точными допусками с использованием высокопрочных материалов и требуют хорошего контроля качества. Стабильность качества достигается за счет соответствия BS 8004: 2015, а также стандартов ЕС, а также проверки перед установкой для проверки целостности.

Важно, чтобы забивные сваи сохраняли свою форму во время установки и не повреждались при установке последующих свай.

Статические или динамические испытания сваи могут использоваться для проверки несущей способности сваи, то есть максимальной нагрузки, которую сваа может нести без разрушения или чрезмерной осадки грунта. Вместимость сваи зависит от трех основных факторов:

Прочность грунта вала обычно увеличивается со временем после установки, чтобы обеспечить дополнительную грузоподъемность.При включении в конструкцию фундамента эта так называемая «установка» может позволить установку меньшего количества и более коротких свай, что приводит к меньшим затратам времени, труда и материалов.

Свайный молот используется для забивания свай в землю, который уплотняет почву по бокам и приводит к уплотнению массы и увеличивает ее несущую способность. Однако для насыщенной, илистой или связной почвы, в отличие от зернистой, плохое качество дренажа не позволяет добиться такого же уплотнения.Вода в почве ведет к снижению общей несущей способности, и конструкция сваи должна учитывать это.

Счетчик ударов — это количество ударов по свае, чтобы ее забить на желаемую глубину. Если есть различия в подземных условиях, может потребоваться обрезка или сращивание свай для увеличения их длины.

Поскольку не требуются специальные обсадные трубы и нет задержек, связанных с выдержкой бетона, забивные сваи хорошо подходят для сложных условий на стройплощадке.
