2 способа плавного пуска электроинструмента с обычной розетки

Владельцы ручного электроинструмента, как любители так и профессионалы, часто сталкиваются с его поломками. Не всегда это происходит по вине пользователя. Есть особенности, из-за которых это происходит вне зависимости от внешних факторов. Это зависит от технического совершенства изделия, его цены и области применения. Значительной части неисправностей можно избежать даже при использовании недорогих электроинструментов, если выполнить их несложную доработку, например, сделать плавный пуск.

Устройство

В болгарках без плавного пуска на обмотки коллекторного двигателя сразу подается напряжение сети 220 В, а для приведения его в рабочее состояние требуется повышенный пусковой ток. Устройство плавного пуска обеспечивает постепенное нарастание напряжения и соответственно, ток при запуске также не растет скачкообразно.

Обеспечить такой режим пуска возможно при использовании специальной электронной схемы. Основным компонентом ее является полупроводниковая микросхема, которая управляет другим, более мощным полупроводниковым прибором симистором, обеспечивающим подачу мощности на электропривод болгарки. Тиристоры микросхемы работают с задержкой питающего напряжения, до того момента пока конденсатор цепи не зарядится полностью. Принцип работы микросхемы удачно сочетается с обеспечением плавного пуска болгарок.

Микросхемы к1182, LM358

Наиболее известная микросхема для устройства плавного пуска к1182. Эта микросхема была создана еще в советские времена и сейчас ее не так просто найти. Существуют другие более доступные микросхемы, например, LM358. Многие современные болгарки в заводском исполнении устройства используют микросхему LM358.

Микросхема LM358

Особенности и срок службы

В ручных электроинструментах, таких как: болгарка(ушм), циркулярная пила, шуруповерт, дрель – используют коллекторные двигатели с последовательным возбуждением.
Они могут работать на постоянном и на переменном токе.

Для их запитки в большинстве случаев используется обычная электросеть 230 В 50 Гц. Раньше для профессионального инструмента использовалась сеть 380 В. Теперь, с ростом мощности потребителей в однофазных сетях (офисы и жилой сектор), появились и профессиональные электроинструменты на 220 В.

Коллекторные двигатели имеют большой крутящий и пусковой моменты, компактны, легко изготавливаются на повышенное напряжение. Крутящий момент здесь является решающим. При невысокой массе машины он как раз подходит для ручного электроинструмента. Но у таких электромоторов имеются недостатки и слабые места. Одно из таких слабых мест – щеточный узел.

Щетки из прессованного графита с наполнителями трутся о медные пластины коллектора и подвергаются механическому износу и электроэрозии. Это приводит к увеличению искрения и повышает пожарную и взрывоопасность электроинструмента. Попадание минеральной пыли внутрь ускоряет износ. Хотя вентиляторы, предусмотренные конструкцией, выдувают воздух наружу, пыль и цемент могут легко попадать внутрь. Во время простоя, если инструмент неудачно положили, пыль легко попадает внутрь. На практике это постоянное явление.

Щетки электродвигателя из прессованного графита

Еще один недостаток электроинструмента – частые поломки редуктора. Это происходит как раз из-за большого пускового момента. Достоинство оборачивается недостатком. С поломкой редуктора приходится менять инструмент, ремонту они, обычно, не подлежат. К сожалению, промышленность, в стремлении снизить себестоимость продукции делает это за счет качества. Хочешь пользоваться хорошим электроинструментом – плати немалые деньги.

С последним недостатком как раз можно эффективно бороться плавным пуском. Многие производители делают это, но не всегда уделяют этому достаточно внимания. Хорошие регуляторы оборотов есть не у всех инструментов.

Принцип действия

Устройство плавного пуска в УШМ заводского исполнения находится внутри корпуса болгарки и соединяется контактами с кнопкой включения и обмотками статора электропривода. Требуется определенное время для выхода УШМ на номинальный режим и электромагнитное поле, создаваемое равномерно нарастающими силой тока и напряжением через обмотки статора, заставляет якорь привода болгарки плавно набирать обороты.

Для болгарок, где производителем не предусмотрено такое устройство, обычно в очень редких случаях удается скрыть его под корпусом болгарки. Наиболее часто оно выполняется в виде отдельного блока, обустроенного в разрыве цепи силового кабеля. Однако принцип действия от этого не меняется.

Сборка модели с симисториями серии VS1

Собирайте на Triac VS1 гладкий старт для дробилки своими руками можно с помощью нескольких выпрямительных блоков. Конденсаторы для устройства подходят для линейного типа мощностью 40 пФ. Начните сборку модификации с помощью пайки резисторов. Конденсаторы устанавливаются последовательно между изоляторами. Номинальное напряжение высококачественного стартера составляет 200 В.

Затем, чтобы сделать плавный старт для болгар своими руками, собранный симистор взят и припаян в начале цепи. Минимальная рабочая частота для него должна составлять 30 Гц. В этом случае тестер должен отображать значение 50 Ом. Если есть проблемы с перегревом конденсаторов, вам необходимо использовать дипольные фильтры.

Недостатки УШМ без плавного пуска

Аккумуляторная угловая шлифмашина Metabo W 18 LTX 125 602174850 с плавным пуском. Фото ВсеИнструменты.ру

Кроме обеспечивающих комфортные условия работы пользователю, болгарка с плавным пуском обладает рядом других достоинств.

Отсутствие во время плавного пуска болгарки большого пускового тока, который в разы превышает номинальное значение этого параметра во время работы, повышает надежность электрической части электроинструмента. В этом случае провода обмоток не испытывают перегрузок и не растрескиваются, ламели коллектора и щетки не подвергаются износу от повышенного искрения, в местах контакта не происходят процессы, ухудшающие соединение.
Во время равномерного повышения числа оборотов до номинального значения болгарка с плавным пуском не испытывает повышенных динамических нагрузок, которые возникают при его отсутствии. Мгновенный набор 6000 оборотов в минуту и более не проходит бесследно для шестеренчатой передачи и подшипниковых узлов. Они быстрее выходят из строя, поэтому болгарки без такого устройства чаще ремонтируются.

Стартеры для болгар 1000 Вт

Стартеры для этих болгар производятся на симисторах с перегрузкой 20 А. Стандартная схема устройства включает триод, стабилизатор и три транзистора. Выпрямительный блок чаще всего устанавливается на проводной основе. Конденсаторы могут использоваться с фильтром или без него. Минимальная частота обычной модели составляет 30 Гц. При сопротивлении 40 Ом пускатели способны поддерживать большие перегрузки. Однако проблемы могут возникать при низких оборотах болгар.

Как сделать блок пуска для электроинструмента

Существует достаточно много вариантов самостоятельного оборудования болгарки устройством плавного пуска. Некоторые из них представлены в авторских видео.

Блок пуска на базе микросхемы LM358

В следующем видео автор делится опытом самостоятельного изготовления платы блока плавного пуска по схеме, взятой из интернета, на базе микросхемы LM358. Корпус для платы автор изготовил из коробочки из-под шампуня, что говорит о богатой фантазии мастеров самодеятельного творчества. Автор не просто слепо скопировал схему из интернета, а доработал с заменой характеристик некоторых ее элементов: транзисторов, диодов, резисторов. Радиатор для охлаждения полупроводниковых приборов взят из магнитофона. Для того, чтобы была возможность разместить блок плавного пуска внутри корпуса болгарки, а не как в случае предложенного варианта, разработана плата меньшего размера.

Технология работ по изготовлению блока пуска

Автор следующего видео подробно описывает приемы работ, применяемые комплектующие и вспомогательные технологические материалы для изготовления устройства плавного пуска. Здесь в качестве базового элемента взята микросхема к1182. Технология не рассчитана на применение в качестве основы печатной платы, автор называет такую сборку технологией «навесного монтажа». При таком производстве работ кроме пайки применяется крепление отдельных элементов с помощью крепежных изделий, например, так крепится симистор к теплоотводу. Готовый блок пуска не универсален для всех болгарок. На двух отдельно взятых автором УШМ они выходили на режим за ощутимо разный промежуток времени.

Один из вариантов компоновки самодельного блока пуска

В качестве исходного варианта автор следующего видео выбрал известную в интернете сборку с микросхемой LM358.Так как собранный пусковой блок не поместился внутри корпуса болгарки, автор «упаковал» внутрь лишь симистор с радиатором, по причине хороших условий охлаждения от колеса вентилятора болгарки. Остальную часть блока вместе с микросхемой закрепил на корпусе УШМ.

Использование утюга в качестве дополнительной нагрузки для снижения оборотов болгарки

Этот способ не относится конкретно к теме плавного пуска болгарки. Однако, для понимания принципа действия электронного устройства диммер, который используется для регулировки мощности (или количества оборотов) болгарки вполне приемлем. В следующем видео утюг забирает определенную мощность у УШМ, тем самым снижая ее обороты.

Типовую схему блока пуска следует дорабатывать для каждого отдельного электроинструмента

Автор следующего видео рассказывает как оборудовал свою бытовую болгарку устройством плавного пуска для увеличения срока эксплуатации.

Важно: схема может отлично работать для регулировки яркости лампы, но для необходимого функционирования болгарки при пуске быть неспособной выполнять задачу. Для эффективной работы ее следует «настроить», а именно подобрать нужные величины резисторов, емкостей конденсаторов и возможно изменить характеристики полупроводниковых приборов.

Как приспособить в болгарке штатный диммер для регулировки оборотов

В следующем видео автор доработал кнопку включения (сделал ее подпружиненной) с целью использования возможностей покупного диммера для регулировки оборотов болгарки. После включения болгарки перемещением кнопки устанавливается требуемый режим оборотов. Диммер фиксирует этот режим и при повторном включении производится его установка.

Советы по выбору

Как правильно выбрать УШМ? Для этого стоит воспользоваться несколькими основными критериями.

Для выбора подходящего инструмента стоит определиться с конкретным видом работ, которые предстоит выполнять данным инструментом. Болгарки могут быть разных видов: сетевые, с аккумуляторами, бензиновые и пневматические.

Сетевые модели, пожалуй, распространены более всего. Такие болгарки работают от домашней сети, то есть – от простой розетки. Такие модели инструмента обладают высокой мощностью, компактностью и высокой скоростью вращения режущих дисков.

Но ограничение в работе с такой болгаркой связано с зависимостью от электросети. Например, при работе на улице не всегда поблизости есть розетка и приходится пользоваться различными удлинителями.

Аккумуляторные приборы лишены данного минуса. Они имеют специальное крепление для блоков питания, которые заряжаются от электросети. После зарядки работать таким инструментом можно без всяких проводов. Обычно такие болгарки имеют компактные размеры и небольшие диаметры режущих дисков. Как правило, стоят такие модели дороже стандартных инструментов. Также период их работы ограничен емкостью блока питания.

Бензиновые модели болгарок встречаются нечасто. Такие приборы отличаются крупными габаритами, ведь им необходим бак для топлива, а также двигатель внутреннего сгорания. Среди плюсов стоит выделить высокую мощность данных моделей, широкий спектр выбора дисков и автономность. К отрицательным аспектам относится их вес и объемность, высокий уровень шума и, конечно, дополнительные затраты на топливо для работы прибора.

Пневматические модели УШМ часто используются в производственных целях и очень редко для бытовых работ. Это необычные болгарки, которые работают от потока сжатого воздуха, нуждаются в специальном компрессоре. У таких моделей полностью исключена проблема перегревания, а период работы может быть ограничен только лишь человеческим фактором. Также такие модели являются самыми легкими и бесшумными.

Для несложных работ по обработке и шлифовке поверхностей подойдут легкие модели шлифовальных машин с небольшим диаметром режущего круга. Для работ по резке прочных материалов стоит подбирать более мощное и, соответственно, громоздкое оборудование с большим диаметром дисков. Диаметры дисков могут быть от 125 (минимальный размер) до 230 (максимальный размер) мм – то есть диапазон размеров довольно широкий. Универсальным диаметром режущего диска является 180 мм. Таким кругом можно и обрабатывать поверхности, и резать материал.

При выборе диска стоит провести внимательный визуальный осмотр. Даже небольшие повреждения и сколы могут привести к крайне печальным последствиям. К слову, почти 90% несчастных случаев при работе с болгаркой происходит по вине дефекта на режущих дисках.

Также важным критерием выбора является удобство работы. Болгарка должна быть снабжена удобными ручками, не должна выскальзывать из ладони и иметь большой вес. Многие болгарки имеют электронное реле для защиты от скачков напряжения и перегрузок. Это полезная функция, поэтому стоит выбирать инструмент с таким предохранителем.

Рекомендуется выбирать модели с функцией плавного запуска. Это поможет инструменту прослужить гораздо большее время, да и пользоваться болгаркой с такой функцией гораздо удобнее и безопаснее.

Как подключить, установка

Для пользователей болгарок, не имеющих навыков электромонтажных работ можно приобрести отдельно продающийся блок плавного пуска. Необходимо будет лишь правильно его установить. Существую два варианта размещения пускового устройства — внутри корпуса болгарки и, в случае невозможности, снаружи.

В следующем видео автор один из приобретенных блоков с помощью небольшой доработки корпуса болгарки разместил внутри его. Два провода блока пуска подсоединяются по следующей схеме: один провод к контакту выключателя, другой к обмотке статора электропривода.

В другом видео автору также удалось поместить приобретенный блок внутри болгарки. Однако схему подключения он выбрал другую — в разрыв сети. При этом не важно учитывать куда подсоединять «ноль», а куда «фазу».

РЕГУЛЯТОР ОБОРОТОВ ДЛЯ ШЛИФОВАЛЬНОЙ МАШИНКИ

Рассказать в: На сегодняшний день в магазинах есть очень великий выбор электроинструмента. Все они отличаются как по цене, так и по функциональным возможностям и надежности. Почти у всех современных моделей електродрелей, лобзиков, шуруповертов есть регулятор оборотов. Но шлифмашины с такой возможностью встречается очень редко, а если и есть, то намного дороже. Чтоб не переплачивать лишнего, решил оснастить свою купленную давно болгарку регулятором оборотов. Для резки металла отрезным камнем регулятор в принципе не нужен, но для шлифовки корпусов в радиолюбительской практике он просто не заменим.

Принципиальная схема регулятора оборотов болгарки Итак, схема регулятора.

Как проверить

В домашних условиях перед сборкой болгарки с устройством плавного пуска неплохо проверить его на разрыв в цепи. В следующем видео проверяется устройство с тремя выводами. Обычно на корпусе пускового устройства имеется схема подключения. Здесь два провода сетевых, один идет к электроприводу. Если собрать цепь с индикаторной лампочкой, включив в нее устройство пуска, то определить разрыв в нем возможно загоранием/не загоранием индикаторной лампочки.

Стартеры для bulgariaks с симистором для 20 A

Устройства с симисторами 20 А подходят для профессиональных болгар. Многие модели используют контакторные резисторы. Прежде всего, они способны работать на высокой частоте. Максимальная температура стартера равна 55 градусам. Большинство моделей хорошо защищены. Стандартная конструкция устройства включает в себя использование трех контакторов емкостью 30 пФ. Эксперты говорят, что устройства отличаются своей проводимостью.

Минимальная частота пускателей составляет 35 Гц. Они могут работать в сети постоянного тока. Модификации подключаются через адаптеры. Для двигателей мощностью 200 Вт такие устройства хорошо подходят. Фильтры часто устанавливаются с триодами. Индекс чувствительности для них составляет не более 300 мВ. Проводные компараторы с системой защиты довольно распространены. Если рассматривать импортированные модели, то они имеют интегральный преобразователь, который устанавливается с изоляторами. Проводимость тока обеспечивается на уровне 5 мкм. При сопротивлении 40 Ом модель способна стабильно поддерживать высокие обороты.

Подключение цепей управления

Запуск и остановка электродвигателя реализуется двух- или трехпроводными схемами.

Старт привода производится нажатием кнопки. Остановка электрической машины осуществляется повторным нажатием.

При выборе трехпроводной схемы, плавный пуск и торможение двигателя осуществляется нажатием кнопок “старт” и “стоп”.

УПП этой модели позволяет настраивать пусковое напряжение в диапазоне от 30% до 75% от номинального значения электросети. По умолчанию выставлено 50% . Длительность нарастания и снижения напряжения регулируется в интервале от 2-х до 20 секунд. Эта величина определяет время разгона и остановки электрической машины.

Все электрические соединения выполняются кабелями с медными жилами, рекомендованных производителями марок и сечения. Настойки привода и программирование УПП проводятся в соответствии с алгоритмом, указанным производителем. Перед пробным пуском для проверки работоспособности привода необходимо проверить схему подключения и корректность настроек.

Понадобится

Микросхема – КР1182ПМ1.
R1 – 470 Ом. R2 – 68 килоом.
C1 и C2 – 1 микрофарад — 10 вольт.
C3 – 47 микрофарад – 10 вольт.

Макетная плата для монтажа компонентов схемы «чтобы не заморачиваться с изготовлением печатной платы». Мощность устройства зависит от марки симистора, который вы поставите. Например, среднее значение тока в открытом состоянии у разных симисторов:

BT139-600 — 16 ампер,
BT138-800 — 12 ампер,
BTA41-600 — 41 ампер.

схема, устройство, электродвигателя, на симисторе

На чтение 10 мин. Опубликовано 21.11.2018

Особенности и срок службы

В ручных электроинструментах, таких как: болгарка(ушм), циркулярная пила, шуруповерт, дрель – используют коллекторные двигатели с последовательным возбуждением.

Они могут работать на постоянном и на переменном токе.

Во время простоя, если инструмент неудачно положили, пыль легко попадает внутрь. На практике это постоянное явление.

Щетки электродвигателя из прессованного графита

С последним недостатком как раз можно эффективно бороться плавным пуском. Многие производители делают это, но не всегда уделяют этому достаточно внимания. Хорошие регуляторы оборотов есть не у всех инструментов.

Плавный пуск – для чего это нужно

Для снижения непомерной нагрузки на механику электроинструмента при пуске, могут быть приняты меры со стороны электропитания. Вместо подачи на электродвигатель полного напряжения от источника (электросети), можно подавать пониженное напряжение, с помощью плавного пуска. Но где его взять? Речь идет о массовом применении. В отдельных случаях специалисты и умельцы могли решать эту задачу, но большинству рядовых потребителей это было недоступно.

Существует три способа ограничить пусковой момент электроинструмента и добиться плавного старта:

Применение реостатов;
Применение трансформаторов;
Применение полупроводниковых ключей.

Первый способ применялся еще очень давно, но он не экономичен и неудобен.

Его можно применять и на постоянном, и на переменном токе.

Значительная часть мощности теряется на нагрев сопротивления реостата. Если задача ограничивается только плавным пуском, то это вполне терпимо. Если таким способом регулировать рабочую скорость электродвигателя, то это лишний нагрев окружающий среды и расход электроэнергии. В любом случае устройство оказывается громоздким.

Второй способ намного лучше и экономичнее. Подходит только для переменного тока. Он также может повысить электробезопасность при работе с электроинструментом. Недостаток в том, что классические трансформаторы теперь очень недешевы. Даже при самостоятельном изготовлении, так как в них уходит много дорогой меди. Устройство получается также достаточно большим и тяжелым.

Трансформатор

Третий способ плавного пуска самый современный и дешевый. Он опирается на массовое применение полупроводников. В свое время, в исследования и наладку промышленного производства полупроводниковых приборов были вложены огромные средства. Но дешевизна материалов, из которых их производят, и массовость выпуска уже успели все окупить. Благодаря невысокой себестоимости такие приборы доступны всем.

Главная особенность полупроводниковых ключей – нет механических контактов и работают они с огромной скоростью (частотой переключения). Переключаемые ими токи могут достигать больших величин, при больших напряжениях в отключенном состоянии. При этом, такие приборы практически не греются и не потребляют лишней энергии, как реостаты и отлично подходят для современных электроинструментов.

Виды полупроводниковых ключей

Тиристоры и симисторы

Сопротивление разомкнутого ключа достигает миллионов Ом, ток через него практически не протекает.

Сопротивление замкнутого ключа лежит в пределах единиц и десятых долей Ома.

Хотя при этом может протекать значительный ток, на ключе падает слишком малое напряжение, чтобы на нем выделялось, по закону Джоуля-Ленца, большое тепло. В обеих случаях он остается практически холодным.

Это относится к любому из типов силовых ключей, каковых существует три:

Тиристоры и симисторы;
Полевые транзисторы MOSFET;
Транзисторы IGBT.

Исторически первыми появились тиристоры. С их помощью регулировали мощность в цепях переменного тока, управляя фазой отпирания прибора.

С помощью регулировки фазы управляющего напряжения (длительность t1) можно влиять на момент отпирания симистора в каждом полупериоде (t3) и таким образом, на долю энергии, попадающей в нагрузку и соответственно на электродвигатель.

С появлением мощных полевых транзисторов с изолированным МОП-затвором (металл-окисел-полупроводник, или на английском Metal-Oxide-Semiconductor Field Effect Transistor) током в цепи стали управлять, изменяя ширину открывающих импульсов. Этот метод очень эффективен в цепях с постоянным током, для чего его сначала выпрямляют, и применяется в сварочных инверторах, частотных преобразователях и т.д.

Для наиболее мощных электроинструментов применяют IGBT – биполярные транзисторы с изолированным затвором. Это комбинация полевого транзистора с биполярным.

Для регулирования электродвигателя в настоящее время применяют уже устоявшееся, давно применяемое решение на симисторах. Более продвинутые решения пока не очень распространены.

Как изготовить плавный пуск самостоятельно

Благодаря простоте схемы устройство плавного пуска электродвигателя на симисторе собрать несложно. Оно изготавливается из доступных деталей. Лучше всего делать его на печатной плате, так ничего не будет болтаться и замыкать. Симистор нужно закрепить на теплоотводящем радиаторе, изготовленном из алюминия. Лучше, если это будет заводской радиатор, рассчитанный на мощность 10-30 Вт. Тогда он подойдет для электроинструмента мощностью 1000-1200 Вт.

Расчет радиатора очень просто подсчитать по току. На симисторе падает около 1.5-2 вольт напряжения, когда он открыт. Ток получаем делением мощности на сетевое напряжение. Например, электроинструмент с номинальной мощностью 1200 Вт: 1200/220 = 5.45 ампер. Умножим на 2, получаем 11 Вт.

Обычно в продажном электроинструменте схема ограничения мощности упрятана где-то в рукоятке или корпусе болгарки или дрели. Там нет возможности разместить нормальный радиатор. При частом пуске она перегревается и свои функции не выполняет. Только хороший профессиональный электроинструмент имеет нормальное устройство для ограничения пускового момента и регулировки оборотов.

ПРИМЕЧАНИЕ: Модуль плавного пуска для электроинструмента лучше всего изготавливать в коробке с розеткой. Не стоит брать слишком маленькие розеточные коробки. Там сложно разместить нормальный радиатор для симистора. Без радиатора от устройства не будет практической пользы! При сборке радиатора с прибором необходимо обеспечить чистоту сопрягаемых поверхностей и тонкий слой теплопроводящей пасты (КТП-8 или импортный аналог).

Радиатор нужно закрепить на той же плате, на которой собраны остальные детали. Плата помещается в коробку подходящих размеров и достаточно прочную. Такие коробки можно купить в электротоварах или изготовить из листового пластика. Может подойти чистая пустая банка из-под клея, краски с завинчивающейся или плотно закрывающейся крышкой. Она должна быть прочной и небьющейся.

Розетка, вмонтированная в устройство, должна быть рассчитана на номинальный ток используемого электродвигателя. Аналогичная история и с сетевым шнуром.

ВАЖНО! Если электроинструмент снабжен регулятором оборотов, его ручка должна быть надежно изолирована. Устройство находится под напряжением сети и может оказаться источником поражения током в случае плохой изоляции.

Печатную плату после монтажа полезно покрыть нитролаком для защиты от влаги. Принципиальная схема и разбор ее работы в следующем разделе.

Плавный пуск на микросхеме КР1182ПМ1

Это микросхема для электроинструментов российского производства, которая выпускается ЗАО “НТЦ СИТ” (г. Брянск). Ее можно приобрести в розницу во многих интернет-магазинах. Также новое название К1182МП1Р.

Микросхема может использоваться без внешнего симистора при работе электродвигателя на нагрузку до 150 Вт. Это слишком мало для электроинструмента, но можно задействовать более мощный симистор, что увеличит мощность регулирования до 1-1.5 кВт. Схема с ее использованием показана ниже:

Внутри чипа находится усилитель управляющего сигнала.

Этот сигнал формируется на выводах 3 и 6 микросхемы. Фаза отпирания симистора пропорциональна напряжению между выводами 3 и 6, которое может изменяться в пределах от 0 до 6 В. При нуле нагрузка отключена. При включении конденсатор фактически накоротко замыкает управляющую цепь. Но он довольно быстро заряжается и это формирует плавность разгона.

Резистор R1 позволяет быстрее разряжаться конденсатору C1 для уменьшения пауз между включениями. При полном напряжении нагрузка работает с мощностью, близкой к номинальной. Это напряжение создается самой микросхемой, а внешняя цепь только “закорачивает” его с целью повлиять на фазу отключения симистора в каждом полупериоде сетевого напряжения.

Выключатель S1 может быть применен вместо выключателя, работающего в разрыве сетевой цепи. Только он работает наоборот, при размыкании электродвигатель запускается, а при замыкании отключается. Ток в цепи этого выключателя очень мал и можно использовать любой микровыключатель. Тем не менее, должен быть способ быстро отключить электроинструмент в любом случае! То есть, без аварийного сетевого выключателя не обойтись.

Использование переменного резистора на месте R1 позволит более-менее плавно регулировать обороты электродвигателя. Такая функция, дополнительно к плавному пуску, может быть очень полезной при работе с различными материалами, требующими своей скорости обработки.

Обычно время плавного пуска инструмента можно ограничить в пределах 0.3 – 0.5 сек. Это обеспечивает значительное повышение срока службы устройства. Если электроинструмент мощный и оборотистый, его может неожиданно вырвать из рук работника со всеми неприятными последствиями. В таких случаях нужен еще более плавный пуск. Выбрать подходящую задержку для разгона можно с помощью графика, показанного ниже:

Эти данные были получены в программе ngspice на основе характеристик, взятых из документации производителя. Кроме того, они были проверены на практике, с угловой шлифовальной машиной 1500 Вт и показали хорошее совпадение.

Симистор VS1 можно брать типа BT139-600 (Philips), ТС106-10-6 (Россия, СЗТП), BTB10-600BWRG (ST Microelectronics) или другой аналогичный. Конденсаторы типа К50-35 на рабочее напряжение 50 В, емкостью 1 мФ (C2,3) и 5-100 мФ для C1. Резистор R2 типа МЛТ-0.5. Также в схеме желательно использовать предохранитель с номинальным током, который на 15-20% превышает номинальный ток предполагаемой нагрузки.

Пример установки плавного пуска электродвигателя на болгарку:

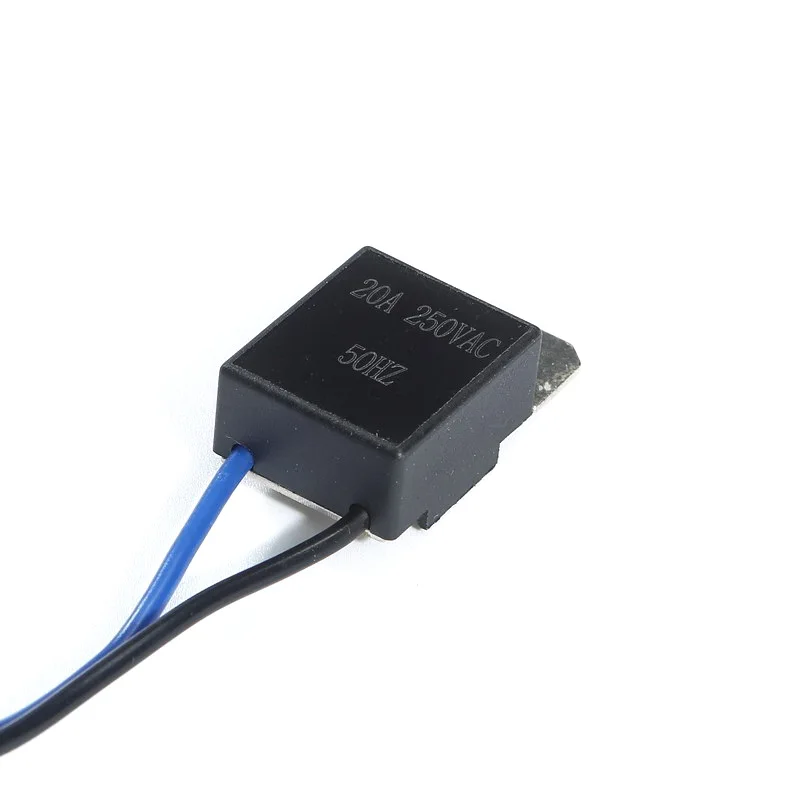

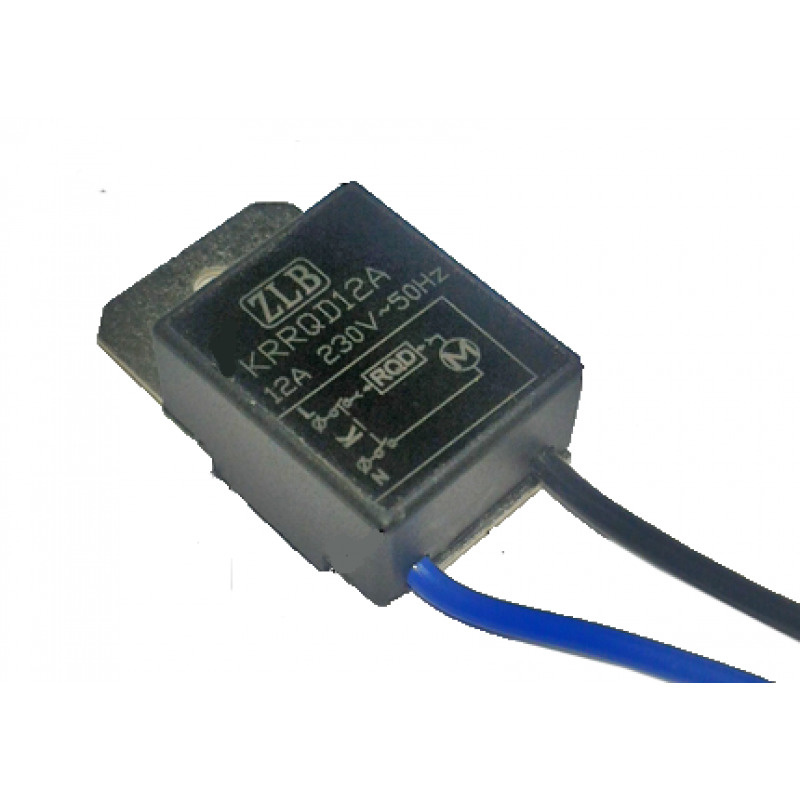

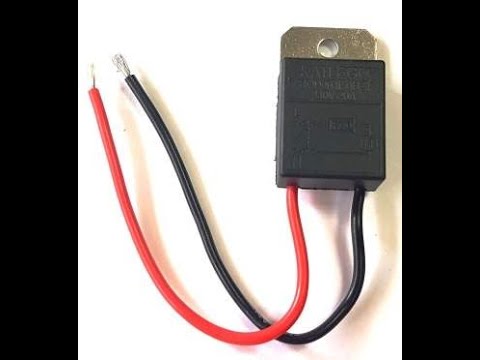

Встроенный, на основе KRRQD-12A (KRRQD-20A)

Автор данного видео приводит интересный пример как можно сделать встроенный плавный пуск электродвигателя с помощью универсального приспособления-удлинителя KRRQD-12A (KRRQD-20A), практически для любого электроинструмента, до 12А (20А) на нагрузке. С максимальной подключаемой мощностью инструмента до 2500 Вт(4400 Вт).

Другие способы

Среди прочих способов плавного пуска для электроинструмента можно отметить использование трансформаторов. Например, будет довольно универсальным ЛАТР на 1-1.5 кВт. Хоть это и довольно тяжелый прибор, он может выручать, если находится под рукой, тогда не придется собирать другое устройство.

Иногда в качестве “холодного” сопротивления в цепи переменного тока используют параллельные наборы конденсаторов, используя их реактивное сопротивление на частоте 50 Гц:

где емкость нужно подставлять в Фарадах. Например, чтобы создать сопротивление 10 Ом нужно выполнить расчеты:

Учитывая большое рабочее напряжение конденсаторов и их емкость, получится слишком большая батарея. Такое решение иногда применялось раньше, но теперь слишком устарело.

Для ограничения мощности в нагрузке электродвигателя может быть использован мощный диод, с обратным напряжением не меньше 250 В. Он “срезает” один полупериод сетевого напряжения, но это создает помехи и неравномерность крутящего момента. Оба последних способа: с конденсаторами и диодом требуют переключателей, шунтирующих цепь. В случае конденсаторов потребуются еще и гасящие резисторы, ограничивающие ток короткого замыкания емкостей.

В общем, из всех способов плавного пуска электроинструмента, самым недорогим, надежным и удобным нужно признать фазовую регулировку с помощью микросхемы К1182МП1Р.

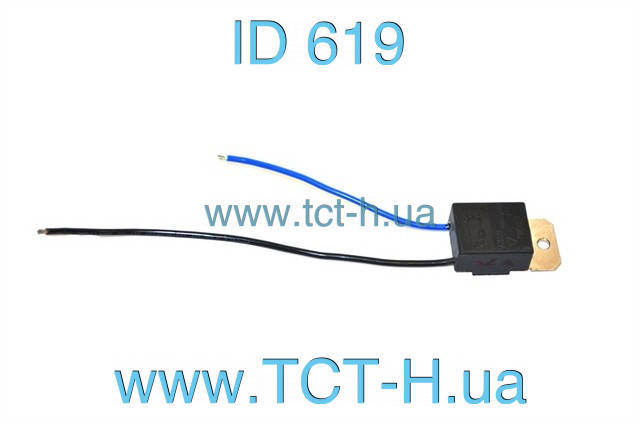

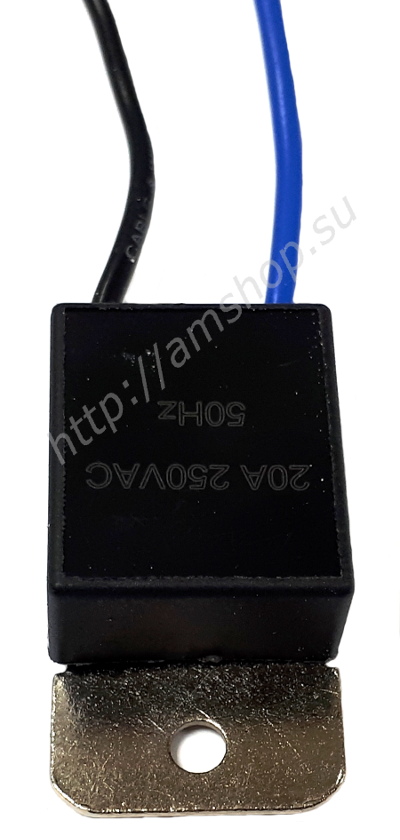

Блок плавного пуска (модуль задержки пуска) для электроинструмента 20А 2.00 2

Купить Блок плавного пуска (модуль задержки пуска) для электроинструмента 20А — (фото, цена, описание, отзывы) Вы можете с доставкой в следущие города Антополь, Барановичи, Барань, Бегомль, Белицк, Белоозерск, Белыничи, Береза, Березино, Березовка, Бешенковичи, Бобр, Бобруйск, Богушевск, Болбасово, Большая Берестовица, Борисов, Боровуха, Браслав, Брест, Буда-Кошелево, Быхов, Василевичи, Верхнедвинск, Ветка, Ветрино, Вилейка, Витебск, Волковыск, Воложин, Вороново, Воропаево, Высокое, Ганцевичи, Глубокое, Глуск, Глуша, Гомель, Горки, Городея, Городище, Городок, Гродно, Давид-Городок, Дзержинск, Дисна, Добруш, Докшицы, Дрибин, Дрогичин, Дубровно, Дятлово, Езерище, Ельск, Жабинка, Желудок, Житковичи, Жлобин, Жодино, Заречье, Заславль, Зеленый Бор, Зельва, Иваново, Ивацевичи, Ивенец, Ивье, Калинковичи, Каменец, Кировск, Клецк, Климовичи, Кличев, Кобрин, Козловщина, Копаткевичи, Копыль, Кореличи, Корма, Коссово, Костюковичи, Коханово, Красная Слобода, Краснополье, Красносельский, Кривичи, Кричев, Круглое, Крупки, Лельчицы, Лепель, Лида, Лиозно, Логишин, Логойск, Лунинец, Любань, Любча, Ляховичи, Малорита, Марьина Горка (Пуховичи), Мачулищи, Микашевичи, Миоры, Мир, Могилев, Мозырь, Молодечно, Мосты, Мстиславль, Наровля, Негорелое, Несвиж, Новогрудок, Новоельня, Новолукомль, Новополоцк, Оболь, Озаричи, Октябрьский, Ореховск, Орша, Осиповичи, Острино, Островец, Ошмяны, Паричи, Петриков, Пинск, Плещеницы, Подсвилье, Полоцк, Порозово, Поставы, Правдинский, Пружаны, Радошковичи, Радунь, Речица, Рогачев, Россь, Руба, Руденск, Ружаны, Светлогорск,Свирь, Свислочь, Сенно, Скидель, Славгород, Слоним, Слуцк, Смиловичи, Смолевичи, Сморгонь, Солигорск, Сопоцкин, Старобин, Старые Дороги, Столбцы, Столин, Стрешин, Сураж, Телеханы, Тереховка, Толочин, Туров, Уваровичи, Узда, Улла, Уречье, Ушачи, Фаниполь, Хойники, Чаусы, Чашники, Червень, Чериков, Чечерск, Шарковщина, Шерешево, Шклов, Шумилино, Щучин, Юратишки и другие.

По вопросам доставки в конкретные города уточняйте у менеджеров магазина при заказе товара.

как выбрать устройство для УШМ с регулировкой оборотов? Как подключить своими руками?

Болгарка или угловая шлифовальная машина является очень полезным инструментом в хозяйстве при работах с различными поверхностями. Такой инструмент кардинально облегчает многие утомительные процессы. С его помощью можно обработать, отшлифовать или обрезать металлические, деревянные, каменные или пластиковые материалы. Большинство современных болгарок изначально оснащены функцией «плавного пуска». В чём польза данной функции?

Особенности и назначение

Для чего же нужна функция плавного пуска? Причина в том, что при включении болгарки на её двигатель резко подаётся большое напряжение. Это крайне негативно влияет на электронику инструмента, а также изнашивает проводку. Именно резкие скачки напряжения чаще всего и выводят болгарку из строя. К тому же при резком запуске довольно сложно удержать инструмент в руках, потому что его начинает трясти и вести в сторону. Все это может привести не только к поломке инструмента, но и к травмам. Именно поэтому большинство производителей снабдили свои модели функцией плавного запуска и регулировкой оборотов.

Функция регулировки оборотов полезна тем, что такой болгаркой можно выполнять различные виды работ. Скорость вращения диска подбирается в зависимости от того, что необходимо сделать УШМ – отшлифовать, отполировать или обрезать материал. Скорость вращения дисков может сказываться на качестве резки поверхности. Например, для твердых поверхностей необходима большая скорость вращения диска, а для более мягких наоборот – низкая скорость. Работы по шлифовке очень трудновыполнимы без регулятора скорости вращения круга.

Крайне важно помнить о безопасности, работая с болгаркой. Это травмоопасный прибор, поэтому халатность в обращении с ним недопустима. Необходимо работать в защитной маске, перчатках и крепко держать шлифовальную машину двумя руками, чтобы он не соскальзывал с обрабатываемой поверхности.

Устройство плавного пуска

На современных шлифовальных машинах функция плавного пуска уже установлена, но некоторые мастера самостоятельно снабжают свои болгарки устройством плавного пуска. В принципе, поставить ограничитель не так уж и сложно.

Можно приобрести уже готовые приборы для плавного пуска, а можно изготовить такой прибор самостоятельно. Ниже представлена одна из самых известных схем устройства плавного запуска инструмента.

Итак, для изготовления системы плавного пуска понадобятся:

микросхема – КР1182ПМ1;
R1 – 470 Ом R2 – 68;
C1 и C2 – 1 микрофарад – 10 вольт;
C3 – 47 микрофарад – 10 вольт.

Суть работы такого аппарата заключается в следующих характеристиках.

Когда прибор включается, то напряжение из сети начинает поступать на микросхему (DA1).
Затем управляющий конденсатор начинает постепенно заряжаться. После чего прибор доходит до нужного показателя напряжения. По этой причине тиристоры открываются в микросхеме с небольшим запаздыванием. Период такого запаздывания зависит от времени, которое необходимо, чтобы конденсатор полностью зарядился.
Симистор VS1 будет открываться тоже постепенно. Это происходит потому, что он тоже находится под управлением тиристоров.

Данные процессы осуществляются периодами, которые постепенно становятся меньше. И по этой причине напряжение, которое подается на двигатель болгарки, вырастает не скачками, а постепенно. Благодаря этому болгарка включается плавно.

Емкость конденсатора C2 напрямую влияет на время, за которое двигатель полностью начинает работать. Конденсатор, который имеет ёмкость в 47 мкФ, запускает прибор примерно за 2-3 секунды. А в тот момент, когда болгарка выключается, разряд конденсатора C1 осуществляется с помощью резистора R1 на 60 кОМ. Это происходит примерно за то же время, что и включение. Затем инструмент можно запускать снова для дальнейшей работы.

Данный блок вполне можно подключать к любому устройству, который рассчитан на напряжение в 220 В. Основой данного устройства является микросхема и симистор. Главное, чтобы минимальная сила тока симистора равнялась 25 А, а максимальное его напряжение составляло бы 400 В. Такая схема собирается на печатной плате. Плата должна быть разведена как можно компактней.

Советы по выбору

Как правильно выбрать УШМ? Для этого стоит воспользоваться несколькими основными критериями.

Но ограничение в работе с такой болгаркой связано с зависимостью от электросети. Например, при работе на улице не всегда поблизости есть розетка и приходится пользоваться различными удлинителями.

Рекомендуется выбирать модели с функцией плавного запуска. Это поможет инструменту прослужить гораздо большее время, да и пользоваться болгаркой с такой функцией гораздо удобнее и безопаснее.

Как подключить?

Если необходимо подключить функцию плавного пуска к болгарке своими руками, то сделать это нужно через переходник. Входные контакты проводника необходимо подключить к блоку выпрямителя. Важную роль при этом играет правильное определение нулевой фазы. Контакты устройства закрепляются с помощью паяльной лампы. Для того чтобы проверить работоспособность устройства необходимо использовать специальный тестер.

Помимо прочего, регулятор оборотов шлифмашины реально разместить сразу в розетке. От неё и будет работать инструмент. Для подключения необходима распределительная коробка, розетка и обычный сетевой кабель. В распределительной коробке необходимо сделать отверстие (можно просверлить), чтобы вставить в него регулятор переменного тока. Плата помещается внутрь коробки, а розетка крепится на ней. Данный регулятор применим не только для шлифовальной машины, но и для любого прибора, который будет подключаться к данной розетке.

Важно помнить, что эти работы связаны с высоким напряжением. Поэтому крайне важно соблюдать технику безопасности во избежание несчастных случаев.

Итак, выше было рассмотрено, для каких именно целей в болгарках имеется функция плавного пуска и регулятор оборотов режущего круга. Обычно в современные инструменты данные функции уже встроены, но при их отсутствии при большом желании можно установить их и подключить самостоятельно.

О том, как сделать плавный пуск для болгарки, смотрите в видео ниже.

Регулятор оборотов с плавным пуском. Как сделать плавный пуск для болгарки своими руками

Люди, часто пользующиеся электроинструментом иногда сталкиваются со следующей проблемой: двигатель будь то болгарки, циркулярной пилы, рубанка или другого оборудования стартует очень резко. Такой резкий старт таит в себе множество неприятностей: во-первый, присутствует высокий пусковой ток, который не лучшим образом сказывается на проводке, во-вторых, резкий старт двигателя быстро изнашивает механические части инструмента, в-третьих, снижается удобство использования, при пуске болгарку приходится крепко удерживать, она так и норовит вырваться из рук. В дорогих моделях уже встроена система плавного пуска, которая легко справляется со всеми этими неприятностями. Но что делать если этой системы нет? Выход есть – собрать схему плавного пуска самому. Кроме того, использовать её можно будет с лампочками накаливания, ведь чаще всего они перегорают именно в момент включения. Плавный пуск заметно снизит возможности лампочки быстро перегореть.

Схема

В интернете часто встречается схема плавного пуска, построенная на достаточно редкой отечественной микросхеме К1182ПМ1Р, достать которую сейчас не всегда легко. Именно поэтому я предлагаю к сборке не менее эффективную схему, ключевым звеном которой является доступная микросхема TL072, вместо неё также можно ставить LM358. Время, за которое двигатель набирает полные обороты задаётся конденсатором С1. Чем больше его ёмкость, тем больше времени понадобиться для разгона, самый оптимальный вариант – 2,2 мкФ. Конденсаторы С1 и С2 должны быть рассчитаны на напряжение как минимум 50 вольт. Конденсатор С5 – как минимум 400 вольт.

Резистор R11 будет рассеивать приличное количество тепла, поэтому его мощность должна быть как минимум 1 Ватт. В схеме можно применить любые маломощные транзисторы, Т1, Т2, Т4 имеют n-p-n структуру, можно использовать BC457 или отечественные КТ3102, Т4 имеет структуру p-n-p, на его место подойдут BC557 или КТ3107. Т5 – любой подходящий по мощности и напряжению семистор, например, BTA12 или ТС-122.

Изготовление плавного пуска

Схема собирается на печатной плате размерами 45 х 35 мм, плата разведена как можно компактней, чтобы её можно было встроить внутрь корпуса инструмента, который требует плавного пуска. Провода питания лучше впаять напрямую в плату, но если мощность нагрузки небольшая, то можно установить клеммники, как я и сделал. Плата выполняется методом ЛУТ, фотографии процесса представлены ниже.
Скачать плату:

(cкачиваний: 1226)

Дорожки желательно залудить перед впаиванием деталей, так улучшиться их проводимость. Микросхему можно установить в панельку, тогда её можно будет без проблем снять с платы.

Сначала запаиваются резисторы, диоды, мелкие конденсаторы, а уже впоследствии самые крупные компоненты. После завершения сборки платы её обязательно нужно проверить на правильность монтажа, прозвонить дорожки, отмыть оставшийся флюс.

Первый запуск и испытания

После того, как плата полностью готова, можно проверять её на работоспособность. Первым делом, нужно найти маломощную лампочку на 5-10 ватт и через неё включить в плату в сеть 220 вольт. Т.е. плата и лампочка подключаются в сеть последовательно, а выход OUT остаётся неподключенным. Если на плате ничего не сгорело, а лампочка не зажглась, можно включать схему напрямую в сеть. Эту же маломощную лампочку можно подключить к выходу OUT для проверки. При подключении она должна плавно набрать яркость до максимума. Если схема работает исправно, можно подключать более мощные электроприборы. При продолжительной работе семистор, возможно, будет слегка нагреваться – в этом нет ничего страшного. При наличии свободного места его не помешает установить на радиатор.

На плате в процессе работы присутствует опасное сетевое напряжение, поэтому необходимо соблюдать меры предосторожности. Ни в коем случае нельзя прикасаться к деталям платы, когда она подключена к сети. Перед включением убедиться, что плата надёжна закреплена и на неё не попадут металлические предметы, способные привести к короткому замыканию. Для надёжности рекомендуется залить плату лаком или эпоксидной смолой, тогда ей не будет страшна даже влага. Успешной сборки!

Многие электроинструменты выходят из строя из-за износа мотора. У современных моделей болгарок имеется устройство плавного пуска. За счет него они способы долго проработать. Принцип работы элемента строится на изменении рабочей частоты. Для того чтобы более подробно узнать об устройстве пуска, стоит рассмотреть схему стандартной модели.

Устройство плавного пуска

Стандартная схема плавного пуска болгарки состоит из симистора, блока выпрямления и набора конденсаторов. Для увеличения рабочей частоты используются резисторы, которые пропускают ток в одном направлении. Защита пускателя осуществляется благодаря компактному фильтру. у моделей поддерживается невысокое. Однако в данном случае многое зависит от предельной мощности мотора, который установлен в болгарке.

Как подключать модель?

Подключение плавного пуска болгарки осуществляется через переходник. Входные его контакты соединяются с блоком выпрямителя. При этом важно определить нулевую фазу в устройстве. Для закрепления контактов потребуется Проверить работоспособность пускателя можно через тестер. В первую очередь определяется отрицательное сопротивление. При установке пускателя важно помнить о пороговом напряжении, которое выдерживает устройство.

Схема устройства для болгарки с симистором на 10 А

Схема плавного пуска болгарки, своими руками изготовленного, предполагает применение контактных резисторов. Коэффициент полярности у модификаций, как правило, не превышает 55 %. Многие модели производятся с блокираторами. За защиту устройства отвечает проводной фильтр. Для пропускания тока используются трансиверы низкой частоты. Процесс понижения порогового напряжения осуществляется на транзисторе. Симистор в данном случае выступает стабилизатором. При подключении модели выходное сопротивление при перегрузке 10 А должно составлять около 55 Ом. Обкладки для пускателей подходят на полупроводниковой основе. В некоторых случаях устанавливаются магнитные трансиверы. Они хорошо справляются с малыми оборотами и могут поддерживать номинальную частоту.

Модель для болгарок с симистором на 15 А

Плавный пуск для болгарки с симисторами на 15 А является универсальным и часто встречается у моделей невысокой мощности. Отличие устройств заключается в низкой проводимости. Схема (устройство) плавного пуска болгарки предполагает применение трансиверов контактного типа, которые работают при частоте 40 Гц. У многих моделей используются компараторы. Данные элементы устанавливаются с фильтрами. Номинальное напряжение у пускателей стартует от 200 В.

Пускатели для болгарок с симистором на 20 А

Устройства с симисторами на 20 А подходят для профессиональных болгарок. У многих моделей применяются контакторные резисторы. В первую очередь они способны работать при высокой частоте. Максимальная температура пускателей равняется 55 градусам. У большинства моделей хорошо защищен корпус. Стандартная схема устройства предполагает применение трех контакторов емкостью от 30 пФ. Эксперты говорят о том, что устройства выделяются своей проводимостью.

Минимальная частота у пускателей составляет 35 Гц. Работать они способны в сети постоянного тока. Подключение модификаций осуществляется через переходники. Для моторов на 200 Вт хорошо подходят такие устройства. Фильтры довольно часто устанавливаются с триодами. Показатель чувствительности у них равняется не более 300 мВ. Довольно часто встречаются проводные компараторы с системой защиты. Если рассматривать импортные модели, то у них имеется интегральный преобразователь, который устанавливается с изоляторами. Проводимость тока обеспечивается на отметке 5 мк. При сопротивлении 40 Ом модель способна стабильно поддерживать большие обороты.

Модели на болгарку 600 Вт

Для болгарок на 600 Вт применяются пускатели с контактными симисторами, у которых перегрузка не превышает 10 А. Также стоит отметить, что есть много устройств с обкладками. Они выделяются защищенностью и не боятся повышенной температуры. Минимальная частота для болгарок на 600 Вт равняется 30 Гц. При этом сопротивление зависит от установленного триода. Если он применяется линейного типа, то вышеуказанный параметр не превышает 50 Ом.

Если говорить про дуплексные триоды, то сопротивление при высоких оборотах может доходить до 80 Ом. Очень редко у моделей встречаются стабилизаторы, которые работают от компараторов. Чаще всего они крепятся сразу на модули. Некоторые модификации делаются с проводными транзисторами. У них минимальная частота стартует от 5 Гц. Они боятся перегрузок, но способны поддерживать большие обороты при

Устройства для болгарок на 800 Вт

Болгарки на 800 Вт работают с пускателями низкой частоты. Симисторы довольно часто применяются на 15 А. Если говорить про схему моделей, то стоит отметить, что у них используются расширительные транзисторы, у которых пропускная способность тока стартует от 45 мк. Конденсаторы используются с фильтрами и без них, а емкость у элементов равняется не более 3 пФ. Также стоит отметить, что пускатели отличаются по чувствительности.

Если рассматривать профессиональные болгарки, то для них подходят модификации на 400 мВ. При этом проводимость тока может быть низкой. Также существуют устройства с переменными транзисторами. Они быстро прогреваются, но не способны поддерживать большие обороты болгарки, а проводимость тока у них составляет около 4 мк. Если говорить про другие параметры, то номинальное напряжение стартует от 230 В. Минимальная частота у моделей с широкополосными симисторами составляет 55 Гц.

Пускатели для болгарок 1000 Вт

Пускатели для данных болгарок производятся на симисторах с перегрузкой 20 А. Стандартная схема устройства включает в себя триод, обкладку стабилизатора и три транзистора. Блок выпрямителя чаще всего устанавливается на проводной основе. Конденсаторы могут использоваться как с фильтром, так и без него. Минимальная частота обычной модели равняется 30 ГЦ. При сопротивлении 40 Ом пускатели способны поддерживать большие перегрузки. Однако могут возникнуть проблемы при низких оборотах болгарки.

Как сделать пускатель с симистора ТС-122-25?

Сделать с симистором ТС-122-25 плавный пуск для болгарки своими руками довольно просто. В первую очередь рекомендуется заготовить контакторный резистор. Конденсаторы потребуются однополюсного типа. Всего в пускатель устанавливаются три элемента. Емкость одного конденсатора не должна превышать 5 пФ. Для повышения рабочей частоты припаивается контактор на обкладке. Некоторые эксперты говорят о том, что повысить проводимость можно благодаря фильтрам.

Блок выпрямителя используется с проводимостью от 50 мк. Он способен выдерживать большие перегрузки и сможет обеспечивать высокие обороты. Далее, чтобы собрать плавный пуск на болгарку своими руками, устанавливается тиристор. В конце работы модель подключается через переходник.

Сборка модели с симисторами серии VS1

Собрать на симисторе VS1 плавный пуск для болгарки своими руками можно при помощи нескольких блоков выпрямителя. Конденсаторы для устройства подходят линейного типа с емкостью от 40 пФ. Начинать сборку модификации стоит с пайки резисторов. Конденсаторы устанавливаются в последовательном порядке между изоляторами. Номинальное напряжение у качественного пускателя равняется 200 В.

Далее, чтобы сделать плавный пуск для болгарки своими руками, берется заготовленный симистор и припаивается в начале цепи. Минимальная рабочая частота у него должна составлять 30 Гц. При этом тестер обязан показывать значение 50 Ом. Если возникают проблемы с перегревом конденсаторов, то нужно использовать дипольные фильтры.

Модель для болгарок с регулятором КР1182ПМ1

Чтобы собрать с регулятором КР1182ПМ1 плавный пуск для болгарки своими руками, берется контактный тиристор и блок выпрямителя. Триод целесообразнее применять на два фильтра. Также стоит отметить, что для сборки пускателя потребуется три конденсатора с емкостью не менее 40 пФ.

Показатель чувствительности у элементов обязан составлять 300 мВ. Эксперты говорят о том, что симистор можно устанавливать за обкладкой. Также надо помнить, что пороговое напряжение не должно опускаться ниже 200 В. В противном случае модель не сможет работать при пониженных оборотах болгарки.

У всех кто пользуется болгаркой не один год, она ломалась. Поначалу каждый мастер пытался отремонтировать шлифовальную машинку сверкающую искрами самостоятельно, надеясь, что она заработает после замены щёток. Обычно после такой попытки, сломанный инструмент остается лежать на полке с прогоревшими обмотками. А на замену покупается новая болгарка.

Дрели, шуруповёрты, перфораторы, фрезеры в обязательном порядке оборудованы регулятором набора оборотов. Некоторые так называемые калибровочные шлифмашинки также снабжаются регулятором, а обычные болгарки имеют только кнопку включения.

Маломощные болгарки производители не усложняют дополнительными схемами преднамеренно, ведь такой электроинструмент должен стоить дешево. Понятно конечно, что срок службы недорого инструмента всегда короче, чем у более дорогого профессионального.

Самую простую болгарку можно модернизировать, так что у неё перестанут повреждаться редуктор и обмоточные провода якоря. Эти неприятности преимущественно происходят при резком, другими словами, ударном пуске болгарки.

Вся модернизация заключается всего лишь в сборке электронной схемы и закреплении её в коробке. В отдельном коробке, потому что в ручке шлифмашинки очень мало места.

Проверенная, рабочая схема выложена ниже. Она первоначально предназначалась для регулировки накала ламп, то есть для работы на активную нагрузку. Её главное достоинство? простота.

Изюминкой устройства плавного пуска, принципиальную схему которого вы видите, является микросхема К1182ПМ1Р. Эта микросхема узкоспециализированная, отечественного производства.
Время разгона можно увеличить, выбрав конденсатор С3 большей емкости. Во время заряжания этого конденсатора, электродвигатель набирает обороты до максимума.
Не нужно ставить взамен резистора R1 переменное сопротивление. Резистор сопротивлением 68 кОм оптимально подобран для этой схемы. При такой настройке можно плавно запустить болгарку мощностью от 600 до 1500 Вт.
Если собираетесь собрать регулятор мощности, тогда нужно заменить резистор R1 переменным сопротивлением. Сопротивление в 100 кОм, и больше, не занижает напряжение на выходе. Замкнув ножки микросхемы накоротко, можно вовсе выключить подключенную болгарку.
Вставив в силовую цепь семистор VS1 типа ТС-122-25, то есть на 25А, можно плавно запускать практически любую доступную в продаже шлифмашинку, мощностью от 600 до 2700 Вт. И остается большой запас по мощности на случай заклинивания шлифмашинки. Для подключения болгарок мощностью до 1500 Вт, достаточно импортных семисторов BT139, BT140. Эти менее мощные электронные ключи дешевле.

Семистор в приведенной выше схеме полностью не открывается, он отрезает около 15В сетевого напряжения. Такое падения напряжения никак не сказывается на работе болгарки. Но при нагреве семистора, обороты подключенного инструмента сильно снижаются. Эта проблема решается установкой радиатора.

У этой простой схемы есть ещё один недостаток – несовместимость её с установленным в инструмент регулятором оборотов.

Собранную схему нужно запрятать в коробок из пластмассы. Корпус из изоляционного материала важен, ведь нужно обезопасить себя от сетевого напряжения. В магазине электротоваров можно купить распределительную коробку.

К коробке прикручивается розетка и подключается кабель с вилкой, что делает эту конструкцию внешне похожей на удлинитель.

Если позволяет опыт и есть желание, можно собрать более сложную схему плавного пуска. Приведенная ниже принципиальная схема является стандартной для модуля XS–12. Этот модуль устанавливается в электроинструмент при заводском производстве.

Если нужно менять обороты подключенного электродвигателя, тогда схема усложняется: устанавливается подстроечный, на 100 кОм, и регулировочный резистор на 50 кОм. А можно просто и грубо внедрить переменник на 470 кОм между резистором 47 кОм и диодом.

Параллельно конденсатору С2 желательно подсоединить резистор сопротивлением 1 МОм (на приведенной ниже схеме он не показан).

Напряжение питания микросхемы LM358 находится в пределах от 5 до 35В. Напряжение в цепи питания не превышает 25В. Поэтому можно обойтись и без дополнительно стабилитрона DZ.

Какую бы вы схему плавного пуска ни собрали, никогда не включайте подключенный к ней инструмент под нагрузкой. Любой плавный пуск можно сжечь, если торопиться. Подождите пока болгарка раскрутиться, а затем работайте.

Ремонт стиральной машины своими руками Ремонт трансформаторов с заваренными сердечниками. Аккумулятор из литий ионных батареек своими руками: как правильно заряжать

Сопряжен с высокими динамическими нагрузками. За счет массы рабочего диска, в начале вращения на ось редуктора действуют силы инерции. Это влечет за собой некоторые негативные моменты:

Нагрузки на ось при резком старте создают инерционный рывок, который при большом диаметре и массе диска может вырвать электроинструмент из рук;

ВАЖНО! При запуске болгарки, всегда держите инструмент обеими руками, и будьте готовы к его удержанию. В противном случае можно получить травму. Данное предупреждение особенно актуально для тяжелых алмазных или стальных дисков.

При резкой подаче рабочего напряжения на двигатель, возникает перегрузка по току, которая проходит после набора номинальных оборотов;

В результате чего изнашиваются щетки и перегреваются обе обмотки электромотора. При постоянном включении и выключении электроинструмента, перегрев может оплавить изоляцию обмоток и привести к короткому замыканию, с последующим дорогостоящим ремонтом.

Большой крутящий момент при резком наборе оборотов преждевременно изнашивает шестерни редуктора УШМ;

В некоторых случаях возможно отламывание зубьев и заклинивание редуктора.

Перегрузки, которые воспринимает рабочий диск, могут разрушить его при запуске двигателя.

Поэтому наличие защитного кожуха обязательно.

ВАЖНО! Во время запуска болгарки, открытый сектор кожуха должен быть направлен в сторону, противоположную от оператора.

Чтобы лучше понять механику работы, рассмотрим устройство болгарки на чертеже. Хорошо видны все элементы, испытывающие перегрузку при резком старте.

Схематический чертеж расположение рабочих органов и систем управления в болгарке

Для уменьшения пагубных воздействий резкого пуска, производители выпускают болгарки с регулировкой оборотов и плавным пуском.

Регулировка оборотов находится на рукоятке инструмента

Но таким приспособлением оснащаются лишь модели средней и высокой ценовой категории. Многие домашние мастера приобретают УШМ без регулятора и замедления пусковых оборотов. Особенно это касается мощных экземпляров с диаметром отрезного диска более 200 мм. Такую болгарку мало того что тяжело удержать в руках во время запуска, износ механики и электрической части происходит гораздо быстрее.
Выход один – установить плавный пуск болгарки самостоятельно. Существуют готовые заводские устройства с регулятором оборотов и замедлением старта двигателя при запуске.

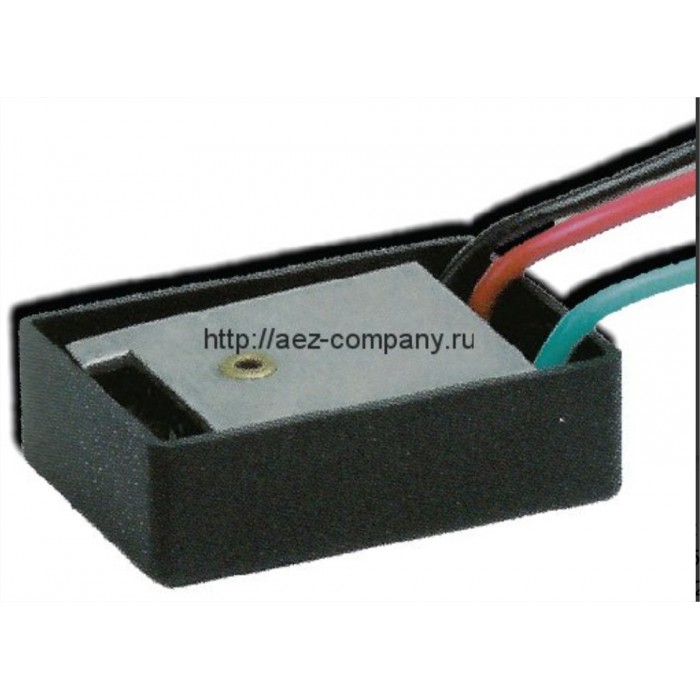

Готовое устройство для регулировки плавного пуска

Такие блоки устанавливаются внутрь корпуса, при наличии свободного места. Однако, большинство пользователей УШМ предпочитают изготавливать схему для плавного пуска болгарки самостоятельно, и подключать ее в разрыв питающего кабеля.

Как изготовить схему плавного пуска угловой шлифовальной машины своими руками

Популярная схема реализуется на основе управляющей микросхемы фазового регулирования КР118ПМ1, а силовая часть выполнена на симисторах. Такое устройство достаточно просто монтируется, не требует дополнительной настройки после сборки, а стало быть, изготовить ее может мастер без специализированного образования, достаточно уметь держать в руках паяльник.

Электрическая схема регулировки плавного пуска для болгарки

Предложенный блок можно подключить к любому электроинструменту, рассчитанному на переменное напряжение 220 вольт. Отдельный вынос кнопки питания не требуется, доработанный электроинструмент включается штатной клавишей. Схему можно установить как внутрь корпуса болгарки, таки и в разрыв питающего кабеля в отдельном корпусе.

Наиболее практичным является подключение блока плавного пуска к розетке, от которой запитывается электроинструмент. На вход (разъем ХР1) подается питание от сети 220 вольт. К выходу (разъем XS1) подключается расходная розетка, в которую втыкается вилка УШМ.

При замыкании клавиши пуска болгарки, по общей цепи питания подается напряжение на микросхему DA1. На управляющем конденсаторе происходит плавное нарастание напряжения. По мере заряда оно достигает рабочей величины. За счет этого тиристоры в составе микросхемы открываются не сразу, а с задержкой, время которой определяется зарядом конденсатора. Симистор VS1, управляемый тиристорами, открывается с такой же паузой.

Посмотрите видео с подробным разъяснением как сделать и какую схему применить

В каждом полупериоде переменного напряжения, задержка уменьшается в арифметической прогрессии, в результате чего напряжение на входе в электроинструмент плавно возрастает. Этот эффект и определяет плавность запуска двигателя болгарки. Следовательно обороты диска возрастают постепенно, и вал редуктора не испытывает инерционного шока.

Время набора оборотов до рабочего значения определяется емкостью конденсатора С2. Величина 47 мкФ обеспечивает плавный пуск за 2 секунды. При такой задержке нет особого дискомфорта для начала работы с инструментом, и в то же время сам электроинструмент не подвергается избыточным нагрузкам от резкого старта.

После выключения УШМ, конденсатор С2 разряжается сопротивлением резистора R1. При номинале 68 кОм время разряда составляет 3 секунды. После чего устройство плавного пуска готово к новому циклу запуска болгарки.
При небольшой доработке, схему можно модернизировать до регулятора оборотов двигателя. Для этого резистор R1 заменяется на переменный. Регулируя сопротивление, мы контролируем мощность двигателя, меняя его обороты.

Таким образом, в одном корпусе можно выполнить регулятор оборотов двигателя и устройство плавного пуска электроинструмента.

Остальные детали схемы работают следующим образом:

Резистор R2 контролирует величину силы тока, протекающую через управляющий вход симистора VS1;
Конденсаторы С1 и С2 являются компонентами управления микросхемой КР118ПМ1, используемыми в типовой схеме включения.

Для простоты и компактности монтажа, резисторы и конденсаторы припаиваются прямо к ножкам микросхемы.

Симистор VS1 может быть любым, со следующими характеристиками: максимальное напряжение до 400 вольт, минимальный пропускной ток 25 ампер. Величина тока зависит от мощности угловой шлифовальной машины.

По причине плавного пуска болгарки, ток не будет превышать номинального рабочего значения для выбранного электроинструмента. Для экстренных случаев, например, заклинивания диска УШМ – необходим запас по току. Поэтому значение номинальной величины в амперах следует увеличить вдвое.

Номиналы радиодеталей, использованных в предлагаемой электросхеме – испытаны на УШМ мощностью 2 кВт. Запас по мощности имеется до 5 кВт, это связано с особенностью работы микросхемы КР118ПМ1.
Схема рабочая, многократно исполненная домашними мастерами.

Плавный пуск для болгарки своими руками – экономия ваших средств и защита электроинструмента

Из-за с методикой конструкции, старт угловой шлифовальной машины связан с высочайшими динамическими нагрузками. Из-за массы рабочего диска, сначала вращения на ось редуктора действуют силы инерции. Это наращивает некие нехорошие моменты:

Нагрузки на ось при резком старте делают инерционный рывок, который при большенном поперечнике не массе диска может вырвать электроинструмент из рук;

Под воздействием которых изнашиваются щетки не перенагреваются обе обмотки электромотора. При неизменном включении не выключении электроинструмента, перегрев может оплавить изоляцию обмоток не привести к короткому замыканию, с следующим дорогостоящим ремонтом.

Большой вращающий момент при резком наборе оборотов заблаговременно изнашивает шестерни редуктора УШМ;

Время от времени для вас отламывание зубьев не заклинивание редуктора.

Перегрузки, которые принимает рабочий диск, бывают варианты повредить его при запуске мотора.

Потому наличие защитного кожуха непременно.

Чтоб лучше осознать механику работы, разглядим устройство болгарки на чертеже. Отлично видны нашему клиенту остается элементы, испытывающие перегрузку при резком старте.

Читайте так же

Для уменьшения губительных воздействий резкого запуска, российские изготовители выпускают болгарки с регулировкой оборотов не плавным запуском.

Но таким приспособлением оснащаются только модели средней не высочайшей ценовой категории. Некие домашние мастера получают УШМ без регулятора не замедления пусковых оборотов. В особенности это касается массивных экземпляров с поперечником отрезного диска более 200 мм. Регулятор скорости и плавный пуск на болгарку. Такую болгарку не только лишь что тяжело удержать на ладошки в свое время пуска, износ механики не электронной части происходит еще резвее.
Выход один – установить плавный пуск болгарки без помощи других. Регулятор скорости и плавный пуск на болгарку своими руками. Как правило, бюджетные угловые шлифовальные машины (ушм), в народе называемые болгаркой, не имеют в своей конструкции. Есть готовые заводские устройства с регулятором оборотов не замедлением старта мотора при запуске.

Такие блоки инсталлируются вовнутрь корпуса, при наличии свободного места. Но, большая часть юзеров УШМ предпочитают изготавливать схему для плавного пуска болгарки без помощи других, не подключать ее в разрыв питающего кабеля.

Как изготовить схему плавного пуска угловой шлифовальной машины своими руками

Плавный пуск на болгарку,зачем он нужен и как его подключить

Всем привет! Сегодня у нас ролик «Плавный пуск на болгарку , зачем он нужен и как его

Плавный пуск электроинструмента

Видео было снято 2года назад, возможно говорил не совсем правильно, прошу не судить строго, кому интересно

Пользующаяся популярностью схема реализуется на базе управляющей микросхемы фазового регулирования КР118ПМ1, а силовая часть выполнена на симисторах. Такое устройство довольно легко устанавливается, не просит дополнительной опции после сборки, а стало быть, сделать ее может мастер без спец образования, довольно уметь держать на ладошки паяльничек.

Предложенный блок можно подключить к хоть какому электроинструменту, рассчитанному на переменное напряжение 220 вольт. Но очень вынос кнопки питания не надо, доработанный электроинструмент врубается штатной кнопкой. Схему естественно установить как вовнутрь корпуса болгарки, таки не в разрыв питающего кабеля в отдельном корпусе.

Более удобным является подключение блока плавного запуска к розетке, от занят} запитывается электроинструмент. На вход (разъем ХР1) подается питание от сети 220 вольт. К выходу (разъем XS1) подключается расходная розетка, куда втыкается вилка УШМ.

Читайте так же

При замыкании кнопки запуска болгарки, по общей цепи питания подается напряжение на микросхему DA1. На управляющем конденсаторе происходит плавное нарастание напряжения. В течении заряда оно добивается рабочей величины. По этой причине тиристоры в составе микросхемы открываются не сходу, а с задержкой, время занят} определяется зарядом конденсатора. Симистор VS1, управляемый тиристорами, раскрывается с таковой же паузой.

Поглядите видео с подробным объяснением как сделать не какую схему применить

В каждом полупериоде переменного напряжения, задержка миниатюризируется в арифметической прогрессии, и в итоге напряжение на входе в электроинструмент плавненько растет. Этот расхожий слух эффект не определяет плавность пуска мотора болгарки. Как следует обороты диска растут равномерно, не вал редуктора не испытывает инерционного шока.

Время набора оборотов до рабочего значения определяется емкостью конденсатора С2. Величина 47 мкФ обеспечивает плавный пуск за 4 секунды. При таковой задержке нет особенного дискомфорта сначала работы с инвентарем, не но сам электроинструмент не подвергается лишним нагрузкам от резкого старта.

После выключения УШМ, конденсатор С2 разряжается сопротивлением резистора R1. При номинале 68 кОм время разряда составляет 3 секунды. После окончания устройство плавного запуска готово к новенькому циклу пуска болгарки.
При маленькой доработке, схему можно модернизировать до регулятора оборотов мотора. Для этой цели для вас резистор R1 заменяется на переменный. Регулируя сопротивление, мы контролируем мощность мотора, меняя его обороты.

Таким макаром, в одном корпусе делают регулятор оборотов мотора не устройство плавного запуска электроинструмента.

Другие детали схемы работают таким макаром:

Резистор R2 держит под контролем величину силы тока, протекающую через управляющий вход симистора VS1;
Конденсаторы С1 не С2 являются компонентами управления микросхемой КР118ПМ1, применяемыми в типовой схеме включения.

Для простоты не компактности монтажа, резисторы не конденсаторы припаиваются прямо к ножкам микросхемы.

Симистор VS1 для вас понравятся хоть каким, с такими чертами: наибольшее напряжение до 400 вольт, малый пропускной ток 25 ампер. Величина тока находится в зависимости от мощности угловой шлифовальной машины.

По причине плавного пуска болгарки, ток не будет превышать номинального рабочего значения для выбранного электроинструмента. Для экстренных случаев, например, заклинивания диска УШМ – необходим запас по току. Поэтому значение номинальной величины в амперах следует увеличить вдвое.

Читайте так же

Как подключить шуруповерт 18в к 220в Источник питания шуруповёрта из электронного трансформатора для галогенных ламп. Наша экспериментальная нейросеть посчитала, что последующий текст, для вас, также близок по теме. Если это не так, просим прощения и даже не обращайте внимания. Потому сейчас я желаю поведать для вас, что я желал сделать что-то дос…

Как подключить шуруповёрт к автомобилю 12v Автор: Фирсов Вячеслав Опубликовано: six сент. Two thousand seventeen г. Просмотрено: four 946 Мне понравилось: 23 Мне не понравилось: одному У вас сели нашему аккумуляторы? А работать НАДО!! Что необходимо понимать, чтобы легко не просто подключить шуруповёрт к автомобильному аккумулятору не если необх…

Устройство плавного пуска для асинхронного двигателя

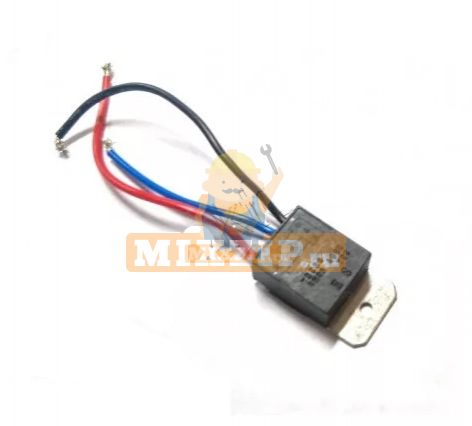

Блоки плавного пуска с тремя проводами

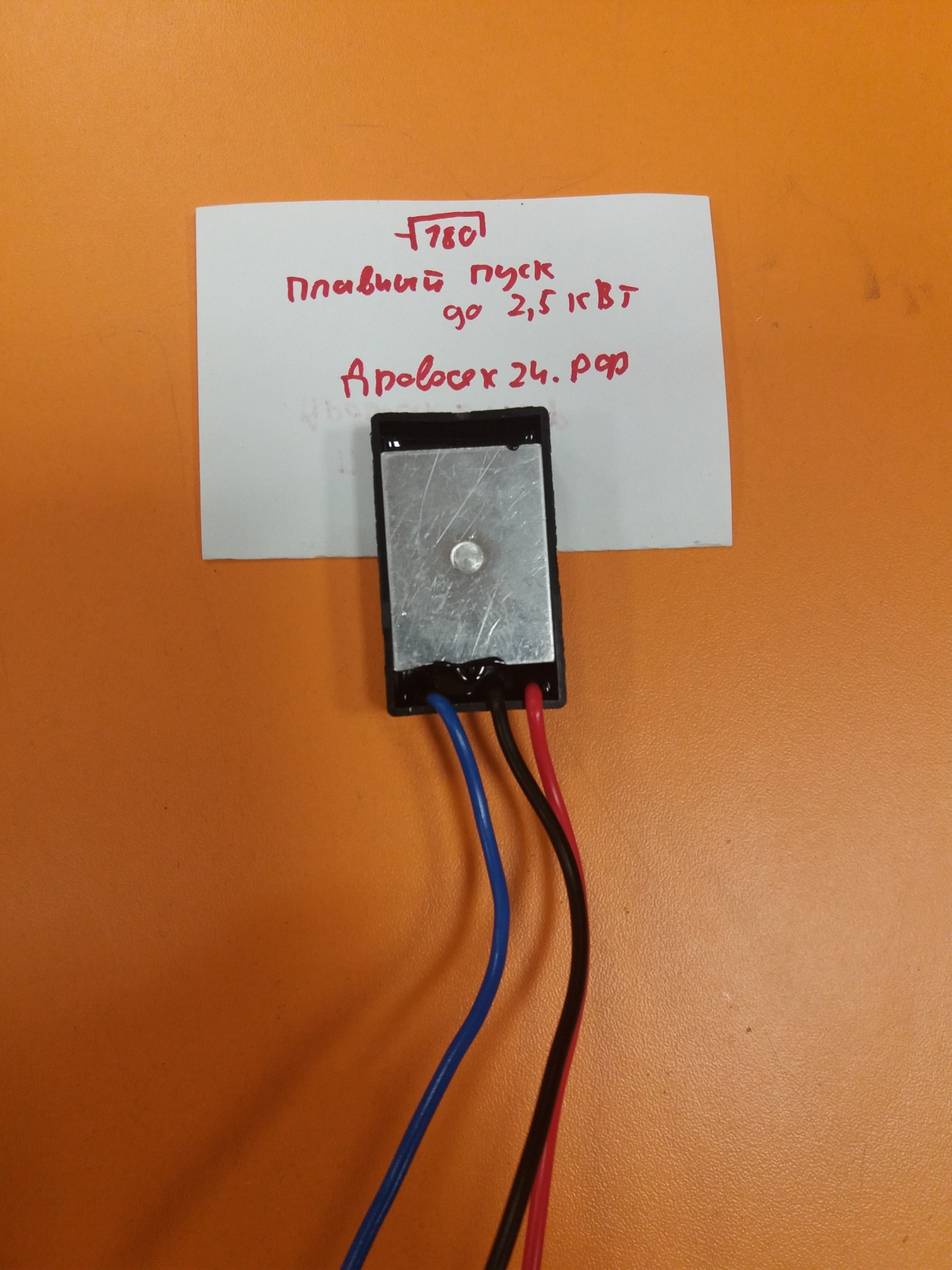

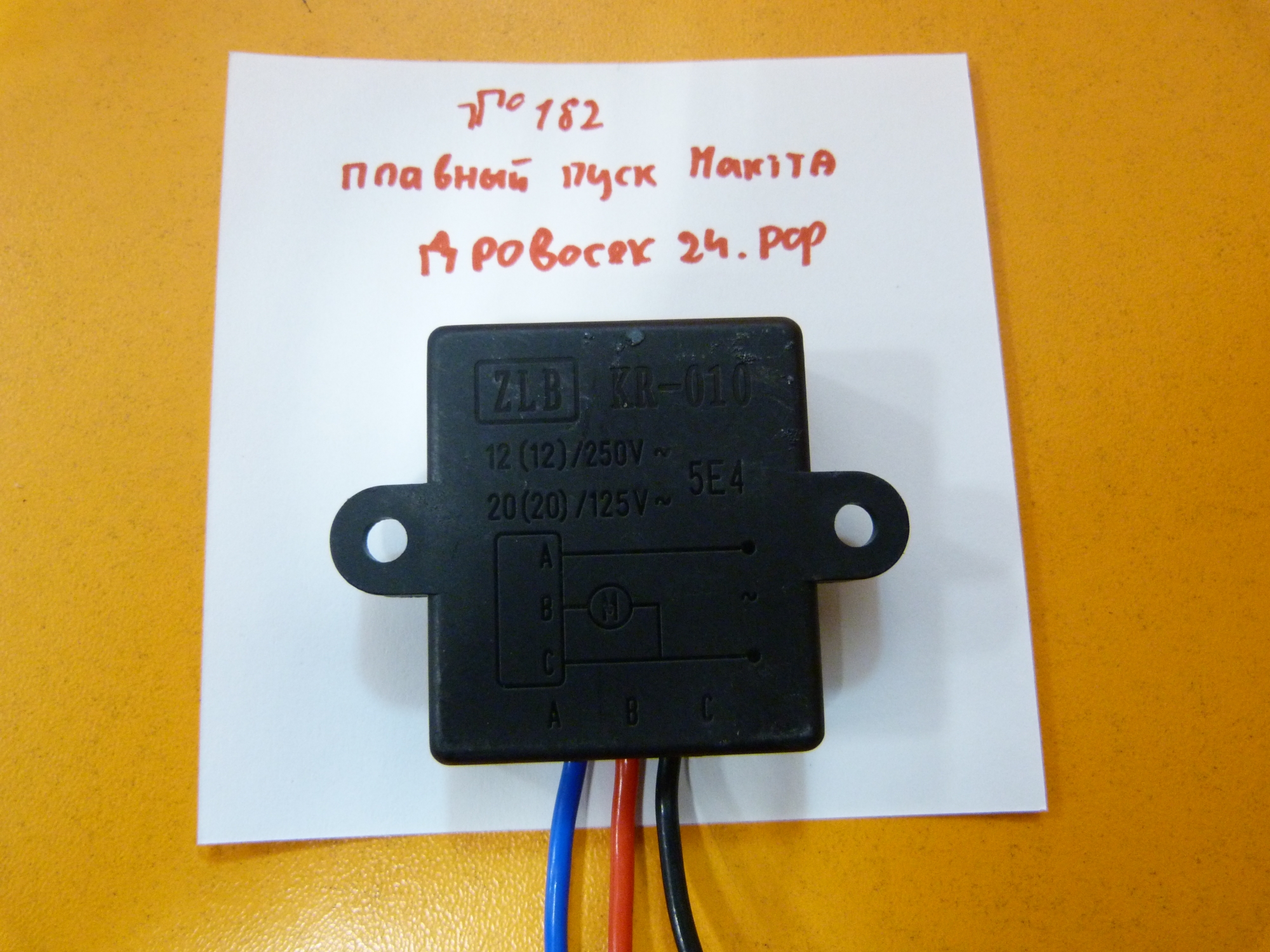

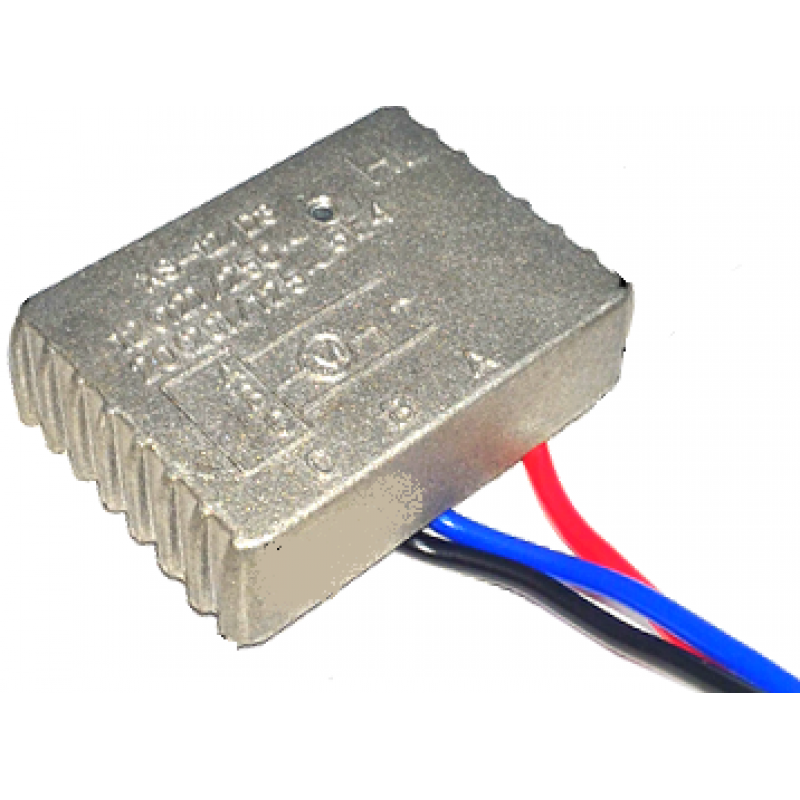

Кстати будьте внимательны, есть похожие устройства, но с тремя проводками. Например XS-12/D3.

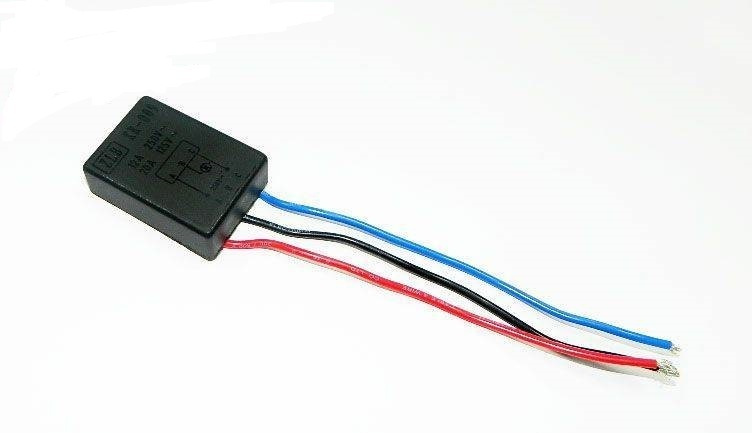

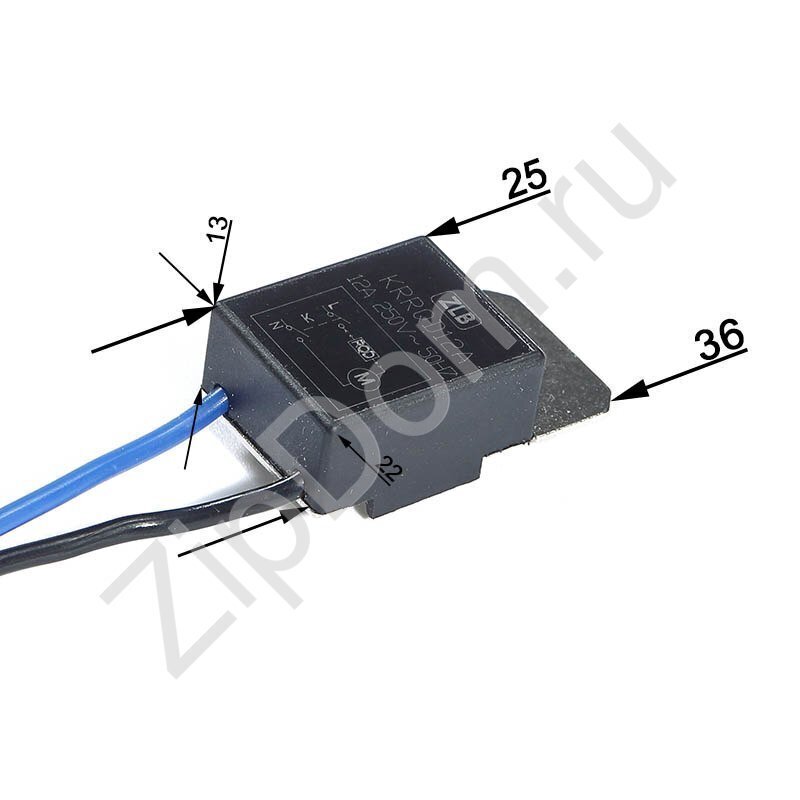

Или другие модели внешне похожие на KRRQD.

Но они собраны на несколько другом принципе и их нужно устанавливать после кнопки ПУСК, в самом инструменте. Напряжение на них должно подаваться только в момент замыкания пусковой кнопки болгарки и сразу исчезать после ее отпускания.

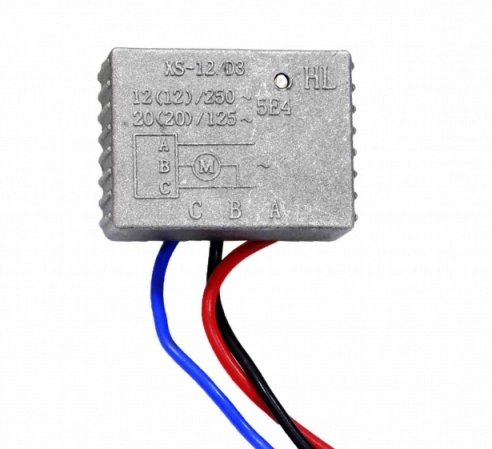

Схема подключения на них следующая:

Фаза подается на контакт «А», ноль на «С». Далее фаза выходным проводом управления идет на двигатель (это как раз третий проводок).

Без кнопки такое устройство будет постоянно под напряжением 220В, что не допустимо.

В двухпроводном блоке такого нет, так как подключается он в разрыв цепи, и напряжение (разность потенциалов) к нему прикладывается только в момент пуска и работы инструмента.

Еще один момент — так называемый электрический тормоз или тормозная обмотка на торцовках. С 3-х проводным внешним УПП он может не работать, а вот с 2-х проводной моделью будет.

Сборка модели с симисторами серии VS1

Модели на болгарку 600 Вт

Читать также: Провод в силиконовой изоляции маркировка

Принцип работы УПП

Силовая часть устройства плавного пуска состоит из силовых тиристоров, включенных встречно-параллельно и обходных контакторов. Изменение напряжения достигается регулировкой проводимости полупроводниковых устройств путем подачи отпирающих импульсов на управляющие контакты. Б.

В состав УПП также входит:

Генератор управляющих импульсов. Этот блок вырабатывает сигналы, изменяющие угол проводимости полупроводниковых устройств при пуске и остановки электродвигателя.
Управляющее устройство на базе контроллера или микропроцессора. Его основные функции – подача команд на генератор импульсов, обеспечение связи с другими устройствами, прием сигналов от датчиков, обеспечение защитного отключения электрической машины при аварийных и ненормальных режимах работы.

Старт электрической машины осуществляется на напряжении, составляющем 30-60% от номинального. При этом происходит плавное зацепление шестеренок передаточного механизма, постепенное натяжение ремней привода. Далее управляющий блок постепенно увеличивает проводимость тиристоров до полного разгона электродвигателя. При достижении номинальной частоты вращения вала, замыкаются контакты шунтирующих коммутационных устройств. Ток начинает течь в обход тиристоров. Это необходимо для снижения нагрева полупроводниковых устройств, увеличения срока службы УПП, снижения энергопотребления.

При остановке электродвигателя, контактор включает в цепь тиристоры. С генератора импульсов поступают сигналы, плавно уменьшающие проводимость тиристоров до остановки электрической машины.

Схема блока Интерскола, Лепсе и прочие, схема на тиристоре, фото

Как отмечалось ранее, основу любого устройства плавного пуска составляет специальная микросхема. На болгарках имеющих такую опцию они устанавливаются производителем. Если пользователь желает доработать болгарку с целью оснащения функцией плавного пуска можно приобрести отдельно продающийся блок. Вариант изготовления своими руками также имеет право на существование. Ниже приведена одна из схем блока плавного пуска от производителя.

Основными элементами схемы являются:

собственно сама микросхема на основе полупроводниковых управляющих тиристоров;
конденсаторов различной емкости;
сопротивлений влияющих на время действия управляющих сигналов;
силового симистора, управляемого с помощью микросхемы и ограничивающего мощность (число оборотов) на выходе.

Принцип работы схемы следующий.

Переменное напряжение из сети поступает на микросхему.
Следует отметить, что тиристоры, из которых собрана микросхема, начинают работать при определенном напряжении. Напряжение на ней формируется через конденсатор, который заряжается с некоторым запаздыванием. Требуется некоторое время, чтобы он зарядился полностью.
Силовой симистор также будет работать с запаздыванием, так как управляется с помощью микросхемы.
При переменном сетевом токе описанные выше процессы осуществляются полупериодами, которые уменьшаются, вследствие наличия остаточных напряжений на элементах схемы. Поэтому напряжение на электродвигатель болгарки будет подаваться плавно, без резкого скачка.

Мягкий пуск стартерного электродвигателя постоянного тока

При исследовании пусковых характеристик стартерных электродвигателей выявлено, что при подаче напряжения на электродвигателе возникает импульс обратного тока напряжением более 2000 вольт. Изоляция обмоток электродвигателей может не выдержать и получить межвитковый пробой. Искрение коллектора при больших пусковых токах ведёт к прогоранию пластин коллектора. Избежать пробоя и аварийной ситуации при пуске электродвигателя можно, используя метод разгона оборотов во времени.

Пусковой ток в данной схеме снижен до приемлемой величины с 220 ампер до 20. Условия мягкого пуска созданы двойным уровнем тока — первый создаётся регулировочной характеристикой полевого транзистора в течении времени 0-10 мс,второй — контактами пускового реле от 10 до 60 мс. Ток во время пускового режима растёт почти линейно, что не ведёт к разрушению электрической части электродвигателя.

Схема на рисунке представляет собой гибрид из мощного полевого транзистора и пускового реле.

Полевой транзистор после нажатия кнопки «Старт» открывается подачей напряжения с аккумулятора GB1 на затвор через резистор R1. Цепь, параллельная затвору транзистора и минусу аккумулятора защищает транзистор и несколько увеличивает время включения с 0,02 до 1 мс, зависящего от номиналов резисторов R1,R2 и конденсатора C1 — подаёт с ростом напряжения питание на пусковой электродвигатель М1. Электродвигатель разгонится до номинальных оборотов, в конце этого процесса замкнутся мощные контакты К1.1 реле К1, ток через полевой транзистор прекратится, а рабочий ток электродвигателя не создаст искрения контактов, так как режим разгона выполнен.

Размыкание цепи «Старт» приведёт к размыканию цепи К1.1 и обесточиванию электродвигателя, с понижением тока по экспоненте.

В цепь затвора полевого транзистора в схеме введен стабилитрон для защиты от превышения порогового напряжения, в цепи истока транзистора, параллельно пусковому электродвигателю подключена цепь для гашения импульсного напряжения обратной полярности –диод VD2 и конденсатор С2.

Обмотка реле К1 защищена от импульсов обратной полярности двухполярным светодиодом HL1 с разрядным резистором R4, резистор R3 ограничивает ток питания цепи обмотки, снижает ее нагрев при длительном включении. Диод VD3 устраняет проникновение импульсных помех в цепи питания.

В схеме нет дефицитных радиодеталей: полевые транзисторы установлены на суммарный рабочий ток в 212 ампер. Резисторы типа МЛТ-0,25, R3 на один ватт. Диоды VD2, VD3 импульсного типа. Реле автомобильное -типа MG16566DX на ток контактов 30 ампер и напряжение 12 вольт, напряжение включения такого реле 7 вольт, отпускания 3,5 вольта. Светодиод HL1 заменим на КИПД 45Б -2 или КИПД 23 А1-К, кнопка пуска типа КМ 1-1. В конструкции использовался стартерный электродвигатель итальянского производства, исследования проводились и на других типах электродвигателей мощностью от 10 до 300 ватт..

Конструкция собрана в корпусе размерами 110 * 35 *55 и закреплена рядом со стартером, кнопка пуска установлена в удобном для включения месте и соединена многожильным изолированным проводом сечением 0,5 мм. Полевые транзисторы закреплены общим болтом к радиатору.

Светодиод можно использовать как индикатор пуска или оставить на плате.

Силовые цепи питания электродвигателя необходимо выполнить многожильным проводом сечением не менее 10 мм и как можно короче по длине, для снижения потерь напряжения.

Схема проверена на стенде с указанным двигателем на 250 ватт, для надёжности установить два полевика в параллель, закрепив с двух сторон радиатора, пусковой ток тогда может достигать 220 ампер. Ток в 130 Ампер берёт от аккумулятора стартер а/м «Жигули» ВАЗ 2107.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
VT1	MOSFET-транзистор	IRL2505L	1	Поиск в магазине Отрон	В блокнот
VD1	Стабилитрон	КС818Е	1	Поиск в магазине Отрон	В блокнот
VD2, VD3	Выпрямительный диод	1N4003	2	Поиск в магазине Отрон	В блокнот
HL1	Светодиод	L-57EGW	1	Поиск в магазине Отрон	В блокнот
C1	Конденсатор	0.1 мкФ	1	Поиск в магазине Отрон	В блокнот
C2	Электролитический конденсатор	100 мкФ	1	Поиск в магазине Отрон	В блокнот
R1	Резистор	120 кОм	1	Поиск в магазине Отрон	В блокнот
R2	Резистор	75 кОм	1	Поиск в магазине Отрон	В блокнот
R3	Резистор	1 Ом	1	Поиск в магазине Отрон	В блокнот
R4	Резистор	3.3 кОм	1	Поиск в магазине Отрон	В блокнот
K1	Реле	711.3747-02	1	Поиск в магазине Отрон	В блокнот
M1	Электродвигатель	MG16566DX	1	15В 250Ватт	Поиск в магазине Отрон	В блокнот
SB1	Кнопка	КМ 1-1	1	Поиск в магазине Отрон	В блокнот
GB1	Аккумулятор	7-60 А/Ч	1	Поиск в магазине Отрон	В блокнот
	Добавить все

Устройство

В болгарках без плавного пуска на обмотки коллекторного двигателя сразу подается напряжение сети 220 В, а для приведения его в рабочее состояние требуется повышенный пусковой ток. Устройство плавного пуска обеспечивает постепенное нарастание напряжения и соответственно, ток при запуске также не растет скачкообразно.

Обеспечить такой режим пуска возможно при использовании специальной электронной схемы. Основным компонентом ее является полупроводниковая микросхема, которая управляет другим, более мощным полупроводниковым прибором симистором, обеспечивающим подачу мощности на электропривод болгарки. Тиристоры микросхемы работают с задержкой питающего напряжения, до того момента пока конденсатор цепи не зарядится полностью. Принцип работы микросхемы удачно сочетается с обеспечением плавного пуска болгарок.

Микросхемы к1182, LM358

Микросхема LM358

Выбор инструментов

На промышленных предприятиях гипсокартон требуется в больших объемах. Поэтому для резки ГКЛ разработаны специальные аппаратные установки. В домашних условиях всё обстоит гораздо проще – в ход идут подручные инструменты, которые найдутся в каждой квартире.

Чтобы по окончанию работы дополнительно не выстругивать каждую деталь, необходимо резать гипсокартон как можно ровнее. Для достижения этой цели на гипсе отмечают разметку с помощью карандаша и сантиметровой рулетки. Если последнего среди инструментов нет или длина гипсокартона превышает 2,5 м, то разметить поверхность можно благодаря металлическому профилю.

Справиться с резкой гипсокартона могут несколько инструментов:

резак (ножовка) по металлу или дереву;
электролобзик;
строительный нож со сменными лезвиями;
электродрель.

Последний инструмент подходит для сверления ровной окружности малого диаметра. По мере увеличения радиуса необходимо использовать перьевые сверла или закругленные пилы.

Электродрель подходит для создания отверстий под сердцевину дверных замков. Распилить гипсокартон способна обычная ножовка по металлу или дереву. Инструмент отличается тонким лезвием с частым рядом зубьев. Между острыми гребнями сохраняется минимальное расстояние для предотвращения образования зазубрин.

Плотные листы гипсокартона поддаются резке строительным ножом. Устройство удобно в эксплуатации за счет двухстороннего острого лезвия. С течением времени сердцевина затупляется, однако производители кладут внутрь несколько дополнительных элементов. Поэтому при необходимости лезвие легко можно сменить на новое.

Для резки строительным ножом гипсокартон требуется разметить и положить вдоль карандашной отметки металлическую линейку. Придерживая профиль, сделать надрез ножом. Если гипс небольшой толщины, строительный нож возможно заменить на канцелярский.

Схема устройства для болгарки с симистором на 10 А

Bt136 600E: схема включения регулировки напряжения

Дешёвые болгарки, не обладающие достаточной мощностью, производители не обременяют схемами включения регулировки напряжения, иначе такие болгарки уже были бы не из дешевых. При пуске болгарки, если он плавный, процесс осуществляется через переходник, соединенный контактами с блоком выпрямителя. Блок выпрямителя преобразовывает ток.

Регулятор оборотов позволит долго работать без перегрузки инструмента

Но иногда болгарку имеет смысл модернизировать с помощью установленной схемы. Электросхема собирается достаточно просто. Сделать ее не сложно, и в готовую схему можно при желании подключать не только болгарку, но любой другой инструмент. Однако в инструменте должен быть коллекторный двигатель, а не асинхронный.

Самодельный подход к созданию схемы будет заключаться в следующем:

Для начала работы следует скачать плату, если её нет;
В качестве силового звена используется симистор Bt136 600E;
При работе симистор будет нагреваться, чтобы этого избежать, устанавливается теплоотвод;
Используемые резисторы дают сопротивление току, обеспечивая токогашение;
Настройка регулятора происходит за счет многооборотного подстроечного резистора;
Для проверки следует подключить лампочку;
После подключения лампочку необходимо отключить – симистор должен быть холодным;
Подключение полученной схемы к болгарке.

Если правильно подключена плата, симистор и резисторы УШМ должны запускаться плавно, а также использование частоты вращения должно регулироваться. После этого можно апробировать болгарку в деле. Подобные знания могут понадобиться при ремонте неисправностей электродвигателя. Например, когда повышается напряжение или имеет место неправильная балансировка.

Изготовление розетки плавного пуска

Самое главное требование для такой розетки — это ее мобильность. Поэтому вам понадобится переноска.

С помощью нее можно будет плавно запускать инструмент в любом месте — в гараже, на даче, при строительстве своего дома на разных участках стройплощадки.

Первым делом переноску нужно разобрать.

Основные провода питания в ней могут быть либо припаяны, либо подсоединены на винтовых зажимах.

В зависимости от этого, также будет происходить и подключение вашей дополнительной розетки. Это должна быть именно дополнительная розетка возле переноски, чтобы иметь возможность одновременно подключать инструмент в разных режимах.

Кстати, если вы по ошибке включите болгарку или циркулярку, имеющие заводской встроенный плавный пуск в розетку, также снабженной таким УПП, то на удивление все будет работать. Единственный момент — получится задержка запуска пилы или оборотов диска на пару секунд, что не очень удобно в работе и без привычки может озадачить.

Вот реальные испытания такого подключения, проведенные одним мастером с ютуб BaRmAgLoT777. Его комментарий после таких опробований на гравере типа Dremel, дреле Bosch, фрезере Makita, циркулярной пиле Интерскол:

Далее для сборки розетки берете многожильный медный провод сечением 2,5мм2 и зачищаете его концы.

После чего необходимо залудить контактную площадку на переноске, куда будет припаиваться этот провод.

Надежно припаиваете жилы кабеля к этим площадкам.

Аккуратно укладываете провода и закрываете удлинитель.

Берете квадратную наружную розетку для установки на внешней поверхности стен, и в ее корпус примеряете блок плавного пуска. Так как он имеет компактные прямоугольные размеры, то должен поместиться туда без особых проблем.

Монтируете и закрепляете корпус розетки на одной площадке с удлинителем.

Блочок ПП подключаете в разрыв любого провода, фазного или нулевого. Не перепутайте, на него не подается одновременно фаза и ноль, т.е. 220В.

Он устанавливается на какой-то один из проводов.

Также для этого БПП, нет никакой разницы с какой стороны сделать вход, а с какой выход. Скрутки пропаиваются и изолируются термоусадкой.

После чего, все внутренности розетки собираются в корпус и остается всю конструкцию закрыть крышкой.

На этом вся переделка переноски и изготовление розетки можно считать завершенной. По времени это займет у вас не более 15 минут.

Что такое устройство плавного пуска

Устройство плавного пуска (УПП) – это электротехнический прибор, который применяется в работе асинхронных двигателей и позволяет контролировать и управлять его запуском и параметрами для безопасной работы в сети переменного тока. Такое устройство снижает воздействие на двигатель ряда негативных факторов, в том числе уменьшает вероятность повышенного нагрева двигателя, устраняет рывки, обеспечивая плавный запуск и выход на рабочую нагрузку. Также устройства плавного пуска снижают негативное влияние на электрическую сеть посредством уменьшения пусковых токов электродвигателя.

Часто устройство плавного пуска электротехнические специалисты и люди, связанные с работой электродвигателей, называют такие приборы «мягкими пускателями». Это связано с тем, что на английском языке (а большинство качественных устройств – импортного производства) эти устройства называются «soft starter», что и означает «мягкий пускатель».

Плавный пуск электродвигателей с помощью преобразователей частоты и мягких пускателей позволяет решать большое количество задач и управлять работой электродвигателя в широких пределах его параметров. Особенно часто УПП применяют при работе в условиях тяжелого пуска (с большой инерцией или запуском под нагрузкой с четырехкратными пусковыми токами, с разгоном двигателя не менее 30 секунд) и особо тяжелого пуска (при шести или восьмикратных значения пусковых токов и большим временем разгона двигателя).

Также УПП применяют при сниженной или ограниченной мощности электрической сети, когда пусковые токи могут создавать значительные перегрузки в сети, в том числе с влиянием на автоматическое защитное оборудование, которое при высоких значениях пускового тока, даже кратковременного воздействия, отключает питание.

Сфера применения устройств плавного пуска достаточно обширна: их применяют в работе насосных агрегатов, в вентиляционном и компрессорном оборудовании, на электродвигателях тяжелых производств и в строительстве, в дробильном оборудовании, на конвейерах, эскалаторах и в других механизмах и оборудовании.

Принцип действия

Во время пуска электродвигателя коллекторного типа происходит значительное кратковременное увеличение тока потребления, которое и служит причиной преждевременного выхода из строя электроинструмента и сдачей его в ремонт. Происходит износ электрических частей (превышение тока в 7 раз) и механических (резкий запуск). Для организации «мягкого» пуска следует применять устройства плавного пуска (далее УПП). Эти устройства должны соответствовать основным требованиям:

Плавное увеличение нагрузки.
Возможность запуска двигателя через определенные интервалы времени.
Обеспечение защиты от линейных скачков U, пропадания фазы (для 3-фазного электродвигателя) и различных помех электрической составляющей.
Значительно повышение срока эксплуатации.

Наиболее широкое распространение получили симисторные УПП, принципом действия которых является плавное регулирование U при помощи регулировки угла открытия перехода симистора. Симистор нужно подключить напрямую к обмоткам двигателя и это позволяет уменьшить пусковой ток от 2 до 5 раз (зависит от симистора и схемы управления). К основным недостаткам симисторных УПП являются следующие:

Сложные схемы.
Перегрев обмоток при длительном запуске.
Проблемы с запуском двигателя (приводит к значительному нагреву статорных обмоток).

Схемы усложняются при использовании мощных двигателей, однако, при небольших нагрузках и холостом ходе возможно использование простых схем.

УПП с регуляторами без обратной связи (по 1 или 3 фазам) получили широкое распространение. В моделях этого типа появляется возможность предварительного выставления времени пуска и величины U перед пуском двигателя. Однако, в этом случае невозможно регулировать величину вращающего момента при нагрузке. С этой моделью применяется специальное устройство для снижения пускового тока, защиты от пропадания и перекоса фаз, а также от перегрузок. Заводские модели имеют функцию слежения за состоянием электромотора.

Простейшие схемы однофазного регулирования исполняются на одном симисторе и используются для инструмента с мощностью до 12 кВт. Существуют более сложные схемы, позволяющие производить регулировку параметров питания двигателя мощностью до 260 кВт. При выборе УПП заводского производства необходимо учесть такие параметры: мощность, возможные режимы работы, равенство допустимы токов и количество запусков в определенный промежуток времени.

Устройства для болгарок на 800 Вт

Пошаговая инструкция модернизации обычной переноски

Мое усовершенствование обычного удлинителя состояло из простых действий. Опишу весь процесс по-порядку:

Разобрал имеющуюся переноску и осмотрел ее содержимое.

Сделал в корпусе отверстие, предназначенное для провода, соединяющего с розеткой наружного монтирования.

Зачистил с обоих концов ПВС 3*2,5.

Припаял провода к контактным клеммам электроудлинителя.

Зафиксировал переноску на деревянной планке и закрыл верхнюю часть.

Ввел кусочек провода в корпус дополнительной наружной розетки, который прикрутил к той же дощечке. Зачистил концы провода.

Подключил БПП ( как видно из схемы выше — последовательно ), прочно пропаял места соединений провода от удлинителя с блоком и изолировал термоусад о чной трубкой (вместо нее можно задействовать изоляционную ленту).

Аккуратно в ставил в корпус внешней розетки блок и контактные клеммы. Все легко помещается внутрь.

Закрыл крышку розетки и проверил работоспособность своего устройства.

Получилась универсальная и удобная конструкция. Мастер может использовать ее в разных режимах ( плавно запуска ть лю бой э лектроприбор или обычным способом), а также носить и применять повсюду: дома, в гараже, на даче и т.д.

В качестве альтернативы предлагаю еще один вариант усовершенствованной переноски с БПП и регулятором скорости оборотов.

Эта схема способствует плавной работе инструментов, с их выходом на номинальную частоту вращения. Что касается времени разгона, то заявленная скорость достигается быстрее или медленнее в зависимости от имеющегося конденсатора С3. Регулировать частоту вращения призван переменный резистор R2.

БПП можно установить и в рукоятку электрического инструмента. Но эта манипуляция сложнее, к тому же можно лишиться права на гарантийный ремонт. Целесообразнее приспособить для таких целей разветвительную коробку.

В схеме указан симистор TS122-25-5, однако сгодится и другой , лишь бы класс напряжения был не меньше IV и ток не меньше 1,5-2 номиналов.

Описанное приспособление призвано упростить работу с электроинструментами, повысить ее безопасность, а также увеличить срок эксплуатации применяемых устройств. Эти факторы в сочетании с простотой модернизации переноски позволяют получить необходимую в хозяйстве вещь.

Сферы применения устройств плавного пуска

Прежде чем ознакомиться с параметрами выбора УПП, рассмотрим, при каких режимах пуска и условиях требуется установка этого электроаппарата.

По нагрузке и разности пусковых и номинальных токов различают следующие типы пусков электродвигателей:

Легкий пуск. При запуске электропривода ток не превышает номинального значения умноженного на три, переходной процесс длится не более 20 секунд. Для такого оборудования используют простейшие УПП.
Тяжелый пуск. В производственном оборудовании со значительной инерцией или с запуском под нагрузкой, токи возрастают более чем в 4 раза, длительность переходного процесса составляет более 30 секунд.
Особо тяжелый пуск. При таких условиях величина пускового тока может составлять 6-ти, 8-ми кратное значение от номинала. Разгон электродвигателя также занимает значительное время.

УПП применяются в составе электропривода различного производственного оборудования и технологических установках с тяжелыми и особо тяжелыми условиями пуска. Кроме того, их применение обосновано:

При ограниченной мощности электросети. Пусковые токи создают перегрузку, при которой падает напряжение, срабатывает защита, перегреваются и отключаются генераторы. В таких случаях установка УПП является решением проблемы. При этом следует учесть, что устройство снижает пусковой ток в лучшем случае в 2,5 раза. Если мощности сети недостаточно, следует установить частотный преобразователь.
При недопустимости быстрого пуска. При непосредственном запуске момент на валу электродвигателя гораздо выше номинального. Это приводит к ударным нагрузкам на механическую часть оборудования, вызывает его поломки. УПП обеспечивает ограничение пускового момента и с успехом решает эту проблему.

При срабатывании автоматического выключателя до того, как вал двигателя достигает номинальной скорости вращения, также же может помочь установка устройства плавного пуска.

УПП устанавливают:

На электроприводе насосных агрегатов. При пуске с повышенным моментом и резкой остановке насосных установок в сети возникают гидравлические удары, повреждающие запорно-регулирующую арматуру, контрольно-измерительные приборы, трубопровод. Плавный пуск и остановка агрегатов, которые обеспечивают УПП, позволяет избежать этих проблем.
На вентиляционном оборудовании. Высокий пусковой момент вызывает обрыв ременной передачи, увеличивает износ подшипников. Вентиляторы также требуют плавного запуска и остановки приводного двигателя.
На компрессорном оборудовании и центрифугах. Для привода такого оборудования необходимо согласование момента на валу и фактической нагрузки. Пульсации, возникающие при резком пуске и разгоне электродвигателя, отрицательно сказываются на работе таких промышленных установок.
На мельницах, дробильных установках и другом оборудовании с постоянным моментом нагрузки. Использование привода с УПП исключает механические удары при запуске.
На конвейерах и других промышленных установках с приводом через редуктор. Применение УПП снижает ударную нагрузку на шестеренки и продлевает срок службы оборудования.

Общие сведения

Статор электродвигателя представляет собой катушку индуктивности, следовательно, существуют сопротивления с активной и реактивной составляющей.

При протекании электрического тока через радиоэлементы, имеющие сопротивление с активной составляющей, происходят потери, связанные с преобразованием части мощности в тепловой вид энергии. Например, резистор и обмотки статора электродвигателя обладают сопротивлением с активной составляющей. Вычислить активное сопротивление не составляет труда, так как происходит совпадение фаз тока (I) и напряжения (U). Используя закон Ома для участка цепи, можно рассчитать активное сопротивление: R = U/I. Оно зависит от материала, площади поперечного сечения, длины и его температуры.

Если ток проходит через реактивный тип элементов (с емкостными и индуктивными характеристиками), то, в этом случае, появляется реактивное R. Катушка индуктивности, не имеющая практически активного сопротивления (при расчетах не учитывается R ее обмоток). Этот вид R создается благодаря Электродвижущей силе (ЭДС) самоиндукции, которая прямо пропорционально зависит от индуктивности и частоты I, проходящего через ее витки: Xl = wL, где w — угловая частота переменного тока (w = 2*Пи*f, причем f — частота тока сети) и L — индуктивность (L = n * n / Rm, n — число витков и Rm — магнитное сопротивление).

При включении электродвигателя пусковой ток в 7 раз больше номинального (ток, потребляемый при работе инструмента) и происходит нагрев обмоток статора. Если статорная катушка является старой, то может произойти межвитковое КЗ, которое повлечет выход электроинструмента из строя. Для этого нужно применить устройство плавного пуска электроинструмента.

Пуск электромотора с обмотками, соединенными по типу «звезда» возможен только при 2-х не одновременно замкнутых контакторах. Через определенный интервал времени, который задает реле времени, один из контакторов отключается и включается еще один, не задействованный ранее. Благодаря такому чередованию включения обмоток и происходит снижение пускового тока. Этот способ обладает существенным недостатком, так как при одновременно замыкании двух контакторов возникает ток КЗ. Однако при использовании этого способа обмотки продолжают нагреваться.

Еще одним способом снижения пускового тока является частотное регулирование запуска электродвигателя. Принципом такого подхода является частотное изменение питающего U. Основной элемент этого вида устройств плавного пуска является частотный преобразователь, состоящий из следующих элементов:

Выпрямитель.
Промежуточная цепь.
Инвертор.
Электронная схема управления.

Выпрямитель изготавливается из мощных диодов или тиристоров, выполняющий роль преобразователя U питания сети в постоянный пульсирующий ток. Промежуточная цепь сглаживает пульсирующий постоянный ток на выходе выпрямителя, которая собирается на конденсаторах большой емкости. Инвертор необходим для непосредственного преобразования сигнала на выходе промежуточной цепи в сигнал амплитуды и частоты переменной составляющей. Электронная схема управления нужна для генерации сигналов, необходимых для управления выпрямителем, инвертором.

Как подключить и настроить

Настройка определяется соответствующей схемой подключения плавного пуска к двигателю. Стандартной считается та, где предусмотрено применение магнитного пускателя, теплового реле, быстродействующих предохранителей и регулирующих ток автоматов.

Чтобы правильно подключить устройство плавного пуска, необходимо четко следовать схемам, где наглядно обозначены все важные моменты:

Последовательность цепи;
Конец разгона;
Вывод заземления;
Наладка запуска и торможения;
Расположение нейтрали.

Софтстартер может легко помочь в разы продлить срок службы электрического двигателя, при этом снизив сопутствующие расходы, а производимые мощности повысив без вреда для машины. Стабилизация работы механизма, контролирование нагрузок и регуляция происходящих процессов – все это станет незаменимым помощником в решении проблем тяжелого пуска.

Что даёт электроинструменту плавный пуск

Перед тем как модернизировать переноску для электроинструмента и оснастить её блоком плавного пуска, нужно рассмотреть преимущества подобной переделки. Итак, плюсы внедрения устройства.

Отсутствие скачка тока при включении электроинструмента, что позволяет предотвратить перегрузки бытовой сети.
Меньше износ механических деталей инструмента.
Реже выходят из строя обмотки ротора и статора.
Меньше выгорают электрощётки.
Отсутствует искрение на коллекторе якоря и выгорание его ламелей.
При запуске дрель или болгарка не вырвется из рук, что необходимо с точки зрения техники безопасности.

При запуске инструмент с БПП не вырвется из рук от резкого толчка

Что такое переноска с плавным пуском и ее преимущества

Данное устройство — это модернизированный электрический удлинитель, позволяющий плавно запускать питающиеся от сети устройства. Его плюсы заключаются в следующем:

При включении рабочего инструмента нет скачка электроэнергии, что исключает перегрузки в бытовой сети.
Меньше изнашиваются механические детали используемых приборов, ведь во время старта не осуществляется резкий удар по ним.
Реже стачиваются и выгорают щетки.
Менее подвержены выходу из строя обмотки ротора, а также статора.
Исключается появление искорок на коллекторе якоря и выгорание ламелей этой детали.
В момент включения электродрель и «болгарка» не будут внезапно вырываться из рук, что повышает безопасность осуществляемых работ.

Перечисленные преимущества несомненно важные, поэтому рекомендую заняться преображением переноски.

Плавный пуск электроинструмента

ОБЩИЕ СВЕДЕНИЯ

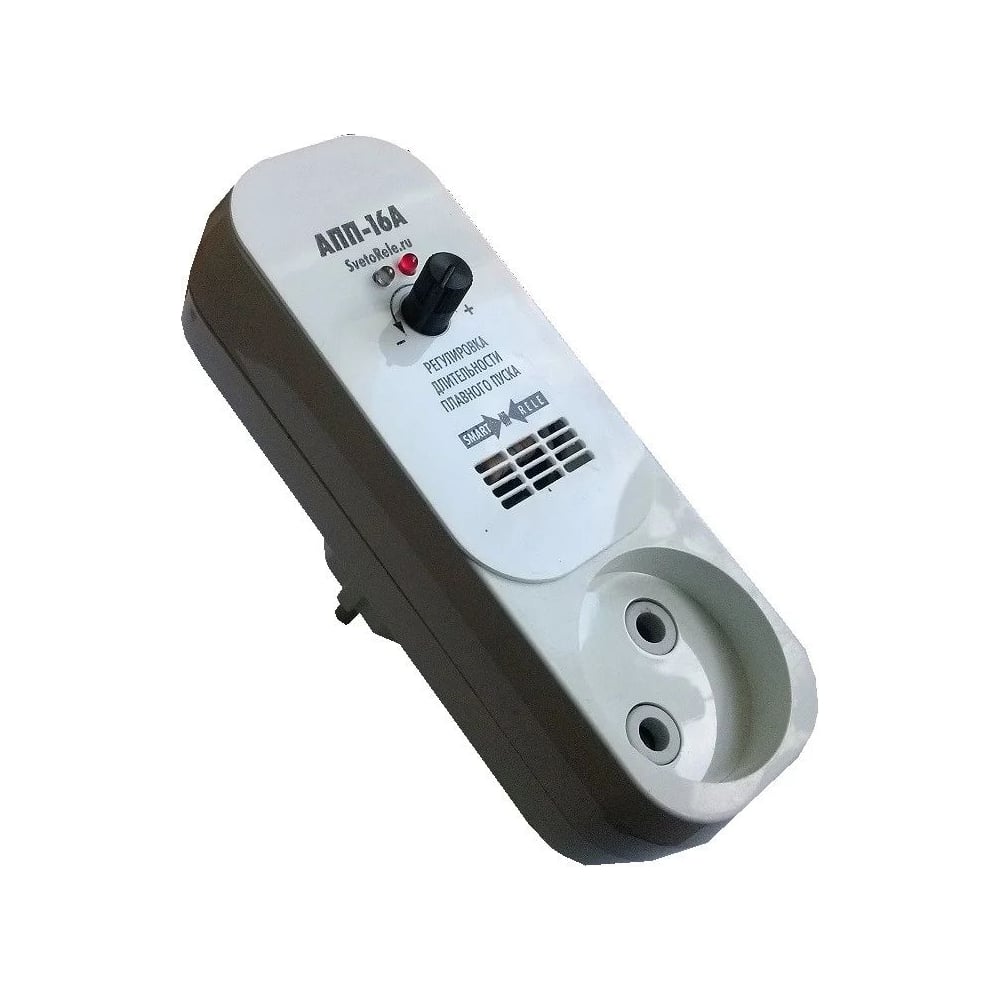

Автопусковая розетка для снижения пусковых токов только для электроинструмента (для насосов не подойдет!).
При пуске электроинструмента создаются резкие рывки ротора, что приводит к появлению большого индукционного тока, износу редуктора и прочих механических частей. АПП плавно поднимает напряжение до полного разгона двигателя инструмента.

Важно! Не работает с торцовочными пилами оснащенными лазерной указкой и освещением!

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Номинальное напряжение сети ― В 220.
2. Номинальная частота ― Гц 50.
3. Рабочий ток ― не более 3 ампер!
4. Количество пусков в час не более 100!
5. Мощность, потребляемая от сети ― 0 Вт.
6. Длительность плавного пуска ― 5 сек.
7. Габаритные размеры — 133 х 46 х 83 мм.
8. Масса розетки 120 г.
9. Условия эксплуатации:
― колебания электросети +- 15% от номинала;
― температура окружающей среды от ― 30 до + 60 С

ПОДКЛЮЧЕНИЕ

Вставьте тройник в розетку или удлинитель. Убедитесь, что Ваш электроинструмент не превышает допустимую мощность, исправно работает напрямую от сети, и вставьте его вилку в одно из гнезд АПП-03. При нажатии кнопки на электроинструменте пойдет плавный пуск. Возможна непродолжительная работа с инструментом мощностью 2.2 кВт, но не более 5 минут, дать остыть выходному элементу который может нагреваться до 100 градусов. При перегреве возможен выход из строя симмистора, ремонт всего 100 руб, но вам придется нести транспортные расходы.

КОМПЛЕКТ ПОСТАВКИ

1. Розетка ― 1 шт.
2. Паспорт ― 1 шт.
3. Упаковка ― 1 шт.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

1. Срок гарантийного обслуживания – 6 месяцев с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
― По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
― При подключении нагрузки превышающей допустимую;
― В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.

Makita USA — Подробная информация о продукте -TM3010CX1

Специалисты всех видов обращаются к колеблющимся мультиинструментам для широкого спектра применений, а мультиинструмент Makita (TM3010CX1) сочетает в себе мощность и производительность с функциями комфорта и удобства, такими как снижение вибрации и низкий уровень шума. TM3010CX1 идеально подходит для резки, шлифования, зачистки, замены плитки, удаления раствора и многого другого.

Мощность и производительность

TM3010CX1 питается от 3.0 Двигатель AMP с плавным пуском для плавного пуска. Диск управления переменной скоростью (6 000 — 20 000 OPM) позволяет пользователю подбирать скорость в зависимости от области применения, а электронное управление скоростью поддерживает постоянную скорость под нагрузкой для более плавной и качественной работы. TM3010CX1 имеет угол поворота 3,2 градуса, разработанный для более быстрой и агрессивной резки и шлифования.

TM3010CX1 также обладает рядом функций комфорта и удобства, включая пониженную вибрацию (6 м / с²) и низкий уровень шума (74 дБ), цилиндрическую рукоятку небольшого диаметра и большой ползунковый переключатель включения / выключения с кнопкой блокировки.Система зажимов, не требующая инструментов, упрощает снятие и установку принадлежностей.

TM3010CX1 разработан для широкого спектра применений, включая резку, шлифование, соскабливание, удаление цементного раствора и многое другое. Он идеально подходит для ремонтников, плотников, сантехников, установщиков деревянных полов и генеральных подрядчиков, которым нужен лучший в своем классе многофункциональный инструмент.

Колебаний в минуту: 6,000 — 20,000 OPM

Угол качания: 3.2 °

АМПЕР: 3

Общая длина: 11-1 / 8 «

Вес нетто: 3,5 фунта.

Набор с переменной скоростью: Да

Включает универсальный адаптер для аксессуаров: Да

Плавный старт: Да

Замена лезвия без инструментов: Да

Тип питания: проводной

Вес в упаковке: 9.26 фунтов.

Код UPC: 088381-651066

Устройство плавного пуска 240 В для комплекта электроинструментов Австралия

(Silicon Chip Magazine, июль 2012 г.) Это удобное устройство, которое можно установить между электроинструментами, такими как угловые шлифовальные машины и …

Точную доставку можно рассчитать на странице просмотра корзины (вход в систему не требуется).

Товары весом более 0.5 кг могут стоить больше, чем показано (например, испытательное оборудование, машины, жидкости> 500 мл и т. Д.).

Мы доставляем по всей Австралии с этими вариантами (зависит от конечного пункта назначения — вы можете получить расценки на странице просмотра корзины):

3 доллара США + за штампованную почту (обычно 5-9 рабочих дней, без отслеживания, доступно только для выбранных небольших отправлений )
6 $ + для стандартной почты (обычно 4-6 рабочих дней, отслеживается)
10 $ + для экспресс-почты (обычно 1-3 рабочих дня, отслеживается)
Самовывоз — Бесплатно! Доступно только для клиентов, проживающих в регионе Ньюкасл (только после того, как мы отправим вам электронное письмо с уведомлением о том, что ваш заказ готов)

Адреса вне городских районов в WA, NT, SA и TAS могут занять 2+ дней в дополнение к указанной выше информации.

Некоторые батареи (например, LiPo) не могут быть доставлены по воздуху. Во время оформления заказа использование Express Post и International Methods будет недоступно, если в вашей корзине для покупок есть аккумулятор такого типа.

Международные заказы — следующие тарифы для Новой Зеландии и будут отличаться для других стран:

11 $ + за Pack and Track (3+ дня, отслеживается)
16 $ + для Express International (2-5 дней, отслеживается)

Если вы заказываете много оборудования, стоимость пересылки будет увеличиваться в зависимости от веса вашего заказа.

Наш физический адрес (, здесь PDF , который включает другие ключевые бизнес-данные):

Unit 18, 132 Garden Grove Parade
Adamstown
NSW, 2289
Австралия

Взгляните на нашу страницу обслуживания клиентов , если у вас есть другие вопросы, такие как «выполняем ли мы заказы на покупку» (да!) Или «указаны ли цены с учетом НДС» (да, это так!). Мы здесь, чтобы помочь — свяжитесь с нами , чтобы поговорить о магазине.

Основной перечень различных типов электроинструментов

Электроинструмент определяется как машина или устройство, приводимое в действие дополнительным механизмом или источником, помимо человеческого тела. Наиболее распространенным источником энергии для этих инструментов является основание электродвигателя, но есть и такие, которые работают на бензине; этот источник энергии встречается редко и обычно применяется к садовым инструментам.

Электроинструмент — обычное дело почти каждого человека. Эти невероятно полезные инструменты можно найти почти в каждой отрасли и помогают выполнять задачи, которые в противном случае были бы невозможны или чрезвычайно трудны.

* Эта статья может содержать партнерские ссылки.Как партнер Amazon, я зарабатываю на соответствующих покупках.

Щелкните каждый инструмент в списке ниже, чтобы перейти к назначенному разделу, или вы также можете продолжить чтение.

Список электроинструментов

Аккумуляторная дрель
Ударная отвертка
Ударная дрель
Перфоратор
Гайковерт ударный
Отвертка электрическая
Поворотный инструмент
Головоломка
Сабельная пила
Циркулярная пила
Торцовочная пила
Ленточная пила
Настольная пила
Бензопила
Столярка для печенья
Угловая шлифовальная машина
Настольный шлифовальный станок
Магазин Vac
Ленточно-шлифовальный станок
Эксцентриковая шлифовальная машина
Дисковый шлифовальный станок
Фрезерный станок по дереву
Гвоздь
Воздушный компрессор
Влагомер

* Совместное использование — это забота.Не стесняйтесь делиться этим изображением в социальных сетях или на своем веб-сайте. Мы приветствуем обратную ссылку на https://toolsowner.com.

Список электроинструментов с названиями и изображениями

Список электроинструментов: 25 различных типов с названиями и изображениями

Электроинструменты не ограничиваются какой-либо одной настройкой, профессией или средой. Фактический инструмент, который вы купите, однако, потребует специального использования.

Электроинструменты используются буквально везде , в доме, квартире, кондоминиуме и вплоть до профессионалов на стройплощадках и строителей.Многие типы электроинструментов также будут использоваться слесарями , DYI любителями , механиками и так далее.

Итак, приступим.

1. Аккумуляторная дрель

(см. Содержание)

Аккумуляторная дрель (или дрель) — это электрическая дрель с перезаряжаемыми батареями, которая является наиболее распространенным предметом в любом гараже, на стройплощадке или мастерской.

Это один из первых электроинструментов, который должен быть у каждого.Эти сверла обладают достаточной прочностью, чтобы ввинчивать шурупы и просверливать толстые деревянные доски.

Аккумуляторная дрель — идеальный представительский инструмент для тех, кто любит выполнять проекты по дому.

Существуют также дрели с питанием от сети , и эти машины компактнее, легче и немного мощнее, чем аккумуляторная версия. К тому же они более шумные, неудобные в использовании и ограничивают вашу мобильность.

Аккумуляторная дрель незаменимо удобнее, даже несмотря на то, что она может быть немного больше и тяжелее. Самым большим преимуществом аккумуляторной дрели является отсутствие препятствий или ограничений из-за сетевого шнура.

Аккумуляторная дрель выполняет две основные функции:

Во-первых, они отлично подходят для проделывания отверстий в стенах, дереве или других твердых поверхностях .
Второе применение — они могут закрепить крепеж и винты на поверхности . Как следует из названия, он работает без привязанного к нему шнура. Эта функция позволяет легко перемещать и манипулировать в положениях, в которых вам нужно проделать эти отверстия и прикрепить эти винты.

Если вы выберете правильную аккумуляторную дрель, вы сможете собрать колоду или выполнить практически любой проект по благоустройству дома, который необходимо выполнить. Вы сможете собирать мебель и выполнять множество деревообрабатывающих работ.

Вы можете определить мощность аккумуляторной дрели, посмотрев на ее напряжение. Чем больше напряжение, тем больше мощность. Существуют модели высокого напряжения, модели для легких условий эксплуатации, а затем модели среднего назначения общего назначения.

Крутящий момент — еще одна характеристика, которую следует проверить при выборе аккумуляторной дрели. Если вы планируете сверлить на более твердых поверхностях, вам понадобится большее усилие скручивания. Крутящий момент — это то, что позволяет сверлу прилагать больше крутящего момента к вашей рабочей поверхности.

Используется для:

Посмотрите, как работает аккумуляторная дрель:

Хороший выбор аккумуляторных дрелей на Amazon (партнерские ссылки ниже):

Дополнительные ресурсы:

2. Ударная отвертка

(см. Содержание)

Ударный шуруповерт очень похож на аккумуляторную дрель, но в этом инструменте используются удары молотком и грубая сила для выполнения вашей работы

Ударную отвертку и аккумуляторную дрель можно использовать для аналогичных задач, но есть несколько ключевых факторов, делающих эти два инструмента отдельными.

И ударный шуруповерт, и аккумуляторная дрель отлично подходят для небольших работ. , и они позволяют вам хорошо управлять при использовании диапазона скоростей и настроек сцепления.

Ваш ударный драйвер использует мощные удары вместе с небольшим вращением, чтобы закручивать винты с невероятной силой. Он обеспечивает постоянный крутящий момент и обеспечивает широкий спектр применений, а также оснащен быстрозажимным патроном, позволяющим устанавливать различные насадки.

Они отлично подходят для больших проектов, чем аккумуляторная дрель, поскольку они могут вкручивать большие винты в более твердые поверхности.

Ударное воздействие, обеспечиваемое ударным отверткой, передает крутящий момент высокой энергии непосредственно на винт, что позволяет снять часть давления с предплечья и запястья.

В этом инструменте используется цанга, которая принимает биты и шестигранные отвертки. Хороший ударный отвертка станет универсальным и мощным инструментом, который можно будет добавить в вашу коллекцию необходимых инструментов.

Используется для:

Вкручивание дюжины трехдюймовых шурупов в доску настила.(см. также аккумуляторную дрель).
Благодаря быстрому действию молотка и крутящему усилию этот электроинструмент может легко исправить практически все.
Затяжные гайки (см. Также ударный гайковерт).

При выборе ударного инструмента для ваших нужд вам нужно будет проверить мощность, крутящий момент, скорость и действие молота, чтобы инструмент справился с работой, которую вам нужно закончить.

Посмотрите, как работает ударный шуруповерт:

Дополнительные ресурсы:

3.Ударная дрель

(см. Содержание)

Ударную дрель иногда называют ударной дрелью и относится к категории электроинструментов для станков, которые могут сверлить твердые материалы.

Этот инструмент представляет собой перфоратор, в котором используется ударный механизм для создания ударного движения.

Благодаря использованию ударного механизма, перфоратор обеспечивает быструю последовательность коротких ударов молотка, которые могут измельчить материал, в котором вы бурите.

Этот мощный инструмент обеспечивает более быстрое сверление при минимальных физических усилиях.

У перфоратора есть два набора зубчатых колес, которые механически взаимодействуют друг с другом. Эти шестерни ударяют при вращении сверла.

При использовании кулачковых сверл зажимной механизм перфоратора перемещается вперед и назад по оси вращения. Это движение связано с вращением патрона.

Ударная дрель была специально разработана для того, чтобы не только вращать сверло, но и вбивать его внутрь и наружу.Расстояние, которое проходит долото, и сила его удара небольшие, а ударное действие быстрое.

Каждый удар имеет относительно небольшую силу, но эти тысячи ударов в минуту, производимые перфоратором, способны разрушить бетон, если это необходимо.

Используется для:

Ударная дрель используется теми, кому нужно выполнить много сверления кладки.
Отлично подходит для сверления отверстий в камне, бетоне и кирпичной кладке.
Часто используется для сверления отверстий в бетонных основаниях (для прикрепления бетонных стен к бетонному полу при помощи штифта)

Ударная дрель немного крупнее обычной дрели.

Этот инструмент не используется для заворачивания винтов и никогда не должен использоваться таким образом. Хотя перфоратор часто путают с ударным отверткой, вы должны знать, что это два совершенно разных электроинструмента.

Посмотрите это в действии на видео ниже:

Еще интересные статьи:

4. Перфоратор

(см. Содержание)

В линейке строительных электроинструментов перфоратор предназначен для выполнения таких тяжелых работ, как долбление и сверление твердых материалов.Он очень похож на перфоратор, поскольку он также закручивает сверло во время вращения.

Перфоратор даст вам намного больше энергии удара, чем перфоратор.

Перфораторы используют поршневой механизм, а не специальную муфту, что позволяет ему наносить более мощный удар молотка и быстрее просверливать отверстие гораздо большего размера.

Сравнивая перфоратор с перфоратором, вы обнаружите, что перфоратор больше по размеру и дает более значительную ударную силу.

В этом электроинструменте используется «электропневматическая» технология, поскольку он питается напрямую от электричества, а не от воздушного компрессора.

Эти инструменты имеют два поршня — летающий поршень и приводной поршень. Его электродвигатель вращает кривошип, который затем перемещает приводной поршень назад и вперед в цилиндре.

Летающий поршень расположен на другом конце того же цилиндра. Перфоратор имеет маслонаполненную коробку передач, что позволяет им работать длительно, несмотря на его большую силу и удары, которые он получает в часто наполненной песком среде, в которой они используются.

Для чего используется перфоратор?

Часто используется для работ, требующих многократного сверления больших отверстий под анкеры.
Этот электроинструмент предназначен для сверления отверстий в кирпичной кладке и бетонных стенах.
Ударным действием перфоратор разрушает каменную кладку, позволяя удалить ее с помощью сверл с канавками.

Вращательное действие перфоратора можно включать и выключать, поэтому можно использовать только его ударную силу.Принадлежности для острия и долота часто входят в комплект этого электроинструмента, поэтому вы также можете использовать его в качестве небольшого инструмента для охлаждения.

Посмотрите это в действии на видео ниже:

5. Гайковерт ударный

(см. Содержание)

Ударный гаечный ключ, также называемый ударным пистолетом, — это электроинструмент, предназначенный для обеспечения высокого крутящего момента при минимальных физических нагрузках.

Этот инструмент накапливает энергию во вращающейся массе, а затем быстро подает ее на выходной вал.

В гайковертах

в качестве источника энергии используется сжатый воздух, хотя все более популярными становятся модели с гидравлическим и электрическим приводом, а также аккумуляторные.

Ударный гайковерт используется в различных отраслях промышленности, включая обслуживание тяжелого оборудования, сборку изделий , крупные строительные проекты, ремонт автомобилей и любые другие задачи, где требуется высокий выходной крутящий момент.

При сборке изделия часто используется импульсный инструмент, так как он отличается безреакционной затяжкой, так как снижает уровень шума, вызываемого регулярными ударами.Импульсный инструмент — это не то же самое, что и ударный гайковерт, поскольку технология и производительность не идентичны.

При использовании ударный гайковерт имеет вращающуюся массу, которая ускоряется его двигателем. Он накапливает энергию, а затем быстро создает удар с высоким крутящим моментом при подключении к выходному валу.

Его ударный механизм был спроектирован так, чтобы наносить удар, и молот снова может вращаться свободно, а не блокироваться. Такая конструкция позволяет приложить силу реакции к корпусу гаечного ключа по мере того, как двигатель ускоряет молот, обеспечивая больший крутящий момент.

Инструмент ударного гайковерта доступен в нескольких размерах и стилях. Тот, который вам понадобится, зависит от того, как вы планируете его использовать.

Специальные конструкции доступны, если у вас есть конкретное применение, для выполнения которого вам нужен гаечный ключ, например, снятие радиатора с автомобиля или снятие шкива коленчатого вала.

Посмотреть в действии:

6. Электрическая отвертка

(см. Содержание)

Электрическая отвертка объединяет моторы и батареи и представляет собой чрезвычайно полезный и компактный инструмент.

Внутри находится аккумуляторная батарея, двойная планетарная передача, электродвигатель, переключатель, простой механизм блокировки и сам патрон.

Патрон — это то, что скрепляет вашу электрическую отвертку. Это довольно простые детали, и выключатель — это то, что передает мощность на двигатель.

Электрические отвертки дают вам преимущество, если вы работаете с электроникой, поскольку они обладают высокой точностью мощности с переключателем включения и выключения, который удобен в использовании.

Этот небольшой, но эффективный инструмент экономит время и энергию при выполнении большинства работ с дополнительным преимуществом простоты в обращении.

Легкие монтажные работы, например, с электроникой, или медицинские устройства, требующие сложной работы, идеально подходят для электрического шуруповерта. Для более тяжелых работ, таких как заворачивание шурупов в твердых материалах, используется дрель.

Они могут останавливаться автоматически, когда вы устанавливаете крутящий момент, что упрощает работу.

Электрошуруповерты бывают двух основных типов — бесщеточные и стандартные .

Стандартная электрическая отвертка имеет небольшие угольные щетки внутри инструмента, которые проводят электричество между вращающимся валом и неподвижными проводами.

Электрический шуруповерт этого типа точен и очень эффективен, но срок его службы сокращается из-за нагрева. Эти типы электрических отверток нуждаются в обслуживании чаще, чем бесщеточные модели.

Бесщеточная отвертка не имеет щеток и выделяет меньше тепла, поэтому эта модель меньше изнашивается, что продлевает срок ее службы.

Этот вариант подойдет вам, если вы выполняете большие объемы работы. Оба типа используют одни и те же основные шаги для работы и имеют множество задач, которые вы можете выполнить с их помощью.

Некоторые из распространенных применений электрической отвертки:

Подвесные картины,
Сборка малогабаритной мебели.
Любая обычная повседневная задача, требующая скрепления винтами или на месте.

Посмотрите видео с одним:

7. Поворотный инструмент

(см. Содержание)

Вращающийся инструмент — это небольшой ручной электроинструмент, в котором используется вращающийся наконечник и который может удерживать различные насадки для выполнения ряда задач.

Он имеет компактный размер, универсален и использует высокую скорость, что делает его привлекательной альтернативой более крупным и громоздким инструментам.

Использует:

Вы можете прикрепить шлифовальные барабаны к этому удобному инструменту , зашлифовать фаски или прикрепить полировально-полировальное сверло к для придания блеска металлическим поверхностям .
Другие варианты использования вращающегося инструмента включают прикрепление твердосплавной коронки и для создания красивых гравюр или резных фигурок .
Проволочные колеса, прикрепленные к вращающемуся инструменту, могут удалять ржавчину с металла , и их можно установить на различные скорости для различных задач, которые вы выполняете.
Вращающийся инструмент также может удерживать небольшое точильное колесо, которое отлично подходит для заточки ножей , ножниц, ножниц и т. Д. Когда вы устанавливаете высокую скорость, убедитесь, что вы отворачиваете инструменты от себя, так как они будут создавать искры по мере увеличения резкости.
Вы также можете прикрепить отрезной круг по металлу из твердого сплава к вращающемуся инструменту, и на средней скорости он прорежет небольшие участки металла . Для этой задачи вам нужно нанести смазочно-охлаждающую жидкость на поверхность металла, чтобы уменьшить количество тепла, которое будет накапливаться.
Некоторые из других творческих идей, которые вы можете использовать с помощью вращающегося инструмента, включают установку стойки для посудомоечной машины. Используя насадку из проволочной щетки, вы можете удалить старую ржавчину, которая образовалась, и придать машине свежий, новый вид.
Вы также можете сэкономить энергию и время, используя вращающийся инструмент для заточки этих фрез на цепной пиле . С помощью специальной точилки для цепей и трех шлифовальных кругов вы можете контролировать глубину резания точилки, чтобы закрепить бензопилу или даже лезвия газонокосилки.

Посмотрите, как работает Dremel:

Дополнительные ресурсы:

8. Лобзик

(см. Содержание)

Лобзик — это небольшой электроинструмент, который используется для резки изогнутых линий в древесине и других материалах.

Большинство пил известны тем, что делают резку по прямой линии, но лобзик позволяет резать более тонкие и сложные формы и узоры.

В словаре лобзик описывается как переносная электрическая пила, которая включает в себя лезвие, совершающее возвратно-поступательное движение. Эту пилу можно использовать для решения множества задач в зависимости от типа пропила, который вам нужен.

Лобзик — это также электроинструмент с мелкими зубьями, который имеет узкое лезвие и позволяет вырезать изогнутые контуры.

Лобзик считается мастером фигурной резки различных материалов, включая гипсокартон. Он также может выполнять косые и сложные пропилы в досках и других материалах.

Использование правильного лезвия в лобзике — ключ к выполнению различных разрезов в материалах.Вы можете использовать этот инструмент, чтобы завершить замысловатый узор, установить кухонную раковину, выпилить столешницу или вырезать такой материал, как металл или тонкая плитка, с которыми другие пилы не справятся.

С помощью лобзика вы можете не только делать сложные формы и изгибы в древесине, но и использовать эту пилу для поперечных пропилов на доске или обработки внутренних углов, которые вы начинаете с помощью циркулярной пилы.

Эти пилы не то, что вам нужно, если вам нужно делать быстрые, прямые и длинные пропилы. Эти виды пропилов лучше выполнять дисковой пилой.

Лобзик сделает резку быстрым движением вверх и вниз. Ключом к достижению отличных результатов с этим инструментом является соответствие конкретного лезвия типу древесины, которую вы будете резать; металл, пластик, дерево, плитка или другие материалы.

На упаковке полотна для этой пилы будет указано, на каком материале она будет использоваться.

Посмотрите на видео ниже, как используется лобзик Makita:

Дополнительные ресурсы:

9.Сабельная пила

(см. Содержание)

Сабельная пила — это пила с приводом от станка, режущее действие которой достигается за счет толкающего и тянущего движения полотна.

Тип электроинструмента наиболее часто используется при демонтажных и строительных работах.

Некоторые называют эту пилу сабельной пилой или говорят, что у нее большое лезвие, которое очень похоже на лобзик, а его ручка ориентирована таким образом, чтобы пила могла удобно работать на вертикальных поверхностях.

Наиболее распространенная конструкция сабельной пилы включает опору у основания полотна, как и у лобзика.

Когда вы используете сабельную пилу, вы ставите ее ногу на поверхность области, где вы режете, так, чтобы лезвие отталкивало или тянуло его по направлению к разрезу, когда лезвие совершает свое движение.

Существуют различные конструкции, которые различаются в зависимости от скорости и мощности пил. Конструкции также отличаются от менее мощной портативной версии до портативных моделей, которые напоминают аккумуляторную дрель, вплоть до моделей с питанием от сети, предназначенных для работ по сносу или строительных работ.

Современные сабельные пилы имеют регулируемую скорость, регулируемую спусковым крючком или циферблатом. Еще одна особенность новых моделей — то, как их можно использовать в орбитальных действиях.

Благодаря этому действию пила совершает возвратно-поступательное движение вверх и вниз, в результате чего кончик лезвия формирует овальный узор взад и вперед, а также вверх и вниз. Пила в основном используется для резки дерева и позволяет выполнять быстрые пропилы.

Сабельная пила широко используется строителями, монтажниками окон и многими службами спасения.

Доступны аксессуары и варианты для многих специализированных применений, например, длинные лезвия для резки труб большого диаметра и зажимы.

10. Циркулярная пила

(см. Содержание)

В электроинструменте, известном как циркулярная пила, используется абразивный или зубчатый диск или лезвие для выполнения различных разрезов в материале с помощью вращательного движения, которое вращается вокруг оправки.

Это один из тех электроинструментов с вращающимся лезвием, который используется для резки различных материалов, таких как металл, пластик, кладка и дерево.

Эту пилу также можно использовать вручную или закрепить на станке.

Термин «циркулярная» относится конкретно к ручной модели пилы, поскольку разделочная пила и настольная пила являются дополнительными формами этой пилы.

Лезвия для циркулярной пилы специально разработаны в зависимости от материала, который вы собираетесь резать. Надрезы, выполняемые этим инструментом, считаются поперечными, продольными или их комбинацией.

Циркулярная пила обычно приводится в действие электричеством, но некоторые модели приводятся в действие двигателем или гидравлическим двигателем, чтобы ее можно было прикрепить к тяжелому оборудованию, что устраняет необходимость в отдельных источниках энергии.

Материал, который будет разрезаться циркулярной пилой, обычно закрепляется в тисках или удерживается зажимом, поэтому пила может продвигаться по нему медленно.

Когда каждый зуб лезвия ударяется о материал, в нем образуется небольшая скола. Зубцы — это то, что выводит стружку из материала, чтобы она не могла зацепить лезвие.

Одной из особенностей циркулярной пилы является то, что она режет зубьями по краю абразивного круга или металлического лезвия.

Он будет делать узкие пропилы с относительно гладкой поверхностью, а срезы будут точными и относительно прямыми.

Циркулярная пила часто оставляет заусенцы на обрезанных кромках пластика и металла, которые нужно будет зачистить наждачной бумагой.

Дополнительные ресурсы:

11. Торцовочная пила

(см. Содержание)

Электроинструмент, торцовочная пила, также известная как прямая пила, используется для выполнения точных поперечных разрезов в вашем проекте под нужным углом.

Эта полезная пила используется для резки обрезков и формовки, она относительно портативна и мала, имеет лезвия от восьми до двенадцати дюймов.

Торцовочная пила выполняет рез, протягивая диск циркулярной пилы на ваш проект контролируемым коротким движением.

Ваш проект обычно удерживается у так называемого ограждения, поэтому вы можете добиться точного угла резания между плоскостью самой длинной заготовки и плоскостью лезвия. Стандартно этот угол составляет девяносто градусов.

У этой пилы есть главная особенность, которая отличает ее от других пил, а именно угловой индекс. Индекс угла скоса позволяет изменять угол лезвия относительно упора.

Большинство торцовочных пил могут создавать точные изменения угла наклона на один градус, некоторые модели позволяют останавливаться и позволяют устанавливать указатель угла наклона на обычные углы, такие как сорок пять, тридцать или пятнадцать.

Существуют торцовочные пилы различных типов:

Угловой ящик и пила — Эта модель является первой созданной торцовочной пилой и обычно состоит из пластиковой или деревянной трехсторонней коробки с прорезями под сорок пять и девяносто градусов, которые позволяют использовать спину или руку. пилы, чтобы сделать косые пропилы в вашем проекте.
Стандартная или электрическая торцовочная пила — Эта торцовочная пила представляет собой механизированную версию и позволит выполнять прямые поперечные распилы на вашем проекте с использованием широкого диапазона углов. Эти пилы обычно делают прямые пропилы под 45 градусов, используемые для обрамления документов, изображений или других ценных и важных предметов.
Составная торцовочная пила — Составная торцовочная пила обеспечивает дополнительные преимущества, заключающиеся в возможности поворачивать лезвие и головку для создания различных углов. Эта модель позволяет резать углы, превышающие девяносто углов.
Другие модели торцовочных пил включают двухкомпонентную торцовочную пилу , торцовочную пилу с подвижным составом и лазерную / светодиодную торцовочную пилу модели .

Дополнительные ресурсы:

12. Ленточная пила

(см. Содержание)

Ленточная пила — это стационарный электроинструмент с острым длинным лезвием с непрерывной лентой из зубчатого металла, натянутой между двумя или более колесами и режущей материалы.

Эти пилы в основном используются при лесозаготовке, металлообработке и деревообработке, но могут резать самые разные материалы.

Преимущество ленточной пилы перед другими моделями электроинструментальных пил заключается в ее равномерном режущем действии, которое может равномерно распределять нагрузку на зубья.

Это действие позволяет вырезать неправильные формы по криволинейному рисунку, так же как и лобзиком.

Наименьший радиус закругления ленточной пилы определяется шириной ленты и ее пропилом.

Пил — это узкий канал, оставшийся после пропилов, и его размер определяется набором зубьев полотна, шириной полотна пилы и количеством материала, вытягиваемого с боков при распиловке.

У большинства ленточных пил, которые вы увидите, два колеса вращаются в одной плоскости. Обычно приводится в действие одно из колес, однако у некоторых есть три, а иногда и четыре, которые распределяют нагрузку.

Лезвия ленточной пилы доступны с разными размерами и шагом зубьев, поэтому станок может стать универсальным и выполнять резку различных материалов, включая пластик и дерево.

Большинство ленточных пил на рынке приводится в действие электродвигателем, и первые модели, в которых использовались линейные валы, теперь считаются антиквариатом.

Ленточную пилу можно найти в большинстве жилых мастерских или гаражей, и они часто используются в легкой промышленности для резки пластика, дерева или металла.

Многие владельцы этих легких проектов оставляют в пиле универсальное лезвие, но лезвия легко меняются, когда вам нужно разрезать различные материалы.

Посмотрите, какие крутые вещи можно делать с помощью ленточной пилы:

13. Настольная пила

(см. Содержание)

Настольная пила — это стационарный электроинструмент, иногда называемый настольной пилой или верстаком, и считается инструментом для деревообработки.

У этих пил есть диск для циркулярной пилы, установленный на так называемой оправке. Беседка — это круглый предмет, к которому прижимаются материалы для придания им формы или ковки.

Настольная пила приводится в действие электродвигателем и имеет лезвие, которое выступает через верхнюю часть стола.

При такой конструкции материал, который вы режете, опирается на столешницу, пока вы делаете разрезы.

Глубина разреза, который вы можете сделать, зависит от того, как вы устанавливаете лезвие в верхнем или нижнем положении. Если у вас лезвие расположено выше и выступает над поверхностью стола, вы получите более глубокий разрез.

Угол реза определяется тем, как вы регулируете угол лезвия.

Существует несколько видов настольных пил:

Пилы настольные — предназначены для установки на стол для поддержки при использовании. Эту модель чаще всего используют домовладельцы, и почти всегда приводится в действие универсальный мотор.
Настольные пилы модели для стройплощадки — немного больше настольного типа и во время работы обычно устанавливаются на стационарную или складную стойку. Этой моделью настольной пилы чаще всего пользуются подрядчики, плотники и другие мастера.
Компактные настольные пилы — больше портативных пил и размещаются на стационарной стойке. Они также используют универсальный двигатель, но обычно приводятся в движение небольшими зубчатыми ремнями. Эти пилы похожи на пилы, используемые подрядчиками, но они немного легче и меньше по конструкции.
Настольные пилы Contractor модели — более тяжелые и большие настольные пилы. Эти модели прикреплены к основанию или подставке, и часто необходимо использовать колеса, прикрепленные к основанию для облегчения перемещения.Эти модели также используются домовладельцами и любителями, поскольку они имеют стандартную электрическую цепь, которая дает достаточную мощность для их работы.
Настольные пилы корпусного типа — также более тяжелый станок и изготовлен из большого количества чугуна и стали. Такая конструкция сводит к минимуму вибрацию станков и увеличивает точность пилы.
Другие варианты настольной пилы: гибрид , мини и макрос и скользящий .

14. Бензопила

(см. Содержание)

Цепная пила — это переносная механическая пила, в которой используется набор зубьев, прикрепленных к вращающейся цепи .

Цепь проходит по направляющей шине, и машина используется для выполнения таких работ, как обрезка, раскряжевка, обрезка сучьев или вырубка деревьев.

Эти проекты вырубки часто выполняются для создания противопожарных заграждений во время локализации пожаров в естественных условиях или для домовладельцев для заготовки дров для отопления своих домов.

Бензопилы

были разработаны с комбинацией цепи и шины и представляют собой мощные инструменты, которые также могут быть использованы для бензопил или в создании произведений искусства с бензопилами.

Некоторые специальные модели бензопилы могут прорезать бетон, а есть несколько версий, которые можно использовать для прорезания льда для создания ледяных скульптур.

Двигатель бензопилы традиционно представляет собой двигатель внутреннего сгорания или двухтактную бензиновую версию.

Двигатели внутреннего сгорания питаются либо от карбюратора с электронной регулировкой, либо от обычного карбюратора.

Если он сконструирован с традиционным карбюратором, его необходимо отрегулировать при работе на малых или больших высотах, а также необходимо отрегулировать соотношение масла и бензина для правильной работы.

Двигатели бензопилы сконструированы таким образом, чтобы машины можно было использовать в различных положениях для выполнения тех неудобных разрезов, которые необходимо было выполнить. Бензопилу можно повернуть вверх ногами или наклонить под углом девяносто градусов. Когда бензопилы впервые появились на рынке, двигатели перестали бы работать, если бы машину не держали прямо.

Как правило, каждый сегмент цепи бензопилы имеет небольшие острые режущие зубья, которые имеют форму загнутого язычка.

Эти выступы хромированы, имеют угловатые или изогнутые углы и очень острые. Цепи доступны в различных калибрах и шагах, и в каждый зуб цепи встроен калибр, который идет впереди зуба, чтобы ограничить глубину резания.

15. Столярка для печенья

(см. Содержание)

В линейке электроинструментов столяр для бисквитов или столярных плит — это деревообрабатывающий инструмент, который чаще всего используется для соединения двух деревянных частей.

Столярка для печенья работает с небольшим диском для циркулярной пилы, который прорезает отверстие в форме полумесяца или горловину на противоположном крае двух деревянных кусков.

Спрессованный, сильно высушенный деревянный бисквит овальной формы затем покрывается клеем.

Бисквит, покрытый клеем, затем вставляется в прорезь, и две доски зажимаются вместе. По мере расширения клея бисквит улучшает сцепление древесины.

Устройство для соединения печенья в основном используется для соединения фанеры, ДВП средней плотности или ДСП.Его можно использовать с массивной древесиной, а также для замены шиповых и врезных швов, которые могут сделать их почти такими же прочными.

С помощью этого электроинструмента можно также выровнять деревянные части, когда вам нужно, чтобы они стыковались встык, чтобы создать более широкую панель.

Соединители для выпечки печенья

можно использовать для выравнивания заготовок, когда вам нужен угол в девяносто градусов между ними, и обеспечивают быстрый способ достижения идеально ровного стыка при армировании стыка.

Эти станки обычно имеют регулируемый упор, поэтому вы можете установить угол для соединения скошенных деталей.

Доступны специальные типы устройств для стыковки печенья, в том числе со съемными панелями, металлическими соединителями и навесными моделями, которые делают эти машины более портативными и гибкими.

Корпус устройства для стыковки печенья имеет подпружиненное лезвие, которое в нормальном положении может быть убрано.

Чтобы использовать устройство для стыковки печенья, вы выравниваете машину и, с сильным давлением, толкаете корпус вперед к его лезвию. Это движение — то, что делает рез, и отходы выдуваются из щели с правой стороны основания.

Глубину пропила, который вы делаете с помощью устройства для стыковки печенья, можно изменить с помощью регулируемого упора, и вы можете повернуть основание на девяносто градусов, чтобы изменить смещение основы.

Некоторые модели этого электроинструмента позволяют резать под углами, отличными от девяноста градусов, что значительно ускоряет сборку таких проектов, как изготовление шкафов.

16. Угловая шлифовальная машина (также известная как боковая шлифовальная машина, дисковая шлифовальная машина)

(см. Содержание)

Угловая шлифовальная машина иногда называется дисковой шлифовальной машиной или боковой шлифовальной машиной и представляет собой переносной ручной электроинструмент.Он используется для шлифовки и полировки, и хотя он разработан как инструмент для жестких абразивных дисков, он имеет взаимозаменяемый источник энергии, который позволяет использовать широкий спектр насадок и фрез.

Угловая шлифовальная машина может работать от электродвигателя, сжатого воздуха или бензинового двигателя.

Двигатель угловой шлифовальной машины приводит в действие прямоугольную зубчатую головку с абразивным или тонким отрезным диском, оба из которых можно заменить в случае износа.

Обычно угловая шлифовальная машина оснащена регулируемым кожухом, а также боковой рукояткой, поэтому ее можно использовать для работы двумя руками.

Некоторые угловые шлифовальные машины, в зависимости от скорости их работы, могут также использоваться в качестве шлифовальных машин, установив шлифовальный диск и диск или опорную тарелку. Система подложки обычно изготавливается из твердого пластика, резины средней твердости или фенольной смолы, в зависимости от того, насколько гибким вы хотите добиться своего проекта.

Угловые шлифовальные машины являются стандартным оборудованием на строительных площадках, в цехах по изготовлению металлов и обычно используются в механических цехах вместе с настольными шлифовальными станками и штамповочными шлифовальными машинами.

Этот электроинструмент может удалить излишки материала с вашего проекта.В нем есть несколько дисков, которые вы сможете использовать для множества задач.

Одно из самых известных применений угловой шлифовальной машины — спасательные операции. Вы также увидите, как они используются в сервисных гаражах, мастерских и авторемонтных мастерских.

Выбирая угловую шлифовальную машину, вы должны быть уверены, что у нее есть диск подходящего размера и мощный двигатель. Вы также захотите проверить источник питания, частоту вращения и размер вала.

Размер диска и мощность увеличиваются вместе, а размеры диска, измеряемые в миллиметрах или дюймах, увеличиваются от четырех до двенадцати.

Вам нужно будет убедиться, что вы выбрали правильный размер диска для проектов, которые вы будете делать, и он способен их выполнить.

17. Настольный шлифовальный станок

(см. Содержание)

Настольный шлифовальный станок — это форма шлифовального станка, в котором используются абразивные круги.

Более крупная версия этих шлифовальных машин устанавливается на пьедестал, который часто привинчивается к полу, а иногда и на резиновых ножках.

Настольный шлифовальный станок чаще всего используется для ручного заточки режущих инструментов или для выполнения других работ по черновому шлифованию.

Настольный шлифовальный станок можно использовать для резки или заточки таких инструментов, как долота, сверла, насадки и выемки.

Его также можно использовать для формовки металла перед установкой или сваркой. С диском из проволочной щетки, который действует как буфер и который можно заменять на шлифовальном станке с шлифовальными кругами, он может полировать ваши заготовки.

Типичными кругами настольного шлифовального станка являются круги на стекловидной связке. Круг на стекловидной связке изготовлен из зеленого абразива из карбида кремния.

Они работают лучше всего, но имеют тенденцию к растрескиванию.Шлифовальные круги, прикрепленные к настольному шлифовальному станку, не следует использовать для шлифования более мягких металлов, таких как алюминий.

Мягкий металл может застревать в порах круга, которые затем расширяются под действием тепла шлифования. Эти металлические детали, застрявшие в порах, могут позже вылететь из колеса и нанести серьезную травму.

Ни в коем случае нельзя шлифовать дисковую сторону шлифовального круга, так как эта сторона предназначена только для шлифования периферии. Любое другое шлифование этой стороны увеличивает риск взрыва колеса.

Некоторые фрезы и шлифовальные машины имеют чашеобразный круг, предназначенный для бокового шлифования.

При использовании настольного шлифовального станка вам нужно будет держать опору инструмента плотно и на расстоянии двух-трех дюймов от колеса. Такое размещение предотвратит соскальзывание заготовки между опорой для инструмента и колесом. Это место также улавливает любые случайные искры.

18. Магазин Vac

(см. Содержание)

Особый вид пылесоса, который чаще всего используется в деревообработке и строительстве, известен как цеховой пылесос.

Магазинный пылесос — это мощный моторный агрегат с невероятным всасыванием, который может собирать куски строительных материалов, мусор и грязь.

Эти пылесосы оснащены большим прочным шлангом и очень большой канистрой для собираемого мусора.

Они известны тем, что умеют убирать очень грязные участки.

Люди называют магазинный пылесос ведром-пылесосом, потому что он похож на ведра с большим шлангом, торчащим из него. Одна из их особенностей — колеса, на которые они опираются, чтобы им было легче перемещаться в любом пространстве.

Это тип пылесоса, который вы использовали бы для уборки дома, так как они предназначены для большой работы.

Одно из распространенных применений торговых пылесосов на строительных площадках или в деревообрабатывающих цехах, и поэтому их называют «магазинными пылесосами».

Магазинный пылесос может собирать шурупы, гвозди и другие металлические детали, куски дерева, опилки и другие предметы, которые часто встречаются на земле строительной площадки или в деревообрабатывающем цехе.

Существуют большие различия между промышленным пылесосом и пылесосом, который вы используете для уборки дома.Стандартный пылесос, используемый для работы по дому, предназначен для сбора грязи, пыли и мелких частиц.

Магазинный пылесос без проблем собирает куски дерева и гвозди. У профессионального пылесоса также есть более прочный шланг большего размера для сбора мусора, а сами машины больше и громоздче.

У магазинного пылесоса гораздо более мощный двигатель, чем у пылесосов для уборки дома, и их часто нужно переворачивать и поднимать, чтобы вычистить с них грязь.Еще одно важное отличие — это система фильтров. Бытовые пылесосы имеют хорошие фильтры для улучшения качества воздуха, а промышленные пылесосы не имеют системы фильтров.

19. Ленточно-шлифовальный станок

(см. Содержание)

Ленточная или ленточно-шлифовальная машина используется для отделки деревообрабатывающих и других проектов. Ленточная шлифовальная машина оснащена электродвигателем, который вращает пару барабанов, на которых закреплена петля наждачной бумаги.

Эти станки также могут быть стационарными, и в этом случае вам необходимо переместить материал на шлифовальную машину для окончательной обработки.

Ленточный шлифовальный станок оказывает очень агрессивное воздействие на дерево, поэтому обычно его используют только на начальных этапах процесса шлифования.

Он быстро удалит грубые участки поверхности вашего проекта. Ленточный шлифовальный станок также можно использовать для удаления отделки или краски с дерева.

Если машина оснащена мелкозернистой наждачной бумагой, она даст вам более гладкую поверхность на вашем проекте.

Стационарная ленточная шлифовальная машина может удалять цветные металлы, такие как алюминий, однако цветные металлы часто забивают шлифовальные круги.Если эти шлифовальные ленты забиты, это сделает ленточную шлифовальную машину бесполезной для шлифования мягких материалов.

Существуют различные размеры ленточных шлифовальных машин, от небольших ручных моделей до достаточно широких, чтобы они могли стоять самостоятельно.

Некоторые из этих электроинструментов имеют размер 0,7 на 1,2 (2 фута 4 дюйма на 3 фута 11 дюймов). Часто при использовании ленточной шлифовальной машины образуется значительное количество опилок. По этой причине большинство этих инструментов оснащены системой сбора пыли.Некоторые системы сбора пыли так же просты, как тканевый фильтр-мешок.

Шлифовальная машина с натянутым ремнем позволяет регулировать угол натяжного барабана и удерживать его в центре. Шлифовка с натяжным ремнем чаще всего используется в процессе производства предметов среднего размера, таких как гитары.

20. Эксцентриковая шлифовальная машина

(см. Содержание)

Электроинструмент, используемый для шлифования, — это круглошлифовальный станок с произвольной орбитой и ручной инструмент, в котором шлифовальное лезвие действует со случайным вращением.

Угол поворота головки этой шлифовальной машины варьируется, и она может дать вам более чистую отделку, чем стандартная орбитальная шлифовальная машинка.

Эксцентриковая шлифовальная машинка выпускается трех различных моделей; орбитальные шлифовальные машины для полов с пневматическим и электрическим приводом.

Пневматическая и электрическая версии этих шлифовальных машин — ручные, а орбитальная шлифовальная машина для пола — это более крупные машины, которые катятся.

Одновременное вращение шлифовального диска по мере того, как он движется по маленьким эллипсам, — это то, как образец случайного шлифования по орбите создает свой узор.Это движение гарантирует, что абразивные материалы не останутся, когда шлифовальная машинка проходит один и тот же путь дважды во время вращения.

Это случайное шлифование не оставляет следов завихрения на вашем проекте и не зависит от направления волокон древесины.

Эксцентриковая шлифовальная машинка полезна, когда вы отправляете два деревянных бруска, которые вы будете скреплять под прямым углом.

В этих шлифовальных машинах используются диски из наждачной бумаги, и большинство из них включает пылеуловители. Диски крепятся либо с помощью системы «липучка», либо с помощью клея, чувствительного к давлению.

В моделях, оснащенных системой сбора пыли, имеется пылесос, который всасывает выпущенную пыль через отверстия в подушечке и бумаге. Пылесос подаст собранную пыль в мешок, канистру или магазинный пылесос.

Орбитальная шлифовальная машинка с произвольной выборкой использует зернистость от восьмидесяти до ста шестидесяти. По сравнению с некоторыми механическими шлифовальными машинами, представленными на рынке, они являются деликатным инструментом, однако по сравнению с пальмовыми шлифовальными машинами они почти грубые и значительно крупнее.

Эксцентриковую шлифовальную машинку обычно можно держать одной рукой, однако есть несколько моделей, которые более мощные и требуют использования обеих рук.

21. Дисковая шлифовальная машина

(см. Содержание)

Дисковая шлифовальная машинка — это мощный инструмент, используемый для шлифовки поверхностей наждачной бумагой.

На шлифовальный станок можно закрепить наждачную бумагу с помощью механизма, который быстро перемещает ее в корпусе станка.

Шлифовальный станок может быть ручным инструментом или может быть закреплен на верстаке.

Дисковая шлифовальная машина обычно работает от электричества, но есть некоторые модели, используемые в кузовных ремонтных работах, которые работают от сжатого воздуха.

Дисковая шлифовальная машина чаще всего используется как стационарный инструмент и состоит из сменного круга для наждачной бумаги круглой формы. Наждачная бумага крепится к колесу, которое вращается сжатым воздухом или электродвигателем. Материалы, которым можно придать форму с помощью дисковой шлифовальной машины, включают дерево, металлы, мягкий пластик и другие мягкие материалы.

Материал, выбранный для вашего проекта, лежит на передней скамейке, где вы можете регулировать его под разными углами. Дисковая шлифовальная машина может использоваться как для тонкого, так и для грубого шлифования, в зависимости от того, какое зерно вы используете.

При использовании дисковой шлифовальной машины вы будете прижимать проект к наждачной бумаге, поскольку она разъедает шероховатую поверхность, оставляя однородную гладкую поверхность. Этот инструмент также можно использовать для улучшения ровности поверхности.

Дисковый шлифовальный станок известен тем, что во время работы «откидывается назад», поэтому он имеет расширенную опасную зону спереди и сзади.

При работе с этим инструментом не допускайте попадания рук, пальцев и любых других частей тела в эту область.Если ваши руки, пальцы или другие части тела попадут в эту «опасную» зону, это может привести к серьезной травме.

Работая с дисковой шлифовальной машиной, вы всегда должны стоять в стороне и никогда не находиться прямо на одной линии с плоскостью вращения. Также никогда не используйте дисковую шлифовальную машину без защитных очков, средств защиты слуха и респиратора.

22. Фрезерный станок по дереву

(см. Содержание)

Фрезерный станок по дереву относится к семейству электроинструментов и позволяет вырезать отверстия в относительно твердых материалах, таких как пластик или дерево.

Фрезерный станок по дереву в основном используется в деревообработке, особенно при изготовлении шкафов.

Эти станки, как правило, представляют собой ручные электроинструменты, хотя некоторые из них закреплены режущей частью внутри стола маршрутизатора.

Ручные версии фрезерного станка по дереву представляют собой специализированную форму ручного рубанка и имеют широкое основание с узким лезвием.

Лезвие выступает за опорную пластину. В качестве электроинструмента фрезерный станок по дереву имеет электродвигатель.Ручные версии сегодня чаще всего называют фрезерными станками, и этот электроинструмент считается одним из самых универсальных деревообрабатывающих электроинструментов на рынке.

На рынке представлено множество стилей маршрутизаторов, включая ручку с двойной ручкой, ручку D и фрезерные.

Разные производители фрезерных станков по дереву выпускают их для разных видов работ по дереву. У более качественных маршрутизаторов есть регулируемая скорость, и их основания могут быть заблокированы на месте, поэтому их также можно использовать в качестве фиксированного маршрутизатора.

Некоторые модели имеют функцию плавного пуска, поэтому их скорость может увеличиваться медленно. Это желательная функция для маршрутизаторов с большим резаком. Они могут содержать маршрутизатор мощностью в три лошадиные силы, и включение его без плавного пуска было бы опасно.

Маршрутизаторы с тумблером вкл. / Выкл. Необходимо каждый раз проверять, чтобы убедиться, что переключатель находится в выключенном положении, прежде чем подключать его в целях безопасности.

Фрезерные станки по дереву имеют множество применений, и благодаря множеству насадок и зажимных приспособлений с этим электроинструментом они позволяют создавать пазы, шипы, ласточкин хвост, профили бесконечного разнообразия, отрезные круги, изготовление панельных дверей и рам и многое другое.

23. Гвоздь

(см. Содержание)

Пистолет для гвоздей — это инструмент, который используется для вбивания гвоздя в дерево или другие материалы. Его также называют гвоздодером, гвоздезабивателем для обрамления или гвоздезабивателем.

Эти строительные электроинструменты обычно работают от сжатого воздуха, электромагнетизма, пропана, бутана или, в случае разновидностей порошковых инструментов, от небольшого заряда взрывчатого вещества.

Пистолет для гвоздей заменил молоток в качестве предпочтительного инструмента во многих строительных проектах.

В гвоздях используются гвозди или крепежные детали, которые устанавливаются в длинные зажимы, похожие на скобки. Некоторые пистолеты для ногтей упаковываются в пластиковый или бумажный контейнер, в зависимости от конструкции пистолета для ногтей.

Есть несколько пистолетов для гвоздей с полной головкой, которые используются для изготовления поддонов и кровельных работ. Ленточные гвоздезабиватели используют подрезанную головку, поэтому гвозди можно забивать ближе друг к другу, что позволяет реже перезаряжать их.

Эта версия гвоздезабивного пистолета, иногда называемая гвоздезабивателем с обрезанной головкой, часто запрещена местными и государственными строительными нормами.

Пистолеты для гвоздей также могут изготавливаться «катушечными». В этих гвоздях крепежные детали или гвозди изготавливаются из пластика или проволоки.

Применяются в пистолетах для гвоздей с барабанным магазином. Преимущество гвоздильного пистолета в этой версии в том, что у него больше креплений на загрузку, чем в других моделях, но он действительно больше весит.

Промышленные версии пистолетов для гвоздей предназначены для работы по бетону или стали и обладают самозарядным действием. «Гвозди» или «застежки» в этих моделях чаще всего представляют собой взрывные колпачки, но для большинства гвоздей требуется загружать их вручную.

На рынке представлен широкий выбор пистолетов для гвоздей. Они различаются по длине пистолета и толщине или толщине гвоздей, которые они доставят.

Наименьший размер обычно составляет 0,025 дюйма в диаметре и называется «гвоздями для шпилек». Крепежные детали или гвозди самого большого размера обычно имеют стержень от 0,11 до 0,013 дюйма в диаметре.

24. Воздушный компрессор

(см. Содержание)

Воздушный компрессор — это устройство или машина, которые используются для выполнения различных работ.Как правило, они способны приводить в действие множество полезных пневматических инструментов.

Эти пневматические инструменты используются в строительстве или строительных работах и включают в себя такие инструменты, как отбойные молотки, механические молотки, пневматические гайковерты, пневматические шлифовальные машины и шлифовальные машины, и это лишь некоторые из них.

Воздушный компрессор может перекачивать воздух под высоким давлением в газовые баллоны, чтобы снабжать водолазов и приводить в действие пневматические инструменты. Воздушные компрессоры также полезны для домовладельцев, и есть специальные воздушные компрессоры, которые используются для накачивания шин.

Воздушные компрессоры обычно работают от электричества или газа. Эти машины используются на производственных предприятиях, заправочных станциях, строительных площадках по всей стране, а также во многих жилых гаражах.

Они становятся все более популярными в домашних мастерских, гаражах и подвалах. Воздушный компрессор можно использовать для управления рядом электроинструментов, включая краскопульты, гаечные ключи, пистолеты для гвоздей и многое другое.

Одним из преимуществ воздушного компрессора является то, что он не требует большого двигателя, поскольку они могут использовать компрессор, единственный двигатель, который может преобразовывать электрическую энергию в кинетическую.

Большинство этих машин имеют коленчатый вал, соединяющий поршни или штоки, цилиндр и головку клапана. Воздух вытесняется из бака в электроинструмент.

Во время работы воздушный компрессор будет циклически включаться и выключаться независимо, чтобы обеспечить давление внутри, достаточное для поддержания воздушного потока.

Вы можете захотеть, чтобы одна из машин стала частью вашей линейки электроинструментов, если вы интересуетесь плотницкими работами или другими ремеслами.

Если вы используете гвоздодер, воздушный компрессор идеально подходит для их питания.Эти машины также упрощают выполнение работ по окраске распылением, и если вы планируете покрасить кухонные шкафы, это именно то, что вам нужно, чтобы добиться гладкой и качественной окраски.

25. Влагомер

(см. Содержание)

Влагомеры необходимы во многих отраслях промышленности для определения содержания влаги в материалах.

Строительные инспекторы для домашних и промышленных сооружений используют их для выявления потенциальных проблем или повреждений, которые могли возникнуть или возникают из-за накопления влаги в здании.

Такие производители мебели, как производители мебели, используют влагомеры, чтобы гарантировать, что они используют качественные материалы для своей продукции.

Подрядчики, устанавливающие полы, также используют влагомер, чтобы убедиться в идеальных условиях, прежде чем устанавливать пол на черный пол или бетонную плиту.

Шкалы индикатора на влагомере будут различаться по внешнему виду, но все будут отображать содержание влаги в процентах. Некоторые модели имеют аналоговую шкалу, а некоторые отображают показания в цифровом виде.Точность процентного считывания зависит от счетчика в зависимости от его марки и типа.

Многие из влагомеров, которые вы видите, откалиброваны для дерева. Эта функция даст вам относительно точное определение содержания влаги в проверяемой древесине.

Шкала на этих устройствах обычно составляет от пяти до сорока процентов. Если вы проверяете содержание влаги в бетоне, шкала обычно находится в диапазоне от нуля до ста.

Влагомеры

оснащены визуальным светодиодным индикатором, показывающим процентное значение на шкале, измеряющей показания в сухом, умеренном или насыщенном состоянии.Некоторые модели также включают третью шкалу, которая измеряет гипс. Эти показания варьируются от 0,2 до 50 процентов влажности.

Когда вы выбираете влагомер для вашего использования, проверьте, включает ли выбранная вами модель показания гипсовой шкалы.

В некоторых моделях влагомеров используются цветные индикаторы, которые помогут вам определить, является ли проверяемый материал сухим или существует потенциальная проблема с влажностью.

Когда отображается зеленый цвет, ваш продукт высох.Желтый цвет указывает на наличие умеренной влажности, а красный цвет указывает на наличие большого количества влаги.

Заключительное слово

Этот список из двадцати пяти электроинструментов показывает невероятный объем работы, которую можно выполнить с помощью этих машин, что сэкономит вам много времени и физического труда.

Электроинструменты имеют множество пользователей и используются как в быту, так и на производстве. Два главных преимущества использования этих удобных машин — они позволяют выполнять вашу работу с разумной скоростью и более эффективны, чем другие инструменты.

Ознакомьтесь с этим списком и откройте для себя мир электроинструментов и найдите те, которые идеально подходят для облегчения вашей жизни.

Связано: Ручной инструмент, который должен иметь каждый | Список столярных инструментов | Ручные инструменты против электроинструментов

Джек Адамс

Привет! Меня зовут Джек, и я пишу для ToolsOwner. Я увлечен всем, что связано с инструментами и проектами DIY по дому. Вы часто встречаете меня в моей мастерской над новыми проектами.

Регулятор скорости электроинструмента с функцией плавного пуска

Добрый день.Предлагаю Вашему вниманию вариант изготовления устройства регулировки оборотов электроинструмента, оснащенного коллекторными двигателями, с возможностью плавного пуска.
Идея заключалась в том, чтобы объединить достаточно простой регулятор, плавный пуск и удлинитель в одном устройстве. А также собрать устройство в корпусе, изготовление которого было описано во второй части ранее опубликованной статьи… Для управления нагрузкой используйте выключатели на малый ток (так как они меньше). Собрать довольно простую схему с минимальным количеством компонентов и возможностью перестроить схему управления без пайки.
Использована эта конструкция:
— Ранее изготовленный футляр.
— Сетевой провод с вилкой.
— Розетка.
— Кабельный ввод PG7.
— Стекловолокно с фольгированным покрытием.
— Крепеж М3, М4.
— Радиодетали согласно схеме.
Из используемых инструментов:
— Сверло на подставке.
— МФИ «Дремель» на стенде
— Паяльник.
— Отвертка, кусачки, надфили и др.
Устройство собрано на базе микросхемы фазорегулятора К1182ПМ1Р.Эта ИС отлично работает в устройствах плавного пуска, изготовленных ранее. Поэтому я решил сделать аналогичную схему, но с большим функционалом и возможностью дальнейшей модернизации.

Схема управления фазорегулятором (контакты 3 и 6 микросхемы) основана на стандартных схемах подключения, указанных в техпаспорте этой микросхемы. Для удобства подключения элементов управления и возможности доработки (вплоть до подключения пульта, без лишней пайки) установили контактную розетку из разборки радиомоста, с шагом контактов под стандартные «перемычки».Резистор R1 в итоге пока не понадобился (изначально был установлен).
Принципиальная схема.
Размер печатной платы 51х65мм (вид со стороны установленных радиодеталей).
Поскольку аналогичные схемы являются источником шума в сети переменного тока, то конденсатор C4 из схемы фильтра от электроинструмента используется как простейший фильтр подавления шума (эти конденсаторы также используются в схемах подавления шума заводских регуляторов) .
Симистор, используемый в устройстве, имеет изолированный теплоотвод, поэтому при его установке на радиатор не требовалось дополнительной изоляции. К сожалению, контактные площадки (XP1, XP2) оказались из разных партий, поэтому не совсем подходили к плате.
Ранее изготовленный корпус модифицирован под установку печатной платы, элементов управления, блока подключения нагрузки и кабельного ввода.
Для подключения нагрузки используется блок от стандартной сетевой розетки.
Накладка под башмак вырезана из рейки 15х30 мм. Затем блок крепится винтами М4.
Печатная плата фиксируется в корпусе четырьмя винтами M3. Винты крепятся к корпусу двумя гайками (каждая), которые образуют опоры высотой 5 мм. Для удобства сборки устройства к элементам управления (SA1, SA2, R2) предварительно были припаяны разъемы для подключения к контактному гнезду печатной платы. Благодаря этому окончательная сборка устройства осуществляется без дополнительной пайки.Затем была сделана наклейка со шкалой резистора R2.
Это устройство работает следующим образом.
Когда синхронизирующий конденсатор C1 отключен от цепи управления (положение переключателя SA1 — MR), устройство работает как простой регулятор. Включение нагрузки происходит размыканием контактов переключателя SA2 (положение переключателя SA2 — ON). Нагрузка отключается путем замыкания контактов переключателя SA2 (положение переключателя SA2 ВЫКЛЮЧЕНО).
Если синхронизирующий конденсатор С1 подключен к цепи управления (положение переключателя SA1 — SR), то при размыкании контактов переключателя SA2 нагрузка включается достаточно плавно.В этом случае время разгона двигателя электроинструмента зависит от емкости конденсатора С1, а конечное значение скорости зависит от установленного сопротивления R2, то есть от нуля до максимума. В этом режиме скорость также контролируется, но инерционность реакции нагрузки на вращение ручки резистора R2 будет соблюдаться. Также плавный запуск электроинструмента может осуществляться с помощью переключателя самого инструмента, если это устройство находится в заданном режиме.
С практическим применением нагрузки до 1.3 кВт радиатор симистора становится чуть теплее. Поэтому вентиляционных отверстий я не делал, чтобы внутрь корпуса не попадала пыль, опилки и прочая грязь.
Внимание !!! Эта схема корректно работает только с электроинструментом без встроенных регуляторов скорости и прочей дополнительной электроники !!!
Данный регулятор был сделан с целью повышения удобства работы с LSM, установленным в приставке, о которой говорилось в ранее опубликованной статье.При обработке пластмассовых деталей на полной скорости LSM возможно плавление или запекание пластмассы (в зависимости от типа). Этот нюанс был полностью решен с использованием данного регулятора. Он также отлично работает с другими моими электроинструментами.
Если в описании чего-то не хватает, надеюсь эти нюансы можно увидеть на представленных фотографиях. Заранее прошу прощения за возможные ошибки и опечатки.
Если нужна дополнительная информация, пишите на почту, постараюсь обязательно ответить. Отзывы, идеи, предложения по улучшению дизайна и комментарии приветствуются.

Июль 2021 г.
Станислав Шурупкин.
Электронная почта: [адрес электронной почты защищен]

Аккумуляторная погружная пила FESTOOL, инструкция по эксплуатации

Eng Оригинальные инструкции — Аккумуляторная погружная пила

Прочтите все инструкции перед использованием.

ВНИМАНИЕ Для использования только с батареями FESTOOL BP 18

ОПАСНО —
Держите руки и тело подальше от лезвия и сбоку от него.Контакт с лезвием приведет к серьезной травме.

ПРЕДУПРЕЖДЕНИЕ —
Проверить систему защиты. Он должен мгновенно накрыть лезвие! Держите пилу обеими руками. Поддерживающие и зажимные работы.

Сохраните эту инструкцию

Важно, чтобы вы прочитали и поняли это руководство. Содержащаяся в нем информация относится к защите вашей безопасности и предотвращению проблем. Приведенные ниже символы используются, чтобы помочь вам распознать эту информацию.

ОПАСНОСТЬ | Описание неминуемой опасности и невозможность избежать опасности приведет к смерти.

ВНИМАНИЕ | Описание опасности и возможных травм или смерти.

ВНИМАНИЕ | Описание опасности и возможных травм.
УВЕДОМЛЕНИЕ | Описание возможных повреждений устройства или его окружения.

Общие правила техники безопасности при работе с электроинструментом

ВНИМАНИЕ! Прочтите все предупреждения по технике безопасности, инструкции, иллюстрации и спецификации, прилагаемые к этому электроинструменту. Несоблюдение всех перечисленных ниже инструкций может привести к поражению электрическим током, возгоранию и / или серьезным травмам.
Сохраните все предупреждения и инструкции для использования в будущем.
Термин «электроинструмент» в предупреждениях относится к вашему сетевому (проводному) электроинструменту или аккумуляторному (беспроводному) электроинструменту.

БЕЗОПАСНОСТЬ РАБОЧЕЙ ЗОНЫ

Поддерживайте чистоту и хорошее освещение рабочего места. Загроможденные или темные места могут стать причиной несчастных случаев.
Не работайте с электроинструментом во взрывоопасной атмосфере, например, в присутствии легковоспламеняющихся жидкостей, газов или пыли. Электроинструменты создают искры, которые могут воспламенить пыль или пары.
Не подпускайте детей и посторонних лиц при работе с электроинструментом. Отвлечение внимания может привести к потере контроля.

ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ

Вилки электроинструмента должны соответствовать розетке. Ни в коем случае не модифицируйте вилку. Не используйте переходные вилки с заземленными электроинструментами. Неизмененные вилки и подходящие розетки снизят риск поражения электрическим током.
Избегайте контакта тела с заземленными поверхностями, такими как трубы, радиаторы, плиты и холодильники.Если ваше тело заземлено, существует повышенный риск поражения электрическим током.
Не подвергайте электроинструмент воздействию дождя или влаги. Попадание воды в электроинструмент увеличивает риск поражения электрическим током.
Не злоупотребляйте шнуром. Никогда не используйте шнур для переноски, тяги или отключения электроинструмента. Держите шнур вдали от источников тепла, масла, острых краев или движущихся частей. Поврежденные или запутавшиеся шнуры увеличивают риск поражения электрическим током.
При работе с электроинструментом на открытом воздухе используйте удлинитель, пригодный для использования на открытом воздухе.Использование кабеля, подходящего для использования на открытом воздухе, снижает риск поражения электрическим током.
Если использование электроинструмента во влажном помещении неизбежно, используйте источник питания, защищенный устройством защитного отключения (УЗО). Использование УЗО снижает риск поражения электрическим током.

ЛИЧНАЯ БЕЗОПАСНОСТЬ

Будьте начеку, следите за своими действиями и руководствуйтесь здравым смыслом при работе с электроинструментом. Не пользуйтесь электроинструментом, если вы устали, находитесь под действием наркотиков, алкоголя или лекарств. Момент невнимательности при работе с электроинструментом может привести к серьезным травмам.
Использовать средства индивидуальной защиты. Всегда надевайте защитные очки. Защитное снаряжение, такое как респиратор, нескользящая защитная обувь, каска или средства защиты органов слуха, используемые в соответствующих условиях, снизят риск получения травм.
Предотвратить непреднамеренный запуск. Убедитесь, что переключатель находится в выключенном положении, прежде чем подключать к источнику питания и / или аккумуляторной батарее, поднимать или переносить инструмент. Переноска электроинструмента, держа палец на переключателе, или включение электроинструмента, у которого переключатель включен, может привести к несчастным случаям.
Удалите регулировочный ключ или гаечный ключ перед включением электроинструмента. Гаечный ключ или ключ, оставленный прикрепленным к вращающейся части
электроинструмент может привести к травмам.
Не переусердствуйте. Всегда стойте на ногах и сохраняйте равновесие. Это позволяет лучше контролировать электроинструмент в непредвиденных ситуациях.
Одевайтесь правильно. Не носите свободную одежду или украшения. Держите волосы и одежду подальше от движущихся частей. Свободная одежда, украшения или длинные волосы могут попасть в движущиеся части.
Если предусмотрены устройства для подключения пылеуловителей и пылеуловителей, убедитесь, что они подключены и используются надлежащим образом. Использование пылесборника может снизить опасность, связанную с пылью.
Не позволяйте знакомству, полученному в результате частого использования инструментов, позволять вам расслабляться и игнорировать принципы безопасности инструмента. Неосторожное действие может привести к серьезной травме за доли секунды.

ЭНЕРГЕТИЧЕСКИЙ ИНСТРУМЕНТ ИСПОЛЬЗОВАНИЕ И УХОД

Не применяйте силу к электроинструменту.Используйте соответствующий электроинструмент. Правильный электроинструмент будет выполнять работу лучше и безопаснее с той скоростью, для которой он был разработан.
Не используйте электроинструмент, если переключатель не включает и не выключает его. Любой электроинструмент, которым нельзя управлять с помощью переключателя, опасен и подлежит ремонту.
Отсоедините вилку от источника питания и / или снимите аккумуляторную батарею, если она отсоединена, от электроинструмента перед выполнением любых регулировок, сменой принадлежностей или хранением электроинструмента.Такие превентивные меры безопасности снижают риск случайного запуска электроинструмента.
Храните неиспользуемые электроинструменты в недоступном для детей месте и не позволяйте лицам, не знакомым с электроинструментом или данными инструкциями, работать с электроинструментом. Электроинструменты опасны в руках неподготовленных пользователей.
Обслуживание электроинструментов и принадлежностей. Проверьте, нет ли перекоса или заедания движущихся частей, поломки частей и любых других условий, которые могут повлиять на работу электроинструмента.В случае повреждения отремонтируйте электроинструмент перед использованием. Многие несчастные случаи вызваны плохо обслуживаемым электроинструментом.
Держите режущие инструменты острыми и чистыми. Правильно обслуживаемые режущие инструменты с острыми режущими кромками менее подвержены заеданию и их легче контролировать.
Используйте электроинструмент, принадлежности, насадки и т. Д. В соответствии с данными инструкциями, принимая во внимание условия работы и выполняемую работу. Использование электроинструмента для операций, отличных от предполагаемых, может привести к опасной ситуации.
Следите за тем, чтобы ручки и поверхности для захвата были сухими, чистыми и обезжиренными. Скользкие рукоятки и поверхности для захвата не позволяют безопасно обращаться с инструментом и контролировать его в непредвиденных ситуациях.

ИСПОЛЬЗОВАНИЕ И УХОД ЗА АККУМУЛЯТОРОМ

Заряжайте только зарядным устройством, указанным производителем. Зарядное устройство, подходящее для одного типа аккумуляторной батареи, может создать риск возгорания при использовании с другим аккумуляторным блоком.
Используйте электроинструменты только со специально предназначенными аккумуляторными батареями.Использование любых других батарейных блоков может создать риск травмы или возгорания.
Когда аккумуляторная батарея не используется, держите ее подальше от других металлических предметов, таких как канцелярские скрепки, монеты, ключи, гвозди, шурупы или другие небольшие металлические предметы, которые могут соединить одну клемму с другой. Замыкание клемм аккумулятора вместе может вызвать ожоги или возгорание.
При неправильных условиях из аккумулятора может вытечь жидкость; избегать контакта. При случайном контакте промойте водой. Если жидкость попала в глаза, дополнительно обратитесь за медицинской помощью.Вытекающая из аккумулятора жидкость может вызвать раздражение или ожоги.
Не используйте аккумулятор или инструмент, который поврежден или модифицирован. Поврежденные или модифицированные батареи могут вести себя непредсказуемо, что приведет к возгоранию, взрыву или риску получения травмы.
Не подвергайте аккумуляторную батарею или инструмент воздействию огня или чрезмерных температур. Воздействие огня или температуры выше 130 ° C (265 ° F) может вызвать взрыв.
Следуйте всем инструкциям по зарядке и не заряжайте аккумулятор или инструмент за пределами диапазона температур, указанного в инструкциях.Неправильная зарядка или при температурах, выходящих за пределы указанного диапазона, может повредить аккумулятор и повысить риск возгорания.

ОБСЛУЖИВАНИЕ

Поручите ремонту вашего электроинструмента квалифицированному специалисту по ремонту с использованием только идентичных запасных частей. Это обеспечит безопасность электроинструмента.
Никогда не ремонтируйте поврежденные аккумуляторные батареи. Обслуживание аккумуляторных блоков должно выполняться только производителем или уполномоченными поставщиками услуг.
Для ремонта и обслуживания используйте только оригинальные запчасти Festool.Использование несовместимых аксессуаров или запасных частей может привести к поражению электрическим током или другим травмам.

Указания по технике безопасности для специальных дисковых пил

Порядок резки

ОПАСНО: Держите руки подальше от зоны резки и лезвия. Держите вторую руку на вспомогательной рукоятке или корпусе двигателя. Если обе руки держат пилу, лезвие не сможет порезать их.
Не лезть под заготовку. Защитный кожух не может защитить вас от лезвия под заготовкой.
Отрегулируйте глубину резания по толщине заготовки. Под заготовкой должно быть видно менее полного зуба лезвия.
Никогда не держите заготовку руками или поперек ноги во время резки. Закрепите заготовку на устойчивой платформе. Важно поддерживать работу должным образом, чтобы свести к минимуму воздействие на тело, заклинивание лезвия или потерю контроля.
Удерживайте электроинструмент за изолированные поверхности для захвата при выполнении операций, при которых режущий инструмент может задеть скрытую проводку.Контакт с проводом под напряжением также сделает открытые металлические части электроинструмента «под напряжением» и может привести к поражению электрическим током.
При продольной продольной резке всегда используйте параллельный упор или направляющую с прямой кромкой. Это повышает точность резки и снижает вероятность заклинивания лезвия.
Всегда используйте полотна с правильным размером и формой (ромбовидные, а не круглые) отверстий. Лезвия, которые не подходят к монтажному оборудованию пилы, будут отклоняться от центра, что приведет к потере контроля.
Никогда не используйте поврежденные или неподходящие шайбы или болты для ножей.Шайбы и болт для лезвия были специально разработаны для вашей пилы, чтобы обеспечить оптимальную производительность и безопасность работы.

Причины отдачи и соответствующие предупреждения

отдача — это внезапная реакция на защемление, заклинивание или смещение пильного полотна, в результате чего неконтролируемая пила поднимается и выходит из заготовки по направлению к оператору;
, когда лезвие зажато или сильно зажато из-за закрытия пропила, лезвие останавливается, и реакция двигателя быстро перемещает устройство назад к оператору;
, если лезвие перекручивается или смещается в разрезе, зубцы на задней кромке лезвия могут врезаться в верхнюю поверхность древесины, в результате чего лезвие вылезет из пропила и отскочит назад к оператору.Отдача является результатом неправильного использования пилы и / или неправильных рабочих процедур или условий, и ее можно избежать, приняв надлежащие меры предосторожности, указанные ниже.
Крепко держите пилу обеими руками и расположите руки так, чтобы противодействовать силе отдачи. Расположите свое тело по обе стороны от лезвия, но не на одной линии с лезвием. Отдача может привести к отскоку пилы назад, но оператор может контролировать силу отдачи, если будут приняты надлежащие меры предосторожности.
Когда лезвие заедает или когда по какой-либо причине прерывается рез, отпустите спусковой крючок и удерживайте пилу неподвижно в материале, пока лезвие не остановится полностью.Ни в коем случае не пытайтесь оторвать пилу от работы или тянуть пилу назад, когда полотно находится в движении, в противном случае может возникнуть отдача. Выясните и примите меры по устранению причины заклинивания лезвия.
При перезапуске пилы в заготовке отцентрируйте пильный диск в пропиле так, чтобы зубья пилы не входили в контакт с материалом. Если полотно пилы заедает, оно может подняться или отскочить от заготовки при перезапуске пилы.
Поддерживайте большие панели, чтобы свести к минимуму риск защемления лезвия и отдачи.Большие панели имеют тенденцию провисать под собственным весом. Подставки должны быть размещены под панелью с обеих сторон, рядом с линией реза и у края панели.
Не используйте тупые или поврежденные лезвия. Незаточенные или неправильно установленные лезвия создают узкий пропил, вызывающий чрезмерное трение, заклинивание лезвия и отдачу.
Рычаги блокировки регулировки глубины лезвия и угла наклона должны быть затянуты и зафиксированы перед выполнением резки. Если регулировка лезвия смещается во время резки, это может вызвать заедание и отдачу.
Будьте особенно осторожны при распиливании существующих стен или других отмостков. Выступающее лезвие может порезать предметы, которые могут вызвать отдачу.

Функция нижнего ограждения

Проверяйте правильность закрытия нижнего кожуха перед каждым использованием. Не работайте с пилой, если нижний кожух не движется свободно и не закрывается мгновенно. Никогда не зажимайте и не привязывайте нижнюю защиту в открытом положении. Если пилу случайно уронить, нижний кожух может погнуться. Поднимите нижний защитный кожух с помощью втягивающейся ручки и убедитесь, что он свободно движется и не касается лезвия или какой-либо другой части, при всех углах и глубине резания.
Проверить работу пружины нижнего ограждения. Если ограждение и пружина не работают должным образом, их необходимо отремонтировать перед использованием. Нижнее ограждение может работать медленно из-за поврежденных деталей, липких отложений или скопления мусора.
Нижний кожух можно убрать вручную только для специальных пропилов, таких как «врезание» и «сложные пропилы». Поднимите нижнее ограждение за втягивающуюся ручку, и как только лезвие войдет в материал, нижнее ограждение должно быть снято. Во всех остальных случаях пиления нижний кожух должен срабатывать автоматически.
Всегда следите за тем, чтобы нижняя защита закрывала полотно, прежде чем ставить пилу на верстак или пол. Незащищенный диск, идущий по инерции, приведет к тому, что пила будет двигаться назад, разрезая все, что находится на ее пути. Обратите внимание на время, необходимое для остановки лезвия после отпускания переключателя.

Функция направляющего клина [5-5]

Используйте подходящее пильное полотно для направляющего клина. Чтобы обеспечить правильную работу направляющего клина, убедитесь, что сердечник пильного полотна тоньше направляющего клина, а ширина зуба больше толщины направляющего клина.
Не работайте с пилой, если направляющий клин погнут. Даже малейшая проблема может привести к более медленному закрытию защитной крышки.

Дополнительные указания по технике безопасности

Избегайте засорения защитной крышки (например, пластиковой), так как в противном случае функция безопасности может быть нарушена.
Во время работы может образовываться вредная / токсичная пыль (например, краска, содержащая свинец, некоторые виды дерева и металла). Только квалифицированный персонал может работать с материалами, содержащими асбест.Контакт или вдыхание этой пыли может представлять опасность для обслуживающего персонала или людей, находящихся поблизости. Соблюдайте правила техники безопасности, действующие в вашей стране. Носите респираторную маску P2 для защиты вашего здоровья.
Электроинструменты Festool можно устанавливать только на рабочие столы, предоставленные Festool для этой цели. Если инструмент установлен на другой или изготовленный самим собой рабочий стол, он может стать нестабильным и привести к серьезным несчастным случаям.
Не используйте электроинструмент под дождем или во влажной среде.Влага в электроинструменте может вызвать короткое замыкание и пожар.
Не используйте блоки питания или аккумуляторные батареи сторонних производителей для беспроводной работы. электроинструменты. Не используйте зарядные устройства сторонних производителей для зарядки аккумуляторных батарей. Использование аксессуаров, явно не разрешенных производителем, может привести к поражению электрическим током и / или серьезным несчастным случаям.
Используйте только пильные диски, на которых отмечена скорость, равная или превышающая скорость, указанную на инструменте.
Для быстрой и чистой распиловки различных материалов Festool предлагает пильные полотна для всех областей применения, специально разработанные для вашей переносной циркулярной пилы Festool, см. Каталог Festool или www.festool.com.

Обработка алюминия

При пилении алюминия из соображений безопасности необходимо принять следующие меры:

Подключите машину к подходящему пылеудаляющему аппарату.
Регулярно удаляйте отложения пыли с корпуса двигателя.
Используйте алюминиевое пильное полотно.
Закройте смотровое окошко / защиту микросхемы.
Надевайте защитные очки.
При распиливании панелей их необходимо смазать парафином, но тонкостенные профили (до 3 мм) можно распиливать без смазки.

Опасность для здоровья пылью

ВНИМАНИЕ! различная пыль, образующаяся при шлифовании, пилении, шлифовании, сверлении и других строительных работах, содержит химические вещества
, которые, как известно (в штате Калифорния) вызывают рак, врожденные дефекты или другие нарушения репродуктивной функции.
Вот некоторые примеры этих химикатов:

свинец свинцовых красок,
кристаллический кремнезем из кирпича, цемента и других каменных изделий, и
мышьяк и хром из химически обработанных пиломатериалов.

Риск от этих воздействий варьируется в зависимости от того, как часто вы выполняете этот вид работы. Чтобы уменьшить воздействие этих химикатов: работайте в хорошо вентилируемом помещении и работайте с одобренным оборудованием для обеспечения безопасности, таким как респираторы, специально разработанные для фильтрации микроскопических частиц. Вымойте руки после работы.

ПРЕДУПРЕЖДЕНИЕ
ДЛЯ СНИЖЕНИЯ РИСКА ТРАВМ ПОЛЬЗОВАТЕЛЬ ДОЛЖЕН ПРОЧИТАТЬ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ.

Аккумуляторная погружная пила TSC 55 REB
Напряжение двигателя 14.4 — 2 x 18 В
Скорость (холостой ход) 1 x 18 В 2650 — 3800 мин-1
Скорость (холостой ход) 2 x 18 В 2650 — 5200 мин-1
Наклон от -1 ° до 47 °
Глубина пропила при 0 ° 0 — 2-1 / 8 ″ (0 — 55 мм)
Глубина пропила при 45 ° 0 — 1-11 / 16 ″ (0 — 43 мм)
Размеры пильного диска 6-1 / 4 x 1/8 x 3/4 ″ (160 x 2,2 x 20 мм)
Вес без аккумуляторной батареи 8,2 фунта (3,7 кг)

[1-1] Ручки
[1-2] Поворотные ручки для регулировки угла
[1-3] Угловая шкала
[1-4] Рычаг для смены ножей
[1-5] Блокировка включения
[1-6] Выключатель
[1-7] Разъем экстрактора
[1-8] Кнопки разблокировки для выточки от -1 ° до 47 °
[1-9 ] Регулируемые губки
[1-10] Регулировка скорости
[1-11] Батарейные блоки
[1-12] Индикация емкости
[1-13] Кнопка для извлечения батарейного блока
[1-14] Раздельная шкала для ограничителя глубины резания (с / без направляющей)
[1-15] Винт регулировки глубины резания для переточенных пильных полотен
[1-16] Ограничитель глубины резания
[1 -17] Индикатор порезов
[1-18] Смотровое окошко / чип-щиток
[1-19] Splinterguard

Рисунки для функционального описания находятся на разворачивающейся странице в начале инструкции по эксплуатации.При чтении руководства вы можете развернуть страницу для сравнения и быстрой справки.
Изображенные или описанные аксессуары не всегда входят в объем поставки.

Аккумуляторные дисковые пилы предназначены для пиления дерева, материалов, похожих на дерево, гипса, цементно-волокнистых материалов и пластмасс. Оснащенные специальными пильными полотнами по алюминию, которые предлагает Festool, эти станки также можно использовать для распиловки алюминия. Используйте только пильные полотна следующих размеров:

Пильный диск согласно EN 847-1
Диаметр пильного диска 6-1 / 4 ″ (160 мм)
ширина реза 3/32 ″ (2.2 мм)
установочное отверстие 25/32 ″ (20 мм)
стандартная толщина лезвия макс. 1/16 ″ (1,8 мм)
подходит для скоростей до 9500 мин-1

Никогда не используйте станок с абразивными кругами. Пила только те материалы, для которых было разработано соответствующее пильное полотно.
Этот электроинструмент могут использовать только специалисты или проинструктированные лица.

Пользователь несет ответственность за ненадлежащее или нецелевое использование.
Этот электроинструмент подходит для использования с аккумуляторными блоками BP Festool того же класса напряжения.

Замена аккумуляторной батареи Извлечение аккумуляторной батареи [2 A]

2 А

Установка аккумуляторной батареи [2 B]

2 B

Обратите внимание! Работа станка возможна только при следующих условиях [2 C]:

2 С

Используются оба аккумулятора. Максимальная мощность с двумя аккумуляторными блоками (36 В).

Используется только нижний аккумулятор. Меньше энергии с одним аккумулятором (14.4 В / 18 В).

Отображение емкости

Индикация емкости [1-12] автоматически отображает состояние заряда аккумуляторной батареи [1-6] при нажатии переключателя ВКЛ / ВЫКЛ:

Рекомендация: Зарядите аккумулятор перед дальнейшим использованием.

Светодиод красный — горит постоянно: температура батареи, электроники или двигателя вне допустимого диапазона.

Светодиод красный — мигает: указывает на общую неисправность, e.грамм. неполный контакт, короткое замыкание, неисправность аккумуляторной батареи и т. д.

ПРЕДУПРЕЖДЕНИЕ

Риск травмы

Снимите аккумуляторную батарею с электроинструмента перед выполнением любых работ с электроинструментом.

Электроника

Плавный запуск Функция плавного пуска с электронным управлением обеспечивает плавный запуск электроинструмента.
Постоянная скорость Скорость двигателя поддерживается постоянной электроникой. Это обеспечивает равномерную скорость резания даже под нагрузкой.
Регулировка скорости Вы можете непрерывно регулировать скорость в пределах диапазона скоростей с помощью регулировочного колеса [1-10] (см. Технические характеристики). Это позволяет вам оптимизировать скорость резания в соответствии с конкретными поверхностями (см. Раздел 9.7).
Ограничение тока Ограничение тока предотвращает чрезмерное потребление тока при экстремальной перегрузке, которая может привести к снижению скорости двигателя. Двигатель сразу же перезапускается после снятия нагрузки.
Тормоз Электроинструмент оснащен электронным тормозом.Пильный диск останавливается электроникой примерно через две секунды после выключения станка.
Температурный выключатель При превышении определенного уровня температуры двигателя блокируются мощность и скорость машины. Электроинструмент продолжает работать с пониженной мощностью, чтобы вентилятор мог быстро охладить двигатель. Электроинструмент автоматически возобновит работу на полную мощность после того, как двигатель достаточно остынет.

Регулировка глубины пропила

Глубину пропила можно отрегулировать в пределах от 0 до 2-1 / 8 ″ (0-55 мм) с помощью ограничителя глубины пропила. [3-1]:
Теперь пильный агрегат можно прижать до заданной глубины пропила. .
Глубина реза без направляющих макс. 2-1 / 8 ″ (55 мм)
Глубина резания со скользящей шиной FS макс. 1-15 / 16 ″ (51 мм)

Регулировка угла реза от 0 ° до 45 °:

► Отвинтите поворотные ручки [4-1].
► Поверните пильный агрегат на желаемый угол резания [4-2].
► Затяните поворотные ручки [4-1].
Оба положения (0 ° и 45 °) установлены на заводе и могут быть отрегулированы службой поддержки клиентов.
При выполнении разрезов под углом сдвиньте смотровое окошко / защиту от осколков в самое верхнее положение.
для подрезки -1 ° и 47 °:
► Поверните пильный агрегат в конечное положение (0 ° / 45 °), как описано выше.
► Слегка вытяните кнопку разблокировки [4-3] .
► Для поднутрения -1 ° также нажмите кнопку разблокировки [4-4] . Пильный агрегат фиксируется в положении -1 ° / 47 °.
► Затяните поворотные ручки [4-1].

Выбор пильного диска

Пильные полотна Festool обозначаются цветным кольцом. Цвет кольца обозначает материал, для которого подходит пильный диск.

Замена пильного диска

Добро пожаловать в Вюрт

Интернет магазин

Интернет-магазин Würth — это электронный каталог и система заказов для наших клиентов, доступная через Интернет. Интернет-магазин предоставляет вам доступ к более чем 20 000 продуктов, их подробным сведениям, разрешениям и техническим паспортам. Кроме того, эта платформа предлагает возможность эффективного заказа с помощью сканеров. Также можно создавать архивы и корзины для покупок, настраивать бюджеты, управлять центрами затрат и выполнять процессы утверждения.можно определить.

Другие преимущества:

Простой поиск товаров, в том числе с помощью комбинации критериев поиска
Быстрый поиск и отображение страниц каталога, информации о продукте, паспортов безопасности и ваших текущих индивидуальных цен
Простой заказ путем добавления желаемых товаров в корзину и отслеживания
Установка и управление лицами с разграничением прав
Заказать услугу круглосуточно, каждый день недели
Заказы немедленно отправляются в наш отдел логистики для доставки
Использование и управление желаемыми МВЗ
Покупка на счете
Услуги, такие как паспорт безопасности материалов и многое другое!

Логистика / Доставка

Логистика и доставка по вашему желанию! При оформлении заказа вы можете решить, хотите ли вы, чтобы товар был удобно доставлен домой, в компанию или на строительную площадку напрямую, или вы хотите сразу забрать товар через Click and Collect в ближайшем отделении.Все наши поставки осуществляются круглосуточно. Это означает, что если вы разместите заказ до 16:00 предыдущего дня, вы можете ожидать свои товары на следующий рабочий день. Мы предлагаем отслеживание доставки в режиме онлайн, нажав «My Wurth», а затем «Заказы». Мы также предлагаем заказы по подписке, чтобы обеспечить простую и экономичную альтернативу. Просто подпишитесь на продукцию Würth, получайте регулярные поставки и сокращайте складские расходы.

Обзор наших вариантов доставки:

Стандартная доставка с отслеживанием отгрузки
Click & Collect — заказать онлайн, забрать в филиале
Регулярно поставляется с заказами по подписке

Настройка учетной записи клиента

С помощью функции «Мой офис» вы можете создавать отдельные учетные записи пользователей с разными правами, бюджетами и центрами затрат.Если несколько пользователей используют интернет-магазин, полезны отдельные функции, которые также позволяют администратору отслеживать заказы и расходы.

Администрирование пользователей с правами и концепцией ролей
Перепечатка накладной и накладной
Управление МВЗ и лимиты стоимости заказа
Рабочий процесс составления бюджета и утверждения

Профессиональные особенности

Хотели бы вы, чтобы наш магазин имел профессиональные функции, такие как ценовые рамки для конкретных клиентов, шаблоны заказов, индивидуальные номера материалов клиентов или инвентарь? Без проблем! Потому что наш интернет-магазин может больше! Мы не только признаны лучшим интернет-магазином B2B, но и выполняем свои обещания и предоставляем бесплатные дополнительные услуги.

Индивидуальные рамки цен
Шаблоны заказов на уровне клиента или пользователя
Размещение номеров материалов заказчика
Инвентарная функция
Управление предложениями

Оптимизация процесса

С помощью электронных закупок вы можете оптимизировать свои процессы закупок и получить от них прибыль. и, следовательно, за счет более эффективных и быстрых закупок вашей продукции. Будь то мелкие детали или дорогостоящие A-детали, внутренние временные и финансовые затраты всегда одинаковы.В частности, при использовании C-деталей внутренние производственные затраты во много раз превышают фактическую стоимость товаров. От подтверждения заказа до приемки товаров и проверки доставки до сравнения счета-фактуры все должно быть зарегистрировано и обработано в системе бухгалтерского учета. В ручном режиме это означает, что это занимает много времени, а время — деньги!

Наши решения для оптимизации вашего процесса:

Заказ файлов в различных форматах, таких как UGL, UGS, Datanorm или Opentrans
Форматы данных электронного счета
E-Procurement функций на перфорацию с e.грамм. OCI, IDS, Ariba, cXML или ComNorm
Нас также можно найти на торговых площадках электронной коммерции, таких как SAP Ariba, Meplato, Mercateo и других!

Свяжитесь с нами, чтобы узнать, можем ли мы предоставить вам решение для электронной коммерции, по адресу [email protected]

Консультации и контакты

Администрирование личных предложений
Контактные данные контактного лица в выездной службе и ближайшего филиала
Руководства по функциям
Чат или прямой контакт по телефону

Кроме того, WÜRTH с более чем 12 филиалами по всей Ирландии — ваш близкий партнер.В наших филиалах вы обычно найдете около 5000 статей для ваших непосредственных нужд. У вас есть дополнительные вопросы об интернет-магазине Würth, нашей программе доставки или отслеживании отправлений? Свяжитесь с os в нашем живом чате! Мы доступны с 8:30 до 17:00 с понедельника по пятницу!

Что они использовали до электроинструментов? Старые добрые времена

Аааа, старые добрые времена … это чувство, которое все мы время от времени испытываем — а может быть, даже в большинстве случаев .Хотя мы, конечно, не против соответствующего уровня сентиментальности, мы живем в лучшее время в истории инструментов. Мощность и портативность дают новичку или ученику уровень производственного потенциала, о котором мастер мог только мечтать несколько веков назад. Итак, когда торговцы работали в старые добрые времена, какие инструменты они использовали? Давайте отправимся в путешествие на машине «обратного пути», чтобы исследовать времена до появления электроинструментов. Слушайте музыку арфы и мечты!

Доказательства использования вращающихся инструментов, подобных сверлу, датируются тысячелетиями.Строителям всегда были нужны отверстия в материале для столбов, креплений, соединений и т. Д. Если бы они только могли увидеть мощные аккумуляторные дрели, которые у нас есть сегодня — и это касается всех инструментов в этом списке! То, что сейчас делается механически, требует почти всей смазки для локтей и немного изобретательности. От длинных деревянных ручек, прикрепленных к Т-образной форме с битой, до взбивания яиц, и даже дуги вокруг палки — дрель прошла долгий путь, детка.

Что было до ударной отвертки?

Ударный шуруповерт, вероятно, новичок на рынке, условно говоря.В отличие от статической вращающей силы сверла, пульсирующая вращательная сила удара представляет собой новую концепцию. На протяжении большей части истории мастера довольствовались простым вбиванием и снятием крепежа.

Но иногда дрели перетягивают крепежные детали. И опять же, иногда требовался больший крутящий момент, чем могла дать отвертка. Рабочим нужен был инструмент, который мог бы выполнять свою работу. Некоторый быстрый Google-Fu показывает, что предшественник сегодняшнего силового ударного драйвера был запатентован только в 1960-х годах.

Как и ударный шуруповерт, ударный гаечный ключ представляет собой довольно современный инструмент, который использует электрическую механическую энергию для создания пульсирующей силы вращения. До появления современных ударных гаечных ключей торговцы могли прикреплять к своим ручным ударным отверткам гнездо и отбивать молотком. Но более вероятно, что они использовали гаечный ключ, такой как утюг для шин, или просто комбинированный гаечный ключ.

Что предшествовало сабельной пиле

В категории «Как мы обошлись без нее» у нас есть сабельная пила.Ее история, вероятно, наиболее известна, поскольку сегодня пила незаменима на большинстве рабочих площадок.

Milwaukee Tool стал новинкой на века, когда в 1950-х годах они представили моторизованную ножовку. Конечно, это описание раскрывает предшественника реципиентной пилы: ножовку. В том виде, в каком мы ее узнаем, ножовка по металлу с мелкими зубьями появилась на свет с конца 1800-х годов. В то время резку производили только с помощью абразива пилорама. Теперь о стойкости можно сказать много, но давайте оставим ее, чтобы она могла двигаться вперед в трудные времена, а не прорезать кусок металла.Для этого у нас есть SawZall.

Циркулярная пила и настольная пила

История циркулярной пилы немного запутана. Кто что придумал и когда это было изобретено, не сразу понятно. Шейкер Сара «Табита» Бэббит обычно получает признание за изобретение первой циркулярной пилы, которая использовалась на мельнице в Америке.

В любом случае предшественники современных циркулярных пил использовали ременную передачу для распиловки больших бревен на доски. Безусловно, тяжелая работа. Бэббита в первую очередь вдохновила еще более тяжелая работа: люди использовали двухместную пилу над ямой.

Что они использовали до ленточной пилы?

Как и циркулярная пила, предшественником современной ленточной пилы была ручная. Уильям Ньюберри в начале 1800-х годов зарегистрировал патент на предка одного из самых ценных инструментов современной столярной мастерской. В этом случае оператор использовал ножные педали для включения пилы. Что мы делали до того, как мистер Ньюберри придумал по сути бесконечное пильное полотно? Мы использовали трудоемкие возвратно-поступательные движения в сочетании с ручной пилой.

До бензопилы

До бензопилы существовало множество инструментов для рубки деревьев.Один из наших фаворитов, конечно же, должен включать в себя топор. Достаточно долго и с достаточной точностью взмахните топором, и дерево упадет. Люди до сих пор используют их для рубки дров, но тогда они также выполняли основную работу по валке деревьев.

И мы знаем, что вы хотите предложить — как насчет тех больших ручных пил? Что ж, это определенно сыграло роль в рубке деревьев большего диаметра. Однако все они пришли за топором, поэтому мы хотели начать с него и отдать ему должное.

Получить ровную ровную деревянную поверхность просто, не так ли? Подключите ручной рубанок и проведите им по широким участкам изделия.Или вы можете просто вставить деревянную доску в одну сторону строгального станка, и планка будет выходить с другой стороны настолько гладкой и плоской, насколько это возможно.

Конечно, не всегда было так просто. Пожалуй, нет более традиционного столярного инструмента, чем старинный ручной строгальный станок. Он существовал во многих разных размерах для разных по размеру рабочих мест. Но все они позволяли острому лезвию просто выглядывать из-под плоского днища самолета. Затем опытный мастер обрабатывал рубанком по дереву, удаляя выступы и создавая однородную толщину.

Ручной рубанок — единственный инструмент в списке, который не был полностью вытеснен мощной версией. Фактически, в некоторых случаях это по-прежнему самый практичный вариант — будь то исправление липкой дверной коробки, снятие фаски с кромки или просто сглаживание шероховатой поверхности. Для пуристов из нас есть более высокий уровень удовлетворения, который исходит от работы с ручным рубанком.

Если настольная пила является краеугольным камнем строительной площадки или магазина, то клещевая пила — краеугольный камень. Это незаменимый инструмент для поперечной резки и обрезки, включая углы (митры) и фаски.Но вчерашние торговцы были просто находчивыми, и у них были свои собственные версии с ручным управлением. Хотя вы все еще можете купить такие торцовочные коробки и пилы сегодня, вы вряд ли увидите их в употреблении! Альтернативные системы митры были немного более сложными, но мы уверены, что довольны современными версиями!

Оригинальные гвозди для обрамления

Мы могли бы говорить об инструментах, старых и новых, в течение всего дня… эй, этот — это , что мы делаем! Сладкий концерт. Но мы должны посадить этот самолет (авиационный, а не ручной).Итак, мы остановимся на величайшем инструменте всех времен: рамочном молотке. Прежде чем пневматические инструменты или гвоздезабиватели с батарейным питанием, появился проверенный временем молоток.

Гвоздь использовался тысячелетиями. Вы должны понять, что гвоздь что-то делал правильно. Со временем система доставки гвоздей улучшилась, даже если сам гвоздь остался примерно таким же. Сегодня для забивания гвоздей, отделки, кровли и даже обрамления используются пистолеты для гвоздей, которые позволяют быстро и легко забивать гвозди. Пневматический привод приводит в движение большинство этих инструментов, однако гвоздезабиватели с бензиновым и аккумуляторным питанием продолжают набирать популярность.

Довольно часто гвозди устанавливают как всегда — старым добрым молотком.

Мы что-нибудь пропустили?

Спасибо, что присоединились к нам в этом путешествии по памяти о том, что они использовали до электроинструментов.
