Содержание

Петли-бабочки «НОРА-М»

Как правило, монтаж дверных петель – дело довольно хлопотное. Оно требует от мастера не только наличия специальных инструментов, но и некоторых навыков. Но только не в случаях, когда на двери нужно установить петли без врезки. У этого вида дверных навесов есть ещё одно прочно закрепившееся среди обывателей красивое название – петля «бабочка». Дело в том, что из-за своих конструктивных особенностей в развёрнутом виде такая петля действительно напоминает крылья бабочки.

Особенности конструкции петли типа «бабочка»

Одна из карт петли-бабочки, как уже было сказано, напоминает формой крыло насекомого. А во второй карте петли имеется вырез, в точности повторяющий форму первой карты. Таким образом, при закрывании двери одна карта навеса вкладывается во вторую. За счёт этого уплощения всей конструкции и появилась возможность обойтись без врезки при монтаже петель. Конечно, некоторый зазор, равный толщине сложенных вместе петельных карт, остаётся.

Но он настолько мал, что в большинстве случаев применения петель-бабочек будет незаметным.

Удобство установки и сфера применения

Петли без врезки «бабочка» применяются в случаях, когда требуется навесить достаточно лёгкую – до 25 кг – дверь. На сегодняшний день такие двери (шпонированные, ламинированные) ставятся очень часто в жилых, административных, офисных помещениях. Такими дверями часто комплектуются строительные объекты. Кроме того, петли без врезки применяются при производстве мебели или при замене старых мебельных петель.

Основное достоинство петель без врезки записано в их названии. Карты этих петель не врезаются в полотно и дверную коробку, а просто прикручиваются к ним. Вот почему тонкие лёгкие двери зачастую показано навешивать только на петли конструкции «бабочка»: некоторые из них просто не предназначены для того, чтобы вырезать в них пазы под навесы. Петли-бабочки в таких случаях помогут максимально сберечь поверхности дверной конструкции.

Кроме того, что установка «бабочек» не влечёт за собой изменений в полотне и коробке двери, она также является довольно простой, в сравнении с установкой врезных петель. Чтобы прикрутить петли-бабочки, понадобятся только саморезы и шуруповёрт. Справиться с монтажом этих навесов сможет человек, владеющий определёнными хозяйственными навыками. Самое важное при установке этих петель – точность разметки и плотное прилегание петельных карт к поверхности. Наконец, установка петель конструкции «бабочка» значительно экономит время.

Ещё раз обращаем ваше внимание на то, что петли-бабочки предназначены именно для лёгких дверей, вес которых не более 25 кг. Попытки навесить на них дверное полотно большего веса могут закончиться выходом из строя всей дверной конструкции. Поэтому помните о необходимости выбирать петли, соответствующие весу и размерам двери!

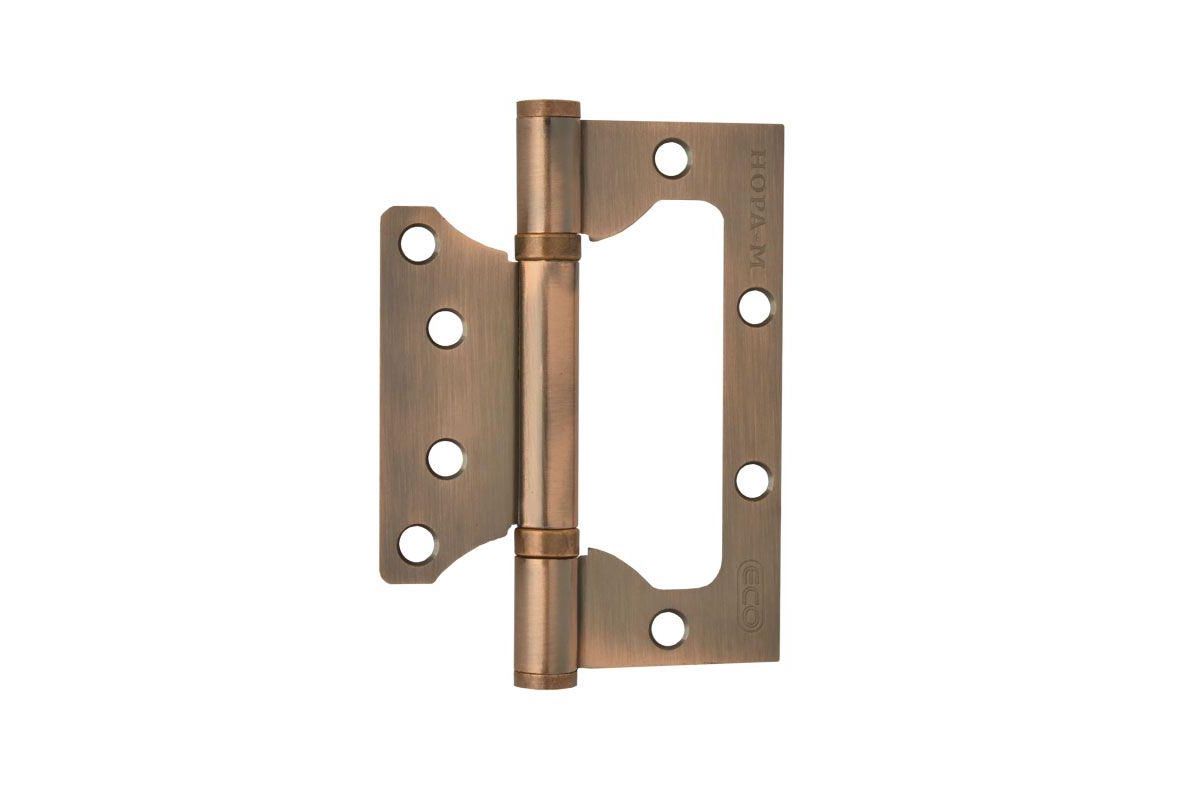

Петли-бабочки «НОРА-М»

На нашем сайте можно купить оптом разнообразные дверные петли от производителя, в том числе петли конструкции «бабочка».

Размерный ряд петель без врезки «НОРА-М»

Под торговой маркой «НОРА-М» выпускаются дверные петли бабочки в трёх основных размерах:

  • 3 дюйма (75 мм),
  • 4дюйма (100 мм),
  • 5 дюймов (125 мм).

Толщина карты составляет 2,5 мм. Размеры 4 и 5 дюймов являются стандартными для этого типа дверных навесов. Они используются практически повсеместно. Однако изучение рынка и запросов наших клиентов побудило нас выпустить также петли-бабочки в размере 3 дюйма – купить эти петли без врезки оптом можно, обратившись к нашим менеджерам. Такое размерное решение позволило расширить и без того разнообразную сферу применения петель.

Материалы и конструктивные особенности петель «НОРА-М»

Навес дверной, не требующий врезки, традиционно считается фурнитурой бюджетной, простой, использующейся в сегменте «эконом». И потому часто производители предлагают петли-бабочки невысокого качества, экономя даже на основных материалах, не говоря уже о покрытии и цветовых решениях.

Бренд «НОРА-М» ценится потребителями за то, что даже в среднем ценовом сегменте мы предлагаем высокое качество и достойные стилевые решения. Петли без врезки конструкции «бабочка» не стали исключением. Изготовленные из стального сплава, они имеют пятислойное гальваническое покрытие. Оно не только защищает продукт от истрирания, царапин, перепадов влажности и прочих внешних воздействий. Гальваника позволяет придать петлям красивый и стойкий цвет. Вот почему вы можете выбрать и купить наиболее подходящий для вариант из линейки, в которой представлено 6 цветов. Такое цветовое разнообразие позволяет подобрать петли без врезки оптом к любому интерьеру помещения.

Ещё одна особенность изделий «НОРА-М» – это наличие подшипников скольжения в петлях серии Стандарт. Каждый подшипник содержит 11 шариков из закалённой стали. Подшипники имеют полузакрытую конструкцию (с бортиком), которая сохраняет смазку внутри максимально долгое время. Петли без врезки оптом на подшипниках не деформируются под тяжестью дверного полотна, не скрипят и служат дольше, чем петли, в которых вместо подшипников используются стальные кольца.

Комплектация и упаковка петель серии Стандарт

Дверные петли оптом конструкции «бабочка», представленные на нашем сайте, продаются упаковками по 2, 20 или 100 штук. Каждая петля дополнительно упакована в целлофановый пакетик и укомплектована саморезами (7 или 8 штук для каждой петли, в зависимости от размера).

Наиболее удобная и популярная в розничной торговле картонная упаковка по 2 петли выполнена в фирменных цветах «НОРА-М» – синем и оранжевом. За годы работы бренда на российском рынке эта упаковка стала узнаваемой, она традиционно обращает на себя внимание на полках. Ресурс работы петель без врезки серии Стандарт составляет не менее 1 000 000 открываний/закрываний. На работу петель-бабочек бренда «НОРА-М» предоставляется гарантия производителя в течение 5 лет.

Комплектация и упаковка петель серии ECO

«НОРА-М» представляет также серию ECO – бюджетный вариант петель-бабочек. Петли без врезки этой серии оснащены стальными кольцами, а не подшипниками. Это отражается на ресурсе работы петель, и тем не менее, он составляет 850 000 циклов – это весьма высокий показатель для изделий класса «эконом». Комплектация петель ECO аналогична серии Стандарт: фирменная картонная упаковка (в данном  случае – оранжевая с голубым), наличие в комплекте крепежа (шурупы), индивидуальная упаковка каждой петли в целлофан для большей сохранности. Гарантия на петли без врезки оптом серии ECO составляет 1 год.

Заказать накладные дверные петли без врезки в компании «Галерея дверей»

Накладные петли без врезки используются при монтаже легких межкомнатных дверей, когда большое значение имеет красота оформления и сохранение отделки полотна. Они требуют точной и деликатной установки — её можно выполнить самостоятельно. Обеспечивают плотное прилегание дверного полотна к коробу без зазоров и щелей. Большой выбор таких навесов-бабочек представлен в компании «Галерея дверей».

В нашем каталоге есть модели в различных оттенках и вариантах исполнения.

Чтобы купить понравившееся изделие — заполните заявку в карточке товара. Мы скоро свяжемся с вами.

Конструкция и нюансы установки

Петли без врезки состоят из одно пластины, но из двух элементов — малая створка при закрывании полностью совмещается с большой. Между собой они соединены штырем, дополненным двумя шайбами, препятствующими истиранию поворотных цилиндров. Выпускаются модели в разных оттенках, крепятся на саморезы.

Монтаж накладных петель без врезки проходит в четыре этапа:

  • От верхнего края торца отмеряют 20 см, от нижнего — 25. Это позволит равномерно распределить нагрузку и исключить провисание полотна.
  • Крылья приставляются к раме, на ней шилом аккуратно делаются пометки, где будет крепиться основная пластина.
  • Ставят дверное полотно, прикладывают его к коробу и обозначают положение маленькой накладки петли-бабочки.
  • Шуруповертом или дрелью просверливают небольшие дырочки, после чего приступают к установке накладок. Сначала она крепится на раму, затем на дверь.

Достоинства и недостатки петель без врезки

Относительно простой монтаж, без повреждения отделки межкомнатной двери.

Все разновидности таких накладок считаются универсальными.

Представлены в различных оттенках и расцветках.

Не влияют на эстетические характеристики дверного полотна.

Среди недостатков можно отметить несколько нюансов:

  • Такие петли подходят только для установки лёгких дверей.
  • При поломке или провисании придется демонтировать навес полностью и нередко заменять.
  • Монтируются только на ровные поверхности, без повреждений и сколов.

Возникли проблемы с выбором или остались вопросы? Позвоните нам +7 (812) 426-71-78!

дверные накладные, врезка и установка, видео как навесить и поставить

Для того чтобы надежно зафиксировать дверь в проеме, следует использовать только качественную фурнитуру

Чтобы установить межкомнатную дверь, нужно приобрести качественную фурнитуру. Среди различных элементов, используемых для монтажа дверей, большим спросом пользуются неврезные. Те самые петли-бабочка врезки не требуют, поставить их или выбрать что-то другое – выбор покупателя, который оценивает все плюсы и минусы данной фурнитуры.

Содержание материала:

Описание конструкции: дверные петли-бабочка

Определяет способ установки петель прилегание к дверной поверхности. Она влияет на процесс монтажа и на то, как далее будет эксплуатироваться фурнитура. У петель бабочек особенность в том, что создания пазов для вставки не требуется. Это значит, что петельная карта просто накладывается на поверхность, а потом прикручивается.

Закрепить петлю-бабочку на дверь несложно, с чем прекрасно справится даже новичок

При этом стороны крепления сконструированы так, что одна часть встраивается в другую в момент закрытия дверей. Потому, собственно, петли и носят название бабочка. Сколько в комплекте саморезов, зависит от вида комплекта, обычно же оно равно классическому набору врезных петель.

Как ставить: установка петель-бабочка на межкомнатные двери

Это является большим преимуществом данного вида петель – пазы формировать для монтажа не нужно. Но в остальном монтаж схож со стандартным прикручиванием петель. Не обязательно вызывать мастера, прикрутить петли можно своими руками.

Для того чтобы правильно установить петлю-бабочку на межкомнатную дверь, лучше сначала ознакомиться с подробной инструкцией

Монтаж петель-бабочек:

  • Разметьте предполагаемое местоположение петель;
  • Прикладывать их нужно внутренней стороной, после чего фиксируются точки будущего крепления;
  • От краев полотна промежуток должен составлять хотя бы 200 мм, этот параметр справедлив для любых дверных петель;
  • Сделайте аккуратные отверстия для саморезов, саморезы обычно идут в комплекте с петлями;
  • Затем стороны бабочки просто прикручиваются в полотно и дверной коробке.

Но, стоит сказать, что простой монтаж – это главное достоинство данного вида петель. А вот как они поведут себя в эксплуатации, зависит от качества приобретенной фурнитуры, прочности крепления и некоторых особенностей конструкции. И не всегда они оправдывают ожидания.

Монтаж без врезки: петли дверные накладные и их нюансы

Если петли устанавливаются без врезки, то служить долго и хорошо они будут только при условии идеальной установки. То есть доработать установку, поправить и откорректировать после монтажа уже не будет возможным. И это большой минус петель-бабочек.

Достаточно популярными являются накладные дверные петли, которые с легкостью можно установить без врезки

Возможные проблемы с данным видом петель:

  • Стороны после монтажа должны безукоризненно складываться, иначе сформируется неровность – дверь будет неплотно прилегать, а то и вовсе пружинить;
  • Небольшой зазор появится обязательно, это побочный эффект выпяченных петельных карт;
  • Также навесить полотно вы можете быстро, а вот снять без выкручивания шурупов не получится, что не всегда удобно.

Потому специалисты советуют не приобретать такое крепление для тяжелых массивных дверей. А вот для легких дверей это оптимальная фурнитура. Такие двери и технически хорошо сочетаются с петлями-бабочка, и визуально.

Отзывы: петли-бабочки для межкомнатных дверей

Те, кто уже сталкивался с применением данных петель, говорят, что надежность фурнитуры не особо высока, если допущены ошибки в монтаже. Главная задача при установке – организовать равномерность при схождении карт. Чтобы избежать нестыковки, часто умельцы создают специальные подкладки. Это может быть бумага, картон, тонкие щепки и пр. И подкладывать их нужно исключительно в противоположной части стороны, которая не накладывается.

По надежности неврезные петли-бабочки проигрывают врезным конструкциям. Чтобы минимизировать возможные проблемы, нужно тщательно фиксировать петли шурупами. Шляпки выглядывать над поверхностью не должны, наклонов при врезке тоже не должно быть.

При выборе петель-бабочек для межкомнатных дверей особое внимание нужно обращать на их качество и материал, из которого они изготавливаются

Также, судя по отзывам на специализированных форумах, можно сделать вывод – расположение саморезов на карте тоже вызывает сомнения. Бывает, что они тесно располагаются на одной стороне, а на другой находятся на значительном расстоянии друг от друга. И эту конфигурацию поправить нельзя. Потому рекомендуется, дабы избежать потерь, устанавливать петли на надежных, твердых участках двери.

Петли-бабочки: цвет и материал

Обычно покупатель желает приобрести фурнитуру, наиболее подходящую данному интерьеру. Желательно, чтобы петли были идентичны цвету и материалы дверных ручек, а также металлическим вставкам на мебели в комнате. Но если говорить именно о надежности, выигрывают в данной номинации латунные петли.

Латунь – это материал с высокой устойчивостью ко внешним воздействиям, и декоративная сторона таких петель выгоднее альтернативных моделей.

Как правило, петли-бабочки изготавливаются из латуни

Петли-бабочки изготавливаются из:

  • Цинка;
  • Латуни;
  • Нержавеющей стали.

Не стоит пренебрежительно относиться и к стальным петлям. Они тоже выглядят эстетично. Температурных перепадов нержавейка не боится, и повышенную влажность тоже переносит спокойно. Сплавные и цинковые варианты более чем выгодны по цене, но они, в отличие от вышеописанных моделей, подвержены коррозии. Да и износостойкость у них тоже страдает.

Цветовая палитра не может похвастаться большим разнообразием. Обычно в продаже представлены петли золотистого цвета, серебристого, бронзового, хромированного. Есть модели поярче, а есть более тусклые цвета фурнитуры. Если все домашние люди бережливые и аккуратные, а дверь не планируется снимать, и крепеж не нужно будет разобрать ближайшее время, то и золотистые петли послужат долго и без нареканий.

Установка петель-бабочка на межкомнатные двери (видео)

Петли-бабочка часто называют крепежом для новичков. Установить их может человек, даже не имеющий опыта в монтаже фурнитуры. Но особо прочной моделью данный крепеж, к сожалению, назвать нельзя.

Хорошего выбора!

Примеры петель дверных накладных без врезки (фото)

Установка дверных петель своими руками: виды и способы монтажа

Дверная петля – поворотный элемент входных конструкций, удерживающий полотно, обеспечивающий открывание-закрывание помещений. От состояния механизмов зависит длительность эксплуатации, условия использования двери. Знание, как установить дверные петли, необходимо, чтобы правильно выполнить монтажные работы, не появлялись скрипы, перекосы.

Виды петель

Перед установкой выбирается подходящий вид комплектующих. Технические характеристики модели должны соответствовать категории межкомнатной или входной двери. Все поворотные механизмы делятся на пять видов:

  • прямые;
  • угловые;
  • вворачиваемые;
  • скрытые;
  • итальянские.

Прямые (карточные) модели – классические конструкции.

Это самый популярный вид комплектующих. Корпус имеет боковые пластины. Карты предназначены для межкомнатных дверей.

Комбинированные угловые петли с пластинами-уголками монтируются на маятниковые конструкции.

Вворачиваемые механизмы имеют поворотные оси. Вместо пластин используются штыри. Такие модификации выдерживают только вес легких дверей.

Потайные (скрытые петли) монтируются в пазах, вырезанных в древесине или пластике. Чаще всего потайные модели устанавливаются на дорогих входных дверях.

Конструкция итальянских петель на шарнирах похожа на мебельные модели. Основная область применения – установка на импортных дверях.

Карточные модели может поставить даже начинающий мастер. Сложный монтаж характерен для установки скрытых петель.

По размещению комплектующие делятся на

  • накладные;
  • врезные;
  • ввертные.

Накладные поворотные механизмы закрепляются на поверхностях, не требуют предварительной подготовки полотна.

Врезные модели монтируются в заранее высверленные пазы. После установки заподлицо поверхность створки остается гладкой и ровной.

Ввертные комплектующие вкручиваются вглубь штырями, входящими в комплект поставки.

Ориентация

По направлению комплектующие делятся на:

  • правосторонние;
  • левосторонние;
  • универсальные.

Как правило, универсальные модели подходят для любых дверей. Но установка и демонтаж усложняются по сравнению со специализированными креплениями.

Подготовительные работы

Перед монтажом производится разметка. Стандартным расстоянием до торцов является 20 см от верхней и нижней части дверного полотна. Контрольные метки намечаются карандашом.

Петли прикладываются к меткам и обводятся по контурам. Отдельно отмечаются точки центров креплений. Расположение стержней должно обеспечивать свободный ход дверного полотна.

То есть, петельный корпус не касается двери, но и не выдвигается на значительное расстояние. Слишком свободный ход снижает прочность соединений.

Зоны, отмеченные для врезки, обследуются на предмет наличия сучков. Воздействие на проблемные участки может вызвать перекосы, раскол древесины. Для профилактики повреждений петли перемещают на 2-3 см вверх-вниз от сучковатостей.

Затем собирается дверной короб. Предварительная разметка на коробке производится аналогичным двери образом. При примерке оставляются 2-3 мм зазоры между краями коробки с полотном. Для надежной фиксации под дверью устанавливаются распорочные клинья.

Как установить петли на дверь? Двух соединений достаточно для конструкций до Ш-80, В-200, Т-5 см. Если полотно имеет значительный вес, большие размеры, устанавливается третья петля.

Место установки немного смещается от центра вверх, чтобы компенсировать более высокие нагрузки на верхнюю часть фурнитуры.

Как установить петли на двери

Половины накладных карточных креплений имеют различную форму. В процессе закрывания обе части совмещаются. Простая конструкция монтируется прямо на поверхность. Карандашом размечаются центры крепежных отверстий. Дрелью высверливаются пазы для саморезов. Как крепить петли?

На деревянное, пластиковое основание, МДФ можно вкручивать саморезы без предварительного сверления. Поворотная конструкция прикручивается, шляпки маскируются декоративными накладками.

По традиционной технологии карточные петли размещаются внутри полотна. Это делается, чтобы избежать люфта, стопора при открывании. Стамеской или электрическим лобзиком вырезаются углубления толщиной в петельный корпус. Затем размечаются и высверливаются крепежные отверстия, и конструкция закрепляется на саморезах.

Врезка угловых креплений

Угловые петли устанавливаются на двери, оборудованные притвором (доводчиком). Последовательность монтажа совпадает с технологией установки карточных креплений. Корпус врезается в основания и прикручивается саморезами.

Как установить дверные петли с потайным механизмом

Скрытые конструкции не портят интерьер, отличаются надежностью, простым уходом. Использование скрытых механизмов повышает сопротивляемость взлому. Поэтому популярность потайных комплектующих постоянно растет. После разметки и определения глубины реза электроинструментом выбираются углубления под половинки корпуса.

Составные части петли разъединяются. Сначала в дверной короб вставляется опорная часть и фиксируется саморезами. Меньший узел закрепляется в дверном полотне. Процесс повторяется для второй (третьей) петли. Затем опорная и поворотная связки соединяются, затягиваются крепежные винты. Для маскировки креплений используются декоративные накладки.

Как установить петли итальянского типа

Технология монтажа итальянских моделей совпадает с последовательностью врезки карточных петель. Следует учитывать нетипичное расположение поворотных механизмов: не сбоку дверного полотна, а сверху и снизу.

Монтаж ввертных петель

Ввертные конструкции вместо боковых пластинок комплектуются резьбовыми штифтами. Обе части корпуса закрепляются штифтами на створке и полотне. Этот вид петель часто используется в притворных моделях дверей.

Механизм легко регулируется шестигранником. Для улучшения внешнего вида сверху устанавливаются декоративные накладки. Вворачиваемые механизмы выдерживают вес только легких полотен.

Как врезать петли на металлические двери

Сначала шарнирные механизмы свариваются с крепежными пластинами. Затем петли соединяются сварным швами с полотном и коробом. Используются только сплошные швы. Монтажные пластины обеспечивают высокую скорость установки и удобный монтаж.

Выступающие участки швов срезаются и шлифуются. Как ставить петли, если работа требует определенной квалификации? Когда навыков недостаточно, лучше нанять сварщика.

Как регулировать петли

Со временем саморезы могут расшататься, шарниры ослабиться, запас заводской смазки полностью израсходуется. Если конструкция стала нестабильной, есть два варианта восстановления. Можно полностью разобрать крепления, укрепить зоны, переставшие удерживать корпус, и собрать все в обратном порядке.

Второй вариант относится к категории косметических изменений. Современные модели петель имеют встроенные механизмы регулировки. Для изменения силы натяжения отдельных узлов используется комплект шестигранных ключей. Постепенно дверь подтягивается до нормального уровня.

Как отрегулировать петли с потайным размещением? Скрытые детали юстируются только на открытой створке. Защитные накладки удаляются, дверь открывается. Винты выкручиваются или затягиваются шестигранником. Особенности механизма позволяют регулировать объекты в трех плоскостях.

Как установить петли на шкаф

Стандартная мебельная петля состоит из чашки и планки. Обе части монтируются на створку и основание – шкаф, тумбу, купе, гарнитур. На основании выполняется разметка. Удобнее всего производить работы со специальными шаблонами (кондукторами для мебельных петель).

Сначала отмечаются верхние, нижние границы. Оптимальное расстояние от торцов составляет 7-12 см. Затем на поверхности размещаются шаблоны и обводятся по контурам.

В большинстве конструкций достаточно двух петель. Для габаритных и тяжелых створок используются дополнительные крепления с 3-4 петлями. Как установить дверные петли на мебель? Под каждую петлю высверливается углубление.

Отступ от боковины составляет 2 см. Как правило, используется дрель со сверлами подходящего диаметра или – на мебельном производстве – фрезы. В готовые пазы вставляются чашечки. Затем закрепляются ответные планки. После этого производится регулировка креплений.

Как регулировать петли на дверях шкафа

Вначале строительным уровнем проверяется ровность основных частей конструкции. После выявления отклонений дверные петли регулируются до возвращения створки в первоначальное положение. Для процедур потребуется крестовая отвертка.

При вертикальной регулировке створки перемещаются вперед-назад. Таким образом устраняются вертикальные, а также диагональные перекосы дверцы. Крепежные винты, меняющие положение створки по вертикали, находятся на ответной планке.

Сначала они немного ослабляются, а затем по очереди затягиваются до устранения неисправности. Например, при перекосе сверху верхние межкомнатные петли видео сильно закручивают, а нижние ослабляют.

Горизонтальная регулировка устраняет верхние смещения створок. Для ремонта используется тот же алгоритм, что и в вертикальной настройке. Сначала все винты слегка ослабляются, затем производится постепенное выравнивание.

Важно! Слишком сильное затягивание может вызвать срыв резьбы.

Для перемещения фасада в плоскости используются регулировочные винты. Подкруткой створка сдвигается вправо-влево. Таким образом устраняются перекашивания относительно корпуса. Винты закручиваются или ослабляются до полного выравнивания фасада.

Установка дверной петли своими руками – достаточно простой процесс. Большинство домашних мастеров может самостоятельно выполнить монтаж поворотных механизмов. Используйте рекомендации, как правильно установить петли, приведенные в статье. И ваши двери прослужат долго, не создавая проблем.

Установка межкомнатных дверей купе своими руками: видео, фото в интерьере

Чтобы дверь стала «приложенной к своему месту», как говорил Митрофанушка из комедии Фонвизина «Недоросль», потребуются механизмы, крепящие ее к коробке. Петля служит для поворота полотна при открывании. Качество фурнитуры, и правильность установки позволят длительное время эксплуатировать не только сами петли, но и дверь.

Выбираем петли на межкомнатные двери

Существует несколько разновидностей типов механизмов петель, подбирающиеся в зависимости от разновидностей полотен и коробок. Петли различаются:

  • способом крепления;
  • конструкцией.

Первым критерием подбора петель является назначение двери и вес полотна. Покупая петли, следует обратить внимание на некоторые особенности. Прежде всего, должны быть достаточно прочными, чтобы выдерживать вес полотна, размеры должны быть не больше, чем толщина дверного полотна.

Разновидности петель

Петли для межкомнатных дверей используются самых разных типов:

  1. Навесные представляют собой две пластины, первая закрепляется на торце, вторая — на коробке. Соединены две части петли осью, которая и является поворотной для полотна. Еще называются карточными. Плоские карточные петли предназначены для установки на конструкции без притвора. Врезные петли бывают универсальными — нет необходимости определять, какие петли требуются — левые или правые — позволяют использовать их, не зависимо от направления открывания. Универсальные легче монтировать. Но они имеют один недостаток: дверь нельзя снять. Если понадобиться внести в помещение что-то громоздкое, то чтобы расширить проем, потребуется снять конструкцию, открутив крепеж.

Неуниверсальные выпускаются левыми — предназначенные для монтажа, которую открывают на себя левой рукой, и правыми — для дверей, открывающихся правой рукой на себя. Они разъемные — при необходимости снять конструкцию, откручивать петли не нужно. Чтобы установить врезные карточные петли, необходимо сделать выборку в дверной коробке и торце дверного полотна на толщину петлевой пластины. Это может потребовать некоторого умения и инструмента.

  1. Существуют модели без врезки — петли «бабочка». Петлевые пластины таких петель имеют специальную форму, благодаря которой петля складывается «сама в себя» — до толщины одной пластины. Одна из сторон имеет форму крыла бабочки, а вторая часть имеет выемку, соответствующую первой. Поэтому их еще называют «бабочка». Как выглядит петля без врезки — «бабочка», можно увидеть на фото.
  2. Ввертные петли представляют собой два цилиндра, в которых находится ось, и крепежные штыри. Рамная часть крепится на коробку, а дверная — на полотно. Такой тип петель используют чаще всего для установки дверей с притвором, хотя для обычных дверей они тоже подходят.
  3. Конструкции с притвором можно установить не только на ввертные петли. Специализированные петли для дверей с притвором позволяют устанавливать двери, имеющие четверть.
  4. Петлевые механизмы скрытого монтажа более сложно устроены. Двери межкомнатные со скрытыми петлями выглядят очень элегантно: никаких дополнительных деталей на поверхности не заметно. На фото представлена дверь со скрытыми петлями. Петли для скрытого монтажа позволяют осуществлять регулировку для идеального примыкания полотна без снятия двери.

Регулировка производится в трех направлениях — вверх-вниз, влево-вправо и прижимание конструкции. Скрытые петли для межкомнатных дверей бывают двух типов: устанавливающиеся при помощи врезки в полотно и коробку, и которые монтируются на верхний и нижний край. Двери со скрытыми петлями открываются на 180 градусов. Некоторые разновидности скрытых петель допускают полное открывание дверей и внутрь помещения и наружу.

  1. Еще одна модификация петель, позволяющая осуществлять полное открывание в обе стороны –так называемые барные петли. Такие петли часто ставятся в общественных помещениях, к примеру, в кафе и барах, отсюда и название. Но барные петли можно использовать и в квартирах и частных домах. Отлично подойдут двери, распахивающиеся в две стороны, для установки между кухней и столовой.

Установка

Как установить петли межкомнатных дверей. Чтобы осуществить монтаж петель любого типа, необходимо провести тщательную разметку. Количество петель может быть от двух до четырех — для тяжелых и высоких дверей используют больше.

Если дверь устанавливается на две петли, то расстояние от верха и низа должно быть около 200 мм.

При использовании трех петель место расположения петель определяет вес двери. На легкие двери две так же монтируют на расстоянии 200 мм от краев, а третья петля ставится на равном расстоянии от крайних. Три петли для тяжелых ставят так: верхняя и нижняя — на расстоянии 200 мм от верха и низа, а третья — на расстоянии 200 мм от верхней.

При монтаже четырех петель, их ставят парами — сверху и снизу на 200 мм, вторую петлю каждой пары — на расстоянии 200 мм. Если необходимо установить двери большой высоты, то схема установки петель аналогична установке трех петель для легких дверей. Крайние петли — на расстоянии 200 мм, а остальные — через равные расстояния между ними.

Как осуществляется установка петель на межкомнатную дверь с врезкой, демонстрирует видео.

Смотрите также:

Установка петли на дверь, врезка замка, подготовка полотна

Вступление

Одним из этапов установки двери, является подготовка дверного полотна, а именно,  установка петли на дверь и врезка замка. Здесь рассмотрим, как проходит подготовка дверного полотна, установка петли на дверь и врезка замка.

Подготовка  дверного полотна межкомнатной двери к установке

Чтобы навесить дверное полотно, необходимо установить дверные петли и врезать дверной замок в дверное полотно. Начнем с установки петель.

Установка  петли на дверь

Установка петель на дверь начинается с стороны в которую будет открываться дверь.

1. Определите какая у вас будет дверь: левая или правая. Определить это достаточно просто, Если вы правша, и планируете установку двери, чтобы она открывалась правой рукой на себя: это правая дверь, если будет открываться на себя левой рукой: это левая дверь.

2. Определите с какой стороны дверного полотна, будут стоять петли. Петли должны стоять на наиболее тяжелой части дверного полотна. Это не относится к симметричным дверям, но в полной мере относится к дверям с ассиметричным расположением дверных стекол и к полотнам с несимметричной тяжелой фактурной отделки.

3. Возьмите заранее купленные дверные петли


При покупке петель следует помнить

Петли могут быть разъёмные и не разъемные; правые, левые или универсальные. Все неразъемные петли — универсальные. У каждой дверной петли есть свои размеры. Это длина петли и ширина полки петли. Чем петля длиннее, тем более тяжелую дверь можно на неё вешать. Ширина полки петли (ее карты) должна быть меньше толщины устанавливаемого дверного полотна  на 5 мм. Как правило, ширина петли 35 мм, т.к. стандартные полнотелые двери каркасной конструкции имеют толщину 40 мм.

4. Дверное полотно поставьте на пол, горизонтально, рабочим торцом для петель вверх. Для удобства работ сделайте элементарное устройство для работы с торцами двери.

5. Возьмите петлю, приложите к рабочему торцу полотна, отступив от края 25-30 см. Прикладывайте петлю таким образом, чтобы вторая полка петли плотно легла на само полотно под углом 90°. Обрисуйте  петлю твердым карандашом. По проведенной линии, острым строительным ножом, прорежьте  поверхность рабочего торца на 3-3,5 мм (толщину самой петли).

Возьмите стамеску шириной 30-35 мм. С помощью стамески и столярного молотка выдолбите место для петли. Для этого легкими ударами столярного молотка по стамеске сделайте насечки, напоминающие расческу, глубиной 2 -3 мм.

Соблюдайте аккуратность, глубина места должна строго соответствовать толщине самой петли. Петля должна плотно вставать в свое место, при этом не качаться, не болтаться и не выступать. Примерьте петлю на место. Отметьте место под установочные шурупы. Просверлите подготовительные отверстия под шурупы. Прикрутите петлю на место.

Правильно установленная петля в дверную коробку

6. Установите вторую петлю с другой стороны торца двери таким же образом.

Для врезки петель можно воспользоваться ФРЕЗОЙ. Ниже приведу фотографии этого способа.

Установка петли на дверь с помощью фрезы по дереву

Врезка замка в дверное полотно перед установкой межкомнатной двери

Если вы планируете установить на дверь замок или запорную защелку это удобнее сделать  до навески самого дверного полотна. Тем более если вы используете неразъёмные петли. Врезка дверного замка дело объемное и трудоемкое и об этой работе я расскажу в другой статье блога. Здесь опубликую несколько фотографий, врезка замка в дверное полотно.

На этом все, установка петли на дверь и врезка замка закончены!

©www.otdelochnik24.ru

Еще статьи

55.61953237.741349

Похожие записи

Тонкости установки дверных петель

Установка петель на межкомнатные двери — это ответственная стадия сборки дверной конструкции, от которой зависит её исправная работа и удобство эксплуатации. Дверные петли бывают врезные, петли-бабочки, ввертные петли и скрытые петли-цапфы. На выбор дверных петель влияют размеры дверей и материалы их изготовления, а также особенности эксплуатации фурнитуры. Разные типы петель имеют свои тонкости установки.

Для самостоятельной установки врезных дверных петель на деревянную дверь понадобится простой набор инструментов и приспособлений — молоток, стамеска, шуруповёрт, набор шурупов, электродрель, уровень, деревянные клинья и карандаш.

Порядок установки врезных дверных петель:

  • Отступить от нижнего и верхнего края дверного полотна 200–250 мм и отметить эти места карандашом.
  • Приложив петли к отметкам очертить их контур.
  • По контуру вырубить молотком и стамеской углубление, не превышающее толщину металла пластины петли.
  • В подготовленном углублении зафиксировать петли шурупами.
  • Вывесить двери на деревянных клиньях так, чтобы между сторонами дверного полотна и короба был зазор 2–3 мм.
  • Закрыть дверь на замок и сделать разметку на дверном коробе.
  • Проверить уровнем размещение дверного полотна.
  • Снять дверь и стамеской сделать необходимые углубления в дверном коробе.
  • В подготовленном углублении зафиксировать петли шурупами. Перед вкручиванием шурупов, во избежание образования трещин, желательно просверлить в двери и коробе тонким сверлом отверстия.

Для современных шпонированных и ламинированных дверных полотен рубка стамеской неуместна, так как будет нарушена эстетичный вид двери и в стружечном материале, надёжно укрепить фурнитуру невозможно. Такие двери нужно устанавливать с применением альтернативных видов петель.

Установка петель-бабочек

Пластины петель-бабочек накладываются друг на друга и при полном смыкании имеют общую толщину 2,5 мм. Такая толщина позволяет прикручивать фурнитуру сразу на короб и двери без участия стамески и молотка. Нужно лишь правильно произвести разметку.

Установка ввертных петель

Необходимо высверлить два отверстия в дверном коробе и одно отверстие в дверном полотне. Главное, правильно выбрать расстояние между краями полотна и фурнитурой. Разметка делается так же, как и для врезных петель, но без вырубки стамеской углублений и с соблюдением необходимого количества отверстий.

Установка скрытых петель-цапфы

Эта фурнитура имеет уникальную конструкцию, позволяющую скрыть места врезки и обеспечить потайной механизм хода конструкции. Такие петли состоят из двух вращающихся относительно центральной оси пластин. Монтаж петель производится в нижний и верхний торец дверного полотна, а также в соответствующие зоны дверной коробки. Если монтаж произведён неправильно, то верхняя петля будет заметной в открытом положении двери.

Самостоятельная установка дверной фурнитуры может вызвать сомнения, тогда лучше не рисковать и пригласить квалифицированных мастеров.

Установка неврезных петель | Лесник

Автор: Фил Хубер
Неврезные петли — отличный выбор для установки двери. Изучите простые шаги к идеальным результатам.

Установка петель для крепления двери к проекту — задача, к которой я привык относиться с опаской. Окончательная установка может улучшить внешний вид проекта или разрушить его.Для меня идеальное расположение и вырезание пазов для петель может быть утомительным процессом, в котором нет права на ошибку.

Без пазов. Для решения этой проблемы часто обращаюсь к безврезным петлям. Конечно, вам не придется вырезать пазы, но все же есть несколько хитростей, чтобы установка выглядела правильно.

Прежде чем углубляться в детали процесса установки, важно понять, что такое безврезная петля и как она работает. Что такое безврезная петля? Когда дело доходит до безрезных петель, вы найдете множество вариантов на выбор.Но стоит покупать качественные петли, подобные этим, у Horton Brasses. Жесткие допуски при производстве исключают люфт и приводят к плавному качанию дверей.

Вместо шарнирных лепестков одинакового размера имеется небольшой внутренний лист, который «гнездится» внутри широкого внешнего листа. Неврезные петли Horton Brasses рассчитаны на зазор 3/32 дюйма — стандарт для изысканной мебели. Вложение каждого листа вместе создает тонкий профиль. Это то, что позволяет обойтись без вырезания пазов. Фактически, он обеспечивает идеальный зазор (около 1⁄16 дюйма) в месте, где дверь встречается со шкафом.Это вложение приводит к смещению корпуса шарнира в одну сторону. Это смещение является ключом к быстрой установке петли.

УСТАНОВКА ПЕТЛИ

Нижеследующий процесс установки петли без врезки охватывает типичную установку, когда дверь вставляется в базовый шкаф.

Начало работы. Первое, что вам нужно сделать, это создать небольшой задний скос на стороне петель двери. Это создает пространство для локтя, необходимое для того, чтобы дверь закрывалась и оставалась закрытой без заедания петли.Вы можете сделать это на настольной пиле, наклонив лезвие всего на пару градусов.

Еще один отличный вариант — использовать ручной рубанок для формирования фаски. Сделайте это после того, как дверь будет приспособлена к ее открытию. Опять же, многого не нужно.

Поскольку нет никаких пазов, которые помогли бы выровнять дверь и корпус друг относительно друга, вам понадобится другой метод. И вот тут петля вступает в процесс установки.

Расположение шарнира. Сначала нужно найти петлю на боковой стенке шкафа.Для этого плотно прижмите ствол петли к краю. Нет определенного правила относительно того, где крепить петлю на двери или шкафу. Я делаю разметку, исходя из размера петли и общего вида.

После того, как вы нашли петлю, просверлите отверстия для крепежных винтов во внешней створке. Когда отверстия готовы, вы можете приступить к установке винтов.

Перенести местоположение. Теперь вы готовы разместить дверь в проеме.Чтобы создать соответствующий ровный зазор в нижней части двери, используйте еще одну петлю в качестве прокладки. Затем, установив дверь, отметьте положение петли на двери.

Сверление двери. Следующим шагом будет поиск отверстий под петлю в двери. Для этого снимите дверь и снимите петлю со шкафа. Затем вы можете использовать его в качестве шаблона для определения местоположения и сверления отверстий для винтов на задней стороне листа.

Хитрость здесь заключается в том, чтобы перевернуть петлю и использовать ствол в качестве ориентира, чтобы точно определить петлю, как вы это сделали в случае.Перевернув таким образом петлю и выровняв ее по нанесенным ранее отметкам, просверлите направляющие отверстия для винтов.

Теперь все, что вам нужно сделать, это перевернуть петлю и прикрепить ее к двери в правильном положении. После того, как вы установили обе петли на дверь, вы можете установить дверь в шкафу.

Петли без врезки — удобное решение каверзной проблемы. Они выглядят великолепно. И, как вы можете видеть здесь, конструкция петли делает установку быстрой и легкой.

Ах, будь ты проклят, худые неврезные петли! Помощь!!

Арррррр!!!!!!!!!!

Предыстория: мы реставрируем (а не ремонтируем) нашу кухню 1929 года уже 2 года. Мы, наконец, НАКОНЕЦ почти готовы красить шкафы (после 2 недель подготовительных работ, а сейчас я крашу только 1/2 кухни).

В прошлом году я пытался восстановить оригинальные петли. Они были покрыты несколькими слоями краски и оказались неврезной петлей из плакированной стали низкого качества.Покрытие слезло вместе с краской. Они были ржавые под краской. И многие шаровые наконечники были сломаны. Тааак, я сдался и с неохотой заказал около 16 пар неврезных петель у Horton Brasses.

Наконец-то мы пытаемся их установить. Какой кошмар! Я не понимаю, почему неврезные петли рекламируются как простые в установке.

Основная проблема: новые петли намного уже (спереди назад), чем мои старые петли. Чтобы встроенная дверца шкафа закрывалась полностью, петля должна выступать примерно на 1/8 (может быть, чуть меньше).Так были сделаны все старые петли — немного выступая.

Но новые петли настолько узкие, что не могут выступать наружу. Если они это сделают, отверстия для винтов будут смехотворно близки к краю двери, а также к лицевой раме.

Я спросил об этом очень хорошего человека в Horton Brasses, и он сказал, что обычно двери с такими петлями имеют скошенную заднюю часть. Он сказал, что не слышал о том, чтобы их торчали наружу, но, если подумать, это тоже сработает. Если петли достаточно широкие.

Арррррррр! Хотелось бы, чтобы на сайте было сказано что-то о скашивании спины. Действительно ли большинство домашних мастеров, которые делают свои собственные петли, имеют задние скошенные двери? Никогда раньше не видел задней двери со скошенной кромкой.

Хорошо, мой выбор, теперь, когда я потратил все эти деньги на все эти петли:

1. Плотно установите петлю, не выступая наружу. Если мы это сделаем, двери не закроются полностью сами по себе. Они открываются. Однако у нас есть замки для шкафов, которые будут удерживать двери закрытыми.Я предполагаю, что это увеличивает нагрузку на шарнир, но является ли это проблемой? Муж не хочет этого делать, потому что это неэлегантно, и он думает, что это похоже на халтуру. Он хочет, чтобы все было сделано правильно.

2. Задний скос ВСЕХ дверей. Я не хочу этого делать. Что, если мы запутаемся? Толстые еловые двери 80-летней давности незаменимы. Кроме того, я только что закончил грунтовать все двери. Я не хочу лишний раз вытаскивать грунтовку. Это выбор TheHusband.

3. Врезные все петли? Наверное, больше работы, чем скашивание назад.И TheHusband не делал этого раньше, так что есть вся эта «кривая обучения».

Последний вопрос: допустим, мы выбираем вариант 1. Есть ли какие-то хитрости/методы установки этих петель? Кажется, что каждая дверь — это тщательная работа по индивидуальному заказу, чтобы каждая шаткая дверь располагалась по центру каждой шаткой рамы. В этой старой кухне нет ничего «стандартного». Есть ли базовая методика измерения, которую мы можем использовать? Шаблон? Или каждая дверь будет новым опытом позиционирования. Наша тестовая дверь выглядит как швейцарский сыр, в ней так много дырок.

(Я могу попытаться опубликовать фотографии, если мне не удалось ясно объяснить что-либо из этого.)

Это было долго. Если вы сделали это так далеко, спасибо за любую помощь, которую вы можете предложить !!!

Франция

4 типа дверных петель, которые следует учитывать при установке

Когда дело доходит до установки дверной петли, вам необходимо учитывать несколько факторов, чтобы убедиться, что вы сделали лучший вариант для ваших целей. При правильном размещении дверей вам нужно будет выбрать правильные материалы для ваших дверных стыков, особенно если они выставлены на улицу.Тем не менее, решение о направлении расширения вашей двери потребует от вас выбора между традиционными и живыми петлями.

На рынке представлено множество различных типов дверных шарниров, поэтому может быть сложно найти правильный вариант для ваших целей. Тем не менее, чтобы найти правильный, нужно знать расположение вашей двери и то, как вы хотите, чтобы ваши дверные проемы открывались.

Правильный выбор дверной петли

Шарнирный механизм соединения двух предметов своей осью вращения является полезным компонентом для различных предметов и изделий.Помимо использования для дверей, петли также можно использовать на окнах, шкафах и контейнерах для хранения, среди многих других.

В этой статье мы расскажем о четырех различных типах дверных петель, которые можно выбрать при установке дверей:

1. Петли врезные

Также известные как петли встык, они являются одним из наиболее распространенных типов соединений, которые используются для различных предметов мебели. Для соединения двери и ее рамы крепятся три-четыре врезные петли.Соединения, которые применяются к внутренним дверям, в основном изготавливаются из стали, в то время как для наружных дверей требуется более прочный материал, такой как латунь или нержавеющая сталь, чтобы избежать риска коррозии от воздействия окружающей среды.

2. Врезные петли

Петли заподлицо требуют меньше места по сравнению с врезными вариантами, позволяя чему-то тонкому, как лист, поместиться в пространстве между двумя объектами: дверью и рамой. Они имеют преимущество перед другими типами дверных петель, поскольку их легко установить, не срезая углы, что придает дверной раме аккуратный вид.

3. Рояльные или сплошные петли

Петли для фортепиано получили свое название за то же действие, что и подъем верхней части фортепиано. Обычно они располагаются по всей длине края двери, поэтому их также называют «непрерывными». Эти соединения обычно используются для алюминиевых дверей витрин и предметов, таких как ящики для инструментов и складные перегородки, помимо того, что они используются для пианино.

4. Поворотные петли

Они в основном используются для накладных дверей, когда одна часть крепится сверху, а другая размещается внизу двери.Это создает скрытую петлю, которая подходит как для легких, так и для тяжелых конструкций.

Заключение

Ремонт дверей требует от вас выбора наилучшего материала, соответствующего вашему практическому и эстетическому видению. Внимательное отношение к деталям ваших дверей, даже к таким тонким деталям, как дверные петли, имеет важное значение для создания общего вида вашего входа. Вот почему очень важно, чтобы вы купили дверную петлю, подходящую для ваших целей.
В Allied Lock and Door мы предоставляем профессиональные услуги по ремонту дверей в Цинциннати, штат Огайо, для коммерческих дверей.Свяжитесь с нами сегодня!

Как подобрать и установить стыковые петли

Изучите технику Гаррета Хака по установке стыковых петель, которые выдержат испытание временем.

Установка стыковых петель

Learn Fine Woodworking, пишущий редактор Garrett Hack, проверенный временем метод установки петли, пожалуй, самого популярного типа.

Когда дело доходит до поиска петли, которая отличается долговечностью, аккуратным внешним видом и простотой установки, Garrett Hack считает, что «петли встык лучше некуда.” В то время как каталоги деревообработки предлагают широкий выбор стилей, отделки и размеров, когда дело доходит до изысканной мебели, Хак выбирает высококачественные латунные петли. Недорогие петли изготавливаются путем прессования тонкого листового металла вокруг штифта для образования шарнира, что приводит к неаккуратному движению петли. Экструдированные петли более высокого класса намного плотнее, поскольку шарнир соединяется вместе, а затем просверливается за один раз для более точной подгонки петли. И хотя сталь, безусловно, прочнее, латунная фурнитура обычно лучше смотрится на изысканной мебели, со временем покрываясь приятной патиной.

Разметка врезной петли

Используйте разметочные шаблоны и разметочный нож, чтобы сделать точные линии разметки. Возьмите все ваши настройки непосредственно с шарнира для точности.

1) Раскладка по ширине
Установите первый калибр для ширины петли. Установите его примерно на 1/32 дюйма. не доходя до средней линии шарнирного сустава. Светлые карандашные линии на конце паза указывают, где остановиться разметочный калибр.
При нанесении меток установите ширину паза немного меньше ширины створки по центру штифта петли, чтобы штифт и шарнир немного выступали.

Иногда я сначала врезаю коробку или коробку, до того, как они будут приклеены, а уже потом переношу на дверь. Легче работать с разбросанными на скамейке частями корпуса, чем бороться с большим шкафом. Шкаф, изображенный здесь, однако, маленький, поэтому я сначала врезал дверь.

2) Разметка по глубине
Установите второй датчик глубины паза. Если створки шарнира сужаются, убедитесь, что калибр установлен в самой толстой точке.
Делая отметки, помните, что цель состоит в том, чтобы сделать очень тонкие линии; сильные порезы оставят менее точный паз. Чтобы увидеть следы от ножа более четко, заточите карандаш до очень тонкой точки и проведите им по намеченным линиям.

В ситуациях, подобных той, что показана здесь, когда вы делаете маркировку так близко к краю ложи, гораздо проще использовать меньший по размеру специальный калибр для более тонкой работы.

3) Разметка по длине
Опять же, используйте саму петлю, чтобы установить длину паза. Удерживая петлю на месте, сделайте отметки в углу дверной стойки. Затем проведите эти линии через паз с помощью угольника.
После разметки ширины и глубины с помощью калибров, установите петлю на место и сделайте точную отметку на обоих концах. Для небольших петель шкафа, подобных этим, самый безопасный способ выложить концы паза — расширить эти засечки угольником.

Для более крупных петель, таких как те, что используются в проходных дверях, лучше использовать саму петлю, чтобы разметить концы врезки. Только следите за тем, чтобы петля не соскользнула во время маркировки.




Обрезка врезной петли

Будь то вручную или на машине, идея здесь состоит в том, чтобы очистить большую часть паза, оставаясь в стороне от линий макета.

1) Собрать отходы
Вырубите его долотом. С помощью стамески сделайте серию рубящих пропилов в одном направлении, затем удалите небольшие куски дерева, рубя в другом направлении.
Или отшлифовать. Установите глубину бита на самую тонкую часть шарнира и держитесь подальше от линий компоновки. Для тонких дверей вы можете закрепить дополнительную доску, чтобы поддержать основание маршрутизатора.

2) Доводка паза
Обработайте паз острым долотом. Нарезайте и обрезайте постепенно, пока не дойдете до линий макета и не получите хорошую подгонку. Сохраните свои самые широкие стамески для окончательных разрезов.

Чтобы защитить пальцы и не допустить выброса на противоположную сторону двери, обратите внимание, как Хак использует небольшой кусок металлолома для подкладки приклада.




Отметьте расположение торцевой петли на корпусе

Резка пазов в корпусе точно такая же, как и в дверных стойках.Ключ к этому шагу заключался в правильном переносе расположения дверных петель.

1) Прикрепите петли к двери
Метка для центрального винта. Немного сместите это место к задней части паза. Это приводит к тому, что створка петли плотно прижимается к задней стенке врезки.
Вверните один стальной винт. Таким образом, два отверстия остаются неиспользованными, чтобы можно было отрегулировать или отрегулировать петлю позже.Используйте стальной винт, чтобы не повредить более мягкие латунные винты.

2) Пометить корпус
Перенесите петли на корпус. Прорезка пазов в корпусе точно такая же, как и в дверных стойках. Чтобы перенести расположение петель с двери, сдвиньте или заклиньте дверь в положение с полностью открытой петлей и сделайте тонкие линии ножа вдоль верхней и нижней части шарнира.

Быстрый совет: Запасная петля того же размера позволяет легко проверить паз и отметить места для винтов.В противном случае придется снимать петлю с двери.

Установка дверцы и проверка посадки
Типичная проблема заключается в том, что зазор вдоль линии шарнира слишком большой или неровный. Решение состоит в том, чтобы сделать паз в одной или обеих створках каждой петли немного глубже. Конечно, может случиться и обратное. Иногда вам нужно поднять петлю вверх или наружу. Вырежьте ответные пазы и прикрепите дверь. Используйте те же методы, которые вы использовали для дверных пазов, и продолжайте использовать только один стальной винт на этом этапе.Проверьте соответствие двери. При необходимости снимите дверь и выровняйте ее по размеру.

Для получения дополнительных советов по изготовлению сплошных дверей для вашей мебели обязательно ознакомьтесь с бесплатной загрузкой Энди Рэя на Building Doors and Drawers.

Краткие советы по окончательной регулировке стыковой петли
Отрегулируйте зенкеры. Одним из последних этапов установки петель является установка винтов. Каждая петля просверлена и утоплена под винт определенного размера, что часто указывается в описании каталога.

Если зенковка недостаточно глубокая, головки шурупов остановятся, слегка выступая за створку петли. Это может привести к тому, что петля заедает и оказывает давление на винты. При необходимости углубите зенковки так, чтобы головки оказались чуть ниже поверхности листа.

Точная регулировка – подкладка. Если вы прорезали слишком глубоко, вам нужно выдвинуть петлю наружу, обрезав карту так, чтобы она поместилась в нижней части паза.
Точная регулировка – снятие прокладок.  Если вы прорезали паз слишком широко, вам нужно будет сдвинуть петлю к передней части корпуса. Стригите полоску длинноволокнистого дерева, чтобы заполнить зазор в задней части паза. Приклейте его и выровняйте заподлицо для невидимого ремонта.

Если ваши петли установлены правильно, ваши двери и крышки будут сладко качаться в течение многих десятилетий.


Еще не все

Не забудьте зайти в ближайшие недели, чтобы не пропустить вторую часть нашего руководства по петлям.Далее: ножевые петли. А для получения дополнительной информации о методе Гаррета Хака для установки стыковых петель обязательно ознакомьтесь с его статьей в выпуске FWW 159.

Для получения дополнительной помощи по петлям см.:

Подпишитесь на электронные письма сегодня и получайте новейшие технологии и практические советы от Fine Woodworking, а также специальные предложения.

Получайте советы по деревообработке, советы экспертов и специальные предложения на свой почтовый ящик

×

Как обрезать дверные петли без фрезера

Как обрезать дверные петли без фрезера

Если вы ищете руководство по подрезке/резке новых дверных петель без фрезера, то вы попали по адресу.Вы можете быть ошеломлены идеей установки дверных петель с помощью простого молотка и зубила, но если вы продолжите читать, вы сможете сделать это своими руками в кратчайшие сроки.

Ниже приведены два лучших метода надрезки дверных петель без фрезера:

Необходимые инструменты в зависимости от используемого метода

Молоток и долото:

  • Дверные петли
  • Маркер/карандаш
  • Молоток
  • Долото
  • Отвертка
  • Винты

Дрель:

  • Дверные петли
  • Маркер/карандаш
  • Бит Форстнера
  • Сверлильный станок
  • Козлы
  • Молоток
  • Долото
  • Отвертка
  • Винты

Как использовать метод молотка и долота?

Этот метод является самым простым, и его можно выполнить за несколько простых шагов

Отметка для оценки шарнирной точки

Чтобы отметить место, где будут устанавливаться петли, необходимо сделать надрез на двери.Дверные петли обычно располагаются сверху, посередине и снизу. Средняя петля проходит точно посередине двери, верхняя — на отметке 7 дюймов (18 см), а нижняя — на отметке 11 дюймов (28 см) двери.

При разметке контура следите за тем, чтобы петля не сдвинулась с намеченного места. Карандашом обведите 3 стороны петли, чтобы использовать их в качестве ориентира при выполнении надрезов. Линии должны быть прямыми и достаточно заметными, если пройтись карандашом несколько раз.Чтобы измерить глубину надреза, нужно приложить кончик крыла петли к двери и обвести контур.

Долото в отмеченной зоне

После создания контура необходимо с помощью зубила и молотка вырезать канавки по контуру. Поместите долото на намеченный контур и аккуратно постучите по нему молотком, чтобы сделать канавку до длины, равной глубине дверной петли. Описанный выше процесс необходимо повторить на обведенном контуре, чтобы сделать канавки по всему контуру дверной петли.

Теперь у вас есть область контура, вырезанная следующим образом. Используйте долото, осторожно молотя по контурной области, чтобы выкопать выемку. Поскольку при каждом ударе будут выходить небольшие стружки, процесс необходимо повторять до тех пор, пока вся область не будет полностью надрезана. Во время выкапывания попытайтесь установить дверную петлю, чтобы убедиться, что вы не выкапываете больше, чем обозначенная глубина. Продолжайте копать, пока петля не подойдет идеально.

Установка петель

Если все вышеперечисленные шаги выполнены, то теперь все, что вам нужно сделать, это убедиться, что дверная петля остается в месте, отмеченном бороздкой.Это обеспечивается путем сверления отверстий, чтобы можно было вставить винты в отверстия для болтов дверных петель, закрепляющие дверные петли на месте. Потяните петлю, чтобы проверить, надежно ли она закреплена винтами. Если петля двигается, то винты должны быть затянуты сильнее.

Как использовать метод сверления?

В этом методе надрезки дверных петель используется сверло с насадкой Форстнера

.

Отметка для оценки шарнирной точки

Как упоминалось выше, правильное измерение имеет важное значение при разметке дверных петель.Выполняйте те же действия, пока не будет точно очерчена и отмечена вся дорожка дверной петли.

После разметки области возьмите расположение дверных петель на двери. Используйте те же размеры для дверного косяка, чтобы они совпадали.

Просверлите отмеченную область

Прежде чем вы сможете начать сверление, вам нужно поставить дверь на козлы так, чтобы контур дверной петли был направлен вверх.

Обязательно задайте глубину бороздки, чтобы не сверлить больше, чем нужно.Сверлом нужно пользоваться медленно и устойчиво, чтобы получить точную разметку дверных петель. Чтобы не повредить дверь, начните с края контура и просверлите ее по направлению к середине.

Долото до конца

Когда на петлях достигнута грубая резьба, переключитесь на долото для более тонкого касания. С лучшим контролем, чем дрель, вы сможете очистить неровные края.

Как и в предыдущем методе, регулярно примеряйте петли, чтобы добиться идеальной посадки петли.

Зафиксируйте петли

Когда сверление будет сделано, установите дверные петли на выемку на двери и, чтобы предотвратить любое движение, зафиксируйте петли с помощью винтов. С помощью отвертки закрепите винты в отверстиях для болтов петель и убедитесь, что они достаточно затянуты, чтобы оставаться на месте при вытягивании петель.

Предостережение

Всегда носите защитную одежду при работе с тяжелым оборудованием. Всегда носите следующие предметы:

  • Перчатки
  • Очки
  • Одежда с длинными рукавами

С долотом и молотком следует обращаться осторожно, чтобы не пораниться

Заключение:

В этой статье мы предоставляем правильную информацию, которая действительно работает.Если вы ищете решение , как обрезать дверные петли без фрезера , то вы попали по адресу. После прочтения статьи мы надеемся, что теперь вы сможете легко резать дверные петли без фрезера.

Чтобы вырезать дверные петли стамеской, поместите петлю на верхнюю часть двери, чтобы сделать контур карандашом. С помощью стамески и молотка сделайте канавки по намеченному контуру и сделайте то же самое снаружи, чтобы измерить глубину.

Используя молоток и долото, вырежьте контур, чтобы выкопать царапину на двери.Этот процесс следует продолжать, регулярно проверяя, подходят ли дверные петли к надрезу или нет. Когда это действительно закрепите петлю, установив винты.

Первый шаг использования дрели для вырезания дверных петель — отметить расположение петель и обвести контур всей петли на двери. Поместите дверь на козлы контуром дверных петель вверх.

Сверло должно быть оснащено сверлом Форстнера. После вырезания надреза двери в области контура переключитесь на молоток и долото, которые предотвратят повреждение и сделают края более бритыми.Регулярно проверяйте, подходит ли петля, чтобы вы могли зафиксировать ее винтами с помощью отвертки.

Если следовать шагам, то любой может самостоятельно вырезать дверные петли с помощью молотка и зубила или дрели.

Создайте идеальную петлю на маленьких коробках

Автор: Сет Келлер, подано в разделе «Оборудование, развитие навыков».

Терпение и аккуратность окупаются.

Нет ничего более прекрасного, чем маленькая деревянная шкатулка для драгоценностей, которая сулит сокровища, спрятанные внутри.Плохо установленные петли, которые заедают или заедают, могут испортить предвкушение открывания крышки. Установка петель, удерживающих крышку на месте, может быть сложной, если не сводящей с ума. Петли должны быть идеально расположены и правильно ориентированы на крышке, чтобы она функционировала правильно. Кроме того, латунные винты мягкие и легко ломаются. Вот несколько простых шагов, чтобы убедиться, что вы избегаете всех ловушек этой сложной операции.

Сначала потренируйтесь в этих приемах на металлоломе, и вскоре вы будете готовы идеально закрепить петли на своей драгоценной шкатулке.

Отметьте место для шарнира перочинным ножом, а не карандашом. Установите желаемое расстояние на регулируемом квадрате и используйте этот параметр для обеих сторон, чтобы убедиться, что они одинаковы. Соедините верх и низ вместе и отметьте их одновременно, чтобы метки были идеально совмещены.

Наметьте петлю перочинным ножом, совместив шарнирную цапфу на задней стороне коробки. Отметьте сторону шарнира отметкой, которую вы сделали на коробке на предыдущем шаге.Сделайте несколько проходов, чтобы постепенно углубить нанесенную метку.

При отключенном фрезере отрегулируйте глубину фрезы для врезания петель. Установите прямую фрезу в пальмовый фрезер. Используйте реальную петлю, чтобы определить идеальную глубину паза. Сделайте пробный пропил, чтобы проверить глубину.

Отфрезеруйте пазы петли с помощью фрезерного станка, доведя их до линии, которую вы сделали перочинным ножом. Зажмите опорную доску внутри коробки, чтобы поддерживать маршрутизатор. Фрезер гарантирует пазы с идеальной глубиной и плоским дном.Эта ровная платформа для петли предотвращает заедание и неравномерное выравнивание петель. Эта техника требует небольшой практики, но сделать этот разрез проще, чем вы думаете, благодаря неглубокому разрезу, необходимому для маленьких петель.

С помощью долота выровняйте углы пазов шарнира и обрежьте их до линии в любых местах, где фреза перерезала линию. Используйте плоскую поверхность, созданную фрезером, для направления долота.

Просверлите направляющие отверстия для шарнирных винтов.Я использую самоцентрирующуюся фрезу, которую можно приобрести в специализированных магазинах по дереву, для надежного отверстия. Ввинчивание винтов в неотцентрованные отверстия может привести к смещению шарнира.

Латунные винты очень мягкие. Чтобы предотвратить поломку латунных винтов, сначала вверните стальные винты одинакового размера в каждое отверстие, чтобы нарезать резьбу. Затем удалите стальные винты и замените их латунными винтами. Для этого шага я беру отвертку вместо дрели, чтобы получить лучший контроль и сломать меньше винтов.

Фотографии Майка Кривита

Теги: Биты, Спиральные биты, Ручные стамески, Петли, Врезной, фрезерный станок, Квадрат

Как вырезать дверные петли без фрезера

Нет никаких сомнений в том, что использование приспособления для дверных петель, а также фрезера хорошего качества экономит много времени, когда вы пытаетесь сделать вырезы для дверных петель.

Однако наличие этих инструментов не обязательно.Вы можете очень хорошо попробовать несколько разных методов и получить очень похожие результаты.

Это может занять некоторое время и ваши дополнительные усилия, но хорошая новость заключается в том, что возможность все еще существует, даже если у вас нет этих обычных инструментов для изготовления врезных пазов. Что это за способы и как резать дверные петли без фрезера и обычного приспособления? Сегодня поговорим конкретно об этом.

Вырезание дверных петель с помощью долота

Пространство, которое вы создаете для врезки петли, в основном является тем, к чему мы стремимся.Чтобы петля могла поместиться внутри и была возможна аккуратная установка. Теперь вы можете добиться такого результата с помощью молотка или даже руки вместе с долотом. Вот как вы можете это сделать. Для процесса вам также понадобится острый канцелярский нож.

Начните с надрезов канцелярским ножом

Вы должны поместить петлю прямо на край двери, где вы хотите, чтобы она находилась. Используйте свою руку, чтобы крепко удерживать шарнир в этом месте. Дверь должна быть расположена таким образом, чтобы задний край был хорошо виден.

Также имейте в виду, что обычно нижние петли остаются на расстоянии 11 дюймов от низа двери. В то время как центр двери обычно удерживает среднюю петлю. Верхняя петля должна располагаться примерно на 7 дюймов ниже верха двери.

Как только вы будете уверены в том, где петля входит в дверь, возьмите с собой канцелярский нож. Вы также можете использовать карандаш, но нож даст более четкие контуры для работы. Если вы решите использовать карандаш, убедитесь, что линии достаточно толстые.

Используйте свой нож и проследите эти три внешних края шарнира.Убедитесь, что надрезы по дереву сделаны на глубину 1/16 дюйма. Вы можете пойти глубже, если хотите. Если вам трудно удерживать петлю на месте вручную, просто закрепите ее временными винтами.

Для этой цели достаточно сверления направляющих отверстий. Просто убедитесь, что вы избавились от винтов и держите петлю в стороне, как только вы закончите с оценкой контура.

Работа с долотом на созданном контуре

Для этой цели лучше всего подойдет 1,25-дюймовое долото. Вы хотите вертикально держать долото.Убедитесь, что скошенная сторона обращена к пазу. Теперь используйте молоток, чтобы постучать по верхней части стамески. Пусть древесина будет вырезана на глубину около 1/8 дюйма.

Также можно следить за толщиной полотна петли. Держите долото в движении. И в то же время нажмите на него. Так, чтобы он обрезал весь забитый контур. Вы хотите остаться с забитыми линиями. Убедитесь, что вы не делаете беспорядочную линию и не пытаетесь увеличить паз.

Вырезание параллельных линий

С одного конца контура поместите долото вертикально на расстоянии 1/8 дюйма.В основном это пустырь. Теперь следуйте той же толщине, которую вы использовали ранее, и постучите молотком по долоту, чтобы сделать надрез.

Вы хотите прорезать паз по всей ширине, поэтому перемещайте долото настолько, насколько это необходимо. Продолжайте повторять аналогичный процесс. И сделайте надрезы по параллельным линиям на расстоянии 1/8 дюйма (или толщины шарнира) друг от друга. Идите к другому концу врезки таким образом.

Удаление отходов между линиями разреза

На этом этапе вам нужно крепко держать долото под небольшим углом к ​​дверце.Он должен быть параллелен длине двери. Убедитесь, что плоская сторона стамески прилегает к дереву. И теперь вы можете использовать молоток, чтобы слегка постучать по долоту.

Сделайте это, чтобы избавиться от мусора, оставшегося между линиями, которые вы только что сделали на предыдущем шаге внутри паза. Не превышайте толщину шарнира с глубиной пропила. Если вы не хотите использовать молоток, давление вашей руки также может сработать. Некоторым людям использование руки позволяет лучше контролировать процесс.

Очистка паза

На этом этапе вы должны ровно прижать долото скошенной стороной к дереву.А затем толкните его, используя давление вашей руки. Так что любые последние остатки отходов могут быть удалены с места. А также, это поможет выровнять дно врезки.

Вы не хотите царапать поверхность. Кроме того, не пытайтесь резать внутри неглубоких стенок паза. Просто поместите петлю внутрь этого паза, который вы создали. Удостоверьтесь, что он хорошо промывается древесиной, доступной в окружающей среде. И если есть какие-то высокие области, удалите их. Вы уже знаете метод удаления с помощью стамески.

Вырезание дверных петель дрелью

Если у вас дома есть дрель и вы хотите научиться с ее помощью вырезать петли в дверной коробке, то этот раздел вас точно заинтересует.Для этого процесса вам понадобится сверло Форстнера, карандаш, измерительная лента, козлы, долото и, конечно же, дрель.

Измерение и настройка глубины сверления

Для выполнения измерений необходимо использовать измерительную ленту и начертить контур карандашом. Поместите дверь на козлы. И тогда вы можете отметить мерки на нем карандашом. Убедитесь, что контур шарнира обращен к крыше. Глубина шарнира должна соответствовать глубине сверла. Углубление позже вызовет проблемы, поэтому избегайте этого.

Перейти к вырезу Далее

Включив дрель, вы должны начать делать вырез по контуру. Не торопите процесс, вместо этого делайте медленные движения. Вы хотите начать сверлить, а затем двигаться к краям. Вырезание врезки должно занять не более минуты. Используйте долото, чтобы очистить любые шероховатые края. Вы даже можете использовать дрель для очистки грубых краев. Однако с долотом доступное управление облегчает работу. Кроме того, результат более точен.

Вырежьте дверную петлю с помощью инструмента Dremel

Если у вас есть универсальный инструмент Dremel, то вам не составит труда приобрести врезную дверную петлю. Этот инструмент может подготовить разрез с гораздо меньшими усилиями. Вот как вы можете это сделать.

Отметьте положение петли

Вам необходимо сделать маркировку того места, где петля будет входить в дверь. Так что кладите его ровно и делайте пометки обычным карандашом. При укладке убедитесь, что принимающая сторона шва направлена ​​вверх.

Выполнение соответствующих измерений от верхней и нижней части двери поможет вам лучше определиться с местом установки.Затем поместите петлю на корешок двери. Убедитесь, что она совпадает с линией, проведенной карандашом. Возьмите канцелярский нож и обведите контур на дереве.

Используйте Dremel для установки корпуса дверной петли

Включите инструмент и попробуйте нажать на него вниз. Так что бита может полностью погрузиться в петлю. И как только это произойдет, вы можете перестать толкать Дремеля. Убедитесь, что вы максимально точно следуете контуру карандаша. Постоянное и медленное движение является ключом к достижению более высокого уровня точности. После этого вам нужно избавиться от всей лишней древесины из каркаса.Также избавьтесь от всей пыли. Как только петля сядет заподлицо внутри отверстия, процесс завершен. Вы можете повторить для всех остальных петель, которые необходимо установить.

Wrap Up

И это почти все о том, как обрезать дверные петли без фрезера. Здесь вы использовали инструменты, которые также обычно доступны у столяра. Надеюсь, хотя бы один из этих трех сработает в вашу пользу.

Также убедитесь, что вы носите надлежащее защитное снаряжение при работе с острыми предметами.Такие проекты требуют надлежащих средств индивидуальной защиты для обеспечения безопасности вещей. Покупайте защитные очки хорошего качества, а также перчатки для защиты рук.

Еще одна вещь, на которую следует обратить внимание, это обращение за помощью при обращении с тяжелой дверью.

Leave a Reply

Ваш адрес email не будет опубликован.
