Внедрение блютуз и usb в старый, но живой, музыкальный центр

Вероятней всего, у множества людей еще находятся дома старые плееры, магнитолы или другие системы проигрывания музыки. Выбросить их жалко, а оставлять дома бессмысленно. Не нужно переживать, так как есть возможность дать вторую жизнь этим «старичкам». Переделать старую аудиосистем под разъем USB – задача очень простая, тем более если это относится к музыкальному центру. Эта работа не занимает большого количества времени, да и по стоимости совершенно доступная.

Разделы статьи

Что такое встраиваемые аудиомодули

Чтобы быстро провести модернизацию старого музыкального центра, следует воспользоваться специальным встраиваемым аудиомодулем – преобразователем звука. Такое устройство можно сделать и своими руками, но изготовление самодельного модуля потребует значительных затрат времени и специальных знаний в области электротехники и электроники. Гораздо проще купить готовую продукцию, представленную в широком ассортименте китайскими производителями.

Покупные аудиомодули обладают функцией цифроаналогового преобразования. Некоторые модели дополнительно оснащаются мини-усилителями звука. Более дорогостоящие устройства имеют в комплектации LСD-дисплей, блютуз, пульт дистанционного управления и дополнительные разъемы.

Совет! Для домашних усовершенствований можно ограничиться самым простым изделием с одним разъемом для usb.

По своим функциональным возможностям модули представляет собой подобие компактного mp3-проигрывателя, не имеющего собственного блока питания и динамиков. Именно для восполнения этих недостающих устройств будет использоваться старая аудиосистема.

Для переделки понадобится музыкальный центр, у которого сохранилась работоспособность следующих узлов:

  • аккумуляторного блока;
  • динамиков;
  • усилителя звука.

Важные моменты перед работой

Схемы подключения аудиомодуля и музыкального центра, как правило, находятся в комплекте с покупными приборами, иначе их можно с легкостью отыскать в интернете.

Модульное оборудование обязано иметь постоянное напряжение 5 Вольт. От 12 В модуль необходимо подсоединять с помощью блока питания (12/5 Вольт). Все работы по переделке аудиосистемы необходимо производить, обязательно соблюдая технику безопасности.

Эти самодельные музыкальные плееры можно сделать в качестве переносных устройств: намного проще переносить по квартире маленький музыкальный проигрыватель, нежели стационарную аудиосистему. Из старого кассетного магнитофона можно собрать небольшой музыкальный плеер с usb портом.

Что понадобится для работы

Панель интерфейса чтения вполне аккуратно вписывается в общее корпусное исполнение музыкального центра. Но для ее размещения понадобится вырезать прямоугольное отверстие. Для всех необходимых работ потребуются:

  • собственно плеер, интерфейс чтения современных носителей;
  • отвертка для разборки корпуса;
  • паяльник;
  • провода для монтажа, припой и флюс;
  • мультиметр для проведения измерений;
  • шуруповерт;
  • сверла малого диаметра и пара саморезов для крепления панели.

Вырезать отверстие в корпусе можно разными способами. Оптимальный зависит от набора инструментов, доступного пользователю. Удобно работать дремелем или мини режущими дисками, закрепляемых в патроне дрели. В самом простом варианте отверстие можно вырезать лобзиком или ножом, выравнивая края напильником.

Вариант расположения модуля в музыкальном центре

Меры предосторожности и требования к проведению работ

Стоит понимать, что без некоторых навыков в обращении с измерительными приборами и знаний в области электротехники при модернизации старого музыкального центра просто не обойтись. Для проведения работ понадобятся, как минимум,

мультиметр и паяльник.

Проводить любые операции необходимо только при отключенном питании музцентра. Это основная мера безопасности, ведь напряжение 220В является смертельным для человека.

Если необходимо производить измерения параметров электроцепей при включенном питании, делать это нужно осторожно. Во-первых, нужно аккуратно прикладывать щупы мультиметра. Не допускается замыкание соседних токоведущих дорожек на плате. Во-вторых, нельзя касаться руками любых областей конструкции, где может быть напряжение. Кроме очевидной опасности поражения электротоком есть еще одна, повреждение элементов платы музыкального центра.

Работа мультиметром требует осторожности и знаний

Как подключается плеер

На задней панели мультимедиа панели есть гребенка с контактами или выходы в виде отдельных проводов. Их 6 штук:

  • общий контакт аудио каналов;
  • точки подключения для левого и правого каналов;
  • вход антенны;
  • две точки подключения питания.

Чтобы упростить описание процесса, в качестве вводных будем принимать музыкальный центр с AUX входом. К подобным моделям плеер подключается довольно просто. Если же входа для внешнего сигнала у музцентра нет, понадобятся сложные работы с принципиальной схемой устройства и коммутацией выходов плеера непосредственно на вход усилителя.

Порядок проведения работ

Все работы по подключению можно условно разделить на три части.

Поиск места для установки

Корпус музыкального центра необходимо разобрать. Обычно это делается выкручиванием саморезов на задней крышке устройства. После этого корпус разделяется на минимум две части. От пользователя требуется найти оптимальное место для установки новой панели.

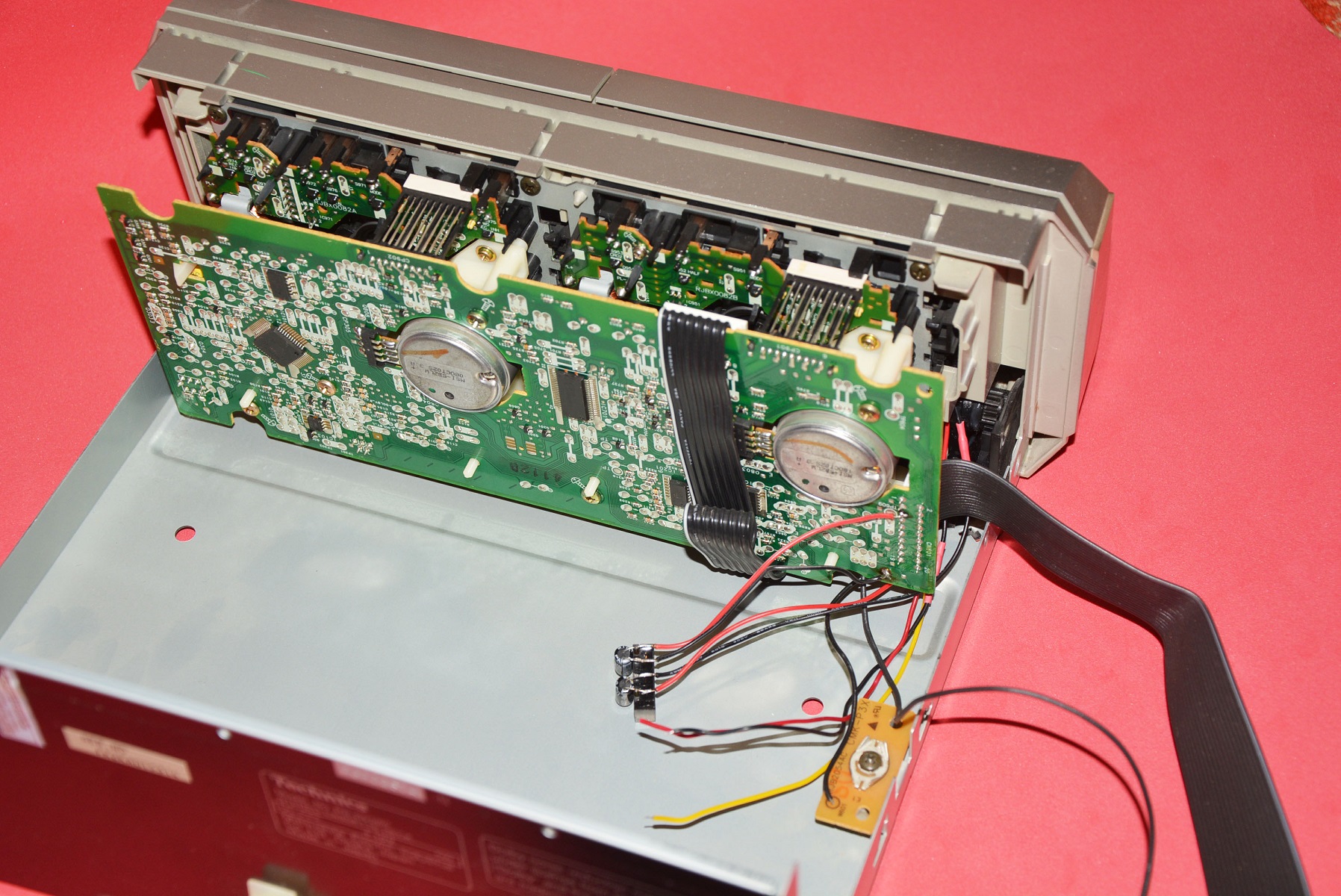

Для установки модуля требуется разобрать корпус

В нем не должно быть опасности соприкосновения плеера с материнской платой. Точка установки выбирается в месте, где нет движущихся элементов механики или других частей, функциональность которых может быть нарушена. И конечно, после установки панель должна быть легко доступна для удобного использования подключаемых носителей.

Точки подключения звука

К музыкальному центру с AUX плеер можно подключить двумя способами.

  • Припаять провода к плате в точках GND, R, L или соединить их с точками гребенки GND, RO, OL соответственно.
  • Сделать несложную разводку от точки GND плеера на внешние контакты разъемов тюльпан входа AUX, соединить центральные проводники поканально на RO и OL соответственно.

Стоит отметить, что первый способ предпочтительнее. Во втором случае протяженность линий коммутации велика, на них будут действовать разнообразные наводки от внешних источников помех.

Поиск питания

Контакты на шлейфе питания в музыкальном центре не подписаны. Поэтому придется мерять мультиметром и искать нужный с напряжением 5В. При этом один щуп прибора устанавливается на GND материнской платы центра или на шасси. А второй последовательно прислоняется к контактам гребенки шлейфа. Делать измерение нужно при включенном питании и активированном режиме AUX.

Завершение работы

После того, как все точки коммутации найдены, производят окончательную пайку и изоляцию. Затем плеер устанавливается в вырезанное для него отверстие и прикручивается саморезами. Корпус собирается. Все, что остается — проверить работу модифицированного музыкального центра.

Музыкальный центр после переделки

Переделка музыкального центра под usb: пошагово

Для того чтобы вмонтировать звуковой модуль в аудио проигрыватель, музыкальный центр потребует небольшой разборки. Это требуется для обозначения месторасположения, где устройство будет находиться.

При этом не забывайте, что установку нужно выполнить с учетом того, чтобы можно было пользоваться оборудованием с пульта дистанционного управления.

Если вы имеет определенный опыт работы с электроникой, то можно припаять аудиомодуль к проводам. Если электроника не ваш «конек», то можно вмонтировать устройство в кассетный блок.

Когда месторасположение для установки было определено, можно переходить к подключению звукового модуля в старую аудиосистему. Основные этапы проведения работ следующие:

  • Взяв кусок проволоки, нужно подсоединить питание и звуковой выход. Для чего потребуется схема аудиомодуля и музыкального проигрывателя.
  • Работу нужно выполнять очень осторожно, поскольку провода запитаны от электричества.
  • Завершив подключение проводов, можно вернуться к монтажу платы.
  • Если забракован разъем под кассеты, и было решено монтировать аудиомодуль в другое место, то необходимо проделать отверстие под usb.
  • Затем необходимо лишь подсоединить выход модуля с платой звукового выхода на центре. Для чего можно использовать несколько способов. Первый – припаять к схеме, второй – подключиться с помощью aux входа, если он присутствует.
  • Подсоединяем питание и проверяем работоспособность оборудования.

Справка! Не нужно ждать от этой аудиосистемы очень многого, так как ее потенциал ограничивается возможностями установленной звуковой платы. Но чтобы слушать любимые музыкальные композиции оживший магнитофон вполне подходит.

Чтобы сделать разъем usb для флешки в старом проигрывателе, не потребуется прилагать значительных усилий. Нужно лишь приобрести специальный звуковой модуль и вставить его в старый плеер. За невысокую стоимость можно получить оборудование, которое будет воспроизводить музыкальные треки с флэшки.

Сделать из старого музыкального центра современный. Как сделать самостоятельно USB вход в музыкальном центре

У многих людей имеются старые музыкальные центры или акустические системы выпуска начала 2000-х годов, которые находятся в работоспособном состоянии но физически и морально уже давно устарели. Как правило такие центры имеют кассетный проигрыватель и проигрыватель компакт-дисков с параметрами, которые сейчас не используются, и из полезных в нынешнее время возможностей у этих аппаратов остаются только тюнер радио и вход AUX. Радио сейчас чаще слушают на компьютере, мобильнике или отдельном приемнике а применение низкочастотному аудиовходу AUX можно и сейчас найти.

У многих возникнет вопрос: зачем пытаться что-то сделать со старой аппаратурой если легко можно купить новую под свои потребности? Одна из причин — не тратить деньги на что-то новое и недешевое по стоимости, вторая причина — у большинства музыкальных центров зарубежного производства начала нынешнего века хорошее качество воспроизведения звука и намного больший ресурс работы и надежность чем у современной техники, которая часто не прорабатывает и года без ремонта.

Ну а теперь о применении устаревшей аппаратуры. Как вариант — старый музыкальный центр можно использовать в качестве акустической системы для домашнего компьютера или ноутбука. Для этого и будет задействован низкочастотный вход центра AUX, требуется только переходник, на одном конце которого будет штекер под звуковую карту компьютера а на другом конце шнура два штекера RCA или в просторечии тюльпаны. Штекер под разъем выхода звуковой карты найти не проблема в любом магазине радиодеталей, тем более, что в современных смартфонах такие же штекера под наушники. Кабель лучше использовать двухжильный с экранировкой, длина по необходимости но желательно не более 15 метров (чтобы избежать ослабления и искажений сигнала).

Соединить кабель со штекерами путем пайки не представляет проблем для тех, кто обладает хотя бы начальными познаниями в электронике, если нет знаний — можно найти в радиомагазинах готовый шнур или обратиться к знакомым, владеющим паяльником. Что с чем соединять: центральные контакты тюльпанов с контактами выходов правого и левого каналов штекера звуковой карты, соответственно массы тюльпанов с контактом массы штекера звуковой карты. Далее соединяем штекерами выход звука компьютера и вход AUX музыкального центра, центр переводим в режим AUX и пультом управления центра настраиваем громкость и частотные характеристики звука (эквалайзер).

Колонки музыкального центра расставляем по своим предпочтениям. Система готова, и если музыкальный центр долго и надежно работал ранее, то и в качестве акустической системы для компьютера он еще длительное время прослужит.

Таким же вариантом устаревшую звуковую аппаратуру можно применить и как акустическую систему для LCD или LED телевизора, планшета да и смартфона, при этом в результате будет качественное звучание и можно обойтись без покупки новой акустики.

У кого не было мысли встроить mp3-плеер в старенький, но всё ещё любимый бумбокс или музыкальный центр? Заниматься этим — своеобразное удовольствие, ведь монтаж обычного плеера в старую аудиотехнику ох как непрост. Более удобные варианты для модернизации предлагают китайские товарищи. На многих торговых площадках можно встретить встраиваемые аудиомодули, оборудованные совмещённым цифро-аналоговым преобразователем, а иногда и миниатюрным усилителем.

Устройства подобного рода могут обладать разной функциональностью: начиная от самого простого декодера с единственным USB-портом для источника контента и заканчивая продвинутыми моделями, оснащёнными собственным LCD-дисплеем, пультом управления и дополнительными разъёмами. Наиболее практичный, дешёвый и при этом полнофункциональный вариант подобного модуля с Aliexpress рассматривался на mySKU.ru .

Спецификации платы утверждают о воспроизведении MP3 до 320 кбит/с при частоте дискретизации до 48 кГц, WAV и даже пятиканальном DTS. Данный вариант не оснащён каким-либо дополнительным интерфейсом, кроме вывода аналогового звука и единственного USB-порта. Получается своеобразный mp3-плеер, которому необходим блок питания и динамики (ещё и усилитель, вообще-то). Именно они и будут использоваться от старого аудиоустройства (своеобразная вторая жизнь, но, увы, работа платы и самого музыкального центра согласуется только раздельно).

После получения посылки из далёкого Китая потребуется частично разобрать оживляемый магнитофон, чтобы определить, куда можно вмонтировать плату. Монтаж нужно производить таким образом, чтобы можно было использовать пульт управления и датапорт. При наличии соответствующих навыков можно отпаять эти комплектующие и посадить их на провода — так можно будет разместить плату в более удобных местах. Чаще всего подобные модули ставят в отделения для кассет, рядом с кнопками включения или в дисководах. Можно найти и более интересные места.

Затем берём моток провода. Он нужен для того, чтобы подключить питание и вывод звука. Это самая сложная операция. Потребуется некоторое знание схемотехники и сама схема имеющегося устройства, которую можно скачать в интернете. Если вы не сильны в схемотехнике, обратитесь к более подкованному в этой теме знакомому, который поможет найти выводы питания, куда и будут припаяны два провода. Будьте осторожны! Плата потребляет 5–12 В постоянного тока, не более.


Протянув провода до места установки, займёмся размещением платы. Вероятно, придётся сделать вырез в корпусе, для чего потребуется Dremel или аналогичный инструмент другой марки. В качестве самого простого места размещения можно использовать обычный кассетный отсек, тогда порт будет доступен при его открытии.

Остаётся небольшая деталь — подключить вывод аудио с платы к выходу музыкального центра или магнитофона. Можно воспользоваться схемой, разыскав на ней выходной каскад, и припаять провода от аудиовыхода USB-платы к ним. Можно поступить проще и вывести их в аудиовход AUX или аналогичный (если, конечно, он имеется).

Теперь нужно только подключить питание к плате с USB-выходом, после чего вставить флешку с музыкой и провести первое испытание обновлённого бумбокса.

Конечно, полная конструкция очень зависима от функциональности китайского устройства и не сможет полностью заменить какой-нибудь современный музыкальный центр с NFC, Wi-Fi, возможностью работы со стриминговыми сервисами и множеством программных фич для улучшения звука. Но, с другой стороны, нужно ли всё это?


На момент написания статьи модуль стоил около 5 долларов. Усилитель и динамики принимаем за бесплатные. Если звучание устраивало изначально, оно не изменится кардинально в худшую сторону. Так что не самый плохой способ обновить аудиосистему.

Если задуматься, то в нашей квартире найдется много старой техники, которую и выкинуть жалко, и оставить – место занимает и пыль собирает. Существуют так называемые «лайфхаки» (бытовые хитрости), которые помогут нам подключить старую технику к делу. Так из старого музыкального центра можно сделать хороший усилитель для новой техники своими руками. Для этого не понадобятся ни особые знания электроники, ни специальные приборы.

Сегодня в любой квартире присутствует техника для воспроизведения аудио или видео. Однако не каждая из них способна качественно передавать звучание как это делают старые и привычные музыкальные аппараты. Так, где же можно применить не актуальный сейчас музыкальный центр?

  1. Можно использовать систему как колонки для усиления звука на телефоне.
  2. К центру можно подключить планшет и наслаждаться громким и качественным звучанием.
  3. Вы можете использовать прибор как колонки для телевизора.
  4. Можно подсоединить к музыкальному центру компьютер, и просматривать видео или слушать песни в отличном звучании.
  5. Если вас не устраивает звук на ноутбуке, то аудиосистема и тут придет к вам на помощь.

Старая аудиосистема сможет прослужить вам не один год, при этом вы будете наслаждаться качественным звуком. Радует и то, что подсоединить ее можно к любому цифровому устройству в квартире.

Как подключить усилитель

Чтобы сделать усилитель из старой аудиосистемы, следуйте нижеизложенной инструкции. В подключении системы нет ничего сложного, просто вам понадобятся некоторые дополнительные приспособления:

Такую операцию вы можете провести только в том случае, если используемая техника полностью исправна.

Если же она не работает, то можно попробовать разобрать прибор и достать из него плату усиления. Правда, для ее подключения к технике необходимо обладать специфическими знаниями.

Заключение

Надеемся, мы сумели дать вам ответ на вопрос, как сделать усилитель из музыкального центра. Идея эта не только практичная, но и оригинальная. К тому же, для ее реализации не требуется никаких дополнительных знаний и крупных вложений. Все, что вам необходимо сделать, – это приобрести шнур для подключения и радоваться тому, как старая техника приобретает новую жизнь.

Всем самодельщикам привет! Как-то товарищ, увидев мои самоделки — попросил доработать музыкальный центр. Центр с 5 дисковым DVD приводом, у него есть 6 колонок — по тем временам стоил бешеных денег, а теперь говорит стоит как большое Радио. Решил я ему «врезать» .

Разобрал его, посмотрел — места для плеера впереди не было, да и сверху мешал 5 дисковый ченжер. Решено: верхнюю каретку с крышкой привода долой.

Разметил место под плеер, прорезал дремелем, прикрутил. Подпаял экранированый кабель к разъему AUX (L R), второй конец к разъёму модуля, залил термоклеем. Начал искать питание, нашёл 12 вольт, подключил.

В модуле стоит стабилизатор 5 вольт, включил. Работает, но в паузах стоит жуткий гул, да и стабилизатор ощутимо греется. Подключил зарядку с телефона 5 вольт — всё отлично. Ну и решил поставить плату с зарядки телефона для питания модуля. Зарядка подключается к сети через реле 12 вольт, во время включения центра.

Плату зарядки и реле приклеил к картонке и к корпусу. Немного сложновата коммутация, зато нет никаких помех от питания центра. Позже был у друга, слушал как играет — процессор музыкального центра обрабатывает сигнал с флешки на УРА, на все 5 каналов, для домашней вечеринка за глаза. Таким методом можно доделать очень много всяких старых девайсов. Например встроить в утюг — шутка)))

Использование аналоговых аудиосистем с развитием цифровой техники отошло в прошлое, но у многих дома остались вполне рабочие магнитофоны, музыкальные центры и кассетные плееры. Такую устаревшую технику можно модернизировать с помощью встроенного модуля. Переделка музыкального центра под USB позволяет сделать так, чтобы он читал записи mp3 формата и другие типы аудиофайлов. Этот, сравнительно несложный процесс, много времени не занимает и не требует наличия особых навыков и знаний при использовании специальных модулей.

Что такое встраиваемые аудиомодули

Чтобы быстро провести модернизацию старого музыкального центра, следует воспользоваться специальным встраиваемым аудиомодулем – преобразователем звука . Такое устройство можно сделать и своими руками, но изготовление самодельного модуля потребует значительных затрат времени и специальных знаний в области электротехники и электроники. Гораздо проще купить готовую продукцию , представленную в широком ассортименте китайскими производителями.

Покупные аудиомодули обладают функцией цифроаналогового преобразования . Некоторые модели дополнительно оснащаются мини-усилителями звука. Более дорогостоящие устройства имеют в комплектации LСD-дисплей, блютуз, пульт дистанционного управления и дополнительные разъемы.

Совет! Для домашних усовершенствований можно ограничиться самым простым изделием с одним разъемом для usb.

По своим функциональным возможностям модули представляет собой подобие компактного mp3-проигрывателя , не имеющего собственного блока питания и динамиков. Именно для восполнения этих недостающих устройств будет использоваться старая аудиосистема.

Для переделки понадобится музыкальный центр, у которого сохранилась работоспособность следующих узлов:

  • аккумуляторного блока;
  • динамиков;
  • усилителя звука.

Алгоритм встраивания модуля в музыкальный центр

Чтобы встроить купленный модуль в аудиосистему, следует правильно определиться с местом его монтажа. При выборе расположения данного узла, необходимо также учитывать возможность дистанционного управления созданной музыкальной системой с помощью пульта.

Важно! Уместней всего смонтировать модуль в отделение для аудиокассет или вместо CD дисковода. Если старый привод еще рабочий, то можно оставить его. В результате устройство сможет работать как с флешкой, так и с диском.

Чтобы переделать старый музыкальный проигрыватель под флешку, требуется соблюсти следующий алгоритм действий.

При выборе другого места для монтажа usb-разъема, следует сделать в корпусе отверстие под него. При этом можно вывести порт для флешки на заднюю панель магнитофона.

Схемы модуля и центра обычно прилагаются к покупным устройствам, в противном случае их можно легко найти в интернете. Аудиомодуль должен иметь постоянное питание 5 V . От 12 вольт его потребуется подключать через блок питания (12-5 V). Всю работу по переделыванию нужно проводить с соблюдением техники безопасности.

Такие самодельные проигрыватели можно использовать, как переносные: гораздо легче транспортировать по дому небольшой музыкальный центр, чем стационарный компьютер. Из старого кассетного плеера можно сделать миниатюрный (микро) музыкальный центр с usb .

Все тонкости переделки детально показаны в видео далее.

Заключение

Изготовленное своими руками устройство обладает ограниченной функциональностью, однако, с задачей простого воспроизведения звуковых файлов справляется отлично. Такая переделка обходится без значительных денежных затрат и позволит подарить вторую жизнь любимой технике – устаревшим музыкальным центрам, например, Sony, Aiwa, Panasonic. При наличии желания и свободного времени старую технику можно продолжать усовершенствовать в том же направлении до тех пор, пока работают родные колонки и встроенный усилитель.

Вторая жизнь любимого бумбокса, или Как научить старую технику воспроизводить MP3

У кого не было мысли встроить mp3-плеер в старенький, но всё ещё любимый бумбокс или музыкальный центр? Заниматься этим — своеобразное удовольствие, ведь монтаж обычного плеера в старую аудиотехнику ох как непрост. Более удобные варианты для модернизации предлагают китайские товарищи. На многих торговых площадках можно встретить встраиваемые аудиомодули, оборудованные совмещённым цифро-аналоговым преобразователем, а иногда и миниатюрным усилителем.

Устройства подобного рода могут обладать разной функциональностью: начиная от самого простого декодера с единственным USB-портом для источника контента и заканчивая продвинутыми моделями, оснащёнными собственным LCD-дисплеем, пультом управления и дополнительными разъёмами. Наиболее практичный, дешёвый и при этом полнофункциональный вариант подобного модуля с Aliexpress рассматривался на mySKU.ru.

Выглядит описываемое китайское приспособление именно так

Спецификации платы утверждают о воспроизведении MP3 до 320 кбит/с при частоте дискретизации до 48 кГц, WAV и даже пятиканальном DTS. Данный вариант не оснащён каким-либо дополнительным интерфейсом, кроме вывода аналогового звука и единственного USB-порта. Получается своеобразный mp3-плеер, которому необходим блок питания и динамики (ещё и усилитель, вообще-то). Именно они и будут использоваться от старого аудиоустройства (своеобразная вторая жизнь, но, увы, работа платы и самого музыкального центра согласуется только раздельно).

После получения посылки из далёкого Китая потребуется частично разобрать оживляемый магнитофон, чтобы определить, куда можно вмонтировать плату. Монтаж нужно производить таким образом, чтобы можно было использовать пульт управления и датапорт. При наличии соответствующих навыков можно отпаять эти комплектующие и посадить их на провода — так можно будет разместить плату в более удобных местах. Чаще всего подобные модули ставят в отделения для кассет, рядом с кнопками включения или в дисководах. Можно найти и более интересные места.

Затем берём моток провода. Он нужен для того, чтобы подключить питание и вывод звука. Это самая сложная операция. Потребуется некоторое знание схемотехники и сама схема имеющегося устройства, которую можно скачать в интернете. Если вы не сильны в схемотехнике, обратитесь к более подкованному в этой теме знакомому, который поможет найти выводы питания, куда и будут припаяны два провода. Будьте осторожны! Плата потребляет 5–12 В постоянного тока, не более.

Один из вариантов с поддержкой MP3 и экраном

Протянув провода до места установки, займёмся размещением платы. Вероятно, придётся сделать вырез в корпусе, для чего потребуется Dremel или аналогичный инструмент другой марки. В качестве самого простого места размещения можно использовать обычный кассетный отсек, тогда порт будет доступен при его открытии.

Остаётся небольшая деталь — подключить вывод аудио с платы к выходу музыкального центра или магнитофона. Можно воспользоваться схемой, разыскав на ней выходной каскад, и припаять провода от аудиовыхода USB-платы к ним. Можно поступить проще и вывести их в аудиовход AUX или аналогичный (если, конечно, он имеется).

Теперь нужно только подключить питание к плате с USB-выходом, после чего вставить флешку с музыкой и провести первое испытание обновлённого бумбокса.

Конечно, полная конструкция очень зависима от функциональности китайского устройства и не сможет полностью заменить какой-нибудь современный музыкальный центр с NFC, Wi-Fi, возможностью работы со стриминговыми сервисами и множеством программных фич для улучшения звука. Но, с другой стороны, нужно ли всё это?

Наиболее продвинутая китайская плата — с экраном и Bluetooth

На момент написания статьи модуль стоил около 5 долларов. Усилитель и динамики принимаем за бесплатные. Если звучание устраивало изначально, оно не изменится кардинально в худшую сторону. Так что не самый плохой способ обновить аудиосистему.

Как вмонтировать USB в старую магнитолу. Делаем USB выход в автомагнитоле Подключение мп3 плеера к старинному магнитофону

Скорее всего, у многих еще остались старые плееры, магнитофоны или другие аудиосистемы. Выкинуть их рука не поднимается, да и оставлять – смысла нет. Не стоит расстраиваться. Можно вдохнуть жизнь и в этих «старичков». Переделка старых систем под USB – задача совсем несложная, особенно если это касается музыкального центра. Такая работа не отнимет много времени, да и стоить будет совсем немного .

Монтировать детали из одной системы в другую – работа сложная и неблагодарная. Конечно, вы приспособите к делу несколько устаревших аппаратур, но и времени потратите много. Намного проще воспользоваться покупным модулем.

Технический прогресс не стоит на месте. Вот и китайские производители решили порадовать мастеров-любителей, выпустив на рынок специальный аудиомодуль для преобразования звука . В систему входят:

  1. Простые устройства, оснащенные только разъемом usb.
  2. Навороченные модели с дисплеем для вывода данных.
  3. Пульт, при помощи которого можно управлять устройством.
  4. Определенное количество разъемов для различных нужд.

Но этих деталей не хватит даже для создания самого простого плеера. Для этого и будет использоваться старая аудиосистема. Хорошо, если она сохранилась в рабочем состоянии. Если же нет, не страшно. Главное, чтобы работали необходимые детали:

  1. Аккумуляторный блок, или блок, отвечающий за заряд.
  2. Колонки от старой системы, именно через них и будет звучать музыка.
  3. Ну и усилитель звука, встроенный в музыкальный центр.

Вы можете выбрать устройство с различными «наворотами», но для оживления старого кассетника хватит и простого модуля, оснащенного одним портом для usb и способностью выводить звук.

Монтаж модуля

Чтобы установить аудиомодуль в проигрыватель, последний придется немного разобрать. Это необходимо для определения места, куда плата будет устанавливаться.

Установку необходимо производить таким образом, чтобы вы могли управлять устройством при помощи пульта.

Если вы хорошо знакомы с электроникой, то можете припаять модуль к проводам. Если же это не ваше хобби, установить деталь можно в отделение для кассет.

После определения места монтажа, переходим к установке аудиомодуля в старый музыкальный центр:

  1. Вооружившись мотком проволоки, необходимо соединить питание и вывод звука. Для этого вам понадобится схема модуля и музыкального центра.
  2. Работу производите аккуратно, так как провода находятся под напряжением.
  3. Покончив с проводами, возвращаемся к установке платы.
  4. Если вы забраковали кассетный разъем, и решили установить модуль в другое место, придется вырезать отверстие под usb.
  5. После этого остается только соединить вывод аудиомодуля с платой вывода звука на вашем магнитофоне. Для этого существует два способа. Первый – спаять провод со схемой, второй – подсоединить через aux вход, если таковой имеется.
  6. Подключаем блок питания и проверяем работу аппаратуры.

Не стоит ожидать от такого устройства многого, ведь его функционал ограничен возможностями модуля. Но для прослушивания любимых треков оживший музыкальный центр вполне подойдет.

Заключение

Чтобы переделать старый музыкальный центр под usb, вам не придется прикладывать много усилий. Необходимо только заказать специальный модуль для перекодировки аудио и установить его в старенький плеер. За совсем небольшую стоимость, вы получите устройство, которое сможет воспроизводить музыку с флэшки.

Всем хорошего дня!

Ниженаписанное, вероятно, вызовет непонимание у настоящих ценителей хорошего звука, но, тем не менее, с помощью данного модуля переделано несколько звуковоспроизводящих устройств, новые владельцы вполне довольны.

Периодически возникали мысли как-то разнообразить плейлист в своем автомобиле. При этом очень не хотелось менять штатную магнитолу, ибо привык я к ней почему-то.

Долгое время ездил, слушая музыку с помощью различных плееров, выход которых был подключен к линейному входу магнитолы (линейный вход, естественно, пришлось делать самому)

Давно ждал, когда братья китайцы изобретут что-то такое, что можно вставить внутрь штатной магнитолы, и, наконец, дождался.

Цена 7.8 долл.

Фото есть на сайте, вот от меня общий вид со стороны деталей.

Как только приехала одна такая плата, ребенок попросил установить ее в компьютерные колонки. Получилось акуратно, можно слушать музыку с флешки, и, как ни странно, на огрызок провода поймались все радистанции без шипения и с приемлемым качеством звука.

Так как я делал это на работе в свободную минуту, и коллеги интересовались, чем я занят, следующие три платы постигла та же судьба
Одна была вмонтирована в колонки, две в старые радиоприемники.

Владельцы рады, если раньше у них на холодильнике стоял радиоприемник, теперь радиоприемник с флешками.

И вот, наконец, руки дошли до штатной магнитолы в автомобиле.


Качество звука меня устроило, цифровой шум, как ни странно, отсутствует даже в паузах. Я думаю звук примерно такой же, как если бы мы брали его с линейного выхода обычной звуковой карты и подавали бы его на колонки. А если сравнивать с тем, что было (а было в машине одно только радио), то я просто очень доволен.

Еще немного про девайс:

С помощью модуля + купленной микросхемы усилителя + старых колонок на 25Вт + самодельного корпуса получился суперпупер бумбокс для дачи. Играет громко, полы вибрируют

В случае с мп3 есть подобие эквалайзера, в случае с радио эквалайзер отсутствует.

Пульт ловит метров с пяти.

Есть перемотка вперед, назад, пауза, автопоиск станций. Случайного воспроизведения нет. Показывает только номер трека. Треки воспроизводятся в том порядке, к каком записаны файлы, пользуясь этим, можно создавать подобие плейлиста.

Если стоит и SD и флешка, то можно переключать с одного на другое.

В общем, можно сказать, что модуль представляет собой внутренности от минибумбоксов, описанных в соседних темах, но стоит дешевле из-за небольшого веса.

Следует отметить, что приехать могут различные вариации.

Бывают с усилителем на каждый канал (примерно по 1ВТ), бывают без него. Бывают с четко выраженным линейным выходом, бывает так, что надо искать его на плате.

На ДХ существуют различные варианты таких устройств. Описываемый понравился тем, что индикатор можно отсоединить и, присоединив через шлейф, более гибко установить в устройство — донор.

Дешевле нигде не нашел, поэтому пришлось купить на ДХ, пинал их месяц чтобы отправили, потом еще месяц ждал. Если эта особенность магазина неизвестна, следует учесть ее.

Надеюсь, обзор будет полезен читателям.

Спасибо за внимание.

Даже не знаю, с чего начать. С прогресса, что ли, выражающемся в том, источники звука уменьшились в разы, с новых ли форматов, позволяющих сжимать звук и на каком-то носителе размером с квадратный сантиметр размещать многие часы звука, или с копеечной стоимости этих устройств? В общем, прогресс остановить нельзя и новые поколения любителей звука уже с трудом могут понять нашу тягу к архаичным и громоздким аппаратам. Но не только молодежь освоила современные девайсы, оно и люди среднего возраста с удовольствием пользуются современными достижениями, да и некоторые старички, которые хотя и не ходят по улицам с наушниками, но уже научились втыкать флешки в сомнительные китайские устройства, как-то звучащие для людей с некритическим отношением к звуку. В общем фраза «читает флешку» для определенной и довольно широкой аудитории стала побудительным мотивом к приобретению подобных аппаратов.
Нет, я вовсе не против прогресса, я даже убежден, что современные устройства должны быть максимально универсальны в своей способности воспроизводить любой формат, но вот стоит ли апгрейдить старые машины, у меня уверенности нету. Между тем есть целая категория народа, которого хлебом не корми, а дай возможность на его старом аппарате послушать закачанные заранее на карту памяти 100500 песен. И это не проблема, множество магнитол имеет отдельный вход, к которому можно подключить любое устройство: хоть мобильный телефон, хоть портативный MP3 плеер, хоть ноутбук, соединительный шнур спаять не сложно, даже если вы не можете найти в продаже готовый. Ну да, кассета столько песен не вместит, она менее удобна в обращении, требует хорошо отлаженного лентопротяжного механизма, в общем все факторы сейчас против кассеты. Или почти все, если не обращать на такой параметр, как качество звука.
Бог с тем качеством, не все люди аудиофилы, большинство слушает обрезанный звук и даже об этом не задумывается. Но обязательно ли, чтобы этот звук звучал из старого аппарата, причем именно устройство находилось внутри его, ну вот прямо таки не знаю. Вот если сбоку на шнуре — это уже типа не считается. Сие уже моветон. А если внутри — это просто шик, блеск, красота.
И вот если ты хочешь продать магнитолу, то будь любезен влепи туда модуль хотя бы MP3 . Без этого никак. А с ним вроде бы на ура. Можно продать любой хлам в любом состоянии. «Читает флешку», тут крыть нечем.

У меня вот почему-то возникла аналогия с кулинарией. Если блюдо получилось так себе, пресное, невкусное, то следует добавить в него специй и сразу же оно станет более аппетитным. Помните сказку Гауфа «Карлик Нос»? Там у Якоба была чудо-травка «утеха для желудка», с помощью которой он приобрел расположение короля. Сказка сказкой, но в реальной жизни есть одна пищевая добавка, которая резко усиливает вкус любого блюда. Это глутамат натрия, его можно добавлять во что угодно и едоков за уши не оторвешь, все будут есть, нахваливать и просить добавки. Полезен ли или вреден глутамат натрия, наука к единому мнению не пришла, но в массовой кулинарии это средство очень помогает поднять продажи. Вот такой электронный глутамат и производится китайскими товарищами в разнообразном виде.
Я решил изучить, как обстоит дело с MP3 плеерами на рынке. Оказалось, что просто так модуля для встраивания в магнитолы нету, кроме того модуля, который я показал выше. Зато на рынке продаются разнообразные автомобильные MP3 плееры с выходом на FM трансмиттер, который передает информацию через несколько фиксированных частот на FM приемник автомобиля. Этот модуль тоже снабжен пультом дистанционного управления. Когда-то я купил такое устройство, но качество музыки, воспроизводимое через эту штуку, было просто отвратительное. Но мне думается, что звук портился в его высокочастотной части, мне кажется, что если взять выход сигнала до передатчика, то звук может оказаться терпимым. Вот он в разобранном виде.


Я еще не проверял свое предположение, дойдут руки и до него, но специально покупать MP3 плеер с трансмиттером мне кажется неоправданным, вы не задействуете половину устройства. Можно, конечно, и по радиотракту передавать сигнал, а потом принимать его тюнером магнитолы, но это глупо, так как по НЧ тракту качество звука будет определенно лучше. ВЧ часть соединена с НЧ частью на паре разъемов, найти, где на ВЧ блок идет полезный сигнал, думаю, что не трудно.


А вот модуль MP3 FM специально разработан для любых устройств, имеющих усилитель и акустику, при этом у него есть даже цифровой дисплей. То есть ваша задача заключается в том. чтобы найти место на магнитофоне или магнитоле, куда можно органично вставить данный модуль. Да, он немного великоват, его ширина 7,5 см, но если для вас критичны размеры, то можно пожертвовать ушками для крепления. Высота порядка двух см, глубина не более трех.
Знаю, что народ ставит другие MP3 плеера, без дисплея, в этих случаях наружу выводится только гнездо для флешки и приемный фотодиод для дистанционного управления. Обычно, чтобы не резать тело передней панели, можно использовать окошко счетчика ленты, а в отверстия для кнопки сброса счетчика вывести фотодиод ДУ.


Однако может получиться так, что если пульт будет находиться слева от магнитолы, вставленная флешка может перекрывать луч пульта ДУ. Потому я бы поискал для фотодиода какое-то другое место.
Есть магнитолы, где, если абстрагироваться от целесообразности установки модуля MP3 FM в старую магнитолу, подобный модуль установить очень легко. Так например, для этой цели замечательно подходит магнитола JVC RC-70 , в нижней части ее под кассетником есть алюминиевая накладка, прикрывающая 3 отверстия для необязательных регуляторов типа регулировки скорости или микшера входов. Я бы не резал оригинальную накладку, а отделил бы ее от корпуса и спрятал, вдруг захочется вернуть магнитолу в первозданное состояние?

Вот что у народа получается с подобным аппаратом.


Оригинальная накладка здесь предусмотрительно сохранена.


У него есть выдвижной бокс под дополнительную кассету. Если его удалить, то разместить на его месте модуль вполне можно.

Если снять декоративную накладку с дальнейшим закрытием этого места тонким алюминием с прорезями, то Sharp GF-800H можно очень легко оборудовать модулем MP3 FM .


С азиатским его собратом дело обстоит сложнее, тут надо или таймером жертвовать, или в другом месте искать место для установления модуля.

У Sharp GF-9191 можно снять панель с разъемами под вход винилового проигрывателя и разместить там USB разъем от блока MP3 FM . Тут придется или пожертвовать дисплеем, или растачивать переднюю панель. Я бы панель бы не трогал. Я не вандал.

Но если вам такие сентенции чужды, то можете поиздеваться над многими моделями фирмы Sharp . Вот к примеру Sharp GF-8585 , снятия только одного шильдика не поможет, придется расширять окошко больше.


Место под модуль есть и на Sharp GF-8787 и Sharp GF-8989 . Если у вас совсем убитый экземпляр, косметику которого вряд ли уж нарушит дополнительное отверстие, то можно установить модуль здесь, место позволяет.


У Sharp GF-9494 тоже хватает места, резать или нет его панель — решайте сами.


У простенького Sharp GF-450 тоже есть место для врезки MP3 .

Стоит ли портить такой аппарат, как Sharp GF-9500 , решать вам, я бы не трогал бы его.

Чисто теоретически, если у вас рука не дрогнет, то можно и «наше все» Sharp GF-777 проапгрейдить, есть у него пара пустых декоративных окошек под сетками, но из соображений удобства это может быть и не очень комфортно: снимать сетку, ставить флешку (короткую только), закрывать опять динамики сеткой. Люди в основном ленивые. Ну разве что сразу закачать миллиард песен на ту флешку.

Но вот с Sharp GF-700 у меня пока нет идей, где бы можно было органично вписать подобный модуль. У меня есть экземпляр с несколько «уставшей» косметикой, можно было бы поэкспериментировать, но пока не знаю, где бы разместить модуль.


Резать панель? Где? У меня есть запасная передняя панель, купленная по случаю. В общем, панель есть, а идей нет.

Зато пришла идея, как обойтись без ручки тонкой настройки. Если бы я не сказал бы вам, не думаю, что кто-то бы заметил ее отсутствие.


А вот с не именитыми и советскими магнитолами все несколько проще. Их много и расширить их функциональные возможности не такое уже и преступление. Вот например, Ореанда 203 — идеальный вариант для подобного рода экспериментов. Тут можно ставить модуль хоть внизу,


хоть вверху, места полно. Да и диапазон 87,5-108 Мгц будет органично дополнять родной 64-74Мгц. Плюс пульт ДУ, в общем одно удовольствие от такого апгрейда.


Можно и обычный магнитофон поднять до уровня магнитолы, было бы желание.

А вот идеальный в моем понимании аппарат для превращения в магнитолу: и вид у него винтажный, и место для встраивания модуля есть.

В общем, обладая одним экземпляром модуля MP3 FM , мне надо было его куда-то поставить и проверить, как оно все получится. Взял одного кандидата, покрутил его в руках и так стало жалко калечить аппарат, что я его отложил, не поднялась у меня рука.

Но нужно же что-то сделать, узнать, что это за модуль MP3 FM и с чем его едят.

Вспомнил анекдот, когда к раввину приходит бедный еврей и спрашивает, как ему поступить. У него дома всего два петушка, один черный, а второй белый. Они очень дружат между собой. Но к нему приехали гости и их надо чем-то угостить. Так вот если зарезать черного петушка, то белый будет скучать, а если зарезать белого, то грустить будет черный. Ребе, как мне поступить, спрашивает прихожанин. Режь черного, говорит раввин. Но тогда будет скучать белый! Да и хрен с ним!, отвечает раввин.

В общем на роль черного петушка я выбрал Lasonic LPC-93 , огромный мощный аппарат. Вряд ли я ухудшу тайваньскую магнитолу китайским модулем, думаю, между ними идеологических противоречий возникнуть не должно, пусть в нем помирятся Гоминьдан и коммунистический Китай.

Выбрал местечко, где можно расположить модуль. Целиком он тут вряд ли поместится, но без ушек вполне ляжет.

Приложил модуль, обвел контур, по которому можно безболезненно удалить кусок передней панели и вырезал его. На самом деле я не вырезал, просто проплавил жалом паяльника необходимое окошко. Так как декоративная накладка прикрывает примерно на 4-5 мм внешний контур модуля, то к тому, насколько ровная линия окна можно не особо придираться. Но я прожег относительно ровную линию и чуточку подправил ее надфилем. Вставил туда модуль.


Так как питание модуля всего 5 вольт, а в магнитоле основное напряжение 16 вольт, я поставил схемку LM7805 . Так как модуль потребляет крайне малое количество тока, необходимости в радиаторе не было никакой.


Так как ушки крепления пришлось отрезать, прикрепить модуль я решил с помощью термоклея. Нанес на накладку клей и придавил к передней панели. С обратной стороны тоже прихватил термоклеем. Вообще при наличии кучи проводов это сделать было непросто, клей постоянно цеплялся за соседние провода, образуя длинные «сопли».


Так или иначе, закрепив модуль, подключил его провода аудио выхода ко входу Line/Phono магнитолы. Между разъемами и переключателем последовательно стояли 2 сопротивления на каждом канале, 50 Ком и 20 Ком. Включил магнитолу и послушал работу модуля в режиме FM . В принципе, модуль работал хорошо, но в режиме Line при отсутствии сигнала на большой громкости слышен был характерный компьютерный звук примерно частотой 300-400 Гц.


Вот как выглядит целиком Lasonic LPC-93 с модулем MP3 FM .


Центральный его блок, лично я не вижу какого-либо диссонанса.


Более крупно сам модуль на панели.


По бокам видно, что пришлось отрезать ушки накладки, но я не считаю это серьезным косметическим грехом. При всей относительно неплохой начинке магнитолы, снаружи она выполнена в стиле «тяп-ляп, и так сойдет». Перекошенные кнопки, отвратительная пластмасса, в общем дешевизна прет ото всюду. Ну тогда Тайвань делал так, это сейчас на их продукцию приятно смотреть, а в то время они только учились. Впрочем, и Шарпы начала девяностых не особо были лучше, без содрогания их обмылки не вспомнишь. Дешево-сердито был девиз всех фирм.


Я не знаю, насколько удачным у меня получился эксперимент, моего труда тут мало, за меня все сделали китайцы, надо сказать, что несмотря на хлипкие провода, модуль продуман и содержит необходимый набор функций.


Для невзыскательного меломана получается вполне съедобный продукт, на то он и глутамат натрия. Но хайэндом и даже хайфаем здесь и близко не пахнет, а чего вы хотели за 5 долларов?
Если вам хочется таких песен, их есть у меня. В подобного рода аппараты ставить можно, но в настоящие классические машины лепить MP3 , это примерно как в кузов Mercedes Gullwing врезать светодиодные ходовые огни. Они там ни к чему. Я так думаю, можете швырять в меня тапки.

Апдейт . Вы знаете, ходил я, смотрел и кажется придумал, как можно разместить флешку на передней панели у 777, 700, 800 и 939 Шарпов, чтобы не резать корпус и вообще делать минимум изменений. Хочу вот на практике опробовать мою идею.

Конечно, можно пойти в магазин, отстегнуть порядка 50 долларов, или больше, купить новую и не морочить себе голову. Но это же не наш метод!

Итак, берем китайский МР3-плеер, который читает флешки и карты памяти. Вариантов море. Самое главное, чтобы в нем был выход под наушники. Оттуда будем снимать аудио сигнал. Можно использовать автомобильный FM-трансмиттер с отдельным аудио выходом. Его преимущество в том, что вместе с трансмиттером идет пульт дистанционного управления. Разбираем плеер.

Разбираем автомагнитолу и снимаем CD привод или лентопротяжный механизм (у кого что). Конечно при условии, что они не рабочие.

Плюсовой провод питания МР3-плеера через «КРЕНку» паяем к контакту автомагнитолы, на котором после ее включения появляется напряжение (+12 или +9 В).

Не забудьте про преобразователь напряжения с 12 на 5 В. В FM-трансмиттерах преобразователь напряжения встроенный. В МР3-плеерах его может не быть вовсе. По месту разберетесь. В любом случае лучше использовать LM7805 или отечественный аналог КР142ЕН5А.

После того как разобрались с питанием, подключаем звук. Берем экранированный провод (такой обычно идет от головки лентопротяжного механизма) и соединяем аудио выход МР3-плеера с AUX входом автомагнитолы. ЧТО? Нету такого? Тогда немного сложнее. Ищем на плате предварительный усилитель (к нему идет тот самый экранированный провод с головки). Смотрим марку микропроцессора, чтобы найти, где у него выход аудио сигнала (Google вам в помощь). Выпаиваем разделительные электролитические конденсаторы и подаем туда аудиосигнал с плеера.

Теперь монтируем плату МР3-плеера в корпус автомагнитолы. После снятия лентопротяжного механизма (или CD привода) места там предостаточно. Главное не допустить короткого замыкания.

USB выход выводим на переднюю панель, в отверстие, куда вставлялись кассеты или диски.

Кнопки управления плеером выводим к незадействованным клавишам управления лентопротяжным механизмом или CD приводом. Их всего три – «play/stop», «следующий трек» и «предыдущий трек». В случае с кассетной декой напротив штоков кнопок устанавливаем подходящие мини-клавиши.



С проблемой подключения флешки зачастую сталкиваются владельцы штатных магнитол старого образца, где для прослушивания любимой музыки приходится постоянно покупать новые CD-диски, которые и найти сейчас уже не так уж просто. Как подключить флешку к автомагнитоле если нет USB входа? Исправить положение можно несколькими методами.

Установка USB-адаптера

USB-адаптер — устройство, подключаемое напрямую к аудио-выходам автомагнитолы, оснащенное портом USB, что позволяет подключать флешку, мобильный телефон или другие гаджеты.

Преимущества:

  • Не требуется замена головного устройства автомобиля.
  • Не требует питания от прикуривателя.
  • Легко устанавливается.
  • Магнитола проигрывает песни в записанном формате, при этом качество не теряется из-за старого дискового лазера, передаче Bluetooth-адаптером или при помехах на радиоканалах.
  • Можно спрятать в панели автомобиля.
  • Легко скачивать и создавать плейлисты из музыкальных композиций.
  • Низкая стоимость.

Установка:

  1. Вытащить магнитолу из гнезда для того, чтобы получить доступ к проводам и разъемам.
  2. Провод из комплекции USB-адаптера вставить в соответствующий разъем на автомагнитоле (в некоторых случаях может потребоваться дополнительная установка переходника, который можно без труда найти на автомобильном рынке).
  3. К другому концу провода подключить сам USB-адаптер, с разъемом для флешки.
  4. По желанию можно провести адаптер до бардачка или вывести в другое место панели, чтобы он не мешал вождению.

Самой магнитоле дополнительная настройка не требуется, но так как принцип работы основан на эмуляции работы CD-диска, то для того, чтобы магнитола могла видеть и воспроизводить записи с флешки, следует создать на ней папки c названиями, соответствующими формату проигрывания магнитолы: «CD1», «CD2», «CD3» и т.д. Сохранять файлы следует в папку под названием «CD7». Без создания папок с данными названиями магнитола не сможет обнаружить необходимые файловые записи.

Лидирующие производители Bluetooth гарнитуры стараются сделать свою продукцию максимально востребованной и функциональной для пользователей. Поэтому с недавних пор на рынке появилась гарнитура, которая позволяет не только осуществлять телефонные разговоры, не нарушая правила дорожного движения и не создавая аварийные ситуации на дорогах, но и может выполнять достаточное количество дополнительных функций, среди которых и воспроизведение аудиозаписей с USB-носителей.

Что из 2 устройств лучше: саундбар или акустическая система?

Хорошего звукового сопровождения сложно добиться от стандартных динамиков, встроенных в телевизор, монитор или ноут. Для этого нужна отдельная аудиосистема, которая сделает звук не только громче, но и объемнее. Предложений очень много, а потому выбрать подходящий вариант, пусть даже из самых популярных видов систем, нелегко. Эта статья упростит задачу.

Описание систем

Чтобы разобраться, какую же музыкальную систему выбрать, необходимо рассмотреть главные особенности каждого варианта. В этом разделе описаны основные черты, присущие трем видам аудиоустройств:

  1. саундбару;
  2. музыкальному центру;
  3. акустической системе.

Саундбар

Это устройство представляет собой акустическую панель для усиления громкости и улучшения качества звука, которая создана как компактная альтернатива классическому домашнему кинотеатру.

Благодаря саундбару пользователь получает объемный, громкий и куда более качественный звук в сравнении с тем, который дают интегрированные в телевизор динамики. Саундбар — отличный вариант для небольших помещений, который позволяет экономить пространство и при этом получить достойное звуковое сопровождение.

Интересно: есть модели с 3D звучанием. Внешне это отдельные колонки, которые размещаются исключительно в один ряд.


Помимо компактных размеров, к плюсам аудиопанели стоит отнести:

  1. Поддержку большинства современных форматов аудио и видео.
  2. Простоту использования.
  3. Интегрированные медиаплееры.
  4. Возможность подключения внешних накопителей.

Следует знать: при выборе саундбара важно учитывать диагональ ТВ. Необходимо, чтобы длина акустической панели с нею совпадала: так звучание будет восприниматься как надо из любого угла комнаты. Если же это не панель, а саундбар из нескольких колонок, тогда нужно учитывать и расстояние между ними, и угол расположения, ведь эти нюансы влияют на качество звучания.

Недостатки у саундбара тоже есть:

  • Необходимость подбирать размер системы под диагональ источника видеосигнала.
  • Качество звучания проигрывает домашним кинотеатрам: для особо требовательных меломанов такое устройство не подходит как основной источник звука.

Читайте также: Шумят, шипят, фонят колонки: 4 причины проблемы и действенные решения

Музыкальный центр

Вариант продвинутого плеера для стационарного использования с множеством разнообразных функций, который может использоваться как самостоятельный девайс или подключаться к компьютерам, лэптопам и ТВ. Некоторые модели также способны транслировать звук с гаджетов (смартфонов, планшетов), юсб-флешек и карточек памяти.

Музыкальный центр, как и остальные звуковые системы, приходит на помощь, когда интегрированные в телевизор динамики или стандартные колонки для компьютера не способны обеспечить желаемое качество звука.

Лучшие черты устройства:

  1. Совместимость с большим количеством носителей, включая ретро-форматы. Некоторые модели считывают аудио не только с дисков и вышеперечисленных устройств, но и с аудиокассет, и даже с виниловых пластинок.
  2. В музыкальные центры встраивают мощные усилители, подобранные под колонки, и выжимает из них оптимальный максимум.
  3. Может выполнять функцию домашнего кинотеатра, если модель поддерживает видеоформаты.

Возможные нарекания:

  • Как правило, чем мощнее усилитель, тем больше габариты девайса. Впрочем, это же и условный минус: система-то стационарная.
  • Поддержка видео 4К есть лишь в дорогостоящих моделях.

Узнайте: Какой музыкальный центр купить: 4 параметра выбора

Акустические системы

Акустических систем на рынке представлено очень много. Разброс цен тоже немаленький. Стоимость зависит в первую очередь от качества звучания. Так, можно выбрать самые простые компьютерные стереофонические колонки или дорогую акустику класса Hi-Fi или High-End. Также на цену влияет набор функций. Например, в некоторых моделях есть дисплей, возможность подключать микрофон и петь в караоке.

Колонки могут быть проводными и беспроводными. Первые соединяются с источником звука по USB или с помощью аудиовхода. Вторые могут подключаться к устройству с помощью блютуз или вай-фай.

В тему: ТОП-10 лучших акустических систем 2.1: изучаем самые популярные колонки с сабвуфером

Важно учитывать, что акустика любого формата делится на 2 типа:

  1. Активные — со встроенным усилителем.
  2. Пассивные — нуждаются в усилителе, который необходимо приобретать отдельно. При его выборе следует учитывать мощность колонок.

Подборка: ТОП-5 лучших акустических систем 5.1

Саундбар, музыкальный центр или домашний кинотеатр: что выбрать

При выборе аудиосистемы помимо личных предпочтений насчет качества звучания и формата воспроизведения звука стоит учитывать площадь помещения.

Если говорить о небольших комнатах, однокомнатных квартирах типа студии, то лучше выбрать саундбар или музыкальный центр. Хороший пример — Sh5D с поддержкой 3D и приличной мощностью в триста ватт.

Если же хочется разместить источник звука еще компактнее, то стоит присмотреться к акустическим стереосистемам или моделям формата 2.1 типа настольных. Напольные колонки с мощным звучанием вроде T-30X подойдут скорее для помещений побольше.

Домашний кинотеатр — вариант для тех, кто не стеснен ни пространством, ни бюджетом. Он наверняка понравится любителям полностью погрузиться в атмосферу фильма или концерта.

Важно: колонки в корпусе из дерева звучат лучше, чем модели в пластиковых корпусах, но и стоят такие устройства дороже.

Смотрите также: ТОП-10 лучших производителей акустических систем

Производители всех перечисленных в статье видов устройств выпускают модели на любой кошелек. Стоимость аудиосистем зависит не столько от того, насколько популярен бренд, сколько от качества звучания (на него сильно влияют особенности сборки) и мощности. Также на цену влияет количество поддерживаемых форматов, тип исполнения (касается акустических систем) и функциональности. Все это дает пользователю возможность выбрать лучший вариант.


Как включить и настроить радио на музыкальном центре LG — журнал LG MAGAZINE Россия

Музыкальные центры, или как их сегодня чаще называют, музыкальные аудиосистемы, LG обладают внушительным дизайном, мощным объемным звуком и широким набором опций, которые удовлетворят даже самого взыскательного меломана. Среди них  функции караоке для тех, кто любит петь дома, клубная или LED-подсветка для любителей вечеринок, диджейские эффекты и многое другое. Также во всех без исключения музыкальных центрах LG предусмотрена возможность прослушивания радио (FM-тюнер).

После первого включения вашего музыкального центра вам необходимо будет настроить радиостанции и внести их в память. В зависимости от модели в память аудиосистем LG можно заносить около 30 радиостанций в диапазонах AM/FM. Это очень удобно, так как не нужно настраивать радио вручную при каждом включении музыкального центра. Как включить FM-тюнер и настроить радио на музыкальном центре, можно прочесть в Руководстве пользователя, который идет в комплекте с вашим музыкальным центром LG. Однако, если по какой-то причине инструкция к технике утеряна, можно ознакомиться с руководством здесь, на официальном сайте LG, тем более, что процесс настройки радио не занимает много времени и не требует специальных знаний.

Настройка радио на музыкальном центре LG: пошаговая инструкция

Перед началом настройки радио убедитесь, что вы снизили громкость вашего музыкального центра LG до минимальных показателей.

  1. Включите музыкальный центр, нажав кнопку Power. Она располагается на передней панели.
  2. Найдите кнопку Tuner/Band на музыкальном центре или пульте дистанционного управления. Нажимайте ее последовательно несколько раз, пока на окне дисплея аудиосистемы не появится символ АM или FM.
  3. После этого зажмите и удерживайте Tuning Down / Up до тех пор, пока не начнет меняться индикатор частоты. После этого отпустите кнопку. Аудиосистема начнет сканирование и остановится автоматически, как только станция будет найдена в эфире.
  4. После этого нажмите кнопку Prog. / Memo на передней панели. На дисплее вы увидите цифру. Под таким номером радиостанция будет внесена в память музыкального центра.
  5. Если вы хотите изменить номер, то нажмите Preset Down / Up на самом музыкальном центре или Preset на пульте дистанционного управления.
  6. Запрограммируйте желаемую цифру при помощи клавиши Prog. / Memo, находящейся на передней панели вашего музыкального центра LG
  7. Другие нужные вам радиостанции можно запрограммировать таким же образом: зажмите Tuning Down / Up и держите до изменения индикатора частоты. Аудиосистема найдет следующую станцию, и вам останется лишь внести ее в память музыкального центра кнопкой Prog. / Memo.

Важно: Также настроить радио на музыкальном центре LG можно вручную – при помощи ручки Multi Jog Dual Control. Эта функция может пригодиться в случае, если вы хотите настроить радиостанцию со слабым сигналом.

Удаление радиостанций из памяти музыкального центра LG: пошаговая инструкция

Если вы хотите удалить из памяти вашего музыкального центра все радиостанции, вот что вам нужно делать:

  • В течение нескольких секунд удерживайте клавишу Prog. / Memo. На экране музыкального центра появится надпись Clear.
  • Для подтверждения операции нажмите Clear.

Как переделать музыкальный центр под USB

У многих людей имеются старые музыкальные центры или акустические системы выпуска начала 2000-х годов, которые находятся в работоспособном состоянии но физически и морально уже давно устарели. Как правило такие центры имеют кассетный проигрыватель и проигрыватель компакт-дисков с параметрами, которые сейчас не используются, и из полезных в нынешнее время возможностей у этих аппаратов остаются только тюнер радио и вход AUX. Радио сейчас чаще слушают на компьютере, мобильнике или отдельном приемнике а применение низкочастотному аудиовходу AUX можно и сейчас найти.

У многих возникнет вопрос: зачем пытаться что-то сделать со старой аппаратурой если легко можно купить новую под свои потребности? Одна из причин — не тратить деньги на что-то новое и недешевое по стоимости, вторая причина — у большинства музыкальных центров зарубежного производства начала нынешнего века хорошее качество воспроизведения звука и намного больший ресурс работы и надежность чем у современной техники, которая часто не прорабатывает и года без ремонта.

Ну а теперь о применении устаревшей аппаратуры. Как вариант — старый музыкальный центр можно использовать в качестве акустической системы для домашнего компьютера или ноутбука. Для этого и будет задействован низкочастотный вход центра AUX, требуется только переходник, на одном конце которого будет штекер под звуковую карту компьютера а на другом конце шнура два штекера RCA или в просторечии тюльпаны. Штекер под разъем выхода звуковой карты найти не проблема в любом магазине радиодеталей, тем более, что в современных смартфонах такие же штекера под наушники. Кабель лучше использовать двухжильный с экранировкой, длина по необходимости но желательно не более 15 метров (чтобы избежать ослабления и искажений сигнала).

Соединить кабель со штекерами путем пайки не представляет проблем для тех, кто обладает хотя бы начальными познаниями в электронике, если нет знаний — можно найти в радиомагазинах готовый шнур или обратиться к знакомым, владеющим паяльником. Что с чем соединять: центральные контакты тюльпанов с контактами выходов правого и левого каналов штекера звуковой карты, соответственно массы тюльпанов с контактом массы штекера звуковой карты. Далее соединяем штекерами выход звука компьютера и вход AUX музыкального центра, центр переводим в режим AUX и пультом управления центра настраиваем громкость и частотные характеристики звука (эквалайзер).

Колонки музыкального центра расставляем по своим предпочтениям. Система готова, и если музыкальный центр долго и надежно работал ранее, то и в качестве акустической системы для компьютера он еще длительное время прослужит.

Таким же вариантом устаревшую звуковую аппаратуру можно применить и как акустическую систему для LCD или LED телевизора, планшета да и смартфона, при этом в результате будет качественное звучание и можно обойтись без покупки новой акустики.

Скорее всего, у многих еще остались старые плееры, магнитофоны или другие аудиосистемы. Выкинуть их рука не поднимается, да и оставлять – смысла нет. Не стоит расстраиваться. Можно вдохнуть жизнь и в этих «старичков». Переделка старых систем под USB – задача совсем несложная, особенно если это касается музыкального центра. Такая работа не отнимет много времени, да и стоить будет совсем немного .

Монтировать детали из одной системы в другую – работа сложная и неблагодарная. Конечно, вы приспособите к делу несколько устаревших аппаратур, но и времени потратите много. Намного проще воспользоваться покупным модулем.

Технический прогресс не стоит на месте. Вот и китайские производители решили порадовать мастеров-любителей, выпустив на рынок специальный аудиомодуль для преобразования звука . В систему входят:

  1. Простые устройства, оснащенные только разъемом usb.
  2. Навороченные модели с дисплеем для вывода данных.
  3. Пульт, при помощи которого можно управлять устройством.
  4. Определенное количество разъемов для различных нужд.

Но этих деталей не хватит даже для создания самого простого плеера. Для этого и будет использоваться старая аудиосистема. Хорошо, если она сохранилась в рабочем состоянии. Если же нет, не страшно. Главное, чтобы работали необходимые детали:

  1. Аккумуляторный блок, или блок, отвечающий за заряд.
  2. Колонки от старой системы, именно через них и будет звучать музыка.
  3. Ну и усилитель звука, встроенный в музыкальный центр.

Вы можете выбрать устройство с различными «наворотами», но для оживления старого кассетника хватит и простого модуля, оснащенного одним портом для usb и способностью выводить звук.

Монтаж модуля

Чтобы установить аудиомодуль в проигрыватель, последний придется немного разобрать. Это необходимо для определения места, куда плата будет устанавливаться.

Установку необходимо производить таким образом, чтобы вы могли управлять устройством при помощи пульта.

Если вы хорошо знакомы с электроникой, то можете припаять модуль к проводам. Если же это не ваше хобби, установить деталь можно в отделение для кассет.

После определения места монтажа, переходим к установке аудиомодуля в старый музыкальный центр:

  1. Вооружившись мотком проволоки, необходимо соединить питание и вывод звука. Для этого вам понадобится схема модуля и музыкального центра.
  2. Работу производите аккуратно, так как провода находятся под напряжением.
  3. Покончив с проводами, возвращаемся к установке платы.
  4. Если вы забраковали кассетный разъем, и решили установить модуль в другое место, придется вырезать отверстие под usb.
  5. После этого остается только соединить вывод аудиомодуля с платой вывода звука на вашем магнитофоне. Для этого существует два способа. Первый – спаять провод со схемой, второй – подсоединить через aux вход, если таковой имеется.
  6. Подключаем блок питания и проверяем работу аппаратуры.

Не стоит ожидать от такого устройства многого, ведь его функционал ограничен возможностями модуля. Но для прослушивания любимых треков оживший музыкальный центр вполне подойдет.

Заключение

Чтобы переделать старый музыкальный центр под usb, вам не придется прикладывать много усилий. Необходимо только заказать специальный модуль для перекодировки аудио и установить его в старенький плеер. За совсем небольшую стоимость, вы получите устройство, которое сможет воспроизводить музыку с флэшки.

Всем самодельщикам привет! Как-то товарищ, увидев мои самоделки — попросил доработать музыкальный центр. Центр с 5 дисковым DVD приводом, у него есть 6 колонок — по тем временам стоил бешеных денег, а теперь говорит стоит как большое Радио. Решил я ему «врезать» .

Разобрал его, посмотрел — места для плеера впереди не было, да и сверху мешал 5 дисковый ченжер. Решено: верхнюю каретку с крышкой привода долой.

Разметил место под плеер, прорезал дремелем, прикрутил. Подпаял экранированый кабель к разъему AUX (L R), второй конец к разъёму модуля, залил термоклеем. Начал искать питание, нашёл 12 вольт, подключил.

В модуле стоит стабилизатор 5 вольт, включил. Работает, но в паузах стоит жуткий гул, да и стабилизатор ощутимо греется. Подключил зарядку с телефона 5 вольт — всё отлично. Ну и решил поставить плату с зарядки телефона для питания модуля. Зарядка подключается к сети через реле 12 вольт, во время включения центра.

Плату зарядки и реле приклеил к картонке и к корпусу. Немного сложновата коммутация, зато нет никаких помех от питания центра. Позже был у друга, слушал как играет — процессор музыкального центра обрабатывает сигнал с флешки на УРА, на все 5 каналов, для домашней вечеринка за глаза. Таким методом можно доделать очень много всяких старых девайсов. Например встроить в утюг — шутка)))

Если задуматься, то в нашей квартире найдется много старой техники, которую и выкинуть жалко, и оставить – место занимает и пыль собирает. Существуют так называемые «лайфхаки» (бытовые хитрости), которые помогут нам подключить старую технику к делу. Так из старого музыкального центра можно сделать хороший усилитель для новой техники своими руками. Для этого не понадобятся ни особые знания электроники, ни специальные приборы.

Сегодня в любой квартире присутствует техника для воспроизведения аудио или видео. Однако не каждая из них способна качественно передавать звучание как это делают старые и привычные музыкальные аппараты. Так, где же можно применить не актуальный сейчас музыкальный центр?

  1. Можно использовать систему как колонки для усиления звука на телефоне.
  2. К центру можно подключить планшет и наслаждаться громким и качественным звучанием.
  3. Вы можете использовать прибор как колонки для телевизора.
  4. Можно подсоединить к музыкальному центру компьютер, и просматривать видео или слушать песни в отличном звучании.
  5. Если вас не устраивает звук на ноутбуке, то аудиосистема и тут придет к вам на помощь.

Старая аудиосистема сможет прослужить вам не один год, при этом вы будете наслаждаться качественным звуком. Радует и то, что подсоединить ее можно к любому цифровому устройству в квартире.

Как подключить усилитель

Чтобы сделать усилитель из старой аудиосистемы, следуйте нижеизложенной инструкции. В подключении системы нет ничего сложного, просто вам понадобятся некоторые дополнительные приспособления:

Такую операцию вы можете провести только в том случае, если используемая техника полностью исправна.

Если же она не работает, то можно попробовать разобрать прибор и достать из него плату усиления. Правда, для ее подключения к технике необходимо обладать специфическими знаниями.

Заключение

Надеемся, мы сумели дать вам ответ на вопрос, как сделать усилитель из музыкального центра. Идея эта не только практичная, но и оригинальная. К тому же, для ее реализации не требуется никаких дополнительных знаний и крупных вложений. Все, что вам необходимо сделать, – это приобрести шнур для подключения и радоваться тому, как старая техника приобретает новую жизнь.

help — Воспроизведение музыкальных файлов, хранящихся на смартфоне (только Music Center) | Sony

Форматы файлов, доступные для воспроизведения

MP3, AAC, WAV, AIFF, FLAC, ALAC и DSD

Примечание
  • Вы не можете воспроизводить какой-либо контент под защитой Digital Rights Management (DRM).
  • Не гарантируется, что вы сможете воспроизводить все файлы поддерживаемых форматов.
Для передачи аудиофайлов высокого разрешения

Чтобы передать аудиофайлы высокого разрешения (файлы WAV, AIFF, FLAC, ALAC и DSD), которые нельзя импортировать в медиатеку iTunes, выполните следующие действия.Любые аудиофайлы, кроме файлов с высоким разрешением, такие как файлы MP3 или AAC, которые вы передали с помощью этих шагов, не отображаются в Music Center. Используйте приложение, рекомендованное службой загрузки музыки, для воспроизведения аудиофайлов с высоким разрешением, приобретенных на вашем устройстве iOS через службу загрузки музыки.

  1. Подключите устройство iOS (iPhone, iPad или iPod touch) к компьютеру с помощью кабеля USB.
  2. запустить iTunes.
  3. Выберите значок подключенного устройства iOS.
  4. На экране подключения для устройства iOS выберите [Приложения], а затем «Music Center» в общей папке в нижней части экрана и выберите [Добавить файл].

    На открывшемся экране выберите музыкальный файл, который вы хотите добавить на компьютер. (Чтобы выбрать несколько музыкальных файлов, нажмите и удерживайте клавишу Command или Ctrl и выберите файлы.)
    Выбранный файл добавляется в «Документы Музыкального центра» после завершения передачи.
    Чтобы удалить музыкальный файл, выберите файл в «Документах Music Center» и нажмите клавишу «Удалить».
Играть музыку Для создания или редактирования списка воспроизведения
Для создания списка воспроизведения

Выберите [This Mobile] — [My Library] — [Playlists] — [Create new playlist] из «Speaker & Group».

Введите имя списка воспроизведения и выберите [OK]. Выберите песни и затем [СОХРАНИТЬ].

Подсказка

Вы можете создать список воспроизведения или добавить песню, нажав справа от названия песни или альбома.

Для редактирования списка воспроизведения

Чтобы изменить порядок песен в созданном вами списке воспроизведения, нажмите и выберите [Изменить].

Нажмите и удерживайте рядом с нужной песней и перетащите песню, чтобы изменить ее порядок в списке воспроизведения, а затем выберите [СОХРАНИТЬ].

Где применить старый музыкальный центр. Создаем усилитель из музыкального центра своими руками

Использование аналоговых аудиосистем с развитием цифровых технологий ушло в прошлое, но многие имеют дома вполне работающие магнитофоны, стереосистемы и кассетные плееры.Такую устаревшую технологию можно модернизировать с помощью встроенного модуля. Переделка музыкального центра под USB позволяет читать записи в формате mp3 и другие типы аудиофайлов. Этот относительно простой процесс не занимает много времени и не требует специальных навыков и знаний при использовании специальных модулей.

Что такое встраиваемые аудиомодули

Для быстрой модернизации старого музыкального центра следует использовать специальный встроенный аудиомодуль — преобразователь звука. Такое устройство можно сделать своими руками, но изготовление самодельного модуля потребует значительных затрат времени и специальных знаний в области электротехники и электроники.Намного проще купить готовую продукцию , представленную в широком ассортименте китайскими производителями.

Купленные аудиомодули имеют функцию цифро-аналогового преобразования … Некоторые модели дополнительно оснащены мини-усилителями звука. В более дорогих устройствах есть ЖК-дисплей, блютуз, пульт ДУ и дополнительные разъемы.

Совет! Что касается домашнего благоустройства, вы можете ограничиться самым простым изделием с одним usb-разъемом.

По своему функционалу модули похожи на компактный mp3-плеер , не имеющий собственного блока питания и динамиков. Именно для восполнения этих недостающих устройств и будет использоваться старая аудиосистема.

Для переделки понадобится музыкальный центр, у которого работоспособности, осталось следующих узлов:

  • аккумуляторный блок;
  • динамиков;
  • усилитель звука.

Алгоритм встраивания модуля в музыкальный центр

Для интеграции купленного модуля в аудиосистему необходимо правильно определить место его установки.При выборе места расположения этого узла также необходимо учитывать возможность удаленного управления созданной музыкальной системой с помощью пульта ДУ.

Важно! Наиболее целесообразно установить модуль в кассетном отсеке или вместо привода компакт-дисков. Если старый диск все еще работает, то его можно оставить. В результате устройство сможет работать как с флешкой, так и с диском.

Чтобы переделать старый музыкальный проигрыватель под флешку, необходимо выполнить следующий алгоритм действий.

Выбирая другое место для крепления USB-разъема, следует проделать для него отверстие в корпусе. В этом случае можно вывести порт для флешки на заднюю панель магнитофона.

Модульные и центральные схемы обычно прилагаются к приобретаемым устройствам, в противном случае их можно легко найти в Интернете. Аудиомодуль должен иметь постоянное питание 5 В … От 12 вольт нужно будет подключить через блок питания (12-5 В).Все ремонтные работы необходимо проводить с соблюдением техники безопасности.

Такие самодельные вертушки можно использовать как портативные: небольшой музыкальный центр по дому переносить намного проще, чем стационарный компьютер … Из старого кассетного плеера можно сделать миниатюрный ( микро) музыкальный центр с usb .

Все тонкости переделки подробно показаны на видео ниже.

Заключение

Самодельное устройство имеет ограниченную функциональность, однако с задачей простого воспроизведения звуковых файлов отлично справляется.Такая переделка обходится без значительных денежных затрат и подарит вторую жизнь любимому оборудованию — устаревшим музыкальным центрам, например, Sony, Aiwa, Panasonic. При наличии желания и свободного времени старую технику можно продолжать совершенствовать в том же направлении, пока работают носители языка и встроенный усилитель.

Кто не думал об интеграции mp3-плеера в старую, но все еще любимую магнитолу или стереосистему? Делать это одно удовольствие, потому что установка обычного плеера в старую аудиоаппаратуру, ох, как это сложно.Более удобные варианты китайские товарищи предлагают по модернизации. На многих торговых площадках можно встретить встроенные аудиомодули, оснащенные комбинированным цифро-аналоговым преобразователем, а иногда и миниатюрным усилителем.

Устройства такого типа могут иметь различный функционал: от простейшего декодера с одним USB-портом для источника контента до продвинутых моделей, оснащенных собственным ЖК-дисплеем, панелью управления и дополнительными разъемами. На mySKU рассматривался наиболее практичный, дешевый и в то же время полнофункциональный вариант аналогичного модуля от Алиэкспресс.RU.

В спецификациях платы заявлено воспроизведение MP3 со скоростью до 320 кбит / с с частотой дискретизации до 48 кГц, WAV и даже пятиканальный DTS. Этот вариант не оборудован каким-либо дополнительным интерфейсом, кроме аналогового аудиовыхода и единственного порта USB. Получается что-то вроде мп3 плеера, которому нужен блок питания и колонки (тоже, собственно, усилитель). Именно они будут использоваться от старого аудиоустройства (этакая вторая жизнь, но, увы, работа платы и самого музыкального центра согласовывается только по отдельности).

Получив посылку из далекого Китая, необходимо будет частично разобрать анимированный магнитофон, чтобы определить, где можно установить плату. Установка должна производиться таким образом, чтобы можно было использовать панель управления и порт данных. Если у вас есть соответствующие навыки, вы можете распаять эти компоненты и надеть их на провода — так вы сможете разместить плату в более удобных местах … Чаще всего такие модули размещают в отсеках для кассет, рядом с кнопками включения или в диски.Вы можете найти более интересные места.

Затем берем моток проволоки. Он нужен для того, чтобы подключить питание и аудиовыход. Это самая сложная операция. Потребуются некоторые знания схемотехники и самой схемы существующего устройства, которые можно скачать в Интернете. Если вы не разбираетесь в схемотехнике, обратитесь к другу, который более разбирается в этой теме, и он поможет вам найти провода питания, на которых будут припаяны два провода. Будь осторожен! Плата потребляет 5-12 В постоянного тока, не более.


Протянув провода к месту установки, займемся размещением платы. Возможно, вам потребуется сделать вырез в корпусе, для чего потребуется дремель или аналогичный инструмент другой марки. В качестве самого простого места можно использовать обычный кассетный отсек, тогда порт будет доступен, когда вы его откроете.

Осталась небольшая деталь — подключить аудиовыход с платы к выходу музыкального центра или магнитофона. Вы можете использовать схему, ища на ней выходной каскад, и припаять к ним провода от аудиовыхода платы USB.Можно сделать попроще и вывести их на аудиовход AUX или аналогичный (если, конечно, он есть).

Теперь все, что вам нужно сделать, это подключить питание к плате с выходом USB, затем вставить флешку с музыкой и провести первый тест обновленного магнитофона.

Конечно, общий дизайн во многом зависит от функциональности. Китайское устройство так и не сможет полностью заменить ни один современный музыкальный центр с NFC, Wi-Fi, возможностью работы с потоковыми сервисами и множеством программных функций для улучшения звука.Но, с другой стороны, нужно ли все это?


На момент написания статьи модуль стоил около 5 долларов. Усилитель и колонки мы принимаем как бесплатные. Если звук вам изначально подходит, кардинально в худшую сторону он не изменится. Так что не худший способ обновить вашу аудиосистему.

Привет всем мастерам! Как-то друг, увидев мои самоделки, попросил доработать музыкальный центр. Центр с приводом на 5 дисков DVD, у него 6 динамиков — в то время это стоило больших денег, а теперь говорят, что оно стоит как большое радио.Я решил его «ударить».

Разобрал, посмотрел — плееру спереди некуда, а 5-й дисковод мешал сверху. Решено: верхняя каретка с опущенной крышкой привода.

Разметил место для плеера, отрезал дремелем, прикрутил. Припаял экранированный кабель к разъему AUX (L R), другой конец к разъему модуля, залил горячим клеем. Стал искать питание, нашел 12 вольт, воткнул.

В модуле есть стабилизатор на 5 вольт, включил. Работает, но в паузах ужасный гул, да и стабилизатор заметно греется. Подключил телефонную зарядку на 5 вольт — все нормально. Ну вот решил поставить плату от зарядки телефона для питания модуля. Зарядное устройство подключается к сети через реле на 12 вольт при включении центра.

Приклеил плату зарядки и реле к картону и к корпусу.Коммутация немного сложная, но помех от источника питания центра нет. Позже зашел к другу, послушал, как он играет — процессор музыкального центра обрабатывает сигнал с флешки на УРА, на всех 5 каналах, для домашней вечеринки за глазами. Этим методом можно комплектовать множество разного рода старых устройств. Например в утюг встроить — шутка)))

Если вдуматься, то в нашей квартире очень много старой техники, которую жалко выкидывать и оставлять — она ​​занимает место и собирает пыль.Есть так называемые «лайфхаки» (бытовые хитрости), которые помогут подключить к бизнесу старое оборудование. Так что из старого музыкального центра можно сделать хороший усилитель по новой технике своими руками. Для этого не требуется никаких специальных знаний в области электроники или специальных устройств.

Сегодня в любой квартире есть оборудование для воспроизведения аудио или видео. Однако не все из них способны передавать качественный звук, как старые и привычные музыкальные устройства. Итак, где же применить музыкальный центр, который сейчас не актуален?

  1. Систему можно использовать в качестве динамиков для усиления звука в телефоне.
  2. Можно подключить планшет к центру и наслаждаться громким и качественным звуком.
  3. Можно использовать устройство как динамики телевизора.
  4. Вы можете подключить компьютер к музыкальному центру и смотреть видео или слушать песни с отличным звуком.
  5. Если вас не устраивает звук на ноутбуке, то аудиосистема придет вам на помощь.

Старая аудиосистема прослужит вам не один год, при этом вы будете наслаждаться качественным звуком… Хорошая новость в том, что вы можете подключить его к любому цифровому устройству. в квартире.

Как подключить усилитель

Чтобы сделать усилитель из старой аудиосистемы, следуйте приведенным ниже инструкциям. В подключении системы нет ничего сложного, достаточно дополнительных устройств:

Вы можете проводить такую ​​операцию только в том случае, если используемое оборудование полностью исправно.

Если не получилось, то можно попробовать разобрать устройство и достать из него плату усиления.Правда, чтобы подключить его к технике, нужно обладать конкретными знаниями.

Заключение

Надеемся, что смогли дать вам ответ на вопрос, как сделать усилитель из музыкального центра. Эта идея не только практична, но и оригинальна. Кроме того, его реализация не требует дополнительных знаний и больших вложений … Все, что вам нужно сделать, это купить шнур питания и наслаждаться тем, как старые технологии обретают новую жизнь.

Что можно сделать из старого центра муз.Создаем усилитель из музыкального центра своими руками

Многие люди имеют старые стереосистемы или акустические системы начала 2000-х годов, которые находятся в рабочем состоянии, но физически и морально давно устарели. Как правило, в таких центрах есть кассетный проигрыватель и проигрыватель компакт-дисков с параметрами, которые в настоящее время не используются, а из полезных на данный момент возможностей эти устройства имеют только радиотюнер и вход AUX. Радио теперь чаще слушают на компьютере, мобильном телефоне или отдельном приемнике, и все еще можно найти использование низкочастотного аудиовхода AUX.

У многих возникнет вопрос: зачем пытаться что-то делать со старым оборудованием, если можно легко купить новое под свои нужды? Одна из причин — не тратиться на что-то новое и дорогое по стоимости, вторая причина — то, что большинство музыкальных центров зарубежного производства в начале нынешнего века имеют хорошее качество воспроизведения звука и гораздо больший срок службы и надежность, чем современная техника, которая часто не получается и годами без ремонта.

А теперь об использовании устаревшего оборудования.Как вариант, старый музыкальный центр можно использовать как акустическую систему для домашнего компьютера или ноутбука. Для этого будет использован низкочастотный вход центрального AUX, потребуется только переходник, на одном конце которого будет штекер для звуковой карты компьютера, а на другом конце шнура — два Заглушки RCA или, в просторечии, тюльпаны. Найти штекер для выходного разъема звуковой карты в любом магазине радиодеталей не проблема, тем более что в современных смартфонах такие же штекеры для наушников.Лучше использовать двухжильный кабель с экранированием, длина не обязательна, но желательно не более 15 метров (во избежание затухания и искажения сигнала).

Подключение кабеля к вилкам пайкой не проблема для тех, у кого есть хотя бы базовые знания электроники, если нет знаний, можно найти готовый шнур в радиомагазинах или связаться с друзьями, у которых есть паяльник . К чему подключать: центральные контакты тюльпанов с контактами выходов правого и левого каналов штекера звуковой карты соответственно масса тюльпанов с контактом массы штекера звуковой карты.Затем подключите аудиовыход компьютера и вход AUX музыкального центра с помощью штекеров, переключите центр в режим AUX и используйте центральную панель управления для регулировки громкости и частотных характеристик звука (эквалайзер).

Акустические системы музыкального центра расставляем по своему вкусу. Система готова, и если до этого музыкальный центр работал долго и надежно, то он еще долго будет служить акустической системой для компьютера.

В той же версии устаревшее звуковое оборудование можно использовать в качестве акустической системы для LCD или LED телевизоров, планшетов и смартфонов, при этом в результате вы получите качественный звук, и вы сможете обойтись без покупки новой акустики.

Если вдуматься, то в нашей квартире очень много старой техники, которую жалко выкидывать и оставлять — она ​​занимает место и собирает пыль. Есть так называемые «лайфхаки» (бытовые хитрости), которые помогут подключить к бизнесу старое оборудование. Так что из старого музыкального центра можно своими руками сделать хороший усилитель по новой технике. Для этого не требуется никаких специальных знаний в области электроники или специальных устройств.

Сегодня в любой квартире есть оборудование для воспроизведения аудио или видео.Однако не все из них способны передавать качественный звук, как старые и привычные музыкальные устройства. Итак, где же применить музыкальный центр, который сейчас не актуален?

  1. Систему можно использовать в качестве динамиков для усиления звука в телефоне.
  2. Можно подключить планшет к центру и наслаждаться громким и качественным звуком.
  3. Можно использовать устройство как динамики телевизора.
  4. Вы можете подключить компьютер к музыкальному центру и смотреть видео или слушать песни с отличным звуком.
  5. Если вас не устраивает звук на ноутбуке, то аудиосистема придет вам на помощь.

Старая аудиосистема прослужит вам не один год, при этом вы будете наслаждаться качественным звуком. Хорошая новость в том, что вы можете подключить его к любому цифровому устройству в квартире.

Как подключить усилитель

Чтобы сделать усилитель из старой аудиосистемы, следуйте приведенным ниже инструкциям. В подключении системы нет ничего сложного, достаточно дополнительных устройств:

Вы можете проводить такую ​​операцию только в том случае, если используемое оборудование полностью исправно.

Если не получилось, то можно попробовать разобрать устройство и достать из него плату усиления. Правда, чтобы подключить его к технике, нужно обладать конкретными знаниями.

Заключение

Надеемся, что смогли дать вам ответ на вопрос, как сделать усилитель из музыкального центра. Эта идея не только практична, но и оригинальна. Более того, его реализация не требует дополнительных знаний и больших вложений.Все, что вам нужно сделать, это купить сетевой шнур и наслаждаться тем, как старые технологии обретают новую жизнь.

Кто не думал об интеграции mp3-плеера в старую, но все еще любимую магнитолу или стереосистему? Делать это одно удовольствие, потому что установка обычного плеера в старую аудиоаппаратуру, ох, как это сложно. Более удобные варианты модернизации предлагают китайские товарищи. На многих торговых площадках можно найти встраиваемые аудиомодули, оснащенные комбинированным цифро-аналоговым преобразователем, а иногда и миниатюрным усилителем.

Устройства такого типа могут иметь различный функционал: от простейшего декодера с одним USB-портом для источника контента до продвинутых моделей, оснащенных собственным ЖК-дисплеем, панелью управления и дополнительными разъемами. Наиболее практичный, дешевый и в то же время полнофункциональный вариант аналогичного модуля от Алиэкспресс рассматривался на mySKU.ru.

В спецификациях платы заявлено воспроизведение MP3 со скоростью до 320 кбит / с с частотой дискретизации до 48 кГц, WAV и даже пятиканальный DTS.Этот вариант не оборудован каким-либо дополнительным интерфейсом, кроме аналогового аудиовыхода и единственного порта USB. Получается что-то вроде мп3 плеера, которому нужен блок питания и колонки (тоже, собственно, усилитель). Именно они будут использоваться от старого аудиоустройства (этакая вторая жизнь, но, увы, работа платы и самого музыкального центра согласовывается только по отдельности).

Получив посылку из далекого Китая, необходимо будет частично разобрать анимированный магнитофон, чтобы определить, где можно установить плату.Установка должна производиться таким образом, чтобы можно было использовать панель управления и порт данных. Если у вас есть соответствующие навыки, вы можете распаять эти компоненты и надеть их на провода — так вы сможете разместить плату в более удобных местах. Чаще всего такие модули размещают в отсеках для кассет, рядом с кнопками включения или в накопителях. Вы можете найти более интересные места.

Затем берем моток проволоки. Он нужен для того, чтобы подключить питание и аудиовыход. Это самая сложная операция.Потребуются некоторые знания схемотехники и самой схемы существующего устройства, которые можно скачать в Интернете. Если вы не разбираетесь в схемотехнике, обратитесь к другу, который более разбирается в этой теме, и он поможет вам найти провода питания, на которых будут припаяны два провода. Будь осторожен! Плата потребляет 5–12 В постоянного тока, не более.


Протянув провода к месту установки, займемся размещением платы. Возможно, вам потребуется сделать вырез в корпусе, для чего потребуется дремель или аналогичный инструмент другой марки.В качестве самого простого места можно использовать обычный кассетный отсек, тогда порт будет доступен, когда вы его откроете.

Осталась небольшая деталь — подключить аудиовыход с платы к выходу музыкального центра или магнитофона. Вы можете использовать схему, ища на ней выходной каскад, и припаять к ним провода от аудиовыхода платы USB. Можно сделать попроще и вывести их на аудиовход AUX или аналогичный (если, конечно, он есть).

Теперь все, что вам нужно сделать, это подключить питание к плате с выходом USB, затем вставить флешку с музыкой и провести первый тест обновленного магнитофона.

Конечно, полная конструкция очень зависит от функциональности китайского устройства и не может полностью заменить любой современный музыкальный центр с NFC, Wi-Fi, возможностью работы с потоковыми сервисами и множеством программных функций для улучшения звука. Но, с другой стороны, нужно ли все это?


На момент написания статьи модуль стоил около 5 долларов.Мы принимаем усилитель и колонки как бесплатные. Если звук вам изначально подходит, кардинально в худшую сторону он не изменится. Так что не худший способ обновить вашу аудиосистему.

Использование аналоговых аудиосистем с развитием цифровых технологий ушло в прошлое, но многие имеют дома вполне работающие магнитофоны, стереосистемы и кассетные плееры. Этот устаревший метод можно модернизировать с помощью встроенного модуля. Переделка музыкального центра для USB позволяет сделать его так, чтобы он читал записи в формате mp3 и другие типы аудиофайлов.Этот относительно простой процесс не занимает много времени и не требует специальных навыков и знаний при использовании специальных модулей.

Что такое встраиваемые аудиомодули

Для быстрой модернизации старого музыкального центра следует использовать специальный встроенный аудиомодуль — преобразователь звука. Такое устройство можно сделать своими руками, но изготовление самодельного модуля потребует значительных затрат времени и специальных знаний в области электротехники и электроники.Намного проще купить готовую продукцию , представленную в широком ассортименте китайскими производителями.

Купленные аудиомодули имеют функцию цифро-аналогового преобразования … Некоторые модели дополнительно оснащены мини-усилителями звука. Более дорогие устройства оснащены ЖК-дисплеем, bluetooth, пультом дистанционного управления и дополнительными разъемами.

Совет! Что касается домашнего благоустройства, вы можете ограничиться самым простым изделием с одним usb-разъемом.

По своей функциональности модули похожи на компактный mp3-плеер , не имеющий собственного блока питания и динамиков. Именно для восполнения этих недостающих устройств и будет использоваться старая аудиосистема.

Для переделки понадобится музыкальный центр, у которого работоспособности, осталось следующих узлов:

  • аккумуляторный блок;
  • динамиков;
  • усилитель звука.

Алгоритм встраивания модуля в музыкальный центр

Для интеграции купленного модуля в аудиосистему необходимо правильно определить место его установки.При выборе места размещения данного устройства также необходимо учитывать возможность дистанционного управления созданной музыкальной системой с помощью пульта дистанционного управления.

Важно! Наиболее целесообразно установить модуль в кассетном отсеке или вместо привода компакт-дисков. Если старый диск все еще работает, то его можно оставить. В результате устройство сможет работать как с флешкой, так и с диском.

Чтобы переделать старый музыкальный проигрыватель под флешку, необходимо выполнить следующие действия.

Выбирая другое место для крепления USB-разъема, следует проделать для него отверстие в корпусе. В этом случае можно вывести порт для флешки на заднюю панель магнитолы.

Модульные и центральные схемы обычно прилагаются к приобретаемым устройствам, в противном случае их можно легко найти в Интернете. Аудиомодуль должен иметь постоянное питание 5 В … От 12 вольт нужно будет подключить через блок питания (12-5 В).Все ремонтные работы необходимо проводить с соблюдением техники безопасности.

Такие самодельные вертушки можно использовать как портативные: небольшой музыкальный центр переносить по дому намного проще, чем настольный компьютер. Вы можете сделать миниатюрный ( микро) музыкальный центр с usb .

Все тонкости переделки подробно показаны на видео ниже.

Заключение

Самодельное устройство имеет ограниченный функционал, однако отлично справляется с задачей простого воспроизведения звуковых файлов.Такая переделка обходится без значительных денежных затрат и подарит вторую жизнь любимому оборудованию — устаревшим музыкальным центрам, например, Sony, Aiwa, Panasonic. При наличии желания и свободного времени старую технику можно продолжать совершенствовать в том же направлении, пока работают носители языка и встроенный усилитель.

Привет всем мастерам! Однажды друг, увидев мои самоделки, попросил доработать музыкальный центр. Центр с DVD-приводом на 5 дисков, в нем 6 динамиков — тогда это стоило больших денег, а теперь говорит как большое радио.Я решил его «ударить».

Разобрал, посмотрел — плееру спереди некуда, а 5-й дисковод мешал сверху. Решено: верхняя каретка с опущенной крышкой привода.

Разметил место для плеера, отрезал дремелем, прикрутил. Припаял экранированный кабель к разъему AUX (L R), другой конец к разъему модуля, залил горячим клеем. Стал искать питание, нашел 12 вольт, воткнул.

В модуле есть стабилизатор на 5 вольт, включил. Работает, но в паузах ужасный гул, да и стабилизатор заметно греется. Подключил телефонную зарядку на 5 вольт — все нормально. Ну вот решил поставить плату от зарядки телефона для питания модуля. Зарядное устройство подключается к сети через реле на 12 вольт при включении центра.

Приклеил плату зарядки и реле к картону и к корпусу.Коммутация немного сложная, но помех от источника питания центра нет. Позже зашел к другу, послушал, как он играет — процессор музыкального центра обрабатывает сигнал с флешки на УРА, на всех 5 каналах, для домашней вечеринки за глазами. Этим методом можно комплектовать множество разного рода старых устройств. Например в утюг встроить — шутка)))

спикеров | Logitech

КАЧЕСТВО ЗВУКА, КОТОРЫЕ ПОКАЗЫВАЕТСЯ
Динамики

Logitech обеспечивают превосходный звук.Если вы хотите расслабиться или расслабиться, у Logitech есть подходящие динамики. От кристально чистого звука до звука, заполняющего всю комнату, — вы получите звук премиум-класса, превосходящий качество компьютерного. Регулируемые настройки звука позволяют контролировать низкие и высокие частоты в пределах вашего уха.

ПРОСТАЯ УСТАНОВКА И ВАРИАНТЫ ПОДКЛЮЧЕНИЯ ДЛЯ ВАШИХ СИСТЕМ LOGITECH SPEAKER SYSTEMS
Динамики

2.0 и 2.1 имеют множество вариантов подключения. Колонки с кабелем 3,5 мм совместимы с любым компьютером, ноутбуком, планшетом, телевизором или смартфоном, оснащенным разъемом 3.Аудиовход 5 мм. USB-динамики подключаются к компьютерам, ноутбукам и игровым консолям через порт USB-A. Колонки с поддержкой RCA совместимы с вашим телевизором, Blu-Ray и DVD-плеером.

ПОСМОТРЕТЬ ВЕСЬ СПИКЕР LOGITECH

Logitech предлагает все: от высококачественных динамиков объемного звучания до простых и доступных по цене стереодинамиков. Имея несколько способов подключения, проводные динамики Logitech и Bluetooth ® легко настроить и использовать в гостиной, спальне, кухне, домашнем офисе и т. Д.Различные динамики подключаются через аудиоразъем 3,5 мм, RCA, оптический разъем, Bluetooth, или USB. Акустические системы Logitech можно использовать практически для чего угодно, от работы до развлекательной системы. Используйте их, чтобы вывести свои любимые фильмы, шоу или игры для ПК и консолей на новый уровень.

СИСТЕМЫ СТЕРЕО И ОБЪЕМНОГО ЗВУКА С ОТЛИЧНЫМ АУДИО КАЧЕСТВОМ

Акустические системы объемного звука с 5 динамиками обеспечивают захватывающий 3D-звук в вашем доме. Акустические системы, сертифицированные THX, дадут вам большие впечатления от театра с мощным и живым звуком.Продукты Logitech улучшают не только качество просмотра фильмов и прослушивание музыки, но и игровые возможности ПК. С акустической системой объемного звучания вы получите насыщенный и детальный звук, который вам нужен. Универсальные стереофонические акустические системы обеспечивают звук, заполняющий всю комнату, и подходят для развлекательных систем, рабочих условий и т. Д. Широкий диапазон цен делает стереодинамики простым выбором для самых разных целей.

Как переместить или скопировать файл, защищенный от записи | Small Business

Когда вы не можете переместить или скопировать файл из-за того, что он защищен от записи, ваша проблема может быть вызвана рядом причин.Если файл используется Windows или приложением, он остается заблокированным до тех пор, пока вы не закроете файл или не закроете приложение. Файл также может быть защищен от записи с помощью настроек безопасности, и в этом случае вы должны изменить права доступа к файлу с помощью учетной записи администратора. Если файл находится на внешнем устройстве, таком как USB-накопитель или карта памяти, возможно, вам придется изменить настройки защиты от записи устройства.

Настройки разрешений

Войдите в свой компьютер, используя учетную запись с правами администратора.

Нажмите «Windows-E» на клавиатуре, чтобы запустить проводник.

Перейдите к расположению файла, защищенного от записи.

Щелкните файл правой кнопкой мыши и выберите «Свойства».

Выберите вкладку «Безопасность», а затем нажмите кнопку «Дополнительно». Если вы видите сообщение о том, что у вас нет разрешения на просмотр прав доступа к файлу, нажмите «Продолжить», чтобы получить доступ к файлу от имени администратора. Если вы по-прежнему не видите список разрешений, нажмите «Изменить» вверху поля, чтобы стать владельцем файла.Нажмите «Дополнительно», нажмите «Найти сейчас», а затем выберите имя своей учетной записи из списка. Нажимайте «ОК», пока не вернетесь на вкладку «Безопасность», а затем снова нажмите кнопку «Дополнительно».

Просмотрите список пользователей и групп для записи, которая показывает «Запретить» в столбце Тип. Вы должны удалить все записи «Запретить» для «Администраторы», «Пользователи» или имя вашей учетной записи. Если нет записи «Запретить», вместо этого выберите запись «Разрешить» для группы «Администраторы».

Нажмите кнопку «Отключить наследование», если кнопка «Изменить» не отображается в диалоговом окне.Выберите «Преобразовать унаследованные разрешения в явные разрешения для этого объекта» из вариантов. Это действие удаляет все разрешения, которые контролируются настройками папки. Если кнопка «Изменить» уже видна, пропустите этот шаг.

Нажмите кнопку «Изменить», чтобы изменить разрешения.

Нажмите «Очистить все», если вы удаляете заблокированные разрешения из записи «Запретить». Установите флажок рядом с «Полный доступ», если вы добавляете разрешения к записи «Разрешить» для группы администраторов.После внесения необходимых изменений нажмите «ОК».

Выберите любые другие записи «Запретить» для «Администратор», «Пользователи» или свою учетную запись пользователя, а затем повторите предыдущие шаги. Вам также может потребоваться отредактировать запись «Разрешить» для группы администраторов, чтобы гарантировать, что «Полный доступ»

Нажмите «Применить», чтобы сохранить изменения, а затем дважды нажмите «ОК», чтобы закрыть диалоговые окна. Теперь защита от записи должна быть снята, что даст вам возможность перемещать или копировать файл.

Внешнее устройство

Проверьте флеш-накопитель или карту памяти на наличие физического переключателя защиты от записи.Если вы найдете переключатель, переведите его в положение «Выкл.». Если смена переключателя не помогает или если на вашем флеш-накопителе или карте памяти нет переключателя, выполните следующие действия.

Нажмите «Windows-R» на клавиатуре, чтобы открыть диалоговое окно «Выполнить». Введите «regedit» без кавычек и нажмите «Enter», чтобы открыть редактор реестра Windows. Находясь в редакторе реестра, не вносите никаких изменений, кроме одного значения, описанного ниже. Изменение неправильного параметра реестра может привести к прекращению работы Windows.

Перейдите в папку «HKEY_LOCAL_MACHINE \ SYSTEM \ CurrentControlSet \ Control \ StorageDevicePolicies».

Щелкните правой кнопкой мыши запись «WriteProtect» на правой панели и выберите «Изменить».

Замените «1» в поле «Значение данных» на «0», а затем нажмите «ОК».

Закройте редактор реестра. Изменение вступает в силу немедленно, и теперь вы сможете перемещать и копировать файлы с флэш-накопителя или карты памяти.

Ссылки

Советы

  • Информация в этой статье относится к компьютерам с Windows 8, использующим стандартную файловую систему NTFS.Он может незначительно или значительно отличаться от других версий.

Биография писателя

Алан Сембера начал писать для местных газет Техаса и Луизианы. Его профессиональная карьера включает в себя работу в качестве компьютерного специалиста, редактора информации и составителя налоговой декларации. Шембера теперь постоянно пишет о бизнесе и технологиях. Он имеет степень бакалавра журналистики Техасского университета A&M.

USB-микрофон Apogee HypeMiC | Гитарный центр

Гарантия на оборудование:

APOGEE ELECTRONICS CORPORATION гарантирует, что этот продукт не будет иметь дефектов материалов и изготовления при нормальном использовании в течение 12 месяцев.Срок гарантии начинается с даты продажи покупателю. Устройства, возвращенные для гарантийного ремонта в Apogee или в авторизованный центр гарантийного ремонта Apogee, будут отремонтированы или заменены по усмотрению производителя бесплатно.

Все устройства, возвращаемые в Apogee или в авторизованный ремонтный центр Apogee, должны быть предварительно оплачены, застрахованы и должным образом упакованы. Apogee оставляет за собой право изменять или улучшать дизайн в любое время без предварительного уведомления. Изменения конструкции не реализуются ретроспективно, и включение изменений конструкции в будущие блоки не подразумевает наличия возможности модернизации существующих блоков.

Данная гарантия аннулируется, если Apogee единолично определяет, что дефект возник в результате неправильного обращения, небрежного обращения, изменения или попытки ремонта неуполномоченным персоналом.

Гарантии, изложенные выше, заменяют все другие гарантии, явные или подразумеваемые, и Apogee прямо отказывается от любых подразумеваемых гарантий товарной пригодности или пригодности для определенной цели. Покупатель признает и соглашается с тем, что ни при каких обстоятельствах компания не несет ответственности за какие-либо особые, косвенные, случайные или косвенные убытки, а также за травмы, убытки или ущерб, понесенные каким-либо лицом или имуществом, которые могут возникнуть в результате неправильной работы данного продукта. в любое время.

США: В некоторых штатах не допускается исключение или ограничение подразумеваемых гарантий или ответственности за случайный или косвенный ущерб, поэтому вышеуказанное исключение может не относиться к вам. Эта гарантия дает вам определенные юридические права, и вы можете иметь другие права, которые варьируются от штата к штату.

Гарантия на программное обеспечение:

Ограниченная гарантия. Apogee Electronics гарантирует в течение девяноста (90) дней с даты покупки, что (i) носитель, на котором записано Программное обеспечение, не будет иметь дефектов материалов и изготовления при нормальном использовании, и (ii) предоставленное Программное обеспечение. by Apogee Electronics, будет в значительной степени соответствовать опубликованным Apogee спецификациям Программного обеспечения.

Полная ответственность Apogee Electronics и ваше единственное и исключительное средство правовой защиты в случае любого нарушения вышеупомянутой ограниченной гарантии будет, по усмотрению Apogee Electronics, заключаться в замене носителя, возмещении покупной цены или ремонте или замене Программного обеспечения.

НАСТОЯЩАЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ ЯВЛЯЕТСЯ ЕДИНСТВЕННОЙ ГАРАНТИЕЙ, ПРЕДОСТАВЛЯЕМОЙ APOGEE ELECTRONICS, И ЕЕ ЛИЦЕНЗИАРЫ ЯВНО ОТКАЗЫВАЮТСЯ ОТ ВСЕХ ДРУГИХ ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧЕННЫЕ ПОДРАЗУМЕВАЕМЫМИ ГАРАНТИЯМИ И ПРЕДОСТАВЛЕНИЕ ДОГОВОРИТЕЛЬНОСТИ В ОТНОШЕНИИ ТОВАРНОЙ ГАРАНТИИ. МАТЕРИАЛЫ.ПОТОМУ ЧТО В НЕКОТОРЫХ ЮРИСДИКЦИЯХ НЕ ДОПУСКАЕТСЯ ИСКЛЮЧЕНИЕ ИЛИ ОГРАНИЧЕНИЕ

Разоблачены 8 главных мифов о микрофонах

Есть мифы о микрофоне, как и городские мифы. И их долголетие соперничают с Бигфутом, Несси и таинственным инцидентом в Розуэлле в 1947 году.

Прямо здесь, прямо сейчас, мы устанавливаем рекорд микрофонного фольклора, который мы продолжали разоблачать на протяжении многих лет. Отметьте каждый из них в своем списке, и когда тема поднимется (да, она появится), вы будете экспертом .

1. Существуют частоты беспроводного микрофона, которые полностью свободны от помех.


Неверно . Это миф, который распространяют некоторые производители профессионального аудио. Дело в том, что нет частот, которые были бы полностью свободны от помех, потому что нет частот, зарезервированных только для беспроводных микрофонов. Даже если бы это было, вы все равно могли бы иметь помехи от других беспроводных микрофонов, занимающих этот частотный диапазон.

Нет «безопасных частот». Весь радиочастотный спектр выделяется для разных целей различными типами оборудования. Каждый беспроводной микрофон работает в частотном диапазоне, в котором находятся другие устройства. Для беспроводных микрофонов нет эксклюзивности в радиоспектре.

Наш совет: используйте максимально широко настраиваемое беспроводное оборудование.

2. Конденсаторные микрофоны не такие прочные, как динамики.


Неверно. В те дни, когда возник этот миф, конденсаторные микрофоны были очень дорогими студийными моделями.Микрофон, с которым их сравнивали, мог быть таким же динамиком, как SM58®. Если сверхдорогой ламповый микрофон 1930-х годов окунуть в стакан с пивом или уронить на сцену десять раз, а то и один раз, он, вероятно, перестанет работать. Он станет пресс-папье, а SM58 все это выдержит.

Сегодня все наши конденсаторные микрофоны спроектированы так, чтобы выдерживать точно такие же злоупотребления, как и SM58. Они проходят те же самые экологические испытания. Падение тестирования.Температурные испытания. Проверка влажности. Испытание в солевом тумане. Вибрационные испытания. Электромагнитное тестирование. Они должны пройти те же тесты, что и они.

SM81 был представлен примерно в 1978 году как студийный конденсаторный микрофон. Но поскольку он изготовлен из обработанной стальной ручки и обладает такими же экологическими характеристиками, как и остальные наши микрофоны, он был быстро воспринят индустрией туристического звука. Сегодня в турне есть SM81, которым, наверное, пятнадцать или двадцать лет.Вы можете переехать их на грузовике. Бросьте их на пол. Ударьте их голенью. То же самое касается всех наших конденсаторных вокальных микрофонов.

Итак, в современную эпоху хрупкость конденсаторных микрофонов Shure — это просто миф.


3. Чем громче микрофон, тем лучше.


Неверно. Некоторые микрофоны более чувствительны, чем другие, но чувствительность микрофона не зависит от качества. В музыкальных приложениях, когда микрофон размещается очень близко к источнику звука, чувствительность микрофона не имеет значения.Сигнала даже от менее чувствительного микрофона более чем достаточно, чтобы обеспечить адекватный сигнал для системы PA.

Если микрофон слишком чувствителен, это просто означает, что вам нужно увеличить ослабление на канале микшера, чтобы не перегружать микшер. Если у вас есть микрофон на малом барабане, который на 10 дБ более чувствителен, чем другой микрофон на малом барабане, вам придется уменьшить тот, который более чувствителен.

Дополнительная чувствительность не связана с качеством звука. В те дни, когда были представлены микрофоны с неодимовым магнитом, обычной демонстрационной техникой было выстроить несколько микрофонов, подключить их к микшеру и установить одинаковый уровень для каждого канала.Каждый микрофон был протестирован, и когда дело дошло до микрофона с неодимовым магнитом, он был заметно громче, чем типы магнитов альнико.

Психоакустически слушатели склонны приравнивать громкость к лучшему, и это распространенный метод продаж, используемый при продаже стереодинамиков. Если одна пара в демонстрационной версии магазина звучит немного громче, чем другие, покупатели склонны думать, что они звучат лучше. Или лучше. То же самое и с микрофонами. Это разница в громкости и , а не в качестве и .

4. USB-микрофоны имеют худшее качество звука по сравнению с их аналоговыми (XLR) аналогами.


Не всегда верно. Многие USB-микрофоны имеют тот же элемент конденсаторного микрофона, что и версия XLR, используемая в студийной записи. USB-модели обеспечивают такое же высокое качество звука; Основное отличие моделей — интерфейс для следующего устройства. Аналого-цифровые преобразователи в USB-микрофоне также влияют на качество записи.

5. USB-микрофоны создают проблемы с задержкой при записи, особенно при мульти-трекинге.


Не всегда верно . Некоторые USB-микрофоны, такие как Shure PG42-USB и PG27-USB, имеют встроенные усилители для наушников и обеспечивают прямой мониторинг входного сигнала перед аналого-цифровым преобразованием. Это также является альтернативой использованию динамиков вашего компьютера для мониторинга воспроизведения во время мульти-трекинга.

6. Некоторые микрофоны имеют больший радиус действия, чем другие.


Неверно . Дальность действия составляет , а не , как спецификации микрофона.Пользователи микрофонов понимают, что досягаемость — это способность микрофона протягивать руку и улавливать желаемый звук в условиях нежелательного окружающего шума. Они считают, что некоторые микрофоны могут улавливать звук дальше, чем другие микрофоны.

Реальность такова, что микрофоны не дотягиваются до звука и не улавливают звук на расстоянии. Они просто измеряют колебания давления прямо на самой диафрагме. Микрофон ничего не «знает» о том, что происходит на любом расстоянии от себя.По этой причине, если вы попытаетесь охарактеризовать «досягаемость» микрофона, она почти полностью зависит от окружающих акустических условий вокруг микрофона.

Вот пример: возьмите микрофон на Суперкубок во вторник утром в 2 часа ночи в середине июля. Там никого нет. Выключили кондиционер, а это огромный тихий бокс. Вы ставите микрофон с одной стороны стадиона и бросаете гвоздь в бетон с другой стороны стадиона. Да, микрофон улавливает звук этого гвоздя на расстоянии пары сотен ярдов, потому что нет окружающего шума .Вернитесь в воскресенье на Суперкубок в середине четвертой четверти, когда квотербек соперника выстраивается в очередь, чтобы объявить игру. Положите микрофон на одну сторону стадиона, убейте продавцов пива и забросьте тот же десятипенсовый гвоздь на бетон. Вы слышите гвоздь? Что изменилось? Тот же микрофон, тот же гвоздь, тот же бетон, то же здание. Но уровень окружающего шума теперь на 100 децибел выше.

Досягаемость микрофона, если это можно так назвать, в основном зависит от способности микрофона улавливать звук посреди всего этого шума.Ни один микрофон не имеет «досягаемости», который определяется независимо от окружающего шума.

Спецификация микрофона, которая приблизительно соответствует концепции досягаемости, — это направленность или диаграмма направленности микрофона. Направленная характеристика микрофона описывает, сколько звука он улавливает от окружающих источников по сравнению с тем, сколько он улавливает на оси.

Цифры есть, но они не огромные. Разница между тем, сколько окружающего шума улавливает всенаправленный и гиперкардиоидный микрофон в одинаковых условиях, составляет всего около 6 дБ .(Гиперкардиоидный микрофон улавливает окружающий шум на 6 дБ меньше, чем всенаправленный.) Из-за закона обратных квадратов звука, если расстояние между источником звука и микрофоном увеличивается вдвое, уровень источника звука падает на шесть децибел. большее расстояние. Окружающий шум остается прежним.

Если всенаправленный микрофон улавливает определенное соотношение окружающего шума и осевого звука на расстоянии одного фута от источника звука, то можно использовать гиперкардиоидный микрофон на расстоянии двух футов от источника звука и при этом улавливать такое же соотношение.Это , а не , потому что гиперкардиоид более чувствителен к осевому звуку, а потому, что он на 6 дБ менее чувствителен к окружающему шуму.

В этом смысле у гиперкардиоида больше «досягаемости». Но ни один из них не будет работать на больших расстояниях при наличии значительного фонового шума. Они измеряют только звук, поступающий на диафрагму.

7. Фантомное питание и напряжение смещения — это одно и то же.


Неверно . Многие пользователи профессионального аудиооборудования считают, что между фантомным питанием и напряжением смещения нет разницы.Не правда! Фантом и предвзятость не взаимозаменяемы.

Фантомное питание — это постоянное напряжение (11–48 В), которое питает предусилитель конденсаторного микрофона. Фантомное питание обычно подается от микрофонного микшера, но может также подаваться от отдельного источника фантомного питания. Для фантома требуется сбалансированная схема, в которой контакты 2 и 3 XLR несут одинаковое постоянное напряжение относительно контакта 1. Таким образом, если микшер подает фантомное напряжение 48 В, на контакты 2 и 3 кабеля микрофона на XLR подается 48 В постоянного тока относительно контакта 1. .Конечно, микрофонный кабель передает аудиосигнал, а также фантомное напряжение.

Смесители, питающие фантомное питание, содержат токоограничивающие резисторы, которые действуют как регулирующие клапаны. Если микрофон или кабель подсоединены неправильно, эти резисторы ограничивают прохождение тока к микрофону и тем самым предотвращают повреждение цепи фантомного питания. На сбалансированный динамический микрофон не влияет фантомное питание; однако это повлияет на несбалансированный динамический микрофон. Хотя микрофон, вероятно, не будет поврежден, он не будет работать должным образом.

В отличие от фантомного питания, для смещения не требуется симметричная схема. Bias подает питание на Junction Field Effect Transistor (JFET), подключенный к выходу электретного конденсаторного микрофонного элемента. JFET действует как преобразователь импеданса, который необходим в любой конструкции микрофона, в которой используется конденсаторный элемент. Элемент конденсатора имеет высокое выходное сопротивление (> 1000000 Ом). Вход JFET нагружает выход элемента конденсатора с еще более высоким импедансом (> 10 000 000 Ом), чтобы минимизировать потерю уровня сигнала.Кроме того, выход JFET обеспечивает низкое сопротивление источника (1000 Ом) для питания микрофонного предусилителя.

В некоторых конденсаторных микрофонах напряжение смещения должно подаваться на тот же провод, что и аудиосигнал. Элементы конденсатора со встроенным полевым транзистором JFET используют эту конфигурацию и используют одножильный экранированный кабель. В других конденсаторных микрофонах используются отдельные проводники для смещения и звука. Чтобы определить точную конфигурацию проводки, рекомендуется ознакомиться с техническими данными производителя.

Динамический микрофон не следует подключать к входу, который подает напряжение смещения (например, к беспроводному передатчику), потому что аудио и напряжение смещения будут проходить по одному и тому же проводнику. В этом случае частотная характеристика микрофона может измениться или звуковой сигнал будет искажен. Если динамический микрофон необходимо подключить к входу с напряжением смещения, необходимо использовать блокировочный конденсатор.

В типичном электретном конденсаторном микрофоне именно JFET требует несимметричного смещения, а предусилитель требует сбалансированного фантомного питания.Это означает, что конденсаторный микрофон, требующий фантомного питания, не будет работать со входом, который обеспечивает только смещение, например беспроводной передатчик.

Фантомное питание и напряжение смещения не взаимозаменяемы!


8. Ленточные микрофоны слишком хрупкие, чтобы выдерживать высокие уровни звукового давления и живые выступления.


Неверно. Это не относится ко многим моделям, представленным на рынке. За прошедшие годы дизайн и материалы были усовершенствованы, и теперь ленточные микрофоны могут выдерживать высокие уровни звукового давления.Shure KSM353 и KSM313, например, отличаются тем, что для ленты используется запатентованный материал Roswellite®.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
