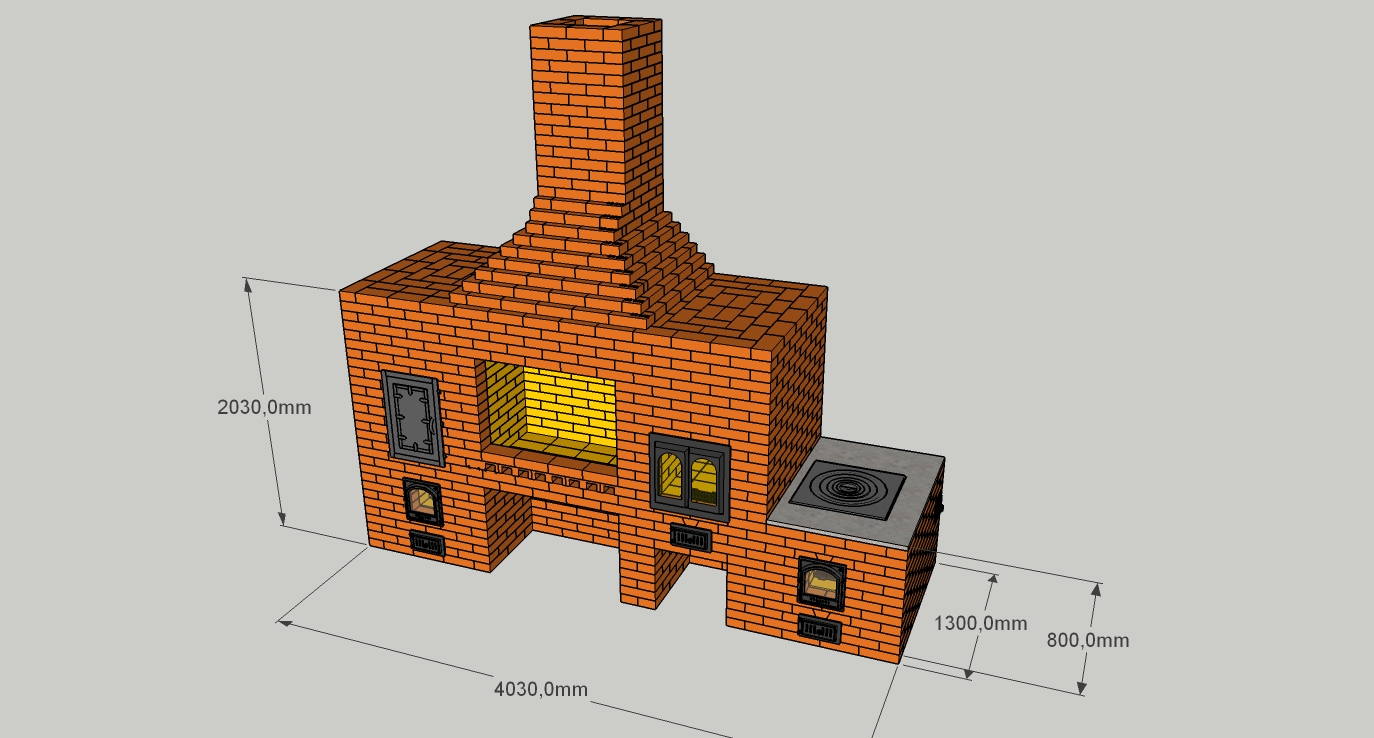

Печной комплекс для беседки проекты с размерами: Беседки с мангалом, барбекю, печкой: уникальные проекты (40 фото)

примеры проектов с размерами, варианты из кирпича

Печка для беседки — не только средство, благодаря которому можно приготовить еду на улице, но и отличный способ декора ландшафта. Какие есть разновидности печного оборудования, как можно печной комплекс для беседки проекты с размерами своими руками и где лучше поставить на участке? Об этом далее.

Содержание статьи:

Особенности разных видов печей

Для беседки существует множество видов печей. Различие заключается в конструктивном плане, внешнем виде, размере и других характеристиках. На данный момент известно пять печных разновидностей.

Русская печь

Старинной изделие, которое включает в себя горнило со сводом, подом, щекой, устьем, шестком, подшестком, подпечьем, хайло, печуркой, подорожком и перекрышкой. Из преимуществ устройства выделяют пользователи сильный нагрев. Из минусов отмечают необходимость постоянного контроля за горением дровяного топлива.

На даче или возле беседки дома призвана коптить мясо с рыбой.

Обратите внимание! Также предназначена для изготовления разной сдобы. Нередко ее используют для приготовления других блюд.

Барбекю

Специальная конструкция, которая ставится на открытом воздухе. Имеет только одно предназначение — жарка и тушение на древесном угле разных видов продуктов. Бывает стационарной, а бывает переносной и комплексной.

Последние состоят из варочной поверхности, духовки, коптильни, тандыра, мини-печки и казана-мангала. Как правило, создается и кирпича, но есть и металлические модели.

Камин

Печь-камин это массивная стационарная постройка. Отличается от гриля, барбекю и мангала тем, что ее нельзя передвигать с места на место. К тому же, имеет закрывающуюся варочную площадку. Бывает открытого и закрытого типа. Устанавливается на открытой уличной площадке. При желании, дополняется при помощи скамеек и уютных кресел с качелями. Может иметь в себе поверхность для разделки с дровником, духовкой, варочной панелью, казаном и коптильней.

Мангал

Мангал — конструкция, которая предназначена только для жарки овощей с мясом и рыбой.

Обратите внимание! Имеет в своей конструкции только жаровню, куда помещаются шампуры с продуктами.

Комбинированные отопительно-варочные устройства

Это устройства, имеющие в себе несколько конструкций. Модульные печи, в которых находится как жаровня, так варочная панель и тандыр.

Может иметь в себе даже коптильню. Устанавливается, как правило, внутри беседки открытого типа для удобства использования, с дымоходом, ведущим на улицу.

Варианты печки своими руками

Печку в беседку можно сделать своими руками. При этом можно воспользоваться как готовым дизайнерским шаблоном из интернета, так и заказать чертеж с проектом будущей конструкции у профессионального мастера. Как правило, многие пользователи отдают предпочтение первому варианту, поскольку желают сделать печное оборудование самостоятельно. К тому же, обходится это вдвое дешевле, чем при заказе архитектурного проекта у профессиональной компании.

Материалы и инструменты

Для того чтобы возвести самую простую печь для беседки без какого-то особого декора, необходимо будет взять обыкновенный и шамотный кирпич с глиняным раствором, мастерком, пилой по кирпичу, строительным уровнем, арматурой, печной фурнитурой и бетон для фундамента. Что касается возведения фундамента, может потребоваться доски для возведения опалубки с другими гидроизоляционными материалами. Для того чтобы создать печь в беседку с использованием огнеупорной стали или другого металла, потребуется соответствующий материал. Для дымохода понадобятся железные листы с жаропрочным надежным герметиком.

Обратите внимание! Для украшения может потребоваться напольная плитка с керамогранитом, позволяющим создать жаропрочное покрытие около печного оборудования. В зависимости от дизайна, может пригодиться натуральный камень для отделки или козырек из металла, профнастила или другого материала.

Из других инструментов обязательно потребуется лопата с молотком, бетономешалкой, киркой, болгаркой, кистью и сварочным аппаратом. Непременно понадобиться большая рулетка, обычный карандаш и сама схема или архитектурный заказанный проект, по которому нужно будет действовать.

Выбор проекта

Покупка проекта с точными размерами является самым оптимальным вариантом, поскольку там уже подсчитаны все элементы печной конструкцией со схемой кладки фундамента и корпусной части. Готовые проекты включают в себя послойный и поэтапный чертеж, благодаря которому возможно сооружения надежной и правильной уличной печи.

Выбирая проект, необходимо понимать, что жаровня должна иметь проход, а все поверхности для работы должны быть расположены удобно по высоте. Кроме того, в проекте должно быть указано оптимальное расположение всех конструкций. Желательно отдавать предпочтение той схеме, в которой есть место, где будут находиться инструменты для топки с регулированием процесса готовки.

Обратите внимание! Конечно, также нужно учитывать ценовой диапазон формирования архитектурного проекта в жизнь и реализацию под длительную эксплуатацию дома или на даче в беседке.

Чертеж

Создавая чертеж своими руками, необходимо обозначение всех конструктивных элементов с подключением точных размеров и узловых соединений. Кроме того, необходимо продумать тот факт, как будет выглядеть основание топки с дымовым карнизом, каминным столом и топливником. Основание — площадка, куда будет укладываться топливо и удаляться зола. Карнизом называется сводчатый вид элемента, находящегося над топкой. Каминным столом является защитный вид основания, который препятствует появлению перегрева фундамента от растопления печи, а топливником считается ниша, где происходит горение топлива. Она может быть прямоугольной, трапециевидной или арочной.

Помимо этого, важно учесть, где будет находиться дымовая камера с конвектором, искроулавливателем, дефлектором, зольником, дымоходом, предтопочной площадкой, каминной доской и устьем каминного комплекса. Особо важна грамотная реализация тяги для правильной работы устройства и отведения продуктов горения от зоны работы.

Обратите внимание! Для получения качественной, надежной и безопасной печи, опытными специалистами рекомендуется использование таблиц размеров всех печных элементов. Кроме того, важно учесть при создании определенные правила проектирования.

Выбор места

Выбирать место для установки кирпичной крытой печи необходимо не только из внешнего вида и конструктивных особенностей, но из соображений безопасности. Следует ставить конструкцию в месте, удаленном от технических построек и дома на приличное расстояние. Во первых, так гласят требования пожарной безопасности, а во-вторых, так можно достичь максимальной вентиляции и невозможности попадания запаха гари внутрь любого помещения.

Конечно, предусмотрительно предварительно сделать навес или поставить печной комплекс для беседки под крышу с порядовкой. Но, как правило, по рекомендациям пользователей делать это не стоит из-за отсутствия должного проветривания. Печка в беседку должна быть поставлена на свободной и открытой площадке. Для удобства ее можно расположить в шаговой доступности к беседке. В самой беседке делать это не рекомендуется.

Обратите внимание! Необходимо понимать, что кустарники с деревьями — не лучшее решение, где есть беседка с камином печью. Это может быть опасно для жизни. По этой причине выбрать и выложить площадку для камина необходимо в свободном от построек с элементами декора месте города.

В целом, печка для беседки представлена на рынке в пяти вариантах. Есть барбекю с камином, русской печью, мангалом и комбинированным вариантом. Сделать самостоятельно ее можно по чертежам и готовым схемам, описанным далее. Также можно прибегнуть к помощи профессионалов и заказать проект с размерами. Что касается выбора места, его нужно осуществлять по критериям удобства, безопасности и красоты.

Мини русская печь для беседки

Беседка с печью – конструкция очень удобная. Подобное сооружение хотели бы иметь на участке многие. Между тем построить его самостоятельно не особенно сложно. Важно на первом этапе правильно составить проект. Видов печей для беседки с точки зрения функционала существует несколько. В таких конструкциях можно жарить шашлыки, тушить мясо, коптить продукты или даже варить супы.

О достоинствах и недостатках всех этих разновидностей и поговорим далее. Также разберемся с технологией строительства печи мангала с коптильней для беседки.

Разновидности печей для беседок

Итак, какой вид печи выбрать для беседки? Чаще всего внутри этих дачных сооружений устанавливаются мангалы, камины, барбекю, казаны и мини русские печки.

Invalid Displayed Gallery

Печь мангал

Основным отличительным признаком мангала является то, что мясо на нем жарят с использованием шампуров. Стационарные конструкции этого типа возводят вместе с беседкой и устанавливают обычно у дальней стены. Очень часто кирпичный мангал совмещают с коптильней.

Фото печи для беседки. Кирпичный мангал – конструкция обычно не слишком сложная

В готовой беседке проще установить железную печь мангал. Такие переносные конструкции также достаточно удобны и при этом не занимают много места. Иногда металлические конструкции этого типа обкладывают кирпичом.

Металлическая печь мангал с казаном и столешницей

Печь барбекю

Стационарная печь барбекю для беседки также возводится из кирпича и по внешнему виду очень напоминает мангал. Однако в этом случае для жарки используются не шампура, а решетки. Разумеется, сам процесс готовки при этом становится более удобным, так как не нужно тратить время на насаживание мяса. Но мыть решетку сложнее, чем шампура.

В барбекюшнице мясо жарится на решетке

Очень удобной разновидностью стационарной печи барбекю являются конструкции, дополненные рабочей зоной – столешницей и раковиной.

Переносные барбекю чаще всего устанавливаются в центре беседки и имеют круглую форму. Над ними так же вешают вытяжки. Последние крепят на цепи к балкам потолка. Такая беседка с очагом в центре наверняка также будет очень удобной.

Круглые барбекю обычно устанавливаются в центре и оборудуются вытяжкой

Русская печь для беседки

Еще одной очень распространенной разновидностью печи для беседки является русская мини-печь. Основным достоинством этой конструкции считается многофункциональность. Построить русскую печь в беседке – значит получить возможность не только жарить шашлыки. В ней можно также тушить мясо, делать блины, варить супы и т.д. Больше всего этот тип подойдет, разумеется, для такого сооружения, как русская беседка.

Мини русская печь для беседки – оборудование в возведении достаточно сложное

Другие разновидности

Достаточно интересным типом печи для беседки является казан. Представляет он собой обычно прямоугольную кирпичную конструкцию с отверстием вверху, в которое вставляется круглая чашка – казан. Предназначены такие печи для готовки плова.

Кирпичная печь казан используется для готовки плова

Печь камин для беседки может стать очень подходящей конструкцией в том случае, если предполагается сделать ее зимней. Такие закрытые сооружения на самом деле очень удобны.

Беседки закрытые с печью камином – сооружения уютные и практичные

Еще одной интересной разновидностью печей для беседки является печь-гриль. Сегодня в магазине можно приобрести ее портативный газовый вариант на колесиках.

Очень популярной конструкцией считается сборный печной комплекс. Это могут быть, к примеру, беседки с печкой и мангалом, либо с мангалом и коптильней, с барбекю и казаном и т.д.

В большой беседке может быть установлен сборный печной комплекс

Возведение мангала с коптильней

Далее рассмотрим, как построить небольшой печной комплекс для беседки, включающий в себя мангал и коптильню из кирпича. Его строительство включает в себя несколько этапов.

На первом этапе собирается собственно сам мангал. Беседка строится уже вокруг него.

Мангал для беседки имеет довольно-таки простую конструкцию

Правила составления проекта

Начинают строить печь для беседки своими руками с разработки проекта. Составлять его нужно таким образом, чтобы свести к минимуму риск возникновения пожара.

Согласно нормативам, перед топкой мангала должно находиться не менее трех метров свободного пространства. По сторонам – не менее 1м. Деревянный парапет беседки сзади должен быть расположен от мангала не менее, чем на 25см.

Разумеется, и саму печь следует проектировать таким образом, чтобы она была максимально удобной в использовании.

Печь мангал для беседки. Фото правильно расположенной конструкции

Дровник печи должен иметь высоту минимум в 45см. Оптимальной же считается высота в 70-90см. Топку в том случае, если вы хотите использовать мангал и в качестве коптильни, стоит поднять до 90см.

Порядовку такой печи проще всего скачать в интернете. Разумеется, в проекты включаются и чертежи с указанием размеров.

К проекту прикладывают порядовку мангала

Возведение фундамента

Печи для беседки из кирпича – конструкции достаточно массивные. Поэтому под них обязательно нужно устраивать фундамент. Для кирпичного мангала лучше всего подойдет плитный. Под него в земле выкапывают яму 35см глубиной таким образом, чтобы она была сантиметров на 10 шире дровника по всем сторонам.

Под мангал стоит возвести плитный фундамент

Опалубку можно сделать из фанеры или досок. Дно ямы следует тщательно выровнять. Далее в нее насыпается песок слоем не менее 5см. Затем выполняется заливка подбетонки толщиной около 3см. После ее застывания, устанавливается арматурная сетка. На заключительном этапе все заливается бетоном. Готовят его в пропорции цемент*песок*щебень 1*3*5.

Со всех сторон от дровника должно оставаться по 10см плиты фундамента

Кладка дровника

После заливки и выстаивания фундамента, начинают кладку дровника. Рассматриваемый нам мангал в проекции сверху будет иметь вид буквы «П». Заднюю стенку можно выложить из трех кирпичей, уложенных на постель ложком, боковые – из двух. Для того, чтобы мангал получился удобным, дровник стоит сделать повыше (10-11 рядов).

Печь в беседке. Фото мангала с высоким дровником

Выкладывают стенки методом в полкирпича. Через пять рядов способом в кирпич также буквой «П» делают «полочку» под дно топки. Последнее можно изготовить из стального листа. Следующий ряд также выкладывается методом в кирпич, но уже по всему периметру прямоугольника. Впереди снизу под кирпичи можно подложить стальную пластину или уголок 50*50м.

Стальное дно жаровни укладывается на «полочку» из кирпичей

Кладка топки

Далее рассмотрим, как построить топку. Кладку над дровником продолжают опять методом в полкирпича. Высота топки должна составлять 10-12 рядов. На самом верху в кладку вмонтируют держатели для стального стержня, на который будет надеваться продукты для копчения.

Над мангалом или барбекю в печи можно устроить коптильню

Топку лучше всего выкладывать из шамотного кирпича. При этом следует использовать не цементный, а глиняный раствор.

Как сделать дымоход?

Дымоход для мангала своими руками можно склепать из жести 2мм. Для этого сталь раскраивается таким образом, чтобы угол раскрытия усеченной пирамиды дымосборника составлял примерно 60см, а диаметр металлической трубы – 12см. К топке такой дымоход можно приварить через стальной уголок. На заключительном этапе из этой же жести нужно будет сделать навесную дверку для коптильни.

Фото кирпичных мангалов с жестяным дымоходом

На этом возведение печи с мангалом и коптильней можно считать оконченным. Как видите, процедура это не такая сложная, как может показаться на первый взгляд. Если вы когда-нибудь строили кирпичные стены, собрать печку для беседки не составит для вас никакого труда.

виды (с мангалом, барбекю), выбор, изготовление своими руками

Правильно подобранная или построенная собственноручно печь для беседки делает ее не только уютнее. Беседка с печью вполне справится с ролью летней кухни, не замызганной, наоборот, украшающей приусадебный участок.

Даже если просто поставить мангал в беседку, его возможно доработать таким образом, что кулинарные функции значительно расширятся, а задымление беседки сведется к минимуму, см. далее. Если же учесть все особенности эксплуатации варочного устройства на твердом топливе в открытом неотапливаемом помещении и немного потрудиться, то о летней кухонной духоте в доме можно будет забыть, лишь бы погода позволяла готовить на воздухе. О том, как выбрать покупную печь в беседку и что нужно знать, чтобы самостоятельно ее там построить, и написана данная статья.

Беседки с печами

Что требуется от печи

То, что уличная печь должна быть стойкой к внешним воздействиям, очевидно. Не вполне очевидна мера их воздействия на строение печи: к температурному диапазону, который печь должна выносить, снизу добавляется не менее 10-15 градусов, а то и все 30-50; печку-то на зиму в дом не заносят. Пластичности традиционного глиняного печного раствора на это уже не хватает; раньше уличные печи клали на глиняно-известковом и др.

модификациях старинных минеральных кладочных растворов для печей. Добавляли в раствор яйца, но все равно, служила уличная печь без перекладки лет 10-15 от силы. Поэтому в наше время уличные печи кладут преимущественно не на глиняном растворе, а на печных клеях; это уже продукты современной химии. Внешне они похожи на строительный цементно-песчаный раствор, однако в их основе жаропрочный цемент или тонко молотый печной камень стеатит на особом связующем с добавками-пластификаторами. Печные клеи дороже старых печных растворов, но пластичнее лучшей белой глины, а предназначенные для наружных работ морозо- и влагостойки.

Еще менее очевидно требование стабильности температуры в рабочей области печи. Летом много чего пекут над углями и вообще готовят на открытом огне. Печь-барбекю для беседки или др. аналогичного назначения должна держать температуру в зоне расположения продукта не менее точно, чем позволяет газовая плита, иначе или подгорит, или невкусно получится. Это требование еще более ужесточается, если печь с коптильней: однократное кратковременное выпадение кислого конденсата в коптильном шкафу портит всю партию.

Вместе с тем печь в беседке чаще всего технически невозможно снабдить высоким дымоходом и сложной системой дымовых каналов, стабилизирующих тягу и сглаживающих задувание ветра в трубу. По эстетическим соображениям не всегда применим и дефлектор. Тогда приходится жертвовать экономичностью печи и обеспечивать ее технологические кулинарные качества другими способами, см. ниже.

И, наконец, если печь в беседке пригодна только для шашлыка, гриля и ростбифа, это умаляет значительную часть ее достоинств. Как следствие – беседочные печи часто строят в составе кулинарного комплекса, позволяющего приготовлять и повседневную пищу. Оптимальное, но достаточно трудоемкое решение в таком случае – постройка летнего кулинарного комплекса заодно с беседкой, см. также в конце.

Шамот и дымоход

Есть в общем 2 универсальных способа обеспечить должное качество пищи, приготовляемой в беседочной печи. Один из них – использование шамотного кирпича не только для жаростойкого ядра печи, но также для футеровки (внутренней облицовки) всей варочной камеры и в дымоходе. Теплоемкость и теплопроводность шамота велики: печь приходится довольно долго прогревать, но потом тепловое излучение от стенок жаровой камеры до некоторой степени парирует колебания температуры в ней, а тяга в шамотном дымоходе держится стабильнее.

Порядовка на печь-мангал для беседки, построенную по этому принципу, дана на рис. В этой же конструкции используется еще один принцип, см. ниже, но ее главный недостаток – довольно большое количество стальных закладных (10 ряд) и перевязок проволокой (ряды 22-28). Коэффициент термического расширения (ТКР) стали больше, чем у шамота и тем более у кирпича, а рабочий диапазон температур печи в беседке шире, чем у домовой, см. выше. Наличие стали в конструкции отрицательно сказывается на долговечности печи и требует особо тщательного выполнения работ по ее постройке.

Порядовка печи-мангала для беседки

Кроме того, шамот – материал в общем не для наружного применения. Практически вечен он в жаркой сухой атмосфере, а на открытом воздухе со временем разрушается. Тем скорее – в беседочной печи, которая зиму стоит нетопленой. Продлить жизнь выходящего наружу шамота можно термостойкой влагоотталкивающей пропиткой, напр., акриловой и оштукатуриванием водостойкой штукатуркой повышенной пластичности, напр., известковой с вермикулитом и полимерными добавками. Большая пластичность штукатурки необходима, т.к. ТКР шамотного кирпича больше, чем у других строительных материалов.

Примечание: как построить мангал-барбекю в беседку несколько иной конструкции, см. видео ниже:

Видео: пример строительства печи с мангалом и барбекю

С шамотом сложностей и возни в общем много, поэтому в печах для беседок часто обходятся без него, выполняя их с дымоходом, снабженным шатром-дымоулавливателем (дымовым зонтом). В этом случае роль температурного и ветрового демпфера берет на себя газовая подушка под шатром. Ее действие против задувания кратковременно, только при порывах ветра, поэтому в местах с долгими сильными ветрами ставить на печь только лишь дымовой шатер не рекомендуется.

В тихих краях достаточно бывает поставить шатер над обычным мангалом, чтобы шашлыки поспевали вовремя и не подгорали, поз. 1 на рис.:

Дымоходы для печей в беседку

Хотя бы простейший очаг (см. далее) с ветровой загородкой усиливает положительный эффект шатра. При этом следует соблюдать правило: чем более открыта печь ветру, тем выше должен быть шатер и ниже – труба, поз. 2 и 3. Особенно эффективен кирпичный шатер над закрытой жаровой камерой, поз. 4. Именно такая печь для беседки может держать температуру в кулинарной зоне не менее точно, чем газовая плита, и может быть оборудована коптильней, также см. далее.

Примечание: к сожалению, ставить в дымоход с зонтом шибер (регулятор тяги), нельзя – пойдет дым и угар.

Если покупать

Вышеприведенные сведения – общего характера, они пригодятся и при выборе покупной печи. Но главное, что нужно знать, решая, строить печь в беседку или купить – или вы выкладываете не менее 2000 у.е., или не избавляетесь от строительных работ, которые обойдутся ок. 1000 тех же самых денежных единиц, помимо стоимости печи. Либо придется пожертвовать вкусом пищи.

Готовые печи для беседок выпускаются в нескольких видах исполнения. Композитные модульные (поз. 1 на рис. ниже) очень легки: нагрузка на опорную поверхность от них не превышает жилищно-строительных 250 кгс/кв. м, поэтому композитные печи можно ставить просто на пол. Модули поставляются собранными, их можно расставлять, как мебель: кантовать, таскать. Композитная печь дышит и по всем эксплуатационным параметрам равноценна хорошей кирпичной, но $2000 за такую это еще дешево.

Готовые печи для беседок промышленного производства

Композитная мини-печь, поз. 2, обойдется в 2-2,5 раза дешевле, и на зиму ее заносит в сарай один человек; самое большее – двое. Это обязательно, т.к. мини-печи относятся к эконом-классу данной продукции большая их часть на морозостойкость не сертифицируется. По той же эконом-причине мини-печь не дышит и качество печеного из нее в лучшем случае чуть выше среднего.

Сборные каменные печи, поз. 3, делают из стеатита или его полноценных заменителей. Качество продукции обеспечивают высочайшее, поставляются частями. Стоимость комплекта лишь немного ниже, чем готовой модульной печи. Монтаж на месте от поставщика формально бесплатный, но перед этим нужно заказать постройку фундамента (печь весит более полутонны), что стоит $200-$900, смотря по типу существующего строения и местным условиям. Если фундамент самодельный – вам самовывоз и гарантия аннулируется.

Фирменную стальную печь-очаг для беседки (поз. 4) можно найти за $250-300, а б/у вполне годную – вдвое дешевле. Весит, в зависимости от модели, 100-250 кг, можно ставить на пол. Но качество продукции – не выше, чем с базарного мангала.

Если строить

Чтобы правильно построить печь для беседки своими руками, нужно, кроме описанных выше особенностей, знать еще кое-что о способах постройки. Как мы уже поняли, печь в беседке должна удовлетворять след. условиям:

1. В строении печи должно быть как можно меньше металла и шамота. Лучше вовсе без них обойтись;
2. Оптимальная конструкция – с жаровой камерой и дымовым шатром;
3. Качество печеной продукции (шашлык, гриль, барбекю) из печи должно удовлетворять высоким кулинарным стандартам;
4. Печь должна давать возможность готовить повседневную пищу.

Цельнометаллические печи полностью исключают п. 3, поэтому не рассматриваются. Печь в беседке, выдающая вкусненькое, должна строиться из кирпича.

Клеевые чудеса

Построить кирпичную печь в беседке, удовлетворяющую всем указанным требования, возможно, пользуясь современными печными клеями. Среди них есть быстротвердеющие, выпускаемые в тубах. Кирпичи ими можно приклеивать друг к другу на весу, что и позволяет сооружать плоские кирпичные перекрытия без закладных. Для печника-ортодокса это ересь – как это, кирпичи в потолке висят? Но многие современные проекты печей рассчитаны именно на такой способ кладки. Порядовки при этом рассчитываются на компьютере с учетом всех возникающих в строении печи усилий и напряжений.

Быстротвердеющие печные клеи дороги и применяются менее 15 лет, поэтому достоверных данных о долговечности сложенных на них печей нет. Но печку в беседку без закладных можно склеить и «обычным» высокопрочным влагостойким печным клеем, напр. ScannMix или отечественным К-77, если воспользоваться технологическим приемом, известным с глубокой древности, а именно – временной постелью под кладку. В старину строились на достаточно пластичном известковом растворе, и древние строения с потолками из кирпичей кое-где сохранились до наших дней. Когда к дело пошел прочный, стойкий и дешевый, но жесткий и хрупкий цемент из мергеля, метод временной постели остался в анналах технической эволюции, однако под компьютерный расчет порядовок и печные клеи он вполне годится.

Как сложить из кирпича плоское перекрытие без закладных

Схема постройки висячего плоского кирпичного перекрытия на временной постели дана на рис. Щит постели накрывается пленкой – хороший печной клей липкий почти как монтажный. Сроки в 7 (2-9) и 20 (10-30) сут. обозначают техперерывы для набора указанными выше клеями соотв. 50% и полной прочности; суточные сроки (1 и 10 сут.) – максимально допустимое время производства данного этапа работ для тех же клеев; для других они могут отличаться. Выкладывая клееный плоский свод способом временной постели, нужно неукоснительно соблюдать след. правила:

• Перекрытие должно состоять не менее чем из 2-х рядов кирпичной кладки.
• Оно же должно завершаться некой пустотелой конструкцией, вес которой распределяет напряжения в строении так, чтобы висячие кирпичи сжимались с боков.
• Строиться нужно только по грамотно рассчитанному компьютерному проекту, никакой отсебятины!
• Отступать от проектных порядовок, сроков и технологии производства этапов работы недопустимо ни на йоту!
• Также недопустимо превышать проектную нагрузку на перекрытие – достраивать сверху что-то от себя, валить грузы тяжелее указанных в спецификации к проекту.

Какую строить?

Полнофункциональная печь в беседку нужна не всем. Если пиршества в беседке устраиваются нерегулярно в хорошую погоду, то, возможно, лучшим вариантом будет простой очаг для барбекю. Строится очаг для барбекю на описанном ниже фундаменте. Кладка – на любом кладочном печном растворе для уличных печей, не обязательно на клею. В беседке, во избежание задымления, этот очаг достаточно снабдить дымовым зонтом из оцинковки.

Устройство и чертежи очага для барбекю.

Устройство очага для барбекю показано слева на рис. Тычковый (впоперек) ряд кирпичей служит полозом для жаровни с решеткой-рашпером. Таких рядов желательно сделать несколько, чтобы рашпер можно было ставить на разной высоте над углями; при минимальном ее значении на рашпер ставят варочную посуду. Для приготовления шашлыка жаровни с рашперами удаляют, а в загородку ставят переносной мангал. Чертежи сдвоенного очага-барбекю даны справа на рис. В таком можно готовить сразу 2 блюда; правда, дров на это уйдет ненамного меньше, чем для костра.

Если же требуется удовлетворить всем указанным выше требованиям к печи для беседки, нужно строится серьезнее. Безо всяких современных новшеств им удовлетворяет малая русская печь, поз. 1 на рис; она же и достаточно экономична. Но, увы, конструкция русской печи сложна, а на самую маленькую нужно 2500 кирпичей.

Возможные варианты печи для беседки

Печи в беседках часто стилизуют под русскую, поз. 2 и 3. К сожалению, от «няшной» у них только чело с аркой. Жаровой камеры как таковой нет, поэтому печи «под русскую» часто дымят. Что не только портит их вид (поз. 3), но и опасно в пожарном отношении. Поэтому лучше возьмем за образец классическую печь-барбекю, поз. 4, но, во-первых, используем возможности клеевой технологии и метода временной постели. Во-вторых, постараемся все-таки стилизовать печь, облагородив ее чело аркой, но сохранив жаровую камеру и шатер. В-третьих, нужно будет, чтобы в этой печи можно было жарить шашлык и варить суп, ничего в ней не меняя.

Фундамент

Какую бы печку в беседке мы ни строили, сначалае нужно заложить под нее фундамент. Сделать фундамент под клееную печь несложно, т.к. она достаточно прочна, чтобы отыгрывать сезонные подвижки грунта, кроме сильно- и чрезмернопучинистого. Конструкция фундамента – железобетонная плита толщиной от 0,5 м. Той же глубины – котлован под нее; в нем – по 15 см щебневой и песчаной противопучинной подсыпки. Подсыпка послойно трамбуется. Фундаментная плита выводится на 1 см ниже уровня чистого пола, т.к. беседка – строение легкое, на незаглубленном фундаменте и тоже «гуляет» вместе с грунтом. Вынос плиты за контур печи в плане – от 5 см. На плиту укладывается гидроизоляция из 2-х слоев рубероида и противопожарная отмостка из стального листа на 6-мм асбестовой подушке; вынос отмостки – 60 см перед топкой и по 30 см с остальных сторон. Печь строится прямо на стали без постели (здесь – постоянной, под печь), т.к. адгезия печных клеев к металлу достаточно велика.

Примечание: если печь строится заодно с беседкой, настоятельно рекомендуется делать крышу после постройки печи. А то потом замаешься оборудовать проход дымохода сквозь кровельный пирог.

Строим печку

Компьютерный 3D проект печи для беседки, которую можно построить без металлических закладных, дан на рис. Ее же можно строить и со сталью, если боитесь висячих кирпичей или воспользуетесь гораздо более дешевым глиняно-цементным или известково-цементным печным раствором для уличных печей. В таком случае висячие края кирпичей должны опираться на закладные из уголка или 6-мм проволоки-катанки аналогично порядовке печи-мангала, см. выше. Материал – обычный печной кирпич, а для рядов до 6-го включительно даже рабочий пустотелый.

3D проект печи для беседки

«Изюминка» данной конструкции – боковая топка. Ее дверца является одновременно регулятором доступа воздуха. Строение печи включает в себя жаровую камеру, шатер над ней, а в декоративных целях снабжено аркой. Огонь можно разводить как на колосниковой решетке, так и под ней. На кирпичные полозки над колосником можно класть рашпер, шампуры, ставить варочную посуду. Если для зева (портала) жаровой камеры сделать заслонку, в данной печи можно приготовить даже настоящие суточные щи. Благодаря компактной теплоемкой жаровой камере с шатром печь мало чувствительна к высоте трубы – ее возводят сообразно высоте беседки. Фундамент – описанный выше (противопожарная отмостка в проекте не показана). Обратите внимание – в состав печи входит разделочный стол. Столешницу из искусственного камня можно заменить любой другой, но ради компактности убирать стол совсем нельзя!

Конструкция рассчитана на компьютере, и буквально каждый кирпичик в ней важен для общей прочности!

Порядовка данной печи в беседку приведена на след. рис.:

Порядовка печи для беседки

Далее иллюстрируются основные этапы постройки печи. «Пустые» швы на самом деле тоже заполняются клеем; они или окантовывают висячие края кирпичей или, возможно, на отдельных картинках просто дефект графики.

Кладка основания печи (ряды 1-7)

Здесь на рис. – кладка основания печи с подпечком. В рядах 1-6 можно использовать рабочий пустотелый кирпич на обычном цементно-песчаном растворе. Ряд 7 (постель топки) выкладывается только на клею с помощью временной постели или на стальных закладных. Если кладка ведется на обычном печном клею и по временной постели, после выкладки 7-го ряда (справа на рис.) нужно дать техперерыв для полного набора прочности клеем.

Кладка топки печи (ряды 8-12)

Кладка топки (см. рис.) имеет особенности. Временную постель убирают не ранее, чем на 100% упрочнится 8-й ряд, поз. 1. 9-й ряд частично перекрывает проем под столешницей, поз. 2. Ему (опять-таки, если печь кладется на обычном клею) дают техперерыв на 50% упрочнение клея. По выкладке стенок топки (10-й и 11-й ряды по счету, поз. 3 и 4) накладывается на том же клею прочная столешница (поз. 5), и снова техперерыв на 50% набор прочности. Тогда завершают топку и ставят колосниковую решетку, поз. 6 и 7. Обратите внимание за косо запиленные кирпичи в правом дальнем углу, это обязательно! Завершает кладку топки 12-й ряд; он же первый ряд жаровой камеры, поз. 8. После него – техперерыв на 100% набор прочности.

Кладка жаровой камеры печи (ряды 13-16)

Кладка стенок жаровой камеры (ряды 13-16, см. рис.) существенных особенностей не имеет. Техперерывов не требуется.

Кладка арки печи (ряды 18-20)

Декративная арка печи (см. рис.) циркульная секторная беззамковая. Пятки арки образованы частично запилами кирпичей 18 ряда, а частично подкладными обрезками кирпича. Арка в декоративных целях выдвинута на 50 мм из чела печи. В оригинальном руководстве к проекту ее рекомендуют класть из обычного кирпича, запиленного на клин болгаркой по шаблону. Однако лучше закупить для арки фасонных кирпичей трапециевидного сечения, они продаются поштучно.

Кладка шатра печи

Полка печи (см. рис.) на обычном клею выкладывается по временной постели или с подкреплением катанкой, усы которой замуровываются в швы 20-го ряда. Тут снова обратите внимание на косые запилы угловых кирпичей с тыльной стороны полки, их назначение то же, что и кладке топки – обеспечить прочность. После кладки полки – техперерыв на 50% упрочнение клея.

Кладка полки печи (ряды 21 и 22)

Шатер печи в 3 ряда высотой (см. рис.) выкладывается также с использованием временной постели или подшивки висячих кирпичей катанкой. Кладка дымовой трубы особенностей не имеет.

Примечание: как видим, на обычном печном клею постройка такой печи может отнять добрую часть лета. Зато обойдется много дешевле (быстротвердеющий печной клей в тубах очень дорог) и может быть выполнена неквалифицированным работником.

Если нужен комплекс

Полный летний кулинарный печной комплекс для беседки, сада, дачи (слева на рис. ниже) не просто громоздок, сложен и дорог. Строить его для индивидуального пользования имеет смысл только на приусадебном участке, когда семья в теплое время буквально живет в беседке.

Кулинарные комплексы для беседок, сада и дачи

Любому не то что печнику – пользователю печи – известно, что все свои качества печь проявляет только теплая, регулярно топимая. Чтобы такая громадина вошла в режим, ее нужно протапливать день, а то и более. На даче выходного дня рациональнее будет построить в беседке печь-барбекю, она протапливается менее чем за полчаса. Укомплектовать кухонный уголок мойкой и пр. можно мебелью, смотреться все вместе будет не хуже, в центре. Если же беседка используется в теплое время только как летняя кухня, оптимальным решением будет печь-мангал или барбекю с варочной плитой, справа на рис. Как построить печь-мангал с варочной плитой для беседки, см. видео руководство (оттуда же на YouTube по ссылке можно бесплатно скачать подробный проект со спецификацией):

Видео: печь-мангал для беседки с варочной плитой своими руками

Положение меняется, когда нужна коптильня. Простые конструкции обеспечивают стабильные условия в коптильном шкафу в лучшем случае на время горячего копчения в тихую теплую погоду. Если коптить в беседке предполагается регулярно, в строительстве печи не обойтись без шамота. Технологически строительство упрощается, а комплекс получается долговечнее, если строить его заодно с капитальной беседкой на нормально заглубленном фундаменте, т.к. вследствие большого размаха крыльев комплекса он намного чувствительнее к сезонным подвижкам грунта, чем компактная в плане печка.

Для качественного хотя бы полухолодного копчения коптильный шкаф должен быть достаточно высоким. В таком случае шатер над жаровой камерой уже не поместится. Для обеспечения требуемой стабильности тяги нужно, во-первых, вывести дымовую трубу не ниже 4 м над подом жаровой камеры. Во-вторых, дымоход делается 2-х или 3-х канальным, см. рис. Этот прием широко используется в домах с печным отоплением. Вероятность задувания ветром сразу 2-х дымовых ходов мала, а 3-х практически равна нулю.

Беседка, построенная заодно с печным кулинарным комплексом

Достаточно подробное руководство по постройке беседки с кулинарным комплексом, показанной на рис. , см. по ссылке: vosledoma.com/stroitelstvo-besedki-s-barbekyu/. Однако, при всем уважении к ее автору, безусловно знающему, умелому и трудолюбивому мастеру, одно замечание тут сделать необходимо: оставлять шамот открытым всем ветрам и дождям нельзя, никакая пропитка не спасет. Выходящие наружу стены комплекса в этой беседке надо бы облицевать на печном клею лицевым кирпичом или т.п. влаго-/морозостойким материалом, сходным по ТКР с шамотным кирпичом.

Загрузка…

Обсуждение темы «Печь для беседки»

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

проекты, фото мангала, чертеж печи из кирпича с размерами, как сделать фундамент под летнюю кухню своими руками

Практически все люди воспринимают дачу как место для отдыха с семьей и приятного времяпровождения с друзьями. Поэтому загородные участки часто обустраиваются местами для уютного или веселого, душевного или отрывного отдыха.

Независимо от предпочтений, традиционно сложилось так, что любой отдых связан с шашлыками или барбекю.

О приготовлении специального места для шумной компании или семейного времяпровождения нужно позаботиться заранее, а идеально дополнит любую беседку – барбекю.

Выбор типа беседки

Выбор предстоит нелегкий, так как нужно определиться с наиболее подходящими материалами для беседки. Главные требования к материалам — органичный внешний вид, который вписывается в общий дизайн ландшафта, долговечность, атмосфера внутри. Чаще всего преимущество отдается дереву, металлу или кирпичам.

Деревянная постройка

Дерево обладает рядом преимуществ, особенно в отношении внешнего вида, простоты монтажа и уюта в беседке. Деревянные постройки всегда кажутся более приятными и обеспечивают единение с природой.

Благодаря простоте обработки материала, можно создавать конструкции с самыми разнообразными декоративными компонентами.

Преимущества беседки из дерева:

• Доступная ценовая категория материала.
• Нет необходимости в специализированных инструментах для возведения конструкции.
• Постройка служит достаточно долго, если вовремя обслуживается и покрывается защитными пропитками.
• Простой и быстрый монтаж.
• Можно не заморачиваться с тяжелым фундаментом, достаточно облегченного типа.

Недостатки:

• Дерево требует регулярного ухода, иначе быстро сгниет.
• Важную роль играет качество древесины. Если она не пройдет все этапы подготовки, то высока вероятность появления трещин и щелей между досками в процессе высыхания.
• Ограниченное количество материалов для отделки.
• Дерево склонно к воспламенению, пользоваться барбекю нужно аккуратно.

Кирпичная беседка

Кирпич позволяет возвести капитальную конструкцию, которой не страшны никакие атмосферные явления или механические повреждения.

Для возведения такой постройки необходимо обустраивать мощный фундамент, иначе появятся трещины.

По цене материала устройство получится дороже дерева.

Преимущества беседки из кирпича:

• Устойчивость к воспламенению, никакие искры или угли с барбекю ни к чему не приведут, их можно убирать после остывания.
• Кирпичные постройки не требуют ухода или регулярного ремонта, особенно при соблюдении технологии.
• Постройки получаются долговечными и весьма прочными.
• Высокая устойчивость ко всем атмосферным явлениям — дождю, ветру, снегу и можно даже обустраивать отапливаемую зону для отдыха в зимнее время.

Недостатки:

• Большие затраты.
• Необходимо много усилий для возведения.
• Требуется мощный фундамент.

Металлическая конструкция

Кованые варианты беседки интересны тем, что позволяют создавать уникальные дизайны и декор. Можно воплотить практически любой замысел в жизнь. Металл обладает высокой прочностью и превосходным внешним видом.

Преимущества металлической постройки:

• Можно создать эксклюзивную конструкцию, которая будет завораживать глаз или простую, но практичную беседку.
• Благодаря одному типу материалов, мангал и сооружение будут обладать одним стилем. Это особенно важно, если уже есть садовые скамейки, столбы, заборы и другие кованые изделия с определенным стилем.
• Долговечная конструкция. Металл обеспечивает многие десятилетия устойчивости.
• Декоративный вид самого каркаса дополняется грунтовками и другими красками, что продляет срок жизни металла.

Недостатки:

• Металлические изделия требуют периодического ухода для защиты конструкции от коррозии.
• Материал является проводником температуры и электричества. При создании беседки нужно обеспечить качественное заземление и максимально аккуратную разводку электричества. Из-за высоких показателей проводимости такую беседку неудобно использовать в холодное время года. Для устранения этого эффекта нужно затратить много денег на утеплители и обустройство отапливаемой беседки.
• Для изготовления требуются профессиональные навыки, самостоятельно ее не создать, так как необходим сварочный аппарат.

Учитывая описанные характеристики беседок на основании используемых материалов, можно основательно подойти к выбору. Дерево лучше подходит для тех, кто любит единение с природой. Кирпич подходит для долговечных построек, для тех, кто предпочитает надежность и отдых на даче независимо от сезона. Металл создаст изысканные узоры и целостность конструкции.

Вам также будет интересно:

Постройка беседки с барбекю из дерева

На первом этапе стоит определиться с оптимальным местом для возведения конструкции.

Желательно, чтобы сооружение было недалеко от дома, в этом случае не составит труда ходить за продуктами и инструментами при приготовлении шашлыка.

Отлично подойдет место неподалеку от воды или среди деревьев, это создает неповторимую атмосферу.

Выбор проекта и подготовка

Стоит определиться с размером конструкции и дизайном, а также материалами, которые будут применяться.

Важно! Барбекю при использовании будет выпускать дым, поэтому нужно учесть расположение так, чтобы дым не шел в направлении сооружения. Желательно делать вытяжку, а дымарь поднимать хотя бы до крыши дома.

Существует множество возможных дизайнов беседок:

• С открытым пространством — в основе только 4, 6 или 8 колонн и крыша, а стены отсутствуют. Сейчас популярны частично открытые беседки, когда одна или несколько стен обшиваются деревом, а остальные остаются открытыми, обеспечивая отличный внешний вид.
• Закрытые беседки — они покрываются деревом или застекляются. Таким образом создается отдельное помещение.
• По форме бывают квадратные, прямоугольные — это самые простые. Ромбовидные, многогранные и круглые — более сложные варианты беседок.

Фото 1. Пример проекта беседки для барбекю и прилегающей садовой зоны. Разработан в специальной компьютерной программе.

Кирпич для печи

​

Необходимо учитывать, что кирпич будет подвергаться температурному воздействию, поэтому он должен быть устойчивым к высокой температуре. Таким образом, нельзя применять пустотелые и силикатные кирпичи, которые быстро разрушатся.

Стоит присмотреться к шамотному или красному огнеупорному кирпичу. Важно, чтобы они были полнотелыми.

Оба типа включают в себя глину огнеупорных сортов и примеси, в частности, шамотную крошку. Технические характеристики этих видов приблизительно на одинаковом уровне.

Материалы для постройки

Все необходимые материалы и инструменты стоит подготовить заранее. В нашем случае потребуются:

• балки для основы;
• доски для формирования стен или брус;
• покрытие на крышу;
• кирпич для барбекю;
• цемент, песок, можно шлак для стяжки;
• декоративные элементы;
• огнеупорный кирпич для барбекю;
• вытяжка;
• гвозди и саморезы;
• инструменты для замешивания бетона;
• электрический инструмент — лобзик, дрель;
• рулетка, уровень.

Фото 2. Чтобы легко просверлить прямое отверстие с помощью дрели можно использовать подручные средства, например, уголок из конструктора Lego.

Процесс строительства

1. Разметка площади, если есть необходимость, расчистить поверхность.
2. Формирование фундамента. Определяется тип и его размер. Для деревянной постройки достаточно легкого типа, например, на столбцах. Этот метод экономичный и простой. Для его приготовления выкапываются ямы глубиной больше 50 см и заливаются бетоном или выкладывается столбец из кирпича. Второй популярный вариант – это ленточный тип. Вырывается траншея по периметру всей постройки и заливается слоем бетона порядка 30 см.
3. Приготовление пола. Соединяем конструкцию по всем сторонам и по центру при помощи деревянных балок. Затем пол заливается бетоном и сверху укладывается плитка. Важно соблюсти небольшой уклон для стока воды. В общем, можно ничего и не делать, а засыпать землей.
4. Обустраиваем стены. Стены могут быть плотными или решетчатыми, выбор зависит от температуры в регионе и цели использования.
5. Делаем крышу. Можно делать односкатную или коньковую крышу. Важно только соблюсти уклон больше 10°. После приготовления каркаса из досок используется ондулин, поликарбонат или металлочерепица. Заменить крышу можно плетущимися растениями.
6. Окончательный этап – это внешняя отделка. Деревянные части, особенно соединения, должны быть защищены при помощи покрытия лаком или использования дополнительного металла. По желанию можно обшить фасадными плитами.
7. Необходимо приготовить непосредственно барбекю. Приготовить отдельное место для барбекю несложно. Нужно выложить из кирпича небольшой участок в форме буквы П. На удобной высоте делаются зацепы для решетки и несколько дополнительных – для сидячего человека и в зависимости от роста.

Проекты, фото и чертежи

Схемы и фотографии беседок на разных этапах строительства.

Фото 3. Возможный вариант чертежа непосредственно беседки с указанием размеров.

Фото 4. Строительство открытой беседки: фундамент готов, колонны установлены, над крышей идет работа.

Фото 5. Возможная схема крыши. A, B, C и D — доски разной длины; E — лист фанеры, F — кровельный войлок, а G — металлочерепица.

Фото 6. Открытая беседка почти закончена, осталось обработать дерево лаком и приготовить место для барбекю.

Фото 7. Открытая кирпичная беседка с барбекю отлично выглядит и может служить настоящей летней кухней.

Выбор типа мангала

Барбекю построить достаточно просто, но стоит учитывать, что бывают различные виды конструкций. В большей мере значение имеет декоративная составляющая, но и удобство использования тоже в приоритете.

Прежде чем переходить к строительству, нужно определиться:

• Какой формы нужен мангал. Проще всего построить буквой П и готовить мясо внутри, но можно еще делать что-то подобное камину, с местом заброса дров спереди или сзади.
• Какой подойдет размер. Зависит от ожидаемой компании или размера семейства. Можно готовить мясо за 2,3 и даже 4 раза, но всё время стоять у костра человек не должен.
• Куда лучше установить. Если специальной зоны в беседке не отведено, то лучше устанавливать в месте, где она будет меньше всего мешать и будет защищена от дождя. Стоит учесть, что выход дыма не должен направляться на дом или площадку для застолья.

Важно! Окружающая территория должна быть защищена от воспламенения, особенно актуально это для деревянного пола. В радиусе вокруг печи стоит делать дополнительное покрытие невосприимчивое к температуре.

Вам также будет интересно:

Кладка

Первым делом заливается фундамент под участок, где будет находиться барбекю, но так, чтобы он был несколько больше мангала.

Помимо самого барбекю, устанавливается дополнительный стол и участок для различных инструментов, а также отделяется место для складирования дров.

После подготовки фундамента замешивается снова раствор и, соблюдая порядовку, укладывается огнеупорный кирпич. Дизайн барбекю может быть открытый, когда кроме закрытой печки и небольшого бортика ничего нет, а также закрытый, когда со всех сторон стены, перетекающие в дымоход.

Процесс кладки аналогичный простому кирпичу. Раствор замешивается и с помощью мастерка наносится на поверхность, куда потом устанавливается кирпич.

Как сделать барбекю безопасным?

Вблизи барбекю не должны находиться материалы, которые легко воспламеняются, это относится и к полу.

Нельзя рядом со стенками складывать дрова. Для обеспечения высокого уровня безопасности можно устанавливать специальную систему герметизации топки, когда перекрывается поступление кислорода, и огонь гаснет.

Дым от костра также довольно горячий, если он будет направлен на дерево или дом, у которого деревянные или пластиковые окна, пластиковый фасад, есть риск воспламенения.

Построить беседку с мангалом своими руками просто!

Обустройство беседки с мангалом не представляет особой сложности, а учитывая разнообразие дизайна, владелец сможет применить самый разнообразий тип декора для своей летней кухни. Описанные типы сооружения можно сотворить самостоятельно, даже без специальных навыков.

Полезное видео

Ознакомьтесь с видеосюжетом, в котором поэтапно — от фундамента до готовой конструкции — показано, как строится кирпичная беседка для барбекю.

Строительство печи, мангала для беседки, пошагово, фото, чертежи, видео

Сегодня строительство печей разного вида в беседках стало очень популярным. Существует множество названий и огромное количество разновидностей. Для беседок выбирают комбинированные печки, настоящие комплексы, которые сочетают несколько функций.

Печь для беседки своими руками



Виды печей для беседок

Предназначенные для приготовления пищи на углях очаги принципиально не различаются. К самым популярным относятся:

• печка-гриль;
• печь-барбекю;
• печка-мангал;
• печь-камин.

Нюанс различия состоит в способе приготовления пищи:

• на шампурах либо вертеле – это мангал;
• на решетке, то печь называется грилем или барбекю.

Сложно объяснить различие между барбекю и грилем. Обычно последний имеет крышку.

Сегодня очень популярны кухонные комплексы для беседок, объединяющие себя несколько функций.

Беседка с печью. Очень популярны сегодня

Печи

Русские печи имеют сложную конструкцию, занимают много места, поэтому в беседке не возводятся. Обычно сооружают мини русские печки, которые имеют меньшие габариты и короткий под. По принципу эта печка стилизована под русскую, а выполняет функции барбекю или мангала. Иногда также размещается вертел для гриля.

Мини русская печь — оптимальное решение

Мангалы

Под эту небольшую конструкцию можно сооружать столбчатый, мелкозаглубленный фундамент.

Печь с мангалом. Практичность и уют

В этом варианте оборудован зольник, который облегчает уход, но не предусмотрены плитка с раковиной.

Барбекю

Компактный, но удобный вариант. Соорудить можно и в летней кухне, потому что оборудован плиткой. Ее можно переоборудовать для установки казана.

Печка-барбекю. Удобно и компактно

Коптильня

В больших комплексах печь оборудуется даже коптильней. По бокам оборудованы специальные закрытые шкафчики для кухонных приборов. Этот универсальный и очень удобный комплекс обладает единственным недостатком – высокой ценой. Также необходимо обустраивать серьезный надежный плитный фундамент.

Пример печного комплекса с коптильней

Правильный выбор печи

Перед возведением беседки необходимо разработать проект или выбрать готовый. Выбор варианта печи зависит от следующих характеристик:

• насколько комфортно с ней работать;
• прочность материала этой конструкции;
• размеры печи;
• диапазон температур, который выдает печь;
• гармонирует ли очаг с общим дизайном постройки.

Когда свободное пространство в беседке ограничено, и нет возможности оборудовать очаг внутри, то печь можно соорудить рядом, под навесом.

Печь под навесом. Когда беседку построили, а про очаг забыли

Постройка печи в беседке

Сооружение печи в уже готовом строении достаточно трудоемкое и дорогостоящее занятие. Легче остановиться на переносном варианте мангала или барбекю. Если же захотелось установить стационарный вариант, то необходимо:

• из огромного количества вариантов выбрать приглянувшийся;
• закупить соответствующий материал;
• разобрать существующий пол в постройке там, где планируется сооружать очаг;
• залить по размерам печи основание, на котором она будет сооружаться.

Видео: Печь для беседки своими руками

Строительство очага

Для дачной беседки всегда можно построить очаг своими руками. Даже небольшой комплекс, объединяющий жаровню, духовой шкаф и рабочий стол. Внизу обустроено пространство, куда можно вмонтировать полки для кухонных принадлежностей.
Прямо располагается камера для готовки, которая продумана так, чтобы легко было жарить шашлыки, гриль или что-нибудь коптить. Топка располагается слева, не мешает жарить и разделывать продукты. При установленной заслонке можно получить духовку, где можно легко блюда запекать. Ниже жарочной камеры находится под, который используется для хранения дров.
Спокойно готовить на мангале может мешать ветер. Печь размещается под навесом, поэтому для жарки непогода не страшна.

Проект размещения печи. Редактор поможет определится с планировкой

Обустройство фундамента

Идеальным является вариант, когда беседка с печью строятся одновременно. На этапе сооружения ленточного фундамента готовится основание под очаг.

На месте, где планируется располагать печь:

• выкапывается грунт на глубину 500 мм;
• дно заполняется щебнем или гравием;
• основание разравнивается до толщины 30-50 мм;
• обильно проливается;
• тщательно трамбуется;
• сверху укладывается арматура либо готовая металлическая сетка;
• по периметру сооружается опалубка;
• котлован заполняется бетоном.

Фундамент должен располагаться ниже пола на 5 см. Первую неделю застывания фундамента необходимо смачивать его регулярно водой, чтобы избежать растрескивания.
Через 20 дней фундамент застывает и можно укладывать гидроизоляцию. Обычно применяется рубероид.

Кладка очага

Печь в беседке располагает всем необходимым для комфортного процесса готовки пищи. Перед кладкой надо закупить весь необходимый материал:

• жароупорный кирпич;
• раствор для кладки этого кирпича;
• столешницу по размеру.

Кладка подставки

Сначала выкладывается подставка непосредственно под печь (можно даже из пустотелого кирпича).

Выложить 1-ый ряд надо аккуратно, проверяя углы и уровень, учитывая порядовку. Выкладывается 2-ой ряд, контролируя и чередуя перевязку кирпичей, и так 6-ть рядов. Подставка выполнена, сформировался под, куда будут складываться дрова. Также определилось место для посудных полок.

Подставка под печь. Выполняется из любого огнеупорного материала

Формирование нижнего перекрытия

7-ым рядом перекрывается под, 8-ым перевязывается перекрытие, осуществляется формирование дна топки.

Создание топки

В очередном ряду начинается образование топки (применяются шамотные кирпичи) с правильно установленной дверцей. Топка выкладывается исключительно шамотными кирпичами. 10-ым рядом обустройство топки продолжается.

Формирование топки. Выбираем шамотный кирпич это залог безопасности

Обустройство разделочного стола

В процессе кладки уменьшается пространство над посудным шкафом. Здесь планируется обустроить рабочий стол, например, из искусственного камня под гранит.

Столешницу удобнее заказать по размеру готовую. Устанавливать ее надо на кирпичи рабочего стола. Обязательно необходимо тщательно промазать силиконовым водостойким герметиком стыки. Столешница может служить рабочим столом, или врезать внутрь мойку.
Проще выполнить разделочный столик из обычных тщательно обработанных досок.

Завершение кладки топки

11-ым рядом закрывается топка, сверху перекрывается ее железная дверца. Важной является особая перевязка кирпичей.

Наверх устанавливается решетка (даже с лифтом) для барбекю. Главное, чтобы ее было легко снять, чтобы обслужить.

Кладка жарочного пространства

12-ым рядом создается жарочный шкаф. Для удобства и защиты его передняя сторона выкладывается одним рядом кирпича, чтобы можно было разместить шампуры с шашлыком.

Ряды до 16-ого формируют и завершают жарочное пространство, они аналогичны. Осуществляется перевязка кирпича (этот процесс обязательно надо внимательно контролировать).

17-ым рядом завершается формирование стенок жарочного шкафа.

Свод жарочной камеры

Для образования козырька по верху жарочного шкафа, свод выдвигается на 50 мм.

Формирование свода жаровни. Выглядит сложно, выполняется элементарно

Выполнять в 18-ом ряду свод жаровой камеры новичку сложнее, но:

• надо предварительно изготовить картонное лекало;
• разрезать его по размерам кирпича;
• пометить маркером очередную часть на конкретном кирпиче;
• обрезать кирпичи по меткам;
• изготовить оправку для формы свода и закрепить;
• уложить кирпич;
• подождать, пока раствор схватится;
• разобрать оправку, свод готов.

Продолжение кладки жарочной камеры

19-ым рядом начинается переход для образования перекрытия жарочного шкафа, контролируется порядовка. Каждый кирпич на стыках свода вырезается под размер. В 20-ом ряду кладка осуществляется по порядовке, а 21-й совсем перекрывает свод.

Кладка козырька

Вдоль 22-ого ряда выдвигается крайний кирпичный ряд и получается козырек. Необходимо уделить внимание особенности перевязки углов на соединении боковин с задней стенкой.

Перекрытие жарочной камеры

23-им рядом уменьшается дымовое отверстие, идет образование дымохода.
В 24-ом ряду жарочная камера перекрывается, а 25-им создается его крышка.

Кладка дымохода

В 26-ом ряду начинается сооружение дымохода, в 27-ом осуществляется перевязка первого ряда дымохода.
После этого возводится дымовая труба на нужную высоту. Необходимо постоянно следить за перевязкой. Чем выше труба, тем лучше тяга у печи. Внутри дымоход должен быть размером где-то 20х20 см, если топочное отделение составляет 70х70 см. Также это может быть металлическая труба, обложенная кирпичом

Формирование дымохода. Чем выше труба, тем лучше тяга у печи

Порядовки кладки

Здесь можно ознакомиться с порядовками обустройства печи (ряды с 1-го по 17-ый).
Далее порядовки (ряды с 18-го по 29-ый).

Очень важно знать и соблюдать правила обустройства печей. Без большого опыта осуществить кладку довольно сложно.

Особенности футеровки

Когда начинает формироваться топка, выполняется футеровка, правильности кладки кирпичей надо придать особое значение. Выдерживать швы толщиной не более 3 мм. Тогда печь прослужит долго и без ремонта.

Обустройство перекрытий

Выполнить любое кирпичное перекрытие, например, жарочная камера начинающему специалисту не удастся. Значительно облегчает выполнение этой работы создание деревянного поддерживающего и направляющего разборного каркаса. Крепится он саморезами, а разбирается после полного высыхания раствора.

Видео: Пошаговое изготовление печи барбекю с мангалом

Контроль параметров кладки

В процессе кладки обязательно необходимо использовать уровень, отвес и угломер, тогда не должно возникнуть проблем с геометрией печи. После 1-ого ряда дымохода необходимо:

• тщательно выкладывать последующие;
• соблюдать одинаковый размер дымового канала по всей высоте;
• контролировать качество заполнения швов (они должны быть плотными, излишки же необходимо быстро убирать).

Водопровод

Водопровод в беседке — дополнительный комфорт

Дополнительный комфорт обеспечивает подвод в беседку воды и сооружение канализации. Это дает возможность установить мойку рядом с разделочным столом.
Разумнее проложить водопровод с канализацией до этапа заливки фундамента. Для этого надо заранее тщательно рассчитать место нахождения мойки. Водопровод проще протянуть пластиковыми трубами, чтобы проще потом было произвести подключение смесителя и слива.

Водопровод в такой постройке используется исключительно летом. Поэтому надо предусмотреть возможность перекрывать подачу и слив воды по окончании сезона. Иначе зимой трубопровод выйдет из строя.

Отделочные работы

Необходимость отделки печи зависит от предпочтений владельца. Ее можно оштукатурить, оклеить керамической плиткой, или не делать этого. Когда использовался ровный кирпич, а печь получилась красивой, то она прекрасно смотрится вообще без отделки. Использовать необходимо жаростойкие материалы.
Чтобы исключить возгорание пола беседки, если он выполнен из легко воспламеняемых материалов, надо настелить лист жести пере печью. Лучше смотрится керамогранит или плитка в качестве жаропрочного покрытия.

Галерея беседок барбекю с мангалом (фото), портфолио наших проектов

В данном разделе сайта вы можете посмотреть на некоторые наши работы, периодически мы их обновляем (дополняем по мере возможности). Данные печи, камины, барбекю сделаны исключительно нашими мастерами, а не просто скопированы с чужих сайтов, как это многие делают и выдают их за свои работы. Для защиты своих фотографий от копирования мы стараемся ставить на них водяные знаки с названием нашего сайта и номером телефона.

Барбекю в Калужской области

Беседка в Истринском районе

Открытая беседка 6×6

Беседка с кирпичным мангалом

Беседка на даче

Беседка с летним остеклением

Беседка с отделкой натуральным камнем

Строительство беседки 8500х4000мм

Барбекю в Парк Авеню

Беседка с мягким остеклением

Кирпичная беседка с барбекю

Беседка с барбекю в КП Лисичкин Лес

Беседка в Чеховском районе

Барбекю из стареного кирпича Heylen Bricks

Барбекю с тандыром и казаном

Барбекю в открытой беседке

Беседка с барбекю в КП Парк Виль

Большой комплекс барбекю с газовым грилем и электрической плитой

Барбекю комплекс из кирпича ручной формовки

Комплекс с тандыром

Уличный комллекс барбекю

Барбекю с тандыром и казаном

Камин барбекю из состаренного кирпича

Угловой комплекс из кирпича Lode

Угловой комплекс барбекю с электрическим вертелом

Барбекю в закрытой беседке

Барбекю в Красногорском районе

Угловой комплекс в КП Парк Авеню

Барбекю с гранитными столешницами по бокам

Печной комплекс в беседке

Проект барбекю в доме

Барбекю из клинкерного кирпича

Барбекю с широким мангалом

Барбекю Донские Зори

Печь барбекю с коптильней

Угловое барбекю со столешницей

Барбекю из кирпича марки Lode

Барбекю с отделкой натуральным камнем

Казан, мангал, печь

Угловая печь барбекю в Балашихе

Барбекю с коптильней, мангалом и электрошампурами

Барбекю в Пушкино

Угловое барбекю из кирпича марки Lode

Большой мангал барбекю

Барбекю в беседке

Комплекс барбекю с тандыром

Барбекю на Рублево-Успенском шоссе

Барбекю комплекс в КП Новорижский

Летнее барбекю в саду

Барбекю из кирпича с печью

Угловой комплекс барбекю

Мангал из кирпича в беседке

Барбекю под навесом

Барбекю в закрытой пристройке

Навес из металла с барбекю

Садовое барбекю

Угловой комплекс барбекю в беседке

Мангал барбекю и камин

Большой угловой комплекс барбекю с гранитной столешницей

Кирпичный мангал для ресторана

Барбекю из кирпича с вертелом

Печь барбекю с мойкой

Барбекю и отдельно стоящая столешница

Барбекю из кирпича

Барбекю комплекс в беседке

Барбекю из кирпича со столешницами по бокам

Барбекю из кирпича с гранитной столешницей

Угловой комплекс барбекю с отделкой столешницы керамогранитом

Барбекю с самоваром

Барбекю в Дедовске

Барбекю из кирпича Донские Зори

Комплекс из старенного кирпича

Барбекю из красного печного кирпича с казаном

Барбекю из старенного кирпича

Угловой комплекс в Подольске

Кирпичный мангал в ресторан

Комплекс барбекю с электровертелом и казаном

Барбекю из красного кирпича

Барбекю из кирпича Рваный камень

Барбекю с отделкой плиткой

Барбекю из кирпича с задней стенкой

Барбекю из кирпича в пристройке

Барбекю комплекс из кирпича

Уличное барбекю с казаном

Садовый комплекс с боковыми стенками

Барбекю из Кировского кирпича

Барбекю из кирпича в беседке, вид сбоку

Угловой комплекс с печкой

Барбекю в беседке

Барбекю комплекс с коптильней и казаном

Барбекю из кирпича Донские зори

Барбекю с плитой под казан

Барбекю в беседке

Большой кирпичный мангал

Кирпичное барбекю

Небольшой мангал барбекю

Мангал на балконе

Мангал с гранитной столешницей

Большой комплекс барбекю

Барбекю из темного кирпича

Барбекю из печного кирпича

Классический камин

Монтаж каминной топки

Каминная топка MCZ

Реставрация камина

Облицовка камина мрамором

Камин барбекю угловой

Камин в доме

Фотография камина в доме

Реставрация камина

Сборный камин

Печь колпаковая

Печь колпаковая с духовкой

Печь из кирпича

Русская печь с лежанкой

Печь в доме

Готовое барбекю Rosa

Мангал из камня в Чехове

Барбекю из камня в Чехове

Барбекю из камня в Бронницах

Барбекю-мангал из камня Воронино

Один мангал из камня

Барбекю Сицилия

Отделка барбекю камнем

Барбекю Кения

Барбекю из камня натурального

Барбекю с казаном

Барбекю Сицилия с мойкой

Барбекю Венеция со столешницей

Угловое барбекю Ногуера

Барбекю с газовым грилем

Барбекю в беседке

Барбекю комплекс с дверками

Облицовка натуральным камнем

Барбекю на улице

Барбекю из натурального камня

Барбекю в беседке

Барбекю Артек

Барбекю из камня Боровики

Барбекю из камня Бристоль

Барбекю из камня на Дмитровском шоссе

Барбекю из камня в Домодедово

Барбекю из камня в КП Эдем

Барбекю из камня в КП Истринский плес

Барбекю из камня в КП Лисичкин Лес

Барбекю из камня в Мишнево

Барбекю из камня Новый Быт

Барбекю из камня в КП Парк Виль

Барбекю из камня в КП Рождественно

Барбекю из камня в Рузе

Барбекю из камня в г. Видное

Барбекю из камня в Воронеже

Барбекю с казаном из камня и мойкой

Барбекю с казаном и тандыром (65 фото) » НА ДАЧЕ ФОТО

Барбекю комплекс с тандыром

Барбекю комплекс с тандыром

Барбекю проект тандыр

Мангальная зона с тандыром и мангалом

Казанно мангальный комплекс

Печь тандыр казан мангал

Комплекс барбекю мангал казан помпейка

Уличная печь с мангалом

Зона барбекю из кирпича

Барбекю комплекс с тандыром

Барбекю с тандыром

Барбекю с тандыром

Угловой барбекю комплекс

Тандыр в беседке с дымоходом

Тандыр коптильня из кирпича

Уличный камин в комплексе с барбекю

Печной комплекс с тандыром для беседки проекты с размерами

Печь тандыр казан мангал

Беседка под мангал в два этажа из красного кирпича зимняя

Мангал тандыр казан

Барбекю комплекс мангал тандыр казан русская печь

Уличная печь под казан из кирпича

Барбекю комплекс из кирпича под ключ

Барбекю комплекс с тандыром

Многофункциональная печь для беседки

Барбекю комплекс под ключ

Мангальная зона с барбекю и тандыром

Комплекс барбекю с коптильней мангалом казаном порядовка

Барбекю комплекс с тандыром

Уличный мангал

Барбекю Saunday ref 705

Беседка с тандыром

Барбекю из кирпича с местом под тандыр

Кирпичный мангал с тандыром

Мангал тандыр казан

Стационарная печь барбекю из кирпича трио

Комплекс барбекю мангал казан помпейка

Мангал с тандыром из кирпича

Барбекю комплекс с тандыром

Комплекс барбекю мангал казан коптильная

Барбекю Grillkoff стационарное б10

Беседка с мангальной зоной и тандыром

Мангальные комплексы из кирпича

Мангальная зона с казаном и мангалом

Барбекю из кирпича с тандыром

Мангал и тандыр в коттедже

Мангал с котельной и тандыром

Печной комплекс с тандыром

Мангальный комплекс с тандыром из кирпича проекты

Мангал казан тандыр в комплексе из кирпича

Печь для летней кухни

Волков пар печи барбекю

Беседка с мангалом и коптилкой

Летняя кухня с мангалом и казаном и коптильней

Облицовочный кирпич мангал с тандыром

Кирпичный мангал с тандыром

Порядовка барбекю с тандыром

Печь камин с мангалом и коптильней

Мангал барбекю из кирпича

Барбекю из кирпича с тандыром

Зона барбекю с тандыром из кирпича

Зона барбекю с мангалом

Барбекю из кирпича с тандыром

Мангал тандыр казан

Печной комплекс с тандыром

Закрытые беседки с мангалом и мангалом. Проекты закрытых беседок с мангалом.

Что мне снег, что мне жарко, какой проливной дождь… когда во дворе уютная и теплая беседка с мангалом! Отдых подразумевает большую легкость и свободу, и ни один дом, даже если он представляет собой вершину дизайнерского совершенства и комфорта, не заменит собрания на свежем воздухе.

На фото отрывок для мангала в беседке закрытой

Итак, дача с мангалом — это:

• навес;
• открытый;
• закрыто;
• комбинированное строительство.

Мангал может располагаться у одной из стен, в центре здания или возле беседки, на специально подготовленной площадке, ограничений нет, все зависит от ваших предпочтений.

Фото печи-мангала для беседки, с печью и рабочей зоной

Мангал можно не строить своими руками, а купить готовую конструкцию с вытяжкой и установить ее внутри беседки, на подготовленном и покрытом асбестовым листом.

Важно: очаг может быть с дымоходом или к нему обязательно должен быть вытяжной шкаф.

А к тому же проекты беседок с мангалом разные, и что выбрать, зависит от ваших масштабов. Одни предпочитают небольшой мангал с мангалами, другие хотят любоваться видом на живой огонь, а самые заботливые и гостеприимные хозяева — обслуживают уютную крытую беседку с целым печным комплексом: с вытяжкой, местом для приготовления пищи, коптильней. , кухонная столешница, много ящиков и ниша для дров.

Дизайн беседки с мангалом, фото прямоугольной сборной конструкции

Если вы пересмотрите множество вариантов, которые представляют собой беседки с мангалом, фотогалерея в этой статье и фотографии в Интернете тому подтверждение, вы обязательно заметите для себя, что они строятся не только из кирпича или камня, но также из дерева, металла и т. д. Но чаще всего встречаются сборные постройки, например, каменное основание, металлические столбы, опоры и кровля, обычно мягкая или из поликарбоната.

Фото деревянных беседок с мангалом восьмигранной открытой постройки

В последнее время стало модным строить закрытые финские мангалы из сруба, часто утепленного. Застекленные беседки с мангалом обеспечат вам комфортный отдых круглый год.

Или массивные капитальные постройки из кирпича, где парапет играет роль барной стойки, обеденная зона несколько в стороне, а доминантой всей конструкции является большой кухонный комплекс с рабочей зоной, с печь, с коптильней и т. д.Обратите внимание на нашу галерею, здесь отобраны самые интересные фото беседок с мангалами всех видов.

Уличные беседки с мангалом, на фото металлический навес с крышей из поликарбоната

Что нужно знать перед тем, как построить беседку с мангалом

В первую очередь нужно определиться с проектом, ведь беседка с мангалом не должна быть сложной архитектурной формы. Но при этом он должен соответствовать всем вашим требованиям: практичности, надежности, функциональности и, желательно, чтобы его конструкция не сильно ударила по бюджету.Конечно, зимние беседки с мангалами очень практичны, по сути, вы получаете на своем участке еще одно жилище, но такое строительство требует опыта и больших финансовых затрат.

Закрытая беседка с мангалом, фото интерьера рубленого домика с круглым очагом и вытяжкой в ​​центре комнаты

Важно: Чтобы не нарушать правила пожарной безопасности, строение с мангалом лучше располагать не ближе 8 м от жилого дома.А тут уточним: не только от вашего, но и от соседского.

Проекты и схемы

Рисуем план участка, подбираем наиболее подходящее место для строительства, желательно ровный участок, чтобы не потребовались дополнительные земляные работы. Определяем тип постройки и ее размер, которые напрямую зависят от размера мангала.

Даже самый скромный очаг займет место 750 * 1000 мм, а еще нужно добавить примерно столько же для свободного передвижения возле мангала, и чтобы тепло не мешало сидеть за столом.Исходя из этого, минимальная площадь в беседке, которую следует выделить под мангал, 1,5 м 2. Зона отдыха у стола рассчитана из расчета 2 м 2 на человека, средний стол 800 * 1200 мм плюс скамейка стульев, это еще 8-10 м 2.

Таким образом, средний размер беседки с мангалом на 6-8 человек составляет 9-12 м 2, это может быть прямоугольная конструкция 3 * 3, 3 * 4 м, разные многоугольные конструкции диаметром 2,6-3,5 м. , либо комбинированная конструкция, например, полузакрытая площадка для собраний и навес с мангалом к ​​ней.

Совет: крытые беседки с мангалом лучше делать из клееного бруса, тогда не придется останавливать строительство при усадке конструкции, а это не менее полугода — года.

Поэтапное строительство

На ленточном фундаменте построим прямоугольную беседку со встроенным мангалом. Дизайн лучше продумать заранее, желательно, чтобы стиль беседки перекликался с архитектурой основного дома.

Переносим чертежи на площадку, забиваем колья по углам, натягиваем веревку, проверяем геометрию, диагонали должны быть равны. Снимите верхний плодородный слой.

База

По периметру роем траншею глубиной 500-700 мм. Выровняйте дно, засыпьте щебнем и песком, утрамбовывая.

Для легких конструкций можно закладывать столбчатый фундамент.

Важно: Оптимальная ширина ленточного фундамента — 300-400 мм, основание должно быть примерно на 100 мм больше периметра здания.

Устанавливаем обрешетку, для этого забиваем колышки по периметру и устанавливаем внутри фанеру, обязательно скрепляем каркас подкосами, чтобы конструкция не разрушилась при заливке бетоном.

Ящик можно сколоть из необрезных досок, которые потом можно использовать в хозяйстве

Отдельно посередине небольшой стены вырываем канаву под мангал, за один шаг с основным фундаментом под него будет залита плита.

Фундамент под мангал должен быть больше периметра топки на 100 мм с каждой стороны

Мы тоже засыпаем песком и щебнем. Устанавливается в каркас обрешетки. Для ленточных фундаментов из ребристой арматуры 8-10 мм в двух горизонтальных поясах вертикальные стержни могут быть гладкими. Под мангалом делаем сетку с ячейками 100 * 100 мм. Крепим каркас вязальной проволокой или пластиковыми фиксаторами. Сварка значительно ослабит конструкцию.

Монолитный фундамент можно заменить на фундамент из сборных железобетонных блоков.

Залить бетон, через 28 дней основание можно загружать. Внутри укладываем геотекстиль, он предотвратит заиление, и мы засыпаем щебнем. Верхнюю крышку обклеить двумя слоями рубероида, то же самое проделать с фундаментом под духовку.

Гидроизоляция обеспечит долговечность конструкции

Бока подвала обшиты бутовым камнем, который крепится на цементно-песчаном растворе.

Украсить основу можно любым натуральным материалом или плиткой, не забудьте сделать так, чтобы вода не смывала фундамент

Как сделать гриль

Основание под печку застелить рубероидом, сверху лучше устроить асбестовую прокладку.

Размер и форма мангала зависят от ваших потребностей, это может быть просто кирпичное основание со встроенным готовым очагом или самодельная конструкция с коптильней, плитой, мангалом

Снаружи жаровню кладем из красного облицовочного кирпича на раствор из песка и глины. Начинаем с углов. Внутри мы используем только термостойкий шамотный кирпич. Далее печь раскладывается по схеме, как показано на фото.

На фото достойный макет стационарного мангала

Стены

Столбы устанавливаются на фундамент, всего 10 штук, вы можете выбрать любые, в нашем случае из кедра диаметром около полуметра.Возможна фиксация столбов специальными металлическими уголками.

Для вертикальных опор можно использовать доски и клееный брус, либо выложить их из кирпича, как вам удобнее.

Так как у нас беседка стилизована, заднюю стенку делаем из глухих, полубревенчатых. В стойках делать вертикальные бороздки по всей высоте, концы бревен обрезать под углом. И аккуратно вставляем в пазы опорных стоек.

Если стены беседки выполнены из горизонтально уложенного бревна, то перед постройкой кровли оставить постройку на полгода для усадки.

Опорные столбы соединены перилами, которые вертикально поддерживаются балясинами, все детали выполнены из бревен меньшего диаметра, а соединение шпунт-паз.

Перила для беседки могут быть изготовлены из точеных балясин или декоративной деревянной решетки.

Крыша

По периметру, на верхних концах столбов делаем обвязку. В центре торцевых стенок шип-паз закрепляем вертикальные стойки, которые скрепляем коньковой планкой.Стропильная система навесная, также из оцилиндрованного бревна. Один конец выпиливаем в полубревне, сверху конька укладываем стропила, скрепляем вырезанные части между собой.

Фото схема крепления стропильных ног

Просверленные детали просверливаются насквозь большим сверлом, а внутрь забивается деревянный дюбель.

Отступаем на 500-600 мм от другого (прикрепленного) конца, вырезаем выемку для укладки на обвязку. Стропила вместе с верхней обвязкой также просверливаются насквозь и фиксируются шпилькой.

Стропильную систему лучше всего делать вместе

Между собой, чтобы не потерять геометрию, и для усиления конструкции, фермы скрепляются болтом.

Набиваем обрешетку на крышу, для этого подойдет разделочная доска сосна 150 * 20 мм

Если вы хотите стелить мягкую кровлю, то используйте водостойкую фанеру для обрешетки

Укладываем на черновую крышу пароизоляцию, крепим клипсами. На ней набиваем встречную решетку.

Для пароизоляции лучше использовать дышащую мембрану.

Подойдут бруски сосны 20 * 40-60 мм. В качестве рубероида подойдет битумная черепица — это специальные тонко нарезанные деревянные плашки. Лучше, если она будет из лиственницы, так как эта порода не боится влаги и может дышать.

На фото показано как заполнить ящик

Зазоры между кровлей и трубой закрываем гнутым уголком из оцинкованного или медного листа. На трубу, чтобы вода не попадала внутрь, одеваем дымосборник.

Для большей надежности зазор лучше подклеить рубероидом

Большой фрезой проделываем отверстия в столбах, в которые вставляем сучки деревьев, чтобы беседка с мангалом стала более красочной.

Для украшения беседки можно использовать как резные деревянные элементы, так и ковку, которая будет гармонировать с аксессуарами для мангала

Этаж

Внутри конструкции к выступающим стенкам фундамента прикрепляем специальные металлические пазы, как показано на фото ниже, в которые будем вставлять бревна.

Анкерные болты лучше всего подходят для фиксации углов.

Для этого подходят деревянные балки сечением 40 * 120 мм, расстояние между ними 600 мм.

Если вы решили сделать крытую беседку, то между лагами подойдет утеплитель

Все деревянные детали обработаны огнезащитным составом и антисептиками.

Укладываем пол досками, между которыми оставляем небольшие зазоры, они будут служить для слива воды

крыльцо

Перед входом утрамбовываем площадку, кладем доски или бетонные плиты, на которые ставим 2 бревна перпендикулярно входу, с двух сторон связываем их между собой, а сверху ставим ступеньки.

На фото наглядно показано, как подготовить фундамент под веранду.

С внешней стороны добавляем опорные столбы, которые соединяем с бревнами перилами, на фото ниже хорошо видно, как это сделать правильно.

Помимо бревен, для строительства в деревенском стиле подойдет крыльцо из крупных камней.

Отделка

Деревянная конструкция покрыта грунтовкой на основе алкидных смол. Верхняя краска влагостойкая глазурь для наружных работ, которая не боится больших перепадов температур и не выгорает под воздействием прямых солнечных лучей.

Рабочую зону лучше расположить по обе стороны от мангала. Вы можете выложить его из того же кирпича, либо сделать из дерева.

Для удобства в беседку подвести инженерные коммуникации: свет, вода, сделать канализацию

В беседке установлен стол и скамейки. Планировка зависит от размеров мебели, ее можно разместить в противоположном от мангала углу беседки и оставить свободное место в центре. Если стол и скамейки большие, то ставьте посередине.Площадку возле здания выкладываем бутовым камнем, вокруг нее делаем небольшую лужайку.

Рядом с беседкой можно посадить кусты, фруктовые деревья и вьющиеся растения, которые придадут дополнительную тень и украсят постройку.

Хотите получать новые статьи по почте?

Популярный вид дачных и садовых беседок — беседки закрытого типа. Такое строение отличается большим уютом и комфортом, к тому же внутри хорошо сохраняется тепло, что дает возможность использовать его даже в зимний период.

Эта беседка становится центральным элементом экстерьера участка, а из-за ее привлекательного внешнего вида, большого комфорта и тепла в помещении часто используется для ночевок.

Практичная крытая беседка с мангалом — это отдельный домик, в котором можно не только хорошо провести время с семьей и друзьями, но и приготовить еду на костре. Как правило, беседки закрытого типа бывают разной конструкции, в зависимости от материалов, из которых изготовлена ​​конструкция, и типа.Среди наиболее популярных разновидностей закрытых беседок можно выделить:

Как правило, беседка закрытого типа имеет остекление, обеспечивающее сохранение тепла внутри помещения и защиту от ветра. Для создания хорошей вентиляции, что особенно важно для беседок с мангалом, лучше всего устанавливать открывающиеся окна, не глухие. Таким образом, можно будет время от времени проветривать беседку.

Садовые беседки закрытого типа имеют ряд заметных преимуществ по сравнению с конструкциями открытого типа:

• внешний вид;
• практичность эксплуатации;
• хорошая теплоизоляция;
• возможность использования круглый год;
• возможность использовать как дом отдыха;
• хорошая звукоизоляция;
• доступная цена на строительные работы.

Крытые зимние беседки можно строить из самых разных материалов. Чаще всего используется качественная древесина различных пород, металл, кирпич, натуральный или искусственный камень и другие. Такие материалы позволяют построить удивительные конструкции в классическом и современном стиле, которые могут гармонично вписаться в коттеджи любого типа.

Цены готовых вариантов

При строительстве павильона закрытого типа важно обращать особое внимание на стиль постройки.Выбирая внешний вид беседки и особенности ее возведения, необходимо ориентироваться на общий стиль дачи — дом и сад. При этом важно, чтобы будущая беседка гармонично вписывалась во внешний вид всего участка. Выбрав футуристический стиль оформления с загородным домом в оформлении под классику, вы создадите резкий диссонанс. В этом случае беседка будет смотреться неестественно и сильно эффектно.

Стоимость всей постройки будет зависеть от выбранного стиля, конструкции, типа и материалов.Строительные работы можно делать самостоятельно, если строительство здания несложно, и действительно делать это самостоятельно без дополнительной помощи. В этом случае цена на строительство беседки закрытого типа будет зависеть только от стоимости приобретаемого материала, раствора, инструментов и элементов декора. Остаточное решение об окончательной стоимости остается за вами.

Если у вас недостаточно навыков и опыта для выполнения подобных работ самостоятельно или выбранный вами проект сложен, то лучшим вариантом будет заказать услуги профессиональной бригады строителей.

Как правило, найти опытную команду рабочих в крупных городах не составит труда. В строительной компании вам также помогут с выбором общего стиля и типа постройки. В стоимость заказа услуг по строительству крытой зимней беседки с мангалом и без мангала будет входить:

Стоимость готовых крытых беседок будет отличаться в зависимости от выбранной компании. Обратившись к профессиональной бригаде строителей, вы можете по предварительным оценкам заранее узнать объем таких услуг.

Как закрыть беседку на зиму видео

Необязательно строить новую беседку, если на дачном участке уже есть открытая беседка. На зиму можно просто согреть и закрыть, чтобы внутри было тепло. На сегодняшний день существует довольно много вариантов покрытия стен открытой беседки.

Самыми популярными вариантами считается облицовка стен такими материалами, как:

Если не хотите возиться с обшивкой стен, можно воспользоваться более простым и быстрым вариантом — утеплить беседку снаружи с помощью пенополистирола.Кроме того, помимо облицовки и утепления стен беседки, довольно часто производят утепление еще и полов, и потолков построек. Перед выполнением утепления важно сделать в беседке небольшой ремонт. Необходимо осмотреть стены, потолок и пол на предмет трещин и других дефектов, которые необходимо устранить после обнаружения. Только после этого можно переходить к утеплению.

Как построить крытую зимнюю беседку с мангалом своими руками на фото

Прежде чем приступить к строительству беседки, необходимо определиться, для какой цели она будет служить.Если вы планируете использовать беседку круглый год, лучше всего построить беседку с остеклением и предварительно утеплить постройку. К тому же установка мангала внутри идеально подходит для зимней беседки, которая может обеспечить не только уют и тепло, но и возможность готовить еду прямо на огне.

Для зимней беседки нужно выбрать наиболее удобное место. Если в вашей беседке установлен гриль, необходимо, чтобы беседка не располагалась непосредственно с домом, потому что в этом случае дым будет попадать в дом.Лучше всего выбрать место возле дома или в саду на даче. Перед тем как построить беседку своими руками, важно создать подробный проект работ, который поможет избежать ошибок при строительстве. В проекте или строительном чертеже необходимо указать его расположение и близлежащие объекты, параметры, высоту, тип, материалы. К тому же перед работой нужно рассчитать материалы и закупить в нужном количестве.

Процесс строительства зимней беседки с мангалом состоит из таких этапов как:

• разработка проекта;
• выбор и подготовка площадки;
• закладка фундамента;
• установка мангала;
• ограждение;
• изоляция и остекление;
• кровельное сооружение;
• крыша;
• отделка здания.

Работы начинаются с устройства фундамента. Для зимней беседки с мангалом подойдет ленточный, монолитного и столбчатого типа. Наиболее выгодным и экономичным вариантом считается кладка столбчатого основания для беседки, которое, как правило, создается из обычного красного кирпича с битумом. Чтобы начать работы по созданию столбчатого фундамента, необходимо выкопать ямы на глубину до 70 см и сделать подушку из песка. После этого можно переходить к кладке столбов и созданию опалубки из брусков.

Также потребуется гидроизоляция основания опалубки, которая выполняется с помощью листов рубероида.

После того, как фундамент подготовлен, переходите к беседке. Для начала нужно сделать обвязку из деревянного бруса. После этого можно переходить к созданию каркаса, установив вертикальные стойки по углам и в местах, где будут располагаться окна и двери беседки. Также нужно уложить бревна для пола, которые крепятся к вертикальным стойкам.Стойки нужно усилить, установив подкосы между нижней обвязкой и подставкой.

После создания верхней обшивки ее необходимо укрепить, а также установить подкосы по углам рамы. Не забывайте, что все деревянные элементы и бруски необходимо обработать специальным антисептиком.

Перед тем, как делать стены, важно позаботиться об устройстве дымохода для мангала, особенности и конструкцию которого необходимо учитывать еще на этапе проектирования.

Для создания мангала потребуется соорудить для него отдельный фундамент с учетом веса самой беседки. Эта часть основания здания не закрывает деревянный пол. Сама кладка выполняется с помощью кирпича двух видов: полнотелого красного и лицевого. Первый используется в кирпичной кладке внутренней части мангала, которая будет контактировать с огнем. Он огнестойкий и защитит здание от огня. Второй вид используется при кладке лицевой стороны мангала и создает дополнительную прочность, защиту и привлекательный внешний вид.

Для создания кровли используются стропила, которые устанавливаются с углов и соединяются между собой продольной балкой, а также прикрепляются к верхней обшивке с помощью раскосов. Для кровли можно использовать практичную и надежную черепицу.

Пол и стены в беседке могут быть из дерева, поликарбоната и других материалов. На этом этапе также необходимо побеспокоиться об утеплении стен. Для этого можно использовать листы поликарбоната, минеральной ваты и других материалов для создания утеплителя.Материал укладывается на каркас из деревянных реек и обшивается вагонкой или гипсокартоном.

Многие землевладельцы, занимающиеся ландшафтным дизайном, задумываются о строительстве беседки, в которой можно отдохнуть не только душой, но и телом. В зависимости от финансовой состоятельности рассматривается вариант строительства беседки закрытого или открытого типа.

Технологический процесс возведения беседки дарить не так сложен, как может показаться на первый взгляд. Чтобы построить такое архитектурное сооружение своими руками, не обязательно быть квалифицированным специалистом.

Разновидности беседок

Выбрав укромное место на земельном участке, можно приступить к постройке беседки для отдыха. Вариантов такого сооружения, которые помимо прочего отличаются еще и стилем отделки, более чем достаточно.

На сегодняшний день беседку можно построить от:

• дерево;
• кирпичей;
Поликарбонат
• ;
• металл;
• ковка.

Причем его конфигурация абсолютно неактуальна.Главное создать уютную функциональную среду для прекрасного времяпрепровождения на свежем воздухе. Советуем прочитать на нашем портале.

Типовой проект

Перед тем, как приступить к строительству, необходимо изучить проекты беседок с мангалом. Возможно, из предложенных вариантов ничего подходящего не будет найдено и необходимо будет составить новый проект с учетом индивидуальных габаритов. Главное требование — не нарушать общую концепцию ландшафтного дизайна.

Эскиз проекта беседки из дерева с мангалом

На заранее выбранном участке земельного участка выполняем аналогичную разметку для последующей заливки фундамента. Таким образом можно будет оценить реальные размеры будущей беседки.

Совет: плодородный слой земли в беседке лучше предварительно удалить и перенести на клумбу.

Лучше всего заливать ленточный фундамент, что позволит создать надежную фундаментную конструкцию.Выкопанная траншея должна иметь глубину не менее 40 см. В этом случае обустройство песчаной подушки — обязательное требование.

Важно знать: если планируется строительство беседки открытого типа, то будет устроен столбчатый цоколь.

По нашему проекту планируется возвести не слишком тяжелую конструкцию из дерева, поэтому закладывать усиленный фундамент не требуется. Необходимо только обустроить основание предполагаемых углов конструкции и в месте установки стационарного мангала.

Для усиления фундамента можно использовать металлическую арматуру. Дно котлована рекомендуется натереть рубероидом и битумным пухом. Цементно-песчаный раствор заливается в опалубку, которая возвышается над землей в высоту.

После того, как фундамент достаточно просохнет, можно приступать к выполнению дальнейших строительных работ. Теплые беседки с мангалом предполагают наличие не только стен закрытого типа, но и создание надежного пола. Это может быть укладка плитки или установка деревянных полов.

При устройстве пола используются обрезные доски 50 × 100, которые скрепляются между собой специальными металлическими пластинами. Также применяют и уголки.

Важно знать: дерево обязательно нужно обработать специальными средствами, предотвращающими грибковое поражение материала.

Для возведения стен конструкции возможно использование как оцилиндрованного бревна, так и заранее подготовленных досок, а также блок-хаус.Кроме того, каждый ряд в обязательном порядке проверяется с помощью строительного уровня. Это позволит контролировать горизонтальную кладку пиломатериала.

При необходимости возможна внутренняя отделка стен здания. Для этого отлично подойдет вагонка.

Стилистическое оформление беседки полностью зависит от вкусовых предпочтений хозяев. Внутреннее пространство заполнено таким образом, чтобы можно было без проблем передвигаться.

Многие проекты беседок с мангалом из кирпича предполагают установку деревянных перил, как по периметру здания, так и в отдельных его частях. Также можно добавить элементы резьбы. Общая композиция выглядит намного привлекательнее как снаружи, так и внутри.

Декор беседки

Завершив этап строительства, можно приступить к проектированию интерьера. Деревянная беседка с мангалом прекрасно дополнена плетеной садовой мебелью.Никакого пластика быть не должно, только натуральные материалы. Из деревянных брусков можно сделать даже потолочный светильник, что добавит некую изюминку убранству интерьера беседки.

Закрытая беседка с мангалом должна быть построена с соблюдением всех норм пожарной безопасности. Это означает, что в обязательном порядке необходимо оборудовать систему отвода дыма и газов, образующихся в результате сжигания угля или поленьев.

Совет: не лишним будет сделать в беседке несколько окон, через которые можно будет проветривать комнату.

Если сам мангал был кирпичным, то вытяжка для мангала в беседке должна быть оформлена в таком же стиле. Монтаж вытяжки лучше производить до проведения кровельных мероприятий. Это довольно важный момент, так как место соприкосновения трубы с кровлей необходимо утеплить специальным материалом, способным выдерживать высокие температуры. Это позволит избежать дальнейшего возгорания крыши.

Выхлоп от мангала через крышу будет способствовать удалению дыма из помещения

Плюсов таких проектов более чем достаточно:

• относительно невысокая стоимость;
• натуральность и экологичность материалов;
• возможность возвести легкий фундамент, что не всегда возможно при строительстве беседок из других материалов;
• внутри помещения создает неповторимый микроклимат;
Конструкция
• способна вписаться в любой вариант ландшафтного дизайна.

Все работы волны можно выполнить самостоятельно без привлечения посторонней помощи. Вы даже можете построить своими руками мангалы из кирпича в беседке, которая станет главной достопримечательностью вашего двора.

Видео: беседка с мангалом своими руками

Вокруг самой беседки можно создать своеобразный мини-парк с импровизированным прудом и цветочной поляной. А дорожку лучше вымостить натуральным или искусственным камнем.

Закрытые (зимние) беседки — это обычно огороженный павильон с четырьмя стенами, окнами и дверью.То есть зимняя беседка — это небольшой домик, специально приспособленный для круглогодичного проживания.

беседка стеклянная

Особенность таких беседок в том, что они всегда представляют собой надежную конструкцию вне зависимости от времени года.

Беседки закрытые в основном построены из кирпича или дерева. Беседки из кирпича — дорогие монументальные сооружения, требующие прочных фундаментов и стен. Такие беседки можно построить, если для них хватит места на вашей территории. На небольшой площади такие конструкции выглядят громоздко, отвлекают внимание от основного дома.

Поскольку финансовая сторона зачастую играет решающую роль, наши соотечественники предпочитают строить зимние беседки из дерева. Их главное преимущество в том, что они отлично вписываются в любой ландшафт, могут гармонично смотреться на участке и среди других садовых построек.

Основные преимущества комнатных садовых беседок из дерева:

1. Они дешевле беседок из кирпича.

2. Более легкий фундамент, не требующий физических навыков и материальных затрат.

3. Натуральные и экологически чистые материалы.

4. Хорошо сохранять прохладу в жаркую погоду.

5. Уникальный микроклимат в закрытой беседке, поддерживаемый свойствами древесины.

Закрытая беседка с мангалом

Один из самых интересных вариантов закрытых беседок — садовые беседки с мангалами. Они не только выполняют декоративную функцию и являются украшением любой приусадебной территории, но и очень практичны.

Беседка с мангалом очень эффектно впишется в любой вариант ландшафтного дизайна. Есть много форм этих беседок.

Зимняя беседка с мангалом построена из прочных и огнестойких материалов, камня или кирпича, при этом эти беседки более долговечны, чем деревянные.

Особенность беседок с мангалом в том, что в проекте беседки должно быть предусмотрено особое место, где будет располагаться мангал, и обеспечен свободный доступ к нему. Естественно, размещение в закрытой беседке мангала требует особого соблюдения всех мер предосторожности.А именно место для мангала, в том числе и пол, следует ограждать специальными металлическими листами.

Беседка Проекты

В основу любого выбора беседки должен быть положен качественный базовый проект. В строительстве беседки не исключение.

Рассмотрим основные технические особенности конструкции беседки.

1. Архитектурный этап

На этом этапе создается эскиз будущей садовой беседки. Для создания хорошего скетча необходимо учесть такие моменты как:

Совместимость стилей будущей беседки и всего архитектурного решения вашего участка

Материалы, из которых будет сделана беседка (например, кругляк, кирпич, камень, поликарбонат)

Назначение (беседка для отдыха компанией или уединения, беседка с мангалом или без него)

Размеры беседки в зависимости от назначения

Сезонность (например, будет ли беседка застеклена, с подогревом, полом и т. Д.)

2. Рабочий проект

Здесь прописываются схемы технических узлов: окна, двери, крыши, возможные лестницы. А также сама технология строительства беседки, материалы, планы фундамента, стен, кровли.

Не все согласны заказать проект беседки в специализированной компании, многие хотят построить беседку своими руками. При правильном подходе это вполне возможно!

Бытует мнение, что прямоугольную беседку сделать проще, но это не всегда так.Как правило, прямоугольная беседка состоит из нескольких секций, которые можно расположить по кругу, и получить беседку гораздо большей площади.

Крыша беседки может быть двух- и трехъярусной, вогнутой, изогнутой или даже в виде раструба. Но самая практичная кровля для беседки — это мягкая черепица. Покрыть беседку можно любым натуральным или искусственным рубероидом. Массивная беседка, которая покрыта натуральной плиткой, будет хорошо сочетаться с печью-мангалом или мангалом.

Как выбрать размер закрытой беседки

Какие размеры беседки будут оптимальными для строительства? Конструкции могут быть совершенно разных форм и размеров.Но вне зависимости от предпочтений будущего владельца необходимо учитывать главный фактор — размер всего участка. Беседка не должна превышать 20% от общей площади сада. Также нужно учитывать, что находящимся в беседке людям должно быть просторно и комфортно, подход к мангалу и мебели должен быть комфортным.

Чем меньше участок, тем изящнее должна быть конструкция, беседка не должна подавлять другие садовые объекты.Есть примерная норма размеров конструкции беседки — на каждого человека — около 4 квадратных метров.

Если вы планируете свободно разместить в комнате стол или стулья, то внутренний диаметр круглой беседки должен быть не менее 3 м. Минимальная высота закрытой беседки должна составлять 2,3-2,7 м.

Если проект и строительство беседки заказывают в специализированной компании, то необходимо обсудить окончательную сборку будущей конструкции. При заключении договора указать:

1.фундамент и материалы конструкции

Если в вашем доме в разное время года собирается большое количество людей для общения с массовым поеданием шашлыка и других блюд, для приготовления которых вам понадобится хотя бы один мангал, то вам просто нужно построить беседку с мангал на даче. Без сомнения, такая постройка органично впишется в общий дизайн дачного участка и станет его прекрасным дополнением.

Мангал устанавливается в специальном месте, покрытом огнеупорным материалом, например железом или асбестом.Вместо помещения в беседке можно определить печь для барбекю. В чем отличия построек?

Отличия конструкции беседки с мангалом от конструкции с мангалом

Такие отличия заключаются в массивности построек. Беседки с барбекю побольше, так как печь их мощнее, чем у мангала. Беседка с мангалом меньше по размеру за счет меньшего размера конструкции с шампурами. Беседка для барбекю оборудована дымоходом как на фото.

Шампуры со шпажками изготавливаются из толстого металла, имеют разборную и стационарную конструкцию. Стационарный мангал состоит из нескольких отсеков и не похож на прямоугольный ящик на ножках. Внизу конструкции имеется вентиляция для дров и угля, имеющая форму отверстий. Рабочая камера расположена вверху.

Большие мангалы — это стационарные сооружения, в которых можно готовить мясо для большого количества людей.

Мангалы отличаются от способа приготовления шашлыка, для них нужны шампуры, смотрите фото.Знатоки создания различных видов ростеров утверждают, что мясо не отличается по вкусу, но многие гурманы с ними не согласны, говоря, что мясо, приготовленное на гриле, вкуснее. В этом их главное отличие.

Беседки

Чаще всего постройки с мангалом выглядят как особое помещение с крышей. Такая постройка отличается от обычного дома отсутствием капитальных несущих стен. В беседках устанавливают барбекю, большой стол и скамейки или стулья. Если сделать расчет не очень удачно, то остатки в беседке во время готовки будут подвергаться воздействию высоких температур и дыма.Поэтому важно разместить мангал в правильном месте.

Беседки с мангалом и мангалом

000

000

000

000

000

Какие материалы используются при строительстве беседки?

Вариантов постройки беседки с мангалом очень много, но считаются обычными постройками из кирпича или из дерева.Кирпич позволяет получить конструкцию для многовековой эксплуатации, он не боится дождя, ветра и других природных явлений, его стоимость будет выше, чем у структуры дерева.

Деревянная конструкция возводится быстрее и обойдется дешевле. Эта конструкция считается легкой, поэтому строится практически на любом грунте , в особых почвенных условиях она не нуждается. Не забывайте про обработку дерева, так как подвергаясь воздействию влаги и других внешних факторов, беседка с мангалом долго вам не прослужит.

В любом случае конструкции нужен фундамент, который придает ей устойчивость и жесткость, даже если естественный грунт плавает. Те, кто отказывается от фонда, делают это на свой страх и риск.

Если говорить об общих конструкциях, то есть подиум, крыльцо, мангал, две колонны, разделочный стол. Но это не единственное возможное решение.

Беседки самостоятельные

Первый шаг, предваряющий постройку своими руками, — это выбор локации.Обычно это корпус недалеко от дома , но также учитывается то, что в него может попасть дым. Если на вашем участке есть пруд или деревья, то такое место как нельзя лучше подойдет для строительства кирпичной или деревянной беседки с мангалом.

Определив место, приступаем к проекту фундамента, который сможет выдержать вес конструкции. Перед постройкой составляется проект , который позволяет рассчитать затраты времени и денег.Фундамент по типу различается ленточным и столбчатым. Первый тип используется как основа для капитальных построек, например, из камня или кирпича, а второй служит основой для легких — из дерева или металла.

Перед тем, как начать строительство беседки с мангалом, определитесь с собственными потребностями. Какая должна быть структура?

1. В беседке небольшой мангал, стол и стулья.
2. Закрытые беседки с мангалом, фото которых представлены ниже, подходят для круглогодичного посещения.Летний уличный вариант построен без стен, может использоваться только в теплое время года.
3. Капитальное строение, разделенное на зону приготовления пищи и трапезную.

Подготовка материалов и инструмента

Чтобы построить беседку из кирпича по проекту, необходимо выбрать стройматериалы. Их набор зависит от выбора типа беседки. Отличный способ выбрать подходящий вариант беседки — фото. Просматривая фото, которых много в Интернете и в строительных журналах, вы сможете определиться, какой вариант подходит именно вам.

Важным моментом является подготовка инструментов к строительству. Что вам нужно?

• лопата;
• фрезер;
• лобзик;
Молоток
• ;
Зубило
• ;
• шлиф-станок.

Для более сложных манипуляций понадобится:

• сварочный аппарат;
• фуговальный станок;
• болгарский;
• бетоносмеситель

Беседка с мангалом фото

Поскольку в данной статье речь идет только о качественных кирпичных садовых беседках, дальнейшее обсуждение переносных или кованых стационарных конструкций не будет.Остановимся на кирпичных конструкциях, фото которых представлены ниже. Они без проблем прослужат вам долгие годы. Отличия от металла в том, что кирпичных построек не корродируют, не прожигают, а также из-за высокой температуры, исходящей от горячих камней, еда становится намного вкуснее.

Нюансы в конструкции

• во избежание копоти и дыма необходима зона дымохода;
• мангал нужно защитить кровлей, если обойтись без него, то лучше покрыть акриловым лаком;
• если вы хотите использовать мангал для массового приготовления, то вам понадобится воздуходувка, которая создаст более интенсивное горение дров;
Шампура шириной
• будет именно тем, что вам нужно, не стоит делать шире;
• для кладки требуются огнеупорные смеси и шамотная глина или специальные составы, выдерживающие высокие температуры;
• замочите кирпичи на пять минут перед резкой — это значительно упростит задачу.

Садовая беседка с кирпичным мангалом — отличный способ отдохнуть на свежем воздухе. В любую погоду, даже под дождем, можно приготовить любимую рыбу или мясо. Помимо эта постройка отлично дополнит ваш садовый участок , в каком бы стиле она ни была, смотрите фото. При невысокой стоимости вы получаете место для отдыха, а также летнюю кухню. Вряд ли можно отказать себе в таком уютном и продуктивном удовольствии, как беседка для барбекю.

Вам нужно разрешение? — SDCI

Получение разрешения на ваш проект дает несколько преимуществ, в том числе увеличение стоимости при перепродаже, гарантия того, что ваша страховая компания покроет ремонт, и избежание компромиссов по поводу неразрешенных работ.

Для большинства проектов в Сиэтле требуется разрешение. Краткий справочник по часто необходимым разрешениям см .:

Для некоторых небольших проектов разрешение не требуется. Список работ, на которые не требуется разрешение, можно найти в:

Даже если вам не нужно разрешение, ваш проект должен соответствовать всем требованиям кодекса и стандартам разработки. Вы можете найти информацию о разрешениях на электричество, водопровод, боковую канализацию, строительство и землепользование на странице Типы разрешений.

Если вы не находитесь в экологически критическом районе, для следующих проектов разрешение обычно не требуется.

Мелкий ремонт или переделка. Вам не нужно разрешение на мелкий ремонт или переделку, стоимость которых составляет 6000 долларов или меньше, в течение любого 6-месячного периода. Лимит в 6000 долларов основан на справедливой рыночной стоимости рабочей силы и запчастей, даже если вы выполняете работу самостоятельно.

Вам необходимо разрешение на любые работы с несущими опорами, изменения ограждающей конструкции здания и работы, которые снижают выход, свет, вентиляцию или огнестойкость , независимо от того, насколько мал проект .

Разные работы. Эти проекты обычно не требуют разрешения:

• Внутренний дворик и бетонные плиты на земле (на уровне)
• Покраска или уборка здания
• Переналадка дымохода
• Установка кухонных шкафов
• Панели или другие виды отделки поверхности существующих стен и потолков
• Изоляция существующих зданий
• Уничтожение опасных материалов
• Ограниченный натуральный ремонт или аналогичная замена изношенных частей конструкции

Строительство и ландшафтный дизайн. Обычно разрешение на

не требуется.

• Одноэтажное отдельно стоящее вспомогательное здание, такое как теплица, сарай для инструментов или складов, игровой домик или подобное здание, если проектируемая площадь крыши составляет менее 120 квадратных футов, а фундамент здания представляет собой только плиту на земле
• Некоторые подпорные стены и рокарии, высота которых не превышает 4 футов при измерении от низа основания до верха стены
• Заборы высотой менее 8 футов без бетонных или каменных элементов высотой более 6 футов
• Беседки или другие открытые ландшафтные конструкции площадью не более 120 квадратных футов

Платформы, дорожки и проезды. Для них разрешение не требуется, если они находятся на высоте менее 18 дюймов над уровнем земли, а не над подвалом или другим этажом здания.

Замена кровли и сайдинга. В отдельно стоящих одно- и двухквартирных домах разрешение на замену существующей обшивки крыши или ремонт крыши не требуется, только вы не вносите изменения в ограждающую конструкцию здания, и работа выполняется так же хорошо, как и существующая конструкция.

Блюдо и панельные антенны. Для установки тарелок и панельных антенн 6 шт. Разрешение не требуется.56 футов (2 метра) или меньше в диаметре или по диагонали.

Резервуары подземные. Вам не нужно наше разрешение на удаление или замену подземных резервуаров для хранения, которые регулируются государственным или федеральным агентством. Для удаления, замены и вывода из эксплуатации подземных резервуаров для хранения требуется разрешение Департамента пожарной охраны Сиэтла.

зон отдыха с беседкой и мангалом. Беседка из кирпича с мангалом

Доброго всем времени суток!

В этой статье мы расскажем об интересных дизайнерских проектах беседки-барбекю.Одни дачи на своем участке ставят просто небольшую беседку Для отдыха, другие, чтобы не только сделать отдых комфортнее, но и пригласить друзей, установить печь с мангалом и мангалом.

Перед тем, как начать строительство беседки с мангалом и мангалом, вы решаете, какой будет ваша беседка.

Первый — это небольшая постройка с небольшой жаровней, столом и стульями.

Во-вторых, это закрытая беседка для круглогодичного проживания, либо открытый летний вариант с печкой.

В-третьих, достаточно капитального здания, которое разделено на две зоны: кухню и столовую.

Определившись с выбором ее варианта, нужно составить план проекта и выбрать материал, из которого будет построена ваша беседка.

Лучше всего сделать мангал из кирпича. В таком варианте он будет более прочным. Если вы решили использовать кирпич, то, возможно, эти советы вам помогут.

— Чтобы не было копоти и дыма, необходимо сделать зону дымохода;

— мангал необходимо защитить крышей, если не ставить, то покрыть акриловым лаком;

— если марка используется для массового приготовления пищи, она понадобится, создаст более интенсивное горение дров;

— Топка должна быть на ширину шампуров;

— кладка должна быть из огнеупорной смеси и глины шамотного типа или специальных составов, выдерживающих высокие температуры;

— Кирпич перед резкой необходимо замочить на пять минут — это упростит задачу.

Проекты Беседка с мангалом мангал и печь (сделать своими руками)

Деревянная беседка, безусловно, самый выгодный материальный и трудоемкий вариант работы. К тому же, если вы не каменщик, то деревянная беседка — лучший вариант для вашего дачи.

Еще вариант — кирпич. С точки зрения пожарной безопасности деревянная конструкция намного выгоднее, да и прослужит намного дольше.

Однако можно использовать этот вариант, когда топка находится в кирпичной части беседки, а остальная конструкция — деревянная.

Еще один вариант — беседка, реже, это беседка кованая.

Чаще всего такие беседки покупают в магазинах.

Построить беседку из кирпича с мангалом и мангалом несложно, особенно если владеть навыками кирпичной кладки. Однако, если у вас есть хорошо знакомые каменщики, то, возможно, они помогут вам построить на участке нужную конструкцию.

Как обычно, сначала делается фундамент, на который наносится слой гидроизоляции, а затем кладутся стены.Кладку кирпича лучше всего начинать от входного проема, а затем продвигаться по периметру.

Стены беседки возводятся по вашему проекту (вид и высота). Заодно делаем фундамент под мангал и копчение.

Когда стены будут возведены на нужную высоту, сделайте соларную систему

Обустраиваю столешницу, места для казани, мангал. В результате мы должны получить следующее.

Ну и в самом конце шьем кровлю из материала, который вы выбрали для этой цели.

Ниже представлен план закрытой беседки с мангалом и мангалом.

Фото Простая и красивая беседка для дачи

.

Как бы ни говорили, но комфортно на участке беседки, она должна вписываться в общий ландшафт, тем более что вы ставите не просто четыре столба с крышей, а делаете свою строительную художественную конструкцию.

Рассмотрим примеры довольно интересных и оригинальных проектов беседок.

Достаточно интересный и оригинальный проект из дерева, камня и поликарбоната.

Металлические кованые беседки выглядят не менее оригинально и красиво.

Интересный вариант беседки, в которой марка сложена из камня.

Простых беседок для дачи достаточно еще несколько вариантов. Все они выполнены в основном из дерева.

Для многих сегодня коттедж — это место отдыха и приятных занятий, связанных с украшением окружающего ландшафта. Сюда приезжают снять груз забот, накопившихся за рабочий день или неделю, переехать, пообщаться с друзьями и близкими.Уличность за городом и приятное застолье, которое обычно не обходится без шашлыка. Поездка в лес или на берег реки на шашлык осложняется необходимостью искать место, где разведение огня не будет противоречить окружающему стражу. Будь то беседка с мангалом своими руками, которая возводится на собственном участке и абсолютно пожаробезопасна. О возведении такого сооружения сегодня и пойдет речь.

Выбор подходящей конструкции

Дачные беседки с мангалом изготавливаются из разных материалов.Важно, чтобы эта постройка органично вписывалась в ландшафт участка и не нарушала его дизайн. Обычно в качестве основы для таких конструкций используется дерево, кирпич или металл.

Универсальное деревянное здание

Деревянная садовая беседка с мангалом прекрасно дополнит участок в любом стиле, ведь дерево — универсальный материал, с помощью которого можно воплотить самые замысловатые фантазии дизайнеров.

Беседка из дерева — легкое сооружение, которое быстро возводится и стоит не слишком дорого

Преимущество построек из дерева составляет:

• цена доступность материала, а также инструментов, которые будут использоваться в процессе выполнения работ;
• строение из дерева, обработанное должным образом, прослужит очень долго и будет надежным;
• простой и короткий процесс строительства;
• возможность использовать легкий фундамент, ведь для легкого строительства из дерева не нужен массив.

Прочная кирпичная конструкция

Из кирпича принято строить капитальные конструкции. Но для любого капитального строительства требуется прочный полноценный фундамент. Обойдется такая беседка дороже деревянной, но на этом список ее недостатков исчерпывается.

Но плюсов больше:

• здание из кирпича не страшные искры, которые могут попасть на поверхность — пожаров не будет;
• конструкции, возведенные из кирпича, не нуждаются в тщательном уходе или часе ремонта: они прочны и долговечны;
• из кирпича или камня можно построить такую ​​беседку, которая защитит не только от дождя и ветра, но и от снега и студня: влюбленные встречают Новый год На природе — такая теплая беседка с мангалом для вас!

Беседка из кирпича — прочная конструкция, наиболее пожаробезопасная

Очаровательная адгезионная структура

Кованую беседку сложно построить самому, не обладая определенными навыками или страстным желанием воплощать замыслы и свободы свободного времени.Стоимость готовой постройки зависит от выбора ее конструкции, сложности выполняемых работ.

Элегантная кованая беседка — настоящее украшение любого сада

Выбор конструкции данного типа позволит:

• создать поистине эксклюзивную беседку, которая станет изюминкой любого сада;
• МАНГАЛ и беседка выполнены в едином стиле, дополняют ансамбль и другими коваными украшениями, способными оживить любой сюжет;
• делают постройку прочной и особенно чудесной, применяя грунтовки, порошковую покраску, специальную краску «Хаммерит», патину, алкидные краски и эмаль, предотвращающую коррозию.

Чаще всего хозяин участка выбирает постройки, в которых сочетаются различные материалы, и их чудесные свойства удачно дополняют друг друга.

Как выбрать бренд?

Определиться с типом мангалы следует еще на этапе проектирования беседки. Часто в беседках используют, но закладные мангалы делают конструкцию максимально функциональной.

Портативный бренд удобен тем, что его можно снять, когда он больше не нужен

Металлические мангалы также могут использоваться как стационарные

— Чаще всего массивные конструкции из природного или строительного камня, металла или комбинации этих материалов.Обычно изделие сочетается с множеством дополнительных компонентов, в том числе нишей для дров, разделочным столом, посудой и т. Д. Для устройства такой конструкции требуется прочный фундамент.

Как сделать бренд в беседке максимально безопасным? Применяемые сегодня технологии позволяют не использовать дрова для приготовления шашлыка. Мангал с камнями вулканического происхождения (лавва) может работать от электричества или природного взора. Разогретые камни являются источниками тепла для мяса, а их теплоотдача 2–2.В 5 раз превосходит ту, которая дает уголь или дрова. Полностью отсутствует дым и копоть. Газ или электричество расходуются экономно: только при нагревании камней. Камни служат до 3 лет, если прогревать до 4 раз в неделю, после чего их просто меняют.

Размер, форма и конфигурация мангалы полностью зависит от финансовых возможностей и фантазии его будущего владельца. Мангал устанавливается, как правило, в северной или северо-восточной стене беседки.Встраиваемая марка обязательно снабжена дымосборником и трубой. Они могут комплектоваться основным дизайном или отдельно.

МАНГАЛ может быть комбинированной конструкцией из кирпича и металла

Кронштейн для барбекю должен иметь правильный дымоход

Мангал — сложное устройство, которое иногда выгоднее купить или сделать на заказ, после чего можно установить в беседке.

Вариант №1 — Каркасная беседка на столбчатом фундаменте

Необходимые подготовительные работы

Для беседки следует выбрать место возле дома.Это удобно, ведь беседку можно использовать не только для приготовления шашлыка и застолья с гостями. Может быть приятно просто расслабиться на воздухе и в тени. Но следует помнить, что МАНГАЛ будет время от времени использоваться, а значит, беседку нужно установить так, чтобы дым не уходил в дом. Беседка недалеко от водоема в окружении деревьев — хороший выбор.

Постройте такую ​​беседку, которая будет радовать глаз.В конце концов, он будет стоять долгие годы — так почему бы не убедиться?

Следует выбрать конструкцию постройки, определить ее размер и материал, который будет использоваться при эксплуатации. Весь материал и инструмент лучше подготовить заранее, чтобы он был на складе и был под рукой тогда, когда это необходимо.

Пошаговое построение конструкции

Начальный этап работы — это разметка сайта — самая важная, потому что это основа выполняемой работы.

Чтобы построить беседку из кирпича, в которой необходимо разместить небольшие компании, не нужно

Следующий этап строительства — устройство фундамента. Размер и тип фундамента полностью зависит от того, какой будет конструкция. Для деревянных построек Чаще всего используется столбчатый фундамент, поскольку для легких построек это наиболее экономичный вариант. Плиточный фундамент для тяжелых конструкций хорош тем, что дополнительно выполняет функцию перекрытия.Ленточный фундамент — оптимальное решение, к которому чаще всего прибегают. Для его устройства в земле делаются траншеи, в которые устанавливается опалубка, укладывается каркас из арматуры и заливается бетон. Покажем пример столбчатого фундамента:

В основе конструкции лежит деревянный брус, который будет крепиться досками и шурупами

Далее делаю пол. Когда беседку строят на твердом и сухом грунте, наружным покрытием можно пренебречь.В этих случаях насыпают щебень или оставляют земляной пол. Бетонное покрытие Наконечник тротуарной плитки или досок. В открытой беседке необходимо предусмотреть уклон пола для обеспечения отвода дождевой воды. Не забывайте, что конструкция беседки с мангалом не должна выбиваться из общего стиля сюжета.

После пола делаем стены. Для беседки можно использовать как плотные, так и решетчатые стены. Все зависит от того, в каких погодных условиях он еще эксплуатируется. Как правило, несущие функции не выполняются.

Конструкция несущих угловых конструкций Следует уделять максимум внимания — это основа всего здания, на которую будет держаться вес крыши

Стены идут по крыше. Чаще всего применяют коньковые или наклонные одинарные конструкции. Во втором случае уклон должен быть примерно 5-10 градусов. В качестве материала покрытия часто используют онтулин, металлочерепицу или поликарбонат. Декоративная беседка Может иметь решетчатую крышу, на которую можно будет заводить растения.Но использовать такую ​​постройку под дождем нельзя.

Важно предусмотреть, чтобы снег не продавал такую ​​крышу, а несущие стойки выдерживали ее вес

Теперь можно переходить к внешней отделке. Деревянные части конструкции также необходимо покрыть лаком для наружных работ. Металлические конструкции также защищают соответствующие эмали. После этого этапа строительные работы завершены и можно наслаждаться результатом.

В связи с отсутствием фотоматериалов, мы показали вам конструкцию обычной рамной конструкции на фундаментной колонне, но даже можно построить марку

Вариант №2 — Беседка металлическая на ленточном основании

Беседка с печью и мангалом будет рада порадовать хозяев коттеджа при своевременном уходе:

• открытую беседку из снега и зимних студней можно обернуть стрейч-пленкой, предварительно проделав в ней несколько вентиляционных отверстий;

Правильно подобранная или построенная ручная печь для беседки делает ее не только уютной.Беседка с печью вполне справится с ролью летней кухни, а не закрытой, наоборот, украшающей чердак.

Даже если просто поставить мангал в беседке, можно доработать его таким образом, чтобы кулинарные функции значительно расширились, а дымность дендрария была сведена к минимуму, см. Ниже. Если учесть все особенности работы варочного устройства на твердом топливе в открытом неотапливаемом помещении и немного потрепанном, то о начинке летней кухни в доме можно забыть, лишь бы погода позволяла готовить. в воздухе.О том, как выбрать покупную печь в беседку и что нужно знать, чтобы построить ее самостоятельно там, и написана в этой статье.

Что требуется от печи

То, что уличная печь должна быть устойчивой к внешним воздействиям, очевидно. Мера их воздействия на конструкцию топки не совсем очевидна: к температурному диапазону, который необходимо принять топку, прибавляют минимум 10-15 градусов ниже, а то и 30-50; Печка на зиму в дом не зачисляется.Для этого недостаточно пластичности традиционного глиняного дымохода; Раньше уличные печи ставили на глиняной извести и др. Модификации старинных минеральных кладочных растворов для печей. В раствор добавили яйцо, но все равно, уличную печь без глазури прослужили лет 10-15 от мощности. Поэтому в наше время они в основном не на глиняном растворе, а на печном клее; Это уже продукты современной химии. Внешне они похожи на строительный цементно-песчаный раствор, но в их основе лежит жаростойкий цемент или мелкоизмельченный дымоходный стеатит на специальном вяжущем с добавками пластификатора.Клеи для дымоходов дороже старых дымоходов, но пластичны, чем лучшая белая глина, и предназначены для наружных работ морозо- и влагостойкие.

Еще менее очевидным является требование температурной стабильности в рабочей зоне печи. Летом много чего запекают на углях и обычно готовят на открытом огне. Запекать мангал для беседки или другого подобного назначения должен поддерживать температуру в зоне расположения изделия хотя бы точно такую, какую позволяет газовая плита, иначе либо запотевшая, либо со вкусом получиться.Это требование еще более ужесточается, если печь с коптильнями: однократная кратковременная потеря кислого конденсата в коптильном шкафу портит всю партию.

В то же время печь в беседке чаще всего технически невозможно предусмотреть высокий дымоход и сложную систему дымоходных каналов, стабилизирующих тягу и сглаживающих ветры в трубе. По эстетическим соображениям дефлектор применим не всегда. Тогда придется пожертвовать эффективностью печи и обеспечить ее технологические кулинарные качества другими способами, см. Ниже.

И, наконец, если печь в беседке подходит только для шашлыка, гриля и жаркого, это значительно умаляет ее достоинства. В результате профессиональные печи часто строят как часть кулинарного комплекса, позволяющего готовить и повседневную пищу. Оптимальное, но довольно трудоемкое решение в этом случае — строительство летнего кулинарного комплекса одновременно с беседкой, см. Также в конце.

Шамот и дымоход

Есть в общем 2 универсальных метода Обеспечить должное качество еды, приготовленной в духовке.Один из них — использовать шамотный кирпич Не только для жаропрочного сердечника печи, но и для футеровки (внутренней облицовки) всей варочной поверхности и дымохода. Теплоемкость и теплопроводность шамота Великого: печи достаточно долго приходится прогреваться, но тогда тепловое излучение от стен термокамеры в какой-то мере парирует колебания температуры в ней, и тяга в дымоходе шамотона сохраняется более стабильной.

Каретка на топку-марке для беседки, построенная по этому принципу, представлена ​​на рис.В этой же конструкции использован другой принцип, см. Ниже, но его главный недостаток — довольно большое количество стальных закладных (10 рядов) и проволочных перевязок (ряды 22-28). Коэффициент теплового расширения (КТР) стал больше, чем у шамота и тем более у кирпича, а рабочий диапазон температур топки в беседке шире, чем у дома, см. Выше. Наличие стали в конструкции отрицательно сказывается на долговечности печи и требует особенно тщательной проработки ее конструкции.

Кроме того, шамот — материал вообще не для наружного применения. Практически вечно он находится в жаркой сухой атмосфере, а на открытом воздухе Со временем разрушается. Рано — в гараж с топкой, который стоит зимы. Продлить срок службы уходящего шамота можно термостойкой влагоотталкивающей пропиткой, например акрилом, и штукатуркой за счет водостойких штукатурных пластиков, например, известкового налета с вермикулитом и полимерными добавками.Необходима большая пластичность штукатурки, потому что ТКР шамотного кирпича больше, чем у других строительных материалов.

Примечание: Как соорудить пайку мангала в беседке, немного другой дизайн смотрите в видео ниже:

Видео: Пример конструкции духового шкафа из латуни и барбекю

С иллюзией трудностей и мыслим в целом, поэтому и в печах для беседок часто обходятся без нее, выполняя их с дымоходом, снабженным дымоходом (дымовым зонтом).В этом случае роль температурно-ветрового демпфера берет на себя газовая подушка под тентом. Его действие против набивки кратковременно, только при порывах ветра, поэтому в местах с продолжительными сильными ветрами ставить духовку только на дымовую палатку не рекомендуется.

В тихих краях достаточно над обычным мангалом накинуть палатку, чтобы шашлыки вовремя спали и не пригорели, поз. 1 Рис .:

Хотя бы самый простой упор (см. Ниже) с ветрозащитой усиливает положительный эффект от палатки.При этом следует придерживаться правила: чем более открыта печь, тем выше должна быть палатка и ниже труба, поз. 2 и 3. Кирпичная палатка особенно эффективна над закрытой термокамерой поз. 4. Это такая печь для беседки, которая может поддерживать температуру в кулинарной зоне хотя бы точно, чем газовая плита, и может быть оборудована коптильнями, см. Также ниже.

Примечание: К сожалению, поставить в дымоход с зонтом Sewber (регулятор тяги) нельзя — дым и авгар пойдут.

При покупке

Приведенная выше информация носит общий характер, подойдут и выберут для покупки печи. Но главное, что вам нужно знать, решаясь, построить печь в беседке или купить — либо вы выложите минимум 2000 у.е., либо не избавитесь от строительных работ, которые обойдутся ок. 1000 такое же количество денежных единиц, помимо стоимости печи. Либо придется жертвовать вкусом еды.

Готовые печи для беседки выпускаются в нескольких вариантах исполнения.Композитные модульные (поз. 1 на рис. Ниже) Очень просто: нагрузка на опорные поверхности от них не превышает корпусно-конструкцию 250 кгс / кв.м, поэтому композитные печи можно ставить прямо на пол. Модули поставляются в собранном виде, их можно ставить как мебель: совмещать, переносить. Композитная печь дышит и по всем эксплуатационным параметрам эквивалентна хорошему кирпичу, но 2000 долларов за это даже дешево.

Композитная мини-печь поз. 2, это будет стоить 2-2.В 5 раз дешевле, а на зиму входит один человек; Максимум — два. Это необходимо, т.к. мини-печь относится к эконом-классу данного изделия. Большинство из них не сертифицированы по морозостойкости. По той же экономии мини-духовка не дышит и качество выпекаемого из нее в лучшем случае чуть выше среднего.

Печи из цветного камня, поз. 3, сделать из стеатита или его полных заменителей. Качество продукции обеспечивает высочайшее, комплектуется комплектующими. Стоимость комплекта лишь немного ниже готовой модульной печи.Установка на месте у поставщика формально бесплатна, но перед этим необходимо заказать постройку фундамента (печь весит больше полутонов), который стоит 200-900 долларов, в зависимости от типа существующей конструкции и местных условий. Если фундамент самодельный — ваш самовывоз и гарантия аннулируется.

Фирменная сталь топка-пода для беседки (поз. 4) можно найти за 250-300 долларов, а б / у вполне годится — вдвое дешевле. Весы, в зависимости от модели, 100-250 кг, можно ставить на пол.Но качество продукции не выше, чем с базарной мангалы.

Если сборка

Чтобы правильно построить печь для беседки, нужно, кроме описанных выше особенностей, еще кое-что знать о способах строительства. Как мы уже поняли, печь в беседке должна удовлетворять следу. Условия:

1. В конструкции печи должно быть как можно меньше металла и шамота. Лучше обойтись без них;
2. Оптимальная конструкция — с топкой и дымовой тентом;
3. Качество выпекаемых изделий (шашлык, мангал, шашлык) из печи должно соответствовать высоким кулинарным стандартам;
4. Печь должна давать возможность готовить повседневную пищу.

Печи цельнометаллические полностью исключают ч. 3, поэтому не рассматриваются. Печь в беседке, на редкость вкусная, должна быть кирпичной.

Клей чудес

Построить в беседке печь из кирпича, отвечающую всем заданным требованиям, возможно, используя современную печь. Среди них есть быстро выпускаемые в тубах. Кирпичи можно приклеивать друг к другу на весу, что позволяет строить ровные кирпичные перекрытия без закладных. Для православных это ислеза — как там кирпичи в потолке вешают? Но многие современные проекты печи рассчитаны именно на такой способ кладки.Квартиры при этом рассчитываются на компьютере с учетом всех возникающих в конструкции конструкций усилий и напряжений.

Печи Furious дороги и применяются менее 15 лет, поэтому достоверных данных о долговечности печей по ним нет. А вот печь в беседке без закладных можно приклеить и «обычным» высокопрочным влагостойким печным клеем, например. Сканнмикс или отечественный К-77, если использовать технологический прием, известный с глубокой древности, а именно временную кладку под кладку.В старину строили на довольно пластичном известковом растворе, а старинные постройки с перекрытиями из кирпича кое-где сохранились до наших дней. Когда он прошел через прочный, прочный и дешевый, но твердый и хрупкий цемент от Mergel, метод временного слоя остался в анналах технической эволюции, но он вполне подходит для компьютерных расчетов вагонов и печных клеев.

Схема подвеса висячего плоского кирпичного перекрытия На временном полотне приведена на рис.Ложа щита покрыта пленкой — хороший клей для дымохода, почти как монтажный. Даты в 7 (2-9) и 20 (10-30) дня. Обозначим приемы набора указанных выше клеев. 50% и полная крепость; суточные сроки (1 и 10 дней) — максимально допустимое время, вырабатываемое на данном этапе работы для одних и тех же клеев; Для других они могут отличаться. Укладывая клееный ровный свод временного ложа, необходимо строго соблюдать след. регламент:

• Перекрытие должно состоять не менее чем из 2 рядов кирпичной кладки.
• Он должен заканчиваться определенной полой конструкцией, вес которой распределяет напряжения в конструкции так, чтобы висячие кирпичи сжимались с боков.
• Надо строить только на грамотно рассчитанном компьютерном проекте, назад нет!
• Отступление от проектных задержек, сроков и технологии изготовления рабочих шагов недопустимо ни на йоту!
• Также недопустимо превышение проектной нагрузки на перекрытие — удерживать что-то сверху, закидывать груз сильнее, чем указано в спецификации проекта.

Что за здание?

Полнофункциональная печь в беседке нужна не каждому. Если застолья в беседке устраиваются нерегулярно в хорошую погоду, то, может быть, лучшим вариантом будет простой очаг для барбекю. Барбекю строится на фундаменте, описанном ниже. Кладка — на любую кладку штамповочным раствором для уличных печей, не обязательно на клей. В беседке во избежание задымления этого очага достаточно предусмотреть дымовой зонт из оцинковки.

Фокус барбекю показан на рис. Слева. Упаковка (точная) Ряд кирпичей служит железом для жаровни с решеткой-рашпером. Таких рядов желательно сделать несколько, чтобы Raspper можно было ставить на разной высоте над углями; При его минимальной стоимости на Рашапер ставят кулинарную посуду. Для приготовления колотого шашлыка с высыпаниями их снимают, а на забор ставят переносную марку. Чертежи двухфокального гриля приведены справа на рис.В таком виде можно приготовить сразу 2 блюда; Правда, дров вынесет не намного меньше, чем на костер.

Если вам необходимо удовлетворить все вышеперечисленные требования к печи для беседки, ее необходимо серьезно построить. Без каких-либо современных нововведений им удовлетворяет небольшая русская печь, поз. 1 на рис; Еще она экономичная. Но, увы, конструкция русской печи сложная, и самой маленькой потребуется 2500 кирпичей.

Печи в беседках часто стилизованы под русский язык, поз.2 и 3. К сожалению, у них есть только мужчина с аркой. Термокамеры как таковой нет, поэтому печи «под русский» часто дымят. Что не только портит их внешний вид (поз. 3), но и опасно в камине. Поэтому лучше взять за образец классическую выпечку шашлык, поз. 4, но сначала мы используем возможности клеевой технологии и метод временной постели. Во-вторых, попробуем стилизовать печь, найдя ее по арочной арке, но сохранив термокамеру и палатку.В-третьих, нужно будет, чтобы в этой печи можно было жарить шашлык и варить суп, ничего в нем не меняя.

Фонд

Какую печь в беседке мы строим, для начала нужно заложить фундамент под нее. Сделать фундамент под клееную печь несложно, т.к. он достаточно прочен, чтобы играть сезонные движения грунта, кроме сильных и чрезмерных. Конструкция фундамента — железобетонная плита толщиной от 0,5 м. Такая же глубина — под ней капало; В нем — 15 см щебня и песчаный антиподс.Трамвай-качалка. Фундаментная плита. Выносится на 1 см ниже уровня чистого пола, т.к. беседка — легкая конструкция, на неосвещенном фундаменте и еще «гуляет» вместе с почвой. Удаление плиты по контуру топки в плане — от 5 см. На плиту укладывается гидроизоляция из 2-х слоев каучукоида и противопожарная из листовой стали на асбестовой подушке толщиной 6 мм; Удаление сцены — 60 см до топки и 30 см от остальных сторон. Печь строится прямо на стали без станины (здесь — постоянная, под печь), т.к. адгезия печных клеев к металлу достаточно велика.

Примечание: Если печь строится одновременно с беседкой, настоятельно рекомендуется сделать крышу после постройки печи. А потом вы просыпаетесь, чтобы оборудовать проход дымохода через кровельный пирог.

Строительная печь

Компьютерный 3D проект печи для беседки, которую можно построить без металлических закладных, представлен на рис. Ее также можно построить из стали, если вы боитесь навешивать кирпичи или использовать гораздо более дешевый глино-цементный или известково-цементный дымоход. для уличных печей.В этом случае свисающие края кирпичей должны быть основаны на закладных уголках или 6-миллиметровых прутках, аналогично степени печи мангала, см. Выше. Материал — дымоходный кирпич обыкновенный, а для рядов до 6 включительно даже рабочий дупло.

«Изюм» данной конструкции — печь боковая. Его дверь одновременно является контролем доступа воздуха. В состав печи входит термокамера, навес над ней, а в декоративных целях — арка.Огонь можно разводить как на решетке, так и под ней. Можно поставить рашпер, шпажки на штыри из кирпича над решеткой. Если для зоопарка (портала) термокамеры сделать заслонку, то в этой печи можно приготовить даже настоящие повседневные супы. Благодаря компактной тепловыделяющей камере с тентом печь мало чувствительна к высоте трубы — она ​​возводится по высоте беседки. Фундамент описан выше (пожарный поток в проекте не показан). Примечание — печь включает в себя разделочный стол.Столешницу Цветок искусственным камнем можно заменить любым другим, но в целях компактности убрать стол совершенно невозможно!

Дизайн разработан на компьютере, и в нем важен буквально каждый кирпич для общей прочности!

Порядок этой печи в беседке показан на тропе. Рис .:

Далее проиллюстрируем основные этапы строительства печи. «Пустые» швы фактически заполняются клеем; Они либо отделывают свисающие края кирпичей, либо, может быть, на некоторых рисунках просто дефектят графику.

Здесь на рис. — Кладка фундамента печи с подполом. В рядах 1-6 можно использовать пустотелый кирпич рабочий на обычном цементно-песчаном растворе. Раскладывается № 7 (станина) только на клей при помощи временной станины или на стальные закладные. Если кладка ведется на обычный дымоходный клей и к укладке, после разметки 7-го ряда (справа на рис.) Нужно дать технолес для полного набора прочности крови.

Укладка фейерверков (см. Рис.) Имеет особенности. Временная грядка снимается не ранее 100% грянет 8 ряд, поз. 1. 9 ряд частично перекрывает проем под столешницу поз. 2. Ему (опять же, если печь ставится на обычный клей) дают 50% затвердение клея. По стенкам топки (10-й и 11-й ряды, поз. 3 и 4) накладывается на тот же клей прочная столешница (поз. 5), и снова тек с 50% набором прочности. Затем доделать печь и поставить решетку поз.6 и 7. Обратите внимание на промывочные кирпичи в правом углу, это необходимо! Завершает кладку топки 12-го ряда; Он первый ряд топки, поз. 8. После него — 100% набор прочности.

Кладка стенок термокамеры (ряды 13-16, см. Рис.) Существенных особенностей не имеет. Техников не требуется.

Распределительная дуга печи (см. Рис.) Круговой сектор деформирующий. Пятки арок частично обозначены кирпичами в 18 рядов, частично — облицовкой из облицовочного кирпича.Арка в декоративных целях расширена на 50 мм от надбровных печей. В оригинальной мануале к проекту рекомендуется класть кирпич обыкновенный, промытый в клин болгаркой по шаблону. Однако для арки лучше покупать фасонные кирпичи трапециевидного сечения, они продаются индивидуально.

Полка топки (см. Рис.) На обычном клее выкладывается станиной или с армирующим стержнем, усы зажигаются в швы 20-го ряда.Здесь опять же обратите внимание на наклонные барабаны углового кирпича на обратной стороне полок, их назначение такое же, как и кладка печи — для обеспечения прочности. После укладки полки — более 50% затвердевания клея.

Палатка печи в 3 ряда по высоте (см. Рис.). Также укладывается на временную станину или подвесной стержень для кирпича. Кладка дымовой трубы не имеет особенностей.

Примечание: Как видите, на обычном печном клее конструкция такой печи способна отнять добрую часть лета.Но это будет стоить намного дешевле (быстротвердеющий печной клей в тубах очень дорого стоит) и может быть выполнен неквалифицированным работником.

Если нужен комплекс

Полноценная летняя кулинарная печь для беседки, сада, дачи (слева на рис. Внизу) не просто громоздкая, сложная и не дорогая. Имеет смысл только построить его для индивидуального использования. panstoneКогда семья в теплое время буквально живет в беседке.

Ничего особенного не в том, что Печик — пользователь печи — известно, что все свои качества печь проявляет только в тепле, исправно доверху.Чтобы такой бульдин вошел в режим, его нужно прогнать, а то и больше. На даче выходного дня рациональнее будет в беседке соорудить печь-мангал, спит она меньше получаса. Мужская кухонная стирка и т. Д. Можно обставить, все вместе будет смотреться в центре не хуже. Если беседку использовать в теплое время только как летнюю кухню, оптимальным решением будет печь-латунь или мангал с хобстерской печью Право на рис. О том, как построить печь-марку с варочной панелью для беседки, смотрите в видео-руководстве (оттуда на YouTube по ссылке можно скачать подробный проект со спецификацией):

Видео: печь-марка для беседки с варочной плитой своими руками

Положение меняется при необходимости.Простая конструкция Обеспечьте в лучшем случае стабильные условия в коптильном шкафу во время горячего копчения в тихую теплую погоду. Если вы намерены курить в беседке, предполагается, что регулярно, при строительстве печи без шамота не обойтись. Технологически конструкция упрощается, а комплекс более долговечен, если строить его одновременно с капитальной беседкой на нормально проглоченном фундаменте, т.к. из-за большой размах крыльев комплекса он гораздо более чувствителен к сезонные порты почвы, чем компактная печь.

Для качественного, хотя бы полукрылого копчения дымовой шкаф должен быть достаточно высоким. В этом случае тент над топкой не поместится. Для обеспечения необходимой устойчивости тяги необходимо подвести дымовую трубу не ниже 4 м над головкой термокамеры. Во-вторых, дымоход делают 2-х или 3-х канальным, см. Рис. Этот прием широко применяется в домах с дымоходным отоплением. Вероятность задушения ветром сразу 2 ходов дымохода мала, а 3 практически равна нулю.

Достаточно подробный путеводитель По постройке беседки с кулинарным комплексом показано на рис., См. Ссылку: vosledoma.com/stroitelstvo-besedki-s-barbekyu/. Однако при всем уважении к ее автору, безоговорочно знающему, умелому и трудолюбивому мастеру, здесь следует сделать один комментарий: чтобы форма оставалась открытой для всех ветров и нельзя уходить от дождя, никакая пропитка не спасет. Уходящие стены комплекса в этой беседке следует разводить на печной клей лицевым кирпичом или ему подобным.Водостойкий / морозостойкий материал аналогичный ТКР с фаской кирпича.

главная »Гараж» Какой мангал лучше для закрытой беседки. Видео-идея: зона отдыха с беседкой и мангалом. Беседка из кирпича с мангалом

Как измерить вашу беседку | Руководства по дому

Беседки часто бывают шестиугольной или восьмиугольной формы, поэтому они имеют шесть или восемь сторон. Все эти углы затрудняют измерение шестиугольников и восьмиугольников, чем квадрата.Измерение высоты и ширины одной стороны, например, при расчете необходимого размера экрана, так же просто, как растягивание измерительной ленты. Когда вам нужно заменить пол или выполнить аналогичный проект, поиск области внутри шестиугольника или восьмиугольника требует измерений и математических расчетов. Вы хотите получить правильную фигуру, чтобы не покупать слишком мало или слишком много материала.

Измерьте длину одной стороны шестиугольной или восьмиугольной беседки. Измерьте расстояние между двумя вершинами — точкой, где встречаются две стороны.

Умножьте длину одной стороны на количество сторон, чтобы найти периметр беседки. Если каждая сторона имеет размер 4 фута, умножьте 4 на 8, чтобы получить восьмиугольник, чтобы получить периметр 32 фута. Умножьте 4 фута на 6, чтобы получить шестиугольник по периметру 24 фута.

Измерьте и отметьте центр одной из сторон. Если каждая сторона имеет 4 фута, сделайте отметку на 2 футах. Повторите это со стороной, прямо противоположной шестиугольнику или восьмиугольнику.

Измерьте поперек внутренней части беседки от отметки в центре на одной стороне до отметки на противоположной стороне.Разделите это измерение на 2, чтобы найти апофему, расстояние до центра шестиугольника или восьмиугольника от центральной точки одной стороны. Если беседка имеет 20 футов в поперечнике, она имеет апофему 10, независимо от того, имеет ли она форму восьмиугольника или шестиугольника.

Умножьте 1/2 периметра на апофему, чтобы найти общую площадь беседки. Итак, используя те же примерные цифры, что и для вычисления периметра — периметр 32 фута для восьмиугольника и 24 фута для шестиугольника — а также пример 10 футов для апофемы, 1/2 умножить на 32 умножить на 10 равно 160 квадратам. ножки для восьмиугольной беседки; 1/2 умножить на 24 умножить на 10 равно 120 квадратных футов для шестиугольной беседки.

Измерьте высоту беседки от пола до верха горизонтальной перемычки с одной стороны. Измерьте внутреннюю часть беседки и исключите из замера высоту крыши.

Умножьте площадь или квадратные метры на высоту, чтобы найти общий объем или кубические метры беседки. Пол беседки имеет двухмерную форму, но сама беседка технически представляет собой трехмерную восьмиугольную или шестиугольную призму. Например, предположим, что беседка имеет высоту 10 футов от пола до верхнего края одной стороны, и используйте предыдущие примеры для этой области.Умножьте 120 на 10, чтобы получить в сумме 1200 кубических футов для шестиугольной беседки. Умножьте 160 на 10, чтобы получить в общей сложности 1600 кубических футов восьмиугольной беседки.

Ссылки

Советы

• Может помочь нарисовать фигуру на миллиметровой бумаге и отметить измерения по мере завершения расчетов. Используйте калькулятор для упрощения расчетов и точности.

Writer Bio

Амелия Аллонси, бывшая декоратор тортов и увлеченный садовод, больше всего чувствует себя дома на кухне или с руками в грязи.Она получила степень бакалавра в Университете Западной Вирджинии. Ее работы были опубликованы в San Francisco Chronicle и на других сайтах.

Разрешения на строительство | Город Нейпервилл

Жители должны получить необходимые разрешения на строительство от города Нейпервилля — группы по развитию до начала любого нового строительного проекта. Строительные проекты включают в себя новые здания, пристройки и реконструкцию, террасы, террасы, заборы и бассейны.Разрешения на строительство также могут потребоваться для умягчителей воды, кондиционеров, антенн, спринклерных систем для газонов, проездов и вспомогательных хозяйственных построек. Дополнительную информацию о том, когда требуется разрешение и предложения по выбору подрядчика, см. В Руководстве города Нейпервилля по разрешениям на строительство жилых домов.

Для кровли, сайдинга и повреждений урагана: разрешение на строительство не требуется для замены наиболее часто поврежденных или изношенных кровельных и сайдинговых материалов в частных домах.Разрешение не требуется для установки винилового, алюминиевого или цементного сайдинга или кровли из битумной черепицы, если существующая кровельная оболочка остается на месте. Для установки любых других материалов для внешней отделки, таких как кирпич, тонкая кладка, каменный шпон или кровельные материалы, такие как металл, дерево, шифер или герметичные мембраны, потребуется разрешение. Даже если разрешение не требуется, владелец недвижимости по-прежнему несет ответственность за то, чтобы установка соответствовала требуемым строительным нормам и чтобы любой кровельщик, нанятый для выполнения работ, имел лицензию штата Иллинойс.

Процесс подачи разрешений

Все заявки на получение разрешения на строительство теперь должны подаваться в электронном виде. Чтобы подать заявку на разрешение, отправьте копию соответствующего заявления и все необходимые документы по электронной почте на адрес [email protected]. Если объем вложений превышает 25 МБ, отправляйте только заявку, и сотрудники ответят вам, предоставив информацию о том, как загрузить подтверждающие документы.

Все документы для заявки на разрешение должны соответствовать требованиям городских властей к подаче электронных документов.Самым важным требованием является то, что все файлы должны быть в формате PDF с именами файлов, описывающими документ. Обратите внимание, что для некоторых заявок на получение разрешения может потребоваться несколько копий документа, но одна копия в формате PDF приемлема, если иное не требуется от городских властей.

После отправки ваша заявка будет передана менеджеру проекта, который подтвердит получение вашего электронного письма. Городские служащие также могут ответить вам с вопросами или запросить дополнительную документацию, прежде чем заявка будет принята.

Процесс рассмотрения разрешения

Заявление и все необходимые документы будут рассмотрены сотрудниками города. В зависимости от типа и масштаба проекта заявка может быть рассмотрена многими различными отделами, чтобы убедиться, что предлагаемая работа соответствует всем применимым строительным и зональным нормам. Проекты рассматриваются в порядке их поступления, и время, необходимое для завершения проверки, зависит от типа проекта. Сложные проекты, такие как новый дом для одной семьи, могут быть рассмотрены в течение трех-четырех недель, в то время как простой проект, такой как забор или подъездная дорожка, может быть рассмотрен менее чем за одну неделю.Время проверки может быть больше в самое загруженное время года. По любым вопросам обращайтесь к своему менеджеру проекта. Общие вопросы можно направлять на стойку выдачи разрешений по телефону (630) 420-6100, вариант 2 или по электронной почте на адрес [email protected].

Если при рассмотрении заявки на разрешение будут обнаружены недостатки, заявителю будет отправлен отчет об исправлении. Все исправления должны быть рассмотрены, и любые новые или исправленные документы должны быть отправлены повторно. Ваш менеджер проекта предоставит вам информацию о том, как подать эти документы.Последующие проверки обычно проходят быстрее, чем первоначальная.

Если заявка на разрешение будет одобрена, заявителю будет отправлен счет на оплату разрешительных сборов.

Разрешительные сборы

Размер платы за разрешение будет определен в процессе рассмотрения на основе объема предложенных работ. После получения счета оплата может быть произведена по телефону с помощью кредитной карты, указанной в счете. Платежи не будут приниматься лично в Муниципальном центре.Оплата должна быть произведена до выдачи разрешения.

Последний раз городские сборы за разрешение на строительство обновлялись 1 февраля 2019 г. (в соответствии с Постановлением 18–145). Пожалуйста, обратитесь к таблицам сборов ниже, чтобы узнать, как рассчитываются сборы.

Отдельная семья / небольшой жилой дом — График платы за разрешение

Коммерческие / малые коммерческие предприятия — Таблица сборов за выдачу разрешений

Выдача разрешения

После подтверждения оплаты сборов за разрешение сотрудники отправят заявителю по электронной почте копию разрешения и утвержденную копию планов с печатью.Заявитель должен распечатать разрешение и вывесить его на рабочем месте в месте, видимом с улицы. Одна распечатанная копия утвержденного плана с печатью должна быть доступна на месте во время проверок.

Необходимые проверки будут указаны в разрешении. Проверки можно запланировать по телефону (630) 420-6100, вариант 1, с понедельника по пятницу с 8:00 до 16:00. (Закрыто ежедневно с 13:00). Если все линии заняты, оставьте сообщение с номером разрешения, именем и номером телефона, и сотрудники перезвонят.Запланируйте все проверки как минимум за 72 часа.

Строительные нормы и правила

Согласно Постановлению 18-141, принятому городским советом в декабре 2018 года, все планы будут пересмотрены на основании:

• • 2018 Международный строительный кодекс
  • 2018 Международный жилой код
  • 2018 Международный код обслуживания недвижимости
  • 2018 Международный кодекс пожарной безопасности
  • 2018 Международный код топливного газа
  • 2018 Международный механический код
  • 2018 Международный кодекс сантехники
  • 2018 Международные действующие строительные нормы и правила
  • 2018 Международный бассейн и спа Код
  • Национальный электротехнический кодекс, 2017 г. (NFPA 70)
  • Административные положения Совета по международным кодексам 2006 г.
  • 2018 Кодекс безопасности жизнедеятельности (NFPA 101)
  • Кодекс энергосбережения штата Иллинойс, текущая редакция
  • Национальный кодекс пожарной безопасности (NFPA), текущая редакция
  • Сантехнические нормы штата Иллинойс, текущая редакция
  • Кодекс доступности штата Иллинойс, текущая редакция
  • Местные поправки согласно муниципальному кодексу Нэпервилля

С вопросами о требованиях нового кодекса обращайтесь в команду разработчиков по телефону (630) 420-6100, вариант 2 или по электронной почте на адрес buildingpermit @ naperville.il.us.

Заявки на получение разрешения

Большинство пакетов заявок на получение разрешений доступно на веб-сайте города. Для получения дополнительной информации щелкните следующие ссылки.

* Для новых односемейных домов и дуплексов или пристроек жилых домов, которые приводят к увеличению на 50% или более существующей общей площади пола, пожалуйста, свяжитесь с [email protected] для получения информации о том, как подать заявку.

5 вариантов программного обеспечения Great Gazebo Design (бесплатно и платно в 2021 году!)

Собираете беседку? Начните с отличного дизайна / чертежа, который вы можете легко создать с помощью любого из этих потрясающих вариантов программного обеспечения для проектирования беседок.Мы провели исследование и предоставили скриншоты каждой программной платформы, чтобы вы могли понять, что подходит именно вам.

Собираешь беседку? Начните с великолепного дизайна и чертежа, который вы можете легко создать с помощью любого из этих потрясающих вариантов программного обеспечения для проектирования беседок, изложенных ниже. Мы провели исследование и предоставили скриншоты каждой программной платформы, чтобы вы могли понять, что подходит именно вам.

Беседка — отличная конструкция заднего двора, если вы любите обедать или отдыхать под навесом.Они тоже выглядят потрясающе. Раньше я носил, и мы использовали его все время.

Связано: Части беседки | Красивый дизайн бюджетной беседки | Портативные беседки | Круглые беседки

1. 3D-конфигуратор Lugarde

Lugarde 3D-конфигуратор — это бесплатное онлайн-программное обеспечение, созданное Lugarde, компанией, которая проектирует и производит дачи, бревенчатые домики, веранды, беседки, деревянные гаражи, навесы для автомобилей и дома для отдыха. Доступ к программному обеспечению можно получить на веб-сайте компании, и его можно использовать бесплатно.Он попросит вас зарегистрировать учетную запись только тогда, когда вы захотите сохранить свой дизайн.

Программа имеет очень простой и удобный интерфейс. Помимо краткого видеоурока на YouTube и подробного письменного описания того, как использовать программное обеспечение, в 3D-конфигураторе Lugarde также есть дополнительные полезные советы в интерфейсе, которые делают процесс проектирования таким легким.

Чтобы начать проект беседки, вам просто нужно щелкнуть шаблон беседки на главной странице, а затем вы можете начать добавлять стены, столбы, крыши и т. Д.

После того, как вы завершите проект, на последней странице будет автоматически сгенерирована цитата вашего дизайна, а также сводка всего, что вы включили в проект. Затем вы можете сохранить окончательный результат и даже поделиться им с друзьями на Facebook.

Характеристики

• Бесплатное онлайн-программное обеспечение
• План 2D с автоматической 3D визуализацией
• Работа в сплит-режиме
• Сводка затрат на окончательный проект
• Поделиться в Facebook

Плюсы

• Простота использования
• Бесплатное использование
• Поставляется с бесплатным предложением дизайна
• Множество вариантов дверей и окон

Минусы

• Ограниченный выбор дизайна
• Не могу установить точные размеры

Скриншоты / Видео:

3D-конфигуратор Lugarde Видео

Нажмите здесь, чтобы перейти к 3D-конфигуратору Lugarde

2.Архитектор ландшафтного дизайна в реальном времени 2018 от Idea Spectrum

Realtime Landscaping Architect 2018 — одно из трех программ ландшафтного дизайна от Idea Spectrum. По сравнению с двумя другими продуктами Idea Spectrum, этот может быть самым дорогим, но он также предлагает полный пакет. Кроме того, это единственный аппарат с функцией рисования в САПР, поэтому профессионалы могут его выбрать.

Это платное программное обеспечение, но предлагает бесплатную пробную версию, которую можно загрузить через веб-сайт.Однако вам необходимо приобрести продукт, чтобы в полной мере воспользоваться его возможностями.

Для начала в приветственном меню вам будет предложено создать новый дизайн, использовать образец шаблона или даже поработать с импортированным изображением. Инструменты можно найти в верхней и левой части экрана. С инструментами и функциями легко ознакомиться, потому что диалоговое окно появляется каждый раз, когда курсор наведен на значок. Меню вверху используются для настройки объектов.

Вы можете работать как на виде в плане, так и на виде в перспективе, которые являются двумерными и трехмерными видами соответственно.Представление Пошаговое руководство позволяет перемещаться в трехмерном режиме.

Характеристики

• Проектирование профессиональных ландшафтных планов
• Создавайте эффективные презентации и видеоролики
• Мощные, но простые в использовании инструменты для проектирования
• 17000 объектов, в том числе 7400 заводов
• Одновременное двухмерное и трехмерное проектирование
• Множество различных типов дизайна планов
• Высококачественные растения
• Создание бассейнов и спа
• Дизайн ирригационных систем
• Создание сметы и списков материалов
• Простая конструкция палубы
• Дизайн патио, ограждений, проездов и др.
• растений из каждой зоны посадки
• Дизайн поверх фотографии или в реалистичном 3D
• Проектирование одно- и многоэтажных домов
• Дизайн сада и многое другое
• Добавить газонную мебель, летние кухни и многое другое
• Реалистичная брусчатка, кирпич, камень и многое другое
• Ландшафт с наклонным или неровным участком
• Проектирование прудов и водоемов по индивидуальному заказу
• Импорт DWG, DXF и PDF
• Дизайн ландшафтного освещения
• Убедительные презентации для клиентов
• стоит 399 долларов США.95
• Работает на Windows

Плюсы

• Реалистичное визуальное представление чертежей
• Универсальный и удобный
• Может использоваться не только для озеленения

Минусы

• Требуется время, чтобы изучить все функции
• Ограниченные деревья и ограждения

Скриншоты / Видео:

Realtime Landscaping Architect 2018 Видео

Щелкните здесь, чтобы просмотреть Idea Spectrum

3.VizTerra

VizTerra от Structure Studios — это программа для проектирования трехмерных бассейнов и ландшафтного дизайна. Это платное программное обеспечение, предлагающее не загружаемую бесплатную пробную версию или запланированную живую демонстрацию. Когда вы нажмете кнопку «Загрузить бесплатную пробную версию», вам будет предложено зарегистрировать учетную запись у них, а затем вы получите уведомление о том, что представитель компании вскоре свяжется с вами для выполнения вашего запроса.

Пользовательский интерфейс имеет сетку для рабочего пространства, в то время как панель приложений находится в верхней части экрана, а меню панели — справа.

VizTerra следует логическому пошаговому процессу, представленному пятью различными значками в верхней части меню панели. Значок карандаша обозначает этап проектирования, деревянный блок — этап материала, растение — этап озеленения, затем этапы завершения и строительства. Для каждого этапа вам нужно пройти и завершить этапы по порядку. Этап проектирования состоит из восьми этапов, включая информацию о проекте, дом, стены и заборы, рельеф, водные объекты, сложные ландшафты, цветочные горшки и пользовательские формы.

Характеристики

• 2D-чертежи и мгновенное 3D-рендеринг одним щелчком мыши
• Настраиваемый строительный слой
• Пользовательские цвета
• Мгновенные расчеты
• Аэрофотоснимок высокого разрешения
• Этапы интеллектуального проектирования
• Умная библиотека
• Интерактивное 3D
• Фоторежим
• Режим видео
• Погружение в 360 ° VR
• Стоимость 95 долларов США в месяц
• Работает на Windows

Плюсы

• Красивые визуальные эффекты
• Мощные функции и инструменты

Минусы

Скриншоты / Видео:

Обучающее видео VizTerra

Нажмите здесь, чтобы перейти к VizTerra

4.Домашний дизайнерский люкс

Home Designer Suite является промежуточным звеном среди множества программных продуктов от главного архитектора. Он обновляется с новой версией каждый год и может быть загружен с веб-сайта.

В качестве программного обеспечения для 3D-проектирования дома для домашних энтузиастов оно пытается воспроизвести процессы и соображения, принятые профессионалами при планировании дома. При правильном исполнении результат может быть сопоставим с профессиональной работой. Хотя это должно быть отличной новостью для новичков и простых домашних мастеров без опыта работы с САПР, у этого также есть свои недостатки.

Чтобы разобраться с инструментами, кнопками и элементами управления, требуется время. Не ожидайте, что начнете программу в одночасье и уж тем более не через час.

Когда вы уже начинаете свой проект сарая, программа не позволит вам сразу же начать работу и творить. Чтобы приступить к разработке нового плана, вам сначала придется иметь дело с мастером строительства дома, который задаст вам множество вопросов о таких важных деталях, как стиль дома, минимальная площадь в квадратных футах, настройки по умолчанию для каркаса, внешний сайдинг и т. Д.Это программное обеспечение, безусловно, требует терпения, чтобы быть добродетелью.

Отличие Home Designer Suite от других программ для проектирования заключается в том, что он начинается не с чертежа или эскиза, а со стены, которую строят по очереди.

Итак, чтобы создать беседку, перейдите в раскрывающееся меню «Построить», «Колоды и колода в форме многоугольника». Подробная инструкция по этому поводу размещена на ее веб-сайте.

• 2D- и 3D-модели с автоматическим 3D-рендерингом
• Автоматизированные инструменты
• Встроенные шаблоны стилей и более 6000 элементов библиотеки
• Инструменты для ландшафтного дизайна
• Сметчик
• Виртуальный 3D тур
• Приложение для 3D-просмотра
• Поворот символов в 3D
• Home Designer Suite 2019 стоит 99 долларов США с 30-дневной гарантией возврата денег
• Совместимость с MAC и ПК
• Сохранение дизайнов в облаке

Плюсы

• Сложные функции
• Инструменты САПР профессионального качества

Минусы

• Количество инструментов может быть огромным
• Влечет за собой кривую обучения
• Только один компьютер одновременно

Скриншоты / Видео:

Home Designer Suite Видео

Нажмите здесь, чтобы перейти к Home Designer Suite

5.SketchUp

SketchUp — это программа для 3D-моделирования, используемая для различных приложений для рисования, таких как дизайн интерьера, архитектура, гражданское и машиностроение, дизайн фильмов и видеоигр. Он позволяет создавать практически все с нуля и быть максимально дотошными. Бесплатное программное обеспечение называется SketchUp Make и может быть загружено с веб-сайта. Платная версия называется SketchUp Pro и используется многими профессиональными архитекторами.

В отличие от многих программ для проектирования, пользователи SketchUp начинают с работы в 3D.Еще одно отличие SketchUp заключается в том, что он позволяет создавать все и вся с нуля. Это означает, что у вас будет много возможностей проявить смелость и творческий подход, когда вы настраиваете и добавляете детали. С другой стороны, это также может означать, что работа со SketchUp может быть сложной.

Поначалу его пользовательский интерфейс может показаться сложным, но на самом деле он довольно прост. Наиболее часто используемые инструменты — это карандаш и инструменты для толкания и вытягивания. Таким образом, эта техника в основном заключается в рисовании, а затем в толкании и вытягивании. Так создается большая часть 3D-моделей.Это упрощает обучение даже тем, у кого нет опыта работы с САПР. В течение часа вы начнете создавать формы и модели домов.

Для начала установите точность «Архитектура», поскольку при создании беседки в SketchUp учитываются геометрические параметры. Затем введите размеры, чтобы смоделировать фактические размеры номинальной древесины. Вот что круто в этой программе. SketchUp позволяет быть максимально реалистичным.

Убедитесь, что вы понимаете концепцию программного обеспечения для создания групп и композиций и изменения в этих категориях.Процесс строительства беседки — это в основном иерархия того, как вы строите вещи. Вы начинаете с пола и крыши, столбов, перил и пикетов.

Характеристики

• 2D-модели
• 3D модели
• Его библиотека бесплатных 3D-моделей 3D Warehouse — самая большая в мире
• Световые эффекты
• Текстуры
• Диспетчер слоев
• Добавление вида модели, масштабов чертежа, веса линий, размеров, выноски и графики
• Анимация
• Точные размеры
• Экспорт в PDF, изображения и файлы САПР
• Автосохранение и сохранение вручную в формате Sketchup
• Импорт файлов JPEG, планов САПР, PDF-файлов и других типов файлов
• Работает под Windows и MAC OS
• Доступен на 10 языках

Плюсы

• Имеет бесплатную версию
• Интеллектуальное и интуитивно понятное программное обеспечение
• С его помощью можно строить и создавать что угодно
• Позволяет добавлять сложные детали
• Обширная библиотека бесплатных 3D-моделей, а также варианты эстетичного дизайна
• Множество обучающих видео
• Планшетная версия для андроидов и айфонов

Минусы

• Бесплатная версия не позволяет импортировать файлы
• Только платная версия позволяет экспортировать файлы
• Доступно для совместного использования только в 3D-моделях
• Тенденция перестать отвечать, когда файл становится слишком тяжелым

Скриншоты / Видео:

Демонстрационное видео SketchUp

Щелкните здесь, чтобы перейти к SketchUp

как построить деревянный павильон

План открытого павильона | MyOutdoorPlans | Бесплатные планы деревообработки
Этот пошаговый проект, сделанный своими руками, посвящен планам наружных павильонов.Заполните отверстия шпатлевкой для дерева, разгладьте поверхность наждачной бумагой и нанесите несколько слоев краски. 【Получить цену】

Деревянный павильон Рамзера Шмида, построенный рядом со швейцарской библиотекой
2 апреля 2014 г. Этот деревянный павильон с выступающим навесом был спроектирован Рамзером. решетчатую деревянную перегородку и построить наверху грибовидный павильон. 【Получить цену】

Как построить павильон | HowStuffWorks
Вы хотели бы построить беседку на заднем дворе, чтобы у вашей семьи было тенистое место для сидения. О том, как построить беседку, читайте в этой статье.【Получить цену】

Портативный праздник: деревянный павильон TED | Блог TED
17 марта 2015. На TED2015 деревянный павильон Майкла Грина — ода зданию деревянного павильона Майкла Грина на выставке TED2015 — Правда и действие. 【Получить цену】

Наборы деревянных каркасных павильонов — Жилые помещения на открытом воздухе — Конструкции DC
Узнайте о Комплекты деревянных павильонов. Некоторые компании продают деревянные беседки по заниженной цене, продвигая при этом быстрое и легкое строительство. Остерегайтесь этих предложений 【Получить цену】

Планы наружных павильонов 16×16 | MyOutdoorPlans | Бесплатно
Этот пошаговый проект по деревообработке своими руками представляет собой план наружного павильона 16×16.Заполните отверстия шпатлевкой для дерева и дайте им высохнуть в течение нескольких часов. Гладкая Получить цену】

32 Потрясающие идеи для павильонов на заднем дворе — Home Stratosphere
Поскольку дерево настолько универсально, вы можете покрасить деревянный павильон любым способом. Прогулки по саду станут более приятными, если вам не нужно 【Получить цену】

Узнать как построить открытый павильон с помощью моих простых планов
Следуйте моим пошаговым инструкциям и бесплатным планам павильонов на заднем дворе для красивого затенения. Планы Перголы и высоты деревянных павильонов Планы беседок 【Получить цену】

22 Бесплатных плана беседки DIY & Идеи для строительства с помощью пошаговых руководств
Вот 22 бесплатных плана беседки своими руками и несколько идей, как построить самую красивую беседку.22 бесплатных плана беседки своими руками, по которым вы можете построить свою собственную беседку. 【Получить цену】

Планы павильонов — Деревянный каркас HQ
Вы ищете гостевой дом с гаражом на два отсека или просторную мастерскую? Взгляните на этот план постройки из тяжелого бруса размером 20 × 24! С плитами высотой более девяти футов 【Получить цену】

Строительство павильона ЗАВЕРШЕНО! Classic G-Body Garage
8 января 2012 г. После решения переместить павильон [защищен по электронной почте] LOL, вероятно, нет, но он предназначен только для колотого дерева. Свежие вещи я буду хранить в стопках 【Узнать цену】

Как построить павильон | HowToSpecialist — How to Build Step by
Этот пошаговый проект по деревообработке рассказывает о том, как построить павильон.Строительство деревянного павильона — это сложный проект, который создаст идеальное место для обеда. 【Получить цену】

Наборы и планы деревянных павильонов — American Landscape Structures
Красивые деревянные павильоны от American Landscape Structures предлагают разнообразные конструкции крыш и столбов. сделайте его уникальным. Свяжитесь с нами сегодня! 【Получить цену】

Версаль Роскошная деревянная беседка | Bespoke Garden Building
Versailles — это поистине роскошное садовое здание, которое больше похоже на гостиную на открытом воздухе! Эту деревянную беседку можно сделать на заказ по вашему вкусу.【Узнать цену】

Павильон | ArchDaily
LAVA выбрана для проектирования павильона Германии для Expo 2020 Dubai.
