Парогенератор и паровая пушка: «сердце» бани своими руками

Общеизвестно утверждение, что парная баня полезна для здоровья. Однако атмосфера в парной должна соответствовать определённым критериям, чтобы процедура действительно приносила пользу и исключала возможность получения ожогов, перегрева, тепловых ударов и проблем с дыхательными путями из-за переувлажнённого воздуха.

Особенности бань

Русская баня — это хорошо протопленное помещение с печкой-каменкой, где раскалённые булыжники поливают водой из ковша, а потом хлещут друг друга берёзовыми вениками. Так в идеале, который редко достижим именно из-за качества пара. В общественных банях сказывается низкая квалификация персонала, в личных — отсутствие опыта у владельцев или непонимание ими принципов парообразования и воздействия жары и пара на организм человека в целях физиотерапии.

Печь в русской бане большая, её размеры могут занимать до трети площади всей парной

Виды пара

В зависимости от температуры и размера водяных частиц пар может быть мокрым или сухим. В первом случае его называют крупно-дисперсионным, во втором — мелко-дисперсионным.

Именно сухой, но не перегретый пар мелкой дисперсии наиболее полезен любителям парной. Получить его можно разными способами. Традиционный с плесканием на камни выглядит эффектно, но у него низкий КПД. Что происходит на самом деле? После первого ковша поверхность камней остывает, количество выработанного пара остаётся незначительным. Следующее поливание приводит к выделению мокрого пара, который быстро конденсируется в виде капель. Атмосфера в парилке становится похожа на тропическую: жарко и влажно, дышать тяжело, польза сомнительная, вред налицо. Приходится беспрерывно поддерживать жар в печке, отвлекаться, подбрасывать дрова, следить за горением. Что привычно в деревне, не всегда подходит для городских условий.

Вечно занятому современному человеку требуется максимальная отдача при минимальных временных затратах. На помощь приходят специальные устройства, вырабатывающие пар. Их преимущество в том, что одно и то же парное помещение, регулируя заданный режим, можно превращать в русскую баню, финскую сауну, турецкий хаммам.

Типы парных

Человечество познало бани с античных времён. Существуют разные типы парных. Их можно свести к трём основным видам.

Таблица: параметры пара в типовых банях

Парогенератор, даже если он сделан своими руками из подручных средств, можно настроить под любой тип парной. Паровая пушка вполне справится с режимами сауны и русской бани. Что касается хаммама, где атмосфера напоминает тёплый туман, то с помощью паровой пушки этого можно достичь, понижая температуру камней. Метод проб и ошибок, череда экспериментов позволят наработать технику парообразования необходимого типа.

Различия парогенератора и паровой пушки

Промышленность и торговля предлагают десятки моделей парогенераторов, но для личных нужд можно сделать устройство самостоятельно. Принцип действия несложен, материалы в свободном доступе.

Парогенератор — это ёмкость с водой, откуда при нагревании выходит горячий пар. Достаточно взглянуть на чайник, чтобы понять, как действует генератор.

Генератор пара находится вне парной

У паровой пушки другой принцип работы. Это система трубок, по которым вода дозированно подаётся вглубь раскалённых камней. Там она мгновенно превращается в пар, который, поднимаясь на поверхность, подсушивается.

Паровая пушка находится внутри парной

Любое из этих устройств может быть различной функциональной сложности. Для личной парилки в квартире, загородном доме или на даче можно сделать модель, отвечающую вашим потребностям и желаниям.

Изготовление парогенератора своими руками

Для изготовления парогенератора домашнему мастеру потребуется ёмкость с водой, источник нагрева, паропровод, приборы управления и контроля.

В качестве ёмкости используют скороварку, обрез газового баллона, списанный использованный котёл и т. п. Ёмкость должна герметично закрываться и выдерживать повышенное давление.

В кедровую бочку необходимо провести трубку с просверленными отверстиями

Источник нагрева может быть либо с открытым огнём, как в котле отопления, либо с электрическими нагревателями. Мощность устройства подбирается такая, чтобы вода кипела с большим выделением пара. Контроль кипения воды осуществляется с помощью встроенного термометра и манометра, регулировка — клапанами: запорными, выпускными и предохранительными. При возможности устанавливаются датчики налива, показывающие нижний и верхний уровни, при которых допускается парогенерация.

Предохранительный клапан, через который стравливается избыточное давление, — важный элемент системы безопасности. К его выбору и регулировке следует подходить с особой тщательностью. Если предохранительный клапан не установлен, то на паропроводе не должно быть запорных клапанов, ограничивающих выход пара. Заполнение ёмкости водой происходит через подключение к водопроводу или к отдельно стоящему расширительному баку, расположенному выше котла.

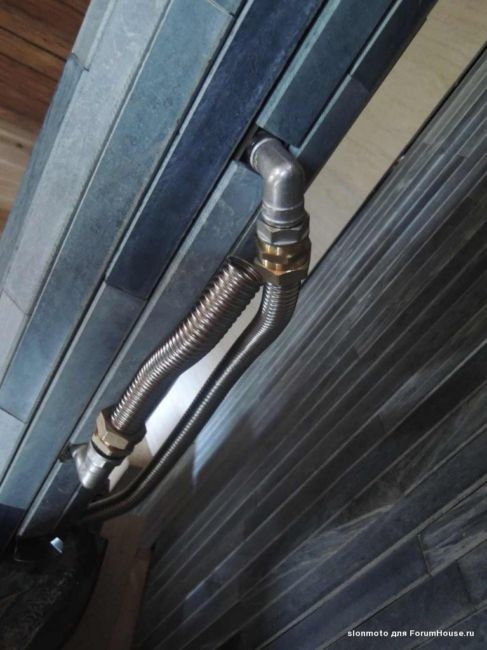

В качестве паропровода используют трубы высокого давления из нержавеющей стали, чугуна или металлопластика. Материал должен быть химически нейтральным, не выделяющим вредных веществ при нагревании. Следует помнить, что котёл под давлением — источник повышенной опасности. Неслучайно существует такая организация — котлонадзор. Конструирование и эксплуатация самодельного парогенератора требует опыта, знаний и навыков.

Место, где будет расположен парогенератор, должно быть сухим и хорошо вентилируемым

Основное достоинство парогенератора — его конструкцию можно постепенно усложнять, добавляя элементы управления. Что, в свою очередь, позволяет варьировать выработку пара в широком диапазоне объёма, температуры и дисперсии, подбирая наиболее комфортные условия индивидуальному пользователю.

Видео: самодельный парогенератор

Паровая пушка, как альтернатива парогенератору

Устройство паропушки на порядок проще. Нужен контейнер с камнями, источник нагрева и система дозированной подачи воды. Устройство стали называть пушкой, потому что клубы пара, вырывающиеся из-под раскалённых камней, образно напоминают пороховой дым после пушечного залпа. Эффект достигается за счёт подачи воды в нижнюю часть каменки, которая сама по себе является куполом печи. Как и в случае с парогенератором открытый огонь можно заменить ТЭНами.

Паровая пушка предназначенное для подачи воды в наиболее разогретую часть печи с целью получения максимально сухого мелкодисперсионного пара

Материал изготовления паровой пушки: сталь или чугун. Для большей функциональности трубки разветвляют, а в кружке монтируют дополнительную воронку для подачи ароматизированных жидкостей.

Нижняя часть воронки устанавливается на топку печи и обкладывается камнями

Простота паропушки — её достоинство, но и недостаток. Регулировка объёма и температуры пара производится вручную. Зато пушку легче эксплуатировать и при небольшом навыке на ней получается очень качественный сухой пар. Использование ТЭНов позволяет добавить элементы автоматики и контроля. Для большей эффективности рекомендуют заправлять пушку горячей водой, а ещё лучше кипятком.

Видео: лёгкий пар в русской бане

Полезные советы

Польза бани многократно доказана, но следует помнить, что парная производит на организм физиотерапевтический эффект. Терапия подразумевает консультации с врачами и дозирование. Что хорошо молодому и здоровому, может оказаться вредным для человека, ослабленного болезнью или возрастом. Физиотерапевтические процедуры могут привести к обострению хронических заболеваний. При посещении парной следует обращать внимание на самочувствие.

При ощущении дискомфорта или болевых симптомов лучше проявить разумную осторожность и сократить время пребывания в парной или изменить параметры пара в сторону смягчения

При всей простоте парогенераторов или паропушек, сделанных своими руками, не стоит забывать о техническом обслуживании, проверках, регулярных чистках. Соли, содержащиеся в воде, будут оседать в виде накипи и ухудшать работу устройств.

Печи с открытым огнём требуют повышенных мер пожарной безопасности. Использование электричества для ТЭНов — прямое указание на соблюдение правил техники безопасности при эксплуатации электроприборов. Неполное сгорание топлива, тление приводят к повышенной концентрации углекислого газа, а то и к выделению угарного. Следовательно, отвод продуктов сгорания должен проходить через прочищенный дымоход.

Дверь парной должна открываться наружу и не иметь запорных устройств. Внутри парной следует установить выключатели, позволяющие остановить работу парогенератора. А также не помешает устройство подачи сигналов для привлечения внимания на тот случай, если человеку станет плохо и он не сможет самостоятельно покинуть парную.

Видео: парогенератор в действии

Небольшой портативный парогенератор или мини-пушка, собранные своими руками из подручных материалов, позволят создать в малогабаритном помещении атмосферу по параметрам близкую к типовым, классическим баням. При эксплуатации паровых устройств следует помнить об ограничениях, технике безопасности и мощном воздействии физиопроцедур на здоровье человека.

пошаговая инструкция + чертежи, фото

Паровая пушка (или парогенератор для бани) может использоваться в качестве дополнительного оборудования либо быть отдельным агрегатом. Это устройство чаще всего применяется для выработки лечебного мягкого пара благодаря добавлению ароматных трав. Агрегат можно приобрести в специализированных торговых сетях или собрать своими руками и сэкономить.

Сделайте свой отдых в бане более насыщенным, вместе с парогенераторами

Описание агрегата

Целебные свойства пара могут проявляться при определенных условиях. Именно для этого многие люди используют парообразователь для банной печи.

Особенности конструкции

Классический генератор пара для бани представляет собой агрегат, в котором установлен электрический нагревательный элемент. Его принцип работы напоминает электрочайник — в устройство заливается вода, включается ТЭН, что приводит к образованию пара. На крышке прибора смонтирован клапан для регулировки давления. Так можно создать пар требуемой температуры и влажности.

В данном видео рассмотрим какой парогенератор для бани лучше:

Когда прибор используется совместно с печкой, то пар дополнительно подается еще и на камни. Такая схема позволяет продлить срок эксплуатации печи, а также сэкономить электроэнергию. Если же использовать парогенератор для парной в качестве самостоятельного устройства, то не нужно будет строить печь, но в такой ситуации придется больше платить за электрическую энергию.

Конструкция фабричного агрегата предполагает наличие следующих элементов:

• датчик безопасности;
• емкость для жидкости;
• блок подготовки воды;
• парообразователь;
• насос;
• пульт управления.

Генератор пара оснащается дисплеем, на котором отображается различная информация о работе агрегата.

Основные виды

В устройство вода может заливаться вручную либо в автоматическом режиме. Во втором случае самодельный парогенератор для бани нужно подсоединить к водопроводу. Сегодня большинство моделей оснащаются автоматической системой контроля температуры в помещении.

Типы генераторов пара:

1. Промышленные применяются в общественных банях и саунах.
2. Бытовые отличаются невысокой мощностью и предназначены для использования в домашних условиях.

Если площадь парной не превышает 5 м², то достаточно установить агрегат мощностью 5 кВт. Паровая пушка на 8−9 кВт предназначена для установки в парной с площадью от 10 до 13 м². Для больших помещений нужно использовать агрегат с мощностью не менее 12 кВт. Все устройства мощностью от 9 кВт предназначены для работы в трехфазной сети.

В зависимости от способа нагрева воды устройства можно разделить на 3 типа:

1. Электродный — жидкость нагревает электроток, проходящий через электроды.
2. ТЭНовый — вода нагревается с помощью специальных устройств — ТЭНов.
3. Индукционный — принцип работы напоминает микроволновую печь.

В зависимости от способа нагрева воды устройства можно разделить на 3 типа:

1. Электродный — жидкость нагревает электроток, проходящий через электроды.
2. ТЭНовый — вода нагревается с помощью специальных устройств — ТЭНов.
3. Индукционный — принцип работы напоминает микроволновую печь.

Наиболее простую конструкцию имеют электродные генераторы пара.

Рекомендации по изготовлению

На этапе разработки чертежа самодельного агрегата необходимо добиться того, чтобы с камнями печки соприкасалась максимально большая площадь металлических отводов для воды. Для этого трубы нужно располагать на минимальном расстоянии от камней.

Простейшее устройство

Даже при использовании простого парогенератора, баня будет иметь максимально комфортную температуру. Домашний мастер вполне сможет изготовить эффективный агрегат при минимальных вложениях. Для этого, кроме печки-каменки, потребуются следующие материалы:

• 2 гофрированные трубы большего сечения;
• шарики из фарфора, которые закладываются в печку;
• 2 гофрированные трубы меньшего диаметра.

Сначала необходимо в двух трубах большего сечения сделать равноудаленные друг от друга отверстия диаметром от 8 до 10 мм. Также потребуется загнуть оба конца трубы в сторону маленьких отверстий. Эти элементы конструкции укладываются отверстиями вверх на дно печки напротив друг друга. Затем в их загнутые концы нужно вставить трубы подачи жидкости с воронками. Выполнив эти действия, останется только полностью заполнить все свободное пространство печи фарфоровыми шариками.

Финская баня

Так как в электропечи пространство на дне прогревается не очень сильно, там можно разместить сосуд с отверстиями, для подогрева которого используются ТЭНы. Однако если печка имеет небольшие габариты, то лучше использовать вместо емкости медную трубку с отверстиями.

Расположенные вокруг трубы камни будут нагреваться примерно до +130…+180°, и жидкость будет испаряться, образуя достаточное количество пара. Так как пару потребуется определенное время, чтобы преодолеть слой камней, его температура станет оптимальной для парилки.

Монтировать в таком агрегате обратный клапан не нужно. Это связано с тем, что медная трубка малого сечения обладает небольшой прогретой массой в сравнении с объемом проходящей по ней жидкости. Именно вода и будет выполнять функцию предохранительного устройства.

Раздаточную трубу с отверстиями можно приобрести либо изготовить самостоятельно. Затем к одному концу нужно припаять длинную трубку меньшего диаметра, также изготовленную из меди. Соединение должно быть максимально качественным, так как устройство будет размещаться на дне горячей печки.

Ко второму концу длинной трубки крепится воронка, в которую будет заливаться жидкость. На этом процесс изготовления паровой пушки можно считать практически завершенным. Остается уложить раздаточную трубу на дно печи, а затем засыпать камнями.

Если владельцу бани не требуются различные дополнительные функции, которыми обладают заводские изделия, то вполне можно самостоятельно изготовить простой парогенератор для бани своими руками. С его помощью можно добиться максимального комфорта в парилке без вложения большого количества средств.

Парогенератор и паровая пушка для бани своими руками – Stroim24.info

Самодельный парогенератор или как его называют паровая пушка, может выполнять функцию дополнительного оборудования для банной печи, а может быть отдельным прибором. Чаще всего такое устройство используют в бане, сауне или хамаме для выработки мягкого и лечебного пара, создающегося за счёт добавления ароматных трав. Парогенератор можно приобрести в специализированном магазине, а можно сделать своими руками.

Парогенератор или паровая пушка — описание, устройство, принцип действия, виды

Целебные свойства пара известны уже давно, так как он может оказывать оздоровительное воздействие на организм человека, если применять его в оптимальном количестве и при определённом температурном режиме. Если в бане установлено такое устройство, то нет необходимости регулярно лить воду на камни, для того чтобы в парилке образовывался нужный объем пара. Также благодаря паровой пушке существенно экономится вода. Она не занимает много места, легка в сборке и не требует большого количества дорогостоящих материалов для её создания.

Паровая пушка для банных печей

Устройство

Традиционный парогенератор представляет собой прибор, который оснащён электронагревательным элементом. По принципу работы напоминает обычный электрический чайник. В парогенератор наливаем воду, включаем нагреватель, жидкость закипает и образуется пар. Крышка устройства оснащена специальным клапаном, с помощью которого можно самостоятельно регулировать степень давления. В результате мы можем самостоятельно «создавать» пар необходимой температуры. Пар с высокой степенью влажности позволит создать атмосферу традиционной турецкой хамам, а горячий и сухой даст почувствовать себя в настоящей русской бане.

Устройство печи с банным парогенератором

Парогенератор может использоваться совместно с печкой — каменкой. В результате такого «контакта» производимый устройством пар для полного нагрева подаётся дополнительно и на камни. Благодаря данной схеме существенно экономится электроэнергия и вместе с тем снижается температура камней, уменьшается нагрузка на печь и увеличивается срок её службы.

Если использовать парогенератор без каменки, то затраты на электроэнергию существенно увеличатся, но зато не надо будет строить дорогостоящую большую кирпичную печь. В этом случае необходимо будет только выбрать систему отопления для бани.

Обычный «магазинный» парогенератор состоит из:

• Датчика безопасности.
• Ёмкости для воды.
• Насоса для движения воды и пара.
• Подготовительного блока для воды.
• Блока парообразования.
• Пульта управления.

Снаружи устройства находится индикатор и дисплей, который показывает всю информацию о работе устройства и его программах.

Виды и типы

Такие устройства могут иметь ручную и автоматическую заливку воды. Автоматическая заливка предусматривает подключение парогенератора к центральному водоснабжению. Современные парогенераторы в своём большинстве оснащены именно автоматической системой, которая будет сама осуществлять контроль за температурным режимом в парной. А также они могут быть керамическими и металлическими.

Существует два типа парогенераторов:

• Промышленные приборы с напряжением от 220 до 300 вольт. Такие устройства обычно используются в больших саунах и банях общественного назначения.

  Промышленный парогенератор для бани

• Бытовые паровые пушки имеют мощность от 4 до 16 киловатт и предназначаются преимущественно для домашних небольших бань и саун.

  Бытовые парогенераторы для бань, саун и хамама

Для парной площадью 10–13 м³ можно использовать паровую пушку на 8–9 кВт. В помещении более 15 м³ рекомендуют устанавливать приборы на 12 кВт. Для маленькой парной до 5 м³ будет достаточно сделать парогенератор мощностью в 5 кВт.

Приборы, которые имеют мощность более 9кВт, имеют трехфазную систему подключения.

Парогенераторы могут иметь три вида нагрева воды:

• Электродный. В этом случае ток, проходящий по электродам сквозь воду, нагревает её до определённой температуры. Такой нагреватель имеет простую конструкцию (в качестве электродов выступают обычные стержни из металла) и не перегревается, так как без воды работать просто не будет. Но так как электроды со временем имеют свойство растворяться, то их придётся периодически менять.

  Электродные нагревательные элементы

• ТЭНы. Для нагрева воды используются устройства различной степени мощности.

  ТЭН для нагрева воды

• Индукционный. Нагрев воды происходит таким же образом, как и в микроволновой печи. В этом случае осуществляется быстрый нагрев воды, так как переменное электромагнитное поле позволяет нагреть сразу всю ёмкость, в которой находится жидкость.

  Индукционный нагревательный элемент

Существуют ли принципиальные различия между парогенераторами для бань, саун и хамама

Многих людей интересует вопрос, чем отличаются парогенераторы для бани, сауны или хамама? Так как все три вида сооружений предназначены не только для мытья, но и для оздоровления организма, то их действие основано на образовании пара. Отличием бани, сауны и хамама является количество производимого пара, его температура и уровень влажности.

Температурный режим парных разных типов:

• В финской сауне должен быть сухой жар — температура колеблется от 80 до 140°С, уровень влажности от 1 до 15%.
• В турецком хамаме должен быть влажный пар — температура поддерживается на уровне 45°С — степень влажности 100%.
• В русской бане пар должен иметь оптимальный уровень влажности от 50 до 80%, а температура поддерживаться от 60 до 80°С.

«Магазинный» парогенератор, который имеет множество режимов работы для выработки пара, подходит для всех видов парных. С помощью дистанционного пульта можно самостоятельно задавать температурный режим пара и его объем. Обычно такие устройства позволяют выбирать температуру до 95°С. Также парогенераторы промышленного назначения оснащены специальными строенными программами, которые могут самостоятельно создавать определённую температуру и объем выхода пара, имитируя настоящую русскую баню, финскую сауну или турецкий хамам.

Пар, который создаёт паровая пушка, является более мягким и щадящим, чем от литья воды на раскалённые камни. Таким образом, можно сказать, что существенных различий в таких устройствах нет, поэтому они подходят для любых типов парных.

Печь в бане с паровой пушкой

Необходимо отметить, что сырой пар, который необходим для хамама не является слишком тяжёлым для организма человека, не даёт ощущения удушающей атмосферы, так как помещение нагревается только до максимальной высокой температуры 45°С. И именно с помощью парогенератора можно достичь такого результата.

Хочется отметить, что современная русская баня не слишком отличается от финской сауны по своей конструкции. Поэтому количество пара и его температура в таких парилках может координироваться самими посетителями. С помощью парогенератора в любом помещении парной можно создать условия, которые предусмотрены для бани, сауны или хамама.

Подготовка к изготовлению пушки для открытой каменки

Основной задачей при разработке чертежа паровой пушки является то, чтобы максимально большая площадь железных отводов для воды соприкасалась с камнями в печи. Трубы необходимо размещать как можно ближе к камням, раскалённым до максимальной температуры.

Очень важно использовать паровую пушку в печах, где установлена открытая печь-каменка. Это связано с тем, что создать хороший пар, который будет подходить для парения в традиционной бане от печи с камнями практически нереально. При попадании воды на камни, которые расположены во внешних местах, расположенных ближе к посетителям и дальше от печи, она превращается в очень сырой пар крупнодисперсионного типа.

Оптимальный комфорт людям может создать только сухой пар, который производится в процессе соприкосновения воды с наиболее раскалёнными деталями печи (самой топочной и камнями). Налить воду на топку не представляется возможным, так как она отделена от парильщика большим слоем камней, поэтому для эффективной доставки воды и были разработаны паровые пушки.

Самым простым решением стала пушка из стальной трубы, которую вставляют в свободное пространство печки, а затем просто закладывают камни.

Чертёж простой паровой пушки

Чертёж работы паровой пушки

Выбор материала для создания паровой пушки

Мы будем делать наиболее простую модель паровой пушки, которая не потребует большого количества дорогостоящих материалов и при этом она сможет в полной мере выполнять свои функции.

Материалы

• Гофрированная труба 2 штуки — диаметр 4 мм.
• Гофрированные трубы 2 штуки — меньшего диаметра.
• Открытая печь каменка — модель Шилка.
• Фарфоровые шарики для закладки в печь.
• Металлическая воронка.

Для того чтобы сделать своими руками такую пушку нам понадобится только металлический острый предмет, которым мы будем делать отверстия в трубе.

Пошаговая инструкция

1. Берём две гофрированные трубы одинакового размера (подбирается в зависимости от размеров свободного пространства в печи). Делаем в них отверстия Ø 8–10 мм на одинаковом расстоянии друг от друга (примерно 5 см). Загибаем их концы с двух сторон.

   Гофрированные трубы с отверстиями

2. Размещаем трубы отверстиями вверх внизу печи. Загнутые концы должны «смотреть» вверх. Обе пушки располагаем напротив друг друга.

   Расположение трубы в печи отверстиями вверх

3. В концы вставляем вертикальные трубы для подачи воды.

   Вставляем вертикальную трубу для подачи воды

4. Сверху труб устанавливаем воронки для того чтобы удобно было вливать в них воду.

   Вставляем воронку для залива воды

5. Берём фарфоровые шарики и полностью заполняем ними пространство печи, как показано на рисунке.

   Фарфоровые шарики для печи

6. Наш простой парогенератор готов к использованию.

   Готовая печь с простой паровой пушкой

Проверка работы

В период парения такая паровая пушка показала свою эффективность. За 2,5 часа «работы» при температурном режиме от 65 до 95°С было влито 3,5 л. воды. Это означает, что около 1,5 л. воды в час преобразовывалось в сухой мелкодисперсный пар. Через 2 часа температура в парилке стабильно оставалась на отметке 80°С. Этого достаточно для того, чтобы в парной был комфортный температурный режим для организма человека.

Паровая пушка для финской печи электрокаменки

В электрокаменке на дне пространство нагревается не слишком сильно, поэтому можно поставить туда небольшой сосуд или ёмкость с отверстиями, который будет нагреваться от ТЭНов и камней и кипятить воду, создавая необходимый пар.

Так как наличие ТЭНов и камней не позволит установить большую ёмкость, то мы выбираем медную трубу со специальными отверстиями для выхода пара.

Камни вокруг трубки прогреваются до 120–180°С, поэтому медленно испаряющаяся вода будет давать необходимое количество пара. Медленно проходящий пар сквозь 50 см слой раскалённых камней прогреется до оптимальной температуры, которая необходима для парилки.

Финская печь для бани электрокаменка

Тонкая медная трубка будет иметь небольшую прогретую массу от относительно большого объёма проходящей по ней воды и поэтому сможет быстро остывать. Таким образом, в данной конструкции нет необходимости делать обратный клапан. Его функции сможет выполнять сама вода, находящаяся в верхнем сосуде.

Чертёж процесса парообразования с паровой пушкой

Материалы:

• Медная трубка со специальными пароотводами — диаметр 1 дюйм.
• Тонкая медная трубка — диаметр 6 мм.
• Стальная воронка для залива воды.

Инструменты

• Водопроводная пайка (95% олово)
• Паяльник

Сборка конструкции паровой пушки

1. Для того чтобы упростить задачу мы просто приобрели готовую раздаточную трубку с пароотводными отверстиями.

   Раздаточная медная трубка с воронкой

2. К одному концу раздаточной трубки мы припаиваем длинную медную трубку. Это надо сделать качественно, так как устройство будет располагаться практически на дне раскалённой печи.

   Привариваем медную трубку к концу раздаточной трубы

3. Ко второму концу длинной трубы для поступления воды мы припаиваем (или прикручиваем) специальную воронку, в которую будет заливаться вода.
4. В принципе наша паровая пушка готова и осталось её только уложить в электрокаменку.
5. Для этого вынимаем необходимую часть камней из печи и аккуратно укладываем раздаточную трубку, чтобы она легла между ТЭНами. Её пришлось немного согнуть. Глубина залегания трубки около 60 см.

   Укладываем трубку в печь между ТЭНами, вынув часть камней

6. Выводим трубку для залива воды наверх и затем аккуратно закладываем камни обратно в печь.

   Прикручиваем воронку к концу трубки

7. Теперь можно включать электрокаменку и после того как камни хорошо прогреются начинать заливать воду в воронку. Доходя по трубке вниз, вода при температуре кипения будет превращаться в пар, который и будет выходить через паровыводные отверстия и подниматься наверх.

   Финская печь с паровой пушкой готова к использованию

Если в воду добавлять различные целебные отвары или ароматические масла, то пар, насыщенный их ароматами наполнит всю парную.

Ароматические эфирные масла для бани

Видео: паровая пушка своими руками

Как сделать парогенератор из скороварки своими руками

Многие умельцы стараются создавать полезные вещи из самых обычных подручных материалов. Парогенератор, который необходим в бане можно не приобретать в магазине, а просто сделать своими руками. Для этого необходимо выполнить такие действия:

• Выбрать подходящую посуду.
• Вмонтировать нагревательный элемент.
• Организовать правильный приток воды.
• Произвести отбор пара.
• Проверить устройство.

Материалы для парогенератора:

• Скороварка — 1шт.
• Электрические нагревательные ТЭНы.
• Плита.
• Шпильки, болты, гайки и шайбы.
• Прокладки термостойкие.
• Медная трубка.
• Ёмкость для воды.
• Поплавковый кран.
• Шланг.

Инструменты

• Дрель.
• Разводной ключ.

Этапы работы

1. Устанавливаем ТЭН на расстоянии около 1 см от дна скороварки. На определённой высоте мы отмечаем точки снаружи посуды и просверливаем отверстия нужного диаметра.
2. Подготавливаем отверстия под установку ТЭНа. Для этого в каждое из них устанавливаем болт и шпильку, а с двух сторон нанизываем шайбы и зажимаем их максимально гайками.

   Просверливаем отверстие для ТЭНа

3. Далее нам необходимо сделать так, чтобы кипяток не проходил сквозь места крепления нагревательных элементов. Для этого мы используем прокладки, сделанные на основе герметичного силикона. Их можно сделать самостоятельно.
4. Выкладываем на ровную поверхность лист бумаги и затем наносим на неё герметик. Немного его разравниваем и сверху кладём ещё один лист бумаги и кусок стекла. Сверху кладём любой тяжёлый предмет, который спрессует нашу заготовку. После того как силикон высохнет, из него с помощью трубки нужного диаметра мы выдавливаем прокладки.

   Делаем герметичные силиконовые прокладки

5. Устанавливаем ТЭНы и тщательно закручиваем гайки. Наливаем воду в ёмкость и убеждаемся, что протечки отсутствуют.
6. Подключаем питание. Для этого под ТЭНом мы размещаем медную трубку, по которой постоянно будет поступать вода. Если мы установим трубку над нагревательным элементом, то нарушим весь процесс парообразования.

   Устанавливаем ТЭН в скороварку

7. Если вода не будет постоянно поступать в парогенератор, то жидкость в нём быстро испарится и устройство выйдет из строя.
8. Так как вода должна постоянно поступать в парогенератор, а такой процесс невозможно осуществить напрямую из водопровода, необходимо сделать следующее. Недалеко от устройства установить сосуд, который будет сообщаться с медной трубкой, подающей воду. Высота двух сосудов должна быть одинаковой, для того чтобы процесс заработал. На днище второй ёмкости мы монтируем поплавковый кран, который будет выполнять функцию посредника между генератором пара и посудой для подачи воды. Такой кран будет «следить» за уровнем воды и по мере её убывания производить доливку.

   Готовый парогенератор для парообразования

Отбираем пар

После того как парогенератор собран нам нужно научиться выбирать из него пар. Для этого мы подбираем шланг необходимого диаметра. Может подойти шланг от старого пылесоса. В крышке высверливаем отверстие и с помощью соединителя с резьбой крепим переходник.

Важно, чтобы скороварка имела металлическую крышку, в которой без труда мы сможем просверлить отверстия.

Тестируем парогенератор

• Для того чтобы проверить работу устройства необходимо убедиться, что обе ёмкости абсолютно герметичны и нигде не протекают.
• Проверить уровень воды.
• Подключить парогенератор к сети и посмотреть, какой объем пара выдаёт устройство.

Советы по эксплуатации

• Паровые пушки простой конструкции, которые мы рассмотрели в первых двух вариантах, не нуждаются в сложном обслуживании, так как если в них будет отсутствовать вода, то пар просто не будет выделяться.
• Парогенератор имеет в своей конструкции ТЭН, который при постоянном контакте с водой, будет на своей поверхности «собирать» накипь. Для того чтобы увеличить срок работы такого прибора необходимо регулярно осматривать нагревательные элементы и удалять накопившиеся образования.
• Парогенератор рекомендуется устанавливать не в парилке, а в соседней комнате, для того чтобы устройство было ограждено от соприкосновения с влажной средой.

Видео: парогенератор своими руками

Если в вашей парной будет установлена паровая пушка, то можно быть уверенным, что в зимние холода помещение будет нагреваться намного быстрее, а тепло сохранять достаточно длительное время. Главное — это правильно сделать такое устройство, чтобы оно эффективно работало и могло создавать необходимый для русской бани, сауны или хамама целебный, насыщенный сухой или влажный пар. Созданный своими руками парогенератор или паровая пушка не смогут в полной мере заменить современные заводские установки, но если вам не нужны многочисленные дополнительные функции, то стоит остановить свой выбор на одной из самодельных конструкций.

(4 голоса, среднее: 5 из 5)

Поделитесь с друзьями в соц.сетях

Facebook

Twitter

Google+

Telegram

Vkontakte

Парогенератор для бани своими руками

Парогенераторами называются специальные технические устройства, позволяющие получать горячий пар из воды путем ее усиленного нагрева. Приспособления с эффектом искусственного парообразования могут применяться в самых различных областях, включая установку их в вашей бане вместо печи-каменки. При этом конструкция банного строения значительно упрощается, поскольку под парилку может использоваться любое вспомогательное помещение (душевая, например). К вполне очевидным преимуществам современных парогенераторов можно отнести их компактность, мобильность, а также легкость в исполнении, что позволяет любому желающему, без привлечения специалистов, собрать парогенератор для бани своими руками.

Кроме того, эти приборы обойдутся вам дешевле печи-каменки, требующей не только специального фундамента и полноценного дымохода, но и обязательного соблюдения требований техники безопасности. В отличие от печей парогенератор нуждается лишь в закреплении в выбранном месте и подключении к линии электропитания.

Конструкция

Устройство парогенератора

Прежде всего, следует ознакомиться с устройством парогенератора, конструкция которого включает в свой состав следующие модули:

• канал подачи воды;
• блок кипячения воды с электрическими нагревателями;
• модуль испарения с паровым соплом.

Такой парогенератор вы, конечно же, можете приобрести в готовом виде, но сразу предупреждаем, что стоить он будет недешево. Вот почему мы и предлагаем рассмотреть вариант устройства, собранного своими руками.

Для его изготовления можно будет использовать ряд бывших в употреблении бытовых приборов, которые наверняка имеются в любом хозяйстве и при грамотном подходе могут стать основой самодельного парогенератора.

Выбор подходящей емкости

Подходящая емкость для изготовления устройства

В качестве корпуса или рабочей емкости будущего парогенератора может использоваться отслужившая свой срок скороварка, в которой эффект парообразования предусматривается самой ее конструкцией. (В случае отсутствия старого прибора можно будет приобрести в хозяйственном магазине новую скороварку).

Этот паровой прибор в полной мере отвечает всем необходимым для реализации нашего проекта требованиям:

• он оснащается герметично закрывающейся крышкой;
• корпус скороварки достаточно прочен для того, чтобы выдерживать требуемое для работы давление;
• наличие специального клапана обеспечивает возможность «стравливания» избытков пара.

После выбора подходящей рабочей емкости нужно будет определиться со способом нагрева воды в устройстве, используемом для образования пара.

Выбор нагревательного элемента

Тэн для воды

Наиболее удобный и безопасный способ нагрева воды внутри емкости скороварки – это применение специального нагревательного прибора под названием ТЭН.

Обратите внимание! Электрический нагреватель (ТЭН) является, по сути своей, большим кипятильником, используемым для нагрева значительных объемов воды, который вы можете приобрести в любом магазине хозяйственных товаров. Но перед его покупкой вам следует определиться с размерами и мощностью электронагревателя, которая может колебаться в значительных пределах.

В том случае, если вы решили сэкономить на нагревателе – можно будет разобрать старого образца бытовой электрочайник или электросамовар и воспользоваться встроенным в него ТЭНом.

ТЭН c б/у электросамовара

Обратите внимание! Использование ТЭНа от современного электрочайника потребует изобретения более сложного крепежа. Также контакты таких ТЭНов не предназначены для фиксации на них проводов.

ТЭН от электрочайника

Перед сборкой парогенератора необходимо точно рассчитать количество приборов, обеспечивающих преобразование в пар заданного количества воды (для нагрева больших объемов может потребоваться два или даже три нагревателя).

Порядок сборки

Сборка парогенератора

При выборе места расположения ТЭНов внутри емкости следует исходить из того, чтобы их крепление и сами трубки не имели контакта с днищем и стенками используемого сосуда. Для этого вам потребуется высверлить в стенках скороварки отверстия по посадочному размеру нагревателей, в которые затем можно будет вмонтировать сами ТЭНы (высота их расположения должна быть такой, чтобы между рабочими витками нагревателя и дном скороварки оставался зазор в пределах 0,5–1 см).

При монтаже ТЭНов используются специальные изолирующие шайбы, устанавливаемые с наружной и внутренней стороны емкости, а также набор болтовых креплений, входящий в комплект электронагревателя. Для герметизации мест крепления ТЭНов на стенке скороварки совместно с шайбами используются термостойкие силиконовые прокладки, которые можно купить в магазине или изготовить самостоятельно.

Как сделать силиконовую прокладку?

Самодельная силиконовая прокладка

Для самостоятельного изготовления силиконовых прокладок необходимо:

• взять лист простой бумаги и положить его на стеклянную или металлическую поверхность;
• после этого на поверхность бумаги наносится герметик, который затем аккуратно разравнивается;
• поверх герметика укладывается еще один лист бумаги, который затем прижимается стеклом;
• после высыхания полученного образования из него вырезается прокладка требуемой формы.

Обратите внимание! После установки нагревателей на место крепления обязательно проверьте герметичность полученных соединений, налив в скороварку достаточное количество жидкости.

Далее следует организовать канал поступления воды в парогенератор, для чего в дне скороварки проделывается отверстие под медную трубку, через которую жидкость будет постоянно поступать в емкость. Подающая трубка должна располагаться ниже уровня крепления ТЭНов, что является обязательным условием эффективного парообразования.

Еще одним условием продуктивного действия парогенератора является постоянство поступления в него новых порций воды, что гарантирует его эффективную работу и обеспечит защиту устройства от поломки (от перегорания ТЭНов, в частности).

Обратите внимание! Для организации непрерывной подачи воды в преобразователь вы можете использовать дополнительную емкость равной с ним высоты, оснащенную поплавковым регулятором. При снижении уровня воды до критического поплавковый механизм будет открывать канал ее поступления, а после наполнения бака – перекрывать его.

После этого можно будет соединить парообразователь с дополнительной емкостью посредством любого подходящего шланга.

Для изготовления парового сопла рекомендуем вам воспользоваться гофрированной трубой от старого пылесоса, вставляемой в крышку скороварки через заранее подготовленное отверстие.

Видео

В этом видео показано, как сделать парогенератор для фитобочки или микробани:

Фото

Самодельный агрегат установлен в предбаннике В бак вставлен 1 ТЭН Наиболее часто используемые ТЭНы Устройство агрегата с вихревой горелкой Самодельный парогенератор на печке

Паровая пушка для бани своими руками

Паровая пушка для банной печи — это устройство, предназначенное для подачи воды в наиболее разогретую часть каменки печи с целью получения максимально сухого мелкодисперсионного пара. Обычно она изготавливается из металлических труб, которые располагаются внутри каменки таким образом, чтобы с одного конца можно было залить воду, а с другого получить пар.

Есть конструкции, которые предусматривают вывод второго конца трубы наружу, а есть сконструированы таким образом, что вся залитая в каменку вода там же и остаётся, чтобы полностью испариться при контакте с перегретыми камнями.

Проектирование самодельного парогенератора

Главная задача при проектировании парогенератора заключается в том, чтобы как можно большая поверхность металлических стоков для воды контактировала с камнями в печи. При этом трубы нужно располагать максимально близко к камням, разогретым в наибольшей степени, то есть в местах их контакта с поверхностью металла топки.

Особенно актуально использование паровой пушки в печках, где присутствует только открытая каменка. Дело в том, что получить качественный пар, оптимально подходящий для парения в режиме русской бани, от печи с открытой каменкой практически невозможно. При подаче воды на камни, находящиеся во внешних слоях, которые ближе к человеку и дальше от каменки, жидкость превращается в достаточно сырой крупнодисперсионный пар, как при кипении чайника на плите.

А максимальный комфорт обеспечивает только сухой, мелкодисперсионный пар, полученный от контакта воды с самыми разогретыми элементами печи — топкой или камнями, находящимися в непосредственном контакте с ней. Поддать воду сразу на топку нельзя, так как её отделяет от парильщика слой камней, и, чтобы доставить туда воду, были придуманы паровые пушки.

Видео процесса использования паровой пушки:

Их конструкции могут быть совершенно различными, в зависимости от уровня изобретательности мастера и его желания получить максимальный эффект и удобство в процессе использования парогенератора. Наиболее простое решение — это металлическая труба диаметром 5-7 см, которая вставляется в пространство каменки, после чего происходит закладка камней.

Использовать такое решение можно только в качестве минимального эксперимента, так как заливать в него воду будет сложно. Нужно как минимум снабдить конструкцию воронкой для удобной подачи жидкости. Устранив этот недостаток, всё равно остаётся проблема, возникающая из-за небольшого размера трубы. Воды в неё залить можно только совсем немного, а повторять процедуру допустимо только со значительными промежутками в 5-7 минут, чтобы труба и каменка возле точки залива воды успела снова хорошо прогреться.

Рассмотрим более сложные устройства, спроектированные для удобства использования и получения наиболее эффективного процесса производства пара.

Как сделать паровую пушку своими руками?

Для начала предлагаем простую конструкцию из металлической гофрированной трубы диаметром 4 см.

Первый этап — изготовление нижних участков трубы с отверстиями для выхода пара. Диаметр каждого отверстия примерно составляет 8-10 мм. Эти трубки с загнутыми вверх концами размещаются в самом низу открытой каменки печи (в данном случае модель Шилка).

В изогнутые концы вставляется вертикальная труба подачи воды.

На верх трубы подачи устанавливается воронка для удобства заливки жидкости.

В качестве камня для каменки в данном примере используются фарфоровые шарики.

А так выглядит вся конструкция в сборе.

На фото можно видеть, что обе паровые пушки размещены на противоположных краях топки параллельно друг другу и каждая имеет свою воронку. В процессе парения этот парогенератор показал следующую эффективность. За 2 с половиной часа парения при температуре от 65 °С до 95 °С было израсходовано три с половиной литра воды. Это значит, что практически полтора литра воды в час превращалось в чистейший мелкодисперсионный пар. По прошествии более чем двухчасового отрезка времени температура в парной осталась на уровне 80 °С.

Следующая модель также достаточно простая, но имеет выход трубы из каменки.

Так как труба размещается в печи Ламель от Ферингера, то в ней есть возможность сделать вывод пара в верхнюю часть каменки — прямо под облицовку. Отверстия в нижней части трубы не сделаны, поэтому пар образовывается внутри трубы из нержавейки в процессе движения воды в зоне разогретых камней и выходит с другого конца, подключенного к верхней части каменки.

Дополнительно были размещены небольшие отрезки труб для обеспечения свободного прохода воздуху от конвекционной решетки к верху каменки.

Вот так выглядит паровая пушка в собранном виде с заполненной каменкой и установленной облицовкой.

При тестировании агрегата было залито сразу 2 л воды в трубу. Разогрев топки начался с температуры 20 °С и в течение полутора часов она выросла до 43 °С под потолком при влажности 57%. При этом в топочном отделении сгорела только половина заложенных туда изначально дров. В дальнейшем в парилке поддерживалась средняя температура 50 °С с влажностью от 50% до 60%. Также была замерена минимальная температура пара на выходе из трубы, которая составила 340 °С.

Далее выкладываем более сложные сварные и сборные парогенераторы, требующие определенных специальных навыков для сборки.

На фото выше можно видеть основу для парогенератора, которая устанавливается в каменку. Для подачи воды нужно просто вставить в верхнее отверстие трубу подходящего диаметра с воронкой на другом конце.

Следующая пушка изготовлена на основе всё тех же гофрированных труб с отверстиями, только добавлен разветвитель из стальных труб, соединенных фитингами.

Фото для сравнения с размерами баллона монтажной пены и способ изготовления отверстий.

Ниже на основе того же разветвителя более сложная конструкция с длинным металлическим шлангом с периодическими прорезями по длине.

Несколько фотографий паровых генераторов от известного в интернете мастера модернизации банных печей под ником «Magol». Его легко найти в поиске по запросам вроде «банные печи от Magol». Вот что ему удалось смастерить своими руками:

Оригинальная конструкция с чертежами:

Вода полностью испаряется из бачка за 5 минут и даёт очень лёгкий пар.

Как видно на представленных примерах самодельных паровых пушек, самостоятельно можно изготовить парогенератор гораздо более сложный и эффективный, чем имеющиеся в продаже заводские модели. Остаётся только выбрать подходящую модель и либо сделать полный аналог, либо взять её за основу для создания собственной конструкции с учётом особенностей своей печи.

Парогенератор для бани своими руками

Парогенератор для бани своими руками. Парогенератор для турецкой бани

Парогенератор для бани представляет собой приспособление, которое превращает воду в пар. Раньше такие парообразователи применялись исключительно в условиях промышленности, однако сегодня они успешно вошли в быт и помогают упростить использование бани или переделать традиционный душ в полноценную парилку. В качестве преимущества и отличительной особенности парогенератора можно выделить то, что он занимает небольшое количество места, это позволяет расположить прибор в любом помещении. Такая замена каменки имеет небольшой вес и отличается простой установкой, именно поэтому любой человек сможет произвести монтажные работы, не привлекая для этого специалистов. Парогенератор для бани дешевле печи, для строительства последней из которых есть необходимость устанавливать фундамент. Тогда как описываемое оборудование будет необходимо только лишь повесить в выбранном месте.

Конструктивные особенности

Описываемое устройство может быть приобретено в магазинах соответствующих товаров. Однако стоит учесть, что подобное оборудование стоит достаточно дорого. Если вы решили самостоятельно изготовить его, то необходимо ознакомиться с конструктивными особенностями. Среди прочих составляющих можно выделить блок водяного нагрева, отдел испарения, сопло, а также электронагревательные тэны.

Выбор емкости

Для изготовления печи для бани с парогенератором будет необходима скороварка, именно она отвечает всем требованиям для реализации описываемой затеи. Такая емкость обладает герметичной крыш

Печь с парогенератором для бани

Страстью народа к посещению парилки уже давно воспользовалось множество различных фирм, специализирующихся на производстве самых разных систем для обустройства бани, начиная от простых аксессуаров и материалов для отделки, и заканчивая готовыми комплектами для постройки «сделай сам». В ассортименте оборудования для бань стоит обратить внимание на печь с парогенератором для бани. Это устройство можно по праву назвать сердцем современной домашней бани. Если стационарный вариант бани можно накалить каменкой на чугунной или стальной печке, то в условиях квартиры без парогенератора баня в принципе невозможна.

Устройство парогенератора для бани

Конструкция парогенератора не отличается особой сложностью, сделать парогенератор для бани вполне по силам грамотному слесарю-механику, знакомому с ремонтом электрических нагревателей. Но настроить и заставить печь с парогенератором надежно работать намного сложнее, прежде всего, необходимо точно знать, как и какой пар устройство будет выдавать в парилку. Парогенератор можно условно сравнить с кипящей кастрюлей на печи, но чуть более совершенной и сложной в управлении.

Основные узлы парогенератора:

• Емкость с водой;
• Теплогенерирующее устройство;
• Поверхность для образования пара в печи;
• Система подачи пара и тепла в парилку;
• Блок контроля и управления процессами нагрева.

Важно! Парогенератор нужен только для насыщения помещения парилки разогретым водяным паром.

В современных банях парогенератор используется как самостоятельное устройство, так и в комбинации с печью. При правильном выборе модели парогенератора одно парное помещение бани можно использовать и в режиме русской бани, и в качестве раскаленной сауны.

В большинстве описаний парогенератора для бани зачастую отсутствует столь важное устройство, как печь для подогрева воздуха в парилке. Можно пробовать попариться без притока в парилку свежего и разогретого воздуха, но, кроме головной боли от недостатка кислорода, вы больше ничего не почувствуете.

Если обратиться к описанию наиболее удачных конструкций парогенераторов для бани, можно увидеть, что везде работа парогенератора связана с подачей дополнительного тепла от печи в помещение бани. Это важно для нормального прогрева и вентиляции парилки средних размеров.

Особенности работы печи с парогенератором в бане

Современные конструкции парогенераторов основаны на точном управлении процессом приготовления пара, контроле над температурой в печи, и наддувом его в парилку. Зачастую в специализированных печках каменках вмонтировано устройство парогенератора, помогающее получать дополнительное количество пара необходимой температуры и плотности. Почему?

Работа парогенератора в печке бани и в домашней сауне

Потому что создать нужную по температуре и влажности атмосферу в парилке не так просто, как может показаться. Стоит вылить на раскаленные камни печи чуть больше воды, чем следовало, или вода оказалась недостаточно горячей, и парилка заполняется клубами тяжелого холодного пара. В этом случае большая часть воды попадает в атмосферу парилки в виде мельчайших капелек, они легко поглощают тепло и остужают воздух.

Если печь каменку перегреть и подлить кипятка, в парилке воцарится настоящий жар. Но страшно не это. В таких условиях резко снижается содержание кислорода в воздухе, и кроме дискомфорта от перегрева, возможно головокружение или даже потеря сознания. Поэтому управление температурой и влажностью с помощью печи каменки требует навыка и твердой руки.

Парогенератор позволяет в паре с печью держать необходимый градус и влажность пара. Мало того, ведущие изготовители малогабаритных парогенераторов с печкой для бани много усилий прилагают, чтобы сделать процесс парогенерации максимально управляемым. Поэтому продукция таких компаний, как «Harvia», «Tylo» и «Helo», пользуется признанным уважением и спросом.

В малогабаритных парных, например, в условиях квартирной бани, фирменный парогенератор можно использовать без дополнительного обогрева печью. Связано это с маленькой тепловой инерцией малоразмерной парилки и хорошим качеством пара. Для любителей более сухого и горячего варианта обычно предлагается дополнительное комплектование парилки электротепловентилятором.

Установка и оборудование парогенератора и печи в бане

Любые конструкции парогенераторов с электрической печкой устанавливаются вне парилки, обычно в сухом и прохладном помещении квартиры или бани. Для работы такой системы потребуется отдельная проводка с сечением жил провода не менее 2 мм,² и бак с расходной водой. Потребляемая мощность электрической печки парогенератора для домашней сауны составит 2-3 кВт. Для парных в 15 м³ используются печи с потреблением энергии в 10-12 кВт/ч.

Для подвода горячего пара и воздуха в помещение парилки бани используется окно, которое располагается обязательно на удалении не менее 1 м от сидений или лавок. Чаще всего окно находится на высоте 25-30 см над уровнем пола. Это позволяет подогревать стены и пол. Основное количество тепла передается в воздух на уровне 1-1,2 м от пола.

Ресурс устройства зависит от варианта исполнения печи и долговечности металлических или керамических поверхностей, с которых происходит испарение. Как только на поверхности испарителя печи образуется налет или осадок, ресурс всей нагревающей конструкции резко снижается, металл начинает перегреваться и может прогореть.

Во многих случаях фирмы, занимающиеся установкой бань и монтажом парогенераторов, предлагают подключить к электрической печи водопроводную магистраль. Это удобно и безопасно. Но только при одном условии – если установлен очистной фильтр воды с ионообменной мембраной. Такой фильтр дает практически дистиллированную воду. Остальные варианты очистки воды, как правило, неэффективны.

Как изготовить самодельный парогенератор для бани своими руками

Если у вас возникло желание построить собственными руками печь и парогенератор для домашней парилки, проще всего сделать его из небольшого баллона для сжатого газа или воздуха. Можно использовать емкость для сжиженного газа, главное – это прочность стенок и бездефектность баллона.

Сборка конструкции выполняется в следующем порядке:

1. В баллоне выворачивается вентиль, тщательно очищается и вымывается внутренняя поверхность;
2. В корпус баллона необходимо вмонтировать ТЭН, примерно на 2 кВт, для печи можно использовать нагреватель из витой нихромовой спирали, продетой с керамическими вставками в трубе из нержавейки. Лучшим вариантом будет нагреватель от медицинского дистиллятора;
3. Нагреватель печи необходимо будет врезать в корпус баллона. Чаще всего места вывода трубы – нержавейки обваривают углекислотным полуавтоматом;
4. В верхней части баллона необходимо приварить штуцер с шаровым полудюймовым краном, для горячей воды. Кран устанавливают на высоте в 0,75 полной высоты баллона для контроля уровня залитой воды;
5. В верхней части баллона на резьбовую посадку снятого вентиля необходимо накрутить Г-образное колено из медицинской нержавейки или легированной никелем стали, в котором, собственно, и будет перегреваться пар из баллона. На металлической поверхности колена необходимо намотать последовательно два слоя стеклоткани. Поверх первого слоя наматываем нихромовую проволоку, диметром 0,2-0,3 мм, и подключаем обмотку к ЛАТРу. Поверх нихрома укладываем второй слой стеклоткани толщиной не менее 1 см, закрываем намотанную часть лентой из негорючего термостойкого материала;
6. При подключении к ЛАТРу выставляем на приборе минимальное напряжение 12-18В. После прогрева колена включаем подогрев воды в баллоне. С появлением пара повышаем на ЛАТРе напряжение так, чтобы выходящий из баллона пар становился невидим. Температура перегретого пара на выходе из печи парогенератора составит ориентировочно 100-120^оС.

Важно! Любой самодельный парогенератор может вызвать сильные ожоги, поэтому необходимо быть крайне осторожным в обращении, и перед практическим использованием печи парогенератора в бане она должна пройти испытание и наработку не менее 3-4 часов безотказного функционирования.

Для более эффективной работы поверхность баллона можно покрыть теплоизоляцией из минерального волокна. Г-образное колено, в котором происходит перегрев пара, нагревается до 200-250^оС, поэтому для его теплоизоляции можно использовать теплостойкие материалы, например, из базальтового волокна.

Заключение

Не стоит пробовать строить парогенератор, основанный на эффекте кипения воды при пропускании тока через емкость с водой. Такая конструкция печи проще и обладает эффектом саморегулирования, но для ее постройки нужен опыт и точный расчет поверхности электродов. Кроме того, при 12В конструкция парогенератора оказывается слабой для работы в бане, а при высоком напряжении схема становится крайне опасной из-за высокой вероятности поражения электрическим током. Можно выбрать более простой парогенератор для бани, в изготовлении своими руками, на одном из видео, которые в избытке предлагают несколько каналов.
