Пантограф для шкафа: на что обратить внимание при выборе

на что обратить внимание при выборе

Пантографы для одежды: на что обратить внимание при выборе.

Обладателям больших гардеробных для собственного удобства будет полезным приобрести пантограф для одежды – часть системы «умного шкафа», который позволит все вещи хранить в порядке и иметь к ним оптимальный легкий доступ. Мебельный пантограф бывает различных размеров и представляется клиенту в двух вариантах в зависимости от базового типа механизма: телескопический и гидравлический.

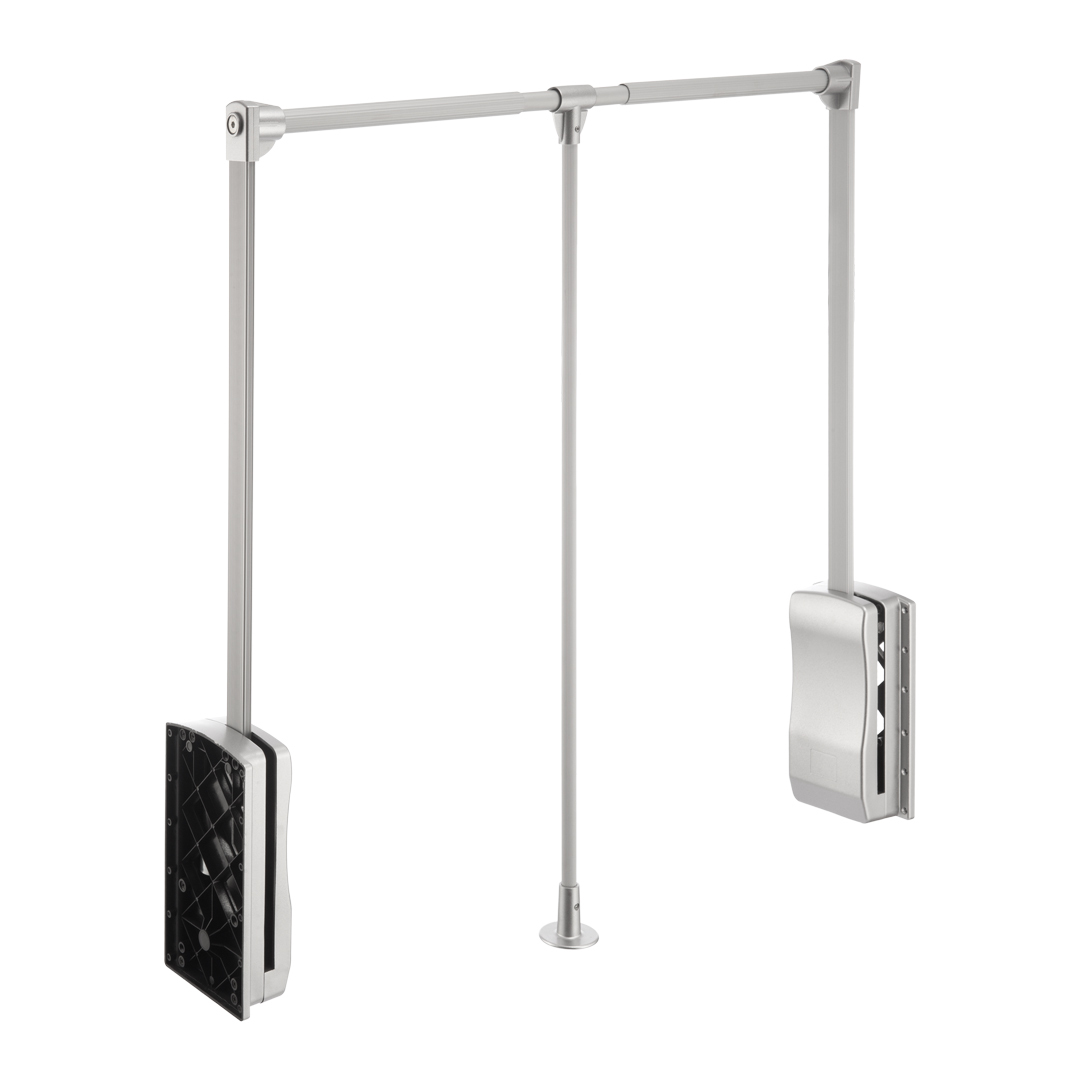

Пантограф – это специальная П-образная или Г-образная конструкция из прочной стали и пластика, позволяющая поднимать и опускать штангу под вешалки с помощью рукоятки управления. Благодаря пантографу отсеки с одеждой можно располагать в верхней, недоступной для вашего роста части шкафа, освобождая место внизу под полки и выдвижные корзины.

Типы пантографов

Классические (механические и гидравлические) пантографы состоят из нескольких частей:

• Боковые рычаги. Основные несущие элементы, которые держат вес одежды и должны быть жесткими, чтобы не деформироваться при подъеме и опускании конструкции;
• Телескопическая штанга. На ней располагаются вешалки с одеждой. Чтобы не подбирать отдельный размер под нишу, штанга делается раздвижной для изменения длины. Возможный диапазон размеров всегда указан на упаковке, не забывайте проверять этот аспект при покупке;

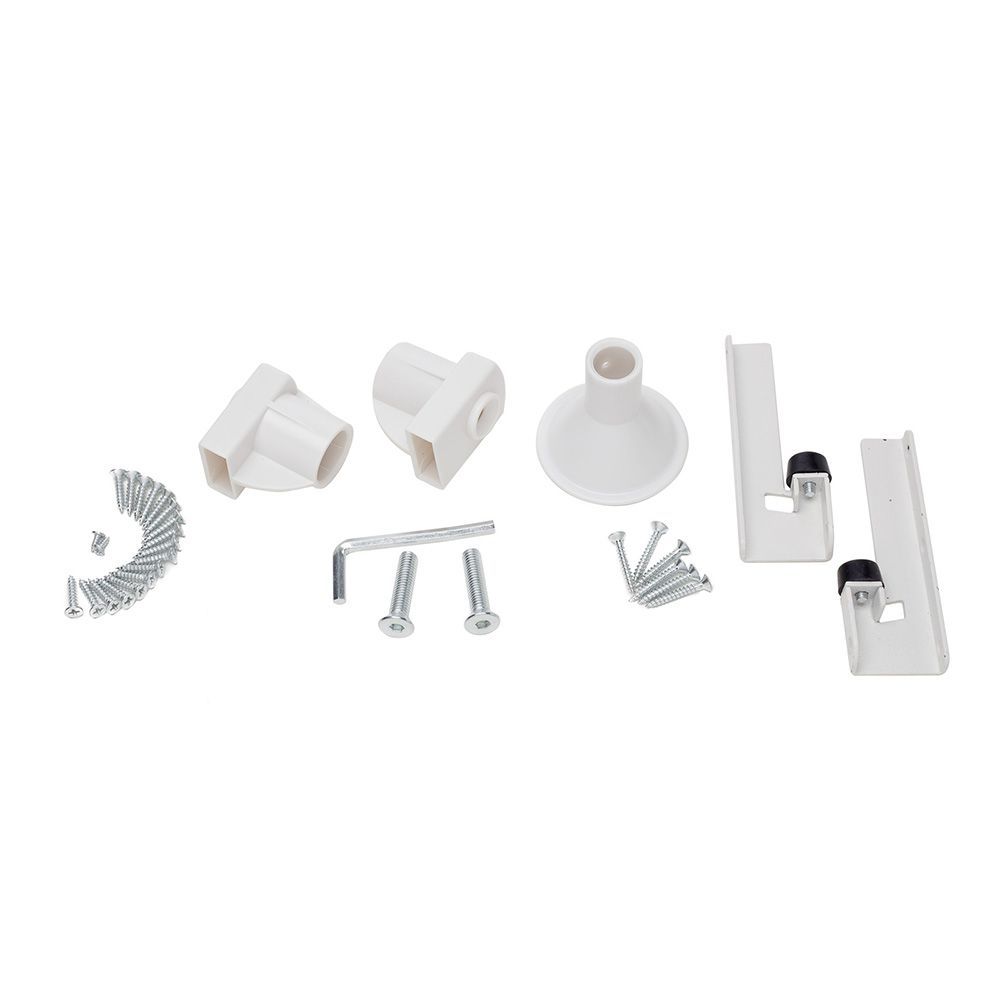

• Фиксирующие элементы. С их помощью конструкция крепится на стенках шкафчика. Они должны быть прочными и износостойкими, если в изделии и есть чему сломаться, то это именно фиксирующие узлы;
• Подъемный механизм. Состоит из двух частей, которые располагаются в месте крепления конструкции к стенкам шкафа и скрыты пластиковыми кожухами. Отвечает за легкий спуск и подъем пантографа и должен иметь высокое качество, чтобы служить долго;
• Рукоятка. Есть в механических моделях и нужна для спуска и подъема штанги.

Также существуют электрические пантографы – у них конструкция имеет немного другие особенности. Они управляются кнопкой, соединенной проводом с системным блоком или пультом. Электрические гораздо удобнее в использовании, но требуют сложного монтажа квалифицированным электриком. Пантографы с электроприводом в основном делаются на заказ.
В этой статье мы рассмотрим преимущественно механические пантографы, так как они более доступны по стоимости и легче устанавливаются в шкаф.
В большинстве случаев пантограф помогает повысить качество быта. Но есть у него и недостатки.

Преимущества:

• позволяет оптимально использовать полезное пространство в шкафу;
• вешать вещи намного проще из-за того, что перекладина вынесена за шкаф и находится на небольшой высоте.
• улучшает вентиляцию: одежда более свежая;
• облегчает использование шкафа для пожилых людей и людей с ограниченными возможностями;
• освобождает нижнюю часть шкафа под дополнительные полки;
• сокращает необходимость глажки: можно развесить больше одежды, чем в обычном шкафу.

Основной недостаток — износ со временем. Постепенно между деталями конструкции образуются люфты, что выводит из строя весь механизм.
Отремонтировать отдельные части пантографа практически невозможно, приходится менять всю систему.
Еще один недостаток — возможный скрип деталей во время работы. Это становится проблемой, если шкаф располагается в общей спальной комнате. Если сравнивать с обычной штангой, пантографы стоят существенно дороже и требуют более сложного монтажа.

При выборе пантографа стоит обратить внимание на следующие характеристики:

• Материал. Стальные детали долговечные, алюминиевые — служат меньше. Пластик должен быть высокопрочным.
• Грузоподъемность. Ориентируются на средний вес одежды. Если он будет превышать грузоподъемность устройства, то поломка за короткий срок неизбежна. Лучше приобретать модели с грузоподъемностью 12, 15, 18 кг, исключение — на небольшие отделы шкафа.
• Тип подъемного механизма. Лучше выбирать пантографы с газовым и гидравлическим механизмами подъема. Эти подъемники отличаются мягким ходом, прослужат дольше, чем пружинные механизмы.
• Производитель. Модели от китайских производителей стоят дешевле, но они чаще скрипят, работают не стабильно, плохо фиксируются на нижнем уровне.
• Тип управления. В этом вопросе ориентируются на бюджет. Безусловно, электрические устройства удобнее механических.
• Размеры штанги. На каждой модели указывается размеры штанги. Во время выбора ориентируются на ширину отдела шкафа, где будет монтироваться пантограф. Штанга должна свободно располагаться между стенками, не задевать двери во время движения. Учитывают и вынос штанги за пределы шкафа. Это важно при ограниченном пространстве помещения.

Про реальные сроки эксплуатации и проблемы определенной модели можно узнать из отзывов потребителей. Обращают внимание и на срок гарантии от производителя. Чем он больше, тем качественнее устройства.
Специалисты нашей компании подберут для Вас оптимальный вариант.

Что такое пантограф мебельный

Что такое пантограф мебельный – так звучит вопрос обладателя жилья, озабоченного дискомфортностью бытового существования. С технической стороны – новомодная конструкция из металла служит хорошим дополнением к шкафу-купе, позволяющим экономить драгоценное пространство.

Пантограф использует верхний эшелон внутришкафовой зоны заполнения, поднимая иногда под потолок до 20 кг развешенных вещей. Учитывая чередование климатических сезонов, часто исполняет функцию склада, временно не требующейся – осенне-зимней одежды.

Подобная практика способствует мгновенной смене вашего гардеробного имиджа с приходом холодной зимы или жаркого лета.

Открыв мебельный шкаф, вы найдёте в самом доступном месте все подлежащие выбору платья и рубашки. Правильно подобранные размеры пантографа мебельного позволят поднять временно ненужные вещи на высоту оптимальную для комфортного использования нижней зоны шкафа-купе.

Отказываясь от установки пантографа в пользу стационарных штанг, вы неизбежно снижаете уровень использования возможностей в ходе эксплуатации собственной мебели.

К существенному преимуществу устройства относят его техническую способность, опуская затребованную одежду, также выводить её за пределы шкафа в обозреваемое пространство. После фиксации мебельного атрибута в нижней точке, штанга, несущая вешалки, окажется на уровне вашего роста.

Подобное обстоятельство предполагает ненужность использования подсветки внутри шкафа, что создаёт экономию – способную почти окупить затраты на установку лифтовой конструкции. По-настоящему понять, что такое пантограф мебельный можно лишь начав им пользоваться.

Популярные модели пантографов

Рынок предлагает немало вариантов внутришкафовых лифтовых устройств. Их можно подразделить по принципам конструкции и применяемого изготовителем материала. Однако эти главенствующие аспекты объединены двумя категориями:

• электроприводные мебельные лифты;
• конструкции механического действия.

Первая категория изготавливаемых пантографов относится к рыночному сегменту более дорогих товаров. Она комфортна в использовании, однако не все предпочтут высокую стоимость механическому минимализму.

Монтаж электроприводного лифта также сопряжён с некоторыми сложностями. К ним неизбежно прибавятся электротехнические хлопоты в случае вероятной поломки. Избираемые вами размеры пантографа мебельного скорее будут соотноситься с его стоимостью, чем с принадлежностью к одной из категорий.

В силу величины доходов и степени экономии, основной контингент заказчиков предпочитает установку механического варианта. Это вполне оправданно в ценовом аспекте, монтажных затратах и приемлемости срока службы.

Конструкция и рабочий принцип пантографа

Для изготовления внутришкафовых лифтов используют стальные или алюминиевые детали. На конечной стадии производства металлические части проходят цикл гальванопокрытий, приобретая чёрную, матовую, хромированную или никелированную поверхность.

В качестве материала для комплектующих используется пластик. В состав конструкции мебельного пантографа входят:

• два боковых рычага;
• раздвигающаяся штанга;
• короба механизма подъёма;
• рукоятки управления системой.

Механизм подъёма и опускания штанги являет собой пружинную систему, возвращающую рычаги в крайнее верхнее положение. Опуская посредством длинной рукояти П-образную конструкцию пантографа до горизонтального уровня, вы аккумулируете энергию в сдавленных пружинах.

Работая на возврат – механизм высвобождает силу мощных пружин, способных поднять от 10 до 18 кг. Весовая нагрузка зависит от характеристик конкретной модели. Отсюда следует, что кроме пружин – ломаться просто нечему. Так и хочется резюмировать – что такое пантограф мебельный – как не «вечный двигатель». Однако и его можно раньше времени вывести из строя постоянно превышая рекомендованную весовую нагрузку.

В аспекте износостойкости пружин и декоративного покрытия, приходится соотносить ожидания с брендом производителя и выданной гарантией на определённое число циклов – «вверх-вниз». Постсоветские потребители успели сложить неплохую репутацию итальянским мебельным производителям.

Средняя длина рычагов без короба равна 750 мм. Это необходимо помнить во время планирования пространства внутри шкафа.

Металлическая штанга конструкции складывается из двух сегментов, что допускает вариации её длины.

Монтажный опыт показывает, что стандартные размеры пантографа мебельного могут соответствовать проёмам в диапазонах 450-600 мм; 600-830 мм. Однако модельный ряд некоторых брендов имеет диапазон длины штанги 830-1150 мм. Подобные варианты должны обладать повышенной сопротивляемостью соответствующим нагрузкам.

Пантографы для шкафа-купе: выбор и установка

Извлечение необходимой вещи с верхних отделов шкафа может доставить неудобство. Эту проблему можно решить с помощью пантографа для шкафа-купе. Пантографы бывают электрические и механические (ручные). Первый вариант дорогостоящий и сложный в установке. А второй пользуется наибольшим спросом из-за низкой цены и простоте использования и установки. Пантографы для шкафов-купе имеют П-образную форму и свои плюсы и минусы.

Плюсы и минусы пантографов

Из плюсов, которыми обладает пантограф в шкаф-купе, можно назвать следующие:

• Удобно доставать вещи с верхнего отдела.
• Пантограф позволяет вещам проветриваться.
• Одежда не мнется.
• Простота в использовании.
• Дополнительное место для хранения.

С помощью пантографа для шкафов-купе даже ребенок сможет достать с верхних отделов одежду. К тому же, благодаря пантографам, вещи на вешалках можно разместить в два яруса: первый — на пантографе, второй — стандартная перекладина.

Из минусов можно назвать следующие:

• Недолгий срок службы за счет подвижности деталей.
• Шумность.

Пожалуй, это все минусы, которыми обладает пантограф в шкаф для шкафа-купе. Но стоит заметить, что срок службы зависит от производителя. Если покупать пантограф от производителя, который гарантирует качество товара, то срок эксплуатации может быть долгим.

Как выбрать пантограф в шкаф-купе

На что обратить внимание при выборе пантографа для шкафа-купе, показано в таблице.

Производитель	Пантограф стоит выбирать от проверенного и популярного производителя. Это послужит гарантией долгого срока эксплуатации и надежности модели.
Грузоподъемность	Каждая модель мебельного лифта имеет грузоподъемность. Например, если выбирать пантограф на 8-10 кг, то он не подойдет для зимних курток, шуб и пальто.
Размеры	Чтобы выбрать пантограф необходимого размера, главное — правильно измерить свой шкаф.
Цена	Цены на пантографы не высоки. Но если вам попался товар по низкой стоимости, то он, скорее всего, будет не качественным, поэтому его брать не стоит.

Как установить пантограф в шкаф-купе

Чтобы установить самостоятельно пантограф необходимо иметь следующие инструменты:

• Рулетка.
• Карандаш.
• Шуруповерт.
• Магнитные держатели.
• Биты для метизов.
• Сверло размером 3 мм.
• Шестигранный ключ.

Далее необходимо определиться, какая одежда будет располагаться на пантографе. Если платья и пальто, тогда высота должна быть не менее 1-1,3 м, если пиджаки, тогда 0,7-0,8 м.

Чтобы правильно поместить пантограф в шкафу-купе, необходимо замерить сначала высоту шкафа. После этого, можно приступать к установке, измерив пантограф и определившись с местом для установки кронштейнов, для которых необходимо проделать отверстия 3мм сверлом.

Рычаг пантографа должен легко входить в кронштейн и не упираться в потолок, поэтому, при установки кронштейна, важно правильно измерить высоту. К общей высоте пантографа, необходимо добавить минимум 10 мм, чтобы рычаг мог зайти в кронштейн и защелкнуться.

Устанавливать пантограф удобнее в разобранном виде. После того, как закрепили кронштейны, вставляем рычаги. В рычаги вставляем телескопическую штангу. Подобрать необходимый размер штанги легко, так как она раздвижная и может быть от 450-1150 мм. К рычагам штанга закрепляется винтами м8 под шестигранный ключ.

Заключительный этап — это закрепление ручки, которая так же крепится винтами. Чтобы ручка не двигалась влево и вправо, предусмотрены специальные резинки, которые фиксируют ручку на одном месте.

Стоит заметить, что при установке пантографа необходимо предусмотреть, чтобы для его выдвижения ничего не мешало. Поэтому их стоит устанавливать только в идеально симметричных шкафах-купе.

Пантограф для шкафа – что это? Виды, отличия и как установить своими руками

Что такое мебельный пантограф для гардероба? Как выбрать и установить пантограф в шкаф-купе своими руками.

В этой статье мы поговорим о пантографе для шкафа, узнаем, что это за зверь, какие бывают виды, как его подобрать и на что при этом нужно обратить внимание в первую очередь, а в конце ролика узнаем как установить пантограф в шкаф своими силами.

Узнать о том как собрать шкаф-купе своими руками можно из этого http://stroimasterskaya.ru/articles/3102 материала.

При обустройстве внутреннего пространства шкафа для одежды и белья, зачастую верхняя часть шкафа оказывается зоной не вполне доступной и удобной к постоянному использованию.

Верхние полки, становятся своего рода местом для хранения ненужных вещей, в связи с чем, крадётся свободное пространство шкафа заставленное непонятно чем и для чего .

Что бы беспрепятственно использовать всё пространство гардероба  инженеры изобрели полезную вещь пантограф — который помогает полноценно использовать верхнюю часть шкафа.

Пантограф это своего рода высокая штанга для размещения вешалок — плечиков, его можно при необходимости опустить и снова вернуть обратно.

Стоит отметить, что пантограф в виду своей конструкции всё-таки лучше не использовать для повседневной и регулярной работы и размещать на нём вещи, которые используются вами гораздо реже других, например сезонные или вещи на выход.  При таком отношении,  устройство прослужит вам гораздо дольше.

Механизм устройства, отвечающий за подъём пантографа может быть трёх типов – масляный  – газовый   и электрический.

Точно сказать о том, какой механизм лучше? Достаточно сложно! Масляный — как правило рассчитан на небольшой вес около 8 кг и стоит дешевле других, газовый – уже может справится с весом побольше, и опять же газовые лифты есть в свободной продаже, а электрические – не нашли широкого применения видимо из за очень высокой цены.

При выборе пантографа в шкаф, следует учитывать несколько критериев

Первый — это максимально допустимый вес для пантографа, подъемный  механизм пантографа рассчитан на удержание определённого веса, превысив который, пантограф будет испытывать повышенную нагрузку и может произвольно опускаться вниз.

Второй критерий – ширина пантографа. Обычно, пантографы имеют диапазон регулируемой ширины. Например — начальная модель может устанавливаться в проеме с диапазоном от 545мм до 700мм, следующая модель от 645 до 910, нужен ещё шире? Есть и такие! они уже идут в диапазоне от 875 до 1200 мм.

Установка пантографа в шкаф

Для установки пантографа в шкаф, необходимо разметить его положение по высоте. Следуя инструкции, от верхней штанги до верхней полки шкафа должен оставаться зазор не менее 30 мм.

Учитывая высоту пантографа и этот зазор, отмеряем от верха шкафа необходимое расстояние. Теперь нужно разметить на стенках шкафа, глубину установки пантографа. Обычно она составляет 280 -300 мм от задней стенки шкафа до верхней перекладины пантографа.

Здесь нужно ориентироваться по глубине шкафа, плечики висящие на перекладине пантографа не должны упираться своим краем в заднюю стенку и в то же время не должны выступать за линию дверей самого шкафа.

Так же, для нормальной работы пантографа, стоит предусмотреть место снизу. Одежда висящая на штанге пантографа, при его наклоне и перемещении вперёд не должна касаться нижнем краем полки расположенной под этим пантографом.

Разметив таким образом положение пантографа на левой и правой стенке, пантограф крепится к стенкам шкафа на саморезы идущие в комплекте вместе с ним.

 Перед вкручиванием саморезов в стенки шкафа, важно проверить на какую глубину они выступают из корпуса пантографа, поскольку чрезмерно длинные саморезы могут выйти из стенки шкафа с другой стороны, учитывайте это и проверяйте длину саморезов заблаговременно.

Закрепив левую и правую часть пантографа на внутренних стенках шкафа,  устанавливаем предварительно собранную поперечную штангу, крепим  её  к вертикальным стойкам пантографа на винты.

Если вы вдруг купили пантограф с диапазоном ширины, большей чем проём в вашем шкафу, не страшно, укоротить штангу можно своими силами, подробнее об этом сейчас и пойдёт речь.

Для этого необходимо точно понять, какая нужна ширина штанги. Во многих моделях, штанга пантографа раздвижная, и если сдвинуть до нужного размера ее не получается, то придётся её укоротить.

Для этого необходимо обрезать внутренний стержень штанги на необходимую длину.

Из оставшегося обрезка необходимо извлечь пластиковую разжимающуюся втулку, для этого я использовал гравер с маленьким диском.

Вынув втулку из обрезка, вставляю её в стержень штанги и с четырёх сторон произвожу накернивание металлической трубы для фиксации в ней пластиковой втулки.

Далее, необходимо обрезать внешние трубки штанги, которые одеваются на неё с обеих сторон. После чего можно собрать штангу и установить ее на стойки пантографа.

Узнать более подробно о установке пантографа в шкаф своими руками можно из видео любезно предоставленным каналом Умный Билл



Показать еще статьи из рубрики — Мебель

ПОСЛЕДНИЕ СТАТЬИ

Ожидаемый дом Задумываясь о проекте своего деревянного дома, важно помнить, что на данный момент рынок просто таки пестрит выбором разнообразного бруса. Как выбрать подходящий материал и не прогадать — постараемся разобраться. Подробнее

Журнальные столы — как выбрать журнальный стол, виды и типы столов Современные журнальные столы вышли за пределы простых декоративных предметов интерьера – сейчас они являются полноценными элементами обстановки, практичными и многофункциональными. Подробнее

Как правильно выбрать емкости для хранения разных видов чая Банка для домашнего хранения листьев чая может быть из любого материала. Подробнее

В чем разница при элитном ремонте квартиры и ремонте эконом класса Ремонт и отделка квартиры – процессы взаимосвязанные и ответственные. Качество ремонта определяет качество отделки, а продуманная отделка способна стать отличным финишем ремонта… Подробнее

На пути к истокам. Эко-стиль Как бы далеко ни продвинулись сегодня технологии по созданию совершенных материалов, в том числе и для оформления жилищ, нет ничего притягательнее для человека естественности и близости к природе… Подробнее

Начало дачного сезона: как подготовить семена к посеву Урожайность овощных культур зависит от состояния посевного материала. Ее можно повысить двумя путями – сократить время появления всходов и повысить устойчивость рассады к болезням и вредителям. Обзор методов подготовки семян… Подробнее

Электрокамин в доме Говорят, что «дыма без огня не бывает». А огонь, радующий ваш глаз холодными зимними вечерами, да еще без дыма, сажи и заготовки дров – бывает! Подробнее

Вагонка из липы при отделке бани Владельцы бань зачастую решают задачу внутреннего оформления этого объекта при помощи вагонки. Такой отделочный материал может выполняться из разных видов древесины. Особенно хорошими качествами обладает вагонка из липы, которая проявляет высокую влагостойкость и при этом отлично выглядит… Подробнее

Тёплые полы и напольное покрытие: как совместить? Собираясь обзавестись тёплым полом, нужно позаботиться и о напольном покрытии, которое бы хорошо ладило с ним. .. Подробнее

Пергола: творим красоту Модным и презентабельным стало в последнее время возведение перголы на садовых участках… Подробнее

Пантографы для шкафов-купе. Правила выбора и размещения — Статьи — УралПлит

Даже если речь идет о создании полнофункциональной системы хранения в малогабаритном пространстве городской квартиры, использование правильного наполнения поможет решить все проблемы. Современный пантограф — это конструкция из металла, имеющая вид «П»-образной рамки и крепящаяся внутри гардероба. Подвижный элемент позволяет с удобством переводить эту деталь конструкции из вертикального положения в горизонтальное и обратно, не затрачивая при этом усилий.

Отличительными особенностями пантографов для одежды, используемых в качестве дополнительного механизма в шкафах-купе, можно назвать:

• возможность хранения большего количества вещей;
• надежное сохранение опрятного внешнего вида одежды;
• высокую скорость монтажа;
• возможность для установки пантографа в гардеробные любого размера;
• высокую интенсивность эксплуатационных нагрузок.



В продаже можно найти оптимальные по качеству и надежности решения практически для любой мебели. Подбирая наполнение шкафа-купе, купить пантограф предлагают сегодня и многие производители мебели. Рассмотрим популярные виды этих механизмов более подробно:

1. Механические модели. Самые доступные по своей стоимости, оснащаются пружинным элементом, обеспечивающим его подъем на желаемый уровень высоты. Грузоподъемность таких моделей не превышает 20 кг, штанга может иметь ширину от 45 до 125 см.
2. Оснащенные электрическим приводом. Такие модели лифтов для гардероба более функциональны и удобны, подходят и для комнаты пожилого человека или ребенка. Среди недостатков электрических решений можно отметить сложности монтажа.

Преимущества использования пантографов вполне очевидны. Они существенно экономят свободную площадь, помогают сделать наполнение системы хранения более рациональным.

Рекомендации по размещению пантографов в шкафах-купе

Выбирая пантографы для шкафов-купе, стоит задумываться о том, каким именно будет его наполнение. Не слишком надежные варианты, рассчитанные на вес вещей менее 10 кг, подойдут, разве что, для хранения футболок или блузок.

Для более тяжелых вещей стоит приобрести модели, способные выдерживать более интенсивные нагрузки. Верхнюю одежду: шубы, куртки, лучше хранить на механических устройствах.

Рекомендации по выбору пантографа

Покупая пантограф для шкафа, не стоит терять время впустую. Чтобы сделать правильный выбор, достаточно обращать внимание на следующие моменты:

• соответствие размеров шкафа габаритам пантографа — при несовпадении недешевое устройство в любом случае придется менять, теряя время и деньги;
• стоимость — слишком дешевые решения скорее всего окажутся недостаточно надежными, выбирая подходящий вариант, лучше отдать предпочтение более проверенным моделям от известных производителей;
• тип конструкции — механическими может быть неудобно пользоваться пожилым людям и меленьким детям, но стоят они ощутимо дешевле.

Пантографы от УралПлит

В каталоге компании «УралПлит» вы можете найти модели прочных и практичных алюминиевых пантографов, представленных в различном размерном диапазоне. Доступная цена механических моделей позволяет каждому из наших клиентов получить максимально выгодные условия для того, чтобы совершить покупку с гарантией качества и быстрой доставкой. Вам остается лишь остановить свой выбор на одной из моделей.

Планируя купить пантографы для своего шкафа, обратите внимание на то, что с этим элементом даже обычный компактный гардероб легко превратится в ультрасовременную систему хранения, весьма удобную в эксплуатации.

У вас еще нет пантографа для шкафа-купе? Пришла пора совершить выгодную покупку. Вам нужно лишь заказать и выбрать товар в нашем каталоге, отдавая предпочтение любому из способов оформления заявки — по телефону или напрямую на сайте, отправляя выбранные вами товары в корзину. Мы гарантируем простое быстрое оформление, вежливое отношение менеджеров и выгодные цены каждому из своих покупателей. Просто заходите на сайт магазина «УралПлит» и убедитесь в этом сами.

Кабинетный пантограф — все, что нужно знать об этом типе конструкции. Пантографы для одежды

Правильное хранение вещей — залог их аккуратности и долговечности. И вообще, собираясь на работу в спешке, приятно знать, где и что лежит. Пантограф – это устройство, которое поможет вам грамотно распорядиться имеющимся пространством в гардеробе. Как выглядит это устройство? Какой механизм он использует? И вообще пантограф — что это такое? Ответы на эти вопросы вы можете найти здесь.

Concept

Пантограф чаще всего используется для хранения вещей в гардеробах. Это устройство еще называют «мебельным подъемником». И все же пантограф — что это такое? Из определения следует, что пантограф – это конструкция, целью которой является улучшение функции гардероба. Изготавливается из стали или алюминия в форме буквы U.

В продаже имеются пантографы нескольких типоразмеров. Размер мебельного лифта зависит от ширины шкафа или другой мебели, куда потенциальный покупатель хочет ее установить. Причем размер рабочей полосы пантографа — не единственное, на что стоит обратить внимание при покупке такого полезного устройства… Но об этом позже.

Назначение устройства

Обычно людей, которые хотят приобрести или сделать мебельный лифт своими руками, мало интересует точное определение этого понятия. Действительно, ответ на вопрос «пантограф — что это такое» не дает точного представления, а нужен ли он вообще?

На самом деле этот механизм практичен и интересен.Если перечислить все его полезные функции, то получится примерно такой список:

• хранение вещей в пустых отсеках гардероба;
• систематизация одежды по принципу «зима-лето»;
• помощь в быту для людей с ограниченными возможностями, детей или невысоких взрослых;
• экономия места;
• поддержание опрятного и опрятного внешнего вида одежды.

Как видите, пантограф для гардероба вещь вполне себе полезная.И он, несомненно, найдет свое применение в каждом доме.

Типы пантографов

Классификация мебельных подъемников осуществляется по трем критериям: размер, материал и принцип действия. Если с размером и материалом все понятно, то на принцип работы следует обратить более пристальное внимание. Итак, по принципу работы мебельные подъемники бывают:

По удобству электротокоприемник проще и удобнее в эксплуатации.Но они все же более популярны механические модели из-за доступной цены. Электрический мебельный подъемник стоит в несколько раз дороже и гораздо сложнее в установке, чем механический. Но людей с хорошим достатком такие недостатки электрической модели не пугают.

Принцип работы

Пантограф — что это с технической точки зрения? Большая часть конструкции пантографа выполнена из металла. Некоторые его отдельные элементы могут быть изготовлены из пластика.Алюминий или сталь мебельного подъемника имеет гальваническое покрытие или другое серебристое или черное напыление.

Конструкция мебельного пантографа состоит из:

• двух боковых рычагов;
• рабочий скользящий брус;
• крепежные элементы;
• подъемный механизм;
• ручки управления подъемником (в механических моделях).

Механизм трансформации (подъемный механизм) представлен системой пружин, возвращающих два боковых рычага в исходное положение.Это означает, что когда человек опускает штангу рукояткой вниз, рычаги изгибают металлические пластины в подъемном механизме, тем самым вызывая в них напряжение.

Такой механизм используется не только для механических подъемников, например, в продаже можно найти диван с пантографным механизмом. По принципу действия такой диван напоминает еврокнижку. Но тем не менее, у него есть своя особенность — отсутствие видеороликов. Диваны с такой конструкцией прочны и устойчивы к износу.Механизм трансформации при всей своей универсальности и практичности достаточно прост, поэтому некоторым мастерам удается самостоятельно соорудить такую ​​конструкцию в домашних условиях.

Технические характеристики

Его возможности зависят от основных характеристик пантографа. Поэтому при покупке этого устройства нужно обращать внимание не на его эстетику, а на два основных параметра: грузоподъемность и размер.

Вес, который выдерживает мебельный пантограф, составляет от 8 до 20 кг.Чем больше грузоподъемность мебельного подъемника, тем дороже он будет стоить своим клиентам. Самые дешевые модели без проблем вмещают 10 кг одежды. Поэтому, если вы планируете вешать детские вещи или легкую одежду (майки, рубашки и т. д.), то нет смысла переплачивать за чрезмерную грузоподъемность устройства.

Размер конструкции пантографа характеризуется высотой рычагов и шириной рабочего стержня.В продаже легко можно найти мебельный подъемник для коннекторов 450х600 мм и 600х830 мм. Есть модели, которые можно устанавливать в более широкие ниши шкафа-купе, но, как правило, к ним предъявляются более жесткие требования.

Долговечность устройства

В первую очередь от качества механизма зависит долговечность пантографа. Если пружины, с помощью которых рычаги возвращаются в исходное положение, были изготовлены без соблюдения норм, то сам пантограф очень скоро может прийти в негодность.

Зависит от качества покрытия металлических частей мебельного лифта. внешний вид. Со временем покрытие может потрескаться и отслоиться, что, конечно, не помешает пантографу, но изрядно испортит впечатление от покупки.

Чтобы убедиться, сколько прослужит устройство, уточните у продавца гарантированное количество рабочих циклов. То есть на сколько взлетов и падений рассчитан механизм трансформации. Чем больше циклов подъема гарантирует производитель, тем дольше прослужит само устройство.

Цены на токоприемники мебельные в широком диапазоне: от 800 до 5000 руб. Мебельные лифты иностранного производства обойдутся покупателям дороже, чем отечественные. Но вопреки общему мнению, пантографы отечественного производства ничуть не уступают по качеству и техническим характеристикам приборам зарубежных марок.

В этой статье я расскажу о кабинетном пантографе — устройстве, помогающем экономить место. Вы узнаете, как работает структура, о недостатках и преимуществах. Напишу правила выбора и сделаю обзор моделей.

Что такое пантограф и как он работает

Что такое панторгаф? Это приспособление, предназначенное для хранения одежды в подпотолочном пространстве шкафа-купе на недоступной высоте. Помогает сэкономить место, облегчает вынимание и развешивание одежды.

Все пантографы имеют П-образную или Г-образную конструкцию, состоящую из нескольких частей:

1. Штанга. Все модели имеют выдвижную планку, размер которой можно отрегулировать по ширине шкафа.На него вешается одежда.
2. Боковые рычаги. Это переноски, которые удерживают, поднимают и опускают штангу. Они бывают с двумя или одним боковым креплением.
3. Подъемный механизм. Обеспечивает движение рычагов. Это система пружин, гидравлики или газовых амортизаторов, которая размещена в пластиковых кожухах. Существуют также устройства с электроприводом.
4. Рычаг. Прикрепляется к механическим моделям для управления пантографом.

Принцип работы прост: дергая или нажимая на ручку, можно опускать и поднимать штангу с висящей одеждой на необходимую высоту. Электроприводы управляются кнопкой или пультом дистанционного управления.

Преимущества и недостатки

В большинстве случаев пантограф помогает улучшить качество жизни. Но есть у него и недостатки.

Преимущества:

• облегчает поиск, вынос и развешивание вещей в шкафу;
• улучшает вентиляцию: одежда становится свежее;
• облегчает получение вещей для пожилых людей и людей с ограниченными возможностями;
• освобождает нижнюю часть тумбы для дополнительных полок;
• снижает потребность в глажке: можно повесить больше вещей, чем в обычном шкафу.

Судя по отзывам, поломка наступает в среднем через 3-4 года.

Основным недостатком является износ со временем. Постепенно между частями конструкции образуются люфты, которые выводят из строя весь механизм.

Ремонт отдельных частей пантографа практически невозможен; надо менять всю систему.

Еще один недостаток – возможный скрип деталей в процессе эксплуатации. Это становится проблемой, если шкаф находится в общей спальне.По сравнению с обычной штангой пантографы значительно дороже и требуют более сложной установки.

Как выбрать

В основном в магазинах представлены механические модели, цены на которые начинаются от 2000 рублей. Зависит от материала, грузоподъемности, типа подъемника и производителя.

Цены на электрические подъемники в десятки раз выше, даже на модели со схожими характеристиками.

На что обратить внимание при выборе:

• Материал.Стальные детали долговечны, алюминиевые менее долговечны. Пластик должен быть очень прочным.
• Грузоподъемность. Ориентируются на средний вес одежды. Если она превышает грузоподъемность устройства, то поломка в короткие сроки неизбежна.

  Лучше приобретать модели грузоподъемностью 12, 15, 18 кг, за исключением небольших секций шкафа.

• Тип подъемного механизма. Пантографы лучше выбирать с газовыми и гидравлическими подъемными механизмами. Эти подъемники отличаются мягким ходом и прослужат дольше, чем пружинные механизмы.
• Производитель. Модели от китайских производителей дешевле, но скрипят чаще, работают не стабильно, плохо фиксируются на нижнем уровне. По результатам испытаний высочайшее качество от производителей: SERVETTO, VIBO, AMBOS.
• Тип управления. В этом вопросе они ориентируются на бюджет. Несомненно, электрические устройства удобнее механических.
• Размеры стрелы.Размеры стрелы указаны на каждой модели. При выборе ориентируются на ширину секции шкафа, где будет монтироваться пантограф. Штанга должна свободно располагаться между стенами, не касаясь дверей во время движения. Также учитывается вынос штанги за пределы шкафа. Это важно, когда пространство ограничено.

Узнать о реальных сроках эксплуатации и проблемах той или иной модели можно из отзывов потребителей.Обратите внимание на гарантийный срок от производителя. Чем он больше, тем лучше устройство.

Типы пантографов

Пантографы механические и электрические.

Все модели делятся по материалу изготовления:

По ширине стрелы:

• 450 — 600 мм;
• 600 — 800 мм;
• 800 — 1150 мм;
• другие параметры;

Также пантографы рассчитаны на разную грузоподъемность.В комплект входят инструкция и крепежные элементы.

Механический

Это простые в установке и эксплуатации устройства. Подъемные механизмы бывают газовыми, гидравлическими и пружинными.

Механические модели
Производитель, модель	ТОЛЬКО СЕРВЕТТО	АМБОС 700	ВИБО Амброджо	ЛЕМАКС
Подъемный механизм	гидравлический	гидравлический	гидравлический	гидравлический
Ширина секции	600-1200 мм	750-1150 мм	500-750 мм	600-830 мм
Стержень	телескопический	телескопический	телескопический	раздвижной
Грузоподъемность	12 кг	15 кг	14 кг	12 кг
Материал	сталь, пластик	хромированная сталь, пластик	сталь, пластик	металл, пластик
Цвет	серый, коричневый	Белый	серый	серебро
средняя цена	руб. 9100	руб. 6200	руб. 7050	3250 руб.

Электрика

Управляются кнопкой, подключаемой проводом к системному блоку или пульту.Гораздо удобнее в использовании, но требует сложной установки квалифицированным электриком. Электрические пантографы в основном изготавливаются на заказ.

Характеристики модели SERVETTO ELECTRICAL (изготавливается на заказ).

Для заказа электрического пантографа необходимо обращаться к представителям производителей. Это можно сделать через официальные сайты.

Пантографы незаменимы для всех высоких шкафов и гардеробных — помогают грамотно распределить пространство и поддерживать порядок.Что же касается главного недостатка – износа, то его можно предотвратить. Для этого они приобретают модели у проверенных производителей и адекватно оценивают цену и качество. Прочные материалы, хорошая сборка и надежные механизмы не могут стоить очень дешево.

В интернет-магазине МДМ-Комплект вы можете выгодно купить пантограф для одежды. В нашем каталоге представлены мебельные подъемники различных модификаций, позволяющие оптимально использовать пространство распашных шкафов, гардеробных и гардеробных. В коридоре можно использовать пантограф.

Пантограф представляет собой планку, которая крепится к боковым сторонам шкафа. Контролировать положение штанги помогает удобная ручка, благодаря которой верхний ярус с вешалками опускается в удобное для человека положение.

В нашем каталоге вы найдете пантографы для одежды с нагрузкой от 10 до 20 кг. Мебельная фурнитура типа расширителей позволит установить шкаф-подъемник даже в шкафы с неполным открыванием секций.

Преимущества лифта для шкафов-купе

Пантограф для одежды – это современное и эргономичное решение для корпусной мебели и шкафов для одежды.Его использование в производстве прихожих, складских помещений и гардеробных позволяет:

• максимально использовать полезное пространство шкафа-купе;
• обеспечивают легкий доступ к верхнему ярусу с одеждой;
• эстетично расположить развешенную на вешалках одежду.

Кроме того, пантограф является удобным мебельным механизмом для невысокого роста.

Разновидности пантографов

Подъемник платяной (пантограф) — различные мебельные комплектующие…Пантограф для гардеробной или гардеробной может иметь:

• нагрузка от 10 до 20 кг;
• крепление к одной или двум сторонам шкафа;
• ширина стрелы от 450 до 1250 мм.

Электрический лифт более удобен в использовании, но стоимость пантографа такого типа значительно выше, чем цена механического пантографа для одежды.

Особенности установки пантографа

Пантограф – мебельный подъемник, значительно упрощающий использование верхних ярусов встроенных и корпусных шкафов… Чтобы механизм работал максимально долго и исправно, при установке пантографа для одежды важно учитывать:

• Грузоподъемность мебельного подъемника. Средняя нагрузка, которую выдерживает штанга пантографа, составляет 10-20 кг. Если повесить на него тяжелые предметы одежды, штанга может просто сломаться.
• Высота механизма. Ручка пантографа имеет ограниченную длину, и поэтому лифт должен располагаться на комфортной для вашего роста высоте.
• Наличие нижних полок. Перед тем, как купить пантограф для гардероба, спланируйте гардеробное пространство.

С наступлением холодов все острее встает вопрос хранения сезонной одежды. По разным причинам не у всех может быть гардеробная. Чтобы использовать шкафы более эффективно, можно подобрать соответствующую мебельную фурнитуру, например, пантографы для одежды.

Подъемник для одежды

Любой гардероб — классический плательный, встроенный или шкаф-купе — имеет стандартную штангу для вешалок.Он может быть овальным или круглым. Устанавливается на штангодержатель или фланцы и способен выдерживать приличную нагрузку. Для более эффективного использования пространства в шкафах «под потолок» можно установить дополнительные механизмы – пантографы для одежды. Они позволяют опустить штангу до уровня человеческого роста, после чего легко и просто снять или повесить одежду на вешалку. Конструкция позволяет размещать одежду в два яруса – верхний на пантографе, нижний на обычной перекладине.

Типы пантографов

Механизмы различаются по принципу действия, материалу изготовления, производителю и цене.Подъемник может управляться механически или электрически. Комплект состоит из боковых рычагов, тяги и рукоятки управления. Устройство выполнено из алюминия или стали с другим декоративным покрытием серебристого или черного цвета. Запорные коробки с прорезями для рычагов часто изготавливают из пластика. В них находится подъемный механизм. Пружинная система обеспечивает перемещение рычагов. Срок службы зависит от качества пружинного механизма и упругости декоративного покрытия. Более предпочтительны и распространены механические пантографы для одежды.Электрические лифты более удобны в эксплуатации. Но эти модификации имеют более высокую цену и несколько сложны в установке.

Как обновить гардероб

При изготовлении шкафа на заказ возможна установка пантографов для одежды. Предлагаемый ассортимент мебельной фурнитуры позволит вам с максимальным удобством обустроить пространство старого шкафа. В стандартном эконом-шкафе верхняя часть обычно с антресолями. Часто это пространство используется не рационально.При желании место под потолком можно преобразовать, установив пантограф для одежды своими руками. Некоторые полки придется переставить. В освободившейся нише делается разметка для крепления боковых рычагов. Для точности установки в отмеченных точках сверлятся отверстия глубиной 5 мм. Совместив прорези в монтажных пластинах с отверстиями, вкрутите саморезы. Опустив рычаги вниз, зафиксируйте штангу рукоятью на удобном уровне. Механизм также легко демонтируется и может быть использован для другой мебели.

Снятие нужного предмета с верхних секций шкафа может быть неудобным. Эту проблему можно решить с помощью гардеробного пантографа. Пантографы бывают электрические и механические (ручные). Первый вариант дорог и сложен в установке. А второй пользуется наибольшим спросом благодаря невысокой цене и простоте использования и монтажа. Пантографы для шкафов-купе имеют П-образную форму и свои плюсы и минусы.

Плюсы и минусы пантографов

Из преимуществ, которыми обладает пантограф в гардеробе, можно назвать следующие:

• Удобно доставать вещи из верхней секции.
• Пантограф позволяет проветривать вещи.
• Одежда не мнется.
• Простота использования.
• Дополнительное место для хранения.

С помощью пантографа для шкафов-купе даже ребенок может достать одежду из верхних секций. Кроме того, благодаря пантографам вещи на вешалках можно размещать в два яруса: первый — на пантографе, второй — на стандартной перекладине.

К недостаткам можно отнести следующее:

• Малый срок службы из-за движения деталей.
• Шумность.

Пожалуй, это все недостатки, которые есть у пантографа в шкафу для гардероба. Но стоит отметить, что срок службы зависит от производителя. Если купить пантограф у производителя, гарантирующего качество товара, то срок службы может быть долгим.

Как выбрать пантограф в гардероб

На что обратить внимание при выборе пантографа в гардероб показано в таблице.

Как установить пантограф в шкаф

Для самостоятельной установки пантографа необходимо иметь следующие инструменты:

• Рулетка.
• Карандаш.
• Отвертка.
• Магнитные держатели.
• Биты для оборудования.
• Сверло 3 мм.
• Шестигранный ключ.

Чтобы правильно разместить пантограф в шкафу, необходимо предварительно измерить высоту шкафа. После этого можно приступать к установке, замерив пантограф и определив место для установки кронштейнов, для чего нужно просверлить отверстия сверлом на 3мм.

Плечо пантографа должно легко входить в кронштейн и не упираться в потолок, поэтому при установке кронштейна важно правильно измерить высоту.К общей высоте пантографа необходимо добавить минимум 10 мм, чтобы рычаг мог войти в кронштейн и защелкнуться.

Пантограф удобнее устанавливать в разобранном виде. Зафиксировав кронштейны, вставьте рычаги. Вставляем в рычаги телескопическую штангу. Подобрать нужный размер штанги несложно, так как она выдвижная и может быть от 450-1150 мм. Штанга крепится к рычагам винтами М8 под шестигранный ключ.

Завершающим этапом является закрепление ручки, которая также крепится винтами.Чтобы ручка не двигалась вправо-влево, предусмотрены специальные резинки, фиксирующие ручку в одном месте.

Стоит отметить, что при установке пантографа необходимо предусмотреть, чтобы ничто не мешало его выдвижению. Поэтому устанавливать их следует только в идеально симметричных шкафах-купе.

просмотра

Пантографный гравер со скамейкой

Способы оплаты этого товара: только банковский перевод, PayPal или кредитные карты (Visa, Mastercard, American Express, Discover).Покупки через PayPal и кредитные карты ограничены суммой менее 5000 долларов США и только для участников торгов, проживающих в США, Канаде и Мексике. Если выигрышная ставка плюс применимые налоги, если таковые указаны, плюс премия покупателя составляют 5000,00 долларов США или более, необходимо использовать банковский перевод. Покупатели на испытательном сроке первого уровня имеют лимит PayPal и кредитной карты в размере 1000 долларов США. Если выбран банковский перевод, на странице «Сводка транзакции банковского перевода» будет представлена ​​информация о платеже и счете. Банковский перевод должен быть завершен в течение 5 дней, если иное не указано ниже. ОПЛАТА ДОЛЖНА ПРОИЗВОДИТЬСЯ ОНЛАЙН — Чтобы произвести онлайн-платеж, войдите в свою учетную запись GovDeals и выберите «Мои ставки». Пожалуйста, следуйте приведенным там инструкциям. Полная оплата должна быть произведена не позднее 5 (пяти) рабочих дней с момента и даты Сертификата покупателя. Оплата должна быть произведена в электронном виде через веб-сайт GovDeals. Способы оплаты указаны выше. ОСВОБОЖДЕНИЕ НА НАЛОГОВ: Документы об освобождении от уплаты налогов должны быть предоставлены этому продавцу в течение 24 часов после закрытия аукциона и до оплаты. Пожалуйста, смотрите контакт ниже для любых вопросов.

Имущество может быть удалено только по предварительной записи, и встречи должны быть сделаны по крайней мере за 24 часа. Все предметы должны быть удалены в течение десяти (10) рабочих дней с момента и даты выдачи Сертификата покупателя. Покупатель примет все меры и выполнит все необходимые работы, включая упаковку, погрузку и транспортировку имущества. Никакой помощи не будет. Ежедневная плата за хранение составляет 10 долларов США.00 может взиматься плата за любой предмет, не удаленный в течение 10 рабочих дней, разрешенных и указанных в сертификате покупателя.

УВЕДОМЛЕНИЕ. Если вы выиграли торги и не выполнили свои обязательства, не соблюдая условия продавца, ваша учетная запись в GovDeals БУДЕТ ЗАБЛОКИРОВАНА. Отказ от гарантии. Вся недвижимость предлагается на продажу «КАК ЕСТЬ, ГДЕ ЕСТЬ». Университет штата Огайо/Колумбус, штат Огайо, не дает никаких гарантий, гарантий или заявлений любого рода, явных или подразумеваемых, в отношении товарной пригодности или пригодности для каких-либо целей имущества, выставленного на продажу. Обратите внимание, что после удаления собственности все продажи являются окончательными. Описание Гарантия. Продавец гарантирует Покупателю, что предлагаемое к продаже имущество будет соответствовать его описанию. Любая претензия в отношении неправильного описания должна быть подана до удаления собственности. Если Продавец подтвердит, что имущество не соответствует описанию, Продавец сохранит имущество и вернет все уплаченные деньги. Ответственность продавца не может превышать фактическую цену покупки имущества.

Пантографы Выстегивание | Система пантографа для глаз Quilters

A Однокамерный стежок Quilter’s Eye 1

ОРИГИНАЛЬНАЯ СИСТЕМА СТЕГИ ДЛЯ КАМЕРЫ

ПЕРВЫЙ раз когда-либо , см. СПИНКУ вашего одеяла В ТО ЖЕ ВРЕМЯ вы стегаете верх! Quilter’s Eye — это совершенно новая камера для квилтинга, которая позволяет вам просматривать увеличенную часть ЗАДНЕЙ части вашего квилта одновременно с выстегиванием верха. Теперь вы можете исправить проблемы с натяжением, петли, неровные или пропущенные стежки, защипы или складки на изнаночной ткани, даже выбившуюся нить ДО вы зашли слишком далеко. Никогда больше не сталкивайтесь с ЧАСАМИ распаковки! Система пантографа Quilter’s Eye — это ваш путь к безошибочному стеганию.

Выстегиваете ли вы от руки, используете пантограф или компьютерную программу, наша камера для квилтинга подойдет вам! Бегло взглянув на 7-дюймовый монитор A Quilter’s Eye, вы увидите изнаночную сторону вашего стеганого одеяла, что позволит вам каждый раз вносить любые коррективы, необходимые для идеальной стеганой спинки.Quilters Eye можно легко прикрепить к любой стегальной машине, ручной или компьютерной, за считанные минуты. Расслабьтесь и наслаждайтесь душевным спокойствием во время квилтинга, и никогда больше не сворачивайте одеяло, чтобы найти работу, которую нужно вытащить!

Мы рады объявить о выпуске новейшей и наиболее совершенной версии пантографа для квилтинга A Quilters Eye, теперь доступного с камерой для квилтинга с высоким разрешением. Вид швов на задней стороне одеяла в высоком разрешении просто потрясающий! Камера с подсветкой устанавливается рядом с катушкой, что устраняет необходимость в неэффективном и трудоемком использовании фонарика или зеркала, чтобы увидеть изнанку вашего одеяла.Позвольте A Quilter’s Eye следить за вашим прогрессом и выполнять дополнительную работу за вас.

---

В раскрывающемся меню выберите «Глаза лоскутного шитья 1» или «2»

---

A Стежковая система Quilter’s Eye 2 с двойной камерой и пантографом

ТЕПЕРЬ ДОСТУПЕН С ДОПОЛНИТЕЛЬНОЙ ПАНТОГРАФИЧЕСКОЙ ЛАЗЕРНОЙ КАМЕРОЙ

Помимо того, что A Quilter’s Eye 2 дает вам все, что вы получаете в A Quilter’s Eye 1, этот пакет добавляет вторую камеру для отслеживания рисунков пантографа с передней части стегальной машины! Этот вариант удобен для стегальных мастеров, у которых мало места или которые предпочитают не стоять позади своей стегальной машины.Вторая специальная камера устанавливается на лазерном стилусе или рядом с ним, добавляя вид пантографа и лазерного луча, который проецируется на экран нашего монитора, расположенного спереди. Теперь вы можете следить за пантографами, выстегивая спереди!

---

Впервые в жизни…

Смотрите на изнанку вашего одеяла, ВО ВРЕМЯ, когда вы стегаете верх! Эта совершенно новая камера для квилтинга позволяет вам просматривать увеличенную часть ЗАДНЕЙ части вашего квилта, ВО ВРЕМЯ выстегивания верха.Теперь вы можете отрегулировать проблемы с натяжением, петли, неровные или пропущенные стежки, защипы или складки на изнаночной ткани, даже выбившуюся нить, ДО ТОГО, как вы зайдете слишком далеко и вам придется ЧАСЫ расстегивать. Больше никакого неудобного стегания на длинной руке!

---

Основные характеристики

7-дюймовый монитор

Семидюймовый монитор подходит для любой машины. Вы можете легко установить камеру на любую ровную поверхность. Поэтому выберите место, которое лучше всего подходит для вашего стиля стегания и использования.Монитор имеет удобный плоский кронштейн в нижней части с отверстиями для стяжек, что дает возможность закрепить его с помощью стяжек или клейких полосок, которые входят в комплект поставки. Также имеется специальный кронштейн для машин Handi Quilter, который крепит монитор спереди.

Простота установки

Для установки не нужны никакие инструменты, все необходимое есть в коробке. Есть несколько зажимов для организации проводов, спиртовые салфетки и тампоны для очистки поверхности вашей машины, стяжка-молния для вариантов крепления и несколько клейких полосок с крючками и петлями для легкого крепления, а также снятия компонентов при транспортировке вашей машины.

Светодиодное освещение

Ваша основная камера для стежков оснащена светодиодной подсветкой, установленной вокруг камеры, которая освещает область под стеганым одеялом и дает вам яркое, легко читаемое изображение на мониторе.

Лазерная камера с пантографом

Quilter’s Eye 2 включает в себя вторую камеру, которая крепится на лазере или вокруг него на задней панели машины. Простым нажатием кнопки вы можете переключить вид монитора на камеру пантографа, чтобы следить за шаблоном пантографа с передней части вашей машины.

---

Дополнительные аксессуары

Выберите дополнительные аксессуары в раскрывающемся меню перед оформлением заказа

Основание линейки Handi Quilter

Теперь доступно для длинных рук Avante со смотровым окошком, позволяющим легко видеть камеру стежка.

Крепления для кронштейнов Handi Quilter

Если у вас есть машина HandiQuilter, вы можете рассмотреть этот кронштейн, сделанный для вашей машины. Она совместима со всеми машинами HandiQuilter и помещает A Quilter’s Eye прямо перед вами, когда вы стегаете, а не сверху или на левой ручке.** Кронштейн поставляется в двух размерах. Если у вас есть Pro Stitcher на длинной руке, вам понадобится небольшой кронштейн, который помещает наш монитор прямо под ваш экран. Если у вас нет Pro Stitcher на длинной руке, большой кронштейн помещает наш монитор в центр чуть выше руля.

360 Крепление и зажим на шарнирном рычаге

Если ваш длинный манипулятор имеет большой дисплей монитора, который не позволяет установить наш экран спереди и по центру, мы рекомендуем использовать наш шарнирный зажимной кронштейн, который размещает монитор на левом руле и может перемещаться в любом направлении по мере необходимости.

Монтажный кронштейн Intelliquilter

Если у вас есть IntelliQuilter, у нас также есть кронштейн, который сдвигается и переводит вид влево.

---

Гарантия

A Quilters Eye гарантирует, что эта камера (камеры) для квилтинга и ЖК-дисплей при нормальном использовании не будут иметь дефектов изготовления и материалов при получении в оригинальной упаковке в течение 1 года с даты первоначальной покупки. Эта гарантия распространяется только на конечного пользователя, совершившего покупку, и для соблюдения гарантии может потребоваться подтверждение покупки.Если вместе с претензией по гарантии не предоставлено доказательство покупки, A Quilters Eye оставляет за собой право не соблюдать условия гарантии, изложенные выше. Мы отремонтируем или заменим, по нашему усмотрению, любую деталь с дефектом материала или изготовления бесплатно, если о продукте будет сообщено и он будет возвращен нам в течение гарантийного срока. Неправильное использование, ненадлежащее обслуживание или обращение, неправильные изменения или модификации конструкции или конструкции аннулируют эту гарантию.

*Считается нормальным, если минимальное количество пикселей выходит из строя на периферии активной области просмотра дисплея.

*В связи с постоянными усилиями по улучшению нашего продукта и его характеристик технические характеристики могут быть изменены без предварительного уведомления.

BendPak XR-12000L 12 000 фунтов. Вместимость / Ножничный подъемник с пантографом Quatra™ / Стандартные направляющие

Выравнивание Quatra™ поднимает планку

Автомобильный подъемник Quatra™ XR-12000AL произвел революцию в отрасли, предлагая грузоподъемность 12 000 фунтов.грузоподъемность и истинный вертикальный подъем для более компактной занимаемой площади, а также меньших, более удобных отсеков для обслуживания и рабочих зон. Его уникальная конструкция ножничного пантографа с четырьмя противоположными сторонами устраняет ограничительные конструкции рычагов, характерные для других типов ножничных подъемников, которые обычно мешают. Quatra предлагает полный и беспрепятственный доступ к транспортному средству, а также легкий доступ к рабочему пространству и выход из него. Больше места означает больше свободы для эффективной работы, что увеличивает производительность и прибыль. Никакой другой ножничный подъемник на рынке не предлагает той свободы, которую обеспечивает выравнивающий подъемник BendPak Quatra.

Quatra XR-12000AL увеличенной длины предназначен для развал-схождения автомобилей и общего обслуживания и подходит для самых разных колесных баз. Встроенные утопленные полностью плавающие передние радиусные пластины и увеличенные задние пластины скольжения позволяют выполнять регулировку всех колес на всех транспортных средствах, начиная от полноразмерных рабочих грузовиков и заканчивая компактными автомобилями. Quatra XR-12000AL также совместим со всеми ведущими приборами для развал-схождения, включая 3D-системы и камеры развал-схождения.

Quatra обеспечивает прямой вертикальный подъем, в отличие от ножничных подъемников параллелограммного типа, которым требуется больше места на полу из-за их боковых характеристик подъема. Поскольку нет движения вперед или назад, в результате получается более компактная площадь основания, позволяющая разместить меньшие отсеки для обслуживания и рабочие зоны.

По сравнению с традиционными ножничными подъемниками Quatra обеспечивает:

• Увеличенное рабочее пространство под подъемником и вокруг подъездных путей
• Беспрепятственные точки доступа для удобного входа и выхода спереди, сзади и с обеих сторон
• Передний проход для беспрепятственной регулировки

Лучше благодаря дизайну

Благодаря превосходному сочетанию скорости и эргономичного дизайна пантографный ножничный подъемник BendPak Quatra повышает эффективность и производительность труда техников, что может помочь вам повысить общую рентабельность.Благодаря высокой скорости подъема и опускания он плавно перемещает транспортные средства на любую желаемую высоту с помощью простых в использовании элементов управления. Шестицилиндровый гидравлический контур ведущий-ведомый обеспечивает точную и равномерную подъемную силу. Все это делается без сложной электроники, которая часто выходит из строя при интенсивном использовании и загрязненной рабочей среде.

Quatra XR-12000AL включает в себя полный набор инженерных и конструктивных усовершенствований, обеспечивающих долговечность и повышенную надежность. От гидравлических цилиндров и предохранительных запорных механизмов до управления подачей жидкости и пневматики — все неотъемлемые компоненты системы заключены в направляющие, что помогает защитить их от вредной коррозии и эксплуатационных повреждений.Благодаря небольшому количеству движущихся частей и несложной гидросистеме Quatra от BendPak обладает невероятно экономичным и надежным методом подъема, доминируя в работе за работой в течение многих лет безотказной работы.

Все на подходе

Никакой другой подъемник в отрасли не облегчает позиционирование транспортных средств. Quatra оснащена выдвижными, откидными, складными и убираемыми пандусами — впервые в отрасли. Выдвижные пандусы обеспечивают диапазон движения от 56 дюймов до невероятной общей высоты 75 дюймов за считанные секунды.Мало того, что этот фаворит пользователей делает его удобным для вождения автомобиля на взлетно-посадочной полосе, но, когда места мало, его складная и убирающаяся конструкция означает, что вы можете закрыть двери магазина в конце дня.

Короче говоря, Quatra XR-12000AL — идеальное решение для клиентов, которым нужен один из самых полных подъемных комплектов в отрасли.

Сбалансированный подъем — это то, чем мы занимаемся

Подъемники Quatra оснащены интеллектуальным гидравлическим регулирующим коллектором с четырьмя двухпозиционными шаровыми клапанами для точной балансировки гидравлического давления между главным и вспомогательным цилиндрами.В результате получается точный, равномерный подъем желобов. Узел клапана коллектора расположен на силовой консоли со съемной крышкой для простого текущего обслуживания и регулировки.

Компания BendPak не случайно является мировым лидером в области подъемных систем. Наша страсть выходит далеко за рамки продуктов, которые мы создаем, — она берет свое начало в естественном способе ведения бизнеса. Компания BendPak заработала репутацию производителя стабильного качества благодаря многолетнему производственному опыту и бескомпромиссной поддержке на местах.Мы преуспеваем в постоянном создании нашей репутации превосходного обслуживания, находя лучшие способы помочь нашим клиентам достичь их целей. Наша грузоподъемная продукция разработана с учетом реальных потребностей клиентов. Этот акцент на проектировании и управлении продуктами, ориентированными на клиента, позволяет нам лучше понять, как используется наше оборудование, поэтому мы можем разрабатывать продукты, которые удовлетворяют и превосходят постоянно меняющиеся потребности наших клиентов. По всему миру клиенты узнают наши отличительные бренды и спрашивают их по имени.Почему? Потому что BendPak представляет собой производительность, производительность, надежность и ценность, в отличие от любого другого бренда на рынке.

Улучшенные бизнес-решения

Обученные и знающие представители BendPak работают по всему миру, чтобы наилучшим образом удовлетворить потребности ваших клиентов. Наши авторизованные дилеры не только помогут вам выбрать подходящее оборудование для вашего бизнеса, но и предоставят вам гибкие варианты оплаты, чтобы упростить получение этого оборудования. Различные пакеты финансирования и возможности лизинга, адаптированные практически для любого бюджета, помогут вам удовлетворить ваши потребности в оборудовании и достичь ваших финансовых целей.Наши бизнес-решения на этом не заканчиваются. Мы работаем с партнерами по каналам сбыта по всему миру, которые разделяют наше стремление к совершенству. Мы также поддерживаем наших дилеров с помощью эффективного и информативного маркетинга. Мы твердо верим, что этот автомобильный подъемник не имеет себе равных, и это уверенность признанного лидера рынка.

Особенности и характеристики

• 12 000 фунтов. грузоподъемность
• Удлиненная взлетно-посадочная полоса для увеличения грузоподъемности транспортного средства
• Встроенные утопленные полностью плавающие передние радиусные пластины и увеличенные задние пластины скольжения
• Карманы поворотных пластин оснащены регулируемыми регулировочными болтами для бесконечного выравнивания поворотной пластины
• Прочное порошковое покрытие
• Выдвижные, откидные, складные и убираемые трапы для захода на посадку
• Многопозиционные рабочие ступени
• Нескользящие дорожки обеспечивают надежное сцепление для транспортных средств и техников
• Надежный электрическая/гидравлическая силовая система
• Цилиндры оснащены встроенными предохранителями скорости для контроля внезапного спуска
• Силовая консоль оснащена простыми органами управления
• Открытая передняя конструкция с четким центром, боковыми и задней частью
• Многопозиционная автоматическая система выравнивания
• Четыре автоматических предохранителя с пневматическим кнопка разблокировки
• Складные упоры для передних колес, прозрачные для низких юбок автомобиля и инструментов для выравнивания
• Подшипники со смазкой на весь срок службы во всех точках поворота
• Прочные стальные опоры и профильные стальные направляющие
• Точеные, отшлифованные, полированные и закаленные цинковые штифты осей с гальваническим покрытием
• Пресс-масленки на всех подвижных штифтах и ​​подшипниках
• Высокоэффективный гидравлический силовой агрегат обеспечивает более быстрое время подъема и опускания
• Легкий доступ к гидравлическим/электрическим компонентам для простого текущего обслуживания
• Простой в использовании и понятный оператору элементы управления
• Консоль блока питания с легкодоступной передней панелью
• Может устанавливаться заподлицо или заглубляться

Дополнительное оборудование

Дополнительные роликовые домкраты грузоподъемностью 6000 фунтов (модель RJ-6) являются отличным дополнением для повышения производительности.Каждый домкрат имеет телескопические рычаги и контактные площадки рамы, которые можно выдвигать над направляющими и размещать под точками подъема автомобиля. Каждый домкрат имеет три положения блокировки и штабелируемые адаптеры для грузовиков и фургонов для увеличения высоты подъема и лучшего доступа к точкам контакта с рамой на автомобилях с высоким дорожным просветом. Домкраты оснащены пневмогидравлическим насосом коммерческого класса, требующим максимального давления 125 фунтов на квадратный дюйм и 10-20 кубических футов в минуту.

Доступен комплект для воздуховодов со встроенным подвижным мостом, который аккуратно устанавливается на взлетно-посадочной полосе, создавая более аккуратное решение для прокладки шлангов для целей с одним или двумя домкратами.

XR-12000AL оснащен интеллектуальным гидравлическим регулирующим коллектором с четырьмя двухпозиционными шаровыми клапанами для точной балансировки гидравлического давления между главным и вспомогательным цилиндрами для точного и равномерного подъема желобов. Узел клапана коллектора расположен на силовой консоли со съемной крышкой для простого текущего обслуживания и регулировки.

Грузоподъемность

Грузоподъемность*

12 000 фунтов (5443 кг)

*Максимальная грузоподъемность / передний мост

6000 фунтов.(2722 кг)

*Максимальная грузоподъемность / задний мост

6000 фунтов. (2722 кг)

Подъем

A — мин. Высота взлетно-посадочной полосы:

11,25″ (286 мм)

B — Макс. высота:

75,25″ (1911 мм)

C — Общая ширина

89,5″ (2974 мм) — Длина в расширенном положении

03

3

3

300.25 «(7,626 мм)

D — Длина / пандусы рухнуты

283.25″ (7,201 мм)

.25 «(7,201 мм)

d — Длина / пандусы улочки

250″ (6,350 мм)

E — Ширина взлетно-посадочной полосы

23.75” (604 мм)

F – Ширина между желобами

40,5” (1029 мм)

G – Длина желобов

219,5” (5575 мм)

H – Мин. Развал-схождение 4-х колес

87 дюймов (2210 мм)

I — Макс. Развал-схождение 4-х колес

160 дюймов (4064 мм)

J — Макс. 2-колесный выравнивание

194 «(4,928 мм)

K — Общее обслуживание колесная база

199″ (5,055 мм)

Минимальная колесная база

Номинальная мощность:

155 «(3937 мм)

75% Емкость:

135 «(3,429 мм)

(3,429 мм)

50% емкости:

110″ (2,794 мм)

25% емкости:

9000 «(2,286 мм)

Мощность электропитания

Мотор:

220 VAC / 60 Гц / 1 фаза

Доставка

Вес:

5499 фунтов.(2494 кг)

Размеры:

5698 мм x 711 мм x 965 мм (5698 мм x 711 мм x 965 мм)

Примечание. Для предохранительные механизмы для отключения. Ответственность за обеспечение, установку и техническое обслуживание системы подачи воздуха лежит исключительно на конечном пользователе.

Примечание. Не все модели подъемников BendPak соответствуют стандартам, предписанным ANSI/ALI ALCTV-2017 или ANSI/UL 201. Полный список см. на сайте www.autolift.org или свяжитесь с BendPak по адресу contact@bendpak.ком.

Подъемники BendPak поставляются с креплениями для бетона, которые соответствуют критериям американского национального стандарта ANSI/ALI ALCTV-(Current). Покупатель несет ответственность за все расходы, связанные с любыми особыми региональными структурными или сейсмическими требованиями к анкеровке, указанными любыми другими агентствами или нормами, такими как Единый строительный кодекс (UBC) или Международный строительный кодекс (IBC).

Бесплатная доставка:

Бесплатная доставка

Определение пантографа | Law Insider

Связанный с

Пантограф

фотография означает запись света или другого излучения на любом носителе, на котором создается изображение или с которого изображение может быть получено любым способом, и которое не является частью фильм;

Рентгенограмма означает приемник изображения, на котором изображение создается прямо или косвенно с помощью рентгеновского снимка и приводит к постоянной записи.

Рентгенолог означает любое физическое лицо, которое выполняет или присутствует на объекте, где используются источники излучения, лично наблюдает за промышленными радиографическими операциями и несет ответственность перед лицензиатом или зарегистрированным лицом за обеспечение соблюдения требований правила и условия лицензии или регистрации.

Дискета означает дискету или компакт-диск, прилагаемые к каждому Проспекту и Меморандуму; и «Файл данных» означает компиляцию информации и данных об ипотечных кредитах, охватываемых Письмами о согласованных процедурах от 1 декабря 2003 г. и предоставленными KPMG LLP или Ernst & Young LLP, в зависимости от обстоятельств («печатная копия «, Файл данных которого был парафирован от имени Продавца и Покупателя).

Каталог означает Государственную электронную торговую площадку или такой или любой последующий общегосударственный каталог или такой другой носитель, который может определить Управление;

Верификатор означает физическое лицо, аккредитованное ARB для оказания услуг по проверке зачета, как указано в разделах 95977.1 и 95977.2.

Компостирование означает манипулирование естественным аэробным процессом разложения органических материалов для увеличения скорости разложения.

Autocycle означает то же, что и этот термин, определенный в Разделе 53-3-102.

Коробка означает коробку или контейнер любого вида, в которых десять или более упаковок или пачек сигарет или табачных изделий предлагаются для продажи, продаются или иным образом распределяются среди потребителей.

Фильм означает отдельный носитель или мультимедийный развлекательный контент для распространения или показа широкой публике любыми средствами и средствами в любом цифровом медиаформате, фильме или видеокассете, включая, но не ограничиваясь, кинофильм, документальный фильм, телесериал, телевизионный мини-сериал, телевизионный специальный выпуск, межстраничные телевизионные программы, длинное телевидение, интерактивное телевидение, музыкальные клипы, интерактивные игры, видеоигры, рекламные ролики, интернет-программы, интернет-видео, звукозапись, видео, цифровой анимация или интерактивный веб-сайт.

Журнал означает актуальный журнал, который используется для отслеживания всех Модификаций Объекта с даты настоящего Сертификата, как того требуют условия Требования к документации настоящего Сертификата.

MCERTS означает схему сертификации мониторинга Агентства по охране окружающей среды.

Пластик означает синтетический материал, полученный путем связывания мономеров посредством химической реакции с образованием полимерной цепи, которую можно формовать или экструдировать при высокой температуре в различные твердые формы, сохраняющие заданную форму в течение своего жизненного цикла и после утилизации.

Бутылка означает любой сосуд, предназначенный для хранения жидкостей и вместимостью не более 43

Использование туалета означает доступ к туалету и выход из него, вход в туалет и выход из него, а также выполнение соответствующей личной гигиены.

Рентгенография в кабинете означает промышленную рентгенографию, проводимую в корпусе или шкафу, экранированном таким образом, что каждое место снаружи соответствует пределам дозы для отдельных лиц из населения, как указано в 12VAC5-481-720.

Расслабление означает процесс снижения температуры ПРОДУКТА, такой как постепенное повышение температуры ПРОДУКТА с -23°C (-10°F) до -4°C (25°F) при подготовке к обжариванию во фритюре или для облегчения даже проникновение тепла во время приготовления предварительно замороженных продуктов, таких как креветки.

Компиляция означает предоставление услуг, которые должны быть выполнены в соответствии с заявлениями о стандартах бухгалтерского учета и услуги по обзору, которые представляют в форме финансовых отчетов информацию, которая является представлением руководства или владельцев, без обязательства выразить какую-либо уверенность в отношении заявления.

Произведение искусства означает Произведение, представляющее собой иллюстрацию, фотографию или другой нетекстовый материал, подготовленный для включения в Образовательный ресурс.

Видео означает симулированное движение, созданное путем отображения серии изображений, создающих иллюзию непрерывного движения.

Крематорий означает здание или часть здания, в котором находится камера кремации и помещение для хранения.

Носитель означает физические устройства или поверхности для записи, включая, но не ограничиваясь ими, магнитные ленты, оптические диски, магнитные диски, крупномасштабные интегрированные микросхемы памяти и распечатки, на которых информация записывается, хранится или печатается в рамках информации. система.

CalRecycle означает Департамент переработки и восстановления ресурсов.

Переносной означает оборудование, которое можно поднимать и перемещать, или которое имеет инженерные соединения, предназначенные для отсоединения, или имеет достаточную длину, позволяющую перемещать устройство для очистки, и вес которого не превышает 80 фунтов (36 кг). .

Изображение означает электронное изображение лицевой и оборотной сторон Товара в дополнение к другой необходимой информации, указанной нами, в указанном нами формате.

Капюшон означает покрытие для входа в дыхательные пути, которое полностью закрывает голову и шею, а также может частично закрывать плечи и туловище.

Как организовать бумажные пантографы

Поддержание порядка в стегальной мастерской может быть довольно хлопотным делом, но есть несколько простых вещей, которые могут значительно облегчить поиск вещей для вашей машины с длинным рукавом. Может быть невероятно неприятно знать, что у вас есть бумажный пантограф, но вы не можете найти его для своего проекта!

Использование бумажного пантографа на длиннорульной машине — это простой способ быстро выполнить стегание от края до края.Хранение и организация вашей коллекции бумажных пантографов очень важны. В конце концов, вы хотите защитить инвестиции, которые вы вложили в свою коллекцию бумажных выкроек.

Большинство пантографов имеют длину не менее 12 футов и высоту от 6 до 14 дюймов. Обычно пантографы продаются в свернутом виде. На одном конце пантографа находится рисунок, показывающий узор, поэтому его можно свернуть, но все же идентифицировать.

Существует множество способов хранения этих бумажных выкроек. Шери, дилер APQS, использует доску и резинку, прикрепленную к ее стене, чтобы организовать свой тайник с выкройками.

Возможно, ваша винная полка может быть перепрофилирована в вашей стегальной мастерской для хранения панто. Джорджин поделилась идеей на наших форумах APQS, где она использовала большой подвесной органайзер для обуви для своей коллекции выкроек. Каждая ячейка помечена номером, а каждому пантографу присвоен номер, поэтому можно легко вставить правильный шаблон обратно в нужную ячейку. Если вы очень организованы, вы можете использовать электронную таблицу на своем компьютере, чтобы легко записывать, какие шаблоны пантографа живут в каком уголке.

Или представьте, что вы используете стандартные пятиъярусные вешалки для брюк, подобные этой, в шкафу, но вместо брюк вы можете надевать свернутые пантографы!

Я храню свои пантографы свернутыми внутри отрезков картонной трубки, оставшейся от рулона ватина. Я разрезаю трубку примерно через каждые 8 ​​дюймов, а затем помещаю их в корзину, куда вставляю пантографы для хранения.

Еще одна идея, если у вас есть небольшая коллекция пантографов, состоит в том, чтобы хранить их в алфавитном порядке, используя органайзер над дверью или подвесной прозрачный органайзер для обуви.Если у вас много пантографов, вы можете даже использовать прочные картонные коробки для вина и пометить каждую коробку типом пантографа, который вы храните в каждой коробке. У вас может быть коробка только для «новаторских» узоров, одна для «цветочных» узоров и одна для «патриотических» узоров, например.

Конечно, деревянный органайзер для обуви работал бы так же и был бы немного прочнее.

Кэти использует большой шкаф от Ikea для хранения своего пантографа.Она поделилась некоторыми фотографиями своей установки на форумах APQS.

APQS quilter Ardelle имеет уникальный способ хранения и организации своих пантографов. Она отслеживает их с помощью защитной пленки стандартного размера из магазина канцтоваров. Зайдите в ее блог, чтобы увидеть пошаговое руководство о том, как она использует их в своей студии.

Существует множество различных способов организовать свою студию, чтобы вы могли тратить меньше времени на поиск вещей и больше времени на вышивку! Что вы использовали для организации своих бумажных пантографов? Присоединяйтесь к обсуждению на наших форумах или на нашей странице в Facebook.Мы будем рады увидеть ваши идеи.

Анджела Хаффман — дилер APQS и владелец студии Quilted Joy Studio в Луисвилле, штат Кентукки,

.

Карточка кабинета Фотографы: Томас Пью Гарретт

Фотограф:
Т. П. Гарретт
Блумингтон Иллинойс.

Томас Пью Гарретт
(1846 — 1933)

Источники из газет, переписи населения США

Томас Пью Гарретт родился в Милл-Крик, Делавэр
1862
Блумингтон (Иллинойс) Пантограф История 1932 года (см. ниже) в Пенсильванском полку гражданской войны, изучает фотографию
1865
Блумингтон (Иллинойс) История пантографа 1932 года, Т.П. Гаррет едет в Оттаву, штат Канзас, на короткое время
1866
Газетный обит 1933, Т.П. Гаррет переезжает в Оттаву, штат Канзас 6 месяцев
1867-1872
Некролог в газете 1933, в фотобизнесе в Ливенворте, Канзас, около пяти лет
1872
Некролог в газете 1933, Гарретт переезжает в Филадельфию Кратко
1978
Газета Obit 1933 TP Garrett и Carolyn Augusta Etherington Marry
1879
Bloomington, IL, Государственные записи

1879
Bloomington, Il, 1880 US Cressus, TP Garrett живет в Блумингтоне, штат Иллинойс, с партнером А.Х. Белл и Джон Дж. Мейс также были фотографами
1880-1892
Блумингтон (Иллинойс) Пантограф, Т.П. Гарретт, по-видимому, размещал фоторекламу почти ежедневно
1899
Блумингтон (Иллинойс) Пантограф, некролог, жена Гарретта К.
