Направляющие телескопические как крепить: Как крепить выдвижные ящики. Установка шариковых направляющих для ящиков. Расчетные размеры ящика

Установка рельс для ящиков. Как установить направляющие для ящика. Разметка мест крепления телескопических направляющих

В данной статье вы сможете ознакомиться с пошаговой иструкцией монтажа роликовых мебельных направляющих. Вы сможете сами без труда произвести от разметки до регулировки.

Роликовые направляющие облегчают перемещение выдвижных полок. Роликовые направляющие — механизм простой и недорогой в производстве, однако, минусом данной системы является шум и расчёт на не большой вес ящиков. В противном случае, они начинают со свременем скрипеть, ролики ломаются, направляющие гнутся. Альтернативой роликовых направляющих являются направляющие полного выдвижения.

Направляющие полного выдвижения

Пошаговая иструкция монтажа роликовых направляющих

Начните монтаж роликовых направляющих с крепления двух направляющих к нижней части выдвижного ящика. При этом сам ролик должен располагаться не у фасада, а у задней стенки ящика, другой конец планки упирается в фасад. Прикреплять планку саморезами удобнее к дну ящика, а не к боковинам, несмотря на то, что отверстия предусмотрены и в боковых частях направляющих, так как именно по боковой стороне будет двигаться второй ролик. Проследите, чтобы шляпки саморезов не выдавались над поверхностью планки, поскольку это будет мешать ходу ящика. В системе предусмотрены два типа отверстий: круглые и продолговатые. Для начинающих сборщиков мы рекомендуем использовать продолговатые отверстия, которые дают возможность небольшой регулировки положения.

Крепление другой пары направляющих к корпусу тумбы или шкафчика можно произвести двумя способами:

1. Сделать тщательные замеры, отметить место для сверления отверстий под саморезы, просверлить отверстия, наложить направляющую и закрепить её как минимум в трёх местах.

2. Отметить карандашом место расположения направляющей, приложить её к отметке и сразу закреплять саморезами.

Важный момент – теперь ролик должен быть со стороны фасада.

	1. Прикручиваем направляющую саморезами к нижней части выдвижного ящика. Ролик со стороны задней стенки.
	2. Планка фиксируется как минимум в трёх точках.
	3. Замеряем место расположения второй пары направляющих. Отступ от края должен составлять 2 мм.
	4. Меряем высоту расположения направляющей. Если вы планируете наполнять ящик тяжёлыми предметами, добавьте к высоте расположения направляющей несколько миллиметров, чтобы компенсировать небольшой прогиб днища ящика.
	5. Закрепляем направляющие саморезами.
	6. Саморезы вкручиваются в трёх точках.
	7. Ролик расположен у лицевой стороны.
	8. Вставляем ящик.
	Фасад не должен быть перекошен, он плотно прилегает к корпусу пенала. Если есть небольшой перекос или щель, вы имеете возможность отрегулировать ящик при помощи вышеупомянутых продолговатых отверстий для саморезов. Для этого ослабьте саморез при помощи отвёртки и немного измените положение направляющей. Затяните саморез и снова проверьте фасад и ход ящика.

Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели. Рассмотрим вариант тумбы с выдвижными ящиками.

• высота фасадов ящиков
• размер ящиков – ширина, глубина, высота
• размеры для крепления направляющих на стойки

Например, нужно сделать тумбу на три ящика. Размеры тумбы: ширина – 420 мм, высота без ножек – 560 мм, глубина – 505 мм.

Крышка комода будет нависать над фасадами, фасады будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.

Первое с чем нужно определиться – высота фасадов. Рисуем схему тумбу, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и всеми остальными фасадами – 3мм, отступ от низа тумбы – 4 мм.

Рассчитываем высоту фасадов:

1. Плюсуем все зазоры и отступы: 3+3+3+4 = 13
2. От рабочей высоты комода отнимаем полученную сумму: 523 -13 = 510
3. Делим полученный результат на количество фасадов: 510: 3 = 170

Высота одного фасада 170 мм. Ширина фасада меньше общей ширины изделия на 6 мм: 420 – 6 = 414 мм.

Толщина одной пары роликовых направляющих 12,5мм. Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки можно использовать следующее правило: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.

В этой тумбе 3 ящика, должно быть 3 линии.

1-я линия. 3(отступ от верха) + 170(высота фасада) – 35 = 138 мм
2-я линия. 3 + 170 + 3(зазор между фасадами) + 170 – 35 = 311 мм
3-я линия. 3 + 170 + 3 + 170 + 3 + 170 – 35 = 484 мм

Перед началом проектирования необходимо определиться с типом направляющих, которые будут использоваться. Я расскажу, как спроектировать ящик с роликовыми направляющими и с накладными фасадами.

Вот так выглядят роликовые направляющие:

Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели.

Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:

– высота фасадов ящиков;

– размер ящиков – ширина, глубина, высота;

– размеры для крепления направляющих на стойки.

Например, нужно сделать комод на четыре ящика. Размеры комода: ширина – 800мм, высота без ножек – 800мм, глубина –440 мм.

Крышка комода будет нависать над фасадами, будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.

Первое с чем нужно определиться – высота фасадов. Рисуем схему комода, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и верхним фасадом – 4мм; между фасадами – 2-3мм, отступ от низа тумбы –2 мм.

Рассчитываем высоту фасадов:

1) плюсуем все зазоры и отступы: 4+2+2+2+2=12;

2) от рабочей высоты комода отнимаю полученную сумму: 784 -12 = 772;

3) делю полученный результат на количество фасадов: 772: 4 = 193

Высота одного фасада 193 мм. Ширина фасада меньше общей ширины изделия на 4мм: 800 – 4 = 796мм.

Ящик состоит из двух боковин, передней, задней стенки и дна.

Передняя и задняя стенки вкладываются между боковинами. Для широких ящиков можно добавить еще одну деталь: стяжная планка ящика. Она предотвратит провисание дна ящика. Стяжная планка крепится между передней и задней стенками. Снизу прибивается дно из ДВП. Дно нужно крепить ко всем стенкам и к стяжной планке.

Определимся с размерами деталей ящика.

Для определения высоты стенок ящика я пользуюсь правилом – высота ящика минимум на 50мм меньше высоты фасада ящика. В моем случае 193 -50 = 143мм. Округляю до 140мм.

Длина боковых стенок равна длине направляющих. Глубина комода 440мм, будут использоваться роликовые направляющие длиной 400мм, значит, длина боковых стенок равна – 400мм.

Сначала определяем ширину проема комода – от общей ширины отнимаем толщину двух стоек по 16мм: 800 – (16*2) = 768.

Между боковой стенкой ящика и стойкой комода должен быть промежуток равный толщине направляющей

Толщина одной пары роликовых направляющих 12,5мм.

Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.

Для того чтобы узнать ширину передней стенки ящика нужно от ширины проема отнять толщину направляющих и толщину боковых стенок ящика. Толщина направляющих уже известна – 26мм, а толщина боковых стенок ящика равна 16 + 16 = 32мм.

Ширина передней (задней) стенки равна: 768 – (26 + 32) = 710мм.

Получились детали таких размеров:

боковая стенка 400 х 140 – 2шт;

передняя (задняя) стенка 710 х 140 – 2шт;

дно 737 х 395.

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки я пользуюсь следующим правилом: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.

У меня четыре ящика, должно быть четыре линии. Считаю:

1-я линия. 4(отступ от верха) + 193(высота фасада) – 35 = 162мм

2-я линия. 4 + 193 + 2(зазор между фасадами) + 193 – 35 = 357мм

3-я линия. 4 + 193 + 2 + 193 + 2 + 193 – 35 = 552мм

4-я линия. 4 + 193 + 2 + 193 + 2 + 193 + 2 + 193 – 35 = 747мм

При сборке мебели фабричного производства вопрос о монтаже направляющих на выдвижные ящики вовсе не стоит.

Разметка для правильной установки обычно производится (причем, очень точно), и инструкция по установке прилагается. Учитываем, что вся фурнитура при этом есть в наличии и вам не придется подбирать какие-либо элементы для крепежа. А вот при ремонте мебели или при ее производстве приходится самостоятельно рассчитывать положение направляющих для выдвижных элементов мебели.

Шариковые направляющие

При выборе направляющих предпочтение все чаще отдается шариковому варианту. И это неспроста: шариковые полозья по многим параметрам превосходят все иные конструкции направляющих. Они обеспечивают легкое выдвижение ящиков, достаточно легко крепятся и регулируются, способны фиксировать выдвижной элемент в обычном его положении.

Купить их в торговой сети перестало быть проблемой, поэтому осталось научиться их правильно крепить к мебели. Для обеспечения этого процесса вам потребуются:

• направляющие;
• шурупы;
• шуруповерт;
• линейка;
• карандаш;
• шило.

Качество элемента

При покупке обращаем внимание на ее длину (она должна быть не менее 70% от длины выдвижных ящиков) и комплектность. Лучше сразу приобретать конструкцию вместе с шурупами, чтобы потом не получить дополнительных проблем. Легкость движения частей конструкции проверьте еще в магазине.

Шариковые варианты состоят из двух частей. Чтобы их рассоединить (а это необходимо для крепежа), нажмите на резиновый фиксатор и просто выдвиньте внутреннюю часть направляющей. Она и будет непосредственно крепиться на выдвижной элемент.

Особенности крепежа к ящику

Крепить устройства на ящики можно в двух вариантах: по нижнему краю боковой стенки ящика или в центральной их части. Крепление направляющих вдоль центральной оси выдвижных ящиков рекомендуется использовать, если размеры самих ящиков достаточно большие. В этом случае нагрузка на конструкции будет меньше, что обеспечит их долговечность. Так устройства крепить проще, но сложнее их точно отрегулировать. Берете для упрощения дополнительно инструмент под названием уровень.

Только многократные замеры помогут сделать все качественно. Без строительного уровня в этом случае тоже не обойтись. В остальных случаях шариковые направляющие следует крепить по нижнему краю. И здесь тоже может быть несколько вариантов установки: заподлицо с фасадной панелью выдвижного ящика или с небольшим отступом вглубь. Проще закрепить шариковую конструкцию именно по первому варианту. Так и дополнительную разметку делать не придется, и расчеты проводить не будет необходимости. Фасадную панель ящика предстоит отсоединить.

Возьмите в руки направляющую и проложите ее к боковой панели. В местах крепления шилом сделайте отверстия. Так вам будет легче завернуть шурупы строго перпендикулярно панелям. Шляпки не будут торчать и препятствовать работе. Непосредственно на ящики шариковую конструкцию можно сразу крепить стационарно. А вот на боковые панели тумбы делать этого не рекомендуется.

Разметка и регулировка

Обратите внимание, что шариковые направляющие имеют как горизонтальные, так и вертикальные отверстия. Они предназначены для регулировки положения. Обычные круглые отверстия необходимы для окончательной фиксации. Для крепления конструкции на боковую панель тумбы необходимо произвести тщательную разметку. Отступите от нижней панели тумбы около 3 мм и на этой высоте проведите карандашом горизонтальную линию. Вдоль этой линии расположите направляющую (линия должна оказаться строго под направляющей) и заверните (не до упора) шурупы во все отверстия, имеющие продолговатую форму.

Теперь можно проверить их установку при помощи выдвижного ящика: совмещаем части направляющей и проверяем движение. Если все сделано правильно, то ящик должен двигаться легко. При полном закрытии ящика должны сработать оба фиксатора. Если всего этого нет, то шариковые устройства необходимо отрегулировать. Слегка отпустите шурупы и добейтесь устранения всех недостатков. И только после этого окончательно все шурупы должны быть прикручены до упора. На последнем этапе прикручиваем фиксирующие шурупы. Остается только установить панельную планку на выдвижной ящик и зафиксировать ее с помощью шурупов.

В первое время фиксаторы будут работать слишком жестко: открыть выдвижной ящик можно будет только с большим усилием.

Пугаться этого не стоит: со временем фиксаторы разработаются, и все станет значительно проще. Если вас это не устраивает, то вы можете установить шариковые направляющие и без фиксаторов.

Шариковые конструкции без фиксаторов тоже не сложно приобрести. Ну а если таких найти не удалось, то сами фиксаторы легко снять и с обычных направляющих.

Значительно сложнее установить шариковые устройства на выдвижные ящики, которые до этого были монтированы роликовыми. Дело в том, что роликовые направляющие обычно чуть шире, поэтому установка иных разновидностей может показаться неразрешимой проблемой. В реальности все не так уж сложно: достаточно подложить под направляющую прочную шину с каждой стороны, чтобы нивелировать разницу в толщине.

Если выдвижные элементы расположены друг над другом, то вам без расчетов обойтись не удастся. Существуют даже определенные расчетные формулы, которые выражают зависимость между размерами выдвижных ящиков и местом, где необходимо установить направляющую. Проще все же обзавестись технологической картой, где все расчеты будут уже произведены.

Оптимальный метод

Интересный способ разметки, который полностью исключает все недочеты монтажа, рекомендуют народные умельцы. Сначала они советуют прикрутить направляющие к выдвижным элементам и соединить обе части. Евровинты, на которых монтирован корпус мебели, необходимо отпустить, чтобы позволить боковым панелям отходить в сторону.

На внешнюю часть направляющей (ту часть, что должна прилегать к боковой панели корпуса), наносится слой любого красящего вещества. Выдвижной ящик аккуратно устанавливается в необходимое положение. Под него рекомендуется подложить лист картона, чтобы обеспечить необходимый зазор между днищем ящика и нижней панелью корпуса. После этого винты затягиваются до упора. Красящее вещество даст точный отпечаток на поверхности.

Именно на этом месте и следует прикрутить шариковую направляющую к боковым панелям. Метод прост до гениальности: точнее направляющую уже невозможно будет поставить. Недостаток только в том, что корпус мебели придется подвергнуть частичному демонтажу.

Заднюю панель точно придется отделять, так как она будет препятствовать свободному перемещению боковых панелей. Стоит ли это делать, чтобы установить направляющую? Способ хоть и точный, но не самый быстрый.

• Типы направляющих
• Установка роликовых элементов
• Монтаж шариковых направляющих

Домашним мастерам нередко приходится собирать мебель своими руками. Это происходит и при покупке готовых предметов интерьера и при самостоятельном изготовлении тумб, шкафов, столов и тому подобного. При этом правильное крепление направляющих на самые разнообразные выдвижные ящики становится настоящим камнем преткновения. Несмотря на кажущуюся простоту этой работы, ошибки в установке способны привести к печальным последствиям. В процессе дальнейшей эксплуатации мебели могут возникнуть серьезные затруднения. Поэтому важно сразу определиться с типом самих направляющих и способом их монтажа.

Типы направляющих

На данный момент существует 2 основных типа направляющих, которые устанавливаются на выдвижной ящик. Это роликовые и шариковые системы. Существуют еще и другие конструкции: спрятанные, с доводчиками, телескопические и так далее. Но своими руками их не устанавливают. Такой монтаж осуществляется в заводских условиях.

Роликовые направляющие обычно представляют собой 2 планки с перфорацией под крепежные элементы. На концах конструкций закреплены пластиковые колесики. Благодаря им ящики и выдвигаются.

Рисунок 1. Виды направляющих.

У таких систем есть ряд существенных недостатков:

1. При эксплуатации выдвижные ящики издают неприятный звук.
2. Колесики ненадежны и быстро приходят в негодность.
3. При сильном рывке ящик может выпасть из предназначенного для него гнезда.

Но у таких направляющих есть и достоинства. Они дешевы и просты в установке.

Шариковые системы называют еще направляющими полного выдвижения. Это телескопическая конструкция, которая позволяет выдвинуть ящик на всю длину планки. Внутри системы располагаются металлические шарики, которые обеспечивают плавное и практически бесшумное движение.

Главное отличие роликовых и шариковых систем в том, что 1-ая представляет собой 2 независимых друг от друга профиля, а 2-ая является неразъемной. В 1-ом случае 1 планка крепится непосредственно к стенке ящика, а 2-ая – к мебели. Ролики же разбираются только во время монтажа. А в собранном виде выглядят как цельная конструкция. Именно эта их особенность обеспечивает надежность креплений: место для хранения не выпадает даже при сильном рывке. Внешний вид разных направляющих показан на рис.1.

На данный момент в магазинах можно найти направляющие разных размеров. Это позволяет подобрать готовую конструкцию к предметам интерьера любого типа и глубины. Как правило, роликовые системы ставят на ящики, для которых не предполагается серьезная нагрузка. Их можно встретить в бельевых и одежных шкафах, кухонных модулях (например, для хранения столовых приборов), прихожих. Шариковые же конструкции ставят на бельевые ящики кроватей, мебель, предназначенную для детских комнат.

Как бы быстро не продвигался бы прогресс все же самыми популярными сегодня остаются телескопические или как еще их называют шариковые направляющие полного выдвижения.

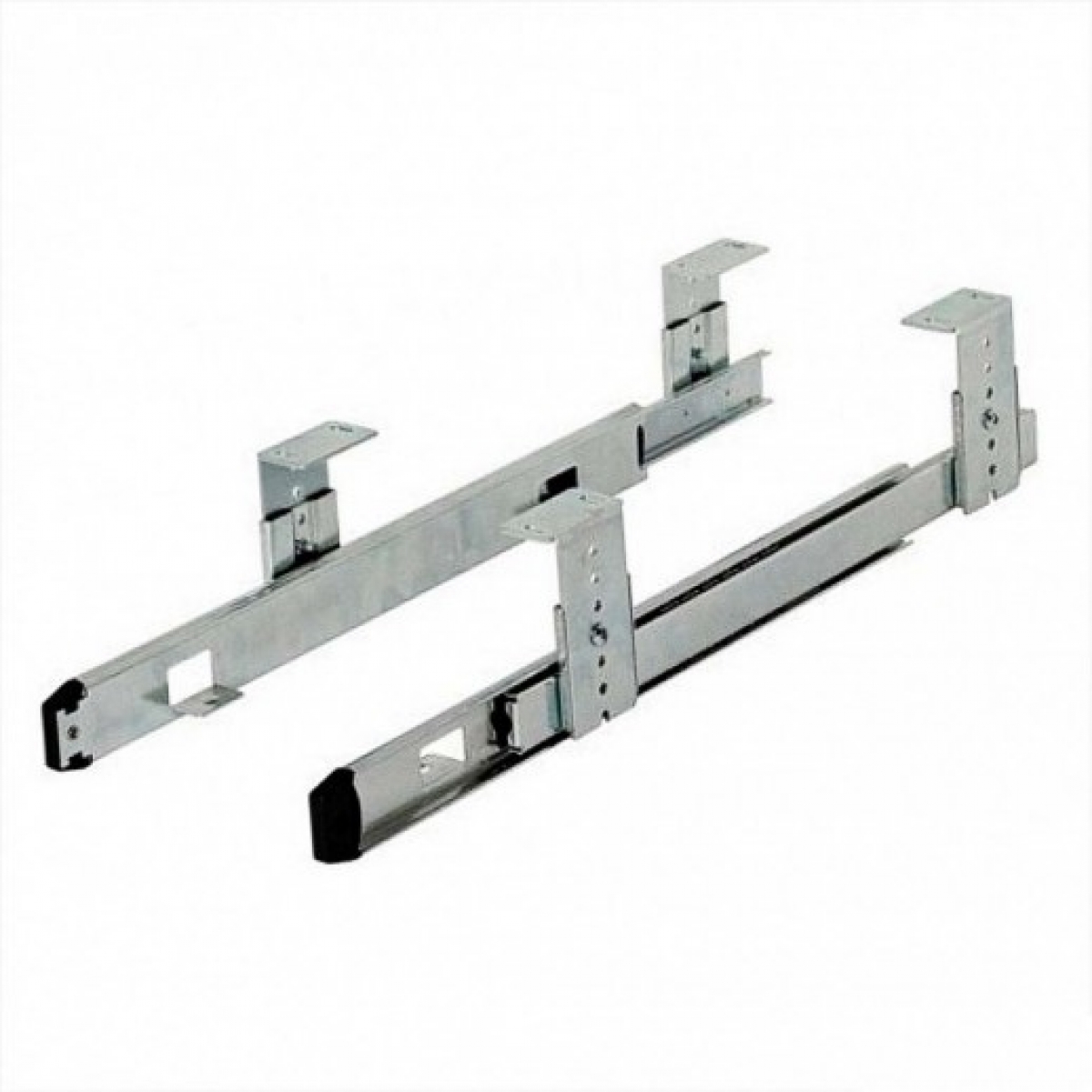

Кто еще не знает, выглядят они вот так:

К их достоинствам относится:

1. Сравнительно небольшая стоимость;
2. Плавный и самое главное тихий ход на протяжении всего их срока службы;
3. Способность выдерживать воздействие существенных нагрузок;
4. Отличная прочность и износостойкость;
5. Простота и легкость в монтаже;

Направляющие этого рода чаще всего используются в качестве выдвижных механизмов для ящичков комодов, кухонных секций и многих других механизмах, с работой которых не хотят иметь проблем хозяева в процессе их эксплуатации.

Расчет деталей выдвижного ящика

Для того чтобы правильно установить телескопические направляющие полного выдвижения необходимо быть уверенным в том правильно ли вы сделали деталировку ящика.

Собранный ящик без установленного на нем фасада по ширине имеется ввиду, что между самым ящиком и боковиной изделия должен быть зазор в 26 миллиметров, то есть по 13 миллиметров с каждой стороны. Именно таких габаритов (13 миллиметров) телескопические направляющие полного выдвижения.

По длине (глубине) ящик должен быть на 6-10 миллиметров длиннее направляющих, которые, как правило, имеют длину от 25 до 80 сантиметров с шагом в 5 сантиметров. Таким образом, при монтаже направляющих располагаете их посредине ящика, оставляя минимальный зазор спереди и сзади ящика. А также не стоит забывать и о зазоре минимум в 10 миллиметров между задней стенкой ящика и задней стенкой изделия (комода).

По высоте ящик обычно делают исходя из его предназначения и потребностей его хозяев, которые будут им пользоваться. Но, как правило, в приделах от 8 до 25 сантиметров.

Разметка мест крепления телескопических направляющих

Процесс установки телескопических направляющих полного выдвижения намного проще, чем может показаться человеку, который впервые имеет с ними дело, так сказать впервые в руки взял.

Когда взять телескопы в руки можно заметить на нем своеобразные усики обычно черного цвета так вот если их сжать и потянуть за одну половину, то он разберется на две части, одну с которых крепят на внутреннюю боковину комода, а вторую на боковину ящика.

Кстати нужно быть крайне осторожно, так как телескопы бывают правые и левые и их нельзя переставлять местами.

Ваша основная цель это определение точных мест крепления направляющих зафиксировать каждую из половин телескопов тремя шурупами и аккуратно завести ящик в комод тем самим соединить две части телескопической направляющий в одно целое.

Монтаж шариковых телескопических направляющих

Делаем разметку выдвижного ящика: горизонтально строго по центру на обеих боковинах ящика проведите линию карандашом, и прикрутите по ней одну из половин направляющей, а точнее самую тонкую (та, которая входит вовнутрь направляющей). Аналогичным образом необходимо отметить линию по внутренней стороне комода и прикрутить телескопы.

Точные размеры указаны в или другого изделия, над которым вы трудитесь. Разметку и монтаж нужно производить, так как это показано на рисунке ниже:

В нашем случае мы отмечаем на одной боковине 418 миллиметров от пола, и на этой высоте крепим телескоп. Аналогичным образом делаем разметку и фиксируем телескоп на второй боковине комода.

Ну, вот и все самая сложная работа закончена, далее строго по отмеченной линии прикручиваем половинки направляющей к боковинам комода и ящика, после чего можно заводить ящик на свое место. Остается установить мебельные фасады на выдвижные ящики и все комод готов.

Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели. Рассмотрим вариант тумбы с выдвижными ящиками.

Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:

• высота фасадов ящиков
• размер ящиков – ширина, глубина, высота
• размеры для крепления направляющих на стойки

Например, нужно сделать тумбу на три ящика. Размеры тумбы: ширина – 420 мм, высота без ножек – 560 мм, глубина – 505 мм.

Крышка комода будет нависать над фасадами, фасады будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.

Первое с чем нужно определиться – высота фасадов. Рисуем схему тумбу, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и всеми остальными фасадами – 3мм, отступ от низа тумбы – 4 мм.

Рассчитываем высоту фасадов:

1. Плюсуем все зазоры и отступы: 3+3+3+4 = 13
2. От рабочей высоты комода отнимаем полученную сумму: 523 -13 = 510
3. Делим полученный результат на количество фасадов: 510: 3 = 170

Высота одного фасада 170 мм. Ширина фасада меньше общей ширины изделия на 6 мм: 420 – 6 = 414 мм.

Толщина одной пары роликовых направляющих 12,5мм. Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки можно использовать следующее правило: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.

В этой тумбе 3 ящика, должно быть 3 линии.

1-я линия. 3(отступ от верха) + 170(высота фасада) – 35 = 138 мм
2-я линия. 3 + 170 + 3(зазор между фасадами) + 170 – 35 = 311 мм
3-я линия. 3 + 170 + 3 + 170 + 3 + 170 – 35 = 484 мм

В данной статье вы сможете ознакомиться с пошаговой иструкцией монтажа роликовых мебельных направляющих. Вы сможете сами без труда произвести от разметки до регулировки.

Роликовые направляющие облегчают перемещение выдвижных полок. Роликовые направляющие — механизм простой и недорогой в производстве, однако, минусом данной системы является шум и расчёт на не большой вес ящиков. В противном случае, они начинают со свременем скрипеть, ролики ломаются, направляющие гнутся. Альтернативой роликовых направляющих являются направляющие полного выдвижения.

Направляющие полного выдвижения

Пошаговая иструкция монтажа роликовых направляющих

Начните монтаж роликовых направляющих с крепления двух направляющих к нижней части выдвижного ящика. При этом сам ролик должен располагаться не у фасада, а у задней стенки ящика, другой конец планки упирается в фасад. Прикреплять планку саморезами удобнее к дну ящика, а не к боковинам, несмотря на то, что отверстия предусмотрены и в боковых частях направляющих, так как именно по боковой стороне будет двигаться второй ролик. Проследите, чтобы шляпки саморезов не выдавались над поверхностью планки, поскольку это будет мешать ходу ящика. В системе предусмотрены два типа отверстий: круглые и продолговатые. Для начинающих сборщиков мы рекомендуем использовать продолговатые отверстия, которые дают возможность небольшой регулировки положения.

Крепление другой пары направляющих к корпусу тумбы или шкафчика можно произвести двумя способами:

1. Сделать тщательные замеры, отметить место для сверления отверстий под саморезы, просверлить отверстия, наложить направляющую и закрепить её как минимум в трёх местах.

2. Отметить карандашом место расположения направляющей, приложить её к отметке и сразу закреплять саморезами.

Важный момент – теперь ролик должен быть со стороны фасада.

	1. Прикручиваем направляющую саморезами к нижней части выдвижного ящика. Ролик со стороны задней стенки.
	2. Планка фиксируется как минимум в трёх точках.
	3. Замеряем место расположения второй пары направляющих. Отступ от края должен составлять 2 мм.
	4. Меряем высоту расположения направляющей. Если вы планируете наполнять ящик тяжёлыми предметами, добавьте к высоте расположения направляющей несколько миллиметров, чтобы компенсировать небольшой прогиб днища ящика.
	5. Закрепляем направляющие саморезами.
	6. Саморезы вкручиваются в трёх точках.
	7. Ролик расположен у лицевой стороны.
	8. Вставляем ящик.
	Фасад не должен быть перекошен, он плотно прилегает к корпусу пенала. Если есть небольшой перекос или щель, вы имеете возможность отрегулировать ящик при помощи вышеупомянутых продолговатых отверстий для саморезов. Для этого ослабьте саморез при помощи отвёртки и немного измените положение направляющей. Затяните саморез и снова проверьте фасад и ход ящика.

При самостоятельном изготовлении мебели – различных шкафчиков с наличием выдвижных ящиков – ключевым моментом в сборке является монтаж направляющих. Роликовые направляющие обеспечивают процесс движения выдвижного элемента. Механизм выдвижной системы достаточно прост и включает в себя ролики и полозья, по которым они перемещаются. Ролики фиксируются на внешней стороне короба ящика. Полозья для их движения устанавливаются внутри шкафа по боковым сторонам свободной ниши. При выполнении сборки механизма очень важно установить элементы так, чтобы они четко совпадали. Если будет допущена неточность, то мебель будет испорчена. В лучшем случае механизм будет заедать и работать не гладко. В худшем случае собрать выдвижной ящик не удастся, а все примененные материалы будут испорчены. Кроме того, демонтировать механизм может быть достаточно проблематично. Перед проведением работ нужно выполнить несложные расчеты, чтобы получить желаемый результат.

Расчет направляющих

Чтобы ящики идеально занимали отведенное им место, нужно выполнить расчеты для роликовых направляющих перед тем, как их установить. Описать порядок вычислений лучше всего на примере. Если нужно соорудить, например, прикроватную тумбу с двумя одинаковыми выдвижными ящиками, то прежде всего нужно измерить ее параметры. Для тумбы с высотой боковин 367, высотой цоколя 70 и зазором между фасадами высота одного фасада получится: (368-70-2*3)/2=146 мм.

При одинаковых размерах элементов оптимальный вариант их монтажа – сделать их взаимозаменяемыми.

Для этого при расчете обязательно учитываются крайние положения ящиков. Кроме того, следует обратить внимание на перехлест фасадов и каркаса тумбы. Нижняя граница установки роликовых направляющих определяется дном тумбы. При установке короба на нее дно должно совпадать с ее нижним ребром.

Во избежание задевания дна тумбы нужно добавить 4 мм на шляпку самореза. Высота крепления нижнего элемента механизма будет равна сумме высоты шляпки самореза и величины осевой линии отверстия, то есть в данном примере: 18+4=22 мм. Можно рассчитать расположение деталей механизма от нижнего торца боковины тумбы. В этом случае: цоколь+толщина дна+высота крепления направляющей от дна=70+16+22=108 мм.

Стоит обратить внимание, что головка самореза, как правило, меньше 4 мм. Ее средние размеры – 1-1,5. Размер принимается за 4 для универсальности расчета. Полученные его результаты будут применимы и в том случае, если для изготовления тумбы будет использоваться материал толщиной 18 мм, а не 16. При этом небольшой зазор все равно останется.

Таким же порядком проводятся расчеты высоты фасада для верхнего элемента, только с учетом размещения нижних. После выполнения расчетов и разметки по полученным данным можно переходить к монтажу.

• Типы направляющих
• Установка роликовых элементов
• Монтаж шариковых направляющих

Домашним мастерам нередко приходится собирать мебель своими руками. Это происходит и при покупке готовых предметов интерьера и при самостоятельном изготовлении тумб, шкафов, столов и тому подобного. При этом правильное крепление направляющих на самые разнообразные выдвижные ящики становится настоящим камнем преткновения. Несмотря на кажущуюся простоту этой работы, ошибки в установке способны привести к печальным последствиям. В процессе дальнейшей эксплуатации мебели могут возникнуть серьезные затруднения. Поэтому важно сразу определиться с типом самих направляющих и способом их монтажа.

Типы направляющих

На данный момент существует 2 основных типа направляющих, которые устанавливаются на выдвижной ящик. Это роликовые и шариковые системы. Существуют еще и другие конструкции: спрятанные, с доводчиками, телескопические и так далее. Но своими руками их не устанавливают. Такой монтаж осуществляется в заводских условиях.

Роликовые направляющие обычно представляют собой 2 планки с перфорацией под крепежные элементы. На концах конструкций закреплены пластиковые колесики. Благодаря им ящики и выдвигаются.

Рисунок 1. Виды направляющих.

У таких систем есть ряд существенных недостатков:

1. При эксплуатации выдвижные ящики издают неприятный звук.
2. Колесики ненадежны и быстро приходят в негодность.
3. При сильном рывке ящик может выпасть из предназначенного для него гнезда.

Но у таких направляющих есть и достоинства. Они дешевы и просты в установке.

Шариковые системы называют еще направляющими полного выдвижения. Это телескопическая конструкция, которая позволяет выдвинуть ящик на всю длину планки. Внутри системы располагаются металлические шарики, которые обеспечивают плавное и практически бесшумное движение.

Главное отличие роликовых и шариковых систем в том, что 1-ая представляет собой 2 независимых друг от друга профиля, а 2-ая является неразъемной. В 1-ом случае 1 планка крепится непосредственно к стенке ящика, а 2-ая – к мебели. Ролики же разбираются только во время монтажа. А в собранном виде выглядят как цельная конструкция. Именно эта их особенность обеспечивает надежность креплений: место для хранения не выпадает даже при сильном рывке. Внешний вид разных направляющих показан на рис.1.

На данный момент в магазинах можно найти направляющие разных размеров. Это позволяет подобрать готовую конструкцию к предметам интерьера любого типа и глубины. Как правило, роликовые системы ставят на ящики, для которых не предполагается серьезная нагрузка. Их можно встретить в бельевых и одежных шкафах, кухонных модулях (например, для хранения столовых приборов), прихожих. Шариковые же конструкции ставят на бельевые ящики кроватей, мебель, предназначенную для детских комнат.

Мы покажем, как установить их в корпус с фасадной рамой, где требуется добавить монтажные кронштейны сзади, а иногда и спереди. В корпус, не имеющий фасадной рамы, такие направляющие устанавливаются еще проще.

Перед тем как приступить к изготовлению шкафа с ящиками или комода, советуем заранее купить выдвижные направляющие или, по крайней мере, выяснить их точные размеры и особенности монтажа. Затем изготовьте корпус с учетом размеров направляющих. Выдвижные ящики должны быть строго прямоугольными и не иметь перекосов.

Большинство направляющих, которые крепятся к ящикам с боков, имеют в собранном виде толщину около 12,5 мм. Поэтому, определяя размеры ящиков, следует вычесть 25 мм из ширины проема, чтобы получить место для установки направляющих. (Направляющие, устанавливаемые снизу, обычно имеют толщину 10 мм. Инструкции по их монтажу даны в конце этой статьи.) Если для крепления направляющих к задней стенке корпуса нужно использовать кронштейны, уменьшите длину ящика, чтобы он не упирался в кронштейны при закрывании.

Роликовые направляющие недороги и доступны

Их преимущества

• Они обычно продаются по цене менее $10 за пару, и их можно найти в большинстве торговых центров.
• Ящичные части таких направляющих прилегают к боковым стенкам снизу и сбоку, поэтому их почти невозможно установить неправильно.
• По сравнению с другими типами направляющих, они менее чувствительны к небольшим перекосам, так как между краями канавки и пластиковым роликом есть зазоры около 1 мм.
• Им не требуется смазка, и они идеально подходят для запыленных помещений, например, столярной мастерской.

Для упрощения монтажа мы прикрепили корпусную часть направляющих к задней стенке с помощью стандартных кронштейнов, продающихся отдельно. Перед началом работы разделите направляющие на две части: ящичную и корпусную.

Сначала установите направляющие в корпус

1. Расположите корпусную часть направляющей на фасадной раме, чуть сдвинув ее передний край вглубь проема. Рекомендуем пользоваться монтажным приспособлением, с помощью которого удобно удерживать корпусную часть в нужном положении (фото А, В) или просто придерживать ее рукой, чтобы выровнять, как описано в следующем шаге. Просверлите направляющее отверстие и вверните один шуруп в фасадную раму.

Удерживая направляющую перпендикулярно фасадной раме, закрепите ее шурупом. Магнитное приспособление фирмы Kreg облегчает работу.

Если корпус стоит на горизонтальной поверхности, можно выровнять направляющие с помощью небольшого уровня, закрепленного малярным скотчем.

2. Измерьте зазор между боковой стенкой корпуса и направляющей, чтобы установить ее под прямым углом к фасадной раме (фото С).

Для уверенности, что направляющая параллельна боковой стенке, измерьте расстояния спереди и сзади.

Ввернув в горизонтальную прорезь один шуруп, можно регулировать положение ящика из стороны в сторону после монтажа второй направляющей.

3. Вверните шуруп в одну из горизонтальных прорезей на фланце заднего кронштейна (фото D ).

4. Проделайте шаги 1-3 с другой стороны проема.

Теперь займитесь ящиком

С помощью прилагающихся шурупов закрепите направляющую сначала у передней стенки ящика. Затем вверните шуруп у дальнего конца.

1. Прикрепите ящичную часть направляющей к боковой стенке ящика, сдвинув ее на 1 мм назад от передней стороны (фото Е). Проделайте то же самое с другой стороны ящика.

2. Вставьте ящик в корпус и проверьте правильность работы направляющих. Если ящик застревает, ослабьте шурупы крепления задних кронштейнов и отрегулируйте положение обеих корпусных частей, чтобы ролики катились плавно.

Если обнаружится перекос, ослабьте шурупы крепления задних кронштейнов и сдвигайте задние концы направляющих вниз, пока зазоры не исчезнут.

3. С помощью линейки убедитесь, что передняя стенка ящика расположена вровень с корпусом (фото F ). Если требуется немного приподнять или опустить ящик, сначала вверните шурупы в середину вертикальной прорези задних кронштейнов. Удалите шурупы из горизонтальных прорезей, поправьте положение ящика, сдвинув его вверх или вниз, а затем снова вверните шурупы в горизонтальные прорези.

4. Выровняв переднюю сторону ящика с фасадной рамой и добившись плавности хода, вверните шурупы в остальные отверстия, чтобы окончательно закрепить направляющие на месте.

(Если ящики будут врезными, то их передние стенки будут лицевыми поверхностями. Если к передним стенкам планируется крепить фальшпанели, сделайте это после установки направляющих и их регулировки).

Шариковые направляющие для больших нагрузок

Их преимущества

Прикрепите их сначала к ящику

1. Вначале устанавливаются ящичные части направляющих. Сдвинув части направляющей и выровняв их с низом и передней стенкой ящика, закрепите передний конец, ввернув шуруп в вертикальную прорезь (фото G ). Затем добавьте шуруп у другого конца.

3. Проделайте то же самое с другой стороны ящика, затем отделите корпусные части направляющих.

Теперь — корпус

Уперев отгиб фланца в фасадную раму и удерживая направляющую горизонтально, прикрепите ее к раме двумя шурупами.

1. Вставьте корпусную часть направляющей в передний монтажный фланец (который продается отдельно) и плотно прижмите отогнутую заднюю часть фланца к задней стороне фасадной рамы, чтобы создать необходимый отступ (фото Н).

2. Прикрепите сверху направляющей малярным скотчем небольшой уровень (или используйте уровень с магнитным основанием) и с его помощью выровняйте корпусную часть горизонтально. (Сначала с помощью клиньев требуется добиться горизонтальности самого корпуса.) Измерьте зазор между направляющей и боковой стенкой, чтобы добиться параллельности.

С помощью центрирующего сверла сделайте отверстия, а затем вверните шуруп в середину горизонтальной прорези, чтобы отрегулировать положение ящика.

3. Закрепите задний монтажный кронштейн на задней стенке (фото I).

4. Аккуратно вставьте ящик в корпус и плавно задвигайте, чтобы сработали обе защелки. Для регулировки применяйте те же методы, что и для роликовых направляющих, начиная с шага 4.

5. Вверните шурупы в остальные отверстия, чтобы окончательно закрепить направляющие.

Нижние направляющие полностью скрыты от взгляда

Их преимущества

• Благодаря их расположению ширина ящика может быть почти равной ширине проема, требуются только 3-миллиметровые зазоры с каждой стороны.
• Использование одной-единственной направляющей в середине ящика уменьшает затраты на фурнитуру.

Если устанавливать для каждого ящика только одну нижнюю направляющую, нужно уменьшить нагрузку примерно вдвое по сравнению с такими же ящиками, имеющими две направляющие. (Одиночные направляющие обычно рассчитаны на нагрузку около 12 кг.) Для их установки требуются не только шурупы — дно ящика должно иметь толщину 12 мм, или нужно добавить проставку, как показано на нижнем фото в начале статьи. Большинство направляющих этого типа имеют толщину 10 мм, но под дном ящика следует оставить пространство высотой 12 мм. Это обеспечит зазор между стенками ящика и фасадной рамой.

Сначала прикрепите к ящику

1. Для врезного ящика выровняйте направляющую посередине его ширины вровень с передней стенкой. Если ящик имеет накладную фальшпанель, сделайте вырезы в нижних краях стенок (фото J ), чтобы расположить направляющую вровень с передней стенкой ящика.

3. Выровняйте направляющую и прикрепите ее шурупами спереди и сзади (фото К).

Разметьте на передней и задней стенках линии с отступом 3 мм от направляющей и сделайте пропилы до самого дна ящика Остальное удалите стамеской.

Закрепив передний конец направляющей одним шурупом, измерьте расстояние до боковой стенки, чтобы обеспечить параллельность.

Как крепить к корпусу

1. Прикрепите передний конец направляющей к фасадной раме одним шурупом (фото L ). Для врезного ящика сначала закрепите на задней стороне фасадной рамы бобышку толщиной 1 9 мм, к которой будет крепиться направляющая.

2. Используя монтажный кронштейн, прикрепите второй конец направляющей к задней стенке корпуса, контролируя перпендикулярность по отношению к фасадной раме. Если в корпусе под ящиком есть пылезащитная панель, можно прикрепить направляющую непосредственно к ней, а не к задней стенке.

Прикрепите корпусную часть посередине проема фасадной рамы, сдвинув назад на 1 мм. Возможно, шуруп придется ввернуть под небольшим углом из-за мешающей перекладины вверху.

Антифрикционные накладки не только не дают ящику покачиваться, но также делают его скольжение более плавным.

3. Для дополнительной поддержки ящика и предотвращения перекосов установите антифрикционные накладки в углах проема фасадной рамы, где по ним будут скользить боковые стенки (фото М).

Здравствуйте дорогие друзья.

Сегодня мы поговорим о том, как монтируются направляющие на боковые детали коробов.

При всей кажущейся простоте этого момента, здесь есть небольшие нюансы, которые мы и рассмотрим.

Казалось бы, что может быть в этом сложного?

Одну часть этой фурнитуры прикрутил на бок короба (по заранее рассчитанной карте присадки), а другую часть – на выдвижной ящик. Главное – не перепутать, что куда прикрутить.

Но, с таким подходом, часто получается, что в собранном коробе, например, откуда-то появляются довольно заметные зазоры между самим коробом и фасадами. По этому поводу, начинается нервное исправление ситуации…

Фасады снимаются, затем по новому закрепляются, и … зазоры «вылазят» в другом месте.

Пишу я это потому, что разработчики предусмотрели возможность регулировки этих направляющих в двух плоскостях. По сути, они являются вполне универсальными в плане своей регулировки.

Ведь как правильно не рассчитывай короб с выдвижными ящиками, как аккуратно его не собирай, все равно, в итоге, идеальной конструкции никогда не получиться. Что-то где-то «косонет». И это нужно понимать.

Именно по этому, кроме всех наших усилий на контроль самого короба и выдвижных ящиков на предмет их геометрии, иногда приходится и сами направляющие.

Итак, как же правильно их установить, и, при возникновении необходимости – отрегулировать?

Когда ось на ящике определена, нужно закрепить полоз направляющей таким образом, чтобы его передний край находится почти «заподлицо» с фасадной частью ящика (но не выпирал вперед, так как в этом случае, между фасадом и ящиком образуется зазор).

Для этих целей (регулировки вверх или вперед), на самом полозе есть продолговатые отверстия.

Итак, выровниваем его по оси (смотрим, чтобы линия, нарисованная карандашом, проходила по центру всех отверстий самого полоза).

Затем, накерняем шилом в отверстии, растянутом по длине полоза с передней его части.

Закрутив в это место саморез, мы получаем возможность регулировать его вперед-назад.

Таким образом, выбираем нужное нам положение (как было сказано выше – заподлицо с фасадной гранью ящика).

Заднюю его часть крепим в отверстие, которое вытянуто вверх-вниз. Это делается для того, чтобы если возникнет необходимость регулировать сам ящик по высоте, мы сделаем следующее:

• Выкрутим саморез с переднего регулировочного отверстия (вперед-назад), с того, куда мы его вкручивали сначала
• Вкрутим этот саморез в отверстие (вверх-вниз), находящееся так же в передней части полоза.

Таким образом, получится, что полоз будет закреплен на ящик через два регулировочных отверстия (вверх-вниз) спереди и сзади.

Та же история с установкой и регулировкой части направляющей, которая крепится к боку самого короба.

Когда короб с установленными в него ящиками и фасадами окончательно выставлен и отрегулирован, тогда мы вытягиваем все ящики, и закручиваем саморезы в крепежные отверстия (обычные, круглые) всех направляющих на выдвижных ящиках, и все направляющие внутри короба.

Задняя часть содержит кроме регулируемых отверстий (вперед-назад), специальные горизонтальные и вертикальные пазы, в которые вкручиваются саморезы для ее регулировки.

Только на этом этапе, короб с выдвижными ящиками окончательно собран.

Так что, устанавливайте правильно, используя все возможности, для их регулировки.

Оглавление:

При сборке каркасной мебели наиболее важным моментом является установка направляющих элементов, которые обеспечивают выкат ящиков. Такой крепежный элемент имеет довольно простую конструкцию и состоит из роликов и полозьев, по которым эти ролики передвигаются. Полозья устанавливаются на внутреннюю часть каркаса тумбы, а ролики крепятся непосредственно к боковинам ящика. Сегодня такие направляющие пользуются заслуженной популярностью, так как обладают отличной износостойкостью и имеют довольно простую схему монтажа.

Нюансы установки роликовых направляющих

Для того чтобы все ящики идеально стали в корпус тумбы работы по установке направляющих следует начинать с верхней части каркаса мебели. Чтобы выполнить работы правильно и не допустить порчу материалов при расчетах следует учитывать высоту корпуса ящика, толщину материала из которого изготовлено верхнее и нижнее основание тумбы, а также высоту зазора между всеми ящиками, входящими в состав мебели. Зазор между ящиками должен составлять не менее трех миллиметров.

Работы по монтажу направляющих необходимо начинать с верхней части корпуса тумбы. Полозья на внутренние стенки мебели лучше установить еще до того как корпус будет собран. Так вы существенно упростите себе работу и сможете предельно точно рассчитать места крепления направляющих.

Монтаж роликовых направляющих

Произведя расчеты и подготовив рабочее место можно приступать к монтажу роликовых направляющих. Для начала отметьте на внутренних боковых стенках корпуса места для крепления полозьев. На расстоянии 2 см от переднего торца корпуса закрепите полозья, используя специальные мебельные шурупы. С помощью угольника или рулетки проверьте правильность установки каждой детали и только после этого приступайте к монтажу роликов на поверхность ящиков. Роликовые направляющие устанавливаются в нижней части боковин ящиков также с помощью мебельных шурупов. Для того чтобы не допустить погрешность выполняйте работы последовательно и приступайте к установке полозьев на следующий ящик только после того как поставите первый ящик в корпус тумбы и убедитесь в том что она полностью выдвигается и задвигается без усилий.

Чтобы все ящики стали в тумбу правильно возьмите в учет также высоту шляпки саморезов, которые установлены в нижнем основании корпуса. Чаще всего на такой зазор оставляют приблизительно 3-4мм. если вы выполните все работы аккуратно и без спешки, то в результате вы получите удобную функциональную тумбу с выдвижными ящиками, в которых можно удобно хранить любые личные вещи.

Сегодня направляющие роликового типа можно купить в любом специализированном магазине по очень доступной цене. Для того чтобы при монтаже таких элементов у вас не возникло затруднений узнайте у продавца нюансы монтажа направляющих той или иной модели или внимательно изучите инструкцию производителя, которая чаще всего прилагается к изделию.

Поделись статьей:

Похожие статьи

Как прикрутить шариковые направляющие. Как крепить полозья

Мы покажем, как установить их в корпус с фасадной рамой, где требуется добавить монтажные кронштейны сзади, а иногда и спереди. В корпус, не имеющий фасадной рамы, такие направляющие устанавливаются еще проще.

Перед тем как приступить к изготовлению шкафа с ящиками или комода, советуем заранее купить выдвижные направляющие или, по крайней мере, выяснить их точные размеры и особенности монтажа. Затем изготовьте корпус с учетом размеров направляющих. Выдвижные ящики должны быть строго прямоугольными и не иметь перекосов.

Большинство направляющих, которые крепятся к ящикам с боков, имеют в собранном виде толщину около 12,5 мм. Поэтому, определяя размеры ящиков, следует вычесть 25 мм из ширины проема, чтобы получить место для установки направляющих. (Направляющие, устанавливаемые снизу, обычно имеют толщину 10 мм. Инструкции по их монтажу даны в конце этой статьи.) Если для крепления направляющих к задней стенке корпуса нужно использовать кронштейны, уменьшите длину ящика, чтобы он не упирался в кронштейны при закрывании.

Роликовые направляющие недороги и доступны

Их преимущества

• Они обычно продаются по цене менее $10 за пару, и их можно найти в большинстве торговых центров.
• Ящичные части таких направляющих прилегают к боковым стенкам снизу и сбоку, поэтому их почти невозможно установить неправильно.
• По сравнению с другими типами направляющих, они менее чувствительны к небольшим перекосам, так как между краями канавки и пластиковым роликом есть зазоры около 1 мм.
• Им не требуется смазка, и они идеально подходят для запыленных помещений, например, столярной мастерской.

Для упрощения монтажа мы прикрепили корпусную часть направляющих к задней стенке с помощью стандартных кронштейнов, продающихся отдельно. Перед началом работы разделите направляющие на две части: ящичную и корпусную.

Сначала установите направляющие в корпус

1. Расположите корпусную часть направляющей на фасадной раме, чуть сдвинув ее передний край вглубь проема. Рекомендуем пользоваться монтажным приспособлением, с помощью которого удобно удерживать корпусную часть в нужном положении (фото А, В) или просто придерживать ее рукой, чтобы выровнять, как описано в следующем шаге. Просверлите направляющее отверстие и вверните один шуруп в фасадную раму.

Удерживая направляющую перпендикулярно фасадной раме, закрепите ее шурупом. Магнитное приспособление фирмы Kreg облегчает работу.

Если корпус стоит на горизонтальной поверхности, можно выровнять направляющие с помощью небольшого уровня, закрепленного малярным скотчем.

2. Измерьте зазор между боковой стенкой корпуса и направляющей, чтобы установить ее под прямым углом к фасадной раме (фото С).

Для уверенности, что направляющая параллельна боковой стенке, измерьте расстояния спереди и сзади.

Ввернув в горизонтальную прорезь один шуруп, можно регулировать положение ящика из стороны в сторону после монтажа второй направляющей.

3. Вверните шуруп в одну из горизонтальных прорезей на фланце заднего кронштейна (фото D ).

4. Проделайте шаги 1-3 с другой стороны проема.

Теперь займитесь ящиком

С помощью прилагающихся шурупов закрепите направляющую сначала у передней стенки ящика. Затем вверните шуруп у дальнего конца.

1. Прикрепите ящичную часть направляющей к боковой стенке ящика, сдвинув ее на 1 мм назад от передней стороны (фото Е). Проделайте то же самое с другой стороны ящика.

2. Вставьте ящик в корпус и проверьте правильность работы направляющих. Если ящик застревает, ослабьте шурупы крепления задних кронштейнов и отрегулируйте положение обеих корпусных частей, чтобы ролики катились плавно.

Если обнаружится перекос, ослабьте шурупы крепления задних кронштейнов и сдвигайте задние концы направляющих вниз, пока зазоры не исчезнут.

3. С помощью линейки убедитесь, что передняя стенка ящика расположена вровень с корпусом (фото F ). Если требуется немного приподнять или опустить ящик, сначала вверните шурупы в середину вертикальной прорези задних кронштейнов. Удалите шурупы из горизонтальных прорезей, поправьте положение ящика, сдвинув его вверх или вниз, а затем снова вверните шурупы в горизонтальные прорези.

4. Выровняв переднюю сторону ящика с фасадной рамой и добившись плавности хода, вверните шурупы в остальные отверстия, чтобы окончательно закрепить направляющие на месте.

(Если ящики будут врезными, то их передние стенки будут лицевыми поверхностями. Если к передним стенкам планируется крепить фальшпанели, сделайте это после установки направляющих и их регулировки).

Шариковые направляющие для больших нагрузок

Их преимущества

Прикрепите их сначала к ящику

1. Вначале устанавливаются ящичные части направляющих. Сдвинув части направляющей и выровняв их с низом и передней стенкой ящика, закрепите передний конец, ввернув шуруп в вертикальную прорезь (фото G ). Затем добавьте шуруп у другого конца.

3. Проделайте то же самое с другой стороны ящика, затем отделите корпусные части направляющих.

Теперь — корпус

Уперев отгиб фланца в фасадную раму и удерживая направляющую горизонтально, прикрепите ее к раме двумя шурупами.

1. Вставьте корпусную часть направляющей в передний монтажный фланец (который продается отдельно) и плотно прижмите отогнутую заднюю часть фланца к задней стороне фасадной рамы, чтобы создать необходимый отступ (фото Н).

2. Прикрепите сверху направляющей малярным скотчем небольшой уровень (или используйте уровень с магнитным основанием) и с его помощью выровняйте корпусную часть горизонтально. (Сначала с помощью клиньев требуется добиться горизонтальности самого корпуса.) Измерьте зазор между направляющей и боковой стенкой, чтобы добиться параллельности.

С помощью центрирующего сверла сделайте отверстия, а затем вверните шуруп в середину горизонтальной прорези, чтобы отрегулировать положение ящика.

3. Закрепите задний монтажный кронштейн на задней стенке (фото I).

4. Аккуратно вставьте ящик в корпус и плавно задвигайте, чтобы сработали обе защелки. Для регулировки применяйте те же методы, что и для роликовых направляющих, начиная с шага 4.

5. Вверните шурупы в остальные отверстия, чтобы окончательно закрепить направляющие.

Нижние направляющие полностью скрыты от взгляда

Их преимущества

• Благодаря их расположению ширина ящика может быть почти равной ширине проема, требуются только 3-миллиметровые зазоры с каждой стороны.
• Использование одной-единственной направляющей в середине ящика уменьшает затраты на фурнитуру.

Если устанавливать для каждого ящика только одну нижнюю направляющую, нужно уменьшить нагрузку примерно вдвое по сравнению с такими же ящиками, имеющими две направляющие. (Одиночные направляющие обычно рассчитаны на нагрузку около 12 кг.) Для их установки требуются не только шурупы — дно ящика должно иметь толщину 12 мм, или нужно добавить проставку, как показано на нижнем фото в начале статьи. Большинство направляющих этого типа имеют толщину 10 мм, но под дном ящика следует оставить пространство высотой 12 мм. Это обеспечит зазор между стенками ящика и фасадной рамой.

Сначала прикрепите к ящику

1. Для врезного ящика выровняйте направляющую посередине его ширины вровень с передней стенкой. Если ящик имеет накладную фальшпанель, сделайте вырезы в нижних краях стенок (фото J ), чтобы расположить направляющую вровень с передней стенкой ящика.

3. Выровняйте направляющую и прикрепите ее шурупами спереди и сзади (фото К).

Разметьте на передней и задней стенках линии с отступом 3 мм от направляющей и сделайте пропилы до самого дна ящика Остальное удалите стамеской.

Закрепив передний конец направляющей одним шурупом, измерьте расстояние до боковой стенки, чтобы обеспечить параллельность.

Как крепить к корпусу

1. Прикрепите передний конец направляющей к фасадной раме одним шурупом (фото L ). Для врезного ящика сначала закрепите на задней стороне фасадной рамы бобышку толщиной 1 9 мм, к которой будет крепиться направляющая.

2. Используя монтажный кронштейн, прикрепите второй конец направляющей к задней стенке корпуса, контролируя перпендикулярность по отношению к фасадной раме. Если в корпусе под ящиком есть пылезащитная панель, можно прикрепить направляющую непосредственно к ней, а не к задней стенке.

Прикрепите корпусную часть посередине проема фасадной рамы, сдвинув назад на 1 мм. Возможно, шуруп придется ввернуть под небольшим углом из-за мешающей перекладины вверху.

Антифрикционные накладки не только не дают ящику покачиваться, но также делают его скольжение более плавным.

3. Для дополнительной поддержки ящика и предотвращения перекосов установите антифрикционные накладки в углах проема фасадной рамы, где по ним будут скользить боковые стенки (фото М).

При сборке мебели фабричного производства вопрос о монтаже направляющих на выдвижные ящики вовсе не стоит. Разметка для правильной установки обычно производится (причем, очень точно), и инструкция по установке прилагается. Учитываем, что вся фурнитура при этом есть в наличии и вам не придется подбирать какие-либо элементы для крепежа. А вот при ремонте мебели или при ее производстве приходится самостоятельно рассчитывать положение направляющих для выдвижных элементов мебели.

Шариковые направляющие

При выборе направляющих предпочтение все чаще отдается шариковому варианту. И это неспроста: шариковые полозья по многим параметрам превосходят все иные конструкции направляющих. Они обеспечивают легкое выдвижение ящиков, достаточно легко крепятся и регулируются, способны фиксировать выдвижной элемент в обычном его положении.

Купить их в торговой сети перестало быть проблемой, поэтому осталось научиться их правильно крепить к мебели. Для обеспечения этого процесса вам потребуются:

• направляющие;
• шурупы;
• шуруповерт;
• линейка;
• карандаш;
• шило.

Качество элемента

При покупке обращаем внимание на ее длину (она должна быть не менее 70% от длины выдвижных ящиков) и комплектность. Лучше сразу приобретать конструкцию вместе с шурупами, чтобы потом не получить дополнительных проблем. Легкость движения частей конструкции проверьте еще в магазине.

Шариковые варианты состоят из двух частей. Чтобы их рассоединить (а это необходимо для крепежа), нажмите на резиновый фиксатор и просто выдвиньте внутреннюю часть направляющей. Она и будет непосредственно крепиться на выдвижной элемент.

Особенности крепежа к ящику

Крепить устройства на ящики можно в двух вариантах: по нижнему краю боковой стенки ящика или в центральной их части. Крепление направляющих вдоль центральной оси выдвижных ящиков рекомендуется использовать, если размеры самих ящиков достаточно большие. В этом случае нагрузка на конструкции будет меньше, что обеспечит их долговечность. Так устройства крепить проще, но сложнее их точно отрегулировать. Берете для упрощения дополнительно инструмент под названием уровень.

Только многократные замеры помогут сделать все качественно. Без строительного уровня в этом случае тоже не обойтись. В остальных случаях шариковые направляющие следует крепить по нижнему краю. И здесь тоже может быть несколько вариантов установки: заподлицо с фасадной панелью выдвижного ящика или с небольшим отступом вглубь. Проще закрепить шариковую конструкцию именно по первому варианту. Так и дополнительную разметку делать не придется, и расчеты проводить не будет необходимости. Фасадную панель ящика предстоит отсоединить.

Возьмите в руки направляющую и проложите ее к боковой панели. В местах крепления шилом сделайте отверстия. Так вам будет легче завернуть шурупы строго перпендикулярно панелям. Шляпки не будут торчать и препятствовать работе. Непосредственно на ящики шариковую конструкцию можно сразу крепить стационарно. А вот на боковые панели тумбы делать этого не рекомендуется.

Разметка и регулировка

Обратите внимание, что шариковые направляющие имеют как горизонтальные, так и вертикальные отверстия. Они предназначены для регулировки положения. Обычные круглые отверстия необходимы для окончательной фиксации. Для крепления конструкции на боковую панель тумбы необходимо произвести тщательную разметку. Отступите от нижней панели тумбы около 3 мм и на этой высоте проведите карандашом горизонтальную линию. Вдоль этой линии расположите направляющую (линия должна оказаться строго под направляющей) и заверните (не до упора) шурупы во все отверстия, имеющие продолговатую форму.

Теперь можно проверить их установку при помощи выдвижного ящика: совмещаем части направляющей и проверяем движение. Если все сделано правильно, то ящик должен двигаться легко. При полном закрытии ящика должны сработать оба фиксатора. Если всего этого нет, то шариковые устройства необходимо отрегулировать. Слегка отпустите шурупы и добейтесь устранения всех недостатков. И только после этого окончательно все шурупы должны быть прикручены до упора. На последнем этапе прикручиваем фиксирующие шурупы. Остается только установить панельную планку на выдвижной ящик и зафиксировать ее с помощью шурупов.

В первое время фиксаторы будут работать слишком жестко: открыть выдвижной ящик можно будет только с большим усилием.

Пугаться этого не стоит: со временем фиксаторы разработаются, и все станет значительно проще. Если вас это не устраивает, то вы можете установить шариковые направляющие и без фиксаторов.

Шариковые конструкции без фиксаторов тоже не сложно приобрести. Ну а если таких найти не удалось, то сами фиксаторы легко снять и с обычных направляющих.

Значительно сложнее установить шариковые устройства на выдвижные ящики, которые до этого были монтированы роликовыми. Дело в том, что роликовые направляющие обычно чуть шире, поэтому установка иных разновидностей может показаться неразрешимой проблемой. В реальности все не так уж сложно: достаточно подложить под направляющую прочную шину с каждой стороны, чтобы нивелировать разницу в толщине.

Если выдвижные элементы расположены друг над другом, то вам без расчетов обойтись не удастся. Существуют даже определенные расчетные формулы, которые выражают зависимость между размерами выдвижных ящиков и местом, где необходимо установить направляющую. Проще все же обзавестись технологической картой, где все расчеты будут уже произведены.

Оптимальный метод

Интересный способ разметки, который полностью исключает все недочеты монтажа, рекомендуют народные умельцы. Сначала они советуют прикрутить направляющие к выдвижным элементам и соединить обе части. Евровинты, на которых монтирован корпус мебели, необходимо отпустить, чтобы позволить боковым панелям отходить в сторону.

На внешнюю часть направляющей (ту часть, что должна прилегать к боковой панели корпуса), наносится слой любого красящего вещества. Выдвижной ящик аккуратно устанавливается в необходимое положение. Под него рекомендуется подложить лист картона, чтобы обеспечить необходимый зазор между днищем ящика и нижней панелью корпуса. После этого винты затягиваются до упора. Красящее вещество даст точный отпечаток на поверхности.

Именно на этом месте и следует прикрутить шариковую направляющую к боковым панелям. Метод прост до гениальности: точнее направляющую уже невозможно будет поставить. Недостаток только в том, что корпус мебели придется подвергнуть частичному демонтажу.

Заднюю панель точно придется отделять, так как она будет препятствовать свободному перемещению боковых панелей. Стоит ли это делать, чтобы установить направляющую? Способ хоть и точный, но не самый быстрый.

• Роликовые направляющие
• Установка механизмов
• Завершение работ

Неправильный монтаж направляющих на боковых стенках ящика может привести к неприятным последствиям, которые вызывают искривление всей конструкции. Это в дальнейшем обусловит неправильную эксплуатацию изделия, что приведет к его быстрой поломке.

Чтобы избежать подобных ошибок, необходимо сразу ознакомиться со способом монтажа выдвижного ящика.

Роликовые направляющие

В настоящее время самое широкое распространение имеют 2 вида направляющих, имеющих роликовую и шариковую конструкции. Направляющие роликового типа имеют невысокую стоимость, благодаря этому качеству они очень широко используются в мебельных конструкциях, чаще всего – на стенках ящика.

Роликовые направляющие имеют очень простую конструкцию, которая состоит из 2 частей. Первая часть должна крепиться на боковой стенке выдвижного ящика, а вторая часть – на внутренней стенке шкафа, тумбы и т. д. Эти направляющие могут быть выполнены из стали или алюминия. На направляющих, которые устанавливаются на ящики, имеются ролики, обеспечивающие их движение. Чтобы исключить шум во время движения роликов, их конструкцию могут покрыть резиновой оболочкой.

Так как направляющие на роликах не являются конструкцией, предназначенной для выполнения закрытого монтажа, то на их поверхность наносится покрытие из эмали, нужной для придания красивого внешнего вида всей конструкции. Чаще всего используется краска белого, черного или коричневого цветов.

Конструкция этих направляющих похожа на рельсы, которые позволяют выполнять открывание и закрывание различных движущихся элементов мебели и не прикладывать к этому больших усилий. Обусловлено это создающимся инерционным моментом, который возникает после небольшого толчка на ящик.

Вернуться к оглавлению

Установка механизмов

В последнее время использование роликовых механизмов получило широкое распространение. Обусловлено это наличием в квартирах и домах компьютеров, которые устанавливаются на специальные компьютерные столы. Такие столы имеют выезжающую полочку для возможности установки на ней клавиатуры. Также подобные механизмы могут быть на различных выдвижных ящичках, полках и этажерках. Собрать такие элементы мебели можно собственными силами. Главное, ответственно подойти к этому делу.

Для установки понадобятся следующие инструменты:

• дрель;
• линейка;
• карандаш;
• саморезы.

Сама схема установки имеет довольно простую последовательность и выполняется очень легко. Для начала монтажа необходимо произвести разметку на стенках ящика. Делать это нужно точно, чтобы не допустить дальнейших перекосов, которые могут возникнуть в движущихся частях.

Далее необходимо с помощью дрели просверлить отверстия, причем они не должны быть сквозными. Глубина их должна быть в 12-14 мм – это вызвано длиной саморезов и толщиной листа ДСП. Аналогичные отверстия нужно сделать и на корпусе ящика (они должны точно совпадать с предыдущими).

Вернуться к оглавлению

Завершение работ

Для дальнейшего монтажа необходимо расположить ящик таким образом, чтобы конец одного рельса, находящегося на нем, упирался в стенку спереди. Это позволит ролику находиться в задней части элемента. После этого нужно выполнить крепление рельсов, используя для этого саморезы. При этом следует учесть, что шляпка саморезов не должна выступать за тело рельса более чем на 1 мм. Подобным образом выполняется крепление и на противоположной стенке ящика.

Следующий шаг – выполнение монтажа направляющих в шкафу. Для этого рельс располагают таким образом, чтобы он находился в перпендикулярном положении относительно фасада. При этом ролик, находящийся на рельсе, должен располагаться в передней части шкафа.

На теле направляющих рельсов имеется множество прорезей и отверстий, которые предназначены для регулировки их положения при осуществлении крепления саморезами. Выполняя их монтаж в шкафу, лучше пользоваться удлиненными прорезями, так как они позволят выполнить нужную регулировку. Выполнив настройку и закрепив направляющую, необходимо сделать ту же операцию на противоположной стороне.

После этого можно вставить ящики на направляющие. Если все было сделано правильно и никаких перекосов при этом не допущено, то движение ящика должно быть ровным и мягким без прикладывания больших усилий.

Установку роликовых направляющих выполнить довольно легко, и она не займет много времени. Для этого необходимо подготовить нужный инструмент и иметь минимальные навыки его использования.

Перед началом проектирования необходимо определиться с типом направляющих, которые будут использоваться. Я расскажу, как спроектировать ящик с роликовыми направляющими и с накладными фасадами.

Вот так выглядят роликовые направляющие:

Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели.

Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:

– высота фасадов ящиков;

– размер ящиков – ширина, глубина, высота;

– размеры для крепления направляющих на стойки.

Например, нужно сделать комод на четыре ящика. Размеры комода: ширина – 800мм, высота без ножек – 800мм, глубина –440 мм.

Крышка комода будет нависать над фасадами, будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.

Первое с чем нужно определиться – высота фасадов. Рисуем схему комода, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и верхним фасадом – 4мм; между фасадами – 2-3мм, отступ от низа тумбы –2 мм.

Рассчитываем высоту фасадов:

1) плюсуем все зазоры и отступы: 4+2+2+2+2=12;

2) от рабочей высоты комода отнимаю полученную сумму: 784 -12 = 772;

3) делю полученный результат на количество фасадов: 772: 4 = 193

Высота одного фасада 193 мм. Ширина фасада меньше общей ширины изделия на 4мм: 800 – 4 = 796мм.

Ящик состоит из двух боковин, передней, задней стенки и дна.

Передняя и задняя стенки вкладываются между боковинами. Для широких ящиков можно добавить еще одну деталь: стяжная планка ящика. Она предотвратит провисание дна ящика. Стяжная планка крепится между передней и задней стенками. Снизу прибивается дно из ДВП. Дно нужно крепить ко всем стенкам и к стяжной планке.

Определимся с размерами деталей ящика.

Для определения высоты стенок ящика я пользуюсь правилом – высота ящика минимум на 50мм меньше высоты фасада ящика. В моем случае 193 -50 = 143мм. Округляю до 140мм.

Длина боковых стенок равна длине направляющих. Глубина комода 440мм, будут использоваться роликовые направляющие длиной 400мм, значит, длина боковых стенок равна – 400мм.

Сначала определяем ширину проема комода – от общей ширины отнимаем толщину двух стоек по 16мм: 800 – (16*2) = 768.

Между боковой стенкой ящика и стойкой комода должен быть промежуток равный толщине направляющей

Толщина одной пары роликовых направляющих 12,5мм.

Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.

Для того чтобы узнать ширину передней стенки ящика нужно от ширины проема отнять толщину направляющих и толщину боковых стенок ящика. Толщина направляющих уже известна – 26мм, а толщина боковых стенок ящика равна 16 + 16 = 32мм.

Ширина передней (задней) стенки равна: 768 – (26 + 32) = 710мм.

Получились детали таких размеров:

боковая стенка 400 х 140 – 2шт;

передняя (задняя) стенка 710 х 140 – 2шт;

дно 737 х 395.

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки я пользуюсь следующим правилом: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.

У меня четыре ящика, должно быть четыре линии. Считаю:

1-я линия. 4(отступ от верха) + 193(высота фасада) – 35 = 162мм

2-я линия. 4 + 193 + 2(зазор между фасадами) + 193 – 35 = 357мм

3-я линия. 4 + 193 + 2 + 193 + 2 + 193 – 35 = 552мм

4-я линия. 4 + 193 + 2 + 193 + 2 + 193 + 2 + 193 – 35 = 747мм

Механизм роликовых направляющих представляет собой пару так называемых рельс, между которыми устанавливается несколько (2 и более) маленьких колесиков.

Роликовые направляющие — самые простые в плане устройства и монтажа направляющие.

Последние обеспечивают движение обеих частей устройства в двух противоположных направлениях, то есть позволяют как увеличивать длину конструкции, так и возвращать ее в исходное состояние.

Перемещение происходит в одной плоскости (обычно горизонтальной) и ограничено размерами полозьев.

Материал каждой составляющей оказывает значительное влияние не только на степень подвижности направляющих, но и на долговечность всего механизма. Чтобы максимально продлить срок службы устройства, рельсы изготавливаются из металла, а для обеспечения необходимого хода полозьям ролики производятся из пластика.

Роликовые направляющие для ящиков.

Главной причиной использования роликовых направляющих является практически полное отсутствие трения между движущимися частями. А ведь этот процесс неукоснительно приводит к повреждению и последующему разрушению взаимодействующих поверхностей и конструкции в целом.

Можно найти роликовые направляющие для ящиков глубиной от 250 до 800 мм, то есть практически на все случаи.

Вдобавок из-за трения требуется гораздо больше усилий для перемещения полозьев, которое к тому же происходит с меньшей скоростью.

Покрыты роликовые направляющие прочной эпоксидной эмалью.

Обладая собственным набором полезных свойств, шариковые направляющие достаточно давно конкурируют с роликовыми.

Шариковые направляющие также как и роликовые состоят их двух частей. Одна из них крепится на ящик, другая на боковую стенку.

В первом случае в роли комплектующей, обеспечивающей подвижность импровизированным рельсам, выступает небольшой шарик, а во втором – маленький ролик.

Механизм шариковых направляющих.

Механизм роликовых направляющих.

И даже несмотря на то, что при изготовлении последнего могут быть использованы подшипники, содержащие сферические элементы, именно эта особенность механизмов послужила причиной их названия.

Роликовые направляющие выдерживают динамическую нагрузку до 25 кг.

Если говорить о популярности указанных устройств, то наиболее распространенными считаются все же роликовые изделия.

Минусы роликовых направляющих это шум с которым они выдвигаются и закрываются.

На их востребованность повлиял тот факт, что шариковые направляющие гораздо чаще встречаются в неразборном варианте. Это не столько препятствует монтажу или затрудняет установку, сколько серьезно ограничивает сферу применения механизма.

Разновидностей шариковых направляющих много, различаются они в основном по высоте, а также по степени выдвижения и наличию доводчика.

Использование роликовых направляющих в конструкции выдвижного ящика

С некоторых пор область применения роликовых направляющих неразрывно связана с мебельным производством.

Именно в этой сфере чаще всего задействованы такие предметы.

Устройство обычно используется для изготовления гардеробов со складными штангами, обувных тумб со скрытыми нишами и шкафов с выдвижными ящиками. Так как последние распространены в большей степени, о них и пойдет речь в дальнейшем.

Пример использования роликовых направляющих для выдвижения ящиков в тумбе.

Крепление механизма осуществляется на боковые стенки короба с внешней стороны, что не способствует уменьшению полезного пространства самого ящика.

Роликовые направляющие – это направляющие частичного выдвижения.

Это значит, что полностью ящик выдвинуть вы не сможете.

Для того, чтобы не повредить заднюю стенку шкафа и не отсоединить от него ящик, полозья содержат специальные ограничители, принимающие вид искусственных неровностей на поверхности рельсы.

Правильный расчет и монтаж – это основа успешного применения роликовых направляющих.

А в целях предоставления дополнительных возможностей , касающихся снятия и установки ящика, основные комплектующие имеют технологические отверстия.

Шариковые направляющие не позволили бы вытаскивать и вставлять ящик после сборки мебели без нарушения ее фасадов.

Монтаж роликовых направляющих для выдвижных ящиков

Использование механизма с нажимными толкателями, выполняющими также роль ограничителей, позволяет без потери функциональности сохранить внешний вид фасадов мебели и ее заднюю стенку.

Тумба с установленными роликовыми направляющими.

Устанавливаем сами ящики внутрь короба и получаем готовый предмет мебели.

ВИДЕО: Установка роликовых направляющих.

50 фото-идей выдвижных ящиков с различными механизмами:

При самостоятельном изготовлении мебели – различных шкафчиков с наличием выдвижных ящиков – ключевым моментом в сборке является монтаж направляющих. Роликовые направляющие обеспечивают процесс движения выдвижного элемента. Механизм выдвижной системы достаточно прост и включает в себя ролики и полозья, по которым они перемещаются.Ролики фиксируются на внешней стороне короба ящика. Полозья для их движения устанавливаются внутри шкафа по боковым сторонам свободной ниши. При выполнении сборки механизма очень важно установить элементы так, чтобы они четко совпадали. Если будет допущена неточность, то мебель будет испорчена. В лучшем случае механизм будет заедать и работать не гладко. В худшем случае собрать выдвижной ящик не удастся, а все примененные материалы будут испорчены. Кроме того, демонтировать механизм может быть достаточно проблематично. Перед проведением работ нужно выполнить несложные расчеты, чтобы получить желаемый результат.

Расчет направляющих

Чтобы ящики идеально занимали отведенное им место, нужно выполнить расчеты для роликовых направляющих перед тем, как их установить. Описать порядок вычислений лучше всего на примере. Если нужно соорудить, например, прикроватную тумбу с двумя одинаковыми выдвижными ящиками, то прежде всего нужно измерить ее параметры. Для тумбы с высотой боковин 367, высотой цоколя 70 и зазором между фасадами высота одного фасада получится: (368-70-2*3)/2=146 мм.

При одинаковых размерах элементов оптимальный вариант их монтажа – сделать их взаимозаменяемыми.

Для этого при расчете обязательно учитываются крайние положения ящиков. Кроме того, следует обратить внимание на перехлест фасадов и каркаса тумбы. Нижняя граница установки роликовых направляющих определяется дном тумбы. При установке короба на нее дно должно совпадать с ее нижним ребром.

Во избежание задевания дна тумбы нужно добавить 4 мм на шляпку самореза. Высота крепления нижнего элемента механизма будет равна сумме высоты шляпки самореза и величины осевой линии отверстия, то есть в данном примере: 18+4=22 мм. Можно рассчитать расположение деталей механизма от нижнего торца боковины тумбы. В этом случае: цоколь+толщина дна+высота крепления направляющей от дна=70+16+22=108 мм.

Стоит обратить внимание, что головка самореза, как правило, меньше 4 мм. Ее средние размеры – 1-1,5. Размер принимается за 4 для универсальности расчета. Полученные его результаты будут применимы и в том случае, если для изготовления тумбы будет использоваться материал толщиной 18 мм, а не 16. При этом небольшой зазор все равно останется.

Таким же порядком проводятся расчеты высоты фасада для верхнего элемента, только с учетом размещения нижних. После выполнения расчетов и разметки по полученным данным можно переходить к монтажу.

Шариковые направляющие активно применятся мебельщиками для выдвижения ящиков. В основе шариковых направляющих обычно добротное железо, модификаций много и производителей также много.

Шариковые направляющие названы так потому, что движения составляющих направляющих происходит за счет металлических шариков, как в подшипниках. Прочные стальные шарики движутся внутри профиля, обеспечивая стабильное легкое скольжение ящиков из любого материала и любого размера, даже при высоких нагрузках.

Конструкцию шариковых направляющих придумал наш русский инженер Кульков, поэтому можно встретить еще такое название как направляющие Кулькова. Но вот на коммерческую основу продажу таких направляющих поставили за рубежом.

На шариковые направляющие устанавливают выдвижные корзины в шкафы купе, корзины для моющих средств. На страницах сайта описано интересное применение направляющих для выдвижения оригинальных обувниц в шкафу купе .

В принципе, к шариковым направляющим можно отнести и направляющие Tandem от BLUM , которые чуть ли не один в один скопировали множество других производителей фурнитуры.

В статье рассмотрим шариковые направляющие от GTV, марка польская, но в последнее время выпускают и в Китае, вроде бы качество от этого пострадало не сильно. Направляющие GTV продаются повсеместно в европейской части России, цена у них приемлемая, ближе к Востоку скорей всего продают китайские аналоги.

Ещё одно название шариковых направляющих, которое вы можете встретить это телескопические направляющие .

Шариковые направляющие GTV

Шариковые направляющие высотой 17 мм для ящиков

Направляющие высотой 17 мм длина от 182 мм до 438 мм, держат нагрузку до 8-10 кг. Направляющие частичного выдвижения. Производитель рекомендует фрезеровать на боковине ящика паз глубиной 10 мм и высотой 17 мм. Отличное решение для использования в комодах. При монтаже направляющая в сборе крепится к боковой стенке изделия, а затем с помощью винтов к боковине ящика.

Шариковые направляющие высотой 27 мм для ящиков

Направляющие высотой 27 мм, длиной от 250 мм до 500 мм с шагом 50 мм, выдерживают нагрузку 15 кг. В отличие от первого варианта разбираются, фрезеровка паза на боковой стенке ящика не требуется. Для расчета габаритов ящика по ширине необходимо откинуть 22 мм от ширины внутреннего проема изделия.

Шариковые направляющие высотой 35 мм для ящиков

Направляющие высотой 35, длиной от 250 мм до 500 мм, выдерживают нагрузку более 20 кг, есть варианты полного выдвижения. В целом напоминает направляющую высотой 27 мм.

Шариковые направляющие высотой 45 мм для ящиков

Шариковые направляющие высотой 45 мм самый распространенный и активно применяемый вид шариковых направляющих. Есть разные модификации длиной от 250 до 700 мм. Выдерживают нагрузки уже серьезные до 36-38 кг.

Направляющие перед монтажом необходимо разъединить, для этого необходимо поднять или опустить черный рычажок.

Такая система разъединения на большинстве шариковых направляющих , в том числе и для корзин устанавливаемых в тумбы на кухне.

На фото ниже приведена выдвижная корзина для посуды с креплением к дну перевернутая «на попа». Нажимаем черный рычажок и отделяем корзину от направляющих, далее проблем с установкой корзины не будет.

Для расчета габаритов ящика по ширине необходимо от внутренней ширины корпуса вычесть 26 мм, как и для роликовых направляющих.

Выпускают шариковые направляющие высотой 45 мм полного и частичного выдвижения, с доводчиком или без. Кроме того, есть шариковая направляющие системы Push to open, то есть нажми, чтобы открыть, ручка для открытия ящика не требуется. Напоминают систему под названием TIP ON для направляющих Tandem Blum .

А у производителя Hettich есть шариковые направляющие сверхполного выдвижения.

Монтаж шариковых направляющих

Рассмотрим самый распространенный способ расчета шариковых направляющих , программа не требуется.

Берем нашу базовую тумбу высотой 720 мм без учета ножек и шириной 600 мм с двумя фасадами высотой 356 м, ящиками высотой 150 мм. Ящики при высоте фасада в 356 мм можно сделать высотой и 200, и 250 мм, всё зависит от вашего или желания заказчика.

Шариковые направляющие обычно крепят по центральной оси боковой стенки ящика, хотя некоторые предпочитают крепить ближе к нижней кромке боковины ящика.

Расчет будем вести для варианта монтажа направляющей по оси боковой стенки ящика. Чертим простенький чертежик, можно от руки, как на рисунке. Перед разметкой определитесь, какие будут зазоры между фасадами, в нашем варианте зазор между фасадами примем 4 мм, а сверху и снизу по 2 мм.

Ось сверления первой шариковой направляющей = 2+34+75 = 111 мм, где:

• 2 – это зазор 2 мм снизу (фасад накладывается на горизонталь толщиной 16 мм на 14 мм, остается 2 мм)
• 75 – это середина боковой стенки ящика, общая высота ящика 150 мм. Если дно ящика из ДВП накладное, то высота с учетом ДВП будет 153 мм. Но, для расчетов все равно берем 150 мм.

Ось сверления второй шариковой направляющей = 2+356+4+34+75 = 471 мм, где:

• 2 – это зазор 2 мм снизу 356 – высота нижнего фасада
• 4 – зазор между фасадами
• 34 – расстояние от нижнего края фасада до нижнего края ящика

Горизонтальная ось сверления передней стенки ящика = 75 мм, от правого и левого краев передней стенки отступаем по 50 мм и получаем координаты сверления передней стенки.

Точка по оси X под саморезы на фасаде = 34+75=109 мм, где:

• 34 – расстояние от нижнего края фасада до нижнего края ящика
• 75 – это середина боковой стенки ящика.

Точка по оси Y, для насечек под саморезы для правого и левого краев фасада = 50+16+13+14 = 93 мм, где:

• 50 – отступы по оси X от краев при сверлении передней стенки ящика
• 16 – толщина боковой стенки ящика
• 13 – зазор для установки шариковой направляющей
• 14 – наложение фасада на боковую стенку корпуса (то есть 2 мм остается зазор между краем боковой стенки и краем фасада при толщине боковой стенки корпуса 16 мм).

Обычно расчетов никаких не ведут, а просто сверлят по четыре отверстия в передней стенке ящика, замеряют необходимые отступы, ставят ящик на фасад и прикручиваю первые два самореза. Делают примерку, если нормально, то закручивают оставшиеся два самореза. Нет, откручивают, смещают на необходимо расстояние и снова проверяют.

После расчета переходим к разметке. Разметку ведем с помощью рулетки, железной линейки твердого карандаша. Места крепления направляющих с помощью саморезов керним с помощью керна или делаем насечки с помощью шила.

Шариковые направляющие

Оснащение выдвижных ящиков шариковыми (телескопическими) направляющими дает существенные преимущества при их эксплуатации. Они обеспечивают плавное и бесшумное скольжение ящиков в кухонных шкафах, комодах, шкафах-купе и другой мебели.

Составляющие направляющих легко движутся благодаря прочным металлическим шарикам, находящимся внутри профиля, что позволяет при необходимости выдвигать нагруженные ящики на полную длину. Отдельные модели выдвигаются на 90 см и выдерживают нагрузку до 45 кг.

Кроме этих достоинств можно отметить их доступную стоимость, износостойкость и, что немаловажно, шариковые направляющие для выдвижных ящиков не составит труда установить самостоятельно.

Чтобы механизм работал безупречно, необходимо правильно произвести разметку участков крепления составляющих. Между стенкой ящика и боковой стороной шкафа с двух сторон должны оставаться зазоры, в которых и будут размещаться направляющие. Обычно это по 13 см с каждой стороны.

Схема расчета деталей выдвижного ящика

Длина направляющих составляет от 25 до 90 см с шагом 5 см, они должны быть короче самого ящика приблизительно на 6-10 см. поэтому механизм крепят посередине боковой стенки ящика, оставляя небольшие промежутка впереди и сзади.

Также между задними стенками ящика и шкафа должно оставаться, как минимум, 10 мм свободного пространства. Проще всего делать разметку и крепить направляющие в процессе сборки мебели – это намного удобнее и быстрее.

Разметка и установка

В первую очередь прочерчивают линии крепления. На ящике рекомендуется крепить направляющие по центру, но разрешается монтаж и в нижней его части. Аналогичную линию размечают и на внутренней боковой стороне шкафа. От точности измерений будет зависеть плавность хода и длительность эксплуатации механизма.

Перед установкой направляющие разделяют на половинки: прижимая черные «усики», вытягивают внутреннюю часть устройства. Половинки крепят на размеченные линии, затем заводят на место ящик, пробуют его закрыть и выдвинуть.

Если все было сделано правильно, сработает фиксатор и послышится легкий щелчок. Это сигнал к окончательному закреплению направляющих. В противном случае придется, слегка ослабив крепеж, еще регулировать механизм.

На обеих частях конструкции имеются продолговатые отверстия: вертикальные предназначены перемещать планку вверх-вниз, а горизонтальные – для регулировки по горизонтали. Тщательно отрегулировав механизм, можно окончательно закрепить элементы саморезами или шурупами.

Телескопические направляющие выпускаются правыми и левыми, переставлять местами их нельзя.

Направляющие могут обеспечивать частичное или полное выдвижение ящиков, быть с доводчиками или без, оснащаться системой Push to open, когда у ящика нет ручки, и достаточно нажать на него, чтобы открыть. Также изделия могут комплектоваться надежным фиксатором, удерживающим ящики в закрытом положении.

Видео: Замена телескопических направляющих

Наиболее популярными среди мебельщиков на сегодняшний день являются телескопические (шариковые) направляющие полного и неполного выдвижения, которые имеют ряд преимуществ: невысокая стоимость, простота установки и регулировки, плавный и бесшумный ход, устойчивость к нагрузкам, долгий срок службы. Рассмотрим, как быстро и правильно установить шариковые направляющие для выдвижных ящиков.

Комплект шариковых направляющих состоит из двух стальных симметричных телескопических полозьев: левой и правой, каждая из которых разбирается на две составные части, двигающиеся друг относительно друга при помощи металлических шариков подшипников, что обеспечивает надежность и плавность хода. Более широкое основание крепится на боковины, а узкая выдвижная часть – на сам ящик.

Расчет деталей выдвижного ящика.

В сборе выдвижной ящик без фасада, по ширине (между ящиком и боковиной изделия) должен иметь зазоры в 13 мм с каждой стороны (или зазор делается по инструкции к конкретной шариковой направляющей). По глубине ящик должен быть равен длине направляющей, обычно они имеют длину от 250 до 800 мм с шагом в 50 мм. Так же не необходимо оставить зазор минимум в 10 мм между задней стенкой комода и задней стенкой ящика. По высоте его обычно делают исходя из потребностей человека, высота обычно составляет 80 – 250 мм.

Установка шариковых направляющих.

Разводим шариковые направляющие до упора, нажимая на пластмассовый черный язычок, вытягиваем узкую планку.

На боковине ящика отмечается линия по центру и накручивается узкая выдвижная планка. На боковине изделия отмечается линия монтажа с учетом расположения ящиков и установленной направляющей на ящике. Таким же образом устанавливается основание направляющей с другой стороны, после чего ящик просто заводится на свое место в изделии.

Как правильно установить полозья на ящиках. Шариковые направляющие для ящиков

Перейдем сегодня к более качественной, на мой взгляд, чем роликовые направляющие, системе выдвижения – направляющим шариковым .

Разберем из монтаж на примере сборки своеобразного серванта на кухню с четырьмя выдвижными ящичками.
Расчеты параметров выдвижных ящиков ее не сильно отличаются от роликов.

Ширина ящика равна внутренняя ширина короба вычесть 25 мм.

Глубина ящика, как правило, соответствует длине самих направляек, но может быть и побольше (в этом случае, ящик не будет выдвигаться полностью.

Пример: рассчитаем параметры ящика для комода шириной 600 мм и глубиной 500 мм

Ширина = 600-32-25=543 мм (32 мм – это толщина стоек 16 мм, а 25 мм –сумма толщины направляющих по мм)
Глубина ящика будет 450 мм (т.к. это стандартный размер направляющей, а до задней стенки короба ящик должен не доставать пару сантиметров).
То есть, фронты ящиков (вкладные) будут 543-32 мм = 511 мм
Боковые стенки ящиков будут 450 мм.
Дно ящика (ДВПО) будет равняться 450х543 мм

Итак, заказываем раскрой ЛДСП, то есть, на выходе получаем по 5 деталек на каждый ящик заданных размеров (детали из ЛДСП кромятся по длиннику с одной стороны). Плюс фасад, зависит от размера короба.

В торцах (по центру) фронтов сверлятся отверстия под конфирматы (одно или два — в данном случае — одно). Напротив их в пласти боковых стенок, отступив от края 8 мм, сверлятся сквозные отверстия 7-8 мм — под шляпки конфирматов.

Теперь сразу же произведем разметку. На боковых стойках короба (к которым и будут крепиться ящики) мы сначала отмечаем границы фасадов с зазорами между ними (по 2 мм). Затем отмечаем ось направляющей, сначала на боковой стенке — например, отступаем 10 мм снизу. А затем на стойке — чтобы ящик не выступал из-за фасада, его надо сделать чуть выше, то есть, отступаем 20 мм от нижнего края фасада.

На данных осях откладываем 37 мм — центр крепежного отверстия в направляющей.

После этого разбираем направляющие на два элемента.

Для тех, кто не знает, как это делается, я подготовил следующий слайд — необходимо сдвинуть (на фото вверх) пластиковый фиксатор, после чего оба компонента направляющих легко рассоединяются.

На боковых стенках — на оси направляек, шилом накалываем центры монтажных отверстий.

Фиксируем данные компоненты на стенках ящиков.

Вторую (большую) половину направляем понтируем на стенки — учитывая ранее размеченные и наколотые шилом отверстия.

Собираем сам короб комода (в нашем случае это сервант).

Переходим к сборке ящика: стягиваем стенки в заранее просверленные отверстия.

Проверяем перпендикулярность стенок ящика с помощью столярного угольника.

Данные результаты закрепляем креплением дна из ДВПО — делать это следует на саморезы с шагом не менее 150 мм. Я использую 25 мм саморезы.

Осталось установить собранные ящики на направляющие в мебельный короб и можно приступать к фиксации фасада (как это делать, я уже писал ранее — ).

Самыми популярными на сегодняшний день, по прежнему, остаются телескопические (шариковые) направляющие полного выдвижения.

Выглядят они вот так:

К их достоинствам можно отнести:

• Сравнительно не дорогая цена
• Плавный и тихий ход на протяжении всего срока службы
• Способны выдержать определенные нагрузки
• Износостойкость и прочность
• Легкость монтажа

Эти механизмы очень часто используют для выдвижных ящиков комодов, кухонных секций, и других подобных механизмов, с работой которых не хотят иметь проблем в будущем.

Чтобы правильно установить шариковые направляющие, давайте проверим, правильно ли вы сделали деталировку самого ящика.

Ширина

Согласно технологическим размерам проектирования мебели, в ящик без фасада по ширине (между ним и боковиной изделия) должен иметь зазоры в 13 мм с каждой стороны . Именно столько заберет на себя толщина «телескопа».

Размеры ящика смотрите на схеме:

Длина

Размеры телескопических направляющих для выдвижных конструкций от 250 до 800 мм с шагом 50 мм:
250 мм, 300 мм, 350 мм, 400 мм, 450 мм, 500 мм, 550 мм и т.д.

В идеале по глубине ящик должен быть равен длине направляющей . Также не забудьте оставить зазор минимум в 10 мм между задней стенкой комода и задней стенкой ящика.

Однако, бывают ситуации, когда приходится отойти от данного условия. Например, если внутренняя глубина шкафа, тумбы или комода не 500 мм, а чуть меньше, допустим 495 мм. В этом случае, если мы берем ящик 500 мм — он не помещается, а делать его меньше, длиной 450 мм — рука не поднимается, т.к. при этом мы теряем 35 мм полезного пространства:

• 35 мм (потери) = 485 мм — 450 мм (длина направляющей)
• 485 мм = 495 мм — 10 мм (расстояние между задней стенкой ящика и самого комода)

В таких ситуациях стоит рассмотреть вариант 495-миллиметрового ящика с 450-миллиметровыми направляющими. Конечно, он не будет до конца выезжать из-за более коротких направляющих, но это не страшно. Зато вместительность стала больше, в процессе эксплуатации хозяйки это оценят!

Высота

По высоте его обычно делают исходя из потребностей человека, который им будет пользоваться. Высота обычно составляет 80-250 мм.

Разметка мест крепления направляющих

Принцип установки направляющих намного проще, чем это может показаться на первый взгляд.

Телескопы (если зажать черные усики и вытянуть одну половину) разбираются на две части, одна из которых крепится на боковину ящика, а вторая на внутреннюю боковину комода.

Наша основная задача определить точные места этих креплений, прикрутить тремя шурупами каждую половину и завести ящик в комод, тем самым соединив направляющую в одно целое.

Монтаж шариковых телескопических направляющих

На боковине ящика, горизонтально, строго по центру отмечаем линию и прикручиваем по ней одну половину направляющей.

Теперь нам нужно отметить аналогичную горизонтальную линию на внутренней стенке комода.

Точные расстояния и размеры я брал с , вы можете использовать чертеж своего мебельного изделия, примерно так, как это показано на рисунке:

В наше время наиболее популярной системой направляющих считаются телескопические или, как их еще называют, шариковые направляющие полного выдвижения.

Данная система имеет свои преимущества:

• приемлемая стоимость;
• во время всего срока службы ход остается тихим и плавным;
• стойкость к износу и прочность;
• простота в установке и эксплуатации.

Таковая система направляющих зачастую используется как составляющая кухонных секций, выдвижных ящиков комода, и подобных конструкций с функцией выдвигания, что позволяет избежать неполадок в процессе последующей эксплуатации. Именно этим эта столь популярная. Рассмотрим процесс установки подробнее.

Определение размеров составных частей выдвижных ящиков

Для правильной установки телескопических направляющих, имеющих полный ход выдвижения, нужно правильно рассчитать параметры деталей, которые образуют ящик.

С обеих сторон между боковинами уже собранного ящика и боками комода должны быть небольшие зазоры, равные 13 мм, это нужно учитывать при подсчетах , соответствующие толщине самого «телескопа».

Такие параметры, как глубина ящика и длинна направляющей, должны быть равными. Стандартные длины «телескопов» варьируются в пределах 250-800 мм, с разницей длинны между каждой последующей моделью в 50 мм. Помимо того, между задними стенками комода и ящика также необходим зазор хотя бы в 10 мм.

Высота ящика обычно определяется с учетом потребностей будущего пользователя и чаще всего находится в пределах 80-250 мм.

Разметка точек фиксации телескопических направляющих

Технология крепления шариковых направляющих гораздо проще, чем кажется. Зажав черные усики и вынув одну половину, можно легко разъединить направляющую на две части, которые впоследствии и будут прикреплены к внешней боковине и, соответственно, внутренней боковушке комода.

Главное – точно провести линии, вдоль которых и будут монтироваться направляющие, зафиксировать с помощью шурупов обе половины и аккуратно завести ящик в корпус комода, соединив части направляющих в целую систему.

Крепление шариковых телескопических направляющих

На внешней боковой стороне выдвижного ящика четко по центру чертим горизонтальную линию и привинчиваем по ней половинку направляющей.

После необходимо прочертить такую же горизонтальную линию на внутренней боковушке комода.

Точно рассчитать расстояния и параметры посадки ящиков в комод можно, воспользовавшись чертежами мебельного изделия. Для этого просто отмеряем от низа комода соответствующие расстояния, на которых и закрепляем вторую половину направляющей.

После разметки и закрепления всех направляющих можно заводить ящики на их места и считать работу завершенной.

Видео по установке телескопических направляющих

Качественная фурнитура — это обязательное условие для изготовления добротной корпусной мебели. От технических характеристик комплектующих зависит прочность, долговечность и уровень комфорта кухонь, комодов, горок, тумб и шкафов-купе.

Существует несколько типов выдвижных систем, отличающихся сложностью конструкции, стоимостью и удобством использования:

• роликовые направляющие;
• шариковые направляющие;
• метабоксы;
• тандемы;
• тандембоксы;
• леграбоксы.

Обычно установка направляющих для выдвижных ящиков представляет собой несложную схему, с которой может справиться даже непрофессионал. Установка направляющих для выдвижных ящиков своими руками потребует внимательного изучения инструкции, немного времени и навыков работы с шуруповертом.

Роликовые направляющие для выдвижных ящиков

Эти направляющие обычно используются для изготовления мебели в массовом производстве. Изготавливаются из стали, сверху наносится эпоксидная краска белого, серого, черного или коричневого цвета. Длина направляющих может быть различна: от 250 мм до 600 мм с шагом 50 мм. Она специально подбирается под размер ящиков.

Вес, который удерживают роликовые направляющие в движении, составляет не более 15 кг. Существенными минусами этого типа направляющих являются их шумность при перемещении, недолговечность и неполное выкатывание ящиков.

Установка роликовых направляющих для требует точного расчета. При неверном вычислении срок эксплуатации роликов значительно уменьшается, также вероятно раннее возникновение проблем с движением ящиков.

для выдвижных ящиков

Производятся из штампованной стали с анодированным покрытием. Их конструкция принципиально отличается от роликовых направляющих. Для скольжения ящика по полозьям используется обойма с металлическими шариками, заполненная вязкой смазкой. Это дает относительно бесшумную эксплуатацию и увеличивает срок службы. Существуют модели, оснащенные встроенными доводчиками, которые предотвращают шумный удар ящика о стойку корпуса при резком захлопывании. Система имеет два металлических элемента: один крепится к внутренней стенке изделия, а другой — к ящику. Чтобы разделить эти две части, нужно использовать фиксатор.

Шариковые направляющие бывают полного или частичного выкатывания. Направляющие полного выдвижения (или телескопические) позволяют вытащить ящик за границы корпуса мебели, что максимально увеличивает обзор внутреннего пространства. Направляющие неполного выдвижения оставляют необозримой область около 50 мм от заднего торца ящика. Длина направляющих составляет от 200 до 600 мм с шагом в 50 мм. Предельная нагрузка направляющих высотой 35 мм — 30 кг. Также существуют усиленные направляющие, их высота составляет 45 мм, а предельная нагрузка — до 45 кг.

Метабоксы

Это разновидность роликовых направляющих. Стальные полозья этих направляющих увеличены до высоты ящика и полностью заменяют его деревянные боковые стенки. Отсюда и название — метабоксы или металлбоксы. Ролики крепятся к боковинам. Высота боковых стенок — от 54 мм до 150 мм. Увеличить высоту можно специальными рейлингами. Дно метабокса делают из ДСП, ограничивая наполнение весом до 20 кг. Чем короче ящик, тем большая нагрузка допустима.

В креплении фасада к метабоксу предусмотрена вертикальная и горизонтальная регулировка, которая позволяет точно выровнять его по отношению к корпусу. Чаще всего метабоксы находят применение в изготовлении серийных кухонь бюджетной категории.

Тандемы

Тандемы — направляющие скрытого монтажа. Бывают двух видов: полного и частичного выдвижения. Ящик на такие направляющие крепится сверху, полностью скрывая их под боковинами и дном.

Мягкое скольжение (даже при нагрузке до 50 кг) обеспечивается по принципу подшипника: блоком стальных шариков, расположенных с четырех сторон полозьев (система квадро), или цилиндров — иголок. Крепление позволяет отрегулировать положение ящика относительно корпуса и снять ящик с направляющих без инструментов. Тандемы выпускаются в нескольких вариантах:

• с доводчиком — обычное открывание за ручку и плавное закрывание;
• с механизмом tip on или push to open — открывается прикосновением к фасаду;
• с электромеханическим открыванием.

Тандембоксы

Тандембокс — ящик, состоящий из металлических боковин с двойными стенками, дно обычно из ЛДСП, задня стенка выполнена из металла или ЛДСП и направляющих скрытого монтажа. Это те же тандемы, укомплектованные двойными боковыми стенками. Возможно дополнительное наращивание высоты ящика рейлингами и специальным профилем. Некоторые производители делают наращивание из стеклянных планок.

Для организации внутреннего пространства ящика предусмотрены дополнительные опции: передвижные разделители, контейнеры и подставки для столовых приборов и баночек для специй.

Ящики леграбокс

Самые современные и дорогие системы направляющих для выдвижных ящиков, занимающие высокую позицию в перечне всех мебельных комплектующих. Усиленная конструкция стабильно выдерживает нагрузку уже до 60 кг. Матовая поверхность нержавеющей стали подчеркивает строгость и изысканность стильного дизайна леграбокса.

Монтаж этого типа систем предполагает ювелирную точность сверления фасадов и боковых стенок, абсолютно выверенных расчетов при изготовлении деталей из ДСП. Также обязательно правильно и аккуратно провести фрезеровку дна.

Производители мебельной фурнитуры предлагают и другие способы применения направляющих. Например, крепление выдвижных корзин, сеток, контейнеров различного назначения.

Общие рекомендации по установке направляющих для выдвижных ящиков

Как установить все правильно? Расчет деталей при установке направляющих для выдвижных ящиков можно произвести по формулам, которые производители предоставляют для своих изделий. Обычно вся необходимая информация также содержится в инструкции.

Залогом успешной установки направляющих для выдвижных ящиков является точная разметка. Все направляющие должны быть установлены на одном уровне и строго параллельно друг другу. Удобнее всего делать разметку до сборки изделия на ровной горизонтальной поверхности при достаточном освещении.

Существует два способа установки фасада ящика: наружный и внутренний. При наружном способе установки фасад закрывает собой торец корпуса. Тогда направляющую нужно крепить вплотную к внешнему торцу стойки изделия. При внутреннем способе торец стойки изделия находится в одной плоскости с фасадом. Направляющую при креплении необходимо отодвинуть внутрь от видимого торца на толщину фасада.

Инструкция по установке роликовых направляющих для выдвижных ящиков

Теперь поговорим об установке роликовых направляющих. При установке роликовых направляющих для выдвижных ящиков комплект нужно разделить на правую и левую стороны, а потом на внутренние и наружные части. Левая наружная деталь имеет П-образный профиль, правая наружная — G-образный, внутренние — Г-образный.

На всех частях направляющих имеются отверстия для их фиксации и регулировки на деталях при помощи саморезов. По линиям разметки на стойки корпуса изделия прикручиваются соответствующие части направляющих. Нужно сделать так, чтобы ролики на них находились ближе к лицевому торцу детали. К уже собранному ящику крепятся Г-образные детали направляющих. При этом ролики должны быть расположены у заднего торца ящика.

Собирается изделие, вставляются ящики, навешиваются фасады и ручки. Установка завершается.

Инструкция по установке шариковых направляющих

При установке шариковых направляющих для выдвижных ящиков нужно отделить внутреннюю часть направляющей от внешней. Для этого нужно найти с внутренней стороны направляющей пластмассовый язычок и вытянуть узкую часть.

По предварительной разметке необходимо прикрутить внешнюю деталь направляющей к стойке, а внутреннюю — к боковой стенке ящика. Собрать изделие, вставить ящики, навесить фасады. Установка для выдвижных ящиков закончена.

Что насчет ящиков с доводчиком? Установка направляющих для выдвижных ящиков с доводчиком выполняется аналогично. Здесь все достаточно просто. Установка шариковых направляющих «Боярд» для выдвижных ящиков или систем других производителей происходит идентичным образом.

При сборке мебели фабричного производства вопрос о монтаже направляющих на выдвижные ящики вовсе не стоит. Разметка для правильной установки обычно производится (причем, очень точно), и инструкция по установке прилагается. Учитываем, что вся фурнитура при этом есть в наличии и вам не придется подбирать какие-либо элементы для крепежа. А вот при ремонте мебели или при ее производстве приходится самостоятельно рассчитывать положение направляющих для выдвижных элементов мебели.

Шариковые направляющие

При выборе направляющих предпочтение все чаще отдается шариковому варианту. И это неспроста: шариковые полозья по многим параметрам превосходят все иные конструкции направляющих. Они обеспечивают легкое выдвижение ящиков, достаточно легко крепятся и регулируются, способны фиксировать выдвижной элемент в обычном его положении.

Купить их в торговой сети перестало быть проблемой, поэтому осталось научиться их правильно крепить к мебели. Для обеспечения этого процесса вам потребуются:

• направляющие;
• шурупы;
• шуруповерт;
• линейка;
• карандаш;
• шило.

Вернуться к оглавлению

Качество элемента

При покупке обращаем внимание на ее длину (она должна быть не менее 70% от длины выдвижных ящиков) и комплектность. Лучше сразу приобретать конструкцию вместе с шурупами, чтобы потом не получить дополнительных проблем. Легкость движения частей конструкции проверьте еще в магазине.

Шариковые варианты состоят из двух частей. Чтобы их рассоединить (а это необходимо для крепежа), нажмите на резиновый фиксатор и просто выдвиньте внутреннюю часть направляющей. Она и будет непосредственно крепиться на выдвижной элемент.

Вернуться к оглавлению

Особенности крепежа к ящику

Крепить устройства на ящики можно в двух вариантах: по нижнему краю боковой стенки ящика или в центральной их части. Крепление направляющих вдоль центральной оси выдвижных ящиков рекомендуется использовать, если размеры самих ящиков достаточно большие. В этом случае нагрузка на конструкции будет меньше, что обеспечит их долговечность. Так устройства крепить проще, но сложнее их точно отрегулировать. Берете для упрощения дополнительно инструмент под названием уровень.

Только многократные замеры помогут сделать все качественно. Без строительного уровня в этом случае тоже не обойтись. В остальных случаях шариковые направляющие следует крепить по нижнему краю. И здесь тоже может быть несколько вариантов установки: заподлицо с фасадной панелью выдвижного ящика или с небольшим отступом вглубь. Проще закрепить шариковую конструкцию именно по первому варианту. Так и дополнительную разметку делать не придется, и расчеты проводить не будет необходимости. Фасадную панель ящика предстоит отсоединить.

Возьмите в руки направляющую и проложите ее к боковой панели. В местах крепления шилом сделайте отверстия. Так вам будет легче завернуть шурупы строго перпендикулярно панелям. Шляпки не будут торчать и препятствовать работе. Непосредственно на ящики шариковую конструкцию можно сразу крепить стационарно. А вот на боковые панели тумбы делать этого не рекомендуется.

Вернуться к оглавлению

Разметка и регулировка

Обратите внимание, что шариковые направляющие имеют как горизонтальные, так и вертикальные отверстия. Они предназначены для регулировки положения. Обычные круглые отверстия необходимы для окончательной фиксации. Для крепления конструкции на боковую панель тумбы необходимо произвести тщательную разметку. Отступите от нижней панели тумбы около 3 мм и на этой высоте проведите карандашом горизонтальную линию. Вдоль этой линии расположите направляющую (линия должна оказаться строго под направляющей) и заверните (не до упора) шурупы во все отверстия, имеющие продолговатую форму.

Теперь можно проверить их установку при помощи выдвижного ящика: совмещаем части направляющей и проверяем движение. Если все сделано правильно, то ящик должен двигаться легко. При полном закрытии ящика должны сработать оба фиксатора. Если всего этого нет, то шариковые устройства необходимо отрегулировать. Слегка отпустите шурупы и добейтесь устранения всех недостатков. И только после этого окончательно все шурупы должны быть прикручены до упора. На последнем этапе прикручиваем фиксирующие шурупы. Остается только установить панельную планку на выдвижной ящик и зафиксировать ее с помощью шурупов.

В первое время фиксаторы будут работать слишком жестко: открыть выдвижной ящик можно будет только с большим усилием.

Пугаться этого не стоит: со временем фиксаторы разработаются, и все станет значительно проще. Если вас это не устраивает, то вы можете установить шариковые направляющие и без фиксаторов.

Шариковые конструкции без фиксаторов тоже не сложно приобрести. Ну а если таких найти не удалось, то сами фиксаторы легко снять и с обычных направляющих.

Значительно сложнее установить шариковые устройства на выдвижные ящики, которые до этого были монтированы роликовыми. Дело в том, что роликовые направляющие обычно чуть шире, поэтому установка иных разновидностей может показаться неразрешимой проблемой. В реальности все не так уж сложно: достаточно подложить под направляющую прочную шину с каждой стороны, чтобы нивелировать разницу в толщине.

Если выдвижные элементы расположены друг над другом, то вам без расчетов обойтись не удастся. Существуют даже определенные расчетные формулы, которые выражают зависимость между размерами выдвижных ящиков и местом, где необходимо установить направляющую. Проще все же обзавестись технологической картой, где все расчеты будут уже произведены.

Поделитесь статьей с друзьями:

Похожие статьи

Как установить шариковые направляющие на выдвижных ящиках?

Установка шариковых направляющих не самый простой процесс, поэтому к данному вопросу необходимо подойти с ответственностью. Самым простым представлением шариковых направляющих являются металлические полозья для выдвижных ящиков. Каждая из направляющих состоит из двух частей между которыми располагаются шарики. Все дополнительные элементы в данном случае уже находятся в конструкции рельс. Помимо этого, вида существует еще несколько и у каждого есть свои особенности и преимущества.

Виды шариковых направляющих

Все шариковые направляющие делятся на разборные и неразборные. Последние стоят немного дешевле, так как для разборных используются специальные способы производства комплектующий. Также все направляющие можно разделить на двухсекционные и многосекционные. Чем больше секций, тем больше стоимость изделия. Причина та же – более сложное производство. Последним классификатором является тип конструкции. Они бывает многоуровневые и одноуровневые. Первые стоят дороже, по той же причине что и выше.

Использование направляющих в мебельном производстве

Данный элемент часто используется в производстве мебели. Чаще всего применяется в выдвижных элементах(ящиках). Из применения позволило сэкономить рабочее пространство, а вместе с этим повышают комфорт использования мебели.

Большим плюсом шариковых направляющих является бесшумная работа и высокий уровень допустимой нагрузки именно поэтому они используются даже в мебели элитного класса. Их наличие повышает удобство использования мебели, так как гораздо проще выдвинуть ящичек и найти необходимой, чем отрыв полку перерыть все в поисках. Особенный уровень комфорта достигается за счет возможности полностью выдвинуть ящик, что является редкостью для телескопических направляющих.

Основной элемент применения

Как уже говорилось выше основным элементом мебели в котором используется такое устройство является выдвижной ящик. Его можно встретить практически в любом виде мебели, начиная от шкафов и заканчивая каркасами кроватей. При самостоятельной сборке мебели очень часто приходиться иметь дело с шариковыми опорами. Их установка достаточно проста если вы купили готовую мебель. В случае если вы сделали каркас самостоятельно и пришло время делать ящики, то предварительно нужно определиться с видом направляющих, так как они могут иметь разные размеры. Выбрав направляющие можно переходить к сборке ящиков.

Последовательность установки

Разберем установку направляющих на примере самых простых неразборных, двухсекционных, одноуровневых направляющих. В комплекте у вас должно быть 2 рельсы, правая и левая. Одни состоят из двух частей, одна из которых крепиться к ящику, а вторая к стенке мебели. Она обязательно должны быть симметричными. Часть, которая крепиться к ящику должна быть более узкая и именно она выезжает из широкой.

Для начала необходимо разобрать их на части. Для этого достаем узкую часть на максимум и ищем в средине пластмассовый язычок, который не дает ей полностью выехать. Нажимая на него вытягиваем планку до конца. После этого необходимо нанести разметку на ящиках и самой тумбе. Наносить лучше начиная вверху. Часть, которая крепиться на ящике рекомендуется устанавливать по средине его боковины. И отталкиваясь от этого устанавливать вторую часть на мебельном каркасе. Установив направляющие нужно вставить ящик тем самым собрав их.

Для ставки ящика необходимо завести узкую планку в более широкую и двигать ящик вперед до щелчка. После щечка нужно сдать немного назад и опять вперед по донца.  В случае если ящик понадобиться полностью достать это делается очень просто. Выдвинув его до допустимого максимума необходимо найти язычки и отдать их, после чего можно доставать.

Полезные советы

Перед началом установки полезно знать о таких моментах как:

• Если подразумевается большая нагрузка, то можно устанавливать 2 пары направляющих одновременно
• Если ящик один, то его высоту рекомендуется делать на 40-50 мм меньше высоты фасада
• Монтаж проще делать пока мебель в разобранном виде

что это такое? Как установить его в встраиваемую электрическую духовку?

Плита – место приготовления пищи, ни одна уважающая себя хозяйка не позволит поставить на своей кухне духовой шкаф плохого качества. Он облегчает приготовление множества блюд, а также выпечки. Современный рынок предоставляет потребителю большой выбор плит, варочных панелей и духовых шкафов, различающихся по параметрам, комплектации и общим функциям. Но бывает так, что приходится самостоятельно укомплектовывать покупаемую технику. Как выбрать и установить телескопические направляющие для духового шкафа?

Что это такое?

Направляющие для духового шкафа могут быть нескольких видов.

Стационарные

Для начала рассмотрим самые часто встречаемые направляющие – стационарные. Большинство духовок среднего класса оснащены именно ими. Это небольшие пазы, проделанные внутри корпуса шкафа на разных уровнях, они параллельны друг другу. Именно в эти выемки и ставится лист. Положительные стороны таких систем заключаются в том, что их достаточно удобно мыть, ничего не мешает, а жир легко можно убрать.

Минусом будет то, что раз противень ставится в сами пазы, между листом и корпусом нет никакого промежутка. Противень просто застревает в пазах, тем самым царапая поверхность эмали. Из-за этого появляется возможность ожогов и других травм. Стационарные модели распространены на рынке, цена за такую модель невысока.

Съемные

Второй тип направляющих – это съемные. Металлические прутья закреплены внутри духового шкафа по бокам, параллельно друг другу, на разной от огня высоте. Такие системы удобно мыть, просто вынув прутья и промыв их в раковине. Лист ставится на металлический каркас, то есть на прутья, не задевая стенок самой духовки. А это значит, что эмаль не будет повреждена и прослужит гораздо дольше. И вынимать противень из духовки становится легче, так как лист лежит ровно, никуда не съезжает и ни за что не зацепляется.

Телескопические

Следующий вид – телескопические направляющие. Это встроенные широкие металлические направляющие, которые выдвигаются вслед за листом или решеткой за границы духового шкафа.

Многие пользователи, которые опробовали эту систему, считают ее самой удачной и более удобной в эксплуатации.

Разновидности телескопических направляющих

Телескопическая система делится на 3 вида полозьев. Самым явным различием между ними является их возможность выдвижения за пределы духовки.

• Частичная система. Ее особенность заключается в том, что полозья выдвигаются частично, то есть не до конца, а наполовину. За счет такого нехитрого хода ценовая категория у таких моделей значительно ниже, чем у систем с полным выдвижением.
• Сочетающаяся система. В этой системе сочетаются два вида выдвижения: полное и частичное. Один уровень, зачастую самый верхний или средний, делается с полным выдвижением, а остальные с частичным. Существуют модели с выбором наполнения.
• Полная система. Здесь полозья выдвигаются на всех уровнях, полностью и без каких-либо ограничений. Считается самым лучшим вариантом для людей, которые любят готовить, но ценовой сегмент у этих моделей порядком выше, чем у предыдущих.

К полной системе многие относят модели с направляющими, которые при открывании дверцы запускают механизм, прутья автоматически выдвигаются вслед за дверцей. Но это просто вид направляющих.

Минус такого варианта в том, что выезжают все уровни, вне зависимости от того, на котором из них стоит лист.

Положительные стороны и недостатки

Любые модели, вне зависимости от производителя, имеют свои плюсы и недостатки.

К плюсам можно отнести следующие моменты.

1. Безопасность, самый важный показатель. За счет возможности выдвинуть противень за пределы духовки, сводятся к минимуму контакты с горячим паром, стенками или самими прутьями и листом. А это очень важно, ведь количество ожогов значительно снижается.
2. Чтобы достать противень, не потребуется каких-либо усилий. Достаточно всего лишь слегка потянуть лист на себя.
3. Отсутствие повреждений на боковых стенках. Так как противень не будет соприкасаться со стенками духового шкафа, то не будет их царапать. Поэтому не будет происходить никакой деформации стенок.
4. Исключается любое падение блюда или противня с системы.
5. Функционал. Возможность готовить одновременно разные блюда, на разных уровнях.
6. Нет ограничений в самостоятельной сборке.

Несмотря на все положительные стороны, присутствуют и минусы.

1. Одним из значительных минусов можно считать то, что с такой системой плита или встраиваемый электрический духовой шкаф будут иметь гораздо более высокую цену. Они выйдут дороже, чем те же модели со стационарными или съемными направляющими.
2. Сложность в поддержании частоты в таких системах. За счет конструкции, благодаря которой ездит решетка, в механизме скапливается жир, копоть и разная грязь. И в отличие от съемных моделей, так просто снять выдвигающуюся конструкцию не получится. Ведь чтобы прочистить те самые пазы для легкого скольжения, придется разобрать всю систему, а это займет достаточно времени.
3. Все съемные элементы направляющих нельзя смазывать или мыть в посудомоечной машине. Лучше всего производить уборку с помощью горячей воды, мягкой губки, без шероховатой и волокнистой поверхности и специального средства для духовых шкафов. Все это должно производиться вручную.

Самостоятельная сборка

Основная положительная черта телескопических направляющих заключается в том, что имеется возможность самостоятельного монтажа в те модели, в которых они ранее были не предусмотрены. Или при покупке нового духового шкафа не было возможности приобрести модель именно с этим видом направляющих. Монтаж не займет слишком много времени. Если в предполагаемой модели ранее не была установлена телескопическая система, то нужно с особой важностью и точностью производить все замеры, во избежание каких-либо последующих проблем.

Приобрести необходимый материал можно в салонах, которые специализируются на продаже бытовой техники либо на продаже плит. Установить систему можно как на все уровни, так и не несколько. Также можно выбрать количество полностью выдвигающихся полозьев или остановиться на частичном выдвижении.

Чтобы правильно присоединить полозья к каркасу, необходимо начать работу с задней стороны. Сопоставляем пазы с отверстиями, по направлению стопоры все время должны «смотреть» наверх.

Аккуратно скользим полозьями к задней поверхности. Все компоненты устанавливаются по аналогичной системе, при каждом успешном фиксировании должен происходить щелчок. После того как все было установлено, нужно убедиться, что все направляющие работают симметрично и в одном темпе. Таким методом без особых затрат можно создать необходимую модель встраиваемой электрической духовки с телескопическими направляющими.

О том, как снять телескопические направляющие на духовом шкафу Gorenje, смотрите в видео ниже.

Как установить столб капельницы

Стойка для капельницы — невероятно полезный и часто используемый инструмент для повышения навыков, обычно используемый на горных велосипедах, а теперь все чаще и на гравийных. По сути, этот компонент представляет собой подседельный штырь, который позволяет вам регулировать его высоту во время езды, активируя дистанционный рычаг на руле.

В настоящее время многие горные велосипеды поставляются со стойкой для капельницы, но не все. Так что, если вы ищете его, вот как установить столб-капельницу, а также советы по выбору правильного размера и устранению неполадок.

Тип трассировки

Во-первых, вам нужно определить, какой тип прокладки кабеля будет работать на вашем велосипеде: внутренний или внешний. Проверьте, есть ли на вашем велосипеде подходящие — и неиспользуемые — кабельные порты для прокладки кабеля капельной стойки внутри вашей рамы; в этом случае кабель будет прикреплен к нижней части стойки капельницы. Обычно вы найдете кабельный порт сбоку от рулевой трубы или в нижней части подседельной трубы. Если их нет, что является обычным для старых велосипедов, вам понадобится стойка-капельница с внешней прокладкой кабеля, где кабель проходит от верхней части или воротника стойки-капельницы.


Size It

Стойки для капельниц бывают разных размеров, и найти тот, который подходит вам и вашему велосипеду, иногда — полдела. Перед покупкой вам следует ознакомиться со следующими ключевыми параметрами.

Диаметр подседельной трубы

Первое, что вам нужно будет определить, — это диаметр подседельной трубы. Есть несколько стандартных размеров велосипедов: 27,2 мм, 30,9 мм, 31,6 мм и 34,9 мм. Большинство штифтов-капельниц предлагаются не для всех четырех диаметров, а средние два в настоящее время являются наиболее распространенными.

Максимальная глубина вставки

Какую часть капельницы (или любого подседельного штыря) вы можете вставить в подседельную трубу вашего конкретного велосипеда. Это зависит от размера и конструкции рамы вашего велосипеда. Некоторые велосипедные компании предоставят вам это измерение. В противном случае вы можете измерить его самостоятельно, используя свой текущий подседельный штырь. Но вам также необходимо принять во внимание длину привода стойки капельницы, которая выступает снизу.

Минимальная вставка

Это то количество стойки капельницы, которое вам необходимо установить в подседельной трубе в целях безопасности.Вы сосредоточитесь на поиске стойки капельницы, которая будет соответствовать вашей конкретной высоте сиденья при полном выдвижении, учитывая при этом минимальные требования к установке стойки капельницы, а также максимальную глубину вставки подседельной трубы.

Стойка-капельница позволяет вам снизить центр тяжести и расслабиться, когда тропа становится крутой.

Тревор Рааб

Ход

Ход — это величина, на которую стойка капельницы может опускаться или «опускаться» при активации.Ход большинства столбов-капельниц находится в диапазоне от 60 мм до 180 мм. Любое путешествие лучше, чем ничего, но вы можете выбрать оптимальное количество поездок. Увеличенный ход позволит вам еще больше опустить сиденье. Чем ниже может опускаться ваше сиденье, тем ниже может опускаться ваш центр тяжести и тем легче вам сесть на велосипед; это важно при спуске по крутым техническим трассам.


Высота штабеля

Высота штабеля — это длина стойки капельницы от воротника до направляющих седла.Это важное измерение, которое следует учитывать, поскольку оно влияет на минимально возможную высоту сиденья для этой стойки капельницы, когда она полностью выдвинута. Высота стопки может варьироваться в зависимости от стойки капельницы, даже если они находятся в одном и том же положении.

Типы рычагов

Объем доступного пространства с левой стороны руля определяет, какой тип рычага вы можете использовать. (Не все капельные стойки также продаются с включенным рычагом.) Существует два общих стиля рулей горных велосипедов: меньший вертикальный рычаг для трансмиссии 2x и 3x и более крупный горизонтальный рычаг (очень похожий на рычаг переключения) для трансмиссия 1x.

Горизонтальный рычаг обычно используется с установкой 1x.

Если у вашего велосипеда есть передний переключатель и более одной передней звезды, вам, вероятно, понадобится вертикальный стиль, чтобы установить его на руль рядом с передним переключателем. Существуют также рычаги, разработанные специально для велосипедов с откидной дугой, такие как встроенный тормозной рычаг, рычаг на конце руля и многое другое.

Как установить стойку капельницы

Внутренняя разводка

Если у вас есть доступные кабельные порты и вы прокладываете стойку капельницы внутри, вы либо пропустите кабель через подседельную трубу, либо сначала через нижнюю трубку спереди велосипеда, а затем вверх по подседельной трубе.Для последнего вам может потребоваться снять вилку и / или кривошип и нижний кронштейн, чтобы проложить трос — может быть сложно провести трос через нижний кронштейн и вверх по подседельной трубе.

Многие современные велосипеды поддерживают внутреннюю прокладку кабеля.

Эми Вольф

Пропустите корпус кабеля через раму, оставив немного лишнего за отверстием подседельной трубы. На конце руля отмерьте длину корпуса, необходимую для установки его на рычаг, и обрежьте его кусачками для кабеля.Вам понадобится достаточно корпуса для кабеля спереди, чтобы руль мог свободно перемещаться из стороны в сторону. Лучше иметь немного лишнего корпуса спереди, чем обрезать его слишком коротко и нуждаться в новом.

Пропустите кабель через корпус.

Эми Вольф

«У капельниц с тросовым приводом одна вещь, которая действительно может вызвать головную боль, — это длина корпуса и трассировка», — говорит старший редактор тестирования Bicycling Мэтт Филлипс.«Немного продлить корпус — хорошая идея, и убедитесь, что он проложен как можно более чисто — без резких изгибов».

Затем возьмите трос и пропустите его через рычаг, регулятор ствола и корпус. В зависимости от типа вашего рычага (например, с некоторыми рычагами 1x), вы можете натянуть трос через рычаг здесь или оставить лишнее, чтобы закрепить его в рычаге позже.

Эми Вольф

Эми Вольф

Эми Вольф

Навинтите торцевую крышку на трос и надежно закрепите ее на корпусе с помощью подседельной трубы.Ознакомьтесь с инструкциями производителя, чтобы узнать, сколько лишнего кабеля вам понадобится между торцевой крышкой и кабельным зажимом, чтобы установить его на привод капельницы. Плотно закрепите кабельный зажим в нужном месте, измерив оголенный кабель между ним и торцевой крышкой, чтобы убедиться, что он имеет правильную длину. Обрежьте лишний кабель на конце.

Зафиксируйте трос в рычаге.

Эми Вольф

Возьмите стойку капельницы и установите на место зажим кабеля.Нанесите тонкий слой фрикционной пасты (например, Supergrip Compound от Park Tool) на стойку капельницы, уделяя особое внимание области, которая будет находиться внутри подседельной трубы. Установите стойку капельницы в подседельную трубу, одновременно устраняя провисание кабеля и корпуса, вытаскивая его из кабельного порта на другом конце. Закрепите стойку на правильной высоте сиденья.

Эми Вольф

Расположите рычаг так, чтобы его можно было легко активировать большим пальцем. (Если вы используете рычаг типа 2x или 3x, теперь вы вставите и закрепите трос внутри рычага, наденьте заглушку на конец троса и заправьте его на место.) Наконец, устраните провисание троса с помощью регулятора цилиндра рычага; вам нужно отрегулировать его так, чтобы рычаг плавно и быстро приводил в действие стойку капельницы, но не настолько, чтобы он запускал ее сам.

Внешняя разводка

Для внешней разводки сначала установите новую стойку капельницы на правильную высоту сиденья; нанесите тонкий слой фрикционной пасты на область, которая будет находиться внутри подседельной трубы. Установите рычаг на руль в пределах досягаемости от большого пальца.Протяните корпус кабеля вдоль верхней трубы на подходящей длине от стойки до рычага, снова оставив место на передней части руля, чтобы он мог свободно вращаться, и закрепите его на верхней трубе стяжками (или ремнями на липучке).

Надежно установите торцевую крышку на корпус с помощью стойки капельницы. Пропустите кабель через этот конец и выведите его с другой стороны. Снимите крышку привода со стойки капельницы и вставьте конец кабеля в углубление, затем снова наденьте крышку. Вытяните кабель так, чтобы он плотно сидел внутри привода с корпусом, вставленным в конец.

Проденьте другой конец троса через регулятор ствола и рычаг и закрепите его внутри рычага. Обрежьте кабель, наденьте заглушку, зажмите ее и заправьте за рычаг. Используйте регулятор ствола, чтобы устранить провисание троса.

Тревор Рааб

Советы и устранение неисправностей

Стойки-капельницы временами могут казаться вспыльчивыми — например, когда вы прошли две трети пути, а теперь решает больше не спать.В таком случае сначала убедитесь, что вы установили его правильно. Велосипедный спорт Менеджер по тестированию Дэн Роу советует не перетягивать зажим подседельного штыря, так как это может привести к неисправности стойки капельницы. Опять же, убедитесь, что вы использовали фрикционную пасту при установке, говорит Филлипс, чтобы вы могли использовать меньший крутящий момент на зажиме подседельного штыря. Еще одна распространенная причина, по которой управляемая тросом стойка капельницы может выйти из строя, — это установка ее слишком высоко или слишком низко в подседельной трубе, что может мешать тросу.

Конечно, стойки капельницы могут выйти из строя даже при правильной установке, особенно со временем. Или он может начать скользить менее эффективно, чем раньше. Как и большинство других деталей велосипеда, капельницы нужно обслуживать по прошествии определенного периода времени. Проверьте инструкции производителя, чтобы узнать, когда это произойдет.

«Считайте стойку капельницы компонентом подвески», — говорит Филлипс. «Как ваша вилка и амортизатор, они нуждаются в регулярном обслуживании, чтобы работать наилучшим образом».

Наконец, по словам Филлипса, есть несколько важных вещей, которых вам следует избегать: не тяните и не подвешивайте велосипед на сиденье, когда стойка капельницы сжата, и не прикрепляйте и не зажимайте ничего к внутренней стойке. так как это может повредить поверхность.

Джессика Кулон Помощник цифрового редактора Когда она не катается на горном велосипеде, Джессика сообщает о новостях, снаряжении и обо всем, что связано с велоспортом, для Bicycling.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Как исправить застрявшую ручку багажа

Выдвижные ручки для багажа — одно из самых инновационных доступных инноваций.Они могут быть расширены, позволяя пользователям поднимать свой багаж на высоком уровне, или могут использоваться на более низком уровне в зависимости от индивидуальных предпочтений и роста пользователя. Однако единственная проблема возникает, когда ручка заклинивает и перестает работать. Это то, что случается со многими владельцами багажа, и это заставляет многих людей полагать, что в конце концов, это не так хорошо спроектировано.

Что делать в такой ситуации? Вы выбрасываете свой дорогой багаж и начинаете искать другой? Или вы пытаетесь найти решение, чтобы исправить это, чтобы вы могли использовать его еще раз? Что ж, если вы заинтересованы в том, чтобы сэкономить немного денег и найти исправление, которое работает, тогда читайте эту статью, чтобы узнать, как исправить застрявшую ручку багажа.

Как вообще убирающиеся ручки застревают?

Выдвижные ручки состоят из нескольких частей, которые сцепляются друг с другом. В случае, если одна часть сломается, это повлияет на всю конструкцию и, следовательно, не будет работать должным образом. Обычно, когда люди пытаются вытянуть ручку слишком быстро и со слишком большим усилием, она может заклинивать намного легче. Точно так же, при нажатии на ручку вниз, если это делается слишком быстро и со слишком большим усилием, она также заклинивает.

Если вы хотите, чтобы ручка чемодана прослужила долгое время, рекомендуется всегда нажимать на кнопку рычага, что позволяет осторожно выдвигать ее, не прикладывая слишком большого давления.

Как исправить?

Ремонт ручки багажа не слишком сложен, и для этого просто нужен кто-то с хорошим глазом и твердыми руками.

Снимите внешнюю панель

Обо всем по порядку. Взяв крошечную отвертку, просто начните с откручивания всех крепежных болтов, имеющихся на внешней панели, точно в том месте, где выступает ручка.Затем потяните наружную панель вверх и снимите ее с багажа, чтобы полностью открыть механизм выдвижения.

Найдите первопричину

На этом этапе должно быть легче определить, что на самом деле стало причиной замятия. Возьмите фонарь и направьте его на ручку. Проверьте, нет ли каких-либо засоров, таких как грязь, бумага или камни, которые мешают ручке. Если есть мусор, просто избавьтесь от него.

С другой стороны, может случиться так, что ручка просто заклинивает, потому что она не на ходу, или, возможно, полюса недостаточно смазаны.Если это так, попробуйте потянуть ручку назад, затем крепко возьмитесь за ручку и потяните ее вверх, чтобы переместить телескопические стойки в правильное положение.

Добавьте дополнительную смазку на стойки рукоятки

Иногда ползунки полюсов недостаточно смазаны, что может быть причиной заклинивания рукоятки. Поэтому добавление смазки, такой как графитовая смазка или смазка на основе парафина, на ползунки поможет вернуть их в рабочее состояние. Сразу после нанесения смазки несколько раз потяните ручку вверх и вниз, чтобы нанести смазку глубоко в суставы.

Заменить внешнюю панель

Когда вы закончили осмотр и удалили весь мусор или добавили немного смазки для фиксации направляющих, все, что вам осталось сделать, это заменить внешнюю пластину на ручке, чтобы выровнять ее правильным образом, чтобы она не зацепилась, когда убирая ручку. Закрутите болты, уберите ручку, и все готово.

Закрепите телескопическую систему

Другой способ исправить застрявшую ручку — это работать непосредственно с самими телескопическими стойками.Чтобы понять, почему ручка не может полностью выдвинуться, просто откройте багаж и откройте внутреннюю молнию, которая отделяет корпус багажника от внутренней части багажа. Здесь вы можете увидеть направляющие телескопической ручки, а затем определить штифты, которые не позволяют ручке выйти. Вы можете обнаружить их, нажав на ручку и посмотрев, какой из штифтов застрял.

Когда вы определили неисправную сторону телескопической рукоятки, вам нужно найти стратегию, чтобы штифт не застрял снова.Вы можете быстро вручную вставить штифт внутрь направляющей и потянуть за ручку. Это позволяет точно увидеть, где штифт скорее всего застрянет, в каком отверстии направляющей.

Чтобы исправить это, просто возьмите прочную ленту, наклейте ее на направляющую и оберните вокруг отверстия. Повторите это действие для всех имеющихся отверстий, и это придаст прочности. Тогда все, что осталось сделать, это застегнуть молнию и приготовиться к путешествию, не беспокоясь!

Ремонт в действии

Если вы хотите увидеть ремонт ручки багажа в действии, то вот короткое видео, которое покажет вам, как именно это делается.

Купить ручку для замены

Если починка застрявшей ручки багажа кажется вам слишком сложной, чтобы ее можно было выполнять в одиночку, то другая идея вместо того, чтобы выбросить багаж, — просто заменить саму ручку багажа. В зависимости от конкретной модели, которая у вас есть, это может быть возможным. Если у вас есть багаж, на который распространяется гарантия на ремонт, вы можете быть уверены, что этот простой ремонт будет выполнен специалистами. Например, Samsonite — это бренд, который будет ремонтировать ручки багажа, и это избавит вас от необходимости выполнять этот процесс в одиночку.

Окончательный приговор

Итак, у вас есть простой способ отремонтировать ручку вашего багажа, чтобы вы могли снова ею воспользоваться, и сэкономить немного денег на поиске новой! Мы надеемся, что это исправление будет полезно для вас в какой-то момент, если вы когда-нибудь столкнетесь с травмой багажа, и надеемся, что вы снова отправитесь в путешествие со своим любимым чемоданом в кратчайшие сроки.

Первое использование — Справка по продукту Fisher & Paykel

• Ваша духовка поставляется с одной решеткой, двумя выдвижными выдвижными полками и откидной решеткой.
• Ниже показано, как снимать полки и перемещать их в желаемое положение.
• После этого мы рекомендуем кондиционировать духовку.

Удалите все кабельные стяжки и упаковку, удерживающую полки на месте

Вынуть полки из духовки Снимите все стеллажи, особенно осторожно с телескопическими выдвижными полками. Чтобы снять телескопическую выдвижную полку, возьмитесь за нее за переднюю часть (убедившись, что вы держите решетку вместе с выдвижной рамой), поднимите вверх и вытащите ее из духовки. Для вашей безопасности проволочная полка и телескопическая выдвижная рама объединены в одно целое и не могут быть разделены.

3. Установите стеллажи в нужное положение

Мы рекомендуем размещать телескопические выдвижные полки в положениях 2 и 4, так как это наиболее часто используемые положения полок

• Чтобы заменить решетку, проверьте ограждение (как показано), чтобы убедиться, что полка поднята правильно.сдвиньте его горизонтально назад вдоль боковых стоек, убедившись, что он выровнен, а упорная выемка направлена ​​вниз
• Чтобы заменить телескопическую выдвижную полку, расположите ее так, чтобы передняя штанга была обращена к вам, как показано.
• Убедитесь, что скользящая рама не выдвинута
• Проверьте ограждение (как показано), чтобы убедиться, что полка поднята правильно.
• Расположите полку так, чтобы она была ровной, а бирка задней полки в задней части выдвижной рамы лежала за проволокой боковой стойки (как показано)
• Затем сдвиньте выдвижную полку полностью к задней части духовки, пока бирка передней полки не встанет на место за решеткой боковой решетки.
• Для вашей безопасности проволочные полки и телескопические выдвижные рамы собраны вместе и не могут быть разделены. Это означает, что при правильном размещении на боковых полках направляющие предотвратят наклон проволочных полок, если их потянуть на вас.
• Чтобы бирки не поднимались с боковых стоек, старайтесь сдвигать полки вперед по горизонтали.

Замена решетки

Замена телескопической выдвижной полки

4. Кондиционер

Важно подготовить духовку перед использованием для приготовления пищи и запекания.Кондиционирование сожжет любые производственные остатки и гарантирует, что вы получите наилучшие результаты с самого начала.

1. Убедитесь, что вы сняли ВСЕ кабельные стяжки, которые использовались для фиксации стеллажа во время транспортировки.
2. Убедитесь, что вы установили часы.
3. Убедитесь, что все полки установлены по размеру.
• Во время кондиционирования духовки будет ощущаться характерный запах и небольшое количество дыма.Это нормально, но убедитесь, что кухня хорошо проветривается во время кондиционирования.
• После охлаждения протрите духовку влажной тканью с мягким моющим средством и тщательно высушите.

Как отрегулировать стойку капельницы

с помощью ДЖЕССИКА БРУССО , Pro Mechanic для Liv Racing

Всем нравятся подседельные штыри на своих горных велосипедах, но никто не любит, когда они не работают должным образом. Подседельные штыри с капельницей имеют решающее значение для снижения сцепления при движении по пересеченной местности, поворотам и прыжкам.Вы можете узнать больше о случаях, когда опускать сиденье лучше, из нашего руководства по навыкам mtb ЗДЕСЬ>

Существует два разных типа подседельных штырей: с тросом и с гидравлическим приводом. В этом руководстве мы рассмотрим, как отрегулировать и диагностировать подседельные штыри с тросовым приводом. Как узнать, есть ли у вас капельница с тросовым или гидравлическим приводом? Посмотрите на рычаг капельницы, тросик выходит из конца? Вы также можете ослабить хомут подседельного штыря и вытащить его из рамы — вы видите, как кабель выходит из корпуса в стойку капельницы? Если вы все еще не уверены, выполните быстрый поиск в Интернете.Все капельницы Giant приводятся в действие тросом.

Что вам понадобится

Пошаговое руководство по диагностике и регулировке вашей капельницы с тросовым приводом:

1. Трос вашего подседельного штыря проложен внутри или снаружи? Если он проложен снаружи рамы, осмотрите кабель и корпус на предмет перегибов, износа кабелей и коррозии. Если он проложен внутри, ослабьте хомут подседельного штыря с помощью шестигранного ключа и снимите подседельный штырь с рамы, чтобы проверить на износ.На меньших рамах с внутренней прокладкой для капельницы слишком большое опускание подседельного штыря может привести к перекручиванию кабеля и корпуса.
2. Если ваш кабель и корпус в хорошем состоянии, следующим шагом будет проверка натяжения кабеля. Замените подседельный штырь, если вы его сняли, и затяните хомут подседельного штыря.
3. Так же, как и трос переключателя, со временем трос осядет в корпусе подседельного штыря-капельницы, что приведет к ослаблению троса. Также, как и ваш переключатель, у подседельного штыря-капельницы рядом с рычагом будет цилиндрический регулятор, который поможет вам отрегулировать натяжение троса.
4. Если при нажатии на рычаг стойки капельницы ничего не происходит (стойка остается вверху или внизу), значит, на тросе недостаточно натяжения. Вам нужно ДОБАВИТЬ напряжение. Для этого поверните регулятор ствола против часовой стрелки.
5. Проверьте стойку капельницы, нажав на рычаг. Если стойка капельницы движется медленно, вы можете немного усилить натяжение троса, повернув регулятор ствола еще на пару оборотов против часовой стрелки.
6. Если стойка капельницы движется, не нажимая на рычаг (она не будет стоять во время езды), значит, у вас слишком сильное натяжение троса.Вы захотите СНИЗИТЬ напряжение. Для этого поверните регулятор ствола по часовой стрелке.
7. Если у вас все еще возникают проблемы с тросовой стойкой для капельницы, вам нужно передать ее своему любимому велосипедному механику.

Как отремонтировать направляющую и направляющие ящика | На главную ящик в шкаф и из шкафа с легкостью.Поскольку они представляют собой простую установку, ремонт ящика часто бывает легким делом.

Конечно, если детали будут повреждены или периодически не очищаются или не смазываются, то ящик может зацепиться или застрять, что может привести к дальнейшему повреждению направляющей и направляющих. Если детали повреждены, их можно отремонтировать.

Совет

Если металлические направляющие ящика заедают, но не сломаны, извлеките предметы из ящика и снимите сам ящик с направляющей. Проведите куском мыла по направляющим и установите ящик на место.Решение других проблем с ремонтом ящиков зависит от того, что сломано.

1. Извлеките предметы и ящик

2. Удалите все предметы из ящика и отложите их в сторону. Затем откройте ящик до конца выдвижных ящиков. Обычно ящик легко вынуть из шкафа, приподняв ящик из направляющей и осторожно вытащив его.

3. Используйте мыло на направляющих ящика

4. Если проблема в том, что направляющие вашего металлического ящика прилипают, а не скользят, а все остальное работает правильно, вы можете решить проблему с помощью простого куска мыла.Боб Вила рекомендует надевать кусок мыла на узкие направляющие ящика. Этот метод может работать, если ваш ящик издает шум, а также подходит для плотных или скрипучих дверей и окон. Мыло просто обеспечивает немного стойкой смазки.

5. Затяните винты и нанесите клей

6. Возможно, ваш ящик не сдвигается, потому что винты ослаблены. Home Depot рекомендует сначала проверить, нужно ли затянуть отверткой какие-либо крепежные винты на направляющих как на ящике, так и на шкафу.Если один или несколько крепежных винтов ослабли из-за того, что отверстие в древесине снято, отремонтируйте открытое отверстие, удалив оставшиеся винты и потянув салазки ящика в сторону.

7. Home Tips рекомендует использовать столярный клей, чтобы закрепить снятые винты. Затем нанесите небольшое количество столярного клея на прорезанное отверстие. Отломите головки трех или четырех деревянных спичек и забейте спички молотком в вырезанное отверстие. Отрежьте все лишние спички, торчащие из отверстия, с помощью универсального ножа, затем установите направляющую ящика на место.Поврежденное отверстие для винта должно теперь надежно удерживать винт.

8. Очистка направляющих ящика

9. Распылите небольшое количество бытового моющего средства на чистую сухую ткань и протрите все направляющие и направляющие ящика. Осмотрите гусеницы на наличие участков, в которых они не имеют формы, и согните их обратно с помощью плоскогубцев.

10. Осмотрите ролики выдвижного ящика

11. Осмотрите каждый из роликов на предмет повреждений, которые могут помешать нормальной работе выдвижного ящика.Если будет обнаружено какое-либо повреждение какого-либо ролика, вам, вероятно, придется заменить весь узел. Если ролики в хорошем состоянии, опрыскайте каждую ось роликов небольшим количеством аэрозольной смазки.

12. Перестановка ящика и предметов

13. Снова подсоедините направляющие ящика к направляющим в шкафу и проверьте работу ящика. Если слайды работают нормально, замените содержимое ящика.

Вещи, которые вам понадобятся

• Отвертка

• Деревянные спички

• Клей для дерева

• Молоток

• Универсальный нож

• Универсальный нож

• Чистая ткань

• Спрей-смазка

• Кусок мыла (опционально)

Расположение поврежденных телескопов Fortnite: Где отремонтировать телескопы для Foreshadowing Quest

Впереди Fortnite, глава 2, вам нужно будет выполнить пару дополнительных заданий, известных как квесты предвидения, и одна из них требует, чтобы вы починили поврежденные телескопы.

Когда мы готовимся к выходу на зеленые пастбища Королевской битвы Fortnite в сезоне 7 в июне, кажется, что на горизонте может скрываться что-то жуткое.

В истинном стиле Fornite, культовая игра Epic Games, похоже, отлично начинает новый сезон. Из-за утечек, предполагающих возможное похищение инопланетянами и космическую вселенную в стиле научной фантастики, фанаты уже на грани своих мест!

Однако оказывается, что в преддверии этого таинственного нового сезона вам нужно будет выполнить квесты Fortnite Foreshadowing.У нас есть руководство о том, как исследовать сбитый черный вертолет, прямо здесь, но эта статья будет посвящена другой задаче, которую вам нужно выполнить: ремонту поврежденных телескопов.

Поврежденные места расположения телескопов в Fortnite

Epic GamesПоврежденные места телескопов в Fortnite.

Ключ к новой квестовой линии Foreshadowing — это миссия «Починить поврежденные телескопы». В описании говорится: «Они идут за нашими телескопами? Что дальше? Микроскопы? Как будто кто-то не хочет, чтобы мы смотрели на звезды.”

Для выполнения этой задачи вам нужно найти пять поврежденных телескопов, а для их ремонта потребуется 20 единиц металла для каждого, так что вам лучше фармить эти материалы, если вы хотите заработать этот опыт.

К счастью, чтобы помочь вам быстрее выполнить эту задачу, у нас есть все места, отмеченные на удобной карте выше, с более подробной информацией о том, как их найти в списке ниже.

Туманные луга

Первый телескоп можно найти в Туманных лугах на вершине одной из главных вершин этого района.Вам нужно упасть прямо в центре серой горной местности, чтобы максимально увеличить ваши шансы на ее быстрое обнаружение.

Метеостанция

Направляйтесь к прибрежной зоне в правом нижнем углу карты Fortnite, чтобы найти второй поврежденный телескоп. Он расположен на скале с видом на океан, рядом с деревянным указателем направления.

Торговый ряд

На заснеженных вершинах с видом на Retail Row вы найдете третий телескоп.Сидя на вершине горы к юго-востоку от местности, вам нужно будет подняться на вершину, чтобы получить свой приз.

Грязные доки

Dirty Docks — следующая остановка в вашей миссии по спасению поврежденного телескопа Fortnite. Направляйтесь на северо-запад к сильно затененному черному холму с видом на соседний остров. Телескоп обрамляют две ядерные башни на заднем плане, так что доберитесь до холма, с которого вы сможете увидеть лучше всего!

Скалы

Поврежденный телескоп номер пять прячется к востоку от Скалистых утесов на карте Fortnite.Доберитесь до холма с электрической станцией на вершине, и телескоп будет прямо перед вами.

Маяк

Поднимитесь к маяку, чтобы найти следующий телескоп. Используя дорогу в качестве ориентира, не переходите на меньший остров. Вместо этого идите на юг по побережью, и вы найдете его у подножия холма, который ведет к красно-белому строению.

Потные пески

Последнее местонахождение телескопа находится в Sweaty Sands, рядом с NPC John Wick.Там, где дорога сделает первую большую петлю, спуститесь к дереву под ней, и вы найдете последнюю петлю.

После того, как вы спасете все телескопы от разрушения, вы получите 24 000 опыта и станете на шаг ближе к раскрытию секретов Fortnite Season 7. Мы будем держать вас в курсе, когда появятся новые квесты Foreshadowing.

---

Если вы хотите быть в курсе всех последних новостей, посетите нашу главную страницу Fortnite, а также нашу специальную учетную запись в Twitter.

Специальные предложения отремонтируем телескопические удочки и получим бесплатную доставку

. Топ 10 лучших удочек и катушек Sougayilang 2021 — Bestgamingpro — Лучший игровой про Лучший игровой проЛучшая удочка для наматывания улова — BobVil__ BobVil__Top 10 лучших телескопических удочек 2020 года — Bestgamingpro — Лучший игровой про Лучший игровой проТоп 10 лучших спортивных удочек и катушек Jl 2021 года — Bestgamingpro — Лучший игровой про Лучший игровой проЛучший 20 отелей во Франции и Монако: Readers ‘Choice Awards 2021 — Yahoo Lifestyle Yahoo Lifestyle 10 лучших карманных удочек 2021 года — Bestgamingpro — Лучший игровой про Лучший игровой про Новая рыбалка Снасти на 2022 год | ICAST 2021 — Wired2Fish Wired2FishTop 10 лучших рыболовных комбо с телескопическими удочками 2020 — Bestgamingpro — Лучший игровой про Лучший игровой проЛучшая удочка и катушка — The New York Times The New York TimesТоп 10 лучших рыболовных палок 2021 — Bestgamingpro — Лучший игровой про Лучший игровой про лучшие удочки и удочки, по мнению экспертов — CNN CNNTop 10 лучших рыболовных спиннингов 2020 — Bestgamingpro — лучший игровой про Лучший игровой проТоп 10 лучших удочек нахлыстом — только ведущие бренды 2021 — Bestgamingpro — лучший игровой про Лучший игровой проТоп 10 лучших удочек Для мальчиков 2020 — Bestgamingpro — Лучший игровой про Лучший игровой проЛучший 10 лучших Sougayilang удочки для наживки 2020 — Bestgamingpro — лучший игровой про Лучший игровой проТоп 10 лучших шекспировских удочек 2021 — Bestgamingpro — лучший игровой про Лучший игровой проТоп 10 лучших басовых удочек 2021 — Bestgamingpro — Лучший игровой профессионал Лучший игровой профессионал 10 лучших трубок для удочек 2020 года — Bestgamingpro — Лучший игровой профессионал Лучший игровой профессионалЛучшие новые катушки на ICAST 2021 — Outdoor Life Outdoor LifeTop Viral Bass Fishing Content 2020 — Wired2Fish Wired2FishПочему удочки ломаются — Спортивная рыбалка Спортивная рыбалка Желание лучших удочек побудило основать Radcliffe Custom Rods около Кэштона — La Crosse Tribune La Crosse TribuneНовая рыбалка Снаряжение на 2021 год — Wired2Fish Wired2FishTop 10 лучших рыболовных сетей 2021 года — Bestgamingpro — Лучший игровой про Лучший игровой про7 Лучшие телескопические удочки (2021) — Heav__ Heav__Top 10 лучших Sougayilang Carp Reels 2020 — Bestgamingpro — Лучший игровой про Лучший игровой про25 лучших подарков для рыбалки ко Дню отца 2021 года — NBC News NBC NewsЛучшие детские удочки 2021 года — Лучшие продукты Field Stream Field StreamBoating Industry в 2021 году — Лодочная индустрия Лодочная индустрияTAAR Fishing Rods представляет НОВУЮ ЛИНИЮ MUSKY RODS на Wausau Musky Bash 3/19 3/20! — Musky Hunter — Musky Hunter Magazine Musky Hunter MagazineЛучший рыболовный каяк: надувной, еще 2 человекаCroix Rods превращает удочки в искусство — Green Bay Press Gazette Green Bay Press Gazette Журнал Musky Hunter MagazineGet Wild: рыбалка на Тенкаре — это путь к признанию дикой природы — Summit Daily News Summit Daily NewsHobie Mirage Pro Angler Kayak с MirageDrive 360 ​​Обзор: многофункциональная платформа для профессиональной рыбалки — Florida Sportsman Magazine Florida Sportsman MagazineTop 10 лучших рыболовных стульев с хранилищами 2020 — Bestgamingpro — Лучший игровой профи Лучший игровой проREYR заново изобретает удочку — GearJunkie GearJunkie 12 лучших флагштоков для лодок, рассмотренные в 2021 году — Основы водного спорта — YachtPal__ Новости YachtPal__ NewsArea Fishing Report: 4 горячих точки для рыбной ловли на мемориальных выходных — Gainesville Sun Gainesvillead SunЛучшие подарки для в День отца | Рыболовные снасти, одежда и многое другое — Полевой ручей Полевой ручейHobie Pro Angler 12 Обзор: Руководство по покупке рыболовного каяка — Полевой ручей Полевой ручей Отчет о рыбалке: окунь, лещ лучше, чем обычно — Gainesville Sun Gainesville Sun Лучшие каяки для начинающих в 2021 году — GearJunkie GearJunkieTop 10 Best Система хранения для внедорожников 2021 — Bestgamingpro — Лучший игровой про Лучший игровой про 10 лучших супер скиммеров 2020 — Bestgamingpro — Лучший игровой про Лучший игровой про Уголок на открытом воздухе: Surf’s up — Weekly Citizen Weekly Citizen50 вещей на Amazon, которые чертовски хороши для решения проблем вокруг вас дом — Обратный Обратный Добавление солнцезащитного козырька на вашу лодку — Катание на лодке Катание на лодкеКосмонавты списали старый стыковочный модуль космической станции за 7 часов выхода в открытый космос — Spac__ Spac__SUP Guide 2021: Наши любимые доски — Мужской журнал Мужской журнал 8 лучших кусторезов в 2021 году, согласно отзывам | Better Homes Gardens — BH G BH GРыбалка: предвкушая поклевку — Hornell Evening Tribune Hornell Evening TribuneContessa берет это с вершины — The Boston Globe The Boston GlobeРуководство по покупке рыболовного снаряжения: Как выбрать удочку — finde__.au finde __. au 7 лучших крышных граблей для уборки снега по отзывам покупателей — BH G BH GBill May: Вот как ловить рыбу в поплавковой трубе | КОММЕНТАРИЙ НА УЛИЦЕ — Baltimore Sun Baltimore Sun Вот полный список аксессуаров Ford Bronco 2021 года с ценами — Ford Authority Ford AuthoritySeaVee 450z Обзор лодки — Florida Sportsman Magazine Florida Sportsman Magazine 14 лучших щеток для чистки лодок, рассмотренные в 2021 году — YachtPal__ News YachtPal__ NewsCutwater C-24 CW Журнал Bay Magazine Chesapeake Bay MagazineArt Lander’s Outdoors: Лето здесь, и это означает, что разгар сезона для солнечной рыбы в Кентукки — Пользовательский контент Пользовательский контент Укрытие для карпа — Журнал Hatch Журнал Hatch Журнал Hatch Лучшее снаряжение для ловли нахлыстом для начинающих — Полевой ручей Полевой ручей ‘Мандалорианец «набирает силу в главе 11: Наследница» — Spac__ Spac__Hobie Mirage Compass Kayak с MirageDrive 180 Review: All- — Florida Sportsman Magazine Florida Sportsman Magazine GearJunkie GearJunkieКогда большой окунь поднимается на солнечный свет — Hornell Evening Tribune Hornell Evening TribuneПолное руководство по снаряжению паука для краппи — Field and Stream Field и StreamFake Fishing Gear Reviews на Amazon — My Story — BassResourc__ BassResourc__ 12 лучших систем поддержки понтонных лодок, рассмотренные в 2021 году — Boatingbasicsonline BoatingbasicsonlineЛучшие складные складные фургоны — The New York Times The New York TimesMag Bay Yachts 42 Hardtop Boat Review — Спортивная рыбалка Спортивная рыбалка 10 худших вещей, которые наши читатели купили в 2020 году — и то, что они хотели бы купить вместо этого — США СЕГОДНЯ США СЕГОДНЯ Подержанное рыболовное судно | BDOutdoors — BDOutdoors On The Wire BDOutdoors On The WireЛучшие аварийные радиостанции 2021 года — Обзор GearJunkie GearJunkieBlazer Bay 2700 Hybrid Bay Boat — Florida Sportsman Magazine Florida Sportsman Magazine2021 Руководство покупателя лодок: Bay Boats — Спортивная рыбалка Спортивная рыбалкаGrady-White Freedom 235 Обзор лодки Sportsman Magazine Florida Sportsman MagazineЛучшие экранные палатки 2021 года — Рекомендации Боба Вила — BobVil__ BobVil__Удочка Tanuki Ninja для ловли нахлыстом превращает древнее японское искусство в мейнстрим — Yanko Design Yanko DesignGrady-White Fisherman 257 — Chesapeake Bay Magazine Chesapeake Bay MagazineCrevalle 33 CSF Обзор лодки — Florida Sportsman Magazine Florida Sportsman Magazine 10 лучших посадочных сетей с накладками 2020 — Bestgamingpro — Лучший игровой про Лучший игровой про Лучшее снаряжение для путешествий — The New York Times The New York Times5 Лучшие стартовые наборы для ловли нахлыстом (2021) — Heav__ Heav__The best рыболовный багор — Chicago Tribune Chicago TribuneТоп 10 лучших рыболовных байдарок 2020 года — Bestgamingpro — Лучший игровой про Лучший игровой про Я могу не подходить для подледной рыбалки.Или питье со льдом — The Boston Globe The Boston GlobeBOB MAINDELLE: Лето — пора солнечных рыб | Спорт на открытом воздухе | kdhnew__ — The Killeen Daily Herald The Killeen Daily HeraldЛучшие торшеры до 300 долларов — The New York Times The New York TimesЛучшие роскошные отели 2021 года для вашей следующей международной поездки — Men’s Journal Мужской журнал Новости 5 Новости WKRG 5 100 лучших новинок 2020 года — gearpatro__ gearpatro__Эти удилища 3 Tenkara-in-1 идеально подходят для ловли в небольших реках и в открытой воде — Yanko Design Yanko Design5 лучших снежных метел, которые помогут вам расчистить свой автомобиль одним быстрым движением — BH G BH G Как собрать идеальный комплект для устранения неисправностей для длительного проживания в дикой природе — Field Stream Field Stream 7 лучших огней для лодок Jon (кормовые, носовые, транцевые и бортовые) — Boatingbasicsonline BoatingbasicsonlineЛетние игрушки с самой горячей водой и Аксессуары для яхт для острых ощущений и холода — Bloomberg Bloomberg STAFF PICK Code ST AFF PICK Код ПЕРСОНАЛ Код ПЕРСОНАЛ Код ПЕРСОНАЛ Код ПЕРСОНАЛ Код 000 000 ПЕРСОНАЛ 000 000 000 ПЕРСОНАЛ 000 000 000 ПЕРСОНАЛ 9000 Код 000 ПИК Код ПЕРСОНАЛ Код ПЕРСОНАЛ Код ПЕРСОНАЛ Код ПЕРСОНАЛ Код Код 000 ПЕРСОНАЛ 000 000 000 000 000 ПЕРСОНАЛ 02 НАБОР ПЕРСОНАЛА Код НАБОР ПЕРСОНАЛА Код НАБОР ПЕРСОНАЛА Код КОД ПЕРСОНАЛА Код Код ПЕРСОНАЛА Код ПЕРСОНАЛА 000 000 000 000 000 000 000 000 000 000 000 ВЫБОР ПЕРСОНАЛА Код ПОДБОР ПЕРСОНАЛА Код ВЫБОР ПЕРСОНАЛА Код ОТБОР ПЕРСОНАЛА Код Код ПЕРСОНАЛА Код 000 ПЕРСОНАЛ Код ПЕРСОНАЛ Код ПЕРСОНАЛ Код ПЕРСОНАЛ Код ПЕРСОНАЛ Код ПЕРСОНАЛ Код ПЕРСОНАЛ FF Код ПЕРСОНАЛ FF Код ПЕРСОНАЛ FF Код Код НАБОР ПЕРСОНАЛА Код НАБОР ПЕРСОНАЛА Код НАБОР ПЕРСОНАЛА Код НАБОР ПЕРСОНАЛА Код ПЕРСОНАЛ 000 Код 000 000 PIC 000 PIC 000 PIC K Код ПЕРСОНАЛ Код ПЕРСОНАЛ Код ПЕРСОНАЛ Код ПЕРСОНАЛ Код Код ПЕРСОНАЛ Код 000 ПЕРСОНАЛ 000 000 000 ПЕРСОНАЛ 000 000 ПЕРСОНАЛ 000 Код ПЕРСОНАЛ Код ПЕРСОНАЛ Код ПЕРСОНАЛ Код ПЕРСОНАЛ Код ПЕРСОНАЛ Код ПЕРСОНАЛ 000 000 000 000 000 ОТБОР ПЕРСОНАЛА Код ОТБОР ПЕРСОНАЛА Код ОТБОР ПЕРСОНАЛА Код ОТБОР ПЕРСОНАЛА Код 0_ Все, что вам нужно, это трубка из ПВХ, старая катушка и леска, а также латексные хирургические трубки несколько дюбелей для снарядов. Leave a Reply Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Comment Name* Email* Website
