Направляющие полного выдвижения размеры: Технологические размеры и отступы для установки выдвижных ящиков

Содержание

Технологические размеры и отступы для установки выдвижных ящиков

Сборка сборкой, но чтобы мебель, сделанная своими руками, радовала глаз и душу, необходимо не просто качественно её собрать, но и правильно рассчитать размеры деталей. Если говорить о выдвижных ящиках, то здесь очень важно, чтобы качественно собранная конструкция легко и непринуждённо скользила по своим направляющим, не раздражая необходимостью прикладывать усилия, чтобы выдвинуть ящик. Также, не очень приятно, когда выдвижной ящик проваливается из-за того, что проём, почему-то шире, чем надо. Безусловно, становится немного грустно от того, что выдвижной ящик полностью не заезжает, потому что он длиннее, чем необходимо. Все эти проблемы могут возникнуть, если вы неправильно рассчитаете размеры и отступы в процессе проектирования мебели, а именно – выдвижных ящиков. Поэтому, давайте для начала разберёмся, с размерами и отступами, а уж затем будем приступать, непосредственно, к изготовлению и сборке выдвижных ящиков.

Несмотря на то, что роликовые и шариковые направляющие – это «две большие разницы», между ними есть много общего. Например, у них общие размерные диапазоны, а также они имеют одинаковые зазоры для установки. Проще говоря, расчёт размеров и отступов под установку выдвижных ящиков на роликовых направляющих имеет те же параметры, что и для шариковых направляющих.

Расчёт ширины выдвижного ящика

А теперь давайте перейдём к конкретным цифрам. Итак, по технологии проектирования мебели ширина выдвижного ящика должна быть на 26мм меньше, чем ширина проёма, в который его надо установить. Получается, что под установку направляющих выделяется по 13мм с каждой стороны.

На рисунке мы чётко видим все расчётные параметры для установки выдвижных ящиков на роликовых или телескопических направляющих. Обратите внимание, что расчёт ширины выдвижного ящика производится не относительно габаритной ширины тумбы, а относительно внутреннего проёма для выдвижного ящика. В данном примере у нас габаритная ширина тумбы равна 400мм, а внутренняя – 368мм.

Внутренний проём – это габаритная ширина минус толщина двух переборок. В нашем примере тумба изготавливается из ДСП толщиной 16мм. Таким образом, внутренний проём получился равным: 400-16-16=368мм. Вот такая простая арифметика.

И вот теперь именно относительно ширины проёма мы рассчитываем ширину выдвижного ящика. У нас она равна: 368-26=342мм. Вот, собственно и всё. Хотя, с одной стороны, вроде как всё, но если хорошенько подумать, то не совсем. Вот смотрите, если, габарит днища тумбы равен ровно 400мм, то переборка, однозначно будет прикручиваться с небольшим смещением внутрь (как правило – это смещение идёт на толщину кромки, в нашем случае – это кромка 0,5мм, поэтому смещение будет где-то на1мм). Таким образом, внутренний размер проёма уменьшится на 1мм с каждой стороны. В результате получим следующее: 400-16-16-1-1=366мм. А выдвижной ящик тогда будет иметь ширину: 366мм-26мм=340мм. Как видите, его ширина отличается на 2мм от предыдущих расчетов. И в нашей ситуации именно эта ширина будет рассчитана верно.

Вы можете возразить: «Что там эти 2мм? Какую они погоду могут сделать в процессе установки выдвижного ящика?» Однако в мебельном деле иногда и 2мм могут сыграть свою злую роль. В данном случае, более широкий выдвижной ящик может стать причиной «тугого хода» ящика по направляющим. Так что, лучше расчеты под установку выдвижных ящиков производить очень внимательно и щепетильно, чтобы не было потом, как говорится, «мучительно больно…»

Расчёт длины выдвижного ящика

Относительно расчета длины ящика нужно, прежде всего, знать о том, что роликовые и шариковые направляющие бывают следующей длины: 250мм, 300мм, 350мм, 400мм, 450мм, 500мм, 550мм, 600мм. Это, так сказать самые популярные размеры. Также бывают шариковые направляющие длиной до 800мм. По роликовым направляющим, насколько мне известно, имеется ограничение длины до 650мм. Хотя, можно уточнить эти параметры у продавца фурнитуры, уж кто-кто, а он точно знает, что у него есть в продаже.

Казалось бы, что рассчитать длину выдвижного ящика проще простого: если ставим направляющие длиной 500мм, то и соответственно, длина ящика будет равна 500мм. Но для наших людей 4 сантиметра – это не просто 4см. Нет, для нас это – ЧЕТЫРЕ САНТИМЕТРА! И борьба за них будет жесткой и принципиальной.

Итак, в нашей ситуации, внутренняя глубина тумбы равна 490мм. Понятно, что ящик длиной 500мм сюда не поместится. Получается, надо ставить выдвижной ящик на направляющие длиной 450мм. Но ведь свободное полезное пространство у нас 490мм. Не отдадим врагу 40мм! Ну, там не 40мм, а, где-то 35мм (5мм можно оставить на форс-мажорные ситуации, которые могут возникнуть в процессе сборки мебели). В общем, делаем выдвижной ящик длиной в 485мм и радуемся дополнительно отвоёванному пространству. Правда такой ящик не будет до конца выезжать, ибо направляющие-то у нас короче. Но ведь это, же не критично. Всё равно будет достаточно доступа к вещам, хранящимся в ящике. А вот вместительность конструкции мы увеличили. Замечательно!

Хочу ещё обратить ваше внимание вот на что. Дело в том, что выдвижные ящики бывают с внутренними и наружными фасадами. Так вот, при расчёте длины выдвижного ящика с внутренним фасадом, надо всегда помнить о толщине этого самого фасада. То есть, если внутренняя глубина тумбы равна 490мм, то полезное свободное пространство (при условии, что фасад имеет толщину 16мм) будет равно: 490мм-16мм-1мм=473мм. Вот от этого размера и «танцуем» при расчёте длины выдвижного ящика. А 1мм я отбросил для того, чтобы внутренний фасад ящика был немножко углублён внутрь тумбы. Кстати, и направляющие прикручиваем, отступив от края переборки где-то 17мм. Чтобы фасад «ушёл» внутрь.

Расчёт высоты выдвижного ящика

К расчету высоты выдвижного ящика необходимо подходить исходя из особенностей нашей мебельной конструкции. Однако существует некий общепринятый стандарт расчета высоты выдвижных ящиков. В узких мебельных кругах, «правилом хорошего тона» считается делать высоту выдвижного ящика на 40-50мм меньше, чем высота фасада. Это даёт некую возможность «для манёвра» сборщику мебели в процессе установки выдвижных ящиков и регулировки фасадов.

Лично я в данной ситуации предпочитаю не нарушать многовековые мебельные традиции, и выполняю расчёт высоты выдвижных ящиков именно по этой формуле: «Высота фасада (минус) 40 (50)мм (равно) Высота выдвижного ящика».

Советую вам, также прислушаться к данной методике расчета высоты выдвижных ящиков, и тогда у вас появляется дополнительный шанс сделать своими руками качественную мебель.

Ну, кажется, всё рассказал, о расчетах размеров и отступов для установки выдвижных ящиков. Что же, теперь, пожалуй, можно переходить к сборке выдвижных ящиков.

Как рассчитать выдвижные ящики под телескопические направляющие

Здравствуйте друзья.

В этой статье мы с вами научимся определять размеры выдвижных ящиков (с накладными фасадами), делать их разметку и установку.

Изначально, для изготовления короба и ящиков, будет использоваться ДСП толщиной 16мм, и выдвижной фурнитурой будут телескопические направляющие.

Итак, сначала разберемся, как рассчитать размеры ящиков.

Любой такой элемент мебели, состоит из четырех деталей.

Как правило, две фронтальные детали располагаются между двумя боковыми (на которые потом крепятся полозья от телескопических направляющих).

Для того чтобы высчитать размеры фронтальных деталей, нам нужно знать ширину всего короба.

Пусть, она будет равна S.

Для расчета, нам, так же, нужно знать зазоры, которые необходимо дать на телескопические направляющие. Они равны 13мм (на каждую направляющую).

Теперь, исходя из устройства самого ящика, высчитаем размер его фронтальной детали (Sфр):

Sфр = S-32-26-32 = S-90 (мм, все размеры, в дальнейшем, будут в миллиметрах), где: 32 – толщина двух боков короба, 26 – допуски под направляющие с двух сторон (13+13=26), 32 – толщина двух боковых деталей ящика.

Формулу Sфр = S-90 можно использовать в случае, если, как было сказано выше, толщина ДСП равна 16мм.

Если, например, толщина ДСП будет равна 18мм, то:

Sфр = S-36-26-36 =

S-98

Боковые детали ящика, обычно равны размерам самих направляющих, которые бывают:

250:300:350:400:450:500:50:600:650:700:750:800 (мм).

Самый распространенный вариант (например, для изготовления кухонных гарнитуров – короб, глубиной 460мм, под направляющие, размером 450мм).

Высота ящиков зависит от высоты фасадов, которые должны быть на них установлены.

Например, в нашем варианте, верхний фасад будет иметь стандартную высоту 140мм, и под него высота может быть равной 100мм.

А вот для двух остальных фасадов, высотой по 291мм, эту высоту можно брать, например, 120, 150, 180….В нашем случае, она будет равна – 200мм.

Теперь, довольно ответственный момент – разметка боков короба под установку «телескопов».

Разметка должна быть правильной, так как выдвижные ящики должны находиться внутри короба на определенном расстоянии друг от друга. Все это «завязано» на положении фасадов и зазоров между ними.

Итак, как сделать такую разметку?

Для начала, нужно определиться с положением фасада относительно выдвижного ящика.

В случае с верхним фасадом – он будет располагаться строго по центральной оси ящика.

Зазоры между деталями ящика и крайними гранями фасада (по высоте) будут равны 20мм (сверху и снизу).

Остальные два фасада будут располагаться так, чтобы расстояние между деталями ящика и нижней гранью фасада, было равно, например, 25мм.

Почему 25мм?

Дело в том, что самый нижний фасад будет перекрывать короб (по низу) заподлицо.

Так как нижний горизонт короба имеет толщину 16мм, должен еще быть зазор между этим горизонтом и выдвижным ящиком (чтобы последний мог двигаться, не цепляя этот горизонт).

По этому:

25-16=9 (мм). Это и будет величина зазоры.

Даже, если в этот расчет включить толщину ДВП (из которого будет сделано дно ящика), толщина которого, например, будет равна 3мм, то:

9-3=6 (мм).

Как видите, зазор есть, все будет работать.

И последнее условие: Для простоты расчетов, та часть телескопической направляющей, которая будет крепиться на выдвижной ящик, будет крепиться строго по его центру.

Итак, общая высота короба – 730мм.

Размеры фасадов: 140мм и 291мм.

Верхний зазор между фасадом и коробом равен 4мм, и зазоры между фасадами – по 2мм.

Размечаем бок с верхней части вниз.

Но для того, чтобы начать делать разметку, нужно определить положение оси направляющей на выдвижном ящике с фасадом.

В случае с верхним фасадом, оно будет равно 70мм сверху и снизу.

В случае же с двумя другими фронтами, оно высчитывается следующим образом:

Так как зазор между фронтом и ящиком (снизу) равен 25мм, и половина высоты самого ящика (200мм) равна 100мм, то расстояние от низа фасада до центральной оси ящика будет равна:

25+100=125мм.

Тогда расстояние от верхней грани фасада до этой центральной оси будет равно:

291-125=166 (мм), где 291 – высота фасада.

Этих двух размеров нам будет достаточно.

Итак, рассчитываем положение верхней направляющей (все размеры будут в миллиметрах):

4+70=74, где 4 – зазор между верхним фасадом и верхней гранью короба.

74+70+2+166=312. Это положение оси под второй выдвижной ящик.

312+125+2+166=605 – положение оси под третий (нижний) ящик.

Чтобы сделать проверку на правильность расчета, нужно к последнему размеру (605мм) добавить расстояние от центральной оси нижнего ящика к низу фасада (125мм), так как этот фасад полностью перекрывает короб снизу, и мы должны получить высоту всего короба, которая равна 730мм.

Проверяем:

605+125=730 (мм).

Все правильно.

Алгоритм расчета, я думаю, понятен.

На этом я буду заканчивать.

До новых встреч.

Расчет выдвижных ящиков с роликовыми, шариковыми направляющими



Выдвижными механизмами оснащается практически любая корпусная мебель, начиная от оснований кроватей и заканчивая навесными кухонными шкафами. Это удобная система хранения для чего угодно: различных мелочей, канцелярии, белья, инструмента и кухонной утвари. Каким образом произвести расчет выдвижного ящика зависит только от типа выбранных направляющих. И нет разницы, если выбраны роликовые или шариковые.

Роликовые или шариковые направляющие, какие выбрать?

С точки зрения расчета ящиков – формулы для роликовых направляющих и шариковых абсолютно одинаковы. Вы можете в любой момент поменять на комоде, в тумбе или шкафу одни на другие без каких-либо изменений в конструкции мебели. Единственный нюанс, останутся отверстия от крепежа, которые можно как-то замаскировать, поскольку:

  • Роликовые направляющие крепятся по нижнему краю ящика, с захватом днища.

  • Шариковые направляющие принято крепить по центру боковины ящика.

Если говорить о том, какие направляющие из вышеперечисленных лучше, то ответ кроется в закладываемом на изготовление корпусной мебели бюджете.

Роликовые направляющие – это эконом. На поточную офисную мебель ставят именно их. Как и в принципе на любые выдвижные ящики корпусной мебели эконом-класса, включая кухонную, ставят обычные роликовые направляющие. Фурнитура такого плана вполне практичная и долговечная. Если сильно не нагружать ящик (а сделать этого «не даст» и днище из тонкого ДВП), то прослужит она десятилетия. Конструкция роликовых направляющих такова, что ломаться там нечему.

Шариковые направляющие полного выдвижения по стоимости и эксплуатационным характеристикам классом повыше. Выдвижной ящик, оснащенный ими, выдвигается полностью, без перекрытия задней части верхней полкой (столешницей), что очень удобно для обзора всего хранимого в нем. Также шариковые направляющие могут «похвастать» плавным приятным ходом. Есть варианты со встроенным доводчиком (их можно идентифицировать по встроенной внутри механизма пружине с пластмассовым ограничителем).

При выборе выдвижных механизмов не стоит гнаться за дешевизной. Очень многое зависит от толщины металла и точности калибровки. Китайские аналоги с тонким металлом очень быстро выходят из строя – сами направляющие сминаются и гнутся, ролики и шариковые подшипники вылетают даже при некритичных нагрузках. Поэтому будьте внимательны при покупке и отдавайте предпочтение качественным, ходовым позициям известных бюджетных брендов.

Расчет выдвижных ящиков

Чтобы не было путаницы и недопонимания, определим исходные данные:

Мебель изготовлена из ламинированного ДСП толщиной 16 мм, для днища используется ДВП толщиной 4 мм.

  • Ширина шкафа/тумбы (внешнего габарита) = Х.
  • Высота ниши под установку выдвижных ящиков в шкафу/тумбе (за минусом накладной столешницы) = Y.
  • Глубина стоевой (боковины) шкафа/тумбы = Z.

Расчет фасада ящика

Как ни крути, расчет внутренней части короба во многом зависит от фасадной части.

Фасад может быть внутренним (закатываться за боковые стенки корпуса) и накладным.

Как видно из чертежа, выбор накладного или внутреннего фасада может повлиять на глубину ящика. В случае вкладного он закатывается глубже на толщину фасада (-20 мм от глубины стоевой).

Высота фасада ящиков обычно варьируется в пределах 150-200 мм. Все зависит от того, что будет храниться внутри. Под документы и канцелярские принадлежности в офисных тумбах делают ящики поменьше, глубиной 120-150 мм, редко 180 мм. Бельевые ящики комода проектируют поглубже, начиная от 180 мм и заканчивая 250 мм. Под игрушки и постельные принадлежности ящики могут быть еще глубже по высоте фасада, но в этом случае обязательно нужно усиливать дно, ребром жесткости или перегородками.

Размер фасадов выдвижных ящиков с учетом технологического зазора рассчитывается по аналогии с остальными дверцами, более подробно можно почитать здесь. Если кратко – от габаритов по внешнему периметру отнимается 2-3 мм, между соседними фасадами зазор также составляет 2-3 мм.



Пример, как рассчитать фасады для двух выдвижных ящиков относительно нашей тумбы с габаритами X*Y*Z.

  • Внутренний фасад: (X-16*2-3)x((Y-16*2)/2-3)
  • Накладной фасад: (X-3)x(Y/2-3)

Высота и длина фасада может меняться местами, если есть текстура и желаемое направление рисунка – продольное или поперечное. При кромлении фасадов ПВХ по периметру необходимо учесть толщину кромки!

Как рассчитать боковину ящика

Направляющие для выдвижных ящиков предлагаются в продаже с шагом 50, начиная от 250 мм и заканчивая 550/600 мм. У производителей фурнитуры в каталогах всегда есть подобная раскладка, по которой можно сориентироваться в размерах и разметке под крепеж.

размеры роликовых направляющихразмеры шариковых направляющих

Таким образом, и глубина боковин ящиков берется с шагом 50. Для самых неглубоких ящиков 250 мм, и далее, соотнося глубину стоевой шкафа/тумбы с длиной подходящей направляющей – 300, 350, 400 мм и т.д.

Самая узкая боковина шкафа/тумбы для встраивания – 260 мм для накладного фасада и 280 мм для внутреннего фасада (под направляющую 250 мм). Требуемый зазор по переднему краю для монтажа обычно 2 мм. Сзади зазор произвольный, от 1-2 см и до 5см. Если остается больше, лучше приобрести направляющие подлиннее, чтобы не терять пространство за ящиком. Получается:

(глубина ящика)=длине направляющей и меньше Z не более чем на 50 мм.

Как рассчитать лоб (переднюю и заднюю часть) ящика

Если опять же обратиться к каталогам производителей, то можно увидеть, что зазор между боковинами корпуса шкафа/тумбы и ящиков составляет порядка 12,5-12,7 мм.

На самом деле, при расчетах эти цифры округляют, вычитая 13 мм. Так выдвижной ящик более свободно ходит и проще регулируется.

На чертеже схема расчета ящика наглядна и понятна. Таким образом, для расчета «лба» выдвижного ящика нужно отнять от габаритов шкафа/тумбы толщину ДСП 4 раза (по 2 с каждой стороны) и зазор 13 мм также с двух сторон. 16*4+13*2=90. Получается:

(длина лба)=Х-90мм.

Как рассчитать глубину ящика

Относительно глубины особых стандартов нет. Обычно под фасадом (Z5) оставляют 10-20 мм, а над фасадом 30-80 мм.

Таким образом, если, к примеру, высота фасада равна 150 мм, то глубина ящика будет порядка 80-100 мм. Я в расчетах опираюсь на карты кроя. Если уменьшение глубины ящиков позволит более компактно разместить детали на листе ЛДСП, то этим стоит воспользоваться. Бывают ситуации, когда несколько деталей вылазят на новый лист, а стоит «поиграть» с такими вот непринципиальными размерами деталей, как получается сэкономить на покупке целого листа с огромным остатком!

Расчет дна из ДВП

Есть два способа установить дно ДВП – внахлест и в паз. В первом случае дно прибивается к каркасу выдвижного ящика с обратной стороны. Во втором – задвигается в специальный паз.

  • При креплении внахлест отнимают на зазор 2мм. То есть ((длина лба)+16*2-2)х((глубина ящика)-2).
  • При глубине паза А мм с каждой стороны добавляют к внутреннему размеру (А-2) мм с каждой стороны. То есть ((длина лба)+ (А-2)*2)х((глубина ящика)-16*2+(А-2)*2).

Расчет выдвижного ящика на примере

Как рассчитать размеры деталей для выдвижных ящиков в нишу шириной 400 мм, глубиной 500 мм и высотой 600 мм. Пусть будут внутренние фасады, зазор не 3, а 4 мм для каждого (по 2 мм с каждой стороны) с учетом кромки толщиной 0,5мм. Дно крепится внахлест.

Формулы удобнее всего вносить в табличную форму эксель, указывая названия деталей и их размер (длину и ширину), количество.



как учитывать размеры для присадки

При сборке мебели фабричного производства вопрос о монтаже направляющих на выдвижные ящики вовсе не стоит. Разметка для правильной установки обычно производится (причем, очень точно), и инструкция по установке прилагается. Учитываем, что вся фурнитура при этом есть в наличии и вам не придется подбирать какие-либо элементы для крепежа. А вот при ремонте мебели или при ее производстве приходится самостоятельно рассчитывать положение направляющих для выдвижных элементов мебели.

Шариковые направляющие

При выборе направляющих предпочтение все чаще отдается шариковому варианту. И это неспроста: шариковые полозья по многим параметрам превосходят все иные конструкции направляющих. Они обеспечивают легкое выдвижение ящиков, достаточно легко крепятся и регулируются, способны фиксировать выдвижной элемент в обычном его положении.

Купить их в торговой сети перестало быть проблемой, поэтому осталось научиться их правильно крепить к мебели. Для обеспечения этого процесса вам потребуются:

  • направляющие;
  • шурупы;
  • шуруповерт;
  • линейка;
  • карандаш;
  • шило.
Качество элемента

При покупке обращаем внимание на ее длину (она должна быть не менее 70% от длины выдвижных ящиков) и комплектность. Лучше сразу приобретать конструкцию вместе с шурупами, чтобы потом не получить дополнительных проблем. Легкость движения частей конструкции проверьте еще в магазине.

Шариковые варианты состоят из двух частей. Чтобы их рассоединить (а это необходимо для крепежа), нажмите на резиновый фиксатор и просто выдвиньте внутреннюю часть направляющей. Она и будет непосредственно крепиться на выдвижной элемент.

Особенности крепежа к ящику

Крепить устройства на ящики можно в двух вариантах: по нижнему краю боковой стенки ящика или в центральной их части. Крепление направляющих вдоль центральной оси выдвижных ящиков рекомендуется использовать, если размеры самих ящиков достаточно большие. В этом случае нагрузка на конструкции будет меньше, что обеспечит их долговечность. Так устройства крепить проще, но сложнее их точно отрегулировать. Берете для упрощения дополнительно инструмент под названием уровень.

Только многократные замеры помогут сделать все качественно. Без строительного уровня в этом случае тоже не обойтись. В остальных случаях шариковые направляющие следует крепить по нижнему краю. И здесь тоже может быть несколько вариантов установки: заподлицо с фасадной панелью выдвижного ящика или с небольшим отступом вглубь. Проще закрепить шариковую конструкцию именно по первому варианту. Так и дополнительную разметку делать не придется, и расчеты проводить не будет необходимости. Фасадную панель ящика предстоит отсоединить.

Возьмите в руки направляющую и проложите ее к боковой панели. В местах крепления шилом сделайте отверстия. Так вам будет легче завернуть шурупы строго перпендикулярно панелям. Шляпки не будут торчать и препятствовать работе. Непосредственно на ящики шариковую конструкцию можно сразу крепить стационарно. А вот на боковые панели тумбы делать этого не рекомендуется.

Разметка и регулировка

Обратите внимание, что шариковые направляющие имеют как горизонтальные, так и вертикальные отверстия. Они предназначены для регулировки положения. Обычные круглые отверстия необходимы для окончательной фиксации. Для крепления конструкции на боковую панель тумбы необходимо произвести тщательную разметку. Отступите от нижней панели тумбы около 3 мм и на этой высоте проведите карандашом горизонтальную линию. Вдоль этой линии расположите направляющую (линия должна оказаться строго под направляющей) и заверните (не до упора) шурупы во все отверстия, имеющие продолговатую форму.

Теперь можно проверить их установку при помощи выдвижного ящика: совмещаем части направляющей и проверяем движение. Если все сделано правильно, то ящик должен двигаться легко. При полном закрытии ящика должны сработать оба фиксатора. Если всего этого нет, то шариковые устройства необходимо отрегулировать. Слегка отпустите шурупы и добейтесь устранения всех недостатков. И только после этого окончательно все шурупы должны быть прикручены до упора. На последнем этапе прикручиваем фиксирующие шурупы. Остается только установить панельную планку на выдвижной ящик и зафиксировать ее с помощью шурупов.

В первое время фиксаторы будут работать слишком жестко: открыть выдвижной ящик можно будет только с большим усилием.

Пугаться этого не стоит: со временем фиксаторы разработаются, и все станет значительно проще. Если вас это не устраивает, то вы можете установить шариковые направляющие и без фиксаторов.

Шариковые конструкции без фиксаторов тоже не сложно приобрести. Ну а если таких найти не удалось, то сами фиксаторы легко снять и с обычных направляющих.

Значительно сложнее установить шариковые устройства на выдвижные ящики, которые до этого были монтированы роликовыми. Дело в том, что роликовые направляющие обычно чуть шире, поэтому установка иных разновидностей может показаться неразрешимой проблемой. В реальности все не так уж сложно: достаточно подложить под направляющую прочную шину с каждой стороны, чтобы нивелировать разницу в толщине.

Если выдвижные элементы расположены друг над другом, то вам без расчетов обойтись не удастся. Существуют даже определенные расчетные формулы, которые выражают зависимость между размерами выдвижных ящиков и местом, где необходимо установить направляющую. Проще все же обзавестись технологической картой, где все расчеты будут уже произведены.

Оптимальный метод

Интересный способ разметки, который полностью исключает все недочеты монтажа, рекомендуют народные умельцы. Сначала они советуют прикрутить направляющие к выдвижным элементам и соединить обе части. Евровинты, на которых монтирован корпус мебели, необходимо отпустить, чтобы позволить боковым панелям отходить в сторону.

На внешнюю часть направляющей (ту часть, что должна прилегать к боковой панели корпуса), наносится слой любого красящего вещества. Выдвижной ящик аккуратно устанавливается в необходимое положение. Под него рекомендуется подложить лист картона, чтобы обеспечить необходимый зазор между днищем ящика и нижней панелью корпуса. После этого винты затягиваются до упора. Красящее вещество даст точный отпечаток на поверхности.

Именно на этом месте и следует прикрутить шариковую направляющую к боковым панелям. Метод прост до гениальности: точнее направляющую уже невозможно будет поставить. Недостаток только в том, что корпус мебели придется подвергнуть частичному демонтажу.

Заднюю панель точно придется отделять, так как она будет препятствовать свободному перемещению боковых панелей. Стоит ли это делать, чтобы установить направляющую? Способ хоть и точный, но не самый быстрый.

  1. Характеристики направляющих
  2. Последовательность установки
  3. Как вставить ящик (видео)
  4. Как вынуть ящик (видео)
  5. Ремонт шариковых направляющих
  6. Где купить направляющие

Привет! Когда Вы последний раз мучились с открыванием выдвижного ящика? Думаю не так давно, если зашли на эту страницу. Вы находитесь в нужном месте, в нужное время! Потому-что, благодаря этой статье, Вы с лёгкостью отремонтируете выдвижные ящики.

В это трудно поверить, но что если я расскажу где купить и как поставить шариковые направляющие? Такой ремонт не отнимет много времени, но результат доставит Вам максимум удовольствия. И это не плод Вашего воображения, а абсолютно реальная возможность!

Телескопические направляющие необходимы для удобного использования выдвижных ящиков. Система устроена из двух арматур образующих единый канал, в котором находятся шарики. За счёт множества шариков и создаётся почти бесшумное и плавное скольжение.

Рынок предложений переполнен большим количеством производителей мебельной фурнитуры. За свой период работы, в недорогом сегменте, заслужили доверие направляющие Edson. Наверняка существуют и более надёжные производители, но говорю только за испытанные.

Уважающий себя производитель мебели использует их в своих модулях и конструкциях. Сам факт того, что ящик выдвигается полностью, является новшеством для клиентов. Т. к. предшествующее поколение направляющих — роликовые, выдвигаются лишь на две трети от общей длины.

Телескопические направляющие выдерживают серьёзные нагрузки. Мой сын, ему 5 лет, любит на них кататься. Важно при конструкции ящика усиливать адекватно дно. Максимальная нагрузка 50 кг, но , что ничего нам не мешает установить 2 комплекта на один ящик.

Последовательность установки

1. В комплекте 2 полозка, левый и правый. Каждая из них разбирается на 2 части. Одна крепится к , она более широкая. И другая, более узкая, крепится к ящику. Сторона, откуда выкатывается планка, является передом, противоположная зад. Полозки симметричны.

2. Разводим направляющую до упора. По середине находим черный пластмассовый язычок. Нажимая на длинный конец, вытягиваем узкую планку. Не стоит париться по совместимости планок, они идентичны и взаимозаменяемы. Не совпадения происходят при комплектации от разных производителей.

3. боковину и боковую планку ящика. При стандартной высоте тумбы 720 мм и высоте шефлотовЛицевые планки ящика два по 176 и нижний 356 мм, я использую вот такие размеры: 110,280, 550 мм. Разметка сверху вниз. На ящик ставим направляющую посередине боковой планки.

4. Для плотного примыкания фасадаЛицевая планка ящика ящика к торцуПоперечный спил детали боковины, топим направляшку на 1-2 мм по глубине. Узкую планку крепим на ящик заподлицоВровень 16ми жёлтыми саморезами, используя биту PZ2. Сначала притягиваем в регулируемые отверстия, а потом в фиксирующие.

Как вставить ящик

Заводим плавно, направляя планки на ящике в черные пластмассовые пазы. Первое движение не глубокое до щелчка, потом вытаскиваем назад и повторяем поступательное движение вперед до упора. Разрабатываем двумя, тремя выдвижениями, и ящик на месте.

Как вынуть ящик

Для того чтобы вынуть ящик,следует выдвинуть его из тумбы до упора. Затем отжать чёрные язычки на полозках, один вверх, другой вниз. И потянуть короб на себя. Позаботьтесь заранее о том, чтобы он был пуст. Иначе велика вероятность травмирования.

В шаговой доступности от Вас, размещенапо расчёту корпусной мебели.

Ремонт шариковых направляющих

Если ящик ходит туго, качество направляющих никакой роли не играет. Все направляющие изготовлены по одной схеме.Низкое качество напомнит о себе через год, а то и два года эксплуатации. Важен правильный и грамотная установка.

Проверьте ширину, правильно ли ящик рассчитан. Если это необходимо уменьшите лобовые планки. Проверьте перед установкой диагональ, что тоже немаловажно. Чтобы ящики летали просто брызните по разу на них ВэДэшкой. Только не много, иначе будет перебор.

Если ящик сам выдвигается, то следует проверить фиксирующую заднюю часть узких планок. На конце расположена скобка, которая огибает (в закрытом состоянии) силиконовую втулку. За счёт этого и происходит фиксация. Необходимо поджать скобку, для более плотного крепления.

Во время вставки ящика, планка блокируется и не даёт возможности задвинуть ящик. Она упирается в крепления шариков. Нужно вытащить ящик и разогнуть крепления в стороны. Старайтесь вставлять ящик ровно, чтобы исключить эту проблему.

Если дно ящика в пазу, то при первой серьёзной нагрузке, оно выскочит оттуда.Рекомендую притянуть его на саморезы к нижним торцам планок ящика. Также следует усилить дно планками снизу, равными ширине или длине ящика.

Где купить шариковые направляющие

Направляющие полного выдвижения можно купить в любом магазине мебельной фурнитуры. Для этого делаем запрос в Дубль Гис Вашего города и система выдаст Вам все зарегистрированные магазины вашего города.

Прозваниваем и отправляемся за покупкой. Не трудно это сделать и в интернет магазинах. Если возникают сложности с покупкой, пишите мне. Я с удовольствием вышлю Вам несколько комплектов наложенным платежом.

Заключение

Теперь Вы без особых сложностей справитесь с установкой и ремонтом шариковых направляющих. Хватит издеваться над собой, используя устаревшую фурнитуру! Потратьте пол дня своего времени и взамен получите искреннее уважение и благодарность своих близких! Я уже молчу про самоуважение.

Если Вам понадобится деталировка корпусной и встроенной мебели, обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я , в назначенные сроки.

Что бы Вам хотелось добавить к этой статье?

Расскажите мне о своём опыте в комментариях.

Мне будет очень интересно послушать Ваши истории!

С хорошими мыслями о Вас,эксперт в мебельных вопросах

Дмитрий Ре́кун

При самостоятельном изготовлении мебели – различных шкафчиков с наличием выдвижных ящиков – ключевым моментом в сборке является монтаж направляющих. Роликовые направляющие обеспечивают процесс движения выдвижного элемента. Механизм выдвижной системы достаточно прост и включает в себя ролики и полозья, по которым они перемещаются.Ролики фиксируются на внешней стороне короба ящика. Полозья для их движения устанавливаются внутри шкафа по боковым сторонам свободной ниши. При выполнении сборки механизма очень важно установить элементы так, чтобы они четко совпадали. Если будет допущена неточность, то мебель будет испорчена. В лучшем случае механизм будет заедать и работать не гладко. В худшем случае собрать выдвижной ящик не удастся, а все примененные материалы будут испорчены. Кроме того, демонтировать механизм может быть достаточно проблематично. Перед проведением работ нужно выполнить несложные расчеты, чтобы получить желаемый результат.

Расчет направляющих

Чтобы ящики идеально занимали отведенное им место, нужно выполнить расчеты для роликовых направляющих перед тем, как их установить. Описать порядок вычислений лучше всего на примере. Если нужно соорудить, например, прикроватную тумбу с двумя одинаковыми выдвижными ящиками, то прежде всего нужно измерить ее параметры. Для тумбы с высотой боковин 367, высотой цоколя 70 и зазором между фасадами высота одного фасада получится: (368-70-2*3)/2=146 мм.

При одинаковых размерах элементов оптимальный вариант их монтажа – сделать их взаимозаменяемыми.

Для этого при расчете обязательно учитываются крайние положения ящиков. Кроме того, следует обратить внимание на перехлест фасадов и каркаса тумбы. Нижняя граница установки роликовых направляющих определяется дном тумбы. При установке короба на нее дно должно совпадать с ее нижним ребром.

Во избежание задевания дна тумбы нужно добавить 4 мм на шляпку самореза. Высота крепления нижнего элемента механизма будет равна сумме высоты шляпки самореза и величины осевой линии отверстия, то есть в данном примере: 18+4=22 мм. Можно рассчитать расположение деталей механизма от нижнего торца боковины тумбы. В этом случае: цоколь+толщина дна+высота крепления направляющей от дна=70+16+22=108 мм.

Стоит обратить внимание, что головка самореза, как правило, меньше 4 мм. Ее средние размеры – 1-1,5. Размер принимается за 4 для универсальности расчета. Полученные его результаты будут применимы и в том случае, если для изготовления тумбы будет использоваться материал толщиной 18 мм, а не 16. При этом небольшой зазор все равно останется.

Таким же порядком проводятся расчеты высоты фасада для верхнего элемента, только с учетом размещения нижних. После выполнения расчетов и разметки по полученным данным можно переходить к монтажу.

Сегодня разберем такой популярный вид направляющих для выдвижных ящиков, как шариковые направляющие полного выдвижения. Честно сказать, лично мне они очень нравятся за свое сочетание цены/качества.

Эти направляющие удобно и просто монтировать, они достаточно долговечны, обладают хорошими эксплуатационными характеристиками такими, как плавность хода и нагрузка (до 46 кг).

Компании производители предлагают достаточно широкий . По длине ни варьируют от 250 мм до 700 мм (с шагом в 50 миллиметров). На представленной схеме как раз и представлены основные типоразмеры, а также присадочные размеры. Стоит заметить, что расположение основных отверстий у разных производителей может отличаться, хотя есть и фиксированные (о которых мы поговорим ниже).

На следующем слайде представлены внешний вид данных направляющих. Они разбираются и состоят из двух половин. Более крупная и сложная (с подвижной шариковой кассетой) крепится к стойкам короба, меньшая к самому выдвижному ящику. В комплекте поставки всегда имеется пара направляющих (на один ящик).


Рассмотрим присадку данного вида направляющих на примере установки простого выдвижного ящика.


Начнем с присадки той части направляющих, которая крепится к самому ящику. Для этого на боковой стенке последнего проводим линию параллельную длиннику. Эта линия, как правило, должна проходить по центру с небольшим смещением (хотя, этот момент не принципиален, возможно смещение вверх или вниз).

На разметочную линию укладываем деталь, чтобы во всех отверстиях строго по центру она была видна. Выравниваем направляющие по переднему краю боковины ящика и накалываем центры отверстий шилом (я обычно колю одно круглое отверстие и остальные горизонтальные, которые позволяют осуществлять регулировку в горизонтальной плоскости).

Можно, конечно, воспользоваться для разметки схемой присадки, например, той, которую я привел в начале статьи. Но у разных производителей расположение отверстий может разниться, поэтому я действую именно так.


На следующем слайде видна та самая линия с наколотыми на ней отверстиями для метизов.


В каждое из этих отверстий вкручивается саморез. Я использую саморезы 4х16 миллиметров. Точно такие же манипуляции повторяются с другой стороны ящика (не забываем смотреть, где фронт/зад ящика, чтобы не прикрутить направляйки в разные стороны).


На следующем фото я постарался показать тот момент, что передний край направляющей соответствует переднему краю ящика.


Перейдем ко второму компоненту, который монтируется на стойку короба. Опять-таки опускаем перпендикуляр к передней грани стойки. Столярный угольник – просто незаменимый инструмент.


На данном перпендикуляре отступаем 37 миллиметров и накалываем эту точку шилом. (данное отверстие фиксировано для всех видов и производителей).

Обратите внимание, что на схеме от переднего края направляйки до центра этого отверстия всего 35 миллиметров, то есть она должна быть заглублена внутрь короба на 2 мм.


Укладываем направляющие на линию, совмещая ее с центрами отверстий.


Закручиваем в наколотое отверстие саморез (все тот же 4х16). Как правило, я не накалываю остальные отверстия, остальные вкручиваю просто в центр разметочной линии.


На следующем фото мы имеем полностью присаженные направляющие.


Теперь крупным планом передний край. Так более наглядно видно, что фурнитура действительно утоплена на 2 мм относительно передней грани короба.


Повторяем аналогичные манипуляции для всех направляющих, подготовив стенки к сборке. Желательно ставить направляющие именно на раздельных деталях, потому что присаживаться их на уже собранном коробе та еще морока.


Схожим образом подготавливаем и остальные ящики.


Собираем короб. То есть ставим верхние и нижние горизонты, заднюю стенку, стойки. Должно получиться примерно так.


Остается вставить ящики на причитающиеся им места. Для этого необходимо максимально выдвинуть внутренний компонент.

Обратите внимание на подвижную кассету с шариками, она также должна быть выдвинута вперед до упора.


Ящик заводим на направляющие. Сначала с одной стороны, потом с другой. При этом кончик ящичной детали должен зайти в кассету. В противном случае, он может упираться в нее, что препятствует правильной его установке. После того, как вы это сделали с обеих сторон, ящик необходимо задвинуть внутрь «до щелчка».


Следующее фото иллюстрирует именно полновыкатной характер системы. Нижний белый ящик выдвинут на всю длину, что очень удобно в использовании.


Теперь поговорим о том, как снять ящик с направляющих. На самом деле это не интуитивно-понятный процесс, поэтому многие люди, даже связанные с мебелью, частенько не догадываются о том, что эти направляющие разбираются. В центре данной фотографии вы видите черный рычажок.


Его необходимо сместить к низу, после этого направляющие легко разбираются.


Следующее – это уже выдвинутая, готовая к демонтажу направляйка и полностью открытый пружинный фиксатор, который мы только что сдвигали. Надо отметить, что с противоположной (левой) стороны ящика рычажок необходимо двигать вверх.


На этом разговор об установке направляющих можно закончить.

  • Расчетные размеры ящика
  • Установка направляющих
  • Полезные советы

Прошло то время, когда выдвижные ящики в столах и в шкафах скользили по деревянным планкам. На замену им пришли более качественные и удобные направляющие из металла, снабженные роликами и шариками. Наибольшим спросом потребителей пользуются шариковые направляющие полного выдвижения. Другое их название – телескопические направляющие.

Шариковые направляющие используются при сборке мебели для осуществления работы выдвижных ящиков.

Они обладают некоторыми неоспоримыми достоинствами, к которым относится:

  • доступная стоимость;
  • плавный ход;
  • высокая прочность;
  • износостойкость;
  • простота монтажа.

Шариковые направляющие полного выдвижения применяются как в комодах и в шкафах кухонной мебели, так и в других выдвижных конструкциях.

Расчетные размеры ящика

Для правильной установки шариковых направляющих полного выдвижения нужно выполнить некоторые требования. Особенно это касается тех домашних умельцев, которые делают предметы мебели своими руками.

Требования к мебели таковы:

  1. Выдвижные сооружения без учета фасада должны иметь ширину на 26 мм меньше ширины того места, куда они будут вставляться. С каждой стороны должен оставаться зазор в 13 мм для установки направляющих.
  2. Длина ящика должна совпадать с длиной приспособлений для выдвижения, которая может составлять от 25 до 80 см. Промежуточные размеры идут с шагом 5 см. До задней стенки шкафа вся конструкция не доходит на 1 см.
  3. Высота выдвижных емкостей зависит от желания хозяев и ничем не регламентируется. Обычно она бывает от 80 до 250 мм, но размеры могут значительно отличаться в большую сторону.

Вернуться к оглавлению

Установка направляющих

Для того чтобы произвести монтаж этих приспособлений, нужно вытянуть внутреннюю их часть, прижав усики черного цвета. Получившиеся половины крепятся на наружную боковину ящика и на внутреннюю поверхность шкафа.

Делается это так:

  1. Для начала нужно определиться с местом крепления. На наружной стороне боковой стенки выдвижного ящика размечается линия крепления. Она может проходить по центру, может располагаться в нижней его части. Половинка шариковой конструкции крепится на этой линии с помощью шурупов.
  2. На внутренней поверхности стенки шкафа отмечается аналогичная линия. Место ее расположения зависит от высоты ящика. Оставшиеся половинки приспособлений приворачиваются на свое место. Ящик заводится на место, и проверяется его свободный ход в сторону выдвижения и закрытия.

На половинах конструкции довольно много отверстий. Каждое из них имеет свое назначение. Продолговатые горизонтальные отверстия служат для перемещения направляющих по горизонтали при их регулировке. Продолговатые вертикальные – для перемещения планки вверх и вниз. После окончательной регулировки шурупы или саморезы вворачиваются в круглые отверстия для прочного крепления элементов шариковых направляющих.

На практике обычно поступают следующим образом:

  1. Нижние направляющие устанавливают на расстоянии 30 мм от днища шкафа.
  2. Расположение остальных деталей зависит от размера фасадов ящиков. При эксплуатации они не должны касаться друг друга. Для этого расстояние между направляющими, установленными на стенке шкафа, делается на 2-3 мм больше, чем высота фасада выдвижной конструкции.
  3. Детали направляющих приворачиваются строго по намеченной линии.
  4. После временного закрепления деталей через продолговатые отверстия нужно попробовать вставить ящик на свое место. Если все предыдущие операции были выполнены правильно, вы услышите легкий щелчок при срабатывании фиксатора. Это является признаком того, что направляющие можно закреплять окончательно через круглые отверстия. Если щелчка нет, то нужна регулировка с помощью небольшого перемещения деталей вниз-вверх и вперед-назад. Перед регулировкой нужно слегка ослабить крепежные шурупы.

DB4461 – это современная модель шариковых направляющих для ящиков, оснащенная механизмом плавного закрывания и доводчиком. Механизм позволяет полностью выдвинуть ящик и получить доступ ко всему его содержимому. Плавное закрывание осуществляется масляным доводчиком. Механизм гарантированно выдерживает 50 тысяч закрываний и открываний. Приспособление рассчитано на 25 кг веса. Работает совершенно бесшумно. Существуют и другие модели подобных изделий.

Какие могут быть размеры направляющих для выдвижных ящиков?

Выдвижные ящики, корзины, полки – это удобное, эргономичное место хранения в шкафах-купе и гардеробных. Выдвигаемые системы хранения позволяют максимально эффективно задействовать внутреннее пространство мебели, при этом все размещаемые предметы любых размеров будут всегда «на виду» и доступны для поиска. Но на каком бы варианте оснащения вы бы не остановились – вам придется подбирать размеры направляющих для выдвижных ящиков, с учетом нюансов установки и расчетов габаритов деталей, а также динамической нагрузки на механизм.

Виды направляющих для выдвижных ящиков

Любой выдвижной механизм корпусной мебели основан на работе роликовых или шариковых направляющих.

Шариковые направляющие еще называют «телескопическими» или «телескопами» из-за принципа выдвижения внутренней части полозьев из внешнего корпуса. По цене они несколько дороже роликовых.

шариковые (телескопические) направляющие для выдвижных ящиков
Размерный ряд шариковых направляющих, мм
250 300 350 400 450 500 550

Роликовые направляющие представляют собой самый простой и дешевый механизм выдвижения: вдоль полозков скользят два пластиковых ролика, а при подъеме в небольшую диагональ легко вынимаются друг из друга.

роликовые направляющие для выдвижных ящиков
Размерный ряд роликовых направляющих, мм
250 300 350 400 450 500 550

У каждого из двух основных видов направляющих есть масса разновидностей.

Выдвижные системы на основе роликовых направляющих

Например, на роликовых направляющих «работают» так называемые метабоксы – выдвижные системы, представляющие собой металлические боковины для ящиков разной высоты.

Метабоксы также называют металобоксами, самбоксами. Они могут оснащаться продольными и поперечными рейлингами, наращиваться с помощью глухих и перфорированных вставок, а также дополняться доводчиками.

Большинство выдвижных полок и корзин для шкафов-купе и гардеробных с настенным креплением также выкатываются за счет встроенных вовнутрь подвесной рамки роликовой направляющей.

Выдвижные системы на основе шариковых (телескопических) направляющих

Разновидностей телескопических выдвижных систем также немало.

Различают шариковые направляющие для выдвижного ящика по способу установки. Есть накладные и врезные, а также со скрытым монтажом – в этом случае выдвижной механизм «спрятан» под дном короба ящика.

Система сдвижения роликовых направляющих не позволяет встроить внутрь механизма доводчик – он может быть установлен только отдельной капсулой и «тормозить» движение ящика. А вот шариковые направляющие со встроенным доводчиком реализованы в едином механизме.

Также все выкатные корзины, карго и другие сетчатые системы хранения с доводчиками, обеспечивающими плавное «втягивание» механизма «работают» за счет шариковых направляющих.

Отдельно стоит выделить так называемые тандембоксы – выдвижные системы с двустенными металлическими боковинами, внутри которых встроена шариковая направляющая с дополнительным «апгрейдом», обеспечивающим бесшумное плавное закрывание с доводчиком.

Тандембоксы рассчитаны на повышенную грузоподъемность, есть модели с динамической нагрузкой до 70-80кг. Для сравнения – несущая способность метабоксов на роликовых направляющих составляет порядка 20-30кг.

Роликовые направляющие для выдвижных ящиков, размеры для установки, нюансы выбора

Размеры роликовых направляющих для выдвижных ящиков и систем хранения подбираются под глубину ниши, в которую планируется их установить. При этом собранный ящик должен быть меньше по глубине как минимум на 10-20мм. Например, в шкаф с боковинами глубиной 420мм подбираются направляющие длиной 400мм.

Размерный ряд роликовых направляющих для выдвижных ящиков представлен в размерах от 250мм до 550мм (редко больше, до 600, 650 и 700мм) с шагом в 50мм.

По всей длине рельсы предусмотрены установочные отверстия. Расстояние между ними подчиняется известному правилу для корпусной мебели, названному «система 32». Его суть заключается в кратности расстояний для монтажа числу 16/32 – 64, 96, 128 и т.д.

Одна часть рельсы с формой «уголком» крепится на выдвижной ящик, с захватом днища, а вторая – к внутренней боковине шкафа-купе.

При выборе роликовых направляющих для выдвижного ящика важно учесть не только длину самих рельс, но и качественные характеристики самого механизма:

  • Толщина металла. Основная часть поломок происходит из-за недостаточной жесткости рельс. Выдвижные ящики выпадают из пазов, выгибая их своим весом. Чтобы этого не произошло, при выборе обратите на толщину металла. Оптимально для неглубоких (до 300-350мм) и невысоких (до 200-250мм по фасаду) выдвижных ящиков выбрать роликовые направляющие толщиной 1мм. Для всех остальных – 1,2-1,5мм.
  • Несущая способность. Роликовые направляющие для выдвижных ящиков – самый недорогой механизм из всех представленных на рынке. Дешевизна определяется и заведомо невысоким требованиям к качеству хода, весовым нагрузкам и т.д. Динамическая нагрузка на роликовый механизм не должна быть больше 10-20кг с учетом веса самого короба (в зависимости от размеров, выдвижной ящик может весить 3-7кг).

Если вы планируете сделать выдвижные ящики в шкафу-купе или гардеробной с большей нагрузкой и довольно объемным по габаритам, лучше выбирайте вариант оснащения среди шариковых систем выдвижения. Они прослужат гораздо дольше, не будут раздражать вас резкостью хода, скрипом и шумом при движении.

Шариковые направляющие для выдвижных ящиков, размеры для установки, нюансы выбора

По качественным характеристикам шариковые механизмы гораздо лучше: они более стабильны, долговечны, обеспечивают плавный ход выдвижному ящику и практически бесшумны. Но и стоят несколько дороже.

Хорошая новость в том, что расчет размеров короба выдвижного ящика для роликовых и шариковых направляющих абсолютно одинаков. Размер зазора между коробом ящика и боковинами для обоих видов составляет 12,5-13мм.

То есть вы всегда можете поменять роликовые направляющие на телескопические (шариковые), если качество первых вас по какой-то причине не устроило.

Исключением являются врезные направляющие и скрытого монтажа: технологические размеры зазоров между коробом ящика и боковинами для них рассчитываются по-другому. По размеру выдвижной ящик скрытого монтажа больше по ширине, а зазоры между боковинами и коробом – меньше (по внутреннему размеру -49мм против -90мм при расчете).

Есть отличие и в установке шариковых направляющих на выдвижной ящик: если роликовые «цепляются» под донышко, то шариковые – вдоль центра боковины.

Размеры шариковых направляющих для выдвижных ящиков по установочным отверстиям также подчиняются «системе 32».

При выборе шариковых направляющих для выдвижного ящика обращайте внимание на размер, толщину металла и несущую способность механизма. Тонкие телескопические механизмы больше рассчитаны на установку выдвижных полок малой и средней нагрузки. Более «мощные», широкие по размеру подойдут для глубоких ящиков комода шириной до 900мм.

Конструкция выдвижного ящика, его внутреннее наполнение также может быть разным по размеру и функционалу. Об этом вы можете прочитать здесь.

Инструкция для расчета ящиков и рекомендации по выбору лучших направляющих

Бывают ситуации, когда в тумбах с распашными фасадами и обычными полками необходимо установить выдвижные ящики. Такая простая модернизация помогает увеличить вместительность корпуса и делает эксплуатацию мебели удобнее. Самый простой способ – установить готовые выдвижные корзины. Однако не всех устраивает цена этих выдвижных систем. Чтобы снизить расходы, можно самостоятельно сделать ящики и интегрировать их в корпус тумб. Эта статья поможет подобрать направляющие и расскажет, как правильно рассчитать размеры деталей для сборки выдвижных элементов.

В каких тумбах можно установить ящики?

Каких-либо ограничений и запретов в этом случае не существует. Условие одно – фасады не должны мешать выдвижению ящиков из корпусов. Их чаще всего устанавливают в кухонных модулях, шкафах-купе, письменных столах, пеналах и обычных тумбах с распашными дверками. О том, как исключить возможные помехи при выдвижении, читайте в специальном материале на сайте ИМ «Кронас».

Как выбрать направляющие для комплектации ящиков?

При покупке направляющих в большинстве случаев обращают внимание на их длину и стоимость. Это неверный поход, способный негативно повлиять на характеристики выдвижных элементов. Существует несколько важных критериев, которые влияют на выбор направляющих:

Самый лучший вариант – направляющие скрытого монтажа с доводчиками и функцией полного выдвижения. Однако они стоят дороже других моделей, поэтому их выбирают в основном для комплектации мебели, к эстетике которой предъявляют строгие требования. В большинстве ситуаций можно использовать обычные шариковые направляющие полного выдвижения. Для более удобной эксплуатации можно выбрать модели с доводчиками.

Роликовые направляющие рекомендуется использовать только при комплектации мебели эконом-класса, которую планируется заменить в скором будущем. Эти выдвижные системы по всем пунктам уступают современным шариковым моделям, поэтому их популярность постепенно снижается. Еще одна область применения таких направляющих – недорогая и максимально простая мебель в мастерских, производственных помещениях и т.д.

Для изготовления ящиков с усиленным дном можно выбрать метабоксы. Эти выдвижные системы изготовлены на основе роликовых направляющих. Их отличие от базовой модификации заключается в том, что они изначально укомплектованы боковинами из окрашенной эмалью стали. Боковые стенки метабоксов оснащены ходовыми роликами из пластика и заодно выполняют функцию выдвижной каретки. Такие системы можно выбрать для комплектации кухни, если стоимость скрытых шариковых направляющих превышает выделенный бюджет.

Изготовление ящиков

Подготовить детали для сборки ящиков в домашних условиях при помощи электролобзика не получится, так как требуется строгое соблюдение точных размеров и углов. Расхождение даже на (+/-) 1,5-2 мм приведет к тому, что ящики либо не поместятся в проеме, либо их будет заклинивать при движении. Несоответствие углов 90 градусов приводит к перекосам и тоже негативно сказывается на эксплуатационных характеристик. Теоретически можно добиться точности размеров и углов в домашних условиях. Помимо элетролобзика, для этих целей потребуется ручной фрезер. Однако этот способ слишком пыльный, долгий и трудоемкий.

Лучше всего заказать детали в цеху с форматно-раскроечным станком. Если требуется порезка большого количества крупных деталей (для нескольких ящиков с дном из ЛДСП в тумбы на кухню), то имеет смысл сразу купить лист недорогой ламинированной плиты и заказать ее раскрой. Сложнее, когда детали небольшие и их немного, но и даже в таком случае чаще всего удается решить вопрос. Рекомендуется сразу заказать оклейку тонкой ПВХ-кромкой всех видимых сторон деталей для сборки ящиков.

Как правильно выбрать длину направляющих?

Длина направляющих должна быть примерно на 20-30 мм меньше глубины корпуса. Такая рекомендация объясняется тем, что у ящика впереди фиксируется фасад-накладка, толщина которого составляет 16-19 мм. Кроме того, направляющие нужно на 2-3 мм «утопить» вглубь корпуса. Это требуется для страховки, чтобы в случае незначительного перекоса ящик не выступал вперед и не мешал закрытию фасадов.

При этом нужно учитывать, что шаг у направляющих составляет 50 мм. Например, если глубина тумбы составляет 410 мм, то подойдут направляющие длиной в 350 мм. В таких случаях рекомендуется выбирать модели полного выдвижения, чтобы часть ящика не оставалась в корпусе. Кроме того, можно увеличить длину боковых стенок до 380-385 мм. Это позволит с максимально эффективно использовать пространство внутри корпуса. Однако всегда нужно следить за тем, чтобы суммарная глубина ящика вместе с фасадом и допуском не превышала аналогичный габарит корпуса тумбы.

Расчет деталей для ящиков

При раскрое деталей для сборки ящиков чаще всего используют плиту ЛДСП толщиной 16 или 18 мм. Этот параметр имеет значение при определении длины передних и задних стенок. Дальнейшие расчеты зависят от того, какие направляющие выбраны для комплектации ящиков.

Шариковые и роликовые направляющие

При выборе обычных моделей шариковых направляющих между внутренними сторонами вертикальных стоек и корпуса ящика должен быть зазор 25-26 мм – по 12,5-13 мм на каждую сторону. Более точное значение зависит от толщины металла, который используют при изготовлении направляющих. Однако 1 мм принципиальной роли не играет, поэтому можно делать суммарный зазор 26 мм.

Высота ящиков с дном из ДВП или ХДФ может варьироваться в пределах от 50 до 180 мм. Увеличивать или уменьшать этот габарит не рекомендуется. Для сборки более высоких ящиков целесообразно использовать дно из ЛДСП. В качестве примера приведем пример расчета деталей для ящиков с дном их ДВП/ХДФ, которые планируется установить в тумбе с глубиной корпуса 460 мм и шириной 600 мм, с учетом, что для изготовления деталей планируется использовать ЛДСП (16 мм):

  1. Длина боковых стенок (L) – этот параметр соответствует длине направляющих или может быть больше. В данном случае для комплектации лучше всего подойдут системы длиной 400 мм. Однако в корпусе можно поместить более глубокий ящик с максимально допустимой L=435 мм.
  2. Длина передней и задней стенок (S) – при использовании 16-миллеметровой плиты длина боковин составит: S=568 (внутренний проем) — 32 (суммарная толщина двух боковин) – 26 (допуск на направляющие) = 510 мм.
  3. Габариты фасада на ящик – ширина накладки должна быть на 4 мм меньше размера внутреннего проема, а высота накладки рассчитывается по специальной формуле: h= H/N-4 мм.

H — высота проема;

N — количество ящиков в проеме.

Фасады внутренних ящиков нельзя комплектовать обычными ручками – они будут выступать за пределы корпуса и не дадут закрыться дверным полотнам. Для оснащения накладок нужно использовать врезные ручки или делать на верхней стороне фасада небольшое радиусное углубление, чтобы можно было захватить ящик рукой. Для внутренних выдвижных элементов чаще всего выбирают второй вариант.

Если использовать плиту толщиной 18 мм, длина боковин и габариты накладок останутся прежними, а длина передней и задней стенок уменьшится на 4 мм.

Длина и ширина дна из ДВП/ХДФ должны быть на 1 мм меньше аналогичных размеров ящиков в сборе. В данном случае – 434х541 мм.

Метабоксы

При изготовлении ящиков с использованием метабоксов со стальными боковинами и дно, и задние стенки раскраивают из ЛДСП. В отличие от роликовых направляющих при расчете суммарной ширины ящика следует отнимать не 25-26 мм, а 31 мм. То есть габариты деталей должны быть следующие:

  1. Ширина дна – S=568-31=537 мм.
  2. Глубина дна – теоретически этот размер равен длине направляющих, но на практике может оказаться на 4-5 мм меньше. То есть в нашем случае глубина может составить 395-400 мм.
  3. Длина задней стенки – такая же как и ширина дна: L=537 мм.
  4. Высота задней стенки – этот параметр зависит от модели метабокосов. Стальные боковины могут иметь высоту 55; 86; 118 и 150 мм. В зависимости от модификации от одного из указанных параметров необходимо отнять толщину дна (16 или 18 мм) – это и будет высота задней стенки ящика из метабоксов.

В некоторых ситуациях можно увеличить высоту задней стенки. В таком случае необходимо приобрести специальные рейлинги. Они крепятся к фасаду и задней стенке и являются своеобразным продолжением стальных боковин метабоксов. Размеры накладок для метабоксов определяются так же, как и при расчете фасадов для ящиков с обычными направляющими.

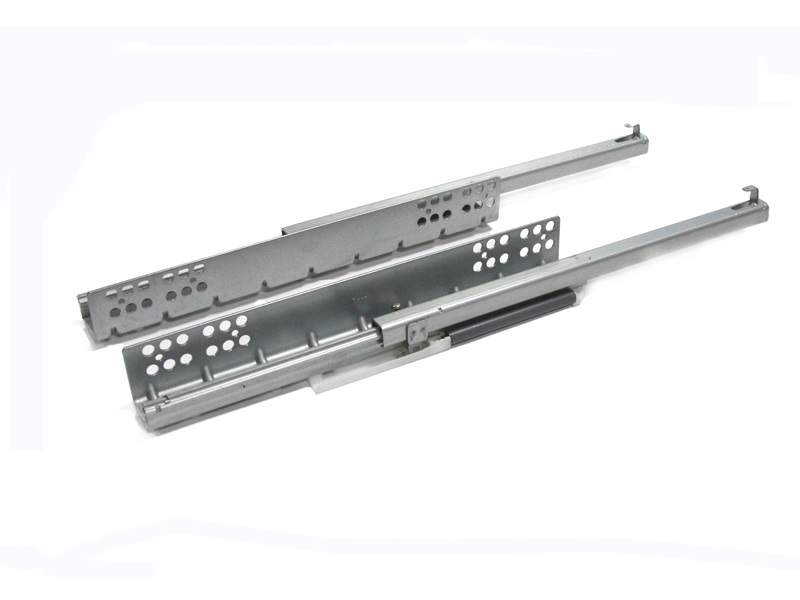

Направляющие скрытого монтажа

Для этих выдвижных систем нужно готовить ящики с дном из ЛДСП, которое может быть как накладным, так и внутренним. Особенность этих направляющих заключается в том, что у ящиков боковины выше передних и задних стенок. Разница составляет 10-15 мм и зависит от модели направляющей. Поскольку дно накладное, должна быть учтена и его толщина (16-18 мм). Этот вид направляющих подходит для изготовления глубоких ящиков с высотой стенок до 250-300 мм. В этом случае детали дна ящиков для тумбы с внутренним просветом 568 мм и глубиной 460 мм будут иметь следующие размеры:

  1. Боковые стойки – увеличить глубину ящика не получится, так как это не позволяет сделать конструкция направляющих. Придется даже немного уменьшить на 10мм – это требует инструкция по установке. Поскольку для данного случая нужно использовать модель L=400 мм, длина боковин составит 390 мм. Высота деталей h=250 мм.
  2. Передние и задние стенки – длина этих деталей составит L=568-42=524 мм. Для моделей, представленных в ИМ «Кронас», от ширины внутреннего просвета нужно отнять 42 мм. Для направляющих других марок эта величина может быть другой. Высота передних и задних стенок в этом случае составит h=250 (высота боковин) -16 (толщина дна) -13 (зазор внизу между боковинами и дном) = 221 мм.
  3. Размеры дна – длина детали такая же, как и у боковин L=390 мм, а ширина составляет 524 мм и совпадает с шириной передних и задних стенок.

В случае использования направляющих скрытого монтажа для комплектации внутренних высоких ящиков, можно обойтись без фасадов накладок. Это позволит использовать для корпуса с глубиной 460 мм направляющую L=450 мм и увеличить габариты ящиков.

Заключение

Примеры расчетов для 3 видов выдвижных систем – лишь шаблон алгоритма действий. При вычислении размеров деталей ящиков для определенной модели направляющих необходимо сверяться с информацией из инструкции. Принцип расчета остается прежним, а вот допуски могут немного измениться.

Устанавливаем шариковые направляющие полного выдвижения своими руками: фото с подробным описанием

Сегодня разберем такой популярный вид направляющих для выдвижных ящиков, как шариковые направляющие полного выдвижения. Честно сказать, лично мне они очень нравятся за свое сочетание цены/качества.

Эти направляющие удобно и просто монтировать, они достаточно долговечны, обладают хорошими эксплуатационными характеристиками такими, как плавность хода и нагрузка (до 46 кг).

Компании производители предлагают достаточно широкий выбор данных направляющих.  По длине ни варьируют от 250 мм до 700 мм (с шагом в 50 миллиметров). На представленной схеме как раз и представлены основные типоразмеры, а также присадочные размеры. Стоит заметить, что расположение основных отверстий у разных производителей может отличаться, хотя есть и фиксированные (о которых мы поговорим ниже).

На следующем слайде представлены внешний вид данных направляющих. Они разбираются и состоят из двух половин. Более крупная и сложная (с подвижной шариковой кассетой) крепится к стойкам короба, меньшая к самому выдвижному ящику. В комплекте поставки всегда имеется пара направляющих (на один ящик).

Рассмотрим присадку данного вида направляющих на примере установки простого выдвижного ящика.

Начнем с присадки той части направляющих, которая крепится к самому ящику. Для этого на боковой стенке последнего проводим линию параллельную длиннику. Эта линия, как правило, должна проходить по центру с небольшим смещением (хотя, этот момент не принципиален, возможно смещение вверх или вниз).

На разметочную линию укладываем деталь, чтобы во всех отверстиях строго по центру она была видна. Выравниваем направляющие по переднему краю боковины ящика и накалываем центры отверстий шилом (я обычно колю одно круглое отверстие и остальные горизонтальные, которые позволяют осуществлять регулировку в горизонтальной плоскости).

Можно, конечно, воспользоваться для разметки схемой присадки, например, той, которую я привел в начале статьи. Но у разных производителей расположение отверстий может разниться, поэтому я действую именно так.

На следующем слайде видна та самая линия с наколотыми на ней отверстиями для метизов.

В каждое из этих отверстий вкручивается саморез. Я использую саморезы 4х16 миллиметров. Точно такие же  манипуляции повторяются с другой стороны ящика (не забываем смотреть, где фронт/зад ящика, чтобы не прикрутить направляйки в разные стороны).

На следующем фото я постарался показать тот момент, что передний край направляющей соответствует переднему краю ящика.

Перейдем ко второму компоненту, который монтируется на стойку короба. Опять-таки опускаем перпендикуляр к передней грани стойки. Столярный угольник – просто незаменимый инструмент.

На данном перпендикуляре отступаем 37 миллиметров и накалываем эту точку шилом. (данное отверстие фиксировано для всех видов и производителей).

Обратите внимание, что на схеме от переднего края направляйки до центра этого отверстия всего 35 миллиметров, то есть она должна быть заглублена внутрь короба на 2 мм.

Укладываем направляющие на линию, совмещая ее с центрами отверстий.

Закручиваем в наколотое отверстие саморез (все тот же 4х16). Как правило, я не накалываю остальные отверстия, остальные вкручиваю просто в центр разметочной линии.

фото 10

На следующем фото мы имеем полностью присаженные направляющие.

Теперь крупным планом передний край. Так более наглядно видно, что фурнитура действительно утоплена на 2 мм относительно передней грани короба.

Повторяем аналогичные манипуляции для всех направляющих, подготовив стенки к сборке. Желательно ставить направляющие именно на раздельных деталях, потому что присаживаться их на уже собранном коробе та еще морока.

Схожим образом подготавливаем и остальные ящики.

Собираем короб. То есть ставим верхние и нижние горизонты, заднюю стенку, стойки. Должно получиться примерно так.

Остается вставить ящики на причитающиеся им места. Для этого необходимо максимально выдвинуть внутренний компонент.

Обратите внимание на подвижную кассету с шариками, она также должна быть выдвинута вперед до упора.

Ящик заводим на направляющие. Сначала с одной стороны, потом с другой. При этом кончик ящичной детали должен зайти в кассету. В противном случае, он может упираться в нее, что препятствует правильной его установке. После того, как вы это сделали с обеих сторон, ящик необходимо задвинуть внутрь «до щелчка».

Следующее фото иллюстрирует именно полновыкатной характер системы. Нижний белый ящик выдвинут на всю длину, что очень удобно в использовании.

Теперь поговорим о том, как снять ящик с направляющих. На самом деле это не интуитивно-понятный процесс, поэтому многие люди, даже связанные с мебелью, частенько не догадываются о том, что эти направляющие разбираются. В центре данной фотографии вы видите черный рычажок.

Его необходимо сместить к низу, после этого направляющие легко разбираются.

Следующее – это уже выдвинутая, готовая к демонтажу направляйка и полностью открытый пружинный фиксатор, который мы только что сдвигали. Надо отметить, что с противоположной (левой) стороны ящика рычажок необходимо двигать вверх.

На этом разговор об установке направляющих можно закончить.

Далее: мастер-класс по креплению фасадов и фурнитуры к ящикам.

Направляющие для выдвижных ящиков с полным выдвижением: выбор правильного размера

Направляющие для ящиков полного выдвижения в последние годы стали популярными как среди строителей, так и среди домовладельцев. Они как раз то, что нужно, когда каждый квадратный дюйм ящика используется для хранения, и вам нужно иметь доступ ко всем предметам в ящике. Но как быть уверенным в том, что вы покупаете нужный размер?

Важность точных измерений

Если у вас есть высококачественные направляющие для выдвижных ящиков с полным выдвижением, которые правильно подогнаны и измерены, вы получите от них годы жизни.Они также продлят жизнь вашей мебели. Однако, если вы получите плохо подогнанные слайды, они будут деформировать шкафы, а также сами сдвинуть слайды. Так что потратьте немного лишних денег и избавьте себя от головной боли.

Правильное измерение так же важно, как и качество. Направляющие для ящиков полного выдвижения бывают размерами от 8 до 28 дюймов и шириной от 250 мм до 600 мм, так что вы найдете правильную направляющую для своего ящика с небольшим упорством.

Измерение ящика

При измерении ящика не забудьте полностью вынуть его из существующего шкафа или комода.В зависимости от текущего скольжения ящика (если это проект замены), это может потребовать некоторых манипуляций. Поднимите переднюю часть ящика, и если это не сработает, попробуйте приподнять заднюю часть ящика, чтобы вытащить его из скользящих элементов. Возможно, будет легче измерить ящик, если удалить старую фурнитуру для скольжения, но в этом нет необходимости.

Тщательно и точно измерьте размер ящика от передней части ящика до задней части. Не включайте ложный фронт в свои измерения.Если вы мало работали с выдвижными ящиками и направляющими, вы можете не осознавать, что ящики сделаны отдельно от ложных фасадов. Вы можете заменить и обменять практически любую переднюю часть ящика на ящик.

Наконец, измерьте ширину ящика шкафа или комода и сравните его с шириной самого ящика. Если разница между этими двумя измерениями составляет 1/8 дюйма, слайды полного выдвижения подойдут. Если разница немного больше или меньше 1/8 дюйма, вам нужно отрегулировать шкаф или комод.

Измерение внутри шкафа

Вы также должны измерить внутреннюю часть шкафа и найти любые удлинители, болты, деревянные детали или другие препятствия, которые могут помешать работе скольжения ящика. Если вы заменяете другие направляющие направляющими для ящиков полного выдвижения, вы можете столкнуться с некоторыми проблемами.

Помните, что направляющие ящика полного выдвижения монтируются сбоку, поэтому, если у вас ранее были направляющие с нижним креплением, они не будут соответствовать.

Измерение зазора

Если вы переходите от деревянных направляющих или нижних направляющих к направляющим полного выдвижения, вам необходимо измерить и посмотреть, достаточно ли зазора для работы с направляющими бокового крепления.Вам понадобится по полдюйма с каждой стороны ящика, чтобы установить направляющие. Таким образом, вы должны измерить ширину коробки от внешнего края до внешнего края, затем внутреннюю часть шкафа и убедиться, что у вас есть необходимый зазор в дюймах.

Выберите скольжение

Если у вас есть необходимый зазор и нет препятствий в коробке, выберите скольжение на основе ваших чисел. Если размер вашего ящика составляет 15 дюймов, вы можете получить 15-дюймовый слайд. Если размеры немного не совпадают — другими словами, если в размере вашего ящика нет направляющих ящика полного выдвижения — тогда купите направляющую следующего меньшего размера.Если вы купите ящик даже немного большего размера, у вас, скорее всего, возникнут проблемы с закрытием ящика.

Всегда перепроверяйте свои измерения для этого проекта, чтобы не тратить время попусту на неправильный размер скольжения. Делайте это медленно и ровно, а не торопитесь, и у вас не будет проблем.

Руководство по покупке направляющих для выдвижных ящиков | KitchenSource.com

Направляющие для ящиков являются неотъемлемой частью домашнего оборудования, обеспечивая полезность в каждой комнате.Когда ваши слайды повреждаются, ваши ящики и выдвижные ящики просто не работают должным образом и быстро становятся источником разочарования. Замена слайдов ящика — это простой и дешевый проект, сделанный своими руками, если вы знаете, как правильно выбрать слайд ящика!

Это руководство поможет вам выбрать подходящий слайд примерно в порядке важности. В этом руководстве рассматриваются выдвижные и выдвижные направляющие: размеры, установка, вес, удлинение, разъединение и особенности.

Измерения слайдов
Самое важное качество, которое следует учитывать при выборе слайда для выдвижного ящика, — это его физический размер.Согласно нашему соглашению, мы измеряем выдвижные ящики по длине, глубине и высоте.

Глубина направляющей ящика — наиболее важное измерение при поиске правый слайд. Слишком толстая или тонкая задвижка ящика будет препятствовать правильной работе выдвижного ящика, если вообще.

Лучше измерить вашу мебель, а не старые слайды, чтобы определить необходимую глубину. Если ваш ящик имеет ширину 15 дюймов, а прорезь для ящика — 16-1 / 2 дюйма, то общее пространство, которое у вас есть для обоих комбинированных слайдов, составляет 1-1 / 2 дюйма. Это означает, что вам требуется 2 направляющих ящика, каждая. с глубиной 3/4 дюйма.

Помните, всегда лучше покупать слишком тонкие слайды, чтобы можно было положить тонкий материал, прокладку между направляющими и стенками шкафа, чтобы компенсировать разницу.

Длина выдвижного ящика также жизненно важное измерение. Слишком длинный или короткий выдвижной ящик будет не только помешает вашему ящику открываться и закрываться должным образом, но и будет также сделайте слайды дополнительной нагрузкой. Вы всегда должны использовать максимально длинные направляющие для вашего приложения, не превышая глубины выдвижного ящика. в шкаф.

Высота направляющей ящика обычно является лишь ограничивающим фактором в том смысле, что вы не можете установить направляющую выше, чем ваш ящик или выдвижной ящик. Это касается только очень тонких креплений. Ваш средний ящик для столового серебра может быть недостаточно высоким, чтобы поместиться в сверхмощную направляющую ящика картотеки. Если вы планируете установить тонкие ящики или выдвижные ящики с небольшой высотой монтажного пространства, убедитесь, что вы выбираете направляющую ящика с правильной высотой.

Рекомендуемая ширина ящика — важная спецификация, обеспечивающая чтобы направляющие вашего ящика не перекручивались и не изгибались слишком сильно, что может легко вызвать повреждение и сократить срок службы слайда.Хотя рекомендуемый ящик Ширина не является жестким пределом, более широкие ящики должны вместить значительно меньше веса, чем указанная грузоподъемность. Многие слайды не имеют конкретные меры, но не предназначены для боковых ящиков для файлов , что означает, что ящик ширина не должна превышать его глубину в шкафу.

Типы установки
Тип установки направляющих выдвижных ящиков описывает, как и где сдвигается выдвижной ящик крепится к шкафу и ящику.На некоторые горки можно установить несколько разными способами, а на некоторых слайдах есть дополнительные кронштейны, чтобы приспособить их к разные типы крепления.

с боковым креплением — это наиболее распространенный тип направляющих, которые мы предлагаем. Он крепится как к боковой стороне ящика, так и к боковой стороне внутреннего шкафа. Этот тип крепления очень эффективен при переносе веса и обычно не требует модификации ящика.

Центральное крепление — один из старейших типов направляющих, устанавливается на нижнюю поверхность ящика по центру по ширине.Слайды с центральным креплением обычно представляют собой только одну направляющую, в отличие от большинства других направляющих. Это делает их отличным бюджетным вариантом, однако обычно они имеют очень низкую грузоподъемность. Установка по центру — отличный вариант, когда между стенками ящика и шкафом нет зазора.

Нижнее / нижнее крепление — мы предлагаем несколько нижних направляющих, которые прикрепляют к нижнему или нижнему краю ящика и к его боковой стороне. Этот поддерживает ящик снизу, что полезно в ситуациях, когда Боковое или верхнее пространство ограничено, например, телевизор и другие слайды для электроники.Этот Тип крепления также используется стилистически, чтобы скрыть направляющие ящика под ящик и вне поля зрения.

С верхним креплением — этот тип слайдов чрезвычайно полезен для выдвижных поверхностей и широко используется в электронике и лотках. Направляющая ящика прикрепляется к поверхности над ящиком или выдвижным ящиком и прикрепляется к верхнему краю или боковой стороне ящика.

Рассмотрение грузоподъемности
Направляющие ящика предназначены для использования с нагрузкой, близкой к их номинальной массе.Перегрузка направляющей ящика приведет к повреждению направляющей и ее движущихся частей из-за чрезмерного напряжения. Однако недогрузка сверхмощных салазок также может привести к повреждению, поскольку эти салазки спроектированы таким образом, чтобы сгибаться до идеального положения под большим весом. Расширение без этого веса может вызвать повреждение, подобное перегрузке.

Весовой рейтинг также зависит от длины направляющих ящика и его ширины. Более широкие ящики создают дополнительную нагрузку на направляющую ящика, и большинство направляющих имеют рекомендованную максимальную ширину ящика.Установка слайда в ящик, который длиннее рекомендованного, серьезно уменьшит его безопасная максимальная нагрузка и не рекомендуется.

Требуемый зазор
Зазор — это пространство вокруг ящика, которое требуется слайду для работы. Чтобы прикрепить слайды к ящику с выдвижным ящиком, он должен быть немного меньше, чем шкаф, в который он помещается.
На этом изображении показан большой зазор по горизонтали и меньший зазор по вертикали. оформление.В большинстве видов шкафов эти щели скрыты выдвижным ящиком. лицо. Когда мы делаем замеры для ящика слайды, лицевая сторона ящика игнорируется.

Зазор по бокам / по горизонтали / по ширине — это разница между шириной проема шкафа и шириной ящика ящика. Измерьте расстояние от внешнего левого края до правого края стенок ящика.

Зазор по вертикали / высоте — это высота проема шкафа за вычетом высоты выдвижного ящика. Часто бывает разница в зазоре сверху и снизу, которые следует прибавить, чтобы получить общую сумму.Это часто делится на ВЕРХНИЙ и НИЖНИЙ зазор. Вместе они равняется общему вертикальному / высотному зазору. Измерьте как высоту боковая стенка.

Глубина / задний зазор — это расстояние от задней части ящика до задней стенки шкафа, когда ящик закрыт. Измерьте расстояние от внутренней стороны лицевой стороны ящика до внешней стороны заднего ящика. стена.

Измерение зазора:
Для измерения зазора Горизонтальный зазор системы шкафа, взять ширину отверстия шкафа и вычтите ширину ящика, как показано ниже.Процесс — это то же самое для вертикального зазора и зазора по глубине.

Типы выдвижений
Направляющие ящика бывают трех основных типов выдвижений: 3/4 выдвижения, полного выдвижения и свободного хода.


3/4 Extension Slides — это бюджетные слайды, которые очень полезны для большинства приложений. Этот тип удлинителя выдвигает ящик на 3/4 длины направляющей наружу. Задняя 1/4 часть ящика останется внутри шкафа, поэтому этот тип выдвижных ящиков не рекомендуется, если вам нужен доступ к задней части ящика, до которой может быть особенно трудно добраться из неглубоких ящиков.

Full Extension Drawer Slides потянет ваш ящик так, чтобы задняя стенка ящика была заподлицо с лицевой стороной шкафа. Он выдвигается на всю длину слайда, если на слайде нет упора, который обычно занимает около 1/2 дюйма. Это позволяет с легкостью получить полный доступ ко всему содержимому вашего ящика.

Over Travel Drawer Slide — это предназначен для перемещения ящика дальше, чем полное выдвижение, так что между задней частью ящика и передней частью шкафа есть зазор.Один обычное применение — кухонные шкафы, где часто встречаются выступающие столешницы. Используя выдвижную выдвижную направляющую ящика, вы можете быть уверены, что можете получить доступ ко всему содержимому вашего ящика, не перекрывая последний дюйм пространства столешницей. Во многих ящиках для файлов есть выдвижные направляющие для выдвижных ящиков, которые упрощают и безопаснее снимают эти тяжелые ящики.

Типы разъединения
Большинство направляющих ящиков имеют функцию отключения, которая позволяет вынимать ящик из шкафа, не разбирая всю систему направляющих.

Рычаг отсоединения — рычаг на ползуне ящика фиксирует ящик на месте. Когда рычаг нажат, ящик открывается, что позволяет потяните и снимите.

Разъединитель направляющих — этот тип направляющих обычно поднимается без какого-либо специального механизма, что делает их идеальными для тяжелых грузов, когда подъем ящика безопаснее, чем его вытаскивание, как и в случае с другими типами механизмов разъединения.

Фрикционный разъединитель — Этот тип разъединения просто требует, чтобы вы потянули за ящик с небольшим сопротивлением, и ящик отключится.Это чрезвычайно распространенный механизм отключения ящиков, например, в комодах.

Non-Disconnect — Этот тип ползуна не отсоединяется и требует демонтажа ползуна, в некоторых случаях степени, чтобы освободить ящик или выдвижной ящик. Внимательно продумайте, как слайд будет использовать перед тем, как выбрать неотключаемый слайд.

Функции выдвижных ящиков
Есть несколько функций, которые могут добавить характер в ваш дом.В настоящее время мы предлагаем направляющие для выдвижных ящиков со следующими функциями движения:

Easy Close, Soft Close — Оба этих термина относятся к одной и той же функции. Слайды ящика Easy или Soft Close будут замедлять ваш ящик при закрытии, гарантируя, что он не захлопнется.

Самозакрывание — эта функция сдвига ящика закроет ящик, если вы осторожно надавите на него внутрь из положения опций. Эта функция не изящная, и она закроет ваши ящики с некоторой уверенностью, поэтому убедитесь, что ящик, для которого вы выбрали этот тип слайдов, не содержит ничего хрупкого или громкого.

Сенсорная разблокировка — одна из наиболее эстетичных функций, сенсорная разблокировка, позволяющая использовать ящики без тяги для ручек на лицевой стороне. Чтобы открыть ящик из закрытого положения, просто слегка нажмите внутрь, и ящик откроется. Touch Release добавляет в ваш дом немного волшебства.

Прогрессивное движение — для слайдов с полным выдвижением и перебегом прогрессивное движение улучшается по сравнению с обычным слайдом, обеспечивая более плавное перекатывающее движение. Вместо того, чтобы каждый скользящий элемент сталкивался и захватил следующий при открытии или закрытии ящика, все скользящие элементы перемещаются одновременно.

Фиксатор и блокировка — очень распространенная функция, фиксаторы и блокировка помогают предотвратить непреднамеренное движение ящика, особенно на слегка неровных поверхностях. Ползунки Detent In и Detent Out будут оказывать небольшое сопротивление открытию и закрытию соответственно. Это помогает ящикам оставаться открытыми или закрытыми при установке на небольшом уровне. Блокировка обеспечивает дополнительное сопротивление и обычно фиксируется наружу. Это идеально подходит для приложений, включая выдвижные разделочные доски и лотки для клавиатуры, где требуется, чтобы слайд оставался в выбранном положении, когда вы уходите.


Promark 100LB Емкость Полное выдвижение, мягкие / самозакрывающиеся направляющие для ящиков с боковым креплением (18 дюймов — 10 шт. В упаковке) — направляющие для ящиков шкафа и мебели

Ваш браузер не поддерживает видео в формате HTML5.

Они кажутся хорошими. Я пока установил только один. Они прибыли довольно быстро, упаковка нормальная, но повреждений не было.

Механизм автоматического закрывания не такой мощный, как у модели Liberty, которую я купил, но он работает ОТЛИЧНО. Я добавил немного масла в подшипники (кажется, 10W-40), чтобы немного ослабить действие скольжения. Я заменил 30-летнюю направляющую с выдвижением 2/3, и комбинация полного выдвижения, плавного скольжения (с вышеупомянутой дополнительной смазкой) и плавного самозакрывания — это действительно фантастика. Теперь содержимое ящика остается на месте, и я могу получить к нему доступ.

TLDR;
Некоторые жаловались на отсутствие инструкций по установке, так что FWIW…
Замечания по установке:
Ползун отделяется, сдвигая его и нажимая на небольшой пластиковый рычаг, который находится в самой узкой, самой внутренней (выдвижной) направляющей скольжения. Эта направляющая для ящика — это часть, которая крепится к вашему ящику.

У меня есть лицевые каркасные шкафы. Я повторно использовал крепежные винты из своих старых направляющих. Я установил неподвижную / внешнюю часть направляющей ящика, касаясь дна ящика. Я держал 24-дюймовый уровень на глиссаде так, чтобы я все еще мог видеть пузырь, и затем отметил место для заднего винта.Я использовал по три винта для каждой стороны крепления. Я обнаружил, что маленькие винты можно вбивать прямо в фанерные боковые опоры без сверления, что сэкономит мне время при последующих установках.

Изготовил картонный шаблон для сверления отверстий под винты в боковых сторонах ящика (из откидной крышки коробки доставки). Я использовал картонную прокладку, чтобы немного приподнять ящик (~ 1/16 дюйма) над столешницей, а затем, удерживая полностью скользящую поверхность на стойке и мой шаблон напротив стороны ящика, я выдвинул направляющую ящика, чтобы коснуться переднюю часть ящика и начертил на картоне примерно половину отверстий для крепления.Затем я отсоединил съемную направляющую ящика, выровнял ее по шаблону и закончил прорисовку отверстий. Затем я отметил места сверления, просверлил шаблон и разметил его: спереди, сзади, слева, справа. После этого просверлить ящики и прикрепить направляющие к ним стало легко и быстро.

Для завершения сборки: Совместите внутренние направляющие ящика с установленными в шкафу направляющими, задвиньте их и нажмите на ящик до упора, чтобы задействовать механизмы самозакрывающейся защелки. Когда ящик открывается, этот механизм должен «взвиться» в открытом положении с обеих сторон.При нажатии на почти закрытие ящика должно сработать автоматическое закрывание, при котором он медленно закрывается.

Установите неподвижную / внешнюю часть планки заподлицо с передней частью шкафа. Будьте симметричны и параллельны.
НЕ (как уже упоминалось) закручивайте винты внутри зоны самозакрывающегося механизма, иначе он заедает.
Установите переднюю часть направляющей ящика заподлицо (касаясь) передней части ящика.

Если самозакрывание не работает плавно, убедитесь, что каждый механизм выдвигается вперед с ОБЕИХ сторон, прежде чем закрывать ящик, и что оба механизма впоследствии должным образом «взводятся» каждый раз, когда вы открываете ящик.

Факторы

при выборе выдвижных ящиков

Выбор направляющих для выдвижных ящиков может быть более запутанным, чем их установка. Есть много типов, и некоторые из них немного пересекаются. Самый простой способ — определить вероятный вес ящика, глубину ящика, а затем необходимость монтажа. После этого просмотрите доступные слайды в следующих категориях:

Слайды для легких условий эксплуатации: до 75 фунтов, обычно достаточно для жилых шкафов.

Направляющие для средних нагрузок: до 120 фунтов, снова подходят для жилых шкафов, особенно тех, которые, как вы ожидаете, будут действительно загружены.

Направляющие для тяжелых условий эксплуатации: допустимая нагрузка от 100 до 500 фунтов, что делает их идеальным вариантом для использования в боковых ящиках для папок, больших ящиках для хранения и выдвижных ящиках кладовых.

Специальные слайды: выдвижные и поворотные тележки; горки для разделочных досок; ящики для карандашей; лотки для клавиатуры.

• Направляющие для бокового крепления являются наиболее популярными на кухне и во многих других областях, поскольку они предлагают самый широкий выбор расширений, веса и долговечности. Боковые направляющие устанавливаются на боковых сторонах ящиков и на внутренних сторонах шкафа (иногда с опорой сзади или спереди).Установка обычно проста, но может быть более сложной, если используются шкафы с лицевой рамой. Фурнитура хорошо видна, когда ящики открыты.

• Центральные направляющие устанавливаются под центром ящика и являются самыми легкими стандартными направляющими для работы. Монтаж в большинстве шкафов очень прост. Хороший выбор для легких ящиков со специальной столяркой — «ласточкин хвост» или на пальцах. Фурнитура сверху не видна. Если слайд один, его вес будет меньше, чем у двух слайдов.Направляющие для нижнего монтажа Solo и Tandem от Blum позволяют ящикам весить от 75 до 100 фунтов, а размеры ящиков — от 9 до 21 дюймов в глубину. Это удобные варианты, если вам нужен невидимый слайд в средней весовой категории.

• Боковые направляющие, устанавливаемые под монтажом, увеличивают емкость центральных направляющих, устанавливаемых под монтажом, а также их легко установить. Они подходят к внутренним краям боковых стенок ящика, снизу ящика и устанавливаются на дно. Это хороший выбор средней грузоподъемности, если вы хотите продемонстрировать особые столярные изделия, такие как соединения пальцев или ласточкин хвост.Фурнитура сверху не видна.

• Направляющие ящика с боковым креплением на нижней стороне недороги, просты в установке и обладают хорошей средней грузоподъемностью (100 фунтов). Они устанавливаются непосредственно на нижнюю часть выдвижного ящика и на внутреннюю сторону шкафа. Их низкая стоимость и простота установки часто могут сделать их хорошим выбором. Фурнитура в меру видна, так как находится внизу на боковой стороне ящика.

Для начала вам нужно кое-что знать о ящиках, которые вы строите: глубина; ширина; ожидаемая нагрузка минимальна.

Также приятно знать, нужны ли вам слайды с полным расширением, с расширением на 3/4 или с дополнительным расширением. Необходимость в типах полного и сверхвысокого выдвижения ограничивает выбор направляющих с боковым креплением. Подставка, центральная или нижняя, дает удлинение до 3/4. Слайды для монтажа под нижнюю часть также имеют самые жесткие пределы нагрузки, поэтому, если ящик должен нести нагрузку, вам нужно будет выбрать типы бокового крепления.

Глубина ящика и выдвижение ползуна [b1]

Слайды указаны по длине по их наибольшему закрытому размеру.Полностью закрытая задвижка должна легко помещаться между передней и задней частью ящика.

Путь [b1]

Путь иногда называют удлинением и сообщает вам, насколько далеко ящик может быть выдвинут от шкафа: 3/4 удлинения обеспечивает хороший доступ, при этом 3/4 длины ящика полностью доступны; полное выдвижение означает, что ящик открывается на всю длину слайда; Превышение хода означает, что ящик открывается больше, чем на длину слайда.

Движение ползуна [b1]

Движение ползуна происходит поэтапно — телескопически или постепенно, при этом все части движутся одновременно.Постепенное скольжение — самое плавное.

Отключить [b1]

Это функция, которая позволяет при необходимости вынимать ящик из шкафа. Отключение рычага: внутренний рычаг освобождает ящик. Отсоединение направляющей: защелка направляющей позволяет поднять ящик с направляющей и вывести его из шкафа. Отсоединение от трения: никаких рычагов или защелок, поскольку вы просто продолжаете тянуть ящик, пока он не сдвинется с сопротивлением фиксатора шарика.

Размер [b1]

При калибровке направляющих ящика проверьте толщину сборки, а также ширину и длину.Если ползун слишком тонкий для вашего шкафа в сборе, вам придется установить регулировочную прокладку. Если он слишком толстый, его нельзя использовать. Направляющие для легких режимов работы могут быть толщиной до 1/2 дюйма, а направляющие для тяжелых условий — более 3/4 дюйма. Направляющие шкафа с лицевой рамкой легче установить с помощью специальных опциональных кронштейнов для лицевой рамы.

Определение длины обычно упрощается путем проверки таблиц производителя, где указаны и размер ящика, и глубина шкафа. Если эти цифры недоступны, вы можете смело предположить, что 13-дюймовая направляющая подойдет для ящика длиной до 12-1 / 2 дюйма, а глубина корпуса 13 дюймов — чуть больше, может быть, даже 14-1 / 2 дюйма. .Обычно размер слайда соответствует глубине шкафа с припуском в полтора дюйма или около того (на самом деле вы можете превысить этот допуск, используя гораздо более короткий ящик и слайд, но эта комбинация теряет доступное место для хранения).

Какой размер направляющих ящика мне нужен?

Когда вы начинаете какой-либо проект, в котором вы планируете использовать выдвижные ящики, один из первых вопросов, который вы задаете себе, — «Какой размер выдвижных ящиков мне нужен?». Или, может быть, вы спросите себя: «Эти выдвижные ящики предоставляют мне необходимое расширение?».Что ж, это сообщение в блоге поможет вам ответить на эти вопросы и найти нужные слайды, которые вам понадобятся для вашего следующего проекта. В этом блоге предполагается, что вы знакомы с основами слайдов в выдвижных ящиках, но если вы не знаете, почему бы не почитать нашу публикацию «Слайды с выдвижными ящиками», чтобы узнать больше.

Длина направляющей

Длина направляющей, также называемая длиной хода, показывает, насколько далеко ползун выдвигается от полностью втянутого до полностью выдвинутого. Длина направляющего рельса — это спецификация, которую вы будете использовать, чтобы определить, будут ли выдвижные направляющие выдвижного ящика иметь необходимое расширение, необходимое для вашего проекта.Эта спецификация также определяет общую выдвинутую длину и длину полностью втянутого выдвижного ящика. Вообще говоря, длина направляющей будет равна вашей длине полностью втянутого, плюс-минус полдюйма, и будет равна половине вашей общей длины, опять же плюс-минус полдюйма. Это важно отметить, так как для безопасной установки компонентов выдвижных ящиков потребуется достаточно места в вашей конструкции, и это может ограничить расширение, которое вы можете использовать. Например, вы не сможете использовать направляющую для выдвижных ящиков с длиной направляющей 30 дюймов внутри шкафа глубиной всего 20 дюймов, так как у вас не будет достаточно места для безопасного крепления элемента шкафа направляющей выдвижного ящика к шкафу. шкаф, так как он будет примерно 30 дюймов в длину.Обычно доступные длины направляющих различаются в зависимости от типа направляющих ящика, но если вам нужны удлинители более 20 дюймов, вам нужно будет выбрать направляющие ящика на шарикоподшипниках, которые также имеют дополнительные преимущества.

Определение необходимого расширения

Теперь, когда вы знаете, что искать, как узнать, что вам нужно? Что ж, это может быть довольно просто для большинства приложений, это просто то, насколько далеко вам нужно расшириться. Хотя, если вы читаете это, вы, вероятно, ищете ответ на вопрос «Какое расширение мне нужно?» и это будет зависеть от вашего дизайна и приложения.Для большинства приложений, подобных выдвижным ящикам шкафа, вам понадобится легкий доступ ко всему ящику при открытии, а это значит, что вы захотите расширить ящик на всю глубину. Для этого вам нужно, чтобы длина направляющей была равна длине вашего ящика, хотя на практике она, вероятно, будет немного меньше. Для более уникальных применений направляющих для выдвижных ящиков требуемая длина направляющей будет зависеть от вашего применения и потребностей, но, вероятно, будет зависеть от того, насколько далеко вы хотите, чтобы ваша конструкция выдвигалась или втягивалась.Как упоминалось выше, длина направляющей будет также определять другие физические размеры направляющей выдвижного ящика и ограничивать размер подходящей направляющей выдвижного ящика. Это, вероятно, менее важно для типичных ящиков шкафа, но может иметь большее влияние на более нестандартные приложения.

Как измерить новые или заменяемые ящики с выдвижными ящиками

Определите тип выдвижного ящика или выдвижной полки

  • Стандартный ящик с выдвижными ящиками — Стороны одинаковой высоты на всех четырех сторонах.
  • Выдвижной ящик — У этого устройства одинаковая высота борта с вырезом «Камбуз» спереди.
  • Выдвижной ящик с высокой спинкой — у этого блока задняя сторона выше, а боковые стороны «свопа» опускаются к более низкому переднему краю со стандартом совка «камбуз».

Стандартный ящик для ящиков Выносной ящик Ящик с высокой спинкой

Измерьте размер имеющегося ящика или определите желаемый размер

  • Всегда используйте внешние размеры при измерении существующего ящика.
  • Если вы измеряете высокий задний ящик, закажите свой индивидуальный ящик на основе «высокого» измерения, и нормальный конус будет соответствовать высоте передней части 3 дюйма. Если вам требуется другая высота спереди, сообщите нам об этом в в разделе «комментарии» вашей корзины покупок.
  • Совок «камбуза» 1 x 4 дюйма. Если вам требуется особая конфигурация, сообщите нам об этом.
  • Некоторые особые запросы повлекут за собой повышение цены.

Определите тип выдвижных ящиков

  • Типы выдвижных ящиков имеют значение! В зависимости от вашего выбора бокового крепления, крепления под столешницу (дополнительную информацию см. Ниже) или направляющих с центральным креплением вам потребуется размер ящика для ящика, чтобы облегчить использование направляющих
  • Направляющие на шарикоподшипниках полного выдвижения и направляющие евро из эпоксидной смолы являются направляющими с боковым креплением и требуют зазора 1/2 дюйма между стороной ящика и каждой из сторон открывания.
  • Для направляющих, устанавливаемых под нижнюю часть, таких как Vitus или Blum, требуются определенные зазоры между сторонами ящика и сторонами открывания в зависимости от толщины материала ящика . См. Спецификации зазоров, указанные на страницах продуктов, для направляющих Vitus или Blum Undermount. Эти слайды также потребуют специальных изменений в выдвижном ящике для их установки. Если ничего не помогает, позвоните нам с понедельника по пятницу с 9:00 до 16:00 (всегда по центру) .

Выбор слайдов должен быть сделан до заказа выдвижных ящиков, так как это повлияет на заказанный размер.

Какие выдвижные ящики или оборудование выбрать?

Blum Undermount Soft Close, самозакрывающаяся направляющая

  • Не будет видно сбоку ящика, когда ящик открыт
  • Предлагает механизм «плавного закрывания и самозакрывания» для плавной работы
  • Модель
  • Blum 563 выдерживает статическую нагрузку 100 #
  • Blum доступен с шагом 3 дюйма от 12 до 21 дюйма в стандартной комплектации
  • Требуется специальная конструкция ящика и модификации.Эта насечка / расточка доступна, когда вы заказываете выдвижные / выкатные полки.
  • Требуются специальные размеры для зазора ящика
    • Для толщины материала ящика 1/2 дюйма вычтите 5/8 дюйма из ширины открывания
    • Для толщины материала ящика 5/8 дюйма вычтите 3/8 дюйма из ширины открывания
    • После определения толщины ящика рассчитайте ширину выдвижения / выкатывания. Пр. 19-1 / 4 дюйма (чистый проем) — 3/8 дюйма (для сторон 5/8 дюйма) = 18-7 / 8 дюйма будет ширина выдвижения / выкатывания
  • Глубина выдвижения / выкатывания будет самой длинной направляющей, которая будет соответствовать глубине раскрытия, с точностью до ближайших 3 дюймов. Для этих слайдов требуется дополнительный 1 дюйм к полезной длине; 21-дюймовым слайдам требуется 22 дюйма чистой глубины.
  • Может быть установлен как в шкафах с безрамной рамой, так и в шкафах с лицевой рамкой (может потребоваться задний монтажный кронштейн на шкафах с лицевой рамой)

Полное выдвижение, направляющая с боковым креплением на шарикоподшипнике

  • Этот ползун виден сбоку выдвижной / выдвижной полки в выдвинутом состоянии
  • Полностью выдвигается на всю длину при открытии
  • Наша серия 303 имеет статическую нагрузочную способность 100 #, что превышает потребности большинства жилых помещений
  • Доступен с шагом 2 дюйма от 10 до 28 дюймов.
  • Не требует специальной конструкции или модификации для выдвижения / выкатывания
  • Требуется зазор 1/2 дюйма между ящиком и отверстием ящика с каждой стороны ящика или ящика.
    • Вычтите в сумме 1-1 / 16 дюйма из чистого отверстия
    • Рассчитайте ширину выкатывания / выкатывания. Пр. 19-1 / 4 дюйма (чистый проем) — 1-1 / 16 дюйма = 18-3 / 16 дюймов будет ширина выдвижения / выкатывания
  • Может устанавливаться с минимальным зазором по высоте, необходимым для обеспечения плавного входа и выхода (рекомендуется 3/8 дюйма).
  • Может быть установлен как в шкафах с безрамной рамой, так и в шкафах с лицевой рамкой (может потребоваться задний монтажный кронштейн на шкафах с лицевой рамой)

Европейские направляющие с эпоксидной смолой, удлинение 3/4, направляющие с боковым креплением

  • Наиболее распространенные горки строительного качества, используемые сегодня
  • Виден сбоку выдвижной / выдвижной полки в открытом состоянии
  • Позволяет выдвижной / выдвижной полке открываться примерно на 3/4 ее длины при полном выдвижении
  • Доступен с шагом 2 дюйма от 12 до 22 дюймов
  • Простая установка
  • Требуется зазор 1/2 дюйма между ящиком и отверстием ящика с каждой стороны ящика или ящика.
    • Вычтите всего 1 дюйм из открытого проема
    • Рассчитайте ширину выкатывания / выкатывания. Пр. 19-1 / 4 дюйма (открытое отверстие) — 1 дюйм = 18-1 / 4 дюйма будет шириной выдвижения / выкатывания
  • Может быть установлен как в шкафах с безрамной рамой, так и в шкафах с лицевой рамкой (может потребоваться задний монтажный кронштейн на шкафах с лицевой рамой)
  • Если монтаж скользит в шкафу с лицевой рамкой, обязательно приобретите направляющие, которые будут доходить до задней части шкафа, где их можно будет соединить с задним монтажным кронштейном. Обычно на кухне используется 22-дюймовая горка, а в ванной — 20 дюймов.
Приведенная выше информация является общей и относится к установкам MOST, следуйте инструкциям по установке mfg, если они есть.

суппорт полного выдвижения для тяжелых условий эксплуатации

  • Боковой роликовый подшипник скольжения

    ST8200 — смелая новая опция в сверхмощных направляющих на роликовых подшипниках. Этот механизм премиум-класса отличается неприхотливой конструкцией, рассчитанной на работу в суровых условиях частого использования. ST8200 обеспечивает простую установку (сварка не требуется) и дополнительные удобства, в том числе функции самозакрывания и автоматической блокировки.* Конфигурация с боковым креплением. * Простота установки * Конструкция из нержавеющей стали * Конструкция с полным выдвижением (перебег по запросу) * Максимальная грузоподъемность: 275 фунтов. * Доступно в…

  • Салазки на роликовом подшипнике с нижним креплением

    ST8201 — смелая новая опция в сверхмощных направляющих на роликовых подшипниках. Этот механизм премиум-класса отличается неприхотливой конструкцией, рассчитанной на работу в суровых условиях частого использования. ST8201 обеспечивает простую установку (сварка не требуется) и дополнительные удобства, в том числе функции самозакрывания и автоматической блокировки.Выбирайте между стандартными и удлиненными фланцами в зависимости от конфигурации вашей кастрюли или выдвижного ящика. * Конфигурация с нижним креплением. * Простота установки * Конструкция из нержавеющей стали…

  • Коррозионно-стойкие алюминиевые направляющие для тяжелых условий эксплуатации с двусторонним перемещением

    … Промышленные и сверхмощные направляющие с двусторонним ходом и полным ходом . В AL4165 используются коррозионно-стойкие алюминиевые элементы скольжения , скользящие элементы и подшипники из нержавеющей стали, обеспечивающие отличную долговременную работу даже в тяжелых условиях.* Поддерживает нагрузки до 596 фунтов. * Конфигурация с боковым креплением * Двусторонний ход * Коррозионно-стойкие материалы * Конструкция с полным выдвижением AL4165 предлагает полный ход в обоих направлениях, занимая при этом всего 1,04 дюйма бокового пространства. Этот слайд — идеальный механизм…

  • Направляющие ящика для тяжелых условий эксплуатации и полного выдвижения (без отсоединения)

    … Гигант решений для передвижения — готов к установке тяжелых выдвижных кладовых , служебных автомобилей и даже банкоматов.* Поддерживает нагрузки до 600 фунтов. * Для ящиков шириной до 42 дюймов с направляющими длиной до 60 дюймов * Комплекты кронштейнов для аксессуаров 9301E предлагают варианты установки с нижним и боковым креплением решение расширяет безупречную прочность и надежность для полного спектра сверхмощных хранилищ, устанавливая…

  • Сверхмощная направляющая полного выдвижения (фиксация и блокировка)

    … Оставаться в безопасном месте, оставаясь при этом более доступным, чем когда-либо.* Поддерживает нагрузки до 600 фунтов. * Дополнительный комплект кронштейнов платформы позволяет устанавливать нижнее и боковое крепление. * Дополнительную техническую информацию см. Ниже. От мощных приспособлений и бытовой техники вокруг дома до ящиков и лотков для снаряжения на грузовых автомобилях и автомобилях экстренной помощи, роскошных жилых автофургонах или наземных грузовиках и прицепах. Наш слайд 9308E выдерживает частое использование и труднопроходимую местность. Кто знал, что решение движения может быть таким стойким?

  • Сверхпрочные направляющие полного выдвижения с карманом и байонетной фиксацией и блокировкой

    … Лотки в различных больших транспортных средствах, предназначенные для аварийного, коммунального, опасного или рекреационного использования.* Поддерживает нагрузки до 360 фунтов. * Протестированная ширина выдвижного ящика до 32 дюймов * Для получения дополнительной технической информации см. Ниже Подгонка с улучшенной фиксацией и блокировкой, разработанной для дополнительной надежности, 9328E также имеет переднюю защелку, которая фиксирует оборудование в открытом или закрытом положении. Наряду с минимальным шумовым воздействием, это решение для тяжелых условий эксплуатации получает руководство от сопутствующего салазок без блокировки, и 9322E.

  • Легкие направляющие полного выдвижения с функцией самозакрывания для тяжелых условий эксплуатации

    Модель 3832EHDSC с более высокой степенью фиксации, чем у стандартного 3832ESC, была усовершенствована, чтобы приспособить ее к объектам высокой производительности, включая высококлассные коммерческие, мобильные и институциональные помещения.* Поддерживает нагрузки до 100 фунтов. * Для ящиков шириной до 24 дюймов. * Дополнительную техническую информацию см. Ниже. Включая бесшумную работу и простую установку, это решение с самозакрывающимся механизмом обеспечивает исключительное удобство, а также безупречный профессионализм для мобильных тележек, домашних шкафов и т. Д.

  • Сверхпрочная направляющая с блокировкой и рычагом отключения

    … Единицы, бункеры для сыпучих материалов, глубокие лотки и ящики для хранения в домах и коммерческих помещениях.* Поддерживает нагрузки до 273 фунтов. * Для ящиков шириной до 42 дюймов * Для получения дополнительной технической информации см. Ниже Предлагая возможность полного выдвижения, чтобы сделать хранимые предметы и оборудование полностью доступными, функция блокировки решения 3607 также позволяет удерживать ящики и лотки в надежном положении, когда их открывать, что становится проще, чем когда-либо доступ. Добавьте рычаг-разъединитель, и вы получите универсальный слайд , который снимает «жесткое» с «железа».

  • Сверхпрочная направляющая полного выдвижения с карманом и байонетом, а также направляющая-компаньон без фиксации

    … Сопутствующий слайд к модели 9328E.Модель 9322E, входящая в недавно усовершенствованную и сверхпрочную серию 9300 от Accuride, представляет собой специально созданное, карманное и байонетное, неблокирующее устройство движения, которое обеспечивает управление функциями блокировки и блокировки 9328E. * Поддерживает нагрузки до 600 фунтов. * Протестированная ширина выдвижного ящика до 32 дюймов * Дополнительную техническую информацию см. Ниже Предлагая сверхмощную поддержку полного выдвижения промышленного и автомобильного оборудования и оборудования, этот сопутствующий элемент slide

  • Сверхпрочные направляющие полного выдвижения

    … Идеальное функционирование, модель 3600 — это ваше сверхмощное решение slide для нижних ящиков морозильных камер, широких ящиков под столешницей холодильников, промышленных рабочих станций, сборочных линий, машин, механических устройств и многого другого.* Поддерживает нагрузки до 273 фунтов. * Для ящиков шириной до 16 дюймов. * Для получения дополнительной технической информации см. Ниже. Доступный в гладком прозрачном цинковом покрытии, 3600 придает вашему оборудованию дополнительную прочность и эффективность за счет того, что направляющие остаются неотключенными для общей безопасности в …

  • Сверхмощная направляющая полного выдвижения без отсоединения

    … Heavy-Duty Full-Extension Slide может устанавливаться сбоку или плоско в фурнитуре и приспособлениях для посуды, ящиков для инструментов, хранения оборудования и многого другого.* Боковое крепление грузоподъемностью до 350 фунтов. * Допустимая нагрузка при плоском креплении до 150 фунтов. * Для выдвижных ящиков шириной до 42 дюймов * Для получения дополнительной технической информации см. Ниже Конструкция с фиксатором шарика с перемычкой, который поддерживает синхронизацию вашего подвижного оборудования , 7950 устраняет неудобную миграцию, характерную для более низкокачественных суппортов с шарикоподшипниками , и, таким образом, приносит…

  • Легкие, полностью выдвигающиеся и сверхмощные направляющие для снятия касания с рычагом отключения

    Когда легкость сочетается с надежностью.Модель 3832EHDTR, обладающая большей прочностью в закрытом состоянии, специально разработана для требовательных условий, в которых используется опция сенсорного разблокирования или требуется ее. Поскольку это оборудование для движения остается активным только на ощупь, ящики остаются закрытыми в пути внутри жилых автофургонов, грузовых автомобилей и даже гидроциклов! * Поддерживает нагрузки до 100 фунтов.

  • Leave a Reply

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
