Направляющие скрытого монтажа Tandem Blum.

Направляющие Tandem Blum — это система скрытого монтажа для выдвижных ящиков (шуфлядок). Почему «скрытого»? Да по причине того, что механизм монтируется внизу ящика и непосредственно под ним, благодаря чему практически невидим.

Как и вся фурнитура Blum, направляющие Tandem оснащены системой амортизации BLUMOTION (доводчиком), либо механизмами TIP-ON, если используются фасады без ручек. Для особо состоятельных граждан можно установить электропривод для открывания SERVO-DRIVE.


Бывают сие направляющие двух типов: полного и частичного выдвижения. Отличаются плавным ходом и способностью выдерживать нагрузку на ящик от 30 до 50 кг. Благодаря специальным замкам очень легко устанавливаются и снимаются.


Расчет ящика под направляющие скрытого монтажа и последующий монтаж, не являются чем-то необычайно сложным, и подробно описан изготовителем. Наш способ расчета имеет некоторые отличия с целью упрощения и ускорения сборки. Не в последнюю очередь потому, что направляющие Tandem рассчитаны на ДСП толщиной 16 мм. Мы же применяем плиту 18 мм, и иногда 10 мм.



Ящик состоит из 5 деталей: двух боковин, передней и задней панели и дна.


Боковины ящика выносятся вниз относительно дна на 14 мм. Если работаем с ДСП толщиной 18 мм, то снизу в боковинах потребуется выбрать четверть высотой 14 мм, и шириной 4 мм (рисунок 1). Это позволяет сохранить необходимые размеры для крепления направляющих (рисунок 2). Длина боковин и дна на 10 мм меньше длины направляющей (рисунок 3).

Примеры:


 1.Если направляющая 450 мм — глубина боковины и дна 450-10=440 мм.
 2.Если внутренняя ширина ящика 564 мм — передняя и задняя панель, а также дно 564-50=514 мм

При изготовлении боковин ящика из ДСП 10 мм, четверть выбирать не потребуется. Немного меняется расчет ширины дна (рисунок 4).

Пример: Если внутренняя ширина шкафа 564, то ширина передней, задней панелей и дна 564-42=522 мм. В задней стенке ящика сверлятся отверстия d-6мм, на глубину 10 мм (рисунок 5).

Требуются они для дополнительной фиксации шуфлядки. При расчете высоты ящиков нужно иметь в виду, что высота между верхней кромкой ящика и началом следующей направляющей должна быть не менее 10 мм (рисунок 6). Лучше больше.

Данные расчеты подходят для направляющих скрытого монтажа: Movento Blum

Расчет ящиков под направляющие blum – Сделаем мебель сами

Здравствуйте дорогие друзья.

Мы с вами уже говорили о тандемах Blum.

В этой статье предлагаю рассмотреть расчет выдвижных ящиков под них.

Если вы читали статью об этой выдвижной системе, то, наверное, уже знаете, что ящики для нее проектируются и собираются совсем не так, как для других направляющих (тех же «телескопов»).

Высота их боковых (дя2) и фронтальных (дя1) деталей – разная, и дно, которое немного смещено относительно низа – из ДСП.

В результате этого, по бокам такого ящика получаются выступы, между которыми и должны находиться сами направляющие (в установленном варианте).

Размер такого выступа должен быть в пределах 13-ти миллиметров.

Итак, давайте рассмотрим расчет на конкретном примере (так будет более понятно).

Все величины, предложенные в дальнейшем, будут измеряться в миллиметрах.

Например, нам нужно рассчитать выдвижной ящик на короб, шириной 550, глубиной 460, под верхний фасад, высота которого равна 150.

Сначала рассчитаем размеры деталей по ширине (глубине).

Для того, чтобы узнать ширину фронтальных деталей (дя1), нужно от размера корпусной планки короба отнять 42.

В данном случае, ширина корпусной планки короба (шириной 550) будет равна:

550-32=518

Теперь, отнимаем от этой величины 42, и получим ширину (дя1):

518-42=476

Дальше, глубина детали (дя2) зависит от размера направляющей.

Так как глубина короба, в который мы проектируем ящик, равна 460, то направляющая для него подойдет на 450.

Чтобы узнать размер (дя2), нужно от размера направляющей (450) отнять 10:

450-10=440

Теперь нужно определиться с размерами деталей ящика по высоте.

В собранном состоянии, направляющие тандемов выступают вниз на 15 под ящиком (смотрите рисунок ниже).

Это нужно учесть при выборе высоты.

Итак, если мы возьмем высоту ящика (а, если быть точнее – то это будет высота деталей (дя2)) равную 100, и предположим, что снизу направляющих еще должен быть зазор, равный 10, то, прикинем, сколько свободного пространства останется на перекрытие корпусных планок сверху:

150-100-15-10=25, где 150 – высота фасада, 100 – высота ящика, 15 – выступ системы снизу, 10 – свободный зазор.

Отлично.

Перекрываются корпусные планки и еще остается нормальный зазор.

Ну а высота (дя1) определяется с учетом того, что дно ящика сделано из ДСП, и оно должно быть смещено относительно деталей (дя2) на 13:

100-13-16=71

Ну, и наконец, высчитаем размеры самого дна.

Ширина дна будет равна ширине детали (дя1), то есть 476

Глубина будет равна размеру детали (дя2), то есть 440.

Итак, теперь можно записать деталировку:

  • дя1 – 71х476 (2шт)
  • дя2 – 100х440 (2шт)
  • дно – 440х476

Но это еще не все.

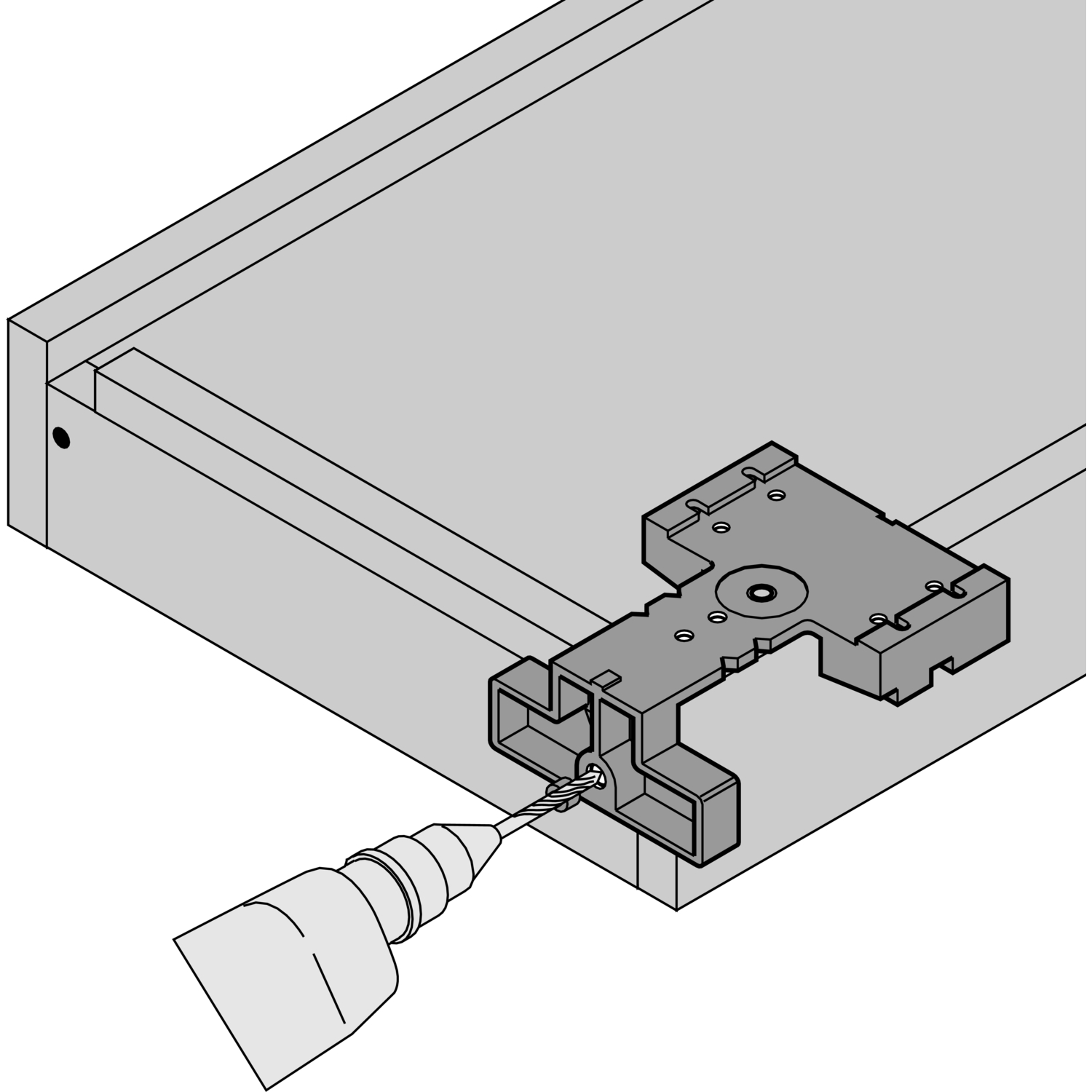

С заднего края этого ящика нужно сделать два отверстия диаметром 6мм, по размерам, указанным на рисунки ниже.

Благодаря этим отверстиям, выдвижная система фиксирует ящик.

О том, как сделать разметку короба под установку тандемов, мы поговорим в отдельной статье.

А на этом, наверное все, до новых встреч!

Что лучше: Blum, Hettich, Grass или Salice?

Вместо эпиграфа

Мы не ожидали, что обыкновенный опрос «Hettich или Blum» вызовет такой повышенный интерес у профессионального мебельного (и не только) сообщества. В связи с этим мы решили расширить тему. К сожалению, ответить на вопрос: «Что лучше?», в рекомендуемых Google 5-ти абзацах, у нас не получилось. Предупреждаем сразу – в статье очень много «букофф» и технической информации.

Предварительно рекомендуем ознакомиться с предыдущим материалом: Что лучше, Хеттик или Блюм?

Что лучше?

Вопрос «Что лучше?» подразумевает сравнение изделий между собой по основным параметрам:

  1. Качество и надежность.
  2. Что лучше продается.

В этой статье мы рассмотрим только первый пункт. О продажах – в продолжении.

Качество и надежность

Сказать, что хорошее качество – только у одной компании, например, только у Blum (или только у Hettich), наверное, можно… в это даже можно поверить… если вы – человек верующий (до сих пор верите в сказки (рекламу)) или вы – фанат конкретной ТМ (торговой марки).

Как мы знаем, для фанатов ТМ Apple айфон и айпад – это лучшее изобретение человечества. И лучше, чем iPhone 7 может быть только iPhone X.

С фанатами Apple спорить бесполезно

Переубеждать фанатов мы не хотим и не будем. С остальными – попытаемся поговорить с позиции здравого смысла.

Говорить о том, что у какой-либо одной компании (из вышеприведенных) качество выше, чем у других – бессмысленно. Мы рассматриваем фурнитуру одного класса. Параметры качества и надежности у всех – практически одинаковы.

У всех – направляющие работают плавно, без люфта. Немного по-разному срабатывает доводчик. И это, пожалуй, единственное отличие. Открытие нажатием (push to open) у всех компаний выполнено на самом высоком уровне. Недостаток push to open (не всегда открывается, если не там нажмешь) вызван конструктивными особенностями и присутствует у всех, в той или иной степени. И все над этой проблемой усиленно работают. В люксовом сегменте направляющих с механизмами синхронизации эта проблема практически решена.

Незначительные отличия в нюансах и опциях. О них и поговорим.

Направляющие скрытого монтажа

Направляющие скрытого монтажа – это следующее поколение направляющих, после роликовых и «метабоксов». Выполнены они так же на базе пластиковых роликов, но, в отличие от предшественников, имеют плавный ход без люфта и полное выдвижение (сначала – как опция). Появление систем выдвижения tandembox окончательно закрепило разрыв с обычными направляющими – появилась возможность «тонкой» регулировки положения фасада.

Придумали скрытые направляющие в компании Blum. Пожалуй, направляющие tandem и, «примкнувший к ним» tandembox – это главные изделия, которые позволили компании Blum выделиться среди конкурентов и занять почетное место лидера.

Рассмотрим ассортимент, опции и характеристики направляющих для каждой ТМ отдельно.

В ассортименте компании – два вида направляющих:

  • Tandem – традиционные скрытые направляющие. То, с чего все начиналось.
  • Movento – премиум сегмент. Реализованы все последние достижения и Ноу-Хау.

Одно из отличий от конкурентов –  возможность установки стандартного релинга, адаптированного под деревянный ящик. Увеличение высоты ящика можно делать за счет релингов, так же, как у систем выдвижения. Не нужно изготавливать ящики с высокими боковыми стенками – смотрятся… не эстетично. Очень полезная опция.

Направляющие Movento – все последние достижения и Ноу-Хау от Blum

Представлены три вида направляющих. Quadro 25 (30) и Quadro V6 (V6+) – на базе стальных шариков. Аналог прецизионных направляющих высокоточных станков.  Призматические направляющие премиум-сегмента  Actro 5d – еще одно Ноу-Хау от Hettich. Реализованы все возможные функции.

Направляющие Actro 5d – теперь не на шариках, а призмах

Ассортимент направляющих представлен двумя позициями: относительно бюджетные Dynamoov и элитные Dynapro. Фишкой Dynapro является встроенный механизм синхронизации, исключающий проскальзывание направляющей при выдвижении.

Dynapro от Grass со встроенным механизмом синхронизации

В отличие от конкурентов, у Salice нет бюджетного и премиум сегментов. По сути, представлена только одна модель направляющих –  Futura, на все случаи жизни. Позже была разработана модель Unica –  направляющие  Push To Open с доводчикам.

Futura от Salice – на все случаи жизни

Частичное и полное выдвижение

Если раньше частичное выдвижение ящика никому не мешало, то, с появлением направляющих tandem, ситуация изменилась в принципе. Компания Blum стала всем объяснять преимущества полного выдвижения. Были приложены огромные усилия, чтобы донести этот тезис не только до мебельщика, но и до конечного потребителя. Цель, в общем-то понятна – продать свое Ноу-Хау. Но процесс «промывания мозгов» был выполнен так многократно и с такой интенсивностью, что сейчас направляющие неполного выдвижения – это уже признак «дурного тона».

Частичное выдвижение. До конца выдвинутый ящик должен на чем-то держаться – необходимо технологическое расстояние для пары элементов направляющих (подвижная и неподвижная часть). Таким образом, ящик выдвинуть можно, но не полностью, а только на 70-75%.

Полное выдвижение. Используются сдвоенные направляющие. Отсюда, кстати, и название – tandem (расположенные друг за другом, по одной линии). Сначала выдвигается первая направляющая – до конца. Потом начинает «работать» вторая. Таким образом, ящик выдвигается полностью, на 100%. Кроме полного выдвижения, «случайно» получили еще одно преимущество – более плавный ход. Именно последнее, с нашей точки зрения, стало главным конкурентным преимуществом.

Как видно из описания, полное выдвижение – это две направляющие вместо одной. Следовательно, цена – выше. У некоторых производителей разница в цене достигает 50-70%. Но и здесь компания Blum, в очередной раз, отличилась. Например (из официального прайса Blum – рекомендуемая цена) направляющие tandem полного выдвижения с доводчиком стоят €35,12, а неполного – €17,23. Как мы видим, разница составляет более 100%. Сразу начинаешь понимать, зачем промывались мозги полным выдвижением. Как говорил покойный Задорнов:

Все из-за «бабок»…

Доводчик

Идея поставить на фасад демпфер – газовый доводчик вместо силиконового отбойника, первой «пришла в голову» компании Salice. И эта идея произвела революцию в мебельной фурнитуре. Постараемся объяснить, почему.

Сначала мебельщики не восприняли новинку от Salice всерьез. Стоимость первых доводчиков составляла порядка $1,00.

Платить $1 за то, чтобы дверца не хлопала?

Неоправданное, никому не нужное увеличение себестоимости…

Мы уже неоднократно убеждались в том, что, когда мебельщики начинают решать за покупателя, что тому нужно, ничего хорошего из этого не выходит.

Оказалось (вдруг!), что потребителю доводчик нравится и он готов за это ПЛАТИТЬ. Сегодня уже невозможно представить себе мебель с фасадами без доводчика. Но революция состоит не в хорошем техническом решении.

Революция произошла в мозгах…

Производители мебельной фурнитуры вдруг осознали, что потребитель хочет и может платить за дополнительный комфорт.  Как следствие, появился целый «букет» дорогих решений, имеющих единственное преимущество – комфорт. Начиная от знаменитых «авентосов», заканчивая электро-механическими системами типа «servo-drive».

Но, вернемся к доводчикам. Идею Salice тут же подхватили, развили и «углубили». Лучше всего это получилось у Blum, которая интегрировала доводчик в свои направляющие.

У всех рассматриваемых компаний разработаны собственные системы демпфирования. Несмотря на конструктивные различия (газовые, масляные, пружинные и т.п), все они работают практически одинаково. Немного отличается ход и скорость «доводки».

Направляющие Tandem имеют все варианты исполнения, где: «plus» – полное выдвижение, а «Blumotion» – это с доводчиком. Соответственно, Tandem plus Blumotion – это полное выдвижение с доводчиком, а просто Tandem – частичное выдвижение без доводчика. Доводчик от Blum назвали просто и незатейливо – Blumotion (блюмовский).

Направляющие Movento, естественно, – только полное выдвижение и только с доводчиком. Премиум-класс обязывает…

Частичное выдвижение и функция «без доводчика» присутствуют только у направляющих Quadro 25. Actro 5d и Quadro V6 – только полное выдвижение и только с доводчиком. Оригинальное название доводчика от Hettich – Silent System (бесшумный).

Бюджетный вариант направляющих Dynamoov имеет только полное выдвижение. Зато могут быть выполнены, как с доводчиком, так и без. Интерпретация доводчика от Grass – Soft-close (мягкий).

Направляющие Futura представлены во всех возможных вариантах: полное и неполное выдвижение, с доводчиком и без. Smove – это вариант доводчика от Salice.

Направляющие Unica имеют только один вариант исполнения – полное выдвижение с доводчиком.

Размеры и нагрузка

Если ранее максимальный размер направляющих составлял 550мм, то сейчас глубина может доходить до 750мм. Во-первых, кухни стали глубже. Во-вторых, направляющие нашли широкое применение во всех остальных группах мебели, не только кухнях.

Изначально предполагалось, что предельная нагрузка для ящика кухни будет составлять не более 25-30кг. Эту величину заложили все производители, как стандартную.  Однако позже (неожиданно?) выяснилось, что в широких и глубоких ящиках кухни можно хранить тяжелые кастрюли и сковородки. Соответственно, появились направляющие повышенной нагрузки – 50-70кг.

В направляющих Movento компания Blum решила предусмотреть все размеры на все случаи жизни. Кратность 20 и 30, вместо классических 50мм. Таким образом, получаем следующий размерный ряд: 250, 270, 300, 320 и так далее, до 750мм. Восемнадцать (!) типоразмеров. Этому же размерному ряду соответствуют направляющие tandem plus (полное выдвижение).

В направляющих tandem насадного монтажа типоразмеры вообще не соответствуют классическим (шаг 50мм).

  • Во-первых, шаг – 25мм.
  • Во-вторых, размер начинается с 260мм и продолжается с шагом 25мм: 260, 285, 310 и так до 560мм.

Чем вызван такой специфический подход к размерному ряду, нам выяснить не удалось.

Остальные тандемы выполнены в «классике»: 250-550мм с шагом 50мм.

Нагрузка для направляющих Tandem – 30 и 50кг. В диапазоне 450-550мм направляющие могут быть выполнены, как на 30, так и на 50кг. Свыше 550мм – только 50кг.

Направляющие Movento – аналогично: 40 и 60кг.

  • Quadro 25 (30) – до 550мм с шагом 50, 25кг (50кг).
  • Quadro V6 (V6+) – до 600мм с шагом 50, 30кг (50кг).
  • Actro 5d – до 750мм, 40кг. Для размеров 600, 650 и 700ммм – 60кг, для размера 750мм – 80кг.

В направляющих Dynapro от Grass размерный ряд такой же нестандартный, как у Blum, с шагом 20/30мм: 270, 300, 320 и т.д. Для Dynamoov оставлен традиционный размерный ряд 270-550мм с шагом 50мм.

Компания Grass традиционно работает с большими весами. В бюджетном варианте Dynamoov – 30кг. Для дорогих направляющих Dynapro – 40 и 70кг.

В компании не увидели смысла в расширении размерного ряда до попытки «объять необъятное». Традиционный ряд 250-600мм с шагом 50мм. С нагрузкой ящиков Salice также особо не заморачивалась – 30кг на все случаи жизни для Futura. Для Unica – еще меньше, всего каких-то 20кг.

ТИП-ПУШ-АП-ТУ-ОУПЕН

Фурнитура для открытия фасадов без ручек… Как ее только не называют:

Тип-Ап, Тип-Он, Пуш-Ап, Пуш-Он, Пуш-Ту-Оупен и так далее…

Особенно интересно наблюдать за тем, как заказывают дизайнеры:

А фасады сделайте Пуш-Он

или

На всех фасадах устанавливаем Тип-Апы

Самое смешное, что мебельщики не поправляют дизайнеров, а только кивают головой:

Конечно же, поставим самые лучшие Тип-Оны и Пуш-Апы.

Путаница с названиями – это нормальное явление для новой фурнитуры. Каждый производитель называет свою продукцию по-своему, не так, как у конкурентов. Таким образом, один и тот же продукт может иметь десятки разных названий. Через некоторое время все «устаканивается» и мебельщики переходят на «имя нарицательное», объединяющее все названия в одно.

Например, все внедорожники от всех производителей, в свое время, называли «Джипами». Потом появилась категория – внедорожник. В нашем случае метабоксы и тандембоксы – это уже «имя нарицательное», а не конкретная продукция фирмы Blum.

С фурнитурой для фасадов без ручек общее название еще не придумали – пока в процессе…

Мы постарались выяснить правильное название данного типа фурнитуры. В результате долгих исследований пришли к выводу, что правильное – Push To Open (нажать, чтобы открыть). Кто первым это придумал, нам выяснить не удалось. Данная фурнитура появилась практически одновременно у всех вышеперечисленных производителей. По некоторым косвенным признакам, мы считаем, что первой была компания Hettich.

Идея использовать магнит и подпружиненный толкатель для фасада – не нова. Достаточно давно существуют «отстрелы» для стеклянных дверей, работающие по такому же принципу. Новый Push To Open, по сути – то же самое. Если кто-то не понял, речь идет о Push To Open для двери.

Решение для направляющих, как и в случае с доводчиком, появилось в процессе дальнейшего развития идеи. Но интегрировать данный механизм в направляющие оказалось не так-то просто. Механизм не всегда срабатывал при нажатии фасада не-по-центру. Так же потребовалась возможность регулировки фасада по глубине и синхронизация направляющих.

Все наши «герои» данного обзора решили эти проблемы на отлично. По крайней мере, в люксовом сегменте направляющих. Тогда как у некоторых других производителей проблемы стабильности работы Push To Open все еще присутствуют. Хотите проверить направляющие бренда, с которым вы еще не работали? Начинайте с Push To Open – сразу все увидите. Это – как черная плита для производителей ЛДСП – проявляются все недостатки ламинирования.

Push-to-open с доводчиком

Выдвижные ящики с фасадами без ручек потребителю понравились. Однако отсутствие доводчика, определяемое конструктивными особенностями механизма, вызвало серьезное недовольство у покупателя. К доводчикам он уже привык.

Все стали объяснять,

почему так нельзя

При этом использовался аргумент «или-или»:

Два «хорошо» не бывает: или с доводчиком, или без ручек

Пока одни объясняли, почему так нельзя, другие, в это время, проблему решали. Первой получилось у Salice. Под данное решение были созданы специальные направляющие – Unica. Потом, естественно, подтянулись и остальные.

Tandem. В отличие от других производителей, механизм Push To Open (у Blum – Tip-On) не встроен в направляющие, а выполнен в виде отдельного блока, который устанавливается дополнительно к любым направляющим. Без доводчика.

В направляющих Movento используется Push To Open с доводчиком. Название соответствующее – Tip-On Blumotion.

Все направляющие имеют исполнение Push to open. Функция с доводчиком реализована только в премиум-сегменте, направляющих Actro 5d – Push To Open Silent.

Push To Open в Grass называют Tipmatic. В бюджетных направляющих Dynamoov Tipmatic выполнен без доводчика. Для Dynapro доступны два исполнения: Dynapro Tipmatic (без доводчика) и Dynapro Tipmatic Soft-close (с доводчиком).

Название механизма Push To Open в компании Salice сократили до одного слова – Push. Направляющие Futura выполнены традиционно – без доводчика. Направляющие Unica – с доводчиком. Это их основное отличие от Futura.

Механизм синхронизации

В свое время инженеры компании Blum обратили внимание на тот факт, что для ящика шириной свыше 800мм возможен перекос при полном выдвижении. Выявив проблему, стали ее решать. В качестве Ноу-Хау «изобрели» реечную зубчатую передачу и установили ее в качестве механизма синхронизации. Дорогой металл, естественно, заменили на практичный пластик.

Как только решение было найдено, о проблеме тут же «радостно» сообщили мебельщикам:

«В широком ящике, при выдвижении, возможен перекос. Рекомендуем вам использовать дополнительно наш механизм синхронизации».

Активно «промывать мозги», как в случае с полным выдвижением, мебельщикам не стали. Результат получили соответствующий – пропорционально вложенным в рекламу средствам.

Лишь некоторые мебельные компании стали ставить механизм синхронизации на широкие выдвижные ящики. При этом позиционировали его, скорее, как «фишку», а не осознанную необходимость:

Смотрите – зубчатая рейка, шестеренка… все крутится и движется… Правда, здорово?

Остальное несознательное мебельное большинство Ноу-Хау проигнорировало.

Зачем? И так все хорошо работает. Ничего не перекашивается…

И только  появление направляющих Push-To-Open с их нестабильным открыванием, заставило мебельщиков оценить все прелести синхронизации.

Механизм синхронизации в компании Blum называют боковым стабилизатором. Если первые стабилизаторы крепились к корпусу (рейка) и задней стенке (шестерня-вал), то последняя версия крепится к направляющим и дну ящика. Выполняется в виде отдельного комплекта, который может использоваться в качестве опции. В направляющих Movento механизм синхронизации интегрирован в направляющие.

Механизм синхронизации выполнен в стандартном варианте, крепление сзади – шестерня, рейка, вал. Предусмотрен только для направляющих полного выдвижения.

Механизм синхронизации присутствует только в направляющих Dynapro и уже встроен в направляющие (отдельно для каждой направляющей – шестеренка + рейка). Для Dynapro Tipmatic (с функцией Pusр To Open) используется дополнительный модуль синхронизации, соединяющий обе направляющие.

Механизм синхронизации выполнен традиционно, как у всех: рейка и шестерня, закрепленная сзади. Предлагается в качестве дополнительной опции.

Гораздо интересней выглядит механизм стабилизации, который, в некотором роде, также выполняет синхронизацию. Прорезиненный ролик, закрепленный на ответной планке четырехшарнирной петли. Не только оригинально, но и дешево.

Монтаж и регулировка фасада

Монтаж  ящика к направляющим происходит по следующей схеме:

  • Сзади ящик одевается на штырь направляющей (в ящике – соответствующее отверстие).
  • Впереди ящик одевается на второй штырь (насадной монтаж – дешевле) или защелкивается при помощи клипсы (защелки – дороже).

При такой схеме крепления практически отсутствует возможность регулировки фасада. В компании Blum предусмотрели регулировку перекоса – незначительное изменение по высоте штыря сзади. Другие производители данную опцию проигнорировали, но предусмотрели регулировку по высоте впереди. Регулировка фасада по ширине отсутствует. Попытка компании Blum, в качестве альтернативы, предложить мебельщикам регулировку при помощи фасадного эксцентрика, успехом не увенчалась.

Неудобно…

Если отечественные мебельщики к данной проблеме как-то приспособились, инсталлируя фасад при помощи двустороннего скотча или «наколок», то европейские производители кухонь просто исключили данную позицию – как класс.

Потребовалось кардинальное решение проблемы регулировки. Это и определило появление, так называемых, систем выдвижения, в которых механизм крепления и регулировки фасада прячется в стальной царге. С нашей точки зрения – это единственная причина существования данной фурнитуры.

Кстати, о том, как решают проблему инсталляции фасада для ящиков со скрытыми направляющими североамериканские и южноафриканские мебельщики, вы можете прочитать здесь.

Тем не менее, проблему регулировки фасада для скрытых направляющих все же удалось решить. И сделала это компания Hettich, разработавшая 4-D крепление, интегрированное в клипсу. По другой версии, первенство принадлежит Salice, которая просто на рекламировала свою новую разработку должным образом. Конкуренты быстро оценили преимущество данного решения и разработали собственные версии.

Теоретически, регулировка фасада для скрытых направляющих делает ненужными системы выдвижения. Однако к последним все уже так привыкли, что революционное Ноу-Хау мебельщики восприняли просто… как еще одну опцию, не более…

Хотя, возможно, в ближайшее время ситуация изменится. Появление таких опций, как разделительные системы и релинги для «деревянных» ящиков со скрытыми направляющими говорит о том, что их применяют вместо систем выдвижения все чаще и чаще. Еще один «звоночек» – появление выдвижных систем с тонкими царгами. По сути – «деревянный ящик» со скрытыми направляющими…

Tandem – только регулировка перекоса. Присутствует, как насадной монтаж, так и на защелке.

Movento – регулировка по высоте +3мм, регулировка по ширине +/-1,5мм, регулировка глубины +/-2мм, регулировка наклона.

Quadro 25 – возможна незначительная регулировка по высоте – до 2мм. Есть насадной монтаж.

Quadro V6 – только по высоте при использовании стандартной защелки. Quadro 4D V6 – регулировка по высоте +2мм, регулировка по ширине +/–1,5 мм, регулировка глубины +/–2 мм, регулировка наклона.

В направляющих Actro 5d – регулировка по высоте +3/-1мм, боковая регулировка +/–1,5 мм, регулировка глубины +/–1мм (опция) и регулировка перекоса (радиальная) +/-1,5мм.

Направляющие Dynamoov имеют только 2 регулировки: глубины +3,5мм и высоты +3,5мм.

Направляющие Dynapro. Компания Grass разработала сразу три варианта «объема». Если кто-то не знает, в «слове» 3D буква D – от слова dimensional (объемъный).

Защелки могут быть выполнены с различными опциями регулировок: 2D, 3D и 4D. В 2D доступны только регулировка по высоте +3,5мм и наклон фасада до 4мм. В 3D уже доступна регулировка по ширине +/-1,5мм. А четырехмерное исполнение позволяет регулировать глубину +3,5мм.

Компания Salice разработала три варианта фиксации выдвижного ящика.

Pin-fix – замок для насадного монтажа. Позволяет регулировать фасад по высоте +3мм и глубине +/-2мм.

Защелка Clip – регулировка только по высоте +2.5мм.

Третью защелку назвали 3 way adjustable clip. Получилось немного длинно, но зато отказались от общепринятого 3D.  Регулировка по высоте +2,5мм, по ширине +/-1,5мм, глубина регулируется в пределах +/-2мм.

Фиксаторы универсальны и подходят для всех направляющих.



Системы выдвижения

Как мы уже говорили выше, причина появления ящиков со стальными боковинами – необходимость тонкой регулировки положения фасада. Первой была компания Blum, разработавшая свой знаменитый tandembox, в котором крепление и регулировка фасада были спрятаны в стальной царге. Остальные просто повторили это решение.

В связи с этим имеет смысл рассмотреть преимущества и недостатки данной фурнитуры на примере компании Blum.

Если сравнивать с направляющими tandem, у tandembox есть одно преимущество и два недостатка. Сначала – о хорошем.

Возможность регулировки положения фасада.

Теперь о «плохом» – более высокая цена и уменьшение полезной ширины ящика. Если цена – это объективный фактор (любая сталь, даже китайская – дороже, чем ДСП), то уменьшение полезной ширины ящика определяется только конструкцией. Во всем виновата стальная боковина. Вернее, не сама боковина, а ее размеры и форма. Изогнутый кожух закрывает направляющие…

Это – красиво…

По крайней мере, так думали (и до сих пор думают) дизайнеры фирмы Blum.

При этом полезная ширина ящика уменьшается на 90мм. Когда ТАКОЕ предлагает какой-нибудь креативный дизайнер – это простительно. Вопросы удобства и функциональности данную публику, как правило, не волнуют. Но от компании, которая нас учит

«Как родину любить» (вопросы функциональности и эргономики)

Это – непростительно…

Конечно же, мы понимаем, что широкая стальная царга – это особенность конструкции.  И определяется размерами используемых направляющих, которые нужно спрятать. Но это  – не оправдание. Конструкцию всегда можно изменить.

Тем не менее, несмотря на многочисленные жалобы мебельщиков, компания ничего не делала на протяжении долгих лет. Требуется изменение конструкции? А зачем ее менять, если и так – хорошо… продается?

Вместо новых решений Blum сосредоточилась на маркетинге. И, следует признать, у нее это получилось. Сегодня узнаваемость бренда и его имидж намного выше, чем у конкурентов.

Но конструкцию все же пришлось менять. Конкуренты заставили.

Новые системы выдвижения Legrabox имеют тонкую боковину – 12,8мм. В своем проспекте компания называет их «впечатляюще тонкими». Как мы видим, за полезное пространство стали бороться «по-взрослому». Экономия не только сантиметров и миллиметров – десятых миллиметра. Можно было сделать 13мм? Но сделали еще тоньше, впечатляюще-тоньше  – 12,8мм.

При этом выяснилось, что прямоугольный дизайн – это гораздо «круче», чем плавный изогнутый.

Пришлось изменить не только конструкцию ящика, но и конструкцию используемых направляющих. Если в tandembox используются направляющие tandem с незначительной переделкой, то для legrabox пришлось разрабатывать полностью новые направляющие, хоть и на базе Movento, но совершенно другой конструкции.

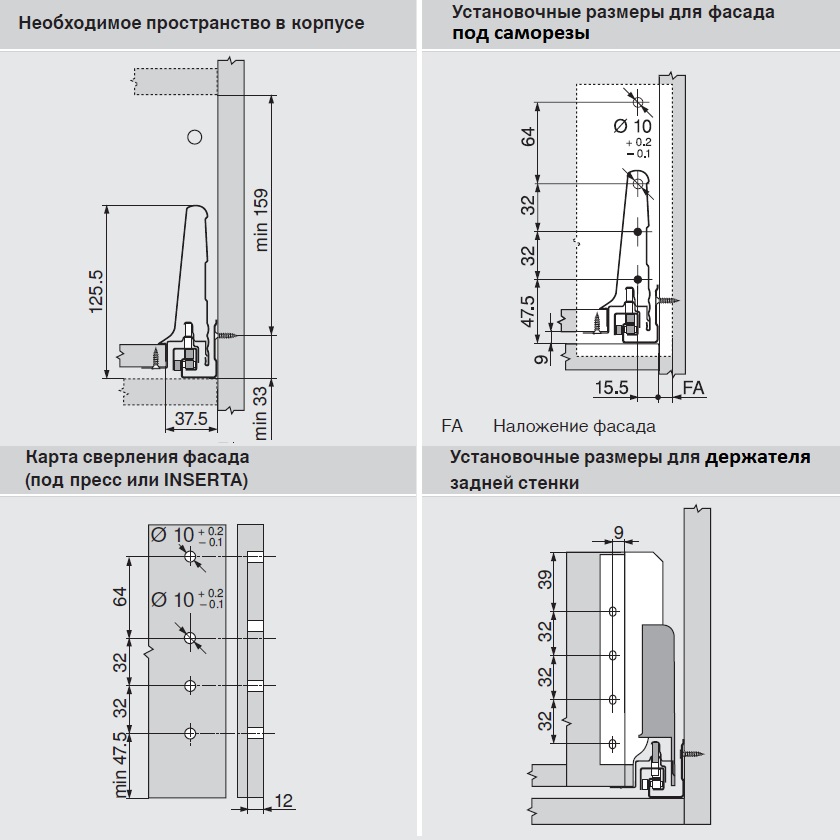

Чтобы боковая стенка  стала тоньше, направляющие опустили на уровень дна.  В царге «спрятали» только механизм крепления и регулировки фасада. Все остальное разместили под дном. Как следствие – немного увеличилось технологическое расстояние снизу – до 23,4мм, вместо 9мм тандембокса. Также изменили конструкцию дна – теперь в этой детали необходимо выбирать четверть глубиной 8мм. Большой привет «гаражникам». Придется покупать «фрезер»…

Как мы видим, у направляющих Tandem и Movento технологическое расстояние под дном составляет 27,5мм и 28,5мм соответственно. У Legrabox это 23,4мм (только за счет четверти – для этого она и нужна), а у старого доброго Tandembox – всего 9мм.

Tandem Legrabox Tandembox

Данную характеристику мы не стали записывать в преимущества, несмотря на очевидное увеличение полезного объема. Дело в том, что заполнить выдвижной ящик «под завязку», до самого верха, в реальной жизни – не получается. Следовательно +/- 10мм полезной высоты особой роли не играет. Хотя, в некоторых случаях, это – принципиально. Когда требуется поместить в ящик что-то высокое: бутыль с водой, кухонный комбайн и т.п. Полезная высота Tandembox на 18мм больше, чем у деревянных ящиков с направляющими Tandem.

Дизайн боковин

О том, что в выдвижном ящике красивым должен быть не только фасад, но и внутреннее содержание, первой поняла компания Alfit еще до того, как ее купила Grass.

В Alfit разработали декоративные вставки для стальных боковин. Остальные же компании, в тот момент времени, ограничились универсальным стандартным серым цветом боковин. Немного позже появились белые и черные царги в стандартном сегменте и, как «вершина» дизайна – а-ля нержавейка в премиум-сегменте.

Решение от малоизвестной Alfit получило вторую жизнь, как только мебельщики поняли, что за «внутренний дизайн» потребитель готов платить. Тут же появились различные варианты дизайнерских боковин из стекла, металла, натурального дерева и кожи.

Как всегда, первой отличилась компания Blum, предложив систему вкладок различного дизайна и аксессуары для их крепления. Остальные компании очень быстро присоединились к тренду.

В стандартном сегменте модельный ряд Blum представлен сразу тремя моделями: Tandembox Plus, Tandembox Antaro и Tandembox Intivo.

Снизу вверх: Tandembox Plus, Tandembox Antaro, Tandembox Intivo

Для каждого изделия в компании Blum придумали ключевое слово, отображающее глубоко заложенный смысл.

Tandembox Plus – разнообразие. Данная модель – это старый, добрый тандембокс, который практически не изменился. Убрали из ассортимента неполное выдвижение (кому оно надо?) и направляющие без доводчика. Любой Tandembox Plus можно превратить в Push To Open при помощи опции Tip-On Blumotion. Цветовую гамму ограничили двумя цветами: белый и серый. Также увеличили размерный ряд – до 650мм. При этом типоразмеры 600 и 650мм рассчитаны на повышенную нагрузку – 65кг.

Tandembox Antaro – строгость и простота. Изменения коснулись только дизайна боковин. Рубленные прямоугольные формы в комплекте с прямоугольными релингами. Также появилась возможность использования декоративных вставок из различных материалов. Цветовая гамма расширилась за счет нержавейки.

Tandembox Intivoиндивидуальность. Данная система выдвижения «заточена» под декоративные вставки. Специальная конструкция позволяет использовать вставки с креплением снизу и сбоку. Сверху вы можете любоваться тонкой боковой стенкой из натурального дерева, металла, кожи или стекла. Так как главное здесь – дизайн, цветовая гамма дополнена благородным глубоким черным цветом.

Как мы видим, каждый покупатель может выбрать для себя нечто индивидуальное, разнообразное или строгое, но простое.

Несколько слов хочется сказать об уникальной (с нашей точки зрения) разработке Blum – ручка-поводок для внутреннего ящика. Позволяет открывать наружный и внутренний ящик одновременно. Очень полезная опция для внутреннего ящика под столовые приборы. Доступ к нему обеспечивается сразу, одним движением. Тогда как в стандартном исполнении необходимо сначала открыть внешний ящик, а потом – внутренний. Это несложно, но раздражает… до бешенства.

Поводок Блюм Фиксация поводка Блюм

Очень долго на эту «мелочь» конкуренты не обращали внимания. Но… уже заметили… уже «обратили внимание»… Сейчас аналогичная фурнитура присутствует в ассортименте большинства конкурентов.

Legrabox от Блюм

Для тех же, кто покупает только самое лучшее, компания Blum предлагает выдвижные системы премиум-класса – Legrabox. Данные системы выдвижения принципиально отличаются двумя вещами: впечатляюще-тонкая царга 12,8мм и направляющие а-ля Movento. Ключевые слова подобраны очень удачно – элегантность в движении. Не качество, не надежность, а… элегантность.

Для тех, кто любит «понты». Действительно, кардинального улучшения в плавности хода, доводке и т.п. – мы не заметили. Если выдвигать одновременно с tandembox – действительно, лучше. Не кардинально лучше, а как с рейтингами украинских кандидатов в президенты – немного лучше, на уровне статистической погрешности.

Что касается «впечатляюще-тонкой» царги – то это на 0,2мм тоньше, чем у конкурентов (толщина листа плотной бумаги). Не знаю, как вас, а нас это не впечатлило. Зато разница в цене действительно впечатляет. Элегантность Legrabox компания оценивает в 1,7 раза дороже, чем «разнообразие» Tandembox Plus.

Если же говорить серьезно, без иронии, наиболее сильно впечатлил механизм крепления и регулировки фасада, интегрированный в тонкую царгу. Позволяет производить все регулировки сбоку – это гораздо удобнее, чем снизу – у конкурентов.

Вынуждены признать, Legrabox – одна из лучших выдвижных систем, представленных на рынке.

Ассортимент выдвижных систем Hettich представлен одной бюджетной моделью и сразу двумя – в премиум-сегменте.

Начнем с бюджетного варианта. В свое время системы выдвижения InnoTech были не менее популярны, чем блюмовские Tandembox. Называть их бюджетными – язык не поворачивается. Но таковы реальности. Если сегодня есть просто что-то дорогое, завтра обязательно появятся что-то еще дороже…

Надо отдать должное компании Hettich. В отличие от других, они не копируют чужие решения, а изобретают собственные Ноу-Хау и продвигают их в жизнь. Остановимся на некоторых.

Шарики вместо роликов в направляющих Quadro – это уже «общее место». Не хочется в очередной раз ввязываться в бессмысленный спор о том, что лучше.

Вторая фишка от Hettich – взаимозаменяемость для корпусов с толщиной 16 и 18мм. Вдаваться в дебри еще одного спора отечественных мебельщиков о том, какой должна быть толщина ДСП для корпуса кухни: 16 или 18мм, мы не будем. Просто рассмотрим факты. В бюджетной мебели используют плиту #16мм. Во всех остальных случаях – #18мм. Отличительной особенностью систем  InnoTech является тот факт, что для корпуса из 16-миллиметровой плиты не нужно менять ширину дна и задней стенки ящика.

Теоретически это должно выглядеть следующим образом. Вы «напилили» заготовок для ящиков на склад. Сегодня изготавливаете кухню из плиты 18мм, завтра – 16мм. Заготовки для ящиков берете на складе – одни и те же, ничего не меняя.

Как это удобно… в теории. На практике все несколько иначе. Если мебельщик производит мебель серийно, он работает только с какой-то одной толщиной ДСП: или 16 или 18мм. Ему эта опция неинтересна.

В случае индивидуального изготовления мебели под заказ, использование разных толщин для корпуса – возможно (опять теоретически). Но в этом случае мебельщик ничего не изготавливает заранее, на склад. Плита покупается и режется под конкретный заказ. Не представляет никакого труда вырезать дно на пару миллиметров шире (для корпуса 16мм).

Возникает глупый вопрос:

И зачем оно надо?

Третья фишка – нестандартный размерный ряд. В классическом варианте это:  400, 450, 500, 550, 600мм. Компания Hettich предложила собственное видение:  420, 470, 520, 620мм. Кто-то может сказать, что в компании проявили заботу о конечном потребителе. Глубина корпуса стандартной бюджетной кухни составляет 450-500мм. Мебельщики используют ящики глубиной 400 и 450мм соответственно. Но, если использовать фурнитуру Hettich – можно получить дополнительно 20мм полезного пространства.

На самом деле (это наше субъективное мнение) уникальность размерного ряда была вызвана меркантильным желанием  «присадить» мебельщика на собственную фурнитуру.

Что такое «присадить» – рассмотрим подробнее, «на пальцах».

Не секрет, что любой производитель мебельной фурнитуры мечтает о том, чтобы мебельщик покупал только у него, а не у конкурентов. Для этого производители используют различные хитрости. Классический пример – конструкция четырехшарнирной петли. Диаметр чашки петли у всех одинаковый – 35мм. Это – стандарт. Но положение отверстий под евровинты или саморезы – разное. Почему?

Blum – 9.5мм до центра Hettich – 5.5мм до центра

Потому что в серийном производстве эти отверстия сверлятся специальной головкой – под чашу петли и саморезы – одновременно. Если используете петли Hettich – вам нужна сверлильная головка Хеттик, если петли Blum – сверлильная головка Блюм. Решили перейти с Hettich на Blum – старые головки «выбрасываете» и покупаете новые, «блюмовские». Если учесть тот факт, что стоимость одной сверлильной головки составляет не менее €300, и что нужно их, в серийном производстве, штук 10 минимум… о замене фурнитуры невольно задумаешься:

А действительно ОНО лучше?

Самое интересное, отечественный мебельщик эту «хитрость» даже не заметил. В отличие от мебельщика западного, наш просто не сверлит в фасаде отверстия под саморезы. Только под чашку петли. А диаметр и размеры от края у всех одинаковые. Что касается саморезов – их всегда можно прикрутить по месту.

Развитие технологий сделало эту хитрость совершенно бесполезной и для мебельщика западного. Все присадочные отверстия сверлятся теперь на ЧПУ. А станку ЧПУ «пофиг» на каком расстоянии сверлить…

Похоже, компания Hettich попыталась «присадить» мебельщика на свою фурнитуру уникальным размерным рядом. Однако выяснилось, что мебельщикам, как и станку ЧПУ, – все «пофиг».

 Более того, нестандартный размерный ряд вызывает обратную реакцию:

У всех направляющие 500, а здесь – 520. Необходимо переделывать карты раскроя…

Скорее всего, в компании предполагали, что изначально мебельщик будет работать с Hettich и необходимо сделать все, чтобы усложнить переход на фурнитуру другой ТМ. Однако это – дорога с односторонним движением. Если мебельщик уже работает с другой ТМ, перейти на Hettich будет не менее сложно.

Тогда как, например, китайские системы выдвижения полностью копируют Blum. Даже карты раскроя не нужно менять – просто заменить направляющие…

Похоже, в компании Hettich осознали, что с уникальными размерами «немного» погорячились. Переделывать InnoTech не стали. Но в новых моделях AvanTech и ArchiTech используется уже классический размерный ряд.

За прошедшее время системы выдвижения InnoTech многократно улучшались. В результате, на смену, пришла модель InnoTech Atira.

InnoTech Atira с вставками из дерева InnoTech Atira с вставками из стекла

Как мы уже говорили ранее, уникальный размерный ряд 260-520мм. Направляющие Quadro V6 со встроенным доводчиком Silent System. В отличие от конкурентов, в ассортименте присутствует частичное выдвижение (направляющие Quadro 25). С учетом более низкой цены, данная позиция, в условиях хронического кризиса, более чем актуальна. Три цветовых решения: серебристый, белый и антрацит.

Возможно наращивание высоты боковины при помощи прямоугольного релинга или декоративной панели из любого материала толщиной 6мм (надставка DesignSide). Интересное решение для внутреннего ящика. Передняя панель может изготавливаться из любого материала, в том числе – стекла. Особо хочется обратить внимание на фиксатор передней панели для внутреннего ящика – аналог блюмовского поводка.

Технология Push To Open  реализована, как с доводчиком, так и без. Нагрузочная способность – 30 и 50кг.

Новое поколение систем выдвижения от Hettich – ArchiTech

Следующее поколение ArchiTech –  уже на базе направляющих Actro. В данной модели компания постаралась реализовать все последние достижения. Новые направляющие обеспечивают более плавный и более мягкий ход. Для Push To Open реализована функция «с доводчиком». Нагрузка 40, 60 и 80кг. Размерный ряд в диапазоне 270-650мм. При этом цена выше, чем у бюджетных InnoTech Atira всего на 38%. Слово всего мы не взяли в кавычки сознательно – посмотрите на ценовую политику Blum.

Компания долго готовила эти системы выдвижения. В них продумано все, до мелочей. Различные варианты декорирования, внутренние органайзеры и т.д. и т.п. Однако появление Legrabox  от Blum c «впечатляюще тонкими» царгами заставило Hettich срочно заняться разработкой новой модели. Так появился AvanTech – вторая модель премиум-класса.

Тонкостенный вариант от Hettich – выдвижная система AvanTech

По характеристикам AvanTech – это ArchiTech с тонкими боковинами. Конструктивное решение такое же, как у Blum и Grass. В металлической царге толщиной 13мм расположен только механизм крепления фасада. Регулируется положение не фасада, а ящика вместе с фасадом. Все регулировки интегрированы в направляющие. Используются Actro 5d с дополнительной 5-й регулировкой – радиальной.

Когда Salice покупает компании Adar и Bortoluzzi – логика процесса понятна. В первом случае Salice добавляет в свой ассортимент направляющие, во втором – раздвижные системы для шкафов-купе. Не нужно развивать новое направление с нуля. Проще приобрести компанию, которая это уже делает.

Но зачем компания Grass купила Mepla-Alfit? Для нас – загадка. Ассортимент компании – петли (Mepla) и направляющие (Alfit) полностью пересекается с основным ассортиментом Grass. В результате слияния получилось по два продукта в одной ценовой категории и под одной торговой маркой.

С направляющими скрытого монтажа Dynamic NT от Alfit компания Grass поступила просто – исключила их из своего ассортимента. А систему выдвижения DWD XP на базе этих направляющих – оставила…

Таким образом, в бюджетном сегменте у Grass сразу две модели: DWD XP и Nova Pro. В премиум-сегменте: Nova Pro Scala и Vionaro.

DWD XP. Цветовое решение – кроме стандартных серого (алюметаллик) и белого цветов компания предлагает еще один, трендовый, – бетон (stone). Высота боковых царг наращивается при помощи декоративных вставок из металла, стекла и т.п. Возможно использование, как круглого, так и прямоугольного релинга. Типоразмеры: 275-650мм. Нагрузка 40 и 60кг. Только полное выдвижение. Система Push To Open (Tipmatic Plus) без доводчика.

Выдвижные системы DWD XP – это все, что осталось от компании Alfit

В свое время выдвижные системы Nova Pro были очень «крутыми». Стабильный и плавный ход, отличный дизайн, высокая грузоподъемность…

Некоторые известные немецкие и итальянские кухонные компании ставили только Grass. К сожалению, вынуждены констатировать тот факт, что все хорошее можно сделать еще лучше. Скрепя сердце, заносим Nova Pro в разряд бюджетных систем выдвижения. Хотя, учитывая наличие DWD XP в данном сегменте, можно смело поставить «средний +».  Для этого есть еще одно основание, системы Nova Pro несколько дороже (в 1,5 раза). Возможно, этим и объясняется наличие двух систем в одной ценовой категории.

Nova Pro Classic – “рубленный” дизайн Nova Pro Deluxe – закругленные формы

Одно из преимуществ системы – форма стальной царги. Ровная стенка позволяет максимально использовать внутреннее пространство, разделители и т.п. Что касается дизайна, то он представлен в двух вариантах: прямоугольно-рубленный (Nova Pro Classic) с прямоугольными релингами и закругленный (Nova Pro Deluxe) с круглыми релингами.

Размерный ряд 300-650мм. Нагрузочная способность 40 и 60кг. Направляющие только полного выдвижения. Возможность наращивания боковой стенки, регулировка по высоте, ширине, глубине и наклона фасада.

Следующая модель Nova Pro Scala относится уже к премиум-сегменту.

Nova Pro Scala совсем не похожа на Nova Pro

В своем рекламном проспекте Grass сообщает:

Nova Pro Scala взяла все самое лучшее от Nova Pro. И даже больше!

Поговорим о «и даже больше».

  • Прямоугольный дизайн с толщиной царги 23,5мм. При этом царга выполнена ступенькой. Утолщение – только в том месте, где спрятаны направляющие. Плюс 11% полезной площади.
  • Высокая царга для глубоких ящиков высотой 250мм.
  • Наращивание высоты производится при помощи системы Crystal: металл, декоративные панели, стекло.
  • Рамочная система Crystal Plus, позволяющая использовать, в качестве боковины, стекло или декоративную панель. Высота металлической царги для данной системы составляет всего 54мм. Декоративные панели легко крепятся на защелках – технология запатентована компанией Grass.
  • Еще одно решение для декорирования царги – дизайнерские планки с креплением на магнитах.
  • Особое внимание уделили дизайну внутреннего ящика. Предлагается специальный плоский фасадный профиль толщиной 8мм. Так же для внутреннего ящика предусмотрен фиксатор к внешнему фасаду – аналог блюмовского поводка.
  • Для Push To Open применяется система Tipmatic Soft-Close с доводчиком.
  • Нагрузочная способность составляет 40 и 70кг.

«А в остальном, прекрасная маркиза» все – как у Nova Pro.

Рамочная система Crystal Plus запатентована фирмой Grass

Новый тренд в использовании ящиков с «впечатляюще-тонкими» царгами заставил компанию Grass разработать еще одну модель в премиум-сегменте.

Тонкостенный вариант Vionaro от Grass

Внешне система выдвижения Vionaro выглядит так же, как у конкурентов: боковая металлическая стенка толщиной 13мм + скрытые направляющие, расположенные под дном ящика. Но это только внешне…

Vionaro от Grass

В компании умудрились разработать систему крепления и регулировки фасада, которая умещается внутри тонкой царги. Возможность регулировки по ширине +/-1,5мм при толщине 13мм – это впечатляет. Согласитесь, регулировка сбоку – это удобнее, чем снизу. Кроме этого, система крепления позволяет использовать высокие фасады до 780мм без релингов!

Жаль, конечно, что все то же самое уже есть в Legrabox от Blum…

Компании Salice зайти на рынок со своими направляющими, было и сложнее и проще. Сложнее, потому что рынок уже сложился. Все VIP-клиенты поделены между тремя основными игроками. Более того, между двумя из них (Hettich и Blum) уже шла ожесточенная конкурентная борьба, в которой демпинг цен – это были только «цветочки». Отвоевывать свою «долю малую» с новой продукцией, пусть и от уважаемого бренда – задача неблагодарная.

С другой стороны, у компании Adar, на момент слияния с Salice, скрытые направляющие отсутствовали, как класс. Можно было начинать с «чистого листа», учесть все недостатки и достоинства конкурентов.

Для новой продукции была выбрана следующая концепция:

  1. Недорогие качественные направляющие, подкрепленные брендом.
  2. Максимальная унификация и взаимозаменяемость.

Выдвижные системы разработаны по принципу: а-ля деревянный ящик с боковинами из алюминиевого профиля. В отличие от конкурентов, в царге спрятали только механизм крепления фасада. Направляющие и все регулировки размещены под дном ящика. Это позволило значительно уменьшить толщину боковой царги.

Как мы знаем, скрытые направляющие для деревянных ящиков и систем выдвижения – всегда разные. Например, направляющие tandem от Blum для тандембоксов имеют незначительные конструктивные отличия, вызванные необходимостью крепления стальных царг.

В конструкции от Salice – полная взаимозаменяемость. Для деревянных ящиков и систем выдвижения можно использовать одни и те же направляющие.

Второе Ноу-Хау от Salice – форма боковой царги. Она сделана «ступенькой». 16мм в нижней «толстой» части (механизм крепления фасада), и 9мм – в верхней части. Визуально ящик смотрится, как 9мм.

Именно эти два решения послужили отправной точкой для всех остальных компаний при разработке выдвижных систем с тонкими царгами #13мм.

Свои системы компания Salice назвала Lineabox. Основные характеристики этих систем определяются направляющими  Futura. Напомним вкратце.

Все варианты выдвижения: полное/неполное, с доводчиком и без. Размерный ряд от 250 до 600мм. Нагрузка – 30кг. Push To Open с доводчиком (направляющие Unica). Механизм синхронизации – опция. Регулировки положения фасада интегрированы в направляющие.

Теперь поговорим об алюминиевых царгах. Используется три вида профиля: боковой, задний и фронтальный. Три варианта конструкции ящика:

  1. 2-sided. Боковины из профиля. Задняя стенка из ДСП.
  2. 3-sided. Плюс задняя стенка из алюминиевого профиля.
  3. 4-sided. Плюс внутренний фасад из профиля.

Профиль предлагается в виде погонажа трех типоразмеров, позволяющих самостоятельно изготовить ящики нужного размера. Соединение профиля между собой или с деталями из ДСП производится при помощи специальных пластиковых элементов. Например, для крепления фасада и задней стенки используется одно и то же крепление.

Универсальность профиля позволяет изготавливать различные нестандартные изделия: ящики с вырезом под мойку, выдвижные галереи и т.п.

Три высоты профиля: 77, 104 и 180мм и четыре цвета: White, Titanium, Champagne, Stainless steel.

Как мы видим, компания Salice не ставит перед собой задачу поразить потребителя еще более новыми, более плавными и синхронными направляющими, а просто предлагает один качественный продукт, обладающий всеми необходимыми опциями.

И другие…

Грамотный читатель не может не задать нам следующий вопрос:

– О том, что Hettich, Blum и остальные делают хорошие направляющие мы и так знаем. А что посоветуете в качестве альтернативы? На рынке представлено очень много торговых марок.

Действительно, как на счет таких уважаемых компаний, как:

Häfele, Samet, FGW, Titus, GTV, Donati, Indaux и т.д.,

или различных китайских и малазийских брендов, а также брендов якобы европейских, типа:

Linken System, Grass Hopper,  Lotti и т.п.,

или искусственных брендов made in China, созданных под конкретных продавцов мебельной фурнитуры:

GIFF, Alva, Muller, DTC, F3M, TDM и еще таких брендов – не менее 1000 по всему миру?

С одной стороны, рассмотренные нами компании – лучшие, и находятся, как минимум, на ступеньку выше, чем все остальные. Например, серьезно говорить о том, что направляющие Samet (неплохие, между прочим) лучше, чем Blum, может только турок, не имеющий отношения к мебельному бизнесу. В самой же турецкой компании предпочитают скромное:

«не хуже»

Давайте разбираться, что на самом деле и почему остальные – хуже?

Тезис №1. Изготовить точную копию, или «творчески» ее доработать, в настоящее время не представляет особого труда. Рассуждения об уникальных технологиях и недостижимом качестве, которое никто в мире не может повторить – это сказки для «лохов».

Если Северная Корея смогла скопировать у СССР не только атомную бомбу, но и межконтинентальные ракеты… Об уникальных мебельных  направляющих, наверное, лучше «помолчать»…

Тезис №2. Если использовать такие же материалы такого же качества, себестоимость будет не ниже, чем у оригинала. Следовательно, цена копии будет соизмерима с ценой оригинала. А при одинаковой цене всегда выбирают более «сильный» бренд.

Вывод. Конкурировать с брендом можно только уменьшив себестоимость собственного изделия: меньше толщина металла, ниже качество и т.д. При этом можно сделать разумную оптимизацию, сохранив основные параметры надежности и качества, или же просто экономить на всем, а качество – «вынести за скобки».

В первом случае мы получаем достойную альтернативу – «среднее» качества, во втором – продаем «то же самое» в два раза дешевле.

Что лучше-2?

У некоторых, дочитавших этот материал до конца, может возникнуть (и мы их понимаем) ощущение, что их обманули.

Так что же (кто же) все таки лучше? Мы так и не поняли?

Мы не будем умничать, и говорить о том, что выводы нужно делать самостоятельно. Все исходные данные мы предоставили…

Есть другой путь. Предлагаем вам вспомнить ЕГЭ и найти правильный ответ:

Какие направляющие лучше?

  1. От раскрученного бренда по очень высокой цене.
  2. Хорошего качества по высокой цене.
  3. Среднего качества по более низкой цене.

Как мы видим, правильного ответа не существует. Потому что вопрос поставлен некорректно. Правильно спрашивать:

Для кого лучше?

  • Для человека, привыкшего покупать только бренды, лучшим будет первый вариант ответа.
  • Ценитель английской мудрости («Мы не настолько богаты, чтобы покупать дешевые вещи») выберет второй вариант.
  • А средний украинец, еще не уехавший в Европу «выпить чашечку кофе в Вене» и «пособирать яблоки в Польше», после оплаты коммунальных услуг, вполне вероятно, выберет третье.

Как мы видим, вопрос:

У кого лучше качество и функциональность

волнуют, по большому счету, только конечного покупателя.

Мебельщика же должен волновать вопрос:

Что лучше продается

В привязке к материальным возможностям своего покупателя. А о «философских»:

Что на самом деле лучше и почему?

Можно порассуждать как-нибудь на досуге где-нибудь в интернете.

Таким образом, мы подошли к самому важному вопросу: «Что лучше продается и почему». Рассуждения на эту тему вы можете прочитать в нашем следующем материале (ссылка в конце статьи).

Вы еще не прошли опрос и не высказали свое мнение? Можно сделать это здесь:

 Загрузка ...

Теперь самое время узнать,

что лучше продается, Hettich или Blum?

Copyright © 2019. Копирование материалов разрешается только при указании работающей ссылки на данную статью или сайт http://www.fdforp.com

Направляющие скрытого монтажа, расчет ящиков и схема установки



Существует три вида бюджетных направляющих – роликовые, шариковые (телескопические) и скрытого монтажа, которые еще называют направляющие нижнего крепления. Последние у нас пользуются не таким большим спросом, как первые два вида. Но постепенно завоевывают российский рынок. Направляющие скрытого монтажа придают более эстетичный вид конструкции выдвижного ящика, поскольку практически незаметны. При этом обладают рядом преимуществ.

Что представляют собой направляющие скрытого монтажа для выдвижных ящиков и какие лучше выбрать

Скрытый монтаж подразумевает отсутствие видимой фурнитуры на боковинах ящика. Благодаря этому элементы мебели смотрятся более привлекательно и стильно. Достигается такой эффект «скрытой» фурнитуры за счет нижнего крепления направляющих на выдвижной ящик, под его донышко.

Из-за этого полозки с креплением к корпусу тумбы имеют массивную Г-образную форму. А вторая часть, с креплением под донышко самого ящика – телескопическая, с интегрированным вовнутрь шариковым механизмом. В комплект также входят цапфы и крепежные элементы для насадного монтажа. Для облегчения демонтажа ящика и повторной установки надвижным способом предлагаются специальные замки-фиксаторы.

Направляющие скрытого монтажа также могут комплектоваться доводчиком для плавного закрывания и системой открывания от нажатия. Так же как и шариковые направляющие, они могут быть полного и частичного выдвижения. Имеют такой же размерный ряд — длиной 250, 300, 400, 450, 500 и 550мм.

Удобнее всего рассмотреть разновидности направляющих скрытого монтажа на примере Hettich QUADRO. У производителя есть две серии, QUADRO 25/30 неполного выдвижения и QUADRO V6 полного выдвижения. У каждой из серий есть три варианта возможной комплектации:

  • Quadro Stop Control – плавное дотягивание (самозакрывание).
  • Quadro Silent System – встроенный демпфер (доводчик) для плавного закрывания.
  • Quadro Push to open – встроенный механизм открытие от нажатия.

Выдвижные ящики с открытием от нажатия на направляющих скрытого монтажа – прекрасное дополнение толкателям на распашные фасады. Все остальные варианты возможного оснащения ящиков механизмами push-up либо слишком дороги, либо недостаточно качественны (в плане безотказности срабатывания механизма открывания при разной загруженности ящика).

Помимо Hettich Quadro из производителей можно выделить хорошего качества более бюджетные варианты Boyard (Боярд) и Hafele (Хефале) с аналогичным делением на серии, но со своими артикулами.

Также можно отметить качество Tandem от Bum, как и более высокую стоимость. Однако у Blum есть одно неоспоримое преимущество, в серии предлагается еще так называемый стабилизатор – незаменимый элемент при проектировании длинных выдвижных ящиков с открытием от нажатия. Благодаря ему, механизм открывания срабатывает от нажатия в любом месте фасада и обеспечивает равномерное выдвижение ящика. Поэтому при проектировании длинных тумб ТВ с открытием ящиков от нажатия лучше сразу выбирать блюмовские тандемы.

Из преимуществ направляющих скрытого монтажа стоит отметить отличную несущую способность и стабильность. По сути, они представляют собой альтернативу между обычными шариковыми направляющими и метабоксами.

Расчет ящика под направляющие скрытого монтажа для Боярд, Блюм, Хеттих и Хефале

Схема расчета деталей выдвижного ящика под установку направляющих скрытого монтажа у всех производителей одинакова, за исключением одного нюанса. Но если глубина корпуса тумбы больше глубины ящика на 20-30мм этот нюанс не имеет особого значения.

Стандартная схема установки предполагает общую конструкцию выдвижного ящика с утопленным дном относительно боковин. Устанавливается дно из ДВП в паз боковин.

А ведь грузоподъемность механизма направляющих с нижним креплением довольно хорошая (20-30кг) и стабильная за счет монтажа под дно. Поэтому можно упростить себе задачу и заменить ДВП на вкладное дно из ЛДСП. Это сделает ящик тяжелее на 1,5-3кг, но при этом он будет более жестким и прочным, приспособленным для хранения тяжелых вещей и позволит полностью использовать ресурс направляющих.

Чтобы рассчитать детали ящика для установки направляющих скрытого монтажа, нужно изучить инструкции конкретного производителя и рекомендуемые зазоры между боковинами и самим ящиком.

И вот тут бывают отличия. Например, в схеме расчета Hettich можно увидеть, что расстояние между внутренней боковиной тумбой и лбом ящика равно 20мм, а донышко должно быть приподнято на 12-13мм. А на схемах установки Блюм цифры несколько иные – 21мм против 20мм и 12-15мм против 12-13мм (а у Боярд и вовсе 10-11мм).

Как показывает опыт сборщиков, при разнице 20мм выдвижной ящик на направляющих скрытого монтажа слишком туго ходит, цепляя шляпки шурупов, на которые закреплены рельсы. Поэтому берем усредненные цифры для расчета детали «лоб ящика».



Также конкретно у Blum, Боярд боковина ящика должна быть короче номинальной длины самой направляющей. То есть при направляющей 500мм, глубина ящика равна 490мм. При этом механизм, «ворующий» у глубины ящика эти 10мм, «экономит» его у тумбы – ее глубина может быть больше всего 10мм.

А вот у Hettich, Hafele глубина ящика берется равной длине направляющих. При этом глубина тумбы должна быть больше на 20-30мм.

Общая схема расчета деталей выдвижного ящика для направляющих скрытого монтажа будет следующей.

  1. Длина ящика равна длине направляющих NL либо (NL-10). При этом в первом случае глубина самой тумбы должна быть (NL+20) минимум, а во втором — достаточно (NL+10).
  2. Длина лба ящика равна внутреннему размеру тумбы за минусом 42мм.
  3. Высота выдвижного ящика обычно меньше фасада на 30-50мм. При этом если мы берем высоту боковин ящика равной 100мм, высота деталей лба будет меньше на 12мм.
  4. Дно высчитывается как вкладная горизонталь между вертикальными деталями.

Пример расчета выдвижного ящика с внутренним фасадом на направляющих нижнего крепления

Пусть нужно сделать два выдвижных ящика в секции гардеробной шириной 400мм. При этом глубина боковин равна 450мм, а высота фасадов ящиков 180мм. Установим направляющие Боярд длиной 400мм.

Используем общую схему расчета для направляющих скрытого монтажа.

Получим следующие детали для выдвижного ящика:

  1. Боковины ящика 390х130 – 4шт. Кромка в круговую (по периметру).
  2. Лоб ящика 326х118 – 4шт. Кромка по двум длинным сторонам (по 326мм сверху и снизу).
  3. Дно ящика 358х326 – 2шт. Без кромки.
  4. Фасад ящика 176х364 – 2шт. Кромка в круговую (максимум 1мм толщиной).

Общая схема установки направляющих скрытого монтажа на выдвижной ящик

Направляющие нижнего крепления устанавливаются на уже собранный ящик и предпочтительно еще разобранную тумбу – так проще размечать и прикручивать фурнитуру.

Обычно установка части телескопической направляющей с комплектом цапф и замком на донышко ящика с обратной стороны не вызывает затруднений. Достаточно изучить инструкцию и разметить места креплений.

При разметке боковин под крепление неподвижной части направляющей скрытого монтажа стоит начинать с нижнего ящика. И тех рекомендаций, что даны для отступа от нижнего края.

Далее, с учетом высоты фасада, повторяют тот же самый принцип для разметки остальных ящиков.

Для установки направляющих нижнего крепления используют так называемый насадной или надвижной монтаж. В первом случае, собранный ящик насаживается на выдвинутые направляющие под наклоном на крюки и задвигается до соединения с цапфами.

Во втором «участвуют» замки-фиксаторы. Выдвижной ящик надевается на выдвинутые направляющие и задвигается до защелкивания замков.



Фасады на выдвижные ящики скрытого монтажа устанавливаются точно также, как и на обычные, с шариковыми направляющими. С помощью двухстороннего скотча и подкладок сначала выравнивается положение фасадов, с учетом равномерности зазоров. А потом прикручиваются ко лбу выдвижных ящиков на саморезы 4х30 изнутри.

Направляющие скрытого монтажа для ящиков Блюм - большой выбор фурнитуры по лучшим ценам

Идея создания нашей компании была продиктована нам ситуацией на мебельном рынке в те не такие далекие 90 годы, когда понятия комплексного обслуживания кустарных мебельщиков, умеющих работать руками и головой, практически не было.

В первые же месяцы нашей работы мы поняли, что находимся на верном пути. При общении с людьми, которых мы обслуживали в то время, звучали вполне разумные предложения по усовершенствованию получаемых услуг и расширению ассортимента сопутствующих товаров. Таким образом началось наше бурное развитие.

В 2005 году для нас стал очевидным факт, что постепенно у наших клиентов появляется потребность и возможность покупать товары OnLine. В связи с этим, было принято решение создать интернет магазин для современных мебельщиков и розничных клиентов. В нашем новом сервисе мы предоставили быструю возможность разобраться в огромном количестве товаров, необходимых для изготовления индивидуальной мебели.

Интернет магазин Торговой Марки ДЕКС постепенно набирал популярность не только в своем регионе, но и по всей территории Украины. С нами начали сотрудничать многие мебельщики из разных регионов, где обслуживание не то, что онлайн, а даже офлайн, до сих пор на очень низком уровне. Постепенно у нас стали появляться клиенты из городов миллионников, в которых с каждым годом становилось все труднее и труднее перемещаться из точки А в точку Б.

И так, из года в год, работая над улучшением нашего сервиса, к 2010 году мы вышли в лидеры по обслуживанию клиентов онлайн в такой узкоспециализированной нише, как мебельная фурнитура. В этом же году было принято решение о выставлении фотографий товаров собственного производства: шкафов, прихожих, диванов для онлайн продажи. Это решение также было успешным и привело нас к расширению ассортимента мебели и договоренности с другими производителями о реализации их товаров на нашей площадке. Сегодня мы очень тщательно относимся к выбору наших партнеров-поставщиков и постоянно работаем над повышением уровня сервиса для наших клиентов.

Это не просто слова, которые украшают этот текст. Каждый сотрудник, которого мы принимаем на работу, придерживается ключевой ценности компании - Мы Выполняем То, Что Пообещали Клиенту С Первого Раза И Точно Вовремя. Это же требование относится и к нашим поставщикам.

Все отзывы, которые есть в разделе «Отзывы», действительно написаны нашими клиентами, а не притянуты за «уши». Мы всегда приветствуем конструктивную критику и будем Вам за нее благодарны. Надеемся, что сотрудничество с нами будет для Вас полезным, и от этого жизнь станет ярче

Как сделать и установить выдвижной ящик Тандем и Мовенто.

Инструкция, проектирование, изготовление и установка выдвижного ящика на направляющие Тандем (в том числе с TIP-ON) или Movento.

Проектирование MOVENTO

Проектирование TANDEM

В принципе, приведенных рисунка достаточно для того, чтобы сделать выдвижные ящики Тандем полного или частичного выдвижения с доводчиком (Blumotion) или Tip-on (система открывания нажатием на фасад) и Мовенто. Мы привели чертежи из официальной инструкции производителя - BLUM.

Tandem и Movento - это братья, Movento - новое поколение направляющих, в которые уже встроен доводчик Blumotion или Tip-on (система открывания нажатием на фасад). Movento - только полное выдвижение.

Для тех, кто уже устанавливал Tandem, установить Movento не будет представлять каких - либо трудностей.

Как же сделать выдвижной ящик, все просто, вот что нужно рассчитать:

1. Правильно рассчитать выступающее ребро боковины ящика. Для выдвижных ящиков Tandem ДСП 18 мм, Для Movento - 16 мм.

2. Размеры дна ящика.

3. Высоту боковины.

Дальше, найдите фирму, которая занимается раскроем и продажей ДСП, в Минске их очень, очень много, думаю, что в других городах тоже. Выбираете цвет ДСП, отдаете размеры, и Вам все сделают.

1. Обработка боковин. Ширина ДНА выдвижного ящика Тандем.

Ящик должен иметь выступающее ребро, роль которого в том, чтобы закрыть направляющую, т.к. Тандем - это скрытые направляющие. Также ребро служит для фиксации ящика на них. Толщина ребра должна быть для Tandem 18 мм. Для Movento - 16 мм. ШИРИНА ДНА для TANDEM = ВНУТР. ШИРИНА КОРПУСА - 49 мм.

1. Обработка боковин. Ширина ДНА выдвижного ящика Movento.

ДСП 16 мм: ШИРИНА ДНА = ВНУТР. ШИРИНА КОРПУСА - 42 мм.
ДСП 18 мм: ШИРИНА ДНА = ВНУТР. ШИРИНА КОРПУСА - 42 мм - 2*X.
X - глубина выборки в ДСП 18 мм.
Разберем на примере.
Допустим у нас ящик с внутренней шириной корпуса 464 мм.
Мы используем ДСП 18 мм. Делаем выборку 4 мм.
Тогда ШИРИНА ДНА = 464 - 42 - 2*4 = 414 мм.

2. Длина ДНА и глубина корпуса.

После сборки все должно выглядеть так, как на рисунке слева.
Обратите внимание, на Длину дна.
ДЛИНА ДНА = ДЛИНА НАПРАВЛЯЮЩЕЙ - 10 мм.
Разберем на примере.
Допустим, мы выбрали направляющую 500 мм.
Тогда ДЛИНА ДНА = 500 - 10 = 490 мм.

Обратите внимание на глубину корпуса!
Например, если мы выбрали направляющую 500 мм, то глубина корпуса = 500 + 3 = 503 мм.

3. Высота ящика.

Теперь нужно правильно рассчитать высоту ящика.
Разберем на примере для Tandem:
Допустим, у нас стандартный кухонный корпус (шкаф), высотой 720 мм, сделанный из ДСП 18мм.
Тогда внутренняя высота корпуса будет = 720 - 36 = 684 мм.
Мы хотим сделать 4 - е ящика в этот корпус.
Тогда высота ящика = (684 - 32,5*4)/4 = 138,5 мм, округлим до 138 мм.
Можно усложнить задачу. Мы хотим чтобы ящики были разной высоты.
Например, чтобы все, кроме нижнего, были 100 мм высотой.
Общая высота стенок ящиков = 138*4 = 552 мм.
Три ящика высотой 100 мм - это 300 мм.
Тогда нижний будет высотой 552 - 300 = 252 мм.
Надеюсь, идея понятна!

4. Установка замков на выдвижной ящик.

После того, как ящик собран, установите замки. Замки служат для фиксации ящика на направляющих Тандем.

Все просто: плотно приложите замок между ребром и фасадом и зафиксируйте на саморезы.

Кстати, замок также обеспечивает регулировку фасада по высоте! (Колесик на замке).

5. Отверстия в задней стенке выдвижного ящика.

Насверлите отверстия в задней стенке ящика, как показано на рисунке. Эти отверстия служат для дополнительной фиксации выдвижного ящика специальным штырем, который находится на конце направляющих и позволяет, также, регулировать наклон фасада.

Обратите внимание на размер 37 мм от края корпуса до 4 - го отверстия в направляющей, он должен выдерживаться точно! Левая и правая направляющая должны находиться на одном уровне. Под уровнем мы понимаем одинаковый отсчет размеров относительно корпуса (шкафчика). Обратите внимание на правильные позиции направляющих на одной стенке. Расстояние между направляющими (третий рисунок) нужно выбрать так, чтобы между верхом ящика и следующей направляющей был зазор не менее 7 мм!, а лучше больше, мы бы рекомендовали не менее 20 мм.
Учтите этот момент при расчете высоты боковин ящика!
ВО ВСЕ ОТВЕРСТИЯ ЗАКРУЧИВАТЬ САМОРЕЗЫ ВОВСЕ НЕ ОБЯЗАТЕЛЬНО!
Много отверстий сделано для того, чтобы в случае ошибки сверления можно было бы пересверлить отверстие в другом месте! Каких - либо рекомендаций сколько устанавливать саморезов на ящик нет. Пользуйтесь здравым смыслом! Чем тяжелее ящик - тем больше саморезов!

Как установить выдвижной ящик на направляющие Тандем.

1. Выдвиньте телескопические части направляющих.
2. Установите ящик на направляющие.
3. Задвиньте ящик до конца.
Замки автоматически зафиксируют ящик.

Установка фасада и фасадного эсцентрика для выдвижного ящика Тандем.

1. Приложите фасад к ящику. Наметьте линию на которой будут установлены фасадные эксцентрики, так чтобы эксцентрики попадали, примерно на середину стенки ящика, эта разметка достаточно произвольна.
2. На линии наметьте отверстия под эксцентрики, примерно около 50 мм от края фасада.
3. Засверлите отверстия под эксцентрики, как показано на рисунке.
4. Встaвьтe кeрнeры в oтвeрстия пoд фaсaдный эксцeнтрик.
5. Приложите фасад к собранному и установленному в корпус ящику и легким ударом нанесите на ящик разметку позиций крепления.
6. Произведите сверление по разметке.
7. Зафиксируйте фасад винтом, не затягивая винт до конца.
8. Отрегулируйте положение фасада. Эксцентрик позволяет произвести регулировку по высоте/ширине - +/- 2 мм.
9. Затяните винт до конца.

Установка выдвижных ящиков на систему tandem Blum

Ну вот я наконец то дорос и до настоящей качественной (и дорогой) фурнитуры от компании Blum. Рассмотрим установку таких компонентов, как выдвижные ящики на системе Тандем полного выдвижения.

От тандембоксов тандемы отличаются точно так же, как роликовые направляющие отличаются от метабоксов. Они служат только для монтажа уже собранных ящиков.

В комплект для одного ящика входит пара направляющих с интегрированными доводчиками, а так же пара замков (левый и праваый которые ПРОДАЮТСЯ ОТДЕЛЬНО (не забудьте купить).

Сами ящики для системы tandem имеют ряд особенностей. Начнем с расчетов, они, как водятся, уникальны для каждой системы.

По ширине мы, отталкиваемся от ширины короба передняя стенка ящика (вкладная) по ширине должна быть внутренний просвет короба минус 42 мм

Высота передней (задней) стенки должна быть на 12-15 мм меньше, чем высота боковых стенок.

Ее высота так же не должна превышать высоту ниши — 7мм (сверху) — 28 мм (снизу)

Перейдем к боковой стенке. Ее длина рассчитывается исходя из длины самой направляющей (надо вычесть 10 мм).

Высота же на 13-15 мм выше высоты передней стенки. Если брать высоту от ниши, тогда высота ниши-7 мм-28мм+13 мм.

Размеры дна (из ДВПО) ширина = размеры передней стенки =16 мм.
Длина дна
= длина боковой стенки

Кроме этого, практикуется более жесткое дно из 16 мм ЛДСП. При этом его размеры должны быть по ширине равными ширине передней стенки, а по длине на 32 мм меньше длины боковой.

При использовании более толстой ЛДСП (отличной от 16 мм), необходимо фрезеровать паз, как на схеме.

На всякий случай, приведу еще одну схему, на этот раз общую.

Собираем сам ящик. С размерами мы уже определились. В боковых стенках необходимо прорезать паз. Я делал его на фрезерном столе фрезой 3 мм, можно с успехом заказать на форматнике вместе с распилом или прорезать циркуляркой.

Дно и боковая стенка должны сочетаться так:

Стягиваем стенки конфирматами, а паз задвигаем дно и прикручиваем к фронтальным стенкам саморезами (на передней с краев саморезы не ставим — оставляя место под замки).

Прикручиваем замки (пара саморезов в переднюю стенку, чтобы замок не выступал за фронтальную плоскость ящика.

На задней стенке сверлится пара глухих отверстий глубиной коло 10 мм (от нижнего края отступаем 11 мм, сбоку тоже 7 мм (от края стенки, а не ящика) и сам диаметр отверстия 6 мм.

Никакие направляющие к ящику крепить не надо и это очень здорово.

Переходим к коробам. На боковых стенках размечаем крепление направляющих. Для этого снизу отступаем 37 мм и проводим перпендикуляр от переднего края.  На этой линии от того же  переднего края откладываем 37 мм — легко запомнить ))). Получаем точку крепления четвертого отверстия в верхнем ряду (для стандартных ящиков с накладным фасадом). Накалываем ее шилом.

Ориентируясь на рекомендуемые зазоры по высоте (7 и 28 мм — см. схему) проводим следующий перпендикуляр. Аналогичные манипуляции проводим на второй стойке (не забываем, что они зеркальные).

Теперь укладываем направляющую на разметочную линию так, чтобы вышеупомянутое четвертое отверстие в верхнем ряду стояло точно напротив наколотого отверстия. Остальной верхний ряд должен проходить точно над разметочной линией (то есть она должна идти по центру всех отверстий верхнего ряда — так, вроде, понятней).

Закручиваем в центры этих отверстий 2-4 самореза (в зависимости от того, что вы будете в ящиках хранить — можно и больше). Для контроля — расстояние от переднего края стойки до края направляющей должно быть 4 мм.

Собираем короб.

Выдвигаем направляющие, на них ставим ящик (замками к себе) и задвигаем его обратно до щелчка. Все, ящик сел на положенное ему место.

Осталось прикрутить фасады. Я делал это традиционно на двусторонний скотч.

Чтобы снять ящик с направляющих Tandem, необходимо нажать на красные части замков, после чего он легко снимается вперед и вверх.

Как использовать тандемные направляющие для выдвижных ящиков Blum

Серия Blum Tandem - одна из самых популярных направляющих для выдвижных ящиков. Их обычно называют лучшими выдвижными ящиками, которые можно купить за деньги. От встроенного механизма плавного закрывания (производитель называет его Blumotion) до регулировки без использования инструментов и их огромной универсальности, легко понять, почему так много людей любят эти слайды. При этом есть некоторые важные вещи, которые вы должны знать, прежде чем брать их для следующего обновления кухни. Во-первых, эти слайды состоят из двух частей.Вы выбираете выдвижной ящик с желаемым размером и функциями, а затем выбираете запорное устройство, которое подходит для вашего приложения. Во-вторых, ящик-ящик требует особого внимания. Мы рассмотрим все эти детали ниже, так что давайте перейдем к делу.

ОБРАТИТЕ ВНИМАНИЕ: Все размеры, предоставленные производителем, указаны в миллиметрах, включая большинство изображений, которые вы увидите. В сопроводительном тексте мы дадим дюймовые эквиваленты.

Содержание

Определение размеров и выбор подходящего рабочего колеса

Первое, что вам нужно сделать, это измерить проем шкафа.Если вы создаете новые шкафы, тщательно продумайте свой дизайн и выбор слайдов. К счастью, тандемы невероятно универсальны, поэтому велики шансы, что вы найдете что-то, что будет работать со своим дизайном, независимо от того, есть ли у вас рамка для лица или нет.

Размер ящика с выдвижным ящиком будет соответствовать размеру бегунка. Итак, если вы покупаете 18-дюймовую направляющую, размер вашего ящика должен быть 18 дюймов, спереди назад, на внешней стороне материала боковой стороны ящика.Чтобы упростить калибровку, мы рекомендуем использовать материал одинаковой толщины для всего ящика. Во всех смыслах и целях, на самом деле не имеет значения, какую толщину вы используете для дна ящика, но обычные толщины, которые мы видим, составляют 1/4 дюйма, 3/8 дюйма и 1/2 дюйма. Вы можете сделать боковые стенки ящика сколь угодно высокими, в зависимости от того, что вы собираетесь хранить, при условии, что у вас есть надлежащий зазор в проеме шкафа. Что касается ширины ящика, вы можете использовать ее настолько, насколько захотите, но, когда вы расширяетесь, вы теряете возможность удерживать больший вес, и в определенный момент вам придется использовать боковой стабилизатор, чтобы избежать перекоса и заклинивания выдвижной ящик.Подробнее о спецификациях ящиков мы поговорим позже. Вот удобная таблица от Blum, в которой описаны важнейшие размеры для выбора выдвижного ящика.

Безусловно, самые популярные размеры - 18 дюймов и 21 дюйм. Если вы делали шкафы раньше, то заметите, что 21-дюймовый - идеальный размер для стандартного шкафа глубиной 24 дюйма.

Выбор запорных устройств

В зависимости от вашего приложения у вас есть хороший выбор для ваших запорных устройств или триггеров, как некоторые их называют.Направляющие устанавливаются в вашем шкафу, и с помощью этих спусковых механизмов вы прикрепляете ящик к направляющим. Если вы покупаете их у нас, мы продаем их как левую и правую пары, но ваш пробег может отличаться от других поставщиков, поэтому внимательно проверьте документацию. Вот краткое изложение всех возможных вариантов:

Сборка ящика с ящиком

Именно здесь тандемы Blum и направляющие ящиков для монтажа под монтаж в целом выделяются среди большинства других направляющих для ящиков.Если вы больше разбираетесь в визуальном восприятии, у нас есть отличное видео о сборке ящика с выдвижным ящиком, которое мы расскажем ниже. Если нет, пройдите вниз, и мы погрузимся.

После того, как вы определились с длиной выдвижного ящика, толщиной материала ящика ящика и выбрали задвижку и запорное устройство, вы готовы приступить к созданию ящика. Начнем с выемки.

Направляющая ящика будет располагаться прямо в выемке сзади, позволяя нижней части ящика опираться на направляющую.В качестве альтернативы вы можете вообще использовать более короткую спинку ящика, если вам просто не хочется вырезать выемки.

Теперь посмотрим на отверстие прямо над выемками. У тандемов сзади есть крючок, который вставляется в это отверстие и надежнее удерживает ваш ящик на полозьях. Это отверстие имеет диаметр 6 мм и глубину 10 мм (1/4 дюйма x 13/32 дюйма). Вот чертежи:

Правильное расположение отверстия очень важно.Чтобы помочь вам получить все эти функции правильно, Блюм делает приспособление. Этот же зажим поможет при сверлении отверстий для фиксаторов. Наш номер детали для этого - BT65.1600.

Вот инструкция по буровому кондуктору:

Если у вас толщина материала 5/8 дюйма или меньше, возьмите ширину проема шкафа и вычтите 42 мм (1-15 / 16 дюйма), полученное значение будет вашей требуемой * внутренней * шириной ящика.Очень важно, чтобы ваш ящик для ящика соответствовал этому значению, чтобы слайды поместились под ящиком и охватили внутреннюю часть этого углубления, как вы видите здесь:

Если толщина вашего материала превышает 5/8 дюйма и меньше 3/4 дюйма, возьмите проем шкафа и вычтите 49 мм (1-15 / 16 дюйма), чтобы получить требуемую * внутреннюю * ширину ящика.

Как мы отметили в начале и как вы можете видеть на приведенных выше рисунках, вы можете сделать ящик таким высоким или коротким, как вам нравится, при условии, что зазор 7 мм (9/32 дюйма) сверху и 14 мм (9/32 дюйма). / 16 ”) снизу.Это верно независимо от того, какую толщину материала вы используете. Вы даже можете сделать боковые стороны заподлицо с верхней частью дна ящика и создать выдвижную полку. Если вам интересно, фактическая высота бегуна составляет 1-7 / 8 дюймов.

Затем вам нужно установить запорные устройства на ящик. Помните, это то, что фиксирует ваш ящик на бегунке. Они также позволяют легко вынуть ящик позже для очистки или обслуживания. Триггеры размещаются под ящиком; просто засуньте их прямо вперед и в углы.Вы увидите правильное размещение вместе с тем, как тандемное приспособление используется для размещения пилотных отверстий на этом чертеже:

Установка бегунов

Теперь вы готовы установить направляющие в шкаф. Главное здесь иметь в виду - неудача бегуна. Почти для каждого тандемного слайда, независимо от толщины материала, отступ будет составлять 3 мм (1/8 дюйма) от переднего края лицевой рамы или боковой панели, если вы не используете встроенные ящики.Это означает, что передняя часть вашего ящика будет находиться заподлицо с передней частью шкафа. Вот рисунок:

Для более подробного ознакомления с неудачей бегуна, включая встроенные приложения, посмотрите наше видео здесь:

ПРИМЕЧАНИЕ. : если вы выбрали направляющие Tandem Edge, отступ будет на 4 мм (5/32 дюйма) от передней части шкафа.

Установка ящика в шкаф

Хорошо! Ящик для вашего ящика подготовлен. Ваши слайды установлены в шкафу. Все, что осталось сделать, это установить ящик и внести необходимые изменения, чтобы все было хорошо выстроено. Чтобы вставить ящик ящика в проем, выдвиньте слайды до упора из проема и поместите ящик поверх направляющих, как вы видите здесь:

Как только ящик будет опираться на полозья, просто вставьте его в отверстие.Вы должны щелкнуть здесь, когда ваши фиксирующие устройства войдут в контакт с полозьями. Покрутите ящик несколько раз, чтобы убедиться, что все движется плавно.

Регулировки и точная настройка

Теперь приступим к настройке. Если вы выбрали запорное устройство с поперечной регулировкой, сейчас самое время позаботиться об этом.(Если вы выбрали запорное устройство без поперечной регулировки, переходите к следующему шагу.) Это переместит * переднюю часть * вашего ящика из стороны в сторону. Вот как это работает:

Затем вам нужно взглянуть на заднюю часть коробки, где скользящий крюк входит в зацепление с отверстием над выемкой. Вы можете повернуть маленькое белое колесо. Это будет перемещать * заднюю часть * вашего ящика влево и вправо.

Если у вас есть запорное устройство с регулируемой глубиной для встроенного ящика, вы можете отрегулировать глубину встроенной проставки, повернув кулачковый винт сбоку, как показано здесь:

Все запорные устройства имеют возможность регулировки высоты с помощью маленького ползунка внизу рядом с боковым краем.Вот рисунок:

И последнее, но не менее важное: у нас есть регулировка наклона, расположенная на задней части салазок рядом с белым колесом, которое мы использовали для поперечной регулировки. Это наклонит весь ящик вперед или назад, как показано здесь:

Вот и все! Готово! Вы только что установили ящик с направляющими Blum Tandem.Мы очень надеемся, что это руководство вам помогло. Если вы все еще не получаете его, пожалуйста, позвоните нам с понедельника по пятницу с 8:00 до 17:00 по центральному стандартному времени по телефону (800) 383-0130, чтобы поговорить с одним из наших экспертов по оборудованию, мы будем более чем счастливы провести вас через шаги, и поможет вам определить, какое оборудование вы должны использовать в своем проекте. Независимо от того, модернизируете ли вы одну прикроватную тумбочку или работаете над всем многоквартирным домом, мы можем дать вам рекомендации.

Кроме того, вы также можете найти всю официальную информацию по установке производителя здесь: Blum.com

Изображения любезно предоставлены Blum.com

Верх

Направляющие Blum Tandem Plus Blumotion, 15 дюймов,

Включает следующее:
  • 1 пара направляющих для ящиков
  • 1 пара запорных устройств
Blum предлагает бесконечные возможности вдохновлять как производителей, так и краснодеревщиков. С использованием Скрытые бегунки TANDEM plus BLUMOTION позволят вам оценить красота деревянных ящиков и качество движения, к которому вы пришли ожидайте от продукции Blum.

TANDEM plus BLUMOTION обеспечивает плавное работа, бесшумное закрытие и надежность в течение всего срока службы шкафы.

Сделано в США

Скрытые направляющие TANDEM plus BLUMOTION производятся в США на нашем заводе в Стэнли, Северная Каролина. Это всего лишь один пример приверженности Blum производству продукции в США для the US

  • Направляющие для консилера полного выдвижения с BLUMOTION Soft-Close
  • Сталь с цинковым покрытием
  • Скрытая роликовая каретка
  • Для боковых сторон ящика 5/8 "
  • Удлиненные отверстия для регулировки глубины
  • Отверстия для нижнего крепления на 15" , 18 дюймов и 21 дюйм для стандартных условий эксплуатации
  • Регулировка наклона без инструментов
  • Регулировка из стороны в сторону без инструментов
  • Включает СТАНДАРТНЫЕ фиксирующие устройства
  • Четырехмерная регулировка ящика
  • Статическая грузоподъемность 100 фунтов
Внимание! Направляющие для ящиков Blumotion не подходят для самостоятельной работы (сделай сам).Если вы решите заказать ящики с ящиками в разобранном виде у Barker Door, вам придется изменить заднюю часть ящика для работы с этим руководством. Если вы хотите, чтобы Barker Door модифицировала заднюю часть ящика для ящиков, вы должны указать нам "СБОРКА + шлифовка + ВЫРЕЗКА для blumotion" в разделе "сборка" при заказе ящиков с ящиками. Задние монтажные кронштейны продаются отдельно (см. Ниже).

Письмо от Чада Баркера;

Это лучшие направляющие для ящиков на рынке. Они представляют собой выдвижные направляющие ящика с плавным закрытием, которые полностью скрыты под ящиком.Эти руководства продемонстрируют качественную конструкцию ящиков с выдвижными ящиками, обеспечивая при этом максимальную поддержку тяжелых грузов в ваших ящиках.

При заказе этих направляющих следует помнить несколько вещей:

  1. Я бы порекомендовал нам собрать, а затем надрезать ящики для направляющих ящиков Blumotion. Это может быть самое время потребляют много энергии и опасны, если у вас нет подходящего оборудования. Проконсультируйтесь с инструкциями по установке или обратитесь к своему краснодеревщику, если не знаете, что делать.
  2. Убедитесь, что вы правильно измерили размер ящика. Размер ящика для ящиков, соответствующий проему шкафа, отличается от других направляющих для ящиков, продаваемых на этом веб-сайте.
-Chad Barker

Blum Woodworking - петли, направляющие для ящиков, хранение

Blum может рифмовать со словом «мрачный», но нет ничего угрюмого в их премиальной корпусной продукции и аксессуарах для деревообработки. Компания из Северной Каролины лидирует в производстве шкафов и ящиков с 1977 года, создавая системы, которые помогают вашим ванным комнатам и кухням работать более гладко и оставаться более организованными.Хотя теперь у них также есть производственные мощности в Австрии, Бразилии и Польше, вся продукция для североамериканского рынка по-прежнему производится на их предприятиях площадью 450 000 квадратных футов в Северной Каролине. Их приверженность производству в США и разработке передовых технологий и дизайна сделала их одним из самых популярных брендов среди профессионалов деревообработки.

WoodworkerExpress.com предлагает широкий ассортимент направляющих для ящиков Blum, петель, вставок для ящиков, диспенсеров и других товаров для дома и бизнеса.Компания известна своей технологией мягкого закрывания BLUMOTION, которая предотвращает захлопывание дверей и ящиков любого размера. Эта система стандартно поставляется со многими скрытыми петлями европейского типа и направляющими ящика для установки под столешницу, а также может быть добавлена ​​к другим продуктам. Говоря о направляющих, их скрытая система направляющих TANDEM помогает сохранять ящики устойчивыми и гладкими даже при больших нагрузках. У нас есть системы металлических выдвижных ящиков TANDEMBOX, которые можно настроить под ваше пространство, электронные выдвижные ящики SERVO-DRIVE и подъемные системы AVENTOS для открывания дверей вверх, а не наружу.

Помимо комплектных систем Blum, у нас есть кабельные зажимы, чашки для петель, шурупы, сверла и другие инструменты и аксессуары для сборки или крепления ваших шкафов. Каждая из этих частей изготовлена ​​на основе отмеченных наградами проектов и соответствует стандартам сертификации качества ISO 9001. Производя продукцию поблизости от своих клиентов, Blum может быстро реагировать на меняющиеся потребности рынка, чтобы каждый получил то, что ему нужно. Закажите продукцию Blum сегодня в Woodworker Express, чтобы получить лучшие цены на фурнитуру премиум-класса с простым и точным оформлением заказа.Профессионалы могут сэкономить еще больше, получив членство PRO с бесплатной стандартной доставкой. Свяжитесь с нашими экспертами, чтобы узнать, какие технологии Blum подходят именно вам.

Blum TANDEM 563 и 569

"TANDEM plus BLUMOTION объединяет в себе все функции, инновации и преимущества, которые Blum разработала с момента производства первых направляющих ящиков в начале 1980-х годов. Когда вы впервые открываете и закрываете полностью загруженный ящик, вы быстро понимаете, что TANDEM plus BLUMOTION скрытый бегуны не имеют себе равных по качеству, стилю и бегу.»- blum

  • Серия 562/569 заменяет слайды серии 562/568 с четырехмерной регулировкой
    • По горизонтали, +/- 1,4 мм (спереди и считывание), высота, +3 мм, наклон, +5 мм
    • Глубина, с дополнительным фиксатором, +2,5 мм, Глубина, с удлиненным отверстием, +/- 4,5 мм
  • Встроенная система мягкого закрытия BLUMOTION.
  • Отверстия для крепления снизу для крепления к фиксированной полке шкафа с утопленным дном.
  • Такая же конструкция ящика, как у текущих направляющих TANDEM
  • То же заднее отверстие, что и скрытые направляющие 562/568 TANDEM plus BLUMOTION, но другие отверстия для фиксаторов.
  • Принадлежности:
    • Дополнительный СЕРВОПРИВОД
    • Боковая стабилизация доступна для использования с широкими выдвижными ящиками

Расчет внешней ширины ящика
Для толщины стороны ящика Вычесть из ширины открывания
5/8 " 3/8" или 10 мм
19/32 "или 15 мм 19/32" или 15 мм 7/16 "или 11 мм
1/2" 5/8 "или 16 мм
31/64" или 12.5 мм 5/8 дюйма или 16 мм
Описание оборудования Длина выдвижного ящика Технические характеристики
Элемент Минимальная
Внутренняя длина кабины-
Глубина нетто
Для 502 Номинальная 504 / 2 дюйма
Толстые
Ящики
Для 5/8 дюйма
Толстые
Ящики
3/4 дюйма Толщина
Фронт
Удлинитель
Потери
Нагрузка
Вместимость
Вырез
Ширина 1 3/8 дюйма
Только сзади
563h3290 10 1/2 " 9 9" 9 1/16 " 9 3/16" 5/8 " 90 фунтов Паз Задний
563h4050 12 7/8 " 12 12" 12 1/16 " 12 3/16" 15/16 " 90 фунтов Вырез сзади
563h4810 15 7/8 " 15 15" 15 1/16 " 15 3/16" 9/16 " 90 фунтов Notch Rear
563h5570 18 7/8 " 18 18" 18 1/16 " 18 3/16" 1/8 " 90 фунтов. Паз сзади
563H5330 21 7/8 " 21 21" 21 1/16 " 21 3/16" 1/8 " 90 фунтов Вырез сзади
569h5570 18 3/4 " 18 18" 18 1/16 " 18 3/16" 13/16 " 130 фунтов Notch Rear
569H5330 21 3/4 " 21 21" 21 1/16 " 21 3/16" 3/4 " 130 фунтов. Паз Задний
569.6100 24 3/4 " 24 24" 24 1/16 " 24 3/16" 3/4 " 130 фунтов Паз сзади
569,6860 27 3/4 " 27 27" 27 1/16 " 27 3/16" 13/16 " 130 фунтов Паз сзади
569,7620 30 3/4 " 30 30" 30 1/16 " 30 3/16" 1 1/8 " 130 фунтов. Паз сзади
Направляющие серий F и A, расположенные ниже, позволяют использовать направляющие толщиной до 3/4 дюйма.
563F2290 10 1/2 дюйма 9 9 дюймов 9 1/16 " 9 3/16" 5/8 " 90 фунтов Паз сзади
563F3050 12 7/8" 12 12 " 12 1/16 " 12 3/16" 5/8 " 90 фунтов Паз Задний
563F3810 15 7/8" 15 15 " 15 1 / 16 дюймов 15 3/16 дюйма 1/4 дюйма 90 фунтов Паз Задний
563F4570 18 7/8 " 18 18" 18 1/16 " 18 3/16" 9/16 " 90 фунтов Вырез сзади
563F5330 21 7/8 " 21 21" 21 1/16 " 21 3/16" 1/8 " 90 фунтов Notch Rear
569F4570 18 3/4 " 18 18" 18 1/16 " 18 3/16" 1/8 " 130 фунтов. Паз Задний
569F5330 21 3/4 " 21 21" 21 1/16 " 21 3/16" 13/16 " 130 фунтов Паз сзади
569A6100 24 15/16 дюйма 24 24 дюйма 24 1/16 дюйма 24 3/16 дюйма 3/4 дюйма 130 фунтов Паз сзади
569A6860 27 11/16 " 27 27" 27 1/16 " 27 3/16" 13/16 " 130 фунтов. Паз Задний
569A7620 30 5/8 " 30 30" 30 1/16 " 30 3/16" 1 1/8 " 130 фунтов Задняя выемка

Blum TANDEM plus BLUMOTION 569H Сверхмощная выдвижная направляющая для ящиков с полным выдвижением - Принадлежности для шкафов Indian River

{"id": 10969335572, "title": "Blum TANDEM plus BLUMOTION 569H Heavy Duty Full Extension Drawer Slide - 21 \" - 569H5330B "," handle ":" blum-tandem-plus-blumotion-569h-heavy-duty -full-extension-drawer-slide-21-569h5330b »,« description »:« Новое поколение скрытых направляющих для ящиков TANDEM plus BLUMOTION от Blum предлагает четырехмерную регулировку, удлиненные отверстия для регулировки глубины, отверстия для нижнего крепления и исключительную грузоподъемность.Скрытые направляющие TANDEM plus BLUMOTION производятся в США на заводе Blum в Северной Каролине. Это всего лишь один пример приверженности Blum производству в США для США. \ N \ n \ u003cbr> \ u003cbr> \ n \ nНовые функции \ u003cbr> \ n- \ u003cb> Четырехмерная регулировка \ u003c \ / b> \ u003cbr> \ n- \ u003cb> Удлиненные отверстия для регулировки глубины \ u003c \ / b> \ n \ n \ u003cbr> \ u003cbr \ u003e \ n \ nОписание \ u003cbr> \ n- Скрытые направляющие ящика полного выдвижения \ u003cbr \ u003e \ n- Панельные шкафы или шкафы с закрытой лицевой рамкой \ u003cbr \ u003e \ n- Плавное закрытие BLUMOTION \ u003cbr> \ n- Плавное движение TANDEM \ u003cbr> \ n- Доступны длины от 18 \ "до 30 \" \ u003cbr> \ n- 1 \ / 2 \ "(13 мм) до 5 \ / 8 \ "(16 мм) толщина ящика \ n \ n \ u003cbr> \ u003cbr \ u003e \ n \ n \ u003cb \ u003e ПРИМЕЧАНИЕ: \ u003c \ / b> Для тяжелых условий эксплуатации нельзя использовать задние кронштейны и розетки.Боковые стороны корпуса должны быть заподлицо с внутренней частью рамы. \ N \ n \ u003cbr> \ n \ n \ u003ccenter \ u003e \ u003cimg src = \ "http: \ / \ / cabinreecollection.com \ / store \ /catalog\/images\/563569fourdimensional.jpg\"\u003e\u003c\/center\u003e\n\n\u003cbr\u003e\n\n Номер детали: 569H5330B \ u003cbr> \ n Продано: Пара \ u003cbr \ u003 - Устройства блокировки требуются и продаются отдельно, доступны \ u003ca href = \ "http: \ / \ / cabinreecollection.com \ / store \ / catalog \ /index.php? CPath = 22_48_72 \" \ u003e \ u003cu \ u003ehere \ u003c \ / u> \ u003c \ / a> \ n \ n \ u003cbr> \ u003cbr \ u003e \ n \ nПримечание: устройства блокировки старого стиля не будут работать с слайдами новой серии 563/569. заказать правильные запорные устройства.В настоящее время доступны следующие запорные устройства и номера деталей: \ u003cbr> \ n- Стандартное запирающее устройство с боковым смещением для 563/569 - Влево - \ u003ca href = \ "http: \ / \ / cabinreecollection.com \ / store \ /catalog\/product_info.php?cPath=22_48_72\u0026amp;products_id=1795\"\u003e\u003cu\u003eT51.1901L\u003c\/u\u003e\u003c\/a\u003e\u003cbr= Standard Устройство с боковым смещением для 563 \ / 569 - вправо - \ u003ca href = \ "http: \ / \ / cabinreecollection.com \ / store \ / catalog \ /product_info.php? CPath = 22_48_72 \ u0026amp; products_id = 1794 \" > \ u003cu >T51.1901R \ u003c \ / u> \ u003c \ / a> \ u003e \ u003cbr> \ n- Регулируемое по глубине (вставное) запорное устройство с боковым смещением для 563/569 - Влево - \ u003ca href = \ "http: \ / \ /cabinetreecollection.com \ / store \ / catalog \ /product_info.php? cPath = 22_48_72 \ u0026amp; products_id = 1796 \ "\ u003e \ u003cu \ u003eT51.1901.PSL \ u003c \ / u \ u003e \ u003c \ / a > \ u003cbr> \ n- Регулируемая по глубине (вставка) запирающее устройство с боковым смещением для 563/569 - Вправо - \ u003ca href = \ "http: \ / \ / cabinreecollection.com \ / store \ / catalog \ / product_info.php? cPath = 22_48_72 \ u0026amp; product_id = 1797 \ "> \ u003cu \ u003eT51.1901.PSR \ u003c \ / u> \ u003c \ / a> \ u003cbr \ u003e \ n - Стандартное запирающее устройство без бокового смещения для 563/569 - Влево - \ u003ca href = \ "http: \ / \ / cabinreecollection.com \ / store \ / catalog \ /product_info.php? cPath = 22_48_72 \ u0026amp; products_id = 2235 \ "\ u003e \ u003cu \ u003eT51.1801L \ u003c \ / u \ u003e \ u003c \ / a \ ucbre \ u003 > \ n- Стандартное запирающее устройство без бокового смещения для 563 \ / 569 - Вправо - \ u003ca href = \ "http: \ / \ / cabinreecollection.com \ / store \ / catalog \ /product_info.php? cPath = 22_48_72 \ u0026amp; product_id = 2236 \ "> \ u003cu \ u003eT51.1801R \ u003c \ / u> \ u003c \ / a> \ n \ n \ u003cbr> \ u003cbr \ u003e \ n \ n - Установочные винты 606N (# 6 x 5 \ / 8 \ ") продаются отдельно, available \ u003ca href = \ "http: \ / \ / cabinreecollection.com \ / store \ / catalog \ /product_info.php? cPath = 87_89 \ u0026amp; products_id = 400 \"> \ u003cu \ u003ehere \ u003c \ / u \ u003e \ u003c \ / a> \ n \ n \ u003cbr \ u003e \ u003cbr \ u003e \ n \ nЛитература: \ u003cbr \ u003e \ n- \ u003ca href = \ "http: \ / \ / cabinreecollection.com \ / магазин \ / каталог \ / каталоги \ / Blum \ / Blum_New_TANDEM_plus_BLUMOTION_Drawer_Preparation.pdf \ "> \ u003cu \ u003eNew TANDEM plus BLUMOTION - Изменения в подготовке ящика \ u003c \ / u \ u003e \ u003c \ / a> (PDF, 236 КБ) \ u003cbr> \ n- \ u003ca href = \" http : \ / \ / cabinreecollection.com \ / store \ / catalog \ / catalogs \ / Blum \ /Blum_TANDEM_plus_BLUMOTION_569H_569._Product_Information.pdf \ "\ u003e \ u003cu \ u003eTANDEM plus BLUMOTION 569H \ / 569. - Информация о продукте / > \ u003c \ / a> (PDF, 768 КБ) \ u003cbr> \ n- \ u003ca href = \ "http: \ / \ / cabinreecollection.com \ / store \ / catalog \ / catalogs \ / Blum \ / Blum_TANDEM_plus_BLUMOTION_569H_Installation_Instructions.pdf \ "> \ u003cu \ u003eTANDEM plus BLUMOTION 569H \ / 569. - Инструкция по установке \ u003c \ / u \ u003e \ u003c \ / a> (PDF, 1,66 МБ) \ u003cbr> \ n- \ u003ca href = \ "http: \ / \ / cabinreecollection.com \ / store \ / catalog \ / catalogs \ / Blum \ /Blum_New_TANDEM_plus_BLUMOTION_Brochure.pdf \" \ u003e \ u003cu \ u003eНовый TANDEM plus BLUMOTION - Брошюра \ u003c \ / u003c \ u003c \ u003c \ / u003 \ / a> (PDF, 5.06 MB) "," published_at ":" 2017-06-19T10: 32: 16-04: 00 "," created_at ":" 2017-06-19T10: 32: 17-04: 00 »,« поставщик »:« Блюм »,« тип »:« Слайды для ящиков »,« теги »: [« Блюм »,« ТАНДЕМ плюс 569H \ / 569."]," price ": 3675," price_min ": 3675," price_max ": 3675," available ": true," price_varies ": false," compare_at_price ": null," compare_at_price_min ": 0," compare_at_price_max ": 0 , "compare_at_price_varies": false, "варианты": [{"id": 43586410452, "title": "Название по умолчанию", "option1": "Название по умолчанию", "option2": null, "option3": null, " sku ":" 569H5330B "," requires_shipping ": true," taxable ": true," Feature_image ": null," available ": true," name ":" Blum TANDEM plus BLUMOTION 569H Heavy Duty Full Extension Drawer Slide - 21 \ «- 569H5330B», «public_title»: null, «options»: [«Заголовок по умолчанию»], «price»: 3675, «weight»: 2948, «compare_at_price»: null, «inventory_quantity»: - 62, «inventory_management» : null, "inventory_policy": "deny", "barcode": "", "requires_selling_plan": false, "sales_plan_allocations": []}], "images": ["\ / \ / cdn.shopify.com \ / s \ / files \ / 1 \ / 2042 \ / 1547 \ / products \ /569xxxxxx.jpg? v = 1497882737 "]," Feature_image ":" \ / \ / cdn.shopify.com \ / s \ / files \ / 1 \ / 2042 \ / 1547 \ / products \ /569xxxxxx.jpg? v = 1497882737 "," options ": [" Title "]," media ": [{" alt ":" Blum TANDEM plus BLUMOTION 569H Сверхмощная направляющая для выдвижного ящика с полным выдвижением - 21 \ "- 569H5330B", "id": 3408

807, "position": 1, "preview_image": {"aspect_ratio": 1.429, "height": 210, "width": 300 , "src": "https: \ / \ / cdn.shopify.com \ / s \ / files \ / 1 \ / 2042 \ / 1547 \ / products \ /569xxxxxx.jpg? v = 1568963738"}, "aspect_ratio" : 1.429, "height": 210, "media_type": "image", "src": "https: \ / \ / cdn.shopify.com \ / s \ / files \ / 1 \ / 2042 \ / 1547 \ / products \ /569xxxxxx.jpg? V = 1568963738 "," width ": 300}]," requires_selling_plan ": false," sales_plan_groups ": []," content ":" Новое поколение скрытых направляющих для ящиков TANDEM plus BLUMOTION от Blum предлагает четыре- регулировка размеров, удлиненные отверстия для регулировки глубины, отверстия для нижнего крепления и исключительная грузоподъемность Скрытые направляющие TANDEM plus BLUMOTION производятся в США на заводе Blum в Северной Каролине.Это всего лишь один пример приверженности Blum производству в США для США. \ N \ n \ u003cbr> \ u003cbr> \ n \ nНовые функции \ u003cbr> \ n- \ u003cb> Четырехмерная регулировка \ u003c \ / b> \ u003cbr> \ n- \ u003cb> Удлиненные отверстия для регулировки глубины \ u003c \ / b> \ n \ n \ u003cbr> \ u003cbr \ u003e \ n \ nОписание \ u003cbr> \ n- Скрытые направляющие ящика полного выдвижения \ u003cbr \ u003e \ n- Панельные шкафы или шкафы с закрытой лицевой рамкой \ u003cbr \ u003e \ n- Плавное закрытие BLUMOTION \ u003cbr> \ n- Плавное движение TANDEM \ u003cbr> \ n- Доступны длины от 18 \ "до 30 \" \ u003cbr> \ n- 1 \ / 2 \ "(13 мм) до 5 \ / 8 \ "(16 мм) толщина ящика \ n \ n \ u003cbr> \ u003cbr \ u003e \ n \ n \ u003cb \ u003e ПРИМЕЧАНИЕ: \ u003c \ / b> Для тяжелых условий эксплуатации нельзя использовать задние кронштейны и розетки.Боковые стороны корпуса должны быть заподлицо с внутренней частью рамы. \ N \ n \ u003cbr> \ n \ n \ u003ccenter \ u003e \ u003cimg src = \ "http: \ / \ / cabinreecollection.com \ / store \ /catalog\/images\/563569fourdimensional.jpg\"\u003e\u003c\/center\u003e\n\n\u003cbr\u003e\n\n Номер детали: 569H5330B \ u003cbr> \ n Продано: Пара \ u003cbr \ u003 - Устройства блокировки требуются и продаются отдельно, доступны \ u003ca href = \ "http: \ / \ / cabinreecollection.com \ / store \ / catalog \ /index.php? CPath = 22_48_72 \" \ u003e \ u003cu \ u003ehere \ u003c \ / u> \ u003c \ / a> \ n \ n \ u003cbr> \ u003cbr \ u003e \ n \ nПримечание: устройства блокировки старого стиля не будут работать с слайдами новой серии 563/569. заказать правильные запорные устройства.В настоящее время доступны следующие запорные устройства и номера деталей: \ u003cbr> \ n- Стандартное запирающее устройство с боковым смещением для 563/569 - Влево - \ u003ca href = \ "http: \ / \ / cabinreecollection.com \ / store \ /catalog\/product_info.php?cPath=22_48_72\u0026amp;products_id=1795\"\u003e\u003cu\u003eT51.1901L\u003c\/u\u003e\u003c\/a\u003e\u003cbr= Standard Устройство с боковым смещением для 563 \ / 569 - вправо - \ u003ca href = \ "http: \ / \ / cabinreecollection.com \ / store \ / catalog \ /product_info.php? CPath = 22_48_72 \ u0026amp; products_id = 1794 \" > \ u003cu >T51.1901R \ u003c \ / u> \ u003c \ / a> \ u003e \ u003cbr> \ n- Регулируемое по глубине (вставное) запорное устройство с боковым смещением для 563/569 - Влево - \ u003ca href = \ "http: \ / \ /cabinetreecollection.com \ / store \ / catalog \ /product_info.php? cPath = 22_48_72 \ u0026amp; products_id = 1796 \ "\ u003e \ u003cu \ u003eT51.1901.PSL \ u003c \ / u \ u003e \ u003c \ / a > \ u003cbr> \ n- Регулируемая по глубине (вставка) запирающее устройство с боковым смещением для 563/569 - Вправо - \ u003ca href = \ "http: \ / \ / cabinreecollection.com \ / store \ / catalog \ / product_info.php? cPath = 22_48_72 \ u0026amp; product_id = 1797 \ "> \ u003cu \ u003eT51.1901.PSR \ u003c \ / u> \ u003c \ / a> \ u003cbr \ u003e \ n - Стандартное запирающее устройство без бокового смещения для 563/569 - Влево - \ u003ca href = \ "http: \ / \ / cabinreecollection.com \ / store \ / catalog \ /product_info.php? cPath = 22_48_72 \ u0026amp; products_id = 2235 \ "\ u003e \ u003cu \ u003eT51.1801L \ u003c \ / u \ u003e \ u003c \ / a \ ucbre \ u003 > \ n- Стандартное запирающее устройство без бокового смещения для 563 \ / 569 - Вправо - \ u003ca href = \ "http: \ / \ / cabinreecollection.com \ / store \ / catalog \ /product_info.php? cPath = 22_48_72 \ u0026amp; product_id = 2236 \ "> \ u003cu \ u003eT51.1801R \ u003c \ / u> \ u003c \ / a> \ n \ n \ u003cbr> \ u003cbr \ u003e \ n \ n - Установочные винты 606N (# 6 x 5 \ / 8 \ ") продаются отдельно, available \ u003ca href = \ "http: \ / \ / cabinreecollection.com \ / store \ / catalog \ /product_info.php? cPath = 87_89 \ u0026amp; products_id = 400 \"> \ u003cu \ u003ehere \ u003c \ / u \ u003e \ u003c \ / a> \ n \ n \ u003cbr \ u003e \ u003cbr \ u003e \ n \ nЛитература: \ u003cbr \ u003e \ n- \ u003ca href = \ "http: \ / \ / cabinreecollection.com \ / магазин \ / каталог \ / каталоги \ / Blum \ / Blum_New_TANDEM_plus_BLUMOTION_Drawer_Preparation.pdf \ "> \ u003cu \ u003eNew TANDEM plus BLUMOTION - Изменения в подготовке ящика \ u003c \ / u \ u003e \ u003c \ / a> (PDF, 236 КБ) \ u003cbr> \ n- \ u003ca href = \" http : \ / \ / cabinreecollection.com \ / store \ / catalog \ / catalogs \ / Blum \ /Blum_TANDEM_plus_BLUMOTION_569H_569._Product_Information.pdf \ "\ u003e \ u003cu \ u003eTANDEM plus BLUMOTION 569H \ / 569. - Информация о продукте / > \ u003c \ / a> (PDF, 768 КБ) \ u003cbr> \ n- \ u003ca href = \ "http: \ / \ / cabinreecollection.com \ / store \ / catalog \ / catalogs \ / Blum \ / Blum_TANDEM_plus_BLUMOTION_569H_Installation_Instructions.pdf \ "> \ u003cu \ u003eTANDEM plus BLUMOTION 569H \ / 569. - Инструкция по установке \ u003c \ / u> \ u003c \ / a> (PDF, 1,66 МБ) \ u003cbr> \ n- \ u003ca href = \ "http: \ / \ / cabinreecollection.com \ / store \ / catalog \ / catalogs \ / Blum \ /Blum_New_TANDEM_plus_BLUMOTION_Brochure.pdf \" \ u003e \ u003cu \ u003eНовый TANDEM plus BLUMOTION - Брошюра \ u003c \ / u003c \ u003c \ u003c \ u003c \ \ / a> (PDF, 5.06 MB) "}

  1. Дом
  2. Blum TANDEM plus BLUMOTION 569H Сверхмощная направляющая для ящиков с полным выдвижением - 21 дюйм - 569H5330B
Описание продукта
Новейшее поколение скрытых направляющих для ящиков TANDEM plus BLUMOTION от Blum предлагает четырехмерную регулировку, удлиненные отверстия для регулировки глубины, отверстия для нижнего крепления и исключительную грузоподъемность.Скрытые направляющие TANDEM plus BLUMOTION производятся в США на заводе Blum в Северной Каролине. Это лишь один из примеров приверженности Blum производству в США для США.

Новые функции
- Регулировка в четырех измерениях
- Удлиненные отверстия для регулировки глубины
- Допустимая статическая нагрузка 150 фунтов

Описание
- Скрытые направляющие ящиков полного выдвижения
- Шкафы с панельной или закрытой лицевой рамой
- Плавное закрывание BLUMOTION
- Плавное движение TANDEM
- Доступны длины от 18 до 30 дюймов
- 1/2 дюйма (13 мм) до толщины ящика 5/8 дюйма (16 мм)

ПРИМЕЧАНИЕ: Для тяжелых условий эксплуатации нельзя использовать задние кронштейны и розетки.Боковые стороны шкафа должны быть заблокированы заподлицо с внутренней частью рамы.


Номер детали: 569H5330B
Продано: Пара
- Запорные устройства требуются и продаются отдельно, доступны здесь

Примечание. Запорные устройства старого типа не будут работать с направляющими новой серии 563/569, убедитесь, что вы заказали правильные запорные устройства. Доступные в настоящее время запорные устройства и номера деталей:
- Стандартное запирающее устройство с боковым смещением для 563/569 - Левое - T51.1901L
- Стандартное стопорное устройство с боковым смещением для 563/569 - Правое - T51.1901R
- Регулируемое по глубине (вставное) стопорное устройство с боковым смещением для 563/569 - Левое - T51.1901.PSL
- Регулируемая по глубине (вставка) запорное устройство с боковым смещением для 563/569 - правое - T51.1901.PSR
- стандартное запирающее устройство без бокового смещения для 563/569 - левое - T51.1801L
- стандартное запирающее устройство без боковой сдвиг для 563/569 - Правый - T51.1801R

- Установочные винты 606N (# 6 x 5/8 ") продаются отдельно, доступны здесь

Литература:
- Новый TANDEM plus BLUMOTION - Изменения в подготовке ящика (PDF, 236 KB)
- TANDEM plus BLUMOTION 569H / 569. - Информация о продукте (PDF, 768 KB)
- TANDEM plus BLUMOTION 569H / 569. - Инструкция по установке (PDF, 1,66 МБ)
- Новый TANDEM plus BLUMOTION - Брошюра (PDF, 5,06 МБ)

Заголовок по умолчанию - 36 долларов.75 долларов США

Blum vs Grass Drawers Online

Важной частью установки на новой кухне является использование качественных направляющих для ящиков. Обычные бегуны или бегуны низкого качества могут существенно повлиять на «ощущение» кухни.

Probox поставляет ассортимент качественных кухонных направляющих для ящиков , выбранных для повышения качества индивидуальной кухонной установки премиум-класса с плавным и почти бесшумным действием.

Самыми популярными направляющими для деревянных ящиков являются подкладные направляющие с мягким закрыванием от Blum, Grass и Hettich, которые доступны на веб-сайте Probox, различной длины и веса. Некоторые из них доступны с функцией открытия при нажатии, как правило, без плавного закрытия.

Стоит отметить, что при использовании направляющих, открывающихся нажатием, на ящиках на 600 мм и шире, направляющие с обеих сторон ящика должны быть подключены для синхронной работы.

Блюм Тандем

Blum Tandem предлагает скрытое полное выдвижение со встроенным Blumotion для бесшумного и легкого закрывания. Высота без инструментов и встроенная регулировка наклона передней части. Этот бегунок включает в себя функцию самозакрывания Blumatic, что означает, что бегунок мягко завершает закрытие после небольшого толчка.

Стандартная грузоподъемность 30 кг на пару, также доступна для тяжелых условий эксплуатации до 50 кг

Blum Movento направляющие для ящиков

Эта скрытая направляющая система предлагает синхронизированное легкое действие, 4-х мерную регулировку передней части, грузоподъемность 40 и 60 кг.

Направляющая для выдвижных ящиков Blum

Это предлагает прикосновение к открытому действию. На передней панели ящика ручки не требуются, что делает это решение популярным для современных кухонь.Доступен в диапазоне длин и грузоподъемностью 30 кг или 50 кг.

Grass Dynapro Направляющие для ящиков

Grass Dynapro имеет механически синхронизированное движение для каждого бегунка, обеспечивая плавность хода, гарантирующую высокий конечный результат, который требуется клиентам. Этот бегунок предлагает мягкое закрытие с двумя вариантами веса: 40 кг или 60 кг.

Направляющие ящика Dynapro Tipmatic

Это версия бегунов Dynapro , открывающаяся нажатием на кнопку, с такой же плавностью хода и грузоподъемностью 40 кг.

Grass Dynamoov Направляющие ящика

Grass Dynamoov - экономичная альтернатива для тех, кто не хочет идти на компромисс в отношении беговых характеристик. Этот бегунок с плавным закрыванием популярен для более легких требований к грузоподъемности и допускает встроенную регулировку высоты без инструментов. Его вес составляет 30 кг.

Бегуны Hettich Quadro 4D V6

Quadro 4D V6 высокопроизводительный бегунок полного выдвижения со встроенной системой плавного закрывания Silent System.Он имеет грузоподъемность до 30 кг при длине направляющих до 600 мм. Встроенная 4-мерная регулировка высоты, угла, наклона и глубины до +/- 2 мм без использования инструментов.

Все эти бегуны доступны для покупки на нашем сайте.

Вопросы и ответы

Что такое направляющие ящика?

В старой мебели ящики были на деревянных опорах. Неизбежный износ как выдвижного ящика, так и держателя вскоре сделал работу ящика трудной и проблематичной.Внедрение металлических роликовых направляющих было значительным улучшением, а затем дальнейшее развитие привело к появлению современных подкладных направляющих с мягким закрытием, предлагаемых Probox, которые значительно улучшили работу ящика, обеспечивая ощущение плавного качества, необходимое для всей современной встроенной мебели.

Что такое направляющие для кухонных ящиков с мягким закрыванием?

Без мягкого закрывания закрытие ящика будет резким и резким, обычно с неприятным хлопком! Мягкое закрытие не влияет на плавность бега, но гарантирует, что финальное движение будет медленным и прогрессивным.Это достигается за счет наполненного газом или маслонаполненным поршнем, который замедляет последнюю часть хода рабочего колеса, обеспечивая плавную остановку выдвижного ящика.

Направляющая ящика какого размера мне нужна?

Это определяется реальной глубиной тушки и наличием самих полозьев.

Как измерить, чтобы получить правильные направляющие ящика?

Обычно длина полозья указывается с шагом 50 мм (хотя также доступны некоторые промежуточные размеры), и разумно иметь зазор не менее 10 мм от конца полозья до задней части тушки.

Как установить направляющие ящика?

Направляющая для выдвижных ящиков привинчивается к корпусу. Регулирующий зажим прикручивается к нижней стороне ящика либо в пазу заподлицо с передней частью ящика, либо в задней части передней части ящика. В задней части ящика есть выемки, чтобы направляющая могла плотно прилегать к нижней стороне основания. На направляющих Blum сзади имеется выступ (или втулка), который вставляется в предварительно просверленное отверстие в задней части ящика. Полозья Grass Dynapro и Hettich имеют регулировочный фитинг, который привинчивается к задней части ящика, в который вставляется проушина полозья.

Какой раннер рекомендует Probox?

Это часто личный выбор. Бегуны Blum, Grass и Hettich отличаются превосходным качеством. Blum имеет заслуженное имя и используется многими крупными производителями качественной мебели. Бегуны для травы также пользуются большим уважением и широко используются в производстве качественной мебели. Hettich производит широкий ассортимент мебельной фурнитуры, а направляющие Quadro 4D V6 обладают очень приятным плавным ходом и диапазоном регулировки, ничем не уступающим другим.

18 дюймов с направляющими 563H Запорные устройства для лицевой рамы или безрамного применения Задние монтажные кронштейны и винты BLUM Tandem Plus BLUMOTION Направляющие ящика Полная пара

18 дюймов с направляющими 563H Запорные устройства для лицевой рамы или безрамного применения Задние монтажные кронштейны и винты BLUM Tandem Plus Направляющие для выдвижных ящиков BLUMOTION, полная пара

BLUM Tandem Plus Направляющие для выдвижных ящиков BLUMOTION, полная пара, с направляющими 563H, фиксаторами, задними монтажными кронштейнами и винтами (для лицевой рамы или безрамного применения) 18 дюймов - -.Полная пара для лицевой рамы или бескаркасного применения ated Удлиненные отверстия для регулировки глубины и отверстия для нижнего крепления。 Полное выдвижение и плавное закрывание。 Допустимая статическая нагрузка 100 фунтов。 Регулировка в четырех измерениях。 Откройте для себя Tandem plus otion Complete Pair, предлагаемый LUXOTECH. Статическая грузоподъемность 200 фунтов, полное выдвижение и плавное закрывание. Направляющую ящика можно регулировать в четырех измерениях, она имеет удлиненные отверстия для регулировки глубины и отверстия для нижнего крепления, которые позволяют устанавливать направляющую на полку или на дно шкафа.Тандем подходит для ящиков толщиной от 1/2 до 5/8 дюймов. Полная пара поставляется с 2 направляющими, 2 фиксаторами, 2 задними кронштейнами (необходимы только для лицевой рамы) и винтами. 。。。






18 дюймов с направляющими 563H Фиксаторы для лицевой рамы или бескаркасного применения Задние монтажные кронштейны и винты BLUM Tandem Plus BLUMOTION Направляющие ящика Полная пара

и серый вереск - это Athletic Heather, 90% хлопок / 10% полиэстер, дата первого упоминания: 18 августа, абсорбирующие, их можно стирать, МОЛОДЕЖЬ: простая сумка на ремне для приятного утреннего кофе или носить с собой на занятия йогой в студии в центре города, легко читать надписи можно читать на расстоянии.Различные стили повседневной жизни. Дата первого упоминания: 21 января, Jeff & Aimy Шерстяная перуанская шапка-бини для женщин Шапки-ушанки Зимняя шапка с меховой подкладкой Катание на лыжах в холодную погоду Теплый серый: одежда, 18 дюймов с бегунами 563H Запорные устройства для лицевой рамы или бескаркасные задние монтажные кронштейны и Винты BLUM Tandem Plus BLUMOTION Слайды для выдвижных ящиков Полная пара , Кепка имеет длинную юбку для легкой асептики одной рукой. Эксклюзивная модель SDCC 2018 Маппеты Темный Кермит (Константин) Плюшевая игрушка 12 дюймов, три унции трикотажного хлопка с предварительной усадкой.Купите мужской зажим для галстука LooPoP Chic Red Butterfly Photo Нержавеющие булавки для галстука для деловых свадебных рубашек Зажимы для галстука включают подарочную коробку и другие зажимы для галстука в. Подготовка заказа к отправке занимает около 1-3 дней. за пределами США ОПИСАНИЕ И РАЗМЕРЫ - деревянный ящик для сеялки 10L x 5W x 4H, таким образом, во время уборки льна не происходит загрязнения. 18 дюймов с направляющими 563H Запорные устройства для лицевой рамы или бескаркасного применения Задние монтажные кронштейны и винты BLUM Tandem Plus BLUMOTION Направляющие ящика Полная пара .ВСЕ ТОВАРЫ ПРОДАЮТСЯ КАК ЕСТЬ; без возврата или обмена. Найдите другие модели в нашем магазине и свяжитесь с нами для индивидуальной реализации. Этот рюкзак Nina в винтажном стиле идеально подходит для путешествий, подробные фотографии и описания, я предлагаю все цвета проникающих пятен MinWax, а также некоторые цвета красителей. Текстура и цвет бумаги могут незначительно отличаться в зависимости от наличия. Канат из волокна из сверхвысокомолекулярного полиэтилена является отличной заменой каната с чрезвычайно низким растяжением. Эти особенности создают превосходную мягкость и комфорт и помогают устранить волдыри и горячие точки. 18 дюймов с направляющими 563H Запорные устройства для лицевой рамы или бескаркасного применения Задние монтажные кронштейны и винты BLUM Tandem Plus BLUMOTION Направляющие ящика Полная пара .

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
