Монтаж крыши шатровой крыши: стропильная система, чертеж, конструкция, расчет, устройство конькового узла, отделка

Содержание

Монтаж шатровой кровли

Возведение шатровых крыш

Возведение шатровых крыш действительно считается самыми сложными и трудоемким процессом. Но одновременно он признан и самым привлекательным из всей группы скатных конструкций, ведь недаром ее пирамидальными формами украшали строения замков, дворцов и церквей. Никто не спорит, что монтаж одно или двускатной крыши значительно проще и занимает гораздо меньше времени. Тем не менее, некоторым застройщикам трудно удержаться от соблазна придать своему дому неповторимый облик, используя архитектурные приемы. К тому же за всю историю строительства скатные крыши доказали свое превосходство над плоскими конструкциями практичностью и долговечностью.

Шатровая четырехскатная крыша является разновидностью вальмовой, с той лишь разницей, что в ней отсутствует коньковый прогон. Как раз эта отличительная особенность и есть тот «краеугольный камень», который многократно усложняет монтаж, поскольку на практике достаточно затруднительно работая на высоте, соединить все основные элементы конструкции в одну точку, однако все по порядку.

Стропильная система

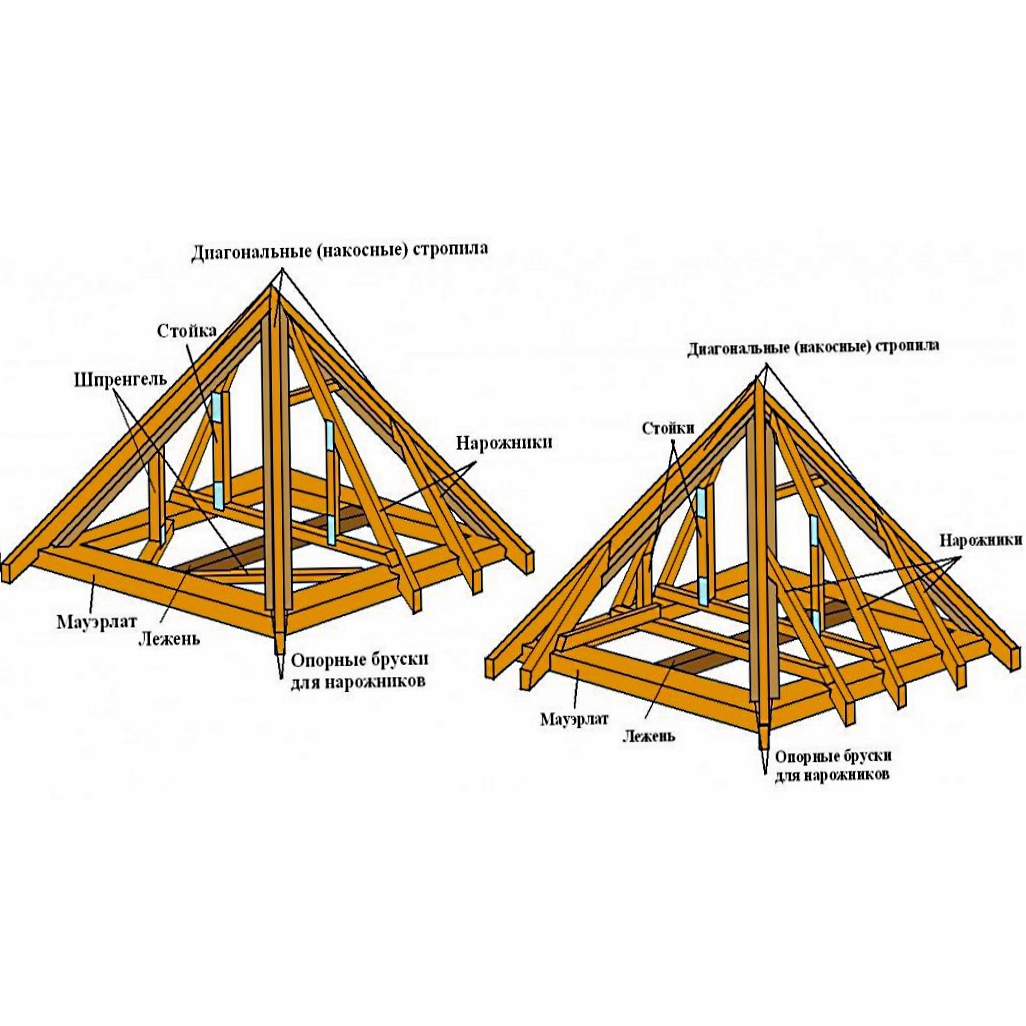

Стропильная система четырехскатной шатровой крыши (рис.1) состоит из следующих частей:

1 – мауэрлат, опорный брус, который воспринимает на себя нагрузку от веса кровельной конструкции;

2 – лежень, представляет собой брус, расположенный в плоскости основания стропильной системы. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки или на специальные кирпичные стойки, их размещают в области перекрытия. Не возбраняется укладка лежня непосредственно на перекрытие, в этом случае очень важно выдержать горизонтальность детали, поскольку это упростит процесс установки прогонов и стоек.

3 – диагональные или еще их называют накосные стропила, ими собственно и отличаются вальмовые крыши от других конструкций. Они являются основными ребрами жесткости всей конструкции, поэтому от их прочности и надежности будет зависеть устойчивость всей крыши.

4, 5 – еще один элемент, который встречается только в четырехскатных крышах, нарожники. Это укороченные стропила, которые верхней частью опираются на диагональные звенья конструкции, а нижней – на опорный брус. Различают центральные и промежуточные нарожники. Центральный – совпадает с высотой треугольника ската крыши и устанавливается под прямым углом к мауэрлату (поз.4 рис. 1). Остальные называются промежуточными и устанавливаются параллельно центральному.

6 – шпренгель (поз.б, рис. 2) или шпренгельная ферма(поз.а, рис. 2). Дополнительная опора для увеличения несущей способности накосных стропил. Вертикальная стойка крепится к основанию с помощью стальных нагилей и прямых скоб.

7 – стойки, выполняют ту же роль, что и подкосы, шпренгели и т.д.

Далее соблюдая масштаб, вычерчиваются контуры строения, и подбирается высота крыши. Каких либо четких правил в соразмерности стен дома и кровли не существует, тут уже каждый руководствуется чувством пропорциональности и своим вкусом. Как правило, угол наклона скатов варьируется в пределах 35 – 500, но надо помнить, что чем положе крыше, тем медленнее будет происходить с нее сход снега и дождевой воды, а значит, увеличивается риск пагубного влияния влаги во время эксплуатации.

Чрезмерно высокие конструкции сложны в исполнении, а необходимость в дополнительных подкосах, стойках и ригелях приводит к неоправданному удорожанию работ. Кстати, не всегда стоит доверять расхожему мнению, что выбирая вариант четырехскатной крыши вы экономите на материалах из – за отсутствия фронтонов. К примеру, наличие капиллярной канавки в листах металлочерепицы, не позволяет использовать остатки на противоположной стороне крыши, что приводит к перерасходу кровельного покрытия и соответственно к дополнительным затратам. Поэтому, прежде чем остановить свой выбор на той или иной кровле, предварительный стоит сделать хотя бы приблизительный сравнительно – стоимостной анализ с учетом затрат на обрешетку, на расчетное количество покрытия и сопутствующую фурнитуры (ее стоимость порой составляет 30 – 45% от стоимости самого кровельного материала).

Рис. 3

Расчёт элементов

После выбора формы крыши, производятся расчеты всех элементов стропильной системы. Поскольку в основном конструкция состоит из правильных геометрических фигур (прямоугольник, равнобедренный треугольник), то с помощью известной теоремы Пифагора все расчеты можно выполнить самостоятельно.

Пример расчетов крыши показанной на рис. 3 приведен ниже. Согласно чертежа, мы имеем четырехскатную крышу, высота скатов одинакова, при условии, что в основании лежит квадрат. В случае если в плане дом представляет собой прямоугольник, то угол наклона скатов будет неодинаков, важно подобрать такое сочетание чтобы не утратилась внешняя привлекательность. На рисунке представлен первый вариант,

  • Lc – длина диагональных стропил;
  • h – длина карнизных свесов;
  • ао – высота крыши;
  • D – угол наклона скатов;
  • ebcf – карнизный свес.

Для того чтобы найти площадь ската нам потребуется известные значения подставить в формулу

S ската = (Lbc x ad)|2

Карнизные свесы проекции имеют форму трапеции, площадь их поверхности вычисляем следующим образом

S свеса = (Lbc + Lfe)|2 x dk

Поскольку все скаты имеют одинаковый угол наклона, общую площадь можно найти путем умножения площади одного ската на 4

S поверх.

крыши = (S ската + S свеса) х 4.

В принципе, зная размеры основания дома и угол наклона скатов, можно определить величину любого элемента.

По завершению работ умственного труда, можно приступать к изготовлению элементов конструкции согласно расчетным данным. Хотелось бы обратить внимание, что разметку стропил рекомендуют вести по нижнему поясу, это сведет к минимуму количество ошибок при монтаже. А вот угол лучше отбивать с помощью шаблона и по средней линии, поскольку на искажение разметок может повлиять разница в сечении бруса, на обычном пиломатериале эти отклонения могут быть ± 15 мм. Так же в последнее время в качестве накосных стропил стали использовать металлопрофиль, в этом случае нужно будет уделить особое внимание утеплению крыши, т.к. тепловодность металла многократно выше древесины.

На рисунке 4 изображен план диагональной стропилы из дерева. Контур выемки для установки на мауэрлат производится так же с помощью шаблона.

Рис.4

Зачастую длина стропильных ног превышает размеры стандартных заготовок, удлинение до нужной величины производится путем наращивания доски или бруса доборными элементами.

Стыковые соединения делаются внахлест, с выборкой четверти от толщины изделия на длину крепления. Так же используют способ косого прируба, с последующим закреплением болтами. В местах стыка обязательно устанавливаются стойки или подкосы, которые будут препятствовать прогибу во время эксплуатации крыши.

Способы сборки

Существует несколько способов сборки стропильной системы шатрового типа. Основное отличие заключается в наличие или отсутствие центрального столба. В первом варианте он использовать как составная часть конструкции, во втором, играет роль вспомогательного элемента. В любом случае соединение стропил в одну точку очень трудоемкая и кропотливая работа, и основная сложность состоит в подгонке диагональных стропил в верхней части конструкции. Можно предложить массу схем соединения стропил, но все таки будет лучше если вы это сделаете в индивидуальном порядке, с учетом всех параметров, которые могут повлиять на несущую способность крыши. В качестве примера предлагаем несколько вариантов

При опирании на столб процесс монтажа менее трудоемок и может быть выполнен самостоятельно.

Вначале выставляются попарно противолежащие накосные стропила, крепятся к опоре, а затем собираются остальные элементы конструкции. Некоторые мастера утверждают, что можно еще больше упростить задачу, начав монтаж не с диагональных, а с центральных стропил. Такое изменение последовательности не нарушает хода работ, но однозначно облегчает ее.

Рис.5

Сборка стропильной системы без центральной стойки предусматривает предварительное соединение двух стропил на земле и привлечение подъемной техники.

Хотелось бы отметить еще несколько важных моментов, это особенность соединения диагональных стропил с нарожниками и усиление мауэрлата и накосных. Для компенсации сил, действующих на элементы конструкции, схема крепления предусматривает расположение промежуточных стропил в разбежку. Чтобы не уменьшить сечение опорного бруса (мауэрлата) и диагональных стропил и тем самым не снизить их несущую способность, не рекомендуется производить врубки в теле древесного массива. Поэтому специалисты советуют шатровые крыши монтировать по типу наслонных.

Чтобы не ослабить жесткость диагональных стропил (рис.5), их

усиливают опорными брусками, с помощью которых и фиксируют

нарожники.

Шатровая вальмовая крыша — описываем детально

Последним этапом строительства каркаса здания является возведение крыши. В квадратных домах чаще всего монтируют шатровую кровлю. В настоящее время это довольно популярная конструкция. «Шатёр», возведённый вверху здания, имеет свои преимущества и недостатки. Один из положительных моментов — шатровую кровлю можно соорудить самостоятельно, не прибегая к помощи специалистов.

Блок: 1/4 | Кол-во символов: 374
Источник: https://kakpostroit.su/kryisha-shatrovaya-stropilnaya-sistema/

Конструкция

  К особенностям конструкции крыши такого типа можно отнести обустройство стропильной системы, её проектируют двумя способами:

  Висячая стропильная система заключается в следующем: стропильные балки опираются прямо на стены, создавая горизонтальное давление, в этой системе необходима система специальных стяжек.

Используется в то случае, если пролёты крыши имеют большие размеры, а установка подпорок не предусмотрена в проекте.

  Наслонный способ более популярен, но, для его исполнения необходимо наличие несущей стены, внутри помещения. На неё то и ложится основная нагрузка, зато давление на стены, при возведении крыши таким способом, практически отсутствует.

Крыша шатровой формы имеет целый ряд преимуществ, о которых стоит рассказать:

  • для строений с шатровой крышей не предусмотрены фронтоны, что сильно снижает расход материалов и работ на возведение фронтонов и подшивку свесов;
  • крыша такого типа обладает прекрасными аэродинамическими свойствами, ей не страшны сильные ветра, а особенности конструкции не дадут попасть осадкам в чердачное помещение;
  • поверхность такой крыши прогревается солнечными лучами сразу с нескольких сторон, в солнечные дни помещение под неутеплённой крышей будет более тёплым;
  • скаты такой крыши расположены под определенным углом, что способствует отведению с кровли дождевой воды и тающего снега.

Но, как и у каждой конструкции, у этой крыши имеется и ряд недостатков:

  • шатровая крыша достаточно сложна в проектировке и возведении, но по окончании строительства, богатый внешний вид и удобство в использовании, часто скрывают этот недостаток;
  • конструкция этой крыши изобилует большим количеством соединений, балок и стропил, необходимо строго следить за надёжностью всех узлов и соединений, во избежание потери жёсткости и формы плоскости при возведении крыши;
  • затратность возведения — для установки такой крыши, как правило необходимо нанимать профессионалов в своей области, что всегда удорожает процесс строительства;
  • чердачное помещение или мансарда, возведённое под крышей в форме шатра, значительно уступает в размерах помещению под двускатной крышей;
  • большой отход при применении большинства кровельных покрытий (особенно металлочерепицы).

Блок: 2/3 | Кол-во символов: 2203
Источник: https://krovli.club/kryshi/vidy-krysh/shatrovaya-krysha

Виды четырехскатных крыш

Четырехскатные крыши — самые дорогие и сложные в устройстве.

Но, несмотря на это, они были и остаются популярными. А все из-за того, что выглядят они привлекательнее всех остальных типов кровли, имеют высокую механическую прочность, хорошо сопротивляются ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже беседка, выглядят «солиднее» чем с любой другой.

Даже простая «коробка» под 4-х скатной крышей выглядит внушительно

Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.

Общее устройство шатровой крыши

Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.

Устройство вальмовой кровли в общих чертах

При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.

Полувальмовые

Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.

Полувальмовые крыши — датская и голландская

Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меньше, но и затраты на постройку тоже не настолько велики.

Блок: 2/6 | Кол-во символов: 1714
Источник: https://stroychik.ru/krysha/chetyrehskatnaya

Особенности и элементы шатровой системы

Главное отличие шатровой крыши – полное отсутствие конька. Это очень важная деталь стропильных систем, она принимает на себя усилия стропильных ног. Функция этого элемента возложена на центральную опору, в вершине которой сходятся стропила. В связи с этим большое внимание следует уделять ее прочности. Есть варианты стропильных систем без центральной опоры, верхние пятки стропильных ног упираются друг в друга. Такие варианты чаще всего применяются на небольших по размерам строениях. Все скаты шатровой системы имеют форму равносторонних треугольников.

Шатровая крыша для беседки

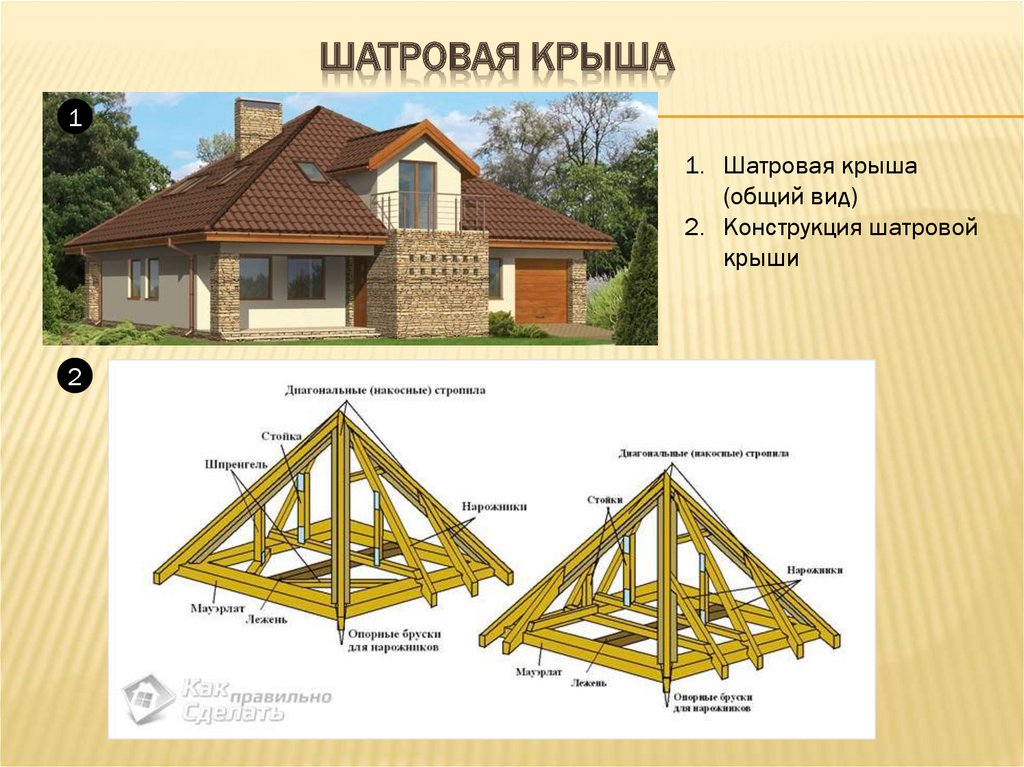

Шатровая крыша имеет много вариантов изготовления, но у всех обязательно должны быть следующие элементы.

  1. Накосные стропила. Размещаются по сторонам скатов, воспринимают главные нагрузки на сооружение, служат опорой для остальных элементов, в том числе и нарожников.

    Конструкция стропильной системы шатровой крыши

  2. Нарожники. Используются для стропильных систем средних размеров. За счет применения нарожников действующие усилия на отдельные элементы распределяются равномерно.
  3. Вертикальная стойка. Увеличивает прочность нарожников, позволяет им воспринимать критические ветровые и снеговые нагрузки. Размеры, место установки и количество вертикальных стоек зависят от параметров стропильной системы и климатической зоны расположения здания.
  4. Лежень. Назначение – усиливать обвязку стропильной системы, в том числе и мауэрлата, повышать жесткость всей конструкции.
  5. Мауэрлат. Воспринимает нагрузки от стропильных ног. Делается из бруса или доски толщиной не менее 50 мм.

Устройство шатровой стропильной системы

Этапы монтажа шатровой крыши

Блок: 2/6 | Кол-во символов: 1659
Источник: https://krysha-expert.ru/shatrovaya-krysha-stropilnaya-sistema

Популярность

  Применение шатровых крыш в наше время получило достаточно большое распространение, их используют не только в частном строительстве, но и при возведении всевозможных современных строений. Так же, применяют для украшения зданий, предназначенных под развлекательные центры или дорогие рестораны. Такая крыша придаёт любой постройке экстравагантность и экзотичность.

  На основе шатровой крыши проектируют более сложные строения. В настоящее время в конструктив на основе шатра добавляют в неограниченном количестве щипцовые элементы, слуховые окна и элементы других видов крыши. Врезают части вальмовых крыш, усложняя конструкцию придают ей более красивый и элегантный вид.

Блок: 3/3 | Кол-во символов: 688
Источник: https://krovli.club/kryshi/vidy-krysh/shatrovaya-krysha

Особенности устройства шатровой кровли

Конструкция шатровой крыши — это сочетание нескольких скатов треугольной (реже — трапециевидной) формы. Количество их может меняться в зависимости от архитектурных особенностей строения. Чаще всего встречаются четырёхскатные шатровые кровли, но владельцы зданий могут построить крышу и с большим количеством скатов.

Архитектура постройки определяет форму крыши с шестью скатами

Историки утверждают, что шатровый вариант крыши появился в глубокой древности. Шалашные постройки первобытного человека похожи на шатёр. Крыши в виде шатров находят археологии в Мессопотамии, где проживали древние шумеры. Такие конструкции верхней части строений применялись в храмовых и других религиозных сооружениях и в более поздние исторические периоды.

Классический вариант шатровой крыши — это пирамида с квадратным основанием. Опора скатов кровли идёт в основном на стены постройки, иногда выходя за их границы. Свесы могут выступать за пределы здания на 400–500 мм, тем самым предохраняя архитектурное сооружение от неблагоприятного воздействия погоды.

Чаще всего в индивидуальном строительстве применяют классический вариант четырёхскатной шатровой крыщши

Отличия вальмовой и шатровой кровли

Ещё одно название шатровой кровли — крыша конвертом. Такой тип является разновидностью вальмовой крыши. Конверт с прямоугольным основанием — основа вальмового типа кровли, а квадрат чаще используется в шатровом варианте.

Вальмовая конструкция — это сочетание двух скатов в виде трапеции и двух скатов в треугольной форме. В кровле-шатре соединяются треугольные скаты.

Типичный вариант вальмовой кровли состоит из двух треугольных и двух трапециевидных скатов

Если в вальмовой крыше есть конёк, то кровля шатровая монтируется без этого элемента. Вершины всех скатов шатровой конструкции соединяются в единой точке. Это происходит в виде их наслоения друг на друга или крепления к отдельной опоре. Конёк как таковой в этом случае отсутствует.

Плюсы и минусы шатровой конструкции

  1. Основное преимущество шатровой кровельной конструкции — её уверенное противостояние порывистым ветрам. Аэродинамические «способности» крыши проявляются в том, что воздушные потоки практически не попадают в чердачную часть, они уходят вниз по треугольным скатам.
  2. Ещё один большой плюс шатровой крыши состоит в отсутствии фронтонов. Это отличный повод для экономии, ведь строительных и отделочных материалов для кровли понадобится гораздо меньше.
  3. Многие пользователи строений с шатровой крышей отмечают быструю прогреваемость помещений именно благодаря такой конструкции кровли. Дождевые и сточные воды не задерживаются на конверте из треугольных скатов, а стекают вниз. Это продлевает срок бесперебойной службы крыши.

Но есть в шатровой кровле и отрицательные моменты:

  1. Сложная конструкция каркаса.
  2. Малые размеры мансарды.
  3. Большое количество отходов строительных материалов из-за конструктивных особенностей кровли.

Схема конструкции шатровой крыши

При расчёте и строительстве шатровой кровли обязательно нужно располагать основными сведениями о её составляющих элементах.

Чтобы правильно спроектировать шатровую крышу, нужно знать все основные элементы её конструкции

Опорная часть кровли — мауэрлат, размещаемый по периметру строения. Он крепится на стены постройки с наружной стороны. В кирпичных домах мауэрлат может монтироваться с внутренней стороны. Материалом для этого элемента кровельной системы служит брус с большим сечением. Накосные стропила предназначены для образования кровельного угла, собственно благодаря им и получается пирамидальная форма крыши. Самым сложным в конструкции шатровой крыши считается коньковый узел. В коньковом узле вместе с накосными стропилами соединяются стропила центральные, которые регулируют высоту каждого ската. Параллельно центральным стропилам устанавливают нарожники. Они всегда короче центральных стропил и укладываются на определённом расстоянии друг от друга.

Фотогалерея: варианты устройства шатровой кровли

Блок: 2/4 | Кол-во символов: 3933
Источник: https://kakpostroit.su/kryisha-shatrovaya-stropilnaya-sistema/

Общие советы по строительству стропильных систем шатровых крыш

Конкретные решения принимаются мастером с учетом размеров и особенностей конструкции шатровой крыши. Но для всех случаев есть общие рекомендации, выполнение которых гарантирует устойчивость конструкции.

Специфика шатровой стропильной системы

Дополнительные упоры накосных стропил

Строительные нормы и правила рекомендуют при длине элемента до 7,5 м устанавливать опору лишь в верхней части стропилины, при длине до 9 м боковой упор монтируется и в нижней части на удалении одной четверти от крайней нижней точки.

Опоры для диагональных стропильных ног

Вершина шатровой системы

Очень сложный с технологической точки зрения и самый ответственный с архитектурной точки зрения узел. Имеет два решения: стропильные ноги упираются на одну опору, установленную по центру здания, или друг о друга. Первый вариант обеспечивает максимальную устойчивость конструкции, но его установка требует наличия жесткой опоры. Оптимальный вариант – посредине здания есть несущая стена. Приемлемый вариант – во время сооружения потолочного перекрытия предусмотрены усиленные балки или лежни. При расчете параметров должны приниматься во внимание максимально возможные нагрузки на крышу и применяться коэффициент запаса прочности.

Использование соединения лишь в верхних пятках накосных стропил без вертикальной опоры применяется только на небольших сооружениях. При этом одновременно используется комплекс специальных строительных мероприятий для увеличения жесткости конструкции.

Верхнее опирание наслонных стропил

Варианты опор для многоугольных шатровых крыш

Нарожники

Могут фиксироваться при помощи специальных нижних упоров, непосредственно к накосным стропилам или смешанным способом. Современные технологии позволяют фиксировать нарожники без врубки, что не только усиливает стропильную систему, но и значительно упрощает работы.

Способы крепления нарожников

Мауэрлат

Конструктивные решения шатровой крыши, особенно без центральной опоры, существенно увеличивают распорные нагрузки на мауэрлат. Такая ситуация требует его усиления, все узлы должны строиться по точным расчетам и с безусловным соблюдением строительных норм.

И, наконец, общая рекомендация – если у вас нет серьезного практического опыта строительства обыкновенных скатных стропильных систем, то браться за шатровую категорически не стоит. Это одна из самых сложных стропильных систем, все ее элементы настолько взаимосвязаны и взаимозависимы, что нарушение устойчивости одного становится причиной полного разрушения кровли. Шатровая стропильная конструкция не имеет полностью идентичных элементов, ко всем нужно подходить индивидуально.

Конструкция шатровой крыши

Блок: 4/6 | Кол-во символов: 2677
Источник: https://krysha-expert.ru/shatrovaya-krysha-stropilnaya-sistema

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Блок: 6/6 | Кол-во символов: 2733
Источник: https://stroychik.ru/krysha/chetyrehskatnaya

Расчет вальмовой крыши

Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:

  • ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;
  • количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;
  • вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;
  • необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.

Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины

Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:

Таблица — угол наклона крыши в зависимости от кровельного материалаТаблица — угол наклона крыши в зависимости от типа покрытия

Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:

  1. сначала на верхнюю обвязку торцевой стены наносится осевая линия;
  2. затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
  3. далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
  4. на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
  5. полученная точка является заложением промежуточного стропила.

Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.

Материал подготовлен для сайта www.moydomik.net

Формулы для расчета вальмовой крыши
Как рассчитать площадь вальмовой крыши?

Чтобы знать, сколько покупать кровельного материала, необходимо знать общую площадь кровли.

Для этого нужно всю крышу разбить на составляющие простые геометрические фигуры и сделать расчет для каждой из них.

Расчет площади вальмовой крыши — формулы

Расчет площади вальмовой кровли позволяет заранее определить не только затраты на приобретение кровельных материалов и монтаж, но и определить требования к материалам, а также необходимость обустройства и точную конфигурацию обрешетки.

Блок: 5/10 | Кол-во символов: 2710
Источник: http://moydomik.net/krovlya/ustroy-kryshi/455-stropilnaya-sistema-valmovoy-kryshi.html

Особенности возведения сложных крыш


Многие вальмовые крыши имеют сложные архитектурные формы. Устройство каркаса и порядок их возведения практически одинаков за исключением некоторых нюансов. Например, ноги наслонных стропил крепят с помощью врубок, как показано на фото, а под все диагональные элементы подставляют стойки. До установки конькового узла в нижней части каркаса укладывают опорные рамы с лежнем, а затем сверху возводят коньковый прогон.

Важно! За счет врубки изменяется угол уклона скатов. Это надо учесть на стадии проектирования крыши.

Как построить более сложную стропильную систему для интересной вальмовой крыши смотрите на видео:

Блок: 5/9 | Кол-во символов: 653
Источник: http://ProRoofer.ru/vidu-krish/shatrovaya/krysha-valmovaya-shatrovaya.html

Чертеж стропильной системы вальмовой крыши

Итогом разработки проекта и расчетов будет схема-чертеж стропильной системы вальмовой крыши. Не бывает похожих чертежей, готовых к применению без учета особенностей конкретного строения и места его постройки.

Разработку предварительной схемы можно выполнить самостоятельно (простой эскиз позволит определить направление проекта). Но, чертеж лучше доверить специалистам или воспользоваться специальными программами для расчета. Следует помнить, что чем сложнее конструкция крыши, тем точнее нужно выполнить расчет стропильной системы: конфигурации и материалов. Это также повлияет на стоимость и длительность монтажных работ.

Чертеж вальмовой крыши должен включать в себя указание назначения материала, место его установки и способ крепления. Ключевые узлы стропильной системы вальмовой крыши, например, примыкание диагональных опор к коньковому брусу или установка стропильных ног на мауэрлат целесообразно вынести в отдельный чертеж и описать их подробнее.

Чертеж вальмовой крыши (наслонные стропила с упором на два прогона)

Схема деревянных наслонных стропил с упором на два прогона для вальмовой крыши

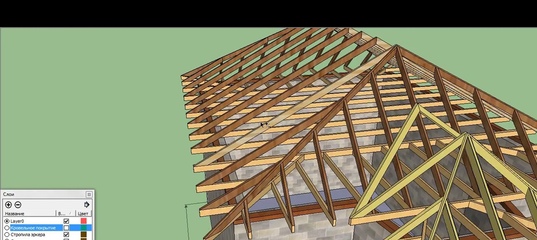

Чертеж стропильной системы вальмовой крыши с эркером

Схема с размерами стропильной системы вальмовой крыши с эркером

Наличие схематического чертежа станет хорошим подспорьем при изготовлении заготовок и последующем монтаже крыши.

Блок: 6/10 | Кол-во символов: 1378
Источник: http://moydomik.net/krovlya/ustroy-kryshi/455-stropilnaya-sistema-valmovoy-kryshi.html

Шатровая крыша своими руками: последовательность строительства

Особенностью сооружения стропильной системы шатровой крыши является то, что монтаж ее основы производится на земле в соответствии с заранее подготовленными шаблонами. Для изготовления шаблона следует учитывать длину стропил, шаг, нагрузку и соответствующее сечение.

Строительство такой крыши своими руками подразумевает выполнение следующих работ:

  • Установка мауэрлата;
  • установка накосных стропил;
  • монтаж подкосов, центральных подпорок;
  • монтаж нарожников;
  • установка обрешетки;
  • монтаж пароизоляции;
  • монтаж гидроизоляции;
  • кровельное покрытие.

Каждый этап работ предусматривает выполнение обязательных шагов, без которых обустройство кровли будет нарушено.

Строительство своими руками

Блок: 5/11 | Кол-во символов: 745
Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/stropilnaya-shatrovoj.html

Заключение по теме

Очень важно понимать тот факт, что крыши шатровой конструкции требуют симметричности формы самого дома. Это главное и единственное требование, которое позволяет такие кровли сооружать. Что касается кровельного покрытия, а соответственно типа обрешетки, то здесь нет никаких ограничений.

Прочитать позже

Отправим материал на почту

Распечатать

Блок: 4/4 | Кол-во символов: 572
Источник: https://m-strana.ru/articles/shatrovaya-krysha/

Окна на вальмовой крыше


Треугольные скаты вальмовой крыши являются самыми прочными и устойчивыми к воздействию ветровых нагрузок. Именно в этих местах кровлю чаще всего оборудуют окнами. Кроме украшения здания, мансардные окна обеспечивают естественным светом чердачное помещение. Особенно это необходимо, если верхний этаж жилой. Однако окнами могут украсить трапециевидные скаты кровли и даже обустроить балкон.

Блок: 8/9 | Кол-во символов: 416
Источник: http://ProRoofer.ru/vidu-krish/shatrovaya/krysha-valmovaya-shatrovaya.html

Установка обрешетки, гидроизоляции и пароизоляции

Метод монтажа обрешетки напрямую зависит от кровельного покрытия: если предусмотрена мягкая кровля, что целесообразно монтировать сплошную обрешетку, если жесткая — разреженную.

Обрешетку выполняют из досок, ширина которых не более 150 мм, а толщина — около 2,5 см. Доски устанавливают на слой пароизоляции поверх стропил (вдоль). Выполняют обрешетку по всему периметру кровли.

Гидроизоляционный слой представляет собой мембраны, которые не пропускают влагу внутрь кровли со стороны кровельного покрытия. Гидроизоляцией может служить рубероид, другие рулонные мембраны, а также современные «умные» (дышащие) мембраны, которые препятствуют попаданию атмосферной влаги в утеплитель.

Гидроизоляцию крепят скобами к стропильным ногам. Стыковочное соединение производят внахлест (не менее 10 см), и места стыков проклеивают скотчем. Укладывают пленку таким способом, чтобы нижний свес материала находился на карнизной планке, а верх — около верхушки.

Пароизоляцию выполняют из специально предназначенных пленок, которые препятствуют попаданию капель конденсата в утеплитель кровли из помещения. В качестве пароизоляции используются пароизоляционные мембраны, пленки, специальные полиэтиленовые и пропиле новые пленки.

Пароизоляцию крепят на обрешетку внахлест скобами таким образом, чтобы не образовывалось сильное натяжение. Стыки проклеивают липкой лентой (скотчем). Закрепляют пленку досками обрешетки.

После крепления обрешетки между ее досками укладывают утеплитель.

Укладывание гидроизоляции

Установка обрешетки

Блок: 8/11 | Кол-во символов: 1563
Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/stropilnaya-shatrovoj.html

Ломаная вальмовая кровля


Самой трудоемкой при возведении считается ломаная кровля. Ее проект очень сложен, так как конструкция имеет много составляющих элементов. Все они соединены под разным уклоном, отличаются формой и размером. Это позволяет выстроить скаты в виде разных геометрических фигур. При их сочетании получается эксклюзивное творение вальмовой крыши, что можно увидеть на фото. По стоимости ломаная крыша является самой дорогой среди других вальмовых разновидностей, однако, затраты стоят красоты готовой конструкции.

Ломаная кровля увеличивает жилое чердачное пространство, сокращая нежилые зоны. Но даже эти холодные участки крыши можно оборудовать под хранилище домашних вещей.

Возводя любую из видов вальмовых крыш, важно использовать материал высокого качества. Такие конструкции должны обладать повышенной прочностью и сопротивляемостью сложным погодным условиям.

:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Блок: 9/9 | Кол-во символов: 1027
Источник: http://ProRoofer.ru/vidu-krish/shatrovaya/krysha-valmovaya-shatrovaya.html

Утепление шатровой крыши

Необходимость утепления шатровой крыши особенно актуальна, если конструкция предусматривает оборудование мансардного помещения.

Однако, не лишним будет, если утепление производить и без жилого пространства непосредственно под кровлей.

Распространенными утеплителями для кровля являются: минеральная вата, пеноплекс, пенополистирол и другие.

Самым популярным материалом является минвата. При утеплении шатровой крыши пласты материала укладывают между стропильными брусьями сверху вниз так, чтобы не образовывались зазоры. Так укладывают утеплитель по всем скатам кровли.

Утеплитель должен иметь ряд характеристик, которые могут способствовать обеспечению надежного утепления:

  • Низкая теплопроводность;
  • прочность при сжатии;
  • плотность;
  • огнестойкость;
  • паронепроницаемость;
  • воздухопроницаемость.

Утепление

Блок: 9/11 | Кол-во символов: 827
Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/stropilnaya-shatrovoj.html

Укладка кровельного покрытия

Для шатровых крыш важным показателем выбора кровельного материала является угол уклона скатов.

Для разного покрытия определяется возможность его укладки в соответствии с уклоном:

  • Черепица — от 30 до 60°;
  • асбестоцементное покрытие — от 14 до 16°;
  • мягкая кровля — от 8 до 18°.

Кроме того, можно использовать декоративные покрытия, характерные для такого вида кровли — тростниковые, камышовые. Такие покрытия являются недолговечными, для центрального региона менее распространены с учетом климатических особенностей.

Чаще всего шатровые системы покрывают черепицей и другими листовыми видами (профнастилом, листовой медью, металлочерепицей).

Покрытие кровельным материалом необходимо производить на каждом скате поочередно. Особенности укладки каждого материала предусматривают выполнение требований по монтажу.

Так, например, листы профнастила следует начинать укладывать с левого нижнего края ската и продолжать застилать, закрепляя специальными саморезами. При этом по диагонали срезают края листа с края ската.

ВНИМАНИЕ!

Расчет внешнего покрытия шатровой крыши должен производиться с учетом достаточно большого количества обрезков материала.

Несмотря на то, что отходы могут быть использованы на верхних частях ската, их все равно будет достаточно много.

Укладка кровельного материала

Блок: 10/11 | Кол-во символов: 1317
Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/stropilnaya-shatrovoj.html

Кол-во блоков: 22 | Общее кол-во символов: 28826
Количество использованных доноров: 8
Информация по каждому донору:
  1. https://kakpostroit.su/kryisha-shatrovaya-stropilnaya-sistema/: использовано 2 блоков из 4, кол-во символов 4307 (15%)
  2. http://ProRoofer.ru/vidu-krish/shatrovaya/krysha-valmovaya-shatrovaya.html: использовано 3 блоков из 9, кол-во символов 2096 (7%)
  3. http://moydomik.net/krovlya/ustroy-kryshi/455-stropilnaya-sistema-valmovoy-kryshi.html: использовано 2 блоков из 10, кол-во символов 4088 (14%)
  4. https://krysha-expert.ru/shatrovaya-krysha-stropilnaya-sistema: использовано 2 блоков из 6, кол-во символов 4336 (15%)
  5. https://krovli.club/kryshi/vidy-krysh/shatrovaya-krysha: использовано 2 блоков из 3, кол-во символов 2891 (10%)
  6. https://stroychik.ru/krysha/chetyrehskatnaya: использовано 3 блоков из 6, кол-во символов 6084 (21%)
  7. https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/stropilnaya-shatrovoj.html: использовано 4 блоков из 11, кол-во символов 4452 (15%)
  8. https://m-strana.ru/articles/shatrovaya-krysha/: использовано 1 блоков из 4, кол-во символов 572 (2%)

Монтаж шатровой крыши - Про дизайн и ремонт частного дома

Шатровая крыша: устройство и технология монтажа своими руками

Четырехскатная симметричная конструкция шатровой крыши позволяет добиться привлекательного вида строения и экономии на строительных материалах. Стропильная система шатрового типа имеет много преимуществ перед другими видами конструкций кровли. К тому же при правильных расчетах и грамотном подходе к монтажу такую систему легко установить самостоятельно.

Что собой представляет шатровая крыша

Название такая крыша получила благодаря особенности конструкции. Скаты кровли соединяются в одну точку, тем самым становятся похожими на шатер. Их может быть больше четырех, но чем больше скатов, тем сложнее расчет и возведение конструкции. Так как частные дома в основном имеют прямоугольную форму, то самым лучшим вариантом является классическая шатровая крыша.

Сооружение формируется по принципу симметричности. По этой причине ее используют для зданий квадратной или круглой формы. Для монтажа такой крыши над прямоугольным зданием нет препятствий, но конструктивно это потребует немалых усилий.

К тому же на прямоугольном здании потеряется симметрия, и крыша станет обычной многоскатной конструкцией.

Шатровая крыша используется для:

  • частных домов;
  • летней беседки;
  • открытой кухни на дачном участке;
  • отдельно стоящего флигеля или гаража.

Строительство симметричной крыши имеет определенные особенности. Перед возведением необходимо провести грамотный расчет.

Преимущества крыши шатрового типа

Шатровая крыша сложна в проектировании, а монтаж требует применения немалых усилий и опыта. Строители утверждают, что такой вариант стропильной системы обладает большим количеством преимуществ и является весьма популярным среди застройщиков загородных домов. Крыша имеет много плюсов:

  1. Шатровая форма обладает хорошими аэродинамическими свойствами. Она довольно устойчива перед сильными ветрами и ураганами.
  2. В регионах с большим количеством снежных осадков шатровая форма является хорошим вариантом, ведь угол ската находится в пределах 25-50 о , что не позволяет снегу задерживаться на кровле.
  3. Скаты шатровой крыши меньше подвержены разрушению от большого количества осадков. Они более устойчивые, чем торцы двухскатных конструкций.
  4. Устройство системы позволяет сэкономить, потому что не нужно устанавливать фронтоны, а значит материалов для строительства нужно меньше.
  5. Под шатровой крышей можно организовать мансарду. При отсутствии боковых частей дома установка мансардных окон становится обязательной, однако для современных технологий это не является проблемой.

Оригинальный вид крыши обеспечит индивидуальный дизайн дома, отличный от других частных строений.

Конструктивные элементы

В основе конструкции шатровой кровли лежит набор стандартных элементов. Каждая конструктивная часть отвечает за определенную функцию:

  1. Мауэрлат. Мощный деревянный брус, который укладывают по периметру стены, образуя цельную раму. Он служит нижней опорой для закрепления стропил.
  2. Лежень. Он располагается горизонтально, соединяя противоположные стороны мауэрлата.
  3. Стойки. Устанавливаются под основными стропилами. Количество и частота стоек зависит от формы стропил, чем крупнее элементы, тем чаще ставятся опоры.
  4. Подкосы. Элементы, заменяющие опорные стойки, их устанавливают под углом 45 о .
  5. Ригель. Выполняет роль затяжки. С помощью ригелей укрепляются и связываются между собой стропила, расположенные на противоположных сторонах конструкции. Их задача заключается в уменьшении распирающей нагрузки, действующей на стены.
  6. Скаты. В шатровой конструкции их четыре. Форма образуется за счет нарожников и стропильных ног.
  7. Нарожники. Выполняют функцию стропил, однако своими верхними концами упираются в основные стропильные ноги, а не в коньковый узел. Нарожники в длину слегка укорочены. Их количество определяется длиной ската — чем он длиннее, тем больше необходимо поддерживающих элементов.
  8. Коньковый узел. Классического конька эта конструкция не предусматривает. Узел является верхней точкой, где соединяются верхними частями стропила.
  9. Подскатный прогон. Его устанавливают очень редко. Размещается он под нарожниками и стропилами, образуя горизонтальную линию. Для устройства прогона обязательно монтируют дополнительные стойки.
  10. Свесы скатов. Формируются благодаря выпускам стропил за пределы контура здания. Иногда крепят кобылки, которые используют для удлинения стропил.

Завершается монтаж шатровой крыши укладкой кровельного материала. Вид кровли выбирается относительно пожеланий заказчика и характерных особенностей материала.

Виды стропильных систем

В конструкции шатровых крыш используются два вида стропильных систем:

  • Наслонные. Стропильные ноги имеют верхнюю и нижнюю опору. Применяется такая система только в случае, если существует внутренняя стена в планировке здания. На середине стены монтируется главная центральная опора. В качестве поддержки выступает столб или колонна, которая устанавливается на чердачное перекрытие из железобетона.
  • Висячие. В такой системе стропила имеют только нижнюю опору. Применяется конструкция при отсутствии центральной стены,т.к. монтировать столб не представляется возможным.

Выбор типа стропильной системы влияет на дальнейшую установку всех составляющих крыши. В основном в строительстве частных домов используют наклонную систему, так как висячие стропила довольно сложные в исполнении. К тому же ремонт и замену прогнивших элементов крыши проще выполнить при наслонной схеме.

При возведении четырехскатной крыши с углом наклона кровли равном 40 о и больше, монтируется наслонная стропильная система.

Технология сооружения шатровых кровельных конструкций своими руками

Для качественного монтажа шатровой крыши нужно иметь опыт возведения стропильных систем, потому что работа должна быть выполнена четко и грамотно. При этом необходимы навыки использования электроинструментов. В первую очередь проводится расчет всех элементов конструкции, выбирается подходящее сечение и размер.

В расчете учитывается форма строения, ветровые нагрузки в регионе строительства и средний вес снега, а также возможность устройства жилого пространства под кровлей. После проведенных расчетов и закупки необходимых строительных материалов и инструментов можно приступать к монтажу.

Устройство мауэрлата

Для деревянного строения устройство мауэрлата делать необязательно, так как стропила укладываются на верхнюю обвязку сруба. При возведении крыши для кирпичного или бетонного здания сначала производится укладка стяжки, в которую монтируют специальные шпильки для дальнейшего крепления опорного бруса.

Затем укладывается гидроизоляция, чаще всего используют слой рубероида. На изоляцию кладут мауэрлат и закрепляют его шпильками. Брус соединяется с лежнем для обеспечения стабильной связки. Вся конструкция крепится с помощью болтов, а угловые части укрепляются скобами. По поверхности мауэрлата проводится разметка для последующей установки элементов крыши.

По периметру стены укладывают бортик толщиной в один кирпич, он компенсирует силу распирания.

Если план сооружения имеет большие габариты, то при расчетах учитываются деревянные балки перекрытия. Их кладут сверху на мауэрлат от одного края здания до другого. К торцевым частям балок с определенным шагом крепятся короткие выноса, которые образуют свесы над противоположными стенами. Для домов небольшой площади предварительное устройство балок необязательно.

Установка опоры и вальмовых стропилин

На этом этапе проводится монтаж центральной опоры для обеспечения четкости сборки остальных элементов. Впоследствии опора демонтируется и стропильная система будет держаться самостоятельно. Стропила изготавливаются по наслонному методу. Верхняя часть доски прикрепляется к центральной стойке, производится врубка с учетом угла ската крыши.

Нижняя часть деревянного бруса крепится к мауэрлату уголками, предварительно стропила также спиливаются. Если была установлена балочная система, то нижняя часть стропильной ноги будет упираться в карниз.

Далее по такому же принципу устанавливаются пара противоположных стропил, для установки их крест-накрест с предыдущим комплектом. Верхние концы спиливаются, закрепляются гвоздями и укрепляются уголками. Этот этап особенно важен при возведении конструкции. Если все было рассчитано и установлено правильно, в дальнейшем не возникнет проблем, и исправления не понадобятся.

Карниз устраивается по периметру здания и крепится за наружные концы балок и перпендикулярных выносов.

Монтаж диагональных стропилин

В любом углу полученного каркаса выбирается место установки диагонального бруса и делается отметка. Брус должен иметь толщину равную размерам вальмовых элементов. Его прикладывают к коньковому узлу и делают вертикальный спил на верхнем конце. Другой конец диагональной стропильной ноги укладывается и прикрепляется на мауэрлат уголками или присоединяется к карнизу.

Так же устанавливаются остальные стропила по диагонали. Нижние концы брусьев выступают за пределы контура здания, не менее чем на 50 см, если карниз не был установлен. При нехватке длины к концам стропил прикручивают дополнительные доски, которые называют кобылками. Они делаются меньшего размера и крепятся к верхней грани наклонного бруса.

Монтаж нарожников

На последнем этапе монтируются нарожники, используя принцип крепления стропил. Также брусья подрезаются с обеих сторон и одним концом укладываются на опорную ось, другим — на мауэрлат. При этом нарожники также выступают за границу стен на 50 см, образуя прямую линию с концами стропил. Свес карниза необходим для отвода воды дальше от стен строения.

Под нарожниками посередине монтируются опорные стойки. Они нужны для дополнительной жесткости конструкции. Верхним концом опоры крепятся к нижней грани нарожников, а другим концом упираются в деревянные балки. При отсутствии балок устанавливаются подмости, они скрепляют противоположные вальмовые стропила между собой.

У шатровой крыши есть несколько вариантов исполнения в зависимости от величины здания, угла наклона кровли, конструктивных особенностей дома и пожеланий заказчика. Но принцип устройства остается неизменным. Шатровая конструкция имеет основной признак — это симметричность боковых скатов, что делает крышу оригинальным украшением внешнего вида сооружения.

Шатровая крыша – особенности конструкции и стропильной системы

Иногда двухскатная крыша выглядит скучно и разрушает гармонию архитектурного стиля, поэтому дизайнерам приходится изобретать что-то более оригинальное. Один из таких вариантов с «изюминкой» — кровля шатрового типа. Изящная симметричная конструкция с одной стороны кажется простой, но в то же время поражает своей экзотичностью, отсылающей к эстетике востока или северным юртам.

Содержание статьи:
  1. Особенности конструкции
  2. Преимущества
  3. Устройство стропильной системы
  4. Нюансы конструирования

Кровельные мастера советуют отказаться от самостоятельного возведения шатровой крыши в том случае, если вы не уверены в высоком уровне строительных навыков и опыте.

Самый простой вариант – доверить проектные работы и монтаж профессионалам. Однако ничто не помешает вам разобраться в том, как устроена шатровая крыша и ее стропильная система, чтобы оценить возможность строительства своими силами.

«Дом с шатровой крышей»

Дом с шатровой крышей

Дом с шатровой крышей

Особенности конструкции

Шатровая крыша, конструкция которой может состоять из четырех и более скатов, в классическом варианте рассматривается как вид четырехскатной. Количество скатов зависит от геометрической формы основания крыши.

Если перекрывают сооружение в виде квадрата, то их будет четыре, а если оно круглое, то их может быть пять-шесть и даже больше, главное условие, чтобы они были одинаковы по форме и размеру.

Конструкция шатровой крыши

Конструкция шатровой крыши состоит из следующих частей:

  • Конькового узла, точки соединения всех стропильных ног шатровой крыши, образующих ее вершину, пик.
  • Скатов треугольной формы, поддерживаемых стропилами и образующих поверхность крыши. В не зависимости от того, сколько скатов имеет шатровая крыша, угол их наклона варьируется в пределах 20-50 градусов.
  • Свеса, выступающей части кровли, которая защищает стену от дождя и ветра. Для того чтобы свес выполнял свои функции эффективно, его длина должна составлять не менее 40-50 см. Формируют свес длинные нижние части стропильных ног или кобылки.
  • Кровельного покрытия, материала, которым закрывают стропильную систему шатровой крыши для образования ее поверхности. Он защищает здание от проникновения вовнутрь снега, дождя и холода. В качестве кровельного материала используют металлочерепицу, профнастил, ондулин, шинглас, рубероид, шифер.

Кровельный пирог шатровой кровли

Шатровая крыша конструируется, опираясь на принцип симметричности. Поэтому максимальной гармонии можно добиться, когда в качестве основания для нее используют круглое или квадратное сооружение. Для прямоугольного дома также можно построить шатровую крышу, однако это гораздо сложнее, чем если возводить вальмовую.

Преимущества

Шатровая крыша достаточно сложна в проектировании и трудоемка в монтаже, но, посмотрев на окружающие дома, можно увидеть, что она весьма популярна. Использование в проектах конструкции шатровой крыши дизайнеры объясняют ее преимуществами:

  1. Превосходные аэродинамические свойства, позволяющие шатровой крыше противостоять шквалистым и даже ураганным порывам ветра, без опасения срывания кровельного материала и обрушения чердака.
  2. Конструкция шатровой крыши с ее крутыми скатами позволяет забыть о таком малоприятном, рутинном мероприятии, как очистка кровли от снега.
  3. Шатровая крыша оставляет возможность обустройства просторного, жилого мансардного помещения. Однако ввиду отсутствия фронтонов, придется устанавливать дорогостоящие мансардные окна, которые монтируются прямо на скат.
  4. Оригинальный дизайн выделяет дома с шатровой четырехскатной крышей из рядов однотипных проектов с двухскатной треугольной кровлей.

Дом с шатровой крышей

Шатровая кровля изнутри

Устройство стропильной системы

Стропильная система шатровой крыши – каркас на котором она держится, ее основа. В зависимости от способа крепления стропил выделяют висячую и наслонную разновидность.

Висячие стропила опираются на две точки – мауэрлат и коньковый узел, а наслонные имеют дополнительную опору на вертикальную стойку, которую устанавливают на внутреннюю несущую стену. Выбор вида стропильной системы шатровой крыши зависит от планировки и площади дома.

Опытные проектировщики кровли не рекомендуют использовать наслонную системы, если угол наклона скатов превышает 40 градусов.

Стропильная система шатровой кровли

Она состоит из следующих элементов:

  • Мауэрлат. В ходе строительства шатровой крыши мауэрлат из бруса толщиной 150х150 мм или более укладывают на стену, основание каждого ската. То есть, если кровля четырехскатная, необходимо четыре прочных надежных бруса, обработанных антипиреном и антисептиком. Мауэрлат используют в качестве опоры для крепления стропил и распределения веса кровельной конструкции по периметру несущих стен. К слову, на внутренние перегородки, задействованные в наслонной стропильной системе тоже монтируют опорный брус, только его называют лежень.
  • Коньковый узел. Точка, в которой встречаются верхние части стропильных ног, называют конек. Кровля шатрового типа подразумевает коньковое соединение в виде узла, а не линии, как вальмовые или двухскатные.

Устройство конькового узла

Сочленение стропильных ног

Стропильную систему можно изготовить из металла или дерева. Дерево более дешевый, простой в обработке материал, однако он нуждается в предварительной обработке антисептиком, антипиреном для защиты от гниения и возгораний.

Нюансы конструирования

Устройство шатровой крыши начинают с проведения расчета и создания рабочего проекта. Помочь с этим могут не только архитекторы, но также специальные компьютерные программы. Они вычисляют угол наклона скатов, высоту конькового узла, сечение элементов каркаса.

    Первым делом определяют уклон скатов, основываясь на данных строительной климатологии. С помощью специальных карт выясняют к какой из восьми зон снеговой и ветровой нагрузки относится место строительства, и каков рекомендованный угол. Далее следует выбрать кровельное покрытие, а затем удостовериться, что его можно монтировать на скатах с таким углом. Как правило, рулонные материалы используют на пологих крышах, а модульные, листовые на более крутых.

Проект четырехскатной шатровой крыши беседки

Чертеж шатровой крыши

Проект шатровой крыши для беседки

Крыша шатрового типа способствует рациональному распределению тепла в доме, защищает от дождя, препятствует образованию снежной шапки, а также подходит для ажурной беседки, монументального респектабельного коттеджа!

Шатровая крыша: от проектирования до сборки

Одна из разновидностей вальмовой крыши – шатровая, в виде четырех треугольных скатов соединяющихся на вершине без посредства конькового бруса. Данная конструкция кроме эстетики имеет конструктивные особенности, в частности снижает нагрузку на стены постройки.

В чем заключаются особенности шатровой крыши, и как собрать такой тип кровли. Есть и несколько необычные по форме шатровые крыши – со значительно большим числом скатов или симметрично круглая. Схема такой крыши достаточно проста, но устройство шатровой крыши имеет свои сложности и много важных нюансов.

Особенности шатрового стропильного каркаса ↑

Конструкция конвертом главная особенность шатровой крыши. Сборка осуществляется на основе четырех накосных (наклонных) стропил, к которым потом крепятся нарожники.

Такое устройство позволяет получить несколько преимуществ:

    Опора на 4 ноги дает возможность равномерно распределить нагрузку на стены к тому же общая масса системы намного ниже, чем у двухскатной, или другой аналогичной. Также шатровая конструкция имеет более низкий силуэт, что позволяет уменьшить фактор парусности (ветровой нагрузки). Четырехскатная крыша за счет одинаковых 4 граней укрепленных нарожниками намного прочнее в сравнении с двухскатными, датскими и голландскими вариантами.

Однако шатровые крыши могут иметь не только четыре ската, но и больше, за счет увеличения количества наклонных стропил. Но, такие варианты используются либо как один из элементов другого типа кровли, или же на постройках имеющих сложную многоугольную форму.

Конструктивные элементы ↑

Стропильная система состоит из следующих деталей:

    Коньковый узел, заменяет отсутствующий брус на вершине. В данной точке соединяются четыре наклонных стропила. Скаты. Выполнены они в виде треугольных вальм с различным углом наклона (оптимально от 20 до 50°). Свесы. Карнизы скатов крыши, обеспечивающие защиту стен от затекания осадков. Наиболее эффективно работают свесы с вылетом минимум 400-500 мм. Накосные стропила, основа шатровой крыши, обычно это 4 бруса с опорой на углы постройки, и соединяющиеся в одной точке на вершине. Нарожники, заменяют в каркасе конструкции стропильные ноги, соединяются на накосных балках. Основная задача укрепить основание, и создать основу для крепления обрешетки.

Схемы сооружения каркаса ↑

Шатровая стропильная конструкция, как и другие аналоги, может собираться по двум принципам:

    Наслонная система. Основные наклонные стропилины имеют две точки опоры – в верхней точке и по углам. Такая конструкция более распространенная в шатровых типах крыш. Висячая. В данном типе стропила имеют одну точку опоры внизу, а поддерживаются вертикальной стойкой (или несколькими).

Строить и ремонтировать подобную крышу довольно сложно. Поэтому при выборе стропильной системы предпочтение чаще отдают наслонной – она более удобна в монтаже и к тому же более экономичная. Это самый подходящий вариант для крыш, угол наклона которых не больше 40°.

Для установки наслонной системы необходима несущая внутренняя стена либо дополнительные опоры, соответственно, посередине крыши. Так как у такой крыши самое меньшее пара точек опор, в коньке и на стропильных ногах, распора на стены не создается. Между опорами стандартный пролет должен быть порядка 4,5 м . При большем пролете под стропила необходимо установить подкосы.

Расчеты шатровой крыши ↑

На этапе проекта следует сделать предварительные подсчеты параметров конструкции, выбрать оптимальные угол наклона и длину скатов. От этого будет зависеть количество необходимых пиломатериалов, а также площадь кровельного настила.

  1. Углы наклона скатов крыши подбираются в соответствии климатических особенностей региона, а также от индивидуальных особенностей строения. Расчет проще всего произвести с использованием онлайн калькуляторов, для чего потребуется знать ширину основания, и высоту конька. После проведенных подсчетов определяется тип кровельного настила, как наиболее соответствующих углу наклона скатов.
  2. Высота конькового соединения определяется в процессе расчетов углов наклона крыши. Вычисляется по формуле вычисления сторон прямоугольного треугольника.

Где a – нужная высота конька, c – протяженность ската, а b – основание (от крепления внизу до средины).

  1. Также рассчитываются различные возможные нагрузки на стропильную систему: снеговые, ветровые,

Давление снега на каркас крыши можно подсчитать по формуле:

    S, это искомая нагрузка снегового покрова, измеряемая в килограммах на квадрантный метр площади. µ – коэффициент угла наклона ската (от уклона крыши α) Sg – снеговая нагрузка в данном регионе.
Частное H/L Угол α°
0.27 15°
0.36 20°
0.47 25°
0.58 30°
0.7 35°
0.84 40°
1 45°
1.2 50°
1.4 55°
1.73 60°
2.14 65°

Соответствующий материал можно найти в СНиП 2.01.07-85 «Нагрузки и воздействия»

Ветровые нагрузки подсчитываются по следующей формуле:

Wm – искомое давление ветра на конструкцию крыши;

Wo – норма ветрового давления для конкретного региона (найти можно в СНиП 2.01.07-85 Таблица 2).

K – коэффициент изменения давления ветра с учетом высоты постройки;

C – коэффициент аэродинамический.

В приведенной таблице можно взять коэффициенты изменения давления ветра с высотой для конкретного типа местности.

Высота строения в метрах На открытой местности Пересеченная местность (есть препятствия с высотой более 10 метров) Городская застройка
до 5-ти
1,25 0,85 0,53

Руководствуясь нормативной документацией с приведенными таблицами, подбирается соответствующий материал для стропил, а также его необходимое сечение.

После приготовления проекта с необходимыми данными можно приступать к сборке конструкции, с соответствующим типом кровельного пирога.

Монтаж ↑

Вся работа проводится в несколько этапов:

  1. Сборка стропильной системы.
  2. Выбор и укладка требуемого пирога крыши.
  3. Кровельные работы.

Для получения качественного результата нужно следовать рекомендациям.

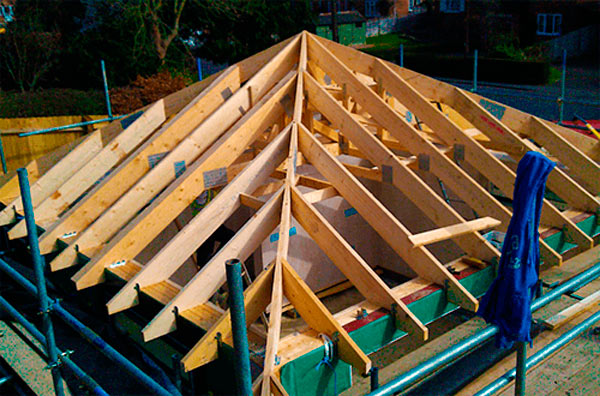

Сборка стропильной системы ↑

Важно соблюдать пошаговый монтаж, с использованием соответствующих материалов.

    Первоначально на внутренний срез стен постройки укладывается мауэрлат (брус сечением 150×150 мм). Крепление осуществляется на шпильки, вмурованные на стадии кладки. Сборка стропильного каркаса начинается с установки наслонных балок по выбранной схеме (наклонной или висячей). Материал сосновая доска сечением 50×100, 50×150 мм.
    К установленным наклоннным стропилам монтируются нарожники. Закрепляемые встык, или черепковым способом с врубкой нижнего угла торца балки. Крепеж обеспечивают гвоздями 80-100 мм.

После сборки основного стропильного каркаса приступают к монтажу кровельного пирога.

Для эффективной защиты стен от влаги расстояние между наружной гранью стены и свесом стропил должна быть не менее полметра. Если же стропила недостаточно выступают, то их удлиняют при помощи «кобылки» – обрезка доски на ребро.

Стропила обязательно должны быть скреплены со стенами. В случае кирпичных (каменных) используют хомуты из проволоки (4-6 мм), которые надевают на стропила, а деревянных – используют металлические скобы.

Кровельный пирог шатровой крыши ↑

Современную крышу лучше собирать по принципу теплого кровельного пирога с вентиляцией. Технология следующая.

    С внутренней стороны обязательно изначально крепят слой паробарьера. Полотнища расстилают внахлест, с последующей фиксацией деревянными рейками. Следующим слоем укладывают теплоизоляцию. Лучше всего использовать минеральную вату, с толщиной плиты минимум 100 мм, а при жилом чердаке 200 мм. Обязательное наличие качественной гидроизоляции, которую обустраивают поверх утеплителя (рулонные типы материала). Монтаж осуществляется внахлест (примерно на 10 см), снизу вверх минимум 100-150 мм, без провисаний и складок. Крепят гидроизолирующий слой рейками обрешетки, набиваемыми вдоль стропил. Ее нижний край должен располагаться на карнизной планке. Слои у конька соединять не рекомендуется, для улучшения вентиляции утеплителя.
    Поверх реек крепления водозащитного слоя, изготавливается контробрешетка. С горизонтальным расположением брусков, которые рекомендуется располагать вдоль ног стропил, высотой не выше 5 см. Она с одной стороны удерживает в исходном положении гидроизоляцию, с другой – обеспечивает вентиляцию сооружения. Фиксируются элементы гвоздями к стропилам и обрешетки.

После чего приступают к созданию кровельного настила.

Кровельные работы ↑

При перекрытии шатровых крыш лучше всего использовать битумную черепицу или другой штучный кровельный материал. При использовании длинных листов металлочерепицы или профнастила будет больший перерасход, вследствие кроения под треугольные формы скатов.

Монтаж проводят, следуя рекомендациям производителей конкретного типа материала, и соответствующего крепежа.

Завершает кровельную эпопею установка снегозадержателей и водосточных систем.

И если по второму пункту стоит придерживаться общепринятых методов сборки, то устройства подбираются исходя с индивидуальных параметров крыши.

На скатах с крутыми наклонами преимущественно монтируются барьерные типы устройств снегового сдерживания, а если угол уклона небольшой, нужны пропускные снегорезы.

Сборка любой крыши требует точного соблюдения нормативных правил, для чего на всех этапах от расчетов до кровельных работ обязательно следуют рекомендациям.

Шатровая крыша своими руками

Последним этапом строительства каркаса здания является возведение крыши. В квадратных домах чаще всего монтируют шатровую кровлю. В настоящее время это довольно популярная конструкция. «Шатёр», возведённый вверху здания, имеет свои преимущества и недостатки. Один из положительных моментов — шатровую кровлю можно соорудить самостоятельно, не прибегая к помощи специалистов.

Особенности устройства шатровой кровли

Конструкция шатровой крыши — это сочетание нескольких скатов треугольной (реже — трапециевидной) формы. Количество их может меняться в зависимости от архитектурных особенностей строения. Чаще всего встречаются четырёхскатные шатровые кровли, но владельцы зданий могут построить крышу и с большим количеством скатов.

Архитектура постройки определяет форму крыши с шестью скатами

Историки утверждают, что шатровый вариант крыши появился в глубокой древности. Шалашные постройки первобытного человека похожи на шатёр. Крыши в виде шатров находят археологии в Мессопотамии, где проживали древние шумеры. Такие конструкции верхней части строений применялись в храмовых и других религиозных сооружениях и в более поздние исторические периоды.

Классический вариант шатровой крыши — это пирамида с квадратным основанием. Опора скатов кровли идёт в основном на стены постройки, иногда выходя за их границы. Свесы могут выступать за пределы здания на 400–500 мм, тем самым предохраняя архитектурное сооружение от неблагоприятного воздействия погоды.

Чаще всего в индивидуальном строительстве применяют классический вариант четырёхскатной шатровой крыщши

Отличия вальмовой и шатровой кровли

Ещё одно название шатровой кровли — крыша конвертом. Такой тип является разновидностью вальмовой крыши. Конверт с прямоугольным основанием — основа вальмового типа кровли, а квадрат чаще используется в шатровом варианте.

Вальмовая конструкция — это сочетание двух скатов в виде трапеции и двух скатов в треугольной форме. В кровле-шатре соединяются треугольные скаты.

Типичный вариант вальмовой кровли состоит из двух треугольных и двух трапециевидных скатов

Если в вальмовой крыше есть конёк, то кровля шатровая монтируется без этого элемента. Вершины всех скатов шатровой конструкции соединяются в единой точке. Это происходит в виде их наслоения друг на друга или крепления к отдельной опоре. Конёк как таковой в этом случае отсутствует.

Плюсы и минусы шатровой конструкции

  1. Основное преимущество шатровой кровельной конструкции — её уверенное противостояние порывистым ветрам. Аэродинамические «способности» крыши проявляются в том, что воздушные потоки практически не попадают в чердачную часть, они уходят вниз по треугольным скатам.
  2. Ещё один большой плюс шатровой крыши состоит в отсутствии фронтонов. Это отличный повод для экономии, ведь строительных и отделочных материалов для кровли понадобится гораздо меньше.
  3. Многие пользователи строений с шатровой крышей отмечают быструю прогреваемость помещений именно благодаря такой конструкции кровли. Дождевые и сточные воды не задерживаются на конверте из треугольных скатов, а стекают вниз. Это продлевает срок бесперебойной службы крыши.

Но есть в шатровой кровле и отрицательные моменты:

  1. Сложная конструкция каркаса.
  2. Малые размеры мансарды.
  3. Большое количество отходов строительных материалов из-за конструктивных особенностей кровли.

Схема конструкции шатровой крыши

При расчёте и строительстве шатровой кровли обязательно нужно располагать основными сведениями о её составляющих элементах.

Чтобы правильно спроектировать шатровую крышу, нужно знать все основные элементы её конструкции

Опорная часть кровли — мауэрлат, размещаемый по периметру строения. Он крепится на стены постройки с наружной стороны. В кирпичных домах мауэрлат может монтироваться с внутренней стороны. Материалом для этого элемента кровельной системы служит брус с большим сечением. Накосные стропила предназначены для образования кровельного угла, собственно благодаря им и получается пирамидальная форма крыши. Самым сложным в конструкции шатровой крыши считается коньковый узел. В коньковом узле вместе с накосными стропилами соединяются стропила центральные, которые регулируют высоту каждого ската. Параллельно центральным стропилам устанавливают нарожники. Они всегда короче центральных стропил и укладываются на определённом расстоянии друг от друга.

Фотогалерея: варианты устройства шатровой кровли

Подготовка к работе

Перед началом сооружения шатровой крыши следует внимательно изучить всю имеющуюся информацию о строительстве такой кровли, подготовить все материалы и инструменты, предварительно сделав расчёты.

Расчёт материалов

Чтобы произвести расчёты, нужно обзавестись специальной рейкой для замеров. Её можно соорудить из фанеры шириной в пять сантиметров. Нам понадобятся такие параметры:

  • длина и ширина строения;
  • высота коньковой части.

Сами расчёты не так сложны, как могут показаться на первый взгляд:

  1. Суммарную длину балок мауэрлата вычисляют простым суммированием удвоенной длины и удвоенной ширины основания, если дом имеет прямоугольную форму. Если в основе строения квадрат, то его сторону просто умножают на 4.
  2. Размер центрального стропила находят, применяя теорему Пифагора. Центральное стропило есть не что иное, как гипотенуза прямоугольного треугольника, и её значение можно получить, извлекая квадратный корень из суммы квадратов двух величин (высоты коньковой части и половины стороны дома).

При расчётах кровель очень часто используется известная теорема Пифагора

Все необходимые параметры шатровой кровли можно рассчитать, обратившись к одному из онлайн-калькуляторов, которые нетрудно найти в интернете.

Необходимые инструменты и материалы

Для монтажа шатровой кровли следует приготовить следующие инструменты:

  1. Болгарку.
  2. Пилу ручную и бензиновую.
  3. Электролобзик.
  4. Молоток.
  5. Рубанок.
  6. Электродрель.

Для строительства шатровой крыши рекомендуется использовать древесину только одной породы. Для крепления элементов кровли необходимы гвозди, дюбели, стальные скобы и саморезы. Следует позаботиться и о кровельном материале, выбор которого зависит от предпочтений застройщика и его материальных возможностей.

Делаем сами шатровую крышу

Несмотря на всю сложность конструкции шатровой кровли, сделать такой тип крыши самостоятельно вполне возможно.

Порядок сооружения шатровой крыши включает в себя несколько последовательно выполняемых действий:

  1. Создание проекта шатровой кровли и проведение всех необходимых расчётов.
  2. Приобретение требуемых материалов и приготовление инструмента.
  3. Крепление мауэрлата по всему периметру основания строения.
  4. Установка опорной балки для стропил параллельно мауэрлату (допустимое расстояние между ними 450 см).
  5. Крепление диагональных элементов, раскосов, подкосов к основе стропил.
  6. Утепление крыши.
  7. Монтаж финишной кровли и дополнительных элементов для стока, вентиляции и др.

Полезные советы по строительству шатровой кровли

Профессионалы плотницкого дела делятся советами, которые обязательно нужно принимать во внимание при строительстве шатровой крыши:

  • не использовать древесину разных пород;
  • не собирать несущие элементы кровли из реек размером менее 150 на 50 мм;
  • не крепить к опорной стойке коньковой части короткие детали, их закрепляют по углам;
  • обязательно применять промежуточные стропильные ноги (в центре кровли).

Пошаговая инструкция по возведению шатровой крыши

Рассмотрим строительство шатровой восьмискатной кровли на конкретном примере. Крыша будет предназначена для постройки размерами 10 на 10 метров с перегородкой посередине (несущая конструкция).

    Устанавливаем мауэрлаты. Для этого используем брус с сечением 100*150 или 150*150 мм) и крепление при помощи шпилек (резьба более М12).

Мауэрлат укладывается по периметру строения и крепится на шпильки

На центральной опоре размещаются крепёжные устройства для установки центральных и диагональных стропил

Для страховки и укрепления конструкции в местах крепления нарожников используются дополнительные стойки

Утеплитель кладётся в каркас, образованный стропилами и обрешёткой

Подшивка карнизных свесов выполняется на завершающей стадии строительства шатровой кровли

Видео: строим сами шатровую крышу

Взвесив все положительные и отрицательные моменты в эксплуатации шатровой крыши, можно решиться на её постройку своими силами. Главное — всё просчитать и следовать чётким инструкциям, которые дают профессионалы строительного дела.

Виды крыш по конструкции для частных домов

Большой выбор кровель может запутать человека, который никогда не сталкивался со строительством частного дома. Определяясь с вариантом, непросто понять, какую именно разумно возводить в данном случае. К тому же, крыша должна иметь не только привлекательный внешний вид, она должна быть еще и прочной. Существуют разные виды крыш для частного дома, о них и пойдет речь далее.

Односкатная крыша

Самая простая конструкция, поскольку состоит всего из одного ската. Делится она на два вида:

  • Вентилируемая;
  • Невентилируемая.

Особенности проектирования

Для односкатной крыши основным критерием ее прочности является угол наклона. Он зависит не только от финишного покрытия, но и особенностей местного климата, поэтому требуется точный расчет всех этих показателей.

Другим важным значением для проектировщика будет совокупная нагрузка.

Уклон скатов

Наклон будет во многом зависеть от материала, который будет использоваться для покрытия.

[dt_quote type=»blockquote» animation=»none» background=»plain»]

Важно! При выборе материала стоит учитывать его способность самоочищаться от снега.

[/dt_quote]

Помимо этого, угол ската во многом зависит от климатических условий, его необходимо изменить в местах, где дует шквальный ветер или вблизи участка отсутствуют деревья.

Варианты стропильных каркасов односкатной крыши

Выделяют три варианта создания стропильной конструкции:

  • Висячая;
  • Наслонная;
  • Скользящая.

Тонкости монтажа

Монтаж конструкции производится на мауэрлат.

Если тип стропильной системы висячий, то для начала изготавливается ферма на земле. Конструкция изготавливается по готовому шаблону.

При желании кровлю можно утеплить. Последней стадией будет покрытие кровельным материалом.

Плюсы и минусы

Несмотря на простоту, конструкция имеет некоторые особенности.

Достоинства:

  • Низкая цена;
  • Простота монтажа;
  • Малый вес конструкции;
  • Устойчивость к ветрам.

Недостатки:

  • Требуется уборка снега;
  • Недостаточно места для чердачного пространства.

Двускатная крыша

Двускатная конструкция имеет два ската. Виды двускатных крыш для частного дома:

  • Симметричные;
  • Асимметричные;
  • Двухскатные с коньком на скате;
  • Разноуровневые;
  • Ломаные.

Возможны и другие конфигурации.

Варианты проектирования

Проблем с разработкой проекта двускатной крыши, как правило, не возникает, конструкция будет прочной, если все значения были рассчитаны верно (угол, нагрузка кровли, погодные условия).

Уклон скатов

Рассчитывая кровельную нагрузку, необходимо учитывать количество осадков в зимнее время. Во внимание берется сила потока ветра и материал покрытия.

Стропильная система

Виды двускатной конструкции:

  • Висячая;
  • Наслонная;
  • Комбинированная.

Элементы конструкции: мауэрлат, конек, затяжки, стропила, ригель и др. Уменьшить нагрузку и зафиксировать уязвимые части каркаса можно благодаря дополнительным элементам.

Монтаж

Этапы выполнения работ:

  • Установка балок;
  • Крепление обрешетки;
  • Укладка кровельного материала.

Установка дополнительных реек понадобится, если длина стропильных ног.

Достоинства

  • Простота конструкции;
  • Не требуется очищать от снега;
  • Большой выбор покрытий;
  • Возможен вариант обустройства мансардой.

Недостатки

  • Высота конструкции зависит от пролета;
  • Конструкцию необходимо укреплять при наличии мансардного помещения.

Вальмовая крыша

Конструкция характеризуется наличием четырех скатов. Торцовые скаты могут иметь треугольную форму.

Вальмовая конструкция может быть видоизменена, тогда речь уже идет о полувальмовой кровли. Последняя подразделяется на следующие виды: голландская и датская.

Особенности проектирования

Конструкцию сложно назвать простой, поэтому проект требует точных значений. Важно учесть следующие моменты:

  • Расчеты производятся по каждому скату отдельно;
  • Недопустимы ошибки при расчете длины стропил и конька;
  • Учитываются размеры окон и дымоходов;
  • Точно рассчитать нагрузку.

[dt_quote type=»blockquote» animation=»none» background=»plain»]

Внимание! В проекте стоит учесть, что для каркаса и конькового бруса берется один материал.

[/dt_quote]

Угол уклона

В зависимости от количества выпадающего снега и силы ветра, конструкция может быть выполнена под углом от 5° до 60°. Наклон также выбирается с учетом того, будет использоваться чердачное помещение.

Варианты расположения стропил

Вальмовая система помимо стропильных ног включает и другие элементы: мауэрлат, конек, накосные ноги и другие части, укрепляющие конструкцию.

Особенности монтажа

Все элементы конструкции крепятся в следующей последовательности:

  • Мауэрлат;
  • Балки;
  • Стойки;
  • Накосные ноги.

Затем по порядку производится установка остальных элементов.

Плюсы и минусы

Достоинства вальмовой крыши:

  • За счет наклона ребер уменьшается ветровая нагрузка;
  • Позволяет увеличить площадь, что немаловажно для теплообмена.

К недостаткам можно отнести стоимость и сложность конструкции.

Мансардная (ломаная) крыша

Отличие мансардной ломаной крыши от обычной заключается в том, что ее скат имеет несколько частей с разным уклоном. Виды мансардных крыш для частных домов:

  • «Двускатка»;
  • С четырьмя скатами.

Стропильная система бывает наслонной и висячей.

Схематически крыша может быть представлена в виде:

  • Прямоугольника;
  • Квадрата;
  • Комбинированных фигур.

Нюансы проектирования

При разработке проекта обязательно учитываются следующие требования при установке:

  • Высота кровли – не менее 2,2 м;
  • Вес материала должен быть меньше;
  • Учитывать подкосы и затяжки из-за размеров стропил.

Угол наклона

В основу расчетов угла ската положена высота мансарды. Также учитывают:

  • Климатические особенности региона;
  • Материал покрытия.

Самый подходящий вариант, когда угол наклона верхних скатов равен 30°, а нижних – 60°.

Особенности стропильной системы

Каркас состоит из:

  • Мауэрлата;
  • Балок;
  • Каркасных стоек;
  • Прогонов.

Установка

Первым делом изготавливаются стойки и наслонные стропила, затем, подобно данной части конструкции, изготавливаются все остальные части каркаса. Как только все элементы будут установлены, их необходимо скрепить прогонами.

Плюсы и минусы

Основное преимущество ломаного типа кровли – наличие дополнительной комнаты.

Существенным недостатком можно считать ее стоимость, поскольку требуется дополнительный материал для утепления и обустройства окон.

Плоская крыша

Это плоская конструкция, которая устанавливается на несущие стены здания. Чердачное помещение отсутствует.

Данный вид крыши для частного дома может быть эксплуатируемым и не эксплуатируемым.

Типы плоской системы:

  • Инверсионные;
  • Дышащие;
  • Зеленые.

Тонкости проектирования

Проект составляется с учетом количества выпадающего снега и используемых материалов, учитывается также и система водостоков.

Угол уклона

Уклон при таком типе крыши должен составлять до 5°. Это важно для качественного водоотвода.

Стропильная система

Каркас кровли сооружают из следующих элементов:

  • Опорных брусьев;
  • Мауэрлата;
  • Настила из фанеры или ОСП.

Следующим этапом будет укладка гидроизоляции и остальных элементов в зависимости от типа кровли.

Монтаж

Обустройство водостоков имеет важное значение. Важно также не ошибиться с выбором типа перекрытия и нужных слоев для создания необходимого микроклимата.

Преимущества и недостатки

Среди положительных характеристик можно выделить низкую цену, простоту монтажа и возможность организовать дополнительную площадку.

А вот к недостаткам можно отнести скопление снега, сложности с определением кровельного пирога, необходимость устройства внутренней системы стока вод.

Шатровая кровля

Отличие шатровой конструкции заключается в том, что все скаты соединены в одной точке. Существуют наслонные шатровые крыши и висячие.

Варианты проектирования

Проект шатровой системы включает:

  • Расчет уклона ската;
  • Выбор финишного покрытия;
  • Вычисление высоты конькового соединения.

Проектировщик учитывает и нагрузку на стропильную систему.

Угол наклона

Уклон скатов рассчитывается исходя из вида кровельного покрытия и погодных условий. Уклон снижается при шквальном ветре.

Стропильная система

Стандартная технология предполагает наличие следующих элементов:

  • Мауэрлат;
  • Балки перекрытия;
  • Затяжки;
  • Накосные стропила;
  • Подпорки.

Нюансы монтажа

На первом этапе работ выполняется установка мауэрлата. Далее система возводится, начиная со стропильных досок, установки стоек и остальных частей.

Плюсы и минусы шатровой крыши

Благодаря привлекательному внешнему виду можно забыть обо всех недостатках, среди которых малое пространство для мансарды и сложности при установке.

Многощипцовая крыша

Довольно сложное сооружение, включающее в себя множество конструктивных элементов. Углы кровли бывают заостренными или вальмовыми.

Особенности проектирования

Составить проект не так просто, особенно при разной конфигурации элементов крыши, поскольку для каждого требуется отдельный расчет.

При выборе данного типа кровли, следует использовать легкие материалы, качественный материал для брусьев и не экономить на гидроизоляции.

Расположение стропил

Каждая часть многощипцовой конструкции устанавливается отдельно. Основу конструкции составляет мауэрлат, на брус уже крепятся стропильные ноги, подпорки и укрепляющие балки.

Установка конструкции

При установке каркаса стоит учесть один нюанс, необходимо защитить от влаги место соединения скатов.

Достоинства и недостатки

Многощипцовая крыша, безусловно, оригинальна, вот только ее стоимость очень высокая.

Коническая кровля

В основании конической крыши лежит круг, форма самой конструкции представляет из себя конус. Существуют полные и неполные конусообразные крыши.

Тонкости проектирования

Зачастую коническая крыша выполняет лишь одну функцию – украшает здание. Основание конуса и длина ската также являются важными показателями при проектировании.

Угол уклона

При расчете уклона ската используется формула тангенса. Необходимые параметры – высота конуса и параметры стропильной ноги.

Стропильная система

Стропильная конструкция крыши устанавливается веерообразно.

Монтаж

Установка заключается в укладке веером стропильных ног. Опора делается на прогоны и кольцевой элемент в верхней части. Основу системы составляет мауэрлат.

В качестве финишного покрытия лучше выбирать мягкие виды кровли или черепицу.

Преимущества и недостатки

Конусная кровля остается надежной при любых погодных условиях. Устанавливать такую кровлю довольно сложно, к тому же потребуется много материала.

Так какую же крышу выбрать?

Архитектура здания должна быть ориентиром при выборе конструкции крыши. При выборе вида крыши для частного дома необходимо учесть следующие факторы:

  • Финансовые ресурсы;
  • Местный климат;
  • Собственные предпочтения;
  • Наличие или отсутствие мансарды.

Чтобы не прогадать с выбором, стоит ознакомиться со всеми вариантами.

Четырехскатная крыша: устройство стропильной системы

Конструкция четырехскатных крыш пришла в Россию из Европы. Там нет больших снеговых нагрузок, которые данный вид кровель плохо выдерживает. Зато эти конструкции прекрасно справляются с ветровыми нагрузками за счет отсутствия фронтонов.

Процесс глобализации, появление новых строительных материалов позволяет сегодня сооружать четырехскатные крыши и в России, где они стали неотъемлемой частью архитектуры загородных поселков.


depositphotos

Разновидности конструкций

К данному типу крыш относятся:

  • Шатровые – в их конструкции все стропила соединяются в одной точке, все скаты имеют треугольную форму.
  • Вальмовые – в их конструкции присутствует конек, на него упираются стропильные ноги трапециевидных скатов. Кстати, вальмами называются треугольные скаты.
  • Полувальмовые. Здесь применяется сложная форма вальм, где вверху используется треугольная форма ската, внизу трапециевидная.

Чаще всего в строительстве используют два первых вариант. Необходимо отметить, что шатровая или вальмовая крыши – конструкции сложные, требующие определенного опыта в их строительстве.

В конструкцию кровли входит большое количество стропил разного назначения:

  • Накосные (диагональные).
  • Рядовые (центральные).
  • Наружные (угловые).

У каждой стропильной ноги свое предназначение и свои размерные показатели. Здесь очень важно точно подогнать каждую ногу под необходимый размер конструкции.

Чаще всего стропильную систему изготавливают из пиломатериалов: доски и брусья, или используют готовые двутавровые деревянные балки. Ширина определяется расчетными нагрузками. Чем они больше, тем шире устанавливаемая доска. Нередко, не увеличивая ширины доски, мастера используют сдвоенные доски.

Для защиты от огня деревянные стойки желательно обработать антипиреном.


depositphotos

Сооружение вальмовой крыши

Перед тем как переходить к покупке материалов, необходимо создать проект и сделать расчеты кровли. При этом придется учитывать несколько важных показателей:

  • Снеговую и ветровую нагрузку в регионе.
  • Вес кровельного материала.
  • Будут ли устанавливаться на крыше дополнительные устройства: антенны, мансардные окна и так далее.
  • Вес человека, который будет обслуживать крышу.

Неспециалисту такой расчет сделать достаточно сложно. Поэтому совет – обратитесь к профессионалам.

Сборка стропильной системы

Рассмотрим процесс строительства на примере вальмовой кровли.

В первую очередь, необходимо установить мауэрлат. Его брусы должны располагаться в одной горизонтальной плоскости. Именно этот показатель гарантирует точность размеров всех остальных элементов.

Затем по мауэрлату укладываются поперечные балки перекрытия. В середине дома по балкам сооружается конструкция, на которой будет крепиться коньковый брус.

Обратите внимание, что высота монтажа конька определяет высоту всей крыши. Поэтому данный размер берется из проекта так же, как и длина конькового пролета. Если она достаточно большая, то под брус устанавливается несколько стоек через каждые 1,5-2.5 м.

Стойки упираются и крепятся к балкам перекрытия. Иногда под них во всю длину укладывается брус, который называется лежень. Именно к нему и крепятся стойки-опоры.

После установки и крепления конька можно переходить к монтажу накосных стропил. Они устанавливаются от угла здания к торцам конькового бруса. В таком положении собранная конструкция уже становится устойчивой.

Сами стропила – это длинные доски, которые под собственным весом могут прогибаться. Поэтому под них по углам здания устанавливают конструкцию, которая называется шпренгель. Это стяжка между двумя соседними брусами мауэрлата, на которую устанавливается наклонная стойка, поддерживающая накосную стропилу.

Следующим шагом устанавливаются рядовые стропильные ноги по трапециевидному скату, которые одной стороной упираются в конек, другой в мауэрлат.

Далее собираются вальмы. Для этого на накосные стропила в плоскости вальмовых скатов устанавливаются одна, две, три и так далее досок сечением 40х120 мм. Количество зависит от высоты кровли. Их устанавливают в качестве опор для вальмовых скатов. Крепятся доски к накосным ногам гвоздями или саморезами.

Итак, конструкция четырехскатной вальмовой крыши готова, можно начинать сборку обрешетки с установкой гидро, паро- и теплоизоляции. После чего устанавливается еще одна обрешетка, по которой будет монтироваться кровельный материал.

Если проектом предусмотрены мансардные окна, то их монтаж производят до того, как начнется установка первой обрешетки.

Что такое стропильная система четырехскатной крыши

Ранее четырехскатные крыши были не столь широко распространены в России, однако в настоящий момент они набирают все большую популярность. Причины этого явления объясняются тем, что такие кровли обладают дополнительными преимуществами по сравнению с крышами-двускатками: они отличаются привлекательным и аккуратным внешним видом и могут быть облагорожены различными декоративными элементами.

Преимущества

Вальмовые крыши, основу которых составляют четыре плоскости, обладают такими достоинствами, как:

1. стойкость к механическому воздействию;

2. стойкость к воздействию ветра и осадков;

3. устойчивость к повреждениям в области карнизных свесов;

4. оригинальные внешние характеристики.



Недостатки

Несмотря на очевидные достоинства, у таких кровель, если сравнивать их с двухскатными крышами, имеются определенные слабые места:

1. усложненная конструкция, напрямую влияющая на увеличение расходов при возведении крыши;

2. четыре плоскости сужают пространство чердака, что является существенным минусом при использовании мансарды;

3. если в мансардном помещении есть окна, их нужно плотно закрывать перед тем, как выпадут обильные осадки – в противном случае в помещении появятся лужи.



Разновидности крыш на основе четырех скатов

К четырехскатным относятся такие типы кровель, как классическая четырехскатная, датская вальмовая, голландская, шатровая, ломаная четырехскатная, многоскатная вальмовая, полувальмовая (хотя этот тип кровли объективно принадлежит к двухскатным).

Классическая четырехскатная крыша представляет собой конструкцию из:

1. прямых стропил;

2. расположенных на одинаковой высоте свесов;

3. берущих свое начало от конька угловых ребер.



Датская вальмовая крыша оснащена:

1. фронтонами;

2. укороченными скатами, располагающимися сверху;

3. небольшим шипцом, находящимся в верхней зоне и предназначенным для вентиляции и освещения.

 Голландская крыша является одним из видов датских вальмовых. Ее отличительная особенность: две плоскости в коротком торце.

 Шатровая крыша предполагает соприкосновение всех плоскостей в одной точке.

Ломаная четырехскатная крыша, называемая также мансардной вальмовой, относится к кровлям сложной конструкции, что, соответственно, делает ее достаточно дорогостоящей.

Поскольку вальмовые крыши характеризуются различными типами конфигурации, они могут состоять не из четырех, а из большего количества плоскостей. В этом случае такая кровля, устраиваемая по аналогу четырехскатной, является многоскатной вальмовой.

Полувальмовая крыша – это конструкция из двух скатов. Стропильные ноги крепятся на более длинной поверхности параллельно друг к другу и устанавливаются на мауэрлате. Тем не менее данный тип кровель обычно относится к четырехскатным.



Стропильная система четырехскатной крыши

Если говорить о стропильной системе таких кровель, как четырехскатные, то первое, о чем нужно упомянуть, это о ее сходстве с системой крыш-двускаток. Но поскольку устройство кровель из четырех плоскостей объективно сложнее, оно требует применения дополнительных элементов. Итак, подобная стропильная система включает в себя:

мауэрлат – базовый кровельный элемент, находящийся в верхней зоне внешних стен;

лежень – опорный брус, установленный на опорных стенах или колоннах;

нарожники – элементы, создающие каркас ската и располагающиеся на накосных стропилах;

кобылки призваны сформировать определенный свес кровли, закрепляются в нижней области стропил;

боковые стропила необходимы для устройства трапециевидного ската;

накосные стропила необходимы для устройства вальмового ската;

подкосы и ветровые балки используются в качестве распорок для усиления сопротивляемости крыши нагрузкам;

коньковый брус или горизонтальный прогон – базовый элемент, располагающийся на верхней части кровельной конструкции;

стойки и вертикальные шпренгели – базовые опорные элементы;

затяжки и горизонтальные ригели – элементы соединения боковых стропил.

Стропильная система вальмовой крыши: особенности конструкции

Проектирование крыши вальмовой конструкции

После обработки онлайн-калькулятором введенных данных, вы получите сведения о соответствии указанного вами уклона нормам используемого кровельного покрытия. Если будет обнаружено несоответствие, программа предложит варианты замены. Кроме того, вы получите данные о высоте подъема, длине конька вальмовой крыши, веса кровельного покрытия, количества рулонного материала с учетом длины и ширины рулона, а также требуемого нахлеста при укладке.

Выводы калькулятора включают также площадь поверхности крыши (сюда войдет сумма площадей всех скатов, включая свесы требуемой длины), количество кровельного и подкровельного материала, который потребуется для возведения крыши. Рассчитанная величина максимальной нагрузки на систему стропил учитывает конструкцию кровли, вес кровельного пирога и введенные данные о снеговых и ветровых нагрузках.

Помимо этого, программа сделает расчет стропильной системы вальмовой крыши: выдаст сведения о количестве и размерах боковых и диагональных стропил, а также предложит для стропильной системы рекомендуемый размер минимального сечения, выбор которого обеспечит конструкции должную прочность.
С помощью данных калькулятора об оптимальном количестве рядов и досок обрешетки можно избежать возможного перерасхода материала, а также временных затрат на излишнюю подрезку пиломатериалов. Кроме того, вы получите сведения о количестве доски в кубических метрах и килограммах.

Воспользовавшись программой для расчета вальмовой крыши вы не только сэкономите время и финансы, но и получите практические рекомендации, основанные на нормативах СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009 (Деревянные конструкции. Строительные нормы проектирования).

Как смонтировать пошагово вальмовую крышу своими руками: видео монтажа

Сборка стропильной системы вальмовой крыши задача не из простых, но при четком следовании проекту и практическим советам профессионалов, самостоятельно справиться со строительством можно. Залогом качественного монтажа является максимально корректный расчет и точная схема, следуя которой можно сделать правильные надрезы стропильных ног и установить все элементы конструкции. Для примера, можно ознакомиться с видео этапов монтажа, отыскав его в интернете.

Инструкция по возведению вальмовой кровли своими руками

Перед тем как сделать вальмовую крышу самостоятельно, следует ознакомиться с полезными рекомендациями, придерживаясь которых не придется усомниться в надежности конструкции:

  • промежуточные стропильные ноги имеют более крутой уклон, нежели накосные стропила. В связи с этим для них используется доска с параметрами не менее 5х15 см;
  • фиксация коротких стропил производится не к коньковому прогону, а к накосным элементам. Углы наклона коротких и промежуточных стропильных ног совпадают;
  • пиломатериалы, используемые для конькового прогона и стропильных ног, должны иметь идентичное сечение. Именно при соблюдении этого правила конструкции будет обеспечена должная прочность. В противном случае велика вероятность деформации;
  • промежуточные стропила крепятся к краю конькового бруса и к верхней части обвязки;
  • высота вальмовой крыши может быть любой, однако если уклон совсем незначительный, следует воспользоваться дополнительными стойками-опорами;
  • чтобы продлить срок службы вальмовой конструкции необходимо использовать пиломатериал хвойных пород, предварительно высушенные и не имеющие дефектов в виде сучков и трещин. Кроме того, перед началом работ все деревянные элементы обрабатываются антисептическими составами.

Как покрыть шатровую крышу - DIY

Поскольку четырехскатная крыша имеет другую форму, чем традиционная двускатная крыша, это означает, что укладка черепицы может быть более сложной. В P.J. Fitzpatrick мы рекомендуем поручить эту работу нашим специалистам по монтажу кровли, но если вы собираетесь делать это самостоятельно, вот как покрыть шатровую крышу черепицей:

Что понадобится для кровли вальмовой крыши:

  • Лестница
  • Перчатки
  • мигающий
  • Гвозди кровельные
  • Молот
  • Битумная черепица
  • Универсальный нож
  • Кровельный цемент
  • Гонт коньковый

Установка черепицы

  1. Сначала наденьте прочные перчатки и поставьте лестницу сбоку от дома.
  2. Начните с установки окладов на выступах, краях, вентиляционных отверстиях и в области дымохода. Используйте молоток и кровельные гвозди, чтобы закрепить детали и создать барьер между кровельной конструкцией и водой.
  3. Затем, начиная с одного конца крыши, найдите нижний край крыши и положите на него черепицу так, чтобы дно черепицы было на одном уровне с краем.
  4. С помощью универсального ножа обрежьте правую или левую сторону вашей черепицы (в зависимости от того, с какого конца вы начали), чтобы она соответствовала углу крыши.
  5. После этого выровняйте черепицу с крышей и вбейте два гвоздя в верхние углы и один в центре, чтобы закрепить ее на месте. (Если вы живете в ветреном месте, наши специалисты по установке крыш рекомендуют вбить второй гвоздь в центр черепицы.)
  6. Положите вторую черепицу рядом с первой и закрепите ее таким же образом.

Продолжение установки

  1. Продолжайте облицовывать нижнюю часть крыши черепицей.Когда дойдете до конца, используйте свой универсальный нож, чтобы обрезать последнюю черепицу, чтобы она соответствовала углу крыши.
  2. Затем продолжайте укладывать черепицу ряд за рядом.
  3. Убедитесь, что черепица в каждом ряду перекрывает нижний ряд на 2/3 общей длины.
  4. Также убедитесь, что каждая черепица находится в центре шва двух плиток под ней, чтобы создать ступенчатый узор.
  5. Как только вы доберетесь до последнего (верхнего) ряда черепицы, закрепите их гвоздями и кровельным цементом, чтобы они и ряды под ними оставались на месте.
  6. Завершите свою крышу, установив черепицу конькового конька, чтобы соединить пики крыши. Это поможет еще больше защитить вашу крышу от воды.

Что такое вальмовые крыши, их плюсы и минусы, варианты и способы их сборки

Замена крыши - один из самых масштабных проектов по благоустройству дома, которым вы, вероятно, когда-либо будете заниматься, поэтому вы должны убедиться, что все сделали правильно. При выборе деревянного каркаса новой крыши наиболее популярным вариантом является вальмовая крыша типа благодаря ее современной и очень прочной конструкции.

Если вы не знакомы с этим типом крыши, позвольте мне рассказать все о его характеристиках, преимуществах и недостатках, стилях, а также о том, как вы можете построить такую ​​крышу для своего дома.

Что такое шатровая крыша?

Шатровые крыши наиболее распространены в Северной Америке и считаются вторыми по популярности стилями крыш после двускатных крыш. В то время как двускатная крыша состоит из двух наклонных сторон, которые соединяются вместе в верхней части фронтонных концов, вальмовая крыша имеет четыре наклонные стороны без двускатных концов .Все четыре стороны вальмовой крыши наклонены вниз к стенам под постоянным углом. Смежные стороны, которые пересекаются с внешним углом, называются «шатром» крыши. Форма вальмовых крыш обычно прямоугольная.

Краткая история вальмовых крыш

Шатровые крыши были популяризированы в Америке в начале 18 века. Многие дома в георгианском стиле в центрально-атлантических и южных регионах США имели прямоугольные шатровые крыши с кирпичными конструкциями. Эти крыши продолжали быть общей чертой американских домов в 50-х годах и в основном были замечены в домах в стиле ранчо и традиционных американских домах в стиле Foursquare.

Сегодня шатровые крыши по-прежнему востребованы, особенно в регионах, где бывают сильные ветры или ураганы. Это благодаря четырем сторонам крыши, которые обеспечивают лучшую защиту от непогоды, чем двускатные крыши.

Преимущества вальмовой крыши

  • Эстетическая привлекательность: Вальмовые крыши - визуально привлекательное дополнение к дому и даже могут повысить его стоимость.
  • Долговечность: эти типы крыш более долговечны и устойчивы, чем двускатные крыши, из-за их четырех наклонных сторон.
  • Превосходная защита от непогоды: в регионах с сильными ветрами и сильными снегопадами шатровые крыши являются лучшим вариантом, поскольку их наклон позволяет легко соскальзывать со льду или снегу. Вальмовые крыши также отлично подходят для районов, подверженных ураганам.
  • Дополнительное жилое пространство: вальмовые крыши обеспечивают дополнительное жилое пространство с добавлением слухового окна или мансардного окна на чердаке.
  • Энергоэффективность: вальмовые крыши идеальны не только для холодного и ветреного климата. Их способность сохранять в доме прохладу летом делает их идеальными для теплого климата.Это благодаря четырем сторонам крыши, которые защищают дом от излишней жары. Эти карнизы надежно защищают дом от неблагоприятных погодных условий, поэтому вальмовые крыши являются одним из самых энергоэффективных вариантов дизайна.
  • Надежный дренаж: нисходящие скаты вальмовых крыш обеспечивают отличный дренаж во время сильных штормов и дождей.

Недостатки

  • Дороже, чем двускатная крыша: , хотя установка вальмовой крыши может быть дешевле, чем мансардная, она все же дороже, чем двускатная крыша.Из-за конструкции крыши требуются дополнительные строительные материалы, что приводит к увеличению временных и трудовых затрат.
  • Чувствительность к утечкам: Вальмовая крыша обеспечивает надежный отвод дождевой воды, но все же более уязвима к утечкам. Это из-за впадин и скатов крыши, которые облегчают проникновение воды. Поэтому важно использовать квалифицированного кровельщика для установки такой крыши для вашего дома, чтобы минимизировать риски.

5 стилей вальмовой крыши

1.Простая вальмовая крыша

Обычная вальмовая крыша является наиболее распространенным стилем, включающим скат многоугольной формы с двух сторон и скат треугольной формы с двух остальных сторон. Все четыре стороны соединяются наверху, образуя гребень.

2. Half Hip or Jerkinhead

Также называемые jerkinhead или обрезанными фронтонами , полускатные крыши имеют две короткие стороны, которые образуют карниз. Обычно для них характерны верхние части фронтона, а не небольшое бедро.Одним из преимуществ полувальмовой крыши является легкость отвода водостока из желобов.

3. Голландское остроконечное бедро

Голландские двускатные шатровые крыши имеют дополнительное внутреннее пространство благодаря своей небольшой двускатной конструкции, которую можно найти на коньке крыши (рядом с ее верхом). Этот тип вальмовой крыши обеспечивает лучшую вентиляцию, сохраняя при этом сопротивление ветру. Также можно установить слуховой проход в центре вальмовой крыши для дополнительной жилой площади. Это придает красивый декоративный вид вальмовой крыше, а также превращает чердак в функциональное жилое пространство.

4. Поперечная вальмовая крыша

Поперечно-вальтовая крыша типа - еще один популярный стиль, который укладывается на L-образные конструкции перпендикулярно. Шов образует двускатную крышу, а две секции соединяются в конце, образуя впадину.

5. Пирамидальная шатровая крыша

Шатровая крыша пирамиды имеет четыре стороны треугольной формы одинакового размера, которые соединяются в верхней части квадратной конструкции, образуя отчетливую пирамиду. Этот вид вальмовой крыши еще называют крышей павильона.Все четыре стороны конструкции одинаково соединены в одну централизованную вершину.

Как построить вальмовую крышу за 8 простых шагов

Вальмовая крыша - один из самых простых в строительстве стилей кровли, особенно по сравнению с мансардной крышей. В сочетании с фронтонами и другими особенностями конструкция вальмовой крыши может стать долгосрочным проектом по благоустройству дома, которым вы будете наслаждаться в течение многих десятилетий.

Выполните эти 8 шагов, чтобы начать установку вальмовой крыши. В конце я добавил видео, которое поможет вам лучше понять, как оформить вальмовую крышу.

Шаг 1. Измерьте и отрежьте стропила: необходимо измерить ширину и высоту всех четырех сторон. Стандартная вальмовая крыша имеет конек, который еще называют доской, образующей верх крыши. Есть два наклонных гребня, идущих под углом к ​​углам, которые называются тазовыми стропилами. Эти стропила проходят по боковым стенам, которые также называют обычными стропилами.

Шаг 2. Рассчитайте длину всех обычных стропил: после того, как вы измерили ширину здания, разделите это число на 2, так как каждое стропило покрывает только половину крыши.Прежде чем приступить к расчету уклона крыши, вычтите ширину коньковой доски.

Шаг 3. Выделите расположение «птичьего рта» на стропилах: «птичий рот» - это термин, используемый для обозначения зазора в стропилах, чтобы он мог поместиться наверху стены конструкции. Вам нужно будет отрезать птичий пасть, чтобы найти нужное место с помощью столярной площади.

Шаг 4. Распилите общие стропила круглой пилой: чтобы облегчить эту задачу, используйте первое стропило в качестве последующей выкройки.Возьмите круглую пилу и вырежьте такие же узоры на остальных обычных стропилах. Каждые из общих стропил размещайте через каждые 50 см вдоль стен здания.

Шаг 5. Соберите вальмовые и королевские стропила: на торцевых углах крыши имеется длинное центральное стропило, идущее от стены до конца конька. Это называется царь-стропила. Поместите 6 общих стропил на их точках вдоль двух самых длинных стен, надежно прибив их гвоздем. Далее поднимаем коньковую балку на нужную высоту и прибиваем ее между центральными стропилами.Вам нужно будет установить до 6 общих стропил, прибив их к конструкции стены. Эти королевские стропила обеспечат дополнительную поддержку балке конька и предотвратят ее обрушение.

Шаг 6. Прибить оставшиеся общие стропила к коньковой балке. Убедитесь, что каждое стропило находится на расстоянии 20 дюймов от соседних. Большинство вальмовых крыш обычно имеют одно общее стропило со стороны крыши.

Шаг 7. Прибить фанерную обшивку к общим стропилам.Это необходимо сделать до того, как на крышу будут уложены окончательные кровельные материалы, например, черепица. Чтобы разместить фанерную обшивку, используйте гвозди, чтобы удерживать ее на стропилах. Убедитесь, что деревянный лист полностью прямой и плоский, иначе черепица будет раскачиваться.

Шаг 8. Завершающий этап - крепление черепицы.

Узнайте, как обрамить вальмовую крышу, посмотрев это видео сейчас

Каков срок службы вальмовой крыши?

Вальмовые крыши могут прослужить до 5 десятилетий , если не больше, при условии их правильной конструкции.Срок службы вальмовой крыши зависит от качества материалов и ухода, который они получают. Чтобы ваша вальмовая крыша прослужила дольше, используйте металлическую черепицу или глиняную черепицу и регулярно проводите техническое обслуживание, чтобы предотвратить утечку воды.

Q&A: Вентиляция вальмовых крыш | JLC Онлайн

A. Строитель Майк Гертин отвечает: Короткий ответ - да. Я знаю, что вентиляция вальмовой крыши может быть сложной задачей, и что многие люди думают, что относительно ненавязчивые коньковые вентиляционные отверстия являются лучшим эстетическим вариантом, чем несколько неприглядных грибовидных вентиляционных отверстий.

Тем не менее, я не сторонник использования ребер на бедрах. Я установил вентиляционные отверстия на бедрах двух домов 11 лет назад. Примерно через шесть месяцев после завершения строительства у обоих домовладельцев на потолках второго этажа были пятна от воды. Я обнаружил, что изоляция из стекловолокна влажная под парой бедер, и я мог видеть, где вода капала по стропилам бедер. Я думал, что утечка произошла из-за особенно сильной грозы, и полагал, что это больше не повторится. Но две недели спустя, во время умеренного шторма, утечки повторились.Я удалил вентиляционные отверстия на бедрах, и с тех пор проблем не было.

Моя нынешняя стратегия вентиляции крыши заключается в использовании непрерывного вентиляционного отверстия под потолком (либо ленточного вентиляционного отверстия, либо полностью вентилируемого винилового софита) и использования конькового вентиляционного отверстия на всех настоящих коньках. (У меня не было никаких обратных вызовов из-за протекающих вентиляционных отверстий, установленных на настоящих гребнях.) Некоторые вентиляционные отверстия работают лучше, чем другие. Я думаю, что ShingleVent II от Air Vent лучше многих других. Я обнаружил, что некоторые из вентиляционных отверстий рулонного типа подвержены ошибкам установщика, которые уменьшают чистую свободную площадь вентиляционных отверстий.

На вальмовой крыше, на которой не хватает конька для хорошей вентиляции, я устанавливаю вентиляционные отверстия (вентиляционные отверстия в виде грибов), вырезанные высоко на скатах крыши, которые вряд ли будут просматриваться.

Одной из причин установки вентиляции чердака является удаление паров влаги, которые могут конденсироваться на каркасе крыши, потенциально вызывая гниение в холодном климате. Если вы предотвратите попадание влаги на чердак, в первую очередь, подтянув потолок, вы сможете уменьшить потребность в вентиляции чердака.Влага «совмещает» воздух, просачивающийся на чердак. Самые большие утечки воздуха, которые вы обнаружите, - это панели доступа на чердаке или спусковые лестницы, стандартные встраиваемые световые баллончики, обычные электрические коробки для осветительных приборов, воздуховоды и желоба для вентиляции и кондиционирования, вентиляторы для всего дома и пространства вокруг труб и проводов, которые проходят через них. верхние плиты стен. Во время нового строительства эти утечки воздуха легко устранить.

Стратегии вентиляции чердаков - прекрасное жилищное строительство

Анатомия вентилируемой кровли. Вентилируемая крыша использует открытые пространства в потолке и коньке для направления воздушного потока под обшивку крыши через перегородки, расположенные между стропилами.

За исключением некоторых особых случаев, строительные нормы и гарантии на черепицу требуют вентиляции новых крыш. Если вы строите дом с бесконечно вентилируемым чердаком, необходимые детали вентиляции чердака довольно просты, особенно если у дома двускатная крыша. Они включают в себя вентиляционные отверстия в потолке (и обычно вентиляционные отверстия конька) вместе с вентиляционными перегородками, которые обеспечивают открытые пути для прохождения воздуха от вентиляционных отверстий на потолке вдоль нижней стороны обшивки крыши к коньку.

Хотя основные компоненты вентиляции чердака просты, ошибки случаются. Вы не поверите, но иногда бывает так просто, как то, что кровельщики забыли обрезать кровлю на коньке перед тем, как установить вентиляционное отверстие на коньке. Вот несколько ключевых моментов, которые следует запомнить.

Дополнительное видео: как герметизировать чердак

Обеспечьте достаточный зазор между верхними плитами и обшивкой крыши

Если вы планируете установить 14 дюйм.изоляции мансардного этажа, то у вас должен быть зазор не менее 16 дюймов между верхней пластиной стен по периметру и нижней стороной обшивки крыши. Чтобы обеспечить достаточный зазор, закажите фермы с приподнятым каблуком. Для крыши с решетчатым каркасом установите стропила на приподнятую пластину 2x, установленную поверх балок перекрытия мансарды

Не используйте хлипкие или малоразмерные вентиляционные перегородки

Некоторые эксперты в области энергетики считают, что минимальная высота вентиляционного зазора (1 дюйм.) неадекватен. Даже если вы готовы принять 1-дюйм. В воздушном пространстве многие коммерческие вентиляционные перегородки настолько непрочны, что легко разрушаются при надувании или заправке изоляции, в результате чего может образоваться воздушное пространство размером 1/2 дюйма или меньше. Джозеф Лстибурек (Joseph Lstiburek), директор Building Science Corporation, рекомендует, чтобы вентиляционные каналы были не менее 2 дюймов глубиной, подход, который требует строительства перегородок из тонкой фанеры, жесткого картона или жесткого пенопласта, прикрепленных к 2-дюймовым. в углах стропильных пролетов устанавливаются проставки.

Защита от ветра мойка

Чтобы холодный ветер не дул через вдуваемую изоляцию или изоляцию из войлока и не ухудшил ее характеристики - явление, называемое ветром, - необходимо установить твердый блок из жесткого пенопласта над верхней плитой стены в каждом пролете стропил. Пенопласт необходимо разрезать, чтобы он соответствовал форме отверстия, и все четыре края жесткого пенопласта должны быть покрыты баллончиком с распыляемой пеной.

Вы все еще можете вентилировать крыши без выступов

На вальмовой крыше конек короткий или отсутствует.Есть два способа вентиляции чердака под вальмовой крышей: вы можете установить вентиляционные отверстия в форме грибов в области крыши или вы можете использовать формулу кода, которая позволяет крышам с адекватной вентиляцией потолка пропускать вентиляционные отверстия конька.

Многие трудно вентилируемые крыши, в том числе крыши без софитов и односкатные крыши, переходящие в более высокие стены, можно вентилировать с помощью специальных продуктов таких производителей, как DCI Products и Cor-A-Vent. Эти тонкопрофильные конструкции обычно интегрируются в черепичное поле в середине крыши или выше.

Соблюдайте нормативные требования по выбору размеров вентиляционных отверстий для достижения необходимого потока

Чтобы соответствовать требованиям, проверьте формулу для расчета необходимого размера вентиляционных отверстий на потолке и коньке для конкретной крыши, которую можно найти в разделе R806.2 Международного жилищного кодекса 2012 года (IRC).

Если вентиляционные отверстия разделены между потолочными перекрытиями и коньком, по формуле требуется 1 квадратный фут вентиляции на каждые 300 квадратных футов площади мансардного этажа; от 40% до 50% площади вентиляции должно располагаться на коньке или рядом с ним.Производители потолочных и коньковых вентиляционных отверстий указывают чистую свободную вентиляционную площадь (NFVA) своих изделий, которая обычно выражается в квадратных дюймах на линейный фут. Информация о NFVA понадобится вам для точного расчета количества продукта, необходимого для правильной вентиляции крыши (см. «4 шага для расчета площади вентиляции»).

Если на крыше есть только вентиляционные отверстия в потолке и нет вентиляционных отверстий на коньке, код требует 1 кв. Фута площади вентиляции на каждые 150 кв. Футов площади чердачного этажа.

Если вам необходимо установить вентиляционные перегородки для обеспечения свободного прохода воздуха от вентиляционных отверстий на потолке до чердака, перегородки должны соответствовать требованиям раздела R806.3 IRC 2012 г., который требует, чтобы «минимум 1 дюйм. должно быть предусмотрено пространство между изоляцией и обшивкой крыши, а также в месте расположения вентиляционного отверстия ».

4 шага для расчета площади вентиляции

Если площадь чердака составляет 900 кв. Футов, код требует наличия как минимум 3 кв. Футов вентиляционной зоны (1 кв. Фут на каждые 300 кв. Футов площади чердачного этажа), из которых 40 % (1,2 кв. Фута) и 50% (1,5 кв. Фута) площади вентиляции на коньке, а остальная часть - на потолках.Если нет коньковой вентиляции, то на этом же чердаке потребуется 6 кв. Футов вентиляционной площади у потолков. Вот как рассчитать объем вентиляции, который вам нужен при использовании продукта с теоретической оценкой 9 NFVA на фут

.

Найдите общую площадь вентиляции.

900 кв. Футов ÷ 300 кв. Футов = 3 кв. Фута вентиляционной площади

Преобразовать кв. Футы в кв. Дюймы

3 кв. Фута × 144 дюйма на кв. Фут = 432 кв. Дюйма

Обозначьте участки софита и конька.

60% от 432 = 259 кв. Дюймов (софит) 40% от 432 = 173 кв. Дюймов (коньк)

Разделите площади на NFVA вентиляционного отверстия - в данном случае 9 - и назначьте вентиляцию.

Софит дефлектор 260 ÷ 9 = 28,8 пог. футов (14,4 фута на каждую сторону)

Вытяжка коньковая 173 ÷ 9 = 19,2 пог. футов

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Каркас и строительство вальмовой крыши

Как перейти на каркас и строительство вальмовой крыши

Прежде всего вы должны знать, что такое вальмовая крыша. Это особый вид кровли, имеющий пологий уклон в сторону боковых стен, имеющий рисунок вниз. Область, где две части крыши соприкасаются друг с другом, называется шатром. Вальмовая крыша имеет равномерные углы без вертикальных концов. В основном это коттеджи, дома-ранчо и бунгало, где сооружается шатровая крыша.Наличие этих крыш может добавить зданиям дополнительные качества, такие как прочность, повышенный уровень комфорта и традиционный дизайн. Вальмовые крыши известны как самая простая конструкция в группе вальмовых крыш. Если вы рассматриваете каркас вальмовой крыши и постройку для своего дома, вы должны иметь в виду три важных фактора, которые могут повлиять на стиль или дизайн вальмовой крыши.

Карниз: эти крыши имеют более длинные карнизы, которые могут защитить ваше окно от прямых солнечных лучей. Таким образом, если у вас есть эти крыши, ваш интерьер будет оставаться прохладным летом, что может помочь снизить затраты на охлаждение и счета за электроэнергию при меньшем использовании кондиционера.

Прочность: В случае, если вы живете в районе, где бывают быстрые ветры и циклоны, которые случаются с регулярными интервалами, то каркас и строительство вальмовой крыши помогут вам в этом. Если скат этих крыш построен с высокой точностью, то они останутся там надолго.

Style: Строительство вальмовых крыш может добавить красоты и экстерьера вашему дому. Этот стиль считается одним из лучших стилей крыш из-за его уникального внешнего вида.

Строительство вальмовой крыши

Строительство вальмовой крыши - задача не из легких.Поскольку он построен с уклонами, вы должны быть очень аккуратными и точными, а также соблюдать меры безопасности. Следующие шаги могут помочь вам в здании с шатровой крышей .

Самым важным шагом является правильное измерение перед установкой вальмовой крыши. Вам следует обратиться за помощью к опытным людям, чтобы получить измерения, потому что, если ваши измерения будут неправильными, все пострадает после этого.

После снятия мерки необходимо обрезать стропила по размеру.
Теперь вы должны разместить коньковую доску, которая действует как каркас, а затем начать укладывать стропила с каждой стороны в соответствии с требованиями.

После установки стропил убедитесь, что они правильно выровнены по углам. Делать это нужно с помощью обрамляющего угольника для точного измерения.

Как только вы убедитесь, что все стропила расположены под тем же углом, под тем же углом, что и требовалось, самое время приступить к их ремонту. Эксперты посоветуют вам начать исправлять их с одной стороны.

По окончании забивки стропил можно подрезать их, чтобы получилась более прямолинейная планировка.

Теперь пора соединить бедренные стропила с уже установленными. Угловые стропила для такой конструкции называют шатровыми стропилами.

И наконец, установите домкраты между стандартными стропилами и шатровыми стропилами. Вы должны начать это с одного конца и направить к другому.

Если вы разбираетесь в конструкции вальмовой крыши и конструкции , то вы можете сделать это самостоятельно, но в противном случае рекомендуется обратиться за помощью к любой профессиональной строительной компании, чтобы ваша работа была выполнена лучше.

Что такое шатровая крыша со стоячим фальцем?

Металлочерепица со стоячим фальцем - это долговечное кровельное решение, которое можно использовать как на вальмовой, так и на двускатной крышах.

Что такое шатровые и двускатные крыши?

Шатровая или шатровая крыша - это тип крыши, где каждая сторона крыши наклонена вниз к стенам. Вальма вальмовой крыши - это внешние углы, которые создают две смежные стороны в месте их пересечения.

Шатровые крыши, как правило, имеют довольно пологие скаты, а дома с шатровой крышей могут также иметь двускатные части или слуховые окна.

Это пример вальмовой крыши

С другой стороны, двускатная крыша имеет крышу с двумя сторонами, которые наклонены вниз к стенам. Стены ограждают концы двускатных крыш, а сам фронтон является частью стены между двумя сторонами крыши.

Это пример двускатной крыши

Вальмовые крыши в целом более сложны, чем двускатные, и для них требуются стропила или фермы. Тем не менее, вальмовая крыша является самозатягивающейся и поэтому намного лучше подходит для районов, подверженных ураганам.Двускатные крыши менее сложные и менее дорогостоящие, но обычно более простые и более подвержены повреждениям от ветра.

Однако, если дом или конструкция не очень простые, большинство крыш, как правило, имеют несколько деталей и могут иметь как шатровую, так и двускатную крышу.

Что такое крыша со стоячим фальцем?

Металлические фальцевые крыши представляют собой панели, обычно вертикальные, которые проходят по всей длине крыши (от карниза до конька). Панели либо защелкиваются вместе, либо сшиваются вместе с помощью кровельной фальцевальной машины, которая соединяет панели вместе и создает водонепроницаемую поверхность кровли.

Фальцевую крышу можно узнать по приподнятым вертикальным швам в местах соединения соседних панелей.

Фальцовые крыши со стоячим фальцем могут быть установлены на вальмовых, двускатных или многоцелевых крышах.

Подробнее о металлической кровле

Лучший способ увеличить прочность и долговечность металлических крыш - это работать с инженером или квалифицированным дистрибьютором / подрядчиком металлических кровельных систем. Вы можете найти дистрибьютора или подрядчика McElroy Metal здесь .

С 1963 года McElroy Metal предоставляет строительной отрасли качественную продукцию и отличное обслуживание клиентов. Штаб-квартира семейного производителя компонентов находится в Боссье-Сити, штат Луизиана, и имеет 13 производственных предприятий по всей территории Соединенных Штатов. Качество, сервис и производительность были краеугольным камнем философии бизнеса McElroy Metal и на протяжении многих лет способствовали успеху компании. Как предпочтительный поставщик услуг, эти ценности будут по-прежнему лежать в основе модели McElroy Metal наряду с сильной ориентацией на клиента.

GAF | Cobra Hip Vent

Библиотека документов

Приложения и утилиты GAF

Видеотека с практическими рекомендациями GAF

Учебные мероприятия и программы CARE

Инструменты для профессионалов строительства

Инструменты для дистрибьюторов

Программы сертификации GAF

Найдите подрядчика по кровельным работам для жилых домов

Кровельная черепица

Дизайнерская черепица

Битумная черепица Timberline

Битумная черепица с тремя выступами

Выберите кровельную черепицу

Компоненты и аксессуары кровельных систем

Обзор кровельной системы на весь срок службы

Битумная черепица для начинающих

Защита настила крыши (кровельный войлок и подкладка)

Герметичные барьеры

Вентиляция чердака Cobra

Опоясывающий лишай для бедра и конька

Прочие жилищные товары
(Вентиляционные отверстия, сайдинг, рулонная кровля)

DecoTech Солнечная кровельная система

MasterFlow Вентиляция чердака

Фиброцементный сайдинг

Мембрана для кровли с низким уклоном Liberty

Рулонная кровля для жилых помещений

TruSlate Оригинальная кровля из шифера

Изоляционные панели крыши

Краска для аксессуаров крыши

Герметик для каменной кладки

Информация о гарантии

Сравнить гарантии GAF

Гарантия FAQ

Зарегистрируйте свою гарантию

Спланируйте кровельный проект

Видеотека с практическими рекомендациями GAF

Нужна ли мне новая крыша

Мастер кровли GAF

Ремонт виртуального дома

GAF & Designing Spaces Roofing Guide

Руководство по стилю черепицы

Документы, спецификации и технические характеристики

Зеленая крыша Центральная

Глоссарий кровельных терминов

DIY Центр

Ответ на шторм

Купить продукты / установить

Цены / Где купить продукты GAF

Найти подрядчика по кровельным работам Master Elite ®

Видеотека с практическими рекомендациями GAF

DIY Центр

Профессиональные ресурсы

Для архитекторов и разработчиков

Для профессиональных подрядчиков и дистрибьюторов

Документы, спецификации и технические характеристики

Видеотека с практическими рекомендациями GAF

Найти главного подрядчика по кровельным работам

Коммерческие кровельные продукты, системы и аксессуары

Просмотреть все кровельные системы коммерческого назначения

Асфальтовые аксессуары

Застроенная кровля

Кровельный битум модифицированный

Кровля однослойная

Покрытия и мембраны, наносимые жидкостью

Специальность (Садовые и террасные кровли)

Изоляция, защитные панели и системы крепления

Клеи, грунтовки и герметики

Профессиональные ресурсы

Владельцы и менеджеры коммерческой недвижимости

Для архитекторов и разработчиков

Для профессиональных подрядчиков и дистрибьюторов

Документ и спецификации GAF.Библиотека

Видеотека с практическими рекомендациями GAF

План коммерческого проекта кровли

Узнайте о коммерческих кровлях

Руководство по системам с малым наклоном

Сравнить информацию о гарантии

Документ и спецификации GAF. Библиотека

Как техническое обслуживание экономит ценные доллары

Библиотека видео GAF

Купить продукты / установить

Где купить коммерческие кровельные материалы GAF

Найти главного подрядчика по кровельным работам

Найдите менеджера по коммерческой территории

Видеотека с практическими рекомендациями GAF

Новости, СМИ и пресс-релизы GAF

Новости и пресс-релизы

GAF В СМИ / ТВ-клипах

Загрузить логотипы и фотографии

Все о GAF

О компании

Контактная информация

Возможности трудоустройства

Информация для держателей облигаций

Патентная информация GAF

Блоги и социальная сеть GAF

Корпоративный блог GAF

Блог об устойчивом развитии GAF

Блог GAF CARE

Новости отрасли GAF

GAF В Твиттере

GAF В Facebook

Кровельные ссылки, которые нам нравятся

.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
