Простой мангал из кирпича своими руками

Мангал – не что иное, как простейший очаг, предназначенный для приготовления специфических видов блюд на открытом огне. Чтобы поджарить мясо или птицу на шампурах или решетке не требуется возводить сложную тяжелую конструкцию. Простейший мангал можно сложить из кирпича за считаные минуты, даже без использования глиняного раствора. Если конструкция не одноразовая, а хотя бы сезонная, есть смысл сделать более основательный мангал. Такой же простой по конструкции, но более надежный и удобный.

О чем эта статья

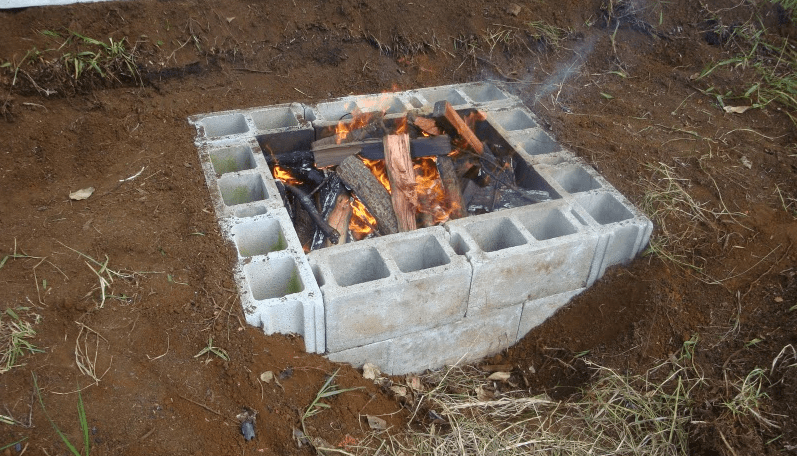

Простейший мангал

Такую конструкцию из кирпича без использования раствора сооружают на скорую руку, или в том случае, если нет разборного мангала из листового металла, а приготовить шашлыки или только что выловленную рыбу очень хочется.

При стандартных размерах как раз 1-2 уложенных друг на друга кирпича дают необходимую высоту.

Для кладки мангала выбирают ровную, без уклонов площадку.

Если почва покрыта дерном – его предварительно подрубают по периметру, немного превышающему периметр будущего «сооружения». Скатывают или кладут невдалеке вниз травой. Он понадобится, после завершения отдыха и разбора временного мангала, чтобы закрыть костровище.

Кирпичи укладывают в 2 ряда по 3 штуки – получается длинная сторона мангала – 75 см.

Торцевые стороны закладывают оставшимися 4 кирпичами – получается ширина мангала – 25 см.

Кирпичи кладут друг на друга без перевязки, оставляя между торцами зазоры в 1–1,5 см для свободного притока воздуха к дровам или углю.

Простой стационарный мангал

Стационарной эту конструкцию назвать сложно, хотя она и может прослужить не один сезон. Возводить её целесообразно на дачном участке, который используется периодически, а шашлыки и шумные компании – нечастое явление.

Отличие этой конструкции от простейшего мангала сложенного «на сухую» будет заключаться в более крупных размерах и возможных модификациях, отражающих пристрастие повара-мангальщика.

Если вы приверженец классических шашлыков – никаких усложняющих элементов не потребуется. Конструкция будет всё той же коробкой из кирпича. Только рядов в ней будет не 2, а 4—5. Кирпич будет сложен не стопкой один на другой, а с перевязкой – смещением верхнего ряда относительно нижнего на полкирпича. Чтобы конструкция не рассыпалась от случайного толчка – будет использован глинистый раствор.

Фундамента для строительства такого мангала не требуется.

Он может быть возведен на любой ровной сухой поверхности. Основанием может служить лист железа толщиной 4—5 мм, бетонная плита или выровненная, подсыпанная утрамбованным песком или мелким гравием площадка.

Чтобы на мангале было удобно готовить и не сидеть перед ним на корточках, его высота по верхнему краю должна быть 0,7 метра.

В целях экономии материала ножки необходимой высоты можно изготовить из отрезков труб, стального уголка или использовать старый стол с металлическими ножками и снятой деревянной столешницей.

Если кирпича много – можно изготовить ножки из кирпича. В этом случае, между основанием и ножками обязательно прокладывается гидроизоляция – рулонный рубероид.

После выкладки ножек, которые будут располагаться по углам конструкции, на них укладывается лист железа, или рама, сваренная из стальных уголков. Можно дополнить мангал небольшим столиком, положив более длинный лист.

Первый ряд кирпичного мангала, если используются уголки, должен быть сплошным. Он полностью закладывается кирпичом, образуя «под» очага.

При кладке 2 и 3 рядов между торцами кирпичей оставляют зазоры 1—1,5 см, они будут выполнять роль поддувала. Каждый последующий ряд кладут с перевязкой по отношению к нижнему ряду. Вариации в размерах возможны только по дине мангала. Ширина остается стандартной – 25—30 см, иначе недостаточно длинные шампура будут проваливаться в мангал, или сильно нагреваться.

Неудобством такого мангала является чистка от золы. Её придется доставать после остывания конструкции сверху, перегнувшись через край мангала.

Усложненные конструкции простейших мангалов

В конструкцию можно внести изменения значительно повышающие удобство пользования и функциональность. С незначительными изменениями такой очаг можно будет использовать и как мангал, и как барбекюшницу, в качестве плиты и даже в качестве коптильни.

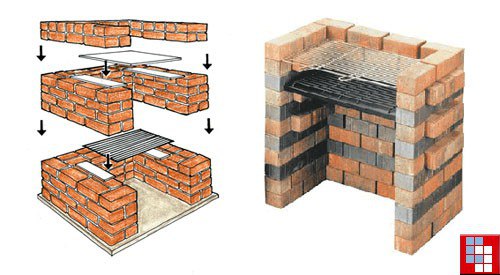

Принцип устройства такого мангала не отличается от рассмотренного выше. Отличие заключается в том, что из кирпича выкладываются не отдельные ножки, а три стенки две боковые и задняя. Образующаяся ниша в дальнейшем используется для складирования или хранения сухих дров.

Расстояние между решеткой и верхним краем мангала позволяет накрыть его крышкой и дает возможность использовать конструкцию для горячего копчения рыбы. На решетку можно помещать жаропрочную посуду — котелки, кастрюли, чайники. В период активного горения дров, когда приготавливаются угли для шашлыков или барбекю — использовать в качестве плиты для приготовления первых блюд – шурпы, ухи.

Простейший очаг-мангал-барбекюшница может быть сложен за 1 день, а радовать вас несколько лет.

Простой мангал из кирпича своими руками ★★★ «СТК Успех»

Как сделать мангал из кирпича своими руками

Две радости на даче — мангал и баня, если у Вас их нет, вы не настоящий дачник, вы садист. В том смысле что любите сажать не заботясь об  дачных развлечениях. Дачный мангал, это место паломничества детворы и гостей, где еще можно собраться компанией как не у мангала?  После дачной вечеринки решетки надо будет снять, почистить. Золу извлечь из жаровни, потом её можно в компостную яму или на грядки разбросать. Если мангал сделан правильно, эта рутина займет 15-20 минут.

Поэтому делать будем  мангал из кирпича своими руками, правильно с учетом удобств в обслуживании.

Выбор места для мангала

Здесь нало учесть несколько моментов.
Например, планируется ли постройка навеса или беседки возле печи (мангал может быть и частью беседки). Исходя из этого планируется необходимое свободное пространство, которое вы можете отвести под зону барбекю. Расстояние до источника воды, руки и посуду придется мыть в любом случае. Направление ветра, тоже следует учитывать, первый мой самодельный мангал пришлось переделать, ветром жаровню сильно продувало и угли сгорали очень быстро. Веток деревьев над мангалом быть не должно, в целях безопасности лучше его расположить подальше от дома. Нужно продумать вечернее освещение, дачные пирушки как правило вечером случаются.

Чертеж и порядовка мангала из кирпича

Чертеж простого кирпичного мангала для дачи необходимо сделать, хотя бы для того, что бы посчитать сколько нужно керамического и сколько печного кирпича понадобится. Чертеж моего мангала я составлял исходя из размеров решетки и панелли для казана или кастрюли, чугунную панель я планировал использовать для приготовления плова и бешбармака, но пока она пылится, всем подавай шашлык, ребрышки свиные или крылышки куринные, никто не хочет возиться с рисом и морковкой на даче.
Снаружи мангал обкладыал обычным полнотелым кирпичом, внутри жаровни печным. Размеры, цену кирпича вы можете посмотреть у нас в каталоге.

Фундамент для мангала

Для дачного мангала нужно сделать фундамент,  из песка или щебня, уплотненив его виброплитой или трамбовкой.
Если вес мангала планируется более 500 кг, надо делать монолитный фундамент.

Для своего мангала я сделал фундамент с запасом, хочу пристроить к нему стол, в нижней части которого будет дровник, что бы дрова под и уголь под рукой были и не размокали в непогоду пока не построена беседка или навес — еще не решил что буду делать.

Как правльно класть кирпич, есть много инструкций, но сколько не смотрел, всё чепуха какая то, если никогда кладку не делали, дачный мангал самое подходящее строение, на котором можно поучиться.

Видео «как класть кирпич»

фото, чертежи, пошаговая инструкция, видео

Для приготовления шашлыка, барбекю и других блюд на углях необходима специальная печь — мангал. Металлические конструкции обладают целым рядом недостатков: они недолговечны, неудобны, сильно раскаляются и становятся травмоопасными. Каменные печи лишены этих недостатков, поэтому мангал из кирпича на даче давно перестал быть экзотикой.

Где разместить мангал из кирпича на даче

Мангал является источником открытого огня, поэтому при выборе места необходимо учитывать требования правил пожарной безопасности. Обычно мангал из кирпича на даче размещается в зоне отдыха и является постоянным элементом ее интерьера.

При размещении мангала в беседке принимаются дополнительные меры безопасности — выкладываются стенки и свод, наружу выводится труба, и т. д. Если мангал располагается на открытом воздухе, его конструкция упрощается.

Мангал из кирпича на даче своими руками

Пытаясь сэкономить площадь и деньги, некоторые дачники чрезмерно упрощают конструкцию мангала. Такая экономия, как правило, оборачивается разрушением стенок, поэтому к строительству следует подходить ответственно.

Перед началом работ необходимо выполнить проект или нарисовать чертежи. Габариты рабочей зоны мангала должны соответствовать размерам колосниковой решетки для углей и поддона для золы. Подставку для шампуров и решетку для барбекю можно изготовить по месту.

Пошаговая инструкция строительства

1. Для мангала из кирпича на даче необходим надежный фундамент, т.к. земля, замерзая, легко разрушает кладку. Размеры фундамента должны соответствовать внешним габаритам мангала:

  • под фундамент вырывается котлован глубиной не менее 30 см, устанавливается деревянная опалубка;
  • засыпается и утрамбовывается подушка из мелкого щебня и песка, укладывается арматурная сетка;
  • заливается бетонный раствор.

К строительству мангала из кирпича своими руками можно приступать после полного застывания бетона, не ранее чем через 1,5-2 недели.

2. Конструкция мангала имеет П-образную форму. Стенки выкладываются из блоков и облицовываются печным кирпичом. Для кладки используется раствор из 1 части цемента, 1 части гашеной извести, и 3 частей песка:

  • первый ряд укладывается на гидроизоляцию из 1-2 слоев рубероида;
  • облицовочный кирпич кладется в шахматном порядке, чтобы ряды были связаны между собой, кладка каждого ряда начинается от углов;
  • после того, как будут выложены первые 6-8 слоев (высота мангала должна соответствовать росту владельца), проем перекрывается арматурой или несколькими уголками — на них будет устанавливаться поддон для сбора золы;
  • еще через 2 ряда закладывается арматура, на которую ляжет колосниковая решетка;
  • оптимальное расстояние от углей до шампуров — 3 кирпича, из них два ряда укладываются в обычном порядке, а третий формирует консоль шириной 1/4 кирпича — на нее будет укладываться подставка для шампуров и решетка для барбекю;
  • последний ряд выкладывается из кирпича полностью — он будет служить основанием для рабочего стола, который оформляется камнем или керамогранитом.

Чтобы защитить угли от сильного ветра, рекомендуется использовать металлический экран с отверстиями. Для защиты рабочей зоны мангала от дождя и снега необходимо изготовить крышку из любого подходящего материала. Чтобы стенки не впитывал влагу, мангал из кирпича на даче следует покрыть лаком, например, КО-85.

Более сложный вариант — мангал с дымоходом. Для его строительства понадобится детальная схема — порядовка.

Для наглядности можно посмотреть видео с детальной инструкцией по сборке кирпичного мангала:

Читайте также: Детский домик для дачи своими руками

Какую кровлю выбрать для навеса мангала


В качестве навеса для мангала с дымоходом подходит практически любая кровля, а для открытого — только из негорючих материалов. Это может быть:

1. Металлочерепица. Отлично смотрится на капитальных строениях, не горит и отлично выдерживает перепады температур, но летом сильно нагревается на солнце, что не всегда комфортно в жаркие дни.

2. Профнастил. Более простой и экономный вариант, с теми же преимуществами и недостатками, что и у металлочерепицы. Но если делать навес высоким, нагревание на солнце не будет играть существенной роли.

3. Ондулин. Не нагревается на солнце, не горит, при этом очень легкий материал, так что не требует усиленной стропильной конструкции. Для строительства своими руками — оптимальный выбор.

4. Поликарбонат. Позволяет сделать полупрозрачный навес практически любой формы. Но из-за размягчения при нагревании располагать навес следует не ближе 1,5 м от огня. Между дымоходом и крышей из поликарбоната также нужно проложить термостойкий материал.

Читайте также: Преимущества ондулина: открываем все секреты

Фото-примеры мангалов для дачи

Стационарные мангалы из кирпича для дачи

Стационарные мангалы из кирпича для дачи — пришел, увидел, построил


Содержание:

  1. Подготовительные работы
  2. Выбор месторасположения
  3. Размеры
  4. Материалы и инструменты
  5. Строительные работы
  6. Установка фундамента
  7. Кладка
  8. Отделка мангала

С приходом теплых дней и до глубокой осени люди отправляются на свои дачные участки. В основном, дача ассоциируется именно с работой на огороде, но часто же хочется отдохнуть от городской суеты на свежем воздухе. Любой отдых всегда сопровождается вкусными шашлыками. Так почему бы не построить собственный мангал на даче из кирпича.

В данной статье будет рассказано как сделать стационарные мангалы из кирпича для дачи, чтобы готовить сочное мясо.

Подготовительные работы

Кирпичный мангал на даче – не только место сбора всей семьи, но и элемент декора всего дачного участка, который будет функционировать долгое время.

К преимуществам мангала из кирпича можно отнести:

  • устойчивость.
  • долговечность.
  • минимальная подверженность внешним факторам.

Выбор месторасположения

При начале любого строительства сразу возникает вопрос, где же это сооружение будет смотреться лучше.

При выборе места постройки стационарного мангала следует придерживаться простых правил:

  • Ровная площадка для построения.
  • Постройка с подветренной стороны, чтобы дым от готовки не мешал соседям и не попадал в дом.
  • Далеко от деревянных построек.
  • Близость к воде.
  • Близость расположения дома.

Размеры

В любом случае, стационарные кирпичные мангалы для дачи, выполненные самостоятельно, будут отличаться в размерах от купленных. Как правило, они больше и шире, так как постройка подстраивается под хозяина.

Перед постройкой так же лучше будет создать план будущего мангала.

Материалы и инструменты

После того, как место и габариты постройки выбраны, следует посчитать все необходимые материалы и инструменты.

Необходимые материалы:

Наименование

Назначение

Цемент, щебень, песок, гашеная известь

Заливка фундамента, кирпичная кладка

Сетка, проволока

Армирование фундамента и кирпичной кладки

Уголок металлический

Устройство жаровни

Кирпич полнотелый и огнестойкий

Кладка стен

Плитка керамическая

Облицовка столешницы

Решетка-поддон

Для жаровни

Совет!: В местах, где кирпич не будет подвергаться нагреву, огнеупорный кирпич заменяют обычным, цена которого в разы ниже.

Инструменты

  • Бетономешалка.
  • Отвес.
  • Мастерок.
  • Строительные уровни.
  • Молоток — кирочка (потребуется для разбивания кирпича).
  • Кельма для расстилания раствора.
  • Киянка для выравнивания шва кладки.

Строительные работы

Теперь можно приступить непосредственно к началу постройки открытого мангала.

Установка фундамента

Для любой стационарной постройки в первую очередь возводится крепкое основание, так как от этого зависит долговечность сооружения. Фундамент для кирпичного мангала – самая необходимая вещь.

  • Подготовка. В первую очередь площадка для постройки мангала замеряется и на ее месте выкапывается яма, глубина которой примерно 30 см.
  • Заливка раствора. В яму устанавливается опалубка. Готовится раствор из песка и цемента в пропорции 3:1, который заливается на треть высоты ямы. Далее, основание должно быть обязательно армированным сеткой. После чего яма заливается раствором.
  • Высыхание. Вы должны дать высохнуть основанию примерно 14-15 дней.
  • Гидроизоляция. После полного высыхания фундамента, на него выкладывается слой рубероида для гидроизоляции.
Совет!: Укладывание бетона лучше делать за один подход, чтобы конструкция твердела равномерно.

Кладка

Самый распространенный вопрос перед началом кладки: как сложить из кирпича мангал на даче без проблем.

Для этого лучше всего заранее подготовленный фундамент измерить для удобства кладки. Линию будущего основания мангала нужно зафиксировать и обвести.

В качестве смеси используется раствор: цемент, песок, гашеная известь с пропорциями 1:3:4. Должна выйти густая консистенция, похожая на сметану.

Далее, четко в намеченном порядке выкладывается первый ряд кирпича, так называемый «цоколь», который послужит ориентиром для всех остальных. Пространство между кирпичами необходимо четко заполнить раствором.

Как правило, ширина и высота цоколя кирпичного мангала, выполненного своими руками, как и наличие дополнительных отсеков, зависит от желания хозяина.

Каждый последующий ряд смещается на половину относительно предыдущего.

Лучше всего каждые три ряда проверять свой будущий мангал. Так же, кладка должна армироваться проволокой из металла.

Совет!: Чтобы кирпич не впитал влагу, за день до строительства его лучше намочить и оставить на сутки. Перед началом работы кирпичи должны быть мокрыми в средине и подсохшими снаружи.

Самым ответственным этапом является установка жаровни. Для ее установки вначале размещаются металлические уголки и арматурные стержни на противоположных стенах. Внутри топка обкладывается листами плотного металла.

Для лучшей работы жаровни рекомендуется оставлять несколько щелей, незаполненных кладочной смесью, чтобы горение было лучше.

Ниже предоставлена инструкция в виде порядовки, которая четко покажет, как построить кирпичный мангал на даче.

Как вы видите, конструкция данного стационарного мангала довольно проста. Если вы усвоили принцип постройки, а также следовали всем советам, то построить мангал для дачи из кирпича не составит труда.

Отделка мангала

Если вы считаете, что ваша постройка слегка не вписывается в стиль вашей дачи или вы хотите ее сделать еще лучше и красивее, то вы в любой момент можете заняться отделкой сооружения.

Самым лучшим вариантом будет соорудить собственноручно или купить беседку, в которой будет находиться мангал и зона отдыха.

Так же, довольно часто дачные мангалы из кирпича обустраиваются навесом для защиты от осадков. Для большего удобства, вы можете смастерить столешницу для подготовки блюд. Такой небольшой пристроенный столик облегчит вашу работу возле мангала
