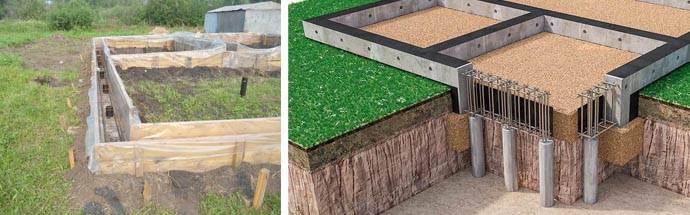

Ленточный мелкозаглубленный фундамент со сваями: Ленточный мелкозаглубленный фундамент со сваями

Извините, но по вашему запросу ничего не найдено

Свайный фундамент

Фундамент на винтовых сваях используется при малоэтажном строительстве. Его главными преимуществами является возможность возведения

Фундамент под дом

От фундамента зависит прочность и срок службы здания. По статистики, большая часть затрат при

Опалубка

Скользящая опалубка – это передвижная строительная конструкция, необходимая для формирования монолитных строений из бетона.

Опалубка

Несъемная опалубка собирается из пустотелых блоков, изготовленных на промышленном предприятии из пенополистирола, щепоцемента или

Ленточный фундамент

Глинистая почва относится к неустойчивым грунтам и фундамент для дома должен подбираться с учетом

Свайный фундамент

Дом устойчив к промерзанию, грунтовым водам, защищен от проседания, выдерживает постоянные и временные нагрузки,

Мелкозаглубленный фундамент.

Мелкозаглубленный ленточный фундамент. Мелкозаглубленный фундамент цена

Мелкозаглубленный фундамент наиболее чаще используется при возведении строений с относительно малой массой — каркасных и деревянных домов, подсобное строение и там, где пучинистые силы грунта невелики.

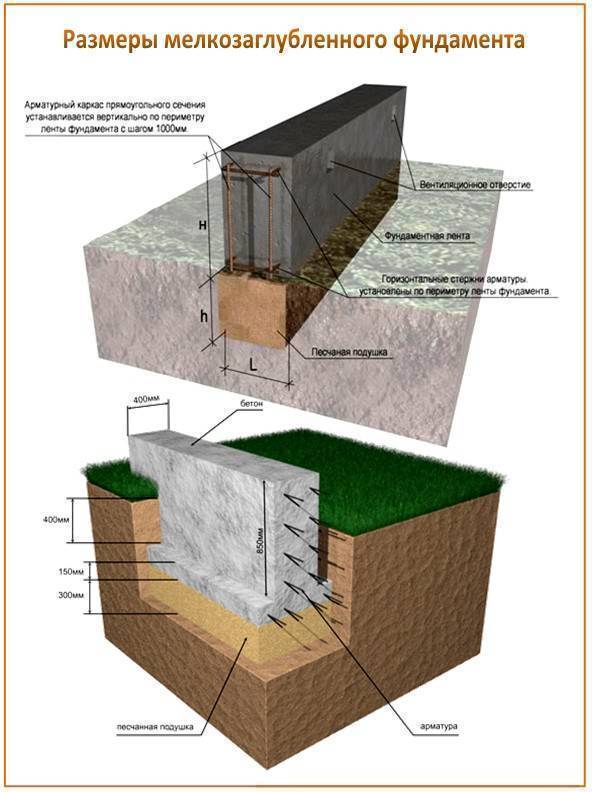

Мелкозаглубленный ленточный фундамент — это тот же ленточный фундамент, но расположенный на совсем маленькой глубине. Если быть точнее выше уровня промерзания грунта. Другими словами такой фундамент располагается посреди заглубленного и незаглубленного фундамента.

Мелкозаглубленный фундамент при промерзании пучинистого грунта ленточный как бы приподнимается, но это происходит значительно меньше, чем при незаглубленном фундаменте.

Мелкозаглубленный фундамент очень известен на практике строительства. Во-первых, фундамент намного дешевле заглубленного фундамента, а во-вторых, надежней незаглубленного.

Фундамент был проработан несколькими организациями России по строительству фундаментов, которые специализировались в основном на разработке проекта домов сельской местности.

Если вы хотите выбрать мелкозаглубленный фундамент для дома, помните, что некоторых деформаций фундаменту не избежать. Именно поэтому изгибная жесткость у всего дома должна иметь достаточно высокий показатель.

Мелкозаглубленный фундамент позволяет устроить подвал или погреб небольшого размера.

Его используют практически на всех видах грунтов. Исключение – чрезмернопучинистые.

Строительство мелкозаглубленного фундамента

Строительство мелкозаглубленного фундамента начинается с разметки, а затем прокопки траншеи на глубину 0.7 метра. Бока траншеи гидроизолируют толем или пергамином. Саму траншею заполняют песком на 0.2 метра и начинают монтировать опалубку. Обязательно на песок укладывается гидроизоляция. При строительстве мелкозаглубленного фундамента кладется сначала нижний слой арматуры, затем часть бетона, потом верхний слой арматуры на бетон и, наконец, заключительное бетонирование.

Армирование мелкозаглубленного фундамента

Армирование мелкозаглубленного фундамента начинается с подготовки. Сначала собирается деревянная опалубка. Стены внутри опалубки выстилают толем или пергамином. Толь, как и пергамин, позволяет в последствии после затвердевания бетона без затруднения снять деревянную конструкцию опалубки.

При армировании мелкозаглубленного фундамента на дно траншей сначала выстилается первый слой арматуры. Верхний слой армирования происходит на сыром бетоне перед самым завершением. Арматура вся связывается вязальной проволокой.

Песчаная подушка при строительстве мелкозаглубленного ленточного фундамента

Вы спросите, зачем надо делать песчаную подушку при строительстве мелкозаглубленного фундамента подсыпку?

Ну, во-первых, происходит замена части пучинистого грунта на непучинистый, а это уменьшает при промерзании деформацию мелкозаглубленного фундамента.

Во-вторых, даже если грунтовые воды располагаются высоко и дренаж сделать нельзя, деформироваться фундамент не будет. Это происходит потому, что в ограниченном объеме в мокром песке при неравномерном промерзании вода будет разгоняться равномерно по всей площади фундамента.

Важно помнить, что нельзя мелкозаглубленный фундамент оставлять незагруженным в зимнее время.

Утепление мелкозаглубленного фундамента

Не следует оставлять мелкозаглубленный фундамент на зиму незагруженным. Если же все-таки фундамент остался незагружен, то сам фундамент и землю вокруг него следует утеплить соломой, опилками или шлаковаты.

Во избежание негативных последствий после промерзания грунта на глубину промерзания вокруг фундамента лучше посадить кустарниковые насаждения или сделать задернение участка. Это аккумулирует отложение снега и снижает глубину промерзания земли.

Мелкозаглубленный фундамент стоимость

Стоимость мелкозаглубленного ленточного фундамента включает в себя:

• работа по разметке мелкозаглубленного фундамента
• земляные работы, песчаная подушка
• вязание каркаса арматуры мелкозаглубленного фундамента
• возведение опалубки мелкозаглубленного фундамента
• бетонирование мелкозаглубленного фундамента

Ленточный незаглубленный фундамент своими руками: пошаговая инструкция

Прежде чем описывать технологию строительства, надо сказать, что ленточный фундамент бывает трёх видов: незаглубленный, малозаглублённый и заглублённый. Первый делается без укоренения в грунт. Второй — немного вкопан в грунт. Третий имеет сильное основание в грунте. Незаглубленный ленточный фундамент — самый лёгкий вид фундаментов из этих трёх. Но он тоже имеет технические особенности, которые надо соблюдать.

Особенно рекомендуется использовать сваи на северных пучнистых грунтах Что такое свайный фундамент? При устройстве данного основания металлические трубы с лопастью на конце вкручиваются в грунт как саморезы. Сваи одновременно и поддерживают здание и распределяют нагрузку на грунт от веса строения. Лопасть на конце сваи препятствует выдавливанию конструкции из почвы при промерзании и пучении.

Особенно актуально такое устройство основания в северных регионах, где в силу климатических условий, при зимнем промерзании остро встает вопрос выдавливания силами пучения оснований легких зданий и сооружений. В таких условиях сваи подойдут и в качестве фундамента для гаража и как основание для одноэтажного кирпичного дома.

Для легких построек используют металлические лопастные сваи

Как определить глубину заложения фундамента на сваях? Методом шурфования определяется глубина промерзания. Бур вкручивается на такую глубину, чтобы лопасти находились ниже уровня промерзания в плотных слоях грунта.

На разрыв сваи выдерживают нагрузку до 330 Па. При этом максимальная сила давления при пучении составляет 0,2 Па.

Металлические лопастные сваи подходят для строительства легких построек. Для тяжелых зданий разработана технология буронабивных свай.

Огромным достоинством такого фундамента является то, что осуществлять работы по его устройству можно в любое время года в любых климатических условиях.

Ленточный фундамент

При устройстве ленточного фундамента необходимо использовать бетона марки М200 и выше. О том, как его приготовить самостоятельно, в каких пропорциях, читайте в статье «Состав бетона». Строительство ленточного основания требует большого объема подготовительных работ.

Надежность конструкции зависит от соблюдения технологий, хорошей гидроизоляции и используемых строительных материалов.

Глубина заложения ленточного фундамента зависит от типа почвы и уровня грунтовых вод.

Если у вас грунт под строением песчаный, то ленточный фундамент закладывается на глубину 30-40 см.

Если у вас глинистые, суглинистые или супесчаные то придется копать глубокую траншею и закладывать на глубину промерзания.

• Сделать песчаную подушку т.е. под ленточный фундамент необходимо насыпать слой песка толщиной не менее 20 см и утрамбовать его.
• Понизить уровень грунтовых вод. Для этого надо устроить отвод воды при помощи дренажной системы.
• Уменьшить глубину промерзания грунта при помощи утепления фундамента.
• Вокруг здания следует сделать отмостку.

Выполнение этих условий существенно снизит силы морозного пучения действующие на ленточный фундамент и даст возможность закладывать основание на меньшую глубину.

Устройство такого основания показано на схеме и подробно описано в статье «Мелкозаглубленный ленточный фундамент».

Если этого не делать, то придется закладывать на глубину промерзания или подумать о выборе в пользу столбчатого, плитного фундамента или фундамента на винтовых сваях.

Ширина ленточного фундамента зависит в первую очередь от несущей способность грунта и веса дома. Как самостоятельно рассчитать ширину основания написано в статье «Расчет фундамента«. В статье приведен пример расчета ленточного и столбчатого фундамента для деревянного дома 6х6.

Когда целесообразно рыть траншею

Классическим вариантом выполнения земляных работ для последующего устройства ленточного фундамента выступает рытье траншеи. Это объясняется, главным образом, финансовыми соображениями, так как в подобной ситуации объем необходимых земляных работ минимальный. Кроме того, практически всегда существует возможность привлечения необходимой техники, что заметно ускоряет ход выполнения работ.

Именно траншея роется в большинстве случаев при возведении небольших зданий в виде одноэтажных коттеджей, бань или хозяйственных построек. В этом случае требуемый объем земляных работ вполне может быть выполнен вручную, что позволит в очередной раз сэкономить. Минимальная глубина расположения фундамента составляет 30-40 см для южных регионов страны и 50-70 см для средней полосы и севера России. Эта величина зависит не столько от параметров постройки, сколько от глубины промерзания грунта, то есть климатических особенностей региона строительства.

Минимальная толщина монолитной или сборной ленты фундамента составляет 40 см, а максимальная величина параметра зависит от предполагаемой нагрузки от здания и свойств грунтов, расположенных на строительной площадке. На практике при возведении небольших одноэтажных построек применяется лента фундамента, ширина которой менее 40 см, но подобное несоблюдение требований строительных норм сложно назвать целесообразным и оправданным.

Последовательность работ

Земляные работы, которые являются подготовительными при устройстве ленточного фундамента, производятся в такой последовательности:

1. выравнивание поверхности земельного участка, предназначенного под строительство;
2. снятие растительного слоя (почвы) по всей площади возводимого здания;
3. нанесение разметки, предполагающей определение положения постройки и ее несущих стен;
4. рытье траншеи ручным или механизированным методом.

Требуемая глубина определяется данными проектной документации. При отсутствии проекта необходимая информация может быть получена от соседей, уже закончивших строительство. Смежные земельные участка, как привило, обладают схожими свойствами и характеристиками грунтов.

Ширина траншеи определяется, исходя из ширины ленты фундамента с добавлением 50-60 см для устройства опалубки при монолитном варианте или необходимого пространства для монтажа кирпича или блоков при сборной конструкции основания.

Когда лучше подойдет котлован

Устройство котлована в качестве подготовительных земляных работ перед сооружением ленточного фундамента производится реже, чем рытье траншеи. Это объясняется более серьезным объемом выполняемых работ, которые произвести без привлечения техники и механизмов достаточно сложно.

Однако, существует ряд ситуаций, когда устройство котлована оправданно:

• владелец здания планирует устройство и эксплуатацию подвала. Это наиболее часто встречающаяся ситуация, когда для ленточного фундамента выполняется рытье не траншеи, а котлована. Очевидно, что подобные работы проще и быстрее выполнить до появления каких-либо конструкций на объекте, поэтому используемая техника сразу занимается откапыванием котлована по всему плану постройки. Его глубина определяется проектной документацией и зависит от характеристики почвы и параметров строящегося здания;
• земляные работы проводятся в условиях сильного насыщения грунтов водой. Грубо говоря, нередко приходится заниматься строительством весной, когда сходит снег, или осенью с частыми дождями. В подобной ситуации достаточно сложно выкопать траншею, а затем сохранить ее геометрические размеры, необходимые для устройства опалубки и последующей приемки бетона. Опытные строители-практики прекрасно понимают, что в этом случае намного проще, быстрее и, в конечном счете, даже дешевле выкопать с применением необходимой техники не траншею, а котлован, осуществляя в нем работы по устройству ленточного фундамента;
• проект здания предусматривает цокольный этаж, достаточно серьезно заглубленный в землю. В этом случае не всегда нецелесообразно сначала рыть котлован под отметки цокольного этажа, а потом выполнять траншею под ленточный фундамент. На практике чаще просто выкапывается котлован под единую отметку, а уже в нем выполняются работы по монтажу или заливке фундаментов;
• характеристики и свойства грунта не соответствуют требованиям, предъявляемым для возведения здания. В некоторых случаях собственник постройки принимает решение улучшить свойства грунтов земельного участка, для чего выполняется подсыпка серьезных объемов песка. Она обычно производится в котлован. Очевидно, что в подобной ситуации целесообразно объединить работы по выемке грунта для фундаментов и подготовке площадки под засыпку песка в одну, что позволить заметно снизить необходимые расходы.

Перечень и последовательность работ по выкапыванию котлована практически не отличается от тех, что выполняются при рытье траншеи. По сути, отличие состоит только в объеме необходимой выемки грунта.

Ленточный мелкозалубленый фундамент

В пользу данного варианта выступает то, что, не смотря на небольшую глубину заложения, при устройстве такого фундамента вполне возможно устройство подвального помещения.

По технологии различают сборный и монолитный ленточный фундамент.

Сборный

Сборный будет состоять из готовых бетонных блоков, объединенных стяжкой. Этот фундамент хотя и монтируется несколько быстрее, однако уступает по прочности и срокам службы.

Монолитный

Монолитный изготавливается прямо на месте, раствор заливается в подготовленную опалубку. Он прочнее, прослужит дольше, однако и труда потребуется затратить на его возведение своими руками значительно больше.

Очень хорошо показывает себя данный тип фундамента при строительстве каркасных домов.

Особенности материалов

Мелкозаглубленный фундамент может быть выполнен с использованием определенных строительных материалов.

Самым распространенным является ленточный фундамент из железобетона (бетонная смесь + арматура). Также при возведении могут использоваться

• бутобетон (бутовый камень), подходит для легких песчаных почв или
• кирпич, для почв с минимумом грунтовых вод.

Мелкозаглубленный фундамент на пучинистом грунте

Пучинистость грунта вовсе не является противопоказанием для возведения мелкозаглубленного фундамента.   Основание дома в данном случае закладывается на достаточно небольшую глубину, поэтому и силы морозного пучения воздействуют на такой фундамент минимально.

Также мало подвержен данный тип и воздействию грунтовых вод.

Утепление мелкозаглубленного фундамента

Грамотное утепление позволяет защитить конструкцию от промерзания, а значит и от разрешения. Довольно удобным, эффективным и экономически выгодным является использование для утепления пенополистирола (по-простому — пенопласта).

Хорошее утепление позволит продлить срок службы фундамента и уменьшит расходы на отопление.

Хотя данный вид фундамента сложно назвать малозатратным, однако он подкупает своими показателям прочности и надежности.

Как уменьшить глубину заложения ленточного фундамента

После проведения всех расчетов по глубине заложения ленточного фундамента, частенько бывает так, что с учетом грунта и региона, его необходимо заложить очень глубоко. От сюда возникает вопрос о том, как сократить расходы и уменьшить глубину.

Существует несколько способов уменьшения глубины заложения ленточных фундаментов, все они основаны на том, чтобы уменьшить значение основных факторов, влияющих на фундамент.

Уменьшение глубины промерзания грунта

Изменить климат в регионе мы, конечно же, не сможем, но сможем изменить глубину промерзания, конкретно под подошвой фундамента, утеплив сам фундамент и грунт, прилегающий к нему с наружной стороны.

Таким образом мы сможем уменьшить глубину заложения фундамента, а также сократить расходы на него.

Отвод грунтовых вод от ленточного фундамента

Еще один действующий способ уменьшения глубины заложения ленточного фундамента – отвод воды от него.

Делается это с помощью устройства хорошей дренажной системы, которая отведет значительную часть воды от фундамента и не даст ей пагубно воздействовать на него.

Песчаная или песчано-гравийная подушка под фундаментом

В случае, когда на участке пучинистые слои грунта залегают достаточно глубоко, ленточный фундамент также придется закладывать на большую глубину. Уменьшить ее можно, заместив пучинистый грунт песчаной или песчано-гравийной подушкой.

Подушку желательно делать не только под подошвой фундамента, но и рядом с ним, как показано на схеме.

Стоит отметить, что самым надежным методом уменьшения глубины заложения ленточного фундамента, является комбинированный способ, т.е. и устройство подушки, и утепление, а также устройство дренажа, если это понадобится.

Как определить глубину заложения фундамента

На начальных этапах проектирования определяется глубина заложения ленточного фундамента, его тип и обустройство.

Эти данные необходимы для дальнейших расчётов ленточного фундамента по статическим и динамическим нагрузкам.

Здесь учитываются такие факторы, как: глубина сезонного промерзания, статический уровень подземных грунтовых вод, класс строения, сейсмичность района, геология грунтов.

Следуя рекомендациям СП, соответствующим требованиям ГОСТ, создаются индивидуальные проекты для отдельных объектов.

Знание этих положений необходимо каждому застройщику, который настраивается самостоятельно осуществлять этапы строительства от создания проекта до сдачи в эксплуатацию объекта.

Факторы, влияющие на глубину заложения фундаментов

Перед началом строительства сооружения сделайте проект на основе которого будут проводиться строительно-монтажные работы, подключение к существующим сетям коммуникаций. На основании этого документа, после оформления, сбора подписей у контролирующих организаций, выдаётся разрешение на строительство.

Важно! Не начинайте работы до получения разрешения на индивидуальное строительство.

Проектирование ленточного фундамента, определение его заглубления производится с учётом влияния следующих факторов:

1. Глубина сезонного промерзания ниже лежащих грунтов.
2. Уровень грунтовых, паводковых вод.
3. Состав и залегание грунтов, их свойства, несущая способность.
4. Класс ответственности, долговечности, капитальности сооружения.
5. Нагрузки, передающиеся на ленточный фундамент от веса здания.
6. Близко расположенные застройки.
7. Сейсмичность района.
8. Экологические и санитарные требования.
9. Экономическая целесообразность при выборе вариантов.

Глубина промерзания, методы определения

При определении глубины заложения подошвы фундамента важную роль играет правильное определение нормативной глубины промерзания для данного района строительства.

Проектные организации, для облегчения расчётов, пользуются картой с нанесёнными изотермическими линиями или таблицей, в которой указаны значения нормируемой глубины промерзания для крупных городов, регионов России.

Нормативную глубину промерзания в районе строительства ленточного фундамента можно посчитать самостоятельно по эмпирической формуле (5.3 СП 22.

) справедливой для районов с промерзанием 50 лет), степень ответственности, капитальность (ГОСТ 27751).

Немалую роль в проектировании играет:

• отсутствие выше грунтов, способных нести расчётную нагрузку;
• необходимость устройства подвала для проводки коммуникаций;
• нахождение рядом крупных объектов, способных изменить расположение и свойства грунтов за время эксплуатации;
• повышенная сейсмичность.

Привязка таких зданий производится на основе глубоких инженерных расчётов с учётом правил и требований СП , с применением необходимых мер защиты фундамента от пучения, подземных и паводковых вод.

Применяемые виды защиты:

• утепление, позволяющее сохранять температуру фундамента и предотвращать обмерзание;
• дренаж на уровне основания подошвы перфорированными трубами для отвода подземных и талых вод;
• несъёмная опалубка;
• утеплённая отмостка расчётной ширины;
• утепление цоколя;
• укрепление грунтов инъекцией цементного раствора при необходимости.

Фундаменты мелкого заложения, сплошные плиты

Фундаменты мелкого заложения применяют для зданий 2 и 3 категорий когда глубина промерзания низкая и заглублять подошву настолько экономически не целесообразно. Второй вариант — глубина сезонного промерзания ниже уровня грунтовых вод.

При этом, геология грунтов на участке должна позволять по природной несущей способности возводить мелко заглублённый фундамент.

Обустройство фундамента сплошной плиты по СП 50-101-2004.

Обустройство должно предусматривать дренаж, утепление отмостки, надёжную гидроизоляцию. Иногда заранее закладывается в проект усиление нижележащих грунтов методом инъекции цементным раствором, установка свай с целью удерживания фундамента от поднятия в случае вспучивания.

Эти меры достаточно эффективные, позволяют гарантировать долговечность фундамента до 50 лет. Расчёт заложения подошвы ведётся с учётом геологии распределения пластов грунта на участке.

Ширина фундамента зависит от несущей способности грунтов на которые он опирается и толщины кирпичной или блочной стены каркаса строения, расчётной по тепло потерям для данного климатического пояса.

Плитный монолитный фундамент рекомендуется возводить в густо застроенных городах и районах, например в Москве, где ограничена возможность копать глубокие котлованы. При соблюдении технологии строительства, плитный фундамент считается надёжнее других оснований.

Расчёт проводится по положениям СП 50-101-2004, сложен для не специалиста, выгоден по экономическим затратам, срокам возведения.

Минимальная глубина

Как определить глубину заложения фундамента? Глубина фундамента под гараж, баню и т.д. определяется, исходя из минимально допустимых показателей. В свою очередь, минимальная глубина залегания фундамента зависит от глубины промерзания почвы, степени ее пучинистости (коэффициента пористости) и высоты залегания подземных вод. Увеличение глубины промерзания и более близкое расположение воды повышает нагрузку при сезонном пучении, что требует увеличения заглубления фундамента. В то же время, при хорошем утеплении конструкции и обеспечении надежного дренажа, значение этих воздействий существенно снижается и их можно не учитывать.

Глубина фундамента для гаража или др. сооружений производится исходя из таблицы, рекомендуемой СНиП.

Глубина промерзанияпочвы без пучинистости, м	Глубина промерзания пучинистой почвы твердой и полутвердой консистенции, м	Минимальная глубина заложения фундамента, см
Не более 2	Не более 1	50
Не более 3	Не более 1,5	75
Более 3	1,5 — 2,5	100
2,5 — 3,5	150

Мелкозаглубленные ленточные опоры

Достоинством мелкозаглубленного фундамента является способность без разрушения перемещаться по вертикали при сезонном вспучивании земли. Благодаря монолитной конструкции лента по всей длине перемещается равномерно.

Глубина заложения бетонного мелкозаглубленного фундамента на глинах и суглинках не должна превышать 50% высоты замерзания почвы.

Мелкозаглубленный ленточный фундамент — особенности

Пример. В регионе с глубиной промерзания 1,4 м подошва мелкозаглубленной части должна располагаться не более 0,7 м ниже поверхности земли.

Для уменьшения пучения грунта под подошвой опоры устраивают гравийную подушку. Толщина засыпки в слабопучинистых слоях составляет 10—30 см. В местности со средней и высокой степенью пучения толщину подушки увеличивают до 40—80 см.

В состав дренирующей подушки включают крупнозернистый песок, щебень, гравий, шлак, керамзит, песчано-гравийную смесь.

Глубина заложения ленточного фундамента

Процесс заливки фундамента не так сложен, однако каждый этап необходимо производить с максимальной точностью и соответствием правилам: их несоблюдение грозит дальнейшими проблемами в виде неправильно залитого бетона, возникновения трещин и разломов, деформацией и многим другим. Один из важнейших вопросов, появляющихся, когда речь заходит про ленточный фундамент – глубина заложения. Она может быть совершенно разной, и если сделать ее недостаточной, то можно столкнуться с разрушительными процессами в ленте, а если чересчур углубить ее, то придется переплатить за заливку лишнее. Как же правильно установить, насколько глубоко следует погружать железобетонную ленту?

Глубина заливки ленточного фундамента: факторы влияния

На то, какой должна быть траншея под ленту, влияет несколько вещей:

• вид грунта;
• высота залегания грунтовых вод;
• степень промерзания земли в холодные месяцы: перед тем, как рассчитать глубину ленточного фундамента, следует взять среднее число отрицательных показателей температуры, извлечь из него корень, и умножить на постоянный коэффициент, который имеется у каждого типа грунта;
• материалы, из которых будет построен дом;
• конструкция здания: количество этажей, наличие или отсутствие подвальных помещений, характер перекрытий, прилегающие строения.

Совет! Минимальная глубина ленточного фундамента при нормальных условиях должна составлять полметра. Желательно сделать ее больше, а если строить здание предстоит на сложном грунте или вес строения будет слишком крупным, то этот параметр будет существенно больше.

Ленточный фундамент: глубина в разных условиях

В зависимости от грунта и степени промерзания заливку ленты следует осуществлять при следующих значениях:

Как глубоко промерзает грунт?

Уровень промерзания зависит от климатических условий конкретного региона: средний температурный режим в осеннее и зимнее время, длительность холодного периода, влажность грунта и его тип. Так, в южных регионах грунты в среднем промерзают на 80-100 см, в средней полосе России – от 120 см до 150 см, а в северных городах значение может доходить до 2,5 метров. Подробные сведения о промерзании различных грунтов в каком-либо конкретном регионе страны можно найти в СНиП

Какой глубины делать ленточный фундамент при сложном грунте?

К сложным относятся те грунты, в составе которых есть глина в чистом виде или в сочетании с песком или другими примесями. Если в таком грунте слишком много воды, то заливать фундамент на таком месте нельзя, поскольку готовый дом может «поплыть», и его конструкция разрушится. Кроме того, глина дает усадку достаточно медленно, а возникновение пучинистого эффекта требует заглублять ленту довольно основательно. Обычно в этом случае к уровню промерзания прибавляется около полуметра, и на такую глубину и следует заливать ленту под основание дома.

Общие выводы

В большинстве случаев следует закладывать ленточный фундамент на глубину промерзания с прибавлением запаса на усадку и возможные деформации грунта, сам тип которого также немаловажен, поскольку его физические свойства напрямую связаны с интенсивностью промерзания. В случае, если показатель залегания ленты вычислен приблизительно (например, если точных значений по промерзанию в определенном регионе нет), то лучше округлить его в большую сторону, поскольку последствия от недостаточно глубокой заливки будут куда серьезнее, чем затраты на само строительство. От того, какой глубины ленточный фундамент будет установлен, зависит и степень нагрузки на здание. Поэтому, если дом планируется построить в два и более этажа или из тяжелых материалов, есть смысл сделать фундамент глубже, чтобы в процессе усадки он не принял неправильное положение.

И напоследок небольшое видео по изготовлению ленточного фундамента:

Глубина фундамента для двухэтажного дома

Если говорить о том, как рассчитать глубину заложения фундамента в данной ситуации, то следует отметить, что на расчеты будут оказывать непосредственное влияние все указанные выше факторы. Такие здания относятся к малоэтажному строительству. В связи с этим при благоприятном климате и устойчивом типе грунта для них может подойти и базис мелкого заглубления.

Для ленточных оснований, расположенных на пучинистых грунтах, основание заглубляют обычно из расчета 0,8м на этаж.

Грубо глубина фундамента для двухэтажного дома рассчитывается следующим образом: N*0,8, где N – этажность постройки. Таким образом, фундамент следует заглубить на 160см.

Мелкозаглубленный фундамент

Иногда фундамент глубокого заложения строит очень дорого. Тогда рассматривают свайный (свайно-ростверковый) или фундаменты мелкого заложения (мелкозаглубленные). Их еще называют «плавающими». Их только два вида — это монолитная плита и лента.

Плитный фундамент считается самым надежным и легко предсказуемым. У него такая конструкция, что она может получить значительные повреждения только при грубых просчетах при проектировании. Тем не менее, и его можно испортить.

Тем не менее, застройщики плитные фундаменты не любят: они считаются дорогими. На них уходит много материала (в основном арматуры) и времени (на вязку той же арматуры). Но иногда плитный фундамент получается дешевле ленточного глубокого заложения или даже свайного. Так что не сбрасывайте его сразу со счетов. Он бывает оптимальным, если строить хотят тяжелое здание на пучнистых или сыпучих грунтах.

Фундамент мелкого заложения

Мелкозаглубленная лента может иметь глубину от 60 см. При этом она должна опираться на грунт с нормальной несущей способностью. Если глубина плодородного слоя больше, то глубина заложения ленточного фундамента увеличивается.

С ленточными фундаментами  мелкого заложения под легкие здания все очень просто: они работают хорошо. Комбинация со срубом из бревна или бруса — это экономный и в то же время надежный вариант. Если и случаются перегибы ленты, то упругая древесина отлично с ними справляется. Почти также хорошо себя на такой основе чувствует себя каркасный дом.

Более внимательно нужно просчитывать если на мелкозаглубленном ленточном фундаменте собираются строить задние из легких строительных блоков (газобетона, пенобетона, и т.п.). Они на изменения геометрии реагируют не самым лучшим образом. Тут нужна консультация опытного и, обязательно, компетентного специалиста с большим опытом.

Строение плитного фундамента

А вот под тяжелый дом мелокзаглубленный ленточный фундамент ставить невыгодно. Чтобы передать всю нагрузку, его нужно делать очень широким. В этом случае, скорее всего, дешевле будет плитный.

Как работает мелкозаглубленый фундамент

Этот тип используется тогда, когда бороться с силами пучения слишком дорого и не имеет смысла. В случае с фундаментами мелкого заложения с ними и не борются. Их, можно сказать, игнорируют. Просто делают так, что фундамент и дом поднимаются и опускаются вместе с вспучившимся грунтом. Потому их еще называют «плавающими».

Все что при этом необходимо — обеспечить стабильное положение и жесткую связь всех частей фундамента и элементов дома. А для этого нужен правильный расчет.

Недостатки и преимущества

Недостатков у мелкозаглубленного фундамента немного: он эффективен на участках с невысоким уровнем подземных вод, иначе лучше остановиться на свайном фундаменте. Для постройки кирпичных и блочных домов требуется дополнительное усиление.

Достоинств значительно больше: простота возведения конструкции, к тому же, можно обойтись без специализированного оборудования, небольшой фронт работ, временные затраты значительно ниже, если брать к сравнению заглубленный.

Рекомендуемое к просмотру видео:

И самое главное преимущество – мелкозаглубленный фундамент, глубина заложения которого не требует вырывания целых котлованов, очень экономичен в финансовом плане.

Расскажите об этой статье друзьям в соц. сетях!

Источники: , -doma/,

Виды ленточного фундамента по глубине заложения

Согласно СНиП –87 «Земляные сооружения, основания и фундаменты» ленточные несущие основания классифицируются по двум признакам:

• по глубине заложения;
• по способу устройства.

Глубина заложения фундамента зависит от несущей способности почвы и расчётной нагрузки, которая будет оказываться на возводимый фундамент. Несущая способность почвы определяется исходя из её типа, глубины промерзания и наличия грунтовых вод на участке, где планируется постройка здания. О конструкции и способе устройства ленточного фундамента читайте в следующем разделе.

Мелкозаглублённый ленточный фундамент

Мелкозаглублённый ленточный фундамент представляет собой ленту из бетона и армирующего каркаса, находящуюся на небольшой глубине в земле. Минимальный уровень заложения зависит от глубины промерзания грунта, его пучинистости и высоты грунтовых вод.

Мелкозаглублённый ленточный фундамент может быть изготовлен из железобетона, кирпича или пеноблоков

Рекомендуемое минимальное заглубление ленточного фундамента можно узнать в СНиП II–Б.1–62. Для ознакомления предлагаем таблицу, составленную на основе данных из этого документа. В среднем по России глубина заложения варьируется от 0,4 до 0,75 м. Дополнительно можно рассмотреть глубину сезонного промерзания почвы в регионе, где планируется заложения несущего основания.

Таблица: глубина заложения фундамента в зависимости от уровня промерзания грунта

Глубина промерзания непучинистых типов грунта	Глубина промерзания слабо пучинистого грунта полутвёрдой консистенции	Глубина заложения фундамента
до 2 метров	до 1 метра	0,5 м
до 3 метров	до 1,5 метров	0,75 м
более 3 метров	от 1,5 до 2,5 м	1 м
	от 2,5 до 3,5 м	1,5 м

Глубина заложения мелкозаглублённого ленточного фундамента в центральном регионе России не должна быть меньше 0,5 м

Возведение мелкозаглублённых ленточных фундаментов рекомендовано в следующих случаях:

• в регионах с высокой среднегодовой температурой и малой глубиной промерзания грунта;
• при строительстве частных домов по каркасной технологии, а также построек из газобетона, пенобетона и других материалов с малым весом;
• при утеплении несущего основания с внешней стороны вкупе с обустройством отмостки из щебня, песка и бетона.

Возведение мелкозаглублённого ленточного фундамента на грунте, состоящем из торфа, сапропели, ила и других органических отложений, категорически запрещено. Не рекомендуется возводить этот тип ленточного основания на смешанных и пучинистых типах грунта, перенасыщенных влагой.

Заглублённый ленточный фундамент

Заглублённый фундамент или фундамент глубокого заложения представляет собой несущую железобетонную или сборную ленту, находящуюся ниже, чем уровень промерзания грунта на 20–30 см.

Глубина заложения несущей ленты может достигать 1,5–2 м в зависимости от уровня промерзания почвы

Основная идея глубокого заложения несущей ленты — опора на плотные слои грунта, имеющие более высокую несущую способность. Этот вид фундамента подразумевает ещё большие объёмы земляных работ и затрат бетонной смеси.

Возведение ленточного фундамента глубокого заложения рекомендовано:

• в регионах с низкой температурой в зимний период и промерзанием почвы на большую глубину;
• если планируется строительство двух- или трёхэтажного дома из кирпича, железобетонных блоков и плит;
• при наличии мелкозернистых типов грунта, перенасыщенных влагой.

Помимо этого, заглублённый фундамент позволяет обустроить подвал. При качественной изоляции и достаточном утеплении возможно обустройство цокольного этажа, предназначенного для проживания или хранения вещей.

Глубина фундамента для двухэтажного дома

Если говорить о том, как рассчитать глубину заложения фундамента в данной ситуации, то следует отметить, что на расчеты будут оказывать непосредственное влияние все указанные выше факторы. Такие здания относятся к малоэтажному строительству. В связи с этим при благоприятном климате и устойчивом типе грунта для них может подойти и базис мелкого заглубления.

Для ленточных оснований, расположенных на пучинистых грунтах, основание заглубляют обычно из расчета 0,8м на этаж.

Грубо глубина фундамента для двухэтажного дома рассчитывается следующим образом: N*0,8, где N – этажность постройки. Таким образом, фундамент следует заглубить на 160см.

Глубина траншеи под закладку ленточного фундамента

На какую глубину копать траншею для заложения ленточного фундамента. Как определить и рассчитать углубленность фундументных конструкций и не допустить промерзания основания дома.

Владельцы частных земельных участков стараются сэкономить на строительстве дома или хозпостройки. Поэтому они обходятся без документации. А ведь в ней предусмотрено всё – в том числе указана глубина траншеи под ленточный фундамент. При отсутствии этих данных, нужно искать информацию самостоятельно.

Траншея под невысокую ленту

Если нет проекта дома, перед началом строительства нужно изучить строительные нормы.

Главный документ, регламентирующий устройство оснований зданий – свод правил (СП) В отношении глубины заложения фундаментных конструкций в нём выделена целая глава (5.5).

Факторы, влияющие на уровень заглубления фундамента

Ленточный тип фм в частном домостроении весьма популярен. При его возведении тратится не так много материала, как с плитным монолитом, и он не столь специфичен, как свайное основание дома.

Это универсальная для малоэтажных зданий конструкция, которую вполне можно залить самостоятельно.

Сложная конфигурация ленты с учётом расположения стен

Факторы, влияющие на выбор фундамента:

В официальном проектировании на основании перечисленных условий делается несколько вариантов расчетов, среди которых выбирается наиболее оптимальный по технико-экономическим показателям.

Рекомендуем прочесть: как обустроить глубокозаглубленный ленточный фундамент.

Главное – глубина промерзания

Чтобы не допустить морозного пучения, под ленточные фундаменты, на которые будут опираться стены здания, предусматривается такая глубина траншеи:

Без специальных исследований невозможно определить ни тип грунта, ни поведение грунтовых вод. За основу берут третий вариант грунта, когда подошва фундамента опускается на полметра ниже глубины промерзания (УГП).

УГП можно не принимать во внимание только, когда точно известно, что грунт не имеет пучинистых свойств, или деформации не нарушают целостности конструкций.

Отметки подошвы фундамента и дна траншеи почти никогда не совпадают, так как между ними либо дренирующая подушка из ПГС, либо подбетонка.

Поэтому, рассчитывая глубину траншеи, к проектной отметке подошвы ленты следует прибавлять сантиметры, необходимые для подстилающих слоёв. При этом глубиной заложения (Нз) фундамента считается положение его подошвы, а не уровень дна котлована или траншеи.

Как измеряется Нз фундамента

Особенности ленты мелкого заложения

Всё, что говорилось выше, актуально для полноценных высоких фундаментов. Но для небольшого дома можно залить ленту мелкого заложения (кратко МЗФЛ).

Этот вид применяется для небольших одноэтажных зданий, характеризуется уровнем заглубления, значительно меньшим, чем УГП.

Это даёт экономию бетона, металла, и снижает себестоимость объекта.

Невысокая лента заглубляется лишь наполовину

Лента бывает незаглублённой, когда она на поверхности, а в грунт закладывают только подстилающие слои. Глубина траншей зависит от высоты песко-щебёночной подушки. Такой вид используют только под лёгкие постройки типа гаража, сарая или курятника.

Читайте на нашем сайте: фундамент под сарай.

Ошибочно думать, что близкое к поверхности расположение фундамента позволяет заливать его без предварительно расчёта.

Допускают другие ошибки – например, заливают бетон прямо в траншею, без каких бы то ни было прослоек, в том числе гидро- и теплоизоляционных. Да ещё и оставляют фундамент на зиму, не выведя стены дома.

Воздействие касательных сил морозного пучения может вытолкнуть конструкцию из грунта. Результат не заставит себя ждать.

Любой фундамент требует гидроизоляции, и не только стенок, но и подошвы. Для этого используют рулонный материал.

Чтобы в результате подвижек грунта он не повреждался, кроме нежёстких подстилающих слоёв (а иногда и вместо них) устраивается жёсткий слой, из тощего бетона. Его толщина тоже закладывается в глубину траншеи.

Ширина траншеи должна учитывать размер самой ленты, опалубки для её заливки и толщину теплоизоляционных слоёв с добавлением запаса по 20 см с каждой стороны.

Размеры и модели кабинок для душа

Рассмотрим наиболее популярные модели душевых кабин с турецкой баней по отзывам потребителей.

Bourgeois. Модель, практически не имеющая отрицательных отзывов. Была создана специально для небольших ванных комнат. Отличается компактными размерами и, одновременно с этим, невероятной функциональностью и роскошным внешним видом. Помимо турецкой бани, в душевой кабине есть опция гидромассажа. Поддон у душевой кабины небольшой, но очень удобный и широкий.

Душевая кабина

Niagara NG 908S. Имеет довольно компактные габариты, но высокий и удобный поддон. Парогенератор отличается средней мощностью. Нареканий на устройство в процесс эксплуатации практически не возникало.

Luxus 532. Модель отличается немалыми габаритами (в ней спокойно могут принимать душ два человека одновременно) и глубоким поддоном. По отзывам потребителей, душевая кабина отличается качественной сборкой и многофункциональностью.

На этом мы заканчиваем знакомство с душевыми кабинами, оснащенными опцией турецкой бани. Удачных покупок!

Душевая кабина

Минимальный размер душевых кабин с функцией сауны составляет 90х90 см. Есть модели на пару сантиметров больше. У других кабинок для душа с функцией сауны стенки сбоку длиннее – 120 см.

Естественно, трудно все время стоять в душевой кабине небольшого размера. А ведь назначение парилки – расслабление всего организма. Вот почему в кабинах имеется удобное сидение откидного типа, на котором при желании можно посидеть.

Разнообразие моделей

Главное отличие данных душевых кабин в том, что их поддон имеет разную высоту. Например, есть такие модели с функцией сауны, у которых поддон схож с ванной. Его глубина составляет целых 40 см. В этих поддонах можно купать малышей. Наливаете туда воду, ребенок купается, а взрослый человек может удобно сидеть на поддоне. Имеются кабины, предназначенные для размещения в углу, а есть такие, которые можно располагать у стены.

Высота душевых кабин, в которых имеется удобная функция турецкой бани, составляет 210 см. Этот размер внешний. Чтобы обеспечить хорошую температуру и влажность, у всех моделей есть потолок. Необходимо выбирать душевые кабины с раздвижными дверями. Именно такая конструкция хорошо поддерживает нужный микроклимат внутри кабины. Распашные двери для этого совершенно не подходят.

Если устройство душевой кабины достаточно простое, можно попробовать подключить ее собственными силами. Сначала выполняется монтаж днища. Следующий этап – вывод пластиковой трубы канализации. Ее диаметр должен составлять 5 см. Когда поддон надежно укреплен, на него устанавливаются стены, далее крепится потолок. Дверцы монтируются на завершающем этапе.

Необходимо все те места, где имеются соединения и швы, обработать герметиком прозрачного цвета. Можно использовать такой вид герметика, который применяется для аквариумов. При установке кабины тщательно проверьте надежность крепления всех кранов и шлангов. Соединения следует хорошо подтянуть и обработать герметиком.

Нужно признать, что многие душевые кабины в ванной комнате рядовой квартиры поместятся с трудом. Их поддон и поддоном тяжело назвать. Такая баня сама по себе является небольшой комнатой. Вот некоторые примеры (при высоте чуть более двух метров):

Рядовым гражданам покупка таких изделий не грозит. Внутри оборудована настоящая комната с сиденьями, лежанками, в комплекте может поставляться бадья, остаётся лишь веник купить. Поддон, как таковой отсутствует. У некоторых моделей внутри два помещения: баня, как таковая и парилка.

1. Монтируете низ днища.
2. Выводите канализационную трубу, используя пластиковую трубу диаметром 50 мм.
3. На поддон, хорошо укрепленный, устанавливаете стены кабинки.
4. Затем монтируете потолок.
5. Потом устанавливаете дверцы.
6. Каждый шов нужно пройти герметиком (многие используют обычный прозрачный герметик, используемый в аквариумистике).

Обязательно надо перепроверить надежность соединения кранов, шлангов, штуцеров. Своевременное обнаружение некачественных креплений позволит избежать ненужных протечек в будущем. Если не хотите быстро забить форсунки шлаками, подавайте в кабинку очищенную воду. Важно продумать вытяжную вентиляцию, она не позволит грибкам развиваться в вашей ванной.

Прекрасно, если вы решите выбрать душевую кабину с турецкой баней, которая оснащена встроенной системой очистки. Она будет оповещать вас о том, что пришло время для профилактики. Стоит признать, многие современные душевые кабины по праву считаются умными. Есть модели, в которые встроены озонаторы, используемые для дезинфекции ванной, кабинки.

Что такое глубина заложения фундамента

Перед началом планирования дома, вы должны решить, в каком месту участка хотите поставить дом. Если геологические исследования уже есть, учитывайте их результаты: чтобы меньше было проблем с фундаментом, имел он минимальную стоимость, желательно выбрать самый «сухой» участок: там, где грунтовые воды находятся как можно ниже.

Первым делом вы должны определиться с местом для дома на участке

Далее в выбранном месте проводят геологические исследования почвы. Для этого бурят шурфы на глубину от 10 до 40 метров: зависит от строения пластов и планируемой массы здания. Скважин делают как минимум, пять: в тех, точках, где планируются углы и посередине.

Средняя стоимость такого исследования — порядка 1000 $. Если стройка планируется масштабная, сумма не сильно отразится на бюджете (средняя стоимость дома 80-100 тыс. долларов), а уберечь может от многих проблем. Так что в этом случае заказывайте исследование у профессионалов. Если же поставить хотите небольшую постройку — небольшой дом, дачу, баню, беседку или площадку с мангалом, то вполне можно сделать исследования самостоятельно.

Незаглубленный монолитный фундамент ленточного типа: технология строительства

Незаглубленный ленточный фундамент своими руками возводят из бетонной смеси. Для того чтобы получить надежное основание, необходимо соблюдать определенную последовательность действий.

1. Подготовка земельного участка к строительству. На этом этапе производится вырубка деревьев и кустарников, очистка площадки от мусора и дерна, выравнивание и уплотнение грунта. Выполняется разметка: по углам внутреннего и внешнего контура фундамента в грунт вбиваются колышки, между которыми натягивается шнур. Следует рассчитывать ширину траншеи таким образом, чтобы она была на 100-150 мм шире фундамента.
2. Роется траншея глубиной не менее 600 мм. Днище должно быть горизонтальным. На дно рекомендуется уложить геотекстиль, а затем – подсыпку из песка и гравия – около 200 мм. Подсыпку необходимо уплотнить, для чего песчано-гравийную смесь предварительно смачивают. В итоге она должна образовать горизонтальную плоскость.
3. Из обрезных досок или толстого листового материала (фанеры, плит OSB, влагостойкой ДСП) сооружается внутренняя опалубка. Она должна быть высотой около 500 мм: верхняя ее часть будет выступать над землей и являться цоколем постройки. Вертикальные элементы опалубки укрепляются кольями и упорами, чтобы обеспечить достаточную прочность.
4. Монтируем арматурный короб. Для этого из прутьев арматуры диаметром не менее 10 мм создаем решетчатую конструкцию, ячейки – со сторонами не более 100 мм. Арматура укладывается в несколько рядов, расстояние между которыми по высоте не должно превышать 130 мм. Короткие прутья соединяются с нахлестом не менее 120 мм. Арматура связывается в местах пересечения мягкой проволокой. Сварка допускается для арматуры с индексом «С».
5. Монтаж внешней опалубки: все выполняется после окончания армирования точно так же, как и на этапе монтажа внутренней опалубки. Важно, чтобы верхний край опалубки был на одном, строго горизонтальном уровне (контролируют ватерпасом). Чтобы предотвратить разрушение опалубки, верхние края соединяют распорками через каждые 500-600 мм.
6. Бетонирование выполняется в один прием смесью марки М150-М250. При заливке бетон трамбуют, чтобы исключить образование воздушных мешков. После заливки нужно выполнить вибропрессование, либо многократно проткнуть раствор штыковой лопатой.

Для того чтобы бетон застывал равномерно, не растрескиваясь, его следует периодически смачивать и укрывать полиэтиленовой пленкой. Застывание происходит в течение 5-6 суток, после чего опалубку можно демонтировать: незаглубленный плитный фундамент можно нагружать.

Совет: для того чтобы обеспечить вентиляцию пространства под половыми досками, необходимо устройство продухов. В опалубку укладывают отрезки труб, которые не заполняются раствором.

Незаглубленный фундамент из бетонных блоков возводится по тем же правилам, за исключением армирования. Для скрепления блоков друг с другом, уложенных с перевязкой, используют цементно-песчаный раствор, а между рядами монтируют армопояс из трех прутьев диаметром не менее 20 мм.

Теплоизоляция основы

Для защиты от промерзания почвы мелкозаглубленные конструкции теплоизолируют

Для защиты от промерзания почвы мелкозаглубленные конструкции теплоизолируют. Изоляция не позволяет холоду проникать через бетонные слой к зонам, которые находятся ниже фундаментной подошвы.

Для теплоизоляции применяют экструдированный пенополистирол, который не разлагается под воздействием влаги. Чем больше толщина, тем лучше теплоизоляция.

2.5 см пенополистирола имеет сопротивляемость как  1.2 метра почвы. Но необходимо закладывать качественную горизонтальную и вертикальную изоляции. Это предотвратит замерзание и набухание грунта под фундаментом.

Главное, чтобы перед укладкой основания были проведены все необходимые расчеты, только так можно построить устойчивое и надежное сооружение.

Источники:

Фундамент для дома из бруса — «Timber Pro»

Вы решили построить дом из бруса. Отличный выбор! Он довольно просто строится и отлично выглядит. Кроме того дерево — это экологически чистый строительный материал, проверенный временем. Но, как и строительство любого дома, строительство дома из деревянного бруса начинается с фундамента.

Поскольку такой дом не очень тяжел, то и строить его можно на достаточно простом фундаменте, что позволит немного сэкономить.

Выбор фундамента

Из фундаментов, которые наиболее часто используются в частном строительстве деревянных домов можно выделить условные три группы:

• Столбчатый или свайный.
• Мелкозаглубленный ленточный.
• Плитный.

Выбор конкретного типа фундамента зависит от местности постройки, свойств почвы и индивидуальных предпочтений.

Свайный фундамент

Одно из главных преимуществ данного фундамента— возможность установки практически на любом ландшафте, будь то склон или равнина.

Первым делом необходимо подсчитать количество свай. Для этого нужно знать их диаметр и вес дома. Следующим шагом будет их равномерное распределение по площади дома, а в местах установки выкапывают углубления.

Площадку под свайный фундамент выравнивать нет необходимости.

Выбор вида сваи — дело каждого, но в частном строительстве используют обычно винтовые сваи, т. к. для их монтажа не требуется спецтехника.

Что же такое винтовая свая? Это металлический прут или труба, на одном конце которого находятся специальные лопасти, с помощью которых сваю вкручивают в землю на манер шурупа.

Поверхность металлической сваи обрабатывается специальным антикоррозийным составом.

В специально приготовленные углубления необходимо установить сваи и вкрутить ее в землю на нужную глубину. Почва, в которую установлены сваи, может быть абсолютно разной, главное, чтобы острый конец сваи, тот, где лопасти, находился в плотнй ее часте.

После установки сваиобрезают под нужный размер, так, чтобы площадка под фундамент находилась строго горизонтально, после чего сваи соединяются металлическим швеллером.

Ленточный фундамент

Мелкозаглубленный ленточный фундамент очень часто встречается в частном строительстве бань, домов, сараев и хозпостроек. Из себя представляет полосу бетона, похожую на ленту, которую заливают под каждой стеной будущего дома, собственно, поэтому он и называется ленточным.

Мелкозаглубленным же он называется потому, что часть его находится на глубине примерно 70см от поверхности(это для непучинистых грунтов) и на 150см для пучинистых почв.

От этого напрямую зависит стоимость фундамента.

Первым этапом при постройке фундамента данного типа необходимо выровнять и расчистить площадку, убрать верхний слой почвы, траву, а также разметить место колышками с натянутой на них веревкой.

Следующим этапом нужно вырыть небольшой ров глубиной 80 и шириной 40см и выложить его полиэтиленовой пленкой. После этого в ров укладывается песчаная подушка и плотно трамбуется, устанавливается опалубка и кладется арматура, уже после чего заливается раствор.

Плитный фундамента

Такой фундамент при пучении перемещается вместе с почвой, чем обеспечивает стабильность всей постройке. В этом состоит его главное положительное качество.

Для заливки плитного фундамента, в первую очередь, нужно выровнять место под дом и вырыть котлован по площади чуть больший площади дома. Глубина котлована будет около 30 см. В котлован засыпается слой щебня, затем слой песка и очень тщательно утрамбовывается. Сверху песчаной подушки необходимо сделать стяжку примерно в 1 см для того, чтобы не повредить подушку.

После на стяжку кладется слой гидроизоляции так, чтобы его края можно было загнуть на плиту.

Толщина будущей бетонной плиты зависит от веса дома, в среднем, для дома из бруса, она составляет 25-30см. Исходя их толщины плиты устанавливается и опалубка необходимой высоты. По всей поверхности плиты устанавливается арматура в виде металлической сетки с ячьей 30-40см, после чего заливают раствор.

Когда фундамент затвердеет на него кладут еще один слой гидроизоляции, соединяют с концами первого слоя и запаивают. Сверху гидроизоляции рекомендуется класть утеплитель.

Мелкозаглубленный фундамент в Москве заказать под ключ

Мелкозаглубленный ленточный фундамент – это железобетонная монолитная полоса, которую необходимо укладывать по периметру здания и в местах создания несущих стен. Из названия понятно, что это основание имеет небольшую глубину. Такой вид основы подходит для строительства низкоэтажных жилых домов и промышленных построек, не создающих большого давления на основание.

Увеличить уровень его прочности можно благодаря использованию специальной арматуры. Прежде чем начать укладку, следует обратить внимание на следующие факты:

• Конструктивные особенности;
• Высота здания;
• Планируемое количество этажей;
• Вес и количество перекрытий, что влияет и на стоимость;
• Тип материала, из которого будут возводиться стены.

Мелкозаглубленная фундаментная лента закладывается выше глубины промерзания почвы, проходя полностью под всеми стенами строения. Именно мелкозаглубленная лента под ключ считается наиболее экономичным вариантом создания основания дома.  Она идеально подходит, как для строительства деревянных, так и небольших кирпичных и бетонных домов.

В нашей компании вы можете заказать мелкозаглубленный фундамент под ключ в Москве и Московской области. Мы гарантируем высокое качество строительства и использование надежных материалов. Вас приятно удивит и порадует приемлемая цена на услуги. СтройДом предоставляет гарантию на каждую из работ, выполняя все на высоком профессиональном уровне. Ждем ваших звонков уже сегодня, чтобы ответить на все интересующие вопросы.

Цена — Мелкозаглубленный ленточный фундамент

Окончательную смету Вашего проекта составит наш специалист. Выезд и консультация бесплатно. Позвоните нам: +7 (499) 394-31-58 или напишите и мы вышлем подробный прайс-лист.

Наименование работ	ед. изм.	стоимость, руб
Мелкозаглубленный ленточный фундамент:
300х600	м.п.	4100
300х800	м.п.	5000
300х1000	м.п.	6300
400х600	м.п.	5000
400х800	м.п.	6700
400х1000	м.п.	8400

Заказать Мелкозаглубленный ленточный фундамент Рассчитать стоимость Выслать свой проект на расчет Обслуживание и гарантия

После завершения работ специалистами компании СтройДом — мы всегда будем на связи. Сотрудники компании предоставят гарантию на выполненные работы. Выбрать по типу.

Мелкозаглубленный ленточный фундамент для дома своими руками

Прежде чем приступить к строительству здания, надо заказать гидрогеологические исследования и, в зависимости от результата, определиться с видом и конструкцией фундамента. Итак, на основании полученного заключения предстоит построить мелкозаглубленный ленточный фундамент для дома, который по своим характеристикам будет соответствовать всем строительным нормативам.

Особенности данного типа

1. МЗФ — хороший вариант для возведения деревянных и каркасных малоэтажных строений. Но имейте в виду, что грунтовые воды на участке должны располагаться низко, а в структуре почвы допускается содержание только небольшого количества торфяника, глины, пылеватого песка или лёссовидных суглинков. Несущая способность таких оснований должна быть довольно высокой.
2. Заглубление ниже на 50-70% глубины сезонных промерзаний, включая подстилающую подушку.
3. Чаще всего это лента из монолитного железобетона, бетонируемая под несущими стенами и перегородками. Его можно устроить бетонным, кирпичным, бутовым или бутобетонным (для основы используют прочный бутовый камень). Возможен вариант возведения МЗФ из сборных конструкций, плит ФЛ и блоков ФБС. Но это значительно удорожает строительство и потребует использования кранового оборудование. К такому типу также относятся плитные фундаменты.
4. Обладает следующими преимуществами:
   • уменьшенные объёмы, по сравнению с глубоким заложением;
   • простота и скорость по времени выполнения работ;
   • экономичность;
   • возможность выполнения в здании пола непосредственно по грунту;
   • площадь боковой поверхности, соприкасающаяся с землёй небольшая, что приводит к незначительному воздействию касательных сил;
   • малая вероятность подтопления грунтовыми водами;
   • возможность самостоятельного сооружения без привлечения тяжёлой техники;
5. Недостатки:
   • невозможность устройства мелкозаглублённых ленточных фундаментов в зданиях из тяжёлых конструктивов;
   • отсутствие подвальных помещений.

Технология возведения мелкозаглубленного ленточного фундамента своими руками

Состав работ состоит из следующих этапов:

1. Подготовка территории строительной площадки с уборкой лишних предметов, выравниванием рельефа, выкорчёвкой кустарников и деревьев с удалением корней. Обязательно предусмотреть площадь для складирования стройматериалов.

2. Разметка МЗФ. Проект дома должен учитывать требования нормативных документов по выдерживанию расстояний от ограждения участка. При помощи теодолита размечаются оси с закреплением сторожков и выносок. Ширина ленты принимается ≥ 10 см запланированной толщины стен. Для МЗФ, в большинстве случаев, 30 или 40 см. Определение требуемой ширины выполняется по специальной формуле с учётом будущих нагрузок на конструкцию и несущей способности грунтового основания (примеры расчётов приведены в справочных пособиях). На хорошо выровненной поверхности закрепляется деревянными колышками обноска по ширине ленты. На колышки натягивается крепкий шнур. Для возможности гидроизоляции боковых поверхностей конструктива и укладки утепления, предусматривается увеличение ширины траншеи ≥ 50 см.

Работу можно выполнить и без использования теодолита. Для этого рулеткой отмеряется расположение стены здания от ограждения или красной черты, проходящей рядом с участком улицы. По забитым сторожкам натягивается бечёвка, под прямым углом к ней намечается положение боковой стороны. Далее применяется проверенный веками способ создания прямых углов — египетский треугольник, основанный на правиле, что квадратный корень из суммы квадратов катетов длинами 3 и 4 м равен длине гипотенузы прямоугольного треугольника равной 5 м. На имеющейся оси отмечается расстояние в 4 м, от которого проверяется совпадение расстояния в 5 м с точкой на боковой оси, отстоящей на 3 м от угла, при необходимости, выполняется корректировка. В створе полученного направления забивается колышек на конце ленты на данной стороне. Аналогично выполняется разметка двух других сторон. Обязательная проверка — совпадение расстояния по диагоналям, допустимая разница не более 2 см. Сторожками с натянутой по ним бечёвкой фиксируется ширина ленты. Чтобы не нарушить полученную разбивку при разработке грунтов, на расстоянии 5…10 м от нанесённой разбивки по каждой оси забиваются дополнительные колышки.

Под камин, печку и тяжёлое инженерное оборудование (например, котёл отопления) выполняется разбивка отдельно стоящих небольших фундаментов. Они не должны соприкасаться с основной лентой и друг с другом. Минимальные зазоры 10 см.

3. Разработка грунта. МЗФ, как уже отмечалось, залегают неглубоко, поэтому работы легко выполнить вручную. Главное, чтобы был убран плодородный слой, основание должно опираться на грунты с достаточной несущей способностью и толщиной. Минимальное заглубление в такие породы 10 см. Горизонтальность грунтового основания проверяется лазерным нивелиром. При опасении подтопления МЗФ обильными дождевыми осадками устраивается дренаж мелкозаглубленного ленточного фундамента, располагаемый вокруг здания на глубине ≥ 50 см ниже заложения конструктива.

4. Устройство подстилающих слоёв. Грунт уплотняется ручными деревянными трамбовками (отрезок бревна с прибитой поверху планкой). На дно настилается геотекстиль. Далее укладывается по 10 см песка и щебня с уплотнением каждого слоя. Для хорошего уплотнения песка, его укладка выполняется в 2 приёма (5 + 5) с заливкой небольшого количества воды. Допускается укладка песчано-гравийной смеси. Для прочности подушки идеально уложить дополнительно ≥5-ти см тощего бетона.

5. Изготовление и установка опалубки мелкозаглублённых ленточных фундаментов. Опалубка изготавливается обрезных досок (≥ 40 мм), сбитых в щиты, листов водостойкой фанеры или тонколистовой стали. Размеры опалубки подбираются из условий удобства перемещения и установки щитов, глубины заложения МЗФ и высоты возвышения над поверхностью земли (минимально 30 см).

Для обеспечения лёгкой разборки (бетонная смесь не прилипает к стенкам опалубки) стенки деревянных щитов оборачиваются полиэтиленовой плёнкой, фанера и сталь покрывается специальными составами.

Деревянные щиты и листы фанеры состыковываются при помощи промежуточных досок или брусков, металлические изготавливаются с приваркой по краям уголков с отверстиями для болтовых соединений.

Для экономии материалов, можно устанавливать опалубку только над уровнем земли. В таких случаях ширина траншеи уменьшается с укладкой на основание и боковые стенки геотекстиля и, при утеплении мелкозаглублённого ленточного фундамента, полистирольных плит. Можно так же применить несъёмные виды опалубок из полистирольных блоков, обеспечивающих утепление конструктива.

Установка опалубочной конструкции осуществляется строго вертикально (контроль строительным уровнем). Фиксация поперечных размеров поверху выполняется прибитыми к дереву поперечными планками или отрезками стального профиля, с приваренными к нему фиксаторами; посередине скрутками из проволоки или стягиванием арматурными стержнями с резьбой на концах, на которые ставятся широкие шайбы, с последующим закручиванием гаек, а понизу установкой планок в распор между опалубкой и траншеей с подкладкой под них небольших дощечек в местах опирания на грунт. От боковых смещений предохраняются установкой раскосов. В опалубку, для прохождения коммуникаций, закладываются заполненные песком, для исключения деформаций, пластиковые трубы. В местах будущих вентиляционных продухов устанавливаются обёрнутые в полиэтиленовую плёнку деревянные пробки.

6. Армирование мелкозаглублённого ленточного фундамента. Фундаментная лента работает на изгиб, сжатие и боковые сдвиги. Основные нагрузки приходятся на низ конструкции, в этой зоне укладывается рабочая арматура; главная роль арматуры, расположенной в верхней части, — равномерное распределение нагрузок по площади ленты, поэтому её называют распределительной.

Диаметр и шаг расположения арматурных стержней определяются расчётами. Но для небольших зданий на МЗФ допустимо располагать стержни конструктивно с соблюдением основных нормативных требований. В ленту 30-ти см шириной будет достаточно уложить два продольных стержня АII или АIII 12…16 мм диаметрами внизу, и столько же вверху, но меньших диаметров (10…12 мм). Вертикальные стержни из прутков 8 мм АI с шагом 30 см, поперечные нижние и верхние стержни из 8 мм АI. Можно использовать объёмные хомуты по всему контуру сечения. Для этого используется простейшее гибочное устройство, состоящее из следующих узлов:

• стол с закреплённой на нём стальной пластиной;
• к пластине приваривается небольшая металлическая трубка и с зазором 2 см от неё ещё одна;
• гладкий металлический стержень диаметром около 16…20 мм длиной примерно 50 см, согнутый с одного конца в виде вертикальной рукояти, и приваренной к противоположному концу отрезку трубы диаметром, позволяющим её надевание на трубку, закреплённую на станине.

Арматура помещается между трубками на станине и поворотом стержня с рукоятью сгибается под прямым углом.

Сборка каркаса производится связыванием арматуры в узлах пересечения тонкой вязальной проволокой, которая для смягчения предварительно отжигается. Для плотного скрепления используются арматурные кусачки или специальные крючки. Применение сварных соединений, ослабляющих сечения стержней в узлах пересечений, не рекомендуется Для защиты арматуры от внешних воздействий перед бетонированием обязательно должен обеспечиваться защитный слой от 3-х до 5-ти см. Это достигается уменьшением размеров сечения каркаса со всех сторон по сравнению с сечением бетонного тела ленты. Обеспечение необходимого слоя защиты выполняется закреплением к арматуре каркаса сухариков, небольших бетонных параллелепипедов с заложенными в них кусочками вязальной проволоки.

Состыковка стержней по длине осуществляется нахлёстом продольных стержней ≥ 30 их диаметров. Особое внимание нужно уделять обустройству армирования углов. Для стыковки используются Г-образные стержни одинакового сечения с продольными стержнями, согнутые под прямым углом и сторонами ≥ 50 см. Шаг хомутов в углах уменьшается в 2 раза.

В качестве альтернативы стальной арматуре может использоваться композитная арматура, неподверженная ржавлению.

7. Бетонирование МЗФ. Рекомендуется заказывать бетонную смесь на специализированных заводах, что гарантирует её качество и соответствие нормативным показателям. Используется бетон класса В20…22,5. Доставку на объект лучше осуществить автомиксером. Смесь укладывается с тщательным послойным вибрированием глубинными вибраторами. Для подачи бетона в нужные места используются специальные желоба. Желательно обеспечить бетонирование без перерывов. При невозможности выполнить такое условие, в конце забетонированного участка закладывается “щетина” из отрезков арматуры для соединения с последующим бетоном.

8. Опалубка разбирается после набора бетоном 70% нужной прочности. В зависимости от погодных условий примерно через 20-ть дней. Всё это время необходим уход за уложенным бетоном. Свежеуложенная смесь укрывается обычной плёнкой. Периодически бетон поливается водой. Заложенные пластиковые трубы очищаются от песка, деревянные пробки выбиваются.

9. После полного затвердения бетона выполняется окрасочная или оклеечная гидроизоляция мелкозаглубленного ленточного фундамента по боковым поверхностям.

10. Засыпка пазух вокруг готового МЗФ выполняются дренирующими грунтами. При неоднородном составе местных грунтов используются крупнозернистые пески. Грунты укладываются послойно с обязательным уплотнением, при этом необходимо избежать повреждения гидроизоляции.

Усиление мелкозаглубленных ленточных фундаментов

Со временем в результате внешних воздействий фундамент может начать разрушаться, в его конструкции появляются трещины. При этом надфундаментная часть здания сохраняет хорошее состояние. Укрепить конструктив своими силами можно следующими способами:

• стягивание фундамента обоймой из металлических профилей с натяжкой болтовыми соединениями и дополнительным устройством железобетонной рубашки. Для надёжного сцепления нового бетона, на существующей поверхности делается глубокая насечка, в бетон забивается анкерная арматура, на которой закрепляется армирующая сетка. После установки опалубки рубашка бетонируется;
• расширение бетонного основания. Для чего фундаментная лента отрывается ниже подошвы участками не более 1,5 м, вместо удалённого грунта укладывается армированный бетон.

Эффективно применение буроинъекционных свай, но для этого придётся привлечь специализированную организацию.

Типы фундаментов, виды фундамента, фундамент для деревянного дома, заглубленный ленточный, мелкозаглубленный ленточный, опорно-стобчатый, свайный, плитный фундаменты, пучинистые, непучинистые грунты.



Основой любого здания и его долговечность зависит от фундамента.
Главный враг фундамента это морозное пучение грунта. При замерзании объем воды находящийся в почве(грунте) увеличивается на 12% и за этого нагрузки давящие на фундамент увеличиваются в разы и могут достигать десятки тонн.

Морозное пучение
Пучинистые грунты это суглинки, мелкие и пылеватые пески, супеси, глинистые грунты.
К непучинистым грунтам – песчаные, крупнозернистые и гравийные грунты.
Нас прежде всего волнует пучинистые грунты, так как фундамент возведённый на такой типе грунта ведёт себя наиболее непредсказуемо. Нужно помнить, что площадь, на которой находится дома, промерзает неравномерно.
Степень пучинистости зависит от следующих факторов:
от состава грунта, от пористости грунта, от уровня грунтовых вод (чем он выше, тем степень пучинистости больше)

Заглубленный ленточный
Монтируют таким образом, чтобы глубина закладки фундамента превышала глубину промерзания грунта для данного региона.
Такой тип фундамента как заглубленный ленточный делают под каменными, кирпичными, тяжёлыми домами. Под лёгкими домами и строениями ( из дерева, из ячеистых бетонных блоков и т.д.) на пучинистом грунте такой тип фундамента может повести себя непредсказуемо, так как вес сооружения (дома) окажется недостаточным для устойчивости фундамента.
Заглубленный ленточный фундамент подразделяется на следующие типы: бутобетонный, монолитный железобетонный, смонтированный из крупных фундаментных блоков.

Мелкозаглубленный ленточный
Идеально подходит для лёгких строений и сооружений (домов из бревна, бруса, дерева, лёгких бетонных блоков)
На пучинистых грунтах хорошо себя зарекомендовал мелкозаглубленный лентчоный фундамент, закладывается и монтируется в промерзающем слое грунта, а не на превышающую её глубину.
Это позволяет значительно снизить финансовые затраты по его возведению к тому же такой тип фундамента имеет высокую надёжность и хорошо себя зарекомендовал на протяжение многих лет, в частности в загородном малоэтажном строительстве по Московской области.
Главное соблюдать это условие, а именно ленточный фундамент должен иметь единую систему, образуя таким образом жёсткую раму, она должна охватывать все стены по периметру а также капитальные перегородки, естественно не надо забывать про армирование, качество бетонной смеси.

Столбчатый
Столбчатый или опорно-столбчатый фундамент. Также хорошо подходит для лёгких строений, закладывается в промерзающем слое грунта. К преимущества такого типа фундаментов относится простота монтажа и экономичность, более дешёвого типа фундамента найти трудно.
Столбчатые фундаменты хорошо подходят для строительства на пучинистых грунтах в условиях сурового климата России. Главное правильно рассчитать количество столбов (опор), расстояние между ними не должно превышать 1,5-2 метров, лишние столбы также монтировать не стоит по ряду причин.
Нужно знать, что монтаж опорно-столбчатого фундамента нужно производить в один этап со строительством дома, то есть сразу его загрузить, также нужно обеспечить вертикальность нагрузки на каждую опору, то есть каждый столб должен быть нагружен строго по оси, это добиваются при помощи уровня и отвеса. Сами столбы состоят из бетонных блоков уложенных на песчанно цементную стяжку.

Свайный
Свайный фундамент на винтовых сваях, наиболее популярный тип фундамента в настоящее время. Свайный фундамент можно монтировать в любое время года, даже зимой, он значительнее дешевле ленточного, почти в 2 раза.
Не требует ни каких земляных работ, монтаж производится за один-два дня, без применения тяжёлой техники. Идеально подходит для монтажа с неровными участками земли, перепадами высот, в труднодоступных местах.
Фундамент на винтовых сваях обладает высокими прочностными и нагрузочными способностями. Идеальное соотношение цены и качества, повсеместно используется в дачном домостроение.

Плитный.
Плитный тип фундамента представляет собой монолитные фундаментные плиты. Самый дорогостоящий вид фундамента, но на ряду с этим и один из самых надёжных.
Фундаментная плита всегда работаем с большим «запасом», расчёт такого фундамента производится легче, чем например, ленточного или свайного. Толщина плиты от 1,0 метра до 15-20 см, под неё делают песчаную подушку до 40 см. Плитный фундамент редко применятся в загородном коттеджном строительстве, но знать о нём стоит.

[Опорно-столбчатый фундамент]

[Свайный фундамент на винтовых сваях]

[Ленточный монолитный фундамент]

[ на главную ]

8 наиболее важных типов фундаментов

Фундамент — одна из важнейших частей конструкции. Он определяется как часть конструкции, которая переносит нагрузку от конструкции, построенной на ней, а также свой вес на большую площадь почвы таким образом, чтобы эта величина не превышала предельную несущую способность почвы и осадка. всей конструкции остается в допустимых пределах. Фундамент — это часть конструкции, на которой стоит здание. Твердая почва, на которой он стоит, называется фундаментным основанием.

Зачем нужен фундамент

Фундамент должен выполнять следующие задачи:

• Распределить вес конструкции на большой площади почвы.
• Избегайте неравных расчетов.
• Не допускайте бокового смещения конструкции.
• Повышение устойчивости конструкции.

Почему бывают разные типы опор

Как мы знаем, существуют разные типы почвы, и несущая способность почвы различна для каждого типа почвы.В зависимости от профиля почвы, размеров и нагрузки конструкции инженеры выбрали разные типы фундамента.

В целом все фундаменты делятся на две категории — мелкие и глубокие фундаменты. Термины «Мелкий фундамент» и «Глубокий фундамент» относятся к глубине почвы, на которой он расположен. Обычно, если ширина фундамента больше глубины, он обозначается как «Неглубокий фундамент». Если ширина меньше глубины фундамента, это называется «глубокий фундамент».”Однако глубокий фундамент и неглубокий фундамент можно классифицировать, как показано в следующей таблице.

Ниже приведены основные аспекты различных типов фундаментов, а также их изображения. Поскольку экономическая целесообразность является одним из основных факторов при выборе типа, она также кратко обсуждается с каждым типом. Чтобы узнать о других факторах, влияющих на выбор основы, прочтите: Факторы, учитываемые при выборе основы.

Фундаменты мелкого заложения

Поскольку фундамент неглубокого заложения невелик и экономичен, он является наиболее популярным типом фундамента для легких конструкций.Ниже рассматриваются несколько типов фундаментов мелкого заложения.

Типы фундаментов мелкого заложения

Ниже приведены типы фундаментов мелкого заложения.

1. Изолированная раздвижная опора

Это наиболее широко известный и наиболее простой тип неглубоких фундаментов, так как это наиболее экономичный тип. Обычно они используются в неглубоких помещениях для переноса и распределения концентрированной нагрузки, вызванной, например, колоннами или колоннами. Обычно они используются для обычных зданий (обычно до пяти этажей).

Рисунок: Изображение изолированного неглубокого фундамента

Изолированное основание представляет собой фундамент непосредственно у основания сегмента. Как правило, каждая секция имеет свою основу. Они легко переносят нагрузки с колонны на почву. Он может быть прямоугольным, квадратным или круговым. Он может состоять как из армированного, так и из неармированного материала. Однако для неармированной опоры высота опоры должна быть более заметной, чтобы обеспечить жизненно важное распределение нагрузки. Возможно, их следует использовать, когда нет никаких сомнений в том, что под всей структурой не произойдет никаких различных расчетов.Недопустимы раздвинутые опоры для ориентации больших грузов. Он используется для уменьшения времени скручивания и уменьшения силы сдвига в их основных областях.

Размер основания можно приблизительно рассчитать, разделив общую нагрузку на основание колонны на допустимую несущую способность почвы.

Ниже перечислены типы раздвижных фундаментов.

1. Опора одинарная.
2. Ступенчатая опора для колонны.
3. Наклонная опора для колонны.
4. Опора стеновая без ступеньки.
5. Ступенчатая опора для стен.
6. Фундамент ростверк.

Чтобы решить, когда использовать мелкий фундамент, необходимо знать, когда это экономично. Это экономично, когда:

• Нагрузка конструкции относительно невысока.
• Колонны не расположены близко друг к другу.
• Несущая способность почвы высокая на небольшой глубине.

2. Стеновая или ленточная опора

Стенная опора также известна как непрерывная опора.Этот тип используется для распределения нагрузок несущих стен несущих конструкций и не несущих конструкций на землю таким образом, чтобы предел несущей способности почвы не превышался. Он проходит по направлению стены. Ширина фундамента стены обычно в 2-3 раза больше ширины стены.

Рисунок: Стеновой или ленточный фундамент

Стеновой фундамент представляет собой непрерывную полосу перекрытия по длине стены. Камень, кирпич, железобетон и др. Используются для возведения фундаментов стен.

• Из-за блочных стен основание состоит из нескольких рядов кирпичей, причем наименьший ряд, как правило, вдвое превышает ширину вышеупомянутой стены.
• За счет каменной кладки стен, противовесы могут быть 15 см, у статуй на ходу 30 см. Таким образом, размер фундаментов немного больше, чем у разделителей блоков.
• Если на стене большой отвал или грунт имеет низкий предел несущей способности, может быть предоставлен этот тип железобетонного фундамента.

Стеновые фундаменты экономичны, если:

• Передаваемые нагрузки имеют небольшую величину.
• Укладывается на плотный песок и гравий.

3. Комбинированная опора

Комбинированная опора очень похожа на изолированную опору. Когда колонны конструкции аккуратно размещены или несущая способность грунта низкая и их опоры перекрывают друг друга, обеспечивается комбинированная опора. По сути, это смесь различных опор, в которой используются свойства различных противовесов в одной опоре в зависимости от необходимости конструкции.

Фундаменты, которые являются общими для более чем одной колонны, называются комбинированными опорами . Существуют различные типы комбинированных оснований, в том числе плиты перекрытия, перекрытия и балки, прямоугольные, стропильные и ленточные балки. Они могут быть квадратными, тройниковыми или трапециевидными. Основная цель — равномерное распределение нагрузок по всей площади опоры, для этого необходимо, чтобы центр тяжести зоны опоры совпал с центром тяжести общих нагрузок.

Рисунок: Комбинированные опоры

Комбинированные фундаменты экономичны, когда:

• Колонны размещаются близко друг к другу.
• Когда колонна находится близко к линии собственности, а изолированное основание пересекает линию собственности или становится эксцентричным.
• Размеры одной стороны основания ограничены некоторым меньшим значением.

4. Консольные или ленточные опоры

Ленточные опоры аналогичны комбинированным опорам. Причины рассмотрения или выбора ленточной опоры идентичны комбинированной.

В ленточной опоре фундамент под колонны строится индивидуально и соединяется ленточной балкой. Обычно, когда край основания не может выходить за пределы линии собственности, внешнее основание соединяется перемычкой с внутренним основанием.

Рисунок: Консольное или ленточное основание

5. Плотный или матовый фундамент

Плотный или матовый фундамент используется там, где другие мелкие или свайные фундаменты не подходят. Это также рекомендуется в ситуациях, когда несущая способность грунта недостаточна, нагрузка на конструкцию должна распределяться по большой площади или конструкция постоянно подвергается ударам или толчкам.

Плотный фундамент представляет собой железобетонную плиту или плиту из Т-образной балки, размещенную по всей площади конструкции. В этом типе вся плита цокольного этажа выступает в качестве фундамента. Общая нагрузка на конструкцию распределяется равномерно по всей площади конструкции. Это называется плот, потому что в этом случае здание выглядит как судно, которое плавает в море почвы.

Рисунок: Фундаменты на плотах или матах

Фундаменты на плотах экономичны, когда:

• Почва слабая, и нагрузку приходится распределять по большой площади.
• В состав сооружения входит подвал.
• Колонны расположены близко друг к другу.
• Другие виды фундаментов невозможны.
• Не допускать дифференциальной осадки.

Глубокие фундаменты

Несколько типов глубоких фундаментов рассматриваются ниже.

Типы глубокого фундамента.

Ниже приведены типы глубоких фундаментов.

1. Свайный фундамент

Свайный фундамент — это распространенный тип глубокого фундамента.Они используются для снижения стоимости, и когда по соображениям состояния почвы желательно передавать нагрузки на слои почвы, которые находятся вне досягаемости фундаментов мелкого заложения.

Ниже представлены типы свайных фундаментов.

1. В зависимости от функции или использования
   1. Шпунтовые сваи
   2. Несущие сваи
   3. Сваи с торцевыми опорами
   4. Фрикционные сваи
   5. Сваи для уплотнения грунта
2. В зависимости от материалов и метода строительства
   1. Деревянные сваи
   09 Бетонные сваи
   2. Стальные сваи
   3. Композитные сваи

Свая — это тонкий элемент с небольшой площадью поперечного сечения по сравнению с его длиной.Он используется для передачи нагрузок на фундамент на более глубокие слои почвы или породы, когда несущая способность почвы у поверхности относительно низкая. Свая передает нагрузку либо трением, либо опорой. Сваи также используются для защиты конструкций от подъема и обеспечения устойчивости конструкций от боковых и опрокидывающих сил.

Свая — это тонкий элемент с небольшой площадью поперечного сечения по сравнению с его длиной. Он используется для передачи нагрузок на фундамент на более глубокие слои почвы или породы, когда несущая способность почвы у поверхности относительно низкая.Нагрузка сваи распределяется либо трением, либо опорой. Сваи также используются для защиты конструкций от подъема и обеспечения устойчивости конструкций от боковых и опрокидывающих сил.

Свайные фундаменты экономичны, когда

• Грунт с большой несущей способностью находится на большей глубине.
• Когда есть вероятность строительства оросительных каналов на близлежащей территории.
• Когда поставить плот или ростверк очень дорого.
• Когда фундамент подвергается сильной сосредоточенной нагрузке.
• В болотистых местах.
• Когда верхний слой почвы по своей природе сжимается.
• В случае мостов, когда размыв больше в русле реки.

Его снова можно классифицировать по материалу и механизму передачи нагрузки или функции. На следующей диаграмме показано несколько типов свайных фундаментов.

Предметы свайного фундамента

2. Фундамент пирса

Пирс — это подземное сооружение, которое передает более массивную нагрузку, которую не могут нести мелкие фундаменты.Обычно он более мелкий, чем сваи. Фундамент опоры обычно используется в многоэтажных конструкциях. Поскольку базовый регион определяется стратегией плана для регулярного предприятия, испытание на нагрузку на одну опору отменяется. Таким образом, он становится все более популярным в жестких условиях.

Рисунок: Фундамент опоры

Фундамент опоры — это цилиндрический конструктивный элемент, который передает тяжелую нагрузку от надстройки на грунт с помощью концевой опоры. В отличие от свай, он может передавать нагрузку только за счет опоры, а не за счет поверхностного трения.

Фундамент пирса является экономичным, если:

• Прочные пласты горных пород лежат под слоем разложившихся горных пород наверху.
• Верхний слой почвы — это жесткая глина, которая сопротивляется забиванию несущей сваи.
• При переносе тяжелого груза на почву.

Фундамент опоры имеет множество преимуществ:

• Имеет широкий ассортимент по конструкции. Здесь мы можем использовать различные материалы, чтобы создать стильный вид, и это остается в пределах нашего лимита расходов.
• Это экономит деньги и время, так как не требует широкого удаления тонны цемента.
• Пределы подшипника могут увеличиваться за счет недостаточного расширения основания.

Наряду с преимуществами, у него есть и несколько недостатков:

• Если один пост или док поврежден, это может нанести серьезный ущерб обществу.
• Это может быть расточительным, если не защищено должным образом.
• Полы должны быть надежно и надежно защищены и ограждены от животных.

3. Фундамент из кессона

Фундамент из кессона представляет собой водонепроницаемую подпорную конструкцию, используемую в качестве опоры моста, строительства плотины и т. Д. Как правило, он используется в сооружениях, требующих фундамента под рекой или подобными водоемами. Причина выбора кессона в том, что его можно спустить в нужное место, а затем погрузить на место.

Рисунок: Фундамент из кессона

Фундамент из кессона представляет собой готовый полый цилиндр, вдавленный в грунт до желаемого уровня и затем заполненный бетоном, который в конечном итоге превращается в фундамент.В основном используется как опоры моста. Кессоны чувствительны к строительным процедурам и не имеют опыта строительства.

Есть несколько типов кессонных фундаментов.

1. Коробка-кессон.
2. Плавучие кессоны.
3. Кессоны пневматические.
4. Открытый кессон.
5. Кессоны с брезентом.
6. Кессоны выкопанные.

Фундаменты из кессона экономичны, если:

• Требование к свайной заглушке должно быть минимальным.
• Необходимо уменьшить шум и вибрацию.
• Размещается под водоемами.
• Требуется высокая боковая и осевая нагрузка.

Статьи Фонда Кессона

В заключение, фундамент представляет собой несущий элемент конструкции, который передает общую нагрузку на плиту, балку, колонну, стену и т. Д. Основная цель фундамента — обеспечить общую устойчивость. конструкции и безопасно переносить общую нагрузку с конструкции на почву при оптимальных затратах.

На основе функции или использования
Шпунтовые сваи
Несущие сваи
Концевые опорные сваи
Фрикционные сваи
Сваи для уплотнения грунта
На основе материалов и метода строительства
Деревянные сваи
Бетонные сваи
Стальные сваи
Композитные сваи

Разница между плотами Фундамент против Свайного Фундамента

Строительная промышленность является одной из важнейших опор прогресса нашей цивилизации. На протяжении всей истории различные строительные проекты формировали лицо человечества на Земле, каким мы его знаем сегодня.Однако многие из нас не считают стоящим задумываться о тонкостях мира строительства. Это подводит нас к вопросу о самой важной части любого строительного проекта.

Единственный ответ на вопрос — фундамент. Фундамент — это самая важная часть строительного проекта, и его эффективность очень важна для успеха проекта. Поэтому очень важно понимать цель строительного проекта и подходящий для него тип фундамента.В следующем обсуждении мы рассмотрим различия между двумя заметными типами фундамента: плотным фундаментом и свайным фундаментом .

Определение фундамента

Прежде чем переходить к двум типам фундамента, рассматриваемым в этом обсуждении, дайте нам больше информации о фундаменте. Каждая фундаментная конструкция состоит из двух частей, известных как надстройка и подконструкция. Надземная часть фундамента находится над землей.Подконструкция фундамента — это часть, которая находится ниже уровня земли.

Фундамент работает для передачи нагрузки конструкции на грунт. Фундамент опирается на твердое основание, известное как фундаментное основание. Фундамент передает нагрузки от конструкции и ее вес на грунт таким образом, чтобы он не превышал предельную несущую способность грунта.

Типы фундаментов

Различные типы фундаментов классифицируются на основании передачи нагрузки на землю.В результате мы получаем две широкие категории фундаментов, а именно мелкий фундамент и глубокий фундамент. Давайте узнаем о них вкратце, прежде чем описывать различия между плотным фундаментом и свайным фундаментом .

Неглубокий фундамент предполагает меньшую глубину заложения фундамента, чем ширина фундамента. Неглубокие фундаменты также называются раздельными опорами, поскольку они передают нагрузку от надстройки на землю в боковом направлении.

Глубокий фундамент, с другой стороны, имеет большую глубину фундамента, чем ширина фундамента.Глубокий фундамент обеспечивает передачу нагрузки надстройки по вертикали на глубокие подстилающие слои горных пород.

Разница между плотным и свайным фундаментом

Плотный фундамент или матовый фундамент является ярким примером неглубокого фундамента. С другой стороны, свайный фундамент — это пример глубокого фундамента. Это одно из первых и наиболее общих различий между этими двумя типами фундаментов.

Конструкция фундамента на плоту

При проектировании фундамента на плоту используется бетонный мат, который просто лежит на земле или над землей.Фундамент распределен по всей площади здания, чтобы выдерживать большие структурные нагрузки колонн и стен.

Таким образом, важные факторы, которые следует учитывать при проектировании фундамента плота, включают краевые условия, изменчивость нагрузок на колонны и жесткость мата.

Фундаменты на плотах идеальны для зданий умеренных размеров и правильной планировки.

Конструкция предполагает размещение центра мата по центру вертикальных нагрузок, удерживаемых колоннами с равномерным давлением грунта.Действия горизонтальной колонны снаружи нейтрализуются внутри мата, а внутренние реакции нейтрализуются трением мата о почву. Вес бетона устраняет любые опасения по поводу подъемного давления.

Проектирование свайного фундамента

При проектировании свайного фундамента основное внимание уделяется двум важным компонентам. Составные части — это шапка сваи и отдельная свая или группа свай.

Сваи обычно устанавливаются группами по три, и они могут помочь выдержать неточное размещение колонн.

Свайные фундаменты изготавливаются из стали, дерева или железобетона и доступны в сборном состоянии.

Конструкция включает в себя колонны с поперечными связями, которые пробивают более слабый грунт и достигают подходящего грунта. Боковая нагрузка воспринимается свайным фундаментом за счет изгиба. Использование свайных фундаментов целесообразно для участков, на которых недостаточно земли для строительства или грунт мягкий.

Заключение

Таким образом, вы можете четко заметить, что есть различия между плотным и свайным фундаментами.Самая заметная особенность различий заключается в типах зданий, для которых они подходят. Оба типа фундамента отличаются друг от друга по конструкции и также имеют разную экономическую выгоду. Например, плотный фундамент оказывается рентабельным в краткосрочной перспективе, в то время как свайный фундамент рассчитан на долгое путешествие!

Типы фундаментов — Geo Tech

Фундамент — это конструктивная часть здания, на которой стоит здание. Его работа заключается в передаче и распределении нагрузки и прилагаемых нагрузок на почву, чтобы нагрузка не превышала несущую способность «фундаментной основы».Фундамент — это прочный грунт, на который опирается фундамент.

Существуют различные типы фундаментов, использование которых зависит от нагрузок от конструкции, а также от состояния почвы. Перед началом любого строительного проекта всегда рекомендуется проверять пригодность каждого типа фундамента.

Ниже представлены различные типы фундаментов:

Фундаменты обычно мелкие или глубокие. Фундаменты мелкого заложения строятся путем выкапывания земли до основания основания с последующим устройством основания.Фундаменты мелкого заложения, в свою очередь, делятся на ленточные, индивидуальные и плотные.

Ленточные опоры часто используются в несущих каменных конструкциях, и они действуют как длинная полоса, выдерживающая вес всей стены. Ленточные опоры идеальны там, где строительные нагрузки воспринимаются целыми стенами, а не изолированными колоннами.

Индивидуальные опоры являются наиболее распространенными, и их часто используют, если нагрузку на здание несут колонны. Как правило, каждая колонна имеет собственную опору.Фундамент обычно представляет собой бетонную площадку прямоугольной или квадратной формы, на которой возводится колонна.

Фундаменты на плотах или циновках рекомендуются, если будут построены и подвалы. В этом случае весь цокольный этаж будет служить фундаментом, и вес здания будет равномерно распределен по всей площади здания. Этот тип фундамента известен как плот, потому что он делает здание похожим на судно, которое «плывет» по морю почвы.

Фундаменты

на плотах или циновках настоятельно рекомендуются в случаях, когда почва слабая, поэтому инженеру-строителю следует позаботиться о том, чтобы нагрузка здания распределялась по большой площади.Фундаменты на плотах или матах также могут быть идеальными, если колонны расположены близко друг к другу, так что при использовании отдельных опор опоры будут касаться друг друга.

Глубокие фундаменты

Глубокие фундаменты, в отличие от неглубоких, находятся очень глубоко под подготовленной поверхностью грунта, поэтому их несущую способность основания трудно повлиять на состояние поверхности. В основном они проходят на глубину трех метров от готового уровня земли. Глубокие фундаменты идеальны, если у поверхности есть неподходящие грунты, таким образом, возникает необходимость перенести нагрузку здания на более глубокие, более устойчивые пласты на определенной глубине.

Фундаменты глубокого заложения обычно делятся на две группы: свайные фундаменты и буровые шахты. Инженеры-конструкторы часто используют свайные фундаменты для передачи тяжелых нагрузок от конструкций на более устойчивые и твердые слои грунта ниже уровня земли через колонны. Этот тип фундамента также обеспечивает защиту от подъема конструкции здания в случае боковых нагрузок, таких как сила ветра и землетрясение.

Просверленные стволы действуют аналогично свайным фундаментам, но представляют собой залитые на месте фундаменты большой емкости.Просверленный фундамент вала выдерживает нагрузки за счет сопротивления пальцев ног или вала, а иногда и комбинации этих двух факторов.

Просверленные валы часто изготавливаются с использованием шнека.

Для получения дополнительной информации, пожалуйста, посмотрите видео ниже.

У

Hurwitz Law Group есть адвокаты из Лос-Анджелеса, которые вам нужны, когда вы обращаетесь в суд. Не позволяйте ошибке разрушить вашу жизнь, обратитесь за помощью к этим фантастическим адвокатам и верните свою жизнь в нужное русло.

Фундаменты мелкого заложения — жилые »Сейсмостойкость

Неглубокий фундамент распределяет нагрузки от здания на верхние слои земли. Неглубокий фундамент (согласно определению B1 / VM4) — это фундамент, в котором глубина от поверхности земли до нижней стороны фундамента меньше пятикратной ширины фундамента. Все остальные основы считаются глубокими.

Мелкие фундаменты очень хорошо работают на участках с сильными почвами, достаточно толстыми плотами из природного гравия, лежащими на более слабых почвах, или там, где прочное инженерное улучшение грунта осуществляется.Для участков с более слабыми почвами может быть более экономичным улучшить грунт и использовать неглубокий фундамент, чем использовать фундамент с глубокими сваями.

Фундаменты мелкого заложения восприимчивы к любому сейсмическому воздействию, которое изменяет контур грунта, например, оседание или поперечное смещение, или изменяет несущую способность верхнего слоя почвы, например, разжижение.

В первую очередь, фундаменты мелкого заложения должны быть рассчитаны на нагрузку комбинации, указанные в AS / NZS 1170 Структурные проектные действия , с поправками, внесенными методом проверки B1 / VM1.

Есть несколько типов неглубоких фундаментов, которые могут обеспечить устойчивость к сейсмическим нагрузкам.

Фундамент на фундаментном фундаменте

Фундаменты с раздвижными опорами — это класс фундаментов, которые распределяют нагрузки от надстройки, включая сейсмические силы, по горизонтали на достаточной площади поверхности, чтобы не превышалась несущая способность грунта. На некоторых участках это может означать, что фундамент покрывает большую площадь, чем площадь основания здания.

Фундаменты с раздельным фундаментом могут быть спроектированы как единый блок, как и фундаментные плиты.Они также могут быть спроектированы как серия меньших непрерывных или прерывистых опор, поддерживающих стены, колонны и другие части конструкции. Так обстоит дело с фундаментами по периметру.

Узнать о:

Фундамент по периметру

Фундамент по периметру — это тип фундамента с широким фундаментом, который состоит из бетонного фундамента по периметру, который простирается по всему периметру жилища. Ширина основания распределяет гравитационные нагрузки от стены и крыши конструкции по достаточной площади поверхности, чтобы не превышалась несущая способность грунта.Сейсмические нагрузки также эффективно передаются через фундамент по периметру на почву под ним.

Фундаменты по периметру могут иметь опоры неправильной формы и комбинироваться с другими типами фундаментов. Непрерывные фундаменты по периметру (например, элементы фундамента по периметру только в углах здания) обычно не подходят для участков, которые могут испытывать неравномерную осадку или поперечное смещение.

Фундамент со сплошным периметром распределяет гравитационную нагрузку конструкции по ширине фундамента.

Фундамент плитный

Фундаменты из плит на земле, иногда называемые традиционными плиточными фундаментами, представляют собой тип фундамента с раздвинутыми опорами, в котором плита связывает раздвинутые опоры вместе, а также обеспечивает прочную ровную поверхность пола. Обычно они формируются путем выемки грунта на небольшую глубину, строительства краевой опалубки и заливки бетона в полость.

Типовой фундамент фундаментной плиты в жилищном строительстве.

В жилищном строительстве широко используются различные типы фундаментов, армированных сталью из плит на грунте, поскольку они обеспечивают высокую степень прочности и сейсмостойкости.Они также относительно недороги в строительстве.

Изменения в требованиях к армированию плит на земле
В ответ на неудовлетворительные характеристики неармированных или непластичных железобетонных фундаментов на грунтовых плитах на краевых или плохих грунтах во время землетрясений в Крайстчерче, Строительные нормы Новой Зеландии (приемлемые Решение B1 / AS1) было изменено в мае 2011 года. Оно требует, чтобы все фундаменты, основанные на плитах на земле, были построены в соответствии с NZS 3604: 2011 Фахверковые здания и NZS 4229: 2013 Здания из бетонной кирпичной кладки, не требующие специального инженерного проектирования , должны быть усилены пластичным армированием.Поправка также требует, чтобы все основания по периметру были привязаны к бетонной плите с помощью арматурной стали.

Мат-фундамент

Матовые фундаменты, также известные как фундаменты на плотах, представляют собой фундамент, основанный на плитах, который используется как в жилом, так и в коммерческом строительстве. Жилой вариант состоит из толстой бетонной плиты, в несколько раз толще традиционной плиты, армированной большим количеством пластичной арматуры.

Типовой матовый фундамент в жилищном строительстве.

Матовый фундамент часто подходит для участков с маргинальным грунтом, который не требует глубокого фундамента, но может подвергаться значительной дифференциальной осадке. Их также можно использовать для зданий, которые могут испытывать большие боковые силы во время крупного сейсмического события. В этой ситуации жесткий плот может преодолевать мягкие участки и скользить по земле, если под ним происходит боковое распространение.

Вафельная основа

Вафельный фундамент, также известный как ребристый фундамент, представляет собой фундамент, основанный на плите на земле, который состоит из ряда равномерно расположенных армированных ребер, окруженных опорой с более широким периметром, увенчанной усиленной плитой.В фундаменте обычно создают пустоты, используя стручки из полистирола, разделенные ребрами жесткости.

Фундаменты из вафель обычно легче, жестче и в несколько раз прочнее, чем традиционные фундаменты из плит на грунте.

Различные типы опор в строительстве Где и когда использовать?

Фундамент — важная часть конструкции, которая передает нагрузку конструкции на грунт фундамента. Фундамент распределяет нагрузку на большую площадь. Чтобы давление на грунт не превышало его допустимую несущую способность и ограничивало оседание конструкции в допустимых пределах.Фундамент увеличивает устойчивость конструкции. Осадка конструкции должна быть по возможности равномерной и находиться в допустимых пределах.

Проще говоря, рассмотрим 1 м веса бетона ³ , то есть от 2400 кг до 2600 кг в зависимости от смеси. Подумайте, сколько нужно бетона для двухэтажного дома? Сколько нужно стержней? построить здание. Фундамент должен быть достаточно прочным, чтобы выдерживать все нагрузки без какой-либо осадки, поэтому для распределения вертикальной нагрузки на большие площади сооружаются опоры.

Основные функции фундаментов: —

1. Распределение нагрузок
2. Устойчивость к скольжению и опрокидыванию
3. Минимизация дифференциальной осадки
4. Защита от подрыва
5. Обеспечение ровной поверхности
6. Минимизация повреждений при движении грунта

В зависимости от Несущая способность грунта конкретного места. Выбираются и изготавливаются различные типы опор.

Фундаменты в основном подразделяются на два типа:

1. Фундаменты неглубокого заложения
2. Фундаменты глубокие

Если глубина фундамента равна или превышает его ширину, его называют глубоким фундаментом , в противном случае — мелким опора.

Разница между фундаментом и фундаментом:

Фундамент — это часть фундамента, которая построена из бетонной или кирпичной кладки и служит основанием для колонн пола и стен пола.Основная функция опоры — передача вертикальных нагрузок непосредственно на почву. Термин «фундамент» обычно используется в сочетании с «Неглубокий фундамент».

Где мы обеспечиваем неглубокий и глубокий фундамент?

Фундаменты могут быть мелкими или глубокими, в зависимости от нагрузки и типа грунта основания. Если поддерживаемая нагрузка очень высока, а грунт имеет низкую несущую способность, предусматриваются глубокие фундаменты. Если грунт имеет достаточную несущую способность на разумной глубине, то должны быть предусмотрены мелкие опоры.

Ниже мы обсудили различные типы фундаментов домов, которые мы обычно используем для строительства. Глубокие и мелкие фундаменты далее подразделяются на следующие типы: —

Насыпные фундаменты используются, когда грунт имеет достаточную прочность на небольшой глубине ниже уровня земли. Неглубоким фундаментам требуется достаточно места для переноса тяжелых грузов на грунт основания. Как упоминалось выше, мы выбрали неглубокий фундамент, когда грунт достаточно Несущая способность грунта .Фундаменты в фундаментах неглубокого заложения могут быть из каменной кладки, простого бетона или железобетона. Глубина фундаментов мелкого заложения обычно меньше его ширины.

Различные типы фундаментов мелкого заложения далее делятся на два типа в зависимости от несущей способности грунта: —

Фундаменты, которые устанавливаются под каждой колонной независимо, называются изолированными фундаментами. В сечении они обычно квадратные, прямоугольные или круглые. Фундамент укладывается на РСС.Перед укладкой PCC жидкость для борьбы с термитами распыляется на верхнюю поверхность PCC, чтобы ограничить возможность повреждения термитами опоры. Изолированные опоры предусмотрены там, где несущая способность грунта обычно высока и состоит из толстой плиты, которая может быть плоской, ступенчатой ​​или наклонной. Этот тип оснований является наиболее экономичным по сравнению с другими типами оснований.

Преимущества изолированной опоры: —

1. Экономично, когда колонны размещаются на больших расстояниях.
2. Рабочие с небольшими знаниями или без них могут легко строить.
3. Простота строительства: — Земляные работы, опалубка, размещение арматуры и бетонирование — это легко.

Опоры такого типа обычно имеют квадратную, прямоугольную или круглую форму, которые предоставляются независимо под каждой колонкой . Плоское или подкладное основание — это одно из неглубоких оснований. Это плита круглой, квадратной или прямоугольной формы одинаковой толщины.

Эти типы фундаментов строились в былые времена, а теперь они устарели.Судя по названию, это похоже на то, что опоры сложены одна на другую как ступеньки. Три бетонных профиля накладываются друг на друга и образуют ступеньки. Этот тип фундамента еще называют ступенчатым фундаментом. Ступенчатая опора в основном используется в жилых домах.

Наклонные опоры представляют собой трапециевидные опоры. Они спроектированы и построены с особой тщательностью, чтобы обеспечить сохранение угла наклона 45 градусов со всех сторон. По сравнению с трапециевидной опорой и плоской опорой использование бетона меньше.Таким образом, это снижает стоимость фундамента из бетона, а также арматуру.

Стойка обуви представляет собой половину выреза из исходной опоры и имеет форму обуви. Они построены на границе собственности, где нет зоны отступления. Он строится в углу участка, когда внешняя колонна находится близко к границе или линии собственности, и, следовательно, нет возможности проецировать фундамент далеко за грань колонны. Колонна предоставляется или загружается по краям подошвы обуви.Опоры башмаков строятся, когда несущая способность грунта составляет 24 кН / м ²

Стойка, состоящая из более чем одной колонны, называется комбинированной опорой. Такой тип основания применяется, когда пространство ограничено. Из-за нехватки места мы не можем отливать отдельные опоры, поэтому опоры объединены в одну опору. Они подразделяются на два типа в зависимости от их формы:

Когда нагрузка на колонну велика или когда безопасная несущая способность почвы очень низкая, Требуемая площадь опоры стать очень большим.Как уже упоминалось, эта опора находится в неглубоком фундаменте. Таким образом, чтобы распределить нагрузку на большую площадь с меньшей глубиной, мы должны увеличить площадь опоры. Если мы увеличим площадь опор, опоры будут перекрывать друг друга, вместо того, чтобы обеспечивать каждую опору на каждой колонне, все колонны помещаются в общую опору. Плотный фундамент — это прочная железобетонная плита, покрывающая всю площадь под конструкцией и поддерживающая все колонны. Такой фундамент за счет собственной жесткости сводит к минимуму дифференциальные осадки.

Обеспечивается в таких местах, как прибрежная зона, прибрежная зона, где уровень грунтовых вод очень высок, а несущая способность почвы очень низкая.

При количестве столбцов более чем в одном ряду, снабженных комбинированным основанием, основание называется матовым или плотным фундаментом.

1. Если несущая способность грунта очень хорошая, а сверхструктурная нагрузка очень мала .. Рекомендуется использование изолированного фундамента.
2. Если несущая способность грунта очень низкая, например, менее 100 кПа (это не точное число, но его можно использовать в качестве границы)
3. Если сверхструктурная нагрузка, передаваемая на фундамент, очень высока, то площадь изолированного фундамента, который будет использоваться, составляет более половины площади, занимаемой зданием (это рекомендуется Джозефом.E Bowles)
4. Когда мы предоставляем лифт в здании, на шахте лифта может быть предусмотрен отдельный плот.
5. Если в почве есть линзы (или слабые зоны), которые необходимо перекрыть, можно использовать плот.

Основание плота не имеет колонны шеи, они начинаются непосредственно с поверхности земли, но армирование колонны шеи начинается с плота.

III. Ленточный фундамент:

Ленточный фундамент также называют настенным фундаментом . Как видно из названия, это фундамент ленточного типа, который следует за стеной надстройки.Этот тип фундамента предназначен для несущих стен. Это непрерывная полоса из бетона, которая служит для распределения веса несущей стены по площади почвы. Ширина фундамента на ленточном фундаменте определяется с учетом несущей способности грунта. Чем больше несущая способность почвы, тем меньше ширина ленточного фундамента.

Преимущества ленточной опоры:

1. Для строительства не требуются дорогостоящие инструменты.
2. Простота сборки
3. Для строительства не требуется квалифицированная рабочая сила.

Недостатки ленточного фундамента:

1. Менее прочный по сравнению с другими типами фундамента
2. Этот тип фундамента не подходит для определенных типов грунтов

Если глубина фундамента больше его ширины Заложенный фундамент известен как фундамент глубиной . В глубоком фундаменте отношение глубины к ширине обычно больше 4: 5. Глубокие фундаменты по сравнению с неглубокими фундаментами распределяют нагрузку на надстройку вертикально, а не в поперечном направлении.Фундаменты глубокого заложения предусматриваются, когда ожидаемые нагрузки от надстройки не могут поддерживаться на фундаментах мелкого заложения.

Свая — это длинный элемент, передающий вертикальную нагрузку , сделанный из дерева, стали или бетона. В свайных фундаментах ряд свай забивается в основание конструкции.

Они сконструированы там, где необходимо исключить чрезмерную осадку и где нагрузка должна передаваться через мягкий слой почвы, где несущая способность почвы достаточна.Эти типы опор предоставляются, когда несущая способность почвы очень низкая, а уровень (уровень) грунтовых вод высокий. Эти типы опор обычно проектируются на прибрежных участках моря, на мостах для сооружения опор и т. Д.

Основная цель установки свай под основанием — предотвратить оседание конструкции. Если не поставить сваю под фундамент, то у здания будет осадка. Сваи забиваются в землю до тех пор, пока не будет обнаружен твердый (в сжимаемом) слое земли.

Свайные фундаменты делятся на два типа: —

1. Сборные сваи.
2. Сваи монолитные.

1. Сборные сваи:

Сборные сваи заливаются на заводе и транспортируются на площадку. Такие сваи изготавливаются в готовом виде и используются там, где меньше места для забивки сваи. Сборные сваи неэкономичны и требуют больше денег для транспортировки свай на площадку.

Сборные бетонные сваи обычно представляют собой армированные или предварительно напряженные бетонные сваи.Эти сваи занимают больше места для заливки и хранения и требуют больше времени для схватывания и отверждения. Сборные железобетонные сваи обычно используются для максимальной расчетной нагрузки около 800 кН, за исключением больших предварительно напряженных свай. Длина сборных железобетонных свай варьируется от 4,5 м до 30 м. Предварительно напряженные бетонные сваи по сравнению с сборными и железобетонными сваями меньше по весу, просты в обращении, обладают высокой грузоподъемностью и чрезвычайно долговечны.

Преимущества сборных свай: —

• Арматура, предусмотренная в сборных сваях, не подлежит изменению ее места и нарушению.
• Стоимость изготовления сборных свай меньше, так как большое количество сборных свай производится одновременно.
• Дефекты сваи можно легко определить после снятия опалубки , и эти дефекты (например, наличие полости или отверстия) можно устранить до забивки сваи на строительную площадку.

Недостатки сборных свай: —

• Эти сваи тяжелые, поэтому для переноски и транспортировки сваи на площадку требуется специальное оборудование.
• При транспортировке необходимо соблюдать осторожность, иначе сваи могут сломаться.
• Для установки этих свай в поле требуется тяжелое сваебойное оборудование.
• Эти сваи являются дорогостоящими, так как требуется дополнительное армирование, чтобы выдерживать нагрузки при перемещении и забивке.
• Ввод сваи в грунт, невозможно увеличить глубину сваи. Поскольку длина ворса ограничена.

2. Сваи монолитные.

Сваи, закладываемые на месте.И не требующие транспортировки сваи называются монолитными. Сваи из монолитного бетона закладываются в землю и в обычных случаях не нуждаются в усилении. Эти сваи не подвергаются нагрузкам при погрузке / разгрузке или забивке. Сваи из монолитного бетона обычно используются для максимальной расчетной нагрузки 750 кН.

Для мгновенных обновлений Присоединяйтесь к нашей трансляции WhatsApp. Сохраните наш контакт Whatsapp +9700078271 как Civil Read и отправьте нам сообщение «ПРИСОЕДИНЯЙТЕСЬ»

Никогда не пропустите обновление Нажмите «Разрешить нам» или красный колокольчик уведомлений в правом нижнем углу и разрешите уведомление.Будьте на связи! Скоро будут обновлены другие !!.
Civil Read Желаю вам ВСЕГО НАИЛУЧШЕГО ..

主頁 — 屋宇署

跳至 內容 的 開始

• 聯絡 我們
• 文字 大小
• 简体
• РУС

百 樓 圖 網 屋宇署 香港特別行政區 政府 桌上 Version 網站 搜尋 搜尋

流動 Version 目錄

• 主頁

• 最新 消息
  • 資料
  • 活動 及 宣傳
  • 招標 公告
  • 命令 的 狀況
• 建築工程
  • 新建 樓宇
  • 改動 及 加 建
  • 小型 工程
  • 地盤 監察
• 樓宇 安全 及 檢驗
  • 強制 驗 樓 計劃
  • 強制 驗 窗 計劃
  • 僭建物
  • 樓宇 安全
  • 斜坡 安全
  • 消防 安全
  • 財政
  • 支援
• 資源
  • 網上 服務
    • 百 樓 圖 網 — 網上 樓宇 記錄
    • 搜尋 註冊 名單
    • 搜尋 驗 樓 ／ 驗 窗 通知 及 消防 安全 指示
    • 流動 應用 程式
  • 註冊 需知
  • 小冊子
  • 渠 管 健康
  • 守則 及 參考資料
    • 守則 ， 設計 手冊 及 指引
    • 作業 備考 及 通告 函件
    • 中央 資料 庫 (只 提供 英文 Version)
    • 「組裝 合成」 建築 法
  • 索取 公開 資料
  • 法律
  • 常見 問題
• 關於 我們
  • 我們 的 服務
  • 環保
  • 組織 結構
  • 專業 ／ 技術 人才
  • 樓宇 資訊 中心
  • 聯絡

目錄

關 上 目錄 流動 Version 網站 搜尋 搜尋

• 简体
• РУС
• 聯絡

對不起 ， 我們 找不到 你 要 的 網頁。

請 嘗試 以下 連結 或

返回 主頁 返回 頁首

快速

建築工程

• 新建 樓宇
• 小型 工程
• 招牌

樓宇 安全 及 檢驗

• 強制 驗 樓 計劃
• 強制 驗 窗 計劃
• 僭建物
• 樓宇 安全
• 財政 資助

資源

• 在 私人 發展 項目 內 的 總 樓面 面積 寬 免 摘要
• 《建築物 條例》 — 五: 附表 所列 地區
• 公眾 空間
• 就 過渡 性 房屋 措施 批予 的 變通 或 豁免
• 常見 條件 及 規定
• 渠 管 健康
• 常見 問題

更新

• 命令 的 最新 狀況
• 處理 未獲 遵從 命令 的 最新 目標
• 招標 公告
• 資料 月報
• 新聞公報

• 2018 © 屋宇署
• 重要 告示
• 私隱 政策
• 網頁 指南

Отзывы о лучших услугах по написанию эссе: Shallow Foundation

Фундаменты мелкого заложения Фундаменты неглубокого заложения — это фундаменты, заложенные вблизи готовой поверхности земли; как правило, если глубина фундамента (Df) меньше ширины фундамента и менее 3 м.Это не строгие правила, а просто рекомендации: в основном, если поверхностная нагрузка или другие поверхностные условия повлияют на несущую способность фундамента, это «пусто». Фундаменты мелкого заложения (иногда называемые ¢ â ‚¬Ëœ распространенные опоры ‘) включают подушки (à ¢ €˜ изолированные опоры’), ленточные опоры и плоты. Фундаменты мелководья используются, когда поверхность почвы достаточно прочная и жесткая, чтобы поддерживать ее. накладываемые нагрузки; они, как правило, не подходят для слабых или сильно сжимаемых почв, таких как плохо уплотненная насыпь, торф, современные озерные и аллювиальные отложения и т. д.Фундаменты с подушечками Фундаменты с подушками используются для поддержки отдельных точечных нагрузок, например, от несущей колонны. Они могут быть круглыми, квадратными или прямоугольными. Они обычно состоят из блока или плиты одинаковой толщины, но они могут быть ступенчатыми или изогнутыми, если они необходимы для распределения нагрузки от тяжелой колонны. Падовые фундаменты обычно неглубокие, но можно использовать и глубокие подушечные фундаменты. Ленточные фундаменты Ленточные фундаменты используются для поддержки линии нагрузок либо из-за несущей стены, либо если линия колонн нуждается в опоре, если расположение колонн настолько близко, что отдельные опорные основания были бы неприемлемыми.Основная область ленточного фундамента — это здания с толстыми стенами (кирпич, бетон, камень) и толстыми плитами перекрытия. Ленточный фундамент располагается по периметру наружных стен и размещается под несущими внутренними стенами зданий или других участков с повышенной нагрузкой. Также ленточный фундамент хорошо подходит для дома, в котором планируется создать подвал, гараж или подвал. Ленточный фундамент подходит также в случае возможной незначительной деформации основания. Обычно ленточный фундамент располагается ниже уровня промерзания почвы на 20 см песчаного грунта. Можно укладывать ленточный фундамент и с более высоким уровнем промерзания, но не более чем на 60 см от уровня земли.Для глубоко промерзших и сильно набухающих грунтов ленточный фундамент обычно не применяется. Сам процесс возведения ленточного фундамента прост, с другой стороны, требует довольно больших затрат материалов и работ по возведению фундамента. Существуют критерии минимальной толщины фундамента, по которой можно построить дом. Таким образом, минимальная толщина железобетонного ленточного фундамента ⠬⠀ œ 10 см, бетон à ⠬⠀ œ 25 см, фундамент щебеночно-бетонный ⠬⠀ œ 35 см, колодец и кладка. натурального камня à ⠬⠀ œ 50 см при строительстве ленточного фундамента необходимо также учитывать допустимую нагрузку на грунт под фундаментом.Для глинистых грунтов на глубине 80 см нагрузка не должна превышать 2 кг / см2. Помимо заливки фундамента бетонными смесями, часто возводят ленточный фундамент из готовых фундаментных блоков или кирпичей, что ускоряет процесс возведения фундамента. Также следует отметить, что при строительстве ленточного фундамента есть возможность сэкономить, поднимая фундамент на полную глубину только при возведении тяжелых конструкций. По-прежнему самым надежным вариантом является ленточный фундамент: прочный фундамент, более трудоемкий и требующий предварительного создания опалубки и проектирования арматуры для повышения прочности ленточного фундамента.И в этом случае клапаны необходимо соединять между собой сваркой. Плотные фундаменты Плотные фундаменты используются для распределения нагрузки от конструкции по большой площади, обычно по всей площади конструкции. Они используются, когда нагрузки на колонны или другие нагрузки на конструкцию близки друг к другу и отдельные опорные основания взаимодействуют друг с другом. Плотный фундамент обычно представляет собой бетонную плиту, которая простирается по всей загруженной площади. Он может быть усилен ребрами или балками, встроенными в фундамент.Фундаменты на плотах имеют то преимущество, что они снижают дифференциальные осадки, так как бетонная плита сопротивляется дифференциальным движениям между положениями нагрузки. Они часто необходимы на мягких или рыхлых грунтах с низкой несущей способностью, поскольку они могут распределять нагрузки по большей площади. Глубокие фундаменты * Сваи Глубокие фундаменты — это фундаменты, заложенные слишком глубоко под готовой поверхностью грунта, чтобы на их несущую способность основания влияли условия поверхности, обычно это происходит на глубине> 3 м ниже уровня готовой земли.К ним относятся сваи, опоры и кессоны или компенсированные фундаменты с использованием глубоких фундаментов, а также глубокие подушечные или ленточные фундаменты. Глубокие фундаменты могут использоваться для передачи нагрузки на более глубокие и более подходящие слои на глубине, если неподходящие грунты присутствуют вблизи поверхности. Сваи представляют собой относительно длинные тонкие элементы, которые передают нагрузки фундамента через слои грунта с низкой несущей способностью на более глубокие почвы или скальные породы. пласты, обладающие высокой несущей способностью. Они используются, когда по экономическим соображениям, конструкционным соображениям или условиям почвы желательно передавать грунтовые слои в пласт, находящийся за пределами практической досягаемости фундаментов мелкого заложения.В дополнение к опорным конструкциям, сваи также используются для анкеровки конструкций против подъемных сил и для оказания помощи конструкциям в сопротивлении боковым и опрокидывающим силам. Опоры являются фундаментом для несения большой структурной нагрузки, которая возводится на месте в глубоких выработках. Кессоны — это форма глубокого фундамента, который сооружается над уровнем земли, а затем опускается до необходимого уровня путем выемки грунта или выемки грунта изнутри кессона. Компенсированные фундаменты — это глубокие фундаменты, в которых снятие напряжения в результате земляных работ приблизительно уравновешивается приложенным напряжением, создаваемым фундаментом.Таким образом, прикладываемое чистое напряжение очень мало. Компенсированный фундамент обычно представляет собой глубокий фундамент. Типы свай Часто используются сваи, потому что адекватная несущая способность не может быть найдена на достаточно малых глубинах, чтобы выдержать структурные нагрузки. Важно понимать, что сваи получают поддержку как от торцевого подшипника, так и от поверхностного трения. Пропорция несущей способности, создаваемая либо торцевым подшипником, либо поверхностным трением, зависит от условий почвы. Сваи могут использоваться для поддержки различных типов структурных нагрузок.Концевые несущие сваи Концевые несущие сваи — это те, которые оканчиваются твердым, относительно непроницаемым материалом, таким как скала или очень плотный песок и гравий.
