Винтовые сваи или ленточный фундамент

При возведении одноэтажных жилых строений и хозяйственных построек конструкция здания устанавливается на облегченный фундамент. В большинстве случаев проводится индивидуальное строительство на винтовых сваях или на традиционном ленточном фундаменте. Данные виды фундаментов имеют ряд преимуществ, включая экономичность, небольшие временные и физические затраты на их строительство. Но есть ряд случаев, когда ленточный фундамент возводить нецелесообразно и стоит отдать предпочтение именно свайному фундаменту.

В каких случаях для фундамента используются винтовые сваи

Свайные фундаменты оптимальное решение для неустойчивых грунтов. Винтовые сваи могут заглубляться в землю на 5 – 20 м. Такая конструктивная особенность фундамента обеспечивает устойчивую прочную основу для здания даже в заболоченной местности, с глубоким промерзанием почвы или с высоким уровнем грунтовых вод.

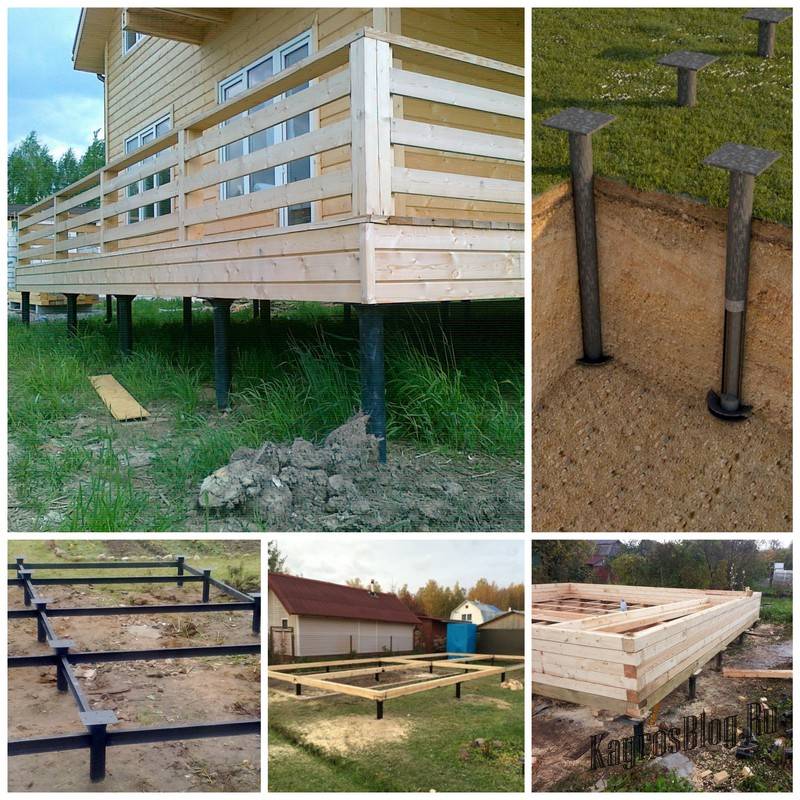

На эскизе — деревянного дома на винтовых сваях

Глубокое промерзание грунта делает невозможным возведение традиционных фундаментов, поэтому в северных регионах подходит только свайная основа под конструкцию здания.

Свая может легко преодолеть мерзлоту. Свайно-винтовые фундаменты устанавливаются во всех климатических зонах при любом рельефе поверхности, на сложных и нормальных грунтах, а также на наклонных поверхностях почвы. Не используют их только на каменистых грунтах или на скальной породе. В отличие от свай, ленточные фундаменты нельзя установить на подвижных грунтах, в местах с глубоким промерзанием грунта, в заболоченных местностях и в ряде других случаев.

Преимущества свайных фундаментов

Большая популярность свайных фундаментов в последнее время говорит о том, что их достоинства оценили многие застройщики. Главное преимущество винтовых свай состоит в их надежности и доступности. Свайно-винтовой фундамент представляет собой устойчивую конструкцию с опорами глубоко заглубленными в землю.

Сваи отличаются по размерам и форме. Выбирают их в соответствии с особенностями почвы и будущими весовыми нагрузками. Внешне сваи имеют вид трубы со спиральными насадками, помогающими заглублять сваю в почву. Внутри сваи наполняются бетонным раствором, который их упрочняет и защищает от коррозии. Конструкция здания устанавливается на ростверки (деревянные брусья или железные балки). Ростверк обеспечивает равномерное распределение нагрузки на сваи.

На видео — плюсы и минусы свайно-винтовых фундаментов

Установка свайно-винтового фундамента не требует серьезных финансовых затрат. При возведении такой основы не предусмотрено земляных работ и использование спецтехники. Стоимость самих свай вполне доступная. При возведении свайных фундаментов сокращается время строительства всего здания. Такие фундаменты не дают усадки, что тоже относится к их неоспоримым преимуществам. Ведь благодаря этому, возводить конструкцию здания можно начинать сразу по окончанию монтажа свайно-винтового фундамента. Для зданий небольшой массы используются сваи из стали около 5 мм толщиной.

Для более тяжелых строений применяются сваи с большей толщиной стали. Свайно-винтовые фундаменты применяются для деревянных, кирпичных, газобетонных строений. Если требуется сделать пристройку к уже существующему зданию, то, используя сваи в качестве опор под новое сооружение, можно не рыть котлован рядом со старой конструкцией. А особенно удобна такая технология возведения пристроек, если старое здание стоит на неровной поверхности.

При возведении свайно-винтового фундамента можно парарельно прокладывать инженерные коммуникации, не привлекая для этого тяжелую технику. Это еще одно важное преимущество свайных конструкций.

Некоторые особенности установки свайно-винтового фундамента

Застройщики, которые хотят возводить дом или хозяйственную постройку на сложных неустойчивых грунтах и при этом еще максимально сократить время строительства и финансовые затраты, могут смело использовать основой для дома винтовые сваи. Это лучший вариант при строительстве разных видов сооружений.

На видео — процесс установки винтовых свай

Монтаж свай можно осуществить самостоятельно, изучив предварительно технологии их установки. Винтовые сваи можно заглублять в почву ручным способом. При установке сваи нужно обязательно контролировать ее вертикальность, используя уровень. Нельзя положение сваи корректировать путем вывинчивания, так как грунт будет разрыхляться.

Выбор фундамента — винтовой или ленточный фундамент «ООО «РосЭнергострой» »

Как выбрать правильно фундамент? Винтовой или ленточный? Какой фундамент дешевле и практичней? Преимущества винтового фундамента перед ленточным.

18 мая 2016













Фундамент на Винтовых Сваях обладает многими существенными преимуществами перед традиционным Ленточным Бетонным Фундаментом.

Конструкции на Винтовых Сваях очень надёжны и могут прослужить более 150 лет в агрессивной среде.



Преимущества установки и стоимости винтовых свай:



• Работы по установке Винтовых Свай можно проводить в любое время года, в дождь, снег, морозы.



• Возможность установки фундамента на Винтовых Сваях в любом рельефном месте, с большими перепадами высот. Не нужно выравнивать площадку и проводить другие подготовительные работы.

• Винтовые сваи особенно необходимы на сложных грунтах: заболоченных, обводнённых, песчаных, с высоким уровнем грунтовых вод, а также, для строительства пирсов и причалов.

• Стоимость фундамента на Винтовых Сваях на 60-70 процентов ниже стоимости ленточного бетонного фундамента.

• Фундамент на Винтовых Сваях не требует дорогостоящих работ, а главное не нужно ждать усадки. Уже на следующий день после монтажа можно ставить дом.

• Для сооружения Ленточного Фундамента необходимы дорогостоящие земляные работы в большом объёме, установка опалубки, заполнение арматурой, заливка бетоном. Строить дом на таком фундаменте можно будет только после усадки.



ВЫБИРАЕМ ФУНДАМЕНТ НА ВИНТОВЫХ СВАЯХ!!!

БЫСТРО, НАДЁЖНО И ЗНАЧИТЕЛЬНО ДЕШЕВЛЕ!



Мы можем предложить вам готовые винтовые сваи по низким ценам.



Винтовые сваи готовые:



Выполним недорогой и качественный монтаж свай. Рассчитаем нагрузку. Составим карту свайного поля.

Предоставим гарантию! Подпишем договор!





Если вы хотите в несколько раз удешевить строительство, то предлагаем сделать вам винтовые сваи своими руками.

Мы можем предложить вам лопасти для винтовых свай любых размеров и конфигураций, вырезать по вашим индивидуальным размерам или подогнать под трубу нужного диаметра.

Наши гнутые винтовые лопасти прилегают к стандартному конусу с минимальными зазорами и под правильным углом, что обеспечивает свае лёгкое вхождение в грунт и высокую надёжность.



Комплектующие для производства винтовых свай:



Наши услуги:



Читайте наши статьи:



Работаем без выходных. Звоните и пишите в любое время.

Ответим на ваши вопросы, поможем подобрать нужный товар.
Закажите обратный звонок, нажав на кнопку «Перезвоните мне»

     +7 (931) 931-366-09-65

    [email protected]

Другие статьи

• Сделать винтовые сваи своими руками — это просто

  Винтовые сваи сделать своими руками не так уж и сложно. Нужно только начать и всё у вас получится. Мы предоставим вам винтовые лопасти всех размеров и конфигураций, и поделимся своим опытом производства свай.

  26 мая 2016

Фундамент на винтовых сваях или ленточный — преимущества и недостатки

Фундаменты свайного или ленточного типа чаще всего используются для жилых зданий, так как обладают определенными преимуществами. Но выбор необходимо делать только исходя из ряда важных факторов – размер здания, тип почвы, проблемы с грунтом и близость различных коммуникаций. Всё это влияет на вид основы, поэтому расчет происходит индивидуально. Чтобы быть точно уверенными в том, что конструкция не станет причиной разрушения всей постройки, необходимо учесть все внешние факторы, которые могут повлиять на его преждевременный износ.

Свайный фундамент

Винтовые сваи являются главными опорными элементами основания. Если максимально упростить конструктив, то они представляют собой трубы с разным параметрами — длиной и диаметром, концы которых сформированы в заостренные наконечники со спиралевидными лопастями, позволяющими надежно зафиксировать сваю в грунте. Такие элементы как наконечник бывают литыми или сварными. Во втором случае литые наконечники привариваются к опорной части сваи – к телу трубы. Это позволяет лучше зафиксировать её при монтаже.

Популярность свайного основания обуславливается его способностью выдерживать большие нагрузки. Многие производители в настоящее время выпускают специальные усиленные винтовые конструкции.

Для сравнения. Обычная свая имеет толщину металлической стенки 4 мм. Усиленная конструкция имеет толщину от 6 мм. Такое усиление позволяет использовать сваи в промышленных масштабах, так как они могут выдерживать более серьезные нагрузки, не подвергаясь воздействию обводненных или промерзлых грунтов. Такой вид весьма выгоден благодаря своей стоимости.

Преимущества винтовых свай и их недостатки

Основными преимуществами свай является:

1. Их стоимость. Если говорить о цене на фундамент, возведенный благодаря винтовым сваям, она может быть на тридцать процентов меньше за счет того, что сваи возможно устанавливать в рыхлых грунтах, которые не гарантируют устойчивость основания.
2. Весьма короткий срок установки. Винтовые сваи не требуют обязательного использования специальной техники. Такой фундамент может устанавливаться вручную без каких-либо проблем.
3. Винтовые сваи легко устанавливаются на разных почвах (рыхлые, обводненные, глинистые). Так как устойчивость достигается за счет заостренного наконечника и спиралевидных лопастей, неустойчивый грунт никак не влияет на надежность фундамента.
4. У такого фундамента большой срок годности (до двухсот лет) и высокая степень безопасности. Сейсмоустойчивость подобных построек играет важную роль, так как от неё зависят человеческие жизни.
5. Материалы, которые используются при изготовлении свай, гарантируют долгий срок годности – сталь марки «ст3сп» обрабатывается защитными покрытиями, которые защищают фундамент от коррозийных процессов.
6. Отсутствие предварительных работ — не нужно копать траншеи. Это значительно уменьшает срок монтажа и позволяет не использовать тяжелую строительную технику.
7. Можно устанавливать в любое время года и при любых погодных условиях, так как сваям не вредят ни низкие температуры, ни жара.
8. Свайный фундамент возводится при совершенно разом ландшафте, даже если есть существенный разброс по высоте. Один уровень достигается за счет среза сваи на нужном месте.

Но и у такого типа есть свои недостатки, которые хотя и не делают выбор в пользу винтовых свай невыгодным, влияют на оптимальность решения:

1. Качество материалов, используемых во время производства свай. Это наиболее большой недостаток, если использованные материалы не отвечают стандартам качества. Так как металл наиболее подвержен коррозии, а свайный фундамент часто применяется, если грунт обводненный и не предусматривает другой тип основания, низкое качество строительных элементов может привести к тому, что основание обрушится.
2. Винтовые сваи невозможно установить в скльном грунте. Попытки приводят к тому, что лопасти ломаются, свая становится неустойчивой, а дальнейшее строение фундамента – нецелесообразным. Такое основание будет ненадежным и не сможет выдерживать большие нагрузки.
3. Самый большой недостаток винтового фундамента – отсутствие подвального помещения. Это вынуждает углублять и утеплять водную и канализационную коммуникацию, так как отсутствие подвального помещения приводит к промерзанию почв под строением. При этом, всё равно разница между стоимостью разных видов основания остается значительной в пользу винтовых свай, даже с учетом дополнительных затрат на оформление цокольного этажа.

При выборе свай следует обращать внимание не только на качество материалов, но и на качество сварных швов, которые должны быть выполнены с большой аккуратностью. После их обязательно обрабатывают специальными материалами (битумная мастика или другие).

Ленточный фундамент

Ленточный фундамент является сложной конструкцией, которая строится по типу обычной монолитной плиты и подлежит заливке бетонной смесью. Внутрь обязательно закладывается арматурный каркас. Фундамент строится по периметру, являясь основой для всех частей будущего здания.

Ленточный фундамент строят для конструкций разного типа, используя разнообразные материалы — в этом смысле ограничений нет. Для этого производятся специальные земляные работы – выкапывается траншея подходящих размеров. Чтобы предотвратить проникновение влаги, устанавливается гидроизоляционная подушка. После этого устанавливается опалубка, закладывание «скелета» фундамента и заливка бетонной смеси.

Заглубление ленточного фундамента напрямую зависит от свойств почвы и нагрузки, которую ему придется нести.

Преимущества ленточного фундамента

Преимущества этого типа:

1. Подвальное помещение является основным преимуществом, так как благодаря его наличию не только сохраняется тепло в доме, но и коммуникации проводятся в подходящих условиях.
2. Такой фундамент достаточно прост при наличии строительного образования и дешевой рабочей силы – тогда его возведение возможно организовать собственными силами без привлечения профессионалов и специальной строительной техники.
3. Ленточный тип имеет высокую сопротивляемость износу и достаточно прочен, поэтому отличается большим сроком годности.

Присутствуют и минусы:

1. Трудоемкие земляные работы. Без этого установка ленточного фундамента попросту невозможна.
2. Монтаж ленточного фундамента без помощи специалистов занимает больше времени – необходимо выполнить ряд подготовительных работ, которые включают в себя выкапывание траншей, установку опалубки и заливание бетонной смесью. Всё это очень проблематично сделать в одиночку, не имея специальной техники.
3. Бетонирование должно проводиться за один раз, так как в противном случае образуются швы на стыках заливки, а это приводит к снижению прочности всей конструкции. Она должна быть монолитной.
4. Ленточный фундамент плохо переносит эксплуатационный период на неустойчивых и торфяных почвах, что накладывает определенные ограничения на строительство.
5. Такой тип требует более крупных материальных вложений как при закупке материалов, так и при установке.

Фундамент на винтовых сваях или ленточный — выбор следует делать после тщательного изучения всех преимуществ и недостатков разных типов, но все равно свайный фундамент обойдется значительно дешевле и будет смонтирован быстрее.

Фундамент на сваях для вечномерзлых грунтов

Компания «Русская свая» изготавливает сваи для фундаментов домов, бань и оснований заборов. Вся наша продукция сопровождается сертификатом качества и соответствует всем СНИПам и требованиям.

Винтовые сваи получили признание среди застройщиков и покупателей готовых домов. Они широко востребованы в качестве основного материала для возведения фундамента в самых разнообразных геологических условиях.   Для сложных грунтов зачастую это единственный способ возвести достаточно надежный фундамент.

Фундамент на сваях подходит для участков, расположенных на склоне холма, для территорий, находящихся в непосредственной близости к водоемам, а также для грунта, склонного к промерзанию.

Почему винтовые сваи подходят для сложных грунтов

Установка свайного фундамента может осуществляться в любое время года, независимо от температуры воздуха и степени промерзания грунта. Это обстоятельство способствует ускорению строительства без потери надежности фундамента. На практике свайный фундамент – единственный способ начать строительство в зимний период.

В отличие от технологии возведения ленточного или столбчатого фундамента, винтовые сваи не требуют обогрева грунта, разрыхлительных и других работ. Единственное, что потребуется сделать перед установкой фундамента – убрать снег с территории стройплощадки.

Правда, стоит выделить одну существенную особенность установки свайного фундамента в зимний период: завинчивать сваи необходимо ниже уровня промерзания грунта.

На каком грунте нельзя установить фундамент на сваях

Применение свайного фундамента не зависит от типа почвы. Высокая несущая способность гарантируется в любых условиях, при любом типе почвы. В отличие от ленточного или столбчатого фундамента, который подвергается разрушению при сложных геологических условиях, свайный фундамент не проседает и сохраняет свои свойства в течение нескольких десятков лет.

Единственное исключение – смешанный грунт, включающий песок и гравий, а также скальные породы. В подобных условиях свайный фундамент теряет свои характеристики. Однако участки с грунтом такого типа встречаются достаточно редко.

В условиях вечной мерзлоты

Говоря о надежности винтовых свай в условиях промерзающего грунта, стоит упомянуть их эффективность в условиях вечной мерзлоты, проверенную уже десятилетиями. В сложных условиях, когда работы ведутся в зимний период, применение винтовых свай становится единственным возможным способом обустроить надежный фундамент, обладающий необходимыми эксплуатационными характеристиками.

Установка свайного фундамента в промерзающий грунт осуществляется с минимальными затратами времени и денежных средств, не требуется спецтехника для прогревания почвы. До появления технологии винтовых свай использовались буранобивные сваи, которые требовали периодического разогревания в процессе монтажа и бурения большой скважины.

Появление винтовых свай позволило ускорить работы по обустройству фундамента в сложных условиях и сократить расходы.

Фундамент на сваях в Санкт-Петербурге

Компания «Русская свая» производит винтовые сваи, проектирует и устанавливает фундамент на любом грунте. Наши специалисты возьмутся за работу в зимний период и возведут прочный и надежный фундамент на сваях в короткие сроки. Мы работаем на любых участках.

Свайный фундамент. Фундамент на винтовых сваях.

 Перед каждым человеком, который хочет построить деревянный дачный дом или баню возникает закономерный вопрос, на каком фундаменте будет стоять его будущий дом. Ниже расположена ознакомительная информация, которая поможет определиться с выбором и ценой на определенный тип фундамента.

Стоимость свайно-винтового фундамента для загородного дома:*

Диаметр  сваи (мм)	Длина сваи (см)	Стоимость 1 сваи   (т.р)	Стоимость выезда специалиста для пробного бурения до 100 км включительно (т.р)
76 мм	250 см	3500	3500
89 мм	250 см	4000	3500
108 мм	250 см	4500	3500
133 мм	250 см	6500	3500

*в стоимость свайного фундамента входит:

1) — Доставка до 80 км от КАД-МКАД

2) — Разметка свайного поля+ контрольное бурение

3) — Завинчивание свай, подрезка в уровень, крепление оголовков к стволам свай

4) — Обработка сварочных швов (окраска)

5) — Наполнение ствола сваи песчано-цементной смесью (бетонирование)

Стоимость ленточного фундамента*

Ширина фундамента (мм)	Глубина ленты (мм)	Песчано- гравийная  подсыпка	Стоимость одного погонного метра
300 мм	600	есть	4500
400 мм	600	есть	5500* в стоимость ленточного фундамента входит:

1) — Разметка и привязка фундамента к местности

2) — Выемка грунта под пятно застройки, ручным или механическим путем

3) — Устройство гравийной и песчаной основы

4) — Установка опалубки

5) — Закладка и обвязка арматурных поясов

6) — Бетонирование

7) — Радиус 50 км от КАД- МКАД Москвы и Санкт-Петербурга

Стоимость фундаментов применима к Ленинградской и Московской областям.

По другим регионам для уточнения стоимости обращайтесь в офис продаж или по тел. 8(812)-997-33-61

Чтобы помочь в этом разобраться с тем какой фундамент нужен именно Вам,  мы изложили ряд статей о видах, преимуществах и недостатках фундаментов.

Описание видов фундаментов разбито на три части.

1. Опорно-столбчатый подробнее…
2. Свайно-Винтовой подробнее….
3. Ленточный-плитный (железобетонный) подробнее….



Вкратце о видах фундаментов.

Опорно-столбчатый

Этот вид фундаментов самый простой и приемлемый по цене. Столбчатый фундамент экономичен, надёжен, не требует дополнительных работ по гидроизоляции. Однако применим он только для лёгких домов и бань – каркасного и брусового типа. К тому же он исключает строительство подвалов и погребов.Фундамент такого типа применяют на грунтах, которые не подвержены пучению и подвижкам. Отличный вариант для песчаный грунтов. Возможно изготовление фундамента зимой при температуре воздуха до -10С°Столбчатый фундамент применяется при строительстве брусовых и  каркасных домов и бань размером до 6х6 м.

Ленточный

Ленточный фундамент – это железобетонная полоса, идущая по периметру всего здания. Ленту закладывают под все внутренние и наружные стены застройки, сохраняя одинаковую форму поперечного сечения по всему периметру фундамента. Технология изготовления ленточного фундамента достаточно проста по сравнению с плитным фундаментом. Но ей свойственна повышенная трудоёмкость и большой расход материала в сравнении со столбчатым видом фундаментов (больший объем бетона, большее количество опалубки).

Свайный фундамент

Самый распространённый вид фундамента за последние 15 лет. Винтовая свая представляет собой трубу с лопастями специальной конфигурации. Она состоит из оголовка, ствола и лопастей на нижнем конце. Ствол сваи служит для передачи нагрузки от оголовка на лопасть и восприятия части бокового усилия. Лопасть служит для преобразования вращательного момента в поступательное усилие во время погружения сваи, и для распределения усилия по большей площади грунта во время эксплуатации фундамента. Лопасть непостоянной ширины начинается на скошенной части ствола сваи и плавно увеличивает ширину. Данная конструкция обеспечивает резание грунта с наименьшим сопротивлением и дает возможность уменьшить крутящий момент. Угол и шаг винтовой лопасти позволяют завинчивать сваю без рыхления грунта с минимальным осевым погружением, при этом сохраняется естественная структура грунта, что обеспечивает максимальную несущую способность

Современный фундамент на винтовых сваях

В середине 19 века изобретены сваи в виде винтов. Они нашли широкое применение в конце ХХ, а в России в начале ХХI века. Сваи позволяют построить основу здания за 1 – 2 дня на участках, где бетонный ленточный или монолитный фундамент устроить невозможно или очень сложно. Винтовые сваи до 105 мм ввинчиваются вручную. Срок службы фундамента от 80 до 150 лет.

Краткая история винтовых свай

Первому идея завинчивания сваи в грунт пришла в голову ирландскому инженеру Александру Митчелу, который в 1838 г. строил маяк в устье р. Темзы в Англии.

В СССР в 1920-х годах русский инженер В. К. Дмоховский исследовал конические винтовые сваи и показал, что в вечномерзлых, слабых или обводненных грунтах винтовые конструкции гораздо надежнее, чем традиционные забивные.

Инженеры разработали стальную сваю в виде трубы, к которой приваривались одна или несколько винтовых лопастей.

Вначале эти изделия нашли широкое применение в военном строительстве, где обеспечивали быстрый процесс возведения сооружений, небольшую стоимость работ и приемлемое качество. Позднее советские инженеры сделали лопасти значительно толще и из специальных сталей, прочных и стойких к коррозии.

Конструкция винтовых свай

В общем виде конструкция представляет собой соединение:

• стальной трубы стандартной толщины, например, по ГОСТ 1070491 для электросварных труб или увеличенной толщины по ГОСТ 8734-75 для холодно-деформованных или ГОСТ 8732-75 для горяче-деформованных бесшовных труб;
• конусного наконечника, приваренного в нижней части трубы;
• одной или двух винтовых одно- или полутора-витковых лопастей из металла большой толщины, которые прикреплены двухсторонним сварным швом по специальной технологии, при этом нижняя лопасть может начинаться с поверхности конуса;
• защитного двух- или трех-компонентного антикоррозионного покрытия, одно из которых – слой цинка, нанесенного горячим цинкованием, остальные – композитные лакокрасочные и/или пластиково-эпоксидные покрытия с высокой стойкостью к истиранию.

Возможно использование литых наконечников и литых привариваемых лопастей.

В двухлопастных конструкциях расстояние между нижней и верхней подсистемой лопастей должно быть от 2,5 до 5 внешних диаметров лопастей.

При ввинчивании нижнюю лопасть следует погрузить в грунт ниже глубины его промерзания, которая в Российской Федерации меняется от 1,1 м в южных районах до 2 – 2,5 м на севере страны. При этом от 50 до 60% территории РФ находятся в вечно-мерзлой зоне, где такие изделия наиболее выгодны.

Причины этой выгодности такие:

• в зимнее время металл конструкции служит мостиком холода, который помогает «перевести» под землю в прилопастную зону часть зимнего холода;
• такой фундамент позволяет просто поднять «теплый» пол здания над грунтом и обеспечить вентиляцию «подпола» здания, предохраняя грунт от оттаивания;
• при бурении лидерной скважины для установки обычной железобетонной конструкции требуется бурить на диаметр скважины, а для винтовой – только на диаметр трубы основания;
• не требуется дополнительная пригрузка при завинчивании.

Но чтобы полностью реализовать эти особенности, нужно использовать специальные винтовые сваи для вечномерзлых грунтов. В этой статье они не рассматриваются.

Цена винтовых свай зависит от их размера, материалов, использованных для изготовления, известности и популярности производителя и множества других показателей.

Классификация винтовых свай

Классифицировать такие изделия можно по разным признакам. Например, по числу лопастей:

• однолопастная – разработана в числе первых вариантов, изготавливается в России большинством производителей, хотя конструкция устарела;
• двухлопастная – несущая способность повышена, по крайней мере, на 50 – 60% как на вдавливание, так и на выдергивание, применяется для грунтов с большой глубиной промерзания – нижняя лопасть заходит на непромерзаемую глубину;
• узколопастные – имеют одно- или двух-заходную узкую лопасть с несколькими витками, применяется в каменистом, или крупнообломочном, или в мерзлом/вечномерзлом грунте, часто лопасть начинается на конце наконечника;
• узколопастные с закаленными зубцами на нижнем конце трубы, для вечномерзлых грунтов.

Наконечники могут быть сварные, литые или горяче-штампованные, обсаженные ковкой на конус.

Последовательнось строительства

Чаще всего свайно-винтовой фундамент может быть использован вместо ленточного.

Этот вид фундамента возводится в следующей последовательности:

1. Проводится исследование грунта для выявления его состава, выявляются его слабые участки, требующие погружение на повышенную глубину, определяется глубина нахождения твердых, обычно глинистых или песчаных слоев большой толщины. Проводится пробное бурение в нескольких точках площадки.
2. Проводят проектирование будущего свайного поля. Определяют места установки, общее количество свай и глубину их погружения. Расчеты обычно ведут квалифицированные инженеры-строители. В число исходных данных должны входить количество этажей будущего знания, виды и общий вес материалов и сборных конструкций будущего дома.
3. По чертежу производится разметка свайного поля с точным указанием места каждой сваи. Планировка и выравнивание поверхности стройплощадки для этого не требуется.
4. В соответствии с проектом свайно-винтового фундамента в точках разметки ввинчивают сваи. Специальная техника для завинчивания используется при возможности и/или большом количестве свай и плотных грунтах. В остальных случаях: в условиях стесненных строительных площадок, при числе свай менее 50 – 70, при диаметре трубы 133 мм и менее они вкручиваются вручную.

   Погруженные опоры готовы к приложению нагрузки сразу после окончания их установки.

5. Верхушки или оголовки опор выравнивают по уровню на проектной высоте, обрезая лишнюю часть трубы.

Свайно-винтовой ростверковый фундамент

В большинстве случаев делают фундамент свайно- ростверковый. Это значит, что все оголовки свай связывают между собой сплошным металлическим или бетонным горизонтальным монолитным поясом-ростверком. Этот пояс распределяет нагрузку конструкции здания по всем винтовым сваям, предохраняет отдельные экземпляры от горизонтальных перемещений под действием нагрузки от грунтового массива. С монолитным ростверком свайное поле превращается в единую конструкцию.

Для уменьшения поступления холода зимой, пространство между ростверком и поверхностью почвы закрывается забиркой. Ею может быть фальш-цоколь, стеночка толщиной в пол-кирпича, лист плоского шифера, стенка из толстых досок и т. п. виды отделки цоколя.

Достоинства и недостатки при использовании свайно-винтового фундамента

Из множества достоинств свайно-винтовых фундаментов следует отметить следующие:

• Не требуется выравнивания стройплощадки.
• Правильная организация работ даже без использования техники позволяет установить все 30 – 60 опор для большого дома за 1 – 3 дня, для бани или ограждающего забора – за день.
• Правильно спроектированный свайно-винтовой фундамент дает строить на торфяных и даже болотистых участках, не говоря уже о песчаных или глинистых грунтах.
• Возможно строительство на крутых склонах, где ленточное основание может стоить очень дорого.
• Вести работы можно круглый год и на грунтах промерзших и даже вечно-мерзлых.
• Работы по устройству таких фундаментов ведутся без ущерба для соседних построек и с минимальным нарушением ландшафта, повреждением корней близкорастущих деревьев и кустов.

Цена на такой фундамент в ростверковом варианте как минимум на 30 – 40% меньше цены ленточного.

При таком перечне достоинств этот вид фундаментов имеет и недостатки:

1. Сложность расчета свайного поля, т. к. чаще всего за это дело берутся непрофессиональные строители, которые не могут учесть структуру подстилающих грунтов на стройплощадке.
2. Небольшие погрешности в вертикальности при ввинчивании свай могут резко уменьшить их несущую способность, а значит возможны перекосы ростверка и трещины в стенах.
3. Ошибки в расчете несущей способности и изготовлении такого фундамента могут проявиться через несколько лет, а их устранение будет трудоемким и дорогим.
4. Использование на крупнообломочных или каменистых почвах может повредить защитное антикоррозионное покрытие и сваи прослужат не 70 – 100 лет, а «сгниют» за 15 – 20. Тот же эффект может произойти при наличии в грунте «блуждающих токов», например, от железнодорожных или трамвайных путей, от близкорасположенных мощных электромагистралей и т. п.
5. Трудно или даже невозможно построить под домом полноценное подвальное помещение.

Свайно-винтовой фундамент, правильно спроектированный и построенный профессионалами, прослужит и вам и вашим внукам без проблем и головной боли.

Стоимость свайного фундамента по сравнению со стоимостью других фундаментов

🕑 Время чтения: 1 минута

Обсуждается выбор свайных фундаментов на основе стоимости по сравнению с другими фундаментами для строительных проектов и факторов, влияющих на стоимость свайного фундамента. Часто конструктор не может прийти к конкретному решению, выбрать ли для конструкции свайный, ленточный или матовый фундамент. Особенно в случае выбора свайного фундамента и обычного матового или ленточного фундамента, построенного на более глубоком уровне, чтобы соответствовать слою почвы с приемлемой несущей способностью. Все условия строительства должны иметь показатель, ниже которого применение свайного фундамента оказывается дешевле по сравнению с традиционным ленточно-матовым фундаментом. Итак, в этой статье мы попытаемся выявить различия, с помощью которых можно легко выбрать свайный фундамент по сравнению с другими типами фундамента. Эта линия состояния создается на основе умеренно детальной оценки стоимости фундамента. Также будут обсуждены факторы, влияющие на стоимость фундамента.

Фиг.1: Передача нагрузки от свайного фундамента на грунт

Факторы, влияющие на стоимость свайного фундамента Очевидно, что окончательное решение об использовании типа фундамента не может быть принято на основе оценки объема выемки и количества бетона глубокого матового или ленточного фундамента в сравнении со стоимостью свай, несущих такую ​​же нагрузку. Для свайного фундамента требуется заглушка, толщина которой составляет около 45 см для двух свай и от 60 до 120 см для двух пар свай. Плановые размеры заглушки могут достигать 2100 мм. ² для сваи диаметром 550 мм.Заглушки свай можно соединять с помощью анкерных балок более чем в одном направлении.

Рис.2: Заглушка

Утверждается, что стоимость земляных работ свайных крышек, ограждающих балок и анкерных балок может быть в два раза дороже машинных земляных работ в основаниях колонн умеренного размера. Свайный фундамент требует не только структурного проектирования, но и более строгого надзора по мере продвижения строительства.

Рис.5: Выемка для строительства свайной заглушки

Следовательно, стоимость земляных работ и бетонирование свайных крышек и ограждающих балок в сочетании со стоимостью свай, их проектированием и надзором будут препятствием при выборе свайного фундамента.Более того, сообщается, что стоимость восьмиметровой сваи в сочетании с ее заглушкой и ограждающими балками выше, чем стоимость строительства фундаментов колонн глубиной 4,5 метра с использованием массивного бетона до уровня земли. Это утверждение сделано для случая, когда фундаменты строятся в сухих условиях, в которых стоимость машинных земляных работ может быть низкой, и каждый тип фундамента подвергается одинаковой нагрузке. Следует знать, что данная оценка стоимости свайных и колоннных оснований проводится для крупногабаритных конструкций, например, многоэтажного дома.Однако доказано, что стоимость свайного строительства для небольших построек, например индивидуального дома, меньше, чем у обычного кирпичного или бетонного фундамента глубиной 1,2 м. Строительство свайного фундамента для индивидуальных домов будет дешевле, если земляные работы можно будет проводить вручную, а условия проекта должны подходить для рентабельных необсаженных свай с механической насечкой. Таким образом, свайный фундамент потеряет экономическое преимущество, и, следовательно, выбор свайного фундамента вместо обычного бетонного или кирпичного фундамента будет нежелательным и неэкономичным.Кроме того, если ленточный фундамент является узким ленточным с такой же глубиной, то есть 1,2 м, то рекомендуется использовать второй тип фундамента. Если необходимая глубина фундамента достигает водоносных песков и щебня, то настоятельно рекомендуется использовать свайный фундамент. Это связано с тем, что стоимость земляных работ в такой ситуации в два-три раза превышает стоимость земляных работ в условиях засухи. Строительство свайного фундамента целесообразно, если почва на участке значительно изменчива.В этом случае выбор свайного фундамента будет выгоден как экономически, так и конструктивно. Фундаменты следует выбирать и проектировать с учетом состояния грунта на любой станции погрузки. Например, если типом грунта является уплотненный песок, то можно выбрать небольшой подушечный фундамент, а для сжимаемого грунта следует использовать изолированное или комбинированное подушечное основание большого размера. Следует иметь в виду, что такой подход к сооружению фундамента потребует обширного и всестороннего изучения и исследования почвы, что является дорогостоящим и, следовательно, нежелательным.Можно предложить построить фундамент в соответствии с условиями грунта, которые могут возникнуть в процессе строительства, но такой подход увеличит продолжительность, необходимую для завершения проекта, из-за строительства опалубки. Такой прием предотвратит предварительное планирование строительства фундамента. В таких обстоятельствах строительство свайного фундамента устранит большинство проблем, связанных со строительством фундамента, поскольку проектные и строительные работы могут быть организованы до начала процесса строительства.Наконец, длина сваи может быть увеличена в случае изменения состояния почвы вместо увеличения количества свай. В результате осадку, которая может пострадать от фундамента, можно не учитывать. Подробнее: Вместимость свайной группы и КПД Определение осадки свай испытанием под нагрузкой Бетонирование свайных фундаментов — удобоукладываемость и качество бетона для свай Расстояние между свайными фундаментами и доля обшивки при строительстве свайных групп

Винтовые сваи — Системы фундаментов Patriot | Винтовые сваи | Основа

Винтовые сваи во Флориде, Джорджия, на юго-востоке и в окрестностях

Винтовые сваи — это прочные и экономичные решения для фундаментов домов и проектов по укреплению. Компания Patriot Foundation Systems, ведущий поставщик винтовых анкеров, винтовых свай и т. Д., Имеет более 40 лет опыта в строительстве коммерческих и жилых винтовых свайных фундаментов для новых домов, подпорных стен, путепроводов, доков и многих других сфер применения. Даже если вы живете за границей, Patriot Foundation Systems может полагаться на свою сеть партнеров по доставке, чтобы доставить вам то, что вам нужно.

Фундаменты на винтовых сваях закрепляют глубоко в земле, где вероятность сдвига почвы меньше. Обычно фундаменты, построенные на нестабильном грунте, со временем проседают и трескаются, но это не так вероятно для спиральных свайных систем.Винтовые анкеры не только обеспечивают превосходную стабильность, но также их легче устанавливать и снимать.

Винтовые сваи полезны во многих ситуациях, включая, но не ограничиваясь:

• Новое строительство вдоль береговой линии
• Армирование домов жилым винтовым свайным фундаментом
• Работа в экологически чувствительных зонах
• Создание областей заливки
• Установка частных доков

Сваи Helix полезны не только для строительства домов и зданий. Эти сваи могут предотвратить дальнейшее повреждение старых фундаментов, которые уже сдвинулись или потрескались, а также укрепить стены подвала. Спиральные анкеры предпочтительнее на рабочих площадках, потому что они прибывают в предварительно собранном виде и могут быть установлены небольшими рабочими бригадами. Кроме того, спиральные фундаменты лучше для окружающей среды, особенно когда они используются для морских проектов. Они вытесняют меньше почвы, чем другие варианты крепления, и не тянутся через чувствительные подводные экосистемы.

Свяжитесь с Patriot Foundation Systems и получите бесплатную расценку.Основанная в 1973 году, эта компания предлагает винтовые сваи и изделия из винтовых свай для бригад по всему миру, уделяя особое внимание Флориде, Джорджии, юго-востоку и окрестностям. Узнайте сегодня больше о том, какую пользу для ваших строительных работ могут принести системы винтовых свайных фундаментов коммерческого, промышленного или жилого назначения.

Винтовые опоры: системы фундаментов на винтовых опорах от CHANCE

Система фундаментов на спиральных сваях CHANCE

Фундамент нового строительства не должен быть головной болью. Система спирального свайного фундамента CHANCE® обеспечивает характеристики бетона без недостатков и недостатков забивных свай и просверленных валов. Винтовой свайный фундамент может быть сконструирован таким образом, чтобы выдерживать или выдерживать любую нагрузку или приложение. Его можно установить с помощью легкого строительного оборудования и сразу же загрузить. Нет конкретного времени отверждения, а заранее заданные мощности предсказуемы, что позволяет вам контролировать. Одобренные национальными агентствами строительных норм BOCA, ICBO, SBCCI, CCMC и ICC, спиральные сваи и анкерные анкеры CHANCE стали предпочтительной системой глубокого фундамента для архитекторов, строителей, подрядчиков, инженеров и геотехнических фирм.

Система спирального свайного фундамента CHANCE идеально подходит для широкого спектра коммерческих, промышленных, институциональных и жилых помещений — от новых домов и высотных сооружений до звукоизоляционных стен, коммуникационных вышек и мостов.

Вот лишь несколько приложений:

• Новое строительство, поддерживающее фундаментные балки, основания колонн, сжатые, растянутые и бетонные плиты
• Ремонт вышедших из строя или старых фундаментов проверенными временем инженерными решениями
• Модернизация фундаментов в существующих конструкциях, где добавляются новые нагрузки, или под существующей бетонной плитой
• Несущие опоры с разрушенными стенками для восприятия боковых нагрузок, включая ветровые и сейсмические
• Фундаменты машин / оборудования для немедленной загрузки повышенной грузоподъемности
• Ветровые и сейсмические нагрузки, такие как звукоизоляционные стены, рекламные щиты, вышки связи и т. Д.
• Опора фундамента в труднодоступных или труднодоступных местах, в первую очередь, вертикальная осевая сжимающая нагрузка
• Постоянная или временная опорная конструкция фундамента, в первую очередь, вертикальная сжимающая нагрузка
• Постоянные удержания растяжения для ветровых и сейсмических нагрузок
• Фундаменты в чувствительных к шуму областях, где возникает проблема вибрации

Как это работает

Винтовая свая CHANCE представляет собой сегментированную систему глубокого фундамента со спиральными опорными пластинами, приваренными к центральному валу.Через эти опорные пластины нагрузка передается от вала к почве. Благодаря своей истинной спиральной формы, спирали не ввинчиваются в почву, а ввинчиваются в нее с минимальным возмущением.

Первая секция, называемая ведущей секцией, содержит винтовые пластины. Отводная часть может состоять из одной-четырех спиралей. При необходимости можно добавить дополнительные спирали с помощью спиральных удлинителей. Затем добавляются простые удлинители до тех пор, пока свинцовая секция не проникает в несущие слои и не будет достигнут необходимый или соответствующий крутящий момент.

Фундамент с винтовой опорой предпочтительнее забивных свай, буронабивных валов, залитых цементным раствором арматуры, шнековых свай, опор с выступом и других систем глубокого фундамента по ряду веских причин. Некоторые из них перечислены ниже.

• Быстрая установка и немедленная загрузка
• Готовая система
• Устраняет высокие затраты на мобилизацию, связанные с забивными сваями, просверленными валами или шнековыми сваями
• Мгновенная обратная связь между крутящим моментом и производительностью для управления производством
• Легко модифицируется в полевых условиях
• Бетон не требует отверждения
• Использует обычную строительную технику, легко оснащаемую моментными двигателями с гидравлическим приводом.
• Простота использования на участках с ограниченным доступом, высоких уровнях грунтовых вод и слабых почвах
• Не нужно удалять грязь
• Для текучих песков, мягкой глины или органических грунтов обсадные трубы не требуются
• Минимизирует нарушение почвы во время установки
• Устанавливается в ненастную погоду
• Без вибрации
• Экологичность

Надежное оборудование

СВАИ И АНКЕРЫ из нержавеющей стали
Включает квадратные валы 1-1 / 2 дюйма, 1-3 / 4 дюйма, 2 дюйма и 2-1 / 4 дюйма. Оснащен удлинительными валами с высаженными головками для удлинения анкеров.

СВАИ И АНКЕРЫ HS (ПОЛЫЙ ВАЛ)
Использует трубные валы 2-7 / 8 ”и 3-1 / 2” для широкого спектра применений в фундаменте.

СОЕДИНИТЕЛЬНЫЕ ПРОКЛАДКИ И АНКЕРЫ SS & HS
Адаптеры принимают все изделия с квадратным валом и соединяют их с удлинителями 2-7 / 8 ”или 3-1 / 2”. Это позволяет использовать винтовые опоры более разнообразно.

СПИРАЛЬНЫЙ УДЛИНИТЕЛЬ
Спиральные удлинители увеличивающегося диаметра используются для достижения прочного несущего грунта.

НОВЫЙ КОНСТРУКЦИОННЫЙ КРОНШТЕЙН
Передает нагрузку конструкции на винтовой опор.

Типовой процесс строительства дощатого настила

Сборные железобетонные опоры Монолитные бетонные опоры Винтовые стальные сваи Деревянные сваи

PermaTrak® на фундаменте из сборных железобетонных опор

В зависимости от почвенных условий и планировки проекта, опоры из сборного железобетона PermaTrak могут служить в качестве низкоударного и экономичного варианта фундамента. Поставляемые PermaTrak опоры из сборного железобетона состоят из трех штабелируемых компонентов: основания, стояков и крышек. Излишняя выемка грунта на строительной площадке исключается, и владельцы получают дощатый фундамент, подходящий для минимального повреждения корней деревьев.

Базовый компонент нашего варианта фундамента с бетонной опорой распределяет нагрузку на основание. При весе 130 фунтов. каждую базу можно вручную переместить в нужное положение.

Компоненты «стояка» могут быть штабелированы для изменения высоты без какого-либо оборудования.Подъемные вставки позволяют подрядчикам перемещать эти части вручную (~ 80 фунтов каждая).

Компоненты «заглушки» передают нагрузку от опоры на сборные железобетонные балки. В углубления наверху крышек вставляются сферические полиуретановые штифты. Этот пирс установлен на уплотненном гранулированном основании.

Сферические полиуретановые шпильки типа «гриб» соединяют сборные балки с элементами фундамента.

PermaTrak® на бетонных опорах или бетонных сваях

Возможно, вы знакомы с терминами «бетонная опора», «бетонный кессон» или «бетонная свая».Хотя эти термины часто используются как синонимы, технически бетонный кессон — это один из типов бетонных опор; они обычно формируются на месте. Сборные железобетонные сваи обычно забиваются или вибрируют на месте.

Бетон обеспечивает прочность и долговечность при строительстве дощатых настилов над озерами или ручьями, через заболоченные земли или поймы. Если в геотехническом отчете требуется глубокая бетонная опора, она может быть построена в виде буронабивной скважины или просверленных стволов с обсадной колонной, используемой для заливки залитого на месте глубокого фундамента.

В начальной и конечной станциях дощатого настила обычно используются наши сборные опоры на неармированной бетонной выравнивающей подушке. Подъемные вставки упрощают обращение.

Кожухи сонотрубок могут служить временными формами при возведении монолитных железобетонных опор. Бетонные сваи также могут быть собраны, отправлены на площадку и забиты на место.

Строительство дощатого настила PermaTrak® на винтовых сваях

Винтовые сваи, иногда называемые винтовой сваей, могут стать прочным и экологически чистым фундаментом для дощатого настила.В качестве предварительно спроектированной системы фундамента винтовые сваи требуют небольшого монтажного оборудования и могут быть легко изменены в полевых условиях.

Винтовые сваи могут быть хорошим фундаментом для проектных площадок с:

• ограниченный доступ
• высокий уровень воды
• ограниченная вертикальная высота потолка, или
• почвы слабые

Они состоят из одной или нескольких спиральных пластин, прикрепленных к центральному стальному валу.

Установив систему бетонных дощатых настилов PermaTrak на винтовой свайный фундамент, владельцы могут получить выгоду от очень прочной, не требующей обслуживания конструкции в целом.

После того, как свая установлена ​​на заданную вместимость, к каждой свае прикрепляется стальная пластина, устанавливающая шаблон для остальной части процесса строительства дощатого настила PermaTrak.

В начальной и конечной станциях дощатого настила обычно используются наши сборные опоры на неармированной бетонной выравнивающей подушке. Подъемные вставки упрощают обращение.

Стальные винтовые сваи устанавливаются или «вкручиваются» в грунт с заданным крутящим моментом.

К вершине винтовой сваи прикреплена стальная пластина-заглушка с косынками.

На виде сверху винтовые сваи с прикрепленными к ним стальными опорными плитами служат шаблоном для установки балок и ступеней PermaTrak.

Бетонные балки PermaTrak располагаются непосредственно на винтовой стальной крышке.

Строительство дощатого настила PermaTrak® на деревянных сваях

При применении через заболоченные земли или над водой деревянные сваи могут быть наиболее экономичным вариантом фундамента.

Наша система PermaTrak легко устанавливается на деревянный свайный фундамент, как это обычно бывает с деревянными или композитными дощатыми сооружениями. После того, как сваю забивают на заданную глубину, к каждой свае крепится заглушка из сборного железобетона, устанавливая шаблон для остальной части процесса строительства дощатого настила.

В начальной и конечной станциях дощатого настила обычно используются наши сборные опоры на неармированной бетонной выравнивающей подушке.Подъемные вставки упрощают обращение.

Заглушки крепятся к деревянным сваям, устанавливая шаблон для остальной части дощатого настила. Компоненты крышки передают нагрузку от компонентов дощатого настила PermaTrak на деревянные сваи.

Колпачки выровнены и измерены для правильного зазора в соответствии с монтажными чертежами. Стяжной болт просверливается через центральное отверстие в сборном железе в сваю для надежного соединения.

Безусадочный раствор заполняет соединение сваи и шапки, обеспечивая длительную прочность.В углубления на верхней части колпачков вставляются сферические полиуретановые штифты.

Сферические полиуретановые шпильки типа «гриб» соединяют сборные балки с элементами фундамента.

После проверки ровности и положения опор фундамента можно устанавливать балки PermaTrak. Обычно между концами оставляется зазор 1/2 дюйма. Для обеспечения правильного наклона под балкой может потребоваться прокладка и раствор.

Для балок может потребоваться механическое соединение с опорой в зависимости от требований конкретного проекта.

На балки укладывается резиновая прокладка размером 1/8 дюйма, чтобы исключить возможные неровности подшипника.

Изогнутые выравнивания легко выполняются путем регулировки длины балки внутренних и внешних участков.

Сборные гусеницы легко устанавливаются на место с помощью небольшого строительного оборудования. Брус или лом, используемые снизу дощатого настила, позволяют установщикам отрегулировать окончательное положение ступеней на сборных балках, не повреждая готовую поверхность для ходьбы.

Установка протектора продолжается путем выравнивания системы блокирующих шпоночных пазов PermaTrak и сохранения зазора между швами 1/8 «-3/8».

Изогнутые линии образуются за счет использования конических компонентов протектора дощатого настила. См. Нашу страницу «Инженерные схемы» для получения дополнительной информации о выравнивании по горизонтали и минимальных радиусах.

Сборные железобетонные бордюры (поставляемые PermaTrak) также являются популярным выбором в качестве дополнительной функции.Соединительная фурнитура скрыта от глаз, а бордюры крепятся без бурения поля.

Стальные кронштейны PermaTrak изготавливаются с покрытием из оцинкованной стали. Деревянный столб размером 4 x 4 дюйма вставляется в кронштейн, что позволяет использовать различные конструкции деревянных перил. Болты соединяются с нижней пластиной на нижней стороне прогулочной поверхности.

Варианты перил с системой дощатого настила PermaTrak охватывают широкий диапазон. См. Раздел «Перила» для получения информации о ценах и дизайне.

Алюминиевые перила также могут быть поставлены в качестве недорогих перил для тротуаров. См. «Какие типы перил предлагает PermaTrak?» для дополнительной информации.

Перила из нержавеющей стали с прядями кабелей выглядят прозрачно, но являются одним из самых дорогих вариантов для завершения проекта дощатого настила.

Что такое винтовые сваи и как они работают? — STAT TECH

Винтовые сваи — это фундамент, устанавливаемый в грунт с минимальным уровнем шума и вибрации.Забивание винтовой сваи в землю — эффективный способ их установки. В сочетании с различными механизмами распределения нагрузки винтовые сваи могут обеспечивать работу в грунте в целом ряде почв, включая зоны землетрясений. Их можно быстро установить с меньшим повреждением почвы во время установки.

Как они работают

Винтовые сваи состоят из круглых стальных профилей с прикрепленными к ним спиралями. Во время установки винтовые сваи врезаются в почву, а не пробиваются сквозь нее.Валы и винтовая лопасть разработаны с учетом различных грунтовых условий. Как только свая достигает заданной глубины, она обычно заполняется бетоном и постоянно остается на месте. Выступающую арматуру можно использовать для увеличения несущей способности сваи или обеспечения соединения с конструкцией здания, расположенной выше.

Как соединяются винтовые сваи?

При соединении свай к зданию наиболее важной частью конструкции является стык между конструкцией здания и сваей.С ним нужно обращаться осторожно, потому что при соединении учитывается земля и здание, в котором будут находиться сваи. Это требует структурных и геотехнических данных.

Технические требования к установке винтовой сваи

Фундамент — самая важная часть здания. Это делает здание прочным на долгие годы, а также помогает выдерживать суровые условия, такие как землетрясения и торнадо. Поэтому логично, что инженер принимает важные меры при проектировании фундамента.При выборе винтового свайного фундамента, подходящего для вашего здания, необходимо учитывать множество факторов. Некоторые из факторов включают:

• План здания: План здания должен показывать, сколько должно быть винтовых свай и где они должны быть.
• План участка: План участка используется для определения буквальных ограничений и ограничений по высоте, особенно при работе рядом с соседними зданиями или внутри здания. Он также используется для определения типа и размера оборудования, которое будет использоваться в процессе установки.
• Расчетные нагрузки: Расчетные нагрузки определяют тип и размер ствола, используемого при проектировании сваи.

Винтовая свая смещает почву, когда она ввинчивается в землю, как шуруп для дерева в шалости. Из-за небольшого диаметра шахты вероятность столкновения с препятствиями ниже, а это означает, что она обеспечивает максимальную защиту здания.

Болтовые сваи для фундамента | Xtreme Post

Что такое винтовая свая?

Винтовая свая — это большой металлический винт с одной или несколькими резьбой (спиральными лопастями), который прочно ввинчивается в землю и закрепляется ниже линии замерзания, что исключает смещение грунта, вызванное ежегодным циклом замораживания-оттаивания и изменениями рельефа.Винтовые сваи спроектированы так, чтобы оставаться устойчивыми и выдерживать погодные условия. Все винтовые сваи Xtreme Post производятся в соответствии с высочайшими стандартами качества на нашем заводе в Данвилле, Квебек. По оценке Канадского центра строительных материалов и в соответствии с духом Национального строительного кодекса, сваи Xtreme Post предлагают доступное и безопасное решение для всех ваших потребностей в фундаменте.

Фиксированные или регулируемые головки сваи

В зависимости от характера вашего проекта головка винтовой сваи может быть фиксированной или регулируемой.Один из наших экспертов посоветует вам, что лучше всего подходит для ваших нужд.

Центральный вал, адаптированный к вашим потребностям

Этот длинный винт — центральный вал с круглой стальной резьбой, приваренной к дну, — может быть адаптирован для любого типа строительства или ремонта. Центральный стальной вал может различаться по диаметру и длине, самый короткий — семь футов в длину. Один из наших специалистов по установке определит, какая винтовая свая лучше всего подходит для вашего проекта.

Резьба для точного сверления

Резьба расположена под углом для создания желаемого шага, который тщательно контролируется с помощью гидравлического оборудования.Эти резьбы являются основой системы винтовых свай и обычно называются «лопастями». Диаметр и количество лопастей определяется в зависимости от несущей способности почвы (плотности и типа) и нагрузки, которую необходимо поддерживать.

ПРЕИМУЩЕСТВА ВИНТОВЫХ СВАЙ

В Xtreme Post мы предлагаем современную, чистую, доступную, доступную и безопасную альтернативу для всех ваших потребностей в фундаменте. Наши винтовые сваи не только обладают пожизненной гарантией от мороза, но и обладают многими другими преимуществами по сравнению с обычным заливным бетоном:

До (бетонный фундамент)

Могут смещаться из-за колебаний грунта и мороза.Земляные работы необходимы для заливки бетона. Щебень и мусор. Тяжелая техника на траве и асфальте. Время ожидания затвердения бетона. Требуется много планирования. Должен быть построен до остальной части проекта.

Now (Винтовые сваи)

Гарантия защиты от мороза. Никаких раскопок не требуется. Чистый. Универсальное оборудование гарантирует, что земля не пострадает. Быстро — строительство можно начинать сразу после установки винтовых свай. Меньше затрат времени и денег, так как планирование ограничивается размещением маркеров для определения желаемого местоположения свай.Сваи можно устанавливать под существующие конструкции.

ЧТО НАБОРЫ XTREME POST APART

Десять причин сотрудничать с нами:

1. Каждая винтовая свая Xtreme Post устанавливается высококвалифицированным профессионалом.
2. Быстрые сроки выполнения работ в соответствии с вашим графиком.
3. Отличное соотношение цены и качества.
4. Несущая способность каждой сваи подтверждается при установке.
5. Возможна установка на любой местности (неровной, труднодоступной и т. Д.).) и в любом типе почвы (песок, глина, камень и т. д.).
6. Винтовые сваи можно перемещать по мере необходимости.
7. Винтовые сваи могут быть установлены ниже уровня воды, через горизонт грунтовых вод.
8. Экологически безопасно: винтовые сваи можно устанавливать у воды без риска эрозии почвы или загрязнения воды.
9. Наша техника экологически чистая.
10. Каждая винтовая свая создается в головном офисе компании в Квебеке. Вы имеете дело напрямую с производителем.

СПЕЦИАЛИЗИРОВАННОЕ ОБОРУДОВАНИЕ

Контроль качества и опыт, накопленный за годы работы в Xtreme Post, позволили нам создавать собственное оборудование.

Меньшие размеры и универсальность нашего оборудования позволяют нам получить доступ к местам, которые труднодоступны с традиционным оборудованием. Наше основное оборудование состоит из полноприводного вездехода (ATV ), который был оснащен высокопроизводительной гидравлической системой. Наше оборудование также оснащено двигателем, который приводит в действие гидравлический контур, который, в свою очередь, приводит в действие вращающуюся головку и гидравлическую мачту.
Универсальность квадроцикла делает его идеальным для многих различных типов фундаментных работ.Мы также используем мини-экскаватор , оснащенный шнековым приводом.
Это высокопроизводительное оборудование чрезвычайно мобильно практически на любой местности. Это позволяет нам удалить старые бетонные пилястры и даже камни, что дает возможность гарантировать установку винтовых свай в тот же день. С помощью специализированного оборудования Xtreme Post можно устанавливать винтовые сваи в любом типе грунта и на на любом типе местности , даже в труднодоступных местах, независимо от вашего проекта.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ О ВИНТОВЫХ СВАЯХ

Все винтовые сваи Xtreme Post производятся в соответствии с высочайшими стандартами качества на нашем заводе в Данвилле, Квебек. Наши сотрудники обучены поставлять продукты, соответствующие высоким стандартам качества, к которым привыкли наши постоянные клиенты.

Надежность столбов Xtreme

Фактически, Xtreme Post получила одобрения от Канадского центра строительных материалов (CCMC 13353-R) и соответствует требованиям Закона о строительстве Квебека, включая Строительный кодекс и Кодекс безопасности, и Онтарио. Закон о Строительном кодексе и соответствующие постановления.

Качество столбов Xtreme

В соответствии со стандартами и требованиями к качеству, которым придерживается Xtreme Post, несущая способность (сжатие, растяжение) каждой винтовой сваи подтверждается одним из наших специалистов при установке. Более того, при необходимости инженер выдает сертификат соответствия на выполняемые работы.

Технические характеристики прочного фундамента

Все стальные компоненты продукта (центральный вал, лопасти и аксессуары) соответствуют CAN / CSA-G40.21-04 «Конструкционная качественная сталь», а также имеют покрытие 610 г / м3, которое защищает их от гальванической коррозии и соответствует требованиям CAN / CSA-G164-M92, «Горячее цинкование изделий неправильной формы». Канадская ипотечная и жилищная корпорация (CMHC) разрешает использование этого продукта в строительстве, финансируемом или застрахованном в соответствии с Национальным жилищным законом. Для получения дополнительной информации см. Отчет об оценке CCMC 13353-R по винтовой свае Xtreme столбов (Pieux Xtrême).

Фонды

Фонды

Предлагаем строительство фундаментов.

Плита, фундамент плитный от 3000 руб / м2 (плита 200мм), утепленная финская плита.

Фундамент свайно-ленточный от 3000 руб / м. (Ростверк 500Х300). — Свайно-ленточный фундамент состоит из бетонного армированного ростверка (ленты) и монолитных буронабивных свай, на которые он опирается, поэтому данный фундамент сочетает в себе элементы ленточного и свайного фундамента.

Свайный фундамент, состоящий из буронабивных или винтовых свай.

Винтовой фундамент.

Блочный фундамент.

Фундамент свайно-ленточный.
Фундаменты на буронабивных сваях с ленточным соединением сочетают в себе преимущества ленточного и заглубленного. Буронабивные сваи устанавливаются рядами под всеми стенами будущего дома в углах дома и в местах пересечения стен, а также между ними. Количество свай и, соответственно, расстояние между ними зависит от веса постройки. Чтобы рассчитать необходимое количество свай, нужно знать вес всего дома и несущую способность одной сваи.Прочность буронабивной сваи зависит от марки бетона, из которого она изготовлена.

Сваи металлические винтовые.

Покрытие ворсовое — 2-х компонентный состав на основе эпоксидной смолы и эмали. Этот состав представляет собой антикоррозийное покрытие. Используется для покраски надводной и подводной частей кораблей в Санкт-Петербурге.

Изготовление свай на заводе: 1) Очистка трубы пескоструйным аппаратом (абразивная обработка металла) 2) Обработка кислотой для долговечности антикоррозионного покрытия.3) Ворсовое покрытие 2-х компонентным составом в 3 этапа (покраска-сушка)

Что такое плавающий фундамент?

Фундамент закладывается путем выкапывания некоторого количества земли. После этого на нем возводят строение. В случае плавающего фундамента вес конструкции, возведенной на почве, почти равен общему весу почвы (включая воду в почве), извлеченной из земли до строительства конструкции.

Принцип плавающего фундамента

Основной принцип плавающего фундамента состоит в том, чтобы уравновесить вес удаленного грунта конструкцией того же веса, что не вызывает осадки конструкции.Итак, этот фундамент еще называют фундаментом балансировочного плота.

Давайте рассмотрим грунт с уровнем грунтовых вод наверху, как показано на рисунке выше. Земля выкапывается на определенную глубину ниже уровня грунтовых вод. Теперь, на следующем этапе, строится здание, имеющее такой же вес, как и удаленная почва и вода.

Даже глубина выемки ниже таблицы, полное вертикальное давление в грунте под фундаментом не изменяется из-за его уравновешивающего веса.Но здесь следует отметить один момент: мы не можем построить строение сразу после раскопок.

Во время строительства эффективное вертикальное давление под глубиной котлована может немного увеличиться из-за несбалансированного веса. Таким образом, фундаменты этого типа могут также называться частично компенсируемыми фундаментами вместо полностью плавающих или компенсированных фундаментов.

Пригодность плавающих фундаментов

Плавучие фундаменты желательны для следующих типов грунтов:

• Грунты с хорошей прочностью на сдвиг, но с проблемой больших и дифференциальных оседаний при больших нагрузках.В этом случае плавающий фундамент может в большей степени снизить значения осадки.
